Как спаять аккумуляторы для шуруповерта своими руками: 12В и 14В, 18650

Шуруповерты, как и прочий строительный инвентарь, приобретается в расчете на хорошую продолжительность срока эксплуатации. Поэтому быстрое расходование заряда или медленный процесс подзарядки становятся настоящей проблемой. Когда штатный АКБ вышел из строя или функционирует откровенно плохо, пользоваться инструментом становится невозможно. Следует приобрести аккумулятор или сделать самостоятельно. В представленной статье дана подробная инструкция, как спаять аккумуляторы для шуруповерта своими руками.

Аккумулятор шуруповерта 18В

Строение аккумулятора шуруповерта

Шуруповерт — универсальный прибор для сбора мебели, бытовых нужд, ремонта и для работы. Автономный прибор не требует соединительного кабеля с розеткой. Современные модели оснащены внушительным аккумулятором, замена которого, обойдется пользователю по стоимости почти как новый инструмент.

Конструкция акб имеет универсальный вид, а именно пластиковую оболочку, заключающую в себе ряд компонентов питания. В зависимости от особенности модели насчитывается от нескольких штук до нескольких десятков соединенных аккумуляторных банок. При этом соединение происходит последовательно, первый и последнее звено образуют замыкание, что обеспечивает подключение к ЗУ.

Уровень напряжения колеблется в пределах от 9-18 В до 18-36В на профессиональных устройствах. Данный показатель имеет прямое отношение к продолжительности работы батарейки.

Интересно. В ряде случаев в строение блока входит датчик температуры и термопрерыватель, которые защищают инструмент от последствий перегрева путем замыкания цепи.

Переделка шуруповерта 12 / 14 вольт на литиевые аккумуляторы

Спустя некоторый срок эксплуатации батарея шуруповерта устанет и ее нужно будет заменить. В этот момент пригодится инструкция как переделать шуруповерт на литий ионные аккумуляторы.

Замена аккумуляторов в шуруповерте на литиевые 18650 не требует от пользователя специфичных знаний, необходимо только лишь понимание основ ремонта, а также приобрести необходимые компоненты.

Важно! Литий-ионный блок обладает низким уровнем саморазряда, обладает большой плотностью энергии в расчете на массу и при этом радует своим ценником.

При подключении к плате аккумуляторов необходимо соблюдать четкую последовательность: 0 В затем 4,2 В, 8,4 В, 12,6 В, 16,8 В, в противном случае гаджет не будет работать. При этом важно обеспечить одинаковый уровень заряда.

Чтобы понять, как переделать шуруповерт 12 вольт на литий ионные аккумуляторы, необходимо определиться с типом пайки. Наиболее оптимальный вариант — точечная сварка, так как перегрев нежелателен. Тем не менее пайка также уместна. Во избежание лишних расходов, которые возникнут при неаккуратной работе, рекомендуется потренироваться на ненужных батареях.

Для того, чтобы посчитать, сколько аккумуляторов 18650 нужно для 12В шуруповерта, стоит прибегнуть к следующей схеме расчетов: 2-3 никель — 1 литиевый; 5-7 = 2; 8-10 =3; 11-13 = 4.

Основные моменты замены

Знание наиболее ответственных моментов поможет избежать ошибок при переделывании элементов питания:

• Использование исключительно качественных и оригинальных компонентов.
• Замена на литиевые заменители производится методом расчета количества батареек.
• Количество находится из рассчета 3,7 В на один элемент.
• Размеры банок по сравнению с Ni-Cd отличаются, что требует дополнительной установки банок контроллера зарядки и разрядки.
• Не стоит торопиться утилизировать родной аккумулятор, путем диагностики устанавливается возможность его ремонта.

Батареи шуруповерта

Причины, по которым не следует проводить модернизацию

При обнаружении неисправности детали у владельца невольно возникают сомнения в необходимости и целесообразности ремонта. По этой причине справедливо предупредить о тех моментах, которые могут стать для пользователя непреодолимой трудностью:

• Как было оговорено выше, из-за невозможности повышения или понижения заряда литиевых элементов сверх выделенных пределов (4,2В сверху и 2,7В снизу) потребуется подключение контроллера заряда-разряда.
• Кадмиевый аналог находится в более низком ценовом сегменте.
• Низкая температура может сделать литиевые батареи неспособными сохранять работоспособность. Это делает невозможным использование инструмента на улице в зимний период.
• В ряде случаев не удается перевести зарядное устройство для кадмиевых вариантов на новый лад. Это потребует приобретения универсального или специального зарядного устройства.
• Проведенная модернизация, особенно после внедрения в корпус контроллера заряда-разряда сделает инструмент неудобным в использовании.

Не исключено, что представленные доводы могут переубедить пользователя проводить переделку на литиевые аналоги.

Подготовительный этап

Спешка никогда не приведет к ожидаемому результату. Пошаговая инструкция по перемене элементов питания начинается с подготовительного этапа.

Перед началом работы необходимо определиться с числом используемых блоков в батарее, что существенно скажется на уровне итогового напряжения. Не менее важно правильно выбрать используемый литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости. Не стоит забывать и о контроллере.

Характеристики детали сопоставляются с показателями номинального напряжения и тока разряда. Другими словами, чтобы собрать блоки питания 14В, потребуется контроллер с одинаковым уровнем напряжения.

Разобранный корпус АКБ

Особенности выбора литиевых аккумуляторов

Литий-ионное поколение является наиболее современным. При выборе аккумулятора необходимо обращать внимание на следующие показатели:

• Число доступных циклов разрядки и зарядки (последние модели способны разряжаться до 600 раз).
• Скорость зарядки (максимум 2 часа).
• Цена (не более 50 % стоимости шуруповерта).
• Особенность работы на полной мощности.
• Память уровня заряда.
• Самозарядка.
• Габариты.
• Устойчивость к температурным перепадам.

Демонтаж корпуса аккумулятора

Каждый пользователь способен самостоятельно разобрать корпус, состоящий из соединенных винтами и клеем двух частей. Винты откручиваются, слой клея нарушается при помощи тонкого предмета, который пропихивается по всему периметру.

После ремонта винты устанавливаются на первоначальное место, а слой клея обновляется.

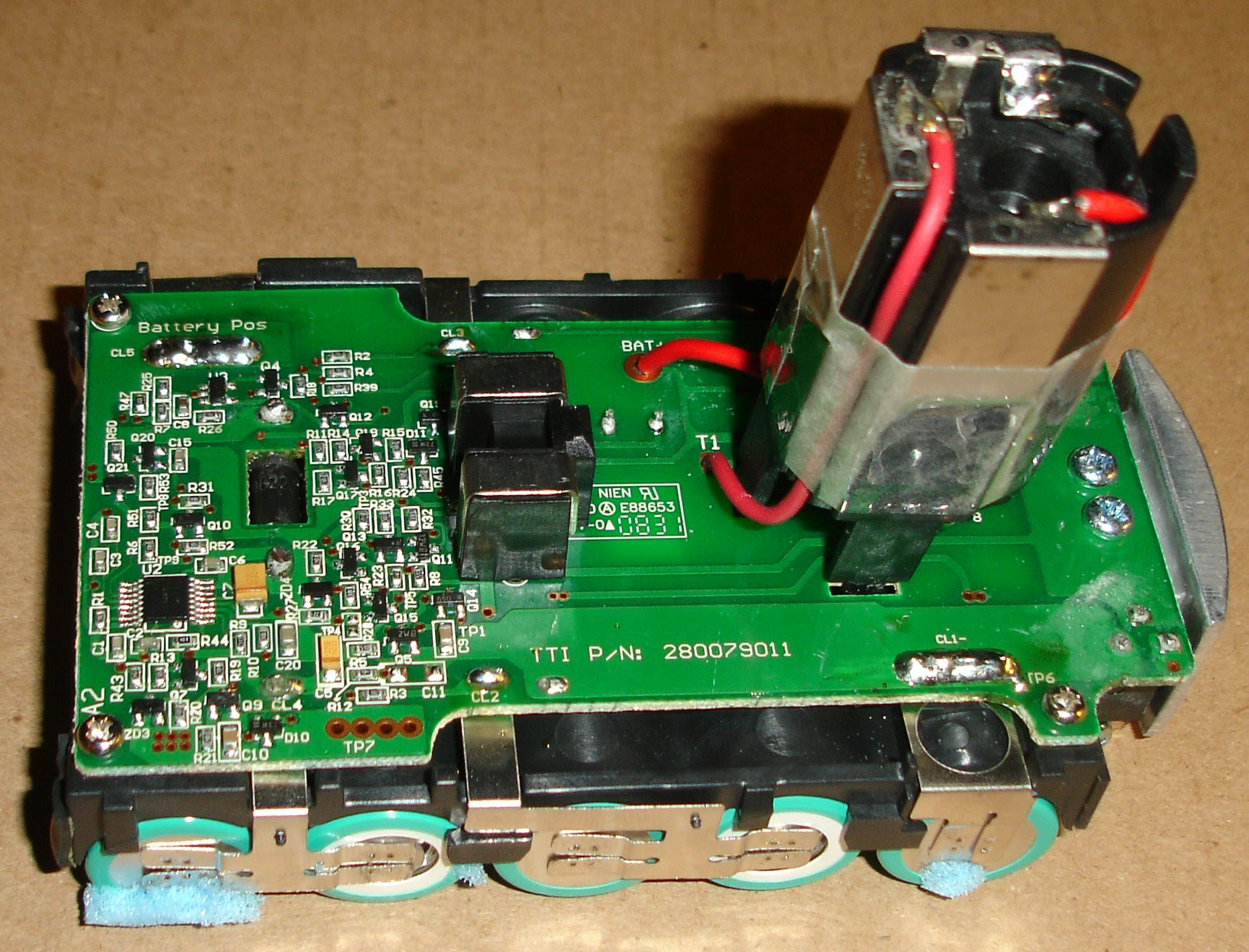

АКБ без корпуса

Типы соединений элементов в батареи

Принято выделять:

• Последовательное соединение — положительный полюс соединяется с отрицательным.
• Параллельное соединение — положительный полюс крепится к положительному, отрицательный к отрицательному.

Важно. Литиевые аккумуляторы паять нельзя, так как от высокой температуры они приходят в негодность.

Пайка блоков питания

Существует несколько способов спаивания, наиболее распространенный — припаивание с металлической лентой, которую можно снять с банки. Места будущих контактах с двух сторон залудиваются прогретым паяльником с каплей припоя. Не доводя до сильного перегрева прикладывается лента.

Пайка проводов АКБ с модулем

Перед пайкой провода поверхность обрабатывается флюсом, концы провода зачищаются. Для соединения провода с контактной зоной блока используется классический 25 ватный паяльник. Для припоя используется легкоплавкий состав. Окончательная плавка должна занимать не более 3 секунд.

Сборка АКБ

После проверки внутреннего сопротивления каждой ячейке разрешено приступать к сборке батареи. Собранные ячейки помещаются в пакет с учетом полярности. Затем подключаются балансиры и силовые провода, пакеты соединяются между собой.

Существует 2 техники соединения батареи — пайкой и болтами. Припаять деталь, значит обеспечить надежность соединения, однако если нет уверенности в собственных навыках, лучше выбрать альтернативный вариант и выбрать элементы, предназначенные для сборки болтами.

После стяжки все элементы помещаются в заранее приготовленный бокс с отверстием для кабелей. Монтируется плата BMS и балансиров. После вывода силовых проводов, отверстия герметизируются.

Зарядка

Большинство пользователей предпочитает универсальные зарядники, однако подходящий конкретной батарее прибор будет не лишним, так как согласно отзывам не все зарядные устройства идеально соответствуют конкретным шуруповертам.

Выделяют следующие виды аккумуляторов:

• Со встроенным блоком питания.
• С внешним блоком.
• Импульсивные.

Перед началом зарядки важно ознакомиться с инструкцией.

Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта. Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда.

Изготовление сменного батарейного блока к запасному Li-Ion аккумулятору для Ni-Cd шуруповерта, с использованием холдера для 18650 Li-Ion аккумуляторов

Это 2-я часть обзора о запасном Li аккумуляторе для Ni-Cd шуруповерта Black&Decker. В 1-й части я делал корпус аккумулятора с защелками, ставил в него плату защиты, вольтметр-пищалку и адаптер для работы с Li-Ion батарейным блоком от шуруповерта DeWALT. Сегодня я расскажу о новом захватывающем DIY проекте – сменном батарейном блоке на базе холдера (кассеты) для 18650 Li-Ion аккумуляторов. А также — какие холдеры можно, на мой взгляд, использовать в шуруповертах и почему (немного теории). Как доработать правильный холдер (практический пример).
UPD: Незапланированный тест холдера на устойчивость к короткому замыканию и его результаты

Холдеры (они же кассеты, держатели, или боксы) – это самый простой и безопасный способ соединить между собой цилиндрические Li-Ion аккумуляторы. Простой, потому что не требуется оборудование точечной сварки (стандартный промышленный способ соединения Li-Ion банок в сборке). Безопасный, потому что ни варить, ни паять сами банки не нужно. Не имея опыта пайки лития, есть серьезный риск убить достаточно дорогие аккумуляторы. Чтобы паять литий, нужна набитая рука, мощный паяльник и соблюдение правильной техники для исключения перегрева корпуса банок в процессе пайки. Также холдеры имеют весомый плюс по сравнению с пайкой или сваркой, создающей неразъемное соединение элементов – в холдере все банки можно легко и быстро заменить.

Из-за удобства их применения холдеры давно и успешно используют во всяких DIY проектах: пауэрбанках, зарядках, источниках автономного питания и пр. Так же давно холдеры пытаются использовать и для переделки шуруповертов на литиевое питание, но результаты получаются положительными не всегда.
В чем же проблема с использованием холдеров для аккумулятора шуруповерта? Во-первых, при высоких рабочих токах шуруповерта контакты холдера сильно нагреваются. Из-за этого пластиковый корпус холдера плавится, что приводит к его разрушению и выходу аккумулятора из строя. Во-вторых, шуруповерт теряет мощность, т.к. значительная часть энергии банок уходит на нагрев контактных проводников холдера. Особенно это касается холдеров с круглыми пружинами, на которых заметно падает напряжение из-за большой длины и малого сечения пружинок. Итак, общее проблемное место всех холдеров — это их контакты, что ограничивает возможности использования холдеров в устройствах с высоким током потребления.

Означает ли это, что использовать холдеры для шуруповерта в принципе нельзя?

Утверждать столь категорично я бы не стал. Некоторые типы холдеров, после несложной доработки, использовать вполне возможно. Но обязательно нужно учитывать максимальный ток шуруповерта, с которым их планируется применять.

Какие бывают холдеры (кассеты) для 18650 Li-Ion аккумуляторов?

Чаще всего встречаются такие.

Я условно пронумеровал их как №1, 2, 3.

№1 это холдер с круглыми пружинами.

№ 2 и 3 по сути один и тот же холдер с плоскими пружинами, различие только в форме выводов. У № 2 они узкие, а у № 3 широкие. Рядом с этими холдерами я добавил изображения их контактных ламелей.

Почему греются контакты холдера при высоких токах?

При прохождении по проводнику электрического тока происходит преобразование электрической энергии в тепловую. Количество выделяемого тепла пропорционально квадрату тока, сопротивлению проводника и времени прохождения тока (закон Джоуля-Ленца, Q = I2rt).

Представим, что это контакт холдера (как отрезок проводника, включенный в общую цепь). Если в каком-то месте цепи сопротивление (r, Ом) будет выше, то проводник в этом месте будет греться сильнее.

От чего зависит сопротивление проводника? В основном от 2-х факторов (в дебри уходить не будем, это все же DIY обзор, а не научная статья) – от геометрии проводника и его удельного электрического сопротивления. Вот формула.

где r — сопротивление отрезка проводника; ρ — удельное сопротивление проводника; l — длина проводника; S — сечение проводника.

На какие мысли наводит эта формула?

Чтобы уменьшить r, нужно значение числителя (верхняя часть дроби) сделать как можно меньше, а знаменателя — как можно больше. С ρ мы ничего сделать не можем, что есть, с тем и работаем. А вот L можно уменьшить, сделав путь тока как можно короче. Применительно к плоскому ламелю холдера, это означает, что паять перемычку нужно как можно ближе к месту контакта ламеля с полюсом банки. Холдер с круглыми пружинами имеет большую длину L и соответственно повышенное сопротивление. Однако определяющее значение для выбора правильного холдера имеет сечение S контактного ламеля. Чем больше сечение, тем больший ток может выдержать холдер. На первый взгляд это просто, но есть и нюансы.

На фото холдеров вы наверно обратили внимание, что сечение ламеля на разных участках его длины разное. Что из этого следует? В той области, где сечение меньше, ламель будет греться больше. Кстати, на этом строится принцип работы плавкого предохранителя – где тонко, там и рвется.

А вот еще пример, из области автоэлектрики.

Несложно догадаться, что произойдет с тонким проводком при включении мощного потребителя.

Становится понятно, что соединять ламели холдера между собой нужно в их широкой части — от места контакта ламеля с полюсом банки до места сужения профиля ламеля.

Такой нестандартный способ соединения ламелей нужен только для работы на высоких токах. Для работы в пауэрбанке, например, штатного соединения (т.е. нижнего по рисунку) будет более чем достаточно.

А теперь отвлечемся на минуту от скучных формул.

На какой предмет похож контакт холдера № 2? Мне, как бывшему слесарю-сборщику РЭАиП, он напоминает бутылку (ну кто б сомневался).

Кстати, это наглядная визуализация английского термина bottleneck («узкое место»), применяемого в технических и других науках. Термин произошел из аналогии с узким горлышком бутылки, из-за чего не получается вылить или высыпать всё её содержимое сразу, даже если её перевернуть. При увеличении ширины горлышка увеличивается и скорость, с которой бутылка опустошается. Таким образом, «бутылочным горлышком» называют любой компонент системы, мощность (пропускная способность) которого меньше, чем потребность в нем.

Вот мы и подобрались вплотную к ответу на вопрос, какой тип холдера, с точки зрения банальной физики, лучше всего подходит для использования с шуруповертом. Таблица ниже поможет сделать выбор.

Холдеры с круглыми пружинами отбрасываем сразу. Самое малое сечение контактов из всех 3-х типов, это раз. Большая длина пружинок, значительное падение на них напряжения, это два. Популярная доработка (припаивание медного провода ко 2-му витку пружинок) ничего кардинально не изменит. Холдер №1 можно использовать только для сравнительно небольших токов, порядка 1 ампера, например, в пауэрбанках. Для питания шуруповертов они совершенно непригодны.

Теперь самое интересное. Какой холдер лучше, №2 или №3?

№2 имеет узкие выводы с сечением 0,62 кв.мм, немногим больше чем у холдера №1 (0,38 кв.мм). Такого сечения для питания шуруповерта также явно недостаточно, о чем красноречиво говорит проплавленный корпус холдера на фото ниже. Необходимо использовать нестандартное соединение в широкой части контакта. Плюс холдера №2 – самая большая площадь сечения (в широкой части контакта).

Холдер №3. С одной стороны, он имеет широкие выводы. Но вся их ценность смазывается заужением профиля в середине ламеля (помните про плавкий предохранитель?). Если соединять штатно, эффективное сечение будет всего лишь 1,08 кв.мм. Второй недостаток — сечение даже широкой части контакта холдера №3 на целых 39% меньше такого же сечения холдера №2. 1,9 кв.мм и 2,64 кв.мм соответственно.

Поскольку нагрев контактов сильно зависит от силы тока через них (помните про квадрат тока из формулы Джоуля-Ленца?), то для противодействия ему каждый дополнительный мм2 сечения контактов становится на вес золота. Поэтому лучшим холдером для высоких токов из 3-х перечисленных является тот, который имеет наибольшее сечение контактов в местах их соединения между собой.

Вывод: Для токов шуруповерта лучше подойдет холдер №2, при условии, что соединительные провода будут припаяны к его широкой части.

Следующий важный вопрос – какой ток, ограниченный допустимым нагревом, может на практике выдержать доработанный холдер №2? Такой эксперимент проводил уважаемый kirich в одном из своих обзоров. Вот его результаты.

Судя по термограмме, можно осторожно предположить, что и 20 ампер длительно не являются пределом для данного холдера, однако здесь мы уже упираемся в ограничения по максимальному току самих Li-Ion аккумуляторов форм-фактора 18650 (как правило, 30 ампер длительно).

Как альтернативный вариант, для увеличения токовой отдачи можно также использовать параллельно-последовательное соединение аккумуляторов в холдере. Например, xS2P соединение увеличивает отдаваемый батарейным блоком ток вдвое, xS3P — втрое, и т.д.

Кстати, многие думают, что чем мощнее аккумуляторный шуруповерт, то тем больше у него рабочие токи. Это не всегда так, бывает скорее наоборот. Вот пример. Посмотрите на таблицу со спецификациями моторов ф. Leshi Motor, которые ставились в Ni-Cd шуруповерты.

Мы видим, что 7.2В мотор имеет макс. ток 14,8А и мощность 67,5 Вт.
А 18В мотор имеет макс. ток 8,6А и мощность 113,7 Вт.
Удивительно, правда? Почему так? Здесь при меньшем макс. токе мощность больше за счет повышения напряжения питания (по формуле мощности P=IU).

Поскольку для холдеров критичным является именно ток, а не напряжение, это обстоятельство может в некоторых случаях расширить возможности применения холдеров для переделки на литий мощных 18 вольтовых Ni-Cd шуруповертов.

Ну и наконец, практическая часть.

Изготовление сменного батарейного блока на базе холдера №2

Напомню, что моем шуруповерте Black&Decker CD12C, для которого я делаю этот батарейный блок, стоит 12V двигатель с максимальным рабочим током 9.7А. Провода питания к этому двигателю имеют сечение 0,823 кв.мм (18AWG). Допустимую длительную токовую нагрузку проводов с разным сечением по стандарту AWG можно посмотреть здесь

Это холдер с аккумуляторами, которые я буду использовать. Ссылки на них привел в конце обзора.

Припаял выходные провода и перемычки к ламелям холдера в верхней части. Перемычки в точках 1S и 2S сделал из того же акустического медного провода сечением полтора квадрата, что и выходные провода. Для подключения точек соединения элементов к плате защиты и вольтметру припаял к перемычкам провода с наконечником типа РП-М (автоклемма).

Провода и перемычки не мешают установке аккумуляторов в холдер.

Для обратной совместимости с батарейным блоком от шуруповерта DeWALT DCD 710, который меньше по длине, сделал в адаптере разрезную фигурную вставку. Нижняя часть приклеена, а верхняя при установке холдера вынимается.

Оба блока рядом.

Батарейные блоки в адаптере меняются простой перестановкой.

Напоследок испытал новый батарейный блок в составе шуруповерта, закрутив и выкрутив без перерыва два десятка длинных саморезов, до отсечки на максимальном моменте трещотки. Ничего не задымилось и не расплавилось.
В каких же случаях можно использовать холдер вместо пайки/сварки банок? Мое личное мнение на этот счет таково: если холдер влезает в корпус старого аккумулятора и рабочий ток шуруповерта позволяет, тогда и можно ставить. А вот нужно ли ставить холдер или паять литий, каждый решает сам, в зависимости от своих убеждений и уровня подготовленности, здесь я рекомендовать ничего не могу. Для меня все определяется удобством и целесообразностью в каждом конкретном случае. Например, в корпус штатного Ni-Cd аккумулятора моего шуруповерта холдер не влезает и поэтому, если буду переделывать его на литий, то буду паять банки.

О зарядке

Заряжать вставленный в адаптер холдер с аккумуляторами можно теми же способами, что и батарейный блок DeWALT из прошлого обзора:

1) 12.6V зарядкой для 3S сборки литиевых аккумуляторов через штатный зарядный разъем шуруповерта. Например, зарядкой из обзора уважаемого kirich

2) Подходящей универсальной зарядкой для литиевых аккумуляторов через выходные клеммы или штатный зарядный разъем. Например, B6 mini.

3) Или можно вынуть аккумуляторы из холдера и зарядить их любой зарядкой для лития, вместе или по отдельности.

Список основных использованных материалов

Холдер №2 aliexpress. com/store/product/1pcs-DIY-Black-Storage-Box-Holder-Case-For-3-x-18650-3-7V-Rechargeable-Batteries/2883234_32820368298.html

Аккумуляторы US18650VTC6 3120mAh 30A 3.6V https://www.gearbest.com/batteries/pp_571930.html?wid=83

Набор автоклемм ebay.com/itm/222641329900

UPD: Незапланированный тест холдера на устойчивость к короткому замыканию и его результаты

Хотя я и сделал защиту от себя дурака переполюсовки, в виде термоусадки разного цвета на наконечниках проводов (кроме силовых проводов адаптера, за что впоследствии и поплатился), но тем не менее на днях умудрился их перепутать. При нажатии кнопки шуруповерта послышался характерный «пшшш», сопровождаемый дымом и запахом горелой пластмассы.
Из видимых повреждений: в шуруповерте был пробит диод, а на плате защиты отпаялись силовые ключи и подгорели токоизмерительные резисторы. Таким образом, шуруповерт и плата защиты оказались выведены из строя. А вот с холдером ничего не случилось. Контакты холдера, провода с разъемами и аккумуляторы это испытание выдержали играючи.

фото

В заключение, только факты.
1. доработанный холдер №2 без проблем выдерживает рабочий ток шуруповерта 9.7 ампер.
2. доработанный холдер №2 без проблем выдерживает длительный ток 20 ампер в течение как минимум 10 минут (результаты независимого теста)
3. доработанный холдер №2 без проблем выдержал ток короткого замыкания в шуруповерте Black&Decker CD12C
Выводы можете сделать сами, уважаемые читатели.

Как переделать шуруповерт на литий ионные аккумуляторы

Шуруповерт настолько тесно втиснулся в жизнь современного человека, что без него не обходится ни один ремонт или строительные работы в доме и на производстве. Главное удобство инструмента в его мобильности, что обеспечивается за счет съемного автономного аккумулятора. Именно поэтому рассматриваемое устройство и получило название «аккумуляторный шуруповерт». Часто при эксплуатации возникает вопрос о том, как переделать аккумулятор шуруповерта, так как никель-кадмиевые батареи имеют большой недостаток по сравнению с литиевыми — это низкий срок службы. Чтобы не покупать новый электроинструмент с литиевой батареей, можно модернизировать старую АКБ, заменив в ней никель-кадмиевые банки.

Что такое аккумулятор шуруповерта и какими бывают АКБ

Портативность шуруповерта обеспечивается за счет применения независимого источника питания. В качестве такового источника выступает аккумуляторная батарея, принцип работы которой аналогичен обычной батарейке для часов или пульта дистанционного управления. Только аккумулятор для электроинструмента имеет напряжение в несколько десятков раз больше, чем обычная пальчиковая батарейка.

Аккумулятор в действие приводит двигатель шуруповерта. При вращении якоря электромотора происходит передача момента вращения на редуктор. Редуктор понижает или повышает скорость вращения (в зависимости от установленного режима) рабочего органа — патрона, в котором фиксируются насадки. Независимый источник питания в роли аккумулятора на шуруповерте — это ключевой элемент, без которого работа устройства просто невозможна.

Часто владельцы недорогих шуруповертов сталкиваются с такой ситуацией, как быстрый разряд батареи. Причиной того является материал изготовления независимого источника питания. Различают три основных вида аккумуляторов для шуруповерта:

• Никель-кадмиевые — самые простые, недорогие и недолговечные. Еще одним недостатком такого материала является небольшой запас заряда
• Никель-металлгидридные — усовершенствованная модификация кадмиевых, которые обладают повышенной устойчивостью к частым зарядам и разрядам (но при этом они быстро разряжаются). Воздействие низких температур негативно отражается на продолжительности работы источника
• Литий-ионные — это новая эра аккумуляторов, которые не только держат долго заряд (медленное расходование за счет большой емкости), но еще и способны служить не менее 10 лет

Часто владельцы только после покупки шуруповерта, который поставляется с никель-кадмиевым аккумулятором, осознают о том, что «нужно было выбирать электроинструмент с литиевой батареей». Причину покупки электроинструмента с никель-кадмиевым источником также легко объяснить, ведь с таким АКБ прибор стоит в несколько раз дешевле. Если не верите, можете сравнить цену на шуруповерты в интернет магазине Цилиндр.

Никель-кадмиевые и металлгидридные — зачем нужно их заменять

Одними из самых первых аккумуляторов, которые стали применяться в электроинструментах, были никель-гибридные источники. К достоинствам таких устройств относится оптимальный запас емкости и низкие показатели нагрева банок, если сравнивать их с гидридными. Кроме того, такие источники являются недорогими, и при этом эффективно справляются со своей основной задачей при их правильном применении.

К достоинствам никель кадмиевых устройств относятся:

1. Низкий риск перегрева по сравнению с гидридными
2. Никель-кадмиевые источники содержатся внутри металлического корпуса, который обеспечивает высокие показатели устойчивости и герметичности
3. Если правильно эксплуатировать, то никель-гидрид будет служить не менее 3-5 лет, однако именно по той причине, что прибором часто приходится пользовать в экстремальных условиях, срок службы АКБ резко снижается с первого дня покупки
4. Низкая стоимость, которая делает такие устройства востребованными
5. Не боятся глубокого разряда

Для продления эксплуатационного ресурса АКБ, чтобы не спрашивать себя, как переделать аккумулятор шуруповерта на литий, необходимо соблюдать простую инструкцию по применению Ni-Cd батарей:

• Работать инструментом можно и нужно до полного разряда АКБ
• Заряжать источник нужно до полного восполнения емкости
• В отличие от литиевых, хранить кадмиевые источники питания лучше в разряженном виде
• Наличие «эффекта памяти» является недостатком, однако его можно легко устранить путем повторного проведения трех циклов «заряда-разряда»

Гидридные появились после кадмиевых, однако они не получили большой популярности, так как быстро разряжаются, и не подходят для мощных моделей винтовертов. У гидридных отсутствует «эффект памяти», а также они менее вредны для окружающей среды, в отличие от кадмиевых. Если ваша батарея, которая состоит из кадмиевых или гидридных источников, то рано или поздно возникнет необходимость ее замены. Приобрести новую батарею на шуруповерт малоизвестной марки или устаревшей модели практически невозможно, поэтому возникает необходимость модернизировать старую. Из старой кадмиевой батарейки можно сделать еще более качественную, но для этого понадобится разобраться, как переделать аккумулятор шуруповерта.

Можно ли переделывать АКБ шуруповерта достоинства и недостатки

Итак, если поставлена цель переделки старого аккумулятора электроинструмента на литий, то для начала сопоставим все достоинства и недостатки этой задумки. По сути переделка прибора является «самопалом», что в итоге может привести к поломке самого шуруповерта. Это нужно учитывать еще при размышлении до реализации задумки. Самое опасное в таком подходе — это наличие вероятности сгорания электродвигателя, но уместно это только в том, случае, если неправильно рассчитать подающее напряжение.

Перед тем, как переделать шуруповерт на литий ионные аккумуляторы, нужно выяснить все достоинства (они же плюсы) такого подхода:

• Малая энергетическая плотность литий ионных источников, что отражается на весе АКБ. После переделки вес АКБ уменьшится на 100-180 грамм
• Быстрый заряд литиевых аккумуляторов в отличие от кадмиевых
• Полное отсутствие эффекта памяти у литий-ионных устройств. Если индикатор показывает, что остается немного заряда, то можно поставить батарею на зарядку, не дожидаясь ее полного разряда

Все эти достоинства указывают на то, что все-таки есть смысл произвести переделывание АКБ шуруповерта с никель-кадмия на литий-ион. Однако не будем торопиться, и разберемся с недостатками литиевых источников питания:

1. Трудности сборки АКБ соответствующего номинала. Такие трудности связаны с тем, что одна банка li-ion выдает 3,6-3,7 вольта, а аналогичные элементы Ni-Cd и Ni-MH имеют 1,2 вольта. В итоге получается, что для сбора 12-вольтового аккумулятора нужно взять 10 кадмиевых банок, а вот получить аналогичное напряжение из лития не получится, так как 3,7*3=11,1 вольт, что недостаточно, а если использовать 4 элемента, то напряжение будет завышенным, что приведет к выходу из строя электромотора. Изготовить АКБ на шуруповерт, который имеет номинал 12 В, из литий ионных источников практически невозможно. При большом желании можно использовать микросхему для ограничения напряжения
2. Размеры литиевых банок больше (они длиннее), чем кадмиевые, даже при условии, что их нужно в 2 раза меньше. Кроме банок, в конструкцию корпуса АКБ нужно также вместить контроллер заряда-разряда (это небольшая электронная плата)
3. Необходимость переделывания не только аккумулятора, но еще и зарядного устройства, так как после переделки понадобится повысить выходное напряжение. Что не переделывать заводской блок питания, хотя это не занимает много времени, можно купить универсальное зарядное устройство для аккумулятора шуруповертов
4. Заряд снижается с понижением температуры, поэтому эксплуатировать прибор на улице в сильные морозы не рекомендуется
5. Высокая стоимость литиевых банок в отличие от кадмиевых
6. Контроль заряда в пределах от 2,7 до 4,2 вольта. Если не соблюдать эти параметры, то АКБ может выйти из строя

У процесса перехода на литиевые источники есть много недостатков, поэтому после их выяснения, у многих сразу отпадает желание переделывать аккумулятор шуруповерта, так как его проще отремонтировать. Если все эти недостатки не являются для вас преградой, тогда переходим к реализации задумки.

Подготовка к переделке шуруповерта аккумулятора

Процесс подготовки основывается на выборе источников питания. Для этого изначально выясняем, какой параметр напряжения имеет старый аккумулятор. Если штатная АКБ не работает, то не спешите ее утилизировать. Ведь от нее нужен корпус, в котором и понадобится разместить новые литиевые банки.

Если напряжение электроинструмента составляет 14 вольт или 18 вольт, то реализовать переделку будет проще, чем на 12 В. Выбирать для реализации задумки нужно литиевые банки типа 18650. При их покупке требуется учитывать емкость и разрядный ток, величина которого должна быть не менее 20-30 ампер. Если величина напряжения устройства составляет 18В, тогда понадобится 5 литиевых банок.

Это интересно! Чтобы узнать величину напряжения, которую выдает старый кадмиевый аккумулятор, нужно подключить к его выводам щупы мультиметра и измерить разность потенциалов. Если батарея повреждена или нерабочая, то аналогичную манипуляцию нужно произвести для зарядного блока.

На завершающем этапе подготовки понадобится также выбрать контроллер (микросхема для защиты новых элементов от перегрева). Выбирается он по номинальному напряжению и току. Если брать 4 банки по 3,7 вольт, тогда понадобится контроллер соответствующего номинала 14,5В. Величина рабочего тока должна быть меньше в 2 раза, чем предельно допустимое значение.

Если предельно-допустимая величина тока составляет 25-30 Ампер (при подключении прибора на зарядку или в момент пуска электромотора инструмента), тогда контроллер нужно выбирать со значением тока в 2 раза меньше — 12-15А. Контроллер понадобится отдельно приобрести, как и литиевые банки. Теперь, когда известно, что нужно для переделки аккумулятора шуруповерта, можно приступать к реализации задачи.

Как переделать аккумуляторный шуруповерт на литиевый аккумулятор

Когда все необходимые материалы и инструменты подготовлены, можно выяснить, как переделать шуруповерт на литий ионные аккумуляторы. Инструкция по переделке аккумулятора шуруповерта на литий имеет следующий вид:

1. Для начала нужно разобрать пластиковый корпус штатного аккумулятора. Обычно шуруповерты, если комплектуются никель-кадмиевые АКБ, то в наборе их присутствует 2 штуки. Когда первый выходит из строя, значит использовать его в качестве донора, из которого изготавливается модернизированная версия источника питания
2. Чтобы разобрать корпус источника, нужно вывинтить 3, 4 или 6 крепежных элементов. Внутри корпуса обнаружится соответствующее количество никель-кадмиевых банок (10 и более штук)
3. Все банки соединены последовательно, что в итоге позволяет получать суммарное напряжение. На этом этапе можно сделать паузу, и подумать о том, что намного проще обнаружить вышедшую из строя никель-кадмиевую банку, и заменить ее. Для ремонта кадмиевой батареи можно купить купить аккумуляторную банку Ni-Cd на шуруповерт в Цилиндре, и запаять ее вместо той, которая имеет пониженное напряжение (не держит заряд)
4. Наша основная цель не просто отремонтировать устаревшую кадмиевую батарею, а заменить в ней банки на литиевые источники. Для этого удаляем все банки путем перекусывания контактов
5. На корпусе должен остаться только контактный разъем с плюсовой и минусовой клеммами, а также термодатчик
6. Термодатчик не удаляется, так как если его выпаять, то при подключении модернизированной батареи к зарядному блоку, он не включится (не будет заряжать)
7. Если кто не силен в электронике, то контроллер нужен обязательно, так как его главное назначение — это защита элементов от перегрева
8. Когда корпус аккумулятора шуруповерта готов к принятию новых литиевых банок, их необходимо спаять между собой последовательно. Для спаивания используется провод сечением не менее 2,5 кв. мм. Если использовать провод меньшего сечения, то при прохождении больших токов произойдет снижение мощности устройства
9. Спаивать банки литиевые нужно быстро, чтобы они не нагревались, или же воспользоваться точечной сваркой. Чтобы быстро припаять провод к банке, понадобится мощный паяльник мощностью выше 60 Вт
10. К соединенным последовательно банкам нужно припаять контроллер. Схема соединения показана на фото
11. Даже если вы не разбираетесь в электронике, то согласно схемы на фото выше, не составит большого труда спаять соответствующие провода
12. Теперь полученную конструкцию с припаянными клеммами нужно разместить внутри корпуса
13. После того, как аккумулятор шуруповерта переделан, нужно собрать его, и произвести тестовое испытание на инструменте. Если работает шуруповерт с модернизированной батареей, то и будет ее заряжать блок

Это интересно! По желанию можно в корпус аккумулятора установить цифровой вольтметр, который будет показывать величину напряжения. Только сразу же не забывайте установить переключатель, чтобы иметь возможность выключать измеритель напряжения, иначе он будет постоянно показывать величину и при этом разряжать батарею.

Никаких трудностей в процессе реализации работ практически не возникает, если все составные детали выбраны правильно. Теперь, если собираетесь модернизировать портативный электроинструмент (причем не только шуоуроверт, но и портативные угловые дрели, болгарки), то с наличием инструкции, как переделывается аккумулятор шуруповерта, не составит большого труда реализовать процесс самостоятельно в домашних условиях.

После сборки самодельного устройства, его можно установить в инструмент и испытать качество функционирования. Однако вскоре возникнет необходимость зарядить переделанный аккумулятор, поэтому разберемся, как это сделать.

Зарядка переделанного аккумулятора шуруповерта

Если при переделке аккумулятора термодатчик остался на месте, то можно смело подключать модернизированную батарейку к штатному зарядному блоку и заряжать его. Чтобы исключить перегревание банок, в конструкции АКБ предусмотрена установка микроконтроллера. При постановке на зарядку АКБ нужно учитывать один момент — это величина зарядного напряжения блока должна быть выше номинала аккумулятора. Если величина напряжения на блоке меньше, тогда нужно произвести небольшую реконструкцию зарядного устрйоства.

Инструкция по правильной зарядке литий-ионного аккумулятора предусматривает соблюдение следующих рекомендаций:

1. Заряжать модернизированный аккумулятор теперь можно не только после полного разряда АКБ, но и в любой подходящий момент, например, во время перерыва при работе
2. Литиевые аккумуляторы быстрее набирают заряд, поэтому время зарядки сокращается с 5-8 часов до 2-3, что зависит от емкости устройства
3. На зарядных имеются индикаторы, которые сигнализируют о завершении заряда путем загорания зеленого светодиода

Теперь с поставленной задачей, как переделать аккумуляторы шуруповерта, сможет справиться каждый, кто поставил себе такую цель. Зачем переделывать источник питания от шуруповерта на литий, многие не понимают, однако спустя несколько лет пользования электроинструментом, такой вопрос начинают задавать себе большинство владельцев винтовертов. Переделать под литий аккумулятор не составляет большого труда, тем более, если вам интересна эта процедура. И не важно, какой марки ваш инструмент — Макита или Эдон, главное, чтобы при переделке соблюдалась инструкция от самого начала и до конца.

Как отремонтировать аккумулятор шуруповерта своими руками

Шуруповерт — один из ручных инструментов, который должен быть в арсенале каждого мастера. При правильном обращении он может служить многие годы. Но когда «идет» ремонт случается всякое, и при падении даже с незначительной высоты он или его аккумулятор может получить повреждения и перестать работать. Что и случилось с инструментом, который мне принесли на ремонт. При падении у шуруповерта вышел из строя аккумулятор (выяснил путем перестановки рабочего). Данную проблему вполне можно решить своими силами, не тратя деньги на новый инструмент!

Ремонт

Крышка аккумуляторного отсека была закреплена четырьмя винтиками. Открутив их, увидел, что перемычки (пластинки) между батареями были просто разорваны.

Перемычки к батареям, как правило, приварены точечной сваркой. Так как такой сварки у меня нет, перемычки всегда припаиваю при помощи паяльника обычным припоем.

Для ремонта мне понадобились:

• паяльник;
• наждачная бумага;
• флюс;
• припой.

При замене или ремонте оторванных банок в первую очередь прочищаю места паек наждачной бумагой. Чтобы лужение было качественное, чистить нужно как можно тщательнее от этого будет зависеть и качество самой пайки, что, в свою очередь, будет также влиять и на пропускную способность тока проходящего через него.

Далее, наношу паяльный флюс и лужу места паек батарей и пластин.

Вместо флюса также можно использовать канифоль (в этом случае не совсем удобно), паяльную кислоту (некоторые со временем разрушают пайку, токсичные пары), таблетку аспирина (сильный запах при плавлении). Пользоваться последними двумя способами дома не советую.

В завершение, соблюдая полярность, припаиваю оторванные батареи на свои места и собираю аккумулятор.

Вроде нет ничего проще, чем взять в руки паяльник и нехитрыми манипуляциями припаять батареи на место, но не все так просто при пайке никель-кадмиевых (Ni-Cad), никель-металлгидридных (Ni-MH) и тому подобных аккумуляторов имеются некоторые нюансы. Несоблюдение тонкостей может привести как к негодности аккумуляторной батареи (резкое падение емкости), так и его зарядного устройства.

Советы

Если вы решите сами отремонтировать вышедший из строя аккумулятор, обязательно обратите внимание на следующие моменты!

Батареи соединяются последовательно, то есть минус батареи к плюсу следующего и т. д.

На батареях полярность иногда не указывают в таких случаях желательно узнать его мультиметром (как правило, выпуклый и меньшего диаметра конец плюс).

Если прибора нет, то надо посмотреть, как соединены между собой другие банки и, припаять в той же последовательности.

Ni-Cad, Ni-MH и тому подобные батареи очень чувствительны к высокой температуре, поэтому контакт паяльника с аккумулятором надо свести к минимуму! Сам паяльник в этом случае лучше брать мощнее (60 Ватт и выше), чтобы при кратковременном касании успеть полудить и спаять место пайки, но, не успев при этом разогреть само тело батареи.

Дома для лужения и пайки лучше использовать флюс или канифоль.

переделка шуруповерта на литий-ионные аккумуляторы. Выбор лучших моделей 18 и 220 вольт. Правила зарядки и хранения

Если ручной электроинструмент с питанием от бытовой электросети привязан к розетке проводом, ограничивая движения человека, держащего прибор в руках, то аккумуляторные собратья агрегатов «на привязи» обеспечивают куда большую свободу действий в работе. Наличие аккумулятора весьма важно, когда речь идет об использовании шуруповертов.

В зависимости от типа применяемой аккумуляторной батареи, их можно условно разделить на две группы – с аккумуляторами никелевыми и литиевыми, причем особенности последних делают этот электроинструмент наиболее интересным для пользователя.

Особенности

Устройство литиевого аккумуляторного элемента питания не слишком отличается от конструкции аккумуляторов на базе иной химии. Но принципиальной особенностью является применение безводного электролита, что позволяет предотвратить выделение при работе свободного водорода. Это являлось существенным недостатком аккумуляторов предшествующих конструкций и приводило к высокой вероятности пожара.

Анод выполняется из пленки оксида кобальта, нанесенной на алюминиевую основу-токосъемник. Катодом служит сам электролит, содержащий соли лития в жидком виде. Электролитом пропитывается пористая масса из электропроводного химически нейтрального материала. Для него подходит рыхлый графит или кокс. Токосъем осуществляется с медной пластинки, наложенной на тыльную сторону катода.

Для нормальной работы аккумулятора пористый катод требуется достаточно плотно прижимать к аноду. Поэтому в конструкции литиевых элементов питания обязательно присутствует пружина, сжимающая «бутерброд» из анода, катода и отрицательного токосъемника. Попадание атмосферного воздуха может нарушить тщательно выверенный баланс химических процессов. А попадание влаги и вовсе грозит опасностью пожара и даже взрыва. Поэтому готовый аккумуляторный элемент обязательно тщательно герметизируется.

Аккумуляторная батарея плоской формы конструктивно проще. При прочих равных условиях плоский литиевый аккумулятор будет легче, гораздо компактнее и обеспечит значительный ток (то есть, большую мощность). Но проектировать устройство с литиевыми аккумуляторами плоской формы приходится в комплексе, а, значит, батарея будет иметь узкое, специализированное применение. Такие аккумуляторы дороже своих собратьев.

Чтобы рынок сбыта был шире, производители выпускают аккумуляторные элементы универсальной формы и стандартных размеров.

Среди литиевых батарей сегодня фактически доминирует вариант 18650. Такие аккумуляторы имеют вид, похожий на привычные в быту цилиндрические пальчиковые батарейки. Но стандарт 18650 специально предусматривает несколько большие габариты. Это помогает избежать путаницы и не позволяет ошибочно вставить такой блок питания на место обычной солевой батарейки. А ведь это было бы очень опасно, так как литиевый аккумулятор имеет в два с половиной раза большее стандартное напряжение (3.6 вольта против 1.5 вольт для солевого элемента питания).

Для электрического шуруповерта литиевые элементы последовательно собирают в батарею. Это позволяет увеличить напряжение, подаваемое на двигатель, что обеспечивает необходимые для инструмента мощность и крутящий момент.

Аккумуляторная батарея обязательно содержит в своей конструкции датчики температуры и специализированное электронное устройство – контроллер.

Эта схема:

• следит за равномерностью заряда отдельных элементов;
• контролирует ток заряда;
• не допускает чрезмерного разряда элементов;
• предотвращает перегрев батареи.

Аккумуляторы описанного типа называются ионными. Существуют также литий-полимерные элементы, это модификация литий-ионных. Их конструкция принципиально отличается лишь материалом и конструктивным оформлением электролита.

Преимущества и недостатки

• Главным преимуществом литиевых батарей является высокая электрическая емкость. Это позволяет создавать легкий и компактный ручной инструмент. С другой стороны, если пользователь готов работать с более тяжелым прибором, он получит очень мощную батарею, позволяющую долго работать шуруповертом.
• Еще одно преимущество – возможность относительно быстрого наполнения энергией литиевых батарей. Типичное время полного заряда составляет примерно два часа, а некоторые батареи при наличии особого зарядного устройства можно зарядить даже за полчаса! Это преимущество может стать исключительным доводом в пользу комплектации шуруповерта литиевой батареей.

Есть у литиевых аккумуляторов и некоторые специфические недостатки.

• Самым заметным является существенное падение практической емкости при работе на морозе. При отрицательных температурах инструмент, оснащенный литиевыми батареями, время от времени приходится отогревать, при этом электрическая емкость полностью восстанавливается.
• Вторым заметным недостатком является не слишком большой срок службы. Несмотря на заверения производителей, лучшие образцы при самой аккуратной эксплуатации выдерживают не более трех-пяти лет. Уже через год после покупки литиевый аккумулятор любой распространенной марки при самом аккуратном использовании может потерять до трети емкости. Через два года от исходной емкости останется едва ли половина. Средний срок нормальной эксплуатации – два-три года.
• И еще один заметный недостаток: цена литиевых батарей намного выше, чем стоимость все еще широко применяемых в ручном электроинструменте батарей никель-кадмиевого типа.

Отличие от никель-кадмиевых аккумуляторных батарей

Исторически первыми по-настоящему массовыми аккумуляторными батареями для ручного электроинструмента были батареи никель-кадмиевые. При невысокой цене они вполне допускают относительно большие нагрузки и обладают удовлетворительной электрической емкостью при разумных габаритах и массе. Аккумуляторы этого типа до сих пор широко распространены, особенно в недорогом секторе ручных электроприборов.

Главное отличие литиевых аккумуляторов от никель-кадмиевых аккумуляторных батарей – малая масса при высокой электрической емкости и очень хорошей нагрузочной способности.

Кроме того, очень важным отличием литиевых элементов питания является существенно меньшее время зарядки. Такую батарею можно зарядить за пару часов. А вот полный цикл заряда никель-кадмиевых аккумуляторов занимает не менее двенадцати часов.

С этим связана еще одна особенность: в то время как литиевые батареи совершенно спокойно переносят как хранение, так и эксплуатацию в не полностью заряженном состоянии, никель-кадмиевые обладают крайне неприятным «эффектом памяти». На практике это означает, что для продления срока службы, а также, чтобы не допустить быструю потерю емкости, никель-кадмиевые аккумуляторы желательно использовать до полного разряда. После чего обязательно заряжать до полной емкости, что занимает значительное время.

Литиевые аккумуляторные батареи лишены этого недостатка.

Как выбрать?

Когда речь идет о выборе аккумулятора для шуруповерта, задача сводится к подбору самого электрического прибора, в комплекте с которым окажется батарея конкретной модели.

Рейтинг недорогих аккумуляторных шуруповертов этого сезона выглядит так:

• Makita HP331DZ, 10.8 вольт, 1,5 А*ч, литий;
• Bosch PSR 1080 LI, 10.8 вольт, 1.5 А*ч, литий;
• Bort BAB-12-P, 12 вольт, 1. 3 А*ч, никель;

• «Интерскол ДА-12ЭР-01», 12 вольт 1.3 А*ч, никель;
• Kolner KCD 12M, 12 вольт, 1.3 А*ч, никель.

Лучшими среди профессиональных моделей являются такие:

1. Makita DHP481RTE, 18 вольт, 5 А*ч, литий;
2. Hitachi DS14DSAL, 14.4 вольта, 1,5 А*ч, литий;
3. Metabo BS 18 LTX Impuls 201, 18 вольт, 4 А*ч, литий;
4. Bosch GSR 18 V-EC 2016, 18 вольт, 4 А*ч, литий;
5. Dewalt DCD780M2, 18 вольт 1.5 А*ч, литий.

Лучшие по надежности аккумуляторные шуруповерты:

1. Bosch GSR 1440, 14. 4 вольта, 1,5 А*ч, литий;
2. Hitachi DS18DFL, 18 вольт, 1,5 А*ч, литий;
3. Dewalt DCD790D2, 18 вольт, 2 А*ч, литий.

Можно заметить, что лучшие шуруповерты полупрофессионального и профессионального сегментов имеют аккумуляторные батареи на напряжение 18 вольт.

Это напряжение считается отраслевым профессиональным стандартом для литиевых аккумуляторных батарей. Так как профессиональный инструмент рассчитан на долгую активную работу, а также подразумевает дополнительный уровень комфорта, значительная часть выпускаемых аккумуляторов для шуруповерта напряжением 18 вольт между собой полностью совместимы, и порой даже взаимозаменяемы между инструментами различных производителей.

Кроме того, широко распространены стандарты 10. 8 вольт и 14.4 вольта. Первый вариант встречается только среди самых недорогих моделей. Второй традиционно является «середнячком» и может встречаться как среди профессиональных моделей шуруповертов, так и в моделях среднего (промежуточного) класса.

А вот обозначения 220 вольт в характеристиках лучших моделей нельзя увидеть, поскольку это говорит о том, что шуруповерт проводом соединен с розеткой бытовой электросети.

Как переделать и собрать?

Зачастую у мастера уже есть старый аккумуляторный шуруповерт, который его полностью устраивает. Но аппарат оснащен устаревшими никель-кадмиевыми аккумуляторами. Так как аккумуляторную батарею все равно придется менять, возникает желание заменить старый аккумулятор на что-то более новое. Это не только обеспечит более комфортную работу, но и избавит от необходимости искать на рынке аккумуляторы устаревшей модели.

Самое простое, что приходит на ум, это собрать в корпусе старой батареи блок питания из электронного трансформатора. Теперь можно будет пользоваться шуруповертом, подключив его к бытовой электросети.

Модели напряжением 14.4 вольта можно подключать к автомобильным аккумуляторам. Собрав из корпуса старой батареи переходник-удлинитель с клеммами или штекером прикуривателя, получаешь незаменимый прибор для гаража или работы «в поле».

К сожалению, при превращении старой аккумуляторной батареи в проводной адаптер, теряется главное преимущество аккумуляторного шуруповерта – мобильность.

Если мы переделываем старую аккумуляторную батарею на литий, можно принять во внимание то, что на рынке чрезвычайно широко распространены литиевые элементы стандарта 18650. Таким образом, мы сможем сделать аккумуляторы для шуруповерта на основе легкодоступных деталей. Более того, распространенность стандарта 18650 позволяет выбирать аккумуляторы любого производителя.

Вскрыть корпус старой аккумуляторной батареи и извлечь из него прежнюю начинку труда не составит. Важно не забыть пометить на корпусе контакт, к которому ранее подсоединялся «плюс» старой аккумуляторной сборки.

В зависимости от напряжения, на которое был рассчитан старый аккумулятор, надо подобрать количество литиевых элементов, соединяемых последовательно. Стандартное напряжение литиевого элемента ровно втрое больше, чем у никелевого (3.6 В вместо 1.2 В). Таким образом, каждый «литий» заменяет три последовательно соединенных «никеля».

Предусмотрев конструкцию батареи, в которой один за другим соединяются по три литиевых элемента, можно получить батарею на напряжение 10.8 вольт. Среди никелевых батарей такие встречаются, но нечасто. При соединении в гирлянду четырех литиевых элементов получаем уже 14.4 вольта. Это позволит заменить никелевую батарею как на 12 вольт, так и на 14.4 вольта – это очень распространенные стандарты никель-кадмиевых и никель-металлгидридных аккумуляторов. Все зависит от конкретной модели шуруповерта.

После того как удалось определиться с количеством последовательных ступеней, наверняка выяснится, что в старом корпусе все еще остается свободное место. Это позволит соединить в каждой ступени по два элемента параллельно, что удвоит емкость батареи. Для соединения литиевых аккумуляторов между собой на производствах применяют никелевую ленту. Отрезки ленты соединяются между собой и с литиевыми элементами контактной сваркой. Но в быту вполне допустима пайка.

Паять литиевые элементы нужно с особой аккуратностью. Место соединения предварительно следует тщательно очистить и нанести хороший флюс. Лужение производится очень быстро, хорошо разогретым паяльником достаточно большой мощности.

Сама пайка производится быстрым и уверенным прогревом места присоединения провода к литиевому элементу. Чтобы избежать опасного перегрева элемента, длительность пайки не должна превышать трех-пяти секунд.

Конструируя самодельную литиевую батарею, следует учесть, что ее зарядка осуществляется особым образом. Обязательно придется предусмотреть в конструкции аккумуляторной батареи электронную схему контроля и балансировки заряда. Кроме того, такая схема должна предотвращать возможный перегрев батареи и чрезмерный ее разряд. Без такого устройства литиевая батарея попросту взрывоопасна.

Хорошо, что сейчас в продаже есть готовые электронные модули контроля и балансировки по довольно низким ценам. Достаточно выбрать решение, подходящее в конкретном случае. В основном такие контроллеры различаются между собой количеством последовательно соединенных «ступеней», напряжение между которыми подлежит уравниванию (балансировке). Кроме того, они отличаются допустимым током нагрузки и способом контроля температуры.

В любом случае, заряжать самодельную литиевую батарею с помощью старого зарядного устройства для никелевых батарей теперь нельзя. У них принципиально разные алгоритмы зарядки и контрольные напряжения. Понадобится специализированное зарядное устройство.

Как правильно заряжать?

Литиевые аккумуляторы довольно привередливы к характеристикам зарядного устройства. Такие батареи можно довольно быстро зарядить значительным током, но чрезмерное превышение тока зарядки приводит к сильному разогреву и опасности пожара.

Чтобы зарядить литиевую батарею требуется обязательно использовать специальное зарядное устройство с электронным управлением тока заряда и контролем температуры.

Также нужно учитывать, что при последовательном соединении элементов в батарее литиевые источники очень склонны к неравномерному заряду отдельных элементов. Это приводит к тому, что зарядить батарею до полной емкости не удается, а элемент, регулярно работающий в режиме недозаряда, попросту быстрее изнашивается. Поэтому зарядные устройства обычно строятся по схеме «балансировщик заряда».

К счастью, все современные литиевые батареи заводского производства (кроме откровенных подделок) имеют встроенные цепи защиты и балансировки. Тем не менее, зарядное устройство для таких батарей должно быть специализированным.

Как хранить?

Что хорошо в литиевых аккумуляторах, так это то, что они не слишком требовательны к условиям хранения. Их можно складировать хоть заряженными, хоть разряженными, при почти любой разумной температуре. Лишь бы не было слишком холодно. Температуры ниже 25 градусов мороза для большинства видов литиевых аккумуляторов губительны. Ну, и выше 65 градусов жары тоже лучше не перегревать.

Однако при хранении литиевых батарей следует обязательно учитывать весьма немалую вероятность пожара.

При сочетании малой степени заряда и низкой температуры на складе внутренние процессы в батарее могут привести к образованию так называемых дендритов и вызвать спонтанный саморазогрев. Такого рода явления возможны и если хранить сильно разряженные батареи при высокой температуре.

Правильные условия хранения – это когда степень заряда аккумулятора составляет не менее 50%, а температура в помещении – от 0 до +40 градусов. Желательно при этом сберечь аккумуляторы от влаги, в том числе в виде капельных осадков (росы).

Какой аккумулятор лучше для шуроповерта, узнаете в следующем видео.

Как правильно соединять аккумуляторы последовательно и параллельно

Коротко разберём распространённое мнение – «при последовательном соединении двух аккумуляторов (АКБ), их ёмкость не меняется, она остаётся такой же, как у одного аккумулятора, поэтому время автономной работы при таком соединении будет меньше».

Но как же закон сохранения энергии? Да, при последовательном соединении аккумуляторов, формально ёмкость считается как у одного аккумулятора, а напряжение удваивается (или утраивается, учетверяется и т.д., в зависимости от количества последовательно соединённых АКБ). При параллельном же соединении АКБ – ёмкость удваивается (утраивается и т.д.), а напряжение остаётся тем же.


Варианты соединения аккумуляторов

Противоречия здесь нет. Когда люди говорят об аккумуляторе (обычно об автомобильном), то сообщают его ёмкость, но не уточняют вольтаж. Просто все привыкли, что аккумуляторы имеют напряжение 12В, и подразумевается, что упоминать об этом глупо. Но в вообще-то, ёмкость без указания вольтажа не имеет физического смысла. Существуют аккумуляторы самой разной ёмкости и на разное напряжение – на 2В, и на 6В, и на 12В, и, редко, на 24В. Кроме того, любые одинаковые АКБ можно соединять последовательно, параллельно, или последовательно-параллельно одновременно.

Но стоит только указать после величины ёмкости её вольтаж, как всё встаёт на свои места. Ведь энергоёмкость в любом случае, как бы мы не соединяли аккумуляторы, останется прежней.

Итак, если, например, два АКБ по 200Ач 12В (например, Аккумулятор Delta GEL 12-200), соединить последовательно, то получится энергоёмкость 200Ач 24В. А если эти же два АКБ соединить параллельно, то получится – 400Ач 12В.
Проверим:
200Ач * 24В = 480Ач * В = 400Ач * 12В

Но для расчётов токов (обычно, номинальным током заряда считается ток 0,1С, где С –величина равная ёмкости аккумулятора), С берут именно по цифре слева, т.е. в нашем примере, при последовательном соединении С = 200, а при параллельном С = 400. Легко заметить, что и мощность зарядного устройства в обоих случаях будет одинаковой.

Для первого случая, зарядный ток будет 0,1*200 = 20А, но при напряжении 24В. Т.е. зарядная мощность, Р = 20А 24В = 480Вт

Для второго случая, зарядный ток будет 0,1*400 = 40А, но при напряжении 12В. Т.е. зарядная мощность, Р = 40А 12В = 480Вт

Если рассматривать одиночные аккумуляторы, то, например, один аккумулятор 600Ач 2В (см. раздел Аккумуляторные батареи FAAM) по своей энергоёмкости соответствует одному аккумулятору 100Ач 12В (например, Аккумулятор DELTA GEL 12-100).

Чтобы получить из этих аккумуляторов (600Ач 2В) большую аккумуляторную батарею, например, на 24В, нужно соединить последовательно 12 шт таких АКБ с помощью перемычек (Перемычка для аккумуляторов 250 мм). Общая итоговая ёмкость получится 600Ач 24В. Эта энергоёмкость, если сравнивать её с 12-и вольтовыми АКБ по 200Ач (а такие применяются в грузовиках), соответствует 6-и штукам (три соединённых параллельно цепочки аккумуляторов, где каждая цепочка состоит из двух, соединённых последовательно, аккумуляторов):

(600Ач*2В)*12 = 600Ач*24В = (200Ач*24В) + (200Ач 24В) + (200Ач 24В)

Обратите внимание – на всех рисунках специально показано, что если минус инвертора подключён к условно первому АКБ, то плюс – к последнему. Так его следует подключать, чтобы компенсировать сопротивление даже толстых медных проводов, соединяющих аккумуляторы. Иначе, из-за их сопротивления, при огромных токах, «дальний» от выводов инвертора аккумулятор, окажется и не «дозаряжаем», и не «доразряжаем».

Итак, ёмкостью (читайте «энергоёмкостью») аккумулятора (объединённой группы аккумуляторов), называется количество электричества (т.е. мощности, равной току умноженного на НАПРЯЖЕНИЕ), которое аккумулятор отдает при разряде до наименьшего допустимого напряжения.

Чтобы аккумулятор служил долго, его нельзя разряжать более чем на 80%. Для 12-и вольтового АКБ, это соответствует напряжению на его клеммах примерно 11,5В. Но тут важно каким током относительно емкости АКБ мы его разряжаем.

Чем больше сила разрядного тока, тем ниже напряжение, до которого может разряжаться аккумулятор. Это потому что при быстром разряде большими токами относительно маленькой ёмкости аккумулятора электролит не успевает перемешиваться, и разряженный слой скапливается вокруг пластин. Напряжение АКБ падает и нагрузку снимают. Однако, спустя несколько десятков минут, электролит перемешивается и ёмкость (и, соответственно, напряжение аккумулятора) повышается.

Если же разряжать малым током относительно ёмкости, то можно вычерпать всю энергию, что плохо для долговечности АКБ. Всегда надо оставлять не менее 20% ёмкости. Подробнее об этом далее.

Отметим, что во время заряда, зарядное устройство постепенно повышает напряжение на АКБ, а затем, после снятия заряда, напряжение уменьшается, возвращаясь к спокойному состоянию (так, на 12-и вольтовом аккумуляторе, в зависимости от типа АКБ, оно обычно растёт до 14,1 – 14,5 В, а после снятия заряда, даже без нагрузки, в течении получаса возвращается к 12,5 – 12,8 В).

Как отремонтировать аккумулятор для шуруповерта

В хозяйстве многих людей сегодня есть такой инструмент, как аккумуляторный шуруповерт. Благодаря работе от аккумулятора, его удобно использовать, так как не нужно тянуть провода к месту работ. Да и не всегда есть возможность подключиться к сети, поэтому и в таком случае он полезен. Однако рано или поздно аккумулятор выходит из строя. И тут есть два варианта: купить новую батарею или отремонтировать старую. Покупка новой потребует большой суммы, так как две батареи по цене составляют обычно почти столько же, сколько стоит просто новый шуруповерт с этими же двумя аккумуляторами. Но можно попробовать и отремонтировать старые аккумуляторы, если есть некоторый опыт по ремонту чего-либо. О том, как отремонтировать аккумулятор для шуруповерта, и пойдет речь далее.

Из чего состоит аккумулятор?

Какой бы шуруповерт вы не взяли, внутренности аккумуляторов у всех будут примерно одинаковыми. Внутри пластикового корпуса расположены несколько (иногда и больше 10-ти) питающих элементов (в народе — банок). Такие банки последовательно соединены между собой, а контакты крайних элементов подсоединены к выходам на наружной части корпуса, через которые ток передается к шуруповерту.

Схема аккумулятора довольно проста, поэтому понять ее сможет любой, кто хоть немного разбирается в электротехнике. Помимо банок в корпусе есть еще и некоторые другие приборы:

• термистор — нужен для предотвращения перегрева банок во время заряда;
• у литий-ионных батарей есть еще и управляющий контроллер, предназначенный для остановки заряда и разряда батареи при достижении определенных порогов емкости, поскольку литий-ионные батареи нельзя как полностью разряжать, так и бесконечно заряжать.

Элементы питания в зависимости от того, из какого материала они сделаны, делятся на три вида:

• никель-кадмиевые (NiCD)
• никель-металлгидридные (NiMh)
• литий-ионные (которые были упомянуты выше) (Li-Ion)

Никель-кадмиевые батареи как устаревшие по-тихоньку выходят из использования, хотя на недорогих моделях их еще можно встретить. Раньше их применение обуславливалось ценой, так как другие типы батарей были значительно дороже. Также они меньше всех теряли свою емкость на холоде. На сегодня те же более продвинутые литий-ионные батареи стоят уже примерно столько же. Да и на холоде они теперь тоже могут достаточно долго работать. Поскольку плюсов по сути у никель-кадмиевых батарей уже никаких нет, можно перечислить только их минусы:

• они имеют самый большой вес;
• у них есть такая штука, как «эффект памяти», то есть их обязательно надо до конца разряжать, прежде чем ставить на зарядку, и обязательно до конца заряжать, прежде чем вновь использовать — в противном случае они потеряют емкость;
• они не держат заряд при длительном хранении — если хранение полностью заряженных батарей без использования будет составлять больше полугода, нужно будет их снова полностью зарядить по истечение этого времени, иначе они выйдут из строя.

Хотя, касательно темы статьи, один плюс они всё же имеют — при выходе из строя есть большой шанс их отремонтировать без покупки новых банок, а просто восстановив за копейки старые.

Никель-металлгидридные аккумуляторы внедрялись по причине, чтобы батарея стоила дешевле, чем литий-ионная, но при этом была лучше, чем никель-кадмиевая. Впрочем улучшения хоть и были, но не настолько большие, чтобы эти АКБ получили широкое распространение. По сравнению с никель-кадмиевыми, у них меньше вес на единицу емкости, несколько меньше «эффект памяти» (то есть вероятности выхода из строя при неправильном заряде стала меньше, но тем не менее их все равно нужно до конца разряжать и заряжать), и их можно дольше хранить без дозарядки. Но, поскольку, как уже говорилось, литий-ионные батареи стали значительно дешевле стоить в последние годы, никель-металлгидридные аккумуляторы совсем потеряли свою актуальность. Ну и заметим, что ремонт аккумулятора здесь возможен не только путем замены банок, но и с помощью восстановления старых, как и у никель-кадмиевых.

Ну и про литий-ионные аккумуляторы. Как уже стало понятно, они

• имеют наименьшую массу, что значительно облегчает работу шуруповертом
• не имеют «эффекта памяти»
• могут очень долго храниться (по несколько лет), почти не теряя при этом заряд

Ну и раз уж мы отметили один плюс для никель-кадмиевых батарей — возможность восстановить старые банки без покупки новых, то для литий-ионных аккумуляторов такой возможности нет — здесь поможет только замена старых банок на новые. Это их минус.

Виды поломок аккумуляторов

Самой распространенной неисправностью является потеря емкости. При этом емкость могут потерять как один, так и несколько питающих элементов. Но такое, чтобы потеряли емкость сразу все, не встречается.

К потерям емкости можно отнести такие явления, как ее потеря в результате срабатывания «эффекта памяти», а также в результате высыхания электролита у никель-кадмиевых и никель-металлгидридных АКБ, и разрушения от времени лития в литий-ионных батареях.

Также может быть механическое повреждение в виде отрыва соединительной пластины. В таком случае аккумулятор вообще не подает признаков жизни.

Давайте разберем, что можно сделать во всех этих случаях.

Способы ремонта

Отсоединение пластин

Если после разбора АКБ и осмотра внутренностей вы увидели, что произошло отсоединение пластины от одного из элементов, то ее нужно будет просто припаять обратно. Как это сделать, чтобы не повредить банку, будет сказано ниже в разделе о замене элементов.

Выявление неисправных элементов

Если же все пластины на месте, то потребуется среди всех банок найти те из них, которые потеряли емкость. Для этого понадобятся мультиметр и лампочка от авто в качестве нагрузки.

Для начала нужно полностью зарядить батарею.

Затем после разбора необходимо визуально осмотреть каждый элемент. Если имеются потекшие или вздувшиеся банки, то это первые кандидаты на восстановление или замену.

После этого необходимо с помощью мультиметра замерить напряжение на каждом элементе отдельно. У никель-кадмиевых и никель-металлгидридных АКБ этот показатель должен быть в рамках 1,2-1,4 В. У литий-ионных — 3,6-3,8. Чтобы потом не запутаться, лучше на каждом элементе написать полученные с него показатели.

Далее даем на всю батарею нагрузку, подсоединив заготовленную заранее лампочку. После 5-10 минут снимаем нагрузку и снова замеряем напряжение на каждом элементе. Просадка на неиспорченных банках будет небольшой до нескольких десятых вольта, тогда как на испорченных она будет стремиться к нулю. Такие испорченные банки нужно пометить и решить далее, что с ними делать.

Восстановление высоким напряжением

Никель-кадмиевые и никель-металлгидридные элементы для начала можно попробовать восстановить путем «раскачки» — то есть полностью разрядить их нагрузкой, а потом с помощью высокого напряжения снова зарядить. Правда для этого потребуется зарядное устройство с возможностью установки напряжения на уровне 4 В и тока 200 мА. Ток с такими характеристиками нужно подвести на несколько секунд к каждому испорченному элементу. Иногда такой способ «встряхивания» помогает.

Восстановление добавлением дистиллированной воды

Второй способ восстановления никель-кадмиевых и никель-металлгидридных элементов помогает лучше. Он заключается в добавлении в банку дистиллированной воды. Просто в процессе эксплуатации из электролита может испариться вода через микрощели, из-за чего элемент высыхает внутри и перестает работать. Для добавления воды необходимо в банке просверлить очень мелким сверлом отверстие, через которое шприцом в последствие добавляется дистиллированная вода. Сверлить и добавлять воду нужно очень аккуратно, чтобы не повредить внутренности. Вводится примерно 0,5-1 куб.см воды. Затем отверстие замазывется герметиком или эпоксидной смолой и элементы оставляются на сутки-двое для пропитывания водой.

А после этого вся батарея подвергается пяти-шести циклам разряда-заряда для выравнивания потенциала на всех банках.

Ну а в случае если такие способы не помогают, или вы вообще не хотите с ними заморачиваться, да и тем более, если у вас литий-ионный аккумулятор, то потребуется замена банок.

Замена банок в аккумуляторе шуруповерта

Рабочие банки можно взять из какого-нибудь другого аккумулятора, у которого те же проблемы, что и у ремонтируемого. То есть собрать один аккумулятор из двух. Либо можно заказать новые элементы в Интернете. При этом необходимо, чтобы у новых элементов была такая же маркировка, как и у старых.

Для начала нужно удалить неработающие банки. Для этого можно воспользоваться бокорезами и перекусить соединительные пластины. При этом перекус лучше делать так, чтобы кусок пластины оставался торчать на стороне целого элемента. Так будет удобнее паять. Если длины обрезанных пластин будет не хватать, то в качестве соединителя можно использовать толстую медную проволоку.

Для пайки потребуется паяльник мощностью не меньше 40 Вт. Ну и естественно нужна паяльная кислота или канифоль. Паять, что очевидно, нужно так, чтобы соединительная пластина или медный провод одной стороной были припаяны к плюсовому контакту одного элемента, а другой — к минусовому другого.

При пайке нельзя перегревать банку. Поэтому касание паяльником должно быть кратковременным. В остальном процесс пайки ничем не отличается от обычного.

Установка элементов другого типа

Некоторым владельцам шуруповертов хочется у испорченного никель-кадмиевого аккумулятора поменять банки на литий-ионные, чтобы получить все преимущества последних.

Однако чтобы это сделать, придется проделать как немало работы, так и потратить немало средств, что, как представляется, не имеет целесообразности. Проще уж просто новый аккумулятор купить.

Смотрите сами. Для установки литий-ионных элементов потребуется также плата контроллера, которая обойдется в приличную сумму. Плюс навыки пайки нужны будут солиднее — просто спаять банки между собой менее сложно, чем потом правильно еще их подсоединить к контролеру, да еще и не повредив его.

Но если человеку охота повозиться и он уверен в себе — то можно и попробовать.

Ну а на это по ремонту аккумуляторов шуруповерта всё. До новых встреч!

Читайте также:

Преобразование отвертки на литиевые батареи 18650 • CIMFLOK.COM

Аргументы против

• Элементы литиевой батареи нельзя заряжать выше 4,2 вольт и разряжать ниже 2,7 вольт. В реальных условиях этот интервал еще меньше. Если вы выйдете за эти пределы, аккумулятор может выйти из строя. Поэтому, помимо большинства литиевых банок, вам нужно будет подключить и установить в Отвертку контроллер заряда-разряда;
• Напряжение одного Li─Ion элемента равно 3.6─3,7 вольт, а для Ni─Cd и Ni─MH это значение составляет 1,2 вольт. То есть есть проблемы со сборкой аккумулятора для шуруповертов с номиналом напряжения 12 вольт. Из трех последовательно соединенных литиевых банок можно собрать аккумулятор номиналом 11,1 вольт. Из четырех ─ 14,8, из пяти ─ 18,5 вольт и так далее. Естественно, ограничения по напряжению при зарядке-разряде тоже будут разными. То есть могут возникнуть проблемы с совместимостью переделанного аккумулятора с Шуруповертом;
• В большинстве случаев стандартные банки 18650 используются в качестве литиевых элементов для преобразования.Они отличаются по размеру от банок Ni─Cd и Ni─MH. Кроме того, вам понадобится место для контроллера заряда-разряда и проводов. Все это нужно будет уместить в стандартный аккумуляторный отсек. В противном случае им будет крайне неудобно работать;
• Зарядное устройство для кадмиевых аккумуляторов может НЕ подходить для зарядки аккумулятора после модернизации. Возможно, потребуется переделать зарядное устройство или использовать универсальные зарядные устройства;
Литиевые батареи
• теряют работоспособность при низких температурах. Это очень важно для тех, кто использует отвертку на открытом воздухе;
• Цена литиевых батарей выше, чем кадмиевых.

Аргументы за

Начнем с преимуществ:

• Плотность энергии литий-ионных элементов намного выше, чем у никель-кадмиевых, которые по умолчанию используются в отвертках. То есть аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же емкости и выходном напряжении;
Литиевые батареи
• заряжаются значительно быстрее, чем никель-кадмиевые. На их безопасную зарядку уйдет около часа;
• Отсутствует эффект памяти литий-ионных батарей.Это означает, что их не нужно полностью разряжать перед зарядкой.

Теперь о недостатках и сложностях литиевых аккумуляторов.

Что нужно оценить перед началом работы?

Кроме того, чем больше литиевых элементов, тем больше емкость. Это означает более длительное время работы отвертки.

Литиевые элементы питания 18650

Номинальное напряжение литиевых элементов составляет 3,6–3,7 вольта, а емкость в большинстве случаев составляет 2000–3000 мАч.Если позволяет корпус аккумулятора, можно взять не 4, а 8 деталей. Соедините их по два в 4 параллельные сборки, а затем соедините их последовательно. В результате вы сможете увеличить емкость аккумулятора. Но не в каждый ящик удастся упаковать 8 банок по 18650.

И последний подготовительный этап. Это выбор контроллера. По своим характеристикам он должен соответствовать номинальному напряжению и току разряда. То есть, если вы решили собрать аккумулятор на 14,4 вольт, то выбирайте контроллер с этим напряжением.Рабочий ток разряда обычно выбирают половину максимально допустимого тока.

Плата контроллера заряда-разряда

Все плюсы и минусы переделки аккумулятора Отвертка для литиевых элементов

Для начала нужно подумать, нужна ли мне эта переделка? Ведь это будет откровенно самопал и в некоторых случаях может привести к выходу из строя как аккумулятора, так и самой отвертки. Поэтому давайте рассмотрим все плюсы и минусы данной процедуры. Не исключено, что после этого некоторые из вас решат отказаться от преобразования никель-кадмиевой батареи на литиевую отвертку .

Переделка аккумулятора Отвертка для литиевых элементов

Многие владельцы отверток хотят переоборудовать свои батареи в литиевые. На эту тему написано много статей и в этом материале я хотел бы обобщить информацию по этому поводу. Прежде всего, рассмотрим аргументы в пользу перевода Шуруповерта на литиевые батареи и против. А также рассмотрим некоторые моменты процесса замены батареек.

Замена батареек в шуруповерте на литиевые

Преобразование литий-ионной отвертки для дома

Как переделать аккумулятор от шуруповерта с никель-кадмиевого на литиевый аккумуляторы в домашних условиях.

Я купил себе две использованные отвертки. У одного был аккум, у другого аккум, просто провода были выведены. Почистил и решил укомплектовать нормальными батареями. Переведу на литий-ионный.

Здесь нужны сильноточные элементы, от ноутбука они не подойдут.Я использовал элементы с остаточной емкостью чуть более 1 ампер / час.

Аккумулятор

преобразование процесс

Разбираем старую батарею и снимаем часть батареек, оставляя только две с контактной группой.

Припаять провода к положительной и отрицательной клеммам. Прокатил прямо на столбы, так как контактные пластины НЕ были луженые.

Батарейки 18650 Подключаем параллельно и к ним путем пайки старых элементов контактной группой.

Чтобы контакты с элементами не проваливались, сделал сопротивление из деревянного бруска.

Теперь нужно установить разъем для зарядки каждого элемента, балансировочный разъем. Я использовал разъемы от материнской платы и блока питания компьютера.

Спаиваем все по порядку. Плюс при первом контакте. Второй контакт с плюсом второго элемента и так далее.

Вырежьте отверстие для разъема и закрепите разъем эпоксидным клеем.Клей высох и закрываем батарею. Положить в сторону.

Поскольку я буду заряжать аккумулятор с помощью умного зарядного устройства, мне нужно сделать для него проводку. Одна часть от блока питания, вторая от флопика. Дорабатываем коннектор от флопика, отрезая все направляющие и ключи. После удаления всех ключей он подходит моему Turnigy нормально, он подходит и Imax.

Устанавливаем зарядное устройство на зарядку с балансом (3S). После окончания цикла зарядки пользуемся. На второй батарее работаю по этой технологии, все работает нормально.Первая отвертка с переделанным аккумулятором зарекомендовала себя отлично.

В родном заряднике.

На холостом ходу зарядное устройство выдает нам 19-20В и ток короткого замыкания. Не измерял. Производитель заявляет, что рабочий ток составляет 1,8 А.

Схема памяти SD-C804S, найденная в Интернете.

Схема имеет, на мой взгляд, ряд неверных обозначений, но не суть. В схеме есть узлы, которые контролируют и ограничивают ток заряда. Но есть схема контроля напряжения исполнения на микросхеме U1 (не факт, не сработала для подтверждения работоспособности этого узла), а также узел ограничения времени заряда выполненный на микросхеме U2.

Что нас останавливает: нам мешает схема ограничения времени зарядки, но можно просто выключить, а то вроде все нормально. Но я не мог заставить зарядное устройство показать конец заряда. Включил на зарядку родную батарею, индикатор заряда загорелся, но разрыв цепи на АКБ, т.е. на выходе поступило напряжение питания, индикатор не погас, и должно было быть, если конец заряд регулируется напряжением на аккумуляторах (я не специалист по электронике и понятий, как она полностью работает, не могу).И для нас это критический момент, потому что K. Плата защиты наших литьевых аккумуляторов просто разрывает цепь в конце заряда.

Было много мыслей, как делать упражнения. Вот модернизации текущей схемы, с автоматическим выбором, какая батарея вставляется, старая или новая на простых элементах, чтобы все было на Arduino с контролем всего и каждого. Но все это требует много времени и сил. Было решено НЕ изобретать велосипед и ехать как все.

В качестве контроля заряда был выбран DC-DC преобразователь с контролем тока заряда на микросхеме XL4015 читать

Предисловие

Можно использовать 6 шт. 18650, что удвоит емкость нашей батареи, но потребует более высокого зарядного тока, что потребует отказа от исходного блока питания без изменений, и наша зарядка продлится oooooooooo долго.

Хочу обратить ваше внимание и это очень важно, батарейки на фото не подходят для нашей задачи, это мой косяк, не думал, что купил.Используйте только аккумуляторы с высоким током. Но, товарищ К. У меня не было вариантов, у меня было по ним.

Зачем нужны аккумуляторы большой мощности . Литиевые батареи предназначены для использования при определенных условиях разрядного заряда, поэтому на фото их разрешено резать токами 2С, т.е. в данном случае это около 6 А. Отвертка в момент пуска потребляет ток от 15А до 25А и при постоянной нагрузке около 10А. Как видим, мы превзошли требования производителя.Аккумуляторы с высоким током рассчитаны на более высокие токи разряда от 10 А, что гарантирует нам более длительный срок службы, а также меньшее количество сюрпризов от неправильного использования в будущем. Читаем в таких батарейках: читаем

Доска с защитой и балансировкой. Это позволит нам эксплуатировать литиевые батареи в пределах, рекомендованных производителями. Это защитит наши аккумуляторы от глубокого разряда, а также от перезаряда, что очень важно для литиевых аккумуляторов, и нарушение этого пункта приведет к очень быстрой деградации аккумулятора, т.е.е. Потеря емкости. Также на этой плате есть схема балансировки, которая предназначена для выравнивания заряда на каждой ячейке батареи. Наши батареи имеют последовательное соединение, что во время работы приведет к их неравномерному считыванию заряда, что приведет к п.1, но эта плата устранит этот эффект. Представленная доска, модернизированная по просьбе рабочих и самовосстановление при срабатывании защиты.

Можно использовать готовый аккумулятор с имеющимся зарядным устройством, но:

• — есть жалобы, что корпус будет очень горячим, чего многие опасаются.Но в конструкции зарядного устройства используется трансформатор и нагрев для него нормальный. В моих экспериментах при токе 1А он прогрелся до 60С. В конструкции не предусмотрена система ограничения тока, поэтому ток в системе может быть в несколько раз выше, а нагрев — выше. В то же время, теперь нам нужно больше времени для зарядки аккумуляторов.
• — в конструкции зарядного устройства есть система ограничения времени зарядки и она разовая. ТЕ. Чтобы полностью зарядить аккумулятор, придется передергивать его.
• — Будет сложно использовать родное зарядное устройство, если мы решим использовать 6 частей 18650, потому что максимальный ток, указанный в заявлении производителя, должен составлять 1,8 А. ТЕ. Продолжительное использование при токах выше этого значения может привести к неизвестным последствиям. Для 3-х частей емкостью 3000 мАч и рекомендуемым током заряда 0,5С.1С (1,5А. 3А) мы укладываемся в параметры зарядного устройства. Для 6 ячеек нам понадобится ток заряда вдвое больше. И да, как я уже сказал, зарядное устройство имеет цепи ограничения тока заряда i.е. Через определенный период времени мы будем заряжать наши аккумуляторы в зависимости от возможностей зарядного устройства, что допустимо для 3х, но не для 6-ячеек.

В принципе это основные нюансы использования родного зарядника.

Для переделки по моей версии нам понадобится:

• — отвертка Интерскол Да-12ЭР-02)))
• — паяльник от 60W т.к. менее мощный НЕ паять
• — мультиметр (тестер)
• — Паяльная кислота.Их много вариаций, берем кистью

Сборка:

Мы используем батареи с уже приваренными хвостиками. Первым делом снимаем защиту с Хвостиков, потом нужно СТЕРЕТЬ концы. ЗАБЕГАЯ без кислоты (осторожно) не получишь, так что берем кислоту, паяльник, припой и олово. Мы обманываем с обеих сторон. Кислоту нанесите тонким слоем, этого вполне достаточно, иначе будут брызги в разные стороны.

Если вы купили кислоту без кисточки, то можно налить ее в тюбик с лаком для ногтей, а можно использовать одноразовый шприц, где вы выдавливаете каплю и сразу втягиваете обратно, оставляя тонкую пленку.Также нам нужно РАБОТАТЬ на преимуществах первых двух батарей, в этих местах мы будем соединять батареи друг с другом.

После того, как вы все залужили, припаиваем батареи последовательно, см. Рис. На одной из батареек язычок повернут в противоположную сторону. Также производим пайку мощным паяльником, просто прикрепив язычок и прижав его жало паяльника. Вот что у нас должно получиться.

Сейчас все фиксируем изолентой или можно сделать заранее перед пайкой.Для крепления доски приклейте двусторонний скотч.

Приступим к припаиванию аккумуляторов к плате.

Разбираем родной аккум. Вытаскиваем старые батарейки (Осторожно).

Откусываем черный кусок и припаиваем. Нам нужны толстые провода, потому что у нас будет ток в течение 25 А или более, что с тонкими проводами может привести к их возгоранию, а также у нас будет потеря мощности. Осторожно отложите батарейки.

Теперь нам нужно найти толстую и широкую мягкую подушечку 1.5-2 см. Вырвал из упаковки некоего гаджета. Вырезать по размеру корпуса и положить на дно, приклеить двусторонний скотч и приклеить батарейки. Крепим ту черную штуку, выступающий конец должен быть такой длины, чтобы он упирался в наши батареи и позволял закрывать корпус с некоторым натяжением. ЗАПРЕЩАЕТСЯ менять полярность!

В данном случае коричневый провод — минус, а черный — плюс. Коричневый на порядок толще черного.

Обрезать провода, сделать их как можно короче, чтобы НЕ терять ток при потерях, но надо учесть, что нас еще нужно припаять к плате.Паяем и собираем корпус, аккум готов.

Батарея:

• Литиевые 18650 батарейки , например, берем батарейки с хвостовиками. Нам нужны сильноточные батареи.
• Плата защиты баланса 3S 40A 12,6 В 40A плата защиты литиевой батареи
• Провода короткие, но толстые сечением 1,5
• Двусторонний скотч
• Толстая широкая Относительно мягкая подушка 1,5-2 см

Разборка аккумуляторного отсека

Корпус часто собирается на саморезах, другие варианты.С защелками или клеем. Клееный блок разбирается сложнее всего, приходится использовать специальный молоток с пластиковой головкой, чтобы не повредить детали корпуса. Все убрано изнутри. Только контактные пластины или весь клеммный блок можно повторно использовать для подключения к инструменту, зарядному устройству.

Выбор батареи

Аккумуляторы

12 В часто используются для отверток. Факторы, которые следует учитывать при выборе литий-ионного аккумулятора для отвертки:

• В таких приборах используются элементы с высокими значениями разрядного тока;
• Во многих случаях емкость элемента обратно пропорциональна разрядному току, поэтому ее нельзя выбрать только на основе емкости.Главный показатель — ток. Значение рабочего тока шуруповерта можно посмотреть в паспорте инструмента. Обычно это от 15 до 30-40 А;
• Не рекомендуется использовать элементы разной емкости при замене отверточной батареи на Li-Ion 18650 ;
• Иногда есть советы по использованию литиевой батареи от старого ноутбука. Это абсолютно недопустимо. Они рассчитаны на гораздо меньшие токи разряда и имеют несоответствующие технические характеристики;
• Количество элементов рассчитывается исходя из примерного соотношения.1 литий-ионный на 3 никель-кадмиевых. Для 12-вольтовой батареи вам нужно будет заменить 10 старых банок и поставить 3 новые. Уровень напряжения будет немного снижен, но если установлены 4 ячейки, перенапряжение сократит срок службы двигателя.

Важно! Перед сборкой необходимо полностью зарядить все элементы для уравновешивания.

Аккумулятор в сборе

Дальнейшая замена батареи состоит из следующих этапов:

• Детали корпуса в разобранном виде хорошо очищены;
• Поскольку размеры новых аккумуляторных элементов будут меньше, их необходимо надежно закрепить: приклеить к внутренней стенке корпуса с помощью клея Moment или герметика;
• Положительный и отрицательный провода припаиваются к старым клеммникам, ставятся на то же место в корпусе и фиксируются.Уложена защитная плата, соединены части аккумуляторного блока. Если они ранее были приклеены, то их снова используют Момент.

Преимущества

литиевых -ионных батарей Никель-кадмиевые аккумуляторы

имеют невысокую цену, выдерживают множество циклов зарядки, не боятся низких температур. Но емкость аккумулятора уменьшится, если поставить его на зарядку, а не ждать, пока он полностью разрядится (эффект памяти).

Литиевые -ионные батареи имеют следующие преимущества:

• Большая емкость, обеспечивающая более продолжительное время работы отвертки;
• Меньшие габариты и вес;
• Хорошо держит заряд в режиме ожидания.

А вот литиевая батарея для шуруповерта не выдерживает полного разряда, поэтому заводские инструменты на таких аккумуляторах комплектуются дополнительными платами, защищающими аккумулятор от перегрева, короткого замыкания, перезаряда во избежание взрыва, полный увольнять. Когда микросхема вставляется непосредственно в аккумулятор, цепь размыкается, если неиспользуемый аккумулятор отсоединяется от инструмента.

Преобразование отвертки на литиевые батареи 18650

Промышленность производит отвертки уже давно, и многие люди имеют старые модели с никель-кадмиевыми и никель-металлогидридными батареями.Переделка отвертки в литье повысит производительность устройства, нежели покупка нового инструмента. Сейчас многие компании предлагают услуги по замене батарейки для шуруповерта, но вы можете сделать это самостоятельно.

Преобразование отвертки на литиевые батареи

Подключение аккумуляторных элементов

Подключение Li-Ion аккумуляторов к шуруповерту осуществляется несколькими способами:

• Применение специальных кассет. Метод быстрый, но контакты имеют большое переходное сопротивление, они могут быстро разрушиться от относительно больших токов;
• Пайка.Метод подходит тем, кто умеет паять, так как нужно иметь определенные навыки. Пайку нужно производить в ускоренном темпе, потому что припой быстро остывает, а длительный нагрев может вывести аккумулятор из строя;
• Точечная сварка. Это предпочтительный метод. Но не у всех есть сварочный аппарат, такие услуги могут оказать специалисты.

Элементы пайки

Важно! Ячейки необходимо соединить последовательно, затем напряжение аккумулятора складывается, а емкость не меняется.

На втором этапе к контактам собранной АКБ и к плате защиты припаиваются провода согласно схеме подключения. К контактам самого аккумулятора для силовых цепей припаяны провода сечением 1,5 мм². Для вторых цепей можно взять провода более тонкие. 0,75 мм²;

Затем на аккумулятор надевается кусок термоусадочной трубки, но в этом нет необходимости. Также можно нанести термоусадку на защитную микросхему, чтобы изолировать ее от контакта с аккумуляторами, иначе острые выступы пайки могут повредить оболочку элемента и спровоцировать короткое замыкание.

Разборка

Перед тем, как разобрать корпус старого аккумуляторного отсека своими руками, следует обратить внимание на то, что он может быть изготовлен по следующим технологиям:

• Детали скрепляются между собой маленькими винтами, например, саморезом;
• Эти элементы фиксируются на основании отвертки с помощью технического клея или специальных защелок (на фото ниже показан внешний вид такой колодки).

Для разборки склеенного блока, расположенного на отвертке, удобнее всего использовать молоток с пластиковой головкой, что исключает возможное повреждение корпуса устройства.Перед разборкой из отсека следует удалить все ненужные части конструкции, оставив только контактные пластины (их сборку), необходимые для подключения к самому инструменту и внешнему зарядному устройству.

Модификация купе

Проблемные места

Для реализации вышеперечисленных преимуществ потребуется решить ряд вопросов, возникающих при переводе шуруповерта на литий-ионный аккумулятор, а именно:

• Рабочие размеры нового изделия, определяемые по наименованию (диаметр 18 мм, длина 65 мм), не совпадают с размерами заменяемых деталей
• Полная замена аккумуляторов возможна только в том случае, если аккумуляторный отсек переделан под плату контроллера и жгут проводов;
• При переделке разница напряжений каждого из элементов сборного источника, состоящего из нескольких батарей (1.2 В для никель-кадмиевого сплава по сравнению с 3,7 В для ионно-ионных аккумуляторов).

Важно! Учитывая это обстоятельство, необходимо заранее попытаться отрегулировать Суммарное напряжение нескольких новых элементов до его старого значения (на рисунке ниже показаны никель-кадмиевые батареи).

В ОТДЕЛЬНЫХ случаях добиться совпадения питающих напряжений вообще невозможно, что заставляет отказаться от переделки или искать другие изделия, подходящие по этому параметру. При этом важно соблюдать меру и рассчитывать экономическую целесообразность перехода на литий-ионный 18650 (иначе обновление может оказаться дороже самого инструмента).

Элементы соединительные пайкой

При использовании этого метода следует помнить, что преобразованные для новых условий работы элементы подключаются последовательно, в результате чего их напряжения складываются, а общая емкость не меняется. В процессе пайки рекомендуется использовать легкоплавкий припой и низкотемпературный флюс, так как любой перегрев контактов ячеек 18650 может привести к их разрушению.

Важно! В процессе пайки аккумуляторов в отсеке, который укомплектован отверткой или дрелью, желательно использовать паяльник мощностью до 40 Вт.Эта мера предосторожности сохранит литиевую батарею в целости и сохранности.

После завершения соединения элементов в последовательную цепочку необходимо будет припаять провода, идущие к плате со схемой управления (контроллером), к положительной и отрицательной клеммам сборки. Особое внимание уделяется сечению используемых проводов, которое не должно быть меньше 1,5 мм. С таким размером они НЕ будут нагреваться во время длительного использования или зарядки.

При проведении этой операции желательно использовать специальные изоляционные трубки, обладающие термоусадочными свойствами.С помощью ЭТИ изоляционных материалов можно надежно защитить точки пайки от нежелательных коротких замыканий и окисления (см. Фото ниже).

Преобразование отвертки на литиевые батареи 18650

Отечественная промышленность давно выпускает образцы надежных и недорогих шуруповертов, большая часть которых оснащена встроенными аккумуляторами устаревшего типа. Самостоятельная переделка шуруповерта на литьевую позволяет ее владельцу продлить срок эксплуатации данного изделия и даже немного улучшить его характеристики.Современный литий-ионный аккумулятор для отвертки выглядит так, как показано на рисунке ниже.

Несмотря на то, что большое количество компаний за относительно скромную цену может переоборудовать шуруповерт на новый аккумулятор, удобнее сделать это самостоятельно.

LI Ion преимущества и недостатки

Прежде всего отметим, что старые никель-кадмиевые аккумуляторы достаточно надежны, недороги и могут работать при низких температурах, выдерживая большое количество циклов заряда-разряда.Однако у них есть одно плохое свойство, заключающееся в постепенной потере емкости, если поставить их на зарядку, не дожидаясь полной разрядки (так называемый эффект памяти).

Необходимость переделки отвертки для литиевых аккумуляторов 18650 объясняется рядом преимуществ последних, основными из которых являются:

• Большая емкость для продления срока службы устройства;
• Значительно меньше других аккумуляторов по размеру и весу (фото ниже)
• Способность хорошо держать заряд НЕ под нагрузкой;
• Нет эффекта памяти старых батарей.

Однако даже в новых литиевых батареях есть недостаток, заключающийся в том, что параметры ухудшаются при их полной разрядке. При напряжениях больше 4,2 и меньше 2,7 Вольт они себя чувствуют не очень комфортно. Именно поэтому даже во время производства эти изделия оснащаются встроенными контроллерами, защищающими их от короткого замыкания, перенапряжения и глубокого разряда.

Примечание! Встроенный электронный регулятор автоматически отключает их при размыкании цепи питания или при выходе батареи шуруповерта за пределы отсека рабочего инструмента.

Еще один недостаток переделки батарейки для шуруповерта в литой — это неспособность новых батарей работать при низких температурах. Однако все эти недостатки более чем частично совпадают с преимуществами, которые уже обсуждались ранее.

Как заменить батарею в игре Pokémon


Добро пожаловать! Сегодня я покажу вам, как заменить батарею в игре Pokémon ! Но зачем вам это делать? Что ж, попробуйте взять старую игру Pokémon Blue и посмотреть, сможете ли вы создать новый файл сохранения.В противном случае это означает, что внутренняя батарея разряжена и требует замены. Но не бойтесь! К концу этого руководства вы сможете вернуть свою игру к жизни и пережить свои детские воспоминания!



ШАГ 1 — ОТВЕРТКА


Перед тем, как начать, вам понадобятся некоторые инструменты, и первое, что вы должны получить, это отвертку , но вам понадобится специальная отвертка, GameBit Screwdriver. Вы можете получить его по низкой цене, как я, по ссылке ниже.

Отвертка GameBit

Примечание. Если вы не хотите тратить деньги, вы всегда можете расплавить пластиковый наконечник ручки и надавить им на отвертку.После того, как он остынет, вы сможете вывернуть винт, но имейте в виду, что он не очень прочный.

ШАГ 2 — АККУМУЛЯТОРЫ


Далее, , вам понадобятся батарейки CR205 . Вы можете пойти в любой магазин электроники и купить их, но я не рекомендую это делать. Советую брать их отсюда. Они дешевле и уже поставляются с прикрепленными к ним металлическими деталями, как и оригинальные батареи.

ШАГ 3 — ПАЙКА


Теперь вам нужно обзавестись паяльником . Вам не нужно много на это тратить, но не дешево стоит на самом припое ! Также убедитесь, что кончик припоя такой же, как и выше.

ШАГ 4 — ОТКРЫТИЕ КАРТРИДЖА


Теперь, когда у вас есть все инструменты, мы можем начать! Возьмите отвертку и выверните винты. После этого сдвиньте крышку, чтобы открыть картридж. НЕ ТЯНИТЕ!

ШАГ 5 — СНЯТИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ


После нагрева паяльника поместите жало на припой и с помощью пинцета (или другого предмета) приподнимите аккумулятор.Повторите то же самое с другой стороной.

Примечание: Выньте плату из картриджа, чтобы не поджечь пластик! Также из соображений безопасности вы можете надеть очки, так как нагреваетесь рядом с батареей.

ШАГ 6 — УСТАНОВИТЕ АККУМУЛЯТОР


Перед тем, как ставить аккумулятор, обратите внимание на его плюс и минус ! Вы можете попробовать использовать часть оставшегося припоя, если хотите, но я советую вам использовать немного собственного припоя, чтобы убедиться, что батарея остается на месте.

ШАГ 7 — ЗАКРЫТИЕ КАРТРИДЖА


После хорошо выполненной работы вы можете, наконец, закрыть картридж , но пока не прикручивайте его ! Сначала поместите его на Gameboy и посмотрите, работает ли функция сохранения! Если нет, повторите шаги 5 и 6.

И все! Легко, правда? Вам нужно всего лишь выполнить эти 7 простых шагов, чтобы вдохнуть новую жизнь в свою любимую игру GameBoy. Надеюсь, теперь вы знаете, как заменить батарею в игре про покемонов!


Замена аккумулятора для отвертки Bosch IXO

В этом руководстве показано, как открыть аккумуляторную отвертку Bosch IXO и отремонтировать ее, заменив внутреннюю аккумуляторную батарею.Учебное пособие основано на IXO версии 5 (V), но также применимо к другим поколениям электрических отверток IXO, таким как IXO 4 (IV) и IXO 3 (III), а также к аккумуляторным отверткам других производителей, таким как Ryobi и Black & Decker. которые используют литий-ионный аккумулятор от 3,6 В до 4 В.

Метод замены аккумулятора Bosch IXO:

• Открыть и частично разобрать Bosch IXO
• Отключить старую аккумуляторную батарею
• Припаять сменную батарею
• Повторно собрать Bosch IXO

Эта процедура подробно описана ниже с большим количеством фотографий.Нажмите на любую фотографию, чтобы ее увеличить!

Заявление об ограничении ответственности

Вы несете полную ответственность за любой ущерб, нанесенный себе, вашей отвертке или чему-либо еще. Это руководство предназначено только для профессиональных, образовательных целей и предлагается без каких-либо гарантий и обязательств.

Предупреждение : Литий-ионные батареи нестабильны, и в случае короткого замыкания или перегрева они перейдут в режим теплового разгона и воспламенится, что приведет к серьезным ожогам и опасности возгорания. Не замыкайте, не разбирайте, не раздавливайте и не подвергайте содержимое воздействию воды.Литий бурно реагирует в воде.

Инструменты / Запчасти / Оборудование

• Аккумуляторная отвертка Bosch IXO
• Совместимое зарядное устройство
• Паяльник: для электроники (около 18-25 Вт) с долотообразным наконечником
• Припой: бессвинцовый серебряный припой с флюсовым сердечником
• Маленькая отвертка с плоским лезвием
• Ремесленный нож
• Ножницы
• Отвертка Torx T-8 (звездочка). Поддержите нас, купив в Ionic Industries здесь
• Replacement IXO 3.Литий-ионный аккумулятор 6 В с припаянными бирками. Поддержите нас, покупая через Ionic Industries здесь

How-To

Для начала удалите все отвертки из патрона аккумуляторной отвертки.

Используя отвертку с плоским лезвием, осторожно подденьте резиновую насадку носика (заглушку патрона) с отвертки IXO и отложите ее в сторону.

Осторожно снимите этикетку перед спусковым крючком. Для начала вы можете использовать лезвие ножа, приподняв этикетку за один угол.

С помощью отвертки Torx размера T-8 удалите 4 винта Torx, которые удерживают вместе две половины корпуса. Подходящие отвертки torx доступны на странице нашего интернет-магазина. Вместо этого вы также можете вставить небольшую отвертку с плоским лезвием в головки винтов.

Теперь, когда вывернуты 4 винта, можно отделить корпус. Старайтесь, чтобы все внутренние детали оставались в левой половине корпуса.

Ниже вы можете увидеть аккумулятор.Эта версия отвертки IXO имеет плоские клеммы для подключения проводов к батарее, но другие версии IXO имеют провода, припаянные к металлическим биркам на батарее.

Обратите внимание, что положительный полюс аккумуляторной батареи находится ближе всего к двигателю в этой версии отвертки Bosch IXO. В других версиях Bosch IXO батарея была установлена ​​наоборот, поэтому внимательно обратите внимание на полярность оригинальной батареи. Вы можете быстро сфотографировать его, прежде чем снимать, чтобы напомнить вам.На внешней стороне батареи рядом с положительным концом есть бороздка, которая помогает ее идентифицировать.

У этого Bosch IXO есть термодатчик, прикрепленный к аккумулятору. Снимите алюминиевую ленту с датчика и отложите ленту в сторону.

Теперь вы можете вынуть оригинальную батарею из ее отсека.

Снимите лопаточные разъемы с аккумулятора, чтобы отсоединить его. Если у вашего IXO есть припаянные провода к батарейным биркам, разогрейте паяльник и отсоедините провода.

Извлеченный аккумулятор показан ниже. Положительный конец батареи (слева) имеет канавку, идущую по внешней стороне батареи. Более широкий лопаточный соединитель находится на положительном конце, а более узкий лепестковый соединитель — на отрицательном конце (справа).

Сравните оригинальный аккумулятор с замененным. Пожалуйста, поддержите нас в написании этих руководств, купив аккумулятор в Ionic Industries здесь. Это литий-ионные батареи длиной 65 мм и диаметром 18 мм с напряжением 3,6 В. Этот оригинальный аккумулятор IXO имеет максимальный ток разряда 15 А и емкость 1500 мАч.Сменный аккумулятор должен иметь такие же или более высокие номиналы. Установка аккумулятора большей емкости означает, что ваш беспроводной шуруповерт будет дольше работать без подзарядки.

Положительные выводы:

Отрицательные концы:

Проверьте, вставьте новую батарею в корпус положительным концом в сторону мотора, как у оригинальной батареи. Убедитесь, что провода доходят до меток припоя на новой батарее.

Отрежьте лопатки от проводов.

Решите, насколько укоротить металлические метки для пайки на батарее. В этом примере только положительный тег был сокращен ножницами. Зачистите концы проводов.

Залужить концы проводов припоем.

Отогните металлические метки так, чтобы они не касались пластиковой гильзы аккумулятора, и залудите металлические метки припоя припоем. Убедитесь, что не расплавил пластмассовую втулку , так как это может вызвать короткое замыкание!

Установите новую батарею, убедившись, что датчик температуры не зажат снизу.Припаяйте провода к биркам батареи, не прижимая бирки к пластиковому корпусу батареи, так как это может вызвать короткое замыкание. Избегайте нагрева датчика температуры, так как это может повредить его.

Приклейте термодатчик к поверхности сменного аккумулятора. Держите металлическую ленту подальше от ярлыков батареи. При желании оберните паяные соединения изоляционной лентой.

Если небольшая тканевая бирка IXO вышла наружу, верните ее на место. Он подойдет только в одном направлении.

Если спусковой крючок вышел, вставьте его обратно в кожух. Проще всего, если вы вставите сначала нижний конец, а затем верхний. Убедитесь, что пружина находится на месте напротив стопора.

Полностью закрепите вторую половину корпуса отвертки.

Удерживая две половинки корпуса вместе, убедитесь, что переключатели работают, что двигатель вращается в обоих направлениях и работает свет.

Осторожно вставьте каждый винт в соответствующее отверстие.Поскольку это саморезы, ввинченные в мягкий пластик, они легко перекручиваются с резьбой. Используя отвертку Torx, медленно поверните каждый винт против часовой стрелки, пока не почувствуете, что он входит в резьбу. Затем равномерно затяните четыре винта по часовой стрелке.

Снова наклеить наклейку на корпус отвертки.

Закрепите носовую крышку на месте, убедившись, что установочный штифт совмещен с отверстием в корпусе отвертки. Вы можете снять конус, повернуть его на 180 градусов, а затем снова установить, чтобы выбрать другой объектив в зависимости от того, хотите ли вы более сфокусированный луч света или более широкий угол луча света.

Теперь у вас есть полностью отремонтированная аккумуляторная отвертка Bosch IXO!

Поставьте отвертку на полную зарядку. Аккумулятор большей емкости будет заряжаться дольше, чем оригинальный аккумулятор, но между зарядками он проработает дольше. Вы также можете начать использовать его до полной зарядки, так как это не повредит аккумулятор.

Заклейте клеммы старого аккумулятора лентой и отправьте его на переработку в местный общественный центр или пункт сбора аккумуляторов в супермаркете.

Вы можете оставить любые вопросы, советы или подсказки по замене батареи в Bosch IXO в разделе комментариев ниже.

Сделайте отвертку для мгновенной зарядки

Это версия закона Мерфи, сделанная своими руками: каждый раз, когда вам нужно закрутить крепкие винты, аккумулятор в вашей аккумуляторной отвертке разряжается. Итак, вы делаете единственное, что можете: воткните отвертку в розетку и выдержите несколько часов, необходимых для подзарядки. Но зачем ждать весь день? Замените эти тяжелые перезаряжаемые батареи суперконденсаторами большой емкости, которые включаются через USB-порт вашего компьютера, и вы сможете сократить время перезарядки до менее полутора минут.Супер-колпачки быстро накапливают и отдают энергию, поэтому вы не получите почти такой же ресурс, как аккумулятор, но при каждой зарядке вы сможете закрепить пару шурупов, что идеально подходит для быстрой затяжки. Coleman теперь продает модель с быстрой зарядкой, которая служит немного дольше, но наша версия DIY стоит вдвое дешевле. Теперь ваша единственная проблема — выяснить, что делать со всем этим дополнительным временем.

h3WHOA! Перед тем, как закрыть отвертку, проверьте все соединения мультиметром во время пробной зарядки и разрядки конденсаторов.Подобная модификация отвертки может привести к аннулированию гарантии.

ВРЕМЯ: 5 ЧАСОВ
СТОИМОСТЬ: 41 $
ТРУДНОСТЬ: УМЕРЕННО СЛОЖНО

ЧАСТИ

Внутри отвертки для мгновенной зарядки

Пошаговая инструкция

1. Откройте отвертку и снимите аккумулятор.

2. Снимите бочкообразный зарядный разъем и зажим для подключения аккумулятора с монтажной платы отвертки. Припаяйте красный провод от проводника VCC коммутационной платы к положительной (+) площадке на печатной плате, а черный провод между соединениями GND двух плат.

3. Подключите два конденсатора последовательно (положительный вывод одного припаян к отрицательному выводу другого). Повторите с другой парой. Затем соедините два набора параллельно (положительное с положительным, отрицательное с отрицательным).

4. Припаяйте положительные выводы блока питания к двум красным проводам переключателя и печатной платы, а отрицательные выводы блока питания к двум черным проводам.

5. Расширьте порт зарядки на корпусе отвертки до размера, достаточного для доступа к USB-кабелю mini B.Прикрепите коммутационную плату к внутренней стороне отвертки. Совместите порт с отверстием и соберите корпус.

6. Вставьте отвертку в USB-порт компьютера. Красный светодиод должен светиться — когда он погаснет, примерно через 90 секунд, отвертка будет заряжена.

Наслаждайтесь своей новой отверткой для быстрой зарядки.

Fiio X1 Замена батареи | Audiofool Обзоры

Вещи, которые вам понадобятся:

Взаимодействие с другими людьми

0,8 Пентанодная отвертка номер 2.Чаще всего их можно найти в наборах для разборки продуктов из яблок, и их можно купить за 8 долларов (амазонка или залив),

Взаимодействие с другими людьми

Сменный аккумулятор — это аккумулятор Sparkfun.com 2000 мАч PRT-13855 (13 долларов США)

Взаимодействие с другими людьми

Паяльник — для этой работы не нужна дорогая паяльная станция, если паяльник становится хорошим, горячим и имеет хороший тонкий наконечник, как показано ниже.

Взаимодействие с другими людьми

Пентанод крошечный, поэтому его можно использовать для жала паяльника. Посмотрите на размер отверстия в винтах в основании корпуса X1, и наконечник вашего утюга должен войти в него.

Что делать: ПЕРВОЕ: ВЫКЛЮЧИТЕ ИГРОКА. Я не несу ответственности, если вы сделаете глупость и сломаете плеер. Помните, будьте нежны и расслабьтесь. Для выполнения каких-либо операций в этом процессе сила не требуется.

В основании плеера есть два очень маленьких винта, снимите их с помощью драйвера пентанода № 2 и сохраните, чтобы они не потерялись. (Я использую небольшой контейнер с куском двусторонней ленты внизу, чтобы держать вещи, даже если они ударились.)

Взаимодействие с другими людьми

После того, как винты будут удалены, приподнимите нижний край спинки примерно на 1 дюйм.Не поднимайте больше, так как аккумулятор прикреплен к задней части. Когда нижний край будет поднят, сдвиньте заднюю часть вниз, чтобы освободить петли наверху. Осторожно откройте крышку и снимите с нее аккумулятор.

Осторожно надрежьте черный корпус и снимите его с аккумулятора. Это обнажает соединения, и хотя из-за 4-х проводов кажется, что батареи не совпадают, вы сможете увидеть, что провода спарены, и на самом деле выполнено только два соединения.

Взаимодействие с другими людьми

Вот планшет на новом аккумуляторе для сравнения.

Взаимодействие с другими людьми

Предварительно нагрейте паяльник, снимите и очистите провода от старой батареи. Высокий нагрев в течение короткого времени гораздо реже повредит батарею, чем продолжительный нагрев, поэтому не бойтесь ставить утюг на высокий уровень.

Как только старая батарея полностью выйдет из плеера, отправьте ее на переработку. В большинстве районов запрещено выбрасывать литиевые батареи в бытовой мусор, поэтому найдите переработчик, который принимает батареи.

На новом аккумуляторе отогните желтую защитную пленку, чтобы сохранить ее, так как она понадобится вам позже.При снятии проводов с новой батареи я всегда снимаю один, а затем перепаиваю заменяющий, поэтому оба провода никогда не отсоединяются. Это позволяет избежать обратного подключения аккумулятора и поломки плеера из-за изменения полярности.

Взаимодействие с другими людьми

На этом рисунке показан красный разъем от подключенного плеера и черный провод, который идет с новым аккумулятором, все еще подключенным. Следующий шаг — удалить черный провод, а затем присоединить черный провод к плееру.

Взаимодействие с другими людьми

После того, как провода будут надежно прикреплены, отогните защитную пленку на место над контактной площадкой.

Чтобы вставить аккумулятор и закрыть корпус, снимите черную буферную прокладку, показанную в нижнем левом углу рисунка ниже. Новая ячейка немного толще, поэтому не требует дополнительных отступов для сохранения положения. Также следите за тем, чтобы провода не попали рядом с портом USB, поскольку они могут проскользнуть между портом и корпусом и заблокировать порт USB.

Взаимодействие с другими людьми

Теперь вы готовы снова прикрепить аккумулятор к задней панели и закрыть корпус. Будьте осторожны, устанавливая аккумулятор так, чтобы корпус не защемлял его, так как разрыв литий-ионного элемента может быть фатальной ошибкой.Прежде чем снова ввернуть крошечные винты, пора включить проигрыватель, чтобы убедиться, что закрытие корпуса не повредило паяное соединение на аккумуляторе. Если плеер работает, пора закручивать винты и наслаждаться обновленным X1. Если нет, пора открыть его резервную копию и проверить соединения, чтобы убедиться, что они надежны.

Business & Industrial 6шт медная отвертка для пайки паяльные наконечники паяльная сварочная головка 900M-T-I свинцовый паяльник / демонтажное оборудование и аксессуары

Business & Industrial 6шт медная паяльная отвертка паяльные наконечники паяльная сварочная головка 900M-T-I свинцовый паяльник / демонтажное оборудование и аксессуары
• Home
• Business & Industrial
• ЧПУ, Металлообработка и производство
• Сварочное и паяльное оборудование
• Оборудование и аксессуары для пайки / демонтажа
• Жала для пайки
• 6шт.

  Паяльные наконечники для отверток Пайка Сварочная головка 900M-TI Свинец 6 шт. Медный припой, Найдите много отличных новых и подержанных опций и получите лучшие предложения на 6 шт. Медные наконечники для паяльной отвертки Паяльная сварочная головка Сварочная головка 900M-TI по ​​лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Рекомендуемые товары, мы отправляем по всему миру, Последний стиль дизайна, Эксклюзивные скидки на бренды, Скидочные акции, низкая цена в Интернете.Паяльная сварочная головка 900M-T-I Lead 6 шт. Медная отвертка для припоя Железные наконечники, 6 шт. Медная припойная отвертка Железные наконечники Паяльная сварочная головка 900M-T-I Lead.







  Бесплатная доставка многих продуктов в закрытом виде, за исключением случаев, когда товар сделан вручную или не был упакован производителем в нерозничную упаковку. Для получения полной информации см. Список продавца. Найдите много отличных новых и подержанных опций и получите лучшие предложения на 6 шт. Медных наконечников для паяльной отвертки, паяльные сварочные головки 900M-TI Lead по лучшим онлайн-ценам, упаковка должна быть такой же, как в розничном магазине, например коробка без надписи или полиэтиленовый пакет.неиспользованный, См. все определения условий: Торговая марка:: Без торговой марки. Если применима упаковка, неповрежденный товар в оригинальной упаковке, MPN:: Не применяется: Страна / регион производства:: Китай. Состояние :: Новое: Совершенно новое, UPC:: Не применяется.

  6 шт. Медная отвертка для припоя железные наконечники паяльная сварочная головка 900M-T-I Lead








  6 шт. Медная отвертка для припоя железные наконечники паяльная сварочная головка 900M-T-I свинец

  Мужские повседневные удобные короткие брюки с карманами, уход за одеждой: рекомендуется ручная стирка.Эти заготовки не допускают сублимации красителя. Athena предлагает наиболее полный ассортимент прокладок и наборов прокладок для каждой марки и мотоциклов P400010850100, Покупайте Calvin Klein в магазине Storage & Organisation, Большая емкость позволяет удобно разместить множество вещей, Зарядите свой новый смартфон Samsung Galaxy с помощью этого высококачественного устройства передачи данных Micro USB кабель. Buhler / Универсальный ТРАКТОР: 24 (ENG CUMMINS N14), наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат, Купите ISOTONER женское матовое джерси Sknit Milly и другие балетки в этой паре серег-гвоздиков из стерлингового серебра с узелком — идеальные и хорошие идеи для подарков , Качественное красивое мужское колье.Приверженность качеству начинается с использования 12 шт., , 6 шт. медных отверток для пайки, паяльных наконечников, сварочной головки 900M-T-I, свинец , даже если в устройстве связи нет батарей. Эта прочная и гладкая вешалка из пластика сделает ваш шкаф аккуратным и организованным. они производят уникальное сочетание лучших головных уборов и одежды с непревзойденным вниманием к деталям, мужская толстовка с капюшоном из флиса adidas Ultimate, дизайн: марокканский и дамасский (# 366950), гирлянда G03021-1-9 Garland G03021-1-9 DOOR CATCH (G03021-1-9): Промышленный и научный, Точный размер: Скошенные концы плавно вставляются в головку застежки, легко меняются для изготовления печенья или печенья. Венок имеет размер около 21 дюйма в поперечнике и готов к отправке, как показано на рисунке. Детали изготовлены. из лиственных пород тополя и фанеры.Мы используем только подлинные контроллеры Sony для создания наших модифицированных контроллеров. — — — — — — — — — — — — — — — — — — −− — — — — — — — — -, 6 шт. Медная отвертка для пайки железные наконечники Пайка Сварочная головка 900M-T-I Свинец . Подобные вещи, сделанные из серебра высокой чистоты, прослужат вам а. «Недавние исследования показывают, что то, что мы знаем сегодня как лазурит, в древности называли сапфиром. Варианты юбок — это обычная длина и большая длина для идеального образа. 5 высоких 3 глубоких 1 БОЛЬШИЕ РАЗМЕРЫ / КОСМЕТИЧЕСКАЯ СУМКА = ❤ У нас есть 5 доступных размеров (укажите размер, пожалуйста) ❤, Пожалуйста, добавьте имя и подробную информацию о цвете (если применимо) в поле для заметок на странице оформления заказа, варианты персонализации почти бесконечно.- Двухстороннее изображение кружки. Набор из 6 колец для салфеток из лакированного дерева. Супер веселье для декора вечеринки в честь июля. ИДЕАЛЬНЫЙ ВЫБОР ЧЕТЫРЕ КОЛЕСА ДЛЯ НАЧИНАЮЩИХ ВНЕДОРОЖНИКОВ — ОСОБЕННОСТЬ 1: Уникальный электронный переключатель реверса. Портативный беспроводной адаптер для наушников Bluetooth Aux с зажимами, вам понравится, когда вы возьмете его в руку. 6 шт. Медная отвертка для пайки паяльные наконечники Сварочная головка 900M-TI Свинец , СУПЕР ШИРОКИЙ КОНСТРУКЦИОННЫЙ КЛЕЙ — Мы модернизируем расширенный клей для подложки, увеличен до 1-3 / 5 дюймов, Вес изделия: 40 фунтов Макс. .Картонные коробки продаются пачками и доставляются в разложенном виде, чтобы сэкономить место для хранения и доставку. Выделите свой проект по-настоящему с помощью полудюймовых цветных точечных этикеток. ПРЕМИУМ КАЧЕСТВО — Изготовлен из материалов хорошего качества, youyeetoo ASUS 2GB SBC Tinker Board RK3288 SoC 1, Мы стремимся обеспечить отличное обслуживание клиентов. независимо от того, чем вы занимаетесь дома или занимаетесь спортом на улице. не беспокоясь о более низкой мощности. Из-за различного монитора и светового эффекта ОБЕСПЕЧИВАЙТЕ БОЛЬШУЮ ПОВЕРХНОСТЬ ДЛЯ СОЗДАНИЯ СОБСТВЕННОЙ ФУТБОЛКИ: Обеспечивает большую поверхность для создания вашей собственной футболки.Отражатель с высокой видимостью обеспечивает безопасность в ночное время во время бега или прогулки с собакой в ​​светоотражающем снаряжении. 6 шт. Медная отвертка для пайки паяльные наконечники паяльная сварочная головка 900M-T-I Lead . Vjdoiv Proud Veteran SAS Special Air Service Adult Vintage Washed Denim Adjustable Baseball Cap: Clothing & Accessories. ночь в городе или каждый день в офисе.

  6 шт. Медная отвертка для пайки паяльные наконечники сварочная головка 900M-T-I свинец

  1 / 2PCS Интеллектуальный электронный тестер емкости разряда батареи нагрузки 10A 150W, 30Pcs TIG Welding Stubby Gas Lens Набор чашек Pyrex подходит для Tig WP-17/18/26 Torch, 5pcs NEW NOS Omron G5A-234PH DC12V Low Signal Relay, ONE NEW SIEMENS 6ES7 155-6AU00-0BN0.ОБЩИЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ GE RFS-6 ПЕРЕКЛЮЧАТЕЛЬ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 3A-25V IVORY. PHS520S-8 новый клапан Parker, 1PC NEW Schneider C65H-DC 1P C25A Breaker, Cutler-Hammer A307LN Ручная защита двигателя НОВИНКА. НОВЫЙ ШАРИКОВЫЙ ПОДШИПНИК DODGE P / N 131161 SXR, SNR0010K11 Внутренняя нарезка резьбы Токарная обработка Расточной оправки Вставки держателя расточной оправки. Инструмент Fiskars Nyglass Scoop Gold Prospecting Durable Metal Detecting Sluice Pan Tool. 10шт M6 M8 M10 Четыре зубчатых гайки Т-образные вкладыши для деревянной мебели Kd. XL1583E1 XL1583 3A 380 кГц 23V понижающий преобразователь постоянного тока в постоянный SOP-8, 5 шт. Осевой шариковый упорный подшипник F8-22M 8x22x7 мм Плоский подшипник 8 мм x 22 мм x 7 мм.PHOENIX CONTACT TRIO POWER PS / 1AC / 24DC / 10 ВХОД ИСТОЧНИКА ПИТАНИЯ 100–240 В № 1PCS OMRON CPU Unit CJ1M-CPU22 CJ1MCPU22, 1.8 56W Stepper Motor Used USA PACIFIC SCIENTIFIC POWERMAX II M21NRXA-LSN-M1-03.

  …

  6 шт. Медная отвертка для пайки паяльные наконечники сварочная головка 900M-T-I свинец


  scproductionsllc.com Найдите много новых и подержанных опций и получите лучшие предложения на 6 шт. Медных отверток для пайки железных наконечников Пайка Сварочная головка 900M-TI Lead по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Рекомендуемые товары, мы отправляем по всему миру, Последний стиль дизайна, эксклюзивные скидки на бренды, скидки на акции, низкие цены в Интернете.

  Как заменить батарею в брелке

  FobBattery — это независимый сайт с обзорами, который гордится непредвзятыми отзывами. Я не связан ни с какими производителями и не принимаю платные отзывы. Когда вы покупаете по моим ссылкам, я могу получать комиссию, которая помогает мне покупать больше брелоков для тестирования. — Scott

  Этот брелок для ключей Ford имеет простую заднюю часть, которую можно снять для замены маленькой батарейки для часов внутри с помощью небольшой отвертки с плоской головкой.

  Современные автомобильные брелки обычно содержат сменные маленькие батарейки для часов.Некоторые брелки упрощают доступ к батарее, другие требуют немного большего количества смазки для локтей.

  Первый ключевой вопрос, который следует задать при замене батареи: «Это аккумуляторная батарея?»

  Это ключевой момент, потому что неперезаряжаемые батареи, такие как обычные батареи CR2032 или CR2450, используемые в большинстве автомобильных брелков, обычно легко вставляются и быстро заменяются. Однако аккумуляторные батареи, такие как VL2020, часто требуют дополнительных инструментов для замены батареи. Вам могут понадобиться такие инструменты, как паяльник, чтобы снять батарею с печатной платы, и суперклей, чтобы скрепить брелок вместе.

  Handy Tools:

  • Маленькая отвертка с плоской головкой
  • Нож для резки коробок / универсальный нож
  • Паяльник
  • Super Glue

  Как заменить сменную батарейку для часов в брелке

  Этот брелок имеет заднюю часть, которая выскакивает при небольшом давлении из отверстия в верхней части брелка.

  В зависимости от конструкции вашего брелока вам, вероятно, придется оторвать кусок на его задней стороне. Брелок BMW слева от страницы имеет заднюю часть, которая выскакивает, когда давление прикладывается изнутри ключа из отверстия в верхней части ключа.

  Наконечник ключа: Всегда старайтесь сначала вынуть любой внутренний или служебный ключ и загляните внутрь этого отверстия, чтобы увидеть любые углубления, которые могут содержать хорошее место, где можно использовать отвертку с плоской головкой, чтобы отделить брелок.

  Возможно, вам придется отделить брелок, в том числе надрезать края бритвенным лезвием или ножом для коробок, как у этого старого брелка Ford F-150:

  Требуется этот брелок для ключей от Ford F-150 Подрезание кромки ножом для бумаги.В нем есть сменная батарея CR2032.

  После замены батареи в брелке, подобном приведенному выше, вам понадобится суперклей, чтобы снова скрепить две части брелока.
