Клеммная колодка соединительная на din рейку: Клеммные колодки на ДИН рейку 16мм купить в интернет магазине 👍

Клеммные колодки на дин рейку: особенности применения

При сборке схемы легко забыть, что это гораздо больше, чем просто провода и пайка. Клеммные колодки являются полезными и часто важными компонентами для электропроводки любого парка оборудования. Но каковы их функции, и что вам нужно знать о них?

Что такое клеммные колодки?

Клеммная колодка на дин рейку соединительная, также иногда менее точно называемая «винтовой клеммой», по сути, представляют собой разновидность электрической развязки, которая распределяет энергию между вашими транспортными средствами. Подобно тому, как дальнобойщик берет клеверный лист, чтобы сойти с одной автострады на другую, клеммная колодка служит своего рода маршрутизатором для автомобильных электрических целей, как внутри цепи, так и между различными цепями.

Как правило, провод подключается к клеммной колодке либо путем снятия изоляции, обертывания вокруг винта, а затем крепления винта к клемме, либо путем пайки разъема к проводу и крепления его к клемме.

Как правило, в автомобильном электрооборудовании вы видите последнее, хотя винтовые соединения все еще могут присутствовать в некоторых несущественных устройствах. Клеммные колодки предназначены для быстрого и простого соединения, которое может быть быстро выполнено и быстро установлено.

Как правило, клеммные колодки имеют два назначения: для соединения различных цепей и обеспечения электрического заземления цепи. Заземление, разумеется, обеспечивает безопасный маршрут для замыкания цепи, снижая риск короткого замыкания в системе или получения серьезной травмы членами вашей команды. Подключение различных цепей может быть трудоемкой задачей, которую облегчают клеммные колодки, хотя для цепей, которые должны более тесно взаимодействовать друг с другом, вашей команде может понадобиться использовать различные методы.

Преимущества и недостатки. Разъемы электрических проводов

Основным преимуществом клеммной колодки является ее стоимость. По сравнению с другими типами разъемов, клеммная колодка относительно дешева. Это также в некоторой степени позволяет сэкономить время, так как подключение проводов к одному не является сложным процессом и может быть легко выполнено в любом хорошо оборудованном магазине. Если водитель прошел соответствующее обучение и имеет соответствующие инструменты, то, в зависимости от ваших правил, он даже может выполнять мелкий ремонт оборудования в кабине водителя на дороге.

Основным недостатком, с другой стороны, является то, что при наличии вибрации или толчков провода могут быть отсоединены от клеммных колодок, даже при наличии хорошо защищенных соединений. В результате, команды флота должны протестировать соединение, если это возможно, прежде чем внедрять его, чтобы убедиться, что он может выдержать те суровые условия, в которых он находится. Другим потенциальным недостатком является пространство, так как в силу своей конструкции клеммные колодки могут быть только настолько малыми. Это часто делает их лучшим вариантом для прокладки кабелей внутри кабины и вне ее.

При выборе клеммной колодки на дин рейку важно проконсультироваться с вашей командой относительно их потребностей и проблем. Большинство клеммных колодок, особенно для флотов, имеют специфические цели, для которых они лучше всего подходят, и точно так же они не являются решением во всех электрических ситуациях. Но для быстрого и эффективного подключения и распределения питания удобны клеммные колодки. Лучше всего в клеммных колодках и электрических соединениях, ознакомьтесь с нашими терминалами и разъемами.

Клеммные колодки в корпусе ТВ и ТС, БЗ-DIN на DIN-рейку, TTB

Начало / Клеммные колодки в корпусе ТВ и ТС, БЗ-DIN на DIN-рейку, TTB

Блок зажимов на DIN-рейку БЗ-DIN
Назначение	Внешний вид
Блок зажимов на DIN-рейку БЗ-DIN предназначен для присоединения и ответвления проводников из меди и алюминия в электрических цепях переменного тока частотой 50Гц напряжением до 660В и постоянного тока напряжением 440В.
Конструкция
• Плоский штифт имеет рельефные насечки, обеспечивающие надежную фиксацию в прижимной клемме • Способ монтажа — на DIN-рейку
Материал
• АВС-пластик

Номенклатура
Наименование	Ток (А)	Колличество клемных пар	Сечение подключаемого кабеля (мм2)	Размеры (мм)
				L	B	H
Блок зажимов БЗ-DIN 2-20A (IN13SBK)  карболит на DIN-рейку	20	2	2,0	25	25	30
Блок зажимов БЗ-DIN 3-20A (IN13SBK)  карболит на DIN-рейку	20	2	2,0	35	25	30
Блок зажимов БЗ-DIN 3-30A (IN20BK)  карболит на DIN-рейку	30	3	3,5	35	40	32
Блок зажимов БЗ-DIN 3-50A  (IN30BK)  карболит на DIN-рейку	50	3	8,0	43	48	36
Блок зажимов БЗ-DIN 1-60A (IN411S) карболит на DIN-рейку	60	1	14,0	47	17	36
Блок зажимов БЗ-DIN 1-90A (IN60BK)  карболит на DIN-рейку	10	1	22,0	52	20	36



Зажимы клеммные серии TB
Назначение	Внешний вид
Зажимы клеммные серии TB применяются для соединения проводов
Преимущества
• Удобство и простота монтажа • Прозрачная защитная крышка
Материал
• Корпус — ABC пластик • Токопроводящая планка — луженая сталь

Номенклатура
Наименование	Ток (А)	Колличество клемных пар	Сечение подключаемого кабеля (мм2)	Размеры (мм)
				L	L1	A	D	F	G
Клеммная колодка ТВ-1503 15А 3кл.	15	3	1,5	46	36,5	22	17	7,5	М3
Клеммная колодка ТВ-1504 15А 4кл.		4		55	45,5	22	17	7,5
Клеммная колодка ТВ-1506 15А 6кл.		6		73	63,5	22	17	7,5
Клеммная колодка ТВ-1512 15А 12кл.		12		127	118	22	17	7,5
Клеммная колодка ТВ-2503 25А 3кл.	25	3	2,5	50	40	30	20	10,5	М4
Клеммная колодка ТВ-2504 25А 4кл.		4		62,5	57	30	20	10,5
Клеммная колодка ТВ-2506 25А 6кл.		6		91	81,5	30	20	10,5
Клеммная колодка ТВ-2512 25А 12кл.		12		163	153	30	20	10,5
Клеммная колодка ТВ-3503 35А 3кл.	35	3	4	50	40	30	20	10,5	М4
Клеммная колодка ТВ-3504 35А 4кл.		4		62,5	57	30	20	10,5
Клеммная колодка ТВ-3506 35А 6кл.		6		91	81,5	30	20	10,5
Клеммная колодка ТВ-3512 35А 12кл.		12		163	153	30	20	10,5
Клеммная колодка ТВ-4503 45А 3кл.	45	3	6	70	60,5	38	23,5	15	М4
Клеммная колодка ТВ-4504 45А 4кл.		4		86	75,5	38	23,5	15
Клеммная колодка ТВ-4506 45А 6кл.		6		120	110	38	23,5	15
Клеммная колодка ТВ-4512 45А 12кл.		12		223		38	23,5	15
Клеммная колодка ТВ-6003 60А 3кл.	60	3	10	70,5	65,5	38	31	15,5	М6
Клеммная колодка ТВ-6004 60А 4кл.		4		93,5	82,5	38	31	15,5
Клеммная колодка ТВ-6006 60А 6кл.		5		129	118	38	31	15,5
Клеммная колодка ТВ-10003 100А 3кл.	100	3	25	86,5	75,5	43	35	22	М6
Клеммная колодка ТВ-10004 100А 4кл.		4		108	96	43	35	22
Клеммная колодка ТВ-10006 100А 6кл.		6		153	140	43	35	22





Зажимы клеммные серии TC
Назначение	Внешний вид
Зажимы клеммные серии TC предназначены для присоединения и ответвления проводников из меди и алюминия  в цепях электроустановок переменного тока.
Материал
• Корпус — карболит • Токопроводящая планка — луженая сталь

Номенклатура
Наименование	Ток (А)	Колличество клемных пар	Сечение подключаемого кабеля (мм2)	Размеры (мм)
				L	L1	A	D	F	G
Карболитовая колодка ТС603 60А 3кл.	60	3	16	86,5	28,5	42,7	31	17	М6
Карболитовая колодка ТС604 60А 4кл.		4	16	115	28,5	42,7	31	17
Карболитовая колодка ТС1003 100А 3кл.	100	3	35	113,5	34,5	55,2	36,3	17,3
Карболитовая колодка ТС1004 100А 4кл.		4	35	137,5	34,5	55,2	36,3	17,3
Карболитовая колодка ТС1503 150А 3кл.	150	3	95	115	38,5	67	40	19,8	М8
Карболитовая колодка ТС1504 150А 4кл.		4	95	153	38,5	67	40	19,8
Карболитовая колодка ТС2003 200А 3кл.	200	3	150	133	44,5	72,1	44,4	23
Карболитовая колодка ТС2004 200А 4кл.		4	150	177	44,5	72,1	44,4	23
Карболитовая колодка ТС3003 300А 3кл.	300	3	150	164	55	89,4	50,6	27
Карболитовая колодка ТС3004 300А 4кл.		4	150	218	55	89,4	50,6	27
Карболитовая колодка ТС4003 400А 3кл.	400	3	150	164	55	89,4	50,6	27	М10
Карболитовая колодка ТС4004 400А 4кл.		4	150	218	55	89,4	50,6	27





Клеммы TTB односторонние
Назначение	Внешний вид
Клемма ТТВ представляет собой односторонний изолированный наконечник с болтовым соединением. В зависимости от количества соединяемых проводов и их сечения Вы можете купить клеммы от 2,5 до 16 мм2 которые выдерживают напряжение 500 В. Клеммы ТТВ поставляются комплектом из 5шт одного сечения, но при желании их можно легко разделить на отдельные односторонние изолированные наконечники.

Номенклатура
Наименование	Сечение подключаемого кабеля (мм2)	Количество клемм
Клемма односторонняя TTB — 2,5мм2 500В 5 мод.	2,5	5
Клемма односторонняя TTB — 4мм2 500В 5 мод.	4	5
Клемма односторонняя TTB — 6мм2 500В 5 мод.	6	5
Клемма односторонняя TTB — 10мм2 500В 5 мод.	10	5
Клемма односторонняя TTB — 12мм2 500В 5 мод.	12	5

Клеммная колодка соединительная 1р 11х5,3мм. цвет зелёный DKC (Украина)

Клеммная колодка соединительная 1р 11х5,3мм. цвет зелёный Способ монтажа DIN-рейка (стандарт) 15 мм Цвет Зеленый Номин. раб. напряжение, В 750 Количество полюсов 1 Длина, мм 88 Рабочая температура, °C -5…85 Количество зажимных клемм на 1 полюс 11 Ширина/размер ячейки, мм 5,3 Требуется торцевая изолирующая пластина НЕТ Прозрачный НЕТ Сечение многожильного гибкого провода, мм² 16 Номин. ток In, А 63 Проверено на взрывоопасность по версии «Ex e» НЕТ Класс негорючести изоляц. материала согл. UL94 Прочее Тип электрич. соединения 1 Соединение с пружинным зажимом Тип электрич. соединения 2 Соединение с пружинным зажимом Материал изоляции корпуса Прочее Место соединения Сбоку (поперечное) Устройство: распределительный блок Количество полюсов: 1 Сечение: 16 Рабочая температура: 85 Цвет: зелёный Диаметр, мм: 5.3 Размер,мм: 88 Серия: DKC Последние отзывы 25.05.2021 А до отделения курьерской службы посылка сама идёт? 04.05.2020 В каталоге WURTH нет такого инструмента. 11.03.2020 Отличная цена, европейское качество с учетом того что дешевле чем ИЭК !!!

Проходные клеммы ABB (Entrelec) — Индустриальные системы

ABB — Entrelec. MA 2,5/5 N Клеммная колодка на DIN-рейку 2,5кв.мм синяя		1SNA125486R0500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. MA 2,5/5 P Клеммная колодка на DIN-рейку 2,5кв.мм земля		1SNA165488R2700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 4/6 Клеммная колодка на DIN-рейку 4кв.мм серая		1SNA115116R0700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 4/6 N Клеммная колодка на DIN-рейку 4кв.мм синяя		1SNA125116R0100	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 4/6 P Клеммная колодка на DIN-рейку 4кв.мм земля		1SNA165113R1600	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 6/8 Клеммная колодка на DIN-рейку 6кв.мм серая		1SNA115118R1100	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 6/8 N Клеммная колодка на DIN-рейку 6кв.мм синяя		1SNA125118R1300	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 6/8 P Клеммная колодка на DIN-рейку 6кв.мм земля		1SNA165114R1700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 10/10 Клеммная колодка на DIN-рейку 10кв.мм серая		1SNA115120R1700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 10/10 N Клеммная колодка на DIN-рейку 10кв.мм синяя		1SNA125120R1100	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 10/10 P Клеммная колодка на DIN-рейку 10кв.мм земля		1SNA165115R1000	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 16/12 Клеммная колодка на DIN-рейку 16кв.мм серая		1SNA115129R1400	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 16/12 N Клеммная колодка на DIN-рейку 16кв.мм синяя		1SNA125129R1600	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 16/12 P Клеммная колодка на DIN-рейку 16кв.мм земля		1SNA165130R2300	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 35/16Клеммная колодка на DIN-рейку 35кв.мм серая		1SNA115124R0700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 35/16 N Клеммная колодка на DIN-рейку 35кв.мм синяя		1SNA125124R0100	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 35/16 P Клеммная колодка на DIN-рейку 35кв.мм земля		1SNA165111R1400	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 70/22 Клеммная колодка на DIN-рейку 70кв.мм серая		1SNA115216R1300	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 70/22 N Клеммная колодка на DIN-рейку 70кв.мм синяя		1SNA125216R1500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 70/22 P Клеммная колодка на DIN-рейку 70кв.мм земля		1SNA165596R1300	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 95/26 Клеммная колодка на DIN-рейку 95кв.мм серая		1SNA115556R1000	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 95/26 N Клеммная колодка на DIN-рейку 95кв.мм синяя		1SNA125556R1200	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M 95/26 P Клеммная колодка на DIN-рейку 95кв.мм земля		1SNA165556R2200	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. М2,5/5D2 Клемма 2-х ярусная на DIN-рейку 2,5кв.мм серая		1SNA115490R1300	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M4/6 D2 Клемма 2-х ярусная на DIN-рейку 4кв.мм серая		1SNA115271R2200	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. D4/6.LNTP3 Клеммный блок тройной (L+N+P) 3-уровня 4кв.мм		1SNA110269R1700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M4/6.SB Клемма-разьединитель (штекер)		1SNA115435R0700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. М4/8.SF Клемма- держатель предохранителя		1SNA115657R2500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. M4/8SFDT Клеммник-держат. предохран. с индик. LED 24V		1SNA115665R2500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. BJS12 Пластина для перемычек EV12 (76A 20полюсов )		1SNA177653R0700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. BJM5 Стандартная перемычка для М2,5/5 (24A 10полюсов )		1SNA176277R0500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. BJM5D Cтандартная перемычка для М2,5/5D (24A 10полюсов)		1SNA176230R0200	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. BJM6 Стандартная перемычка для М4/6 (32A 10полюсов )		1SNA168973R0700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. BJM6D Стандартная перемычка для M4/6D (24A 10полюсов )		1SNA173520R2200	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. BJM8 Стандартная перемычка для М6/8 (41A 10полюсов )		1SNA168974R0000	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. BJM10 Стандартная перемычка для М10/10 (57A 10полюсов )		1SNA173615R2500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. QBK5 Перемычка для клемм М2,5/5 (24A 10полюсов)		1SNA113544R1200	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. PC6 Перемычка для клемм М4/6 (32A 10полюсов)		1SNA113548R2600	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. PC81 Перемычка для клемм М6/8 (41A 10полюсов)		1SNA173523R1100	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. BAM Упор на DIN-рейку низкий		1SNA103002R2600	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. BADH Упор на DIN-рейку высокий		1SNA116900R2700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. FEM6 Торцевой изолятор на клеммники МА2,5-М10		1SNA118368R1600	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. FEM6D Торцевой изолятор на клемники M2,5/5D -–M4/6D		1SNA118499R2300	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. FEM12 Торцевой изолятор на клеммники М16		1SNA118618R0100	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. FEM16 Торцевой изолятор на клеммники М35		1SNA118233R2700	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. FEM22 Торцевой изолятор на клеммники М70		1SNA113065R1500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. EP12 Защитный экран на 3 клеммы M 35/16 («молния»)		1SNA163430R2600	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. EP223 Защитный экран на 3 клеммы M 70/22 («молния»)		1SNA173327R2400	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. EP224 Защитный экран на 4 клеммы M 70/22 («молния»)		1SNA173328R0500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. RC510 Горизонтальная маркировка номеров (1 – 70)		1SNA23100-R—00	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. RC65 Горизонтальная маркировка символов (L1-L2-L3-N-P)		1SNA232131R1300	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. RC610 Горизонтальная маркировка символов (L1-L2-L3-N-P)		1SNA233131R1400	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. Вертикальная маркировка (выносная 5х27 мм.)		1SNA113180R1200	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. Маркировка клемм и упоров 17х35 мм.		1SNA113084R0100	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. Держатель на таблички (вертикальный 4х40мм)		1SNA163211R2600	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. SCFM6 Разделитель-концевой сегмент (рейка)		1SNA114825R0500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. SCMA5D Разделитель цепей для клемм MA 2,5/5.D2		1SNA116720R2100	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. SCMA5 Разделитель цепей для клемм MA 2,5/5		1SNA116728R2500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. FEM8S Концевой сегмент для клемм-держ. предохранителей		1SNA116951R1500	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. SCF6 Разделитель — концевой сегмент SCF6 (2,5 кв.мм)		1SNA118707R0300	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. EL6 Соединительная пластина для перемычек BJM		1SNA173627R2100	По запросу	По запросу			+Товар добавлен в корзину
ABB — Entrelec. MA 2,5/5 Клеммная колодка на DIN-рейку 2,5кв.мм серая		1SNA115486R0300	По запросу	По запросу			+Товар добавлен в корзину

Колодки для соединения проводов — Всё о электрике

Для функционирования электропроводки нужно обеспечить правильную схему её подключения, ну а сборка схемы не обходится без соединения проводов. Существует масса методов соединения, от скрутки до сварки, но, пожалуй, наиболее удобный и пригодный для обслуживания – это соединение проводов клеммными колодками. В этой статье мы поговорим о том, какими они бывают.

По типу зажима

Основное отличие в клеммниках – способ соединения, различают два основных вида:

Клеммы с пружинным или рычажным зажимом (контактом). К таким клеммникам можно отнести всем известные Wago. Жилы проводников в них зажимаются с помощью пружины или рычажного механизма, а контакт, благодаря своей упругости, плотно прилегает к зажимаемой жиле. Их очень удобно использовать для подключения люстры, бра и других светильников, а также для монтажа электропроводки в распредкоробках.

Винтовые клеммы. Классический вариант клеммной колодки состоит из диэлектрического основания и двух винтов, которые зажимают подключаемые провода. В зависимости от типа конструкции винт может ввинчиваться в основание и прижимать провод фигурной шайбой или вкручиваться в корпус-трубку и в нём зажимать провод внутри. Такие удобно использовать в распределительных шкафах, внутри электроприборов для сборки внутренней схемы.

В зависимости от типа клеммы отличается и способ подсоединения проводов к ним. Например, в рычажных клеммниках провод вставляют очищенным на 8-12 мм (цифра может отличаться, в зависимости от конкретной ситуации) и зажимают рычажок, или же он фиксируется пружиной. В винтовых клеммниках в зависимости от их конструкции вставляют провод либо как описано выше, либо сделав на его конце небольшое колечко.

Фактически такое деление на два семейства очень грубое, стоит более подробно рассмотреть каждое в отдельности.

Пружинные клеммные колодки

Пружинные клеммники могут быть одноразовыми и многоразовыми. Конструктивно они состоят из диэлектрического корпуса, в котором расположены пружины, когда вы вставляете в него провод.

Извлечь провод из одноразового не повредив пружину не получится.

Как видно на фото пружина стоит под острым углом по ходу движения провода, таким образом при попытке его извлечь у вас ничего не получится. Более того провода с многопроволочной жилой в них зажать тоже нельзя, разве что если предварительно облудить его или надеть наконечник, но об этом вы узнаете дочитав статью до конца.

Ряд этих проблем решен в многоразовых клеммниках. У них пружина другой конструкции, различные варианты пружин представлены на фотографии.

На фото 1,2,4 пружины позволяют извлекать провода без особых усилий. Корпуса таких клемм отличаются, в них есть отверстие для введения в него шила или тонкой отвертки.

Или планка, на которую можно нажать и ослабить натяжение пружины, что освободит проводники. В зависимости от модели такие клеммы могут зажимать провода сечением до 4 кв. мм.

Рычажные или нажимные клеммы

Рычажные клеммники это вид многоразовых пружинных клемм. Разница заключается в том, что для ослабления пружинного зажима не нужны отвертки и шила, достаточно поднять рычажок, после чего его толкатель надавит на определенное место в пружине, пример работы такой клеммы изображен на рисунке ниже.

Самым популярным производителем рычажных и пружинных клеммников является Wago, о них мы писали на сайте ранее:

Разновидности винтовых клемм

Винтовые клеммы также бывают разных конструкций. Рассмотрим некоторые из них. Первым в обзоре будет винтовой клеммник на карболитовой основе. Вместо карболита может применятся и другой диэлектрической материал, например пластик или ПВХ.

Может дополнительно накрываться прозрачной крышкой, для дополнительной защиты от прикосновения и попадания посторонних предметов.

Винт прижимает пластину, часто п-образную, которая фиксирует провод, винты соединены попарно – друг напротив друга проводящей шиной. К таким клеммам лучше подключать провода свернутые в колечки или с соответствующими клеммами на их концах.

Обратите внимание что все винты отделены от соседних перегородками, это увеличивает надежность и снижает вероятность замыкания соседних соединений.

Другим вариантом соединения проводов являются винтовые зажимы ЗВИ их применяют повсеместно, также удобно использовать в распределительных коробках. Обычно идут в колодке от которой вы можете отрезать столько зажимов сколько вам нужно.

Бывают разных диаметров, соответственно могут зажимать провода сечением от 1.5 до 35 кв. мм.

Клеммы для печатных плат

Для подключения проводов к печатной плате используют винтовые клеммники, они отличаются по способу зажима провода.

К ним подключаются провода от тонких (0.08 кв. мм), до толстых сечением 25 кв. мм.

По конструкции они могут быть как одиночными (для одного провода) так и на большее количество проводов.

Клеммы для DIN-рейки

По методу расположения клеммники могут прикручиваться к корпусам электроприборов, ни к чему не прикручиваться, держась на проводах или монтироваться на Din-рейке. Это надежное и унифицированное крепление, которое применяется во многих электрощитах.

Производители выпускают широкий ряд разновидностей по всевозможные сечения и варианты применений. Бывают тех же типов, что и обычные: винтовые, пружинные, рычажного типа.

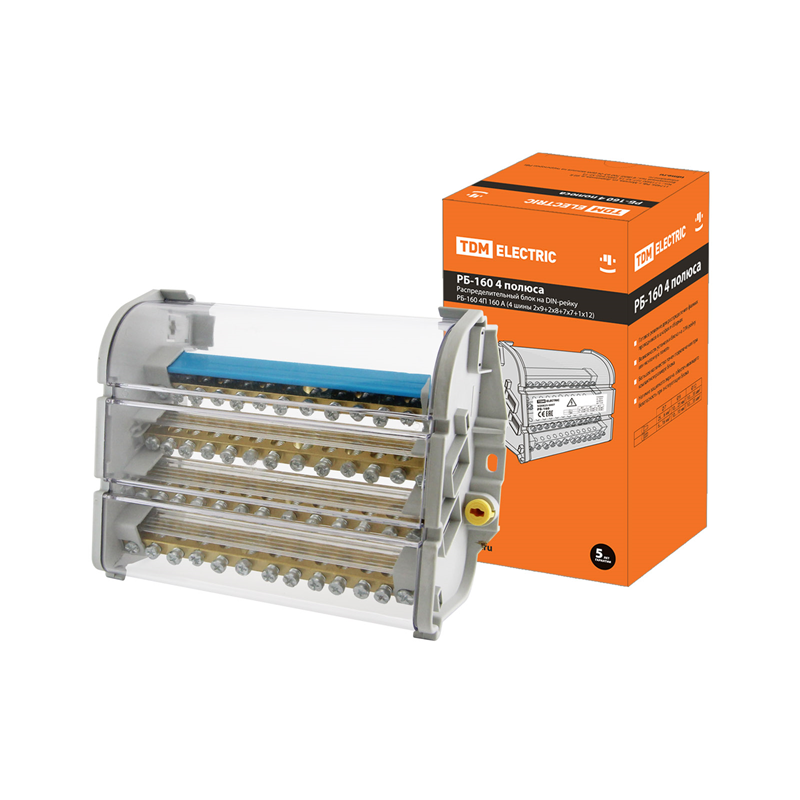

По конструкции могут быть как одноуровневые, так и двух и более, как на фото ниже.

Дополнительные товары

Перемычки для подключениия клеммников и аппаратов на Din-рейке. Они удобны для подключения группы электроприборов к одной шине, экономят место, ведь делать это проводами не всего удобно и не так наглядно.

Выше было сказано, что гибкие провода с многопроволочными жилами не подходят для подключения к клеммникам в ряде случаев. Это связано с тем, что в одноразовых пружинных клеммах из-за конструкции последних вам не удастся вставить мягкую жилу в пружину. А в винтовых зажимах многопроволочная жила будет постепенно расплющиваться, даже если вы затянули винт до упора, есть вероятность того, что со временем контакт испортится или тоненькие жилки повредились при затяжке.

Та же проблема возникает и при подключении мягкого провода к выводам автоматов и магнитных пускателей, а также многих выключателей.

Остаются два варианта – залудить жилу или обжать её кабельным наконечником такого типа.

Ассортимент подобных изделий достаточно широкий, есть и круглые клеммы для обжимки проводов, их удобно использовать при подключении мягких проводов к винтовым клеммникам на карболитовом основании или для прямого соединения с помощью болтов.

Заключение: на что обратить внимание при выборе

При выборе способа соединения проводов руководствуются условиями в которых будет работать электроустановка, а также токами которые протекают по этой цепи. Если установка предполагает периодическое обслуживание или переподключение то лучше отдать предпочтение винтовым клеммам, а если вы делаете монтаж 1 раз и на долгое время – лучше будут служить одноразовые соединители – пружинные клеммники и гильзы.

Основные особенности мы рассмотрели, стоит отметить и то, что клеммники отличаются не только способом закрепления провода, но и углом подключения, например 180, 120, 90 градусов – в некоторых ситуациях они незаменимы.

Корпуса соединителей должны быть изготовлены из негорючего материала, поскольку любой электрический контакт выделяет тепло, и от этого зависит ваша безопасность.

Не стоит экономить, покупая дешевые клеммы, обратите внимание на продукцию известных брендов, таких как: Wago (чаще используются для работы в распредкоробках), Phoenix Contact (старый немецкий производитель), Weidmüller (в основном их клеммы предназначены для работы на din-рейке), IEK (недорогое и распространенное электроборудование, производит от клемм до коммутационных аппаратов).

При покупке уточните предназначен ли этот товар для работы с конкретным материалом жилы – алюминием или медью, и возможно ли в нём соединять жилы из разных металлов. Для Аллюминиевых проводов продаются клеммники заполненные кварцевазелиновой мазью.

Обзор клеммных колодок

При монтаже электропроводки, особенно в распределительных шкафах, возникает необходимость упорядочить разводку проводов. Для этого применяются клеммные колодки.

Кроме аккуратности и безопасности, такой способ монтажа дает возможность в любой момент оперативно отключить выбранную линию (например, для ремонта), без необходимости обесточивания всей системы. Существуют различные виды электрических клеммных колодок, однако при их производстве должны соблюдаться определенные стандарты. Правила устройства электроустановок предписывают руководствоваться ГОСТ 17557–88 «Колодки клеммные светотехнические». Есть и иные стандарты, в том числе международные (ISO, IEC, ITU, SA, CE и прочие).

Важно! При подборе оборудования, удостоверьтесь в наличии сертификата производителя. Информацию можно запросить у продавца (в технической документации), или увидеть маркировку на корпусе.

Соответствие стандартам нужно не только для соблюдения норм ПУЭ, от этого зависит ваша безопасность.

Основные требования к конструкции клеммников

Так или иначе, требования к надежности и электрическим характеристикам прописаны в различных стандартах.

1. Стойкость к нагреву определяется материалом несущего корпуса. Он должен быть негорючим. Контактные группы в процессе эксплуатации могут нагреваться до высоких температур (особенно, если контакт плохой, или имеет место превышение допустимой нагрузки). В этом случае не должен возникать очаг горения.
2. При нагреве, корпус не должен менять прочностных характеристик. Если тепловые зазоры не обеспечивают удержание контактных групп в посадочных гнездах, такие изделия использовать нельзя.
3. Защитные крышки (при их наличии) не обязательно выполняются из негорючих материалов. Тем не менее, материал не должен поддерживать горение.
4. Прочностные характеристики должны обеспечить фиксацию клемм при нормальном силовом воздействии (при затягивании винтовых зажимов пластины остаются на месте).
5. Любые типы зажимов обеспечивают надежную фиксацию проводов без предварительной подготовки (лужение, использование наконечников, формирование колец).
6. Длина контактных пластин исключает прикосновение вводимых проводников. Это делается для противодействия электрохимической коррозии (например, медь + алюминий).
7. На маркировке должна быть информация о диаметре проводников, типе тока, предельном значении напряжения.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.Более продвинутая конструкция имеет прижимную шайбу-пластину, под которую можно завести неподготовленный конец кабеля.

• Зажимные колодки представлены в виде неподвижного хомута, в котором с помощью винта зажимается кабель: либо в виде подвижного хомута, который подтягивается винтом к контактной площадке. Существенный недостаток — проводник находится под давлением, и может деформироваться (особенно это касается алюминиевых жил). В результате контакт ослабевает. Такие колодки требуется подтягивать хотя бы раз в год. Также винтовые соединения могут ослабнуть от вибрации.

1. Быстрозажимные колодки лишены недостатков винтового соединения, концы проводников крепятся более надежно. Наибольшее распространение получили изделия фирмы WAGO, фактически так называют любые колодки такого типа. Также выпускаются в двух вариантах:

• PUSH WIRE (неразъемные одноразовые). При введении провода в отверстие, он зажимается. Извлечь его оттуда невозможно: колодка будет разрушена. При этом, контакт получается более надежным, чем на клеммниках многоразового применения. Их применяют после тщательной проверки правильности разведения кабелей. Для возможной коррекции рекомендуется оставлять запас несколько сантиметров провода.

• CAGE CLAMP (многоразовые). Зажим проводника производится рычагом. Преимущество в том, что можно использовать контактор повторно. Недостаток — зажимной механизм не может обеспечить надежный контакт.
• Тем не менее, подобные колодки быстро набирают популярность, особенно в бригадах электриков, занимающихся подключением многоквартирных домов.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Универсальных клеммников не бывает. Для каждой задачи выбирается необходимая колодка: по электрическим параметрам, прочностным характеристикам, и, разумеется, простоте установки.

Поэтому перед походом в магазин, следует составить схему электропроводки, и обозначить необходимое количество и тип колодок.

Видео по теме

Соединение проводов с помощью клеммников

Введение

В процессе выполнения электропроводки каждый мастер обязательно сталкивается с таким занятием, как соединение участков проводом между собой. Самой распространенной неисправностью электропроводки является короткое замыкание. Также очень частым неприятным явлением является разрыв цепи, чаще всего он и случается в месте соединения проводов. Эти соединения производят в специализированных коробках и монтируют в плоскости стены или на ее поверхности. Зачастую внутри этих коробок находятся соединения проводов, которые ведут в сторону автоматического распределительного щитка, а также провода, которые отходят к розеткам, выключателям и светильникам. Параллельно им может быть проложен еще один провод, который связывает коробки между собой. Соединения такого рода всегда производятся строго идентично проектным схемам.
Ниже будут представлены самые распространенные виды соединений:

• С помощью скрутки и дальнейшей пайки или сварки.
• С помощью «орешков».
• С помощью клеммных колодок.
• С помощью пружинных клемм WAGO.
• С помощью соединения нулевиков соединительными шинами.
• С помощью болтовых соединений.
• С помощью гильзовки.

Клеммники

Использование этого варианта коммутации является самым востребованным из – за минимальных затрат труда на монтаж и соответствия всем стандартам. Отдельным преимуществом является возможность соединения проводов разного сечения и материала. В наши дни рынок электрических материалов переполнен различными товарами, но данные клеммники, несомненно, являются лидерами продаж.

Виды клеммных соединений проводов

Клеммные зажимы позволяют исключить контакт проводов из различных материалов в соединении проводов. На сегодняшний день лидерами в области электрических соединений являются 3 типа клеммных колодок:

1. Пружинного типа.
2. Винтового типа.
3. Ножевого типа.

Колодки, в основном, изготавливают из латуни. Они состоят из сборок 2-х или более клемм. Отдельные разновидности заполняются специализированным гелем для защиты от коррозийного воздействия извне. Различаются между собой они по: диаметру соединительных жил, напряжению и силы тока.

Соединение проводов с помощью клеммных колодок

В настоящее время такой вид соединения проводов, как обычное скручивание стало уходить на задний план. Чтобы обеспечить надежный контакт в местах соединения электрической проводки, применяются специализированные соединительные клеммы, которые называются клеммные колодки. На современном рынке нашей страны представлено огромное множество таких колодок. Различаются они между собой: ценником, конструкцией и некоторыми исполнительскими особенностями.
Конструкция колодок идентичная. Она состоит из самого корпуса, внутри которого расположены специальные ячейки, а внутри этих ячеек уже расположены трубки из латуни с несколькими отверстиями под резьбу.

Сами трубки бывают разного сечения, их подбирают по диаметру, соответственно диаметру сечения самих проводов.
Применяют клеммные колодки в самых разнообразных местах. Примером может служить способ подключения обычной люстры в квартире, подключают ее к коротким проводникам, торчащих из дыры на потолке.

Данный способ часто применяют для соединения проводов, которые перебиты и расположены в стене. Зачастую таким проводникам не хватает длины для последующего соединения другим способом.

Совет от мастера: “Колодки должны располагаться непосредственно в распределительной коробке. Расположение их внутри штукатурки строго запрещено!”

Хотя данное соединение по своей надежности уступает соединению с помощью пайки, но в итоге является более удобным и требует минимальных временных затрат.
Главным преимуществом клеммных колодок является тот факт, что ими можно соединять алюминиевые и медные проводники. Чтобы исключить процесс окисления, в данном случае через зажимные винты пропускают только по одному проводу, контакт между жилами полностью исключен.

Клеммы WAGO.Особенности конструкции и отличия от других клемм.

Фирма WAGO (WAGO Kontakttechnik GmbH & Co. KG) была основана в 1951 году в Германии. Начала она свое производство с разработки и внедрении пружинных клемм, в чем сильно преуспела. До сегодняшнего дня компания занимается производством данного электрического оборудования и находит только положительные отзывы на рынке электроники и электротехники.
1973 положил начало выпуска первых малогабаритных клемм к распределительным (распаечным) коробкам. Далее эта продукция была запатентована, и производство стало наращиваться. На сегодняшний день фирма ВАГО является мировым лидером в области производства клемм на пружинах и других разъемов, необходимых для монтажа электрической проводки.

Главными плюсами пружинных клемм являются:

1. Высокий уровень виброустойчивости полученного соединения.
2. Сама точка контакта надежно зафиксирована, благодаря давлению пружины. Эта особенность позволяет исключить пластичное деформирование металла.

Клеммники для соединения проводов фирмы WAGO прошли все виды международных сертификаций электромонтажа. Их можно использовать при пере подключении проводов. Также клеммы снабжены технологическими отверстиями для подключения щупа к тонко несущей шине. Продукция не требует использования специального инструмента.
В состав клеммной группы входят как пружины, так и тонко несущие шины. Данные шины изготавливают с помощью лужения меди. Этот факт обеспечивает защиту от коррозионного воздействия и увеличивает площадь контакта жил.
Пружины имеют плоскую форму, их изготавливают из аустенитной стали. Благодаря этому, они имеют повышенную упругость.
Корпус для этих клемм является электроизоляционным. Его производят из модифицированного полиамида и поликарбоната. Эти вещества имеют высокую стойкость воспламенению, самозатуханию, устойчивы к ГСМ и другим воздействиям извне.

Соединение проводов с помощью клеммных колодок

Выбор колодки для соединения проводов является ответственным действием. Необходимо обратить внимание на силу тока, который будет в дальнейшем курсировать через данное изделие. Также необходимо приобрести необходимое количество монтажных клемм.
Сам процесс является не сложной процедурой, даже любители смогут его провести, имея первоначальные необходимые знания и навыки.
Колодка подбирается по размеру ячейки, отрезается все лишние секции. Чаще всего клемными колодками делают соединение в распределительных коробках.
Предварительно сняв изоляцию с соединительных концов проводников, жилы проводов вставляются в клеммные ячейки и с помощью винтов зажимаются все проводники. Поверхность жилы необходимо зачистить. Допускается небольшое усилие при затяжке винтов.
В случае соединения алюминиевых жил, затяжка винтов производится очень аккуратно, без особого нажима. Это делается для исключения перелома провода и ухудшения контакта в дальнейшем, так как этот металл обладает высокой текучестью при сильном нагревании.

Совет от специалиста: ”Узлы и агрегаты, в которых присутствуют алюминиевые соединения, необходимо подтягивать каждый год ”.

Заключение

Наличие хорошего и надежного контакта зависит от выбора качественных расходных материалов и грамотного производства самой операции. Стоит обратить внимание и на стабильность в работе всей электрической цепи, подключенного к ней оборудования и другие системы. Только качественно проделанная работа по соединению электрических проводов и знание необходимых нормативов, сможет исключить различные неприятности с электричеством и работой электрических приборов в дальнейшем.

{SOURCE}

фиксация проводов в электрических схемах

Любой электромонтёр назовёт короткое замыкание самой часто встречающейся неисправностью проводки. Чуть реже обнаруживаются обрывы контактов. Однако это следствие, а причина скрыта в ослабленном взаимодействии между проводниками. Чтобы этого избежать, есть несколько способов их укрепления, одним из которых является установка соединительной клеммной колодки в месте разветвления сети.

Виды коммутации жил и дефекты

Контакт между токоведущими частями является одним из элементов электрической схемы. Для того чтобы связать компоненты между собой, имеется несколько вариантов:

• Обычная скрутка, не разрешённая Правилами устройства электроустановок, но на практике применяемая довольно часто. В старых домах для приведения её в соответствие с нормами ПУЭ устанавливаются колпачки СИЗ, обеспечивающие надёжную спайку. Правда, монтировать их можно только на изделия из однородных металлов, обычно медных.
• Пайка или сварка, требующая специального оборудования и навыков. Такой методикой пользуются при монтаже слаботочных систем с кабелями из одинаковых материалов.
• Применение соединительных колодок для проводов будет оптимальным, с точки зрения простоты использования и соответствия стандартам. С их помощью возможна коммутация жил из любых металлов.

Несмотря на разнообразие способов соединения кабелей, к ним предъявляются требования по надёжности и безопасности. Главные параметры таковы:

• Ремонтопригодность.
• Доступность для контроля.
• Высокая прочность.
• Гарантированное сопротивление, не превышающее 1,2 номинала целой жилы.
• Долгий срок службы и неизменность физических характеристик в этот период.

Однако во время работы при взаимодействии проводников происходит неизбежная электрохимическая реакция. В результате этого могут возникнуть такие неполадки:

• Ослабление и окисление контакта.
• Перебои в снабжении энергией.
• Нагрев в точке взаимодействия (нередко приводит к пожару).

В результате самыми пригодными к монтажу в любых условиях, особенно дома, стали соединительные электрические колодки.

Основные требования к конструкции клеммников

Сейчас в магазинах можно приобрести множество разновидностей подобной продукции. Независимо от принадлежности к тому или иному типу, любое коммутационное устройство должно удовлетворять некоторым условиям:

• Негорючий корпус, не допускающий возникновения очага возгорания в случае повышения температуры в результате плохого контакта.
• Защитные крышки выполняются из такого же материала, не поддерживающего горения.
• Прочность изделия должна быть достаточной для фиксации при затягивании винтов.
• Надёжное крепление концов кабеля без лужения, изготовления колец или опрессовки наконечников.
• Недопущение касания между собой соединяемых проводов во избежание окисления (в случае медь-алюминий).
• Чёткая, хорошо читаемая маркировка с данными о сечении жилы, предельно допустимом токе и напряжении.

Классификация колодок

Существует несколько разновидностей таких приспособлений. Все они хорошо выполняют своё предназначение — обеспечение надёжного контакта в кабельном соединении. Существует несколько категорий, на которые они подразделяются.

Материал корпуса

Эта деталь изготавливается из сырья, не проводящего электрический ток. Ещё одним обязательным требованием является подбор минимального расстояния между точками контакта для исключения воздушного пробоя. Оболочка соединительной клеммной колодки может быть:

• Керамической, устанавливаемой в местах с повышенной температурой. К таким изделиям можно отнести нагревательные элементы, силовые присоединения. Нельзя устанавливать подобные компоненты при вибрации и ударных нагрузках, они слишком хрупкие.
• Полипропиленовые коммутаторы прочные и пластичные, не образуют трещин при деформации. Однако из-за низких температурных и диэлектрических характеристик не допускается их монтаж в высоковольтных установках с расположенными близко друг к другу фазой или нулём. Исключение составляют сети освещения.
• Колодки из прочного негорючего полиамида довольно дороги. Применяются там, где к оборудованию предъявляются повышенные требования.
• Лучшими характеристиками прочности и изоляции обладают карболитовые клеммники. Их применение допустимо везде, кроме нагревательных приборов.
• В слаботочных соединениях, бытовой технике и в освещении широко применяются изделия из поливинилхлорида. Это самый дешёвый вариант. Однако из-за того, что при нагреве ПВХ плавится, использовать их нужно с осторожностью. Ещё одним преимуществом подобных клеммников является удобная форма выпуска в виде блоков. Таким образом, можно подобрать любое количество неразъёмных соединений.
• Текстолитовые или эбонитовые детали встречаются редко из-за их высокой стоимости.

Способ крепления провода

Для винтовых клеммников это может быть классическая накидная конструкция или крепление при помощи зажима. Первая представляет собой соединение гайки, роль которой выполняет контактная пластина с резьбой, и винта. В этом случае конец провода должен быть подготовлен: сформировано кольцо или установлен наконечник. Применяются они при установке в распределительных коробках.

У колодок второго типа устройство предусматривает фиксацию просто зачищенной жилы. Это возможно за счёт особой конструкции гайки. Она формирует своеобразный хомут, подтягиваемый винтом к колодке. Недостатком такого изделия считается нахождение жилы под постоянным давлением, что разрушает металл, особенно алюминий.

Общей отрицательной стороной подобных клеммников является необходимость постоянного контроля за надёжностью крепления и периодическая подтяжка контактных групп.

Этого изъяна лишены быстрозажимные колодки. Они бывают одно- или многоразовыми. Типичным примером такой продукции являются изделия фирмы Ваго.

Несмотря на то что контакт в них менее плотный, популярность подобных конструкций растёт, особенно при больших объёмах работ по монтажу. Скорость прокладки сетей с применением таких фиксаторов гораздо выше по сравнению с винтовыми.

Тип монтажа коммутатора

Простейший клеммник состоит из корпуса, металлической рейки и ряда зажимов. Одна колодка предназначена для подсоединения либо фазы, либо ноля (заземления). Подбирая фиксатор, необходимо учесть способ его установки. Имеется множество разновидностей коммутационных устройств:

• Уже описанные ранее винтовые.
• Разъёмные, одна часть которых контактирует с проводником, а вторая — с платой. Устанавливаются на микросхемах.
• Нажимные или пружинные.
• Барьерные, предназначенные для силовых установок.
• Проходные, позволяющие соединять несколько проводов из разных металлов для создания разветвлённых электросхем.
• Наборные, устанавливаемые на DIN-рейки. Фиксация происходит с помощью защёлок, предотвращающих выпадание колодок из блока.

Особенности установки

Мероприятия по монтажу клеммников простые и не требуют специальной подготовки. Нужно только подобрать изделие, соответствующее диаметру провода, и вставить в него зачищенные на 5−7 миллиметров жилы. Для винтовых колодок не рекомендуется использование алюминиевых кабелей из-за возможности передавливания провода.

В случае крайней необходимости затягивать такие контакты следует с максимальной осторожностью. Подобный металл обладает повышенной текучестью, что предполагает постепенное ослабление и полное пропадание контакта.

Поэтому ревизию подобных соединений рекомендуется производить ежегодно для предотвращения возникновения нагрева и возгорания.

Положительные и отрицательные стороны

Широкое распространение электрические клеммники получили из-за позитивных отзывов при их использовании. Среди достоинств можно отметить следующие:

• Простота соединения максимального количества проводников различного сечения и металла. Каждый из них расположен в отдельном гнезде и может быть извлечён без разборки всей конструкции. Если использовать любой другой метод, то жилы придётся коммутировать заново.
• Качественные изолирующие материалы обеспечивают необходимый уровень безопасности, исключая поражение током при касании точки сопряжения.
• Для работы не потребуются специальные инструменты. Нужны лишь отвёртка и нож.
• Устойчивость к температурным колебаниям и механическим воздействиям (растяжению или вибрации).
• Эстетичный внешний вид.
• Компактные размеры.

Среди недостатков выделяется довольно высокая цена, что сказывается при больших объёмах монтажа. Однако с развитием технологий этот недочёт постепенно исчезает. Достаточно трудоёмкой будет работа по установке клеммников в труднодоступных местах. Но это касается любого из распространённых способов соединения кабелей. Неудобство вызывает регулярный контроль за качеством контакта в случае использования винтовых колодок.

Производители электротехнической продукции

От фирмы-производителя очень сильно зависит выбор модели конечным покупателем. Качество применяемых материалов играет важную роль при изготовлении клеммников. Поэтому делать выбор лучше всего в пользу известных изготовителей.

Компания Legrand

Колодки этой фирмы делают из латуни с никелевым слоем. Это позволяет повысить надёжность контакта и увеличить токопроводящие свойства изделия. Корпус выполнен из полипропилена с диапазоном рабочих температур от -25 до +100 градусов Цельсия и стойкостью к открытому огню. Своей популярностью продукция Легран обязана следующим качествам:

• Высокая прочность колодок.
• Широкий ассортимент размеров до 25 кв. мм.
• Применение как в силовых, так и слаботочных электроцепях промышленного и бытового назначения.
• Многоуровневый контроль качества на каждом этапе производства.
• Разнообразная цветовая гамма позволяет отличать жилы неодинаковых номиналов.

Надёжность коммутации может быть обеспечена при соблюдении ряда условий монтажа и эксплуатации. Среди них имеются такие требования:

• Исключить касание проводников из разных материалов внутри устройства.
• Минимизировать механические и вибрационные нагрузки во время использования колодки.
• Регулярная протяжка соединений.

Продукция Ваго

Популярность клеммников от компании WAGO Kontakttechnik GmbH & Co. KG, основанной в 1951 г. в Германии, с каждым годом растёт. Первыми её разработками были пружинные колодки, в производстве которых немцы стали безоговорочными мировыми лидерами. В 1973 г. были запатентованы и выведены на рынок малогабаритные изделия для установки в распаечные коробки.

Главными достоинствами коммутаторов этой фирмы являются:

• Высокая виброустойчивость.
• Минимальное давление на провода, что уменьшает их деформацию и разрушение.
• Международная сертификация продукции.
• Шины, изготовленные из лужёной меди, защищены от коррозии.
• Пружины из аустенитной стали повышенной упругости.
• Для изготовления оболочки используется модифицированный полиамид, устойчивый к воспламенению, воздействию агрессивных жидкостей и имеющий способность к самозатуханию.

В продаже имеется две разновидности клеммников Wago. Это неразъёмные Puch Wire с жёсткой пружиной. Их можно применять для монолитного провода или многопроволочной жилы с наконечником. Есть также многоразовые контактные группы Cage Clamp.

Для того чтобы установить клеммник Ваго, нужно выполнить простые действия:

• Зачистить изоляцию провода на 10−13 мм.
• Вставить его в колодку. Удобнее сделать это с помощью пассатижей.

В клеммах немецкого производителя может быть предусмотрено от 2 до 8 посадочных мест для жил диаметром 0,5−4 кв. мм. Используемое напряжение составляет 220 вольт, максимальный ток — 32 ампера. Этого вполне достаточно для применения в домашней электросети.

Прочие изготовители

Кроме наиболее известных среди профессионалов компаний, есть и не менее уважаемые производители коммутационных электрических колодок. Среди них можно выделить:

• Немецкую фирму Phoenix Contact, выпускающую товары соответствующего качества по доступной цене.
• На колодках для автоматики специализируется предприятие Weidmüller. На особом счету находятся клеммники для DIN-реек.
• Неплохую репутацию на отечественном рынке имеют китайские Degson Electronic и Wanjie Electronic.
• У российских представителей отрасли также неплохие отзывы, но продукция имеет неоправданно высокую цену, а качество используемых материалов оставляет желать лучшего.

Надёжность присоединений в электротехнике обеспечивается продукцией из передового сырья и современным процессом изготовления. Соблюдение нормативов и применение лучших компонентов гарантирует безопасную и бесперебойную работу всей электрической цепи в течение долгого времени.

Клеммная колодка для проводов: разновидности, конструкция

При монтаже электропроводки, особенно в распределительных шкафах, возникает необходимость упорядочить разводку проводов. Для этого применяются клеммные колодки.

Кроме аккуратности и безопасности, такой способ монтажа дает возможность в любой момент оперативно отключить выбранную линию (например, для ремонта), без необходимости обесточивания всей системы. Существуют различные виды электрических клеммных колодок, однако при их производстве должны соблюдаться определенные стандарты. Правила устройства электроустановок предписывают руководствоваться ГОСТ 17557–88 «Колодки клеммные светотехнические». Есть и иные стандарты, в том числе международные (ISO, IEC, ITU, SA, CE и прочие).

Важно! При подборе оборудования, удостоверьтесь в наличии сертификата производителя. Информацию можно запросить у продавца (в технической документации), или увидеть маркировку на корпусе.

Соответствие стандартам нужно не только для соблюдения норм ПУЭ, от этого зависит ваша безопасность.

Основные требования к конструкции клеммников

Так или иначе, требования к надежности и электрическим характеристикам прописаны в различных стандартах.

1. Стойкость к нагреву определяется материалом несущего корпуса. Он должен быть негорючим. Контактные группы в процессе эксплуатации могут нагреваться до высоких температур (особенно, если контакт плохой, или имеет место превышение допустимой нагрузки). В этом случае не должен возникать очаг горения.
2. При нагреве, корпус не должен менять прочностных характеристик. Если тепловые зазоры не обеспечивают удержание контактных групп в посадочных гнездах, такие изделия использовать нельзя.
3. Защитные крышки (при их наличии) не обязательно выполняются из негорючих материалов. Тем не менее, материал не должен поддерживать горение.
4. Прочностные характеристики должны обеспечить фиксацию клемм при нормальном силовом воздействии (при затягивании винтовых зажимов пластины остаются на месте).
5. Любые типы зажимов обеспечивают надежную фиксацию проводов без предварительной подготовки (лужение, использование наконечников, формирование колец).
6. Длина контактных пластин исключает прикосновение вводимых проводников. Это делается для противодействия электрохимической коррозии (например, медь + алюминий).
7. На маркировке должна быть информация о диаметре проводников, типе тока, предельном значении напряжения.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

3. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
4. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

5. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.

6. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Разновидности клеммных колодок по способу крепления проводника

1. Винтовые клеммники выпускаются в двух форм-факторах: классические накидные и зажимные.

• Классические представляют собой соединение винт-гайка. В качестве гайки выступает собственно контактная пластина. Неподготовленный проводник для такой колодки не подходит: необходимо установить на конце клемму, либо сформировать кольцо. Применяются в основном в распределительных коробках для разводки проводов в помещениях. Более продвинутая конструкция имеет прижимную шайбу-пластину, под которую можно завести неподготовленный конец кабеля.

• Зажимные колодки представлены в виде неподвижного хомута, в котором с помощью винта зажимается кабель: либо в виде подвижного хомута, который подтягивается винтом к контактной площадке. Существенный недостаток — проводник находится под давлением, и может деформироваться (особенно это касается алюминиевых жил). В результате контакт ослабевает. Такие колодки требуется подтягивать хотя бы раз в год. Также винтовые соединения могут ослабнуть от вибрации.

2. Быстрозажимные колодки лишены недостатков винтового соединения, концы проводников крепятся более надежно. Наибольшее распространение получили изделия фирмы WAGO, фактически так называют любые колодки такого типа. Также выпускаются в двух вариантах:

• PUSH WIRE (неразъемные одноразовые). При введении провода в отверстие, он зажимается. Извлечь его оттуда невозможно: колодка будет разрушена. При этом, контакт получается более надежным, чем на клеммниках многоразового применения. Их применяют после тщательной проверки правильности разведения кабелей. Для возможной коррекции рекомендуется оставлять запас несколько сантиметров провода.

• CAGE CLAMP (многоразовые). Зажим проводника производится рычагом. Преимущество в том, что можно использовать контактор повторно. Недостаток — зажимной механизм не может обеспечить надежный контакт.
• Тем не менее, подобные колодки быстро набирают популярность, особенно в бригадах электриков, занимающихся подключением многоквартирных домов.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Где купить

Максимально быстро приобрести колодки можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Итог

Универсальных клеммников не бывает. Для каждой задачи выбирается необходимая колодка: по электрическим параметрам, прочностным характеристикам, и, разумеется, простоте установки.

Поэтому перед походом в магазин, следует составить схему электропроводки, и обозначить необходимое количество и тип колодок.

Видео по теме

Клеммные колодки для DIN-рейки

| Проходные клеммные колодки

предоставляет самый широкий выбор клеммных колодок для DIN-рейки — одноуровневые проходные, двухуровневые, трехуровневые, клеммные колодки с держателями предохранителей и другие клеммные колодки со специальными функциями для широкого спектра применений. Клеммные блоки ASI IEC доступны с винтовыми зажимами, пружинными зажимами и вставными зажимами.

Клеммные колодки и клеммные колодки DIN являются эквивалентами нескольких поставщиков и по гораздо более низким ценам.

Клеммные колодки ASI устанавливаются на стандартную DIN-рейку шириной 35 мм, глубиной 7,5 мм или 15 мм. Компактные, компактные, миниатюрные и сверхминиатюрные клеммные блоки ASI устанавливаются на так называемую мини-DIN-рейку шириной 15 мм. Оба типа, перечисленные здесь, могут быть приобретены длиной 1 или 2 метра с возможностью выбора сплошного или щелевого типа для легкой установки.

Широкий ассортимент клеммных колодок для монтажа на DIN-рейку с винтовыми зажимами включает в себя полностью металлический корпус, высококачественные клеммные колодки премиум-класса. Стандартный ассортимент ASI включает клеммные колодки с двумя отдельными перемычками, Phoenix Contact®, Allen Bradley / Rockwell Automation®, Weidmuller®, Wago® и другие эквивалентные клеммные колодки. Также предлагаются клеммные колодки для сильноточных приложений и для конкретных функциональных приложений, таких как сенсоры, термопары и многоуровневые клеммные колодки.

Для тех приложений, где вы решите использовать кольцевые наконечники или плоские клеммы на конце провода, ASI предлагает несколько разновидностей клеммных колодок, устанавливаемых на DIN-рейку с помощью шпильки или болта.Вы можете выбрать из клеммных колодок в стиле NEMA, которые устанавливаются на DIN-рейку, модульных клемм с открытыми шпильками или болтами, или клеммных колодок с откидной крышкой, которая обеспечивает соединение с защитой от ударов в закрытом состоянии.

Наши клеммы со скользящей перемычкой или ножевым разъединителем, устанавливаемые на DIN-рейку, идеально подходят для таких испытательных и измерительных цепей, как цепи ТТ и контуры управления. Разъединительные клеммные колодки со скользящей перемычкой занимают гораздо меньше места, чем традиционные размыкающие блоки, и обеспечивают модульность и широкий спектр аксессуаров.Клеммные колодки с ножевым разъединением доступны в одноуровневом исполнении, а также в компактном двухуровневом исполнении с проходным отверстием внизу и цепью отключения вверху.

Пружинные зажимы или безвинтовые клеммы для монтажа на DIN-рейку также предлагаются в широком ассортименте, который включает одно-, двух- и трехуровневые типы. В этом семействе есть функциональные версии, такие как блоки предохранителей, заземления и датчиков, а также многопроволочные клеммные блоки, из которых можно выбирать. В дополнение к нашей стандартной линейке клемм с пружинными зажимами мы также предлагаем конкурентоспособные аналоги Phoenix Contact® и другие.

Приложения для распределения питания могут быть легко решены с помощью любого из нескольких типов клеммных блоков, модулей и шинных систем, устанавливаемых на DIN-рейку, из ASI . Мы предлагаем клеммные колодки, рассчитанные на ток от 500 А до 1000 вольт.

Automation Systems Interconnect может сэкономить вам дополнительное время и деньги, предоставив полностью собранную DIN-рейку с указанным диапазоном и типом клеммных колодок. Более 17 лет компания ASI производит сборки на DIN-рейку для заказчиков, от 1 или 2 сборок до нескольких тысяч.Мы даже установим клеммные блоки на DIN-рейку в распределительную коробку, готовую к немедленной установке.

Клеммные колодки для DIN-рейки Wago | WAGO

Клеточный зажим DIN-рейкаPush-inTerminal block

Эти клеммные колодки предназначены для крепления на стандартные DIN-рейки TS35 в распределительных коробках и других электрических устройствах. Выбирайте из широкого предложения Wago.

Клеммные колодки для DIN-рейки обеспечивают надежное соединение двух и более проводов при сохранении максимального порядка в распределительной коробке.Существуют клеммы для разного диаметра проводника и разной допустимой токовой нагрузки.

В зависимости от функции подключаемых проводов, разумеется, различаются разные цвета — фаза, нейтраль или защитный провод. Клеммы крепятся к DIN-рейке TS35 или TS15 с помощью простой защелки. Разборка тоже очень быстрая.

Система зажима с клеткой и зажим с клеткой Push-in

Проводник прикрепляется к зажиму с помощью системы зажима Cage Clamp или более нового зажима с зажимом Push-in Cage Clamp без использования винта.Оба метода обеспечивают очень надежный контакт, экономя время при установке. Разборка шарнира происходит так же быстро.

Разница между двумя технологиями заключается в том, что провод вставляется в клемму CageClamp; необходимо «открыть» клемму с помощью отвертки или аналогичного инструмента, в то время как, когда речь идет о зажиме Push-in CageClamp, вам нужно протолкнуть одножильный или многожильный провод с концевой втулкой в ​​клемму. Инструмент требуется только для многожильного провода без гильзы.

А почему стоит выбрать именно эти безвинтовые клеммы WAGO? Потому что они быстрые, ударопрочные и, что самое главное, не требуют обслуживания . Регулярной проверки нет — затягивать винты больше не нужно.

Помимо клеммных колодок для DIN-рейки, мы также предлагаем широкий ассортимент принадлежностей — концевые и промежуточные пластины , перемычки, коробки и маркировочные таблички .
Концевые и промежуточные пластины используются для безопасного завершения серии клемм на DIN-рейке.Соединительная перемычка соединяет две соседние клеммы проводящим образом. При выборе обратите внимание на правильный размер согласно размеру клеммной колодки.
Пустые коробки позволяют устанавливать электронику на DIN-рейку. Благодаря маркировочным этикеткам в распределительной коробке будет порядок и хороший обзор.

TOP JOB S Series

Самые популярные терминалы Wago относятся к серии TOP JOB S с системой Push-in CageClamp, которые примерно на на 30% меньше , чем терминалы предыдущего поколения TOP JOB с система CageClamp.Но у обеих серий есть свои поклонники.

Последние дополнения — клеммные колодки серии TOP JOB S либо с рычагом (серии 2102, 2106 и 2116), либо с кнопкой от серий 2200 до 2216. Рычаг устраняет необходимость в инструменте при вставке и извлечении (с ним также можно обращаться только одной рукой), а кнопка повышает комфорт и визуальный контроль при использовании инструмента.

Мы рекомендуем выбирать клеммные колодки серий 260, 261 и 264 , если у вас мало места.Они имеют широкий спектр вариантов монтажа — даже на небольшие DIN-рейки TS15, на панель с помощью винтов или защелкивающихся ножек. Это снова выглядит хорошо, если вы используете клеммы серии Wago с боковыми проводниками серий 279, 280, 281 и 282 в распределительной коробке.

В приведенном ниже списке показаны основные типы клеммных колодок Wago для DIN-рейки, представленные в нашем предложении, которые сразу же доступны прямо с нашего склада. Вы найдете полный список терминалов для DIN-рейки в нашем интернет-магазине.

Если вам нужна дополнительная информация о продукции WAGO или совет, без колебаний обращайтесь к нам по адресу sales @ soselectronic.com.

Видео

Семейство TOPJOB®S с вставным зажимом CAGE CLAMP® представило вставную проводку для клеммных блоков на рейке. Теперь семейство предлагает рычаги и кнопки для удобного и интуитивно понятного заделывания проводов, сохраняя при этом виброустойчивое, газонепроницаемое, устойчивое к коррозии и термоциклированию соединение.

Не пропустите эти статьи

Вам нравятся наши статьи? Не пропустите ни одного из них! Вам не о чем беспокоиться, мы организуем вам доставку.

Меня интересует

Дата публикации 23.02.2021.
При размещении статьи на своем веб-сайте укажите ее источник: https://www.soselectronic.com/articles/wago/wago-din-rail-terminal-blocks-262

Электрические клеммные колодки в промышленной автоматизации

Введение

Ожидается, что к 2022 году объем фиксированной автоматизации достигнет 120 миллиардов долларов США. В мире автоматизации производства постоянно предпринимаются попытки управлять несколькими процессами под контролем.

Таким образом, массовому производству способствует повышение качества продукции и сокращение времени. Наличие надлежащего электронного оборудования, расположенного в шкафу управления, имеет решающее значение.

Клеммные колодки — важная часть процесса. Они помогают реализовать распределение сигналов и безопасное энергоснабжение, и важно знать больше о том, как они работают и когда их использовать.

Продолжайте читать, чтобы узнать все, что вам нужно знать о клеммной колодке проводов.

Что такое клеммные колодки

Клеммная колодка — это модульная изолированная колодка, которая соединяет два или более проводов вместе.На заводах используются клеммные колодки для защиты и / или заделки проводов.

В своей основной форме клеммные колодки состоят из нескольких отдельных клемм, которые расположены в длинной полосе. Клеммная колодка наиболее удобна для подключения проводки к земле.

Сегодня используются сотни миллионов клеммных колодок, и каждый день устанавливается все больше.

Преимущества клеммных колодок

Самым большим преимуществом клеммных колодок является стоимость. Они дешевле по сравнению с другими типами разъемов.

Клеммные колодки также могут сэкономить время, поскольку процесс подключения проводов не такой сложный, как некоторые другие. В большинстве хорошо оборудованных магазинов можно легко подключить провода с помощью клеммной колодки, просто сняв с них изоляцию.

Уменьшить пространство

Инвестируя в многоуровневые клеммные колодки, вы можете уменьшить пространство на панели до 50%. Это потому, что многоуровневые блоки содержат несколько уровней схем с одним блоком.

Повышение безопасности

Клеммные колодки повышают безопасность за счет заземления, изоляции и защиты других компонентов электрической цепи.Клеммные блоки доступны с безопасными для пальцев соединениями для предотвращения поражения электрическим током.

Клеммные колодки также могут служить контрольными точками, что повышает безопасность схемы.

Простая установка

Затем их можно установить с помощью отвертки. Они также обеспечивают быстрое подключение / отключение, что помогает как при техническом обслуживании, так и при поиске и устранении неисправностей.

Электрическая клеммная колодка используется для подключения электрических выключателей и розеток к сети.

Изготовлен из медного сплава

Большинство корпусов клемм состоит из медного сплава с таким же коэффициентом расширения, что и провод, предназначенный для использования. Использование одного и того же коэффициента расширения помогает предотвратить расшатывание из-за разной степени расширения.

Он также снижает коррозию, вызываемую электролитическим действием между двумя разными металлами.

Недостатки клеммных колодок

Самым большим недостатком клеммных колодок является то, что провода могут отсоединяться от них в случае вибрации или толчков.Даже хорошо закрепленные соединения уязвимы для ослабления.

Всегда проверяйте соединения перед внедрением. Убедитесь, что он может противостоять условиям, в которых его заставляют.

Клеммные колодки также иногда слишком велики для тех областей, где они необходимы. Они часто являются лучшими вариантами там, где используется внутренняя и второстепенная проводка.

Типы конструкций клеммных колодок

Клеммные колодки можно классифицировать как по их конструкции, так и по типу устройства.

Типы устройств

Клеммные колодки можно сгруппировать по типу подключаемого устройства или по приложению.

1. Блоки отключения позволяют легко отключить цепь с помощью рубильника без необходимости отсоединять какие-либо провода. Блок переключателей — это еще одно их название.

2. Держатели предохранителей помогают соединять вместе множество устройств, в которых используется несколько предохранителей. В случае короткого замыкания затрагиваются только участки проводки, подключенные к держателю предохранителя.

3. Клеммы цепи заземления системы или компоненты заземления. Они могут быть вставлены в блок и обычно взаимозаменяемы со стандартными клеммными колодками.

4. Блоки ввода / вывода позволяют устройствам и контроллерам обмениваться данными друг с другом.

5. Блоки распределения питания заканчивают силовые кабели.

6. Блоки датчика / исполнительного механизма используются для работы с такими устройствами, как фотоэлектронные датчики и датчики приближения, которые имеют три или четыре провода.

7. Блоки термопар соединяют термопары. Они также обеспечивают надежные металлические соединения для измерения температуры.

Типы конструкций

1. Проходная подача с одинарной подачей

Самый простой тип клеммной колодки — это продукты с одинарной подачей. Они используются для двухпроводного соединения

.

Клеммные колодки с одинарным питанием имеют один выходной и один входной контакт. Два отдельных провода подводятся к каждой стороне клеммной колодки.Затем они связаны в его корпусе.

2. Двойной уровень

Двухуровневые клеммные колодки используют два уровня контактов. Это помогает упростить электромонтаж и сэкономить место.

Часто в многоуровневых продуктах используется перемычка для соединения одного уровня контакта с другим. Это увеличивает гибкость схемы.

3. Три уровня

Клеммные колодки третьего уровня такие же, как двухуровневые продукты, но с дополнительным уровнем контактов. И, как двухуровневые клеммные колодки, они могут быть соединены перемычкой.

4. Клеммные колодки высокой плотности

Клеммные колодки высокой плотности разработаны с учетом требований производителей оборудования. Они просты в установке, а большие маркировочные полосы могут быть помечены вручную или напечатаны на заказ, чтобы обеспечить быструю и точную идентификацию клемм.

Характеристики клеммной колодки

Некоторые клеммные колодки имеют одну или несколько специальных функций.

Съемные клеммные колодки

Со съемными клеммными колодками соединения проводов позволяют разорвать цепь без следующего: определенным образом можно отключить питание сразу всей группы клемм, просто вынув одну вилку.

Стекируемые клеммные колодки

Для экономии места штабелируемые клеммные колодки можно устанавливать рядом друг с другом. Обычно это устройства, устанавливаемые на DIN-рейку.

Световой индикатор

Некоторые клеммные колодки оснащены световым индикатором. Этот светодиод (LED) проверяет, течет ли ток через устройство.

Диод

Клеммные колодки с диодами между цепями позволяют проводить испытания ламп. Они также обеспечивают защиту от обратной полярности.

Ориентация и технические характеристики

Клеммные колодки обычно бывают трех разных углов входа проводов:

• 45 °
• 90 ° (по горизонтали)
• 180 ° (по вертикали)

Известно, как провод подсоединяется к блоку. как контакт, положение, путь или полюс. При покупке клеммных колодок важно знать количество контактов, чтобы оно соответствовало количеству проводов, необходимых для применения.

Шаг контакта напрямую зависит от количества контактов и выражается в миллиметрах.Это расстояние между каждым контактом, измеренное от центра каждого отверстия или отверстия.

Инструкции по установке ввинчиваемой клеммной колодки

После того, как вы узнаете точный тип клеммной колодки и приобрели ее, пора ее установить. Перед установкой выключите все электрическое оборудование из соображений безопасности.

Если у вас ввинчиваемая клеммная колодка, снимите небольшое количество изоляции с конца проводки клеммной колодки. Обычно один дюйм подходит, но может зависеть от используемого компонента.

Отвинтите стопорный винт клеммной колодки. Затем вставляем проволоку в отверстие.

Осторожно затяните винт

Осторожно затяните винт на месте. Важно полностью затянуть провод, потому что в противном случае он нагреется и оплавит изоляцию. Это могло вызвать пожар.

Безопасное подключаемое соединение

После того, как вы разместили клеммную колодку, проложите к ней электрические провода. Затем подключите штекерный терминал к гнезду порта.

Затем сильно нажмите, чтобы обеспечить надежное соединение, которое не ослабнет из-за движения.

Испытательное оборудование для обеспечения безопасности

После выполнения всех подключений к клеммным колодкам пора проверить оборудование, чтобы убедиться, что оно работает правильно. Чрезвычайно важно все протестировать, чтобы убедиться, что все работают в безопасной среде.

Не забудьте проверить клеммную колодку, а также соединения, чтобы убедиться в отсутствии чрезмерного нагрева.

Проверьте провода, чтобы убедиться, что они надежно закреплены.

Монтаж клеммных колодок

Большинство клеммных колодок ввинчиваются в панель, закрепляются на металлической рейке или устанавливаются на печатной плате.

Рейка

Клеммные колодки, которые устанавливаются, обычно устанавливаются на DIN-рейку той или иной формы (Deutsches Institut fur Normung). DIN — это немецкий орган по стандартизации, который изначально опубликовал спецификации рельсов.

Клеммные колодки изготавливаются для соответствия одному из нескольких размеров DIN-рейки, например:

1.Миниатюрные направляющие для цилиндров

Миниатюрные направляющие для цилиндров имеют ширину 15 мм. Они рассчитаны на 300 В.

2. Направляющие G32

Как следует из названия, эти направляющие имеют форму буквы «G» и имеют ширину 32 мм. Они могут работать с клеммными колодками до 60 В.

3. Направляющие цилиндра

Направляющие цилиндра выглядят точно так же, как их миниатюрная версия, за исключением того, что они имеют ширину 35 мм. Они рассчитаны на 600 В.

4. Крепление на печатную плату

Существуют также клеммные блоки, которые изготавливаются для монтажа на печатных платах.Некоторые продукты можно подключить к штыревой планке, которая крепится к плате.

Другие имеют встроенные штыри для монтажа на печатной плате. Они также известны как электронные блоки.

Варианты методов для обеспечения проводного соединения

Существует несколько различных методов на выбор для достижения проводного подключения с использованием клеммных колодок.

Соединения смещения изоляции (IDC)

Соединения смещения изоляции позволяют выполнять соединения, проталкивая провод между двумя острыми металлическими частями.Это обеспечивает соединение без оголенного провода.

Винтовые зажимы

Винтовые зажимы обеспечивают электрическое соединение с помощью винта для затягивания провода. Они являются отраслевым стандартом в методах оконечной нагрузки.

Винтовые зажимы подходят для проводов широкого диапазона размеров. Они также обеспечивают надежное соединение.

Пружинные зажимы

Пружинные зажимы удерживают зажим проволоки за счет усилия пружины. Это новая альтернатива винтовым зажимам.

Пружинные зажимы наиболее полезны в приложениях, где ограниченное рабочее пространство и небольшие диаметры проволоки, которые необходимо учитывать.

Соединения с выступами

Соединения с выступами также известны как плоские или плоские клеммы. Они были разработаны, чтобы их можно было быстро вставлять и снимать без пайки.

Применения для клеммных колодок в промышленных установках

Клеммные колодки обычно используются в промышленном оборудовании, таком как проводные опорные коробки и блоки управления.Клеммные колодки часто встречаются в следующих типах оборудования, используемого в промышленных условиях:

• Воздуходувки
• Панели управления
• Электрические подстанции
• Энергоэффективное освещение (светодиодное)
• Светодиодное городское наружное и уличное освещение
• Все электрическое оборудование
• Контроль охлаждения
• Приводы с переменной скоростью / частотой
• Электрораспределение везде!

Какой тип клеммной колодки вам нужен, зависит от нескольких факторов.

Поскольку доступно несколько типов клеммных колодок, перед установкой важно знать, какой из них правильный.

Текущее требование

Текущее требование — это самая важная вещь, которую следует учитывать при выборе типа клеммной колодки. Это потому, что если через клеммную колодку протолкнуть слишком большой ток, он может перегреться и разрушить клеммную колодку.

Убедитесь, что клеммная колодка может выдерживать ожидаемое использование тока, а затем добавьте еще 50% на всякий случай.

Требования к напряжению

Также важно учитывать величину напряжения. В противном случае напряжение может вызвать проблемы с пробоем диэлектрика.

Напряжение может быть слишком высоким для клеммной колодки и вызывать утечку тока между клеммными колодками, расположенными в непосредственной близости. Имейте в виду, что требования к высокому напряжению в конструкции редки.

В большинстве случаев параметры напряжения игнорируются для напряжений ниже 100 В. Несмотря на это, все же рекомендуется проверить напряжение перед выбором клеммной колодки.

Используемый провод

Провода не изготавливаются одинаково. У каждого типа проводов есть свои достоинства и недостатки.

Убедитесь, что при выборе клеммной колодки для кабеля известен размер кабеля. Он должен физически входить в клеммную колодку.

Узнайте, одноядерный он или многоядерный, потому что многожильные провода лучше подходят для винтовых клемм. Между тем, одножильные провода лучше подходят для вставных разъемов.

Экологическая и механическая прочность

При выборе клеммной колодки учитывайте окружающую среду.Некоторые клеммные колодки сделаны механически прочными. Они могут выдерживать большие токи.

Однако, если соединение используется в морской среде, соленый воздух может вызвать коррозию металлических контактов.

Среда, в которой используется клеммная колодка, может создавать большие колебания температуры и / или содержать механические колебания. В этом случае винтовые заделки могут стать ненадежными.

Доверьтесь нам, чтобы предоставить вам лучшие продукты

Мы гордимся тем, что предоставляем комплексное обслуживание клиентов и высококачественные продукты, независимо от того, покупаете ли вы клеммные блоки, вышки или что-нибудь еще, что вам нужно для эффективной работы вашего предприятия .

Мы хотим помочь вам найти именно то, что вы ищете. Щелкните здесь, чтобы запросить каталог.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

Deca CTR10D Клеммная колодка для DIN-рейки с винтовыми зажимами, 12-22 AWG

Покупатели также купили Deca CPE16 Клеммная колодка заземления на DIN-рейку с винтовым зажимом, 6-14 AWG Дека CPE2.Клеммная колодка заземления на DIN-рейку с винтовым зажимом 5N, 12-26 AWG Deca SDU4 Клеммная колодка для DIN-рейки с пружинным зажимом, 2 полюса, 12-28 AWG Блок распределения питания LiteCycle SG-PD4L10-100A, 3 фазы Deca SDU4 / 3 Клеммная колодка с пружинным зажимом для DIN-рейки, 3 полюса, 12-28 AWG Deca CDU10N Клеммная колодка для DIN-рейки с винтовыми зажимами, 2 полюса, 6-24 AWG Deca SDU10 / 3 Клеммная колодка для DIN-рейки с пружинным зажимом, 3 полюса, 8-24 AWG Рубрика: Рубрика:Разное Читайте также Что делать, если грудничок не спит днем: советы по налаживанию режима сна Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков Методика «Цветоник» М. Лазарева для музыкального развития детей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
