РЕМОНТ НАУШНИКОВ СВОИМИ РУКАМИ

Что делать с неисправными наушниками? Такой вопрос рано или поздно встаёт перед каждым любителем послушать музыку, вне дома, особенно в общественном транспорте. Именно там наушники чаще всего выходят из строя. И вот однажды, их скапливается целый ворох, возникает дилемма – отнести в ремонт или выбросить. Если не одно и не другое не устраивает, значит, от ремонта никуда не деться. Начинайте с ремонта не дорогих, потому как сразу идеально выполнить работу не получится точно. При ремонте наушников любого класса есть пара моментов определяющих их ремонтопригодность и несколько нюансов решающих исход ремонта и продолжительность эксплуатации после него.

Момент первый. Возможность повторной установки оторвавшегося штекера. Наушники на фото не дорогие, поэтому покупать для них новый штекер по стоимости сопоставимый с ценой нескольких новых не серьёзно.

Достаточно крепко зажимаем рабочую часть небольшими пассатижами (в идеале через резину) и несколько раз проворачиваем (в любую сторону) пластиковую часть штекера, при этом зажатая часть должна быть неподвижной.

После чего вынимаем металлическую часть из пластиковой (с применением некоторого усилия).

Входное отверстие для металлической части очищаем от прежнего содержимого при помощи сверла диаметром 4 мм, канал пластиковой части с находящимся в нём остатком провода очищаем (высверливаем) сверлом диаметром 2 мм.

По готовности, удаляем изоляцию с первых 30 мм со свободной стороны провода идущего непосредственно к наушникам, скручиваем в жгут и продеваем в пластиковую часть со стороны подвода провода.

Оставляем оголённого провода по 5 мм длины, два одинакового цвета скручиваем между собой, все залуживаем, припаиваем, торчащие кончики откусываем. Скрученные проводки на массу, оставшиеся – один на правый, другой на левый канал. Покрываем лаком «Цапон». Как высохнет, покрываем соединение клеем, который затвердев, даст жёсткую «корочку». Вставляем рабочую часть штекера на место. Потребуется некоторое усилие. Применяем аккуратно. Нет звука? Значит, оборвался один из проводков.

Неаккуратно вставляли или недостаточно очистили место установки сверлом. Всё повторяем сначала.

Момент второй. Возможность разборки (вскрытия) корпуса непосредственно самого наушника и получения доступа к динамику. Две половинки корпуса практически всегда склеены, но степень прочности этого клеевого соединения всегда разная. Зависит от применённого производителем клея. На фото самый тяжёлый случай. После прохода по периметру тонкой иглой, на предмет очистки зазора соединения половинок корпуса и частичного удаления клея, не получилось их разъединить (пытался тянуть, поворачивать и отжимать).

Тогда для разъединения остаётся крайняя мера – применение растворителя. Лучше чтобы это был не ацетон. Прочищенный зазор, по всему периметру, заполняется растворителем в достаточном количестве и не более того, и после начала его действия производятся настойчивые попытки разъединения.

Которые обязательно приводят к логическому завершению начатого. Динамик на виду, есть возможность осмотра и проверки исправности. И вот теперь наступает очередь нюансов.

Перед пайкой всё не только в обязательном порядке прозванивается тестером, но и при помощи соединительных проводов тривиально прослушивается собственным ухом. Вера в слепую удачу наверняка попортит в дальнейшем нервную систему.

Провода от динамиков не отпаиваются, а очень аккуратно откусываются возле места пайки (лучше всего использовать маленькие маникюрные ножницы), что повысит для динамиков вероятность остаться исправными.

Перед тем как припаять провод к динамику, в крайнем случае, перед установкой динамика в корпус, необходимо обязательно завязать их узлом (не тугим). Теперь даже при относительно сильном рывке наушники продолжат функционировать. Узел выполняется на определённом расстоянии. При малом расстоянии от узла до динамика провод будет от него отрываться. При большом, провода будет «много» и он займёт внутреннее пространство не оставив достаточно места для динамика.

Производить разборку наушников до уровня компонентов динамика весьма не целесообразно. Разве, что в познавательных целях. Если оборван провод, идущий от контакта на катушку – смиритесь.

Толщина провода катушки составляет всего три микрона и для того чтобы работать с ним надо быть БОЛЬШИМ энтузиастом. Один из вариантов его дальнейшего использования – ремонт предохранителей. Этот диаметр подходит для номинала ориентировочно 200 – 300 мА. На этом о наушниковом ремонте всё — будут вопросы — задавайте в комментариях. Автор Babay iz Barnaula.

Как нужно правильно паять наушники?

Индивидуальные динамики, или, как их еще называют, наушники, предназначены для прослушивания информации (речь, музыка). Они очень часто используются как гарнитура к устройствам связи (рация или мобильный телефон).

Электрическая схема стерео наушников.

Практически любой пользователь этих устройств хотя бы раз сталкивался с ситуацией, когда наушники перестают функционировать. Информация о том, как правильно паять наушники, поможет избежать затрат на приобретение нового устройства.

Читайте также:
Как выбрать хороший электролобзик.
Выбор направляющей для дрели.
О ремонте болгарки читайте тут.

Выяснение причины неисправности наушников

Наиболее вероятной причиной выхода устройства из строя может быть перетирание проводов внутри соединяющих кабелей, спровоцированное частыми перегибами. Чаще всего это происходит в местах присоединения провода к наушнику или штекеру. Изредка встречаются повреждения жил в середине кабеля, но это происходит в большинстве случаев из-за разового механического воздействия (кабель пережали дверью, ящиком и т. п.).

Определить, в каком из наушников оборван кабель, обычно бывает просто. При воспроизведении музыки поврежденный динамик молчит.

Чтобы обнаружить место перелома, нужно перегнуть провод под углом в 90 градусов, через большой палец вдоль всего провода.

Если жила провода перетерлась не до конца, то определить место обрыва можно при помощи тестера. Измеряется величина сопротивления между общим проводом и проводом, идущим к наушнику. Принцип определения заключается в изменении показаний прибора при изменении пространственного положения провода. Если контакт не нарушен, то, как провод ни крути, значения сопротивления, отражаемые тестером, будут постоянны. Иная картина будет наблюдаться при частично перетертом кабеле: показания на экране будут очень чутко реагировать на малейшие отклонения провода от первоначального положения.

Теоретически можно обойтись даже так называемыми народными методами. Обнаружить наушник с частично нарушенной целостностью контактов может помочь характерный треск в динамиках, раздающийся при раскачивании кабеля.

Общепринято поиск неисправностей в наушниках проводить в направлении сверху-вниз, т. е. непосредственно от самого наушника к штекеру. Наиболее характерные места поломок локализуются там, где находятся соединения. Зная неисправный канал и произведя разборку места соединения провода и динамика, можно с вероятностью 50% обнаружить место неисправности.

Вернуться к оглавлению

Непосредственный процесс пайки

Ремонт наушников сводится к восстановлению контакта в поврежденных жилах.

Для этого понадобятся:

паяльник;
припой;
канифоль;
канцелярский или строительный нож.

Для обеспечения полной уверенности в устранении проблемного участка от наушника отрезается кусок кабеля длиной приблизительно около 1-3 см.

Чтобы снять защитный изоляционный корпус, необходимо очистить пол дюйма (1.25 см) наружной оплетки, используя кусачки или строительный нож.

При помощи строительного ножа зачищается внешняя изоляция кабеля. Внутри находятся две жилы, промаркированные разными цветами. Наиболее часто красным цветом отмечается левый канал, зеленой краской – правый, общий канал маркируется либо синим цветом, либо желтым. Иногда общий канал представляет собой медный неизолированный провод.

На участке около 0,5 см от конца провода необходимо снять изоляцию.

В зависимости от материала снять ее можно несколькими способами:

Полимерная изоляция аккуратно, чтобы не повредить проводящий материал, снимается при помощи ножа.
Лак и краска снимаются при помощи выжигания паяльником или механическим способом с использованием ножа либо мелкой наждачной шкурки.

Зачищенные концы внутренних жил лудятся припоем. В сеть включается паяльник и выдерживается в течение времени, необходимого для его нагрева. Затем кончиком жала паяльника берется маленький кусочек припоя. Зачищенный конец провода устанавливается на канифоль. Жалом паяльника осуществляется равномерное распределение расплавленного припоя по всей зачищенной поверхности. Провода готовы к пайке.

Упрощая процесс, можно совместить лужение и снятие лаковой изоляции.

Для этого необходимо дополнительно взять таблетку ацетилсалициловой кислоты (аспирина) или любого аспириносодержащего лекарства.

Подойдут даже просроченные таблетки. Так что, перед тем как бежать на улицу, нужно заглянуть в домашнюю аптечку.

Вернуться к оглавлению

Как починить наушники своими руками – проверенные способы

Не спешите выбрасывать наушники, не воспроизводящие звук, на свалку, в 99% случаев их можно починить

Причины неисправности наушников: с чем она связана

Внезапно сломавшиеся наушники, разумеется, испортят настроению любому меломану. Причина может крыться как в самом устройстве, на котором прослушивается звук, так и на деталях прибора воспроизведения. Рассмотрим распространённые причины:

Обрыв провода у штекера или динамика. В таком случае звук через наушники не воспроизводится вообще, или же появляется частично, либо искажается. В некоторых случаях вы можете слышать треск в мембране.
Залипание контактов штекера. Это происходит из-за частого применения устройства. Например, если случайно на штекер попадает влага или пыль, при этом он не чистится, может возникнуть проблема слышимости динамиков. Засорившиеся контакты не пропускают звук через себя, поэтому может наблюдаться полное его отсутствие в наушниках.
Засорился разъём воспроизводимого приспособления. Если в плеере или телефоне выход под наушники запылён или окислился, речи о передаче звука на мембрану и быть не может.
Перегиб кабеля. Это может случиться в любом месте наушников: как посередине провода, так и у гнёзд. Часто такая проблема возникает из-за неправильной эксплуатации электроники. Поэтому подумайте над тем, как вы прежде с ним обращались.
Поломка регулятора громкости. Если такой рычажок есть прямо на ваших наушниках, частое его переключение может привести к проблеме воспроизведения звука. Дело в том, что в случае неисправности этого узла нарушается контакт между наушниками и устройством воспроизведения звука.
Неисправность мембраны (элемента динамика). Такое случается редко и часто из-за попадания пыли, влаги, образования коррозии или же механических повреждений. Поэтому следите за чистотой прибора регулярно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ! Ушная сера может попасть в динамик наушников, тем самым вызывая его неполадку: прерывистое звучание или отсутствие звука. В большинстве случаев ремонт гарнитуры и наушников без паяльника невозможен

Порвался провод на наушниках: как найти разрыв и починить в домашних условиях

Предварительно нужно точно определиться, порвался провод или же поломка электронного приспособления заключается в чём-то другом. Чтобы отыскать поломку, можно воспользоваться мультиметром или же попытаться найти обрыв механическим путём. Если со вторым способом знакомы все: достаточно потереть проводки обоих выходов, как можно услышать прерывистое звучание. Первый способ определения требует навыка работы с мультиметром.

Прозвонка мультиметром: основы процедуры

Использование мультиметра облегчает и ускоряет процесс. Чтобы произвести поиск, необходимо:

сделать небольшие разрезы верхнего слоя изоляции недалеко от динамика и штекера, после чего аккуратно снять защитный белый или прозрачный слой;
подсоедините чёрный щуп прибора к одному разрезу, а красный − к другому, задав нужное напряжение рычагом;
если данный участок медной жилы работоспособен, значит, продолжаем поиски до тех пор, пока прибор не перестанет пищать.

Снимать оплётку с кабелей нужно при помощи специального инструмента, ведь ножом вы можете повредить сам проводник Бывает такое, что мультиметр постоянно издаёт звук, поэтому есть вероятность заподозрить проблему в самом динамике или штекере.

Как спаять наушники, чтобы они работали как раньше

Разорванный кабель подлежит восстановлению, поэтому не спешите в магазин за новой электроникой. Единственное, что вам может понадобиться (если отсутствует дома), − канифоль и олово (это сырьё для пайки):

Снимаете изоляционный слой вместе с защитным посредством специальных кусачек. В данном случае вам необходимо снять полностью всю оплётку.
Далее выполнить разрез проводов в повреждённом месте так, чтобы не расщепить их. Срез должен получиться идеально гладким.
Разогреваем паяльник, тем временем выполняем надёжную скрутку разрезанных проводков, чтобы контакты соответствовали друг другу.
Наносим припой на стержень паяльника и обрабатываем предварительно зачищенные проводники.
Далее разогреваем термотрубки (изоляция для проводов) и надеваем их на медные жилы, особенно внимательно отнеситесь к местам спайки. Важно дополнительно изолировать эти зоны.

Проводники гарнитуры имеют внутри три соединённых между собой кабеля: два аудиовыхода и один — заземление. С такой компоновкой нужно быть внимательнее.

Замена проводника в наушниках: основы процесса

Если на проводнике замечаются множественные повреждения, то наверняка одной только пайкой не обойтись. Вероятнее всего, этот способ не решит проблему. Поэтому расскажем вам, как заменить повреждённый кабель на новый:

Выберете ненужные наушники, но с исправным кабелем. Для его изъятия снимите изоляционный слой и аккуратно выпаяйте все соединения.
Для того чтобы снять контакты на аудиовыходах, нужно аккуратно раскрыть корпус, чтобы не разорвать проводки, повторяем похожие действия со вторым контактом.
Выпаиваем старые провода из нужных наушников, затем новый проводник осторожно помещаем в корпуса для «ушей» и спаиваем контакты на штекере и возле динамиков.
Затем разогреваем изоляционный слой и надеваем его на проводники, возле штекера и слуховых выходов делаем укрепление при помощи силиконовых трубочек.
Соединим половинки наушников при помощи клея «Момент».

ПОЛЕЗНАЯ ИНФОРМАЦИЯ! Чтобы крепление проводков было надёжным, а ваши наушники дольше служили, завяжите по узелку в каждом корпусе наушника, при этом не делая сильную натяжку проводников. Засор в контактах гнезда может накапливаться годами, поэтому при длительном использовании устройству может понадобиться профилактическая чистка

Не работает один наушник: разносторонние причины и как починить устройство

Помимо разрыва контактов на наушниках, могут возникнуть и другие проблемы, например, отсутствие нужных драйверов, проблема в самом гнезде или засоре контактов.

Причина	Разъяснение
Неплотное вхождение штекера в разъём	Контакты на штекере и аудиовыходе под наушники и на штекере располагаются по кругу, соответственно, неплотное прижатие или проваливание разъёма не создаёт тесного контакта, поэтому звук в одном из наушника может быть не слышен.
Отсутствие драйверов	Если утилиты неправильно установлены на устройстве или вовсе отсутствуют, наушники будут конфликтовать с операционной системой плеера или телефона. В данном случае их необходимо установить.
Загрязнение и попадание влаги	В течение многомесячного использования устройства без перерыва (имеется в виду на работе, во время занятий спортом или других действиях) динамики могут загрязняться ушной серой или пылью, также в них могут попасть капли пота. А эти факторы обязательно скажутся на работоспособности гаджета.

Неисправность одного наушника может крыться и в повреждённой мембране. Вы, конечно же, можете попытаться её вогнуть на место, однако, должны понимать, что это явление временное, и вскоре прибор полностью выйдет из строя без возможности его починки. Факт! Плохая слышимость чаще встречается у наушников-затычек с силиконовыми вкладышами

Нюансы починки микрофона на портативных наушниках

Микрофон на наушниках — это достаточно хрупкий элемент, который подвержен загрязнению больше, чем остальные составляющие устройства. Часто именно из-за попавшего засора в отверстие микрофона, начинает «барахлить» звук в обоих наушниках. Чтобы избавиться от проблемы, нужно почистить мини-устройство:

Подготовьте ватную палочку (желательно деревянную, на ней надёжнее держится вата) и свежий спирт.
Снимаем корпус с микрофона на гарнитуре и аккуратно пропитанной ватной палочкой в спирте обрабатываем все частички. Действуйте очень медленно, чтобы не повредить механизм.
Дождитесь, пока влага антисептика полностью растворится, после чего можете собрать корпус и пользоваться наушниками с микрофоном дальше.

Если микрофон полностью не вышел из строя, то воспроизведение звука восстановится

Сломан динамик на наушниках, как починить гаджет самостоятельно

Если при попытке определить причину неработающего наушника удалось выяснить, что виноват именно динамик, починить его весьма трудоёмко. Даже в сервисных центрах вам сразу предложат сделать замену на новый. Это устройство достаточно микроскопическое, поэтому его пайка — это тонкий труд, который под силу не всякому мастеру, да и большинство приспособлений не поддаётся ремонту.

ПОЛЕЗНО ЗНАТЬ! Если вам заменяют динамики на наушниках в мастерской, удостоверьтесь, что подобрана точная деталь, соответствующая вашей модели устройства. Остерегайтесь подделок, ведь китайские динамики отличаются худшим качеством звучания. Если ваши наушники не фирменные и стоят недорого, то наверняка не стоит тратить деньги на ремонт, лучше купить абсолютно новый аксессуар

Неисправность регулятора громкости: можно ли это исправить

Теоретически попытаться отремонтировать регулятор громкости на наушниках можно, но только если у вас есть навык работы с радиоприборами. Если вы слышите треск и нарушение воспроизведения звука во время вращения колёсика громкости, тогда пора менять этот механизм.

Зачастую проблема такого эффекта связана с нарушением целостности проводников непосредственно в самом механизме Volume. В данном случае вам нужно полностью заменить устройство на новое, так как добраться до внутренних проводков очень сложно, а вот перепаять будет в разы дешевле и быстрее. Вы может приобрести регулятор громкости для наушников уже с другим корпусом. Здесь теперь важно правильно припаять все контакты

Ремонтируем штекер наушников своими руками: пошаговое руководство

Штекер на наушниках — это достаточно уязвимый элемент, и поломка на нём происходит в большинстве случаев, а чтобы её устранить, необходим соответствующий опыт. Редакция Tenho.guru расскажет подробно, как починить деталь, не будучи мастером, с первого раза.

Иллюстрация	Описание действия
	Убедившись, что повреждение контактов именно в аудио-джеке 3,5, приступаем к его демонтажу. Для этого отрезаем штекер от основного провода на расстоянии 1,5-2 см, снимаем изоляционный слой с провода (1,5 см), и перед вами появляются три контакта: жёлтый, зелёный и красный (зелёный — левый наушник, красный — правый, а жёлтый — масса).
	Теперь зауживаем контакты при помощи канифоли и паяльника, после чего кончики обрабатываем оловом для cкрепления.
	Обрезаем штекер, отмеряя длину, равную длине самого джека. После чего разбираем его до появления пластика, который разделяет контакты.

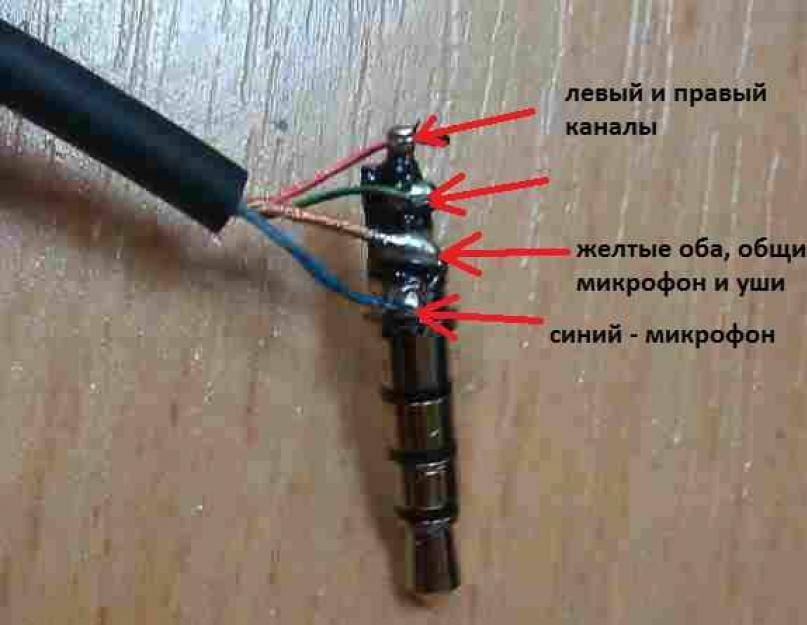

	Определяем, какие контакты за что отвечают: первый самый длинный − это основание (масса), второй — правый канал, третий — левый канал. Аналогично внутренняя часть штекера: определяется в зеркальном порядке.
	Фиксируем штекер в тисках и припаиваем наши наушники: к последнему контакту − зелёный проводок, среднему — красный, а первому (жёлтому) — жёлтую жилу. На данном этапе проверяем работоспособность наушников на телефоне или мультиметром.
	Устанавливаем термоусадочные трубки, сначала тонкую так, чтобы закрыла проводки, а затем широкую, которую натягиваем на штекер и уменьшаем их размер при помощи зажигалки. Предварительно контакты оборачиваем тонкой капроновой нитью и закрепляем клеем «Момент.
	Наши наушники готовы. Старайтесь все элементы прятать аккуратно, чтобы через термоусадочные трубки не виднелись бугорки, это эстетически некрасиво.

Как починить разъём наушников в современных телефонах

Выполнять разборку смартфонов самостоятельно крайне опасно: вы в дальнейшем можете не справиться с обратной задачей — собрать корпус телефона и его составляющие в единое целое. Поэтому лучше обратиться к мастеру или подробно изучить следующее видео.

Как починить наушники от Айфона, есть ли отличия от других устройств

Процедура восстановления работы наушников для каждого из устройств выполняется одинаково. Отличием может быть только способ разборки конструкции и оттенок изоляции внутренних проводников. Чтобы не мучиться с обрезанием изоляции, можно немного опалить её, после чего она легко снимается В наушниках Apple индивидуально выполнены только динамики и корпус на аудиовыходы. Вследствие разборки снова собрать их не получается, единственный выход − скрепить пластик клеем «Момент».

Домашний ремонт беспроводной гарнитуры и наушников

Причин, почему может не работать блютуз-гарнитура, может быть множество: невозможность зарядки, меньшее количество рабочих часов, чем положено, или отсутствие слышимости в одном из аудиовыходов. Чтобы любую из этих проблем исключить, понадобится разобрать и обнаружить неисправность.

Хорошее качество наушников можно определить в процессе разборки по плотности изоляции и спайки контактов В основном проблему связывают с выходом аккумуляторов из строя.

Чтобы разобрать корпус беспроводных наушников, вам необходимо снять оба кожуха с динамиков, затем выкрутить винты, чтобы добраться до платы и аккумулятора. Предварительно подберите нужную модель заряжаемой батареи и перепаяйте старую на новую. Смотрите пример демонтажа блютуз-наушников в этом видео.

Если у вас есть своё мнение по поводу ремонта гарнитуры и портативных наушников, делитесь им в комментариях под статьёй. Мы рады узнать о вашем личном опыте и с удовольствием обсудим этот процесс.

Ремонт наушников своими руками айфон

В повседневной жизни современного человека наушники являются незаменимым атрибутом, позволяющим получать удовольствие от прослушивания любимой музыки и аудиокниг в любом месте и в любое время. К сожалению, данный гаджет не вечен и подвержен поломкам. В такой ситуации вам приходится задумываться, можно ли произвести ремонт наушников своими руками, или лучше купить новые. Рекомендуется не спешить выбрасывать старые, так как сломавшиеся, в большинстве случаев, можно отремонтировать в домашних условиях. О том, как починить наушники самостоятельно, и пойдет речь в этой статье.

Наушники являются достаточно простым устройством, поэтому все неисправности можно перечислить буквально на пальцах. Частыми причинами, того, почему перестали работать наушники, можно назвать следующие:

Если сломались наушники, первым делом стоит обратить внимание на место соединения штекера с кабелем. Часто причина поломки кроется именно в этом месте. Из-за частых изгибов ломаются жилы кабеля, поэтому сигнал не проходит в одно “ухо” гаджета либо в оба сразу. Также может не работать и микрофон.

Поломку обнаружить достаточно просто. Нужно при включенном гаджете пробовать изгибать кабель в месте предполагаемой поломки в разные стороны. Если при этом звук появляется или слышен треск, то это значит, что перебита одна из жил провода. Что делать, если обнаружено проблемное место на кабеле?

Для ремонта наушников, проделайте следующее.

После разрезания пластика извлеките внутренности штекера. Вы увидите контакты, к которым припаяны несколько тонких проводов разного цвета. Таким же образом можно разобрать наушники от айфона.

Если потребуется ремонт наушников с микрофоном, которые подключаются одним штекером (обычно на кабеле присутствуют 2 штекера), то схема распайки будет как на рисунке ниже.

Далее требуется освободить внутренние жилы кабеля от наружной (общей) изоляции.

Процедура замены штекера одинакова для любых видов гарнитур, например, таких как: наушники Beats By Dr, Sennheiser (Сенхайзер) HD 215, Razer Kraken (Кракен) Pro, а также, для наушников Steelseries Siberia v2, Audio-technica ATH-ES7 и наушников Defender.

Как отремонтировать наушники при неисправности шнура гарнитуры? Можно попытаться найти место перелома внутренних жил кабеля, прощупывая и изгибая все его участки при работающем гаджете. Если вы услышите во время проверки треск или появление звука, то отметьте это место маркером. Далее в месте излома кабель разрезается и зачищается. После чего кончики тонких проводников необходимо спаять, соблюдая цветность, и заизолировать.

Если место излома не нашлось, то потребуется заменить весь шнур. На следующем примере, будет показан ремонт вакуумных наушников.

Перед тем, как разобрать сломанные вакуумные наушники, необходимо приобрести новый кабель — его можно заказать в интернете.
С помощью канцелярского ножа аккуратно разберите (разъедините) склеенный гаджет для телефона на 2 части.
После вскрытия вы увидите места пайки, к которым необходимо припаять новый кабель. Таким образом можно сделать ремонт гарнитур Beats (Битс) by Dr. Dre, Sony, Audio Technica Ath-CKR10.
Точно так же производится ремонт наушников Iphone. Но при разборе наушников apple следует быть внимательным и записывать или зарисовывать расположение проводов. Они могут быть многоцветными.

Большие гаджеты, такие как, например, наушники Philips или наушники Sven для компьютера, отличаются от вставных лишь размером динамика (мембраны в маленьких гаджетах). Трудности могут возникнуть при попытке добраться до динамика, для того, чтобы запаять контакты проводов.

У разных производителей гарнитур способы их вскрытия различаются. Это могут быть защелки, которые сложно обнаружить или скрытые винты, спрятанные под мягкими “подушечками” – амбушюрами. Например, часто возникает вопрос, как разобрать наушники Sennheiser HD203?

С помощью кредитки или другого плоского предмета отожмите защелки, удерживающие амбушюр.
После снятия мягких подкладок вы увидите 4 винта, которые необходимо извлечь.
На разобранном устройстве вы увидите контакты с припаянными к ним проводами, которые необходимо отпаять и заменить на новые.

При ремонте наушников Steelseries Siberia, амбушюры держатся на клеевой основе. Снять их можно, аккуратно поддевая отверткой, после чего можно обнаружить крепеж. В некоторых моделях вместо винтов используются защелки, которые при сильном нажиме могут быть сломаны. Если они сломаются, придется чашечки гаджета склеивать, после чего они станут неразборными.

В наушниках Razer Kraken амбушюры не приклеены, и снимаются просто.

После их отсоединения, крепеж можно обнаружить под приклеенной бумагой.

В гарнитуре Audio-Technica M30 или ES7 они также одеваются на ободок чашечки гаджета. Не исключением являются и наушники Филипс.

Кстати, в наушниках Audio-Technica ES7 имеются шарниры для поворота чашечек. Поэтому, если вы, ремонтируя гаджет, разбираете его, то необходимо соблюдать осторожность.

Гарнитура Philips SHD 8600 лишена всех недостатков, связанных с заменой штекера и кабеля, так как она является представителем беспроводных устройств.

Как починить наушники, если возникли проблемы с регулятором громкости в виде пропадания звука или треска? В данном случае можно воспользоваться графитной смазкой, чтобы нанести ее на резистивный слой для восстановления контакта. После этого гарнитура должна функционировать без проблем.

Если после смазки гарнитура продолжает работать плохо, то регулятор требуется заменить на новый.

Таким образом, в большинстве случаев, прежде чем бежать и покупать новую гарнитуру, ее ремонт можно проделать собственноручно. Для этого потребуется паяльник с тонким жалом и навыки обращения с ним.

После презентации нового iPhone специалисты с сайта iFixit в ожидании новых девайсов от компании Apple, решили размяться на наушниках EarPods. Новинка была разобрана на мелкие детали, и тщательно обследована на предмет функционала, и конструктивных особенностей.

Оказывается инженерам Apple пришлось потратить 3 года на создание сего чуда. Первостепенной задачей было сделать наушники прочнее и надежнее по сравнению с предшествующей моделью, а потом уже занялись качеством звука. Им это удалось. Новая модель стала более устойчива к влаге и миханическим повреждениям.

Кабель который с двух сторон входит в пульт получил защиту от перегибов. Схема самого пульта стала сложнее, а также лучше защищена от попадания влаги.

Внутри разобранного наушника вы не увидите ничего примечательного – постоянный магнит, мембрана и звуковая катушка. Если не обращать внимания на новую нестандартную форму EarPods, то перед нами абсолютно обычные наушники, без каких либо технологических и инновационных изысков.

Заметным изменением стало – отказ от пластиковой мембраны в пользу бумажной. Возможно именно из за этого в наушниках средние и высокие частоты лучше звучат. Кроме этого, как показывает практика бумажная мембрана более стойка к разрывам, чем пластиковая.

В заключение можно сказать, что новые EarPods будут служить вам дольше чем старые наушники, а что касается качества музыки, то истинных меломанов оно совсем не порадует.

Наступила осень, уважаемые читатели, Apple выпускает новые продукты. А это значит, что специалистам iFixit пора сдувать с инструментов пыль, которая на них успела осесть со дня натурального уничтожения Retina-дисплея от MacBook Pro. Самое интересное ещё впереди, но вот, скажем, наушники EarPods поступили в продажу сразу после презентации и готовы первыми лечь под нож.

Номер модели EarPods — MD827:

Новый пульт с тремя кнопками и микрофоном (слева) выглядит не так, как пульт от наушников предыдущего поколения. Провода сверху и снизу гораздо лучше защищены от перегибов.

Глядя на следующую фотографию, вы скажете, что Apple убрала микрофонное отверстие в корпусе пульта — и окажетесь не правы! Дело в том, что отверстия вообще не было. Круглая решёточка носила чисто информативный характер — чтобы вы знали, куда говорить. Теперь её заменяет значок микрофона. Экономим на спичках, Джони?

Для вскрытия пульта лучше всего воспользоваться медиатором. Удивительно полезная штука при демонтаже техники.

Пульт состоит из пяти компонентов: двух пластиковых крышек сверху и снизу, резинки с кнопками, гибкой платы, а также продолговатой металлической пластины. Здесь мы видим верхнюю крышку в правой руке, тогда как всё остальное во всё ещё собранном виде держат в левой:

Пульт, вид сзади. Вот как раз в пластине (она нужна для придания жёсткости) отверстие под микрофон есть.

На гибкой плате, помимо микрофона, обнаружилась ещё одна микросхемка. Пафосные Chipworks считают, что это либо аналого-цифровой преобразователь, либо какое-то устройство для регулировки громкости.

Плата пульта (сверху — дайм, монета достоинством в 10 центов):
• Красный — микрофон 2F17 045;
• Оранжевый — TI25ASGVI 079.

По сравнению с новым пультом старый — просто игрушка. Он, кстати, и от попадания влаги защищён гораздо хуже.

С пультом покончено, самое время взять в руки скальпель и перейти непосредственно к наушникам. EarPods склеены, защёлок нет. Если будете вскрывать дома (почему этого лучше не делать, читаем ниже), то для повторной сборки вам потребуется свежий клей.

…Скромненько. Как и большинство наушников-вкладышей («каплей»), один EarPod содержит мембрану, звуковую катушку и магнит.

Мембрана — что очень важно — впервые бумажная, а не пластиковая. iFixit пишут, что это положительно скажется на низких и средних частотах. Корпус? Изнутри он уже не кажется каким-то сверхнеобычным…

Итак, ещё раз: магнит (слева), мембрана и звуковая катушка (справа). А затем они же, но вверх ногами. На внешней стороне акустического оформления (вокруг магнита) прямо поверх симметричных отверстий проложена мелкая сеточка.

Это важный компонент, поскольку для поддержания необходимого качества звука акустическое оформление должно быть жёстким и притом открытым, чтобы не препятствовать прохождению воздуха за вибрирующую мембрану.

Сеточки не было в старых наушниках. Сверху вниз: наушники предыдущего поколения, наушники от первого iPod и EarPods.

Во главу угла iFixit ставят прочность, и по этому параметру EarPods очень хороши. Но перед нами акустическое устройство, которое, будучи разобранным и собранным вновь даже с очень большим старанием — уже никогда не зазвучит, как прежде. Поэтому оценки за «простоту ремонта» не будет. Пока не будет, ведь iFixit ещё только разминаются. Очень скоро к ним на стол ляжет iPhone 5, затем будут iPod touch и nano, а потом, глядишь, и iPad mini подоспеет.

(Нет голосов)

Добрый день (опционально вечер/ночь).

Сегодня будет обзор штекера для наушников, банальная, незатейливая вещица, но порой так нужная. Как обычно разборка, детальные фото присутствуют.

Запасной штекер. Это та вещь, о которой вспоминаешь, когда на наушниках он ломается. И вечно их нет под рукой. Да всегда можно наколхозить, термоусадкой и термоклеем, но чувство прекрасного страдает. Данный штекер подкупает своей низкой ценой, простотой сборки и качеством и более-менее оригинальным внешним видом законченного изделия, что немаловажно.

Конкретно на этот продукт обзоров я не нашел. Так что за дело!

Как обычно предупреждение:

Вся ответственность, а именно самостоятельное проникновение в корпус готового изделия с последующим нарушением его целостности работоспособности, лежит на человеке совершившим это действие.

Штекер прост и незамысловат:

В комплекте поставляется с амортизирующей резинкой, она кстати действительно очень мягкая и будет амортизировать изгибы.

Посадка производиться с натягом, желательно использовать хотя бы капельку суперклея при монтаже:

Как бы тут можно было бы и окончить повествование, но ведь всегда интересно поглядеть на результаты трудов.

В общем, мои наушники претерпели тучу изменений, корпуса были заменены на старые айподовские 2005г. Это самый удачный корпус по моему, кстати, данный корпус расширил звучание всем опостылевшим Earpods, Они заиграли по новому и стали басовитее.

Как видно из фотографии они уже подвергались ремонту, но законченность изделия страдает все-равно, меня это не устраивало:

Ну погнали, отрезаем старый штекер и снимаем оболочку:

Вроде бы все тут хорошо и человек, который ранее не занимался ремонтами таких наушников не заподозрит подвоха, но по своему опыту общения и ремонта продукции Apple, подвохи они любят и суют их во все места, а именно КРАСНО-ЗЕЛЕНАЯ оболочка имеет внутри еще и кабель микрофона.

Вот так выглядит правильное фото:

Вот так выглядит распиновка штекера:

В общем, все минусы собираем вместе с земляным проводом и паяем на GND, остальные по распиновке.

Подрезаем провода и запаиваем:

Перед сборкой проверяем и убеждаемся, что все работает. Затем капаем капельку цианакрилата и с натягом штекер собираем. На этом ремонт можно оканчивать.

Штекер очень качественный, все собирается идеально. Никаких минусов нет. Очень советую, особенно за такие смешные деньги.

Суть – сломались наушники, разуплотнились провода возле штекера, классика.

2 часа пытался разобраться в распиновке. Статья http://pikabu.ru/story/likbez_po_garnituram_i_naushnikam_sov. пригодилась, но! Про Earpods’ы ничего не сказано.

В общем, результат ниже – картинка с наглядной распиновкой

Вся проблема свелась к тому, что проводов не 5, а 6. Точнее 5-ый (зелено-красный), если можно так сказать – коаксиальный, в нем внутри идет медная жила.

Думаю, многим будет полезно. Ну и для себя, чтоб не забыть.

Если такая статья где-то и была – я ее не нашел.

И да – управление работает.

Чем больше проводов, тем они тоньше и перетираются быстрее. Наверное так. Это ж эпл, они любят зарабатывать на фигне всякой

наушники действительно у них не ломаются, мои живы с выхода пятерки

а вот провода зарядки – пиздец, который умирает за полгода

по идее, хватило бы одного до разветвителя

Тогда у тебя не работало бы прибавление и убавление громкости и плей/стоп на пульте. Проверено лично.

ну это понятно, но на разъеме-то они все равно замыкаются, так что можно было бы объединить в один контакт (от штекера до разветвителя на 2 уха)

да, но это же все происходит на блоке управления, а от него уже, по сути, в телефон идут 2 контакта, сопротивление меняется на контактах микрофона

я чуть было не психанул и так не сделал)

Как подключить этот провод к петле микронаушника?

К микрофону, к схеме управления, и к каждому динамику идёт своя «земля» из соображений помехоустойчивости. Хотя больше толку было бы от земляных проводов, выполненных в виде оплётки.

по этой схеме не работает управление!

Когда-то паял EarPods. У меня было по-другому.

Красно-зелёный это земля микрофона

Если этот красно-зелёный раскрутить, то внутри будет жёлтый провод микрофона (как-бы экранирован)

А то, что на фото жёлтое, то это какая-то херота без меди внутри

На фото как раз внутренняя жила этого красно-зеленого провода, получается. То же, что у меня на схеме, только контакты микрофона наоборот.

Интересно. Как раз вчера свои перепаивал, так вот встал вопрос. Ты к родному штекеру обратно припаивал? Если да, то как ты так аккуратно с него эту пластмассовую хрень снял, которой штекер покрыт?

в комментах добавил, бокорезами пластик снимается хорошо

Ооо благодарю тебя друг. У меня из-за этой медной проволоки не работало управление и микрофон. Пол года так слушал пока сын не расхреначил штекер (опять). Блин у теперь новые earpods)

огромное спасибо чувак, очень выручил схемой. заебался с этими наушниками уже. в итоге все работает, кнопки тоже.

Слуш, а ты три провода (заземления, если я не ошибаюсь) которые ко второму делению справа припаиваются спаивал друг с другом? Спаял сейчас наушники по твоей картинке, звук работает отлично, микрофон тоже работает, а вот кнопочки на гарнитуре не работают.

UPD Всё, понял, благодаря этой картинке. Я все 3 провода включая микро припаял к третьему делению, а тут надо микро только сюда, а те 2 к четвёртому получается

Спрашивали – что под корпусом родного штекера. Пластик хорошо расковыривается бокорезами.

привет)у меня на наушниках одна из контактных полосок сломалась, от этого звук я так понимаю тише стал в гарнитуре. я правильно говорю это контактные полоски, те что три белые полоски на разъеме?

а кто может подсказать технологию изготовления джеков?

такое чувство, что детали джека делают токарным способом. искал в нете ответ не нашел.

Просто берешь на паяльник побольше припоя,так чтоб капелька была, окунаешь провода в кислоту паяльную или канифоль расплавленную, и суешь провод в каплю припоя, и через секунд 5 лак на проводах плавиться начнет, и просто из под припоя вылезет, а провод залуженный, как по мне самый просто и эффективный метод.

На картонку или деревяшку капаешь канифолью, в ней топишь кусочек припоя, и нагретым до 380-400 градусов паяльником (если паяльник без термостабилизации, то ещё лучше). Погружаешь в эту смесь лакированный провод и начинаешь водить по нему разогретым жалом, разнося припой по проводу. Лак сгорает, и медная основа не успевает сильно окислиться от нагрева. Магия сработает и чары рукожопства падут с тебя.

Тоже на каких-то наушниках такое было. Обычно да, плавится лак. Но иногда надо еще ножичком зачистить

провода от наушников просто прикладываешь к канифоли и прижимаешь горячим жалом, а потом в припой пока канифоль не почернеет и тогда нормально залудятся

Может жало в говно грязное?

Ну раз уж зашла речь о пайке штекеров к наушникам, сложно ли новый купленный в магазине запчастей припаять к оторванному проводу к ним ? А то денег совсем нету на новые, а брать дешевые смысле нету, только деньги переведу, а банально где нибудь типа перед сном послушать хочется, а у меня только есть которые НА уши одеваются, я такие уже давал сестре, она их сломала, ну точнее оторвался провод, пришлось просить отца паять, ибо у меня полученных навыков с двух пар в универе хватит разве что два провода между собой припаять)

Как починить наушники Apple iPhone

Как распаять шнур наушников iPhone

Как починить наушники Apple

Как отремонтировать наушники Apple EarPods. Компьютерный сервис Барселона.

Как починить наушники / how to fix headphones

Как оживить тихо звучащие EarPods ? Если один наушник играет тише решение!

Ремонт Apple EarPods. Сможет починить даже начинающий.

ТВОИ EARPODS УМЕЮТ ЭТО. И ВСЕГДА УМЕЛИ!

Как починить наушники своими руками

62 как починить наушники – how to fix headphones

для владельцев iPhone, iPad, MacBook и Apple Watch

Илья Висюлин Вам подал идею – другой и быть не может.
Иногда продают из набора уши для iphone – я такие за 700 р отхватила (ну не нравяться кому то родные уши)

Да я почти спаял наушники))))
Я разобрал гарнитуру, и сразу увидел что у меня оборвался провод.
Я все обрезал. Единственный выход у меня был это все бытащить отпаять и отрезать.
После того как я отпаял провода от схемы которая идет на микрофон.
Очистил провода.
Спаял все это дело, все провода.
Все работает. Единственная проблема это то что провода обратно не помещаются))))

Я нашел выход из этой проблемы взял аналогичный проводи припаял
провода то наушников(пока что только один провод из двух просто
очень лень). А нужный для микрофона провод пустил обратно в
гарнитуру.

Так что выход есть только нужны для этого хоть чуток прямые руки
я хоть не очень хорошо что нибудь чиню. Но смог))))

Александор Сергеевич писал(а): Да я почти спаял наушники))))
Я разобрал гарнитуру, и сразу увидел что у меня оборвался провод.
Я все обрезал. Единственный выход у меня был это все бытащить отпаять и отрезать.
После того как я отпаял провода от схемы которая идет на микрофон.
Очистил провода.
Спаял все это дело, все провода.
Все работает. Единственная проблема это то что провода обратно не помещаются))))

Я уже говорил, что не могу измерить, нечем. Все что могу сказать: звук в обоих ушах работает.

Штекер действительно дешевый (25р), но вроде сделан качественно: входит легко, внутри не болтается, никаких заусениц.. Единственная проблема (я раньше покупал такой же штекер), сошло покрытие, т.е. изначально он был медного цвета, теперь более светлый, почти белый.
Может просто контакт микрофона не контачит с гнездом телефона.

neitron
Я всегда повторяю, что исключения только подтверждают правила. А главное правило: нужно всегда предполагать, что первоначальное подключение может быть каким угодно. И цвета могут быть перепутаны и всё остальное тоже. Так что, нужно просто прозвонить каждый наушник при помощи плеера или тестера. Ориентироваться по самому крайнему (заострённому) контакту штекера. Это и есть левый канал. Сфазировать наушники можно так же, как и колонки.

Помню в армии кросс переделывал. Единственный раз в жизни тогда не спал почти трое суток. Там толстых телефонных кабелей было на порядок больше, чем проводов в наушниках. Так вот, потерял всего одну пару. А у Вас всего то четыре провода.

Проблемы с проводом – самая распространенная неисправность всех наушников, и EarPods от Apple не являются исключением. Обычно обрыв провода случается в местах, где он часто перегибается под малым радиусом: у штекера, на Y-разветвлении, в местах соединения с пультом или наушниками. Когда речь идет о ремонте обычных наушников, то обычно все ограничивается заменой штекера или целого провода. С техникой Apple все немного сложнее, проблема заключается в конструктивных особенностях самого штекера. Это касается не только EarPods, но и всех других наушников с гарнитурой, которые совместимы с “яблочными” гаджетами, например Beats.

Также к трудностям с ремонтом провода данной модели можно добавить и то, что разобрать сами наушники или пульт с микрофоном достаточно сложно, а еще в самых капсюлях находятся пластиковые втулки, в которые залиты концы провода. Кроме того, есть еще один аргумент в пользу замены неисправного провода – белая изоляция сильно загрязняется и выглядит некрасиво, а серые кембрики у основания штекера и пульта еще и рвутся, что портит внешний вид наушников.

Отличие штекера EarPods от всех остальных заключается в отсутствии расширенной металлической части контакта Sleeve (четвертый от киця штекера), отвечающего за микрофон. Когда такая расширенная часть контактирует с металлической рамкой Iphone, микрофон “замыкается на землю”, соответственно он перестает работать, как и кнопки на пульте. Если внимательно присмотреться, то можно заметить, что ни EarPods, ни Beats, или другие наушники, совместимые с Iphone, не имеют этого расширения, у них за контактом Sleeve всегда находится пластиковый корпус штекера. Поэтому микрофон не замыкает на землю, и функции гарнитуры работают в полной мере.

Ремонт провода (в том числе замена штекера) сильно затруднены в данной модели, поэтому одним из наиболее оптимальных вариантов устранения таких неисправностей, является полная замена провода на новый. Данное решение является универсальным и всегда работает на 100%, то есть, если динамики и сами корпуса наушников (т.н. капсюли) в порядке, замена провода позволит полностью восстановить их техническое состояние.

Для того, чтобы заменить провод, придется полностью разобрать наушники. Здесь стоит отметить, что обычно передняя крышка прочно приклеена к капсулю, детали подогнаны между собой очень точно, а пластик самого наушника очень мягкий и легко деформируется. Поэтому стоит быть очень внимательным и осторожным. Для того, чтобы отделить крышку от капсюля, нужно воспользоваться острым инструментом (я предпочитаю скальпель, но наверняка подойдет и канцелярский нож), вставив его в щель, как показано на фото. Можно пройти лезвием по всему периметру вокруг крышки, а можно сразу аккуратно поддеть крышку, здесь решать можно по ситуации.

Когда щель достаточно расширилась, можно начинать отделять крышку от корпуса. Эти части склеены между собой.

Иногда диафрагма динамика приклеивается к крышке, а магнит и все остальные – к внутренней полости наушника, тогда есть риск оторвать диафрагму и разорвать проводки катушки, после этого динамик фактически становится непригодным к ремонту. Поэтому все следует делать не спеша и осторожно, без резких движений. Когда крышка полностью отделилась, можно отпаять динамик, и отложить его вместе с крышкой, советую поставить их в отдельный пакетик или коробочку, а также промаркировать плюсовой контакт каждого динамика (зеленый и красный).

После того, как динамики отделены и надежно упакованы, можно продолжать разбирать наушники, впереди еще много сложных шагов. Как видим, в корпусе наушника кроме провода и динамика, есть еще пластиковая втулка, которая отвечает за фиксацию провода и одновременно создаёт акустическое оформление динамика.

Во втулке есть 2 паза для отвода сжатого воздуха. Первый ведет к отверстию в задней части корпуса (рядом с проводом), второй ведет к отверстию, через которое провод вставляется в корпус. Эта деталь прочно приклеена к задней стенке корпуса, что часто вызывает проблемы с ее демонтажем, поскольку пластик, из которого изготовлены капсюли EarPods очень мягкий и пластичный. Обычно достаточно просто поднять втулку отверткой, вставив шлиц в больший паз.

Маркируем левую и правую втулку и отрезаем части провода, которые протянуты через них, и извлекаем провод с капсюлей, он нам больше не понадобится. Промаркируйте также левый и правый капсюли, чтобы не перепутать их (правый наушник это то, на котором висит микрофон, а также красную маркировку проводов, которые припаяны к динамику). После этого просовываем новый провод в капсюли.

Откладываем пока провод с капсюлями, и переходим к втулкам-фиксаторам. Провод из них не вытянуть, так как он был залит на заводе в пресс-форме при изготовлении этих фиксаторов. Поэтому придется просверлить отверстие в каждом фиксаторе, пропихнуть туда провод, и зафиксировать его. Подойдет сверло 1,2 . 1,5 мм. Я использовал сверло 1 мм, поскольку под рукой не оказалось 1,5мм, после сверления отверстие расширял насадкой с алмазным напылением, диаметром 1,5 . 1,8 мм.

Продев провод через фиксаторы, снимаем примерно 2 см изоляции на концах, и вклеиваем провод в втулки с помощью цианакрилатового клея. Желательно использовать качественный клей, на гелевой основе, не дешевый. После того, как клей высох, приклеиваем так же предохранители капсюлей.

Теперь можно осуществлять завершающие шаги – припаиваем динамики (не забывайте про полярность и флюс! :)), И приклеиваем крышки к капсюлей. Конечно предварительно убираем остатки старого клея.

Как видим, все готово, этот путь пройден, и новый провод явно освежил вид наушников 🙂 При использовании правильного кабеля, все функции будут работать, как и до замены: микрофон, кнопка паузы / ответа регулировки громкости.

Заменить провод Apple Earpods не так легко, но результат однозначно стоит труда!

Есть несколько разных способов починить сломанные наушники своими руками в домашних условиях и в некоторых случаях даже не имея под рукой никаких инструментов (например, ремонт оборвавшихся проводов без паяльника). В этой статье мы кратко рассмотрим все основные варианты поломок наушников и то, как их отремонтировать (более детальный ремонт с паяльником, описан в статье «Как правильно паять наушники»).

Можно ли починить наушники в домашних условиях? В 99% случаях можно. (1% неисправна мембрана, «сам динамик», но это большая редкость)
И если можно, то как их отремонтировать? Методов много, все зависит от поломки. Самая распространенная, это порванные провода. Самый простой и очевидный метод решения, это пайка. Но есть и другие варианты решения.
Где можно починить наушники? Отремонтировать сломанные наушники можно в любом сервисном центре.
Сколько стоит починить наушники? В адекватных сервесных центрах от 2-20$.
Что лучше: ремонт дома или сервисный центр? Если вы не держали в руках паяльник, у вас его нет, вы не хотите тратить время и боитесь шанса все испортить, то лучше отнести в сервисный. Это недорого и обычно быстро. Если все с точностью да наоборот, есть паяльник, вы все умеете и хотите 😎 , но конечно стоит отремонтировать дома и своими руками, это тоже быстро и бесплатно! А наша статья поможет вам сделать все еще быстрее.

Так что, если у вас вдруг перестали работать любимые наушники, это еще не повод выкидывать их и сразу бежать в магазин.

Определяем причину поломки

Прежде, чем начать ремонт наушников, необходимо выявить место и причину поломки — это может быть сам наушник, в том числе динамик, это может быть штекер, разъем в устройстве или сам кабель.

После того, как вы нашли место поломки, можно приступать к ремонту наушников. Более подробные инструкции для каждого случая вы найдете по ссылкам чуть выше.

Прозвонить контакты можно как на штекере, так и непосредственно на самом проводе. Для этого:

Выставьте режим прозвона на мультиметре.
Один щуп приложите к контакту на штекере, отвечающему за землю (подробнее устройство разных типов штекеров мы рассматривали здесь), а другой поочередно прикладывайте к оставшимся контактам и следите за показаниями мультиметра.
В норме сопротивление на каждом из наушников должно быть около 30-35 Ом (в зависимости от кабеля). Если на каком-либо контакте мультиметр показывает 1, это означает, что сопротивление слишком высокое, цепь разорвана, иными словами, на данном проводе и надо искать место разрыва.

Если не работает один наушник

Если у вас не работает лишь один из наушников, то починить его гораздо проще – вы уже знаете какой именно наушник не работает, вам не придется прозванивать все контакты на штекере. Чтобы определить место обрыва, попробуйте пошевелить провод в районе динамика и в районе штекера. Если звук так и не появится, тогда воспользуйтесь способом выше для определения места обрыва провода в кабеле.

Как же починить наушники если не работает одно «ухо»?

Если провод оборвался в районе штекера, то читайте инструкцию как починить штекер.
Если провод оборвался в районе наушника, то вам придется либо спаять провода в месте обрыва (если место обрыва находится далеко от самого наушника, подробнее об этом ниже), либо разобрать наушники и перепаять провода на динамике (как починить «ухо» наушника, подробно описано здесь).

Что бы починить провод от наушников, для начала необходимо определить место обрыва провода в кабеле. Для этого аккуратно наденьте наушники и, слушая музыку, попробуйте перегибать кабель под разным углом вдоль всей его длины. Как только звук в наушнике снова появится, зафиксируйте пальцами участок кабеля — это и есть место обрыва провода внутри кабеля.

Общая схема ремонта, если порвался провод:

Обрежьте кабель в месте обрыва провода.
Наденьте термоусадочную трубку (если она есть, если нет, то пропустите этот шаг).
Аккуратно снимите ножом оплетку с кабеля. Не повредите при этом провода!
Счистите лак (с помощью ножа или зажигалки) и залужьте провода с помощью паяльника (если вы будете паять провода).
Спаяйте оборвавшиеся провода (или воспользуйтесь способом без пайки из этой статьи). Только не перепутайте какой провод с каким надо спаять!
Проверьте наушники на работоспособность.
Перетащите термоусадочную трубку на место пайки, нагрейте ее феном или зажигалкой пока она не сядет про форме провода. Если нет термоусадочной трубки, то аккуратно заизолируйте провод несколькими слоями изоленты.

Подробнее о том, как починить оборвавшиеся провода у наушников вы можете прочитать в этой статье.

Сам штекер наушников починить либо нельзя, либо очень сложно. Самый верный вариант, если поломка именно в штекере, полностью заменить его на новый (новый штекер стоит не так дорого), либо припаять оборвавшиеся провода заново к старому штекеру, предварительно его разобрав или очистив от резиновой оплетки (в случае если штекер оторвался от наушников). При покупке нового штекера имейте ввиду, что он должен содержать ровно такое же количество контактов, как и ваша гарнитура. Подробнее о типах штекеров написано здесь.

Общая схема ремонта штекера примерно такая:

Обрезаем провод на расстоянии 0. 5-1.5 см от штекера.
Разбираем штекер, если он разбирается. Если нет, то аккуратно очищаем контакты штекеры от защитного покрытия.
На кабель надеваем термоусадочную трубку (можно обойтись и без нее, если нет). При желании также надеваем ее на каждый из проводов.
Очищаем от лака и залуживаем провода в обрезанной части кабеля.
Припаиваем провода к штекеру.
Перемещаем термоусадку на место пайки (там, где контакты штекера), нагреваем ее феном или зажигалкой пока не сожмется по размеру провода. Если термоусадки нет, то изолируем и закрепляем все несколько слоями изоленты (не очень надежный способ и довольно грубый).
Собираем штекер обратно, если он сборный. Если нет, то оставляем как есть.

Подробнее о том, как припаять провода к штекеру описано здесь.

Починить разъем для наушников, или гнездно, или вход — не просто. О проблемах конкретно с разъемом, а не наушниками, может свидетельствовать как отсутствие звука в наушниках, так и некорректное подключение/отключение гарнитуры к устройству. Например, при подключении гарнитуры устройство может ее не видеть, или же наоборот после отключения гарнитуры устройство может продолжать считать ее подключенной, тем самым продолжая передавать звук в наушники, которых в гнезде уже нет.

Причин поломки входа может быть две:

Разъем засорился.
Для решения данной проблемы достаточно просто взять иголку, намочить ее в спирте, капнуть пару капель спирта с иголки в разъем, после чего прочистить разъем — сначала аккуратно иголкой, затем штекером от наушников, втыкая его в разъем и вытаскивая оттуда, несколько раз.
Поломался само гнездо внутри устройства.
В данном случае поможет только замена самого входа. Для этого вы можете отнести устройство в сервисный центр, либо посмотреть подробное видео по замене разъема ниже.
Причины в самой ОС на телефоне.

Починка наушников с микрофоном, как и причины их поломки, ничем не отличаются от ремонта наушников без микрофона. Единственное отличие, пожалуй, лишь в количестве проводов в кабеле и контактов на штекере (+2 дополнительных провода в кабеле для микрофона и +1 контакт на штекере), которые необходимо знать куда припаивать. Также вам необходимо иметь представление об устройстве работы микрофона и пульта управления на кабеле в гарнитуре.

Более подробно с ремонтом наушников с микрофоном вы можете ознакомиться на видео ниже.

Схема ремонта такая же, как и для обычных наушников:

Выявление места обрыва провода.
Ремонт (припаиваение проводов к штекеру, динамику или перепаивание проводов в месте обрыва в зависимости от причины поломки наушников).

Если проблема не в контактах, а именно в самом динамике, то драйвер восстановить восстановить невозможно. Если у вас порвалась мембрана и любые другие элементы внутри драйвера, у вас 2 варианта: купить новые наушники и сходить в сервисный центр, а потом купить новые наушники (если не повезет).

Починка наушников битс ничем не отличается от починки любых других наушников. Видео и инструкцию о том как разобрать наушники битс, вы можете найти здесь.

Ремонт наушников для компьютера ничем не отличается от ремонта обычных наушников с микрофоном. Если у ваших игровых наушниках USB штекер и сломался именно он, то лучше отнести их в сервесный центр.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью:

Замена провода Apple EarPods | Ремонт наушников

Подробности: Опубликовано: 10 февраля 2017; Просмотров: 14463

Проблемы с проводом — самая распространенная неисправность всех наушников, и EarPods от Apple не являются исключением. Обычно обрыв провода случается в местах, где он часто перегибается под малым радиусом: у штекера, на Y-разветвлении, в местах соединения с пультом или наушниками. Когда речь идет о ремонте обычных наушников, то обычно все ограничивается заменой штекера или целого провода. С техникой Apple все немного сложнее, проблема заключается в конструктивных особенностях самого штекера. Это касается не только EarPods, но и всех других наушников с гарнитурой, которые совместимы с «яблочными» гаджетами, например Beats.

Также к трудностям с ремонтом провода данной модели можно добавить и то, что разобрать сами наушники или пульт с микрофоном достаточно сложно, а еще в самых капсюлях находятся пластиковые втулки, в которые залиты концы провода. Кроме того, есть еще один аргумент в пользу замены неисправного провода — белая изоляция сильно загрязняется и выглядит некрасиво, а серые кембрики у основания штекера и пульта еще и рвутся, что портит внешний вид наушников.

Особенности конструкции коннектора Apple EarPods

Отличие штекера EarPods от всех остальных заключается в отсутствии расширенной металлической части контакта Sleeve (четвертый от киця штекера), отвечающего за микрофон. Когда такая расширенная часть контактирует с металлической рамкой Iphone, микрофон «замыкается на землю», соответственно он перестает работать, как и кнопки на пульте. Если внимательно присмотреться, то можно заметить, что ни EarPods, ни Beats, или другие наушники, совместимые с Iphone, не имеют этого расширения, у них за контактом Sleeve всегда находится пластиковый корпус штекера. Поэтому микрофон не замыкает на землю, и функции гарнитуры работают в полной мере.

Как разобрать Apple EarPods?

Когда щель достаточно расширилась, можно начинать отделять крышку от корпуса. Эти части склеены между собой.

Иногда диафрагма динамика приклеивается к крышке, а магнит и все остальные — к внутренней полости наушника, тогда есть риск оторвать диафрагму и разорвать проводки катушки, после этого динамик фактически становится непригодным к ремонту. Поэтому все следует делать не спеша и осторожно, без резких движений. Когда крышка полностью отделилась, можно отпаять динамик, и отложить его вместе с крышкой, советую поставить их в отдельный пакетик или коробочку, а также промаркировать плюсовой контакт каждого динамика (зеленый и красный).

Откладываем пока провод с капсюлями, и переходим к втулкам-фиксаторам. Провод из них не вытянуть, так как он был залит на заводе в пресс-форме при изготовлении этих фиксаторов. Поэтому придется просверлить отверстие в каждом фиксаторе, пропихнуть туда провод, и зафиксировать его. Подойдет сверло 1,2 … 1,5 мм. Я использовал сверло 1 мм, поскольку под рукой не оказалось 1,5мм, после сверления отверстие расширял насадкой с алмазным напылением, диаметром 1,5 … 1,8 мм.

Теперь можно осуществлять завершающие шаги — припаиваем динамики (не забывайте про полярность и флюс! :)), И приклеиваем крышки к капсюлей. Конечно предварительно убираем остатки старого клея.

Заменить провод Apple Earpods не так легко, но результат однозначно стоит труда!

Расширения для Joomla

Музыкальная шкатулка / Экипировка / Twentysix

Многие не могут жить без музыки, таская постоянно с собой плеер с наушниками. Производители горнолыжных и сноубордических шлемов давно уже делают шлемы с динамиками в ушах, либо выпускают отдельно уши с динамиками. Производители мото- и велошлемов почему-то еще не встраивают динамики (во всяком случае, мне такие не попадались). Я, как и многие другие меломаны, не могу кататься без музыки. Засовывать каждый раз затычки под шлем, да потом их еще там поправлять, если встанут криво уже надоело. Было решено — самому встроить в шлем динамики.

Какие наушники встраивать в шлем, дело сугубо личное. Главное, чтобы они легко разбирались и, при этом, динамики можно было легко вытащить из корпуса. Либо встроить вместе с корпусом, но так, чтобы они занимали мало места. При этом, чтобы было за что их крепить. Первые, которые пошли под раздачу, это Sennheiser PMX 60. Очень тонкие и качественные динамики, которые держатся в корпусе на трех штифтах. Они легко разбираются одной рукой.

После сезона эксплуатации один динамик умер. Пришлось искать им замену, но на этот раз не было желания тратить кучу денег на наушники. Покрутив в руке в ближайшем магазине пяток гарнитур в пределах 500р, выбор пал на SmartTrack JOINT.

Как потом оказалось, они легко поддаются разборке. Звук, конечно, не Sennheiser’овский, но пойдет. Чтобы встроить музыку в шлем, нам понадобится:

1) Наушники, которые придется распотрошить;
2) шлем – собственно то, куда мы их будем встраивать;
3) удлинитель Джет на 3,5 пару метров;
4) ножницы или нож для шинковки удлинителя;
5) тестер или простенький фонарик для тех, у кого нет тестера;
6) паяльник с припоем и паяльной кислотой;
7) дрель;
8) сверло на 1,5 мм.

Разбираем гарнитуру, отделяем динамики от корпуса и лишнее выбрасываем.

Чем впоследствии понравилась эта гарнитура, так это тем, что динамик в корпусе не на клею. Сам корпус динамика крепится к наушнику на простой защелке. Вытаскиваем динамики из посадочного корпуса и запоминаем распайку. Это будет важно, когда будем припаивать к динамикам удлинитель.

Если вы разобрали динамики и увидели там нечто другое, то зарисовываем схему с цветами проводов. Отпаиваем провода. После этого разбираем удлинитель Джек 3,5. Лучше всего к динамикам припаивать штекер. Удлинитель «Папа-Мама» найти проще чем «Папа-Папа», хотя большой роли не играет. Но вам будет легче найти каналы и землю и проверить, что не так. Даже если вы ни разу паяльник в руках не держали.

Распиновка штекера выглядит так: кончик — левый канал, кольцо — правый канал, гильза — земля.

Разбираем удлинитель и проверяем фонариком, какой провод чему соответствует. У меня желтый был землей, красный правым каналом, белый левым каналом. Нам нужно 2 куска провода. Один у нас пойдет от динамиков в плеер, второй от левого уха до правого. Длину второго выбрать просто — пропускаем шнур от уха до уха через затылок, фиксируем пальцами длину, добавляем немного на запас и режем. От динамиков в плеер тоже сильно длинный не нужно — сантиметров 20-25 вполне хватит. Припаиваем сначала правый динамик к шнуру, который будет соединять два динамика (как были припаяны провода изначально в гарнитуре). Потом левый динамик, к правому и штекер. Правый канал к левому динамику припаивать не нужно. Только землю обоих шнуров скручиваете вместе и припаиваете к левому динамику.

Левый динамик

Втыкаем джек в плеер и проверяем, работают ли вообще динамики и правильно ли работают каналы. Альбом группы Бобры – Stereotest как раз хорошо подходят для этого.

Если все работает правильно, то укладываем динамики в корпуса и… Вуаля! Стеро-комплект готов!

Дрелью делаем дырки для крепления к шлему.

Осталось самое главное и самое нудное. Это пришить динамики к шлему в том месте, где у вас уши. И лучше бы сделать это с первого раза, чтобы не пришлось переделывать. Шнур, соединяющий динамики, лучше пропустить под внутренником, либо пришить снизу — кому как удобней. Вкладываем динамики в шлем, придерживаем их и надеваем шлем, поправляем чтобы нигде не давило. Аккуратно снимаем, придерживая динамики. Запоминаем где они располагаются и пришиваем. Лучше всего использовать капроновые нитки. Обычнее быстро разлетятся от частого снятия-одевания шлема, не выдержат нагрузок и порвутся. Одеваем сверху поролон и, если все сделано аккуратно, то у вас получится музыкальная шкатулка. Вы забудете о постоянных поправлениях наушников в шлеме и тому подобных проблем.

И помните — не включайте громко музыку! Вы должны слышать окружающую обстановку. Удачи на трассе.

Источник: NSKMTB.ru

Схема Подключения Наушников — tokzamer.ru

В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать.

Схематично такая пайка выглядит следующим образом: Важно! Проверяем штекер на отсутствие короткого замыкания, предварительно убрав остатки олова.

Здесь самое главное не ошибиться с правильностью расположения проводов. Проверка распиновки наушников нестандартных разъемов В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами.

Если требуется припаять штекер к наушникам 4 провода то есть с микрофономпринцип действий практически такой .

Помимо этого не стоит забывать, что для подключения стандартной гарнитуры к нестандартному разъему можно использовать соответствующий переходник, например, такой, как показан на фото.

Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников.

Это существенно снизит риск того, что при случайном рывке нарушится пайка. Большой jack 6. В таком случае требуется перепаивать контакты разъема в соответствии со схемой. Припаивание 4-х проводов к 3-х контактному штекеру Припаивание 4-х проводов к 3-х контактному штекеру 4-х контактный разъем: В таком разъеме два провода отвечают за левый и правый наушники, один провод — заземление и еще один — микрофон.

Основные поломки наушников:

Подробнее о том, как припаять провода к разным типам штекера описано ниже после общей инструкции. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели. Эта схема позволит наглядно увидеть работает микрофон или нет, усиленный сигнал от микрофона будет изменять картинку на экране в такт с вашим голосом.

Ремонт динамиков гарнитуры. Даже если у вас не получилось произвести ремонт с первого раза — не расстраивайтесь, проверьте все еще раз.

Три жилы От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Не забывайте, что микрофон нужно запитать через резистор, а сигнал необходимо снимать через разделительный конденсатор номиналом 0.

Провод правого канала всегда маркируется красным цветом. По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.

О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка: А вот как припаять наушники к такому джеку: Вариант второй: у вас полноценная гарнитура то есть наушнки с микрофоном и на штекере 4 контакта. Распайка наушников с микрофоном и кнопкой: пошагово После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке: Острым ножом следует срезать старый разъем, оставляя от основания примерно 0, см.

Наш обновленный штекер своими руками 3.

Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине. Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Модуль регулятора громкости

Здравствуйте. Обзор детали для самодельных акустических колонок и усилителей — регулятора громкости. Собран он уже на плате и для его подключения не требуется каких то специальных знаний и опыта. Описание продукта

Спаренный потенциометр 50 кОм с переключателем Размер платы 24*21 мм Высота = 15 мм Вход и выход- розетки 3 P xh 2.54 Переключатель XH-2.54-2P Монтажное отверстие: 6 мм Имеется встроенный выключатель питания, что упростит создание будущей самоделки.

В комплекте уже есть рукоятка, крепежный винт и шайбы.

Собрано и спаяно аккуратно. Обозначения правда на китайском, но тут трудно запутаться.

Справа вход, слева выход. Сверху разъем выключателя.

Обозначено сопротивление 50 кОм, в реальности при измерении- 44 кОм. Стоит буква В, на кириллице это логарифмический тип, на латинице — линейный. Замерил сопротивление при разных поворотах, на 135 градусах- 22 кОм, на 180- 30 кОм. Получается — линейный.

Ну а теперь соберу с помощью этого регулятора небольшую магнитолку с питанием от сети. Чтобы максимально облегчить себе задачу по установке деталей, решил все собрать внутри шкатулки, в том числе и сабжевый регулятор громкости.

За пределы вынес терминал и тумблер включающий функцию » mute» — плавное выключение и включение звука.

Сверлю отверстия, здесь сверло на 4 мм, все остальные под винты сверлом на 2 мм.

В качестве усилителя будет применяться популярная PAM 8610. Здесь правда есть возможность электронного изменения громкости на 32 шага, но на этой плате она не реализована, нужно резать дорожки и подпаиваться. Это не для меня. Ну а как это сделать можно почитать здесь

Плата очень легкая. Поэтому решил ее закрепить припаяв на контакты терминала медными жилками, которые зафиксировал винтами, вторым концом жилки припаяны к минусовым контактам на динамики.

Чтобы закрепить регулятор громкости посадил его на жестяной кронштейн из консервной банки…

Сначала хотел использовать внешний источник звука. Поэтому на вход был подпаян аудио штекер на 3,5 мм.

Ну тут, в закромах нашелся вот такой модуль мп3 плеера. Брал на тао бао, ссылки уже нет. Модуль у меня бы еще лежал и лежал, потому как встроить его куда либо, было бы довольно сложно. Но к этой конструкции он подошел очень даже кстати.

Так как источник питания будет на 12 вольт, для питания плеера потребуется понижающий напряжение до 5 В преобразователь, нашелся чипе MP1584.

Блок питания на 12 вольт. Многие купили эти бэушные блоки, в том числе и я. Первый у меня отказался нормально работать, при подключении любой нагрузке, начинал громко шипеть как транзисторный радиоприемник или рация, когда нет приема. Да так натурально, я уж подумал может динамик есть встроенный? Причем напряжение выдавал какое положено. Разбираться я с ним не стал, установил второй такой же адаптер. Этот работает нормально.

Все детали помещаются внутрь шкатулки и соединяются.Чтобы сетевой шнур помещался внутрь шкатулки вилку пришлось колхозить из адаптера US-EURO.

В нерабочем состоянии устройство можно закрыть.

USB разъем на плеере делает его всеядным. Может воспроизводить с флешек, картридеров, мп3 плееров подключенных как флеш память. Правда при подключении некоторых флешек появляется шебуршание на частоте 50 гц, видимо соответствующая цепь в плеере недостаточно защищена от помех. Ничего страшного, просто не буду подключать эти флешки.

Добавил еще подсветку реагирующую на громкость звука. Короче получилось вот эта несуразная инсталляция.

А недавно получил флешку-шприц. С ней мой колхоз стал уютно-ламповым.

Теперь о регуляторе громкости в работе. Вращение вала демпфированное, но достаточно легкое, чтобы вращать пальцем гладкую рукоятку. Громкость повышается равномерно по всему диапазону. Треска при вращении, или того хуже отключения каналов не отмечается, пока…
Пожалуй все. Спасибо за внимание.

Спасибо за вашу помощь!

На современных моделях разъемов есть специальные зажимы. Если это не так, то возможны два варианта: неисправность аппарата или наушников. Далее наносим сверху термоклей, придавая ему нужную нам форму при помощи пальцев, смоченных водой. Неровности можно сделать глянцевыми при помощи зажигалки.

Это две пары — к микрофону и к кнопкам.

Разъем собирается, можно опять слушать музыку и разговаривать. Если это новый штекер, то просто разбираем его и аккуратно продеваем в корпус штекера провода.

Остальные провода — это к микрофону. Схемы распиновки по производителям.

Как правильно припаять провода наушников – инструкция:

Конечно, жестких стандартов нет и цвета могут быть другими. При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный. Для ремонта неисправный наушник необходимо вскрыть. Правый и левый каналы перекручиваются вместе. Как видите в двух случаях из трех проблема решаема.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Провод надо закрепить к разъему. Общий провод — медный лакированный или без изоляции , но может быть и белым, если белый цвет не задействован под левый канал. Изолированный кабель надо вставить в зажим, и закрепить при помощи плоскогубцев.

Похожие статьи:. Две оставшиеся соединены между собой и не прозваниваются с динамиком — подключены к микрофону и припаиваются к общей клемме и клемме микрофона.

Неудовлетворительный результат ремонта штекера

Если в ходе тестирования вы заметили, что динамик одного из наушников продолжает молчать, причина проблемы может быть таковой:

некачественно спаяны соединения;
беда с динамиком наушника — велика вероятность обрыва провода непосредственно вблизи него;
проблема в теле кабеля.

При первой проблеме процесс спайки придется повторить, при последней — обратиться к инструкциям в начале статьи (по ремонту оборванных проводков). Как паять наушники при второй проблеме:

Обрежьте провод рядом с нерабочим наушником.
Разберите наушник — самозащелкивающаяся конструкция легко позволит это сделать.
Зачистите, залудите проводок.
Припаяйте проводки наушника к проводкам тела кабеля, протестируйте, соберите в исходный вид.

При наличии паяльника и элементарных навыков работы с ним процедура починки наушников вполне понятна и несложна. Диагностика неполадки также не вызывает затруднений. Основная причина — механические повреждения проводов в теле кабеля либо в местах соединения с наушниками и штекером. Мы будем рады, если эта статья помогла вам вернуть свою гарнитуру в рабочее состояние.

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

2,5 миллиметра – микро Jack;
3,5 миллиметра – мини Jack;
6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

двухконтактные;
трехконтактные;
четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Как укрепить провод наушников

Самый просто способ – выполнить дополнительную обмотку, особенно в месте, где провода подсоединяются к штекеру. Именно в этом месте чаще всего происходит перетирание проводов. Советские наушники производились из плотных медных прожилок, которые перерезать то было сложно. Современные дешёвые наушники имеют крайне тонкие жилы, которые можно перерезать.

Читать также: Проволока катанка гост 30136 95

На дорогих моделях можно заметить армированное волокно в месте сгиба проводов или более толстый эластичный слой. Такая защита обеспечит плавную деформацию проводов и спасёт от отрыва.

Историческая справка

Первые модели студийных наушников имели армированные провода. Продюсеры и звукорежиссёры не могли позволить пропустить какой-то момент во время выступления, поэтому обматывали провода дополнительным слоем изоляции. Тоже самое делали с микрофонами. Если взглянуть на фото концертов эстрадной музыки (особенно рок-музыки) конца 20-го века – можно заметить солидный слой обмотки на микрофонах. Современная музыкальная индустрия переходит на беспроводной вариант и скоро просто незачем будет чинить штекеры.

Также, можно обработать провод слоем краски или лака, который спасёт наушники от переохлаждения. Можно заметить, что в холодное время года, наушники твердеют и шанс повредить провода намного больше, чем летом. Как слишком низкая, так и слишком высокая температура может стать причиной поломки аксессуара.

СОВЕТ! Не позволяйте проводу самостоятельно запутываться. Запутайте его намеренно! Сверните его так, чтобы не было перегибов. В таком состоянии он не перекрутится и не завяжется в узел.

Укоротить его. Чем длиннее провод, тем больше шансов, что в каком-то месте он порвётся или перетрётся. Короткий провод не запутается и обеспечит комфорт и удобство в эксплуатации.

Ещё один хороший и креативный способ укрепить и армировать провод – оплести его швейными нитками. Такой метод не только защитит наушники, но и сделает их уникальными, окрасив необычными узорами или паттернами. В холодное время года они будут защищены от мороза и точно не треснут.

Стандартные штекеры

Прежде, чем приступать к ремонту, рассмотрим наиболее распространенные типы разъемов для наушников, а также схему их подключения. Это поможет нам определиться, как спаять провода наушников, если в кабеле 4 провода (гарнитура с микрофоном) или 3 провода.

Ниже показана классическая схема подключения наушников, соединенных между собой общей массой. В качественных устройствах, таких как Koss Porta Pro, Philips, Sony, Sennheiser и т.д. для каждого канала используется отдельный экранированный провод, в более бюджетных реализациях для двух каналов может быть общий экран.

Подключение наушников к стандартному штекеру

У наушников с микрофоном, штекер имеет дополнительную контактную площадку, схема такого подключения показана ниже.

Неисправен шнур наушников

Как отремонтировать наушники при неисправности шнура гарнитуры? Можно попытаться найти место перелома внутренних жил кабеля, прощупывая и изгибая все его участки при работающем гаджете. Если вы услышите во время проверки треск или появление звука, то отметьте это место маркером. Далее в месте излома кабель разрезается и зачищается. После чего кончики тонких проводников необходимо спаять, соблюдая цветность, и заизолировать.

Перед тем, как разобрать сломанные вакуумные наушники, необходимо приобрести новый кабель — его можно заказать в интернете.
С помощью канцелярского ножа аккуратно разберите (разъедините) склеенный гаджет для телефона на 2 части.
После вскрытия вы увидите места пайки, к которым необходимо припаять новый кабель. Таким образом можно сделать ремонт гарнитур Beats (Битс) by Dr. Dre, Sony, Audio Technica Ath-CKR10.
Точно так же производится ремонт наушников Iphone. Но при разборе наушников apple следует быть внимательным и записывать или зарисовывать расположение проводов. Они могут быть многоцветными.

Разборка и ремонт динамиков

Если со штекером и кабелем все в порядке, вероятно, проблема заключается в самих динамиках. Чтобы починить их, придется разбирать корпус наушников, что в зависимости от модели может иметь разную сложность – от очень простой до невозможной. Конечно, даже монолитные наушники можно разобрать, только далеко не факт, что получится снова собрать их после завершения ремонта.

Как разобрать корпус наушников?

Чтобы понять, как разбирать конкретную модель наушников, желательно найти соответствующую инструкцию. Конечно, сделать это получится только в том случае, если наушники достаточно популярны и кто-то из опытных радиолюбителей уже пытался их разобрать. Если же инструкции нет, можно воспользоваться набором общих правил, справедливых для ремонта любых наушников:

На крупных накладных наушниках детали корпуса могут соединяться при помощи винтов. Их можно открутить, используя отвертку с крестообразным шлицем.
Снимите с динамиков амбюшуры – как правило, они просто надеты на корпус, но могут быть и приклеены. В последнем случае придется их отрывать и приклеивать по окончании ремонта. Под амбюшурами может скрываться крепеж.
Если наушники не монолитные, на них можно легко обнаружить шов, соединяющий отдельные детали корпуса. Как разделить элементы в таком случае – решайте на месте. Может подойти любой плоский и тонкий инструмент. Но стоит иметь в виду, что дешевые наушники после этого могут сломаться насовсем, так как собрать их будет невозможно.
В месте выхода кабеля из корпуса наушников может иметься резиновая прокладка, которая уплотняет соединение. Ее, вероятно, придется заменять после обратной сборки. Можно также капнуть немного силикона, чтобы зафиксировать провода.

audio — Какой цвет следует припаять к какому разъему для гнезда для наушников

audio — Какой цвет следует припаять к какому разъему для гнезда для наушников — Электротехника

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 3 года, 11 месяцев назад

Просмотрено 76k раз

\ $ \ begingroup \ $ Закрыто. Этот вопрос не по теме. В настоящее время он не принимает ответы.

Хотите улучшить этот вопрос? Обновите вопрос, чтобы он соответствовал теме обмена электротехническими стеками.

Закрыт 3 года назад.

У меня есть штекер для наушников с четырьмя цветными проводами (золотой, красный, зеленый, синий) и гнездо с четырьмя разъемами:

Мне нужно знать, какого цвета к какому разъему припаять.

задан 6 мая ’17 в 23: 572017-05-06 20:57

Омар Омар

11111 золотой знак11 серебряный знак44 бронзовых знака

\ $ \ endgroup \ $ 1 \ $ \ begingroup \ $

Цвет не является индикатором того, какой сигнал передается.Используйте мультиметр, чтобы отследить соединения.

Создан 06 мая.

Прохожий

6.9k55 золотых знаков7272 серебряных знака179179 бронзовых знаков

\ $ \ endgroup \ $ 7 \ $ \ begingroup \ $

Нельзя полагаться на цветовую маркировку.Существуют стандарты , которые могут быть стандартами , но не каждый производитель может им подчиняться.

Вот как вы проверяете правильность подключения:

Проверить целостность между проводами
На этом этапе выясняется, какая пара проводов является частью катушек динамика. Этот шаг может быть необязательным, если очевидно, какая пара к какому динамику идет. В показанном случае это не так.
Фон
Проводка наушников может выглядеть так:
Четыре провода показывают, что это соответствует правой схеме.Хотя маловероятно, обратите внимание, что L1 и R1 или L2 и R2 (или даже другая комбинация слева и справа) могут быть соединены внутри наушников, что приведет к конфигурации, которая соответствует схеме на левой стороне.
Наушники или динамики будут иметь внутреннее сопротивление (импеданс), их можно упростить до резисторов. Обычные значения варьируются от 30 Ом до 700 Ом или даже 10 Ом для крошечных берушей.
Используйте функцию проверки сопротивления или целостности мультиметра, чтобы проверить сопротивление.Проверка целостности цепи должна отображать сопротивление и гудок / гудок при низком сопротивлении (ниже 50 Ом, в зависимости от мультиметра). Функция сопротивления должна показывать сопротивление, соответствующее сопротивлению наушников.
Например, импеданс 120 Ом должен составлять около 120 Ом. Предполагая, что L2 и R2 соединены внутри наушников , сопротивление (целостность) должно быть ниже 1 Ом.
В случае, показанном в вопросе, каждый цвет относится к L1, L2, R1 и R2 (L, R и C) соответственно.
Практика
Проверяйте каждую комбинацию двух проводов с двумя измерительными выводами мультиметра. Когда есть непрерывность (или низкое сопротивление), два провода являются частью катушки одного динамика. Два других провода должны быть частью другого динамика. В них тоже должна быть преемственность. Если у них нет непрерывности, возможно, сломан динамик или более сложная проводка (что маловероятно и здесь не рассматривается).
Как упоминалось выше, может быть конфигурация с четырьмя проводами, но внутреннее соединение, которое относится к левой схеме ( L2 и R2 могут быть такими же, как C ).В этом случае одна пара может иметь сопротивление 120 Ом, а другая — 240 Ом (поскольку две катушки включены последовательно и сопротивление удвоено), в то время как другая пара имеет сопротивление менее 1 Ом.
Обратитесь к руководству вашего мультиметра, как использовать функцию проверки сопротивления или целостности.
Зондировать каждую пару (звуковым) сигналом
Чтобы узнать, какая пара принадлежит какой стороне, вы должны их зондировать. Этот шаг может быть необязательным, если очевидно, какая пара к какому динамику идет.Однако в показанном случае это необходимо.
Источники сигнала могут быть
- Генератор сигналов или функций
  Генератор сигналов может генерировать слышимую (100–20 000 Гц) синусоидальную волну.
  При использовании генератора сигналов вы не должны превышать номинальную мощность наушников (ток и напряжение). Для большинства наушников достаточно напряжения 0,5 В.
- Функция проверки целостности мультиметра (ненадежно)
  Несмотря на то, что тест на непрерывность выдает небольшой постоянный ток и это не правильный аудиосигнал, он вызовет щелчок в динамике.Нажатие на пару проводов с помощью проверки целостности должно показать, какая пара принадлежит какой стороне.
- Источник звука (припаивание проводов к вилке случайно)
  Вы можете просто припаять пару проводов к соответствующим выводам и попробовать. Если каналы поменяны местами, поменяйте пары местами.
Рисунок штекерного соединения
Обратитесь к схеме штекера или, если сомневаетесь, воспользуйтесь функцией проверки целостности цепи мультиметра, чтобы проверить, какое кольцо принадлежит какому выводу.
Подключите провода
Обратите внимание, что этот раздел относится только к стандартизированным разъемам. Надлежащее оборудование может не соответствовать какому-либо стандарту. Например, четырехконтактный (TRRS) штекер, показанный в вопросе, не является обычным для наушников. В случае сомнений следует проверить и сигналы усилителя (здесь не рассматриваются).
Вилки могут быть в разных вариантах. Контакты называются наконечником, кольцом и втулкой. По конфигурации этих контактов вилки называются TS, TRS и TRRS.
Три кольца (три контакта: наконечник, кольцо, гильза) (TRS)
Обычно левый канал — это наконечник , правый канал — это кольцо , а общий (или земля) — это втулка .
Два кольца (четыре контакта: наконечник, два кольца, гильза) (TRRS)
В случае штекеров TRRS (это то, что показывает вопрос) подключение немного сложно, поскольку существуют разные стандарты, разрешающие подключение микрофона или даже видео.
Википедия говорит:
3.Разъемы TRRS 5 мм (стерео-плюс-микрофон) стали особенно распространены на смартфонах и использовались, например, Nokia с 2006 г .; они часто совместимы со стандартными стереонаушниками 3,5 мм. Часто встречаются две разные формы, обе из которых размещают левый звук на кончике и правый звук на первом кольце (зеркально отражая конфигурацию стереоразъемов). Они отличаются расположением микрофона и обратных контактов.
У большинства из них есть общее, что, как и в TRS, наконечник находится слева , а первое кольцо — справа .
- В случае OMTP втулка обычная ,
- в случае CTIA кольцо два является общим .
См. Полный список возможных подключений в Википедии. Два других стандарта здесь не упоминаются, потому что они вообще не будут совместимы со стандартными стереофоническими / монофоническими разъемами.
Для наушников без микрофона должно быть нормально подключить общий провод / землю к двум разъемам и .

Спросить, как пользоваться мультиметром, генератором сигналов или как работает динамик, выходит за рамки этого вопроса.Воспользуйтесь функцией поиска или поисковой системой. Есть много ресурсов.

Далее, тестирование того, как работает нестандартное оборудование , выходит за рамки этого вопроса и должно быть четко определенным отдельным вопросом.

\ $ \ endgroup \ $ 1 \ $ \ begingroup \ $

Только что нашел, но, как говорит Прохожий, это не стандарт.

Это следует использовать только как подсказку для начала тестирования.

ответ дан 7 май ’17 в 12:33

\ $ \ endgroup \ $ \ $ \ begingroup \ $

Вы делаете удлинительный кабель? Если это так, просто вставьте вилку в гнездо и проверьте целостность цепи между каждым проводом и различными соединениями на вилке.

Припаяйте каждый провод к непрерывному соединению.

Очень быстро и просто.

[Edit] Подробное описание, как восстановить поврежденные разъемы гарнитуры, даю в другом вопросе. Разъем для подключения гарнитуры

ответ дан 7 май ’17 в 12:42

Дуэйн РидДуэйн Рид

21.2,112 золотых знаков2929 серебряных знаков6262 бронзовых знака

\ $ \ endgroup \ $ 1 Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Как заменить динамик на проводной или беспроводной головной гарнитуре Beats Studio 2 — Joe’s Gaming & Electronics

Иногда одна сторона ваших беспроводных или проводных наушников Beats Studio 2 может перестать работать.Если он вообще не работает, независимо от того, как подключены наушники, и он не вернется, если они находятся в правильном положении или если вы их быстро встряхнете, то, вероятно, у вас сгорел динамик. Если звук появляется и исчезает, это может быть связано с неисправной проводкой, которая встречается реже и является тем, что мы предлагаем при ремонте дома.

Если вы предпочитаете просмотреть видеоинструкцию по этому ремонту, щелкните здесь. Или, если стоимость инструмента кажется непомерно высокой для одноразового ремонта, и вы предпочитаете, чтобы мы выполнили этот ремонт за вас, ознакомьтесь с нашим каталогом ремонта, чтобы узнать, предлагаем ли мы услуги по ремонту этого устройства.

Вы занимаетесь бизнесом? Мы предлагаем оптовые скидки на наши услуги по ремонту, если вы отправляете большое количество устройств на ремонт или хотите отправлять нам постоянные партии устройств для ремонта на регулярной основе. Свяжитесь с нашей службой поддержки для получения дополнительной информации [email protected] (это электронное письмо предназначено только для оптовых запросов, пожалуйста, свяжитесь с [email protected] для других запросов).

Сложность ремонта: средняя

Время выполнения: 1 час

Инструменты и детали, которые вам понадобятся для этого ремонта:

Сменный драйвер динамика.
Один кусок ленты для наушников.
Pry Tool (ноготь, медиатор или тупая сторона ножа для масла тоже подойдут)
Паяльник (около 15 Вт подходит для небольшой электроники и будет дешевле, чем покупка устройства с регулируемой температурой).
Флюс для припоя (для обеспечения чистоты паяных соединений)
Маленькая отвертка Phillips
Клей B7000 (если вы только что купили новый драйвер вместо всего корпуса)

1.Снимите амбушюру

Начните с того, что отодвиньте кожаный наушник от корпуса динамика, вставив рычаг между кожей амбушюра и пластиком корпуса динамика.

После снятия амбушюра снимите лишнюю ленту с пластиковой рамки амбушюры и корпуса динамика.

2. Снимите динамик

Корпус динамика удерживается пятью винтами с крестообразным шлицем, которые можно удалить с помощью малой отвертки.

Теперь возьмите паяльник и отсоедините два провода на драйвере динамика. После того, как провода отсоединены от динамика, вы можете осторожно вытащить небольшой микрофон и провода из корпуса. *** Не держите паяльник на клеммах проводов динамика более пары секунд, так как это может привести к расплавлению проводов.

3. Поставил новый драйвер динамика

Если вы приобрели динамик с корпусом, то все, что вам нужно сделать, это припаять два выводных провода к драйверу динамика (используя небольшое количество припоя на каждом контакте, чтобы обеспечить правильное соединение) и поставить микрофон на его место. .Оттуда просто поместите динамик обратно в основной корпус и снова закрутите четыре винта.

Если вы приобрели только небольшой круглый драйвер динамика, процесс состоит из пары дополнительных шагов. Во-первых, вам нужно вынуть старый динамик из пластикового корпуса. Мы используем лезвие бритвы, вставленное между драйвером динамика и корпусом (где виден клей), чтобы разделить их. Вы также можете осторожно отогнуть корпус от динамика, чтобы снять его. Затем вы можете приклеить новый драйвер динамика на его место (обязательно запомните положение старого драйвера, чтобы вы могли припаять провода к новому в том же положении), используя тонкую полоску клея B7000 по внешнему краю. динамика динамика.

Когда драйвер динамика высохнет, нанесите небольшое количество припоя на каждый контакт и припаяйте провода. Если вы смотрите на драйвер динамика с контактами внизу, красный провод идет справа, а белый провод идет слева, вот так:

4. Сборка

Привинтив корпус динамика к месту, необходимо сначала протестировать наушники, чтобы убедиться, что они работают правильно, прежде чем снова прикрепить амбушюры.

После того, как вы убедитесь, что они работают, вы можете наклеить новую ленту для наушников на амбушюры. Убедитесь, что отверстия на ленте правильно выровнены с отверстиями в пластиковом корпусе амбушюра, чтобы в них можно было вставить маленькие выступы на корпусе динамика.

При прикреплении амбушюра убедитесь, что шов на амбушюре обращен вниз в сторону порта зарядки или аудиокабеля.

Нажмите и удерживайте подушечку для ушей в течение 30 секунд на плоской поверхности, чтобы убедиться, что она плотно прилегает.

5. Вернитесь к глушению 🎶

Если у вас есть какие-либо вопросы относительно этого ремонта, напишите нам по электронной почте или позвоните нам, и мы постараемся ответить вам как можно быстрее.

📧 [email protected]

Как припаять провода динамиков

Как партнер Amazon, мы зарабатываем на соответствующих покупках, сделанных на нашем веб-сайте. Если вы совершаете покупку по ссылкам с этого веб-сайта, мы можем получить небольшую долю продаж от Amazon и других партнерских программ.Вы можете прочитать наше полное раскрытие информации для аффилированных лиц / TOS для получения более подробной информации.

При работе с аудиосистемами вы быстро поймете, что у вас, вероятно, много запутанных проводов. Во многих случаях вам придется при необходимости перевязать и припаять провода.

В этом простом практическом руководстве мы покажем вам, как припаять провод динамика для увеличения длины или подключить аудиоустройства и компоненты.

Шаг 1. Определите и получите необходимые инструменты

Прежде чем вы приступите к подключению проводов динамиков, у вас должны быть все необходимые инструменты и материалы.Самые важные из них:

Паяльник
Тепловая пушка
Термоусадочные трубки
Паяльник
Провод динамика соответствующего калибра
Инструмент для зачистки проводов
Припой

Однако, если вы делаете что-то простое, например, припаиваете провода наушников к основанию наушников, тогда вам не нужны дополнительные провода.

Шаг 2. Выключите аудиосистему

Если вы припаиваете провода к активной аудиосистеме, сначала выключите систему.Это гарантирует отсутствие электричества в цепи.

Шаг 3. Обрежьте провод до желаемой длины

Так как вы хотите увеличить длину провода, вам следует измерить расстояние, на которое должен пройти провод. Лучше сделать его немного длиннее, чтобы удовлетворить непредвиденные потребности в дополнительном проводе.

Обязательно используйте правильные шаги и инструменты, чтобы избежать дорогостоящих ошибок. Это несложная работа, но нет сомнений в том, что вы должны использовать лучшие инструменты, такие как автоматические устройства для снятия изоляции со встроенными инструментами для резки проволоки, универсальные ножницы или кусачки для резки проволоки.

Из множества инструментов для резки проволоки, которые люди используют, мы рекомендуем кусачки для резки проволоки.

Он предназначен для резки проволоки различного диаметра. Но для типичного провода динамика, такого как провода 18-го калибра, функция обрезки проводов почти во всех других инструментах работает нормально.

Как перерезать провод динамика? Чтобы отрезать провод динамика перед пайкой, необходимо сделать следующее:

1. Вставьте его и слегка закройте инструмент для резки проволоки.

2. Подождите, пока устройство надежно удержит провод на месте.

3. Сильно сожмите провод, пока он не перережет

Шаг 4. Снимите пластиковый кожух

Если провода вашей акустической системы еще не оголены, вам следует снять часть изоляции провода. Убедитесь, что на каждом конце оставлен оголенный провод толщиной примерно ½ дюйма.

Зачистить провод динамика может быть непросто, но вы быстро овладеете этим навыком после нескольких попыток.Чтобы сделать это за считанные минуты, вставьте провод динамика в приспособление для снятия изоляции и сожмите так, чтобы изоляция плотно удерживалась. Крепко удерживая, вытяните провод динамика, и этого должно быть достаточно, чтобы удалить изоляцию.

Обратите внимание, что ключевым моментом здесь является защемление изоляции, а не жилы проводов. Если вы зацепитесь за проволоку, вы, скорее всего, оборвете жилу и повредите ее.

Итак, чтобы с невероятной легкостью зачистить провод, сделайте следующее:

1.Вставляем провод в инструмент для зачистки и осторожно закрываем на изоляцию. Убедитесь, что вы приложили достаточно силы, чтобы зажать изоляцию и слегка удерживать провод на месте. Но это не должно оказывать давление на внутренний провод.

2. Крепко держите съемник, чтобы он не двигался.

3. Осторожно потяните за провод и посмотрите, как обрывается изоляция и обнажает провод.

Чтобы добиться успеха, вам также необходимо отметить, что перед первой зачисткой провода динамика вы знаете, что некоторые типы проводов трудно зачистить.Примером этого является 20AWG и 24AWG. Как новичок, вы можете попрактиковаться в использовании лишних проводов, которые не повредят вашим требованиям.

Шаг 5. Скрутите или переплетите провода вместе

Разверните концы проволоки на 180 градусов друг от друга. После этого скрутите провода вместе, пока они не станут похожи на полоски конфетного тростника. Если провода гибкие, вы также можете связать их, просто надев их на себя.

Это простой процесс.Все, что вам нужно сделать, это убедиться, что вы не относитесь к концам разных проводов как к скрученной стяжке.

Шаг 6. Нанесите припой на провод

Вставьте паяльник в розетку и дайте ему нагреться. После прогрева фена нанесите припой на провода. Если вы хотите, чтобы припой быстро расплавился, подумайте о том, чтобы ненадолго нанести припой на утюг.

Убедитесь, что вы повернули провод, чтобы можно было нанести припой с обеих сторон. Весь провод должен быть полностью пропитан припоем.

Шаг 7. Наклейте термоусадочную трубку или электрическую ленту

Дайте припаянному проводу несколько минут остыть, а затем изолируйте его электрически, применив термоусадочную трубку или изоленту. Более качественный и долговечный вариант — использование термоусадочных трубок. Также можно использовать стыковые изолированные соединители. Узнайте больше об изолированных стыковых соединителях здесь.

Термоусадочная трубка представляет собой полимерную пластиковую пленку, которая плотно сжимается на спаянных проводах при воздействии тепла.Используйте электрический фен, чтобы нагреть термоусадочную пленку. Вы можете использовать любой мягкий источник тепла, например, зажигалку или даже мощный фен.

Вы можете найти хорошие варианты термоусадочных трубок и тепловых пушек на Amazon, например, тепловую пушку SEEKONE Heavy Duty 1800 Вт и термоусадочную трубку 560PCS

Если вы хотите сделать то же самое, перед соединением двух проводов наложите обертку.

Как предотвратить короткое замыкание при пайке проводов динамиков

При пайке проводов динамиков следует соблюдать осторожность, чтобы не допустить ошибок, которые могут привести к перекрещиванию проводов и изменению полярности аудиосигналов в динамиках.Когда это произойдет, вы легко можете столкнуться с коротким замыканием и потерять звуковую систему.

Но вы можете избежать этой распространенной проблемы, соблюдая следующее:

Перед запуском убедитесь, что система выключена.
Спаяйте провода вместе таким образом, чтобы положительный провод был прикреплен к соответствующим положительным клеммам. Проделайте то же самое с отрицательными проводами и клеммами. Провода динамиков обычно имеют цветовую маркировку, поэтому звуковую систему легко защитить, подбирая цвета проводов во время пайки.
Наклейте изоленту или используйте термоусадочную трубку. Мы упоминали об этой критической практике ранее. Это простое действие призвано предотвратить повреждение динамика или усилителя из-за короткого замыкания. Фактически, это дает вам причину, по которой не следует просто выбирать метод просто скручивания и скотча, который проще и дешевле в краткосрочной перспективе.

Заключение

Паять провода динамиков относительно просто, но при этом нужно соблюдать осторожность, так как вы будете работать с горячими инструментами.Все, что вам нужно сделать, это выбрать необходимые материалы и инструменты, отрезать провода, снять пластиковую оболочку с последних ½ дюйма провода, выполнить все простые инструкции и наложить изоленту или использовать термоусадочную пленку.

3 вещи, которые можно сделать со сломанными наушниками — рокеры для ушей

Все мы для чего-то пользуемся наушниками. Будь то прослушивание нашего любимого плейлиста, разговор по телефону, заглушение окружающих, которые действуют вам на нервы, или даже чтение книги на ходу.К сожалению, чаще всего удивительные наушники, без которых мы не можем жить, внезапно ломаются. Должно быть что-то, что можно сделать с ними, верно?

В этой статье я покажу вам 3 вещи, которые вы можете сделать, если у вас лежат сломанные наушники. Это для вещей:

# 1 — Починить наушники . Вау, что за революционная идея, верно? Починить наушники на самом деле довольно просто. Некоторые наушники действительно дороги, и если у вас есть навыки, чтобы их починить, вы можете серьезно сэкономить.В этом разделе я шаг за шагом покажу вам, как починить наушники.

# 2 — Превратите наушники в динамики . Вы можете легко превратить наушники в динамики. Это в основном для развлечения, так как качество звука не будет отличным. Но прикольно попробовать свои силы в MacGyver.

# 3 — Превратите наушники в микрофон. Здесь мы превратим наши наушники в петличный микрофон. Вы видели маленький микрофон по телевизору, где у ведущего есть маленький микрофон на рубашке.Мы сделаем это с помощью микрофона на обычном наушнике.

Сломать пару хороших наушников может быть немного удручающе, особенно когда вы слушаете песню или книгу, которая вам действительно нравится, или когда вы не можете заблокировать все остальное, когда пытаетесь остаться сосредоточены на проекте, над которым вы работаете. Во-первых, давайте посмотрим, как работают наушники, чтобы мы могли попытаться отремонтировать ваши наушники, прежде чем предпринимать шаги по их замене или перепрофилированию.

Как работают наушники? С точки зрения непрофессионала, конечно

В наушниках, громкоговорителях и вкладышах используется легкий металлический конус, лист бумаги, пластмасса или ткань, которые работают так же, как кожа барабана, вибрируя для генерации звука.Конус и наушники крепятся вместе к внешнему металлическому краю наушников, а внутренняя часть прикрепляется к железной катушке или (звуковой катушке), которая помещается перед постоянно размещенным магнитом.

Когда наушники подключены к устройству, например к телефону, электрические сигналы проходят через кабель наушников в катушку, которая превращает его в электрический магнит. Поскольку электричество течет вперед и назад между кабелями, электромагнит будет либо отталкивать, либо притягивать постоянный магнит, перемещая катушку вперед и назад.

Это будет толкать и тянуть конус наушников, точно так же, как удары по коже барабана заставляют его двигаться вперед и назад, движущийся конус толкает звук в воздух, производя музыку.

Какие основные компоненты наушников?

Наушники (проще говоря) небольшие колонки. Они работают так же, как динамик, за исключением меньшего масштаба в более низком диапазоне децибел и состоят из 2 основных частей:

Преобразователь: это устройство, предназначенное для преобразования электричества из одной формы в другую.В этом объяснении преобразователь преобразует электричество в звук. Пара наушников состоит из 2 преобразователей, которые преобразуют электрическую энергию устройства, которое вы слушаете, в звуковую энергию, позволяющую нам слышать музыку из динамиков.

Примечание!

Каждый динамик в паре наушников работает так же, как и любая схема, и требует, чтобы аккумулятор (источник) работал и передавал его на датчик (нагрузку).

Гнездо: это то, к чему подключен проводник. 3 металлических элемента на разъеме на самом деле являются 3 металлическими контактами, которые отвечают за питание левого наушника, в то время как рукав на разъеме обеспечивает контакт для проводов, ответственных за питание правого наушника. Теперь вы знаете, что если в одном из наушников что-то не работает, вы знаете, в чем проблема.

Вещь № 1 — Как починить сломанные наушники

Как вы знаете, и, скорее всего, причина, по которой вы здесь, ломать наушники — это не весело.Так что, если есть способ их исправить, особенно если это одна из самых дорогих пар, таких как Sennheisers или Sony, у вас нет настроения идти и заменять их. Для этого вам понадобятся базовые знания в области электроники, но для начала это не так уж и сложно. Начнем с первого шага:

Шаг 1. Соберите все необходимое для ремонта наушников

Если вы не знаете, что основная причина поломки и неработоспособности наушников — это неисправность кабеля, поэтому в данном случае в центре внимания будет замена кабеля.Вот что вам понадобится для начала работы:

Качественный сменный кабель. Стоимость этого будет около 15 долларов.
Самоотверждающаяся резина: по результатам исследований, самоустанавливающаяся резина Suguru является лучшей, так как они поставляются в упаковке из 8 штук, которые оставят вас с дополнительными принадлежностями и будут стоить около 20 долларов
Припой и паяльник
Инструмент для удаления припоя
Наждачная бумага (песочная зернистость считается лучшей)
Щипцы для зачистки проводов
Кусачки для проволоки
Отвертки различных размеров

Шаг 2: Разобрать наушники

Невозможно диагностировать проблему с наушниками, если не разобрать их.Большинство наушников можно снять с амбушюра, осторожно потянув за них, чтобы открыть винты, удерживающие динамики вместе.

После того, как вы открутите винты, вы можете разобрать наушники, и тогда их внутренние схемы будут видны. Постарайтесь сделать это как можно осторожнее, иначе вы рискуете еще больше повредить внутреннюю схему наушников и, возможно, вывести их из строя, за пределами ваших возможностей.

Шаг 3. Удалите старый провод из наушников

Как было сказано ранее, большинство наушников перестают работать из-за неисправности провода, поэтому необходимо полностью удалить и заменить его.Здесь в игру вступает ваш базовый навык ремонта электроники.

Совет !:

Независимо от того, насколько вы удобны, временами мы не можем вспомнить, как все было, когда мы начинали проект. Используйте свой смартфон, чтобы сфотографировать внутреннюю схему наушников, чтобы убедиться, что вы положили все на свои места.

Используя кусачки, которые вы приобрели ранее, закрепите ими провод в том месте, где он припаян к наушникам.Обрезав провод, выбросьте его.
С помощью паяльника нагрейте старый припой на схеме наушников, пока он не начнет пузыриться. Обязательно повторите этот шаг для всех контактов в наушниках.
После нагрева всех контактов нужно использовать средство для удаления припоя, чтобы избавиться от припоя на контактах.

Шаг 4: Подготовка нового провода для замены старого

Возьмите купленный кабель и отсоедините им разъемы, предназначенные для подключения к паре наушников.
Вам нужно будет использовать инструмент для зачистки проводов, который вы приобрели ранее, чтобы зачистить внешнюю оболочку провода, чтобы обнажить его внутренние провода.
Внутри кабелей наушников должно быть 2 комплекта проводов. Обычно цвет провода должен быть красным или зеленым, а другой кабель — медным. Вам нужно будет отделить эти две проволочные жилки друг от друга, а затем скрутить их вместе. Если есть белые пряди, это для изоляции, и вы можете их обрезать.
Красный или зеленый цвет проводов используется для их изоляции.Используйте наждачную бумагу, чтобы снять ее с концов, чтобы они не нарушили ваше соединение, когда вы попытаетесь их припаять.

Шаг 5: Присоединение запасного провода

Помните, когда вам предлагали сфотографировать внутреннюю схему наушников после разборки? Вот где это было важно. Надеюсь, вы дошли до этого пункта:

Что касается снимка, который вы должны были сделать, вам нужно будет сопоставить цветные провода (красный и зеленый) с правильными контактами, как они были, когда вы впервые разобрали наушники.Здесь вам нужно будет припаять соответствующий провод к соответствующему контакту.
Подключите конец разъема, который вы не отсекали, к компьютеру, телефону или MP3-плееру, чтобы убедиться, что наушники работают. После этого можно переходить к завершающим штрихам.

Шаг 6. Сборка наушников

Теперь, когда ваши наушники работают. Пришло время нанести последние штрихи и собрать их снова. Здесь в игру вступает самонастраивающаяся резина:

С помощью самоустанавливающейся резины прикрепите новый кабель к наушникам так, чтобы он надежно зафиксировался на месте.
Для дополнительной защиты проводов обязательно используйте саморегулирующуюся резину, чтобы соединить провод там, где он соединяется с корпусом наушников.
Чтобы собрать наушники отсюда, просто соедините наушники вместе, верните винты на место и надежно прикрутите их на место.
Установите на место ранее снятую амбушюру. Делайте это осторожно, чтобы они не были повреждены или порваны во время процесса. Было бы немного обидно зайти так далеко и исправить или заменить что-то еще.
После этого проверьте наушники, чтобы убедиться, что они все еще работают.

Вопреки распространенному мнению, наушники — относительно простая технология. Если вы выполните следующие действия по их ремонту, вы сможете продлить их срок службы на несколько лет.

Дело № 2 — Преобразование наушников в динамики

Существует потенциальная вероятность того, что вы не сможете починить наушники или просто не захотите их починить. В этом случае есть несколько интересных альтернатив, которые вы можете использовать, чтобы по-прежнему использовать эти сломанные наушники, перепрофилировав их.Здесь мы покажем вам, как превратить сломанные наушники в рабочий динамик.

Шаг 1. Соберите материалы, которые понадобятся для преобразования наушников

Как и все, что вы собираетесь собрать, вам нужно будет собрать вместе некоторые материалы, чтобы превратить ваши наушники в динамики. Не волнуйтесь, это не дорого, и это не ракетостроение. Вот что вам понадобится для конверсии:

Очевидно, для этого вам понадобятся сломанные наушники для этого проекта.Вот почему вы здесь для начала.
Для сборки динамиков вам понадобится от 2 до 4 бумажных стаканчиков или чего-то еще, имеющего форму цилиндра.
Клей
Наконец, аудиоразъем для подключения к телефону, MP3-плееру или компьютеру.

Шаг 2: Разберите сломанные наушники

Для этой детали вам нужно будет разобрать наушники. Следуйте инструкциям в разделе «Как починить сломанные наушники», чтобы выполнить эту часть.Если динамики не работают, выполните действия, описанные в этом разделе, по замене провода, прежде чем продолжить замену наушников.

Шаг 3: Разделение цилиндра пополам

Здесь вы собираетесь произвести некоторые измерения и подготовиться к разделению вашего цилиндра пополам для размещения динамиков наушников. Это необходимо не только для того, чтобы убедиться, что разделенный цилиндр даже после того, как он разрезан, но и для того, чтобы гарантировать, что акустика одно и тоже. Если обрезать неправильно или равномерно, динамики могут звучать иначе после завершения проекта.

Затем используйте клей, который вы приобрели, чтобы прикрепить наушники к той половине цилиндра, которую вы разделили ранее. Убедитесь, что наушники прикреплены ровно и по центру цилиндра. Если это не так, звук, который исходит от него, будет отскакивать, вместо того, чтобы производить эффект микрофона, который мы ищем.

Повторите те же действия для другого наушника, чтобы преобразовать его в динамик.

Шаг 3. Подключение наушников (дополнительно)

Если хотите, вы можете подключить 2 динамика в зависимости от того, что вы использовали в качестве цилиндра для создания динамиков.Это можно сделать с помощью небольшого отрезка металлической трубы, с помощью которого можно скрутить два соединения наушников вместе. Для этого шага клей не требуется.

Шаг 4: Завершающие штрихи

Если вы использовали какие-то довольно причудливые или привлекательные материалы в качестве цилиндров для подключения наушников к динамикам, вы захотите использовать изоленту, чтобы скрыть любой клей, который может быть виден из эстетических соображений. После этого обязательно подключите наушники, чтобы убедиться, что они работают.

Помните, что в большинстве случаев наушники перестают работать из-за неисправности провода. Если вы выполните действия, описанные в разделе «Как починить сломанные наушники», у вас должны быть исправные динамики.

Посмотрите это крутое видео на YouTube, где вы узнаете, как превратить наушники в динамик с помощью банки Coca-Cola.

Дело № 3 — Попробуйте превратить наушники в микрофон

Если вы ди-джей или любите много болтать в Skype и Facebook, это отличный проект для вас.Особенно, если вы не хотите вкладывать дополнительные деньги в приобретение нового микрофона, если у вас его нет, или вам нужно использовать микрофон в крайнем случае, потому что вы забыли свой дома или один не был предоставлен, и у вас мероприятие. . Наверное, на некоторых это тоже произведет впечатление.

Теперь, прежде чем я расскажу, как превратить ваши наушники в рабочий микрофон, я надеюсь, что вы прочитали раздел «Как работают наушники?», Чтобы получить общее представление о том, как работают наушники и микрофоны, особенно если вы собираетесь копать в их внутренней схеме.

Как работает микрофон?

Во-первых, вам нужно знать, что микрофоны и динамики работают очень похоже друг на друга и состоят из многих одинаковых частей. Однако их работа противоположна: микрофоны предназначены для преобразования звука в электрическую энергию, а динамики предназначены для преобразования электрической энергии в звук. Несмотря на это, они по-прежнему состоят из одних и тех же частей.

Когда вы говорите в микрофон, диафрагма (конус) вибрирует, преобразуя звуковую энергию в электрическую при движении по проводам в предусилители микшера.Передаваемая электрическая энергия проходит по проводам динамиков к катушкам динамика. Катушки будут вибрировать звуковой конус внутри динамика, создавая звук.

Итак, микрофон по сути работает так же, как динамик. Процесс просто обратный, что значительно упростит преобразование, если ваши наушники сломаны.

Примечание!

Наушники обычно не предназначены для использования в качестве микрофонов, поэтому качество звука будет не таким высоким, как могло бы быть.Это для экстренного использования, если что-то не так с вашим оборудованием или если у вас по какой-то причине нет микрофона. Было бы разумно инвестировать в качественный микрофон, если он вам понадобится на регулярной основе.

Как превратить наушники в петличный микрофон «Сделай сам»

A Lavalier Mic

Так что у вас могут возникнуть проблемы с прослушиванием звука в наушниках. Но микрофон на этих наушниках может работать отлично.

Для этого проекта мы собираемся взять пару проводных наушников для преобразования.Они могут не сломаться, когда вы их впервые купили, но после этого их нельзя будет использовать в качестве наушников, поэтому мы используем их для этой иллюстрации.

Шаг первый: соберите необходимые материалы

Проводные наушники с микрофонами
Адаптер-разветвитель для гарнитуры
Пара электрических кусачков

Примечание!

Адаптер разветвителя для наушников предназначен для разделения входного сигнала на 2 сигнала: один сигнал для микрофона и один сигнал для наушников.Если вы собираетесь использовать это на стандартных микрофонных входах, которые обычно находятся на микшерах и аудиоинтерфейсах. На iPhone вход для наушников уже разделен, поэтому в этом нет необходимости. Это также касается Macbook и iMac.

Шаг 2. Подготовка наушников к переоборудованию микрофона

Как я уже сказал, если ваши наушники не были сломаны до этого, они будут сейчас (извините). Это постоянная модификация наушников, которая уберет их до самых необходимых микрофонов.Вам нужно будет взять наушники и определить, где находится микрофон и его элементы управления.

После того, как вы его найдете, вам нужно будет взять электрические кусачки и закрепить провод, ведущий к наушнику. Это то, что будет работать с вашим микрофоном. Обрезав этот провод, закрепите другой наушник в точке соединения двух проводов.

Примечание!

Убедитесь, что у вас есть время, чтобы тщательно определить, какой наушник можно использовать в качестве микрофона.Если вы обрежете не тот провод, вы не сможете использовать наушники в качестве микрофона. Однако это не относится к наушникам iPhone. Если вы не обрежете микрофон ниже места, где расположен микрофон, вы сможете использовать его в качестве микрофона.

Шаг 3. Преобразуйте наушники в микрофон

Помните адаптер разветвителя для гарнитуры, который вам сказали использовать ранее? Вот где это пригодится. Вам нужно будет подключить разъем бывших наушников (теперь микрофон) к адаптеру и подключить его к микшеру или аудиоинтерфейсу.Наушники (микрофон) должны работать как небольшой петличный микрофон.

Примечание!

Дополнительным преимуществом этого крошечного микрофона является то, что вы можете не только использовать его на концерте, если вы в затруднении и у вас нет микрофона, но и снимать с ним видео, благодаря его небольшому росту он удобен в использовании. легко скрывается, поэтому его не будет видно при съемке видео.

Для вас, учащихся наглядно. Посмотрите этот урок на YouTube о том, как это делается:

Что нужно помнить

Как правило, если у вас пара дорогих наушников, которые вам действительно нравятся, вы всегда должны пытаться сначала починить их, тем более что теперь вы знаете, как это делать.Но в обстоятельствах, когда вы не можете их исправить, не хотите их исправлять или если это полностью выходит за рамки вашей базы знаний, теперь вы знаете, что у ваших наушников есть способы начать новую жизнь и жить дальше.

Помните, если вы не торопитесь ремонтировать наушники, вам следует сфотографировать их внутренние схемы. Это упростит установку запасных проводов в нужных местах, и вам не придется начинать заново после начала ремонта.

В случаях, когда наушники не подлежат ремонту, вернитесь к этим проектам.Если вы все еще можете заставить наушники воспроизводить звук, но не можете их носить, превратите их в динамики. Если вы находитесь на концерте и у вас сломались наушники или вы не хотите понести убыток в паре, превратите их в микрофон, когда вы привязаны к оборудованию.

Как проверить полярность динамика и имеет ли значение полярность динамика

Что произойдет, если динамики подключены задом наперед? Может ли перестановка проводов динамика повредить динамик? Имеет ли значение полярность динамика и как проверить правильность полярности динамика? В этом посте вы узнаете.

Если вы разрабатываете звуковую систему и хотите получить БЕСПЛАТНОЕ руководство по наиболее важным характеристикам громкоговорителей, загрузите БЕСПЛАТНОЕ руководство по техническим характеристикам громкоговорителей.

Хотя рекомендуется всегда правильно подключать динамики, последствия неправильного подключения зависят от ситуации. В некоторых ситуациях неправильное подключение практически невозможно заметить, а в других случаях это может вызвать серьезные проблемы.

Полярность динамика определяется при подключении проводов между усилителем и динамиком.Когда положительная клемма усилителя подключена к положительной клемме динамика, а отрицательная клемма усилителя подключена к отрицательной клемме динамика, громкоговоритель будет иметь правильную полярность. Когда эти соединения меняются местами, динамик будет иметь обратную полярность.

Полярность звуковой волны

Звуковая волна — это серия положительных и отрицательных изменений давления. Посмотрите на эту звуковую волну на графике. Центральная линия представляет собой нормальное давление воздуха в помещении.Поскольку линия проходит выше средней линии, давление воздуха изменяется в положительную сторону. Поскольку линия проходит ниже центральной линии, давление воздуха изменяется отрицательно.

Если полярность этой волны поменять местами, положительные периоды станут отрицательными, а отрицательные — положительными. Вот как будет выглядеть та же волна с обратной полярностью:

Представьте себе звуковую волну, создаваемую барабаном. Когда барабан ударяется о голень, верхняя мембрана или барабан начинает двигаться вниз и вверх, создавая отрицательные и положительные изменения давления воздуха вокруг себя.

В каком направлении сначала движется головка барабана? Палочка ударяет по головке барабана сверху и толкает ее вниз. Это движение головки барабана вниз создает отрицательное изменение давления.

Если поместить микрофон над барабаном, первая часть волны будет отрицательной.

Если бы вы поменяли полярность проводов в микрофоне, первая часть волны была бы положительной.

Конструктивное и разрушительное вмешательство

Если два идентичных сигнала с одинаковой полярностью смешиваются вместе, эти сигналы суммируются.Положительная фаза обеих волн совмещена, а отрицательная фаза обеих волн совмещена. В результате получается сигнал, который в два раза превышает амплитуду каждого отдельного сигнала. Это называется конструктивным вмешательством.

Каждый раз, когда два идентичных сигнала смешиваются с обратной полярностью, эти сигналы отменяются. В этом случае одна волна положительная, а другая отрицательная, и наоборот. Результат — тишина. Это называется деструктивным вмешательством.

Есть большая разница между полярностью и фазой! Я написал об этом статью, которая поможет вам понять, почему так важно понимать разницу.

Как работает динамик

Динамик и микрофон работают по одним и тем же основным принципам. В микрофоне электричество создается, когда звук заставляет диафрагму двигаться. В динамике движение создается, когда электричество проходит по проводам.

Вы можете узнать больше, прочитав эту статью, которую я написал о том, как работают микрофоны. Перейдите в раздел «Динамические микрофоны» этой статьи, чтобы увидеть более подробное описание этой концепции.

Когда по проводам динамика не подается электричество, динамик остается в положении по умолчанию. Когда на динамик подается переменный электрический ток, например звуковой сигнал, он начинает выталкиваться наружу и втягиваться внутрь. Вы можете увидеть это на следующем изображении.

Когда динамик вибрирует вперед и назад, он перемещает частицы воздуха в атмосфере, создавая отрицательные и положительные изменения давления. Это вызывает цепную реакцию по воздуху от динамика к нашим ушам.

Если эта концепция не имеет смысла, вам стоит ознакомиться с этой статьей, в которой объясняется, как звук распространяется в пространстве. Понимание того, как могут взаимодействовать звуковые волны, поможет вам понять, почему полярность динамиков так важна!

Что происходит, когда полярность динамика инвертируется?

Когда провода от усилителя к динамику перекрещиваются, полярность динамика будет обратной. Это означает, что динамик будет двигаться внутрь, когда он должен двигаться наружу, и наружу, когда он должен двигаться внутрь.

Звуковая волна, создаваемая динамиками, будет полной противоположностью сигнала, записываемого микрофоном. Как это изменит звук?

Обратная полярность с одним динамиком

Если используется только один динамик, эффекты обратной полярности не будут заметны.

Послушайте и сравните эти два аудиоклипа. Первый имеет правильную полярность, а второй — обратную полярность.

Вы не заметите разницы между этими клипами, потому что содержащиеся в них частоты идентичны. Хотя изменения положительного и отрицательного давления поменялись местами, различие невозможно услышать.

Звуковые волны — это переменные колебания давления, а звуковые сигналы в проводе — это переменные электрические токи.Это означает, что практически каждое положительное изменение будет встречено почти равным, но противоположным отрицательным изменением. По этой причине почти нет слышимой разницы между аудиосигналом по полярности и полярности.

Обратная полярность с несколькими динамиками

Изменение полярности при использовании нескольких динамиков может привести к более заметным эффектам. Если оба динамика подключены одинаково, будь то правильная полярность или обратная полярность, эффекта практически не будет.Однако что, если один динамик подключен с правильной полярностью, а другой — наоборот? Это вызовет значительный эффект.

Чтобы услышать это, лучше всего использовать два стереофонических динамика или наушники. В видео в верхней части этой страницы есть аудиодемонстрация этого сценария.

Если вы используете массив динамиков, перевернутая полярность в одном из них вызовет значительные изменения в поведении массива. Все линейные массивы полнодиапазонных динамиков, например те, которые используются для усиления живого звука, должны быть подключены одинаково.

Даже динамики в массивах сабвуферов, которые иногда содержат динамики с обратной полярностью для достижения лучшей направленности, обычно подключаются с правильной полярностью. Любые изменения полярности почти всегда производятся в аудиоплеере или усилителе DSP, а не в проводке клемм динамиков. Если ваш аудиомикшер или усилитель DSP не допускают инверсии полярности, вы можете использовать адаптер инверсии полярности.

Перевернутая полярность может привести к различным изменениям качества звука, но опасно ли это для вашего усилителя и динамиков? К счастью, ответ — нет.

Напряжение, подаваемое на динамик с обратной полярностью, не отличается от напряжения, подаваемого на динамик с правильной полярностью. Ваше оборудование не будет повреждено. Худшее, что может случиться, это то, что он не будет хорошо акустически работать с правильно подключенными динамиками. По этой причине лучше придерживаться стандарта и обеспечивать правильную проводку.

Несмотря на то, что эффекты обратной полярности незаметны, пока все динамики подключены одинаково, рекомендуется правильно подключать каждый динамик при подключении к усилителю.

С этикетками для проводов динамика

Если у вас есть метки на вашем проводе, такие как символы плюс и минус или красный и черный цвета, это очень просто. Подключите красную (или +) клемму усилителя к красной (или +) клемме динамика. Подключите черную (или -) клемму усилителя к черной (или -) клемме динамика.

Без ярлыков проводов динамика

Возможно, вы уже пропустили кабель через стены или кабелепровод только для того, чтобы заметить, что на проводах нет маркировки.Или, может быть, вы устанавливаете автомобильные динамики и хотите проверить правильность подключения динамиков от жгута проводов.

Вот два метода, которые я рекомендую для проверки полярности динамика.

Проверка полярности динамика с помощью тестера динамика

Есть инструменты, созданные специально для подобных ситуаций.

Этот тестер громкоговорителей относительно недорогой и не только позволяет проверить полярность громкоговорителей, но также имеет генератор сигналов.

Это небольшие вложения, которые вы будете использовать постоянно. Приятно иметь инструмент, позволяющий быстро тестировать динамики без усилителя. Посмотрите это видео, чтобы увидеть, как это работает.

Для более профессионального использования с разъемами NL4 и NL8 speakON, ознакомьтесь с этим тестером динамиков. Этот больше подходит для тех, кто работает с усилением живого звука.

Проверка полярности динамика со смартфоном

Если ваша система уже подключена и вы можете передавать аудиосигнал от входа к выходу, вы можете проверить полярность динамика с помощью приложения для смартфона.

Я рекомендую приложение Studio Six Speaker Pop. Он работает путем подключения аудиовыхода вашего смартфона ко входу вашей системы. Затем поместите микрофон вашего смартфона перед динамиком, который вы хотите протестировать. Приложение отправит системе положительный импульс и измерит полярность звука, исходящего из динамиков.

Проверка полярности динамика с батареей 9 В

Если вы ищете быстрый и бесплатный способ проверить полярность динамика, вы можете сделать это, используя следующий метод:

Для этой техники вам понадобится батарея на 9 В.

Подсоедините один провод динамика к положительной (+) клемме аккумулятора.
Подсоедините другой провод динамика к отрицательной (-) клемме аккумулятора.
Обратите внимание, в какую сторону движется динамик при выполнении этого подключения.
1. Если динамик перемещается наружу, то провод динамика, подключенный к положительной (+) клемме аккумулятора, является положительным (+) проводом.
2. Если динамик движется внутрь, то провод динамика, подключенный к отрицательной (-) клемме аккумулятора, является положительным (+) проводом.

В этом видеоролике показано, что вы ищете, когда подключаете аккумулятор к проводам динамика:

Полное руководство по домашней записи

В наши дни так много внимания уделяется новейшему и лучшему оборудованию…

Как например…

Конденсаторные микрофоны или студийные мониторы…

Легко пренебречь некоторыми менее гламурными аспектами студии…

Как, например, кабели .

Потому что, когда все подключено и работает должным образом…

Вы забываете, что они вообще существуют. Так и должно быть.

Однако…

Чтобы добраться до этой точки , требуется НАМНОГО больше знаний, чем некоторые могут себе представить.

Вот почему в сегодняшнем посте под названием: Полное руководство по аудиокабелям для домашней записи …

Я подробно рассмотрел все важные факты по этой важной теме.

Если вы еще не знаете свои кабели , к концу этого поста у вас будет .

Начнем…

Аналоговые и цифровые сигналы

Первый вопрос, который задает каждый новичок:

В чем разница между аналоговыми и цифровыми кабелями?

Вкратце…

Аналоговые кабели работают, передавая информацию через поток электроэнергии, и…
Цифровые кабели работают, передавая информацию через длинную строку из единиц и нулей ( или двоичный код ).

Подробное описание цифрового звука можно найти в этом посте.А пока давайте сосредоточимся на аналоге .

След. Вперед…

Основы аналоговых кабелей

В студии звукозаписи 2 типа аналоговых кабелей:

… который мы используем для передачи 3 уровней аудиосигнала:

Уровень микрофона — ( сбалансированный )
Инструментальный уровень — ( Несбалансированный )
Линейный уровень — ( сбалансированный )

Уровень линии — это стандартная мощность сигнала , используемая со всем профессиональным аудиооборудованием.Вот почему сигналы микрофонного / инструментального уровня сначала повышаются до линейного уровня, а затем попадают в сигнальную цепь.

Сигналы инструментального уровня , поступающие с электрогитары / бас-гитары, передаются через стандартный гитарный кабель, который затем повышается до линейного уровня с помощью директ-бокса.

Микрофонный уровень Сигналы, поступающие с ваших микрофонов, передаются через стандартный микрофонный кабель, который затем повышается до линейного уровня с помощью микрофонного предусилителя.

Для получения дополнительной информации о микрофонных кабелях в целом, ознакомьтесь с этим сообщением:

След. Вперед…

Симметричные и несимметричные кабели

Следующие наиболее частые вопросы, которые задают новички:

В чем разница между симметричными и несимметричными кабелями?

По производительности :

Симметричные кабели относительно невосприимчивы к помехам от помех, таких как радиочастоты, электронное оборудование и т. Д.Вот почему они являются стандартом для профессионального звука.

По конструкции :

СБАЛАНСИРОВАННЫЕ кабели имеют 3 провода:

Сигнал (+)
Сигнал (-)
Земля

В то время как несбалансированные кабели имеют только 2:

Сигнал
Земля

Добавление 3-го провода в симметричный кабель — это именно то, что делает возможным шумоподавление.Позже в этом посте я объясню, как это работает. А пока давайте продолжим с основ.

След. Вперед…

Описание аналоговых разъемов

На обоих концах симметричного аналогового кабеля вы найдете 1 из 3 разъема :

XLR Male — который подключается к различным аппаратным входам .
Гнездо XLR — , которое подключается к микрофону и различному оборудованию , выходы .
TRS — , который подключается к обоим входам И выходам .

Каждый из этих разъемов имеет 3 точки контакта , которые передают сигналы от положительного, отрицательного и заземляющего проводов, упомянутых ранее.

XLR папа имеет 3 контакта
Гнездо XLR с 3 отверстиями
TRS имеет 3 поверхности, известные как Наконечник , Кольцо и Гильза

Несимметричные аналоговые кабели обычно используют только один разъем, который представляет собой разъемы TS , обычно встречающиеся на кабелях инструментов / гитар.

След. Вперед…

Соединители TRS и TS

третий частый вопрос, который задают люди:

В чем разница между разъемами TRS и TS?

Как видно на рисунке, разъемы TRS имеют 3 точки контакта, а разъемы TS — только 2.

Дополнительная третья точка контакта на разъеме TRS — это то, что позволяет ему передавать балансный сигнал .

Симметричная разводка для TRS идет:

Наконечник = положительный
Кольцо = отрицательное
Гильза = Земля

В то время как несимметричная разводка для TS идет:

Наконечник = положительный
Гильза = Земля

Следующая…

Как сбалансированные кабели подавляют шум

Ранее я обещал показать вам, как именно это работает.

Итак, вот объяснение:

Когда звук поступает на симметричный кабель…

Оба провода (+) и (-) принимают идентичные версии сигнала…

Единственное отличие состоит в том, что полярность провода (-) НЕОБХОДИМА.

Когда два сигнала проходят по кабелю, ОБЕИ провода собирают шум, точно так же, как и несбалансированные кабели, однако …

Перед повторным объединением их на противоположном конце кабеля полярность отрицательного провода меняется НАЗАД, чтобы снова соответствовать положительному сигналу.

Теперь, когда диаграммы шума имеют противоположную полярность, они компенсируют друг друга, оставляя исходный сигнал свободным от шума.

Просто великолепно .

След. Вперед…

Преобразование несимметричных сигналов в симметричные

К настоящему времени вы, вероятно, задаетесь вопросом:

Если несимметричные кабели более шумные, зачем их вообще использовать?

Ну, ответ …

Из-за конструкции электрогитары и других инструментов не всегда возможно начать со сбалансированного сигнала.

Но что вы МОЖЕТЕ сделать, так это преобразовать их по мере необходимости. Например, из-за того, что гитарные кабели становятся слишком шумными за пределами 20-25 футов …

Прямой ящик ( он же DI, он же прямой ввод ) обычно используется для преобразования несимметричного гитарного сигнала в сбалансированный микрофонный сигнал…

Который затем может быть увеличен на несколько сотен футов с помощью стандартного микрофонного кабеля XLR.

След. Вперед…

Сбалансированный МОНО и несбалансированный СТЕРЕО

Люди часто путаются, когда замечают впервые…

Что разъемы TRS используются на симметричных кабелях…

Те же разъемы, что и на их наушниках.

И они задаются вопросом:

Как такое может быть, если один — моно , а другой — стерео ?

Ответ: кабели наушников STEREO не зачищены.

В отличие от симметричной схемы МОНО, которая имеет (+), (-) и землю…

Схема подключения стереонаушников выглядит так:

Наконечник = левый канал
Кольцо = Правый канал
Гильза = Земля

Понял? Потрясающие.

Теперь, когда у нас есть аналоговых кабелей , давайте перейдем ко второй половине этого поста …

Где мы говорим о…

ЦИФРОВЫЕ кабели

Хорошая новость о цифровых кабелях заключается в том, что, в отличие от аналоговых кабелей, вам не нужно много разбираться в том, как они работают, чтобы их использовать.

Плохие новости есть, их НАМНОГО больше, и текущие постоянно заменяются по мере развития новых технологий.

Однако по состоянию на 2018 год вам следует знать следующие:

1. Три интерфейсных кабеля

Один цифровой кабель, который ДОЛЖЕН иметься в каждой студии, — это…

Тот, который соединяет аудиоинтерфейс с компьютером.

И несомненно, это из этих 3 :

USB — стандарт для бюджетных интерфейсов, у него самая медленная передача данных из 3, но все же достаточно хорошо работает для домашних студий.
Firewire — обычно используется на более дорогих интерфейсах, он обеспечивает значительно более высокую скорость, чем USB.
Thunderbolt — доступен только на новых высокопроизводительных интерфейсах, он предлагает беспрецедентную скорость передачи данных, ранее доступную только на выделенных платах обработки PCIe.

Вскоре мы также можем увидеть интерфейсы с USB 3.0 , которые конкурируют с производительностью нынешних молний.

След. Вперед…

2. MIDI-кабели

Обычно используется электронными музыкантами…

MIDI-кабели для передачи данных между различными электронными инструментами и соответствующими цифровыми устройствами…

Использование языка, известного как MIDI ( Цифровой интерфейс для музыкальных инструментов ) …

, который передает различные типы музыкальной информации, включая ноты и скорость.

В домашних студиях эти кабели обычно проходят от клавиатуры / MIDI-контроллера к MIDI-интерфейсу , который подключается к вашему компьютеру и позволяет вам управлять виртуальными инструментами в вашей DAW.

В наши дни MIDI-кабели не так распространены, как USB-кабели теперь позволяют передавать MIDI-данные непосредственно на компьютер.

След. Вперед…

3. Оптические кабели

Путем передачи информации серией световых вспышек…

Оптические кабели (также известные как световодные кабели), могут передавать нескольких каналов цифрового звука по одному кабелю.

Он принимает 2 сигнала :

ADAT — который передает 8 каналов при 48 кГц или 4 канала при 96 кГц
S / PDIF (также известный как TOSLINK) — который передает 2 канала звука

В студии обычно используется ADAT для передачи всех 8 каналов многоканального микрофонного предусилителя на аудиоинтерфейс.

S / PDIF обычно используется для вывода стереомикса с аудиоинтерфейса на внешний источник, такой как более дешевая пара мониторных динамиков.

След. Вперед…

4. Кабели BNC

Идентичен коаксиальным кабелям , используемым для подключения кабельного телевидения…

Но с другим названием и назначением…

BNC-кабели используются в студии для синхронизации внутренних часов нескольких цифровых устройств при подключении двух или более.

Без них цифровые устройства не могут синхронизироваться должным образом, что приводит к неправильному выравниванию сэмплов и раздражающим щелчкам и трескам в звуке.

В то время как простые студии редко используют кабели BNC, большие студии с продвинутой маршрутизацией сигналов часто требуют их.

След. Вперед…

5. Кабели AES / EBU

Самый странный из всех студийных кабелей…

Кабели AES / EBU используют разъемы XLR аналогового микрофонного кабеля …

Для передачи сигнала S / PDIF цифрового оптического кабеля digital .

Хотя они и не распространены среди бюджетного записывающего оборудования, они часто используются в интерфейсах более высокого уровня и другом оборудовании.

Один факт, о котором мало кто знает…

Термин « AES / EBU » на самом деле означает аудиосигнал (НЕ кабель), который может работать с несколькими различными разъемами , включая:

Мы связываем их с названием только потому, что версии XLR наиболее популярны.

Как вы могли догадаться, их можно легко спутать с микрофонными кабелями… поэтому, если вы их используете, обязательно пометьте их.

След. Вперед…

6. Кабели Cat5e

Те же кабели, что и для домашних телефонов…

Кабели Cat5e отлично работают и в студии…

Из-за их способности передавать ОБЕИХ источник питания и несколько каналов цифрового звука по одной линии….

А также… их способность преодолевать БОЛЬШИЕ РАССТОЯНИЯ с ЧРЕЗВЫЧАЙНО МАЛЕНЬКИМ ЗАДЕРЖКАМИ.

Такое сочетание функций делает их идеальными для удовлетворения потребностей многих систем распределения наушников высокого класса.

И некоторые из самых продвинутых систем могут отправлять до 40 каналов аудио на персональный микшер с помощью всего лишь одного кабеля cat5e!

След. Вперед…

Кабели питания

Теперь, когда мы рассмотрели как аналоговый , так и цифровой кабеля…

Осталось: силовых кабелей .

Самое замечательное в профессиональном аудио то, что вы используете один и тот же звук почти для всего.

Известный как IEC C13 (или для краткости IEC ), этот кабель используется практически во всем: от компьютеров до студийных мониторов и студийных стоечных систем.

Со временем студия собирает их тонны, поэтому, если вы когда-нибудь потеряете одну, скорее всего, у вас будет несколько резервных копий.

След. Вперед…

Кабельная организация

Теперь, когда мы приближаемся к концу, последняя тема, которую я хотел бы затронуть, — это организация .

Нетрудно представить, что для большинства студий организация кабельного телевидения — это постоянная борьба .

Итак, чтобы завершить этот пост, вот 3 совета , которые помогут упростить задачу:

1. Используйте змеиные кабели

Если слишком много кабелей — ваша основная проблема…

Змеиный кабель может предложить идеальное решение…

По существу объединив несколько отдельных кабелей в ОДИН.

Для домашних студий 2 преимущества :

Первый , он позволяет значительно уменьшить беспорядок за стойкой, так что вы можете вносить изменения, не распутывая паутину кабелей.

Второй , он позволяет вам перемещать входы вашего микрофонного предусилителя буквально в любое место комнаты… что дает вам на одну причину меньше копаться за стойкой.

Чтобы узнать больше о змеевиках, ознакомьтесь с этой статьей:

След. Вперед…

2. Используйте моталки для кабеля

В то время как профессиональные студии могут посмеяться над идеей использования устройства для намотки кабеля …

В типичной студии в спальне, где каждый день вы сворачиваете ОДИН гитарный кабель и ОДИН микрофонный кабель…

Устройства для намотки кабеля могут сделать эту утомительную работу намного менее болезненной.

Чтобы удлинить , просто вытяните его на нужную длину, и он зафиксируется на месте.

Чтобы втянуть его , просто сильно потяните за основание, и он автоматически скатывается.

В то время как некоторые люди называют их бесполезными … есть много других (включая меня), которым они очень нравятся.

Для домашних студий я рекомендую следующие 3:

Инструментальный кабель Stage Ninja, 26 футов — (Amazon / B & H)
Кабель Stage Ninja, 26 футов, XLR — (Amazon)
Stage Ninja 60 футов XLR-кабель — (Amazon)

И последний наконечник…

3.Припаяйте свои собственные кабели

В профессиональных студиях редко можно встретить оголенные кабели где-либо . Причина…

С помощью резки и пайки собственных кабелей они могут адаптировать каждый из них к точной идеальной длине для работы.

С другой стороны, в домашних студиях нередко можно увидеть кабель длиной 25 футов, используемый для соединения длиной 3 фута.

Думаете, паять — это слишком сложно?

Что ж, я могу сказать вам по опыту, это не так сложно, как многие думают.С несколькими базовыми инструментами и некоторой практикой это может сделать практически каждый.

Итак, если вам интересно…

Вот хорошее видео, которое я нашел, в котором объясняется, как это делается:

А вот список необходимых вещей:

Инструменты:
плоскогубцы с кусачками
паяльник
рулон припоя
Детали:
катушка симметричного кабеля
Штекерные и розеточные разъемы XLR
Соединители TRS

Это не та работа, которую я рекомендую каждому , но мастера на все руки могут легко освоить эту технику всего за несколько часов практики.

И в качестве потрясающего дополнительного преимущества…

Все те старые кабели и разъемы, которые вы больше не используете, можно утилизировать и использовать снова и снова, чтобы соответствовать постоянно меняющимся потребностям вашей студии.

Подключение моно и стерео разъемов для гитар, усилителей и прочего прикуривателя

В этой статье мы покажем вам разницу между моно и стерео выходными гнездами, а также то, как подключить их для использования на гитарах в сигарной коробке.

У многих людей возникают вопросы о проводных разъемах: как отличить моно от стерео, какой вывод положительный, а какой отрицательный, и можно ли использовать стереоразъем с моно кабелем ( ответ ДА, вы можете — см. последние абзацы ниже, чтобы узнать, как ).

В этой статье рассматриваются разъемы «телефонного» типа, которые предназначены для установки в панели с помощью стержня с резьбой и гайки, с выступами для пайки, отходящими от задней части. У них также есть один или два «зубца», которые торчат сзади и контактируют с кончиком вилки.

Во-первых, давайте посмотрим на различия между моно и стерео разъемом. На этих фотографиях показаны телефонные разъемы популярных брендов Neutrik / Rean, но эти принципы применимы и к разъемам других производителей.

Итак, вы можете видеть, что у стереоразъема на один выступ и штырь для пайки больше, чем у моно-разъема.Это связано с тем, что для стереозвука вам нужны как левый, так и правый канал (чтобы вы могли слышать разные вещи из левого и правого динамиков вашей стереосистемы), а также землю. Моно-джек имеет только один канал плюс земля для обработки моно-звуков — например, звукоснимателей гитары.

Вот внимательный взгляд на разнообразие моно разъемов для наушников. Нажмите на фото, чтобы увидеть фото с более высоким разрешением.

Обратите внимание, что более длинный выступ, который, если вы внимательно посмотрите между желтыми пластинами, соединен с длинным выступом, торчащим сзади, является плюсом.Более короткий наконечник, который соединен с частью «рукава» разъема, которая касается «цилиндра» вилки, является заземлением / минусом.

Это стандартный тип джека, который чаще всего используется при установке звукоснимателей в гитары с коробками для сигар. Они также часто используются в качестве входных разъемов на моноусилителях и другом звуковом оборудовании.

Вы можете купить именно эти моноджеки Neutrik / REAN здесь, на CBGitty.com.

У нас также есть монофонических разъемов экономичного класса, доступных здесь , если вы хотите немного сэкономить.

А теперь подробнее о разнообразии стереозвуков. Нажмите на фотографию справа, чтобы просмотреть версию с более высоким разрешением.

У стереоразъема есть дополнительный выступ и штырь, упомянутые выше, но в остальном он очень похож на моно-разъем. Если вы держите стереоразъем, как показано на фотографии, то слева направо наконечники должны быть положительными левыми, отрицательными / заземляющими и положительными правыми.

Вы можете убедиться в этом, внимательно посмотрев между желтыми пластинами, составляющими корпус разъема.Проушина, которая соединяется с более длинным штырем (# 3), является положительным каналом правого канала. Проушина, которая подключается к более короткому из двух штырей (# 1), является положительным левым каналом. Проушина, которая соединяется с втулкой, которая касается «цилиндра» вилки (# 2), является заземлением / минусом.

Теперь давайте посмотрим, как они выглядят подключенными.

Как всегда, КРАСНЫЙ — ПОЛОЖИТЕЛЬНЫЙ, а ЧЕРНЫЙ — ОТРИЦАТЕЛЬНЫЙ / ЗЕМЛЯ!

На фото выше показано, как подключить оба гнезда для использования в режиме МОНО.Обратите внимание, что к клемме №1 стереоразъема не припаян провод. В этой конфигурации и моно, и стерео гнезда могут использоваться на гитаре из сигарной коробки со стандартным шнуром моно усилителя. После установки никто не сможет сказать, что это на самом деле стереоразъем.

РЕМОНТ НАУШНИКОВ СВОИМИ РУКАМИ

Как нужно правильно паять наушники?

Выяснение причины неисправности наушников

Непосредственный процесс пайки

Рекомендации по ремонту наушников

Как починить наушники своими руками – проверенные способы

Причины неисправности наушников: с чем она связана

Порвался провод на наушниках: как найти разрыв и починить в домашних условиях

Прозвонка мультиметром: основы процедуры

Как спаять наушники, чтобы они работали как раньше

Замена проводника в наушниках: основы процесса

Не работает один наушник: разносторонние причины и как починить устройство

Нюансы починки микрофона на портативных наушниках

Сломан динамик на наушниках, как починить гаджет самостоятельно

Неисправность регулятора громкости: можно ли это исправить

Ремонтируем штекер наушников своими руками: пошаговое руководство

Как починить разъём наушников в современных телефонах

Как починить наушники от Айфона, есть ли отличия от других устройств

Домашний ремонт беспроводной гарнитуры и наушников

Ремонт наушников своими руками айфон

Замена провода Apple EarPods | Ремонт наушников

Особенности конструкции коннектора Apple EarPods

Как разобрать Apple EarPods?

Музыкальная шкатулка / Экипировка / Twentysix

Схема Подключения Наушников — tokzamer.ru

Основные поломки наушников:

Модуль регулятора громкости

Спасибо за вашу помощь!

Как правильно припаять провода наушников – инструкция:

Неудовлетворительный результат ремонта штекера

Виды разъемов наушников

Как укрепить провод наушников

Историческая справка

Стандартные штекеры

Неисправен шнур наушников

Разборка и ремонт динамиков

audio — Какой цвет следует припаять к какому разъему для гнезда для наушников

Сеть обмена стеков

Фон

Практика

Три кольца (три контакта: наконечник, кольцо, гильза) (TRS)

Два кольца (четыре контакта: наконечник, два кольца, гильза) (TRRS)

Как заменить динамик на проводной или беспроводной головной гарнитуре Beats Studio 2 — Joe’s Gaming & Electronics

1.Снимите амбушюру

2. Снимите динамик

3. Поставил новый драйвер динамика

4. Сборка

5. Вернитесь к глушению 🎶

Как припаять провода динамиков

3 вещи, которые можно сделать со сломанными наушниками — рокеры для ушей

Как работают наушники? С точки зрения непрофессионала, конечно

Какие основные компоненты наушников?

Вещь № 1 — Как починить сломанные наушники

Шаг 1. Соберите все необходимое для ремонта наушников

Шаг 2: Разобрать наушники

Шаг 3. Удалите старый провод из наушников

Шаг 4: Подготовка нового провода для замены старого

Шаг 5: Присоединение запасного провода

Шаг 6. Сборка наушников

Дело № 2 — Преобразование наушников в динамики

Шаг 1. Соберите материалы, которые понадобятся для преобразования наушников

Шаг 2: Разберите сломанные наушники

Шаг 3: Разделение цилиндра пополам

Шаг 3. Подключение наушников (дополнительно)

Шаг 4: Завершающие штрихи

Дело № 3 — Попробуйте превратить наушники в микрофон

Как работает микрофон?

Как превратить наушники в петличный микрофон «Сделай сам»

Шаг первый: соберите необходимые материалы

Шаг 2. Подготовка наушников к переоборудованию микрофона

Шаг 3. Преобразуйте наушники в микрофон

Что нужно помнить

Как проверить полярность динамика и имеет ли значение полярность динамика

Полярность звуковой волны

Конструктивное и разрушительное вмешательство

Как работает динамик

Что происходит, когда полярность динамика инвертируется?

Обратная полярность с одним динамиком

Обратная полярность с несколькими динамиками

С этикетками для проводов динамика
