Как проверить диоды: Как проверить диод мультиметром? — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

Содержание

Как проверить диодный мост мультиметром

В бытовых приборах и разных устройствах много радиоэлементов, благодаря которым всё работает так, как надо. Неисправность хотя бы одной детали плохо сказывается на работе всего механизма, который может даже перестать функционировать. Один из представителей таких важных элементов электротехники — диодный мост. Его поломка не приводит ни к чему хорошему, но вовремя заметить неисправность помогает мультиметр. Мы расскажем вам, как проверить диодный мост мультиметром, но для начала вспомним, что это за деталь и как устроена её работа.

Contents

  • 1 Диодный мост: особенности и принцип работы
  • 2 Как выглядит диодный мост
  • 3 Как прозвонить мультиметром диодный мост генератора
  • 4 Проверка моста с другой конструкцией
  • 5 Правила безопасности
    • 5.1 Вопрос — ответ

Диодный мост: особенности и принцип работы

Диодный мост — схема, которая собрана из соединенных диодов и преобразовывает переменное напряжение в постоянное. Применяется почти во всех механизмах, которые питаются от сети, что логично: в сети напряжение переменное, а электроника работает от постоянного. Поэтому другое название такой схемы — выпрямитель переменного тока.

Несмотря на всю простоту, такое устройство намного лучше обычного диода. В теории, и применение одного полупроводника дает нужный результат — преобразование напряжение. На практике на выходе оно сильно пульсирует, поэтому не годится в качестве питания электросхем. А вот включение конкретным способом нескольких диодов дает практически идеальный результат: лишняя полуволна не срезается, а переворачивается, благодаря чему сильно повышается эффективность выпрямления.

Как выглядит диодный мост

Найти выпрямитель на плате не трудно, но внешний вид отличается в зависимости от устройства. Часто четыре диода впаяны рядом и собраны в одном корпусе — это выпрямительная сборка. На фото представлено несколько вариантов:

В таких вариантах четыре вывода: два обозначаются как «+» и «-» (выходы), а два без символов или указываются как «~» или «АС» (входы).

Диодный мост генератора автомобиля выглядит по-другому: это пара металлических электропроводящих пластин, на которых в определенной последовательности расположены диоды.

На мосту могут быть не только силовые, но и вспомогательные диоды:

Здесь зеленым помечены силовые диоды. Тестировать лучше все, тем более что сделать это не трудно.

Как прозвонить мультиметром диодный мост генератора

Инструкция проверки исправности выпрямителя:

  1. Разобрать генератор и снять диодный мост.
  2. Промыть его в бензине, чтобы избавить от масла и грязи (они, кстати, тоже могут быть причиной неисправности).
  3. Дать высохнуть и приступать к проверке.
  4. Установить щупы тестера в соответствующие гнезда. Полезна статья о том, как пользоваться мультиметром.
  5. Выбрать на мультиметре режим проверки диодов (в данном случае он совмещен с функцией прозвонки):

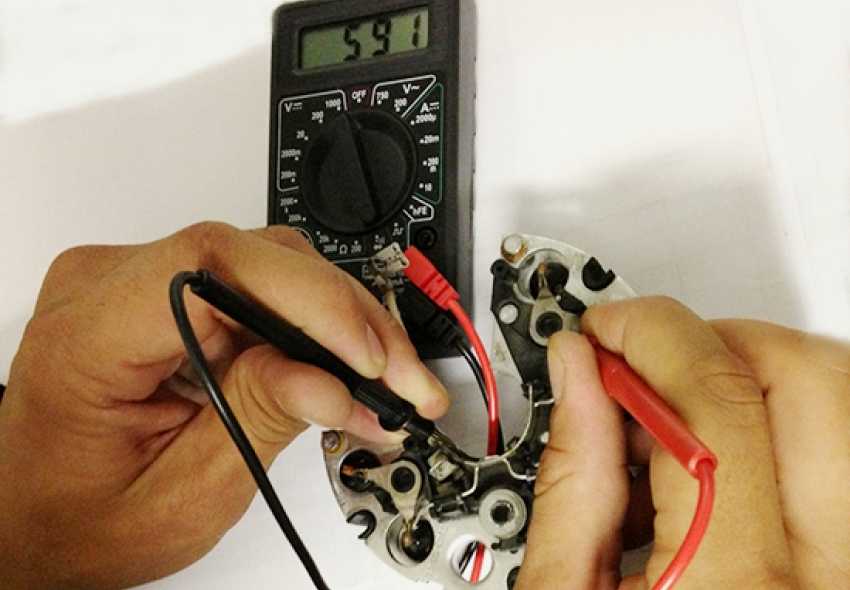

  1. Подключить наконечники проводов измерителя к каждому диодному выводу. Минус соединить с алюминиевой или стальной пластинкой, а плюс – с металлической жилой, которая сделана в виде луженого оголённого проводка (диаметр не меньше 1 мм).
  2. Одним проводом дотронуться до жилы или пластины, а другим — до противоположного вывода. После этого поменять щупы местами.

Значения работающего диода в одном направлении будут в пределах 400-700, в другом — бесконечность или 1. Диоды с плюсом и минусом проверяются аналогично.

Так нужно протестировать все диоды. Если у какого-то элемента с обоих направлений показывается 1, значит, он повреждён.

Значения на всех диодах не должны сильно отличаться. Если же у диода серьезное отклонение, он работает плохо.

Подробности проверки диодного моста генератора мультиметром на видео:

Теперь вы знаете, как проверить диодный мост генератора мультиметром.

Проверка моста с другой конструкцией

Как проверить диодный мост других устройств?

Принцип действия обычный (проверка, не выпаивая):

  1. Перевести цифровой мультиметр в режим проверки диодов. Если у вас стрелочный агрегат, выбирайте функцию измерения сопротивления с диапазоном в 1 кОм.
  2. Прозвонить каждый диод, подключая щупы тестера в одной полярности, затем в другой. В одном направлении будет небольшое сопротивление (в пределах 200-700 Ом), в другом прозвонка невозможна, то есть мультиметр выдает «бесконечность».

Суть проверки показана на картинке:

Если результаты не соответствуют норме, нужно выпаивать мост. Принцип проверки такой же, как описан выше. Если у диода в двух направлениях высокие значения, он в обрыве. Если звонится в обоих случаях, то элемент пробит.

Правила безопасности

В зависимости от того, где и какой диодный мост вы проверяете, учтите следующее:

  1. Многие современные агрегаты функционируют с высоковольтными источниками питания, то есть мосты в них под высоким напряжением! Поэтому перед тестированием отключите устройство от сети и разрядите сглаживающие конденсаторы, которые на фото под алыми стрелочками. Сделать это просто: можно замкнуть на секундочку конденсаторные выводы отверткой, при этом держать ее нужно за изолирующий участок. Если не учесть этот пункт, можно потерять жизнь!
  1. Когда ремонт закончен, не стоит напрямую подключать прибор в сеть. Сначала включите его через лампу (150-200 Вт). Если все в порядке, она будет немного гореть. А вот яркий свет указывает на короткое замыкание.
  2. Берегите глаза и не только. Детали импульсных блоков способны взорваться, если отремонтированы неправильно, а это очень опасно!

Теперь вы знаете, как проверить диодный мост мультиметром. Беритесь за работу, если всесторонне изучили технику безопасности и уверены в своих силах.

Делитесь в комментариях своим опытом.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как проверить диодный мост генератора цифровым мультиметром?

Имя:

Кирилл

Ответ: Сначала нужно разобрать генератор и снять диодный мост, промыть его в бензине, чтобы избавить от масла и грязи. Дать высохнуть и приступать к проверке в соответствии с инструкцией.



Вопрос: Как прозвонить четырехвыводный диодный мост мультиметром?

Имя: Камиль

Ответ: Перевести цифровой мультиметр в режим проверки диодов. Прозвонить каждый диод, подключая щупы тестера в одной полярности, затем в другой. В одном направлении будет небольшое сопротивление (в пределах 200-700 Ом), в другом прозвонка невозможна, то есть мультиметр выдает «бесконечность».



Вопрос: Как прозвонить диодный мост автомобильного генератора мультиметром?

Имя: Кирилл

Ответ: После снятия моста с генератора установить щупы тестера в соответствующие гнезда.

Выбрать на мультиметре режим проверки диодов, подключить наконечники проводов измерителя к каждому диодному выводу. Минус соединить с алюминиевой или стальной пластинкой, а плюс – с металлической жилой. Одним проводом дотронуться до жилы или пластины, а другим — до противоположного вывода. После этого поменять щупы местами.



Как проверить светодиод мультиметром — все возможные способы

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Содержание

  1. Способы проверки
  2. Проверка мультиметром
  3. Как проверить не выпаивая
  4. Как проверить светодиоды в фонарике

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же  прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта.  Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Проверка мультиметром

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только. Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.

В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.

Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится. Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).

Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.

Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.

Если у вас нет мультиметра, то обязательно обзаведитесь им, многофункциональный, надежный и по хорошей цене лучше всего купить на Алиэкспресс. Для проверки светодиодов, его будет больше, чем достаточно. В нашей редакции мы пользуемся именно таким, правда у нас есть еще один, по дороже, он работает быстрее и функционал у него расширенный, и комплектация богатая. Купить мультиметр с Алиэкспресс для продвинутых.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

Пошаговое руководство по тестированию диодов

Диоды широко используются в схемотехнике для контроля протекания тока в системе в одном направлении. Это двухконтактные электронные устройства; один является анодным терминалом, а другой — катодным терминалом.

В этой статье мы обсудим, как проверить диод с помощью мультиметра, который включает в себя цифровой мультиметр в режиме диода, режим омметра и аналоговый мультиметр. Обратите внимание, что при проверке диода все питание должно быть отключено.

1. Использование цифрового мультиметра с диодным режимом для проверки диода

Переключите цифровой мультиметр на диодный режим.

Рис. 1 Цифровой мультиметр в диодном режиме (Источник: Electronics Hub)

Шаг. 1 Выполните подключение с прямым смещением

Подсоедините красный щуп цифрового мультиметра к анодной клемме диода, а черный щуп к катодной клемме. Для диода с PN-переходом отображаемое значение напряжения должно составлять от 0,6 до 0,7 (В), поскольку это падение напряжения на обычном диоде с прямым смещением.

Рис. 2. Цифровой мультиметр с диодным режимом, проверяющий диод прямого смещения (Источник: Electronics Hub)

Шаг. 2 Поменяйте соединение

Подсоедините красный щуп цифрового мультиметра к катодной клемме диода, а черный щуп к анодной клемме. Для диода с PN-переходом значение отображаемого напряжения должно быть OL (разомкнутая цепь), поскольку диод смещен в обратном направлении.

Рис. 3. Цифровой мультиметр с диодным режимом, проверяющий диод с обратным смещением (Источник: Electronics Hub)



2. Использование цифрового мультиметра в режиме омметра для проверки диода

Переведите цифровой мультиметр в режим омметра.

Рис. 4 Цифровой мультиметр в режиме омметра (Источник: Electronics Hub)



Шаг. 1 Выполните подключение с прямым смещением

Подсоедините красный щуп цифрового мультиметра к анодной клемме диода, а черный щуп к катодной клемме. Поскольку диод PN-перехода смещен в прямом направлении, сопротивление (которое отображается на дисплее) должно быть почти нулевым.

Рис. 5 Цифровой мультиметр в режиме омметра проверяет диод прямого смещения (Источник: Electronics Hub)



Шаг. 2 Поменяйте соединение

Подсоедините красный щуп цифрового мультиметра к катодной клемме диода, а черный щуп к анодной клемме. В это время сопротивление (которое отображается на дисплее) должно быть чрезвычайно высоким, поскольку диод смещен в обратном направлении. Следовательно, вы должны увидеть на дисплее высокое значение или OL (разомкнутая цепь).

Рис. 6. Цифровой мультиметр в режиме омметра, проверяющий диод с обратным смещением (Источник: Electronics Hub)



3. Использование аналогового мультиметра для проверки диода

Проверка диода аналоговым мультиметром аналогична проверке цифрового мультиметра в режиме омметра.



Шаг. 1 Установите соединение с прямым смещением

Поверните переключатель на низкое значение сопротивления. Подсоедините положительный вывод аналогового мультиметра к аноду диода, а отрицательный вывод — к катоду. Индикатор мультиметра должен показывать почти нулевое сопротивление, так как диод смещен в прямом направлении.

Рис. 7 Аналоговый мультиметр проверяет диод прямого смещения (Источник: Electronics Hub)



Шаг. 2 Поменяйте соединение

Поверните селектор на высокое значение сопротивления. Подсоедините положительный вывод аналогового мультиметра к катоду диода, а отрицательный вывод — к аноду. Индикатор мультиметра должен показывать почти бесконечное сопротивление, так как диод имеет обратное смещение.

Рис. 8 Аналоговый мультиметр проверяет диод с обратным смещением (Источник: Electronics Hub)



Таким образом, можно легко ожидать правильных результатов тестирования по ВАХ диода. Когда диод смещен в прямом направлении, падение напряжения должно составлять от 0,6 до 0,7 вольт, а сопротивления почти нет. Когда диод смещен в обратном направлении, перед пробоем падение напряжения почти равно нулю, а сопротивление почти бесконечно.

Рис. 9 ВАХ диода (Источник: Ossila)



Найдите диоды в TECHDesign

Теперь вы можете найти множество диодов в TECHDesign, вашем лучшем консультанте по электронным компонентам. От маломощных переключающих диодов до переключающих диодов для поверхностного монтажа, от стабилитронов до диодов Шоттки, ведущий поставщик PANJIT предлагает широкий ассортимент продуктов на ваш выбор. Приезжайте к нам немедленно!

Теги: аналоговый мультиметр цифровой мультиметр тестирование диодов диоды Выбор редактора eMarket panjit semiconductor

Как проверить диод с помощью мультиметра

Прежде чем приступить к сборке основных электронных компонентов в какой-либо конкретной схеме, всегда рекомендуется проверьте компоненты на предмет их рабочего состояния или функционирования, чтобы избежать нежелательного результата.

Итак, нам необходимо провести некоторые процедуры тестирования основных компонентов схемы, чтобы узнать, как они работают. Итак, давайте посмотрим, как проверить диоды мультиметром.

Как проверить диод

Диод представляет собой полупроводниковый прибор с двумя выводами, пропускающий ток только в одном направлении. Они используются во многих приложениях, таких как выпрямители, зажимы, клиперы и так далее.

Проверка диода проводится для того, чтобы определить его надлежащие рабочие условия в режимах прямого и обратного смещения.

Перед проверкой диода необходимо идентифицировать клеммы диода. Это означает, какой вывод является анодом, а какой катодом. Большинство PN-диодов имеют серебряную полосу на корпусе, и эта боковая клемма с белой полосой является катодом. А оставшийся — анод. Некоторые диоды могут иметь другую цветовую полосу, но боковая клемма с цветовой полосой является катодом.

Базовый тест диодов очень прост в выполнении. Всего два теста необходимы мультиметром, чтобы убедиться, что диод работает удовлетворительно.

Метод проверки диода с помощью аналогового измерителя довольно прост.

Проверка диода с помощью аналогового мультиметра

Пошаговые инструкции:
  1. Установите переключатель мультиметра в положение низкого сопротивления.
  2. Подключите отрицательную клемму диода к отрицательной клемме мультиметра.
  3. Подключите положительный вывод диода к положительному выводу мультиметра.
  4. Если мультиметр показывает низкое значение сопротивления, то это говорит о том, что диод исправен.
  5. Теперь установите селектор в положение высокого сопротивления и поменяйте местами клеммы счетчика, подключив положительную клемму к катоду, а отрицательную клемму к аноду. В этом случае говорят, что диод находится в обратном смещении.
  6. Если прибор показывает OL или очень высокое сопротивление, то это говорит об идеальном состоянии диода.
  7. Если счетчик не показывает указанные выше показания, говорят, что диод неисправен или неисправен.



Проверка диода с помощью цифрового мультиметра

Проверка диода с помощью цифрового мультиметра (DMM) может выполняться двумя способами, поскольку в цифровом мультиметре доступны два режима проверки диодов, такие как режим диода и режим омметра .

Тестирование режима диода
Пошаговые инструкции:
  1. Определите выводы диода (анод и катод).
  2. Держите цифровой мультиметр (DMM) в режиме проверки диодов, повернув центральную ручку в то место, где указан символ диода. В этом режиме мультиметр способен подавать ток приблизительно 2 мА между щупами.
  3. Подсоедините красный щуп к аноду, а черный щуп к катоду. Это означает, что диод смещен в прямом направлении.
  4. Наблюдайте за показаниями на дисплее измерителя. Если отображаемое значение напряжения находится в диапазоне от 0,6 до 0,7 (поскольку это кремниевый диод), то диод исправен и исправен. Для германиевых диодов это значение находится в пределах от 0,25 до 0,3.
  5. Теперь поменяйте местами выводы измерителя, то есть подключите красный щуп к катоду, а черный к аноду. Это состояние обратного смещения диода, когда через него не протекает ток. Следовательно, счетчик должен показывать OL (что эквивалентно разомкнутой цепи), если диод исправен.
  6. Если счетчик показывает несоответствующие двум вышеуказанным условиям значения, диод неисправен.

Дефект диода может быть открытым или коротким. Открытый диод означает, что диод ведет себя как разомкнутый переключатель как при обратном, так и при прямом смещении. Таким образом, ток через диод не течет. Таким образом, измеритель будет показывать OL как при обратном, так и при прямом смещении.

Закороченный диод означает, что диод ведет себя как закрытый ключ, поэтому через него протекает ток, и падение напряжения на диоде будет равно нулю. Таким образом, мультиметр будет показывать нулевое значение напряжения, но в некоторых случаях он будет отображать очень небольшое напряжение в виде падения напряжения на диоде.

Проверка в режиме омметра
Пошаговые инструкции:
  1. Определите выводы анода и катода диода.
  2. Держите цифровой мультиметр (DMM) в режиме сопротивления или омметра, повернув центральную ручку или селектор в то место, где указаны символ сопротивления или значения резистора. Держите селектор в режиме низкого сопротивления (может быть 1 кОм) для прямого смещения.
  3. Подсоедините красный щуп к аноду, а черный щуп к катоду. Это означает, что диод смещен в прямом направлении. Когда диод смещен в прямом направлении, сопротивление диода очень мало.
  4. Если на дисплее измерительного прибора отображается умеренно низкое значение, которое может составлять от нескольких десятков до нескольких сотен Ом, то диод исправен и исправен.
  5. Теперь поменяйте местами клеммы мультиметра так, чтобы анод был подключен к черному щупу, а катод — к красному щупу. Таким образом, диод смещен в обратном направлении.
  6. Держите селектор в режиме высокого сопротивления (может быть 100 кОм) для процедуры проверки обратного смещения.
  7. Если прибор показывает очень высокое значение сопротивления или OL на дисплее прибора, то диод исправен и работает правильно. Поскольку в условиях обратного смещения диод имеет очень высокое сопротивление.

Из вышеизложенного ясно, что для правильной работы диода цифровой мультиметр должен показывать очень низкое сопротивление при прямом смещении и очень высокое сопротивление или OL при обратном смещении.

Если прибор показывает очень высокое сопротивление или OL как в прямом, так и в обратном направлении, то говорят, что диод открыт.
