Содержание

Как пользоваться цифровым мультиметром

Проверка полупроводниковых диодов

Простейшая проверка исправности полупроводниковых диодов заключается в измерении их прямого Rnp и обратного Rобр сопротивлений.

Чем больше отношение Rобр /Rnp, тем выше качество диода. Для измерения диод подключается к тестеру (омметру или на режим «прозвонки»).

При этом выходное напряжение измерительного прибора не должно превышать максимально допустимого для данного полупроводникового прибора.

Вот вы его подключили: плюсовую клемму прибора к аноду, а минусовую к катоду и на индикаторе побежали циферки или задёргалась стрелка (в зависимости от типа прибора) – значит, вы попали «+» к «+»;«-» к «-» (рисунок №1 А) и диод, стал пропускать ток, теперь поменяйте местами клеммы, плюс к катоду, минус к аноду и получите обратную ситуацию «+» к «-»;«-» к «+»(рисунок №1 Б), индикатор прибора ничего не показывает и даже не шелохнулся => значит, диод не пропускает ток => значит диод исправен.

Рисунок №1 – Схема проверки простого полупроводникового диода

Вы должны чётко понимать принцип работы диода – он как клапан, пропускает ток только в одном направлении, а в случае его не исправности пропускает в обоих или не пропускает вообще.
Исправность высокочастотных диодов можно проверить подключением их в схему работающего простейшего детекторного радиоприемника, как показано на рисунке №2.

Рисунок №2 – Схема проверки высокочастотного диода

Нормальная работа радиоприем¬ника говорит об исправности диода, а отсутствие приема — о его пробое.

Частные случаи

Иногда, мультиметр при проверке исправного полупроводника в режиме измерения сопротивления при обратной полярности показывает значение сильно отличающееся от ожидаемого. Вместо сотен килоом – сотни ом. Создается впечатление, что он пробит, и прозванивается в обе стороны.

Это возможно в случае использования в мультиметре внутреннего источника питания, превышающего напряжение стабилизации стабилитрона.

Иногда, при прозвонке мультиметр показывает большое сопротивление при прямом и обратном потенциале. Скорее всего, это двуханодный стабилитрон, поэтому для него полярность значения не имеет. Для проверки исправности потребуется приложить напряжение чуть больше стабилизирующего, при этом менять полярность. Измеряя токи, проходящие через него и сравнивая вольтамперные характеристики прибора можно выяснить состояние устройства.

Проверка диода Зенера на печатной плате затруднена влиянием других элементов. Для надежного контроля работоспособности необходимо выпаять один вывод, производить измерения вышеописанным способом.

Как проверить светодиодную ленту на работоспособность

На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов.

Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

Как проверить светодиодную ленту батарейкой? Питание ленты – 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Проверка диода на плате

Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.

Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Теперь вы можете прозвонить светодиоды мультиметром на плате.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Как проверить диод — Diodnik

Начиная проверку диода на работоспособность, необходимо понимать, что визуально неисправный диод иногда фактически невозможно отличить от рабочего. О том, как проверить диод мы детально расскажем в нашей статье.

Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:

пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
утечка. В этом случае диод проводит незначительный обратный ток.

Как проверить диод мультиметром?

При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

Подопытный диод 1n5844 – это 5А диод Шоттки. Проверка производится мультиметром Unit 151B.Любой диод имеет два вывода: катод и анод. Катод помечен серебристой полоской.

Для того, чтобы ток протекал через диод, на анод должно поступать положительное напряжение, а к катоду отрицательное. Включив необходимый режим измерений на мультиметре, можно приступать к проверке диода.

Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.

Подключив щупы, к аноду (красный +), а к катоду (черный –), мы видим значения на дисплее – это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.

Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.

На этом процедура проверки диода закончена – диод исправен.

Если независимо от полярности подключения диода прибор показывает значение 0 или 001, (и иногда слышим характерный звуковой сигнал), это свидетельствует о том, что диод пробит. Такой диод проводит ток в любом направлении.Если независимо от полярности подключения диода прибор показывает значение 1, такой диод имеет обрыв. Он вообще не проводит ток.

Как проверить диод, в случае когда, под рукой нет мультиметра с функцией проверки диода? Можно использовать для этой цели обычный омметр. Установив значение предела измерений до 20кОм, проверку диода таким тестером производят по схеме, описанной выше.

Иногда можно столкнутся со сдвоенными диодами. Такие диоды имеют три вывода, в одном корпусе заключены сразу два диода. Они имеют общий анод или катод. Проверка такой сдвоенной сборки абсолютно ничем не отличается от проверки обычного диода, только проверять нужно каждый диод в сборке.

Более детально о том, как проверить диод Шоттки читаем в этой статье.

Odnoklassniki

Простая проверка транзисторов

При ремонте бытовой радиоаппаратуры возникает необходимость проверить исправность полупроводниковых транзисторов без выпаивания их из схемы. Один из способов такой проверки — измерение омметром сопротивления между выводами эмиттера и коллектора при соединении базы с коллектором (рисунок №3, а) и при соединении базы с эмиттером (рисунок №3,б).

Рисунок №3 – Иллюстрация проверки транзисторов

При этом источник коллекторного питания отключается от схемы. При исправном транзисторе в первом случае омметр покажет малое сопротивление, во втором — порядка нескольких сотен тысяч или десятков тысяч Ом.
Проверка транзисторов, не включенных в схему, на отсутствие коротких замыканий производится измерением сопротивления между их электродами. Для этого омметр подключают поочередно к базе и эмиттеру, к базе и коллектору, к эмиттеру и коллектору, меняя полярность подключения омметра.

Поскольку транзистор состоит из двух переходов, причем каждый из них представляет собой полупроводниковый диод, проверить транзистор можно так же, как проверяют диод.
Для проверки исправности транзисторов омметр подключают к соответствующим выводам транзистора (на рисунке № 4 показано, как измеряют прямое и обратное сопротивления каждого из переходов транзистора).

Рисунок №4 – Проверка транзистора с помощью омметра

У исправного транзистора прямые сопротивления переходов составляют 30—50 Ом, а обратные — 0,5—2 МОм. При значительных отклонениях от этих величин транзистор можно считать неисправным.
При проверке ВЧ транзисторов напряжение батареи омметра не должно превышать 1,5 В, а для более тщательной проверки транзисторов используются спе¬циальные приборы.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.

com/

Как прозвонить светодиодную лампу

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Как проверить резистор, конденсатор, диод и транзистор на исправность?

Эксплуатация полупроводниковых устройств

Проверка состояния и качества изготовления полупроводниковых систем автоматического управления и контроля выполняется электрогруппой судна или при ее участии. Наиболее полные проверки производятся при приемке судна после постройки или заводского ремонта.

В процессе приемо-сдаточных испытаний проверяют конструктивное выполнение, состояние монтажа и функционирование систем. Проверка конструктивного выполнения и монтажа должна охватывать все части автоматической системы: блоки системы управления, которые монтируются в щите или панели, датчики и кабельные соединения. Проверка производится при полностью обесточенной системе.

Отдельные блоки полупроводниковых устройств собраны на платах с печатным монтажом.

Сначала производят внешний осмотр щита (пульта, панели). Все поверхности, как внешние, так и внутренние, должны быть ровными, чистыми и хорошо окрашенными. Места ввода кабелей должны иметь сальниковые уплотнения; в отверстия на корпусе должны быть установлены заглушки. Не допускается, чтобы над щитом проходили трубопроводы с фланцами.

Расположение щита должно быть удобным для обслуживания. Необходимо, чтобы дверца легко и полностью открывалась и закрывалась и имела уплотнительные прокладки, а на щите была табличка с его наименованием.

При осмотре внутренней части щита необходимо проверить, как разведены кабели, как выполнены выводные соединения, имеется ли маркировка проводов на выводных соединениях и маркировка гнезд для печатных плат.

Если на дверце установлены какие-либо устройства (сигнальные лампы, нажимные кнопки, переключатели и др.), то надо проверить крепление этих устройств и подводку проводов к ним. Гибкие многожильные провода должны быть собраны в жгут, связанный суровой нитью, пластмассовой лентой или заключенный в гибкую трубку. Жгут должен быть такой длины, чтобы не было натяжения при крайних положениях дверцы.

Для осмотра печатных плат каждую поочередно нужно вынуть из гнезда, осмотреть обе ее стороны и установить на место. Правильно установленная плата должна прочно удерживаться в своем гнезде и не качаться при умеренном нажатии пальцем на внешнюю торцевую кромку. При извлечении платы вначале требуется значительное усилие, а после выхода штырей из штепсельного разъема плата должна легко и свободно скользить в направляющих. Если на плате нет оправки, специально предназначенной для того, чтобы держать плату в руке, рекомендуется брать плату за боковые кромки или за раму электрического соединителя.

При осмотре платы с монтажной стороны следует обратить внимание на внешний вид элементов, не допускаются потемнения, царапины и т. п. Если элементы удерживаются на плате только своими внешними выводами, то они должны быть такой длины, чтобы расстояние между элементом и платой было в пределах от 3 до 8 мм. Изгибы внешних выводов непосредственно у корпуса элемента недопустимы. Со стороны пайки проверяют качество соединений: соединения должны иметь вид небольшого конуса, без раковин и лишнего припоя, провода хорошо облужены. Токопроводящие полосы печатной платы не должны иметь отслоений.

Поверхность платы должна быть покрыта лаком. Необходимо убедиться, что подстроечные потенциометры и переменные емкости не находятся в крайних положениях и дают возможность для регулировки. Ползунки потенциометров и переменных емкостей должны быть надежно законтрены от случайных перемещений. Проверяется качество подсоединения проводов к электрическим соединителям плат и крепление гнезд неподвижной части разъемов в каркасе щита. Соединительные провода должны быть собраны в жгуты.

При проверке монтажа датчиков следует убедиться, что места их установки выбраны правильно, т. е. исключается влияние внешней среды (температуры, вибрации, давления и т. д.).

Следует проверить плотность в месте ввода соединительного кабеля в корпус датчика, надежное закрепление органов регулировки датчика, наличие четкой разметки положения этих органов. Необходимо следить, обеспечена ли возможность снятия датчика для замены. Каждый датчик должен иметь табличку с наименованием или условным обозначением контролируемого им параметра.

При проверке кабельных соединений между отдельными частями автоматических систем следует обратить внимание на расположение кабелей, соединяющих датчики и устройства автоматики.

Эти кабели не должны располагаться в одной трассе с силовыми кабелями, так как переменное магнитное поле силовых кабелей может наводить ложные сигналы в жилах, идущих от датчиков.

В случае неполадок в работе полупроводниковой автоматической системы необходимо прежде всего выяснить, в каком узле или блоке произошел отказ. Неисправность можно устранить в сравнительно короткое время, заменив отказавший блок исправным, взятым из судового комплекта запасных частей. Необходимо убедиться в том, что неисправность полупроводниковой автоматической системы вызвана отказом в ее логической части, а не в каком-либо периферийном устройстве — датчике или исполнительном органе. Для определения неисправности в логической части схемы необходимо с помощью технической документации выяснить, какие контуры участвуют в формировании той функции системы, которая не выполняется или выполняется неправильно. Следует проверить состояние электрических соединителей плат, так как окисление или ослабление контактов приводит к резкому возрастанию переходного сопротивления и к нарушению соединения. Контактные поверхности протирают спиртом.

Что чаще всего выходит из строя на плате?

Самые простые и наиболее распространённые поломки плат, являются вышедшие из строя конденсаторы или сгоревшие предохранители, но также встречаются и более серьёзные поломки и для этого уже нужен не только внешний осмотр, но использование специальных приборов.

При осмотре платы, на которой расположены отказавшие контуры, следует обратить внимание на обуглившиеся резисторы, вспученные конденсаторы, оплавленные концы, потемневшие участки на печатной плате, отслоение полос и т. д. Все эти признаки помогают уточнить место неисправности.

Иногда неисправность определить внешним осмотром не удается. Простейшие измерения могут быть выполнены тестером. Для выявления отказавших элементов схемы следует разбить контур на участки так, чтобы выход одного участка являлся входом другого. На каждом выделенном участке контура измеряют выходную и входную величину (обычно напряжение), чтобы убедиться, что между этими величинами существует правильная функциональная связь, вытекающая из построения контура. Если эта связь нарушена, то участок следует считать неисправным. Дальнейшая задача заключается в поиске вышедших из строя элементов, входящих в состав данного участка контура.

Как проверить резистор на исправность?

Резисторы проверяют путем измерения сопротивления при снятом питании. Один конец резистора следует выпаять, чтобы в цепь не включались параллельные участки. Дефектные резисторы должны быть заменены новыми. Новый резистор должен иметь то же сопротивление и ту же мощность, что и вышедший из строя.

Как проверить конденсатор?

Характерные неисправности конденсаторов: пробой изоляции, внутренний обрыв, утечка заряда. В электролитических конденсаторах может произойти заметное вспучивание корпуса и даже его разрыв. Иногда можно наблюдать потеки электролита.

Если внешних признаков неисправности конденсатора нет, его следует для проверки снять с печатной платы.

Грубую проверку исправности конденсатора можно сделать омметром. Исправный конденсатор показывает сопротивление бесконечно большое, пробитый — порядка нескольких ом.

Как проверить диод на исправность?

Наиболее распространенные неисправности диодов: пробой, обрыв, утечка и нарушение герметичности корпуса. Эти дефекты не выявляются по внешнему виду и требуют проведения электрических измерений.

Диоды можно проверить, измерив сопротивление в прямом и обратном направлениях. Сопротивление в прямом направлении значительно меньше, чем в обратном. Диоды можно проверять без выпаивания на плате при снятом напряжении.

При пробое прямое и обратное сопротивления малы, при обрыве внутреннее сопротивление в обоих направлениях равно бесконечности.

Причиной пробоя или обрыва диодов может быть короткое замыкание или увеличение температуры в месте установки диода. Пробой может быть вызван всплеском напряжения в момент включения или выключения схемы. Пробой диода является следствием других неисправностей, которые нужно найти.

При наличии утечки сопротивление диода в прямом направлении нормальное, как у исправного прибора. В обратном направлении в течение первых нескольких секунд сопротивление велико, а затем медленно уменьшается. Если есть утечка, диод должен быть заменен. При пайке диода на плате необходим теплоотвод.

Как проверить транзистор?

Транзисторы используются в усилительных и ключевых схемах. В первом случае дефектный транзистор должен быть заменен не только идентичным по параметрам, но и имеющим такие же вольт-амперные характеристики, поэтому замена транзистора в этих схемах связана с известными трудностями.

В ключевых схемах транзистор работает в режиме «открыт — закрыт», поэтому при замене достаточно подобрать транзистор того же типа.

Припайка выводов должна производиться в такой последовательности: первым припаивается вывод базы, затем — эмиттера и последним — коллектора. При выпаивании транзистора соблюдают обратную последовательность: коллектор — эмиттер — база.

Транзистор можно проверять вольтметром непосредственно на печатной плате при включенном питании. Недопустимо проверять транзистор с помощью омметра, так как для многих транзисторов максимально допустимое напряжение между базой и эмиттером очень мало.

Напряжение батареи прибора может оказаться выше этого значения, и произойдет пробой перехода. При проверке исправности транзистора вольтметром на базу сначала подается минимальное напряжение, предусмотренное схемой и производятся измерения 1 и 2 (рис. 1).

Затем напряжение доводится до наибольшего значения, предусмотренного схемой, и снова производятся эти же измерения. В первом случае измерение 2 дает показание, близкое к напряжению питания (транзистор закрыт), во втором такое же измерение дает результат, близкий к нулю (транзистор открыт).

Рис. 1. Схема проверки транзистора

Если транзистор пробит, то в обоих случаях результаты измерения 2 равны нулю. При внутреннем обрыве в обоих случаях измерение 2 дает напряжение питания. При утечке измерение 2 на закрытом транзисторе показывает постепенное уменьшение напряжения от напряжения питания до 70—80% его значения. Все эти неисправности свидетельствуют о выходе транзистора из строя и необходимости его замены, причем следует искать причины выхода транзистора из строя.

Причинами пробоев и внутренних обрывов могут быть перегрузки транзисторов по току или высокая температура в месте установки транзистора. Перегрузка может произойти из-за короткого замыкания в цепи коллектора (зашунтировано сопротивление R3) или перенапряжения на базе.

⇓ДОБАВИТЬ В ЗАКЛАДКИ⇓

⇒ВНИМАНИЕ⇐

Материал на блоге⇒ Весь материал предоставляется исключительно в ознакомительных целях! При распространении материала используйте пожалуйста ссылку на наш блог!
Ошибки⇒ Если вы обнаружили ошибки в статье, то сообщите нам через контакты или в комментариях к статье. Мы будем очень признательны!
Файлообменники⇒ Если Вам не удалось скачать материал по причине нерабочих ссылок или отсутствующих файлов на файлообменниках, то сообщите нам через контакты или в комментариях к статье.
Правообладателям⇒ Администрация блога отрицательно относится к нарушению авторских прав на www.electroengineer.ru. Поэтому, если Вы являетесь правообладателем исключительных прав на любой материал, предоставленный на ресурсе, то сообщите нам через контакты и мы моментально примем все действия для удаления Вашего материала.

⇓ОБСУДИТЬ СТАТЬЮ⇓

типы и особенности, инструкция по тестированию, определение работоспособности моста

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод.

Разновидности диодов

Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле – направленное движение положительных частиц. Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу – плюсовой. В противном случае диод окажется в «запертом» состоянии.

Диод

При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, т.е. в нем нет p-n перехода. Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое.

Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт. Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная.

Популярная разновидность диодов – стабилитрон. Его рабочая зона – область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды. Без стабилитронов запитывание микросхем решается архисложными методами.

Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона – обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом – плохая идея. К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации.

Обозначение диода на схемах

Случается, что специфика устройства непонятна. Печатные платы маркированы – каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном. Худший вариант – клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор.

Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению. Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов. Исправный ИК диод заметен на видоискателе – словно звездочка. Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения.

Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Схема проверки диода

Как проверить диод при помощи тестера

Для проверки диодов мультиметры снабжены специальной шкалой, маркированной соответствующим значком – схематическим обозначение диода. При включении режима низкие сопротивления включают зуммер, высокие характеризуются номиналом либо падающим на нем напряжении. По показаниям судят о характеристиках диода, к примеру, о сопротивлении прямого включения.

Для правильной интерпретации показаний, важно учитывать характеристики тестера: напряжение постоянного рода и низкого номинала, служащего для оценки. Пример: при измерении сопротивления тестер пропускает по нему ток, прикладывая к щупам некое напряжение. Любая модель мультиметра характеризуется уникальными параметрами. Напряжение узнают по заряду конденсатор: включает мультиметр в режим прозвона или тестирования диодов, через короткое время на обкладках конденсатора сформируется разность потенциалов. Измеряют штатной шкалой тестера. Значение колеблется от сотен милливольт (долей вольта) до единиц вольта.

Зная напряжение, приложенное к диоду, по его вольт-амперной характеристике сверяют достоверность показания. Вводят поисковый запрос на Яндексе, знакомятся с полной технической документацией на исследуемый элемент. Потом прикладывают в нужном месте шкалы абсцисс линейку, чтобы найти выходной ток. По формуле Ома вычисляют сопротивление открытого состояния: R = U/I, где U – вспомогательное напряжение, формируемое тестером. Сравнивают найденную по графику величину с указанной на табло.

Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг – поиск обобщенной информации: что такое диоды, их характеристики (прежде всего, вольт-амперные), тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.

Перейдём к жизненному примеру: исследуем диодный мост из генератора автомобиля!

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия – для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Ныне устанавливают трёхфазные генераторы. Т.к. обороты постоянно скачут, постоянство выходных характеристик поддерживают изменением тока подпитки ротора. В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата – нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
Итого, диодов получается шесть.
Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Схема соединений на трёхфазном диодном мосте

Из схемы видно:

Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь – нагрузочная или уходящая на массу.

Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую – со стороны нагрузки. Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки (см. рисунок) каждого элемента, черным – острия того же элемента. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.ч. соседней. По полученным данным оценивают необходимость продолжения поиска неисправности.

Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

Как проверить диод без мультиметра

Как проверить диод мультиметром

Обычно выходят из строя силовые, выпрямительные диоды, т. к. через них проходит значительный прямой ток. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения.

Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними (обрыв) и появлению тока утечки.

Диод является полупроводником, работа которого основана на свойствах p-n перехода. Работа элемента заключается в том, что при прямом направлении анод (+) — катод (-) ток проходит через полупроводниковый переход, так как его сопротивление составляет всего несколько десятков Ом, а в противоположном направлении катод — анод (перевернутый диод) ток отсутствует, т. к. сопротивление перехода достаточно велико.

Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром. На некоторых мультиметрах есть режим проверки диодов, отмечается он символом диода. При касании красным щупом прибора анода полупроводника, а отрицательного катода другим щупом, то на экране измерительного прибора, при исправном элементе, отобразится напряжение на переходе, в случае германиевых диодов от 0,3 до 0,7 В, и от 0,7 до 1 В для кремниевых полупроводников.

Режим проверки диодов на мультиметре

Различие величины прямого падения напряжения этих полупроводников зависят от различных сопротивлений переходов. Если перевернуть щупы, к положительному аноду прикоснуться чёрным щупом, а к отрицательному катоду красным, то дисплей отобразит падение напряжения близкое к нулю, (в случае рабочего элемента). Если у мультиметра отсутствует такой режим проверки, тогда работоспособность элемента проверяется в режиме сопротивления.

Ставят переключатель мультиметра в положении измерения сопротивлений 1 Ком, и далее красный щуп прикладывают к аноду элемента, а чёрный к катоду. Экран прибора должен отобразить значение сопротивления прямого перехода для исправного диода от десятков до сотен Ом, что зависит от типа полупроводника. Если материал полупроводника германий, то сопротивление прямого перехода меньше, чем у кремниевых элементов.

Если щупы перевернуть, то сопротивление p-n перехода будет велико (при исправном полупроводнике) от нескольких сотен Ком до Мом. Когда сопротивление обратного перехода заметно ниже, тогда можно говорить о недопустимом токе утечки и неисправном элементе.

Как проверить светодиод, стабилитрон, диод Шоттки мультиметром

Светодиоды проверяются таким же образом, как и силовые диоды — на сопротивление. При прямом подключении щупов прибора к светодиоду дисплей покажет небольшое сопротивление. При этом светодиод может иметь тусклое свечение. Если поменять щупы, то сопротивление перехода будет велико.

Диод Шоттки проверяется способом проверки обычного диода. Стабилитрон тоже проверяется в разных положениях электродов. Но этого для проверки стабилитронов недостаточно. Мультиметр может показать допустимые значения сопротивлений в обоих направлениях перехода, а напряжение стабилизации будет отличаться от необходимого значения.

Простая схема проверки стабилитрона

Для проверки напряжения стабилизации нужно собрать простейшую схему с токогасящим сопротивлением. Напряжение источника питания обычно берется на 2 — 3 В выше напряжения стабилизации стабилитрона. В качестве примера возьмем стабилитрон Д814Б с напряжением стабилизации 9 В и током стабилизации 5 ма. Ограничительный резистор можно приблизительно рассчитать по формуле:

R = U1-U2/I = 12 -9/0,005 = 600 Ом.

U1 – напряжение источника питания,

U2 – напряжение стабилизации стабилитрона,

I – номинальный ток стабилитрона.

Поставив такое сопротивление в схему проверки стабилитрона, меряют напряжение стабилизации на стабилитроне, оно должно быть 9 В с учетом отклонения + 0,5 — 1 В, то есть напряжение стабилизации должно иметь значение 8 — 9,5 Вольт.

Как проверить диодный мост мультиметром

Простой диодный мост состоит из четырех диодов, собранных по мостовой схеме и предназначен для первичного выпрямления переменного напряжения. В случае грубой проверке диодного моста можно измерить сопротивление переходов отдельных диодов как обычно. Но тогда ток утечки нельзя будет проверить.

Для проверки этого важного параметра нужно отсоединить любой электрод полупроводника от электрической схемы. Проверить наличие тока утечки отдельных силовых диодов, не отключая их от схемы, возможно по разнице температуры корпусов полупроводников. У неисправного полупроводника температура корпуса будет выше, чем у исправных элементов.

Для такого метода проверки диодов на ток утечки важно чтобы они были отдельно стоящими и без радиаторов. Руками (при выключенном источнике питания) проверить разницу температуры не всегда получается. Поэтому температуру лучше измерять датчиком мультиметра, который имеет такой режим. Грубо проверить диод мультиметром, не выпаивая из платы можно обычным способом, и в большинстве случаев этого вполне достаточно.

Диодная сборка – линия электрода, которая широко используется во всех электронных приборах. Что он собой представляет, как его проверять и распаять по инструкции, как осуществляется сборка, прозвонка диода и проверка диода, об этом и другом далее.

Что такое диод

Диодом называется электронный вид элемента на плате, который состоит из нескольких полупроводниковых слоев и имеет разную проходимость и мощность, в зависимости от того, какое имеет направление электротока. Электрод делится на анод с катодом. В большинстве случаев он нужен для того, чтобы проводить защитные модуляции с выпрямлениями и преобразованиями поступающих электрических сигналов на супрессоре.

Инструкция по проверке

В ответ на вопрос, как проверить диод мультиметром, не выпаивая, необходимо уточнить, чтобы успешно его проверить, как и стабилитрон, необходимо взять его и мультиметр, сделать прозвонок. Как правило, многие из устройств оснащены функцией диодной проверки. По инструкции она выглядит таким образом:

Все, что нужно, это перевести регулятор на функцию проверки, взять концы мультиметра и присоединить их к диодной сборке. К знаку минус нужно поднести анод, а к знаку плюс – катод. Нередко это просто белые и красные полосы соответственно.
Затем появятся значения порогового напряжения и значение с показаний проверки.

Обратите внимание! В ходе проверки выпрямительного светодиода шотка или schottky прикасаться руками к одному из зарядов нельзя, поскольку корректными показания в таком случае не будут. В ходе первого определения нужно повторить процедуру в противоположном порядке. Так, анод нужно поместить к знаку плюс, а катод – минус. При таком подключении на мультиметр поступит цифра 1. Это значит, что ток не течет. Все под защитой.

Стоит отметить, что более подробная инструкция со схемами, ответами на популярные вопросы о светодиодных узких супрессорах и предупреждениях дана в инструкции к каждому мультиметру.

Проверка на исправность полупроводниковых элементов

Чтобы проверить полупроводниковые элементы на исправность, необходимо воспользоваться цифровым измерительным мультиметром с крышкой и большим функционалом. Большинство из них оснащены подобной функцией прозвона моста и генератора, поэтому сделать процедуру проверки может каждый желающий. Все что нужно, это прозвонить с помощью многофункционального мультиметра свободный диод, установить регуляторную ручку на измерительном приборе и нажать кнопку с данным обозначением на управленческой приборной панели. Далее необходимо подключить соответствующий красный щуп к аноду, а черный к катоду. Только так прибор измерит все правильно.

Обратите внимание! Понять, где анод, а где катод, несложно, прочитав описание к модели мультиметра, или воспользоваться помощью электронщика. Как правило, на каждом проводке имеется своя маркировка, благодаря которой понять, где что находится, очень просто в конкретной ситуации. В результате должно получиться пороговое прямое напряжение. Если есть повреждение какого-то элемента, то на панели появится ноль напротив того электрода, который будет подключен, или цифра выше или ниже допустимой.

В ответ на то, как проверить диодную сборку мультиметром, если специального режима в мультиметре нет, можно указать, что необходимо собрать схему: соединить источник питания с резистором и проверяемым полупроводником. Затем подключить элемент анода к резистору, а катод к источнику питания. Далее следует нажать пуск и посмотреть, в каком состоянии находится полупроводниковый элемент. Как и в прошлом случае, исправный элемент измерителем будет выдавать прямое напряжение.

Проверка мультиметром без выпаивания

Без выпаивания мультиметром можно проверить электроды. Все что нужно, это выбрать на устройстве сопротивляющий измерительный режим с диапазоном в 2 кОм. Затем стандартно нужно присоединить красный проводок к части анода, а черный к части катода. Так будет показана цифра напряжения в омах. Как правило, при разрыве цепи измерение получается с цифрой выше допустимого или со значением 0.

Обратите внимание! Важно понимать, что для проверки оборудования и полупроводниковых элементов необходимо полностью действовать в соответствии с представленной к мультиметру инструкцией. Также необходимо понимать важные физические моменты и немного понимать в электронике для составления правильной электрической схемы. В противном случае отсутствие знаний может затруднить работу с мультиметром.

Тестирование высоковольтных диодов

Для проверки высоковольтного электрода необходимо собрать представленную на рисунке схему. Напряжения в 45 вольт будет достаточно, чтобы проверить любые элементы. Методика проверки не отличается от тестирования простых анодов с катодами. Величина сопротивления при этом не может достигать 3,6 кОм.

Техника безопасности

По технике безопасности любые тестирования с обычными и высоковольтными электродами нельзя проводить в сырых и влажных комнатах. Кроме того, нельзя в момент измерений делать переключения измерений и делать замеры, если величины напряжения с силой тока больше обозначенных в мультиметре. Чтобы проверка была успешной и не опасной, необходимо использовать щупы, имеющие исправную изоляцию.

Анализ результатов

Сделав проверку, можно судить о том, исправен полупроводник или нет. Признаком того, работоспособен ли электрод или нет, будут совпадающие величины, которые высвечиваются на панели прибора в том порядке, когда анод подключен к электроду со значением минус, а катод – к тому, что имеет значение плюса.

Что касается противоположного порядка подсоединения, то здесь будет хорошим результат 0. При оценке результатов важно учитывать уровень напряжения. Он может зависеть иногда и от того типа, который имеет электрод.

Если соблюдать данные параметры, можно понять, в каком состоянии находится диод. Есть ли поломка или нет. Если же какой-то показатель неудовлетворительный, то полупроводник необходимо в срочном порядке заменить.

Интересно, что проверить диоды может каждый желающий. Сегодня на рынке представлено большое количество бюджетных мультиметров, которые в точности смогут показать правдивые результаты проверки работоспособности диода на любом бытовом электроприборе.

Диод это электронный элемент, который обладает определенной проводимостью тока. Проверять его можно при помощи тестера или мультиметра. Делать это необходимо по инструкции, идущей к любому проверяющему аппарату.

Проверка диода цифровым мультиметром

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение ( +), а к катоду – отрицательное, т.е. (—). В таком случае диод открывается и через его p-n переход начинает течь ток.

При обратном включении, когда к аноду приложено отрицательное напряжение (—), а к катоду положительное ( +), то диод закрыт и не пропускает ток.

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение! Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой (—) вывод тестера, а к катоду плюсовой ( +), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо V_f), что дословно переводится как «падение напряжения в прямом включении«.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно здесь.

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки. В этом мы скоро убедимся.

Производить проверку будем мультитестером Victor VC9805+. Также для удобства применена беспаечная макетная плата.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов. Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп ( красный) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (I_обр). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется «1» в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв.

Пробой. При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

Обрыв. При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – «1«. При таком дефекте диод представляет собой изолятор. «Диагноз» — обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие «жиденькие» и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе — Forward Voltage Drop (V_f)) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V_f, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

как проверить светодиод мультиметром перед установкой освещения. Диод и принцип его работы

как проверить диод мультиметром (прозвонить тестером)

Как и большинство измерительных приборов, мультиметры (тестеры) делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране.

Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.

Все варианты тестеров обладают как минимум двумя выводами — красным и черным.

Первый используется непосредственно для измерений, также иногда называется потенциальным,
Второй является общим. В современных моделях обычно также есть переключатель, благодаря которому возможно установить максимальные предельные значения.

Как проверять диод мультиметром?

Диод является элементом, проводящим электричество в одном направлении. Если же развернуть это направление, диод будет закрыт. Только в случае выполнения этого условия элемент считается работоспособным. В большинстве моделей тестеров уже есть такая функция, как проверить диод тестером.

Перед началом проверки рекомендуется соединить между собой два щупа мультиметра, чтобы убедиться в его работоспособности, а затем выбрать “режим проверки диодов”. Если тестер аналоговый, данная операция производится с помощью режима омметра.

Проверка диодов мультиметром не требует дополнительных навыков. Чтобы убедиться в функционировании элемента, необходимо произвести прямое включение, следовательно, подключить анод к плюсовому значению (красный щуп), а катод — к минусовому (черный). На экране или шкале прибора должно появиться значение пробивного напряжения диода, эта цифра в среднем составляет от 100 до 800 мВ. Если же произвести обратное включение (поменять местами электроды), значение будет не больше единицы. Из этого можно сделать вывод, что сопротивление прибора огромно и электричество он не проводит. Если все происходит именно так, как описано выше, электронный элемент исправен и дееспособен.

Бывают ситуации, когда при подключении щупов диод пропускает ток в обоих направлениях, либо же не пропускает вообще (значения при прямом и обратном включениях равны единице). В первом случае это означает, что диод пробит, а во втором — он перегорел либо же находится в обрыве. Такие электронные элементы являются неисправными и это легко проверить тестером.

Как проверять светодиод?

Если речь идет о светодиоде, алгоритм проверок аналогичен, но дополнительно облегчит задачу тот факт, что при прямом включении этот вид диода будет светиться. Разумеется, это позволит окончательно убедиться в том, что он в порядке.

Но случается такое, что необходима проверка стабилитронов. Стабилитрон является одной из разновидностей диодов, его главное предназначение — сохранение стабильного выходного напряжения вне зависимости от изменений уровня тока.

К сожалению, выделенной функции для проверки данного вида электронных элементов пока не внедрили в мультиметры. Тем не менее часто прозвонить их можно с помощью такого же принципа, как с диодами. Но многие опытные радиолюбители заявляют, что произвести проверку стабилитрона с помощью цифрового тестера весьма проблематично. Причиной этого является тот факт, что напряжение стабилитрона должно быть ниже, чем напряжение на выходах мультиметра. Это связано с тем, что из-за низкого напряжения возможно посчитать рабочей неисправную модель, точность показаний падает.

Если при проверке диода необходимо обратить внимание на значение пробивного напряжения, в случае со стабилитронами показательным станет сопротивление. Эта цифра должна составлять от 300 до 500 Ом. И аналогично алгоритму действий с диодами:

Если ток пропускается в обе стороны это называется пробивом,
Если сопротивление слишком велико это обрыв.

Также немаловажно помнить, что цифровое значение при прозвоне стабилитрона будет выше значения обычных диодов. Если нужно отличить один элемент от другого, такая проверка окажет помощь.

Как проверить стабилитрон

Стабилитроны, проверка которых не принесла желаемых результатов, изобретатели часто тестируют с помощью дополнительных приборов, иногда конструируя их самостоятельно. Одним из наиболее простых способов является использование для проверки блока питания с возможностью переключения напряжения. Необходимо сначала подсоединить к аноду резистор, имеющий значение сопротивления, оптимальное для стабилитрона, а затем подключить блок питания. Затем замеряется напряжение на диоде, параллельно поднимается на блоке. По достижении уровня напряжения стабилизации, эта цифра должна перестать расти. В этом случае стабилитрон в норме, при любых отличиях от вышеприведенной схемы он неисправен.

elektro.guru

Как проверить светодиод мультиметром, не выпаивая из схемы

Тестирование этой радиодетали класса полупроводник особых трудностей не представляет. Разница лишь в том, что одним п/п приборам этой группы для свечения нужно питание 1,5 В (ряда красных, зеленых малой мощности), другим чуть больше – порядка 3,3±0,3. Сложность в том, что для проверки светодиода его придется выпаять, а это не всегда возможно (учитывая плотность компоновки схемы) или целесообразно (например, по причине дефицита времени). Что можно предпринять?

Решение простое – изготовить специальные приспособления, так как стандартные щупы, идущие в комплекте с мультиметром, для этих целей не подойдут. Они понадобятся (например, от старого прибора), но только после некоторой «модернизации».

Способ 1

Что приготовить:

Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода.

Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке.

Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины. Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра.

Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна.

Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен.

Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей. Понадобится мультиметр, которым можно тестировать транзисторы.

В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так.

Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–».

Проверка светодиода

Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Способ 2

Он значительно проще, и если позволяет компоновка схемы, а до ножек можно дотянуться, то проверка светодиода производится с помощью щупов любого мультиметра так же, как и для тестирования сопротивления. Подробно об этом рассказывается здесь.

Вот и все, ничего сложного. Данная технология опробована многократно, причем ни один светодиод из строя в процессе такого тестирования не вышел.

electroadvice.ru

Как проверить диод? — Diodnik

Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:

пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
утечка. В этом случае диод проводит незначительный обратный ток.

Как проверить диод мультиметром?

При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.

Подключив щупы, к аноду (красный +), а к катоду (черный -), мы видим значения на дисплее — это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.

Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.

На этом процедура проверки диода закончена – диод исправен.

Вконтакте

Одноклассники

Comments powered by HyperComments

diodnik.com

типы и особенности, инструкция по тестированию, определение работоспособности моста

Разновидности диодов

Обозначение диода на схемах

Схема проверки диода

Как проверить диод при помощи тестера

Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг — поиск обобщенной информации: что такое диоды, их характеристики (прежде всего, вольт-амперные), тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.

Перейдём к жизненному примеру: исследуем диодный мост из генератора автомобиля!

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия — для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
Итого, диодов получается шесть.
Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Схема соединений на трёхфазном диодном мосте

Из схемы видно:

Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь — нагрузочная или уходящая на массу.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

vashtehnik.ru

Проверка стабилитрона на плате прибором мультиметр

Каждый радиолюбитель знает, как бывает иногда важно знать, исправна ли та или иная радиодеталь или нет. Не в последнюю очередь это касается стабилитронов. В качестве тестера для проверки электрокомпонентов на предмет наличия напряжения стабилизации служит мультиметр.

Пригодность электродеталей определяется мультиметром

Стабилитрон и его свойства

Для работы электронных схем на выходе нужны стабилизированные показатели напряжения. Они получаются с помощью включения в схему полупроводниковых стабилитронов, которые дают одинаковое выходное напряжение, не зависящее от величины пропускаемого электротока. Без этих элементов многие слаботочные системы не работают. Так, например, почти каждый радиолюбитель хотя бы раз в жизни паял стабилизатор напряжения l7805cv или его аналоги.

Стабилитрон помогает стабилизировать напряжение

У стабилитронов нелинейные вольт-амперные характеристики, по свойствам, а также по внешнему виду (в стекле или металле) они напоминают обычный диод, однако, задачи у них несколько другие. Стабилитроны подключают в схему параллельно с потребителем и, если напряжение резко повышается, ток идет через стабилитрон, и вольтаж в сети выравнивается. Если сильный ток воздействует длительное время, возникает тепловой пробой.

Порядок проверки

Для того чтобы определить, годен ли данный стабилитрон или же вышел из строя, мультиметр надо перевести в режим, которым проверяются диоды (или в режим омметра), – проверка стабилитронов методом прозвона осуществляется аналогичным образом.

Щупы мультиметра подсоединяют к выводам стабилитрона и наблюдают за показаниями индикатора. Проверку следует проводить в двух направлениях:

плюсовым щупом аппарата прикасаются к катоду детали – на индикаторе показывается бесконечное сопротивление;
мультиметр подсоединяют к аноду стабилитрона – на экране будет индицироваться сопротивление в единицах или десятках ом (падение напряжения).

Такие показатели появляются потому, что рабочий стабилитрон (как и обычный диод) способен проводить только однонаправленный электрический ток, а проверка не должна вызывать короткое замыкание в сети.

Проверка мультиметром исправного стабилитрона

Если при прозвоне в обоих направлениях мультиметр показывает бесконечное сопротивление, стабилитрон является дефектным, поскольку оборван электронно-дырочный переход, и ток через электродеталь не проходит.

Картина при проверке нерабочего стабилитрона

Обратите внимание! Иногда случается, что при измерениях стабилитрона мультиметром выдается сопротивление в несколько десятков или сотен ом в обоих направлениях. В случае обычных диодов такое положение обозначает, что деталь пробита. Однако, для стабилитрона это неверно, потому что у него имеется напряжение пробоя: при соприкосновении щупа мультиметра с оконцовками стабилитрона сказывается внутреннее напряжение электропитания измерительного прибора. Если его напряжение оказывается больше напряжения пробоя, то на индикаторе появятся показатели многоомного сопротивления.

Так, при напряжении батареи мультиметра в 9 вольт у стабилитронов с напряжением ниже этого значения будет индицироваться пробой. Поэтому специалисты не рекомендуют делать проверку стабилитронов с невысоким стабилизационным напряжением с помощью цифровых мультиметров. Для этих целей лучше подойдет старый добрый тестер – аналог.

Аналоговый тестер старого образца поможет проверить стабилитроны с низким напряжением, избежав пробоя

Как проверить стабилитрон на плате

Если стабилитрон впаян в плату, то порядок его проверки не отличается от того, что применяется для свободного электронного устройства такого типа.

Важно! При измерительных и ремонтных манипуляциях с платой обязательно соблюдать меры безопасности для защиты от электроудара. При прозвоне впаянного стабилитрона все другие элементы, кроме проверяемого, могут выдавать сильно измененные показатели, это тоже необходимо учитывать.

Если при проверке на плате получены сомнительные результаты пригодности стабилитрона, то стоит его выпаять и проверить мультиметром только этот элемент, изолировав его от влияния остальных деталей схемы. Также иногда можно использовать приставку к мультиметру, которую можно спаять своими руками из доступных деталей.

Каждому радиолюбителю желательно знать, как проверить стабилитрон мультиметром, – это поможет собирать работающие схемы и экономить радиодетали, выявляя неработающие. Однако при такой проверке нельзя получить 100%-ный достоверный результат. Гарантию пригодности стабилитрона может дать только включение его в электросхему: если устройство будет работать, значит, стабилизирующий элемент функционирует.

Видео

elquanta.ru

Как проверить диод мультиметром — подробная инструкция

Диоды относятся к популярным и широко применяемым электронным элементам, обладающим различным уровнем проводимости.

Перед тем, как проверить диод мультиметром (прозвонить диод и стабилитрон тестером), нужно узнать особенности такого тестирующего прибора и наиболее важные правила его использования.

Классификация

Диоды представляют собой электропреобразующие и полупроводниковые устройства, имеющие один электрический переход и два выхода в виде р-n-перехода.

Общепринятая в настоящее время классификация таких устройств, следующая:

в соответствии с назначением, диоды чаще всего бывают устройствами выпрямительного, высокочастотного и сверхвысокочастотного, импульсного, туннельного, обращенного, опорного типа, а также варикапами;
в соответствии с конструктивно-технологическим характеристиками диоды бывают представлены плоскостными и точечными элементами;
в соответствии с исходным материалом диоды могут быть германиевого, кремниевого, арсенидо-галлиевого и другого типа.

В соответствии с классификацией, самые важные параметры и характеристики диодов представлены:

предельно допускаемыми показателями обратного уровня напряжения постоянного типа;
предельно допускаемыми показателями обратного уровня напряжения импульсного типа;
предельно допускаемыми показателями прямого тока постоянного типа;
предельно допускаемыми показателями прямого тока импульсного типа;
номинальными показателями прямого тока постоянного типа;
прямым токовым напряжением постоянного типа в условиях номинальных показателей, или так называемым «падением напряжения»;
постоянным током обратного типа, указываемым в условиях максимально допускаемого обратного напряжения;
разбросом рабочих частот и ёмкостными показателями;
уровнем напряжения пробивного типа;
уровнем теплового корпусного сопротивления, в зависимости от типа установки;
предельно возможными показателями рассеивающей мощности.

В зависимости от уровня мощности, полупроводниковые элементы могут быть маломощными, мощными или среднего уровня мощности.

При выборе диода нужно помнить, что условное обозначение таких элементов может быть представлено не только стандартной маркировкой, но и УГО, наносимым на электрические схемы, имеющие принципиальное значение.

Проверка выпрямительного диода и стабилитрона

В плане самостоятельного диодного тестирования мультиметром, особый интерес представляет проверка:

обычных диодов на основе p-n-перехода;
диодных элементов Шоттки;
стабилитронов, стабилизирующих потенциал.

Обычное тестирование, в этом случае, позволяет определить только целостность p-n-перехода, и именно по этой причине в таких устройствах рабочая точка должна быть смещена.

Схема простейшего метода проверки напряжения стабилитрона

Достаточно использовать простенькую схему, включающую в себя обычный источник питания и резистор для ограничения тока. Мультиметр при нестандартной проверке применяется для замера напряжения, в условиях плавного повышения питающего потенциала.

Если в условиях повышения напряжения питания отмечается постоянная, а также равная заявленным показателям разница потенциалов, то диодное устройство принято считать рабочим, не подлежащим замене.

Сборка схемы

Стандартная схема, выполняемая посредством навесного монтажа, состоит из нескольких основных элементов, представленных:

блоком питания на 16-18 В;
резистором на 1,5-2 кОм;
цифровым или стрелочным вольтметром;
проверяемым устройством.

Как проверить диод шоттки мультиметром

Особенностью некоторых мультиметров является наличие функции «проверка диода». В таких условиях на приборе отображаются фактические показатели прямого диодного напряжения при токовой проводимости.

Тестер, оснащенный специальной функцией, регистрирует немного заниженный уровень прямого напряжения, что обусловлено незначительной токовой величиной, которая задействована при проверке.

В магазине можно встретить самые разные светодиодные лампы для дома. Как выбрать качественный прибор, знают не все. Если интересно, читайте подробную информацию.

Инструкция по сборке светодиодного фонаря своими руками представлена здесь.

Многие выбрасывают светодиодную лампу, если она сломалась. На самом деле большинство таких приборов можно починить. Все о ремонте светодиодных ламп вы можете почитать по ссылке.

Настройка мультиметра

Тестирование полупроводникового элемента посредством цифрового мультиметра потребует переключения прибора в режим проверки диодов. Альтернативным вариантом, при отсутствии переключения в положение «проверка диода», является тестирование в режиме сопротивления, при диапазоне не более 2,0 кОм.

В таком случае выполняется прямое подключение: красный провод подводится на анод, а черный – на катод. При такой настройке мультимера, замеры показывают сопротивление, равное нескольким сотням Ом, в обратное направление фиксирует разрыв цепи.

Мультиметр UNI-T

Следует отметить, что разные типы диодных устройств могут в значительной степени отличаться показателями прямого напряжения.

Например, для германиевых устройств характерно наличие напряжения в пределах 0,3-0,7 В, а для кремниевых элементов допустимы показатели в 0,7-1,0 В.

Как показывает практика, некоторые виды приборов-тестеров при проверке диодных элементов показывают более низкие значения уровня прямого напряжения.

Менее распространенные сдвоенные диоды отличаются наличием в одном корпусе трёх выводов, общего анода или катода, но проверка таких элементов не имеет отличий от тестирования стандартного диодного устройства.

Включение блока питания

Если проверка работоспособности диодов мультиметром предполагает переключение тестера в положение на значок «диод» с подключением черного щупа на вывод «СОМ», а красного — на вывод «V ΩmA», то наличие блока питания заключается в выявлении следующих неполадок:

подключение блока сопровождается «дерганьем» питания вентилятора, остановкой, отсутствием выходного напряжения и блокировкой источника питания;
подключение блока сопровождается пульсацией напряжения на выходе и срабатыванием защиты без блокирования источника питания.

Измерение переменного тока

Достаточно часто признаком утечки на диодах Шоттки становится самопроизвольное отключение питающего блока. Также очень важно учитывать, что неправильная схемотехника на блоках питания, может спровоцировать утечку диодных выпрямителей и перегрузку первичной цепи.

Тестирование заключается в установке предела измерений на значение в 20 К, и замере обратного диодного сопротивления. При таком способе исправный диод показывает на приборе бесконечно большой уровень сопротивления.

Подключение мультиметра

Основные, наиболее распространённые диодные неисправности, могут быть представлены:

пробоем, сопровождаемым токовой проводимостью вне зависимости от направления, а также фактическим отсутствием сопротивления;
обрывом, сопровождаемым отсутствием токового проведения;
утечкой, сопровождаемой наличием незначительного обратного тока.

Методика настройки прибора для проверки и последовательного тестирования является очень простой.

Соединение анода и щупа мультиметра на «+», а также катода и p-n-перехода на «-» должны быть открытыми. В этом случае прибор подаёт характерный звуковой сигнал. Обратный вариант подключения с закрытым p-n-переходом индицируется единицей.

Знаете ли вы, что светодиодные лампы могут иметь разное устройство? Устройство светодиодных ламп на 220 Вольт — типы приборов и способы сборки.

Инструкция по замене люминесцентных ламп на светодиодные представлена тут.

Как показываем практика самостоятельного тестирования, токовое прохождение, независимо от показателей полярности подключения, чаще всего сопровождает короткое замыкание, а отсутствие прозвона в обе стороны наблюдается при разрыве в цепи.

Видео на тему

proprovoda.ru

Как правильно проверить диодный мост мультиметром

Диодный мост есть практически в любой аппаратуре, и выход его из строя – очень распространенная причина поломки электронного прибора. Проверка же и замена диодного моста в мастерской стоят неоправданно дорого. Тем не менее самостоятельно выявить неисправность выпрямительного блока и при необходимости починить или заменить мост можно самостоятельно с минимальными затратами. Для этого нужно знать, как проверить диодный мост. Именно эту задачу мы и постараемся сегодня решить.

Что такое диодный мост и что у него внутри

Прежде чем мы займемся проверкой диодного моста, необходимо узнать, что вообще такое диодный мост и из чего он состоит. Мост представляет собой схему, собранную из четырех диодов, соединенных определенным образом, и служит для преобразования переменного напряжения в постоянное. Используется такая схема практически во всей аппаратуре, питающейся от сети – ведь почти всей электронике для своего питания нужно постоянное напряжение, а в сети оно переменное. Но для начала выясним, что такое диод и какими свойствами он обладает.

Диод и принцип его работы

Диод – двухэлектродный полупроводниковый прибор, способный проводить ток только в одном направлении. Его часто так и называют — полупроводник. Если включить полупроводник в цепь постоянного тока анодом к плюсовому выводу источника питания, то через него потечет ток. Если к минусовому – тока в цепи не будет. Во втором случае говорят, что диод закрыт. А теперь включим наш полупроводник в цепь переменного напряжения.

Выпрямление переменного напряжения при помощи полупроводников

Из рисунка хорошо видно, что полупроводник пропустил положительную полуволну и срезал отрицательную. Если включить его в другой полярности, то срезанной окажется положительная полуволна.

Чем диодный мост лучше диода

Теоретически используя лишь один полупроводник, ты смог бы преобразовать переменное напряжение в постоянное. Практически же ты получишь на выходе сильно пульсирующее напряжение, которое мало годится для питания электронных схем. Но если включить несколько диодов определенным образом, то лишнюю полуволну можно не срезать, а в буквальном смысле перевернуть ее. А теперь взгляни на схему ниже:

Диодный мост по схеме Гретца

При положительной полуволне работают диоды под номером 1 и 3: первый пропускает плюс, второй — минус. Полупроводники 2 и 4 в это время заперты и в процессе не участвуют – к ним приложено обратное напряжение, и сопротивление их pn-переходов велико. При отрицательной полуволне в работу включаются диоды 2 и 4. Первый перенаправляет отрицательную полуволну на положительный выход, второй служит минусом. На этом этапе запираются приборы 1 и 3. В результате отрицательная полуволна не пропадает, а просто переворачивается:

Результат работы мостового выпрямителя

Вот так при помощи трех дополнительных полупроводников мы повысили эффективность выпрямления вдвое. Конечно, напряжение на выходе все равно пульсирующее, но с такой пульсацией легко справится сглаживающий конденсатор относительно небольшой емкости.

К содержанию

Как найти диодный мост на плате

Прежде чем прозвонить диодный мост, его необходимо сначала найти на плате. Для этого, конечно, нужно знать, как он может выглядеть. Внешний вид у него зависит от разновидности корпуса. Выпрямители могут состоять как из четырех отдельных полупроводников, впаянных рядышком, так и из диодов, собранных в одном корпусе. Такой сборный прибор так и называют – выпрямительная сборка. Вот лишь несколько видов таких сборок:

Внешний вид выпрямительной диодной сборки

Несмотря на обилие форм, распознать интегральный диодный мост несложно. Он, как ты заметил, четырехвыводной, и два его вывода отмечены знаками «+» и «-». Это выход выпрямителя. На входные выводы подается переменное напряжение, поэтому они обозначаются символом «~», буквами «АС» (аббревиатура от английского «переменный ток») либо могут не обозначаться совсем.

Располагается диодный мост рядом с проводами подачи переменного напряжения: с трансформатора либо для импульсных блоков питания непосредственно из розетки (сетевой шнур).

Мнение эксперта

Алексей Бартош

Задать вопрос эксперту

Как правило, рядом с выпрямителем ставится сглаживающий электролитический конденсатор – такой бочонок относительно больших размеров.

На рисунках, приведенных ниже, выпрямительные диодные мосты обозначены зеленой стрелкой:

Примеры расположения выпрямительных диодных сборок и мостов на дискретных элементах к содержанию

Как проверить диодный мост

Проверить диодный мост можно двумя способами:

При помощи тестера (мультиметра).
При помощи лампочки.

Первый способ, конечно, предпочтительнее: он весьма точен и безопасен для диодного моста. Но если с мультиметром проблемы, то можно воспользоваться лампой от карманного фонаря и батарейкой на напряжение 5-12 В.

Теперь если диодный мост найден, прежде всего нужно провести внешний осмотр всей платы устройства. Элементы должны иметь естественный цвет, не быть обуглены или разрушены. Осмотри место пайки и целостность дорожек: важно, чтобы ничего не отпаялось и не лопнуло. Заодно внимательно осмотри электролитические конденсаторы (те самые бочонки). Они тоже должны быть в порядке: не поврежденные и не вздувшиеся. Если какой-то конденсатор вздулся или взорвался, его надо выпаять — все равно он потребует замены, чтобы не мешал проведению измерений.

Если конденсатор взорвался, после его демонтажа всю плату нужно тщательно промыть спиртом. Разлетевшиеся части конденсатора – это электролит, который не только проводит ток, но и имеет свойства кислоты.

Прозвонка диодного моста при помощи тестера

Теперь переходим к проверке, или, как говорят, к прозвонке диодного моста, которую нередко приходится проводить в два этапа:

Предварительная прозвонка на месте.
Точная проверка.

Первый этап удобен тем, что диодный мост можно не выпаивать, а проверять его прямо в схеме. Второй метод более трудоемок, но в случае неудачи с первым вариантом поможет провести точную проверку.

Для работы нам понадобится тестер: стрелочный или цифровой. В первом случае прибор должен уметь измерять сопротивление, во втором – иметь режим проверки полупроводников. Этот режим обозначается значком диода:

Проверить диодный мост можно лишь в этом положении переключателя

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Никогда не проверяй полупроводниковые приборы цифровым тестером в режиме измерения сопротивления. В этом режиме практически все подобные приборы проводят измерение переменным током, и прозвонка полупроводников ничего не покажет.

Прозвонка диодного моста на месте

Итак, стрелочный прибор переводим в режим сопротивления на предел измерения около 1 кОм, цифровой включаем на проверку диодов. Теперь вспоминаем схему диодного моста:

Электрическая схема диодного моста

Твоя задача — прозвонить каждый из диодов, подключив к нему щупы тестера сначала в одной, а потом в другой полярности. Как видно из схемы, добраться до каждого диодика в отдельности не составляет труда, достаточно лишь выбрать соответствующие ножки сборки. Если выпрямитель собран на отдельных полупроводниках, проблемы вообще нет: просто прозванивай каждый, касаясь щупами прибора его выводов.

Что говорят измерения после прозвонки? Для каждого из отдельных полупроводников результат измерений должен быть следующим: в одном направлении тестер показывает маленькое сопротивление (значение около 200-700 Ом), в другом невозможно прозвонить вообще – прибор показывает «бесконечность».

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На самом деле цифровой тестер в режиме проверки диодов показывает не сопротивление цепи, а величину падения напряжения на открытом диоде. Это имеет большое значение для измерения параметров полупроводников, но совершенно не существенно для прозвонки. Таким образом, алгоритм работы с любым типом тестера одинаков, а напряжение падения можешь принимать хоть за милливольты, хоть за Омы.

Если самостоятельно вычислить каждый из диодов по выводам тебе сложно, то ориентируйся на картинку ниже, в которой в качестве примера показана прозвонка диодной сборки GBU25M.

Прозвонка диодного моста при помощи мультиметра

Обрати внимание, что цифры на экране тестера, изображенного на рисунке, условны. Падение напряжения на диоде и его сопротивление могут колебаться и зависят от типа полупроводника и его рабочего напряжения.

Точная проверка

Если результаты твоих измерений совпали с теми, которые описал я, то диодный мост можно считать исправным. Но если что-то пошло не так и ты не получил желаемых результатов, то диодный мост придется выпаять и провести проверку еще раз. Дело в том, что большинство схемотехнических решений предусматривают «обвязку» выпрямителя дополнительными элементами: конденсаторами, фильтрами, катушками и пр. Все это может внести искажения в измерения, и ты просто не увидишь, почему и что не так.

Включаем паяльник и выпаиваем диодный мост. Если он состоит из отдельных диодов, то их достаточно отпаять лишь с одной стороны, приподняв по одной ножке каждого диода над платой. Теперь проводи повторное измерение. Методика та же, что и в первом случае: каждый из диодов прозванивай в обе стороны, меняя полярность подключения щупов прибора.

Если и сейчас показания прибора не соответствуют норме, можно с полной уверенностью сказать, что сборка или отдельный диод неисправны. Если в обоих направлениях измерения высокие значения сопротивления, переход диода выгорел, он в обрыве. Звонится в обе стороны – диод пробит, замкнут накоротко. Если пробита диодная сборка, то придется заменить ее целиком. Если диоды стоят отдельно, достаточно заменить неисправный прибор однотипным.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В Интернете полно поисковых запросов типа «как проверить диодный мост индикаторной отверткой». Индикаторная отвертка, точнее, указатель напряжения предназначен для абсолютно других целей, и проверять диоды с его помощью не только бессмысленно, но и опасно!

Прозвонка моста индикаторной лампой

Если в твоем распоряжении не оказалось мультиметра, то для проверки диодного моста можно обойтись и подручными средствами: лампочкой и батарейкой. Тебе понадобится батарейка или кассета с несколькими пальчиковыми батарейками с общим напряжением 5-12 В и маломощная лампочка накаливания приблизительно с таким же, как у батареи, напряжением питания.

Лампу нужно брать минимальной мощности, чтобы не сжечь диод чрезмерно большим током. Подойдет, к примеру, лампочка от маломощного карманного фонаря. Если в качестве батареи ты используешь аккумулятор на 12 В, то подойдет и лампочка от подсветки приборной панели или габаритных фар («подфарников»).

Ты, конечно, помнишь, что диод проводит ток в одну сторону, поэтому взгляни на две предложенные мной схемы:

Схема проверки диода при помощи лампы накаливания

На схеме слева диод включен в прямом направлении и пропускает ток – лампа должна загореться. На правом рисунке диод включен в обратном направлении и тока не пропускает – лампа погашена. Понял идею? Собирай тестер и щупами А1 и А2 прозванивай диодный мост, ориентируясь не на экран мультиметра, а на лампу. Горит – маленькое сопротивление, погашена – большое. Вот и вся хитрость.

К содержанию

Проверка диодного моста генератора автомобиля

Если у тебя есть автомобиль, то тебя наверняка заинтересует этот раздел статьи. Выход из строя генератора авто – серьезная проблема, решение которой стоит немалых денег. Но и тут причиной поломки может оказаться неисправность диода выпрямительного моста, который установлен в генераторе. А это значит, что вопрос можно попытаться решить своими силами. Взглянем на упрощенную схему генератора:

Схема диодного моста генератора автомобиля

Перед тобой такой же диодный мост, только трехфазный, с шестью, а не с четырьмя диодами. Это означает, что прозвонить его не составит никакого труда!

Итак, разбирай генератор и снимай диодный мост, который выглядит примерно вот так:

Диодный мост автомобильного генератора

Зелеными стрелками я отметил силовые диоды, но еще есть три вспомогательных, они помечены красными стрелками. Звонить будем и те и другие – все на виду и легкодоступны.

Промывай подковку в бензине, чтобы смыть всю грязь и масло, которые могут быть причиной неисправности. Когда мост высохнет, начинай прозванивать каждый диод, используя методику, описанную выше. Для работы можно использовать как мультиметр, так и лампу от габаритов в комплекте с автомобильным аккумулятором.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Обрати внимание! Диоды, стоящие на разных подковках, только с виду одинаковые. На самом деле у одних на центральном выводе анод, у других – катод. Это сделано для того, чтобы диоды можно было расположить на одной подковке, одновременно исполняющей роль радиатора, без изолирующих прокладок.

К содержанию

Техника безопасности

Подавляющее большинство современной аппаратуры имеет импульсные высоковольтные блоки питания. Это означает, что диодные мосты в них работают под напряжением до 300 В. Поэтому, прежде чем начать измерение, отключи прибор от сети и, главное, разряди сглаживающие электролитические конденсаторы, которые могут «держать» опасный для жизни заряд часами. Для наглядности я пометил их красными стрелками:

Плата блока питания ПК с диодным мостом и сглаживающими конденсаторами

Чтобы разрядить их, замкни на секунду выводы конденсатора отверткой, держа ее за изолирующую ручку. В противном случае ты не только сожжешь мультиметр, но и можешь попасть под смертельное напряжение.

И последний совет: после ремонта прибора не спеши втыкать сетевую вилку в розетку. Для начала включи его в сеть через лампу накаливания мощностью 150-200 Вт. Если все сделано правильно, лампа будет едва светиться. О неудавшемся ремонте лампа просигнализирует тебе ярким светом в полный накал, указывающим на короткое замыкание.

Делая всевозможные сетевые переключения, береги глаза. Очень многие элементы импульсных блоков питания при неудачном ремонте способны взрываться не хуже осколочной гранаты. А разрыв электролитического конденсатора, как я уже писал выше, грозит огромным разлетом не только осколков алюминия и клочьев бумаги, но и разбрызгиванием кислоты.

Вот ты и научился проверять исправность диодных мостов. Надеюсь, в будущем эти знания будут полезны и сохранят не только твои деньги и время, но и нервы. Провести самостоятельную дефектовку электронного прибора, а затем и его ремонт – это круто. Не так ли? Пиши ответ в комментариях

Диод полупроводникового типа относится к тем электронным приборам, которым свойственна проводимость только в одну сторону.

Что такое полупроводниковый диод

Пользователи часто сталкиваются с вопросом, как проверить диод. Для того чтобы проверить, нормально ли диод функционирует, лучше всего воспользоваться методом контроля его состояния при помощи цифрового мультиметра. У всех диодов есть два выхода. Один из них — анод — со знаком плюс, а другой — катод — со знаком минус.

С физической точки зрения любой диод — это переходное устройство типа p-n. Следует знать, что приборы с полупроводниковой системой могут иметь несколько таких переходов (динистор имеет 3 перехода). Тем временем, обычный диод с полупроводниковой системой представляет собой самый элементарный электронный прибор из всех существующих, в основе которого лежит один такой переход. Следует также помнить, что диод с полупроводниковой системой может полностью проявить свои физические свойства исключительно после того, как он будет включен на полную силу.

Включение на полную силу подразумевает тот факт, что анод конкретного диода был подключен к напряжению со знаком плюс, а катод — к напряжению со знаком минус. Только тогда происходит полное открытие диода и его переход начинает проводить электрический док. Если сделать все наоборот и подключить к аноду диода минусовое напряжение, а к катоду — плюсовое, то данный диод будет считаться закрытым и не будет пропускать через себя электрический ток. Этот процесс будет длиться до тех пор, пока напряжение в приборе не достигнет предельной отметки, что повлечет за собой разрушение кристаллической основы полупроводника. Таким образом, принцип работы диода — проводимость в одну сторону — подтверждается.

Ответ на вопрос: «Как проверить диод мультиметром?» — очень прост. В большинстве случаев любой современный цифровой тестер (мультиметр), который можно сейчас найти в продаже, обеспечен функцией проверки физической исправности диодов. Этим свойством можно воспользоваться в ситуации, когда требуется проверка работоспособности транзистора.

Во время проверки работоспособности прибора на экране появляется не значение сопротивления перехода, а так называемое «пробивное» напряжение в диоде. Это означает: если превысить данный порог, переход откроется, и диод начнет работать. Как правило, значение этого показателя находится в диапазоне от ста до восьмидесяти милливольт. Они и будут отображены на мониторе устройства. Если же поменять местами выводы мультиметра (с отрицательного на положительный и наоборот), то монитор не должен ничего показывать. Это будет свидетельством того, что диод не пропускает ток в другую сторону, следовательно, функционирует нормально.

Как проверить диод

Для того чтоб облегчить процесс проверки, желательно иметь при себе макетную плату. Прежде всего, следует убедиться, что вы не касаетесь выходов диода и щупов тестера обеими руками. Так поступать нельзя, ведь тогда на результаты измерений повлияет и ваше тело — добавится его сопротивление. Поэтому все необходимо держать только одной рукой — тогда в цепь измерения войдут только необходимые для этого элементы.

Об этой особенности не стоит забывать и при измерении прочих приборов, к примеру, конденсаторов или резисторов. Начать стоит с проверки во время прямого подсоединения. Для этого положительный щуп мультиметра (он красного цвета) нужно подсоединить к аноду диода, а отрицательный щуп (он черного цвета) подсоединить к катоду. Выход катода находится с той стороны устройства, на которую нанесено кольцо белой краской.

Так и отмечается выход катода у большинства диодов современного образца. Если все прошло удачно, и монитор отобразил нормальное значение напряжения, то можно проверять диод, поменяв контакты местами. Стоит отметить, что диоды таки осуществляют пропуск электрического тока в обратном направлении, но в таких малых количествах, что этот показатель никогда не учитывается в расчетах. Так что если подсоединить к аноду щуп черного цвета, а к катоду — красного, то дисплей должен показать значение «один». Это будет говорить о том, что диод функционирует абсолютно нормально.

Возможные неисправности

Полупроводниковым диодам, как правило, свойственны два типа неисправностей: пробивание перехода и обрыв перехода. О них стоит знать следующее:

Пробивание перехода . В этом случае диод станет самым обычным проводником и получит свойство пропускать электрический ток как в одном направлении, так и в другом. Об этом пользователю может рассказать визжащий буззер его тестера, а монитор покажет величину сопротивления, которая не свойственна данному диоду. Она будет необычно маленькой
Обрыв перехода . Если случился обрыв перехода, исследуемый диод не будет пропускать электрический ток ни в одном, ни в другом направлении. В такой ситуации монитор мультиметра всегда будет демонстрировать цифру «один». Если это произойдет, исследуемый диод станет изолятором. Однако случаются ситуации, когда абсолютно нормально функционирующему диоду ставят диагноз «обрыв». Это случается, в основном, тогда, когда используется тестер с испорченными или просто поношенными щупами. Этот момент нужно контролировать, ведь их провода часто подвергаются механическим воздействиям, что приводит к обрыву

Что стоит знать про пробивное напряжение

Значение пробивного напряжения у большинства германиевых диодов находится в диапазоне от трехсот до четырехсот милливольт. К примеру, часто используемый диод модели Д9, который также применяется как детектор в устройствах радиоприемников, характеризуется этим показателем в размере четырехсот милливольт.

Вот основные типы диодов и напряжения, которые им соответствуют:

Диоды из кремния. Им свойственно самое большое напряжение пробоя — от четырехсот до восьмисот милливольт
Диоды из германия. Имеют среднее напряжение пробоя в размере от трехсот до четырехсот милливольт
Диоды Шоттки. Их напряжение пробоя составляет от ста до двухсот пятидесяти милливольт

Руководствуясь данной методикой, можно не только проверить, насколько хорошо диод функционирует, но и приблизительно выяснить, какой материал служил сырьем для его изготовления. Определить это можно, узнав величину напряжения на пробой.

Где можно заказать проверку диода

Если у вас есть опасения, что вы не сможете самостоятельно проверить исправность диода при помощи мультиметра, лучше всего будет обратиться к специалистам. Воспользовавшись услугами платформы Юду, вы можете всего за десять минут заказать услуги мастера для проверки диода мультиметром.

Это можно сделать следующими способами:

На платформе Юду вы не будете ограничены в выборе мастера и сможете воспользоваться услугами именно того специалиста, которого сочтете наиболее квалифицированным. Все исполнители Юду прошли специальную проверку во время регистрации на сайте и смогут гарантировать высокое качество производимых работ.

Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры.

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

Установить переключатель тестера в режим проверки диодов.
Подключить щупы мультиметра к контактам проверяемого элемента.

При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки.

Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой.

Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода.

Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше.

Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.

Проверка светоизлучающих диодов в фонариках

При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате.

Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.

Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.

На видео проверка светодиодов лампочки без выпаивания:

Заключение

Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем несложна, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовых приборах.

ПРОВЕРКА СВЕТОДИОДОВ МУЛЬТИМЕТРОМ

Сейчас стало много техники, где применяются светодиоды и область их применения очень широка: от простого фонарика до автомобиля и даже прожектора.

Из достоинств светодиодов отметим, что в светодиоде, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение практически без потерь, светодиод излучает в узкой части спектра и его цвет чист, а ультрафиолетовое и инфракрасное излучения, как правило, отсутствуют. Так-же он механически прочнее ламп и весьма надежен, его срок службы может быть в сотни раз больше, чем у лампочки накаливания. А одним из немногих его недостатков является цена. Но в ближайшие пару лет этот показатель будет снижен до приемлимых цен.

Всё чаще приходится нам сталкиваться с ремонтом всевозможных приборов на светодиодах. Вот тут и возникает проблема. Как проверить светодиод? Вопрос может показаться странным! Казалось бы, ответ очевиден: мультиметром. Те кто имеют обычный мультиметр знают, что им можно проверить любой диод, просто переведя переключатель диапазона на звуковой сигнал или просто на проверку диодов. Но данное правило подходит для обычных диодов и очень маломощных красных и зеленых светодиодов (при проверке вы увидите их слабое свечение, если светодиод исправен). И такой вариант совсем не подойдет для проверки белых, синих, а иногда и желтых светодиодов, так как их рабочее напряжение находится в пределах 3,3 В. Конечно можно проверить светодиод с помощью двух последовательно включенных батареек на 1,5В, но это неоправданное усложнение. Сейчас речь идет именно о мультиметре. Практически у всех современных цифровых мультиметров есть режим измерения параметра транзисторов — hFE (h31Э). Для этого в мультиметре предусмотрена специальная колодка, куда подключаются маломощные транзисторы. Вот она то нам и нужна.

Если взять светодиод и его анодный вывод подключить к колодке PHP (транзисторы PHPструктуры) — в разъём E (эмиттер), а вывод катода в разъём С (коллектор) той же PHP колодки, то если мультиметр включен — светодиод засветится.

Он будет светиться при любом положении переключателя режимов измерения и потухнет только тогда, когда прибор будет выключен. Данную особенность цифровых мультиметров и будем использовать при проверке светодиодов. Узнать какой из выводов у светодиода анод, а какой катод очень просто: анодный вывод более длинный, чем у катода.

После некоторых испытаний выяснился один недостаток. Чтобы проверить светодиод его приходилось выпаивать, что бывает не всегда оправдано. Было решено дополнить мультиметор модифицированными дополнительными щупами для проверки светодиодов сразу в плате. Для изготовления этого приспособления нам понадобятся: 1 — Стандартные щупы тестера с обрезанными штекерами. 2 — Двусторонний текстолит, две скрепки (в идеале еще бы хорошо иметь SMD светодиод как индикатор но в наличии его не оказалось). Из текстолита вырезаем маленький прямоугольник и припаиваем к нему с двух сторон скрепки, что бы получилась вилка, провода щупов и в идеале SMD светодиод как индикатор. Никаких дополнительных резисторов не надо. Вот что мы имеем в итоге:

Скрепки очень крепкие, хорошо пружинят и в итоге надежно стоят в колодке транзисторов мультиметра. Толщина текстолита как раз соответствует расстоянию между отверстий транзисторной колодки прибора. На фото видно, что выводы скрепок стоят не по середине. Это сделано специально, теперь текстолит еще будет выполнять роль стрелки при подсоединении вилки в разъем транзисторов, чтоб на щупах сохранялась правильная полярность.

В итоге мы теперь можем проверять любые светодиоды, не выпаивая их из платы и не применяя дополнительных пробников или источников питания. Ну и чтоб дополнить немного сведений о вы можете скачать с нашего сайта хорошую схему и описание данного мультиметра. Материал предоставил: А.Кулибин

Дополнение от kkn8052 : Один раз на радиорынке продавался самодельный логический пробник или он был почти кустарного производства так вот там для щупа использовалась обычная иголка. берется иголка и на нее наматывается проволочка 0,2 мм такие проволочки уже залуженные можно найти в обычном многожильном проводе они там в невероятном количестве. Это тонкая проволочка наматывается на иголку виток к витку и потом пропаиваится паяльником. Прекрасно все припаялось. Здесь оказалось, что иголка не нержавеющая и не стальная, а она покрыта никелем и к никелю все мгновенно припаивается. Просто ткнул паяльником и сразу все готово. Таким образом получается щуп. Контакт невероятно хороший. Я переделал щупы на тестер замечательно все никаких претензий. Все очень хорошо работает!

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.

Основные причины неисправности и выхода из строя светодиодов

Особенность любого излучающего диода – низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии. Любой электростатический разряд или неверное подключение в ходе наладки схемы может стать причиной выхода LED (аббревиатура от англ. Light-emitting diode) из строя. Сверхъяркие малоточные светодиоды, применяемые в роли индикаторов питания различных устройств, часто перегорают в результате скачков напряжения. Их планарные аналоги (SMD LED) широко используются в лампах на 12 В и 220 В, лентах и фонариках. В их исправности также можно убедиться с помощью тестера.

Стоит отметить, что небольшая доля бракованных (около 2%) светодиодов поставляется от производителя. Поэтому дополнительная проверка светодиода тестером перед монтажом на печатную плату не помешает.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Свечение излучающего диода во время проверки будет небольшой и на некоторых светодиодах при ярком освещении может быть незаметно.

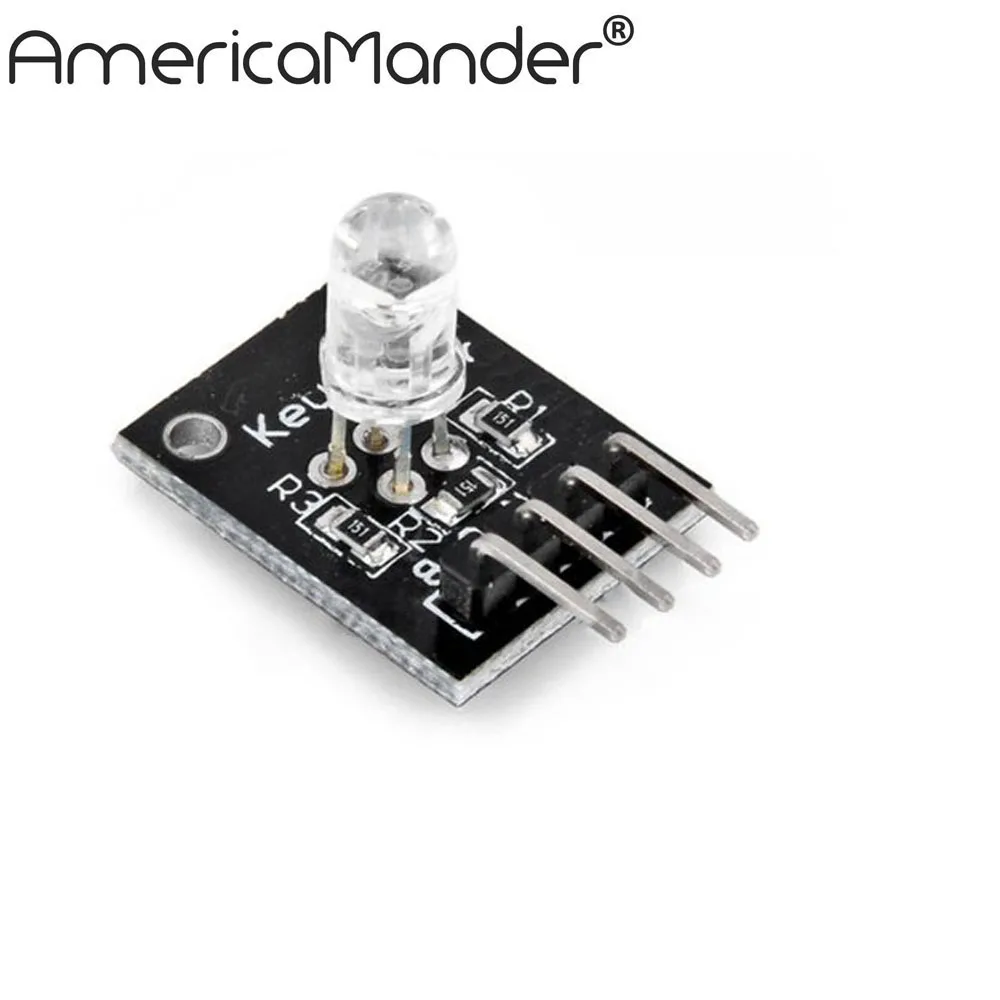

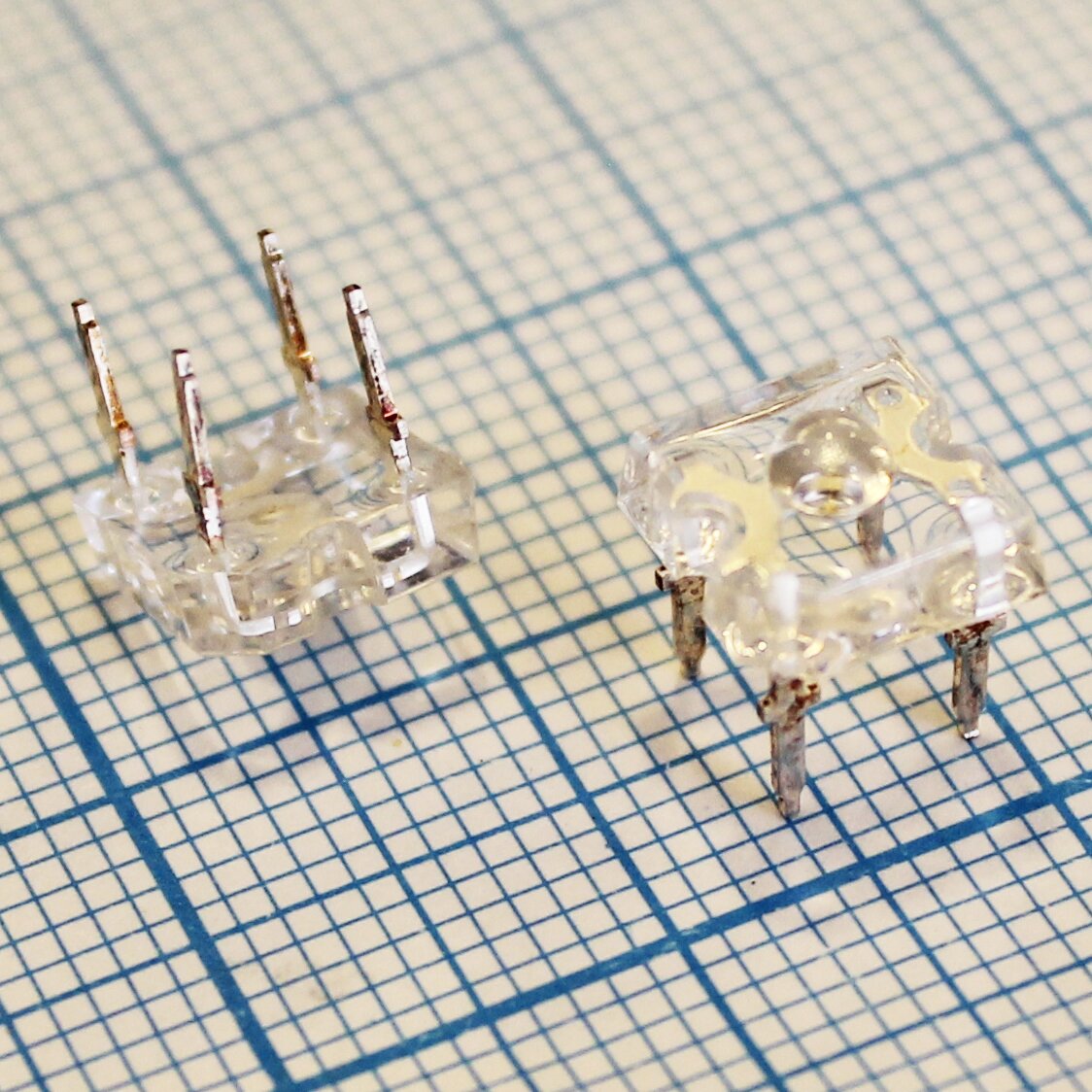

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться. Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами. При этом неважно, в каком положении находится переключатель тестера.
Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения. В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц. При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

Читайте так же

на работоспособность, мультиметром без выпаивания, исправность полупроводниковых элементов

Что такое диод

Инструкция по проверке

Анод и катод

Все, что нужно, это перевести регулятор на функцию проверки, взять концы мультиметра и присоединить их к диодной сборке. К знаку минус нужно поднести анод, а к знаку плюс – катод. Нередко это просто белые и красные полосы соответственно.
Затем появятся значения порогового напряжения и значение с показаний проверки.

Подключение анода и катода

Мультиметр для проверки диодной сборки

Проверка на исправность полупроводниковых элементов

Проверка мультиметром без выпаивания

Правильность подключения электродов залог успешной проверки

Тестирование высоковольтных диодов

Техника безопасности

Техника безопасности при работе с мультиметром

Анализ результатов

Результат нулевой

Плохой результат измерительного прибора

Как проверить диодный мост мультиметром

Диодный мост – электрическое устройство, используемое в современной электронике, люминесцентных лампах, сварочных аппаратах, автомобильных генераторах для выпрямления переменного тока, поступающего от источника, и получения постоянного.

Содержание статьи

В однофазной электрической сети в состав мостовой схемы входят 4 кремниевых выпрямительных или 4 диода Шоттки. В трехфазной сети в мост соединяют 6 полупроводников. Эти элементы часто выходят из строя, провоцируя сгорание предохранителя. После замены предохранителя необходимо проверить работоспособность полупроводников. Существует несколько вариантов того, как проверить диодный мост, выбор зависит от вида схемы. Диоды могут располагаться дискретно или представлять собой заводскую сборку, в которой все элементы находятся в одном корпусе.

Как прозвонить диодный мост из дискретно расположенных диодов

Все детали мостовой схемы можно прозвонить без выпайки. Для этого необходим мультиметр, в котором есть режим проверки диодов, обычно совмещаемый со звуковой прозвонкой. Суть проверки заключается в измерении разности напряжений между щупами.

Как правильно проверить исправность диодного моста тестером:

Для начала осуществляют прямое подключение прибора. Для этого щуп красного цвета подсоединяют к аноду, а черного – к катоду. При таком подключении ток протекает свободно. Для кремниевого диода падение напряжения на p-n-переходе составляет примерно 500-700 мВ. Для диодов Шоттки падение напряжения на переходе между зонами ниже и равно примерно 300 мВ.

Прямое подключение диодного моста

Далее осуществляют обратное подключение. Красный щуп подсоединяют к катоду, а черный – к аноду. Для исправного полупроводника значение падения напряжения будет равно 1 или более 1000 (обычно 1500).

Обратное подключение диодного моста

Если в результате проверки в обоих направлениях наблюдаются высокие значения или срабатывает звуковой сигнал, то диодный мост оборван.

Как проверить диодный мост в трансформаторном блоке питания с помощью лампочки

Для этого способа понадобится лампа накаливания мощностью до 100 Вт, вкрученная в патрон. Лампу подключают в разрыв силового фазного провода. Если на плате произошло короткое замыкание, то при включении устройства в сеть перегорит предохранитель, сам провод или выбьют автоматические выключатели. Если провести проверку с использованием лампочки накаливания, то подобных неприятностей можно избежать. При наличии короткого замыкания лампочка, включенная в сеть, загорится ярким светом. Она не сгорит, поскольку сопротивление спирали ограничит ток. Если же электронные компоненты платы исправны, то лампочка не загорится совсем или будет наблюдаться слабое свечение.

Пробой диодного моста

Простая проверка целостности диодного моста трансформаторного блока питания

Если мы выяснили с помощью лампочки, что на плате существуют проблемы, с помощью индикаторной отвертки можно выяснить, есть ли обрыв на диодном мосту. Если на входе в выпрямитель на фазном проводе загорается индикатор, проводим дальнейшую проверку. Если же индикатор не загорелся, то проблема не в диодной схеме, а в силовом кабеле. Индикатором проверяют наличие напряжения на плюсовом выходе выпрямителя. Если оно присутствует, то диодный мост не оборван. Большего количества информации при такой проверке мы не получим.

Пробоя диодного моста нет

Как точно проверить диодную сборку: подробный анализ

Для проверки понадобится мультиметр, имеющий режим проверки диодов.

Этапы проверки:

Тестирование начинают с диодов 1 и 2. Для этого красный щуп тестера подключают к выводу со знаком «-». Над двумя центральными выводами имеется маркировка AC или ̴. Черный щуп по очереди подключают сначала к одному такому выводу, а затем ко второму. Это прямое включение, при котором ток протекает свободно. На дисплее цифрового мультиметра отобразится значение падение напряжения на переходе p-n при прямом включении. В зарубежных даташитах эта величина обозначается как Vf. Для кремниевых диодов она находится в пределах 0,4-0,7 В. Для полупроводников Шоттки она ниже, и равна примерно 0,3 В. Если на измерительном приборе отобразились эти значения, то диодная сборка исправна.
Для уточнения результатов проверки диодов 1 и 2 проводят обратное подключение. Для этого к выводу «-» подключают черный щуп (минусовый). Красный щуп поочередно подводят к выводам, промаркированным AC или ̴. На дисплее должна быть единица, свидетельствующая о высоком сопротивлении и отсутствии обратного тока. Если это так, то исправность диодов 1 и 2 подтверждена.
Далее проверяют проверку диодов 3 и 4 при условии прямого подсоединения. Для этого к плюсу подключают черный щуп, а красный по очереди подводят к выводам AC. На дисплее должно отображаться падение напряжения на p-n переходе, о котором подробно было рассказано в первом пункте.
Для подтверждения результата к плюсу подключают красный щуп, а черный – к выводам AC. На дисплее должна быть единица.

Если диодная сборка благополучно пройдет эту проверку, можно с уверенностью сказать, что все элементы исправны.

Как проверить диодный мост генератора

Диодный мост генератора

Диодный мост генератора автомобиля или мотоцикла предназначен для выпрямления переменного тока, вырабатываемого генератором, и получения постоянного тока для зарядки АКБ и других потребителей электропитания. Неисправность диодного моста приводит к полному исчезновению или значительному уменьшению количества тока, вырабатываемого генератором. Наиболее точные результаты можно получить на СТО – на стенде с использованием осциллографа.

Один из вариантов простой проверки полупроводников – прозвонка с помощью мультиметра. Однако это ненадежный способ, поскольку нагрузка у прибора совсем небольшая, поэтому неисправность может быть не выявлена.

Для проверки диодного моста генератора под нагрузкой используют контрольную лампочку, это может быть обычная автомобильная лампа 12 В.

Выпрямительный блок состоит из двух алюминиевых пластин, объединенных в единую конструкцию. В каждую из них впаяны по 3 диода. Положительные и отрицательные диоды спаяны попарно. Проверка мостовой схемы на короткое замыкание (КЗ) между пластинами производится следующим способом:

Положительный провод от лампы подсоединяют к верхней пластине, а отрицательный – к нижней. Если лампочка не загорелась, то КЗ отсутствует.
Полярность меняют. При отсутствии КЗ лампочка загорается.
Положительные полупроводники на пробой и обрыв проверяют прижатием плюсового провода от лампочки к верхней пластине. Минус поочередно подсоединяют к точкам соединения полупроводников. Если схема исправна, лампочка не горит. При смене полярности лампочка должна гореть.
Проверку отрицательных диодов проводят прижатием отрицательного провода к нижней пластине, а положительного – к точкам соединения полупроводников. При исправной схеме лампочка не горит, при смене полярности она должна загореться.

Видео: как проверить диодный мост мультиметром

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Другие материалы по теме

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Понимание транзисторов, диодов и выпрямителей Pinball SS —

Учебник по электронике

A. Базовая электроника
B. Транзисторы
C. Интегральные схемы
D. Испытательное оборудование
E. Руководство оператора
F. Чтение схем
G. Поиск и устранение неисправностей электроники

Это вторая часть из семи частей серии, предназначенной для предоставления основных знание электроники, испытательного оборудования, руководств по обслуживанию и устранения неисправностей, чтобы позволить читателю эффективно восстанавливать игры в пинбол.Имея в виду эту цель, я упростил объяснения и намеренно замалчил некоторые детали, которые не добавляют ценности и могут легко запутать новичков.

Важное примечание

Пожалуйста, прочтите руководство по пайке, прежде чем пытаться отремонтировать плату. Замена компонентов печатной платы требует высоких навыков пайки.

Диоды

Диоды — это строительные блоки, из которых состоят транзисторы, мостовые выпрямители и даже интегральные схемы.

Наиболее распространенная функция диода — пропускать электрический ток в одном направлении, блокируя ток в противоположном направлении.Ток течет через диод в направлении, указанном треугольником (в сторону полосатого конца).

Диоды можно рассматривать как электронную версию обратного клапана; вода может течь в одном направлении, но не в другом. Единственным исключением является стабилитрон, который специально разработан, чтобы начать проводить в противоположном направлении, когда обратное напряжение достигает определенного порога.

В автоматах для игры в пинбол диоды чаще всего используются для защиты цепей от скачков напряжения, но они также могут регулировать напряжение (стабилитроны) и производить свет (светодиоды).

Диоды поляризованы, и необходимо устанавливать в правильном направлении. . Полоса вокруг диода отмечает вывод катода и указывает на отрицательную сторону цепи. Противоположный вывод называется анодом .

ПРИМЕЧАНИЕ. Большинство светодиодов для пинбола, но не все, устраняют эту проблему с полярностью, добавляя дополнительные схемы к светодиоду. Для поляризованных светодиодов отрицательный провод должен быть короче.

Диоды широко используются в играх в пинбол.В твердотельных моделях на каждой катушке есть диод (называемый обратным диодом). В некоторых пинболах, например в играх Williams WPC, соленоидные диоды установлены на плате драйвера. Другие могут установить их на комплект проушин под игровым полем.

Диод через катушку удерживает высокое напряжение, возникающее при выключении катушки, от возврата к драйверу или плате ЦП и повреждения других компонентов. Если этот диод выходит из строя. в той же цепи часто встречаются отказы других компонентов.

Диоды также широко используются в схемах ламп и переключающих матриц (называемых блокирующими диодами). В этом случае их цель — предотвратить обратное течение тока в цепи и возбуждение других линий в матрице.

Испытательные диоды

Диод можно проверить с помощью цифрового мультиметра, настроенного на режим диода / проверки целостности цепи. Хотя этот режим обычно является частью выбора диапазона сопротивления, он измеряет падение напряжения на диоде, а не сопротивление. Поместите положительный (красный) провод на анод, а отрицательный (черный) провод на катод (сторона с полосой). Вы должны получить показания в диодном режиме от 0,3 до 0,7 вольт. Поменяйте местами провода, и вы должны получить нулевое показание (в зависимости от измерителя это может быть 1. или OL, проверьте руководство, если вы не уверены).

Если какое-либо из этих показаний выходит за пределы допустимого диапазона или вы читаете короткое замыкание, диод неисправен. Примечание: это не окончательный тест, но чаще всего выявляется неисправный диод.

Диоды не всегда могут быть протестированы в цепи, если вы получаете показание вне допустимого диапазона, удалите одну ногу диода из схемы и повторите попытку.

Я вижу много путаницы в тестировании диодов в цепи или вне цепи, поэтому приведу пару примеров. Для диодов на соленоидах необходимо поднять одну ногу для проверки. Лампы и диоды коммутационной матрицы могут быть протестированы в цепи.

Нижняя строка: если есть другие компоненты параллельно диоду, поднимите одну ногу диода для проверки. Если диод включен в последовательную цепь, вы можете проверить его на месте.

Замена диода

Большинство диодов, кроме стабилитронов, рассчитаны на пиковое напряжение и пиковую мощность.Обычно вы можете заменить его на диод с более высоким усилителем или более высоким напряжением. Например, диод 1N4001 рассчитан на 1 ампер и 100 вольт, а диод 1N4004 рассчитан на 1 ампер и 400 вольт. 1N4004, который является наиболее распространенным диодом в пинболе, может использоваться вместо 1N4001.

Стабилитроны

немного сложнее заменить, поскольку они рассчитаны на определенное напряжение и мощность. Хотя номинальное напряжение, используемое в цепи, должно быть таким же, вы можете выбрать более высокий номинал ампер. Фактически, вы всегда должны заменять стабилитроны 1/2 Вт на их замену на 1 Вт, см. Пример ниже.

Стабилитрон 1N5237 рассчитан на 8,2 В и 1/2 Вт, а 1N4738 рассчитан на 8,2 В и 1 Вт. Поэтому вы можете и должны заменить 1N5237 на 1N4738.

Мостовые выпрямители

Мостовой выпрямитель, состоящий из четырех диодов, преобразует входной переменный ток в выход постоянного тока. Они являются первой ступенью в любой цепи питания и могут быть проверены как диод. ПРИМЕЧАНИЕ: тестирование мостового выпрямителя с помощью цифрового мультиметра не является окончательным, поскольку он не находится под нагрузкой.Но если он тестирует плохо, значит, это плохо.

Мост имеет две клеммы переменного тока и две клеммы постоянного тока (положительную и отрицательную). Сбоку у каждого моста есть две метки: AC и знак плюс. Другой вывод переменного тока диагонален к проводу с маркировкой переменного тока, а отрицательный вывод постоянного тока диагонален к положительному выводу постоянного тока.

Испытательный мостовой выпрямитель

Вы можете тестировать мостовые выпрямители так же, как диоды. Линия, на которую указывает треугольник, соответствует линии на упаковке диода (катод).Вы можете проверить каждую ногу индивидуально, как описано ниже.

Переведите цифровой мультиметр в диодный режим.
Поместите измерительные провода на две соседние ножки.
В одном направлении вы должны показывать от 0,3 до 0,7 вольт и ноль, когда вы меняете местами провода.
Поверните по часовой стрелке и повторите это еще три раза, всего четыре теста.

На изображении выше вы будете тестировать сверху направо, затем справа вниз, затем снизу налево и, наконец, слева вверх.

Замена мостового выпрямителя

Мостовые выпрямители, как и диоды, рассчитаны на пиковое напряжение и пиковую мощность. Обычно вы можете заменить его на выпрямитель с более высоким усилителем или более высоким напряжением. Они также поставляются в другой упаковке (не в той, в которой они входят, а в физическом размере выпрямителя), так что возьмите с собой старую, когда идете в магазин электроники.

Транзисторы

Транзисторы используются для усиления и переключения электронных сигналов. Напряжение, приложенное к базе транзистора, изменяет ток, протекающий через другую пару выводов (коллектор и эмиттер).Поскольку выходная мощность может быть намного больше, чем входная мощность, транзистор может усиливать сигнал или переключать цепь на 12 В с использованием логики 5 В.

В коммутационных (логических) приложениях входной сигнал либо высокий, либо низкий, а выход такой же, хотя он может иметь более высокое напряжение или ток. В приложениях с усилителями входной и выходной сигнал изменяется пропорционально.

Транзисторы поляризованы и должны быть установлены с правильной ориентацией. Если вы держите тансистор плоской стороной или стороной с металлическим выступом, направленной от вас, контакт 1 будет слева.В разных корпусах транзисторов эмиттер, база и коллектор находятся на разных выводах.

Три типа транзисторов, с которыми вам придется столкнуться при работе с пинболами, — это биполярные, транзисторы Дарлингтона (единый корпус с двумя внутренними биполярными транзисторами) и полевые транзисторы (или MOSFET). Биполярные транзисторы обычно используются в слаботочных приложениях, в то время как транзисторы Дарлингтона обычно используются в сильноточных приложениях. Полевые транзисторы (полевые транзисторы) использовались Штерном в играх White Star System в качестве драйверов питания (сильноточные).

Биполярные транзисторы и транзисторы Дарлингтона относятся к типу NPN или PNP (см. Изображение справа). У каждого есть эмиттер, коллектор и база (обычно сокращенно E, C и B). Основание — это ножка, которая идет к середине вертикальной линии, излучатель — это ножка со стрелкой, а коллектор — это ножка, которая диагональна и прикрепляется к вертикальной линии.

На транзисторе PNP стрелка указывает внутрь, указывая на протекание тока, а на транзисторе NPN стрелка указывает наружу, указывая на протекание тока.Наиболее важное различие между ними заключается в том, что NPN-транзистор включается при высоком входном сигнале, а PNP-транзистор включается при низком входном сигнале.

На транзисторе PNP, если база имеет более низкое напряжение, чем эмиттер, ток течет от эмиттера к коллектору.
На NPN-транзисторе, если база находится под более высоким напряжением, чем эмиттер, ток течет от коллектора к эмиттеру.

Многие транзисторы, которые вы встретите в пинболе (TIP102, TIP122, SE9302 и т. Д.)) являются транзисторами Дарлингтона (также называемыми парами Дарлингтона). Транзисторы Дарлингтона состоят из двух биполярных транзисторов, соединенных таким образом, что ток, усиленный первым транзистором, дополнительно усиливается вторым (см. Изображение справа).

Транзисторы

Дарлингтона часто имеют внутренние диоды и резисторы в дополнение к двум транзисторам. Из-за этого их труднее тестировать с помощью цифрового мультиметра в режиме диод / целостность цепи, и они часто дают неожиданные показания (по сравнению со стандартным биполярным транзистором).См. Изображение ниже, на котором показана эквивалентная схема для TIP102. Примечание. Внутренние резисторы и диод не показаны на схеме.

Чтобы запутать всех нас, транзисторы Дарлингтона иногда изображаются на схеме как два транзистора, а иногда — как один транзистор.

Физическая конфигурация ECB не является стандартной для всех транзисторов, так как некоторые используют другой форм-фактор (корпус). В то время как обычно база является средним выводом, на некоторых транзисторах, таких как TIP102 и TIP36C, левый вывод является основанием (металлический язычок направлен от вас, а выводы направлены вниз).

Чтобы получить диаграмму, показывающую физическую конфигурацию эмиттера, базы и коллектора для конкретного транзистора, просто введите в Google имя транзистора и слово datasheet (т.е. «tip36c datasheet»). Примечание. Транзисторы с левой ножкой в качестве базы могут иметь маркировку ТО-220 или ТО-218.

Хотя есть много технических различий между биполярными транзисторами и полевыми транзисторами или полевыми МОП-транзисторами, я остановлюсь только на тех, которые относятся к поиску и устранению неисправностей. Для получения дополнительной информации о полевых транзисторах см. Все о схемах.Основное различие в поиске и устранении неисправностей заключается в том, что при проверке с помощью цифрового мультиметра требуется другой метод.

Сравнение транзисторов и полевых транзисторов.

У полевых транзисторов, как и у биполярных транзисторов, три вывода, но они называются исток, затвор и сток (сокращенно S, G и D). Эти выводы примерно соответствуют выводам биполярного транзистора: затвор подобен базе, исток подобен эмиттеру, а сток подобен коллектору. Вместо PNP и NPN они обычно обозначаются как N-канал или P-канал (см. Изображение справа).

Повышение положительного положения затвора (базы) на N-канале вызывает прохождение большего тока от стока (коллектора) к истоку (эмиттеру). Если сделать затвор более отрицательным на P-канале, больше тока будет течь от стока к истоку.

Другой тип транзисторов — это TRIAC, которые всегда включены или выключены и переключают переменный ток, а не постоянный ток. Они обычно используются в общей схеме освещения. После срабатывания (база переходит в высокий уровень) симисторы остаются включенными даже после снятия триггера и до тех пор, пока ток через главные клеммы не упадет до нуля.

[Примечание редактора: симисторы используются в платах драйверов WPC Williams для управления цепью переменного тока GI. Для получения дополнительной информации о симисторах см. Что такое симистор.]

Тестирование транзисторов под напряжением

Транзисторы

— один из самых простых компонентов для тестирования в цепи с питанием. Все, что вам действительно нужно проверить, это то, что выходной сигнал изменяется при изменении входа (что не верно для TRIAC, как описано ранее). Единственная проблема, которая сбивает с толку многих людей, связана с тем, что транзисторы часто используются для переключения заземления.

На диаграмме справа светодиод будет гореть при высоком входном напряжении и выключаться при низком входном напряжении.

Но какое напряжение мы будем читать на коллекторе (проводе, идущем к R1) в каждом случае? Помните, что наш транзистор обеспечивает заземление. Таким образом, если на входе низкий уровень, мы увидим 12 вольт на коллекторе, поскольку нет пути к земле. Без заземления светодиод не будет гореть. Если на входе высокий уровень, мы увидим 0 вольт (или минимальное напряжение) на коллекторе.Теперь, когда есть земля, загорится светодиод.

Этот метод применим ко всем транзисторам: биполярным, транзисторам Дарлингтона и полевым или полевым МОП-транзисторам.

Тестирование транзисторов с помощью цифрового мультиметра

Примечание. Вы можете выполнить этот тест с установленной в игре печатной платой, но при этом питание должно быть отключено.

Транзисторы

действительно следует тестировать вне схемы. Проверить их в цепи не так просто, как с диодом, потому что окружающие схемы могут повлиять на показания и дать неверные результаты.Также обратите внимание, что транзисторы Дарлингтона часто содержат внутренние компоненты (резисторы или диоды), которые приводят к странным показаниям по сравнению с биполярным транзистором.

Первое, что вам нужно знать, это тип транзистора, с которым вы имеете дело: биполярный, транзистор Дарлингтона или FET / MOSFET. Я расскажу о тестировании полевых транзисторов или полевых МОП-транзисторов отдельно, поскольку они требуют совершенно другой техники. Эту информацию предоставит техническое описание транзистора.

В случае транзисторов Дарлингтона вы также должны соответствовать производителю тестируемого компонента, поскольку некоторые заменяющие транзисторы используют другую внутреннюю схему.

Далее нам нужно знать, является ли транзистор NPN или PNP, что вы можете определить из таблицы или схемы, как описано ранее. Средняя буква (то есть P в NPN) укажет вам, с чего начать с выводами зонда.

Для биполярного NPN поместите положительный или красный провод на среднюю ножку (основание). Для стандартного PNP поместите отрицательный или черный провод на среднюю ногу. Как упоминалось ранее, на некоторых транзисторах, таких как TIP102 и TIP36C, база находится на левом выводе, а не на среднем, поэтому методика тестирования немного отличается.

Ниже приведены процедуры тестирования для каждого типа транзистора (показания вне цепи). Примечание. Некоторые цифровые мультиметры будут читать от 3ХХ до 9ХХ вместо 0,3–9.

Транзистор NPN, средний вывод — база (т.е. — 2N4401)

Поместите красный провод цифрового мультиметра на центральную ножку (основание) транзистора.
Проверить каждую внешнюю ногу черным проводом.
Вы должны получить показания в пределах 0,3 — 0,9 вольт на каждом (два показания должны быть примерно одинаковыми).
Поместите черный провод на центральную ножку транзистора.
Проверить каждую внешнюю ногу красным проводом.
Ваш цифровой мультиметр должен открывать все значения.
Протестируйте внешние ноги, вы должны получить открытые показания.
Обратные выводы на внешних ножках, вы должны получить открытые показания.

Транзистор PNP, средний вывод — база (т.е. — 2N5401)

Поместите черный провод цифрового мультиметра на центральную ножку (основание) транзистора.
Проверить каждую внешнюю ногу красным проводом.
Вы должны получить показания между.3 — 0,9 вольт на каждом (два показания должны быть примерно одинаковыми).
Поместите красный провод на центральную ножку транзистора.
Проверить каждую внешнюю ногу черным проводом.
Ваш цифровой мультиметр должен открывать все значения.
Протестируйте внешние ноги, вы должны получить открытые показания.
Обратные выводы на внешних ножках, вы должны получить открытые показания.

Транзисторы PNP, левый вывод — база (т.е. — TIP36C и TIP42) *

Поместите черный провод цифрового мультиметра на левую ножку транзистора.
Тест на среднюю ногу и правую ногу красным проводом.
Вы должны получить показания в пределах 0,3 — 0,9 вольт на каждом (два показания должны быть примерно одинаковыми).
Поместите красный провод на левую ножку транзистора.
Проверка средней и правой ног черным проводом.
Ваш цифровой мультиметр должен открывать все значения.
Проверьте среднюю и правую ногу, вы должны получить открытое значение.
Поменяйте местами отведения на средней и правой ногах, вы должны получить открытые показания.

Транзисторы NPN, левый вывод — база (т.е. — TIP102, TIP120, TIP121, TIP122, 2N6045 и SE9302) *

Поместите красный провод цифрового мультиметра на левую ножку транзистора *.
Проверка средней и правой ног черным проводом.
Вы должны получить показания в пределах 0,3 — 0,9 вольт на каждом (два показания должны быть примерно одинаковыми).
Поместите черный провод на левую ножку транзистора.
Тест на среднюю ногу и правую ногу красным проводом.
Ваш цифровой мультиметр должен открывать все значения.
Проверьте среднюю и правую ногу, вы должны получить открытое значение.
Поменяйте местами отведения на средней и правой ногах, вы должны получить открытые показания.

* Сориентируйте транзистор так, чтобы металлический язычок был направлен от вас, а выводы были направлены вниз.

Помните, что транзисторы Дарлингтона иногда могут давать странные показания, как правило, от базы до эмиттера. В таблице данных будет показана внутренняя схема и будет указано, что следует ожидать «аномальных» показаний.Например, на TIP102 при тестировании с черным проводом на левой ноге и красным проводом на правой ноге вы получите показание около 1,9 В вместо разомкнутого (это из-за внутренних резисторов).

В случае сомнений сравните свои показания с показаниями заведомо исправного транзистора того же номинала и того же производителя.

транзисторы Дарлингтона: TIP102, TIP120, TIP121, TIP122, 2N6045 и SE9302.

Тестирование полевого транзистора / полевого МОП-транзистора

Хотя для точного тестирования полевого транзистора вне цепи требуется специальное оборудование, если у вас есть подходящий цифровой мультиметр, вы можете провести довольно точный тест.Большинство, но не все цифровые мультиметры подадут на тестируемое устройство 3–4 вольта (в диодном режиме) и будут работать нормально. С другой стороны, некоторые цифровые мультиметры используют более низкое напряжение (всего 1,5 В) и не будут работать в этом тесте.

Примечание. Не прикасайтесь рукой к каким-либо частям транзистора, кроме корпуса или язычка, иначе вы можете включить его.

Черный на источнике, красный на затворе: включает транзистор.
Черный на источнике, красный на сливе: низкие показания (0,00X).
Красный на источнике, черный на затворе: выключает транзистор.
Черный на источнике, красный на сливе: читать открыто.

Вы также можете создать свой собственный, более точный тестовый прибор, как описано в этой статье.

FET / MOSFET: 22NE10L и IRL540N.

Замена транзистора

В большинстве случаев вы сможете найти точную замену любым транзисторам. Ниже приведены некоторые предлагаемые замены, которые следует использовать вместо оригинального продукта для повышения надежности.

TIP120, TIP121, TIP122, 2N6045 и SE9302 — заменить на TIP102
TIP42 — заменить на TIP42C
13N10L– заменить на IRL530N (Редактор: или IRL540N)
22NE10L — заменить на IRL540N

Список литературы

Следующий отличный сайт предоставляет более подробные электронные руководства: All About Circuits.
Рэнди Фромма на YouTube также есть отличные видео по основам теории электроники.

Обзор диодов печатной платы

Вы хотите знать все о диодах печатных плат? Вы изо всех сил пытаетесь найти соответствующую информацию о диодах для печатных плат? Вы попали в нужное место. Эта статья ответит на все ваши вопросы, связанные с диодами, и даст вам подробный обзор их различных типов, приложений, а также того, как они тестируются.И так, чего же ты ждешь? Прочтите и узнайте все, что вам нужно знать о диодах.

Что такое диоды на плате?

Диоды — одни из простейших полупроводниковых компонентов. Диод может выполнять ряд важных функций. Его основная способность заключается в определении направления электрического тока. Диоды пропускают через них ток только в одном направлении.

Способность направлять ток только в нужном направлении достигается с помощью встроенного электрического поля.Хотя раньше диоды состояли из раскаленных проводов, сегодня используются полупроводниковые диоды. Они изготовлены из полупроводниковых материалов, особенно из легированного кремния.

Каковы области применения диодов печатной платы?

Преобразование мощности

Диоды могут преобразовывать мощность переменного тока в мощность постоянного тока. Один диод или группа из 4 диодов могут преобразовать бытовую мощность 110 В в постоянный ток, построив двухполупериодный или половинный выпрямитель.Просто & # 2013265922; сигнала переменного тока может проходить через него. Когда конденсатор заряжается этим импульсом напряжения, выходное напряжение становится постоянным напряжением постоянного тока с минимальной пульсацией напряжения.

Полупериодный выпрямитель можно сделать, просто используя один диод. Если вы отправите сигнал переменного тока через диод, все отрицательные компоненты будут отключены.

Двухполупериодному выпрямителю необходимы четыре диода для преобразования отрицательных составляющих сигнала переменного тока в положительные.

Демодуляция сигнала

Печатные диоды чаще всего используются для устранения отрицательной составляющей сигнала переменного тока.Поскольку отрицательная часть сигнала переменного тока обычно аналогична положительной половине, в процессе снятия изоляции теряется не так много информации. Это приводит к лучшей обработке сигнала. Демодуляция сигнала обычно используется в радиоприемниках для успешного извлечения радиосигнала.

Логические вентили

Вычислительные двоичные деревья построены на логических вентилях. Включенные диодами, эти ворота регулируют, выключен ли переключатель («0») или включен («1»). В современных процессорах работают миллионы диодов.

Подавление скачков напряжения

Диоды очень часто используются для ограничения возможных повреждений в результате неожиданных больших скачков напряжения. TVS или диоды подавления переходных напряжений, как и стабилитроны, имеют низкое напряжение пробоя и высокие номинальные мощности. Эти диоды специально разработаны так, чтобы они могли поглощать энергию, если напряжение превышает их напряжение пробоя.

Рулевое управление по току

Диоды также обычно используются для управления током.Они также используются, чтобы убедиться, что ток течет только в правильном направлении. Способность диодов управлять током широко используется при переключении питания с источника питания на питание от батареи.

Предположим, ваш мобильный телефон подключен к сети и заряжается. Теперь телефон должен получать питание только от внешнего источника питания. Кроме того, когда сотовый телефон подключен к сети, только батарея потребляет энергию и заряжается. Как только вы отключите источник питания, аккумулятор сможет питать устройство.

Защита от обратного тока

Вы когда-нибудь неправильно устанавливали аккумулятор? Вы когда-нибудь путались с черным и красным проводами питания? Если это когда-либо происходило, значит, это диод, для которого ваша схема еще жива. Когда вы размещаете диод последовательно с положительной стороной источника питания, он известен как диод обратной защиты. Это гарантирует, что источник питания подает только положительное напряжение, а ток течет только в положительном направлении.

Однако диод обратной защиты имеет недостаток.Это часто приводит к некоторой потере напряжения из-за прямого падения напряжения. Поэтому в случае диода обратной защиты диоды Шоттки являются хорошим выбором.

Какие бывают типы диодов?

На рынке доступно множество диодов для печатных плат. Вот некоторые из них:

Сигнальные диоды

Это обычные, средние и самые основные диоды. Эти диоды обычно имеют прямое падение напряжения от среднего до высокого, а также низкий максимальный ток.Один из самых распространенных примеров такого диода — 1N4148.

Силовые диоды

Силовые диоды, также известные как выпрямители, представляют собой стандартные диоды с номинальным током, который намного выше максимума. Более высокий номинальный ток обычно получается в обмен на большее прямое напряжение. Классический пример силового диода — 1N4001.

Светодиоды

Среди различных диодов в семействе диодов светоизлучающий диод или светодиод является самым ярким элементом.Эти диоды обычно загораются при получении положительного напряжения. Светодиодные диоды для печатных плат пропускают ток только в одном направлении. Как правило, номинал VF светодиодного диода больше по сравнению с обычным, обычным диодом (1,2 ~ 3 В). Цвет светодиода также определяет рейтинг.

Диоды Шоттки

Диоды Шоттки также являются одними из наиболее часто используемых диодов. Здесь следует иметь в виду, что полупроводниковый состав диода Шоттки немного отличается от обычного диода.Из-за этой разницы падение напряжения в прямом направлении намного меньше и обычно составляет от 0,15 до 0,45 В.

Однако эти диоды все же могут иметь большой пробой напряжения. Эти диоды часто используются для ограничения потерь. Это специальные диоды, которые могут иметь свои собственные символы схемы с парой изгибов на конце катодной линии.

Стабилитроны

Стабилитроны — самые странные представители семейства диодов. Эти диоды обычно используются для произвольного проведения обратного тока.Эти диоды сконструированы таким образом, что их напряжение пробоя очень точное. Это известно как напряжение стабилитрона или пробой стабилитрона.

Если пропустить достаточный ток через стабилитрон в обратном направлении, падение напряжения останется постоянным с напряжением пробоя. Эти уникальные диоды имеют собственные обозначения схем, где катодная линия имеет волнистые концы.

Фотодиоды

Эти диоды специально сконструированы. Они могут поглощать энергию фотонов света и производить электрический ток.Основным благодетелем фотодиодной технологии являются солнечные элементы. Однако вы также можете использовать эти диоды для оптимальной связи, а также для обнаружения света.

Как проверить диоды на плате?

Для проверки диодов можно использовать цифровой мультиметр. Лучше всего проверить диод, оценив падение напряжения на нем в случае прямого смещения. Такой диод работает как замкнутый переключатель и пропускает ток.

При тестировании диодов с помощью мультиметра между измерительными проводами генерируется небольшое напряжение.После этого мультиметр показывает падение напряжения при подключении измерительных проводов к диоду с прямым смещением. Иногда вам может потребоваться удалить один из концов диода из схемы перед ее проверкой. Кстати, если вы хотите узнать больше о том, как проверить печатную плату, не стесняйтесь проверить здесь.

Мультиметры обычно используют два метода для проверки диодов. Это следующие методы:

a) Режим тестирования диодов

b) Режим сопротивления

Всегда рекомендуется использовать режим тестирования диодов, поскольку он считается лучшим подходом для тестирования диодов.С другой стороны, режим сопротивления используется только тогда, когда мультиметр не может проверить диод в режиме тестирования диодов.

Процесс тестирования диодов с использованием режима тестирования диодов выглядит следующим образом:

Отключите все источники питания в цепи.
Убедитесь, что на диоде нет напряжения.
Закрепите мультиметр для измерения переменного или постоянного напряжения в соответствии с вашими требованиями.
Переведите шкалу в режим проверки диодов.
Затем подключите диод к измерительным проводам.
Теперь запишите показанное измерение.
Поменяйте местами провода и снова выполните измерение.

Процесс тестирования диодов с использованием режима сопротивления выглядит следующим образом:

Отключите все источники питания в цепи.
Убедитесь, что на диоде нет напряжения.
Закрепите мультиметр для измерения переменного или постоянного напряжения в соответствии с вашими требованиями.
Теперь поверните циферблат и установите его в режим сопротивления.
Удалите диод из цепи и подключите его с помощью измерительных проводов. Запишите отображаемое измерение.
Теперь переместите щупы в обратном положении и снова запишите показанное измерение.
Для достижения наилучших результатов при использовании режима сопротивления сравните и сопоставьте показания, снятые с использованием заведомо исправного диода.

Диод будет работать правильно только в том случае, если катод имеет отрицательный заряд относительно анода при определенном напряжении.Таким образом, диод вообще не будет работать, если катод имеет положительный заряд. То же самое произойдет, если напряжение на катоде и аноде будет одинаковым. Следовательно, направление катода очень важно для работы диода. Теперь, когда вы получили обширные знания из этой статьи, вы хорошо подготовлены, чтобы выбрать наиболее подходящие диоды для печатных плат для всех ваших электрических проектов.

Учебное пособие по диодам

: как тестировать диоды?

Диод — это электронное устройство, изготовленное из полупроводниковых материалов.Диод — одно из первых полупроводниковых устройств, и он широко используется, особенно в различных электронных схемах.

Введение

Диод — электронное устройство из полупроводниковых материалов (кремний, селен, германий и т. Д.). Он имеет однонаправленную проводимость, то есть, когда прямое напряжение подается на анод и катод диода, диод проводит. Когда на анод и катод подается обратное напряжение, диод выключается.Следовательно, включение и выключение диода эквивалентно включению и выключению переключателя.

Диод — одно из первых полупроводниковых устройств, которое широко используется, особенно в различных электронных схемах. Диоды и резисторы, конденсаторы, катушки индуктивности и другие компоненты разумно подключены для формирования цепей с различными функциями, которые могут реализовывать различные функции, такие как выпрямление переменного тока, обнаружение модулированных сигналов, ограничение, ограничение и регулирование напряжения. Будь то в общей радиосхеме или в других бытовых приборах или промышленных цепях управления, вы всегда можете найти диод.

Каталог

I Структура диода

Диод состоит из PN перехода плюс соответствующих электродных выводов и корпусов. Используя разные процессы легирования, полупроводник P-типа и полупроводник N-типа изготавливаются на одной и той же полупроводниковой (обычно кремнии или германии) подложке путем диффузии, и на их границе раздела формируется область пространственного заряда, называемая PN-переходом.

Электрод, вытянутый из зоны P, называется анодом, а электрод, вытянутым из зоны N, называется катодом.Из-за однонаправленной проводимости PN-перехода направление тока при включении диода — от анода к катоду через внутреннюю часть трубки.

Условное обозначение диода показано на рисунке. Диод имеет два электрода. Электрод, вытянутый из области P, является положительным электродом, также называемым анодом; электрод, вытянутый из области N, является отрицательным электродом, также называемым катодом. Направление треугольной стрелки указывает направление прямого тока, а символ диода обозначается VD.

Обозначение диодной цепи

II Распознавание диодов

Кристаллические диоды также называются полупроводниковыми диодами или сокращенно диодами, которые представляют собой полупроводниковые устройства с PN переходом. Существует множество типов диодов разных форм и размеров. Наиболее распространенными из них являются диоды в стеклянной оболочке, диоды в пластиковой оболочке, диоды с металлической оболочкой, мощные диоды с металлической оболочкой в форме болта, миниатюрные диоды и чип-диоды.Функционально его можно разделить на детекторный диод, выпрямительный диод, переключающий диод, диод регулятора напряжения и т. Д.

типа диодов

III Характеристики диода

1. Основными параметрами кристаллического диода являются: (1) Максимальный выпрямленный ток IFMFM относится к максимальному среднему току, разрешенному для прохождения вперед через PN переход (Рисунок a). Фактический рабочий ток должен быть меньше IFM, иначе диод будет поврежден.(2) Максимальное обратное напряжение URM относится к максимальному напряжению, приложенному в обратном направлении через диод, не вызывая пробоя PN перехода (рисунок b). Во время использования следует выбирать диоды с URM, превышающим фактическое рабочее напряжение более чем в 2 раза. (3) Максимальная рабочая частота fM детектирующего или высокочастотного выпрямительного диода должна быть как минимум в два раза больше фактической рабочей частоты схемы. (4) Стабильное значение напряжения UZ стабилитрона должно соответствовать требованиям схемы.

Простая диодная схема

2. Два контакта кристаллического диода имеют положительный и отрицательный полюса. В обозначении цепи нижняя часть треугольника положительна, а конец короткой полоски — отрицательна. На самом деле, некоторые символы печатной схемы на диоде для обозначения полярности; некоторые напечатали цветной кружок в качестве отрицательной метки на отрицательном конце диода; некоторые диоды имеют разную форму на обоих концах, плоская головка — это положительный полюс, а круглая головка — отрицательный полюс.Обратите внимание на идентификацию во время использования.

анод и катод диодов

3. Кристаллические диоды имеют характеристики однонаправленной проводимости, позволяя току течь от положительного электрода к отрицательному, но не позволяя току течь от отрицательного электрода к положительному электроду.

Характеристики однонаправленной проводимости диодов

4.Германиевые диоды и кремниевые диоды имеют разные падения напряжения на передней лампе во время прямой проводимости. На рисунке представлена вольт-амперная характеристика германиевого диода. Когда приложенное прямое напряжение больше, чем падение напряжения на прямой лампе, германиевый диод включается. Прямое падение напряжения германиевого диода составляет около 0,3 В.

вольт-амперная характеристика германиевого диода

5.На рисунке показана вольт-амперная характеристика кремниевого диода. Когда приложенное прямое напряжение больше 0,7 В, кремниевый диод включается. Кроме того, при той же температуре обратный ток утечки кремниевых диодов намного меньше, чем у германиевых диодов. Из приведенной выше кривой вольт-амперной характеристики видно, что напряжение и ток диода имеют нелинейную зависимость, поэтому кристаллический диод является нелинейным полупроводниковым устройством.

вольт-амперная характеристика кремниевого диода

IV Как проверить диоды?

1.Кристаллический диод малой мощности

(1) Определите положительный и отрицательный электроды

1) Обратите внимание на символ на корпусе. Символ диода обычно наносится на внешнюю оболочку диода, причем один конец имеет треугольную стрелку в качестве анода, а другой конец — в качестве катода.

2) Обратите внимание на цветовую точку на корпусе. В случае точечного диода он обычно маркируется полярной цветной точкой (белой или красной). Обычно конец, отмеченный цветной точкой, является положительным электродом.Остальные диоды отмечены цветным кольцом, а конец с цветным кольцом — отрицательный.

3) На основании однократного измерения с меньшим сопротивлением конец, подключенный к черной тестовой ручке, является положительным, а конец, подключенный к красной тестовой ручке, — отрицательным.

4) Обратите внимание на корпус диода с серебряной полосой на одном конце в качестве отрицательного полюса.

(2) Определение максимального напряжения обратного пробоя. Для переменного тока из-за постоянных изменений самое высокое обратное рабочее напряжение — это пиковое переменное напряжение, которое выдерживает диод.

2. Двунаправленный триггерный диод

Поместите мультиметр в соответствующий блок постоянного напряжения, и тестовое напряжение обеспечит мегомметр.

Во время теста встряхните мегомметр, чтобы таким же образом измерить значение VBR. Наконец, сравните VBO и VBR. Чем меньше разница между абсолютными значениями этих двух параметров, тем лучше симметрия тестируемого двунаправленного триггерного диода.

3.Диод подавления переходных напряжений

Используйте мультиметр для измерения качества диода. Для однонаправленных TVS, согласно методу измерения обычных диодов, можно измерить положительное и отрицательное сопротивление. Как правило, прямое сопротивление составляет около 4 кОм, а обратное сопротивление бесконечно. Для двунаправленного диода подавления переходных напряжений значение сопротивления между двумя контактами, измеренное любым красным и черным измерительными проводами, должно быть бесконечным, в противном случае это означает, что трубка неисправна или повреждена.

4. Варисторный диод высокочастотный

Отличие высокочастотных варисторных диодов от обычных диодов в том, что у них разная цветовая кодировка. Цветовой код обычных диодов обычно черный, а цветовой код высокочастотных варисторных диодов светлее. Правило полярности аналогично правилу обычных диодов, то есть конец с зеленым кольцом — отрицательный, а конец без зеленого кольца — положительный.

5.Варакторный диод

Поменяйте местами красный и черный щупы мультиметра для измерения варакторного диода. Сопротивление между двумя выводами варакторного диода должно быть бесконечным. Если во время измерения обнаруживается, что стрелка мультиметра слегка покачивается вправо или значение сопротивления равно нулю, это означает, что проверяемый варакторный диод имеет утечку или вышел из строя.

6. Монохроматический светодиод

Прикрепите энергосберегающий 1.Сухая батарея 5 В вне мультиметра и установите мультиметр на R × 10 или R × 100. Это подключение эквивалентно подаче на мультиметр последовательного напряжения 1,5 В и увеличению напряжения обнаружения до 3 В (напряжение включения светодиод 2В). При тестировании используйте мультиметр, чтобы попеременно касаться двух контактов светодиода. Если характеристики лампы хорошие, в это время она должна нормально излучать свет. В это время черная тестовая ручка подсоединяется к положительному электроду, а красная тестовая ручка — к отрицательному электроду.

7. Инфракрасный светодиод

(1) Найдите положительный и отрицательный электроды инфракрасного светодиода. Инфракрасные светодиоды имеют два контакта, обычно длинный контакт является положительным, а короткий — отрицательным. Поскольку инфракрасный светодиод является прозрачным, электроды в корпусе хорошо видны. Более широкий и крупный из внутренних электродов является отрицательным электродом, а более узкий и меньший — положительным электродом.

(2) Сначала измерьте прямое и обратное сопротивление красных светодиодов. Обычно прямое сопротивление должно быть около 30 кОм, а обратное сопротивление должно быть выше 500 кОм, чтобы лампу можно было использовать в обычном режиме.

8. Инфракрасный приемный диод

Определите полярность контактов

1) Определить по внешнему виду. Внешний вид обычных инфракрасных приемных диодов черный.При идентификации булавки, обращенной к светоприемному окну, левая сторона является положительной, а правая — отрицательной соответственно. Кроме того, на верхней части корпуса инфракрасного приемного диода имеется небольшая скошенная плоскость. Обычно штифт с одним концом этой скошенной плоскости является отрицательным электродом, а другой конец — положительным электродом.

2) Сначала используйте мультиметр, чтобы различить положительный и отрицательный электроды обычного диода для проверки, то есть поменяйте местами красный и черный тестовые провода, чтобы дважды измерить сопротивление между двумя контактами трубки.Обычно значение сопротивления должно быть одно большое и одно маленькое. В зависимости от модели с меньшим сопротивлением шаг закрепления, подключенный к красной тестовой ручке, является отрицательным, а контакт, подключенный к черной тестовой ручке, является положительным.

(2) Для проверки работы приемного инфракрасного диода. Используйте мультиметр для электрического измерения прямого и обратного сопротивления инфракрасного приемного диода. По величине прямого и обратного сопротивления можно изначально определить качество инфракрасного приемного диода.

9. Лазерный диод

В соответствии с методом проверки прямого и обратного сопротивления обычного диода можно определить порядок расположения выводов лазерного диода. Однако прямое падение напряжения лазерного диода больше, чем у обычного диода, поэтому при обнаружении прямого сопротивления стрелка мультиметра слегка отклоняется вправо.

В Функции диода

1.Одна из основных функций кристаллических диодов — детектирование. На рисунке изображена супергетеродинная схема радиодетектирования. Выходной сигнал с амплитудно-модулированной волны от второго промежуточного усилителя подается на катод диода VD. Его отрицательный полупериод проходит через диод, а положительный полупериод отсекается, а высокочастотные составляющие фильтруются RC-фильтром. Выходной сигнал — аудиосигнал, модулированный на несущей волне. Этот процесс называется обнаружением.

Детектор диодный

2.Еще одна функция диодов — выпрямление. На рисунке изображена схема выпрямленного питания. Из-за однонаправленной проводимости диода, когда диод VD включен во время положительного полупериода переменного напряжения, он имеет выход. Когда диод VD выключен, во время отрицательного полупериода переменного напряжения на выходе нет. Пульсирующее напряжение, выпрямленное диодом VD, является постоянным напряжением после RC-фильтрации.

Диодный выпрямитель

3.Полномостовой выпрямитель обычно называют полномостовым. Это комбинированный прибор из выпрямительных диодов. Он имеет форму прямоугольника, круга, плоскую, квадратную и т. Д. И имеет различные характеристики напряжения, тока и мощности.

Полный мост

4. Текстовый символ полномостового выпрямителя — «UR». Полномостовой выпрямительный блок содержит четыре выпрямительных диода, которые подключаются по определенным правилам. Как показано на рисунке справа, он имеет две входные клеммы переменного тока (~) и выходные клеммы положительного (+) и отрицательного (-) полюса постоянного тока.

Внутри мостового выпрямителя

5. Мостовой выпрямительный блок в основном используется для двухполупериодных выпрямительных схем мостового типа. Когда напряжение переменного тока U является положительным в течение половины цикла, ток I образует петлю через VD2 и нагрузку R и VD3, а напряжение UR на нагрузке является положительным и отрицательным. Когда U отрицателен в течение половины цикла, ток I отрицателен через VD4, R и VD1, образуя петлю. Напряжение UR на нагрузке остается положительным и отрицательным, обеспечивая двухполупериодное выпрямление.Использование полномостового выпрямительного блока может упростить структуру выпрямительной схемы.

Схема двухполупериодного выпрямителя мостового типа

6. На рисунке ниже показана вольт-амперная характеристика стабилитрона. Видно, что стабилитрон срабатывает после обратного пробоя PN перехода, и его напряжение на выводах остается в основном неизменным в определенном диапазоне. Пока обратный ток не превышает его максимальный рабочий ток IZM, стабилитрон не будет поврежден.

Вольт-амперная характеристика стабилитрона

7. Диоды стабилизации напряжения со значением стабилизации напряжения ниже 15В можно измерить с помощью блока мультиметра «R × 10k» (содержащего высоковольтную батарею 15В). При считывании левый конец шкалы составляет 15 В, а правый конец — 0. Исходную шкалу мультиметра 50 В можно использовать для считывания и подставить в следующую формулу для получения: значение регулирования напряжения (50- X) / 50 · 15V, где X — число на шкале шкалы блока 50V.

Мультиметр тестовый стабилитрон

8. Диод стабилизации напряжения предназначен для стабилизации напряжения. На рисунке показана параллельная схема стабилизации напряжения. Напряжение на диоде стабилизации напряжения VD является выходным напряжением.

параллельная цепь стабилизации напряжения

9. Трехконтактная стабилитронная лампа представляет собой стабилитрон с температурной компенсацией, а в ее корпусе находятся два встречно соединенных стабилитрона, соединенных последовательно; его форма такая же, как у кристаллического триода, с 3 контактами: контакт ① и вывод являются отрицательными полюсами двух стабилизирующих напряжение диодов соответственно.Поскольку они симметричны, их можно менять местами по желанию. При использовании один подключен к положительному полюсу источника питания, а другой заземлен; Трехконтактные регуляторы напряжения в основном используются в схемах прецизионных регуляторов напряжения, требующих высокотемпературной стабильности.

Стабилитрон трехконтактный

Артикул Рекомендуемый:

Что такое лавинные диоды?

Диоды Шоттки: принцип, функции и применение

A Базовое знакомство со светодиодами

Тестирование печатной платы (PCB) с помощью мультиметра Базовая электроника

Печатная плата (PCB) — это основа электронных компонентов, на которой размещаются и припаиваются различные компоненты.Печатная плата изготавливается путем травления слоя меди на плате, как это показано на принципиальной схеме. Для этого существуют разные методы, но наиболее распространенный из них основан на использовании раствора хлорида железа. Если процесс травления не будет выполнен должным образом, может произойти короткое замыкание соседних дорожек. Часто короткое замыкание происходит из-за неправильного расположения на медной пластине. Обнаружение короткого замыкания на печатной плате может стать очень сложной задачей, если плата полностью протравлена и имеет очень тонкие линии соединений между различными компонентами.

Печатная плата

Таким образом, проверка целостности является очень важной задачей печатной платы перед установкой различных компонентов, которые используются в схеме.

MultiMeter

Мультиметр широко используется во всех измерительных техниках. С помощью мультиметра мы можем измерять различные величины, такие как сопротивление, переменное и постоянное напряжение, ток, емкость и т. Д. Мультиметр — это вольтметр, амперметр и миллиметр, объединенные вместе.Там он также известен как ВОМ (Вольт-Ом миллиметр). Мультиметр также может иметь разные возможности, например, тестирование диодов, тест когерентности, тест транзистора, тест обоснования TTL и тест повторения.

Аналоговый мультиметр

Важные моменты для проверки целостности печатной платы —

Сначала проверьте следы печатной платы под микроскопом или увеличительным стеклом. Посмотрите, сможете ли вы найти какие-нибудь короткие следы. Определите все подозрительные места на доске с проведенной сортировкой и отметьте эти места маркером.Старайтесь избегать коротких замыканий там, где вы отметили. Вы можете наносить метки на близлежащие компоненты, на землю или самолеты снабжения.
Если имеется принципиальная электрическая схема, найдите следы или места короткого замыкания, отмеченные на схеме как подозрительные. Проверьте, должны ли эти точки замыкания быть отдельными или соединенными. В некоторых случаях следы соединяются намеренно. Пройдите все подозрительные точки короткого замыкания и удалите те, которые подключены на принципиальной схеме. Если принципиальной схемы там нет, пропустите этот шаг.

Изображение цифрового мультиметра

Вставьте красный штекер мультиметра в гнездо «V» миллиметра, а штекер черного провода — в гнездо «COM». Установите ручку мультиметра в положение проверки целостности цепи. Эта позиция обычно имеет знак с несколькими небольшими параллельными линиями и значок диода.

Включите мультиметр. Проверьте тестер целостности мультиметра, соединив два его провода вместе. При этом должен продолжаться звуковой сигнал.Если он не издает звуковой сигнал, значит, вы не установили ручку в положение проверки непрерывности, или при проверке, возможно, необходимо заменить батарею.
Подключите первый датчик мультиметра к одному концу, а второй датчик к последней точке подозрительных следов. Неважно, какая полярность подключений. Вам придется сильно надавить, чтобы установить электрическое соединение между щупами мультиметра и дорожками. Если раздается звуковой сигнал, значит, короткое замыкание. Повторите этот процесс для всех подозрительных следов.

Тестирование печатной платы

Печатная плата, или печатная плата, содержит большое количество электронных компонентов, которые соединены между собой тонкими медными дорожками. Расстояние между этими следами обычно очень мало, порядка менее 1/2 миллиметра. Такое короткое расстояние делает расположенные рядом следы склонными к короткому замыканию, которые электрически соединяются друг с другом. Электрическое короткое замыкание в цепи может помешать ее правильной работе, вывести ее из строя или повредить один или несколько ее компонентов.

Проверка компонентов

11. Проверка компонентов

Итак, вы собрали схему и, насколько вам известно, вроде все в порядке, но работает не так, как ожидалось. Еще хуже, он отказывается подавать какие-либо признаки жизни. Что вы делаете? Сначала проверьте цепь для механических неисправностей, таких как неподключенные провода, сломанные переходные отверстия на плате (это отверстия на печатной плате, которые имеют металлическое покрытие по длине отверстия для соединения одной стороны плату к другой), плохие контакты аккумулятора внутри корпуса, сломанные контакты на компонент, соединения холодной пайки и т. д.
Если это не даст результата, вы следует сравнить значения компонентов со схемой.
Вы могли поставить компонент в неправильном месте или неверно считайте значения. Может ты забыл k перед Ом. Возможно, вы подключили питание к неправильный вывод ИС.
Следующим шагом является проверка каждого компонента на доска.
Начните поиск неисправностей с измерения постоянного напряжения в определенных точках плата и сравнивая эти значения со схемой.Так, зная работу схемы, вы запускаете процесс устранение, чтобы найти подозрительный компонент.
Если их несколько подозреваемых, и это не редкость в сложных устройствах, Тестирование разделено на группы компонентов. Вы начинаете регистрироваться обратный порядок пайки, это означает, что вы начинаете с компонентов в последнюю очередь припаяны, потому что это самые чувствительные компоненты в схеме как интегральные схемы, транзисторы, диоды и т. д.
самый быстрый и простой способ устранения неполадок — использовать омметр.
В большинстве В тех случаях, когда у вас нет омметра отдельно, поскольку он обычно добавляется к амперметру и вольтметру в одном приборе, называемом Измеритель AVO или мультиметр.
Самый безопасный и самый точным методом является демонтаж компонента с платы, когда тестирование, потому что другие компоненты могут привести к неправильному диагнозу, поэтому вы должны быть очень осторожны при тестировании в цепи.
Хорошо, теперь вы должны кое-что узнать о мультиметрах. Есть два вида: аналоговый и цифровой. Аналоговые ушли в прошлое, и поскольку они используют иглу для обозначения значений, это может быть затруднительно определение правильной стоимости. Цифровые счетчики, с другой стороны, имеют отображать. Вам следует выбрать этот тип, хотя оба бывают разных размеров и с разными диапазоны. Их цена от нескольких долларов до нескольких сотен долларов за реально хорошие профессиональные типы.
Два инструменты показаны в 11.1.

11,1 Диоды и транзисторы

При использовании аналогового прибора для проверки диода, стрелка будет почти полностью качаться по шкале, когда диод выключен. размещены в одном направлении и почти не двигаются, когда диод наоборот.
Стрелка измеряет не сопротивление диода, а ток в одном направлении и отсутствие тока в другом направление.
Если значение равно или почти равно, либо низкое, либо высокое в в обоих направлениях, диод неисправен и подлежит замене.

Цифровой приборы имеют положение на шкале для измерения диодов, как показано в 11.1b. Когда мы соединяем зонды друг с другом, то мультиметр должен загудеть, сигнализируя о коротком замыкании, и отобразить сообщает 0. Когда мы разделяем датчики, гудение прекращается, и появляется символ открытия отображается цепь (это может быть 0L или 1).Теперь подключаемся щупы к диоду (11.3a). Потом переворачиваем диод и снова подключаем (11.3b). Если измеренный диод в порядке, одно из двух измерений будет показали значение, которое представляет минимальное напряжение, которое может быть проводится через диод (от 400 мВ до 800 мВ), а анод конец диода, подключенный к щупу А (красный). Диод неисправен, если вы слышите гудение (замкнутая цепь) или какое-либо значение, которое представляет бесконечность.Аналогичным образом испытываются транзисторы
, так как они действуют как два подключенных диода. Согласно 11.4b, положительный зонд подключается к базе, а отрицательный зонд сначала подключается к коллектору, а затем к эмиттеру. В обоих случаях то сопротивление должно быть низким. После этого вы делаете то же самое, только с переключенные зонды. Отрицательный зонд подключается к базе, и вы проверяете коллектор и эмиттер с положительным зондом.
В обоих случаях на счетчике должно быть высокое значение.
При тестировании Транзисторы PNP, все ступени одинаковы, но замеры должны быть напротив: на 11.4a они высокие, а на 11.4c они низкие.
Если вы тестировать транзисторы с помощью цифрового прибора, процесс остается аналогичным к тому, что с диодами. Каждый диод должен выдавать значение в пределах 400 мВ. и 800 мВ. Многие современные цифровые мультиметры имеют разъем для тестирования. транзисторы. Как показано на 11.5, есть специальная розетка, где низкий и транзисторы средней мощности подходят.Если вам нужно проверьте транзисторы большой мощности, тонкие провода (0,8 мм) должны быть припаивается к контактам транзистора и затем вставляется в гнездо. В виде показано на 11.5, транзистор вставлен в гнездо в соответствии с его тип (PNP или NPN) и выключатель с маркировкой hFE занесен в должность. Если транзистор работает, на дисплее отображается значение, которое представляет текущий коэффициент усиления. Если для Например, тестируется транзистор, и на дисплее отображается 74, это означает ток коллектора в 74 раза больше тока базы.

11,2 Трансформаторы и катушки

Трансформаторы испытывают измерением сопротивления медного провода на первичной и вторичной обмотках. Поскольку первичный имеет больше витков, чем вторичный, и наматывается с помощью более тонкого провода, его сопротивление больше, а величина его находится в диапазоне десятков Ом (при большой мощности трансформаторы) до нескольких сотен Ом.
Среднее сопротивление ниже и находится в диапазоне от нескольких Ом до нескольких десятков Ом, где все еще действует принцип обратной зависимости, высокая мощность означает низкое сопротивление.
Если мультиметр показывает бесконечное значение, это означает, что катушка либо плохо подключена, либо в какой-то момент повороты отключаются. Катушки
можно проверить в так же, как трансформаторы, через их сопротивление. Все принципы остаются так же, как и с трансформаторами.Бесконечное сопротивление означает открытая обмотка.

11,3 Конденсаторы

Конденсаторы должны давать бесконечное показание на мультиметр. Исключение составляют электролитические компоненты и блок очень высокой стоимости. конденсаторы. Когда положительный конец электролитического конденсатора подключен к положительному щупу аналогового прибора, а отрицательный конец к отрицательному датчику игла двигается плавно и плавно возвращается к бесконечности.Это доказательство того, что конденсатор в порядке, и движение иглы — это заряд, накапливаемый в конденсаторе. (Даже небольшие конденсаторы заряжаются во время тестирования.)
Переменные конденсаторы проверяются подключением омметр к ним и поворот ротора. Стрелка должна указывать в бесконечность на всегда, потому что любое другое значение означает тарелки ротор и статор в какой-то момент соприкасаются.
Есть цифровые метры, которые имеют возможность измерения емкость, что упрощает процесс.С учетом сказанного стоит упоминая, что конденсаторы имеют значительно более широкий допуск, чем резисторы, (около 20%).

11,4 Потенциометры

Для проверки потенциометра, (потенциометра) или переменной резистор, процесс довольно прост, вы подключаете компонент к зондам измерить сопротивление и повернуть вал.
(Шумный горшок можно починить с помощью специального спрея.)

11,5 Колонки и наушники

При тестировании динамиков их звуковая катушка может находиться между 1.5 и 32 Ом. Значение, указанное на динамике, является значением импеданса. и фактическое сопротивление постоянному току будет ниже. При измерении динамика с аналоговым измерителем вы должны услышать щелчок, когда щупы связанный.

Как использовать мультиметр на печатной плате

Мультиметры

могут быть ценным инструментом для поиска и устранения неисправностей при работе с печатными платами. Даже если у вас нет электрической схемы печатной платы, которая могла бы идентифицировать компоненты и дать вам значения напряжения и резистора, которые должны присутствовать, на многих печатных платах есть контрольные точки, которые четко обозначены.Используйте мультиметр на этих контрольных точках, чтобы проверить, соответствует ли измеренное напряжение напряжению на маркированной контрольной точке. Если они совпадают, это даст вам уверенность в том, что печатная плата работает нормально.

Инструкции

1 Подключите щупы мультиметра к мультиметру, соблюдая правильную полярность. Красный щуп мультиметра является положительным и имеет банановый разъем на конце провода зонда. Вставьте банановый разъем в красный штекер мультиметра. Вставьте банановый разъем черного щупа в черный штекер мультиметра.

2 Выберите функцию мультиметра для измерения напряжения или сопротивления, повернув ручку функций или нажав функциональную кнопку. Если вы собираетесь измерять напряжение, например измерять мощность, подаваемую на печатную плату, выберите напряжение переменного тока (AC) или постоянного тока (DC). Электрическая схема печатной платы подскажет, какой тип напряжения присутствует.

3 Отключите электрическое устройство, частью которого является печатная плата. Снимите с устройства любой корпус, чтобы получить доступ к печатной плате.Соблюдая осторожность, не касайтесь каких-либо электрических компонентов или проводки, подключите электрическое устройство и включите его.

4 Прикоснитесь щупами мультиметра к контрольным точкам печатной платы, если вы измеряете напряжение. Держите руки на пластиковом зелье зондов, чтобы не получить шок. Красный щуп идет к контрольной точке, а черный щуп идет на массу или общий. Если вы измеряете сопротивление резисторов, подключите по одному щупу к каждому концу резистора.

5 Считайте показания мультиметра для измерения напряжения или сопротивления.

6 После определения напряжения или сопротивления снимите щупы и запишите значение. Перейдите к следующей контрольной точке или резистору и повторите измерение. После того, как вы сделали все свои измерения, выключите электрическое устройство и мультиметр. Отключите питание от электрического устройства и снова установите корпус.

Проверка пульсаций переменного тока / диодов генератора

Дополнительные указания

При работающем двигателе генератор вырабатывает электрическую энергию для питания бортовых электрических систем автомобиля и восполнения заряда аккумулятора, потребляемого во время проворачивания.

Генератор преобразует механическое вращение в электрическую энергию, заставляя магнитное поле вращаться внутри фиксированного набора обмоток. Изменяющееся магнитное поле индуцирует в обмотках переменное напряжение, которое выпрямляется с помощью диодов, чтобы получить на выходе постоянный ток.

Максимальная выходная мощность ограничена регулятором напряжения, который изменяет выходную мощность генератора относительно напряжения системы; когда напряжение в системе низкое, регулятор увеличивает мощность генератора, и наоборот.

Выпрямление генерируемого переменного тока создает непрерывную серию импульсов напряжения, пульсацию на выходе генератора. Периодически пропускаемые импульсы или сбои в пульсации указывают на проблему либо обмоток, либо выпрямительных диодов. Острые всплески, обычно направленные вниз, между импульсами указывают на неисправность диода и наличие некорректированного переменного напряжения в схеме.

Выходная мощность генератора будет изменяться в зависимости от частоты вращения двигателя и электрической нагрузки.Однако во всех этих вариациях должна поддерживаться постоянная пульсация.

Включение потребителей электроэнергии и увеличение частоты вращения двигателя увеличивает нагрузку на генератор, что может спровоцировать неисправности, которые не проявляются при низких нагрузках. Если выходное напряжение от пика до пика превышает 500 мВ, нежелательные скачки напряжения могут нарушить работу других электрических систем, в частности систем, зависящих от сигнала переменного тока.

Для получения точного и надежного сигнала всегда подключайтесь к клемме B + генератора: удобно измерять пульсации непосредственно на положительной клемме аккумуляторной батареи; тем не менее, аккумулятор может ослабить сигнал, так что проблемы можно будет пропустить.

Типичные признаки неисправности генератора:

Подсветка сигнальной лампы аккумулятора.
Свечение контрольной лампы неисправности (MIL).
Диагностические коды неисправностей (DTC).
Неровный холостой ход.
Возможны пропуски зажигания в двигателе.
Потеря заряда или состояния аккумулятора.
Неустойчивые или неисправные приборы приборной панели.

Неисправности генератора или связанные с ним неисправности, которые могут вызвать указанные выше симптомы:

Неисправности диодов, вызванные нагревом и вибрацией или попаданием влаги в схему.
Короткое замыкание, обрыв или высокое сопротивление в обмотках статора.
Плохое состояние здоровья или заряда аккумулятора.
Короткое замыкание, обрыв или высокое сопротивление в кабелях аккумулятора или заземления и / или в соединениях.
Неисправности приводного механизма генератора, включая шкив, состояние и натяжение ремня, или проблемы с обгонной муфтой.
