Как проверить конденсатор в микроволновке с помощью мультиметра
В микроволновке имеется конденсатор, который накапливает заряд электричества и служит для выравнивания бросков напряжения при включенной печи. Он представляет собой деталь с двумя металлическими пластинами. В микроволновку устанавливаются конденсаторы различного типа в зависимости от ее конструкции и мощности. Деталь эта имеет большие размеры и весит до 100 г. В этой статье даются рекомендации, как проверить, работает конденсатор в СВЧ или он неисправен.
1 Проверка конденсатора
1.1 Как найти конденсатор в микроволновке
1.2 Использование мультиметра для проверки
2 Признаки исправного и неисправного конденсатора
Проверка конденсатора
Сегодня микроволновые печи является распространенными приборами, применяемыми в быту. Во время эксплуатации микроволновки возникают случаи, когда необходимо проверить, работает ли конденсатор. Данная необходимость возникает при подозрении, что печь работает некорректно и со сбоями.
Такую проверку можно выполнить своими руками, без привлечения специалистов. Но ее нужно производить очень осторожно, чтобы случайно не вышли из строя другие элементы СВЧ. Как же правильно осуществить тестирование устройства?
Как найти конденсатор в микроволновке
Первое, что нужно сделать при каких-либо манипуляциях с конденсатором, — отключить микроволновку от электросети в целях исключения негативного воздействия электрического тока на человека. Далее нужно открутить заднюю крышку СВЧ и снять панель, которая закрывает устройство. Найти деталь несложно, если знать, что он из себя представляет по внешнему виду. Обычно он расположен недалеко от трансформатора.
Несмотря на то, что микроволновая печь отключена от сети, есть риск поражения электрическим током, так как эта деталь его накапливает (до 2 кВ). Поэтому прибор необходимо разрядить на корпус. Для разрядки нужно замкнуть чем-нибудь его клеммы, например отверткой. Это наиболее распространенный способ, но считается, что он небезопасен для самого устройства.
Только после разрядки прибора его можно подвергать различным манипуляциям. Личная безопасность прежде всего!
Использование мультиметра для проверки
Определить работоспособность конденсатора можно при помощи обычной лампочки мощностью от 40 Вт. Если во время касания проводов клемм устройства лампочка не загорается, но проскакивает искра, то оно находится в рабочем состоянии. Если один провод закрепить на клемме конденсатора, а второй – на его корпусе, можно проверить корпус на пробой. Если искра не обнаруживается, а лампочка не горит, то прибор находится в рабочем состоянии. Если же имеется искрение или лампочка горит вполнакала, то деталь нерабочая. Такой способ применим, если не имеется под рукой мультиметра.
Для более детальной диагностики конденсатора используется специальный прибор — мультиметр. Он предназначен для тестирования приборов и отдельных их деталей. Это устройство имеет два режима: мультиметра и омметра. В режиме «мультиметр» устройство работает на небольшом напряжении.
В этом случае прибор покажет только отсутствие обрыва или же присутствие короткого замыкания (КЗ). Для детальной проверки тестер необходимо перевести в режим «омметр». Чтобы испытать конденсатор в этом режиме достаточно: снять крышку, снять клеммы, затем разрядить устройство, перевести прибор в режим «омметр» (сопротивление = 2000 кОм), затем проверить клеммы на отсутствие дефектов (так как плохой контакт влияет на достоверность измерений) и, наконец, соединить клеммы с деталью.
Модели используемого омметра:
- PU182.1;
- PU186;
- KEW-3125.
Признаки исправного и неисправного конденсатора
Если устройство не работает, то значения на приборе или не изменяются, или имеют нулевое значение. Такой прибор больше непригоден для использования. Если конденсатор протек и имеется протечка электролита, то значение на дисплее будет показывать постоянное маленькое сопротивление. Такая деталь также подлежит замене, использовать ее уже нельзя. Прибор, пробитый вследствие короткого замыкания, показывает нулевое сопротивление на приборе и также подлежит утилизации.
Если при поверке устройства показания прибора изменяются от минимального до единицы, это означает, что деталь работает нормально. Его можно оставить в микроволновке для дальнейшего применения в работе. Для очередной проверки конденсатор необходимо разрядить снова.
Бывает, что деталь утрачивает только часть емкости. Она становится отличной от емкости на корпусе. В таком случае при диагностике необходим датчик, который имеется не в любом мультиметре. Обрыв вследствие механического воздействия случается не очень часто. Чаще возникают пробой или утрата емкости.
Проверку конденсаторов в СВЧ нужно производить своевременно, так как они являются ответственной деталью в СВЧ и непосредственно влияют на ее работоспособность.
Важно соблюдать все основные правила при поверке конденсатора в микроволновке для того, чтобы вовремя находить проблему в работе печи и устранить ее, не обладая специальными знаниями. Прежде, чем начинать диагностику и ремонт электроприборов, нужно обязательно удостовериться, что электропитание отключено.
Бытовая техника Микроволновая печь
Как проверить и разрядить высоковольтный конденсатор микроволновки
При массовом использовании в быту микроволновых печах СВЧ происходит и большое количество нарушений в их работе, поломки. Многих людей, кто столкнулся с этим, интересует, как проверить своими силами конденсатор микроволновки. Здесь можно узнать ответ на этот вопрос.
Конденсатор для микроволновки
Принцип устройства
Конденсатор является приспособлением, имеющим способность копить определенный заряд электричества. Он представляет собой две пластины из металла, установленные параллельно, между которыми находится диэлектрик. Увеличение площади пластин увеличивает накопленный заряд в устройстве.
Конденсаторы бывают 2-х видов: полярные и неполярные. Все полярные приспособления – электролитические. Емкость их от 0.1 ÷ 100000 мкФ.
При проверке полярного приспособления важно соблюдение полярности, когда плюсовая клемма присоединена к плюсовому выводу, а минусовая к минусовому.
Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость.
Микроволновка с указанием места расположения конденсатора
В цепь питания магнетрона микроволновки входит диод, трансформатор, конденсатор. Через них к катоду идет до 2-х, 3-х киловольт.
Конденсатор – это большая деталь весом до 100 гр. К нему присоединяется вывод диода, второй на корпусе. Вблизи блока размещается также цилиндр. Конкретно данный цилиндр представляет собой высоковольтный предохранитель. Он не должен допустить перегревание магнетрона.
Расположение конденсатора
Как разрядить конденсатор в микроволновке
Разрядить его возможно такими способами:
Отключив от электросети, конденсатор разряжают, осмотрительно замкнув отверткой его клеммы. Хороший разряд свидетельствует о его исправном состоянии. Такой способ разрядки самый распространенный, хотя некоторые считают его опасным, способным нанести вред и разрушить приспособление.
Разряд конденсатора отвертками
У высоковольтного конденсатора есть интегрированный резистор.
Он работает для разряда детали. Приспособление располагается под высочайшим напряжением (2 кВ), и потому есть необходимость в его разряде в основном на корпус. Детали с ёмкостью более 100 мкФ и напряжением от 63V лучше разряжать через резистор 5-20 килоОм и 1 – 2 Вт. Для чего концы резистора объединяют с клеммами приспособления на некоторое количество секунд, чтобы снять заряд. Это необходимо для предотвращения возникновение сильной искры. Потому надо побеспокоиться об личной безопасности.
Как проверить высоковольтный конденсатор микроволновки
Высоковольтный конденсатор проверяют его подключением вместе с лампой 15 Вт Х 220 В. Дальше выключают объединенные конденсатор и лампочку из розетки. При рабочем состоянии детали лампа станет светиться в 2 раза меньше, чем обычно. При нарушениях в работе лампочка ярко светит или не светится вообще.
Проверка с лампочкой
Конденсатор микроволновки имеет емкость 1.07 мф, 2200 в, потому испытать его с поддержкою мультиметра достаточно просто:
1.
Необходимо подключить мультиметр так, чтобы измерять сопротивление, а именно наибольшее сопротивление. На устройстве сделать до 2000k.
2. Потом необходимо включить незаряженное приспособление к клеммам мультиметра, не дотрагиваясь их. При рабочем состоянии показания станут 10 кОм, переходящие в бесконечность (на мониторе 1).
3. Потом необходимо изменить клеммы.
4. Когда при включении его к устройству на мониторе мультиметра ничто не поменяется, это означает, приспособление в обрыве, когда будет нуль, означает, что в нем пробой. При показании в устройстве постоянного сопротивления, пусть небольшого значения, значит, в приспособлении есть утечка. Его необходимо сменить.

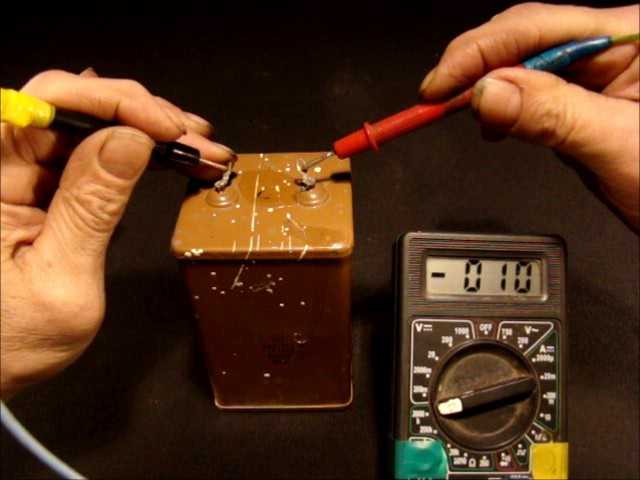

Проверка мультиметром
Проверка мультиметром
Эти испытания сделаны на невысоком напряжении. Часто неисправные приспособления не показывают нарушения на невысоком напряжении. Потому для испытания нужно применять или мегаомметр с напряжением одинаковым напряжению конденсатора, или будет нужен наружный источник высокого напряжения.
Мультиметром его элементарно так испытать невозможно. Он продемонстрирует лишь, что обрыва нет и короткое замыкание. Для этого необходимо в режиме омметра присоединить его к детали – в исправном состоянии он продемонстрирует невысокое сопротивление, которое за некоторое количество секунд вырастет по бесконечности.
Неисправный конденсатор имеет утечку электролита. Сделать определение емкости особым устройством не трудно. Надо его подключить, поставить на большее значение, и соприкоснуться клеммами к выводам. Сверить с нормативными. Когда отличия маленькие (± 15 %), деталь исправна, но когда их нет или значительно ниже нормы, значит, она пришло в негодность.
Для испытания детали омметром:
1. Надо снять наружную крышку и клеммы.
2. Разрядить его.
3. Переключить мультиметр для испытания сопротивления 2000 килоОм.
4. Исследуйте клеммы на присутствие механических дефектов. Плохой контакт станет негативно воздействовать на качество измерения.
5.
Соедините клеммы с концами устройства и смотрите за числовыми измерениями. Когда числа начинают изменяться так: 1…10…102.1, означает, что деталь в рабочем состоянии. Когда значения не изменяются или появляется нуль, значит приспособление в нерабочем состоянии.
6. Для другого испытания приспособление надо разрядить и снова подтвердить.
Проверка омметром
Проверка омметром
Испытать конденсатор для обнаружения нарушений в работе возможно и тестером. Для этого надо настроить измерения в килоОм, и смотреть за испытанием. При соприкосновении клемм сопротивление должно снизиться практически до нулевой отметки, и за несколько секунд подрасти до показания на табло 1. Наиболее замедленным этот процесс будет, когда включить замеры на 10-ки и сотки килоОм.
Работа по проверке конденсатора
Проходные конденсаторы магнетрона в микроволновке проходят проверку тоже тестером. Надо тронуть выводами устройства вывод магнетрона и его корпуса. Когда на табло будет 1 — конденсаторы исправны.
При появлении показаний сопротивления означает, что один из них пробит или в утечке. Их надо сменить на новые детали.
Проверка исправности проходных конденсаторов
Одной из причин нарушений работы конденсатора есть утрата части емкости. Она становится другой, не так, как на корпусе.
Найти это нарушение при поддержке омметра трудно. Нужен датчик, который есть не в каждом мультиметре. Обрыв в детали бывает при механических воздействиях не так часто. Значительно чаще происходит нарушения за счет пробоя и утраты емкости.
Микроволновка не производит нагревание микроволной из-за того, что в детали есть утечка, которая не обнаруживается обыкновенным омметром. Потому надо целенаправленно испытать деталь при поддержке мегомметра с использованием высокого напряжения.
Действия при испытании будут следующие:
- Нужно поставить наибольший предел измерения в режиме омметра.
- Щупами измерительного устройства дотрагиваемся до выводов детали.
- Когда на табло отражается «1», показывает нам, что сопротивление более 2-ух мегаом, следственно, в рабочем состоянии, в другом варианте мультиметр продемонстрирует меньшее значение, что значит, что деталь в нерабочем состоянии и пришла в негодность.
Перед тем как начинать починку всех электроустройств, нужно удостовериться, что нет питания.
После проверки деталей надо принимать меры к замене тех из них, которые находятся в нерабочем состоянии, новыми, более совершенными.
Разряд конденсатора на корпус
Проверка диода и конденсатора микроволновой печи с помощью мультиметра со схемой
Арслан Али 0 Комментарии Конденсатор, идентификация конденсатора и диода, тестер конденсатора, диод, проверка диода, как проверить конденсатор, как проверить диод, как проверить конденсатор smd, как заменить диод и конденсатор, как проверить диод, как проверить конденсатор, как проверить конденсаторы, микроволновая печь, микроволновый конденсатор, микроволновый диод, микроволновый диод и конденсатор, микроволновый диод и конденсатор проверить с помощью мультиметра со схемой, микроволновая замена диода, микроволновая печь диод, водоворот микроволновая замена диода
На английском языке
Как проверить диод с помощью мультиметра:
Мы должны настроить мультиметр на непрерывность (звуковой сигнал) и подключить один провод мультиметра с диодом с одной стороны и второй провод мультиметра с диодом со второй стороны Если индикация непрерывности на счетчике или прослушивание звукового сигнала, тогда этот диод неисправен, и если не показывает непрерывность и не слушает звуковой сигнал, тогда этот диод в порядке.
Как проверить конденсатор мультиметром:
Мы должны настроить мультиметр на непрерывность (звуковой сигнал) и подключить один провод мультиметра к одной стороне конденсатора и подключить второй провод мультиметра к второй стороне конденсатора. Неисправен, и если нет непрерывности и не слышен звуковой сигнал, то этот конденсатор в порядке.
на урду и хинди
Диодный мультиметр sy Kaisy Check kary :Мультиметр ko прозвонка (звуковой сигнал) py set kr lain or phir Мультиметр ki 1 провод ko Диод ki 1 сторона py lgo или второй провод ko Диод ki вторая сторона py lgao do agar koi непрерывность ya Beep звук Диод Храб хо га агар непрерывность ya Beep ka shound na bny к Theek hoga.
Конденсатор ko Мультиметр sy Kaisy Check kary :Мультиметр ko непрерывность (звуковой сигнал) py set kr lain или phir мультиметр ki 1 провод ko Конденсатор ki 1 сторона py lgo или второй провод ko Конденсатор ki
Схема
Учебная платформа HVAC и RAC
- Вы также можете подписаться на YouTube
- Вы также можете поставить лайк на странице Facebook
- Также читайте статью на английском, урду, хинди на веб-сайте
- Нажмите здесь Для HVAC и RAC JOB
Вы должны это прочитать:
- Значение сопротивления трассировки и электронные компоненты от Mobile
- Компрессор отключится Когда в компрессоре будет вода
- Разница между чиллером и обычным кондиционером
- Части гейзера мгновенного действия Наименование со схемой
Вы можете купить инструменты онлайн
- Детектор утечки фреона хладагента Купить онлайн
- Черный трубогиб 3 в 1 | Инструмент для гибки труб купить онлайн
- Прибор для проверки конденсаторов Купить онлайн
- Электрическая мойка высокого давления переменного тока
— Руководство по ремонту iFixit
Автор: Майкл (и 8 других участников)
- Избранное: 7
- Завершений: 1
Сложность
Умеренная
Шаги
13
Требуемое время
15 — 30 минут
Секции
2
- Разборка внешней крышки микроволновой печи Quasar 4 шага
- Конденсатор 9 шагов
Флаги
0
- Микроволновая печь BackQuasar MQ7774XW
- Полный экран
- Опции
- История
- Скачать PDF
- Править
- Перевести
- Встроить это руководство
Введение
Если микроволновая печь не включается должным образом, возможно, неисправен конденсатор.
Всегда соблюдайте осторожность при работе с электрическими устройствами.
Цифровой мультиметр
$19,99
Купить
Отвертка Phillips #2
9,99 $
Купить
Редактировать
Положив руки на обе стороны корпуса, осторожно сдвиньте корпус назад, пока не почувствуете, что он полностью отделяется от корпуса микроволновой печи.
-
Медленно поднимайте корпус вверх, пока он не освободится от микроволновой печи.
Редактировать
Старая электроника собирает пыль, независимо от того, используются ли они активно или хранятся. Перед выполнением сложного ремонта рекомендуется удалить часть пыли. Используйте сжатый воздух, наденьте пылезащитную маску и защитные очки. Всегда соблюдайте меры предосторожности при работе со старой электроникой.
Конденсатор хранит небольшое количество электроэнергии.
Если конденсатор искрит, вы можете прекратить чтение здесь. Искра указывает на то, что конденсатор исправен. Если конденсатор не искрит, переходите к шагу 6.
Редактировать
- Переведите мультиметр в режим измерения сопротивления и проверьте сопротивление конденсатора.
Если сопротивление увеличивается/уменьшается, конденсатор исправен. Если сопротивление конденсатора равно 0 или превышает несколько кОм, конденсатор необходимо заменить.
Редактировать
- Переведите мультиметр в режим измерения сопротивления и проверьте сопротивление конденсатора.
Найдите трансформатор. Конденсатор не может быть удален без предварительного снятия трансформатора.
Найдите и отсоедините все провода, соединяющие трансформатор с остальной частью микроволновой печи.
Перед отсоединением обратите внимание на место подключения каждого провода. Неправильное подключение микроволновой печи может привести к серьезным повреждениям.
Редактировать
Редактировать
Редактировать
Почти готово!
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
