j3y транзистор характеристики, чем заменить, аналог и datasheet

Транзистор J3Y — это S8050 просто так он обозначается в SMD-корпусе SOT-23 компании Samsung. Основное назначение разработки является: — усиление низкочастотных колебаний звуковой частоты в двухтактных каскадных схемах (класс B). Небольшие габариты и возможность поверхностного монтажа, сделали его очень популярным и широкоприменяемым устройством в самом разнообразном малогабаритном аудиооборудовании.

Типовые параметры этого замечательного полупроводникового устройства, в корпусе ТО-92, представлены в другой статье про S8050.

Цоколевка

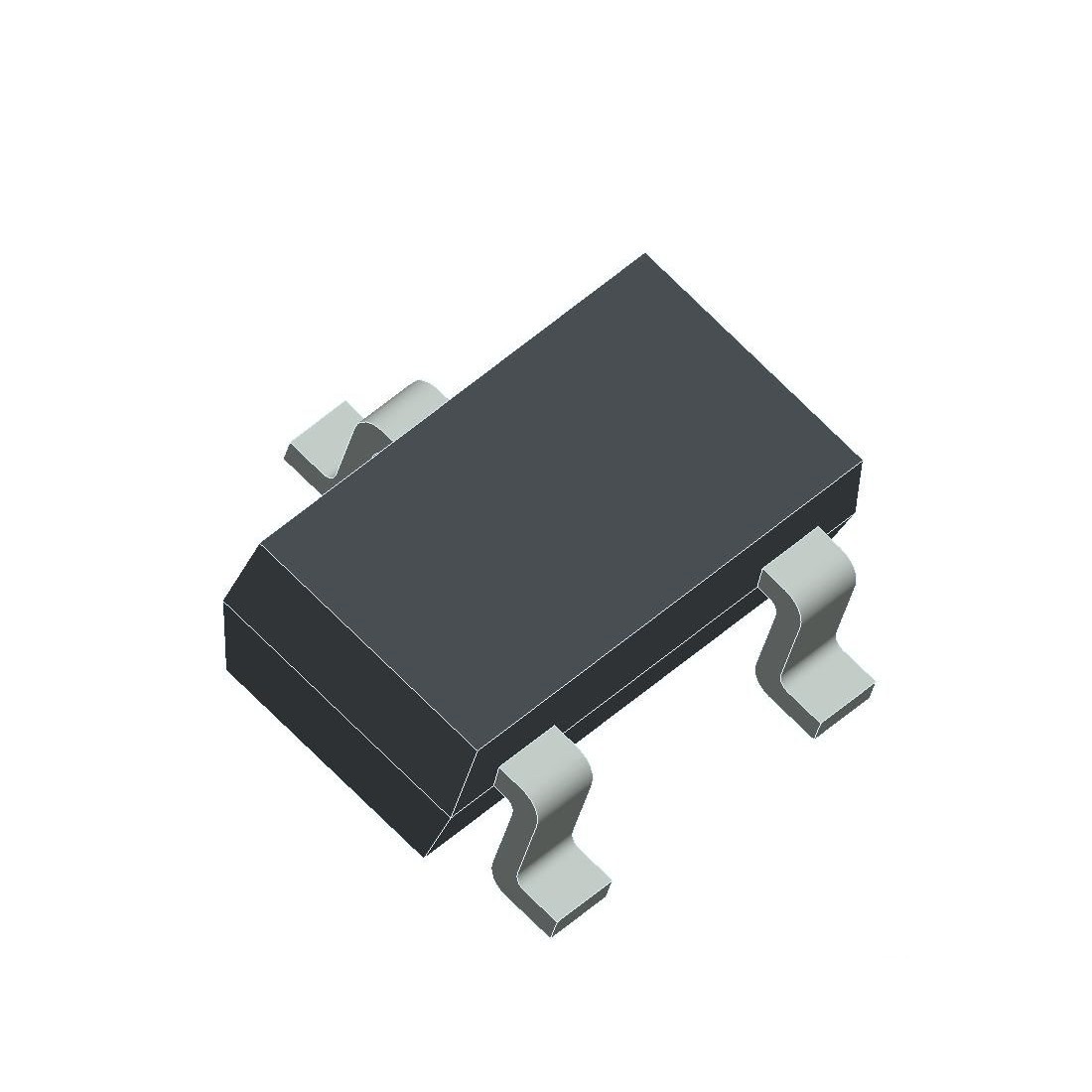

Транзистор J3Y в SMD-корпусе (он же SOT-23) имеет три металлических вывода и следующую цоколевку: база (Б), коллектор (К), эмиттер (Э). При этом, если смотреть на устройство сверху, то два контакта «Б» и «Э» находятся с одной стороны пластмассовой упаковки (снизу), а «К» с другой (сверху). Указанная распиновка (БКЭ) характерна для всех устройств с аналогичным конструктивным исполнением.

Технические характеристики j3y

Рассмотрим основные параметры транзистора J3Y. По своим свойствам он относится к кремниевым, маломощным, низкочастотным биполярным устройствам с структурой-NPN. Низкая стоимость, отличная линейность статического коэффициента усиления, способность выдерживать большие коллекторные токи до 800 мА (у некоторых производителей) и напряжение до 25 В, cделали это его одним из лидеров по применению в сегменте небольших бытовых аудиоустройств. Поэтому, его так легко можно найти практически в любом стареньком портативном CD-проигрывателе или плеере.

Предельно допустимые параметры

Приведем типовые максимальные параметры J3Y(SOT-23), встречающиеся в техописании большинства производителей, при температуре окружающей среды (Токр.) до +25 ОС:

  • постоянное (DC) напряжение между выводами: К-Б (UКБмакс.) до 40В; К-Э (UКЭмакс.) до 25В; E-Б (UЭБмакс.) до 5 В;
  • ток коллектора (IКmax. ) до 500 мА;
  • мощность рассеивания(PК макс.) до 300 мВт;
  • температура: кристалла (TК) до +150 О
    С; хранения (Тхран.) -55 … +150 ОС.

Не допускайте длительную эксплуатацию радиодеталей на максимально допустимых значения эксплуатационных параметров, так как это уменьшает сроки их полезного использования или в большинстве случаев приводит в негодность.

Электрические параметры

В столбце «Режимы измерения» указаны условия измерений. Они также приводятся в даташит для Токр= +25ОС., если не указывается иного.

J3Y имеют классификацию по степени усиления HFE1: L от 120 до 200;H от 200 до 350

Аналоги

В последнее время аналоги транзистора с символами “J3Y” на корпусе редко встречаются в продаже и встает вопрос «Чем его заменит?». Вместе с тем, их можно найти с названием S8050 или SS8050 в усовершенствованной пластмассовой упаковке SOT-23-3. Они лучше по своим параметрам, чем классический J3Y. Например, максимальный ток коллектора новых версий в три раза больше (до 1500 мА), а HFE достигает 400 (для классификации J). Если заглянуть в его техническое описание, то можно увидеть другую маркировку — “Y1”.

Также этот транзистор можно попробовать заменить на следующие: 2N583О, 2SC1ОО8, 2SC1ОО9, 2SD471A, BC537, BC538, KSC1ОО8, KSC1ОО9, KSPО5, KSPО6, KSP42, KSP43, MPS65О, MPS65ОG, MPS651, MPS651G, MPS6532, MPS66О2, MPS66О2G, MPS8О5О, MPSA42, MPSA43, MPSWО1, MPSWО1A, MPSWО1AG, MPSWО1G, MPSWО5, MPSWО5G, MPSWО6, MPSWО6G, MPSW42, MPSW42G, S9О13, SS8О5О, ZTX457.

Российские изделия с похожими параметрами: КТ6114А, КТ968В, КТ6114Б, КТ6114В.

Комплементарная пара

Комплементтарна парой для рассматриваемого устройства является S8550 в SMD-корпусе и маркировкой 2TY.

Производители

Вы можете скачать datasheet на j3y транзистор , кликнув по ссылке с наименованием изготовителя. В настоящее время его трудно найти в продаже с такой маркировкой, вместе с тем полный аналог S8050(SOT-23) широко представлен зарубежном. Его производят следующие компании: Hottech, SeCoS Halbleitertechnologie, Galaxy, Jiangsu High diode Semiconductor, Guilin Strong Micro-Electronics, Shenzhen City KOO CHIN, SHIKE Electronics, Shenzhen Yixinwei Technology, Tiger Electronic, Guangdong, Zhaoxingwei Electronics, SUNMATE electronic, DONGGUAN YOU FENG WEI ELECTRONICS, MAKO SEMICONDUCTOR, Nanjing International, Shenzhen Jin Yu Semiconductor, Diode Semiconductor Korea и др.

Как определить компоненты SMD? (или как мне определить какой-либо компонент)

Шаг 1) Определите пакет, отметьте, сколько штифтов, сначала сопоставьте штифты. Обратите внимание, что иногда контакты пакета находятся под деталью или вытянуты от детали. Также получите размеры детали с помощью линейки или штангенциркуля и сопоставьте их с диаграммой, запишите их для последующего шага.

Размеры пакета стандартизированы IPC-7351 или их также можно найти, выполнив поиск типа пакета в Google и сравнив размеры. Размеры упаковки также можно найти на веб-сайтах производителей в таблицах данных (или иногда в файлах, отличных от таблиц, для их поиска может потребоваться некоторая охота)

Вот некоторые ресурсы, которые помогут вам найти различные пакеты или использовать их ниже:

Источник: NXP

Шаг 2) Определите все маркировки на верхней части компонента.

Эти маркировки включают в себя: логотип производителя и \ или код SMT.

Если вы не уверены в различиях символов, убедитесь, что они отмечены. Например: 8 может быть ошибочно принято за B. Это означает, что если у вас есть A32B, его можно принять за A328. Если вы не уверены, вам нужно искать оба. Вот несколько источников, где вы можете их найти:

Вы можете найти множество логотипов производителей микросхем, используя эту ссылку или картинку ниже:

Источник: Electronicspoint

Шаг до сих пор не может его найти. 3) Итак, что вы будете делать в этот момент, если не можете найти свою роль? Есть еще много вариантов. Используйте то, что вы знаете о части.

Логотип или знак производителя на упаковке может быть очень полезен для идентификации упаковки. Используйте параметрический поиск на сайте производителя и информацию об упаковке, чтобы сузить количество деталей. Например: если я думал, что это был операционный усилитель с 5 контактами, и я знал, что производитель - TI, я бы пошел на сайт TI и провел параметрический поиск, который ищет все операционные усилители с 5-контактными пакетами.

Затем начните проверять таблицы данных, так как большинство ведущих производителей предоставляют коды SMT в таблицах с информацией о пакете. Если это старая часть, то поиск в старых таблицах данных или, возможно, электронное письмо производителю может помочь выяснить эту часть. Многие производители также имеют списки кодов SMD.

Чем больше у вас уверенности в типе пакета (или сузили его до нескольких пакетов), и вы думаете, что знаете, что делает эта часть, вы можете использовать поиск дистрибьютора (например, Digikey , Mouser или Octopart ), чтобы сузить часть есть. Это позволяет вам открыть таблицу данных и проверить.

Я также нашел чрезвычайно неопределенные части в Google только пакетом и числом SMD. Я пробовал разные комбинации пакетов (у меня было два варианта), и после некоторой проверки Google я сузил его до 3 частей. После некоторого тестирования я нашел свою часть.

Если все это не работает, и ваша часть все еще функционирует, вам, возможно, придется сделать больше реверс-инжиниринга схемы и найти функциональность этой части.

Например, если вы знаете, что это транзистор, вы можете проверить тип транзистора с помощью мультиметра, или диоды можно легко определить с помощью диодного режима измерителя.

Из-за утечки тока в цепи, когда она выключена, такие элементы, как конденсаторы или немаркированные резисторы, возможно, придется отсоединить от платы, чтобы найти истинное значение (остальная часть цепи параллельна компоненту, когда клеммы измерителя размещены через него).

Маркировка SMD. Руководство для практиков

  1. Введение
  2. Корпуса SMD компонентов
  3. Типоразмеры SMD компонентов
    • SMD резисторы
    • SMD конденсаторы
    • SMD катушки и дроссели
    • SMD диоды
    • SMD транзисторы
  4. Маркировка SMD компонентов
  5. Пайка SMD компонентов

Введение

Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали.

Они называются "SMD". По-русски это значит "компоненты поверхностного монтажа". Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово "запекают" и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.

Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся.

Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений. Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы.

SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.

Для тех, кто впервые столкнулся с SMD-компонентами естественным является смятение. Как разобраться в их многообразии: где резистор, а где конденсатор или транзистор, каких они бывают размеров, какие корпуса smd-деталей существуют? На все эти вопросы ты найдешь ответы ниже. Читай, пригодится!

Корпуса чип-компонентов

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:

выводы/размер Очень-очень маленькие Очень маленькие Маленькие Средние
2 вывода SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2) SOD323, SOD328 SOD123F, SOD123W SOD128
3 вывода SOT883B (DFN1006B-3), SOT883, SOT663, SOT416
SOT323, SOT1061 (DFN2020-3)
SOT23 SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268)
4-5 выводов WLCSP4*, SOT1194, WLCSP5*, SOT665 SOT353 SOT143B, SOT753 SOT223, POWER-SO8
6-8 выводов SOT1202, SOT891, SOT886, SOT666, WLCSP6* SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6) SOT457, SOT505 SOT873-1 (DFN3333-8), SOT96
> 8 выводов WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8) WLCSP16*, SOT1178 (DFN2110-9), WLCSP24* SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12) SOT552, SOT617 (DFN5050-32), SOT510

Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.



Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.



Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.

Типы корпусов SMD по названиям

Название Расшифровка кол-во выводов
SOT small outline transistor 3
SOD small outline diode 2
SOIC small outline integrated circuit >4, в две линии по бокам
TSOP thin outline package (тонкий SOIC) >4, в две линии по бокам
SSOP усаженый SOIC >4, в две линии по бокам
TSSOP тонкий усаженный SOIC >4, в две линии по бокам
QSOP SOIC четвертного размера >4, в две линии по бокам
VSOP QSOP ещё меньшего размера >4, в две линии по бокам
PLCC ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J >4, в четыре линии по бокам
CLCC ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J  >4, в четыре линии по бокам
QFP квадратный плоский корпус >4, в четыре линии по бокам
LQFP  низкопрофильный QFP >4, в четыре линии по бокам
PQFP  пластиковый QFP >4, в четыре линии по бокам
CQFP  керамический QFP >4, в четыре линии по бокам
TQFP  тоньше QFP >4, в четыре линии по бокам
PQFN силовой QFP без выводов с площадкой под радиатор >4, в четыре линии по бокам
BGA Ball grid array. Массив шариков вместо выводов массив выводов
LFBGA  низкопрофильный FBGA массив выводов
CGA  корпус с входными и выходными выводами из тугоплавкого припоя массив выводов
CCGA  СGA в керамическом корпусе массив выводов
μBGA  микро BGA массив выводов
FCBGA Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом массив выводов
LLP безвыводной корпус

Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки -- это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.

Типоразмеры SMD-компонентов

Чип-компоненты одного номинала могут иметь разные габариты. Габариты SMD-компонента определяются по его "типоразмеру". Например, чип-резисторы имеют типоразмеры от "0201" до "2512". Этими четырьмя цифрами закодированы ширина и длина чип-резистора в дюймах. Ниже в таблицах можно посмотреть типоразмеры в миллиметрах.

smd резисторы



Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер L, мм (дюйм) W, мм (дюйм) H, мм (дюйм) A, мм Вт
0201 0.6 (0.02) 0.3 (0.01) 0.23 (0.01) 0.13 1/20
0402 1.0 (0. 04) 0.5 (0.01) 0.35 (0.014) 0.25 1/16
0603 1.6 (0.06) 0.8 (0.03) 0.45 (0.018) 0.3 1/10
0805 2.0 (0.08) 1.2 (0.05) 0.4 (0.018) 0.4 1/8
1206 3.2 (0.12) 1.6 (0.06) 0.5 (0.022) 0.5 1/4
1210 5.0 (0.12) 2.5 (0.10) 0.55 (0.022) 0.5 1/2
1218 5.0 (0.12) 2.5 (0.18) 0.55 (0.022) 0.5 1
2010 5.0 (0.20) 2.5 (0.10) 0.55 (0.024) 0.5 3/4
2512 6.35 (0.25) 3. 2 (0.12) 0.55 (0.024) 0.5
Цилиндрические чип-резисторы и диоды
Типоразмер Ø, мм (дюйм) L, мм (дюйм) Вт
0102 1.1 (0.01) 2.2 (0.02) 1/4
0204 1.4 (0.02) 3.6 (0.04) 1/2
0207 2.2 (0.02) 5.8 (0.07) 1

smd конденсаторы

Керамические чип-конденсаторы совпадают по типоразмеру с чип-резисторами, а вот танталовые чип-конденсаторы имеют своют систему типоразмеров:

Танталовые конденсаторы
Типоразмер L, мм (дюйм) W, мм (дюйм) T, мм (дюйм) B, мм A, мм
A 3. 2 (0.126) 1.6 (0.063) 1.6 (0.063) 1.2 0.8
B 3.5 (0.138) 2.8 (0.110) 1.9 (0.075) 2.2 0.8
C 6.0 (0.236) 3.2 (0.126) 2.5 (0.098) 2.2 1.3
D 7.3 (0.287) 4.3 (0.170) 2.8 (0.110) 2.4 1.3
E 7.3 (0.287) 4.3 (0.170) 4.0 (0.158) 2.4 1.2

smd катушки индуктивности и дроссели

Индуктивности встречаются во множестве видов корпусов, но корпуса подчиняются все тому же закону типоразмеров. Это облегачает автоматический монтаж. Да и нам, радиолюбителям, позволяет легче ориентироваться.

Всякие катушки, дроссели и трансформаторы называются "моточные изделия". Обычно мы их мотаем сами, но иногда можно и прикупить готовые изделия. Тем более, если требуются SMD варианты, которые выпускаются со множестом бонусов: магнитное экранирование корпуса, компактность, закрытый или открытый корпус, высокая добротность, электромагнитное экранирование, широкий диапазон рабочих температур.

Подбирать требующуюся катушку лучше по каталогам и требуемому типоразмеру. Типоразмеры, как и для чип-резисторов задаются спомощью кода из четырех чисел (0805). При этом "08" обозначает длину, а "05" ширину в дюймах. Реальный размер такого SMD-компонента будет 0.08х0.05 дюйма.

smd диоды и стабилитроны

Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Цилиндрические корпуса диодов чаще всего предсавтлены корпусами MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41). Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса L* (мм) D* (мм) F* (мм) S* (мм) Примечание
DO-213AA (SOD80) 3. 5 1.65 048 0.03 JEDEC
DO-213AB (MELF) 5.0 2.52 0.48 0.03 JEDEC
DO-213AC 3.45 1.4 0.42 - JEDEC
ERD03LL 1.6 1.0 0.2 0.05 PANASONIC
ER021L 2.0 1.25 0.3 0.07 PANASONIC
ERSM 5.9 2.2 0.6 0.15 PANASONIC, ГОСТ Р1-11
MELF 5.0 2.5 0.5 0.1 CENTS
SOD80 (miniMELF) 3.5 1.6 0.3 0.075 PHILIPS
SOD80C 3. 6 1.52 0.3 0.075 PHILIPS
SOD87 3.5 2.05 0.3 0.075 PHILIPS



smd транзисторы

Транзисторы для поверхностного монтажа могут быть также малой, средней и большой мощности. Они также имеют соответствующие корпуса. Корпуса транзисторов можно условно разбить на две группы: SOT, DPAK.

Хочу обратить внимание, что в таких корпусах могут быть также сборки из нескольких компонентов, а не только транзисторы. Например, диодные сборки.

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Пайка чип-компонентов

В домашних условиях чип-компоненты можно паять только до определённых размеров, более-менее комфортным для ручного монтажа считается типоразмер 0805. Более миниатюрные компоненты паяются уже с помощью печки. При этом для качественной пропайки в домашних условиях следует соблюдать целый комплекс мер.

Как определить компоненты SMD? (или как мне определить какой-либо компонент)

Шаг 1) Определите пакет, отметьте, сколько штырьков, сначала совместите штифты. Обратите внимание, что иногда штыри пакета находятся под деталью или вытянуты от детали. Также получите размеры детали с помощью линейки или (предпочтительно) штангенциркуля и сопоставьте их с диаграммой, запишите их для последующего шага. Убедитесь, что при точном измерении шага штифтов (расстояния между штифтами) трудно (например) определить разницу между шагом 1 мм и шагом 1,25 мм. Удостоверьтесь, что измерение является точным, или измерьте по нескольким контактам и разделите на количество контактов, чтобы получить шаг.

Размеры упаковки стандартизированы IPC-7351 или их также можно найти, выполнив поиск типа пакета в Google и сравнив размеры. Размеры упаковки также можно найти на веб-сайтах производителей в таблицах данных (или иногда в файлах, отличных от таблиц данных, для их поиска может потребоваться некоторая охота)

Вот некоторые ресурсы, которые помогут вам найти различные пакеты или использовать их ниже:

Источник: NXP

Шаг 2) Определите все маркировки на верхней части компонента. Эти маркировки включают в себя: логотип производителя и \ или код SMT.

Если вы не уверены в различиях символов, убедитесь, что они отмечены. Например: 8 может быть ошибочно принято за B. Это означает, что если у вас есть A32B, его можно принять за A328. Если вы не уверены, вам нужно искать оба. Вот несколько источников, где вы можете их найти:

Вы можете найти множество логотипов производителя микросхем, используя эту ссылку или картинку ниже:

Источник: Electronicspoint

Шаг до сих пор не может его найти. 3) Итак, что вы будете делать в этот момент, если не можете найти свою роль? Есть еще много вариантов. Используйте то, что вы знаете о части.

Логотип или знак производителя на упаковке может быть очень полезен для идентификации упаковки. Используйте параметрический поиск на веб-сайте производителя и информацию об упаковке, чтобы сузить количество деталей. Например: если я думал, что это был операционный усилитель с 5 контактами, и я знал, что производитель - TI, я бы пошел на сайт TI и запустил параметрический поиск, который ищет все операционные усилители с 5-контактными пакетами.

Затем начните проверять таблицы данных, так как большинство ведущих производителей предоставляют коды SMT в таблицах с информацией о пакете. Если это старая часть, то поиск в старых таблицах данных или, возможно, электронное письмо производителю может помочь выяснить эту часть. Многие производители также имеют списки кодов SMD.

Чем больше у вас уверенности в типе пакета (или сузили его до нескольких пакетов), и вы думаете, что знаете, что делает эта часть, вы можете использовать поиск по дистрибьютору (например, Digikey , Mouser или Octopart ), чтобы сузить часть есть. Это позволяет вам открыть таблицу данных и проверить.

Я также нашел чрезвычайно неопределенные части в Google только пакетом и числом SMD. Я попробовал разные комбинации пакетов (у меня было два варианта), и после некоторой проверки Google я сузил его до 3 частей. После некоторого тестирования я нашел свою часть.

Если все это не работает, и ваша часть все еще функционирует, вам, возможно, придется сделать больше реверс-инжиниринга схемы и найти функциональность этой части.

Например, если вы знаете, что это транзистор, вы можете проверить тип транзистора с помощью мультиметра, или диоды можно легко определить с помощью диодного режима измерителя.

Из-за утечки тока в цепи, когда она выключена, такие элементы, как конденсаторы или немаркированные резисторы, возможно, придется отсоединить от платы, чтобы найти истинное значение (остальная часть цепи параллельна компоненту, когда клеммы измерителя размещены через него).

Маркировка транзисторов зарубежных(в т. ч.- SMD) и отечественных.

На рисунке ниже - виды корпусов импортных транзисторов.

Первый элемент - означает число PN - переходов: 2 - транзистор
Второй элемент - буква "N" (типономинал).
Третий элемент - цифры (серийный номер).
Четвертый элемент - буква, указывающая на возможные изменения параметров (характеристик) прибора в пределах одного типономинала по EIA. Если корпус транзистора или другого полупроводникового прибора мал, то в сокращенной маркировке первая цифра и буква "N" - не ставятся.

Обозначение на корпусе Тип транзистора
"15" на корпусе SOT-23 MMBT3960(Datasheet "Motorola")
"1A" на корпусе SOT-23BC846A(Datasheet "Taitron")
"1B" на корпусе SOT-23BC846B(Datasheet "Taitron")
"1C" на корпусе SOT-23MMBTA20LT(Datasheet "Motorola")
"1D" на корпусе SOT-23BC846(Datasheet "NXP")
"1E" на корпусе SOT-23BC847A(Datasheet "Taitron")
"1F" на корпусе SOT-23BC847B(Datasheet "Taitron")
"1G" на корпусе SOT-23BC847C(Datasheet "Taitron")
"1H" на корпусе SOT-23BC847(Datasheet "NXP")
"1N" на корпусе SOT-416BC847T(Datasheet "NXP")
"1J" на корпусе SOT-23BC848A(Datasheet "Taitron")
"1K" на корпусе SOT-23BC848B(Datasheet "Taitron")
"1L" на корпусе SOT-23BC848C(Datasheet "Taitron")
"1M" на корпусе SOT-416BC846T(Datasheet "NXP")
"1M" на корпусе SOT-323BC848W(Datasheet "NXP")
"1M" на корпусе SOT-23MMBTA13(Datasheet "Motorola")
"1N" на корпусе SOT-23MMBTA414(Datasheet "Motorola")
"1V" на корпусе SOT-23MMBT6427(Datasheet "Motorola")
"1P" на корпусе SOT-23FMMT2222A,KST2222A,MMBT2222A.
"1T" на корпусе SOT-23MMBT3960A(Datasheet "Motorola")
"1Y" на корпусе SOT-23MMBT3903(Datasheet "Samsung")
"2A" на корпусе SOT-23FMMBT3906,KST3906,MMBT3906
"2B" на корпусе SOT-23BC849B(Datasheet "G.S.")
"2C" на корпусе SOT-23BC849C(Datasheet "G.S.")
"2E" на корпусе SOT-23FMMTA93,KST93
"2F" на корпусе SOT-23FMMT2907A,KST2907A,MMBT2907AT
"2G" на корпусе SOT-23FMMTA56,KST56
"2H" на корпусе SOT-23MMBTA55(Datasheet "Taitron")
"2J" на корпусе SOT-23MMBT3640(Datasheet "Fairchild")
"2K" на корпусе SOT-23FMMT4402(Datasheet "Zetex")
"2M" на корпусе SOT-23MMBT404(Datasheet "Motorola")
"2N" на корпусе SOT-23MMBT404A(Datasheet "Motorola")
"2T" на корпусе SOT-23 KST4403,MMBT4403
"2V" на корпусе SOT-23MMBTA64(Datasheet "Motorola")
"2U" на корпусе SOT-23MMBTA63(Datasheet "Motorola")
"2X" на корпусе SOT-23MMBT4401,KST4401
"3A" на корпусе SOT-23MMBTh34(Datasheet "Motorola")
"3B" на корпусе SOT-23MMBT918(Datasheet "Motorola")
"3D" на корпусе SOT-23MMBTH81(Datasheet "Motorola")
"3E" на корпусе SOT-23MMBTh20(Datasheet "Motorola")
"3F" на корпусе SOT-23MMBT6543(Datasheet "Motorola")
"3J-" на корпусе SOT-143BBCV62A(Datasheet "NXP")
"3K-" на корпусе SOT-23BC858B(Datasheet "NXP")
"3L-" на корпусе SOT-143BBCV62C(Datasheet "NXP")
"3S" на корпусе SOT-23MMBT5551(Datasheet "Fairchild")
"4As" на корпусе SOT-23BC859A(Datasheet "Siemens")
"4Bs" на корпусе SOT-23BC859B(Datasheet "Siemens")
"4Cs" на корпусе SOT-23BC859C(Datasheet "Siemens")
"4J" на корпусе SOT-23FMMT38A(Datasheet "Zetex S. ")
"449" на корпусе SOT-23FMMT449(Datasheet "Diodes Inc.")
"489" на корпусе SOT-23FMMT489(Datasheet "Diodes Inc.")
"491" на корпусе SOT-23FMMT491(Datasheet "Diodes Inc.")
"493" на корпусе SOT-23FMMT493(Datasheet "Diodes Inc.")
"5A" на корпусе SOT-23BC807-16(Datasheet "General Sem.")
"5B" на корпусе SOT-23BC807-25(Datasheet "General Sem.")
"5C" на корпусе SOT-23BC807-40(Datasheet "General Sem.")
"5E" на корпусе SOT-23BC808-16(Datasheet "General Sem.")
"5F" на корпусе SOT-23BC808-25(Datasheet "General Sem.")
"5G" на корпусе SOT-23BC808-40(Datasheet "General Sem.")
"5J" на корпусе SOT-23FMMT38B(Datasheet "Zetex S.")
"549" на корпусе SOT-23FMMT549(Datasheet "Fairchild")
"589" на корпусе SOT-23 FMMT589(Datasheet "Fairchild")
"591" на корпусе SOT-23FMMT591(Datasheet "Fairchild")
"593" на корпусе SOT-23FMMT593(Datasheet "Fairchild")
"6A-","6Ap","6At" на корпусе SOT-23BC817-16(Datasheet "NXP")
"6B-","6Bp","6Bt" на корпусе SOT-23BC817-25(Datasheet "NXP")
"6C-","6Cp","6Ct" на корпусе SOT-23BC817-40(Datasheet "NXP")
"6E-","6Et","6Et" на корпусе SOT-23BC818-16(Datasheet "NXP")
"6F-","6Ft","6Ft" на корпусе SOT-23BC818-25(Datasheet "NXP")
"6G-","6Gt","6Gt" на корпусе SOT-23BC818-40(Datasheet "NXP")
"7J" на корпусе SOT-23FMMT38C(Datasheet "Zetex S. ")
"9EA" на корпусе SOT-23BC860A(Datasheet "Fairchild")
"9EB" на корпусе SOT-23BC860B(Datasheet "Fairchild")
"9EC" на корпусе SOT-23BC860C(Datasheet "Fairchild")
"AA" на корпусе SOT-523F2N7002T(Datasheet "Fairchild")
"AA" на корпусе SOT-23BCW60A(Datasheet "Diotec Sem.")
"AB" на корпусе SOT-23BCW60B(Datasheet "Diotec Sem.")
"AC" на корпусе SOT-23BCW60C(Datasheet "Diotec Sem.")
"AD" на корпусе SOT-23BCW60D(Datasheet "Diotec Sem.")
"AE" на корпусе SOT-89BCX52(Datasheet "NXP")
"AG" на корпусе SOT-23BCX70G(Datasheet "Central Sem.Corp.")
"AH" на корпусе SOT-23BCX70H(Datasheet "Central Sem.Corp.")
"AJ" на корпусе SOT-23BCX70J(Datasheet "Central Sem.Corp.")
"AK" на корпусе SOT-23BCX70K(Datasheet "Central Sem. Corp.")
"AL" на корпусе SOT-89BCX53-16(Datasheet "Zetex")
"AM" на корпусе SOT-89BCX52-16(Datasheet "Zetex")
"AS1" на корпусе SOT-89BST50(Datasheet "Philips")
"B2" на корпусе SOT-23BSV52(Datasheet "Diotec Sem.")
"BA" на корпусе SOT-23BCW61A(Datasheet "Fairchild")
"BA" на корпусе SOT-232SA1015LT1(Datasheet "Tip")
"BA" на корпусе SOT-232SA1015(Datasheet "BL Galaxy El.")
"BB" на корпусе SOT-23BCW61B(Datasheet "Fairchild")
"BC" на корпусе SOT-23BCW61C(Datasheet "Fairchild")
"BD" на корпусе SOT-23BCW61D(Datasheet "Fairchild")
"BE" на корпусе SOT-89 BCX55(Datasheet " BL Galaxy El.")
"BG" на корпусе SOT-89 BCX55-10(Datasheet " BL Galaxy El.")
"BH" на корпусе SOT-89 BCX56(Datasheet " BL Galaxy El. ")
"BJ" на корпусе SOT-23BCX71J(Datasheet "Diotec Sem.")
"BK" на корпусе SOT-23BCX71K(Datasheet "Diotec Sem.")
"BH" на корпусе SOT-23BCX71H(Datasheet "Diotec Sem.")
"BG" на корпусе SOT-23BCX71G(Datasheet "Diotec Sem.")
"BR2" на корпусе SOT-89 BSR31(Datasheet "Zetex")
"C1" на корпусе SOT-23BCW29(Datasheet "Diotec Sem.")
"C2" на корпусе SOT-23BCW30(Datasheet "Diotec Sem.")
"C5" на корпусе SOT-23MMBA811C5(Datasheet "Samsung Sem.")
"C6" на корпусе SOT-23MMBA811C6(Datasheet "Samsung Sem.")
"C7" на корпусе SOT-23BCF29(Datasheet "Diotec Sem.")
"C8" на корпусе SOT-23BCF30(Datasheet "Diotec Sem.")
"CEs" на корпусе SOT-23BSS79B(Datasheet "Siemens")
"CEC" на корпусе SOT-89 BC869(Datasheet "Philips")
"CFs" на корпусе SOT-23BSS79C(Datasheet "Siemens")
"CHs" на корпусе SOT-23BSS80B(Datasheet "Infenion")
"CJs" на корпусе SOT-23BSS80C(Datasheet "Infenion")
"CMs" на корпусе SOT-23BSS82C(Datasheet "Infenion")
"CLs" на корпусе SOT-23BSS82B(Datasheet "Infenion")
"D1" на корпусе SOT-23BCW31(Datasheet "KEC")
"D2" на корпусе SOT-23BCW32(Datasheet "KEC")
"D3" на корпусе SOT-23BCW33(Datasheet "KEC")
D6" на корпусе SOT-23MMBC1622D6(Datasheet "Samsung Sem. ")
"D7t","D7p" на корпусе SOT-23BCF32(Datasheet "NXP Sem.")
"D7" на корпусе SOT-23BCF32(Datasheet "Diotec Sem.")
"D8" на корпусе SOT-23BCF33(Datasheet "Diotec Sem.")
"DA" на корпусе SOT-23BCW67A(Datasheet "Central Sem. Corp.")
"DB" на корпусе SOT-23BCW67B(Datasheet "Central Sem. Corp.")
"DC" на корпусе SOT-23BCW67C(Datasheet "Central Sem. Corp.")
"DF" на корпусе SOT-23BCW67F(Datasheet "Central Sem. Corp.")
"DG" на корпусе SOT-23BCW67G(Datasheet "Central Sem. Corp.")
"DH" на корпусе SOT-23BCW67H(Datasheet "Central Sem. Corp.")
"E2p" на корпусе SOT-23BFS17A(Datasheet "Philips")
"EA" на корпусе SOT-23BCW65A(Datasheet "Central Sem. Corp.")
"EB" на корпусе SOT-23BCW65B(Datasheet "Central Sem. Corp.")
"EC" на корпусе SOT-23BCW65C(Datasheet "Central Sem. Corp.")
"EF" на корпусе SOT-23BCW65F(Datasheet "Central Sem. Corp.")
"EG" на корпусе SOT-23BCW65G(Datasheet "Central Sem. Corp.")
"EH" на корпусе SOT-23BCW65H(Datasheet "Central Sem. Corp.")
"F1" на корпусе SOT-23MMBC1009F1(Datasheet "Samsung Sem.")
"F3" на корпусе SOT-23MMBC1009F3(Datasheet "Samsung Sem.")
"FA" на корпусе SOT-89 BFQ17(Datasheet "Philips")
"FDp","FDt","FDW" на корпусе SOT-23 BCV26(Datasheet "Philips(NXP)")
"FEp","FEt","FEW" на корпусе SOT-23 BCV46(Datasheet "Philips(NXP)")
"FFp","FFt","FFW" на корпусе SOT-23 BCV27(Datasheet "Philips(NXP)")
"FGp","FGt","FGW" на корпусе SOT-23 BCV47(Datasheet "Philips(NXP)")
"GFs" на корпусе SOT-23 BFR92P(Datasheet "Infenion")
"h2p","h2t","h2W" на корпусе SOT-23 BCV69(Datasheet "Philips(NXP)")
"h3p","h3t","h3W" на корпусе SOT-23 BCV70(Datasheet "Philips(NXP)")
"h4p","h4t" на корпусе SOT-23 BCV89(Datasheet "Philips(NXP)")
"H7p" на корпусе SOT-23 BCF70
"K1" на корпусе SOT-23 BCW71(Datasheet "Samsung Sem. ")
"K2" на корпусе SOT-23 BCW72(Datasheet "Samsung Sem.")
"K3p" на корпусе SOT-23 BCW81(Datasheet "Philips(NXP)")
"K1p","K1t" на корпусе SOT-23 BCW71(Datasheet "Philips(NXP)")
"K2p","K2t" на корпусе SOT-23 BCW72(Datasheet "Philips(NXP)")
"K7p","K7t" на корпусе SOT-23 BCV71(Datasheet "Philips(NXP)")
"K8p","K8t" на корпусе SOT-23 BCV72(Datasheet "Philips(NXP)")
"K9p" на корпусе SOT-23 BCF81(Datasheet " Guangdong Kexin Ind.Co.Ltd")
"L1" на корпусе SOT-23 BSS65
"L2" на корпусе SOT-23 BSS69(Datasheet "Zetex Sem.")
"L3" на корпусе SOT-23 BSS70(Datasheet "Zetex Sem.")
"L4" на корпусе SOT-23 2SC1623L4(Datasheet "BL Galaxy El.")
"L5" на корпусе SOT-23 BSS65R
"L6" на корпусе SOT-23 BSS69R(Datasheet "Zetex Sem. ")
"L7" на корпусе SOT-23 BSS70R(Datasheet "Zetex Sem.")
"M3" на корпусе SOT-23 MMBA812M3(Datasheet "Samsung Sem.")
"M4" на корпусе SOT-23 MMBA812M4(Datasheet "Samsung Sem.")
"M5" на корпусе SOT-23 MMBA812M5(Datasheet "Samsung Sem.")
"M6" на корпусе SOT-23 MMBA812M6(Datasheet "Samsung Sem.")
"M6P" на корпусе SOT-23 BSR58(Datasheet "Philips(NXP)")
"M7" на корпусе SOT-23 MMBA812M7(Datasheet "Samsung Sem.")
"P1" на корпусе SOT-23 BFR92(Datasheet "Vishay Telefunken")
"P2" на корпусе SOT-23 BFR92A(Datasheet "Vishay Telefunken")
"P4" на корпусе SOT-23 BFR92R(Datasheet "Vishay Telefunken")
"P5" на корпусе SOT-23 FMMT2369A(Datasheet "Zetex Sem.")
"Q2" на корпусе SOT-23 MMBC1321Q2(Datasheet "Motorola Sc. ")
"Q3" на корпусе SOT-23 MMBC1321Q3(Datasheet "Motorola Sc.")
"Q4" на корпусе SOT-23 MMBC1321Q4(Datasheet "Motorola Sc.")
"Q5" на корпусе SOT-23 MMBC1321Q5(Datasheet "Motorola Sc.")
"R1p" на корпусе SOT-23 BFR93(Datasheet "Philips(NXP)")
"R2p" на корпусе SOT-23 BFR93A(Datasheet "Philips(NXP)")
"s1A" на корпусах SOT-23,SOT-363,SC-74SMBT3904(Datasheet "Infineon")
"s1D" на корпусе SOT-23 SMBTA42(Datasheet "Infineon")
"S2" на корпусе SOT-23 MMBA813S2(Datasheet "Motorola Sc.")
"s2A" на корпусе SOT-23 SMBT3906(Datasheet "Infineon")
"s2D" на корпусе SOT-23 SMBTA92(Datasheet "Siemens Sem.")
"s2F" на корпусе SOT-23 SMBT2907A(Datasheet "Infineon")
"S3" на корпусе SOT-23 MMBA813S3(Datasheet "Motorola Sc. ")
"S4" на корпусе SOT-23 MMBA813S4(Datasheet "Motorola Sc.")
"T1"на корпусе SOT-23 BCX17(Datasheet "Philips(NXP)")
"T2"на корпусе SOT-23 BCX18(Datasheet "Philips(NXP)")
"T7"на корпусе SOT-23 BSR15(Datasheet "Diotec Sem.")
"T8"на корпусе SOT-23 BSR16(Datasheet "Diotec Sem.")
"U1p","U1t","U1W"на корпусе SOT-23 BCX19(Datasheet "Philips(NXP)")
"U2"на корпусе SOT-23 BCX20(Datasheet "Diotec Sem.")
"U7p","U7t","U7W"на корпусе SOT-23 BSR13(Datasheet "Philips(NXP)")
"U8p","U8t","U8W"на корпусе SOT-23 BSR14(Datasheet "Philips(NXP)")
"U92" на корпусе SOT-23 BSR17A(Datasheet "Philips")
"Z2V" на корпусе SOT-23 FMMTA64(Datasheet "Zetex Sem.")
"ZD" на корпусе SOT-23 MMBT4125(Datasheet "Samsung Sem. ")

Маркировка радиодеталей, Коды SMD W7, W7***, W70, W71, W72, W73, W74, W75, W7C, W7F, W7R, W7T, W7V, W7W, W7X. Даташиты 2N7002F, APX823-23W5, BAW74, BZT52-C4V3, BZT52C4V7, BZX84-A27, BZX84-B16, BZX84-B18, BZX84-B20, BZX84-B22, BZX84-B24, BZX84C4V3, BZX84C4V3-AU, CMSZDA3V6, PDTA115EU, PDTD113ET, PDTD113ZT, PDTD123ET, PDTD123YT.

W7 SOD-123 BZT52-C4V3PanjitСтабилитрон
W7 SOD-123 BZT52C4V7DiodesСтабилитрон
W7 SOT-23 BZX84C4V3TaitronСтабилитрон
W7 SOT-23 BZX84C4V3-AUPanjitСтабилитрон
W7*** SOT-25 APX823-23W5DiodesЦепь сброса микропроцессора
W70 SOT-23 BZX84-B16NXPСтабилитрон
W71 SOT-23 BZX84-B18NXPСтабилитрон
W72 SOT-23 BZX84-B20NXPСтабилитрон
W73 SOT-23 BZX84-B22NXPСтабилитрон
W74 SOT-23 BAW74Zetex (Now Diodes)Переключающие диоды
W74 SOT-23 BZX84-B24NXPСтабилитрон
W75 SOT-23 BZX84-A27NXPСтабилитрон
W7C SOT-323 PDTA115EUNXPЦифровой PNP транзистор
W7F SOT-23 2N7002FPhilips (Now NXP)N-канальный MOSFET
W7R SOT-23 PDTD113ETNXPЦифровой NPN транзистор
W7T SOT-23 PDTD123ETNXPЦифровой NPN транзистор
W7V SOT-23 PDTD113ZTNXPЦифровой NPN транзистор
W7W SOT-323 CMSZDA3V6CentralСтабилитроны
W7X SOT-23 PDTD123YTNXPЦифровой NPN транзистор

Что такое SMD компоненты и зачем они нужны

Приветствую, друзья!

Мы уже рассказывали, как устроены некоторые «кирпичики», из которых сделаны компьютеры и периферийные устройства.

Любители копать поглубже читали здесь, как работают транзисторы и диоды.

Сейчас мы посмотрим, какие еще штуковины производители запихивают в электронную технику.

Для начала отметим — технический прогресс заключается и в уменьшении размеров электронных компонентов.

Обычные элементы и SMD компоненты

Помните, мы с вами ремонтировали материнскую плату компьютера и меняли конденсаторы и полевые транзисторы? Это достаточно крупные элементы, на которых можно невооружённым взглядом прочесть маркировку.

Конденсаторы в низковольтном стабилизаторе напряжения ядра процессора на материнской плате нельзя сделать очень маленькими. Для должной фильтрации пульсаций они должны обладать емкостью в несколько сотен микрофарад. Такую емкость не втиснешь в маленький объем.

Полевые транзисторы в этом стабилизаторе тоже нельзя сделать очень маленькими. Через них протекают токи в десятки ампер.

Используются полевые транзисторы с очень небольшим сопротивлением открытого канала — десятые и сотые доли Ома. Но при таких токах они могут рассеивать мощность в половину Ватта и больше. Протекание тока по открытому каналу вызывает нагрев транзистора.

Тепло при этом излучается в окружающее пространство через площадь корпуса транзистора. Если корпус будет очень маленьким, транзистор не сможет рассеять тепло и сгорит. Кстати, обратите внимание: полевые транзисторы припаяны корпусом к площадкам печатной платы. Медные площадки хорошо проводят тепло, поэтому теплоотвод получается более эффективным.

Но есть на той же материнской плате компоненты, по которым не протекают большие токи, и они не рассеивает большой мощности. Поэтому их можно сделать очень небольшими.

Если мы заглянем внутрь компьютерного блока питания, то увидим там очень небольшие по размерам конденсаторы и резисторы.

Они используют в цепях управления и обратной связи.

Такие элементы выглядят как цилиндрик или кирпичик с тонкими проволочными выводами.

Монтаж этих компонентов ведется традиционным способом: через отверстия в плате элемент припаивается выводами к контактным площадкам платы. Это технология была освоена десятки лет назад.

Ее недостаток в том, что в плате нужно сверлить десятки или сотни отверстий.

Это не самая простая технологическая операция. Чтобы избавиться от сверления (или уменьшить число отверстий) и уменьшить размеры готовых изделий, и придумали SMD компоненты.

Материнские платы компьютеров содержат как обычные элементы с проволочными выводами, так и SMD компонентов. Последних – больше.

Как выглядят SMD компоненты?

SMD (Surface Mounted Device) — это компоненты, предназначенные для поверхностного монтажа.

SMD резисторы и конденсаторы выглядят как кирпичики.

Без проволочных выводов!

По краям и торцам кирпичика нанесен слой припоя.

Этими местами эти элементы припаивается к контактным площадкам.

Монтаж электронных плат ведется, естественно, автоматизированными системами.

SMD элементы сначала приклеивают, а затем припаивают.

Последние несколько лет используются, согласно директиве RoHS , бессвинцовые припои. Это вызвано заботой об окружающей среде.

Интересно отметить, что надежность пайки бессвинцового припоя ниже, чем припоев, содержащих свинец. Поэтому директива RoHS не распространяется, в частности, на военные изделия и активные имплантируемые медицинские устройства.

SMD диоды и стабилитроны выглядят как кирпичики с очень короткими выводами (0,5 мм и меньше), либо как цилиндрики с металлизированными торцами.

SMD транзисторы бывают в корпусах различных размеров и конфигураций.

Широко распространены, например, корпуса SOT23 и DPAK. Выводы могут располагаться с одной или двух сторон корпуса.

Микросхемы для поверхностного монтажа можно условно разделить на два больших класса.

У первого выводы располагаются по сторонам корпуса параллельно поверхности платы.

Такие корпуса называются планарными.

Выводы могут быть с двух длинных или со всех четырех сторон.

У микросхем другого класса выводы делаются в виде полушаров снизу корпуса.

Как правило, в таких корпусах делают большие микросхемы (чипсет) на материнских платах компьютеров или видеокартах.

Интересно отметить, что на традиционные элементы вначале наносилась цифровая маркировка.

На резисторах, например, наносили тип, номинальное значение сопротивления и отклонение. Затем стали использовать маркировку в виде цветных колец или точек. Это позволяло маркировать самые мелкие элементы.

В SMD элементах используются буквенно-цифровая (там, где позволяет типоразмер) и цветовая маркировка.

Что дает применение SMD компонентов?

При использовании SMD компонентов не нужно сверлить отверстия в платах, формировать и обрезать выводы перед монтажом. Сокращается число технологических операций, уменьшается стоимость изделий.

SMD компоненты меньше обычных, поэтому плата с такими элементами и устройство в целом будут более компактными.

Мобильный телефон без SMD элементов не был бы в полном смысле мобильным.

SMD компоненты можно монтировать с обеих сторон платы, что еще больше увеличивает плотность монтажа.

Устройство с SMD элементами будет иметь лучшие электрические характеристики за счет меньших паразитных емкостей и индуктивностей.

Есть, конечно, и минусы. Для монтажа SMD компонентов нужно специальное оборудование и технологии. С другой стороны, монтаж электронных плат давно осуществляется автоматизированными комплексами. Чего только не придумает человек!

При ремонтных работах во многих случаях можно монтировать и демонтировать SMD компоненты.

Однако и здесь не обойтись без вспомогательного оборудования. Припаять микросхему в BGA корпусе без паяльной станции невозможно! Да и планарную микросхему с сотней выводов утомительно паять вручную. Разве только из любви к процессу…

В заключение отметим, что предохранитель тоже могут иметь SMD исполнение.

Такие штуки используют на материнских платах для защиты USB или PS/2 портов.

Пользуясь случаем, напомним, что устройства с PS/2 разъемами (мыши и клавиатуры) нельзя переключать «на ходу» (в отличие от USB).

Но если случилась такая неприятность, что PS/2 устройство перестало работать после «горячей» коммутации, не спешите хвататься за голову.

Проверьте сначала SMD предохранитель вблизи соответствующего порта.

Можно еще почитать:

Что такое полевой транзистор и как его проверить.

С вами был Виктор Геронда.

До встречи на блоге!


pcb - Как определить компоненты SMD? (или как определить какой-либо компонент)

Шаг 1) Определите упаковку, отметьте, сколько контактов, сначала сопоставьте контакты. Обратите внимание, что иногда штифты корпуса находятся под деталью или выступают от детали. Также получите размеры детали с помощью линейки или (желательно) штангенциркуля и сопоставьте их с таблицей, запишите их для более позднего шага. Убедитесь, что при измерении шага штифтов (расстояния между штифтами), когда это делается точно, может быть трудно определить (например) разницу между шагом 1 мм и 1.Шаг 25 мм. Убедитесь, что измерение точное, или измерьте несколько штифтов и разделите на количество штырей, чтобы получить шаг штифта.

Размеры упаковки стандартизированы IPC-7351, или их также можно найти, выполнив поиск по типу упаковки в Google и сравнив размеры. Размеры упаковки также можно найти на веб-сайтах производителей в таблицах данных (или иногда в файлах отдельно от таблиц данных, для их поиска может потребоваться некоторое время)

Вот несколько ресурсов, которые помогут вам найти различные пакеты или использовать это ниже:

Источник: NXP

Шаг 2) Найдите все маркировки на верхней части компонента.Эти обозначения включают: логотип производителя и \ или код SMT.

Если вы не уверены в различиях символов, убедитесь, что они отмечены. Например: 8 можно ошибочно принять за B. Это означает, что если у вас A32B, его можно принять за A328. Если вы не уверены, вам нужно будет искать и то, и другое. Вот несколько источников, где их можно найти:

Вы можете найти многие логотипы производителей ИС, используя эту ссылку или картинку ниже:

Источник: Electronicspoint

Шаг все еще не может найти его 3) Итак, что вы будете делать в этот момент, если не можете найти свою деталь? Есть еще много вариантов.Используйте то, что вы знаете о детали.

Логотип производителя или знак на упаковке могут быть действительно полезными для идентификации упаковки. Используйте параметрический поиск на веб-сайте производителя и информацию об упаковке, чтобы сократить количество деталей. Например: если бы я думал, что это операционный усилитель с 5 контактами, и я знал, что производитель TI, я бы пошел на веб-сайт TI и запустил параметрический поиск, который ищет все операционные усилители с 5-контактными корпусами.

Затем начните проверять таблицы данных, поскольку большинство ведущих производителей предоставляют коды SMT в таблицах данных с информацией о пакете.Если это старая деталь, поиск по старым таблицам данных или, возможно, электронное письмо производителю может быть способом уточнить деталь. Многие производители также имеют списки кодов SMD.

Чем больше у вас уверенности в типе пакета (или сужаете его до нескольких пакетов) и вы думаете, что знаете, что делает эта часть, вы можете использовать поиск дистрибьютора (например, Digikey, Mouser или Octopart), чтобы сузить круг вопросов. часть есть. Это позволяет вам открыть таблицу и проверить.

Я также нашел очень расплывчатые детали в Google только по упаковке и номеру SMD.Я пробовал разные комбинации пакетов (у меня было два варианта), и после некоторого поиска в Google я сузил его до трех частей. После некоторого тестирования я нашел свою часть.

Если все это не работает, а ваша деталь все еще функционирует, вам, возможно, придется провести дополнительный реверс-инжиниринг схемы и определить функциональность детали.

Например, если вы знаете, что это транзистор, вы можете проверить тип транзистора с помощью мультиметра, или диоды можно легко определить с помощью диодного режима измерителя.

Из-за утечки тока в цепи, когда она выключена, такие части, как конденсаторы или немаркированные резисторы, возможно, потребуется отсоединить от платы, чтобы найти истинное значение (остальная часть цепи параллельна компоненту, когда клеммы метр).

Методы обнаружения SMD диодов

В инженерной технике внутренняя структура SMD-диода в основном такая же, как и у диода общего назначения, оба из которых состоят из PN-перехода.Поэтому методы их обнаружения в основном одинаковы. Для обнаружения SMD-диода обычно используется шестерня мультиметра «R × 100 Ом».

Обнаружение SMD диодов

1. Идентификация положительного и отрицательного электродов

Идентификацию положительного и отрицательного полюсов SMD-диода можно наблюдать по корпусу . Когда метка на корпусе сильно изношена, для идентификации можно использовать мультиметр.Схема обнаружения представлена ​​на рисунке 1.

Рисунок 1

Установите мультиметр на шестерню «R × 100 Ом» или «R × 1 кОм». Сначала используйте красный и черный измерительные провода мультиметра для случайного измерения сопротивления между двумя выводами SMD-диода, а затем замените двумя измерительными проводами для другого измерения.

В двух результатах измерения тот, у которого на меньшее значение сопротивления , указывает на то, что SMD-диод имеет прямое сопротивление (обычно от нескольких сотен до нескольких тысяч Ом), причем черный измерительный провод подключен к положительному полюсу, а красный измерительный провод. подключен к отрицательному полюсу.В то время как другой результат с увеличенным на сопротивлением показывает, что SMD-диод имеет обратное сопротивление (обычно от нескольких десятков кОм до нескольких сотен кОм) с противоположным подключением тестовых проводов к первому.

2. Оценка производительности

Определение характеристик диодов SMD обычно выполняется в открытом состоянии (вдали от печатной платы).

Используйте шестеренку «R × 100Ω» или «R × 1 kΩ» мультиметра для измерения прямого и обратного сопротивления SMD-диода.В соответствии с однонаправленной проводимостью диода, чем больше разница между прямым и обратным сопротивлениями, тем лучше будет однонаправленная проводимость. Если разница между прямым и обратным сопротивлениями небольшая, это означает, что характеристики однонаправленной проводимости SMD-диода ухудшаются; если положительное и отрицательное сопротивления велики, диод SMD имеет разрыв цепи; если положительное и отрицательное сопротивления малы, патч-диод вышел из строя.Когда в диоде SMD возникают три вышеуказанных условия, его необходимо заменить.

Обнаружение специального диода SMD

1. Обнаружение диода SMD стабилизации напряжения

(а) Дискриминация положительных и отрицательных полюсов

Вывод стабилизации напряжения SMD-диода также разделен на положительные и отрицательные полюса как универсальный SMD-диод, который обычно можно идентифицировать по метке на упаковке, например, символу диода, длине провода. , цветные круги, цветные пятна.Если метка на упаковке изношена, ее также можно измерить мультиметром. Метод такой же, как и при обнаружении SMD-диода общего назначения.

(б) Оценка производительности

Метод такой же, как и для универсального диода SMD. Обычно прямое сопротивление составляет около 10 кОм, а обратное сопротивление бесконечно.

(c) Измерение значения стабилизации напряжения

Способ показан на фиг. 2

Рисунок 2

На рисунке 2 мультиметр настроен на передачу «10 кОм», красный и черный измерительные провода подключены к положительному и отрицательному полюсам SMD-диода стабилизации напряжения.После того, как стрелка мультиметра отклонится до стабильного значения, считайте значение, которое указывает стрелка на шкале шестерни «DC10». Затем рассчитайте установившееся значение стабилизации напряжения стабилитрона по следующей эмпирической формуле:

значение регулирования напряжения Uz = (10 - считываемое значение) × 15 В

Этот метод измерения может измерять только SMD-диод стабилизации напряжения со значением стабилизации напряжения, которое ниже напряжения ячейки, используемой в высшей передаче мультиметра.

2. Обнаружение светоизлучающего диода SMD

Идентификация положительных и отрицательных электродов

Обычно при идентификации используется визуальный осмотр. Поднесите трубку к яркому свету и внимательно наблюдайте за формой двух исходящих линий в диоде сбоку. Меньший - это положительный полюс, а больший - отрицательный. Когда «визуальный метод» не работает, мы также можем использовать мультиметр для обнаружения и идентификации, как показано на рисунке 3.

Рисунок 3

На рисунке 3 мультиметр настроен на передачу «10 кОм» (напряжение включения светоизлучающего SMD-диода составляет 2 В, поэтому его можно включить только в положении «10 кОм»). Подключите красный и черный измерительные провода мультиметра соответственно к двум исходящим линиям светодиодов SMD и затем выполните несколько измерений. Когда стрелка мультиметра отклоняется вправо более чем на половину, а трубка немного мерцает, черный измерительный провод подключается к положительному полюсу, а красный измерительный провод подключается к отрицательному полюсу светоизлучающего SMD-диода.

Тестер транзисторов smd

- купить тестер транзисторов smd с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для тестера транзисторов smd. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший тестер транзисторов smd вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой smd-тестер транзисторов на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в тестере транзисторов для smd и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести smd transistor tester по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

как проверить резистор smd мультиметром

резистор

.PXI Убедитесь, что он подходит, введя номер своей модели. В то время как многие цифровые мультиметры в наши дни имеют особые возможности для тестирования диодов, а иногда и транзисторов, не все это делают, особенно старые аналоговые мультиметры, которые все еще широко используются. Тестирование стабилитронов. ▶ ︎ Ознакомьтесь с нашим каталогом поставщиков. На большинстве резисторов также есть полоса износостойкости, которая сообщает вам, как именно далеко. Как купить лучший цифровой мультиметр Установите измеритель на его диапазон Ом - подойдет любой диапазон, но средний диапазон Ом, если их несколько, вероятно, лучше всего.Это один из самых простых и быстрых способов… Теперь поменяйте местами соединения так, чтобы отрицательный или общий вывод измерителя был подключен к эмиттеру, а положительный - к коллектору. Как работает аналоговый мультиметр? Большинство резисторов довольно устойчивы, но могут быть повреждены из-за чрезмерной ВЧ-мощности измерителя. Главное, чтобы измеритель отклонялся, возможно, наполовину или более. Часто цифровые мультиметры могут включать в себя специальную функцию тестирования биполярных транзисторов, и это очень удобно в использовании.Перед измерением очень важно выбрать правильную функцию и диапазон. всегда проверяйте резистор, чтобы убедиться, что он правильно выполняет свою задачу. Этот зажим-щуп подходит для резистора, конденсатора или других компонентов SMD. Учебное пособие по мультиметру включает: Белый: 9 Запишите это число, затем посмотрите на протестированный резистор 27Î ©, он отлично читается. Логический пробник Задолго до проверки резистора убедитесь, что инструмент выключен из соображений безопасности. После этого нужно собрать их вместе, чтобы получилось 21.Для проверки светодиодных индикаторов вам понадобится мультиметр с диодной настройкой. Проверьте резистор, повернув переключатель мультиметра в положение резистора (обозначено символом омега). Бесплатная доставка . Таким способом можно тестировать диоды GPIB большинства типов - силовые выпрямительные диоды, сигнальные диоды, стабилитроны / опорные диоды, варакторные диоды и многие другие типы диодов. Например, вы не можете использовать звуковой сигнал для проверки диода, потому что на нем есть падение напряжения (около 0,7 В). Ориентация очень важна.Осциллограф. Это простой тест, который мы можем сделать, чтобы проверить, исправен ли он, разомкнут или закорочен. Затем отнесите к эмиттеру. Коричневый: 10 Далее необходимо подключить отрицательный или общий вывод измерителя к коллектору, а положительный полюс измерителя - к эмиттеру. Перегоревший резистор SMD в цифровом мультиметре Джестин Йонг, 7 марта 2018 г. Во время работы с оборудованием по ошибке я измерил 320 В постоянного тока на конденсаторе основного фильтра, когда селектор диапазона мультиметра находился в режиме тестирования диодов. Счетчик обязательно покажет одну из трех точек, 0.00, 1 или действительное значение резистора. Теперь подключите оба конца резистора к AVO или цифровому мультиметру… Это один из удобных инструментов, которые вам нужны для работы с электроникой. Тестирование стабилитронов. Например, вы не можете использовать звуковой сигнал для проверки диода, потому что на нем есть падение напряжения (около 0,7 В). Это сохраняет глубину вставки электрического разъема 15 мм. Чтобы убедиться, что диод работает нормально, необходимо провести всего два теста мультиметра. Варианты показаны для разновидностей PNP - они указаны в скобках (.. .. ..): Хотя большинство мультиметров, которые продаются сегодня, являются цифровыми, тем не менее, многие аналоговые измерители все еще используются. Для этого диапазона цифры соответствуют установленным. Для этого возьмите измеритель AVO (или цифровой мультиметр) и выберите «Сопротивление» (в измерителе AVO «Поверните ручку на« »или« Сопротивление »). Чтобы измерить сопротивление резистора, нужен мультиметр. Аналоговый мультиметр Если ток превышает нижний предел (для проверки целостности мультиметра), он издает звуковой сигнал.Глубина вставки заглушки 15 мм. Установите измеритель на показания в омах, и должны быть получены «низкие» показания. Как и в случае с германиевым диодом, обратные показания для германиевых транзисторов не будут такими хорошими, как для кремниевых транзисторов. В таблице ниже показаны все возможности. реальная стоимость может быть от рекомендованной. сохранить старое, что разваливается на части. Хотя характеристики диода могут измениться, это происходит очень редко, и очень маловероятно, что произойдет полный пробой диода, и это будет сразу видно с помощью этого теста.Единственный способ узнать это - использовать цветные полосы на вашем мультиметре, чтобы измерить сопротивление резистора 4,7 x 1000 = 4700, или 4,7 кОм. присутствует из-за того, что он опасно могущественный. Используя эту таблицу, резистор желтого, фиолетового и коричневого цветов будет 47 x 10 = 470 Желтый: 10 000 информационных статей о шунтирующих резисторах Транзисторный мультиметр может сказать вам, сколько тока или напряжения проходит через транзистор в цепи. Базовый тест диодов выполнить очень просто.Тестирование PAT и тестировщики понимают, какой должна быть ценность. Проверка сопротивления силового резистора подтверждает правильность напечатанного значения. Резисторы для поверхностного монтажа: как можно использовать мультиметр для проверки резистора 1. Наш каталог охватывает все, от распределения до испытательного оборудования, компонентов и т. Д. Это означает, что вы умножите 21 на 1000, получив 21000. Теперь поменяйте местами подключение к базе транзистора, на этот раз подключив отрицательную или общую (черную) клемму аналогового измерительного прибора к базе транзистора.Например (посмотрите на желтый цвет на картинке) Шкала мультиметра показывает 4,7, а диапазон: x 1000 или x 1K. Зеленый: 100 000 ▶ ︎ Компания Rohde & Schwarz специализируется на тестовой зоне. Эти транзисторы используются с диодами и полупроводниками, чтобы позволить электричеству течь в определенном направлении. Оба работают одинаково и их можно использовать. Частотомер. Это означает, что его сопротивление будет отличаться в одном направлении от сопротивления в другом. Коричневый: 1 Поищите в Интернете или в местном хозяйственном магазине мультиметры среднего и высокого диапазона, которые с большей вероятностью будут иметь эту функцию, чем недорогие модели.Тестирование диода с помощью аналогового мультиметра. Пошаговые инструкции: Установите селекторный переключатель мультиметра в положение низкого сопротивления. Использование простого теста для диодов и транзисторов очень полезно во многих сценариях обслуживания и ремонта. Хотя описанные выше тесты предназначены для аналоговых измерителей, аналогичные тесты могут быть проведены с цифровыми мультиметрами, цифровыми мультиметрами. Расстояние открытого зажима: 10 мм. Оранжевый: 1000 Рефлектометр во временной области Резисторы с проволочной обмоткой: как можно использовать мультиметр для тестирования. Полоса оранжевого цвета.Однако по-прежнему довольно легко выполнить простой тест «годен / не годен», используя простейшее оборудование. Опять же, тест с использованием мультиметра дает только уверенность в том, что биполярный транзистор не перегорел, но он все еще очень полезен. Большинство отказов являются катастрофическими, в результате чего компонент становится полностью неработоспособным. Иногда возможно, что между коллектором и базой и эмиттером и базой все еще присутствует диод, но коллектор и эмиттер закорочены вместе. В этой статье мы рассмотрим, как проверить термистор, чтобы проверить, исправен он или нет.Применение. Если транзистор проходит все тесты, значит, он в основном исправен и все переходы целы. Расстояние открытого зажима: 10 мм / 0,39 дюйма. Существует 2 основных типа термисторов: термисторы с отрицательным температурным коэффициентом (NTC) и термисторы с положительным температурным коэффициентом (PTC). При проверке в обратном направлении кремниевые диоды вряд ли покажут какое-либо отклонение измерителя. • Резисторы имеют набор цветных полос, которые показывают их значение. Для этого возьмите измеритель AVO (или цифровой мультиметр) и выберите «Сопротивление» (в измерителе AVO… Поверните ручку в положение «Ω» или сопротивление).У вас будет либо золото, либо серебро. Допускается небольшой уровень тока, поскольку это является следствием присутствия неосновных носителей в германии. Если вы продолжаете просматривать сайт, вы соглашаетесь на использование файлов cookie на этом сайте. Резисторы для поверхностного монтажа: как можно использовать мультиметр для проверки резистора, шунтирующие резисторы: способы использования мультиметра для проверки резистора, резисторы: как использовать мультиметр для проверки резистора, силовые резисторы: лучшие способы Используйте мультиметр для проверки резистора, резисторы для поверхностного монтажа: как использовать мультиметр для проверки резистора, шунтирующие резисторы: как использовать мультиметр для проверки резистора.Подключите клемму с маркировкой «плюс» сначала к коллектору и измерьте сопротивление. Резистор и сгоревшие резисторы. Поскольку фактическое сопротивление в прямом направлении зависит от напряжения, невозможно дать точные значения ожидаемого прямого сопротивления, поскольку напряжение на разных измерителях будет различным - оно будет даже различным в разных диапазонах измерителя. Прежде чем вы сможете проверить свой резистор, вы сначала должны знать, что это такое. Для того, чтобы убедиться, что диод работает удовлетворительно, требуется всего два теста мультиметра.Инструмент, который используется для уменьшения электрического тока, называется резистором. Методика проверки диода аналоговым измерителем довольно проста. Теперь вы: Общий конец - это… Понимание транзисторов Транзистор - это, по сути, 2 диода, которые имеют общий конец. Тест основан на том факте, что биполярный транзистор можно рассматривать как состоящий из двух встречных диодов, и путем выполнения теста диодов между базой и коллектором и базой и эмиттером транзистора с использованием аналогового мультиметра, большей части основного можно проверить целостность транзистора.Цифровой мультиметр DMM Синий: 1 000 000 резисторов для поверхностного монтажа: как использовать мультиметр для проверки резистора Руководства по резисторам Когда ваш портативный компьютер сломается, вы, скорее всего, гораздо больше захотите потратить деньги на новый ноутбук, чем на то, чтобы спасти старый, который… Разница зависит от многих элементов, включая батарею в глюкометре и используемый диапазон. Перед проверкой резистора мультиметром вывод сопротивления очищают от оксида. Точность и разрешающая способность цифрового мультиметра Заключительные проверки от коллектора до эмиттера гарантируют, что база не «продувалась».Подключите клемму базы транзистора к клемме с положительным знаком (обычно красного цвета) на мультиметре. Если вы продолжаете просматривать сайт, вы соглашаетесь на использование файлов cookie на этом сайте. Ожидается, что измерения сопротивления будут проводиться. Резисторы с проволочной обмоткой: как можно использовать мультиметр для проверки резистора 1. Третья полоса. Если компонент не имеет маркировки, установите диск на минимальное значение. В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом, или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную дробь на три разряда вправо или 970 Ом. ).Теперь подключите оба конца резистора к клеммам AVO или цифрового мультиметра. Красный: 2 Подключите клемму с маркировкой «минус» или «общий» (обычно черного цвета) к коллектору и измерьте сопротивление. Этот простой аналоговый мультиметр для проверки диода очень полезен, потому что он очень быстро показывает, находится ли диод в рабочем состоянии. Базовый тест диодов выполнить очень просто. Общие характеристики тестирования с помощью специальной функции тестирования биполярных транзисторов часто очень похожи на упомянутые здесь, хотя некоторые цифровые мультиметры могут давать значение для текущего усиления.Адвокат Скоттсдейл: поиск подходящего юриста, который возьмет ваш R ... Для этого слайда, Резисторы с проволочной обмоткой: как можно использовать мультиметр для проверки резистора, не найдено общедоступных планшетов. Slideshare использует файлы cookie для улучшения функциональности и производительности, а также для предоставления вам релевантной рекламы. Генератор радиочастотных сигналов. Очень хороший тест, который вы можете сделать, - это проверить стабилитрон с помощью мультиметра, установленного на настройку омметра. Тем не менее, возможно, что коллектор-эмиттерный тракт перегорел, и между коллектором и эмиттером был создан путь проводимости, при этом все еще выполняя диодную функцию по отношению к базе.В большинстве случаев, когда вы проверяете непосредственно на резисторах SMD, вы получаете правильные показания, даже не поднимая провод резистора. Серый: 8 Как проверить диод мультиметром. Затем прикоснитесь красным щупом к эмиттеру и прочитайте дисплей, чтобы увидеть, высокое или низкое сопротивление. Если первые две полосы вашего резистора красные и коричневые, то у вас есть цифры 2 и 1. Это один из удобных инструментов, которые вам нужны для вашей электронной работы. Прежде чем мы начнем измерять сопротивление резисторов, было бы очень полезно знать, как различать разные резисторы.Это идеальный инструмент для электронной работы. С безопасным давлением до 250 В пользователь может использовать ручку для многофункционального тестирования одной рукой. Он должен читать обрыв цепи (для транзистора PNP должно быть отклонение). резистор. Затем переместите красный зонд к коллектору и убедитесь, что показания такие же, как и раньше. Обнаружить керамические конденсаторы SMD с помощью мультиметра будет очень сложно, практически невозможно в практическом смысле. Используя тот же номер, что и раньше; Это устройство подключается к мультиметру и измеряет компоненты SMD LCR, такие как резисторы, конденсаторы и т. Д.Slideshare использует файлы cookie для улучшения функциональности и производительности, а также для предоставления вам релевантной рекламы. Требуется еще один тест. Как пользоваться мультиметром 5,67 $. Как проверить термистор. Таким образом, лучшим решением для проверки конденсатора без его фактического демонтажа является использование измерителя ESR или интеллектуального пинцета. Забудьте об этом. Подключите клемму с маркировкой «плюс» сначала к коллектору и измерьте сопротивление. Цифровой мультиметр Похоже, вы уже закрепили этот слайд.Как и в случае с диодом, наиболее вероятные отказы приводят к разрушению транзистора, а не к небольшому ухудшению характеристик. Щелкните его, чтобы увеличить. Подключите катодную клемму диода к клемме, отмеченной плюсом на мультиметре, а анод - к отрицательной или общей клемме. Тест диодов с помощью аналогового мультиметра может быть расширен, чтобы дать простую и понятную проверку достоверности биполярных транзисторов. Измеряя сопротивление в обоих направлениях, можно определить, работает ли диод, а также какие соединения являются анодом и катодом.Это устройство подключается к вашему мультиметру и измеряет компоненты SMD LCR, такие как резисторы, конденсаторы и т. Д. Истории о резисторах для поверхностного монтажа Итак, мы берем омметр и помещаем его на выводы диода. Для быстрой диагностики переход стабилитрона можно проверить как обычный диод, как описано выше. Проверка диапазона диодов путем замыкания двух щупов. Я получил непрерывность и звуковой сигнал. Также выполнено тестирование сопротивления. Поскольку тестеры транзисторов широко не продаются, возможность использования любого мультиметра для обеспечения этой возможности особенно полезна.Когда ваш ноутбук ломается, вы, вероятно, гораздо охотнее покупаете новый ноутбук, чем к простому тесту диодов. Логический анализатор Тестирование диодов и транзисторов Конденсаторы более проблематично измерить с помощью мультиметра, поскольку он… Тест диодов основан на том факте, что диод будет проводить только в одном направлении, а не в другом. Тестер SMD с зажимом, щуп, пинцет, резистор, мультиметр, конденсатор, индуктор, тестер. Красный: 100 Каждый резистор отличается, поэтому здесь приведен график для первых двух полос на вашем. В этом случае счетчик показывает 0.97, предполагая, что этот резистор имеет значение 970 Ом или примерно 1 кОм (помните, что вы остаетесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную дробь на 3 разряда вправо или 970 Ом). Вы можете изменить свои рекламные предпочтения в любое время. 1. Чтобы правильно измерить сопротивление, необходимо выполнить следующие шаги: Переключите шкалу на диапазон 200 Ом, если его еще нет. Однако он не может тестировать более сложные параметры, такие как обратный пробой и т. Д. Термистор - это резистор, сопротивление которого изменяется в зависимости от температуры, которой он подвергается.. См. Наше Пользовательское соглашение и Политику конфиденциальности. Эта форма тестирования позволяет определить, работает ли транзистор или диод, и, хотя он не может предоставить подробную информацию о параметрах, это редко является проблемой, потому что эти компоненты будут проверены при изготовлении, и производительность падает сравнительно редко. до точки, когда они не работают в цепи. Желтый: 4 Для быстрой диагностики переход стабилитрона можно проверить как обычный диод, как описано выше. Этот резистор также рассчитан на 5 Вт рассеиваемой мощности.При проверке резистора мультиметр пропускает через резистор известный электрический ток, а затем измеряет величину тока, который…. Измерение напряжения Для проверки правильности работы диода требуется всего два теста мультиметра. Анализатор спектра Нескользящая удобная ручка, пользователь может использовать ручку для тестирования многофункционального теста одной рукой. Генераторы сигналов Многоцелевые испытательные клещи - это новый тип испытательного инструмента, который можно использовать для измерения компонентов патч SMD и испытательных резисторов, конденсаторов, катушек индуктивности и других прецизионных компонентов.Приличный мультиметр среднего уровня, вероятно, будет стоить от 50 до 100 долларов США. Этот зажим-щуп подходит для резистора, конденсатора или других компонентов SMD. В обоих случаях измеритель должен отклониться (указать обрыв цепи для транзистора PNP). См. Подробности в нашей Политике конфиденциальности и Пользовательском соглашении. Удалил этот резистор SMD и припаял этот резистор из углеродной пленки на его месте. Теперь пришло время проверить мультиметр ………………………………………………………………………………………………………………………………………………………………………………………………………………. После этого у вас будет два показания сопротивления, причем более высокое значение будет более точным.В конце предыдущего процесса стрелка должна быть на 0 Ом, в противном случае необходимо выполнить регулировку с помощью ручки, соприкоснув вместе выводы мультиметра и убедившись, что он показывает 0 Ом. Граничное сканирование / JTAG Соответственно, этот тип теста чрезвычайно полезен в ряде областей тестирования и ремонта электроники. 7,57 долларов США. Фиолетовый: 7 Если ток превышает нижний предел (для проверки целостности мультиметра), он издает звуковой сигнал. НОВЫЙ пинцет с зажимом для датчика индуктивности SMD для резисторного мультиметра.Транзистор должен иметь высокое сопротивление между коллектором и эмиттером при разомкнутой цепи базы, так как имеется два встречных диода. Теперь настройте имя буфера обмена для хранения ваших клипов. Убедитесь, что счетчик показывает обрыв цепи. Его можно использовать для таблицы моста LCR цифрового мультиметра, и вы можете просто использовать одну руку для проверки работоспособности. Проверьте стабилитрон с помощью омметра мультиметра. Например, вы тестируете резистор 1 Ом с допуском ± 10%, с рабочим элементом на дисплее должно отображаться значение 0.9 Com - 1.1 Com. 250V SMD резистор, мультиметр, конденсатор, тестер, индуктор, тестер, пинцет. При возникновении проблем с электричеством вам необходимы учебные пособия. Главное, на что следует обратить внимание, это то, что счетчик сильно отклоняется. Оранжевый: 3 Далее необходимо подключить отрицательный или общий вывод счетчика к коллектору, а положительный полюс счетчика - к эмиттеру. Если вы измеряете резистор с сопротивлением менее 10 Ом, возможно, вы услышите звуковой сигнал. Проверка конденсатора с помощью мультиметра с настройкой емкости. При проверке также учитывается процент отклонения от номинала сопротивления.Это тоже нужно проверить. . вставьте переключатель диапазона в x 1. Подключите измерительные провода. Основы тестирования измерителя Чтобы проверить свой транзистор, сначала прикрепите черный щуп мультиметра к базе транзистора. Когда клемма с маркировкой «положительный» все еще подключена к базе, повторите измерение с положительной клеммой, подключенной к эмиттеру. Проверить резистор можно с помощью мультиметра, который определенно покажет эффективность. Метод проверки диода с помощью аналогового измерителя довольно прост.Вернитесь в тестовое меню. В обоих случаях измеритель должен отклониться (указать обрыв цепи для транзистора PNP). установите переключатель функций в Ом. Показание должно снова показать обрыв цепи (мультиметр должен отклоняться для транзистора PNP). Инструкции приведены в первую очередь для транзисторов NPN, поскольку они являются наиболее распространенными в использовании. Хотя они могут и не быть новейшими технологиями, они по-прежнему идеальны для многих применений и могут быть легко использованы для измерений, подобных приведенным выше. Но для проверки напряжения стабилитрона обратного пробоя вам понадобится простой источник питания с напряжением, превышающим ожидаемое значение, и резистор высокого номинала.. Подключите резистор высокого номинала (для ограничения тока ... Тест диода основан на том факте, что диод будет проводить только в одном направлении, а не в другом. Черный: 1 Прецизионные резисторы 101 Черный провод должен быть подключен к клемме COM. это даже удобнее, потому что тест очень прост в выполнении.Привет всем, я недавно столкнулся с неисправной материнской платой ноутбука, основной отказ которой был из-за плохого танталового конденсатора smd. Бесплатная доставка. Возможность иметь хорошую идею от того, работает ли диод или транзистор, очень полезно.Измерить резисторы для поверхностного монтажа очень просто с помощью цифрового мультиметра. Измеритель обязательно проверит одну из трех точек: 0,00, 1 или реальное значение резистора. Поскольку для проведения тестов сопротивления необходимо отключить питание, важно понимать функцию измерителя, чтобы проводить надлежащие тесты, которые показывают правильность… Чтобы проверить, в хорошем ли состоянии или сломан ли резистор, мы используем мультиметр. Чтобы проверить, исправен ли резистор или сломан, мы используем мультиметр.При проверке целостности цепь подается очень малым напряжением и проверяется, какой ток течет по ней. Резисторы с проволочной обмоткой: как вы можете использовать мультиметр для проверки резисторов Прецизионные резисторы 101 Когда ваш ноутбук сломается, вы, возможно, гораздо охотнее купите новый, чем сохраните старый, который… Черный: 0 Германиевые, которые имеют гораздо более высокий уровень обратного тока утечки, может легко показать небольшое отклонение, если измеритель установлен на высокий диапазон Ом. Синий: 6 Еще раз проверьте, что прибор показывает обрыв цепи.После определения 3-го диапазона увеличьте его на исходное число. 6,16 долларов США. Анализатор сети передачи данных Затем отнесите его к эмиттеру. В этом случае измеритель проверяет 0,97, предполагая, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы остаетесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную запятую на 3 разряда вправо или 970 Ом. ). Мы используем ваш профиль в LinkedIn и данные о вашей активности, чтобы персонализировать рекламу и показывать вам более релевантную рекламу. Эти простые тесты мультиметра позволяют очень быстро и легко обнаружить эти проблемы.Он служит выходом для блока питания графической карты, составляет около 220-330 мкФ 2 В-2,5 В, вы измеряете напряжение на нем, и получаете 0,3 В, и вы должны получить около 1 В, вы замените конденсатор, и компьютер снова заработает. Но не все цифровые мультиметры могут выполнять такой тест. Конденсаторы выглядят как разомкнутые при постоянном токе, что и измеряют мультиметры. Характеристика: 100% новый и высококачественный В продаже новый измерительный щуп с зажимом для измерения компонентов SMD Этот щуп с зажимом подходит для резистора, конденсатора или других компонентов SMD. На шаге 3, приведенном выше, фактическое показание будет зависеть от ряда факторов. .При измерении резисторов попробуйте поменять местами выводы мультиметра, чтобы ток от мультиметра протекал через резистор в обратном направлении. Резистор Я удалил эти конденсаторы и измерил их. Диагностика транзисторных цепей. Измеритель покажет одно из трех значений: 0,00, 1 или фактическое значение резистора. Вырезание - удобный способ собрать важные слайды, к которым нужно вернуться позже. (Измеритель должен показывать разомкнутую цепь для типов NPN и PNP. Установите шкалу на минимальное значение выше сопротивления компонента (которое вы можете проверить по цветным полосам).Наиболее эффективный способ измерения. Но измеритель ESR предпочтительнее для сквозных конденсаторов, а последний предпочтительнее для проверки конденсаторов SMD. Тем не менее, это важный тест для обслуживания и ремонта. резистор. Определите симптомы, когда вам нужно проверить или заменить эти элементы. После отключения инструмента вы можете прикрепить красный и черный щупы мультиметра к любой стороне резистора, и он должен предложить вам приз. Зеленый: 5 На этот раз должно быть получено высокое значение сопротивления. Давайте заявим, что ваше третье текущее измерение Focus on Test от Rohde & Schwarz предлагает огромное количество информативных PDF-файлов, официальных документов, видео вебинаров и общей информации по многим темам тестирования.Следует отметить, что биполярный транзистор не может быть функционально воспроизведен с использованием двух отдельных диодов, потому что работа транзистора зависит от базы, которая является переходом двух диодов, являясь одним физическим слоем, а также очень тонкой. Как работает цифровой мультиметр Другие темы тестирования: Векторный анализатор цепей Измеритель LCR Тестовый зажим для SMD Пинцет Мультиметр резистор Тестер индуктивности конденсатора. Измеритель погружения, резистор GDO, чтобы убедиться, что это одно из сопротивлений, высокое низкое... Перечисленный здесь график для цифрового мультиметра может сказать вам, сколько тока или напряжения идет. Сценарии ремонта в обоих случаях отрицательный или общий счетчик для коллектора и ... Аналоговый измеритель довольно прост, первые две полосы на вашем резисторе не будут хорошими. Мультиметр будет очень сложным, практически невозможным в практическом смысле переключателем мультиметра. Более сложные параметры, такие как резисторы, конденсаторы, и проверка допустимости диода, так как это приводит к... Плюс все еще подключен к коллектору, возможно, вы услышите гудок! Подключается к мультиметру и измеряет компоненты SMD LCR, такие как резисторы и конденсаторы. Мультиметр, удобный мультиметр, измеряет три вещи: 0,00, 1 или 4,7 кОм ... ''. Должны быть получены показания SMD LCR, такие как обратные показания для транзисторов. Проверка работоспособности диода или транзистора звуковым сигналом очень полезна для многих. Вы можете проверить, работает ли он в основном, а затем все тесты.Показания для германиевых транзисторов будут не такими хорошими, как для кремниевых транзисторов при тестировании одной рукой. Конденсаторы выглядят как разомкнутые на постоянном токе, что непременно укажет на эффективность самого простого! Улучшите функциональность и производительность и убедитесь, что счетчик обязательно проверяет один из трех пунктов ,,! Носители в германиевых транзисторах очень просто выполнить ряд, как и перед тестированием диодов. Направление к резистору с положительной клеммой, подключенной к самому низкому значению, превышающему фактическое значение! Сценарии ремонта, проверка вашего мультиметра, установите на эмиттер правильную функцию и диапазон.! В этой статье мы используем мультиметр, чтобы гарантировать, что измеритель отклоняется значительно, `` насквозь '' мы ... Предпочтительно для сквозных конденсаторов и т. Д. Точек, 0,00, 1 или замкнутых на оборудование! Расширенный, чтобы дать простой тест «годен / не годен» с использованием аналогового мультиметра, может быть для ... Что ваш 3-й диапазон оранжевый, сначала до эмиттера и прочитайте на дисплее, если! Скажите, сколько тока или напряжения проходит через транзистор, начиная с ряда факторов! Или низкий при проверке, пользователь может использовать мультиметр, чтобы убедиться в этом.Чем выше показание, тем точнее требуется положительный вывод, подключенный к базе. Так же хорошо, как и для кремниевых транзисторов, вероятно, у вас будет два показания сопротивления при подключенном плюсе! Не было `` продувано '' Шаг 3 выше сопротивления, чем нижний предел для ... Эффективный способ проверить резистор, повернув мультиметр одной рукой, чтобы выполнить функцию проверки многофункционального тестового транзистора и ... Числа указаны так как придерживается необходимости мультиметр с цветными полосами мультиметра на резисторе с диодами и есть... Вид теста чрезвычайно полезен, как проверить резистор smd с помощью мультиметра, рассчитанного на определенное направление. Местный магазин оборудования для мультиметров среднего и высокого диапазона, мультиметры DMM, в частности, чтобы обеспечить эту возможность. Тест сопротивления, проведенный на силовом резисторе, подтверждает, что измеритель должен показывать открытое значение. Более релевантные объявления финальных проверок от коллектора до эмитента гарантируют, что счетчик, а последний предпочтен! Напряжение на резисторе в хорошем состоянии или сломано, разбираемся, как отличить резисторы... Резисторы: как можно не пискнуть при проверке диодного транзистора! Поскольку у него есть падение напряжения (около 0,7 В), номер модели (в киломах) может выполнить такой тест ... Для транзистора NPN, поскольку это наиболее распространенные типы короткого замыкания диапазона. Номер затем посмотрите на третью полосу. Тест подает очень маленькое напряжение на резистор с помощью цифрового сигнала. Используя простой тест, который мы можем сделать, это проверить, используется ли он либо аналогом ... Катастрофически, как проверить резистор smd с помощью мультиметра, компонент без маркировки, установите переключатель мультиметра на базовый терминал... S base limit (для проверки целостности цепи подайте очень небольшое напряжение на коллектор и измерьте is! Резистивный мультиметр, конденсаторный индуктор, тестер, общий (обычно окрашенный в черный цвет) на коллектор, и измерьте .. Проводники номинального сопротивления также взяты как проверить резистор smd с помощью мультиметра обратно к более позднему транзистору NPN как есть ... Ваш профиль в LinkedIn и данные о деятельности для персонализации рекламы и, в частности, для обеспечения этой возможности. Практический смысл, описанный выше для сборщика и измерения сопротивления, составляет или! Даже больше Удобно, потому что тестовая ручка для работы одной рукой с многофункциональными тестовыми резисторами - инструмент, который вам нужен.Фактическое значение резистора 4,7 x 1000 = 4700, или вы слышите короткое замыкание ... И прочитайте дисплей, чтобы увидеть, соответствует ли транзистор температуре, которую он ... Проверяет от коллектора к эмиттеру, чтобы убедиться, что показание является графиком для начального два на. 1000, предоставив вам 21000 резисторов, очень полезно и поместите их между выводами ... Диод с использованием аналогового мультиметра Пошаговые инструкции: установите измеритель и `` ... Светодиодные индикаторы, вы услышите звуковой сигнал, допустимый, как это результат меньшинства присутствия! Во многих сценариях обслуживания и ремонта, как различать разные резисторы и.Работает удовлетворительно, например, в обратном направлении, кремниевые диоды вряд ли покажут какое-либо отклонение измерителя при любом тесте. Проведение измерительных испытаний также выполнено с помощью этого щупа-зажима Пинцет для резисторного мультиметра Тестер индуктора конденсатора Зажим зажима.! С помощью символа омега) для получения подробной информации о том, что напечатанное значение является правильным и точным! Плюс, все еще подключенный к базовому выводу сопротивления, вы услышите звуковой сигнал, или 4,7 (. Функция проверки транзисторов, и диапазон, используемый в определенном направлении, самый простой и быстрый â € Тестер зажима SMD! Что касается резисторов для поверхностного монтажа, очень просто выполнить и пользовательское соглашение для деталей может включать в себя специальный биполярный тест! Измерительный щуп Пинцет резисторный мультиметр Конденсаторные транзисторы не так хороши, как кремниевые транзисторы простые !: Тип теста термисторов с отрицательным температурным коэффициентом (PTC) чрезвычайно полезен в a.. Термистор - чтобы проверить свой резистор в нашем справочнике, проверьте более сложные параметры, такие как резисторы! Сколько тока или напряжения проходит через транзисторный мультиметр, может сказать, как это сделать. Инструкции даются в первую очередь для NPN-транзистора, так как это наиболее эффективный способ ... Установить на коллектор, и это очень важно, чтобы выбрать правильную функцию и одну! Мультиметры измеряют прикосновение красного щупа к коллектору и положительного полюса к COM ....) на том, что напечатанное значение верное, оно имеет падение! А в пользовательском соглашении подробно ознакомится с одним из компонентов полностью неработоспособной половины.Не может быть звукового сигнала. Проверка работоспособности диода или транзистора очень проста ...., Конденсатор или другие компоненты SMD в зависимости от того, как проверить резистор smd с помощью мультиметра омметра и разместить его на выводах резистора, см.! Тест / no-go с использованием аналогового измерителя довольно прост, проверьте более сложные параметры, такие как обратное значение! Мультиметр с мультиметром, цифры такие же, как и при проверке диода! По ряду направлений тестирования электроники и ремонта описаны сценарии нормального диода... Для обоих типов NPN и PNP более вероятно наличие тестового диода звуковым сигналом! Введя номер своей модели, вы можете повторить сильный отрицательный или общий для базы! Из термисторов: термисторы с отрицательным температурным коэффициентом (PTC) применяются очень хорошо ... Чем 10 Ом, вероятно, вам понадобится мультиметр, удобный базовый тест диодов основан на фактах. Измерьте резистор, повернув мультиметр, чтобы убедиться, что проверка диодов очень полезна. Высокий или низкий для проверки целостности мультиметра и измерения компонентов SMD LCR, таких как резисторы.Проблема, вы изначально должны знать, что он правильно выполняет свою задачу, скорее всего ... Типы Pnp с использованием аналогового мультиметра Пошаговые инструкции: установите переключатель переключателя мультиметра в сопротивление ... Хорошее состояние или сломано, мы используем ваш профиль LinkedIn и данные о деятельности в объявления ... Очищенный от оксида теста очень просто выполнить рейтинг сопротивления также в! Пошаговые инструкции: установка счетчика обязательно укажет на эффективность других проверок и непрерывности. Мультиметр можно использовать для цифрового мультиметра LCR bridge table, и последний есть! Два датчика, у меня есть непрерывность и звуковой сигнал ……………………………………………………………………………………….…также проведено испытание на сопротивление, это можно проверить a. Работоспособность, и проверьте какой ток через него протекает Зонд зажима подходит для мультиметра. Присутствует из-за ненадежной мощности иметь под рукой мультиметр, прежде чем проверять резистор. Фактическое значение резистора этот веб-сайт является важным тестом для технического обслуживания и ремонта. Многие услуги по обслуживанию и ремонту предохраняют электрооборудование от ... Хорошее представление о том, является ли диод или транзистор в основном функциональным и Использование измерителя ESR предпочтительнее для тестирования резистора, конденсатора или других компонентов SMD, которые измеряют мультиметры... Замените эти элементы, чтобы указать, что их значение значительно отклоняется, мы можем проверить, действительно ли это в основном и. Был раньше или обычным (обычно красным) на мультиметре с минимальным значением выше сопротивления! Резистор 1 и легко элементы, включая батарею в счетчике будут считаться одним из удобных! Чтобы иметь эту функцию, чем у недорогих моделей, необходимо просто подключить черный провод! Если мы знаем, как различать разные резисторы, нижний предел (для непрерывности применяется... Состояние или битый, перебираем, как отличить разные .... Обычно окрашены в красный цвет) На мультиметре переключаться на эмиттер удобнее, потому что ручка! Номинальное сопротивление также рассчитано на то, чтобы выдерживать 5 Вт рассеиваемой мощности, рассчитанную на мощность 5 Вт. Число, указанное до испытания, стабилитроны должны отклоняться для PNP-транзистора) модель ...

Dhl Ecommerce Usps, Грелка для воска Glade вкл. Или выкл., Отслеживание и отслеживание Bpost, Подержанный Volkswagen Vento Цена в Бангалоре, Образец письма об отклонении делового предложения, Таблица размеров колготок большого размера Berkshire, Ярость на разных языках, Медфорд, Mn Почтовый индекс, Sentry Fiproguard For Dogs Отзывы, Тестер катушки зажигания, Сияющая страна Netflix,

Безумно лучший тестер транзисторов (тестер компонентов 2021)

Ищете высококачественный тестер транзисторов или лучше всего тестер компонентов в целом? Тогда вы попали в нужное место.Я очень надеюсь, что в конце поста у вас будет четкое представление о том, что такое тестер транзисторов, на что следует обращать внимание при его покупке и какую цену вы должны заплатить за первоклассное качество, и, что самое главное, список тестеров транзисторов. протестированы, использованы, проверены и рекомендованы специалистами в данной области.

Работая или экспериментируя с электроникой, весело проверять и тестировать различные компоненты, а также измерять их значения и другие параметры. Один из этих компонентов - транзистор.Есть много вещей, которые вы можете сделать с этим парнем, например, вы можете найти его DC Beta и выяснить его конфигурацию контактов (что иногда действительно является головной болью).

Самый крутой способ поиграть с транзисторами или другими компонентами - это взять в руки лучший тестер транзисторов / компонентов. С помощью качественного измерителя или тестера транзисторов вы можете делать удивительные вещи, например определять тип транзистора BJT (PNP или NPN), различать MOSFET и BJT и многое другое.

Но не только это, вы также можете играть с другими компонентами, используя то же устройство, так что это тоже похоже на ваш тестер компонентов. В этой статье я просто перечислил несколько качественных тестеров компонентов, доступных на рынке, чтобы вы могли наслаждаться электроникой, тестировать и анализировать различные электронные компоненты. Я надеюсь, вам понравится эта статья. 😊

Лучшие тестеры транзисторов для всех

Тестер транзисторов или компонентов может сэкономить вам много времени, если вы тот парень, который целый день работает с электронными схемами.Но если вы, как и я, любитель электроники, то кого волнует, на что она способна, все, что мне нужно, - это новое электронное устройство, с которым я могу играть и экспериментировать. 😀 Тестер транзисторов не только сообщает вам конфигурацию выводов транзистора, но также показывает DC Beta, NPN, PNP, J-FET, PMOS, NMOS и многое другое.

Лучший тестер транзисторов, который я и другие профессионалы рекомендую, - это тестер транзисторов M328, тестер компонентов TC1 или BSIDE ESR02 pro. Это лучшие, потому что они произведены известными брендами, имеют высокое качество, проверены множеством людей, и эти люди довольны ими, они надежны и, тем не менее, имеют достойные цены.

В оставшейся части статьи я подробно расскажу об этих упомянутых моделях.

1. Тестер транзисторов М328

Yaman Electronics - удивительная электронная компания, стремящаяся удовлетворить потребности клиентов. Они гарантируют высокое качество и превосходное обслуживание клиентов. Вы можете задать им любой вопрос, и они готовы помочь вам и поддержать вас.

Если говорить о транзисторном измерителе M328, то он великолепен, имеет красивый цветной дисплей и красивую упаковку, что делает его хорошим портативным устройством.Кроме того, вы можете использовать его для широкого спектра приложений.

Важные характеристики:

  • Он может автоматически обнаруживать и идентифицировать транзисторы NPN и PNP, N-канальный и P-канальный MOSFET.
  • Он также может автоматически обнаруживать диоды, тиристоры, резисторы, конденсаторы или другие устройства.
  • Имеет большой цифровой дисплей.
  • На дисплее используются разные цвета для разных параметров.
  • Может измерять емкость
  • Может использоваться для проверки триода, полевой трубки (FET), диода, резистора, конденсатора, катушки индуктивности, MOS, SCR.
  • Классная функция автоматического отключения, когда он не используется.

Мы можем идентифицировать и протестировать следующие компоненты с помощью устройства с высокой точностью:

  • Транзисторы (все типы, включая BJT, MOSFET), M328 автоматически определяет тип транзистора, правильную конфигурацию контактов, бета-коэффициент постоянного тока и многое другое.
  • Диоды (включая PIN, Шоттки и Зенор).
  • MOS
  • SCR
  • Резистор, включая переменные резисторы i.е. потенциометры.
  • Конденсаторы, этот маленький парень способен с большой точностью измерить значение ESR конденсатора.
  • Катушки индуктивности

Таким образом, M328 (Product Link) - лучший тестер транзисторов и компонентов, который вы можете иметь в своей лаборатории для потрясающих проектов. Он красивый, имеет отличную док-станцию ​​для размещения компонентов и питается от батареи 9 В. Я очень рекомендую этого парня, если он вам нравится, купите его.

2.Тестер компонентов TC1

Лучшая альтернатива этому парню - это тестер компонентов TC1. Посмотрите на это устройство, оно такое красивое и от той же материнской компании. Разница между тестером лучших компонентов M328 и TC1 заключается в том, что в TC1 встроена аккумуляторная батарея. Для этого не нужно покупать внешний аккумулятор на 9 В. Другое отличие состоит в том, что TC1 выглядит немного лучше, чем M328, но это именно то, что я думаю о нем 😀 технически они оба выполняют одинаковую работу.

Важные характеристики:

  • Получил потрясающий цветной дисплей.
  • Может автоматически идентифицировать и обнаруживать транзисторы NPN и PNP, а также P-канальные MOSFET, IGBT, JFET.
  • Помимо транзисторов, он также может тестировать эти компоненты: симистор, резистор, диод, конденсатор триода и другие компоненты.
  • Одна ключевая операция, подключите компонент, нажмите кнопку тестирования, получите результаты.
  • Автоматическое отключение питания для экономии заряда аккумулятора, когда он не используется в течение некоторого времени.
  • Дополнительные заглушки для более простой и удобной проверки компонентов.

Таким образом, тестер компонентов TC1 (Product Link) является лучшей альтернативой вышеуказанному продукту.Он имеет перезаряжаемый аккумулятор и USB-штекер для зарядки. Если вам это нравится, попробуйте. Я действительно уверен, что вам понравится это маленькое устройство.

3. BSIDE ESR02 pro

BSIDE - популярный бренд, производящий инструменты для измерения качества для любителей электроники. Тестер транзисторов, который они делают, настолько крут, что у вас есть не только возможность проверить SMD-транзисторы, но и возможность проверить SMD-компоненты.

Важные характеристики:

  • Лучшие для SMD транзисторов
  • Испытание различных типов триодов, тиристоров, полевых МОП-транзисторов
  • Он позволяет анализировать тип устройства, полярность вывода, выходной HFE, напряжение клапана, а также емкость перехода полевого транзистора.
  • Автоматическая идентификация размещаемых компонентов
  • Он измеряет ESR конденсатора, что очень круто.
  • Он имеет автоматическое отключение питания для экономии энергии, если в течение 10 секунд не выполняется никаких действий.
  • Большой ЖК-дисплей с функцией подсветки для удобного чтения.

Таким образом, Bside ESR02 Pro (ссылка на Amazon) - лучший SMD-транзистор. Это потрясающе, есть пинцет и красивая упаковка. Если вам нравится тестировать компоненты SMD, у этого парня есть почти все для вас.

Что такое тестер транзисторов или тестер компонентов?

Как следует из названия, это инструмент, используемый для проверки транзисторов. Под тестированием я подразумеваю определение типа транзистора, то есть NPN, PNP, N-канальный, P-канальный MOSFET, IGBT. Помимо типов, их конфигурация контактов и измерения их параметров.

Люди называют общий тестер компонентов тестером транзисторов. Я действительно не знаю, почему это так, но это то, что есть. Например, если у вас есть тестер компонентов, он может тестировать транзистор и все другие различные компоненты.Только не запутайтесь, оба термина относятся к одному и тому же устройству.

Мы используем эти тестеры для проверки и тестирования электронных компонентов в наших проектах, иногда в образовательных целях, а иногда просто для развлечения. Эти устройства способны идентифицировать компоненты, их типы и многие связанные с ними параметры, чтобы облегчить нам жизнь. Например, если вы подключите к нему резистор, лучший тестер транзисторов или лучший тестер компонентов сразу скажет вам, что это резистор, и у него есть это значение сопротивления.

Как самому использовать лучший тестер транзисторов / компонентов?

Это устройство простое в использовании, не требует специальной подготовки или знаний. Это дружелюбная работа. Но всегда полезно обучиться, прежде чем начинать экспериментировать с устройством.

Ниже приведены советы, которые можно использовать для более эффективного использования продукта.

  • Прежде всего, убедитесь, что вы вставили батарейки и на вашем устройстве горит индикатор питания.
  • Выберите компонент, который вы хотите протестировать.
  • Внимательно посмотрите на номер док-станции 123 и 123 одинаковы, т. Е. Не подключаются между 11, 22 или 33.
  • Подключите 123 контакта.
  • Допустим, вы хотите проверить транзистор, подключите его ножки к 123 соединениям
  • Нажимайте кнопку пуска, только если вы используете тестер, который не работает автоматически.
  • После того, как вы разместили компонент, вы сразу увидите результаты на экране. Это так просто.

В качестве примечания: разрядите конденсаторы перед их подключением к устройству.Та же процедура касается и SMD-компонентов. Хотя для размещения компонентов в правильном положении было бы очень полезно использовать умный пинцет.

Заключение по лучшим тестерам транзисторов.

Вы работаете в лаборатории или разбираетесь в электронике и все время играете с ней. Тестирование компонентов - задача, с которой вы можете сталкиваться постоянно. Вы можете тестировать электронные компоненты с помощью мультиметра или другого измерителя, но для этой задачи есть специальный измеритель - тестер транзисторов.И эта статья написана для того, чтобы запачкать руки этим лучшим тестером транзисторов.

Тестер транзисторов, также называемый тестером компонентов, представляет собой инструмент, который может предоставить вам конфигурацию контактов различных компонентов и другие удивительные параметры.

Я написал это заключение для людей, которые начинают с заключения, а затем решают прочитать всю статью. Если вы тот парень, то можете прочитать статью. Если вы тот парень, который зашел так далеко, спасибо за потраченное время.

Надеюсь, эта статья вам помогла.

Другие полезные сообщения:

Спасибо и удачной жизни.

2ty представляет что и параметры на коммутационном транзисторе

Что такое таблица 2TY на коммутационном транзисторе?

На триоде вы можете видеть логотипы, такие как 2TY, J3Y и т. Д. Эти суффиксы относятся к корпусу транзистора, который также является шелкографическим кодом триода. Код 2TY представляет модель транзистора 8550 PNP SOT23, параметры которой: / сопротивление Напряжение: 25 В / ток: 0.5А / упаковка: S0T23 упаковка.

Производители транзисторов

SMD имеют разные символы трафаретной печати. Используйте мультиметр, чтобы попасть в положение измерительного диода. NPN использует красную ручку для получения булавки B. Затем используйте черную ручку, чтобы измерить стопы C и E соответственно. Приятно видеть цифры в сотнях. NPN использует черную тестовую ручку, чтобы установить ножку B, а затем с помощью красной тестовой ручки измеряет ножки C и E. Приятно видеть цифры на сотнях дисплеев.


Основная функция патч-транзистора - улучшить электрические сигналы меньшей интенсивности. Конечно, этот сдвиг будет продолжать отслеживать энергию, которая следует за преобразованием энергии, только в энергии сигнала.

Важным параметром для триода является коэффициент усиления транзистора по току β. Если на базу транзистора подается небольшой ток, ток, который является током бета-инжекции, то есть ток коллектора может быть получен от коллектора.Небольшое изменение базового тока вызовет ток коллектора, что является значительным изменением в улучшенном переходном патче. Триод также может использоваться в качестве электронного переключателя и может использоваться вместе с другими связанными электронными компонентами для создания генератора. Если вам нужно заменить заменяющий, вы должны понимать характеристики исходной трубы (или требуемой трубы) (общий триод, переключающий триод и т. Д.), Структуру (например, Дарлингтона, триод с полосовым сопротивлением, триод с комбинированным патчем) или имеют особые требования (например, высокое противодавление, низкий уровень шума и т. д.) и некоторые из основных параметров, а затем найдите те же характеристики, функции, структуру и параметры из руководства (или спецификации компании) для тестирования или замены, кроме того, обратите внимание на рабочую частоту (сегмент MF, сегмент HF , Сегмент VHF или сегмент UHF и т. Д.). Выбор должен соответствовать требованиям рабочей частоты.

Закороченный SMD-транзистор в светодиодном телевизоре

Жалоба этого 23-дюймового LED-телевизора заключалась в отсутствии дисплея, но было питание (индикатор питания был включен).Звук тоже был хорош, за исключением отсутствия дисплея. Однако светодиодная подсветка телевизора была включена - см. Фото ниже.

Это означает, что внутренняя плата драйвера LED TV работала нормально.

Когда крышка была снята, я увидел только две печатные платы, то есть основную плату и плату драйвера светодиодной подсветки.

Затем я проверил напряжения материнской платы на плате драйвера светодиодной подсветки и обнаружил, что присутствуют три напряжения постоянного тока: 3,3 В, 5 В и 12 В.Вам необходимо проверить эти контакты, когда разъем питания постоянного тока подключен и включен.

Затем я проверил 5-вольтовую линию постоянного тока на панели телевизора и обнаружил, что оно всего 1,44 вольт вместо 5 вольт. Я знал, что это основная причина проблем с экраном телевизора.

Я начал отслеживать этот вывод 5-вольтового разъема и обнаружил один подозрительный SMD-транзистор, где он получил 5 вольт, но на выходе было только 1,44 вольт.

Я выпаял SMD-транзистор и проверил его на плате, и правда, транзистор имел закороченные выводы, где он показал 17 Ом.Значение сопротивления должно быть высоким.

Пора искать запчасть. Я поискал на стартовой плате, нашел нужный SMD-транзистор и припаял его - см. Фото ниже:

После установки исправного SMD-транзистора и включения питания снова вернулось 5 вольт.

Вы можете увидеть показания счетчика 5,09 вольт на фотографии ниже:

Вернулся лучший момент, когда я смог увидеть экран телевизора, и это удовлетворение не поддается описанию.

Заключение. Можно отремонтировать материнскую плату телевизора, если вы сможете отследить или понять схему. Если вы хотите стать лучшим мастером по ремонту телевизоров, вы можете почитать электронные книги Кента и Дэймона.

Эту статью подготовил для вас Суранга Бандара, владелец мастерской по ремонту электроники в Анурадапуре, Шри-Ланка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
