Как проверить датчик температуры охлаждающей жидкости

Содержание

1. Инструменты и предметы, которые вам понадобятся
2. Найдите датчик температуры охлаждающей жидкости
3. Признаки неисправности датчика температуры охлаждающей жидкости
4. Проверка датчика температуры охлаждающей жидкости
5. Проверка датчика температуры охлаждающей жидкости мультиметром
6. Проверка ваших показаний
7. Неисправности датчика температуры охлаждающей жидкости
8. Как проверить исправность датчика температуры охлаждающей жидкости

Большинство датчиков температуры охлаждающей жидкости напоминают большую гайку с электрическим разъемом сверху.

Проверка датчика температуры охлаждающей жидкости двигателя (ECT) проста и может помочь вам быстрее починить автомобиль. Вы можете сделать это дома, используя цифровой мультиметр и термометр для приготовления пищи. Плохой ECT влияет на производительность двигателя:

• Это может вызвать постоянную обедненную воздушно-топливную смесь, в результате чего двигатель заглохнет или начнет работать вхолостую.
• Или это может привести к постоянной богатой воздушно-топливной смеси, вызывая увеличение выбросов и расхода топлива.
• На современных автомобилях плохой датчик ECT нарушит синхронизацию зажигания.
• На некоторых моделях автомобилей неисправный датчик ECT (температуры) может также испортить трансмиссию, вентилятор охлаждения и указатель температуры.

Но прежде чем винить ECT охлаждающей жидкости за проблемы с двигателем, воспользуйтесь этим руководством, чтобы проверить его и убедиться, что вам действительно нужно его заменить. Тест занимает всего несколько минут.



Инструменты и предметы, которые вам понадобятся

• Цифровой мультиметр
• Кухонный термометр
• Гаечный ключ (трещотка и набор торцевых головок, если вам нужно удалить компоненты)
• Бумага и карандаш

Найдите датчик температуры охлаждающей жидкости

Откройте капот вашего автомобиля,чтобы найти датчик охлаждающей жидкости.

1. В зависимости от модели вашего автомобиля, вы можете найти его, установленный на головке цилиндров или впускном коллекторе. Тем не менее, одно из наиболее распространенных мест — на корпусе термостата или рядом с ним. Вы можете найти корпус термостата, следуя за верхним шлангом радиатора, который соединяется с корпусом термостата на стороне двигателя.
2. Ищите большую гайку с электрическим разъемом сверху и два электрических провода, идущие от разъема — на большинстве современных транспортных средств — или один провод — на старых моделях автомобилей.
3. Некоторые ECT скрыты под впускным коллектором, особенно на больших грузовиках.

Если вам все еще не удается найти ECT, обратитесь к руководству по обслуживанию вашего автомобиля. Вы можете купить руководство по ремонту для конкретной марки и модели автомобиля в большинстве магазинов автозапчастей или через Интернет.

Используйте цифровой мультиметр для проверки вашего датчика температуры охлаждающей жидкости.

Признаки неисправности датчика температуры охлаждающей жидкости

Тест измерителя температуры охлаждающей жидкости

Теперь, когда вы установили ECT на своем автомобиле, вы готовы его проверить.

1. Отсоедините электрический разъем датчика.
2. Получите значения нагрева поверхности двигателя, используя инфракрасный термометр или подходящий термометр для приготовления пищи. Измерьте температуру двигателя в месте рядом с ECT.

Прежде чем перейти к следующему шагу, давайте на секунду отвлечемся сюда:

Хорошо, в этот момент вы можете задаться вопросом, зачем вам измерять нагрев двигателя, чтобы устранить неисправность измерителя. Основная причина заключается в том, что вы пытаетесь проверить здесь две распространенные потенциальные неисправности: датчик ECT и термостат.

Проверка датчика температуры охлаждающей жидкости

Допустим, термостат на вашем автомобиле застрял в открытом положении. Это не позволит двигателю достичь рабочей температуры, поскольку охлаждающая жидкость течет непрерывно. Если вам нужно было протестировать только один датчик ECT, вы можете подумать, что он вышел из строя, потому что его значение сопротивления осталось на уровне 1500 или 2100 Ом, например, когда фактически он сообщает фактическую температуру охлаждающей жидкости, и он работает должным образом.

Используя термометр, вам не понадобится много времени, чтобы понять, что термостат не работает. Например, вы заметите, что нагрев двигателя не поднимается выше 85 или 90 градусов.

С другой стороны, если термостат работает нормально, температура двигателя достигнет примерно 200F (93C) и впоследствии снизится при открытии термостата. Таким образом, вы исключаете термостат как еще один возможный сбой.

Хорошо, теперь давайте перейдем к следующему шагу.

3. Запишите показания температуры.

Проверка датчика температуры охлаждающей жидкости мультиметром

4. Теперь с помощью омметра или мультиметра измерьте значение сопротивления измерителя температуры охлаждающей жидкости, подключив один из выводов расходомера к одной из клемм на электрическом разъеме измерителя, а другой провод к другой клемме на электрическом разъеме ECT.

На автомобилях со старыми однопроводными измерителем подключите провода измерительного прибора к клемме разъема и корпусу датчика (заземлению), чтобы получить показания.

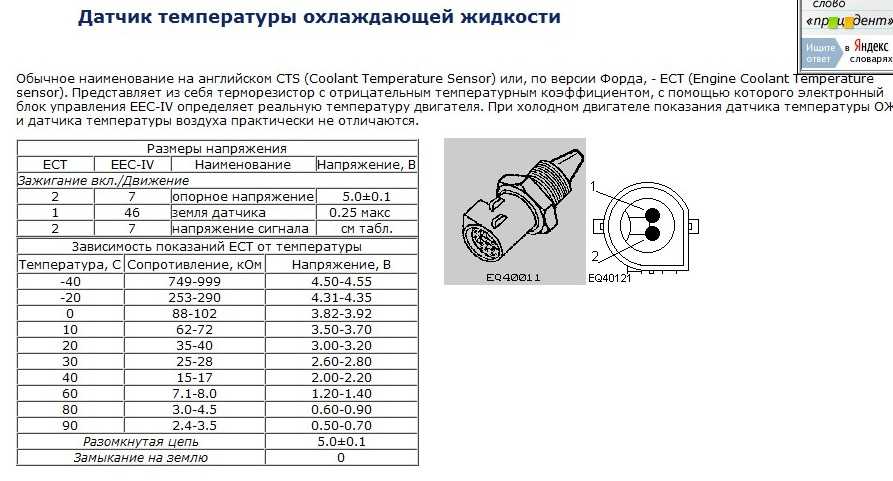

5. Проверьте в руководстве по ремонту автомобиля правильное значение сопротивления для вашего ECT. Однако не во всех руководствах по обслуживанию есть эта информация.

Большинство измерителей этого типа имеют значение сопротивления 3000 Ом или более при температуре около 55 ° F (13 ° C). Вы можете попробовать поискать в Интернете таблицу значений сопротивления для вашего конкретного ECT, если вы знаете  его марку.

Однако, если вы найдете значения сопротивления для вашего конкретного датчика ECT, все равно продолжайте эти тесты, поведение измерителя и показания температуры могут дать вам подсказку о его рабочем состоянии.

6. Запишите сопротивление.

Теперь вы собираетесь сделать ещё один тест

7. На этот раз запустите двигатель и дайте ему поработать на холостом ходу.
8. Установите коробку передач на нейтраль и включите стояночные тормоза.
9. Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление измерителя, как вы делали раньше.
10. Запишите эту новую пару значений.
11. Не выключая двигатель, подождите примерно одну-две минуты и повторите эту процедуру еще раз.
12. Сделайте еще одну пару чтений через одну-две минуты снова, всегда отмечая значения.
13. Затем выключите двигатель.



Проверка ваших показаний

Теперь сравните свои показатели с показателями сопротивления и температуры для конкретного датчика, указанными в руководстве по обслуживанию вашего автомобиля.

Если у вас нет эталонных значений сопротивления для вашего ECT, убедитесь, что показания сопротивления вашего измерителя пропорционально уменьшились при увеличении температуры двигателя. Это будет указывать на то, что ваш датчик охлаждающей жидкости реагирует на температуру двигателя.

Неисправности датчика температуры охлаждающей жидкости

Кроме того, убедитесь, что двигатель достиг рабочей температуры около 200F (93C) перед тем, как упасть. Если температура двигателя не сильно изменилась во время ваших показаний, термостат застрял, и вам нужно заменить его.

Когда вы должны заменить датчик?

• Независимо от того, получили ли вы необычные показания или нет, убедитесь, что проводка и электрический разъем не имеют коррозии. Если один или несколько проводов имеют признаки повреждения, отремонтируйте их. Удалите коррозию с электрического разъема датчика, используя очиститель электрических контактов, и при необходимости повторите тест.
• Если сопротивление ECT не изменилось при повышении температуры двигателя, замените устройство.
• Если ваш измеритель регистрирует только бесконечное сопротивление, он имеет разорванный внутренний контакт, и вам необходимо заменить его.
• Если датчик регистрирует только нулевое сопротивление, внутренние контакты замкнуты. Заменить его.



Корпус термостата является одним из наиболее распространенных мест для датчика температуры охлаждающей жидкости.

Как проверить исправность датчика температуры охлаждающей жидкости

Тест датчика температуры охлаждающей жидкости довольно прост. Это займет всего несколько минут, и вам даже не придется снимать измеритель с двигателя для процедуры устранения неполадок. Выполнение шагов, описанных в этом руководстве, поможет вам быстро определить, нужно ли заменить датчик, а также одновременно проверит работу термостата с помощью термометра. Кроме того, обязательно осмотрите электрический терминал датчика на наличие повреждений и коррозии, а также проверьте провода цепи на предмет возможных повреждений.





Как вам статья?

Проверка исправности указателя УК145 и датчика температуры системы

Панели приборов, контрольные приборы

09.01.2016 grozi Оставить комментарий

Указатель температуры охлаждающей жидкости УК145-3807010 с встроенной сигнальной лампой перегрева жидкости работает совместно с датчиком температуры ТМ106 или ТМ100 находящемся в крышке корпуса термостата.

В датчике установлен терморезистор изменяющий свое сопротивление в зависимости от температуры охлаждающей жидкости. Пределы температуры измеряемой датчиком ТМ106 от 20 до 120 градусов, а датчика ТМ100 — от 40 до 120 градусов. Указатель температуры и датчик не разборные и ремонту не подлежат.

Проверка исправности указателя и датчика температуры охлаждающей жидкости.

Проверить исправность указателя температуры охлаждающей жидкости и его датчика можно тестером с функцией измерения температуры или термометром с пределом шкалы измерений от 0 до 100 градусов Цельсия. Для этого датчик необходимо снять с двигателя, а его провод удлинить так, чтобы датчик на нем можно было опустить в емкость с водой. Корпус датчика следует соединить проводом с «массой» автомобиля.

В емкость налить кипяток и опустить в него термопару тестера или термометр, а затем погрузить датчик в воду так, чтобы его вывод оставался сухим. По мере остывания воды, контролируется ее температура и сравнивается с показаниями указателя на щитке приборов. Погрешность показаний при температуре 100 и 80 градусов не должна превышать +-5 градусов, а при температуре воды 40 градусов допускается погрешность не более чем на 12 градусов в большую сторону.

Если стрелка указателя температуры постоянно находится в начале шкалы.

То для проверки его исправности надо замкнуть вывод датчика на «массу». Если неисправен датчик, то стрелка указателя отклонится в конец шкалы. Если стрелка не отклонилась, то сняв щиток приборов, соединить вывод «Д» указателя температуры с «массой». Если стрелка отклонилась, то значит прибор исправен, но поврежден провод соединяющий его с датчиком.

Если стрелка указателя температуры постоянно находится в конце шкалы.

Отсоединить наконечник провода от датчика температуры. Если стрелка вернется в начало шкалы, то датчик температуры неисправен. В противном случае снять щиток приборов и отсоединить от вывода «Д» указателя температуры наконечник провода. Если стрелка вернется в начало шкалы, то прибор исправен, а провод, соединяющий его с датчиком замкнут на «массу».

Проверка аварийного датчика перегрева охлаждающей жидкости.

Аварийный датчик ТМ111-09 перегрева охлаждающей жидкости выдает сигнал на встроенную в указатель температуры сигнальную лампу перегрева жидкости. Проверка исправности датчика производится по аналогии с датчиком температуры. Контакт аварийного датчика должен замыкаться при температуре жидкости в 92-98 градуса. Для проверки исправности сигнальной лампы перегрева охлаждающей жидкости надо включить зажигание и замкнуть вывод датчика на «массу».

СправочникТО и ремонт УАЗ и ГАЗУаз-3151Уаз-469

Статьи о классических внедорожниках УАЗ, ГАЗ, автомобили повышенной проходимости, SUV, кроссоверы, вездеходы, эксплуатация, ремонт, запчасти

Как проверить датчик температуры с помощью мультиметра (8 шагов)

Ваш автомобиль перегревается?

Указатель температуры на приборной панели застрял на холодном или горячем?

Кроме того, вы испытываете плохую работу автомобиля на холостом ходу и трудности с запуском двигателя?

Если ваш ответ на эти вопросы положительный, то причиной может быть ваш датчик температуры, и вам необходимо провести его тесты, чтобы определить, нужно ли его менять или нет.

Не теряя времени, приступим.

Что такое датчик температуры?

Датчик температуры или датчик температуры охлаждающей жидкости — это компонент автомобиля, который измеряет температуру в двигателе.

При измерении температуры датчик охлаждающей жидкости посылает на блок управления двигателем (ECU) сигнал либо горячего, либо холодного сигнала, и ECU использует эти сигналы для выполнения нескольких действий.

ЭБУ использует данные датчика температуры для правильной регулировки впрыска топлива и опережения зажигания.

В некоторых автомобилях данные датчика температуры также используются для включения и выключения вентилятора охлаждения двигателя или передаются на датчик на приборной панели автомобиля.

Признаки неисправности датчика температуры

Из-за того, какую роль датчик температуры охлаждающей жидкости играет в двигателе и как он влияет на функции ЭБУ, признаки неисправности датчика легко определить.

1. Перегрев автомобиля

Неисправный датчик температуры может посылать на ЭБУ постоянный горячий сигнал, а это означает, что когда двигателю требуется охлаждение, ЭБУ не реагирует должным образом и вентилятор никогда не включается.

Двигатель продолжает нагреваться до перегрева, что может привести к пожару.

2. Плохое опережение зажигания

Как упоминалось ранее, ЭБУ также использует данные датчика температуры для определения времени зажигания.

Это означает, что при неисправности датчика температуры запуск двигателя будет затруднен из-за неправильного опережения зажигания.

3. Неточный впрыск топлива

Неисправный датчик температуры вызывает плохой впрыск топлива в двигатель, что приводит к целому ряду других симптомов.

Они варьируются от черного дыма, выходящего из выхлопной трубы, до низкого пробега автомобиля, плохой работы двигателя на холостом ходу и общей плохой работы двигателя.

Сохранение этих условий в течение длительного времени может привести к повреждению двигателя.

Инструменты для проверки датчика температуры

Существует два метода проверки датчика температуры охлаждающей жидкости, и эти методы имеют свои специальные инструменты и оборудование.

Для проверки датчика температуры вам потребуется:

• Мультиметр
• Горячая и холодная вода

Как проверить датчик температуры с помощью мультиметра

Настройте мультиметр на постоянное напряжение, выньте датчик температуры из автомобиля, поместите красный щуп на крайний правый контакт , и поместите черный щуп на крайний левый терминал. Опустите датчик в горячую и холодную воду и проверьте показания напряжения на мультиметре.

Это основной процесс проверки термометра с помощью мультиметра, но это еще не все.

1. Найдите датчик температуры

Датчик температуры обычно представляет собой небольшое черное устройство, расположенное рядом с корпусом термостата.

Чтобы найти корпус термостата, следуйте по шлангу, идущему от радиатора к двигателю.

На конце этого шланга находится корпус термостата, а рядом с ним обычно находится датчик температуры.

Эта настройка может различаться в зависимости от модели автомобиля, но остается более распространенной среди современных автомобилей.

Однако на грузовиках датчик температуры можно найти рядом с металлическим цилиндром в блоке цилиндров (впускной коллектор).

Вы должны снять эту впускную камеру, чтобы получить к ней доступ, и нанять профессионального механика — самый безопасный выбор, чтобы не повредить двигатель.

2. Извлеките датчик температуры

Датчик температуры подключен к двигателю через проводную клемму.

Он подключен к жгуту проводов через свои металлические клеммы, и вы просто хотите разделить эти два.

Просто отсоедините датчик от жгута проводов.

P.S: Перед тем, как открыть капот автомобиля, чтобы найти и снять датчик температуры, убедитесь, что двигатель выключен и не работает не менее 15 минут. Это нужно для того, чтобы он вас не обжег.

После того, как вы нашли датчик температуры и сняли его с двигателя, в дело вступает мультиметр.

3. Расположение проводов мультиметра

Подсоедините провода мультиметра к клеммам датчика температуры.

Некоторые датчики могут иметь до 5 клемм, но убедитесь, что датчики размещены на обоих концах разъема датчика.

Использование зажимов типа «крокодил» значительно упрощает весь процесс. При подключении щупов мультиметра вы не хотите, чтобы они касались друг друга.

Просто прикрепите красный щуп к крайней правой клемме, а черный щуп к крайней левой клемме.

4. Погружение датчика в холодную воду

Погружение датчика в холодную и горячую воду необходимо для получения эталонной температуры для измерений.

Возьмите воду объемом около 180 мл, положите в нее кубики льда и убедитесь, что она имеет температуру около 33°F (1°C). Цифровой термостат может оказаться полезным.

5. Проведение измерений

Для диагностики датчика температуры необходимо проверить, выдает ли он нужное количество напряжения.

Для этого установите шкалу мультиметра на напряжение постоянного тока и запишите показания мультиметра.

Если мультиметр не дает показаний, попробуйте перенастроить щупы на клеммах.

Если показания по-прежнему отсутствуют, датчик неисправен и дальнейшие проверки выполнять не нужно.

Правильное показание мультиметра составляет около 5 вольт.

Однако это зависит от модели датчика температуры, поэтому обратитесь к руководству по эксплуатации вашего автомобиля. Если вы получите чтение, запишите его.

6. Погрузите датчик в горячую воду

Теперь погрузите датчик примерно в 180 мл воды при температуре кипения (212°F/100°C).

7. Проведение измерений

Пока мультиметр находится в режиме постоянного напряжения, проверьте показания напряжения и запишите их.

В этом тесте с кипящей водой хороший датчик температуры дает показания мультиметра около 25 вольт.

Конечно, это зависит от модели, и вы хотите обратиться к руководству по эксплуатации автомобиля или датчика температуры.

8. Оценка результатов

После того, как вы проведете эти тесты с холодной и горячей водой, вы сравните полученные вами измерения с требованиями для вашей конкретной модели автомобиля.

Если измерения в холодном и горячем состоянии не совпадают, датчик неисправен и его необходимо заменить.

С другой стороны, если они совпадают, датчик работает правильно, и ваши проблемы могут быть связаны с другими компонентами.

Вот видео, которое наглядно упрощает процесс запуска тестов холодной и горячей воды на датчике температуры.

Проверка проводов датчика температуры

Вы можете проверить провода датчика, используя соединительные кабели для заземления жгута проводов на ближайшую металлическую поверхность.

Включите двигатель, заземлите провода датчиков с помощью соединительного кабеля и проверьте датчик температуры на приборной панели.

Если с проводами все в порядке, датчик показывает примерно посередине между горячим и холодным.

Если вы не можете следовать по проводам, у нас есть руководство и для этого.

Заключение

Датчик температуры — это небольшой компонент, который играет очень важную роль в исправности и производительности вашего двигателя.

Если вы заметили симптомы, следуйте нашим инструкциям и используйте мультиметр для измерения напряжения на его клеммах.

Наем профессионального механика может оказаться полезным, если шаги кажутся немного сложными.

Часто задаваемые вопросы

Как узнать, сломался ли ваш термометр?

Некоторые признаки неисправного датчика температуры включают перегрев двигателя, загорание лампочки двигателя, черный дым из выхлопной трубы, малый пробег, плохую работу двигателя на холостом ходу и трудности с запуском автомобиля.

Почему мой датчик температуры не движется?

Указатель температуры может не двигаться из-за проблем с датчиком температуры. Манометр может постоянно зависать на горячем или холодном, в зависимости от того, когда датчик был поврежден.

Как измерить сопротивление датчика температуры?

Настройте мультиметр на значение Ом, поместите щупы на клеммы датчика, желательно с помощью зажимов типа «крокодил», и проверьте показания сопротивления. Соответствующее показание зависит от модели датчика.

Есть ли у датчика температуры предохранитель?

Датчик температуры не имеет собственного предохранителя, но использует плавкий провод к комбинации приборов. Если этот предохранитель перегорел, датчик температуры не работает, и предохранитель следует заменить.

Что нужно знать о датчике температуры вашего автомобиля

Когда речь идет о поддержании здоровья вашего автомобиля, вы не должны игнорировать одну важную вещь — температуру вашего автомобиля. Чтобы контролировать температуру вашего автомобиля, у вас есть датчик температуры, на который можно смотреть. Датчик температуры довольно прост. Он показывает, горячий или холодный двигатель автомобиля, и указывает безопасную зону между ними. В то время как некоторые датчики имеют цифровую индикацию, которая показывает фактическую температуру, другие имеют просто световую индикацию для высоких и низких температур.

Пристальное внимание к температуре вашего автомобиля может уберечь вас от нежелательных и дорогостоящих повреждений. Читайте дальше и узнайте все, что вам нужно знать о датчике температуры вашего автомобиля.

Нормальная температура двигателя

Идеальная температура двигателя должна быть где-то между 195 и 220 градусами. Двигатель работает нормально, когда стрелка указывает на центр или около центра датчика. Не волнуйтесь, если стрелка не находится точно посередине шкалы. Важно то, что вы знакомы с тем, что считается «нормальным» для вашего автомобиля.

Могут быть случаи, когда показания датчика выше, чем обычно, и это нормально, особенно в особенно жаркий день. Пока стрелка не продолжает двигаться вверх во время вождения, это не должно вызывать тревогу.

Причины, по которым показания указателя температуры высокие

Если стрелка температуры поднимается и достигает красной зоны, это может свидетельствовать о перегреве двигателя. Другая возможная причина заключается в том, что у вас может закончиться охлаждающая жидкость из-за утечки или испарения. Кроме того, рассмотрите возможную поломку термостата или неисправность прокладки водяного насоса для высокотемпературного чтения.

В случае перегрева двигателя не продолжайте движение. Не рискуйте даже ездить на короткие расстояния, так как это может привести к серьезному повреждению вашего автомобиля. Лучше всего, чтобы ваш автомобиль оценил надежный автомеханик.

Причины, по которым показания термометра занижены

Высокотемпературный манометр — не единственное показание, на которое следует обращать внимание. Бывают моменты, когда стрелка манометра указывает на более холодную сторону. Когда это происходит, это может означать, что двигателю требуется несколько минут для прогрева. Но если он по-прежнему показывает холод после нескольких минут вождения, может быть проблема с самим датчиком или неисправен термостат. В любом случае, лучшее, что можно сделать в этом случае, это проверить свой автомобиль.

Что делать, если показания указателя температуры высокие

Высокое значение указателя температуры свидетельствует о перегреве двигателя. Обязательно прекратите движение, когда это произойдет, и считайте это серьезным делом. При перегреве автомобиля немедленно откройте окна и выключите кондиционер. Также попробуйте включить обогреватель на максимально возможную мощность, если первый шаг не уменьшит перегрев. Но, если эти вещи не работают, лучше всего остановиться на обочине, заглушить двигатель и дать ему остыть, открыв капот. Не открывайте крышку радиатора, пока двигатель горячий. Как только автомобиль остынет, немедленно отвезите его к своему доверенному механику, чтобы диагностировать проблему.

Как избежать перегрева

Существует множество способов предотвратить перегрев автомобиля.
