Содержание

схема проводки, подбор материалов и оборудования

При необходимости провести электропроводку в квартире составляется план-схема с размещением всех элементов будущей сети: розеток, выключателей, кабель-трасс и узловых систем распределения и защиты. Перед началом работ необходимо приобрести нужные материалы и подготовить инструменты. Чтобы понять, как проложить проводку, стоит ознакомиться с каждым этапом работ более детально.

Проектирование и расчет

Чтобы сделать проводку в квартире, нужно составить план-схему, учитывая потребности в обеспечении электричеством всех основных приборов. При ее составлении должны учитываться правила монтажа электропроводки в квартире, заключающиеся в следующем:

  1. Трассы электрокабеля должны проходить вертикально и горизонтально.
  2. Повороты трасс должны осуществляться только под прямым углом.
  3. На 1 комнату желательно устанавливать минимум 1 распределительную коробку.
  4. Новая проводка в квартире должна разводиться из учета расположения крупных бытовых приборов: холодильника, стиральной машинки, домашнего кинотеатра и т. п.
  5. Обязательно наличие устройства аварийного отключения (УЗО), иначе пользоваться электричеством будет небезопасно.

При определении средств УЗО необходимо учитывать принцип селективности. Он определяет правила установки и совмещения защитных средств и их работы. При этом система электроснабжения делится на зоны, за которые отвечают соответствующие автоматы. Выделяют два основных вида:

  1. Абсолютный, при нем 1 узел УЗО отвечает только за свою зону.
  2. Относительный, в таком варианте автомат УЗО может отключать ток при любом факторе опасности не только своей зоны, но и соседней, у этой методики есть дополнительные функции, противодействующие ложному срабатыванию:
    • задержка по времени на отключение;
    • установки по напряжению, частоте, сопротивлению, мощности и другим параметрам, в пределах которых отключение не происходит.

Хотя принципы и правила общие, но электропроводка в однокомнатной квартире и трехкомнатной будет отличаться, например, сложностью планировки и отдельными нюансами. Чтобы понять, как рассчитать электропроводку, стоит ознакомиться с дальнейшим более детальным рассмотрением каждого элемента системы.

Основные элементы

При составлении план-схемы должны учитываться не только розетки, выключатели и стандартные провода для проводки в квартире, но и такие обязательные элементы системы, как:

  • подвод электричества от общей электросистемы;
  • электросчетчик и автоматы УЗО;
  • электрощит с распределением групп потребителей;
  • освещение помещений;
  • силовая группа (сильноточная электрическая проводка в квартире обслуживает бытовую технику с высокой мощностью, например бойлер и стиральную машину).

Расчет номинала автоматов

Для обеспечения безопасности план-электросхема электропроводки квартиры предполагает установку автоматов УЗО, специальных средств, защищающих от утечки тока или контакта с фазовым проводом. Расчет их количества и класса защиты основывается на площади квартиры. Автоматы УЗО устанавливаются в следующей пропорции:

  • менее 35 кв. м — 1 устройство защитного отключения класса АС** + 1 УЗО 40 А класса А***;
  • 35-100 кв.м — 2 УЗО класса АС** + 1 УЗО 40 А класса А***;
  • более 100 кв.м — 3 УЗО класса АС** + 1 УЗО 40 А класса А**.

Как лучше провести проводку

При необходимости провести или поменять проводку в квартире сначала нужно определиться с методом, по которому это будет делаться. Чтобы понять, как проложить электропроводку, нужно оценить особенности каждого из вариантов. Выделяют такие варианты монтажа:

  1. Открытым способом, при этом могут использоваться короба, плинтусы, специальный кабель на фарфоровых изоляторах. Для этого нужно: высчитать формат и объем электрокабеля каждого вида: силового, осветительного и слаботочного. Создать стандартную электросхему. Применять плоский провод марки АПВР, АПР, АППВ.
  2. Закрытым способом. Более сложный монтаж с камуфлированием кабель-трасс. По разметке в стене вырезаются штробы, рассверливаются углубления для розеток, выключателей и распределительных коробов. Монтируются короба и подрозетники, фиксируются гипсом или другим средством. В штробы прокладываются кабели и закрепляются выбранным методом с шагом около 40 см. Устанавливаются розетки и выключатели.

Расположение розеток

При установке выключателей и розеток стоит соблюдать несколько правил, следование которым способно сделать их дальнейшую эксплуатацию более безопасной:

  1. Не стоит устанавливать розетки непосредственно у пола, лучше поднять их на небольшое расстояние, что исключит поражение током, если в комнате произойдет затопление пола водой.
  2. Нельзя располагать розетки ближе чем в 50 см от газовых и электрических плит.
  3. В ванной лучше розетки не устанавливать. В случае крайней необходимости желательно выдержать расстояние в 2,5 м от источника воды.

Есть два вида установки розеток: открытый и скрытый. В первом случае необходима установка подрозетника в стену. Для скрытого типа сначала розетки монтируются в установочные коробки, а потом в стену.

Определение кабельных трасс

Для проложения кабель-трасс необходимо следовать определенным правилам, а кроме того, определиться, какой провод нужен. Его специфика и габариты определяют размеры штроб и крепежные средства. Часть правил уже указана в пункте о составлении план-схемы, в остальном электропроводка в квартире своими руками прокладывается согласно таким предписаниям:

  1. Кабель-трасса и точки подключения не должны находиться вблизи тепла: батарей, кухонной плиты и т.п., минимальный интервал — 0,5 м.
  2. Минимальный отступ от окон — 10 см.
  3. Монтировать проводку в квартире по потолку, кроме обеспечения питанием осветительных приборов, не рекомендуется, оптимальным расположением является пространство на стене в 15 см от потолка.

Выбирается кабель исходя из следующих рекомендаций:

  • медь лучше алюминия;
  • отдается предпочтение 2- и 3-жильным проводам с маркировкой ВВГ и ВВГ НГ с сечением минимум 2,5 кв.мм для розеток и 1,5 кв. мм для подводки тока к осветительным приборам, а розетки, из которых будут питаться мощные электроприборы, лучше запитать через кабели с сечением 4 кв.мм;
  • стандартное соотношение сечения к потребляемой мощности — 0,5-0,9 кв.мм на 1 кВт.

Необходимые материалы и инструменты для монтажа

Перед тем как прокладывать кабель для электропроводки в квартире, нужно подготовить все необходимые материалы. В этот перечень входят:

  • УЗО-автоматы или дифавтоматы;
  • кабель: силовой, слаботочный, осветительный;
  • клеммники;
  • ответвительные короба;
  • розетки и выключатели;
  • гипсовый раствор;
  • подрозетники;
  • клей;
  • монтажные средства: саморезы, шурупы;
  • картон электротехнический;
  • профиль или трубка для защиты кабеля.

Кроме того, понадобятся такие инструменты:

  • угловая шлифмашинка с алмазными дисками;
  • насадка-зубило;
  • перфоратор и шуруповерт;
  • молоток
  • нож и ножницы;
  • рулетка;
  • мелкий шпатель;
  • пассатижи.

Кабель для проводки в квартире закупается в объемах, учитывающих общую протяженность кабельных трасс согласно плану плюс 15 см в каждой точке соединения элементов, например со щитком или розеткой. Количество розеток и выключателей также определяется согласно разработанной схеме. Материал для коробов, подрозетников и им подобных элементов должен быть из негорючего или самозатухающего полимера с минимальной электропроводностью.

Установка и подключение электрического щитка

Электрощиток — это узловое соединение, состоящее из корпуса и внутреннего наполнения, включающего следующее:

  • счетчик электроэнергии;
  • главный рубильник сети;
  • автоматы УЗО;
  • автоматы отключения отдельных зон электропитания;
  • распределительная шина;
  • нулевая шина;
  • шина заземления.

Размещение щитка освещения проводится с учетом длины проводов от каждой линии, их толщины и дальнейшего монтажа. Установка идет в таком порядке:

  1. Закрепляется дифференциальное устройство УЗО, автоматы распределения и другие модули на монтажные рейки с учетом групп сетей.
  2. К автоматам подключаются фазовые и нейтральные шины.
  3. Кабели нуля и фазы от основного рубильника подсоединяются к УЗО.
  4. УЗО подсоединяется к распределительным шинам.
  5. Провода с фазой и нулем от каждой линии подсоединяются к соответствующим им модулям.
  6. Провода заземления от каждой линии подключаются к нулевой шине.
  7. Проверяется соединение нулевой шины и стержня заземления.
  8. Соединительные провода для каждой линии, подключенные ко всем модулям, выводятся из щитка через проделанные отверстия в необходимых направлениях.

Монтаж проводов

Замена электропроводки в квартире своими руками, как и проложение новых кабельных трасс, — дело несложное. На предварительном этапе размечаются места установки розеток и выключателей, а также проложения кабель-трасс. Дальше необходимо:

  1. При помощи перфоратора со специальной коронкой надпилить углубления по 5 мм в местах расположения розеток и выключателей.
  2. Коронка меняется на сверло, и по подпилам рассверливается углубление размером с подстаканник.
  3. Вновь ставится коронка для выравнивания стенок.
  4. Ставится насадка-зубило, чтобы пробить штробу в стене под гофропрофиль или трубу с кабелем, канавка должна быть шире выбранного варианта на 20 мм.
  5. Кабель в защитном кожухе прокладывается по штробам, для прихватывания подойдет гипсовый раствор.

Эти рекомендации помогут вам проложить проводку своими руками.

Как сделать электропроводку в квартире

Провести новую проводку своими руками не настолько сложный процесс как может показаться на первый взгляд. Всё зависит от степени подготовленности хозяина квартиры  в области электрофизики и умения пользоваться инструментами. Немаловажным фактором является способность  правильно спланировать электропроводку в квартире, чтобы она соответствовала нормам и была удобна для использования.

Краткое содержимое статьи:

В каких случаях нужно менять электропроводку в квартире

Часто электропроводка в квартире не соответствует  установленным нормам. Например, это  квартиры старого жилого фонда, где или где проводка проводилась по старому ГОСТу.  В то время в принципе не было  бытовых электроприборов, которые сейчас повсеместно используются. В основном использовались провода из алюминия, которые имеют целый ряд недостатков и не пригодны в современных условиях.

В таких домах, квартиры не имеют достаточного количества точек для подключения электричества, поэтому жильцы часто используют тройники удлинители, из которых составляют целые каскады электропроводок.

Всё это увеличивает нагрузку на используемую точку, и усугубляет возможность короткого замыкания и пожароопасность. Тянущиеся по комнатам провода не увеличивают комфортность проживания в квартире.

Все эти факторы приводят к необходимости замены проводов.

С чего начать

Службы  поставки электроэнергии  отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Рассчитать нагрузку на электропроводку с учётом всех ваших электроприборов.  На каждом электроприборе указывается его потребляемая мощность в Ватт, которая рассчитывается по  упрощенной формуле: Ватт = Ампер * Вольт.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Выбор кабеля для прокладки, розеток и выключателей

Выбор подходящего кабеля для прокладки является очень важным моментом, так как в зависимости от нагрузки подбирается его определенное сечение.

При составлении схемы лучше всего ее разбить по зонам: кухня, ванная комната, рабочий кабинет, и  т.д. Исходя из этих зон, делается соответствующая разводка. Скорее всего, кухня будет самое энергоемкой зоной, из-за неё загруженности различными кухонными приборами, комбайнами, электроволновкой, электроплита и т.п.

Правильнее всего выбирать медный провод. Ни в коем случае не следует соединять между собой медный алюминиевый провод из-за их химических свойств.

Кабель, идущий к коробке – распределителю в подъезде, д.б. сечением не менее 6 мм.

2 основных вида кабеля

Это ВВГ и NYM.  Это трехжильные кабели. Лучше всего использовать ВВГ кабель, он не требует обжима, В то время как NYM —  мягкий и требует обязательного обжима, используя специальную гильзу. Кроме того ВВГ кабель имеет плоскую форму, что гораздо  удобнее при его прокладке.

Надо знать, что трехжильные кабели имеют провода разных цветов, где синий всегда 0, жёлтый или коричневый всегда земля, фаза — провод любого другого цвета.

Разметка

Прежде чем  начать штробить стены для укладки кабеля, нужно произвести разметку,  т.е. нарисовать на стенах места, где будут стоять розетки, выключатели и пути прокладки провода. Прокладка проводов к розеткам и выключателям производится  обязательно сверху вниз — от потолка к полу.

Иногда из-за особенности строения дома, электроточки приходится смещать, например, если она (или штроба к ней) приходится на бетонную стену, заложенный кусок арматуры, возможные коммуникации и т.п., поэтому так важна разметка.

Закладка кабеля, выключателей и розеток

Для закладки кабеля делаются штробы, для установки подрозетников  также выдалбливаются ниши для их установки.

 Раньше штробы делались вручную, используя молоток и зубило или долото.

В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.

Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.

Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

Кабель закладывается в штробы и фиксируется через определенные промежутки. В качестве такого фиксатора м.б. гипсовый раствор, т.к. он быстро «схватывается»,  затем этим же раствором, при помощи шпателя, замазывается вся штроба.

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

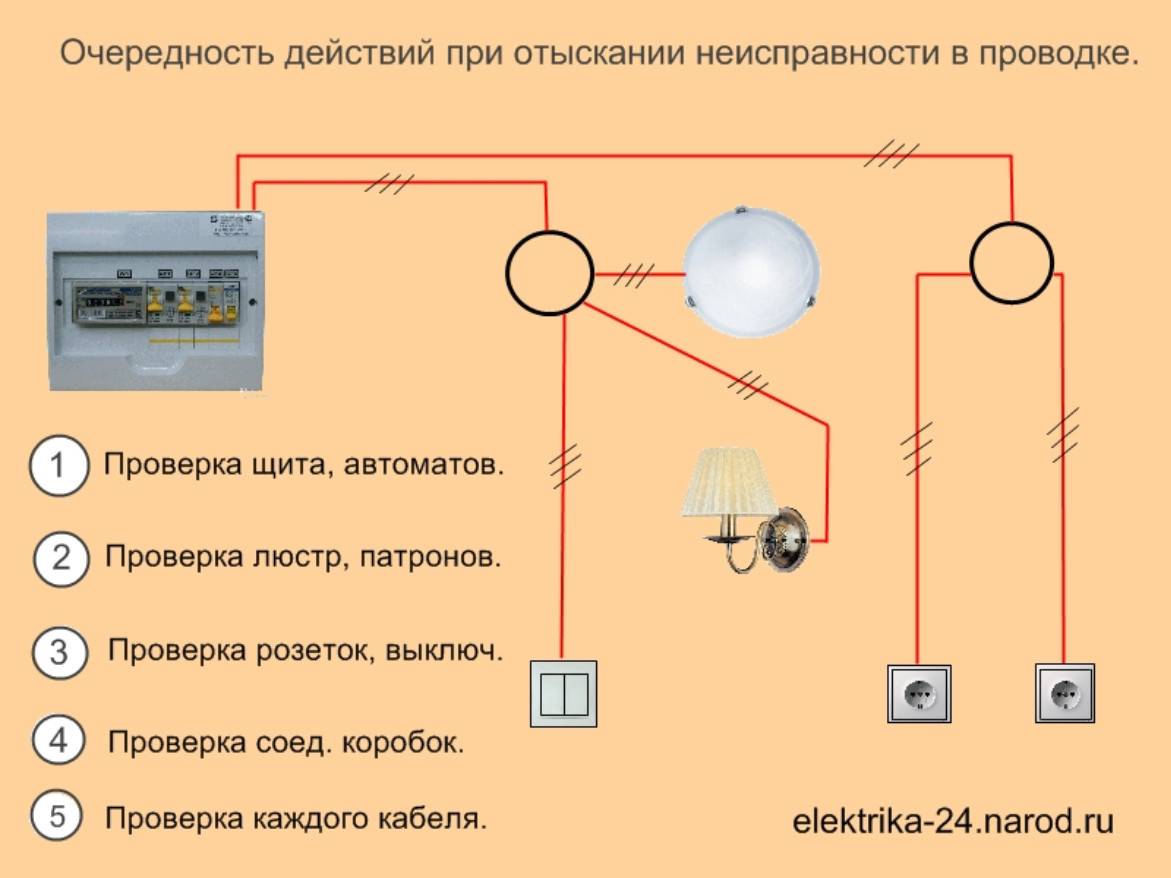

Проверка

Обязательно проверяйте проводку, прозванивайте ее на каждом этапе, делать это нужно постоянно, чтобы быть уверенным в том, что все соединения выполнены безукоризненно. Это гарантированный контроль того что ваша схема была продумано правильно, что не придется ничего переделывать по окончании работ.

После окончательной установки проводки, ее проверка бывает весьма затруднительна. Проверка производится простым тестером.

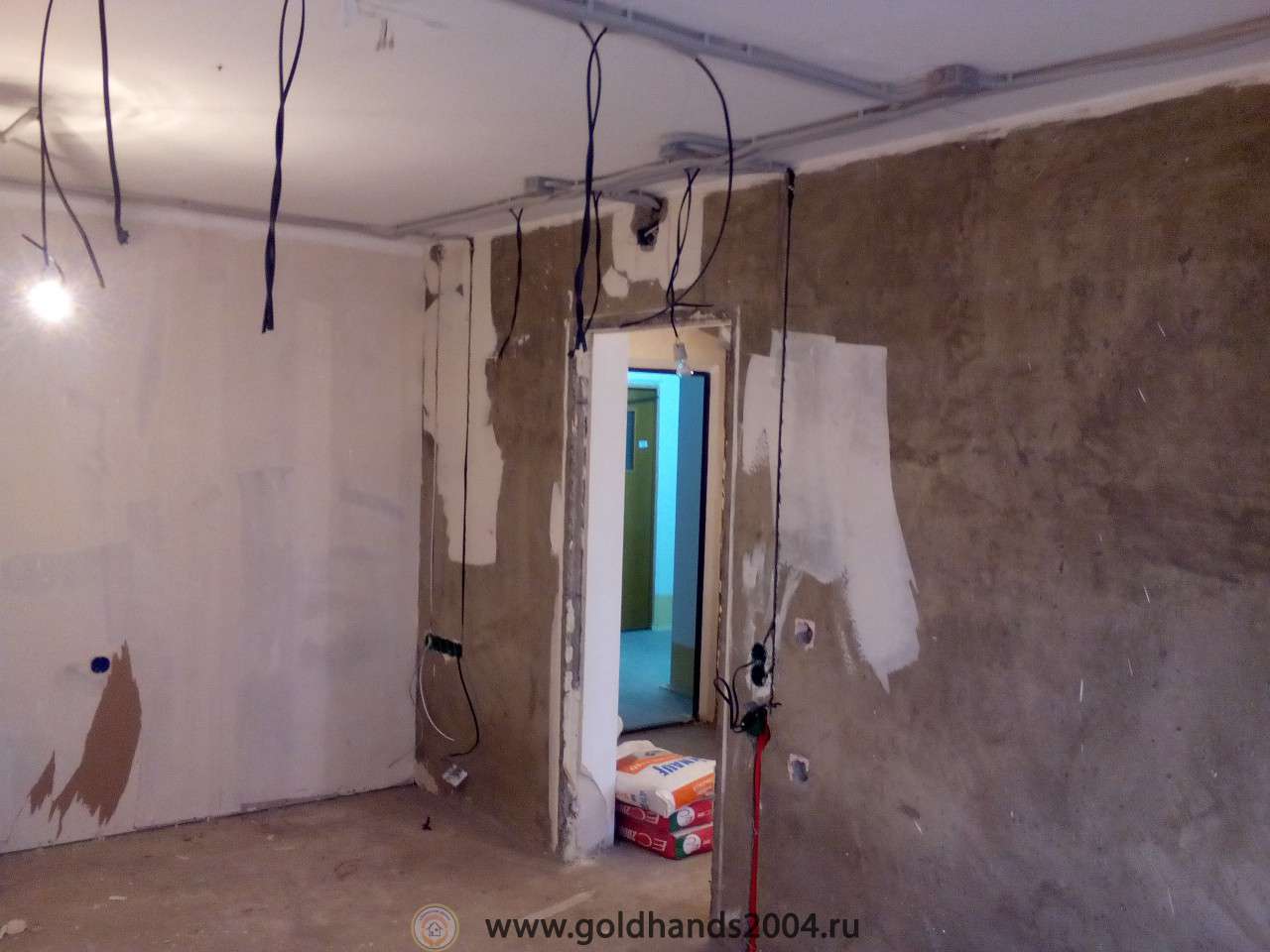

Фото электропроводки в квартире



Вам понравилась статья? Поделитесь 😉

КАК СДЕЛАТЬ ПРОВОДКУ В КВАРТИРЕ СВОИМИ РУКАМИ

Старая или некачественно проведенная проводка может стать причиной многих бед. Вы можете не только потерять имущество, но и существенно повредить свое здоровье и здоровье близких. Замена электропроводки – это затратное и трудоемкое дело, но, возможно, оно крайне необходимо. Вы всегда можете обратиться за помощью к специалистам компании УкрПровод. Наши сотрудники быстро и качественно проведут ремонтные работы, при этом соотношение цены и качества приятно удивят.

Но если нет возможности воспользоваться услугами специализированной бригады, мы все же попробуем помочь сделать проводку в квартире своими руками.

Мы уже описывали общие моменты монтажа электропроводки своими руками, а более детально о том, как проложить кабельную линию скрытым или открытым способом, Вы можете узнать в статье по ссылке.

ПРИБОРЫ И ИНСТРУМЕНТЫ, КОТОРЫЕ МОГУТ ПОНАДОБИТЬСЯ

Если Вы решили провести проводку в квартире своими руками, тогда наверняка понадобится инвентарь.

Список необходимых инструментов:

  1. Молоток. Универсальный ручной инструмент, полезный при монтажных работах. Молотки различаются между собой весом бойков. Для электромонтажа будет достаточно максимум 600г. Но, если планируется использование электроустановочных скоб, тогда понадобится молоток с бойком 150г. Очень удобно если на обратной стороне у него будет гвоздодер.
  2. Набор ключей малых размеров (6-24мм). Можно взять универсальный ключ с набором насадок. Используется для соединения проводов при помощи сжимов, болтов. Пригодится при работе с распределительным шкафом.
  3. Монтажный нож. Для проведения электромонтажных работ выбирается нож с изолированной ручкой.
  4. Отвертки. Возьмите набор отверток или универсальную со сменными насадками. Для работы в труднодоступных местах применяется отвертка с длинным жалом и дополнительной изоляцией.
  5. Рулетка. Для электромонтажа подойдет на 7,5-10м. Если площадь помещения большая, можно взять специальную на 50м с матерчатой лентой.
  6. Пассатижи. Выбирайте только с заизолированными рукоятками.
  7. Перфоратор. Если Вы планируете проложить скрытую электролинию, вручную это сделать будет трудоемко и длительно. В таком случае, перфоратор станет Вашим спасением. Он работает в трех режимах: сверление, долбление, ударное сверление. В некоторых моделях присутствует реверс (переключатель направления вращения). Тогда он используется также в качестве шуруповерта. Для выполнения разного рода работы выбираются различные насадки: буры для сверления бетона, камня; коронка по бетону; коронка по мягким материалам и т.д.
  8. Болгарка (углошлифовальная машина). Также отлично подойдет для штрабления стен. Следует запастись сменными дисками: они различаются по диаметру, толщине. Отличаются между собой диски для работы по металлу, по камню. Внимание! Работа с данным инструментом является опасной! Будьте предельно осторожны.
  9. Мультимер. Совмещает в себе функции вольтметра, амперметра, омметра. Может быть аналоговым, цифровым.

Конечно же, это не полный перечень инвентаря, способного облегчить проведение проводки в квартире своими руками, есть также электрические отвертки, ударные дрели и многое другое. Мы перечислили лишь самые универсальные инструменты. Что именно использовать – решать Вам.

ЗАЗЕМЛЕНИЕ В МНОГОКВАРТИРНОМ ДОМЕ

Итак, Вы приняли решение сделать проводку в квартире своими руками. И хотите сделать все максимально правильно и безопасно. Для этого, конечно же, Вы соберетесь сделать три электролинии: фаза, ноль (N-проводник, нейтраль) и заземление (PE-проводник, защитный провод). Но! Не стоит спешить. Для начала, выясните, какая система заземления предусмотрена в здании.

Для домов, построенных после 2000 года характерна система заземления TN-S. Это значит, что N-провод и PE-провод разделены по всей длине цепи. Заземление уходит в землю уже на трансформаторной подстанции. Это самая современная система. Если в Вашем доме установлена такая — можете спокойно проводить безопасную электропроводку.

Со старыми постройками возникнут существенные сложности. Большинство из них строились с системой TN-C, что означает соединение защитного проводника и нулевого в один (называется проводник PEN). После, в некоторых зданиях произошла модернизация до TN-C-S. Это означает, что на отдельных участках цепи происходит объединение PE и N в PEN-проводник. Такая модернизация делает Ваш быт более безопасным, но до уровня TN-S все же не дотягивает. Чтобы определить, проведено ли в доме обновление системы заземления, необходимо посмотреть на провода в этажном электрощитке. Если входящих проводов 4, а квартирных 2 – у Вас TN-C, если соответственно 5 и 3 – Вы обладатель TN-C-S. В последнем случае допускается прокладка заземляющего провода в квартире.

Если Вы не планируете полностью делать замену проводки в квартире, но хотите заполучить заземление, просто проведите отдельную кабельную линию в качестве заземления. Это можно сделать открытым способом, например, в кабель-канале.

Как видите, самая большая загвоздка у жильцов домов с системой заземления TN-C. Но, несмотря на это, большинство этих людей активно использует электроприборы, предполагающие наличие PE-провода. Что посоветуем в таком случае?

Вариант 1. Наиболее безопасный, на наш взгляд: использование защитных автоматов, УЗО, предохранителей. О них мы подробнее расскажем далее.

Вариант 2. Сделать все же трехжильную проводку, но провод заземления не подключать ни в одной электроточке. Конец PE-проводника должен быть заизолирован и не подключен ни к чему. Для чего это нужно? Когда проводка Вашего дома будет модернизирована, Вы просто сможете подключить заземление к щитку и электроприборам. При этом дополнительных затрат и ремонтных работ проводить не надо будет.

А теперь поговорим о том, что многие делают, но делать это не рекомендуется. А в некоторых случаях даже запрещается. Мы настаиваем на том, чтобы при проведении проводки в квартире своими руками, Вы отказались, от таких методов. Даже если услышите дружеские советы из серии «у меня так, и ничего».

  1. Расщепление нуля. Подключение защитного провода к общему PEN. Возможные опасности: нейтраль может перегореть. Если у Вас установлены защитные устройства, они сразу отключат сеть. Если таких нет – корпуса электроприборов, заземленных этим способом, окажутся под напряжением 220В, что приведет к опасной для здоровья ситуации. Поиск повреждения N-проводника при этом будет сложнее, чем в случае с фазным.
  2. Соединение нейтрали и защитного провода непосредственно в розетке. Помимо вышеописанной ситуации может произойти еще одна неприятность. Во время ремонта можно перепутать нулевой и фазный проводники. Для электроприбора не важно по какому проводу идет ток, поэтому принципиального значения это не имеет. Но вот если заземление соединится не с нулем, а с фазой – вот тогда разница станет ощутима. Все корпуса электроприборов, включенных в такую розетку, будут под напряжением 220В.
  3. Самый опасный способ – использование для заземления труб отопления и водоснабжения. Если контакт с землей разорван, а такое бывает, когда Ваши соседи заменяют трубы на пластиковые, вместо безопасного заземления, образуется конденсатор электроэнергии, способный также подпитываться блуждающими электротоками, о которых никто даже не подозревает. Самый бездумный вариант – подключить PE на трубу газоснабжения. По статистике, около 90% взрывов бытового газа случается из-за некачественно проведенной проводки. Такое подключение может стоить не только здоровья, но и жизни большого количества людей.

Еще раз повторим, что, если Вы хотите сделать проводку в квартире своими руками правильно — не стоит пользоваться вышеперечисленными тремя способами. Лучше воспользуйтесь полезными приборами электрозащиты, о которых мы поговорим ниже.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

Никто из пользователей электросети не застрахован от такой ситуации, как короткое замыкание. При таком явлении сила тока может подскочить в 10 раз, что приведет к резкому увеличению количества тепла в электропроводе. А это уже приводит к опасности возникновения пожара. Защитить себя и свое имущество можно установив ВА – термомагнитный автоматический выключатель. Если показатели электротока превысят пороговые значения ВА прервет подачу такого тока в автоматическом режиме. Современные модели автоматов уберегут Вас и от токов малого напряжения. Устанавливаются на входе электролинии в квартиру, чаще всего в электрощитах. Различаются между собой следующими параметрами:

  • время отключения питания (самые быстрые – 0,005с)
  • принцип обнаружения неполадки (тепловой и электромагнитный)
  • размер порогового значения параметров тока для отключения (в % от номинальных)
  • количество полюсов
  • сила тока, на которую рассчитаны

Подключение автоматических выключателей является достаточно простой работой, поэтому Вы с легкостью самостоятельно сможете их подключить при проведении проводки в квартире своими руками.

УЗО

Следующая опасность, которая может Вас постигнуть при использовании электричества в быту – удар током при соприкосновении с проводом без изоляции, а также с корпусом не заземленного электроприбора. Электрики называют такое явление дифференциальным током, или током утечки. Для защиты людей и животный в квартире устанавливают дифференциальный выключатель, который также называют устройством защитного отключения (УЗО). Такой прибор, обнаруживая утечку электричества, разрывает сеть практически мгновенно – в течение 10-30мс. УЗО бывают разных типов в зависимости от количества регистрируемого тока утечки. Для квартиры оптимальным вариантом будет УЗО на 30мА. Напряжение электротока также важно: есть аппараты на 220В, 380В. Номинальное напряжение на котором будет работать выключатель выбирается из ряда: 6А, 10А, 13А, 16А, 20А, 25А, 32А, 40А, 63А, 80А, 100А, 125А. Устанавливается в электрощитке, в случае опасности обесточивает сразу всю квартиру. Можно установить несколько УЗО – на различные электроцепи (отдельно на освещение, отдельно на розетки – к примеру). Если Вы решились на установку дифференциального выключателя, тогда в обязательном порядке нужны будут в квартире отдельные N и PE.

И еще один совет: перед установкой УЗО следует обновить Вашу проводку. Ветхая электросеть со скрытыми утечками может вызвать ложное срабатывание механизма. Поэтому, если решились сделать новую проводку в квартире своими руками, можете воспользоваться моментом и установить УЗО. Если же Вы меняете только отдельную линию, ставить дифференциальный выключатель на все помещение не стоит.

ДИФФЕРЕНЦИАЛЬНЫЕ АВТОМАТЫ (АД)

Это великолепные устройства для Вашей электробезопасности. Они объединяют в себе функции УЗО и ВА: защищают от дифференциального тока, а также электросеть от перегрузок. Как и предыдущие охранные механизмы выбор того или иного АД будет зависеть от электропараметров Вашей сети и уровня защиты.

ПРЕДОХРАНИТЕЛИ

С такой системой электрозащиты сталкивалось большинство людей: предохранители предотвращают вред от короткого замыкания и сверхвысоких токов, находятся в распределительных щитах.

Пробки – одноразовые предохранители, работающие на принципе регистрации избытка тепла.

К предохранителям многократного использования можно отнести ВА, о которых говорилось выше, и автоматические предохранители.

ЭЛЕКТРОСЧЕТЧИК

Каждый из нас понимает, что такое электросчетчик и для чего он нужен. В многоквартирных домах счетчики располагаются либо в этажных электрощитах, либо в квартире при входе электрокабеля к потребителю.

Если при проведении замены проводки в квартире своими руками у Вас возникли сомнения в правильности работы Вашего счетчика, Вам стоит вызвать представителя энергосетей. Вам выпишут предписание на поверку прибора, хотя, возможно, Вам будет проще купить новый.

При покупке прибора учета Вам следует знать несколько параметров для того, чтобы сделать правильный выбор. Во-первых, Вам нужно определиться, какой счетчик Вы хотите: индукционный или электронный. Во-вторых, на какую электросеть он рассчитан: однофазную или трехфазную. Определитесь со способом крепления: счетчики могут крепиться на трех винтах, или на DIN-рейке. Обязательно проверьте целостность пломб электроприбора.

Устанавливать счетчик самостоятельно нельзя. Необходимо вызвать специалиста, у которого есть разрешение на проведение таких работ.

ЭЛЕКТРОЩИТ В КВАРТИРЕ

Вводной распределительный электрощит в квартире необходим для того, чтобы:

  • распределять электроэнергию между разными группами потребителей (разные электролинии для отдельных комнат, групп розеток, выключателей и т. д.)
  • служить месторасположением различных защитных устройств электросети
  • в некоторых случаях электросчетчик также устанавливается в распределительный щиток

Электрощиты бывают внутренними и накладными. Изготавливаются из пластика или металла. Для правильного выбора электрощита Вам необходимо определиться с его размерами, а именно – на сколько модулей он пригоден. Модуль – это размер однополюсного автоматического выключателя (примерно 18мм). Например, двухполюсный ВА займет уже два модуля. Однофазное УЗО – три. И т.д. Если Вы посчитали, сколько модулей Вам потребуется – купите на всякий случай электрощит чуть большего размера, с запасом. Пустые модули можно будет прикрыть впоследствии специальными заглушками.

Если Вы решили сделать проводку в квартире своими руками, Вы наверняка столкнетесь с необходимостью самостоятельно установить электрощит. При монтаже электрощита в первую очередь нужно установить его в нужном месте расположения. Помните, что доступ к нему должен быть легким и безопасным. После этого щит нужно укомплектовать необходимыми электроприборами: ВА, АД, УЗО – в зависимости от Вашего выбора. Простая схема последовательности установки приборов для квартиры может быть следующей. На входе у Вас дифференциальный автомат. Он охраняет всю квартиру и позволяет обесточить все помещение сразу. Далее ставим электросчетчик. После идет общее для квартиры УЗО, от которого расходятся отдельные электролинии с индивидуальными автоматическими выключателями. Крепление приборов происходит при помощи DIN-рейки.

И, напоследок, еще несколько простых советов. Если Вы решили обновить Вашу электросеть скрытого типа, Вам стоит это сделать в период ремонта, т.к. Вам в любом случае необходимо будет штрабировать стены. Для электропроводки открытого типа такое условие не обязательно. Провод в кабель-канале довольно легко меняется, это не столь трудоемко и пыльно. И не забудьте предупредить соседей об осуществлении громких ремонтных работ.

Очень надеемся, что наша статья немного помогла Вам понять, как сделать проводку в квартире своими руками. Если же Вы все-таки сомневаетесь в своих силах, обратитесь к специалистам. Заказать проведение электромонтажных работ нашей компанией можно, воспользовавшись многоканальными телефонами, или же электронной почтой, указанными в соответствующем разделе сайта. Также у нас Вы можете купить необходимые сопутствующие электротовары. Предлагаем Вам широкий выбор автоматических выключателей, УЗО, дифференциальных автоматов высочайшего европейского качества таких производителей как GE, ABB, Schneider Electric, Eaton (Moeller), и более дешевые, но тем не менее достойные варианты от ИЭК, АСКО. Звоните нам и мы обязательно поможем подобрать то, что нужно именно Вам.

Монтаж проводки в квартире — инструкция по разводке электрики своими руками

Рано или поздно любой домашний мастер сталкивается с ситуацией, когда необходима полная замена или же начальный монтаж электропроводки в квартире. Или, возможно, необходима разводка электрики в новостройке. И лишь немногие выполняют подобную работу своими руками — чаще приглашается профессионал, который и монтирует все необходимое.

Но проблема в том, что стоимость таких работ, как укладка проводки, невероятно высока. Конечно, можно оправдать цену тем, что все будет сделано надежно, т.к. профессиональные электрики знают свое дело. Возможно и так, но где гарантия, что проводка в новостройке будет производиться именно профессионалом своего дела? А ведь от этого зависит жизнь и здоровье всех, кто будет проживать в этой квартире.

Именно поэтому сейчас имеет смысл разобраться, насколько сложна квартирная проводка для выполнения своими руками, какие знания и навыки для этого пригодятся и вообще, возможно ли производство прокладки проводов без специального образования и как правильно это сделать.

Не стоит сейчас перечислять все необходимые инструменты, которые будут необходимы при выполнении подобных работ. Лучше пошагово разберем основные действия, которые нужно произвести при монтаже электропроводки своими руками, а так же вспомним правила монтажа.

Шаг 1: Схема

Пример схемы будущей электропроводки

Выполнение такой сложной задачи, как электропроводка в квартире своими руками, следует начинать с базовых задач.

Первое и основное, что требуется сделать перед тем, как выполнить электромонтаж в новостройке — это составить схему, по которой можно будет правильно провести линии, выполнить такую задачу, как прокладка проводов. Это должен быть своеобразный проект будущей проводки, с учетом местонахождения и мощности всех потребителей, которые будут установлены в помещениях.

Для этого не нужны знания проектировщика или инженера, т.к. данная схема составляется только лишь для частного пользования, а именно в качестве помощи в вопросе, как провести провода по квартире. Также по ней в последующем будет легко вспомнить, как уложена трасса. На нее необходимо нанести все будущие розетки, выключатели и распределительные коробки, указать места расположения приборов освещения, чтобы в последующем все правильно сделать.

Составляя схему электропроводки квартиры, необходимо учитывать и то, как будет расположена мебель, чтобы не устанавливать розетки и выключатели, которые после будут загорожены громоздкими шкафами, гарнитуром и т.п.

Также необходимо учесть и длину проводов, которые будут проложены.

Более развернутая схема домашней проводки

Подсчеты мощностей

Нарисовав схему, необходимо понять, какова будет силовая нагрузка на прокладываемые кабели. Это требуется для выбора нужного сечения проводов. Дело в том, что если потребляемая мощность бытовых электроприборов будет слишком высока, провода малого сечения могут не выдержать нагрузки. Это обязательно нужно учитывать и сделать это необходимо до того, как начнется прокладка электропроводки в квартире.

Все розетки и приборы освещения необходимо разбить на группы. Обычно по освещению квартира разбивается по 2 комнаты на группу. Что касается силовых линий, т.е. розеток, то правила прокладки говорят о том, что на каждую комнату необходима отдельная. Также прокладка проводов в квартире предусматривает то, что для электрооборудования мощностью более 2 кВт необходимо выделять отдельные группы (посудомоечная машина, электрический котел, электроплита и т.п.).

Общая потребляемая мощность бытовых приборов группы вносится в схему, после чего, согласно таблице или формуле, высчитывается необходимое сечение проводов.

Номинальную мощность электроприборов можно узнать из их технической документации или информации на корпусе. Если установлен диапазон значений, необходимо учитывать верхний предел.

Шаг 2: Приобретение материала

Таблица сечений по мощности и потребляемому току

К выбору кабелей для монтажа и электроприборов (розетки, распределительные коробки, выключатели, светильники и т.д.) необходимо подойти очень ответственно. Не стоит гнаться за дешевыми изделиями, в итоге можно в разы переплатить на постоянной замене. Но и слишком дорогое оборудование для монтажа электропроводки в квартире своими руками вряд ли себя оправдает, а потому средняя цена более приемлема.

По поводу металла кабелей, которыми решено провести электропроводку в квартире, конечно, решать каждому самостоятельно, но хотя цена у меди выше, все же такие кабели более предпочтительны за счет увеличенного срока службы. К тому же необходимое сечение медных кабелей меньше при той же возможной нагрузке, в результате чего снижается трудоемкость электромонтажа. Есть у медных кабелей и еще один плюс — в их линейке присутствуют гибкие кабели, так называемые КГ. А потому опытные мастера говорят, что провести проводку в квартире лучше медью.

Приобретение электрического вводного силового шкафа, а также автоматики и приборов учета электроэнергии для него лучше отложить на более позднее время. Ведь перед тем, как сделать подсоединение в щитке, необходимо провести полный монтаж в квартире.

Диммер или выключатель

В последнее время часто вместо обычных выключателей стали устанавливаться диммеры — устройства, позволяющие плавно включать или выключать освещение в помещении. Приобретая подобные устройства, следует знать, что если будет устанавливаться светодиодное освещение, то лампы, совместимые с диммером, немного дороже обычных, которые не могут работать с подобными приспособлениями.

К тому же, если планируется освещение на основе люминесцентных ламп или КЛЛ, то подобные устройства плавного пуска установить вряд ли получится.

В любом случае, прежде чем приобретать подобное оборудование, стоит посоветоваться с продавцом, который поможет в том или ином вопросе.

Шаг 3: проведение монтажных работ

Прокладка кабеля в штрабе

Когда необходимые материалы уже куплены, перед тем, как проложить электропроводку, нужно разметить трассы будущей прокладки кабелей. Для этого, разметив места для розеток, выключателей и распределительных коробок, при помощи специальной коронки и перфоратора делаются углубления. Важно, чтобы над каждой розеткой и выключателем была распределительная коробка, за исключением розеток, которые будут питаться от одной группы. Их объединяют между собой.

Между углублениями, согласно нарисованной схеме электропроводки квартиры, чертятся линии, по которым и делается канавка под провод, так называемая штраба — по ней и будет производиться прокладка провода.

Прокладка проводки должна производиться параллельно или перпендикулярно полу. Хотя по старым нормам и допускалось прокладывать, срезая углы при скрытой проводке, в наши дни подобное не практикуется. И к тому же, при производстве последующих ремонтов и бурении стены необходимо понимать, где скрыт кабель, иначе возникает риск его пробоя. А потому прокладка электрики по новым правилам более удобна. По этой же причине сохраняется схема прокладки кабеля.

Проводку в штрабы стен необходимо укладывать отрезками, с расчетом чуть большей длины, чтобы из распределительных коробок, розеток и выключателей они торчали примерно на 8–10 см. Делается это для удобства последующего монтажа.

Так же на свои места устанавливаются подрозетники и распределительные коробки.

Разводка

Расключение при помощи клеммников Wago

Конечно же, после прокладки электропроводки требуется правильная коммутация проводов в квартире. Наверняка все видели, что изоляция жил кабелей имеет различную расцветку, но некоторые не знают, для чего она делается. Подобная цветовая маркировка преследует конкретную цель — облегчить монтаж и обезопасить электрика.

Дело в том, что по общепринятым нормам, по желто-зеленому, желтому или зеленому проводу всегда проходит заземление. По синему или голубому — ноль, ну а все остальные расцветки приходятся на фазный провод. Если же сделать проводку не глядя на цветовую маркировку — возможны ошибки и, как следствие, короткое замыкание или срабатывание УЗО без причины. Это необходимо запомнить и учитывать, производя электромонтаж проводки в распределительных коробках. Разводя провода на выключатель, следует знать, что прерываться должна именно «фаза», тогда как нулевой провод идет напрямую к осветительным приборам. Ну а к розеткам, естественно, приходят и фаза, и ноль. Если квартирная электропроводка предусматривает заземление, к розеткам также подходит и желто-зеленая жила.

Соединения в распределительных коробках должны быть плотными. При применении метода скрутки желательно их пропаять. Конечно, это очень долгий и трудоемкий процесс, а потому более приемлемым будет использование специальных клеммников типа Wago, которые позволяют очень быстро, а главное качественно сделать соединение.

Необходимо понимать, что слабое, плохо скрученное соединение может послужить причиной перегрева или даже возгорания провода — такое испытание схема электропроводки вряд ли выдержит. И хорошо еще, если все закончится простой заменой проводки. Возможен и вариант пожара, а потому на это стоит обратить особое внимание.

Проверка

Но проложить проводку — еще не окончание работ. Ведь перед тем, как произвести подключение и сообщить обслуживающей организации о необходимости проверки, нужно же ее и протестировать. При проверке следует, для начала, воспользоваться прозвонкой мультиметра. Соединяя поочередно провода и проверяя на правильность соединения в распределительных коробках, можно в общих чертах понять, правильно ли разведена схема.

Цветовая маркировка кабелей

Чтобы полностью проверить проводку в доме, будет необходим обычный защитный автомат. Чем будет меньше его номинал, тем лучше, т.к. нагрузки на него не должно быть никакой. Алгоритм действий будет следующим.

Для начала необходимо проверить, не соприкасаются ли где-либо оголенные концы проводов. После этого проверяется каждая группа отдельно. Для этого нужно к концу линии присоединить вилку, с прохождением фазного провода через автомат. Подав на группу питание, можно определить, нет ли в нем короткого замыкания. При его наличии автоматика отключит напряжение.

Если все в порядке, при помощи мультиметра проверяются точки подключения потребителей.

При производстве данных действий необходимо быть особо внимательным, чтобы не допустить поражения электрическим током, т.к. данная процедура небезопасна.

Монтировать или нет

Электропроводка в новостройке — дело, конечно, очень сложное и ответственное. Оно требует аккуратности и крайней собранности. Но все же, соблюдая определенные правила монтажа электропроводки и технику электробезопасности, эта работа вполне по силам домашнему мастеру. Для этого и предоставлена вышеизложенная информация, а именно, пошаговая инструкция, как делается электропроводка в квартире своими руками. Ведь при этом можно сэкономить приличную сумму на работе профессионального электрика.

Но если все же имеются сомнения в том, что своими руками это возможно выполнить (проведение электропроводки в квартире — дело ответственное), конечно, стоит обратиться к специалистам еще перед началом работ. Ведь если половина работы сделана, редко уважающий свой труд профессионал возьмется ее доделывать, потому что проще все начать сначала. А потому — выбор за домашним мастером, и советов тут быть не может.

И все-таки лучше доверять подобную ответственность себе и сделать электрику лично, чем «вручить свою жизнь и здоровье» кому-то незнакомому.

Похожие статьи:

Электрик в Киеве — Провести проводку в квартире

Все вышеперечисленное, становится известно при первой рабочей встрече

На профессиональном сленге это носит название – предварительная оценочная консультация.

  • За пару часов, Вы узнаете много нового о будущей электрической начинке своего жилья и, самое главное, наконец-то станет известно – а сколько же стоит провести проводку именно в Вашей квартире.

Почему мы так говорим, потому, что стоимость монтажа в одинаковых по площади комнатах, может отличаться на порядок.

Простой пример:

Монтаж люстры обойдется в 180 гривен. А установка шести точечных светильников в подвесном потолке – 600 грн. Конечно, нужно будет еще посмотреть, как провести проводку по потолку.

Второй момент:

Хозяин меняет проводку. Его устраивает месторасположение розеток и выключателей на кухне. Нам остается провести кабель, установить подрозетники и механизм розеток. Они будут установлены на старые «гнезда» и поэтому, нет необходимости высверливать под них отверстия. А вот если Вы заехали в новую квартиру со своей мебелью, и месторасположение старых розеток Вас не устраивает, придется устанавливать их «с нуля». А это на 7-ми электроустановочных изделиях в бетонных стенах, обходится дороже на 560 гривен.

Поэтому мы подчеркиваем: — при отсутствии проекта электроснабжения квартиры, оценку стоимости электромонтажных работ, и в какой способ провести электропроводку в квартире мы определимм только на месте.

Итак, после оценочной консультации нам становится известно следующее:

  1. Общие денежные расходы (электромонтаж и материалы)

  2. Ориентировочное время ремонта

Поможем закупить материалы согласно спецификации

В большинстве случаев, нам поручают произвести закупку кабельной продукции, электроинсталяции, расходных материалов и всего прочего по списку самостоятельно. Кассовый чек – предъявляем. Желаете выбрать цвет выключателей и розеток – отлично, присоединяйтесь к нам, будем совершать покупки вместе.

Важно:

  • Приобретать материалы за один раз, чтобы избежать простоя в работе

  • Марка кабельных изделий и производитель защитных устройств – прерогатива электрика

  • Прислушиваться к мнению специалиста относительно брендов, при выборе розеток и выключателей

Монтаж: – от вводного кабеля, через щиток до подключения электрофурнитуры

Квартирная электроустановка получает питание через вводной кабель. Какие его характеристики, соответствует ли он ожидаемой нагрузке, мастер определит на базе полученных данных. В случае необходимости, будет проложен новый.

Большинство заказчиков предпочитает провести электрику в квартире так, чтобы иметь «автономию», в том смысле, чтобы квартирный щиток находился на «своей территории». Хотите не выходить на лестничную площадку для снятия показаний счетчика? – мы перенесем и установим его в удобное место для обслуживания.

Каждая комната будет иметь осветительную и силовую линию. Некоторые ответственные потребители, такие как стиральная машина, электрическая плита, бойлер, кондиционер получат отдельные линии питания. В какой способ будет проложен кабель (срытый, открытый) – решение за Вами. А где он будет проходить — в стенах, на полу или по потолку, — решение будет принято электриком.

По завершении разводки кабеля, подключаются электроустановочные изделия и осветительные приборы. После сборки автоматике в щитке, выполняется проверка всей новой электроустановки.

Вот и все — проводка заменена

  • Если провести новую электрическую проводку в квартире кабелем ВВГ, она гарантированно прослужит Вам – 25 лет.

  • Если что-то не так с электропроводкой, монтаж которой выполнен нами, мы гарантированно приедем для наладки в течении 24 месяцев.

Чтобы качественно заменить проводку в квартире, приглашайте специалистов

Электропроводка в квартире своими руками

Автор Aluarius На чтение 7 мин. Просмотров 2.3k. Опубликовано

Приобрели ли вы новую квартиру в новостройке или решили провести капитальный ремонт старой в кирпичном или панельном доме, все это неважно, потому что сделать электропроводку своими руками не очень сложно. Конечно, понимание происходящих процессов и навыки работы с нехитрыми инструментами вам понадобятся обязательно. Поэтому предлагаем ознакомиться с таким процессом, как электропроводка в квартире своими руками (пошаговая инструкция).

Перед тем как начать разбираться в теме статьи, необходимо обозначить некоторые позиции, а точнее сказать, различия производимого процесса относительно типа дома. Во-первых, это касается материала, из которого дом возведен. Это может быть кирпич или готовые железобетонные панели. В чем же разница?

Все дело в том, что в панелях многоквартирного дома на заводе размещаются штробы, в которых и укладываются электрические провода. Еще на стадии строительства уже определяется схема разводки, которая определена схемой расположения штроб. То есть, производители сами решают, где и сколько должно быть розеток и выключателей. Потребителя об этом никто не спрашивает.

Что касается кирпичного здания, то здесь также используется определенная схема разводки электрических кабелей, но при этом скрытая разводка производится по кирпичной кладке с использованием разных крепежных деталей. И все это остается под штукатурным слоем.

Этапы проведения электропроводки

Как и любой монтажный процесс, связанный со строительством, электрическая проводка делится на несколько основных этапов. Основное требование – соблюсти точную последовательность их проведения, учитывая все нюансы, касающиеся правильного расчета схемы и кабелей, плюс – сделать грамотно монтаж. То есть, необходимо соблюсти все требования пошаговой инструкции.

Схема проводки

Отличается ли схема проводки в квартире от домашней схемы? Нет, не отличается. Все требования и нормативы здесь также учитываются. Какие именно требования:

  • Все шлейфы прокладываются только горизонтально и вертикально. Никаких наклонных контуров.
  • Расстояние до потолка или пола максимум 10 см.
  • Подальше от водопроводных труб и отопительной системы.
  • Можно разводку сделать скрытой, открытой или комбинированным способом.

Если все это понятно, то переходим к самой схеме. Что необходимо сделать и учесть в первую очередь.

  • Количество выключателей и розеток в комнатах, их точное месторасположение.
  • Количество и месторасположение источников света.

Исходя из этого, можно посчитать количество распаячных коробок и места их размещения. Будет хорошо, если схему по комнатам набросать на бумаге.

Внимание! Первая распаянная (распределительная) коробка будет располагаться в прихожей над входной дверью. Поэтому под нее придется изготовить нишу. Чтобы не ошибиться с местом установки, точно определите место вхождения в квартиру вводного кабеля, идущего от распределительного щитка.

Выбираем материалы

Теперь основная задача – выбрать провода по их сечению. Вводной кабель должен иметь сечение 6 мм². Он должен быть медным. По комнатам разбрасываются провода с разными сечениями, все зависит от нагрузки от электрических приборов и освещения в каждой комнате. К примеру, в туалете устанавливается только одна лампочка. В спальне один потолочный светильник или два настенных и несколько бытовых приборов типа фен, массажер (иногда пылесос) и так далее, которые потребляют минимум электроэнергии.

А вот кухня – самая многопотребляемая комната в квартире. Здесь самое большое количество бытовых приборов. Кстати, к некоторым из них рекомендуется подвести отдельный шлейф от распределительного щитка. К примеру, к посудомоечной машине подводится кабель 2,5 мм². В саму же кухню подводятся провода сечением 4 мм². Как рассчитать необходимое сечение кабеля для каждой комнаты, можно узнать из другой статьи на нашем сайте.

Монтажные работы

Итак, схема готова, подобраны кабели по потребляемой мощности, можно проводить монтаж. Перед тем как провести проводку, необходимо в каждой комнате по стенам нанести контуры, по которым будут укладываться электрические провода.

Самая сложная проводка – скрытая. В чем ее сложность? Если это касается панельного дома, то придется стены штробить, используя болгарку. Под новые розетки и выключатели обязательно высверливаются новые ниши круглой формы. Для этого используется перфоратор и рабочий инструмент – коронка. Вся пыльная работа должна производится одновременно. После чего можно переходить к укладке проводов.

Когда монтаж электрической сети проводится в кирпичном новом доме, то его обычно проводят до проведения штукатурных работ. Если в кирпичном доме, где проводится ремонт, то есть, без снятия штукатурного слоя, то технология проведения точно такая же, как и в доме панельном со штроблением стен. Но углубляться в стены глубоко не стоит, просто необходимо сделать канавки в штукатурке до кирпичной кладки.

Пример прокладки электропроводки при помощи кабель-канала

Что касается потолочной проводки, то здесь проще всего. Ведь потолочное перекрытие в большинстве случаев – шестипустотная плита. Так что провести в ней кабель не составит большого труда. Главное – точно попасть в пустой канал перфоратором и протащить кабель до места установки светильника. Если потолок будет обшиваться подвесной или натяжной конструкцией, то кабель можно провести прямо по базовой потолочной поверхности в виде открытой разводки, закрепляя провода хомутами или другими крепежными изделиями.

Существует вариант напольного проведения электрической схемы до розеток. Для этого лучше всего использовать специальные плинтусы с кабель-каналами. Вариант на самом деле очень удобный. И не только в плане проведения монтажных работ, но и в плане ремонта. Всегда можно демонтировать плинтусы (это несложно), проверить разводку на наличие неисправностей и провести замену вышедшего из строя кабеля на новый.

Соединение шлейфов

Казалось бы, что может быть проще, чем соединить между собой электрические провода. Никто спорить не будет, сложного здесь мало. Но придется учитывать некоторые правила, которые гарантируют долгую эксплуатацию всей электрической схемы.

  • Если делается скрутка, то места соединений необходимо хорошо заизолировать. Оптимальный же вариант – закрыть стык пластиковым колпачком.
  • Идеальное соединение – при помощи клемм. О пайке говорить не будем, это не самый простой способ. Хотя самый надежный и эффективный.
  • Нельзя соединять между собой медные и алюминиевые жилы. Если другого варианта нет, то концы алюминиевого провода омедняются.
  • Все соединения проводятся только внутри распределительных коробок.

Окончательный этап после соединения всех контуров в единую сеть – заделка штроб скрепляющим раствором (штукатурным или шпаклевочным). Установка розеток и выключателей проводится после окончания отделочных работ.

Колпачек для скрутки проводов

Полезные советы

  • Что касается схемы разводки, то оптимальный вариант – разбить ее по комнатам. То есть, каждая комната – это отдельный участок со своей нагрузкой, а, значит, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Внутри же комнаты по светильникам и розеткам разбрасываются провода с меньшим сечением, подходящим под определенные нагрузки, запланированные вами предварительно, исходя из количества и общей мощности приборов-потребителей.
  • Схему разводки, а также монтажные работы, необходимо начинать от дальней комнаты. Последняя комната – прихожая.
  • Необходимо обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-первых, это монолитное изделие, которое штробить очень сложно. Во-вторых, не дай бог при установке карнизов наткнуться сверлом на кабель. Вся работа пойдет насмарку.
  • Правильный подсчет количества распределительных коробок даст возможность сэкономить длину используемого кабеля.
  • Оптимальный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.

Отличительные особенности вводной группы

На этом хотелось бы остановиться подробнее, потому что вводная группа (распределительный щит) может располагаться как внутри квартиры, так и за ее пределами. Так вот если в многоквартирном доме на одной лестничной клетке не более четырех квартир, то распределительный щит располагается именно здесь. То есть, в саму квартиру проводится только вводной кабель.

Если квартир больше четырех, то обычно на лестничной клетке устанавливается щит, но и внутри каждой квартиры располагается свой собственный щиток. Есть типы многоквартирных домов, где проводниковая группа (кабели питания) располагаются внутри квартир, а, значит, и распределительный щиток находится тут же.

Заключение по теме

Электропроводка в квартире своими руками без приглашения профессионального электрика – процесс реальный. Конечно, он не самый простой, но если разобраться в этапности его проведения, то можно быть уверенным, что все нюансы, описанные выше, будут соблюдены. А это гарантия высокой надежности сети и долгосрочной ее эксплуатации. И все же основной упор рекомендуется делать на подсчет мощности потребителей и выборе сечения кабеля.

Проводка в квартире своими руками

Сегодня практически каждый старается возвести жилище по индивидуальному проекту. При этом многие будущие владельцы квартир хотят, чтобы проводка была проложена с учетом их требований. Поэтому предпочитают делать это самостоятельно. Но не всегда знают, как должна быть выполнена проводка в квартире своими руками правильно.

С чего начать

  1. Начинать все электротехнические работы в квартире необходимо с составления схемы расположения основных бытовых осветительных приборов и мест их подключения к электросети.
  2. Затем производится разметка на стенах: где конкретно будут проложены провода, а также места, где будут вмонтированы выключатели и розетки. В первую очередь необходимо отметить расположение основного прибора – распределительного щитка, с установленными на нем счетчиком и защитными устройствами.
  3. Далее необходимо рассчитать необходимое количество выключателей и розеток, длину проводов.

Как правильно выбрать провода и устройства для защиты

Для электропроводки в жилом помещении лучше всего подойдут провода из меди. В отличие от проводов из алюминия они обладают большей гибкостью и высокой электропроводностью.

Чаще всего используют провода ПУПН или ВВГ с двумя или тремя жилами. Они имеют различное сечение. Для определения какого сечения необходим кабель, сложите мощность всей бытовой техники и разделите на 220. Если полученный результат не превышает 16 А, то достаточно провода с сечением 1,5 мм2.

Обычно его используют для подведения тока к осветительным приборам, а для розеток желательно выбрать кабель сечением — 2,5 мм2. Для современных автоматических машин и электроплит потребуется кабель сечением 4 мм2.

Для защиты бытовой техники от перепадов напряжения, последствий короткого замыкания потребуются:

    1. УЗО 30 мА класса А – в ванной комнате.
    2. Пробка-автомат 25А тип В – для обеспечения безопасности работы электроприборов.
    3. Пробка-автомат 10А и 16А тип В – для осветительной сети.

Способы монтажа проводки в квартире

  1. Наиболее простым является открытый способ. Для его выполнения не требуется подготовительных работ. Провода закрепляются на стене или потолке с помощью специальных скоб. Их можно декорировать установочными коробами. В деревянных строениях, в целях обеспечения пожарной безопасности, рекомендуется применять монтаж проводки в квартире открытым способом.
  2. В большинстве городских квартир, рекомендуется скрытый способ монтажа, при котором проводка в квартире выполняется до начала отделочных работ. Так например для того что бы повесить люстру к потолку, а после подключить её к электросети, будет целесообразно использовать скрытую проводку. В кирпичных домах для этого делают штробы. В панельных домах укладка проводов осуществляется в специальные каналы, предусмотренные в плитах. Недостатком скрытой проводки является высокая вероятность ее повреждения во время ремонта стен и потолка.

Как проводится скрытый монтаж проводки в квартире

  1. Закрепить на стене, на высоте 2 м от пола, распределительный щит и установить на нем предохранители и счетчик.
  2. По намеченным на стене линиям, для размещения проводов, делаются бороздки – штробы. Для этого можно использовать болгарку, оснащенную специальным абразивным диском, долото или зубило.
  3. С помощью специальных петель или хомутиков из пластика закрепить провода в штробах и закрыть их гипсом или алебастром.
  4. Под розетки и выключатели сделать в стене углубления. Для этого можно воспользоваться перфоратором или буром. В них на алебастр установить подрозетники. Установить распаечные коробки.

Как выполняется замена проводки в квартире

По технике безопасности, перед тем, как приступить к работам по замене старой проводки, квартира должна быть полностью обесточена.

  1. Замена проводки в квартире выполняется постепенным прокладыванием новых проводов параллельно устаревшим, с одновременным подключением к ним выключателей и всех розеток, с переходом из одной комнаты в другую. Работу рекомендуется начинать от распределительного щитка. При этом надо стараться не повредить старый кабель.
  2. После того, как кабель протянули во все комнаты, его укладывают в штробы, из которых полностью удаляется старый провод. Если сделать это не удается, делают новые каналы над старыми или под ними на расстоянии 50 мм.
  3. Соединяются концы кабеля в распаечных коробках посредством клеммников. При этом важно не перепутать провода, идущие на ноль и на фазу. Они должны различаться цветом.
  4. Крепление проводов в штробах – на алебастре, с последующей шпатлевкой.
  5. Подсоединение выключателей и розеток производится после того, как шпатлевка полностью высохнет. Оголенные концы проводов перед соединением обслуживаются с помощью паяльника.
  6. Если замена проводки в квартире требует проведение ее через стену, вводные кабели надо протягивать через металлический рукав или гофрированную трубу, вставленные в проделанное в стене отверстие.

Видео инструкция по монтажу проводки в квартире своими руками:

[Всего:    Средний:  /5]

Как подключить розетки и освещение для комнаты

»Проекты домашних электромонтажных работ
»Электропроводка в жилых помещениях: Руководство по домашней электропроводке
»Нужна электрическая помощь? Спросите у электрика

Могут ли светильники и розетки быть в одной цепи? Планирование электропроводки при добавлении комнаты, электропроводка для освещения спальни и розеток.

Электропроводка для освещения спальни и розеток
[ad # block] Электрический вопрос: Могут ли светильники и розетки быть в одной цепи?

Я добавляю в свой дом дополнительную спальню.

  • Мне было интересно, можно ли соединить 4 розетки и свет вместе в одну цепь?
  • Что я должен использовать: прерыватель цепи на 15 ампер или автоматический на 20 ампер?

Этот вопрос о домашней электропроводке пришел от: Джоша из Гаррисберга, Арканзас, .

Ответ Дэйва:
Спасибо за вопрос по электрической проводке, Джош.

Планирование электропроводки при добавлении помещения

Применение: Электропроводка для пристройки помещения.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливается лицензированным подрядчиком по электротехнике.
Необходимые инструменты: сумка для электромонтажных работ с ручными инструментами для грубого монтажа, электрическая дрель и сверла, удлинители и лестница, если необходимо.
Расчетное время: Зависит от масштаба проекта, типа покрытия стен и конструкции конструкции, а также доступного доступа к территории проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Уведомление: Установка дополнительной электропроводки или модернизация существующих электрических цепей и электропроводки всегда должны выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Требования к розеткам и освещению
  • Электропроводка светильников и розеток
    Обычно розетки и освещение в комнате соединяются вместе в одной цепи.
  • Спальня Контур AFCI
    Для спален этот контур должен быть защищен от AFCI, что требует специального планирования.Схема может быть 120 вольт 15 ампер или 120 вольт 20 ампер.
  • Розетки в спальне
    Для небольших спален общего назначения схема на 15 А обеспечивает достаточное количество энергии.
  • Детектор дыма
    Имейте в виду, что NEC требует, чтобы спальни были защищены соединенными между собой детекторами дыма, а также существует несколько других требований электрического кодекса NEC.
  • Разрешение и осмотр
    При подключении дополнительной комнаты требуется разрешение на строительство в большинстве областей с последующим осмотром.
Подробнее о домашней электропроводке

Электропроводка розетки

Электропроводка розеток для дома

Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным явлением в каждом доме. Посмотрите, как сделана разводка электрических розеток для дома.

Электропровод для ремонта электрооборудования и ремонта дома

Автоматические выключатели для дома

Автоматические выключатели для дома

Руководство по домашним автоматическим выключателям и тому, как они работают для защиты вашей электропроводки.При правильной установке домашняя электропроводка защищена устройством защиты цепи.

Руководство по домашнему электрическому проводу

Электропровод для дома

Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Как установить электропроводку в спальне

Требования к электропроводке спальни

Полностью объясненные фотографии и электрические схемы для электропроводки в спальне с требованиями кодов для большинства новых или реконструируемых проектов.



Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В

Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электрических диапазонов
Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.


Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Что такое проволочная комната?

Банковская комната — это комната, которая служит центром для отправки и передачи клиентских заказов, уведомлений о сделках и денежных средств.В банках есть комнаты для банковских переводов, и эти комнаты также есть в брокерских конторах. В зависимости от размера учреждения комната может быть укомплектована штатными сотрудниками, которые специально предназначены для работы с телеграфом, или же сотрудники могут по очереди входить и выходить из комнаты для телеграфных вызовов и разделять обязанности. В некоторых случаях с этим можно справиться за столом, а не буквально в комнате.

Большая часть работы в кабельной комнате выполняется компьютерными системами.Эти системы должны быть защищены, поскольку они обрабатывают личные финансовые данные, и вмешательство в систему может оказаться дорогостоящим. Например, если хакер изменил условия отправки заказов в кабельную комнату и из нее, неправильные заказы будут выполняться от имени клиентов.

В брокерской компании, когда клиент размещает ордер на покупку или продажу, он проходит через кабельную комнату, чтобы его можно было передать в торговый зал, где представитель брокерской фирмы выполняет сделку в соответствии с указаниями.Аналогичным образом, выполненные сделки сообщаются в кабельную комнату, чтобы их можно было зарегистрировать надлежащим образом. Персонал телефонной комнаты отвечает за подтверждение того, что приказы, которые они передают туда и обратно, верны, и за проверку информации, которая проходит через их руки. Обычно распечатки действий создаются для создания записи, которую можно использовать позже.

В банке ключевая функция банкомата — это обработка денежных переводов между счетами.Входящие и исходящие провода проходят через комнату. Некоторые компании производят стандартное оборудование и комплекты программного обеспечения, которые можно использовать для управления электронными переводами, и эти комплексные продукты популярны среди небольших банков. Более крупные учреждения обычно предпочитают устанавливать индивидуальные системы, которые обеспечивают большую гибкость и функциональность.

Персоналу, работающему в кабельной комнате, может потребоваться техническое обучение или они могут получить свои навыки на работе.Поскольку им доверяют конфиденциальные финансовые материалы, от них могут потребовать пройти проверку биографических данных, чтобы подтвердить, что в их истории нет событий, которые могли бы противоречить их способности эффективно работать в переговорной комнате. Например, человек, ранее судимый за финансовое мошенничество, вероятно, не лучший выбор сотрудника для этого типа работы.

Основные требования к электромонтажу жилого дома

Электропроводка сложна и сильно отличается от других аспектов обустройства дома.Знание того, как это работает, принесет вам большую пользу.

Однако в некоторых населенных пунктах для электромонтажа жилых домов разрешается только квалифицированный электрик. Это связано с риском, связанным с простой ошибкой. Вы можете выполнить установку под наблюдением лицензированного электрика, чтобы избежать дорогостоящих ошибок.

Как домовладелец, вы должны знать конкретные основные требования к домашней электропроводке для вашей защиты, даже если вы не планируете выполнять электромонтаж самостоятельно.

Начнем с требований к домашней электропроводке для каждой комнаты.

Требования к разводке различных частей дома

Гостиная, столовая и спальни

Эти стандартные жилые помещения требуют умеренного энергоснабжения. Гостиная, столовая и спальни обычно обслуживаются 120-вольтовыми 15 или 20-амперными сетями, которые могут обслуживать более одной комнаты.

Установите настенный выключатель рядом с входной дверью в комнату. Этот переключатель позволяет вам легко освещать комнату, когда вы входите в нее.Он будет контролировать потолочные светильники или настенный светильник. Тяговая цепь не должна контролировать ваш потолочный светильник; установить переключатель.

Для вашей столовой требуется отдельная 20-амперная цепь для микроволновой печи или оконного кондиционера. Все настенные розетки не должны находиться на расстоянии более 12 футов друг от друга. Если у вас стена шириной более 2 см, установите электрическую розетку.

Ванная

Помните, что ванные комнаты всегда влажные, поэтому будьте предельно осторожны.В ванных комнатах может потребоваться более одного контура из-за освещения, вентиляторов и выходов для фенов и других приборов.

Для розеток в ванной рекомендуется использовать схему на 20 ампер. Контур можно использовать для питания всей ванной комнаты (отдельной ванной комнаты), если нет обогревателей или вентиляторов со встроенными обогревателями. Вы также можете использовать схему на 20 ампер для розеток и еще 15 ампер для освещения.

Если вы планируете использовать вытяжной вентилятор со встроенным нагревателем, сделайте для него отдельную цепь на 20 ампер.Ваши розетки должны быть не менее 120 вольт для ванной и должны иметь защиту от замыкания на землю (GFCI).

Все светильники в душевой зоне, если на них не распространяется струя душа, должны быть рассчитаны на работу во влажных помещениях. Вы можете добавить дополнительную розетку рядом с дверью для пылесоса, в зависимости от размера ванной комнаты.

Кухня

Кухня потребляет больше электроэнергии, чем любое другое помещение в доме. Кухня со стандартной техникой требует от семи контуров и более.

Для кухонного освещения требуется как минимум одна цепь на 120/125 В и 15 А отдельно. Он может питать потолочные светильники, светильники канистр, полосовые светильники и светильники под шкафом. Для каждого набора светильников необходимо установить выключатель, чтобы вы могли легко управлять освещением.

Для переносных подключаемых устройств установите две цепи на 20 А и 120 В для розеток в зоне столешницы. Почти для всех стандартных кухонных приборов требуется отдельная электрическая цепь. Посудомоечная машина, вывоз мусора, холодильник и микроволновая печь требуют цепей на 120 вольт.

Установите электрическую плиту с цепью 240 вольт и 50 ампер, даже если она вам сразу не понадобится. Если вы хотите продать дом, электрическая плита может стать для вас отличным аргументом в пользу продажи.

Ознакомьтесь с рекомендациями производителя, чтобы выбрать более подходящую схему для вашей посудомоечной машины и вывоза мусора между 15-амперными и 20-амперными цепями. Что касается холодильников и микроволновых печей, сила тока будет 20 ампер. Розетки на столешницах не должны располагаться на расстоянии более 6 футов друг от друга.

Коридоры

Коридоры могут быть очень длинными, поэтому им необходимо эффективное освещение.Вы должны установить достаточно света, чтобы не отбрасывать тени.

Если длина вашего коридора составляет 10 футов, вы можете использовать обычную розетку. Выключатели следует устанавливать трехсторонним, чтобы светом на потолке можно было управлять с обоих концов. Сделайте его четырехсторонним, если коридор обслуживает спальню или любую другую комнату.

Лестницы

Все ступеньки должны быть хорошо освещены; вы не хотите спотыкаться и падать. Как и в коридоре, вам нужны трехпозиционные переключатели, чтобы вы могли включать или выключать их с обоих концов.Если у вашей лестницы есть поворот, убедитесь, что эта зона должным образом освещена.

Туалеты

Светильники с очень горячими лампочками (лампами накаливания) должны быть заключены в глобус. Они должны быть установлены на расстоянии более 12 дюймов от одежды или 6 дюймов, если они утоплены. Светодиодные лампы можно устанавливать на расстоянии не менее 12 дюймов от места хранения или 6 дюймов, если они встраиваются. Накладные светильники должны быть на потолке или стене над дверью.

Прачечная

Здесь электрические требования основаны на типе сушилки для белья, которую вы выбираете.Если вы хотите использовать газовую сушилку, установите как минимум одну цепь на 20 ампер для оборудования прачечной. С другой стороны, выделите 30-амперный 240-вольтовый провод с четырьмя проводниками, если вы планируете использовать электрическую сушилку для одежды. Также важно, чтобы все розетки в прачечной были защищены от GFCI.

Гараж

Гаражам обычно требуется 120-вольтная 20-амперная цепь для розеток внутри и даже за пределами гаража. В гараже должен быть хотя бы выключатель освещения.Этот переключатель должен быть установлен как трехпозиционный, чтобы им можно было управлять с обоих концов, как в коридорах и на лестницах. На каждое место в машине должно быть по одной розетке. И все сокеты должны быть защищены GFCI.

Как правило, все цепи для освещения и розетки должны иметь прерыватель цепи дугового замыкания (AFCI), чтобы предотвратить искрение и снизить вероятность возгорания. Электрические розетки должны иметь защиту от несанкционированного доступа (TR) в доме, чтобы дети не вставляли в них какие-либо предметы.

Что нужно иметь в виду?

Вы должны выбрать кабель подходящего размера для каждой цепи. Провод калибра 14 подходит для выключателей на 10 и 15 ампер. Для любого выключателя с током выше 15 А будет использоваться кабель 12-го калибра. Кроме того, для 30-амперного выключателя будет использоваться кабель 10-го калибра, а для 50-амперного — 8-го калибра.

Подключить приборы с напряжением 240 В к одной цепи.

Что нужно делать при электромонтаже дома

1. Разработайте электрическую схему

Ваш первый шаг — разработать электрическую схему.На схеме будет показано расположение коробки выключателя и путь, по которому каждый провод будет идти к каждой розетке.

2. Отключить питание

Игнорировать этот шаг опасно. Не будьте слишком самоуверенными. Отключите электропитание, прежде чем делать какие-либо электромонтажные работы в доме, даже если это мало. Отключите питание, которое ведет к домашнему счетчику, или позвоните своему поставщику электроэнергии, чтобы отключить его на этот короткий период.

3. Установить электрощит

Установите электрическую панель в том месте, где в ваш дом поступает электричество от поставщика.С помощью отвертки и молотка проделайте отверстия, через которые могут пройти провода питания.

4. Установить кабелепроводы

Начните с верхнего этажа в подвал. Так проще, и вам не нужно использовать лестницу, чтобы протолкнуть провод вверх. Начните с самого длинного кабеля, чтобы избежать потерь. Имейте по крайней мере один фут дополнительной проволоки на каждом конце.

Пропустите провода через просверленное отверстие и закрепите зажимами. Затем ослабьте проушины на латунной шине.Поместите красный в один, а черный в другой. Привяжите белый кабель к серебряной шине

.

5. Правильно разбирайтесь в подсчете торговых точек

Вы должны знать все необходимые розетки и сколько переключателей будет работать в цепи, как описано выше в требованиях для каждой комнаты.

6. Настроить соединение

Теперь вставьте металлический стержень заземления как следует в почву. Затем протяните медный провод восьмого калибра от платы к валу.Соедините зажим заземления и шину заземления на сервисной плате.

7. Добавьте автоматический выключатель и распределительную коробку

Изображение предоставлено: harrison-electric.com

Ваш автоматический выключатель следует размещать в легкодоступном месте. Может быть в подвале или подсобном помещении. Подключите каждую электрическую цепь к сервисной плате, чтобы сформировать автоматический выключатель.

Подключите белый провод каждого кабеля к серебряной шине, а заземляющий провод к шине заземления.Черный провод должен разделять автоматические выключатели в паре.

Чтобы предотвратить перегрузку, спроектируйте схему так, чтобы длина кабеля была обрезана. Затем установите электрическую коробку в каждом месте розетки, осветительной арматуры или выключателя.

Заключение

Электромонтаж в доме очень тонкий. Будьте осторожны и убедитесь, что вы пытаетесь выполнить электромонтаж в доме под наблюдением квалифицированного электрика. Безопасность имеет первостепенное значение, поскольку неправильное подключение может привести к повреждению оборудования, возгоранию или поражению электрическим током.

Не делайте предположений; устанавливайте технику согласно рекомендациям производителя. Прежде чем начать, выделите время, чтобы спланировать работу, следуя приведенным выше рекомендациям.

Как сделать проводку для домашнего кинотеатра

Подключение устройств в домашнем кинотеатре не должно вызывать затруднений. Когда я только начинал строить домашний кинотеатр, меня отталкивали от того, чтобы самому подключать его, потому что это казалось очень сложным, но на самом деле это не так.

Итак, как сделать разводку для домашнего кинотеатра? Подключение домашнего кинотеатра будет зависеть от того, какие устройства вы подключаете друг к другу, но большинство из них либо будут поставляться с правильными проводами, либо иметь инструкции о том, что вам нужно делать.В основном это соединительные клеммы, которые обычно четко обозначены.

Хотя подключение домашнего кинотеатра может показаться сложной задачей, после подключения нескольких устройств это станет намного проще. Ниже приведено удобное руководство по подключению наиболее распространенных устройств, но я также обсуждаю правильную схему подключения и самый простой способ скрыть провода в вашем домашнем кинотеатре.

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

Как подключить домашний кинотеатр

Первый совет, который я могу дать, когда дело доходит до подключения домашнего кинотеатра, — это знать масштаб вашего проекта. Если у вас запланирована большая разработка, включающая потолочные динамики и другие яркие гаджеты, требующие структурных изменений, то, возможно, лучше всего будет нанять профессионала.

Однако, если вы хотите создать более сдержанный домашний кинотеатр или уверены в своих способностях, сделайте это самостоятельно.Просто имейте в виду, что проект может занять немного больше времени, чем вы думаете.

Следующее, что вам нужно сделать, это ознакомиться с типами проводов, которые вы будете использовать в домашнем кинотеатре, и с соединениями на различных устройствах. Телевизоры и A / V-ресиверы будут иметь наибольший потенциал для подключения, но производители обычно очень полезны и маркируют различные подключения, чтобы вы знали, что куда идет.

Акустические системы

(особенно объемный звук), вероятно, будут представлять самую большую проблему для начинающих проводников просто потому, что они, как правило, поставляются без необходимой проводки, а это означает, что вам нужно пойти и купить провод правильного калибра для ваших нужд, а затем подключить систему вверх себя.Однако это не должно быть слишком сложным, и я более подробно остановлюсь на калибрах проволоки позже.

Базовая терминология

Еще одна вещь, которую стоит знать перед тем, как приступить к подключению домашнего кинотеатра, — это различная терминология, используемая в этой теме. Поклонники домашних кинотеатров используют термины «межсоединение», «кабель» и «провод» при обсуждении своего оборудования, но что означают эти слова?

Межсоединение — это то, что объединяет два аудиовизуальных устройства.Например, провод, соединяющий телевизор с A / V-ресивером, или провод, соединяющий DVD-плеер с телевизором. Кабель HDMI — это межблочный кабель.

Термины провод или кабель обычно относятся к чему-то, что передает аудиосигналы от усилителя на динамики. Однако эти термины обычно используются взаимозаменяемо, а провод / кабель являются наиболее распространенными, но это помогает понять разницу.

Знание проводов (и межсоединений)

Полезно иметь краткое описание наиболее распространенных типов кабелей, с которыми вы можете столкнуться при подключении домашнего кинотеатра.Вот список самых распространенных:
  • HMDI. Это самый стандартный кабель для подключения телевизора к другим устройствам. Они создают изображение высокой четкости, обычно в 1080p.
  • DVI. Эти кабели используются для передачи цифровых или аналоговых сигналов и обычно используются для проекторов и компьютеров.
  • СКАРТ. Это довольно старые кабели, и вы встретите их только в том случае, если хотите подключить устройства стандартного разрешения (например, видеомагнитофон).Вообще говоря, большинство людей, которые захотят это сделать, уже знакомы с этими кабелями.
  • Деталь. Это довольно распространенный тип подключения, с помощью которого можно отправлять изображения как стандартной, так и высокой четкости. Компонентное соединение состоит из трех цветных контактов (обычно красного, синего и зеленого).
  • VGA / RGB. Это наиболее распространенное соединение для компьютеров и ноутбуков. Это соединение того же типа, которое связывает компьютерные мониторы с остальным оборудованием.
  • S-Видео. Это аналоговое видео соединение, которое широко доступно во многих продуктах, но не дает такого хорошего изображения, как некоторые другие соединения.
  • Коаксиальный. Они используются для передачи высококачественных аудиосигналов между устройствами и являются популярным выбором для энтузиастов домашнего кинотеатра.
  • Стерео / многоканальный RCA. RCA — это распространенный метод передачи аналоговых аудиосигналов, который выпускается в версиях с 2-канальным звуком и объемным звуком.

Я подробно рассказывал об этих кабелях в своей статье.

Хотя это, безусловно, самые распространенные типы кабелей, которые вы найдете в домашнем кинотеатре, их гораздо больше. Однако мы были бы здесь весь день, если бы я перечислил все типы кабелей и способы их подключения, поэтому лучше придерживаться самых распространенных. Скорее всего, если вы используете менее распространенные кабели, вы уже знаете, как их подключать.

Как правило, большинство этих кабелей довольно легко подсоединить.Соответствующие порты обычно обозначены на устройствах, что означает, что все, что вам нужно сделать, это подключить их, и все будет в порядке. Если на одном устройстве отсутствует нужный тип подключения (например, одно показывает HDMI, а другое — DVI), все, что вам нужно сделать, это купить адаптер. Они недороги, их легко купить в Интернете, и они решат множество проблем.

Подключение динамиков домашнего кинотеатра

Итак, как видите, когда дело доходит до подключения большинства устройств домашнего кинотеатра, это просто означает подключение правильного кабеля к правильному порту.Однако с динамиками несколько сложнее, потому что в них нет нужного оборудования (а именно, проводов), и вам необходимо соединить их все вместе.

Причина, по которой акустические системы не поставляются с проводами, довольно проста: у людей разные потребности в своих системах и разные размеры помещений, а это означает, что не может быть универсальной системы проводки для каждой акустической системы. В конце концов, от системы объемного звучания, подключенной к трехфутовой комнате, будет мало пользы в девятифутовой комнате.

Выполнить работу должным образом не так уж сложно, если у вас есть вся необходимая информация, прежде чем вы начнете. Что вам нужно учитывать:

  • Размер вашего помещения
  • Количество динамиков, которые вы подключаете вместе
  • Ожидаемый уровень качества звука
  • Будете ли вы прятать провода.

Провода динамика сделаны из тонких металлических жил, по которым аудиосигналы проходят к подключенному динамику. Это довольно простая концепция, но вам нужно знать кое-что еще.Например, стоит знать свойства металла, из которого изготовлены провода, чтобы знать, подойдет ли он для ваших нужд.

Сопротивление и импеданс

Все кабели имеют определенный уровень сопротивления, который относится к количеству энергии, потерянной при прохождении сигнала по ним. Очевидно, вам нужно как можно меньше сопротивления, но вы всегда будете получать . Главное — сбалансировать сопротивление с расстоянием, на которое проходит сигнал, чтобы минимизировать потенциальную потерю качества.

Еще один фактор, который необходимо учитывать, — это импеданс кабеля . Короче говоря, это соотношение между током и напряжением в данной цепи. Хотя это не является проблемой само по себе, несоответствие импеданса может привести к тому, что сигнал отразится в любой точке цепи, что приведет к потере качества и потенциальному повреждению вашего оборудования.

Призрачное изображение является примером несоответствия импеданса, поскольку отраженный сигнал затем появляется на вашем видеоустройстве позже, чем исходный сигнал.

Как правило, большинство устройств домашнего кинотеатра работают с номинальным сопротивлением 75 Ом. Хотя это само по себе не слишком важно, стоит знать, что устройства можно подключать без несоответствия импеданса. Однако следует иметь в виду, что если у вас есть два устройства, которые вызывают несоответствие импеданса, вы можете решить проблему с помощью трансформатора, который действительно легко купить в Интернете.

Получение правильного типа провода

Выбор правильного типа проводов для ваших нужд — важная часть процесса установки.Я обнаружил, что многие люди игнорируют электромонтаж как работу в последнюю минуту, что всегда казалось мне немного противоречивым. Зачем тратить много денег на хорошее оборудование только для того, чтобы использовать некачественную проводку?

В любом случае, прежде чем говорить о датчиках, стоит посмотреть на лучшие материалы для электромонтажа. В проводах громкоговорителей используются три основных типа металла, которые выбираются с учетом соответствующих возможностей передачи сигнала. Типы проводов, с которыми вы обычно сталкиваетесь:

1.Медь

Это самый дешевый и самый распространенный вид проволоки. Медь обладает хорошей проводимостью и низким сопротивлением, но ее недостаток в том, что она окисляется. Это когда чистая медь реагирует на воздух и становится зеленой. Обычно это происходит в точках подключения и значительно увеличивает сопротивление, если оставить его в покое.

2. Серебро

Серебро имеет меньшее сопротивление, чем медь, но, очевидно, дороже. Кроме того, он окисляется, поэтому очень мало ситуаций, в которых серебряная проволока будет лучше и более рентабельна, чем медная.

3. Золото Золото

— безусловно, самое дорогое, но оно также и самое лучшее. Он имеет самое низкое сопротивление и не окисляется, а это означает, что вы получите лучшее соединение и проводимость. Однако золото обычно не используется для изготовления всего провода из-за его стоимости. Обычно встречаются провода с позолоченными контактами, но этого достаточно для улучшения качества сигнала.

Итак, самое важное, что нужно помнить при выборе типа провода для вашей акустической системы, — это то, что сопротивление очень важно, и вы хотите, чтобы оно было как можно меньше.Я обнаружил, что медная проволока отлично справляется со своей задачей, поскольку вы платите больше денег за серебро без значительного скачка качества, а «золотые» провода — это что-то вроде мошенничества, потому что золотыми являются только соединения. Провода внутри обычно медные.

Вот еще несколько общих советов, которые следует учитывать при выборе правильных проводов, и когда вы подойдете к фактическому подключению акустической системы.

  • Сопротивление пропорционально длине. Поэтому старайтесь, чтобы провода были как можно короче.Планируйте расположение соответствующим образом, чтобы расстояние между динамиками оставалось достаточно минимальным, чтобы не возникало проблем с сопротивлением.
  • Держите длину равной. Это снова помогает с сопротивлением, потому что провода одинаковой длины будут иметь одинаковое сопротивление. Это приведет к лучшему звуковому балансу, который может быть очень заметен, если вы не соответствуете установленным расстояниям.
  • Проверить площадь поперечного сечения. Фактическая математика, лежащая в основе площади поперечного сечения, здесь не обязательно имеет значение.Дело в том, что меньшее поперечное сечение означает большее сопротивление. Поэтому, если возможно, сохраняйте большую площадь поперечного сечения для снижения сопротивления.

Если это звучит как слишком много невероятно сложной информации для восприятия, не волнуйтесь. Когда я впервые приступил к подключению домашнего кинотеатра, я был поражен множеством различных факторов, которые необходимо учитывать.

Однако большинство производителей могут помочь и предоставить подробную информацию о характеристиках провода, поэтому все, что вам нужно знать, — это калибр, который вам нужен, и площадь покрытия.Все остальное должно стать на свои места из этих битов информации.

Провод какого калибра следует использовать для домашнего кинотеатра?

Калибр провода относится к его толщине. Чем толще провод, тем ниже его номер калибра и меньше сопротивление. Стандартной единицей измерения является американский номер калибра проводов, который вы найдете практически на всех проводах, продаваемых в Интернете.

Калибр проволоки бывает четырех типов: калибр 12, калибр 14, калибр 16 и калибр 18. 12-й калибр — самый толстый провод, а 18-й — самый тонкий.Все остальные факторы, о которых я упоминал ранее, зависят от толщины провода, и они подходят для различных видов работ в вашем домашнем кинотеатре.

Провод калибра 12 или 14 используется для длинных участков, поскольку он имеет более низкое сопротивление, что позволяет сигналам легче перемещаться на большие расстояния. «Длинные пробеги», вероятно, намного дольше, чем вы на самом деле думаете, когда речь идет об акустических системах, и это относится к пробегу более 50 футов.

Для кабелей короче 50 футов лучше всего использовать проволоку калибра 16.Он имеет низкое сопротивление и достаточно массивен, поэтому вам не нужно беспокоиться о его повреждении во время установки. Вы должны использовать провод 16-го калибра для динамиков на 8 Ом и более толстый провод для динамиков с низким сопротивлением (например, 4 или 6 Ом).

Все это прекрасно объясняется на видео ниже:

Как правильно выбрать акустические провода для системы домашнего кинотеатра

Также прочтите эту статью аудиоголиков.

Вам также необходимо убедиться, что вы покупаете все правильные соединения для купленного провода.Некоторые провода будут поставляться с подходящими разъемами, но если нет, то используйте банановые разъемы, так как они сделают вашу жизнь намного проще.

Для моей системы домашнего кинотеатра, которая находится в относительно большой комнате и имеет систему объемного звучания, я использовал медный провод 14 калибра с банановыми зажимами. Моя проводка скрыта в стенах, поэтому мне пришлось использовать провода, специально предназначенные для установки в стене, но я расскажу об этом более подробно в ближайшее время.

Некоторые общие советы по подключению

Итак, я рассмотрел советы о том, как правильно выбрать провода, включая материалы и калибры, но также стоит обсудить сам процесс установки.По большей части, соединить динамики вместе не так уж сложно, если вы разберетесь с процессом. Важно помнить, что вы, по сути, строите схему, и поэтому каждый динамик должен быть правильно подключен, чтобы все они работали.

Вот еще несколько советов:

  1. Убедитесь, что вы знаете, какие положительные и отрицательные выводы на проводах динамика. Поскольку это электрическая цепь, необходимо убедиться, что все подключено правильно. Это важно при подключении каждого динамика вместе и при подключении к усилителю.Если это не сделать должным образом, вы либо не получите звука, либо получите очень плохой звук.
  2. Хотя я бы порекомендовал использовать разъемы, если вы решите этого не делать, купите приспособления для зачистки проводов. Вам нужно снять примерно 1 см изоляционного материала с каждого конца, а затем скрутить пряди вместе, чтобы они были туго. Затем его можно подключить к динамику, но незакрепленные медные жилы могут повлиять на качество звука.
  3. Громкоговорители имеют либо пружинные зажимы, либо зажимные штыри для их соединительных клемм. Оба варианта просты в использовании, но пружинные зажимы можно использовать только с оголенными проводами или штыревыми разъемами.Проверьте свои динамики, прежде чем решить, какой тип разъема вам нужен (если он есть).
  4. К штырям
  5. можно подключать разъемы любого типа, но работать с оголенными проводами будет сложнее. Связующие стойки обеспечивают гораздо более надежное соединение, потому что они на самом деле ввинчиваются, а не подпружинены.
  6. Перед измерением кабелей спланируйте расположение колонок. Измерьте расстояние между динамиками, а затем добавьте еще 15-20 см кабеля, чтобы убедиться, что они не будут слишком сильно натянуты при подключении.Это должно дать вам достаточный запас прочности.
  7. Если при подключении динамики звучат слишком тихо, вероятно, они расположены слишком далеко друг от друга. Вместо того, чтобы перемещать динамики, используйте более толстый провод (хотя я бы рекомендовал попытаться решить эту проблему, прежде чем покупать провод).
  8. ЭДС помехи всегда нужно учитывать при подключении динамиков. Избегайте слишком большого количества лишнего кабеля, особенно если его достаточно для того, чтобы он сам наматывался. Вот почему измерение так важно.
  9. Постарайтесь спрятать провода там, где о них нельзя споткнуться и не повредить. Речь идет не только о вашей безопасности, но и о том, чтобы провода были в рабочем состоянии. В конце концов, они довольно хрупкие.

Как скрыть провода для домашнего кинотеатра?

Как вы, наверное, уже знаете, для настройки домашнего кинотеатра требуется много проводов. Если вы похожи на меня, то вы, вероятно, захотите сделать все возможное, чтобы не валялись все эти провода. Конечно, это не конец света, но если его можно избежать, значит, так и должно быть.

Самая важная вещь, которую следует учитывать, — это то, что лежащие провода могут стать серьезной опасностью для спотыкания. Вдобавок к этому есть потенциальное повреждение проводов из-за того, что на них наступят, раздавят мебель или выдернут их из разъемов. Все это повлияет на срок службы проводов и самих устройств.

Итак, как спрятать провода для домашнего кинотеатра? Самый простой и дешевый вариант — это то, что электрики называют «магистралью». Этот термин охватывает несколько разных вещей, но в основном это пластиковая полоса, которая содержит все провода и затем приклеивается или прибивается к стене.Благодаря этому все кабели будут аккуратно убраны, и их легко установить самостоятельно.

Базовый пластиковый короб невероятно дешев и легко купить ( см. Изображение ниже ). Вы сможете найти его в любом магазине DIY или в Интернете, а некоторые из них будут поставляться с самоклеящейся подложкой, чтобы упростить работу.

Я использовал его в своем первом домашнем кинотеатре, и он отлично справляется со своей задачей, особенно если вы не можете внести какие-либо структурные изменения в свое пространство.

Однако это не самое эстетичное дополнение к комнате, хотя его довольно легко замаскировать. Я обнаружил, что пока я использовал пластиковые короба, это не было моим любимым занятием, но через некоторое время вы просто склонны игнорировать его. Его практические преимущества перевешивают внешний вид.

Если у вас хватит сил, лучшим решением будет просто выполнить проводку внутри стены. Это именно то, на что это похоже: спрятать все необходимые кабели внутри стеновых полостей, чтобы они не мешали. По большей части нет ограничений на прокладку низковольтной проводки самостоятельно, но всегда убедитесь, что это разрешено (например, если вы не являетесь собственником недвижимости или живете в многоквартирном доме).

На самом деле это хороший выбор для динамиков, потому что, вероятно, вы все равно захотите установить их на стене. Это то, что я сделал для своего нового домашнего кинотеатра, и он выглядит намного профессиональнее и изящнее.

Это также хороший выбор, если вы строите пространство специально для домашнего кинотеатра, потому что, если вы рвете стены во время ремонта, вы можете проложить кабели, пока находитесь там. Вам потребуются кабели, предназначенные для установки в стену, которые имеют рейтинг CL2 или CL3.Они разработаны специально для этой цели.

Как спрятать провода в стене

Хотя это включает в себя резку и сверление, сама работа не будет слишком сложной, если ваш дом сделан из гипсокартона. Все, что потребуется, — это вырезать отверстия, направить кабели в нужные места и установить пластины и кронштейны. Хотя это может показаться упрощенной версией, в любой ситуации она практически не отличается от подключения динамиков. Следуйте этим советам:

  1. Все спланируйте как следует.Отметьте на стене то место, где вы хотите разместить колонки, аудио / видео ресивер и телевизор, и спланируйте все это, прежде чем делать какие-либо разрезы. Как только вы проделаете дыру, пути назад нет.
  2. Воспользуйтесь преимуществами имеющихся открытых пространств. Например, если у вас есть подвал или подвал, используйте их, чтобы сократить объем резки, который вам нужно сделать. Вы также можете провести электромонтаж на чердаке, а затем просто бросить устройства в места.
  3. Когда вы покупаете проволоку, сделайте поправку на много дополнительных. Например, если вы устанавливаете потолочные громкоговорители, убедитесь, что у вас достаточно дополнительного провода, чтобы вы могли где-нибудь разместить громкоговоритель, пока вы все подключаете.
  4. Как правило, следует использовать на 10–15% больше проводов, чем вы думаете, что вам нужно.
  5. Подумайте, какие типы соединений вам понадобятся, и затем подберите подходящие настенные панели. Вы также можете приобрести настенные регуляторы громкости, которые также можно установить, если вы проделываете отверстия в гипсокартоне.
  6. Вы можете приобрести настенные кронштейны специально для громкоговорителей, которые устанавливаются на опоры из гипсокартона. Очевидно, это означает, что сначала нужно удалить гипсокартон, так что это может быть лучшим вариантом, если вы строите с нуля.
  7. Вы можете приобрести все виды распределительных коробок для своих устройств, поэтому сначала сделайте домашнюю работу, чтобы убедиться, что вы получаете нужные.
  8. Последний совет — всегда устанавливайте гвоздевые пластины, если проводка выполняется за гипсокартоном. Гвоздь — это, по сути, кусок металла, который покрывает ваш кабель, например, если вы проводите кабели через балку. Гвоздь предотвращает повреждение кабелей при последующей работе со стеной.

Последние мысли о проводке домашнего кинотеатра

Подключение домашнего кинотеатра не должно быть сложной задачей.За годы разработки домашнего кинотеатра я обнаружил, что самым сложным является сортировка колонок, но на самом деле это довольно просто, если у вас есть разбора терминологии.

Выбор правильных кабелей полностью зависит от ваших потребностей, поэтому лучший совет, который я могу дать, — убедиться, что вы все правильно спланировали, прежде чем делать какие-либо покупки (или вырезать какие-либо отверстия).

Электропроводка домашнего кинотеатра: изображения, варианты, советы и идеи

Когда дело доходит до установки или модернизации домашнего кинотеатра, одним из главных соображений является проводка домашнего кинотеатра.Независимо от того, профессионально ли вы устанавливаете домашний кинотеатр или решаете отправиться в самостоятельное приключение для вашего развлекательного пространства, обеспечение безопасной, правильной и незаметной прокладки проводки является одним из наиболее важных аспектов дизайна домашнего кинотеатра.

Вообще говоря, проводка домашнего кинотеатра связана с двумя ключевыми элементами системы домашнего кинотеатра: электроникой и освещением. Обе эти функции необходимы для домашнего кинотеатра и должны функционировать должным образом, надежно и удобно, чтобы гости могли расслабиться и насладиться представлением.Кроме того, вам следует избегать неприглядных путаниц проводов, чтобы они не испортили эстетический дизайн вашего домашнего кинотеатра и не создали потенциальную угрозу безопасности.

Если вы планируете самостоятельно установить проводку домашнего кинотеатра, настоятельно рекомендуется перед этим проконсультироваться со специалистом-электриком. Если у вас нет обширных знаний в области электротехники, пытаться выполнить полностью самостоятельный проект электропроводки домашнего кинотеатра может быть опасно.Даже если у вас есть опыт, рекомендуется проконсультироваться со специалистом по домашнему кинотеатру, сертифицированным Ассоциацией проектирования и установки нестандартной электроники (CEDIA). Профессионал сможет убедиться, что вы соблюдаете стандарты безопасности, а также порекомендовать материалы и методы для повышения надежности и производительности проводки вашего домашнего кинотеатра.

Вам также необходимо убедиться, что ваша проводка соответствует местным и национальным нормам, независимо от того, устанавливаете ли вы ее самостоятельно или наняли профессионала.Вы можете найти Национальный электрический кодекс (NEC) в большинстве книжных магазинов или в Интернете, но знайте, что во многих населенных пунктах есть дополнительные законы, которым вы должны следовать. Например, если вы будете предварительно разводить пространство перед установкой гипсокартона и изоляции, в вашем районе может потребоваться проверка, пока провода все еще доступны.

После того, как вы разобрались со всеми элементами безопасности и проверки и выбрали самостоятельную или профессиональную установку, вы захотите начать думать о настройке освещения и электроники в помещении, что, вероятно, определит схему вашей проводки.Такие вещи, как количество гостей, тип, размер и расположение мебели, расположение и размер вашего телевизора или проекционного экрана, а также тип и количество освещения будут ключевыми факторами.

Когда план разводки для вашего освещения и электроники готов, вам нужно решить, как вы будете управлять схемой освещения. Ваши возможности здесь будут широкими, особенно для домашних кинотеатров новой конструкции — вы можете выбрать что угодно, от проводной системы управления в комнате до системы, управляемой интеллектуальным устройством, связанной с системой автоматизации всего дома.Различные схемы управления привязаны к разным уровням стоимости и сложности, поэтому вам нужно изучить весь диапазон, чтобы определить, какая из них подходит для схемы подключения вашего домашнего кинотеатра.

Прокладка проводов в новом доме

Прокладка проводов для структурированной проводки

Итак, вы составили план электропроводки, у вас есть все необходимое и вы готовы подключать провода к дому. Это руководство расскажет вам, что вам нужно знать, чтобы выполнить фактическое подключение. Это руководство начнется с некоторые основные правила, затем есть несколько рисунков по правильной прокладке проводов, а также некоторые рисунки, которые помогут вам определить, где будут проходить воздуховоды, и избежать их.Наконец, есть раздел «Не делайте этого», в котором перечислены типичные ошибки, которых следует избегать.

Начните с прокладки в первую очередь самых длинных проводов. Причина в том, что у вас осталось 30 футов в вашей катушке, вы все еще можете где-то его использовать. Если вы сначала пробежите самые короткие дистанции, то у вас будет больше отходов.

Запустите каждый провод наверху и протяните его в подвал. Таким образом, вам не нужно использовать лестницу для проталкивания провода между этажами.

Не ставьте две электрические коробки на противоположных сторонах одной стойки.Для этого требуется в сухой машине, чтобы вырезать два отверстия на расстоянии 1 1/2 дюйма друг от друга. Это сложно и обычно в результате получается сломанный кусок гипсокартона, который позже просто залатают. Вам также следует не ставьте электрическую коробку прямо в углу комнаты по той же причине.

Вы будете устанавливать свои электрические коробки на той же высоте, что и электрические шкафы строителя. Это будет примерно 12–16 дюймов от пола до дна коробки. Иногда строитель будет использовать их высота молота является стандартной для монтажных коробок.Я использовал 12-дюймовый Т-образный квадрат, чтобы измерить мою высоту.

Вы можете сначала смонтировать все электрические коробки, чтобы знать, где вы будете проложить провода. Можно смонтировать коробки и написать на шпильке, какие провода нужны, с помощью фломастера. Тогда вы можете добраться до бизнес по прокладке проводов без необходимости возвращаться к своему плану подключения.

Затем проложите все провода. Сохраните скрепку проводов и поместите провода в электрическую коробку на конец.Для первых одного или двух проводов вы можете проигнорировать это правило и установить коробки и скрепить провода. перед тем, как перерезать провод, просто чтобы убедиться, что вы понимаете, какая слабина вам понадобится. Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

Перед тем, как просверлить какие-либо отверстия, обязательно посмотрите, что находится по ту сторону стены / пола. Ты не хотят просверливать электрические провода, воздуховоды или водопроводные трубы…

Не прокладывайте провода параллельно каким-либо линиям электропередач. Пересечение силового провода под углом 90 градусов — это нормально. Электроэнергия обычно проходит по краям подвала, поэтому проложите провода внутри по балкам пола. Если вам нужно провести провода перпендикулярно балке перекрытия, попробуйте сделать это по воздуховоду или двутавровой балке. Таким образом, если вы закончите подвал позже, эти провода не будут мешать потолку из гипсокартона.

Проведите провода вертикально от потолка пола, а затем вдоль балок пола.Не прокладывайте провод горизонтально посреди стены. Это увеличивает вероятность того, что кто-то забьет гвоздь. Старайтесь держать проволоку как можно ближе к шпильке. Особенно это актуально для наружной стены. где будет установлен утеплитель.

После прокладки проводов обязательно пометьте каждый конец (наклейками или надписью на проводе). маркером с фломастером) и отметьте этикетку провода и его расположение. Я использую букву для обозначения каждой электрической коробки, а затем номер для каждого провода в коробке.Например: я обозначу электрическую коробку позади развлекательного центра в семейной комнате. как». Каждому проводу в коробке присваивается номер «1», «2», «3» … На другом конце на монтажной панели. Обозначаю провода «А1», «А2», «А3» …

После того, как провода будут проложены, их нужно скрепить скобами. Скрепление удерживает провода на месте, так что они не выходите из электрических коробок. Он также удерживает их и убирает с дороги сухогрузов. и чтобы они не свешивались в потолок. Вы всегда должны сшивать провод прямо перед он попадает в электрическую коробку, а также сразу после того, как проходит через дыру в полу.При протягивании проволоки по шпильке старайтесь, чтобы проволока находилась в центре шпильки. Это снижает шанс что гвоздь будет проходить через проволоку с любого конца. Для многих проводов можно прибить скобу в балку / стойку и используйте проволочную стяжку, чтобы прикрепить провода к этой скобе. Этот метод также гарантирует, что скобы не повредят проволоку.

Если конец провода не заканчивается в электрической коробке, вам нужно будет измерить местоположение провода. Измерьте расстояние от ближайшего угла комнаты.Не измеряйте из окна. Также записывайте если провод находится слева или справа от шпильки. Например, если провод прикреплен к левая сторона стойки, и вы записываете, что провод находится на расстоянии 90 дюймов от стены, когда ищите этот провод позже ваш поисковик скажет вам, что есть шпилька на 90 «. Вы не будете знать, с какой стороны стойки, на которой нужно разрезать гипсокартон. Для сложных пробежек вы можете даже использовать цифровую камеру. для записи расположения проводов. Также не забудьте добавить или вычесть 3/4 дюйма от измерения. чтобы учесть толщину гипсокартона, с которой вы начнете измерения.

Пропустив провода через электрическую коробку, обязательно протолкните все провода в коробку. Драйвальщики хотят работать быстро, и любые провода, торчащие из коробки, могут просто залиться сухими стенками. Их также можно было порезать, когда прорезали отверстие для электрической коробки. Строители, вероятно, не будут не пожалейте времени, чтобы поместить провода в саму коробку. Также, если провода торчат из коробки или находятся очень близко к передней части коробки, тогда они покроются краской и могут скрыть ваш этикетка или этикетки могут быть оторваны.

Некоторые люди проводят провода прямо через коробку. Провод, проходящий через дно коробки, крепится скобами к шпильке. Затем проволока проходит через верх коробки и свободно прикрепляется к шпилька с другой скобой. По окончании монтажа конец провода можно затянуть обратно в коробку. Незакрепленная скоба удерживает ее на месте только для сухих валиков. Я не рекомендую этот метод, потому что Строитель должен изолировать каждую электрическую коробку (если она находится на внешней стене) с расширением пену, чтобы через короб не попадал холодный воздух.Если строитель распыляет Great Stuff в позади каждой электрической коробки, то вы не сможете вставить конец этого провода обратно в коробку. Я также не люблю использовать электрические коробки без спинки по той же причине.

Дождитесь установки настенных панелей и встраиваемых динамиков, пока гипсокартон не будет установлен и покрашен. Вы можете правильно заделать каждый провод, так как строитель все еще работает над домом, или вы можете подождать, пока вы въезжаете. Если вы закончите установку заранее, то есть шанс, что город оценщик увидит это, и вы можете повлиять на оценочную стоимость вашего дома и налоговый счет.В своем доме я использовал глухие стеновые панели на этапе строительства, а потом закончил работу. Местные нормы, вероятно, потребуют, чтобы вы закрывали все открытые электрические коробки, даже если их нет. Любая мощность в коробке, поэтому оставлять электрические коробки открытыми — не вариант.

При прокладке проводов до того, как установщики HVAC (отопление, вентиляция и кондиционирование) выполнили их работа, вам нужно проложить свои провода, не мешая им делать. Установщики HVAC установит воздуховоды, по которым горячий или холодный воздух доставляется в дом, и возвратные каналы, по которым воздух поступает обратно в дом. печь.Вентиляционные отверстия обычно устанавливают на полу или низко на стене под окном. Воздуховод для Вентиляционное отверстие второго этажа проходит вертикально на внутренней стене, а затем через балки пола на втором этаже. Возврат обычно происходит у потолка на внутренней стене. Поскольку потеря воздуха не является проблемой при возврате, Установщики не используют воздуховоды для возврата. Они будут использовать стены, стойки, балки пола … в качестве воздуховода. Следует избегать использования вентиляционных каналов внутри стен. Возврат в подвал следует избегать между перекрытия перекрытия.Ниже приведены некоторые конкретные примеры с рисунками и изображениями.

Электропроводка от подвала до второго этажа

При прокладке проводов от подвала к розеткам на первом или втором этаже избегайте попадания в дымоход и любые воздуховоды HVAC. По возможности избегайте прокладки проводов в потолке к балкам (красный провод вверху). Вместо этого попробуйте попасть прямо под розетку из подвала. а затем запустите его прямо вверх (зеленый провод вверху). То же самое и с потолочными динамиками. По возможности избегайте просверливания балок.Вы также можете просмотреть наше руководство по электромонтажу существующих домов для получения дополнительных примеров.

Определено помещение для проводов

Что такое проволочная комната?

Банкоматы — это средства, используемые финансовыми учреждениями для обработки денежных переводов и запросов на заказы от имени клиентов. Типичные задачи, выполняемые персоналом телефонной комнаты, включают получение торговых приказов от брокеров и других зарегистрированных представителей, передачу этих приказов в биржевую площадку или торговый отдел фирмы и ретрансляцию уведомлений о выполненных торговых приказах обратно вовлеченным брокерам.

Поскольку финансовые услуги становятся все более автоматизированными, многие из этих функций теперь заменены компьютеризированными системами.

Ключевые выводы

  • Банковская комната — это отдел, предназначенный для выполнения переводов денежных средств клиентов и запросов на заказы.
  • Распространенные примеры включают обработку новых депозитов и снятие средств или выполнение заказов на покупку или продажу, передаваемых через брокеров клиентов.
  • Исторически сложилось так, что в переговорных комнатах задействовано большое количество персонала.Однако достижения в области автоматизации означают, что растущий процент этих функций теперь выполняется компьютеризированными системами.

Общие сведения о помещениях для проводов

У крупных фирм могут быть целые команды сотрудников, занимающихся подключением к сети, в то время как в небольших фирмах сотрудники могут переключаться между диспетчерской и другими обязанностями. Тем не менее, эти задачи становятся все менее зависимыми от людей, поскольку компании продолжают автоматизировать свои рабочие процессы с помощью компьютеров и программных решений.

Тем не менее, кабельные комнаты остаются важной частью деятельности фирмы. Их основная функция состоит в получении заказов от брокеров от имени клиентов, которые затем передаются трейдерам фирмы либо в торговом отделе, либо в зале соответствующей фондовой биржи. Затем трейдеры совершат соответствующие покупки от имени клиента, прежде чем передавать информацию о завершенном заказе в переговорную комнату после завершения торгов. Затем сотрудники телеграфной комнаты проинформируют брокера, который, в свою очередь, уведомит клиента о том, что их заказ был исполнен.

Банковская комната может иметь доступ к компьютеру FedLine, который представляет собой компьютер, используемый для доступа к банковским услугам Федеральной резервной системы. Для небольших банков может использоваться банковское программное обеспечение, которое позволяет фирме создавать платежные поручения в Fedwire Funds Service. формат, чтобы затем их можно было загрузить на компьютер FedLine, расположенный в другом учреждении.

Любое учреждение, имеющее телефонную комнату, должно иметь процедуры безопасности, чтобы гарантировать, что все входящие и исходящие платежные поручения являются законными и точными.Процедуры безопасности могут включать в себя проверку исходящих платежных поручений вторым сотрудником, использование кодовых слов и обратных вызовов, а также разрешение только определенным сотрудникам отправлять и получать платежные поручения.

Аналогичным образом, помещения для электронных платежей должны вести подробный учет всех входящих и исходящих платежных поручений. Исторически это достигалось с помощью физических распечаток всех отправленных и полученных сообщений. Сотрудникам необходимо будет регулярно просматривать эти записи в течение дня, немедленно сообщая о любых пропущенных сообщениях.

Пример помещения с проводами в реальном мире

Сегодня многие финансовые компании используют высокоавтоматизированные рабочие процессы. Соответственно, многие из этих процессов можно эффективно комбинировать.

Например, дисконтные брокерские услуги могут позволить клиентам пополнять свой счет, выполнять торговые приказы и создавать отчеты об управлении счетами из пользовательского онлайн-интерфейса.

В этой ситуации часто задействовано немного людей, если они вообще есть. Вместо этого все запросы клиентов принимаются и выполняются в электронном виде с помощью современных компьютерных систем, часто в течение нескольких секунд или меньше.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
