Как разобрать дверь микроволновки: Рекомендации по разборке двери микроволновой печи

Как разобрать микроволновку самостоятельно. Как разобрать дверцу микроволновки

На первый взгляд может показаться что СВЧ – печь – это сложный прибор, на самом деле она обладает простой конструкцией. Она включает в свой состав следующие основные элементы:

• магнетрона;
• камеры нагрева;
• обмотки;
• волновода.

Последний нужен для соединения магнетрона с камерой.

Содержание статьи

• Можно ли разбирать микроволновку самостоятельно
• Как разобрать микрволновку: инструкция пошагово
  • 1. Снятие кожуха
  • 2. Отключение кабеля питания
  • 3. Демонтаж передней панели и блока управления
  • 4. Демонтаж дверцы
  • 5. Извлечение магнетрона
  • 6. Извлечение фильтра помехоподавления, диодов и других компонентов.
  • 7. Извлечение лампы подсветки
  • Как разобрать дверцу микроволновки
• Важные советы, как лучше разобрать микроволновку

Можно ли разбирать микроволновку самостоятельно

Бесспорно, можно, если соблюсти элементарные правила безопасности. Первое: перед тем разобрать печь, её отключают от питающей сети и снимают напряжение с высоковольтных модулей.

Важно! При включённом устройстве разбирать его запрещено.

Как разобрать микрволновку: инструкция пошагово

Как и любое техническое устройство, её разбирают в определённой последовательности.

1. Снятие кожуха

На первой стадии снимают кожух, для этого надо отключить шнур от гнезда питания, вывернуть крепёж с задней и боковых поверхностей печки. Когда кожух освобождён, он должен быть передвинут назад и поднят вверх.

2. Отключение кабеля питания

После того как снят кожух, можно приступить к снятию шнура питания. Отсоединяют выводы от фильтра и отсоединяют средний кабель питающего шнура.

ВНИМАНИЕ! Не забывайте, что для разрядки высоковольтного конденсатора используют электрозащитный инструмент.

3.

Демонтаж передней панели и блока управления

Для демонтажа панели и модуля управления необходимо провести следующие манипуляции – отключить кабель от модуля управления. Извлечь крепёж заземления и крепёж, фиксирующий модуль. После того как будут отщёлкнуты пластиковые крепления, вытащить панель управления. Блок монтируют с помощью трёх винтов, которые надо удалить для извлечения. На последнем этапе необходимо снять индикационную панель.

Важно! Демонтаж выполняют аккуратно, при отключении кабелей тянуть за них не рекомендуется.

4. Демонтаж дверцы

После того как блок управления вынут, допустимо приступить к снятию дверцы. Её открывают, и снимают ограничительную пластину с помощью отвёртки с плоским шлицем. При работе требуется проявлять осторожность. Одно неосторожное движение – и можно повредить резиновый уплотнитель. Затем поднимают и снимают дверку.

Важно! После повторной установки двери, проверьте исправность выключателей.

Демонтаж может оказать влияние на уровень СВЧ излучения. Предельный уровень не должен быть больше 4 мВт./см2.

После обратной сборки надо убедиться в том, что дверка и рама параллельны. По мере надобности выполняют настройку. Дверь должна быть установлена так, чтобы не было зазора между ней и шасси.

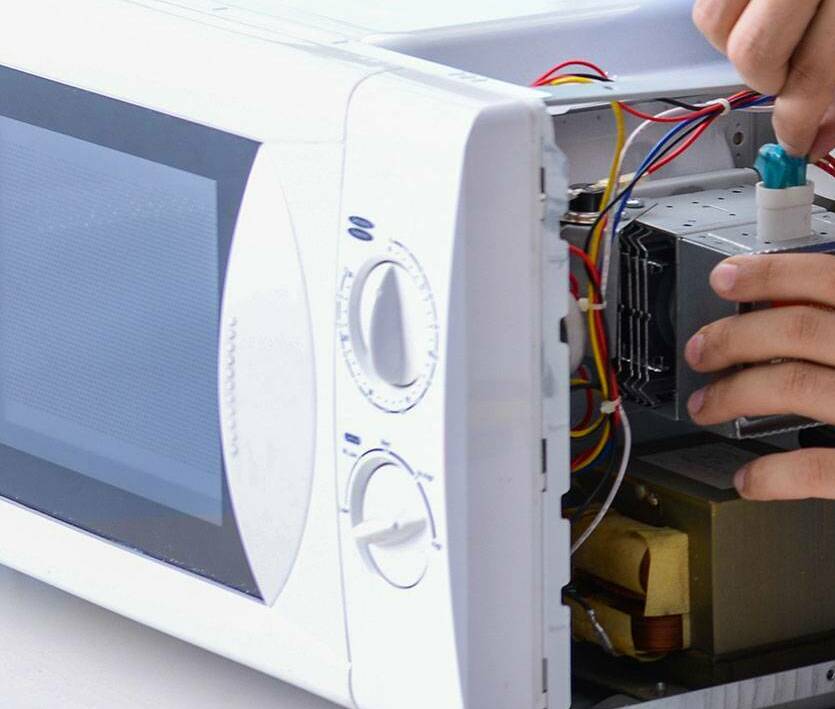

5. Извлечение магнетрона

При снятии магнетрона надо отключить кабели от конденсатора и трансформатора. Вывести крепёж, который удерживает их на раме. Сборку разъединяют до тех пор, пока наконечник не выйдет до конца из волновода.

При извлечении нельзя допускать его соударения деталями, установленными рядом. Это может привести к повреждениям. После возвращения магнетрона на место, потребуется проверить уровень излучения. Он не должен превышать 5 мВт./см2.

6. Извлечение фильтра помехоподавления, диодов и других компонентов.

Для этого проделывают следующие манипуляции:

• Отключают силовые жгуты от фильтра и удалить крепёж, фиксирующий провод заземления фильтра к задней стенке.
• После этого удаляют фильтр. Для этого необходимо нажать на две пластиковые защёлки.
• После того как будут отключены силовые жгуты от ёмкости, и выкручен винт, фиксируют заземляющий провод высоковольтного диода.
• На следующем этапе отцепляют жгуты от реле тока и вентилятора. Затем удаляют крепление вентилятора и снимают.

Проводить извлечения фильтра следует с осторожностью, ведь в нём могут содержаться различные болезнетворные организмы.

7. Извлечение лампы подсветки

Для того, что извлечь лампу подсветки отсоединяют провода от ламы и удаляют крепёж, крепящий воздуховод к магнетрону. После нажатия защёлок воздуховода достают панель индикации.

Вообще, извлечение компонентов СВЧ – печи проводится по одной схеме:

1. Отключение проводов.
2. Удаление крепежа.
3. Изъятие компонента.

Как разобрать дверцу микроволновки

Вне зависимости от производителя двери имеют много общих конструктивных черт. В частности, любая дверка состоит из нескольких слоёв – несущего (его изготавливают из металла), защитного и внешнего, для изготовления которого применяют пластик.

Для разбора дверки потребуются нож и две шлицевые отвёртки. Первым делом отделяют рамку уплотнителя, на следующем этапе, удаляют внешнюю часть, она может быть закреплена при помощи традиционного крепежа или с помощью пластиковых клипс. И сразу же вытаскивают стекло. На этом разбор окончен.

Важные советы, как лучше разобрать микроволновку

Приступая к разборке надо помнить о том, что на рынке существует множество моделей этих бытовых приборов от разных производителей, и у каждой модели могут быть отдельные тонкости в разборке. Например, для разборки некоторых моделей может не подойти обыкновенная отвёртка с крестообразным шлицем, в них использованы крепёжные изделия с другой формой шлицов.

Для тех, кто выполняет эту операцию в первый раз, имеет смысл сопровождать процесс разборки фотосъёмкой каждого этапа, то может помочь при обратной сборке.

Как разобрать микроволновую печь. Инструкция пошагово

Снятие кожуха

1. Отключите шнур питания от входного гнезда печи.
2. Выкрутите винты с тыловой и боковых сторон печи. Для снятия кожух следует сдвинуть назад и затем поднять.

Шнур питания

1. Снимите кожух.
2. Отсоедините два вывода от помехоподавляющего фильтра и выкрутите винт заземления среднего провода сетевого шнура.

Предостережение: Перед началом любых работ разрядите высоковольтный конденсатор, используя отвертку с диэлектрической рукояткой.

Снятие передней панели и блока управления

1. Отсоедините провода от блока управления. Выкрутите винты заземления и крепления панели управления.
2. Снимите переднюю панель в сборе, рассоединив защелки крепления ее к микроволновой печи.
3. Выкрутите 3 винта крепления блока управления к передней панели.
4. Снимите панель индикации.

Отсоединяйте провода и разъемы очень аккуратно. Рассоединяя разъемы, не тяните за провода.

Снятие дверцы

• Откройте дверцу.
• Снимите ограничительную пластинку плоской отверткой .

Работайте осторожно, чтобы не повредить уплотнитель двери отверткой.

Поднимите и снимите дверцу.

После установки дверцы обратно убедитесь в исправности и правильной работе первич ного, вторичного и защитного выключателей.

После установки дверцы обратно проверьте уровень утечки СВЧ — излучения зондом. Уровень излучения не должен превышать 4 мВт/см2 при установке в печь нагрузки, представляющей собой стеклянный стакан с 275 мл воды.

После установки дверцы следует убедиться в параллельности дверцы и шасси печи. При необходимости произведите регулировку. Установите дверцу так, чтобы не было люфта между внутренней поверхностью дверцы и шасси печи. Если дверца установлена неверно, возможна утечка СВЧ — радиации через зазоры между дверцей и шасси печи.

Демонтаж магнетрона

• Отсоедините провода от высоковольтных конденсатора и трансформатора.
• Аккуратно выкрутите монтажные винты, удерживающие магнетрон и волновод.
• Рассоединяйте магнетронную сборку до тех пор, пока наконечник магнетрона не выйдет из волновода.

При демонтаже магнетрона нельзя ударять его (особенно верхней частью) о соседние детали, в противном случае он может быть поврежден.

При обратной установке магнетрона следует правильно установить прокладку магнетрона и убедиться в ее хорошем состоянии.

После установки магнетрона следует проверить зондом СВЧ — утечку вокруг магнетрона. СВЧ — утечка не должна превышать 5 мВт/см2 (с нагрузкой печи на стакан с 275 мл воды). Обратите внимание на то, чтобы прокладка была плотно прикреплена к магнетрону. Для предотвращения СВЧ — утечки следует, устанавливая монтажные винты, устранить щель между волноводом и магнетроном.

Демонтаж помехоподавляющего фильтра, высоковольтных диода и конденсатора и вентилятора магнетрона

• Отсоедините провода с помехоподавляющего фильтра и выкрутите винт, закрепляющий заземление фильтра к задней стенке печи.
• Нажмите две защелки направляющих и снимите помехоподавляющий фильтр.
• Отсоедините провода от высоковольтного конденсатора и выкрутите винт, закрепляющий заземляющий провод высоковольтного диода на задней стенке.
• Отсоедините все провода от реле переменного тока и вентилятора.
• Выкрутите два винта крепления вентилятора в сборе и снимите ее.
• Выкрутите винт крепления скобы высоковольтного конденсатора.
• Снимите крыльчатку вентилятора.
• Выкрутите два винта, крепящие двигатель вентилятора к воздуховоду, и снимите его.

Демонтаж лампы подсветки микроволновой печи

• Отсоедините провода от лампы.
• Выкрутите винт, прикрепляющий воздуховод к магнетрону.
• Нажмите на левую и правую защелки воздуховода с усилием.
• Вытащите лампу подсветки.

Демонтаж высоковольтного трансформатора СВЧ печи

• Отсоедините провода от трансформатора.
• Выкрутите 4 винта, закрепляющих трансформатор на шасси.
• Поднимите трансформатор.

Демонтаж циркуляционного двигателя, термистора и нагревателя.

• Выкрутите два винта, крепящих закрытую сборку к полости печи.
• Отсоедините провода от циркуляционного двигателя и нагревателя.
• Выкрутите винты термистора, а также винты направляющих блока двигателя и снимите блок двигателя.
• Открутите гайки, закрепляющие циркуляционный вентилятор на валу двигателя.
• Выкрутите винты, закрепляющие кронштейн двигателя в блоке.
• Открутите две гайки, крепящие двигатель на кронштейне.

Демонтаж двигателя вращающегося подноса

• Снимите вращающийся поднос.
• Снимите поворотную втулку. Действуйте ОЧЕНЬ ОСТОРОЖНО, используя плоскую отвертку с прорезью.
• Снимите крышку двигателя поворотного стола. Эта крышка легко удаляется при нажатии ее шести выемок.
• Отсоедините провода от двигателя поворотного стола.
• Выкрутите два винта, крепящих двигатель к печи.
• Снимите двигатель.
• После установки нового двигателя поворотного стола установите его крышку так, чтобы ее выступающая часть попала в паз в шасси печи.

Как снять или заменить дверцу микроволновой печи

Для большинства владельцев микроволновых печей микроволновая печь представляет собой, по сути, одну непрерывную часть. За исключением, конечно, тарелки, которую иногда приходится снимать, чтобы смыть какой-нибудь перекипевший суп или овсянку. Но время от времени у вас может быть причина снять дверцу микроволновки.

Некоторые микроволновые печи имеют дверцы, которые можно перевернуть для удобства левшей или неудобных кухонь. В других случаях вы можете заменить дверцу микроволновой печи с изношенной защелкой или треснувшим пластиком. Какой бы ни была ваша причина, важно быть очень осторожным при снятии и установке дверцы микроволновой печи. Хотя сам шарнир прочный, есть много маленьких хрупких зажимов, которые, к сожалению, легко сломать в процессе.

Вот как правильно снять или заменить обычную дверцу для микроволновой печи:

Отключите микроволновую печь от сети

Каждый раз, когда вы начинаете работать с прибором, лучше отключить его от сети. Это помогает предотвратить ряд потенциальных несчастных случаев, от удара током до короткого замыкания машины. То же правило применимо и к вашей микроволновой печи. Выньте вилку из розетки и отодвиньте ее от стены.

Снимите стеклянную пластину

Вы собираетесь перемещать микроволновую печь и работать с ее внутренней частью, поэтому снимите стеклянную пластину и другие незакрепленные детали. Положите их в безопасное место в стороне, где вы сможете найти их снова, когда дверь будет отремонтирована. Это также отличная возможность замочить, а затем почистить тарелку и вращающуюся мешалку, пока микроволновая печь не используется.

Установите плоскую рабочую поверхность

Ваше рабочее место должно представлять собой ровную поверхность высотой по пояс, либо прилавок, либо стол, где вы можете безопасно работать с микроволновой печью и открывать дверцу по мере необходимости, не напрягаясь и не растягиваясь. Подумайте о том, чтобы положить ткань или полотенце и поставить микроволновую печь в центр рабочей поверхности. Вам также понадобится плоская отвертка, гаечный ключ и шпатель.

– Демонтаж микроволновой печи

Если ваша кухонная микроволновая печь установлена ​​над или внутри шкафа, вам может потребоваться отвинтить болты, удерживающие ее на месте. Их часто можно найти спереди и сзади микроволновой печи, и их нужно будет отсоединить, прежде чем вы сможете продолжить. Можно работать с дверцей микроволновой печи, когда микроволновая печь установлена, но часто неудобно и утомительно держать руки вверху, пока выполнение необходимой тщательной работы. Если вы не можете найти передние болты, возможно, они находятся под крышкой передней панели.

Осторожно снимите внутреннюю крышку двери

Теперь, когда ваша микроволновая печь установлена ​​на место, вам нужно открыть монтажные штифты внутри петель. Для этого вам, скорее всего, потребуется снять внутреннюю крышку дверцы микроволновки. Это деликатный процесс, и он включает в себя те хрупкие клипы, о которых мы упоминали ранее. Это также хорошая возможность помыть внутреннюю часть дверцы микроволновой печи.

– Подденьте края уплотнения

С помощью отвертки с плоским жалом или шпателя осторожно подденьте края дверцы микроволновой печи, чтобы ослабить внутреннюю крышку. Будьте осторожны, чтобы не защелкнуть какие-либо клипы во время этой части. Вы просто пытаетесь начать раскол и освободить место, чтобы получить небольшой обзор зажимов внутри двери. Это хорошее время, чтобы поработать с налобным фонариком или с другом с фонариком.

– Аккуратно найдите и освободите защелки

Теперь, когда вы можете заглянуть внутрь (рассмотрите возможность использования света), осторожно откройте каждую маленькую пластиковую защелку. Эти зажимы тонкие и их легко сломать, что может привести к невозможности починить дверцу микроволновой печи, если ее сломать. Будьте осторожны с клипсами и по возможности используйте надлежащий механизм разблокировки. Однако, если вы уже выбрасываете и заменяете дверь, вы можете проявить меньшую осторожность.

– Оттяните крышку, чтобы открыть болты

После того, как зажимы будут освобождены, вы можете снять внутреннюю крышку двери, чтобы открыть болты петель. Отложите крышку в сторону или замочите ее вместе со стеклянной пластиной и вращающимся колесом.

Снятие двери с петель

Теперь пришло время снять дверь, манипулируя петлями и монтажными штифтами. Этот шаг легче сделать с другом, чтобы удерживать дверь на месте.

– Полностью открыть микроволновую печь

Распахнуть дверцу микроволновой печи настолько широко, насколько это возможно. Это даст вам больше места для работы вокруг открытого шарнира.

– Ослабьте болты, если таковые имеются

Петли для микроволновых печей обычно соединяются монтажными штифтами, но могут быть болты или гайки, удерживающие штифт на месте. Осторожно используйте гаечный ключ или, при необходимости, отвертку, чтобы освободить монтажный штифт.

– Подпереть дверь

Дверь висит на монтажных штифтах, которые вы хотите снять, и с поднятой дверью легче работать. Как друг, чтобы держать дверь неподвижно или использовать что-то, чтобы держать дверь на месте, пока вы работаете.

– Снимите монтажные штифты

Наконец, вы можете вытащить монтажные штифты, которые удерживают петли дверцы микроволновой печи на месте. Это может потребовать некоторой работы и выровнять дверь прямо, пока вы тянете.

Переустановить в обратном порядке

Независимо от того, заменяете ли вы, ремонтируете или чистите дверцу, предполагается, что вы захотите снова прикрепить ее, чтобы снова использовать микроволновую печь. К счастью, процесс не сложный. Просто выполните процедуры отсоединения в обратном порядке. С менее привередливой клиповой работой.

– Подоприте дверь и замените монтажные штифты

Начните с установки двери на место, удерживая петли идеально выровненными. Затем вставьте монтажные штифты на место и прикрепите болты, если они были для начала.

– Установите внутреннюю крышку на место

Затем установите внутреннюю крышку микроволновой печи на место и вставьте ее в фиксаторы. Теперь ваша микроволновка практически готова.

– Верните стеклянную тарелку

Возьмите тарелку для микроволновой печи из посудомоечной машины и установите ее на место с помощью вращателя.

– Переустановите микроволновую печь

Установите микроволновую печь на прежнее место. Если он был установлен, повторно установите его, используя те же винты и крепление до плотного прилегания. Затем снова включите микроволновку и наслаждайтесь своим достижением.

—Хотите узнать больше о ремонте микроволновой печи или другой бытовой техники? Посетите наш блог, чтобы найти множество полезных руководств, которым можно легко следовать шаг за шагом. Или, если ваша проблема выходит за рамки времени и навыков, которые у вас есть, свяжитесь с нами сегодня, чтобы проконсультироваться о любых услугах по ремонту, которые могут вам понадобиться. Это руководство помогло вам? Дайте нам знать об этом в комментариях!

Совместное использование

Как очистить, снять или заменить дверцу микроволновой печи

Помимо внутренней электроники вашей микроволновой печи, дверца микроволновой печи является самой сложной и неприятной частью микроволновой печи. По какой-то причине эта двухслойная изолированная дверь становится невероятно грязной, часто между двумя слоями двери, куда ваша губка никогда не сможет добраться. Многие люди даже не подозревают, что внутреннюю часть дверцы микроволновой печи можно почистить, пока не произойдет что-то еще, что заставит их заменить дверцу, например, сломанная ручка или треснувшее стекло. Действительно, открывать дверцу микроволновой печи, чистить внутреннюю часть или снимать и заменять дверцу на место на удивление легко и безопасно. И все они имеют очень похожие шаги. Итак, сегодня мы представляем вам подробное изложение того, как очистить, снять и заменить дверцу микроволновой печи.

Соберите свои инструменты

Всегда начинайте с умной коллекции инструментов, прежде чем приступить к проекту. Для каждой из возможных задач вам понадобится плоская отвертка и полотенце для рук. Если вы заменяете дверцу микроволновой печи, вам также необходимо будет заказать правильный номер детали дверцы в зависимости от марки и модели вашей микроволновой печи.

• Плоская отвертка
• Полотенце для рук
• Сменная дверца для микроволновой печи

Подготовка микроволновой печи к работе

Первым шагом всегда является подготовка микроволновой печи к работе. Эти шаги будут охватывать как безопасность, так и удобство, чтобы ваша микроволновая печь была готова к работе.

– Отключите микроволновую печь

Начните с отключения микроволновой печи от розетки. Это необходимо как для обеспечения безопасности, так и для того, чтобы отвязать ее, чтобы можно было перемещать микроволновую печь.

– Снимите пластину и роликовую направляющую

Каждый раз, когда вы выполняете ремонт микроволновой печи, вам нужно снять пластину и роликовые направляющие, чтобы они не гремели и не могли выпасть и сломаться.

– Отсоедините от шкафа, если необходимо

Вам может потребоваться отсоединить микроволновую печь от верхнего шкафа, чтобы работать с ней. Для этого вам нужно будет снять переднюю панель управления, чтобы открыть крепежные винты. Попросите друга держать микроволновую печь на месте, пока вы отвинчиваете монтажные кронштейны и безопасно опускаете микроволновую печь на прилавок.

– Поставьте микроволновую печь на рабочую поверхность

Положите полотенце для рук на рабочую поверхность, скорее всего, на кухонный стол, чтобы вы могли стоять или сидеть и работать так, как вам удобно.

Аккуратно подденьте внутреннюю крышку дверцы

– Высвободите фиксаторы, фиксирующие внутреннюю панель дверцы

Внутренняя панель дверцы микроволновой печи выглядит надежно, но на самом деле она держится на дюжине крошечных пластиковых фиксаторов. Концом плоской отвертки, вставленным во внутренний зазор панели, аккуратно откройте эти выступы один за другим. Если вы не выбрасываете дверцу микроволновой печи, имейте в виду, что эти выступы легко ломаются, поэтому делайте это медленно, если вам нужно.

– Отделите внутреннюю панель от дверцы микроволновой печи

Освободив защелки, осторожно вытащите внутреннюю панель из гнезда в дверце микроволновой печи и отложите ее в сторону.

Очистка внутренней части дверцы микроволновой печи

Если вы хотите очистить внутреннюю поверхность дверцы микроволновой печи, это ваш шанс.

– Замочите и очистите снятую внутреннюю панель

Замочите внутреннюю панель, затем тщательно очистите ее, чтобы удалить весь пригоревший песок и брызги, которые каким-то образом туда попали.

– Возьмите губку внутрь стекла для микроволновки

Используйте мыльную губку, чтобы намочить и почистить внутреннюю часть внешнего окна дверцы микроволновой печи.

– Вытрите все насухо и верните внутреннюю панель

Протрите все начисто, чтобы внутри не осталось пятен, которые позже сведут вас с ума, затем высушите обе половинки дверцы микроволновой печи и установите внутреннюю панель на место. Вы услышите серию щелчков, когда вкладки зафиксируются.

Снимите дверцу микроволновой печи

Если вы хотите снять или заменить дверцу микроволновой печи, перейдите к этому шагу.

– Пусть друг держит дверь устойчиво

Сняв внутреннюю панель, пусть друг держит дверь устойчиво, пока вы начинаете возиться с петлями.

– Снимите штифты дверцы

В каждой петле дверцы микроволновой печи есть штифт. Пока ваш друг держит дверцу на одном уровне, вытащите штифты и почувствуйте, как дверца ослабляется в щели.

– Отодвиньте дверцу микроволновой печи Теперь у вас есть шанс поработать над ручкой, если это ваша цель, или выбросить и заменить ее новой дверью.

Установите новую дверцу для микроволновой печи или верните отремонтированную дверцу

– Попросите друга подержать дверцу на месте

Наденьте дверцу микроволновой печи на петли, совместив отверстия, затем снова попросите друга придержать дверцу на месте, чтобы он не сутулится и не падает во время работы.

– Возврат шарнирных штифтов

В выровненной петле вставьте шарнирные штифты на место через отверстия и убедитесь, что они зафиксировались на месте.

– Установите внутреннюю панель на место

С запертыми петлями ваш друг может отпустить дверь. Теперь осторожно вставьте внутреннюю панель обратно в предусмотренный паз и вдавите ее внутрь, пока не услышите, как многие выступы защелкнутся и встанут на место со щелчком.

Верните микроволновую печь домой

– Верните или переустановите микроволновую печь

Отнесите микроволновую печь обратно на прилавок или в монтажный слот, где она обычно находится. Если вы оставите его установленным, верните монтажные кронштейны и винты, затем защелкните крышку панели на место, чтобы скрыть передние винты.

– Верните пластину и роликовую направляющую

Поместите роликовую направляющую обратно в микроволновую печь и снова установите стеклянную пластину на муфту, когда микроволновая печь перестала перемещаться.
