Как разобрать старый утюг: Как разобрать утюг: поэтапная инструкция и устройство

Как разобрать старый утюг с отпаривателем. Уникальный ремонт утюга

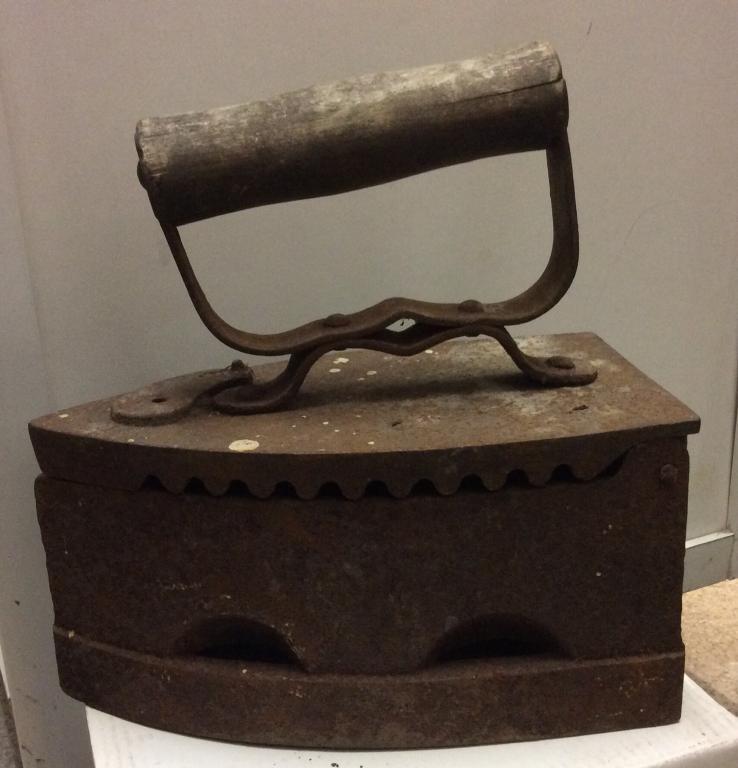

Утюги, как бытовые приборы появились уже давно. Они были громоздкие, тяжелые и неудобные в использовании. Плюсом этих устройств была их «неубиваемость» из-за простоты конструкции. Они приходили в негодность лишь тогда, когда раскаленный уголь прожигал их металлическое днище.

В наши дни утюг – это высокотехнологичное устройство, состоящее из нескольких узлов, имеющих точную настройку и слаженность работы.

Рис. 1. Ремонтируемый утюг

Когда это все нарушается, прибор барахлит и в конце концов выходит из строя. Происходит это из-за разных причин. Неправильная эксплуатация, падения прибора, использование хлорированной воды для парогенератора и многое другое. В итоге такой нужный прибор превращается в бесполезный кусок пластмассы и метала.

Что же делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попробовать вернуть утюгу его работоспособность. Часто причина неисправности незначительна и легко устранима.

Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками.

Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».

Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.

На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.

Рис. 2. Вращаем регулятор, а утюг не нагревается

Напряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.

Судя по бирке (рисунок 3), мощность прибора составляет 1000 Вт. Это не большой показатель, так как попадаются экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но и больший ток проходит по его цепям и контактам.

Поэтому такие приборы чаще подвержены условиям, при которых они выходят из строя.

Рис. 3. Технические характеристики

Как и у множества утюгов, начать следует со снятия задней крышки корпуса (рисунок 4). Она держится на одном винте, расположенном ровно посередине крышки.

Рис. 4. Снимаем заднюю крышку корпуса

С помощью крестовой отвертки откручиваем этот винт.

После того, как винт будет выкручен, крышка свободно снимется и можно будет увидеть входящие электрические цепи утюга.

Рис. 5. Электрические цепи утюга

Для удобства монтажа внутри находиться клеммник (рисунок 6), на который приходит входящий кабель. С другой стороны клеммника провода уходят глубже, внутрь устройства.

При большой мощности утюга в этом место могут происходить отгорания проводов или оплавление корпуса клеммника. Дело в том, что такой метод зажима винтами не совсем надежный, так как со временем соединение нагревается, и винт расшатывается.

При этом соединение еще больше греется и в итоге провод отгорает. И это место часто является слабым звеном в электрической цепи прибора.

Рис. 6. Клеммник

Но на фото все выглядит прекрасно. Никаких намеков на нагрев и тем более обрыв провода. Скорее всего, это из-за небольшой мощности нагревателя.

Но чтобы в дальнейшем было удобно производить разборку, необходимо снять зажим шнура, который держится на двух винтах.

Рис. 7. снимаем верхнюю часть корпуса утюга

С помощью той же крестовой отвертки откручиваем один винт и послабляем другой.

Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.

Рис. 8. откручиваем винты корпуса

Теперь переходим в переднюю часть. Оба винта в этом месте находятся под контейнером для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.

Рис. 9. Надавливаем на кнопку фиксатора

Для его удаления надавливаем на кнопку фиксатора (рисунок 9), и вынимаем сам распылитель. Далее, достаем контейнер для воды.

Рис. 10. Вынимаем распылитель
Рис. 11. Контейнер для воды

Под ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.

Рис. 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рис. 13. Снимаем верхнюю крышку

Остается только подошва с защитным кожухом и электрическими цепями.

Рис. 14. Подошва утюга

На фото 15 видно, что от клеммника отходит индикаторная лампа.

Рис. 15. Индикаторная лампочка

Она должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.

По центру находиться движок терморегулятора (рисунок 16) с косым направляющим срезом. Этот срез необходим для состыковки колеса регулятора на верхней крышке с движком термодатчика.

Рис. 16. Движок терморегулятора

Вынимаем неоновую лампу с посадочного места (рисунок 17) и откручиваем три винта крепления защитного кожуха подошвы (рисунок 18).

Далее, необходимо отключить провода, идущие под кожух, иначе они будут мешать. Провода, как приходящие, так и отходящие имеют соответствующую окраску, поэтому маркировать их перед отсоединением нет никакой необходимости.

Рис. 17. Вынимаем лампочку
Рис. 18. Откручиваем 3 винта крепления

Но перед этим проверяем, не в шнуре ли проблема. Для этого, соединяем выводы прибора, способного проверить цепь, с синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, и нулю сети 220 В. Крутим движок терморегулятора сначала в одну, а затем в другую сторону.

Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.

Рис. 19. Ищем обрыв цепи

По очереди откручиваем все зажимы проводов.

Рис. 20. Откручиваем остальные зажимы проводов

Вынув провода из зажимов, аккуратно снимаем защитный кожух.

Рис. 21. Снимаем защитный кожух

Кладем его в сторону и снова берем указатель цепи. Соединяем его концы с выводами нагревателя или ТЭНа. Прибор показывает, что ТЭН цел, и это хорошая новость, так как он впрессован в подошву утюга.

Рис. 22. Проверка ТЭНа

Остался только регулятор температуры.

На один из его выводов приходит коричневый провод, который идет непосредственно с сети. Соединив прибор с этим выводом термодатчика (рисунок 23), а также с белым проводом, который идет на второй его контакт, снова вращаем регулятор.

Рис. 23. Проверка терморегулятора

Ничего не происходит, значит, терморегулятор неисправен.

Что можно в таком случае сделать? Самое простое – это заменить регулятор. Но найти такой же, будет скорее всего проблематично, тем более рабочий.

Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.

Но это не выход, так как в лучшем случае, при перегреве утюг может спалить нежную ткань. А в худшем всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому соединение на прямую – не выход.

Что же тогда можно сделать? Просто подрегулировать биметаллическую пластину терморегулятора.

Если присмотреться, то можно заметить, что контакты термореле разомкнуты в любом положении ручки регулятора.

Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.

Берем «утиночки» и захватив ими пластину биметалла, чуть-чуть вращаем ее против часовой стрелки (рисунок 24 и 25).

Рис. 24. Вращаем пластину биметалла
Рис. 25.

Делать это нужно максимально аккуратно и в среднем положении движка терморегулятора. В какой-то момент раздастся щелчок, и контакты замкнуться.

Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.

Рис. 26. Замеры после доработки

Теперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны. Провода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.

Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31), ось колеса регулятора точно вошла в срез на движке термореле.

Чтобы проверить, правильно ли соединились эти две детали, нужно повращать колесо регулятора в разные стороны. Если оно фиксируется в двух направлениях, значит, все правильно соединилось и можно продолжать сборку.

Рис. 31. Корпус соединяем с подошвой

Закрепляем корпус винтами и ставим контейнер с пульверизатором.

Рис. 34. Ставим обратно заднюю крышку

Включаем утюг в сеть и вращаем колесо.

На фото 35 видно, что утюг включился и нагревается.

Рис. 35. Утюг работает

В какой-то момент он сам отключился, набрав нужную температуру.

Крутим колесо на максимум, и он снова включился. Можно считать, что регулятор работает корректно и в подходящий момент не подведет. На этом ремонт можно считать оконченным.

Следует помнить, что все работы нужно производить при отключенном от сети приборе.

Часто бывает так, что пользователь вставляет вилку в розетку, чтобы погладить вещи, но по прошествии нескольких минут понимает, что утюг не нагревается. Это вовсе не говорит о том, что устройство сразу нужно выбросить, поскольку во многих случаях возможен ремонт утюгов и будет он не таким сложным как кажется. Если вы хоть немного разбираетесь в технике, стоит попробовать самостоятельно решить проблему, при этом лучшим решением станет обращение в сервисный центр, где ремонт утюга будет гарантированно выполнен профессионально. Что же может стать причиной того, что утюг перестал работать? Давайте рассмотрим пять причин, которые этому способствуют.

1. Сетевой шнур. Одной из основных поломок утюга можно считать именно сетевой шнур, который, собственно, и вставляется в розетку. Чтобы выполнить ремонт утюгов, в данном случае необходимо будет добраться до места, где соединяются контакты с нагревательным элементом. Когда видимых неисправностей нет, придется воспользоваться тестером и прозвонить шнур, это поможет определить рабочий он или нет. Если все же сетевой шнур стал виновником неисправности, возможно придется его укорить, или поменять на новый.

2. Регулятор температуры. Данная деталь является второй на очереди. Ее также необходимо проверить с помощью прозвонки, которая крепится к контактной группе. В случае, если регулятор температуры будет прокручен в сторону замыкания цепи, должна работать электрическая цепь. Не горит лампочка? Придется зачистить контакты с помощью наждачной бумаги и опять проверить.

3. Термопредохранитель. Данный элемент схемы способен выходить из строя чаще, нежели сетевой шнур. Его главным назначением является разъединение электрической цепи, когда температура ТЭНа превышает номинальное значение. С помощью прозвонки необходимо определить работоспособность предохранителя. Если он стал причиной выхода из строя утюга, станет необходимой его замена, или же вообще исключение его со схемы. Как показывает практика по ремонту утюгов, при нормальной работе регулятора температуры, нет никакой необходимости в предохранителе.

4. Нагревательный элемент (ТЭН). Еще одной причиной, по которой потребуется ремонт утюга, является неисправность ТЭНа. Когда устройство включается, лампочка светится, при этом подошва до нужно температуры не нагревается, быстрее всего причина именно в этом. Как и ранее потребуется проверка работоспособности техники. Нагревательный элемент закреплен к подошве, поэтому когда место крепления неразъемное, быстрее всего восстановление не возможно. Если же, ТЭН соединен с подошвой посредством наконечников, есть возможность утюг отремонтировать. Для этого придется зачистить контакты. Если после этого утюг дальше не нагревается, лучше купить новое устройство, поскольку новая деталь будет стоить чуть ли не полную стоимость прибора.

5. Система отпаривания. Когда поломка заключается в том, что в утюге не функционирует отпариватель, потребуется прочистка внутренних полостей парообразования. Для этих целей можно использовать воду и уксус. Еще одной причиной поломки разбрызгивателя может стать кнопка подачи пара, которую в большинстве случаев приходится менять.

В любом случае, если вам дорог ваш утюг, стоит обратиться к специалистам, которые берутся за ремонт всех моделей утюгов в Киеве, и выполняют его профессионально.

Принцип работы и внутреннее устройство утюга, на первый взгляд, не вызывают особых вопросов: электрический ток приводит к разогреву нихромовой спирали, которая, в свою очередь, передает тепло массивной металлической пластине — подошве. Но как происходит регулировка температуры нагрева, подача пара или разбрызгивание воды? Современные модели утюгов могут быть оборудованы разнообразными системами предотвращения образования накипи, электронными компонентами и регуляторами, наличие которых заметно усложняет конструкцию.

Самостоятельно разобраться в устройстве современного утюга достаточно непросто, однако владение подобной информацией может помочь в устранении мелких неисправностей. Учитывая высокую сложность конструкции утюга, для проведения серьезного ремонта (замены спирали или электронных компонентов, очистки подающих воду насосов, восстановления электрического провода) рекомендуют обращаться в специализированные мастерские, поскольку работоспособность устройства после несанкционированного вмешательства не гарантируется.

Такой привычный всем бытовой прибор, как утюг, является достаточно сложным, с технической точки зрения, устройством. Схема утюга включает в себя несколько десятков элементов, главными среди которых являются нагревательный элемент, терморегулятор, система защиты от перегрева, а также разнообразные регуляторы, индикаторы и прочие электронные компоненты, без которых невозможно представить нормальную работу современного утюга.

Как устроен современный утюг, множество моделей которого можно сегодня увидеть на прилавках магазинов? Прежде всего, в его строении следует выделить следующие составляющие:

• электрический провод;
• система подачи пара;
• камера для воды и парообразователи;
• подошва;
• терморегулятор.

Рассматривая каждый из элементов по отдельности, следует акцентировать особое внимание на внутреннем строении и принципе работы деталей, поскольку подобная информация дает возможность определить причину возникновения поломок и пути их устранения.

Электрический провод

Хотя на первый взгляд провод для утюга ничем не отличается от аналогичного элемента других бытовых приборов, в его внешнем виде и внутреннем строении прослеживаются некоторые особенности: прежде всего, провод имеет тканевую оплетку, которая препятствует перетиранию полимерной оболочки во время глажки.

Сложно представить себе любой другой прибор, который подвергается таким же большим нагрузкам, как утюг, ведь при его использовании приходится по несколько раз перекручивать кабель в различных направлениях, растягивать его, сгибать под немыслимыми углами и даже по неосторожности сворачивать в узел.

Обычный шнур недолго смог бы выдержать подобные манипуляции, в то время как провод от утюга прекрасно справляется со своими обязанностями на протяжении нескольких лет или даже десятилетий.

Секрет кроется именно в тканевой оплетке: она в несколько раз снижает коэффициент трения между разными участками кабеля, а также увеличивает его жесткость. В качестве дополнительного элемента, придающего максимальную надежность системе, используется пластиковый ограничитель, который расположен возле основания утюга и предназначен для того, чтобы препятствовать возможным перегибам провода.

Внутренняя часть провода для утюга представлена тремя жилами, одна из которых используется в качестве заземления. Такая мера безопасности дает возможность уменьшить риск поражения электрическим током в случае короткого замыкания и продлить срок эксплуатации устройства.

Система подачи пара

Большинство современных моделей утюгов оборудованы двумя кнопками, которые размещены в передней части устройства: одна из них отвечает за подачу пара, а другая дает возможность, в случае необходимости, провести увлажнение ткани посредством разбрызгивания воды сквозь специальное отверстие, расположенное на носике утюга. Превращение воды в пар происходит в отдельной камере, которая оборудована мощными нагревательными элементами. После нажатия кнопки жидкость под давлением проникает в камеру, где она моментально нагревается, и распределяется сквозь перфорацию на подошве утюга.

Использование неочищенной воды из-под крана часто приводит к излишнему образованию карбонатных отложений на поверхности нагревателей, что закономерно влечет за собой снижение эффективности нагрева, и вывод ТЭНов из строя. Появление следов ржавчины, грязи или осколков накипи на ткани во время глажки — это тревожный сигнал, который указывает на то, что пришло время уделить дополнительное внимание очистке утюга.

Подошва и система нагревателей

От подошвы, как главной составной части утюга, во многом зависит не только качество глажки, но и общий уровень комфорта при использовании устройства. Производители современных утюгов оборудуют их подошвами с тефлоновым, керамическим или даже сапфировым покрытием — такое техническое решение позволяет уменьшить коэффициент трения между подошвой и тканью, облегчая тем самым процесс глажки. Недорогие модели утюгов оборудованы алюминиевой подошвой, главным недостатком которой считается излишняя податливость металла, что зачастую приводит к возникновению заметных царапин.

Внутри подошвы расположен нагревательный элемент — нихромовая спираль, дополненная керамическими кольцами, которые равномерно распределяют тепло и помогают надолго сохранить его. Температура нагрева задается отдельным терморегулятором, главная функция которого заключается в своевременном отключении подачи электроэнергии в соответствии с заданным режимом.

Терморегулятор и система отключения нагрева

Использование утюга на различных типах тканей предполагает тщательный подбор подходящего температурного режима.

В большинстве случаев требования к глажке указываются производителями одежды на отдельном ярлыке, который вшит в складки изделия.

Регулировка нагрева производится посредством установки поворотного колесика утюга в необходимое положение, соответствующее допустимым параметрам глажки. Когда температура достигает максимального значения, происходит размыкание контакта, вследствие чего подача напряжения прекращается.

Каким образом происходит отключение регулятора? Электрические схемы утюгов предполагают наличие специального элемента — биметаллической пластины, которая состоит из двух частей, выполненных из металлов с разными коэффициентами теплового расширения. При нагреве металл деформируется, а отличия в свойствах составных частей пластины приводят к незначительной деформации, вследствие чего пластина отводится вверх и прекращает контактировать с электрической цепью. Похожий принцип работы используется не только в утюгах, но и в чайниках, реле отключения бойлеров и других нагревательных элементов.

Как устроен утюг с парогенератором

Разновидностей утюга с парогенератором есть две, во всяком случае, значимых. Первая — устройство с встроенным резервуаром и системой генерации пара. Вторая — модели с отдельно стоящим баком. В нем размещена не только емкость с жидкостью, но и нагреватели, и система контроля потока пара. С утюжком резервуар соединяется паропроводящими трубками.

Конструкция парогенератора

Парогенератор представляет собой достаточно опасное устройство. Для бытового прибора недопустим риск возникновения аварийных ситуаций. Поэтому в конструкции генератора применяется целый ряд устройств безопасности . Узел, встроенный или размещенный в отдельно стоящем баке, состоит из следующих частей:

• бак для жидкости;
• секция нагревателей;
• термостат для контроля процесса нагрева;
• электрический предохранитель;
• переключатель режимов подачи пара, настройка рабочего давления;
• крышка аварийного клапана;
• клапан выброса пара.

В недорогих моделях все работает достаточно просто. Чтобы обеспечить равномерную подачу пара при постоянном потреблении энергии нагревателями, узел парогенератора оснащен дозатором. Он работает в паре с термостатом, подавая воду по мере истощения ее объема при испарении и прекращая этот процесс при падении температуры.

В дорогих утюгах с парогенератором система аварийной остановки в виде клапана-предохранителя дополнена манометрами . В таком варианте узел не только стабильнее подает пар постоянным потоком, но и обеспечивает большую безопасность.

Разновидности генераторов по принципу использования жидкости

Есть два типа паровых станций. Простой вариант — самотечные . Здесь жидкость подается непосредственно в зону нагрева. При ее интенсивном испарении образуется пар, который выбрасывается через отверстия в подошве.

Продвинутая конструкция — генераторы помпового типа. Они греют жидкость в отдельном резервуаре, куда она подается дозатором. Образовавшийся при испарении пар выбрасывается помпой. Это обеспечивает не только стабильность подачи, но и контролируемое высокое давление струи.

В зависимости от конструкции, утюги с парогенераторами предназначены для разных задач. Самотечные модели не способны обеспечить высокое, контролируемое качество конечного результата глажки. Но их ценник и общие характеристики привлекательны для домохозяек, имеющих дело с небольшим количеством белья. Когда нужен идеальный, стабильно хороший результат глажки значительных объемов вещей, без более дорогой помповой модели просто не обойтись.

Профессиональный утюг с парогенератором помпового типа

Общий порядок начала работы с утюгом

Конкретный алгоритм обращения с парогенератором всегда изложен в инструкции к модели. Стоит помнить, что есть опасность пользования этим прибором, который одновременно работает с высокой температурой и давлением. Поэтому рекомендации производителя игнорировать не стоит. Общий алгоритм действий выглядит так:

• открутить крышку с встроенным в нее аварийным клапаном;
• залить воду в бак;
• включить парогенератор в розетку;
• нажать кнопку запуска нагрева.

Утюг не сразу готов к работе. Время нагрева первой порции воды до 160 градусов может отличаться. В простых моделях он составляет 2 — 2,5 минуты. После этого устройство готово к применению.

Рабочее давление в системе подачи пара около 0,35 атм (значение для обычных парогенераторов). Во время нагрева и эксплуатации устройства постоянно действует структура безопасности. Она представлена несколькими компонентами. Есть интегрированная защита от перегрева в каждом ТЭНе . При пробое нагревателя или коротком замыкании срабатывает электрический предохранитель.

Системы безопасности на бойлере

За температурный режим отвечает биметаллический термостат . Его контактная пластина меняет конфигурацию при нагреве, замыкая и размыкая цепь. В случае если ни одна из выше перечисленных мер не сработала, происходит выброс пара через предохранительный клапан в крышке. Это потенциально опасное явление, однако оно помогает предотвратить другой высокий риск в виде разрыва корпуса давлением и выброса огромного количества перегретой жидкости на большую площадь.

Работа функций утюга

Все утюги имеют базовый набор функций. Это не говорит о том, что все устройства одинаковы. Некоторые модели могут выполнять больше операций, другие ограничиваться только базовым перечнем.

Автоматика отключения

Утюг с парогенератором имеет нагреватели и зону обработки воды, сосуд под давлением. Поэтому в целях обеспечения пожарной безопасности во все модели встроена система автоматического отключения. Она построена на простейшем гироскопе. Утюг отключается:

• после 30 секунд нахождения на горизонтальной поверхности без движения;
• через 10 минут бездействия в вертикальном положении.

Утюг отключится сам при простое на горизонтальной поверхности

Терморегулятор выполняет сразу две функции. Это одна из частей общей системы безопасности утюга, и одновременно основная функция. Терморегулятор задает уровень нагрева подошвы . Узел работает просто: по достижении заданной температуры разрывает цепь подачи напряжения на ТЭНы, при снижении вновь замыкает.

Подача жидкости и пара

Самые простые утюги умеют только подавать пар. У более сложных функций две. При нажатии на одну кнопку подается поток пара. На вторую — утюг начинает разбрызгивать горячую воду через носик для работы с сильно помятой тканью.

У более сложных моделей есть паровой удар. Это подача крайне интенсивной струи. В это время устройство быстро расходует воду из зоны нагрева. В зависимости от емкости последней и мощности нагревателей, длительность работы в режиме парового удара может быть больше или меньше.

Кнопки подачи пара и разбрызгивания воды

Антикапельная система

Стоит понимать, что во время пауз подачи пара жидкость остается внутри дюз на подошве. Пока утюг используется, ее количество мало. Но если его выключить, вся жидкость конденсируется . И при следующей глажке капли воды могут вылетать при подаче пара.

Противокапельная система выполняет две задачи:

• блокирует вытекание воды из емкости — бака;
• обеспечивает блокировку выхода зоны нагрева после отключения утюга.

В моделях с антикапельной системой применяется укороченный путь пара от зоны генерации до дырочек в подошве . Все с одной целью: минимизировать накопление воды при отсутствии нагрева.

Противокапельная система помогает избежать течи воды из отверстий в подошве

Вертикальное отпаривание

Утюги с функцией вертикального отпаривания имеют отличительные черты конструкции. Это и положение ТЭНов, и размещение нагревательной зоны, и длина пути пара до выброса из подошвы. Поток меньше, чем в режиме удара. Но интенсивнее обычной работы.

При помощи вертикального отпаривания удобно гладить нежную ткань . Ведь в таком режиме утюг может не касаться ее поверхности. Также можно отгладить вещи, которые нельзя или сложно снять. Например, плотные шторы.

Типичные неисправности утюга и способы их решения

Поломки утюга связаны преимущественно с неправильным режимом эксплуатации, резкими перепадами напряжения или недостаточной герметичностью отсека для воды, влага из которого просачивается на электронные компоненты устройства. Определить причину неисправности, учитывая значительную сложность конструкции современных утюгов, бывает непросто, однако существует ряд типичных признаков, которые сокращают круг поисков:

Как продлить срок службы утюга?

Для того чтобы утюг прослужил вам максимально долго и не доставлял проблем своей работой, следует соблюдать несколько простых советов:

Главный принцип работы утюгов заключается в равномерном прогреве металлической подошвы и распределении водяного пара в толще ткани. Соблюдая простые меры предосторожности, вы сможете не только заметно продлить срок эксплуатации техники, но и избежать большинства распространенных поломок.

и обратной сборке утюга.

Ремонт утюга-своими руками

Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».

Тестирование электрической цепи как и для всей бытовой техники проводится пробником \к примеру ОП-1\

либо мультиметром цифровым.

Существенного различия схем утюгов от разных производителей,- нет.

Схема утюга

Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips

Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.

Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.

Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:

• разрыв проводки шнура у основания вилки;
• механическое повреждение проводки шнура по всей его длине;
• перегорание тэна \подошвы утюга\;
• окисление контактов биметаллической пластины термолегулятора;
• перегорание термопредохранителя

Что здесь можно заменить при проведенном тестировании:

• заменить шнур;
• заменить вилку шнура;
• зачистить контакт терморегулятора;
• заменить терморегулятор;
• заменить термопредохранитель

Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже \разборке\ утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.

Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.

Ремонт утюга — мулинекс

Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.

Фото-с пояснениями

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.

В задней части утюга \фото №1\, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.

После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки \фото №2\. Корпус крышки при этом стараемся не повредить.

После снятия задней крышки утюга \фото №3\ нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:

терморегулятора;

нагревательного элемента \ТЭНа\.

Чтобы непосредственно добраться до контактов терморегулятора \фото №5\ и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.

Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.

Отверткой на фотоснимках показаны места креплений таких деталей.

То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.

Отверткой показана ручка терморегулятора \фото №7\ и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.

На фотоснимке показаны дополнительные места таких соединений \фото №8\, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.

Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора \фото №9\. Контакты терморегулятора указаны наконечником отвертки.

Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.

Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.

Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.

Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.

Диагностика утюга

На фотоснимке показана сигнальная лама \фото №10\. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.

В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента \фото №11\. Проводим диагностику нагревательного элемента.

Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.

Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга \фото №13\.

Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.

Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.

Тема в дальнейшем будет иметь дополнение.

Много лет назад был куплен утюг Rowenta DM-940G. Верой и правдой он служил до самого последнего времени, но случилась с ним неисправность – он начал течь. Взамен был приобретен другой, а этот применялся при изготовлении печатных плат методом ЛУТ. Пар там не нужен, а нагревательный элемент исправен. Кстати, о можно прочитать тут.

Разборка утюга

Однако спортивный интерес не давал покоя и сподвиг на ремонт утюга. Решил починить. В процессе разборки отдал дань уважения немецким конструкторам. Утюг сделан не в Китае. На шильдике указана страна происхождения — Нимеция)). Утюг собран по блочному типу. Снятие одной деталь, открывало полный доступ к другой. Верхняя часть корпуса полностью отсоединилась от остальной части конструкции и не мешала в дальнейшем. Потом снялся резервуар для воды и открылся доступ к защитному кожуху подошвы утюга. По крупному здесь всего четыре детали: верхняя часть корпуса, резервуар для воды, защитный кожух подошвы и сама подошва.

Как видно из последнего фото, сама подошва состоит из двух функциональных узлов – нагревательного элемента и испарительной камеры, куда поступает вода через клапаны в ручке утюга. Проблема протекания воды заключалась в том, что произошла разгерметизация испарительной камеры. Клапаны плотно закрывали отверстия для воды. Черный герметик, напоминающий резину местами отошел от корпуса испарительной камеры. Но вызвано это было не его старением, а тем, что крышка испарительной камеры почему-то отошла со своего посадочного места. Для начала попытался отделаться малой кровью и попытался устранить течь намазав поверх старого герметика обычный автомобильный. Однако это не дало нужного результата. Попытка купить новую подошву успехом не увенчалась ввиду почтенного возраста утюга. Побродив по форумам, нашел несколько вопросов и сообщений где описывается подобная проблема, но решения не предлагалось. Поскольку судьба у данного экземпляра незавидная – либо ЛУТ либо на помойку, то решил подойти к делу решительно). При внешнем осмотре было замечено большое количество чешуек накипи внутри испарительной камеры.

Далее был снят терморегулятор, потом какой-то лепесток, назначения которого непонятно. Потом был удален весь старый герметик и снята крышка испарительной камеры. Процесс довольно трудоемкий и кропотливый. Дело в том, что подобный действия не предусматривались производителем ВООБЩЕ и дойди эта статья до него, он был бы крайне удивлен)). Трудность снятия крышки заключалась в том, что она не просто лежит на своем месте, а впрессована в него. Кроме того в передней части крышки камеры можно заметить ржавую мелкую деталь, которая раньше была винтом, но сейчас ни шлицев, ни граней не осталось. В средней и задней части крышки видны пять пятен герметика – под ними скрывались шпильки, составляющие единое целое с подошвой. На них одевалась крышка и шпильки развальцовывались. Такая мощь конструкции удивила и только после полного вскрытия стала понятна вся глубина замысла творцов. Количество накипи привело в ужас))). Вместе с тем стала понятна причина произошедшего – по мере накопления накипи внутри камеры и постоянным ее расширением в процессе нагревания привели к выдавливанию крышки с посадочного места, образования щели и протечке.

Чистка утюга

Механическим и химическими методами (Туалетный утенок)) удалось практически полностью удалить накипь. В процессе была выявлена одна любопытная деталь – сеточка, которая якобы должна служить делу фильтрования и задержки накипи, не давая ей выходить из паровых отверстий в подошве утюга на одежду. На самом деле эту сетку смело можно отнести к одному из методов запрограммированного старения вещей. Не будь ее, накипь не скапливалась бы в камере и легче бы из нее выходила, а так результат на лицо и потенциальный потребитель бодро идет в магазин бытовой техники за новым утюгом.

После очистки от накипи, сетка была выброшена.

Как разобрать утюг витек 2200w видео

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг, чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого.
Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга.
Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)

Чтобы разобрать утюг нужна специальная отвертка

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит. Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну – внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

Термостат, регулирующий температуру нагревания подошвы утюга

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

Предохранитель аварийного отключения утюга

Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга – предохранитель аварийного отключения.

Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.

Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной – замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.

Как разобрать утюг без комментариев, в фото

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как почистить утюг
Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Как выбрать оверлок для дома
Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос – Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Как правильно утюжить
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Как заточить ножницы дома
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Как выбрать ножницы зигзиг
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Устройство швейной машины Typical
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

All rights reserved © / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте.
Спасибо, что вы полностью просмотрели страницу.
Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена.
Авторские права защищаются законом.

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» – и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Фото 5

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара – они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего – тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» – это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

Фото 20

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» – одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Как разобрать утюг ролсен. Ремонт утюга своими руками — как разобрать утюг в домашних условиях

Чтобы починить утюг своими руками, нужно знать, как сделан этот прибор. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие приборы, как чайник или нагреватель. Отличия заключаются лишь в предназначении аппаратов и наличии дополнительных узлов.

В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:

• нагреватель;
• вилка со шнуром;
• термопредохранитель;
• регулятор температуры.

Чтобы утюжок начал работать, следует на трубчатый нагревательный элемент, расположенный в подошве прибора, подать напряжение. В современных моделях, таких как «Ровента», применяются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагревания, то подошва прибора раскалится настолько, что будет пригодна разве для жарки яичницы, а никак не для глажки белья.

С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство. От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.

Немаловажным узлом для обеспечения безопасности является предохранитель. При достижении прибором экстремальных температур, возникших в результате неисправности, термопредохранитель разомкнет контакты, а утюг выключится.

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.

Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.

Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Проверка электронагревателя

Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

Наиболее распространенной причиной выхода из строя нагревательного элемента является разрыв спирали. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в точках соединения.

В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.

Проблемы с терморегулятором

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Во всем виноват предохранитель и прочие неисправности

Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.

Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:

• при помощи пайки;
• путем обжатия металлического стержня;
• переключением проводов питания.

В каждом случае необходимо добиться надежного контакта.

Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.

Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.

С тех пор, когда люди сняли с себя шкуры животных и стали надевать тканую одежду, встал вопрос об удалении с вещей после стирки складок и замятий. Вещи придавливали плоскими камнями, гладили сковородками с раскаленными углями, и что только не придумывали домохозяйки, до тех пор, пока 6 июня 1882 году американский изобретатель Генри Сеели не запатентовал электрический утюг.

И только в 1903 году американский предприниматель Эрл Ричардсон внедрил изобретение в жизнь, изготовив первый утюг с электрическим нагревом, который очень понравился белошвейкам.

Принцип работы и электрическая схема утюга

Электрическая принципиальная схема

Если посмотреть на электрическую схему утюга Braun, то можно подумать, что это схема электрообогревателя или электрочайника . И это не удивительно, электрические схемы всех перечисленных устройств мало чем отличаются. Отличия заключаются в конструкции этих бытовых приборов из-за их разного назначения.

Питающее напряжение 220 В через гибкий термостойкий шнур с литой вилкой подается на разъем XP, установленный в корпусе утюга. Клемма PE является заземляющей, в работе участия не принимает и служит для защиты человека от удара электрическим током в случае пробоя изоляции на корпус. Провод PE в шнуре обычно желто — зеленого цвета.

Если утюг подключается к сети без заземляющего контура, то провод PE не используется. Клеммы L (фаза) и N (ноль) в утюге равнозначны, на какую клемму поступает ноль или фаза значения не имеет.

С вывода L ток подается на Регулятор температуры, и если его контакты замкнуты, то далее на один из выводов ТЭН. С вывода N ток через термопредохранитель поступает на второй вывод ТЭН. Параллельно выводам ТЭНа через резистор R подключена неоновая лампочка, которая светится, когда на ТЭН подано напряжение и утюг нагревается.

Чтобы утюг начал нагреваться необходимо питающее напряжение подать на трубчатый электрический нагреватель (ТЭН), запрессованный в подошве утюга. Для быстрого нагрева подошвы применяют ТЭНы большой мощности, от 1000 до 2200 Вт. Если такую мощность подводить постоянно, то уже через несколько минут подошва утюга разогреется докрасна и гладить вещи, не испортив их, будет невозможно. Для глажения изделий из капрона и анида требуется температура утюга 95-110°С, а вещей из льна 210-230°С. Поэтому для установки требуемой температуры при глаженье вещей из разных тканей имеется узел регулировки температуры.

Управление узлом регулировки температуры осуществляется с помощью круглой ручки, расположенной в центральной части под ручкой утюга. При повороте ручки по часовой стрелке, температура нагрева будет увеличиваться, при вращении против часовой стрелки температура нагрева подошвы будет ниже.

Вращение с ручки на узел терморегулятора передается через переходник в виде втулки или металлического уголка, надетого на шток с резьбой терморегулятора. Ручка на корпусе утюга держится за счет нескольких защелок. Чтобы снять ручку достаточно ее поддеть за край с небольшим усилием лезвием отвертки.

Работа терморегулятора утюга Philips и любого другого производителя, обеспечивается благодаря установке биметаллической пластины, которая представляет собой полоску из двух спеченных между собой по всей поверхности металлов с разным коэффициентом линейного расширения. При изменении температуры каждый из металлов расширяется в разной степени и в результате пластина изгибается.

В терморегуляторе пластина через керамический шток связана с бистабильным выключателем. Принцип его работы основан на том, что благодаря плоской изогнутой пружине при переходе через точку равновесия контакты мгновенно размыкаются или замыкаются. Быстродействие необходимо для уменьшения подгорания контактов в результате образования при их размыкании искры. Точку переключения выключателя можно изменять, вращая ручку на корпусе утюга и таким образом управлять температурой нагрева подошвы. При включении и выключении выключателя терморегулятора раздается характерный негромкий щелчок.

Для повышения безопасности эксплуатации утюга в случае, если терморегулятор сломается, например, приварятся между собой контакты, в современных моделях (в советских утюгах термопредохранитель отсутствовал) устанавливают термопредохранитель FUt, рассчитанный на температуру срабатывания 240°С. При превышении этой температуры термопредохранитель разрывает цепь и на ТЭН напряжение больше не поступает. При этом, в каком положении находится ручка регулировки температуры значения не имеет.

Встречаются три вида конструкций термопредохранителей, как на фотографии, и все они работают на принципе размыкания контактов из-за изгибания биметаллической пластины в результате нагрева. На фотографии слева термопредохранитель утюга Philips, справа внизу – Braun. Обычно после снижения температуры подошвы ниже 240°С термопредохранитель восстанавливается. Получается, что термопредохранитель работает как терморегулятор, но поддерживает температуру, подходящую для глажения только льняных вещей.

Для индикации поступления питающего напряжения на ТЭН параллельно его выводам подключают через токоограничивающий резистор R неоновую лампочку HL. На работу утюга индикатор не влияет, но позволяет судить о работоспособности. Если лампочка светит, а утюг не нагревается, значит в обрыве обмотка ТЭНа или плохой контакт в месте подключения его выводов к схеме.

Электромонтажная схема

Вся электрическая схема утюга смонтирована на противоположной стороне подошвы, сделанной из высокопрочного алюминиевого сплава. На этой фотографии изображена электромонтажная схема электрического утюга Philips. Электромонтажные схемы утюгов других производителей и моделей утюгов незначительно отличаются от приведенной на фото.

Питающее напряжение 220 В подается с сетевого шнура с помощью накидных клемм, надетых на выводы 3 и 4. Вывод 4 соединен с выводом 5 и одним из выводов ТЭНа. С вывода 3 питающее напряжение поступает на термопредохранитель и далее на терморегулятор утюга, и с него уже по шине на второй вывод ТЭНа. Между 1 и 5 выводами подключена через токоограничивающий резистор неоновая лампочка. Вывод 2 является заземляющим и приклепан заклепкой непосредственно к подошве утюга. Все токопроводящие шины схемы сделаны из железа и в данном случае это оправдано, так как выделяемое тепло в шинах идет на нагрев утюга.

Ремонт электрического утюга своими руками

Внимание! При ремонте электрического утюга следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки!

Выполнить самостоятельный ремонт утюга по силам любому домашнему мастеру, даже не имеющему опыта в ремонте бытовой техники. Ведь электродеталей в утюге мало, и проверить их можно любым индикатором или мультиметром . Зачастую утюг бывает сложнее разобрать, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.

Утюги перестают работать по одной из следующих причин, перечисленных по частоте случаев: обрыв сетевого шнура, плохой контакт клемм в месте подключения шнура к электромонтажной схеме, окисление контактов в терморегуляторе, неисправность термопредохранителя.

Проверка исправности сетевого шнура

Так как при глажении сетевой шнур постоянно изгибается и наибольший изгиб происходит в месте входа шнура в корпус утюга, то в этом месте провода в шнуре обычно и перетирается. Неисправность эта начинает проявляться, когда утюг еще нормально нагревается, но при глажении наблюдается мигание индикатора включения нагрева, без сопровождения щелчка выключателя терморегулятора.

В случае если перетрется изоляция проводников в шнуре, то может произойти их короткое замыкание с внешним проявлением в виде вспышки огня с громким хлопком и отключением автоматического выключателя в щитке. В таком случае нужно извлечь вилку шнура утюга из розетки и заняться его самостоятельным ремонтом. Короткое замыкание проводов в шнуре утюга для человека не опасно, но домохозяек здорово впечатляет.

Если утюг перестал нагреваться, то в первую очередь необходимо проверить наличие напряжения в розетке , подключив к ней любой другой электроприбор, например настольную лампу, или подключить утюг к другой розетке. Не забудьте перед этим повернуть регулятор температуры на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки терморегулятора утюг может быть выключен. Если розетка исправна, а утюг не нагревается, то следует при вставленной вилке шнура в сеть пошевелить его в месте входа в корпус утюга, одновременно вдавливая, при этом наблюдая за индикатором включения. Такую же операцию нужно проделать в зоне входа шнура в сетевую вилку. Если индикатор хоть на мгновение засветится, значит, точно имеет место обрыв провода в сетевом шнуре и придется отнести утюг в сервисную мастерскую или заняться его ремонтом самостоятельно.

С помощью мультиметра или стрелочного тестера

При наличии мультиметра или стрелочного тестера сетевой шнур можно проверить , не подключая к сети, что более безопасно, подключив щупы прибора, включенного в режим измерения сопротивления к штырям сетевой вилки. Исправный утюг должен иметь сопротивление около 30 Ом. Даже незначительное изменение показания прибора при шевелении шнура будет свидетельствовать о наличии в нем обрыва провода.

В случае если сетевой шнур перетерся в месте входа в электрическую вилку, то разбирать утюг не понадобится, а достаточно будет заменить вилку новой, отрезав ее в месте порчи провода.

Если сетевой шнур перетерся в месте входа в утюг или предложенный способ не позволил определить неисправность шнура, то придется утюг разбирать. Разборка утюга начинается со снятия задней крышки. Тут могут возникнуть трудности из-за отсутствия подходящей биты для головки саморезов . Например, биты под шлиц вида звездочка со штырем в центре у меня нет, и такие саморезы я откручиваю плоской отверткой с походящей шириной лезвия. После снятия с утюга крышки станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет, без дальнейшей разборки утюга проверить целостность сетевого шнура, исправность ТЭНа и терморегулятора.

Как видно на фотографии утюга Philips, из сетевого шнура выходит три провода, подключенных с помощью накидных клемм к выводам утюга в изоляции разных цветов. Цвет изоляции является маркировкой проводов.

Хотя международного стандарта пока нет, но большинством европейских и азиатских производителей электроприборов принято желто -зеленым цветом изоляции маркировать заземляющий провод (который принято обозначать латинскими буквами PE ), коричневым – фазный (L ), светло-синим – нулевой провод (N ). Буквенное обозначение, как правило, наносится на корпусе утюга рядом с соответствующей клеммой.

Проводник в изоляции желто -зеленого цвета является заземляющим, служит для обеспечения безопасности, и на работу утюга не влияет. Токоподводящими являются провода в коричневой и светло-синей изоляции, поэтому их и надо проверить.

С помощью настольной лампы

Способов проверки сетевого шнура утюга множество и все зависит от того, какие средства есть у домашнего мастера под рукой. Если под рукой нет никаких приборов, то можно воспользоваться самым простым способом.

Для этого сначала нужно снять накидные клеммы шнура с выводов утюга. Накидные клеммы на контактах утюга обычно удерживаются защелками и чтобы они легко снялись необходимо острым предметом отжать защелку, как показано на фотографии. При этом заодно надо осмотреть контакты на предмет их окисления или обгорания, и если таковые присутствуют зачистить контакты снизу и сверху до блеска с помощью мелкой наждачной бумаги. Если клеммы надеваются без усилий, то необходимо их поджать с помощью плоскогубцев. Пошаговая инструкция ремонта клеммных соединений в фотографиях приведена в статье «Восстановление контакта клемм» . После этого нужно надеть клеммы на свои места и проверить работу утюга подключив его к сети. Вполне возможно в этом и заключалась неисправность и утюг заработает.

Если клеммные соединения в порядке, то нужно снять клеммы, присоединенные к коричневому и синему проводам и соединить их с штырями вилки любого электроприбора с помощью изолирующей ленты, лучше всего для этого подходит настольная лампа с лампочкой накаливания или светодиодной . Выключатель в настольной лампы должен быть во включенном положении. После этого включить вилку утюга в сеть и помять провод утюга в месте входа его в корпус и у вилки. Если настольная лампа стабильно светит, значит, провод утюга исправен и придется дальше искать неисправность.

С помощью индикатора фазы

Проверка трубчатого электрического нагревателя (ТЭН)

ТЭНы из строя в утюгах выходят крайне редко, и если ТЭН неисправен, то утюг приходится выкидывать. Для проверки ТЭНа достаточно снять с него только заднюю крышку. Обычно выводы ТЭНа соединены с крайними выводами и, как правило, к этим же выводам подсоединены выводы индикатора включения нагрева. Поэтому если индикатор светит, а нагрева нет, то причиной этого может быть обрыв спирали ТЭНа или плохой контакт в точках приварки выводов утюга к контактным стержням, выходящим из ТЭНа.

Встречаются модели утюгов, как например модель Braun, изображенная фотографии, в которых терморегулятор включен в разрыв одного вывода ТЭНа, а термопредохранитель в разрыв другого. В таком случае, если неисправен термопредохранитель, то можно сделать ошибочный вывод о неисправности ТЭНа. Окончательное заключение о состоянии ТЭНа можно сделать только после полной разборки утюга.

Проверка исправности терморегулятора утюга

Для того чтобы добраться для проверки до терморегулятора нужно разобрать утюг полностью. Ручка утюга и пластмассовая часть корпуса крепятся к его металлической части с помощью винтов и защелок. Моделей утюгов, даже у одного производителя, существует огромное количество и способы крепления в каждой из них свои, но есть общие правила.

Одна точка крепления обычно находится в районе носика утюга и пластмассовый корпус фиксируется с помощью самореза, как на этой фотографии утюга Philips. В этой модели саморез находится под ручкой регулировки количества пара. Чтобы добраться до головки самореза нужно ручку повернуть против часовой стрелки до упора и потянуть вверх. После удаления регулировочного узла подачи пара саморез можно будет выкрутить.

В модели утюга Braun, который мне пришлось ремонтировать, саморез был спрятан под декоративной крышечкой форсунки воды. Для откручивания самореза пришлось форсунку вынуть. Она просто плотно вставлялась. Кстати так ее можно вынимать для прочистки в случае засорения.

Вторая точка крепления обычно находится в зоне входа сетевого шнура. Пластмассовый корпус утюга может крепиться как с помощью саморезов, так и на защелках. В представленной на фотографии модели утюга Philips применен резьбовой способ крепления. Крепление саморезами с точки зрения ремонтопригодности утюга предпочтительнее, так как при разборке снижается риск повреждения крепежных элементов пластмассового корпуса.

А в модели утюга Braun пластмассовая часть корпуса с ручкой закреплена с помощью двух защелок, зацепленных за проушины. Для разборки нужно защелки вывести из зацепления разведя в стороны.

Работу эту нужно делать аккуратно, чтобы не поломать защелки и проушины. Защелки выведены из зацепления, и теперь корпусную деталь с ручкой можно отделить от утюга. Она в свою очередь крепится к переходной крышке на винтах или с помощью флажков.

На этой фотографии утюга Philips крышка к подошве закреплена с помощью трех саморезов. Прежде чем откручивать винты нужно снять индикатор включения, который удерживается с помощью накидных клемм на выводах утюга.

А у модели утюга Braun крышка закреплена к подошве с помощью продетых в прорези и повернутых четырех металлических флажков. Чтобы освободить крышку нужно с помощью плоскогубцев повернуть флажки, чтобы они стали вдоль прорезей. В этом утюге два флажка у носика проржавели полностью, и пришлось из стальной полоски выгибать специальный переходник и нарезать в нем две резьбы для винтового крепления.

После снятия крышки узел терморегулятора станет доступным для прозвонки и ремонта. В первую очередь надо осмотреть состояние контактов. У утюга Philips в узле терморегулятора находится и термопредохранитель. В холодном состоянии контакты должны быть замкнуты.

Если внешний вид контактов не вызывает подозрений, то нужно их прозвонить с помощью стрелочного тестера или мультиметра, включенных в режим измерения минимального сопротивления. На фотографии слева показана схема прозвонки контактов термопредохранителя, а справа – терморегулятора. Мультиметр должен показывать нулевое значение. Если мультиметр показывает 1, а стрелочный тестер бесконечность, значит, в контактах и кроется неисправность, они окислены и требуют чистки.

Проверку контактов узла терморегулятора можно проверить также с помощью индикатора для поиска фазы по методике проверки сетевого шнура описанной выше, прикасаясь последовательно к одному и другому контактам. Если индикатор при прикосновении к одному контакту светит, а к другому нет, значит, контакты окислены.

Можно обойтись и без проверки, сразу зачистив контакты терморегулятора и термопредохранителя наждачной бумагой. Затем включить утюг, должен заработать.

Если под рукой нет никаких приборов для проверки контактов, то можно включить утюг в сеть и с помощью лезвия отвертки с хорошо изолированной пластмассовой ручкой закоротить контакты. Если индикатор засветится, и утюг начнет нагреваться, значит, контакты подгорели. Не следует забывать о предельной осторожности.

Для зачистки контактов необходимо узкую полоску мелкой наждачной бумаги завести между контактами и протянуть ее с десяток раз. Далее полоску перевернуть на 180° и зачистить второй контакт контактной пары. Зачистку контактов терморегулятора для продления срока эксплуатации утюга полезно сделать, если, например, при ремонте системы подачи пара, утюг пришлось разбирать.

Примеры самостоятельного ремонта утюгов

Недавно пришлось ремонтировать два неисправных утюга торговой марки Braun и Philips. Опишу неисправности, которые пришлось устранять.

Ремонт электрического утюга Braun

Утюг не нагревался, индикатор не светил при любых положениях ручки регулировки терморегулятора. При изгибании сетевого шнура признаков работы утюга не подавал.

После снятия задней крышки обнаружилось, что питающее напряжение подается через клеммную колодку. Доступ к накидным клеммам был затруднен. Маркировка проводов соответствовала общепринятой цветовой маркировке. Ранее утюг уже ремонтировался, о чем свидетельствовала обломанная левая защелка на клеммной колодке.

Внешний вид снятой клеммной колодки представлен на фотографии. На ней также установлена неоновая лампочка индикатора подачи питающего напряжения на ТЭН.

Входные контактные шины подачи питающего напряжения были местами покрыты окисной пленкой ржавчины. Это не могло послужить причиной поломки утюга, что и было подтверждено подключением его после удаления с контактов следов ржавчины с помощью наждачной бумаги.

После полной разборки утюга был прозвонен с помощью мультиметра термопредохранитель и контакты терморегулятора. Термопредохранитель показа сопротивление ноль Ом, а контакты терморегулятора – бесконечность.

Осмотр показал, что контакты плотно прилегали друг к другу, и стало очевидно, что причина отказа кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально нагреваться.

Ремонт электрического утюга Philips

Утюг Philips попал мне в ремонт после того, как хозяин почистил систему парообразования. Терморегулятор не работал, и утюг нагревался до температуры размыкания термопредохранителя.

После полной разборки утюга обнаружилось, что керамический толкатель, который должен находиться между биметаллической пластиной и выключателем терморегулятора отсутствует. В результате биметаллическая пластина изгибалась, но ее перемещение на выключатель не передавалось, поэтому контакты были постоянно замкнуты.

Старого утюга, с которого можно было бы снять толкатель под рукой не было, возможность купить новый отсутствовала, и пришлось думать, из чего его сделать. Но прежде, чем сделать толкатель своими руками потребовалось определить его длину. В биметаллической пластине и выключателе были соосные отверстия диаметром 2 мм, в которых ранее фиксировался штатный толкатель. Для определения длины толкателя был взять винт М2 и две гайки. Для закрепления винта вместо толкателя пришлось приподнять терморегулятор, отвинтив один саморез.

Внимание! Биметаллическая пластина соприкасается с подошвой утюга и имеет с ним хороший электрический контакт. Пластина выключателя соединена с электрической сетью. Винт металлический и является хорошим проводником электрического тока. Поэтому прикосновение к подошве утюга при проведении описанной регулировки необходимо выполнять только при вынутой вилке утюга из розетки!

Винт был вставлен в отверстие биметаллической пластины снизу, как на фотографии, и зафиксирован гайкой. Благодаря возможности вращения по часовой или против часовой стрелки второй гайки, появилась возможность регулировать высоту имитатора толкателя с целью настройки терморегулятора на поддержание заданной ручкой регулировки температуры.

Длину толкателя, при которой температура нагрева утюга соответствует установленной положением ручки регулировки можно подобрать, делая пробные глажения. Но для этого придется каждый раз собирать и разбирать утюг. Гораздо проще воспользоваться электронным термометром. Многие мультиметры имеют функцию измерения температуры с помощью выносной термопары.

Для измерения температуры подошвы нужно надеть ручку на терморегулятор и установить ее в положение с отметкой один, два или три кружка против указателя на корпусе утюга. Далее термопару закрепить на подошве утюга, зафиксировать подошву в вертикальном положении и включить утюг в сеть. Когда температура подошвы перестанет изменяться, снять показания.

В результате эксперимента было определено, что необходим толкатель длиной около 8 мм. Так как утюг внутри корпуса может нагреваться до температуры 240°С, то толкатель необходимо было сделать из термоустойчивого материала. На глаза попался резистор и я вспомнил, что в нем резистивный слой наносится на керамическую трубку. Резистор мощностью 0,25 Вт как раз подошел по размеру, а его укороченные медные выводы, продетые в отверстия, хорошо послужат в качестве фиксаторов.

Резистор подойдет любого номинала. Перед установкой в утюг, резистор был разогрет до красного цвета на горелке газовой колонки и с помощью наждачной бумаги был удален обгоревший слой краски и резисторное напыление. Все было удалено до керамики. Если использовать резистор номиналом более 1 МОм, в чем надо быть уверенным на 100%, то можно не снимать краску и резистивный слой.

После подготовки резистор был установлен вместо распорного керамического элемента и концы отводов немного загнуты в стороны. Утюг был собран и проведена повторная проверка работы терморегулятора, которая подтвердила, что поддержание температуры терморегулятором обеспечивается в пределах данных, приведенных в таблице.

До какой максимальной температуры может нагреться утюг Philips

При проведении калибровки терморегулятора решил заодно узнать, то какой максимальной температуры может разогреться электрический утюг.

Для этого были закорочены выводы терморегулятора и термопредохранителя. Как видите на фотографии, прибор показал 328°С. При нагреве подошвы до этой температуры утюг, из-за опасения, что может пострадать его пластмассовая часть, пришлось выключить.

Утюги, как бытовые приборы появились уже давно. Они были громоздкие, тяжелые и неудобные в использовании. Плюсом этих устройств была их «неубиваемость» из-за простоты конструкции. Они приходили в негодность лишь тогда, когда раскаленный уголь прожигал их металлическое днище.

В наши дни утюг – это высокотехнологичное устройство, состоящее из нескольких узлов, имеющих точную настройку и слаженность работы.

Рис. 1. Ремонтируемый утюг

Когда это все нарушается, прибор барахлит и в конце концов выходит из строя. Происходит это из-за разных причин. Неправильная эксплуатация, падения прибора, использование хлорированной воды для парогенератора и многое другое. В итоге такой нужный прибор превращается в бесполезный кусок пластмассы и метала.

Что же делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попробовать вернуть утюгу его работоспособность. Часто причина неисправности незначительна и легко устранима.

Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками.

Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».

Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.

На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.

Рис. 2. Вращаем регулятор, а утюг не нагревается

Напряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.

Судя по бирке (рисунок 3), мощность прибора составляет 1000 Вт. Это не большой показатель, так как попадаются экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но и больший ток проходит по его цепям и контактам. Поэтому такие приборы чаще подвержены условиям, при которых они выходят из строя.

Рис. 3. Технические характеристики

Как и у множества утюгов, начать следует со снятия задней крышки корпуса (рисунок 4). Она держится на одном винте, расположенном ровно посередине крышки.

Рис. 4. Снимаем заднюю крышку корпуса

С помощью крестовой отвертки откручиваем этот винт.

После того, как винт будет выкручен, крышка свободно снимется и можно будет увидеть входящие электрические цепи утюга.

Рис. 5. Электрические цепи утюга

Для удобства монтажа внутри находиться клеммник (рисунок 6), на который приходит входящий кабель. С другой стороны клеммника провода уходят глубже, внутрь устройства.

При большой мощности утюга в этом место могут происходить отгорания проводов или оплавление корпуса клеммника. Дело в том, что такой метод зажима винтами не совсем надежный, так как со временем соединение нагревается, и винт расшатывается.

При этом соединение еще больше греется и в итоге провод отгорает. И это место часто является слабым звеном в электрической цепи прибора.

Рис. 6. Клеммник

Но на фото все выглядит прекрасно. Никаких намеков на нагрев и тем более обрыв провода. Скорее всего, это из-за небольшой мощности нагревателя.

Но чтобы в дальнейшем было удобно производить разборку, необходимо снять зажим шнура, который держится на двух винтах.

Рис. 7. снимаем верхнюю часть корпуса утюга

С помощью той же крестовой отвертки откручиваем один винт и послабляем другой.

Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.

Рис. 8. откручиваем винты корпуса

Теперь переходим в переднюю часть. Оба винта в этом месте находятся под контейнером для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.

Рис. 9. Надавливаем на кнопку фиксатора

Для его удаления надавливаем на кнопку фиксатора (рисунок 9), и вынимаем сам распылитель. Далее, достаем контейнер для воды.

Рис. 10. Вынимаем распылитель
Рис. 11. Контейнер для воды

Под ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.

Рис. 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рис. 13. Снимаем верхнюю крышку

Остается только подошва с защитным кожухом и электрическими цепями.

Рис. 14. Подошва утюга

На фото 15 видно, что от клеммника отходит индикаторная лампа.

Рис. 15. Индикаторная лампочка

Она должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.

По центру находиться движок терморегулятора (рисунок 16) с косым направляющим срезом. Этот срез необходим для состыковки колеса регулятора на верхней крышке с движком термодатчика.

Рис. 16. Движок терморегулятора

Вынимаем неоновую лампу с посадочного места (рисунок 17) и откручиваем три винта крепления защитного кожуха подошвы (рисунок 18).

Далее, необходимо отключить провода, идущие под кожух, иначе они будут мешать. Провода, как приходящие, так и отходящие имеют соответствующую окраску, поэтому маркировать их перед отсоединением нет никакой необходимости.

Рис. 17. Вынимаем лампочку
Рис. 18. Откручиваем 3 винта крепления

Но перед этим проверяем, не в шнуре ли проблема. Для этого, соединяем выводы прибора, способного проверить цепь, с синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, и нулю сети 220 В. Крутим движок терморегулятора сначала в одну, а затем в другую сторону.

Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.

Рис. 19. Ищем обрыв цепи

По очереди откручиваем все зажимы проводов.

Рис. 20. Откручиваем остальные зажимы проводов

Вынув провода из зажимов, аккуратно снимаем защитный кожух.

Рис. 21. Снимаем защитный кожух

Кладем его в сторону и снова берем указатель цепи. Соединяем его концы с выводами нагревателя или ТЭНа. Прибор показывает, что ТЭН цел, и это хорошая новость, так как он впрессован в подошву утюга.

Рис. 22. Проверка ТЭНа

Остался только регулятор температуры.

На один из его выводов приходит коричневый провод, который идет непосредственно с сети. Соединив прибор с этим выводом термодатчика (рисунок 23), а также с белым проводом, который идет на второй его контакт, снова вращаем регулятор.

Рис. 23. Проверка терморегулятора

Ничего не происходит, значит, терморегулятор неисправен.

Что можно в таком случае сделать? Самое простое – это заменить регулятор. Но найти такой же, будет скорее всего проблематично, тем более рабочий.

Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.

Но это не выход, так как в лучшем случае, при перегреве утюг может спалить нежную ткань. А в худшем всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому соединение на прямую – не выход.

Что же тогда можно сделать? Просто подрегулировать биметаллическую пластину терморегулятора. Если присмотреться, то можно заметить, что контакты термореле разомкнуты в любом положении ручки регулятора.

Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.

Берем «утиночки» и захватив ими пластину биметалла, чуть-чуть вращаем ее против часовой стрелки (рисунок 24 и 25).

Рис. 24. Вращаем пластину биметалла
Рис. 25.

Делать это нужно максимально аккуратно и в среднем положении движка терморегулятора. В какой-то момент раздастся щелчок, и контакты замкнуться.

Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.

Рис. 26. Замеры после доработки

Теперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны. Провода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.

Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31), ось колеса регулятора точно вошла в срез на движке термореле.

Чтобы проверить, правильно ли соединились эти две детали, нужно повращать колесо регулятора в разные стороны. Если оно фиксируется в двух направлениях, значит, все правильно соединилось и можно продолжать сборку.

Рис. 31. Корпус соединяем с подошвой

Закрепляем корпус винтами и ставим контейнер с пульверизатором.

Рис. 34. Ставим обратно заднюю крышку

Включаем утюг в сеть и вращаем колесо.

На фото 35 видно, что утюг включился и нагревается.

Рис. 35. Утюг работает

В какой-то момент он сам отключился, набрав нужную температуру.

Крутим колесо на максимум, и он снова включился. Можно считать, что регулятор работает корректно и в подходящий момент не подведет. На этом ремонт можно считать оконченным.

Следует помнить, что все работы нужно производить при отключенном от сети приборе.

Сегодня мы разберемся в той самой неприятной ситуации, когда утюг перестал нагреваться. Утюг стал неотъемлемой частью каждого. На примере утюга vitek vt 1259 я расскажу вам, как узнать, почему не греет утюг.

Для разборки нам потребуются отвертка, металлическая лопатка, ну а дальше все будет зависеть от того, почему не греет утюг, причины.

Сначала мы видим сзади утюга один болт, выкрутить его можно с помощью плоской отвертки с отверстием посередине.

Теперь ищем остальные болты, чтобы разобрать утюг. Снимаем кнопки на ручке утюга, для этого необходимо поддеть лопаткой, но аккуратно, чтобы не сломать крепления. Под кнопками есть болт, выкручиваем его, уже используя крестовую отвертку.

Можно уже снимать верхнюю часть ручки утюга, по шву поддеваем лопаткой и отщелкиваем защелки. Так же выкручиваем все болты, которые видим.

В задней части утюга vitek vt 1259 выкручиваем все болты, кроме тех, которые держат шнур питания, эти два выкручивать не нужно. Иначе шнур будет висеть и просто мешать нашим дальнейшим действиям.

В передней части, возле носика, тоже видим болты, выкручиваем.

Все болты по корпусу мы выкрутили, можно поднимать корпус. Скоро уже выясним, почему утюг перестал нагреваться. Когда подняли корпус, обнаружили еще три болта, тоже их выкручиваем.

Снимаем верхнюю часть, остается только подошва. Итак, как узнать, почему не греет утюг? На подошве есть терморегулятор и термопредохранитель. Термопредохранитель находится в белом чехле, нужно добраться до него, сдвинуть в одну сторону чехол не удается, поэтому можно просто разрезать пополам и раздвинуть в разные стороны.

Когда добрались до термопредохранителя, то ставим тестер в режим прозвонки и проверяем, он должен звониться. Нам термопредохранитель не звонится, значит, он не исправен и его нужно заменить на такой же. Мы выяснили, почему перестал греть утюг. Устанавливаем новый термопредохранитель и включаем утюг, он моментально стал нагреваться. Всем удачи в ремонтах.

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг , чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого.
Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга.
Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)

Чтобы разобрать утюг нужна специальная отвертка

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит… Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну — внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

Термостат, регулирующий температуру нагревания подошвы утюга

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга — предохранитель аварийного отключения.

Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.

Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной — замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос — Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

Ремонт утюга своими руками — как разобрать утюг в домашних условиях. Самостоятельный ремонт утюгов: что нужно знать

Прежде чем рассматривать схему электрического утюга, я думаю стоит коснуться самого этого бытового электроприбора. Утюг придумали ещё в далёком 17-ом веке, а вот именно электрическим он стал только в 20-ом. После того как наша страна стала электрифицированной, начали массово выпускать и использовать бытовые электроутюги. Сегодня мы живем в век цифровых технологий, новейших нанотехнологий. Электрический утюг из простого нагревательного прибора трансформировался в технический аппарат, который напичкан электроникой.

Современные электрические утюги бывают трёх типов:

• без регулирования температуры нагрева;
• с терморегулятором;
• с терморегулятором и пароувлажнителем.

Как правило все утюги имеют одну и ту же конструкцию, состоящую из , индикатора включения и отключения, а также терморегулятора (реле).

Принципиальная схема электрического утюга

В качестве нагревательного элемента чаще всего применяется ТЭН. ТЭН — это нихромовая спираль, которая помещена в в специальный корпус, часто в виде трубы. Трубку делают из несгораемого материала — керамика или металл. При подаче напряжения на спираль, она раскаляется и тепловая энергия подаётся к основному металлическому корпусу утюга (подошве).

Электроутюг также снабжён системой индикации, которая показывает — работает ли или отключен. Сигнальная лампочка (индикатор) начинает светиться как только утюг подключается к электрической сети. Она сигнализирует нам о том, что нагревательный элемент (ТЭН) включен. При достижении определённой температуры (необходимой нам для глажки того или иного материала) лампочка гаснет, указывая на готовность утюга к работе. Дальнейшее включение или отключение индикатора-лампочки показывает нормальную работу утюга.

Ещё очень важная деталь любого электроутюга — это наличие термодатчика. Именно он заставляет срабатывать термореле, когда температура нагревательного элемента принимает максимальную величину. Термодатчик активирует, т.е. подаёт сигнал на реле, которое, в свою очередь, отключает подачу напряжения на спираль нагревательного элемента. Когда температура подошвы утюга понижается до минимального значения, то термодатчик вновь срабатывает — через термореле подаёт напряжение на ТЭН. Во всех утюгах обязательно предусмотрен термопредохранитель, который отключает нагревательный элемент (ТЭН), если не срабатывает основной регулятор, а температура подошвы превышает температуру срабатывания термопредохранителя.

В современных электрических утюгах устанавливается терморегулятор. Его назначение заключается в плавной регулировки напряжения, которое подаётся на нагревательный элемент. Регулируя напряжение, мы регулируем степень нагрева спирали ТЭна, а следовательно и температуру подошвы утюга.

Принцип действия терморегулятора основан на использовании свойств металлов расширяться (удлиняться) при нагревании и сжиматься при охлаждении. Биметаллическая пластина, которая состоит из двух слоёв разных металлов с различными коэффициентами линейного расширения, является основной рабочей частью терморегулятора. Одним концом пластинка прикреплена к подошве утюга, другой конец остается свободным. При нагреве подошвы утюга до определённой температуры биметаллическая пластинка изгибается в сторону металла, имеющего меньший коэффициент линейного расширения, и при достижении заданной температуры размыкает контакты, тем самым отключая ТЭН. При уменьшении температуры подошвы утюга пластина возвращается в первоначальное положение и включает нагревательный элемент. Таким образом, температура нагрева утюга автоматически поддерживается в заданных пределах и обеспечивает среднюю температуру глажения.

В настоящее время существует огромное количество утюгов от разных производителей. Рано или поздно, возможны различного рода поломки, при которых требуется производить ремонт утюга. Особенно неприятно, когда утюг ломается в самый неподходящий момент.

Основной поломкой, которая чаще всего наблюдается у большинства утюгов, является прекращение нагрева. При поломке, в первую очередь, утюг необходимо разобрать. Разборка корпуса представляет собой процесс более сложный, чем последующий ремонт. Тем не менее, разобрать его нужно, и, для начала, открывается задняя крышка, где подключается электрический шнур. Обычно, крышка прикручена при помощи винтов.

При открытой крышке, в первую очередь, проверяется исправность электрического шнура. Как правило, шнур проверяется при помощи . В другом случае, патрон с обычной лампочкой на 220 вольт, подключается к клеммам там, где начинается шнур, после чего, вилка включается в розетку.

Основная причина неисправности

Наиболее часто жила шнура бывает оборвана в месте вхождения в корпус. В такой ситуации, электрический шнур можно просто немного укоротить. Если выяснится, что шнур и вилка находятся в исправном состоянии, то нужно проверить состояние внутренних элементов утюга.

Для этого, верхняя часть отсоединяется от подошвы, причем, очень важно, обнаружить все места крепления с помощью винтов. Винты могут располагаться в каких угодно местах, например, под ручкой температурного регулятора, под крышкой заливочного отверстия или под колпаком индикаторной лампочки. Кроме винтов, могут присутствовать дополнительные крепления в виде защелок, аккуратно отжимаемых отверткой. При разборке следует хорошо запоминать крепление и расположение узлов, чтобы не возникло затруднений при последующей сборке утюга.

Неисправность нагревательных элементов

Внутри утюга расположен основной элемент для нагревания, вмонтированный по краям подошвы. Кроме того, здесь расположены терморегулятор с термопредохранителем, прижатым к подошве с помощью скобы. Каждый элемент проверяется тестером, после чего принимается решение о ремонте или замене деталей. Если контакты терморегулятора невозможно прозвонить, то вполне возможно, что проблема решится зачисткой их наждачной бумагой или надфилем. Если произошло перегорание , его исключают из схемы. При нормальной работе утюга без предохранителя, производится замена неисправной детали.

Когда ремонт утюга закончен, его необходимо собрать в той же последовательности, в какой он разбирался.

В нашей жизни утюг занимает совсем немало важное место, он придает нашей одежде красивый вид, выглаживает все складочки после стирки, и, наоборот, если надо специально образовать стрелки, он помогает придать нашей одежде законченный вид.

В нашей жизни бывает такое, что наш помощник дает сбой, и не все функции у него работают, может плохо работать отпариватель, и что хуже вовсе не греть.

В этой статье мы разберем, как отремонтировать утюг своими руками, чтобы не выбрасывать старый и не покупать новый. На данный момент мы эксплуатируем достаточно много видов утюгов: от простейших до утюгов с парогенераторами.

Надо отметить, что основная конструкция этих утюгов однообразна. На рынке же они представлены большим количеством фирм, например, Philips, Rowenta, Tefal, Bosh, Braun (браун) и др.

Основные поломки утюга

Когда утюг работает исправно, это, конечно, хорошо, но наступает момент, когда что-то идет не так. Поэтому рассмотрим самые распространенные поломки. К ним относятся:

1. Обрыв провода. Это проявляется тем, что утюг не греет, лампочка не горит.
2. Поломка терморегулятора. Утюг работает в одном положении или вообще не работает, не реагирует на переключения регулятора, либо он все время греется без отключения.
3. Перегорел тэн. Горит лампочка, но не греет утюг.
4. Поломка отпаривателя. При этом сыпется мусор, нет пара, льется вода и прочее.

Приступаем к ремонту

Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, :

1. Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.

После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.

Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.

Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.

2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.

Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.

3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.

4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.

Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета

Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.

5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.

С тех пор, когда люди сняли с себя шкуры животных и стали надевать тканую одежду, встал вопрос об удалении с вещей после стирки складок и замятий. Вещи придавливали плоскими камнями, гладили сковородками с раскаленными углями, и что только не придумывали домохозяйки, до тех пор, пока 6 июня 1882 году американский изобретатель Генри Сеели не запатентовал электрический утюг.

И только в 1903 году американский предприниматель Эрл Ричардсон внедрил изобретение в жизнь, изготовив первый утюг с электрическим нагревом, который очень понравился белошвейкам.

Принцип работы и электрическая схема утюга

Электрическая принципиальная схема

Если посмотреть на электрическую схему утюга Braun, то можно подумать, что это схема электрообогревателя или электрочайника . И это не удивительно, электрические схемы всех перечисленных устройств мало чем отличаются. Отличия заключаются в конструкции этих бытовых приборов из-за их разного назначения.

Питающее напряжение 220 В через гибкий термостойкий шнур с литой вилкой подается на разъем XP, установленный в корпусе утюга. Клемма PE является заземляющей, в работе участия не принимает и служит для защиты человека от удара электрическим током в случае пробоя изоляции на корпус. Провод PE в шнуре обычно желто — зеленого цвета.

Если утюг подключается к сети без заземляющего контура, то провод PE не используется. Клеммы L (фаза) и N (ноль) в утюге равнозначны, на какую клемму поступает ноль или фаза значения не имеет.

С вывода L ток подается на Регулятор температуры, и если его контакты замкнуты, то далее на один из выводов ТЭН. С вывода N ток через термопредохранитель поступает на второй вывод ТЭН. Параллельно выводам ТЭНа через резистор R подключена неоновая лампочка, которая светиться, когда на ТЭН подано напряжение и утюг нагревается.

Чтобы утюг начал нагреваться необходимо питающее напряжение подать на трубчатый электрический нагреватель (ТЭН), запрессованный в подошве утюга. Для быстрого нагрева подошвы применяют ТЭНы большой мощности, от 1000 до 2200 Вт. Если такую мощность подводить постоянно, то уже через несколько минут подошва утюга разогреется докрасна и гладить вещи, не испортив их, будет невозможно. Для глажения изделий из капрона и анида требуется температура утюга 95-110°С, а вещей из льна 210-230°С. Поэтому для установки требуемой температуры при глаженье вещей из разных тканей имеется узел регулировки температуры.

Управление узлом регулировки температуры осуществляется с помощью круглой ручки, расположенной в центральной части под ручкой утюга. При повороте ручки по часовой стрелке, температура нагрева будет увеличиваться, при вращении против часовой стрелки температура нагрева подошвы будет ниже.

Вращение с ручки на узел терморегулятора передается через переходник в виде втулки или металлического уголка, надетого на шток с резьбой терморегулятора. Ручка на корпусе утюга держится за счет нескольких защелок. Чтобы снять ручку достаточно ее поддеть за край с небольшим усилием лезвием отвертки.

Работа терморегулятора утюга Philips и любого другого производителя, обеспечивается благодаря установке биметаллической пластины, которая представляет собой полоску из двух спеченных между собой по всей поверхности металлов с разным коэффициентом линейного расширения. При изменении температуры каждый из металлов расширяется в разной степени и в результате пластина изгибается.

В терморегуляторе пластина через керамический шток связана с бистабильным выключателем. Принцип его работы основан на том, что благодаря плоской изогнутой пружине при переходе через точку равновесия контакты мгновенно размыкаются или замыкаются. Быстродействие необходимо для уменьшения подгорания контактов в результате образования при их размыкании искры. Точку переключения выключателя можно изменять, вращая ручку на корпусе утюга и таким образом управлять температурой нагрева подошвы. При включении и выключении выключателя терморегулятора раздается характерный негромкий щелчок.

Для повышения безопасности эксплуатации утюга в случае, если терморегулятор сломается, например, приварятся между собой контакты, в современных моделях (в советских утюгах термопредохранитель отсутствовал) устанавливают термопредохранитель FUt, рассчитанный на температуру срабатывания 240°С. При превышении этой температуры термопредохранитель разрывает цепь и на ТЭН напряжение больше не поступает. При этом, в каком положении находится ручка регулировки температуры значения не имеет.

Встречаются три вида конструкций термопредохранителей, как на фотографии, и все они работают на принципе размыкания контактов из-за изгибания биметаллической пластины в результате нагрева. На фотографии слева термопредохранитель утюга Philips, справа внизу – Braun. Обычно после снижения температуры подошвы ниже 240°С термопредохранитель восстанавливается. Получается, что термопредохранитель работает как терморегулятор, но поддерживает температуру, подходящую для глажения только льняных вещей.

Для индикации поступления питающего напряжения на ТЭН параллельно его выводам подключают через токоограничивающий резистор R неоновую лампочку HL. На работу утюга индикатор не влияет, но позволяет судить о работоспособности. Если лампочка светит, а утюг не нагревается, значит в обрыве обмотка ТЭНа или плохой контакт в месте подключения его выводов к схеме.

Электромонтажная схема

Вся электрическая схема утюга смонтирована на противоположной стороне подошвы, сделанной из высокопрочного алюминиевого сплава. На этой фотографии изображена электромонтажная схема электрического утюга Philips. Электромонтажные схемы утюгов других производителей и моделей утюгов незначительно отличаются от приведенной на фото.

Питающее напряжение 220 В подается с сетевого шнура с помощью накидных клемм, надетых на выводы 3 и 4. Вывод 4 соединен с выводом 5 и одним из выводов ТЭНа. С вывода 3 питающее напряжение поступает на термопредохранитель и далее на терморегулятор утюга, и с него уже по шине на второй вывод ТЭНа. Между 1 и 5 выводами подключена через токоограничивающий резистор неоновая лампочка. Вывод 2 является заземляющим и приклепан заклепкой непосредственно к подошве утюга. Все токопроводящие шины схемы сделаны из железа и в данном случае это оправдано, так как выделяемое тепло в шинах идет на нагрев утюга.

Ремонт электрического утюга своими руками

Внимание! При ремонте электрического утюга и любых других бытовых электроприборов, включенных в бытовую сеть, следует соблюдать предельную осторожность. Прикосновение не защищенным участком тела человека к токоведущим проводам и деталям, находящимся под напряжением может нанести серьезный урон здоровью, вплоть до остановки сердца. Не забывайте вынимать вилку утюга из розетки!

Выполнить самостоятельный ремонт утюга по силам любому домашнему мастеру, даже не имеющему опыта в ремонте бытовой техники. Ведь электродеталей в утюге мало, и проверить их можно любым индикатором или мультиметром . Зачастую утюг бывает сложнее разобрать, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.

Утюги перестают работать по одной из следующих причин, перечисленных по частоте случаев: обрыв сетевого шнура, плохой контакт клемм в месте подключения шнура к электромонтажной схеме, окисление контактов в терморегуляторе, неисправность термопредохранителя.

Проверка исправности сетевого шнура

Так как при глажении сетевой шнур постоянно изгибается и наибольший изгиб происходит в месте входа шнура в корпус утюга, то в этом месте провода в шнуре обычно и перетирается. Неисправность эта начинает проявляться, когда утюг еще нормально нагревается, но при глажении наблюдается мигание индикатора включения нагрева, без сопровождения щелчка выключателя терморегулятора.

В случае если перетрется изоляция проводников в шнуре, то может произойти их короткое замыкание с внешним проявлением в виде вспышки огня с громким хлопком и отключением автоматического выключателя в щитке. В таком случае нужно извлечь вилку шнура утюга из розетки и заняться его самостоятельным ремонтом. Короткое замыкание проводов в шнуре утюга для человека не опасно, но домохозяек здорово впечатляет.

Если утюг перестал нагреваться, то в первую очередь необходимо проверить наличие напряжения в розетке , подключив к ней любой другой электроприбор, например настольную лампу, или подключить утюг к другой розетке. Не забудьте пред этим повернуть регулятор температуры на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки терморегулятора утюг может быть выключен. Если розетка исправна, а утюг не нагревается, то следует при вставленной вилке шнура в сеть пошевелить его в месте входа в корпус утюга, одновременно вдавливая, при этом наблюдая за индикатором включения. Такую же операцию нужно проделать в зоне входа шнура в сетевую вилку. Если индикатор хоть на мгновение засветится, значит, точно имеет место обрыв провода в сетевом шнуре и придется отнести утюг в сервисную мастерскую или заняться его ремонтом самостоятельно.

С помощью мультиметра или стрелочного тестера

При наличии мультиметра или стрелочного тестера сетевой шнур можно проверить , не подключая к сети, что более безопасно, подключив щупы прибора, включенного в режим измерения сопротивления к штырям сетевой вилки. Исправный утюг должен иметь сопротивление около 30 Ом. Даже незначительное изменение показания прибора при шевелении шнура будет свидетельствовать о наличии в нем обрыва провода.

В случае если сетевой шнур перетерся в месте входа в электрическую вилку, то разбирать утюг не понадобится, а достаточно будет заменить вилку новой, отрезав ее в месте порчи провода.

Если сетевой шнур перетерся в месте входа в утюг или предложенный способ не позволил определить неисправность шнура, то придется утюг разбирать. Разборка утюга начинается со снятия задней крышки. Тут могут возникнуть трудности из-за отсутствия подходящей биты для головки саморезов . Например, биты под шлиц вида звездочка со штырем в центре у меня нет, и такие саморезы я откручиваю плоской отверткой с походящей шириной лезвия. После снятия с утюга крышки станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет, без дальнейшей разборки утюга проверить целостность сетевого шнура, исправность ТЭНа и терморегулятора.

Как видно на фотографии утюга Philips, из сетевого шнура выходит три провода, подключенных с помощью накидных клемм к выводам утюга в изоляции разных цветов. Цвет изоляции является маркировкой проводов.

Хотя международного стандарта пока нет, но большинством европейских и азиатских производителей электроприборов принято желто -зеленым цветом изоляции маркировать заземляющий провод (который принято обозначать латинскими буквами PE ), коричневым – фазный (L ), светло-синим – нулевой провод (N ). Буквенное обозначение, как правило, наносится на корпусе утюга рядом с соответствующей клеммой.

Проводник в изоляции желто -зеленого цвета является заземляющим, служит для обеспечения безопасности, и на работу утюга не влияет. Токоподводящими являются провода в коричневой и светло-синей изоляции, поэтому их и надо проверить.

С помощью настольной лампы

Способов проверки сетевого шнура утюга множество и все зависит от того, какие средства есть у домашнего мастера под рукой. Если под рукой нет никаких приборов, то можно воспользоваться самым простым способом.

Для этого сначала нужно снять накидные клеммы шнура с выводов утюга. Накидные клеммы на контактах утюга обычно удерживаются защелками и чтобы они легко снялись необходимо острым предметом отжать защелку, как показано на фотографии. При этом заодно надо осмотреть контакты на предмет их окисления или обгорания, и если таковые присутствуют зачистить контакты снизу и сверху до блеска с помощью мелкой наждачной бумаги. Если клеммы надеваются без усилий, то необходимо их поджать с помощью плоскогубцев. Пошаговая инструкция ремонта клеммных соединений в фотографиях приведена в статье «Восстановление контакта клемм» . После этого нужно надеть клеммы на свои места и проверить работу утюга подключив его к сети. Вполне возможно в этом и заключалась неисправность и утюг заработает.

Если клеммные соединения в порядке, то нужно снять клеммы, присоединенные к коричневому и синему проводам и соединить их с штырями вилки любого электроприбора с помощью изолирующей ленты, лучше всего для этого подходит настольная лампа с лампочкой накаливания или светодиодной . Выключатель в настольной лампы должен быть во включенном положении. После этого включить вилку утюга в сеть и помять провод утюга в месте входа его в корпус и у вилки. Если настольная лампа стабильно светит, значит, провод утюга исправен и придется дальше искать неисправность.

С помощью индикатора фазы

Проверка трубчатого электрического нагревателя (ТЭН)

ТЭНы из строя в утюгах выходят крайне редко, и если ТЭН неисправен, то утюг приходится выкидывать. Для проверки ТЭНа достаточно снять с него только заднюю крышку. Обычно выводы ТЭНа соединены с крайними выводами и, как правило, к этим же выводам подсоединены выводы индикатора включения нагрева. Поэтому если индикатор светит, а нагрева нет, то причиной этого может быть обрыв спирали ТЭНа или плохой контакт в точках приварки выводов утюга к контактным стержням, выходящим из ТЭНа.

Встречаются модели утюгов, как например модель Braun, изображенная фотографии, в которых терморегулятор включен в разрыв одного вывода ТЭНа, а термопредохранитель в разрыв другого. В таком случае, если неисправен термопредохранитель, то можно сделать ошибочный вывод о неисправности ТЭНа. Окончательное заключение о состоянии ТЭНа можно сделать только после полной разборки утюга.

Проверка исправности терморегулятора утюга

Для того чтобы добраться для проверки до терморегулятора нужно разобрать утюг полностью. Ручка утюга и пластмассовая часть корпуса крепятся к его металлической части с помощью винтов и защелок. Моделей утюгов, даже у одного производителя, существует огромное количество и способы крепления в каждой из них свои, но есть общие правила.

Одна точка крепления обычно находится в районе носика утюга и пластмассовый корпус фиксируется с помощью самореза, как на этой фотографии утюга Philips. В этой модели саморез находится под ручкой регулировки количества пара. Чтобы добраться до головки самореза нужно ручку повернуть против часовой стрелки до упора и потянуть вверх. После удаления регулировочного узла подачи пара саморез можно будет выкрутить.

В модели утюга Braun, который мне пришлось ремонтировать, саморез был спрятан под декоративной крышечкой форсунки воды. Для откручивания самореза пришлось форсунку вынуть. Она просто плотно вставлялась. Кстати так ее можно вынимать для прочистки в случае засорения.

Вторая точка крепления обычно находится в зоне входа сетевого шнура. Пластмассовый корпус утюга может крепиться как с помощь саморезов, так и на защелках. В представленной на фотографии модели утюга Philips применен резьбовой способ крепления. Крепление саморезами с точки зрения ремонтопригодности утюга предпочтительнее, так как при разборке снижается риск повреждения крепежных элементов пластмассового корпуса.

А в модели утюга Braun пластмассовая часть корпуса с ручкой закреплена с помощью двух защелок, зацепленных за проушины. Для разборки нужно защелки вывести из зацепления разведя в стороны.

Работу эту нужно делать аккуратно, чтобы не поломать защелки и проушины. Защелки выведены из зацепления, и теперь корпусную деталь с ручкой можно отделить от утюга. Она в свою очередь крепится к переходной крышке на винтах или с помощью флажков.

На этой фотографии утюга Philips крышка к подошве закреплена с помощью трех саморезов. Прежде чем откручивать винты нужно снять индикатор включения, который удерживается с помощью накидных клемм на выводах утюга.

А у модели утюга Braun крышка закреплена к подошве с помощью продетых в прорези и повернутых четырех металлических флажков. Чтобы освободить крышку нужно с помощью плоскогубцев повернуть флажки, чтобы они стали вдоль прорезей. В этом утюге два флажка у носика проржавели полностью, и пришлось из стальной полоски выгибать специальный переходник и нарезать в нем две резьбы для винтового крепления.

После снятия крышки узел терморегулятора станет доступным для прозвонки и ремонта. В первую очередь надо осмотреть состояние контактов. У утюга Philips в узле терморегулятора находится и термопредохранитель. В холодном состоянии контакты должны быть замкнуты.

Если внешний вид контактов не вызывает подозрений, то нужно их прозвонить с помощью стрелочного тестера или мультиметра, включенных в режим измерения минимального сопротивления. На фотографии слева показана схема прозвонки контактов термопредохранителя, а справа – терморегулятора. Мультиметр должен показывать нулевое значение. Если мультиметр показывает 1, а стрелочный тестер бесконечность, значит, в контактах и кроется неисправность, они окислены и требуют чистки.

Проверку контактов узла терморегулятора можно проверить так же с помощью индикатора для поиска фазы по методике проверки сетевого шнура описанной выше, прикасаясь последовательно к одному и другому контактам. Если индикатор при прикосновении к одному контакту светит, а к другому нет, значит, контакты окислены.

Можно обойтись и без проверки, сразу зачистив контакты терморегулятора и термопредохранителя наждачной бумагой. Затем включить утюг, должен заработать.

Если под рукой нет никаких приборов для проверки контактов, то можно включить утюг в сеть и с помощью лезвия отвертки с хорошо изолированной пластмассовой ручкой закоротить контакты. Если индикатор засветится, и утюг начнет нагреваться, значит, контакты подгорели. Не следует забывать о предельной осторожности.

Для зачистки контактов необходимо узкую полоску мелкой наждачной бумаги завести между контактами и протянуть ее с десяток раз. Далее полоску перевернуть на 180° и зачистить второй контакт контактной пары. Зачистку контактов терморегулятора для продления срока эксплуатации утюга полезно сделать, если, например, при ремонте системы подачи пара, утюг пришлось разбирать.

Примеры самостоятельного ремонта утюгов

Недавно пришлось ремонтировать два неисправных утюга торговой марки Braun и Philips. Опишу неисправности, которые пришлось устранять.

Ремонт электрического утюга Braun

Утюг не нагревался, индикатор не светил при любых положениях ручки регулировки терморегулятора. При изгибании сетевого шнура признаков работы утюга не подавал.

После снятия задней крышки обнаружилось, что питающее напряжение подается через клеммную колодку. Доступ к накидным клеммам был затруднен. Маркировка проводов соответствовала общепринятой цветовой маркировке. Ранее утюг уже ремонтировался, о чем свидетельствовала обломанная левая защелка на клеммной колодке.

Внешний вид снятой клеммной колодки представлен на фотографии. На ней также установлена неоновая лампочка индикатора подачи питающего напряжения на ТЭН.

Входные контактные шины подачи питающего напряжения были местами покрыты окисной пленкой ржавчины. Это не могло послужить причиной поломки утюга, что и было подтверждено подключением его после удаления с контактов следов ржавчины с помощью наждачной бумаги.

После полной разборки утюга был прозвонен с помощью мультиметра термопредохранитель и контакты терморегулятора. Термопредохранитель показа сопротивление ноль Ом, а контакты терморегулятора – бесконечность.

Осмотр показал, что контакты плотно прилегали друг к другу, и стало очевидно, что причина отказа кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально нагреваться.

Ремонт электрического утюга Philips

Утюг Philips попал мне в ремонт после того, как хозяин почистил систему парообразования. Терморегулятор не работал, и утюг нагревался до температуры размыкания термопредохранителя.

После полной разборки утюга обнаружилось, что керамический толкатель, который должен находиться между биметаллической пластиной и выключателем терморегулятора отсутствует. В результате биметаллическая пластина изгибалась, но ее перемещение на выключатель не передавалось, поэтому контакты были постоянно замкнуты.

Старого утюга, с которого можно было бы снять толкатель под рукой не было, возможность купить новый отсутствовала, и пришлось думать, из чего его сделать. Но прежде, чем сделать толкатель своими руками потребовалось определить его длину. В биметаллической пластине и выключателе были соосные отверстия диаметром 2 мм, в которых ранее фиксировался штатный толкатель. Для определения длины толкателя был взять винт М2 и две гайки. Для закрепления винта вместо толкателя пришлось приподнять терморегулятор, отвинтив один саморез.

Внимание! Биметаллическая пластина соприкасается с подошвой утюга и имеет с ним хороший электрический контакт. Пластина выключателя соединена с электрической сетью. Винт металлический и является хорошим проводником электрического тока. Поэтому прикосновение к подошве утюга при проведении описанной регулировки необходимо выполнять только при вынутой вилке утюга из розетки!

Винт был вставлен в отверстие биметаллической пластины снизу, как на фотографии, и зафиксирован гайкой. Благодаря возможности вращения по часовой или против часовой стрелки второй гайки, появилась возможность регулировать высоту имитатора толкателя с целью настройки терморегулятора на поддержание заданной ручкой регулировки температуры.

Длину толкателя, при которой температура нагрева утюга соответствует установленной положением ручки регулировки можно подобрать, делая пробные глажения. Но для этого придется каждый раз собирать и разбирать утюг. Гораздо проще воспользоваться электронным термометром. Многие мультиметры имеют функцию измерения температуры с помощью выносной термопары.

Для измерения температуры подошвы нужно надеть ручку на терморегулятор и установить ее в положение с отметкой один, два или три кружка против указателя на корпусе утюга. Далее термопару закрепить на подошве утюга, зафиксировать подошву в вертикальном положении и включить утюг в сеть. Когда температура подошвы перестанет изменяться, снять показания.

В результате эксперимента было определено, что необходим толкатель длиной около 8 мм. Так как утюг внутри корпуса может нагреваться до температуры 240°С, то толкатель необходимо было сделать из термоустойчивого материала. На глаза попался резистор и я вспомнил, что в нем резистивный слой наносится на керамическую трубку. Резистор мощностью 0,25 Вт как раз подошел по размеру, а его укороченные медные выводы, продетые в отверстия, хорошо послужат в качестве фиксаторов.

Резистор подойдет любого номинала. Перед установкой в утюг, резистор был разогрет до красного цвета на горелке газовой колонки и с помощью наждачной бумаги был удален обгоревший слой краски и резисторное напыление. Все было удалено до керамики. Если использовать резистор номиналом более 1 МОм, в чем надо быть уверенным на 100%, то можно не снимать краску и резистивный слой.

После подготовки резистор был установлен вместо распорного керамического элемента и концы отводов немного загнуты в стороны. Утюг был собран и проведена повторная проверка работы терморегулятора, которая подтвердила, что поддержание температуры терморегулятором обеспечивается в пределах данных, приведенных в таблице.

До какой максимальной температуры может нагреться утюг Philips

При проведении калибровки терморегулятора решил заодно узнать, то какой максимальной температуры может разогреться электрический утюг.

Для этого были закорочены выводы терморегулятора и термопредохранителя. Как видите на фотографии, прибор показал 328°С. При нагреве подошвы до этой температуры утюг, из-за опасения, что может пострадать его пластмассовая часть, пришлось выключить.

Наиболее частой причиной поломки любого утюга, является перегоревший термический предохранитель. Единственным решением подобной поломки является замена его на новый. Если утюг неправильно отпаривает, тогда прочищаются вентиляционные отверстия на подошве техники и убирается осадок с паровой камеры. Когда утюг липнет к ткани при глажке, тогда его подошву нужно почистить, а при необходимости, и разобрать для этого.

Однако какова бы ни была причина, послужившая проведению ремонта техники, как разобрать утюг должен знать каждый настоящий мужчина. Давайте рассмотрим процесс разборки утюга более детально.

Как правильно разобрать утюг

• Начинают разборку утюга с вывинчивания скрытого винта, расположенного под крышечкой емкости для воды. Затем, поддевают отверткой, приподнимают и снимают еще неразобранную крышку утюга.
• Выкручивают первый винт. Он расположен сверху. Дальше разборка продолжается в ручке утюга. Достают находящийся в окончании ручки шнур с поддерживающей насадкой. Спереди вынимают поворотный регулятор, выкручивая его против часовой стрелки до упора, и потянув вверх.
• Под регулятором имеется еще один винт. Его тоже выкручивают (это будет второй скрытый винт) и аккуратно вынимают кнопки.
• Затем при помощи отвертки раскрывают ручку утюга и снимают регулятор температур. Учтите, что еще пара винтов запрятана под крышкой этого регулятора. Крышку необходимо крепко выдернуть с помощью отвертки (держится чаще всего на трех защелках) или вытолкнуть с внутренней стороны, сняв предварительно подошву утюга.
• Теперь выкручивают винты, расположенные под регулятором и те, что имеются в конце подошвы утюга. Обычно там закручено два маленьких и два больших винтика.
• Потом аккуратно снимают уже «свободную» деталь, которая представляет собой большую (обычно белую) часть корпуса. Важно, чтобы детали от кнопок не растерялись. Это пружинки, черного цвета поршни, фильтры сеточкой на дне цилиндров. Для сохранности эти детали лучше сразу вытянуть и отложить в сторону.
• Осторожно следует обращаться и с трубкой, ведущей к распылителю утюга, чтобы нечаянно не сорвать или не повредить её.
• Теперь открыт доступ к винту, расположенному на носике прибора. Перед тем, как заново собирать, обязательно проверяют целостность и зажатость всех имеющихся контактов. Совет: узнав то, как разобрать утюг, учтите, что при сборке регулятор температур ставится положением «максимум» и прокручивается уже против часовой стрелки.

Обнаружить сгоревшую деталь помогает характерный нагар черного цвета на соответствующей детали. Работу контактов проверяют при помощи отвертки-индикатора.

Пошаговые инструкции и фото, превосходно демонстрирующие то, как разобрать утюг Tefal, представлены на этой странице — Разборка утюга Tefal . Таким образом, вы сможете видеть, насколько ваш процесс разборки соответствует истине, и не упустили ли вы каких либо деталей.

Скачать подробную инструкцию того, как разобрать утюг Philips реально . Согласитесь, иметь под рукой собственное руководство действий надежнее. Никогда не знаешь, в какой момент может произойти поломка утюга, а ходить в неглаженых вещах совершенно не доставляет никакого удовольствия.

Приобщиться к обществу ремонтников утюгов и подробно узнать, как разобрать утюг Braun, и какие хитрости в нем скрыты, вам будет интересно на странице .

Помните, разбор и сборка утюга должны проходить в спокойной обстановке, исключающей отвлекающие и раздражающие факторы. Класть детали следует подальше друг от друга, чтобы они не спутались, не упали со стола, не поломались. Собирая утюг, следите, чтобы не осталось «лишних» деталей (прокладок, пружинок и прочего).

разбираем, рассматриваем типичные неисправности, устраняем их. Бак и помпы утюга Saturn ST – CC0211

Некоторые поломки бытовой техники при наличии минимальных навыков и инструмента устранить достаточно легко, для этого не требуется обращаться в сервисный центр. Осуществить ремонт утюга «Тефаль» своими руками вполне реально, главное – правильно разобрать прибор и определить причину неисправности.

Виды утюгов Tefal и возможные причины поломки

Гладильная техника от французского производителя подразделяется на паровые устройства и с парогенератором. Первые имеют классическую конструкцию электрического утюга, дополнительно внутри располагается резервуар для воды объемом до 300 мл. Жидкость, залитая в специальную емкость, нагревается и через отверстия в подошве подается на ткань в виде пара.

Конструкция устройств с парогенератором несколько отличается. Резервуар для воды находится на станции в бойлере. Утюг и станция соединены трубкой для подачи воды, проводом электропитания. Вода в бойлере превращается в пар, по трубкам непрерывно подается под давлением на подошву утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.

Причины отказа прибора могут быть:

• физическими – плохой контакт шнура, ТЭН и прочее;
• химические – накипь от жесткой воды на нагревательном элементе;
• механические – западание кнопок.

Чтобы устранить любую из этих проблем, сначала потребуется разобрать утюг Tefal.

Как правильно разобрать прибор

Для работы понадобятся отвертки: плоская и звездочка.

Важно! Перед тем как начать, следует отсоединить прибор от электросети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен противоизвестковый стержень, его необходимо демонтировать.

Начинают разбор с вывинчивания двух болтов на задней стенке. Используют для этого отвертку-звездочку. Третий болт расположен под кнопкой подачи пара, нужно аккуратно снять ее: поддеть плоской отверткой, отгибают пластмассовые защелки, тянут на себя. Действовать следует очень осторожно, чтобы ничего не сломать. Точно так же снимают кнопку для разбрызгивания воды.

Совет! Под кнопками в зависимости от модели могут располагаться мелкие детали: шарик, пружина, трубочка и резинка. Нужно запомнить схему их размещения, чтобы впоследствии установить обратно.

Выкручивают болт, находящийся под кнопками системы подачи пара, после чего ручку устройства можно демонтировать. Аккуратно снимают регулятор температуры нагрева подошвы. Вынимают колодку сетевого шнура . Под ней прячутся еще 2 винта и видны 4 контакта.

Переходят к разбору корпуса. Корпус состоит из двух надежно загерметизированных частей, пытаться разобрать которые не следует. Герметик виден невооруженным глазом, он представляет собой массу черного цвета, похожую на резинку.

Важно! Подошва утюгов Tefal крепится к внутренним элементам особыми методами, отличающимися от способов, которые используют другие производители. Это могут быть трудно обнаруживаемые винты (обычно их располагают под заглушками) или специальные защелки. Перед тем как начать отделять подошву от корпуса, следует убедиться, что весь крепеж был снят.

Чтобы окончательно не сломать прибор, перед работой стоит просмотреть видео о разборе и ремонте утюга Tefal.

Особенности разбора утюгов с системой Easycord

Некоторые модели утюгов Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой Easycord , отличительной особенностью которой является особая конструкция задней панели прибора. Болты находятся на подставке, соединенной с ручкой. Открутив их, снимают крышку, закрывающую место установки шнура, а затем переходят к разборке системы подачи пара. Кнопки располагаются на съемном блоке, демонтировать который можно, отогнув специальные защелки.

После этого можно снять ручку, аккуратно подтянув ее вверх. Следующий шаг – выкручивание винтов. 2 из них располагаются на задней части утюга, а еще один размещен на передней, под съемным блоком. Далее разбирают утюг так же, как стандартные модели.

Распространенные поломки и методы их устранения

Порядок действий при ремонте зависит от типа неисправности. Стоит рассмотреть наиболее часто встречающиеся. С некоторыми из них можно справиться самостоятельно, решение особо сложных проблем стоит доверить специалистам. Для работы потребуется тестер, отвертки, изолента, в некоторых случаях – запчасти, если потребуется замена неисправных элементов.

Повреждение сетевого шнура

Чаще всего утюг не включается из-за того, что перетерся шнур . На него приходится большая нагрузка в процессе эксплуатации прибора, и со временем он повреждается. Чтобы убедиться, что причина сбоя заключается в шнуре, необходимо проверить его тестером. Для этого после снятия задней панели утюга проходятся тестером по всей длине провода, выявляют участок разрыва.

1. Отремонтировать шнур: изолировать провода, поменять вилку, удалить скруты.
2. Полностью заменить, подобрав подходящий по техническим параметрам аналог.

Неисправности системы подачи пара

Отверстия на подошве прибора могут быть закупорены из-за скопления известкового налета , накипи или частиц пригоревшей ткани. Для чистки используют лоскут мягкой ткани, смоченный в уксусе или растворе лимонной кислоты. Им протирают проблемные участки до полного растворения отложений. При обработке важно не допускать контакта влажной тряпки с другими элементами утюга.

Нельзя очищать подошву острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность будет плохо скользить по ткани. При западании кнопки подачи пара на утюге Tefal следует очистить деталь и место ее расположения от пыли, осмотреть защелки, после чего поставить обратно. При засорении разбрызгивателя его нужно прочистить. Для этого используют иголку.

Поломка термостата

От этого элемента зависит температура нагрева подошвы и возможность выставления нужного режима глажки. Чаще всего причиной неисправности термостата является засорение контактов . Мелкие ворсинки ткани забивают зазоры. Произведя разборку прибора, следует зачистить контакты наждачной бумагой, иголкой или острым предметом. После проверить – повернуть втулку, на которой расположена ручка переключателя. Если все в порядке, раздастся щелчок.

Неисправность предохранителя

Предохранитель может быть одно- или многоразовым. Первые перестают работать, когда перегорают, и починить их невозможно, следует полностью заменить деталь .

Предохранитель потребуется прозвонить тестером. Если индикатор на инструменте не горит, прибор нужно разобрать и проверить контакты проводов. Затем ликвидируют разрыв или полностью заменяют элемент, если починить его нельзя.

Выход из строя ТЭН

Причина, по которой утюг включается, но подошва не нагревается, – поломка ТЭН . В большинстве современных моделей утюгов нагревательный элемент соединен с емкостью для воды, и демонтировать его, чтобы заменить на новый, не получится. Придется либо целиком заменять подошву, либо покупать новый прибор. Первый вариант нецелесообразен – найти подходящую рабочую поверхность трудно, а ее приобретение обойдется недешево.

Чтобы утюг длительное время исправно работал и не приходилось его чинить, следует придерживаться простых рекомендаций.

1. При наличии в устройстве функции самоочистки, необходимо не реже 1 раза в месяц использовать ее.
2. Важно следить за состоянием подошвы утюга: своевременно удалять с нее налет и нагар. Для этого используют раствор уксуса или лимонной кислоты, специальные карандаши для очистки. Ни в коем случае нельзя наливать растворы в резервуар – они могут испортить мелкие детали, прокладки, следствием чего станет разгерметизация резервуара.
3. Стоит использовать только мягкую воду : фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
4. Нужно не допускать перегибов шнура. После окончания глажки и остывания прибора провод аккуратно наматывают на корпус.

При наличии серьезных поломок, устранить которые самостоятельно не представляется возможным, следует обратиться в сервисные центры компании Tefal, находящиеся в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же имеется возможность заказать необходимые для ремонта запчасти.

Самые лучшие утюги 2019 года

Утюг Bosch TDA 3024010 на Яндекс Маркете

Утюг Philips GC2990/20 PowerLife на Яндекс Маркете

Утюг Braun TexStyle 7 TS735TP на Яндекс Маркете

Утюг Philips GC3675/30 EasySpeed Advanced на Яндекс Маркете

Утюг Rowenta DW 5135D1 на Яндекс Маркете

– гарантия опрятных вещей и аккуратного вида. Ответственные и добропорядочные хозяйки испытывают не очень приятные эмоции, когда прибор ломается — позволить его дорогостоящий ремонт может позволить не каждый. Да и зачем отдавать лишние средства, если есть возможность починить устройство самостоятельно. Давайте рассмотрим, какие бывают основные неисправности гладильного прибора и как можно отремонтировать утюг дома самостоятельно.

Прежде чем разбирать гладильный аппарат, проверьте все внешние элементы конструкции, возможно проблема именно в них. Главные детали утюга находятся в его днище, они то и служат основными причинами для поломки. К их ряду относят:

1) Регулятор температуры.
2) Электрический шнур
3) Регулятор воды
4) Система отпаривания
5) Подошва утюга
6) Нагревательный элемент

Происхождение утюга

Первое гладильное сооружение придумали еще в Древней Греции — для плиссировки одежды использовали обточенные нагретые камни. Когда появился первый подобный современной форме утюг, его использовали исключительно для глажки шелка.

Интересный факт: корпус первых утюгов наполняли горячими углями.

Неизвестно, кто и когда придумал подобие современного утюга, но изобретение первого электрического прибора присваивают Генри Сили. Американец зарегистрировал механизм под названием «Еlectric flat iron» в 1882 году.

Вес электрического устройства составлял шесть килограмм. Поэтому не трудно представить каков был гладильный процесс. После того, как в механизм внедрили способ нагрева за счет угольной дуги – уход за тканевыми вещами в разы упростился.

В 1892-м году компании «Crompton Co» и «General Electric Company» начали производство утюгов на электрической спирали. Далее в устройства внедрили регулятор тока и подачу пара, защиту от накипи и другие важные опции. В соответствии с модой менялся дизайн утюгов.

Устройство утюга

Принцип утюжного механизма таков: ток разогревает спираль, которая направляет производное тепло в подошву механизма. Достаточно непростая конструкция гладильного аппарата включает в себя следующие элементы:

• Электропровод. В таких устройствах используют провода с тканевой оплеткой, она защищает оболочки провода от нагревания и перетирания.
• Система для регуляции пара. Специальные кнопки на механизме служат сигналом для подачи пара или водяных брызг.
• Емкость для воды. В специальном отделении обрабатывается жидкость для подачи пара.
• Термостат. За счет терморегуляции прибор не перегревается, тем самым не портит вещи.
• Утюжная подошва. Деталь служит для непосредственного разглаживания одежды.

Чтобы определить неисправность, устройство следует продиагностировать. Именно поэтому для самостоятельного ремонта рекомендуется знать особенности конструкции и принцип работы гладильного аппарата.

Диагностика утюга и определение возможных причин неисправности

Утюг может не работать по разным причинам, на его поломку влияет некачественный уход, длительность эксплуатации, используемая вода и много других факторов. Рассмотрим основные сигналы устройства о неисправности.

Что значит, когда утюг пищит? У каждого устройства данного типа установлены термореле, они периодически включаются и выключаются. Продиагностировать их можно с помощью электротестера. Для этого разберите утюжный аппарат и проверьте электрический сигнал тестером.

Утюг течет: что делать? Течка может быть обусловлена двумя причинами: неисправностью клапана или неправильной эксплуатацией. В первом случае, с парогенераторного утюга вытекает вода: когда закрыт клапан или жидкость недостаточно нагревается для производства пара. Чтобы проверить деталь, залейте воду и включите прибор в сеть. Потрясите устройство в горизонтальном положении и отключите подачу пара. Если вода вытекает – клапан закрыт неплотно. У приборов для глажки Philips такая неисправность случается реже, особенно длительной эксплуатацией характерны модели и .

Что делать, если утюг плохо отпаривает или вообще не выпускает пар? Причина может крыться в накипи. В таком случае надо почистить механизм лимонным раствором: залейте смесь лимонной кислоты в утюг и поставьте на режим отпаривания. Дождитесь полного восстановления пара и промойте устройство дистиллированной водой.

Почему утюг не греет? Оптимальный нагрев прекращается при поломке следующих деталей: помпы, термопредохранителя или просто отходят контакты. Для точного определения устройство следует продиагностировать, сделать это можно самостоятельно или доверить специалисту. Для диагностики вскройте прибор и проверьте подозреваемые детали электротестером. При неисправности одной из деталей подача звуковых сигналов у прибора прекратится.

Почему утюг долго остывает? Возможно, проблема заключается в терморегуляторе. Проверить поломку с помощью мультиметра можно так: вскройте корпус и зачистите наждачной бумагой контакты на биметаллической пластине. Проверьте их электрическим тестером и покрутите румпель регулятора. Цифра 1 на дисплее прибора будет свидетельствовать о его неисправности.

Как разобрать утюг

Разобрать механизм старой конструкции не проблема, сложнее разобраться с новыми моделями. Современные трёхъярусные утюги состоят из ручки, корпуса и подошвы. Отыскать скрытые под пластиковой отделкой шурупы бывает непросто, для этого надо знать основные места их расположения. Элементы крепления находятся в торцевой части, под регулятором температуры и ручкой, а также под кнопками. Возьмите подходящую отвертку или другой наручный предмет и аккуратно подденьте корпус прибора. После того, как корпус устройства будет снят, открутите последние три шурупа на внутренней части подошвы. Теперь, можно считать, что последние этапы демонтажа выполнены. Собирают механизм по той же схеме. Смотрите на видео: Как разобрать утюг за 3 минуты.

Совет: Отнеситесь к раскручиванию утюга с особым вниманием и осторожностью. В большинстве случаев разобрать механизм без поломок невозможно. Узнать подробности конструкции можно прочитав инструкцию, так больше шансов обезопасить устройство от механических повреждений.

Неполадки сетевого шнура

Чаще всего шнур перетирается возле вилки и корпусной обшивки. При неисправности шнура деталь требует замены. Предварительно проведите электрические тесты, они помогут определить точную причину поломки. Тесты осуществляются за счет мультиметра, контрольной лампы, индикатора фазы и с помощью «брехуна». Принцип работы у приборов одинаковый. Все они служат для определения электрического сигнала в заданных точках. В некоторых моделях утюгов нет сетевого шнура, к таким приборам относится .

Совет: В некоторых случаях для возобновления нормальной работы утюга достаточно зачистить контакты на вилке. В таком случае менять провод не обязательно.

Неисправность трубчатого электрического нагревателя (ТЭН)

Прежде чем заменить основной нагревательный элемент – попробуйте очистить его от накипи. Именно накипь становится основной причиной для плохого нагрева. При правильном пользовании нагревательный элемент надо очищать от коррозии, накипи и других повреждений раз в 3 месяца. Также вследствие сильного перегрева спираль на тэне может разорваться, это служит еще одной причиной для замены детали. Прежде чем покупать прибор, определите нужную мощность, размер, условия теплообмена будущей детали. Процесс замены старого тэна на новый несложный, для этого на место неисправного прибора подсоедините новый. Тэн прикручивается с помощью шурупов.

Совет: Чем больше мощность утюга, тем быстрее он будет нагреваться. К мощным механизмам относят модели и .

Совет: Поскольку тэны выпускают разной конструкции, подобрать элемент для новой модели утюга будет не проблема.

Неисправность термопредохранителя

Термопредохранитель предназначен для защиты электрической системы прибора от сетевых перенапряжений или замыканий. Размещается деталь возле основного нагревательного элемента. Для диагностики термопредохранителя используют мультиметр (недорогой вариант — ): к двум концам детали присоедините контакты «плюс» и «минус». Цифра один на дисплее означает обрыв цепи (полную неисправность прибора). Как показывает практика, частой причиной для поломки утюга становится термопредохранитель. Однако сильно опасаться не стоит, при нормальной работе температурного регулятора устройство способно функционировать без помощи предохранителя.

Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.

Подготовка к работе

Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:

1. Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
2. Термостат функции регулирования температуры нагрева.
3. Резервуар, в котором содержится вода для отпаривания.
4. Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
5. Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:

1. крестовые отвертки прямой и изогнутой формы;
2. широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
3. мультиметр для проверки работы электрических элементов;
4. паяльник для замены деталей.

Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.

Снятие крышки

Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели . На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.

Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.

В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.

Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным. Но в любом случае работу нужно производить аккуратно и не торопясь.

Сетевой шнур

Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром . Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

Ремонт ТЭНа и терморегулятора

Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.

Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.

При поломке терморегулятора утюг может не включаться, даже если он установлен на «включено». Может быть наоборот — прибор не выключается при выключенном терморегуляторе. В обоих случаях проблема заключается в неисправных контактах.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.

Предохранитель и система разбрызгивания

На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

1. 1 л воды смешивают с 200 граммами уксуса;
2. на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.

Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

Утюг, который перестал работать, не стоит сразу нести на помойку . Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

Утюг — довольно простое бытовое устройство, состоящее из нагревательного элемента, лампочки, показывающей работу режимов, емкости для воды, применяемой при отпаривании, кнопки управления и ручки. Он является предметом первой необходимости, его невозможно заменить чем-то другим. Поэтому так неприятна его поломка. Если у вас перестал работать утюг , не стоит заниматься его ремонтом самостоятельно, ведь это не совсем безопасно. К тому же, важно правильно определить причины поломки утюга . При неверном определении, велика вероятность повреждения остальных узлов устройства.

Рассмотрим часто встречающиеся причины поломки утюга :

Итак, сломался утюг. Что делать?

Стоит ли чинить его своими руками? Самостоятельный ремонт утюга часто сопряжен с возникновением царапин и трещин на корпусе из-за чего возможно выпадение терморегулятора или ручки. Устройство может пострадать так сильно, что отремонтировать его будет уже невозможно. Не у каждого, даже технически продвинутого человека, есть все нужные инструменты для диагностики и ремонта устройства, а тем более необходимые запчасти. Часто самостоятельный ремонт утюга заканчивается полной его разборкой. В таком виде его и приносят в сервисный центр, что намного увеличивает стоимость ремонта. Если перестал работать утюг , советуем обращаться в сервисный центр. От уровня профессионализма и знаний мастера, который занимается ремонтом техники, зависит качество и срок дальнейшей работы устройства. Не рекомендуем обращаться к знакомым, якобы знающим, как делается ремонт, или к частным мастерам в целях экономии. Крупные же компании, которые легально предлагают услуги по ремонту бытовой техники, обеспечивают высокое качество ремонта. Здесь вы защищены законом и поэтому можете ни о чем не волноваться.

Наши специалисты выполняют ремонт утюгов самой разной сложности, в независимости от того, какие были причины поломки утюга , и предлагают услуги по устранению любых повреждений.

26 ноября 2005 г.
Игорь Давидовский

Из чего же состоит такой необходимый в быту прибор как утюг? По принципу работы современный утюг остался таким же как и был во времена наших мам. Итак, утюг состоит из: массивной подошвы в которую вделан электрический нагревательный элемент (ТЭН), регулятора температуры биметаллического типа, термопредохранителя, ёмкости для воды применяемой в системе отпаривания, ручки, лампочек индикации режимов работы и кнопок (ручек) управления работой системы отпаривания. Далее мы рассмотрим поподробнее назначение составных частей утюгов и выясним на что следует обращать внимание при покупке нового прибора.

Подошва. Она является самым важным элементом утюга. Именно от нее в основном зависит ваш успех на «гладильном» поприще. Сначала вам надо решить, какое именно качество подошвы играет для вас главную роль — прочность или легкость скольжения. Если первое — то в основе подошвы должна лежать нержавеющая сталь, которая уже на протяжении нескольких десятилетий удерживает первенство, являясь до сих пор самым распространенным материалом для изготовления подошвы утюга, но вот легкостью скольжения она не отличается. Правда чтобы устранить этот недостаток приборы многих производителей (Braun, Siemens, Bosh, Tefal и др.) при парообразовании образуют специальную воздушную подушку между подошвой и тканью, облегчая скольжение утюга. Но все таки она не заменит подошвы, в составе которой уже есть материалы, обеспечивающие высокий коэффициент скольжения. Чаще всего это обычное эмалированное покрытие, которое хоть и обладает столь незаменимым свойством, но все же является материалом нежным и ранимым, и при неосторожном обращении на такой подошве могут появиться царапины и сколы. Тоже самое относится и к тефлоновым покрытиям.

Сегодня у каждой уважающей себя фирмы есть запатентованные подошвы, выполненные из специальных составов (соединения различных материалов). Увы, кроме таинственных красивых названий, мы мало можем получить конкретной информации и, соответственно, не можем слепо верить производителю, утверждающему о неповторимой прочности его подошвы.

На мой взгляд идеальный вариант — полированная (зеркальная) стальная подошва.

Регуляторы температуры применяются в основном биметаллического типа, это вполне надежный узел утюга не доставляющий много хлопот. Утюги с электронными регуляторами встречаются реже, да и цена их сильно отличается от обыкновенных биметаллических регуляторов.

Электрическая схема утюгов в принципе не претерпела никаких изменений. Единственное, что было добавлено это термопредохранитель, который отключает нагревательный элемент, если не срабатывает основной регулятор, а температура подошвы превышает температуру срабатывания термопредохранителя. Существует две схемы подключения ТЭНа к сети.

Термопредохранители бывают двух типов: одноразовые и многоразовые.

Многоразовые термопредохранители сделаны по принципу биметалла (как и основной регулятор утюга). При превышении установленной температуры контакт разрывается и цепь питания нагревательного элемента прерывается. После остывания утюга биметаллический контакт вновь замыкает цепь питания нагревательного элемента. Таким образом, многоразовый термопредохранитель не дает утюгу перегреться (если не сработал основной терморегулятор) и сгореть окончательно.

Одноразовый термопредохранитель свою функцию может выполнить только один раз. При превышении заданной температуры он разрывает цепь питания нагревательного элемента, таким образом защищая утюг от перегрева и перегорания нагревательного элемента. К сожалению после срабатывания одноразового термопредохранителя дальнейшая эксплуатация утюга без ремонта невозможна. Одноразовый он и в Африке одноразовый.

Кнопки управления системой отпаривания служат для регулировки подачи воды для парообразованя. Обычно бывает две кнопки и ручка. Одна из кнопок служит для одноразовой подачи порции воды в камеру парообразования (так называемый паровой удар), другая для смачивания одежды из разбрызгивателя установленного в передней части утюга. Ручка служит для регулировки подачи воды для постоянного парообразования (не забывайте закрывать подачу воды когда утюг не работает, т.к. это может привести к большой луже под утюгом).

Индикация работы утюга осуществляется с помощью лампочек. Обычно стоит одна лампочка красного цвета, она указывает на то, что происходит процесс нагрева до заданной температуры. Однако встречаются модели с двумя лампочками — одной красной и одной зеленой. Красная лампочка выполняет ту же функцию, что и в первом случае, а зеленая указывает на то, что утюг включен в сеть (в розетку).

Ремонт.

Ничто не вечно под луной. В один прекрасный или не очень день, включив утюг в розетку и прождав 5-10 минут, вы понимаете, что он не работает. Такой красивый, удобный, привычный и все равно не работает. Выход — выкинуть и купить новый не самый лучший вариант. Значит, нужен ремонт. В 80% случаев утюг можно вернуть в рабочее состояние. В 20% перегорает нагревательный элемент и в этом случае действительно дешевле выкинуть его и порадовать себя новой покупкой.

Для ремонта понадобится следующий инструмент:

• набор отверток
• тестер или батарейка с лампочкой

Перед началом ремонта необходимо оценить внешние проявления неисправности. 99% утюгов имеют световую сигнализацию. Это, как правило, лампочка красного цвета, сигнализирующая о процессе нагрева ТЭНа (термоэлектрического нагревательного элемента). Существуют варианты с двумя лампочками — зеленой и красной, в этом случае зеленая лампочка сигнализирует о том, что утюг включен в розетку и на него подано напряжение 220 В, а красная указывает на процесс включения и отключения ТЭНа.

Если не одна из лампочек не горит во всех положениях терморегулятора, значит первое подозрение падает на исправность шнура.

Самая большая сложность в ремонте современных утюгов это их разборка. Дизайнеры диктуют свои правила и поэтому все скрепляющие конструкцию винты спрятаны, и найти их довольно сложно. Невозможно описать все конструкции, их великое множество, но есть несколько общих принципов:

• Пластмассовый корпус утюга всегда скрепляется с подошвой при помощи винтов (мне не попадался ни один утюг в котором для крепления использовались лишь пластмассовые защелки)
• Винты обычно скрыты под декоративными заглушками, светофильтрами для лампочек, ёмкостью для воды системы отпаривания.
• Всегда надо стараться разобрать утюг так, чтобы после сборки было не стыдно взглянуть на свою работу.
• Старайтесь не сломать пластмассовые защелки деталей

Ремонт электрического шнура

Перво-наперво надо снять заднюю крышку, закрывающую то место, откуда выходит электрический шнур. Поиск винтов задней крышки обычно не вызывает затруднений. Сняв заднюю крышку, вы сможете проверить целостность электрического шнура, 20% неисправностей связано с изломом провода в месте выхода шнура из утюга или из вилки.

Для проверки целостности шнура вам потребуется тестер или обыкновенная прозвонка (батарейка, лампочка и кусок провода).

Один конец идущий от лампочки присоединением к штырям вилки, а другой, идущий от батарейки, поочередно к проводам выходящим из электрошнура. Провод в желто-зеленой изоляции проверять не обязательно, это так называемый защитно-нулевой провод. Если лампочка горит, значит провод в порядке и надо искать неисправность дальше.

Если лампочка не горит, значит вас можно поздравить с отысканием неисправности.

Для устранения этой неисправности обычно хватает укоротить шнур сантиметров на 10-15 и вновь подключить на то место, где были прикручены эти провода (предварительно вновь проверив его целостность, если лампочка прозвонки не горит, значит провод поврежден возле вилки и её надо заменить) Следует отметить, что электрошнур утюгов специальный, провода его имеют прорезиненую изоляцию, выдерживающую большую температуру. Поэтому любой провод здесь не подойдет, нужен в прорезиненной изоляции.

Если провод нормальный, значит придется разбирать утюг дальше. Перед дальнейшей разборкой необходимо зарисовать схему подключения проводов, потом этот рисунок здорово облегчит вам сборку.

Ремонт регулятора температуры.

Отключив все провода надо постараться снять пластмассовый корпус, чтобы добраться до регулятора температуры и нагревательного элемента. Сначала снимаем ручку регулятора температуры, для этого плоскую металлическую пластину (можно нож) просовываем под ручку регулятора и пробуем поднять ее вверх, прилагая незначительные усилия. Если не получается оставляем все как есть и ищем винты, крепящие корпус утюга к его основанию. С задней частью корпуса трудностей не бывает, а вот впереди винт обычно скрыт или специальной пробкой, или крышкой (закрывающей отверстие для залива воды в отпариватель).

Как бы там ни было, после тщательного осмотра вы все равно найдете, додумаетесь, доберетесь до этого винта или винтов.

Открутив все винты, вы сможете снять корпус и добраться до деталей внутреннего устройства вашего утюга. Теперь можно продолжить поиск неисправности дальше.

Для начала проверим, срабатывает ли регулятор температуры, для этого покрутите стержень регулятора из одного крайнего положения в другое. Бывает, что регулятор очень трудно прокручивается, в этом случае надо прибегнуть к помощи плоскогубцев и постараться разработать узел вращения, несколько раз провернув стержень регулятора из одного крайнего положения в другое. Добившись легкости вращения, натрите резьбу этого узла простым мягким карандашом. Графит не боится высоких температур и имеет хорошие смазочные свойства.

Поверните стержень регулятора из одного крайнего положения в другое.

В одном из положений должна срабатывать (с характерным щелчком) контактная группа. С помощью прозвонки проверьте наличие электрической цепи при замкнутых контактах. Для этого один конец прозвонки подключаем к одному контакту, другой к другому и, крутя ось регулятора, наблюдаем загорание и потухание лампочки. Если лампочка не загорается, нужно с помощью полоски наждачной бумаги или пилочки для ногтей (из маникюрного набора) тщательно зачистить контакты.

Ремонт термопредохранителя.

Далее следует проверить целостность термопредохранителя, подключив с двух сторон к нему провода прозвонки. Если лампочка не горит, значит виновник неисправности и часа вашего потерянного времени — Он. Это бывает в 50-60% случаев.

Простейшим выходом из данной ситуации будет выкинуть этот термопредохранитель, а электрическую цепь в этом месте закоротить. При исправности основного регулятора температуры отсутствие термопредохранителя на работе и безопасности утюга абсолютно не отразится.

Для того, чтобы закоротить электрическую цепь вам понадобится не много фантазии. Вариантов может быть много. Это и пайка высокотемпературным припоем, и обжим проводников медной трубочкой (от стержня шариковой ручки), применение пружинки от зажигалки, преключение подводящих 220 В проводов. Главное надо добиться надежного контакта мест соединения.

Подошва утюга с ТЭНом, терморегулятором, камерой парообразования и термопредохранителем (одноразовым)

Ремонт нагревательного элемента.

Если термопредохранитель, регулятор температуры и электрошнур исправны, у нас остается единственный и самый неприятный вариант — перегорание нагревательного элемента. В большинстве случаев нагревательный элемент завальцован в подошву утюга и его замена технически довольно сложная процедура и соответственно экономически нецелесообразная.

Однако бывают конструкции, в которых подводящие ток проводники не приварены к контактам нагревательного элемента, а соединены с использованием наконечников. Редко, но бывает настолько сильное окисление мест контакта наконечников и нагревательного элемента, что электрическая цепь разрывается. В этом случае надо обеспечить надежность контакта в этом соединении, что достигается тщательной зачисткой мест соединения при помощи наждачной бумаги, надфиля, пилочки для ногтей и т.д.

Если все же нагревательный элемент сгорел, и вы решили выбросить когда то столь полезный и любимый утюг, оставьте себе шнур от него. Он может вам понадобиться при ремонте нового любимого утюга или другого электрического прибора. В конце концов, он может служить весомым аргументом в нелегком деле воспитания подрастающего поколения.

Ремонт системы отпаривания

Системы отпаривания утюгов имеет несколько нюансов:

1. Всегда используйте дистиллированную (идеальный вариант), фильтрованную (фильтрами для питьевой воды) или кипяченую воду. Это предохранит Ваш утюг от образования накипи в полости парообразования и обеспечит длительный срок эксплуатации.
2. Если вы не пользуетесь отпаривателем, вылейте воду из утюга, а регулятор парообразования поставьте на максимум. Это позволит продлить срок эксплуатации узла для дозировки подачи пара.

Ремонт системы отпаривания обычно заключается в удалении накипи из внутренних полостей парообразования вашего любимца. При нормальной эксплуатации домашнего утюга, примерно через пол года возникает потребность в очистке системы отпаривания. При использовании дистиллированной воды этот срок возрастает в несколько раз.

Произвести очистку утюга в домашних условиях достаточно просто. Для этого нам понадобиться емкость для воды, в которую нужно поместить так, чтобы вода покрывала металлическую подошву на 1-1,5 см. Этой емкостью может быть обыкновенная большая сковорода. Не забудьте регулятор пара поставить на максимум или на очистку.

Утюг должен стоять на металлических проставочках, роль которых с успехом могут выполнить обыкновенные монеты. Достаточно поднять только заднюю часть утюга. В нашем случае никаких проставочек не потребовалось, так как утюг задней частью опирается на край сковороды и вода может свободно проникать в камеру парообразования.

Ни в коем случае не включайте утюг для нагрева в розетку!!!

В воду надо добавить столовый уксус из расчета 1 стакан уксуса на 1 литр воды. после этих приготовлений все наше сооружение ставим на плиту и доводим до кипения, после чего выключаем плиту и даем воде немного остыть. Данную процедуру выполняем 2-4 раза. Вместо уксуса можно использовать лимонную кислоту или средства для удаления накипи из чайников.

Мною было испробовано множество фирменных средств для удаления накипи из утюгов, но ни одно из них не позволяло добиться такого результата, как предлагаемый вам способ.

А о цене этих средств я лучше промолчу. После удаления накипи утюг промываем в холодно воде и оставляем на пару часов для просушки.

Вот и все, теперь ваш помощник не будет выбрасывать из себя хлопья накипи и оставлять пятна на вашем белоснежном белье.

Прежде чем приступить к самому процессу глаженья, необходимо подготовить рабочее место и утюг. Поверхность подошвы должна быть идеально чистой, так как ворсинки и пыль могут прилипнуть к ткани. Не протирайте подошву, если она еще горячая.

Шерстяные вещи и темную ткань желательно гладить через специальную ткань для глаженья, иначе она начнет лосниться. Не рекомендуется одевать одежду сразу после глаженья, потому что еще теплая ткань имеет свойство быстро мяться: повесьте ее на вешалку на полчаса, и она будет дольше сохранять форму. Сегодня существует множество видов различных тканей, как натуральных, так и синтетических, поэтому перед тем как гладить вещь, посмотрите на ярлык, где указан оптимальный температурный режим для данного вида ткани. Если же никаких рекомендаций на этот счет нет, то попробуйте сначала прогладить небольшой кусок ткани с изнаночной стороны и в зависимости от этого увеличьте или уменьшите нагрев утюга.

Начинайте гладить с вещей из тонких тканей (шелк, ацетат), которым требуется минимальный температурный режим, постепенно переходите на ткани, которые можно гладить и при высокой температуре.

Сначала беритесь за глажку тканей из смешанных волокон, посмотрите на состав и настройте утюг в соответствии с волокном, требующим минимальной температуры. Затем приступайте к вещам из шелка и синтетики (кстати, искусственный шелк можно гладить и при средней температуре), и не забывайте, что нежелательно к таким тканям применять функцию отпаривания — ткань может съежиться и потерять вид. Натуральный шелк можно сначала намочить и сразу прогладить. Шерстяные вещи рекомендуется отглаживать при умеренном температурном режиме, не используя при этом паровой удар. Такие ткани, как крепдешин, довольно сильно садятся после стирки, поэтому сначала намочите его в теплой воде, а затем прогладьте при температуре примерно 100°С

Проще всего гладить изделия из хлопка и льна: их можно отглаживать при самой высокой температуре, смело использовать подачу пара. Единственное «но»: лен и цветной хлопок желательно также гладить с изнаночной стороны, иначе есть вероятность появления блеска на ткани.

Искусственный мех, замшу и кожу не стоит отглаживать, прибегая к помощи пара (волокна могут попросту расплавиться). Ткани с блестящей поверхностью можно гладить с лицевой стороны и с паром, а матовые ткани — с изнанки, чтобы не появлялся ненужный блеск. Ткани с ворсом нужно гладить с обратной стороны и по направлению ворса, а для большей эффективности под нее можно подложить ворсистую ткань, тогда ворс не будет заминаться (для этой цели можно использовать и махровое полотенце).

Экономьте время

Чтобы процесс глаженья происходил как можно эффективнее и быстрее, можем дать вам несколько полезных советов:

сорочки и блузки начинайте гладить с рюшей (если таковые конечно имеются), затем прогладьте один рукав (желательно на специально для этого предназначенном нарукавнике), потом — воротник и верх спинки, саму спинку и в последнюю очередь — вытачки.

плиссированную ткань гладьте следующим образом: складки в верхней части юбки, у пояса, отглаживать сложнее всего, поэтому просто отпарьте ткань, не прижимая утюг сильно к ткани, а затем повесьте юбку на вешалку и дайте ткани остыть.

платья из шерсти гладьте с изнаночной стороны, а карманы и отделочные детали — с лицевой, но через слегка смоченную ткань. Схема глажки та же, что и у рубашек: сначала детали, затем по всей длине.

чтобы стрелки на брюках держались долго, проведите по ним с изнанки сухим мылом, а затем прогладьте с лицевой стороны через влажную ткань для глажки.

Всегда тщательно следите за своей внешностью, ухаживайте за своей прической, одеждой и обувью. Всякому известно, что главное в человеке ум, но встречают все таки по одежке…

Заключение

Естественно существуют и более навороченные утюги с электронным регулятором температуры, с подачей воды для системы отпаривания под давлением, безшнуровые с подставкой для нагрева и т.д. Однако и для их ремонта подходят все вышеизложенные причины неисправностей и методы их устранения.

Если же ремонт не удался, идем в магазин и выбираем себе нового помощника.

Теперь поговорим о покупке такой необходимой в домашнем быту вещи, как утюг. Перед покупкой прежде всего решите, для чего именно вам нужен утюг. Если в вашей квартире помимо собственной персоны живут еще и многочисленные родственники, и гардероб до отказа забит одеждой, незаменим будет утюг с максимальной мощностью (2000-2400 Вт) и паровой подачей. Но имейте ввиду, что такая покупка облегчит ваш кошелек примерно на 70-80$

Можно даже приобрести паровую станцию, с которой время глажки сократится до минимума. Но, во-первых, она занимает места больше обычного утюга, а во-вторых, стоят такие приборы достаточно дорого, в пределах 120-170$ , что доступно только людям состоятельным. Если же вы человек одинокий, то вам вполне хватит утюга средней мощности. (~ 1500 Вт).

Не менее важна и весовая категория утюга. Это во времена угольных и чугунных утюгов белье отглаживалось в основном благодаря неподъемному весу прибора. Сегодня же в этом нет никакой необходимости, поэтому чем легче утюг, тем проще вам будет с ним справиться, хотя кому то нравятся и утюги потяжелее.

Отдельным пунктом отметим резервуар для воды. В этом случае чем больше емкость, тем лучше. Самые распространенные модели — с емкостью на 250 мл. Самый большой резервуар на сегодняшний день — 350 мл (одно из достижений компании Siemens ).

Далее, обратите внимание на многообразие функций паровой подачи. Не стоит покупать утюг, у которого нет постоянной подачи пара и парового удара, которые необходимы для разглаживания глубоких складок: если даже и без подачи пара складка исчезла с поверхности ткани, нельзя быть уверенным, что навсегда. Скорее всего, через 1-2 часа она появится снова.

Обязательно попросите продавца показать подробные характеристики паровых функций, они также имеют немаловажное значение: если максимальная степень подачи пара достигает 15 г/мин — вряд ли вы сможете с его помощью отгладить толстую ткань. Необходимо еще и наличие регулировки паровой подачи, так как для разных видов ткани требуется и разная интенсивность. Некоторые фирмы вообще не указывают таких параметров. Что ж, в этом случае остается надеяться только на добросовестность производителей.

Если вы хотите, чтобы утюг прослужил долго, то он должен быть оснащен защитными функциями (противоизвестковый стержень, функция само очистки и др.) У каждой фирмы защитные функции действуют по разным принципам, поэтому поинтересуйтесь у продавца, чем оснащена приглянувшаяся вам модель и как эти функции работают. Здесь трудно посоветовать что-либо конкретное, как говорится, на вкус и цвет… Хотя не рекомендую вам покупать утюг со сменным картриджем, потому что купить запасной будет не так-то просто, велика вероятность, что придется объехать не один магазин, прежде чем вы его найдете.

Итак, вы уже выяснили для себя, какой прибор вас устроит полностью. Остались мелочи: выбрать понравившийся дизайн и прикинуть сумму, которую вы готовы отдать за покупку. Главное, что надо учитывать при этом — торговую марку утюга. Philips, Siemens, Braun, Tefal, Rowenta, Bosh являются лидерами по производству бытовой техники. Их качество надежнее, а сами приборы стоят дороже, $60-80. Если вы при покупке рассчитываете на сумму в 20-30$, то вам следует обратить внимание на утюги Scarlett, Unit, Binatone, Clatronic, Vitek, Vigod и др.

Помните, что если утюг будет соответствовать всем вашим требованиям, глажка перстанет быть пыткой, и при работе с ним вы получите если не удовольствие, то хотя бы полное удовлетворение.

Надеюсь, что прочтение этой статьи поможет вам выбрать, правильно эксплуатировать и продлить жизнь такому необходимому прибору как утюг.

Игорь Давидовский 2005 г .

Всего хорошего, пишите to © 2006

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

Компания Bosch редко выпускает на рынок простые модели. Практически все устройства работают на пару и многие из них беспроводные. Продукция этого производителя очень распространена и отличается в основном отличным качеством. Но все имеет свой срок годности, поэтому некоторые пользователи спустя время задаются вопрос: как провести ремонт утюга “Бош” своими руками? Для ответа на этот вопрос следует вдаться в некоторые интересные подробности и разобраться. Этим мы и займемся в этой статье.

Что такое утюг?

Что же это такое? Даже если начинать рассматривать старые модели, то можно выделить следующие компоненты:

1. Корпус со встроенным регулятором.
2. Основание (подошва).
3. Спиральный элемент.
4. Электрические схемы и соединения.

Классический прибор имеет две съемные детали — это подошва и задняя стенка.

В каком из мест могут возникнуть проблемы? Основные неисправности связаны и кабелем устройства. Для определения такой неполадки нужно использовать мультиметр.

1. Емкость для жидкости.
2. Разбрызгиватель этой самой жидкости.

Резервуар в разных моделях может располагаться на разных местах. Второй же компонент расположен на “носу” утюга. Принцип работы устройства выглядит следующим образом:

1. Подошва доходит до определенной температуры.
2. Происходит автоматическая подача воды.
3. Вода превращается в пар и вбрасывается нажатием специальной клавиши.

Основные неполадки

Новенькие модели утюгов могут иметь большое число компонентов, но, как мы разобрались, в каждой из них будут четыре знакомых детали. Самые распространенные неисправности как раз-таки и касаются этих компонентов:

1. Подошва отказывается нагреваться. Возможно, прибор нуждается в срочном ремонте предохранителя или терморегулятора. Первый может страдать от разрыва в контактах, а у второго они могут окислиться.
2. Устройство не включается. Как упоминалось выше, множество проблем связано именно с кабелем питания. Но не стоит забывать и о терморегуляторе, который с забитыми отверстиями далеко не пойдет — тут не обойтись без чистки.
3. Вышел из строя температурный регулятор, что мешает менять режимы работы.

Разборка

Как разобрать утюг Bosch? Для того чтобы понять, что делать дальше, нужно научиться разбирать устройство:

1. Найдите винт на задней стенке, выкрутите его и снимите крышку.
2. Обыщите корпус на предмет наличия спрятанных замков или выступов. Если таковые имеются, то аккуратно подденьте их острым предметом.
3. Выкрутите оставшиеся винты и достаньте емкость.
4. После демонтажа бака осмотрите все внутреннее строение прибора.
5. На защитной крышке выкрутите несколько винтов и получите доступ в электросхеме.

Проведение ремонта

Как отремонтировать утюг “Бош”? В большинстве случаев достаточно избавиться от “загрязнений”.

Чистка:

• После разборки устройства необходимо снять подошву, продуть ее пылесосом и почистить небольшой щеткой, дабы удалить пыль и мелкий сор.
• Далее потребуется разместить компонент в миске с водой и уксусом либо лимонной кислотой.

• Прямо вместе с емкостью поставить на огонь, нагреть миску и прокипятить подошву в течение пяти минут. Повторить данную процедуру 3-5 раз.

Важно! Можно вместо воды и уксуса воспользоваться специальным средство против накипи, предназначенным для кастрюль и чайников. После проделанных манипуляций прибор оставляется на сушку и ждет проверки в течение суток.

Куда сложнее будет избавиться от накипи, если устройство работает на пару. Тут, скорее всего, проблема заключается в том, что забились отверстия для конденсата.

Специалисты дают следующие советы:

• Используйте ватную палочку. Продвиньте ее в отверстия и сделайте несколько поступательных движений. Также можно смочить ее в спиртовом растворе.
• Рассыпьте соль на хлопковой ткани и прогладьте утюгом.

Важно! Этот проверенный метод быстро приводит в себя подошву из нержавейки.

• Если работа не ладится с керамическим или тефлоновым элементом, сразу идите в сервисный центр. Данная работа по силам любой мастерской.
• Если из строя вышел терморегулятор, предохранитель или другой компонент, то попробуйте их очистить от окисленных соединений при помощи спирта.

Tefal избегает выпускать обыденные утюги. Все паровые. Одна из немногих фирм, которая представила на рынке беспроводные модели. С некоторой долей уверенности скажем: Tefal делит первое-второе место с Philips в этом сегменте. Единственные беспроводные утюги, настигнувшие Россию. Конструкция намного отличается, основу составляют прежние основополагающие элементы. Подошвы одинаковы. Обусловливая сходство нагревающих элементов. Неудивительно, что ремонт утюга Tefal своими руками стремятся выполнить многие. Лидер продаж отечественного рынка.

Конструкция утюга

Начиная простейшими советскими утюгами, конструкция включает следующие элементы:

1. Корпус с регулятором.
2. Подошва.
3. Спираль, завальцованная в подошву.
4. Набор электрических соединений.

Бойлер, снабженный ТЭНом

Рядовой утюг снабжен двумя съемными деталями. Подошва, задняя стенка со шнуром. Всегда ставят болты, искусство состоит в отыскании крепежа. Старенькие советские утюги головки прятали под ручкой регулятора. Причем снять последнюю иногда было проблемой. Чаще удавалось сделать необходимое шлицевой отверткой, приводимой в действие умелыми руками. Задняя стенка могла крепиться болтом или просто защелкиваться. В последнем случае соединение становилось недолговечным. Зато за задней стенкой можно обнаружить колодку, куда крепится сетевой шнур. Неисправность кабеля провоцирует 20% неисправностей. Соответственно, прозвоним жилы немедля.

Ремонт утюгов удобно проводить, отбросив китайский тестер. Регулятор изменяет натяг биметаллической пластины. Повращайте ручку, попытайтесь понять, исправен ли сенсор, насколько гладко работает. Если образовались выбоины, некоторые участки плохо пропускают электрический ток, будет сразу видно. Разумеется, регулятора лишены утюги, снабженные функцией автоматической подстройки под ткань, в большинстве случаев, как полвека назад, круглая вращающаяся плашка располагается под ручкой. А что за подошвой.

Откручены болты, получим доступ к нагревательному элементу, механизму регулятора. У современных утюгов корпусом скрывает минимум две интересные детали:

1. Бойлер воды.
2. Разбрызгиватель.

Думающий о нас утюг Тефаль

Первый занимает произвольное место, определяется конструкцией. Второй облюбовал носик. Разумеется, подальше от подошвы. Схема действия такова:

• достигает нужной температуры подошва;
• автоматически подается жидкость из резервуара;
• под действием температуры вода становится паром;
• паровой удар сбрасывается специальной кнопкой, накачивающей чуть большее количество жидкости.

Теплотворная способность подошвы утюга ниже бесконечности. Между двумя паровыми ударами пройдет время. Бывают схемы, где выбросы идут разделенными короткими интервалами времени двойками, тройками. Как при полуавтоматической стрельбе. Затем — непременная пауза. Встречаются устройства с предварительным подогревом воды бойлером. Понятно, никакого бойлера внутри нет, водонагреватель, правда, стоит. Более высокая температура позволит легче получать пар. Замечательно смотрятся беспроводные утюги FreeMove, работающие циклами. Нагрев — 4 секунды, работа 25 секунд. Тепло запасается подошвой, водой (водные аккумуляторы тепла на основе бассейнов частных домов помогут объяснить принцип действия). Процесс контролируется автоматикой, достаточно энергии накоплено, начинает мигать зеленая лампочка, свидетельствуя: можно начинать гладить.

О беспроводных утюгах можно говорить отдельно. Конструкцией несильно отличаются от обычных с паром. У многих производителей приложена опция с пристегиванием шнура, однако особенность утюгов Тефаль: беспроводной означает – никакого провода.

Обслуживание стандартного утюга

Перед тем как начать ремонт утюга Тефаль своими руками, отслеживайте световую индикацию. В моделях встроены лампочки, диоды, помогающие уловить смысл проблемы. Сетевая, которая не хочет гореть, свидетельствует: нет питания. Дело наверняка подпортил шнур. Не горит нагрев, неисправны: контакт, спираль. Легко проверить. В исправном состоянии сопротивление нагревателя вычисляется согласно закону Ома. Берется мощность паспортная, действующее напряжение нашей страны 230 вольт. Делим первое на квадрат второго, получается искомое сопротивление в омах.

Современный утюг содержит термопредохранитель. Аксессуар облюбовал подошву, рвет соединение, когда параметры превышают норму. Утюги, подстраивающиеся под тип ткани, лишены недостатка. Допускается оставлять включенными на гладильной доске, обойдется. Другое дело — поломавшаяся схема. Предохранители встречаются биметаллические и проволочные. Последние называются одноразовыми: требуют замены. Оберегают электрочайники, срабатывание настроено на более низкую температуру.

Утюг отказывается греть — удостоверившись целостностью шнура, исследуем нагревательный элемент тестером. Автоматика сложных утюгов отказывает, займитесь прозвонкой. Проверьте реле, тиристоры, управляющие силовой частью.

Уделите внимание терморегулятору. Контакты механического бегунка начистите графитом простого карандаша. Улучшит скольжение. Простейший регулятор изменяет температуру срабатывания биметаллического реле. Сложный — формирует резистивный делитель, выполняяроль реостата. Это не лучший метод, часть мощности теряется. Графит бесстрашно переносит нагрев, послужит смазкой. Контакты можно подчистить мелкой шкуркой.

Чистка утюга от накипи

5-процентного раствора налейте сантиметр в посуду. Внутрь положите тройку монеток, чтобы не перекрывали ни одну из дыр в подошве. Водружаем сверху утюг. Естественно, отключаем прибор от розетки. Вода закипает, остужается. Повторите цикл 2 — 4 раза, подошву следом промыть. Большинство утюгов снабжено функцией самоочистки. Залейте внутрь воды, удерживая подошву горизонтально над раковиной, нажмите кнопку, давая жидкости стечь. Рецепт очищает отверстия утюга, нижние ходы. Проводя процедуру периодически, монетки отчистите, избежите появления ржавчины на вещах.

Старайтесь использовать дистиллированную воду. Помимо типичного фильтра дедовский метод. Вскипятите воду! Соли жесткости соберет спираль электрочайника, грязь не так страшна, как на одежде. В утюгах с бойлерами уксус используется в штатном режиме для проведения периодической чистки. Средство универсальное, пользоваться любят рекомендовать производители отпаривателей, пароочистителей, прочей бытовой техники. Запомните: нельзя чистить уксусом резиновые вещи. Касается прокладок стиральных и посудомоечных машин, водонагревателей. Разбрызгиватель резиновые детали содержит. Уксус вреден узлу. Вызовет преждевременное старение изделия, износ деталей. Самостоятельный ремонт утюгов Тефаль приведет к новой головной боли.

Разбрызгиватель чистить иногда приходится. Вода через носик вперед брызгать отказывается — отверстие забилось. Избегайте применять уксус, лимонную кислоту, химикаты. Аккуратно используйте спички, булавки, прочую мелочь, покупайте средство против накипи стиральных, посудомоечных машин. Удаляет осадок, образованный порошками, кондиционером на стенках бака. Средство для очистки посудомоечных, стиральных машин отлично подойдет для разбрызгивателя. Остальное чистите уксусной кислотой. Нелишним будет прочитать инструкцию, практика показывает: бумага обычно идет непосредственно в корзину.

Вывод

Ремонт утюгов с парогенератором принципиально ничем не отличается от обычных. Громкое слово просто означает емкость для воды с клапаном, приводимым в действие автоматикой, кнопкой. Расположение дырочек подошвы позволяет изучить встроенный парогенератор. Выстроились краем: из емкости вода просто капает в центр. Когда отверстия усеяли поверхность, внутри стоит проточный нагреватель или бойлер. Дороге к подошве вода становится паром.

Утюг – важнейшая вещь в доме. Стоит ли говорить, что утюг покупается надолго, после чего длительное время используется в быту, но перестает работать в самый неподходящий момент. Что делать? Покупать новый утюг и выбрасывать старый – жалко, тем более что поломка ведь может оказаться совсем пустяшной.

О том, если перестал работать утюг, как выявить причину неисправности, как устранить проблему в домашних условиях, имея при себе только отвертку и тестер (мультиметр), мы и расскажем читателю в очередной полезной статье сайта «Что Делать» (сайт). Ведь не выбрасывать же утюг, когда его можно починить за каких-нибудь 5 минут!

Перестал работать утюг: что делать

Для начала советуем внимательно осмотреть силовой кабель бытового прибора на предмет обгоревших или потемневших участков. Аналогичным образом нужно изучить состояние вилки утюга, которая может расплавиться в месте соприкосновения с розеткой, явно указывая на причину неисправности. Если шнур утюга чист, цел и ровен, а вилка не имеет заметных оплавленных следов, чтобы найти неисправность, прибор придется разобрать.

1. Разбираем утюг

Сняв ручку терморегулятора, важно найти все крепежные болты, которые могут быть утоплены в пластмассовом корпусе или скрыты элементами дизайна. Нередко такие болты размещаются за задней прозрачной крышкой утюга, которая крепится защелками. Если это так, то защелки нужно отстегнуть с использованием тонкой отвертки, стараясь не повредить корпус, не сломать крепежи. Конкретную инструкцию здесь сложно представить ввиду разнообразия моделей утюгов. Затратив какое-то время на поиск болтов, уверены, читатель сам сможет докопаться до внутренностей бытовой техники.

Примечание: чтобы не забыть, как крепились все элементы конструкции, можно фотографировать процесс разборки на фотоаппарат или мобильный телефон.

2. Осматриваем состояние деталей и контактов

Простым визуальным осмотром можно выявить подгоревшие, отошедшие или отломанные детали изделия, что явно укажет на причину неисправности. Нередко случается, что под воздействием высоких температур контакты просто выскакивают из крепежей, отпаиваются, нарушая нормальную работу утюга.

3. Проверяем одноразовый предохранитель

Если в вашей модели утюга предусмотрен предохранитель (скорее всего, он там должен быть), его придется проверить с помощью тестера (мультиметра). В случае выхода предохранителя из строя, его просто можно удалить из последовательной цепи, закоротив контакты с помощью отрезка проволоки (это не слишком правильно и безопасно, но позволит на какое-то время устранить неисправность, чтобы один раз погладить белье или одежду).

4. Проверяем силовой кабель

Для того чтобы добраться к внутренним контактам силового кабеля, нам предстоит очистить контактную колодку, обеспечив к ней доступ щупов тестера. Поместив один щуп мультиметра на внутренний контакт кабеля, другим щупом прикасаемся к контактам вилки утюга, проверяя сопротивление цепи. В отдельных тестерах для этих задач имеется специальная функция, которая подает звуковой сигнал при замыкании цепи. Говоря проще, если на тестере выставлено сопротивление, то при наличии контакта цифры на дисплее устройства начнут меняться. При этом важно прозвонить оба провода силового кабеля!

Если по одному из проводов цепь не замыкается, контакта нет, то причина неисправности именно в нем. Осмотрев шнур визуально на предмет перегибов, можно выявить и отрезать тот участок, на котором пропадает контакт. В большинстве случаев провод ломается на отрезке: от входа в утюг до замыкания на контактной колодке! Если обрезать и укоротить силовой кабель нельзя, его лучше заменить новым.

5. Проверяем регулятор температуры

Попробуйте покрутить ручку регулятора температуры в обе стороны до предела. При срабатывании регулятора должен слышаться характерный щелчок (если поломался утюг, то щелчка может не быть). Этот элемент цепи также может быть исследован тестером, если находится в замкнутом положении. Нередко случается, что контакты регулятора не срабатывают из-за налета, или окисления. В этом случае зачистить контакты нужно мелкой наждачной бумагой, мелким напильником, гвоздем или кухонным ножом (в крайнем случае, так тоже можно зачистить контакты).

6. Проверяем контакты ТЭНа

Если вы дошли до этого пункта и не смогли устранить неполадку (не работает утюг и все тут), вас ожидает плохая новость. Поломка, скорее всего, кроется в ТЭНе утюга, который впрессован в основание. Заменить ТЭН будет нереально, а единственное, что можно сделать – это прозвонить контакты ТЭНа, выходящие наружу. Если цепь разомкнулась из-за того, что контакты ТЭНа просто окислились с течением времени, считайте, что вам сильно повезло. После зачистки контактов цепь будет восстановлена и утюг заработает. Если же поломка кроется во внутреннем ТЭНе, сходить в магазин за новым утюгом все-таки придется.

Примечание: обычно осмотр и ремонт утюга не вызывает сложностей даже у тех, кто делает это впервые. Никаких особенных деталей в схеме простейшего утюга не предусмотрено. Там почти наверняка будет присутствовать:

• силовой кабель
• колодка с контактами
• предохранитель
• регулятор температуры

Если же ваш домашний утюг – чудо современной техники, обладающее множеством дополнительных функций и опций, за самостоятельный ремонт лучше не браться, доверив это дело парням из сервисного центра. И это особенно актуально, если на утюг еще распространяется действие гарантии или он стоит немалых денег. В этом случае вскрывать корпус изделия не рекомендуется вообще. Будьте осторожны и внимательны к мелочам!

В случае, если сервисный ремонт утюга обойдется значительно дороже покупки нового, тогда читайте статью, и постарайтесь найти в этот раз действительно надежную и качественную модель, которая смогла бы прослужить вам не один год. Ну это уже крайний случай, когда починить старый утюг не получается или его починка обходится очень уж дорого.

Много лет назад был куплен утюг Rowenta DM-940G. Верой и правдой он служил до самого последнего времени, но случилась с ним неисправность – он начал течь. Взамен был приобретен другой, а этот применялся при изготовлении печатных плат методом ЛУТ. Пар там не нужен, а нагревательный элемент исправен. Кстати, о можно прочитать тут.

Разборка утюга

Однако спортивный интерес не давал покоя и сподвиг на ремонт утюга. Решил починить. В процессе разборки отдал дань уважения немецким конструкторам. Утюг сделан не в Китае. На шильдике указана страна происхождения — Нимеция)). Утюг собран по блочному типу. Снятие одной деталь, открывало полный доступ к другой. Верхняя часть корпуса полностью отсоединилась от остальной части конструкции и не мешала в дальнейшем. Потом снялся резервуар для воды и открылся доступ к защитному кожуху подошвы утюга. По крупному здесь всего четыре детали: верхняя часть корпуса, резервуар для воды, защитный кожух подошвы и сама подошва.

Как видно из последнего фото, сама подошва состоит из двух функциональных узлов – нагревательного элемента и испарительной камеры, куда поступает вода через клапаны в ручке утюга. Проблема протекания воды заключалась в том, что произошла разгерметизация испарительной камеры. Клапаны плотно закрывали отверстия для воды. Черный герметик, напоминающий резину местами отошел от корпуса испарительной камеры. Но вызвано это было не его старением, а тем, что крышка испарительной камеры почему-то отошла со своего посадочного места. Для начала попытался отделаться малой кровью и попытался устранить течь намазав поверх старого герметика обычный автомобильный. Однако это не дало нужного результата. Попытка купить новую подошву успехом не увенчалась ввиду почтенного возраста утюга. Побродив по форумам, нашел несколько вопросов и сообщений где описывается подобная проблема, но решения не предлагалось. Поскольку судьба у данного экземпляра незавидная – либо ЛУТ либо на помойку, то решил подойти к делу решительно). При внешнем осмотре было замечено большое количество чешуек накипи внутри испарительной камеры.

Далее был снят терморегулятор, потом какой-то лепесток, назначения которого непонятно. Потом был удален весь старый герметик и снята крышка испарительной камеры. Процесс довольно трудоемкий и кропотливый. Дело в том, что подобный действия не предусматривались производителем ВООБЩЕ и дойди эта статья до него, он был бы крайне удивлен)). Трудность снятия крышки заключалась в том, что она не просто лежит на своем месте, а впрессована в него. Кроме того в передней части крышки камеры можно заметить ржавую мелкую деталь, которая раньше была винтом, но сейчас ни шлицев, ни граней не осталось. В средней и задней части крышки видны пять пятен герметика – под ними скрывались шпильки, составляющие единое целое с подошвой. На них одевалась крышка и шпильки развальцовывались. Такая мощь конструкции удивила и только после полного вскрытия стала понятна вся глубина замысла творцов. Количество накипи привело в ужас))). Вместе с тем стала понятна причина произошедшего – по мере накопления накипи внутри камеры и постоянным ее расширением в процессе нагревания привели к выдавливанию крышки с посадочного места, образования щели и протечке.

Чистка утюга

Механическим и химическими методами (Туалетный утенок)) удалось практически полностью удалить накипь. В процессе была выявлена одна любопытная деталь – сеточка, которая якобы должна служить делу фильтрования и задержки накипи, не давая ей выходить из паровых отверстий в подошве утюга на одежду. На самом деле эту сетку смело можно отнести к одному из методов запрограммированного старения вещей. Не будь ее, накипь не скапливалась бы в камере и легче бы из нее выходила, а так результат на лицо и потенциальный потребитель бодро идет в магазин бытовой техники за новым утюгом.

После очистки от накипи, сетка была выброшена.

Утюги, как бытовые приборы появились уже давно. Они были громоздкие, тяжелые и неудобные в использовании. Плюсом этих устройств была их «неубиваемость» из-за простоты конструкции. Они приходили в негодность лишь тогда, когда раскаленный уголь прожигал их металлическое днище.

В наши дни утюг – это высокотехнологичное устройство, состоящее из нескольких узлов, имеющих точную настройку и слаженность работы.

Рис. 1. Ремонтируемый утюг

Когда это все нарушается, прибор барахлит и в конце концов выходит из строя. Происходит это из-за разных причин. Неправильная эксплуатация, падения прибора, использование хлорированной воды для парогенератора и многое другое. В итоге такой нужный прибор превращается в бесполезный кусок пластмассы и метала.

Что же делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попробовать вернуть утюгу его работоспособность. Часто причина неисправности незначительна и легко устранима.

Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками.

Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».

Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.

На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.

Рис. 2. Вращаем регулятор, а утюг не нагревается

Напряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.

Судя по бирке (рисунок 3), мощность прибора составляет 1000 Вт. Это не большой показатель, так как попадаются экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но и больший ток проходит по его цепям и контактам. Поэтому такие приборы чаще подвержены условиям, при которых они выходят из строя.

Рис. 3. Технические характеристики

Как и у множества утюгов, начать следует со снятия задней крышки корпуса (рисунок 4). Она держится на одном винте, расположенном ровно посередине крышки.

Рис. 4. Снимаем заднюю крышку корпуса

С помощью крестовой отвертки откручиваем этот винт.

После того, как винт будет выкручен, крышка свободно снимется и можно будет увидеть входящие электрические цепи утюга.

Рис. 5. Электрические цепи утюга

Для удобства монтажа внутри находиться клеммник (рисунок 6), на который приходит входящий кабель. С другой стороны клеммника провода уходят глубже, внутрь устройства.

При большой мощности утюга в этом место могут происходить отгорания проводов или оплавление корпуса клеммника. Дело в том, что такой метод зажима винтами не совсем надежный, так как со временем соединение нагревается, и винт расшатывается.

При этом соединение еще больше греется и в итоге провод отгорает. И это место часто является слабым звеном в электрической цепи прибора.

Рис. 6. Клеммник

Но на фото все выглядит прекрасно. Никаких намеков на нагрев и тем более обрыв провода. Скорее всего, это из-за небольшой мощности нагревателя.

Но чтобы в дальнейшем было удобно производить разборку, необходимо снять зажим шнура, который держится на двух винтах.

Рис. 7. снимаем верхнюю часть корпуса утюга

С помощью той же крестовой отвертки откручиваем один винт и послабляем другой.

Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.

Рис. 8. откручиваем винты корпуса

Теперь переходим в переднюю часть. Оба винта в этом месте находятся под контейнером для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.

Рис. 9. Надавливаем на кнопку фиксатора

Для его удаления надавливаем на кнопку фиксатора (рисунок 9), и вынимаем сам распылитель. Далее, достаем контейнер для воды.

Рис. 10. Вынимаем распылитель
Рис. 11. Контейнер для воды

Под ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.

Рис. 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рис. 13. Снимаем верхнюю крышку

Остается только подошва с защитным кожухом и электрическими цепями.

Рис. 14. Подошва утюга

На фото 15 видно, что от клеммника отходит индикаторная лампа.

Рис. 15. Индикаторная лампочка

Она должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.

По центру находиться движок терморегулятора (рисунок 16) с косым направляющим срезом. Этот срез необходим для состыковки колеса регулятора на верхней крышке с движком термодатчика.

Рис. 16. Движок терморегулятора

Вынимаем неоновую лампу с посадочного места (рисунок 17) и откручиваем три винта крепления защитного кожуха подошвы (рисунок 18).

Далее, необходимо отключить провода, идущие под кожух, иначе они будут мешать. Провода, как приходящие, так и отходящие имеют соответствующую окраску, поэтому маркировать их перед отсоединением нет никакой необходимости.

Рис. 17. Вынимаем лампочку
Рис. 18. Откручиваем 3 винта крепления

Но перед этим проверяем, не в шнуре ли проблема. Для этого, соединяем выводы прибора, способного проверить цепь, с синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, и нулю сети 220 В. Крутим движок терморегулятора сначала в одну, а затем в другую сторону.

Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.

Рис. 19. Ищем обрыв цепи

По очереди откручиваем все зажимы проводов.

Рис. 20. Откручиваем остальные зажимы проводов

Вынув провода из зажимов, аккуратно снимаем защитный кожух.

Рис. 21. Снимаем защитный кожух

Кладем его в сторону и снова берем указатель цепи. Соединяем его концы с выводами нагревателя или ТЭНа. Прибор показывает, что ТЭН цел, и это хорошая новость, так как он впрессован в подошву утюга.

Рис. 22. Проверка ТЭНа

Остался только регулятор температуры.

На один из его выводов приходит коричневый провод, который идет непосредственно с сети. Соединив прибор с этим выводом термодатчика (рисунок 23), а также с белым проводом, который идет на второй его контакт, снова вращаем регулятор.

Рис. 23. Проверка терморегулятора

Ничего не происходит, значит, терморегулятор неисправен.

Что можно в таком случае сделать? Самое простое – это заменить регулятор. Но найти такой же, будет скорее всего проблематично, тем более рабочий.

Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.

Но это не выход, так как в лучшем случае, при перегреве утюг может спалить нежную ткань. А в худшем всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому соединение на прямую – не выход.

Что же тогда можно сделать? Просто подрегулировать биметаллическую пластину терморегулятора. Если присмотреться, то можно заметить, что контакты термореле разомкнуты в любом положении ручки регулятора.

Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.

Берем «утиночки» и захватив ими пластину биметалла, чуть-чуть вращаем ее против часовой стрелки (рисунок 24 и 25).

Рис. 24. Вращаем пластину биметалла
Рис. 25.

Делать это нужно максимально аккуратно и в среднем положении движка терморегулятора. В какой-то момент раздастся щелчок, и контакты замкнуться.

Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.

Рис. 26. Замеры после доработки

Теперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны. Провода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.

Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31), ось колеса регулятора точно вошла в срез на движке термореле.

Чтобы проверить, правильно ли соединились эти две детали, нужно повращать колесо регулятора в разные стороны. Если оно фиксируется в двух направлениях, значит, все правильно соединилось и можно продолжать сборку.

Рис. 31. Корпус соединяем с подошвой

Закрепляем корпус винтами и ставим контейнер с пульверизатором.

Рис. 34. Ставим обратно заднюю крышку

Включаем утюг в сеть и вращаем колесо.

На фото 35 видно, что утюг включился и нагревается.

Рис. 35. Утюг работает

В какой-то момент он сам отключился, набрав нужную температуру.

Крутим колесо на максимум, и он снова включился. Можно считать, что регулятор работает корректно и в подходящий момент не подведет. На этом ремонт можно считать оконченным.

Следует помнить, что все работы нужно производить при отключенном от сети приборе.

разборка, характерные неисправности и способы их устранения Снятие крышки с утюга gorenje

Компания Bosch редко выпускает на рынок простые модели. Практически все устройства работают на пару и многие из них беспроводные. Продукция этого производителя очень распространена и отличается в основном отличным качеством. Но все имеет свой срок годности, поэтому некоторые пользователи спустя время задаются вопрос: как провести ремонт утюга “Бош” своими руками? Для ответа на этот вопрос следует вдаться в некоторые интересные подробности и разобраться. Этим мы и займемся в этой статье.

Что такое утюг?

Что же это такое? Даже если начинать рассматривать старые модели, то можно выделить следующие компоненты:

1. Корпус со встроенным регулятором.
2. Основание (подошва).
3. Спиральный элемент.
4. Электрические схемы и соединения.

Классический прибор имеет две съемные детали — это подошва и задняя стенка.

В каком из мест могут возникнуть проблемы? Основные неисправности связаны и кабелем устройства. Для определения такой неполадки нужно использовать мультиметр.

1. Емкость для жидкости.
2. Разбрызгиватель этой самой жидкости.

Резервуар в разных моделях может располагаться на разных местах. Второй же компонент расположен на “носу” утюга. Принцип работы устройства выглядит следующим образом:

1. Подошва доходит до определенной температуры.
2. Происходит автоматическая подача воды.
3. Вода превращается в пар и вбрасывается нажатием специальной клавиши.

Основные неполадки

Новенькие модели утюгов могут иметь большое число компонентов, но, как мы разобрались, в каждой из них будут четыре знакомых детали. Самые распространенные неисправности как раз-таки и касаются этих компонентов:

1. Подошва отказывается нагреваться. Возможно, прибор нуждается в срочном ремонте предохранителя или терморегулятора. Первый может страдать от разрыва в контактах, а у второго они могут окислиться.
2. Устройство не включается. Как упоминалось выше, множество проблем связано именно с кабелем питания. Но не стоит забывать и о терморегуляторе, который с забитыми отверстиями далеко не пойдет — тут не обойтись без чистки.
3. Вышел из строя температурный регулятор, что мешает менять режимы работы.

Разборка

Как разобрать утюг Bosch? Для того чтобы понять, что делать дальше, нужно научиться разбирать устройство:

1. Найдите винт на задней стенке, выкрутите его и снимите крышку.
2. Обыщите корпус на предмет наличия спрятанных замков или выступов. Если таковые имеются, то аккуратно подденьте их острым предметом.
3. Выкрутите оставшиеся винты и достаньте емкость.
4. После демонтажа бака осмотрите все внутреннее строение прибора.
5. На защитной крышке выкрутите несколько винтов и получите доступ в электросхеме.

Проведение ремонта

Как отремонтировать утюг “Бош”? В большинстве случаев достаточно избавиться от “загрязнений”.

Чистка:

• После разборки устройства необходимо снять подошву, продуть ее пылесосом и почистить небольшой щеткой, дабы удалить пыль и мелкий сор.
• Далее потребуется разместить компонент в миске с водой и уксусом либо лимонной кислотой.

• Прямо вместе с емкостью поставить на огонь, нагреть миску и прокипятить подошву в течение пяти минут. Повторить данную процедуру 3-5 раз.

Важно! Можно вместо воды и уксуса воспользоваться специальным средство против накипи, предназначенным для кастрюль и чайников. После проделанных манипуляций прибор оставляется на сушку и ждет проверки в течение суток.

Куда сложнее будет избавиться от накипи, если устройство работает на пару. Тут, скорее всего, проблема заключается в том, что забились отверстия для конденсата.

Специалисты дают следующие советы:

• Используйте ватную палочку. Продвиньте ее в отверстия и сделайте несколько поступательных движений. Также можно смочить ее в спиртовом растворе.
• Рассыпьте соль на хлопковой ткани и прогладьте утюгом.

Важно! Этот проверенный метод быстро приводит в себя подошву из нержавейки.

• Если работа не ладится с керамическим или тефлоновым элементом, сразу идите в сервисный центр. Данная работа по силам любой мастерской.
• Если из строя вышел терморегулятор, предохранитель или другой компонент, то попробуйте их очистить от окисленных соединений при помощи спирта.

Утюг – предмет, который поможет выглядеть красиво и аккуратно. После выхода из строя данного устройства, часто возникает желание починить утюг самостоятельно или обратиться за помощью в сервисный центр.

Планируя осуществить ремонт утюга тефаль, нужно следовать определенным рекомендациям, чтобы не навредить устройству еще больше:

1. Снимите крышку прибора. Для этого вкрутите вглубь винты, находящиеся в задней части прибора у его основания.
2. После разблокировки крышки, приподнимайте ее аккуратно, чтобы не сломать. В некоторых местах крышка может крепиться к корпусу защелками. Определите, где они находятся. В этом вам поможет лезвие ножа, которое необходимо завести под крышку.


3. Тонкой отверткой вытащите кнопки. Инструментом поддевают их и демонтируют из устройства. Под кнопками есть винт. Его нужно открутить, чтобы разобрать утюг тефаль полностью.

4. После первых действий будет легче снять регулятор подачи пара. Под ним есть еще один винт, который также нужно открутить.


5. Сняв крышку, выкрутите винт в передней части прибора. Это откроет доступ к электронным компонентам.



Разборка утюга пройдет правильно, если выполнять все действия не спеша, без резких движений. Тщательно осматривайте прибор на наличие заглушек и защелок, которые спрятаны под декоративными элементами.

Разборка аппарата Philips

Чтобы разобрать утюг филипс, необходимо выполнить такие действия:

1. Выкрутите болт, расположенный на подставке и снимите нижнюю часть прибора;


2. Под подставкой открутите еще два болта;


3. Прикладывая небольшое усилие, вытащите ручку утюга, которая вставлена в корпус с помощью защелок;


4. Вытягивая верхнюю часть прибора, открутите два болта и отсоедините корпус от нижней поверхности;



5. Отсоединив все провода, открутите все болты на внутренней поверхности утюга.



Обнаружив поломку, устраняем неисправность и собираем устройство в той же последовательности, в которой разбирали.

Распространенные неполадки и их устранение

Выполняя ремонт утюга своими руками, предварительно нужно знать, какие проблемы могут с ним возникнуть и как заставить прибор снова работать.

Аппарат не включается

Утюг не включается в основном из-за шнура, который может иметь повреждения на одном или нескольких участках. Если шнур имеет коричневые участки, значит, он в этих местах перегорел и их нужно отрезать и заменить.

Когда видимых нарушений нет, кабель проверяют тестером. Если он не подлежит ремонту, его меняют на новый.

Прибор сам отключается

Происходит это за счет работы термодатчика. Выставив необходимую температуру на приборе во время глажки, он наберет ее и отключится, предохраняя утюг от перегорания.

Современные модели Philips и Tefal имеют функцию автоматического выключения. Встроенные датчики помогают избежать пожара, если утюг забыли в горизонтальном положении.

Не работает терморегулятор

Проверить работу терморегулятора, можно тестером, переключая режимы нагревания. Если элемент неисправен, его ремонтируют, снимая ручку с корпуса или разбирая весь прибор.

Причины поломки терморегулятора:

• Образование нагара на контактах. Его удаляют кусочком замшевой ткани, предварительно смоченной в спирте или присыпанной лимонной кислотой. Запрещается применять для очистки наждачную бумагу, это приведет к образованию большого количества царапин;
• Сгорела биметрическая пластина. Ее починить которую невозможно, придется заменить на новую;
• Поломался шток. Его починить сложно, поэтому проще поменять полностью весь терморегулятор.

Замена терморегулятора – не сложный процесс, который не требует много денег и усилий.

Не работает нагревательный элемент

Нагревательный элемент – самая важная часть утюга. Чтоб понять рабочий он или нет, воспользуйтесь тестером. Если нагревательный элемент не исправный, придется купить новый утюг.

Прежде чем выбрасывать старый вытащите из него шнур, регулятор и предохранитель. Они пригодятся в будущем.

Устройство не нагревается

Когда шнур вставляют в розетку, и лампочка о включении загорается, можно обнаружить, что утюг не нагревается все равно. Дело здесь в том, что сломался тэн. Можно постараться зачистить его контакты и снова проверить работу прибора.

Если устройство все равно не греет, придется его выбросить, потому что стоимость нового тэна практически равна цене нового утюга.

Из прибора вытекает вода

Вытекает вода из-за неисправности клапана, подающего жидкость на поверхность подошвы. В утюге есть регулятор, задача которого увеличивать или уменьшать отверстия для вытекания воды.

Если вода вытекает во время глажки, значит клапан закрыт полностью. Этого быть не должно. Возможно прибор разогрет недостаточно и вода не может превратиться в пар.

Если клапан сломан, а парогенератор выключен, из устройства будет течь вода. Протекает клапан из-за плохих резинок, заменить которые дома не удастся.

Плохо работает система отпаривания

Главная причина – большое образование накипи. Она возникает, когда в резервуар для воды заливают неподходящую жидкость. Вместо обычной воды из-под крана, нужно заливать только очищенную, кипяченую или дистиллированную.

Очистить забитые отверстия можно так:

1. Вытащите провод из розетки;
2. Приготовьте раствор. Смешайте 1 л воды и 200 мл уксуса, можно положить лимонную кислоту;
3. Налейте в глубокую металлическую емкость раствор и поставьте в нее утюг, слегка приподняв заднюю часть. Уровень воды должен быть выше подошвы на 15 мм;
4. Установите на максимальное значение регулятор пара;
5. Поставьте емкость на плиту и включить ее;
6. Дождитесь закипания жидкости, дайте немного остыть и нагрейте снова.

Процедуру кипячения повторяют не меньше четырех раз, чтобы удалить всю накипь. Выполнив все действия, вытащите из емкости утюг и дайте ему полностью высохнуть. После высыхания можно приступать к глажке вещей.

Сломалась кнопка подачи пара

Нормальное количество пара подается, если исправна небольшая пластиковая трубочка, расположенная внутри прибора. Часто она трескается от времени. Починить ее можно с помощью термоусадочной трубочки, ее диаметр составляет 4 мм.

Отрежьте термоусадку нужной длины, наденьте ее на сломанный участок и подогрейте паяльником. После ремонта соберите электрический прибор, вернув детали на свои места.

Профилактика неисправностей

Чтоб не возникало проблем и вопросов, как отремонтировать утюг филипс или тефаль, нужно не допускать ситуаций поломки:

• Перед включением, проверьте поверхность подошвы, удалите с нее все ворсинки и налипший мусор;
• Не допускайте перегрева, чтобы не испортить и не сжечь ткани;
• Вещи из меха не гладьте с паром, потому что ворсинки могут расплавиться и остаться на поверхности подошвы;
• Не оставляйте утюг мокрым, может образоваться ржавчина;
• Держите устройство подальше от детей, потому что из-за частых падений он может потечь.

Типы утюгов, которые не стоит чинить на дому

Все утюги, кроме беспроводных, поддаются ремонту в домашних условиях. Беспроводные могут иметь нижнюю часть, способную накапливать тепло, контактную площадку или отстегивающийся кабель.

Отремонтировать эти приборы можно только в специализированном сервисном центре, где есть оборудование для диагностики возможных проблем.

Следите за чистотой своего утюга, не оставляйте его включенным без присмотра и тогда он долго вам прослужит. Новая бытовая техника стоит дорого, как и ее ремонт. Бережное обращение сэкономит ваши деньги и избавит от поломок.

Наиболее частой причиной поломки любого утюга, является перегоревший термический предохранитель. Единственным решением подобной поломки является замена его на новый. Если утюг неправильно отпаривает, тогда прочищаются вентиляционные отверстия на подошве техники и убирается осадок с паровой камеры. Когда утюг липнет к ткани при глажке, тогда его подошву нужно почистить, а при необходимости, и разобрать для этого.

Однако какова бы ни была причина, послужившая проведению ремонта техники, как разобрать утюг должен знать каждый настоящий мужчина. Давайте рассмотрим процесс разборки утюга более детально.

Как правильно разобрать утюг

• Начинают разборку утюга с вывинчивания скрытого винта, расположенного под крышечкой емкости для воды. Затем, поддевают отверткой, приподнимают и снимают еще неразобранную крышку утюга.
• Выкручивают первый винт. Он расположен сверху. Дальше разборка продолжается в ручке утюга. Достают находящийся в окончании ручки шнур с поддерживающей насадкой. Спереди вынимают поворотный регулятор, выкручивая его против часовой стрелки до упора, и потянув вверх.
• Под регулятором имеется еще один винт. Его тоже выкручивают (это будет второй скрытый винт) и аккуратно вынимают кнопки.
• Затем при помощи отвертки раскрывают ручку утюга и снимают регулятор температур. Учтите, что еще пара винтов запрятана под крышкой этого регулятора. Крышку необходимо крепко выдернуть с помощью отвертки (держится чаще всего на трех защелках) или вытолкнуть с внутренней стороны, сняв предварительно подошву утюга.
• Теперь выкручивают винты, расположенные под регулятором и те, что имеются в конце подошвы утюга. Обычно там закручено два маленьких и два больших винтика.
• Потом аккуратно снимают уже «свободную» деталь, которая представляет собой большую (обычно белую) часть корпуса. Важно, чтобы детали от кнопок не растерялись. Это пружинки, черного цвета поршни, фильтры сеточкой на дне цилиндров. Для сохранности эти детали лучше сразу вытянуть и отложить в сторону.
• Осторожно следует обращаться и с трубкой, ведущей к распылителю утюга, чтобы нечаянно не сорвать или не повредить её.
• Теперь открыт доступ к винту, расположенному на носике прибора. Перед тем, как заново собирать, обязательно проверяют целостность и зажатость всех имеющихся контактов. Совет: узнав то, как разобрать утюг, учтите, что при сборке регулятор температур ставится положением «максимум» и прокручивается уже против часовой стрелки.

Обнаружить сгоревшую деталь помогает характерный нагар черного цвета на соответствующей детали. Работу контактов проверяют при помощи отвертки-индикатора.

Пошаговые инструкции и фото, превосходно демонстрирующие то, как разобрать утюг Tefal, представлены на этой странице — Разборка утюга Tefal . Таким образом, вы сможете видеть, насколько ваш процесс разборки соответствует истине, и не упустили ли вы каких либо деталей.

Скачать подробную инструкцию того, как разобрать утюг Philips реально . Согласитесь, иметь под рукой собственное руководство действий надежнее. Никогда не знаешь, в какой момент может произойти поломка утюга, а ходить в неглаженых вещах совершенно не доставляет никакого удовольствия.

Приобщиться к обществу ремонтников утюгов и подробно узнать, как разобрать утюг Braun, и какие хитрости в нем скрыты, вам будет интересно на странице .

Помните, разбор и сборка утюга должны проходить в спокойной обстановке, исключающей отвлекающие и раздражающие факторы. Класть детали следует подальше друг от друга, чтобы они не спутались, не упали со стола, не поломались. Собирая утюг, следите, чтобы не осталось «лишних» деталей (прокладок, пружинок и прочего).

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг , чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого.
Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга.
Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)

Чтобы разобрать утюг нужна специальная отвертка

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит… Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну — внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

Термостат, регулирующий температуру нагревания подошвы утюга

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга — предохранитель аварийного отключения.

Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.

Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной — замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос — Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.

Подготовка к работе

Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:

1. Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
2. Термостат функции регулирования температуры нагрева.
3. Резервуар, в котором содержится вода для отпаривания.
4. Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
5. Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:

1. крестовые отвертки прямой и изогнутой формы;
2. широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
3. мультиметр для проверки работы электрических элементов;
4. паяльник для замены деталей.

Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.

Снятие крышки

Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели . На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.

Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.

В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.

Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным. Но в любом случае работу нужно производить аккуратно и не торопясь.

Сетевой шнур

Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром . Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

Ремонт ТЭНа и терморегулятора

Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.

Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.

При поломке терморегулятора утюг может не включаться, даже если он установлен на «включено». Может быть наоборот — прибор не выключается при выключенном терморегуляторе. В обоих случаях проблема заключается в неисправных контактах.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.

Предохранитель и система разбрызгивания

На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

1. 1 л воды смешивают с 200 граммами уксуса;
2. на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.

Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

Утюг, который перестал работать, не стоит сразу нести на помойку . Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

Техническое обслуживание и ремонт архитектурного чугуна

КРАТКИЕ СВЕДЕНИЯ

Элемент чугуна, нуждающийся в очистке и покраске. Фото: любезно предоставлено организацией New York Landmarks Conservancy.

Джон Г. Уэйт, AIA, Исторический обзор Марго Гейл

Сохранение чугунных архитектурных элементов, в том числе целых фасадов, в последние годы привлекает все большее внимание, поскольку коммерческие районы признаны за их историческое значение и оживлены. В данном информационном бюллетене дается общее руководство по подходам к сохранению и восстановлению исторического чугуна.

Это фрагмент фасада из полихромного чугуна в Петалуме, Калифорния, 1886 год (О’Коннелл и Льюис, Architectural Iron Works, Сан-Франциско). Фото: Дон Мичем.

Чугун сыграл выдающуюся роль в промышленном развитии нашей страны в XIX веке. Чугунное оборудование заполнило американские фабрики и сделало возможным рост железнодорожных перевозок.Чугун широко использовался в наших городах для систем водоснабжения и уличного освещения. Как архитектурный металл, он сделал возможными новые смелые достижения в архитектурном дизайне и строительных технологиях, обеспечивая при этом богатство орнамента.

Этот старинный металл, железный сплав с высоким содержанием углерода, был слишком дорогим, чтобы производить его в больших количествах до середины 18 века, когда новая технология печей в Англии сделала его более экономичным для использования в строительстве. Известный своей большой прочностью на сжатие, чугун в форме тонких негорючих столбов был представлен в 1790-х годах на английских хлопчатобумажных фабриках, где пожары были обычным явлением.В Соединенных Штатах подобные тонкие колонны впервые были использованы в 1820-х годах в театрах и церквях для поддержки балконов.

К середине 1820-х годов в Нью-Йорке рекламировались одноэтажные железные витрины. Дэниел Бэджер, бостонский литейщик, который позже переехал в Нью-Йорк, утверждал, что в 1842 году он изготовил и установил первые железные ставни для железных витрин, которые обеспечивали защиту от краж и внешнего пожара. В грядущие годы и в 20-е годы практичная чугунная витрина станет популярной в городах от побережья до побережья.Он не только помог выдержать нагрузку на верхние этажи, но и обеспечил большие витрины для демонстрации товаров и позволил естественному свету заливать интерьеры магазинов. Самое главное, чугунные фасады стоили недорого и требовали небольшого труда на месте.

Неутомимым сторонником использования чугуна в зданиях был изобретательный житель Нью-Йорка, архитектор-самоучка Джеймс Богардус. Начиная с 1840 года, Bogardus превозносил свои достоинства: прочность, структурную стабильность, долговечность, относительную легкость, способность принимать практически любую форму и, прежде всего, огнестойкие качества, столь востребованные в эпоху серьезных городских пожаров.Он также подчеркнул, что процессы литья под давлением, с помощью которых из чугуна изготавливали элементы здания, полностью совместимы с новыми концепциями заводского изготовления, массового производства и использования идентичных взаимозаменяемых деталей.

В 1849 году Богардус создал нечто уникальное по-американски, построив первое здание с самонесущими многоэтажными железными стенами. Известный как Edgar Laing Stores, этот угловой ряд небольших четырехэтажных складов, которые выглядели как одно здание, был построен в нижнем Манхэттене всего за два месяца.Его задняя, ​​боковые и внутренние несущие стены были из кирпича; Каркас перекрытия состоял из деревянных балок и балок. Одна из чугунных стен была несущей, поддерживая балки деревянного перекрытия. Новшеством стали два уличных фасада из самонесущего чугуна, состоящие из нескольких частей — колонн, панелей, подоконников и пластин в дорическом стиле, а также некоторых накладных орнаментов. Каждый компонент фасадов был отлит индивидуально в песчаной форме в литейном цехе, обработан до гладкости, испытан на соответствие и, наконец, доставлен на запряженных лошадьми телегах на строительную площадку.Там их подняли на место, затем скрепили болтами и прикрепили к обычной конструкции из дерева и кирпича с помощью железных шипов и ремней.

Гробница семьи Слаттер в Мобиле, штат Алабама, состоящая из чугунного мавзолея и ограды, демонстрирует широкий спектр использования этого материала в XIX веке. Фото: Джек Э. Баучер, Коллекция HABS.

Второе возведенное здание с железным фасадом стало большим шагом вперед по сравнению с магазинами Laing Stores по размеру и сложности.Основанное в апреле 1850 года Богардусом и архитектором Робертом Хэтфилдом, пятиэтажное здание газеты Sun в Балтиморе было чугунным фасадом и чугунным каркасом. В Филадельфии в 1850 году было начато строительство нескольких железных фасадов: здание Inquirer Building, Brock Stores и здание Penn Mutuai (все три были снесены). Отель «Св. Чарльз» 1851 года на Третьей улице, 60 с. Обрамление с чугунными колоннами, балками и фермами из кованого железа было широко видно в Нью-Йоркском Хрустальном дворце 1853 года.

Во второй половине XIX века Соединенные Штаты находились в эпоху огромного экономического и территориального роста. Использование железа в коммерческих и общественных зданиях быстро распространилось, и сотни зданий с железными фасадами были возведены в городах по всей стране с 1849 года до начала века. Выдающиеся примеры железных фасадов существуют в Балтиморе, Галвестоне, Луисвилле, Милуоки, Новом Орлеане, Филадельфии, Ричмонде, Рочестере (Нью-Йорк) и особенно в Нью-Йорке, где только в историческом районе Сохо Чугун насчитывается 139 зданий с железными фасадами.К сожалению, большая часть железных фасадов по всей стране была снесена в ходе проектов реконструкции центра города, особенно после Второй мировой войны.

В дополнение к этому внешнему виду, многие общественные здания демонстрируют великолепные открытые внутренние изделия из железа, одновременно декоративные и структурные. Замечательные примеры сохранились по всей стране, в том числе Библиотека Пибоди в Балтиморе; Старое административное здание в Вашингтоне, округ Колумбия; здание Брэдбери в Лос-Анджелесе; бывший Капитолий штата Луизиана; бывшая ратуша в Ричмонде; Твидовое здание суда в Нью-Йорке; и столицы штатов Калифорния, Джорджия, Мичиган, Теннесси и Техас.И, конечно же, железо образует величественный купол Капитолия Соединенных Штатов, построенный во время Гражданской войны. Декоративный чугун также был популярным материалом в пейзаже: заборы, фонтаны со скульптурами, фонарные столбы, мебель, урны, беседки, ворота и ограды для кладбищенских участков. При таком широком спросе многие американские литейные заводы, которые занимались литьем деталей машин, банковских сейфов, железных труб или кухонных плит, добавили отделы архитектурного железа. Это потребовало от создателей моделей со сложными конструкторскими возможностями, а также со знанием усадки металла и других технических аспектов литья.Крупные компании включают Hayward Bartlett Co. в Балтиморе; Джеймс Л. Джексон, Cornell Brothers, J. L. Mott и Daniel D. Badger’s Architectural Iron Works на Манхэттене; Hecla Ironworks в Бруклине; Вуд и Перо из Филадельфии; Лидс и Ко, Литейный завод Шекспира и Мильтенбергер в Новом Орлеане; Братья Уинслоу в Чикаго; и Джеймс МакКинни в Олбани, штат Нью-Йорк.

Чугун был предпочтительным металлом во второй половине XIX века. Это был не только огнестойкий материал в период крупных городских пожаров, но и большие фасады из чугуна можно было изготавливать с меньшими затратами, чем сопоставимые каменные фасады, а железные здания можно было возводить быстро и эффективно.Самый большой стоящий образец обрамления с чугунными колоннами и коваными балками — шестнадцатиэтажное здание Манхэттен в Чикаго, самый высокий небоскреб в мире, построенный в 1890 году Уильямом ЛеБароном Дженни. К этому времени, однако, сталь стала доступна на национальном уровне, стала более универсальной в структурном отношении и конкурентоспособной по цене. Его более широкое использование — одна из причин, почему строительство из чугуна уменьшилось на рубеже веков после того, как было так активно принято всего лишь пятьдесят лет назад. Тем не менее, чугун продолжал использоваться в значительных количествах для многих других структурных и декоративных целей даже в 20 веке: витрины; шатры; пролеты и большие оконные рамы для каркасных и кирпичных домов; уличная и ландшафтная обстановка, в том числе киоски метро.

XIX век оставил нам богатое наследие новых методов строительства, особенно строительства в совершенно новом масштабе, которое стало возможным благодаря использованию металлов. Первым из них был чугун, хотя период его интенсивного использования длился всего полвека. Теперь сохранившееся наследие чугунной архитектуры, большая часть которой продолжает находиться под угрозой, заслуживает новой оценки и соответствующих мер по сохранению и реставрации.

Что такое чугун?

Чугун — это сплав с высоким содержанием углерода (не менее 1.7% и обычно от 3,0 до 3,7%), что делает его более устойчивым к коррозии, чем кованое железо или сталь. Помимо углерода, чугун содержит различные количества кремния, серы, марганца и фосфора.

В расплавленном виде чугун легко разливается в формы, что позволяет создавать практически неограниченные декоративные и структурные формы. В отличие от кованого железа и стали, чугун слишком твердый и хрупкий, чтобы его можно было придавать молотком, прокаткой или прессованием. Однако, поскольку он более жесткий и более устойчивый к короблению, чем другие виды железа, он может выдерживать большие сжимающие нагрузки.Чугун относительно слаб при растяжении, однако не выдерживает растягивающей нагрузки без предварительного предупреждения.

Подступенки на этих чугунных ступенях украшены декоративным узором. Фото: файлы NPS.

Характеристики различных типов чугуна определяются их составом и методами плавки, литья и термообработки. Металлургические компоненты чугуна, влияющие на его хрупкость, ударную вязкость и прочность, включают феррит, цементит, перлит и графитовый углерод.Чугун с чешуйками углерода называется серым чугуном. «Серый излом», связанный с чугуном, вероятно, получил свое название из-за серого зернистого вида его сломанной кромки, вызванного наличием чешуек свободного графита, которые объясняют хрупкость чугуна. Эта хрупкость является важной отличительной характеристикой чугуна и мягкой стали.

По сравнению с чугуном кованое железо относительно мягкое, податливое, прочное, устойчивое к усталости и легко обрабатывается ковкой, гибкой и волочением.Это почти чистое железо с содержанием углерода менее 1% (обычно от 0,02 до 0,03%). Шлак варьируется от 1% до 4% и существует в чисто физической ассоциации, то есть не легирован. Это придает кованому железу характерную слоистую (слоистую) или волокнистую структуру.

Кованое железо можно отличить от чугуна несколькими способами. Кованые элементы обычно проще по форме и менее однородны по внешнему виду, чем чугунные элементы, и содержат следы прокатки или ручной работы.Чугун часто содержит линии кристаллизатора, оклады, дефекты отливки и отверстия для воздуха. Чугунные элементы очень однородны по внешнему виду и часто используются повторно. Чугунные элементы часто скрепляются болтами или винтами, тогда как детали из кованого железа склепываются или свариваются (термическая сварка) вместе.

Низкоуглеродистая сталь теперь используется для изготовления новых металлических изделий ручной работы и ремонта старых кованых элементов. Низкоуглеродистая сталь — это сплав железа с содержанием углерода не более 2%, который является прочным, но легко обрабатывается в виде блоков или слитков.Низкоуглеродистая сталь не так устойчива к коррозии, как кованое или чугунное.

Многие методы технического обслуживания и ремонта, описанные в Кратком описании, особенно относящиеся к очистке и покраске, потенциально опасны и должны выполняться только опытными и квалифицированными рабочими с использованием средств защиты, подходящих для данной задачи. Во всех случаях ремонта, кроме самого простого, лучше всего привлекать архитектора по консервации или реставратора зданий, чтобы он оценил состояние утюга и подготовил контрактную документацию на его обработку.

Как и любому проекту консервации, работе должен предшествовать обзор местных строительных норм и правил и норм по охране окружающей среды, чтобы определить, существуют ли какие-либо конфликты с предлагаемыми методами обработки. В случае возникновения противоречий, особенно в отношении методов очистки или лакокрасочных материалов, необходимо обсудить исключения или отклонения, либо принять альтернативные методы обработки или материалы.

Общие проблемы, с которыми сегодня сталкиваются чугунные конструкции, включают сильно заржавевшие или отсутствующие элементы, ударные повреждения, структурные разрушения, сломанные соединения, повреждение соединений и потерю анкеровки в кладке.

Окисление или ржавление происходит быстро, когда чугун подвергается воздействию влаги и воздуха. Минимальная относительная влажность, необходимая для стимулирования ржавления, составляет 65%, но этот показатель может быть ниже в присутствии коррозионных агентов, таких как морская вода, соленый воздух, кислоты, кислотные осадки, почвы и некоторые соединения серы, присутствующие в атмосфере, которые действуют как катализаторы в процессе окисления. Ржавчина ускоряется в тех случаях, когда архитектурные детали имеют карманы или щели для улавливания и удержания жидких коррозионных агентов.Кроме того, как только образуется пленка ржавчины, ее пористая поверхность действует как резервуар для жидкости, что, в свою очередь, вызывает дальнейшую коррозию. Если этот процесс не остановить, он будет продолжаться до тех пор, пока железо не будет полностью поглощено коррозией, не оставив ничего, кроме ржавчины.

Структурная трещина, зазоры в стыках между компонентами и большое отверстие, в котором отсутствует часть кронштейна консоли, — вот проблемы, очевидные в этом чугунном узле. Фотография: Ford, Powell & Carson.

Гальваническая коррозия — это электрохимическое действие, которое возникает, когда два разнородных металла взаимодействуют вместе в присутствии электролита, такого как вода, содержащая соли или ионы водорода.Тяжесть гальванической коррозии зависит от разницы потенциалов между двумя металлами, их относительной площади поверхности и времени. Если более благородный металл (более высокое положение в электрохимическом ряду) намного больше по площади, чем базовый или менее благородный металл, износ основного металла будет более быстрым и серьезным. Если более благородный металл намного меньше по площади, чем основной металл, ухудшение основного металла будет гораздо менее значительным. Чугун подвергается атакам и коррозии, когда он находится рядом с более благородными металлами, такими как свинец или медь.

Графитизация чугуна, менее распространенная проблема, происходит в присутствии кислотных осадков или морской воды. По мере коррозии железа остатки коррозии пористого графита (мягкого углерода) пропитываются нерастворимыми продуктами коррозии. В результате чугунный элемент сохраняет свой внешний вид и форму, но имеет более слабую конструкцию. Графитизация происходит там, где чугун долгое время оставался неокрашенным, или когда герметичные швы не выдерживали, а кислотная дождевая вода разъедала части с тыльной стороны.Проверка и идентификация графитизации осуществляется путем соскабливания ножом по поверхности, чтобы выявить крошку железа под ней. Когда происходит обширная графитизация, обычно единственным выходом является замена поврежденного элемента.

Отливки также могут иметь трещины или дефекты в результате недостатков исходного производственного процесса, таких как воздушные дыры, трещины и золы, или холодные закрытия (вызванные «замерзанием» поверхности расплавленного чугуна во время литья из-за неправильного или прерывистая заливка).Хрупкость — еще одна проблема, которая иногда встречается в старых чугунных элементах. Это может быть результатом чрезмерного содержания фосфора в чугуне или охлаждения во время процесса литья.

Прежде чем устанавливать надлежащую обработку чугунных элементов в здании или сооружении, необходимо оценить историческое и архитектурное значение и изменения собственности, а также ее нынешнее состояние. Если работа включает в себя нечто большее, чем обычное обслуживание, необходимо привлечь квалифицированного специалиста для разработки отчета об исторической структуре, в котором излагается историческое развитие объекта, документируется его существующее состояние, определяются проблемы ремонта и предоставляется подробный список рекомендуемых рабочих элементов. с приоритетами.С помощью этого процесса можно оценить значение и состояние чугуна и предложить соответствующие способы обработки. Для ограждений или отдельных компонентов здания, таких как фасад, следует придерживаться аналогичной, но менее обширной аналитической процедуры.

Прежде чем приступить к работе, необходимо хорошо понять природу и масштабы проблем с чугунными элементами. Если проблемы незначительны, например, коррозия поверхности, отслаивание краски или неудачная герметизация, владелец собственности может провести ремонт, работая напрямую со знающим подрядчиком.Если есть серьезные проблемы или серьезные повреждения чугуна, лучше всего заручиться услугами архитектора или консерватора, который специализируется на консервации исторических зданий. В зависимости от объема работ контрактные документы могут варьироваться от общих спецификаций до полных рабочих чертежей с аннотированными фотографиями и спецификациями.

Для тщательной оценки состояния металлоконструкций необходимо провести тщательный физический осмотр каждой секции железной конструкции, включая болты, крепежные детали и кронштейны.Обычно строительные леса или механический подъемник используются для тщательного осмотра чугунного фасада или других крупных сооружений. Удаление отдельных участков краски может быть единственным способом определить точное состояние соединений, металлических креплений, а также пересечений или щелей, которые могут задерживать воду.

Исследование несущих элементов, таких как колонны и балки, позволит установить, работают ли эти компоненты так, как они были изначально спроектированы, или же картины напряжений были перераспределены.Области, которые подвергаются чрезмерной нагрузке, должны быть обследованы, чтобы установить, были ли они повреждены или были перемещены. Очевидно, что повреждение основного элемента конструкции необходимо идентифицировать и оценить; внимание не следует уделять только декоративным особенностям.

Состояние здания, строения или объекта; диагностика его проблем; и рекомендации по его ремонту должны быть записаны в виде чертежей, фотографий и письменных описаний, чтобы помочь тем, кто будет нести ответственность за его сохранение в будущем.

Независимо от того, требуются ли мелкие или серьезные работы, сохранение и ремонт старинных металлических конструкций — это рекомендуемый подход к консервации, а не на замене. По возможности, все ремонтные и реставрационные работы должны быть обратимыми, чтобы модификации или обработки, которые могут оказаться вредными для долгосрочной сохранности утюга, можно было исправить с наименьшим повреждением исторических металлических конструкций.

Если речь идет о химическом удалении краски, важно тщательно спланировать последовательность работ и инспектировать архитектор или реставратор для обеспечения строгого соблюдения контрактных документов, чтобы свести к минимуму риск возникновения проблем.Фото: Раймонд М. Пепи, Building Conservation Associates.

В случае значительного разрушения защитного покрытия и / или при наличии сильной коррозии ржавчину и большую часть или всю краску необходимо удалить, чтобы подготовить поверхности для новых защитных покрытий. Доступные методы варьируются от физических процессов, таких как чистка проволочной щеткой и пескоструйная очистка, до очистки пламенем и химических методов. Выбор подходящей техники зависит от степени разрушения краски и коррозии, степени детализации поверхности и типа наносимого нового защитного покрытия.Местные законы по охране окружающей среды могут ограничивать выбор методов очистки и удаления краски, а также утилизации материалов.

Многие из этих методов потенциально опасны и должны выполняться только опытными и квалифицированными рабочими, использующими надлежащие средства защиты глаз, защитную одежду и другие условия безопасности на рабочем месте. Перед выбором процесса следует подготовить тестовые панели на очищаемом утюге, чтобы определить относительную эффективность различных методов.В процессе очистки, скорее всего, будут обнаружены дополнительные дефекты покрытия, трещины и коррозия, которые раньше не были очевидны.

Существует ряд методов, которые можно использовать для удаления краски и коррозии с чугуна: Ручное соскабливание, скалывание и чистка проволочной щеткой — наиболее распространенные и наименее дорогие методы удаления краски и легкой ржавчины с чугуна. Однако они не удаляют всю коррозию или краску так же эффективно, как другие методы.Опытные мастера должны выполнить работы, чтобы снизить вероятность того, что поверхности могут быть поцарапаны или повреждены хрупкие детали.

Пескоструйная очистка под низким давлением (обычно называемая абразивной очисткой или пескоструйной очисткой) часто является наиболее эффективным подходом к удалению чрезмерных отложений краски или значительной коррозии. Пескоструйная очистка является быстрой, тщательной и экономичной, и она позволяет очистить утюг на месте. Заполнитель может быть железным шлаком или песком; Медный шлак не следует использовать для обработки железа из-за возможности электролитических реакций.Некоторая резкость в совокупности выгодна тем, что придает металлической поверхности «зуб», что приводит к лучшей адгезии краски. Использование очень острого или твердого заполнителя и / или чрезмерно высокого давления (более 100 фунтов на квадратный дюйм) не требуется, и его следует избегать. Смежные материалы, такие как кирпич, камень, дерево и стекло, должны быть защищены от повреждений. Некоторые местные строительные нормы и правила и органы охраны окружающей среды запрещают или ограничивают сухую пескоструйную очистку из-за проблемы с переносом пыли по воздуху.

Влажная пескоструйная очистка более проблематична, чем сухая пескоструйная очистка чугуна, поскольку вода мгновенно вызывает ржавчину поверхности и проникает глубоко в открытые швы. Поэтому, как правило, это не считается эффективным методом. Влажная пескоструйная очистка снижает количество переносимой по воздуху пыли при удалении сильных отложений краски, но удаление сточных вод, содержащих свинец или другие токсичные вещества, ограничивается экологическими нормативами в большинстве регионов.

Пламенная очистка металла от ржавчины с помощью специальной кислородно-ацетиленовой горелки с многопламенной головкой требует наличия специально обученных операторов, что дорого и потенциально опасно.Тем не менее, он может быть очень эффективным на железе со слабой и средней степенью коррозии. Обработка поверхности проволочной щеткой обычно необходима после очистки пламенем.

Химическое удаление ржавчины путем травления кислотой — это эффективный метод удаления ржавчины с металлических элементов, который можно легко удалить и отправить в цех для погружения в чаны с разбавленной фосфорной или серной кислотой. Этот метод не повреждает поверхность утюга при условии, что утюг нейтрализуется до уровня pH 7 после очистки.К другим химическим средствам удаления ржавчины относятся продукты на основе цитрата аммония, щавелевой кислоты или соляной кислоты.

Химическое удаление краски с использованием щелочных соединений, таких как хлористый метилен или гидроксид калия, может быть эффективной альтернативой абразивно-струйной очистке для удаления сильных отложений краски. Эти агенты часто доступны в виде гелей или паст замедленного действия. Поскольку они могут вызвать ожоги, необходимо надевать защитную одежду и очки. Химические вещества, нанесенные на негерметичный фасад, могут просочиться через щели и отверстия, что приведет к повреждению внутренней отделки здания и коррозии тыльной стороны железных компонентов.Остаточные следы чистящих составов на поверхности утюга, если их не нейтрализовать тщательно, могут в будущем привести к потере лакокрасочного покрытия. По этим причинам применение щелочных смывок для краски и кислотных очистителей в полевых условиях обычно не рекомендуется.

После любого из этих методов очистки и удаления краски только что очищенный утюг следует немедленно покрасить антикоррозийной грунтовкой, прежде чем начнется образование новой ржавчины. Этот период времени может варьироваться от минут до часов в зависимости от условий окружающей среды.Если грунтование откладывается, любую образовавшуюся ржавчину на поверхности следует удалить чистой проволочной щеткой непосредственно перед грунтованием, потому что ржавчина препятствует хорошему сцеплению грунтовки с чугунной поверхностью и не позволяет грунтовке полностью заполнить поры металла. .

Самый распространенный и эффективный способ сохранить архитектурный чугун — сохранить защитное лакокрасочное покрытие на металле. Краска также может быть декоративной, если это исторически целесообразно.

Перед удалением краски с исторического архитектурного чугуна рекомендуется микроскопический анализ образцов исторической последовательности окраски. Этот процесс, называемый анализом серии красок, должен выполняться опытным реставратором архитектуры. В ходе анализа будут определены исторические цвета краски и другие условия, например, была ли краска матовой или глянцевой, был ли добавлен песок в краску для текстуры и было ли здание полихромным или мраморным.Традиционно многие чугунные элементы окрашивались под другие материалы, например, известняк или песчаник. Иногда элементы были искусственно окрашены, так что железо выглядело как мрамор с прожилками.

В этом здании использовалось сильное щелочное средство для удаления краски, которое, по всей видимости, не было должным образом промыто или нейтрализовано. Через несколько месяцев вновь нанесенная краска начала отслаиваться, и на утюге появились полосы ржавчины. Фото: Ким Лавджой.

Для приклеивания новых защитных покрытий необходима тщательная подготовка поверхности.Необходимо удалить с утюга всю отслаивающуюся, отслаивающуюся и поврежденную краску, а также грязь и грязь, водорастворимые соли, масло и жир. На поверхности утюга может остаться старая, плотно приставшая краска, если она совместима с предлагаемыми покрытиями. Сохранение старой краски также сохраняет историческую последовательность окраски здания и позволяет избежать опасностей, связанных с удалением и утилизацией старой свинцовой краски.

Рекомендуется проконсультироваться со спецификациями производителя или у технических представителей, чтобы убедиться в совместимости между условиями поверхности, грунтовкой и финишным слоем, а также методами нанесения.

Чтобы краска прилипла должным образом, металлические поверхности перед покраской должны быть абсолютно сухими. Если выбранная краска не предназначена специально для исключительных условий, окраску не следует проводить при ожидаемой температуре ниже 50 градусов по Фаренгейту в течение 24 часов или при относительной влажности выше 80 процентов; Краску нельзя наносить, когда в воздухе туман, туман или дождь. Плохо подготовленные поверхности приведут к выходу из строя даже самых лучших красок, в то время как краски даже по умеренной цене могут быть эффективными, если их наносить на хорошо подготовленные поверхности.

Подбор красок и покрытий

Типы красок, доступных для защиты железа, резко изменились за последние годы из-за федеральных, государственных и местных нормативных актов, запрещающих или ограничивающих производство и использование продуктов, содержащих токсичные вещества, такие как хромат свинца и цинка, а также летучие органические соединения и вещества (ЛОС или ЛОС). Доступность типов красок варьируется от штата к штату, и производители продолжают изменять составы продуктов в соответствии с новыми правилами.

Традиционно красный свинец использовался в качестве антикоррозионного пигмента для грунтовки железа. Красный свинец имеет сильное сродство к льняному маслу и образует свинцовое мыло, которое становится прочной и эластичной пленкой, непроницаемой для воды, которая очень эффективна в качестве защитного покрытия для железа. По крайней мере, два медленно сохнущих финишных слоя на основе льняного масла традиционно использовались поверх красной свинцовой грунтовки, и эта комбинация эффективна на старых или частично изношенных поверхностях. Сегодня в большинстве регионов использование красок, содержащих свинец, запрещено, за исключением некоторых коммерческих и промышленных целей.

Сегодня алкидные краски очень широко используются и в значительной степени вытеснили содержащие свинец краски на основе льняного масла. Они сохнут быстрее масляной краски, имеют более тонкую пленку, но не так долго защищают металл. Алкидные антикоррозионные грунтовки содержат пигменты, такие как оксид железа, оксид цинка и фосфат цинка. Эти грунтовки подходят для ранее окрашенных поверхностей, очищенных ручным инструментом. Необходимо нанести не менее двух слоев грунтовки, а затем финишных слоев алкидной эмали.

Латексные и другие краски на водной основе не рекомендуется использовать в качестве грунтовки для чугуна, поскольку они вызывают немедленное окисление при нанесении на чистый металл.Краски из винил-акрилового латекса или акрилового латекса могут использоваться в качестве финишных покрытий поверх алкидных грунтовок, ингибирующих ржавчину, но если грунтовочные покрытия нанесены неидеально или повреждены, латексная краска вызовет окисление железа. Поэтому рекомендуется использовать финишные алкидные покрытия.

На чугун можно наносить высокоэффективные покрытия, такие как грунтовки с высоким содержанием цинка, содержащие цинковую пыль, и современные эпоксидные покрытия, чтобы обеспечить более длительную защиту. Для этих покрытий обычно требуются очень чистые поверхности и особые условия нанесения, которые могут быть трудно достижимыми в полевых условиях на больших зданиях.Эти покрытия наиболее эффективно используются на элементах, которые были вывезены в магазин или недавно отлиты.

Одна из особенно эффективных систем заключалась в том, чтобы сначала покрыть промышленно очищенное пескоструйной очисткой железо грунтовкой с высоким содержанием цинка, затем эпоксидным базовым слоем и двумя финишными слоями уретана. Некоторые эпоксидные покрытия можно использовать в качестве грунтовки на чистом металле или наносить на ранее окрашенные поверхности в хорошем состоянии. Эпоксидные смолы особенно подвержены разложению под воздействием ультрафиолетового излучения и должны быть защищены более стойкими финишными покрытиями.Были проблемы с эпоксидными красками, которые наносили на железо в заводских условиях, где покрытия были порезаны перед установкой. Подкрашивание эпоксидных красок в полевых условиях очень сложно, если вообще возможно. Это вызывает беспокойство, поскольку железо, обнаженное дефектами основного покрытия, с большей вероятностью ржавеет, и потребуется более частое обслуживание.

Ключевым фактором, который следует учитывать при выборе покрытий, является разнообразие условий существующих и новых материалов в конкретном здании или сооружении.Для поверхностей с уже нанесенной краской может потребоваться одна грунтовка; другой — для недавно отлитого, подвергнутого химической очистке или пескоструйной очистки чугуна; и третий для окладов или материалов-заменителей; за всеми тремя последующими совместимыми финишными покрытиями.

Способы применения

Кисть — это традиционный и наиболее эффективный метод нанесения краски на чугун. Он обеспечивает хороший контакт между краской и утюгом, а также эффективное заполнение ямок, трещин и других дефектов на металле.Использование краскораспылителей для нанесения краски экономично, но не всегда обеспечивает адекватное и равномерное покрытие. Для достижения наилучших результатов безвоздушные распылители должны использоваться опытными операторами. Чтобы полностью закрыть мелкие детали и добраться до углублений, может быть эффективным распыление грунтовочного слоя, используемое в сочетании с нанесением кистью.

Валики никогда не следует использовать для нанесения грунтовочного покрытия на металл, они эффективны для последующих слоев только на больших плоских участках. Внешний вид отделочных покрытий, наносимых распылением или валиком, не является исторически приемлемым, и его следует избегать на таких участках, как витрины магазинов, которые находятся под рукой.

При ремонте перил лестницы деревянную прокладку внутри перил потолка залили бетоном. Вода проникала через перила и вступала в реакцию с бетоном, ускоряя коррозию железа. Фотография: Джон Г. Уэйт.

Большинство архитектурных чугунов состоит из множества небольших отливок, собранных с помощью болтов или винтов. Стыки между частями были заделаны, чтобы вода не просачивалась внутрь и не вызывала ржавчину изнутри. Исторически сложилось так, что швы часто заделывались белой свинцовой пастой и иногда подкладывались хлопковой или пеньковой веревкой; даже головки болтов и винтов были заделаны, чтобы защитить их от элементов и скрыть их от взгляда.Хотя иногда бывает, что старая конопатка находится в хорошем состоянии, она обычно крошится в результате выветривания, растрескивается в результате оседания конструкции или разрушается при механической очистке. Очень важно заменить поврежденную герметизацию, чтобы предотвратить проникновение воды. Для обеспечения хорошей адгезии и рабочих характеристик предпочтительнее полиуретановый герметик архитектурного класса или традиционная белая свинцовая паста.

Вода, проникая в полые части чугунного архитектурного элемента, вызывает ржавчину, которая может стекать по другим архитектурным элементам.Вода может замерзнуть, что приведет к растрескиванию чугуна льдом. Трещины снижают прочность всего литейного узла и обеспечивают еще одну точку входа воды. Таким образом, важно, чтобы трещины были водонепроницаемыми, используя герметики или наполнители, в зависимости от ширины трещины.

Колонны из стекловолокна и алюминиевые капители были установлены, чтобы воспроизвести элементы орнамента на восточном фасаде театра Нью-Маркет в Портленде, штат Орегон. Фото: Уильям Дж. Хокинс, III.

Наполнители, содержащие частицы железа в связующем на основе эпоксидной смолы, могут использоваться для заделки поверхностных, неструктурных трещин и мелких дефектов в чугуне. Скорость теплового расширения одной только эпоксидной смолы отличается от скорости расширения железа, что требует добавления частиц железа для обеспечения совместимости и контроля усадки. Хотя отремонтированный кусок металла не имеет такой же прочности, как однородный кусок железа, отремонтированные эпоксидной смолой элементы все же обладают некоторой прочностью. Шпатлевки на основе полиэстера, такие как те, что используются для кузовов автомобилей, также являются приемлемыми заполнителями для небольших отверстий.

В редких случаях крупные трещины можно отремонтировать пайкой или сваркой специальными сварочными стержнями из никелевого сплава. Пайку или сварку чугуна очень сложно выполнять в полевых условиях, и ее должны проводить только очень опытные сварщики.

В некоторых случаях можно произвести механический ремонт чугуна с помощью стальных стержней и винтов или болтов. В крайних случаях можно вырезать изношенный чугун и установить новый чугун с помощью сварки или пайки.Однако зачастую дешевле заменить изношенную чугунную секцию новой отливкой, чем сращивать или укреплять ее. Вышедшие из строя чугунные элементы конструкции необходимо либо армировать чугуном и сталью, либо полностью заменить.

Западный фасад театра «Новый рынок» сохранил свои оригинальные черты из чугуна. Фото: Джордж Макмат.

Шаткую чугунную балюстраду или перила часто можно закрепить, затянув все болты и винты.Винты с зачищенной резьбой и сильно заржавевшие болты подлежат замене. Чтобы компенсировать коррозию металла вокруг отверстий для болтов или винтов, необходимо использовать новые болты из нержавеющей стали или винты большего диаметра. В крайних случаях может потребоваться нарезание резьбы в новых отверстиях.

Внутренние пустоты балясин, стоек, скульптур и других элементов не следует заполнять бетоном; это неправильное лечение, которое вызывает дополнительные проблемы. По мере застывания бетон дает усадку, оставляя пространство между бетоном и чугуном.Вода, попадающая в это пространство, не испаряется быстро, что способствует дальнейшей коррозии. Коррозия железа еще больше ускоряется щелочной природой бетона. Если чугунные элементы ранее были заполнены бетоном, их необходимо разобрать, удалить бетон и ржавчину, а внутренние поверхности загрунтовать и покрасить перед повторной сборкой элементов.

Замена чугунных компонентов часто является единственным практическим решением, когда такие элементы отсутствуют, сильно корродированы или повреждены, не подлежащие ремонту, или когда ремонт будет лишь незначительно полезен для продления срока службы железного элемента.

Иногда можно заменить мелкие декоративные, неструктурные элементы, используя целые участки оригинала в качестве шаблона отливки. Для больших секций необходимо будет изготовить новые образцы из дерева или пластика, размер которых немного больше исходного, чтобы компенсировать усадку чугуна во время литья (чугун сжимается примерно на 1/8 дюйма на фут, когда он остывает от жидкость в твердое тело). Иногда подходящую замену можно получить из существующих каталогов чугунолитейных заводов.Небольшие элементы могут быть отлиты из чугуна на небольших местных литейных заводах, часто по стоимости, сопоставимой с аналогичными материалами. Крупные элементы и сложные модели обычно требуют навыков и оборудования более крупной фирмы, специализирующейся на копировании.

Процесс кастинга

Архитектурные элементы традиционно отливались в песчаных формах. Качество специальных песков, используемых на литейных заводах, чрезвычайно важно; в отличие от большинства песков они должны быть влажными.В литейных цехах есть свои формулы для песка и его примесей, таких как глина, которая делает песок липким даже при переворачивании формы.

Форма, состоящая из двух частей (с верхом и низом, или заглушка и тяга), используется для изготовления отливки с рельефом с обеих сторон, тогда как форма с открытым верхом дает плоскую поверхность с одной стороны. Для полых элементов требуется третий шаблон и форма для пустоты. Многие полые отливки состоят из двух или более частей, которые позже скрепляются болтами, привинчиваются или свариваются из-за трудности поддержания внутреннего сердечника между верхней и нижней песчаными формами во время процесса литья.

Формовочный песок уплотняется в колбы или формы вокруг рисунка. Затем колпачок поднимается, и рисунок удаляется, оставляя отпечаток рисунка в небольшой форме. Расплавленное железо, нагретое до температуры примерно 2700 градусов по Фаренгейту, выливается в форму и затем охлаждается. Затем формы снимают с отливки; перекрываются туннели к форме (литники) и стояки, позволяющие выпуск воздуха; а неровные края (называемые «заусенцами») на отливке отшлифованы до гладкости.

Отливки загрунтованы заводской грунтовкой для предотвращения ржавчины, а затем раскладываются и предварительно собираются в литейном цехе для обеспечения надлежащего выравнивания и подгонки. Когда детали не подходят друг к другу, детали подвергаются механической обработке для удаления неровностей, вызванных заусенцами, или отбраковываются и повторно обрабатываются до тех пор, пока все литые элементы не будут соответствовать друг другу должным образом. Затем перед отправкой на строительную площадку наиболее крупные детали разбираются, а некоторые мелкие декоративные детали можно оставить в собранном виде.

Иногда бывает необходимо полностью или частично демонтировать чугунную конструкцию во время реставрации, если ремонт невозможно успешно провести на месте.Демонтаж должен производиться только под руководством архитектора-реставратора или реставратора архитектуры, имеющего опыт работы с историческим чугуном. Следует проявлять особую осторожность, поскольку чугун очень хрупкий, особенно в холодную погоду.

Демонтаж должен производиться в порядке, обратном порядку сборки, а повторный монтаж должен производиться, насколько это возможно, в точном порядке первоначальной сборки. Каждая часть должна быть пронумерована и снабжена ключами для записи рисунков. Когда работа должна выполняться в погодных условиях, связанных с шнуром, необходимо соблюдать осторожность, чтобы избежать разрушения металлических элементов из-за их неравномерного нагрева.

Как новые отливки, так и повторно использованные детали следует покрасить заводской грунтовкой на всех поверхностях. Все компоненты должны быть разложены и предварительно собраны, чтобы обеспечить правильное выравнивание и посадку. Многие оригинальные болты, гайки и винты, возможно, придется заменить аналогичными крепежными элементами из нержавеющей стали.

После сборки на месте стыки, которые исторически были заделаны, следует заполнить полиуретановым герметиком архитектурного качества или традиционной белой свинцовой пастой.Преимущество белого свинца в том, что он долговечен, хотя во многих областях его использование ограничено.

Обшивки

В некоторых случаях может потребоваться спроектировать и установить гидроизоляцию для защиты участков, уязвимых для проникновения воды. Примыкания должны быть тщательно спроектированы и изготовлены, чтобы они были эффективными, а также имели ненавязчивый внешний вид. Самый прочный материал для оклейки железа — нержавеющая сталь с терновым покрытием. Другие совместимые материалы: сталь с терновым покрытием и оцинкованная сталь; однако они требуют более частого обслуживания и менее долговечны.Медь и медь с свинцовым покрытием не рекомендуется использовать в качестве отливов при контакте с чугуном из-за проблем с гальванической коррозией. Гальванические проблемы также могут возникнуть при использовании алюминия, если присутствуют определенные типы электролитов.

В последние годы ряд металлических и неметаллических материалов использовался в качестве заменителей чугуна, хотя исторически они не использовались с чугуном. Наиболее распространены алюминий, эпоксидные смолы, армированный полиэстер (стекловолокно) и бетон, армированный стекловолокном (GFRC).Факторы, которые следует учитывать при использовании материалов-заменителей, рассматриваются в Записках по консервации 16, в которых подчеркивается, что «все средства ремонта ухудшающихся исторических материалов или замены их идентичными материалами должны быть проверены, прежде чем переходить к материалам-заменителям».

Литой алюминий в последнее время используется вместо чугуна, особенно для декоративных элементов декора. Алюминий легче по весу, более устойчив к коррозии и менее хрупок, чем чугун.Однако, поскольку он не похож на чугун, его размещение в контакте с чугуном или рядом с ним может привести к гальванической коррозии, и поэтому его следует избегать. Особое внимание следует уделять нанесению лакокрасочных покрытий, особенно в полевых условиях. Часто бывает трудно добиться прочного покрытия после того, как исходная отделка не удалась. Поскольку алюминий слабее железа, требуется тщательный анализ всякий раз, когда алюминий рассматривается в качестве материала для замены конструкционных чугунных элементов.

Эта легкая колонна из стекловолокна на уровне улицы была повреждена в результате удара в течение нескольких лет после установки. Фотография: Building Conservation Associates.

Эпоксидные смолы представляют собой двухкомпонентные термоотверждающиеся смолистые материалы, которым можно придать практически любую форму. При формовании эпоксидная смола обычно смешивается с наполнителями, такими как песок, стеклянные шары или каменная крошка. Поскольку это не металл, гальванической коррозии не происходит. При смешивании с песком или камнем его часто называют эпоксидным бетоном или полимербетоном, что неверно, потому что в него не входят вяжущие материалы.Эпоксидные смолы особенно эффективны для воспроизведения небольших декоративных частей чугуна. Поскольку это не металл, гальванического воздействия не происходит. Эпоксидные элементы должны иметь защитное покрытие, защищающее их от ультрафиолетового разрушения. Они также горючие и не могут использоваться в качестве замены конструкционных чугунных элементов.

Армированный полиэстер, широко известный как стекловолокно, часто используется в качестве легкого заменителя исторических материалов, включая чугун, дерево и камень.В своей наиболее распространенной форме стекловолокно представляет собой тонкую жесткую многослойную оболочку, образованную путем заливки полиэфирной смолы в форму с последующим добавлением стекловолокна для армирования. Как и эпоксидные смолы, стекловолокно не вызывает коррозии, но подвержено разрушению под действием ультрафиолета. Из-за своего довольно хрупкого характера он не может использоваться в качестве замены конструктивных элементов, не может быть собран, как чугун, и обычно требует отдельной системы крепления. Он не подходит для мест, где он подвержен ударам, а также воспламеняется.

Бетон, армированный стекловолокном, известный как GFRC, похож на стекловолокно, за исключением того, что смолу заменяет легкий бетон. Элементы GFRC обычно изготавливаются в виде тонких панелей оболочки путем распыления бетона на формы. Обычно требуется отдельная система каркаса и крепления. Элементы GFRC легкие, недорогие и устойчивые к атмосферным воздействиям. Поскольку GFRC имеет низкий коэффициент усадки, формы можно изготавливать непосредственно из исторических элементов. Однако GFRC физически и химически сильно отличается от железа.Если его использовать рядом с железом, он вызывает коррозию железа и будет иметь другую скорость поглощения влаги. Кроме того, невозможно добиться четкости деталей, характерной для чугуна.

Успешная программа техобслуживания — залог долговременной консервации архитектурного чугуна. Важны регулярные проверки и точный учет. Проверки, проводимые раз в два года, в идеале весной и осенью, включают выявление основных проблем, таких как недостающие элементы и трещины, а также мелких деталей, таких как неудачное уплотнение, поврежденная краска и поверхностная грязь.

Записи должны вестись в форме постоянного журнала технического обслуживания, в котором описываются текущие задачи технического обслуживания и указывается дата первого обнаружения проблемы, время ее устранения и метод лечения. Записи о покраске важны для выбора совместимых красок для подкраски и последующей перекраски. В журнале следует указать место проведения работ, а также тип, производителя и цвет краски. Та же самая информация должна быть собрана и записана для конопатки.

Поверхностные загрязнения можно смыть с хорошо окрашенного и заделанного чугуна водой под низким давлением. Неионные моющие средства можно использовать для удаления сильных или стойких загрязнений или пятен после тестирования, чтобы определить, что они не оказывают вредного воздействия на окрашенные поверхности. Густые отложения и остатки смазки можно удалить вручную. Для смывания остатков можно использовать воду и моющие средства или обезжиривающие средства, не содержащие едких добавок. Перед перекрашиванием необходимо удалить масло и смазку, чтобы новые покрытия прилипли должным образом.

Основная цель программы технического обслуживания — борьба с коррозией. Как только заметна ржавчина, ее следует аккуратно удалить и обновить защитное покрытие утюга на пораженном участке. Замена испорченной герметизации и ремонт или замена вышедших из строя окладов также являются важными профилактическими мерами технического обслуживания.

Успешная консервация чугунных архитектурных элементов и объектов зависит от точной диагностики их состояния и проблем, с которыми они связаны, а также от выбора соответствующих процедур ремонта, очистки и покраски.Часто возникает необходимость в капитальном ремонте отдельных элементов и узлов; в некоторых случаях необходимо тиражировать сильно поврежденные или отсутствующие компоненты. Долговременная консервация архитектурного чугуна зависит как от своевременного надлежащего ремонта, так и от соблюдения регулярного графика технического обслуживания.

Благодарности

Этот краткий обзор был разработан Центром Службы технической охраны New York Landmarks Conservancy в соответствии с соглашением о сотрудничестве со Службой технической сохранности Службы национальных парков и при частичном заключении Совета по искусству штата Нью-Йорк.За техническую помощь следует поблагодарить следующих лиц: Роберт Бэрд, компания «Историческое искусство и кастинг»; Уиллкокс Данн, архитектор и консультант по чугуну; Уильям Фоулкс, компания Mesick Cohen Waite Architects; Элизабет Фрош, Комиссия по сохранению достопримечательностей Нью-Йорка; Уильям Хокинс, III, FAIA, Макмат Хокинс Дортиньяк; Дж. Скотт Хауэлл, Робинсон Айрон Компани; Морис Шикер, Facade Consultants International; Джоэл Шварц, Металлургический завод Шварца и Шварца; и Дайана Уэйт, Mount Ida Press. Ким Лавджой был координатором проекта и редактором Conservancy; Чарльз Фишер был координатором проекта и редактором Службы национальных парков.

Настоящая публикация подготовлена ​​в соответствии с Законом о сохранении национального исторического наследия 1966 года с внесенными в него поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической консервации (TPS), Служба национальных парков, готовит стандарты, руководства и другие образовательные материалы по ответственным методам сохранения исторических памятников для широкой общественности.

Октябрь 1991

Ашерст, Джон и Никола Ашерст с Джеффом Уоллисом и Деннисом Тонером. Практическая консервация зданий: English Heritage Technical Handbook: Volume 4 Металла. Олдершот, Хантс: Gower Technical Press, 1988.

Барсук, Дэниел Д., с новым вступлением Марго Гейл. Барсука Иллюстрированный каталог литой архитектуры . Нью-Йорк: Dover Publications, Inc., 1981; переиздание издания 1865 года, опубликованного Baker and Godwin, Printers, Нью-Йорк.

Гейл, Марго и Эдмунд В. Гиллон-младший. Литая архитектура в новом стиле. Йорк: фотографический обзор . Нью-Йорк: Dover Publications Inc., 1974.

Гейл, Марго, Дэвид В. Лук, AIA и Джон Г. Уэйт. Металлы в Америке Исторические здания: Часть I. Исторический обзор металлов : Часть II. Ухудшение и методы консервации металлов . Вашингтон.; Отдел помощи по сохранению, Служба национальных парков, Министерство внутренних дел США, 1980 год.

Хокинс, Уильям Джон III. Великая эра чугунной архитектуры в Портленд . Портленд, Орегон: Бинфорд и Морт, 1976.

Хауэлл, Дж. Скотт. «Архитектурный чугун: дизайн и реставрация». Журнал Ассоциации технологий консервации . Том XIX, номер 3 (1987), стр. 5155.

Парк, Шарон С., AIA. Записки по консервации 16: Использование заменителя Материалы по экстерьерам исторических зданий .Вашингтон Д. К .: Сохранение Отдел помощи, Служба национальных парков, U. 5. Департамент внутренних дел, 1988.

Робертсон, Э. Грэм и Джоан Робертсон. Чугунное украшение: мир Обзор . Нью-Йорк: Watson-Guptill Publications, 1977.

Саутворт, Сьюзен и Майкл. Декоративные изделия из металла: иллюстрированное руководство к его дизайну, истории и использованию в американской архитектуре . Бостон: Дэвид Р. Годин, 1978.

Уэйт, Диана С. Декоративные изделия из металла: два века мастерства в Олбани и Трое, Нью-Йорк, . Олбани, Нью-Йорк: Mount Ida Press, 1990.

Как разобрать старую чугунную сантехнику?

Для работы требуется несколько ручных инструментов и чугунный резак.

1. Вставьте сверло 14 дюймов в аккумуляторную дрель.
2. Выньте провод с помощью отвертки с плоским жалом.
3. Наденьте цепь на резаки вокруг литой чугунной трубы — , чтобы разрезать ее на более короткие отрезки.
4. Сожмите ручки, чтобы разрезать трубу в этой точке.

Нажмите, чтобы увидеть полный ответ

Также люди спрашивают, как получить свинец из чугунной трубы?

Вырежьте вертикальную прорезь в свинце ножовкой или пилой, затем подденьте его старой потрепанной отверткой, которая у вас есть , которую вы всегда используете в качестве долота. Как только у вас будет , свинец сократится до чугуна , он сразу отклеится.Если немного поцарапать чугун — не беда.

Аналогичным образом, как вы отремонтируете соединение чугунных труб?

1. Шаг 1: Устранение коррозии. Если вода или неприятный запах исходит из старого свинцового соединения, используйте долото и молоток, чтобы аккуратно вбить свинец в соединение.
2. Шаг 2: Залить ремонтной пастой. Заполните образовавшуюся пустоту пастой для ремонта чугунных труб.
3. Шаг 3: Заполните все отверстия.

Учитывая это, можно ли соединить ПВХ с чугунной трубой?

Сначала обрежьте ПВХ трубу , чтобы она была длиннее, и можно было вставить на добрые 6 дюймов в чугунную трубу , не ограничивая другой поток в системе.Поместите резиновое соединение на трубу из ПВХ , а затем вставьте трубу из ПВХ в центр чугунной трубы . Теперь затяните хомуты для соединения .

Как отремонтировать чугун свинцово-дубовый стык?

В некоторых ситуациях использование дуба для герметизации соединения чугунных труб все еще является жизнеспособным вариантом.

1. Шаг 1: Удалите остатки свинца и дуба с стыка, который нужно упаковать.
2. Шаг 2: Свободно раскатайте дубовый орех, чтобы получилась подходящая длина.
3. Шаг 3: Вставьте меньшую трубу в ступицу.

Как превратить старую железную скамью в красивую садовую скамейку

Поделиться — это забота!

Сегодня я делюсь небольшим летним проектом, который недавно завершил. У нас слишком долго оставалась эта бедная, заброшенная скамейка в ужасно печальном состоянии. Я покажу вам, как превратить старую железную скамейку в красивую садовую скамейку! Это руководство своими руками легко сделать и подарит вашей старой скамейке новую жизнь и еще много лет использования.

Как видите, эта скамейка ни разу не обслуживалась годами и находилась под солнцем, дождем и снегом круглый год. Дерево приобрело темно-серый оттенок, лишившись всей своей первоначальной красоты. Однако древесина все еще в безупречном состоянии.

Чугун начал ржаветь в нескольких местах из-за всей влажности за эти годы, но мы это исправим!

Мойка под давлением старую железную скамью

Прежде чем делать что-либо еще, я взял мойку высокого давления и хорошенько ее обработал.С дерева сошло много грязи и вся грязная паутина. Одна только стирка снова открыла некоторые из природных красот леса.

Хорошая бытовая мойка высокого давления может помочь оживить многие вещи!

При мойке под давлением будьте осторожны с тем, насколько сильно вы используете старую древесину, так как она может легко порваться и расколоться. У меня нет регулировки, поэтому распылял издалека, чтобы не повредить дерево.

Разберите старую железную скамью

Прежде чем мы продолжим, необходимо обязательно разобрать скамейку.Научиться восстанавливать старую железную скамью означает научиться разбирать ее, чтобы потом можно было восстановить.

Возьмите таз, чтобы удерживать все шайбы, гайки и болты, а также все оборудование, которое вам может понадобиться снять.

Большинство распалось довольно быстро. Некоторые болты заржавели, и, следовательно, их было трудно удалить. Однако, удерживая гайку гаечным ключом при отвинчивании, с этим быстро справились.

Щетка проволочная чугунная

Я взял автомобильную проволочную щетку и немного почистил ножки, уделяя особое внимание участкам ржавчины.Старый чугун все еще был в довольно хорошем состоянии.

Впервые сообразил, что вставка на спинке скамейки на самом деле пластиковая, а не чугунная, как ножки и боковины поручня.

Отшлифовать деревянные детали

С помощью пальмовой шлифовальной машины я хорошо отшлифовал дерево. На этом этапе реставрации цвет немного изменился.

Я думал о том, чтобы запачкать его в своей голове, но решил пойти по маршруту, который я уже спланировал.Я всегда могу поменять его в следующий раз, когда эту старую железную скамью потребуется восстановить!

Как восстановить старую железную скамейку с помощью аэрозольной краски

Пришло время покрасить старую скамью свежей краской — или, если хотите, морилкой!

Мой любимый метод покраски — это использовать аэрозольную краску. Несколько лет назад я очень нервничал, пытаясь его попробовать, а теперь он мой любимый. Я очень люблю использовать прикосновение художников Рустолеума (<< щелкните ссылку, чтобы найти его на Amazon). Это краска и грунтовка в одном флаконе, а покрытие просто феноменальное.Также доступно множество цветовых решений!

Нет никаких сомнений в том, что мне очень нравятся все бирюзовые и бирюзовые цвета, если вы не заметили, ха-ха. Я выбрал Satin Blossom White для железных подлокотников и Satin Lagoon для деревянных планок.

Затем я начал с нескольких светлых слоев на каждом. Легкие покрытия предотвращают растекание и необходимы для идеальной отделки.

Дерево впитало краску, как измученный жаждой странник, заблудившийся в пустыне! К моему удивлению, на эти несколько деревянных планок ушла почти вся банка.

Также я покрасил спреем все винты, болты и прочую фурнитуру в белый цвет. Я хотел, чтобы они выделялись на фоне темно-бирюзового.

Дайте всему полностью высохнуть перед тем, как продолжить.

Завершение реставрации старой железной скамьи

Когда все высохнет, пора собрать старую железную скамейку, которая теперь начинает выглядеть как новая садовая красавица! Просто работайте в обратном порядке по сравнению с тем, как вы разобрали в первую очередь.

Когда он будет завершен, наслаждайтесь своей красивой садовой скамейкой!

Надеюсь, вам понравилось это быстрое и легкое руководство по восстановлению старой железной скамьи своими руками, и что оно вдохновляет вас на это тоже! Придать старым проектам новую жизнь — отличный способ дополнить ваш декор и сохранить то, что имеет потенциал.Красота в глазах смотрящего!

Если вам нравится этот быстрый и легкий ремонт скамейки, вам обязательно понравится наша скамейка для заднего двора, сделанная своими руками! Узнайте, как вы можете сделать свой собственный, используя несколько кусочков Барнвуда и 20 минут вашего времени!

Еще один замечательный урок на заднем дворе — это наша приподнятая грядка, сделанная из поддонов! Это экономный способ облегчить садоводство и уберечь наши фрукты и овощи от вредителей!

Чтобы получить больше вдохновения для заднего двора, загляните в нашу публикацию с призывом к ограничению свободы и получите максимум удовольствия от своего дома!

Поделиться — это забота!

Как очистить утюг и удалить известковый налет

Если глажка — одна из тех работ, которые оставляют вас равнодушными, возможно, у вас просто нет подходящего оборудования.С действительно эффективным утюгом вы сможете быстро прокатиться по горам прачечной. Это не обязательно означает, что нужно потратиться на новый, возможно, все, что ему нужно, — это очистить от накипи. Явные признаки? Ваша свежевыстиранная одежда покрыта случайными следами или ржавыми брызгами из вентиляционных отверстий.

Большинство крупных производителей утюга рекомендуют очищать утюг от накипи каждые один-четыре месяца, в зависимости от того, сколько вы его используете. Вот как это сделать …

4 признака того, что ваш утюг нуждается в очистке от накипи

• Ваш утюг откашливает меловые белые минеральные отложения или известковый налет на свежевыстиранной одежде?
• Есть ли липкие остатки (от глажки ткани при слишком высокой температуре) на подошве подошвы (или металлической насадке)?
• Утюг скорее волочится, чем скользит?
• Оставляет ли утюг следы и пятна?

Если что-то из этого звучит знакомо, пора почистить утюг! Не обращайте внимания на проблему, и вы рискуете испортить тонкие вещи, которые вы только что гладили.

Неднапа Чумджумпа / EyeEmGetty Images

Как избавиться от загрязнений подошвы подошвы

Возьмите большую чистую влажную ткань и протрите слегка теплую подошву. Нам нравится универсальная чистящая салфетка e-fabric.

Если вы используете сушильные салфетки в своем барабане, они также могут быть эффективными — снова включите утюг на низкую мощность и протрите несколько сушильных листов по подошве, чтобы удалить скопившуюся грязь и сажу.

Можно также использовать немного обычной белой зубной пасты с влажной тканью, чтобы аккуратно удалить скопившуюся грязь с основы.

Не используйте абразивные чистящие средства, так как они могут повредить покрытие подошвы подошвы. Однако вы можете использовать чистящее средство, специально разработанное для подошв. Команда GHI оценила безупречный очиститель горячего железа.

Глубокая очистка утюга

Большинство паровых утюгов теперь имеют те или иные системы самоочистки, или системы «защиты от накипи» — используйте их регулярно, следуя инструкциям производителя.

Или налейте равные части белого уксуса и воды в резервуар для воды, пока он не наполнится на треть.Включите его на средний огонь и дайте ему пропариться примерно 5-10 минут, чтобы весь уксус испарился . Затем наполните камеру пресной водой и снова включите утюг, чтобы промыть следы минеральных отложений и уксуса. Протрите основание утюга и отверстия для пара бумажным полотенцем.

Сначала сверьтесь с инструкциями производителя, так как не все рекомендуют использовать уксус.

Как устранить засорение вентиляционных отверстий парового утюга

Для очистки забитых отверстий для пара используйте ватную палочку, смоченную в растворе воды и уксуса.

Чтобы предотвратить накопление известкового налета в утюге, всегда удаляйте излишки воды из камеры после окончания глажки.

Если на вашем утюге образовался известковый налет, используйте раствор для удаления накипи, например Oust All Purpose Descaler, чтобы избавиться от него. Просто следуйте инструкциям производителя.

Как чистить парогенераторы

Очищайте подошву парогенератора так же, как паровые утюги. Но большинство из них имеют встроенные системы для удаления или сбора накипи в резервуаре, поэтому следуйте инструкциям.Несколько раз промойте резервуар дистиллированной водой.

Средства по уходу за одеждой

Pack Mate Вакуумные плоские мешки для хранения

Товарищ по стае amazon.co.uk

24,99 фунтов стерлингов

Средство для чистки стиральных машин Dr Beckmann

Д-р Бекманн amazon.co.uk

7,15 фунтов стерлингов

Свитер Collins d-Fuzz-it и гребень для ткани

Restora амазонка.co.uk

6,49 фунтов стерлингов

Vilene Extra-Strong Wundaweb Hemming

Вилен amazon.co.uk

2,56 фунтов стерлингов

Средство для чистки кожи Radley

Рэдли johnlewis.com

7,00 фунтов стерлингов

Очистители Nikwax Duo Pack

Nikwax амазонка.co.uk

10,62 фунтов стерлингов

Bostik Универсальный клей

Bostik amazon.co.uk

1,89 фунтов стерлингов

Понравилась статья? Подпишитесь на нашу рассылку , чтобы получать больше подобных статей прямо на ваш почтовый ящик.


Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как снять ванну

Фото: istockphoto.com

Может быть, вы мечтаете перейти на современную модель с гидромассажем или просто хотите переключиться на душевую кабину, чтобы увеличить площадь в квадратных футах — какой бы ни была ваша причина, эта старая ванна должна быть идти. Хотя прошлогодняя чугунная ванна может весить до 500 фунтов, снять ее самостоятельно (ну, с тремя или четырьмя сильными друзьями) вполне возможно.Разумеется, вам потребуются подходящие инструменты и некоторые навыки сантехника, которые пригодятся при отключении канализации и водопровода. Но если вы будете следовать описанным здесь процедурам, процесс снятия ванны должен пройти гладко.

Перед запуском защитите пол от повреждений, положив листы фанеры. И имейте в виду, что ваш хлам может быть радостью еще одного домовладельца: чугунные чугунные ножки для ног можно продать за 800 долларов, а одни только ножки могут принести вам более 40 долларов!

Инструменты и материалы
Шаг 1

Перекройте подачу воды.В отдельно стоящих моделях обычно есть запорный клапан на открытой линии, ведущей к смесителям, но для других ванн вам может потребоваться отключить h3O в ванной или даже во всем доме. Откройте смесители для ванны и другой кран в доме, чтобы стравить давление воды с трубопроводов. Когда из крана для ванны больше не будет течь вода, можно двигаться дальше.

Шаг 2

Снимите узел перелива и пробки. Они немного различаются в зависимости от ванны, но обычно перелив состоит из пластины с одним или двумя винтами, которые удерживают стопорный рычаг.После того, как пластина откручена и снята, пальцами снимите крючок рычага с тяги. Затем отсоедините пробку от слива, открутив или потянув, в зависимости от типа.

Шаг 3

Снимите сливной фланец с помощью специального инструмента для снятия сливного фланца или воткните пару плоскогубцев в сливной фланец, поверните против часовой стрелки и потяните. Если у вас отдельно стоящая ванна, соберите своих здоровых товарищей: на этом этапе вы можете поднять ее и снять с водосточной трубы.Для встроенных модулей или если сливной фланец отдельно стоящей ванны застрял, переходите к следующему шагу.

Нужна помощь?

Найдите лицензированных экспертов по удалению в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

+
ШАГ 4

Отсоедините сливную трубу. Для отдельно стоящей ванны протяните руку снизу и прорежьте водосточную трубу рядом с дном ванны сабельной пилой с металлическим лезвием. Для встроенных ванн вам нужно будет получить доступ снизу, через подвал или пространство для ползания, чтобы отсоединить водосточную трубу.Используйте трубные ключи или клещи для водяных насосов, чтобы захватить и открутить трубу в месте соединения. Если стыки проклеены ПВХ, разрежьте леску сабельной пилой.

Фото: istockphoto.com

ШАГ 5

Отрежьте горизонтальную полосу стены примерно в 6 дюймах над ванной, чтобы открыть фланец ванны, и удалите все винты, которыми фланец крепится к стойкам стены. Вы можете использовать сабельную пилу, чтобы разрезать стеновую плиту, но будьте осторожны, чтобы не порезать стойки или какие-либо механические элементы, такие как провода или трубы, которые могут быть в промежутках между стойками.Если стена облицована плиткой, используйте шлифовальный станок с алмазным диском, чтобы прорезать горизонтальную линию затирки, а затем удалите отдельные плитки внизу зубилом.

ШАГ 6

Срежьте конопатку вокруг ванны с помощью канцелярского ножа, а затем вытяните ванну на фанеру. Если ванна прилипает, осторожно подденьте ее ломом. Как только вы вытащите ванну, воткните большую тряпку в верхнюю часть теперь открытой водосточной трубы, чтобы заблокировать вонючие канализационные газы; это также гарантирует, что ничего случайно не попадет в линию.В высоких концентрациях канализационные газы могут быть токсичными и легковоспламеняющимися, но небольшое количество, которое фильтруется из трубопровода, будет скорее неприятным, чем опасным.

STEP 7

Если старая ванна имеет ценность и вы хотите ее вернуть, снимите ножки (которые должны откручиваться) против часовой стрелки. Если ржавчина на месте, распылите растворитель для удаления ржавчины, чтобы ее ослабить. Затем выполняйте это с помощью друзей. Однако сначала сделайте некоторые измерения: вам может потребоваться вытащить шарнирные штифты и снять дверь, чтобы освободить место для ванны.

Если ванна для вас бесполезна, накройте ее старым толстым полотенцем или одеялом и наденьте защитные очки и рубашку с длинным рукавом для дополнительной защиты от летящих стружек. Затем разбейте кадку кувалдой на небольшие кусочки. Вы также можете разрезать стальные, стеклопластиковые и пластиковые ванны на более мелкие части с помощью сабельной пилы.

ШАГ 8
Если вы не планируете устанавливать новую ванну на место старой, вам необходимо закрыть линии подачи воды и слива.Прерывание дренажной трубы включает удаление дренажной ловушки и дренажную трубу обратно, по крайней мере, к ближайшему водопроводу. Затем на трубу можно установить заглушку или заглушку. Процесс может немного отличаться в зависимости от вашего трубопровода:
• Для ПВХ: отрежьте трубу сабельной пилой, а затем очистите конец трубы с помощью очистителя для ПВХ. Затем нанесите клей ПВХ как на конец трубы, так и на внутреннюю часть подходящей заглушки из ПВХ и наденьте заглушку на конец трубы.
• Для оцинкованных труб используйте гаечные ключи или клещи для водяных насосов, чтобы ослабить соединение труб, а затем установите соответствующую заглушку или заглушку, используя замазку и ленту сантехника, чтобы удерживать заглушку на месте.Если вы наткнулись на чугунную ловушку (очень твердый, темный металл) или свинцовую ловушку (настолько мягкую, что вы можете порезать ее ножом), которая соединяется с чугунной водосточной трубой, вызовите сантехника, чтобы он разрезал ее, чтобы избежать поломки. Без специального инструмента разрезать чугунную трубу сложно.
ШАГ 9

Для того, чтобы перекрыть линии водоснабжения, вам необходим доступ к пространству для шпилек за смесителями. Если установщик ванны не установил панель доступа в комнате с противоположной стороны от кранов, вам придется открыть эту часть стены сабельной пилой, чтобы добраться до водопроводных линий.

Получив доступ, снимите кран (-ы). Снимите крышки с помощью отвертки с плоским жалом, удаляя винты. Затем с помощью трубного ключа снимите втулки и штоки смесителя. Носик может иметь установочный винт на нижней стороне, или все это может откручиваться против часовой стрелки. После перерезания линий подачи воды закройте их соответствующими торцевыми крышками с защелкиванием.

Когда ванна снята, а линии подачи и слива воды закрыты, вы можете использовать заново открытые квадратные метры по своему усмотрению! Планируете ли вы превратить комнату в половину ванной с местом для хранения белья или продолжать ремонт, пока все пространство не превратится в мечтательную гардеробную, будьте уверены, что основная часть работы (буквально) сделана.

Нужна помощь?

Найдите лицензированных экспертов по удалению в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

+

3 способа удаления ржавчины с железа

Когда вы взаимодействуете с RelicRecord.com через наш веб-сайт или используя наши услуги, мы получаем и сохраняем определенную информацию, которая собирается с помощью файлов cookie и данных журнала, как описано ниже:

При работе с веб-сайтом мы используем файлы cookie. Файл cookie — это часть информации, которую компьютер, на котором размещен наш веб-сайт, передает вашему браузеру, когда вы заходите на него.Эти файлы cookie помогают обеспечить дополнительные функции веб-сайта и помогают нам более точно анализировать использование веб-сайта. В частности:

Наш веб-сайт может установить файл cookie в вашем браузере, который позволяет вам получить доступ к веб-сайту без необходимости вводить пароль более одного раза во время посещения веб-сайта;

Мы используем файлы cookie из Google Analytics, службы веб-аналитики, предоставляемой Google Inc. («Google»). Информация, собранная Google (включая ваш IP-адрес), будет передаваться и храниться Google на серверах в США.Google будет использовать эту информацию от нашего имени с целью оценки вашего использования веб-сайта, составления отчетов об активности веб-сайта и предоставления нам дополнительных услуг, связанных с использованием веб-сайта. Чтобы узнать больше о политике конфиденциальности Google Analytics и просмотреть копию политики конфиденциальности Google, нажмите здесь.

Вы можете предотвратить сбор ваших данных с помощью Google Analytics на нашем веб-сайте, загрузив и установив надстройку Google Analytics Opt-out Browser Add-on для вашего текущего веб-браузера, нажав здесь.

При первом посещении веб-сайта вас попросят дать согласие на использование файлов cookie на веб-сайте в соответствии с настоящей Политикой конфиденциальности, и, если вы примете это решение, мы сохраним файлы cookie на вашем компьютере.

В большинстве веб-браузеров вы найдете раздел «справка» на панели инструментов. Пожалуйста, обратитесь к этому разделу для получения информации о том, как получать уведомление, когда вы получаете новый файл cookie, и как отключить файлы cookie. Воспользуйтесь приведенными ниже ссылками, чтобы узнать, как изменить настройки вашего браузера в наиболее популярных браузерах:

Internet Explorer

Mozilla Firefox

Google Chrome

Apple Safari

Хотя мы рекомендуем оставить файлы cookie включенными, поскольку они позволяют использовать некоторые функции веб-сайта, в большинстве веб-браузеров вы можете отказаться от использования файлов cookie, выбрав соответствующие настройки.Однако имейте в виду, что в этом случае вы не сможете использовать все функции веб-сайта.

Чтобы узнать больше о файлах cookie и аналогичных технологиях, в том числе о том, как узнать, какие файлы cookie и аналогичные технологии были установлены, а также как управлять ими и удалять их, посетите allaboutcookies.org.

Что могло сломаться в железе. Ремонт утюга своими руками

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должен производиться только квалифицированными специалистами.Не забывайте, что утюг — это электрическое устройство, работающее с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может вызвать поражение электрическим током или короткое замыкание.

Утюг не нужно разбирать своими руками еще и потому, что поломка утюга чаще всего связана с выгоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только заменяется новым ТЭНом. . Поэтому купить новый утюг обычно дешевле и проще, чем сдавать в ремонт, ведь даже при незначительной неисправности работа и время мастера обходятся дорого.
Кстати, если вам приходится много гладить, например, в ателье, лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи — помочь вам понять, что делать, когда утюг перестал работать, когда горит свет, а подошва утюга не нагревается. Помогите определить, нуждается ли утюг в ремонте или нужно подготовиться к покупке нового утюга.
Эти рекомендации подходят для любых марок бытовых утюгов (tefal, Philips, vitek, scarlet, brown, Bosch и др.))

Для разборки утюга понадобится специальная отвертка

Тем не менее, один вид ремонта железа можно сделать своими руками, но обученным человеком. Этот ремонт связан с заменой шнура питания.




Если утюг достаточно старый и много лет проработал без поломок, то часто причиной его внезапной поломки является шнур питания (шнур), соединяющий его с розеткой.

Многочисленные «узлы» на шнуре, а также систематические перегибы и перекручивания проводки в одном и том же месте (обычно у основания) приводят к его обрыву.И визуально определить эту поломку практически невозможно, нужно «прозвонить» шнуром. А для этого нужно снять торцевую крышку.




Крышка фиксируется одним винтом, но открутить ее непросто. Потребуется отвертка особой формы, и каждая компания использует свой «секрет». Но разве это останавливает «нашего» домашнего умельца … Еще раз напоминаем: за этой крышкой находится опасное напряжение!

Проверить тестером целостность проводки шнура питания.Если одна из жил шнура не проводит ток, то отсоедините место крепления шнура под крышкой утюга и замените шнур на новый. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа примерно 2 кВт) и безопасным (гибким и защищенным специальной крышкой).

Схема подключения утюга




На этой схеме показано, как утюг подключен к сети (два варианта). Буквы P и T соответственно обозначают предохранитель и термостат (регулятор температуры).По схеме причиной отказа от нагрева подошвы утюга может быть сам ТЭН (ТЭН), предохранитель и термостат. И, конечно же, упомянутый выше шнур.




Правда, надо отметить, что у современных паровых утюгов есть еще одна защита. Это вертикальное железное реле. Если утюг долго стоит в вертикальном положении или упал, то срабатывает реле, отключающее его от сети.

Вот так современный утюг довольно сложен, и хотя причин его поломки всего три, максимум пять, починить своими руками можно только одно — внутреннюю поломку одного шнура питания.А потом для этого понадобится тестер и специальная отвертка.

Термостат, регулирующий температуру нагрева подошвы




На этом фото хорошо видно, как устроен термостат утюга. Биметаллическая пластина, нагреваясь, изгибается вверх и контакты переключателя размыкаются.

Здесь особо ломаться нечего и уж тем более ремонтировать нечего. Правда, в старых моделях утюг постоянно выгорал металлические контакты, и их приходилось протирать напильником.В зависимости от ситуации контакты либо слипались (паялись) и железо постоянно работало, либо наоборот перегорало так, что контактировать было не с чем.
Но у современных утюгов очень быстрый нагрев подошвы, что снижает износ контактов, да и металл для них используется гораздо сильнее.




Если посмотреть на верхнее фото, то на переднем плане вы увидите батист (изолирующую трубку), в которой находится одна из основных защит от перегрева утюга — предохранитель аварийного отключения.

Опять же, если сломается, то без сервисного центра или мастерской по ремонту железа вряд ли можно обойтись.

Так что нет смысла разбирать утюг своими руками, кроме одного — замены шнура питания. Причем для этого не нужно разбирать утюг полностью, а достаточно просто снять его торцевую крышку.




Кстати именно этот аварийный предохранитель стал причиной поломки этого утюга.Шнур, подошва утюга, термостат исправны и в ремонте не требуют. Нужно было только заменить предохранитель, но так как точно такой же купить не удалось, поставили его аналог.


Как очистить подошву утюга от палок и накипи внутри дома, используя только простые чистящие средства.


Если вы ремонтируете, а тем более шьете одежду самостоятельно, рано или поздно вы столкнетесь с вопросом — как купить оверлок, как выбрать его среди их обилия в магазинах?


Собираясь купить утюг с парогенератором, стоит подумать и о гладильной доске.Удобно использовать доску, на которой можно разместить парогенератор. Для глажки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.


Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальной машине и всегда опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не тратя время на походы в мастерскую. Можно ли самостоятельно заточить ножницы?


Если назначение портновских ножниц понятно, то для чего нужны фигурные зигзагообразные ножницы, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы и постарается ответить технолог.


Описание устройства, возможностей прямолинейной швейной машины китайского производства типа Typical.


В данной статье дается только описание устройства и основные характеристики скоросшивателя Merrylock, модель 009.


Оверлок Janome ArtStyle 4057 для вышивания 3- и 4-ниточной обметочной строчкой. Применяется для обметки любых тканей, в том числе трикотажа.

Если утюг перестал нагреваться, можно купить новый, но часто поломка не очень серьезная и ее можно исправить самостоятельно.Если вы умеете работать с отверткой и мультиметром, возьмите его в руки. О том, как отремонтировать утюг своими руками, мы расскажем в этой статье.

Общее устройство

Поскольку утюги производятся очень разными компаниями, они немного отличаются — по форме, скорости нагрева, качеству запчастей и т. Д. Но в целом устройство остается прежним. Есть:

• Подошва со встроенным ТЭНом. Если есть функция отпаривателя, в подошве есть ряд отверстий для выхода пара.
• Термостат с ручкой, позволяющий установить желаемую температуру нагрева подошвы.
• Резервуар для воды / резервуар для приготовления на пару.
• Имеется форсунка для распыления воды, принудительный выход пара. Также есть регулятор подачи пара. С его помощью задается периодичность автоматической подачи испарившейся воды.
• Утюг подключается к сети с помощью электрического шнура, который крепится к клеммной колодке, расположенной сзади под пластиковой крышкой.

Общий вид утюга

После того, как вы вообще ознакомились с тем, что находится, можно приступать к ремонту утюга своими руками.

Что понадобится для работы

Для работы понадобится набор отверток — крестовая и плоская. Понадобится широкий нож или ненужная пластиковая карточка — чтобы поддеть детали утюга с защелками. Для проверки целостности деталей вам понадобится мультиметр (как им пользоваться, смотрите здесь). Также может понадобиться паяльник — это если придется поменять какие-то детали.

Инструменты, которые могут понадобиться при ремонте утюга

Все инструменты, но в процессе работы иногда понадобится изолента или термоусадочные трубки, может понадобиться наждачная бумага, плоскогубцы.

Как разобрать утюг

Первая трудность, с которой сталкиваются люди, желающие отремонтировать железо самостоятельно, — это разборка. Это далеко не так просто и не очевидно. Самый простой способ снять заднюю панель. Есть несколько винтов, которые видны, и их откручивание представляет собой труд.Кроме шурупов могут быть защелки. Итак, открутив все видимые застежки, подденьте крышку кончиком отвертки или старой пластиковой карты, отделите крышку от корпуса.

Под ним находится клеммная колодка, к которой крепится шнур. Если есть проблемы со шнуром, дальше разбирать утюг не стоит. Но если со шнуром все в норме, придется разбирать дальше, а это может вызвать проблемы.

В некоторых утюжках — Филипс (Филипс), Тефал (Tefal) под крышкой еще болты.Их тоже скручиваем. В общем, если видим застежку — снимаем.

Снимаем заднюю крышку — первое, что нужно сделать при разборке утюга

Как каждый производитель разрабатывает свой собственный дизайн, который часто меняется от модели к модели. Поэтому возникают трудности. Но есть несколько моментов, которые есть практически у любого производителя.

Сразу нужно снять шкалу регулятора температуры и кнопки пара, для чего их нужно зажать пальцами и потянуть вверх.Кнопки могут иметь защелки, поэтому может понадобиться что-то тонкое, чтобы можно было немного их сжать — можно зацепить отверткой.

Для разборки утюга нужно снять кнопки

У некоторых утюгов, таких как Rowenta, как на фото, есть болты на ручке (есть на некоторых моделях Scarlet). Если есть, откручиваем. Под снятыми кнопками тоже прячется винт, тоже откручиваем. Затем снимаем верхние пластиковые детали. Обычно они застегиваются на защелки.Чтобы их было легче снять, можно поднести в замок лезвие ножа или кусок пластика (пластиковую карточку).

Обычно под крышками находится несколько болтов. Открутив их, продолжаем разборку до тех пор, пока корпус и подошва не разделятся. К сожалению, более точных рекомендаций дать невозможно — слишком разные конструкции. Что можно посоветовать, так это действовать медленно и осторожно. И еще несколько видео о том, как разобрать утюги разных марок.

Шнур питания

Выход из строя шнура питания — довольно распространенный вид неисправности.При таком повреждении утюг может вообще не включаться или работать урывками, подошва может плохо прогреваться. Шнур может перегибаться, скручиваться, в местах перегиба повреждена изоляция, некоторые провода могут потрепаться полностью или частично. Если есть такое повреждение, лучше заменить шнур, вне зависимости от того, причина это или нет. В любом случае все места с поврежденной изоляцией необходимо утеплить.

В случае поломки любой ремонт утюга начинается с проверки шнура. Чтобы точно определить, в норме он или нет, нужно позвонить в него.Для этого достаточно снять заднюю крышку. Клеммная колодка, к которой подключен шнур, станет доступной. Вам понадобится тестер или мультиметр. Переводим в режим набора, один щуп прижимаем к одному выводу штекера, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен пищать. Это означает, что провод цел.

Проверка целостности шнура питания

Цвет изоляции жил может быть любым, но желто-зеленый обязательно заземление (это необходимо проверить, установив щуп на небольшую металлическую пластину внизу вилки).Два других подключаются к контактам вилки. Вот один из этих двух проводов, который должен звенеть с контактом, к которому вы прижали щуп мультиметра. Повторите ту же операцию с другим штифтом.

Для полной уверенности в исправности шнура его необходимо сморщить / перекрутить во время звонков. Особенно в местах, где есть проблемы с изоляцией. Если скрип от таких действий прервался, шнур лучше заменить. Его необходимо заменить, если один или оба штифта «не звенят».Возможно, вам повезло и дальнейший ремонт железа вам не понадобится.

Проверка работы отопителя

Если утюг совсем не нагревается, возможно, перегорел нагреватель. Если так, то стоит купить новый утюг, так как замена обойдется почти в такую ​​же сумму. Но в первую очередь нужно убедиться, что виноват именно утеплитель.

Это выходы нагревательного элемента утюга.

Чтобы проверить ТЭН, добираемся до самого низа утюга.На нем ближе к тыльной стороне два выхода ТЭНа. Ставим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим замеры. Если на дисплее отображаются цифры порядка 25 ° Ом, значит ТЭН нормальный, если больше — перегорел. Как уже было сказано, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверить регулятор температуры

Регулятор температуры выглядит как пластина с группой контактов и выступающим пластиковым штифтом, на который затем надевается диск.

Это железный термостат

К пластине подходят два контакта. Устанавливаем на них щупы мультиметра и проверяем работоспособность (звонок). В положении «выключено» звук мультиметра должен пропасть, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может заключаться в том, что в положении «включено» еще нет контакта — значит, утюг вообще не греется. Может быть и другая ситуация — он не выключается контроллером и / или не реагирует на положение контроллера.Обе причины в контактах. И, скорее всего, они были сожжены.

В первом случае может мешать нагар, который можно очистить, вставив между контактами кусок наждачной бумаги с мелкой зернистостью и пару раз «отклеив» контакты. Если наждачной бумаги нет, можно воспользоваться пилкой для ногтей, но действовать нужно аккуратно — настройки температуры зависят от изгиба пластин. Так что их нельзя сильно согнуть.

Во втором случае — если утюг не выключается — возможно сгорели контакты — сгорели.Ремонт железа в данном случае заключается в попытке их отключить. Но такая уловка редко удается. Выход — заменить.

Термостат под другим углом

Может быть еще момент: при падении контакты могли как-то цепляться. Когда подошва нагревается, гнущийся термопласт давит на контактные группы, но контакты не размыкаются. Результат тот же — утюг не выключается при нагревании. Ремонт железа тоже похож — стараемся вернуть пластинам подвижность, стараясь не деформировать их.Если не получится, меняем.

Проверка предохранителя

Примерно в том же месте, где расположен термостат, установлен плавкий предохранитель. Стоит на случай перегрева подошвы утюга — выгорит, если утюг нагреть до опасных температур. Обычно на этот предохранитель надевается защитная трубка, чаще всего она белая.

Ремонт железа: предохранитель и его целостность

Находите контакты, звоните. В нормальном состоянии предохранитель «звенит», при сгорании — тишина.При желании можно переносить трубку, звонить напрямую — возможен обрыв / перегорание соединительного провода. Если перегорел предохранитель — испаритесь, ищите аналогичный и устанавливайте на его место.

Исключать из схемы термопредохранитель не нужно — он убережет от возгорания при проблемах с терморегулятором: он просто перегорит и утюг не заработает. И хотя утюг потребует ремонта, ваш дом будет в безопасности.

Система парового орошения

Если из утюга почти не выходит пар, а в баке есть вода, скорее всего, отверстия забиты солями.Восстановить работоспособность можно простой техникой. В посуду с невысокими бороздками налить воду и уксус (обыкновенный, столовый) (подойдет сковорода). Один стакан уксуса на литр воды. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с подготовленной жидкостью опустите отключенный утюг. Жидкость должна покрывать подошву.

Очистка паровых отверстий утюга

Емкость с утюгом поставить на огонь, довести до кипения, выключить. Подождите, пока он остынет.Снова разогреться. Так что можно повторить 3-4 раза. Пока соли не растворятся.

Иногда вода перестает течь из распылителя. Скорее всего, это связано с тем, что телефон отключился. В этом случае ремонт утюга заключается в том, что необходимо разобрать панель, на которой закреплены кнопки впрыска, и переустановить все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Заклейте подошву скотчем, чтобы вода не вытекла, но вы также можете положить ее в посуду.Внутрь подошвы залейте горячей водой с уксусом или лимонной кислотой, замочите, чтобы остыть, процедите, снова вылейте. Продолжайте так, пока не будете удовлетворены результатом. Промыть водой и собрать.

Связанное содержание




Некоторые поломки бытовой техники с минимальными навыками и инструментами можно легко устранить, для этого не нужно обращаться в сервисный центр. Отремонтировать утюг Tefal своими руками вполне реально, главное правильно разобрать прибор и определить причину неисправности.

Виды утюгов Tefal и возможные причины повреждений

Гладильное оборудование от французского производителя делится на паровые и с парогенератором. Первые имеют классический дизайн электрического утюга, к тому же внутри есть резервуар для воды объемом до 300 мл. Залитая в специальную емкость жидкость нагревается и через отверстия в подошве подается к ткани в виде пара.

Несколько иная конструкция устройств с парогенератором.Бак для воды находится на станции в котле. Утюг и станция соединены трубкой для подачи воды, силовым кабелем. Вода в бойлере превращается в пар, по трубкам она непрерывно под давлением подается к подошве утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.

Причины выхода устройства из строя могут быть:

• физический — плохой контакт шнура, ТЭНов и тд;
• химический — накипь от жесткой воды на нагревательном элементе;
• механический — кнопки сброса.

Чтобы устранить любую из этих проблем, сначала необходимо разобрать утюг Tefal.

Как разобрать прибор

Для работы потребуются отвертки: плоская и звездочка.

Важно! Перед запуском отключите прибор от электросети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен стержень против известкового налета, его необходимо удалить.

Разбор начинают с откручивания двух болтов на задней стенке.Для этого используйте отвертку со звездочкой. Третий болт находится под кнопкой подачи пара, снимать его нужно аккуратно: поддеть плоской отверткой, отстегнуть пластиковые защелки, потянуть на себя. Действовать следует очень осторожно, чтобы ничего не сломать. Таким же образом снимаем кнопку разбрызгивания воды.

Совет! В зависимости от модели под пуговицами могут располагаться небольшие пуговицы: шариковая, пружинная, трубка и резинка. Необходимо запомнить схему их размещения, чтобы впоследствии установить обратно.

Отверните болт, расположенный под кнопками системы подачи пара, после чего ручку устройства можно снимать. Осторожно снимите единственный регулятор температуры. Выньте прокладку шнура питания . Под ним спрятаны еще 2 винта и видно 4 контакта.

Перейти к разбору корпуса. Корпус состоит из двух надежно закрытых частей, которые не следует пытаться разбирать. Герметик виден невооруженным глазом, это масса черного цвета, похожая на резинку.

Важно! Подошва утюгов Tefal крепится к внутренним элементам специальными способами, которые отличаются от методов, применяемых другими производителями. Это могут быть труднодоступные винты (обычно находятся под заглушками) или специальные защелки. Прежде чем приступить к отделению подошвы от тела, убедитесь, что все застежки сняты.

Чтобы полностью не сломать прибор, перед работой стоит посмотреть видео о разборке и ремонте утюга Tefal.

Особенности парсеров с системой Easycord

Некоторые модели утюгов Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой easycord , отличительной особенностью которой является особая конструкция задней панели устройства. Болты расположены на подставке, соединенной с ручкой. Откручивая их, снимаем крышку, закрывающую место установки шнура, после чего приступаем к разборке системы подачи пара. Кнопки расположены на съемном блоке, который можно снять, отогнув специальные защелки.

После этого вы можете снять ручку, осторожно потянув ее вверх. Следующим шагом будет снятие шурупов. 2 из них расположены на задней части утюга, а еще один — на лицевой стороне, под съемным блоком. Затем разберите утюг так же, как стандартные модели.

Распространенные неисправности и способы устранения

Порядок ремонта зависит от типа неисправности. Стоит рассмотреть самые распространенные. С некоторыми из них можно разобраться самостоятельно, решение особо сложных задач следует доверить специалистам.Для работы понадобится тестер, отвертки, изолента, в некоторых случаях запчасти, на случай замены неисправных элементов.

Повреждение шнура питания

Чаще всего утюг не включается из-за того, что протер шнур . На него ложится большая нагрузка при работе устройства, и со временем он выходит из строя. Чтобы убедиться, что причина неисправности в шнуре, нужно проверить тестером. Для этого после снятия задней панели утюга тестером проходит по всей длине провода, выявляется участок зазора.

1. Отремонтируйте шнур: заизолируйте провода, замените вилку, удалите перекручивания.
2. Заменить полностью, подобрав аналог, подходящий по техническим параметрам.

Неисправности паровой системы

Отверстия в основании прибора могут быть забиты известковыми отложениями накипью или частицами обгоревших тканей. Для очистки используйте лоскут из мягкой ткани, смоченный уксусом или раствором лимонной кислоты. Натирают проблемные места до полного растворения отложений.При обработке важно не допускать контакта мокрой тряпки с другими элементами утюга.

Подошву нельзя чистить острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность не будет хорошо скользить по ткани. На кнопках подачи пар на утюге Tefal должен очистить деталь и ее расположение от пыли, осмотреть защелки, а затем поставить на место. Если разбрызгиватель забился, прочистите его. Для этого воспользуйтесь иглой.

Неисправность термостата

От этого элемента зависит температура нагрева подошвы и возможность установить нужный режим глажки.Наиболее частая причина неисправности термостата — засорение контактов . Мелкие тканевые волокна закупоривают промежутки. После разборки устройства очистите контакты наждачной бумагой, иглой или острым предметом. После проверки поверните втулку, на которой находится ручка переключателя. Если все в порядке, прозвучит щелчок.

Неисправность предохранителя

Предохранитель может быть одиночным или множественным. Первые перестают работать, когда перегорают, и исправить их уже невозможно. полностью заменяет деталь .

Предохранитель нужно будет прозвонить тестером. Если индикатор на приборе не загорается, прибор необходимо разобрать и проверить контакты проводов. Затем зазор закрывается или элемент полностью заменяется, если не подлежит ремонту.

Отказ ТЭНа

Причина, по которой утюг включается, но подошва не нагревается — это поломка ТЭН . В большинстве современных моделей утюгов ТЭН подключается к емкости для воды, и разобрать его, чтобы заменить на новый, не получится.Придется либо полностью заменить подошву, либо купить новое устройство. Первый вариант непрактичен — подходящую рабочую поверхность сложно найти, а ее приобретение обойдется недешево.

Для того, чтобы утюг работал исправно долго и не приходилось его ремонтировать, следует придерживаться простых рекомендаций.

1. Если устройство имеет функцию самоочистки, вы должны использовать ее не реже 1 раза в месяц.
2. Важно следить за состоянием подошвы: своевременно удалять с нее налет и нагар.Для этого используйте раствор уксуса или лимонной кислоты, специальные карандаши для чистки. Ни в коем случае нельзя наливать в емкость растворы — они могут испортить мелкие детали, прокладки, что приведет к разгерметизации емкости.
3. Стоит использовать только мягкую воду : фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
4. Не перегибайте шнур. После глажки и остывания устройства проволока аккуратно наматывается на корпус.

В случае серьезных поломок, устранить которые самостоятельно невозможно, следует обращаться в сервисные центры Tefal, расположенные в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же вы можете заказать необходимые запчасти для ремонта.

Лучшие утюги 2019 года

Утюг Bosch TDA 3024010

на Яндекс Маркете


Утюг Philips GC2990 / 20 PowerLife на Яндекс Маркете


Iron Braun TexStyle 7 TS735TP на Яндекс Маркете


Утюг Philips GC3675 / 30 EasySpeedAdvanced на Яндекс Маркете


Iron Rowenta DW 5135D1 на Яндекс Маркете


Вышедший из строя утюг может испортить все планы, особенно если вы находитесь далеко от гипермаркетов и хозяйственных магазинов.Можно попробовать починить агрегат самостоятельно. Не все современные модели поддаются ремонту, но есть устройства, которые можно вернуть к жизни. Для начала нужно разобраться во внутренностях. Как разобрать Алое железо? Об этом, а также о ремонте некоторых других моделей и пойдет речь в нашей статье.

Что случилось?

Прежде чем разбирать Vitek, Scarlet или любой другой утюг, попытайтесь выяснить, что именно произошло. Неисправности разные:

• утюг не нагревается;
• утюг быстро отключается;
• перегревается утюг;
• выходит пар;
• пар не распыляется.

В первом случае необходимо сначала осмотреть:

• проволока;
Розетка
• ;
• вилка;
• место крепления провода и вилки.

Розетка и шнур

Если все в порядке, осмотреть провод снаружи:

1. На шнуре не должно быть узлов, перегибов или повреждений изоляции.
2. Провод не должен торчать в месте соединения провода и вилки, а на оплетке провода не должно быть трещин и разрывов.
3. Не допускайте, чтобы в штекере были прорези, незакрепленные винты.

Что делать со шнуром?

Если есть видимые повреждения, провод лучше всего заменить, к счастью, в любом фирменном салоне компании, производившей утюг, вы найдете аксессуары. Для этого его, конечно же, нужно удалить.

Но иногда нет возможности разобрать утюг. Поэтому в поврежденном месте необходимо соединить оборванные куски провода и все это обмотать изолентой.Или просто заверните, если порвалась внешняя часть. Возможно, вам не придется добираться до клеммной колодки.

Прочие повреждения

Если с проводом все в порядке и электроснабжение в доме исправно, скорее всего перегорел ТЭН. Когда утюг быстро выключается или перегревается, проблемы могут быть как с ТЭНом, так и с термостатом. Эти детали не подлежат ремонту; их лучше заменить.

Важно! Запчасти лучше покупать у той же фирмы, которая произвела сам агрегат — тогда нет риска, что детали не подойдут.

Из чего состоит утюг?

Любой электроприбор состоит из множества различных частей. В современных утюгах, конечно, меньше мелких элементов, чем в старых. Отдельные элементы объединяются в неразрывные блоки, и меняется именно группа частей.

Независимо от того, нужно ли разбирать Скарлет, Витек или любой другой утюг, нужно понимать, что внутри него. В каждом утюге:

• подошва со встроенным электронагревателем;
• бак для воды;
• термостат с ручкой;
• насадка;
• регулятор пара;
• шнур;
• вилка;
• контактный блок.

Важно! Практически все современные модели имеют дырочки в подошве. Они предназначены для выпуска пара. Термостат устанавливает режим глажки — именно он «отвечает» за температуру, до которой нагревается подошва. В паровой агрегат входит не только резервуар для воды, но и ороситель для принудительного выпуска нагретого пара, регулятор расхода.

Начинаем разбирать утюг

Перед тем, как разбирать утюг Vitek или любой другой, подготовьте необходимые инструменты и материалы.Вам нужно:

• набор отверток;
• широкий нож;
• мультиметр;
Паяльник
• ;
Припой
• ;
• изолента;
• трубок термоусадочных;
• наждачная бумага;
• плоскогубцы.

Отвертки понадобятся двух типов:

• плоский;
• крест
• со звездочками (редко, но встречаются).

Важно! Нож с успехом можно заменить любым твердым плоским предметом — например, линейкой или банковской картой, которую вы забыли выбросить.С их помощью вы будете поддевать те детали, которые крепятся к защелкам.

Мультиметр нужен, чтобы прозвонить провод и все элементы электрической схемы, вызывающие у вас подозрения. Наждачная бумага пригодится, если нужно зачистить контакты.

Снимаем то, что снято

С чего начать ремонт Алого железа? Вариантов немного — осмотрев агрегат, вы увидите, что винтов всего несколько, а кроме них есть съемные детали.Поэтому действовать лучше в таком порядке:

1. Снимите диск термостата (просто возьмите его пальцами и потяните вверх).
2. Снимите кнопки подачи пара (аналогично диску, при необходимости нажмите защелки).
3. Выверните винты на задней крышке.

Большинство винтов находится на задней панели:

1. Их нужно открутить, обычно это не проблема.
2. Вполне может быть, что есть дополнительные защелки.Подденьте крышку плоским предметом и выньте ее из корпуса.
3. Под крышкой вы увидите клеммную колодку. Именно его нужно сразу проверить — вполне возможно, что шнур сгорел или сгорел.

Важно! Эту беду устранить довольно просто, и в дальнейшем разбирать Алое железо или какое-либо другое не требуется. Обгоревший провод нужно заделать, заизолировать и прозвонить тестером, а потом просто прикрутить крышку.

Если колодка в порядке

Если клеммник исправен, утюг придется дополнительно разобрать.Следует отметить, что некоторые модели (в том числе Scarlett) могут иметь застежки под крышкой и на ручке, чаще всего болты. Их тоже нужно удалить. В общем, нужно удалить все снятые крепежи.

Важно! Чтобы они не перепутались, положите на стол белый лист бумаги и загните на нем винты и болты в том порядке, в котором вы их откручиваете.

Ослабляйте винты, пока подошва не отделится от корпуса.Практически во всех моделях это возможно.

Как позвонить в блок?

Для этого понадобится мультиметр:

1. Перевести в режим набора номера.
2. Прижмите один зонд к одному из контактов штекера.
3. Вторым датчиком прикоснитесь к одному проводу на блоке, а затем коснитесь другого — после того, как прибор нужно очистить.
4. Повторите тот же эксперимент с другой парой «штепсельный контакт». Если на этот раз есть сигнал, значит, провод в полном порядке.

Проверяем ТЭН

Это основная деталь любого отопительного прибора.

Важно! При выходе из строя элемента лучше всего купить новый утюг — у некоторых компаний очень странная маркетинговая политика, когда замена элемента обходится дороже, чем новое устройство.

Но сначала нужно проверить нагреватель. Для этого нужно приблизиться к подошве:

1. Посмотрите на заднюю часть подошвы — должно быть два выхода из нагревателя.
2. Измерить сопротивление мультиметром, для этого его нужно перевести в режим измерения до 1000 Ом.
3. Не смотрите на дисплей — когда вы видите значение около 250 Ом, оставьте обогреватель в покое, он работает.
4. Если вы видите значение больше 250 Ом, бегите в сервисный центр за новым нагревателем или в магазин за новым утюгом.

Важно! Во избежание проблем с ТЭНом достаточно просто регулярно ухаживать за устройством. И в этом нет ничего сложного. Убедитесь сами, посмотрев на несколько мощных и очень простых способов.

Если причина поломки слишком серьезна и покупка новой детали обойдется очень дорого, целесообразно приобрести новое устройство.В этом вам помогут наши.

Проверка термостата

Это может быть крайне неприятно, если вы положили диск на «шелк» или «синтетику», и прибор за секунду нагрелся, как если бы вы собирались гладить хлопок. Ничего не поделаешь, придется разбираться с термостатом.

Представляет собой пластину со штифтом и множеством контактов. Штифт нужен для того, чтобы на него надели диск — тот самый, который вы сняли в начале процесса. Тогда действуем так:

1. Ищем два контакта, подходящие к пластине.
2. Ставим на них щупы мультиметра и называем в двух положениях,
3. Если термостат выключен, писка быть не должно.
4. В любом другом положении прибор должен издавать звуковой сигнал.

Проблем может быть несколько:

1. Если в положении «включено» устройство не издает звуков, утюг не нагревается. Этот случай может оказаться довольно простым — не исключено, что образовался нагар. Контакты нужно зачистить мелкой наждачной бумагой.
2. Во всех положениях контроллер ведет себя одинаково. В этом случае можно попробовать разъединить сгоревшие контакты, но это удается далеко не всем и не всегда. Лучше всего заменить термостат.

Важно! Иногда контакты сцепляются друг с другом. Бывает, если упадет утюг. Утюг нагревается — пластина давит на контакты, но они не размыкаются. В этом случае плиты необходимо заставить двигаться, но нельзя допускать искривления.

Предохранитель

Эта деталь тоже может доставить немало хлопот. Он находится примерно в том же месте, что и термостат, и нужен для предотвращения перегрева. Обычно предохранитель защищен белой трубкой (но может быть другого цвета):

1. Найдите контакты предохранителя.
2. Установите мультиметр в режим набора номера.
3. Проверьте свои контакты.
4. Слышен скрип, если деталь исправна.

Важно! Теоретически предохранитель можно исключить из схемы, но это не обязательно.Лучше заменить. Выйти из положения можно, припаяв на место перегоревшего элемента кусок медной проволоки сечением 0,5 мм, положив на него кусок батиста.

Система подачи пара

Пар не выходит даже при полном баке? Сначала проверьте отверстия. Справиться с неприятностями, выполнив несложный ремонт утюга, можно довольно быстро.

Вариант 1:

1. Возьмите чистую сковороду.
2. Наполните его водой.
3. Добавьте уксус из расчета 1 ст. столовый уксус на 1 л воды.
4. Выключите утюг.
5. Поместите его в сковороду так, чтобы раствор покрыл всю подошву.

Вариант 2

Вы можете сделать другое решение:

1. Налейте в сковороду (или другую посуду с низкими стенками) стакан кипятка.
2. Растворите 2 чайные ложки лимонной кислоты.
3. Поместите утюг в кастрюлю.
4. Поставить всю конструкцию на плиту, раствор довести до кипения.
5. Выключите конфорку.
6. Подождите, пока он остынет.
7. Снова нагреть плиту
8. Повторяйте процедуру до тех пор, пока соли, блокирующие отверстия, не растворятся.

Важно! Таким же образом можно чистить не только утюг, но и подошву отдельно — для этого ее верх нужно заклеить полиэтиленом и скотчем, а уже потом опускать в емкость с водой.

Если из распылителя не выходит вода

Это довольно простая поломка, чаще всего вызванная отсоединением трубки:

1. Разберите панель, на которой расположены кнопки впрыска.
2. Заменить все трубки и провода.

Ремонт из алого железа своими руками

Утюги этой марки мало чем отличаются от других популярных современных моделей, но все же имеют некоторые особенности. Как и во всех остальных случаях, для работы необходимо:

• отвертки;
• плоский предмет;
• ножницы для ногтей;
• тестер.

Важно! Самым трудным будет первый шаг. Для утюгов этой марки сзади есть декоративный колпачок с необычной формой винта.Проще всего вывернуть маленькими ножницами, но отверток с соответствующим жалом в комплекте может не оказаться.

1. Откройте крышку отверстия, в которое налита вода.
2. Выверните винт (подойдет крестовая отвертка).
3. Снимите заднюю стенку (как у утюгов других моделей).
4. Удалите оставшиеся винты.
5. Снимите ручку регулировки температуры.
6. Развяжите узел на подошве — там радиатор..
7. Проверьте все контакты, как описано в предыдущем случае.

Vitek Утюг

Принцип осмотра агрегата этой марки будет такой же, как и у Scarlet, но опять же есть тонкости, и первый из них — это винты, которыми прикручивается задняя крышка. На прорезях вы увидите трехконечные звезды, поэтому отвертка Phillips вас не спасет, как и звездообразная.

Если вдруг у вас есть особый набор, считайте, что вашему утюгу очень повезло.Обычно это стоит больше, чем обслуживание в сервисном центре. Ножницами в принципе можно попробовать, но действовать нужно очень осторожно. Сняв заднюю крышку, вы получите доступ к внутренней части вашего устройства, а это значит, что вы можете разобрать утюг, кольцо и заменить сгоревшие детали.

Видеоматериалы

Как видите, большинство вероятных проблем с бытовой техникой можно устранить своими руками. Но все же, если вы не имеете представления о работе утюгов и электроприборов в целом, лучше обратиться в сервисно-ремонтный центр, чтобы не усугубить проблему.

Представьте себе ситуацию, когда перестал работать ваш любимый утюг российского производства. Сразу возникает вопрос, как разобрать утюг Витек, чтобы отремонтировать. Если под рукой есть необходимый инструмент, то в большинстве случаев вы можете восстановить устройство для работы своими руками.

Надежная бытовая техника, выпускаемая под брендом Vitek, пользуется заслуженной популярностью у россиян. Однако любое устройство может выйти из строя. Поэтому тема разборки и ремонта различной бытовой техники, в том числе утюгов, довольно актуальна.

Как работает утюг

Чтобы разобрать и отремонтировать утюг, нужно знать, как он устроен и работает. Без этих знаний начинать ремонтные работы бесполезно. Практически все паровые утюги разных производителей — Philips, Braun, Tefal, Vitek и других — имеют одинаковое устройство и принцип работы. Отличия могут быть только в технических характеристиках отдельных деталей.

Основной деталью любого электрического утюга является подошва со встроенным в нее ТЭНом (далее также ТЭН).Мощность ТЭНа в современных моделях утюгов Vitek, как правило, 2000Вт, 2200Вт или 2400Вт. Доступны устройства с подошвой из разных материалов — нержавеющей стали, алюминия, тефлона, керамики и других. В подошве есть отверстия, через которые выходит пар, чтобы обеспечить необходимое качество глажки. Температура нагрева металлического основания регулируется встроенным термостатом.

В устройствах с функцией испарения предусмотрен резервуар, в который наливается вода.Жидкость необходимо очистить и смягчить — только в этом случае можно предотвратить образование накипи внутри подошвы. Вода течет из бака к нагретой подошве, превращается в пар и выходит через отверстия. Скорость испарения также регулируется. Большинство современных моделей имеют функцию принудительного выхода из парового облака с максимальной интенсивностью — паровой удар.

Как правило, электрические утюги имеют форсунки для распыления воды. Связь с электросетью обеспечивает электрический шнур, который может свободно перемещаться относительно корпуса.Внутри корпуса шнур крепится к клеммной колодке. Таким образом, устройство современных паровых утюгов не сложное. В этом разберутся даже те, кто далек от технологий.

Распространенные поломки

В связи с простотой устройства и функционирования, перечень распространенных неисправностей у разных моделей утюгов Vitek — VT-1201, VT-1209, VT-1244 и других — одинаков. Это утверждение справедливо и для устройств других марок, поскольку принципиальных конструктивных отличий у них нет.Основные поломки описаны в таблице ниже.

Иллюстрация	Описание поломки
	Обрыв или короткое замыкание в шнуре питания . Один из самых распространенных и опасных дефектов, возникающий в результате длительного использования. В течение длительного времени шнур подвергается нагрузкам, провода, находящиеся под внешней изоляцией, сгибаются и скручиваются. Также может быть повреждена теплоизоляция, что приводит к риску оплавления изоляции электрических проводников.Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура.
	Накипеобразование . Это скорее не поломка, а результат неправильной эксплуатации, приводящей к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, осаждаются на паропроводящих отверстиях подошвы. Чтобы избежать этого дефекта, в утюг следует заливать только очищенную смягченную воду или дистиллят.Для удаления накипи отверстия протирают ватным тампоном или другим предметом, твердость которого не должна превышать твердость материала подошвы .
	Повреждение регулятора температуры . Эта деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру путем подключения или отключения электрических контактов в зависимости от температуры. Со временем контакт может прерваться из-за загрязнения или попадания волокон ткани.В результате утеплитель не будет греть подошву. Для устранения поломки придется разобрать утюг и очистить контакты мелкой наждачной бумагой или любым острым металлическим предметом .
	Срабатывание теплового предохранителя . Эта часть представляет собой противопожарную защиту. Термопредохранитель размыкает электрическую цепь и выключает утюг, если температура нагрева подошвы превышает допустимую. Различные модели имеют как одноразовые, так и многоразовые предохранительные устройства.В диагностике предохранитель определяется мультиметром. Сопротивление рабочего устройства нулевое. Если перегорел предохранитель, мультиметр покажет обрыв. Поломка устраняется заменой детали.
	Отказ ТЭНа . Эта поломка является обычным явлением и приводит к полной потере работоспособности утюга. Подошва просто не греется. В современных моделях утеплитель составляет конструкцию подошвы с подошвой и не подлежит замене отдельно.Для проверки исправности ТЭН используется мультиметр (см. Рис.). Нормально работающий нагреватель имеет сопротивление от 20 до 40 Ом. Если мультиметр показывает обрыв, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора

Данный ролик знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Подготовительный этап

Для того, чтобы разобрать, диагностировать, отремонтировать и собрать утюг Vitek, у вас должен быть соответствующий инструмент.Как уже догадались читатели, диагностика производится с помощью мультиметра. Без этого устройства редко бывает возможно найти и локализовать поломку. Кроме того, для ремонта может понадобиться паяльник.

Чтобы разобрать утюг, следует знать, что задняя крышка может быть прикручена оригинальной шляпой, имеющей звездообразный прорезь с тремя балками (см. Рисунок). Именно эти винты используются во многих моделях инструментов Vitek.

При некоторой сноровке, конечно, можно открутить.Если не получается, можно сделать щелчок — взять подходящую отвертку с плоским лезвием и прорезать небольшое углубление посередине.

В целом для разборки и ремонта вам могут понадобиться такие инструменты и материалы:

• набор плоских отверток и отверток Phillips;
• утконосов;
• тонкая плоская лопатка;

Смотрите также, есть ли у вас такие материалы:

• трубка термоусадочная;
• изолента;
• наждачная бумага нулевого размера.

Также они могут пригодиться при ремонте глажки.

Процесс разборки

Работы необходимо выполнять поэтапно, придерживаясь определенной последовательности. Ниже описана процедура разборки модели Vitek VT-1259.

Для остальных моделей электроутюгов российского производителя разборка проводится аналогично. Различия могут быть, но они не принципиальны. Описание действий приведено в таблице.

Иллюстрация	Описание работы
	Отверткой с фигурным наконечником (см. Фото выше) открутите болт, удерживающий заднюю крышку, затем снимите его.
	Чтобы открутить болт, изображенный на фото, придется аккуратно поддеть ножом или плоским шпателем кнопки, расположенные на рукоятке, и снять их.Будьте осторожны, чтобы не повредить защелки. Далее вам понадобится отвертка Phillips .
	Чтобы снять верхнюю часть ручки, подденьте защелки по шву ножом или шпателем и отломите их. Затем откручиваем два болта, показанные на фото .
	Вы найдете еще один болт внизу, рядом с двумя только что снятыми
	Откручиваем все болты, показанные на фото сзади утюга.Не следует ослаблять два немаркированных болта, удерживающих шнур питания. В противном случае шнур отвалится и помешает работе.
	Снимите еще три болта в носовой части
	Поднимите кожух, чтобы отделить его от подошвы. Чтобы добраться до деталей, находящихся внутри, откручиваем три болта, указанные на фото
	Вот и все, железо полностью разобрано.Теперь вы можете выяснить причину неисправности и отремонтировать устройство. Собирать в обратном порядке.

В заключение можно добавить только одно: большинство пользователей могут самостоятельно разобрать утюг Vitek любой модели. Но ремонт может потребовать определенной квалификации.

Видео

Подробнее о порядке разборки утюгов Vitek моделей VT-1207, VT-1229, VT-12125 смотрите в видео:

Инженер-электронщик с многолетним опытом.Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин.
