Как правильно залудить провода — Морской флот

Почему это так важно?

Дело в том, что на воздухе медь может окисляться, что часто приводит к ухудшению контакта между проводами. В дальнейшем плохой контакт начинает нагреваться и как следствие – может произойти возгорание электропроводки. Чтобы этого не происходило и соединение электрических проводов пайкой было долговечным, надежным и безопасным, необходимо лудить зачищенные концы жил с помощью свинцово-оловянного припоя.

Помимо этого лужение используют во время пайки, к примеру, при подключении светодиодной ленты к блоку питания. Если жилы LED-ленты не облудить, место пайки будет ненадежным и не исключено, что со временем проводки отвалятся.

Пошаговая инструкция

Итак, чтобы Вам было понятно, как правильно лудить провода, предоставляем пошаговую инструкцию в картинках:

Подготовьте нужный инструмент: острый нож, пинцет либо пассатижи, паяльник, припой и флюс (в нашем случае канифоль).
Снимите ПВХ изоляцию с проводника. Для этого лучше всего использовать инструмент для снятия изоляции, но если такого нет – нож в помощь. Зачистить изолирующий слой нужно на 10-20 мм.
Аккуратно, с помощью того же ножа зачистите жилу до металлического блеска. Если провод, который Вам нужно лудить, многожильный – распушите все проводки и очень аккуратно зачистите их ножом.
Подключите паяльник к сети и подождите, пока он нагреется. Кстати, перед лужением нужно очистить жало паяльника от мусора и старого припоя. Для этого рекомендуем использовать напильник.
Проведите разогретым жалом по кончику провода, который Вы собрались лудить.
Прикоснитесь жалом паяльника к канифоли, а после этого сразу же к припою. Рабочая поверхность паяльника должна равномерно покрыться оловом.
Прикоснитесь жалом к медному проводу. Припой должен равномерно распределиться по медной жиле. Для лучшего лужения рекомендуем взять проводник пассатижами либо пинцетом, после чего залудить кончик со всех сторон, самостоятельно прокручивая провод.
Визуально просмотрите, насколько хорошо у Вас получилось залудить кабель. На фото ниже пример отлично проделанной работы. Если не вся рабочая поверхность покрыта припоем, повторите пункты 6 и 7.

Вот таким способом Вы сможете качественно и быстро лудить провода в домашних условиях. Обращаем Ваше внимание на то, что лужение тонких проводов от наушников (либо микрофона) нужно выполнять немного по-другому. Так как проводки эмалированные (вскрыты лаком), сначала Вы должны аккуратно счистить эмаль острым ножом. После этого уже необходимо выполнить лужение паяльником.

Видео уроки по теме:

Вы можете лудить провода и без канифоли – используя специальную паяльную кислоту. В этом случае сначала нужно обработать рабочие поверхности (жало и кончик проводка) кисточкой, смоченной в кислоту, после чего уже наносить припой. И тот и другой способ можно использовать, не опасаясь за качество будущего соединения. Что касается толстого провода, облудить его проще, чем очень тонкого. Немного сноровки и еще меньше времени на это потребуется, главное – не забудьте зачистить поверхность жилы ножом.

Вот по такой простой технологии можно самому выполнить лужение паяльником. Надеемся, что теперь Вы знаете, как лудить провода и для чего это нужно. Если какой-то момент был Вам не понятен, рекомендуем просмотреть наглядную видео инструкцию либо задать вопрос в комментариях!

Обязательно прочтите:

При монтаже или ремонте электропроводки важно правильно сделать спаянное соединение. От этого зависит безопасность эксплуатации, надежность, долговечность электроснабжения.

Для хорошего закрепления припоя нужно предварительно облудить провода, то есть покрыть оловянным припоем. Нанесенный слой удалит оксидные примеси, образующиеся на медных или алюминиевых сплавах, улучшит сцепление расходных материалов.

Существует разные методы лужения. Выбор делают с учетом состава металла, характера сечения, назначения проводки и условий ее эксплуатации.

Облуживание с помощью паяльника

Уверенное владение паяльником необходимо для каждого начинающего мастера. Без закрепившихся навыков работы залудить провод, затем провести пайку не удастся.

Размеры паяльника, модификацию каждый может выбрать самостоятельно. Удобны в использовании паяльные станции, пальники с возможностью регулировать температуру нагрева.

Имеет смысл затратить средства на приобретение качественного инструмента, оборудования. Тогда работа будет доставлять удовольствие долгие годы.

Требуемые инструменты

Работа с проводами – дело несложное, если к нему хорошо подготовиться. Желательно, сделать все заранее, чтобы потом в самый неподходящий момент, не пришлось суетиться. Список инструментов, позволяющих лудить провода или кабель, выглядит следующим образом:

хорошо заточенный нож;
медицинский или технический пинцет;
обычные плоскогубцы;
паяльник или станция для паяния;
расходные материалы (флюс, припой).

Вместо ножа сейчас продаются специальные клещи, которые позволяют содрать изоляцию одним движением. Но они не так уж дешево стоят, поэтому многие обходятся ножом или скальпелем.

Все средства и приспособления немудреные, но очень полезные. Под расходными материалами подразумеваются определенный флюсовый состав и припой, подходящий для данного вида проводов.

Правильный порядок действий

Облуживать провода посредством паяльника следует в соответствии с алгоритмом, выверенным многолетней практикой. У проводов в самом начале работы нужно тщательно снять ножом или клещами наружный изолирующий слой. Желательно освободить от полимерного покрытия минимум 10 мм, максимум – 50 мм с каждого соединяемого конца.

После этого тем же ножом поверхность зачищают до блестящего состояния. Это исключит наличие остатков изолирующей оболочки, удалит с проводов оксидный налет.

Толстый провод удерживать и очищать проще. Если кабель включает в себя несколько тонких жил, их желательно растрепать, разъединить, зачистить со всех сторон, а потом скрутить заново.

Затем можно разогревать паяльник, предварительно проверив степень чистоты жала. Поверхность будет хорошо облуживаться только абсолютно чистым жалом паяльника.

Нагретым паяльником следует разогреть подготовленные, тщательно зачищенные концы проводов, опустив их в канифоль. Надо чтоб канифоль хорошо обволокла провод.

Жалом паяльника нужно взять припой и равномерно распределить смесь по срезу проводков, которые зафиксированы пинцетом или обычными плоскогубцами. Для обеспечения полноты нанесения массы из расплавленных расходных материалов, провода следует проворачивать вокруг собственной оси.

Медный провод можно обрабатывать не только канифолью, но и кислым флюсом. Некоторые предпочитают использовать готовую паяльную кислоту, всегда имеющуюся в продаже. Для лужения алюминиевых проводов предусмотрен свой специальный флюс.

Если все предыдущие операции были выполнены правильно, расплавленный припойный материал хорошо покроет место контакта проводков. Нужно внимательно осмотреть всю рабочую зону, убедиться, что лужение прошло успешно.

Варианты обработки проводов

Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке.

Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

Лужение посредством окунания

Предварительную обработку проводов большого диаметра проводят иначе. Паяльником полного равномерного покрытия среза большого сечения добиться нелегко.

В специальный тигель кладут кусочки олова, разогревают, получая расплав металла. Конец кабеля сначала погружают в канифоль или другой флюс, а затем окунают во внутренность тигеля. В результате срез покрывается полностью защитным слоем.

Подобным способом делают полностью луженые провода. Погружение при этом имеет другие масштабы, выполняется в заводских условиях.

Катушку с намотанным проводом водружают на механизм, посредством которого будут обслуживать процесс. Сначала всю медь поверхности механически обрабатывают щетками, предварительно обработанными раствором хлористого цинка. Получают растворенный флюс из цинка и технической соляной кислоты.

Затем проволоку из мотка, постепенно раскручивают, окунают в ванну с расплавленным оловом. Равномерность покрытия, отсутствие наплывов обеспечивает последующая обработка проволочного материала резиновыми щетками. Проволоку охлаждают окунанием в холодную воду, еще раз обрабатывают щетками, заново сматывают и упаковывают.

Луженая медная проволочная продукция имеет защитный оловянный слой, толщина которого варьируется от 1 мкр до 20 мкр.

Обработка увеличивает устойчивость меди к воздействию влажной окружающей среды, уменьшает до минимума вероятность ее порчи.

Как сделать облуживание контактов наушника

Микрофоны, наушники iphone и любого другого акустического гаджета постоянно подвергаются механическим нагрузкам. Как следствие, происходит обрыв проводков.

Подготовить их к пайке обычными способами не удастся. Лак, находящийся сверху будет мешать. Его перед лужением либо соскабливают острым скальпелем, либо обжигают. Можно также лудить в канифоли сильно разогретым паяльником, который снимет лак.

Тонкую жилу провода помещают в канифоль, разогревают паяльником. Затем с помощью паяльника тонкий слой расплавленного олова распределяют в месте будущего контакта. После этого быстро выполняется соединение. Служить оно будет долго и надежно.

Соединение проводов пайкой — один из действенных методов, требующий определенных навыков. Прежде чем соединять таким способом провода, их необходимо правильно подготовить и залудить. Это требуется для обеспечения качества соединения. Ведь известно, что что во влажной среде в соединениях происходит процесс электрохимической коррозии. Окисление приводит к ухудшению контакта между проводами и перегреву соединения. Чтобы этого избежать и добиться оптимальной связи, необходимо лудить все зачищенные жилы, так как при этом наноситься свинцово-оловянные припои снижающие электромеханические потенциалы соединяемых проводников (меди, алюминия).

Рассмотрим, как лудить провода паяльником. Разобравшись, вы поймете что данный процесс совсем не сложен.

Необходимый инструмент для лужения

Для работы вам понадобится:

Нож или специальный инструмент для снятия изоляции с проводов.
Пинцет.
Плоскогубцы.
Паяльник (паяльная станция).
Припой (олово).
Флюс (канифоль или паяльная паста).

Инструкция как лудить провода

Рассмотрим пошагово как лудить провода:

В первую очередь с концов соединяемых проводов снимается изолирующий слой. Для этого используйте нож или специальный инструмент для снятия изоляции с проводов. Длина очищенного участка провода в зависимости от конкретной ситуации составляет 10-50 мм.
Кончиком ножа провод зачищается до блеска. Это необходимо, чтобы удалить с металлической жилы остатки изолирующего слоя и окислов. Если провод состоит из множества тонких медных жил, перед такой зачисткой кончик провода нужно распушить, придав ему вид веера. После зачистки он скручивается в одну жилу.
Разогревается паяльник. Перед работой нужно удостовериться, что жало паяльника чистое. При необходимости оно очищается от окислов напильником, надфилем и протирается о деревянную дощечку.
Далее паяльником разогреваются зачищенные участки проводов.
Для равномерного распределения по жалу паяльника прикасаемся им к канифоли, затем к кусочку припоя. Жало подноситься к проводу, который необходимо залудить. Если провод в достаточной степени разогрет, припой равномерно распределится по поверхности проволочного жгута.
Для повышения эффективности операции можно слегка потереть жалом вдоль провода с разных сторон. Чтобы уберечься от ожогов, провод удерживается пинцетом или плоскогубцами.
Расплавленная канифоль должна обволакивать всю контактную поверхность провода. Если провод тщательно зачищен, процесс лужения происходит довольно быстро.
Необходимо убедиться, что кончик провода покрыт равномерным слоем припоя. Если жгут имеет плохо обработанные места, процедура лужения повторяется еще раз.

Для наглядности рекомендуется ознакомиться со следующим видео:

Небрежное лужение провода не позволит обеспечить надежный электрический контакт, что со временем неминуемо приведет к порче соединения. Поэтому, учитывая, что лудить провода паяльником — работа не слишком сложная, сделайте ее качественно.

Как лудить провода

Рассмотрим, как лудить провода паяльником. Разобравшись, вы поймете что данный процесс совсем не сложен.

Необходимый инструмент для лужения

Для работы вам понадобится:

Нож или специальный инструмент для снятия изоляции с проводов.
Пинцет.
Плоскогубцы.
Паяльник (паяльная станция).
Припой (олово).
Флюс (канифоль или паяльная паста).

Инструкция как лудить провода

Рассмотрим пошагово как лудить провода:

В первую очередь с концов соединяемых проводов снимается изолирующий слой. Для этого используйте нож или специальный инструмент для снятия изоляции с проводов. Длина очищенного участка провода в зависимости от конкретной ситуации составляет 10-50 мм.
Кончиком ножа провод зачищается до блеска. Это необходимо, чтобы удалить с металлической жилы остатки изолирующего слоя и окислов. Если провод состоит из множества тонких медных жил, перед такой зачисткой кончик провода нужно распушить, придав ему вид веера. После зачистки он скручивается в одну жилу.
Разогревается паяльник. Перед работой нужно удостовериться, что жало паяльника чистое. При необходимости оно очищается от окислов напильником, надфилем и протирается о деревянную дощечку.
Далее паяльником разогреваются зачищенные участки проводов.
Для равномерного распределения по жалу паяльника прикасаемся им к канифоли, затем к кусочку припоя. Жало подноситься к проводу, который необходимо залудить. Если провод в достаточной степени разогрет, припой равномерно распределится по поверхности проволочного жгута.
Для повышения эффективности операции можно слегка потереть жалом вдоль провода с разных сторон. Чтобы уберечься от ожогов, провод удерживается пинцетом или плоскогубцами.
Расплавленная канифоль должна обволакивать всю контактную поверхность провода. Если провод тщательно зачищен, процесс лужения происходит довольно быстро.
Необходимо убедиться, что кончик провода покрыт равномерным слоем припоя. Если жгут имеет плохо обработанные места, процедура лужения повторяется еще раз.

Для наглядности рекомендуется ознакомиться со следующим видео:

Похожие записи по метке:

Как лудить провода: инструкция, фото, видео

Мы уже с вами рассматривали, как соединить провода в домашних условиях, но если вы желаете сделать качественную электропроводку в доме, то без лужения медных проводов и кабелей просто не обойтись. Поэтому мы решили подробней рассказать, как лудить провода, зачем это делать и как правильно работать с паяльником. Также предоставим и подробную инструкцию, которая позволит сделать все правильно и быстро.

Зачем лудить провода

Многие люди не совсем понимают, зачем все это вообще нужно делать. А дело в том, что на воздухе медь начинает процесс окисления, соответственно это приводит к ухудшению контакта между проводами. Если этот контакт оказывается слишком слабым, то он начинает перегреваться, поэтому может произойти возгорание проводки. Чтобы этого избежать, необходимо лудить все зачищенные жилы, тем более что сделать все это совсем не сложно.

Также лужение вы сможете использовать во время соединения светодиодной ленты пайкой. В этой случае она станет более надежной, со временем контакты не отпадут и будут долгое время радовать вас красивым светом в комнате.

Как лудить провода: пошаговая инструкция

Чтобы вы смогли правильно лудить провода, мы решили рассказать вам подробную инструкцию в картинках. Если вы внимательно все прочитаете, то никаких проблем у вас возникнуть не должно.

Подготовка инструментов

Перед тем как приступать к лужению, вы должны собрать следующие инструменты:

Острый нож, лучше все канцелярский.
Пассатижи или пинцет.
Припой, флюс или канифоль. Проще всего работать с канифолью.
Паяльник.

Как лудить провода самостоятельно:

Нужно снять с проводника изоляцию, можно использовать инструмент для снятия изоляции, если такого нет, используйте обычный ножик.
После снятия изоляции нужно до металлического блеска зачистить жилы. Если у вас многожильный провод, тогда нужно распушить все проводники и зачистить их. Лучше всего зачищать каждую жилу по отдельности – это удобней.
Включаем паяльник и очищаем его от пыли и старого припоя, который он любит собирать. Во время его очистки используйте маленькую наждачную бумагу.

Разогрейте кончик провода (просто проводите горячим паяльником).
Прикоснитесь паяльником к канифоли и припою. Рабочая поверхность должна обязательно покрыться оловом.
Далее берем паяльник и прикасаемся к медному проводнику. Весь припой должен равномерно попасть на жилу. Чтобы улучшить этот процесс, необходимо с помощью пинцета или пассатижей залудить кончик провода со всем сторон, в это время его нужно прокручивать, так существенно экономиться время.
Внимательно осмотрите свой провод или кабель. Рабочая поверхность должна полностью покрыться припоем. Если вы видите, что есть места без припоя и просто видно проводник, тогда начинайте лужение снова.

Обратите внимание! Таким способом нельзя лудить провода наушников. У них есть особенности, ведь все проводники эмалированные. Изначально нужно снять всю эмаль, а потом тонким паяльником и проводить лужение наушников.

Если провода совсем тонкие, тогда лучше канифоль не использовать вовсе, ведь сложно угадать с ее количеством. В этом случае оптимально использовать паяльную кислоту. Ею нужно обработать кончик проводника обычной кисточкой. Далее с помощью паяльника уже и наносим припой. Такой способ более надежным назвать нельзя, но с тонкими проводниками по-другому не получится.

Как выполнить лужение: видео

Также мы собрали несколько интересных видео, которые помогут вас сделать лужение ваших проводов правильно.

Как лудить провода в домашних условиях:

Как отремонтировать провода наушников лужением:

<div id="yandex_rtb_2" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744044-3";} else{var rtbBlockID="R-A-744044-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_2",blockId:rtbBlockID,pageNumber:2,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_2").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_2");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Делаем лужение на проводе большого сечения:

Также рекомендуем прочитать: Кабель АСБ: технические характеристики и подробный обзор.

Технология правильного лужения проводов

Один из наиболее надежных способов соединения проводов и деталей — пайка. Как правильно паять паяльником, как подготовить паяльник к работе, как получить надежное соединение — обо всем этом дальше.

Блок: 1/8 | Кол-во символов: 208
Источник: https://elektroznatok.ru/tools/pajka-payalnikom

Почему это так важно?

Блок: 2/3 | Кол-во символов: 654
Источник: https://samelectrik.ru/texnologiya-pravilnogo-luzheniya-provodov.html

Технологические особенности

В процессе пайки припой заполняет пространство между электропроводами. Плавление самого припоя при этом происходит при температуре намного ниже, чем металлических проводов. Качество электрического контакта напрямую зависит от чистоты соединяемых элементов и их хорошего обволакивания припоем. Перед тем как паять проводку проводится очистка поверхности от окислительной пленки и жиров. Для этого используются специальные флюсы. Они повышают качество растекания расплавленной массы, а также снижают поверхностное натяжение.

Блок: 2/9 | Кол-во символов: 551
Источник: https://oxmetall.ru/pajka/tehnologiya-pravilnoj-pajki-provodov

Требуемые инструменты

хорошо заточенный нож;
медицинский или технический пинцет;
обычные плоскогубцы;
паяльник или станция для паяния;
расходные материалы (флюс, припой).

Блок: 3/7 | Кол-во символов: 787
Источник: https://svaring.com/soldering/praktika/luzhenie-provodov

Как выполнить лужение: видео

Также мы собрали несколько интересных видео, которые помогут вас сделать лужение ваших проводов правильно.

Как лудить провода в домашних условиях:

Как отремонтировать провода наушников лужением:

Делаем лужение на проводе большого сечения:

Также рекомендуем прочитать: Кабель АСБ: технические характеристики и подробный обзор.

Блок: 4/4 | Кол-во символов: 373
Источник: http://DekorMyHome.ru/remont-i-oformlenie/tehnologiia-lyjeniia-provodov.html

Подготовка паяльника к работе

В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…

Выбрать надо тот, Который удобно «лежит» в руке

Выбор мощности

Мощность паяльника выбирается в зависимости от характера работы:

В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.

Подготовка к работе

Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.

Сначала надо выжечь смазку

Заточка жала

Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.

Как подготовить паяльник к работе

Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:

Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.

Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

Лужение паяльника

Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.

Первый способ лужения жала паяльника:

довести до рабоче температуры;
прикоснуться к канифоли;
расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).

Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.

Блок: 2/8 | Кол-во символов: 3380
Источник: https://elektroznatok.ru/tools/pajka-payalnikom

Обработка флюсом или лужение

При пайке главное — обеспечить хороший контакт спаиваемых деталей. Для этого перед началом пайки соединяемые детали надо залудить или обработать флюсом. Эти оба процесса взаимозаменяемы. Их основное назначение — улучшить качество соединения, облегчить сам процесс.

Процесс пайки начинается с лужения проводов

Лужение

Для обработки проводов потребуется хорошо разогретый паяльник, кусок канифоли, небольшое количество припоя.

Берем зачищенный провод, укладываем его на канифоль, прогреваем паяльником. Прогревая, поворачиваем проводник. Когда провод окажется весь в расплавленной канифоли, на жало паяльника набираем немного припоя (просто прикасаемся жалом). Затем вынимаем провод из канифоли и кончиком жала проводим по оголенному проводнику.

Лужение проводов — обязательный этап при пайке

При этом припой тончайшей пленкой покрывает металл. Если это медь, из желтой, она становится серебристой. Провод тоже надо немного поворачивать, а жало двигать вверх/вниз. Если проводник хорошо подготовлен, он полностью становится серебристым, без пропусков и желтых дорожек.

Обработка флюсом

Тут все и проще, и сложнее. Проще в том смысле, что нужен только состав и кисточка. Кисточку обмакиваем в флюс, наносим тонким слоем состав на место пайки. Все. В этом простота.

Сложность в выборе флюса. Есть много разновидностей этого состава и под каждый вид работы надо подбирать свой. Так как сейчас говорим о том, как правильно паять паяльником провода или электронные компоненты (платы), то приведем несколько примеров хороших флюсов для этого типа работ:

Для пайки электронных компонентов (печатных плат) не используйте активные (кислотные) флюсы. Лучше — на водной или спиртовой основе. Кислотные же имеют хорошую электропроводность, что может нарушить работу устройства. Также они очень химически активны и могут вызвать разрушение изоляции,коррозию металлов. Благодаря своей активности они очень хорошо подготавливают к пайке металлы, потому их используют, если надо припаять провод к металлу (обрабатывают саму площадку). Наиболее распространенный представитель — «Паяльная кислота».

Блок: 5/8 | Кол-во символов: 2309
Источник: https://elektroznatok.ru/tools/pajka-payalnikom

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

Напильник.

Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

Так надо затачивать жало паяльника

Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их удерживать пассатижами. Только должны инструмент должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.

Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Блок: 2/9 | Кол-во символов: 3640
Источник: http://studvesna73.ru/07/23/2781/

Как лудить провода: пошаговая инструкция

Подготовка инструментов

Перед тем как приступать к лужению, вы должны собрать следующие инструменты:

Острый нож, лучше все канцелярский.
Пассатижи или пинцет.
Припой, флюс или канифоль. Проще всего работать с канифолью.
Паяльник.

Как лудить провода самостоятельно:

Нужно снять с проводника изоляцию, можно использовать инструмент для снятия изоляции, если такого нет, используйте обычный ножик.
После снятия изоляции нужно до металлического блеска зачистить жилы. Если у вас многожильный провод, тогда нужно распушить все проводники и зачистить их. Лучше всего зачищать каждую жилу по отдельности – это удобней.
Включаем паяльник и очищаем его от пыли и старого припоя, который он любит собирать. Во время его очистки используйте маленькую наждачную бумагу.
Разогрейте кончик провода (просто проводите горячим паяльником).
Прикоснитесь паяльником к канифоли и припою. Рабочая поверхность должна обязательно покрыться оловом.
Далее берем паяльник и прикасаемся к медному проводнику. Весь припой должен равномерно попасть на жилу. Чтобы улучшить этот процесс, необходимо с помощью пинцета или пассатижей залудить кончик провода со всем сторон, в это время его нужно прокручивать, так существенно экономиться время.
Внимательно осмотрите свой провод или кабель. Рабочая поверхность должна полностью покрыться припоем. Если вы видите, что есть места без припоя и просто видно проводник, тогда начинайте лужение снова.

Обратите внимание! Таким способом нельзя лудить провода наушников. У них есть особенности, ведь все проводники эмалированные. Изначально нужно снять всю эмаль, а потом тонким паяльником и проводить лужение наушников.

Блок: 3/4 | Кол-во символов: 2224
Источник: http://DekorMyHome.ru/remont-i-oformlenie/tehnologiia-lyjeniia-provodov.html

Варианты обработки проводов

Блок: 5/7 | Кол-во символов: 1045
Источник: https://svaring.com/soldering/praktika/luzhenie-provodov

Луженая медь: характеристики и применение

Благодаря своим свойствам, медная проволока, нашла широкое применение, как в бытовых, так и промышленных масштабах. Главной особенностью меди, является устойчивость к различным механическим воздействиям, перепадам температуры и влиянию атмосферных осадков.

Но для улучшения показателей устойчивости меди, используют процесс лужения, при котором она покрывается тонким слоем олова, толщина которого варьируется 1 – 20 микрон.

Процесс лужения медной проволоки:

Очистка;
Лужение;
Выравнивание слоя олова;
Охлаждение;
Повторное выравнивание;
Упаковка.

Приобрести луженую медь можно в строительном магазине

В первую очередь, катушка с проволокой устанавливается на специальный подающий механизм, посредством которого, она проходит все необходимые процессы.

Сначала, проходя через специальные щетки, которые смачиваются раствором хлорида цинка, проволока очищается. Раствор хлорида цинка, получают путем растворения гранулированного цинка в соляной кислоте.

После того, как проволока прошла очистку, она проходит через ванну, наполненную расплавленным оловом. Данный способ, позволяет добиться равномерного распределения олова по всей поверхности металла.

Далее, для придания идеальной равномерности покрытию, проволока проходит через небольшие щетки из резины. Таким образом, устраняются наплывы олова на поверхности проволоки.

Обратите внимание! Самым важным при лужении медной проволоки, является не допустить наплывы олова.

Затем, проволоку охлаждают. Происходит это при прохождении ее через ванну наполненную холодной водой. Данные процесс, выполняет функцию улучшения качества соединения олова с медной поверхностью проволоки.

После этого, проволока проходит вторичную обработку щетками, при которой проволока полностью избавляется от наплывов и при необходимости уменьшается ее диаметр.

На приемном механизме, проволока наматывается на катушку и упаковывается.

Блок: 5/6 | Кол-во символов: 1928
Источник: http://6watt.ru/elektrooborudovanie/instrumenty/luzhenie-eto

Как облудить подшипник оловом (видео)

Не имеет значения, какая конструкция у металлического изделия (провод или подшипник). Достаточно часто, корректная работа данных изделий зависит от качества соединения и материалов, которыми оно обработано.

Блок: 6/6 | Кол-во символов: 290
Источник: http://6watt.ru/elektrooborudovanie/instrumenty/luzhenie-eto

Работа с припоем

Припойный сплав имеет определенную температуру плавления. При нагреве паяльником он переходит из твердого состояния в жидкое и растекается по соединяемым поверхностям. В этот момент происходят физические и химические процессы, обеспечивающие необходимую надежность соединения. Учтите, что хорошее покрытие припоем достигается исключительно на чистых поверхностях, освобожденных от оксидной пленки, а также жировых загрязнений. Использование припоев с входящей в их состав канифолью значительно ускоряет процедуру пайки.

Блок: 7/9 | Кол-во символов: 537
Источник: https://oxmetall.ru/pajka/tehnologiya-pravilnoj-pajki-provodov

Как паять паяльником медные провода

Первым пунктом пайки поставим очистку проводов от оксидной пленки. Окисной пленкой покрыт не только алюминий, но и медь. Присутствие ее на меди затрудняет лужение проводов, лужение происходит участками, неравномерно. Поэтому чистят медный провод острым ножом со всех сторон.

После снятия оксидов, поверхность провода смачивают кисточкой с жидкой канифолью. Жалом паяльника берут немного припоя и проводят лужение провода. Провод можно не прокручивать, движение жалом паяльника вперед, и мы видим, как припой мгновенно растекается по всему проводу.

Припой прутком 2 мм

Теперь еще один важный момент, перед тем как паять медные провода — это соединение. Запомните, все соединения проводов должны быть закреплены. Способы крепления проводов показаны на рисунке ниже. Нельзя паять внахлёст без крепления. Пайка получается очень слабой, хотя и ровной. Такая пайка долго не выдерживает механическую нагрузку, небольшую вибрацию.

Способы соединения проводов скруткой

После соединения луженых проводов скруткой, наносят кисточкой немного жидкой канифоли и паяют. Небольшое движение жалом паяльника вперед от изоляции и идеальная пайка готова. Почему здесь можно паять от изоляции, потому что пайка жидкой канифолью происходит за очень короткое время и изоляция провода не успевает подгореть. После пайки остатки канифоли смываются жесткой щеточкой со спиртом.

Визуально можно определить качество пайки электропроводки и электронных плат:
1. Пайка должна быть скелетной, то есть должно просматриваться скелетное соединение проводов, выводов элементов.
2. Пайка должна быть глянцевой, без раковин и пузырей.

На качество пайки влияет температура жала паяльника. Для ПОС 61 температура жала 190 С, с небольшой коррекции в верхнюю сторону. Коррекцию температуры жала паяльника определяют опытным путем по плавлению припоя. Припой должен легко плавиться, и хорошо держаться на жале паяльника. Если припой собирается в капли и стекает, значит паяльник перегрет.

Часто спрашивают — можно ли паять под напряжением. Ответ однозначен — нет. Под напряжением любые электротехнические работы (кроме измерительных) запрещены. На корпусе паяльника может присутствовать сетевое напряжение, при попытке пайки проводов под напряжением произойдет короткое замыкание.

Тоже интересные статьи

Как определить сечение кабеля. Расчет сечения медного кабеля

Цветовая маркировка проводов и жил кабелей

Электропроводка на даче своими руками

Ввод электричества в дом

Соединение проводов пайкой — один из действенных методов, требующий определенных навыков. Прежде чем соединять таким способом провода, их необходимо правильно подготовить и залудить. Это требуется для обеспечения качества соединения. Ведь известно, что что во влажной среде в соединениях происходит процесс электрохимической коррозии .Окисление приводит к ухудшению контакта между проводами и перегреву соединения. Чтобы этого избежать и добиться, необходимо лудить все зачищенные жилы, так как при этом наноситься свинцово-оловянные припои снижающие электромеханические потенциалы соединяемых проводников (меди, алюминия).

Рассмотрим, как лудить провода паяльником. Разобравшись, вы поймете что данный процесс совсем не сложен.

Блок: 7/9 | Кол-во символов: 3202
Источник: http://studvesna73.ru/07/23/2781/

Хитрости пайки

Перед тем как соединять электрическим паяльником провода необходимо следить, чтобы его жало было в чистом виде. Это будет повышать теплопроводность и прочность соединения. Для очистки наконечника применяют влажную ткань.

При использовании флюса активного типа зачищенная жила проводника обрабатывается составом, прогревается электропаяльником с припоем в небольшом количестве, а далее – по стандартной технологии. При пайке скруток допускается пропустить процедуру лужения, а сразу обработать место соединения флюсом, после чего приступить к пайке скрученных проводников. В этом случае обязательно протирается место спайки спиртом для удаления остатков агрессивных химических материалов.

Многожильные проводники распушивают перед лужением и окунают в канифоль. Нанесение припоя проводится весьма тщательно, чтобы каждый проводник был им полностью покрыт. По окончании остывания жилы соединяются и пропаиваются электропаяльником с оловом.

Изучив основные технологические процессы и просмотрев видео, можно научиться свободно соединять электропровода методом пайки и даже переходить к более сложным работам.

Блок: 9/9 | Кол-во символов: 1126
Источник: https://oxmetall.ru/pajka/tehnologiya-pravilnoj-pajki-provodov

Кол-во блоков: 23 | Общее кол-во символов: 24599
Количество использованных доноров: 7
Информация по каждому донору:

https://samelectrik.ru/texnologiya-pravilnogo-luzheniya-provodov.html: использовано 1 блоков из 3, кол-во символов 654 (3%)
http://DekorMyHome.ru/remont-i-oformlenie/tehnologiia-lyjeniia-provodov.html: использовано 3 блоков из 4, кол-во символов 2837 (12%)
https://svaring.com/soldering/praktika/luzhenie-provodov: использовано 3 блоков из 7, кол-во символов 2332 (9%)
http://6watt.ru/elektrooborudovanie/instrumenty/luzhenie-eto: использовано 2 блоков из 6, кол-во символов 2218 (9%)
https://oxmetall.ru/pajka/tehnologiya-pravilnoj-pajki-provodov: использовано 4 блоков из 9, кол-во символов 2716 (11%)
http://studvesna73.ru/07/23/2781/: использовано 2 блоков из 9, кол-во символов 6842 (28%)
https://elektroznatok.ru/tools/pajka-payalnikom: использовано 4 блоков из 8, кол-во символов 7000 (28%)

Как правильно лудить — flagman-ug.ru

Как правильно лудить электрические провода

Во время ремонта, модернизации или при установке электропроводки особое внимание уделяется качеству соединения токопроводящих жил. Надежное спаянное соединения – это залог безопасной эксплуатации электрических магистралей и бытовой техники. Чтобы хорошо закрепить припой, требуется предварительно провода облудить, суть процедуры заключается в покрытии поверхности оловом.

Почему лужение проводов так важно

Перед тем как залудить провод, требуется узнать, для чего эта процедура так необходима. Медь и алюминий при взаимодействии с кислородом окисляются, образуя на своей поверхности оксидную пленку, которая ухудшает проводимость и повышает сопротивляемость. Залуживание проводов позволяет этого избежать. Лудят провода свинцово-оловяными припоями, их преимущество заключается в длительном эксплуатационном сроке, безопасности и надежности.

Также лужение используют во время пайки, например, при подключении светодиодных лент к блоку питания. Если жилы осветительного прибора предварительно не облудить, с течением времени все проводки отвалятся.

Облуживание провода с помощью паяльника

Для качественного выполнения работы важно уверенно владеть паяльником. Если закрепившиеся навыки отсутствуют, не удастся залудить и припаять провод.

Существуют разные модели паяльников, каждые обладают своими техническими характеристиками – мощность, габариты и т.д. Начинающему мастеру рекомендуется отдавать предпочтение паяльным станциям, где есть возможность регулировать температуру нагревания самостоятельно.

Целесообразно приобрести дорогостоящее устройство, поскольку процесс будет отнимать меньше времени, и работа будет выполняться в радость.

Необходимые инструменты

Монтаж, модернизация, ремонт и обслуживание проводов – дело хлопотное, но не сложное. Чтобы сократить затраченное время, предварительно готовят все необходимые инструменты и расходный материал для работы. Список выглядит следующим образом:

к числу расходных материалов относится припой и флюс;
острый нож;
станция для паяния или паяльник;
технический или медицинский пинцет;
обыкновенные плоскогубцы.

Можно использовать не хорошо заточенный нож, а специальные клещи, позволяющие удалить весь изоляционный слой несколькими движениями. Но стоимость их достаточно высока, поэтому многие используют нож или скальпель.

В каждом случае требуется определенный припой и флюсовый состав для кабелей, это нужно учитывать.

Порядок действий

Чтобы облудить провод, нужно действовать по следующему алгоритму:

С помощью специального инструмента, ножа или скальпеля удалить изоляционный слой с проводов, которые потребуется соединить.
После удаления изоляционного материала токопроводящие жилы зачистить до образования характерного блеска. Для этого можно использовать нож или наждачную бумагу. Если работа предстоит не с литой жилой, а многожильным проводом, каждый проводок распушается и зачищается по отдельности.
В розетку включается паяльник и очищается от всех загрязнений, которые он любит собирать, особенно старого припоя и пыли. Во время очищения жилы паяльника рекомендуется использовать небольшую наждачную бумагу.
Требуется разогреть кончик провода. Это можно сделать с помощью паяльника, газовой горелки или обычной зажигалки.
Когда паяльник разогрелся до рабочей температуры, его жилой прикасаются к припою и канифоли. Рабочая поверхность обильно должна быть покрыта растопленным оловом.
Следующий этап – горячим паяльником касаться медного проводника. Припой должен равномерно распределяться по жиле. Чтобы нанести припой, используются пассатижи и пинцеты.
По окончании работ внимательно осматривается кабель или провод. Рабочая поверхность должна быть полностью и равномерно покрыта припоем. Пустые полости или скопления вещества должны отсутствовать. Если обнаружены недочеты в работе, к процедуре приступают повторно.

Если работа предстоит с совсем тонкими проводами, канифоль лучше не использовать, поскольку рассчитать точное количество вещества очень сложно. В качестве аналога подойдет паяльная кислота. Обработать кончик проводника можно обыкновенной кисточкой. После этого можно приступать к нанесению припоя. Этот способ нельзя назвать более надежным, но с такими видами проводков иначе нельзя.

Способы обработки проводов

Существует несколько способов лужения. Некоторые мастера отдают предпочтение методу, суть которого заключается в прижимании проводов паяльником к деревянной ровной поверхности.

При нагревании из дерева выделяются газы, которые исполняют роль флюса, способствуя удалению оксидов на металле.

Более качественно удалять оксидную пленку на поверхности токопроводящих жил удается при помощи аспирина. Во время работы таблетку подкладывают под провода. При нагревании из ацетилсалициловой кислоты выделяются газы, обволакивающие место соединения, вытесняя из них примеси, отрицательно сказывающиеся на качестве соединения. Этот простой и бюджетный в реализации способ обеспечивает качественное лужение.

Существует еще один способ подготовки многожильных кабелей и проводов, у которых медная основа покрыта эмалью. В качестве подложки предпочтительнее применять небольшой кусок ПВХ материала. При термическом воздействии поливинилхлорид начинает активно выделять хлороводород, который эффективно разрушает оксидный слой.

Лужение посредством окунания

Если работать предстоит с проводами и кабелями большого диаметра, то подготовку целесообразно проводить иначе. Полного и равномерного распределения припоя в данном случае добиться непросто.

Существует специальное устройство – тигель, в который помещаются небольшие кусочки олова. Там они разогреваются, в результате получается, расплав металла. Конец провода предварительно погружают в канифоль или другие марки флюса, а далее в емкость тигля. Такой подход обеспечивает полное и равномерное распределение веществ на месте среза.

Использовать этот метод можно лишь с полностью лужеными проводами. Погружение уже имеет совершенно иные масштабы, и проводится в промышленных условиях. Реализуется процесс с помощью специальной катушки с намотанным проводом. Сначала всю медную поверхность вручную обрабатывают жесткими щетками, предварительно их щетину обрабатывают хлористым цинком в жидком виде. Растворенный флюс получают из смеси технической соляной кислоты и цинка.

Далее проволоку из мотка начинают медленно раскручивать и окунают в емкость, заполненную растворенным оловом. Равномерность покрытия обеспечивается вторичной обработкой кабеля или провода большого диаметра резиновыми щетками. В завершение кабель погружают в емкость с холодной водой и вновь обрабатывают щетками. После этого провода и кабели сматывают и упаковывают для дальнейшей реализации в строительных магазинах.

Быстрое лужение проводов

Облуживание с помощью паяльника

Требуемые инструменты

хорошо заточенный нож;
медицинский или технический пинцет;
обычные плоскогубцы;
паяльник или станция для паяния;
расходные материалы (флюс, припой).

Правильный порядок действий

Если все предыдущие операции были выполнены правильно, расплавленный припойный материал хорошо покроет место контакта проводков. Нужно внимательно осмотреть всю рабочую зону, убедиться, что лужение прошло успешно.

Варианты обработки проводов

Лужение посредством окунания

Обработка увеличивает устойчивость меди к воздействию влажной окружающей среды, уменьшает до минимума вероятность ее порчи.

Как сделать облуживание контактов наушника

Технология правильного лужения проводов

Почему это так важно?

Пошаговая инструкция

Итак, чтобы Вам было понятно, как правильно лудить провода, предоставляем пошаговую инструкцию в картинках:

Подготовьте нужный инструмент: острый нож, пинцет либо пассатижи, паяльник, припой и флюс (в нашем случае канифоль).
Снимите ПВХ изоляцию с проводника. Для этого лучше всего использовать инструмент для снятия изоляции, но если такого нет – нож в помощь. Зачистить изолирующий слой нужно на 10-20 мм.
Аккуратно, с помощью того же ножа зачистите жилу до металлического блеска. Если провод, который Вам нужно лудить, многожильный – распушите все проводки и очень аккуратно зачистите их ножом.
Подключите паяльник к сети и подождите, пока он нагреется. Кстати, перед лужением нужно очистить жало паяльника от мусора и старого припоя. Для этого рекомендуем использовать напильник.
Проведите разогретым жалом по кончику провода, который Вы собрались лудить.
Прикоснитесь жалом паяльника к канифоли, а после этого сразу же к припою. Рабочая поверхность паяльника должна равномерно покрыться оловом.
Прикоснитесь жалом к медному проводу. Припой должен равномерно распределиться по медной жиле. Для лучшего лужения рекомендуем взять проводник пассатижами либо пинцетом, после чего залудить кончик со всех сторон, самостоятельно прокручивая провод.
Визуально просмотрите, насколько хорошо у Вас получилось залудить кабель. На фото ниже пример отлично проделанной работы. Если не вся рабочая поверхность покрыта припоем, повторите пункты 6 и 7.

Видео уроки по теме:

Обязательно прочтите:

Как правильно лудить провода?

Практически во всех сферах электромонтажных работ, моделирования, робототехники, радиоэлектроники используются токоведущие провода, как соединительный элемент электрической цепи.

Среди огромного разнообразия методов соединений для получения качественного электрического контакта может выполняться пайка, клеммное обжатие, болтовое соединение, гильзовая обжимка. Но ни один контакт не может длительно сохранять электрические параметры без предварительного покрытия проводника слоем олова. Поэтому в данной статье мы рассмотрим, как лудить провода и для чего выполняется эта процедура.

Зачем нужно лудить провода?

Не смотря на то, что большинство проводников изготавливается из цветных металлов, особо не подверженных коррозионному разрушению, их поверхность, со временем, все же окисляется. Это приводит к возникновению полупроводникового слоя с довольно большим показателем омического сопротивления, значительно превышающим сопротивление металла. Из-за чего в местах окисления алюминиевых и медных проводов будет возникать чрезмерный нагрев и металла, и окружающих его элементов – изоляции, деталей, конструктивных частей. Перегрев, в свою очередь, может, как вывести со строя оборудование, так и привести к воспламенению горючих частей.

Процесс лужения подразумевает под собой нанесение защитного проводящего слоя на проводник. Такой слой должен равномерно распределяться по контактной поверхности и прочно закрепляться на ней, для чего разработана специальная технология.

Материалы и инструменты, чтобы лудить провода

Для того чтобы лудить провода вам понадобятся специальные вещества, слесарный и электрический инструмент. Их желательно заготовить заранее, чтобы вам не пришлось отвлекаться от работы и переделывать определенные этапы по-новому.

Сюда относятся:

Инструмент для снятия изоляции – необходим для удаления диэлектрика с токоведущих частей, позволяет очистить с поверхности проводов полимерный, тканевый или лаковый состав. Можно использовать специализированные приспособления, но их приобретение выльется в приличную сумму, поэтому начинающие радиолюбители и мастера пользуются острым ножом или скальпелем, чтобы зачищать жилы. Рис. 1: специализированное приспособление для снятия изоляции
Приспособления для удержания и манипуляций с проводами – пассатижи, кусачки, пинцет и прочие. Позволяют перекусить токоведущие жилы, удерживать их под воздействием высоких температур, гнуть, подносить к паяльнику, чтобы лудить и т.д.
Приборы для разогрева припоя – в зависимости от метода пайки выделяют устройства локального и общего воздействия. Первые из них представлены паяльниками и станциями, которые позволяют лудить провод в определенной точке. Они подходят, чтобы лудить провода малого и среднего сечения локально. Вторые представлены тигелями и печами, которые наполняются лудильной смесью для погружения металлических жил или мест пайки, они позволяют выполнять большие объемы работы и лудить провода большого сечения или целые детали. Рис. 2: разновидности устройств для разогрева припоя
Флюсы и припои – являются расходными материалами, используются для покрытия проводов, при пайке скруток и т.д. Флюсы наносятся перед тем, как лудить провода, чтобы очистить поверхность и сделать ее более восприимчивой. И те и другие представлены широким ассортиментом, припои отличаются по химическому составу, тугоплавкости и электротехническим свойствам. Одни из них предназначены для медных проводников, другие только для алюминиевых проводников. Флюсы также имеют большой ассортимент, в быту чаще всего используют канифоль и паяльную кислоту, реже применяют подручные средства.

Перечень необходимых материалов и инструментов подбирается непосредственно перед тем, как лудить провода исходя из конкретных задач и особенностей обрабатываемой детали. А о назначении, применении и типах наиболее распространенных припоев и флюсов вы можете узнать из таблиц ниже.

Таблица 1: Наиболее распространенные флюсы для пайки

КАК ПРАВИЛЬНО ПАЯТЬ? ПАЙКА ДЛЯ НАЧИНАЮЩИХ

ТЕОРЕТИЧЕСКАЯ СУТЬ ПРОЦЕССА ПАЙКИ

Чтобы научиться, что-либо чинить или ремонтировать, очень полезно понимать базовую (физическую) основу той или иной работы. В чем состоит суть пайки, как процесса? Если обратиться к физике, то можно сказать, что во время пайки мы используем способность одного металла, который находится в расплавленном виде, растекаться по поверхности другого металла. Соединенные пайкой детали обволакиваются слоем припоя и остаются неподвижно соединенными после его застывания.

При пайке для нас наиболее важны два параметра: прочность спаянного соединения и проводимость спаянного соединения. Как правило, эти два параметра пропорциональны – чем прочнее и плотнее схвачены детали, тем больше между ними проводимость. Но следует помнить, что используемый припой имеет высокое удельное сопротивление, поэтому его слой должен быть, как можно тоньше, а вот укрывистость наоборот, как можно больше.

Возможность пайки определяется двумя основными условиями:

Чистота деталей в месте спаивания. Соединение припоя происходит на атомном уровне, а присутствие даже самой малейшей оксидной пленки или загрязнения сделает надежное соединение невозможным.

Температура плавления припоя должна быть ниже температуры плавления спаиваемых деталей. Вроде бы это само собой разумеется, но существуют и припои температура плавления, которых выше чем у алюминия.

ИНСТРУМЕНТ И РАСХОДНИКИ ДЛЯ ПАЙКИ

ФЛЮСЫ. Опытные мастера говорят, что правильный выбор припоя и флюса – это уже половина успеха при пайке. Сфера применения флюсов, как правило, подробно описывается на упаковке. Имеются и универсальные флюсы, которые подойдут для большинства случаев.

Флюс применяется для протравливания деталей, для снятия оксидной пленки и защиты металла от коррозии. Покрывая поверхность флюсом, вы очищаете ее и даете возможность олову растекаться по ней и смачивать ее.

Условно флюсы принято делить на два типа.

Активные флюсы, сделанные на основе кислот, как правило, хлорной или соляной, могут паять почти что угодно. Основным их недостатком является необходимость смывки флюса сразу же после пайки. Это необходимо делать, потому что остатки кислоты вызывают сильную коррозию, а кроме того кислоты сами по себе являются проводниками и могут вызвать замыкание.
Второй тип флюса – это флюсы, созданные на базе канифоли, которую используют и в чистом виде. Канифоль менее эффективна при пайке стальных деталей, но хороша для пайки цветных металлов и сплавов. Канифоль также требует смывки, так как со временем тоже способствует коррозии, а кроме того со временем же становится проводимой, вбирая в себя влагу из окружающей среды.

ПРИПОЙ. Чаще всего используют свинцово-оловянные припои под маркой ПОС. В маркировке припоя цифра после букв означает содержание в припое олова. Чем больше олова, тем выше механическая прочность соединения, а также его электропроводность. Кроме того, при большом содержании олова температура плавления припоя ниже. Зачем же в припое свинец? Свинец способствует нормализации застывания, без свинца олово может растрескаться или покрываться иглами.

Выделяют и специальные типы припоев. Например, бессвинцовые (марка БП). В таких припоях свинец заменен на индий или цинк. Эти припои не токсичны за счет отсутствия свинца, но имеют более высокую температуру плавления. Кроме того, такие припои дают более прочное более устойчивое к коррозии соединение. Также можно выделить специальные легкоплавкие припои, которые растекаются уже при температуру 90-100 градусов C. Эти припои используются при пайке деталей чувствительных к высоким температурам, например, в радиоаппаратуре. К таким специальным легкоплавким припоям относят сплавы Вуда и Розе.

ПАЯЛЬНИК. Паяльники различают по типу питания: сетевые и паяльные станции. Сетевые паяльники питаются от сети 220В. Они хороши для пайки проводов и массивных деталей за счет своей большой мощности. Большая мощность обеспечивает качественный и глубокий прогрев детали. Главным недостатком сетевого паяльника является неудобство работы с ним: он тяжеловат, жало располагается далеко от рукоятки. Выполнять тонкие работы таким паяльником неудобно и затруднительно.

В паяльных станциях используется термоконтроль для поддержки стабильного уровня температуры. Это маломощные паяльники, как правило, не более 40 Вт. Таким паяльником можно работать с мелкими деталями и деталями чувствительными к перегреву.

ЖАЛА ПАЯЛЬНИКА. Жала различают по форме: шиловидное (универсальное), лопаточка, тупой конус, скос и др. Выбирая форму жала важно добиться максимальной площади соприкосновения со спаиваемыми деталями. Это даст мощный, но непродолжительный нагрев.

Практически все жала изготавливаются из меди. Но жала могут быть с покрытием или без него. Жала с покрытием из хрома или никеля очень долговечные, но хуже смачиваются припоем, а также требуют бережного к ним отношения. Чистят такие жала с помощью латунной стружки или вискозной губки. Жала без покрытия – это по сути расходный материал. Жало со временем покрывается окислами, припой перестает к нему прилипать, и рабочая кромка нуждается в зачистке и лужении. В результате использования такое жало очень быстро стачивается.

Это наиболее простой вид пайки и выполнить его достаточно просто. Залуживаем провода. Концы проводов опускаем в раствор флюса. Затем смачиваем жало паяльника во флюсе и проводим эти жалом по концам проводов. Излишки расплавленного припоя стряхиваем. После лужения формируем скрутку и тщательно прогреваем, наносим припой в небольшом количестве, заполнением им пространство между жилами проводов.

Можно использовать и другой способ. Перед скручиванием провода смачивают флюсом, а пайку производят без предварительного лужения. Этот способ особенно часто используется при пайке многопроволочных жил.

Это касается электромонтажных работ. Соединять проводку с помощью пайки в распределительных коробках не принято. Потому что, во-первых, это будет неразъемным соединением, а во-вторых пайка со своим высоким переходным сопротивлением вызовет риск коррозии соединения. Провода, как правило, паяют при соединениях внутри самого электрического прибора или залуживают концы многопроволочных жил перед их затяжкой с помощью винтовых клемм.

ПРОИЗВОДИМ ПАЙКУ ПРОВОДОВ

ПАЙКА ЭЛЕКТРОННЫХ КОМПОНЕНТОВ

Для пайки электроники уже нужен определенный опыт. Хотя простая работа по замене неисправного электронного компонента на плате по силу и дилетанту.

Проще всего паять выводные элементы. Это элементы с ножками. Для начала фиксируем выводы этих элементов в отверстиях платы. Теперь с обратной стороны платы плотно прижимаем паяльник к хвосту, чтобы его прогреть. Затем в место пайки вводим проволочку припоя с флюсом. Обратите внимание, что достаточно небольшого количества олова. Нужно чтобы оно равномерно затекло в лунку и образовало подобие небольшой выпуклой «шляпки».

Во время пайки важно сохранять соединяемые элементы неподвижными до момента полного остывания припоя. Ведь любое даже самое малое нарушение формы олова во время кристаллизации приведет к дроблению всего припоя на мельчайшие кристаллики. Признаком такого явления будет резкое помутнение припоя. Если такое произошло, то нужно еще раз разогреть припой и дать ему остыть в полной неподвижности.

В нашей статье мы кратко рассказали лишь о самых первых основах пайки. Но даже эти минимальные знания будут полезны нашим домашним мастерам, которые впервые сталкиваются с проблемой пайки.

ОБЯЗАТЕЛЬНО СТАВЬТЕ ЛАЙКИ И ПОДПИСЫВАЙТЕСЬ НА КАНАЛ.

как припаять, совету по выбору паяльника и описание процедуры паяния

Каждому мужчине в жизни приходилось что-нибудь к чему-нибудь припаять. Температурное воздействие на детали для их последующего соединения считается чуть ли не самым верным способом присоединения. Считается, что паять достаточно просто, но нельзя не учитывать того факта, что для успешного проведения данной процедуры потребуется наличие определённых навыков и опыта.

Статья ниже позволит пользователям, которые не имеют должного опыта и умения, ознакомиться с процессом пайки проводов, а также поможет осуществить выбор паяльного устройства. Это тоже может вызвать определённые вопросы у человека, который будет паять впервые и просто-напросто не знает как правильно паять.

Как выбрать паяльник

Конечно, было бы идеально, если у пользователя в наличии есть паяльная станция, а не просто паяльник. Но не всегда есть возможность приобрести такое полезное устройство, да и паяльники вполне могут подойти для припаивания проводов.

Для начала рассмотрим что из себя представляет такое устройство, как паяльник. Паяльником называют устройство, которое применяется для пайки, используя температурное воздействие.

Можно найти паяльники, находящиеся в диапазоне от 15 до 30 Ватт. Такие приборы используются для припаивания деталей плат, а также для электрических схем. Для того чтобы перепаять неправильное соединение толстых проводов, потребуются паяльники, которые будут мощностью выше.
Существуют также акустические паяльники. Обычно они используются электротехниками, которые занимаются пайкой оргтехники. Его преимущества заключаются в том, что он отличается от других моделей низкой теплоёмкостью, небольшими размерами, а также отличной работоспособностью. Его используют для весьма тонкой паечной работы, например, для сборки схем.
Также существуют паяльники промышленные. Эти аппараты используются для довольно больших и трудных работ. Там, где требуется вмешательство прибора очень высокой мощности. Применяются промышленные паяльники для присоединения шасси, калибровочных кабелей или витражной работы.

Паяльник рекомендуется выбирать с трёхнаправляющим заземляющим штекером. Преимущество такого прибора заключается в том, что он позволяет предотвратить рассеивание напряжения по пути прохождения тока. В принципе для человека, который не имеет опыта в паянии, подойдёт и паяльник с диапазоном от 15 до 30 Ватт, но следует помнить, что такого небольшого напряжения не хватит даже для того, чтобы припаять аудиопровода. Автолюбителям можно порекомендовать паяльники с мощностью 40 Ватт, так как такие приборы являются оптимальным вариантом для использования его в авто.

Паяльная станция

Выше в статье упоминалось такое устройство, как паяльная станция. Это очень интересный и продуктивный прибор, который обеспечивает автономность работы, так как подключается к источнику переменного тока и способен излучать мощность до 80 Ватт. Специалисты утверждают, что при использовании этого прибора для спаивания наблюдается определённая лёгкость, в отличие от использования простых паяльников.

Преимущества таких паяльных установок можно выразить отдельным списком:

Возможность регулирования температуры практически до градуса;
С помощью паяльной станции можно осуществить даже одни из самых трудных и сложных соединений из стали, нержавейки, алюминия и т.д.;
Долговечность прибора;
Возможность легко паять полипропиленовые трубы, а также пластик, так как контроль над температурой позволяет это сделать.

Но у данного устройства существуют и свои недостатки. Нельзя забывать о том, что для использования паяльной станции следует иметь хоть какой-то начальный навык и небольшой опыт, иначе могут возникнуть трудности и даже определённые риски. К тому же стоят паяльные станции довольно дорого, да и электроэнергии потребляют очень много. Пользователь обязательно должен взвесить все «за» и «против» перед приобретением паяльной установки, так как при всех имеющихся плюсах имеются и недостатки.

Как правильно припаивать?

После того как мы рассмотрели какие паяльники существуют, следует перейти к непосредственному акту паяния проводов. Но, для начала, нужно разобраться в составляющих самого процесса. Рассмотрим моменты, касающиеся особенностей паяния и тех вещей, которые понадобятся пользователю для осуществления припаивания проводов.

Чтобы припаять два провода, следует для начала залудить паяльник и провода. Дело в том, что если проигнорировать эту процедуру, прибор просто не будет паять, так что крайне рекомендуется это сделать. Кстати, если у пользователя имеется в наличие паяльная станция, а не паяльник, то лужение не потребуется.

Как залудить паяльник?

Для лужения паяльника следует взять напильник и приложить плашмя к срезу жала паяльника. Нужно точить жало, пока оно не станет гладким, плоским и блестящим.
Разогретое жало следует погрузить в канифоль, а затем и в припой (обычно это олово). Припой почти не будет прилипать к жалу, поэтому следует после вышеописанной процедуры приложить жало к дощечке природного происхождения. Следует помнить, что доска ДСП для таких целей не подходит.
Следует повторять эти манипуляции с жалом (погружение в канифоль — олово — приложение к дощечке), пока оно не станет полностью серебристым от припоя, равномерно его покрывающего. Это и называется «лужением» паяльника. Залудить паяльник не так трудно, так что выполнить эту процедуру сможет любой пользователь, даже тот, который раньше с паянием дела вообще не имел.

Как залудить провод?

После того как пользователь залудил сам паяльник, ему требуется залудить и провод перед паянием.

Для начала надо снять изоляцию с провода. Снять надо именно настолько, чтобы в будущем хватило места для последующей пайки. Также следует контролировать процесс снятия изоляция, для того чтобы затем избежать коротких замыканий.

Конечно же, лудить провод намного проще. Дело в том, что под изоляцией у провода чистый металл, а не окисленный. Оголённый провод следует окунуть в уже упомянутую выше канифоль, приложив сверху него жало паяльника (предварительно разогретого). Затем следует вытащить провод из канифоли, после того как она начнёт плавиться и дымиться. Данная процедура нужна для того, чтобы расплавленная канифоль обволокла провод, а именно контактную его часть. Затем следует обогатить жало паяльника припоем, используя всё то же олово, то есть, коснувшись его, после чего нужно поднести жало к канифоли, облепившей провод.

Нельзя не упомянуть тот момент, что если провод будет медным и чистым, лужение произойдёт буквально сразу же. В том случае, если лужение не произошло с первого раза, требуется повторить процедуру, или же воспользоваться специальным веществом — паяльной пастой, которая является весьма действенным помощником в паяльном деле, учитывая тот факт, что с её помощью можно залудить даже железо.

Как правильно паять провод?

Для того чтобы спаять два провода особых усилий уже не потребуется. Возможно, самое трудное заключалось уже в процедуре лужения и одного провода и второго.

Сам процесс спаивания будет заключаться в том что надо будет просто поднести одну залуженную часть одного провода с залуженной частью другого. Затем к месту их контакта следует поднести раскалённое жало паяльника, которое предварительно должно было быть обогащено припоем. Припой должен хорошо и плотно обволакивать залуженные части припаиваемых проводов. Этому поспособствует канифоль, которая благотворно участвует и в этом процессе.

После того как провода оказались в расплавленном припое, следует постараться избежать любого шевеления, чтобы спаивание прошло успешно. Можно также слегка подуть на то место, где находится расплавленный припой, пока он из блестящего не станет тёмным, что будет свидетельством того, что пайка твердеет.

Вот, в принципе, и всё. Пользователь может гордиться проделанной работой, особенно в том случае, если это его первая пайка, и он сделал всё как надо, следуя вышеописанным советам.

Отпаять провода, кстати, тоже представляется возможным. Если вдруг пользователю понадобилось отпаять два провода, следует проделать ту же процедуру, только обратным методом. Нужно просто разогреть место пайки раскалённым жалом паяльника. Следует поднести жало к месту соединения проводов и расплавить затвердевший припой. После того как припой расплавится, то представить возможным просто разъединить спаянные ранее провода. Кстати, нельзя забывать, что во время распаивания жало паяльника также должно быть в канифоли.

Выводы

Припаять провода не представляется чем-то трудным. Даже совсем неопытный пользователь сможет выполнить эту процедуру без каких-либо серьёзных проблем. Может показаться, что это не такая уж и лёгкая процедура, но в основном такие мысли появляются из-за необходимости проведения лужения жала паяльника и проводов. Сам процесс лужения совсем не сложен, но все эти манипуляции просто могут вымотать, особенно если пользователь совсем не имеет опыта.

Следует помнить, что выбор паяльника должен осуществляться в соответствии с потребностями пользователя. Нужно знать, что для разных операций потребуются приборы с разными мощностями. Как было указано выше, паяльники с диапазоном от 15 до 30 Ватт слишком слабые и могут быть использованы только в слабых и лёгких процедурах пайки. К тому же даже простая пайка проводов от аудио-аппаратуры для таких приборов окажется задачей непомерной. Рекомендуется пользоваться паяльниками, обладающими мощностью от 40 Ватт. Они являются оптимальными вариантами для любых пользователей.

Паяльные станции являются весьма неплохими и полезными устройствами, но они имеют ряд недостатков. Для их использования требуется наличие определённого опыт, они энергозатратны, да и стоят они весьма дорога. В качестве плюсов можно упомянуть их долговечность, а также возможность контролировать температуру вплоть до градуса.

Процедура лужения весьма важна в процессе паяния, так что пренебрегать ею не стоит и не рекомендуется. Лучше немного повозиться с канифолью и припоем, чем впоследствии довольствоваться некачественной пайкой.

Оцените статью: Поделитесь с друзьями!

Как правильно лудить провода паяльником

Приборы для разогрева припоя – в зависимости от метода пайки выделяют устройства локального и общего воздействия. Первые из них представлены паяльниками и станциями, которые позволяют лудить провод в определенной точке. Они подходят, чтобы лудить провода малого и среднего сечения локально. Вторые представлены тигелями и печами, которые наполняются лудильной смесью для погружения металлических жил или мест пайки, они позволяют выполнять большие объемы работы и лудить провода большого сечения или целые детали. Канифольные не активные флюсы

Таблица 2: Наиболее популярные припои для пайки паяльником

Канифоль светлая	Канифоль светлая — 100	Пайка меди и ее сплавов легкоплавкими припоями	Готов к использованию	Спиртом или ацетоном, кистью
Спирто — канифольный	Канифоль — 20 Спирт — 80	Пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах	Растворить в этиловом спирте порошок канифоли
Глицерино — канифольный	Канифоль — 6 Глицерин -14 Спирт — 80	Герметичная пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах	Растворить в этиловом спирте порошок канифоли, затем добавить глицерин
Канифольные активные флюсы
Канифольный хлористо-цинковый	Канифоль — 24 Хлористый цинк — 1 Спирт — 75	Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка	Ацетоном, кистью
Канифольный хлористо-цинковый (флюс паста)	Канифоль — 16 Хлористый цинк — 4 Вазелин — 80	Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Смешать порошки канифоли и хлористого цинка с техническим вазелином	Ацетоном, кистью
Кислотные активные флюсы.
Хлористо-цинковый	Хлористый цинк — 25 Соляная кислота — 1 Вода — 75	Пайка деталей из чёрных и цветных металлов	Кислоту медленно вливают в посуду до ¾ ее высоты с кусочками цинка, когда перестанут выделения пузырьки водорода, флюс готов	Промывка водой или раствором питьевой соды в воде, кистью
	Канифоль — 16 Хлористый цинк — 4 Вазелин — 80	Флюс паста. Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Смешать порошки канифоли и хлористого цинка с техническим вазелином
	Канифоль — 24 Хлористый цинк — 1 Спирт — 75	Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка
ФИМ	Ортофосфорная кислота (плотность 1,7) — 16 Спирит этиловый — 1,6 Вода — остальное	Пайка меди, серебра, константана, платины, нержавеющей стали, черных и других металлов	Кислоту медленно вливают в посуду и затем добавляют спирт	Промывка водой, кистью

Марка припоя	Состав % от общей массы	Температура плавления ˚С	Прочность при растяжении кг/мм	Область применения
Сплав Вуда	Олово — 12,5 Свинец — 25 Висмут — 50 Кадмий — 12,5	68,5	–	Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей, токсичен
Сплав д Арсе	Олово — 6,9 Свинец — 45,1 Висмут — 45,3	79	–	Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей
ПОСВ-50 Сплав Розе	Олово — 25 Свинец — 25 Висмут — 50	94	–	Для пайки и лужения деталей, чувствительных к перегреву
ПОСВ-33	Олово — 33,4 Свинец — 33,3 Висмут — 33,3	130	–	Для пайки деталей из меди, латуни, константана с герметичным швом
ПОС-61 (третник)	Олово — 61 Свинец — 39	190	4,3	Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом
ПОС-61М	Олово — 61 Свинец — 37 Медь — 2	192	4,5	Для лужения и пайки тонких медных проводов и печатных проводников
ПОС-90	Олово — 90 Свинец — 10	220	4,9	Для лужения и пайки посуды для пищи и медицинских инструментов
ПОС-40	Олово — 40 Свинец — 60	238	3,8	Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали
ПОС-30	Олово — 30 Свинец — 70	266	3,2	Для лужения и пайки деталей из меди, ее сплавов и стали
ПОС-10	Олово — 10 Свинец — 90	299	3,2	Для лужения и пайки контактных поверхностей в радиоаппаратуре
Авиа — 1	Олово — 55 Цинк — 25 Кадмий — 20	200	–	Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен
Авиа — 2	Олово — 40 Цинк — 25 Кадмий — 20 Алюминий — 15	250	–	Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен

Пошаговая инструкция

Наиболее простым и распространенным способом, чтобы лудить поверхность, является обработка паяльником, поэтому рассмотрим детально такой способ. После того, как вы подготовили все необходимое, чтобы лудить провода, выполните следующие операции:

Определите длину обрабатываемого участка – рекомендуется лудить отрезки в пределах от 10 до 50мм. Если нет каких-либо конкретных требований к этому параметру, то оптимальным будет расстояние в 10 – 20мм.
Очистите отрезок провода от изоляционного покрытия, в данном примере используется острый нож, но можете применять и другие инструменты. Рис. 3: удалите изоляцию

Соблюдайте осторожность при удалении слоев диэлектрика, чтобы не повредить жилу, что особенно актуально для многожильных проводов, так как это существенно уменьшит их поперечное сечение.

При наличии на проводах лаковой изоляции ее также следует удалить до появления металлического блеска. Рис. 4: очистить лак с провода

Для этого можете использовать тот же нож, но это не всегда представляется удобным. Так как тонкие проводники легче обрабатывать наждачной бумагой, напильником или химическими реагентами. Многожильные марки проводов необходимо распушить, чтобы обработать их со всех сторон.

Перед тем как лудить, необходимо очистить жало от остатков припоя, нагара, кусочков металла. Это можно сделать при помощи наждачки или напильника, особо крупные наплывы можно удалить ножом. Рис. 5: Очистьте жало паяльника
Включите паяльник и дождитесь его полного прогревания. Если вы начинающий радиолюбитель и еще не можете опередить достаточность нагрева по времени или внешним признакам, коснитесь жалом паяльника олова, припой должен моментально расплавиться – это значит, что вы можете начинать паять паяльником. Рис. 6. Опробуйте достаточность прогрева паяльника

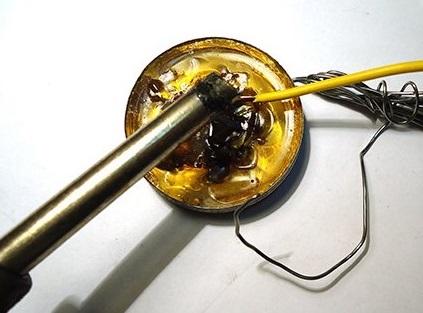

Нагрейте паяльником зачищенные жилы и поместите их в канифоль. Рис. 7: опустите провод в канифоль

Дождитесь плавления флюса и аккуратными движениями проверните провод под жалом. Добейтесь равномерного распределения канифоли по поверхности. Если вы не будете лудить канифолью, а используете какие-либо специальные флюсы, технология их применения может отличаться.

Разогрейте припой и нанесите его на кончик провода, если флюса оказалось достаточно, и он равномерно распределился по все поверхности, олово быстро покроет нужную вам площадь. Рис. 8: нагрейте и наберите припой

Поверните провод у жала паяльника, чтобы слой олова попал на всю площадь электрического контакта.

После лужения внимательно осмотрите слой припоя, он должен иметь гладкую, ровную поверхность светлого цвета. Если ваш результат отличается (имеются комочки, неравномерное распределение или темные пятна), то лучше повторить процедуру и полудить провода снова.

В виду большого разнообразия медных и алюминиевых проводов, типов электрических соединений лудить такие элементы нужно по-разному, соблюдая определенную технологию. Такие знания доступны опытным радиолюбителям, но мы рассмотрим самые часто встречающиеся из них.

Советы профи о том, как лудить провода

Если под рукой нет заводского флюса, очистить поверхность от оксидов поможет таблетка аспирина, деревянная дощечка или пластик. Каждый из этих компонентов достаточно расположить под проводник и паяльник, а выделяемые из них при нагревании вещества дадут нужный эффект.

Наиболее эффективно лудить аспирином – это универсальное средство, пластик хорошо подходит для мелких многожильных марок кабельно-проводниковой продукции. Дерево требует длительного нагревания и прожигания до появления дыма, поэтому его целесообразно использовать как вспомогательный элемент.

Новые детали, которые вы достаете из упаковки, можно сразу паять, их ножки уже очищены заводом изготовителем, и их не нужно лудить, так как припой равномерно и прочно сцепиться с поверхностью без этого.

Рис. 9: пайка новой детали без лужения

Если вы собираетесь лудить большую длину или обмоточные провода, лучше возьмите тигель, паяльником эту процедуру выполнять нецелесообразно.

Рис. 10: обжечь покрытие тонких проводов

Для того чтобы припаять или залудить скрутку слаботочных проводников, к примеру, в гарнитуре мобильного телефона или наушниках, медную поверхность очищают от лака. Но делать это вручную довольно сложно, поэтому куда проще обжечь жилы зажигалкой и очистить от нагара.

Чтобы эффективно лудить металл старайтесь работать не ребром конца паяльника, а его плоской частью. Это увеличит площадь рабочей поверхности и улучшит прогревание.

Учтите, что со временем классические паяльники разогреваются еще больше, поэтому легкоплавкие припои могут скатываться с жала еще до того, как вы поднесете их к проводам. Чтобы избежать такого эффекта, не стоит включать устройство заблаговременно, сделайте это непосредственно перед тем, как начать лудить провод.

Облуживание с помощью паяльника

Требуемые инструменты

хорошо заточенный нож;
медицинский или технический пинцет;
обычные плоскогубцы;
паяльник или станция для паяния;
расходные материалы (флюс, припой).

Правильный порядок действий

Если все предыдущие операции были выполнены правильно, расплавленный припойный материал хорошо покроет место контакта проводков. Нужно внимательно осмотреть всю рабочую зону, убедиться, что лужение прошло успешно.

Варианты обработки проводов

Лужение посредством окунания

Обработка увеличивает устойчивость меди к воздействию влажной окружающей среды, уменьшает до минимума вероятность ее порчи.

Как сделать облуживание контактов наушника

Почему это так важно?

Пошаговая инструкция

Итак, чтобы Вам было понятно, как правильно лудить провода, предоставляем пошаговую инструкцию в картинках:

Подготовьте нужный инструмент: острый нож, пинцет либо пассатижи, паяльник, припой и флюс (в нашем случае канифоль).
Снимите ПВХ изоляцию с проводника. Для этого лучше всего использовать инструмент для снятия изоляции, но если такого нет – нож в помощь. Зачистить изолирующий слой нужно на 10-20 мм.
Аккуратно, с помощью того же ножа зачистите жилу до металлического блеска. Если провод, который Вам нужно лудить, многожильный – распушите все проводки и очень аккуратно зачистите их ножом.
Подключите паяльник к сети и подождите, пока он нагреется. Кстати, перед лужением нужно очистить жало паяльника от мусора и старого припоя. Для этого рекомендуем использовать напильник.
Проведите разогретым жалом по кончику провода, который Вы собрались лудить.
Прикоснитесь жалом паяльника к канифоли, а после этого сразу же к припою. Рабочая поверхность паяльника должна равномерно покрыться оловом.
Прикоснитесь жалом к медному проводу. Припой должен равномерно распределиться по медной жиле. Для лучшего лужения рекомендуем взять проводник пассатижами либо пинцетом, после чего залудить кончик со всех сторон, самостоятельно прокручивая провод.
Визуально просмотрите, насколько хорошо у Вас получилось залудить кабель. На фото ниже пример отлично проделанной работы. Если не вся рабочая поверхность покрыта припоем, повторите пункты 6 и 7.

Видео уроки по теме:

Обязательно прочтите:

«>

% PDF-1.5 % 1 0 obj >>> эндобдж 2 0 obj > поток 2017-10-19T10: 27: 43-04: 002017-10-19T10: 27: 44-04: 002017-10-19T10: 27: 44-04: 00Adobe InDesign CC 2017 (Windows) uuid: 14c659bd-0095-44b3 -8329-a062b74c8cc6adobe: DocId: INDD: affebde8-4a84-11e0-9181-e06d5fbc976fxmp.id: 3cadf61a-65cb-8e4b-8a0e-72dec153d7b1proof: pdfxmp.iid: 443b3a20-7d57-644c-9d1a-a0e12526f3f2xmp.did: 705FC408B653E4119C41FA112B11D301adobe: DocId : indd :ffebde8-4a84-11e0-9181-e06d5fbc976fdefault

преобразовано из application / x-indesign в application / pdfAdobe InDesign CC 2017 (Windows) / 2017-10-19T10: 27: 43-04: 00

application / pdf Библиотека Adobe PDF 15.0 Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 6 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 20 0 объект > поток q 0 382,5 612 409,5 рэ W n q / GS0 гс 0 409,5 409,5 -0 0 382,5 см BX / Sh0 sh EX Q Q BT / CS0 cs 0 0 0 scn / GS1 GS / T1_0 1 Тс -0.005 Tc 6,5 0 0 6,5 22,5 31,29 41 Tm (\ 251 2017) Tj [(PHOENIX CONT) 100 (A) 40 (CT)] TJ / Span >> BDC () Tj EMC 34,486 0 тд [(P) 150 (.O) 60 (. Bo) 25 (x 4100, Har) 10 (Risburg, P) 70 (A 17111-0100 | Телефон: 717-944-1300 | Факс: 717-944-1625 | \ T) 115 (технический Ser) -15 (вице: 800-322-3225)] TJ 23,88 -1,231 тд [(E-mail: inf) 25 (o @ phoenix) 25 (con.com |) -55 () -55 (W) 90 (ebsit) 10 (e: www) 60 (.phoenix) 25 (продолжение) — 20 (a) 20 (ct.com)] TJ ET / CS0 CS 0 0 0 SCN 0,5 Вт 4 М q 1 0 0 1 22,5 43.64 см 0 0 мес. 567 0 л S Q BT / T1_1 1 Тс 9,5 0 0 9,5 43,2 713,5211 тм [(Ot) -25 (h) 10 (erc) 20 (omm) 10 (on mis) 5 (c) 20 (on) 10 (c) 20 (e) -20 (p) 9.9 (t) -29.9) (i) 9.9 (ons)] TJ 0 Тс 13,313 0 Тд () Tj / T1_2 1 Тс -0,005 Тс -13,313 -1,474 Тд [(T) 20 (innin) 25 (g wir) 10 (es will in) 10 (c) -10 (r) 10 (eas) 15 (e corr) 15 (osion r) 10 (esis) 10 (tan) 10 (ce:) — 5 ()] TJ / T1_0 1 Тс 0 Тс 17,43 0 Тд () Tj -0,005 Тс -17,43 -1,474 Тд [(Y) 140 (es \ 205, но когда луженая проводка) 25 (e is compr) 25 (essed in the t) 10 (erminal,) — 5 ()] TJ 0 Тс 25.35 0 Тд () Tj -0,005 Тс -25,35 -1,474 Тд [(олово br) 25 (eaks a) 10 (номинал) -19,9 (t, чтобы соединение не могло быть больше) -5 ()] TJ 0 Тс 24,378 0 Тд () Tj -0,005 Тс -24,378 -1,474 Тд [(be g) -10 (as-tight. Bar) 25,1 (e wir) 25 (e strands) cr) 25 (есть) 10 (ea bett) 10 (er) 99,9 (, g) -10 (as-tight ) -5 ()] TJ 0 -1,474 TD [(соединение и может быть мор) 25 (e e \ 034ectiv) 15 (e wa) 32 (y of r) 25 (education cor) 10 (r) 25 (osion.) — 5 ()] TJ / T1_2 1 Тс 0 -2,421 TD [(T) 20 (inn) 10 (ed wir) 10 (es will s) 10 (t) -29.9 (ill \ 037) -10 (t in) 20 (to t) -25 (h) 10 (e termin ) 10 (al bloc) -20 (k:) — 5 ()] TJ 0 Тс 17.699 0 Тд () Tj / T1_0 1 Тс -0,005 тс -17,699 -1,474 тд [(В некоторых случаях a) 20 (d) 10 (ded mat) 10 (erial will pr) 25,1 (e) 15 (v) 15 (ent the wir) 25 (e fr) 25 (om \ 037tting) -5 ()] TJ 0 -1,474 TD [(пр) 25 (оперл) 10 (у в блоке) -10 (. ад) 10 (динг оловянная банка) 30 (е вир) 25 (е больше чем) -5 ()] ТДж 0 Тс 25,482 0 Тд () Tj -0,005 Тс -25,482 -1,474 Тд [(t) 10 (концевой блок — крыса) 10 (ed f) 25 (или) 100 (. Это будет pr) 25 (e) 15 (v) 15 (ent t) 10 (erminal fr) 25 (om) -5 ()] TJ Т * [(пр) 25 (оперл) 10 (у замыкающий / зажимающий на т) 10 (на провод) 25 (е) -20 (.)] TJ / T1_3 1 Тс 0 -2,895 TD [(Заключительная мысль) -10 (s) -5 ()] TJ / T1_0 1 Тс 0 Тс 6,886 0 Тд () Tj 0,273 0 тд () Tj -0,005 Тс -7,159 -1,474 Тд [(A) -17,8 (l) -4 (lt) -11,3 (h) -5,1 (i) -6,8 (n) -5,8 (g) -18,3 (sc) -2 (o) -8,7 (n) -) — 10,4 (s) -5 (i) -0,8 (d) -9,7 (e) -15,3 (r) -1,1 (e) -9,4 (d) -21,7 (, t) -5,4 (i) -6,9 (n) -8,1 (n) -5,1 (i) -6,8 (n) -5,8 (gw) -14,1 (i) -7,8 (r) -1 (e) -14,7 (sc) -2,1 (o) -7,4 (u) -6,5 (l) -4,4 (db) -10,4 (et) -11,3 (h) -6,7 (er) -1,1 (e) -18,1 (a) -18,4 (s) -2,8 (o) -8,7 (nf) 1,2 (о) -9,6 (r) -5 ()] ТДж 0 Tc 24.319 0 Тд () Tj 0,002 Tc -0,007 Tw -24,319 -1,474 Td [(lo) -2,7 (o) 1,9 (s) 6,1 (e) 7 (c) 5,1 (o) -1,7 (n) -1,1 (ne) -7,2 (c) -14,2 (t) 1,5 (i) 2,4 (o) -1,7 (n) -3,4 (s) 7 (дюйм) 7 (s) 4,9 (c) -4,6 (r) 5,9 (e) 6,9 (w) 7 (te) -8,2 (r) -9 ( м) 0,5 (дюйм) -6 (a) -3,4 (l) 7 (b) -2,6 (lo) -1,8 (c) -3,1 (k) -21,5 (s) -7,1 (.) 7 (W) — 13,7 (h) 1,9 (i) 2,6 (l) 0,7 (e) 7 (t) 1,6 (дюйм) -1,1 (n) 1,9 (дюйм) 1,2 (g) 2 ()] TJ 0 Tc 0 Tw 23,825 0 Td () Tj -0,005 Тс -23,825 -1,474 Тд [(d) -10,1 (o) -7,8 (e) -14,7 (s h) -13 (a) 11,3 (v) 6,1 (e b) -10,4 (e) -14,3 (n) -6.7 (e) -17,2 (\ 037) -16,3 (t) -16,9 (s) -21,5 (, t) -11,3 (h) -6,7 (e) -15,3 (r) -1 (ea) -11,8 (r ) -1,1 (eb) -10,4 (e) -14,5 (t) -25,6 (t) -6,9 (e) -15,3 (ra) -10,4 (l) -12,2 (t) -6,9 (e) -15,3 (r ) -15 (n) -13 (a) -4,5 (t) -5,4 (i) -10,7 (v) 6,1 (e) -14,7 (st) -11,3 (h) -13 (a) -4,5 (tc) -2 (о) -7,5 (и) -6,5 (л) -4,4 (г) -5 ()] ТДж 0 Тс 24,294 0 Тд () Tj -0,005 Тс -24,294 -1,474 Тд [(s) -14,2 (a) 11,3 (v) 6,1 (ey) 6 (o) -7,5 (ut) -11,3 (h) -6,7 (eh) -6,7 (e) -18,1 (a) -1,1 (d) ) -17,2 (а) -5,4 (в) -10,6 (ч) -6,7 (ео) -5,4 (fl) -6,8 (о) -9,6 (о) -5.1 (s) -0,9 (et) -6,9 (e) -15,3 (r) -16 (m) -6,5 (i) -6,8 (n) -13 (a) -4,5 (t) -5,5 (i) — 4.6 (o) -8.7 (n) -10.4 (s) -14.1 (. A g) -12.6 (r) -1.1 (e) -18 (a) -4.5 (ta) -10.4 (l) -12.2 (t ) -6,9 (e) -15,3 (r) -15 (n) -13 (a) -4,5 (t) -5,5 (i) -10,7 (v) 6,1 (e) -5 ()] TJ 0 -1,474 TD [(i) -8.7 (st) -7.8 (ou) -12.2 (s) -0.9 (e fe) -15.3 (r) -16 (r) -15.5 (u) -6.5 (l) -6.3 (e)] -14,6 (sa) -10,9 (n) -3,1 (de) -14,3 (n) -10,4 (s) -3,5 (u) -9,4 (r) -1,1 (et) -11,3 (h) -6,8 (es) -2,1 (c) -11,6 (r) -1,1 (ew) -10,3 (sa) -11,8 (r) -1,1 (et) -5,5 (i) -4,2 (g) -11.7 (h) -9,2 (t) -6,9 (e) -14,3 (n) -6,7 (e) -9,4 (d t) -7,8 (o t) -11,2 (h) -6,7 (e) -5 ()] TJ 0 Тс 24.901 0 Тд () Tj 0,004 Tc -0,009 Tw -24,901 -1,474 Td [(p) -1,5 (r) 9,3 (o) -1,6 (pe) -6,3 (r) 9 (s) -0,7 (pe) -5,2 (c) 2,6 (i) -2,7 (\ 037) -1,5 ( c) -6.6 (a) 4.5 (t) 3.5 (i) 4.4 (on) -4.6 (.)] TJ ET 0,475 Вт 10 млн q 1 0 0 1 320,95 698,57 12 см 0 0 мес. 156.339 0 л S Q q 1 0 0 1320,95 684,5712 см 0 0 мес. 172.622 0 л S Q q 1 0 0 1 320,95 661,5712 см 0 0 мес. 242.312 0 л S Q q 1 0 0 1 320,95 647,5712 см 0 0 мес. 250.454 0 л S Q q 1 0 0 1320.95 624,5712 см 0 0 мес. 241.249 0 л S Q q 1 0 0 1320,95 610,5712 см 0 0 мес. 191.707 0 л S Q q 1 0 0 1 320,95 587,5712 см 0 0 мес. 155.617 0 л S Q q 1 0 0 1 320,95 564,57 12 см 0 0 мес. 227.626 0 л S Q q 1 0 0 1 320,95 550,57 12 см 0 0 мес. 104.204 0 л S Q q 1 0 0 1 320,95 527,57 12 см 0 0 мес. 230.79 0 л S Q q 1 0 0 1320,95 513,5712 см 0 0 мес. 255.292 0 л S Q q 1 0 0 1 320,95 499,5712 см 0 0 мес. 59.356 0 л S Q BT / T1_3 1 Тс 0 Tc 0 Tw 9,5 0 0 9,5 320,95 713,5211 Tm [(Ref) 10 (er) 15 (ences)] TJ / T1_0 1 Тс () Tj () Tj 0 -1.474 TD [(https: // www) 60 (.ipc) -20 (.org / 4.0_Kno) 20 (wledge / 4.1 _)] TJ 0 -1,474 TD [(St) -20 (andar) 25 (ds / J-STD-001E-r) 25 (edline-April-2010.pdf)] TJ 0 -2,421 TD [(https: // electr) 25 (onics.st) -20 (a) 20 (ck) 30 (ex) 25 (change) -19.9 (.com / questions / 29861 / tinning -)] TJ 0 -1,474 TD [(wir) 25 (es-that-will-be-scr) 25 (e) 15,1 (w) 19,9 (ed-in-t) 10 (oa-chocolat) 10 (e-block-t) 10 (erminal- полоса)] TJ 0 -2,421 TD [(http: // pcb) 10 (.iconnect007.media / index) -10 (.php / ar) -19.9 (ticle / 54474 / pcb-101 -)] TJ 0 -1,474 TD (коэффициент \ 036 Ancient-of-теплового расширения / 54477 /? skin = pcb) Tj 0 -2.421 TD [(http: // cleanr) 25 (oom.b) 20 (yu.edu/CTE_mat)10 (erials)] TJ Т * [(http: // www) 60,1 (.bing.com / search) 25 (ch? q = термическое + расширение & sr) 25 (c = IE -)] TJ 0 -1,474 TD [(Sear) 25 (chBo) 25 (x & FORM = IESR02)] TJ 0 -2,421 TD [(http: // www) 60,1 (.bing.com / search) 25 (ch? q = tinning & qs = n & f) 25,1 (orm = QBRE &)] TJ 0 -1,474 TD (sp = -1 & pq = лужение & sc = 8-7 & sk = & cvid = 9CC57963FDC94701B367E) Tj 0 -1,474 TD [(937D8F0D) 55 (A1A)] TJ ET конечный поток эндобдж 21 0 объект > эндобдж 9 0 объект [/ ICCBased 23 0 R] эндобдж 22 0 объект > эндобдж 24 0 объект > поток конечный поток эндобдж 23 0 объект > поток HyTSw oɞc [5laQIBHADED2mtFOE.c} 08 ׎8 GNg9w ߽

Работа с проводом — learn.sparkfun.com

Добавлено в избранное Любимый 40

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов.Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго. Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.


Тепло от паяльника	Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для продвинутых пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Western Метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы со сращиванием проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичную той, которая встроена в специальный удлинительный кабель EL.

← Предыдущая страница
Как зачистить провод

Лужение медной проволоки для витражей

Лужение медной проволоки для витражей позволяет добавить в вашу работу декоративные детали из проволоки. Если вы заинтересованы в этом — а почему бы и нет, они прекрасны! — можно сэкономить, сделав луженую проволоку своими руками. В этом видео показано, как снять пластик с электрического провода и покрыть его слоем припоя.

Мы оловяем проволоку для витражей потому, что она принимает патину, и вы можете сопоставить ее с патиной в своем проекте.

Всегда можно выбрать легкий маршрут и купить луженую проволоку, внушительный ассортимент проволоки можно найти здесь (партнерская). Приятно иногда упрощать себе жизнь 🙂

Калибры проводов

Проволока бывает разного калибра и толщины. Чем меньше номер калибра, тем толще провод, что мне кажется неправильным! Вы должны выбрать правильный размер для приложения.

Это даст вам некоторое представление о разной ширине и о том, для чего их использовать:

14-18 калибр — это серия для большинства проектов витражей. Калибр № 14 подходит для подвешивания, а № 18 — для более декоративных витражей.
Всегда есть место для расширения границ — если вы хотите сделать что-то очень деликатное, например, кошачьи усы, вы можете пойти еще тоньше — скажите №22. Лужить эту тонкую проволоку сложно, потому что она такая тонкая, что вы можете использовать ее в том виде, в каком она есть. Что-нибудь более толстое — например, прямой стебель цветка — может быть проволокой №12.

Луженая медная проволока

Предварительно луженая проволока — это проволока, покрытая слоем припоя. Вы можете сделать это дешево, купив медный провод, или даже дешевле, переработав электрический провод.

Зачистка электрического провода

Найдите электрический провод длиной около 1 м и подходящего сечения
Снимите пластиковый кожух. Если у вас есть инструмент для зачистки проводов — отлично! Но если нет, вы можете использовать универсальный нож. По соображениям безопасности важно, чтобы вы всегда делали это на расстоянии от от себя , а не по направлению к вам.
Хитрость заключается в том, чтобы оставить нож в том же положении и потянуть проволоку на себя. Положите нож почти на верстак, держите его ровно и медленно потяните за проволоку на себя. Это удаляет пластиковое покрытие. Делайте это поэтапно.
Когда вы приблизитесь к концу, снимите остаток.

Выпрямление проволоки

После того, как вы спасли медный провод, его нужно выпрямить.

Возьмите плоскогубцы и очень толстую ткань или полотенце
Плотно протяните проволоку через полотенце и 2 или 3 раза протяните изогнутую проволоку.Это исправляет все изломы в нем

Наконец, очистите его влажной стальной мочалкой, чтобы он лучше впитал припой. Не забудьте для этого свою маску и перчатки, потому что кусочки стали попадут повсюду.

Инструкции по лужению медных проводов

Теперь по лужению медной проволоки для витражей!

Покройте проволоку флюсом с помощью губки, потому что он хорошо покрывает проволоку. Флюс обеспечивает дополнительную чистоту и позволяет впитывать припой.
Убедитесь, что вы закрыли весь провод.
Возьмите каплю припоя или нанесите немного припоя на свой металлический наконечник и проведите утюгом по проводу, покрывая провод припоем.
Когда вы научитесь лужить медную проволоку, вы можете держать утюг неподвижным и протягивать проволоку под ним, покрывая его по ходу движения.

Убедитесь, что вы покрыли весь провод.
Когда все будет покрыто, удалите все шероховатые кусочки осторожно стальной мочалкой, и все готово.
Не держите шерсть слишком туго, потому что вы можете удалить припой и снова получить медь, если будете слишком жестко с ней обращаться.

Вот и все! Вы создали собственную луженую проволоку, точно такую же, как проволока, которую вы покупаете в магазинах. Вы можете использовать его, чтобы добавить декоративные детали в свои проекты или для подвешивания ловушек для солнца.

Дополнительные ресурсы

Узнайте, как проволока может улучшить вашу декоративную пайку для витражей, с помощью этих идей здесь.

Попробуйте декоративную пайку в комплекте с проводом

Паяльная медная фольга

Как использовать проволочную обработку для добавления декоративных деталей

https://everythingstainedglass.com/tinning-copper-wirehttps://everythingstainedglass.com/wp-content/uploads/soldering-wire-1.jpghttps://everythingstainedglass.com/wp-content/uploads/soldering-wire- 1-150×150.jpg 2020-07-23T08: 28: 33 + 00: 00 Milly Frances Учебные пособия по пайке медной фольги Лужение медной проволоки для витражей дает вам возможность добавить декоративные элементы проволоки в вашу работу.Если вы заинтересованы в этом — а почему бы и нет, они прекрасны! — можно сэкономить, сделав луженую проволоку своими руками. В этом видео показано, как раздеться … Milly FrancesMilly [email protected] Витражи

Поделитесь витражами с любовью!

Советы и приемы для создания надежного соединения

Когда дело доходит до работы с электрической системой вашего автомобиля, даже опытные профессионалы разочаровываются. Периодические проблемы, ремни безопасности под панелью управления, похожие на спагетти, и годы исправлений и исправлений, как правило, только усугубляют ситуацию.По нашему опыту, около 90% всех проблем с электричеством связаны с плохим соединением.

Обжимные клеммы эффективны и работают хорошо, а в некоторых случаях требуются, но со временем может возникнуть коррозия и вызвать проблемы с подключением. Пайка — лучший вариант для длительного ремонта, поэтому знание того, как правильно паять провода, может стать достойным навыком. Уловка при пайке заключается в том, чтобы убедиться, что соединение полностью нагрето, а не соединение холодной пайки. Холодное паяное соединение возникает, когда горячий припой попадает на холодную проволоку, затвердевая.Может показаться, что соединение хорошее, но на самом деле припой находится только на внешней стороне провода, а не протягивается через жилы провода.

При пайке есть несколько советов и приемов, которые помогут добиться наилучшего соединения. Эти советы подходят для любого паяного проводного соединения. При пайке всегда рекомендуется по возможности отсоединять провода от электроники, так как тепло может легко передаваться на электрические компоненты.

Пересекая потоки

Есть один способ скручивать провода вместе для пайки — горизонтальное скручивание, при котором получается непрерывная длина провода.Пиг-хвост, в котором провода согнуты под углом 90 градусов к остальной части провода, НЕ является подходящим соединением и вызовет проблемы, не делайте этого.

Начните с пересечения проводов крест-накрест, примерно посередине зачищенного участка.

Затем скрутите провода друг с другом.

Убедитесь, что обертка плотная. Это также отличный способ подключить несколько проводов к одному выводу.

Нагрев — не лгите

Лучший способ узнать, достаточно ли горячее паяное соединение, — это увидеть жилы провода в самом припое.Всегда помещайте паяльник или пистолет ПОД проводами и добавляйте припой ВЕРХ провода. Припой притягивается к теплу, поэтому, когда припой плавится, он тянется к теплу через провода, соединяя каждую жилу вместе с припоем.

Поместите паяльник под провода и нанесите припой сверху. Это помогает начать теплопередачу, нанося припой в точке соединения утюга и проводов, а затем перемещая припой наверх.

Я кричу, ты кричишь, мы все кричим о… трубке…

Нельзя просто оставлять паяное соединение открытым, это цепь под напряжением.Изолента — это нормально, но большинство людей не используют качественную ленту. Лучшее решение для прикрытия припаянных проводов — это термоусадочная трубка, и ее необходимо установить ДО пайки. Как только припой остынет, просто наденьте трубку на соединение и воспользуйтесь зажигалкой или термофеном, чтобы усадить ее. Просто убедитесь, что вы используете провод подходящего размера.

Термоусадочная трубка — лучший способ герметизировать паяные соединения. ПЕРЕД пайкой убедитесь, что вы продвинули трубку на несколько дюймов дальше места соединения. Если термоусадочная трубка недоступна, используйте изоленту хорошего качества, например 3M Super 33.

Если вам приходится использовать изоленту, а иногда не удается этого избежать, вам нужна одна конкретная марка и модель — 3M Super 33 или Super 88. Это тоже не шутка. Лента стоимостью 1 доллар за рулон — это мусор, и ее ни в коем случае нельзя использовать для электрических соединений, кроме случаев экстренного ремонта. Super 33 и Super 88 стоят около 4-5 долларов за рулон, и они держатся, прилипают и герметизируют соединения, не падая через четыре месяца в пути. Super 33 — это стандарт в профессиональной индустрии, и вы всегда должны держать рулон в ящике для инструментов.Дешевый материал для связывания проводов и для того, чтобы держать полотенце в руке, когда вы отрезаете палец, вот и все.

Хорошее соединение имеет решающее значение для любой электромонтажной работы, полностью нагретое паяное соединение должно выглядеть так, где вы можете видеть отдельные жилы, покрытые припоем.

Если вы последуете этим советам, ваш ремонт электрооборудования будет длиться вечно и обеспечит годы беспроблемного обслуживания. Если вы этого не сделаете, что ж, тогда вы, вероятно, снова окажетесь под приборной панелью на обочине дороги, выполняя свою лучшую позу человека, сложенного оригами, и жалеем, что сначала не спаяли ее.

Ознакомьтесь со всеми инструментами и оборудованием , доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как паять провода, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Как правильно сращивать провода

Фото: Эванс Брасфилд

Снова и снова люди говорили мне, что они боятся модифицировать жгут проводов своего велосипеда, чтобы установить новый аксессуар.Если немного покопаться, багабу обычно боится вплетать провода в обвязку велосипеда. Разрезать жгут проводов вашего мотоцикла не следует легкомысленно и пытаться делать это только тогда, когда вы уверены, какие провода следует разрезать — скажем, получив заводское руководство по обслуживанию — процесс на самом деле не так уж и страшен.

Сращивание проводов — это процесс физического соединения двух или более проводов для создания механически прочного и электрически безопасного пути. Это можно сделать несколькими способами.Механические соединители, которые физически зажимают провода вместе или к общему проводнику, являются самыми простыми, но они занимают больше места, и определенные виды подвержены выходу из строя. При пайке используется горячий утюг для нагрева проводов до температуры, при которой расплавится припой, который, когда он остывает, обеспечивает прочное физическое соединение и электрическую проводимость. Однако пайка также является большим источником беспокойства для новичков. Не бойтесь, сращивание проводов вполне допустимо, если все сделано правильно.

Источником страха перед сращиванием обычно является незнание пайки, которую, по-видимому, многие считают, что ее следует делать только в полночь, во время полнолуния, практикующим темные искусства. К счастью, эта идея вздор. Любой, даже тот, у кого руки трясутся так же сильно, как у меня, может научиться паять с минимальными затратами крови и сокровищ.

Включение: как установить коммутируемое дополнительное питание на мотоцикл

Отвод для проводов — олицетворение зла.Кусок справа прорезает изоляцию провода, возможно, повреждая жилы внутри. Вибрация мотоцикла может ослабить кран и вызвать периодические сбои соединения или просто выскочить из провода.

Какие у меня варианты подключения?

Самыми распространенными разъемами, которые вы найдете в наборах послепродажного обслуживания, являются ответвители для обжима проводов. Это инструменты дьявола. Выбросьте их и научитесь паять или использовать разъемы Posi-Lock, которые немного дороже, но у меня еще не было ни одного выхода из строя.С разъемами Posi-Lock снимите примерно полдюйма изоляции с концов проводов, но не скручивайте отдельные жилы. Наденьте пластиковый хомут на конец провода, а затем плотно закрутите хомут и проволоку в корпус Posi-Lock. Повторите то же самое с другим концом провода. В результате получается прочное электрически исправное соединение, которое я использовал годами, когда не хватало места для пайки. Я также использовал фиксаторы Posi-Locks в качестве соединителей проводов в местах, где соединение может периодически отключаться.

Posi-Lock обеспечивает надежность и обратимость стыковых соединений без пайки.

При правильной сборке стыковое соединение имеет такую же прочность, как и паяные соединения, показанные ниже. Posi-Taps допускает трехстороннее соединение.

Причина, по которой отводы с опрессовкой проводов опасны, довольно проста. Хотя вы могли подумать, что они упростят сращивание, просто зафиксировав их на месте, они также могут прорезать некоторые из настоящих жил проволоки, делая проволоку более слабой, более устойчивой и более склонной к выходу из строя.Кроме того, окружающая среда с высокой вибрацией мотоцикла увеличивает вероятность ослабления соединений обжима и возникновения периодических отказов, которые сложно отследить.

Стыковое соединение используется для соединения проводов, идущих в одном направлении.

Чем вы сращиваете провода?

Приличный паяльник на 40 Вт можно купить менее чем за 20 долларов, но я рекомендую паяльник с регулируемым переключателем и встроенной подставкой. Если вы посмотрите на распродажи, их можно будет купить за 35 долларов или меньше. Вам нужен проволочный припой достаточно узкого калибра, чтобы его можно было легко расплавить с калибром проволоки, который чаще всего встречается на мотоциклах, обычно 18 калибра для большинства целей.Я обычно покупаю припой без канифольного сердечника, предпочитая нанести немного флюса на оголенные провода перед их нагреванием и нанесением припоя.

Сращивание гибкого кабеля используется для отвода провода обратно к проводу, к которому он подключен. Хороший пример того, когда выбрать косичку или стыковое соединение, можно найти здесь.

Вы должны научиться паять что-нибудь кроме жгута проводов. Для этой статьи я выбрал провод 18 калибра красного и синего цветов, чтобы было легче увидеть, как они сочетаются друг с другом.При сращивании проводов обычно используется один из трех видов сращивания: стыковое сращивание, когда две проволоки соединяются в одну непрерывную проволоку; стык косички, где провода лежат рядом друг с другом; и трехстороннее соединение, которое подводит второй провод к середине другого провода.

Этот трехсторонний соединитель вставляет красный провод в середину синего. Это пример, в котором обычно используются отводы для обжима провода более низкого качества. Не поддавайтесь искушению.Несмотря на то, что пайка проводов в линию является сложной задачей, после обмотки это соединение намного безопаснее, чем любое обжимное соединение.

Для первых двух стыков необходимо удалить примерно полдюйма изоляции с обоих концов провода. Концы скручены вместе, чтобы обеспечить хорошее механическое соединение между проводами. Подставку с зажимами из крокодиловой кожи можно сделать самодельной или купить, чтобы удерживать провода на месте при нагревании от утюга.

Все три соединения были упакованы в термоусадочную пленку.Иногда, однако, лента — единственный вариант в ограниченном пространстве, в котором вы делаете стык.

Перед тем, как прикасаться жалом к проводам, залудите жало, расплавив на нем небольшое количество припоя. Это помогает распределить тепло, когда наконечник касается проводов. При плавлении припоя к проводам старайтесь не касаться припоем к утюгу. Вместо этого позвольте утюгу нагреть провод до такой степени, что он расплавит припой. Удерживание утюга под проводами позволяет теплу двигаться вверх, в то время как сила тяжести тянет расплавленный припой вниз.Капиллярное действие играет важную роль в распределении припоя по месту соединения. Прикоснитесь к утюгу и припаяйте к нескольким точкам стыка, чтобы убедиться, что он равномерно распределен по жилам проводов. Хотя вы хотите, чтобы припой покрыл большую часть стыка, старайтесь не оставлять на стыке большие капли припоя. Это выглядит некрасиво, и если стык заклеить скотчем, он станет намного больше.

После того, как стык остынет, обрежьте все свободные провода, которые могут проткнуть ленту или термоусадочную пленку.Затем оберните его изолентой или термоусадочной пленкой, чтобы предотвратить случайное заземление на другие провода или разъемы.

Продолжайте практиковать технику пайки до тех пор, пока не освоитесь с ней, прежде чем пробовать ее в самых ограниченных пространствах мотоцикла.

Паяльные инструменты

Хотя вы можете начать с простого однотемпературного паяльника и рулона припоя, я обнаружил, что вложения в паяльную станцию с регулируемой температурой окупаются.Во-первых, у них обычно есть удобное место для размещения горячего утюга между использованиями. Больше никаких ожогов на верстаке. Во-вторых, у них также может быть держатель для губки, который позволяет легко очистить наконечник перед тем, как вы начнете новый стык. Другой инструмент, который я рекомендую, — это рука помощи, которая удерживает провода на месте, когда вы работаете на скамейке. Это делает жизнь намного проще.

Эту базовую паяльную станцию можно купить чуть больше 30 долларов.

Магазин для паяльной станции Vastar здесь

У меня не очень устойчивые руки.Итак, этот инструмент на вес золота, когда мне нужно припаять несколько проводов — и все это менее чем за 10 долларов.

Магазин для Neiko 01902 Регулируемая рука помощи здесь

При работе с велосипедом лучше всего защитить другие провода в жгуте, поместив кусок картона между паяемыми и нетронутыми проводами.

Мы стремимся находить, исследовать и рекомендовать лучшие продукты. Мы зарабатываем комиссионные с покупок, которые вы совершаете, используя розничные ссылки в наших обзорах продуктов. Узнайте больше о том, как это работает .

Сращивание проводов вручную | KnowYourParts

Техника сращивания проводов вручную существует уже некоторое время, поэтому я не могу брать на себя ответственность за ее изобретение или усовершенствование.

Плохие электрические соединения вызывают нагрев. Чем дольше ток протекает через соединение, тем горячее становится соединение. Это, в свою очередь, еще больше увеличивает сопротивление.Проблема стыкового соединителя в том, что это одна площадь поверхности. Поскольку электричество протекает «по» жилам проводов, а не «в них», при этом функционально не используется вся их площадь поверхности. Использование этого метода ручного сращивания позволит проводу передавать больше электрического усилия, чем при использовании стыкового соединителя, и будет выделять меньше тепла.

Шаг 1: Зачистите примерно 3/4 дюйма изоляции с обоих проводов. Наденьте на провод отрезок термоусадочной трубки.(Не забывайте об этом шаге … или вы пожалеете об этом после того, как закончите сращивание.) Разделите оголенные пряди на две равные части и сформируйте из них букву «Y».

Шаг 2: Удерживая провод в каждой руке, возьмите «Y» и сцепите два провода вместе. Но оставьте пространство между двумя буквами «Y», достаточно большое, чтобы внешняя изоляция от «нулевого» отрезка провода могла легко проходить. Уложите Y-образные части вдоль проволоки, не загибая их назад, прямо и ровно вместе с проволокой.

Найдите край зазора, который вы оставили в Y (это измерение толщины внешней изоляции, примерно на полпути между двумя проводами).

Step 3: Одной рукой сожмите это место, взяв ножки Y с той же стороны, и поставьте их прямо под углом 90 градусов от места стыка. Теперь другой рукой с сильным нажимом пальца поверните две ножки «Y» вокруг стыка по направлению к противоположному проводу. Если все сделано правильно, промежуток, который вы оставили между двумя буквами «Y», будет фактически уменьшаться и заканчиваться в том месте, где начинается изоляция.Кроме того, зажимая и скручивая оголенный провод, старайтесь, чтобы он плотно прилегал к нему. Вы хотите, чтобы он был не больше наружного диаметра изолированных секций.

Шаг 4: Теперь переключите процедуры с правой руки на левую, поставьте другой комплект Y-образных ветвей на 90 градусов и сделайте то же обжимание и поверните до конца к другому изолированному участку провода.

При пайке следите за тем, чтобы стык не пропитался припоем. Припой служит только для того, чтобы удерживать стык на месте, чтобы он не распускался, а термоусадочная трубка предназначена для общей защиты от атмосферных воздействий и защиты оголенного провода.Как только вы освоите это, вы обнаружите, что соединение очень прочное даже без припоя или термоусадочной трубки.

Если все сделано правильно, стык должен иметь надежную механическую фиксацию без пайки. Для кабеля батареи, 4 калибра и больше, обжимные или припаянные разъемы по-прежнему являются лучшим методом. Но для проволоки среднего калибра этот метод работает очень хорошо.

Попробуйте, и когда вы овладеете техникой сращивания проводов вручную, испытайте ее на своих друзьях и посмотрите, сколько усилий им требуется, чтобы разорвать соединение, даже не паяя.

Концевая заделка для винтовых клемм

В: Следует ли лужить многожильные медные провода припоем для подключения к винтовым клеммам.

A: Передовой производственной практикой является НЕ олово олово проводов, которые должны заканчиваться винтовыми клеммами.

Во-первых, причина в том, что разные скорости теплового расширения меди и припоя создают проблему. Припой на конце луженой проволоки расширяется больше, чем медный (латунный) вывод, а большой штифт в маленьком отверстии заставляет более мягкий металл податливаться (он также становится мягче с увеличением нагрева).Когда позже температура падает, детали снова сжимаются, но теперь луженый конец провода меньше, чем был, и вызывает плохое соединение.

Я встречал этот симптом на практике несколько раз, поэтому знайте, что это реальная проблема. Обычно это проявляется только в соединениях с сильным током или горячей окружающей средой, традиционно в таких вещах, как нагреватели, поэтому может стать проблемой в случайной машине RepRap на основных клеммах питания, экструдере и горячем слое.

Хотя винтовые клеммы распространены повсеместно и используются повсеместно для самых разных вещей, они обычно используются без лужения проводов из-за проблем с экономией, поэтому проблема не возникает так часто, как могла бы.

В профессиональных монтажных шкафах и распределительных щитах вы не найдете луженых проводов под винтовые клеммы. Способы избежать необходимости в олове найдены и довольно практичны.

Во-первых, большинство профессиональных винтовых клемм в наши дни имеют плоскую прижимную подушку или язычок, который защищает провод от проворачивания конца винта и удерживает жилы на концах провода в порядке.

Часто одножильные провода используются в системах сигнализации и телефонной связи.

В заводской автоматизации (ПЛК) и распределительных щитах провода систематически заканчиваются кабельным наконечником (тонкостенные медные (тонкие луженые, не пропаянные) трубки с пластиковой воронкой), которые тщательно обжимаются (или просто прижимаются плоскогубцами) на каждый конец провода до начала заделки. Эти наконечники позволяют повторно подключать несколько раз без чрезмерного повреждения конца провода. [1]

Существуют также предварительно изолированные и традиционные неизолированные клеммы на концах проводов, которые можно приобрести у любого хорошего оптовика электротехники (например, кабельные наконечники), которые имеют плоский язычок вместо круглого / раздвоенного наконечника или лезвия.Клеммы сверхвысокой надежности для использования в авиации и космонавтике могут иметь обжим и внутренний припой, чтобы их можно было оплавить горячим пистолетом после обжима для растекания припоя и усадки зажима для снятия натяжения / изоляционного чехла, чтобы изолировать конец провода от влаги и газа во время обеспечение лучшего электрического контакта после уже прочного механического соединения.

Теперь о том, как правильно заделать провода для винтовых клемм своими руками, есть три практичных варианта, о которых стоит упомянуть.

Во-первых, я рекомендую вам зачистить провод примерно на 8 мм, плотно скрутить конец только пальцами, а затем аккуратно сложить конец вдвое, у этого провода вдвое больше жил и несколько раз может возникнуть винтовой зажим, оставьте немного больше ослабьте провода (на 16 мм больше), чтобы можно было снова заделать конец, если все жилы оборвутся в результате повторной вставки.По возможности используйте винтовые клеммы с защитным язычком.

Во-вторых, то, что я видел в некоторых бытовых приборах, которые раньше продавались без формованных заглушек, чтобы удерживать предварительно зачищенные жилы на месте, но избегать припоя под винт клеммы, поставщик олово олово оловом оставил только последние 1-2 мм. Провода и область, где винт будет давить, были из простой меди, много раз раскрученной, так как она выдерживает многократные заделки несколько раз. Если у меня есть паяльник поблизости, когда я работаю с сетевыми проводами, я часто использую эту технику, но припой может довольно легко растянуть провод, если вы не будете осторожны, жидкий флюс и крошечный припой, вероятно, являются лучшей техникой производства для этот вид подготовки.

В-третьих, если используются предварительно луженые концы проводов, простое решение проблемы (если вы не хотите разрезать и зачищать) — это очень осторожно затянуть винт на проводах основного питания и нагревателя через несколько сотен часов. использования. Через несколько раз весь припой, который может поддеться, улетучится, и вы получите хороший механический контакт между медью и латунью. Вы не хотите чрезмерно затягивать винты, и вы также не хотите ослаблять их при выполнении этого обслуживания, просто осторожно затяните их, чтобы устранить провисание, не перемещая его в новом положении.
