Проводка в бане своими руками

Ни одно современное помещение сегодня не оставляют без освещения. Проводка в бане и парилке – такая же необходимая составляющая, как и другие атрибуты комфорта. Система обеспечения электричеством необходима для освещения и работы электроприборов. Однако из-за повышенной влажности парообразования нужна повышенная осторожность, чтобы снизить вероятность возникновения замыкания в сети и возникновения пожаров. Грамотное проектирование и установка проводки в деревянной бане позволит чувствовать себя в полной безопасности.

Оглавление:

  1. Что важно знать об особенностях освещения в бане?
  2. Выбор провода и расчет мощности
  3. Немного о безопасности
  4. Как лучше подвести кабель в баню?
  5. Особенности монтажа розеток и выключателей
  6. Монтаж щитка  в бане
  7. Осветительные приборы и лампы для бани

Что важно знать об особенностях освещения в бане?

Чтобы провести электропроводку в бане, не обязательно вызывать электрика, поскольку можно сделать проводку в бане своими руками.

Но важно соблюдать некоторые правила, без которых полноценная эксплуатация оборудования невозможна.

Пару столетий назад наши предки старались париться в бане в дневное время, чтобы не использовать лучину или свечу, которые не любят повышенной влажности. Немного изменила ситуацию керосиновая лампа, но полноценное электрическое освещение позволяет проводить все гигиенические процедуры в вечернее время, после трудового дня.

По желанию хозяев, электрическая проводка в бане может быть достаточно мощной, чтобы оборудовать всевозможными светильниками. Но чаще всего довольствуются:

  • слабым освещением парилки;
  • умеренным освещением самой бани;
  • достаточным освещением предбанника и раздевалки.

Внимание: Важно сбалансировать освещение, чтобы свет не был слишком ярким и слепящим. Но и слишком тусклых ламп лучше избегать – они неблагоприятны для общего самочувствия для зрения, особенно в вечернее время. Нормальный приглушенный свет содействует формированию уютной атмосферы.

Выбор провода и расчет мощности

Перед тем как провести проводку в бане своими руками, важно рассчитать ту мощность, которая способна обеспечить требуемую  нагрузку. Для подсчетов можно воспользоваться специальными таблицами и готовыми схемами. Перед этим придется записать предполагаемую мощность электроприборов, используемых в парилке, бане и предбаннике. Такие показатели, как правило, указаны в документации или на корпусе оборудования:

  • осветительных приборов;
  • стиральной машины;
  • система «теплый пол»;
  • подогреваемые полотенцесушители;
  • другие подключаемые приспособления (фен, кипятильник и пр.).

Не забудьте для этих целей отвести в предбаннике или раздевалке розетки, чтобы подключать электроприборы. Эта нагрузка тоже будут учитываться при расчетах монтажа проводки в бане. Когда баню обеспечивают только экономичным электролампочками, то 2 кВт достаточно.

Вычислив суммарную нагрузку, определяют сечение проводов, применяемых для электропроводки. Специалисты утверждают, что на каждые 2 кВт мощности берут 1 кв.мм сечения кабеля, то есть делим на 2. И помните о достаточной изоляции провода, чтобы обеспечить безопасность и защиты от пожаров. Лучше всего купить кабель с двухслойной изоляцией, а все сочленения защитить от влаги и пара дополнительно.

Совет: Идеальный вариант провода с высокой степенью защиты предложат в строительном супермаркете, например, марка АПРН, ПРВД, АППВ и др. Понадобятся и ПВХ-трубки для укладывания  кабеля, чтобы вода в бане не причинила ущерба электроснабжению.

Когда проводку в бане и парилке укладывают вдоль деревянной поверхности, под кабель предлагается монтировать листы асбеста. Он должен быть шире провода не менее чем 1 см.

Немного о безопасности

Печальная статистика возникновения пожаров в жилых и подсобных помещениях свидетельствует о грубом нарушении техники безопасности. К сожалению, экономить на безопасности нельзя – это грозит пожаром, особенно в деревянной сауне и парилке. Строение бани, из-за замыкания, сети за час-полтора может выгореть дотла.

Проводку в помещениях с повышенной влажностью монтируют на основании нормативов ПУЭ – правил устройства  электроустановок. По этим требованиям всю фурнитуру рекомендуется размещать только в предбаннике или смежных помещениях, это:

  • выключатели;
  • розетки;
  • щиток;
  • счетчик;
  • переключатели;
  • бытовую технику и др.

В парилке, мини-бассейне, душевой, отделении для мытья в бане все это монтировать или устанавливать категорически запрещено. Все осветительные приборы покупают с таким расчетом, чтобы они были:

  • с плафоном сферической формы;
  • с максимальной защитой от попадания воды;
  • с герметичным соединением патрона и плафона.

Схема проводки в бане должна быть максимально простой и понятной. Лучше использовать готовую схему, но скорректировать ее с учетом своего помещения.

В схеме учитываются:

  • все осветительные приборы;
  • розетки и выключатели;
  • электрическая печь или камин;
  • датчики температуры и влагомер;
  • инфракрасный обогреватель или электрокамин;
  • система «теплый пол»;
  • подсветка душевой кабины, джакузи или мини-бассейна;
  • розетки под вспомогательные бытовые приборы (стиральная машинка, фен, телевизор) и пр.

Внимание: Из-за пара, который неминуем в бане и парной, перед тем как сделать проводку в бане, важно продумать защиту, то есть обеспечить паронепроницаемость всех узлов и соединений на клеммах.

Как лучше подвести кабель в баню?

Когда баня построена, то важно продумать, каким образом перекинуть кабель к бане, чтобы он не был поврежден неблагоприятными погодными факторами. Обычно силовой кабель тянут от основного щитка, но все зависит от степени удаления бани от:

  • столба с электрокабелем;
  • основного жилого помещения (отдельно стоящего или примыкающего).

Кабель тянут по земле (под землей) или по воздуху, посредством опорных столбов или опор. Тут больше подходит СИП или самонесущий изолированный кабель, потому что ему не нужен  дополнительный трос. Это надежный и долговечный электрокабель который тянут до бани, делают небольшое отверстие в стене для изоляционной трубы, в которую его и протягивают для дальнейшего монтажа проводки в бане.

Наиболее надежно прокладывать кабель под землей, поскольку ему не страшны:

  • сильные порывы ветра,
  • падение деревьев и опор,
  • стихийные бедствия.

Такой электромонтаж более трудоемкий дорогостоящий, но наиболее практичен и привлекателен внешне. Согласитесь, не очень хорошо выглядят провода, путающиеся в ветвях деревьев вокруг дома и бани. К тому же это создает пожароопасную ситуацию. Кабель под землей укладывается в небольшой траншее на глубине около 50-80, в зависимости от климатической зоны и типа грунта. Можно прокладывать бронированный кабель или защитить его трубкой.

Место входа кабеля в баню должно быть немного выше головы и на той стене, где проще всего обеспечить гидроизоляцию. В высверленном отверстии стены оборудуют стальную или пластиковую трубу. Желательно располагать входное отверстие под наклоном в стег, чтобы туда не заливал косой дождь. Когда кабель вложен, то обе стороны отверстия в стене герметизируют специальными пробками в виде втулки и воронки.

Совет: Нежелательно через одно отверстие вести несколько коммуникаций и проводов – у них должно быть отдельное место  входа.

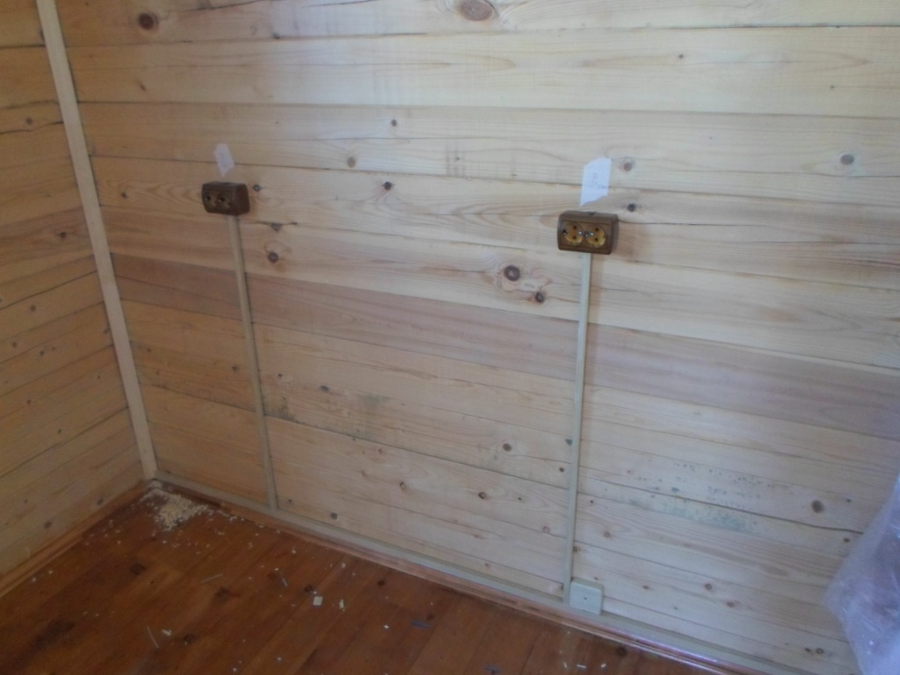

Особенности монтажа розеток и выключателей

Проводка в бане подводится не только к осветительным приборам и их выключателям. Каждый знает, как удобно, когда есть запасная розетка под рукой, чтобы включить в нее фен или электробритву. О том, как это сделать наиболее грамотно, есть немало специализированного материала. Прежде всего, они должны быть подведены к основному распределительному щитку. Не стоит забывать и о заземлении.

Нежелательно, чтобы проводка к выключателям и розеткам была проложена открытым способом, за исключением деревянных построек. Хотя желобок под провод несложно выдолбить в деревянной стене, но ее потом сложно задекорировать. Исключение составляет срубе, где кабель укладывают на стыке бревен.

Скрытую электропроводку для бани можно использовать в  кирпичных постройках или блочных банях. Для этого делают проштрабленные каналы, облицованные асбестом. А открытую  электропроводку ведут по деревянной стене. Изолировать проводку в стене можно с помощью пластиковой или металлической гофры. Под розетки и выключатели ставят специальные изолирующие пластины ли коробки, а также обрабатывают асбестом или алебастром.

Внимание: В бане скручивать проводку запрещено, соединяйте концы провода только с помощью клемм, а места сочленения обязательно должны быть герметично закрыты.

Совет: Розетки подбираются с уровнем влагозащиты не менее IP-44, а размещаются не ниже 1 м от пола. Спросите в строительном магазине розетки с защитными крышками и заземлением.

Монтаж щитка  в бане

Те, кто уже знает, как провести проводку в бане, начинают с  распределительного щитка, гарантирующего качество подключения сети. Важно продумать подходящее место для его размещения:

  • к нему должен быть обеспечен доступ;
  • помещение должно быть проветриваемым или вентилируемым;
  • не должна быть повышенная влажность высокая температура;
  • рекомендуется обеспечить в том месте хорошее дневное и искусственное освещение;
  • щиток располагает на достаточной высоте, куда не дотянутся маленькие дети, то есть от 1,7 м над уровнем пола;
  • запрещается размещать там посторонние коммуникации и элементы;
  • важно соблюдать все условия вывода трехжильного кабеля,  нулевой жилы и всех контактов, располагаемых в распределительном щитке.

Сечение каждого кабеля должно соответствовать предполагаемой нагрузке, а разводка от щитка – цельный провод. Не забудьте обеспечить заземление. Жилы соединяются пайкой. Щиток нельзя подключать до полной уверенности в том, что вся система готова к работе. Трансформатор для подключения электропитания подойдет на 220 вольт. Желательно также предусмотреть систему автоматического  аварийного отключения или дифференциальную систему.

Чтобы обеспечить полноценную работу электрокаменки в бане, используют низковольтные датчики. Их ставят на удаленной стене, выше 1 м от пола. Как правило, каменку подключают без розеток и отдельно от главной системы электропитания – от щитка отводится отдельный кабель, питаемый от генератора, с отдельным заземлением.

Осветительные приборы и лампы для бани

Покупая осветительные приборы и электролампочки для бани, нельзя не считаться со специфичностью помещения. В продаже есть специальные светильники с герметизируемым вводом кабеля из металла, керамики или стекла. Ни в коме случае не покупайте корпуса из пластика, поскольку он перегревается, деформируется и выделяет в воздух специфический запах.

Иногда в современных банях используется особый светодизайн – с диодной подсветкой отдельных зон и точечными светильниками. Красиво смотрится оформление подсветкой:

  • емкостей для купания;
  • подиумов, ниш и выступов;
  • фонтанчиков и декоративных уголков с растениями.

Чем герметичнее светильник, тем лучше, поэтому для бани чаще всего покупают сферические плафоны, ввинчивающиеся в патрон. Хорошо смотрятся и припотолочные светильники в виде таблетки. Не рекомендуется применять бра с зеркальной поверхностью, поскольку она будет постоянно запотевать.

Металлическая отделка без защитного покрытия или стойкого хромирования тоже не рекомендуется, поскольку велика вероятность появления ржавчины. Используйте медные или бронзовые светильники, которые не боятся влаги. Стекло или лампочки избирают матовые, где меньше заметен оседающий пар. Нежелательно для бани покупать мощные лампочки, более 75 Вт.

Обо всех тонкостях обустройства проводки в бане – наше видео:

Монтаж проводки в бане — советы и полезная информация

Как известно еще со школы невозможно совместить влагу и электричество.

Но в современных условиях обходится без электричества в банях как-то не привычно.

Если грамотно и творчески подойти к проблеме освещения сауны, то можно сделать даже декоративную подсветку отдельных элементов.

Провода для парилки

Согласно наблюдениям специалистов при монтаже проводки в банях и саунах из дерева очень часто выбирают неправильное сечение провода.

Во избежание ошибки необходимо предварительно рассчитать мощность потребляемого тока.

Для освещения это число составит около 1 кВт, если же помимо этого будут использоваться электроприборы, то оно вырастет до 5 кВт.

Для использования электропечи понадобится 15-20 кВт.

Сечение кабеля для проводки должно рассчитываться согласно мощности как 2 кВт на 1 мм2.

То есть имея мощность в 10 кВт понадобится кабель с площадью сечения в 7 мм2.

Если баня или сауна будет использоваться не в частном порядке, а для бизнеса, необходимо честь то, что клиент может включить какой-либо сторонний электроприбор.

Поэтому необходимо выбирать кабель с некоторым запасом сечения.

Электроизоляция в парилке

Еще одной ошибкой при выборе кабеля является слабая изоляция провода.

Сегодня используются более надежные, чем устаревшие алюминиевые, медные провода.

Но чтобы обеспечить отличную работу проводки во влажном помещении необходимо использовать двойную изоляцию типа «резина в резине».

Как материал резина не пропускает влагу, имеет высокую устойчивость к горению и перепаду температуры.

Сама проводка должна располагаться в закрытом коробе.

Если это невозможно, то прокладывается трасса из абсоленты или любого материала, который не горит.

Не рекомендуется в помещениях, внутри которых высокая температура, использовать жесть: она сам сильно нагревается и будет создавать не нужное напряжение на проводку.

Прокладка и монтаж проводки

Прокладывая линии проводки необходимо быть крайне внимательными.

Вся металлическая арматура светильника должна надежно заземляться, а сами лампы защищаются от капель с помощью плафонов.

Выключатели необходимо располагать за границами парилки и для большей надежности их защищают от брызг воды.

Чтобы защитить сауну или баню от возгорания в результате короткого замыкания нужно использовать устройства защитного отключении (УЗО), которые имеют ток отсечения 5-10 мА.

Монтаж электропроводки лучше всего доверять профессионалам и не следует экономить на материалах, потому что от них зависит не только сохранность помещения, но и жизни людей.


Смотрите также:


С радостью ответим на ваши вопросы:

тел.: 8(499)391-81-74

Как самостоятельно сделать проводку в бане

В помещениях с постоянной или регулярной повышенной влажностью, таких как баня, электропроводка требует особого подхода. Даже самую простую схему необходимо собирать и устанавливать очень аккуратно, соблюдая все правила безопасности. Чтобы понимать насколько опасно ошибиться, нужно знать что помимо того что система замкнет, она может нанести непоправимый ущерб здоровью или жизни человека. Особенно если он мокрый, как это бывает в бане. Ниже рассмотрим все этапы работы.

Правила размещения любой банной электросистемы

Вода, как известно из школьной программы является отличным проводником тока. Возгорание или замыкание розетки может произойти из-за скопившегося в ней конденсата. Поэтому ее нужно размещать в тех местах, где пар не скапливается. А всю проводку в помещении обязательно изолировать при помощи специального пластикового короба компании енекст. Об этом мы ниже поговорим подробнее.

Перед тем как приступить к монтажу, важно составить тщательный план сети. На ней необходимо отметить:

  • Выключатели и розетки.
  • Коробки.
  • Все разветвления.

После этого нужно обдумать, где и что подключить. Это позволяет высчитать общую мощность всех источников, чтобы подсчитать, какой провод понадобится.

Лучше проводить проводку в бане одной линией. Шнур должен идти прямиком распределительного щитка. Не рекомендуется устанавливать ее по углам либо напротив дверей.

Важно помнить: проводка должна располагаться не ближе чем на 1,5 метров к отопительным очагам. Очагами в нашем случае являются печи, трубы, генераторы.

Подробное описание процедуры монтажа

Существует два метода монтирования электропроводки в бане.

  1. Открытый.
  2. Скрытый.

Первый способ применяют в деревянных конструкциях. Он подразумевает расположение проводки по стене.
Второй используют в конструкциях из кирпича или блоков. Выкапывают специальные каналы с изоляцией из асбеста. Но его нельзя использовать в деревнях или на даче.

Существует несколько простых правил для процедуры монтажа.

  1. Лучше всего использовать медные кабеля. Они не смогут загореться. Тип кабелей ВВГнгLS 3х2,5. Такие подойдут лучше всего.
  2. Свет, как в парилку, так и в промывочное отделение нужно пускать через трансформатор понижающего действия. Все питание должно проходить по устройствам аварийного отключения УЗО.
  3. Основные элементы требуется устанавливать строго в предбаннике и только лишь там. Такими могут быть коробка распределяющая ток, электрический щиток и главный центральный переключатель.
  4. Если проводку планируется проводить в деревянную постройку, то ее необходимо кидать в соседнее помещение через заранее просверленное отверстие в стене. Дабы не повредить провода в отверстие нужно обязательно вставить трубку из металла.
  5. Отверстие, через которое будет проходить проводка ни в коем случае нельзя сверить на швах и стыках. Исключительно в середине звена.
  6. Только нужно изолировать. Специальный пластиковый короб отлично с этим справится. Некоторые используют гофры. Изоляция не позволит системе загореться и в случае замыкания или иных повреждений лишь оплавит.
  7. Абсолютно под все розетки обязательно нужно устанавливать асбестовую или металлическую пластинку.
  8. В банях сделанных целиком из дерева нельзя прятать электропроводку под пол или в переходные перекрытия. По стене для большей безопасности рекомендуется установить материал из асбеста. Главное чтобы данная система была целиком открытой.
  9. Недопустимо скручивать провода. Соединять их друг с другом нужно с помощью клемм.

Главное помнить, что качественная схема работы обязательна. Именно по ней должны строго выполняться все этапы процесса.

Важно знать: многие допускают серьезную ошибку, используя в качестве изоляции металлические трубы. Они собирают конденсат и значительно уменьшают срок службы проводов.

ОСВЕЩЕНИЕ В БАНЕ. КАК СДЕЛАТЬ ЭЛЕКТРОПРОВОДКУ В ПАРИЛКЕ… | by Dachainfo

КАК СДЕЛАТЬ ЭЛЕКТРОПРОВОДКУ В ПАРИЛКЕ ПРАВИЛЬНО СВОИМИ РУКАМИ?

В прежние времена в бане не использовали не только светильники, а и даже лучины и свечи, поскольку среда в парной была слишком влажной и жаркой. Современные достижения позволяют провести проводку во всех банных помещениях на любой «вкус и цвет» как говорится. Но, учитывая температурные условия парной, к проводке предъявляются самые высокие требования безопасности и пренебрегать ими нельзя. Мы расскажем о том, как правильно сделать освещение в бане в парилке своими руками.

В большинстве случаев баня строится недалеко от жилого дома. Для банной проводки требуется отдельный автомат на распределительном щитке. Прокладка электрики осуществляется двумя способами:

  • Подземным. Для прокладки кабеля заготавливается специальный короб под землей, прокладываемый через специальные отверстия в фундаменте на высоте около полуметра. Трубы входа в баню должны превышать по размеру сечение электрокабеля в 2 раза.

Подбирайте лампы, рассчитанные на высокие температуры

  • Наземным. Проводка тянется по воздуху на высоте не менее 2,5 метров и заводится в помещение через стенное отверстие либо кровлю. Кабель используется голый или же самонесущий. Второй вид более надежен и практичен.

Совет. Каждый провод должен иметь отдельную трубу входа. Располагаем ее под небольшим наклоном для защиты от косых дождевых струй.

Для того чтобы банная электропроводка четко и надежно функционировала, все ее элементы должны быть подобраны грамотно, а монтажные работы проведены с соблюдением определенных правил:

  1. Все световые элементы и выключатели должны иметь уровень защиты класса не менее IP44.
  2. Аксессуары подбираются с учетом предстоящей нагрузки и обязательным запасом мощности.
  3. При прокладке проводки не должно быть никаких изломов кабеля, он должен идти строго прямо. Если по схеме предусмотрены какие-либо повороты, делаем их только под прямым углом.
Монтаж проводки
  1. В местах стыка провода обязательно скручиваем и фиксируем при помощи сварки либо пайки. При помощи зажимающих клемм во время укладки проводки периодически проверяем прочность контакта и подтягиваем ее (если это требуется).
  2. Соблюдаем между кабелем и полом/потолком/трубами расстояние около 10 см.
  3. Оптимальное расстояние от розеток до пола — около полуметра; от пола до выключателей — около полутора метров.
  4. В выключатели /розетки кабель вводится исключительно снизу в целях безопасности.

Перед тем как приступить к прокладке проводки, тщательно продумайте местоположение розеток и выключателей (идеальное место — предбанник/комната отдыха). Кроме того, кабель ни в коем случае не должен проходить рядом с отопительными приборами.

Освещение в парной осуществляется следующим образом:

  1. Располагаем в специальной металлотрубе куски проводов, которые будут использоваться для электропроводки в парной. Кабелей должно быть минимум два, чтобы подключить два светоэлемента. Один из них будет служить «подстраховкой» на случай перегорания второго.
  2. В парной проводка монтируется исключительно закрытого типа. В связи с этим целесообразно прокладывать электрокабель на этапе строительных работ в бане или капремонта. Кладем кабеля до мест подключения светильников.
  3. Монтируем и тщательно изолируем керамические патроны на оконцовках проводов.
  4. Монтируем светильные элементы и прячем их под термостойкие корпуса, выполненные из фарфора либо закаленного стекла (матового). Настенные светильники должны выдерживать температуру до 150 градусов, а потолочные — до 200.
  5. Закрываем светильники специальными защитными решетками, которые предотвратят получение ожогов при случайном к ним прикосновении.

Совет. Старайтесь не монтировать светильники на потолке ввиду повышенных температур. Оптимальным местом будет часть стены, расположенная под потолком. К тому же, таким образом вам удастся создать приглушенный расслабляющий свет.

Парилка в бане помогает нам не только прогреть и пропарить тело, но и отдохнуть, расслабиться. Поэтому освещение для парной должно быть соответствующее: приглушенное, слабое, настраивающее на волну релакса.

Учитывая температурные особенности данной комнаты, светильники должны быть исключительно жароустойчивыми и абсолютно герметичными, изготовленными из специальных материалов. Оптимальным местом для размещения светильников будут углы и части стен под потолком.

Среди разнообразия светильников лучшим вариантов для парной будут оптоволоконные. Они не только создают нужное освещение, но также имеют более высокий уровень безопасности по сравнению с обычными лампами накаливания.

В парилке лучше разместить баню с желтым светом

Ни в коем случае не используйте в парной лампы дневного света, поскольку при нагревании они могут взорваться и распространить ртутные пары по комнате. Слишком мощные лампы накаливания также не подойдут — они будут нагревать защитные решетки для светильников. Мощности в 75 Вт будет вполне достаточно.

Что касается плафонов, то наибольшей популярностью среди строителей пользуются противотуманные матового или пастельного цвета. Очень стильно будет смотреться дополнительная подсветка в зоне полок и на уровне пола, к тому она только усилит расслабляющую атмосферу комнаты.

Мы рассказали вам о том, как правильно сделать проводку в парной. Как вы могли убедиться, все не так уж и сложно, главное соблюдать правила безопасности и выбирать качественные светоэлементы из подходящих материалов.

Как подключить вентилятор и светильник | Руководства по дому

Теплые температуры и высокая влажность в ванной создают идеальные условия для роста плесени, а также портят деревянные и металлические детали. Снизить влажность можно, установив вентилятор. Чтобы вентилятор был эффективным, он должен располагаться более или менее по центру потолка, который также является хорошим местом для света, поэтому многие вентиляторы поставляются с осветительной арматурой. У вас часто есть возможность подключить вентилятор и свет к отдельным переключателям, но вы также можете использовать один и тот же переключатель, чтобы они включались одновременно.

Вырежьте отверстие под электрическую коробку для выключателя в гипсокартоне рядом с дверью или в другом удобном месте, используя пилу для гипсокартона. Используйте коробку для ремоделирования переключателя. Он прикрепляется непосредственно к гипсокартону, поэтому вам не нужно беспокоиться о том, чтобы прикрепить его к стойке.

Протяните электрический кабель между вентилятором / освещением и выключателем. Если у вентилятора есть пара черных проводов и пара белых проводов, вы можете подключить свет отдельно от вентилятора. Если вы решите это сделать, протяните трехжильный кабель с белым, черным, красным и оголенным проводом.В противном случае используйте двухжильный кабель, у которого нет красного провода.

Подключите вентилятор и свет к кабелю. Если есть только один горячий провод, скрутите его вместе с черным кабелем от выключателя с помощью плоскогубцев. Если есть два горячих провода, и вы хотите, чтобы выключатель и свет управлялись одним и тем же выключателем, скрутите их вместе с черным проводом.

Используйте красный провод в трехжильном кабеле, чтобы включить свет и вентилятор на разные переключатели. Подключите горячий провод от вентилятора к черному проводу от переключателя, а горячий провод от света к красному проводу от переключателя. Горячие провода в блоке могут быть окрашены в другой цвет. Если да, проверьте инструкции по установке, чтобы определить, что есть что.

Скрутите вместе все белые провода, а затем скрутите вместе все оголенные провода. Закройте каждый комплект проводов привинчивающимся соединителем.

Вставьте кабель цепи в распределительную коробку, предварительно убедившись, что питание цепи отключено. Зачистите все кабели в коробке канцелярским ножом и обнажите все концы проводов с помощью приспособлений для зачистки проводов.

Подключите провод горячего контура к верхней латунной клемме переключателя.Если вы используете два переключателя, используйте короткий черный провод для соединения их верхних клемм, чтобы они оба были горячими, когда вы подключите провод цепи к одному из них. Подключите горячий провод от вентилятора к нижней клемме переключателя. Если есть два горячих провода, подключите один к нижнему выводу каждого переключателя.

Соедините вместе все белые провода в коробке, скручивая их по часовой стрелке с помощью плоскогубцев, и прикрутите соединительный элемент. Скрутите вместе все провода заземления и присоедините конец одного к зеленой клемме заземления на переключателе.

Прикрутите переключатель к коробке с помощью отвертки и прикрутите крышку, чтобы завершить процедуру подключения.

Ссылки

Наконечники

  • Чтобы протянуть провод между прибором и выключателем, протяните его через чердак к стене, на которой расположен выключатель, просверлите отверстие 1/2 дюйма в верхней пластине стены. , и пропустите провод через отверстие к переключателю.

Предупреждения

  • Не выполняйте никаких подключений, пока не убедитесь, что питание отключено.Если вы не уверены, проверьте провода в кабеле цепи с помощью тестера напряжения. Продолжайте выключать автоматические выключатели, пока не получите показание 0 или пока индикатор не погаснет.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Электропроводка вытяжного вентилятора ванны

»Проекты домашних электромонтажных работ
»Электропроводка в жилых помещениях: Руководство по домашней электропроводке
»Нужна электрическая помощь? Спросите у электрика

Как установить электрическую проводку вытяжного вентилятора в ванной — Полностью объясненные фотографии и схемы подключения для электрической проводки в ванной комнате с требованиями кодов для большинства новых или реконструируемых проектов.

Электропроводка вытяжного вентилятора ванны

Электрический вопрос: Я устанавливаю вытяжной вентилятор, свет и ночник Hunter номер модели 83003.

  • Оригинальной электропроводки нет, так как превращаю спальню в ванную комнату и выпотрошил всю комнату.
  • Устройство имеет один двухконтактный разъем, состоящий из одного черного провода и одного белого провода для вентилятора.
  • Он имеет один 3-контактный разъем, состоящий из одного белого провода, одного черного провода для света и одного красного провода (ночника).
  • Я пробежал 12-2нмб от коробки переключателя света к приспособлению и соединил черный провод от двухконтактного разъема (вентилятор) с черным проводом от 12-2. Я соединил белые провода от двухконтактного разъема, трехконтактного разъема и 12-2 вместе. Я подключил неизолированную медь от 12-2 к зеленому проводу, привинченному к монтажной коробке.
  • Остается подключить черный провод (свет) и красный провод (ночник). Я удалил черный и белый провод из желтой оболочки примерно 12-2 НМБ и убрал оголенный медный провод.Затем я протянул черный провод от распределительной коробки к черному проводу в приспособлении (свет) и соединил их вместе. Я взял белый провод и провел его от распределительной коробки к красному проводу в светильнике (ночнике). Я взял красный перманентный маркер и покрасил белый провод на распределительной коробке в красный цвет.
  • Весь провод был пропущен через серый ПВХ-канал.
  • Я купил двойной выключатель и одинарный выключатель для выключателей света, чтобы вентилятор мог работать от одного выключателя, а две лампочки — от двойного выключателя.
  • У меня из металлической распределительной коробки торчит 5 проводов.
  • Мне нужно куда-то прийти от источника питания. Я бы предпочел другую схему для ванной, но не уверен, хватит ли для нее провода. Возможно, мне придется временно спрыгнуть с чердака, привязав его к какой-нибудь старой кнопке и трубе.
  • По той или иной причине я немного запутался в подключении переключателей. Я никогда не подключал двойной переключатель, и я хочу убедиться, что все правильно понял. На одной стороне коммутатора есть два черных винта, два медных — с другой, а между двумя медными винтами — зеленый.У другого переключателя есть две медные с одной стороны с зеленым.
  • Я предполагаю, что черный провод от фонаря будет цепляться за один черный винт на двойном переключателе, а белый провод, окрашенный в красный цвет (ночник), будет цепляться за другой черный винт на двойном переключателе. Я предполагаю, что мне нужно будет подключить источник питания к одиночному переключателю, а затем провести черный провод от него к двойному переключателю. Помимо этих предположений я невежественен, и эти предположения также могут быть невежественными. То, что меня бросает этот двойной переключатель, сводит меня с ума.
  • Любая помощь в завершении будет принята с благодарностью.
  • Прежде чем кто-нибудь спросит, почему я использовал 12-2, я собираюсь в конечном итоге подключить к нему весь свой дом. Это все, что у меня есть под рукой. Я не могу позволить себе пойти и купить что-нибудь еще прямо сейчас, и я хочу, чтобы этот светильник / вентилятор / ночник в ванной заработал как можно скорее.

Заранее благодарим за любую помощь.
Предыстория: Рик, домовладелец из Покахонтас, штат Арканзас.

Дополнительные комментарии: Очень хороший сайт, если он поможет мне в моих проектах, я с радостью сделаю пожертвование, когда у меня появятся дополнительные средства.Сейчас это действительно тяжело.

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Рик.

Я предоставил следующие ссылки, которые ведут к полной подробной информации на этом веб-сайте, которая поможет вам в решении вашего электрического вопроса:
Как установить вытяжной вентилятор в ванной Электропроводка

Электропроводка для ванных комнат

Полностью объясненные фотографии и электрические схемы для электропроводки в ванных комнатах с требованиями кодов для большинства новых или реконструируемых проектов.

Электропроводка

Освещение для дома
Коды электрического освещения

Электропроводка выключателя света
Электросхемы

Электропровод для дома

Для получения дополнительной информации о Вытяжной вентилятор для ванны
Вытяжной вентилятор для ванны

Эта ссылка полезна как домовладельцу
Электрооборудование «Сделай сам»

Не пропустите следующие ресурсы: обучающие видеоролики
Видео по электрическим схемам



Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей света
Электромонтаж 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь с вашим местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Помощь в подключении вентилятора для ванны — The Hull Truth

22.12.2020, 18:33 Спонсор THT Спонсор THT

Автор темы

Дата регистрации: Mar 2007

Расположение: Висконсин и Марафон, Флорида

Сообщений: 9,410

Электропроводка вентилятора ванны
Делаем ремонт подвала.Я проложил все провода и установил крепления и электрические коробки для электрика, вот и все. Обычно вентилятор для ванны и свет были бы легкой задачей. Но у этого кроме основного света есть ночник. Я никогда не видел такого. У меня вопрос, похоже, что на этом этапе мне придется заменить коробку и добавить еще один переключатель только для ночника и отдельный переключатель для вентилятора и основного света. Я правильно это читаю.

Мне нужны два отдельных переключателя, один 14-2 с заземлением на блок вентиляторов и только один 14-2 с заземлением от распределительного блока, который будет охватывать оба переключателя, идущих обратно к блоку вентиляторов? Похоже, я мог бы также подключить его к одному переключателю, который включил бы и свет, и вентилятор, или исключил бы ночник.Я хотел бы, чтобы все фонари работали независимо и были подключены правильные провода, когда электрик все это подключит.


22.12.2020, 18:37 Старший член

Дата регистрации: Mar 2002

Расположение: в основном Косумель и Дентон, Техас

Сообщений: 4,129


12-3

22.12.2020, 18:38 Старший член

Дата регистрации: май 2005 г.

Расположение: Южная Флорида

Сообщений: 9,817


Если вы хотите, чтобы вентилятор управлялся независимо от любого из двух источников света, то, похоже, разумным шагом было бы установить двойной переключатель для освещения и один переключатель для вентилятора. Таким образом, вы избежите проблемы с коробкой переключателей на 2 группы, но никто никогда не вспомнит, какой переключатель и что делает.

В качестве альтернативы вы можете подключить ночник или основной свет к переключателю вентилятора. Зависит от того, как вы на самом деле представляете себе использование этого материала.

22.12.2020, 18:40 Старший член

Регистрация: Jul 2011

Расположение: Бока-Ратон,

Сообщений: 2,940


Недавно было то же самое в ванной.В этом случае он должен продолжить работу с основным. Вентилятор, однако, требует новой коробки, чтобы пульт и настенный блок могли управлять им. Пита но ж / д. Удачи.

22.12.2020, 18:41

Старший член

Регистрация: Jul 2011

Сообщений: 5,522


Вы можете перейти на 2 переключателя, если вы подключите основной свет и обдуваете отдельный переключатель на ночник.

вентилятор и основной свет загораются вместе.

22.12.2020, 18:44

Старший член

Регистрация: Jul 2011

Сообщений: 5,522


Если вам все равно, и у вас только один выключатель, вы можете подключить ночник, основной свет и вентилятор к одному выключателю.Все включатся, или вы можете отключить любого из них. Это решать тебе.

22.12.2020, 18:44

Старший член

Дата регистрации: ноя 2014

Сообщений: 248

Нравится: 0


Для фонарей вы можете получить двойной выключатель, который помещается в единый блок.

22.12.2020, 18:45 Старший член

Дата регистрации: Mar 2003

Адрес: ул. Августина, эт.

Сообщений: 8,830

Нравится: 0


14-4, голая земля, нейтраль, черный вентилятор, красный свет, синий ночник

22. 12.2020, 18:51 Старший член

Регистрация: Jul 2006

Место нахождения: RI

Сообщений: 7,353


Мы подключили night lite к main lite.Не видел причин использовать киоск как ночную жизнь.

22.12.2020, 19:13 Спонсор THT Спонсор THT

Автор темы

Дата регистрации: Mar 2007

Расположение: Висконсин и Марафон, Флорида

Сообщений: 9,410


Спасибо, ребята, сейчас у меня нет гипсокартона, поэтому я могу делать что угодно, как заметил Флот, никто не вспомнит о маленьком двойном переключателе.Я думал, что хотел бы, чтобы и вентилятор, и основной свет включались вместе, а ночник — отдельно, но чем больше я думаю об этом, может быть, провод, чтобы все три включались одним переключателем, и просто подключите небольшой светодиод. ночник в розетку вплотную к полу. Может быть, самое простое решение. LOL Я единственный, кто думает, что у этого фаната Охотника дрянные инструкции?

23.12.2020, 04:46

Старший член

Регистрация: Jun 2014

Расположение: Вирджиния

Сообщений: 2,271


Если вы подаете питание от выключателя непосредственно к месту расположения вентиляторного блока, то все, что вам нужно, — это переключить ножки с вентилятора на переключатели.Спасает вам провод. Если вы широко открыты, это должно быть возможным. С нейтральным и горячим там он также может включать ночник на фотоэлементе или инфракрасном датчике или датчике движения без необходимости в переключателе на стене.

23.12.2020, 04:54

Старший член

Регистрация: Jun 2016

Сообщений: 137


Цитата:

Сообщение от 1blueheron

Если вы подаете питание от выключателя непосредственно к месту расположения вентиляторного блока, то все, что вам нужно, — это переключить ножки с вентилятора на переключатели. Спасает вам провод. Если вы широко открыты, это должно быть возможным. С нейтральным и горячим там он также может включать ночник на фотоэлементе или инфракрасном датчике или датчике движения без необходимости в переключателе на стене.

против кода, который требует нейтрали в распределительной коробке 23.12.2020, 04:55

Старший член

Регистрация: Jun 2016

Сообщений: 137


В любом случае, какова роль электрика в этой работе?

23.12.2020, 05:29

Старший член

Регистрация: Jun 2014

Расположение: Вирджиния

Сообщений: 2,271


Цитата:

Сообщение от AsurfAholic

против кода, который требует наличия нейтрали в распределительной коробке


Может быть, зависит от того, какой кодекс принял ваш LAHJ. Не было правилом NEC до 2011 года. Если разрешение было отозвано и работа будет проверяться, вам может понадобиться нейтраль на распределительной коробке, чтобы соответствовать нормам. Есть два исключения. Вы можете проложить кабелепровод от переключателя к месту расположения вентилятора / приспособления, и если он достаточно большой, чтобы разместить нейтраль в будущем, все в порядке. Вы также будете в порядке, если верхняя, нижняя или задняя часть стены будут открыты и позволят в будущем доступ к распределительной коробке для добавления нейтрали. Суть в том, что для функциональности и безопасности нейтраль не требуется, если один из ваших переключателей не имеет электронной платы, которая требует нейтрали (это относится к некоторым диммерам и контроллерам типа радиосигналов, ни один из которых вы не заявили, что вы не являетесь планируется использовать, и в любом случае потребуется другая проводка.

Есть другой способ сделать это, но он вызовет аргумент, который захватит поток, а я не хочу этого делать.

23.12.2020, 05:33

Старший член

Дата регистрации: Mar 2013

Расположение: прибрежная tx

Сообщений: 777

Нравится: 0


выключите ночник от горячего, чтобы он всегда был включен, а затем запустите вентилятор и выключите один выключатель
или даже не включай ночник

23.12.2020, 05:33 Старший член

Дата регистрации: май 2005 г.

Расположение: Южная Флорида

Сообщений: 9,817


Если вы не хотите подключать каждый из трех по отдельности, вы можете просто подключить к коммутатору 14/3 romex.Это даст вам ДВА переключателя (а не 3), и теперь вы можете угадать, какие комбинации вы хотите (вентилятор плюс свет / ночник, вентилятор / ночник плюс свет и т. Д.) И изменить в будущем на конце проводки вентилятора, если он доступен .

Если вам нужна полная гибкость, да, вам понадобится всего 5 проводов.

Ночник здесь единственный действительно глупый. Только вы будете знать, полезно ли это в вашем приложении или вы хотите, чтобы вентилятор и свет работали отдельно. В моем собственном доме я подключаю их по отдельности и включаю вентилятор по таймеру.В арендованных домах я соединяю их вместе, так что всякий раз, когда горит свет, включен вентилятор.

Можно многое сказать о простоте. Также помните, что через 20 лет кто-то собирается заменить выключатель, и это будет похоже на сумасшедший город в этой коробке, так что обозначьте, что вы делаете.

23.12.2020, 05:36 Клуб Адмиралов

Дата регистрации: ноя 2009

Расположение: Lake Oconee, GA

Сообщений: 9,146


Цитата:

Сообщение от mikeloew

Спасибо, ребята, сейчас у меня нет гипсокартона, так что я могу делать что угодно, как заметил Флот, никто не вспомнит маленький двойной переключатель. Я думал, что хотел бы, чтобы и вентилятор, и основной свет включались вместе, а ночник — отдельно, но чем больше я думаю об этом, может быть, провод, чтобы все три включались одним переключателем, и просто подключите небольшой светодиод. ночник в розетку вплотную к полу. Может быть, самое простое решение. LOL Я единственный, кто думает, что у этого фаната Охотника дрянные инструкции?

На самом деле схема подключения очень проста, вентилятор включается со светом, а ночник находится на отдельном переключателе.Но у вас есть возможность использовать 1, 2 или 3 переключателя, чтобы получить желаемую комбинацию. 23.12.2020, 07:31

Старший член

Регистрация: Jul 2020

Место нахождения: SWFL

Сообщений: 432


3 переключателя в одной группе, если вы хотите включить ночник.
https://www.homedepot.com/p/3-Functi…0-W7/206424894

Но я бы пошел с двойной группой и установил таймер для вентилятора и выключатель для света. Подключите ночник, как всегда.

23.12.2020, 11:23

Старший член

Регистрация: Aug 2011

Расположение: Кингстон, Массачусетс

Сообщений: 2,054


Цитата:

Сообщение от mikeloew

Спасибо, ребята, сейчас у меня нет гипсокартона, так что я могу делать что угодно, как заметил Флот, никто не вспомнит маленький двойной переключатель.Я думал, что хотел бы, чтобы и вентилятор, и основной свет включались вместе, а ночник — отдельно, но чем больше я думаю об этом, может быть, провод, чтобы все три включались одним переключателем, и просто подключите небольшой светодиод. ночник в розетку вплотную к полу. Может быть, самое простое решение. LOL Я единственный, кто думает, что у этого фаната Охотника дрянные инструкции?

Нет, я думаю, вы, вероятно, слишком много думаете об этом ИЛИ не можете принять решение. Я говорю об этом с величайшим уважением, но как электрик я считаю, что домовладельцы склонны делать это.

Вам либо нужны три проводника / кабеля, размер зависит от размера автоматического выключателя, и три переключателя, либо вам нужно объединить или исключить одну из функций, обычно ночник.

23.12.2020, 11:38 Спонсор THT Спонсор THT

Автор темы

Дата регистрации: Mar 2007

Расположение: Висконсин и Марафон, Флорида

Сообщений: 9,410


Цитата:

Сообщение от burtonboards32 Нет, я думаю, вы, вероятно, слишком много думаете об этом ИЛИ не можете принять решение.Я говорю об этом с величайшим уважением, но как электрик я считаю, что домовладельцы склонны делать это.

Вам либо нужны три проводника / кабеля, размер зависит от размера автоматического выключателя, и три переключателя, либо вам нужно объединить или исключить одну из функций, обычно ночник.

Спасибо, ребята, мой друг — лицензированный электрик и собирается все подключить, когда вернется в город. Я делаю черновую работу, но я хотел убедиться, что все для него на месте.Хорошо, вот что я сделал сегодня. Я заменил коробку с 3 группами на 4 группы. Я собираюсь запустить 14-3 с заземлением на все переключатели. Я согласен с тем, что использование переключателей 2 или 3 в одном затруднит запоминание. У меня также есть выделенная линия на 20 ампер, идущая к розеткам, использующая только 12-2 с землей. Честно говоря, я забыл о замене NEC 2011 года, что у вас должен быть нейтральный провод в коробке, даже если вы им не пользуетесь. Однажды войдя, у меня не будет доступа в будущем. Еще раз спасибо за советы, ребята.

Электрик | Электропроводка в ванной | Meyer Electrical Services, Inc.

Повышенные требования к электричеству современных ванных комнат и их влажная среда должны рассматриваться вместе. Правильная разводка вашей ванны в отношении вентиляции, освещения, розеток и цепей будет рассмотрена ниже. Проконсультируйтесь с лицензированным электриком, чтобы получить наилучшие результаты для вашей ванной комнаты.

Вентиляция

Ванные комнаты часто наполнены влагой, а в некоторых даже нет окон. Хотя окна полезны, вентиляторы для ванных комнат намного эффективнее удаляют влажный воздух и запахи. Еще одно преимущество вентиляторов — сохранение тепла зимой. Многие модели оснащены обогревателем. Строительные нормы и правила обычно требуют вентиляторов для каждой реконструкции и новой ванной комнаты.

Освещение

Ванные комнаты часто являются самыми темными комнатами, поскольку для обеспечения конфиденциальности используются окна меньшего размера. Для общего освещения необходимо обеспечить соответствующее освещение с помощью рабочего освещения, предусмотренного для таких областей, как туалетные столики, зеркала, туалеты, а также зоны ванны и душа.

Специальные светильники для ванных комнат и душевых имеют одну из двух категорий: «сырые места» или «сырые места». Зона для купания, также известная как зона душа, должна иметь как минимум влажность.Если приспособление находится в зоне действия струи душа, то требуется оценка для влажных помещений.

Что касается косметического зеркала, лучше всего подойдет такое освещение, как бра или боковое освещение. Когда вы приближаетесь к зеркалу, верхнее освещение отбрасывает тень на ваше лицо, поэтому свет сверху должен работать вместе с боковым освещением.

Розетки

Каждая розетка в ванной должна быть защищена прерывателем цепи замыкания на землю (GFCI), который помогает предотвратить поражение электрическим током. Защита GFCI может быть обеспечена автоматическим выключателем GFCI или розеткой (ами) GFCI в цепи розетки.Для одной розетки GFCI требуется проводка, обеспечивающая защиту в нескольких местах, что делает все выходы ниже по потоку безопасными.

Схемы

Типичная базовая схема электропроводки для современных ванных комнат включает схему GFCI на 20 А для розеток и схему общего освещения на 15 А для переключателей, осветительных приборов и вентилятора. Отдельные участки должны иметь осветительные приборы и розетки на отдельных цепях. В случае срабатывания автоматического выключателя розеткой освещение останется включенным.Некоторым устройствам, например нагревательным приборам, обычно требуются выделенные цепи на 20 А.

Электрические услуги, которым можно доверять

Основанная в 1991 году, компания Meyer Electrical Services предоставляет услуги по бытовому электроснабжению в Мэриленде, Вирджинии и округе Колумбия, где мы имеем лицензию и застрахованы. Наша команда, базирующаяся в Bethesda, с гордостью обслуживает все округа Монтгомери. Получите бесплатную консультацию по индивидуальным электромонтажным работам сегодня по телефону (301) 941-1400.

РЕШЕНО: Почему у меня не работает двойной переключатель в ванной? — Электрооборудование

Ваша настенная пластина должна иметь кабель источника питания, потолочный светильник и кабель вентилятора и, наконец, светильники для умывальника. Все эти кабели должны быть черными, белыми с заземляющим проводом. Если у вас есть кабель с красным проводом, отложите его пока в сторону (вероятно, ваш вентиляторный блок), мы разберемся с ним в конце. Если у вас есть больше кабелей, они, вероятно, будут обслуживать другие светильники и розетки в подвале. Это то место, где вам нужно остановиться, поскольку у вас, вероятно, будет большая нагрузка на схему. В ванных комнатах всегда должна быть собственная электрическая цепь, а также должен быть выключатель GFI и розетки. Вашим выходам в подвале, вероятно, понадобится выключатель AFCI. В этот момент вам понадобится лицензированный электрик, чтобы установить новую линию в вашу ванную комнату и перенастроить подвал, чтобы линия не присутствовала в вашей группе переключателей

.

Вам нужно будет использовать вольтметр или детектор напряжения, чтобы определить кабель источника питания.Я бы порекомендовал вам получить цветную ленту для электриков, чтобы вы могли пометить ее цветом (желтым). Теперь аккуратно свяжите все нейтральные провода вместе (Пока) колпачком и заклейте провода, чтобы ничего не было видно. Теперь с подачей питания. Черный провод изолирован, чтобы он не закорачивался. Осторожно прикоснитесь к нему одним черным проводом, чтобы вы могли определить, на что он питается. ВНИМАНИЕ! Будьте предельно осторожны с токоведущими проводами, чтобы не получить удар током! Как только вы узнаете, что делает каждый кабель, пометьте его лентой разного цвета и отметьте функцию каждого цвета.

Теперь поговорим о кабеле с красным проводом. Теперь, когда вы определили все остальные линии, это должен быть ваш потолочный вентилятор. Вентилятор и свет, скорее всего, настроены так, что вы можете использовать их независимо друг от друга. Таким образом, вам нужно будет протестировать черный и красный провода, как мы делали задние провода, один провод включает вентилятор, а другой — свет. Я подключил свой вентилятор к таймеру, так что установите его и уйдите, не беспокоясь о том, чтобы выключить его.

В зависимости от того, какие у вас могут быть переключатели, и если вы используете переключатель высокой плотности, вы можете рассмотреть возможность размещения потолочного освещения и управления вентилятором за пределами ванной комнаты, сэкономив место в другом блоке коробок для розетки или ночника.

Теперь ваши переключатели нужно разложить в том порядке, в котором вы планируете класть их в коробку. с выключенным выключателем проведите черные линии к переключателям, удерживая их на одной стороне (вверху или внизу). Вам понадобится черный провод для крепления с другой стороны каждого переключателя. Осторожно снимите лишний провод с хвостовиков, чтобы можно было связать их вместе, и возьмите черный провод источника и привяжите его к другим черным проводам. Осталось установить переключатели.

Требования к электрическому монтажу гидромассажных ванн

Ничто так не говорит о «главной ванной», как гидромассажная ванна.Наличие места для ванны и времени для отдыха в ней — высший признак роскоши. Однако ничто так не испортит вам время, как шок из-за плохой проводки. Всегда, когда у вас есть вода и электричество в непосредственной близости друг от друга; вы должны соблюдать строгие правила, чтобы обеспечить безопасную установку гидромассажной ванны.

Требования к электрооборудованию

В некоторых местах вам потребуется нанять профессионального электрика для установки гидромассажной ванны.Даже если в этом нет необходимости, мы все равно настоятельно рекомендуем вам обратиться к профессионалу. Тот, кто не только понимает электрические требования, необходимые для безопасной установки, но также понимает местные нормы поведения и правила, которые необходимо соблюдать.

Безопасное подключение гидромассажных ванн

Одним из важных требований безопасности при подключении гидромассажной ванны является то, что каждый компонент должен иметь свой контур. И двигатель бака, и нагреватель должны иметь цепь внутри сервисной панели.Также существуют требования к ваннам, требующим 240 вольт и 120 вольт. Профессиональный электрик знает, как настроить каждый тип напряжения, чтобы ваша ванна была безопасной и соответствовала требованиям.

Типы электропроводки

Убедитесь, что у вас есть подходящее напряжение для вашей гидромассажной ванны.

Существуют также правила для типа проводов, которые лучше всего подходят для вашей гидромассажной ванны. Часто требуется медная проводка, поскольку она имеет более высокую проводимость, но также может выдерживать электрические скачки лучше, чем алюминиевая проводка.Алюминиевая проводка даже изнашивается быстрее, чем медная, поэтому медная проводка часто требуется для установки гидромассажных ванн.

Кнопка отключения

Все гидромассажные ванны должны иметь устройство безопасности, позволяющее отсоединить ванну и быстро отключить электричество. Кнопка отключения должна соответствовать местным нормам и правилам безопасности. Обычно устройство отключения должно находиться на расстоянии пяти-десяти футов от ванны и быть легко доступным для пассажира.

Не рискуйте с установкой гидромассажной ванны. Позвоните нам, и мы сделаем это безопасно и в соответствии с кодом.

Замена переключателя вентилятора ванны

В этой статье описываются этапы замены переключателя вентилятора ванны на электронное устройство отсчета времени. Стандартный однополюсный переключатель будет заменен электронным переключателем времени для управления вытяжным вентилятором в ванной комнате. Это устраняет проблему включения выключателей вентилятора ванны.

Оригинальная 4-канальная розетка с тремя переключателями и розеткой GFCI

На момент написания этой статьи у нас было три ванные комнаты в нашем доме и две в нашем офисе. У всех был стандартный вентилятор для ванны, управляемый настенным выключателем. Их цель довольно проста.

ОДНАКО…. Ничто так не сводило мою жену Сэнди с ума, как то, что один (или несколько) из этих вентиляторов для ванной работают без остановки. Сэнди очень раздражает, если мы с Лайлом (моим сыном) оставляем вентилятор в ванне включенным после душа или других приспособлений.Или, что еще хуже, обнаружить, что один из фанатов офисной ванной не работал все выходные.

К счастью, есть решение — заменить стандартный выключатель вентилятора ванны на таймер. Это позволит вам удалить влагу из воздуха с помощью вентилятора, но ограничить работу вентилятора предварительно выбранными интервалами в 10, 20, 30 и 60 минут (это будет варьироваться в зависимости от модели и типа таймера). SO … Больше никаких потерь энергии из-за постоянной работы вентилятора и никаких разочарований для Сэнди — ИДЕАЛЬНО!

В примере, который мы используем в этой статье и дополнительном видео, у нас есть существующая 4-местная розетка с тремя переключателями и розеткой замыкания на землю в стиле decora или decorator device.Мы заменим выключатель, который управляет вентилятором в ванной комнате, на электронный таймер Leviton.

Если вы еще не смотрели видео этого проекта, вы можете сделать это по следующей ссылке:

ВИДЕО: ВЫКЛЮЧАТЕЛЬ ТАЙМЕРА ВЕНТИЛЯТОРА

Материалы и инструменты, необходимые для проекта

Инструменты:

  • Отвертки (стандартное лезвие 3/8 дюйма и ¼ дюйма и / или Phillips and Robertson по мере необходимости)
  • Диагональные плоскогубцы (боковые кусачки)
  • Плоскогубцы Linesman
  • Плоскогубцы с удлиненным носом
  • Нож
  • Устройство для проверки напряжения ( мультиметр, силовой карандаш и т. д.
  • Устройства для зачистки проводов

Материалы:

  • Электронный таймер Leviton (или аналогичный)
  • Разъемы проводов

Шаг первый — Убедитесь, что питание отключено Убедитесь, что питание цепи отключено, и организовать альтернативный источник света (либо на батарейках, либо на электрическую лампу, подключенную к другой цепи в другом месте).

Шаг второй — Снимите защитную пластину Удалите все винты на 4-позиционной накладке decora.

Шаг третий — проверка цепи Дважды проверьте с помощью вольтметра, силового карандаша и т. Д., Чтобы убедиться, что питание цепи отключено.

Убедитесь, что питание отключено в цепи, проверив его.

Шаг четвертый — удаление существующего переключателя Снимите существующий переключатель вентилятора ванны. Обратите внимание, что в этом примере у нас есть много проводов и стыков позади переключателя, поэтому у нас не будет достаточно места для нового устройства, поскольку оно намного больше и глубже, чем обычный однополюсный переключатель.

Удаление существующего переключателя вентилятора ванны

Шаг пятый — Удаление дополнительных переключателей По указанной выше причине и тому факту, что новое устройство требует нейтрального подключения, нам придется удалить все переключатели в это розетка.

4-местная коробка со всеми удаленными коммутаторами

Шаг шестой — определение необходимых подключений Теперь, когда переключатели убраны, мы можем определить, к каким подключениям и сращиваниям нам потребуется доступ.Новое устройство имеет четыре (4) провода, выходящих из корпуса устройства:

        • A зеленый провод заземления
        • A белый нейтральный провод
        • A черный провод для питания в
        • И синий переключаемый провод

Шаг седьмой — Выполнение подключений

Посмотрев электрическую схему, прилагаемую к переключателю времени (да, чтение инструкции — обязательно), определите, какие соединения требуются.

В розетке нам понадобится доступ к одному из винтов заземления в задней части коробки, чтобы подключить к нему провод заземления таймера.

Доступ к винту заземления в коробке

Зеленый провод заземления, подключенный к винту заземления в коробке

Белый провод от таймера необходимо добавить к нейтральному стыку.

Соединения белого провода

Черный провод необходимо добавить в сращивание черных проводов, которые имеют гибкие провода, которые подключаются к одной стороне каждого из существующих переключателей, и к линии на клемме розетка GFCI.

Снимите соединительный провод и отсоедините жгут, идущий к существующему переключателю вентилятора ванны. На его место нужно приправить черный провод к таймеру.

Черный провод от нового таймера, подключенного

Шаг восьмой — Подключение питания к новому таймеру

Черный провод , который был подключен к другой стороне существующего переключателя вентилятора ванны, должен быть соединен с синим проводом от переключателя таймера.

Сращивание ножки переключателя с синего на черный

Шаг девятый — замена проводов обратно в коробку

Теперь нам нужно вставить все сращивания в коробку, убедившись, что у вас есть место для новое устройство.

За однополюсными переключателями больше места, поэтому большую часть стыков вставьте за ними и будьте осторожны, чтобы при переустановке устройств не было точек защемления или давления на провода.

Заправка сращиваний назад без точек защемления или давления на провода

Обратите внимание, что в этом конкретном устройстве синхронизации есть выступы, которые необходимо удалить, чтобы они поместились в пространстве, доступном в многогнездной коробке.Вкладки отмечены для облегчения удаления.

Удалите язычки на устройстве отсчета времени

Шаг десятый — переустановите устройства и пластину

Переустановите все устройства.

Добавить комментарий

Ваш адрес email не будет опубликован.
