Как сделать проходной выключатель света: Как сделать проходной выключатель из обычного своими руками

Как сделать проходной выключатель света схема подключения

Порой строение помещение заставляет задуматься о дублировании средств включения/выключения света (выключателей). Сегодня эта проблема решаема при помощи использования проходного выключателя, его можно как купить, так и создать, переделав в него обычный выключатель света.

Специальных знаний для этого ненужно, пригодятся лишь отвертка, желание и некая смекалка.

Обычный выключатель, без некоторых доработок, использовать не получится, прибор должен быть специальным. В данном материале, рассмотрим возможность доработки обычного кнопочного выключателя до полноценного проходного.

Переделываем двухклавишный выключатель

Для разборки прибора – поддеваем отверткой клавиши, выкручиваем фиксирующие болты спереди, выкручиваем болты фиксирующую конструкцию сзади, аккуратно снимаем верхнюю крышку. На этом этапе, во-первых, проверяем съемность контакта с зажимом (лучше это спросить у продавца, прежде чем разбирать выключатель), во-вторых, проверяем работоспособность выключателя при развернутом на 180 градусов коромысле (лучше почитать в интернете).

Если оба условия выполнимы, можно приступить к созданию проходного выключателя.

Коромысло переворачиваем, а кнопки объединяем в единую синхронно двигающуюся конструкцию. Осталось проверить работоспособность.

Важный шаг – разборка, устройство необходимо расчленять крайне аккуратно, ведь нужно ничего не сломать.

Использование кнопочного переключателя

Существует иной вариант – проходной переключатель заменяется кнопочным, но рассчитанным на малые нагрузки. Грамотно просчитав проект системы, покупают два переключателя типа ON-ON, они должны работать так:

• когда первая группа включена – вторая выключена;
• если включается вторая, то первая – обесточивается.

При использовании такой пары, можно легко создать систему проходных переключателей света.

Использовать непосредственно кнопочный вариант необязательно, подойдет любая пара выключателей подобной системы, в том числе, тумблеры.

Промежуточное реле

Крайним вариантом, рассмотренным нами сегодня, будет использование одноклавишного выключателя в группе со специальным промежуточным реле. Данная схема скорее теоретическая, ведь практически ее реализовать крайне проблематично, да и эксплуатация создает несколько технических нюансов.

Главный нюанс – реле должно работать постоянно, пусть это и небольшая финансовая трата, но мы вносим постоянного потребителя в систему, который мало, но всегда «ест» нашу электроэнергию и «крутит» счетчик.

Переходное реле выполняет функцию перекидных контактов, а одноклавишный выключатель, в такой схеме, играет роль контроллера переключения катушек.

Полезное видео

С одним из вариантов изготовления проходного выключателя вы можете ознакомиться на видео ниже:

Система переходных выключателей, скорее, составляющая удобства и комфорта, нежели необходимость, она позволяет не возвращаться к началу коридора, либо лестницы для выключения света. Да и колупать все своими руками тоже нет никакой нужды, цена заводских проходных переключателей не слишком отличается от цены обычных, в качестве примера рассмотрите в интернете работу перекрестного переключателя. Система установки и эксплуатации и установки данных устройств очень простая, главное не потеряться в проводах.

Как подключить проходной выключатель света?

Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В некоторых ситуациях это является не просто дополнительным удобством, но и насущной необходимостью.



Применение перекрестного выключателя

Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

• выходных контактных клемм для подключения проводов;
• механизма крепежа к стене;
• токопроводящих перемычек, находящихся внутри корпуса;
• группы контактов;
• механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
2. Маркировки пары — вход и выход.
3. Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Правила подключения промежуточного выключателя

Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

Для того, чтобы установить перекрестный выключатель понадобится:

• Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
• Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Как подключить проходной выключатель как обычный и наоборот: можно ли это сделать

На чтение 6 мин Просмотров 4к. Опубликовано 28.06.2019 Обновлено 12.06.2019

Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

Особенности конструкции

Применение проходного выключателя

Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

Различия между проходным и традиционным выключателем

Разница между проходным и обычным выключателем (вид сзади)

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

• клавишные;
• кнопочные;
• ползунковые;
• тяговые;
• тумблерные.

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Провода в распределительной коробке

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
2. Отключить напряжение.
3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
5. Аналогично выполняют работу на другом выключателе.
6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.

7. Два других провода от первого выключателя подводят к соответствующим клеммам второго.
8. Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
9. Все скрутки необходимо выполнить правильно, заизолировать соединения.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Нельзя скручивать медную и алюминиевую жилу.

Как из простого выключателя сделать проходной

Схема управления освещением с двух мест с помощью проходных выключателей

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки — добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Перекидной выключатель

Варианты схем

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

• в большом коридоре или холле с множеством дверей;
• в квартире с тремя уровнями;
• спальне с выключателем у входа и двумя рядом с кроватью;
• находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

Можно ли использовать проходной выключатель как обычный

Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

Недостатки проходных устройств

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

как подключить на 3 выхода с подсветкой и без, зачем это нужно и в чем особенность

Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Когда применяется выключатель с трех мест?

1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
3. В коридоре.
4. В частных коттеджах и на дачах, чтобы осветить дорожку.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов.

Принципы подключения следующие:

1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А.

Перекрестный

1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
4. От второго проходного выключателя ведется кабель для подсоединения ламп.
5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

1. Индикаторной отверткой проверьте наличие тока в сети.
2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Полезное видео

Проходной выключатель без проводки за 5 минут!

Проходной выключатель — это удобное решение, которое позволяет управлять светом из нескольких мест.

Проходной выключатель — это удобное решение, которое позволяет управлять светом из нескольких мест. Термин «проходной» появился из-за того, что такой выключатель часто устанавливается в коридорах. Ключевая особенность проходного выключателя — свет можно включить и выключить с 2х выключателей, один из которых расположен в начале коридора, а другой — в конце. Спустя некоторое время такие выключатели стали устанавливать и в жилых помещениях — в спальнях. Согласитесь, удобно выключить свет прямо возле кровати без похода через всю спальню к выключателю!

Однако, установка такого выключателя весьма сложна, т.к. требуется провести проводку сразу от двух выключателей к светильнику.

Если же мест управления светом более 2х, то в таком случае схема ещё усложняется из-за количества проводов.

Эту же задачу можно решить быстро и просто — поставив проходной выключатель без проводов nooLite, использую уже установленный проводной выключатель.

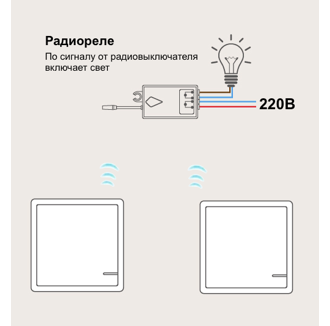

Для управления светом вместо выключателя используется пульт-радиопередатчик, который можно установить в любое удобное место.

Пульт не требует проводки, т.к. работает от батарейки (2-3 года) и передаёт команды включения/выключения света по радио.

Для управления светом (коммутации сети 220В) используется силовой блок SB111-150, который получает команды управления от пульта.

Устанавливается силовой блок непосредственно  в монтажную коробку обычного выключателя. К блоку подключается и сам выключатель, с которого осуществляется ручное управление. В то же время SB111-150 принимает команды и по радиоканалу.

Основные затраты времени связаны только с подключением силового блока к проводному выключателю. При наличии всего необходимого это занимает не более 5 минут.

Проходные выключатели — схемы, подключение

Все хотят много света и чтобы было удобно включать. Как это сделать? Ответ прост — проходные выключатели. Переключатели, импульсные реле, дистанционные выключатели, с распайками и без — все это в одном месте.

Итак, что такое проходной выключатель?

Проходные выключатели — это способ включения света из нескольких мест. Точнее это когда свет можно в одном месте включить, а в другом выключить. Например, в начале и в конце коридора, на лестничных пролетах или в спальне, когда выключатель света устанавливается при входе и возле кровати.

Если ваши выключатели позволяют включать свет из мескольких мест, то они проходные по определению и не важно по какой схеме они сделаны, на переключателях, импульсных реле или дистанционных выключателях. Далее будут рассмотрены основные схемы включения и их достоинства и недостатки.

Проходная схема включения на переключателях

Начнем с классики. Самый часто используемый, но не самый простой, способ это схема на переключателях. В отличии от выключателя, который разрывает и замыкает цепь переключатель перекидывает контакт с одной клеммы на другую.

Используя в пару таких переключателей легко сделать включение света из двух мест. Однако если придется добавить еще один или два, то схема приобретает очень хитроумный вид. В ам придется тянуть шлейфы от каждого выключателя.

Схема подключения одноклавишного проходного из 2-х мест

Схема подключения одноклавишного проходного из 3-х мест

Схема подключения двухклавишного проходного из 2-х мест



Проходная схема включения на импульсных реле

Перейдем к схеме на импульсных реле. Здесь разделяется шина питания и шина управления. Шиной питания, к которой подключены лампочки занимается реле, которому приходят сигналы по шине управления, к которой подключены кнопки.

Большой плюс по сравнению с переключателями — здесь не приходится заниматься сложной комбинаторикой и путаться в проводах. Схема очень логичная и понятная.

Также эта схема позволяет одинаково эффективно включать разные типы освещения (светодиодное, газоразрядное и тп) и включать большую нагрузку правильно подобрав номинал импульсного реле. А в ситуациях, когда пусковой ток сильно превышает номинальный, реле по определению выигрывают у выключателей и переключателей.

Отдельные производители утверждают, что экономия может доходить 40% сравнению со схемой на переключателях.

Схема управления освещением из 4-х мест на импульсном реле



Проходная схема включения на дистанционных выключателях

Глядя на схему управления освещением на дистанционных выключателей, их еще называют радиовыключателями или беспроводными, говорить даже особо не о чем — светильник подключается через блок управления, который управляется по сигналу с выключателя.

На вход блока управления подается напряжение 220В. К выходу подключается светильник или группа светильников, которые будут включаться вместе по сигналу с радиовыключателя.

После этого в память блока управления прописываются коды выключателей нажатием на кнопку блока и клавишу выключателя. Таких выключателей можно поставить сколько угодно и где угодно, единственное ограничение — это память блока управления, куда записываются коды выключателей. Тут, как говорится, читайте инструкцию.

Схема управления освещением из 2-х и более мест на дистанционных выключателях

Преимущества схемы включения на дистанционных выключателях

Применение дистанционного управления позволяет сократить время и расходы на монтаж систем освещения более чем в 2 раза.

1. Минимум проводки. Электропроводка останется только там, где это реально необходимо
2. Минимум соединений. Сокращения числа распаечных коробок и соединений проводов
3. Минимум работы по установке и подключению. Сокращение работ по прокладке электропроводки и времени на монтаж
4. Гибкость и адаптивность. Добавить, убрать, переставить, поменять схему включения можно в любой момент

Схема управления 2-я линиями освещения из 2-х и более мест на дистанционных выключателях



Остались вопросы?

Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:

Тел. : +7 (495) 151-00-74 доб. 101

E-mail: [email protected]

Как сделать проходной выключатель из обычного

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Отличие проходного выключателя от обычного

Проходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т. е. несколько проходных или маршевых выключателей.

Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.

[blockquote_gray]Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются схемы подключения проходного двухклавишного выключателя. Включать и выключать освещение в таком случае можно из двух, трех и более мест.

Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.[/blockquote_gray]

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

[attention type=yellow]В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.[/attention]

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Процесс переделки — доступно каждому!

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку. [attention type=red]Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.[/attention]

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

[blockquote_gray]Прибор для авторегулировки освещения можно сделать самому. Например, существует несколько способов сборки схем фотореле своими руками. Простая — с использованием транзистора типа КТ315Б, и более сложная — на Q6004LT (квадраке).

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.[/blockquote_gray]

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный. [attention type=green]Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга. [/attention]Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужно переделывать проходной выключатель из обычного на видео ролике

Однополюсные цепи освещения переключателя (США / Канада)

Цепи освещения с однополюсным переключателем (США / Канада). Узнайте, как подключить однополюсный выключатель света.

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube

Помните, что электричество опасно и может привести к летальному исходу. Вы должны быть квалифицированными и компетентными для выполнения электромонтажных работ.

Эта статья посвящена использованию цветовой кодировки и терминологии для Северной Америки. Если вам нужен другой регион, ознакомьтесь с другими нашими статьями Нажмите здесь .

Что такое однополюсные переключатели?

через GIPHY

Однополюсные переключатели — это самый простой тип переключателей. У них есть две клеммы и заземление. Внутри переключателя находится дорожка, по которой проходит электричество, мы можем повернуть переключатель
, чтобы замкнуть или разорвать цепь и контролировать поток электричества.

Переключиться первым в цепи

Первая версия, которую мы рассмотрим, — это когда переключатель располагается первым в цепи.

через GIPHY

Для этого вам понадобятся следующие детали:

С выключенным питанием; проводим черный горячий провод к нижнему выводу переключателя. Затем мы протягиваем еще один горячий провод к потолочной коробке и в осветительную арматуру.
Затем мы вводим наш белый нейтральный провод и подключаем его к гайке провода внутри распределительной коробки. Затем мы протягиваем еще один белый нейтральный провод от гайки к потолочной коробке и в осветительную арматуру.

Чтобы сделать схему безопасной, мы вводим заземляющий провод и подключаем его к гайке внутри распределительной коробки.Затем мы протягиваем провод заземления от клеммы заземления переключателя и подключаем его к гайке провода. Затем мы можем пропустить еще один провод заземления от потолочной коробки и также подключить его к гайке заземляющего провода.

Переключатель в настоящее время выключен, поэтому, когда мы запитываем цепь, электричество может достигать переключателя, но не может пройти через него, потому что переключатель разомкнут. Когда мы переводим переключатель в положение «включено», цепь замыкается, и электричество может течь через свет, чтобы привести его в действие, а затем вернуться к панели выключателя.Если мы снова щелкнем выключателем
, тогда цепь разомкнется, и свет погаснет.

Лампа первая в цепи

через GIPHY

Для этого вам понадобятся следующие детали:

При выключенном питании мы подключаем горячий провод к проволочной гайке внутри потолочной коробки. Затем пропускаем нейтральный провод через потолочную коробку в осветительную арматуру. После этого мы протягиваем черный провод от осветительной арматуры и пропускаем его через потолочную коробку к распределительной коробке, чтобы затем подключить его к верхней клемме выключателя.Затем мы протягиваем белый провод от нижнего вывода переключателя и подключаем его к гайке с горячим проводом внутри потолочной коробки. Он будет проводить электричество, поэтому мы хотим отметить его черной лентой, чтобы предупредить, что он горячий.

Теперь мы хотим подвести заземляющий провод и подключить его к гайке для проводов внутри потолочной коробки. Затем мы подключаем металлическую потолочную коробку к той же гайке заземляющего провода. Наконец, мы подключаем последнее заземление от гайки заземляющего провода через распределительную коробку к клемме заземления переключателя.

Выключатель выключен, поэтому, когда мы запитываем цепь, электричество может проходить через выключатель, но не может проходить. Когда мы переводим переключатель в положение «включено», электричество может течь через переключатель и питать свет. Если мы щелкнем выключателем, он снова перережет путь электричества, и свет погаснет.

Трехжильный кабель между потолочной коробкой и переключателем

через GIPHY

Для этого вам понадобятся следующие детали:

В остальном эта версия почти идентична предыдущей, за исключением того, что мы используем красный и черный провода для подачи электричества к коммутатору, а не обматываем черную ленту вокруг белого провода.В этом методе нам нужно использовать еще несколько гаек, и один из нейтральных проводов будет оканчиваться внутри распределительной коробки.

Это работает так же, когда мы запитываем цепь, электричество течет к переключателю, но не может пройти, потому что цепь разорвана. Когда мы щелкаем выключателем, он замыкает цепь и питает свет, пока мы снова не щелкнем выключателем.

---

Как определить неисправность переключателя света | Mr. Electric

Выключатели света легко принять как должное.Они используются тысячи раз за долгие годы, пока однажды они не начнут выходить из строя, и их потребуется заменить. Некоторые признаки плохого выключателя света очевидны. Например, если при повороте переключателя слышен щелчок, треск или треск, очевидно, что переключатель неисправен, и пора заменить его новым.

Вы обеспокоены одним или несколькими выключателями света? Продолжайте читать, чтобы узнать, как диагностировать проблемы с переключателем света и что делать дальше.

Нужна помощь с переключателем света — быстро? Позвоните в местный г-н.Электрический

^® по телефону (844) 866-1367 для немедленной помощи.

Почему выходят из строя переключатели света?

Как и любой другой тип простой машины, выключатели света имеют несколько движущихся частей. Со временем они изнашиваются. Соединения могут ослабнуть, а пластмассовые детали сломаться. Когда-нибудь потребуется заменить каждый из ваших выключателей.

Четыре признака, что пришло время заменить выключатель света

Когда вы вставляете новую лампочку в прибор, но выключатель все еще не включается, это явный признак того, что выключатель вышел из строя.Вот еще четыре признака того, что выключатель света вышел из строя.

1. Изящный светильник
   У всех нас был один выключатель света, который просто не работает. Иногда включается, иногда нет. Иногда перед включением мигает на секунду. А установка новой лампочки не устраняет мерцания. Если это происходит, значит, внутри переключателя света не выполняются надлежащие подключения, и пришло время установить новый переключатель.
2. Искры на выключателе
   Иногда вы можете увидеть небольшую искру при выключении света.Это называется дугой нагрузки, которая возникает, когда соединения внутри переключателя света отрываются друг от друга. Однако если имеется большая искра , которая издает слышимый «щелчок», выключатель света вышел из строя. Если это произойдет, и вы увидите следы дыма или ожога, настало время , определенно, , чтобы купить новый выключатель света.
3. Переключатель шума
   При правильной работе переключатели света не издают шума. Итак, если вы начинаете слышать щелчки, жужжание или треск, исходящие от переключателя, что-то внутри переключателя работает неправильно.Пора заменить этот переключатель.
4. Переключатель теплый на ощупь
   При выключении диммера вы можете заметить, что он немного теплый на ощупь после того, как он некоторое время был включен. Это нормально. Тем не менее, — это не , если стандартный тумблерный выключатель разогревается. Эти выключатели всегда должны быть прохладными. Если выключатель кажется теплым, пора установить новый.

Как использовать мультиметр для проверки выключателя света

Мультиметр — это портативное испытательное устройство, используемое для измерения электрического напряжения.Электрики и подрядчики используют их для устранения проблем с двигателями, приборами, цепями, источниками питания, системами электропроводки и т. Д. Вы можете использовать мультиметр, чтобы проверить, нормально ли работает выключатель света.

Для проверки выключателя света мультиметром:

1. Выключите автоматический выключатель, который подает питание на проверяемый выключатель света.
2. Снимите выключатель света.
3. Включите мультиметр и установите для него параметр «Непрерывность» или «Ом» (в зависимости от вашей модели).
4. Определите, какой у вас переключатель: однополюсный или трехпозиционный. Однополюсные переключатели имеют два боковых клеммных винта и могут иметь винт заземления рядом с одним из концов. Трехпозиционный переключатель будет иметь винт темного цвета («общая» клемма) и две нормальные боковые клеммы («дорожные»).
   1. Чтобы проверить однополюсный выключатель света, прикоснитесь одним проводом мультиметра к каждой из боковых клемм. Когда вы включаете переключатель, мультиметр должен показывать 1.
   2. Чтобы проверить трехпозиционный переключатель, поднесите один вывод мультиметра к общему винту, а другой провод прикоснитесь к одному из переходников.Когда вы включаете выключатель, мультиметр должен показывать 1. Затем прикоснитесь вторым проводом к другому путешественнику, чтобы проверить его.

Если ваш коммутатор не прошел этот тест, его необходимо заменить.

5. Если у вас есть исправный выключатель света, осторожно установите его при выключенном питании. Не забудьте снова включить автоматический выключатель!

Положитесь на Mr. Electric, чтобы заменить неисправные переключатели

Замена переключателя может показаться достаточно простой задачей, но может оказаться сложной задачей, если вы не уверены в состоянии вашей проводки, электрической нагрузке на вашу систему или сроке последней работы, выполненной в этой части вашего дома.Если у вас есть КАКИЕ-ЛИБО сомнения, лучше назначить встречу с электриком, даже если вы установите «простой» выключатель. Не уверены, что готовы взяться за самодельный проект? Без проблем! Специалисты Mr. Electric готовы диагностировать и решить любые проблемы, с которыми вы сталкиваетесь с выключателями света. Готовы ли вы перейти на диммерные переключатели или, возможно, даже на умные переключатели света? С этим мы тоже можем помочь. Позвоните своему местному г-ну Electric сегодня по телефону (844) 866-1367 или запишитесь на прием онлайн.Интересно, как определить, что у вас плохой фланец унитаза? Г-н Рутер ^® Сантехника дает несколько советов, которые помогут вам устранить неполадки. Как еще одна компания Neighborly ^® , г-н Рутер является вашим надежным помощником по всем вопросам и вопросам, связанным с сантехникой.

Почему мои переключатели света вызывают поражение электрическим током?

Каждый домовладелец использует электроэнергию для различных коммунальных услуг, приложений и развлечений. Однако такая сильная зависимость от электроэнергии чревата поражением электрическим током! Электричество может быть одной из самых опасных вещей в работе, и при неправильном управлении может привести к поражению электрическим током.Ежегодно происходит более тридцати тысяч несчастных случаев без смертельного исхода, поэтому поражение электрическим током является серьезной проблемой! Хотя есть и другие потенциальные причины поражения электрическим током, выключатели света также являются частой причиной этого.

Выключатель света — это простое механическое устройство, состоящее из движущихся частей. В течение всего срока службы выключатель света потенциально может найти тысячу применений. Однако в результате регулярного использования ваш выключатель света со временем изнашивается и начинает давать сбои. Общие симптомы повреждения переключателя света могут включать в себя вспыльчивый свет, мерцающий свет и даже электрические «звуковые эффекты».Хотя это менее опасные признаки и они очевидны, большая проблема заключается в том, что выключатели света начинают вызывать поражение электрическим током.

Итак, почему ваш выключатель света вызывает удары?

В большинстве случаев из-за статического разряда при контакте с металлическими винтами на выключателе света вы почувствуете шок. Статическое электричество означает просто накопление электрических зарядов, исходящих от поверхности предметов. Обычно это происходит, когда электроны перемещаются с одной поверхности на другую через контакт, и если обе поверхности являются изоляторами, электрический заряд будет накапливаться.Обычно это распространено в домах с ковровым покрытием. К счастью, такой тип шока, вызванный выключателем света, менее опасен и может вызывать только раздражение.

Хотя значительное количество незначительных ударов, вызванных переключателями света, являются безвредными статическими ударами, бывают случаи, когда вы испытаете относительно сильный болезненный толчок, что является четким признаком неисправности или повреждения переключателя света. В таком случае вам нужно избегать прямого контакта с этим переключателем и как можно скорее вызвать сертифицированного, лицензированного и опытного электрика.Ниже приведены более серьезные причины, по которым вы получаете удары током от выключателя света:

Ваш выключатель света неисправен: Если ваша электрическая розетка неисправна, вероятно, произойдет поражение электрическим током. Как правило, выключатели света получают свои электрические токи через коробку, которая затем подключается к проводке. Это означает, что если в проводке, коробке или самом переключателе есть ослабленный винт, электричество станет нестабильным, что, в свою очередь, приведет к поражению электрическим током; особенно если вы пытаетесь включить электроприбор или щелкнуть выключателем на розетке.Вам понадобится помощь профессионального электрика, чтобы осмотреть ваши светильники и отремонтировать их соответственно. Обязательно обратите внимание на то, что повреждение розеток, например треснувший корпус или изношенная проводка, также может снизить сопротивление электричеству, и вы, вероятно, увидите искры или ожоги на переключателях. Для оперативной помощи вызовите электрика!

Возможно, ваши электрические выключатели устарели: Выключатель света не обязательно должен быть неисправен или поврежден, чтобы вызвать поражение электрическим током! Устаревшие переключатели обычно имеют двухконтактный, а не более современные трехконтактные.Если вы не знали, у двухконтактного переключателя нет заземляющего провода, который служит дополнительным барьером безопасности в случае ненадежного или нестабильного электрического тока. Этот предохранительный трос позволяет нестабильным токам безопасно проходить через землю, а не к человеку, работающему с переключателем, отсюда и название. Без защитного заземляющего провода двухконтактный выключатель не сможет безопасно отвести нестабильную электрическую энергию, и это увеличивает ваши шансы получить электрический ток. Для установки розетки необходимо обратиться к местному электрику.Он поможет вам установить новейшие трехконтактные выключатели света, ориентированные на безопасность.

Ваши бытовые приборы тоже могут быть неисправными: Неисправные электрические устройства не всегда правильно направляют электрическую энергию. Это означает, что вы, вероятно, получите шок, если включите его в розетку. Неисправный прибор мог привести к потертости проводки, повреждению схемы или, возможно, обрыву шнуров, и все это могло привести к нестабильности электрических токов; отсюда и причина потрясений. Вам нужно будет связаться с профессиональным техником, который приедет и осмотрит вашу технику, и они либо отремонтируют, либо заменит их соответственно.

Помимо этих причин, домовладельцы также должны проявлять особую осторожность при обращении с электрическими выключателями. Всегда проверяйте, чтобы ваши руки были сухими, прежде чем касаться розетки, держите источники воды подальше от ваших розеток и накрывайте розетки пластиковыми кожухами для повышения вашей безопасности. Возможно, наиболее важно всегда консультироваться с квалифицированным электриком для работы с поврежденными электрическими системами. Quick Spark может помочь вам со всеми проблемами с электричеством. Если вы хотите установить, отремонтировать или обслуживать электрическую проводку, наши лицензированные электрики всегда готовы предоставить вам лучший сервис в Австралии.Позвоните нам по телефону 1300 877 275.

Почему мой выключатель света горячий?

Если один или несколько выключателей в вашем доме теплые или горячий на ощупь, обычно это признак того, что слишком много электричества мощность, протекающая через него. Есть несколько причин, почему это бывает.

Когда выключатель света становится теплым

Один из самых нам задают общие вопросы по электрике: нормально ли это для выключатель света, чтобы почувствовать тепло.

Это нормально для выключателей света, особенно диммеров, чтобы почувствовать себя немного теплым, когда свет включен.Тепло, которое вы чувствуете исходит от электрического компонента, называемого симистором (триод для переменного тока), который изменяет количество электричества, которое проходит к светильнику. Если диммер выключен посвященный одной лампочке или нагрузке 100 Вт или около того, вы можете почувствуй немного тепла. Однако как только нагрузка превысит 300 Вт, нет ничего необычного в том, что жара становится более заметной.

Когда выключатель света горячий

Если выключатель слишком горячий, чтобы дотронуться до него, скорее всего, он серьезные проблемы.Это происходит по трем основным причинам:

• Коммутатор перегружен. Как розетки, свет переключатели имеют ограниченную мощность, с которой они могут справиться. Другой переключатели рассчитаны на разные уровни мощности, и если переключатель перегружен есть серьезный риск Огонь. Переключатель следует заменить на переключатель, предназначенный для обрабатывать усилители, необходимые для осветительного прибора.
• Коммутатор неисправен. Выключатели света изнашиваются, и когда это случаются небольшие искры на электрических контактах, когда свет включен или выключен.Со временем контакты не встречаются правильно, и электричество течет более свободно, создавая тепло. Этот, тоже есть опасность пожара.
• Неправильная или неправильная установка проводов. Даже если проводка была профессионально установленный, он может расшататься или сломаться из-за возраста. Эти плохие соединения могут вызвать искру в проводке и генерировать тепло. Они также могут препятствовать текущему потоку, что также выделяет тепло. Неисправную проводку всегда следует заменять на опытный, лицензированный электрик.

Когда обращаться за помощью

Возникли проблемы с электричеством, которые вы можете обычно ремонтируют сами, но, поскольку электромонтажные работы могут быть опасными, почти всегда рекомендуется вызвать профессионала.Вместе с выключателем горячего света, это хорошая идея позвонить в профессионалы если:

• Свет тускнеет при использовании основного прибора или при работе системы отопления, вентиляции и кондиционирования воздуха. единица продолжается.
• Не работает одна розетка электрической розетки.
• Выключатель света не надежно включается или выключается позиция.
• У вас в доме старая система «предохранителей».

Квалифицированный электрик также проверит, электрическая панель способна безопасно обращаться со всем, что есть в вашем доме.

Выключатели горячего света в вашем доме в Джексонвилле обычно могут быть легко и быстро исправить, но никогда не стоит игнорировать проблему поскольку это может указывать на более серьезную проблему с электричеством. Чтобы узнать больше или назначить домашнюю электротехническую проверку, связаться один из квалифицированных и опытных электриков в David Gray Электротехнические услуги сегодня. Вы также можете позвонить нам по телефону (904) 724-7211.

Посмотрите и узнайте, как заменить выключатель света

Замена или замена выключателя освещения в складском помещении может потребоваться, если существующий выключатель выходит из строя или вы хотите установить выключатель другого типа.Изучение того, как заменить выключатель, — это простой проект по ремонту складского помещения или дома, который сэкономит вам расходы на найм электрика, который сделает эту работу за вас.

Однополюсные выключатели света представляют собой очень простые схемы. На них есть 3 винтовых «клеммы».

• Один для подачи питания.
• Один для выхода питания на свет (ы).
• Один для земли.

Электропитание поступает в выключатель, и ему разрешается либо выходить на свет, либо выключаться выключателем, в зависимости от того, включен выключатель или выключен.Не имеет значения, к какой клемме подключен любой из проводов питания, поэтому вам не нужно помнить, какой провод является входящей или выходной ветвью питания, когда вы снимаете переключатель с проводов и кладете новый.

Переключатель света Проводка с питанием от переключателя.

Электропроводка выключателя света с питанием от света

инструменты и материалы

• Датчик приближения
• Отвертка с плоской головкой
• Отвертка с крестообразным шлицем
• Инструмент для зачистки проводов
• Новый однополюсный выключатель света

шаг 1 Отключите питание переключателя света от блока выключателя или электрического сервисного щита

Электричество проходит через прерыватель или предохранитель, прежде чем попадет на выключатель света.Выключатель или предохранитель будет находиться в металлической коробке выключателя или в электрической сервисной панели, которая находится на одной из внутренних или внешних стен сарая или дома. Найдите прерыватель или предохранитель, который подает питание на выключатель света, и выключите его. В качестве альтернативы вы можете отключить питание всей панели коробки выключателя, перейдя к предохранителю или автомату, который подает электричество на коробку выключателя, и отключив главный выключатель.

шаг 2 Снимите крышку переключателя

Используйте отвертку с плоской головкой, чтобы открутить два винта, удерживающих крышку.

шаг 3 Проверка отключения питания

Поскольку одной из причин, по которой вы можете заменять переключатель, является неисправный переключатель, вы можете не верить, что переключатель работает, и, следовательно, не знать, включено или выключено питание, щелкнув переключатель. Перед снятием переключателя используйте тестер цепи или приближения, чтобы убедиться, что питание отключено. Протестируйте тестер в цепи, которая, как вы знаете, находится под напряжением, чтобы убедиться, что она работает правильно.

шаг 4 Извлеките переключатель из коробки

Коммутатор крепится к «ящику» в стене двумя винтами. Выкрутите два винта и вытащите переключатель из «удобной коробки».

ПРИМЕЧАНИЕ При извлечении переключателя из коробки никогда не прикасайтесь к винтовым клеммам по бокам переключателя, эти винтовые клеммы удерживают электрические провода и могут быть или не находиться под напряжением. Вы должны взять за правило не прикасаться к клеммам голыми руками, даже если вам кажется, что питание отключено.

шаг 5 Отсоедините провода от старого коммутатора

Определите, как провода прикреплены к старому переключателю, и снимите их:

Если провода присоединены к старому переключателю с помощью вставных разъемов, вам нужно будет разрезать провода, чтобы вывести их из переключателя, или в некоторых переключателях есть небольшое отверстие, в которое вы можете вставить кусок провода и отпустить провода. в переключатель.

Если провода прикреплены к старому коммутатору с помощью винтовых клемм, отсоедините провода от коммутатора, открутив три винта клемм, удерживающих провода на коммутаторе.

шаг 6 Подключите провода к новому коммутатору

Профессиональные электрики рекомендуют присоединять провода к переключателю с помощью винтовых клемм на боковой стороне переключателя. Винтовые клеммы надежнее удерживают провода, чем вставные разъемы на задней панели многих выключателей света.

1. Используйте инструмент для зачистки проводов, чтобы снять 3/4 дюйма оболочки с двух проводов питания.
2. Воспользуйтесь небольшим отверстием на боковой стороне устройства для зачистки проводов или плоскогубцев, чтобы сделать небольшую форму «трость» на концах двух проводов.
3. Подключите провода питания к двум клеммам на боковой стороне коммутатора. Наденьте «тростниковые» петли на концах проводов на винтовые клеммы и затяните винтовые клеммы на проводах. Винтовые клеммы должны быть плотно затянуты.
4. Подсоедините заземляющий провод к переключателю. Заземляющий провод не будет иметь оболочки. Клемма заземления обычно обозначается зеленым цветом или одним винтом, который отличается по цвету от царапины на клемме питания, и находится в месте ближе к верхней или нижней части переключателя, чем клеммы питания.(если вы сомневаетесь, какой винт является заземлением, остановите работу и обратитесь за профессиональной помощью по электрике)

шаг 7 Присоедините переключатель к удобному ящику

Переключатель будет иметь маркировку, обозначающую положения «ВКЛ» и «ВЫКЛ».

1. Убедитесь, что они ориентированы так, чтобы их можно было читать, горит — вверх, а выкл — вниз.
2. Удерживая переключатель за раму, а не за стороны, где находятся клеммы, задвиньте переключатель обратно в удобный ящик.
3. Прикрутите коммутатор к удобной коробке двумя винтами, которые постоянно прикреплены к коммутатору.

шаг 8 Установите крышку

Установите крышку электрического переключателя, используя два винта, которые удерживали ее, когда вы ее снимали. Будьте осторожны, чтобы не перетянуть лицевую панель, так как при перетягивании винта они могут растрескаться. Наблюдайте за лицевой стороной крышки, когда затягиваете винты, прекратите затягивание, когда увидите, что лицевая сторона начинает изгибаться.

, шаг 9 Включите питание переключателя света от блока выключателя или электрического сервисного щита

Вернитесь к сервисной панели или блоку выключателя и снова включите питание. После включения питания перейдите к переключателю и проверьте, что он работает должным образом.

Как подключить выключатель света

Электропроводка выключателя света

Электроэнергетические проекты могут быть сложными и сложными для многих людей, но некоторые из них легко выполнить, например, подключить выключатель света , который настолько прост, что это может сделать каждый.Обладая надлежащими знаниями и несколькими шагами, любой может выполнить эту работу, не нанимая профессионального электрика . Каждый домовладелец должен знать, как подключить выключатель света . Как владельцу дома вам, вероятно, потребуется, чтобы меняла выключатель света на много раз, и наем электрика для этого не лучший выбор, если вы можете сделать это всего за несколько минут.

Как работает однополюсный выключатель света

Самая простая форма выключателя света в каждом доме — это однополюсный выключатель света.Стандартные однополюсные выключатели света имеют две винтовые клеммы с винтом заземления. Один из них — для «горячего» провода, питающего коммутатор от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, который проходит между осветительной арматурой и переключателем. Ножка переключателя передает питание на свет, когда переключатель включен. Винт заземления предназначен для подключения провода заземления цепи. Однополюсные выключатели света не подключаются к нейтральному проводу цепи.

Чтобы выполнить эту работу, следуйте пошаговой инструкции по подключению выключателя света, описанной ниже.Важно следовать инструкциям, указанным на вашем конкретном переключателе света, поскольку направления могут отличаться от того, который вы приобрели, или это зависит от технологии, которая требует другой процедуры установки переключателя света.

Как подключить однополюсный выключатель света

Подключить выключатель света несложно, но для безопасного выполнения работы вы должны иметь базовые представления об электричестве. Если вы раньше не делали подобных электромонтажных работ, вам необходимо нанять для этого электрика.Как только вы научитесь подключать выключатель света, вы обнаружите, что подключение выключателя займет не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги аналогичны независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

Базовые знания проводов в однополюсном выключателе света

Коричневый провод — это провод под напряжением или под нагрузкой. Иногда бывает также красный или черный.

Синий или белый — нейтральный провод.

Голый медный (иногда в желтой оболочке с зелеными полосами) провод является заземляющим проводом.

Для однополюсного переключателя света требуется коричневый провод для подключения к переключателю света, а затем коричневый провод, соединяющий переключатель с вашим фонарем. Выключатель действует как резак источника питания, предотвращая его попадание в выключатель света.

Нейтральный провод или синий провод идет в обход выключателя света и идет прямо к осветительной арматуре. Этот провод требуется для замыкания электрической цепи .

Медный латунный или желто-зеленый заземляющий провод должен быть подсоединен к выключателю и фонарю.

Необходимые инструменты и материалы

Однополюсный выключатель света

Плоскогубцы

Отвертка

Изолента

Мультитул

Инструкции по подключению выключателя света

1. Безопасность прежде всего

Перед тем, как что-либо запускать, выключите источник питания и убедитесь, что по цепи, с которой вы будете работать, не проходит ток.Важно, чтобы сделал это в первую очередь, иначе это может быть фатальным! ВЫКЛЮЧЕНИЕ источника питания означает отключение выключателя из блока выключателя, который управляет выключателем, который вы хотите заменить.

2. Отвинтите пластину переключателя

.

Когда вы уверены, что питание этого конкретного переключателя было остановлено, возьмите отвертку и начните отвинчивать пластину переключателя. Многие панели переключателей прикручиваются двумя маленькими винтами с плоской головкой. После этого открутите старый выключатель на случай, если хотите заменить выключатель на новый.Теперь осторожно потяните переключатель, пока провода все еще подключены к цепи.

3. Присмотритесь к проводам

Обратите внимание на расположение всех проводов, на то, как они соединены. Вы увидите по одному проводу под каждой клеммой. Один из них будет коричневым / черным / красным проводом, который является горячим проводом, а другой может быть синим или белым. Один из них — это подача питания, а другой — ножка переключателя, как описано ранее в этой статье. Клеммы переключателя взаимозаменяемы, поэтому вам не нужно запоминать, какой провод к какой клемме подключен.Кроме того, вы увидите медный латунный или желто-зеленый провод, известный как заземляющий провод, который подключается к винту с левой стороны переключателя.

4. Отсоедините проводку переключателя

Чтобы снять старую проводку с правого переключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите заземляющий провод.Теперь вы можете вынуть выключатель из стены

.

5. Проверить состояние проводов

Проверьте концы проводов на предмет износа или повреждений. Изношенную часть проволоки удалите с помощью кусачки или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают при непрерывном использовании и испытывают нагрузку, поэтому вы должны убедиться, что какая-либо часть провода не будет повреждена при повторном подключении проводов к клеммам.

6. Согните провода, чтобы получился круглый крючок.

С помощью плоскогубцев или мультитула согните оголенные части каждой проволоки и обмотайте крючок. Убедитесь, что крючки достаточно тугие, чтобы надежно и аккуратно войти в изгиб винтов на переключателе света.

7. Подключите новый однополюсный выключатель света

.

Теперь подсоедините провода к выключателю света через загнутые концы. Начните с черного и белого проводов, прикрепив их к обоим винтам клемм с правой стороны.Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать плоскогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

8. Закройте и выполните задание

Оберните изолентой винты клемм, чтобы защитить их от возгорания. Теперь заправьте провода в коробку и снова прикрутите выключатель к стене. Теперь снова установите крышку панели переключателей и включите прерыватель, чтобы восстановить питание.

9. Проверьте свой новый выключатель света

После включения выключателя проверьте его правильность работы и поразитесь своим электрическим навыкам. Это все, и вы готовы зажечь свое место

SK-8 Wireless DIY 3-Way On Off Anywhere Lighting Набор настенных переключателей для управления домом — нейтральный провод не требуется — дистанционный переключатель Skylink

Описание продукта

Создание беспроводного 3-стороннего пульта дистанционного управления для переключаемого освещения или устройств.SK-8 Wireless 3-Way On / Off (Relay) Kit содержит все необходимое для создания беспроводной 3-сторонней цепи с дистанционным управлением и диапазоном радиочастот (RF) 500 футов. Поставляемый в комплекте выключатель для приемника освещения SkylinkHome WE-001 заменяет существующий настенный выключатель, обеспечивая стандартное локальное управление проводной нагрузкой без необходимости в нейтральном проводе. В то время как беспроводной передатчик SkylinkHome TB-318 с батарейным питанием для настенного монтажа (также входит в комплект) обеспечивает беспроводное дистанционное управление нагрузкой, подключенной к WE-001, посредством радиочастотной связи.TB-318 можно установить практически в любом месте, но он должен быть расположен в пределах 500 футов от приемника встраиваемого освещения WE-001. Этот элемент представляет собой комплект беспроводного переключателя, который включает в себя настенный переключатель включения / выключения приемника освещения WE-001 и беспроводной настенный передатчик TB-318 с батарейным питанием. Устанавливать без нейтрального провода! Простая установка. Самостоятельная установка. Расширяемая система — улучшите свою систему управления домом, добавив интернет-центр SkylinkNet для управления вашим светом, бытовой техникой и домашней электроникой со своего смартфона в любой точке мира с подключением к Интернету.

От производителя

Беспроводной 3-полосный комплект включения / выключения SkylinkHome позволяет вам добавить дополнительный настенный выключатель без необходимости прокладывать дополнительную проводку. Вы можете включать и выключать свет с любого конца, что делает его идеальным для лестничных клеток, гаражей, спален или подвалов. Легко установите, заменив существующий настенный переключатель на приемник настенного переключателя Skylink (WE-001) и закрепив передатчик настенного беспроводного переключателя с помощью винтов или двусторонней ленты (входит в комплект) в любом месте, где вы хотите управлять освещением.В отличие от настенных выключателей многих других марок, наш приемник Skylink HomeControl Wall Switch не требует нейтральной проводки, что делает установку еще проще. Передатчик Wireless Wall Switch работает от литиевой батареи с длительным сроком службы и передает сигнал на расстояние до 500 футов в открытой местности. Вы также можете добавить до восьми беспроводных передатчиков Skylink, таких как настенный беспроводной коммутатор (TB-318), датчик движения (ID-318) или пульты дистанционного управления (серия TC-318), для управления приемником настенного коммутатора. Чтобы придать приемнику настенного переключателя Skylink более стильный вид, прикрепите декоративную крышку TM-002 (продается отдельно) к отверстию приемника настенного переключателя (WE-001).После того, как крышка Snap-On будет помещена в отверстие приемника настенного переключателя, просто нажмите кнопку на крышке, чтобы включить / выключить свет.

.
