Самодельный холодильник на элементе Пельтье

Автомобильный холодильник своими руками на элементе Пельтье: чертежи, подробные фото изготовления самоделки с описанием.

Эта самоделка будет полезна в первую очередь для автолюбителей, при поездках на природу, в лес или к речке на пляж, наличие автомобильного мини холодильника очень актуально.

В летний зной в холодильнике можно хранить скоропортящиеся продукты и охлаждать напитки, конечно можно приобрести готовый вариант, но сделать своими руками обойдётся намного дешевле.

Изготовление автомобильного холодильника.

Охлаждать воздух в холодильнике мы будем с помощью элемента Пельтье.

По сути это термоэлектрический преобразователь в форме небольшой пластины, при подключении его к электрическому току в пластине возникает разность температур, одна сторона пластины нагревается, вторая наоборот остывает. Эту особенность мы и будем использовать для работы холодильника.

Материалы для изготовления:

  • Пенополистирол (автор использовал лист размером 1200х600х50 мм).
  • Элемент Пельтье (можно приобрести в радиомагазинах).
  • Два радиатора с кулерами от старых компьютеров.
  • Термопаста.
  • Регулятор температуры с датчиком (продаются в радиомагазинах).
  • Кусок провода и штекер для подключения в прикуриватель авто.
  • Пена монтажная.

Инструменты:

  • Нож канцелярский.
  • Линейка, карандаш.
  • Паяльник с паяльными принадлежностями.

Приступаем к изготовлению, первым делом из листов пенополистирола сделаем корпус будущего мини холодильника.

Пенополистирол очень хороший теплоизолятор, даже после отключения холодильника от электричества, он будет удерживать холод внутри контейнера продолжительное время.

На рисунке показаны размеры корпуса, но вы можете сделать короб по своим размерам в зависимости от требуемого объёма холодильника.

Лист пенополистирола легко разрезается канцелярским ножом, все части коробки склеиваются монтажной пеной, после нанесения пены, детали нужно прижать на 5 минут пока пена схватится.



Теперь в холодильник установим охлаждающий элемент.

Для охлаждения будем использовать элемент Пельтье, при подключении его в сеть 12 V, одна сторона его становится очень холодной, она и будет охлаждать воздух внутри холодильника. Вторая сторона элемента будет сильно нагреваться, чтобы устройство не перегорело, нужно отводить тепло, сделать это можно с помощью радиатора и кулера от компьютера.

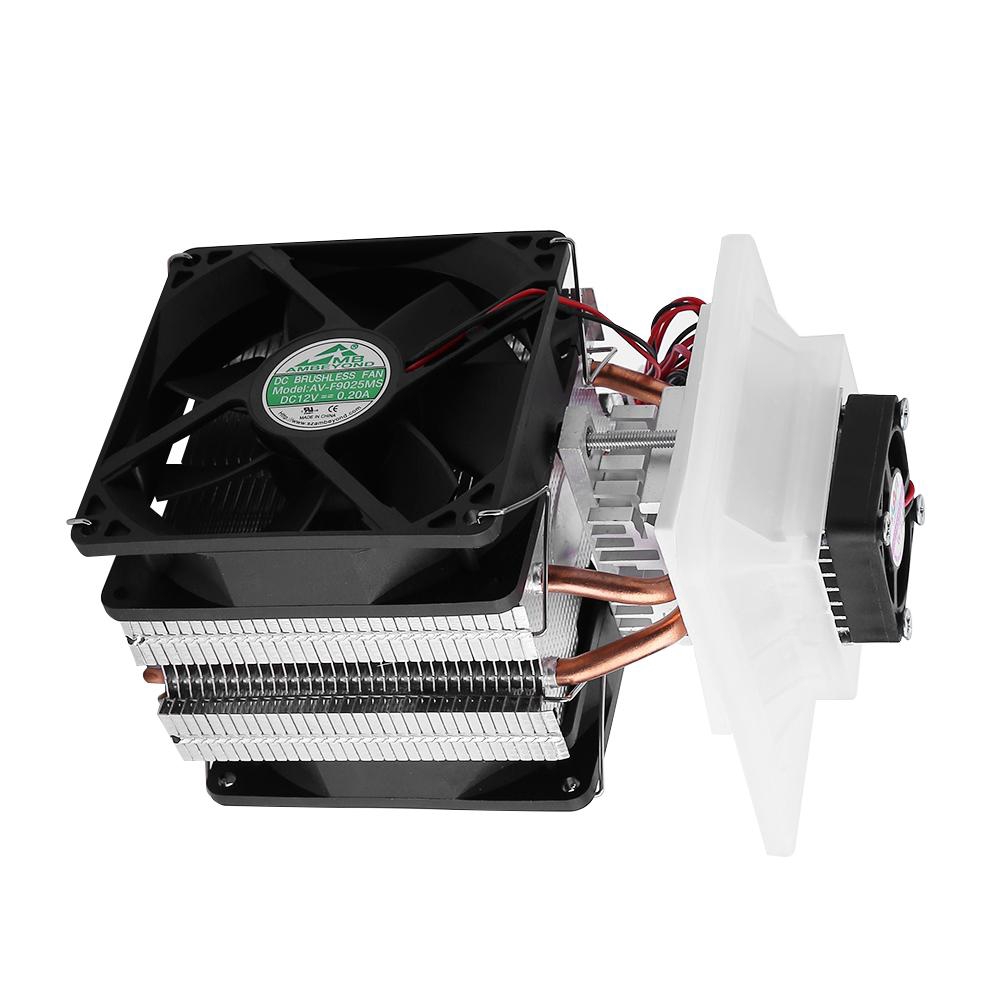

Схема охлаждающего устройства для автомобильного холодильника.

Но если с внутренней стороны на элемент Пельтье просто поставить радиатор, то он начнёт обмерзать, оптимально установить кулер для равномерного отвода холода от радиатора.

Для хорошей теплоотдачи, между радиаторами и элементом Пельтье наносим слой термопасты. Радиаторы соединяем между собой стандартными скобами, которые используются для крепления к системной плате компьютера.

Тестируем работоспособность устройства, подключаем его к аккумулятору на 12 V.

По сути устройство представляет собой пластину, по бокам которой с обеих сторон закреплены радиаторы с кулерами, работающими на выдув.

Устанавливаем прибор в отверстие коробки, охлаждающей стороной во внутрь, щели между отверстием корпуса и прибора замазываются герметиком.

Наружный блок, радиатор с кулером для отвода горячего воздуха.

Для регулировки температуры установим регулятор температуры с датчиком, сам провод с датчиком нужно протянуть через отверстие в контейнер. Холодильник готов, включаем его в гнездо прикуривателя авто или напрямую к аккумулятору на 12 V и пользуемся.

Один элемент Пельтье охлаждает холодильник до температуры – 3 °С, при температуре окружающего воздуха +25 °С.

При +30°С на улице, в холодильнике стабильно поддерживается температура +6 °С как и в обычном холодильнике.

Автор самоделки Виктор Борисов.

Как сделать самодельный холодильник: инструкция по сборке

Готовый ящик уже отлично удерживает холод, однако для того чтобы он мог его вырабатывать, короб следует дополнить преобразователем холода и необходимыми для его работы элементами.

Следующий шаг – это сборка и монтаж охлаждающего узла будущего холодильника. Чтобы получить полноценно работающую технику, нужно подключить корпус к элементу Пельтье, который можно купить в любом магазине радиотехники и компьютерных комплектующих.

Принцип работы термоэлектрического преобразователя Пельтье заключается в разнице температур их верхней и нижней части. При подаче на элемент питания в 12В, ток который проходит через деталь, преобразуется в тепловое излучение (верхняя сторона) и холодный поток (нижняя сторона).

Достоинствами элемента Пельтье является отсутствие движущихся деталей, газа или жидкости. Помимо этого их работа не сопровождается шумом. Используется деталь, как в мини-холодильниках, так и в кондиционерах или кулерах питьевой воды.

Главный недостаток элемента – это его сравнительно высокая стоимость.

Нижний край элемента Пельтье и становится источником холода для самодельного холодильника. Главная технологическая задача на этом этапе заключается в передаче холода во внутреннюю часть холодильника, где устанавливается радиатор и, наоборот, отвода тепловой энергии наружу.

С точки зрения физических процессов, эффективной является следующая конструкция:

  1. В боковую стенку холодильника под прямым углом монтируется алюминиевый брус. Металлическая поверхность обеспечит подачу холода внутрь корпуса.
  2. Со стороны камеры к брусу присоединяется радиатор, который распространяет холод.
  3. С внешней стороны к алюминиевой детали прикрепляется элемент Пельтье, который выделяет тепловую энергию.

Можно пойти более легким путем и посадить охладитель на клей-герметик, но это менее эффективно.

Как сделать расчет холодильника, работающего на элементах Пельтье


Для того чтобы самодельный холодильник полностью выполнял возложенные на него функции, следует произвести правильные расчеты.

Учтите, что теплопотеря холодильника зависит от разницы температуры внутри и снаружи прибора. Например, температура помещения, где стоит ларь, равняется 25 градусам.

Соответственно если на холодильнике не будет установлен охладительный элемент, внутри его будут те же 25 градусов. Если добавить один элемент Пельтье с радиаторами по сторонам и усилить его кулером, то через некоторое время температура в герметичном отсеке в 30 литров понизится до 19 градусов. Как это выглядит на бумаге:

  • начертите на листке две оси. В точке их пересечения поставьте число 0. При этом горизонтальная линия — это температура, а вертикальная — мощность одного элемента Пельтье, который уравновешивает потерю тепла.
  • для наглядности на горизонтальной линии поставьте точку, которая обозначит температуру без элемента равную 25 градусам;
  • из этой точки начните вести прямую линию в сторону вертикальной оси;
  • на участке 2/3 поставьте точку, которая обозначит температурный показатель 19 градусов;
  • если отметить еще 1/3 отрезка, то температура уменьшится до 13 градусов и для этого показателя понадобится уже два элемента.
    Каждая последующая деталь понижает температуру на 6 градусов.

Для охлаждения воздуха в небольшом домашнем холодильнике понадобится три элемента Пельтье. Для обеспечения прибора энергией подойдет блок питания из обычного компьютера. Помимо этого он может работать от автомобильного аккумулятора (понадобится удлинитель с разъемом под прикуриватель).

Чтобы ваш холодильник генерировал холод, важно при установке элемента Пельтье придерживаться ряда правил и рекомендаций.

  1. Соблюдайте полярность проводов. Если этого не сделать и поменять полярность, то при работе элемента нагреваться и охлаждаться будут противоположные части детали.
  2. Обеспечьте верхней части элемента, которая нагревается, постоянное воздушное охлаждение. Для этой цели подойдет как специально купленный кулер, так и вентилятор из системного блока компьютера. От силы потока воздуха во многом зависит и мощность работы элемента Пельтье.
  3. Важной деталью в бесперебойной эффективной работе охладителя является изоляционная прокладка.
    Она отводит тепло верхней стороны элемента, чтобы нижний охлаждающий радиатор бесперебойно выполнял возложенную на него задачу.
  4. Крепить рабочий элемент между верхним и нижним радиатором рекомендуется по типу «бутерброда». Вначале идет верхний радиатор. Далее при помощи шприца наносится небольшой слой теплопроводной пасты. На это вещество приклеивается керамическая поверхность элемента Пельтье. На нижнюю часть детали снова наносится теплопроводной крем, на который крепится нижний охлаждающий радиатор. Для соединения всех комплектующих их следует крепко прижать и дать конструкции просохнуть пять часов.

Дополнительно к нижнему радиатору можно присоединить еще один кулер. Он позволит устройству лучше распространять по площади ларя холод. Также холодильник быстрей наберет необходимую температуру. Кулер исключает возникновение на стенках устройства конденсата, благодаря чему помещенные в него продукты всегда будут сухими.

Процесс набора необходимой для охлаждения продуктов температуры зависит от того, насколько тепло в том месте, где находится холодильник. Чем теплее снаружи, тем охлаждение происходит дольше. Важный аспект — теплоизолирующие качества самого холодильника и его объем. Хороший самодельный холодильник должен быть герметичным и оснащен плотно прилегающей крышкой.

Подводя итоги можно сделать вывод, что для самостоятельного создания небольшого холодильника, который будет морозить и сохранять холод, понадобится три элемента Пельтье и два кулера на охладительный и нагревательный радиатор. Корпусом станет заранее покрытый утеплителем бокс или собственноручно собранная конструкция из пенополистирола, пенопласта или любого другого материала. При наличии всех перечисленных предметов, минимальных навыков работы с техникой, времени и желания повторить опыт самостоятельной сборки холодильника сможет каждый.

Обзор мини холодильника

В этом обзоре вы увидите и прочитаете.
Немного истории изобретения. Разборка. Тестирование работы.
Внимание: обзор содержит снимки голого холодильника и его внутренних органов.

Изначально холод древние люди добывали так:

Если эти куски льда заложить сеном или опустить в погреб(ледник), то холод мог дожить и до конца лета.

Но было это не очень удобно и хлопотно и ленивые, но наблюдательные люди заметили, что при испарении жидкостей, они охлаждаются и придумали холодильник.

Эта идея испарения жидкостей заложена в принцип работы большинства современных холодильных устройств, будь то домашний или промышленный холодильник, авто или домашний кондиционер.

Схема работы таких устройств такая.
В металлическом пОлом радиаторе жидкость испаряется, охлаждая радиатор, и всё вокруг него.
В другом аналогичном радиаторе, связанным с первым радиатором трубопроводом, испарившаяся жидкость конденсируется, выделяя тепло. Таким образом, происходит перенос тепла из области первого радиатора в область второго при помощи этой жидкости/газа, называемых хладагентом.

Почему же в одном радиаторе жидкость испаряется, а в другом конденсируется? Дело в том, что в разрыве трубопровода, соединяющего радиаторы, стоит компрессор, который повышает давление хладагента в одном радиаторе и соответственно понижает в другом. При низком давлении жидкость кипит и испаряется, охлаждая всё вокруг себя, при повышенном давлении пар конденсируется, а при конденсации, как известно из физики, выделяется тепло:

Вот цветная картинка и чуть ближе к реальному устройству:

Так выглядит примерная схема работы компрессорных холодильных устройств.
Но к нашему обзору она не имеет никакого отношения.

Наш холодильник основан на другом принципе работы. На каком?
Для начала давайте посмотрим, чем же нас не устраивает описанная выше система и зачем нам другие принципы работы холодильников?

В общем эта схема почти всем хороша — давно отлажена, обладает высоким КПД и надёжностью. Некоторые советские холодильники работают/работали десятки лет без ремонтов или с минимальными ремонтами непосредственно холодильной системы. Но всё же у неё есть и недостатки.

Наличие подвижных частей в виде компрессора. Шум, издаваемый этим компрессором. Наличие трубопроводов, которые ещё должны быть и герметичными. Наличие хладагента, который часто из кондиционеров куда-то девается. А некоторые типы хладагента могут быть очень опасны при аварийных ситуациях (аммиак, например). Ну и наконец относительная громоздкость всей этой конструкции.

Поэтому для некоторых холодильных устройств получила распространение, хоть и гораздо меньшее, вторая технология – на элементах Пельтье. Если коротко, то элемент Пельтье это соединение (переход) двух полупроводников, на месте контакта которых, в зависимости он направления протекаемого тока либо выделяется тепло, либо поглощается. Реальная конструкция элемента Пельтье состоит из большого количества таких переходов, одна сторона которого холодная, другая горячая:

Эта конструкция очень компактна, не имеет в составе никаких трубопроводов, газов, жидкостей подвижных элементов и абсолютно бесшумна.

Но есть и недостатки.
Прежде всего это низкий КПД.

Но достоинства перевешивают при использовании в компактных устройствах, например таких, как обозреваемый мини холодильник. Или, например, элементы Пельтье применяют при охлаждении матриц некоторых фото/видео камер, где использование компрессорной схемы практически невозможно.

Вообще элементы Пельтье крайне интересная штука и применений им уже есть и ещё можно найти великое множество, но обзор не о них, а о холодильнике, поэтому вернёмся к нему:

Крышка находится вверху, открывается откидыванием, и держится на петлях:

и магнитной защёлке:

Комплектация включает ремень для переноски и провод со штекером для прикуривателя автомобиля, предохранитель в штекере имеется:

Обычно такие устройства называются авто-холодильники, в виду питания от 12 вольт. Но ничто не мешает использовать его и дома, как локальное хранилище холода для напитков, например, чтобы не бегать каждый раз к его большому брату.

А наш брат маленький и размеры у него примерно такие:
Габариты холодильника: 32 х 17.5 х 26 см.
Размер холодильной камеры: 20 х 13 х 19 см.

Но наш холодильник хоть и маленький, но зато не только холодильник, но и нагревальник.
У этого холодильника есть функция не только охлаждения, но и нагрева. Как мы выяснили ранее, при использовании элементов Пельтье переключение между охлаждением и нагревом осуществляется без всяких танцев с бубном, простым переключением полярности подаваемого напряжения, здесь это реализовано с помощью этого переключателя:

Это удобно, когда в одном приборе сочетается две функции, не нужна — не используем, нужна — используем.
А в данном случае эта дополнительная функция почти ничего не стоит.

Кроме того, нагрев здесь будет более экономичен, чем использование классических нагревателей, поскольку здесь, как и в компрессорных системах происходит перенос тепла, что экономичнее, чем выработка его классическим способом пропуская ток через проводник с тем или иным сопротивлением.

Для меня всегда это мыло магией. Как кондиционер, с потребляемой из розетки мощностью 0,9 кВт, может давать тепла на 2,5 кВт?!
Но тем не менее это так. Кому интересно, как такое может быть могут самостоятельно изучить эту тему подробнее.

Теперь залезем в сердце нашего холодильника.

Здесь нас ждёт небольшая плата со светодиодами и переключателем режима работы, алюминиевый радиатор и вентилятор 80х25 мм для охлаждения этого радиатора.

Открутим радиатор, и там ожидаемо элемент Пельтье, одной стороной контачащий с радиатором, второй — с мощным теплораспределительным алюминиевым блоком, который в свою очередь прикручен к алюминиевой чаше холодильника, которая в свою очередь покрыта тонким голубым пластиком (на фотках выше). Тут же можно увидеть слой пенопласта между стенками холодильника для теплоизоляции:

Помимо элемента Пельтье, под радиатором обнаружилась и термопаста, нанесённая вполне прилично — тонким слоем и равномерно:

Посмотрим, что за элемент используется:

Это TES1-12704.
Размеры 30 х 30 мм.
Питание 12-15 В, максимальная мощность 36 Вт.

Тест.

При подключении к 12 В, холодильник потребляет в начальный момент около 3.4 А, в дальнейшем при прогреве/охлаждении ток снижается до примерно 3 А.

В тесте замерялась температура воздуха внутри холодильника, включенного в режиме охлаждения.
Вот небольшой график. По горизонтали минуты работы холодильника, по вертикали температура воздуха внутри камеры:

Думаю комментировать тут особо нечего, на графике всё видно.

В тесте на нагрев, меня интересовало, не будет ли течь конденсат из радиатора. Не течёт. Но в процессе этого теста, обнаружился интересный эффект.

После теста на нагрев, я отключил питание, а красный светодиод продолжил светиться. Это повергло меня в некоторый ступор.
Конденсаторов внутри обнаружено не было, а провода я точно отсоединил от холодильника.
Ступор длился не долго, я понял, что это элемент Пельтье вырабатывает электричество от разницы температур на его поверхностях.

Так что у этого холодильника помимо двух режимов работы — на охлаждение и нагрев, выявился и третий, не задокументированный — работа на выработку электроэнергии.
Как его использовать, я думаю будет предложено в комментариях к этому обзору, поскольку полёт фантазии тут может быть бесконечный 🙂

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Автомобильный холодильник своими руками

АВТОМОБИЛЬНЫЙ ХОЛОДИЛЬНИК ИЗ ЭЛЕМЕНТОВ ПЕЛЬТЬЕ
СВОИМИ РУКАМИ

      Еще зимой купил на Али пару элементов Пельтье. Зачем их покупал тогда сказать не могу - просто захотелось подержать в руках такую чудовую штуку. Элементы пришли и после проверки работоспособности довольно долго валялись. А тут вдруг заартачилось на пикник выехать. Да и тесть хронический рыбак и решил я на скорую руку собрать автомобильный холодильник.
    Разумеется, что данный холодильник должен быть без фреона, поскольку кроме компрессора от холодильников у меня ни чего нет, да и компрессор на 220 вольт, а вот пара элементов Пельтье уже валяется сравнительно давно. Конечно же большого мороза не получить - это было понятно с самого начала - элементов то всего два, а вот питьевую воду попробовать им охлаждать можно.
    Для начала я отрыл в своих ящик довольно огромный радиатор для нагревающейся стороны, для охлаждения прикрутил радиатор поменьше и прорезав дырки в коробке из гофрированного картона и прикрутил к радиатору нагрева компьютерный вентилятор 120х120. Вентилятор оборотистый - потребление 0,3А. Погонял несколько часов эту игрушку. В принципе воздух в "холодильнике" начал охлаждаться, причем довольно интенсивно - при температуре в помещении 27°С в ящике температура опустилась до 18°С, охлаждающий радиатор довольно сильно запотел и вода начала капать на дно коробки.
    Впечатления были двоякие - оно вроде и морозит, но наличие воды внутри вообще не радовало.
    Не много поразмышляв я решил идти другим путем - нормальные герои всегда идут в обход.
    Прежде всего я решил не охлаждать воздух, а сделать холодильник под две полуторалитровые бутылки и охлаждать воду. Идея была довольно проста - с охлаждающей стороны элементов Пельтье прикрутить меные шины, такие как на обычном сварочном аппарате, шины выгнуть внутрь холодильника, к шинам припаять дугооразные держатели бутылок так, чобы бутылки в держатели входили довольно плотно.
    Таким образом охлаждался бы не воздух в холодильнике, а непосредственно вода.
    Однако меня ждало ОГРОМНОЕ разочарование - посетив пару пунктов приемки цветмета я выяснил, что подобные медные шины уже ОЧЕНЬ давно ни кто не приносил - в основном прут обмоточный или провод с проводки, а таких широких и толстые шины уже сдали давным давно.
    Придя домой и перерыв свои закрома нашел полутора миллиметровый меный провод. Спаял из него плокую шину и пришел в выоду, что на пайку второй у меня не хватит ни терпения, ни припоя.
    Пошел снова на пункт приемки цветмета - заприметил там алюминиевые шины из распредшкафа. Шины двольно широкие и для моей затеи достаточно длинные. Выбрав шины по ровнее, чтобы еще не возится с выравниеванием отмерил необходимую длину и закрепил их к элементам Пельтье.
    В результате получилась вот такая конструкция:



    Далее из пеноплекса толщиной 30 мм была изготовлена коробка по размеру строго на две полутора литровых бутылки воды. Тут я правда немного лохонулся - я взял "Есентуки", а их бутылки немного ниже и в холодильник больше ни какие бутылки не влазят. Ну в принципе косяк не большой - "Есентуки" вода вроде полезная и продается почти во всех продуктовых магазинах, так что расстройство было не сильным. Поскольку уже было все закуплено промежуточные замеры температуры делать не стал - просто не хватило бы времени. Поэтому сразу после изготовления ящика начал крепить холодильные агрегат.

    Кстати сказать - пеноплекс клеить клеями на основе растворителей нельзя - он сам расворяется, поэтому была куплена бутылка клея, типа "Дракон", но именно этот клей высыхал что то долговато - оригинальный "Дракон" сохнет гораздо быстрее, а этот спустя 9 часов был еще довольно мягким.



    Далее были найдены остатки монтажной пены и после получасового танца с бубном пена все таки пошла - засохла в клапане. Пеной были залиты полости между нагревающимся радиатором и алюминиевыми шинами и пеной же были закреплен радиатор к корпусу и имитация боквых крышек радиатора.
    В качестве навесов на крышку использовался армированый строительный скотч - серый с липким слоем похожим на лейкопластырь:

    После высыхания пены излишки обрезались и все это было обмотано метализированным скотчем - зеракальная поверхность отражает тепло и улучшает теплоизоляцию. Скотч МЕТАЛЛИЗИРОВАННЫЙ, а не алюминиевый - есть и такой. Разница не только в цене, но и толщине. Алюминиевый реально на много толще и его пришлось бы резать на границе переходов снаржу внутрь. А метализированный имеет толщину, я бы даже сказал на много меньшую обычного скотча, а уж о толщине металла и говорить грешно - скорей всего несколько микрон. ПОэтому передачи тепла по металлу скотча как то и горовить не удобно. Хотя если кому то кажется это проблемой - режте.
    В общем получился вот такой ящик:



    В качестве замка крышки холодильника использовался синтетический замок (липучка), но к скотчу приклеить клеем его не удалось. Двухсторонний скот тоже не долго продержался. Поэтому кпридется пришивать...
    Затем к одной из бутылок обычным скотчем была приклеена термопара, разумеется термопаста использовалась:

    И дальше все это было подключено к блоку питания с одновременным запуском таймера. Для контроля температуры внутри холодильника использовался дополнительный термометр.
    В принципе как и ожидалось температура воды начала уменьшаться быстрее температуры воздуха внутри холодильника:



    В общем и целом идея удалась - пролежавшие 9 часов в обычном холодильнику куры гриль перенесли в автомобильном холодильнике поездку в 4 часа и ни чуть не нагрелись. Замеры сделать к сожелению не успел - слишком поспешными были сборы, по приезду все так оголодали, что я даже термометр дастать не успел. Так что придется верить на слово - от машины эта игрушка работает гораздо лучше, чем от моего блока питания и право на жизнь имеет.
    Доработать данный вариант автомобильного холодильника мне пока не удасться - тесть уже на следующий день после нашего приезда забрал холодильник на рыбалку, так что пока будет как есть. Идея доработки заключается в следующем:
    Из оставшися шин все таки сделать дуги под бутыки, чтобы увеличть площадь контакта бутылок и теплообменника и обработать их теплопроводящим герметиком.

    Потребление составило 3,8 А при питании 10,6 В.







Ну а кто ни чего не понял смотрит видео:



КУПИТЬ ЭЛЕМЕНТЫ ПЕЛЬТЬЕ




Адрес администрации сайта: [email protected]




автомобильный, из пенопласта, на элементах пельтье


Предлагаем статью о том, как изготовить холодильник своими руками, разобравшись в принципе его работы.

Способ выработки холода напрямую зависит от габаритов будущего устройства. При больших размерах выбирают схему с фреоном, при маленьких – электрические элементы Пельтье.

Важно! При самостоятельном изготовлении обратите внимание на второй вариант, реализуемый в домашних условиях.

Далее рассмотрим, как самому сделать холодильник для дачи и машины, работающий от USB на 12 вольт. Что можно взять от компьютера или кулера для воды? Как собрать корпус из листового материала? Как делают холодильники на аммиаке и для прицепа?

Принцип работы и преимущества охлаждающего элемента Пельтье

Во время работы преобразователя Пельтье две его части имеют различную температуру. При прохождении электрического тока через охладитель, на верхней половине вырабатывается тепло, а на нижней – холодный поток.

Внимание! Приобрести охлаждающее устройство можно в магазине, реализующем компьютерные комплектующие либо радиотехнические детали.

К преимуществам такого холодильника стоит причислить отсутствие:

  • движущихся элементов;
  • транспортируемых сред;
  • шума.

Инструкция по сборке термоэлектрического холодильника своими руками

Чтобы изготовить холодильник на элементах Пельтье своими руками, ознакомьтесь с пошаговой инструкцией. В ней подробно расписаны этапы и даны полезные рекомендации.

Материалы и инструмент

Для работы потребуется:

  • пенополистирол. Подойдут листы толщиной 50 мм;
  • элемент Пельтье;
  • радиаторы с кулерами. Можно снять со старой компьютерной техники;
  • термопаста;
  • регулятор с температурным датчиком;
  • монтажная пена;
  • провода;
  • штекеры для подключения к USB авто и/или розетке;
  • канцелярский нож;
  • измерительный инструмент и карандаш;
  • паяльник.

Сборка корпуса

Чтобы обеспечить геометрическую точность корпуса холодильника, изготавливается шаблон. Его размеры должны соотноситься с необходимым объемом будущего устройства. Винный должен иметь высоту, достаточную для размещения бутылок.

Внимание! В качестве шаблона используют чертеж ящика или коробки подходящего размера.

Вычерченные элементы:

  • вырезаются по размеру с помощью канцелярского ножа;
  • соединяются между собой с помощью монтажной пены. Для этого элементы с нанесенной на их поверхность пеной соединяют и оставляют в неподвижном состоянии до полного высыхания состава. Для усиления теплоизоляционных характеристик стенки делают двойными.

Собранный короб окрашивается в выбранный цвет несколькими слоями.

К внутренней поверхности холодильного устройства приклеивают утеплитель с алюминиевой фольгой, используя жидкие гвозди.

При отсутствии листов экструдированного пенополистирола можно использовать:

  • ламинат. Специальные пазы облегчают сборку конструкции. Материал обладает достаточной прочностью;
  • пенопласт. Хорошо обрабатывается режущим инструментом. Влагостоек. Холодильник из пенопласта обойдется дешевле аналога из пенополистирола;
  • МДФ или ДВП. Потребуется дополнительная обработка из-за низкой стойкости к воздействию влаги;
  • пластик. Предпочтительны готовые боксы с крышками. Подойдет ящик для инструментов или кулер для воды.

Монтаж охлаждающего узла

Для обеспечения эффективного протекания физических процессов внутри переносного мини-холодильника, монтаж выполняют в следующей последовательности:

  • перпендикулярно боковой стенке короба изнутри монтируется алюминиевый профиль. Он будет использоваться для передачи холода во внутреннее пространство;
  • к зафиксированному алюминиевому профилю изнутри крепится радиатор, с помощью которого будет обеспечиваться перераспределение холодного воздуха по внутреннему объему;
  • снаружи на профиль монтируется элемент Пельтье. От использования клея-герметика лучше отказаться из-за низкой эффективности. Предпочтительны шурупы.

Чтобы автомобильный холодильник обеспечил необходимый температурный режим, для охлаждения емкости используют три элемента. В качестве источника питания используют блок от компьютера. Если холодильник будет подключаться к автомобильному аккумулятору, потребуется удлинитель с разъемом для прикуривателя. Для регулирования температуры к холодильнику подключается терморегулятор.

Монтаж элемента Пельтье должен выполняться с соблюдением ряда правил. Необходимо:

  • соблюдать полярность проводов. Неправильное подключение приведет к тому, что внутренняя часть будет нагреваться, а наружная – охлаждаться;
  • своевременно отводить тепло от верхней части путем установки кулера. Без него элемент перегревается. Интенсивность отвода воздушного потока определяет мощность системы;
  • качественно закрепить изоляционную прокладку. Ее характеристики определяют эффективность работы охладителя;
  • в процессе монтажа между частями элемента и изоляционной пластиной следует нанести термопасту;
  • для равномерного распределения холода и быстрого охлаждения внутри контейнера, на внутренней поверхности закрепляется еще один кулер. Он также будет препятствовать появлению конденсата.

Холодильники другого типа

Если вам нужна морозилка, стоит попытаться собрать компрессорный агрегат. Для него характерна быстрая и надежная заморозка. Самостоятельно изготовить такое устройство сложно. Надо обладать определенными знаниями и иметь в наличии компрессор, испаритель и конденсатор. Такой агрегат можно установить в прицеп машины, отправляясь на природу.

Существуют устройства абсорбционного типа. В их состав входят:

  • генератор, в который подается насыщенная аммиаком смесь. После подключения к системе электроснабжения она закипает;
  • конденсатор, обеспечивающий отвод тепла за пределы холодильника;
  • абсорбер, в котором за счет разницы давлений водоаммиачный раствор поглощает пары аммиака. Процесс сопровождается выделением тепла. Для недопущения перегрева его охлаждают водой;
  • испаритель, в котором выделяются пары хладагента;
  • вентили;
  • насос, обеспечивающий подачу пересыщенного аммиачного раствора внутрь генератора.

Все элементы соединяются вместе, формируя замкнутую схему. Собрать холодильник сможет только мастер, имеющий подходящее образование. Ремонт такой камеры невозможен.

Таким образом, самый простой вариант холодильника для автомобиля – устройство на элементах Пельтье. Это оптимальное решение в ситуации, когда туристическая сумка-термос не устраивает. Походный, на 12 вольт, станет подходящим вариантом для дачи, если предусмотреть специальный переходник на 220 В.

Видео: сумка холодильник своими руками

Советую прочитать:

Как сделать холодильник своими руками? Пошаговая инструкция

С приходом летней жары под 30–40 градусов встаёт важный вопрос транспортировки продуктов. Ведь от такой температуры они могут попросту испортиться. Некоторые люди запихивают лёд и продукты в целлофановые кульки, но, как правило, в этом случае еда приезжает в ужасном виде. Ведь лёд при транспортировке тает, а доезжают продукты плавающими в воде. В данной статье мы поделимся с вами несколькими способами изготовления небольших транспортировочных холодильников.

Холодильник из пенопласта

Это самый простой и распространённый метод изготовления аналога холодильника, который не требует больших вложений. Навыки особые не требуются, поэтому справится даже 12-летний ребёнок.

Что нам понадобится:

  • 3 подгузника с гидрогелевым наполнителем.
  • Полиэтиленовая плёнка.
  • Утюжок для разглаживания волос.
  • 2 петли для дверцы.
  • Саморезы.
  • Деревянные шпажки.
  • Силиконовый клей.

Процесс изготовления

  1. Первым делом соберите короб из пенопласта (лучше использовать листы пеноплекса, так как они более плотные и обладают более низкой теплопроводностью). Все стыки хорошо промазать силиконовым клеем, также можно использовать для этих целей термоклей.
    На данном этапе дверцу делать не надо, так как она будет только мешаться.
  2. Теперь распотрошите 3 подгузника, достаньте весь наполнитель и сложите в отдельную ёмкость. Далее влейте 1, 5 стакана воды и тщательно размешайте получившуюся кашицу.
  3. Вырежьте 8 одинаковых квадратиков из полиэтиленовой плёнки, важно чтобы они были чуть меньше внутренней стенки холодильника.
  4. Теперь наложите 2 куска плёнки друг на друга. На край загните кусок бумаги для запекания, после этого прогладьте край, таким образом запаять надо три края пакета. Сделайте эту процедуру с оставшимися частями плёнки.
  5. Затем равномерно распределите влажный наполнитель по пакетах, выгоните воздух, после чего запаяйте их. Отправьте их в морозильную камеру, пока вы будете доделывать камеру.
  6. Прикрутите петли к дверце из пенопласта, а затем установите её на положенное место.
  7. Достаньте охлаждённые пакеты и разместите их на стенках, а один пакет уложите на дно камеру. Боковые мешки с хладагентом нужно зафиксировать длинными шпажками из дерева.
  8. При желании можно установить защёлку на самодельный холодильник, тогда камеру самопроизвольно не будет открываться. На этом сборка холодильника закончена, теперь вы можете использовать его по назначению!

Холодильник на элементах пельтье

Вам понадобится

  • USB-кабель.
  • Термопаста.
  • Паяльник.
  • Термоклей.
  • 2 радиатора для компьютера.
  • Термоусадочная трубка.
  • Зажигалка.
  • Коробка картонная (лучше если найдёте пластиковую).
  • Элемент Пельтье.
  • Канцелярский нож.
  • Силиконовый герметик.

Пошаговая инструкция по сбору холодильника

  1. В коробке из картона или пластика сделайте отверстие по размеру элемента Пельтье, осторожно вклейте элемент с помощью силиконового герметика.
  2. Теперь нанесите с обеих сторон термопасту слоем 3–4 миллиметра.
  3. Приложите к слою термопасты радиаторы, их надо зафиксировать герметиком.
  4. Сделайте небольшое отверстие в углу камеры, туда необходимо вывести провода питания. Не забудьте залить отверстие термоклеем, чтобы не происходило утечки холода.
  5. Далее подбросьте провода к юсб-кабелю, а затем включите в порт питания компьютера. Если внутри камеры стало тепло, то нужно поменять провода местами.
  6. Наденьте на провода питания два небольших кусочка термоусадки, затем припаяйте провода.
  7. Сдвиньте трубки на места припайки, нагрейте зажигалкой термоусадку, чтобы она надёжно загерметизировала место соединения проводов.
  8. Холодильник собранный из элемента Пельтье полностью готов. Теперь вы можете размещать в нём напитки или другие вкусности требующие охлаждения!

Если вы хотите собрать большой холодильник хорошей вместимостью, то в любом случае количество элементов нужно будет увеличивать. Соединять их надо параллельно, в этом случае не утратится эффективность теплоотдачи.

Полезные советы

  • Если вы собираете самодельный холодильник, то желательно всегда стенки обклеивать фольгоизолом. Стоит такой материал очень дёшево, но зато пользы от него много. Ведь холод от продуктов отражается от стенок, поэтому прохлада дольше будет сохраняться в камере.
  • Если элементы Пельтье имеют повреждённый керамический изолятор, то применять их не стоит. Так как может произойти замыкание с самовозгоранием.
  • Самодельные холодильники без питания можно использовать не дольше 12–24 часов, после этого придётся заменить источники холода. В современных холодильниках имеются аккумуляторы холода, их также можно применять для охлаждения.

Мы надеемся, что данная статья была для вас полезной и информативной. Теперь вы сможете своими руками изготовить походный холодильник. Желаем удачи!

Автомобильный холодильник своими руками | Самоделки своими руками

Самодельный автомобильный холодильник на элементе пельтье сделанный своими руками.

Самоделка пригодится для любителей путешествовать на своём автомобиле. Компактный холодильник можно сделать своими руками, конструкция его предельно проста, сам холодильник подключается в гнездо прикуривателя и питается от сети 12 V.

В роли охладителя у нас будет элемент Пельтье, это небольшая пластина из полупроводникового материала, при подключении её к электрической сети, одна сторона платины начинает нагреваться, а противоположная остывать. Вот остывающая сторона пластины и будет охлаждать наш мини холодильник.

На рисунке показана схема охлаждающего устройства автомобильного холодильника.

Итак, для изготовления холодильника понадобятся материалы:

  • Для корпуса – лист пенополистирола размером 1200×600х50 мм.
  • Элемент Пельтье (можно приобрести в интернет магазинах или в радиомагазине).
  • Радиатор с кулером для процессора компьютера – 2 шт.
  • Термопаста.
  • Регулятор температуры.
  • Монтажная пена или клей для пенополистирола.
  • Провод со штекером для гнезда прикуривателя автомобиля.

Первым делом нужно сделать корпус холодильника, для этого канцелярским ножом разрезаем лист пенополистирола как показано на рисунке.

Склеиваем коробку, в качестве клея подойдёт монтажная пена.

Изготовим и установим охладитель.

Элемент Пельтье с обоих сторон покрываем тонким слоем термопасты, для хорошего отвода тепла. Крепим радиаторы друг к другу стандартными защёлками (посредине между радиаторами расположен элемент Пельтье).

Проверка работоспособности устройства, дополнительно подключён цифровой регулятор температуры.

В коробке делаем отверстие и крепим устройство охлаждения, щели нужно уплотнить герметиком.

Чтобы регулировать температуру в автомобильном холодильнике, можно подключить регулятор температуры с датчиком.

Самодельный автомобильный холодильник внутри стабильно держит температуру +6 градусов при внешней температуре воздуха +30 градусов.

Мини-холодильник с модулями Пельтье | Охладитель Пельтье

Это было в середине 1821 года, когда Дж. Зеебек обнаружил, что если два разнородных металла, соединенных в двух разных точках, удерживать при разных температурах, возникает микровольт. Это явление называется эффектом Зеебека. Спустя несколько лет Пельтье обнаружил, что если на термопару подается напряжение, один спай термопары нагревается, а другой остывает. Противоположность эффекту Зеебека называется эффектом Пельтье.

Это руководство по разработке небольшого твердотельного кулера основано на широко распространенном чипе Пельтье. Микросхема Пельтье - это термоэлемент, использующий эффект Пельтье для реализации теплового насоса. В нем две тарелки, одна холодная, а другая горячая. Между пластинами соединены несколько термопар. При подаче надлежащего напряжения одна пластина становится холодной, а другая - горячей.

Чип Пельтье называется тепловым насосом, потому что он не генерирует ни тепла, ни холода.Он просто передает тепло от одной пластины к другой, таким образом охлаждая первую пластину. Его также часто называют микросхемой термоэлектрического охладителя (TEC). Короче говоря, при приложении постоянного тока (DC) к микросхеме TEC возникает разница температур между передней и задней частью устройства (эффект Пельтье), и в результате вы получаете горячую и холодную поверхность. TEC1-12706 - это обычная микросхема термоэлектрического охладителя, доступная у большинства трейдеров eBay.

В TEC1-12706 буква C после TE обозначает «стандартный размер», а 1 обозначает «одноступенчатое» TEC.Далее следует тире. Первые три цифры после тире указывают количество термопар внутри ТЕС. Здесь 127 пар. Следующие две цифры обозначают номинальный рабочий ток для Пельтье. Итак, 06 означает «6 ампер».

Охладитель Пельтье

Охладитель Пельтье - это охлаждающий двигатель, содержащий элемент Пельтье (микросхему ТЕС). Когда через микросхему ТЕС пропускается постоянный ток, низкотемпературная сторона поглощает тепло, а высокотемпературная сторона излучает тепло, создавая разницу температур на двух поверхностях.Однако, поскольку излучаемое тепло больше реагирует на количество электричества, вводимого в модуль, чем поглощаемое тепло, если постоянный ток постоянно пропускается через чип, выделяемое тепло превышает поглощенное тепло, и обе стороны блока становятся горячими. По этой причине очень важно подключить микросхему TEC к радиатору, например, к алюминиевым пластинам, чтобы эффективно рассеивать излучаемое тепло.

Короче говоря, когда на микросхему ТЕС подается постоянное напряжение, положительные и отрицательные носители заряда в матрице гранул поглощают тепловую энергию от одной поверхности подложки и передают ее подложке на противоположной стороне.Поверхность, на которой поглощается тепловая энергия, становится холодной, а противоположная поверхность, на которой выделяется тепловая энергия, становится горячей!

Охладитель Пельтье также включает мощную комбинацию радиатора и вентилятора для охлаждения микросхемы TEC. В таблице ниже приведены характеристики микросхемы термоэлектрического охладителя TEC1-12706. Вы можете купить радиатор процессора и вентилятор с почти такими же характеристиками, что и вентилятор процессора для процессоров AMD: 80,6 × 80,6 × 69,4 мм3 с алюминиевым радиатором. Дополнительная алюминиевая пластина радиатора 60 × 60 мм2 (и термопаста) также доступна по разумной цене. К счастью, вы можете купить большинство этих ключевых компонентов у известных продавцов на eBay и / или Amazon (см. Рис. 1).

Рис. 1: Ключевые компоненты для DIY-охладителя Пельтье

Чип TEC и базовый тест

Перед тем, как начать реальное строительство с микросхемой ТЕС, проверьте ее на предмет надлежащего рабочего состояния. Для этого просто подключите красный (+) и черный (-) провода микросхемы TEC (TEC1-12706) к лабораторному источнику питания 1,5 В постоянного тока и оставьте источник питания включенным в течение 10–30 секунд. После этого вы можете проверить микросхему TEC с помощью кончика пальца или цифрового термометра, чтобы убедиться, что одна сторона микросхемы горячая, а другая холодная.Просто отметьте горячую и холодную стороны чипа TEC (например, буквами H и C) с помощью любого перманентного маркера.

Рис. 2: Тестирование микросхемы TEC

Включение

Двигатель охладителя в сборе (микросхема термоэлектрического охладителя, радиатор и вентилятор охлаждения, все в сборе) может питаться от блока / модуля импульсного источника питания (SMPS) 12 В, 6 А +, как показано на рис. 3. Иное , попробуйте аккумулятор SMF 12 В / 7 Ач. Если все в порядке, через несколько секунд на тарелке появятся следы инея.

Рис. 3: 6A-8A, импульсный источник питания 12 В

Обратите внимание, что основная функция микросхемы Пельтье - охлаждение, и микросхемы Пельтье имеют разные номинальные мощности, соответствующие тому, насколько быстро холодная сторона может охладить объект. Другой обычно указываемый фактор - это дельта-Т (dT), которая представляет собой максимальную разницу между температурами с обеих сторон.

Кроме того, чипы Пельтье не работают в соответствии со спецификациями, за исключением случаев, когда есть что-то, что помогает отводить тепло с горячей стороны.Вот почему нужен мощный радиатор. Это окружающий воздух с его температурой, от которой рассеивается тепло.

Итак, собранный и протестированный двигатель-охладитель теперь можно использовать для создания собственного мини-холодильника, кулера для банок или миниатюрного кондиционера. Мы надеемся, что небольшой поиск в Google даст вам интересные идеи по этому поводу.

Контроллеры / драйверы TEC

Иногда требуется специальный контроллер / драйвер ТЕС. Конечно, существует множество устройств для расширенных приложений.На eBay вы можете найти несколько устройств, которые подойдут для этой работы. На рис. 4 показано такое многофункциональное устройство, неожиданно имеющее один канал обратной связи для приема входных сигналов от термистора NTC для стабилизации температуры.

Рис. 4: Контроллер Пельтье sPLC-10

Контроллер ТЕС регулирует ток, подаваемый на микросхему Пельтье, в соответствии с желаемой температурой объекта и фактической измеренной температурой объекта. Чтобы иметь возможность контролировать температуру объекта, вы должны разместить датчик на объекте.Обратите внимание, что важно разместить датчик как можно ближе к критической точке на объекте, где вам нужно поддерживать желаемую температуру.

Поскольку охлаждение радиатора вентилятором снижает тепловое сопротивление радиатора окружающему воздуху, большинство высокопроизводительных контроллеров ТЕС имеют выделенные выходы управления вентиляторами, поддерживаемые методом широтно-импульсной модуляции (ШИМ). Поэтому вентилятор увеличивает тепловые характеристики и уменьшает разницу температур (dT), позволяя использовать радиаторы меньшего размера.

Коэффициент полезного действия

Важным показателем при выборе элемента Пельтье является коэффициент полезного действия (COP). COP определяется как количество тепла, поглощаемое на холодной стороне, деленное на входную мощность элемента Пельтье. Результатом максимального COP является минимальная входная мощность Пельтье. Таким образом, радиатор должен отводить минимальное общее количество тепла. Более низкая температура радиатора приводит к более низкому dT. Таким образом, можно использовать радиаторы меньшего размера, что обеспечивает более компактную конструкцию.С другой стороны, при оптимизации затрат следует использовать конструкцию с более низким COP.

DC или PWM?

Существует два режима питания / контроллера для термоэлектрических охладителей, работающих на эффекте Пельтье: постоянный ток и ШИМ. Хотя во многих ситуациях ШИМ используется для управления элементами Пельтье, большинство производителей элементов Пельтье предлагают режим постоянного тока и прямо не рекомендуют прямое ШИМ-управление элементами Пельтье.

Сообщается, что элементы Пельтье, управляемые ШИМ, всегда менее эффективны, чем приложения, управляемые постоянным током.Еще одна проблема с режимом PWM - это электромагнитные помехи (EMI) в проводке к элементу Пельтье.

Некоторые эксперты рекомендуют использовать ШИМ с L-C фильтром, чтобы получить чистый ток возбуждения на более высоких частотах, в то время как другие предпочитают сравнительно простой режим постоянного тока. В любом случае, согласно документации, для достижения хорошей стабильности важно, чтобы ток возбуждения был постоянным и плавным, с очень низкой пульсацией и шумом. Волны снижают охлаждающую способность элемента Пельтье.

Линейный или SMPS?

Существует два популярных решения для создания необходимого постоянного тока для управления элементами Пельтье - линейное и SMPS.Поскольку элементы Пельтье / линейные блоки питания работают от постоянного тока, линейные блоки питания будут работать оптимально, но они имеют низкий КПД. С другой стороны, блоки SMPS имеют высокий КПД (> 90%), поскольку их электронная конструкция приводит к меньшим потерям. По этой причине не рекомендуется использовать линейные источники питания для управления элементами Пельтье.

Примечания автора

В этой статье рассказывается об основах и некоторых идеях, которые помогут стимулировать воображение и творческие способности.Читатели могут приобрести большинство ключевых компонентов на eBay.in, а модуль SMPS XK2412DC и контроллер Пельтье SPLC-10 - на зарубежных рынках.


Эта статья была впервые опубликована 7 апреля 2018 г. и обновлена ​​17 января 2020 г.

Создание мини-холодильника Пельтье с регулируемой температурой

Обновление: Проект представлен на Hackaday!

Недавно я завершил проект своего холодильника Peltier Mini, и он отлично работает! Он может охладить все, что в него поместится - например, шесть банок по 330 мл - и может опуститься до –2.1 ° C! Посмотрите видео, чтобы узнать, как это работает. Должен сказать, это действительно круто, извините за каламбур!

Он построен с использованием модуля термоэлектрического охладителя Пельтье, который представляет собой керамическую пластину, но с множеством полупроводников p- и n-типа, расположенных последовательно внутри нее. Вот изображение одного:

При включении он действует как тепловой насос, где одна сторона становится очень холодной, а другая - очень горячей. Чтобы использовать охлаждение, необходимо установить радиатор на горячую сторону, чтобы отводить тепло, отводимое с «холодной» стороны.Когда это будет сделано, можно достичь очень низких температур. При работе от 12 В и 3,5 А я измерял около –15 ° C на голой стороне, хотя можно было бы похолодать с большим рассеиванием тепла на горячей стороне и более мощным модулем охлаждения Пельтье.

С установленными радиаторами (обязательно используйте термопасту!) И выбранным подходящим корпусом из полистирола все идеально сочетается друг с другом и отлично работает.

Для контроля температуры был приобретен терморегулятор на eBay, вот как он выглядит установленным:

Питается от источника питания 12 В, релейный выход переключает модуль охлаждения Пельтье и вентиляторы и может достаточно хорошо поддерживать температуру.Его термисторный зонд расположен внутри холодильника и предназначен для считывания температуры, как показано здесь (цилиндрический зонд слева):

Я запитал его от модифицированного блока питания ATX от старого компьютера для выхода 12 В. Холодильник потребляет около 3,5 А. при включенном модуле Пельтье.

Используемые ресурсы

  • Модуль охлаждения Пельтье: eBay
  • Регулятор температуры: eBay
  • Радиаторы - из старых компьютеров и электроники, в компьютерных магазинах
  • Алюминиевые дистанционные блоки - извлечены из старого сломанного кемпингового холодильника на базе Пельтье
  • Источник питания - см. Ниже

Я бы порекомендовал блок питания 12 В, способный обеспечивать ток 5 А, поскольку, как правило, работать с источниками питания почти на полную мощность в течение длительных периодов времени - плохая идея, поэтому 5 А - хороший показатель, это не должно быть слишком сложно найти; На самом деле я использовал блок питания ATX для ПК, который я модифицировал, чтобы выдавать выходное напряжение 12 В, которое можно найти на любом настольном компьютере или в компьютерных магазинах. Инструкции по изменению. Они могут выдавать> 10 А - более чем достаточно для этого проекта - на самом деле, один может работать с двумя или тремя кулерами Пельтье.

Заключение

Этот проект отлично зарекомендовал себя, хотя многие проекты холодильников Пельтье терпят неудачу, так как не достигают желаемой температуры. Распространенная проблема заключается в отсутствии надлежащей изоляции или в том, что корпус слишком большой для размера модуля Пельтье, который они используют - не увеличивайте размер контейнера.

К сожалению, эта система далеко не так эффективна, как стандартная холодильная установка с компрессором и т. Д., однако он очень дешевый и простой в сборке, а также практически бесшумный.

Для меня он выполняет свою работу, и он уже хорошо себя зарекомендовал в походе! Огромный успех.

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus. комментарии предоставлены

Самодельный суперкулер своими руками - RMCybernetics

Целью этого проекта было создание простого устройства, способного сохранять компоненты как можно более прохладными, используя общие детали и материалы. Показанное здесь устройство способно поддерживать температуру приблизительно -50 ° C.

На изображении слева показана открытая поверхность теплового насоса Пельтье, который обычно находится под хорошо изолированной защитной оболочкой с металлическим основанием.

Некоторые тепловые насосы Пельтье установлены на большом радиаторе (с вентилятором) и окружены изоляционным материалом, за исключением холодной поверхности. Используя термоэлектрический эффект элементов Пельтье, тепло может быстро отводиться от этой поверхности, но только до тех пор, пока радиатор может рассеиваться в окружающем воздухе.Большой радиатор и вентилятор можно найти в компьютерных магазинах, поскольку они необходимы для охлаждения процессора вашего компьютера.

Простое приклеивание компонента к поверхности теплового насоса обеспечит достаточно эффективное охлаждение, но только при наличии большой площади соприкасающейся поверхности. Для компонентов более округлой или неровной формы, таких как лазерные диоды, можно использовать очень холодную жидкость для окружения устройства. Эта жидкость должна выдерживать очень низкие температуры без замерзания и быть очень летучей (легко испаряется).Что-то вроде жидкого азота или гелия было бы замечательно, но это не то, что вы можете просто купить в местном хозяйственном магазине. В этом проекте используется «Морозильный спрей», который обычно можно найти в магазинах, торгующих сантехническими принадлежностями. Этот спрей быстро испаряется при контакте с объектами комнатной температуры, отводящими от него тепло. Медленно распыляя Freezer Spray в небольшой контейнер, такой как крышка, можно собрать его как жидкость. Жидкость можно налить в небольшой металлический контейнер, который стоит на поверхности холодного теплового насоса.Этот металлический контейнер также окружен изоляционным материалом, например полистиролом.

Когда тепловые насосы и вентилятор работают, должна быть возможность предотвратить испарение жидкости, позволяя погружать компоненты в воду для охлаждения.

Для большинства тепловых насосов / термоэлектрических модулей Пельтье требуется нестандартное напряжение постоянного тока (например, 8,4). Хотя такое устройство будет нормально работать при более низком напряжении, вы не сможете получить весь охлаждающий потенциал элемента Пельтье.Хороший способ питания этих устройств - использовать широтно-импульсную модуляцию, чтобы вы могли точно регулировать среднюю мощность, протекающую через устройство. Наш модулятор импульсов мощности является идеальным источником питания для модулей Пельтье.

Доступные детали: тепловые насосы, термопара, схемы управления питанием, БП, радиаторы

Простой контур холодильника Пельтье | Самодельные схемные проекты

В этом посте мы узнаем о простой процедуре создания простого холодильника с использованием устройства Пельтье для создания необходимого охлаждающего эффекта внутри холодильника.

Как работает устройство Пельтье

Все мы знакомы с устройством Пельтье и знаем, как оно работает.

Устройство Пельтье - это двухпроводное полупроводниковое устройство, имеющее две поверхности, которые генерируют на них горячую и холодную температуру в ответ на электричество, подаваемое на его клеммы.

В основном он работает по принципу термоэлектрического эффекта (противоположного эффекту Зеебека), когда разность потенциалов используется для создания или создания горячей и холодной температур на двух концах разнородной металлической сборки.

Устройство Пельтье имеет две клеммы в виде концов проводов, которые необходимо подключить к источнику напряжения с высоким содержанием тока.

Подача напряжения мгновенно приводит к тому, что одна поверхность устройства становится горячей, а другая очень быстро остывает.

Однако с горячим концом нужно быстро обращаться, чтобы тепло не достигало более высоких уровней, что может полностью затруднить процесс нагрева и охлаждения и разрушить само устройство.

Следовательно, горячая поверхность должна быть прикреплена с помощью тяжелых теплоотводящих материалов, таких как алюминий или медь подходящих размеров.

Как построить простой холодильник с использованием устройства Пельтье

Простая конструкция простой схемы холодильника Пельтье, показанная на рисунке, демонстрирует рассмотренную выше установку, где два таких устройства надлежащим образом закреплены алюминиевыми пластинами для излучения разной степени температуры от их соответствующие стороны.

Пластины, ответственные за создание охлаждающего эффекта, должны быть заключены внутри хорошо изолированного корпуса, состоящего из термоколяски, пенополиуретана и т. Д.

Внутренняя камера может использоваться для хранения бутылок с водой или пакетов с водой по желанию.

Горячие поверхности радиатора должны быть открыты в наружном воздухе для излучения и для контроля температуры «горячих» концов устройства, см. Рисунок.

Полная схема для понимания того, как сделать простой холодильник Пельтье в домашних условиях.

Рабочие характеристики Пельтье

  • Температура горячей стороны (ºC) 25ºC / 50ºC
  • Qmax (Вт) = 50/57
  • Delta Tmax (ºC) = 66/75
  • Imax (Ампер) = 6.4 / 6,4
  • Вмакс (В) = 14,4 / 16,4
  • Сопротивление модуля (Ом) = 1,98 / 2,30

Видео-демонстрация

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, схемотехник / конструктор печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Экспериментальное и численное исследование термоэлектрических охладителей для сравнения холодильников воздух-вода и воздух-воздух

  • 1.

    Тан FL, Fok SC. Методика определения размеров и выбора термоэлектрических охладителей от различных производителей ТЭО при проектировании системы охлаждения. Energy Convers Manage. 2008. 49 (6): 1715–23. https://doi.org/10.1016/j.enconman.2007.11.001.

    CAS Статья Google ученый

  • 2.

    Дребущак В.А. Эффект Пельтье. J Therm Anal Calorim. 2008; 91 (1): 311. https://doi.org/10.1007/s10973-007-8336-9.

    CAS Статья Google ученый

  • 3.

    Чанг Ю.В., Чанг СС, Кэ MT, Чен С.Л. Термоэлектрический модуль воздушного охлаждения электронных устройств. Appl Therm Eng. 2009. 29 (13): 2731–7. https://doi.org/10.1016/j.applthermaleng.2009.01.004.

    Артикул Google ученый

  • 4.

    Чжао Д., Тан Г. Обзор термоэлектрического охлаждения: материалы, моделирование и приложения. Appl Therm Eng. 2014; 66 (1–2): 15–24. https://doi.org/10.1016/j.applthermaleng.2014.01.074.

    CAS Статья Google ученый

  • 5.

    Navarro-Peris E, Corberan JM, Ancik Z. Оценка потенциальной рекуперации тепловых потерь компрессора для повышения эффективности холодильных систем с помощью термоэлектрической генерации. Appl Therm Eng. 2015; 89: 755–62. https://doi.org/10.1016/j.applthermaleng.2015.06.033.

    Артикул Google ученый

  • 6.

    Zhang HY. Общий подход к оценке и оптимизации термоэлектрических охладителей. Int J Refrig. 2010. 33 (6): 1187–96.https://doi.org/10.1016/j.ijrefrig.2010.04.007.

    Артикул Google ученый

  • 7.

    Yin E, Li Q, Xuan Y. Анализ теплового сопротивления и оптимизация гибридной фотоэлектрической-термоэлектрической гибридной системы. Energy Convers Manage. 2017; 143: 188–202. https://doi.org/10. 1016/j.enconman.2017.04.004.

    Артикул Google ученый

  • 8.

    Khanlari A, Sözen A, Variyenli Hİ.Моделирование и экспериментальный анализ характеристик теплопередачи в пластинчатых теплообменниках с использованием наножидкости TiO2 / вода. Int J Numer Методы теплового потока жидкости. 2018. https://doi.org/10.1108/HFF-05-2018-0191.

    Артикул Google ученый

  • 9.

    Ханлари А., Сезен А., Вариенли ХИ, Гюру М. Сравнение характеристик теплопередачи TiO2 / деионизированной воды и наножидкости каолина / деионизированной воды в пластинчатом теплообменнике.Теплопередача Res. 2019; 50 (5): 435–50. https://doi.org/10.1615/HeatTransRes.2018026288.

    Артикул Google ученый

  • 10.

    Соланги К.Х., Шариф С., Низамани Б. Влияние материала трубки на конвективную теплопередачу различных наножидкостей. J Therm Anal Calorim. 2019. https://doi.org/10.1007/s10973-019-08835-z.

    Артикул Google ученый

  • 11.

    Манай Э., Мандев Э.Экспериментальное исследование смешанной конвекции теплопереноса наножидкостей в круглом микроканале с разными углами наклона. J Therm Anal Calorim. 2019; 135 (2): 887–900. https://doi.org/10.1007/s10973-018-7463-9.

    CAS Статья Google ученый

  • 12.

    Гекчек М., Сахин Ф. Экспериментальное исследование характеристик мини-канального термоэлектрического холодильника с водяным охлаждением. Case Stud Therm Eng. 2017; 10: 54–62. https: // doi.org / 10.1016 / j.csite.2017.03.004.

    Артикул Google ученый

  • 13.

    Min G, Rowe DM. Экспериментальная оценка прототипов термоэлектрических бытовых холодильников. Appl Energy. 2006. 83 (2): 133–52. https://doi.org/10.1016/j.apenergy.2005.01.002.

    CAS Статья Google ученый

  • 14.

    Cheng YH, Shih C. Максимизация охлаждающей способности и COP двухступенчатых термоэлектрических охладителей с помощью генетического алгоритма.Appl Therm Eng. 2006. 26 (8–9): 937–47. https://doi.org/10.1016/j.applthermaleng.2005.09.016.

    CAS Статья Google ученый

  • 15.

    Чаглар А. Оптимизация условий эксплуатации термоэлектрического холодильника и анализ его производительности при оптимальных условиях. Int J Refrig. 2018; 96: 70–7. https://doi.org/10.1016/j.ijrefrig.2018.09.014.

    Артикул Google ученый

  • 16.

    Тан Х, Фу Х, Ю Дж. Оценка оптимальной температуры охлаждения одноступенчатого термоэлектрического охладителя с использованием второго закона термодинамики. Appl Therm Eng. 2017; 123: 845–51. https://doi.org/10.1016/j.applthermaleng.2017.05.182.

    Артикул Google ученый

  • 17.

    Manikandan S, Kaushik SC, Yang R. Модифицированный импульсный режим термоэлектрических охладителей для систем охлаждения зданий. Energy Convers Manage. 2017; 140: 145–56. https: // doi.org / 10.1016 / j.enconman.2017.03.003.

    Артикул Google ученый

  • 18.

    Энеску Д., Чоча А., Мацца А., Руссо А. Решения на основе термоэлектрических холодильников в гуманитарном контексте. Оценка Sustain Energy Technol. 2017; 22: 134–49. https://doi.org/10.1016/j.seta.2017.02.016.

    Артикул Google ученый

  • 19.

    Dimri N, Tiwari A, Tiwari GN. Тепловое моделирование полупрозрачного фотоэлектрического теплового (PVT) с коллектором термоэлектрического охладителя (TEC).Energy Convers Manage. 2017; 146: 68–77. https://doi.org/10.1016/j.enconman.2017.05.017.

    Артикул Google ученый

  • 20.

    Ван П., Ян Б., Бар-Коэн А. Термоэлектрические охладители с улучшенными мини-контактами для охлаждения горячих точек на кристалле. Heat Transfer Eng. 2009. 30 (9): 736–43. https://doi.org/10.1080/01457630802678391.

    CAS Статья Google ученый

  • 21.

    Fattahpour Moazzez A, Naja G, Ghobadian B, Hoseini S.Численное моделирование и экспериментальное исследование системы воздушного охлаждения с использованием термоэлектрической системы охлаждения. J Therm Anal Calorim. 2019. https://doi.org/10.1007/s10973-019-08899-x.

    Артикул Google ученый

  • 22.

    Manikandan S, Selvam C, Praful PPS, Lamba R, Kaushik SC, Zhao D, Yang R. Новый метод улучшения тепловых характеристик термоэлектрического охладителя с использованием материалов с фазовым переходом. J Therm Anal Calorim. 2019. https: // doi.org / 10.1007 / s10973-019-08353-y.

    Артикул Google ученый

  • 23.

    Афшари Ф., Заварах Х.Г., Сахин Б., Грифони Р.С., Корваро Ф., Маркетти Б., Полонара Ф. О численных методах; оптимизация решения CFD для оценки потока жидкости вокруг объекта пробы при низких числах Re. Math Comput Simul. 2018; 152: 51–68. https://doi.org/10.1016/j.matcom.2018.04.004.

    Артикул Google ученый

  • 24.

    Abbaspour M, Радманеш АР, Солтани MR. Нестационарное обтекание профилей морских ветряных турбин и аэродинамические нагрузки с расчетным гидродинамическим моделированием. Int J Environ Sci Technol. 2016; 13 (6): 1525–40. https://doi.org/10.1007/s13762-016-0995-2.

    Артикул Google ученый

  • 25.

    Anyanwu EE, Ogueke NV. Методика термодинамического расчета твердого адсорбционного солнечного холодильника. Возобновляемая энергия. 2005. 30 (1): 81–96. https: // doi.org / 10.1016 / j.renene.2004.05.005.

    CAS Статья Google ученый

  • 26.

    Afshari F, Comakli O, Karagoz S, Zavaragh HG. Термодинамическое сравнение теплового насоса и холодильного устройства, использующего несколько хладагентов. Сбор энергии. 2018; 168: 272–83. https://doi.org/10.1016/j.enbuild.2018.03.037.

    Артикул Google ученый

  • 27.

    Де Марчи Н.И., Падилья А, Скалон В.Л.Холодильник КС с теплоаккумулятором. Appl Therm Eng. 2009. 29 (11–12): 2358–64. https://doi.org/10.1016/j.applthermaleng. 2008.12.003.

    CAS Статья Google ученый

  • 28.

    Jugsujinda S, Vora-ud A, Seetawan T. Анализ характеристик термоэлектрических холодильников. Процедура Eng. 2011; 8: 154–9. https://doi.org/10.1016/j.proeng.2011.03.028.

    Артикул Google ученый

  • 29.

    Abdul-Wahab SA, Elkamel A, Al-Damkhi AM, Ishaq A, Al-Rubai'ey HS, Al-Battashi AK, Chutani MU. Разработка и экспериментальное исследование портативного солнечного термоэлектрического холодильника. Возобновляемая энергия. 2009. 34 (1): 30–4. https://doi.org/10.1016/j.renene.2008.04.026.

    Артикул Google ученый

  • 30.

    Мирманто М., Сяхрул С., Вирдан Ю. Экспериментальные характеристики термоэлектрического холодильника с вариациями термоэлектрического положения.Eng Sci Technol Int J. 2019; 22 (1): 177–84. https://doi.org/10.1016/j.jestch.2018.09.006.

    Артикул Google ученый

  • 31.

    Mirmanto M, Sayoga IMA, Sutanto R, Alit IB, Nurchayati N, Mulyanto A. Экспериментальные характеристики холодильного бокса с использованием двух различных блоков отвода тепла: радиатора-ребра-вентилятора и тепловой трубки с двойным вентилятором. Передний теплообменник (FHMT). 2018. https://doi.org/10.5098/hmt.10.34.

    Артикул Google ученый

  • 32.

    Мартинес А., Астрейн Д., Родригес А., Арангурен П. Усовершенствованная вычислительная модель для холодильников на основе эффекта Пельтье. Appl Therm Eng. 2016; 95: 339–47. https://doi.org/10.1016/j.applthermaleng.2015.11.021.

    Артикул Google ученый

  • 33.

    Афшари Ф., Заварах Х.Г., Ди Никола Дж. Численный анализ шаровых турбулизаторов в трубчатых теплообменниках с расчетным гидродинамическим моделированием. Int J Environ Sci Technol. 2019; 16 (7): 3771–800.https://doi.org/10.1007/s13762-018-2012-4.

    CAS Статья Google ученый

  • IRJET-Запрошенная вами страница не найдена на нашем сайте

    IRJET приглашает статьи из различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 2 (февраль-2021)

    Отправить сейчас


    IRJET, выпуск 8 1 января 2021 г. Публикация продолжается ...

    Обзор статей


    Получено IRJET "Импакт-фактор научного журнала: 7.529 "на 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 2 ( Февраль-2021)

    Отправить сейчас


    IRJET Vol-8 Выпуск 1, январь 2021 Публикация в процессе ...

    Обзор статей


    Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 2 ( Февраль-2021)

    Отправить сейчас


    IRJET Vol-8 Выпуск 1, январь 2021 Публикация в процессе ...

    Обзор статей


    Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 2 ( Февраль-2021)

    Отправить сейчас


    IRJET Vol-8 Выпуск 1, январь 2021 Публикация в процессе ...

    Обзор статей


    Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 2 ( Февраль-2021)

    Отправить сейчас


    IRJET Vol-8 Выпуск 1, январь 2021 Публикация в процессе ...

    Обзор статей


    Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 2 ( Февраль-2021)

    Отправить сейчас


    IRJET Vol-8 Выпуск 1, январь 2021 Публикация в процессе . ..

    Обзор статей


    Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 2 ( Февраль-2021)

    Отправить сейчас


    IRJET Vol-8 Выпуск 1, январь 2021 Публикация в процессе ...

    Обзор статей


    Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 2 ( Февраль-2021)

    Отправить сейчас


    IRJET Vol-8 Выпуск 1, январь 2021 Публикация в процессе ...

    Обзор статей


    Получено IRJET "Фактор влияния научного журнала: 7. 529 "на 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.


    Самодельный охладитель Пельтье с регулятором температуры DIY

    Давайте посмотрим, как построить термоэлектрик Мини-холодильник Пельтье с модулем TEC1-12706 и переключателем контроля температуры W1209

    Для этого проекта я использовал свой блок питания ATX с коммутационной платой ATX для создания самодельного мини-холодильника или холодильника Пельтье с цифровым термостатом (W1209 ).

    Идея пришла мне в голову, когда я искал дешевый термоэлектрический холодильник своими руками. Вместо классического компрессора в этих холодильниках для охлаждения используются модули Пельтье. Основное преимущество этих устройств заключается в том, что в них нет движущихся частей, нет хлорфторуглеродов (CFC), они управляются изменением подаваемого тока, они имеют более длительный срок службы и их легко заменить, если они когда-либо сломаются.

    Проверьте эти модули Пельтье TEC12706 на Amazon (филиал).

    Что такое термоэлектрический модуль Пельтье TEC-12706?

    Эти модули Пельтье в основном представляют собой керамический квадрат, содержащий два разных типа полупроводников.Модуль Пельтье действует как тепловой насос, когда к модулю подается электрический ток. Одна сторона Пельтье охлаждается, а другая нагревается. Есть два основных типа модулей, использующих эффект Пельтье; термоэлектрический охладитель (ТЭО) и термоэлектрический генератор (ТЭГ).

    ТЭГ может выдерживать более высокие температуры и имеет тенденцию быть более эффективным при большей разнице температур между горячей и холодной стороной. Эти модули в основном используются для генерации электрического тока путем нагрева одной стороны при сохранении холодной другой стороны.Они коммерчески используются для создания тепловых вентиляторов для дровяной печи. Для получения дополнительной информации о ТЭГах прочтите мой другой пост о термоэлектрических генераторах. С другой стороны, модуль Пельтье, который я буду использовать в этом проекте, представляет собой термоэлектрический охладитель (ТЕС). Существуют различные типы TEC, и я решил использовать TEC1 12706.

    Для вашей информации, TE относится к термоэлектрическим. C обозначает нормальный размер по сравнению с маленьким размером (S). Цифра 1 представляет номер стадии, которая обычно равна единице.Следующие числа используются для определения количества пар и текущего рейтинга. Число 127 означает, что имеется 127 пар полупроводников. Чем выше это число, тем более проводящим и эффективным будет этот модуль. Последнее число 06 указывает на текущую мощность этого модуля Пельтье. В этом случае номинальный ток TEC1-12706 составляет 6 ампер. Для получения дополнительной информации об этих устройствах Пельтье, не стесняйтесь читать больше в Википедии.

    Насколько эффективны термоэлектрические модули Пельтье TEC-12706?

    Эта эффективность модуля зависит от разницы температур между горячей и холодной сторонами блока Пельтье. Эти модули TEC более эффективны, когда разница температур между обеими сторонами ближе друг к другу. Таким образом, важно эффективно рассеивать тепло и холод, производимые с каждой стороны.

    Для этого проекта я использую радиаторы, которые я взял со своего старого компьютера, но вы можете использовать радиаторы любого типа, какие только сможете найти. Для большей энергоэффективности радиаторы и модуль Пельтье следует собирать с использованием термопасты или теплопроводных силиконовых прокладок. Таким образом, тепло и холод будут беспрепятственно рассеиваться на радиаторах и увеличивать эффективность охладителя Пельтье.Я также использую компьютерные вентиляторы, чтобы рассеивать энергию на обоих радиаторах. Я использовал горячий клей, чтобы закрепить вентиляторы. Меньший нужно разместить над маленьким радиатором. Я использовал вентилятор 24 В для внутренней стороны кулера, хотя я использую источник питания 12 В. Таким образом снижается скорость вращения вентилятора и снижается выделяемое им тепло. Таким образом, ваш холодильник станет немного более эффективным.

    Изготовление самодельного мини-холодильника Пельтье с использованием модуля Пельтье TEC-12706

    Обязательно проверьте модуль Пельтье, прежде чем все подсоединять.Вы можете использовать батарею на 1,5 В, чтобы увидеть, какая сторона горячая, а холодная. Вы должны подключить большой радиатор и вентилятор к горячей стороне и использовать меньший радиатор и меньший вентилятор для холодной стороны. Чтобы построить мини-холодильник Пельтье, я использовал старую транспортировочную коробку из пенополистирола, которая была у меня под рукой. Опять же, чем больше утеплитель, тем эффективнее будет ваш самодельный холодильник. Я выбрал это, потому что было легко разрезать крышку и поместить в нее термоэлектрический модуль Пельтье.

    AliExpress.com Товар - Элемент Пельтье TEC1-12706 термоэлектрический модуль Пельтье 12706 TEC 12V DIY холодильник Cooler Peltier TEC1-12706 diy electronic

    Использование цифрового термостата W1209 для управления температурой вашего самодельного холодильника Пельтье

    Для управления температура моего самодельного холодильника Пельтье, я использую цифровой термостат W1209. Этот переключатель контроля температуры дешев и прост в использовании. Вы можете установить желаемую температуру с точностью до 0,1 градуса. Датчик будет контролировать питание, включая и выключая модуль Пельтье в зависимости от настроек. Проверьте схему проводов в конце этого поста, чтобы увидеть, как все подключить к устройству Пельтье и источнику питания. Модуль Пельтье TEC-12706 теоретически может использовать до 6 ампер, поэтому для него необходим хороший источник питания. Я использовал старый блок питания ATX от своего компьютера и преобразовал его в настольный блок питания с помощью переходника платы ATX.

    Эффективность самодельного кулера Пельтье

    Я использовал горячий клей для крепления вентиляторов. Меньший нужно разместить над маленьким радиатором. Я использовал вентилятор 24 В для внутренней стороны кулера, хотя я использую источник питания 12 В. Таким образом снижается скорость вращения вентилятора и снижается выделяемое им тепло. Таким образом, ваш холодильник станет немного более эффективным. Вы можете ожидать разницу в температуре кулера и окружающей среды на 10-15 градусов Цельсия. По Фаренгейту она упала с 70 до 50 градусов.

    Общие выводы о самодельном мини-холодильнике Пельтье

    Этот кулер явно не так эффективен, как классический компрессорный холодильник, но это крутой электронный гаджет, дешевый и простой в сборке! Проверьте мою коммутационную плату ATX Instructables или мое видео на YouTube, чтобы получить дополнительную информацию о лабораторном блоке питания, используемом в этом проекте, и о том, как выполнить преобразование блока питания вашего компьютера ATX. Надеюсь, вы найдете эту информацию полезной.

    Материал, необходимый для этого проекта самодельного кулера

    Самодельный холодильник Пельтье:

    - Модуль Пельтье TEC1 12706 (eBay) (AliExpress) (Amazon)
    - Переключатель контроля температуры W1209 цифровой термостат (eBay) (AliExpress) (Amazon)
    - Теплопроводящая силиконовая прокладка (eBay) (AliExpress)
    - 8 см Компьютерный вентилятор (eBay) (AliExpress)
    - Компьютерный вентилятор 4 см 24 В (eBay) (AliExpress)
    - Транспортная коробка из пенопласта (или кулер любого типа, который у вас есть)
    -Маленькие и большие радиаторы от старого компьютера или любых радиаторов, которые могут быть у вас
    -Электрические провода (я использую провода AWG14 и кабели Dupont)
    -Пистолет для горячего клея

    Преобразование блока питания ATX в лабораторный стол:

    -ATX Плата Breakout Board (eBay) (AliExpress)
    -Блок питания ATX (eBay)

    Пожалуйста, посетите мою страницу с инструкциями, чтобы узнать больше об этом холодильнике Пельтье своими руками.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
