Включение лампочки двумя выключателями. Два выключателя на одну лампочку. | Ремонт квартир, помещений

Два выключателя на одну лампочку.

1 лампа и 2 выключателя.

1. Эти выключатели еще называют «переключатель на два направления». Подключаются следующим образом: к первому (любому) переключателю приходит фаза, затем из него выходят два проводника (для его подключения можно использовать трехжильный кабель). Эти проводники будут поочередно подавать фазу на второй переключатель — то по одному проводнику, то по второму — в зависимости от его положения.

Второй переключатель подключаем наоборот — те две жилы, которые вышли из первого переключателя, подключаем на вход, а выход — уже к нагрузке (лампочке). Ноль на нагрузку берем с общей шины жилого дома, например из распределительной коробки.

Таким образом, включив первый переключатель, фаза подается по одной из отходящих линий на второй переключатель, а через него уже на нагрузку.

Далее нажав на второй переключатель, мы переключаем фазу с первого подходящего проводника на второй, где её нет — свет выключается.

Включить свет можно как с первого, так и со второго переключателя.

2. Фаза (первый провод) подходит к среднему контакту лампочки, от её цоколя идёт на контакты двух переключателей, переключающие контакты обоих переключателей закорачиваются друг с другом (второй провод), оставшиеся два контакта переключателей соединяются и выходят к нулю (третий провод). Трех проходная схема.


Пример: коридор, один переключатель в начале — другой в конце. Входим — включаем, проходим — выключаем, а назад — наоборот.

3. Можно использовать два тумблера, спрятать в кабель-канале, рядом с каждым поставить два светодиода (неонку), чтобы ночью было видно тумблер.

Во всех включателях поставить неонки (конечно через сопротивление).

В продаже есть переключатели, на них нарисована схема подключения.

Схема предельно проста, но провода много уходит (тройной провод на 1 выключатель).


Как подключить люстру на два выключателя: видео, фото

Включение и отключение люстры из двух различных точек помещения часто бывает очень удобным и разумным способом ее подключения. Для реализации такой схемы необходимо использовать специальные проходные выключатели, отличающиеся от обычных наличием трех контактов. В данной статье рассмотрим схему, как подключить люстру на два выключателя, и порядок проведения работ.

Схема подключения

Для того чтобы подключить люстру на два выключателя, необходимо произвести соединение всех элементов по схеме, указанной на рисунке. Проходной выключатель имеет 3 контакта: один общий вывод для подключения к питающей сети или люстре и два контакта для соединения проходных выключателей между собой.

Все соединения проводов осуществляются только через распределительную коробку, на которую в первую очередь подается «фаза» и «ноль» от питающей сети. Такой подход обеспечит возможность замены поврежденного провода и облегчит поиск неисправности в проводке при необходимости.

Из распределительной коробки нулевой провод может подаваться сразу на люстру, так как проходной выключатель не требует соединения с нулевым проводом (как и любой другой выключатель для осветительных приборов). На общий контакт одного из проходных выключателей подается фазный провод, а два остальные контакта каждого из выключателей соединяются между собой через распределительную коробку, как указано на схеме. Общий вывод второго выключателя подключается к «фазе» люстры.

Сравните цены на установку выключателей — скидки до 40%.

Пошаговая инструкция

  1. Перед началом любых электромонтажных работ необходимо снять подачу напряжения, для чего отключаются оба вводных автомата, а отсутствие напряжение проверяется щупом или мультиметром.
  2. В первую очередь, необходимо выбрать место размещения распределительной коробки, которая должна располагаться таким образом, чтобы трасса проводов для подключения обоих проходных выключателей, была оптимальна. В выбранном месте зубилом пробивается место под расположение коробки, которая «сажается» на гипс, цемент или шпаклевку.
  3. После этого необходимо на стене разметить трассы проводов для осуществления всех подключений, указанных на схеме. В случае выбора укладки проводов скрытым способом, необходимо выштробить в стенах углубления под их расположение. В противном случае можно воспользоваться пластиковыми каналами, которые крепятся непосредственно к стене и повышают безопасность эксплуатации электропроводки.
  4. После установки распределительной коробки, необходимо к ней подвести провода с распределительного щитка (фазу и ноль), уложив их в подготовленные каналы.
  5. После этого, выполняется соединение контактов проходных выключателей между собой.
  6. В последнюю очередь фазный провод от одного из выключателей подается на люстру.
  7. После выполнения всех соединений можно включить автоматы и проверить работоспособность схемы подключения.



Советы:

  • Для того чтобы подключить люстру на два выключателя лучше всего использовать медные провода сечением 1 или 1,5 кв.мм. Такой провод однозначно подойдет по сечению и будет удобен в работе при соединении двух участков между собой.
  • Для соединения проводов можно использовать обычную скрутку или специальные соединительные клеммы.
  • При подключении выключателей необходимо всегда выполнять проверку, какой провод подается на выключатель. Это должен быть ТОЛЬКО фазный провод, в противном случае при выключении выключателя люстра погаснет, но останется под напряжением, что не позволит безопасно провести ремонтные работы или замену лампочек.

Также вас может заинтересовать информация о том как правильно подсоединить выключатель.



Видео по подключению люстры на два выключателя

Схема подключения проходного выключателя с 2-х мест, а также с 3-х и 4-х

Часто ли вы, ложась спать, сожалели о том, что выключатель света находится возле двери, а не у изголовья кровати?

Доводилось ли вам идти по узкому коридору своей прихожей в кромешной темноте, чтобы включить свет на другом его конце? Вы живете в собственном двухэтажном доме, и вам лень бегать с одного этажа на другой, чтобы включить/выключить свет на лестнице?

Если все или что-то из вышеизложенного – про вас, советуем вам присмотреться к так называемым проходным выключателям.

Проходные выключатели

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Иными словами, при такой схеме вы будете иметь два выключателя на одну лампочку.

Основное принципиальное отличие проходных выключателей от обычных одноклавишных заключается в количестве контактов. В то время, как у одноклавишных выключателей их два – на вход и выход, их проходные собратья имеют 3 контакта. Поэтому проходной выключатель, по своей сути, является не выключателем, а переключателем, перекидывающим электрическую цепь с одного рабочего контакта на другой.

На первый взгляд может показаться, что проходные выключатели работают по тому же принципу, что и двухклавишные, которые также имеют 3 контакта. Однако это не совсем так: при замыкании одного из контактов проходного переключателя, замыкается и другой, а положение, в котором обе цепи разомкнуты у нее просто отсутствует. Оба этих факта не имею никакого отношения к двухклавишным выключателям.

Проходные выключатели могут быть не только механическими, но и электронными, в частности сенсорными. Такие модели имеют более стильный вид и широкое многообразия дизайнерских решений. Современные сенсоры обладают высокой чувствительностью и срабатывают еще до прикосновения – достаточно всего лишь поднести руку на расстояние нескольких сантиметров от выключателя.

Проходные выключатели

Проходные выключатели могут также предусматривать возможность включения и выключения осветительных приборов посредством пульта дистанционного управления.

Как подключить проходной выключатель: схема подключения

Подключение проходного выключателя на 2 точки

Схема подключения проходного выключателя на 2 точки представлена на рисунке, по которому не сложно понять принцип ее работы и организации. При положении переключателей, изображенном на схеме, цепь разомкнута, т.е. светильник выключен. При нажатии на клавишу одного из переключателей, то есть при изменении его положения, цепь замкнется, запитав светильник, и лампочка в нем загорится.

Руководствуясь схемой подключения проходного выключателя с двух мест, можно произвести монтаж такой системы у себя дома.

На заметку. Учитывая сферу применения подобных схем, их еще называют коридорными схемами освещения.

Основные правила сборки такой схемы:

  • фазный провод с автомата должен идти на общий проводник первого переключателя и выходить с общего проводника второго переключателя на прибор освещения;
  • два других(вспомогательных) проводника, должны соединяться между собой в распределительной коробке;
  • нулевая фаза изаземление подаются напрямую на прибор освещения, минуя выходные переключатели.

Но для начала необходимо установить сам выключатель. Если снять с него клавишу и накладные рамки,вашему вниманию представятся три контактных клеммы. Нужно выяснить, какая из них является общей. Наиболее добросовестные производители проходных выключателей изображают на обратной стороне своих изделий схемы, по которым легко определить, где находится общая клемма.

Если же переключатель не снабдили этим приятным и облегчающим установку бонусом,можно воспользоваться тестером для так называемой прозвонки электрической цепи или специальной индикаторной отверткой с батарейкой.

Важно! Щупами тестера нужно поочередно прикасаться к каждому из контактов, изменяя положение клавиши переключателя. Клемма, на которой тестер при любом положении клавиши будет подавать сигнал (или показывать «ноль» — в зависимости от модели тестера), и будет являться общей.

На общую клемму подсоединяется фаза питающего кабеля. На две другие клеммы подключаются, соответственно, два оставшихся провода. Далее выключатель собирается и монтируется в подрозетнике.

Алгоритм подключения второго выключателя точно такой же. Резюмируя вышеизложенное, можно привести данный алгоритм к такому виду:

  1. поиск общего контакта,
  2. подключение к нему фазного проводника,
  3. соединение двух других контактов с двумя другими проводами.

Далее необходимо осуществить подключение проводов к распределительной коробке. В нее должны заходить:

  • питающий кабель из автомата освещения распределительного щитка,
  • кабель на первый выключатель,
  • кабель на второй выключатель,
  • кабель осветительный прибор.

Начинать подключение целесообразно с нулевых проводников. Нулевую жилу с кабеля автомата, стоящего на вводе, необходимо соединить с «нулем», отходящим на светильник. При наличии в схеме заземления – соединяем все жилы заземляющего проводника. По аналогии с манипуляциями, производимыми над нулевыми проводами, «землю» с вводного кабеля объединяем с «землей» кабеля, идущего к осветительному прибору, подключая его к корпусу светильника.

Далее производим подключение фазных проводников. Фазу кабеля на вводусоединяем с фазой кабеля, идущего на общую клемму первого проходного выключателя. Общий же провод со второго проходного выключателя соединяем с фазной жилой кабеля, идущего к светильнику.

Если вы успешно справились с вышеописанными манипуляциями, то теперь остается только соединить между собой второстепенные жилы первого и второго выключателей.

Когда схема подключения проходного выключателя с двух мест полностью собрана, можно подать напряжение в сеть и проверить работоспособность системы освещения.

Подключение проходного выключателя на 3 точки

Схема подключения проходного выключателя на 3 точки, как понятно из ее названия, позволяет управлять освещением в комнате из трех мест. Например, вы сможете включить свет в начале и в конце коридора, а также на выходе из комнаты, дверь в которую расположена в середине коридора.

На три точки

Существуют также схемы подключения проходных выключателей с 4-х и более мест, но собираются они по тому же принципу, что и трехточечная. Подобные схемы нашли применения также на лестничных площадках многоэтажных зданий.

Итак, для обеспечения функционирования схемы проходных выключателей с трех мест понадобятся не только два проходных выключателя, но и один перекрестный.

На заметку. Перекрестные выключатели имеют не три контакта, как проходные, а четыре. Такая конструкция позволяет единовременно включать и выключать по два контакта. Следовательно, посредством такого выключателя одновременно замыкаются или размыкаются две питающие линии.

Принципиальным отличием перекрестных выключателей от их проходных коллег является тот факт, что перекрестные модели не могут использоваться в схеме подключения самостоятельно, применяясь только в комплекте с проходными. На участке сети, представляющей собой цепочку из выключателей, первым и последним всегда устанавливаются проходные выключатели, остальные же будут перекрестными.

Таким образом, в трехточечной схеме от четырех контактов (двух входов и двух выходов)перекрестного выключателя, идет по два провода к каждому из проходных выключателей.

Монтаж схемы с тремя включения осветительных приборов осуществляется по следующему алгоритму:

  • «ноль» подключается непосредственно к лампе,
  • заземление (естественно, при его наличии) также заводится прямо на лампу,
  • фаза подключается на общий контакт одного из проходных выключателей,
  • общий контакт другого проходного выключателя соединяется со свободным проводом лампы,
  • свободные клеммы проходных выключателей попарно соединяются с контактами перекрестного выключателя.

В случае необходимости организации схемы, обеспечивающей включение и выключение света из четырех и более точек, к вышеописанным манипуляциям добавится процесс последовательного соединения перекрестных переключателей посредством коммутации двух соответствующих клемм каждого из них.

Проходной выключатель своими руками

Если брать во внимание стоимость проходных выключателей, то нет ничего удивительно в том, что у некоторых людей возникает вопрос, можно ли сделать проходной выключатель света своими руками и как это осуществить.

Самый простой вариант создания проходного выключателя – модернизация выключателя обычного двухклавишного. Перевернув замыкающее коромысло на 180 градусов и поменяв местами зажимы контактов, вы добьетесь своей цели. Две клавиши при этой нужно объединить в одну большую, так как контакты должны переключаться синхронно.

К сожалению, не все модели двухклавишных выключателей поддаются подобной реконструкции, и никто не гарантирует, что такой самопальный проходной выключатель станет корректно работать и прослужит долгое время.

Практичное решение для вашего дома

Как видите, электрические схемы, обеспечивающие возможность включать и выключать свет в помещении из разных мест, довольно просты в устройстве и могут собраны своими руками даже при наличии небольшого опыта в работе с электрикой.

При этом такие схемы способны привнести в вашу жизнь приятную долю комфорта, поэтому все чаще при организации систем освещения в современных домах и квартирах используются проходные и перекидные выключатели.

Схема подключения двух выключателей на одну лампочку

Содержание статьиПоказать

В некоторых случаях возникает потребность полноценно управлять освещением из двух точек. Это может быть нужно на производстве в длинных проходах или на складах с несколькими выходами. Человек, вошедший через один вход, может выйти через другой и выключить за собой свет. В быту такая необходимость может возникнуть в спальне – включение освещения удобно производить при входе, а выключение – рядом с кроватью. Создание таких схем возможно, но есть некоторые особенности, которые предлагаются к ознакомлению.

Плюсы и минусы управления с нескольких точек

Основным достоинством решения подключить 2 выключателя на 1 лампочку является повышение уровня комфорта. Такая схема позволяет не тратить время на возвращение к месту установки коммутационного аппарата, чтобы деактивировать освещение. Также применение подобного принципа управления позволяет экономить электроэнергию за счет уменьшения времени работы осветительных элементов.

Минусов у подобной системы немного, но главный из них – по положению одного выключателя невозможно определить, подано ли напряжение на светильники. Также к минусам можно отнести необходимость принятия дополнительных технических решений при необходимости приоритетного управления светом с центрального пульта.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Если коммутационные приборы соединить параллельно, можно включать лампу из двух мест. Но если один включатель уже замкнут, выключить свет посредством второго не получится.

Если два прибора соединить последовательно, можно независимо отключать освещение из двух пунктов. Если один аппарат отключен, вторым включить лампу невозможно.

Вывод однозначен – с помощью простых выключателей организовать полноценную схему независимого управления с двух мест нельзя.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Два положения контактной группы маршевого переключателя.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

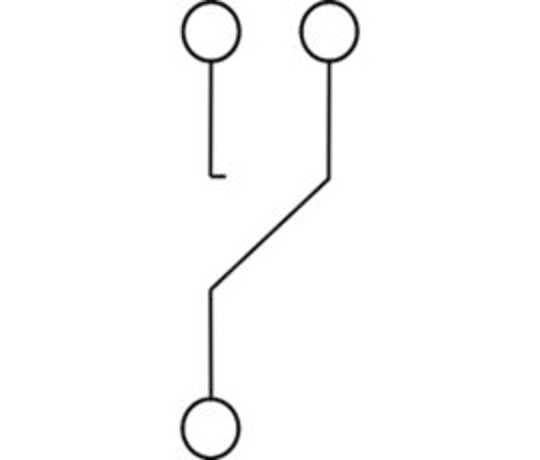

Схема контактов одноклавишного и двухклавишного проходного прибора.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Маршевый выключатель с двумя стрелками на передней панели.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

  • спросив у продавца;
  • изучив паспорт на включатель;
  • по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Тыльная сторона проходного переключателя с нанесенной схемой подключения.

Некоторые производители вместо схемы маркируют клеммы буквенными символами. Например, перекидной контакт литерой L, а неподвижные элементы – N1 и N2. Здесь также отсутствует общий стандарт, поэтому буквы могут различаться.

Схема подключения двух приборов

Маршевый переключатель можно применять в качестве обычного коммутационного прибора, но это нерационально – он стоит дороже стандартного ключа. Приборы с перекидной группой специально выпускаются для организации схем освещения, независимо управляемых с двух и более точек.

Схема управления освещением из двух мест.

Такая схема собирается из двух последовательно соединенных маршевых приборов. Очевидно, что в каком бы положении ни находился один из выключателей, вторым всегда можно замкнуть или разомкнуть цепь питания светильника.

Если нужна схема управления из трех и более мест, то совместно с маршевыми переключателями надо использовать перекрестные аппараты. На одних проходных такую систему не построить. Зато, если есть два проходных двухклавишных прибора, можно организовать независимое включение двух источников света из двух разных мест.

Схема управления двумя светильниками из двух мест.

Такая схема пригодится, например, там, где в одном помещении есть две системы освещения – общая и локальная. Так можно ступенчато устанавливать два уровня яркости.

Читайте также

Как подключить проходной одноклавишный выключатель



Условия безопасности

Главное условие безопасной эксплуатации системы освещения – все ее элементы должны быть исправны. В процессе работы за этим надо следить и вовремя заменять вышедшие из строя элементы (также соблюдая правила охраны труда).

Монтаж элементов схемы освещения надо выполнять так, чтобы токоведущие части были недоступны для преднамеренного или случайного прикосновения. Все соединения в распредкоробках по окончании работ и перед первой подачей напряжения должны быть заизолированы. Применяемые коммутационные элементы должны быть с запасом (не менее 20%) рассчитаны на полный ток нагрузки.

Проходной переключательКоличество контактных группНаибольший ток нагрузки, А
UNIVersal Аллегро IP-54, сер. 1276110
Jilion 9533456110
Lezard DEMET с подсветкой, кремовый 711-0300-114110
Panasonic Arkedia белый 54777 WMTC0011-2WH-RES110
Livolo VL-C701SR-14 Сенсорный15

Очевидно, что нет смысла искать прибор, рассчитанный на ток более 10 ампер – такая нагрузка будет отключаться автоматическим выключателем защиты линии.

Если схема будет эксплуатироваться в сети TN-S или TN-C-S (с наличием проводника защитного заземления PE), то этот проводник должен обязательно прокладываться до каждого светильника. Если на момент монтажа его некуда подключать (например, если применяются лампы накаливания), то в будущем он все равно пригодится при замене осветительных элементов на более современные. Если применяются светильники с 1 классом защиты, заземление является единственным способом обеспечить безопасность при работе. У таких приборов проводник PE должен обязательно подключаться к клемме, обозначенной знаком заземления (или буквами PE). Без заземления такие люстры эксплуатировать нельзя.

Видео: Простой способ соединения 2 выключателей в одну лампу.

Подключать схему надо к отдельному автоматическому выключателю в распредщите. Многолетним опытом установлено, что сети освещения выполняются медным проводом с сечением 1,5 кв.мм. Большее сечение неоправданно экономически, меньшее может не пройти по току нагрузки и механической прочности. Для защиты такой линии надо устанавливать автомат на ток 10 А. Если применить защитный аппарат с большим током, то его чувствительности может не хватить, что приведет к перегреву проводов и оплавлению изоляции. Применение автоматов с меньшим током должно быть подтверждено расчетом – он не должен ложно срабатывать при номинальной нагрузке с запасом в 20-30%. Во многих случаях могут быть использованы автоматические выключатели на 6 ампер, особенно при построении сети освещения на светодиодных лампах.

Также будет полезно: 4 шага для установки выключателя на стену

Подключение двух выключателей к одной лампочке не должно вызвать непреодолимых трудностей у мастера, имеющего хотя бы начальные познания в электротехнике. Материалы этого обзора окажут помощь в случае сомнений.
