Как выбрать счетчик — АО «Энергомера»

29.03.16 Статьи

Если Вы являетесь владельцем квартиры, частного домовладения или дачи, то перед покупкой счетчика, Вам необходимо точно знать, какой электрический счетчик вам нужен.

В данной ситуации правильнее всего обратиться к специалистам энергосбытовой компании, которые определят параметры требуемого счетчика электроэнергии.

Если Вы решили самостоятельно выбрать счетчик электроэнергии, то Вам необходимо ответить на нескольковопросов:

  1. Однофазный или трехфазный счетчик.*
    Фазность счетчика определяется типом питающей сети. Узнать это можно посмотрев на табло прежнего счетчика. Если на табло указано только 220 V или 230 V, значит Вам нужен однофазный электросчетчик. Если указано 220/380 V или 230/400 V, значит трехфазный.
  2. Максимальный ток счетчика.*
    Рабочий ток счетчика электроэнергии определяется величиной нагрузки, энергопотребление которойон будет учитывать.
    Для определения нагрузки достаточно определить ток вводного автоматического выключателя, который установлен на вводе в домовладение. Если на нем указан ток до 40 А включительно, то Вам подойдет прибор с током до 60 А, если от 40 до 100 А, то необходим прибор с током до 100А.
  3. Однотарифный или многотарифный счетчик.
    В РФ потребители могут выбирать способ расчета за электрическую энергию: по одному или нескольким тарифам в различные временные зоны суток. Например, при двухтарифной схеме потребитель с 8.00 до 23.00 платит одну цену за каждый потребленный КВт*ч, а с 23.00 до 8.00 меньшую стоимость. Для уточнения тарифных расписаний и их стоимости Вам необходимо обратиться в энергосбытовуюкомпанию.
    Таким образом, если Вы платите по одному тарифу, то Вам нужен однотарифный счетчик, а если по двуми более тарифам, то многотарифный.
  4. Способ крепления счетчика.*
    Счетчики изготавливают с возможностью крепления либо на 3-х винтах – для обычных электрощитов (корпуса типа S или Ш), либо на DIN-рейке (корпуса типа R или Р).
    установка на DIN-рейку установка в щиток
  5. Дополнительные функции счетчика (только для многотарифных приборов).
    Дополнительными полезными функциями счетчика для потребителя могут являться:
    • измерение параметров сети – счетчик сможет выводить на дисплей ток, напряжение, частоту сети на текущий момент;
    • возможность снятия показаний при отсутствии напряжения сети – т.е. когда отключили подачу электроэнергии в доме, возможно визуально считать показания со счетчика;
    • подсветка индикаторного устройства – удобство снятия показаний в темных помещениях;
    • другие функции.

Если Вы ответили на все вопросы, то уже наверняка сможете выбрать себе прибор учета.

Обращаем Ваше внимание, что установку прибора учета должен выполнять специалист, имеющий допуск для выполнения работ под напряжением до 1000 В. Также не забывайте, что после установки электросчетчик должен быть поставлен на учет. Для этого приглашают представителя энергоснабжающей компании, который, убедившись, что все сделано правильно, опломбирует прибор, снимет начальные показания счетчика и даст разрешение на его использование. Только после этого расчеты за электрическую энергию будут осуществляться в соответствии с показаниями нового прибора учета.

* Если Вы впервые устанавливаете счетчик электроэнергии, либо затрудняетесь с определением его параметров, то Вам необходимо обратиться к специалистам энергоснабжающей организации.

Как выбрать электросчетчик

Каждая квартира, дом, завод и другое предприятие имеет один важный предмет, который измеряет количество использованной электроэнергии. Как известно, такой прибор называется электросчетчик. Благодаря наличию этого предмета можно значительно экономить свои средства. Однако если вы только начали строительство своего дома или ремонт квартиры, то, скорее всего, вам будет необходим новый счетчик. Если вы посмотрите варианты счетчиков в специализированном магазине, то столкнетесь с большим их разнообразием и сложностью выбора. Итак, как выбрать электросчетчик правильно при их большом многообразии? Предварительно разберемся с их типами.

Типы электросчетчиков

Сегодня энергетические компании постоянно предлагают и даже настаивают на замене старых приборов на новые. И на это есть причины. Например, электросчетчики старого образца не способны учитывать энергопотребление небольшой мощности. Класс их точности составляет 2,5. Это объем потребления электроэнергии в дежурном режиме. Что касается новых счетчиков, то они способны фиксировать более точные показатели. Сегодня можно приобрести счетчик класса 2, 1 и 0,5. Теперь рассмотрим два типа электросчетчика: индукционный и электронный.

Индукционный счетчик.

Индукционный

В таком виде агрегата есть две катушки, катушка напряжения и тока. Благодаря магнитному полю у этих катушек вращается диск, который приводит в движение весь механизм подсчета электроэнергии. Скорость вращения диска напрямую зависит от напряжения в сети. Чем выше напряжение, тем больше его скорость, соответственно показания счетчика будут расти. В его работе есть один минус. Обеспечить класс точности выше 2 очень сложно и дорого. Но есть яркое преимущество индукционного счетчика. Их срок службы составляет пятнадцать лет и более. Этот показатель говорит о его высокой надежности. На всей территории Российской Федерации в домах и квартирах установлено пятьдесят миллионов подобных приборов.

Электронные счетчики.

Электронный

Работа этого прибора осуществляется за счет прямого измерения напряжения и тока. На индикатор вся информация передается в электронном виде и остается в памяти счетчика. Следует отметить, что такие аппараты обладают рядом преимуществ. Например, они имеют компактные размеры, осуществляют ведение многотарифного учета. Более того, электронные счетчики электроэнергии можно встраивать в автоматизированную систему коммерческого учета.

Это стало возможным благодаря имеющемуся стандартному интерфейсу. Наличие цифрового индикатора позволяет очень просто считывать информацию.

Электронный многотарифный

Самый главный плюс этого типа счетчика, высочайшая устойчивость к краже электроэнергии. Что касается его минусов, это ярко выраженная высокая цена, а также его ненадежность.

Интересные факты

Счетчик старого образца

Самый первый электронный счетчик в РФ был изготовлен в 1996 году. Вслед за этим именно с этого года вступил в силу новый ГОСТ, который сделал использование счетчика с классом точности 2,5, а током меньше 30А незаконным. Однако такое изменение вполне адекватно. Сегодня в каждом доме есть электротехника, которая потребляет электроэнергию 1-2 кВт. Например, калориферы, посудомоечные машины, СВЧ печи, водонагреватели и так далее. Вот по этой причине такие изменения были вполне приемлемы. А в 2000 году вышел приказ, который предписывал ЖКХ оснастить счетчиком класса точности 2.

0 с током 30А.

Что касается современных тенденций в мире, то были времена, когда активно меняли все индукционные счетчики на электронные. В результате их ввели в эксплуатацию 95% населения. Но картина резко изменилась по причине их ненадежности. Теперь, например, в Англии соотношение электронных счетчиков к индукционным составляет 60 на 40. Если же говорить про нашу страну касательно выбора электросчетчика для квартиры, необходимо быть реалистом. Нередко в паспорте прописывается срок службы до пятнадцати лет, однако, мало какой из этих аппаратов столько отработал. Но это касается электронных счетчиков. Совсем другая картина вырисовывается с индукционными их аналогами. Их ресурс таков, что даже спустя пятьдесят лет они будут вписываться в заданный класс точности. Этот показатель имеет веские доказательства, так как проверен опытным путем.

На какой ток приобрести счетчик

Электронные однофазные счетчики выпускаются на ток от 5А до 60А. Что касается трехфазных электросчетчиков, то они выпускаются на максимальный ток от 50А и до 100А, а также трансформаторного подключения на ток до 100А. В жилых квартирах редко нагрузка составляет 100А, по этой причине трансформаторные счетчики устанавливать нет смысла. Однако в некоторых случаях есть исключения, например, счетчик может быть рассчитан на максимальный ток до 80А. Но вот в квартирах такого потребления нет, так как токи потребления по факту имеют гораздо меньший показатель.

Сила тока

Если вы осуществляете строительство дома, то на проекте в обязательном порядке прописывается на какой именно ток необходимо выбирать электросчетчик. Также в нем указывается, сколько выделено мощности на дом. Уже исходя из этого вы сможете выбрать соответствующий вводной автоматический выключатель. Что касается квартир, то подобрать соответствующий счетчик под тот или иной ток, можно при помощи сечения кабеля. В этом вам могут помочь квалифицированные специалисты.

Влияет ли на выбор год выпуска?

По факту самый главный показатель это не год выпуска, а дата его проверки. Согласно законодательству, все приборы, перед тем как будут введены в продажу и только потом в эксплуатацию, в обязательном порядке должны пройти проверку на работоспособность. Как правило, это делается на заводе изготовителе. В результате проверки, если он одобрен, на корпус счетчика устанавливается пломба о госпроверке. После в паспорте к счетчику ставиться соответствующая печать о совершенной проверке.

На лицевой части пломбы о госпроверке указывается год совершенной проверки.

Пломба с годом проверки

На обратной строне выгравирован квартал проверки.

Печать в паспорте
Обратите внимание! В паспорте к электросчетчику после совершенной проверки должна быть проставлена печать.

Таким образом, каждый установленный счетчик в обязательном порядке должен иметь пломбу, которая закрепляется на кожухе самого прибора. На зажимной крышке должна иметься вторая пломба от подведомственной энергоснабжающей организации. Если планируется установить трехфазный счетчик, то на нем должна иметься пломба госпроверки, срок которой не более одного года, а на однофазных агрегатах не больше двух лет. Таким образом, трехфазный счетчик может быть установлен и соответственно опломбирован не позже одного года после проверки, а однофазный не позже двух лет.

Каков принцип работы

Понимая, как работает электронный электросчетчик, осуществить верный выбор будет гораздо легче. Электронные счетчики выпускаются однофазными и трехфазными.

Теперь о каждом подробнее.

Однофазный электросчетчик.

Данный вид счетчиков используется для запитки электричеством небольших торговых площадей, офисов, частных домов и квартир. Мощность таких сетей составляет 3-7 кВт с напряжением 220В. Если учесть, что 1 кВт мощности соответствует току цепи 4,5А, то такой прибор рассчитан на ток от 13 до 32 А. Более того, при выборе электросчетчика на панели прибора указываются его характеристики: максимальный ток и номинальный, например, 5-40А. Эта комбинация имеет следующее значение. Показатель 5А указывает на номинальный ток, а 40А на максимальный. Таким образом, при выборе электросчетчика вам крайне важно понимать, что обозначает то или иное обозначение.

Подключение однофазного электросчетчика Подключение однофазного электросчетчика схема

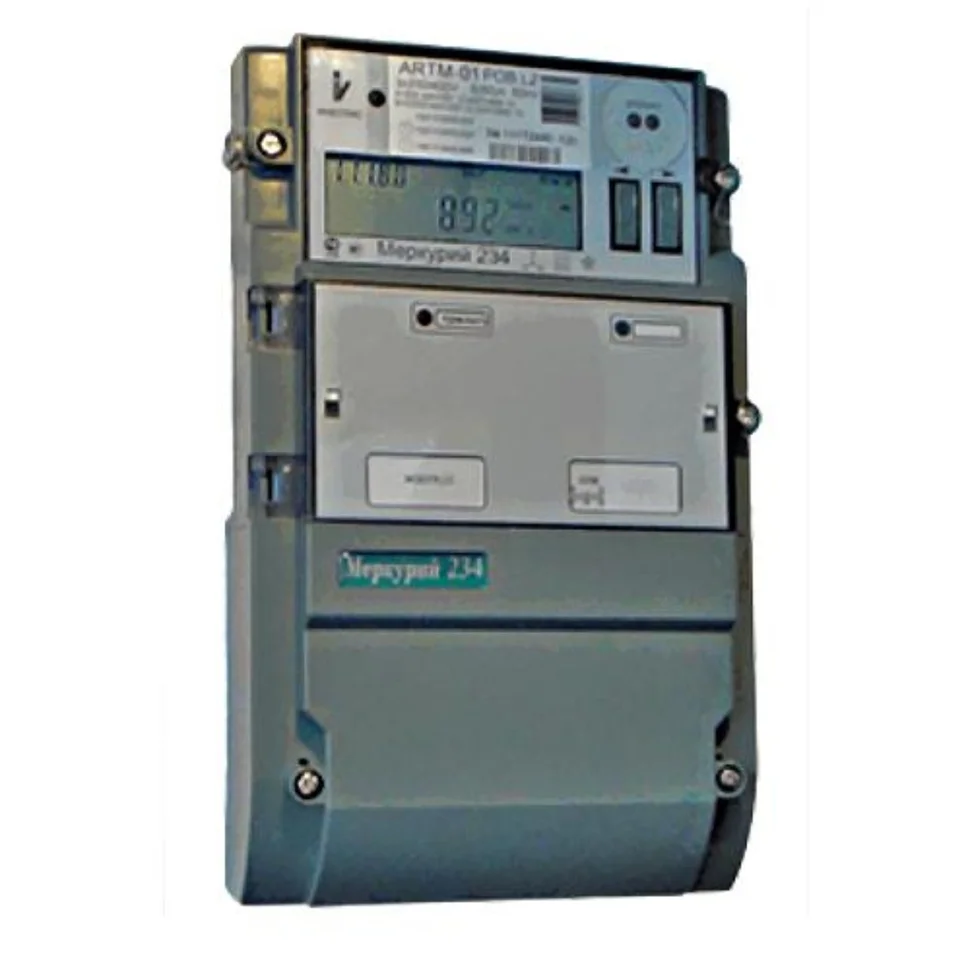

Трехфазный электросчетчик.

Что касается выбора такого прибора, то здесь также есть свои нюансы. Главным образом, их используют в частных коттеджных поселках, где ввод осуществляется только по трехфазной системе. Также он нашел свое применение среди промышленных и бытовых зданий. Выбрать трехфазный счетчик для того или иного помещения очень просто. Для этого стоит просто узнать в соответствующей службе, которая укажет вам даже его модель. Однако и здесь необходимо быть внимательным. Ведь не всегда стоит доверять каждому услышанному слову. Чтобы убедиться в его качестве, следует знать некоторые его основные характеристики. Например, электронный трехфазный счетчик должен иметь внутренний тарификатор, который осуществляет подсчет даты и времени. При этом он формирует график нагрузки, а также осуществляется переход тарифа. Более того, должно быть наличие профиля мощности. Он осуществляет разбивку и запоминает ее по конкретному времени на максимальную мощность за отчетный период.

Обратите внимание! Хороший электронный трехфазный электросчетчик должен иметь журнал событий, который будет фиксировать перенапряжение и повышение в каждой фазе. Также он фиксирует изменение активной и реактивной энергии, провал напряжения и продолжительность отсутствия тока.
Подключение трехфазного счетчика Схема подключения трехфазного электросчетчика

Выбор индукционного электросчетчика

Что касается выбора индукционного счетчика, то вам стоит знать некоторые особенности такого электросчетчика. Для этого достаточно ознакомиться с его плюсами и недостатками.

Преимущества индукционного счетчика электричества:

  • Надежный и практичный в использовании.
  • Имеет большой ресурс работы.
  • На его работу не влияют скачки напряжения и качество передаваемого тока.
  • В отличие от электронного он имеет меньшую стоимость.

К его недостаткам можно отнести следующие моменты:

  • Низкий класс точности 2,0.
  • Если уменьшается нагрузка, увеличивается погрешность в его работе.
  • Нет никакой защиты от хищения электричества.
  • Учет электроэнергии осуществляется только по одному направлению.
  • Большой размер прибора.

На чем остановить свой выбор?

Ввиду этих фактов не так-то просто выбрать электросчетчик. Какой выбрать в каждом конкретном случае, следует точно понимать. На выбор того или иного счетчика должны непосредственно влиять потребности конкретного пользователя. Например, есть ли смысл приобретать электронный электросчетчик с его всеми преимуществами, и при этом не обращая внимания на его недостатки? Стоит понимать и тот факт, что не всегда его преимущества так важны, ведь недостатки индукционных могут быть вполне допустимы.

Достаточно второго класса точности

Итак, теперь рассмотрим наиболее острые проблемы выбора электрического счетчика. При этом каждый сможет решить, стоит ли переплачивать за более дорогой аналог электросчетчика.

  1. Если вы проживаете в квартире, то вам будет достаточно приобрести счетчик классом точности 2.0. При этом счетчики классом 1 и 0,5 гораздо дороже. Для квартиры разницы никакой нет, поэтому переплачивать за дорогой аналог нет смысла.
  2. Сохранять высокий класс точности крайне важно при условии быстропеременной нагрузки. Это является одним из важных условий счетчика, однако реализовать его можно, только если он установлен на одном из промышленных предприятий.
  3. Хорошим дополнением к счетчику является многотарифность. Однако не во всех городах, даже областях, подобная услуга реализована. В большинстве плановая замена счетчиков в 90% случаев осуществляется на однотарифные.
  4. Полезной, но ненужной для вас функцией является автоматизированный учет. Почему? В первую очередь она является помощником той или иной энергокомпании, а переплачивать за счетчик будете только вы!
  5. Не стоит кидаться на дешевые предложения от некоторых компаний. Некоторые из них изготавливают счетчик из дешевых комплектующих. Соответственно, срок его эксплуатации будет неизвестным. Вряд ли он сможет прослужить 15 лет.
  6. Не всегда есть смысл приобретать электросчетчик, который имеет много функций. В результате как минимум половиной из них вы не будете пользоваться.
Класс точности электросчетчика

Делаем выводы и не повторяем чужих ошибок!

Уже много лет ведущие российские энергосистемы регулярно закупают индукционные счетчики, так же как электронные. Но именно первым отдают особое предпочтение. Это связано с тем, что индукционные счетчики имеют ресурс десятки лет, а то и через пятьдесят лет они будут соответствовать установленному классу точности.

Если быть честным, то выбор между индукционным и электронным электросчетчиком не такой уж и сложный. Каждый из них имеет свое предназначение. Не стоит недооценивать электронные счетчики, не стоит спешить отказываться от индукционных. В каждом случае выбор осуществляется индивидуально.

Обратите внимание! Выбирайте те модели электросчетчиков, которые имеют большой гарантийный срок, а также компании, у которых есть сервисный центр в вашем городе. Перепроверьте целостность имеющихся пломб и проверьте есть ли печать в паспорте. Такой подход позволит вам не допустить ошибок при выборе электросчетчика для дома или квартиры.

Если вы будете учитывать все эти рекомендации и советы, тогда вы сделаете качественную покупку. Если вы уже прошли этот этап, тогда можете поделиться своим личным опытом, оставив комментарий к этой статье.

Видео

Немного подробнее о счетчиках в следующем видео:

Как выбрать эл. счетчик для дома





Такой вопрос периодически возникает у хозяина в каждом доме или квартире: какой электрический счётчик лучше поставить в квартиру (дом). Теоретически, счётчик — это зона ответственности компании, которая продаёт вам электричество, но практически, этот вопрос приходится решать жильцам дома или квартиры. Вы обязаны иметь учётный прибор и заменять его по мере надобности, например, если он старый и современным требованиям не отвечает.

И тут возникает большой вопрос — как выбрать электрический счётчик в квартиру и каким требованиям он должен отвечать.

Если вы посмотрите варианты счетчиков в специализированном магазине, то столкнетесь с большим их разнообразием и сложностью выбора. Итак, как выбрать электросчетчик правильно при их большом многообразии?  Предварительно разберемся с их типами.

  1. Типы электросчетчиков

Сегодня энергетические компании постоянно предлагают и даже настаивают на замене старых приборов на новые. И на это есть причины. Например, электросчетчики старого образца не способны учитывать энергопотребление небольшой мощности. Класс их точности составляет 2,5. Это объем потребления электроэнергии в дежурном режиме. Что касается новых счетчиков, то они способны фиксировать более точные показатели. Сегодня можно приобрести счетчик класса 2, 1 и 0,5.

Счетчики разделяются на два типа : индукционный и электронный.

Индукционный счетчик.

В таком виде агрегата есть две катушки, катушка напряжения и тока. Благодаря магнитному полю у этих катушек вращается диск, который приводит в движение весь механизм подсчета электроэнергии. Скорость вращения диска напрямую зависит от нагрузки в сети. Чем выше нагрузка, тем больше его скорость, соответственно показания счетчика будут расти. В его работе есть один минус. Обеспечить класс точности выше 2 очень сложно и дорого. Но есть яркое преимущество индукционного счетчика. Их срок службы составляет пятнадцать лет и более. Этот показатель говорит о его высокой надежности. На всей территории Российской Федерации в домах и квартирах установлено пятьдесят миллионов подобных приборов.

Электронный счетчик.

Работа этого прибора осуществляется за счет прямого измерения напряжения и тока. На индикатор вся информация передается в электронном виде и остается в памяти счетчика. Следует отметить, что такие аппараты обладают рядом преимуществ. Например, они имеют компактные размеры, осуществляют ведение многотарифного учета. Более того, электронные счетчики электроэнергии можно встраивать в автоматизированную систему коммерческого учета. Это стало возможным благодаря имеющемуся стандартному интерфейсу. Наличие цифрового индикатора позволяет очень просто считывать информацию.

  1. Счетчики разделяются на однотарифные и  многотарифные.

Основной параметр с точки зрения экономии — это  количество тарифов, заложенных в электросчетчик для квартиры, бывают однотарифные, двухтарифные или многотарифные электросчетчики.

3.    Мощность счетчика. На какой ток приобрести счетчик.

Электронные однофазные счетчики выпускаются на ток от 5А до 60А. Что касается трехфазных электросчетчиков, то они выпускаются на максимальный ток от 50А и до 100А, а также трансформаторного подключения на ток до 100А. В жилых квартирах редко нагрузка составляет 100А, по этой причине трансформаторные счетчики устанавливать нет смысла. Однако в некоторых случаях есть исключения, например, счетчик может быть рассчитан на максимальный ток до 80А. Но вот в квартирах такого потребления нет, так как токи потребления по факту имеют гораздо меньший показатель.

По опыту работы, 60 Ампер на однофазном счётчике хватает за глаза и  большинству квартир. Даже если техники много, вся вместе она включается крайне редко, поэтому нет смысла покрывать всю мощность.

Трёхфазный счетчик в частном доме можно взять до 100 А, если энергосбыт согласился выделять вам соответствую мощность по нагрузке. Данные указаны в проекте дома или их надо получить в энергоснабжающей конторе.

Если Вы осуществляете строительство дома, то на проекте в обязательном порядке прописывается на какой именно ток необходимо выбирать электросчетчик. Также в нем указывается, сколько выделено мощности на дом. Уже исходя из этого вы сможете выбрать соответствующий вводной автоматический выключатель. Что касается квартир, то подобрать соответствующий счетчик под тот или иной ток, можно при помощи сечения кабеля. В этом вам могут помочь наши квалифицированные специалисты.

  1. Счетчики однофазные и трехфазные

Однофазный электросчетчик.

Данный вид счетчиков используется для запитки электричеством небольших торговых площадей, офисов, частных домов и квартир. Мощность таких сетей составляет 3-7 кВт с напряжением 220В. Если учесть, что 1 кВт мощности соответствует току цепи 4,5А, то такой прибор рассчитан на ток от 13 до 32 А. Более того, при выборе электросчетчика на панели прибора указываются его характеристики: максимальный ток и номинальный, например, 5-40А. Эта комбинация имеет следующее значение. Показатель 5А указывает на номинальный ток, а 40А на максимальный. Таким образом, при выборе электросчетчика вам крайне важно понимать, что обозначает то или иное обозначение.

Трехфазный электросчетчик.

Что касается выбора такого прибора, то здесь также есть свои нюансы. Главным образом, их используют в частных коттеджных поселках, где ввод осуществляется только по трехфазной системе. Также он нашел свое применение среди промышленных и бытовых зданий. Выбрать трехфазный счетчик для того или иного помещения очень просто. Для этого стоит просто узнать в соответствующей службе, которая укажет вам даже его модель. Однако и здесь необходимо быть внимательным. Ведь не всегда стоит доверять каждому услышанному слову. Чтобы убедиться в его качестве, следует знать некоторые его основные характеристики. Например, электронный трехфазный счетчик должен иметь внутренний тарификатор, который осуществляет подсчет даты и времени. При этом он формирует график нагрузки, а также осуществляется переход тарифа. Более того, должно быть наличие профиля мощности. Он осуществляет разбивку и запоминает ее по конкретному времени на максимальную мощность за отчетный период.

  1. Как выбрать счётчик электроэнергии для дома по классу точности

Электросчётчики различаются не только по конструкции и числу тарифов, но и по классу точности. У любого прибора есть погрешность измерения. Класс точности и есть такая максимальная погрешность.

По современным требованиям электрический счётчик в квартире или доме должен иметь класс точности 2,0 или ниже.

Поэтому и заставляют менять старые индукционные аппараты, у которых класс точности 2,5%. В чём практический смысл? Чем выше показатель погрешности, тем больше пропустит прибор слабой нагрузки, не посчитает её. Например,  домашняя электротехника часть времени находится в дежурном или спящем режиме. Расход энергии маленький, но он всё равно есть. Счётчик с меньшей погрешностью (1-2%) такой расход посчитает, а вот с высокой (2,5%) — просто не заметит. Это выгодно для потребителя, но совсем не  для энергосбыта. Недоучёт выходит весьма солидный.

С другой стороны, если вы «воткнёте» прибор с классом точности 0,2% вместо двух, то устроите праздник для энергосбыта и проблему для себя. Ваш точный счётчик «выдаст» завышенные показания расхода. По сути, будете платить за себя и за соседа.

Наш совет! Берите электрический счётчик для дома или квартиры с классом точности 2,0. В требованиях указан «верхний предел» погрешности — пользуйтесь этим. Всех принуждающих поставить прибор с большей точностью посылайте читать правила.



  1. Способ крепления. Купить счётчик электроэнергии в квартиру на din-рейку или под болты

У счётчиков есть ещё одно различие — способ крепления. Производители выпускают оборудование в двух вариантах:

  • с крепежом на din-рейку
  • с крепежом под болты

Монтаж на на din-рейку чаще используется в боксах и электрощитах внутри зданий и помещений. В многоквартирных домах регистратор стоит на площадке или прямо в квартире. Схема установки может быть разная, отдельно счётчик в боксе и отдельно автоматы отключения и УЗО или всё вместе на одном щите. При совместной установке лучше взять модульный счётчик на din-рейку.

Монтаж на болты чаще используется в уличных щитах, например, во вводно-распределительных устройствах частных домов. Болтовое креплении надёжнее фиксирует оборудование и предохраняет от сдвигов и потери контакта.

Большинство счётчиков ставится внутри домов, хоть в городе, хоть за городом. По правилам эксплуатации приборы должны работать в отапливаемом помещении или в обогреваемом щите. Модели на din-рейку — самый оптимальный вариант для установки внутри зданий, их легко монтировать и демонтировать.

Что делать, если дом старый и счётчик прикручен на болты, а хочется новый модульный? Брать его и говорить товарищам из энергосбыта, что хотите монтаж на рейку. Закрепить din-рейку в старый щит совсем несложно, по времени минут 5.

Если у Вас возникли вопросы, то ответы и советы наших практических специалистов прояснят все Ваши сомнения. Обращайтесь по телефонам или лучше личное общение.

Ждем Вас.

Выбор электросчетчика | Заметки электрика

Дорогие гости сайта «Заметки электрика». Во-первых, я сегодня всех хочу поздравить с Православным праздником Крещение Господне.

Во-вторых, приготовил для Вас статью о выборе электросчетчика для учета электроэнергии.

Счетчик электрической энергии — это электроизмерительный прибор, который необходим для учета электрической энергии, потребляемой в быту или на промышленных предприятиях.

Данный прибор очень необходим для контроля потребленной электроэнергии за определенный промежуток времени и дает возможность сэкономить на этом.

В настоящее время рынок переполнен счетчиками электрической энергии разных типов и с различными техническими свойствами и характеристиками. Поэтому цель этой статьи — это помочь Вам сделать правильный выбор электросчетчика.

По принципу работы и типу устройства:

Индукционные счетчики электрической энергии — это электромеханические устройства, которые работают по принципу вращения металлического диска, по количеству оборотов которого ведется учет электроэнергии. Индукционные счетчики имеют единственное преимущество перед электронными: цена и срок межповерочного интервала.

Электронные счетчики электрической энергии — это электронные устройства, работа которых построена на базе полупроводниковой техники и микросхем. Они не имеют вращающихся механических частей, а преобразование входных сигналов напрямую поступают с датчиков напряжения и тока. Электронные счетчики выпускаются с более высоким классом точности.

Что выбрать — индукционный или электронный счетчик?

Если Вы подробно хотите узнать об устройстве индукционных и электронных счетчиков читайте мою статью принцип работы электросчетчика.

По количеству фаз:

  • однофазные
  • трехфазные

Однофазные счетчики электроэнергии используются для однофазных сетей, соответственно, трехфазные — для трехфазных сетей. В последнее время стали выпускаться трехфазные электронные электросчетчики, которые можно подключать в однофазную сеть.

И наоборот, в трехфазную сеть можно подключать 3 однофазных электросчетчика (на каждую фазу). Таким образом мы будем вести учет электроэнергии по всем фазам раздельно.

По классу точности:

По классу точности прибора определяют уровень погрешности его измерений. Раньше большинство счетчиков выпускались с классом точности 2,5, т.е. их максимальная погрешность составляла 2,5%. Класс точности в жилом (бытовом) секторе должен быть  — 2,0. Об этом подробнее читайте в статье про допустимые классы точности для разных категорий потребителей.

По способу подключения:

Счетчики электрической энергии прямого включения используются для токов нагрузки до 100 (А). Если у Вас общая нагрузка превышает 100 (А), то необходимо подключать счетчик через трансформаторы тока со вторичным током 5 (А).

По классу напряжения:

Если Ваш объект получает питание по высоковольтной линии 6 (кВ) или 10 (кВ)  и Вам необходим учет электроэнергии именно по высокой стороне, то в этом случае необходимо применять измерительные трансформаторы напряжения, у которых вторичное напряжение составляет 100 (В). Поэтому электросчетчик Вы должны установить с классом напряжения 100 (В). В этом же случае применяются и трансформаторы тока.

По количеству тарифов:

  • однотарифные
  • двухтарифные
  • многотарифные

При наличии двухтарифного счетчика появляется возможность платить за потребление электроэнергии по двум тарифам: дневной и ночной. Разница между этими тарифами заключается в стоимости электроэнергии, которая отличается почти в 2 раза. Ознакомьтесь с новыми тарифами на 2013 год.

Дневной тариф работает с  7:00 до 23:00, после 23:00 счетчик автоматически переключается на ночной тариф, который продолжает работать с 23:00 до 7:00.

Поэтому многие наши граждане при наличии двухтарифных счетчиков активно начинают пользоваться стиральными машинами и другими энергоемкими приборами в ночное время.

Правда не всегда двухтарифный счетчик оказывается выгодным, порой срок его окупаемости превышает более 5-6 лет — читайте об этом подробнее в статье про расчет экономической эффективности при переходе на двухтарифный счетчик электроэнергии.

В данной статье я рассказал Вам о выборе электросчетчика. В следующей статье читайте о том, как правильно купить электросчетчик.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Какой тип счетчиков электроэнергии лучше всего подойдет для квартиры?

Любое жилье сегодня оборудовано счетчиками электроэнергии. В старых домах — это советского образца черные механические приборы. Именно их замены требуют поставщики электроэнергии, мотивируя требование невысокой точностью «старых» счетчиков.

Однако только потребителю решать, какой счетчик лучше поставить для квартиры. Естественно, ориентируясь на технические возможности домовой сети.

Виды индивидуальных приборов учета электроэнергии

Счетчик потребления электричества должен быть установлен в любом помещении, куда проведено электричество – квартире, частном доме, гараже.

Установка таких приборов учета (ПУ) необходима для осуществления контроля потребления энергии, начисления платежа по предоставленным абонентом показаниям.

Квартиры и дома оснащаются ПУ при их введении в эксплуатацию.

В некоторых случаях может потребоваться замена:

  • прибор вышел из строя;
  • владелец помещения хочет перенести счетчик в другое место и заодно поменять его на новый;
  • ПУ, по мнению жильцов, «наматывает» лишние киловатты.

Кроме того, замены может потребовать и предприятие-поставщик. Мотивация такова: старые счетчики не в состоянии учитывать электропотребление в небольших объемах, например, включенные лампочки-индикаторы на телевизоре, зарядном устройстве.

Класс точности 2,5, который присущ старым моделям ПУ, не позволяет отслеживать потребление в дежурном режиме.

Новые же модели имеют более высокий класс точности – от 0,5 до 2. Именно их навязчиво рекомендуют устанавливать предприятия ЖКХ, делая акцент на их высокой точности, долговечности (хотя, это спорный вопрос).

В европейских странах такая массовая замена уже давно прошла и «новые» счетчики составляют почти 95% от общего числа ПУ в домах и квартирах.

Типы ПУ электроэнергии

Механические (индукционные) – они стояли в любой квартире советских времен. Работает он по принципу счетов: каждый оборот диска регистрирует определенный объем потребленной энергии.

Долговечность такого ПУ проверена годами: хотя гарантийный срок службы, указанный в техпаспорте, составляет 15 лет, многие уже более полувека пользуются этим прибором без ухудшения технических характеристик.

Электронные ПУ – более современное устройство. В однофазных моделях запрограммированы некие временные периоды, в течение которых производится расчет по разным тарифам. Соответственно такие счетчики делятся на одно, двух— и даже более тарифные.

Электронные ПУ, в свою очередь, делятся на следующие виды:

  1. Однофазные и двухфазные счетчики электроэнергии чаще всего и используют для подключения в жилье, – квартирах и частных домах – небольших офисах, магазинах. Номинальная мощность – от 3 до 7кВт, напряжение 220В. Прибор рассчитан на 13–32А.
  2. Трехфазные производят измерения – 380В, 50Гц. Используются в поселках, где ввод электроэнергии на некоторую площадь возможет только по трехфазной системе. Также его устанавливают на предприятиях, в коммунально-бытовых зданиях.

По способу подключения счетчики подразделяются на ПУ:

  • прямого подключения – подсоединяются сразу в сеть;
  • косвенного включения – подключаются через трансформаторы, а не напрямую.

Какой тип счетчика лучше поставить в квартире?

Сегодня в квартире разрешено устанавливать и механические, и электронные модели. Чтобы определиться с покупкой, необходимо оценить преимущества каждого из счетчиков.

Индукционный ПУ:

  • невысокая стоимость;
  • надежность, проверенная временем;
  • быстрый и простой монтаж.

Электронный счетчик:

  • небольшой размер прибора;
  • высокие показатели точности измерений;
  • разнотарифность и легкое снятие показаний абонентом.

Но есть и минусы:

  1. Механический счетчик занимает больше места, не учитывает потребление электроэнергии в дежурном режиме (это, скорее, минус для поставщика).
  2. Электронная модель стоит существенно дороже и имеет низкий гарантированный срок службы.

В квартирах чаще всего делается упор на подключение однофазных счетчиков электронергии, которые ставятся на замену старых индукционных вариантов. В них достаточно высокий класс точности, а стоят они дешевле трехфазных моделей.

Трехфазные счетчики электроэнергии также могут быть установлены в многоквартирных домах, но подключение их производится не в индивидуальном порядке, а на весь дом в целом.

Выбирая счетчик в квартиру, следует обратить внимание на такие моменты:

  1. Узнайте тип сети. Он указан на старом ПУ. Для однофазного – 220/230В, двухфазного – 220/380В.
  2. Все счетчики, продаваемые в свободном доступе, должны иметь паспорт и быть опломбированы.
  3. Узнайте класс точности. Для квартиры нормальным будет считаться значение в 1,5–2%.

Какой счетчик выбрать: одно- или двухтарифный?

Прежде чем покупать ПУ, посетите организацию – поставщика электроэнергии. Там следует выяснить, какие сегодня используются суточные тарифы в различных временных периодах и используются ли вообще.

Однотарифные счетчики учитывают потребленный объем энергии равномерно, без учета времени суток.

А вот двухтарифные позволяют благодаря встроенным часам производить учет энергии в определенные часы.

Они и созданы были специально для того, чтобы выровнять нагрузку, снизить ее в пиковые часы и мотивировать абонентов использовать электроэнергию ночью.

Двухтарифный счетчик дает реальную экономию. К примеру, в столице в 2015 году установлены такие дифференцированные тарифы на электроэнергию:

  • если установлена газовая плита, то по однотарифному ПУ придется платить по 4,68 рубля за киловатт, а с двухтарифным – 4,91 в дневное время и 1,26 в ночное;
  • если плита – электрическая, разница еще более ощутима: однотарифный счетчик – 3,44 рубля, двухратифный – 3,44 – днем, 0,88 – ночью.

Определяется размер тарифов местной властью и существенно разнится в регионах. При его определении учитывается острота проблемы перегрузок сетей, особенно актуальная для мегаполисов.

Так, в Санкт-Петербурге «ночной» тариф составляет всего 1,61 рубля, в то время как «дневной» — 3 с половиной рубля.

Куда обратиться для подключения счетчика и можно ли это сделать самому?

Установить новый счетчик в квартире можно несколькими способами:

  • привлечь к этому сотрудников компании-поставщика;
  • обратиться к опытному электрику;
  • установить ПУ своими силами.

При самостоятельной замене важно соблюдать некоторые правила:

  • устанавливайте ПУ на высоте не менее 1 метра от пола;
  • счетчик должен висеть максимально ровно, предельно допустимое отклонение – 1%;
  • прибор должен располагаться в доступном месте;
  • помещение должно быть сухим, прогреваемым в холодное время года;
  • если счетчик устанавливается в частном доме на улице, монтируется он в специальной герметичном коробе.

Если со дня производства прибора прошло менее двух лет, поверять счетчик не надо. Для трехфазных моделей этот срок сокращается до 12 месяцев.

Каким бы образом ни было произведено подключение счетчика электроэнергоии , после этого обязательно надо вызвать специалиста из энергоснабжающей компании, который установит тарифы, поставит пломбу и запрограммирует часы. Он также запишет начальные показания прибора.

Если речь идет о замене, самостоятельно снимать старый счетчик нельзя, поскольку повредится пломба. Данные старого и нового прибора послужат для расчета потребленной электроэнергии в текущем месяце.

Видео: Однотарифные или двухтарифные счетчики электроэнергии?

В видеосюжете рассказывается, чем различаются между собой однотарифные и двухтарифные счетчики.

Сравнивается, как идет расчет тарифов в зависимости от выбранного счетчика электроэнергии. Даются советы, какой прибор лучше и выгоднее поставить собственнику у себя в квартире.

Как выбрать счетчик электроэнергии?

При коммерческом учете электроэнергии обязательно согласуйте выбранную модель электросчетчика в РЭС.

Каждый счетчик электроэнергии, представленный в нашем магазине, имеет сертификат Украины, гос. поверку и гарантию завода-изготовителя от 2 до 5 лет.

Чтобы покупателям было лучше ориентироваться среди предлагаемых на рынке Украины моделей счетчиков электроэнергии, мы приглашаем всех ознакомиться с вводной статьей, подробно рассказывающей об основных отличиях между ними. В нашем интернет-магазине все счетчики представлены в следующих категориях:

Все модели счетчиков, представленные в нашем магазине, электронного типа! Наличие электромеханического отсчетного устройства у некоторых из них, следует расценивать всего лишь как стремление производителя удешевить конструкцию счетчика, сохранив его класс точности!
На вышеприведенной структурной схеме видно, что первоначально счетчики электроэнергии классифицируют по типу цепей переменного тока (однофазные или трехфазные), в которых будет проводиться измерение. Следующей категорией является тарифность. Наряду с однотарифными счетчиками электроэнергии, потребителям предлагаются и модели многотарифных счетчиков. Преимущество последних заключается в их возможности измерять потребляемую мощность отдельно, для каждого из нескольких заданных интервалов суток. Такое дифференцирование применяется при многотарифном учете электроэнергии, позволяющем сэкономить на правильном распределении потребляемой мощности в течении суток. Еще одной отличительной особенностью счетчиков является тип измеряемой ими электроэнергии. Большинство однофазных счетчиков измеряют только активную энергию, и лишь малая их часть способна оценивать реактивную. Трехфазные счетчики могут измерять характеристики как активной, так и реактивной электроэнергии, а также учитывать ее направление (см. руководства по эксплуатации трехфазных счетчиков). Реактивная энергия является результатом работы емкостных или индуктивных видов нагрузки, таких как например, электродвигатели. Учет и компенсация реактивной энергии чрезвычайно важны для уменьшения затрат на потребление и улучшения качества электроэнергии.

Конструкции однофазных счетчиков могут отличаться количеством измерительных элементов. Более дешевые модели содержат один датчик тока, расположенный в фазной цепи прибора. Электросчетчики подороже имеют датчик и в нулевой цепи. Два измерительных датчика защищают счетчик от кражи электроэнергии, которая возможна через манипуляцию с подключаемыми проводами.

Каждая модель счетчика электроэнергии имеет уникальное номинальное рабочее напряжение исходя из приведенного ряда:

  • 220 В;
  • 3х100 В;
  • 3х220 В;
  • 3×57,7/100 В;
  • 3х127/220 В;
  • 3х220/380 В.

Номинальная (не путать с минимальной) и максимальная сила тока, определенная для счетчиков, ограничена следующим перечнем:

  • 5-7,5 А;
  • 5-10 А;
  • 5-60 А;
  • 5-100 А;
  • 5-120 А;
  • 10-80 А;
  • 10-100 А.

При выборе счетчика эти паспортные значения необходимо рассматривать с учетом определенного для модели типа подключения к цепям генератора и нагрузки:

Такая организация способов подключения позволяет наиболее полно удовлетворять разнообразным рабочим условиям, при которых происходят измерения параметров электроэнергии. Например, выбор счетчика, имеющего трансформаторное подключение, может быть обусловлен требованиями по измерению значений напряжения или тока, выходящих за пределы номинально допустимых по паспорту для моделей прямого подключения.


Все модели современных счетчиков электроэнергии имеют в своем составе один или несколько специализированных интерфейсов для приема-передачи данных, либо управления нагрузкой:

В зависимости от типа встроенного интерфейса, счетчик может использоваться как для автономной работы, не требующей взаимодействия между другими устройствами, так и для работы в составе сложных контрольно-измерительных систем, например АСКУЭ (автоматизированные системы коммерческого учета электроэнергии). Определенные интерфейсы (оптопорт) предназначены только лишь для обеспечения сервисных функций, таких как программирование тарифного модуля, или считывание данных аварийных событий. Модели, содержащие релейный выход, могут быть использованы для управления подключением нагрузки. Управление может происходить дистанционно (по интерфейсу RS-232, RS-485, радиоканалу), либо инициироваться в определеное время (при помощи внутренних часов многотарифного счетчика), что является необходимым для многих потребителей электроэнергии.

Какой электросчетчик выбрать для монтажа: обзор электросчетчиков

При проведении электромонтажных работ не обойтись без установки электросчетчика. Именно благодаря ему у нас в домах и квартирах организован учет электроэнергии. Современный рынок предлагает огромное количество разновидностей таких счетчиков, но на каком стоит остановить свой выбор?
Замена счетчика должна проводиться опытным электромонтером. Особенно этот вопрос актуален для тех, кто хочет заменить старый и отработавший свой срок электросчетчик и при этом не нарушить подачу электросети в доме, что часто бывает, если неправильно подключены провода.
Покупая счетчик на рынках, продавец старается продать модели подороже, утверждая, что они более качественные и удобные, но на самом ли деле это так?
Давайте разберемся.

Основные разновидности электросчетчиков

К основным видам относят:

  1. Индукционные;
  2. Электронные.

Первый тип — это привычные для нас старый вид электромеханических элетросчетчиков. Среди преимуществ можно выделить небольшую стоимость (в сравнении с новыми электронными моделями, где увеличен функционал и потребление электроэнергии) и более больший межповрочный интервал.


Второй тип — это новые электронные счетчики. Среди их преимуществ можно выделить:

  • Высокий класс точности;
  • Есть многотарифность;
  • Компактность.

Такой электронный электросчетчик имеет возможность дифференцированного учета потребляемой электроэнергии. Это означает, что счетчик будет при многотарифной системе расчетов учитывать стоимость за электричество в ночное время по более низкому тарифу по сравнению с дневным.
Компактность такого оборудования тоже заслуживает внимания. Его легко установить в модульный щит на специальную DIN — рейку.
Такой прибор практически невозможно перекрутить и отмотать, как в старых моделях, а точность расчетов благодаря встроенной микросхеме более надежна и точна.


Кроме этих двух отличий видов счетчиков существует еще и другие:

  • Однофазный;
  • Трехфазный;
  • Многотарифный;
  • Двухтарифный;
  • Однотарифный.

Правильный расчет параметров счетчика для монтажа необходимого электросчетчика должен исходить по и по номинальному току. Стандартный номинал для квартиры и дома составляет 80 А. Сюда входит общая максимальная суммарность всех подключаемых приборов к сети с учетом выделенной максимальной мощности для данного помещения

Мощность измеряется в ваттах, а необходимый номинальный ток в амперах.

Чтобы узнать какой рабочий ток на данном объекте или квартире необходимо всю суммарную мощность подключаемых электроприборов (так называемую установленную мощность) поделить на 220В. Результатом и станет потребляемый рабочий ток этого объекта в амперах. Счетчик же надо брать с номиналом на 10-20% больше полученного расчетного тока.
Счетчики могут быть как однотарифными так и многотарифными. Для получение максимальной экономии лучше ставить многотарифные, которые помогают сэкономить расход электроэнергии в разное время суток. Напоминаю, что в ночное время тариф на электроэнергию может быть меньше. При этом надо перезаключить договор с энергоснабжающей организацией о переходе на двухтарифную систему учета.
Также есть различие и по количеству фаз. Для квартир в основном устанавливают однофазные счетчики, а вот для частного дома или промышленного объекта, где к вводу могут быть подведены 3 фазы электроэнергии — трехфазные.
Стоит заметить, что в трехфазной сети 380В и три фазы. На входе электроэнергии на объект вместе с установкой защитных автоматов желательно устанавливать и УЗО (Устройство защитного отключения). Основной принцип действия УЗО заключается в измерение входящего и исходящего тока и в случае обнаружения утечки, УЗО полностью обесточивает всю сеть. Такое устройство обязательно должно быть установлено в загородном и многоквартирном доме.
Чтобы правильно определить какой именно электрический счетчик нужен, необходимо посмотреть сколько фаз в вашем доме или квартире. Говоря проще, нужно посмотреть сколько проводов подключено к вашему вводному автомату. Если обнаружен кабель с двумя жилами (ноль и фаза), то это однофазная сеть и для подключения вам необходим счетчик однофазный. Напряжение в таком счетчике составляет 220В, что должно быть указано на самом приборе.
Если вы увидели, что к вводному автомату идут 3 жилы, а четвертая подсоеденина к нулевой шине, то это говорит о том, что это трехфазная сеть и тут необходим трехфазный счетчик.
В некоторых ситуациях и только по разрешению сетевой организации в квартирах с 220В можно подключить трехфазный счетчик. В данном случае расчет будет верным, если будет задействована только одна фаза.

Обзор счетчиков разных видов вам продемонстрирует видеоролик:

Способы монтажа электросчетчика в щит

По способу крепления в щите можно сделать выводы о приобретении того или иного прибора учета для квартиры или дома.
В зависимости от конструктивной особенности электрощита производится и его монтаж. Так возможно подключение на специальную DIN рейку или на специальную панель в щите.
Обычно такие учетные приборы устанавливаются внутри помещения, но бывает и на вводно — распределительных устройствах или же на улице.
Особенного внимания заслуживаем дата выпуска прибора учета. Так купив на рынке однофазный счетчик, который был выпущен более 2 лет назад, есть большая вероятность того, что инспектор, который будет его регистрировать попросту не поставит его на учет, а заставит его проверить в специалазирумой лаборатории или приобретать новый.
К трехфазным электроприборам этот срок еще меньше и составляет 1 год. Чтобы увидеть дату выпуска можно посмотреть на панель прибора и в паспорт (формуляр), который комплектуется с ним.
Если вы хотите установить ранее используемый электросчетчик для помещения, то на такой прибор должен быть документ о проведенной поверке данного прибора с давностью до одного года.

Стоит отметить, что, подключение электроэнергии в квартиру без правильно выбранного по типу счетчика с учетом даты его выпуска или поверки невозможно.

Как определиться класс точности электросчетчика?

После определения с фазами и типами электросчетчиков, максимального номинального тока, приступаем к выбору класса точности.
Чтобы понять это значение обозначает, то напомним, что
Класс точности это максимальная разрешенная погрешность, которая выражается в процентах.
Для квартиры этот показатель должен быть не хуже, чем 2. Чем выше класс точности, тем более точнее будут показания прибора. Имейте ввиду, что чем меньше цифра класса точности, тем точней прибор. Например, прибор с классом точности 1 более точен, чем с классом 2.
Имеются в продаже счетчики с классами точности:

Для гаража, квартиры или частного дома можно выбирать класс точности не более 2, а вот для магазина или автосервиса этот показатель не должен превышать 1.
В старых моделях можно встретить еще значение 2,5, но по-теперешнему законодательству использовать такие приборы учета не разрешают. Такие приборы требуют замены на более новые модели с необходим классом точности.
Еще один интересный вариант электросчетчиков — это приборы с разными тарифами. Основной смысл такого счетчика в наличии встроенных в него тарифных планов. Среди них бывают:

  • Однотарифные;
  • Двухтарифные;
  • Многотарифные.

Двухтарифный счетчик работает в двух режимах с 700 до 2300, а после 2300 он переключается на ночной режим, который работает до 7 00 утра.
С наличием такого счетчика в квартире многие хозяева именно в период ночного тарифа начинают пользоваться стиральными машинками или обогревателями для дома.
Многотарифный счетчик имеет более двух встроенных режимов расчета.

При подключении электросчетчика стоит иметь ввиду, что при номинальной нагрузке больше 100А, подключение стоит проводить через трансформатор тока с имеющимся вторичным током в 5А.

Серия, модель и производители

Первым делом перед покупкой нужно узнать у сервисной компании электросети, какие производители и серии разрешены на установку в данном городе. Из полученного списка каждый может выбрать понравившуюся для себя модель и установить ее у себя.
Наиболее популярные модели электросчетчиков:

  1. Нева;
  2. Меркурий;
  3. Энергомер.

Электросчетчик Нива 103 1SO.
Довольно удобный тип электромеханического счетчика, с барабанным типом циферблата. Очень надежный, цифры на счетчике всегда видны, даже если отсутствует сеть. Крепится на DIN рейку и имеет хорошую защелку. Имеет продуманную систему зажимов, которая гарантирует безопасную установку и снижает риск случайной поломки во время крепления.

Энергомер СЕ 101 —S6
Отличный вариант для установки энергосберегающими организациями.
Такой прибор имеет механический циферблат, а также возможность сохранять работоспособность при низких температурах. Крепится на трех винтах. Точные показания даже при сбоях в сети.

Счетчик Меркурий 231 АТ—01
Один из наиболее востребованных трехфазных электросчетчиков. Имеет встроенный интерфейс IRDA, что дает возможность дистанционного учета без взлома клеммной колодки. Есть 4 тарифных плана и 16 временных зон для качественного учета, журнал событий. Рассчитан только на внутреннее размещение.
Для однофазного энергопотребления, есть модель Меркурий 201.5. Имеет электромеханический циферблат с барабаном. Крепится на дин рейку. Есть также модели

Меркурий 201
Однофазный электросчетчик с цифровым циферблатом.

Подводя итоги

Какой электросчетчик выбрать для своего помещения, чтобы у него была максимальная продуктивность и не высокая стоимость? Для этого следует:

  • Рассчитать максимальную номинальную мощность тока для данного помещения;
  • Узнать сколько фаз в щите;
  • Выбрать производителя;
  • Выбрать класс точности;
  • Определить тип эл. счетчика;
  • Уточнить, как лучше его монтировать;
  • Выбрать тарифность счетчика.

После получения этих данных стоит обратиться в компанию электросети, где получить все необходимые данные о разращенных производителях и сериях электроприборов.
После приобретения счетчика вызывается инспектор, который проверит показания старого счетчика с заполнением акта и даст разрешение на замену. Если все в порядке, то электромонтер проведет качественную установку данного прибора в соответствии с нормативными актами. После этого снова вызывается инспектор энергоснабжающей организации, который после проверки качества и соответствия выполнения электромонтажных работ по установке счетчика выдаст акт о проверке узла учета электроэнергии с записью показаний нового прибора и опломбирует узел учета.
При установке счетчика электроэнергии впервые на объект требуется сделать проект узла учета, утвердить его в энергоснабжающей организации, выполнить его монтаж и так же сдать учет, как описано выше.
Самостоятельно покупать, монтировать и проводить замену без согласования с компанией энергосбыта нельзя, так как это противоречит правилам учета энергии и грозит большими штрафами за не законное подключение к электросети.
И вот в конце обзора немного о том, стоит ли и кому стоит переходить на многоставочный тариф:

3 вещи, которые следует учитывать при выборе измерителя мощности

Интеллектуальные измерители мощности можно использовать для отображения потребления электроэнергии в реальном времени, помощи в управлении нагрузкой и мониторингом трансформатора, а также мониторингом мощности.

Интеллектуальные счетчики электроэнергии

могут сэкономить ваше время и деньги, поскольку могут быть внесены изменения для автоматического снижения энергопотребления, когда в нем нет необходимости. ПЛК с сенсорным экраном, регистраторы данных, программируемые контроллеры автоматизации и программное обеспечение SCADA на ПК могут использоваться для управления, мониторинга и отображения данных таким образом, чтобы их было легко понять и проанализировать.

Итак, что наиболее важно учитывать при выборе счетчика энергии?

Однофазное или трехфазное
При выборе счетчика энергии первое, что нужно учитывать, — это количество фаз, необходимых для системы. Большинство поставщиков в настоящее время поставляют счетчики однофазной мощности и трехфазные счетчики мощности. Если текущая система, из которой вы регистрируете данные, однофазная, вам понадобится однофазный измеритель мощности. Если это трехфазная электросистема, то для работы с ней можно использовать только трехфазный электросчетчик.Однофазные измерители мощности, такие как PM-3112 и PM-3114, компактны, монтируются на DIN-рейку и подходят для различных приложений мониторинга энергии. Они имеют 2 и 4 контура соответственно и поддерживают широкий диапазон типов входных сигналов, таких как Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh и PF. Их можно использовать как на первичной стороне низкого напряжения, так и на вторичной стороне среднего / высокого напряжения, что позволяет пользователям получать надежные и точные показания потребления энергии от оборудования в реальном времени.

Количество ампер
После определения фазы измерителя мощности вам нужно еще подумать, сколько ампер вам нужно для системы.Обычно наиболее распространенными вариантами интеллектуальных измерителей мощности для ампер являются 60 ампер, 100 ампер и 200 ампер. Количество поддерживаемых усилителей может варьироваться в зависимости от систем питания. Это не работает, если вы выберете измеритель мощности на 60 А для системы измерения мощности, которой действительно требуется 100 А. Например, интеллектуальный трехфазный измеритель мощности серии PM-3133 выпускается с тремя различными типами усилителя: PM-3133-100 поддерживает 60 А; PM-3133-160 поддерживает 100A, а PM-3133-240 работает на 200A. Благодаря своей высокой точности (1%, коэффициент мощности = 1) они могут генерировать очень надежные данные о фактической потребляемой вами мощности.Эти компактные и экономичные измерители мощности оснащены революционными проводными клеммными трансформаторами тока, упрощающими установку. Он работает в широком диапазоне входного напряжения от 10 до 300 В переменного тока, который совместим во всем мире.

Протоколы связи
Интеллектуальные измерители мощности обмениваются данными по различным средам и протоколам, поэтому также очень важно определить, с каким протоколом связи должен работать ваш измеритель мощности. Modbus — один из наиболее распространенных протоколов в промышленных приложениях.Modbus, разработанный MODICON в 1979 году, стал стандартизированным, открыто опубликованным и простым в использовании протоколом для подключения промышленных устройств. Интеллектуальные измерители мощности, поддерживающие протоколы Modbus, легче интегрировать в существующие системы Modbus. Например, PM-3112 поддерживает Modbus RTU, в то время как PM-3112-MTCP обменивается данными по Modbus TCP. Помимо Modbus, для приложений мониторинга мощности также доступны другие протоколы связи. CAN-шина или сеть контроллеров — это протокол, который позволяет подключать устройства в приложениях без хост-компьютера.Сегодня шина CAN используется в автомобильной, велосипедной, промышленной и развлекательной отраслях для передачи данных. Интеллектуальные измерители мощности, такие как PM-3133-240-CAN, предназначены для поддержки шины CAN и могут легко интегрироваться с существующими системами шины CAN. Другой протокол — CANopen, протокол связи, используемый во встроенных системах автоматизации. Измерители мощности, поддерживающие CANopen, включают однофазные интеллектуальные измерители мощности, такие как PM-3114-160-CPS, и трехфазные измерители мощности, такие как PM-3133-100-CPS. В заключение, выбор интеллектуального измерителя мощности с правильным протоколом связи очень важен для запуска и работы системы.

Что еще?
Теперь, когда мы рассмотрели фазы, усилители и протоколы связи, что еще нам нужно для успешной системы мониторинга энергии? Одним из самых больших преимуществ интеллектуальных измерителей мощности является то, что они могут быть подключены к программному обеспечению SCADA и HMI и автоматизировать всю систему. С помощью программного обеспечения SCADA он может отображать состояние вашего оборудования, отправлять аварийные сигналы по электронной почте или текстовым сообщениям, регистрировать данные, осуществлять управление и создавать отчеты. Контроллеры с сенсорным экраном, такие как TPD-433, также можно использовать для проектов домашней автоматизации, где вы можете просматривать данные о потреблении энергии в реальном времени и управлять своими электронными устройствами с помощью сенсорной панели.

>> Для получения дополнительной информации щелкните здесь

3 вещи, которые следует учитывать при выборе счетчика энергии

Дата: 24.04.2015

3 вещи, которые следует учитывать при выборе счетчика энергии

Интеллектуальные измерители мощности и оборудование для мониторинга могут использоваться для отображения потребления электроэнергии, помощи в управлении нагрузкой, мониторинге трансформатора и мониторинге мощности. Интеллектуальные измерители мощности дают вам доступ к потреблению энергии в реальном времени и могут сэкономить ваше время и деньги, поскольку могут быть внесены изменения для автоматического снижения энергопотребления, когда в нем нет необходимости.ПЛК с сенсорным экраном, регистраторы данных, программируемые контроллеры автоматизации и программное обеспечение SCADA на ПК могут использоваться для управления, мониторинга и отображения данных таким образом, чтобы их было легко понять и проанализировать.

Итак, какие 3 самые важные вещи мы должны учитывать при выборе счетчика энергии?

Однофазный или трехфазный

При выборе счетчика энергии первое, что вам нужно учитывать, — это количество фаз, необходимых для системы. Большинство поставщиков поставляют счетчики однофазной и трехфазной мощности.Однофазная электрическая мощность — это распределение электроэнергии переменного тока, при котором электрический заряд периодически меняет направление. Если система, из которой вы регистрируете данные, использует однофазный переменный ток, вам понадобится однофазный измеритель мощности. Трехфазная электроэнергия — это метод переменного тока, используемый при передаче, распределении и генерации электроэнергии, и имеет три или более проводников, по которым проходит переменный ток, который периодически меняет направление.Напряжения смещены на одну треть периода. Если система, из которой вы хотите регистрировать данные об энергии, представляет собой трехфазную электрическую систему, то для работы с ней вы можете использовать только трехфазный измеритель мощности. Однофазные измерители мощности, такие как PM-3112 и PM-3114, компактны, монтируются на DIN-рейку и подходят для различных приложений мониторинга энергии. Они имеют 2 и 4 контура соответственно и поддерживают широкий диапазон типов входных сигналов, таких как Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh и PF. Их можно использовать как на первичной стороне низкого напряжения, так и на вторичной стороне среднего / высокого напряжения, что позволяет пользователям получать надежные и точные показания потребления энергии от оборудования в реальном времени.

Количество ампер

После определения фазы измерителя мощности вам необходимо принять во внимание еще одну вещь, которая заключается в том, сколько ампер потребляет система. ICP DAS USA предоставляет интеллектуальные измерители мощности, которые могут контролировать системы с током до 1000 ампер через зажимы на трансформаторах тока, которые мы поставляем с нашими интеллектуальными измерителями. Вы можете контролировать системы с большим количеством усилителей с трансформаторами тока других производителей. Количество ампер, поддерживаемых каждым измерителем мощности и трансформатором тока, может варьироваться. Трехфазный интеллектуальный измеритель мощности серии PM-3133 выпускается с тремя различными типами усилителя: PM-3133 поддерживает 60 А; PM-3133-160 поддерживает 100A, а PM-3133-240 работает на 200A.Благодаря своей высокой точности (1%, PF = 1) они могут использоваться для получения очень надежных данных о потребляемой мощности. Эти компактные и недорогие измерители мощности оснащены революционными проводными клеммными трансформаторами тока, которые упрощают установку. Вы просто закрепите трансформатор тока на кабеле, чтобы установить его. Наши измерители мощности работают в широком диапазоне входного напряжения от 10 до 300 В переменного тока, который совместим во всем мире.

Коммуникационные протоколы

Интеллектуальные измерители мощности обмениваются данными по различным средам и протоколам, поэтому также очень важно определить, с каким протоколом связи должен работать ваш измеритель мощности.Modbus — один из наиболее часто используемых протоколов в промышленных приложениях. Modbus, разработанный MODICON в 1979 году, представляет собой стандартизированный, открыто публикуемый и простой в использовании протокол, используемый для связи с промышленными устройствами, такими как приборы, ПЛК и оборудование для сбора данных. Интеллектуальные измерители мощности, поддерживающие протоколы Modbus, легко интегрируются с вашими системами Modbus. PM-3112 поддерживает Modbus RTU, в то время как PM-3112-MTCP обменивается данными по Modbus TCP. Сети Modbus требуют наличия Мастера в приложении.CAN-шина — это протокол сети контроллеров, который позволяет подключать устройства в приложениях без главного ПК. CAN-шина используется в автомобильной, велосипедной, промышленной и развлекательной отраслях для передачи данных. Интеллектуальные измерители мощности, такие как PM-3133-240-CAN, предназначены для поддержки шины CAN и могут легко интегрироваться с существующими системами шины CAN в транспортных средствах и самолетах. CANOpen — это протокол связи, используемый во встроенных системах автоматизации, который использует физическую сеть CAN и имеет схему адресации и прикладной уровень.Измерители мощности, поддерживающие CANopen, включают однофазные интеллектуальные измерители мощности, такие как PM-3114-160-CPS, и трехфазные измерители мощности, такие как PM-3133-100-CPS. Выбор интеллектуального измерителя мощности с совместимым протоколом связи очень важен для запуска и работы системы. Шлюзы протоколов и преобразователи могут использоваться для обеспечения взаимодействия между системами.

Что еще?

Теперь, когда мы рассмотрели фазы, усилители и протоколы связи, что еще нам нужно для успешной системы мониторинга энергии? Одним из больших преимуществ интеллектуальных измерителей мощности является то, что они могут быть связаны с программным обеспечением SCADA и HMI, чтобы вы могли автоматизировать целые системы.С помощью программного обеспечения SCADA вы можете отображать состояние оборудования, отправлять аварийные сообщения по электронной почте или текстовыми сообщениями, регистрировать данные, осуществлять управление и создавать отчеты. Контроллеры с сенсорным экраном, такие как TPD-433-H, также могут использоваться для проектов автоматизации дома и зданий, где вы можете просматривать данные о потребляемой мощности в реальном времени и управлять своими электронными устройствами с помощью сенсорной панели на панели управления или закрепить на стене в любом желаемом месте. . Поскольку кабели Ethernet часто уже проложены в зданиях, установка выполняется быстро и легко.

Мария Лемоне , Менеджер по продажам
[email protected] 1-888-971-9888 доб.105
ICP DAS USA, Inc. http://www.icpdas-usa.com

ICP DAS USA — производитель продукции для сбора промышленных данных, передачи данных, автоматизации и управления, а также продукции для испытаний и измерений; специализируется на: аппаратном обеспечении ПЛК, устройствах HMI с сенсорным экраном, программируемых контроллерах автоматизации, модулях распределенного ввода / вывода, интеллектуальных измерителях мощности, преобразователях протоколов, промышленных коммутаторах Ethernet, платах PCI и ISA и многом другом! Мы предоставляем бесплатную техническую поддержку и услуги системной интеграции в соответствии с вашими потребностями.

Как выбрать счетчик электроэнергии, и какие есть методы? — Новости отрасли — Новости

Выбор модели счетчика электроэнергии


1. Код категории: D — счетчик ватт-часов

2. Групповой код обозначает фазную линию: D — однофазный; S — трехфазный трехпроводной; Т — трехфазный четырехпроводный. Обозначает классификацию по назначению: D — многофункциональное; S — электронный; X — реактивная мощность; Y — предоплата; F — кратная ставка.

3. Серийный номер дизайна представлен арабскими цифрами, а серийный номер дизайна у каждого производителя разный. Например, серийный номер счетчика ватт-часов, разработанный и произведенный Zhejiang Huaxia Instrument Co., Ltd., — 633, а серийный номер Chint Instrument Co., Ltd. — 666.

Подводя итог вышеизложенному, баллов:



DDSY-означает однофазный электронный предоплаченный ваттметр,

DTSY-означает трехфазный четырехэлектронный предоплаченный ватт-счетчик,

DTSF — представляет собой трехфазный четырехфазный проводной электронный многоскоростной ваттметр,

DSSF-означает трехфазный трехпроводной электронный многоскоростной ваттметр,

DSSD-означает трехфазный трехпроводной многофункциональный ваттметр ,

DTSD-означает трехфазный четырехпроводной многофункциональный ваттметр,

DTS-означает трехфазный четырехпроводной электронный активный счетчик ватт-часов,

DSS — означает трехфазный трехпроводной электронный активный счетчик ватт-часов,

DS — означает трехфазный трехфазный проводной механический активный счетчик ватт-часов,

DT — представляет трехфазный четырехпроводный механический активный счетчик ватт-часов,

DX — Механический реактивный счетчик ватт-часов,

DTSX-означает трехфазный четырехпроводной электронный реактивный счетчик ватт-часов,

DSSX-означает трехфазный трехпроводной электронный реактивный счетчик ватт-часов,

DTS (X) — индикация трехфазного четырехпроводного электронного активного и реактивного комбинированный счетчик мощности,

DSS (X) — показывающий трехфазный трехпроводной электронный счетчик активной и реактивной мощности,

DSM-означает трехфазный трехпроводный механический импульсный счетчик ватт-часов,

DTM — представляет собой трехфазный четырехпроводной механический импульсный счетчик ватт-часов,

DXM-представляет собой трехфазный механический реактивный импульсный счетчик ватт-часов,

DTF-означает трехфазный четырех- проводной механический многочастотный ваттметр,

DSF-средства трехфазный трехпроводной механический многоскоростной счетчик ватт-часов,

DXF — представляет собой трехфазный механический реактивный многоскоростной счетчик ватт-часов,

DDS-стенды для однофазного электронного ватт-часа счетчик,

DD-стенд для однофазного механического счетчика ватт-часов.

DT862 — трехфазный четырехпроводный активный счетчик ватт-часов, числовая строка за ним должна быть -4-3 * 15 (60), где 4 представляет собой кратное значение максимального тока и номинального тока; 3 * 15 (60) представляет три группы. Номинальный ток токовой катушки составляет 15 А, а максимальный ток — 60 А.


Выбор класса счетчика электроэнергии


Действующие устройства измерения электроэнергии делятся на пять категорий в зависимости от количества измеряемой электроэнергии и важности объекта измерения:

1.Аналогичное устройство учета электроэнергии

Пользователи, выставляющие счета за высокое напряжение со среднемесячным потреблением электроэнергии 5 миллионов кВтч и выше или трансформаторной мощностью 10 000 кВА и выше, генераторы мощностью 200 МВт и выше, подключенная к сети мощность энергогенерирующих компаний, мощность точки обмена между электросетевыми операторами и областными электросетевыми операторами с устройством учета электроэнергии на узле учета электросетевого предприятия электросетевого предприятия.

2. Аналогичное устройство учета электроэнергии

Устройства учета электроэнергии для высоковольтных пользователей, выставляющих счета, со среднемесячным потреблением электроэнергии 1 млн. КВтч и выше или трансформаторной мощностью 2000 кВА и выше, генераторы мощностью 100 МВт и выше, а также обмен энергии точки между энергосбытовыми компаниями.

3. Аналогичное устройство учета электроэнергии

Биллинг пользователям со среднемесячным потреблением электроэнергии 100 000 кВтч и выше или трансформаторной мощностью 315 кВА и выше, генераторами ниже 100 МВт, потребляемой мощностью на электростанциях (станциях), точками учета, используемыми для оценка контрактов в энергоснабжающих компаниях и активная оценка Сбалансированный по мощности прибор учета электроэнергии 110 кВА и выше.

4. Прибор учета электроэнергии класса

Прибор учета электроэнергии для выставления счетов пользователям с нагрузочной способностью менее 315 кВА, анализ и оценка внутренних экономических и технических показателей предприятий электроэнергетики и электроснабжения.

5. Класс прибора учета электроэнергии

Прибор учета электроэнергии для однофазного электроснабжения


1. Приборы учета электроэнергии классового типа должны быть оснащены не менее 0.Счетчики активной мощности класса 2s или 0,5s, счетчики реактивной мощности класса 2,0 и трансформаторы класса 0,2.

2. Приборы учета электроэнергии классового типа должны быть оборудованы счетчиком активной мощности не ниже 0,5 с или 0,5, счётчиком реактивной мощности 2,0 и трансформатором 0,2.

3. Приборы учета электроэнергии аналогичного класса должны быть оснащены активным счетчиком не ниже класса 1.0, реактивным счетчиком класса 2.0 и трансформатором класса 0.5.

Измерьте потребление энергии с помощью единственного на рынке трехфазного счетчика электроэнергии

Страна

Выберите страну Афганистан Аландские острова Албания Алжир американское Самоа Андорра Ангола Ангилья Антарктида Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Багамы Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бермуды Бутан Боливия, Многонациональное Государство Бонэйр, Синт-Эстатиус и Саба Босния и Герцеговина Ботсвана Остров Буве Бразилия Британская территория Индийского океана Бруней-Даруссалам Болгария Буркина-Фасо Бурунди Камбоджа Камерун Канада Кабо-Верде Каймановы острова Центрально-Африканская Республика Чад Чили Китай Остров Рождества Кокосовые (Килинг) острова Колумбия Коморские острова Конго Конго, Демократическая Республика Острова Кука Коста-Рика Берег Слоновой Кости Хорватия Куба Кюрасао Кипр Чехия Дания Джибути Доминика Доминиканская Республика Эквадор Египет Сальвадор Экваториальная Гвинея Эритрея Эстония Эфиопия Фолклендские (Мальвинские) острова Фарерские острова Фиджи Финляндия Франция Французская Гвиана Французская Полинезия Южные Французские Территории Габон Гамбия Грузия Германия Гана Гибралтар Греция Гренландия Гренада Гваделупа Гуам Гватемала Гернси Гвинея Гвинея-Бисау Гайана Гаити Остров Херд и острова Макдональд Святой Престол (государство-город Ватикан) Гондурас Гонконг Венгрия Исландия Индия Индонезия Иран, Исламская Республика Ирак Ирландия Остров Мэн Израиль Италия Ямайка Япония Джерси Иордания Казахстан Кения Кирибати Корея, Народно-Демократическая Республика Корея, Республика Кувейт Кыргызстан Лаосская Народно-Демократическая Республика Латвия Ливан Лесото Либерия Ливия Лихтенштейн Литва Люксембург Макао Македония, бывшая югославская Республика Мадагаскар Малави Малайзия Мальдивы Мали Мальта Маршалловы острова Мартиника Мавритания Маврикий Майотта Мексика Микронезия, Федеративные Штаты Молдова, Республика Монако Монголия Черногория Монтсеррат Марокко Мозамбик Мьянма Намибия Науру Непал Нидерланды Новая Каледония Новая Зеландия Никарагуа Нигер Нигерия Ниуэ Остров Норфолк Северные Марианские острова Норвегия Оман Пакистан Палау Палестинская территория, оккупированная Панама Папуа — Новая Гвинея Парагвай Перу Филиппины Питкэрн Польша Португалия Пуэрто-Рико Катар Реюньон Румыния Российская Федерация Руанда Сен-Бартелеми Святой Елены, Вознесения и Тристан-да-Кунья Сент-Китс и Невис Санкт-Люсия Сен-Мартен (французская часть) Сен-Пьер и Микелон Святой Винсент и Гренадины Самоа Сан-Марино Сан-Томе и Принсипи Саудовская Аравия Сенегал Сербия Сейшельские острова Сьерра-Леоне Сингапур Синт-Мартен (нидерландская часть) Словакия Словения Соломоновы острова Сомали Южная Африка Южная Георгия и Южные Сандвичевы острова южный Судан Испания Шри-Ланка Судан Суринам Шпицберген и Ян Майен Свазиленд Швеция Швейцария Сирийская Арабская Республика Тайвань, провинция Китая Таджикистан Танзания, Объединенная Республика Таиланд Тимор-Лешти Идти Токелау Тонга Тринидад и Тобаго Тунис Турция Туркменистан Острова Теркс и Кайкос Тувалу Уганда Украина Объединенные Арабские Эмираты Объединенное Королевство Соединенные Штаты Внешние малые острова США Уругвай Узбекистан Вануату Венесуэла, Боливарианская Республика Вьетнам Виргинские острова, Британские Виргинские острова, СШАС. Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве

SEM Трехфазный счетчик энергии Modbus

SEM Three — это трехфазный четырехквадрантный счетчик энергии, который позволяет контролировать электрические параметры вашей установки, включая активную энергию, реактивную энергию, напряжение, ток, мощность, максимальное потребление и многое другое. Эти параметры измеряются отдельно для каждой фазы, что дает SEM Three высокую универсальность для работы в качестве трехфазного анализатора или тройного однофазного анализатора.

Кроме того, модуль подсчета часов работы позволит с точностью управлять продолжительностью работы актива, чтобы упростить задачи профилактического обслуживания, управления производством или энергоэффективности. Эта функция позволяет настроить электрический параметр, который будет запускать счетчик, включая все напряжения, токи и мощности, пороговое значение и время задержки для начала счета.

Конструкция, занимающая один модуль на DIN-рейке, позволяет легко разместить SEM Three в любой установке.

Устройство имеет разъемы для снятия напряжения питания (85-265 В переменного тока), внешних трансформаторов тока (выход 250 мА) и связи RS-485.

Обмен данными измерений осуществляется по стандартному протоколу Modbus RTU.

SEM Три

  • 4 квадранта
  • Счетчик моточасов
  • Ведомое устройство RS-485
  • Протокол Modbus RTU
  • Удаленная настройка
  • Светодиоды состояния
  • Ручной сброс
  • Компактные размеры.1 модуль на DIN-рейку
  • Входное напряжение 230 В перем. Тока
  • Ящик самозатухающий ПК

Однофазные трансформаторы с разъемным сердечником

TRA1 20A

  • Максимальный ток 20 А
  • Вторичный 250 мА
  • Внутренний диаметр 16 мм
  • Класс 1%

TRA1 80A

  • Максимальный ток 80 А
  • Вторичный 250 мА
  • Внутренний диаметр 10 мм
  • Класс 1%

TRA1 100A

  • Максимальный ток 100 А
  • Вторичный 250 мА
  • Внутренний диаметр 16 мм
  • Класс 1%

TRA1 250A

  • Максимальный ток 250 А
  • Вторичный 250 мА
  • Внутренний диаметр 25 мм
  • Класс 1%

Однофазные трансформаторы с закрытым сердечником

TRC1 20A

  • Максимальный ток 20 А
  • Вторичный 250 мА
  • Внутренний диаметр 13 мм
  • Класс 0.5%

TRC1 100A

  • Максимальный ток 100 А
  • Вторичный 250 мА
  • Внутренний диаметр 12 мм
  • Класс 0,5%

TRC1 250A

  • Максимальный ток 250 А
  • Вторичный 250 мА
  • Внутренний диаметр 19 мм
  • Класс 0,5%

Что означает трехфазный интеллектуальный счетчик для революции в области интеллектуальной энергетики?

В августе 2020 года мы стали первым в Великобритании установщиком, установившим трехфазные интеллектуальные счетчики SMETS2 для бытовых и коммерческих потребителей энергии.

Установки, первые из которых были установлены дома у клиента Good Energy, а вторые — на малом предприятии, поставленном SSE всего две недели спустя, ознаменовали важные вехи в переходе энергетической системы Великобритании и обеспечили новую разработку, меняющую правила игры. Внедрение смарт-счетчиков в Великобритании.

Но почему именно трехфазный интеллектуальный счетчик SMETs2 представляет собой такой прорыв в нашей революции интеллектуальной энергетики?

И что это означает для технологии автоматизированного считывания показаний счетчиков (AMR), уже используемой многими бизнес-потребителями, которые получают трехфазную электроэнергию? Мы объясним ниже.

Во-первых, что такое трехфазная электроэнергия?

Трехфазная электроэнергия — это тип многофазной системы (метод распределения электроэнергии переменного тока), которая чаще всего используется для обеспечения больших нагрузок электричеством, например, в промышленности, бизнесе или в домах с очень высоким энергопотреблением. .

Что такое трехфазный электросчетчик?

Трехфазный электросчетчик используется для измерения мощности трехфазного источника питания, чаще всего для коммерческого использования.В настоящее время потребители, использующие трехфазное электричество, не могут установить цифровые интеллектуальные счетчики, однако некоторые бизнес-пользователи смогли воспользоваться преимуществами технологии AMR, например трехфазных передовых счетчиков, для регистрации своего потребления электроэнергии.

В 2018 году правительство Великобритании постановило, что поставщикам энергии разрешено предлагать потребителям малого и среднего бизнеса и более крупным предприятиям выбор между усовершенствованным счетчиком AMR и интеллектуальным счетчиком.

Что это значит для бытовых потребителей? Нужен ли мне для дома трехфазный интеллектуальный счетчик?

С появлением нового многофазного интеллектуального счетчика SMETS2 теперь есть возможность для крупных и сложных потребителей электроэнергии присоединиться к революции интеллектуальной, чистой и зеленой энергии.

Большинство домашних хозяйств в Великобритании имеют так называемые «однофазные» счетчики, подключенные к 230 или 240 вольт через два провода. Но есть сотни тысяч домов и предприятий по всей стране, которые работают от трехфазного соединения, подключенного к 400 или 415 вольт тремя активными проводами или «фазами» и одной нейтралью. Эти сайты имеют другой тип подключения, потому что они используют более высокие нагрузки электричества и / или имеют более сложную домашнюю энергетику, такую ​​как солнечные панели, аккумуляторные батареи или зарядное устройство для электромобилей.До сих пор такие дома и предприятия не могли использовать новейшие технологии интеллектуального учета.

Учитывая, что экологически чистая энергетическая система будущего будет полагаться на такие умные дома, как эти, чтобы самостоятельно генерировать и делиться своей энергией в рамках более умной энергосистемы, это проблема, которую энергетическая отрасль должна решить, и мы с гордостью можем сказать, что мы ее преодолели. неотъемлемая часть разработки решения для рынка: новый трехфазный интеллектуальный счетчик SMETS2.

Важно отметить, что в качестве интеллектуального счетчика второго поколения эта новая технология позволит клиентам подключаться к защищенной общенациональной сети, управляемой компанией Data Communications Company (Smart DCC), обеспечивая плавное переключение между поставщиками энергии.

Если у вас в настоящее время нет трехфазного интеллектуального счетчика, но вы планируете инвестировать в энергосистему умного дома, такую ​​как солнечная генерация или зарядное устройство для электромобилей, вам может потребоваться модернизация счетчика. Если вы обратитесь к поставщику энергии, он проконсультирует вас о ваших потребностях.

Какой вариант для моего бизнеса?

Хотя конечные преимущества интеллектуальных счетчиков аналогичны преимуществам, предлагаемым устройством AMR, в 2018 году правительство постановило — в интересах поддержания конкурентного рынка — что иностранные клиенты (за исключением микробизнеса) будут по-прежнему иметь возможность чтобы наслаждаться гибкостью выбора между двумя технологиями.

Новая доступность трехфазного интеллектуального счетчика SMETs2 теперь расширит этот выбор для бизнес-потребителей, использующих трехфазное электроснабжение, и это может быть только положительным моментом для революции в области интеллектуальной энергетики.

Итак, могу ли я установить 3-фазный интеллектуальный счетчик сейчас?

Если вы используете трехфазное электричество в своем доме или на работе, теперь вы можете получить выгоду от установки трехфазного интеллектуального счетчика (SMETs2) в вашем помещении. Как ведущий установщик умных счетчиков в Великобритании, мы сейчас работаем с нашими партнерами-поставщиками энергии над развертыванием устройств по всей Великобритании.

Свяжитесь с вашим поставщиком энергии сегодня, чтобы заказать установку.


Еще несколько часто задаваемых вопросов

В чем разница между AMR и интеллектуальным счетчиком?

Несмотря на схожесть преимуществ, устройства AMR и интеллектуальные счетчики работают по-разному и используют разные технологии.

Хотя конечные преимущества интеллектуальных счетчиков аналогичны преимуществам, предлагаемым AMR, в 2018 году правительство постановило — в интересах поддержания конкурентного рынка — что иностранные клиенты (за исключением микробизнеса) будут по-прежнему пользоваться гибкость выбора между двумя технологиями.

Приближающаяся доступность трехфазных интеллектуальных счетчиков SMET2 теперь расширит этот выбор для бизнес-потребителей, использующих трехфазное электроснабжение, и это может быть только положительным моментом для революции интеллектуальной энергетики.

В чем преимущество интеллектуального счетчика для моего бизнеса?

Если вы еще не используете устройство AMR на своем предприятии, установив интеллектуальный счетчик, вы можете присоединиться к революции интеллектуальной энергетики, открывая мир возможностей для снижения потребления энергии и, следовательно, помогая сократить расходы и выбросы углерода.

Интеллектуальный счетчик помогает понять использование энергии в вашем бизнесе, а при использовании с платформой управления энергопотреблением (например, SmartVision Pro) вы можете отслеживать, отслеживать и принимать меры по снижению потребления.

Путем оцифровки энергопотребления в стране интеллектуальные счетчики SMETs2 также помогают внедрять новые инновационные тарифы, продукты и интеллектуальные технологии. В ближайшие годы интеллектуальные счетчики — например, путем облегчения зарядки электромобилей — помогут стимулировать более гибкое использование энергии, тем самым поддерживая декарбонизацию и более эффективную сеть.

Вот почему интеллектуальные счетчики не только помогут вашему бизнесу, они также сыграют важную роль в достижении цели правительства Великобритании по нулевым выбросам углерода к 2050 году.


Если у вас трехфазное электроснабжение, вы можете зарегистрировать свою заинтересованность в установке интеллектуального счетчика или устройства AMR, связавшись с поставщиком энергии.


Надежный партнер в сфере энергетики

В SMS мы делаем бизнес умнее, сотрудничая с поставщиками энергии для установки интеллектуальных счетчиков и устройств AMR за пределами дома.Мы также обслуживаем британские организации напрямую через наши независимые службы интеллектуального учета и передачи данных в качестве аккредитованного оператора счетчика, менеджера по счетчику и поставщика DCDA.

Помимо измерений, мы дополнительно работаем с промышленностью и государственным сектором над сокращением выбросов углерода до нуля с помощью наших услуг Smart Energy Services. Узнать больше.

Трехфазные и однофазные счетчики энергии

Вы когда-нибудь слышали термин «трехфазные и однофазные счетчики»? Если вы подали заявку на услуги счетчика в PDS, я предполагаю, что вы, возможно, слышали об этих условиях.Но что такое трехфазные и однофазные счетчики? А в чем отличия? Я уверен, что вам должно быть интересно, почему вы должны вообще заботиться о том, что все, что вам нужно как клиент, — это услуга. Тем не менее, стоит иметь представление о типах услуг, предоставляемых PDS, и о том, какая из них лучше всего соответствует вашим потребностям. Я бы сказал, что вам нужно это понимание даже до того, как квалифицированный электрик проведет электромонтаж вашего дома или собственности.
Это очень важно, поскольку терминология трех фаз и одной фазы — это не просто слова, но в большинстве случаев имеют финансовые последствия.Тип проводки в вашем доме или коммерческой недвижимости может быть трехфазным или однофазным. Зная заранее, какой тип подключения вам действительно нужен, вы сэкономите на ненужных расходах. Позвольте мне попытаться сделать это, но не слишком технично.

Типы счетчиков, помимо нескольких существующих классификаций, можно сгруппировать в однофазные (1-фазные) или трехфазные (3-фазные) счетчики. Тип счетчика, подходящий для нужд клиента, будет зависеть в основном от типа установки, которую он имеет.Клиентам с высоким спросом на электроэнергию, например, коммерческим и промышленным потребителям, потребуются трехфазные счетчики энергии, в то время как бытовым потребителям со сравнительно низким спросом потребуются счетчики электроэнергии на 1 фазу.
Инфографика ниже подробно описывает основные различия между однофазными и трехфазными счетчиками:

Таблица: Основные различия между однофазными и трехфазными счетчиками
Учитывая вышесказанное, важно, чтобы в вашем доме проводил электромонтаж квалифицированным электриком в зависимости от того, какие услуги вам требуются.
Трехфазная проводка намного дороже, чем однофазная проводка. Поэтому, если вам требуется однофазное обслуживание на основе приведенного выше объяснения, нет необходимости проводить в доме проводку для трехфазного обслуживания.
Миф: Трехфазные потребители часто получают электроэнергию
Есть несколько жилых помещений с трехфазными счетчиками энергии. Это может быть результатом использования в доме какого-либо трехфазного оборудования / машины, например, больших насосов или оборудования / машины.
Предполагая, что в одной фазе произошел сбой, потребители обычно имеют привычку переключать все свое однофазное оборудование на исправные фазы, тем самым получая электропитание.
Это то, что порождает миф о том, что клиенты 3-фазной компании часто получают поставки.
Дело в том, что переключение однофазных нагрузок (оборудование / машина) с неисправных фаз на исправные повреждает трансформаторы, которые обслуживают все сообщество. Это потому, что вы в конечном итоге повредите другие здоровые фазы, перегрузив их. Трансформаторы работают лучше всего, когда все фазы имеют одинаковую нагрузку (потребляемую мощность). Таким образом, перестановка нагрузок приведет к дисбалансу, который может повредить трансформатор.
Заключение
Выберите трехфазный счетчик электроэнергии, если у вас трехфазное оборудование.
Переключение нагрузок в трехфазных системах приводит к повреждению трансформатора.
Выбор однофазной сети и электропроводки сэкономит вам ненужные расходы.
В следующий раз, когда вы захотите подать заявку на счетчик, я думаю, вы вспомните трехфазную и однофазную сети и узнаете, какие из них лучше всего подходят для ваших нужд.

Об авторе


Энох Яу Асанте — инженер-электрик в отделе технического обслуживания центральной региональной подстанции.

Добавить комментарий

Ваш адрес email не будет опубликован.
