Как выглядит датчик движения: Принцип работы скрытого объёмного датчика движения

Принцип работы радиоволнового извещателя совпадает с ультразвуковым, только в отличие от предыдущего в нем происходит генерация СВЧ-излучения частотой 2,5 ГГц. Когда в охраняемой зоне будет замечено передвижение, сразу изменится частота и длина радиоволны. Такие волны легко проникают сквозь неметаллические помехи, такие как стены или деревянные предметы, поэтому радиоволновые приборы часто используются для охраны крупных коммерческих площадей и складов.

Чтобы обезопасить себя от ложного срабатывания, можно приобрести комбинированные датчики движения. Украина – страна, где можно часто увидеть подобные приборы в работе. Их популярность обусловлена высокой надежностью и устойчивостью к помехам. Как правило, устройство объединяет в себе схемы инфракрасных и радиоволновых датчиков, что гарантирует успешную бесперебойную работу.

Как правильно установить и подключить датчик движения

Если вы приобрели датчик движения, инструкция, прилагаемая к прибору, поможет вам разобраться с основными моментами его подключения и настройки. При этом важно знать, где лучше всего установить сенсор и что для этого необходимо. В первую очередь стоит определиться, для каких целей устанавливается прибор, существуют специальные охранные модели, используемые при монтаже сигнализации, или же бытовые, с помощью которых можно регулировать освещение.

Для правильной работы прибора необходимо тщательно подойти к выбору его месторасположения. Нужно исключить влияние внешних факторов, которые будут негативно отражаться на функциональности устройства. Избегайте мест рядом с техникой, излучающей тепло или электромагнитные волны. Нельзя устанавливать датчики около батарей либо отопительных труб, а также под прямыми солнечными лучами. Отличным решением для помещений станет датчик движения дверной. Оптимальным местом его установки считаются двери в коридоре.

Подключение датчика движения для осветительных приборов осуществляется довольно просто. На корпусе прибора присутствует схема датчика движения, которая описывает последовательность подключения. Обычно рисунок находится около клеммной колодки, на которую выводятся необходимые провода: коричневый или черный (L) – входная фаза, синий (N) – нулевой, красный (L’) – выходная фаза. Осветительный прибор подключают к выходной фазе и нулю. Питание электросети подается на провода L и N, при этом необходимо строго следовать фазности подключения.

Выбрать качественные проводные и беспроводные модели датчиков движения вы всегда можете в каталоге нашего интернет-магазина.

Делаем освещение в квартире по датчику движения / Хабр

Наверняка все слышали про технологию «умный дом». Одно из самых популярных применений этой технологии в автоматическом освещении — например, включение и выключение света при появлении или уходе людей из помещения. В этой статье хотелось бы показать, что ничего сверхествественного в этом нету, и реализовать эту возможность может любой человек. Итак, попробуем подключить к обычной лампочке Ильича в коридоре датчик движения, и заставим освещение работать в зависимости от наличия людей в помещении.

В качестве датчика движения был выбран датчик LX-01, произведенный в Поднебесной. Принцип его работы достаточно прост — при обнаружении движения в заданной области датчик замыкает цепь, благодаря чему включаются подключенные к датчику электроприборы. Как только движение в зоне наблюдения прекращается, датчик размыкает цепь, выключая подключенные приборы. Датчик можно настроить при помощи 3 регуляторов, которые находятся на его корпусе. Первый регулятор отвечает за чувствительность датчика. При максимальной чувствительности датчик будет срабатывать при малейшем движении, при минимальном — только при очень заметном. Второй регулятор устанавливает время, в течение которого датчик «держит» цепь после последнего обнаружения движения. То есть как только движение в помещении прекратилось, датчик не сразу выключит свет, а подождет в течение установленного времени. Последний регулятор отвечает за уровень освещения, при котором датчик будет работать. Ведь нет смысла включать свет по датчику движения, если в помещении и так светло.

Описанный датчик движения не единственный в своем роде. Сейчас существует множество датчиков движения, различных как по внешнему виду, так и по выполняемым функциям. При выборе датчика движения нужно четко представлять, куда и зачем его планируется установить. Например, указанный датчик движения я покупал специально для установки в коридор, где все люди только проходят из одной комнаты в другую, не задерживаясь надолго. А вот например в ванную комнату такой датчик движения не подошел бы. Почему? Да потому что он реагирует только на движение. Поэтому если вы будете лежать в ванне с кучей пены, слушая музыку, то делать это вы будете в темноте — ведь движения-то нету. Так что к выбору комнаты подходите основательно.

После выбора модели датчика движения и помещения для установки нужно также подобрать удачное место расположения датчика. Датчик должен реагировать на все движения в комнате, и при этом не должен срабатывать ложно. Поэтому нужно учесть планировку помещения — двери, окна, пути передвижения людей, крупная мебель — все это влияет на выбор места для установки. Мой коридор имеет следующую планировку:

На плане видно, что в коридоре 4 двери и ни одного окна. Кстати отсутствие окон скорее плюс, чем минус — ведь при этом датчик движения не придется настраивать на различные уровни освещенности в помещении, так как мы знаем, что в комнате всегда темно. Наличие дверей на каждой стороне коридора затрудняет выбор места установки. Если же у вас есть свободная стена, то датчик надо крепить в один из ее углов. Почему обязательно в угол комнаты? Потому что данный датчик имеет обзор 120 градусов. Если же поставить его в середину стены, то ее углы попадут в мертвую зону, что не есть хорошо.

Схема подключения датчика к электросети представлена в инструкции к датчику. Выглядит она так:

Проведенные мною опыты показали, что подключать провода иначе, чем на схеме нельзя — датчик с характерным хлопком выходит из строя 🙂

При установке датчика было принято решение чуть усложнить схему, добавив в нее контрольный выключатель, который бы в разомкнутом состоянии не мешал датчику движения, а в замкнутом состоянии включал освещение независимо от датчика. Можно придумать несколько примеров, когда освещение в комнате нужно даже тогда, когда в ней никого нет, но это не суть важно. Поэтому к датчику движения решено было подключить обычный выключатель света. При этом схема примет следующий вид:

Теперь нужно прозвонить все провода и подключить датчик движения к электросети. Берем тестер и прозваниваем каждый контакт. Провод, проходящий от выключателя к лампе подключаем к красному контакту датчика. Коричневый контакт датчика соединяем с проводом, находящемся по другую сторону от выключателя. Теперь берем провод, подходящий к осветительному прибору не со стороны лампы и подключаем к голубому проводу датчика.

Важно! При работе с электропроводкой соблюдайте все меры безопасности. Отключите подачу электроэнергии в квартиру, вооружитесь резиновыми перчатками. В конце работ внимательно осмотрите провода, заизолируйте все оголенные участки.

Когда закончите подключение датчика, останется лишь прикрепить его на стену в выбранном месте. Закреплять датчик нужно почти сразу под потолком, чтобы обзор был лучше. Затем нужно проверить работу датчика — войдите в комнату, свет при этом должен включиться. Затем выйдите из комнаты, оцените интервал до выключения датчика. Если датчик не сработал, то возможно вы допустили ошибку в установке. Если срабатывает не всегда, попробуйте изменить его настройки — например, установить чувствительность на максимум. Время до выключения я рекомендую ставить порядка 6-10 секунд.

Датчик движения для включения света схема подключения. Датчик движения для включения света – устройство, принцип работы, схемы подключения. Возможности использования датчиков движения

Датчик движения LX-02

В данной статье рассмотрена схема датчика движения LX-02 (SEN15) производства китайской фирмы Camelion, а также схема его подключения. В этой линейке есть ещё две модели датчиков: LX-01 , который отличается от двух других отсутствием регулятора освещенности, и LX-03 , который отличается повышенной выходной мощностью (до 3 кВт) за счет применения более мощного реле на выходе.

Существует также и датчик LXP-02. Отличия от LX-02 существенные – и в конструкции, и в схемотехнике. Но только, конечно, не в принципе действия.

В конце статьи будет приведена инструкция к данным датчикам движения.

Устройство датчика движения

Конструкция датчика содержит две части – неподвижную, которая крепится к поверхности, и подвижную. Подвижная часть имеет две степени свободы и может поворачиваться на 30-40 0 в горизонтальной и вертикальной плоскостях.

В разобранном виде датчик движения LX-02 выглядит вот так:

Вид плат со стороны деталей

Вид с обратной стороны (со стороны пайки деталей):

В устройстве применяются основные детали:

• микросхема – LM324, это четыре операционных усилителя в одном корпусе. Даташит можно скачать здесь: / , pdf, 134.11 kB, скачан: 2946 раз./
• датчик движения – PIR D203S или 1VY7015
• транзистор типа S9013 – биполярный средней мощности. Даташит можно скачать здесь: / , pdf, 62.29 kB, скачан: 1496 раз./
• реле SHD-24VDC-F-A.

Со стороны ключа микросхемы – регулировка освещенности, рядом – регулировка времени включения.

Схемы датчиков движения

Схема датчика выглядит примерно так.

Вот ещё подобная схема, но более простая. Это схема охранного датчика. Выражаю благодарность источнику – www. guarda.ru.

Датчик движения. Схема 2

В различных моделях датчика схема может незначительно изменяться, но принцип работы один. Коротко его можно описать так.

Сигнал с пиродатчика (чаще всего применяется 1vy7015) поступает на усилитель, далее работает компаратор, с выхода которого сигнал через транзистор идет на катушку реле. Реле своими контактами включает-выключает нагрузку.

4 микросхемы, изображенные на схеме, не должны вводить в заблуждение – на самом деле, это одна микросхема, в корпусе которой 4 операционных усилителя с общим питанием.

Третья схема приведена в конце статьи.

Подключение датчика движения

Для подключения датчика движения нужно чуть больше навыков, чем для подключения обычного выключателя. Перепутав выводы датчика, можно сжечь и сам датчик, и электропроводку. Особенно, если она .

У меня такое было, когда в инструкции были указаны одни цвета проводов, а реально – другие.

Датчик движения и (фотореле, или сумеречное реле) подключаются совершенно одинаково, поэтому на схеме ниже источником воздействия указан свет.

Выводы для подключения датчика движения и датчика освещения

Как видно, данная схема подключения не отличается от схемы включения лампочки через обычный выключатель. Разница только в том, что при подключении участвует ещё и нулевой провод, и в том, что на выключатель воздействует человеческая рука, а на датчик – движение или свет.

Как подключить датчик движения, показано также на схеме в инструкции (ниже).

На схеме указаны и цвета проводов. Также обозначения выводов обычно выштампованы на корпусе около каждого вывода.

Цвет выводов для подключения датчика LX:

• коричневый (черный) – вход фазы (для включения освещения и питания внутренней схемы)
• голубой (зеленый, синий) – ноль для питания электронной схемы датчика, для питания освещения не используется.
• красный – выход фазы (подключение нагрузки)

Нагрузка (лампочка) подключается к нулю и выходу.

Стоит отметить, что такая цветовая маркировка не является обязательной для производителя. Даже у одного производителя одинаковые выводы могут иметь разные цвета проводов. Поэтому надо обращаться к инструкции, а в случае сомнений – разбирать датчик и смотреть подключение проводов на плате.

Поскольку в данной статье рассмотрена модель LX-02 (SEN15), инструкция на этот датчик приведена ниже.

Инструкция к датчику движения LX-02

Вот в принципе и всё, что я хотел рассказать про устройство и схему датчика движения .

Кстати, у меня есть ещё несколько статей касательно этой темы:

• на больших площадях
• Различные

Тема ремонта датчика раскрыта в статье Пошаговое руководство. Там же приведена и рассмотрена схема датчика движения на специализированной микросхеме LP8072C.

Ещё одна схема датчика

Читатель Александр из г. Королев в декабре 2014 г. прислал ещё одну схему датчика движения, которую срисовал с платы собственноручно. Фото также прилагается.

А вот осциллограммы, поясняющие работу схемы:

Осциллограмма 1 работы схемы датчика

Осциллограмма 2 работы датчика движения

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

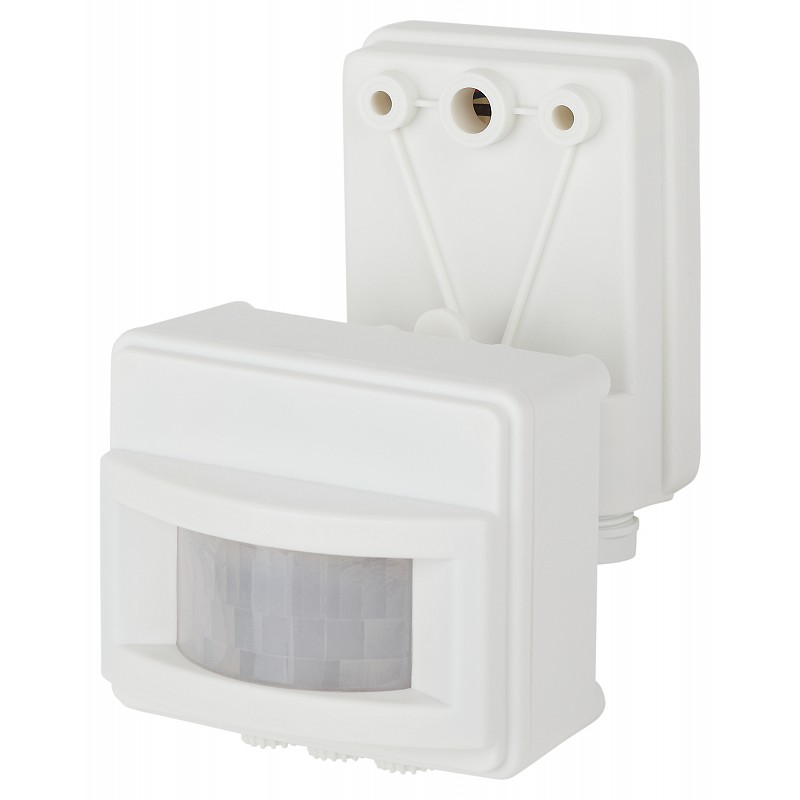

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку , а второй конец, не забыв снять изоляцию , подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке . Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум .

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения . Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Пример установки датчика движения в квартире

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.

Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры .

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N , подключается непосредственно к лампочке люстры, а фазный, который обозначается L , подключается ко второму выводу лампочки люстры через выключатель .

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.

Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Особенности подключение датчика движения включения света

По электронной почте мне пришло письмо от Сергея из Санкт-Петербурга. Сергей профессиональный электрик и столкнулся с трудностями при установке датчиков движения в подъезде семиэтажного дома, оборудованного лифтом, и обратился ко мне за советом. Решил с согласия Сергея опубликовать нашу переписку.

Сергей:
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Ответ:
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно, влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же виновником ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 мФ на напряжение не менее 300 В.

Сергей:
Добрый день Александр, тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика — мах, едет лифт и всё равно включает свет — это значит, что датчик «видит» лифт. Убавили чувствительность — заработало всё как надо, но представитель от фирмы — производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Почему мигает энергосберегающая и светодиодная лампы

По электронной почте мне пришло письмо от Анатолия из Приморско-Ахтарска.

Анатолий:
Я тоже немного электрик, сам поставил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу — при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Ответ:
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой .

При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.

При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Как отрегулировать датчик движения модели TDL-2012-AC

По электронной почте мне пришло письмо от Вячеслава с просьбой помочь разобраться с органами управления датчика движения модели TDL-2012-AC, в связи с тем, что изделие не комплектуется инструкцией по подключению и регулировке.

Вячеслав:
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Ответ:
Пиктограммы, буквы и цифры обозначают следующее:
— переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
— второй служит для выбора чувствительности к движению;
— остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение, 5, 40 сек. и 1, 4, 8 или 16 мин.

Датчики движения стали пользоваться популярностью благодаря тому, что они помогают сэкономить на счетах и сделать жизнь проще. Хотя само устройство простое в использовании, нужно разобраться в том как выполнить его подключение. Для этого не понадобится профильное образование и специальные инструменты. Ниже вы найдете схему подключения датчиков движения для освещения.

В этой статье:

Принцип работы

Датчик движения оснащен специальными элементами, которые могут фиксировать изменение положения объектов в пространстве и выполнять определенное действие. В нашем случае, при срабатывании устройство включает свет. Но иногда такие приборы подключают к сигнализации или другим системам.

Сам принцип работы различается у разных моделей. Сенсоры могу улавливать инфракрасное излучение, ультразвуковые и микроволны, а иногда выпускают комбинированные устройства. Есть датчики с пассивными и активными режимами. Первый вариант только получает данные и может срабатывать некорректно. Второй — испускает сигналы и собирает отражающиеся волны обратно, анализируя положение вещей в комнате. Последний вариант считается наиболее надежным.

Польза от датчика движения огромна. Он помогает сэкономить на электричестве и отключать подачу питания когда никого нет. А также прибор упрощает жизнь — иногда в темноте сложно найти выключатель, а временами просто заняты руки и увидеть куда наступить невозможно. Датчик поймет что вы находитесь в комнате и самостоятельно подаст питание к осветительным приборам.

Место установки

Перед тем как начать подключение датчика движения для освещения, необходимо определить место его крепления. Правильная позиция позволит избежать ложных срабатываний и задержек в замыкании цепи питания. Вот несколько советов по выбору места:

• Рекомендуется крепить датчик недалеко от входа в помещение на стене или потолке. Когда человек будет переходить из одной комнаты в другую, устройство сразу уловит движение.
• В чувствительную зону сенсоров не должно попадать окно или другие источники дневного света. Иначе придется проводить тонкую настройку под разные степени освещенности.
• В больших комнатах и там, где есть несколько дверей, возможно, придется устанавливать два прибора, для максимального охвата пространства. Альтернативой может послужить устройство, закрепленное в углу помещения.
• На лестничных площадках датчик движения устанавливают так, чтобы он смог улавливать перемещения одновременно на нескольких пролетах. Возможно, придется наклонить устройство, или приподнять его.
• В зоне видимости прибора не должно быть деревьев, кустарников или других препятствий. Они сокращают обзор и могут привести к ложным срабатываниям.
• Напротив датчика нельзя располагать источники теплового или электромагнитного излучения.

Датчик движения установленный рядом с выключателем

Варианты подключение датчика движения

Как и у большинства электроприборов датчик движения для освещения имеет три контакта: вход, выход и ноль. Для нормального функционирования важно правильное подключение к сети. Всего может быть три варианта взаимодействия с системой освещения:

1. Прямое подключение к лампам. Устройство будет срабатывать так, как это задумано производителем. Этот способ отдает устройству все права на управление лампами.
2. В цепь подключения добавляют выключатель со стороны входа. Так вы сможете принудительно отключать свет, а вместе с ним и датчик. Эта функция полезна в спальнях, так как позволяет отнять права управления у прибора, улавливающего движения, на время сна.
3. Выключатель встраивают в цепь со стороны выхода тока. В этом случае вы сможете оставлять лампы в рабочем состоянии, в обход настроек прибора.

Виды подключения датчика движения

Независимо от комбинации, способ подключения датчика движения не меняется.

Подключение одного и нескольких устройств

Процесс подключения датчика улавливающего движения выполняется в шесть шагов:

1. Для безопасности работы с проводами в комнате отключают подачу электричества. Чаще всего для этого потребуется переключить рычажок автомата.
2. На самом устройстве снимается задняя крышка, так как за ней скрываются клеммы. Открутив один болтик и сняв защиту, увидите три разноцветных провода. Цвет помогает определить способ подключения. Синий провод — ноль, через коричневый подается питание к датчику, иначе говоря, это вход. Черный или красный предназначен для передачи электричества от устройства к осветительным приборам.
3. Через крышку просовывают провод со стены, а после закрепляют ее в проектном положении. Рекомендуется расположить провод вертикально, это облегчит последующий монтаж датчика.
4. Достаточно всего 6 см питающего кабеля, для комфортной работы устройства. Перед подключением к клеммам с жил снимают 5 мм изоляции.
5. Каждый отдельный провод соединяют с нужным разъемом клемм датчика движения.
6. Сам прибор монтируют к стене, аккуратно складывая провода, чтобы они не мешали установке.

Установка датчика движения для уличного освещения

В некоторых ситуациях одного датчика недостаточно для автоматического включения осветительных приборов. Тогда применяют одновременно несколько устройств. Тут должны выполняться два важных условия: параллельное подключение и питание через одну фазу.

Почему датчик может не работать?

Иногда случается так, что работа была проведена согласно инструкции, а датчик движения все равно не функционирует. Причиной может быть в плохом контакте синего провода. Возможно, в клеммы попал строительный мусор или зажим недостаточно сильно закручен. Проверьте контакты: вероятно, их нужно прожать или почистить.

Другой распространенной причиной может быть повреждение самого кабеля. Возможно, в процессе монтажа провод переломился и ток перестал подаваться на приборы. Для проверки воспользуйтесь вольтметром, поставив щупы к различным контактам на устройстве. Если питание в норме, а света по-прежнему нет, есть вероятность того, что перегорела лампа.

Проверка работоспособности датчика движения

Временами жильцы сталкиваются с другой проблемой — свет не выключается, хотя в комнате никого нет. Если вы не добавляли в сеть выключатель, тогда причина в неверных настройках датчика. Возможно, выставлен слишком большой период времени автоматического отключения.

Настройка работы

Для нормального функционирования датчика движения потребуется провести его настройку. Всего имеет три управляемых режима: задержка времени, настройка освещенности и чувствительность датчика. Время работы считается с момента последней фиксации присутствия человека. Этот показатель регулируется от 1 секунды до 10 минут, в зависимости от модели.

В проходных комнатах достаточно нескольких секунд работы лампы. Для таких помещений рекомендуется приобретать осветительные приборы с минимальной инерция включения. Кроме этого, они должны легко переносить частое переключение режимов. Наиболее подходящим вариантом считают светодиодные лампы.

Настройка освещенности влияет на работу датчика в дневное время. Если устройство определяет достаточное количество света в комнате, тогда даже уловив движение, реле не замкнется. Режим настраивается в зависимости от количества окон в помещении. Это делает прибор экономически выгодным в использовании.

Чувствительность прибора влияет на количество движений человека, его отдаленность от датчика для освещения. Если вы проходите мимо устройства, а оно не срабатывает, причиной может быть сниженный порог чувствительности. И наоборот, если свет включается при малейшем движении мыши или кошки, следует перенастроить прибор. Возможно придется менять режимы работы в разные времена года.

Проблема, как подключить датчик движения к лампочке, решается за несколько минут, при условии четкого представления схемы работы и правильного подбора модели прибора управления и светильника. Кроме того, потребуется продумать схему установки сенсора, способ его отключения и калибровки, и выполнить небольшой тест, до того как приступить к монтажу оборудования.

Как сделать схему освещения с датчиком движения

Сама по себе идея подключить светильники к датчику движения считается специалистами наиболее простым и адекватным способом экономить электроэнергию в доме. Если, конечно, в светильниках используются современные экономичные лампочки.

В теории, чтобы добиться экономии электроэнергии, не обязательно использовать дорогостоящие энергосберегающие светодиоды, например, в подъездах домов, в местах коллективного пользования, в подвальных помещениях, огромных ангарах и складских навесах можно подключить обычную лампочку с датчиком движения. Эффект экономии будет достигаться за счет ограничения времени работы, хотя максимальная экономия будет достигаться в комплекте с современными экономичными моделями лампочек. Правда, не все экономки одинаково удачно подходят для работы с датчиком движения.

Какие они бывают, датчики движения

Конструктивно датчики движения проектируются и изготавливаются на основе:

• Ультразвуковых сенсоров;
• Микроволновых излучателей и приемников;
• Инфракрасных светодиодов и фотоэлементов.

Первые два типа сенсоров можно подключать к лампочке, но делается это лишь при организации системы охранной сигнализации больших территорий, и функционирование автоматики никак с освещением жилья, дома или придомовой территории не связано. Кроме того, микроволновые и ультразвуковые приборы в бытовой технике не используются из-за дороговизны и вредного воздействия волн на организм человека и домашних животных.

Специфика устройства датчика движения

Если требуется сделать автомат включения–выключения света с вхождением человека в помещение или после того, как он покинул его, то в этом случае инфракрасные датчики движения находятся вне конкуренции и подходят лучше всего. Потолочные приборы обладают углом обзора в 360 о, настенные – 150-170 о, сенсоры направленного типа захватывают сектор в 15-20 о по вертикали и 60-70 о в горизонтальной плоскости, что позволяет датчику движения считывать информацию только с дверного проема.

Для остальных типов сенсоров приходится выбирать место, где можно установить и подключить прибор с минимальными помехами с боковых зон, потолка и пола.

Каждый прибор оборудован монтажной панелью с винтовыми фишками, к которым нужно будет подключить электросеть и провода от светильников, люстры, прожектора, можно звонка или автомата блокировки дверей. В среднем прибор рассчитан на непрерывную работу в течение 10 тыс. часов или трех сессий смены лампочек.

Большинство датчиков движения оборудуются регуляторами:

• Времени задержки между срабатыванием внутреннего сенсора и включением лампочки;
• Порога срабатывания фотоэлемента, контролирующего уровень наружного освещения.

Дальность действия датчика движения редко превышает 6-7 м, этого достаточно для решения любых задач внутри помещения. Если нужно подключить лампочки освещения придомовой территории, то приходится использовать несколько сенсоров движения, ограничивать их угол захвата, искусственно наращивать дальность за счет рупорных насадок.

Типовой вариант регулировочных точек показан в таблице:

• «SENS» определяет чувствительность или дальность срабатывания инфракрасного фотодиода, максимум это 12-15 м при отсутствии помех;
• «MIK» позволяет отрегулировать срабатывание автомата на шум или звук, например, плач ребенка или лай собаки;
• «LUX» используется в моделях, оборудованных фотоприемником естественного освещения, определяет уровень освещенности срабатывания сенсора;
• «TIME» выставляет время задержки таймером сигнала на включение контактора.

Совет! При покупке датчика не поленитесь проверить работу автомата по всем предусмотренным сенсорным линиям.

Нередко китайские производители используют один унифицированный корпус прибора для выпуска моделей, рассчитанных отдельно на акустические или инфракрасные сигналы. Сведения об отличиях в моделях приводятся только в инструкции, написанной с большим количеством ошибок. Поэтому, даже если на панели имеются органы регулировки, это еще не означает, что датчик способен работать с нужным типом сигнала.

Лампы для автомата с датчиком движения

Более старые модели датчиков движения имеют двухполюсную контактную фишку, к которой можно подключить в лучшем случае лампочки накаливания. Это наиболее надежный и простой в настройке тип прибора, но если попытаться подключить энергосберегающую лампочку, возможны некоторые проблемы с непроизвольным запуском экономки или мерцанием колбы в режиме ожидания. В дежурном режиме прибор потребляет до 1 Вт электроэнергии.

В этом случае, перед тем как подключить датчик движения к лампочке, потребуется параллельно контактам лампы навесить конденсатор емкостью 0,5-1,0 мкф.

К сведению! При выборе подходящей модели прибора стоит учитывать, что супернадежные и недорогие релейно-конденсаторные датчики движения обладают слишком высоким нижним пределом времени включения.

Получается, что с момента срабатывания инфракрасного сенсора до включения лампочки можно выставить минимум 7-15 с. Для больших территорий это не проблема, а для освещения подворья и жилых комнат очень неудобно ждать десять долгих секунд, пока включится свет. Приходится выносить датчик движения далеко вперед от дверного проема и тянуть провода, чтобы подключить прожектор или дежурное освещение.

Второй, более современный тип сенсорных приборов изготавливают по трехполярной схеме, к которой можно подключать любые лампочки. Главное, чтобы нагрузка по току не превышала предельного значения ограничений, установленного производителем для прибора.

Если планируется подключить люминесцентную лампочку, то дополнительно нужно будет соблюдать ограничения по реактивному сопротивлению. К сенсору можно подключить лампочки, при условии, что величина реактивного сопротивления составляет не более ½ от активной части, установленной производителем на данную модель сенсора. Стоит помнить, что требования по соблюдению реактивной нагрузки в первую очередь касаются дополнительных конденсаторов и длины проводки, особенно, если датчик планируется подключить к лампочкам, расположенным на большом удалении от корпуса прибора.

Для изготовления автомата освещения лучше всего подключить светодиодные или люминесцентные лампочки. Если экономка мигает, можно вместо конденсатора использовать балластный резистор на 50 кОм, это снизит реактивную мощность и позволит вписаться в ограничения на прибор управления.

Галогеновые лампочки не требуют дополнительного монтажа, поэтому их можно подключать напрямую, но ресурс галогенки в паре с автоматом контроля движения в случае освещения внутренних помещений может снижаться до 20% от стандартного значения.

Схемы подключения лампочки к сенсору движения

Информация о назначении клемм на монтажной панели прибора и простейшем способе, которым можно подключить датчик в уже существующую сетевую проводку, как правило, приводится в паспорте на устройство или даже наклеивается в виде памятки на внутренней стороне съемной крышки.

Простейший вариант подключения лампочки к датчику

Схема подключения выглядит следующим образом:

В данном случае в трехполярной системе имеются три разъема:

• L — фазовый провод;
• N — нулевой проводник;
• L I — обозначается управляющий разъем, через который к нулевому проводу нужно подключить нагрузку.

В качестве нагрузки может выступать не только лампочка, это может быть любой исполнительный механизм с неиндуктивной нагрузкой. В данной схеме прибор остается подключенным в сети, независимо от того, работает светильник или нет.

Конструкция с управлением датчиком движения

Предыдущий вариант установки прибора контроля движения обладает одним выраженным недостатком. После сборки схемы процесс включения лампочек остается неконтролируемым. Автомат включения света отлично выручает, например, когда нужно войти в абсолютно темное помещение с нестандартным расположением выключателя, или руки заняты каким-либо грузом, не позволяющим дотянуться до кнопки включения.

По отзывам пользователей, более удачной считается схема с дополнительным выключателем, позволяющим отключать датчик, оставляя при этом светильник в рабочем состоянии.

Или же можно подключить кнопку выключателя параллельно датчику движения и не дожидаться 7-15 секунд, пока сработает автоматика, и включить освещение самостоятельно клавишей выключателя.

Датчик для мощных ламп

Обычно по данной схеме можно подключать маломощную нагрузку, если требуется схема с увеличенным потреблением электроэнергии, например, нагреватель или мощные ртутные газоразрядные лампы, то подключение будет выглядеть следующим образом.

Кроме лампочки, в схеме появляется электромагнитный контактор или пускатель, через который и течет ток основной нагрузки. Включить мощные ртутные лампочки, кондиционер или тепловентилятор можно кнопкой или по сигналу сенсора.

Способ подключения на несколько светильников

Если релейная часть прибора позволяет коммутировать повышенную нагрузку, то, перенастроив автомат на сработку от фотоэлемента, можно подключать целую сеть лампочек, отвечающих за освещение в наиболее важных местах здания.

Вариант подключения с несколькими датчиками движения

Чем сложнее конфигурация помещения, тем ниже стабильность срабатывания датчиков движения. Излучение от инфракрасного светодиода, прежде чем попадет на сенсор, может отражаться и преломляться в пространстве самым непредсказуемым образом.

Чтобы обеспечить надежное срабатывание автомата, приходится использовать несколько сенсоров, подключенных по независимой схеме. Чаще всего приведенную схему рекомендуют использовать для угловых зон, коридоров большой протяженности, лестничных маршей и подъездов с несколькими входными площадками.

Как только в зоне «видимости» одного из датчиков появляется движущийся объект, человек, автомобиль, домашнее животное, сенсор разблокируется и подает питающее напряжение на лампочку. По мере движения приборы последовательно включаются, обеспечивая постоянное свечение лампочки.

Собрать схему несложно, гораздо труднее отрегулировать чувствительность сенсорных устройств так, чтобы срабатывание происходило именно на появление человека, а не бродячего пса или подъехавшее такси.

Практические проблемы использования датчиков для освещения

Казалось бы, простейшая задача подключить лампочки к датчику движения на практике нередко сопровождается большим количеством проблем, связанных со спецификой устройства и работы инфракрасного датчика.

Одной из проблем может быть большое время ожидания, иногда приходится ждать 5 сек, а иногда и 15 сек, прежде чем сработает автоматика. Часто это сильно раздражает, поэтому в неуправляемом приборе время срабатывания стараются уменьшить.

В простейших устройствах время задержки регулируется двумя способами:

• С помощью электронной схемы со счетчиком и генератором импульсов;
• Используя простейшую конструкцию из переменного резистора и конденсатора.

В первом случае изменить нижний порог задержки практически сложно, проще купить и подключить датчик с максимально низким порогом срабатывания. Например, в дешевой китайской модели TDL2012-AC время задержки таймера регулируется выставлением переключателей на 5 и 40 сек. Для особых случаев можно подключить дорожки на 4-16 мин задержки срабатывания сенсора.

Во втором для двухполярных систем можно подключить к переменному сопротивлению дополнительный резистор, примерно в ½ максимального номинала переменника. Таким способом удается избавиться от мигания люминесцентной или светодиодной лампочки и одновременно уменьшить время срабатывания таймера.

Неправильное подключение и позиционирование датчика

Возможность получить существенную экономию потребленной электроэнергии с помощью автоматов движения в подъездах и лестничных клетках сделали схемы «лампочка – датчик» невероятно популярными в многоэтажных зданиях.

В таких условиях необходимо соблюдать два основных условия. Во-первых, правильно подключить датчик движения к лампочкам отдельной проводкой с фильтром помех в сети. Любое включение мощной электрической аппаратуры может вызвать повреждение электронной части устройства.

Во вторых, установить приемник прибора таким образом, чтобы любые движущиеся объекты, домашние питомцы, лифт, солнечные лучи не приводили к срабатыванию инфракрасного фотодиода.

Проблема с домашней люстрой

Подключить люстру к прибору не составляет особого труда даже для электрика-новичка. Схема коммутации приведена ниже.

Конструктивно способ подключения ничем не отличается от схемы с управляемым автоматом, но есть одно условие. В потолочных светильниках, люстрах, бра, даже если их не планируют подключить к автомату управления освещением, необходимо использовать светорассеивающие плафоны или экраны. Особенно, если в доме используются галогеновые лампочки с высокой цветовой температурой. Делается это для того, чтобы инфракрасный датчик движения не реагировал на спираль или излучающее пятно лампочки. Кроме того, придется учесть расположение в квартире зеркал и отражающих поверхностей.

Заключение

Проблема не в том, как подключить датчик движения к лампочке, а как заставить всю систему работать стабильно, без ложных срабатываний на включение кондиционера, холодильника или пульта дистанционного управления. Чтобы избавиться от наводок, специалисты рекомендуют подбирать схему из двух-трех узконаправленных сенсоров или покупать дорогостоящий помехоустойчивый комплекс со стандартной схемой настройки.

Особых отличий от обыкновенного выключателя, схема подключения датчика движения для освещения не имеет. Для комфорта человека наука предусмотрела много новых приспособлений, помогающих передвигаться в помещениях и на улице. Первое время датчики движения для систем освещения были сосредоточены в охранных учреждениях.

В последнее время устройства все чаще стали использовать для придомовых территорий и собственного жилья. Уникальное приспособление позволяет значительно сократить траты на электроэнергию. Именно с целью экономии сегодня монтируют датчики.

Светильник с датчиком движения редкостью уже не назовешь, однако прежде чем его монтировать, важно изучить некоторые правила, которые помогут избежать банальных ошибок:

Важно! При необходимости подключить несколько ламп с большой мощностью к одному устройству движения, рекомендуется установить в схеме магнитный стартер.

Как подсоединить датчики к освещению по схеме?

Устройство датчика движения оснащено тремя клеммами. От одного зажима проводник подводится к фазе, следующая клемма служит для нейтрали, а последняя предусматривает подсоединение непосредственно светильника. Таким образом схема монтажа механизма не имеет особых сложностей, к тому же для наглядности практически каждый производитель указывает схему подключения на обратной стороне корпуса устройства.

В отдельных случаях требуется включение нескольких датчиков одновременно в одну электрическую цепь. Зачастую такие манипуляции практикуют, если каждый из приобретенных датчиков имеет малый спектр работы, и не захватывает нужную площадь. В подобной ситуации важно фиксировать все датчики движения на одной фазе, и следите за тем, чтобы их включение было параллельным.

Внимание! Подключение нескольких датчиков движения иным образом нередко вызывает короткое замыкание.

Подбираем лампу с датчиком движения для дома

В отдельных случаях можно приобрести светильник с встроенным датчиком движения. Такие лампы подходят больше для домашних условий, чем для улицы. Рассмотрим варианты выбора осветительных приборов с механизмом автоматического срабатывания.

Важно! Устройства освещения с датчиком движения должны быть установлены в хорошо вентилируемых местах.

Подробный инструктаж, как подключить датчик движения к лампе

Устройство, позволяющее автоматически включать свет при приближении кого-либо, может устанавливаться только двумя способами, которые зависят от того, какое количество датчиков вы предполагаете подсоединить. Рассмотрим инструкцию, в которой подробно расписывается соединение проводников для эффективного включения:

• о том, как включается светильник с автоматическим механизмом мы рассказывали выше;
• теперь соединяем провода между собой в распределительном коробе. В короб поступают три жилы от датчика, две от лампы и две запитывающих жилы: фаза, ноль;
• обратите внимание, питающие проводники имеют коричневую (фаза) и синюю (ноль) изоляцию. Кабель, выходящий от датчика движения, имеет белую фазу и зеленую нейтраль. Красная жила служит для соединения с нагрузкой;
• подсоединяем питающую фазу с фазой датчика движения (коричневая и белая жилы). Далее осуществляем коммутацию нейтральных жил датчика, запитывающего кабеля (синий и зеленый) и лампы;
• у нас остается две свободные жилы (красная и коричневая) соединяем их между собой;
• подаем напряжение и следим за работой прибора.

Важно! Напоминаем, что вы можете выбрать любой из вариантов соединения проводов между собой. Однако, настоятельно рекомендуем использовать способ с использованием пружинных зажимов. Подробнее смотрите тут.

Назначение датчика движения для освещения

Датчик движения представляет собой аппаратуру с инфракрасным излучением, реагирующим на движение в диапазоне определенного расстояния. Широкое применение автоматических устройств сосредоточено в организациях, требующих повышенной степени безопасности. Подобное устройство может использоваться в качестве охранной сигнализации. Для таких случаев используется датчик движения и освещенности с углом 360°.

В быту подобное оборудование встречается несколько реже, и в основном в целях экономии.

Датчик движения и выключатель: работа в комплексе

Казалось бы, обыкновенный выключатель и датчик движения — это устройства, выполняющие одинаковые задачи, но тем не менее существует возможность их совместной работы. Для чего это нужно?

Основная цель подобного подключения состоит в возможности управлять светильниками в любое время, независимо от датчиков движения. То есть, вы можете включить свет, при этом, не выходя в зону действия датчика.

Внимание! Выключатель к датчику движения подключается параллельно, не иначе!

Как отрегулировать «умное» освещение?

Для настройки прибора на эффективную работоспособность, — потребуются некоторые навыки, так как эта процедура считается важной. В этапы подключения входит: включение задержки отключения света, регулируется порог освещенности и устанавливается параметр чувствительности прибора.

Работаем с задержкой отключения (TIME)

Благодаря этой функции, появляется возможность отрегулировать время, на протяжении которого будет работать включенное освещение с момента подачи сигнала на датчик. Каждая модель предусматривает различные параметры. Общий диапазон возможной настройки составляет от 1 до 500 секунд.

Также можно установить время срабатывания освещения с момента реакции приспособления на передвижение.

Влияние уровня освещения (LUX): настройка

Необходимо установить оптимальные значения для работы прибора в тот момент, когда уровень освещения территории высокий, то есть, необходимо отрегулировать датчик движения для работы в дневное время.

Разместите регулятор так, чтобы на момент сумерек при малейшем движении, устройство срабатывало.

Настройка чувствительности прибора (SENS)

Для летнего и зимнего времени рекомендуется устанавливать различный предел чувствительности. Если приспособление слишком часто и ложно срабатывает попытайтесь уменьшить уровень «SENS». Разумеется, если аппарат не реагирует на ваше присутствие, придется увеличить чувствительность.

Обязательно полностью настройте контролируемую зону. Для этой цели нужно установить правильный наклон датчика движения для освещения.

Автоматический выключатель света с датчиком движения: его виды

За счет широкого использования датчиков движения с осветительными приборами их принято подразделять на несколько разновидностей:

Важно! Самым доступным по цене, является датчик пассивного типа с инфракрасным принципом действия. Такие приспособления способны обнаруживать нахождение любого теплокровного организма.

Как работает автоматический выключатель освещения?

Любой из видов датчиков имеет одинаковый принцип работы. Но, прежде чем запустить устройство в эксплуатацию, оно должно быть корректно настроено. Данное приспособление специализируется на получении информации о присутствующем объекте на территории, которую обслуживает данное устройство.

С момента, когда сигнал приходит на датчик движения, происходит зажигание освещения спустя мгновение (эту конфигурацию можно перенастроить). Происходит это благодаря встроенному реле времени и реле, приводящего в работу лампу.

Если на протяжении определенного промежутка времени больше не было обнаружено движения, освещение отключается. В случае, если нахождение объекта в зоне контроля датчика продолжается, освещение будет гореть постоянного.

Внимание! Правильно настроив устройство на срабатывание, можно предусмотреть ненужные включения света, например, на улице в дневное время и в помещении при достаточной яркости иных источников света.

Распространенные неисправности датчиков движения и как их определить

Основными причинами, которые вызывают поломку датчиков движения считаются нарушение целостности электрической цепи, короткое замыкание, перенапряжение или залипание контактов. Поэтому, важно предотвратить все неблагоприятные факторы еще во время монтажа прибора. Несколько признаков, как определить, что датчик движения выходит из строя:

• неоднократно возникает ложное срабатывание устройства, при этом перенастройка регуляторов не помогает;
• датчик движения не работает или включается через раз;
• прибор не получает сигнал;
• нарушена целостность корпуса;
• наблюдается повреждение проводки.

Даже ряд других факторов приводит к поломке, которую иногда нельзя устранить, а приходится приобретать новое устройство.

При подсоединении устройства обязательно учитывайте, что присутствие в зоне работы датчика объектов, излучающих свет или тепло недопустимо, они влекут за собой ложное срабатывание датчика.

Старайтесь, чтобы датчик для освещения не работал вблизи деревьев и кустарников. Малейший ветер может помешать стабильной работе прибора. Направляйте приспособление в момент монтажа на зону, которая должна контролироваться, в любой момент ее можно сменить. Электромагнитных излучений также не должно быть.

Приспособление должно работать в оптимальных условиях, каких — читайте в инструкции к нему. Важно держать его чистым, так как загрязнение часто является причиной плохого получения сигналов и скорейшего выхода из строя приборов.

Устройство датчика движения

бакалавр «НИУ МИЭТ»

г. Москва, Зеленоград

Устройство датчика движения

Аннотация: в статье описан принцип работы датчика движения на примере инфракрасного датчика LX – 02. Данная статья будет полезна при выборе датчика или его самостоятельной разработке.

Ключевые слова: датчик, датчик движения, LX – 02, схема датчика движения, принцип работы датчика движения, типы датчиков движения, устройство датчика движения.

Датчик движения LX – 02 является продуктом китайской фирмы Camelion. Существует ещё несколько моделей этой линейки датчиков: LX – 01 – отличается тем, что в нём отсутствует регулятор освещенности;LX– 03 – отличается от двух других лишь тем, что имеет высокую выходную мощность (а именно до 3 кВт) за счет использования более мощного реле на выходе. Описанные выше датчики имеют несущественные отличия, но принцип работы одинаковый.

Принцип работы

Работа подобных устройств основана на приеме и передаче импульсов, создаваемых колебаниями воздуха или, например, воды во время движения какого – либо объекта (будь то автомобиль, животное или человек). В зависимости от требований к датчику меняется и его функционал. Датчики движения разделяют на несколько типов:

• Тепловые –реагируют на изменение температуры в досягаемом поле. Например, инфракрасный и лазерный датчики являются тепловыми и, в основном, используются в охранных системах.
• Звуковые – реагируют на колебания воздуха от звуков. Сравнительно простой прибор, применяется для фиксации движения на открытых пространствах.
• Колебательные – реагируют на колебания окружающей среды и изменение магнитного поля. Такие датчики чаще всего используются в квартирах и домах для автоматического управления освещением, звуком и прочего.

Более подробное описание принципа работы можно представить следующим образом: сигнал с пиродатчика (чаще всего применяется 1vy7015) поступает на усилитель, далее работает компаратор, с выхода которого сигнал через транзистор идет на катушку реле. Реле своими контактами включает или выключает нагрузку.

Устройство датчика движенияLX — 02

LX – 02 – это тепловой датчик и содержит в себе две части: подвижную и неподвижную. Неподвижная часть крепится к поверхности, а подвижная, в свою очередь, имеет две степени свободы и способна поворачиваться на 30 – 40 градусов в горизонтальной и вертикальной плоскостях.

В разобранном виде LX – 02 выглядит следующим образом:

Рисунок 1. Вид со стороны детали

Вид с обратной стороны:

Рисунок 2. Вид со стороны пайки

Основные детали:

• Микросхема – LM324. Включает в себя четыре операционных усилителя
• Датчик движения – PIRD203Sили 1VY7015
• Транзистор – S9013. Биполярный средней мощности
• Реле – SHD-24VDC-F-A.

Практически к любой детали существует описание (datashit), которое можно найти на многих интернет – ресурсах.

Схема датчика движения

Рисунок 3. Схема датчика движения

Список источников и литературы:

1. (Abok. Некоммерческое партнерство инженеров. URL: http://www.abok.ru/for_spec/articles.php?nid=4452)
2. (Asutpp. Автоматизация и электрика. URL: http://www.asutpp.ru/datchik-dvizheniya-svoimi-rukami.html)
3. (Интернет – блог. URL: http://www.samelectric.ru/komponenty/sxema-datchika-dvizheniya.html)
4. (Свободная энциклопедия. URL: https://ru.wikipedia.org)
5. (URL: http://guarda.ru)

Датчики движения. ✅ Все для умного дома. Компания «Ливоло Украина»

Датчик движения Livovo – электронный прибор с обширным количеством полезных функций. Его устанавливают в помещении или на улице, чтобы контролировать освещение и предупреждать о появлении нежеланных гостей. Эти свойства невероятно удобны и полезны в быту и в офисе, на улицах и на промышленном производстве. При таком наборе полезных свойств на датчик движения цены одни из самых доступных.

Принцип работы

Сенсорный датчик движения – высокотехнологичный прибор, внутри которого находится сенсор. Когда в радиусе обзора появляется движущийся объект, он мгновенно запускает реле, а оно запускает электричество и передает его к лампочкам, чтобы включить свет. В продаже встречается большой выбор устройств, но популярность и доверие заслужили инфракрасные приборы.

Причины популярности инфракрасных датчиков:

·              внушительный радиус действия;

·              большое количество настроек;

·              привлекательная стоимость;

·              быстрая реакция на движение;

·              простая установка;

·              гарантия долговечности;

·              минимум ложных срабатываний.

Инфракрасные датчики движения реагируют на температуру окружающей среды. Если рядом оказывается высокотемпературный объект, устройство моментально срабатывает и включает свет.

Оборудование обладает несколькими важными характеристиками, на которые стоит обратить внимание перед покупкой. Если неправильно выбрать, эффект от работы снизится. Прежде, чем купить инфракрасный датчик движения, стоит определить радиус его обзора. Радиус современных приборов от 90 до 360°. Если в комнату входят с одной стороны, хватает 100°, а если с двух или трех сторон, то охват должен быть шире.

Важная характеристика – дальность действия. Приборы Livolo настроены так, чтобы быстро считывает появление объекта на расстоянии 4 метров, что вполне достаточно для территории любого помещения.

Преимущества использования датчиков Livolo

Алгоритм работы идеально показывает себя в разных условиях – в помещении, на улице, в подвале, на лестнице и в длинном коридоре, также в тех местах, где привычный выключатель не всегда удобно использовать или его расположение далеко от входа.

У Livolo датчик движения идеален для установки в помещении (подъезд, лестница, подвал, комната, офис, магазин). Радиус действия прибора достаточно обширный, чтобы сенсор мог реагировать на вход и срабатывать с максимальной точностью. Благодаря ему, больше нет необходимости искать выключатель в темноте или возвращаться в начало помещения, чтобы выключить свет.

Список полезных свойств ИК-датчиков гораздо обширнее:

·              автоматизация освещения – спустя некоторое время освещение выключается;

·              экономия электроэнергии – нет необходимости проверять, везде ли выключен свет;

·              универсальность – можно подключать не только к осветительным приборам;

·              удобство управления – нет необходимости прикасаться к устройству;

·              дополнительная сигнализация – вычислит движение злоумышленника и отпугнет его.

Наконец, датчик движения купить Киев предпочитают те, кто высоко ценит стиль в любом помещении. Устройство выглядит максимально стильно и современно, поэтому превосходно вписывается в любой интерьер.

Как работают датчики движения | Cove Security

Датчики движения — это растущая тенденция в области домашней безопасности сегодня, особенно когда речь идет о внешнем освещении. Использование датчика движения для внешнего освещения поможет сэкономить огромное количество энергии, потому что вы не будете тратить энергию на свет, когда в этом нет необходимости. Датчики движения также используются в системах домашней безопасности. Однако, помимо этого, вы, вероятно, ежедневно взаимодействуете с датчиком движения. Идете ли вы в продуктовый магазин или работаете в офисе с датчиками движения, эта технология вас окружает.По мере роста популярности домашних систем безопасности важно точно знать, как работает датчик движения, и какие преимущества и недостатки могут быть при их использовании. Вот почему мы собрали эту статью. Мы хотим помочь вам оставаться в курсе, чтобы вы могли принять лучшее решение для своего дома и семьи.

Активные датчики движения

Существует несколько разновидностей активных датчиков движения, в каждой из которых используется одна и та же технология. Их называют активными датчиками движения, потому что они активно излучают энергию, часто в форме необнаруживаемых волн.Если одна из этих волн нарушена, датчик движения подаст сигнал тревоги или предупредит вас о возможности вторжения.

Первый вид активного датчика движения — ультразвуковой. Когда будущей маме делают УЗИ, они используют ту же технологию, чтобы получить изображение того, как выглядит ребенок. Если вы перенесете эту технологию на датчик движения, вы получите изощренный способ защиты своего дома. Волны раскачиваются взад и вперед, создавая картину вашего двора, пока их не нарушит что-то, например человек.Когда это произойдет, ваш датчик движения включит будильник, чтобы предупредить вас о том, что он обнаружил что-то или кого-то во дворе за пределами вашего дома.

Микроволновые датчики движения используют ту же технологию для обнаружения злоумышленников. Единственным недостатком детектора, использующего микроволны, является то, что волны часто видны сквозь стены или другие неметаллические объекты. Вероятность ложных срабатываний довольно высока, что отвращает некоторых людей от рассмотрения этого варианта. Тем не менее, они по-прежнему эффективны, и, возможно, стоит подумать о том, чтобы защитить ваш дом.

Пассивные датчики движения

Пассивные датчики движения работают иначе, чем активные датчики движения, как и следовало ожидать. В то время как активные датчики движения постоянно излучают волны и ждут, пока они не будут нарушены, пассивные датчики движения ждут, чтобы заметить все, что скажет им о злоумышленнике.

Наиболее распространенные пассивные датчики движения используют инфракрасную технологию для обнаружения любых помех. Инфракрасные волны показывают тепло, что позволяет им обнаруживать движение за пределами вашего дома.Чтобы инфракрасные датчики движения не срабатывали ложные срабатывания, они будут реагировать только на быстрые и резкие изменения инфракрасной энергии. Это предотвратит срабатывание будильника, когда вечером все остынет. Одним из преимуществ пассивного датчика движения является то, что он потребляет гораздо меньше энергии, чем активные датчики движения. Это может сделать пассивный датчик движения более доступным вариантом для некоторых.

Датчики с двойной технологией

Поговорка «два лучше, чем один» применима и к вашей домашней безопасности.Если вы ищете датчик движения, который снижает количество ложных срабатываний и может обеспечить два уровня безопасности для вашего дома, вам следует искать датчик, в котором используются как активные, так и пассивные технологии.

Хотя эти датчики могут быть более дорогими, они также известны своей высокой эффективностью. Сочетание этих технологий может повысить безопасность вашего дома и помочь вашей семье оставаться в безопасности ночью.

Какой из этих датчиков движения лучше всего подходит для ваших нужд? Индустрия домашней безопасности предлагает варианты, которые точно настроены, чтобы помочь вашему дому оставаться в безопасности.С развитием технологий можно только улучшить системы домашней безопасности. Датчики движения — один из лучших инструментов для защиты вашего дома в ночное время.

Датчики движения ADT: что нужно знать

Беспокоитесь о том, что происходит дома, когда вас нет? Каждый пакет безопасности SafeStreets, контролируемый ADT, оснащен как минимум одним датчиком движения, чтобы вы могли лучше защитить возможные точки входа в свой дом.

Так как же работают датчики движения? Как они влияют на безопасность вашего дома? Читайте дальше, чтобы узнать ответы на наиболее часто задаваемые вопросы о детекторах движения.

Зачем вам нужны датчики движения?

Всегда полезно иметь средства защиты, чтобы следить за своей спиной, дома вы или нет. Всего один датчик движения может помочь обезопасить всю комнату, что сэкономит вам деньги на дополнительном оборудовании и упростит установку. Даже самому подлому злоумышленнику будет трудно ускользнуть от передовой технологии, которая используется в датчиках движения, контролируемых ADT.

Как работают датчики движения?

Системы безопасности с контролем ADT полагаются на инфракрасную энергию, излучаемую любым источником тепла с температурой выше абсолютного нуля (-459.67 ° F). Это означает, что ничто особенно не ускользнет от внимания вашей системы.

Датчик движения, контролируемый ADT, постоянно сканирует радиус до 40 футов и немедленно регистрирует температуру тела приблизительно 93 ° F.Если происходит быстрое изменение инфракрасной энергии в области — например, кто-то проходит мимо датчика движения — он будет зафиксируйте изменение энергии, включите сигнал тревоги и отправьте предупреждение на панель управления ADT.

Вещи, которые не должны срабатывать ваши датчики движения:

• Отопление или охлаждение вашего дома (изменение энергии слишком медленное)
• Движение происходит за окном (инфракрасная энергия не может быть обнаружена через стекло)

Может Домашние животные запускают датчики движения?

Домовладельцы нередко беспокоятся о том, что Спайк пробегает по комнате и случайно срабатывает.К счастью, SafeStreets подготовился именно к такому сценарию. Современные датчики движения могут определять приблизительную массу движущегося объекта, а SafeStreets предлагает датчики с минимальной массой 60 или 80 фунтов, необходимой для срабатывания сигнализации.

ИК-датчик: обзор, приложения и проекты

PIR Sensor — это сокращение от пассивного инфракрасного датчика, которое применяется в проектах, которым необходимо обнаруживать движение человека или частиц в определенном диапазоне. Он также известен как датчик движения (PIR) или ИК-датчик.

Поскольку датчики PIR оснащены мощными функциями с преимуществами низкой стоимости, они были приняты в тоннах проектов и широко приняты сообществом разработчиков оборудования с открытым исходным кодом для проектов, связанных с Arduino и Raspberry Pi. Благодаря тому, что все эти ресурсы легко доступны, он очень помог новичкам узнать о датчике PIR.

В этой статье я представлю датчик PIR и сравню различные датчики PIR, которые вы можете найти на Seeed. Надеюсь, это поможет вам лучше понять PIR!

Что будет покрываться:

• Обзор датчиков PIR
• Разница между датчиком PIR и датчиком движения
• Как PIR работает с Arduino и Raspberry Pi?
• Проекты Arduino и Raspberry Pi с использованием датчика PIR

Обзор датчиков PIR

Пассивный инфракрасный датчик — это электронный датчик, который измеряет инфракрасный свет, излучаемый объектами в его поле зрения.Чаще всего они используются в датчиках движения на основе PIR. Датчики PIR обычно используются в системах охранной сигнализации и автоматического освещения.

Технически PIR представляет собой пироэлектрический датчик, способный обнаруживать различные уровни инфракрасного излучения. Например, Все испускает излучение разного уровня, и уровень излучения будет увеличиваться с увеличением температуры объекта.

PIR также известны как PID или пассивные инфракрасные детекторы.Таким образом, датчик PIR может обнаруживать инфракрасное излучение, испускаемое частицами.

Как правило, PIR может обнаруживать движение животных / человека в диапазоне требований, который определяется спецификацией конкретного датчика. Сам детектор не излучает энергию, а пассивно принимает ее, улавливая инфракрасное излучение из окружающей среды.

Датчик PIR довольно сложен по сравнению с другими датчиками. Так как у них 2 слота, и прорези сделаны из чувствительного материала.

Линза Френеля используется для того, чтобы увидеть, что две прорези ИК-датчика могут видеть на некотором расстоянии. Когда датчик неактивен, два слота воспринимают одинаковое количество ИК-излучения. Окружающее количество излучается снаружи, стен или комнаты и т. Д.

Когда мимо проходит человеческое тело или какое-либо животное, оно захватывает первый слот датчика PIR. Это вызывает положительное разностное изменение между двумя биссектриями. Но когда тело покидает зону чувствительности, датчик генерирует отрицательное дифференциальное изменение между двумя направлениями пополам.

Диапазон различных ИК-датчиков

• Внутренний пассивный инфракрасный порт : Дальность обнаружения составляет от 25 см до 20 м.
• Внутренний занавес : Дальность обнаружения колеблется от 25 см до 20 м.
• Открытый пассивный инфракрасный порт : Дальность обнаружения колеблется от 10 до 150 метров.
• Открытый пассивный инфракрасный датчик-занавес : расстояние от 10 до 150 метров

Датчик движения: способен обнаруживать движение людей или объектов.В большинстве приложений эти датчики в основном используются для обнаружения человеческой деятельности в определенной области.

• Преобразует движение в электрические сигналы : датчик либо излучает стимулы и отслеживает любые отраженные обратно изменения, либо получает сигналы от самого движущегося объекта.
• Тревога : подает сигнал тревоги, когда люди или другие объекты вторгаются и нарушают нормальное состояние, в то время как другие будут тревожить, когда они вернутся в нормальное состояние после вторжения.
• Применение : Системы безопасности во всем мире полагаются на датчики движения для включения сигналов тревоги и / или автоматические выключатели освещения, которые обычно размещаются в относительно легком доступе к зданиям, например окнам и воротам.

PIR — это только один из технических методов обнаружения движения, поэтому мы будем говорить, что PIR-датчик является подмножеством датчика движения .

PIR имеет небольшие размеры, дешевую цену, низкое энергопотребление и очень прост в понимании, что делает его довольно популярным. Многие продавцы добавят «движение» между датчиками PIR для удобства новичков.

Поскольку существует множество проектов, использующих PIR с Arduino, а также множество руководств, я представлю вам некоторые из более простых, но интересных, которые вы можете использовать!

Компания Seeed предлагает шесть датчиков движения PIR! Однако я возьму Grove — датчик движения PIR в качестве примера и сравню его с другими датчиками PIR, чтобы проиллюстрировать, как PIR работают с Arduino.

Подробное пошаговое руководство см. На вики-странице Seeed Studio PIR Sensor.

Grove — Датчик движения PIR

Этот датчик движения Grove — PIR (пассивный инфракрасный датчик) может обнаруживать инфракрасный сигнал, вызванный движением. Если датчик PIR замечает энергию инфракрасного излучения, датчик движения срабатывает, и датчик выдает HIGH на своем выводе SIG. Диапазон обнаружения и скорость отклика можно регулировать с помощью 2 потенциометров, припаянных на его печатной плате, скорость отклика от 0.3 с — 25 с, максимальная дальность обнаружения — 6 метров.

Это простой в использовании датчик движения с интерфейсом, совместимым с Grove. Просто подключите его к Base Shield и запрограммируйте, его можно использовать в качестве подходящего детектора движения для проектов Arduino.

Серия датчиков движения PIR включает несколько продуктов, которые удовлетворят ваши потребности:

Использование датчика движения PIR с Arduino и Raspberry Pi

Мы подготовили подробные руководства и библиотеки на нашей вики-странице, чтобы помочь вам использовать датчик PIR с Arduino и Raspberry Pi.С Grove вы можете просто подключить и играть, чтобы приступить к работе над проектами PIR.

Проекты Arduino и Raspberry Pi с использованием датчика PIR

Проекты Arduino с использованием ИК-датчика

Охранная сигнализация с ИК-датчиком движения

Хотите сделать самодельную систему охранной сигнализации? В этом проекте объясняется, как сделать его с помощью датчика PIR, зуммера и светодиода!

Что вам понадобится:

Заинтересованы? Более подробную информацию можно найти здесь!

Машина для конфет на Хэллоуин

Хотите произвести впечатление на своих гостей во время Хэллоуина? Не смотрите дальше, эта автоматическая машина для конфет на Хэллоуин определенно покорит вас толпой!

Что вам понадобится:

Заинтересованы? Вперед и попробуйте сами!

Рождественская музыка Cheer Light

Хо-хо-хо! Хотите сделать освещение для елки своими руками? Посмотрите этот проект!

В этом проекте мы будем использовать регулируемый инфракрасный датчик движения Grove.Это простой в использовании пассивный инфракрасный датчик движения, который может обнаруживать инфракрасное движение объекта на расстоянии до 3 метров.

Что вам понадобится:

Звучит весело? Продолжайте и нажмите здесь, чтобы узнать, как это сделать своими руками!

Raspberry Pi с использованием датчика PIR

Нужна помощь по подключению PIR-датчика движения к Raspberry Pi? Из этого туториала Вы узнаете, как это сделать! Контакты GPIO на Raspberry Pi имеют решающее значение, когда дело доходит до создания аппаратного проекта, будь то робот или система домашней автоматизации.В любом случае вам придется использовать контакты GPIO (ввод / вывод общего назначения) на Raspberry Pi.

Датчик PIR не может удовлетворить потребности вашего проекта? Вот альтернативный датчик движения, который вы можете рассмотреть:

СВЧ-датчик

Микроволновые датчики также известны как радарные, радиочастотные или доплеровские датчики. Это электронные устройства, способные обнаруживать движение от ходьбы, бега до ползания на открытом воздухе с помощью электромагнитного излучения.

Более того, он может обнаруживать движение, применяя эффект Доплера и излучая микроволны, которые отражаются от поверхностей и возвращаются к датчику. Он может измерять и определять время, в течение которого сигнал отражается датчиком, который известен как время эхо-сигнала .

Время эха помогает рассчитать расстояние от любого неподвижного объекта в зоне обнаружения и устанавливает базовую линию для работы детектора движения.

С помощью времени эхо-сигнала датчик может определять, есть ли какое-либо движение в зоне обнаружения, как будто человек движется внутри зоны, поскольку волны будут изменяться, что изменяет время эха. С микроволновым датчиком все это можно сделать менее чем за микросекунду.

Он также больше подходит для определенных сценариев по сравнению с датчиком PIR. Например, на него не влияет температура окружающей среды по сравнению с датчиком PIR.

Интересный факт: микроволновый датчик способен обеспечивать стабильную работу при температурах от -20 ° C до 45 ° C!

Хотите узнать об этом больше? Ознакомьтесь с нашим другим блогом о том, какой датчик движения Arduino использовать — микроволновый или инфракрасный датчик!

Сводка

Это все о PIR и датчиках движения! Надеюсь, я смог помочь вам лучше понять, как работают PIR и датчики движения, и помочь вам выбрать наиболее подходящий PIR для вашего следующего проекта!

Продолжить чтение

Детекторы движения Bosch для повышенной безопасности

Детекторы движения обычно ассоциируются с полными адреналина фильмами-триллерами, в которых тайный шпион пытается скрытно пересечь комнату, охраняемую только датчиками движения.Инфракрасные лучи фрагментируют всю комнату, агент должен изгибаться в неудобных позах, чтобы добраться до драгоценного алмаза или драгоценного камня и вернуть его в секретное логово. Однако детекторы движения имеют гораздо более практическое применение — увеличивают функциональность вашей системы наблюдения. Новые датчики движения Bosch предлагают широкий диапазон расстояний обнаружения, чтобы удовлетворить ваши потребности и сделать ваш офис или дом безопаснее. Они используют датчики PIR (пассивные инфракрасные) или микроволновую технологию обнаружения (или и то, и другое) для точного обнаружения движения в помещении.

имеет относительно большой охват — 40 x 40 футов, что позволяет вам контролировать большую комнату, например гостиную, — также доступен в версии для домашних животных, но об этом позже. Следующим шагом является профессиональный ИК-детектор движения, который имеет большую зону покрытия 50 x 70 футов и оснащен технологией Tri-Focus Optics, позволяющей выбирать между обнаружением ближнего, среднего и дальнего действия благодаря трем параметрам. отдельные фокусные расстояния. Он уменьшает количество ложных срабатываний, поскольку невосприимчив к сквознякам, насекомым и мелким животным, движущимся в пределах его 90-градусного поля зрения.Если вы беспокоитесь о том, что ваша кошка, собака или другое домашнее животное будет мешать работе датчика движения и создавать ненужные помехи, выберите детектор движения TriTech для домашних животных. Зона покрытия 20 x 20 футов идеально подходит для комнат среднего размера, а его способность уничтожить до двух 100-фунтовых домашних животных делает его отличным вариантом для тех, у кого есть маленькие или большие домашние животные. Этот детектор движения, а также профессиональный детектор движения TriTech + используют инфракрасный датчик и микроволновую технологию для более точного обнаружения движения.Последний разработан для больших помещений и может контролировать пространство до 60 x 80 футов. Маленькие животные (10 фунтов или меньше) не будут мешать датчику, обеспечивая правильное обнаружение.

На больших расстояниях обязательно обратите внимание на дальний инфракрасный детектор движения, который может обнаруживать движение в узкой, но большой области 10 x 200 футов при использовании прилагаемого зеркала OA200. Выберите вышеупомянутую зону покрытия или измените ее на зону покрытия 50 x 80 футов, используя прилагаемое зеркало OA80 в соответствии с вашими потребностями.Этот извещатель имеет светодиодный индикатор, который загорается при обнаружении движения и обеспечивает стандартную, промежуточную или высокую чувствительность в соответствии с желаемым уровнем обнаружения. Наконец, панорамный детектор движения делает именно то, что следует из его названия: обнаруживает движение на 360 градусов вокруг. Установите извещатель на потолок в центре комнаты, чтобы обеспечить обнаружение движения на расстоянии до 50 футов. Вы даже можете настроить до 50 зон обнаружения для точечного обнаружения движения, и, как и предыдущий датчик движения, он имеет красный светодиодный индикатор.Все ранее упомянутые датчики движения могут быть интегрированы в вашу текущую систему сигнализации для обеспечения дополнительной безопасности с добавлением точного обнаружения движения. Используйте их для включения функций камеры, сирены или блокировки дверей с помощью полностью интегрированной системы наблюдения.

Будут ли инфракрасные осветители мешать работе детектора движения моей системы безопасности? | Томас Смит

Одновременное использование детекторов ночного видения и движения — это нормально?

Вот интересный вопрос, который время от времени возникает в кругах домашней автоматизации и домашней безопасности: если я использую камеру безопасности с инфракрасным осветителем, а также использую инфракрасный детектор движения (например, датчик PIR) в одно и то же пространство, будут ли мешать двое?

Прежде всего, давайте начнем с некоторой предыстории того, что означает этот вопрос.Люди (к сожалению) не видят в темноте. Но камеры могут. Если вы когда-нибудь смотрели Cops , Zero Dark Thirty, или практически любое реалити-шоу конца 90-х, вы знакомы с так называемыми системами «ночного видения».

Подпишитесь на Информационный бюллетень DIY Life Tech , чтобы получать лучшие технологии для дома, путешествий, работы и жизни прямо в своем почтовом ящике.

Эти системы работают с использованием камеры, чувствительной к инфракрасному свету.Люди не видят инфракрасный свет, но обычно его немного, даже в помещении, которое нам кажется совершенно темным. Камеры «ночного видения» превращают этот свет в видимый свет, позволяя видеть в темноте.

И все же, вот что самое интересное в инфракрасном свете. Поскольку (опять же) мы не можем увидеть это без специальной камеры, вы можете залить пространство инфракрасным светом, и оно все равно будет казаться человеку совершенно темным.

Это то, что делает инфракрасный осветитель.Это похоже на гигантский прожектор, заполняющий пространство светом, невидимым невооруженным глазом. Поместите камеру в космос, и внезапно камера станет замечательно видеть, даже если люди в космосе полностью слепы.

Понятно, что люди часто используют инфракрасные камеры как часть систем домашней безопасности. Установите камеру в свой хард, используйте инфракрасный осветитель, чтобы осветить пространство, и внезапно вы увидите парня, сидящего на корточках в вашем кусте азалии.

Многие домашние камеры видеонаблюдения теперь поставляются со встроенными инфракрасными осветителями (или ИК-осветителями для тех, кто в курсе).Вы, наверное, видели это кольцо из слабо светящихся красных светодиодов вокруг камеры наблюдения.

Так в чем проблема этих осветителей? Что ж, большинство домашних систем безопасности используют другой инфракрасный инструмент для обнаружения злоумышленников: инфракрасные датчики движения. Эти датчики работают, считывая «пассивную» инфракрасную энергию (в основном тепло), излучаемую живыми существами, точно так же, как камера ночного видения использует эту энергию, чтобы сделать эти существа видимыми. Инфракрасные датчики движения обычно содержат два чувствительных элемента и линзу, которая разделяет входящий инфракрасный свет между элементами.

Если уровень инфракрасного света, падающего на один элемент, выше, чем уровень, падающий на другой, это, вероятно, означает, что что-то перед датчиком движется. Если два чувствительных элемента показывают один и тот же уровень, то инфракрасный свет во всем пространстве перед датчиком, вероятно, постоянный, и датчик делает вывод, что вокруг ничего не движется.

Вы, вероятно, уже можете увидеть, где возникает проблема, когда используете инфракрасные осветители и инфракрасные датчики движения как часть одной и той же домашней системы безопасности.Одна система излучает тонны инфракрасного света, а другая ищет тонкие изменения инфракрасного света.

Подпишитесь на Информационный бюллетень DIY Life Tech , чтобы получать лучшие технологии для дома, путешествий, работы и жизни прямо в своем почтовом ящике.

Так они мешают? Короткий ответ: вроде как. В общем, системы не исключают друг друга полностью, и многие люди используют их вместе.Помните, что инфракрасный детектор движения наблюдает изменений инфракрасного света по всей сцене.

Заливка сцены инфракрасным светом не обязательно приводит к тому, что одна часть сцены имеет на больше света на , чем другая; все части сцены движутся, поэтому в свете нет контраста , который датчик мог бы обнаружить. Однако инфракрасные осветители заставляют инфракрасные датчики движения реагировать на движение медленнее, .

Почему? Представьте на мгновение, что вы участвуете в эксперименте.Кто-то говорит вам, что вы будете смотреть в комнату, и когда в комнате станет светлее, вы должны поднять руку. При первом запуске в комнате темно. Экспериментатор включает свет. Вы немедленно поднимаете руку.

А теперь представьте, что та же самая комната залита солнечным светом. Опять экспериментатор включает свет. Поскольку вначале в комнате очень светло, вам, вероятно, понадобится гораздо больше времени, чтобы заметить немного дополнительного света, добавленного экспериментатором. Вам может потребоваться намного больше времени, чтобы поднять руку, или вы можете полностью пропустить тонкое изменение.

То же самое происходит, когда вы наводите инфракрасный осветитель на инфракрасный детектор движения. Когда детектор изначально залит инфракрасным светом, гораздо труднее обнаружить тонкие изменения инфракрасного света, вызванные движением человека перед датчиком. Датчик может медленнее реагировать на движение, или, если это дешевый датчик, он может вообще не реагировать.

Итак, если вы пытаетесь использовать обе системы как часть домашней системы безопасности, что вам следует делать? Одно очевидное решение — не использовать обе системы вместе в одном пространстве.

Но если вам действительно нужны камеры ночного видения и как часть одной системы безопасности, вы всегда можете использовать другую технологию обнаружения движения.
