Как выглядит юсб провод

В настоящее время существует несколько видов разъемов USB (Universal Serial Bus — универсальная последовательная шина), которые бывают трех версий – USB v1.1, USB v2.0 и USB v3.0. Версия v1.1 практически почти не используется по причине слишком низкой скорости передачи данных (12 Мбит/сек), поэтому применяется только для совместимости. Вторая версия USB 2.0 сейчас занимает доминирующее положение на рынке. Большинство современных устройств поддерживают эту версию, которая обеспечивает скорость обмена информацией 480 Мбит/сек, что эквивалентно скорости копирования на уровне 48 Мбайт/сек. Однако, по причине неидеальной реализации и конструктивных особенностей, на практике реальная скорость редко превышает 30-33 Мбайт/сек. Многие жесткие диски способны считывать информацию со скоростью в 3-4 раза больше. Разъем USB v2.0 является узким местом, которое тормозит работу современных накопителей. В то же время для мышек, клавиатур и некоторых других устройств это не имеет большого значения. Третья версия USB v3.0 маркируется синим цветом, что обозначает принадлежность к последнему поколению. Пропускная способность третьей версии USB обеспечивает скорость 5 Гбит/сек, что эквивалентно 500 Мбайт/сек. С учетом того обстоятельства, что современные винчестеры обладают скоростью 150-170 Мбайт/сек, третья версия USB обладает большим запасом скорости передачи данных.

Конструктивно версии USB 1.1 и 2.0 полностью совместимы между собой. В случае, если одна из соединяемых сторон поддерживает версию v1.1, то обмен данными будет происходить на пониженной скорости, а операционная система выдаст сообщение: "Устройство может работать быстрее", что будет означать, что в компьютере используется быстрый порт USB 2.0, а подключаемое устройство версии 1.1 — медленное. Совместимость версий USB 2.0 и 3.0 выглядит несколько иначе. Любое устройство USB v2.0 можно подключить к порту третьей версии, обозначенному синим цветом. А вот обратное подключение (за исключением типа А) невозможно. В современных кабелях и устройствах USB v3.0 имеются дополнительные контакты, которые позволяют увеличить скорость интерфейса.

Питание USB

Любой разъем USB питается напряжением 5 В и током до 0,5 А, а для USB версии 3.0 – 0,9 А. Практически это значит, что максимальная мощность подключаемого устройства не превышает 2,5 Вт или 4,5 Вт для USB 3.0. По этой причине подключение маломощных и портативных устройств (телефонов, плееров, флэшек, карт памяти) не вызовет проблем, а крупногабаритная и массивная техника имеет питание от внешней сети.

Разъемы USB v2.0 и USB v3.0 классифицируются также по типам (тип A и тип B) и по размерам (MiniUSB и MicroUSB).

USB 2.0 тип A

Разъем USB типа A получил наибольшее распространение и является самым узнаваемым среди существующих. Большинство устройств (мышки, клавиатуры, флэшки, камеры и многие другие) оснащены USB типа A, который был разработан еще в 90-х годах. Главным преимуществом данного порта является надежность, позволяющая выдержать большое количество подключений и не потерять при этом целостность. Хотя сечение разъема прямоугольное, в нем предусмотрена защита от неправильного подключения, поэтому его невозможно воткнуть обратной стороной. Однако он имеет достаточно большие габариты, поэтому не подходит для портативных устройств, что в результате привело к созданию модификаций меньших размеров.

USB 2.0 тип B

Разъем USB тип B пользуется меньшей популярностью. Все модификации типа B, включая Mini и Micro, имеют квадратную или трапециевидную форму. Традиционный полноразмерный тип B – единственный тип, который имеет квадратное сечение. Из-за достаточно больших размеров он применяется в различных периферийных и крупногабаритных стационарных устройствах (сканерах, принтерах, иногда ADSL-модемах). Обычно производители принтеров или многофункциональных устройств редко комплектуют свои изделия таким кабелем, поэтому покупателю приходится приобретать его отдельно.

Mini USB 2.0 Тип B

Причиной появления крошечных разъемов Mini USB тип B стало обилие на рынке миниатюрных устройств. А настоящую массовость им обеспечило появление переносных винчестеров. В отличие от больших разъемов с 4-я контактами, в Mini USB тип B имеется пять контактов, впрочем, один из них не задействован. К сожалению, миниатюризация негативно отобразилась на надежности. В процессе эксплуатации, спустя некоторое время разъем Mini USB начинает расшатываться, хотя из порта не выпадает. В данное время по-прежнему активно используется в портативных винчестерах, плеерах, кардридерах и другой компактной технике. Вторая модификация Mini USB типа A почти не применяется. На смену Mini USB постепенно приходит более совершенная модификация Micro USB.

Micro USB 2.0 тип B

Разъем Micro USB тип B является модифицированным вариантом предыдущего вида Mini USB тип B и обладает совсем миниатюрными размерами, что позволяет производителям применять его в современной технике с небольшой толщиной. Благодаря улучшенному креплению штекер очень плотно сидит в гнезде и не выпадает из него. В 2011 году данный вид разъема был утвержден в качестве единого стандарта для зарядки для смартфонов, телефонов, планшетов, плееров и прочей портативной техники. Такое решение позволяет при помощи одного кабеля заряжать весь парк электроники. Стандарт демонстрирует тенденции роста и можно предположить, что через несколько лет им будут оснащаться практически все новые устройства. Тип А применяется крайне редко.

USB 3.0 тип A

Стандарт USB v3.0 обеспечивает значительно более высокую скорость обмена данными. Дополнительные контакты, позволившие увеличить скорость, привели к изменению вида почти всех разъемов USB третьей версии. Однако, внешне тип A не изменился, за исключением синего цвета сердцевины. Это значит, что обратная совместимость сохранена. Другими словами, устройство USB 3.0 типа А можно подключить в порт USB второй версии и наоборот. В этом состоит главное отличие разъема от других разъемов версии 3. 0. Такие порты обычно встречаются в современных ноутбуках и компьютерах.

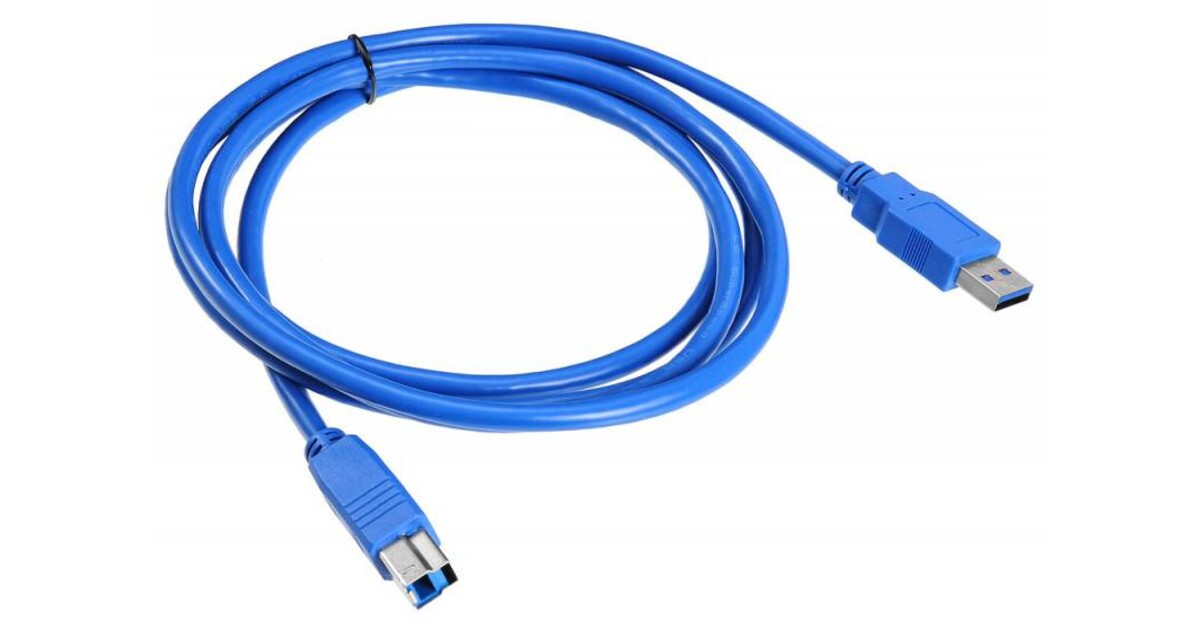

USB 3.0 тип B

USB v3.0 тип B используется в средних и крупных высокопроизводительных периферийных устройствах – NAS, а также в стационарных жестких дисках. Разъем претерпел большие изменения, поэтому его нельзя подключить к USB 2.0, в частности к USB 2.0 тип B. Кабели с такими разъемами тоже продаются не часто.

Micro USB 3.0

Micro USB v3.0 является наследником “классического” разъема Micro USB и обладает теми же характеристиками – компактность, надежность, качественное соединение, но при этом обеспечивает более высокую скорость передачи данных. В основном используется в современных внешних сверхскоростных жестких накопителях и SSD. Приобретает все большую популярность. Разъем во многом дублирует Micro USB второй версии.

Отличие Micro USB и Mini USB.

Пользователи иногда путают разъемы Mini USB с Micro USB, которые действительно похожи. Главное отличие заключается в том, что у первого чуть больше размеры, а у второго на задней стороне имеются специальные защелки, по которым проще всего отличить эти два вида разъемов. По остальным параметрам они идентичны. На сегодняшний день существует много устройств с этими видами разъемов, поэтому предпочтительнее иметь два различных кабеля.

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

  • Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
  • Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
  • Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
  • Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
  • Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

  1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1. 0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:
  • Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
  • Возможность подключения больше сотни различных устройств (с учетом хабов).
  • Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
  • Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

  1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Наглядная демонстрация преимущества USB 2.0 над другими интерфейсами (скорость передачи 60 Мбайт в секунду, что соответствует 480 Мбит в секунду)

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

  1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Разъемы USB 3.0 имеют характерный синий цвет

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

  • А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот. Разъемы типа А
  • B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Различные модели разъемов типа В

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Шнур-удлинитель для порта USB

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.

Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

  • А – гнездо.
  • В – штекер.
  • 1 – питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.

Распайка штекера и гнезда типа В

Обозначение:

  • А – штекер, подключаемый к гнезду на периферийных устройствах.
  • В – гнездо на периферийном устройстве.
  • 1 – контакт питания (+5 В).
  • 2 и 3 – сигнальные контакты.
  • 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

  • А – штекер.
  • В – гнездо.
  • 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 – масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Распайка USB 3.0 тип В

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

  • 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 – масса для высокоскоростных информационных каналов.
  • 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Распиновка разъема мини USB

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

Технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, мы расскажем ниже.

Микро USB-разъем: что это такое?

Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы. Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2. 0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB, распиновка (или, иными словами, распайка) – процесс не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна "нога" разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой "ноге". Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две "ножки" отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Последствия неправильной замены разъема

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

  1. Короткие замыкания блока питания, если они припаялиперевернутый тип.
  2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) незаряжает.
  3. Аккумулятор планшета прекрасно заряжается, но при этом несинхронизируется с ноутбуком или компьютером.
  4. Планшет работает исправно, но иногда"напоминает", что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу послевключения или же иногда шнур нужно вытащить и вставить снова несколько разперед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Какие бывают разъемы и штекеры USB

В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.

Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и распайку контактов. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.

Версии USB. Чем отличается USB 2.0 от USB 3.0

Для начала кратко общие сведения.USB-устройства бывают версий трех версий – 1.1, 2.0 и 3.0. Первая уже почти не используется, так как обеспечивает слишком низкую скорость передачи данных (12 Мбит – примерно 1,2 Мбайт/с) и может применяться исключительно для совместимости с привередливым железками. Вторая версия сейчас занимает господствующее положение. Большинство устройств, продающихся в магазинах и используемых в настоящее время, имеют поддержку второй версии. Она обеспечивает пропускную способность 480 Мбит/с, то есть скорость копирования теоретически должна быть на уровне 48 Мбайт/с. Однако из-за конструктивных особенностей и не совсем идеальной реализации на практике скорость редко превышает 30-33 Мбайт/с. Большинство внешних винчестеров умеют читать со скоростью в 3-4 раза больше. То есть этот разъем является узким горлышком, тормозящим работу современных накопителей. Для мышек, клавиатур и т. п. скорость роли не играет.

Третья версия раскрашена в синий цвет, означающий принадлежность к последнему поколению. Пропускная способность равна 5 Гбит/с, что может дать 500 Мбайт/с. Современные винчестеры имеют скорость около 150-170 Мбайт/с, то есть, третья версия USB сможет обеспечить большой запас по скорости на ближайшие годы.

Совместимость разных версий USB.

Несколько слов про совместимость. Версии 1.1 и 2.0 конструктивно полностью совместимы между собой. Если одна из соединяемых сторон – старой версии, то работа будет вестись на пониженной скорости, а операционная система выведет сообщение “Устройство может работать быстрее”, которое означает, что имеется быстрый порт USB 2.0 в компьютере, а устройство, которое в него втыкается, медленное – версии 1.1.

А вот с совместимостью USB версий 2.0 и 3.0 не все так однозначно. Любое устройство или шнур USB 2.0 можно подключить к синему порту третьей версии. А вот наоборот сделать не получится. Современные кабели и устройства с USB 3.0 отличаются от привычных разъемов дополнительными контактами, позволяющими увеличить пропускную способность интерфейса, поэтому подключить их в старый порт не получится (исключение составляет только тип A).

Питание USB

В любом USB разъеме подается напряжение 5 Вольт, а ток не может превышать 0,5 Ампера (для USB 3.0 – 0,9 Ампера). На практике это означает, что максимальная мощность подключаемого устройства может быть не более 2,5 Ватт (4,5 для USB 3.0). Поэтому при подключении маломощных и портативных устройств – плееров, телефонов, флэшек и карт памяти – проблем не будет. А вот вся крупногабаритная и массивная техника имеет внешнее питание от сети.

А теперь перейдем к видам разъемов. Рассматривать совсем экзотические варианты я не буду, а лишь расскажу о самых ходовых и частоупотребляемых штекерах. В скобках будет указана принадлежность в определенной версии USB.

USB тип A (USB 2.0)

Это самый распространенный и самый узнаваемый разъем из ныне существующих.Большинство устройств, подключаемых по USB, имеют именно его. Мышки, флэшки, клавиатуры, камеры и многое другое – все они оснащены USB типа A, который берет свое начало еще в 90-х. Одним из самых главных преимуществ данного порта является надежность. Он может пережить достаточно большое количество подключений, не разваливается и действительно по достоинству заслужил стать самым распространенным средством подключения всего, чего только можно. Несмотря на прямоугольную форму, обратной стороной его не воткнуть,присутствует “защита от дурака”. Однако для портативных устройств он не подходит, так как имеет достаточно большие габариты, что в конце концов привело к появлению модификаций меньших размеров.

USB тип B (USB 2.0)

Второй тип USB – снискал гораздо меньшую славу, нежели сородич. В отличие от штекеров типа А, имеющих прямоугольную форму, все модификации типа B (в том числе и Mini и Micro – см. ниже) обычно имеют или квадратную, или трапециевидную форму. Обычный, полноразмерный тип B – единственный представитель, имеющий квадратную форму. По размерам он достаточно большой и по этой причине применяется в различной периферии и крупногабаритных стационарных устройствах – принтерах, сканерах, иногда ADSL-модемах. Что интересно, производители принтеров редко комплектуют таким кабелем свои изделия, поэтому шнур к печатающему устройству или МФУ приходится приобретать отдельно.

Mini USB Тип B (USB 2.0)

Появление огромного количества миниатюрных устройств привело к появлению крошечных разъемов USB. А по истине массовым Mini USB тип B стал с появлением переносных винчестеров, в которых он широко применяется. Разъем имеет пять контактов, а не 4 как у “взрослых штекеров”, правда один из них не используется. К сожалению, миниатюризация негативно сказалась на надежности. Несмотря на большой ресурс, через некоторое время Mini USB расшатывается и начинает болтаться, хотя из порта не вываливается. В настоящее время продолжает активно использоваться в плеерах, портативных винчестерах, кардридерах и другой технике небольших габаритов. Интересно, что вторая модификация (тип A) почти не применяется, вы с трудом найдете такой шнур в продаже. Постепенно начинает вытесняться более совершенной модификацией Micro USB.

Micro USB тип B (USB 2.0)

Доработанный вариант предыдущего разъема. Имеет совсем миниатюрные размеры, вследствие чего применяется производителями в современной технике, которая отличается небольшой толщиной. Кроме того, улучшено крепление, штекер сидит очень плотно и не вываливается. В 2011 году данный разъем был утвержден как единый стандарт для зарядки для телефонов, смартфонов, планшетов, плееров и другой портативной электроники. Поэтому, имея у себя всего один шнур, можно прокормить весь “электронный зоопарк”. Стандарт продолжает набирать обороты, можно надеяться, что через год-другой почти все новые устройства будут оснащены единым разъемом. Как и в предыдущем случае, тип А почти не применяется.

USB тип A (USB 3.0)

Новый стандарт USB, имеющий значительно более высокую пропускную способность. Появление дополнительных контактов привело к изменению внешнего вида почти всех USB-штекеров 3.0. Несмотря на это, тип A внешне остался неизменным, лишь синий цвет сердцевины выдает в нем новичка. Это означает, что сохранена обратная совместимость. Устройство USB 3.0 можно подключить в старый порт USB 2.0 и наоборот. В этом главное отличие от остальных разъемов USB 3.0. Такие порты можно встретить в современных компьютерах или ноутбуках.

USB тип B (USB 3.0)

По аналогии с предыдущей версией данный тип используется в средней и крупной периферии и устройства, требующих высокой производительности – NAS, стационарных жестких дисках. Разъем сильно модифицирован и подключить его к USB 2.0 не выйдет. В продаже такие шнуры тоже встретишь не часто (в противоположность предыдущему). Воткнуть такой разъем в USB 2.0 тип B уже не выйдет — верхняя часть будет мешать.

Micro USB (USB 3.0)

Этот разъем продолжатель традиций “классического” Micro USB. Он обладает теми же качествами – компактность, надежность, хорошее соединение, но при этом имеет и высокую скорость передачи данных. Поэтому используется в основном в новых внешних сверхскоростных жестких дисках и SSD. Становится все более популярным, поэтому чтобы не носить с внешним винчестером и провод, можно купить дополнительный кабель в любом магазине. Основная часть разъема полностью копирует Micro USB второй ревизии

Главное не перепутать — отличие Micro USB и Mini USB.

Главная путаница, возникающая у пользователей, происходит между Mini USB и Micro USB, которые действительно немного похожи. Первый имеет чуть большие размеры, а второй специальные защелки на задней стороне. Именно по защелкам вы всегда можете отличить эти два разъема. В остальном они идентичны. А поскольку устройств и с тем, и с другим очень много, лучше иметь оба кабеля – тогда с подключением любой современной портативной техники проблем не будет.

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны "крохи" проигрывают
в надежности старшему товарищу.

удавометрия, китайские омы, тест огнём и микрометрия медных жил

($1.3 — 2.75 в зависимости от длины и разъёмов)
                Hаш удав, как хотим, так и меряем.
               © народное
Это ОЧЕНЬ ДЛИННЫЙ обзор, осторожно! Немудрящие кабели от рубля — всего лишь повод, хотя кабель будем резать, жечь и измерять жилы микрометром. Больше всего меня интересовала МЕТОДИКА. Методика измерения сопротивления, которую нам навязали китайские USB тестеры и инструментальная оценка ее (немалой!) погрешности. Кто бы мог подумать — в сторону завышения свойств кабелей. Методика проверки сколько там AWG в жилах и из чего они сделаны. Проверка значений одной и той же величины разными способами.

microUSB и lightning по 1 руб

Часть I. Удавометрия

TL;DR Китайские тестеры измеряют из-за дефекта методики китайское сопротивление. В результате сопротивление кабелей получается заниженным грубо на 0.08 ом. Это ещё туда-сюда для средненьких кабелей с метрическим сопротивлением ~0.3 ома, но приводит к феноменальным результатам для отличных кабелей метрическим сопротивлением 0.1-0.15 ом

Давайте измерим сопротивление нашего кабеля с помощью WEB2 — как всем известно самого лучшего китайского USB тестера. И мультметром по 4 проводной схеме.

Китайский метод

Методика простая — подключаем тестер к зарядке, на его выход — нагрузку. Измеряем напряжение и ток.
Затем подключаем не непосредственно к нагрузке, а через измеряемый кабель. Бинго! Наученный умными китайцами закону Ома тестер высчитывает сопротивление.

OK. Это была нагрузка с постоянным сопротивлением в процессе измерения. А давайте повторим на нагрузке, поддерживающей постоянным ток

Та же зарядка, тот же ток — но во второй значащей цифре уже расхождение 🙁 Не мудрено, метод с вычитанием напряжений умножает ошибку измерения.

Дополнительная информация

Используется разница измеренных напряжений. А измерения всегда делаются с какой-то точностью. Представим, что измеряем на токе 1 ампер и напряжение зарядки скакнуло между измерениями на 0.1В — имеет право! Это всего лишь 2% отклонения (или чуть иначе лег контакт при повторной коммутации и пр.) Тогда ошибка измерения сопротивления выйдет 0.1 ома. При том, что отличные кабели имеют сопротивление ~0.13 ома. И относительная ошибка составит уже не 2%, а 77%. Аналогично скачок на 0.01В или мизерных 0.2% выльется во вполне весомые 8% на выходе

Отсюда, собственно, и разнобой во второй цифре в измерениях выше.

Но, как увидим ниже, это еще цветочки.

4 проводной метод

Потому, что теперь измерим 4 проводным методом. То есть амперметром измеряем протекающий ток, а вольтметром — падение напряжение измеряемом кабеле. Умножения ошибки нет — мы не вычитаем напряжения, а измеряем непосредственно падение напряжения. Одна жила

И вторая

По закону Ома делим падение напряжения на протекающий ток, получаем 0.22 ома на жилу, их две, в сумме 0.44 ома (цифра довольно посредственная, но об этом ниже). Сейчас нас волнует почему ошибка аж в первом знаке?!

И ракетной физики тут нет, все просто. При измерении самым лучшим китайским тестером китайское сопротивление получено без учёта контактного на USB разъёме. Пренебречь им для рядового кабеля в принципе можно. А вот при измерении очень хороших кабелей возникают поистине феноменальные цифры, вроде 0.05 ома А у камрада smsnn даже 0.03

Контактное сопротивление на плохоньком USB Type A разъёме

Давайте напрямую измерим это самое контактное сопротивление, забытое китайскими инженерами. Я взял посредственный USB разъём и припаял к нему коротенькие провода от старого компьютерного БП. И измерил падение напряжения. Сопротивление получается 0.043 ома на контакт, 0.086 ома суммарно, тк контакта два.

Сравниванием. 0.44 ома из 4 проводного метода, минус 0.086 = 0.354 китайских ома. Что неплохо бьётся с измеренными 0.37-38
Прим. Если взять не паршивенький, а качественный USB разъём, да с золочёными контактами — то контактное сопротивление на разъёме упадёт значительно, думаю, раза в два, а то и больше. И в отличных кабелях и контактам уделяют внимание. Потому они и не рупь стоят.

Конечно, не лишне проверить — а разъём ли это, может где ещё в схеме падает напряжение? Да, падает — но незначительно. 0.001 ома можно пренебречь

Часть II. Как сопротивляются 1, 2 и 3 метровые кабели

TL;DR Кабели не фонтан, сопротивления (1, 2 и 3 м) 0.44, 0.78 и 1.15 метрических ом. Сгодятся либо на долгую зарядку небольшими токами, либо при поддержке QC 3.0 и зарядкой и телефоном.

Доставка и упаковка

Отгрузка 18 марта, получено 10 апреля 2019. Полный трек. Получил на почте.

Транспортная упаковка — ПЭ пакет и целый рулон пупырки в нём.

Коммерческая упаковка — отсутствует

Жаль, я не догадался попросить акционные кабели по рублю — акции при заказе ещё не было. Менеджер магазина, конечно, уверил меня, что они если и отличаются, то только цветом оплётки. Но с моим занудством я всё же предпочёл бы проверить. С другой стороны, исходя из полученных далеко не выдающихся сопротивлений кабелей вряд ли акционные будут заметно хуже.

Спецификации

По информации магазина
  • Длина кабеля: 1м = 3 фута 2м = 6 футов 3м = 10 футов.
  • Алюминиевый коннектор и нейлоновая плетеная оплетка кабеля обеспечивают большую долговечность, удобство хранения и предотвращают запутывание.
  • Полная совместимость зарядки и синхронизации данных с SE, 6s / 6s Plus / 6 / 6 Plus / 5s / 5c / 5, Pad Air / Air 2, Pad mini / mini 2 / mini 3, Pad (4-е поколения), iPod nano (7-е поколения ) и iPod Touch (5-го поколения), очень быстрая зарядка, сверхпрочность, сверхустойчивость.
  • Зарядка до 30% быстрее, чем через обычный кабель.
Можно выбрать разъём microUSB, lightning и USB typeC на выходе, длину и цвет оплётки. Я взял typeC и три длины — 1, 2 и 3 метра.
По моим измерениям длина в см составила 102, 204, 303, включая разъёмы

Внешний вид



Дополнительная информация

Пластик у разъёма жёсткий

Измерение сопротивления

Я буду измерять метрические омы, 4 проводным методом. Как мы видели выше, для перехода к китайским надо вычесть примерно 0.08-0.09 ома.

Метровый кабель мы уже измерили — 0.44 ома

Двухметровый — 0.78 ом

Трёхметровый — 1.15 ома


Кстати, как это выглядело со стороны нагрузки — она ж у нас умная. Видно, что до зарядки дошло примерно 1.5 вольта. Кстати, это хорошо бьётся с измеренным падением напряжения на жилах кабеля

И куда его такой девать?!

Итак, есть три кабеля — сопротивлением 0.44, 0.78 и 1.15 ома. IMHO это плохие цифры, ср мой Мультиобзор кабелей с таблицей сопротивлений. То есть на заявку
Зарядка до 30% быстрее, чем через обычный кабель.

хочется спросить — а покажите-ка мне тот обычный кабель! IMHO обычный — это, к примеру, штатный метровый от старого Xiaomi Redmi 3s жены — у него сопротивление по той же методике 0.3 ом.

Возникает вопрос — в мусор или можно использовать? Давайте посчитаем сначала для обычной USB зарядки, а затем для QC 3.0 варианта. (1)Зарядки обычно выдают напряжение чуть выше 5В — из фото выше моя даёт 5.1B (2) По спекам USB допускается отклонение 5%, то есть 0.25B (3) Спрашивается — и на каком токе на этих кабелях просядет от 5.1 до 4.75?

Ответ 0.8, 0.45 и 0.3 A. Собственно, всё видно. В реальности будет чуть лучше, так как обычно телефоны не перестают заряжаться на 4.75В. И метровый кабель вполне пропустит ампер в реальных условиях зарядки. Но точно не два. И даже минимального тока может хватить, чтобы зарядить телефон за ночь. Или питать какой-то гаджет, требующий немного. То есть за рубль — хорошее приобретение, но не за бакс с лишним, вы извините.

QC или не QC, вот в чём вопрос...

Итак, мы увидели, что уж длинные то кабели способны работать только на мизерных токах. Проверим?
Берём трёхметровый кабель (про который я насчитал 0.3 А в прыжке), обычную USB зарядку и смартфон. О как! телефон еле еле, но заряжается. 600 мА, даже больше, чем с USB 2.0 порта. Хотя и слёзы, конечно.

А теперь заменим зарядку на QC 3.0 (телефон тоже умеет)
Опаньки!

1.7А!.. Признаюсь, этот телефон больше и не ест и в идеальных условиях. То есть напряжение на входе поднялось, что-то теряется и на проводе — но оставшегося телефону хватает за глаза.

Это к тому, что маркетинговые штампы типа кабель, совместимый с QC — лапша на уши. Уж 3 метровый-то кабель имеет просто неприличное сопротивление в 1.15 ома. И ничего, через него вполне бодро заряжается смартфон — если и зарядка и смартфон поддерживают QC 3.0

Часть III. Буду резать, буду жечь

TL;DR Токоведущие жилы оказались AWG27 и по сопротивлению и по сечению. Материал жилы — медь и исходя из сопротивления и по тесту на газовой плите. Изоляция и оплётка горят и поддерживают горение.

Расчёт проводника по погонному сопротивлению

Из приведённых цифр длин (1, 2 и 3 м) и сопротивлений (0.44, 0.78 и 1.15 ом) видно, что сопротивление растёт пропорционально длине кабеля, если вычесть примерно 0.08 ом* на два разъёма (*видимо, тут разъём typeA чуть получше моего тестового паршивого и хватило ещё и на typeC). И составляет примерно 0.36 ом на метр кабеля или 0.18 ом на метр жилы (их же две) Из справочной таблицы это соответствует AWG27.

Расчёт многожильного проводника по суммарному сечению

Ну, давайте резать! Видно 4 жилы, причём черная и красная заметно толще.


Считаем проводники на чёрной жиле — 20 шт

И измеряем микрометром. тут повторяемость измерений на одной жиле — идеальная. А вот разные жилы чуть отличаются — 3 измерения по 0.079, одно 0.077, одно 0.080 (всего измерил 5 жил)

Дополнительная информация

Онлайн калькулятор даёт

Матожидание .0788,
СКО σ(X)=9.8*10**-4 мм
Доверительный интервал +-3σ(X) = +- 0.003 мм
То есть значение диаметра в интервале от 0.076 до 0.082 мм
Площадь сечения проводника в интервале от 0.0045 до 0.0053 кв мм
Суммарная площадь 20 жил от 0.09 до 0.11 кв мм

Вы будете смеяться, но исходя из площади сечения — тоже AWG27. Я, честно скажу, доволен этим соответствием

Среди прочего это свидетельство того, что у нас именно медь.

Тест огнём

И оплётка и изоляция горят и поддерживают горение. Иного никто, впрочем, не обещал


Оплётка оплавляется

Изоляция — нет, разлагается

Одиночная проволочка оплавляется на газу и покрывается черным окислом. Это медь (мы это уже выяснили выше). Алюминий в такой ситуации сгорает, железо — не плавится на газу.

Итого кабели

Кабели оказались AWG27, сопротивления 0.44, 0.78 и 1.15 метрических ома — что весьма далеко до рекомендаций лучших собаководов. Зато сгодятся как верёвки :). И выглядят пристойно. Те, которые метровые и по рублю тем не менее по стоимость-эффективность вне конкуренции. И заряжаться через них будет. Хоть и не супер-быстро. Те, которые длинные, требуют осторожного подхода. Если вам нужно питать ими что-то с низкими токами — то вполне. Если и зарядка и смартфон поддерживают QC 3.0 — тоже будет прилично работать, даже на 3 метрах. Ещё из 3 метрового кабеля можно сделать прекрасную нагрузку на 1 ом 🙂 А в остальных случаях, если реально нужен 3 метровый кабель — надо выбирать что-то с гораздо более толстыми жилами. Эдак AWG20. Но надо понимать, что это будет в 5 раз больше меди — и цена тоже будет отличаться.

Итого методика

ТС раскритиковал (надеюсь — доказательно) огромную методическую погрешность китайских тестеров при измерении проводов. И предложил хоть и трудоёмкий, но рабочий метод проверки состава жил, сравнением сопротивления и сечения. Но нельзя исключить, что где-то наврал или ошибся. Так что заинтересован в аргументированной критике.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как выбрать хороший кабель USB Type-C

Не все USB-кабели одинаковы, многие из них откровенно опасны. Это на своём печальном примере доказал инженер компании Google Бенсон Леунг — он покупает такие кабели на Amazon и тестирует их, а однажды из-за некачественного кабеля спалил свой Chromebook Pixel.

Как выбрать хороший кабель? Цена — не показатель. Даже дорогие кабели бывают некачественными. Кроме того, закупочная цена на такие вещи, как правило, бывает довольно низкой, а магазины не стесняясь накручивают на неё ещё сотни процентов.

О пугающем многообразии кабелей USB Type-C и Lightning 3 мы писали недавно, почитайте, это интересно.



При выборе кабеля прежде всего ориентируйтесь на возможности и характеристики устройства, с которым вы будет его использовать. По смотрите, поддерживает ли оно передачу видео через USB, с какой силой тока может заряжаться и с какой скоростью копировать данные. Как правило, эти сведения указаны в инструкции по эксплуатации, но если их там нет, их можно нагуглить, тем более, что с выпуском новых прошивок смартфоны и планшеты часто получают новые, незадокументированные изначально функции.

С поддержкой видео всё понятно: она либо есть, либо её нет. Скорость тока зависит от типа штекера, который втыкается в зарядное устройство (USB 2.0, USB 3.0 или USB 3.1) — от 0,5 до 3 ампер. Скорость копирования данных в разных кабелях может отличаться в разы — от крайне медленной до необычайно быстрой. Важна и длина кабеля — чем он короче, тем меньше потери энергии и скорости.

Некоторые производители и продавцы на странице товара в интернет-магазине показывают кабели в разрезе. Выглядит красиво и убедительно, но нет никакой гарантии, что в реально существующем кабеле всё будет столь же прекрасно.

Обязательно обращайте внимание на описание кабеля, но учтите, что продавец может приврать некоторые показатели или ошибиться в них. На площадках вроде AliExpress полезно бывает почитать отзывы покупателей, среди них могут попасться довольно полезные с информацией о реальных технических характеристиках.

И напоследок самое главное — в кабеле USB Type-C должен быть резистор на 56 килоом (kΩ). Именно благодаря ему устройство будет высасывать ровно такой ток, который сможет подать зарядный адаптер. Хромбук Бенсона Леунга сгорел как раз по причине отсутствия этого резистора — зарядник выдавал не такой ток, на который были рассчитаны USB-порты а Chromebook Pixel. Ещё одно правило, которое следует учесть: стандарты USB обратно совместимы. Это значит, что если вы купите самый навороченный кабель, он будет прекрасно работать и на продвинутых устройствах, и на аппаратах попроще (но не наоборот).

Что такое USB Type-C? — android.mobile-review.com

25 апреля 2019

Константин Иванов

Facebook

Twitter

Вконтакте

По материалам androidauthority.com

Если в последние пару лет вам посчастливилось обзавестись новым смартфоном, есть большая вероятность, что в нем именно такой порт для зарядки и, возможно, даже для аудио. Он носит официальное название USB Type-C, и какой бы стороной вы ни воткнули кабель в аппарат, вы не ошибетесь.  Однако новый стандарт – это не просто универсально подключающаяся версия старого micro-USB. Рассмотрим поподробнее, что же это такое, USB Type-C, и какие преимущества он дает.

USB Type-C крупным планом

Для начала – немного истории. Сам разъем USB родом из 1996 года, это тот самый USB Type-A, который вы по-прежнему можете видеть в ноутбуках и ПК. В 2000 году появился разъем micro-USB вместе с USB 2.0, и до появления USB Type-C в 2014 году им оснащалось большинство мобильных устройств.

USB Type-A, B, micro и mini различаются только формой самого разъема, а все основные внутренние подключения у них одинаковы. Более быстрые кабели и порты USB 3.0 могут похвастаться дополнительным высокоскоростным каналом передачи данных. В USB Type-C в три раза больше пинов, чем в USB 3.0 – 24 вместо 8. Таким образом, это не просто универсальный разъем, в USB Type-C вместе с числом пинов значительно выросло количество возможностей.

Но несмотря на такое увеличение числа пинов, USB Type-C – это очень маленький разъем, который занимает не больше места, чем старый USB micro-B. Отчасти поэтому он так быстро распространился в смартфоностроении.

Как видно на графике выше, USB Type-C имеет обратную совместимость с USB 3.0 и даже более старыми кабелями 2.0, и в нем сохранились пины, которые использовались для этих традиционных протоколов передачи данных. В продаже имеется огромное количество кабелей Type-C – Type-A или micro-B, но с ними вы не сможете воспользоваться рядом преимуществ USB Type-C, и такая ситуация привела к проблемам с быстрой зарядкой смартфонов.

Скорость передачи данных и зарядка

Новая распиновка оказала определенное влияние как на скорость передачи данных, так и на зарядку устройств. Что касается скоростей, USB Type-C был разработан, чтобы обеспечивать те же скорости, что USB 3.1/Gen2, то есть до 10 Гбит/с. Это в два раза превосходит возможности стандартного USB 3.0, который дает 5 Гбит/с, и больше чем в 20 раз превосходит возможности USB 2.0 с его 480 Мбит/с.

Переход на разъем USB Type-C должен был упростить ситуацию, уверив пользователей в том, что все новые устройства дают максимально возможную скорость. Однако из-за потребности в обратной совместимости только полноценные кабели и разъемы USB Type-C гарантируют скорости передачи данных на уровне USB 3.1, а ряд устройств при этом могут обеспечить лишь скорости на уровне USB 2.0, несмотря на наличие нового разъема. Также стоит помнить, что если вы подключаетесь к разъемам, обладающим обратной совместимостью, через переходник, как, например, с Type-C на Type-A, вам будут доступны только более низкие скорости, свойственные более старому разъему.

Более того, разъем Type-C  также используется и в стандарте Thunderbolt 3, который обеспечивает даже большие пиковые значения скорости передачи данных, до 40 Гбит/с, а также поддержку передачи видео через коннектор DisplayPort.

USB Type-C разработан не только для передачи данных, но и для зарядки любых гаджетов, и не только мобильных. Разъем может принимать и отдавать до 100 Вт, что делает его пригодным и для зарядки ноутбуков и других устройств. И здесь все усложняется, поскольку для зарядки USB-устройств существует множество различных стандартов и протоколов.

По умолчанию разъемы USB 2.0 обеспечивают зарядку до 5 В, 0.5 A, значения для разъемов 3.0 увеличиваются до  5 В, 0.9 A. USB Type-C превосходит их, обладая поддержкой силы тока 1.5 A и 3.0 A за счет двойного подключения. Опять-таки, сама форма разъема не гарантирует вам конкретных возможностей зарядки, но теоретически Type-C обеспечивает более высокую скорость зарядки устройства из коробки.

Вдобавок к дефолтным возможностям зарядки, устройства с Type-C могут быть полностью совместимы с характеристиками USB Power Delivery, что может быть использовано как дополнение к  базовым возможностям зарядки, дающее до 100 Вт. Впрочем, Power Delivery не ограничен только устройствами с Type-C и работает при подключении к  Type-A и другим разъемам с нужными характеристиками.

Подытоживая, устройства с USB Type-C должны обеспечивать более быструю передачу данных и зарядку, чем их предшественники. Однако конкретные результаты зависят от производителей и совершенно необязательно – от типа разъема.

Много задач – один порт

Вдобавок к передаче данных и зарядке, USB Type-C разработан для поддержки широкого спектра различных режимов и стандартов, то есть как универсальное решение для ряда технологий. Поддерживается определенное количество аудио- и видеорежимов, и разъем тут призван заменить 3.5 мм и кабель HDMI.

Что касается аудио, разъем поддерживает цифровой звук  по спецификации USB Audio Class включая новейшую версию 3.0. Аналоговые наушники также поддерживаются через коннектор в режиме Audio Adapter Accessory Mode, который переназначает SBU порта и CC пинов слева направо и обеспечивает подключение микрофона. При этом подключении устройства могут также получать питание с параметрами тока 5В 0,5 А.

Видео через разъем может идти в различных стандартах, таких как  HDMI, superMHL и DisplayPort. Они работают через Alternate Mode, который освобождает пины SBU и для высокоскоростной передачи данных для использования другими стандартами. HDMI Alt mode доступен через  переходник, поддерживает разрешение до 4К, звук вокруг и даже воспроизведение контента в 3D.

Display Port over USB-C поддерживается разъемами USB 2.0, 3.1 и Thunderbolt, обеспечивая возможность воспроизведения в  4K 60 Гц 24-бит HDR, разрешение максимум 8K и многоканальный звук. Наконец, superMHL работает с USB 2.0 и 3.1 через переходник на Type-C с разрешением 4K и  8K до 60fps на достаточно быстрых устройствах. Поддерживается Dolby Atmos, также как присутствует обратная совместимость с существующими спецификациями MHL.

Впрочем, все эти режимы также требуют дополнительных аппаратных и программных возможностей, не только нужного порта, так что в каждом случае нужно смотреть на возможности конкретно вашего устройства.

Заключение

Таким образом, USB Type-C – сложный разъем, не только благодаря его физическим характеристикам. Этот стандарт обеспечивает широкий спектр возможностей – больший, чем когда бы то ни было, от более быстрой передачи данных и зарядки до дополнительных мультимедийных возможностей.

И несмотря на все преимущества, которые должны привлекать пользователей, этот стандарт им сложнее всего понять. Один разъем – много функций: звучит привлекательно, однако опциональность поддержки ведет к тому, что просто посмотрев на разъем, нельзя точно узнать его возможности. От покупателя устройства требуется определенная подкованность в вопросе – понять, что вы приобрели нужный продукт с поддержкой USB Type-C и нужные кабели, сложнее, чем с предшествующими стандартами. И в этом нет ничего хорошего.

И несмотря на то, что USB Type-C – это намного больше, чем просто универсальный разъем, по иронии, именно возможность не ошибиться, вставляя кабель в разъем, делает его такой привлекательной фишкой при выборе устройства.

Как выбрать качественный USB-кабель для телефона и планшета? – SaveUP.com.ua

Практически каждый смартфон комплектуется зарядным устройством и USB-кабелем для зарядки. Это тот минимальный базовый набор, который производитель поставляет вместе с аппаратом. И комплектный USB-кабель обычно полностью соответствует параметрам зарядного устройства – то есть, проще говоря, способен заряжать смартфон именно той силой тока и с той скоростью, которую рассчитал производитель. Но со временем, в процессе использования, возникает необходимость заряжать смартфон не только дома, но и на работе, в машине, да и просто в кафе. И тогда возникает вопрос – как выбрать качественный USB-кабель для зарядки смартфона? Не будем вдаваться в физические законы, маркировку кабелей и прочие технические премудрости. Постараемся максимально простым языком изложить основные моменты.

От чего зависит скорость зарядки телефона?

Скорость зарядки смартфона напрямую зависит от 4-х параметров:

  1. ёмкость аккумулятора;
  2. мощность зарядного устройства;
  3. пропускная способность зарядного USB-кабеля;
  4. ограничение, установленное контроллером батареи в телефоне.

Логика зарядки телефона в определенной мере схожа с логикой подачи в воды в кран. К примеру, у вас есть насос, способный прокачать 20 литров в минуту. И для вас такой напор достаточен и комфортен. Но при этом к насосу подключена труба, способная пропустить не больше 10 литров в минуту. Соответственно, какую бы мощность не выдавал насос, из крана больше 10 л/мин. поступить не сможет просто физически.

Точно так же выглядит и ситуация с кабелем и зарядкой смартфона. Возьмем зарядное устройство на 2A и USB-кабель, пропускная способность которого не превышает 1A. Соответственно, пропускная способность кабеля будет ниже мощности зарядного устройства и смартфон будет заряжаться медленно – вне зависимости от мощности, выдаваемой зарядным устройством.

Есть еще одно ограничение, которое присутствует в любом смартфоне – это контроллер заряда батареи. Это специальный ограничитель, устанавливаемый производителем, который ограничивает мощность и напряжение, которые будут поступать на батарею. Сделано это для того, чтобы батарея работала дольше, не перегревалась и не вышла из строя раньше времени.

Еще раз возьмем наш пример:  зарядное устройство на 2A и кабель на 2A, но контроллер телефона позволяет заряжать не выше 1,5A. Таким образом, не смотря на зарядное устройство и кабель, мы получим мощность не выше 1,5A, ограниченную контроллером заряда. Однако, если наш кабель не пропускает больше 1А, то зарядка все равно идти только на 1А.

Так как же выбрать качественный USB-кабель для телефона?

Самый простой и оптимальный способ – это посмотреть на зарядном устройстве, которым комплектовался телефон, выдаваемую им мощность. Она будет рассчитана самим производителем, на основе планируемой скорости зарядки и ограничения контроллера. Обычно она указана прямо на корпусе зарядного устройства, на строчке “Output”.

Это оригинальное зарядное устройство для Xiaomi Redmi 3Pro / 3S. В строке “Output” мы видим следующее: “5V – 2000 mAh”. Это означает, что такая зарядка способна выдать 2A (2000 mAh) при силе тока 5V (стандарт USB) .

Соответственно, нам нужно подбирать к ней USB-кабель, который будет способен пропустить через себя не меньше этой величины. К примеру, USB кабели Cafele способны пропустить до 3A. Соответственно, их можно смело использовать с этой зарядкой.

Влияет ли длина кабеля на его пропускную способность?

У некачественных кабелей – да, влияет и очень сильно. К примеру, дешевый кабель на 1 метр еще способен будет выдать 1A, но такой же кабель на 3 метра уже выдаст 0.3-0.5A. Обычно производители таких кабелей просто берут жилы одного сечения и режут кабель на любую длину.

Соответственно, в итоге получается, что если на коротких USB-кабелях потеря напряжения еще более-менее компенсируется зарядным устройством, то с увеличением длины, напряжение просто упадет ниже нормативного и в некоторых случаях смартфон просто откажется заряжаться – сработает тот самый контроллер батареи.

Качественные USB-кабели разрабатываются с учетом стандарта AWG (American Wire Guide, т.е. Американский стандарт измерения проводников). Он определяет – какого сечения должны быть жилы кабеля, в зависимости от его длины.

Можно ли выбирать по цене?

На рынке присутствует огромное количество недорогих (а подчас и откровенно дешевых) USB-кабелей разных производителей. Однако нужно понимать, что дешевое не бывает качественным – это стандартный закон рынка.

Кроме того, не смотря на то, что кабель – довольно простое устройство, его пропускная способность напрямую зависит от использованных при его производстве материалов и толщины жил. Вы легко можете получить красивый кабель за очень скромные деньги, но заряжать ваш смартфон он будет током не более 0,5-0,7А.

В итоге, использовать этот кабель вы сможете только при зарядке от USB-порта компьютера или ноутбука – их выдаваемая мощность всегда ограничена 0,5A. Для качественных мощных зарядных устройств этот кабель будет бесполезен.

Чем грозит использование некачественного кабеля?

Многим любителей играть или смотреть фильмы и сериалы на смартфоне или планшете знакома ситуация, когда аппарат, параллельно подключенный к хорошему зарядному устройству, не только не заряжался, но даже продолжал терять заряд – игры и видео сильно нагружают “железо”, которому естественно, требуется больше энергии. И если одновременно поставить смартфон на зарядку и играть / смотреть видео – при использовании некачественного USB-кабеля, его пропускной способности не хватает даже на то, чтобы компенсировать текущий разряд аккумулятора – не говоря уже о том, что бы зарядить его.

Аналогичная ситуация возникает и у автомобилистов – навигационные программы, особенно подключенные к интернет (пробки онлайн) сильно нагружают аккумулятор. Соответственно, при использовании некачественного зарядного USB-кабеля, смартфон будет разряжаться быстрее, чем получать заряд. В итоге он просто выключится, а вы останетесь без навигации.

Кроме того, при подобном насильственном обращении со смартфоном, аккумулятор начинает намного быстрее портиться (деградировать) и перегреваться. Соответственно, копеечная экономия на USB-кабеле со временем можно привести к дорогостоящей замене аккумулятора.

Выбирайте только качественные USB-кабели от проверенных производителей и не создавайте себе ненужные проблемы!

Как выбрать USB-кабель для зарядки смартфона

Наши постоянные читатели уже знакомы с продукцией бренда Rombica и знают, что она отличается высоким качеством, современным и зачастую необычным дизайном и доступной стоимостью. На этот раз к нам на обзор попало не одно устройство, а сразу несколько кабелей от Rombica. К слову, мало кто обращает внимание на кабели — обычно, если позволяют финансы, покупают фирменный или берут первый попавшийся, подходящий по цене. Так делать не надо). При покупке кабеля прежде всего решите, где вы его будете использовать. Для дома подойдет стандартный двухметровый кабель, желательно с тканевой оплеткой. Если вы используете вне дома для подзарядки смартфон пауэрбанк, не обойтись без длинного кабеля.  Носите кабель для зарядки в небольшой сумке — выбирайте вариант с угловым штекером — провод будет изнашиваться значительно меньше.

На что нужно обратить внимание перед покупкой кабеля

Потратьте несколько минут и облегчите себе выбор.

Тип шнура

Кабели для зарядки смартфонов и планшетов делятся на следующие типы:

  • с разъемом microUSB — самый распространенный вариант;
  • с разъемом USB Type-C — многие последние модели смартфонов оснащаются штекером нового поколения, который можно вставить в разъем любой стороной;
  • с разъемом Lightning — этот тип кабеля используется для iPhone.

К слову, покупая кабель с Lightning разъемом, проверьте, есть ли на упаковке надпись MFi. Она означает, что продукт прошел сертификацию Apple и не навредит вашему айфону или айпаду.

Материал оплетки

Немаловажное значение имеет оплетка шнура. Она может быть сделана из пластика, силикона, ткани, кожи и металла. Шнуры с силиконовой и пластиковой оплеткой самые недорогие и непрочные. Если прослужат год — это уже хорошо, но чаще выходят из строя они значительно раньше. Самые практичные —кабели с тканевой оплеткой. Они достаточно прочные, подходят для долгого ношения с собой и стоят не намного дороже. Самые прочные — шнуры с металлической оплеткой. У них один минус — высокая цена.

Качество сборки

Последний шаг перед покупкой кабеля — проверка качества исполнения. Шнур не должен иметь заломов, из тканевой оплетки не должны торчать нити, штекер должен выглядеть надежно и не болтаться.

Дополнительные особенности кабеля

Зачастую кабель используется не только для зарядки мобильного устройства, но и для подключения к компьютеру. Если нужен такой шнур, при выборе модели уточняйте, поддерживает ли кабель возможность передачи файлов и с какими операционными системами совместим. В среднем батареи современного смартфона достаточно на день активной работы. Если вам приходится ставить аппарат на зарядку чаще, это может привести к расшатыванию разъема питания. Чтобы избежать этого, купите магнитный кабель, оснащенный отсоединяющимся штекером. Контактную площадку шнура нужно установить в разъем телефона и не вынимать. Когда наступит время заряжать аппарат, поднесите кабель к смартфону и батарея начнет заряжаться. А теперь расскажем, какие кабели есть у Rombica, и где их лучше использовать.

Подробнее читайте на SmartBobr.ru: https://smartbobr.ru/dlyasmartfonov/kak-vybrat-usb-kabel-dlya-zaryadki-smartfona/

Как Подключить USB к Компьютеру ПРАВИЛЬНО?

Всем привет! Сегодня мы рассмотрим сразу несколько вопросов на тему, как подключить USB к компьютеру. Во-первых, мы научимся подключать любые устройства к ПК или ноутбуку. А во-вторых, я расскажу, каким образом можно подключить к компьютеру дополнительные USB порты, если вам их не хватает для всех устройств. Итак, поехали!

Как подключить USB кабель к компьютеру?

USB порт на сегодняшний день самый распространенный тип подключения устройств к компьютеру или ноутбуку. Данных разъем бывает трех — 1.0, 2.0 и 3.0. Если первый сейчас можно встретить только на самых старых компах, то второй и третий используются в наши дни. По своей сути они отличаются скоростью передачи данных. А по внешнему виду, что для нас сейчас более важно — цветом. USB 2.0 имеет черный цвет разъема и вилки, USB 3.0 — синий. Более подробно о спецификациях и отличиях стандартов можете почитать здесь.

Перед тем, как подключить USB провод к компьютеру, посмотрите на вилку своего гаджета — если синий разъем подключить в черный порт, то устройство не будет использовать все свои скоростные характеристики по максимуму. Если же черную вилку воткнуть в синюю, то не случится абсолютно ничего — просто порт USB 3.0 будет отрабатывать на той скорости, которая максимальна для 2.0.

Итак, смотрим на заднюю панель своего компьютера, находим порт USB того же цвета, что и вилка, и подключаем.

После этого устройство либо определится само в системе, если это клавиатура, мышь, веб-камера или какой-либо еще простенький и распространенный девайс, на который в Windows уже имеется драйвер. Либо для работы необходимо будет установить программное обеспечение, которое прилагается к устройству на CD.

Как подключить дополнительные USB порты к компьютеру?

На любой современной материнской плате уже имеются встроенный USB порты — как 2.0, так и 3.0. Однако обычно мы подключаем столько всякой различной перефирии, что их запросто может не хватать, например, для того, чтобы подключить флешку или внешний диск и перекинуть на него свежие фотографии.

Подключение USB планки на заднюю панель

Что делать? Есть два пути. Первый, предпочтительный — докупить отдельную планку с USB портами и вставить ее в дополнительные слоты, имеющиеся на задней панели корпуса — в те же, куда мы крепим видео или звуковую карту, беспроводной адаптер, и другие комплектующие, подключаемые напрямую к плате. Выглядит это следующим образом:

Для того, чтобы осуществить эту задачу, нужно, чтобы материнская плата поддерживала подключение дополнительных портов USB. Определить это можно по наличию на системной плате разъемов, маркированных USB или USB 3.

Показать результаты

Проголосовало: 8102

Разъемы для USB 3.0 большие, имеют много контактов и рассчитаны на подключение сразу двух портов в одной вилке.


USB 2.0 меньше и в каждый из них можно подключить по 2 порта поотдельности.


Соответственно, смотрим на наличие таких разъемов на материнке, покупаем соответствующие планки, закрепляем их в задней части корпуса и подключаем в свои разъемы.

Подключение блока с USB портами вместо флопика

Еще одна разновидность такого способа увеличения количества портов — специальный блок с USB, который вставляется в передней части корпуса вместо старого дискетника — флопика 3.5

Вариантов исполнения такого блока множество. Например, совмещенный для подключения USB 2.0 и 3.0

А в следующем примере порты USB 2.0 совмещены с разъемами для подключения микрофона и наушников

Подключение такого блока происходит точно так же, как и вышеописанной планки — к соответствующим разъемам на материнской плате.

Внешний USB-хаб

Наконец, еще один вариант увеличения количества портов — купить внешний USB-хаб. Однако здесь есть ряд минусов, из-за которых я бы не стал соединять через него какое-либо серьезное оборудование, а использовал бы его только для флешек или, на крайний случай, мыши.

Поскольку это хаб, вся нагрузка с нескольких его портов идет на один единственный компьютерный, к которому он сам подключен. Из-за этой перенагрузки те или иные устройства могут периодически отваливаться, что не есть гут. Если же подключить к USB хабу жесткий диск, то подаваемой через него электроэнергии может не хватить для его работы. Поэтому даный способ оставляем только для легкого фастфуда — флешек.

Спасибо!Не помогло

Цены в интернете

Александр

Опытный пользователь WiFi сетей, компьютерной техники, систем видеонаблюдения, беспроводных гаджетов и прочей электроники. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса "Все секреты Wi-Fi"

Задать вопрос

Как выглядит USB-кабель?

Как выглядит кабель USB: тип A, тип B и тип C

Стандартные USB-кабели, разъемы типа A и удлинительные USB-кабели

Самый распространенный тип USB-порта и разъема - это порт типа A. Эти порты имеются на большинстве портативных и настольных компьютеров, и по крайней мере один конец USB-кабеля должен быть разъемом типа A для подключения устройства к стандартным портам портативного или настольного компьютера. Другой конец кабеля может быть другим разъемом типа A или разъемом другого типа, например, разъемом типа B для принтера.USB-кабели обычно называются чем-то вроде «разъем USB 2.0 A-B», что указывает на то, что кабель использует спецификацию и скорость USB 2.0 и что у него есть разъем типа A на одном конце и разъем типа B на другом. Обратите особое внимание на эти названия при покупке кабелей, чтобы убедиться, что вы покупаете правильный. Визуальная проверка поможет убедиться, что вы выбрали правильный кабель.

Поскольку USB-кабели, поставляемые со стандартными устройствами, не всегда достаточно длинные, доступно большое количество удлинительных USB-кабелей.Эти кабели имеют разъем типа A на одном конце и розетку типа A, аналогичную по размеру и форме порту типа A на вашем ноутбуке или настольном компьютере, на другом. Удлинительные USB-кабели позволяют пользователям подключать устройство с подключенным кабелем или другим USB-кабелем к разъему типа A, таким образом удлиняя USB-кабель. Как и все USB-кабели, удлинительные USB-кабели бывают версий 1.1 и 2.0.

Подробнее: Как выглядит кабель HDMI

USB-концентраторы

Поскольку многие компьютеры, особенно ноутбуки, поставляются только с одним или двумя USB-портами, многие пользователи покупают устройства, называемые USB-концентраторами, чтобы увеличить количество USB-устройств, которые они могут подключать одновременно, без внесения трудоемких или дорогостоящих модификаций в свои компьютеры. .USB-концентраторы подключаются к стандартным USB-портам компьютера с помощью разъемов типа A, и у них есть несколько собственных портов, к которым пользователи могут подключать USB-устройства. USB-концентраторы могут потреблять питание от источника питания компьютера или могут потребовать использования адаптера питания, который поставляется вместе с концентратором и подключается к розетке. Как и USB-кабели, USB-концентраторы бывают версий 1.1 и 2.0, поэтому важно приобрести более быстрый концентратор USB 2.0, если скорость играет важную роль.

USB-кабели для принтеров - разъемы типа B

Большинство принтеров, выпущенных за последние несколько лет, используют разъемы USB типа B для взаимодействия с компьютерами и сетевыми устройствами.Часто кабели USB A-B не поставляются с принтерами, которые их используют, что вынуждает потребителей покупать эти кабели отдельно. К счастью, эти кабели бывают разной длины, и потребители могут дешево купить их в Интернете или в большинстве компьютерных и офисных магазинов. Перед покупкой USB-кабеля для принтера лучше всего измерить расстояние от вашего компьютера (или маршрутизатора) до вашего принтера, чтобы убедиться, что вы покупаете достаточно длинный кабель. Как и другие USB-кабели, USB-кабели для принтеров бывают версий 1.1 и 2.0, поэтому вам нужно выбрать более быстрый 2.0, если ваш принтер поддерживает его, или если вы планируете использовать кабель с другим устройством в будущем.

Разные устройства - Разъемы Mini A

В некоторых устройствах, включая сотовые телефоны, КПК, фотоаппараты и MP3-плееры, иногда могут использоваться разъемы Mini A. Однако в подавляющем большинстве небольших устройств используются разъемы Mini B, а не разъемы Mini A. Если вы не уверены, использует ли ваше устройство разъем Mini A или Mini B, просмотрите приведенную выше схему, прочтите руководство, прилагаемое к вашему продукту, или посетите веб-сайт производителя вашего устройства.

USB-кабели для камеры - разъемы Mini B

Большинство камер, поддерживающих интерфейс USB, а также другие небольшие устройства с поддержкой USB, такие как КПК и MP3-плееры, используют разъем Mini B. Эти разъемы намного меньше, чем их аналоги типов A и B, что позволяет им поместиться даже в самые компактные камеры. Если ваша камера поддерживает стандарт USB 2.0, гораздо лучше приобрести кабель 2.0, чтобы воспользоваться преимуществами более высокой скорости при передаче изображений с камеры на компьютер.Большинство кабелей USB-камеры относятся к типу кабелей A — Mini B, что означает, что на одном конце имеется разъем типа A, а на другом конце - разъем Mini B.

Подробнее: Как выглядит кабель Firewire

Как определить типы USB-портов на вашем компьютере и других устройствах

USB - это сокращенная форма универсальной последовательной шины, наиболее распространенное соединение, используемое в компьютерах, смартфонах и многих других устройствах. Он был разработан для стандартизации подключения периферийных устройств к компьютерам, обмена данными и подачи электроэнергии.Примеры периферийных устройств, которые подключаются через порты USB, включают клавиатуры, мыши, видеокамеры, принтеры, музыкальные плееры, внешние жесткие и твердотельные диски и многое другое.

Он в значительной степени заменил интерфейсы, такие как последовательные порты и параллельные порты, и стал самым популярным стандартом связи на широком спектре современных устройств. Он постепенно заменяет традиционные зарядные устройства портативных устройств, даже для ноутбуков.

Несмотря на то, что интерфейс USB повсеместен, не все привыкли к тому, как выглядит каждый порт.Это связано с тем, что он был обновлен до нескольких версий, а также до множества различных типов разъемов.

Но не волнуйтесь, я здесь, чтобы показать вам, как определять типы USB-портов на вашем компьютере и других устройствах.

Руководство по определению типов портов USB на вашем компьютере и других устройствах

Различить типы портов USB сложно, если вы ничего о них не знаете. Однако я думаю, что вам понадобится всего несколько минут, чтобы выучить, а затем легко распознать, что такое USB-порт, и разницу между типами USB-портов.

Сколько типов разъемов USB доступно?

Разъем USB делится на три основные категории, и каждая из основных категорий относится к другим категориям. Чтобы обратиться к ним и получить более подробные сведения, я подготовил таблицу данных, которая содержит все текущие типы USB-разъемов и USB-кабелей, а также форму и назначение каждого из них.

Как выглядит порт USB? Определение портов USB по форме и цвету

Порт USB - это небольшой порт, который позволяет подключать к нему различные периферийные устройства.В зависимости от устройства у вас может быть один или несколько USB-портов. Например, большинство планшетов имеют только один порт USB, но вы можете легко найти примерно от 2 до 4 портов USB на ноутбуке или от 4 до 8 портов USB на настольном компьютере.

[URL = https: //www.amazon.com/Sabrent-Universal-Notebooks-Supports-DS-RICA/dp/B013WQWCEA]

Размер и расположение

Размер прямоугольного разъема USB Type-A составляет около 0,65 см (1/4 дюйма) в высоту и 1,4 см (1/2 дюйма) в длину. Это может немного отличаться в зависимости от конструкции корпуса и положения порта USB.Например, размер может быть изменен на противоположный, если порт USB расположен вертикально или под другим углом. Разные типы USB-портов имеют разные размеры. Следовательно, вы не можете использовать USB-кабель одного типа и подключить его к другому USB-порту, принадлежащему другому типу.

Изображение предоставлено: Танзин Сиам - Pinterest.com

Расположение USB-порта на каждом устройстве разное. Настольные компьютеры обычно имеют USB-порты, расположенные на задней панели компьютера, вместе с другими портами. Многие настольные компьютеры также имеют один или два порта USB на передней панели для дополнительного удобства.В то время как у ноутбуков часто есть USB-порты, которые расположены сбоку от корпуса. Планшет или смартфон обычно имеет порт USB на нижней части устройства.

Дизайн и цвет

Большинство USB-портов имеют тонкую белую полоску, которая расположена в середине USB-порта в окружении открытого пространства и, наконец, черной или серебристой поверхности по краям. Вы также можете увидеть линии золотого металла, видимые внутри порта.

А как насчет цвета? Вы заметили, что некоторые порты USB имеют разные цвета?

Вы должны знать, что эти цвета предназначены не только для декора.Некоторые порты USB намного лучше, чем другие, а некоторые порты могут делать интересные вещи, о которых вы даже не подозреваете.

Белый USB-разъем

Представляет USB 1.0 / 1.1, который был выпущен в 1996/1998, соответственно. Однако многие бренды по-прежнему используют этот цвет для украшения своих устройств или кабелей. Некоторые другие используют этот цвет для обозначения USB 3.0 (также для украшения), как то, как Apple использует свой кабель Lightning по умолчанию, который входит в комплект. Эпоха USB 1.x давно ушел, и в настоящее время почти ни одна компания больше не производит устройства с этими устаревшими версиями.

Черный USB-разъем

Используется для стандарта USB 2.0. Он поддерживает максимальную скорость передачи 480 Мбит / с и обратно совместим с USB 1.x.

Синий разъем USB

Этот цвет используется для стандартов USB 3.x, таких как USB 3.0, USB 3.1 или USB 3.2. Он определяет новый режим SuperSpeed ​​(SS) со скоростью передачи до 20 Гбит / с и обратно совместим с USB 2.Икс.

Желтый или красный USB-разъем

Оба цвета используются не для определения стандарта USB, а для полезной функции. Когда вы видите USB-порт желтого или красного цвета, это означает, что через разъем продолжает подавать питание, даже когда ваш компьютер находится в режиме ожидания или сна. Это крутая функция, которая помогает заряжать ваш смартфон или планшет.

Итак, я думаю, вам следует прекратить вставлять USB-кабель в наиболее удобный порт. Вместо этого давайте выберем порт USB, который соответствует вашим целям.

Определите порты USB на вашем компьютере и устройствах с помощью этикеток

Иногда производители маркируют порты USB на вашем настольном компьютере, ноутбуке или других устройствах. По этим этикеткам вы можете быстро узнать, какой это тип USB-порта.

Например, если вы видите порт USB, на котором есть только символ, то обычно это порт USB 2.0. Но если порт USB имеет на этикетке « SuperSpeed ​​» или « SS », то это порт USB 3.0.

А как насчет порта USB с надписью «SS 10» или символом молнии?

Хорошо! Наклейка « SS 10 » указывает на то, что это USB 3.1 порт. Между тем, порт USB с символом молнии указывает на порт « Always On ». Это означает, что вы можете использовать этот порт для зарядки вашего смартфона или цифровой камеры, даже когда основное устройство находится в спящем режиме или в состоянии ожидания. Эти порты USB также могут подавать больше энергии, чем другие порты. Они позволяют заряжать ваши устройства быстрее.

Определите USB-порты на ваших устройствах с помощью технических спецификаций производителей

Если USB-порты не помечены, и вы также не можете определить, какой они тип портов, все еще можно узнать, какая версия этих USB-портов путем поиска их технических характеристик на сайтах производителей.

Многие производители материнских плат предоставляют подробную информацию о своих продуктах, включая все функции и порты подключения, с изображениями, указывающими на их местонахождение.

Производители ноутбуков и планшетов также делают то же самое, чтобы дать потребителям визуальное представление о своей продукции. Например, если вы используете Apple MacBook Pro, вы можете быстро найти информацию о технических характеристиках на веб-странице его продукта. Там будет вся необходимая информация, включая порты подключения.

Заключение

Другие порты подключения схожей формы могут привести к случайным попыткам подключить к ним USB-устройство.То же самое может произойти, если вы определите неправильный тип USB-порта. Когда вы пытаетесь подключить устройство к неправильному порту, это может привести к повреждению вашего компьютера, например, к изгибу или поломке разъема, или может быть физически сломан весь порт. Следовательно, вы должны знать все порты на вашем компьютере или устройствах, прежде чем что-либо подключать к ним.

Как еще определить порты USB на компьютере? Позвольте мне знать в комментариях ниже.

Что такое USB-кабель?

Аббревиатура «USB» является сокращением от термина «универсальная последовательная шина», аппаратного интерфейса, который был разработан таким образом, чтобы к ним можно было легко подключать периферийные устройства, такие как компьютерные мыши, клавиатуры, принтеры, цифровые камеры, сканеры, КПК и MP3-плееры. ПК.Производители компьютеров впервые начали заменять последовательные и параллельные порты портами USB в 1997 году; Сегодня каждый ПК на рынке имеет как минимум 4 порта для USB-подключений.

Вообще говоря, кабели USB классифицируются по одной из двух различных групп полосы пропускания: 1.1, который передает данные с максимальной скоростью 1,5 Мбит / с, и 2.0, со скоростью передачи данных 480 Мбит / с. USB 2.0 обратно совместим с более низкими требованиями к передаче данных 1.1, но замену нельзя отменить; 1.1 просто не может обеспечить скорость передачи данных, необходимую для устройств с интерфейсом USB 2.0.

В дополнение к классификациям пропускной способности, перечисленным выше, USB-устройства также могут быть отнесены к следующим «скоростным» категориям, которые определяют объем пропускной способности, который им необходим для работы:

  • Низкая скорость: оценка «низкой скорости» указывает на то, что для работы устройству требуется минимальная пропускная способность (1,5 Мбит / с), поэтому его можно использовать вместе с кабелями USB 1.1 или 2.0. Джойстики, клавиатуры и компьютерные мыши - вот несколько распространенных примеров низкоскоростных устройств.
  • Полная скорость: устройствам с пометкой «полная скорость» требуется скорость сигнала 12 Мбит / с. Поскольку это такое обычное требование к пропускной способности, все USB-концентраторы на рынке были разработаны для поддержки Full Speed. И хотя скорость передачи данных выше, Full Speed, как и Low Speed, одинаково хорошо передает через USB-кабели 1.1 или 2.0.
  • Высокая скорость: «Высокоскоростные» USB-устройства работают со скоростью 480 Мбит / с и требуют USB-кабеля с рейтингом 2.0.

Одной из наиболее удобных функций USB-кабелей и устройств является их возможность «горячей замены», что означает, что их можно подключать к компьютеру и отключать от него по мере необходимости, без необходимости в этом компьютере. быть выключенным первым.

Форум разработчиков USB, некоммерческая организация, также известная как USB-IF, является группой, ответственной за продвижение и поддержку стандартов USB. В состав USB-IF входят компании, разработавшие технологию USB, такие известные корпорации, как Agere Systems, Apple Computer, Hewlett-Packard, Intel, Microsoft и NEC. В USB-IF есть четыре рабочих комитета: комитет по соответствию, рабочая группа по устройствам, комитет по маркетингу и оперативная рабочая группа.

Разъемы USB - и, соответственно, порты USB - могут быть двух разных стилей: типа «A» (для хостов и концентраторов USB) и типа «B» (для периферийных устройств). Кроме того, разъемы USB бывают трех разных размеров: стандартные, мини и микро. Вот общая разбивка того, как стили разъемов различаются в зависимости от класса размера и приложений, для которых каждое из них используется:

  • Стандартный USB: Стандартный - это исходный размер разъема USB, самый большой из всех.Разъемы стандартного размера «A» имеют длинную и очень узкую прямоугольную форму (примерно 4 мм x 12 мм), в то время как стандартные разъемы «B» по-прежнему имеют продолговатую форму, но имеют более короткие и широкие пропорции (примерно 7 мм x 8 мм они ближе к быть квадратным). Стандартные разъемы USB обычно используются со «стандартными» периферийными устройствами, такими как принтеры, клавиатуры, компьютерные мыши и сканеры.
  • Mini USB: Разработанные для использования с небольшими портативными периферийными устройствами, такими как цифровые камеры, сотовые телефоны, КПК и MP3-плееры, разъемы Mini USB имеют более компактный и компактный дизайн, чем стандартные разъемы USB.В отличие от стандартных разъемов A и B, Mini A и B имеют очень похожие формы; однако их можно отличить друг от друга по верхним половинкам их вертикальных краев: стороны Mini A прямые, а Mini B закругленные.
  • Micro USB: В январе 2007 года USB-IF утвердила самый компактный на сегодняшний день размер разъема: Micro USB. Разъемы Micro USB примерно на 50-60% меньше мини-разъемов и заменяют Mini USB во многих новых КПК и смартфонах.

Кабель USB с разъемами типа A (слева) и типа B (справа).

База знаний | Что такое USB-коннекторы

Один стандарт, много разъемов

Разъемы USB

- это соединение, которое обеспечивает связь между вашим устройством и компьютером через кабель. Они расположены на каждом конце кабеля, и не все разъемы одинаковы. Тип разъема зависит от устройства и места подключения. Разъем подключается к USB-разъему или порту, который встроен в устройство, а также в ваш компьютер.Вилки предназначены для работы с соответствующими розетками.

Есть два основных соединителя, которые далее разбиты на категории размеров. В основном это либо тип A, либо тип B, и они могут быть мужчинами или женщинами.

Разъемы типа A

Разъемы

типа A характеризуются широким и плоским прямоугольником. Их легко узнать, поскольку они используются для подключения USB-накопителей, а также принтеров, сканеров и других подобных устройств.Его плоские контакты помогают держать его подключенным, и он оснащен внутренним пластиковым компонентом, который помогает пользователям при установке в правильной ориентации. Они подключаются к компьютерам или концентраторам, обеспечивая нисходящий поток.

Разъемы типа B

USB-штекер типа B имеет более толстую квадратную форму со скругленными углами. Он остается вставленным в розетку за счет трения контактов. Эти типы разъемов подключаются к устройствам для загрузки данных или питания, поэтому действуют как восходящее соединение.

Разъемы

становятся меньше и более специфичными по своим функциям, но по-прежнему основаны на идеях A и B. Они были ответом на появление на рынке небольших устройств.

Разъемы Mini USB

USB-разъемы

Mini A и B не рекомендуются USB-IF с середины 2007 года отчасти из-за того, что они усложняли количество подключений, которые приходилось использовать потребителям. Их функции заключались в обеспечении питания или данных для небольших устройств, таких как телефоны или камеры.

Штекер Mini-B представляет собой 5-контактный разъем, который является единственным стандартизированным штекером такого типа, принятым в USB-IF.Однако некоторые производители создали 4-контактные модели меньшего размера для разъемов своих собственных продуктов.

Стандартный Mini-B является уменьшенной версией своего предшественника типа B. Он используется в различных сотовых телефонах, цифровых камерах и других устройствах. Они также могут быть реализованы с помощью соединения USB On-The-Go, которое связывает устройства вместе.

Разъемы Micro USB

Разъемы

Micro USB были анонсированы всего за несколько месяцев до того, как разъемы Mini-A и Mini-AB перестали быть сертифицированными.Они обеспечивают исключительно мужское соединение и с тех пор получили широкое распространение благодаря своей универсальной концепции, особенно когда речь идет о зарядке мобильных телефонов.

A Разъем Micro-USB A обеспечивает высокоскоростную передачу данных и на ходу для смартфонов, цифровых фотоаппаратов, устройств GPS и т. Д. Он выдерживает больший износ, чем вилка Mini.

Штекер Micro-USB B обеспечивает восходящее соединение для небольших портативных устройств.

Серый разъем Micro-USB AB универсален, так как он может выполнять как функции A, так и B, либо передавать питание в нисходящем направлении, либо передавать данные в восходящем направлении.Он использует 5 контактов, как и мини-разъем, но устройства On-The-Go составляют основное место подключения.

Разъемы USB 3.0 SuperSpeed ​​

USB 3.0 относится к промышленному стандарту для технологии USB. В частности, USB 3.0 относится к доступной скорости передачи. Подробнее о USB 3.0 см. Здесь.

Существуют базовые разъемы USB 3.0 с вилками типа «папа»: USB 3.0 типа A, типа B и разъемы Micro-B. USB 3.0 типа A выглядит как 2.0 с плоским широким разъемом, который указывает на компьютер или концентратор. Возможности нисходящей потоковой передачи работают не только с интерфейсом SuperSpeed, но и с USB 2.0 и 1.1 (т.е. он обратно совместим). Они отличаются по внешнему виду только синей маркировкой, что облегчает их распознавание пользователями.

Разъемы и кабели

USB 3.0 типа B предназначены для устройств SuperSpeed ​​и могут передавать данные и питание. Они не будут работать со старыми интерфейсами, но совместимы с их кабелями.Разъем Micro-B USB 3.0 также будет передавать данные и питание со скоростью SuperSpeed, но работает наоборот, чем разъем USB 3.0 типа B. Это синее соединение находится на устройствах 3.0, но кабели Micro-B не будут работать со старыми устройствами.

Разъемы типа C

Разъем Type C значительно изменил способ подключения предыдущих устройств. Имеет коннектор овальной формы. USB-разъемы типа C с гораздо большей выходной мощностью используются не только для передачи данных.Они могут хранить данные, но при этом достаточно прочные, чтобы питать ноутбуки и другие более крупные устройства. Они обладают впечатляющей двунаправленной мощностью. Проще говоря, USB-разъемы типа C позволяют хост-устройствам заряжать периферийные устройства и наоборот. В конце концов, USB-разъемы типа A будут заменены на тип C, который объединяет передачу данных и питание в один тип порта.

В чем разница между USB, Micro USB и Lightning?

Блог 1 ноября 2016 г.

В Premium USB один из наиболее часто задаваемых вопросов - в чем разница между USB, Micro USB и Lightning.Все эти разные порты могут легко запутаться. На первый взгляд они похожи и ведут себя практически одинаково. Но было бы большой ошибкой думать, что они взаимозаменяемы!

Для работы каждого из этих трех типов разъемов требуются разные аксессуары, порты и технологии. Они несовместимы друг с другом: кабель, предназначенный для работы только с Micro USB, не будет работать с USB, и наоборот. Знание различий между каждым из этих форматов поможет вам определить, какие продукты вам понадобятся, чтобы ваши устройства работали с максимальной эффективностью.Читайте дальше, когда мы разберем каждый из этих трех форматов и расскажем, на что обращать внимание.

USB

USB - это универсальная последовательная шина. Это самый распространенный и популярный соединитель на рынке, кроссплатформенная технология, поддерживаемая большинством основных операционных систем. Они созданы для работы в режиме «plug and play», что означает, что вы можете подключить USB-устройство к компьютеру или мобильному устройству, и оно должно уметь его обнаруживать и даже устанавливать драйверы, необходимые для его использования.USB-накопители также являются технологией «горячей замены», что означает, что их можно добавлять на компьютер или удалять с него без перезагрузки системы.

Большинство USB-разъемов имеют разъемы типа A (которые обычно доступны в форматах 2.0 или 3.0). Это то, о чем большинство людей думают, когда думают о USB-накопителях с плоским разъемом, который подключается непосредственно к большинству стандартных USB-портов. Есть также разъемы типа B, которые имеют более квадратную форму; Они часто используются для сканеров и жестких драйверов.Существуют также «мини» типа B, которые предназначены для использования с фотоаппаратами, MP3-плеерами и другими небольшими устройствами. Важно помнить, что эти «мини» USB - это НЕ то же самое, что и Micro USB. Они не всегда совместимы с теми же технологиями, что и Micro USB, поэтому не принимайте их похожие названия и внешний вид как показатель того, что они выполняют одну и ту же функцию.

Микро-USB

Micro USB - еще одна миниатюрная версия USB-интерфейсов.Micro USB был разработан для стандартизации и оптимизации устройств для зарядки телефонов. Потребителям надоело покупать разные уникальные зарядные устройства для своих телефонов и не иметь возможности комбинировать их при необходимости, поэтому Micro USB был создан для упрощения работы. Многие мобильные устройства (например, устройства GPS) и смартфоны (особенно устройства, использующие технологию Android) оснащены портами Micro USB. И хотя Micro USB выглядит немного меньше, чем Mini USB, он предлагает сопоставимую высокую скорость передачи данных.

Micro USB довольно легко идентифицировать. Они поставляются с розетками черного цвета и имеют компактную 5-контактную конструкцию. И хотя многие кабели для зарядки Micro USB поставляются с USB-разъемом для передачи данных между настольными и мобильными устройствами, важно помнить, что они совместимы не со всеми устройствами. Также имеет значение, используете ли вы Micro USB 2.0 или 3.0; Не все модели 3.0 обратно совместимы со старыми портами и разъемами.

Молния

С этим разъемом знаком любой, кто владел продуктами Apple в течение последних нескольких лет.Выпущенный в 2012 году, он заменил 30-контактный разъем для док-станции, который Apple использовала для всех своих продуктов. 8-контактный разъем Lightning был разработан, чтобы быть более прочным и эффективным (хотя утверждения о том, что он был быстрее, чем USB 2.0, не подтвердились). Ультратонкий дизайн также позволяет подключать тонкие мобильные устройства Apple, которые слишком тонкие, чтобы поддерживать ширину стандартного порта USB. Но, как и его предшественник, Lightning не был разработан для совместимости с другими типами разъемов. К порту Lightning на вашем iPhone, планшете или настольном компьютере нельзя получить доступ через обычный USB-порт (если у вас нет адаптера).Однако большинство устройств Apple обычно поставляются с кабелем USB-to-Lightning, поэтому взаимодействие с устройствами, отличными от Lightning, обычно не представляет особого труда.

Кабели

Lightning обычно легко отличить от других USB-кабелей по цвету. Кабели Lightning обычно бывают белого цвета, такого же яркого белого цвета, как яичная скорлупа, который является стандартным для продуктов Apple. Сам разъем также намного тоньше и компактнее, чем другие типы разъемов.

Дисководы двойного назначения

Так что же делать владельцу мобильного устройства, если он использует несколько устройств с разными портами? Вы можете получить множество адаптеров, но носить с собой такое количество надстроек может быть неудобно.Лучше всего использовать флеш-накопитель 2-в-1 двойного назначения, например Dual Pro или iFlash. Это USB-накопители с разъемами USB и Micro USB (для Dual Pro) или разъемами USB и Lightning (для iFlash). Эти диски двойного назначения позволяют получить доступ к одному типу устройств и полностью передавать эти данные через другой порт! Они также служат отличными мини-жесткими дисками, резервными копиями файлов данных мобильных устройств, чтобы сохранить вашу жизненно важную информацию в безопасности на случай, если ваше устройство сломается или потеряется.

В двух словах

Зарядные кабели не универсальны. В зависимости от используемых вами устройств вам может потребоваться специальный разъем для обеспечения питания и синхронизации ваших устройств. Зная, какой тип разъема вам нужен, вы всегда будете иметь под рукой подходящее зарядное устройство и не тратите деньги на покупку зарядных устройств или дополнительных устройств, которые НЕ МОГУТ взаимодействовать с вашими устройствами. А если вы ищете простое и эффективное решение для обмена данными между различными типами устройств, вы не найдете более экономичного и простого решения, чем использование одной из флеш-накопителей двойного назначения Premium.

Есть еще вопросы о различиях между USB, Micro USB и Lightning? Свяжитесь с нами: мы будем рады поделиться своими знаниями!

Что это такое и какие вам нужны

Подключение аксессуаров к ноутбуку, зарядка телефона и других устройств обычно выполняется с помощью кабеля USB.

Но поскольку сейчас доступны различные типы, как узнать, какой из них, особенно когда вам нужно заказать замену через Интернет.

Вот краткое руководство по всем стандартам USB, которые мы рекомендуем вам купить. У нас также есть самая последняя информация о скоростях USB, после анонсов USB 3.2, USB4 и Thunderbolt 4.

Какие бывают типы USB?

Здесь приведены все общие стандарты, но имейте в виду, что большинство USB-кабелей имеют разные типы разъемов на каждом конце, поэтому всегда проверяйте перед покупкой, чтобы убедиться, что вы получили тот, который вам нужен.

USB-A

До недавнего времени это был самый распространенный тип USB-порта, который можно найти на ноутбуках, ПК и зарядных устройствах.Его легко узнать по его прямоугольной форме: когда вы заглянете внутрь, вы увидите, что половина его заблокирована другим пластиковым прямоугольником, а часть над ним пуста.

Это связано с тем, что порт, к которому вы подключаете кабель USB-A, будет иметь соответствующий пластиковый прямоугольник, который обеспечивает хороший контакт с четырьмя разъемами, чтобы данные могли перемещаться между кабелем и устройством.

Это также причина, по которой вам нужно как минимум трижды попытаться подключить его: первый - чтобы обнаружить, что это неправильный путь, второй - перевернуть его и обнаружить, что он все еще не подходит, а затем вернуться к первая ориентация и необъяснимым образом кабель теперь вставлен на место.Вот почему у нас теперь есть USB-C, который можно подключить как угодно вверх.

Разъемы

USB-A по-прежнему широко используются в технологиях, поскольку большинство ноутбуков и ПК имеют по крайней мере пару таких портов, плюс большинство USB-зарядных устройств в вашем доме, несомненно, будут разъемами USB-A на самом зарядном устройстве, даже если порт на вашем телефоне или планшете - microUSB, USB-C или Lightning.

Они же штатные приспособления на павербанках.

Порты

USB-A могут работать на трех скоростях - 1.x, 2.0 и 3.x - хотя в наши дни вы, вероятно, встретите только порты 2.0 и 3.x. Последний обычно идентифицируется по пластиковому блоку внутри синего цвета. Все они совместимы друг с другом, но передают данные с очень разной скоростью, причем 3.x является самой быстрой.

Однако вам не нужно беспокоиться об этом при покупке кабеля.

Микро-USB

До недавнего времени это были порт и кабель, которые вы использовали для подключения к телефону Android.Он выглядит как сжатая версия Mini-USB с длинным нижним краем, скошенными сторонами и более коротким верхним краем.

Он также использовался в большинстве цифровых фотоаппаратов и до сих пор используется в некоторых видеорегистраторах, планшетах и ​​аксессуарах для телефонов. Самый распространенный кабель, используемый с Micro-USB, будет иметь разъем USB-A на другом конце, чтобы он мог подключать эту часть к настенному зарядному устройству, а затем меньший разъем к самому телефону.

Micro USB-B

Еще одна относительная редкость в наши дни - разъем Micro USB-B.Некоторое время он был опорой для внешних жестких дисков, но в основном был вытеснен USB-C. С точки зрения внешнего вида, это по сути Micro-USB с дополнительной маленькой коробкой справа.

USB-C

Новым на рынке является USB-C, хотя он существует уже несколько лет. Они постепенно заменяют типы Micro-USB и USB-A, упомянутые выше, в основном из-за того, что USB-C может работать с гораздо большей скоростью и одновременно обрабатывать данные и потребляемую мощность (также видео, если они подключены к определенным устройствам. ).

Это позволяет ПК и Mac использовать различные аксессуары через док-станции, которые можно подключать к портам, например, те, что мы нашли в нашем обзоре лучших концентраторов и адаптеров USB-C.

Поскольку USB-C также можно использовать в качестве точки зарядки для устройства, он экономит место, так как не требуется дополнительная розетка. Это может привести к путанице, поскольку некоторые ноутбуки требуют большей мощности для правильной зарядки. Чтобы убедиться, что вы не столкнетесь с этими проблемами, мы рекомендуем взглянуть на нашу подборку лучших зарядных устройств USB-C.

USB-C легко заметить, так как он имеет изогнутый прямоугольный дизайн, который будет работать одинаково с обеих сторон, наконец, положив конец разочарованию Micro-USB и USB-A.

Однако есть некоторые скрытые различия: USB-C уже прошел через два поколения: USB 3.1 (Gen1) и USB 3.2 (Gen2), причем первое поддерживает скорость 5 Гбит / с, а второе - 10 Гбит / с. Названия немного сбивают с толку, так как все они выглядят одинаково и имеют форму USB-C. Эти воды еще больше омрачаются разъемом Intel Thunderbolt 3 (который есть на Mac от Apple и iPad Pro), который все еще быстрее со скоростью 40 Гбит / с.

Опять же, обычно все они работают в гармонии, но если вам интересны различия, то стоит прочитать Что такое USB-C?

USB-C теперь является стандартным портом для зарядки телефонов Android, многих ноутбуков (это все, что есть на Apple Mac), а также планшетов и большинства новейших технологий.

Какой USB-кабель мне нужен для моего iPhone?

Apple упорно сопротивлялась новому стандарту USB-C на iPhone, хотя теперь он присутствует на некоторых iPad. Но для зарядки iPhone вам нужен фирменный кабель Lightning.Если вы хотите узнать разницу, прочитайте наше сравнение Lightning и USB-C.

USB-B

Сейчас уже не так много, как раньше, но вы все равно найдете его в принтерах, внешних приводах компакт-дисков, некоторых аудиоинтерфейсах (и микрофонах) и других периферийных устройствах. Соединитель немного похож на 2D-изображение дома, поскольку он представляет собой квадрат с двумя наклонными сторонами, наклоненными друг к другу, чтобы соединиться с «крышей».

Мини-USB

Опять же, этот стиль в значительной степени вышел из употребления, но он все еще встречается на старых зеркальных фотоаппаратах, видеорегистраторах, некоторых USB-микрофонах и других необычных аксессуарах.По сути, это немного похоже на разрезание разъема USB-B пополам и сохранение только верхней части, которая содержит скошенный край и «крышу», хотя и с немного более изогнутым краем.

Обычно на другом конце находится USB-A для подключения к ПК или ноутбуку.

Кабель Micro USB

- полное руководство по выбору

Если вы используете кабель для подключения или зарядки мобильных и компактных гаджетов, таких как mp3-плееры, смартфоны, камеры, принтеры или устройства GPS, то, скорее всего, вы используете кабель micro USB.Кабели Micro USB бывают разных типов. При таком большом количестве вариантов часто можно запутаться, когда нужно учитывать множество вещей.

Как узнать, какой кабель Micro USB использовать с разными гаджетами и какие типы?

В этом руководстве мы расскажем вам все, что вам нужно знать о микрокабелях USB, чтобы вы всегда могли выбрать подходящий кабель для своих целей.

Глава 1 - Что такое кабель Micro USB?

Кабель micro USB - это самый маленький из типов универсальной последовательной шины (USB), который имеет два типа подключения и USB 3.0. Кабели Micro USB предоставляют удобные средства для подключения различных устройств и их подключения к зарядным устройствам.

Кабели Micro USB

полезны для устройств, в которых нельзя использовать стандартные порты подключения или порты Mini USB из-за их размера или удобства использования. Все кабели micro USB обеспечивают ту же производительность, что и кабель USB стандартного размера.

В следующей главе мы обсудим различные типы кабелей micro USB, которые можно найти на рынке.

Глава 2 - Типы кабелей Micro USB

Прежде чем мы углубимся в типы кабелей micro USB, давайте немного поговорим о стандарте USB-подключения.

Кабели USB

были введены в 1994 году некоторыми технологическими компаниями для обеспечения единого стандарта подключения для передачи данных и электроэнергии. Эти кабели сегодня широко используются для различных устройств и бывают разных поколений, например USB 1.0, USB 2.0 и USB 3.0.

USB 1.0 и 1.1 могут передавать данные со скоростью 12 Мбит / с и в большинстве своем устарели. USB 2.0 - самый популярный в использовании кабель, обеспечивающий скорость передачи 480 Мбит / с. USB 3.0 может работать с тактовой частотой 5 Гбит / с, а более новый USB 3.1 может достигать скорости передачи данных 10 Гбит / с.

Кабели USB

оснащены технологией прямой и обратной совместимости, что означает, что вы можете использовать кабели независимо от их поколения (USB 2.0 или USB 3.0), если разъемы одинаковы. Кабели автоматически принимают самый низкий стандарт USB, когда вы используете устройства разных поколений.

Кабели

Micro USB также подразделяются на типы USB-A, USB-B и USB-C и имеют различные типы разъемов. Вы можете различить кабели по глазам, но не можете сказать, USB 2.0 или USB 3.0 просто посмотрев.

Распространенные типы кабелей Micro USB на ваш выбор

Вот общие типы кабелей micro USB -

1. Кабели USB Micro-A Устройства

On the Go (OTG) обычно используют кабель Micro-A USB и отличаются от обычного USB-подключения. Вы можете установить связь между двумя устройствами с помощью Micro-A USB без использования компьютера, который выступает в качестве посредника.

Кабели USB

Micro-A поставляются с гнездовым разъемом прямоугольного размера.Вы можете легко идентифицировать USB-кабель Micro-A, взглянув на его компактный 5-контактный дизайн и белую розетку.

Кабели

Micro-A USB часто совместимы для использования с устройствами Micro-B USB. Устройства OTG обычно имеют разъем Micro-AB, который предоставляет порты для поддержки обоих типов подключения.

2. Кабель USB Micro-B

Стандарт Micro-B USB можно найти в большинстве смартфонов и различных небольших электронных гаджетах. Нет никакой разницы между USB 1.1 и USB 2.0 в случае портов Micro-B, и они выглядят одинаково.

USB-кабель Micro-B доступен как с вилкой, так и с розеткой, поэтому вы можете использовать устройства с разными типами подключения. Как правило, на смартфонах вы увидите гнездовой разъем, тогда как у кабеля есть штекерный разъем.

Разъемы

Micro-B USB имеют форму полушестиугольника, так как порты и разъемы имеют конические края. Как правило, кабели имеют розетки черного цвета и переносные 5-контактные разъемы.

3. Кабели USB 3.0 Кабели

USB 3.0 могут быть совместимы с портами USB Micro-A и Micro-B. Размер разъема кабеля USB 3.0 немного больше, чем у стандартов USB 1.0 и USB 2.0, и подходит для работы с высокой скоростью передачи данных USB 3.0. Вы также должны помнить, что Micro-A и Micro-B не используют одни и те же стандарты подключения.

Новое поколение стандарта USB 3.0 представляет собой порт подключения с двумя розетками. В устройствах USB 3.0 обычно используется кабель, разделенный на два разъема для обеспечения обратной совместимости.

Вы можете использовать один разъем для старых кабелей Micro-A или Micro-B, а другой зарезервирован только для подключений USB 3.0.

Многие новые смартфоны начали использовать USB 3.0, поскольку он обеспечивает 10-кратное увеличение производительности по сравнению с USB 2.0. Вы также можете воспользоваться улучшенной энергоэффективностью и дополнительными функциями, такими как потоки USB, для увеличения пропускной способности данных для устройств хранения

Смартфоны, использующие USB 3.0, обычно имеют двухрежимное подключение устройств.Функциональность позволяет вам использовать один порт в качестве периферийного порта, одновременно играя роль хост-порта.

Теперь, когда у вас есть представление о различных кабелях micro USB, давайте узнаем больше об их применении.

Глава 3 - Параметры приложения Micro USB

Кабели micro USB можно использовать для самых разных целей. Знаете ли вы, что вы даже можете найти кабель micro USB-HDMI для прямого доступа ко всем вашим любимым видео и фильмам?

Продолжайте читать, чтобы узнать больше о кабелях micro USB и их применении.

1. Кабель Micro USB - HDMI

Планшеты и телефоны оснащены дисплеями, с помощью которых можно смотреть фильмы, играть в игры или смотреть видео. Но для многих размер экрана слишком мал, и им нужно что-то побольше!

Кабели

Micro USB - HDMI позволяют подключать планшеты и смартфоны с поддержкой MHL к телевизорам или другим устройствам отображения через порт HDMI. Это удобный и дешевый метод, благодаря которому не нужно теряться в путанице кабелей.

Микро-USB в HDMI использует порт micro-USB на планшете или смартфоне и передает сигнал адаптеру, который преобразует его в формат HDMI для подключения к телевизору.Если ваш телевизор не поддерживает MHL, вам необходимо подключить кабель питания USB к конвертеру, который обеспечивает зарядку вашего телефона или планшета.

На экране телевизора можно играть в игры, просматривать страницы в Интернете, смотреть фильмы в формате HD, просматривать фотографии и т. Д. Кабель micro USB - HDMI поддерживает как видео, так и аудио.

Последний стандарт MHL может обеспечивать 8-канальный объемный звук и даже воспроизводить видео с разрешением 4K. Более старые версии могут поддерживать видеоформаты 1080p с 7.1-канальный цифровой звук.

Перед покупкой кабеля micro USB - HDMI необходимо проверить, совместим ли ваш планшет или телефон с MHL.

2. Удлинительный кабель Micro USB

Считаете ли вы, что ваш кабель micro USB слишком короток? Не можете зарядить телефон, сидя на диване, так как кабель не доходит до розетки?

Вы можете решить свои проблемы в мгновение ока с помощью удлинительного кабеля micro USB. Дополнительная длина кабеля служит удлинителем между устройствами или кабелями и помогает охватить большую площадь, чем при использовании одного кабеля.

Удлинительные кабели имеют штекерный порт микро-USB и гнездовой порт микро-USB на другом конце. Удлинительные кабели могут поддерживать USB 2.0 или USB 3.0, поэтому перед тем, как выбрать один из них, вам следует учесть свои потребности в передаче данных.

Разъемы на концах кабелей micro USB также различаются. Вы можете найти порты micro-A, порты micro-B и некоторые более новые версии, которые также поставляются с портом Type-C. Поэтому перед покупкой удлинительного кабеля micro USB необходимо проверить порты устройств, которые вы хотите подключить.

В некоторых солнечных панелях также используются кабели micro USB, а удлинители могут помочь установить соединения на больших расстояниях.

3. Кабель Micro USB - Micro USB Кабели

Micro USB - Micro USB используются для подключения двух устройств для передачи данных или питания. Например, вы можете подключить два планшета, один планшет и смартфон или два смартфона для обмена данными или зарядки устройства.

Кабели

Micro USB - Micro USB имеют порты Micro USB на обоих концах.Один конец кабеля обычно обозначается как «Хост», который необходимо подключить к главному устройству. Кабель передает питание от главного устройства на стороне хоста к другому устройству, при этом вы можете передавать данные в обоих направлениях.

Кабели пригодятся, когда поблизости нет зарядного устройства, для аварийной зарядки одного устройства путем получения энергии от другого устройства. Вы также можете установить прямое жесткое соединение между устройствами с помощью кабеля micro USB - micro USB и избавиться от необходимости в дополнительных адаптерах и задержек в производительности.

Устройство, которое вы подключаете к порту «Host», должно поддерживать функциональность On the Go (OTG). Большинство смартфонов и планшетов Android совместимы с OTG, поэтому вы можете быть уверены, что ваше устройство может использовать кабели micro USB - micro USB.

Кабели

Micro USB - Micro USB находят широкое применение. Помимо подключения планшетов и смартфонов, вы также можете подключить внешние жесткие диски или твердотельные накопители для выполнения функции чтения и записи данных.

Вы также можете подключить другие аксессуары с помощью кабеля micro USB - micro USB.Например, вы можете подключить клавиатуру, камеры и контроллеры к планшету и смартфону с помощью кабеля. В аксессуарах должен быть порт micro USB, чтобы оба устройства могли работать без сбоев.

Мы обсудили различные типы кабелей micro USB, такие как micro-A, micro-B и USB 3.0. Недавно на рынке появился новый вариант под названием USB Type-C. В следующей главе мы обсудим кабели Type-C и найдем их отличие от кабелей micro USB.

Глава 4 - Разница между Micro USB и USB Type-C

Мы хотим выбрать между Micro USB и USB Type C? Вы не одиноки - многие делают этот выбор каждый день.Если раньше это было первое, то в наши дни многие выбирают второе. Мы посмотрим, почему.

Что такое USB Type-C?

USB Type-C можно найти в новых смартфонах, ноутбуках и планшетах. Новый стандарт медленно развивается, чтобы заменить старые стандарты USB, и даже работает с другими технологиями, такими как Thunderbolt и DisplayPort.

USB Type-C имеет все новые улучшения, а некоторые смартфоны даже заменили свой 3,5-мм аудиоразъем на разъемы Type-C.Type-C также поддерживает новые стандарты USB, такие как USB 3.1, для достижения более высоких скоростей передачи и улучшенной подачи энергии с помощью USB-соединения.

Кабели USB Type-C имеют разъем нового типа, по размеру аналогичный разъему micro USB. Стандарты USB перешли с 1.0 на 2.0, и теперь у нас есть USB 3.0, но разъемы никогда не менялись. USB Type-C представляет новый разъем, который удовлетворяет небольшие потребности небольших и более тонких устройств, доступных сегодня.

Вы также можете подключить кабель Type-C без необходимости проверять его ориентацию, поскольку он двусторонний.Большинство современных устройств были преобразованы в USB Type-C, чтобы не нужно было носить с собой кучу разных USB-кабелей для разных устройств.

USB Type-C также улучшает подачу питания по сравнению со старыми стандартами, такими как USB 2.0, который может передавать мощность 2,5 Вт. Type-C увеличивает этот предел до 100 Вт и использует двунаправленную технологию для отправки или получения мощности, в то время как вы можете обмениваться данными одновременно.

Некоторые новые ноутбуки, такие как Google Chromebook Pixel и MacBook, оснащены портами USB Type-C для зарядки.В будущем все устройства могут перейти на Type-C, чтобы было удобно заряжать и передавать данные.

Теперь давайте посмотрим, чем отличаются micro USB от Type-C.

Кабель Micro USB VS Кабель USB Type-C Кабели

Micro USB обычно имеют разъем USB micro-B на одном конце и разъем USB типа A прямоугольной формы на другом конце.

Большинство кабелей micro USB используют стандарт USB 2.0, а некоторые новые смартфоны поддерживают USB 3.0 стандарт. Вы не можете взаимозаменяемо подключать кабели micro USB, и они должны подходить только одним способом.

На нижней стороне разъема есть два крючка, чтобы удерживать кабель на месте. Разъемы Micro USB давно стали отраслевым стандартом и заменили проприетарные разъемы, используемые такими брендами, как Samsung и Nokia.

Кабели

USB Type-C имеют округлый продолговатый разъем, который обещает внести единство в области различных разъемов. Хотя он выглядит немного больше, чем разъем micro USB, на самом деле он более обтекаемый и компактный.

Разъем Type-C двусторонний, что означает, что вы можете подключать его любым удобным для вас способом. Вам не придется переворачивать его много раз, чтобы убедиться, что вошла правая сторона!

Разъемы

USB Type-C в основном используют стандарты USB 3.0 и 3.1, что означает, что они могут предложить лучшую производительность, чем micro USB, когда речь идет о скорости передачи данных (от 5 Гбит / с до 10 Гбит / с). Он также может поддерживать до 100 Вт электроэнергии, позволяя заряжать даже ноутбук или камеры.

Некоторые производители предлагают разъемы Type-C, но используют USB 2.0 из-за низкого энергопотребления смартфонов или планшетов.

USB Type-C может заменить старые разъемы Type-A в таких устройствах, как планшеты, смартфоны, ноутбуки, камеры, HDMI, игровые контроллеры, сканеры, принтеры и т. Д. USB Type-C более универсален, чем micro USB, и не ограничен конструкцией.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
