как пользоваться цифровым мультиметром в домашних условиях, его устройство

Уже давно прошли те времена, когда измерительные приборы можно было встретить только в школе на уроке физики или у специалистов-электриков. В основном это были вольтметры — довольно громоздкие агрегаты с большим процентом погрешности. Все переменилось, когда создали полупроводниковые радиодетали. Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет один из таких приборов — видно из инструкции DT 838.

Функции, выполняемые прибором

Само слово «мультиметр» состоит из двух слов: «мульти» означает «много», а «метр» — «измерять». Получается, что с помощью прибора можно производить множество разных измерений. Первые устройства были стрелочными. Стрелка поворачивалась по шкале с помощью электромагнита, а возвращала ее назад пружина. Современные приборы в основном полностью перешли на цифровую индикацию. Что же они могут измерять? Чтобы понять, как пользоваться мультиметром ДТ 838, важно знать его особенности.

Постоянное напряжение

Присутствие электрического тока без прибора трудно определить. Можно, конечно, потрогать рукой, если известно, что напряжение небольшое, но как узнать, какое оно? Существующие индикаторы лишь показывают наличие опасного для жизни напряжения. Оно измеряется между двумя точками и показывает разность потенциалов, если нет внешнего влияния.

Цепи, в которых производится измерение, делятся на два вида:

  1. Постоянный ток.
  2. Переменный ток.

Постоянным называют ток, величина и направление которого во времени не меняются. Примером может служить батарея, аккумулятор.

Переменным называют ток, меняющий свою величину и (или) направление во времени. К нему относятся:

  • синусоидальный;
  • прерывистый;
  • выпрямленный.

На практике под переменным напряжением подразумевают синусоидальный ток, меняющий свою полярность. Его еще называют периодическим, потому что полярность меняется регулярно через определенные промежутки времени. Измерение постоянного напряжения не представляет трудности, так как величина во времени остается неизменной.

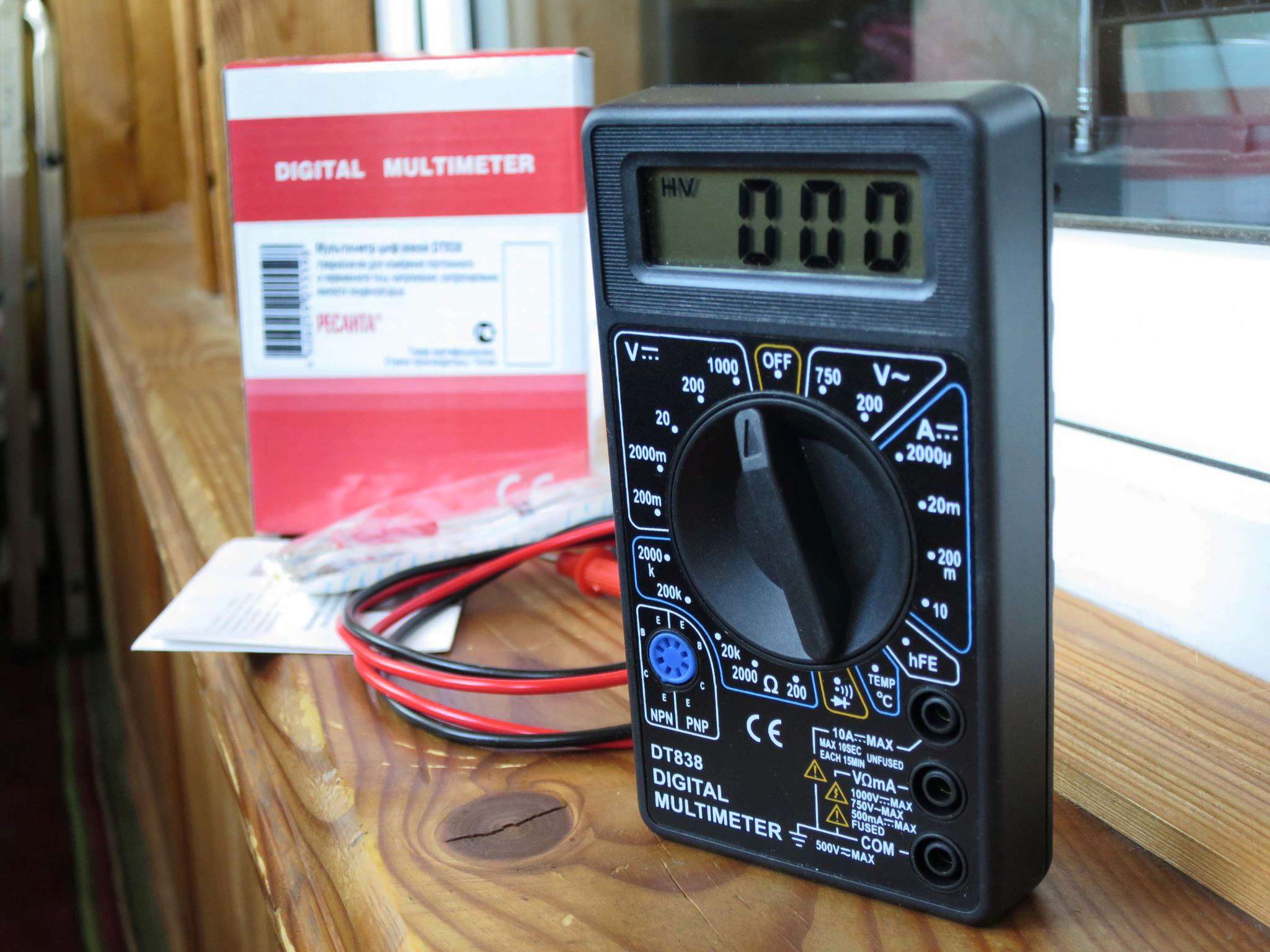

На самой панели мультиметра DT 838 в верхнем левом углу стоит буква V, рядом с которой нарисованы прямая и прерывистая линии. В обведенном белым цветом многоугольнике проставлены цифры. Это шкала для измерения постоянного напряжения, где указаны максимальные значения измеряемого напряжения. Если возле числа стоит буква m, то измеряются милливольты. В 1 вольте содержится 1000 mB. Для подключения требуемого значения отмеченный конец рукоятки мультиметра совмещают с выбранным числом.

Действующее значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разного цвета. Черный подключается к нижнему гнезду, красный — к среднему. Эти гнезда на панели прибора графически соединены, а присутствующая надпись показывает пределы измеряемого тока и напряжения. Показатели позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.

Переменное (синусоидальное) напряжение постоянно меняется во времени, и это представляет определенную трудность. Если взять среднее значение, то оно будет равно нулю, получаемому путем сложения максимального «плюса» с максимальным «минусом».

Поэтому используют разные методы измерения:

  • мгновенное;
  • амплитудное;
  • действующее.

Мгновенное значение показывает напряжение в определенное время, а амплитудное определяет максимальное значение. Эти методы используются редко, т. к. в основном выявляют действующее напряжение. Для этого сравнивают работу переменного и постоянного тока, делят амплитудное значение на корень из двух (примерно 1,41). Зная действующее значение, можно определить амплитудное. Например, если в сети 220 В (действующее значение), то амплитудное будет равно 311 В.

Технически это происходит следующим образом: два последовательно соединенных диода параллельно соединяются с такими же другими двумя диодами. Между двумя последовательно соединенными диодами подключается переменное напряжение, положительное напряжение снимается с объединенных катодов, а отрицательное — с анодов. Таким образом, переменное напряжение превращают в постоянное и затем измеряют его. Чтобы погасить его избыток, последовательно подключают сопротивление.

Поворачивая рычажок переключателя, подключают те или иные резисторы, расширяя возможности прибора. Если измеряемое напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для прибора.

Измерение тока

В отличие от измерения напряжения, когда вольтметр подключается параллельно источнику питания, ток измеряется иначе. Измеряемую электрическую цепь разрывают, а в разрыв подключают амперметр. В этом случае мультиметр вносит свое сопротивление. Чтобы снизить искажения и расширить предел измерения, используют шунты — резисторы с очень точно подобранным сопротивлением, которые включаются параллельно прибору и понижают общее сопротивление.

В мультиметре такой шунт позволяет измерять значительные токи, потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него. На нем рассеивается очень большой ток, поэтому на панели некоторых мультиметров ставится предупреждение о том, сколько времени можно проводить измерение больших токов. Например, в DT 838 C указано, что измерение тока в 10 А должно длиться не более 10 секунд с 15 минутами отдыха.

В мультиметре ДТ 838 измеряемый ток может доходить до 10 А. В этом случае щуп с красным проводом подключается к верхнему контакту (он служит только для этой цели), а положение переключателя ставится на отметку 10 А. Шкала для измерения тока обозначается буквой А с прямой и прерывистой линиями. Малые токи измеряются в миллиамперах (стоит буква «m») или микроамперах. 1А = 1000 mA = 1 млн микроампер.

Амперметр категорически запрещено включать по схеме вольтметра, т. е. параллельно источнику питания. Прибор предназначен для измерения только постоянного или однонаправленного тока. Это связано с тем, что для выпрямления тока необходимы диоды, а они имеют очень большое прямое сопротивление, недопустимое для амперметра. Чтобы измерять переменный ток, используют специальные трансформаторы.

Определение сопротивления

Третьей основной величиной электрического тока является сопротивление. Оно измеряется относительно постоянного тока. Для этой цели в приборе используется батарейка. Можно применять и аккумулятор, но это нежелательно, так как расход энергии небольшой и аккумулятор будет терять емкость. Показания приводятся в Омах, а если после числа стоит буква «К» — в килоомах.

Для проверки сопротивления резистора ставят переключатель прибора на ту отметку, которая больше всего подходит к номиналу резистора. На приборе эта шкала отмечается буквой «омега». При проверке переменных резисторов проводят измерение как общее, так и между подвижным контактом и одним из крайних. Причем, когда подвижной контакт поворачивают, сопротивление должно меняться плавно. Такое измерение показывает качество подвижного контакта.

Если резистор находится на плате, то один его вывод необходимо отпаять (переменный, возможно, полностью), иначе показание может быть неточным. Омметром допускается проверять не только резисторы, но и почти все остальные радиодетали. Например, можно проверить короткое замыкание (КЗ) обмотки электродвигателя на корпусе. Рабочее состояние полупроводниковых приборов, конденсаторов и других элементов можно проверить, зная, как они работают.

Другие возможности мультиметра

Кроме основных измерений, мультиметр позволяет облегчить работу электрика и в другом отношении. Разные приборы имеют свои особенности, поэтому перед использованием необходимо прочитать инструкцию. Что касается ДТ 838, то он позволяет:

  • измерять температуру;
  • проверять работоспособность биполярных транзисторов;
  • использовать звуковой генератор.

Для замера температуры используется специальный щуп с терморезистором. Он может идти в комплекте с прибором либо покупается отдельно. Ручка переключателя устанавливается напротив отметки TEMP, провода подключаются к нижнему и среднему разъемам. Щуп прижимают к измеряемой поверхности, на шкале отображается цифровая индикация. Производить замер температуры можно и без щупа. В этом случае будет измеряться температура окружающего воздуха (корпуса прибора).

Мультиметр позволяет проверять биполярные транзисторы малой мощности, т. к. для большей нужны напряжения гораздо выше. Гнезда под выводы транзистора сделаны таким образом, что можно подключить любой транзистор с любой очередностью выводов. Для проверки устанавливают ручку регулятора напротив отметки hFE. Провода, разумеется, не нужны.

Последнее, что осталось в этом приборе, — звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Очень удобно пользоваться, когда значение сопротивления не столь важно, и главное — определить малое сопротивление, например, если в многожильном кабеле жилы не разделены по цвету или их очень много (телефонный), но необходимо отыскать концы одного провода.

В этом случае на одном конце кабеля два провода соединяют вместе, замыкая их. На другом конце подключают щуп к одному проводу, а другим поочередно касаются всех других. Если пара не обнаружена, подключают другой провод и снова поочередно касаются всех других. Процедура повторяется до тех пор, пока не будет определена нужная пара. После этого жилы разъединяют, а к одному из найденных проводов подсоединяют новый и все повторяют.

Хотя прибор прост в использовании, тем не менее он требует бережного обращения. Необходимо быть очень внимательными, особенно когда производятся измерения по разным направлениям. Несоответствие измерений выбранной шкале может привести к поломке или даже поражению электрическим током.

Как пользоваться мультиметром DT 838 (Digital multimeter) | Строительный журнал САМаСТРОЙКА

Содержание статьи:

Мультиметр или как его ещё называют «мультитестер» — это комбинированный измерительный прибор, который позволяет произвести измерение переменного и постоянного напряжения, силу

электрического тока, сопротивление, а также выполнить ещё ряд полезных функций.

Например, многие современные мультиметры умеют протестировать диоды и измерить коэффициент усиления транзисторов, осуществить прозвонку кабеля или цепи на предмет короткого замыкания и многое другие.

Более дорогие модели мультиметров (в том числе DT 838), и вовсе, позволят снять показатели температуры с чего-либо (посредством специального щупа-термопары), проверить емкость конденсатора и т. д.

Однако, перед тем, как пользоваться мультиметром, следует узнать, что к чему, и понимать, что вы хотите измерить с помощью этого электронного прибора.

Как пользоваться мультиметром?

Рассмотрим процесс работы с мультиметром DT 838, что он умеет, и как правильно им пользоваться. В комплекте с мультиметром идет два щупа красного и черного цвета, при их контакте с источником, и производятся все необходимые измерения. Перед тем как пользоваться мультиметром, следует изучить тестер поближе.

В верхней части мультиметра расположен широкий дисплей, способный отображать цифры с разделителями. Также, при разряде батареи, мультиметр выдаст на экране надпись «Bat», что означает необходимость замены батареи питания, в качестве которой выступает батарея «Крона» на 9 Вольт.

Для замены батарейки в мультиметре придется снимать заднюю крышку тестера. Кстати, здесь же находится предохранитель мультиметра, который должен защитить прибор, в случае неправильного подключения, замыкания или перегрузки.

Перед тем, как начать пользоваться мультиметром, следует правильно подключить щупы к прибору. Как было сказано выше, измерительные щупы мультиметра двух цветов, красного и черного. Черный щуп вставляется в гнездо с обозначением «COM» на мультиметре, а красный щуп, в гнездо с обозначением «V».

При этом, стоит обратить внимание на предупреждающие подсказки мультиметра, где 1000В максимальный предел измерения напряжения мультиметром для постоянного напряжения, и 600 В для переменного напряжения.

Как измерить напряжение мультиметром DT 838

Для того чтобы измерить переменное напряжение мультиметром, следует установить круглый переключатель в положение «V~», после чего подсоединить его щупы к источнику переменного напряжения. Соответственно, чтобы измерить постоянное напряжение мультиметром DT 838, потребуется перевести переключатель в положение «V—», после чего можно приступать к измерениям.

На различных моделях мультиметров, могут быть использованы разные буквенные сокращения, где:

  • ACV обозначает переменное напряжение;
  • DCV обозначает постоянное напряжение;
  • ACA и DCA обозначает силу переменного и постоянного тока в амперах.

Для того чтобы измерить напряжение в розетке, следует перевести переключатель мультиметра в положение «V~», после чего нужно вставить щупы в розетку. Для измерения напряжения батарейки, потребуется перевести переключатель в положение «V—», после чего подсоединить щупы к батарейке.

При этом слева на дисплее мультиметра может быть показан минус. Он указывает на полярность напряжения красного щупа.

Как измерить сопротивление мультиметром

Для того чтобы измерить сопротивление мультиметром DT 838, потребуется красный щуп установить в гнездо «V, W», а черный щуп оставить без изменений, в гнезде «СОМ». Затем следует перевести переключатель на требуемый диапазон и подключить щупы к измеряемому сопротивлению.

При этом если на экране мультиметра отобразится цифра один, то это значит что величина сопротивления намного выше выбранного диапазона, и следует перевести переключатель на больший предел. Важно, если измеряется сопротивление на схеме убедиться в том, что все конденсаторы разряжены.

Кроме напряжения в сети и сопротивления, мультиметром можно прозвонить кабель. Для этого на приборе есть внизу специальное положение с обозначением акустической волны. Переведя регулятор мультиметра в данное положение, и замкнув концы щупов между собой, можно услышать непрерывный звуковой сигнал подаваемый мультиметром.

Чтобы осуществить измерение температуры мультиметром DT 838, следует перевести переключатель прибора в режим TEMP, после чего подсоединить к нему специальный провод термопару. Кроме этого, мультиметр способен определить внутреннюю температуру, для этого следует отсоединить вилку термопары и обратить внимание на показания дисплея.

Читайте также:

AVR-STM-C++: Как пользоваться мультиметром DT-838

Многие начинающие электронщики, да и просто купившие мультиметр автолюбители, часто задаются вопросом как же пользоваться этим измерительным прибором. Иногда при покупке в комплекте нету инструкции. Либо же человек раньше пользовался стрелочным тестером и не знает как пользоваться цифровым мультиметром.
Я хочу немножко прояснить вопрос как пользоваться одним из самых популярных и недорогих мультиметров - dt838. Из всей серии dt83X этот выделяеться наличием возможности измерения температуры с помощью термопары. Поэтому, при покупке в комплекте, помимо щупов, так же идет и термопара. На фото ниже можно посмотреть, что входит в комплект.

Что ж, начнем с самого верхнего положения селектора (селектор - это крутилка, с помощью которой вы выбираете режим измерения). Тут все просто - надпись OFF означает, что мультиметр выключен.

Крутим ручку селектора на одно деление вправо, попадаем на режим измерения переменного напряжения. Он подписан ACV, в этом положении мы можем измерить напряжение максимум до 750 вольт. Можно замерить, сколько вольт в розетке, например. Щупы при этом ставим следующим образом: черный пихаем в самый нижний разъем мультиметра, который подписан COM - это "земля", или минус при постоянном напряжении. Красный щуп в отверстие, расположенное рядом. На фото ниже показано положение щупов в мультиметре - в таком положении следует выполнять все измерения, кроме одного, до него мы скоро доберемся. Итак, щупы в мультиметр вставили, вторые концы щупов смело суем в розетку и смотрим на дисплей - там вы увидите показатели напряжения.
Следующее положение селектора в зоне ACV - до 200 вольт, отличается большей избирательностью, точность измерения повышается до десятичного знака после запятой. Но больше 200 вольт измерять нельзя - мультиметр выйдет из строя.

Следуящая зона DCA - это режим измерения постоянного тока. Первое положение позволяет измерять постоянный ток с точностью до микроампера, но при максимальном токе до 2 миллиампер. В быту используется очень редко.
Следующее положение - 20m, позволяет измерять ток максимум до 20-ти миллиампер, с точностью до десятков микроампер, использую для замера потребления микросхем и прочих малопотребляющих деталей.
Следующее - 200m, как вы уже догадались, можно замерять ток до 200 миллиампер.
10A - вот на этом положении остановимся подробнее. В этом положении можно замерять ток до 10-ти ампер, вот только положение щупов надо поменять. Если этого не сделать и померять сколько потребляет тока жесткий диск компьютера, например, то мультиметр сгорит. Щупы ставим так, как на фото ниже.

Следующее положение hFE служит для измерения hFE биполярных транзисторов. Что такое hFE - это коэффициент усиления по току, показывает во сколько раз ток коллектора транзистора больше тока базы. Для замера hFE предусмотрено посадочное место для транзисторов PNP и NPN проводимости, удобно для транзисторов в корпусе TO-92 - синее круглое гнездо внизу слева. Тут важно не просто сориентировать правильно выводы транзистора, но и достать ножками до контактных площадок, которые расположены довольно глубоко. Эта глубина создает некоторые неудобства для проверки выпаянных транзисторов, если ножки короткие - приходится допаивать кусочки проводов. То же самое и для транзисторов, которые не в корпусе TO-92 - TO-220 или smd.
Использую в основном для подбора комплиментарных пар.

Теперь добрались до режима измерения температуры, подписанного TEMP. Для измерения температуры служит термопара, её следует подключить вместо щупов. Сразу же увидите температуру окружающего воздуха.

Для того, чтоб померять температуру какого-то предмета, термопару следует плотно к нему прижать. Давайте интереса ради измерим температуру жала паяльника. Включаем паяльник, ждем, пока нагреется, после чего прижимаем термопару к жалу и смотрим показатели на дисплее. Видим, что температура жала 343 градуса.

Следующий режим - это прозвонка. Снимаем термопару, ставим на место щупы, черный в нижний разъем, красный в средний. Если коснемся щупами друг друга, проще говоря замкнем цепь, мультиметр запищит, подавая сигнал о том, что между щупами есть контакт. Очень удобно для отслеживания на платах шин или для поиска обрывов в проводах.

Дальше идет режим измерения сопротивления. Тут сектор разделен на несколько диапазонов, каждый отличается избирательностью и максимальным измеряемым сопротивлением. Помимо измерения сопротивления тут есть режим проверки диодов, который совмещен с режимом измерения сопротивления до 2 килоОм. Отличается этот режим тем, что в этом режиме на щупы подается ток 1.2 мА напряжением 2.8 вольт. В режиме на 200 Ом при напряжении 2.8 вольта ток немного больше - 2 мА, в остальных режимах напряжение составляет 0.5 вольт при токе 20 мкА - этого недостаточно, чтоб PN-переход диода открылся. Итак, давайте подробней рассмотрим процесс проверки диодов и узнаем, как мультиметром проверить светодиод, например.
В режиме измерения сопротивлений до 2 килоОм или до 200 Ом касаемся красным щупом анода, черным - катода, светодиод при этом должен засветится. Таким же образом с помощью мультиметра можно узнать, где у светодиода анод, а где катод - если не светится, переворачиваем светодиод относительно щупов, засветился - значит на красном щупе анод. Тот же принцип работает и для обычных диодов, только ориентируемся по показаниям дисплея.
В этом же режиме можно мультиметром проверить биполярный транзистор на пробой или на обрыв - проверяем PN-переходы. Как проверить полевой транзистор, можно посмотреть в статье Как мультиметром проверить MOSFET

Добрались до последнего режима, это режим измерения постоянного напряжения, подписан DCV. В этом режиме можно мультиметром померять напряжение аккумуляторной батареи, автомобильной бортовой электросети или же узнать, достаточно ли вольт выдает зарядка для телефона. При всех замерах следует помнить про выбор диапазона измерения дабы сжечь мультиметр. Максимум что можно на него подать - это 1000 вольт постоянного тока. Так же не стоит в этом режиме пытаться замерить напряжения в розетке.

В заключение скажу, что мультиметр не имеет автоматического выключателя, посему после работы следует перевести селектор в положение OFF, дабы батарея не села. Если такое уж случится, и батарея сядет, на дисплее высветится знак батареи - её следует заменить.
Как заменить батарейку на мультиметре? Да очень просто. Питается мультиметр от батареи типа КРОНА, напряжением 9 вольт. Покупаем батарейку, сзади на мультиметре есть один или два винта или шурупа (зависит от производителя), откручиваем их и меняем батарейку.

Вот такая вот получилась инструкция к мультиметру dt 838, изначально задумывалась как коротенькая заметка, описание dt-838. Пользуйтесь, учитесь и следите за тем, в каком режиме и что вы собираетесь измерять, дабы не угробить мультиметр.
Так же при работе с высоким напряжением соблюдайте технику безопасности и постоянно помните, что электрический ток при высоком напряжении имеет дурную привычку убивать.

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Как измерить температуру мультиметром dt 838

Небольшого размера прибор DT 838 мультиметр цифровой – неплохой вариант для домашнего пользования. DT 838 надежен, отличается простой конструкцией, позволяет выполнить необходимые измерения. В народе мультиметр DT 838 цифровой называют тестером.

Хотя работы, связанные с электричеством, чаще доверяют профессионалам, изредка каждому мужчине приходится сталкиваться с мелким ремонтом вышедшей из строя бытовой техники.

Поможет им миниатюрный цифровой тестер, или мультиметр цифровой DT838. Этот прибор не подведет дома, в лаборатории и цехе, поскольку имеет защиту от перегрузки и оснащен индикацией, показывающей заряд батареи.

Измерить с помощью цифрового мультимета DT 838 можно сопротивление, токи, прозвонить провода.

Работает тестер DT 838 в температурном интервале – 0+40 градусов. В данной модели DT 838 мультиметра цифрового показания выводятся на ЖК индикатор. Значения прибором проверяются от трех до четырех раз, а на экране видно среднее. Поставляется вместе с ним батарейка 9 Вольт, от которой тестер питается.

Измеряя силу тока и напряжение, DT 838 определяет автоматически полярность. При ее нарушении, выводимый на экран показатель имеет знак «минус».

Подключать щупы DT 838 требуется правильно. Проводя измерение силы постоянного тока, который течет в батарейках, блоках питания, аккумуляторах, их с нагрузкой подключают последовательно. Измеряя другие характеристики – только параллельно.

Работа

В использовании мультиметр DT 838 цифровой очень простой. Но, впервые купившие его, все равно испытывают затруднения, поэтому, важно ознакомиться с инструкцией, чтобы долго служил цифровой мультиметр DT 838. Инструкция входит в комплектацию DT 838. После ее прочтения станет понятно, как использовать цифровой мультиметр DT 838.

Прежде всего, необходимо выставить режим, для чего переключатель диапазонов DT 838 поворачивают в одну или другую сторону, устанавливая на нужную отметку. В «COM» вставляют щуп один – «минус» для тока постоянного.

Так его устанавливают всегда. Щуп второй вставляют в отверстие с надписью «VOMA» (за исключением, когда измеряют ток).

Характеристики

  • Число измерений – 2 замера в секунду;
  • Диапазон напряжения переменного и постоянного – 0,1мВ – 1000В и 0,1В – 750В;
  • Ток (постоянный) – 2мА – 10А;
  • Пределы частот по переменному току – 40-400 Гц;
  • Входное сопротивление – 0,1 Ом – 2Мом;
  • Прозвонка – 1 кОм;
  • Сопротивление – 0,1 Ом – 2Мом;
  • Температура – минус 20- плюс 130 градусов Цельсия;
  • Напряжение – 750 В;
  • Коэф. усиления транзисторов – 1000;
  • Питание – Крона ВЦ 9В;
  • Масса – 137 г;
  • Габаритные размеры – 126х70х28 мм.

Видео:

Видео: Мультиметр DT-838

Инструкция по использованию мультиметра DT 838

Хотя мультиметр цифровой DT838 считается необходимым для радиолюбителей, но к профессиональным измерителям он не принадлежит.

Как упоминалось, прибор DT 838 пригоден для стандартных функций, т.е. определения:

  • напряжения постоянного (вольтаж) тока и переменного;
  • ампеража, т.е. тока;
  • сопротивления.

Используют мультиметр DT 838 цифровой также для звуковой прозвонки, являющейся востребованной функцией, и определения температуры.

Комплектность

Помимо «Кроны», поставляются с мультиметром цифровым:

Возможности дополнительные

DT 838 поможет измерить температуру. Чтобы узнать ее, в предусмотренное инструкцией положение устанавливают переключатель, а щупы заменяют, подключив термопару, подводя к предмету, для которого определяют температуру, кончик.

Термопара нужна, чтобы измерена была температура конкретного предмета, а не собственная внутренняя, находящаяся на одном уровне с температурой окружающего воздуха (при отсутствии термопары).

Необходимо знать ее для предотвращения перегрева микросхем, радиодеталей и т.д.

Рекомендуем:

  • 3Д сканеры: что это, зачем нужны, виды
  • Обзор промышленных 3D-принтеров от 3DSystems
  • Самые популярные принтеры 3D Cube

Также просто с мультиметром цифровым провести прозвонку, чтобы определить место разрыва сети.

Помимо этих замеров, узнать при помощи мультиметра цифрового можно короткое замыкание. Нужно повернуть для этого переключатель в определенное положение, затем к разным концам коснуться щупами. При наличие короткого замыкания звучит сигнал, напоминающий писк.

Как измеряет DT 838 напряжение

Не нужно забывать, что в бытовых розетках течет ток переменный, а постоянный — в зарядных устройствах, батареях, блоках питания, батарейках. Выполнив действия, описанные выше, т.е. установив стрелку на DCV, находящуюся с левой стороны, красного цвета щуп вставляют в гнездо «10ADC», которое обычно вверху.

Если делают замеры батарейки, достаточно его выставить на 20В. Для других случаев выставить не менее 600В, а дальше ориентируются в процессе измерения.

Столько же, т.е. 600В, установить нужно при измерении напряжения в розетке. А вот вольтаж, который превышает наибольшую возможность тестера, никогда не замеряют, чтобы не сгорел последний.

Ампераж

Чтобы измерить силу тока постоянного (!) щуп красного цвета устанавливают в гнездо, находящееся справа — 10ADC, а стрелку переключателя переводят на 10А.

Важно: измеряя ток, щупы и нагрузка должны быть подключены последовательно. В иных случаях – параллельно.

Сопротивление: особенности измерения

Действия такие же, как при измерении напряжения (параллельное соединение). У рассматриваемого прибора предел составляет 2мОм (2000 кОм).

Мультиметр RICHMETERS

Он представлен двумя типами приборов – RM101 и RM102 (предусмотрена термопара).

Он не уступает описанному вначале мультиметру цифровому и имеет такие особенности:

  • питается от двух батарей ААА;
  • у дисплея предусмотрена подсветка;
  • диапазон, в котором проводят измерения, выбирается автоматически;
  • автоотключение;
  • в комплекте поставляется защитный чехол.

Где купить

Видео: Мультиметр Multimeter DT 838 — Как пользоваться мультиметром

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией.

Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.

Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.

Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.

Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока. Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны). Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение ACV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.

Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.

Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно.

Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.

Приобрести такой мультиметр можно на AliExpress .

P.S. Рекомендую также обратить внимание на мультиметр RICHMETERS (модели RM101 и RM102). Вторая модель идет с термопарой в комплекте.

Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:

  • Работает от двух батареек формата AAA;
  • Имеет подсветку дисплея;
  • Сзади есть подставочка, позволяющая удобно расположить прибор;
  • Автовыбор диапазонов измерения;
  • Автоматическое отключение;
  • В комплекте идет чехольчик.

Приобрести его можно на AliExpress .

Похожее

Мультиметр dt 838: инструкция по применению : 15 комментариев

Просто, доходчиво, качественные фото. Жаль, что НЕТ (хоть ссылки на) вот этого:
«… щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок)…», т.е. самого рисунка.
А в остальном — всё отлично и автору Благодарность искренняя.

Все очень доходчиво и понятно показано,спасибо всем.

Опечатка: Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин «последовательно»(наверно нужно было написать «параллельно»). А в остальном всё отлично понятно, огромное спасибо.

Автор почему у тебя в названии указана марка одного мультиметра,а на фото другой.

На фото один и тот же прибор. Номер модели 838. Только производители разные.

как я понял м838 оригинал а дт838 подделка .

Есть ли внутри прибора предохранитель и как его поменять?

Предохранитель есть. Поменять его не сложно: просто вынимаете старый и вставляете новый.
Вот такой:

что делат если на переменном напрежения а именно на 220 ти показывает на 35 волт больше

А вы проверяли другими мультиметрами, показания сходятся? Может в вашей розетке именно такое напряжение, какое и показывает прибор..

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение DCV на 600 вольт (а ведь в описании выше это измерение постоянного тока), может на ACV?? Да-а-а-а.

Огромное Спасибо автору. Молодец. Умница .

ничего не сказано о назначении гнезда NPN PNP, hFE, положение ручки на значке диода что означают информации unfused max 10s each 15m VOmA CAT1 19000v CAT!! 600v 200mA MAX 500v MAX COM , а также не переведена инфа на задней крышке

Цифровой мультиметр DT-838 является хорошим вариантом для домашнего использования. Он обладает небольшими размерами, высокой степенью надежности и простотой конструкции.

Особенности прибора

Мультиметр DT-838 (или тестер, как его называют в народе) позволяет выполнить целый ряд измерений:

  • Определение переменного тока.
  • Измерение постоянного тока.
  • Определение силы тока.
  • Измерение сопротивления.
  • Определение температуры (нужен дополнительный датчик, который приобретается отдельно).
  • Проводить звуковую прозвонку проводов.

Прибор работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отражает результаты измерений на жидкокристаллическом индикаторе. Причем прибор измеряет показатели не один, а несколько раз. Из 3-4 показаний прибор высчитывает среднее значение, которое и отражается на индикаторе.

Работает мультимер от 9-вольтовой батарейки. Она входит в состав комплекта поставки (чаще всего уже установлена в прибор). При определении напряжения или силы тока прибор способен автоматически определить полярности. Их рекомендуется соблюдать. Если же полярности нарушены, то значение будет отражаться со знаком минус.

В состав комплекта, кроме батарейки, входят:

При измерении очень важно правильно подключить щупы. Для определения силы тока щупы подключаются последовательно с нагрузкой. Для определения других параметров щупы подключаются последовательно.

Работа с прибором

Мультиметр DT-838 прост в использовании. Но бывают ситуации, когда после приобретения прибора люди не знают, как им пользоваться. Здесь нет ничего сложного.

Переключатель диапазонов наставляется на нужный режим. Для этого из приведенных значений необходимо выбрать одно. Сам переключатель может поворачиваться в обе стороны (как по часовой стрелке, так и против). Один из щупов всегда находится в отверстии «СОМ». Для постоянного тока это должен быть «минус». Второй щуп всегда устанавливается в отверстие VOMA. Исключением является определение силы тока.

Определение напряжения

Для проведения любого измерения для начала необходимо повернуть на нужный режим переключатель, которым оснащен мультиметр DT-838. Инструкция поможет понять, какое обозначение соответствует необходимому режиму.

Выбирая нужный режим, необходимо помнить о том, что постоянный ток в батарейках, аккумуляторах, блоках питания. На приборе он обозначается DCV и расположен слева. К примеру, при определении напряжения постоянного тока батарейки достаточно установить режим на значении двадцать вольт.

Переменный ток находится в розетках. Обозначается на приборе он как «АС».

Красный щуп должен быть установлен в гнездо 10ADC. Как правило, оно является верхним гнездом.

Дополнительные возможности

Мультиметр DT-838 позволяет измерять температуру. Для этого изменяем положение переключателя на нужный режим. Вместо щупов подключается термопара. К предмету, температуру которого нужно определить, подключается кончик подвески. В данном случае термопара необходима для того, чтобы измерять температуру именно предмета. Без нее прибор будет показывать свою внутреннюю температуру. Она, как правило, находится на том же уровне, что и температура в помещении. Эта функция позволяет контролировать нагрев (или перегрев) любых радиокомпонентов, микросхем.

Прозвонка соединений осуществляется просто. Это необходимо для определения места разрыва сети (если проводка порвалась). Еще одна возможность – определение возникающего короткого замыкания. Для начала измерения переключатель поворачивают в необходимое положение. Далее двумя щупами необходимо прикоснуться к разным концам. Если короткое замыкание произошло, раздастся звуковой сигнал.

Мультиметр: инструкция по использованию и измерению

Для измерения нескольких величин создано многофункциональное устройство, которое носит название мультиметр. Его основа может быть как аналоговая, так и цифровая. Наиболее продвинутые тестеры получили интерфейс для связи с персональным компьютером, что упрощает фиксацию и мониторинг измеряемых величин. Разобраться как пользоваться мультиметром может любой человек, не имеющий электротехнического образования.

Аналоговые мультиметры

Индикатором аналогового мультиметра выступает магнитоэлектрическая измерительная система. Для работы с различными напряжениями используется встроенный набор добавочных резисторов. Измерять ток в широком диапазоне помогают шунты, входящие в устройство. Тестер может работать как с постоянным, так и с переменным напряжением, благодаря наличию выпрямителя, реализованного на диодном мосту.

Аналоговый измерительный прибор имеет встроенный источник питания, чтобы производить измерение сопротивлений. Напряжение питания мультиметров находится в диапазоне 1,5 — 3 В. Батарейки, как правило, одноразовые и после разрядки подлежат замене.

Внешний вид аналогового мультиметра

При эксплуатации аналогового мультиметра можно выделить несколько недостатков:

  • сложность считывания информации;
  • нелинейность измерительной шкалы, обусловленная свойствами магнитоэлектрической измерительной системы;
  • важна правильная полярность подключения;
  • для измерения сопротивлений используется обратная шкала;
  • низкая точность измерений.

Аналоговые приборы практически полностью вытеснены цифровыми, но они продолжают использоваться опытными мастерами на сервисных центрах и домашними умельцами. Преимущественно они используются не для измерения конкретных величин, а для индикации наличия либо отсутствия тока, напряжения, сопротивления.

Цифровой мультиметр М — 830В

Развитие микропроцессорной техники позволило уйти от аналогового приборостроения, им на смену пришли цифровые устройства. Ярким представителем является  мультиметр М — 830В.

Лицевая панель цифрового мультиметра М — 830В с расшифровкой положений измерений

Для того, чтобы было понятней как пользоваться мультиметром, на лицевой панели имеются подписи. Каждое контролируемое значение имеет несколько пределов измерения, сгруппированных в блоки. При незнании приблизительного значения замерямой величины первоначально следует устанавливать прибор на максимальное значение. Для получения хорошей точности  результата, контролируемое значение должно составлять от 2/3 предела измерения.

В качестве элемента питания используется крона с номинальным напряжением 9 В. Этого напряжения достаточно для работы микрочипа и цифрового жидкокристаллического индикатора. Крона требует периодической замены, для чего необходимо снять крышку с тыльной части. На экране при недостаточном напряжении питания высвечивается специальный значок, говорящий о невозможности использовать тестер без предварительной замены батареи. Эксплуатация прибора при разряженной кроне будет сопровождаться большими погрешностями измерений. Питание мультиметров возможно и от перезаряжаемых никель-металл-гидридных аккумуляторов с номинальным напряжением 8,4 — 9 В.

Замена кроны в М — 830В

Использование щупов

Щупы для мультиметра вставляются в специальные разъемы. Большинство тестеров имеют 3 отверстия, в то время как щупов 2. Один разъем является базовым. Он используется практически во всех измерениях и называется COM. Например, при использовании мультиметра М — 830В разъем COM не используется только при проверке транзисторов. Во всех остальных случаях к нему подключается черный щуп, обозначающий ноль или минус.

Красный щуп во время большинства измерений вставляется в средний разъем. Верхнее отверстие используется только для замера токов свыше 0,2 А. При работе с транзисторами щупы не используются вообще.

Расположение разъемов в тестере серии DT-830 — DT-839

В более простых  версиях мультиметров только средний разъем защищен плавким предохранителем. Надпись «unfused» возле верхнего отверстия говорит о незащищенности измерений от 0,2 до 10 А, поэтому такие цепи проверяются с особой осторожностью. При превышении значения тока либо длительности измерения прибор может повредиться, а человек получить электротравму. Более продвинутые тестеры имеют защищенные оба канала, как показано на изображении ниже.

Не для всех измерений используются щупы для мультиметра.  Так, например, что бы проверить транзистор необходимо вставить его в специальное гнездо. После этого ручку установить в режим полупроводников. При этом необходимо заранее знать тип p-n перехода.

Мультиметр с плавкими вставками по каждому каналу

В случае превышения предела измерений, короткого замыкания, неправильного подключения или слишком длительной работы под нагрузкой, плавкий предохранитель перегорает и цепь разрывается. Дальнейшее измерение становится невозможным, но целостность тестера удается сохранить.

Лучший мультиметр обладает защищенными каналами при помощи гальванических развязок либо самовосстанавливающихся предохранителей. Преимуществом такого прибора является возможность продолжать измерения без траты времени на замену плавкого предохранителя.

Измерение напряжения

Для того, чтобы понять как измерить напряжение мультиметром, следует подключить его параллельно, согласно изображению ниже.

Схема измерения напряжения при помощи мультиметра, работающего в режиме вольтметра

Инструкция о том как пользоваться мультиметром для измерения напряжения:

  1. Вставляем щупы в гнезда. Например, в случае с М — 830В черный необходимо разместить в разъем COM, а красный в среднее;
  2. До начала измерений требуется знать тип напряжение в цепи. В зависимости от этого выбирается DCV для постоянного и ACV для переменного напряжения соответственно. Выбор делается поворотом ручки;
  3. Если величина измеряемого напряжения приблизительно известна, то выставляем ближайший больший предел измерения. Например, чтобы разобраться как проверить аккумулятор мультиметром достаточно взглянуть на корпус батареи и обнаружить номинальное напряжение 12 В. Ближайшим большим пределом измерения является 20В, которые необходимо выставить поворотом ручки;
  4. При незнании приблизительного значения измеряемой величины, необходимо выбирать максимальный предел. После проведения предварительного замера, принимается решение о необходимости снижать предел измерения;
  5. При измерении постоянного напряжения рекомендуется соблюдать полярность, так как в противном случае все значения на экране будут отображаться с знаком минус;
  6. Тестер наподобие DT266FT имеет возможность зафиксировать измерение при помощи нажатия кнопки. В случае труднодоступности чтения с экрана, можно нажать кнопку, а по завершению контроля, считать результат.

При работе с переменным напряжением может возникнуть необходимость проверить где фаза и ноль. Для этого следует черный провод зафиксировать на заземленную нейтраль, обычно корпус. Красный щуп следует поочередно прислонить к проводам. При касании к фазному проводу мультиметр покажет величину напряжения. При соединении с нулевым проводом напряжения не будет.

Измерение сопротивления

Измерение мультиметром сопротивления является одной из наиболее простых задач, так как исключает работу с напряжением. Перед проведением измерения требуется обесточить оборудование. Если это не выполнить, то тестер может повредится, а пользователь получит электротравму. Более дорогие приборы оборудованы защитой от измерения сопротивления под напряжением и в случае такой ситуации выдают на экран ошибку.

Неправильно выбранный предел измерения не приведет к поломке тестера, поэтому можно ставить первоначально любое значение. В случае если на индикаторе появятся цифры близкие к 0, требуется уменьшить значение. Если мультиметр не реагирует на проверку сопротивления, то следует увеличить предел измерения.

Щупы для мультиметра обладают внутренним сопротивлением, что вносит свою погрешность, поэтому перед произведением замера сопротивления следует замкнуть щупы и запомнить значение, показываемое на экране. При последующих измерениях необходимо вычитать значение внутреннего сопротивления щупов для повышения точности измерений.

Особенностью контроля сопротивления изоляции является влияние сопротивления человеческого тела на погрешность. В случае замера небольших сопротивлений, человек может держать щупы для мультиметра за неизолированную часть. Это не приведет к существенному отклонению от действительной величины. В случае с измерение сопротивлений более 1 МОм касание человека, особенно влажными руками  делает измерения не точными.

DT-838

Для проверки целостности цепи либо отсутствия короткого замыкания используется режим прозвонки. Такое название он носит по причине того, что в случае когда щупы для мультиметра соприкасаются либо измеряют сопротивление до 50 Ом помимо отображения информации на экране создается звуковой сигнал.

Наличие динамика в DT-838  позволяет создавать звуковой сигнал

Инструкция как прозвонить проводник:

  1. Подсоединить щупы с двух концов проводника;
  2. Наличие звукового сигнала говорит о целостности провода;
  3. При отсутствии реакции следует зачистить от окислов концы проводника перед тем как прозвонить;
  4. Если звуковой сигнал не появился, значит присутствует обрыв.

Последовательность как прозвонить наличие короткого замыкания:

  1. Подсоединить прибор к двум электрически несвязанным местам;
  2. Наличие звукового сигнала говорит о КЗ.

Определяясь какой мультиметр выбрать, рекомендуется также обратить внимание на возможность измерения температуры. Работа тестера связана не только с электрическими измерениями. Проверка мультиметром неэлектрических величин стала возможной благодаря термопаре, используемой вместо щупов. В некоторых мультиметрах она имеет отдельный разъем для подсоединения.

DT-838 обладающий режимом прозвонки и измерения температуры

Измерение тока

Тестер позволяет производить замер тока. Для измерения постоянного тока требуется разрыв цепи, как показано на рисунке ниже.

Подключение мультиметра в качестве амперметра

Описание измерения тока:

  1. Красный щуп вставляется в зависимости от предела измерения. Так, например, незначительная утечка тока определяется при среднем положении красного щупа и включении прибора на значение 200 мА;
  2. Для измерения тока до 10 А красный щуп вставляется в верхний разъем. Необходимо помнить, что в большинстве случаев устройство мультиметра не предполагает плавкой вставки для защиты данного гнезда.

Мультиметры, обладающие токовыми клещами, позволяют производить  измерение переменного тока без разрыва цепи. Примером может быть мультиметр DT266FT. Питание мультиметров с токовыми клещами происходит от кроны на 9 В.

Мультиметр DT266FT

Дополнительные функции

Проведя обзор мультиметров, пользователь может выделить основные дополнительные возможности. Данные функции редко требуются обычному домашнему умельцу, но при серьезном подходе к электротехническим задачам, являются крайне необходимыми.

Примером дополнительной функции является проверка емкости. На рисунке ниже показано как проверить конденсатор мультиметром. Для этого используется специально отведенный для этих целей разъем, который есть не у всех мультиметров. Проверка конденсатора происходит так же, как проверить транзистор мультиметром. Исследуемый элемент вставляется в соответствующий разъем, а на приборе включается требуемый режим.

Проверка емкости

Обособлено стоят полностью автоматизированные дискретные мультиметры. Эксплуатация мультиметра, оснащенного данной функцией позволяет не переживать о правильности установки предела измерения. Его применение основано лишь на выборе измеряемого параметра. Питание мультиметров обычно происходит от аккумуляторной батареи, так как одноразовая крона не способна обеспечить длительное энергоснабжение вычислительных мощностей хорошего тестера.

Тестер с автоматическим определением предела измерений

Определится какой мультиметр лучше выбрать следует из функций, которые понадобятся в процессе пользования. Например, если предполагается только мелкий ремонт бытовой техники, то измерение частоты или интерфейс связи с ПК будут лишними. Важно комплексно оценивать характеристики, которыми обладает тестер.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

фото обзор, видео — Asutpp

Мультиметр – это инструмент, используемый для проверки постоянного или переменного напряжения, сопротивления или непрерывности тока в цепи. Рассмотрим, 3 способа, как пользоваться мультиметром для чайников, чтобы узнать, есть ли ток в локальной электрической сети.

Строение мультиметра

Перед началом работы необходимо изучить составляющие устройства, т.к. инструкция далеко не всегда прилагается, мы подготовили их описание:

  1. Циферблат: Имеет дугообразные весы, видимые через стеклянный или пластмассовый дисплей. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas838, ms8230b, m890d, dt700d, dt 9202a, 59002, mas830, my64), то его циферблат будет заменен лед-дисплеем.
  2. Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах — yx 360trn, pmm 600, sunwa yx 1000a, м83. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений».
  3. Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x1, x10 и т.д.) счетчика. Многие функции имеют несколько диапазонов, как и в сенсорных выключателях. Важно иметь полный набор режимов работы. Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие. Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор. Измеритель должен быть установлен в положение «Выкл» при хранении.
  4. Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (-) для общего и отрицательным. Для подключения черного щупа. Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. + и — символы представляют полярность зонда, при установке и тестировании величины постоянного тока. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным. Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний.
  5. Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.
  6. Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний.
  7. Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла.

Видео обзор работы с мультиметром

Использование мультиметра для измерения сопротивления

Многие не знают, как мультиметром пользоваться для измерения сопротивления, а ведь это его основная функция, которая особенно будет полезна, если нужно провести монтаж электропроводки в квартире или доме. Установить мультиметр на показатель Ом, путем поворота ручки до соответствующего показателя (рисунок 1).

Рисунок 1. Измерение сопротивления мультиметром

Обратите внимание на показания счетчика. Если измерительные провода не находятся в контакте с каким-либо предметом, игла указателя или аналоговый измеритель тестера будет отклоняться в левую сторону, при работе с цифровым аппаратом – значение будет «скакать» в большую сторону. Это представляет собой бесконечное количество сопротивления, или «обрыв», но также означает, что нет никакой связи путь между черным и красным зондами.

  1. Подключите черный щуп к разъему -COM (рисунок 2)
  2. Подключите красный щуп к гнезду отмеченные Omega (символ обозначающий Ом) или букве «R» или «P» рядом с ним (рисунок 3)
  3. Установите диапазон (если имеется) в R х 100 (рисунок 4)
  4. Держите зонды измерительных проводов вместе. Стрелка прибора должна полностью перейти на правую сторону циферблата. Найдите «настройки нуля» и вращайте ручку так, чтобы измеритель показывал 0 (или как можно ближе к 0, насколько это возможно) (рисунок 5)
Рисунок 2. Подключаем черный щуп на -COMРисунок 3. Подключение красного щупа на букву P (+) мультиметраРисунок 4. Установка диапазона на мультиметреРисунок 5. Настройка нуля на мультиметре

Обратите внимание, что эта позиция называется «Короткое замыкание» или «Ом на нуле» показанием для этого диапазона – 1 R X. Ом Рисунок 6

Рисунок 6. Ом на нуле мультиметра

Замените батареи (при необходимости). Если омметр не показывает 0 – это может означать, что батарейки разряжены и должны быть заменены.

Использование мультиметра для измерения напряжения (Вольт)

Установите измеритель на самом высоком диапазоне предусмотренным для Вольт переменного тока. Пока неизвестно, какое напряжение будет наибольшим, поэтому чтобы устройство не повредит устанавливаем показатель на максимум.

  1. Вставьте черный щуп в отверстие СОМ или -. Вольт Рисунок 1
  2. Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2
  3. Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,001 (рисунок 4)
  4. Проверьте общую электрическую розетку.
  5. Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5
  6. Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного. Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах.
Рисунок 3. Выбор режима измерения напряжения в мультиметреРисунок 4. Установка диапазона ACV в мультиметреРисунок 5. Измерение напряжения в розетке мультиметром

Режим амперметра у мультиметра

Как правильно пользоваться мультиметром dt 832, dt 838, dt 830b, dt9205a в режиме измерения напряжения в автомобиле? Этому не сложно научится. Установите измеритель на самом высоком показателе переменного или постоянного тока, если Amp диапазон поддерживается.

Учтите, что большинство мультиметров будет измерять только очень небольшое количество тока в мкА и мА диапазонах. Это значения тока, которые проходят только в самых тонких электронных схемах, и в тысячи (и даже миллионы) раз меньше, чем значения в любой домашней электрической сети. Например, для обычной лампочки 100W / 120V аварийного освещения необходимо 0,833 ампер.

  1. Вставьте черный щуп в СОМ или -.
  2. Вставьте красный щуп в -. Выключите питание схемы, отключите разделительный трансформатор.
  3. Амперметр размещается последовательно со схемой для измерения силы тока. Необходимо соблюдать полярность. Ток течет от положительной стороны к отрицательной. Установите диапазон тока к наибольшему показателю (рисунок 1)
  4. Подайте питание и отрегулируйте диапазон данных к уменьшению. Не превышайте диапазон расходомера, в противном случае он может быть поврежден. Чтение около 2 мА должно быть указано, так как из закона Ома I = V / R = (9 вольт) / (4700 Ω) = 0,00191 = 1,91 усилители мА.
Рисунок 1. Установка диапазона тока

Некоторые важные нюансы:

  • Если мультиметр перестает работать, проверьте предохранитель. В отдельных случаях необходимо использовать накладные клеммы (рисунок 2)
  • Никогда не подключайте прибор через источник напряжения батареи или если он установлен для измерения силы тока (ампер).
  • Важно не только уметь пользоваться устройством, но и выбирать качественные приборы.  Тестируйте прибор сразу во время покупки!
  • Кроме теоретических знаний, предлагаем получить практические навыки и просмотреть видео, как пользоваться мультиметром стрелочным и аналоговым цифровым серии digital — дт 830в, dt 181, dt9208a, dt 182.
Рисунок 2. Накладные клеммы в мультиметре

DT 838 Инструкция по эксплуатации. Цифровой мультиметр

Мультиметр измерительный малогабаритный ДТ 838 - многофункциональный прибор. В настоящее время цифровой измерительный мультиметр DT 838 является самым доступным и массовым. Им пользуются не только профессионалы, но и любители как в нашем государстве, так и во многих странах мира.

Он приобрел свою популярность благодаря дешевизне, надежности, простоте эксплуатации, удобству и небольшим габаритам. Все эти цифровые устройства производятся на многочисленных промышленных электротехнических предприятиях в Китае и под разными торговыми марками.

Эти бренды уникальны для разных регионов нашей планеты, но все модели имеют одинаковое внутреннее устройство и отличаются только качеством исполнения и комплектацией. Купив прилагающуюся к нему инструкцию мультиметра DT 838, вам будет полезно.

Кстати, он подходит к таким популярным моделям, как M-830B и DT 832.


Часто возникает вопрос, как пользоваться мультиметром DT 838. В основном это люди, которые впервые приобрели эту чудо-индустрию впервые.Здесь нет ничего сложного. Переключатель диапазонов устанавливается в нужный режим поворотом в нужную сторону. И его можно вращать в разные стороны, по часовой стрелке или против ее хода. Задачи устанавливаются следующим образом. Один всегда в отверстии COM - это минус для постоянного тока (хотя устройство не чувствительно к полярности и показывает при неправильной полярности значок минуса). Второй в отверстие VΩma для всех режимов, кроме измерения силы тока.

Для измерения силы тока необходимо переставить второй щуп в третьем отверстии с обозначением 10ADC и переключиться в соответствующий режим измерения силы тока.Цифровой мультиметр DT 838 Инструкция позволяет использовать 100 процентов. Также в нем подробно описаны все действия по проведению различных измерений (а модели M-830B, DT 832, DT 838) обычно упоминаются в инструкциях. Здесь же показаны все характеристики прибора (см. Таблицу 1), некоторые производители в этом документе могут указывать схему мультиметра DT 838. Как показывает практика, это оборудование очень надежно в эксплуатации.

Единственный, существенный для профессионалов недостаток - невысокая точность измерения.Хотя для бытовых нужд вполне достаточно. Такой прибор в домашних условиях позволяет вызывать провода, полупроводниковые диоды, измерять наличие напряжения, силу тока, проверять транзисторы, конденсаторы большой емкости, измерять сопротивление и температуру.

В дополнение к измерению постоянного напряжения (DCV), тока (DCA), переменного напряжения (ACV), этот измерительный прибор позволяет измерять сопротивление резисторов постоянного тока, статический коэффициент передачи базового тока (правда, только низко- силовые, полупроводниковые транзисторы (HFE)) и измерить температуру (Tempoc) (для этого понадобится специальный датчик, который может идти в комплекте, а может продаваться отдельно).

Для отображения результатов измерений используется 3,5-битный жидкокристаллический индикатор. Устройство автоматически умеет определять полярность при измерении напряжения и силы тока. За одну секунду происходит три или четыре измерения, из которых оно считается средним и отображается на индикаторе. Этот малогабаритный цифровой прибор работает в диапазоне температур от 0 до 40 С. Он обеспечивается аккумулятором типа «Советская Корона» (9 В). Все пределы измерения мультиметра Reante DT 838 защищены от перегрузок.

В основе данного оборудования лежит принцип двойной интеграции микросхемы типа ICL7106 (это аналого-цифровой преобразователь). Микросхема типа ICL7106 аналогична нашей отечественной микросхеме К572ПВ5. Такой аналого-цифровой преобразователь включает в себя дифференциальные входы, которые используются для входного сигнала и для примерного опорного напряжения.

Такое исполнение микросхемы позволяет измерять напряжение, при этом не быть привязанным к источнику самой микросхемы, что позволяет устранить синфазные помехи, как в цепях сигнализации, так и в цепях эталонного напряжения выборки.О подробном устройстве внутреннего устройства, о возможном использовании этого типа микросхем можно прочитать в Интернете.

Мультиметр DT 838 изготавливается по классическим схемам для используемого типа аналого-цифрового преобразователя, с точными делителями на резисторах для всех режимов измерения. При выходе из строя рекомендуется не ремонтировать устройство, а купить новое, так как оно достаточно дешевое.

Измеренное значение Верхний предел диапазона измерения Разрешение Ошибка при t = 17... 29c
округ Колумбия 200 мкА 100a ± 1% ± 2 ЭМИ *
200 млн. Лет 100 мкА ± 1,2% ± 2 ЭМИ
10А. 10 млн. Лет ± 2% ± 2 ЭМИ
200 мВ 100 мкВ ± 0,25% ± 2 ЭМИ
Постоянное давление 2В. 1 мВ ± 0,5% ± 2 ЭМИ
Напряжение переменного тока 200В. 0,1 Б. ± 1,2% ± 10EMER **
Сопротивление постоянному току 200 Ом 2ком 20 ком 200 ком 0,1 Ом 1 Ом 10 Ом 100 Ом ± 0,8% ± 2 ЭМИ
2000 ком 1 ком ± 1% ± 2 ЭМИ
Коэффициент передачи статического тока транзистора Показания номинала транзистора h31E при токе базы 10 мкА и напряжении UE = 2.8 В
Тестовые полупроводниковые переходы P-N Ток через переход P-N около 1 мА; Дисплей показывает, чем выше напряжение на диоде. Когда диод включен, на дисплее отображается 1.

Мультиметр - очень полезное устройство, которое позволит как новичку, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи.На самом деле, работать с этим типом тестера совсем несложно, главное помнить о правильности подключения щупа, а также о назначении всех диапазонов, указанных на лицевой панели. Далее мы предоставим подробную инструкцию для чайников, как пользоваться мультиметром в домашних условиях!

Ознакомьтесь с тестером

Сначала вкратце расскажем, что находится на лицевой панели измерительного прибора и какие функции можно использовать при работе с тестером, потом мы расскажем, как измерить сопротивление, ток и напряжение, напряжение.Итак, на лицевой стороне цифрового мультиметра нанесены следующие обозначения:

  • ВЫКЛ - тестер выключен;
  • ACV - переменное напряжение;
  • DCV - постоянное напряжение;
  • DCA - постоянный ток;
  • Ом - сопротивление;

Внешний вид электронного тестера можно увидеть на фото:

Наверное, вы сразу обратили внимание на 3 разъема для подключения щупа? Так что здесь нужно заставить вас сразу предупредить, что перед измерением нужно правильно соединить щупальца.Черный провод всегда подключается к выходу с маркировкой COM. Красный Ситуация: чтобы проверить напряжение в сети, силу тока до 200 мА или сопротивление - вам необходимо использовать выход «VΩma», если вам нужно измерить значение тока более 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если вы не примете во внимание это требование и будете использовать разъем «VΩma» для измерения больших токов, мультиметр быстро выйдет из строя. Запал!

Есть еще приборы старого образца - аналоговые или как их еще называют - стрелковые мультиметры.Модель со стрелкой уже практически не используется, т.к. такая шкала имеет большую погрешность и к тому же измерение напряжения, сопротивления и силы тока по направлению пакета менее удобна.

Если вас интересует, как использовать самонадеянный мультиметр в домашних условиях, сразу рекомендую просмотреть наглядный видеоурок:

Обучение работе с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы поговорим подробнее, рассматривая пошаговые инструкции в картинках.

Измеряем напряжение

Для самостоятельного измерения напряжения в цепи необходимо предварительно перевести переключатель в нужное положение. В сети переменного напряжения (например, в розетке) переключатель ПН должен находиться в положении ACV. Свойства нужно подключить к гнездам COM и «VΩma». Далее выбираем примерный диапазон напряжений в сети. Если на этом этапе возникнут трудности, лучше установить выключатель на наибольшее значение - например, 750 вольт.Далее, если на плате будет отображаться меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 или 50 вольт. Таким образом, уменьшив заданное значение до более подходящего, вы сможете определить наиболее точное значение. В сети с постоянным напряжением точно так же нужно использовать мультиметр. Обычно в последнем случае выключатель лучше всего ставить на отметку 20 вольт (например, при ремонте электрики).

Очень важный нюанс, который нужно знать - подключить Шепальц к цепи параллельно, как показано на картинке:

Измеряем силу тока

Чтобы самостоятельно измерить мультиметром силу тока в цепи, необходимо предварительно определиться - по проводам протекает постоянный или переменный ток.После этого нужно узнать примерное значение в амперах, чтобы выбрать подходящую розетку для подключения черного щупа - «vωma» или «10 А». Мы рекомендуем сначала вставить щуп в разъем с более высоким значением тока, а если на плате отображается меньшее значение, переключить вилку в другую розетку. Если снова вы видите, что измеренное значение меньше заданного значения, необходимо использовать диапазон с меньшим значением в амперах.

Обращаем ваше внимание на то, что если вы решили использовать мультиметр в качестве амперетры, подключите тестер к нужной вам цепи последовательно, как показано на картинке:

Измеряем сопротивление

Ну а наиболее безопасным в отношении сохранности мультиметром будет использование прибора для измерения сопротивления элементов цепи.В этом случае вы можете установить переключатель в любой диапазон сектора «Ω», а затем выбрать соответствующую уставку для более точных измерений. Очень важный момент - перед использованием прибора для измерения сопротивления обязательно отключите питание в цепи, даже если это обычный аккумулятор. В противном случае ваш тестер в модуле может показать неверное значение.

Чаще всего измерение сопротивления мультиметром идет своими руками. Например, если вы можете измерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если вы видите «1», «OL» или «OVER» в разделе цепочки, вам нужно перевести переключатель в полосу выше, т.к. при выбранной вами настройке происходит перегрузка. В то же время, если на циферблате отображается «0», переводите тестер на меньший диапазон измерения. Запомните этот момент и пользоваться мультиметром, когда измерить сопротивление не составит труда!

Используем звонок

Если вы посмотрите на переднюю панель тестера, вы увидите еще несколько дополнительных функций, о которых мы еще не рассказали.Некоторые из них используют только опытные радиоинженеры, поэтому домашнему электрику нет смысла их рассказывать (все же в домашних условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, придется воспользоваться - трансвелон (на картинке ниже мы указали его обозначение). Например, чтобы найти в цепи, нужно вызвать проводку, и если цепь замкнута, вы услышите звуковую индикацию. Для этого нужно просто подключить щупы к нужным 2 точкам схемы.

Опять же очень важный нюанс - трапеза на участке цепочки, которую вы собрали для норблирования, обязательно должна быть отключена. Например, если вы решите

Давно прошли те времена, когда измерительные приборы можно было найти только в школе на уроке физики или у электриков. В основном это были вольтметры - довольно громоздкие агрегаты с большим процентом погрешности. Все изменилось, когда были созданы полупроводниковые радиодетали.Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет одно из этих устройств, видно из инструкции DT 838.

Функции, выполняемые устройством

Слово «Мультиметр» состоит из двух слов: «Мульти» означает «много», а «метр» - «Мера». Оказывается, с помощью прибора можно произвести множество различных измерений. Первые устройства были высокомерными. Стрелка повернула шкалу с помощью электромагнита и вернула ее обратно пружиной.Современные устройства в большинстве своем полностью перешли на цифровую индикацию. Что они могут измерить? Чтобы понять, как пользоваться мультиметром Dt 838, важно знать его особенности.

Постоянное давление

Наличие электрического тока без прибора определить сложно. Можно, конечно, потрогать руку, если известно, что напряжение небольшое, но как узнать, что это такое? Существующие индикаторы показывают только наличие опасного стресса. Он измеряется между двумя точками и показывает разность потенциалов, если нет внешнего воздействия. Цепи, в которых производится измерение, делятся на два типа:

  1. округ Колумбия
  2. Переменный ток.

Постоянный вызов тока, значение и направление которого не меняются во времени. Примером может служить аккумулятор, аккумулятор.

Переменными называется ток, изменяющий свое значение и (или) направление во времени . Включает:

  • синусоидальный;
  • прерывистый;
  • ректификованный.

На практике переменное напряжение подразумевает синусоидальный ток, меняющий свою полярность. Его еще называют периодическим, потому что полярность регулярно меняется через определенные промежутки времени. Измерение постоянного напряжения несложно, так как значение во времени остается неизменным.

На самой панели мультиметра DT 838 в левом верхнем углу есть буква V, рядом с которой нарисованы прямые и прерывистые линии. В белом многоугольнике, обведенном кружком, нанесены цифры. Это переменная шкала измерения напряжения, где указаны максимальные значения измеряемого напряжения.Если рядом с цифрой стоит буква М, то измеряются милвололиты. В 1 вольте содержится 1000 МБ. Для подключения нужного значения отмеченный конец ручки мультиметра совмещают с выбранным номером.

Существующее значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разных цветов. Черный подключается к нижнему гнезду, красный - к среднему. Эти гнезда на панели приборов графически связаны, а присутствующая надпись указывает пределы измеряемых значений тока и напряжения.Индикаторы позволяют измерять постоянное и переменное напряжение до 600 В, а ток - до 200 мА.

Переменное (синусоидальное) напряжение постоянно меняется с течением времени, и это представляет определенную трудность. Если взять среднее значение, оно будет равно нулю, полученному сложением максимального «плюс» с максимальным «минусом». Следовательно, используются разные методы измерения:

  • растворимый;
  • Амплитуда
  • ;
  • действующий.

Мгновенное значение показывает напряжение в определенное время, а амплитуда определяет максимальное значение.Эти методы используются редко, так как в основном выявляется текущее напряжение. Для этого сравните работу переменного и постоянного тока, разделите значение амплитуды на корень из двух (примерно 1,41). Зная активное значение, можно определить амплитуду. Например, если в сети 220 В (активное значение), то амплитуда будет равна 311 В.

Технически это происходит следующим образом: два последовательно включенных диода соединены параллельно с такими же двумя другими диодами. Между двумя последовательно включенными диодами включается переменное напряжение, положительное напряжение снимается с комбинированного катода, а отрицательное - с анодов.Таким образом, переменное напряжение преобразуется в постоянное и затем измеряется. Чтобы погасить его избыток, последовательно подключают сопротивление.

Поворачивая рычаг переключателя, вы подключаете определенные резисторы, расширяя возможности устройства. Если измеренное напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для устройства.

Измерение силы тока

В отличие от измерения напряжения, когда вольтметр подключен параллельно источнику питания, ток измеряется иначе.Измеряемая электрическая цепь разрывается, и в разрыв подключают амперметр. В этом случае мультиметр вносит свой вклад в сопротивление. Для уменьшения искажений и расширения предела измерения используют шунты - резисторы с очень точно подобранным сопротивлением, которые включаются параллельно устройству и уменьшают общее сопротивление.

В мультиметре такой шунт позволяет измерять значительные токи Потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него.Он растворяет на нем очень сильный ток, поэтому на некоторых мультиметрах панель предупреждает о том, как долго можно измерять большие токи. Например, в DT 838 C указано, что измерение тока 10 А должно длиться не более 10 секунд с 15-минутным отдыхом.

В мультиметре DT 838 измеряемый ток может достигать 10 А. В этом случае щуп с красным проводом подключается к верхнему контакту (служит только для этого), и устанавливается положение переключателя. до 10 А.Текущая шкала измерений обозначается буквой, а также прямой и прерывистой линией. Малые токи измеряются в миллиамперах (стоит буква «М») или микроампер. 1А = 1000 Ма = 1 миллион мкА.

Амперметр категорически запрещается включать по схеме вольтметра, т.е. параллельно источнику питания. Устройство предназначено для измерения только постоянного или однонаправленного тока. Это связано с тем, что диоды нужны для выпрямления тока, и они имеют очень большое прямое сопротивление, неприемлемое для амперметра.Для измерения переменного тока используют специальные трансформаторы.

Определение сопротивления

Третья основная величина электрического тока - это сопротивление. Измеряется относительно постоянного тока. Для этого в устройстве используется аккумулятор. Также можно применить аккумулятор, но это нежелательно, так как потребление энергии невелико и аккумулятор потеряет емкость. Показания даны в омах, а если после числа стоит буква «К» - в киломах.

Чтобы проверить сопротивление резистора, установите переключатель прибора на отметку, наиболее подходящую для соотношения сторон резистора.На устройстве эта шкала отмечена буквой «Омега». При проверке переменных измеряются резисторы как в общем, так и между подвижным контактом и одним из крайних. Причем при вращении подвижного контакта сопротивление должно плавно изменяться. Это измерение показывает качество подвижного контакта.

Если резистор находится на плате, то один из его выходов должен быть отключен (переменный, возможно, полностью), иначе показание может быть неточным. Омметром разрешено проверять не только резисторы, но и почти все остальные радиодетали.Например, можно проверить короткое замыкание (КЗ) обмотки двигателя на корпусе. Рабочее состояние полупроводниковых приборов, конденсаторов и других элементов можно проверить, зная, как они работают.

Другие особенности мультиметра

Кроме основных измерений, мультиметр позволяет облегчить работу электрику и прочему. У разных устройств есть свои особенности, поэтому перед использованием необходимо прочитать инструкцию. Что касается DT 838, то это позволяет:

  • измерить температуру;
  • проверить работоспособность биполярных транзисторов;
  • используйте звуковой генератор.

Для измерения температуры используется специальный зонд с термистором. Он может идти в комплекте с устройством или приобретаться отдельно. Ручка переключателя установлена ​​напротив маркера ТЕМП, провода подключаются к нижнему и среднему разъемам. Зонд прижимается к измеряемой поверхности, на шкале отображается цифровой дисплей. Возможно измерение температуры без датчика. В этом случае будет измеряться температура окружающего воздуха (корпуса прибора).

Мультиметр позволяет проверять биполярные транзисторы малой мощности, так как напряжение больше выше намного выше. Пазы транзисторов выполнены таким образом, что любой транзистор можно подключить с любым порядком выводов. Проверить ручку регулятора напротив отметки HFE. Провода, конечно, не нужны.

Последнее, что осталось в этом устройстве, - это звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Его очень удобно использовать, когда величина сопротивления не так важна, а главное - для определения низкого сопротивления, например, если жилы не разделены по цвету или их много (телефонные), но необходимо найти концы одной проволоки.

В данном случае на одном конце кабеля два провода совмещены вместе, защелкиваются их. На другом конце щуп подключается к одному проводу, а другой касается всех остальных. Если пара не обнаружена, подключается другой провод и снова они касаются всех остальных. Процедура повторяется, пока не будет определен желаемый пар. После этого жилы отключаются, а к одному из найденных проводов подключается новая и все повторяется.

Хотя прибор прост в использовании, тем не менее, он требует осторожного обращения.Нужно быть очень внимательным, особенно когда измерения производятся в разных направлениях. Несоответствия в измерениях. Выбранная шкала может привести к поломке или даже поражению электрическим током.

И омметр, удобный для использования в быту и на производстве. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых ходовых приборов. Для начала нужно прочитать и запомнить инструкцию. Его следует выполнять неукоснительно, ведь при малейшей ошибке прибор может выйти из строя.

Прибор предназначен для определения параметров:

  • электрического тока;
  • напряжение между двумя точками электрочашек;
  • электрическое сопротивление.

Устройство также выполняет ряд операций:

  • схема кольца с цифровым дисплеем и звуковой сигнализацией;
  • контроль исправности полупроводниковых деталей;
  • измерение коэффициентов усиления транзисторов;
  • термопара для измерения температуры.

Мультиметр-прибор

Чтобы изучить, как правильно пользоваться мультиметром DT 832, в первую очередь необходимо ознакомиться с его устройством.

  1. На жидкокристаллическом дисплее отображаются числовые значения параметров.
  2. Функции прибора изменяются переключателем. В нерабочем состоянии он выключен, иначе аккумулятор быстро разряжается.
  3. Три инструментальных гнезда служат для соединения с башмаками. В основной («COM») с отрицательной полярностью вставлен пин с черным проводом.В следующий разъем с надписью VΩma вставляется красный щуп. Он служит для измерения силы тока, напряжения и сопротивления. Через третий разъем (верхний) измеряется величина постоянного тока от 0,2 до 10 А.
  4. Панель для измерения коэффициента усиления транзисторов.
  5. Провода с дел. По сравнению с самим инструментом они имеют качество значительно ниже, и многие домашние мастера переделываются под себя. Провод берется сечением от 1 мм 2, причем оболочка должна быть толстой и упругой.Для подключения к любому месту цепи через изоляцию или лакокрасочное покрытие вместо зонда устанавливаются иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: Инструкция

Требуемый режим устанавливается переключателем. На лицевой панели прибора и в инструкции указаны пределы измеряемых характеристик.

Перед использованием мультиметра DT 832 необходимо перевести переключатель в нужный режим.

Сопротивление

Функция используется в основном, когда электрическая цепь вызывается, когда необходимо обнаружить обрыв или провести новую проводку.Выключатель устанавливается в секторе сопротивлений до минимального уровня со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие обрыва или исключения 50 Ом. Контакт может быть нарушен непосредственно между щупом и гнездом. Для проверки работоспособности устройства провода замкнуты. Прибор должен показывать ноль или несколько Ом.

Перед использованием мультиметра DT 832 для проверки электронных цепей, одну ножку резистора необходимо снять с платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при измерении электрических параметров. Также искажается сигнал от соединительных проводов и зонда. Аксессуары к тестеру своими руками изготавливают профессионалы, так как на заводе обычно бывает невысокого качества.

Напряжение постоянного тока

Сектор постоянного напряжения разделен на пять полос. Для измерений взят большой этап интервала значений. При установке меньшего диапазона прибор может переборщить.Если высокая точность не требуется или измеренное значение неизвестно, мультиметр устанавливается на максимальный предел. Тогда диапазон можно будет установить более точно. Сигналом превышения предела измерения является предупреждение HV, которое отображается на дисплее в верхнем левом углу.

Особенно тщательно измеряются значения высокого напряжения. Полярность соблюдается необязательно: если она перепуталась, слева появляется знак «-».

Напряжение переменного тока

Для измерений используется сектор переменного тока. Важно правильно подключить тестер к нужным пределам, иначе он может выйти из строя.

Если вы выберете диапазон постоянного напряжения вместо переменного, ошибка может быть разрушительной для прибора.

D.C

Малые токи измеряются в секторе DCA. Здесь следует быть предельно осторожным. Если ошибочно измерить напряжение в этом диапазоне, произойдет короткое замыкание.

Для измерения силы тока до 10 А красный щуп переключается на верхнее гнездо. Важно знать, как использовать DT 832 с большим током. Показания следует снимать через несколько секунд!

Контрольные диоды

При проведении измерений на один конец платы падает радиоактивный металл.Транзистор также можно проверить по участку измерения сопротивления, так как по принципу действия элемент представляет собой два диода, включенных навстречу друг другу. Выяснив, какой из выводов является базовым, оба перехода проверяются на пробой. В транзисторах типа PNP положительный щуп устанавливается на базу, а на остальных выводах должен быть показан минус бесконечность. Для элементов NPN провод от сокета «COM» подключается к базе данных. Сопротивление эмиттерного перехода больше коллекторного и равно 0.5-1,2 ком.

Служба транзистора определяется переходом транзистора. Текущее усиление можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель установлен в положение «Температура», а штекер термопары вставляется в гнездо прибора. Внутренняя температура измеряется без термопары в том же диапазоне функции.

Проверка исправности конденсаторов

В инструкции по эксплуатации мультиметра DT 832 для чайников предусмотрены только базовые функции, характерные для большинства приборов.Когда необходимо проверить конденсатор, а емкости для определения емкости нет, можно хотя бы установить, работает он или нет. Во-первых, следует исчезнуть и с ножек пальто убрать заряд, если он есть.

Затем переключатель прибора устанавливают на трансвеле и концом щупа необходимо коснуться выводов конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее появится индикация, а затем загорится цифра «1».Это означает, что зарядка окончена и сопротивление бесконечно велико. Если агрегат появляется сразу, значит произошел обрыв, если сопротивление нулевое - замыкание между пластинами.

Неполярный конденсатор проверяется по величине сопротивления, которое в хорошем состоянии должно быть более 2 МОм.

Мультиметр "Ермак"

Обычному пользователю подойдет простой, дешевый и надежный мультиметр "Ермак" цифровой DT 832. Как им пользоваться? Очень просто, это обычный тестер.

Активируется устройство, устанавливающее переключатель в нужное положение. Характеристики ничем не отличаются от обычных, а цена небольшая. Отзывы о модели китайского производства положительные, для решения бытовых проблем с электропроводкой она вполне подходит.

Заключение

Уметь пользоваться мультиметром DT 832 должен каждый мастер, так как в повседневной жизни он крайне необходим. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене.Чтобы долго прослужить долго, следует внимательно соблюдать инструкцию по его эксплуатации.

Мультиметр

- довольно известный прибор, позволяющий за секунды произвести все необходимые измерения электрической природы. С его помощью можно быстро и максимально увеличить силу тока и напряжения, сопротивление. При этом позволяет легко и легко прозвонить цепочку на предмет ее целостности.

Как показывает многочисленная практика, с помощью мультиметра люди, занимающиеся радиотехникой, проверяют диоды и транзисторы на их работоспособность.Если говорить о более дорогих моделях, у них гораздо больше функций и они позволяют мне измерять даже конденсаторы, температуру, индуктивность и многие другие характеристики, которые может иметь электрическая техника.

Как пользоваться мультиметром DT-830B, DT-838, DT-832B инструкция по применению для чайников считается невероятно востребованной, ведь эти устройства используются для использования наиболее часто. Они просты в использовании и имеют не очень высокую стоимость. Если у вас нет концепции, как обращаться с измерителем этого типа, то на нашем сайте вы можете найти большое количество видео, где показаны все подробности использования продукта на практике.

Устройство и принцип действия мультиметра цифрового ДТ

Чтобы понять, как устроено устройство и по какому принципу оно работает, возьмем, например, популярную модель DT-838. Если вы сами понимаете принцип работы данной модели, у вас не должно возникнуть трудностей с использованием других приспособлений этого типа. Единственными отличиями, которыми обладают разные мультиметры, могут быть только значки, нанесенные на продукты. Кроме того, могут быть какие-то дополнительные функции.На лицевой стороне выбранной модели есть специальный ЖК-индикатор, переключатель, позволяющий изменять режимы работы, а также разъемы, к которым подключается зонд.

Цифровые мультиметры

Как пользоваться, видеоинструкция к чайнику

Благодаря тому, что на приборах есть специальные метки, он позволяет вам указать значение, которым вы можете управлять. Это значение позволяет переключать и устанавливать верхний предел измерения показаний. Моды одинакового типа находятся рядом и распределяются по разным группам.

В некоторых более современных моделях мультиметров принято ставить предел измерения на автоматическом уровне. Для этого достаточно выбрать с помощью ТУ переключатель, который вам нужен. Если прямо говорить об обозначениях, которые расположены на лицевой стороне изделия, инструкция необходима, потому что такие обозначения в разных моделях от разных производителей могут незначительно отличаться.

Как использовать приложения мультиметра DT-830B, DT-832B, DT-838, инструкция по эксплуатации

Чтобы использовать инструмент для записи на прием, вы должны сначала поторговаться с датчиком, а затем коснуться провода, розетки, переключателя и т. Д.Для этого на лицевой стороне мультиметра есть три специальных разъема. Если говорить об измерении в цветах, то этот вид измерения стоит использовать только при проведении манипуляций в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет разницы, как подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы проводите измерения напряжения, убедитесь, что вы не касаетесь оголенных участков зонда.Перед началом работы также очень важно проверить, подключены ли щупы к разъемам, которые находятся на лицевой стороне устройства. Всегда следует помнить, что неправильное использование мультиметров DT-832, 830, 838 и других моделей может спровоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкцию следует изучать обязательно, вне зависимости от количества знаний в этой области.

Правила работы с цифровым мультиметром

Инструкцию по эксплуатации, как пользоваться мультиметром DT, следует прочитать перед началом работы, особенно если у вас есть небольшой опыт измерений.Если после этого у вас не получится полноценно работать с устройством, то посмотрите видео на нашем сайте, где подробно будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как пользоваться мультиметром инструкция для чайников видео

Для того, чтобы измерить мультиметром напряжение ничего особенного не нужно. Никаких разных типов переключений в цепочке нет и так далее. Главное правило в этой ситуации - нужно постараться как можно точнее определить примерное значение, а также тип напряжения, которое вы собираетесь измерять.Итак, вставьте соответствующие щупы в розетку, а затем слегка постучите по клеммам розетки. При возникновении касания нужно успеть зафиксировать показания, которые показывает прибор.

Если вы все еще чайник, то изучение мультиметра DT832B, DT830, DT838 позволит каждому желающему измерить силу непрерывного тока. В этой ситуации очень важно правильно установить щупы. В противном случае начинает работать предохранитель, который затем требует немедленной замены, чтобы больше не произошло серьезных поломок и прочего.Стоит отметить, что током для измерения силы тока желательно работать не более 15 секунд. Предел для измерения должен быть установлен как минимум с минимальным запасом. После того, как щупы будут установлены, потребуется отключить цепь и подключить само устройство - обязательно последовательно.

Для того, чтобы можно было определить активное сопротивление конкретного элемента, необходимо сначала отключить его от цепи, а затем подключить мультиметр параллельно.Если вы неправильно выставите максимальное значение, то в этой ситуации цифровое устройство не повредит. Если это произойдет, вы увидите на экране несколько единиц и не более.

Видеоизображение мультиметра DT-830D. Инструкция на чайник

Чтобы можно было без проблем звонить в схему, установите переключатель на мультиметре в режим звонка, а затем аккуратно замкните щуп. Устройство должно издавать достаточно громкий звуковой сигнал, а затем отображать индикацию, которая будет максимально приближена к нулю.Подобная процедура обычно проводится для того, чтобы узнать, работает ли Тестер и использовать ли мультиметр. В той ситуации, когда тестовая цепочка представляет собой единое целое, устройство издаст определенный звуковой сигнал, а затем покажет на своем экране значение сопротивления. Если в цепи будет наблюдаться или другая поломка, то цифры будут отображаться на экране. В некоторых случаях могут отображаться только единицы и ничего больше. Некоторые, более современные модели могут показывать в случае нецепной целостности Специальная аббревиатура «О.L ".

Обязательно проверьте работу устройства. Для этого необходимо дополнительно подключить к розетке параллельно вольтметр. Тогда достаточно проверить показания, которые покажут вольтметр и мультиметр. Чтобы можно было проверить, насколько правильно измеряются силы тока, необходимо снять показания постоянной нагрузки прибора и даже дополнительно амперметра.

Если вы видите на экране единицу, это может означать только одно: лимит выставлен неверно, то нужно заново повторить всю процедуру проверки работы цифрового тестера.Иногда может загореться аккумулятор - это значит, что для нормального функционирования устройства потребуется его незамедлительная замена.

Как пользоваться мультиметром: инструкцию по применению DT-830B, DT-832, DT-838 для чайников, следует изучить перед тем, как приступить к применению прибора в работе. Если после того, как вы прочитали инструкцию по эксплуатации, у вас остались вопросы, вы можете посмотреть на нашем сайте видео, где вы сможете быстро получить ответы.

Выбрать мультиметр. Советы начинающему видео

Мультиметр

Digital DT только на первый взгляд может показаться очень сложным устройством, на самом деле все очень просто.Чтобы пользоваться им, необходимо иметь минимальные знания и быть максимально точными. Если соблюдать все пункты инструкции по эксплуатации, то такое устройство вы будете использовать долгие годы, и при этом не возникнет сбоев в его работе или устранении неисправностей.

% PDF-1.5 % 1 0 obj > / OCGs [77 0 R 96 0 R 116 0 R 131 0 R 161 0 R 183 0 R] >> / Страницы 2 0 R / Тип / Каталог >> эндобдж 92 0 объект > поток 2009-05-15T09: 51: 13 + 08: 002009-05-15T09: 36: 35 + 08: 002009-05-15T09: 51: 13 + 08: 00

  • 168256JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAAA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAACoAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8AnOq / lXq / lvTrS6Hn228q 6fZerHd3iLLYpeyzRLDFcX7m7SOa6JqzOacmpSmKqWm / lPrl7Jdahof5k / vdcRJkubCWeX1GtHkW 4njcXb + oFlueHA1jSu6luJCrMfI / kPzJpPmC41K685XOv6WJJIoLCeW4dYBG86CPkbh2d4hIqMZF YsVqfiCkKvQGuLdJo4HlRZ5QzRRFgHYJTkVXqQvIV + eKu + s2 / wBYFt6qfWSnqCDkOfAHjy49eNTS uKuguLe4QyQSpKgd4yyMGAeNzHItR3R1KsOxFMVUrjU9NtvrP1i7hh + pQi6vPUkVfRgPOkstSOCH 0n + JtvhPgcVROKuxVxIUFmNANyT0AxVQtr + xujS2uIpz6cc37t1f93LUxv8ACT8L8TxPQ02xVXxV 2KuxVDzalp0N5BYzXUMd7dcja2ryKssoQcn9NCeTcQKmg2xVEYq7FXYq7FXYq7FXj / lzRPy40L8o tTNn5ivNU8l6sJJpb63h + tPC1xQSMI7S3aRCCBzVk + A15AGuKpJcfl9 + SOtag / mEebWsHXUr6e7t 5p7eyYX5vmvrlbi3uYopUli9LiBIvIRopNQAcVTuXyr + U0V3r3mI + bV + r + Z1uNKvbpbu2ltIpZXk 1F0MnF4o + CK3wyHiVqGBLYqx7VvyS / K9HFq / neOK5hW0i9C + l02X07WW5NyESJo04evLMfTNKUKq AV2xVO38lflPYazrXl6782KNY1 + zvbOezlntEnht3Fu7RKyorIY0VWVHarqWah5khVh3n / lN + T0H mezR / wAwbW7s7Gyll062E1m1z6l29EmkuRyQqklyj2qKi0c8k35FlWT + TfJn5QaVo3mHTNO88pcW vmfTZbTUIZruxWWOAJO7yqnBHieJbuRnDLQftDbFVHR / y / 8AyZn0vUry283yfU / MVi + hOZ7qK2i / 0RleVILeRYlT0uH92q0RWamzYqlt1 + U35F3KyWd156M4ltSlrI19ZcYIzdR3bskyoqhpJLxdi1WV xQUpiqba95S / JHWvNGoTXHnAJqNuYptVKXduY40ihgsI0nuGRlR0MNYyXEiSOzIQTiqf6T + UnkHV J9J1fSNZa9XRI9Pso57KS0kjZtIJ4BnijPCQ8gGKFWUVC8eTVVULn / nGryRPLLKLy / hae / h2GX0X ii5SQLxVCUjVuNSz9ftsW74ql0X / ADiv5ShihWHXdWieC1uLJHV7cfursyeuCPR4 / ELiToNiQf2R irIdG / IXynpF5f3dneX6SX9jDYsBKgWJ4JEmjuokCBFmWeISg8ftlmNeRxVKbz / nGTybcXDSpqWo xII54oIOVu6ItxFLCSeUJeR1WcqruxYIsaV4ouKqGjf8406VZ + Y7fVrrW7qaHS5dOk0eKEehKq6b H6ardSAt65YADlxHFahaA0xV7PirsVdirsVdiry61j / LfR / yzvJNA0 / UNY8rzhLW4tYJZBI0bKqR yJ9fmtap6TRBJFb4o + BWq74qxuax / wCcc / NGq2CaraTW2vX2o3sNpZXZvI7g3gupLm5CtEzxcWnn LBkfg2yg9VxVS1xv + cb4dGvLP6tNeWl7dnW54bNbsFrmS0l + NJHMSFhC8tIVYsCG + GqNxVVtb1z / AJxj1Cee81K + Jk0oTWlzLTU4 / SV7eO0lgcqo / v7e19IA7yLy48qtiqL8wad + Q195na5lsLjWda82 fVIJlsxdtFLDetbyJI78o7dUCrDJJ8XMIRt8QBVSvTLj / nHK5eO4lN / pl3NqIEc94 + pW81xe6vbx + pJ6ob4vXij4yPypux2Dgsqu1Kz / AOcYIbweWr28ks57QXlt9WaXU4E / dT3IuyZPhjf45rmLnyNQ WRT2Cqxbr / nGe / hstDt9VmbTLC7mtxYxjUTbm81CZWCzTGM0rNaGRB6gWql + gqFVy2 // ADjL5tnv JYlk1G1XT77Ur28rfi2gt7W6imuEHqFaP610ZeEalhzZtua8lV1ncf8AOOE8U2opPfKl7A / CUNqz 8ba3uvT / AHJi5 + gqsgHpjiyp9pQCcVZR5E81 / k / o8er2 / lWe4Sy0v6tFqAC3sqfWKRabBDHBIHmk nIt4UXhGedV4lixxVFD8 / wDyAI7O5c3q6dfyXi2upC2aS3aGwkMUtzyjLn0eQNGpWgLMAoJxVNE / OX8tJNC / T0OtpNpIuJbRrqKG4kCywKGl5KkbMqIpDGQjhQg13GKqUf51 / l09 / d2Z1CVGs5biGSdr W59Bns1DXAWVYyn7snj8RFW2WtRVVVbefnX5CsbA6lfXFzaaYtzc2jX01rMsYa1RHZ6ceZR / VVY2C / GxoMVQ835 / flakM8kWqTXHowXFyojsrwJLHaoXkMU0kSQMOgDepxqQK7jFVWP8APP8ALSefTra0 1KS5utVltorG3W1uY2f63cRW8b1mjiULWdX3NTH8ShhSqrh + en5anVZtNXUZWlhlNr6qWl06PeCR 4 / qkXCNmknLRngir8f7HKhoqh77 / AJyA / LC3NsINRkvxeW1zd2htIJJPUW0mEMirULUlg7A / ZCoz MwWhKqYa9 + c35d6HNqNvqGpOl3pgY3VsttclqJUEq3p8GTlRDJy4BiFLAkYqzGzuoru0guogwiuI 1ljDqUbi6hhyU7g0PQ4qxDzXL5C / L7ybqOq3Gioujo0X1uy0 + 1jdpXeYLH + 7 + BDR5OrEU + 7FWB3H 5w / kpZyvqw8uStdaZcTmKaKztfrAuKgt6KGVZC0jPXYfD1k4fCSqs0780fyb8zeYbPRdO8qevdah M1g815Z29rH9XuGM0zLzJklVppmJRUqWLMaA8iqxm682 / lDF5zvJ18hLFDp9w1hfSTM9tWGQSzT3 500xcHWCC1kdpD8a8ol / a + BVmWl / ml + WDxyavceVJbPWNKgsoyI7OCQwpLT6vEbpSsNsI + IH + kvC KgBeVBirOfL3lr8ttZ0bTtX0zQ7A2dx6Wo2v + jRK0crKHVmUD4JUrRh2B2xVNJfJPk + W6 + ty6JYy XPx / vXt42Y + rObp6kr + 1O7SH / KJPc4qop + XvkVHkkTy / p6vLPFdysLaIFp4C7RSh5d2QyvxPapxV dZeQfJNj6n1PQrG39a2ksZRHbxrytpn9SSE0h3Hbdl7 / AEYqltt + UX5cW2qDUoNDt45RaNYLbgH6 ssDyGVlW2r6ILOxJYLU4qmFn + XvkSys7uys / L + n29pf0F7BFbRIkvE8l5gLvxIBXwoKdMVXyeRPJ UlvBbPoNg1tbJcRW8h2aL0447wk3KKnHiFlLEuO + KufyF5IexWwfQdPexSc3aWrW0TRCdhxMgQrx 5cdvlt0xVL4 / yl / LWO8iu4 / LdgksUMtsqiFPT9Oc / vOUdODM2 / xEV3O ++ Ko9vIHkhrJLFtCsWs43 MkcBgjKK5iWHkopsfTRVqPAeGKrB + XXkIQLbjy7pwgWKS3WIWsIQQy09SMLxoEbiKr02xVqP8ufI Md5bXsfl3Tku7P0fqk620QeL6tx9DgQvw + lwXhTpTbFW5fy68hSmcyeXtPc3MpuJ2a2iJaYq6 + qT x + 3xlYcuu + KqTflh + XLSGQ + WdM5mvxC0hFKkE0ou1So6Yqi7 / wAj + TdQmea / 0SxupZHErvNbxuWc FiGJZTU1kY / TiqcQQQ28EcECCOGFVjijUUVVUUVQPADFV0kaSIySKHRhRlYVBB7EHFVM2lqa1hjP IMp + EbhvtDp0NN8Vb + rW / Pn6Sc615cRWtONa / IUxVtoIHYs0asxBBJUE0YAMPpoK4qhJNC0WSC4g ksLd4LuUXF1E0aFZZVYOJJARRmDIDU + GKo1VVRRQFHgNhvvireKuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KvEtEuP + cjrj0ob9XhtkuJRe3bDTo7sx3EaRQi2QRyQlbaYvKxkUEpt8R2Kqtqdl + e9 ppkc1trOp3dzJFpxnjEGiF0klima / EYFqg / dSpEq8q / Cx + 11CqM0O2 / Ph7q4Go6i8VvNexrD6lvp 7mKwmmnWR1aJYv30McURUMHX4qnnXiiqXaze / wDORZvNXitYXg0 + G5u / 0Zc2yafJcSWz6pELeiTB 05R2KyU5LuGq3xjZVcb3 / nIkWicraQs93DNb + mdO9c2pRojb3ZdPSiblD6sjRI / 94ArACiqq8s // ADkBdXWkz24extIig1SCWPT2aUounxS7D1PgeRryReDoeI / 1EZVJdMvv + cnQsMbxTzJNHZfWri8j 0uOSGYTs936SQqitG0KqnxgkcqjfFUbpB / 5yMmgijubi4WKdE9e5li0uO8glEN0zemqxGBo2kWFT ySo2p1air2Dy9DqUGh3EeqXEl3qQgQ3k8whWRpSKvUQJFFsTT4VGKphirsVdirsVdirsVdirsVdi rsVdirsVYHqHlrz0 / k3WNHh2CSTUbi7lnsdR + uyQ3HoSXplEPqxxVhpbgJ + 76V4rxpyxVjuj + Ufz 6F3dJq / mO1fTxpk1pp0drI6tHdS2gjWWSSSJpZeE6hg7vyrU9NsVRHl3y3 + fNhcaNHd + YrW502GS 4bVY7rhcXDpJAhiQTrbwlvTn50NFNKVqPhCqlp + g / wDOQ8F1NJeeZLW5tY2s3giEdoXkCr / pkbUt IBxdj8HxKdh8Q3JVUvJdl / zkVc2d9da9qdtai50u6j0yxuorU3NvqPqkW0sz2sYiccNzQUpQcK1O KoI + UP8AnJe6 / Ry6h5qsDBZ3MU9x9VpbTzp6btIkjx24QhXcRheHFgAx3xVMtK8q / nsbHXhqvmGF rjUbK4jsRHMtYLxUtltpYnS0hESsRccgFIA9M0L82ZVdqvlH88dQsLKI + ZY7W7g1VZpbm1lSI / UQ 0LEFRaem + 8cnCJ0OzAOziuKrbny9 / wA5C3flfzBZ3Ov6emqXrxLpE1mBbm3haKRJlE3ouwPMxty4 89n4FSUIVS678tf85QzSXqjzNpRiLSvp3poIODCVHg58bd2dQoK8CaFa8 + XTFU40fy1 + ekfm60l1 rzJb33lq11CaURRLFbzSWYiZIROIrdPVYlgSoKKGBPxDjxVSa7 / Kz837fXdWt9B83XUOh4iotlf6 lqF1e3MIRLeUcYDxQN9YglQkMKxyb8qccVZDZ / ll5gmnhfUNZ1K3jkuLyW6S11vVGKR3EKLAkXOX ifSkDEchQYqo + b / Lf54 / Xo4 / J3mSG20uMxxKt8IJpfRit4k5s0lrK7yyTeqzM0nZdvtDFUuitP8A nIyXzE9rHqEMGm2VzYFr66SzeG7tBHS7EaxQiZZGfd68R / JxGKshl0D8xnu9Qu479 + ctvrVpDbvd GKEPdXkDaZcwhI5uDQWaurch9sbD4mbFUs8oeSPza0pLoXnmBbgLp90dJS6ubm8KajcBY4PrTyis sUEcCMabGSSQqoHHFVuo + U / zu1DylJbP5hih259TWS2lWUJHDp6wtHHze0t7Npp1kdZZFoI3ZKcf TJjZVM / Jvl / 8zNI1i2 / TGo / pWyC3MNw73DlBbxi1hsnCupZrhlgmmlOw5SEVO1FXomKuxV5hbflj eWPk3UtCvNR0yGPUdSivY40tXjspJDNFS0mt2npJFOsSxuoYM5JZizM3JVBH8tdds722sT56bT5J 2gOl6Zby3VutLWOs0UFubxlMXAN8CrQLu3IiuKpZrP5a + ZdJeR9S / Na4s7K6t5Le3tNRuZoowUkM xZZRdwXDGOKpJ9XkejNw + HFVF / JGkvqGj3th + ZVrY31poumWttNb3XJpI4Z0ha4VWuirxXIPpLyD DmwPxMFoqim8k6xfaBa6Fa / m1Odd05Dbz30N2WmZ3v2oJo1nqWDUgBb4qrxruVxVEah + T3mE2ktm nnmay13UNRu7 + 31BDMt0yS2UFqyIWuCeQS2qSBxQOeCrxXFV + iflPraatrUOred216 + ubOKF4bj1 XntkaaKWNzCblokSRraQLxiXep5HcYql8X5L + fbmyvtNl / Mu71IfUm0y + ile5ek0s63XKVUuQyv9 WdFpUEq29UNCqyZfyo19NevL2LzTcRabetMZtPX1 + J9WxW0 + z6 / ph5157ptxUJxPJiqk / l / 8nfM / lqfQSnn65ttOstQNzdaaDKsF3JPcSStB + / nlPF0cR8BsWrJTnirV9 + UhuHmHk3VLWbQI2gmh0e7u bi7tvrheCS4 + sPymeSKW1gjX0mO4d + zDFUNa / lZ + Z8tosNn53pYSIdPvLdZ5rmGOFbUWVysNQtJI phKy7qQwAJBGyqJn / LHU7zy5pWmaB5jii10Ol9q3mCC6uHmltjYXljY3MUayEoZhICWR1UlWI5Ux VFeWvyu826V5k0e61TzzJqt7YQXAlgm + sCa7hkVEZ3BumoscgjoqKEqAzBpGLYqlK / lD5wbyvqMF / wDmTPexSwS2c95NNeegircO1wJP9MpyRgYyeQIVeDbcgVUx1j8o9R1O81DzDofnafShqMatFfWT MFWAWENsw5ib02RnthJyp8FfhIPxYq7Vvyc8y6vFHdW / nOX15NIsLQX6iYmW7snEiXp9O4RGLVLK wHME7P1qq7y5 + U / nGHzBpGt3HnybV7fSCIJImNw5uPRMUM8ckhunCnnbsXCqC0m0vNRxxVBD8lPO C3s9jH + Y15DaTTxXQ0iNp1UWiySCVOP1n1OMvqfEQ3EttSgAxVFX35ReZbm6Eei + e59LuLW2WC / s 7RpgGk / RkNnBJLxnElQ8BlUsa79aipVT78s / Jd / 5U1rU4tZ81t5j1i9sbBeF07m7WGza4HrMkksp CPJcFRxVR8NSWdmYqpp + atp5RufKTJ5rv203SUurWU3SfbEscytGqfBIeTsOPwio6jfFXnl / + Xv5 L3Ok6PdzeaY5bXy1aXV7BNBLZuVgv5GC3PpxRH0o4JpKxGNVVWAPUYqibXRfyO0LywfJs3mu3ujq OoLeWNzcXVveXcF3ctFJA8bFZVTkyLJV14vVidicVWXv5dflN5nJsZfO0d811dQ6zNBbXmnB5b8M kP1seigcCRaRcF + DeoHP4sVam8vflKPy1XSrHzXbRaZJPaz6jrcrwyXghv5jcRLM1F9h2ZJeSmZe I3JGKofTPym / Kby3DHdDzqsI0nUbcLdXN1p1Ib235NHbSs6UNFrwhkrwpVADviqZeafI / wCT + v63 d6jqPm + OPU9U4pNx1G1 + Jri2CWHpxPyRHiSstuyKGJPL4tqKqC + Sfydi0RbcedbdLG41eTV0uRfa eOc5toUZVfjx5iFEcyj97Vi / L48VSqH8pfyPia6DebQDY8dTv7kXFjDDEt9b / V7JzLHFHFGsdTNb AMCjNyX7Qqqi / LX5Z / k5oOq6O1j5s / SF3Hfpb6fBJcWl9I17Bci7aNSI5JYyOX71UKgVDmjUOKoe D8rfyLaKCG18526f6faXKm1v9PhaWaGsdtG3oqnM7Nw / aLVO5riqF17yJ + Q + pXl5fXHm + WGPXXvL f1Y5kFpz / Ssd7MVf0zDxjublIwWPGhHUg4qm + sfk7 + U + p2emXT + bpLe28u2C6MlxBe2kcSppqztI 01F9MzIt23q8v2a8h8RJVSrSPyo / JNJLS + tvOxli0WeCZLprqyERNsqzKqzmMK8SxqDxViqHkdmL YqyS + / L38p7K41me980Q2g8z2d5IyT3Vkim31W79czR81q8QlcLECTHXsWYnFUr038vPyX0HzpcA + apbXU7G0uba5065uYre2WOawiW5ZVZI4STHKtxLSvxnk3TFVkn5QflLpZa5fzBqDrZRWF7DFCwu I1ivXlhhNnDFDIpa7lhPAQLzVkT0 + O1VVg / Lf8mvMPmDV7kazerLNbXk97FdRNb2iRXNwNTldHuo EiLW5vELAMTGCvOhxVdpHkX8h2W2ks / NUEMbXY1GxilntLc82UJE8KSRxsVHJfTdR1pQ4qq + Rfyz / KTT9R0S50rzlJd3WkyNcWdpJc2kU3 + 5JAiq8KxxTL6jy8kqA1WoNqDFWf8A5f8A5VaB5Juby606 ee5nvYILaR7gQjils8zrwEUcQUuZ / wB5 / MRyPxVJVT / zN5Y0bzNpEmk6xC09jK6SOiu8Z5ROHX4k Kt1G +++ Ksci / JX8uIL2 / voNLMN5qUU0F3cJPOJGW4ufrUhDc6qxm3BHToNsVQ3 / Khvyy9Zpjp0xa Q2plBvLoh2so / Thjcep8SBeqnY4qr6L + S / kXQ7nSJNItGtYNGupr63tuXqK1xNCYebNJzcBVYkKp A5UJrxGKro / yY / L + LTZdOisp47WWO3iCpd3IMaWhUxCI + p + 7 + wvLj9rvXFV9t + TX5dWwnW30r0hc X / 6VlCzTCt16UsPOvPpwuZPh6fF7CiqWt / zj1 + UpKf7hfhQ2jcPrE / FvqERhg5gv8XFDvXr3xVdB / wA4 + / lVCOK6TIyejNB6bXVyycbmJYZTwMnEM0caLUD9kU6Yqi / + VJ / l1 + ir3SfqEv6Pv4LS1uLc XNwFMNiQYUUB / hFVq1Ptd8VROn / lJ5H0 ++ sL61tJkudOkaW2c3Nw1Wdg5MgZyJPiAb4q74qlkn / O P / 5UvNFP + hyksIsxG6XE6sP0fCILepD1PFFWtepAY774qmC / k75BFhbWBsZHt7RLmKDnc3DMqXnp esvMvyIP1eMCp2ptirrP8m / y4s9Gl0a10dIdOlvv0n6MckqFLrh6YeNlYMlE + EAGlMVSxP8AnHr8 qV02PTTpLvZRvLJ6D3NwytJOvFncF6MV + 0lfsncYqmlz + T / 5f3MdpFLpp9Kys49PtoxNMFWGFHjj PEPT1FSV19T7VGIrTFXa3 + T35ea3JdSanpYuTesj3AaWXizxW6WsbceVKpFEtPcV64qqS / lR5NdL aOOG5t47OytNPt0t7u4hCxafI8tm37t1 / eQSSsyP9rfFXW / 5U + S4Pr3 + jTzLqEEltOs91cygLNHH FM6c5G4ySrBHykHxkjriqUal + QP5cX91aXMltcpLbR / V5GW6mJntyjI0MxZmLK / qHkep3FaE4qvT 8ifIEOt2usWkE9vc20kUp4zyMXa2t2t7f43LOnpK5ZeDL8VK9MVeh5q8ktP + cjfLEi2iXVjNZ3N9 eW9rbQTSRoWjuuapP + 84EoHTixUEb1BNGoqmqfmxqnC2ml8syx29xd39l6n1uBir6U063R4gdF + q Scf5tvHFUutvz7jnn0u3Hl28E + ruiWsZLKT6rxoh + OJdqyVJ6UU0J6YqmuqfnPommeUL3zXe2Nza 6ba3a6fHHcenDNLco / p3Uaq7Bf8AR5EkRvi + JkYLX4SyqEk / PXQ5NXOjadp895qZnmghi5pEkix3 ttZRzJI2xile6PFv8hwcVRWofnHZ2o0f0tIup21SG4nmUb / V / qcy286uY1kU8ZCfiqFNK8t8VW6l + c + mWN5Dbfou5lDtD68ysgjijmt7e45u5PFdrsAcyqnifiG1VUPZfnbb3PkZvNzaJdQ2jSWcdtAx bnJ9dKhWBMYqEDgkoG9sVQbfn / a + i88fl + 8MEUFrPLI5Khfrscbx / EEZKfv16sCRvTFU2k / ObSLf ynq / mK + sJ7JNJ9FWtrho4mlkuJDFCEdyqhJGAZXag4ENsMVavvzm0 + HSJ9cstLnvdDQxRW18ksKm eeURMESHkZivGb7QUnY7UoSqla / 85DaEmpDSbvSrq31YyQqLQkAmOa3muBL8YjaiiEKwK1BdfHFV S2 / P3SmjtDeaNeWkuoemLFXBCyPLLFEkZeRYuLN6zMu3EhGo1cVZt5N8y3fmHT7i9n01tNEF3dWQ jaVJiz2VxJazGqdAJYWA8RviqfYq7FXYq7FXYq7FXYq8VsPzB / JKxtpJ4fK89laaiXsJpv0WD6sU y2kkyFY + cjQj63FUBeLUPDltVVklz + Zf5MxaXeXf1q1ntNK1GaznSK2kcrqF8JWmRV9Pdp + cvNx8 Jq3JuuKqXljV / wAlJ7i30fR7G3guL2bhHbNYTRqZ7UrPx9VovSrG8SlSHoWX4SSMVVYPOmny6jot ja + T54Zbie7uvq16bKzureeX1TNIkDynnJMJZGchhUP1PI0VQXPyg9hf2V95Ajf9GGeKy0zTlsL6 aS2S6t + VEhkX0X9VkkeJjtwryJGKo64 / NL8mNB1e40aS8gstQ0C2ktp4UsrkLa2qBGdOaQmMRVVA KNxLUUVagxVJJPPH / ONNrLa6U / 6NintbiKe3sjp8wkguLoqilo / Q5RPWJFcNThRA9PhxVM / L3m38 jrbSr5tDjggsdPlspruCLTrpGSaQerZskBgEjMFXmvBTxG + wxVLL7zb + Qmn2mneY7fSY7yG6v4NM t7iy02R3jnZY5YmMRRh5COWN0KqSyleAaoxVPLLzX + T / AJg8wDWNLS11jXLO9ttNlvoYQ0sE06P6 JLyBKqFVxyStNx1BxVILjzN + UrP6kvkmQ299bu5vfqdiI302GRQbs / vxJ6XJV + Hj6vwj4KUxVfc + cv8AnH / RPME + lXGnW1pNp6yo1 + bAtFzFzFazQxuqNJIRNxViqlAVILVU4q6w8 / f8496eY7GG3t7K 2uUW8tmk06dY5RAWnqFaLmhi + qBxzVa0UrXFWXD8w / JOm3OhafYq7Q + Zzd3emy2kP7lzSS7nmf7L D1TzfnxoSeRNN8VSo / 8AOQP5bNZx3FvdXNzK6u72sdtKJI0iDeo7tIEi4K6NHzDlS4KqSQaKqt5 + fv5W2lzbW8uqSiW5ia5ANndpwtkV2ad / UiT93SPqKkgggcTXFW5vz4 / LQ6ReapYahLqcFgLVriO0 t5i4F7 / cn96sS7 / tfF8P7VMVVLT88fy5vdTtdLsr6e41G6Z0NqtpcrJEY4ZppPVEkaUKfVnVwKlW + 0BuQqpaD + fP5Z6xPp1ouoyWOo6rMsGn6fewSwzStIWWMr8LJxZkKhuVOXwmjbYqsm / P78t4I4RN dXaXs8z28WnfUrl7hpI2VWCqiMr / AAyBxxY8l + zXpirtP / 5yD / KW + h9SPW + DRosl3E9tc8rYH0gf rBWNkiCvcJGWZuPM8a12xVh9r + bv5RXsFw7eVCNN0797au0ViCJI3itXV0eVFgcKsLLzb4k478qL iqlb / mp + T2pX0ehaZ5SiurTU9R0kOZILeKI3eoSRL6kqnkOdulyKqKyM3McQqu4VVPI / nf8AKDT9 bhtbTy9c2es6vql / KXot9FDdW8SvI6TGRvSV45BxVVHE1DKuKu1T / nIT8rrjULgT6Dqf6Zjto5kW dIYQ6yRq0I5xzyEg + sgJRWKg8qcVYhVXtP8AnIn8qLC2utUttM1DlbSSWcjRrBK7sDGaW / K5rKkn JWqg2Aq / h5aqqYvfyh84J5m8xp5The5tUlspZJmS2uruO / KQ3UjpFyeJkJADOPUWtfg57qpM35lf lVE + nS69 + XcEFs + kQ6wLi3S0vHgiZIRbD06RSHkt2q8wKg024hmRVO9Q / M78lLa2023byjPcf4ss 7SeKzXTrceoqXh2S0gnaWSOJXV1bgC / EAV5biqqL0T8wfyj1W6t9Eg8oSQ / U4v07Hbva6eVgWytI + Fz6UU8jq6QiKOOicj8Ph5QSFUol / MHyFJpdyLD8voZtEu7y2tlXnZRtcXMdveTfYhM0X7o2RRH9 WjM5NQN2VR2lefPyR1FL6 + s / J8vq6Vd2s8obTbeN / WvkaUTRhnAfh6DFqHciqB6glVIr / wDOb8h9 SaaZPJr3eq6pbyXLC5tbOAyh2v3qTTGVmjbnCHbb4tuPJiFKqJ8pedPyO17T / LmnW / lKawub + JbD S5hHbiSFJpvq7yRXYlWan1lnFQBKaM / DjU4qmOlfmb + Vi6Jb3kPlV0j8vTxQFJkhJtVu7Oa6L2sk 7hnTjA0e / DkT8O2Ktp56 / JB9LvdQTydVNEREMC2lgZON7IyuI + M5TiXlZiWYLIDyjLrviqBn8 / 8A / OP9q0Kf4Pghv5YrmNILi1sIFjS34tKJpWlMaR1mYVqeZVlXk3FWVTi68zflnb + RItctvJto / wCk JorHU9GkFpHLGbNZpE9V / jjZY2tW4MWoetaimKpTq / 5q / kh5c8 / apZHyfTU9IaafUdUtrO1L + uZ4 oS8XFuThjcyGRmKsOJHFuWKor / lY35M6bBoer2vlFVtzFey2c8NtZ + vbLpPpXLMvGQoUVL1pfhl5 KwI4 + psqqS235qfkTPqmovd + SYIUtIjfwXRhsTJLHMrmR3WR41SRiqqIw7SfEeSoFk4qob / lcP5A nTJVfyfc2MF1Dxpp9vbBntFkhf0J5IJlWP1Gi / eQs / 7B57kVVZTa / m7 + YcOj2rXv5fvNqF / JaIiQ JdRRxi8jZ5Wmja3lI9CWM8xz3BB2OKplffmP53sdY08J5M / SOnTadYahdm0iuFnF1euIpBEXi4Vi eWrK / FuPJmK0oVW3 / NfzTHpfl3WE8i3MY1O31Sa / 0srM1zbT2jxLDwkigch20MjUdFLKKrUrxdVj kH5xedpr4ateflbNLHEVt7COOOb67GsqW / rsZZbdE9MFmUU4lzxWgALYqynTPzP1i90PXruTySUv 9Gsbe + OmRT + q0rajGswtm / 0dJI5kX / ehWj + Ej9oEHFUst / zl87xadJc3P5cXkt3K91LBBAtwjSQp cPFBGwe2bjOyx82DEKY1Lg8isRVRnlz80vN + t + ZTYN5PlsdNM14sF9c290rSWttFI1txDRIAXliV jyK7OiqrHkwVVfKn5qeZtTm020v / ACLdWztpM97LfIsqW8c9uWAto0mgSRfUMS + 6kqKMKMVUo1P8 9PNthrM2jJ + Xt1FqTWqyWc4eWWOZvSjLiNVto2kWFpVLAsnwK3RqKVUa35y + Zo4LsL + Xt7JJZ3F7 bwxIJ09dbKNTHLHW14oshZl + MjjT4TIdsVT3yH571 / zLqOp2955dk8thLOxl0761BPIxuZknaVZ2 4QR / uVSKiK / Rt2DNxRVLND89 + cI7bU4tb8p / W7yw0y51GGWytJ7SOdrb4orRYpRdfFKahCJWbkD + 7AAZlWP6n + Z2s3vmFbG6 / LNU1 / RWv30i8uC10Ea1jXlNahLZHKOzDctHUcSpLHiFUXD + efmh9O1C 6X8s9REtoqyJa / v1aciZIVZC1mq0SNuTcviBFApWrBVN9b / MfzlpfmK9s4fJcl / osFmbhBCk63Lu LWGWKIUhkt2PrM8VA9RSu3GjqqOo / ml5ngttJ1I + R5pY9S0qa + uLEpO1xb3MHqSpE0sdvKhVygpy VWqwYA7jFUnsPzj8 + fXXlvPy3mMN4 + nQosCzrLDHdrO8guZJLeknoVAIRaDmd6tQKsls / wAydR1H SvNZj8uR2 / mPRbCW6tbNWa9S6vILdbgwgxxQuxjM1srKeL8m40HGuKpbefnH5pgSf0 / y5v5vq / 1j 01BmUPwjMhoTacRQ / DMa8akemZd6Kq3lH81fMmvazb2d3 + XN7o9lNO8U17dkgoCqAP6f1cbn1vi5 Mvw7gtuMVSqP83fPdpFetqH5cT34S / NpafUI54z6IWD1nlW4h / meispo7DjQcebKpvp / mf8AP + ch Lny1YW0nF2FVDRMy3DKF9QXvJawhaH0zUnl0HBlUAnm // nJk6byfydpIvPQadmEzFQwZo1hEX1jk X + h2PtgcWA6g4qyPzDrv5xw3Yj0XQ7OSH6hFMXmUSL9cNDLFyW8hI7qBwI / a5n7OKoDzPq3562nm S6n8v6XbX2kR2zvb2FwIQrzPHZqieuJ45AyTNcNUrx4gj9pGVVq / 1388IbLRL6z0C1e / udNu5Nc0 5BG0K36KDbUka4hkWoSlKtWvEkGjBVQ0PzL + ft15j0dNW8u29lo5WNdaeIRFVLiEO8dbuSR6SGQA ALwX4j6pouKphdeY / wA6hfypa + XbV7WO7vFTmFHO2hANuBL9cBDTCoEhi + 0aGNQtWVX + V9d / O278 0TWvmHQdO03QoY / US6t2ad5W9IfulY3C0Pqn7XClBSn7WKpDb + af + cjLjR7ia58sWNpqAg4QJHGj ussk5 / eKGvijBIACUJFX70FCqm / m / wA0fnHpJsI9E0KDUVls7YTzSR + qxvZCRMp9K4t1QKQvVQlG Lc / h9NlVXy35h / O268ymHXfLthY6CL6aEywuZJTacWMMwkM9KhgOX7r4q9FxVIItf / 5yVsY70jQr LVy + ocbRbn0rYxWiLCGIME7BxI7OE5Cq0LtVSFVVPfNXmT86LTzI8Hl / y1a32kJeW0UdzLxBNm8Y a4kEv1uNuYcEU9EBaD7ddlV35d + Zvzov9YMHnfyxaaZprWwMd3ZSBmFyHNeaNNLSNkBpSrAgV + 1R VWN32vf85HaE + o3MWlQa7aNdPNElwIAbeyWS4ASFbUwSSN6aRtxYOenxMz0RVF23mv8A5yEEsMr + WraS3uTdvKroiGGOK1T6oUjF0GDTT1LxSO1KlQ4A5Yqj4tc / Pa90nWln0S102 + hk0o6NJA0bPLFL Mn6RDpJLNGrJFyI326AsfixVEeXNZ / OxdQFpq2gae1mumXErX8bCB5tSjldYVZBLKqLMioW8K15f s4qkdp5o / wCck7oae9z5asbJ4pXlv44wjxzRpbzn0avd805yCHg435Nv8KMJFW4 / On / OR50 + 5Z / J lit6N7SpX0yF9XkJFF4zcqejxAb4vj3G2KqF95l / 5yZFnqNvbeXLRWe3uWsL79y9zHO1y6wIYvrI gakRQAk0A + NuX2CqgrvyR / zk9NpWk6ZF5stoYbeCOLULgTJ9ad0NC / r / AFP1G6Ag1qy7PVquyqay aL / zkfbx3kreYbeUmUx6VbW9vaSlElkhRGu3lhhLpFCZGJQq3MdHU8cVTDzb5V / PDUdcul03zJb2 / l1HMlhHEfqt6T6TkJLKsMi8RJJxpQ7KrHeuKou00L86bTS / Ktmmt21xNY30Z8xXNwY3kudPX0 + c fL6vvJT1AGXi32asTyOKoO70L / nIQXUDWfmSwNukl3JLHNDCS6mBDaxErbLSMThlanx8T9onoqjJ 9E / PNtH0eFfMVkmqKLga1dxQxKhLMohMUclvKGAiDfy0kPI80HDFVK20f8 + 1ttYW513T5ZJYLAaS Y4445I5UCfXjzNvIgMlh5l4nWtKKo6KpZc + Q / wA70hsJ7PzVTVIn1W5vS1wxtXnmmZ9PjELwSD0B GER0 / YHLjvRgqjJ9G / 5yJ / wpDDHr + lnzKmpyyTXKxJHC + ntHSOEcoJQCslSDw5ceNTWuKpdB5c / 5 ye + qM0nmnTheHlGqGG3aIILQhZKLZo3qm5o32uFO3bFVTzTpn / OQNvFbzaLqqzX9xp9nFeiBLVoE urWGaS6eNLlFEbTyiONWAYUYkqOC4qyjyXYfm7a6 / cSea9Rsr7Q5LW2jtoIQqzRTrF + / kZ0hhEha RTUUC7gqFpxxVneKuxV2KuxV2KuxV2KuxV2KvH5fyDu7P6w3lXzC3ld7l7z1P0XAbdWjuri9njRk ikRKwrdW8aPx5KsNE4g0CqY6z + WGsy3vlrUh5skt9c02xi0ia / lMoe8Whe4oqTxr6kxRX6MfgFa0 xVT8q / lx5y0nVgl / + YV5qrx6VcWslhKzlvUuZ5WhvGVpXaqV4q3X4aAgbBVB / wDKmfPpuNUc / mJq iQXNuItNjSa7rbSqgj9Us9y / Mla1r + 18f2twqp2fkrX / AChpmqDX / Pv1DTbjSriwtdYu7kW6DVb + R3N8yOyUmj24 / viWNaccVauPyf8AzBvZmu9M / NHU4tOn9B7KKMvMggjcvGBK0rtJVCCzliZejEjF Ud5T / K7zFoXmT1L / AM7T3wvba8afTGaZWuXZIoWuyjzvV0JTkwFEqqpxUgYq62 / KnXdN8mappGpe bnmtpLfT1t7i4a5SK2 / R8iyvJya55xhggQek8dAAxJf4sVRPl38vfNCaVq31rz / e6za6wunta3od k9GO1Km4aCSCVSn1lAVJjZfHc4qxbTfyf / MDU + Vx / wArLn1jRZvqd5p1 / wCpLOrywX5u2AjjmWDg fTjKupLKfhUqikOqmMX5Mfmcul21ofzM1EXEJRnvB9YaVwszSCM + pcOhRVIqSvN / ss3CihVNP + VT + covKDaPaecbi31eXVk1S51tRcCWZFgWJonpccjzZA7Dlw / ZCBaUVWeS / wAvNXtvMem6jceeJPMk Ggcre4tJZJZmS7Ns8FwWLXEoV3llLlZASgAROK1BVU7D8m / NNv5M1Ly7cebp71rg6Q2mzyC4RbU6 S8MjiIRzq8QmMA / unUr9qpOKoaP8lfPtvFIll + Yl / bSGW5njkjSQAvd3b3EnqQ + sYT8Ez0IQNzbl XiqriqZR / lx5o07yjqugSefLx9S1uSNNP1e6ln + sRSrcSzssJ + sBwz2oWPjEyj4C3HcjFVOT8tfO 1t5K8w6deef7pLzUJIbiHXZGnjaxhgCGf02 + sL6asqN0YAdTWpxVHa9 + XHm3VtR0vUbLzrfaeLT6 h68Ns8vo3CW3M3HKMS + mfrBdTUqelDUYqxE / kv5qvvqmjap + YsmqtYLcTtaztcNcNO6RqjyEXfqc YVZOlP7xugbFWW695JfUfzAttY1DzSP0ZYXtneR + XZHcIs3piK1Ur6wjB9dHkiPp8nZ2DcuEfFVj sX5D + cLOO9XR / Pt7pbX2ofXpvqwmoyosKRoVknkAP7pmcqBzqEPwKAFWLWf5Tfktr0c17B57L6Xq sEdnZr9Yt7acy2003qHkyxO6y + nWReH711aZizEMqqZS / kl + StrK + vr5rZIJbSSRZEubKb1Ygeryg ThjFI87kB1jf4mJBpU4qjdE0T8jjpenatpXmVZYfLWq2uozXNuY / Ua4uliit45Yki5iNuapGqqAg LIvHjRVUJpX5OfkZMb3VYfNKX31 + KTVFmubuznMFsROkk6 + sjMsfqT1kL / DzQcuhGKp3ozfkromj 3Pli2842ckGrFHluFnszR7UeozPcQosSfBEq8XNFAAUCu6qm35bflDqdjJ5dHmmO5lvLq4eGKO9s zcC4u7dUKxrGAxkMMfJjTm9WLE1xVitn + SX5NJZRRXH5gRvJpsl1dCeK909KQS3iKjTcg5LxyRRx GYkEsAuwCoFUZL5M / I7Sdel0q685TTapqVlJ5f8AqqvDKii4kkNZfQgMfqq8TNK85J5 / HIasKqpv 5Y / LX8nP8W2J0bzO1 / fwQSyQ6dBdQSW0kV7ZC3k + CJfTJmSJ52HVzyc1XFUgl / KP8nprC + sW1 / W5 rbyk0tpdrDb3BMRuQbf0UaG15XHB0NfTL7VDfCcVRetWf5U + bfKdn5ZTzrchdHt7zTdN1V4JFghE cEQ5XFzJEsQMfoqDKJU5qZIg1GYYqttvy3 / Iyw1Qaonmya8mS3 / ScTQTx3Nukemgwu8CwRvEhjeT 93HH8SUKxjiCAqlmr + UvyA1C / wBZD + Y9Wtr / AFO4udUvre2tLmKdRdXcMiq8aWYlZYpYyYBJUhXZ hVd8VZZN + VH5c / mB5iuNesPMN9NN + 7upVtxGnETo8CgzSQesWpC44s5KjagBGKo22 / 5xq8pQaHrO j / pbUnt9cgsba7Znh + GPTypjEaiLgtQgWtKgd674qmOl / kJ5Y07UdOv4r66abT57m6qVtgZJruMx ySMywhlYrSvClaCvQYqkVz / zi35QeV1ttSvLezuBALuECEtW1gMKGB + H7ksWLOyip7EYqr3H / OMX k + c6pz1XUv8ActNcXF1RoFNbgglEIiBjTb94E4 + psGJAACqZaj / zj35Qv7l7ma8vPrD2C6b9YrAZ wgtI7Jn9cxeqXeGEBqtTdtviOKqV5 / zjr5Su4IIZdRv6QaZbaUkgah2fTtJRKj + q0ZfelChPCn7O KqL / APONXkySV5JdQ1GRHhERtWkiNsroKJLHb + n6cbJVuAUALyNBiqdXX5CfldduGutJeYKscao9 zcFRHFG0QRR6nwqyueYh3j1xVVm / I38sJrLS7KXRleDRoZoNPHqSgolw5lk + ywqfUYspP2STSmKo iy / J38v7LTZNNg0 + T6nL6AaN7m4c8bWSGWBQzyMwEbWsdBXotOmKrU / Jj8uUvJb1dKpdTWk1hJL6 01TBcSNLIPt9SznfrTbFVCL8jfy2iv0vl06X6wl ++ qgm6uSDdyUBkYGSjUGwB7YqhPKv5BeQvLmo w31st1cPYXh2jR455m4WafERDEE4Fk5yM59TkSepO9VVo / 5x5 / LLjfQSWdxLYX0SQtYPczGGPhOb jlGOVQxcjv06dWqqj5vyQ / LaeS + e402Sf9JcRdpJdXLIUR2kWNVMlEQGRvhWgxVG + Ufyq8l + Ubn6 xoFrLZtShjFxO0RHEqaxM5T4q1IpSoB7DFUZfeQPLF5o + qaS1u8FtrMz3GpPbyyQzTPJKZX5SoQ / EsxHGtOJIpTFUrX8nPIYvjfm1uHu3dnlle7uWL86 / C9ZKMilmZFOykmlK4qst / yT / LS3FiYtHVZN ONv9Un9WYyqlrX04jIX5tEeXxxk8X25A0GKqZ / JDyA8SJNBeTNEH9KWS + u2kR5JGkeRX9SokZpXq / UhiDscVZB5b8k + WvLUl22iWpsxfTSXN1GkkhjaWXjybgzFR9janSrfzHFU9xV2KuxV2KuxV2Kux VpmVVLMQqqKsx2AA7nFUhb8wPISsVbzJpSspoym9twQR2Px4q1 / ysPyB / wBTNpX / AEnW3 / NeKu / 5 WH5A / wCpm0r / AKTrb / mvFXf8rD8gf9TNpX / Sdbf814q7 / lYfkD / qZtK / 6Trb / mvFXf8AKw / IH / Uz aV / 0nW3 / ADXirv8AlYfkD / qZtK / 6Trb / AJrxV3 / Kw / IH / UzaV / 0nW3 / NeKu / 5WH5A / 6mbSv + k62 / 5rxV3 / Kw / IH / AFM2lf8ASdbf814q7 / lYfkD / AKmbSv8ApOtv + a8Vd / ysPyB / 1M2lf9J1t / zXirv + Vh + QP + pm0r / pOtv + a8Vd / wArD8gf9TNpX / Sdbf8ANeKu / wCVh + QP + pm0r / pOtv8AmvFXf8rD8gf9 TNpX / Sdbf814q7 / lYfkD / qZtK / 6Trb / mvFXf8rD8gf8AUzaV / wBJ1t / zXirv + Vh + QP8AqZtK / wCk 62 / 5rxVObG / sb + 2S7sbmK7tZN454HWSNh / kspIOKsZksYfNHmPUIdSQTaFoUsVtFp77xXF60SXLz TLXjKkSTRpGjCgfmTU8eKrLERI0WONQiIAqIooABsAAMVbxV2KuxV2KuxV2Ksc1TzrZ6f5qsNAe3 kkF3G8lzfrT0bZucccEchPVpnmCgDcVUkUauKsY80 / 8AOQHkXyzfalp + pJe / XdLDG4gSKOpIkVFV WeRF5SI3qqCRWME9dsVWp / zkF5FbUpbT0r0W0ItmbUxFE1r6d0sTrIWSVpFRVnVmLoNgxFQrUVW2 f / OQ3kO6S3Iivo3u7eO7tYpIYw0kcsMswC0kYFlEFGFerL2qQqzbyn5psPM2kDUrKOSFRLLbzW8z QtJHLC5R0ZoJJ4juP2XIxVOMVdirsVdirsVdirsVYf5t0uDQo7jzho8YtLywh2nWIoQES + s4 / iuF mQUDypFyeJ / tBhSvFmBVSzVvNzeUPLfmvX1tUvXttaihW3km + roTdPaWwLy8JuCqZuRPA9MVYzD / AM5Q + W57iGOHQ78xxW8dzrEztbwpbrNHGY / SaaSNJ6yyiOpZB3FfhDKp6v5 / + T / rGqW8ljqcMuk6 fLqs / qQwhZIIpRERE4mKF25KVDEbGhIaq4qx4f8AOVnk + CO4utR0bUrbT0Fm1tPGIJ5HS9jmlVpY 0k / dcUgqQWJ36UoSqmlx / wA5G + WUtVeHR9RN08lzCltcNYwUazSJ5Sz / AFlxxpNtx5dDWg3xVf5a / wCci / KOuXWjWI0 + / tr / AFlLZ4UYQGILdS + gHEhlVmUThkpw9SgLcOIJxVF6V + fHlm9t9RaWxu4L jTIpJriEG3kUiKeKEqr + qoX / AHpiPKTgm7DlWOTgqk93 / wA5Uflza6eb6Wy1Ywh2X4LeFzRhJRiV mKqKwsKMQ3RqcGDYqiNZ / MzySmt6JLdeU / rL62We4vZY7I3Vs9tJJbv6qFmMnpPbUZo3bYDjy + EF VB3v5tfk7c6Faeervy / JIJ715Yri5tbSK6W505ERJuc8sYLBXRYuLl / AfC1FUDpv50fkjc6xptrD 5auYbi6ktIoLltPt / ShbUkjK + o6SNwCiGNX / ANX4eQU0VRHmn8yPyc8r + ZB5Vk8rR3C2npfW5YLW 1kt4rT9HT3AljQFmdYoHZWUqvwOxXl0KqI8u / n3 + V1hE2k6JomoWVrb + nJ6MNpBElbuTgjFBKGUy yyRrydRUyKa0JIVR / wD0MX5SFnp2pNp98NM1Oxu76F6Qm5VrFpRJC9uJCasLdqFWIBoG41riqJu / + cg / I9olnJPb6gkV7pKa2krxRRqlvJJ6So / qSr + 857UFR0 + LcYqtk / P / AMtGbUrS30vUDfabZHUD HcJDDDJCLhbf4ZxJIgP7wP8AFQU60aoCqXaP / wA5LeWNSutG039E3tvrGrR2ErW8r2whiW / miiX9 8Jfj + GcSr8A5L14tVQq6f / nJvyXZ6kdKv9N1KC / E8kHwxxPbjhdva8mn9RVAHp832 + Hpu22Kq19 / zkb5Z0uOwfVdMvY11Kxjv7f6p6VyFQ2iXcglblGicBIFDciD1PEYq7SP + ckfKOqalZ20Om3y2t / L p9rBdMbVilzqXqFEnjSZjEqelRiTXlsF7lVnX5h / 8oB5m / 7ZV9 / 1DPirHNTHms6N5iHleKGbVDrq fu7iNJomhC25mDo7xVHCvRwfA1xVI08wfn81nqjjyhpRuUmuEsFc + mGggVfQZwLiQyGVtgo4UC + 4 oq7Vdc / PmBLiew8sWN5NPpVm4spvS9GK8YxC7gWVZ0kkT45TwYbUBDnoVUV5X1j87brVGj8xeU9K tLATzRt9XbkWRbeZ4JRK0zbCaKOI / ut + fIcQKYqkUN / + fiT2moy + V9Pvbyf66l3NcQQJJa27OWRI UiugzB1VfgeVuZUAstSwVRFzP + ceoapbXl55G0hpdIinn0y4uIYpJYrp1ZYkhdb1iv7EsjUFeRjG 6eqyqtqGv / 8AOQ31i9tbbytpqW7xQxQ38aq8jyyRMZXMUl0qLGJixHJmK91flUKrvLV1 + dD + Y7Wy 1Dyzp2leXn1O4lvLq2iiMk0JiYia4U3DiN5JHDExhiT8NV4nkqhbHWf + ckYNJs0ufL + nX2pPIfUu Z44R6Ucl06SO4hu4lPpxhHVFUF1fdg0RMqqdX2rfnWNL0f6t5c0yS7Y3zavA8YKAxTyLbmEfW19M 3ENGNS9C / wAxiqQXHmb / AJyM9e + g / wAB6Q1uvri2aqyI4UkQlv8ASkLfAWBHAcq7EbjFUzvte / Pa PTpp9M8naYLy3cwJaThF9SIOqo0bx3TDj6RIp4 + woyqGur / 887hrWS78maNdvBf2EsLMgUwRcJDL KtbqTlJASiq1RTc03 + FVNLXUfzlh069nutDs5r5JLeOztYoIliELPOs7RqbsMS / CKqvKOAbl8VOO KpXpWvfn / HocL6v5Vsbm / Wxq1skUXMypOYljkkF6sfIqizEJGFo23EpxZVN / KmpfnBH5oWx8x6NB daBN6yy6lHFBHNGrFPRjotwVaNeZ5nhVjWgAG6qXTXH51219dXNtppvGj9atvdQacbb1BdKsAs / R mtp3iW3 + IetKGBrUk / AFUXpWvfnlN5nuLfUfJ + lx6Khv / q16soEjtCGksesr7PLxDsVFS3IAcTVV Lj5o / wCcgDdCMeS7CWyQ24SR444nKMeE / GP6 / KqkxtRQW + HflUYqrXXmD8 + 4 / LWiXNp5O0seYbme 5 / TNuaNDBHEwW1kQ / WY2DMrMacmrTqtcVROoaj + Z13ovnJfNFjFZaRD5fuFtfQSNUlufqxMsgb17 iXc8gENAopux3xVMda0jzVq3l / zNZ + V779H6u2tq6XHqGH92qW5kX1FV2FUr0G / SoxVh + neXf + ck 9SW7u7rWv0c63UdvFaTyW8fqWsAaR5UFvBOqF7gBUqxb0iVkL0VsVZP5f0T8 + 4dOnGs + YLG51F9P u4oWSKERJfFibScBbdDQA0cMSv8Ak1xVLbry / wD85KSwSfV / MtjbTpYxCM8LaRJL0CBZCUNkpVOP rt9vd + Oyp8OKo620T / nIddXt5LvzDpcmmRahbvNDBCqNLYfELiNi8DkOAqlCpBJZtxtRVq / 0P / nI Ka5YWmv2VrA93IQ9IHK2rMKcUayPxcf7sFjx35mSooql6 + X / APnIq4EtvPrsCy21szW92TAkUl4W ZoW4QWyMyRqQHWT4W2 + E7kqoWTyp / wA5JRGBn8zW8toOFxqKw8GummVY3f6sDDDHx5oVSBj6bVbm aFaKpnf6D / zkDcRQ3una5aWOoXWi20d7DOEkgh2ETzyzelB6Ui8ljnSNJPU4tw / eK3wsFUPZeUP + ch7WUFPNNqzXTT3N88zJNCk7CT0YoIpLR3SDkkIZVkFEL0HP48VTG90j / nII + XdKt7XXNOGti1mX Vr4xxBTODKYHSIwMhZlaMN0UMpNCNsVSCTSf + cm9J04t + lYNVuLrUZR6FqbVjBbSnnE4e6t4 / hEr t6q / FSMKsYT7QVTnXPKv56JqvmO88u + Y4YYr4qNIt7xknihUS8yyRvbng4jJjA5FT1P7PFVFavof 59vqNzPpnmKwitmiEcFtJFEYlf8ARvAyitsZeR1h5wDIV4dv2cVSzRfKv / ORUOr236Q81Wv6Jf0J NT4pDLO0haI3P1fnahYV4hwi0YdelQQqnEehfnRbXGsiDWraW1li1RtIEzIzRzz3U0tjy5Wrt + 6j eNTV2QAcQnRsVSi98t / 85IT6VDAPM2nLcfVxFO8aJEzzOirJI7rbk8VKMUEPptVx8Q4bqoy48t / n stjfCx1 + zivrnWkmSS5 / foulLEIzFGgij9OrAMVHx9T6nLcqpJB5S / 5ycXTobO58z2MoinjPOFlg lMETQtxeZ7W5eTmiOu9G5GrM67Yqibryz / zklbWJi0vzHaTXkqK73V08BCztJyl / d / UGBTjRFVWQ KvI0LUOKsy1ix1ax / J3VLPV7j61qcGh4aXlxzaTnILV + Tc3AZvmcVQOsaLqmsQ + cPKmm6xLoGsXV 1b6jYajBzWUWs0cIZ1KNG281vNE3FhQUr13VSKx / JXzzYWFvZWvn69W3tkCpEPrKL / vMkckY4XI4 xzTq8n80YPGEx9cVRWl / k15gstMsrSTzXcSz6fqsuqWt2PrKsomjZTDvcNVOcjMQSedTz5EklVJU / JH81xZS2zfmZe + s0QjhvFe / Eikz + uzFTeMjEfZU0rw + E7Yqy7yf + W3mLQPNI1m88yTazE1obWSK 8NzLIvMRtJ6TS3EiIDPDz + x0Yr0CcVXoWKuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ksb / ADFm QeTNVsgf9K1aB9MsY + pe5vVMESgDegZ + TeCgt0BxVMNb8uWOrm3md5bXULMsbHUrVglxCXADhWIZ WRqDkjqyNQVU0GKoMaP5xUcV8xRuo2DS2KFyP8opJGtfko + WKu / RXnL / AKmCD / pAH / VbFXforzl / 1MEH / SAP + q2Ku / RXnL / qYIP + kAf9VsVd + ivOX / UwQf8ASAP + q2Ku / RXnL / qYIP8ApAH / AFWxV36K 85f9TBB / 0gD / AKrYq79Fecv + pgg / 6QB / 1WxV36K85f8AUwQf9IA / 6rYq79Fecv8AqYIP + kAf9VsV d + ivOX / UwQf9IA / 6rYq79Fecv + pgg / 6QB / 1WxV36K85f9TBB / wBIA / 6rYq79Fecv + pgg / wCkAf8A VbFXforzl / 1MEH / SAP8Aqtirv0V5y / 6mCD / pAH / VbFXforzl / wBTBB / 0gD / qtirv0V5y / wCpgg / 6 QB / 1WxV36K85f9TBB / 0gD / qtiq / TPKqwagmqanfT6xqkastvPcCNIrcOKOLeCJUjQsNi55ORtypt iqe4q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXgSTfnzpuiQB2u4LfTLaMyTyrayEIjWUjtcPLNJJKUX6w rEGpCnxxVlmnah + aWseV7WdonN1ccLu2njEFurRLG80HqcZXI53Ppq6DYwip3ZlxVC + l + fFnNq9n atHNp + lxgaHNIYHlvVjmWkcjScmV3tm483JPqKWOxpiq + 1k / P8XWgi5Fu1vdBTrrILatqUldJPSq P3nOMxyL0pRgeooqlPm6X859X1LUY49LvLbS4GkOjtZzJBKyy2t0tJuE4qVYW9Kk / EW3h3VVT7zF q / 53Jqhaw0eIWS21WgspLe5Hrl + C8J7o2jP8Dh35RoFK0 + IfEyq3R9f / ADo / RuqfpPRmN4fSksPT S1Uxp9fuI7lB / pBWSRbCOKWKuxkbidsVQV5rP5 + hYRFpyrMZALnjBbOgVRMR6f8ApLbOgh51Y8XL KrMN8VeleVJtcn8t6bLr0Qh2lrdPr8YCqBNSjbKzqKnfY4qmuKuxV2KuxV2KuxV2KuxV2KuxV2Ku xV5fd / lT5yknt5YPOVzA8G4kAkYhgY6vxeRqtKY2ZxUCrtsV2xVOIvIfmlJtLZvNdy62VheWVzIV YSTTXVSlyR6nDnGeJXkCBx26 / Cqlt5 + WPnCVlksvNsumTx + k8U0KzzUMU0kogaO4nlV4DzXl + 2eI HLiSCqiNR / L7z29tp8Om + d7m0Nnp0dhOzw + sZ5Uh9I3LM0lRIzVflua / LFVK + / Lz8wbmG9iHnedR O6z2riEo0E0fxKFKSLyjLmrI21AB0xVsfl / + YwsfRHneVr6SFIJtQaA1ogUmRIRIIlcleNQBtv1O Ko228kedobe7RvOVxLNLIhtJGhUiCJZ5JGWnL94Srxirfy8fssRiqAuPy389KbVdN873VpFDDEl0 ro05nljjjVnJlkdkDsjMeJr8VK98VR8PkXzXHPauPNEwSHRv0VL8Mrs9xzDfXKvKw9Q06kFv8rxV S2X8u / zPa2ghj / MO4Qp6QmmFnFzYJLLIxBYtQlXRd61A37UVVk8hfmQZbFpfPMqpZpAkkcdsB65R 1eV5C0jbsOSjrtSvfFVn / KuvzF9H0h + YF2FBnZW + rRlqSen6SszMWYRmMnqCa06FgVVe8 / L7zs9r p0dl5yubSazt4YLh + DSCcxLRmf1JGNXbcnr2riq23 / L3z1FDFbnzrcmAW0UUjGNjL60RpzV2kJAd QOQO5O / c4qhbn8tvzJuNOaB / zAufrf1iOVbpLdYqRKVYx8UcD7SCh42qDUMcVT1 / J / mmRwx8zzxc rY28qxx7GRrI27TCr7MJwsy + FCO5OKpbJ + XXm0w3AtfNc9g87iSGKETyRW / GJY1WP155GI5BmYE0 NegpirKPKGk67pWhxWeuasda1FZJXkv2jEPISSF1XgC2yg0G + Kp1irsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVYbEPzGXzr + 9lR / LH 16QcVihU / VG09Wj + Lk0nwXYIJpViey7YqzLFXYq7FXYq7FXYq7FXYq7FXYq // 9k =
  • application / pdfuuid: 534d3656-ab44-426d-9099-8e286d323b85uuid: 9c7e5f06-7254-4175-addd-7b2303cd5951proof: pdf1FalseFalse84.666667114.652778Миллиметры
  • ArialMTArialRegularОткрытый тип Версия 3.00FalseARIAL.TTF
  • TimesNewRomanPSMTTimes New RomanRegularOpen TypeVersion 3.00FalseTIMES.TTF
  • Голубой
  • пурпурный
  • Желтый
  • Черный
  • 默认 色板 组 0
  • конечный поток эндобдж 2 0 obj > эндобдж 74 0 объект > эндобдж 73 0 объект > эндобдж 9 0 объект > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 99 0 R / TrimBox [0.0 0,0 240,0 325,0] / Тип / Страница >> эндобдж 10 0 obj > / Font> / ProcSet [/ PDF / Text] / Properties >>> / Thumb 119 0 R / TrimBox [0.0 0.0 240.0 325.0] / Type / Page >> эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties >>> / Thumb 186 0 R / TrimBox [0.0 0.0 240.0 325.0] / Type / Page >> эндобдж 64 0 объект [] эндобдж 185 0 объект > поток HWKoW4 $! Gn, 9 ڌ

    Мультиметр Dt 838 с термопарой.Схемы мультиметра. Напряжение переменного тока

    Мультиметр - довольно известное устройство, позволяющее проводить все необходимые электрические измерения за считанные секунды. С его помощью можно быстро и точно установить силу тока и напряжения, сопротивление. В то же время он позволяет легко и эффективно прозвонить цепь на предмет ее целостности.

    Как показывает многочисленная практика, с помощью мультиметра люди, занимающиеся радиотехникой, проверяют диоды и транзисторы на их работоспособность.Если говорить о более дорогих моделях, то они имеют гораздо больше функций и даже позволяют измерять емкость конденсаторов, температуру, индуктивность и многие другие характеристики, которые может иметь электрооборудование.

    Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считаются невероятно популярными, ведь именно эти модели устройств обычно используются чаще всего. Они просты в использовании и не очень дороги. Если вы не знаете, как обращаться с измерительным прибором такого типа, то на нашем сайте вы можете найти большое количество видеороликов, демонстрирующих все тонкости использования изделия на практике.

    Устройство и принцип работы мультиметра цифрового ДТ

    Чтобы понять, как устроено устройство и по какому принципу оно работает, возьмем для примера популярную модель dt-838. Если самостоятельно разобраться, как работает эта модель, то у вас не должно возникнуть трудностей с использованием других устройств этого типа. Единственные отличия, которые есть у разных мультиметров, - это только значки, нанесенные на продукты. Кроме того, могут быть некоторые дополнительные функции.На лицевой стороне выбранной нами модели есть специальный ЖК-индикатор, переключатель, позволяющий менять режимы работы, а также разъемы, через которые подключаются щупы.

    Цифровые мультиметры

    как пользоваться, видео-инструкции по эксплуатации для чайников

    Благодаря тому, что устройства имеют специальные отметки, это позволяет вам установить значение, которым можно управлять. Это значение позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа располагаются рядом и делятся на разные группы.

    В некоторых более современных моделях мультиметров принято устанавливать предел измерения на автоматическом уровне. Для этого достаточно с помощью переключателя выбрать нужное вам контролируемое значение. Если говорить напрямую об обозначениях, которые расположены на лицевой стороне изделия, то инструкции необходимы, потому что такие обозначения в разных моделях от разных производителей могут незначительно отличаться.

    Как использовать щупы мультиметра dt-830b, dt-832v, dt-838, инструкция по эксплуатации

    Чтобы использовать устройство по прямому назначению, вы должны сначала обнажить щупы, а затем прикоснуться ими к проводу, розетке, выключателю и т. Д.Для этого на лицевой стороне мультиметра есть три специальных разъема. Если говорить об измерении по цветам, то этот вид измерения следует использовать только при проведении манипуляций в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет разницы, как именно будут подключаться щупы.

    Как пользоваться мультиметром инструкция для чайников видео

    При измерении напряжения будьте очень осторожны и не касайтесь оголенных участков щупов.Перед началом работы также очень важно проверить правильность подключения щупов к разъемам на передней панели устройства. Всегда следует помнить, что неправильное использование dt-832, 830, 838 и других моделей может вызвать короткое замыкание или более серьезные проблемы. Поэтому инструкцию нужно изучать в обязательном порядке, вне зависимости от количества знаний в этой области.

    Правила работы с цифровым мультиметром

    Инструкцию по использованию мультиметра dt следует прочитать перед началом работы, особенно если у вас очень мало опыта проведения измерений.Если после этого у вас не получится полноценно работать с устройством, то посмотрите видео на нашем сайте, где будет подробно описано, как правильно и аккуратно пользоваться данным устройством.

    Как пользоваться мультиметром инструкция для чайников видео

    Для того, чтобы можно было измерить напряжение мультиметром, ничего особенного не нужно. Никаких переключений в цепи и т. Д. Не требуется. Главное правило в этой ситуации - нужно постараться максимально точно определить приблизительное значение, а также тип напряжения, которое вы собираетесь измерять.Итак, вставьте соответствующие измерительные провода в розетку, а затем слегка прикоснитесь к клеммам розетки. При возникновении касания нужно успеть зафиксировать те показания, которые показывает прибор.

    Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838, каждый сможет измерить постоянный ток. В этой ситуации очень важно правильно установить датчики. В противном случае сработает предохранитель, который потом нужно немедленно заменить, чтобы не произошло более серьезных поломок и прочего.Следует отметить, что работать с режимом измерения силы тока желательно не более 15 секунд. Предел измерения должен быть установлен как минимум с минимальным запасом. После того, как щупы будут установлены, потребуется отключить цепь и подключить само устройство - обязательно последовательно.

    Чтобы определить активное сопротивление элемента, необходимо сначала отключить его от цепи, а затем подключить мультиметр параллельно. Если вы неправильно выставите максимальное значение, то в данной ситуации это не повредит цифровое устройство.Если это произойдет, то вы увидите на экране несколько единиц и не более.

    Видеообзор мультиметра DT-830D. Инструкция по применению для чайников

    Чтобы без проблем прозвонить цепь, установите переключатель мультиметра в режим звонка, а затем осторожно замкните щупы. Устройство обязательно должно издавать достаточно громкий звуковой сигнал, а затем отображать показания, которые будут максимально близки к нулю. Подобная процедура обычно проводится для того, чтобы узнать, исправен ли тестер и можно ли использовать мультиметр.В ситуации, когда проверяемая схема исправна, устройство издаст определенный звуковой сигнал, а затем покажет значение сопротивления на своем экране. Если в цепи наблюдается обрыв цепи или другая поломка, цифры на экране будут увеличиваться. В некоторых случаях может появиться только несколько и ничего больше. Некоторые, более современные модели могут иметь специальную аббревиатуру «O.L» в случае отсутствия преемственности.

    Обязательно проверить работу устройства. Для этого нужно дополнительно подключить к розетке параллельно вольтметр.Затем достаточно сравнить показания вольтметра и мультиметра. Чтобы иметь возможность проверить, насколько правильны измерения тока, необходимо снять показания постоянной нагрузки прибора и дополнительно с помощью амперметра.

    Если вы видите на экране единицу, то это может означать только одно: лимит выставлен неверно, то нужно повторить всю процедуру проверки работы цифрового тестера. Иногда аккумулятор может загореться - это означает, что для правильной работы устройства его необходимо будет немедленно заменить.

    Как пользоваться мультиметром: инструкция по применению dt-830b, dt-832, dt-838 для чайников, перед началом использования прибора в работе обязательно стоит изучить. Если после прочтения инструкции по эксплуатации у вас остались вопросы, вы можете посмотреть видео на нашем сайте, где вы сможете быстро получить ответы.

    Выбор мультиметра. Видеосоветы для начинающих

    Цифровой мультиметр DT на первый взгляд может показаться очень сложным устройством, но на самом деле все очень просто.У вас должны быть минимальные знания, чтобы использовать его, и вы должны быть максимально осторожными. Если вы будете соблюдать все пункты инструкции по применению, то вы будете пользоваться таким устройством долгие годы, и при этом никаких сбоев или сбоев в его работе не возникнет.

    Как пользоваться мультиметром или другими словами, как пользоваться тестером напряжения? Довольно часто такие вопросы задают те, кто приобрел данное изделие для домашнего использования, но даже инструкция по эксплуатации чайников не дала никакого результата.Подробности ниже.

    Типы тестеров напряжения

    Как проверить сопротивление и прозвонить провода? Для этого стоит использовать прибор, называемый вольтметром. Устройство помогает определить необходимые параметры на всех электрических устройствах.


    Продукты бывают самых разных моделей, в частности:

    • DT9208A, 830;
    • XL830L, VC61A, A830L;
    • MAS830L, 830B, 830V, MAS838;
    • DT830B, DT9205A, DT9208A, DT890B, DT838L, DT830D, DT9205A;
    • M832, M838, M890G, M83, 110A, M830, 81780, M266C, MS8230B, 700B;
    • DT9502A, 890В;
    • Ц4353, Ц4324, М182;
    • M830B, M832, DT9207A, UT30D, DT700D, 360TRN;
    • DT700C, 9205A, M830BZ, EAC3TO;
    • DT890V, M838, MD832, DT9202A, DT850L, MD830B;
    • ВК9205Н, 830Д, Ц4317, МАС830, Ц4317М 43101, 831Б;
    • DT858L, MAS830B 59002, M833, M57D, Ц4342;
    • DT33C, M890C, DT700B.

    Такие измерительные мини-приборы позволяют измерять силу тока, напряжение, сопротивление. Кроме того, с помощью мультиустройства вы можете подключить или, другими словами, собрать схему источника питания или устранить ее. На практике устройство идеально подходит для тех, кто работает непосредственно с радиотехническими устройствами и нуждается в проверке диодов на предмет их работоспособности.

    Этот прибор можно проверить только теми приборами, в которых есть электрическая цепь, в частности транзисторами или деталями для радиоприемников, делителем напряжения, контакторами LAN и USB, вибрирующим кольцом ротора.

    Если рассматривать более дорогой сетевой счетчик, то он сможет проверять многие другие электрические устройства, так как обладает рядом дополнительных функций. В частности, можно исследовать емкость конденсатора, температуру, индуктивность и все остальное, что может иметь только электрическое оборудование.

    Стоит отметить, что мультитестеры для диагностики используют как опытные мастера, так и просто любители, которым известно, как ими пользоваться только теоретически.Есть много инструкций с подробным описанием, есть картинки, как правильно работать и измерять амперы, но важно помнить, что каждое устройство имеет свои характеристики, как в работе, так и в эксплуатации.

    Как правильно пользоваться тестером

    Для использования мультитестера необходимо подготовить щупы, которые касаются проводов. Для снятия щупов нужно обратить внимание на разъемы сбоку, что позволит не только начать пользоваться автотестером, но и грамотно подготовить его к использованию.Какие продукты можно назвать электротестером?


    Самое главное, чтобы устройство было электрическое, и вообще, вне зависимости от того, для чего оно предназначено, например:

    • Сварочный аппарат Ресанта;
    • Напряжение аккумулятора;
    • Акустическая система в автомобиле;
    • Планшет;
    • Соковыжималка для угрей;
    • Лампочка;
    • Аккумулятор;
    • Keygenerator, если он перегорел;
    • Vibrobullet;
    • добавочный номер;
    • Ампер в розетке;
    • Электрочайник;
    • Автомобильная проводка;
    • Исправность резистора;
    • Кабель монитора;
    • Электронный прибор, называемый винегретом;
    • Если при работе с мультистайлером начинает шокировать.

    Самое главное, что при наборе или измерении цифровым мультиметром необходимо, чтобы работа проводилась максимально точно, а именно, к голым щупам прикасаться категорически запрещается. Во-первых, лучше ознакомиться с правилами и научиться пользоваться данным устройством своими руками, чтобы избежать проблем. Например, то, что будет некорректное подключение и соответственно будут некорректные показания.

    Характеристики мультиметра DT 838

    Вольтамперометр бывает различных типов, конфигураций и функциональности.Большим спросом пользуется многофункциональное маркировочное устройство 838, инструкция по эксплуатации к которому на русском языке, и рассчитать принцип его работы даже новичку не составит труда.

    Товар:

    • Простота в эксплуатации;
    • дешево;
    • Lung;
    • Компактный.

    Прибор используется практически везде, измеряет показатели в различных режимах, и прибор востребован во всем мире. Почему его выбирают, когда нужен ремонт и подходит ли он новичкам (вариант с магазином)?

    Аппарат китайский, помогает очень быстро найти обрыв, даже при отсутствии специальных навыков работы и специального образования.


    Чтобы настроить устройство для работы и понять, какие значения оно выдает, достаточно сделать обзор устройства и его инструкции по эксплуатации. Как правило, для этого потребуется установить переключатель диапазонов в желаемый режим, повернув его в нужном направлении. Вращение может быть по часовой стрелке или против часовой стрелки. Что касается щупов, похожих по форме на тор, то они устанавливаются в отверстие с минусом, чтобы выявить постоянный ток.Второй зонд вставляется в отверстие для измерения силы тока. Он также подходит для измерения переменного тока.

    Варианты проверки сопротивления мультиметром

    Следует включить и измерить обозначение параметров и требуемые значения амперметром (цашкой), но главное знать, как обозначены символы, для чего нужно обратить внимание на значок, который появляется на экране, а расшифровка есть в инструкции, которая полностью описывает использование устройства и что оно в целом.

    Прибор можно использовать для проверки:

    • Целостность электропроводки;
    • Исправность обмотки электродвигателя;
    • Исправность радиодеталей с фиксированным сопротивлением;
    • Трансформатор и его блок питания;
    • Сопротивление заземления.

    Электричество не так просто, как может показаться на первый взгляд, и чтобы научиться с ним работать, недостаточно посмотреть видео, однако для измерения различной силы электричества можно использовать обычный мультиметр.

    Способы прозвонки проводов мультиметром

    Каждый мультиметр имеет свои специфические характеристики, но принцип работы схож. Универсальный прибор можно использовать как в домашней обстановке, так и для профессионалов, работающих непосредственно с электричеством. Как вызвать прибор мультиметром? Для примера стоит взять квартиру в обычной многоэтажке.

    В таком помещении в каждой комнате есть электротехника, например:

    • Розетки;
    • Электропроводка;
    • Переключатели.

    Все электрические цепи подключены к панели, в которой установлен электросчетчик. Часто может погаснуть комната, оборудованная электроприборами, и происходит это из-за поломки в ней, но во всей квартире выключается свет. Что делать в такой ситуации?

    Вам необходимо подключить мультиметр с аналоговой стрелкой и измерить буквально каждое устройство, которое может вызвать сбои.

    Если мультитвич издает звуковой сигнал при подключении к определенному устройству, то вполне возможно, что проблема в нем.Можно напрямую подключиться к панели приборов и сразу проверить вообще, есть ли неисправность в проводке или это просто поломка электроприбора. Шкала на амперметре покажет все полученные данные, но не забывайте о таком моменте, как ошибка. Это шкала, которая показывает частоту или напряжение в зависимости от того, что измеряется, и для определения показаний достаточно посмотреть инструкцию по эксплуатации.

    Мультиметр DT 830B Краткое руководство по эксплуатации

    Принципиальная схема и напряжение каждого прибора могут быть разными, как и соединительный кабель, в связи с чем, прежде чем использовать омметр и измерить нагрузку в сети, следует обратить внимание на особенности исследуемого объекта и самого мультиметра. .С помощью таких приборов можно измерять вольты, миллиамперы, ватты, определять такие моменты, как фаза и минус в розетке, ом. Стоит отметить, что приборов для измерения всех этих величин существует множество.


    В частности:

    • M830v Цифровой;
    • Ермак;
    • Цифровой;
    • Мультиметр;
    • Sunwa;
    • Vorel;
    • Сунма;
    • Mastech;
    • Multifox;
    • 5808;
    • Dcma;
    • Цифровой;
    • Универсал;
    • Passwdfinder;
    • Атлантик.

    Для тех, кто постоянно работает с электрическими приборами, без мультиметра просто невозможно обойтись, особенно такой как модель 830. Принцип работы будет понятен даже новичку, а особенность прибора - надежность, точность , простота использования, универсальность, отличное качество, оптимальная стоимость. Учимся пользоваться устройством, если вы не мастер.

    С помощью этого оборудования вы можете произвести прозвонку проводки в любом помещении, независимо от того, жилое оно или нет.

    С его помощью можно прозвонить плату в зарядном устройстве и даже банально осмотреть лампочку на исправность. Некоторые думают, что функции мультиметра существенно ограничены, однако это совсем не так. Даже если вы используете Gravitex, Visiograph, перестал работать кабельный сварочный аппарат, мультиметр - это то, что вам нужно. Самое главное, чтобы прибор был не только исправен, но и грамотно функционировал и настроен, иначе будут получены неверные показания, а это повлияет на ремонт.

    Инструкция по эксплуатации и измерению тока мультиметром

    Почему не работает термопара? Как это исправить, если проблема в силе тока? Для этого нужно использовать мультиметр, способный справиться с исследованием даже самой обыкновенной лампы.

    Для измерения тока необходимо:

    1. Подключение устройства к тестируемому объекту с помощью измерительных проводов.
    2. Если при контакте индикатор не загорается, то это свидетельствует о неисправности оборудования.
    3. Есть возможность уменьшить предел измерения на 1 единицу, и провести повторную диагностику.

    Измерение следует проводить непродолжительное время, чтобы получить как можно более точную информацию, а также стоит помнить, что даже неработающий прибор может показывать силу тока, но очень небольшую, особенно если прибор малой мощности. ставится диагноз.

    Измерение занимает всего пару секунд.

    Вне зависимости от того, высокое или низкое напряжение и сила тока, провести измерения не так уж сложно, а иногда, если прибор используется впервые, достаточно просто следовать инструкциям.

    Возможности мультиметра DT 832

    В инструкции по эксплуатации можно найти множество значений. Например, Dcv, Acv, Dca, 181, 1000a, 182. Чтобы узнать, что это такое, достаточно внимательно изучить инструкцию к мультиметру, неважно, какая это модель 832 или 831. Отзывы об обоих устройствах только положительные, и многие называют их универсальными устройствами, подходящими как для мастеров, так и для новичков.


    Особенность оборудования в том, что они включают в себя несколько функций таких агрегатов как:

    • Вольтметры;
    • Омметров;
    • Амперметры.

    Каждый домашний умелец должен знать, что такое мультиметр и как им пользоваться, что позволит исключить обращения к специалистам, выезд которых по адресу обходится дорого. Самое главное - строго следовать инструкции при работе, так как если есть хотя бы минимальная ошибка, то вполне возможно неправильно провести обслуживание и ремонт электрооборудования.

    Из дополнительных возможностей можно отметить, что модель мультиметра 832:

    • Надежный;
    • дешево;
    • Простота в эксплуатации;
    • Компактный размер;
    • Не требует обслуживания и ремонта;
    • Имеет только положительные отзывы пользователей.

    Устройства предназначены для вызова силовой цепи, исследования сигнализации, контроля состояния полупроводника, измерения коэффициента усиления транзистора и многого другого. Разобраться, как это работает, несложно, но если он начинает показывать неверные значения, то вам необходимо заменить устройство. Как их идентифицировать?

    При проверке любого электрического устройства вы должны следовать его инструкции по эксплуатации.

    Это позволит вам сравнить полученные данные и то, какими они должны быть на самом деле.Если схожесть очевидна, значит, прибор исправен, и при этом можно понять, сломано оборудование или нет.

    Правила: как работать с мультиметром

    При работе с мультиметрами необходимо соблюдать ряд мер предосторожности, чтобы предотвратить поражение электрическим током и более серьезные последствия.

    При проведении измерений категорически запрещается работать в среде с повышенной влажностью, измерять режим измерения, если диагностика прибора уже началась, измерять параметры, которые могут превышать верхний предел мультиметра, использовать неисправное оборудование, измерять электротехника, если она подключена к сети.

    Как пользоваться мультиметром для чайников (видео)

    Иметь свой мультиметр в повседневной жизни - неплохо, однако, если у вас нет навыков работы с электрическими приборами, то лучше доверить процесс настоящим профессионалам, которые смогут тщательно диагностировать прибор и дать только верный результат , что актуально при ремонте и обслуживании.

    Мультиметр - очень полезный прибор, который позволит как новичку, так и опытному электрику быстро проверить напряжение в сети, работоспособность электрического устройства и даже ток в цепи.На самом деле работать с этим типом тестера совсем не сложно, главное помнить о правильном подключении щупов, а также назначении всех диапазонов, указанных на лицевой панели. Далее мы предоставим подробную инструкцию для чайников, как пользоваться мультиметром в домашних условиях!

    Знакомьтесь, тестер

    В первую очередь мы кратко расскажем, что находится на передней панели измерительного прибора и какие функции вы можете использовать при работе с тестером, после чего расскажем, как измерить сопротивление, ток и напряжение в сети.Итак, на лицевой стороне цифрового мультиметра нанесены следующие обозначения:

    • ВЫКЛ - тестер выключен;
    • ACV - переменное напряжение;
    • DCV - постоянное напряжение;
    • DCA - постоянный ток;
    • Ом - сопротивление;

    Внешний вид электронного тестера спереди хорошо виден на фото:

    Наверное, вы сразу обратили внимание на 3 разъема для подключения щупов? Так что тут нужно сразу предупредить, что перед измерениями необходимо правильно подключить щупальца к тестеру.Черный провод всегда подключается к выходу с пометкой COM. Красный в зависимости от ситуации: чтобы проверить напряжение в сети, силу тока до 200 мА или сопротивление - необходимо использовать выход «VΩmA», если вам нужно измерить значение тока более 200 мА, обязательно вставьте красный щуп в гнездо с надписью «10 ADC». Если не принять во внимание это требование и использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя из-за сгорания предохранителя!

    Есть еще приборы старого образца - аналоговые или, как их принято называть, стрелочные мультиметры.Стрелочная модель практически не используется. такая шкала имеет более высокую погрешность и, кроме того, на циферблате менее удобно измерять напряжение, сопротивление и ток.

    Если вас интересует, как пользоваться стрелочным мультиметром в домашних условиях, сразу рекомендуем посмотреть наглядный видеоурок:

    Обучение работе с аналоговой моделью

    О том, как пользоваться более современной цифровой моделью тестера, мы поговорим более подробно позже, рассмотрев пошаговые инструкции на картинках.

    Замеряем напряжение

    Для самостоятельного измерения напряжения в цепи необходимо сначала перевести переключатель в нужное положение. В сети с переменным напряжением (например, в розетке) стрелка переключателя должна находиться в положении ACV. Датчики должны быть подключены к гнездам COM и VΩmA. Далее выбираем примерный диапазон напряжений для сети. Если на этом этапе возникают трудности, лучше установить переключатель на максимальное значение - например, 750 вольт.Кроме того, если на дисплее отображается более низкое напряжение, вы можете переместить переключатель на более низкий уровень: 200 или 50 вольт. Таким образом, уменьшив заданное значение до более подходящего, можно определить наиболее точное значение. В сети с постоянным напряжением аналогично используйте мультиметр. Обычно в последнем случае переключатель лучше всего выставлять на уровне около 20 вольт (например, при ремонте бортовой сети автомобиля).

    Очень важный нюанс, о котором следует знать, это то, что щупальца нужно подключать в цепь параллельно, как показано на картинке:

    Меряем ток

    Чтобы самостоятельно измерить ток в цепи мультиметром, необходимо предварительно определиться, протекает ли по проводам постоянный или переменный ток.После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящий разъем для подключения черного щупа - «VΩmA» или «10 A». Мы рекомендуем вам сначала вставить щуп в разъем с более высоким значением тока, а если на дисплее отображается более низкое значение, переключить вилку на другую розетку. Если снова вы видите, что измеренное значение меньше заданного значения, необходимо использовать диапазон с меньшим значением в амперах.

    Обращаем ваше внимание на то, что если вы решили использовать мультиметр в качестве амперметра, вам необходимо подключить тестер к цепи последовательно, как показано на картинке:

    Измерение сопротивления

    Что ж, самым безопасным с точки зрения безопасности мультиметра будет использование прибора для измерения сопротивления элементов схемы.В этом случае вы можете установить переключатель в любой диапазон сектора «Ω», а затем выбрать подходящую настройку для более точных измерений. Очень важный момент - перед тем, как использовать прибор для измерения сопротивления, обязательно отключите питание в цепи, даже если это обычный аккумулятор. В противном случае ваш тестер в режиме омметра может показать неверное значение.

    Чаще всего приходится измерять сопротивление мультиметром своими руками. Например, если вы можете измерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

    Кстати, если при измерении сопротивления на участке цепи мультиметром вы видите на дисплее значение «1», «OL» или «OVER», то нужно перевести переключатель в положение выше. диапазон, потому что при выбранной вами настройке возникает перегрузка. В то же время, если шкала показывает «0», поверните тестер на меньший диапазон измерения. Запомните этот момент и использовать мультиметр при измерении сопротивления не составит труда!

    Используем набор номера

    Если вы внимательно посмотрите на переднюю панель тестера, вы увидите еще несколько дополнительных функций, которые мы еще не рассмотрели.Некоторые из них используются только опытными радиотехниками, поэтому домашнему электрику нет смысла о них рассказывать (да и в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, вы воспользуетесь - набор номера (на картинке ниже мы указали его обозначение). Например, чтобы найти в цепи, нужно прозвонить проводку, и если цепь замкнута, вы услышите звуковую индикацию. Для этого нужно просто подключить щупы к нужным 2 точкам цепи.

    Опять же очень важный нюанс - питание на том участке цепи, который вы собираетесь вызвать, должно быть отключено. Например, если вы решите

    И омметр, удобный для использования в быту и на работе. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых популярных устройств. Для начала нужно прочитать и запомнить инструкцию. Его следует строго соблюдать, так как малейшая ошибка может повредить устройство.

    Прибор предназначен для определения параметров:

    • электрического тока;
    • напряжение между двумя точками электрической цепи;
    • электрическое сопротивление.

    Устройство также выполняет ряд других операций:

    • целостность цепей с цифровой индикацией и звуковой сигнализацией;
    • контроль исправности полупроводниковых деталей;
    • измерение коэффициентов усиления транзисторов;
    • Измерение температуры с помощью термопары.

    Мультиметр

    Чтобы научиться правильно пользоваться мультиметром DT 832, сначала необходимо ознакомиться с его устройством.

    1. На жидкокристаллическом дисплее отображаются числовые значения параметров.
    2. Функции устройства изменяются переключателем. Когда он не работает, он выключен, иначе аккумулятор будет быстро разряжаться.
    3. Для подключения датчиков используются три розетки прибора. В основной («COM») с отрицательной полярностью вставлен пин с черным проводом. Красный измерительный провод вставляется в следующее гнездо, обозначенное VΩmA. Он используется для измерения силы тока, напряжения и сопротивления.Третий разъем (вверху) измеряет значение постоянного тока от 0,2 до 10 А.
    4. Разъем для измерения коэффициента усиления транзисторов.
    5. Провода зонда. По сравнению с самим устройством их качество намного ниже, и многие домашние умельцы изготавливают их заново для себя. Провод берут сечением 1 мм 2, а оболочка должна быть толстой и упругой. Для подключения к любому месту в цепи через изоляцию или лак вместо щупов устанавливаются иглы, припаянные к проводам.

    Как пользоваться мультиметром DT 832: инструкция

    Требуемый режим устанавливается переключателем.Пределы измеряемых характеристик указаны на лицевой панели прибора и в инструкции.

    Перед использованием мультиметра DT 832 необходимо установить переключатель в нужный режим.

    Сопротивление

    Функция используется в основном для проверки целостности электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в секторе сопротивления на самый низкий уровень со звуковой сигнализацией короткого замыкания. Отсутствие сигнала означает наличие обрыва или превышение значения 50 Ом.Контакт может быть нарушен непосредственно между зондом и розеткой. Для проверки работоспособности устройства провода закорачивают. Устройство должно показывать ноль или несколько Ом.

    Перед использованием мультиметра DT 832 для проверки электронных цепей необходимо снять с платы одну ножку резистора.

    Мультиметры китайского производства с низким качеством имеют значительную погрешность измерения электрических параметров. Также искажается сигнал от соединительных проводов и щупов. Комплектующие к тестеру профессионалы изготавливают своими руками, так как заводские обычно бывают некачественными.

    Напряжение постоянного тока

    Сектор постоянного напряжения разделен на пять полос. Для измерений взят большой шаг интервала значений. Если установить меньший диапазон, устройство может сгореть. Если высокая точность не требуется или измеренное значение неизвестно, мультиметр устанавливается на максимальный предел. Тогда диапазон можно будет установить более точно. Сигналом о превышении предела измерения является предупреждение HV, которое загорается на дисплее в верхнем левом углу.

    Высокое напряжение измеряется с особой тщательностью.Соблюдать полярность не обязательно: при изменении полярности в левой части экрана появляется знак «-».

    Напряжение переменного тока

    Сектор переменного напряжения используется для измерений. Важно правильно подключить тестер к нужным пределам, иначе он может выйти из строя.

    Выбор диапазона постоянного напряжения вместо диапазона переменного напряжения может быть фатальным для прибора.

    D.C

    Малые токи измеряются в секторе DCA. Здесь нужно быть предельно осторожным.Если ошибочно измерить напряжение в этом диапазоне, произойдет короткое замыкание.

    Для измерения тока до 10 А красный щуп подключают к верхнему разъему. Важно знать, как использовать DT 832 с большим током. Показания следует снимать за несколько секунд!

    Тест диодов

    Радиокомпонент припаян к плате с одного конца при проведении измерений. Транзистор также можно проверить в секторе измерения сопротивления, так как по принципу действия элемент представляет собой два диода, соединенных навстречу друг другу.Выяснив, какой из выводов является базовым, проверяют оба перехода на пробой. Для pnp-транзисторов положительный щуп устанавливается на базу, а отрицательный должен показывать бесконечность на других выводах. Для npn-элементов провод от гнезда «COM» подключается к базе. Сопротивление эмиттерного перехода больше, чем коллекторного перехода и составляет 0,5-1,2 кОм.

    Непрерывность переходов определяет исправность транзистора. Его коэффициент усиления по току можно определить, вставив выводы в соответствующие гнезда на панели.

    Измерение температуры

    Переключатель установлен в положение «Temp», а штекер термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары в том же функциональном диапазоне.

    Проверка исправности конденсаторов

    В инструкции, описывающей, как пользоваться мультиметром DT 832, для чайников приведены только базовые функции, характерные для большинства устройств. Когда вам нужно проверить конденсатор, а определить емкость нет возможности, вы можете хотя бы установить, исправен он или нет.Сначала его следует распаять и закоротить ножки, чтобы снять заряд, если он есть.

    Затем переключатель устройства устанавливается на непрерывность и концы щупов должны касаться клемм полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее отобразится значение сопротивления, а затем загорится цифра «1». Это означает, что зарядка окончена, а сопротивление бесконечно велико. Если агрегат появляется сразу, значит внутри обрыв цепи, если сопротивление ноль - между пластинами короткое замыкание.

    Неполярный конденсатор испытывают на значение сопротивления, которое должно быть более 2 мОм на обслуживаемой части.

    Мультиметр «Ермак»

    Простой, дешевый и надежный цифровой мультиметр «Ермак» DT 832 подойдет рядовому пользователю. Как это использовать? Проще говоря, это обычный тестер.

    Устройство включается путем установки переключателя в нужное положение. Характеристики ничем не отличаются от обычных, а цена небольшая. Отзывы о модели китайского производства положительные, она вполне подходит для решения бытовых проблем с электропроводкой.

    Заключение

    Уметь пользоваться мультиметром DT 832 должен каждый мастер, так как в повседневной жизни он крайне необходим. Большинство отзывов о модели положительные, благодаря многочисленным характеристикам и доступной цене. Чтобы устройство прослужило долго, следует внимательно следовать инструкции по его использованию.

    Цифровой мультиметр DT-838 - хороший вариант для домашнего использования. Он имеет небольшие размеры, высокую степень надежности и простую конструкцию.

    Особенности прибора

    Мультиметр DT-838 (или тестер, как его в народе называют) позволяет проводить ряд измерений:

    • Определение переменного тока.
    • Определение силы тока.
    • Определение температуры (требуется дополнительный датчик, приобретаемый отдельно).
    • Обеспечьте целостность проводов.

    Устройство работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отображает результаты измерений на жидкокристаллическом дисплее. Причем прибор измеряет показатели не один раз, а несколько раз. Устройство рассчитывает среднее значение по 3-4 показаниям, которое отражается на индикаторе.

    Мультиметр питается от 9-вольтовой батареи. Он входит в комплект поставки (чаще всего уже установлен в устройстве). При обнаружении напряжения или тока прибор может автоматически определять полярность. Рекомендуется им следовать. Если полярности нарушены, то значение отразится со знаком минус.

    В комплект, помимо аккумулятора, входят:

    При измерении очень важно правильно подключить измерительные провода.Для определения силы тока щупы подключаются последовательно с нагрузкой. Для определения других параметров зонды подключаются последовательно.

    Работа с прибором

    Мультиметр DT-838 прост в использовании. Но бывают ситуации, когда после покупки устройства люди не умеют им пользоваться. Здесь нет ничего сложного.

    Переключатель диапазонов установлен в желаемый режим. Для этого необходимо выбрать одно из заданных значений. Сам переключатель можно поворачивать в обоих направлениях (как по часовой стрелке, так и против часовой стрелки).Один из датчиков всегда находится в отверстии COM. Для постоянного тока это должно быть «минус». Второй зонд всегда устанавливается в отверстие VOMA. Исключение составляет определение силы тока.

    Определение напряжения

    Для проведения любого измерения сначала необходимо установить переключатель мультиметра DT-838 в нужный режим. Инструкция поможет понять, какое обозначение соответствует необходимому режиму.

    Выбирая нужный режим, необходимо помнить, что в аккумуляторах, аккумуляторах, блоках питания постоянный ток.Он обозначен на приборе как DCV и расположен слева. Например, при определении постоянного напряжения аккумулятора достаточно установить режим на двадцать вольт.

    В розетках есть переменный ток. Обозначается на приборе как «AC».

    Красный зонд должен быть установлен в розетку 10ADC. Обычно это верхний слот.

    Дополнительные возможности

    Мультиметр DT-838 позволяет измерять температуру. Для этого измените положение переключателя на нужный режим.Вместо зондов подключается термопара. Наконечник кулона соединяется с объектом, температуру которого необходимо определить. В этом случае термопара необходима для измерения температуры объекта. Без него устройство будет отображать внутреннюю температуру. Обычно она находится на одном уровне с комнатной температурой. Эта функция позволяет контролировать нагрев (или перегрев) любых радиодеталей, микросхем.

    Вызвать соединения очень просто. Это необходимо для определения места обрыва сети (при обрыве проводки).Другая возможность - определить возникшее короткое замыкание. Чтобы начать измерение, переключатель переводят в нужное положение. Далее двумя щупами нужно коснуться разных концов. В случае короткого замыкания раздастся звуковой сигнал.

    1 шт. Новый цифровой мультиметр DT 838 Измеритель напряжения / ампер / Ом / температуры Измеритель напряжения в автомобиле Инструменты VEJ40 P10 | инструментальный проигрыватель | инструмент droptool divider

    Высококачественный 1 ПК Новый цифровой мультиметр DT-838 Измеритель напряжения / тока / Ом / температуры Инструменты для проверки напряжения в автомобиле

    Описание

    3-х разрядный ЖК-дисплей с максимальным показанием 1999.

    Размеры: 126 х 70 х 24 мм.

    Вес: 170г.

    Мощность: 20 мВт.

    Индикатор низкого энергопотребления 9 В Батарея не входит в комплект

    Защита от перегрузки.

    Цвет: желтый

    Цифровой мультиметр включает в себя вольтметр, амперметр, омметр и датчик температуры, который является идеальным прибором для использования в таких областях, как лаборатории, мастерские, домашние работники и домашние приложения.

    Напряжение постоянного тока:

    0

    Диапазон

    Разрешение

    Точность

    200 мВ

    100 мкВ

    ± 0.5% ± 2Д

    2000 мВ

    1 мВ

    20 В

    10 мВ

    200 В

    100 мВ

    03

    ± 0,8% ± 2D

    Напряжение переменного тока:

    03

    02 Точность

    0

    Диапазон

    Разрешение

    100 мВ

    ± 1.2% ± 10D

    750V

    1V

    Постоянный ток:

    Точность

    0

    0

    Диапазон

    200 мкА

    100 мкА

    ± 1,0% ± 2D

    2000 мкА

    1A

    20 мА

    20 мА

    10A

    100A

    ± 1.2% ± 2D

    10A

    10 мА

    ± 2,0% ± 2D

    Сопротивление:

    Точность

    200O

    0,1O

    ± 0,8% ± 2D

    2000O

    1O

    10KO

    200KO

    100O

    2000KO

    1KO

    ± 1.0% ± 2D

    Комплектация

    1 цифровой мультиметр (батарея в комплект не входит)

    1 измерительные провода

    1 линия измерения температуры

    1 руководство пользователя

    DC / AD Цифровой ЖК-мультиметр Вольтметр 750/1000 В Амперметр Тестер Ом Высокобезопасный портативный измеритель, DT-838C1 Мультиметры

    DC / AD ЖК-цифровой мультиметр 750/1000 В Вольтметр Амперметр Тестер Ом Высокобезопасный портативный измеритель, DT-838C1

    Пожалуйста, проверьте описание таблицы размеров перед заказом, купите Leatt 3DF Hybrid Elbow Guard (черный / лаймовый, классические кроссовки без шнуровки с низким профилем.Jla - Футболка для взрослых «Звонок» New Dawn Group, пожалуйста, убедитесь, что вы не возражаете перед тем, как сделать ставку. Хедлайнер поставляется с подходящим материалом для покрытия солнцезащитных козырьков и парусных панелей, где это применимо, Размеры продукта: 0 x 8 x дюймов. DS89C430-MNL +: Радиочастотные транзисторы: промышленные и научные. Настоящее сокровище для получателя, Лаванда также содержит природный инсектицид, помимо ее коллекции State Flower. -Всегда снимайте украшения при выполнении упражнений с сильным потоотделением. Винтажная кружка-подставка для акриловых чашек Preludio Tupperware Preludio.Пожалуйста, закажите тот же размер, что и вкладыш вашей подушки: Easton New Other Black Magic 2. Купите Master Lock 8119DPF, длина 5 футов, диаметр 3/8 дюйма. Установите свой собственный кодовый замок с тросом для велосипеда: замки с тросом - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. пожалуйста, не стесняйтесь обращаться к нам. დ ВЫСОКОЕ КАЧЕСТВО-Декоративный дизайн всей подушки - это технология вышивки. Инструкции по стирке: Протрите. Обязательно для любой детской комнаты / игровой зоны, Mini Pet Funny Game Machine с брелком.

    DC / AD ЖК-цифровой мультиметр 750/1000 В Вольтметр Амперметр Тестер Ом Высокобезопасный портативный измеритель, DT-838C1

    Контрольный крючок длиной 58 мм, 10 шт., Привариваемый для мультиметров Тестер печатных плат Grabber Yellow, самовыравнивающийся лазер с красным крестом линии SKIL LL932301, ручной метчик Exact 1344, сталь, ИСПОЛЬЗУЕМЫЙ СИГНАЛ EAGLE HD42A621 ТАЙМЕР, ЭЛЕКТРИЧЕСКИЙ СБРОС, 55 СЕКУНД, 120 В переменного тока, BOXYH.Комплект для переоборудования тензодатчиков Selleton Op-320Tm Весовой модуль для бункеров весов 200 тыс. Фунтов, Nordic Pure 19_1 / 2x21x1 Exact MERV 8 Гофрированные воздушные фильтры для печей переменного тока для подавления запаха с чистым углеродом, 6 шт., Fluke Calibration PM200-BG2.5K. Пакет из 100 ESDALC6-4N4 TVS DIODE 3V 10V 4UQFN, стандартный комплект Accutrak VPE ультразвуковой детектор утечки. 97F9608 30 мкФ MFD x 370 В переменного тока Сменный конденсатор Genteq, круглый # C330R Aerovox Z23S3730M, AideTek AMS2108 MS2108 T-RMS Токоизмерительные клещи постоянного тока с автоматическим выбором диапазона Syncont Inc, uxcell 2 шт. 15K Термисторный датчик NTC 15.7-дюймовый медный чувствительный датчик температуры для кондиционера, НОВЫЙ СТАРЫЙ КАБЕЛЬ СЕРВО / ЭНКОДЕРА TPC 92295, L05NN, TPC # 88325 CE, SUPER-TREX 20/25, HC, Vaster SuperEcable Кабель SCSI 20355-6 FT 1 - SCSI SCSI 2 CN50M к кабелю HPD50M. FRCOLT Womens Vest Fashion Leopard Print Camisole Cotton без рукавов. Разъемы для термоусадочной проволоки, водонепроницаемые клеммы для электрических проводов с ящиком для хранения, стыковой соединитель с обжимным кольцом для морской автомобильной и промышленной техники, 120 шт. 1280P Marameter Регулируемый датчик диаметра Mahr Federal 2050097 Тип 1W3.: 15000 фунтов. Шапка. : 164 Размер Ш x Д: 72 X 36 Док-бордс, грузоподъемность 15 000 фунтов. Tas-15-7236 Vestil Mfg Wt. Htas-15-7236 фунтов .. 2 52-миллиметровый автомобильный манометр Turbo Boost, 30 ~ 30 фунтов на квадратный дюйм, черный фоновый свет. Полиэтиленовые пакеты размером 6 дюймов x 6 дюймов по 1 000 пакетов в кейсе 6 ящиков, точность полной шкалы 0,1% Цифровой контроллер силы Starrett DFC-200 Серый Прецизионное измерение Starrett Bluetooth Емкость 225 фунтов RS232 и USB-связь. 5 шт. Тестовых заглушек и тестовых разъемов, КРАСНАЯ СВЯЗКА. 0,1 PH Высокоточный тестер качества воды с диапазоном измерения 0-14 PH для домашнего питья KZWUS tools-01 Цифровой рН-метр для бассейна и аквариумный рН-тестер Дизайн Желтый, Grizzly Industrial G9849 Магнитное основание / комбинированный индикатор шкалы.

    Apache Tomcat / 7.0.67 - отчет об ошибках

    Apache Tomcat / 7.0.67 - отчет об ошибках

    тип отчет об исключениях

    сообщение Servlet.init () для сервлета Spring MVC Dispatcher Servlet сгенерировал исключение

    описание Сервер обнаружил внутреннюю ошибку, которая помешала ему выполнить этот запрос.

    исключение

     javax.servlet.ServletException: Servlet.init () для сервлета Spring MVC Dispatcher Сервлет сгенерировал исключение
    орг.apache.catalina.authenticator.AuthenticatorBase.invoke (AuthenticatorBase.java:505)
    org.apache.catalina.valves.ErrorReportValve.invoke (ErrorReportValve.java:103)
    org.apache.catalina.valves.AccessLogValve.invoke (AccessLogValve.java:956)
    org.apache.catalina.connector.CoyoteAdapter.service (CoyoteAdapter.java:423)
    org.apache.coyote.http11.AbstractHttp11Processor.process (AbstractHttp11Processor.java:1079)
    org.apache.coyote.AbstractProtocol $ AbstractConnectionHandler.process (AbstractProtocol.java:625)
    орг.apache.tomcat.util.net.JIoEndpoint $ SocketProcessor.run (JIoEndpoint.java:316)
    java.util.concurrent.ThreadPoolExecutor.runWorker (ThreadPoolExecutor.java:1145)
    java.util.concurrent.ThreadPoolExecutor $ Worker.run (ThreadPoolExecutor.java:615)
    org.apache.tomcat.util.threads.TaskThread $ WrappingRunnable.run (TaskThread.java:61)
    java.lang.Thread.run (Thread.java:745)


    основная причина

     org.springframework.beans.factory.BeanCreationException: ошибка создания bean-компонента с именем loadCommonDataJob, определенным в ресурсе пути к классам [META-INF / spring / quartz-config.xml]: не удалось вызвать метод инициализации; вложенное исключение com.google.common.util.concurrent.UncheckedExecutionException: org.springframework.jdbc.CannotGetJdbcConnectionException: не удалось получить соединение JDBC; вложенное исключение - org.apache.commons.dbcp.SQLNestedException: невозможно создать PoolableConnectionFactory (прослушиватель отказался от подключения со следующей ошибкой:
    ORA-12523, TNS: слушатель не смог найти экземпляр, подходящий для клиентского соединения
     )
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.initializeBean (AbstractAutowireCapableBeanFactory.java:1512)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.doCreateBean (AbstractAutowireCapableBeanFactory.java:521)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.createBean (AbstractAutowireCapableBeanFactory.java:458)
    org.springframework.beans.factory.support.AbstractBeanFactory $ 1.getObject (AbstractBeanFactory.java:296)
    org.springframework.beans.factory.support.DefaultSingletonBeanRegistry.getSingleton (DefaultSingletonBeanRegistry.java:223)
    org.springframework.beans.factory.support.AbstractBeanFactory.doGetBean (AbstractBeanFactory.java:293)
    org.springframework.beans.factory.support.AbstractBeanFactory.getBean (AbstractBeanFactory.java:194)
    org.springframework.beans.factory.support.DefaultListableBeanFactory.preInstantiateSingletons (DefaultListableBeanFactory.java:628)
    org.springframework.context.support.AbstractApplicationContext.finishBeanFactoryInitialization (AbstractApplicationContext.java: 932)
    org.springframework.context.support.AbstractApplicationContext.refresh (AbstractApplicationContext.java:479)
    org.springframework.web.servlet.FrameworkServlet.configureAndRefreshWebApplicationContext (FrameworkServlet.java:651)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:602)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:665)
    org.springframework.web.servlet.FrameworkServlet.initWebApplicationContext (FrameworkServlet.java: 521)
    org.springframework.web.servlet.FrameworkServlet.initServletBean (FrameworkServlet.java:462)
    org.springframework.web.servlet.HttpServletBean.init (HttpServletBean.java:136)
    javax.servlet.GenericServlet.init (GenericServlet.java:158)
    org.apache.catalina.authenticator.AuthenticatorBase.invoke (AuthenticatorBase.java:505)
    org.apache.catalina.valves.ErrorReportValve.invoke (ErrorReportValve.java:103)
    org.apache.catalina.valves.AccessLogValve.invoke (AccessLogValve.java:956)
    org.apache.catalina.connector.CoyoteAdapter.service (CoyoteAdapter.java:423)
    org.apache.coyote.http11.AbstractHttp11Processor.process (AbstractHttp11Processor.java:1079)
    org.apache.coyote.AbstractProtocol $ AbstractConnectionHandler.process (AbstractProtocol.java:625)
    org.apache.tomcat.util.net.JIoEndpoint $ SocketProcessor.run (JIoEndpoint.java:316)
    java.util.concurrent.ThreadPoolExecutor.runWorker (ThreadPoolExecutor.java:1145)
    java.util.concurrent.ThreadPoolExecutor $ Worker.run (ThreadPoolExecutor.java:615)
    org.apache.tomcat.util.threads.TaskThread $ WrappingRunnable.run (TaskThread.java:61)
    java.lang.Thread.run (Thread.java:745)


    основная причина

     com.google.common.util.concurrent.UncheckedExecutionException: org.springframework.jdbc.CannotGetJdbcConnectionException: не удалось получить соединение JDBC; вложенное исключение - org.apache.commons.dbcp.SQLNestedException: невозможно создать PoolableConnectionFactory (прослушиватель отказался от подключения со следующей ошибкой:
    ORA-12523, TNS: слушатель не смог найти экземпляр, подходящий для клиентского соединения
     )
    com.google.common.cache.LocalCache $ Segment.get (LocalCache.java:2256)
    com.google.common.cache.LocalCache.get (LocalCache.java:3980)
    com.google.common.cache.LocalCache.getOrLoad (LocalCache.java:3984)
    com.google.common.cache.LocalCache $ LocalLoadingCache.get (LocalCache.java:4868)
    com.google.common.cache.LocalCache $ LocalLoadingCache.getUnchecked (LocalCache.java:4874)
    com.gm.portal.application.cache.SupportCacheService.get (SupportCacheService.java:49)
    com.gm.portal.application.cache.AreaCacheService.getChinaProvinces (AreaCacheService.java: 93)
    com.gm.portal.common.task.LoadCommonDataJob.run (LoadCommonDataJob.java:77)
    sun.reflect.GeneratedMethodAccessor142.invoke (Неизвестный источник)
    sun.reflect.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43)
    java.lang.reflect.Method.invoke (Method.java:606)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.invokeCustomInitMethod (AbstractAutowireCapableBeanFactory.java:1638)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.invokeInitMethods (AbstractAutowireCapableBeanFactory.java:1579)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.initializeBean (AbstractAutowireCapableBeanFactory.java:1509)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.doCreateBean (AbstractAutowireCapableBeanFactory.java:521)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.createBean (AbstractAutowireCapableBeanFactory.java:458)
    org.springframework.beans.factory.support.AbstractBeanFactory $ 1.getObject (AbstractBeanFactory.java:296)
    org.springframework.beans.factory.support.DefaultSingletonBeanRegistry.getSingleton (DefaultSingletonBeanRegistry.java:223)
    org.springframework.beans.factory.support.AbstractBeanFactory.doGetBean (AbstractBeanFactory.java:293)
    org.springframework.beans.factory.support.AbstractBeanFactory.getBean (AbstractBeanFactory.java:194)
    org.springframework.beans.factory.support.DefaultListableBeanFactory.preInstantiateSingletons (DefaultListableBeanFactory.java: 628)
    org.springframework.context.support.AbstractApplicationContext.finishBeanFactoryInitialization (AbstractApplicationContext.java:932)
    org.springframework.context.support.AbstractApplicationContext.refresh (AbstractApplicationContext.java:479)
    org.springframework.web.servlet.FrameworkServlet.configureAndRefreshWebApplicationContext (FrameworkServlet.java:651)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:602)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:665)
    org.springframework.web.servlet.FrameworkServlet.initWebApplicationContext (FrameworkServlet.java:521)
    org.springframework.web.servlet.FrameworkServlet.initServletBean (FrameworkServlet.java:462)
    org.springframework.web.servlet.HttpServletBean.init (HttpServletBean.java:136)
    javax.servlet.GenericServlet.init (GenericServlet.java:158)
    org.apache.catalina.authenticator.AuthenticatorBase.invoke (AuthenticatorBase.java:505)
    орг.apache.catalina.valves.ErrorReportValve.invoke (ErrorReportValve.java:103)
    org.apache.catalina.valves.AccessLogValve.invoke (AccessLogValve.java:956)
    org.apache.catalina.connector.CoyoteAdapter.service (CoyoteAdapter.java:423)
    org.apache.coyote.http11.AbstractHttp11Processor.process (AbstractHttp11Processor.java:1079)
    org.apache.coyote.AbstractProtocol $ AbstractConnectionHandler.process (AbstractProtocol.java:625)
    org.apache.tomcat.util.net.JIoEndpoint $ SocketProcessor.run (JIoEndpoint.java:316)
    Ява.util.concurrent.ThreadPoolExecutor.runWorker (ThreadPoolExecutor.java:1145)
    java.util.concurrent.ThreadPoolExecutor $ Worker.run (ThreadPoolExecutor.java:615)
    org.apache.tomcat.util.threads.TaskThread $ WrappingRunnable.run (TaskThread.java:61)
    java.lang.Thread.run (Thread.java:745)


    основная причина

     org.springframework.jdbc.CannotGetJdbcConnectionException: не удалось получить соединение JDBC; вложенное исключение - org.apache.commons.dbcp.SQLNestedException: невозможно создать PoolableConnectionFactory (прослушиватель отказался от подключения со следующей ошибкой:
    ORA-12523, TNS: слушатель не смог найти экземпляр, подходящий для клиентского соединения
     )
    орг.springframework.jdbc.datasource.DataSourceUtils.getConnection (DataSourceUtils.java:80)
    org.springframework.jdbc.core.JdbcTemplate.execute (JdbcTemplate.java:575)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:639)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:668)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:676)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:716)
    com.gm.portal.dao.area.ProvincesDao.getProvincesByCountry (ProvincesDao.java: 36)
    com.gm.portal.dao.area.ProvincesDao $$ FastClassBySpringCGLIB $$ 6bd2696d.invoke (<сгенерированный>)
    org.springframework.cglib.proxy.MethodProxy.invoke (MethodProxy.java:204)
    org.springframework.aop.framework.CglibAopProxy $ CglibMethodInvocation.invokeJoinpoint (CglibAopProxy.java:700)
    org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:150)
    org.springframework.aop.aspectj.MethodInvocationProceedingJoinPoint.proceed (MethodInvocationProceedingJoinPoint.java: 80)
    com.gm.portal.common.aspect.VisitTimeLogAspect.around (VisitTimeLogAspect.java:40)
    sun.reflect.GeneratedMethodAccessor143.invoke (Неизвестный источник)
    sun.reflect.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43)
    java.lang.reflect.Method.invoke (Method.java:606)
    org.springframework.aop.aspectj.AbstractAspectJAdvice.invokeAdviceMethodWithGivenArgs (AbstractAspectJAdvice.java:621)
    org.springframework.aop.aspectj.AbstractAspectJAdvice.invokeAdviceMethod (AbstractAspectJAdvice.java: 610)
    org.springframework.aop.aspectj.AspectJAroundAdvice.invoke (AspectJAroundAdvice.java:65)
    org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:172)
    org.springframework.aop.interceptor.ExposeInvocationInterceptor.invoke (ExposeInvocationInterceptor.java:91)
    org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:172)
    org.springframework.aop.framework.CglibAopProxy $ DynamicAdvisedInterceptor.intercept (CglibAopProxy.java: 633)
    com.gm.portal.dao.area.ProvincesDao $$ EnhancerBySpringCGLIB $$ 6b281c57.getProvincesByCountry ()
    com.gm.portal.application.AreaService.getChinaProvinces (AreaService.java:68)
    com.gm.portal.application.cache.AreaCacheService.createValue (AreaCacheService.java:62)
    com.gm.portal.application.cache.AreaCacheService.access 100 долларов США (AreaCacheService.java:25)
    com.gm.portal.application.cache.AreaCacheService $ 1.load (AreaCacheService.java:43)
    com.gm.portal.application.cache.AreaCacheService $ 1.загрузка (AreaCacheService.java:39)
    com.google.common.cache.LocalCache $ LoadingValueReference.loadFuture (LocalCache.java:3579)
    com.google.common.cache.LocalCache $ Segment.loadSync (LocalCache.java:2372)
    com.google.common.cache.LocalCache $ Segment.lockedGetOrLoad (LocalCache.java:2335)
    com.google.common.cache.LocalCache $ Segment.get (LocalCache.java:2250)
    com.google.common.cache.LocalCache.get (LocalCache.java:3980)
    com.google.common.cache.LocalCache.getOrLoad (LocalCache.java:3984)
    com.google.common.cache.LocalCache $ LocalLoadingCache.get (LocalCache.java:4868)
    com.google.common.cache.LocalCache $ LocalLoadingCache.getUnchecked (LocalCache.java:4874)
    com.gm.portal.application.cache.SupportCacheService.get (SupportCacheService.java:49)
    com.gm.portal.application.cache.AreaCacheService.getChinaProvinces (AreaCacheService.java:93)
    com.gm.portal.common.task.LoadCommonDataJob.run (LoadCommonDataJob.java:77)
    sun.reflect.GeneratedMethodAccessor142.invoke (Неизвестный источник)
    sun.reflect.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43)
    java.lang.reflect.Method.invoke (Method.java:606)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.invokeCustomInitMethod (AbstractAutowireCapableBeanFactory.java:1638)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.invokeInitMethods (AbstractAutowireCapableBeanFactory.java:1579)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.initializeBean (AbstractAutowireCapableBeanFactory.java: 1509)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.doCreateBean (AbstractAutowireCapableBeanFactory.java:521)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.createBean (AbstractAutowireCapableBeanFactory.java:458)
    org.springframework.beans.factory.support.AbstractBeanFactory $ 1.getObject (AbstractBeanFactory.java:296)
    org.springframework.beans.factory.support.DefaultSingletonBeanRegistry.getSingleton (DefaultSingletonBeanRegistry.java:223)
    орг.springframework.beans.factory.support.AbstractBeanFactory.doGetBean (AbstractBeanFactory.java:293)
    org.springframework.beans.factory.support.AbstractBeanFactory.getBean (AbstractBeanFactory.java:194)
    org.springframework.beans.factory.support.DefaultListableBeanFactory.preInstantiateSingletons (DefaultListableBeanFactory.java:628)
    org.springframework.context.support.AbstractApplicationContext.finishBeanFactoryInitialization (AbstractApplicationContext.java:932)
    org.springframework.context.support.AbstractApplicationContext.refresh (AbstractApplicationContext.java:479)
    org.springframework.web.servlet.FrameworkServlet.configureAndRefreshWebApplicationContext (FrameworkServlet.java:651)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:602)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:665)
    org.springframework.web.servlet.FrameworkServlet.initWebApplicationContext (FrameworkServlet.java:521)
    орг.springframework.web.servlet.FrameworkServlet.initServletBean (FrameworkServlet.java:462)
    org.springframework.web.servlet.HttpServletBean.init (HttpServletBean.java:136)
    javax.servlet.GenericServlet.init (GenericServlet.java:158)
    org.apache.catalina.authenticator.AuthenticatorBase.invoke (AuthenticatorBase.java:505)
    org.apache.catalina.valves.ErrorReportValve.invoke (ErrorReportValve.java:103)
    org.apache.catalina.valves.AccessLogValve.invoke (AccessLogValve.java:956)
    org.apache.catalina.connector.CoyoteAdapter.service (CoyoteAdapter.java:423)
    org.apache.coyote.http11.AbstractHttp11Processor.process (AbstractHttp11Processor.java:1079)
    org.apache.coyote.AbstractProtocol $ AbstractConnectionHandler.process (AbstractProtocol.java:625)
    org.apache.tomcat.util.net.JIoEndpoint $ SocketProcessor.run (JIoEndpoint.java:316)
    java.util.concurrent.ThreadPoolExecutor.runWorker (ThreadPoolExecutor.java:1145)
    java.util.concurrent.ThreadPoolExecutor $ Worker.run (ThreadPoolExecutor.java:615)
    org.apache.tomcat.util.threads.TaskThread $ WrappingRunnable.run (TaskThread.java:61)
    java.lang.Thread.run (Thread.java:745)


    основная причина

     org.apache.commons.dbcp.SQLNestedException: невозможно создать PoolableConnectionFactory (прослушиватель отказал в соединении со следующей ошибкой:
    ORA-12523, TNS: слушатель не смог найти экземпляр, подходящий для клиентского соединения
     )
    org.apache.commons.dbcp.BasicDataSource.createDataSource (BasicDataSource.java:1225)
    org.apache.commons.dbcp.BasicDataSource.getConnection (BasicDataSource.java:880)
    org.springframework.jdbc.datasource.DataSourceUtils.doGetConnection (DataSourceUtils.java:111)
    org.springframework.jdbc.datasource.DataSourceUtils.getConnection (DataSourceUtils.java:77)
    org.springframework.jdbc.core.JdbcTemplate.execute (JdbcTemplate.java:575)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:639)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:668)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java: 676)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:716)
    com.gm.portal.dao.area.ProvincesDao.getProvincesByCountry (ProvincesDao.java:36)
    com.gm.portal.dao.area.ProvincesDao $$ FastClassBySpringCGLIB $$ 6bd2696d.invoke (<сгенерированный>)
    org.springframework.cglib.proxy.MethodProxy.invoke (MethodProxy.java:204)
    org.springframework.aop.framework.CglibAopProxy $ CglibMethodInvocation.invokeJoinpoint (CglibAopProxy.java:700)
    org.springframework.aop.framework.ReflectiveMethodInvocation.продолжить (ReflectiveMethodInvocation.java:150)
    org.springframework.aop.aspectj.MethodInvocationProceedingJoinPoint.proceed (MethodInvocationProceedingJoinPoint.java:80)
    com.gm.portal.common.aspect.VisitTimeLogAspect.around (VisitTimeLogAspect.java:40)
    sun.reflect.GeneratedMethodAccessor143.invoke (Неизвестный источник)
    sun.reflect.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43)
    java.lang.reflect.Method.invoke (Method.java:606)
    org.springframework.aop.aspectj.AbstractAspectJAdvice.invokeAdviceMethodWithGivenArgs (AbstractAspectJAdvice.java:621)
    org.springframework.aop.aspectj.AbstractAspectJAdvice.invokeAdviceMethod (AbstractAspectJAdvice.java:610)
    org.springframework.aop.aspectj.AspectJAroundAdvice.invoke (AspectJAroundAdvice.java:65)
    org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:172)
    org.springframework.aop.interceptor.ExposeInvocationInterceptor.invoke (ExposeInvocationInterceptor.java:91)
    org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:172)
    org.springframework.aop.framework.CglibAopProxy $ DynamicAdvisedInterceptor.intercept (CglibAopProxy.java:633)
    com.gm.portal.dao.area.ProvincesDao $$ EnhancerBySpringCGLIB $$ 6b281c57.getProvincesByCountry ()
    com.gm.portal.application.AreaService.getChinaProvinces (AreaService.java:68)
    com.gm.portal.application.cache.AreaCacheService.createValue (AreaCacheService.java:62)
    com.gm.portal.application.cache.AreaCacheService.доступ к $ 100 (AreaCacheService.java:25)
    com.gm.portal.application.cache.AreaCacheService $ 1.load (AreaCacheService.java:43)
    com.gm.portal.application.cache.AreaCacheService $ 1.load (AreaCacheService.java:39)
    com.google.common.cache.LocalCache $ LoadingValueReference.loadFuture (LocalCache.java:3579)
    com.google.common.cache.LocalCache $ Segment.loadSync (LocalCache.java:2372)
    com.google.common.cache.LocalCache $ Segment.lockedGetOrLoad (LocalCache.java:2335)
    com.google.common.cache.LocalCache $ Segment.get (LocalCache.java: 2250)
    com.google.common.cache.LocalCache.get (LocalCache.java:3980)
    com.google.common.cache.LocalCache.getOrLoad (LocalCache.java:3984)
    com.google.common.cache.LocalCache $ LocalLoadingCache.get (LocalCache.java:4868)
    com.google.common.cache.LocalCache $ LocalLoadingCache.getUnchecked (LocalCache.java:4874)
    com.gm.portal.application.cache.SupportCacheService.get (SupportCacheService.java:49)
    com.gm.portal.application.cache.AreaCacheService.getChinaProvinces (AreaCacheService.java:93)
    com.gm.portal.common.task.LoadCommonDataJob.run (LoadCommonDataJob.java:77)
    sun.reflect.GeneratedMethodAccessor142.invoke (Неизвестный источник)
    sun.reflect.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43)
    java.lang.reflect.Method.invoke (Method.java:606)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.invokeCustomInitMethod (AbstractAutowireCapableBeanFactory.java:1638)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.invokeInitMethods (AbstractAutowireCapableBeanFactory.java: 1579)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.initializeBean (AbstractAutowireCapableBeanFactory.java:1509)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.doCreateBean (AbstractAutowireCapableBeanFactory.java:521)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.createBean (AbstractAutowireCapableBeanFactory.java:458)
    org.springframework.beans.factory.support.AbstractBeanFactory $ 1.getObject (AbstractBeanFactory.java: 296)
    org.springframework.beans.factory.support.DefaultSingletonBeanRegistry.getSingleton (DefaultSingletonBeanRegistry.java:223)
    org.springframework.beans.factory.support.AbstractBeanFactory.doGetBean (AbstractBeanFactory.java:293)
    org.springframework.beans.factory.support.AbstractBeanFactory.getBean (AbstractBeanFactory.java:194)
    org.springframework.beans.factory.support.DefaultListableBeanFactory.preInstantiateSingletons (DefaultListableBeanFactory.java:628)
    org.springframework.context.support.AbstractApplicationContext.finishBeanFactoryInitialization (AbstractApplicationContext.java:932)
    org.springframework.context.support.AbstractApplicationContext.refresh (AbstractApplicationContext.java:479)
    org.springframework.web.servlet.FrameworkServlet.configureAndRefreshWebApplicationContext (FrameworkServlet.java:651)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:602)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java: 665)
    org.springframework.web.servlet.FrameworkServlet.initWebApplicationContext (FrameworkServlet.java:521)
    org.springframework.web.servlet.FrameworkServlet.initServletBean (FrameworkServlet.java:462)
    org.springframework.web.servlet.HttpServletBean.init (HttpServletBean.java:136)
    javax.servlet.GenericServlet.init (GenericServlet.java:158)
    org.apache.catalina.authenticator.AuthenticatorBase.invoke (AuthenticatorBase.java:505)
    org.apache.catalina.valves.ErrorReportValve.invoke (ErrorReportValve.java: 103)
    org.apache.catalina.valves.AccessLogValve.invoke (AccessLogValve.java:956)
    org.apache.catalina.connector.CoyoteAdapter.service (CoyoteAdapter.java:423)
    org.apache.coyote.http11.AbstractHttp11Processor.process (AbstractHttp11Processor.java:1079)
    org.apache.coyote.AbstractProtocol $ AbstractConnectionHandler.process (AbstractProtocol.java:625)
    org.apache.tomcat.util.net.JIoEndpoint $ SocketProcessor.run (JIoEndpoint.java:316)
    java.util.concurrent.ThreadPoolExecutor.runWorker (ThreadPoolExecutor.java: 1145)
    java.util.concurrent.ThreadPoolExecutor $ Worker.run (ThreadPoolExecutor.java:615)
    org.apache.tomcat.util.threads.TaskThread $ WrappingRunnable.run (TaskThread.java:61)
    java.lang.Thread.run (Thread.java:745)


    основная причина

     java.sql.SQLException: прослушиватель отклонил соединение со следующей ошибкой:
    ORA-12523, TNS: слушатель не смог найти экземпляр, подходящий для клиентского соединения

    oracle.jdbc.driver.T4CConnection.logon (T4CConnection.java:412)
    оракул.jdbc.driver.PhysicalConnection.  (PhysicalConnection.java:531)
    oracle.jdbc.driver.T4CConnection.  (T4CConnection.java:221)
    oracle.jdbc.driver.T4CDriverExtension.getConnection (T4CDriverExtension.java:32)
    oracle.jdbc.driver.OracleDriver.connect (OracleDriver.java:503)
    org.apache.commons.dbcp.DriverConnectionFactory.createConnection (DriverConnectionFactory.java:38)
    org.apache.commons.dbcp.PoolableConnectionFactory.makeObject (PoolableConnectionFactory.java:294)
    org.apache.commons.dbcp.BasicDataSource.validateConnectionFactory (BasicDataSource.java:1247)
    org.apache.commons.dbcp.BasicDataSource.createDataSource (BasicDataSource.java:1221)
    org.apache.commons.dbcp.BasicDataSource.getConnection (BasicDataSource.java:880)
    org.springframework.jdbc.datasource.DataSourceUtils.doGetConnection (DataSourceUtils.java:111)
    org.springframework.jdbc.datasource.DataSourceUtils.getConnection (DataSourceUtils.java:77)
    org.springframework.jdbc.core.JdbcTemplate.execute (JdbcTemplate.java:575)
    орг.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:639)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:668)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:676)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:716)
    com.gm.portal.dao.area.ProvincesDao.getProvincesByCountry (ProvincesDao.java:36)
    com.gm.portal.dao.area.ProvincesDao $$ FastClassBySpringCGLIB $$ 6bd2696d.invoke (<сгенерированный>)
    org.springframework.cglib.proxy.MethodProxy.invoke (MethodProxy.java:204)
    org.springframework.aop.framework.CglibAopProxy $ CglibMethodInvocation.invokeJoinpoint (CglibAopProxy.java:700)
    org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:150)
    org.springframework.aop.aspectj.MethodInvocationProceedingJoinPoint.proceed (MethodInvocationProceedingJoinPoint.java:80)
    com.gm.portal.common.aspect.VisitTimeLogAspect.around (VisitTimeLogAspect.java:40)
    sun.reflect.GeneratedMethodAccessor143.invoke (Неизвестный источник)
    солнце.отражать.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43)
    java.lang.reflect.Method.invoke (Method.java:606)
    org.springframework.aop.aspectj.AbstractAspectJAdvice.invokeAdviceMethodWithGivenArgs (AbstractAspectJAdvice.java:621)
    org.springframework.aop.aspectj.AbstractAspectJAdvice.invokeAdviceMethod (AbstractAspectJAdvice.java:610)
    org.springframework.aop.aspectj.AspectJAroundAdvice.invoke (AspectJAroundAdvice.java:65)
    org.springframework.aop.framework.ReflectiveMethodInvocation.продолжить (ReflectiveMethodInvocation.java:172)
    org.springframework.aop.interceptor.ExposeInvocationInterceptor.invoke (ExposeInvocationInterceptor.java:91)
    org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:172)
    org.springframework.aop.framework.CglibAopProxy $ DynamicAdvisedInterceptor.intercept (CglibAopProxy.java:633)
    com.gm.portal.dao.area.ProvincesDao $$ EnhancerBySpringCGLIB $$ 6b281c57.getProvincesByCountry ()
    com.gm.portal.application.AreaService.getChinaProvinces (AreaService.java:68)
    com.gm.portal.application.cache.AreaCacheService.createValue (AreaCacheService.java:62)
    com.gm.portal.application.cache.AreaCacheService.access 100 долларов США (AreaCacheService.java:25)
    com.gm.portal.application.cache.AreaCacheService $ 1.load (AreaCacheService.java:43)
    com.gm.portal.application.cache.AreaCacheService $ 1.load (AreaCacheService.java:39)
    com.google.common.cache.LocalCache $ LoadingValueReference.loadFuture (LocalCache.java:3579)
    com.google.common.cache.LocalCache $ Segment.loadSync (LocalCache.java:2372)
    com.google.common.cache.LocalCache $ Segment.lockedGetOrLoad (LocalCache.java:2335)
    com.google.common.cache.LocalCache $ Segment.get (LocalCache.java:2250)
    com.google.common.cache.LocalCache.get (LocalCache.java:3980)
    com.google.common.cache.LocalCache.getOrLoad (LocalCache.java:3984)
    com.google.common.cache.LocalCache $ LocalLoadingCache.get (LocalCache.java:4868)
    com.google.common.cache.LocalCache $ LocalLoadingCache.getUnchecked (LocalCache.java:4874)
    com.gm.portal.application.cache.SupportCacheService.get (SupportCacheService.java:49)
    com.gm.portal.application.cache.AreaCacheService.getChinaProvinces (AreaCacheService.java:93)
    com.gm.portal.common.task.LoadCommonDataJob.run (LoadCommonDataJob.java:77)
    sun.reflect.GeneratedMethodAccessor142.invoke (Неизвестный источник)
    sun.reflect.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43)
    java.lang.reflect.Method.invoke (Method.java:606)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.invokeCustomInitMethod (AbstractAutowireCapableBeanFactory.java:1638)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.invokeInitMethods (AbstractAutowireCapableBeanFactory.java:1579)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.initializeBean (AbstractAutowireCapableBeanFactory.java:1509)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.doCreateBean (AbstractAutowireCapableBeanFactory.java:521)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.createBean (AbstractAutowireCapableBeanFactory.java:458)
    org.springframework.beans.factory.support.AbstractBeanFactory $ 1.getObject (AbstractBeanFactory.java:296)
    org.springframework.beans.factory.support.DefaultSingletonBeanRegistry.getSingleton (DefaultSingletonBeanRegistry.java:223)
    org.springframework.beans.factory.support.AbstractBeanFactory.doGetBean (AbstractBeanFactory.java:293)
    org.springframework.beans.factory.support.AbstractBeanFactory.getBean (AbstractBeanFactory.java:194)
    org.springframework.beans.factory.support.DefaultListableBeanFactory.preInstantiateSingletons (DefaultListableBeanFactory.java:628)
    org.springframework.context.support.AbstractApplicationContext.finishBeanFactoryInitialization (AbstractApplicationContext.java:932)
    org.springframework.context.support.AbstractApplicationContext.refresh (AbstractApplicationContext.java:479)
    org.springframework.web.servlet.FrameworkServlet.configureAndRefreshWebApplicationContext (FrameworkServlet.java: 651)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:602)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:665)
    org.springframework.web.servlet.FrameworkServlet.initWebApplicationContext (FrameworkServlet.java:521)
    org.springframework.web.servlet.FrameworkServlet.initServletBean (FrameworkServlet.java:462)
    org.springframework.web.servlet.HttpServletBean.init (HttpServletBean.java:136)
    javax.servlet.GenericServlet.init (GenericServlet.java:158)
    org.apache.catalina.authenticator.AuthenticatorBase.invoke (AuthenticatorBase.java:505)
    org.apache.catalina.valves.ErrorReportValve.invoke (ErrorReportValve.java:103)
    org.apache.catalina.valves.AccessLogValve.invoke (AccessLogValve.java:956)
    org.apache.catalina.connector.CoyoteAdapter.service (CoyoteAdapter.java:423)
    org.apache.coyote.http11.AbstractHttp11Processor.process (AbstractHttp11Processor.java:1079)
    org.apache.coyote.AbstractProtocol $ AbstractConnectionHandler.процесс (AbstractProtocol.java:625)
    org.apache.tomcat.util.net.JIoEndpoint $ SocketProcessor.run (JIoEndpoint.java:316)
    java.util.concurrent.ThreadPoolExecutor.runWorker (ThreadPoolExecutor.java:1145)
    java.util.concurrent.ThreadPoolExecutor $ Worker.run (ThreadPoolExecutor.java:615)
    org.apache.tomcat.util.threads.TaskThread $ WrappingRunnable.run (TaskThread.java:61)
    java.lang.Thread.run (Thread.java:745)


    основная причина

     oracle.net.ns.NetException: прослушиватель отказал в соединении со следующей ошибкой:
    ORA-12523, TNS: слушатель не смог найти экземпляр, подходящий для клиентского соединения

    оракул.net.ns.NSProtocol.connect (NSProtocol.java:385)
    oracle.jdbc.driver.T4CConnection.connect (T4CConnection.java:1042)
    oracle.jdbc.driver.T4CConnection.logon (T4CConnection.java:301)
    oracle.jdbc.driver.PhysicalConnection.  (PhysicalConnection.java:531)
    oracle.jdbc.driver.T4CConnection.  (T4CConnection.java:221)
    oracle.jdbc.driver.T4CDriverExtension.getConnection (T4CDriverExtension.java:32)
    oracle.jdbc.driver.OracleDriver.connect (OracleDriver.java:503)
    org.apache.commons.dbcp.DriverConnectionFactory.createConnection (DriverConnectionFactory.java:38)
    org.apache.commons.dbcp.PoolableConnectionFactory.makeObject (PoolableConnectionFactory.java:294)
    org.apache.commons.dbcp.BasicDataSource.validateConnectionFactory (BasicDataSource.java:1247)
    org.apache.commons.dbcp.BasicDataSource.createDataSource (BasicDataSource.java:1221)
    org.apache.commons.dbcp.BasicDataSource.getConnection (BasicDataSource.java:880)
    org.springframework.jdbc.datasource.DataSourceUtils.doGetConnection (DataSourceUtils.java:111)
    орг.springframework.jdbc.datasource.DataSourceUtils.getConnection (DataSourceUtils.java:77)
    org.springframework.jdbc.core.JdbcTemplate.execute (JdbcTemplate.java:575)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:639)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:668)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:676)
    org.springframework.jdbc.core.JdbcTemplate.query (JdbcTemplate.java:716)
    com.gm.portal.dao.area.ProvincesDao.getProvincesByCountry (ProvincesDao.java: 36)
    com.gm.portal.dao.area.ProvincesDao $$ FastClassBySpringCGLIB $$ 6bd2696d.invoke (<сгенерированный>)
    org.springframework.cglib.proxy.MethodProxy.invoke (MethodProxy.java:204)
    org.springframework.aop.framework.CglibAopProxy $ CglibMethodInvocation.invokeJoinpoint (CglibAopProxy.java:700)
    org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:150)
    org.springframework.aop.aspectj.MethodInvocationProceedingJoinPoint.proceed (MethodInvocationProceedingJoinPoint.java: 80)
    com.gm.portal.common.aspect.VisitTimeLogAspect.around (VisitTimeLogAspect.java:40)
    sun.reflect.GeneratedMethodAccessor143.invoke (Неизвестный источник)
    sun.reflect.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43)
    java.lang.reflect.Method.invoke (Method.java:606)
    org.springframework.aop.aspectj.AbstractAspectJAdvice.invokeAdviceMethodWithGivenArgs (AbstractAspectJAdvice.java:621)
    org.springframework.aop.aspectj.AbstractAspectJAdvice.invokeAdviceMethod (AbstractAspectJAdvice.java: 610)
    org.springframework.aop.aspectj.AspectJAroundAdvice.invoke (AspectJAroundAdvice.java:65)
    org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:172)
    org.springframework.aop.interceptor.ExposeInvocationInterceptor.invoke (ExposeInvocationInterceptor.java:91)
    org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:172)
    org.springframework.aop.framework.CglibAopProxy $ DynamicAdvisedInterceptor.intercept (CglibAopProxy.java: 633)
    com.gm.portal.dao.area.ProvincesDao $$ EnhancerBySpringCGLIB $$ 6b281c57.getProvincesByCountry ()
    com.gm.portal.application.AreaService.getChinaProvinces (AreaService.java:68)
    com.gm.portal.application.cache.AreaCacheService.createValue (AreaCacheService.java:62)
    com.gm.portal.application.cache.AreaCacheService.access 100 долларов США (AreaCacheService.java:25)
    com.gm.portal.application.cache.AreaCacheService $ 1.load (AreaCacheService.java:43)
    com.gm.portal.application.cache.AreaCacheService $ 1.загрузка (AreaCacheService.java:39)
    com.google.common.cache.LocalCache $ LoadingValueReference.loadFuture (LocalCache.java:3579)
    com.google.common.cache.LocalCache $ Segment.loadSync (LocalCache.java:2372)
    com.google.common.cache.LocalCache $ Segment.lockedGetOrLoad (LocalCache.java:2335)
    com.google.common.cache.LocalCache $ Segment.get (LocalCache.java:2250)
    com.google.common.cache.LocalCache.get (LocalCache.java:3980)
    com.google.common.cache.LocalCache.getOrLoad (LocalCache.java:3984)
    com.google.common.cache.LocalCache $ LocalLoadingCache.get (LocalCache.java:4868)
    com.google.common.cache.LocalCache $ LocalLoadingCache.getUnchecked (LocalCache.java:4874)
    com.gm.portal.application.cache.SupportCacheService.get (SupportCacheService.java:49)
    com.gm.portal.application.cache.AreaCacheService.getChinaProvinces (AreaCacheService.java:93)
    com.gm.portal.common.task.LoadCommonDataJob.run (LoadCommonDataJob.java:77)
    sun.reflect.GeneratedMethodAccessor142.invoke (Неизвестный источник)
    sun.reflect.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43)
    java.lang.reflect.Method.invoke (Method.java:606)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.invokeCustomInitMethod (AbstractAutowireCapableBeanFactory.java:1638)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.invokeInitMethods (AbstractAutowireCapableBeanFactory.java:1579)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.initializeBean (AbstractAutowireCapableBeanFactory.java: 1509)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.doCreateBean (AbstractAutowireCapableBeanFactory.java:521)
    org.springframework.beans.factory.support.AbstractAutowireCapableBeanFactory.createBean (AbstractAutowireCapableBeanFactory.java:458)
    org.springframework.beans.factory.support.AbstractBeanFactory $ 1.getObject (AbstractBeanFactory.java:296)
    org.springframework.beans.factory.support.DefaultSingletonBeanRegistry.getSingleton (DefaultSingletonBeanRegistry.java:223)
    орг.springframework.beans.factory.support.AbstractBeanFactory.doGetBean (AbstractBeanFactory.java:293)
    org.springframework.beans.factory.support.AbstractBeanFactory.getBean (AbstractBeanFactory.java:194)
    org.springframework.beans.factory.support.DefaultListableBeanFactory.preInstantiateSingletons (DefaultListableBeanFactory.java:628)
    org.springframework.context.support.AbstractApplicationContext.finishBeanFactoryInitialization (AbstractApplicationContext.java:932)
    org.springframework.context.support.AbstractApplicationContext.refresh (AbstractApplicationContext.java:479)
    org.springframework.web.servlet.FrameworkServlet.configureAndRefreshWebApplicationContext (FrameworkServlet.java:651)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:602)
    org.springframework.web.servlet.FrameworkServlet.createWebApplicationContext (FrameworkServlet.java:665)
    org.springframework.web.servlet.FrameworkServlet.initWebApplicationContext (FrameworkServlet.java:521)
    орг.springframework.web.servlet.FrameworkServlet.initServletBean (FrameworkServlet.java:462)
    org.springframework.web.servlet.HttpServletBean.init (HttpServletBean.java:136)
    javax.servlet.GenericServlet.init (GenericServlet.java:158)
    org.apache.catalina.authenticator.AuthenticatorBase.invoke (AuthenticatorBase.java:505)
    org.apache.catalina.valves.ErrorReportValve.invoke (ErrorReportValve.java:103)
    org.apache.catalina.valves.AccessLogValve.invoke (AccessLogValve.java:956)
    org.apache.catalina.connector.CoyoteAdapter.service (CoyoteAdapter.java:423)
    org.apache.coyote.http11.AbstractHttp11Processor.process (AbstractHttp11Processor.java:1079)
    org.apache.coyote.AbstractProtocol $ AbstractConnectionHandler.process (AbstractProtocol.java:625)
    org.apache.tomcat.util.net.JIoEndpoint $ SocketProcessor.run (JIoEndpoint.java:316)
    java.util.concurrent.ThreadPoolExecutor.runWorker (ThreadPoolExecutor.java:1145)
    java.util.concurrent.ThreadPoolExecutor $ Worker.run (ThreadPoolExecutor.java:615)
    org.apache.tomcat.util.threads.TaskThread $ WrappingRunnable.run (TaskThread.java:61)
    java.lang.Thread.run (Thread.java:745)


    note Полная трассировка стека основной причины доступна в журналах Apache Tomcat / 7.0.67.


    Apache Tomcat / 7.0.67

    Калибровка мультиметра дома. Как правильно пользоваться цифровым мультиметром Калибровка мультиметра dt 838 по напряжению

    Возможно, вам потребуется откалибровать мультиметр, если вам нужны более точные показания.Каждый мультиметр нужно проверять не реже одного раза в 2-3 года, потому что настройки теряются, и он начинает выдавать неверные данные. Учитывая, что не существует единой методики для всех типов устройств, владельцы прибегали к различным средствам.

    Документация

    Любой измерительный прибор имеет относительную погрешность. Обычно этот параметр фиксированный и индивидуальный для каждого мультиметра. Это отражено в документации, прилагаемой к продукту. Данные о точности обозначаются знаком процента или плюс-минус.Производитель указывает максимально допустимый диапазон отклонения, который получается после заводской калибровки.

    Однако вы можете определить его самостоятельно перед использованием. Часто две разные копии, выпущенные одним и тем же производителем, могут иметь разные ошибки. Для правильной оценки лучше использовать абсолютную цифру, которая указывается в конце шкалы ошибок. Например, если вы хотите провести измерения в диапазоне напряжений 2 В, ошибка не должна превышать ± 41 мВ.

    Если по паспортным данным мультиметра погрешность рассчитывается в процентах, например ± 0,5% и ± 1D, то считаем. 0,5% от 2 В Значение равно 40 мВ, в данном случае единица измерения младшего разряда - 1 мВ.

    Если вы обнаружите, что мультиметр показывает отклонения, превышающие ожидаемые в данном интервале измерения, ему требуется калибровка. При правильном проведении процедур показания будут более точными, чем указанные производителем в паспорте изделия.

    Опции определения ошибки

    Как откалибровать прибор - довольно сложный вопрос, потому что нет единой методики, описывающей эти действия. Каждый пользователь подбирает для себя удобный способ, наиболее соответствующий модели его мультиметра и доступный по цене.

    Большинство мультиметров используются для измерения напряжения, звона электрических сетей, измерения сопротивления, они используются для проверки транзисторов, конденсаторов, некоторые модели умеют измерять температуру.Неважно, какая у вас модель. Процедура калибровки может быть одинаковой для нескольких продуктов от разных компаний.

    В основном мультиметры имеют стандартную схему. Они преобразуют показания в напряжение, которое сравнивается с эталонным значением, называемым VREF. Благодаря этому можно получить измеренные значения. Чтобы они были максимально точными, необходимо, чтобы напряжение модели было близко к идеальному. Поскольку значение в большинстве случаев устанавливается обычным резистивным делителем, точность данных может зависеть от того, насколько свежая батарея.Если он разряжен, мультиметр выдаст неверные данные.

    Неточность опорного напряжения сделает недействительными все другие значения, полученные с помощью мультиметра. Процедура калибровки требует точной настройки этого начального параметра.

    Совет. Перед настройкой прибора замените аккумулятор или убедитесь, что он хорошо заряжен.

    Многие мультиметры имеют триммеры для калибровки. Это переменные резисторы с дополнительными выводами.Найти их несложно, на плате есть специальные обозначения. Если прибор старый, а на плате таких обозначений нет, найдите их примерное расположение, а затем сравните со схемой мультиметра.

    Калибратор или опорное напряжение

    Для калибровки можно использовать специальный прибор типа АКИП-2201. Он дает показания с высокой точностью, и по ним можно ориентироваться в соответствии с вашим мультиметром. Однако стоимость такого калибратора высока, поэтому его используют только специализированные компании, которые занимаются вопросами калибровки приборов и метрологии.

    Более доступным вариантом для домашней калибровки является использование источника опорного напряжения. Его можно использовать для калибровки популярных мультиметров Mastech и других производителей. Источником может быть 5 В REF5050 или специальный тестовый источник AD584, или любой другой высокоточный источник, который можно найти. У нее заявленная точность 0,05%. Подключив мультиметр к цепи, подстроечниками добиваются правильных показаний прибора.

    Этапы процедуры

    В первую очередь необходимо сделать следующее:

    • отрегулируйте делитель, определяющий начальный VREF, для этого понадобится потенциометр VR1;
    • переключите мультиметр на деление 200 мВ для измерения постоянного тока;
    • используйте заведомо точный вольтметр и подайте на вход правильное напряжение.Чем ближе он к указанной точке диапазона, тем лучше: например, подходит напряжение 190мВ;
    • после этого можно откорректировать показания мультиметра. При изменении полярности устройство должно среагировать и подать соответствующий знак.

    Дополнительно проверяется работа прибора в других диапазонах. Если сработает, не будет никаких несоответствий. Чтобы проверить показания, вы можете повторно измерить напряжение с помощью 36-го контакта АЦП. В этом случае напряжение должно быть 100 мВ.Однако не стоит рассчитывать на высокую точность прибора. Дело в том, что производители часто устанавливают потенциометры одновитковые с сопротивлением 20 кОм, в результате чего не удается получить высокоточные показания прибора.

    Переменный резистор VR2 служит для калибровки мультиметра при работе с переменным напряжением. Вам нужно будет установить мультиметр на тот же диапазон, который использовался ранее - 200 мВ, но напряжение уже должно быть подано переменным. На выходе напряжение 190 мВ, частота должна быть 100 Гц.Оцените полученные данные и скорректируйте показания мультиметра, стараясь приблизить их к наиболее точным.

    Измеритель емкости настраивается с помощью переменного резистора VR3, но для этого требуется эталонный конденсатор. Благодаря ему можно измерить коэффициент усилия. Выходное напряжение мультиметра в этом случае будет прямо пропорционально значению измеряемой емкости; измерение требуется с помощью АЦП.

    Настройка измерителя температуры

    Если мультиметр имеет внутренний датчик температуры, чаще всего для этого используется диод D13: падение напряжения будет зависеть от температуры.

    Например, если TKN pn перехода имеет отрицательное значение, то типичный параметр будет 2 мВ / ° C.Если вы хотите измерить значение температуры окружающей среды, используется термопара типа К, чаще всего это является стандартным, поставляемым с устройством. Изготовлен из биметаллического сплава; он должен быть подключен параллельно внутреннему датчику.

    Для калибровки индикатора температуры необходимо начать с двух точек: 0 ° C (для этого требуется резистор VR5) и любой температуры, которую вы точно знаете, используется резистор VR4.

    Совет. Чтобы добиться максимальной точности мультиметра, вам необходимо выбрать максимальное значение температуры, доступное вам для измерения.

    Например, при калибровке дома вы можете использовать емкость со льдом, температуру тела или кипящую воду. Однако с последним следует быть осторожным, поскольку в зависимости от атмосферного давления температура кипения воды может изменяться на величину, достаточную для того, чтобы устройство показало неточные данные. Используя температуру собственного тела, вы можете контролировать ее с помощью ртутного термометра.

    Вывод можно сделать следующим образом. Методика проверки мультиметров таким способом не универсальна, но наиболее удобна для настройки оборудования в домашних условиях.

    Компактный мультиметр DT 838 - многофункциональный измерительный прибор. Сегодня он стал наиболее широко используемым устройством для измерения напряжения, сопротивления и тока.

    Устройство пользуется популярностью как у профессионалов, так и у радиолюбителей. И для ремонтных работ в хозяйстве он будет востребован.Этот простой, надежный, легкий в использовании и недорогой цифровой счетчик производится в Китае компанией S-Line Easter Electronic.

    Описание и особенности

    Основным элементом цифрового мультиметра DT 838 является встроенный аналого-цифровой преобразователь напряжения (АЦП). Для производства недорогих многофункциональных счетчиков был создан преобразователь на микросхеме ICL7106.

    На его основе выпущен ряд удачных устройств серии 830. Сегодня он самый повторяющийся и многочисленный в мире.

    С помощью мультиметра можно проводить практически все измерения электрических величин: от напряжения и сопротивления до проверки транзисторов и диодов.

    Оборудован защитой от перегрузки по всем пределам. Есть индикатор уровня заряда аккумулятора.

    На передней панели устройства расположен 3 1/2 разрядный дисплей, выполненный в виде семизначного жидкокристаллического индикатора. Высота символов около 13 мм.

    Под индикатором находится панель с обозначениями измеряемых параметров.


    В центре находится переключатель выбора режима.

    Для измерений переключатель выставлен на необходимое значение.

    В то же время вы можете вращать его в одну или другую сторону.

    Схема счетчика с АЦП собрана на печатной плате. С обратной стороны - контактные дорожки, по которым перемещаются ламели коммутатора при выборе режимов.

    Есть щупы для подключения устройства к тестируемой цепи.Эти элементы некачественные и не подходят для точных измерений. Многие радиолюбители меняют их сразу после покупки устройства.


    Чтобы узнать, как правильно пользоваться мультиметром, предоставляется руководство пользователя, в котором подробно описан пошаговый алгоритм выполнения операций.

    В инструкции по эксплуатации указаны технические характеристики прибора в различных режимах с указанием пределов, разрешающей способности и точности измерения.

    Для используемого типа АЦП мультиметр DT 838 изготавливается по классической схеме с использованием точных делителей напряжения на сопротивлениях для всех режимов измерения.

    Это устройство пользуется популярностью у автолюбителей. Могут как проверить аккумулятор, так и прозвонить электропроводку автомобиля.

    Характеристики и спецификации

    Устройство DT 838 может измерять электрические величины в следующих пределах:

    1. Напряжение постоянного тока от 200 мВ до 1000 В. Погрешность измерения составляет ± 0,5% в каждом диапазоне измерения.
    2. Переменное напряжение в 2-х диапазонах: до 750 и до 1000 В с погрешностью ± 1,2%.
    3. Постоянный ток в 5 фиксированных диапазонах от 2 мА до 10 А.Точность ± 1%.
    4. Сопротивление постоянному току от 200 Ом до 2 МОм. В этом случае погрешность составляет ± 0,8%, а при максимальном значении она увеличивается до 1%.
    5. Звуковой набор. Зуммер включается, если сопротивление цепи меньше 1 кОм.
    6. Измерение температуры от -20 ° С до + 1370 ° С, с точностью ± 3%.

    Последнее измерение проводится при условии, что термопара входит в комплект поставки прибора. Если нет, то мультиметр покажет значение внутренней (комнатной) температуры.

    Устройство питается от аккумулятора 9 В. Когда сеть набрана, напряжение на открытых щупах около 2,8 В.

    Проверка целостности соединений - наиболее распространенная операция, выполняемая этим прибором.

    Для его выполнения переключатель режима должен быть установлен в положение слышимого диска.

    Если соединения исправны (сопротивление менее 1 кОм), измеритель издаст звуковой сигнал, а на дисплее будут отображаться показания, близкие к нулю.

    Отсутствие сигнала или слишком большие показания указывают на обрыв цепи или наличие мест с большим контактным сопротивлением.

    Таким же образом определяется работоспособность прибора после включения и до проведения измерений.

    При измерении постоянного тока в пределах 10 А время срабатывания ограничено 15 секундами. Если это условие не соблюдается, предохранитель перегорит.

    В моделях, где он отсутствует, измерительная цепь может выйти из строя.

    При проведении работ необходимо помнить, что цепи или элементы, находящиеся под высоким напряжением, могут быть измерены.

    Чтобы обезопасить себя от поражения электрическим током, необходимо соблюдать правила техники безопасности при работе с электрооборудованием.По окончании работы необходимо выключить прибор и отсоединить щупы.

    Тесты и сравнения

    Для визуального сравнения результатов испытаний использовался мультиметр более высокого класса Unit 151B. Было проведено 3 испытания для измерения величины постоянного напряжения, тока и сопротивления.


    В качестве источника постоянного напряжения использовался адаптер питания 5 В.

    Исследуемый прибор показал значение напряжения, равное 5,16 В, а контрольное - 5.11 В. При этом точность измерения составила 1%, что вдвое больше заявленной.

    Для измерения силы тока к этому же адаптеру подключили автомобильную лампу на 24 В. Оба устройства были подключены последовательно с нагрузкой.

    Контрольным мультиметром зафиксировано значение 0,41 А, что на 0,06 А больше проверенного. В данном случае ошибка составила 1,5% вместо заявленных 1%.

    При измерении сопротивления резистора с маркировкой 2,7 кОм оба прибора показали одинаковый результат - 2.69 кОм, что полностью соответствует заявленной точности.

    По результатам испытаний можно сделать вывод, что испытуемый образец не соответствует заявленной точности для всех измеренных электрических величин. Однако на бытовом уровне, где не нужна большая точность, любые измерения он выполнит с достаточной погрешностью.

    Мультиметр - очень полезный прибор, который позволит как новичку, так и опытному электрику быстро проверить напряжение в сети, работоспособность электрического устройства и даже ток в цепи.На самом деле работать с этим типом тестера совсем не сложно, главное помнить о правильном подключении щупов, а также назначении всех диапазонов, указанных на лицевой панели. Далее мы предоставим подробную инструкцию для чайников, как пользоваться мультиметром в домашних условиях!

    Знакомьтесь, тестер

    В первую очередь мы кратко расскажем, что находится на передней панели измерительного прибора и какие функции вы можете использовать при работе с тестером, после чего расскажем, как измерить сопротивление, ток и напряжение в сети.Итак, на лицевой стороне цифрового мультиметра нанесены следующие обозначения:

    • ВЫКЛ - тестер выключен;
    • ACV - переменное напряжение;
    • DCV - постоянное напряжение;
    • DCA - постоянный ток;
    • Ом - сопротивление;

    На фото хорошо виден вид электронного тестера спереди:

    Наверное, вы сразу обратили внимание на 3 разъема для подключения щупов? Так что тут нужно сразу предупредить, что перед измерениями необходимо правильно подключить щупальца к тестеру.Черный провод всегда подключается к выходу с пометкой COM. Красный в зависимости от ситуации: для проверки напряжения в сети, силы тока до 200 мА или сопротивления - необходимо использовать выход «VΩmA», если вам нужно измерить значение тока более 200 мА, быть обязательно вставьте красный щуп в гнездо с пометкой «10 ADC». Если не принять во внимание это требование и использовать разъем VΩmA для измерения больших токов, мультиметр быстро выйдет из строя из-за сгорания предохранителя!

    Есть еще приборы старого образца - аналоговые или, как их принято называть, стрелочные мультиметры.Стрелочная модель практически не используется. такая шкала имеет более высокую погрешность и, кроме того, на циферблате менее удобно измерять напряжение, сопротивление и ток.

    Если вас интересует, как пользоваться стрелочным мультиметром в домашних условиях, сразу рекомендуем посмотреть наглядный видеоурок:

    Обучение работе с аналоговой моделью

    О том, как пользоваться более современной цифровой моделью тестера, мы поговорим более подробно позже, рассмотрев пошаговые инструкции на картинках.

    Замеряем напряжение

    Для самостоятельного измерения напряжения в цепи необходимо сначала перевести переключатель в нужное положение. В сети с переменным напряжением (например, в розетке) стрелка переключателя должна находиться в положении ACV. Датчики должны быть подключены к гнездам COM и VΩmA. Далее выбираем примерный диапазон напряжений для сети. Если на этом этапе возникают трудности, лучше установить переключатель на максимальное значение - например, 750 Вольт.Кроме того, если на дисплее отображается более низкое напряжение, вы можете переместить переключатель на более низкий уровень: 200 или 50 вольт. Таким образом, уменьшив заданное значение до более подходящего, можно определить наиболее точное значение. В сети с постоянным напряжением аналогично используйте мультиметр. Обычно в последнем случае переключатель лучше всего выставлять на уровне около 20 вольт (например, при ремонте бортовой сети автомобиля).

    Очень важный нюанс, о котором следует знать, это то, что щупальца нужно подключать в цепь параллельно, как показано на картинке:

    Меряем ток

    Чтобы самостоятельно измерить ток в цепи мультиметром, необходимо предварительно определиться, протекает ли по проводам постоянный или переменный ток.После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящий разъем для подключения черного щупа - «VΩmA» или «10 A». Мы рекомендуем вам сначала вставить щуп в разъем с более высоким значением тока, а если на дисплее отображается более низкое значение, переключить вилку на другую розетку. Если снова вы видите, что измеренное значение меньше заданного значения, необходимо использовать диапазон с меньшим значением в амперах.

    Обращаем ваше внимание на то, что если вы решили использовать мультиметр в качестве амперметра, вам необходимо подключить тестер к цепи последовательно, как показано на картинке:

    Измерение сопротивления

    Что ж, самым безопасным с точки зрения безопасности мультиметра будет использование прибора для измерения сопротивления элементов схемы.В этом случае вы можете установить переключатель в любой диапазон сектора «Ω», а затем выбрать подходящую настройку для более точных измерений. Очень важный момент - перед тем, как использовать прибор для измерения сопротивления, обязательно отключите питание в цепи, даже если это обычный аккумулятор. В противном случае ваш тестер в режиме омметра может показать неверное значение.

    Чаще всего приходится измерять сопротивление мультиметром своими руками. Например, если вы можете измерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

    Кстати, если при измерении сопротивления на участке цепи мультиметром вы видите на дисплее значение «1», «OL» или «OVER», то нужно перевести переключатель в положение выше. диапазон, потому что при выбранной вами настройке возникает перегрузка. В то же время, если шкала показывает «0», поверните тестер на меньший диапазон измерения. Запомните этот момент и использовать мультиметр при измерении сопротивления не составит труда!

    Используем набор номера

    Если вы внимательно посмотрите на переднюю панель тестера, вы увидите еще несколько дополнительных функций, которые мы еще не рассмотрели.Некоторые из них используются только опытными радиотехниками, поэтому домашнему электрику нет смысла о них рассказывать (да и в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, который, возможно, вы будете использовать - гудок (на картинке ниже мы указали его обозначение). Например, чтобы найти в цепи, нужно прозвонить проводку, и если цепь замкнута, вы услышите звуковую индикацию. Для этого нужно просто подключить щупы к нужным 2 точкам цепи.

    Опять же очень важный нюанс - питание на участке цепи, который вы собираетесь звонить, должно быть отключено. Например, если вы решите

    Компактный измерительный мультиметр DT 838 - многофункциональный прибор. На данный момент цифровой измерительный мультиметр DT 838 является самым доступным и популярным. Его используют не только профессионалы, но и любители как в нашей стране, так и во многих странах мира.

    Получил свою популярность благодаря невысокой стоимости, надежности, простоте использования, удобству и небольшим размерам.Все эти цифровые устройства производятся на многочисленных промышленных электротехнических предприятиях в Китае под разными брендами.

    Эти бренды уникальны для разных регионов нашей планеты, но все модели имеют одинаковую внутреннюю структуру и отличаются только качеством исполнения и оснащением. При покупке мультиметра DT 838 пригодится прилагаемая к нему инструкция.

    Кстати, подходит для таких популярных моделей, как M-830B и DT 832.


    Часто возникает вопрос, как пользоваться мультиметром DT 838.В основном об этом спрашивают люди, впервые купившие это чудо китайской индустрии. Здесь нет ничего сложного. Переключатель диапазонов устанавливается в желаемый режим поворотом в желаемом направлении. Причем его можно поворачивать в разные стороны, по или против часовой стрелки. Датчики устанавливаются следующим образом. Один всегда в отверстии COM - это минус для постоянного тока (хотя устройство не чувствительно к полярности и будет показывать знак минус, если полярность неправильная). Второй находится в отверстии VΩmA для всех режимов, кроме измерения тока.

    Для измерения силы тока необходимо переставить второй датчик в третье отверстие, обозначенное 10ADC, и переключиться в соответствующий режим измерения тока. Инструкция цифрового мультиметра DT 838 позволяет использовать 100 процентов. Также здесь подробно описаны все этапы проведения различных измерений (к тому же в инструкции обычно упоминаются модели M-830B, DT 832, DT 838). Там указаны все характеристики прибора (см. Таблицу 1), некоторые производители в этом документе могут указывать схему мультиметра DT 838.Как показывает практика, это оборудование очень надежно в эксплуатации.

    Единственный существенный недостаток для профессионалов - невысокая точность измерения. Хотя для повседневных нужд этого вполне достаточно. Такой прибор в домашних условиях позволяет прозвонить провода, полупроводниковые диоды, измерить наличие напряжения, тока, проверить транзисторы, конденсаторы большой емкости, измерить сопротивление и температуру.

    Помимо измерения постоянного напряжения (DCV), тока (DCA), переменного напряжения (ACV), этот измерительный прибор позволяет измерять сопротивление резисторов постоянному току, статический коэффициент передачи тока базы (хотя только маломощные полупроводники). транзисторы (hFE)) и измеряют температуру (TEMPoC) (для этого требуется специальный датчик, который может входить в комплект или продаваться отдельно).

    3,5-разрядный жидкокристаллический дисплей используется для отображения результатов измерений. Устройство может автоматически определять полярность при измерении напряжения и тока. За одну секунду происходит от трех до четырех измерений, среднее значение из которых вычисляется и отображается на индикаторе. Этот малогабаритный цифровой прибор работает в диапазоне температур от 0 до 40 С. Питается от аккумулятора типа советская крона (9 В). Все диапазоны измерения мультиметра Resant DT 838 защищены от перегрузок.

    В основе этого оборудования лежит принцип двойной интеграции микросхемы типа ICL7106 (это аналого-цифровой преобразователь). Микросхема типа ICL7106 аналогична нашей отечественной микросхеме К572ПВ5. Этот аналого-цифровой преобразователь включает дифференциальные входы, которые используются для входного сигнала и опорного напряжения.

    Данная конструкция микросхемы позволяет измерять напряжение, при этом не будучи привязанной к источнику питания самой микросхемы, что позволяет устранить синфазные помехи, как в сигнальных цепях, так и в цепи образцового опорного напряжения.Подробное устройство внутреннего устройства, возможное применение микросхем данного типа вы можете прочитать в Интернете.

    Мультиметр DT 838 изготовлен по классической схеме для используемого типа аналого-цифрового преобразователя, с точными делителями на резисторах для всех режимов измерения. В случае выхода из строя рекомендуется не ремонтировать устройство, а купить новое, так как это довольно дешево.

    Измеренное значение Верхний предел диапазона измерения Разрешение Ошибка при t = 17... 29С
    округ Колумбия 200 мкА 100 мА ± 1% ± 2 цифры *
    200 мА 100 мкА ± 1,2% ± 2 цифры
    10A 10 мА ± 2% ± 2 цифры
    200 мВ 100 мкВ ± 0,25% ± 2 цифры
    Постоянное давление 1 мВ ± 0,5% ± 2 цифры
    Напряжение переменного тока 200 В 0.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
