Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок.

Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской.

Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги электропроводка

Электропроводка в деревянном доме, строгие критерии безопасности

Данная статья посвящена теме электропроводка в деревянном доме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар - это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов. В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, знаю по собственному опыту работы в этой сфере. Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии  в большинстве случае их познания в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления схемы электропроводки. Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

  • ВВГнг (А),  ВВГнг-П(А) - медный провод с цельной жилой, может быть двух, трех , четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с  применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода "нг" - означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) - обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.

  • ВВГнг LS, ВВГнг-П LS - данный провод аналогичен по характеристикам проводу ВВГнг. Приписка в марке провода обозначения  LS, говорит о том, что наружная изоляция провода при воздействии на нее высоких температур и огня практически не выделяет хлористого водорода, а так же обладает низким дымообразованием.
  • NYM - медный провод с цельной жилой. Изготавливается  по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет  тройную изоляцию. Внутренняя изоляция жил имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе на полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика.
    Провод является не горючим, соответствует ГОСТ 22483.

  • РКГМ - медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило ТУ провод намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

Дополнительная защита провода

Так же необходимо использовать дополнительную негорючую защиту:

Гофрированная самозатухающего трубка - это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик  обладает эффектом самозатухания. При воздействии на него высокой температуры или  открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

Гофрированная трубка может быть изготовлена из поливинилхлорида,  полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

  • поливинилхлорид (ПВХ) - состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов  Цельсия. Имеет небольшую ударопрочность. Цвет серый.
  • полиамид - самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к  механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
  • полипропилен - самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационные температуры от -40 до +105,  устойчив к старению, к влаге. Может применяться как внутри помещений так и снаружи, но при отсутствии прямого воздействия ультрафиолетовых лучей (солнце). Цвет синий.

Используется обязательно, при прохождении деревянных стен , перекрытий,  внутри бревен или брусков не зависимо от способа прокладки провода. Так же обязательно применение, при монтаже скрытой проводки, внутри потолка, стен, пола.

При монтаже электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.

Самозатухающий кабель-канал

Представляет собой квадратный или прямоугольный короб с крышкой, внутрь которого укладывается провод. Изготавливается,  из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения. Имеет эстетичный внешний вид, удобен в монтаже, может иметь расцветки белого цвета, коричневого и под дерево "сосна". При данном виде монтажа применяются распределительные коробки для кабель канала.

Соединения в распределительных коробках

Соединения проводов в распределительных коробках должны выполняться очень надежными методами. В зависимости от того, какой провод используется для проводки, применяются следующие методы соединения:

  • метод скрутки - жесткий, одножильный провод
  • метод скрутки с дальнейшей опайкой оловом - жестки, одножильный и мягкий, многожильный
  • метод скрутки с последующей фиксацией провода с помощью медной или меднолуженой гильзы - мягкий, многожильный провод

Розетки и выключатели

Розетки и выключатели в деревянных домах должны применяться только наружного исполнения, выполненные из различных негорючих пластмасс. Так же в обязательном порядке, они должны иметь заднюю защитную крышку, которая располагается между механизмом розетки, выключателя и деревянной стеной.

Крышка защищает деревянную стенку от возможных искр при эксплуатации розетки или выключателя.

Силовой щит

Силовой щит должен быть наружного исполнения, изготовлен из негорючего самозатухающего поливинилхлорида или специальной негорючей пластмассы. Элементы защиты установленные внутри, должны быть только от надежных производителей, на дешевые китайские устройства лучше даже не засматриваться. Помните о своей безопасности.

Устройства защиты применяемые в доме, должны быть подобраны только по расчетному сечению провода, а провод должен соответствовать потребляемой мощности оборудования.

Если вы будете придерживаться перечисленных в статье рекомендаций, ПОЖАР от электропроводки в вашем доме, не случиться НИКОГДА!

как сочетать и что покупать? Особенности и советы

Деревянные постройки (дома, дачи, бани), несмотря на природность и экологичность того материала, из которого они построены, разумеется, электрифицируются. И электропроводку в них важно сделать безопасной, качественной и эстетичной.


Электрика для деревянного дома требует особого подхода в выборе, так как дерево является материалом с повышенным риском воспламенения. Современные нормы безопасности требуют во всех постройках из дерева (то есть из бревна, бруса, доски или с отделкой из блок-хауса), делать только открытую проводку. Исключение тут может быть только если еще на этапе проекта и строительства была заложена проводка скрытого типа. А чтобы открытые взору провода не только обеспечивали пожаробезопасность, а еще и выглядели эстетично, следует позаботиться о красивых кабелях и электрофурнитуре — все эти детали должны вписываться в интерьер помещения.

В чем состоят особенности обустройства электропроводки открытого типа в домах из дерева?

Пожарная безопасность требует либо полной изоляции проводов от деревянных стен с помощью не поддерживающих горение кабель-каналов, либо подъема проводов над стенами с помощью керамических роликов-изоляторов.

При этом все медные жилы проводов допустимо использовать только в пожаробезопасной изоляционной оболочке, а в щитке должны быть установлены надежные устройства защитного отключения, не допускающие перепадов напряжения.

В уже построенных сооружениях сквозь древесину всяческая электрика в деревянный дом со всеми ее проводами тоже прокладывается, но это трудоемкий, затратный и не рекомендуемый на сегодняшний день вариант. Конечно, кое-где провод выводят сквозь стену и при открытом монтаже (например, там, где нужно вывести кабель в другую комнату), но это делается с помощью металлических трубок, а отверстия декорируются керамическими втулками, и опасности такой проход кабеля не представляет.

Ретро электрика в доме из бревна или бруса может быть смонтирована самостоятельно, если уже имеется правильная схема разводки проводов, расположения выключателей, розеток, распределительных коробок и прочих элементов. В таком случае все детали открытой ретропроводки легко монтируются, а витые пары проводов без особых сложностей крепятся на керамические изоляторы. Но если есть сомнения в правильности предварительно составленной схемы проводки и в расчете сечения электрокабеля на предполагаемую нагрузку, то лучше поручить работу над схемой профессиональным электрикам, а сам монтаж электрики в стиле ретро доверить электромонтажникам с опытом.

Но даже если вся электросистема смонтирована качественно, да еще и из высококачественных проводов и прочих деталей, исключать риски возгораний все равно полностью нельзя. Чаще всего в домах из натурального дерева (или в обшитых деревянными панелями) опасность пожара вызывается явлением искрения проводов или розеток. Именно для таких случаев существует специальный прибор, и он присутствует в нашем ассортименте, который способен отключать всю систему электроснабжения внутри постройки, — это УЗИС (устройство защиты от искрения). УЗИС отслеживает сохранение нормального состояния всех элементов электрической сети и во время их эксплуатации, и вне ее (при отключенных электроприборах и выключенных светильниках). При малейшем сбое с помощью УЗИСа в автоматическом режиме мгновенно обесточиваются все провода и розетки. Таким образом устройство не только сохраняет постройки от пожара, но и бережет провода от обгорания, а розетки от оплавления — например, в случае подключения неисправного или чрезмерно мощного электроприбора. Поэтому УЗИС стоит приобрести и установить ради долговечности работы всей системы проводки и, как следствие, существования самого дома.
Почему стоит поменять проводку на открытую?

В старых (советской или более поздней постройки) домах из дерева встречается и открытая, и закрытая электропроводки. Если в вашем доме сделана прокладка проводов в деревянных стенах — проводку однозначно нужно менять! Дело в том, что древесина со временем имеет тенденцию рассыхаться и деформироваться — желоба под кабели могут повредиться, а если еще и провода, розетки и выключатели тоже старые и отработали свой гарантийный срок, то риск возгорания существенно возрастает! Также следует учесть, что в старых постройках могли быть использованы алюминиевые жилы, срок эксплуатации которых ограничен — при несвоевременной замене их эксплуатация может привести к пагубным последствиям. Вдобавок алюминиевые жилы очень хрупкие и ломкие.

Кроме того, прошлая проводка обычно не эстетична, так как старый пластик электрофурнитуры желтеет и трескается. И когда при ремонте создается новый интерьер, то имеет смысл сменить старые провода, пластиковые розетки и выключатели на красивые — новые, но в винтажном стиле.
Выбор проводки в загородный коттедж предполагает еще и качество. Обычная недорогая электрика для деревянного дома не обладает достаточными гарантиями долгой и безопасной работы, даже если производители это обещают. Если же поставить изначально качественную электрофурнитуру и проложить качественные провода (при этом важно правильно рассчитать необходимую токовую нагрузку, которую они смогут переносить), то эта электрика прослужит много лет без замен, оставаясь столь же привлекательной и актуальной.

Открытая ретропроводка — это модно!

Самые популярные направления в оформлении интерьера деревянных домов и жилых дач — это ретро, винтаж, кантри, лофт и шале. Дизайнеры стараются максимально эффектно обыгрывать дерево — показывать его фактуру на стенах, меньше прятать под различные панели. Но для электриков это ставит свои задачи — безопасно вписать в заданный стиль провода и все необходимые детали к ним.
Для удобной и безопасной установки электроизделий в деревянные стены следует использовать электромонтажные коробки из плотного электротехнического пластика с эластичными кабельными вводами. В нашем ассортименте представлен чешский производитель высококачественных электромонтажных коробок специально для деревянных домов — KOPOS.

Однако если вы не хотите травмировать стены, то есть и альтернативный вариант. Связан он с тем, что ввиду моды на необработанное дерево (бревно) в интерьере часто встает вопрос монтажа розеток и выключателей (то есть изделий с плоским основанием) на полукруглую поверхность. Самое удобное, экономичное и эстетичное решение данного вопроса — накладки на бревно. Установка розеток и выключателей с помощью накладок позволяет избежать стесов на бревнах, значительно экономит время на установку и, в случае необходимости, дает возможность легко и быстро перенести розетки и выключатели на другое место. При этом существуют накладки на бревно как для скрытого, так и для открытого монтажа. В случае открытого монтажа, накладки на бревно — идеальное решение установки электрофурнитуры на брус или блок-хаус.

Если же вы хотите еще больше подчеркнуть дерево в оформлении, его фактуру и экологичность, то можно использовать деревянные рамки для электроизделий в оформлении помещения. Электроустановочные рамки позволяют не только декорировать помещение, но и защищают дерево вокруг розетки или выключателя от загрязнений. ТД «Декоративная Электрика» предлагает огромное различие оттенков и форм деревянных рамок, которые с легкостью впишутся в ваш интерьер.

Не стоит также забывать, что электрика для деревянного дома — это еще и светильники. Осветительные приборы также должны сочетаться со стилем интерьера и элементами проводки: например, материал плафонов ламп может совпадать с материалом декоративных рамок или выключателей.

Электрика «под ретро» — это особая изюминка в интерьере, которая не проходит незамеченной для взгляда, словно изысканное украшение на одежде. Керамические изоляторы с изящными узорами на них, витые провода в шелковистой текстильной оплетке, напоминающие старинные шнуры, детали выключателей оттенка состаренной латуни, регуляторы-рычажки — всё это привлекает внимание и подчеркивает винтажную направленность интерьера. Такие элементы электрики не только выглядят стильно и изысканно, но и дарят неповторимые тактильные ощущения при использовании.

Если вы не уверены в сочетании электроизделий в интерьере вашего деревянного дома и хотите доверить дело профессионалам, то мы предлагаем комплексное решение по оформлению электрики для загородного деревянного домостроения.

Торговый дом «Декоративная Электрика» предлагает различные возможности для своих клиентов:

  1. Выбрать и приобрести отдельные провода, электрофурнитуру и декоративные дополнительные элементы на вкус покупателя
  2. Приобрести цельный, стилистически схожий кейс элементов ретро проводки из ассортимента компании

Причем если покупатель решает делать покупку именно кейсом, то в ТД «Декоративная Электрика» рассчитают варианты именно на его имеющийся бюджет и на конкретный интерьер — то есть так, чтобы всё подходило по цветам, принтам, фактурам и материалам. Электрика для загородного дома включает в себя витые провода в декоративной оплётке (витой ретро провод для открытого монтажа), распределительные коробки, керамические изоляторы, выключатели и розетки, а также светорегуляторы и коммуникационные розетки. И еще, по необходимости, в кейс могут входить специальные подрозетники для деревянных домов, керамические втулки для проведения проводов через толщу деревянных стен, накладки на бревно или накладки на скошенный потолок (там, где из-за сложной формы фиксировать провода становится проблематично) и деревянные рамки.

Создайте свой уникальный интерьер в стиле ретро, подчеркнув его направленность с помощью электрики. В нашем каталоге вы сможете найти аксессуары на любой вкус и интерьер, а готовые комбинации сделают выбор проще, например, готовое сочетание аксессуаров производителя Salvador — выключатели, розетки и распределительные коробки из фарфора с одинаковым узором в стиле ретро.

В каталоге представлены сочетания электрики практически из любых материалов: керамика, латунь, дерево, пластмасса, с узорами или без, а наши консультанты подберут самую оптимальную комбинацию индивидуально для вашего интерьера.

А узорные белые аксессуары из керамики отлично сочетаются с светлыми теплыми тонами дерева. Посмотреть больше фотографий ретро электрики в интерьере деревянного дома вы можете в разделе «Портфолио».

Электрика в деревянный дом должна быть не только стильная и красивая, но еще и очень качественная — в существовании таковой легко убедиться, ознакомившись с каталогом на сайте ТД «Декоративная Электрика»! Заходите, общайтесь с менеджерами, подбирайте именно то, что вам нужно, и оформляйте заказ!


Ещё материалы по теме:

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

  1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
  2. Сверление отверстий – для каналов и электроустановочных изделий.
  3. Сборка вводного защитного электрощита и электросчетчика.
  4. Прокладывание и соединение проводов – на пайки или клеммы.
  5. Установка розеток и выключателей.
  6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т. е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

  • жилы соединяются некачественно: в результате контакты начинают нагреваться.
  • металлические гильзы и распределительные коробки не используются.
  • используются кабели, не соответствующие требованиям.
  • медные и алюминиевые провода применяются одновременно: соединять их нельзя.
  • сечения жил и параметры защитных приборов подбираются неправильно.
  • при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

  1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

  1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.
Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

  1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

  1. Использовать металлические трубы.
  2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

  • внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
  • в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
  • трубы необходимо подключать к контуру заземления;
  • для прокладки следует вырезать соответствующие каналы;
  • в местах соединения труб необходимо обеспечить герметичность;
  • трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)
Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

  1. Кабель укладывается в металлические гофрированные трубы.
  2. Монтаж с использованием электротехнических коробов.
  3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т. д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

  • относительно невысокая стоимость и простота реализации;
  • для изменения конфигурации проводки требуется минимум усилий.
Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

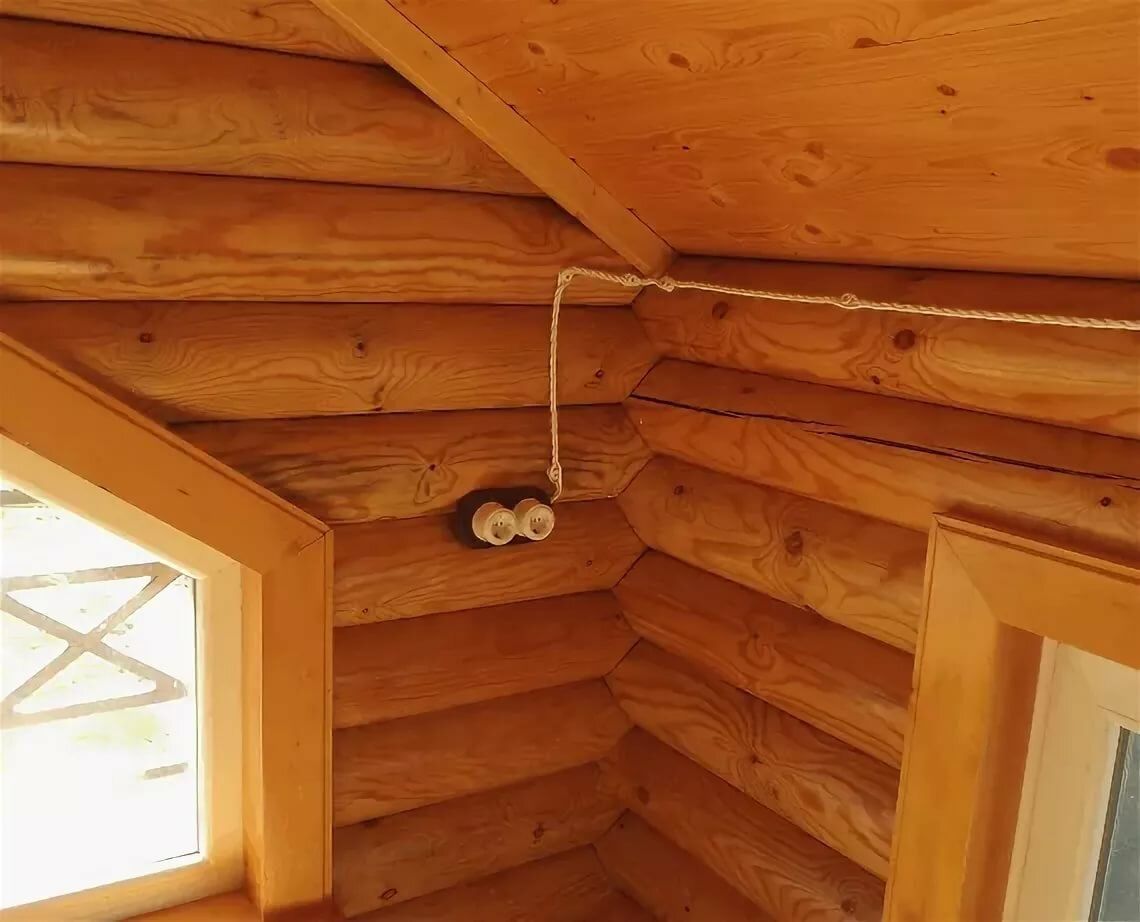

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в соответствующей статье на нашем сайте: https://www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п. 2.1.21 ПУЭ это недопустимо.

Список использованной литературы

  • Левадный В.С. «Электрооснащение дома и участка» 2006
  • Масанов Н.Ф. «Открытые электропроводки» 1972
  • В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
  • Ю.М. Черничкин «Большая энциклопедия электрика» 2011

монтаж и расчет стоимости. Правила разводки электрики в деревянных домах с наглядными фото

Безопасная электропроводка в деревянном доме -это соблюдение важных четырех составляющих: грамотный монтаж, выбор качественных материалов, установка узо в щит, монтаж контура заземления.

Монтаж безопасной электропроводки в деревянном доме







Электропроводка в деревянном доме играет важную роль в безопасности жилища и людей. Чтобы она была качественной и служила долго нужно соблюдать все правила и нормы по ее монтажу.










Электропроводку в деревянном доме наши квалифицированные специалисты заменят в соответствие с нормами и правилами ПУЭ, ГОСТов и СНИПов.









Деревянные строения представляют повышенную опасность возгорания (причиной 70% пожаров в таких зданиях является неграмотно сделанный электромонтаж), поэтому к таким сооружениям предъявляются более жесткие требования по прокладке или замене электропроводки

Деревянные дома привлекает все больше людей по причине экологичности, доступности и быстроты постройки. Но электропроводка в деревянных домах по своему объему и насыщенности ничем не отличаеттся от дома из пеноблоков.



Требования к такой проводке в срубах намного жестче по причине опасности возникновения пожаров.











Электропроводка в деревянном доме будет безопасной только при соблюдении правил:

  • правильный выбор кабеля, он должен быть ГОСТ. Марку лучше выбрать ВВГнг или NYM. На освещение сечением 3*1,5мм2, на розетки 3*2,5 мм2
  • лучше обойтись открытой проводкой в коробах или ретро на изоляторах
  • обязательно монтаж контура заземления
  • в щите установка узо с утечкой тока от 0,01-0,03А
  • все соединения на вагах клемниках без скруток в распаечных коробках в месте доступным для осмотра











При соблюдении этих правил ваш дом будет с безопасной электропроводкой.

В современном деревянном доме много потребителей, без которых сложно обойтись человеку, поэтому монтаж электропроводки имеет свои особенности, например для них нужно тянуть отдельную линию от щита со своего автомата.

Вот некоторые из них:

  • духовой шкаф
  • варочная панель
  • стиральная машина
  • розетки кухни
  • водонагреватель





Монтаж электропроводки в деревянном доме делится на этапы:

  • составление схемы установки розеток и выключателей
  • расчет материалов и их закупка
  • сборка электрощита
  • монтаж контура заземления
  • прокладка электропроводки по дому
  • сдача объекта







Чаще всего после окончания строительства вместо обещанного газа , люди не дождавшись его  используют электричество для обогрева деревянного дома.

Разные виды электрического отопления используемые параллельно с монтажем электропроводки в доме:

  • первый тип от конвекторов
  • второй от электрокотла
  • третий от теплого пола







Первый вид имеет самую высокую эффективность по теплопередаче и экономичности. Самый большой недостаток в том, что без присмотра такое отопление оставлять: большой объем прогоняемого через себя воздуха может стать причиной пожара из-за простого застрявшего фантика в секции батареи.

Второй тип имеет меньшее кпд но самый безопасный вид. Залитый тосол в батареи не боится остановки подачи электричества.

Третий вариант у нас мало распространен и мало изучен, но много домов отапливается по такой системе.

Наши специалисты подскажут в выборе электрического отопления в деревянном доме, расчитают мощность нагрузки и составят схему электроснабжения дома.















Ниже фото неграмотного и опасного монтажа электропроводки в бревенчатом доме.









Нужно выбирать грамотных электриков, чтобы потом не переделывать двойную работу по замене электропроводки и не тратить двойную сумму на материал.

















При выезде на объект и составление сметной документации, у нас это бесплатная процедура, мы расскажем все нюансы электропроводки в деревянном доме и проконсультируем в выборе материалов для ее монтажа.

Вот некотрорые виды работ, которые мы выполняем в комплексе при прокладке электропроводки в деревянных домах:

  • устройство контура заземления
  • сборка щитов и их монтаж в доме
  • устройство молниезащиты
  • монтаж открытой и скрытой проводки
  • установка и подключение генератора
  • сборка и монтаж щита автоматического запуска генератора
  • установка видеодомофона
  • устройство видеонаблюдения в доме и на участке
  • монтаж охранных систем
  • освещение участка







Выезд на объект для оценки стоимости работ осуществляем бесплатно в любое удобное для заказчика время

Наши преимущества монтажа :

  • мы делаем схемы на всю проводку по полу и стенам, а также на скрытые места их прокладки
  • составление договора
  • гарантия на все виды работ
  • обслуживание объектов после окончания работ

















Стоимость монтажа проводки в деревянном доме







Факторов очень много, от чего будет зависеть цена  на монтаж электропроводки в деревянном доме







Электропроводка в деревянном доме, цена которой будет значительно выше, чем в кирпичном или каменном строении, будет зависеть от следующих параметров:

  • Этажности и общей площади здания, количества электроприборов, запланируемых  к использованию; а также от способов прокладки.
  • Одним из важных факторов, значительно изменяющих стоимость работ, является наличие тёплых полов в доме.
  • Более высокая цена обусловлена тем, что для изоляции, как уже было сказано выше, потребуются только полностью негорючие материалы. Кроме того, в доме из дерева должна быть обязательно установлена защита от молний, контур заземления и УЗО.









Рассчитать цену электрики в деревянном доме с помощью онлайн калькулятора







Калькулятор стоимости электрики в деревянном доме

Наименование работ Ед. изм. Цена Кол-во
Монтаж накладной розетки, выключателя, распаячной коробки
Розетки, выключатели в ретро исполнении шт. 800
Розетки, выключатели, наружной установки шт. 400
Установка и коммуникация внутренней распаячной коробки в деревянном доме шт. 400
Установка и коммуникация наружной распаячной коробки по деревянным стенам шт. 250


ПОДЫТОГ:

Штробление и выдалбливание отверстий для подрозетников в деревянном доме
В брусе штробление мп. 200
В бревне  мп. 200
В блок-хаусе мп. 200
Под металлорукав штробление мп. 300
Сверление отверстия в бревне сквозного от 8-25мм шт. 190
Сверление отверстия в бревне сквозного от 25-50мм шт. 350
Сверление и установка подразетника в брусе шт. 400
Сверление и установка подразетника в бревне шт. 480
Сверление и установка подразетника в блок-хаусе шт. 350


ПОДЫТОГ:

Прокладка кабеля, короба, ретро провода
Открыто на скобках п. м. 70
Ретро проводом на изоляторах п. м. 110
В коробе п. м. 90
В штробе п. м. 120
Прокладка короба скрытно п. м. 150
Прокладка короба по дереву на подвесе п. м. 200


ПОДЫТОГ:

Установка электрощита в деревянном доме
До 12 модулей внутренней конструкции шт. 1500
До 12 модулей наружной конструкции шт. 800
До 24 модулей внутренней конструкции шт. 1900
До 24 модулей наружной конструкции шт. 1000
До 36 модулей внутренней конструкции шт. 2200
До 36 модулей наружной конструкции шт. 1200
Установка счетчика 1-фазного шт. 700
Установка счетчика 3-фазного шт. 1500
Установка автоматов 1-полюсных шт. 250
Установка автоматов 2-полюсных шт. 350
Установка автоматов 3-полюсных шт. 400
Установка УЗО, ДИФ автомата 1-полюсных шт. 400
Установка УЗО, ДИФ автомата 2-полюсных шт. 500


ПОДЫТОГ:

Установка светильника, люстры, звонка
Установка точечного светильника шт. 250
Установка люстры шт. 350
Установка светильника в потолке типа армстронг шт. 350
Установка кнопки звонка шт. 250
Установка звонка шт. 350


ПОДЫТОГ:

Демонтажные работы в деревянном доме
Демонтаж розетки, выключателя шт. 80
Демонтаж электропроводки п. м. 20
Демонтаж счетчика шт. 400
Демонтаж автомата шт. 80
Демонтаж короба и ретро провода шт. 100 5


ПОДЫТОГ:

ИТОГО:

Посчитать







Правильный выбор кабеля и его сечения при монтаже электропроводки в деревянных строениях







Выбор сечения кабеля

Если сечение кабеля будет выбрано неверно, и окажется меньше, чем следует, жилы начнут нагреваться, что для деревянного дома само по себе уже является опасным. Изоляция начнёт плавиться, что может привести к самовозгоранию и КЗ. Впрочем, слишком большой запас (более 30% от допустимой токовой нагрузки), тоже не следует выбирать, так как это будет бесполезно и экономически невыгодно.









Сечение проводов можно рассчитать по мощности электроприборов; силе тока, длине линии по соответствующим формулам.

Следует учесть, что табличные величины для расчёта должны выбираться с учётом условий прокладки. Так при монтаже открытой электропроводки параметры и токовой нагрузки и мощности будут намного больше, чем когда проводка располагается в металлической трубе.







Кабель для электропроводки в деревяннном доме

Не стоит прокладывать в обычной ПВХ гофре за перегородками, грызуны очень любят грызть гофру. Со временем, скапливается много пыли в нишах и пустотах, и плохой контакт от воздействия грызунов может привести к искре и соответственно к пожару.











Самое страшное в такой проводке, это то, что распознать ее целостность и качество без демонтажа перегородок невозможно. Хорошо, если у вас есть контур заземление и установлено узо или диф автомат, возможно они отключат нагрузку во время искрения и плохого контакта.

Если вместо них стоит обыкновенный автоматический выключатель, то скорее всего он долго будет держать напряжение и отключится во время сильного нагрева или воспломенения.









Выбор автоматов, узо и заземления в деревянном доме







В деревянном доме не стоит экономить на автоматических выключателях и сборке электрощита в целом.

В бревнах и перекрытиях проводку в деревянных домах прокладывают в металлических трубах.,согласно всем правилам монтажа.


Если в кирпичной стене достаточно сделать штробу и заложить в неё кабель, то в перегородках из дерева или горючих материалов, в случае скрытой электропроводки, кабели следует прокладывать в металлических трубах и в закрытых коробах,обладающих локализационной способностью, при этом сумма площадей поперечных сечений проводов и кабелей, прокладываемых в одном коробе, не должна превышать 40% от внутреннего поперечного сечения короба или трубы.

И, конечно, электрика в деревянном доме (и не только в деревянном, но и при замене проводки в квартире) не должна монтироваться без заземления.






УЗО

УЗО включается в цепь электропитания и мгновенно отключает её при возрастании тока утечки на величину, большую, чем номинал для данного вида устройства.

Принцип действия устройства – измерение силы тока на входе в устройство, затем на выходе из него.

В европейских странах УЗО обязательно к установке в любом частном доме, независимо от материалов изготовления, отечественные ПУЭ пока не столь категоричны, Тем не менее, для частных домов эти устройства обязательны. Необходимость УЗО в деревянном доме не обсуждается.

Когда увеличивается ток утечки, и ещё до срабатывания автоматов, защищающих от сверхтока, изоляция может просто вспыхнуть, и тогда пожара в доме не избежать. Исключить возникновение аварийной ситуации может УЗО, других вариантов нет. Для него достаточно дифференциального тока в 10 - 30 мА, такие приборы используются наиболее широко.










Заземление, насколько оно необходимо

Важность заземления в деревянном доме объясняется тем, что не только защищает от поражения электрическим током, но и служит дополнительной мерой противопожарной безопасности.

В многоэтажном строительстве заземление предусматривается на стадии проектирования, а владелец частного дома, и деревянного в первую очередь, должен позаботиться о нём самостоятельно при установке электропроводки. Однофазная и трёхфазная схемы заземления очень похожи между собой и имеют идентичное устройство заземляющего контура. Разница заключается только в способах, которыми они  подключаются.

В однофазной сети задействованы три провода: ноль, фаза и заземление. Все озетки также оснащены тремя контактами.

При трёхфазной схеме используется пять проводов – три фазы, нулевой и заземление.

Заземления в деревянном доме  обязательно !





Все это лишь некоторые обязательные условия, без которых проводка в деревянном доме не сможет быть качественной и безопасной. Зачастую происходит банальная экономия на всём возможном при проведении монтажа: на проводах и кабелях, автоматических выключателях (УЗО, диф-автоматы) и даже на крепеже.

Подобные меры приводит к тому, что резко уменьшается срок эксплуатации постройки, а в самом худшем случае, ещё до завершения срока эксплуатации к возгоранию.







Рассмотрим один пример. При прокладки кабеля между стеной из бруса и обшивающей её вагонкой кабель заложен в простую ПВХ гофру.

По истечении определенного срока, её вместе с кабелем прогрызают грызуны (они очень любят это делать) и в доме начинают происходить разные странные и неприятные события: пропадает электричество в розетках, «моргают» лампочки.

Но самое страшное — замыкание и пожар. Определить источник и причину неисправности в таком случае сложно, даже если место повреждение каким-то образом найдено, то придется разбирать стены для ремонта проводки.













Проводка в деревянном доме: правила и требования







 Сейчас очень много людей имеют свои дачи, сады и огороды. Естественно, что на таких участках хочется видеть комфортный небольшой деревянный домик со всеми удобствами.







Освещение, организация отопления, работа бытового и инженерного оборудования - практически полное функционирование загородного дома или дачи зависит от электрообеспечения. Создание условий для комфортного проживания в деревянном доме определяется состоянием бесперебойной подачи электроэнергии и безопасной работы электросети.

На деле же оказывается, что электричество есть не всегда. Кроме того, порой электрическая проводка в частном деревянном доме выполнена не качественно, а это может привести к возгарнию и другим опасным моментам.






Любое отступление от нормативных требований ПУЭ и СП, либо ошибка, допущенная в процессе монтажа электрооборудования и электропроводки, может оказаться роковой и привести возгораниям или пожарам.




Многовековая история строительства домов из дерева, которое и сегодня остается популярным, свидетельствует, что при всех преимуществах материала он имеет один из наиболее серьезных недостатков – сгораемость.


Прокладка проводки в деревянном доме - это ответственная задача. Современные требования пожарной безопасности допускают 2 вида монтажа электропроводки: скрытая проводка и открытая проводка. Также по месту расположения проводка может быть внутренней и наружной.






 Вопрос профессионального выполнения монтажа электропроводки в деревянных домах является насущным и актуальным: свыше половины возгораний таких строений возникает по причине неисправной электропроводки. В основном, причиной этому является повышенная нагрузка либо некачественно выполненный монтаж и нарушение изоляции.




При выполнении требований и нормативов монтаж пожаробезопасной электропроводки в деревянном доме является осуществимым мероприятием.


















Выбор электропроводки при монтаже в  деревянном доме: наружная или внутренняя





Чаще всего при электрификации загородных домов проводку делают открытым способом. Открытая проводка выполняется в коробах,в данный разнообразие их цветовых гамм — поражает: можно приобрести любой короб от традиционного белого до покрытого текстурой с имитацией дерева (такие короба почти незаметны на фоне стен). Также в процессе электромонтажных работ в деревянном доме проводка может выполняется открыто в гофре или просто кабелем ВВГнг ,NYM, в металлорукаве и т. д.







Какую же проводку лучше выбрать?

Выбор проводки для деревянного дома выполняется с учётом условий использования.

Существует три возможных варианта:

Наружная, устанавливаемая на изоляторах. Такая проводка не только экономична, но и наиболее безопасна. Провода проводятся по поверхности стен и потолка, к ним осуществляется практически мгновенный доступ при необходимости.

Несмотря на то, что такой вариант практичен, он недостаточно функционален в случае, когда задействованы сложные схемы разводки, а в доме имеется много мощных электроприборов.







Кабель-каналы – отдельная разновидность открытой проводки. Специальные короба крепятся к стенам на определённом расстоянии друг от друга. Эффективным решением считается электроплинтус: кабели закрепляются внутри него.

Скрытая проводка потребует значительных усилий ещё при строительстве. Все кабели укладываются в металлические трубы с полным исключением любого механического воздействия на них. Практически осуществить это довольно сложно из-за склонности деревянных домов к усадке с течением времени.

Какая бы схема проводки не была выбрана, необходимо следовать правилам:

счётчики и вводные автоматы следует устанавливать на улице, таким образом удобно контролировать расход электроэнергии;









Чтобы на приборы не попадала влага и пыль, они помещаются в герметичный корпус с классом защиты IP-55.Главное, на что следует обратить внимание во время проведения наружной проводки, это участок от наружной стены до распределительного щитка. Этот участок провода не будет ничем защищен и будет проходить через пожароопасную конструкцию.

Тут стоит задуматься о дополнительных мерах безопасности. Можно обезопасить этот участок при помощи вывода стольной трубы (при монтировании кабель прячут в стальную трубу).

Если же провод проходит в участке с большим количеством углов, то на наружной стене устанавливают двухполюсной автомат. Это позволит провести кабель по пути, который будет устраивать. Но такую систему могут сделать только мастера и она не входит в обязанности электриков при установке.

Большой выбор качественной и недорогой проводки для деревянного дома можно посмотреть у компании "Derevfarfor". Качество на высоком уровне и все изделия из керамики-то, что нужно в деревянном доме при монтаже проводки.






На фото пример того, как скрытая проводка в деревянном доме может стать опасной.

После вскрытия полов, которые были сделаны вместе с домом три года назад, обнаружился помет грызунов в большом количестве. Это говорит о том, что они живут в пустотах пространства потолка и пола. Им не мешает даже утеплитель из стекловолокна.

Если проложить в таких пустотах деревяннаго дома скрытую проводку в гофре, нетрудно представить, что грызуны ее будут грызть вместе с проводом.

В таком случае от пожара спасет только установка узо и качественное заземление!






Процесс подводки электрокабеля к деревянному дому заключается в выполнении определенных операций, чтобы свести к минимуму риск возгорания. Обустройство наружной проводки требует соблюдения таких условий:

  • применяемые электрокабельные изделия должны иметь огнеупорную оплетку и быть изолированы с использованием огнестойких материалов. Для прокладки кабелей применяют алюминиевые или термопластиковые трубки (гофры), а также короба;
  • провода подачи тока должны иметь медные жилы, выдерживающие требуемую нагрузку, размер сечения проводов определяется с учетом мощности присоединяемых устройств;
  • каналы, применяемые для укладывания кабелей (штробы), должны обрабатываться огнезащитными средствами, если монтаж осуществляется в деревянных стенах. При наличии внутри стен теплоизоляции каналы для кабеля прокладываются в ней; требуется провести её обработку, если она относится к категории горючих материалов.































Открытая проводка в деревянном доме









Открытая проводка для деревянного дома  подходит для тех, кто ценит время и денежные средства. Поставить розетку при выборе накладного монтажа не составит труда и временных затрат. Для монтажа накладного вида в деревянном доме не понадобится сверлить стены или затевать капитальный ремонт, чтобы установить подрозетники с определенной глубиной. Выключатели, которые не прячутся в стенах, а являются накладными, устанавливают еще и в том случае, если техника безопасности не дает возможности воспользоваться скрытым монтажом. К примеру, монтаж скрытого вида не подойдет в загородных деревянных  домах, если он уже ростроен.
Монтаж открытой проводки в деревянном доме является самым безопасным, а все провода прячут в аккуратный кабель-канал, что не портит внешний вид.

Накладной монтаж - это отличный выбор для тех  домов, где капитальный ремонт не планируется, но есть необходимость без лишних временных и денежных затрат установить дополнительные розетки.

В последние годы спрос на розетки и выключатели  накладного вида привел к тому, что предложение на рынке возросло, а выбор розеток для накладного монтажа стал разнообразнее. Продавцы накладной электрики предлагают выключатели с розетками не только из разных материалов, но и различных цветов, размеров. Ранее электрика накладного вида смотрелась массивно и проигрывала электрике скрытого вида, теперь же производители предлагают изящные и компактные изделия для накладного монтажа, которые создаются известными дизайнерами.









Скрытый монтаж электрики в деревянном доме







Выбор монтажа  проводки в деревянном доме осуществляется  из двух существующих видов - скрытый либо накладной. При этом дилемма возникает неожиданно и для ее разрешения важно обсудить бытовые условия. Последовательность мыслей и действий часто начинается с желания об изысканной отделке помещения и скрытых проводов, розеток и разводок. Но красота не всегда может быть безопасной.В каких моментах можно выбрать монтаж скрытый, а когда стоит обойтись только накладным монтажом? Ниже рассмотрены разные варианты.

Скрытый монтаж в бревнах возможен практически только на стадии строительства дома, когда есть возможность просверлить отверстия в бревне для проводов.

В дальнейшем будет очень сложно их сделать из подполья, так как сверло будет идти по диагонали.

При выборе монтажа скрытого вида для деревянных строений рынок предлагает большой ассортимент и выключателей, и розеток, которые покупатели выбирают за их универсальность и оригинальный внешний вид. Такая электрика радует своей незаметностью и эффектом "утопления" в стенах. Для осуществления скрытого монтажа магазины предлагают розетки разнообразных форм и размеров, благодаря чему помещение превращается в стильную и эстетичную комнату.

Чаще всего материалы для скрытого монтажа в доме  подходят для квартир, где при строительстве  всю проводку прячут в стены, при этом выключатели и розетки устанавливаются на отведенном им месте.







Внешняя проводка в деревянном доме: плюсы и минусы















Вся внутренняя проводка начинается от щитка. Именно в него приходит электропровод после ввода. Щиток должна установить обслуживающая электрокомпания, иначе установка может быть выполнена не качественно. От щитка и проводят основную внутреннюю проводку.

Перед началом работ по выполнению монтажа внутренней проводки необходимо составить в подробном виде проект разводки электросети согласно требованиям ПУЭ. Здесь отмечается трасса линий проводов, точки размещения розеток, выключателей, коробок и прочих элементов электросети. При прокладке трассы рекомендуется использовать меньшее число загибов и наклонных линий, в идеальном исполнении они должны соблюдать параллельность между собой и по отношению к линиям пола и потолка.


В том случае, если этого нельзя выполнить в силу специфики архитектуры здания или размещения коммуникаций в стенах, необходимо предусмотреть установку соединительных коробок для нескольких линий электропроводов. Их число не подлежит строгому регламентированию, но не должно быть излишним. Коробки обычно размещают в местах, быстродоступных для техобслуживания. Запрещено декорировать коробки панелями, перекрытиями и прочими спецэлементами, затрудняющими доступ для осмотра, контроля или выполнения измерений.

После разработки плана монтажной трассы приступают к подготовке поверхностей стен: сверление отверстий для коробов и патрубков, штробление стен, учитывая выбранный тип установки.







Особенности открытой электропроводки для деревянного дома

















 Такую проводку проводят прямо по стенам дома. Она может отличаться от способа изоляции проводов от стен. Можно встретить простую прокладку провода в двойной или тройной изоляции, изоляцию при помощи гофрированных негорючих труб и изоляцию при помощи кабель-каналов.

При проведении монтажных работ по устройству открытой проводки используются кабель-каналы, изоляторы, плинтуса. Подобный способ укладывания кабеля признан более востребованным для деревянных домов с проведенным ремонтом, утеплением стен и обивкой облицовочным материалом. Кабель-каналы являются коробами, закрепляемыми на стене, после укладки проводов закрываются крепежным замком. Для таких целей применяют кабель марок ВВГнг, NYM с негорючими характеристиками, а каналы должны обладать огнеупорными свойствами. Положительными качествами этого метода являются удобство проведения монтажных работ и простота доступа к проводке.












Для укладывания кабеля по поверхности стен применяются изоляционные ролики, которые давно используются при устройстве открытой электропроводки. Для такой проводки применяют особый провод с медными жилами, оболочкой ПВХ и шелковым покрытием с огнеупорной пропиткой.











В зданиях из дерева открытые провода размещаются на расстоянии не менее





1 см

 от стены, для крепления используются изоляторы. Такая проводка не всегда имеет эстетичный вид, поэтому данный способ более приемлем для подачи электроэнергии в здания хозназначения или подсобные помещения.



Плинтусные коробки применяют для прокладывания кабелей, находящихся под потолком или над полом. Они отличаются удобством и безопасностью, достаточно хорошо выглядят и вписываются в интерьер помещения. Положительным качеством является доступ к проводке, и возможность скрыть элементы проводки.





















Скрытый способ проводки в деревянном доме







Скрытая проводка, это система электропроводов, которые прячут во всех пустотах стен, потолков или полов. Сегодня есть специальные стальные трубы, которые хорошо гнутся и в них прячут провода.

Прокладывание скрытой проводки обычно выполняют для получения эстетичного внешнего вида стен. Размещение проводов осуществляется в спецкоробах из металла либо негорючего пластика, устанавливаемых между стеной и обшивкой (возможно монтирование их в утеплитель). Подобный вариант является идеальным решением при проведении капремонта деревянного дома или сразу после его возведения.

Когда короба устанавливаются непосредственно на дерево или на легкоплавкие изоляционные материалы, необходимо до момента укладки проводов обработать эти места огнезащитными средствами.


Для кабель-каналов рекомендуется выбирать медные либо алюминиевые трубы, как более дешевые. Они легко поддаются гибке в холодном состоянии и не передают тепло при нагревании кабеля. Часто останавливают выбор на стальных трубах в связи с их более низкой ценой, но при необходимости получения радиусов поворота они требуют выполнения дополнительного нагрева.

Размер труб определяется, исходя из диаметра кабеля и количества линий проводов, соблюдая требование занимать не более 40% площади внутри трубы.













Декоративная открытая электропроводка (ретро проводка или проводка под старину)







Сегодня можно встретить очень большое разнообразие проводов именно для деревянных стен. Такие каналы легко расположить на стенах, и они не будут бросаться в глаза, более того они только подчеркнуть индивидуальность интерьера. Можно найти углы, прозетки и выключатели соотвтствующего стиля, что ещё больше украсит композицию.

Устройство интерьера под старину признано популярным при оборудовании электропроводки в загородных и дачных домах из бруса. Учитывая, что такие постройки относятся к категории легковоспламеняемых.

В состав комплекта оснащения декоративной электропроводки относят ретро розетки, выключатели, распредкоробки, фарфоровые изоляторы и специальный витой ретропровод, в качестве оплетки которого используется шелк с пропиткой негорючим составом. Все они имеют оформление, создающее эффект ретро стиля.

Своеобразный и нетипичный внешний вид проводки дополняет интерьер деревянного дома, который выглядит необычно и привлекает особым комфортом домашнего очага. Различные цветовые решения и форма элементов проводки позволяют гармонично вписываться в обстановку комнаты, где стоит реставрированная или искусственно состаренная мебель.

К числу основных минусов ретро проводки следует отнести более высокую стоимость комплекта электрофурнитуры и ограниченность в условиях подключения мощных электроприборов, учитывая, что сечение ретро провода не превышает 2,5 см2. Поэтому для подключения бытовой техники с большим энергопотреблением требуется устройство отдельного кабельного канала.







Важные моменты при выборе электропроводки в деревянный дом







Важную роль в противопожарной безопасности играет щит с автоматическими выключателями, а также их подбор по различным характеристикам. Выбор здесь тоже велик, но каких-то общих рекомендаций дать невозможно: требуется учесть параметры всей электрике в вашем доме или коттедже

Вовремя сработавший автомат или УЗО спасает ваше имущество и обеспечивает Вашу безопасность. Помните об этом!

Обратившись в нашу компанию, вы сможете получить отличных грамотных исполнителей электромонтажных работ в деревянном доме, как в экономическом плане, так и с точки зрения безопасности.
Как известно все имеет свой ресурс, также и проводка. Не редко многие заказчики стараются купить дешевый материал. В целом же экономия получается довольно сомнительная-покупая кабель ТУ 3*2,5 по привлекательной цене при замере сечения жил мы получаем 3*1,5 по факту. То есть, покупая кабель ТУ 3*2,5 мы получаем по Гост 3*1,5. По сумме примерно одинаково, но используя его мы неумышленно занижаем сечения на разные потребители на стадии монтажа, а это очень большая ошибка.

Электрика в деревянном доме, требования к безопасности

Сформулируем ещё раз  основные требования безопасности к электропроводке в деревянном доме:

  • Все проводники должны быть хорошо изолированы, для изоляции используется только негорючий материал;
  • Все токопроводящие жилы должны быть медными, а их оболочка – пожаробезопасной;
  • рекомендуется правильно рассчитывать сечение проводов. Токовая нагрузка не должна превышать допустимые нормы. Более того, выбор сечения проводов следует делать с запасом токовой нагрузки на величину в 30 – 30% ;
  • Рекомендуется устанавливать разводку электропроводки открытого типа;
  • Для скрытой проводки необходимо использовать защитную оболочку – металлическую трубу. Не следует заменять её металлорукавом или устанавливать гофрорукав из ПВХ, пусть даже и с функцией самозатухания. Следует исходить из максимально высоких норм безопасности.
  • Нормы и правила электробезопасности для деревянных домов требуют обязательного использования УЗО и автоматических выключателей в распределительном щитке.

Практически все случаи возгорания приходятся на максимально бюджетные материалы без сертификатов, и попытки справиться с электрикой собственными силами владельцев деревянного дома. Электрика в деревянном доме требует использования только качественных материалов известных брендов, а все работы, связанные с электропроводкой должны выполняться профессионалами.









Перед застройщиком стоит большой выбор синтетических материалов, из которых можно построить собственный дом. Все строительные материалы нашего столетия адоптированы к современным реалиям, но не имеют природной основы. Все больше людей отдают предпочтение натуральным материалам, из которых строили дома наши прадеды. Деревянные дома в современном стиле имеют роскошный вид, и являются настоящей гордостью своих владельцев.
 Любой деревянный дом имеет свои недостатки, основной из которых в горючести материала. Возгорание может произойти по разным причинам, из-за открытого огня или замыкания электрической проводки.
 Скрытая проводка
 Наши предки использовали черный кабель, который крепился на изоляторах в деревянных домах. Сегодня все изменилось, на смену старой проводке пришла новая скрытая, она находится внутри стен дома и не портит внешний вид помещения.
 Прежде чем приступить к монтажу скрытой проводки, нужно ознакомиться с требованиями, которые выдвигаются проводке в деревянном доме в документе «Правила устройства электроустановок». Все нормы, прописанные в этой инструкции, необходимо соблюдать, это даст возможность обеспечить свою безопасность в дальнейшем.
 Выбор кабеля
 Для начала, нужно выбрать кабель, имеющий негорючую изоляцию, только такой провод можно использовать в деревянных домах. Для того, чтобы продавцы не продали обычный кабель, нужно знать маркировку негорючего кабеля: ВВГнг (А), ВВГнг LS, РКГМ, NYM.
 Прокладка кабеля
 Кабель нужно прокладывать в специальный каналах, проделанных в бревнах дома. Перед тем, как укладывать кабель его нужно завести в трубы, лучше медные, но можно и металлические. Контур трубы нужно обязательно заземлить, это поможет избежать искрения или пробоя.
 Установка розеток и выключателей
 В стенах, где нужно устанавливать розетки и выключатели нужно сделать углубления, для этого используется инструмент. Для соединения трубы с розеткой или выключателем нужно использовать специальные технологии, тогда конструкция будет единым целым. Для крепления труб с проводом к коробке лучше всего использовать пайку или сварку. Такой контакт будет надежным и защищенным от коррозии и механических повреждений.

Рассмотрим устройство простейшей проводки в деревянном доме.В дом с уличного щита со столба как правило заходит заходит провод Сип, двух или четырех жильный(220 В или 380 В). Заземляющий провод идет от контура заземления в основной щит в доме. Наличие заземление важно, так как нередко в электрических устройствах на корпусе присутствует напряжение, например холодильник, печка СВЧ, бойлер и т.д. которое может быть опасно для жизни при неблагоприятных условиях. Присутствие заземления корпусов приборов решает эту проблему, фактически - это соединение металлических частей приборов с землей.




На столбе в щите учета установлен счетчик электроэнергии, к которому и подключены входные провода. С электросчетчика провода должны выходить и коммутироваться на распределительный щиток. В щитке установлен блок предохранителей (пакетные выключатели). Современные пакетные выключатели представляют собой автоматы, рассчитанные на определенный ток, который через них может проходить, если этот показатель превышается, выключатель отключает коммутированную к нему линию. Таким образом, защищаются электропровода и приборы, от нагрева и возможного воспламенения. В идеале каждая розетка, каждый выключатель, должен иметь свой пакетный предохранитель, но с точки зрения экономии это не целесообразно. Поэтому создают группы, на каждую группу уже ставится свой предохранитель. Как говорилось выше, не стоит экономить на УЗО или Диф автоматах.



От щитка электропроводка прокладывается уже по всему дому согласно проекту или схеме, или просто схематичному плану. Она может быть проложена, открыто, то есть визуально ее можно наблюдать на стенах, полах, потолках, или скрыто, в специально предназначенных для этого каналах. Электропроводка прокладывается согласно установленным требованиям по электробезопасности. Коммутация происходит следующим образом. Приходящий провод от щитка идет в распределительную коробку, где и разветвляется на каждую электрическую точку. Под точкой подразумевается место, к которому подключается электрическое устройство. При этом на розетку так и приходит двух или трех жильный провод, в то время как для выключателя все немного сложнее.

Можно не использовать распаечные коробки и вести все провода от места соединения в щит,и устраивать коммутацию там. Это очень надежный способ прокладки и соединения кабелей, так как все соединения находятся в одном месте и нигде больше не разрываются. Но такой метод исподьзуется очень редко ввиду большого перерасхода кабелей , что в целом соответственно влияет на расходы. Выключатель должен обеспечивать непрерывность электрической линии или ее обрыв, поэтому он подключается последовательно в разрыв одного из проводов (фазового), а далее проводка уже подводится к управляемому прибору.
 Стоит отметить такой важный аспект, как соединения проводов. Используются как современные технологии, так и старые методы. Каждый метод имеет свои недостатки и преимущества. Соединения могут производиться через соединительные планки, зажимы, паяние, сварка, скрутки. Какой вид соединения использовать, необходимо выбирать от условий и возможностей.




Использовать нужно только кабеля с медными жилами. На данный момент актуально применение только медной проводки. Медный провод проще в монтаже, пропускает большую силу тока, при меньшем сечении, по сравнению с алюминиевым. Не рекомендуется использовать на одной линии разные материалы, место соединения различных материалов из-за специфики химических процессов, будет ненадежным звено.
Понимая, как устроена электрическая сеть в квартире, можно переходить уже к её ремонту или модернизации.
В деревянном доме заземление актуально ни чуть не меньше, чем качественная сборка электрощита.

 Многие часто путают такие понятия как заземление и зануление, не вникая в саму суть, практически разных определений. Для чего нужно заземлять электроустановку? К сожалению, пока не придумано устройство, которое не подвергалось бы износу, даже малейший прорыв изоляции приведёт к тому, что все металлические части корпуса установок окажутся под напряжением. Находится вблизи таких приборов небезопасно, по этому, чтобы снизить риск удара током, разряд направляют в землю, через вкопанные металлические штыри. Другими словами заземление, нужно для отвода электрического заряда от корпуса, с перенаправлением его в землю.
 Различают два вида заземления: защитное, нулевое, оба типа имеют одну важную функцию, защищать человека от электрического разряда.




Защитное заземление. Его устанавливают преднамеренно для обеспечения безопасности, соединяя корпус установок, с землёй. В почву забиваются штыри на глубину не менее 2,5-3 метра в виде треугольника или в длину с расстоянием между штырями не менее 2 метров, иначе каждый заземлитель не будет работать в полную силу и токи не будут уходить в полной силе в землю.


 В землю как правило забивают уголки 50 металлические толщиной не менее 4 мм, обваривают полосой 40, связывают друг с другом. Все соединения с проводом должны быть на поверхности и иметь доступ для зачистки от коррозии и т.д.

Зануление установок.
Способ защиты, заключается в преднамеренном соединении элементов электроустановки находящихся не под напряжением. Все части должны быть заземлены наглухо нейтралью имеющую нулевой привод. Такая конструкция, приводит к короткому замыканию цепи, в результате срабатывает автоматика, происходит отключение подачи тока. Этот принцип необходим, для защиты оборудования от перегрева. Такой способ используется при невозможности сделать контур заземления.



Заземление наиболее распространённый способ отведения электрического тока.
При заземлении напряжение тока быстро снижается, обеспечивая безопасность для человека, а при занулении, в момент пробоя проводки, цепь замыкается, электроустановка отключается.  УЗО срабатывает на чистую «землю» и на «ноль», заземляющий проводник не дорлжнен пересекаться после выхода из УЗО с нулевым проводником.Грамотно выполнить зануление, могут специалисты, обладающие техническими знаниями, умеющие правильно подбирать метод зануления. Наши специалисты всегда готовы помочь в правильном выборе защемления, конструкции и материалов.Что бы осуществить монтаж заземления, нужно точно следовать инструкции по эксплуатации устройств. Использование труб, по которым течёт газ и горючие жидкости, в качестве естественных заземлителей, не допустимо, это может привести к детонации смеси, что приведёт к пожару.











Проект и схемы разводки электрики в деревянном доме







Необходимость в проектировании электроснабжения в жилых помещениях возникает при замене электропроводки в деревянном доме. От безошибочного выполнения этого вида проектных работ зависит безопасность людей, а также нормальное и долговечное функционирование бытовой техники. Проведение масштабных работ по монтажу электрики без проекта запрещено отечественным законодательством.




Представитель проектной компании посещает объект с целью выяснения его особенностей и уточнения количества электроприборов, которые потребуется запитать. На основании данной информации будут проведены необходимые расчеты. Они позволят проектировщикам правильно выбрать кабель нужного сечения и автоматические выключатели, рассчитанные на определенную силу тока в деревянных домах.

Современные технологии проектирования электрики предпочитают многолинейные схемы электропроводки – однолинейным. В каждой комнате планируется прокладка, по меньшей мере, двух электрических линий. Одна из них направлена на питание осветительных приборов, другая – розеточной группы. Для каждой из электротрасс будет запланирован отдельный автоматический выключатель, что упрощает процесс поиска неисправности, ремонта, и делает эксплуатацию электропроводки более безопасной.





 Для энергоемких потребителей электрического тока планируется прокладка отдельной линии электроснабжения и установка автоматов. Особое внимание уделяется проектированию электрики в ванной. Из-за повышенной влажности в этом помещении существенно возрастает опасность поражения электрическим током. Желательно избежать установки в ванной комнате розеток. В случае острой необходимости в их наличии в ванной, проектировщики выберут модель розетки с крышкой, защищающей ее от попадания влаги.



Проектировщики продумают и систему безопасности процесса эксплуатации бытовой техники. Для этой цели они разработают схему заземления всех электрических приборов и запланируют установку УЗО – устройств защитного отключения.






Электрический проект разрабатывается отдельно для каждой комнаты квартиры и дома. Готовый проект проходит тщательную проверку на наличие ошибок. После их исправления он направляется на утверждение в соответствующую инстанцию. Данный документ вступает в силу после проведения процедуры ратификации. После чего, он передается в специализированную компанию, сотрудники которой будут осуществлять электромонтажные работы на запланированном объекте.





Стоимость монтажа электропроводки в деревянном доме

Фотографии работ









Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

  1. Особенности монтажа электропроводки в доме из дерева своими руками
  2. Варианты электропроводки: плюсы и минусы
  3. Чем опасна скрытая электропроводка?
  4. Схема и план
  5. Пошаговая подготовка схемы проводки своими руками
  6. Варианты прокладки электропроводки в деревянном доме
  7. Подбор аппаратуры и кабелей
  8. Способы монтажа
    1. Открытая (наружная) проводка в доме из бруса
    2. Подземный монтаж проводки
    3. Воздушный монтаж проводки
  9. Вход линии электричества в дом
  10. Установка распределительного щитка
  11. Контур заземления и другие меры безопасности
  12. Порядок монтажа
  13. Завершение электромонтажных работ
  14. Распространенные ошибки
  15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

  1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

  1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

  • Все элементы разводки скрыты и не нарушают эстетику стен;
  • Выключатели и розетки утапливаются в стены и не выпирают;
  • При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
  • Замена кабеля в металлической трубе достаточно простая;
  • Уменьшается риск механического повреждения проводки;
  • Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

  • Нет возможности для регулярной проверки и мониторинга состояния изоляции;
  • Достаточно сложно будет, происходит процесс масштабирования электросхемы;
  • Технически сложный монтаж, который эффективен только во время возведения стен;
  • Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
  • Достаточно большая стоимость работ и материалов;
  • Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

  • Лёгкая и простая прокладка кабеля;
  • Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
  • Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
  • Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

  • Страдает эстетический вид стен;
  • Возможны риски механического повреждения силового кабеля;
  • Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

  1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
  2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
  3. Отметьте места для монтажа розеток.
  4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
  5. Укажите место расположения распределительного щита.
  6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

  • Электрический щит. Для дома из дерева желательно приобрести металлический щит.
  • Трехжильные кабели ВВГ разного сечения.
  • Гофрированные полурукава и трубки, металлические трубы;
  • Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
  • Распаечные коробки;
  • Колодки для соединений и зажимные клеммы;
  • Термоусадочные трубки разного диаметра, изолирующая лента;
  • Монтажные коробки для выключателей, розеток;
  • Плафоны осветительных приборов, выключатели, розетки;
  • Автоматические переключатели для электрической проводки;
  • Вводное оборудование для заведения электрической проводки внутрь дома;
  • Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

  1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
  2. Придает особый колорит брусовому дому.
  3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

  1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
  2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
  3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

  • В стиле «ретро»;

  • Путем крепления проводов напрямую к стене;
  • Монтаж проводов в гофре в малозаметных местах в комнатах;
  • Проводка по стенам в кабель-канале;
  • Проводка с помощью электротехнического плинтуса;
  • Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

  1. использование коробов и шлангов из негорючих материалов;
  2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
  3. неразрывность заземления по всему контуру;
  4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

  • Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
  • Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
  • Третий этап – подключение проводов согласно схеме электропроводки дома.
  • Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

  • Монтаж без схемы электропроводки, составленной заранее.
  • Коммутация всех линий проводки в помещении в одном узле.
  • Применение некачественных материалов.
  • Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
  • Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
  • Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
  • Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
  • Соединение высоко- и низковольтных проводов в одной коробке.
  • Использование небезопасной скрутки, ведущей к оплавлению проводов.
  • Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
  • Работа под напряжением.
  • Расположение распределительных коробок на средней или нижней части стен.

  • Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
  • Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
  • Несоблюдение цветовой маркировки проводов.
  • На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
  • Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
  • Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
  • Неправильное заземление провода.
  • Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при помощи проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытая проводка называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т. п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в деревянных коттеджах встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводки и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок.Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей - какой при этом должен быть кабель с точки зрения пожарной безопасности.

, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при вышеуказанных указанных не обязательных (но желательно) брать провод с несгораемой изоляцией.Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь возможностью той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такого подкладки использовать жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской.Монтаж в этом случае не такой удобный, как с каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерная трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги электропроводка

Электропроводка в деревянном доме, строгие требования безопасности

.

Данная статья посвящена теме электропроводка в деревянном доме .Все мы знаем, что мода на строительство деревянных домов существовала всегда, дерево обладает огромными преимуществами по борьбе со строительными материалами экологически чистыми. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован.По статистике, в некоторых случаях приводятся грубейшие ошибки, а ведь это дерево может быть к возгоранию, а пожар - это потеря имущества, в некоторых случаях и человеческих жизней.

В первую очередь необходимо начать с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально предназначенных для деревянных домов электро материалов. В большинстве случаев просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в реальной жизни и сами электрики, 70% электриков самоучки, не имеющих должного образования, навыков и опыта, знаю по собственному опыту работы в этой сфере. Данные данной профессии в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления схемы электропроводки. Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

  • ВВГнг (А) , ВВГнг-П (А) - медный провод с цельной жилой, может быть двух, трех, четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с применением разноцветной окраски жилого дома.Наружный слой из негорючей композиции пластика. Приписка в марке провода "нг" - означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) - обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.

  • ВВГнг LS , ВВГнг-П LS - данный провод аналогичен по характеристикам проводу ВВГнг. При воздействии на нее высокого температур и огня практически не выделяется хлористого водорода, а так же обладает низким дымообразованием.
  • NYM - медный провод с цельной жилой. Изготавливается по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет тройную изоляцию. Внутренняя изоляция жилой имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика. Провод является не горючим, соответствует ГОСТ 22483.
  • .

  • РКГМ - медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило, ТУ намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

Дополнительная защита провода

Так же необходимо использовать дополнительную негорючую защиту:

Гофрированная самозатухающая трубка - это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволока, предназначенная для протяжки провода. Проводится в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик обладает эффектом самозатухания. При воздействии на него высокой температуры или открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

Гофрированная трубка может быть изготовлена ​​из поливинилхлорида, полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

  • поливинилхлорид (ПВХ) - из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов Цельсия. Имеет небольшую ударопрочность. Цвет серый.
  • полиамид - самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к механическим повреждениям, морозу и жаре, устойчив к ультрофиалету.Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
  • полипропилен - самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационными температурами от -40 до +105, устойчивостью к старению, к влаге. Может действовать как внутри так и снаружи, но при воздействии прямого ультрафиолетовых лучей (солнце). Цвет синий.

Используется обязательно, при прохождении деревянных стен, перекрытий, внутри бревен или брусков не зависимо от метода прокладки провода.Так же обязательно применение, при наличии скрытой проводки, внутри потолка, стен, пола.

При использовании электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.

Самозатухающий кабель-канал

Представляет собой квадратный или прямоугольный короб с крышкой, внутри которого укладывается провод. Изготавливается, из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения.Имеет эстетичный внешний вид, удобен в конструкцииже, может иметь расцветки белого цвета, коричневого и под дерево "сосна". При данном виде монтажа применяются распределительные коробки для кабеля канала.

Соединения в распределительных коробках

Соединения проводов в распределительных коробках очень надежными методами. В зависимости от того, какой провод используется для проводки, применяются следующие методы соединения:

  • метод скрутки - жесткий, одножильный провод
  • метод скрутки с дальнейшей опайкой оловом - жестки, одножильный и мягкий, многожильный
  • метод скрутки с фиксацией провода с помощью медной или меднолуженой гильзы - мягкий, многожильный провод

Розетки и выключатели

Розетки и выключатели в наружном исполнении, выполненные из различных негорючих пластмасс.Так же в обязательном порядке, они должны иметь заднюю защитную крышку, которая должна иметь между механизмом розетки, выключателя и деревянной стеной.

Крышка защищает деревянную стенку от искр при эксплуатации розетки или выключателя.

Силовой щит

Силовой щит должен быть наружного исполнения, изготовлен из негорючего самозатухающего поливинилхлорида или специальной негорючей пластмассы. Элементы защиты внутри, должны быть только от надежных производителей, на дешевые китайские устройства лучше даже не засматриваться. Помните о своей безопасности.

Устройства защиты применяемые в доме, должны быть подобраны только по расчетному сечению провода, а провод должен соответствовать потребляемой мощности оборудования.

Если вы будете придерживаться перечисленных в статье рекомендаций, ПОЖАР от электропроводки в вашем доме, не случиться НИКОГДА!

как сочетать и что покупать? Особенности и советы

Деревянные постройки (дома, дачи, бани), несмотря на природность и экологичность материалов, из которых они построены, разумеется, электрифицируются.И электропроводку в них важно сделать безопасной, качественной и эстетичной.


Электрика для деревянного дома требует особого подхода в выборе, это дерево с повышенным риском воспламенения. Современные нормы безопасности требуют во всех постройках из дерева (то есть из бревна, бруса, доски или с отделкой из блок-хауса), делать только открытую проводку. Исключение тут может быть только если еще на этапе проекта и строительства заложена проводка скрытого типа.Чтобы открытые взору провода не обеспечивали пожаробезопасность, а еще и выглядели эстетично, следует позаботиться о красивых кабелях и электрофурнитуре - все эти детали должны вписываться в интерьер помещения.

В чем состоят особенности обустройства электропроводки открытого типа в домах из дерева?

Пожарная безопасность требует полной изоляции проводов деревянных стенок с помощью поддерживающих горение кабель-каналов, либо подъема проводов над стенами с помощью керамических роликов-изоляторов.

При этом все медные жилы проводы допустимо использовать только в пожаробезопасной изоляционной оболочке, а в щитке должны быть установлены надежные устройства защитного отключения, не допускающие перепадов напряжения.

В уже построенных сооружениях сквозь древесину всяческая электрика в деревянном доме со всеми ее проводами тоже прокладывается, но это трудоемкий, затратный и неуемый на сегодняшний день вариант. Это делается с помощью металлических трубок, и отверстия декорируются керамическими втулками, и опасность такой проход кабеля не представляет.

Ретро электрика в доме из бревна или бруса может быть смонтирована самостоятельно, если уже имеется правильная схема разводки проводов, расположения выключателей, розеток, распределительных коробок и прочих элементов. В таком случае все детали открытой ретропроводки легко монтируются, а витые пары проводов без особых сложностей крепятся на керамические изоляторы. Но если есть сомнения в правильной составленной схемы проводки и расчетной схемы расчета электрокабеля на предполагаемую нагрузку, то лучше поручить работу над схемой профессиональным электрикам, а сам монтаж электрики в стиле ретро доверить электромонтажникам с опытом.

Но даже если вся электросистема смонтирована качественно, да еще и качественных проводов и прочих деталей, исключать риски возгораний все равно полностью нельзя. Чаще всего в домах из натурального дерева (или в обшитых деревянных панелях) опасность пожара вызывается явлением искрения проводов или розеток. Именно для таких случаев существует специальный прибор, и он присутствует в нашем ассортименте, который способен отключать всю систему электроснабжения внутри постройки, - это УЗИС (устройство защиты от искрения).УЗИС сохраняет сохранение нормального состояния всех электрических сетей и во время их эксплуатации, и вне ее (при отключенных электроприборах и выключенных светильниках). При малейшем сбое с помощью УЗИСа в автоматическом режиме мгновенно обесточиваются все провода и розетки. Таким образом устройство не только поддерживает постройки от пожара, но и бережет провода от обгорания, а розетки от оплавления - например, в случае неисправного или чрезмерно мощного электроприбора. Поэтому УЗИС стоит приобрести и установить ради долговечности системы проводки и, как следствие, всего существования самого дома.
Почему стоит поменять проводку на открытую?

В старых (советской или более поздней постройки) домах из дерева закрытая, и закрытая электропроводки. Если в вашем доме сделана прокладка проводов в деревянных стенах - проводку однозначно нужно менять! Дело в том, что древесина со временем имеет тенденцию рассыхаться и деформироваться - желоба под кабели могут повредиться, а если еще и провода, розетки и выключатели тоже старые и отработали свой гарантийный срок, то риск возгорания существенно возрастает! Также следует учесть, что в старых постройках использовались алюминиевые жилы, срок эксплуатации которых ограничен - при несвоевременной замене их эксплуатация может привести к пагубным последствиям.Вдобавок алюминиевые жилы очень хрупкие и ломкие.

Кроме того, прошлая проводка обычно не эстетична, так как старый пластик электрофурнитуры желтеет и трескается. И когда при ремонте создается новый интерьер, то имеет смысл сменить старые провода, пластиковые розетки и выключатели на красивые - новые, но в винтажном стиле.
Выбор проводки в загородный коттедж предполагает еще и качество. Обычная недорогая электрика для деревянного дома не обладает достаточными гарантиями и безопасными работы, если производители это обещают. Если же поставить изначально качественную электрофурнитуру и проложить качественные провода (при этом важно правильно рассчитать специальную нагрузку, которую они могут переносить), то этарика прослужит много лет без замен, оставаясь столь же привлекательной и актуальной.

Открытая ретропроводка - это модно!

Самые популярные направления в оформлении интерьера деревянных домов и жилых дач - это ретро, ​​винтаж, кантри, лофт и шале. Дизайнеры стараются максимально эффектно обыгрывать дерево - фактуру его фактуру на стенах, меньше прятать под показ панели.Но для электриков это ставит свои задачи - безопасно вписать в заданный стиль провода и все необходимые детали к ним.
Для удобной и безопасной установки электроизделий в деревянные стены использовать электромонтажные коробки из плотного электротехнического пластика с эластичными вводми. В нашем ассортименте представлен чешский производитель высококачественных электромонтажных коробок, специально для деревянных домов - KOPOS.

Однако если вы не хотите травмировать стены, то есть и альтернативный вариант.Связан он с тем, что из-за моды на необработанное дерево (бревно) в интерьере встает вопрос монтажа розеток и выключателей на полукруглую поверхность. Самое удобное, экономичное и эстетическое решение данного вопроса - накладки на бревно. Установка розеток и выключателей с помощью накладок позволяет избежать стесов на бревнах, значительно экономит время на установке и, в случае необходимости, дает возможность легко и быстро перенести розетки и выключатели на другое место.При этом существуют накладки на бревно как для скрытого, так и для открытого монтажа. В случае открытого монтажа, накладки на бревно - идеальное решение установки электрофурнитуры на брус или блок-хаус.

Если же вы хотите еще больше подчеркнуть дерево в оформлении, его фактуру и экологичность, то можно использовать деревянные рамки для электроизделий в оформлении помещения. Электроустановочные рамки позволяют не только декорировать помещение, но и защищают дерево вокруг розетки или выключателя от загрязнений. ТД «Декоративная Электрика» предлагает огромное различие оттенков и форм деревянных рамок, которые за счет легкости впишутся в ваш интерьер.

Не стоит также забывать, что электрика для деревянного дома - это еще и светильники. Осветительные приборы также должны сочетаться со стилем интерьера и элементами проводки: например, материал плафонов ламп может совпадать с набором декоративных рамок или выключателей.

Электрика «под ретро» - это особая изюминка в интерьере, которая не проходит незамеченной для взгляда, словно изысканное украшение на одежде.Керамические изоляторы с изящными узорами на них, витые провода в шелковистой текстильной оплетке, напоминающие старинные шнуры, детали выключателей оттенка состаренной латуни, регуляторы-рычажки - всё это привлекает внимание и подчеркивает винтажную направленность интерьера. Такие элементы электрики не только выглядят стильно и изысканно, но и дарят неповторимые тактильные ощущения при использовании.

Если вы не уверены в сочетании электроизделий в интерьере вашего деревянного дома и хотите доверить дело профессионалам, мы предлагаем комплексное решение по оформлению электрики для загородного деревянного домостроения.

Торговый дом «Декоративная Электрика» предлагает различные возможности для своих клиентов:

  1. Выбрать и приобрести отдельные провода, электрофурнитуру и декоративные дополнительные элементы на вкус покупателя
  2. Приобрести цельный, стилистически схожий кейс элементов ретро проводки из ассортимента компании

Причем, если покупатель решает делать покупку именно кейсом, то в Т «Декоративная Электрика» рассчитывают варианты именно на его имеющийся бюджет и на конкретный интерьер - то есть так, чтобы всё подходило по цветам, принтам, фактурам и материалам.Электрика для загородного дома включает в себя витые провода в декоративной оплётке (витой ретро провод для открытого монтажа), распределительные коробки, керамические изоляторы, выключатели и розетки, а также светорегуляторы и коммуникационные розетки. И еще, по необходимости, в кейс могут входить специальные подрозетники для деревянных домов, керамические втулки для проведения проводов через толщу деревянных стен, накладки на бревно или накладки на скошенный потолок (там, где из-за сложной фиксировать провода становится проблематично) и деревянные рамки.

Создайте свой уникальный интерьер в стиле ретро, ​​подчеркнув его направленность с помощью электрики. В нашем каталоге вы найдете аксессуары на любой вкус и интерьер, готовые комбинации сделают проще выбор, например, готовое сочетание аксессуаров производителя Salvador - выключатели, розетки и распределительные коробки из фарфора с одинаковым узором в стиле ретро.

В каталоге комбинаций электрики практически из материалов: керамика, латунь, дерево, пластмасса, с узорами или без, а наши консультанты подберут самую оптимальную комбинацию индивидуально для вашего интерьера.

А узорные белые аксессуары из керамики отлично сочетаются с светлыми теплыми тонами дерева. Посмотреть больше фотографий ретро электрики в интерьере деревянного дома вы можете в разделе «Портфолио».

Электрика в деревянном доме должна быть не только стильная и красивая, но еще и очень качественная - в существовании таковой легко убедиться, ознакомившись с каталогом на сайте ТД «Декоративная Электрика»! Заходите, общайтесь с менеджерами, подбирайте именно то, что вам нужно, и оформляйте заказ!

материалы Ещё по теме:

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения норм и правил.К сожалению, отклонение от них довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в электрических цепях вызваны неисправной проводкой. Основная причина этого - грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические случаи возникновения из-за нарушения изоляционного покрытия.Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В - причины, С - следствие

Теперь рассмотрим классическую ошибку многих мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

  1. Нельзя разрушить изоляцию, что в процессе монтажа не нарушить изоляцию. Для этого совсем не обязательно совершать ошибки при этом, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Б случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте началось ослабление изоляции, что рано или поздно кЗ.Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, возгорание. Для наглядности его последствие показано на рисунке 2.

  1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к домашним коммуникациям.
Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

  1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, полученное к нему и потушив пламя нельзя доступ, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара - неправильное соединение проводов в распределительной коробке.Речь идет о практикуемой «скрутке». Бытует мнение, согласно которому она позволяет, если выполнено правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может надежность контакта. В результате начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

.

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении всех норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (с разделами с 2.1.63 по 2. 1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен, должен быть закрыт негорючим кабель, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

  1. Использовать металлические трубы.
  2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стенового деревянного здания от возгорания в случае возникновения КЗ. Для его реализации требуется следующих условий:

  • внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
  • в процессе нарезки труб на их краях образует острая кромка, обеспечивает защиту кабеля от механических повреждений, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
  • трубы необходимо подключать к контуру заземления;
  • для прокладки следует вырезать соответствующие каналы;
  • в местах соединения труб необходимо обеспечить герметичность;
  • трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, рекомендуется использовать профилактику: герметичность в месте стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им особую геометрию можно без специального механизма.На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, необходимо предупредить: обеспечить герметичность в месте стыка и соблюсти наклона будет довольно сложно.

Все сделано, за исключением отвода под освещение (нарушение герметичности)
Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость.Теоретически для этого достаточно использовать кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенную на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве - это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме возможен три варианта монтажа открытой проводки:

  1. Кабель укладывается в металлические гофрированные трубы.
  2. Монтаж с использованием электротехнических коробов.
  3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид.Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникла сложность. Но для нежилого помещения такой вариант вполне приемлемо.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения).Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимости наличия определенного навыка, без которого качественную установку, короба будет довольно проблематично. Опять же добавить к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т. д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно.Разнообразие выпускаемых коробов позволяет подобрать приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

  • относительно невысокая стоимость и простота реализации;
  • для изменения конфигурации проводки требуется минимум усилий.
Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло.............................................................................. .. Речь идет о проводке на изоляторах.

Проводка на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и других марок этого вида технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в нашей статье на нашем сайте: https: // www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.

Список использованной литературы

  • Левадный В. С. «Электрооснащение дома и участка» 2006
  • Масанов Н.Ф. «Открытые электропроводки» 1972
  • В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
  • Ю.М. Черничкин «Большая энциклопедия электрика» 2011

монтаж и расчет стоимости. Правила разводки электрики в деревянных домах с наглядными фото

Безопасная электропроводка в деревянном доме -это соблюдение важных четырех составляющих: грамотный монтаж, выбор качественных материалов, установка узо в щит, монтаж контура заземления.

Монтаж безопасной электропроводки в деревянном доме

.

Электропроводка в деревянном доме играет роль в безопасности жилища и людей.Чтобы она была качественной и служила долго нужно соблюдать все правила и нормы по ее монтажу.


Электропроводку в деревянном доме наши квалифицированные специалисты заменят в соответствие с нормами и правилами ПУЭ, ГОСТов и СНИПов.

Деревянные строения предоставляют повышенную опасность возгорания (причиной 70% пожаров в таких зданиях неграмотно сделанный электромонтаж), поэтому к таким объектам предъявляются жесткие требования по прокладке или замене электропроводки

Деревянные дома привлекают все больше людей по причине экологичности, доступности и быстроты постройки.Но электропроводка в деревянных домах по своему объему и насыщенности ничем не отличаеттся от дома из пеноблоков.

Требования к такой проводке в срубах намного жестче по причине опасности возникновения пожаров.

Электропроводка в деревянном доме будет безопасно только при соблюдении правил:

  • правильный выбор кабеля, он должен быть ГОСТ.Марку лучше выбрать ВВГнг или NYM. На освещение сечением 3 * 1,5мм2, на розетки 3 * 2,5 мм2
  • лучше обойтись открытой проводкой в ​​коробах или ретро на изоляторах
  • обязательно монтаж контура заземления
  • в щите установка узо с утечкой тока от 0,01-0,03А
  • все соединения на вагах и клемниках без скруток в распаечных коробках в месте доступным для осмотра

При соблюдении этих правил ваш дом будет безопасной электропроводкой.

В современном деревянном доме много потребителей, которые сложно обойтись человеку, поэтому монтаж электропроводки имеет свои особенности, например для них нужно тянуть отдельную линию от щита со своего автомата.

Вот некоторые из них:

  • духовой шкаф
  • варочная панель
  • стиральная машина
  • розетки кухни
  • водонагреватель

Монтаж электропроводки в деревянном доме делится на этапы:

  • составление схемы установки розеток и выключателей
  • расчетных материалов и их закупка
  • сборка электрощита
  • монтаж контура заземления
  • прокладка электропроводки по дому
  • сдача объекта

Чаще всего после окончания строительства вместо обещанного газа, люди не дождитесь его использовать электричество для обогрева деревянного дома.

Разные виды электрического отопления используются с монтажем электропроводки в доме:

  • первый тип от конвекторов
  • второй от электрокотла
  • третий от теплого пола

Первый вид имеет самую высокую эффективность по теплопередаче и экономичности. Самый большой недостаток в том, что без присмотра такое отопление оставлять: большой объем прогоняемого воздуха может стать причиной пожара из-за простого застрявшего фантика в секции батареи.

Второй тип имеет меньшее кпд но самый безопасный вид. Залитый тосол в батареи не боится остановки подачи электричества.

Третий вариант у нас мало распространен и мало изучен, но много домов отапливается по такой системе.

Наши специалисты подскажут в электрическом отоплении в деревянном доме, расчитают мощность нагрузки и составят схему электроснабжения дома.

Ниже фото неграмотного и монтажного монтажа электропроводки в бревенчатом доме.

Нужно выбрать грамотных электриков, чтобы потом не переделывать двойную работу по замене электропроводки и не тратить двойную сумму на материал.

При выезде на объект и составление сметной документации, у нас это бесплатная процедура, мы расскажем все нюансы электропроводки в деревянном доме и проконсультируем в выборе материалов для ее монтажа.

Вот некотрорые виды работ, которые мы выполняем в комплексе при прокладке электропроводки в деревянных домах:

  • устройство контура заземления
  • сборка щитов и их монтаж в доме
  • устройство молниезащиты
  • монтаж открытой и скрытой проводки
  • установка и подключение генератора
  • сборка и монтаж щита автоматического запуска генератора
  • установка видеодомофона
  • устройство видеонаблюдения в доме и на участке
  • монтаж охранных систем
  • освещение участка

Выезд на объект для оценки стоимости работ осуществляем бесплатно в любое удобное для заказчика время

Наши преимущества монтажа:

  • мы делаем схемы на всю проводку по полу и стенам, а также на скрытые места их прокладки
  • составление договора
  • гарантия на все виды работ
  • обслуживание объектов после окончания работ

Стоимость монтажа проводки в деревянном доме

.

Факторов очень много, от чего будет зависеть цена на монтаж электропроводки в деревянном доме

Электропроводка в деревянном доме, цена которой будет значительно выше, чем в кирпичном или каменном строении, будет зависеть от следующих параметров:

  • Этажности и общей площади здания, количества электроприборов, запланируемых к использованию; а также от способов прокладки.
  • Одним из важных факторов, значительно изменяющих стоимость работ, является наличие тёплых полов в доме.
  • Более высокая цена обусловлена ​​тем, что для изоляции, как уже было сказано выше, потребуются только полностью негорючие материалы. Кроме того, в доме из дерева должна быть обязательно установлена ​​защита от молний, ​​контур заземления и УЗО.

Рассчитать цену электрики в деревянном доме с помощью онлайн калькулятора

Калькулятор стоимости электрики в деревянном доме

Наименование работ Ед.изм. Цена Кол-во
Монтаж накладной розетки, выключателя, распаячной коробки
Розетки, выключатели в ретро исполнении шт. 800
Розетки, выключатели, наружной установки шт. 400
Установка и коммуникация внутренней распаячной коробки в деревянном доме шт. 400
Установка и коммуникация наружной распаячной коробки по деревянным стенам шт. 250

ПОДЫТОГ:

Штробление и выдалбливание отверстий для подрозетников в деревянном доме
В брусе штробление мп. 200
В бревне мп. 200
В блок-хаусе мп. 200
Под металлорукав штробление мп. 300
Сверление отверстия в бревне сквозного от 8-25мм шт. 190
Сверление отверстия в бревне сквозного от 25-50мм шт. 350
Сверление и установка подразетника в брусе шт. 400
Сверление и установка подразетника в бревне шт. 480
Сверление и установка подразетника в блок-хаусе шт. 350

ПОДЫТОГ:

Прокладка кабеля, короба, ретро провода
Открыто на скобках п. м. 70
Ретро проводом на изоляторах п. м. 110
В коробе п. м. 90
В штробе п. м. 120
Прокладка короба скрытно п. м. 150
Прокладка короба по дереву на подвесе п.м. 200

ПОДЫТОГ:

Установка электрощита в деревянном доме
До 12 модулей внутренней конструкции шт. 1500
До 12 модулей наружной конструкции шт. 800
До 24 модулей внутренней конструкции шт. 1900
До 24 модулей наружной конструкции шт. 1000
До 36 модулей внутренней конструкции шт. 2200
До 36 модулей наружной конструкции шт. 1200
Установка счетчика 1-фазного шт. 700
Установка счетчика 3-фазного шт. 1500
Установка автоматов 1-полюсных шт. 250
Установка автоматов 2-полюсных шт. 350
Установка автоматов 3-полюсных шт. 400
Установка УЗО, ДИФ автомата 1-полюсных шт. 400
Установка УЗО, ДИФ автомата 2-полюсных шт. 500

ПОДЫТОГ:

Установка светильника, люстры, звонка
Установка точечного светильника шт. 250
Установка люстры шт. 350
Установка светильника в потолке типа армстронг шт. 350
Установка кнопки звонка шт. 250
Установка звонка шт. 350

ПОДЫТОГ:

Демонтажные работы в деревянном доме
Демонтаж розетки, выключателя шт. 80
Демонтаж электропроводки п. м. 20
Демонтаж счетчика шт. 400
Демонтаж автомата шт. 80
Демонтаж короба и ретро провода шт. 100 5

ПОДЫТОГ:

ИТОГО:

Посчитать

Правильный выбор кабеля и его сечения при помощи электропроводки в деревянных строениях

Выбор сечения кабеля

Если сечение кабеля будет выбрано неверно, и будет меньше, чем следует, жилы начнут нагреваться, что для деревянного дома само по себе уже является опасным. Изоляция начнёт плавиться, что может привести к самовозгоранию и КЗ. Впрочем, слишком большой запас (более 30% от допустимой токовой нагрузки), тоже не следует выбирать, так как это будет бесполезно и экономически невыгодно.

Сечение проводов можно рассчитать по мощности электроприборов; силе тока, длине линии по соответствующему формулам.

Следует учесть, что табличные величины для расчёта должны выбираться с учётом условий прокладки.Так при использовании открытой электропроводки параметры токовой нагрузки и будут намного больше, чем когда проводка предоставляется в металлической трубе.

Кабель для электропроводки в деревянном доме

Не стоит прокладывать в обычной ПВХ гофре за перегородками, грызуны очень любят грызть гофру. Со временем, скапливается много пыли в нишах и пустотах, и плохой контакт от воздействия грызунов может привести к искре и соответственно к пожару.

Самое страшное в такой проводке, что распознать ее целостность и качество без демонтажа перегородок невозможно. Хорошо, если у вас есть заземление и установлено узо или диф автомат, возможно, они отключат нагрузку во время искрения и плохого контакта.

Если вместо стоит обыкновенный автоматический выключатель, то скорее всего он будет долго напряжение и отключится во время сильного положения или воспломенения.

Выбор автоматов, узо и заземления в деревянном доме

В деревянном доме не стоит экономить на автоматических выключателей и сборке электрощита в целом.

В бревнах и перекрытиях проводку в деревянных домах прокладывают в металлических трубах.


. в случае скрытой электропроводки, кабели следует прокладывать в металлических трубах и в закрытых коробах, располагающих локализационной способностью, при этой сумме площадей поперечных. сечений проводов и кабелей, прокладываемых в одном коробе, не более 40% от поперечного сечения короба или трубы.

И, конечно, электрика в деревянном доме (и не только в деревянном, но и при замене проводки в квартире) не должна монтироваться без заземления.


УЗО

УЗО включает в цепь электропитания и мгновенно отключает ее при возрастании тока утечки на большее, чем номинал для данного устройства.

действия устройства - измерение силы тока Принцип входа в устройство, затем на выходе из него.

В европейских странах УЗО обязательно к установке в любом частном доме, независимо от материалов, отечественных ПУЭ пока не столь категоричны. Необходимость УЗО в деревянном доме не обсуждается.

Когда увеличивается утечки, и ещё до срабатывания автоматов, защищающих от сверхтока, изоляция может просто вспыхнуть, и тогда пожара в доме не избежать. Исключить возникновение аварийной ситуации может УЗО, других вариантов нет.Для этого достаточно широко используются такие приборы.


Заземление, насколько оно необходимо

Важность заземления в деревянном доме объясняется тем, что не только защищается электрическая током, но и дополнительная мерой противопожарной безопасности.

В многоэтажном заземлении необходимо предусмотреть возможность использования частного дома, в первую очередь, необходимо позаботиться о нём самостоятельно при установке электропроводки.Однофазная и трёхфазная схема заземления очень похожи между собой и идентичное устройство заземляющего контура. Разница заключается только в способах, они подключаются.

В однофазной сети задействованы провода: ноль, фаза и заземление. Все озетки также оснащены тремя контактами.

При трёхфазной схеме используется пять проводов - три фазы, нулевой и заземления.

Заземления в деревянном доме обязательно!

Все это лишь некоторые обязательные условия, без которых проводка в деревянном доме не может быть качественной и безопасной.За счет происходит банальная экономия на всём возможном при монтаже: на проводах и кабелях, автоматических выключателях (УЗО, диф-автоматы) и даже на крепеже.

Аналогичные меры приводит к тому, что резко уменьшается срок постройки, а в самом худшем случае, ещё до срока эксплуатации к возгоранию.

Рассмотрим один пример. При прокладке кабеля между стеной из бруса и обшивающей ее вагонкой кабель заложен в простую ПВХ гофру.

По истечении определенного срока, ее вместе с кабелем прогрызают грызуны (они очень любят это делать) и в доме происходят разные странные и неприятные события: пропадает электричество в розетках, «моргают» лампочки.

Но самое страшное - замыкание и пожар. Определить источник и причину неисправности в таком случае сложно, даже если место повреждением каким-то образом найдено, то придется разбирать стены для ремонта проводки.

Проводка в деревянном доме: правила и требования

Сейчас очень много людей имеют свои дачи, сады и огороды. Естественно, что на таких участках хочется видеть комфортный небольшой деревянный домик со всеми удобствами.

Освещение, организация отопления, работа бытового и инженерного оборудования - практически полное функционирование загородного дома или дачи зависит от электрообеспечения.Создание условий для комфортного проживания в деревянном доме, состоящее из бесперебойной подачи электроэнергии и безопасной работы электросети.

На деле же оказывается, что электричество есть не всегда. Кроме того, порой электрическая проводка в частном деревянном доме выполнена не качественно, а это может привести к возгарнию и другим опасным моментм.


Любое отступление от нормативных требований ПУЭ и СП, либо ошибка, допущенная в процессе монтажа электрооборудования и электропроводки, может оказаться роковой и привести возгораниям или пожарам.


Многовековая история строительства домов из дерева, которое остается популярным, показывает, что при всех преимуществах материала он имеет один из наиболее серьезных недостатков - сгораемость.


Прокладка проводки в деревянном доме - это ответственная задача. Современные требования пожарной безопасности допускают 2 вида монтажа электропроводки: скрытая проводка и открытая проводка. Также по месту расположения проводка может быть внутренней и наружной.


Вопрос профессионального выполнения монтажа электропроводки в деревянных домах является насущным и актуальным: сверх половины возгораний таких строений по причине неисправной электропроводки. В основном, это является повышенная нагрузка либо некачественно выполненный монтаж и нарушение.


При выполнении требований и нормативов монтаж пожаробезопасной электропроводки в деревянном доме осуществляется выполненным мероприятием.


Выбор электропроводки приставки в деревянном доме: наружная внутренняя

Чаще всего при электрификации загородных домов проводку делают открытым способом . Открытая проводка выполнена в коробах, в данном разнообразии их цветовых гамм - поражает: можно приобрести любой короб от традиционного белого до покрытого текстурой с имитацией дерева (такие короба почти незаметны на фоне стен).Также в процессе электромонтажных работ в деревянном доме проводка может выполняться открыто в гофре, кабелем ВВГнг, NYM, в металлорукаве и т. д.

Какую же проводку лучше выбрать?

Выбор проводки для деревянного дома выполняется с учётом условий использования.

Существует три агента варианта:

Наружная , устанавливается на изоляторах. Такая проводка не только экономична, но и наиболее безопасна.Провода проводятся по поверхности стен и потолка, к ним осуществляется практически мгновенный доступ при необходимости.

, несмотря на то, что такой практичен, он недостаточно функционален в случае, когда задействованы сложные варианты схемы разводки, а в доме имеется много электроприборов.

Кабель-каналы - отдельная разновидность открытой проводки. Специальные короба крепятся к стенам на определенном расстоянии друг от друга.Эффективным решением считается электроплинтус: кабели закрепляются внутри него.

Скрытая проводка потребует значительных усилий ещё при строительстве. Все кабели укладываются в металлические трубы с полным исключением любого механического воздействия на них. Практически осуществить довольно сложно из-за склонности деревянных домов к усадке с течением времени.

Какая бы схема проводки не была выбрана, необходимо следовать правилам:

счётчики и вводные автоматы следует устанавливать на улице, таким образом удобно контролировать расход электроэнергии;

на приборы не попадала влага и пыль, они помещаются в герметичный корпус с классом IP-55.Главное, на что следует обратить внимание во время проведения наружной проводки, это участок от наружной стены до распределительного щитка. Этот участок провода не будет ничем защищен и будет проходить через пожароопасную конструкцию.

Тут стоит задуматься о дополнительных мерах безопасности. Можно обезопасить этот участок при помощи вывода стольной трубы (при монтировании кабель прячут в стальную трубу).

Если же провод проходит в участке с большим количеством углов, то на наружной установленют двухполюсной автомат.Это позволит провести кабель по пути, который будет устраивать. Такая система может сделать только мастера и она не входит в обязанности электриков при установке.

Большой выбор качественной и недорогой проводки для деревянного дома можно посмотреть у компании "Деревфарфор". Качество на высоком уровне и все изделия из керамики-то, что нужно в деревянном доме при наставже проводки.


На фото пример того, как скрытая проводка в деревянном доме может стать опасной.

После вскрытия полов, которые были сделаны вместе с домом три года назад, обнаружился помет грызунов в большом количестве. Это говорит о том, что они живут в пустотах пространства потолка и пола. Им не мешает даже утеплитель из стекловолокна.

Если проложить в таких пустотах деревянное дом, скрытую проводку в гофре, нетрудно представить, что грызуны ее будут грызть вместе с проводом.

В таком случае от пожара спасет только установка узо и качественное заземление!


Процесс подводки электрокабеля к деревянному дому заключается в выполнении определенных операций, чтобы свести к минимуму риск возгорания.Обустройство наружной проводки требует соблюдения таких условий:

  • применяемые электрокабельные изделия должны иметь огнеупорную оплетку и изолированы с использованием огнестойких материалов. Для прокладки кабелей применяются алюминиевые или термопластиковые трубки (гофры), а также короба;
  • провода должны иметь медные жилы, выдерживающие нагрузку, размер сечения проводов определяется с учетом мощности присоединяемых устройств;
  • Каналы
  • , применяемые для укладывания кабелей (штробы).При наличии внутри стен теплоизоляции каналы для кабеля прокладываются в ней; требуется провести ее обработку, если она относится к категории горючих материалов.

Открытая проводка в деревянном доме

Открытая проводка для деревянного дома подходит для тех, кто ценит время и денежные средства.Поставить розетку труда при выборе накладного монтажа не составит и временных затрат. Для монтажа накладного вида в деревянном доме не понадобится сверлить стены или затевать капитальный ремонт, чтобы установить подрозетники с определенным глубиной. Выключатели, которые не прячутся в стенах, являются накладными, устанавливаются еще и в том случае, если техника безопасности не дает возможности использовать скрытым монтажом. К примеру, монтаж скрытого вида не подойдет в загородных деревянных домах, если он уже ростроен.
Монтаж открытой проводки в деревянном доме безопасным, а все провода прячут в аккуратный кабель-канал, что не портит внешний вид.

Накладной монтаж - это отличный выбор для тех домов, где капитальный ремонт не планируется, но есть необходимость без лишних временных и денежных затрат установить дополнительные розетки.

В последние годы спрос на розетки и выключатели накладного вида привел к тому, что предложение на рынке подняло, а выбор розеток для накладного монтажа стал разнообразнее.Продавцы накладной электрики предоставляют выключатели с розетками не только из разных материалов, но и различных цветов, размеров. Ранее электрика накладного вида смотрелась массивно и проигрывала электрике скрытого вида, теперь же производители предоставляют изящные и компактные изделия для монтажа.

Скрытый монтаж электрики в деревянном доме

Выбор монтажа проводки в деревянном доме осуществляется из двух видов - скрытый либо накладной.При этом дилемма возникает неожиданно и для ее разрешения важно обсудить бы условия. Последовательность мыслей и действий часто начинается с желания об изысканной отделке помещения и скрытых проводов, розеток и разводок. Но красота не всегда может быть безопасной. В каких моментах можно выбрать монтаж скрытый, а когда стоит обойтись только накладным монтажом? Ниже рассмотрены разные варианты.

Скрытый монтаж в бревнах возможен практически только на стадии строительства дома, когда есть возможность просверлить отверстия в бревне для проводов.

В дальнейшем будет очень сложно их сделать из подполья, так как сверло будет идти по диагонали.

При выборе монтажа скрытого вида для деревянных строений рынок предлагает большой ассортимент и выключателей, и розеток, которые покупатели выбирают за их универсальность и оригинальный внешний вид. Такая электрика радует своей незаметностью и эффектом "утопления" в стенах. Для осуществления скрытого монтажа предоставляются розетки разнообразных форм и размеров, благодаря чему помещение превращается в стильную и эстетичную комнату.

Все материалы для скрытого монтажа в доме подходят для квартир, при строительстве всей проводки прячут в стены, при этом выключатели и розетки устанавливаются на отведенном им месте.

Внешняя проводка в деревянном доме: плюсы и минусы

Вся внутренняя проводка начинается от щитка.Именно в него приходит электропровод после ввода. Щиток должна установить обслуживающая электрокомпания, иначе установка может быть выполнена не качественно. От щитка и проводят основную внутреннюю проводку.

Перед началом работ по выполнению монтажа внутренней проводки необходимо составить в подробном виде проект разводки электросети согласно требованиям ПУЭ. Здесь отмечается трасса линий проводов, точки размещения розеток, выключателей, коробок и других элементов электросети.При прокладке трассы рекомендуется использовать меньшее число загибов и наклонных линий, в идеальном исполнении они должны соблюдать параллельность между собой и по отношению к линии пола и потолка.


В том случае, если этого нельзя выполнить в силу специфики архитектуры или размещения коммуникаций в стенах, необходимо предусмотреть установку соединительных коробок для нескольких линий электропроводов. Их число не подлежит строгому регламентированию, но не должно быть излишним.Коробки обычно размещают в местах, быстродоступных для техобслуживания. Запрещено декорировать коробки панелями, перекрытиями и прочими спецэлементами, затрудняющими доступ для осмотра, контроля или выполнения измерений.

После разработки плана монтажной трассы приступают к установке поверхности стен: сверление отверстий для коробов и патрубков, штробление стен, заданный тип установки.

Особенности открытой электропроводки для деревянного дома

Такую проводку проводят прямо по стенам дома.Она может отличаться от способа изоляции проводов от стен. Можно встретить простую прокладку провода в двойной или тройной изоляции, изоляцию при помощи гофрированных негорючих труб и изоляцию при помощи кабель-каналов.

При проведении монтажных работ по устройству открытой проводки используются кабель-каналы, изоляторы, плинтуса. Подобный способ укладывания кабеля признан более востребованным для деревянных домов с проведенным ремонтом, утеплением стен и обивкой облицовочным материалом.Кабель-каналы являются , коробами , закрепляемыми на стене, после укладки проводов закрываются крепежным замком. Для таких целей применяются кабель марок ВВГнг, NYM с негорючими характеристиками, каналы должны обладать огнеупорными свойствами. Положительными качествами этого метода являются удобство проведения монтажных работ и простота доступа к проводке.


Для укладывания кабеля на поверхности стены применяются изоляционные ролики, которые используются давно при использовании открытого электропроводки.Для такой проводки применяет особый провод с медными жилами, оболочка ПВХ и шелковое покрытие с огнеупорной пропиткой.

В зданиях из дерева открытые провода размещаются на расстоянии не менее

1 см

от стены, для крепления используются изоляторы. Такая проводка не всегда имеет эстетичный вид, поэтому данный способ более приемлемой для подачи электроэнергии в здания хозназначения или подсобные помещения.

Плинтусные коробки применяют для прокладывания кабелей, установленных под потолком или над полом. Они отличаются удобством и безопасностью, хорошо выглядят и вписываются в интерьер помещения. Положительным качеством является доступ к проводке, и возможность скрыть элементы проводки.

Скрытый способ проводки в деревянном доме

Скрытая проводка, это система электропроводов, которые прячут во всех пустотах стен, потолков или полов.Сегодня есть специальные стальные трубы, которые хорошо гнутся и в них прячут провода.

Прокладывание скрытой проводки обычно выполняется для получения эстетичного внешнего стен. Размещение проводов осуществляется в спецкоробах из металла либо негорючего пластика, устанавливаемого между стеной и обшивкой (возможно монтирование их в утеплитель). Подобный вариант является идеальным решением при проведении капремонта деревянного дома или сразу после его возведения.

Когда короба устанавливаются непосредственно на дерево или на легкоплавкие изоляционные материалы, необходимо до момента установки проводов обработать эти места огнезащитными средствами.


Для кабель-каналов рекомендуется выбирать медные либо алюминиевые трубы, как более дешевые. Они легко поддаются гибке в холодном состоянии и не передают тепло при нагревании кабеля. Часто останавливают выбор на стальных трубах в связи с их более низкой ценой, но при необходимости радиусов поворота они требуют дополнительного запроса.

Размер труб определяется исходя из диаметра кабеля и количества линий проводов, соблюдая требование занимать не более 40% площади внутри трубы.

Декоративная открытая электропроводка (ретро проводка или проводка под старину)

Сегодня можно встретить очень большое разнообразие проводов именно для деревянных стен. Такие каналы легко расположить на стенах.Можно найти углы, прозетки и выключатели соотвтствующего стиля, что ещё больше украсит композицию.

Устройство интерьера под старину признано популярным при оборудовании электропроводки в загородных и дачных домах из бруса. Настоящие постройки к категории легковоспламеняемых.

В состав комплекта оснащения декоративной электропроводки относят ретро-розетки, выключатели, распредкоробки, фарфоровые изоляторы и специальный витой ретропровод , в качестве оплетки которого используется шелк с пропиткой негорючим составом.Все они имеют оформление, создающее эффект ретро стиля.

Своеобразный и нетипичный внешний вид проводки дополняет интерьер деревянного дома, который выглядит необычно и привлекает особым комфортом домашнего очага. Различные цветовые решения и форма элементов проводки позволяют гармонично вписаться в обстановку комнаты, где стоит реставрированная или искусственно состаренная мебель.

К числу основных минусов ретро проводки следует отнести более высокую стоимость комплекта электрофурнитуры и ограниченность в условиях подключения мощных электроприборов, учитывая, что сечение ретро провода не превышает 2,5 см2.Поэтому для подключения бытовой техники с большим энергопотреблением требуется устройство отдельного кабельного канала.

Важные моменты при выборе электропроводки в деревянном доме

Важную роль в противопожарной безопасности играет с автоматическими выключателями, а также их подбор по характеристикам. Выбор здесь тоже велик, но каких-то общих характеристик дать невозможно: требуется у параметров всей электрике в вашем доме или коттедже

Вовремя сработавший автомат или УЗО спасает ваше имущество и обеспечивает Вашу безопасность.Помните об этом!

Обратившись в нашу компанию, вы сможете получить отличных грамотных исполнителей электромонтажных работ в деревянном плане, как в экономическом плане, так и с точки зрения безопасности.
Как известно все имеет свой ресурс, также и проводка . Не редко многие заказчики стараются купить дешевый материал. В целом же экономия получается довольно сомнительная-покупая кабель ТУ 3 * 2,5 по привлекательной цене при замере сечения жил мы получаем 3 * 1,5 по факту .То есть, покупая кабель ТУ 3 * 2,5 получаем по Гост 3 * 1,5. По сумме примерно одинаково, но используя его мы неумышленно занижаем сечения на разных устройствах на стадии монтажа, это очень большая ошибка.

Электрика в деревянном доме, требования к безопасности

Сформуем ещё раз основные требования безопасности к электропроводке в деревянном доме:

  • Все проводники должны быть хорошо изолированы, для изоляции используется только негорючий материал;
  • Все токопроводящие жилы должны быть медными, а их оболочка - пожаробезопасной;
  • рекомендуется правильно придерживать сечение проводов.Токовая нагрузка не должна превышать допустимые нормы. Более того, выбор сечения проводов следует делать с запасом токовой нагрузки на применение в 30 - 30%;
  • Рекомендуется устанавливать разводку электропроводки открытого типа;
  • Для скрытой проводки необходимо использовать защитную оболочку - металлическую трубу. Не следует заменять её металлорукавом или устанавливать гофрорукав из ПВХ, пусть даже и с функцией самозатухания. Следует исходить из максимально высоких норм безопасности.
  • Нормы и правила электробезопасности для деревянных домов требуют обязательного использования УЗО и автоматических выключателей в распределительном щитке.

Практически все случаи возгорания максимально бюджетные материалы без сертификатов, и попытки справиться с электрикой собственными силами владельцев деревянного дома. Электрика в деревянном доме требует использования только качественных материалов известных брендов, все работы, связанные с электропроводкой промышленных профессионалами.

Перед застройщиком стоит большой выбор синтетических материалов, из которых можно построить собственный дом. Все строительные материалы нашего столетия адоптированы к современным реалиям, но не имеют природной основы. Все больше людей отдают предпочтение натуральным материалом, из которых строили дома наши прадеды. Деревянные дома в современном стиле имеют роскошный вид, настоящую гордость своих владельцев.
Любой деревянный дом имеет свои недостатки, основные из которых в горючести материала. Возгорание может произойти по разным причинам, из-за открытого огня или замыкания электрической проводки.
Скрытая проводка
Наши предки использовали черный кабель, который крепился на изоляторах в деревянных домах . Сегодня все изменилось, на смену старой проводке пришла новая скрытая, она находится внутри стен дома и не портит внешний вид помещения.
Прежде чем приступить к монтажу скрытой проводки , нужно ознакомиться с требованиями, которые выдвигаются проводке в деревянном документе «Правила устройства электроустановок». Все нормы , прописанные в этой инструкции, необходимо ввести, это даст возможность обеспечить свою безопасность в дальнейшей безопасности.
Выбор кабеля
Для начала нужно выбрать кабель, имеющий негорючую изоляцию, только такой провод можно использовать в деревянных домах. Для того, чтобы продавцы не продали обычный кабель, нужно знать маркировку негорючего кабеля: ВВГнг (А), ВВГнг LS, РКГМ, NYM.
Прокладка кабеля
Кабель нужно прокладывать в специальном канале, проделанных в бревнах дома. Перед тем, как укладывать кабель его нужно завести в трубы, лучше медные, но можно и металлические. Контур трубы нужно обязательно заземлить, это поможет избежать искрения или пробоя.
Установка розеток и выключателей
В стенах, где нужно установить розетки и выключатели нужно сделать углубление, для этого используется инструмент. Для соединения трубы с розеткой или выключателем нужно использовать специальные технологии, тогда конструкция будет единым целым.Для крепления труб с проводом к коробке лучше всего использовать пайку или сварку. Такой контакт будет надежным и защищенным от коррозии и механических повреждений.

Рассмотрим устройство простейшей проводки в деревянном доме.В дом с уличным щита со столба как правило заходит заходит провод Сип, двух или четырехжильный (220 В или 380 В). Заземляющий провод идет от контура заземления в основной щит в доме. Наличие заземления важно, так как нередко в электрических устройствах на корпусе присутствует напряжение, например холодильник, печка СВЧ, бойлер и т.д. которое может быть опасно для жизни при неблагоприятных условиях. Присутствие этого заземления корпусов приборов решает проблему, фактически - это соединение металлических частей приборов с землей.


На столбе в щите учета установлен счетчик электроэнергии, к которому и подключены входные провода. Счетчика провода должны выходить и коммутироваться на распределительный щиток. В щитке установлен блок предохранителей (пакетные выключатели). Современные пакетные выключатели включают в себя автоматы, рассчитанные на данный ток, который через них может пройти, если этот показатель превышается, выключатель отключает коммутированную к нему линию.Таким образом, защищаются электропровода и приборы. В идеале каждая розетка, каждый выключатель, должен иметь свой пакетный предохранитель, но с точки зрения экономии это не целесообразно. Поэтому каждую группу уже ставит свой предохранитель. Как говорилось выше, не стоит экономить на УЗО или Диф автоматах.

От щитка электропроводка прокладывается уже по всему дому согласно проекту или схеме, или просто схематичному плану .Она может быть проложена, открыто, то есть визуально ее можно наблюдать на стенах, полах, потолках, или скрыто, в специально предназначенных для этого каналах. Электропроводка прокладывается согласно установленным требованиям по электробезопасности. Коммутация происходит следующим образом. Приходящий провод от щитка идет в распределительную коробку, где и разветвляется на каждую электрическую точку. Под подразумевается место, к которому подключается электрическое устройство .При этом на розетку так и приходит двух или трех жильный, в то время как для выключателя все немного сложнее.

Можно не использовать распаечные коробки и вести все провода от соединения в щит, и устраивать коммутацию там. Это очень надежный способ прокладки и соединения кабелей, так как все соединения находятся в одном месте и нигде больше не разрываются. Но такой метод исподьзуется очень редко из-за большого перерасхода кабелей, что в целом соответственно влияет на расходы.Выключатель должен обеспечивать непрерывность электрической линии или ее обрыв, поэтому он подключается к разрыву одного из проводов (фазового), а далее проводка уже подводится к управляемому прибору.
Стоит отметить такой важный аспект, как соединения проводов. Используются как современные технологии, так и старые методы. Каждый метод имеет свои недостатки и преимущества. Соединения могут производиться через соединительные планки, зажимы, паяние, сварка, скрутки. Какой вид соединения использовать, необходимо выбрать от условий и возможностей.


Использовать нужно только кабель с медными жилами.На данный момент актуально применение только медной проводки. Медный провод проще в использовании, пропускает большую силу тока, при меньшем сечении, по сравнению с алюминиевым . Не рекомендуется использовать на одной линии разные материалы, место различных материалов из-за специфики химических процессов, будет ненадежным звено.
Понимая, как устроена электрическая сеть в квартире, можно переходить уже к её ремонту или модернизации.
В деревянном доме заземление актуально ни чуть не меньше, чем качественная сборка электрощита.

Многие часто путают такие понятия, как заземление и зануление, не вникая в саму суть, практически разных определений. Для чего нужно заземлять электроустановку? К сожалению, пока не придумано устройство, которое не подвергалось бы износу, даже малейший прорыв изоляции, приведёт к тому, что все металлические части корпуса установки установки под напряжением. Находится вблизи таких приборов небезопасно, по этому, чтобы снизить риск удара током, разряд направляют в землю, через вкопанные металлические штыри. Другими словами заземление, нужно для отвода электрического заряда от корпуса, с перенаправлением его в землю.
Различают два вида заземления: защитное, нулевое, оба типа имеют одну функцию, защищать человека от электрического разряда.


Защитное заземление. Его установка безопасности для безопасности, соединяя корпус установок, с землёй. В почву забиваются штыри на глубину не менее 2,5-3 метра в виде треугольника или в длину с расстоянием между штырями не на 2 метра, иначе каждый заземлитель не будет работать в полную силу и токи не будут уходить в полную силу и в землю.


В землю как правило забивают уголки 50 толщиной не менее 4 мм, обваривают полосой 40, связывают друг с другом. Все соединения с проводом должны быть на поверхности и иметь доступ для зачистки от коррозии и т.д.

Зануление установок.
Способ защиты, заключающийся в преднамеренном соединении элементов электроустановки находящихся не под напряжением. Все части должны быть заземлены наглухо нейтралью имеющую нулевой привод.Такая конструкция приводит к короткому замыканию цепи, в результате чего срабатывает автоматика, происходит отключение подачи тока. Этот принцип необходим, для защиты оборудования от перегрева. Такой способ используется при невозможности сделать контур заземления.

Заземление наиболее распространенный способ отведения электрического тока.
При заземлении напряжения тока быстро устанавливается, безопасность для человека, в момент пробоя проводки, цепь замыкается, электроустановка отключается.УЗО срабатывает на чистую «землю» и на «ноль», заземляющий проводник не дорлжнен пересекаться после выхода из УЗО с нулевым проводником.Грамотно выполнить зануление, могут специалисты, обладающие техническими знаниями, умеющие правильно подбирать метод зануления. Наши специалисты всегда готовы помочь в правильном выборе защемления, материалов и материалов.Что бы осуществить монтаж заземления, выполнить инструкции по эксплуатации устройств. Использование труб, по которому течёт газ и горючие жидкости, в качестве естественных заземлителей, не допустимо, это может привести к детонации смеси, что приведёт к пожару.

Проект и схемы разводки электрики в деревянном доме

.

Необходимость в проектировании электроснабжения в жилых помещениях Возникает при замене электропроводки в деревянном доме. От безошибочного выполнения этого вида проектных работ зависит безопасность людей, а также нормальное и долговечное функционирование бытовой техники .Проведение масштабных работ по монтажу электрики без проекта национального законодательства.


Представитель проектной компании посещает объект с целью уточнения его уточнения и уточнения количества электроприборов, которые потребуются. На данной системе установлены специальные расчеты. Они позволяют проекторам правильно выбрать кабель нужного сечения и автоматические выключатели, рассчитанные на определенную силу тока в деревянных домах.

Современные технологии проектирования электрики предпочитают многолинейные схемы электропроводки - однолинейным. В каждой планируется прокладка, по меньшей мере, двух электрических линий. Одна из них направлена ​​на питание осветительных приборов, другая - розеточной группы. Для каждого простого процесса поиска неисправностей, ремонта, и выполнения эксплуатации электропроводки более безопасной будет запланирован отдельный автоматический выключатель.

Для энергоемких потребителей тока предназначена прокладка отдельной линии электроснабжения и установка автоматов. Особое внимание уделяется проектированию электрики в ванной . Из-за повышенного в этом токе электрического тока возрастает опасность электрического тока. Желательно избежать установки в ванной комнате розеток. В случае острой необходимости в их наличии в ванной, проектировщики выберут модель с крышкой, защищающей ее от попадания влаги.

Проектировщики продумают и систему безопасности процесса эксплуатации бытовой техники. Для этой цели они разработают схему заземления всех электрических приборов и запланируют установку УЗО - устройств защитного отключения.


Электрический проект разрабатывается отдельно для каждой комнаты квартиры и дома . Готовый проект проходит тщательную проверку на наличие ошибок. После их исправления он направляется на утверждение в соответствующую инстанцию.Данный документ вступает в силу после проведения процедуры ратификации. После чего, он передается в специализированную компанию, сотрудники которой будут выполнять электромонтажные работы на запланированном объекте.

Стоимость монтажа электропроводки в деревянном доме

Фотографии работ

➤ Проводка в деревянном доме. Особенности монтажа и использования

Первое, что часто приходит нам в годову, когда мы слышим словосочетание "проводка в деревянном доме", это пожарная безопасность .

Самым популярным инструментом для строительства дачных домов было и остается дерево. Которое, при всех своих достоинствах имеет один серьезный пожарок, - является, как говорят, «сгораемым опытом».

Пожарная статистика свидетельствует - более половины возгораний в деревянных домах возникает из-за некачественной или неисправной электропроводки. На практике основной неисправности и последующего короткого замыкания становится нарушение изоляции проводов в электропроводке.Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ или стандартный пластиковый короб НЕЛЬЗЯ!

На самом деле, причин несколько.Ниже мы рассмотрим две наиболее типичные ситуации, работающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик незначительно нарушить изоляцию проводов, контрольные электроизмерения повреждений и не зафиксировать.

Однако при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный кабель или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не вх выдержать замыкание, без перегорания сила, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-второй. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, - объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть тонкую трубу или короб из ПВХ, оголив жилы проводов, последствие чего короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат - малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его невозможно, поскольку процесс горения происходит за стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

На первый взгляд, если прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет.Однако на деле не все так просто. Прежде всего, потому что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях жесткой жесткости. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме - мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

Так выглядит правильная скрытая проводка в деревянном доме на этапе монтажа:

Чаще всего, желание установки скрытой проводки у заказчиков не по причине дешевизны, что открытая проводка часто выглядит неприглядно.Не рекомендуется экономить, во второй, если уж вопрос цены так важен, можно рассмотреть вопрос привлекательные варианты открытой проводки:

В случае деревянного бревна, плетёный провод, натянутый на гвоздях "под старину" может смотреться очень органично! Оцените хотя бы такой вариант:

Электропроводка в деревянном доме: правила установки.

Электричество в доме из бревна или бруса - не только необходимое удобство, но и вероятный источник возгорания.

Поэтому при проектировании проводки следует соблюдать нормативные стандарты. Качество проводки в деревянных домах проверяют на соответствие правилам ПУЭ и базовым требованиям:

  • Все элементы, сопряженные с деревом, должны быть изолированы.
  • Использовать только разрешенную защитную оболочку для кабелей.
  • Группы сети должны быть обеспечены автоматами на случай короткого замыкания.

Рекомендуют делать проводку в деревянном строении открытой - это упрощает диагностику неполадок и простой доступ к проблемному участку.В электрификации домов из бревна и бруса есть нюансы, о которых вы узнаете из наших статей.

Проект электрификации дома

При составлении схемы руководствуйтесь поэтажным планом и расположением электроприборов внутри каждой комнаты. Проект состоит из ввода кабеля в дом, распределительного проводов внутри здания.

На плане определяют точки базирования всех элементов (розеток, выключателей, распределительных коробок) и рассчитывают расстояние до пола, потолка и входных проемов.Правила проектирования проводки:

  • Провода располагаются перпендикулярно друг к другу, строго горизонтально или вертикально.
  • Выключатели должны располагаться на комфортной высоте.
  • При расположении розеток следует учесть примерную расстановку мебели, чтобы не пришлось пользоваться удлинителями.
  • Для соединения проводов всегда используйте распределительные короба.
  • Сечение кабеля выбирают с запасом в 25-30%.
  • Сеть должна выдерживать пиковую нагрузку и иметь запас прочности.

Выбирайте сечение провода и кабеля с учетом плановой нагрузки. Если в помещении планируется разместить 3 розетки, то не следует «вешать» их на один провод - безопаснее провести отдельный провод для каждой розетки. Для дома площадью до 60 кв. м расчетная нагрузка часто составляет 5,5 кВт при отсутствии электроплиты и 9 кВт при ее наличии. Если площадь больше, расчетную нагрузку увеличивайте на 1% за каждый дополнительный квадратный метр сверх 60 кв.м.

Кабели NYM и ВВГ

Еще до начала монтажа купите расходные материалы - розетки и выключатели, крепежные элементы, УЗО, автоматы, распределительный щит, распределительные коробки, гофру или кабель-каналы. Провода и кабже электричества. Опытные электрики рекомендуют использовать кабель марок ВВГнГ и NYM. Какой из них лучше для строений из бруса или бревна? Чтобы это понять, следует разобраться в их особенностях и отличиях.

В многожильном негорючем кабеле ВВГнГ содержится 2-5 медных жил в изоляции из ПВХ. Изоляция каждой жилы по цвету - это упрощает монтаж кабеля. Внешняя оболочка ВВГнГ выполнена из ПВХ, как и изоляция жил. В зависимости от количества и формы жил, кабель ВВГнГ может быть круглым. Кабель NYM делается в России по аналогии с ВВГнГ. Главное отличие - наличие между изолированными жилами и слоем ПВХ дополнительной изоляции из негорючего материала.

Отличия в характеристиках:

  • ВВГнГ работает в диапазоне температур минус 50 - плюс 50 градусов.
  • NYM для работы в диапазоне минус 30 - плюс 40 градусов.
  • Согласно изготовленным заводам, ВВГнГ служит 30 лет, NYM - 40 лет.
  • ВВГнГ не горюч при прокладке групп кабелей, NYM термически устойчивой при прокладке в одну жилу.
  • ВВГнГ рекомендуют для сетей без требований к герметизации уплотнения на входах в электрооборудование - то есть для деревянных домов он не подойдет.ВВГнГ используют для сетей, которые не требуют герметизации уплотнений на входах в коробки и другое электрооборудование; Следовательно, он не подойдёт для домов из бруса и бревна.
  • NYM рекомендуют для сетей, где герметизация на входах обязательна - соответствует требованиям для деревянных построек.
  • ВВГнГ стоит дешевле.
  • NYM легче поддается нарезке и укладке за счет гибкости.

Для размещения в подготовленных металлических трубах лучше подойдет более гибкий NYM.Для соблюдения требований к герметичности уплотнений на входах, заказчику однозначно следует выбирать NYM.

Наружная проводка

К наружной проводке относится вводный кабель, электросчетчик, распределительный щиток и выключатель с автоматикой при входе. Как определить сечение вводного кабеля? Воспользуемся таблицами ПУЭ, где отражены длительные допустимые токи для проводов разными способами изоляции. Противоположное сечение может привести к пожару, поэтому приобретайте расходники с запасом прочности в 10-20%.

Тип ввода автомата зависит от фазы сети. Чаще подходит однофазная сеть, для нее однополюсный или двухполюсный автомат-выключатель. Трехполюсный автомат требуется для трехфазной сети.

Распределительный щит по правилам безопасности монтируют на кирпичную, бетонную или газосиликатную поверхность. В деревянном помещении необходимо дополнительно оборудовать такую ​​поверхность. Для установки в доме из бруса или бревна хватит щита на 10-15 модулей. После монтажа щита все модули следует промаркировать с учетом группы, которую контролирует каждый из них.Так вы сразу сможете увидеть, где произошел сбой - в жилой комнате, на кухне или в коридоре.

Ввод кабеля внутрь помещения защищён негорючей гильзой. Его ввод для удобства принято размещать недалеко от распределительного щита.

Воздушное и подземное размещение вводного кабеля

Ввод электричества в здание возможно выполнить воздушным или подземным путём. Второй вариант безопаснее - кабель с бронированной изоляцией в гофрированном канале предоставляется ниже глубины промерзания.Под землей проводник лучше защищен от повреждений, чем при воздушном строже. При подземной прокладке вводного кабеля роют траншею. Дно траншеи на 15 см заполняют песком, сверху прокладывают гофрорукав с бронированным кабелем. Сверху гофру засыпают песком на 15 см и утрамбовывают траншею слоем грунта.

Воздушная прокладка вводного кабеля актуальна для домов, значительно удаленных от подстанции. Расстояние от столба ЛЭП до здания должно быть менее 20 м. В случае если устанавливаются дополнительные опору.Далее от ЛЭП к дому тянут несущий трос вместе с вводным кабелем. Следующий этап - разводка проводов внутри здания.

Внутренняя проводка

Базовые требования к электропроводке в доме из бруса и бревна:

  • Запрещена укладка кабеля без несгораемой защиты - гофры, кабель канала или дополнительная обмотки (для ретро-кабеля).
  • Каждый подрозетник и выключатель должен быть присоединен к шине заземления. Стык трубы и подрозетника подлежит герметизации.
  • Горизонтальные отрезки труб под углом, для стока конденсата.

Открытая разводка - когда кабель монтируется по поверхности стены, а не зашивается внутрь. Есть несколько типов изготовления такой проводки:

  • Металлорукава и прямые металлические трубы диаметром до 2 см. Сечение металлорукова должно быть свободным не менее, чем на 60%, остальное пространство занимает кабель. Металлические трубы подходят для прокладки электричества под полом.
  • Керамические ролики используются для монтажа ретро проводки. Это ценят любители винтажного интерьера. Этот метод проверен временем и идеально подходит для деревянных строений. Минус - дороговизна расходников. К тому же такую ​​электрики не рекомендуют прокладывать проводку в доме, где пик нагрузки превышает 4 кВт.
  • Крепить пластиковыми скобами дешево, но сердито: в связи с непрезентабельным видом этот способ использовать только в хозпостройках.
  • Кабель-каналы удобно крепить к перегородкам, они могут быть любого цвета.
  • Гофру крепят на специальные клипсы. Используются соединительные муфты.
  • Электроплинтус - плинтус с желобом для укладки кабеля. Минус - хрупкость, в остальном подходит для монтажа в деревянном доме.

Скрытая проводка в доме из бревна или бруса непопулярна: слишком много дополнительных работ сделать для прокладки кабельной трассы. Скрытый монтаж подразумевает наличие обшивки на стенах. Многие хозяева предпочитают скрывать дерево за вагонкой или другим видом отделки, поэтому избегают скрытой разводки.

Монтаж накладных выключателей и розеток

Независимо от того, какой тип проводки в доме, установка накладных выключателей производится одинаково. Разберем монтаж выключателя Schneider Electric с классом защиты IP44 :

  • Отключаем ток.
  • Разбираем выключатель, вытягиваем виды.
  • Демонтируем лицевую панель, отжав фиксаторы.
  • Вынимаем механизм выключателя из корпуса.
  • Горизонтально прикладываем механизм к точке монтажа в проводке.
  • Отмечаем точку крепежа на поверхности маркером или карандашом.
  • Рассверливаем крепежные отверстия.
  • Готовим площадку-основание для монтажа выключателя.
  • Крепим корпус к стене.
  • Заводим концы кабеля в корпус выключателя.
  • Зачищаем концы заведенного в корпус кабеля от изоляции на 10 см.
  • Подключаем провода к механизму и вставляем механизм в корпус.
  • Выводим провод из выключателя.
  • Собираем выключатель и проверяем его работоспособность.

Накладная розетка монтируется аналогично. Разница только в наличии третьей жилы заземления, которую необходимо присоединить к центральной клемме.

Соединение проводов

Чтобы кабеля всегда было достаточно, перед нарезкой нанесите разметку на стены. Замерьте высоту отрезков кабеля, и после этого режьте с припуском в 20 см.

Куски провода, перемотанные изолентой - моветон приставже проводки в деревянном строении. В случае, когда соединение кабеля неизбежно, применяют клеммные колодки или прижимные клеммы. Последние более просты в соединении и годятся для медного и алюминиевого кабелей.

Заземление

При электрификации деревянного дома необходим полноценный контур заземления. Для чего он нужен? Если напряжение попадет на металлический корпус бытовой техники, это может привести к аварии и телесным увечьям.«Земля» - это защитный проводник, по которому ток уходит в почву. Сам контур заземления представляет собой равнобедренный треугольник со стороной 1-1,5 м на расстоянии 1-3 м от фундамента дома. В углах треугольника расположены заземлители, вбитые в грунт примерно на 3 м. На поверхности заземления длиной в 20 см.

По сторонам треугольника приваривается стальная полоса, соединяющая вертикальные заземлители. Контур заземления с корпусом распределительного щита на вводе кабеля соединяет стальную жила или полоса с сечением не менее 16 кв.мм. Жилу надежно крепят к распределительному щиту саморезами.

Не рекомендуется использовать в качестве заземлителей арматуру, поскольку она подвержена коррозии. Для этих целей лучше использовать металлоизделие из нержавейки или штырь с медным покрытием.

Заключение

Монтаж проводки - сложный поэтапный процесс, который следует продумать до мелочей. Не следует экономить на стоимости расходников - подбирайте материалы с запасом прочности. Вот рекомендации, которые помогут вам избежать типичных ошибок при проектировании и построении электричества в доме:

  • Для проводки в деревянном здании використовуйте ПВХ трубы, имеющие противопожарный сертификат.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
