Какой флюс использовать для пайки микросхем | Сварка и Пайка

Каким флюсом нужно паять микросхемы? Какой флюс для пайки выбрать? Этими непростыми вопросами задаётся каждый начинающий пайщик.

Флюс предназначен для того, чтобы припой равномерно растекался по поверхности металла. Флюс служит для удаления оксидной пленки, он также обеспечивает хорошее сцепление припоя.

Флюсы бывают активные и нейтральные, а также безотмывочные, которые не проводят электрический ток. В этой статье мы рассмотрим, какие бывают флюсы, и какой флюс лучше использовать для пайки микросхем.

Основные виды флюсов

Итак, сегодня применяются в основном такие виды флюсов:

Активные флюсы — в их основе лежат агрессивные кислоты. Такие флюсы хорошо удаляют оксиды с поверхности различных металлов, а все благодаря бурной реакции, которая протекает при их использовании.
Нейтральные флюсы — в их составе нет агрессивных кислот.
Безотмывочные флюсы — как указывалось выше, такой тип флюса не проводит электрический ток.

Рассмотрим по порядку каждый из всех вышеперечисленных флюсов, чтобы знать, что они собой представляют.

Где применяются активные флюсы

Паять микросхемы активными флюсами не рекомендуется, так как микросхема может прийти от этого в негодность. Флюсы с агрессивными кислотами в основном применяют для пайки проводов и металлических изделий, которые сильно повреждены коррозией. Само собой разумеется, что перед пайкой деталей нужно обязательно избавиться от следов коррозии на металле.

Яркими представителями активных флюсов являются: флюс SF-OR/LF-3.5, флюс SFL-RO/NC-800, кислота для пайки ZN 85%, флюс ЛТИ 120 и другие. При использовании активного флюса, после завершения пайки его нужно обязательно смыть, можно обычной водой.

Нейтральные флюсы

Так называемые «нейтральные флюсы» не содержат в своём составе агрессивных кислот. Чаще всего это флюсы в виде пасты, которая наносится на заранее подготовленное место пайки: хорошо очищенное от окислов и загрязнений.

Нейтральные флюсы подходят для пайки радиокомпонентов на платах. При пайке микросхем нейтральным флюсом, исключено повреждение последних, однако не исключено замыкание контактов при неправильном использовании флюса. По этой причине рекомендуется все же смывать нейтральные флюсы с плат после окончания работ связанных с пайкой микросхем.

Примерами нейтральных флюсов могут служить: флюс-гель AMTECH RMA-223, флюс-паста BAKU BK-150, флюс-паста LUKEY L-2011.

Что представляет собой безотмывочный флюс

Как становится понятным из названия, безотмывочный флюс не требует смывки. По этой причине безотмывочные флюсы широко используются для пайки микросхем, различных SMD компонентов и радиодеталей. Там, где возможности смыть флюс, нет, то есть, в труднодоступных местах, лучше всего применять именно безотмывочные флюсы.

Такой тип флюса не приводит к повреждению микросхем и других компонентов платы, поскольку он не проводит электричество. К безотмывочным флюсам относятся флюсы: BAKU RMA-225-LO, KINGBO RMA-218, AMTECH NC-559-ASM.

Флюсы могут быть жидкими, в виде пасты или геля. Пайка микросхем жидким флюсом опасна тем, что гель может затечь под микросхему, что тем самым выведет её из строя. Поэтому рекомендуется паять микросхемы гелевым флюсом, который никуда не затекает и очень удобно наносится на место пайки.

Обзор-сравнение четырех гель-флюсов NC-559-ASM-UV(TPF) и RMA-218 из Китая. Что стоит, а что не стоит покупать.

Обзор у меня первый, да и чукча — не писатель, так что — ногами не бить.

Где-то в начале октября прошлого года вышел обзор от BASAdm «Гель-флюсы AMTECH RMA-223, Kingbo RMA-218, AMTECH NC-559-ASM и их качество.»

Обзор был интересным для меня с той точки зрения, что я узнал мнение людей о том или ином товаре (я для себя давно вывел критерии покупки), и выяснил, какие же места стоит осветить подробнее.

Также, обещаный в комментариях к тому обзору тест-закупка флюса на разных торговых площадках, наконец то смог состояться, так как доехали все участники соревнований, а кое-кто уже вовсю трудится на рабочем месте.

Я постарался сделать максимально практичный и подробный обзор-сравнение гель-флюсов из китая Amtech NC-559-ASM-UV(TPF) (2 вида), Amtech NC-559-ASM-UV очень стремного вида, также полубезродного NC-559-ASM-UV(TPF)

в банке, и Kingbo RMA-218. Кому интересно — пожалуйте под кат.

Итак, герои нашего сегодняшнего обзора, с кратким резюме:

Цена на момент покупки была $5.5, сейчас не изменилась. Фришип.
Первый участник конкурса ~~зрительских~~моих личных симпатий за звание «Флюс №1 в работе».
Этот флюс у нас пойдет далее в тестах под номером один.

дополнительные фото

Имеет маркировку NC-559-ASM-UV(TPF). Уф-маркера (на его наличие нам указывает инлекс -UV) не имеет (хотя заявлен!).
Упаковка — 10сс шприц-картридж для пневмодозатора.
Цвет — янтарно-желтый, содержимое шприца однородное, без пузырей воздуха, при комнатной температуре — густой, можно выдавить имеющей четкую форму колбаской, объем картриджа порядка 10 с чем-то кубиков, точно не мерял, т.к. брал для тестов, и лежит он на запас, пока в работу не беру.
Обратите внимание на пробку-поршень картриджа, и ее конструкцию — такая пробка встречается в среднего качества флюсах, служит косвенным индикатором качества содержимого.

Ни разу не нарывался на хреновый флюс в такой упаковке, но и с неба звезд он никогда не хватал.
Этикетка глянцевая (у оригинала — матовая), надписи выполнены полиграфическим методом (у оригинала — термотрансферный принтер), также присутствует голографическая наклейка (ни на одном оригинальном флюсе не встречается, насколько мне известно, — еще один явный признак НЕоригинала).
Дымность средняя, если не лить прямо на паяльник шприцами — то дымовой завесы не создает.
Запах специфический, но не неприятный, не сильный.

Сравнивал с заведомо неплохим NC-559 (п.2 обзора) и RMA-218 (п.3 обзора), паяет не хуже, отмывается неплохо.
Но немного не то 😉
Оценка — твердый середнячок.
К покупке за такие деньги не рекомендуется, уж лучше взять Kingbo RMA-218, он хоть дешевле в 1.5 раза.

Цена при покупке (и сейчас) $6. Дорого, но это — eBay, на алиэкспрессе я брал по 4.45 год назад.
(а также ссылка на Aliexpress на провереного продавца, о нем чуть ниже)

дополнительные фото

~~В синем углу ринга~~Вторым номером у нас будет тот флюс, в котором я уверен на 100%.
Маркировка NC-559-ASM-UV(TPF), такая же как у предыдущего. Этикетка матовая, маркировка нанесена полиграфическим способом (как ни щупал, как ни грыз, как ни скрёб шрифт, — не отскребается. Растворителями смывается только вместе с краской самой подложки. Вывод — полиграфия). Хотя и выполнена «под термотрансфер», впрочем это не мешает содержимому быть вполне качественным флюсом.
Упаковка — стандартный 10-ти кубиковый пневмошприц-дозатор.

Обратите внимание на исполнение поршня — это единственный за 5 лет (кроме RMA-218, о котором ниже) флюс из Китая, упакованый в шприц-картридж с поршнем такого качества. Единственная конструкция, которая практически не «подтравливает» содержимое картриджа назад, в запоршневое пространство при долгой эксплуатации емкости в ручном режиме (не в пневмодозаторе).

Цвет — встречался в разных партиях от лимонно-желтого до практически желтовато-белого.
Отличительная особенность — это единственный флюс, который пока свежий имеет явно видимые включения воздуха в толще «начинки» картриджа.
К сожалению, мой экземпляр порядка 3 месяцев хранился не в холодильнике, и эти пузырьки посхлопывались, и на фото не видны (хотя все еще различимы при просвете фонариком).

Этот флюс максимально похож на оригинальный, из всего спектра того что я перепробовал из китайских флюсов, потому его будем называть «оригинальный», хотя, повторюсь, является ли он оригинальным от Amtech — очень большой вопрос.

Скорее всего, конечно же, нет, так как врядли флюс, на котором написано «Made in USA» будет продаваться в Китае, логично? 😉

И это — тот самый флюс, о котором я говорил, что его я покупал на алиэкспрессе, подбирал из нескольких проб и ошибок, и которым пользуюсь уже года четыре подряд, ссылку обещал в комментариях к обзору BASAdm.
Уф маркер присутствует (единственный из обзора флюс, где он реально есть):

Фотопруфы здесь:

Это фото без ультрафиолетовой подсветки, и с ней.
В ультрафиолете флюс светится ярким неоновым светом, даже малые количества недомытого на плате видны прекрасно.

Данный флюс вполне держит бессвинцовые температуры при работе паяльником, не коксуется при этом, при грамотном нанесении после цикла пайки на ИК — малые остатки, отмывается элементарно ваткой со спиртом, но можно и не отмывать (я не мою практически никогда).
Активность — средняя (есть и поактивнее), но слабые и средние окислы по меди если не за один то за два прохода сгрызает, и пайка выходит ровная и прочная.

Годится для подавляющего большинства задач — и провода паять, и шарики накатывать при реболе (так его постоянно использую я), и в принципе, если не брезговать — можно и чипы на него садить.
Про режим бессвинцовой пайки не скажу — я его не использовал в таких режимах, но при цикле пайки «свинцовом» — остатки на плате минимальные (при грамотном нанесении!), в принципе даже не требуют отмывки. Ну, не лить «из ведра» — и будет счастье 😉

Выбор редакции (то есть меня), и рекомендации лучших собаководов, как говорится 😉

Брал у Runtop-а на алиэкспресс, тогда был по $3.15, кажется, сейчас цена на него $3.5

Дополнительные фото

Шприц не был обернут поверх этикетки скотчем, поэтому картинка стерлась (такая судьба у всех наклеек, не защищенных скотчем, остается белая наклейка и все)

Данный флюс я в свое время купил чисто на пробу, т.к. несколько коллег в один голос его нахваливали.
Расфасован в все те же 10 кубиковые картриджи для пневмодозатора, но бывает и в банке по 100 граммов (на работе у нас такой купили, не отличается от этого). Ссылку не даю, т.к. не знаю, у кого брали.

Банка выглядит вот так:

В «боевых условиях» опробован еще год назад, теперь лежит как основной флюс дома, применяется для всего, кроме BGA пайки (хотя некоторые коллеги его так используют, но я как то не доверяю китайцам в этом вопросе).
Активности флюса хватает на средние загрязнения/окислы меди, грызет довольно неплохо, хотя при этом флюс считается неактивным.
УФ-маркера нету, но с другой стороны, он тут и не заявлен, так что все в порядке.

Бессвинцовые температуры на паяльнике держит, дымность у него чуть выше чем у оригинального NC-559, но в приемлемых рамках, запах не сильный, хотя все равно вытяжка рекомендуется.

Еще один довольно неплохой флюс, без УФ маркера, но таки неплохой.
Чуть выше среднего, рабочая лошадка.
Рекомендовано редакцией (опять же — мнй) в категории «цена-качество», за меньшие деньги что то настолько же нормальное найти сложно.

UPD. про продавана на али, который Runtop.

Это такой странный продаван, что я даже не знаю, что про него говорить.
Товар от него всегда, сколько я помню, приезжал качественный, и в принципе, не особо долго добирался.
Но вот с выбором товара у него странно.
Вот, например, сейчас у него нету лотов NC-559 30куб шприц, и лота 2х10куб шприца, зато есть лот 3 шприца RMA-223 + NC-559 + LF-4300 (в принципе, все три флюса рекомендованы к применению, можно купить).

Так что — или рискуйте выбирать товар у других продавцов, ориентируясь на мои фотки, или ждите… не реже раза в 1.5-2 месяца товар у Рантопа появляется.

~~Этот боец дисквалифицирован досрочно~~ Под номером четыре у нас китайский ГУТАЛИН. Фигурант обзора от BASAdm под именем AMTECH RMA-223
Цена на момент покупки составляла от 99 центов до 3-4 долларов, от жадности продавца.

Фотография стоковая, с ебая.
Реальный фото под спойлером.
Обращаем внимание на третье фото 😉

Дополнительные фото

Обратите внимание на крышку тюбика, и его торцевую заглушку.
В 99% случаев (кроме того, которорый указан здесь ниже) все флюсы, у которых вот такая черная крышка тюбика являются некачественным гуталином, у более-менее нормальных и просто хороших флюсов крышки ВСЕГДА на резьбе, у NC-559 и RMA-223 претендующих на оригинальность — оранжевые колпачки, у Kingbo RMA-218 своя синяя крышка, тоже на резьбе.

Расписывать «качества» не буду, но мое мнение полностью совпадает с предыдущим от BASAdm: вазелин, гуталин, солидол, и прочие похожие вещества будут столь же эффективны, как и ЭТО.
А то даже и эффективнее.
Флюсующие свойства отсутствуют наглухо, больше всего напоминает по запаху масло минеральное, липкий, отмывается погано, остаются жирные разводы. Дымит, коптит, и такое прочее.

Дрянь, не стоящая своих денег, короче.

З.Ы.

Справедливости ради, вынужден рассказать еще кое что.
Когда то давно (лет пять назад) я купил именно такой как на стоковом фото шприц.
Содержимое было белое, практически как молоко, и это был довольно хороший флюс, не смотря ни на что. Т.е. это был 146% НЕ флюс, названый NC-559, но вполне годный. Собственно, узрев на ебае картинку, я и повелся на нее.

Но — не тут то было! (ц)
Видимо, поскольку китайцы сами себе подложили знатную свинью, продавая много лет подряд говно и гуталин под этикеткой «RMA-223» создали ему шикарную антирекламу, и его перестали покупать.
А поскольку залежи надо было распродавать — начали прямо поверх старой клеить новую наклейку «NC-559» и продавать.

Цена на момент покупки и сейчас $7.98

Последним ~~гвоздем программы… в крышку гроба….~~пунктом обзора будет этот фигурант.
Вкратце — фигня полная. Еще и вонючая вдобавок.

Нам нужно больше фоток!

Это таки флюс, в отличие от предыдущего фигуранта. Но какой то неправильный. Вонючий, и без УФ-маркера (хотя он тут как раз заявлен).
Обратите внимание — это _НЕ_ Amtech!!! Это как и написано, какой то Jing Rui.
Флюсующие совйства есть, но… Паяет, но говняно. Провода и китайские блокпиты паять сойдет, но нужна хорошая вытяжка — очень едкий и стойкий запах.
Можно подсовывать врагу в качестве деморализующего и парализующего работу реагента 😉

А так — и претензию продавцу не выставить, т.к. в описании товара нигде не написано, что это — Amtech. Так бы можно было сбить денег за подделку, а так — «Бачили очі, що купували, тепер їжте, хоч повилазьте!».

Резюме — не стоит своих денег совершенно, лучше бы я купил за те же деньги банку Kingbo RMA-218 — ее хотя бы смог бы использовать.

Что касается УФ-маркера во флюсе, то напоследок теоретической части — вот вам фотография, на ней слева направо герои обзора, в порядке следования. Нету только совсем-уж-подделки, которая типа RMA-223.

Ну, и, наконец-то, самая интересная часть — практическая.

В качестве подопытного — у нас выступит битый жизнью и мной в детстве кусок текстолита, на котором я опробую разные методы переноса изображения печатных плат на текстолит.
За те лет 10 что он валяется по полкам, он поимел вполне себе окисленный вид, ибо где он только не валялся, и чем его только не поливало в процессе экспериментов.

Методика тестирования следующая:
наносим на неподготовленую (с окислами, грязью и чем там на ней есть) поверхность текстолита каплю флюса, и греем каплю паяльником.
На паяльнике выставлено 280 градусов в «свинцовом» режиме и 310 в «бессвинцовом».
Температура контролировалась термопарой тестера и термометра, для исклюения погрешности.
Греем 5-15 секунд, убираем паяльник, вытираем ваткой со спиртом остатки флюса, смотрим на качество обработки поверхности.

Напомню, гель-флюсы из этой категории — это безотмывочные ремонтно-монтажные флюсы для использования с SMD компонентами, и они не предназначены в массе своей бороться с тяжелыми окислами, загрязнениями и прочими дефектами спаиваемых поверхностей.
Их предназначение — борьба с окислами от нормального хранения.
Все что выше — только в плюс флюсу. Все ГОДНЫЕ фигуранты обзора годятся для ремонта любой бытовой и компьютерной техники любого возраста (и еще немного 😉
А для борьбы с ржавчиной на железе и зеленью на меди — нужно использовать кислотные флюсы, которые к категории монтажных уже не относятся.

Мы же обозреваем БЕЗОТМЫВОЧНЫЕ гель-флюсы, предназначеные для BGA-монтажа!
Просьба это помнить, и не шуметь «фу, какой поганый и дорогой флюс, не залудил мой любимый гвоздь! Пойду куплю за копейки ЛТИ120 или F3!!!111адынадын»

Я сказал, а дальше за меня пусть скажет видео, которое и прилагаю.

Инспекторы качества не одобряют китайский товар. Они любят хороший, дорогой, фирменный флюс.
Но о нем как-нибудь в другой раз.

Все товары покупались за кровные, для себя, любимого.

Вопросы задавайте в комменты, если смогу — отвечу.

Ваш графоман.

Какой флюс и припой лучший для пайки электроники

Для соединения металлов существуют много различных способов, это и сварка электрическим током, который плавит металл и резьбовые/клепочные соединения и конечно же пайка. В отличие от контактного соединения (разъёмы и колодки) пайка обеспечивает более долговечное и что самое важное электропроницаемое соединение, что способствовало ее применению в электронике.

Для любой пайки металлов нужно два элемента ПРИПОЙ и ФЛЮС. В редких случаях, когда пайка производится однородных и чистых от оксидный пленки металлов применяют исключительно припой, но в большинстве случаев добавляют еще и флюс, который выступает дезинфектором поверхности перед нанесением припоя

ПРИПОЙ

Припой может быть флюсованый и офлюсованый , где отличие одного от другого расположение флюса, как правило для высокотемпературной пайки МАПП газом припои офлюсованые т.е. снаружи идет флюс, а припой внутри. Для низкотемпературной пайки припой идет со флюсом внутри и называется флюсованым.

Температура плавления олова 231 °C, а температура плавления свинца 327,5°C но если их смешать то температура плавления будет ниже

ПОС-15 — 280 °C. (15% олова, 85% свинца)
ПОС-25 — 260 °C.
ПОС-33 — 247 °C.
ПОС-40 — 238 °C
ПОС-61 — 183 °C
ПОС-90 — 220 °C (90% олова, 10% свинца)

Как мы поняли оптимальное содержание свинца и олова 39 на 61, хотя многие иностранные припои купленные на аллиэкспресс и других сайтах имеют соотношение 63 на 37.

Оценка припоя на качество

Основных оценок припоя две, это текучесть, т.е. насколько хорошо припой растекается по поверхности контакта и структура поверхности после пайки (матовая или блестящая). Считается что чем легче растекается припой и чем блестящей его поверхность после пайки, тем лучше его качество. Так же встречаются припои которые после пайки на своей поверхности оставляют бугры и неровности, что считается недопустимым, так же как и трещины после остывания

Что лучше ПОС 40 или ПОС 61

Если изогнуть эти два припоя то ПОС 40 будет гнуться без хруста, в то время как пос 60 грустить при изгибании, это и говорит о недостатки одного и преимуществах другого, ведь именно гибкость и пластичность очень часто нужна в радиомонтаже, так же встречается и вибрационные нагрузки, которые естественно лучше выдерживает ПОС 40, но при его применение поднимается температура, а следовательно возрастает риск перегрева радиокомпонентов или дорожек

Сплав розе

Олово 25 Свинец 25 Висмут 50
Температура плавления 95%

В отличие от справа ВУДА обладающего теми же параметрами менее тактичный, так как не содержит кадмий

Для пайки не применяется, так как материал более хрупкий по сравнению с ПОС 61 припоем, но лудить можно в воде, где поднимают температуру кипения добавлением глицерина (кипение 290 градусов), чтобы не было испарение воды и металлы не попадали вместе с паром в легкие человека

Так же при лужении в раствор воды и глицерина можно добавлять лимонную кислоту, что увеличивает качество, так как раствор становится флюсом. Процентное соотношение 1 грамм лимонной кислоты на 100 грамм раствора

Безсвинцовые припои

В последнее время все больше и больше трубиться тема экологии, если ты не сделал экономичную шубу или электрокар ты плохой и не нужно покупать товар у тебя больше. Не важно, что для производства электрокара урон экологии идет такой же если не больше, но на начальном этапе производства батарей и их утилизации в дальнейшем. Да сам процесс безопасен для экологии по сравнению с бензиновыми двигателями, но это лишь иллюзия если считать со стадии производства до стадии утилизации.

Экологичный вопрос терзает и производителей электроники, которые стали убирать из состава своих припоев свинец, на мой субъективный взгляд это приводит к более сложному ремонту и одноразовости техники.

Какой диаметр припоя купить?

Основным правилом в выборе диаметра припоя считается объем пайки, если Вы используете припой для пайки силовых установок с толстыми проводниками, то Вам необходим припой с диаметром 1.

5 мм или даже 3 мм, а иногда и все 10 мм. Если же Вы паяете исключительно «тонкую» электронику, микроконтроллеры и симисторы в малых корпусах, то Вам достаточно диаметра в 1 мм. Некоторые предпочитают не увлекаться с количеством припоя, так как его излишек, так же не считается нормой и используют диаметры в 0.5 мм

ФЛЮСЫ

Второй элемент любой качественной пайки является флюс, который может быть в двух состояниях жидкий и твердый. Под твердыми флюсами мы понимаем классическую канифоль, а под жидкими ЛТИ или раствор глицерина

Отмывочный и безотмывочный

Профессиональные мастера по ремонту электроники очень чистоплотны, ведь после их работы не должно остаться ни единого следа, тем более на плате не должно оставаться следов флюса. В зависимости от агрессивности флюса он может хорошо работать в процессе пайки, но и так же хорошо разрушать проводник после пайки и через 2-3 года после ремонта техника может вернуться обратно в ремонт, изрядно подмочив репутацию мастера. Поэтому большинство мастер предпочитают всегда отмывать плату от флюса.

Канифоль

Канифоль применяется для пайки/лужения меди и ее сплавов, а так же стали и цинка, но она не применятся для пайки алюминия и алюминиевых сплавов, для их необходим свой флюс по алюминию

Сама по себе канифоль является диэлектриком, но по мимо этого она очень хорошо впитывает влагу из атмосферы, поэтому возникает коррозия соединения и места пайки, а так же усиливает вероятность токов утечки, которые приводят к сбоям в работе

Глицерин

Глицерин это органическое вещество относящееся к спиртам, но в отличие от своих младших братьев метанола (один атом углерода) и этиленглюколя (два атома углерода) не токсичен и имеет сладковатый вкус. По мимо применения в пайки радиокомпонентов глицерин применяется и в популярный на текущий момент у молодежи, электронных сигаретах, а в прошлом глицерин применялся для производства динамита

По мимо глицерина часто применяют такие вещества как вазелин или паяльный жир, но по сравнению с флюсом ТАГС на основе глицерина они уступают в спектре применения, ведь ТАГС подходит для пайки как меди, так и стали, никеля и сплавов меди (латунь и бронза)

ЛТИ-120

По своей сути флюс ЛТИ состоит из канифоли, растворенной в спирту и добавлены активаторы, которые позволяют паять комфортно не только медь, но и латунь с бронзой.

В отличие от глицерина флюс ЛТИ хуже справляется со сталью, но окислительный процесс у него ниже чем у глицерина, хотя так же как и глицерин требует тщательной отмывки изопропиловым спиртом

Удачи в ремонте!

Какой флюс в ходу — SMD компоненты

На рынке очень много различной химии для пайки — флюсов. От дорогих до дешёвых. В этой статье я хотел рассказать на чем остановился я. Какой флюс для каких целей использую. Скажу сразу все флюсы недорогие.

Итак, первый флюс с которого я начал, но использую его все реже и реже — это ЛТИ 120.

Его выпускает довольное большое количество производителей. Состав не имеет секрета, так что все варианты стоят дешево и годятся. Флюс подходит только пайки проводов, выводных компонент, а так SMD компонент, но без фена! Паять с этим флюсом с помощью паяльного фена категорически нельзя! Данный флюс считается безотмывочным, но если его оставить на плате, то пайка выглядит очень неопрятно. Так что я всегда смываю его остатки спиртом. При пайке плат из двух кусков текстолита флюс протекает между плат и остаётся там надолго, поэтому им нельзя паять переходные отверстия или делать это нужно очень аккуратно. В итоге на данный момент для его нанесения я пользуюсь ватной палочкой и использую его для запайки LQFP корпусов, SMD резисторов и конденсаторов — тут он отлично работает.

Следующий флюс, основной — флюс-паста TR-RMA от компании KELLER.

Он отлично подходит для работы паяльным феном, а также для пайки SMD компонент. Его можно и не отмывать. Так как он имеет консистенцию пасты, то не затекает в переходные отверстия, так что их можно им паять. Однако в отличие от ЛТИ-120 этот флюс менее активен, то есть плохо работает на старых, незалуженных платах, часто оставляя непропай. Также он ужасно подходит для проводов, их надо сначала отдельно залудить. Наносить его лучше всего шприцом! Для этого можно купить обычный шприц с иглой 0.7 — 0.8 мм. Ватной палочкой наносить его совершенно неудобно.

Третий флюс — индикаторный флюс-гель TT от компании KELLER.

То ли мне попалась подделка, то ли он действительно является токопроводящим. В общем использовать для SMD компонент я его не стал. Если плохо смыть или он затечёт под компоненты, то в итоге он имеет некое сопротивление, что влияет на работу схемы. Из-за этого я перестал его использовать для пайки компонент на плату. Но флюс просто супер. Он берет все окислы. Просто реактивный. Я использую его для лужения плат и проводов. Тут ему альтернативы нет! Один раз намазал (прямо окунаю провод в него) и все. Лудится на раз. Супер флюс для этих целей.

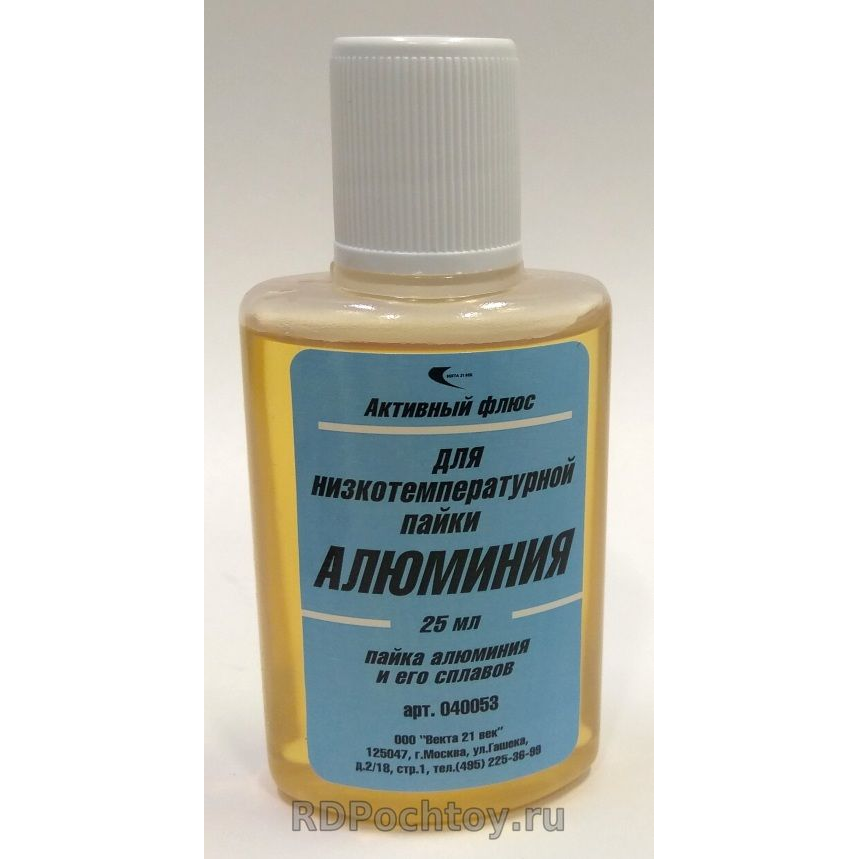

Следующий незаменимый помощник — Ф-64.

Это флюс для пайки алюминия. Отлично справляется с этой задачей. Припаять контакты к аккумулятору без него крайне сложно. Так как он содержит кислоту, то им же можно паять и сильно окислившиеся провода. Смывается он даже водой. Так что нужен обязательно.

Но и не совсем флюс, паяльная паста PPA — 1023, 68sm / 32pb.

Купил попробовать для пайки феном. Но пока не вышло толком ее использовать. Без трафарета паять ей крайне опасно. Делать это нужно только феном, чтобы вся паста расплавилась, и обязательно проверять. Очень легко может попасть туда куда не надо — и тогда замыкание. Но я ей нашёл другое применение — с ее помощью отлично паять провода и переходные отверстия перемычки. Через шприц выдавливаешь чуть-чуть на перемычку и паяльником — получается отличная ровная пайка. И проверить легко что нет замыканий. Так же отлично она работает с проводами — наносишь на SMD площадку и проводок туда и паяльником. Супер!

Вот и все флюсы которыми я пользуюсь. И вам их тоже рекомендую!

Флюсы для пайки

Флюсы для пайки.

…Флюсы, материалы, применяемые в металлургических процессах с целью образования или регулирования состава шлака, предохранения расплавленных металлов от взаимодействия с внешней газовой средой, а также служащие для связывания окислов при пайке и сварке металлов. <БСЭ>

…Что бы получить прочное паяное соединение, необходимо убрать пленку окисла со спаиваемых поверхностей и защитить метал от дальнейшего окисления при пайке. Для этого существуют флюсы, которые представляют собой, как правило, многокомпонентные системы, выполняющие сразу несколько функций. Это очистка поверхности, удаление окисла, улучшение растекания припоя и, как следствие, увеличение прочности и плотности соединения. Условно флюсы можно подразделить на оржавляющие и неоржавляющие (коррозирующие и некоррозирующие, нейтральные), т.е. на те, которые требуют после пайки хорошей промывки паяного соединения и те, которые не оржавляют пайку и даже могут в дальнейшем защищать ее от коррозии. Кроме того, флюсы условно разделяются на активные и пассивные. Активные флюсы содержат в своем составе вещества, которые активно взаимодействуют с поверхностью металла, это кислоты (салициловая, лимонная, фосфорная и т.д.), хлористый цинк, хлорид аммония, гидрохлориды некоторых органических соединений, органические амины, глицерин. Пассивные (или слабо активные) флюсы, это канифоль, которая представляет собой смесь органических кислот, парафин, минеральные, растительные и животные масла, жирные к-ты. Они удаляют тонкие и нестойкие пленки окислов и способствуют растеканию припоя. С помощью активных флюсов спаивают металлы с прочной окисной пленкой, в большинстве случаев активные флюсы — оржавляющие. При пайке печатных плат имеет значение остаточное сопротивление флюса, поэтому даже для нейтральных, не коррозирующих флюсов может требоваться смывка остатков. Самым простым и очень эффективным флюсом является хлористый цинк (ZnCl2). Получить его можно так: растворим кусочки цинка (его можно достать из использованной батарейки) в разбавленной 1:1 соляной к-те добавляя его до тех пор, пока он не перестанет растворяться. Лучше это делать на свежем воздухе. Еще более повысить эффективность флюса, можно добавкой хлористого аммония (нашатырь, Nh5Cl), в кол-ве равным (или двойным) весу израсходованного цинка. С помощью такого флюса можно паять почти все металлы. Спай нужно промыть чистой водой, но лучше слабым р-ром питьевой соды или р-ром (0,5-2%) аммиака. Я часто применял водный р-р спирта (20-40%, можно водку, можно р-р изопропилового спирта) с такой же добавкой аммиака. Очень неплохим флюсом является концентрированная фосфорная к-та, особенно для пайки нержавейки и нихрома. Ниже приведены различные рецепты флюсов (в весовых %).

ЛТИ–120

Спирт этиловый	63-74
Канифоль	20-25
Диэтиламин солянокислый	3-5
Триэтаноламин	1-2

Флюс радиомонтажный, нейтральный. Пайка — железо, нерж. сталь, медь, бронза, цинк, нихром, никель, серебро. Не требует вентиляции. Остатки флюса смывать не обязательно, при желании легко смываются спиртом, ацетоном и т.п.

Спирт этиловый	70
Канифоль	22
Анилин солянокислый	6
Триэтаноламин	2

Железо, нерж. сталь, медь, бронза, цинк, нихром, никель, серебро. Требует вентиляции. Не оржавляет. Во всяком случае за долгое время его применения я не замечал следов окисления. Триэтаноламин можно заменить несколькими каплями нашатырного спирта. Рецепт лучше готовить так: растворить в половине спирта канифоль. Во вторую половину спирта добавить триэтаноламин (или несколько капель аммиака) и затем солянокислый анилин, если он плохо расворяется, осторожно по каплям добавлять воду, пока не начнет растворяться. Осторожно смешать два р-ра.

Канифоль	25
Гидрозин солянокислый	5
Спирт этиловый	70

Требует вентиляции.

Канифоль	24
Метафенилендиамин	5
Спирт этиловый	70

Требует вентиляции.

Янтарнокислый аммоний (насыщенный р-р)	45-50
Триэтаноламин	7-10
Глицерин	остальное

Хранить в темном стекле.

Хлоистый цинк (ZnCl2)	1,4
Глицерин	3
Спирт этиловый	Остальное

.Для пайки никеля, платины, платиновых сплавов, оржавляет, промывка обязательна, вода.

Хлоистый цинк (ZnCl2)	4
Канифоль	16
Вазелин технический	80

Для соединений повышенной прочности, оржавляет, промывка обязательна, ацетон

Хлоистый цинк (ZnCl2)	1
Канифоль	24
Спирт этиловый	Остальное

Для пайки драгоценных (золото) и черных металлов, оржавляет, промывка обязательна, ацетон.

ФИМ

Ортофосфорная кислота (плотность 1,7)	16
Сприт этиловый 3,7	3,7
Вода	Остальное

Пайка стали, меди, константана, серебра, платины. Промывка водой.

Канифоль	10
Парафин	55
Стеариновая к-та	33
Триэтаноламин	2

Пайка радиотехнических элементов. Не оржавляет.

Канифоль	100
Стеариновая к-та	30
Пальмитиновая к-та	25
Олеиновая к-та	45

Пайка радиотехнических элементов без облуживания.

Состав близкий к этому можно получить так: натираем на терке хозяйственное мыло и растворяем его в небольшом кол-ве горячей воды. Доливаем в р-р разбавленную соляную кислоту (можно уксусную), не поверхность всплывет смесь жирных кислот. Кислоту надо доливать в избытке, это легко проверить, добавив в смесь чуть-чуть питьевой соды, если он запенится, то все в порядке. Соберите с поверхности раствора жирные кислоты и тщательно промойте их горячей водой (при этом смесь будет плавиться), охладите воду и соберите застывшие кислоты. Чем тщательнее Вы отмоете смесь от остатков соляной кислоты, тем лучше будет флюс. Сплавьте полученные кислоты с равным количеством канифоли.

(Н. Пашковский, ж. «РАДИО» №5, 1959, стр. 45)

Сайт «Все для пайки» http://flus.boom.ru/fluss.htm

Активные флюсы используются для пайки углеродистых сталей, меди, никеля, нержавеющей стали и т.д. Нейтральные флюсы применяются при пайке печатных плат и радиокомпонентов.

Активные флюсы:

ВТС — активный флюс для пайки меди, серебра, золота и их сплавов. Изготовлен на основе ОРГАНИЧЕСКИХ кислот, благодаря чему действует в основном на окислы и загрязнения а не на сам металл!

ФИМ — более предпочтителен для пайки нержавеющих сталей, в остальном аналогичен паяльной кислоте (хлористый цинк 40%). Состав: ортофосфорная кислота, спирт этиловый, вода.

ЗИЛ2 — этот флюс специально разработан НИИ ЗИЛ для пайки латунных радиаторов автомобилей.

Ф38М — высокоактивный флюс. В отличии от большинства флюсует нихром, констант, манганин, большинство нержавеющих сталей и медных сплавов (бронзы, латуни). ОСТАТКИ ФЛЮСА ЛЕГКО СМЫВАЮТСЯ ВОДОЙ. Состав: ортофосфорная кислота, глицерин, этиленгликоль, диэтиламин солянокислый.

Паяльная кислота — для пайки углеродистых сталей, меди, никеля и их сплавов. Состав: хлористый цинк (40%), вода (60%)

Ф61А — флюс для пайки АЛЮМИНИЯ!!! Высокоактивный флюс, предназначен для лужения и пайки деталей и поверхностей из алюминия и его сплавов. Пайка производится припоями оловянно-свинцовой группы при температуре 250-350 градусов.

Нейтральные флюсы:

ФТС — радиомонтажный флюс, для пайки деталей радиоаппаратуры и печатных плат. ВОДОСМЫВАЕМЫЙ. Остатки флюса легко удаляются водой или спиртовым раствором.

ЛТИ 120 — флюс радиомонтажный, нейтральный. Состав: канифоль сосновая, спирт этиловый, активаторы. Остатки флюса смывать не обязательно, при желании легко смываются спиртом, ацетоном и т.п.

Флюс спиртоканифольный — простой и эффективный для пайки печатных плат и радиокомпонентов. Состав: спирт 60%, канифоль 40%, абсолютно нейтрален, НЕ ТРЕБУЕТ ПРОМЫВКИ.

ТАГС — радиомонтажный, глицериновый. Для пайки элементов радиомонтажа. Водосмываемый. При пайке печатных плат имеет остаточное сопротивление. Требует промывки водой или спиртом.

Кроме того, в качестве флюса может взять аптечный салициловый спирт, как в чистом виде, так и добавкой 25–40% канифоли. Раствор таблетки аспирина в одеколоне. Просто таблетка аспирина (пары ужасно пахнут). Спирт + глицерин (3-10%) с добавкой хлорида цинка (1-4%). Хорошим флюсом для стали может служить электролит от старой солевой батарейки (не щелочной). В крайнем случае, кислый фруктовый сок. Классическим флюсом является флюс спиртоканифольный (КСп) — простой и эффективный для пайки печатных плат и радиокомпонентов. Состав: канифоль 10-60%, спирт — остальное, абсолютно нейтрален, не требует промывки. Канифоль лучше брать светлых сортов, растворять можно в спирте, этилацетате, ацетоне, дешевом одеколоне. Ее можно заменить хвойной живицей (смолой). Несколько повысить эффективность спиртоканифольного флюса можно добавкой глицерина: канифоль 6%, глицерин 14%, спирт — остальное. Флюс имеет остаточное сопротивление и требует смывки водой или спиртом. Во всех рецептах этиловый спирт может быть любого сорта — «Экстра», медицинский, гидролизный, технический, денатурат. Можно также взять этилацетат. При любых флюсах спаиваемые поверхности необходимо (по возможности) тщательно зачистить и уже затем облудить с применением флюса. Для пайки твердыми припоями (припои с температурой плавления выше 450°C) обычно используется смесь буры (Na2B4O7) и борной кислоты (h4BO3) 1:1 или чистая бура. Используют или сухую смесь или водную кашицу. Для сухой смеси буру обычно прокаливают, что бы она не пенилась при пайке.

Флюс для пайки SMD и BGA. Что такое и как выбрать флюс

Что такое флюс для пайки. Для чего нужен. Какой выбрать при ремонте компьютеров

Во время ремонта компьютера, ремонта ноутбука или другой электроники, при пайке каких-нибудь компонентов нам просто необходим флюс. Флюс — это вещество, способствующее повышению качества пайки тем ,что обеспечивает лучшее растекание припоя, удаляет различные окиси металлов при их нагреве и предотвращает окисление подготовленной поверхности металла. Благодаря тому, что различные флюсы имеют различный состав, свойства и агрегатное состояние, их можно подобрать под конкретные задачи с учетом материала спаиваемых элементов.

Стоит помнить, что после пайки, следует удалить остатки флюса (особенно активного), так как он является причиной загрязнения, химических реакций (коррозий) и проводимости тока.

Виды флюса для пайки. Рекомендации для использования при пайке SMD и BGA

Какие же существуют виды флюсов? Для наших целей можно выделить следующие:

Неактивные и среднеактивные флюсы на основе канифоли. Характерна низкая кислотность, что значит он не будет вступать в химическую реакцию, приводить к коррозии. Данный вид флюсов стоит не дорого. Использовать их рекомендуется только со свинцовыми припоями. Пример : Флюс паяльный BAKU BK150, соединения высокого качества. Нейтральный PH7 ±0,3. Не токсичен. Не высыхает, не ухудшается.
Среднеактивные флюсы для SMD-компонентов. Из названия понятно, что применяются они для пайки SMD, различных микросхем и компонентов электроники. Отличаются от предыдущих тем, что не должны пенится и закипать при нагреве (иначе паять SMD будет сложно), при этом обладать минимальной кислотностью. Пример: Флюс-гель для SMD чипов и микромонтажа.
Флюсы для BGA-чипов. Эти флюсы можно использовать как при монтаже SMD, так и BGA. Желательно они должны быть в удобной таре с дозатором, иметь те же свойства что и вышеописанные (особенно не закипать), но дополнительно быть абсолютными диэлектриками. Все активные вещества должны испаряться по окончанию работ. Пример: Флюс-гель Interflux IF-8300. Применяется в бессвинцовой пайке для монтажа элементов в корпусах BGA.
Можно воспользоваться более универсальными вариантами, то есть как для пайки SMD, так и BGA монтажа, но в этом случае необходимо подбирать под «свой вкус». Пример: Флюс RMA-223-UV. Может быть использован для пайки BGA и SMD.При использовании того или иного флюса, стоит обратить внимание на его некоторые свойства, которые вам нравятся (или не нравятся), далее делать вывод о его пригодности для использования. Например: текучесть, дымность при нагреве, запах, смываемость с поверхности. Каждый должен подобрать под себя флюс, с которым ему удобнее выполнять работу, тем более, что ассортимент современного рынка позволяет это сделать.

Когда и, что лучше паять с канифолью, а когда с кислотой или бурой?

При пайке, в отличие от сварки, соединяемые поверхности не расплавляются для смешивания слоев с последующим отвердением, а остаются в неизменном твердом состоянии и расплавляется только дополнительно добавленный металл, который и соединяет между собой соединяемые поверхности. Эта добавка называется припой.

Для того, чтобы края соединяемых деталей хорошо сцепились друг с другом, нужно, чтобы они хорошо смачивались припоем. Достичь этого можно применяя различные флюсы: канифоль, бура и, так называемая, кислота.

Канифоль

Канифоль производят из смолы хвойных деревьев и представляет собой твердое вещество, отчасти по цвету напоминающее янтарь.

Для удобства пользователей производители упаковывают ее в различную тару.

Может также поставляться в продажу в составе готового припоя.

Пользоваться таким припоем очень удобно, так как плавящийся припой с флюсом одновременно покрывают стык спаиваемых деталей, сокращая время процесса.

Канифоль применяется в основном при пайке электротехнических изделий, таких как провода, радиодетали, микросхемы, поскольку она совсем не окисляется со временем, что способствует длительному и прочному соединений.

Бура

Бура — это еще один флюс, который используется при пайке. Для этих целей она поставляется в виде порошка. В продажу поступает упакованная в баночки или целлофановые пакетики.

Бура имеет высокую температуру плавления (около 900 градусов) и для ее расплавления и последующего нанесения обычный паяльник не подойдет ни коим образом, а уж о пайке радиодеталей с использованием буры и думать нечего!

Применяется такой флюс преимущественно при пайке крупных деталей из цветных металлов, в основном медных труб систем отопления и кондиционеров, бронзы, сталей тугоплавкими припоями с помощью паяльной лампы или газовой горелки.

Паяльная кислота.

Сразу надо заметить, что такое название в корне неправильное, так при пайке используется не чистые кислоты, а производные на их основе — ортофосфорной, серной, азотной.

Последняя наиболее известна, а потому больше всего применяется в быту. К тому же ее очень легко приготовить самостоятельно — потребуются лишь сама кислота, цинк (можно использовать даже корпус батарейки), чистая вода, стеклянная емкость и время.

Применяется паяльная кислота при соединении сильно загрязненных (химически) металлов: меди и ее сплавов, никеля, железа, конструкционных сталей и сплавов цветных металлов. Также, как и в случае с бурой, паяльную кислоту нельзя применять при спаивании проводов и радиодеталей, поскольку со временем место соединения окисляется и разрушается.

Выпускается соляная кислота для пайки расфасованная во флакончики из ПЭТ-материалов со специальными носиками для удобства нанесения на место пайки.

Преимущества паяльной кислоты в быстром и качественном обезжиривании деталей и хорошим и надежным соединением.

К недостаткам, как уже говорилось выше, является то, что этот флюс под зоной пайки и рядом с ней еще длительное время реагирует с металлом, разрушая соединение. Кроме того, она плохой проводник электротока и вызывает местный нагрев при его прохождении через место спайки, нарушая тем самым электротехнические параметры.

Паяльный жир.

Есть еще один флюс, который почему-то незаслуженно редко применяется при пайке — это паяльный жир. Этот вид флюса из-за своей специфичности редко используется в быту, но активно применяется у профессионалов в области ремонта электроаппаратуры.

Паяльная жировая смесь в своем составе содержит, канифоль, стеарин, технический вазелин, хлорид цинка, хлорид аммония, высокоочищенную воду. Внешне походит на животный жир и потому и получил такое название.

В зависимости от консистенции и сочетания химических компонентов паяльный жир разделяют на два вида— нейтральный и активный.

Первый содержит канифоль и стеарин и применяется для удаления оксидов для пайки деталей оловянно-свинцовым припоем.

Второй сделан на основе вазелина и парафина и имеет большую коррозийную активность и используется при пайке цветных металлов и сильно поржавевшего железа. Из-за своей высокой способности вызывать коррозию не может быть использован для пайки печатных плат.

А из этого видео вы узнаете еще кое-что о выборе флюса по другим аспектам.

Лучший флюс для пайки медных труб

Правильный флюс гарантирует, что соединения на медных трубах не просто герметичны; но оставайся таким на долгие годы.

Флюсовая паста вызывает химическую реакцию, поэтому при расплавлении припоя он прилипает к меди. Естественно, одни флюсы, предназначенные для пайки медных труб, лучше других.

Если вы сантехник, сантехник или газовый инженер, вам понадобится флюс.

Итак, сегодня мы собираемся ответить на вопрос: какой флюс лучше всего подходит для пайки медных труб?

У некоторых инженеров есть личные предпочтения, некоторые будут использовать любую марку.Но исходя из моего опыта работы в крупных магазинах сантехники более 2 лет, вот бестселлеры:

Какой флюс лучше всего подходит для пайки?

Наш выбор лучшего флюса для пайки? Мы склонны склоняться к Fernox Fry Powerflow Flux, но мы были бы счастливы (и были счастливы), используя любой из продуктов Flux, упомянутых в этом обзоре.

Только не забудьте взять кисточку для нанесения!

# 1 — Паста Laco Flux

Размер: 475 г

Паста Laco Flux самоочищается и предназначена не только для меди, но и для латуни, свинца и цинка.Его можно использовать как на водопроводных, так и на газовых установках.

Без кислоты
Нетоксично
Без свинца
Без хлорида цинка
Одобрено WRAS.

Узнать цену на Amazon

# 2 — Паяльный флюс FRY Powerflow

Размер: 100-350 г

Флюс FRY Powerflow — это мягкая паста.

Как и Laco Flux, он самоочищается и невероятно легко наносится на большинство металлов и сплавов; подходит как для газовых, так и для водяных установок.

FRY Powerflow одобрен WRAS и может использоваться как с припоем, так и без свинца.

Проверить цену на Amazon

# 3 — Wiseman’s Everflux

Размер: 250 г

Wiseman’s Everflux одобрен WRAS и поставляется в небольшой емкости 250 г.

Everflux немного прогибается, поэтому стыки можно (слегка) отрегулировать после нанесения припоя.

Подходит для газовых и водяных установок, а также для припоя с этилированным и неэтилированным свинцом.

Проверить цену на Amazon

Прощальные слова

Какой ваш любимый продукт? Вы пробовали что-нибудь из нашего списка? Как они сработали для вас?

Не забудьте написать нам в разделе комментариев ниже и рассказать нам больше о своем опыте.

Избегайте дорогостоящих затрат на поломку

Обещание замены котла: если ему меньше 7 лет и мы не можем его отремонтировать, мы заменим его.

Попробуйте YourRepair . От 9 фунтов стерлингов в месяц

Все планы включают: годовое обслуживание котла, все запчасти и ремонт, неограниченную поддержку и круглосуточную службу поддержки.

Какой припой и припойный провод рекомендуется использовать в печатной плате общего назначения?

Flux — это паста на водной основе, содержащая чистящее средство, активатор и смачивающее средство, используемое при пайке для удаления оксидов с области пайки. Хороший флюс очищает область пайки и позволяет расплавленному припою течь и сцепляться с металлическими поверхностями. Активатор — это специальное химическое вещество, предназначенное для удаления оксидов, масла и грязи.

Обычно существует три типа флюсов для электроники: канифольные, водорастворимые и не требующие очистки.Эти флюсы выбираются в зависимости от потребности и применения. Флюсы могут быть сделаны из хлорида аммония, соляной кислоты, хлорида цинка или канифоли.

Водорастворимые пастообразные флюсы наносятся кистью или распределяются из шприца в соответствующую область, а затем нагреваются обычными методами. Флюс без очистки не требует очистки после пайки. Предпочтительно использовать флюс, соответствующий используемому припою.

Существует три основных категории припоев: свинцовые, бессвинцовые и припои с флюсовым сердечником.
На основе свинца — это тип традиционной припойной проволоки со смесью 60/40 (олово / свинец), наиболее распространенной на рынке. Его температура плавления составляет около 180-190 градусов по Цельсию. При более высокой концентрации олова он будет иметь лучшую прочность на разрыв и сдвиг. Вы также можете найти неагрессивный припой, содержащий смесь 63% олова и 37% свинца, с хорошей паяемостью и сопротивлением изоляции.

Второй тип — это бессвинцовый припой. Свинец влияет на здоровье и окружающую среду, поэтому припой на основе свинца не является идеальным решением.Бессвинцовый припой обычно содержит 99,3% олова и 0,7% меди с более высокой температурой плавления около 217 градусов Цельсия.

Третий — это припой с флюсом, встроенным в сам припой. При пайке не требует дополнительного флюса.

Флюс для припоя от Noel and Glare India достаточно хорош для любителей. Bharti, Amico, TINNZTES, Globomotive и Kester — некоторые другие популярные марки припоев. Эти бренды упоминаются на основе нашего личного опыта и обзоров, найденных в Интернете, и не обязательно являются лучшими.

5 лучших флюсовых ручек

Флюс используется для предотвращения образования токсичных паров во время пайки. Это помогает при пайке и распайке деталей, с которыми вы, возможно, испортили. Новички в пайке могут не понимать, насколько важно иметь флюс хорошего качества.

Флюс бывает в жидкой и пастообразной форме, но ручка для флюса сделает процесс пайки безболезненным. В этом списке есть все, что вам нужно знать о ручках Flux, в том числе о том, какие ручки являются лучшими.

Топ-5 лучших фломастеров

Цены и наличие продуктов верны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Цены взяты из Amazon Product Advertising API на:

Вышеупомянутые фломастеры хорошо послужат вам при работе с электроникой. Чтобы помочь вам выбрать лучшую ручку для ваших нужд, будут представлены положительные и отрицательные стороны каждой флюсовой ручки.Если вы все еще не знаете, какой из них получить, приведенное ниже руководство по покупке и часто задаваемые вопросы помогут вам в поисках идеального компаньона для пайки.

Приступим!

1 — Лучшая ручка Flux Pen в целом (SRA # 312 Soldering Flux Pen с низким содержанием твердых частиц, без очистки 10 мл — многоразового использования)

Цены взяты из API рекламы продуктов Amazon на:

Цены на продукты и наличие актуальны на дату / время указано и может быть изменено. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Эта многоразовая ручка для флюса наверняка направит ваш припой на место. Поскольку он многоразовый, вы можете сделать свой собственный флюс в соответствии с вашими потребностями или купить другой наполнитель из флюса.

Quick Look

Без канифоли
Легко удаляет остатки горячей водой
Экологически безопасная конструкция многоразового использования
Не вызывает коррозии
Вмещает 10 мл флюса
Флюс без очистки

Обзор

SRA # Ручка для флюса 312 отлично подходит для всех видов пайки.Флюс, поставляемый в ручке объемом 10 мл, совместим со свинцовым и бессвинцовым припоями. Это также флюс с низким содержанием твердых частиц и без очистки. Этот флюс лучше всего использовать в небольших проектах по электронике, таких как ремонт гоночных дронов. Отлично подходит для фиксации устройств SMD и PCB.

Ручка SRA # 312 оставляет очень мало следов. Некоторые флюсовые ручки протекают, когда вы их держите. Эта флюсовая ручка не протекает даже при длительном использовании. Поместить припой на место невероятно просто.

Если вы примените слишком много флюса, не беспокойтесь, этот флюс не проводит ток и не вызывает коррозии.Аварии случаются, но они не разрушат вашу печатную плату!

Флюс отлично подходит для тонкого покрытия проводов и мелких деталей перед пайкой. Эта ручка отлично подходит для людей, которые только учатся паять. Он впечатлит даже опытных любителей электроники.

В ручке из коробки 10 мл флюса, чтобы вы могли справиться со многими паяльными работами. Если это закончится, вы можете приобрести заправку для флюса. Вам не нужно каждый раз покупать новую ручку! Это здорово для окружающей среды и вашего кошелька.

Использование этого пера похоже на использование белого маркера. Вы просто прижимаете наконечник к доске, и флюс скатывается на место. Он не на основе канифоли, поэтому менее токсичен. Всегда следует использовать вентиляцию, но этот флюс полезен для предотвращения окисления.

2- Лучшее соотношение цены и качества (Chemtronics CircuitWorks CW8100)

Цены взяты из API рекламы продуктов Amazon на:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Quick Look

Органический флюс
Без галогенов
Зубило для точности
3-дюймовый экран легко читается при солнечном свете, портретной и альбомной ориентации
Отлично подходит для оплавления
Наконечник отлично работает на печатных платах
Устойчивый поток

Обзор

флюсовая ручка CircuitWorks имеет красивый клиновидный наконечник из войлока.Он практически не создает беспорядка. Флюс не токопроводящий, и ошибки быстро исправляются спиртом. Работы по покрытию проводов и компонентов.

CircuitWorks CW8100 не подлежит повторному наполнению, но имеет 12 мл, что намного больше, чем у конкурентов! Эта флюсовая ручка представляет собой большую ценность. Купите один и держите его при себе, никогда не знаешь, когда он может понадобиться!

3- Лучшая ручка Flux Pen для надежности (Kester 83-1000-0951 951 Soldering Flux Pen)

Цены взяты из API рекламы продуктов Amazon на:

Цены на продукты и их наличие действительны на указанную дату / время и являются могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Quick Look

Фетровый наконечник, чувствительный к давлению
Емкость 10 мл
Флюс без очистки
Работает с автомобильной электроникой
Наконечник достаточно точен для небольшой электроники
Флюс с низким содержанием твердых частиц оставляет вашу плату совершенно новой

Обзор

Кестер производит флюсы с 1899 года.Они по-прежнему базируются в Иллинойсе и постоянно вводят новшества в электронную промышленность. Kester 951 производится на экологически чистом предприятии. Флюс Кестера требует очень небольшой очистки, быстрое всплеск медицинского спирта помогает.

Бутылка на 12 мл — отличная цена. Дополнительные 2 мл имеют большое значение для небольших проектов в области электроники. Фетровый наконечник требует очень небольшого давления для выпуска потока флюса. Начните с небольшого напряжения и работайте постепенно.

Kester отлично подходит для доработки схем. Он разработан, чтобы избежать образования перемычек при пайке и сделать пайку волной припоя безболезненной. Для Kester 951 требуется очень мало опыта.

4- Лучшая ручка Flux для доработки (Qualitek Rework Wand 302)

Цены взяты из API рекламы продуктов Amazon на:

Цены на продукты и наличие указаны на дату / время указано и может быть изменено. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Qualitek является производителем припоев, сертифицированным по стандарту ISO 9001. Эти экологически чистые продукты произведены проверенным брендом.

Quick Look

Экологически безопасный и пригодный для вторичной переработки
Признанный во всем мире бренд
Работы по ремонту автомобилей и переделке небольших схем
Водорастворимый
Ручка незаменима для SMT-работ
Ровные слои флюса

Обзор

Монтаж небольших компонентов на поверхность никогда не был таким простым, как с Qualitek Rework Wand.Также работает с массивами шариковой сетки. Идеально подходит для обновления печатной платы сторонних проектов.

Это перо очень чувствительное. Не давите слишком сильно, иначе у вас останется лужа текучести. К счастью, этот флюс растворим в воде, поэтому ваши ошибки можно легко исправить. Флюс быстро сохнет при контакте с печатными платами.

Удалите старый припой и быстро установите на место поверхностный монтаж с помощью флюсовой ручки. Вы должны сохранить колпачок на своей Rework Wand, чтобы избежать высыхания флюса.

Когда вы закончите оплавление, ваш проект использует немного воды для быстрой очистки любых остатков. Флюс без очистки оставит после себя прозрачную пленку, не вредную для компонентов, но неприглядную. Эта ручка проста в использовании и занимает первое место среди лучших перьев для переделки и оплавления печатной платы.

5- Лучшая ручка для флюса на основе канифоли (TekLine Flux Pen-Pak 186)

Цены взяты из API рекламы продуктов Amazon на:

Цены на продукты и их наличие действительны на указанную дату / время и могут изменяться.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Большинство флюсовых ручек не содержат канифоли. Tekline — это ручка на канифольной основе, которая работает как лучшие флюсовые ручки без очистки.

Quick Look

На основе канифоли
Бессвинцовый
Устойчив к высоким температурам
Флюс нагревается равномерно
Качественный продукт Kester

Обзор

186 Флюс предназначен для более серьезных электронных работ.Флюс на основе канифоли быстро сохнет и предотвращает окисление лучше, чем водорастворимый и неочищаемый флюс. Ручка Kester 186 представляет собой мягко активированный флюс.

Флюсы, активированные канифолью, легче чистить, чем слабоактивированные флюсы.

Слабо активированный флюс намного лучше подходит для работы на старых печатных платах. Они лучше предотвращают окисление и помогают очистить старый припой. Если ваш водонагреватель или бытовая техника нуждается в ремонте, это отличная флюсовая ручка.

Вам понадобится специальный очиститель флюса, чтобы избавиться от ненужного флюса на печатной плате.Эта ручка Kester может быть не такой чистой, как другие ручки, но она справляется с большой работой лучше, чем они могут. Он отлично очищает печатные платы, позволяя правильно все припаять.

Как правильно выбрать флюс?

Не все потоки одинаковы. Если вы хотите выполнять небольшую электронную работу, вам понадобится флюс без очистки, чтобы предотвратить ошибки. Для более крупных работ может потребоваться припой с флюсовым сердечником, а также флюс, активированный канифолью или слегка активированный. Это сложно, но руководство поможет вам найти правильный флюс.

Канифольный слабоактивированный флюс лучше всего подходит для старых компонентов. Если схема старая, то более сильный канифольный активирующий флюс очистит плату еще лучше.

Флюс, не требующий очистки, хорошо очищает, но не будет так хорошо работать со старыми платами. Эти флюсы обычно не содержат канифоли. Без канифоли эти флюсы не будут окисляться так же быстро, как канифольные флюсы.

Использует

Для небольших проектов идеально подходит SRA # 312. Поток выходит с нужной скоростью. Проведите кончиком пера по плате, а затем наблюдайте, как припой попадает именно туда, куда вам нужно!

Для работы с солнечными батареями вам понадобится Kester 951.Эта ручка была разработана для переделки печатных плат. Работает на платах для поверхностного монтажа и на обычных платах.

Любые старые проекты потребуют флюса с рейтингом 186. Kester 186 отлично подходит для очистки старых схем. Канифоль мягко активируется и лучше подготавливает старые доски, чем неочищенный флюс. Для этого требуется очиститель флюса, поскольку он является проводящим, в отличие от флюса без очистки.

Органические флюсы легко чистятся. Для них требуется вода, а для неорганических флюсов — спирт. Для больших проектов органический флюс не оставит беспорядка на печатной плате.

Для неорганического флюса требуется спирт или средство для удаления флюса. Если вы раньше не использовали флюс, лучше подойдут ручки для органических флюсов, не требующие очистки.

Flow

Flux может быстро испачкаться. К счастью, ручка с флюсом делает вещи менее беспорядочными. Поищите в ручке флюса ровную струю. Не слишком быстро и не слишком медленно.

Вам нужны стабильные чаевые. В противном случае вы потратите много времени, пытаясь заставить поток встать на свои места. Наконечник долота, как правило, лучше всего подходит для направления устойчивого потока флюса.

Думайте о флюсовой ручке как о белоснежном маркере. Вы не хотите закрывать все, вы просто хотите очистить определенные места на печатной плате. Протекающий белый маркер расстраивает, но нет ничего более неприятного, чем некачественная флюсовая ручка, протекающая по всей печатной плате.

Проводящий или непроводящий

Новичкам следует начать обучение пайке с использованием непроводящего флюса. Этот тип флюса имеет низкое содержание твердых частиц и не подвержен коррозии. Ваши схемы также будут защищены от ошибок.Многие канифольные флюсы не требуют очистки.

Токопроводящие флюсы надежны. После того, как вы закончите, нужно очистить доску. Для некоторых токопроводящих флюсов требуется спирт или другие продукты. Эти флюсы больше подходят опытным солдатам, работающим над тяжелыми проектами.

Канифоль или не канифоль

Канифоль долгое время использовалась для производства флюсов. Хороший канифольный активированный флюс (RA) легко разъедает коррозию вашего контура. Эти флюсы требуют большей очистки, чем флюсы без канифоли.Когда дело доходит до старых цепей и больших проводов, необходим канифольный флюс.

Флюсы без канифоли обычно называют флюсами без очистки. Они просты в использовании и отлично подходят для печатных плат. Эти флюсы используются для крепления игровых систем и другой бытовой электроники.

Нужна ли мне ручка?

Ручка избавит от беспорядка при пайке. Это позволяет легко поместить припой в нужное место. Новичкам стоит начать с ручки. Те, кто имеет опыт работы с электроникой, оценят точность, обеспечиваемую флюсовым пером.

Если вы хотите починить предметы домашнего обихода и небольшую электронику, флюсовая ручка идеально подойдет. Для более крупной электроники вы можете использовать пасту или флюс на основе жидкой канифоли.

Часто задаваемые вопросы

В чем разница между перьями Flux и другими продуктами Flux?

Ручка для флюса упрощает нанесение флюса на небольшую электронику. Вы нажимаете на наконечник, и флюс катится по доске. Это более эффективно по времени, чем смешивание собственного флюса.

Паста флюса смешана с другим жидким ингредиентом.Затем его помещают в шприц для облегчения применения. Эти флюсовые пасты требуют больше работы, чем флюсовое перо.

Нужен ли мне припой с канифольным сердечником?

Многие припои содержат флюсовый сердечник. Середина припоя сделана канифолью для предотвращения окисления. Эти канифольные припои для сердечников не нужны для небольших проектов. Подходящая ручка для флюса поможет вашему флюсу закрепиться в нужных местах.

Что делает Flux?

Флюс упрощает пайку. Флюс наносится перед соединением компонентов, чтобы избавиться от коррозии.Устраняя коррозию, флюс. Распаивать лучше всего с помощью флюса в виде ручки или пасты.

Нужен ли мне флюс для припоя?

Если вы хотите правильно паять, вам понадобится флюс. Флюс предотвращает опасное окисление, защищая легкие от токсичных побочных продуктов. Флюс также помогает защитить печатную плату и упрощает весь процесс пайки и доработки.

Для просмотра этого видео включите JavaScript и рассмотрите возможность обновления до веб-браузер, который поддерживает HTML5 видео

Заключение

Существует множество флюсовых ручек и других флюсовых продуктов.После прочтения этого руководства у вас должно быть достаточно информации, чтобы выбрать лучшую флюсовую ручку для вашего проекта. Все вышеперечисленные ручки — отличный выбор. Чтобы определиться, нужно подумать о своем проекте. Вам нужен флюс, который хорошо течет по печатной плате? Лучше всего вам подойдет флюсовая ручка без очистки. Хотите прикрепить толстые проволочные провода? Идеально подойдет флюс на канифольной основе.

Полезно? Нажмите кнопку «Поделиться».

Facebook
Twitter
Pinterest1

Обзоры экспертов и руководство покупателя

Цель этого обзора — предоставить вам лучший паяльный флюс, который мы выбрали после обзора десяти самых популярных паяльных флюсов, доступных для купить.Эти десять потоков были сопоставлены друг с другом, чтобы выбрать тот, который предлагает наилучшие универсальные характеристики для людей. Считается, что преимущества и недостатки использования каждого из продуктов помогают принять решение, какой флюс лучше всего использовать. Будет дано краткое описание того, почему был выбран лучший паяльный флюс.

SRA Паяльные изделия Флюс для канифольной пасты № 135 в банке на 2 унции

Идеальный флюс для ремонта электрических и электронных устройств
Содержит 2 унции в банке «Хоккейная шайба»
Разработан для использования с оловом / свинцом и без свинца сплавов
Размеры: 2.Диаметр 5 ″ x 1 ″ В (64 x 25,5 мм)
Не требует очистки
Активный диапазон температур: 93 — 315 ° C / 200 — 600 °

1. Баночка для канифольного флюса № 135 в банке на 2 унции

SRA # 135 — надежная паста для канифольного флюса, продаваемая в банке на 2 унции, которую лучше всего использовать для пайки электронных предметов. Это прочный флюс, который может выдерживать экстремальные температуры.

2. Паяльная паста LA-CO Regular 2 унции

Паяльная паста LA-CO стандартная продается во флаконах на 2 унции и представляет собой надежную пасту, которая не токсична и не содержит хлорида цинка.Хорошая флюсовая паста для любых погодных условий, хорошее соотношение цены и качества.

3. MG Chemicals 8341 No Clean Flux Paste

MG Chemicals 8341 No Clean Flux Paste в 10 мл дозаторе Pnrumatic представляет собой пасту, предназначенную для облегчения пайки, когда требуется более высокий уровень точности. Чтобы получить максимальную отдачу от этого дозатора, внимательно следуйте инструкциям и обратите внимание на упомянутые недостатки.

4. Ручка для пайки SRA # 312 с низким содержанием твердых частиц

Ручка для пайки SRA # 312 с низким содержанием твердых частиц, не требующая очистки 10 мл многоразового использования — это ручка, заполненная флюсом, которая в основном предназначена для переделок.Не совсем подходит для пайки в тяжелых условиях, но он неплохо справляется с переделкой или временным исправлением.

5. Флюс для жидкой канифоли MG Chemicals 125 мл.

Флакон MG Chemicals для жидкой канифоли 125 мл представляет собой жидкий флюс, который является действительно липким веществом. Хороший универсальный флюс для пайки, очень хорошо склеивает, но наносится с точностью, так как удалить излишки — тяжелая работа.

6. Паяльный флюс ETEPON 959T в бутылке на 2 унции

Паяльный флюс Kester 959T в бутылке на 2 унции, без очистки и бессвинцового флюса, является более легким в применении продуктом.Это облегчит пайку и является хорошим вариантом нетоксичного связующего. Будет работать даже лучше, если вы нанесете его кистью.

7. Rectorseal 14010 4 унции Nokorode Regular Paste Flux

Rectorseal 14010 4 унции Nokorode Regular Paste Flux — это именно то, о чем говорится, надежно работающая обычная паста для флюса, и, имея 4 унции, вы должны получить много ценность от его использования.

8. Паяльный флюс Harris SCLF16 Stay Clean, флакон на 16 унций

Мы решили, что паяльный флюс Harris SCLF16 Stay Clean, флакон объемом 16 унций является наилучшей пастой для использования в сочетании с паяльниками.Он позволит вам припаять любую поверхность, и он может прослужить долго из-за размера бутылки.

9. Kester 951 No Clean Soldering Flux

Если флюс не чистый, то флакон Kester 951 No Clean Soldering Flux Liquid Reflow 2 унции / 60 мл станет отличным выбором. Это надежный исполнитель для новых и переделанных паяльных работ. Особенно хорош в качестве флюса при пайке электроники.

10. ChipQuik SMD-291 No Clean Flux

ChipQuik SMD-291 No Clean Flux в шприце объемом 10 см3 / 1 унция с насадкой представляет собой надежную пасту, но содержит хлорид цинка.Он выполнит свою работу, но его следует применять только в одноразовых перчатках. Прекрасно подходит для использования со свинцовыми или бессвинцовыми паяльниками.

10 лучших обзоров флюса для пайки

1. Банка для флюса канифольной пасты № 135 в емкости на 2 унции

Этот продукт поставляется в банке на 2 унции в форме хоккейной шайбы.
Эта канифольная паста не содержит хлорида цинка или хлорида аммония, поэтому отлично подходит для ремонта электрических устройств.
Канифоль SRA покрывает область пайки, чтобы защитить ее от ржавчины. Это означает, что наличие лишних остатков на паяных частях вообще не проблема.

Плюсы:

Эту пасту можно эффективно использовать в диапазоне температур от 93 до 315 ° C
Она плотно связывает детали друг с другом
Канифоль может предотвратить ржавчину

Минусы:

При слишком долгом хранении он может высохнуть
Погружение паяльника или других предметов в пасту может не нанести нужное количество флюса

2.Паяльная паста LA-CO Regular Flux Paste 2 унции

Обычная паяльная паста LA-CO продается в бутылках емкостью 2 унции и представляет собой надежную пасту, которая нетоксична и не содержит хлорида цинка. Хорошая флюсовая паста для любых погодных условий, хорошее соотношение цены и качества.

Характеристика:

Нет необходимости беспокоиться о риске ржавчины, поскольку он не содержит хлорида цинка.
Этот флюс растворим в воде, что означает отсутствие остатков в водяных трубопроводах.
Это безопасный продукт для работы, поскольку формула не содержит свинца, кислот и нетоксична.

Преимущества

Всепогодная паста означает, что ее можно использовать для предметов, используемых в помещении и на открытом воздухе в любое время года
Этот продукт соответствует стандарту ASTM B813
Этот флюс не вызывает загрязнения и не оставляет отходов
Очищает собственные трубы

Недостатки

Этот продукт не снабжен щеткой
Может почернеть при перегреве

3.MG Chemicals 8341 No Clean Flux Paste

MG Chemicals 8341 No Clean Flux Paste в дозаторе Pnrumatic на 10 мл — это паста, предназначенная для облегчения пайки, когда требуется более высокий уровень точности. Чтобы получить максимальную отдачу от этого дозатора, внимательно следуйте инструкциям и обратите внимание на упомянутые недостатки.

Характеристика:

Этот дозатор поставляется в комплекте с поршнем, а также наконечником для дозирования.
Простая в использовании система поршня означает, что после использования чистка не требуется.
Флюсовая паста после нанесения фиксируется именно там, где вы хотите.

Преимущества

Любые оставшиеся остатки не нуждаются в очистке, так как они не повлияют на поверхности, на которых они находятся
Он точно наносит пасту на требуемые поверхности

Недостатки

шприц может быть жестким, и поэтому его трудно использовать
Трудно нанести пасту туда, где она должна быть
Еще нужно удалить излишки пасты с поверхностей
Паста не работает, если паяльник слишком горячий

4.SRA # 312 Паяльная ручка с низким содержанием твердых частиц

Ручка для пайки флюса SRA # 312 с низким содержанием твердых частиц, без очистки, 10 мл многоразового использования — это ручка, заполненная флюсом, которая в основном предназначена для переделок. Не совсем подходит для пайки в тяжелых условиях, но он неплохо справляется с переделкой или временным исправлением.

Характеристика:

Эта ручка подходит для подключения к сети и подкрашивания сквозных паяных соединений, а также SMT и SMD.
Многоразовая ручка может использоваться для автомобилей, компьютерного ремонта и телекоммуникаций.
Каждая упаковка содержит 10 мл флюса No Clean Low Soilds, который является стойким и многоразовым.

Преимущества

Экологически чистый продукт
Может использоваться со свинцовыми и бессвинцовыми паяльниками
Ручка не пропускает флюс
Флюсовая паста легко наносится
Эффективный продукт для использования в цепи доски

Недостатки

Ручка не так эффективна на поверхностях, где уже произошло окисление
На неровных поверхностях лучше всего подойдет кисть-аппликатор

5.MG Chemicals Liquid Rosin Flux 125 мл бутылка

Флакон MG Chemicals Liquid Rosin Flux 125 мл — это жидкий флюс, который является действительно липким веществом. Хороший универсальный флюс для пайки, очень хорошо склеивает, но наносится с точностью, так как удалить излишки — тяжелая работа.

Характеристика:

Эту канифольную жидкость можно использовать с паяльниками для бессвинцовых и бессвинцовых паяльников.
Это быстро смачиваемая и быстро действующая формула флюса.
Флюс имеет некоррозионную формулу, снижающую риск появления ржавчины на любых паяных поверхностях.

Преимущества

Формула, не содержащая свинца, делает канифоль совместимой с RoHS
Флюс — жидкость, которую легко налить
Он очень липкий, поэтому все остается на месте после схватывания, и часто небольшие количества могут получить работа выполнена
Можно использовать в помещении или на открытом воздухе

Недостатки

Трудно удалить, когда затвердеет, и для этого требуется очиститель на основе спирта
Не забывайте наносить в небольших количествах, чтобы избежать очистки
Наносить нужно аккуратно, так как удалить лишние остатки сложно

6.ETEPON 959T флакон для пайки 2 унции

Бутылка для паяльного флюса Kester 959T емкостью 2 унции, без очистки и бессвинцового флюса является более легким в применении продуктом. Это облегчит пайку и является хорошим вариантом нетоксичного связующего. Будет работать даже лучше, если вы нанесете его кистью.

Характеристика:

Tekline переупаковала флюс Kester в более простой в использовании дозирующий флакон.
Этот флюс с низким содержанием твердых частиц, что делает его не чистым продуктом с небольшим количеством остатков.
Этот продукт более безопасен для окружающей среды, так как в нем не содержится свинец, а также он соответствует требованиям RoHS.

Преимущества

Наконечник иглы обеспечивает точное нанесение
Это простой в использовании флакон с флюсом
Формула не оставляет беспорядка
Идеально подходит для пайки печатных плат
В целом он обеспечивает большую ценность для деньги

Недостатки

Может лучше нанести флюс кисточкой вместо кончика иглы

7.Rectorseal 14010 4 унции Nokorode Regular Paste Flux

Rectorseal 14010 4 унции Nokorode Regular Paste Flux — это именно то, о чем говорится, надежно работающая обычная паста для флюса, и, имея 4 унции, вы получите много пользы от ее использования.

Характеристика:

Rectorseal — это легко наносимая флюсовая паста в удобной бутылке.
Этот флюс представляет собой пасту с высокой прочностью, которую можно использовать как внутри, так и снаружи помещений.
Бутылка на 4 унции обеспечивает отличное соотношение цены и качества.

Преимущества

Хорошо сочетается с медной фольгой
Этот флюс склеивает даже окисленные поверхности
Прочная и прочная связь
Отлично подходит для больших паяльных работ

Недостатки

Может быть грязный, потому что щетка в комплект не входит
Избегать приклеивания тонкой или сложной электроники
Может вызывать коррозию, так как содержит хлорид цинка

8.Паяльный флюс Harris SCLF16 Stay Clean, бутылка 16 унций

Мы решили, что паста для пайки Harris SCLF16 Stay Clean Soldering Flux, флакон емкостью 16 унций является наилучшей пастой для использования вместе с паяльниками. Он позволит вам припаять любую поверхность, и он может прослужить долго из-за размера бутылки.

Характеристика:

Флюс общего назначения в большой бутылке емкостью 16 унций.
Жидкий флюс Harris позволит вам припаять любую поверхность.
Особенно эффективно для склеивания нержавеющей стали с медью.

Преимущества

Большая бутылка обеспечивает исключительное соотношение цены и качества
На этот флюс можно положиться при выполнении работы
Нет необходимости очищать после использования

Недостатки

Может потребоваться использовать щетку для небольших работ
Рассмотрите возможность использования респиратора при пайке этим флюсом в ограниченном пространстве

9.Kester 951 флюс для пайки без очистки

Для того, чтобы флюс не был чистым, бутылка Kester 951 No Clean Soldering Solder Flux Liquid Reflow 2 унции / 60 мл — отличный выбор. Это надежный исполнитель для новых и переделанных паяльных работ. Особенно хорош в качестве флюса при пайке электроники.

Характеристика:

Это жидкий флюс, не содержащий канифоли, который оставляет белый осадок, который не нужно смывать.
Этот флюс можно использовать на автомобилях, компьютерах, телекоммуникационном оборудовании и даже на игровых консолях.
Флюс Kester 951 надежно склеивает все поверхности.

Преимущества

Этот флюс остается чистым, поэтому очистка не требуется
Это отличный флюс для вычислительного оборудования, телефонов и игровых устройств
Способен точно наносить жидкость

Недостатки

Одной бутылки может не хватить

10. ChipQuik SMD-291 без чистого флюса

Характеристика:

Простой в использовании шприц, требуется лишь небольшое усилие для протекания флюса.
Сопло позволяет точно наносить флюс на любую поверхность.
Флюс ChipQuik одинаково эффективен при использовании со свинцовыми и бессвинцовыми паяльниками.

Преимущества

Отлично подходят для точного склеивания
Этот флюс склеивает все поверхности
Чистая формула

Недостатки

Возможно, лучше всего наносить с использованием одноразовых перчаток. чистый флюс, так как остатки заметны
Формула содержит свинец, поэтому с ним нужно обращаться осторожно, он также не так хорош для окружающей среды

Как выбрать лучший паяльный флюс для электроники

Несмотря на то, что был выбран лучший из всех флюсов для пайки, все десять используемых продуктов имеют моменты или обстоятельства, когда они являются лучшим типом флюса для использования.Победитель был выбран путем сравнения всех вариантов использования и определения того, какое из них имеет наиболее заметные преимущества и наименее важные недостатки. При правильном использовании флюс делает пайку более эффективной, делая соединение между двумя поверхностями более надежным. Пользователи предпочтут использовать разные типы флюса в зависимости от того, какие поверхности им нужно соединить друг с другом. Некоторые продукты представляют собой флюсовые пасты общего назначения, а другие предназначены для более специфических типов пайки.

Флюсовые пасты — это не все одинаковы, и покупатели должны иметь в виду задачи, которые должен выполнять флюс, прежде чем выбирать припой, который, скорее всего, удовлетворит их потребности.

При использовании флюсовой пасты всегда следует соблюдать инструкции, и у обычных пользователей часто есть щетки, шприцы и даже одноразовые перчатки, чтобы добиться наилучшего использования пасты из флюса. Наличие этих других предметов означает, что легче наносить флюс, и часто означает, что меньше беспорядка, который нужно убирать.

После рассмотрения использования и характеристик каждого продукта было принято решение и оглашен вердикт.

Продукт 8 был выбран как лучший паяльный флюс.Было решено, что Продукт 8 является наиболее эффективным флюсом для паяльной электроники, с его преимуществами, которые легко перевешивают его недостатки.

Мы были очень впечатлены работой Haris SCLF16 в качестве паяльного флюса. При использовании в соответствии с прилагаемыми к нему инструкциями он обеспечивает отличные характеристики как лучший флюс для пайки электроники.

Некоторые из других рассмотренных флюсовых паст в целом считаются действительно эффективными, но мы решили, что их характеристики были не такими хорошими, имели больше недостатков или были не так эффективны в целом, как флюсовая паста Harris.Мы обнаружили, что бутылка на 16 унций обеспечивает исключительное соотношение цены и качества, и рекомендуем людям использовать этот продукт.

Мы пришли к выводу, что на флюс Harris можно положиться при выполнении пайки. Более того, нет необходимости очищать его после использования. Жидкость Harris Flux позволяет паять любую поверхность, в то время как она особенно эффективна при пайке нержавеющей стали с медью.

Пайка: не весь флюс получается одинаковым

На этом изображении показана деталь с коррозией (вверху) и без (внизу).

Недавняя проблема, связанная с процессом пайки для клиента, уже довольно долгое время находится в центре нашего внимания здесь, в Joining Technologies. Поскольку это оказался хороший опыт обучения, мы подумали, что стоит поделиться, чтобы объяснить проблемы, которые периодически возникают при пайке этих типов сборок.

Процесс, о котором я говорю, включает пайку яркой мягкой стальной проволоки 26-го калибра к плоской клемме для пайки из луженой меди.В целом, процесс очень надежный, с отличным склеиванием и визуально приемлемыми паяными соединениями. Однако в мы обнаружили коррозию и окисление на узлах , что привело к тому, что некоторые детали не соответствовали требованиям. Поскольку коррозия возникала нечасто, потребовалось более пристальное внимание к процессу.

Мы проанализировали каждый этап процесса и в конечном итоге обнаружили, что мы использовали флюс на основе соляной кислоты . Это то, что никогда не приходило нам в голову, но, очевидно, проливает свет на то, почему у нас возникли проблемы коррозии и окисления.Даже после выполнения инструкций производителя по нейтрализации флюса коррозия все еще была очевидна.

Позвонив в службу технической поддержки производителя паяльного флюса, мы быстро выяснили, что не все флюсы одинаковы! После объяснения нашего применения технический эксперт порекомендовал флюс на основе бромида в качестве замены , поскольку мы имели дело с нержавеющей сталью. Также важно отметить, что некоторые паяльные флюсы лучше работают с паяльными горелками, чем с паяльными горелками.паяльники. В процессе сборки мы используем паяльную горелку.

Последующая очистка или ополаскивание требуется для всех типов флюсов. Всегда следуйте инструкциям производителя по промывке для конкретного типа используемого флюса, поскольку эксперт отметил, что флюс не должен оставаться на каком-либо материале после обработки. Лучше всего промывать материалы из флюса сразу после пайки. Это очень важная часть процесса, которую нельзя упускать из виду.

Суть в том, что важно знать типы материалов, а также разницу между пайкой горелкой и пайкой утюгом! Ваш выбор флюса и успешный процесс пайки будут зависеть от этих факторов.

Вопросы? Свяжитесь с нами по телефону 860.653-0111

Рассмотрим безгалогенный флюс и паяльную пасту

Вернуться ко всем сообщениям

Часть 2 из 2 — Потребность в безгалогенных материалах и влияние на процесс производства электроники

Автор: Джон Вивари

Что будет, если запретить использование галогенсодержащих веществ в производстве электроники? Важно знать ваши возможности с точки зрения источников материалов, не содержащих галогенидов и галогенов, для вашего производственного процесса.

В части 1 мы обсудили, что такое галогены и галогениды и почему они вызывают озабоченность в электронной промышленности. Во второй части мы обсудим потребность в безгалогенных материалах, а также различия между ними и тем, что используется в настоящее время.

Следует ли всем переходить на безгалогенные материалы?

Не обязательно, поскольку существующие правила не регулируют производство безгалогенной электроники. Хотя возможность будущего регулирования является важным фактором, корпоративная ответственность и крупные транснациональные компании, планирующие внедрение безгалогенных материалов, являются ключевыми факторами в принятии решения об использовании безгалогенных материалов.

Зеленое или экологичное общественное движение также является фактором. Многие компании ищут способы уменьшить любое негативное воздействие на окружающую среду.

Бромированные антипирены (BFR) вызывают серьезную озабоченность, несмотря на европейские исследования, которые показывают, что большинство BFR, используемых в электронике, не представляют опасности для человека или окружающей среды. Постоянные группы лоббируют иное, поскольку некоторые лабораторные тесты дали ощутимые эффекты при длительном воздействии BFR в высоких дозах.

В зависимости от того, какие материалы вы используете, изменения могут не потребоваться.Возможно, ваш процесс уже не содержит галогенов. Это означает, что ваши продукты не выделяют галоген в качестве побочного продукта при утилизации путем воплощения. Если ваше предприятие еще не является свободным от галогенов, вы должны понимать разницу между галогенсодержащими материалами и материалами, не содержащими галогены.

Чем отличаются безгалогенные материалы?

Основными заменителями BFR являются материалы на основе фосфора. Химические вещества на основе фосфора в настоящее время являются более дорогостоящими и требуют тесного сотрудничества между поставщиками материалов и производителями плит, поскольку технологическое окно меньше.

Эти материалы обычно более гидрофильны, поэтому показатели чувствительности к влаге ниже. В большинстве случаев для достижения того же уровня огнестойкости требуется значительно больше материала, не содержащего галогены. Побочные эффекты включают более короткий срок хранения, большую жесткость печатной платы (PCB) и более низкий коэффициент теплового расширения (CTE). С другой стороны, некоторые безгалогенные ламинатные системы обладают большей термостойкостью.

Флюсы, не содержащие галогенидов, обычно менее активны, чем их галогенированные предшественники.Следствием этого является то, что многие из них не смачиваются и имеют меньшее окно обработки профиля. Паяемость компонентов свинцом в большей степени влияет на качество соединения. Помимо изменений в процессе оплавления, переход к оплавлению без галогенидов может потребовать внесения других изменений в материалы, чтобы учесть ограничения химического состава флюса без галогенидов.

Что дальше?

Хотя до сих пор неясно, будут ли приняты нормативные акты или нет, стоит понимать различия между галогенсодержащими и безгалогенными материалами и знать, как перейти на безгалогеновое производство.Быть застигнутым врасплох будущими правилами может нарушить рабочий процесс, вызывая отставание в работе, потерю продукции и проблемы с утилизацией непригодного для использования материала.

Для получения дополнительной информации или доступа к источникам, использованным в этой статье, загрузите официальный документ «Галогениды и галогены». Свяжитесь с Nordson EFD по адресу [email protected], если вы хотите узнать о нашей высококачественной безгалогенидной паяльной пасте, сертифицированной ISO.

О John Vivari

Джон Вивари (John Vivari) — руководитель глобальной линейки продуктов для пайки в Nordson EFD.Он использует свой опыт в технологии дозирования жидкостей и паяльной пасты, чтобы помочь клиентам в разработке процессов точного дозирования, печати и оплавления. Джон обладает более чем 20-летним опытом проектирования и сборки электроники. Он присоединился к Nordson EFD в 2001 году.

Вернуться ко всем сообщениям

Видеоинструкция по удалению потока

Flux Remover

Видео-инструкция по удалению флюса

ОЧИСТКА С РАСПЫЛЕНИЕМ ДЛЯ ОБЩЕГО ХАРАКТЕРА | ОЧИСТКА С УДЛИНИТЕЛЬНОЙ ТРУБКОЙ / СОЛОМОЙ | ОЧИСТКА С ПРИМЕНЕНИЕМ КИСТИ

Привет, это Кевин Павловски, специалист по нанесению Techspray.Сегодня я расскажу вам о передовых методах очистки печатных плат с помощью средства для удаления флюса.

Средство для удаления флюса удаляет флюс, оставшийся после процесса пайки. Это важно, потому что остатки флюса могут вызвать коррозию или создать так называемые «дендриты», которые представляют собой ионные частицы, сцепленные вместе между точками контакта. Дендриты могут вызвать утечку тока и привести к короткому замыканию на плате.

Изопропиловый спирт является наиболее распространенным растворителем, используемым для удаления флюса, но Techspray предлагает средства для удаления флюса, которые могут выполнять эту работу более эффективно и результативно.

Один из распространенных способов очистки флюса — смочить тампон изопропиловым спиртом и протереть вокруг паяного соединения. Это не самый эффективный способ очистки печатной платы, потому что она часто просто перемещается вокруг остатков. Помните, что остатки флюса не испаряются с поверхности вместе с растворителем. Такие остатки необходимо удалить физически.

Я продемонстрирую нашу популярную аэрозольную упаковку. Преимущество аэрозолей в том, что они герметичны, поэтому они всегда свободны от загрязнений, не испаряются, когда находятся на вашем столе, а давление обеспечивает дополнительное перемешивание.

Не забудьте отключить питание от печатной платы, включая все встроенные батареи. Также убедитесь, что вы используете правильные процедуры, такие как заземление с помощью браслета, чтобы избежать статического электричества, которое может повредить чувствительные компоненты.

Предлагаю вам использовать защитные очки. Если вы чувствительны к растворителям, вы можете рассмотреть возможность использования нитриловых перчаток. Чистящие средства на основе растворителей могут сушить вашу кожу.

Общий распылитель

Без соломинки или кисти вы можете распылить на большую площадь печатной платы.Это хороший способ очистить доску в целом или в качестве последнего ополаскивания после процесса очистки. Всегда держите печатную плату под углом, чтобы растворитель и остатки могли стекать.

Если вам нужно очистить определенные участки доски, смочите их растворителем. Остатки флюса, которые только частично растворяются, могут оседать, образуя белые остатки, которые может быть даже труднее очистить, чем исходный флюс. Если вы будете держать доску влажной, вам будет легче смыть ее в конце процесса.

Вам нужно сфокусировать аэрозоль на участках паяного соединения, где остатки будут более концентрированными. Позвольте растворителю течь вокруг компонентов и под ними для более тщательной очистки.

Удлинитель / трубочка

Каждая банка для удаления флюса поставляется с этой маленькой удлинительной трубкой или соломкой. Это позволяет распылять с максимальной точностью. Это также увеличивает давление распыления для большего перемешивания. Не стесняйтесь обрезать солому, если работать с более короткой легче.

Сначала вы вставляете соломинку в кнопку распыления или спусковой крючок распылителя, в зависимости от того, какой продукт у вас есть. Убедитесь, что вы направили его подальше от глаз, на случай случайного разбрызгивания.

Вы можете использовать соломинку, чтобы сосредоточить очистку только на одной области доски. Например, вокруг компонента, который вы только что заменили. Для наиболее тщательной очистки нанесите распылением на каждый угол компонента, чтобы растворитель находился под ним. Затем распылите на провода.

Наконец, удалите соломинку и промойте всю поверхность.

Если у вас есть аэрозольный баллончик с курковым распылителем, соломинку можно хранить сзади или под спусковым крючком, чтобы заблокировать и предотвратить случайное распыление.

Щетка для очистки

Если у вас есть стойкие остатки флюса, вы можете использовать щетку, тампон или салфетку для дополнительного перемешивания. Помните, если вы это сделаете, обязательно промойте полоскание.

Некоторые средства для удаления флюса Techspray поставляются с насадкой-щеткой. Растворитель протекает через щетку, поэтому вы можете одновременно тереть и пропитать поверхность растворителем.

У вас есть 2 способа использовать эту кисть…

Вы можете чистить непосредственно вокруг компонентов. Просто нажмите на спусковой крючок, чтобы выпустить растворитель, когда будете перемещать кисть по сильно флюсовым участкам. Обязательно аккуратно трите, чтобы не повредить тонкие провода. Во время уборки держите область влажной. Когда вы закончите, удалите щетку и окончательно промойте печатную плату.

Если вам нужно очистить очень изолированное место и вы не хотите подвергаться риску перекрестного загрязнения, вы можете использовать салфетку, чтобы удалить остатки флюса.Просто поместите салфетку на компонент, нажмите спусковой крючок, чтобы выпустить растворитель, и протрите салфетку. Это разрушает остатки флюса и позволяет им впитаться в салфетку.

Итак, если вы выполните следующие действия, у вас должна быть чистая и надежная плата. Если у вас есть какие-либо вопросы, позвоните нам, напишите нам по электронной почте или посетите techspray.com.

Какой флюс использовать для пайки микросхем | Сварка и Пайка

Основные виды флюсов

Где применяются активные флюсы

Нейтральные флюсы

Что представляет собой безотмывочный флюс

Вам также может понравиться:

Обзор-сравнение четырех гель-флюсов NC-559-ASM-UV(TPF) и RMA-218 из Китая. Что стоит, а что не стоит покупать.

Какой флюс и припой лучший для пайки электроники

ПРИПОЙ

Оценка припоя на качество

Что лучше ПОС 40 или ПОС 61

Сплав розе

Безсвинцовые припои

Какой диаметр припоя купить?

ФЛЮСЫ

Отмывочный и безотмывочный

Канифоль

Глицерин

ЛТИ-120

Какой флюс в ходу — SMD компоненты

Флюсы для пайки

Флюс для пайки SMD и BGA. Что такое и как выбрать флюс

Виды флюса для пайки. Рекомендации для использования при пайке SMD и BGA

Рекомендации при выборе флюса для пайки и ремонта электроники

Когда и, что лучше паять с канифолью, а когда с кислотой или бурой?

Канифоль

Бура

Паяльная кислота.

Паяльный жир.

Лучший флюс для пайки медных труб

Если вы сантехник, сантехник или газовый инженер, вам понадобится флюс.

Прощальные слова

Какой припой и припойный провод рекомендуется использовать в печатной плате общего назначения?

5 лучших флюсовых ручек

Топ-5 лучших фломастеров

1 — Лучшая ручка Flux Pen в целом (SRA # 312 Soldering Flux Pen с низким содержанием твердых частиц, без очистки 10 мл — многоразового использования)

Quick Look

Обзор

2- Лучшее соотношение цены и качества (Chemtronics CircuitWorks CW8100)

Quick Look

Обзор

3- Лучшая ручка Flux Pen для надежности (Kester 83-1000-0951 951 Soldering Flux Pen)

Quick Look

Обзор

4- Лучшая ручка Flux для доработки (Qualitek Rework Wand 302)

Quick Look

Обзор

5- Лучшая ручка для флюса на основе канифоли (TekLine Flux Pen-Pak 186)

Quick Look

Обзор

Как правильно выбрать флюс?

Использует

Flow

Проводящий или непроводящий

Канифоль или не канифоль

Нужна ли мне ручка?

Часто задаваемые вопросы

В чем разница между перьями Flux и другими продуктами Flux?

Нужен ли мне припой с канифольным сердечником?

Что делает Flux?

Нужен ли мне флюс для припоя?

Обзоры экспертов и руководство покупателя

1. Баночка для канифольного флюса № 135 в банке на 2 унции

2. Паяльная паста LA-CO Regular 2 унции

3. MG Chemicals 8341 No Clean Flux Paste

4. Ручка для пайки SRA # 312 с низким содержанием твердых частиц

5. Флюс для жидкой канифоли MG Chemicals 125 мл.

6. Паяльный флюс ETEPON 959T в бутылке на 2 унции

7. Rectorseal 14010 4 унции Nokorode Regular Paste Flux

8. Паяльный флюс Harris SCLF16 Stay Clean, флакон на 16 унций

9. Kester 951 No Clean Soldering Flux

10. ChipQuik SMD-291 No Clean Flux

10 лучших обзоров флюса для пайки

1. Банка для флюса канифольной пасты № 135 в емкости на 2 унции

Плюсы:

Минусы:

2.Паяльная паста LA-CO Regular Flux Paste 2 унции

Характеристика:

Преимущества

Недостатки
