Клеммы винтовые серии VS

Применение: Клеммы винтовые используются в распределительных щитах, щитах учёта и контроля электрической энергии и т.п., с целью обеспечения функционального и безопасного соединения и распределения проводников между отдельными цепями и электрическим оборудованием.

Особенности:
• клеммы выполнены из не поддерживающего горение полимера — полиамид РА 6.6,
• номинальный ток до 415A,
• сечение подключаемых проводников от 2,5 до 240 мм²;
• рабочий температурный диапазон от -40 до +100^oC,
• возможность «мостового» соединения клемм,
• монтаж на шину TH 15, TH 32, TH 35,
• конструкция клемм исключает возможность случайного прикосновения к контактам.

Основные характеристики клемм: Изоляционный материал: Материал изоляционного корпуса клемм выполнен из полимера типа полиамид РА 6.6 (цвет соотв. RAL 1014). Данный полимер имеет хорошие электрические и механические свойства, гибкость и пластичность. Кроме того, химическая структура полиамида 6.6 обеспечивает ему хорошую огнеупорность (не поддерживает горения) даже без применения огнестойких добавок. Полиамид 6.6 имеет хорошую геометрическую стабильность и отличную механическую прочность. Материал удовлетворяет требованиям IEC 695-2-1. Рабочий диапазон температур от -40º С до +100º C в соответствии с IEC 216. В указанном диапазоне характеристики материала остаются неизменными. РА 6.6 устойчив к маслам, жирам, соли, нескольким типам щелочных растворов с низким процентом концентрации кислоты. Он также устойчив к микроорганизмам, бактериям, грибкам, ферментам. Изоляционные свойства и электрические параметры соответствуют IEC 947-1.

Зажимные клеммы: Зажимные клеммы на 2,5 мм² изготавливаются из латуни, остальные сделаны из стали (элементы изготавливаемые из латуни покрываются Ni (никелируются), а затем еще и слоем цинка (12 мкм) с последующим пассивированием; стальные детали, гальванически цинкуются, а потом хромируются с дальнейшей пассивацией). Коррозионная устойчивость цинка очень высока даже при многолетней эксплуатации и небольших повреждениях (царапины и т.п.) Все металлические элементы обладают высокими механическими характеристиками и не подлежат механической деформации в обычных условиях, которые предусмотрены IEC 947-1. Зажимные клеммы имеют специальный защитный выступ для исключения возможности попадания проводника (кабель) непосредственно в корпус клеммы, если зажим закрыт или полузакрыт (за исключением VS 2,5 PA, форма которой имеет утолщение верхней и нижней части клеммы, также исключая попадание проводника в корпус).

Токоведущие части: Токоведущие части выполнены из меди и имеют гальваническое покрытие оловом (6 мкм). Использование меди обеспечивает идеальные характеристики проводника тока, а олово обеспечивает наименьшие значения переходного сопротивления, в то же время снижая эффект коррозии.

Соединительные мосты: Мосты для параллельного соединения клемм между собой сделаны из латуни с высоким содержанием меди. Они защищены от влияния атмосферных факторов, химической коррозии и морской коррозии.

Винты: Винты изготовлены из закаленной стали, гальванически защищеной от коррозии покрытием цинка (8 мкм) и обеспечивают высокий момент затяжки в соответствии с IEC 947-1.

Номинальный (рабочий) ток: (соответствует требованиям IEC 947-7-1) Соответствие данного значения тока не приводит к перегреву корпуса клемм.

Винтовой клеммный блок: 3-контактный, шаг 5 мм, верхний ввод (комплект из 4 шт.)

Обзор

Эти клеммные блоки имеют клеммы, которые удерживают и освобождают провода с помощью простой регулировки винта, что позволяет легко выполнять временные подключения к печатной плате. Блоки с 2 и 3 контактами имеют выступ с одной стороны и прорезь с другой, что позволяет им скользить и фиксироваться вместе, образуя полосы произвольной длины с шагом 3,5 мм или 5 мм. Каждый клеммный блок доступен в двух ориентациях: боковой и верхний.

Следующее короткое видео дает краткий обзор того, как установить эти клеммные блоки на наши платы:

Подробная информация о товаре № 2443

Этот продукт представляет собой комплект из четырех трехконтактных клеммных колодок с верхним вводом и шагом 5 мм. Более общая диаграмма размеров для XX-контактной версии этой винтовой клеммной колодки показана ниже.

• Номинальное напряжение (UL / IEC): 250/250 В
• Номинальный ток (UL / IEC): 16/24 A
• Контактное сопротивление: 20 мОм
• Калибр провода: 22-14 AWG
• Длина зачистки провода: 5 мм

Другие варианты клеммных колодок

В дополнение к штабелируемым винтовым клеммным колодкам мы предлагаем клеммные колодки различных размеров и стилей; на рисунке ниже показано сравнение:

Доступны альтернативы с вариациями этих параметров: ориентация шага штифтов Выбрать вариант…

• Винтовой зажим 0,1 ″, который можно использовать вместо стандартных 0,1 ″ штекерных и гнездовых разъемов на многих печатных платах; единственная доступная ориентация — боковой вход:

Доступны альтернативы с вариациями этих параметров: булавки Выбрать вариант…

Люди часто покупают этот товар вместе с:

Contact — Разнообразие клеммных колодок с винтовыми зажимами для электрического соединения электроприборов и осветительных приборов

Клеммные колодки с винтовыми зажимами незаменимы для электрического соединения электроприборов и светильников.Ассортимент нашей продукции весьма обширен: большое разнообразие полюсов и цветов. Мы поставляем разъемы именно того типа, которые подходят для кабелей различного сечения и изоляционных материалов для конкретных областей применения.

Идеально подходит для освещения магазинов, уличного освещения со степенью защиты II, промышленных и объектных светильников при высоких температурах окружающей среды, внутреннего освещения, светильников для закрытых помещений, мелкой бытовой техники, крупной бытовой техники, вентиляторов, обогревателей и кондиционеров, насосов, торговых автоматов. как электроинструменты.

Разъемы с винтовыми клеммами | Конструкция машины

Как правило, невращающиеся контакты на разъемах с винтовыми зажимами работают с одножильными или многожильными проводами сечением от 12 до 30 AWG. Точно так же разъемы работают с различными значениями тока, что делает их полезными как для питания, так и для высокоскоростных приложений обработки сигналов.

Соединители с винтовыми зажимами включают в себя неразъемные блоки и съемные блоки, состоящие из двух частей. Цельные соединители содержат барьерную полосу и принимают провода, которые не нужно паять или прикреплять к промежуточным соединителям, таким как обжимные наконечники.

Пальцы с двойным контактом на некоторых неразъемных разъемах обеспечивают резервный контакт для надежности. Другие устройства имеют консольную конструкцию, которая позволяет часто вставлять и извлекать провода без образования задиров на контактных площадках.

Цельные винтовые соединители также обеспечивают ориентацию винтовых контактов под углом 90 или 45 ° от поверхности платы или параллельно.Эта функция упрощает прокладку проводов в ограниченных местах.

Разъемы, состоящие из двух частей, представлены в виде вилки и розетки. Штепсельная часть припаяна к печатной плате, а гнездовая часть служит розеткой. Провода заканчиваются женской. Эта модульная конфигурация позволяет подключать или отключать несколько проводов за одну операцию.

Двухэлементные соединители особенно удобны в сборках, требующих частого снятия для обслуживания в полевых условиях. Эти устройства сводят к минимуму вероятность ошибок в полевых условиях, поскольку они сохраняют провода в правильной последовательности при отключении.Типичные двухкомпонентные соединители имеют от двух до 20 проводов.

Доступны различные разъемы, состоящие из двух частей. Один тип имеет разъемное соединение, параллельное поверхности печатной платы, со встроенными фиксирующими язычками, устойчивыми к ударам и вибрации. Другая конструкция включает фиксирующие язычки и укладывает две половины разъема вертикально. Обе конструкции позволяют экономить место на плате и увеличивать плотность схем. Как и в моноблочных устройствах, соединители предлагают выбор из горизонтальных или вертикальных коллекторов и ориентацию винтов под углом 90 или 45 °.

Для установки с ограничениями по высоте доступны специальные соединители. В них используются низкопрофильные женские половинки. Даже более низкие профили доступны за счет использования конструкций для скрытого монтажа, когда вся клеммная колодка лежит непосредственно на печатной плате. Такая конфигурация значительно снижает нагрузку на паяные соединения, возникающие при затягивании винтовых клемм на обычных разъемах.

Стандартные миниатюрные соединители обычно доступны в версиях с осевой линией 5 или 10 мм для удовлетворения конкретных требований к путям утечки и зазорам.Опция обеспечивает расчетную плотность до пяти цепей на дюйм или, если пространство на плате сильно ограничено, до 15 выводов на дюйм. ² Заголовки также могут быть заказаны отдельно точно необходимой длины.

Ряд дополнительных принадлежностей обычно используется в резьбовых соединителях. Например, можно указать фиксирующие штифты для фиксации разъемов на плате в условиях сильной вибрации. Поляризационные штыри могут использоваться для предотвращения перекрестной проводки разъема.

Спецификация разъемов с винтовыми зажимами включает множество факторов, которые на первый взгляд могут быть неочевидными.Во-первых, расстояние между последним контактом разъема и концом пластикового корпуса должно быть меньше расстояния между контактами. Это позволяет стыковать два разъема встык, не тратя лишнего места на плате.

Использование предохранителей проводов — еще одна важная особенность. Высококачественные разъемы зажимают провода под такими протекторами, а не зажимают провод непосредственно под винтом. Протекторы проводов в основном позволяют разъемам напрямую удерживать многожильный провод. Однако некоторые недорогие соединители не содержат защитных приспособлений для проводов и позволяют винту опускаться прямо на провод.

Для надежного удержания провода в контакте коробки перед закреплением могут быть предусмотрены так называемые предохранители проводов с конструкцией смещения. Защитное устройство для проводов действует как пружина, смещенная вниз, так что удерживает провод в разъеме, не затягивая винт. Разъемы также могут быть получены с «глухой» конструкцией. Здесь винт утоплен в пластик, чтобы уменьшить вероятность случайного короткого замыкания на соседние детали или персонал.

Корпуса разъемов доступны из нейлона 6/6 или аналогичных материалов, устойчивых к повреждениям растворителями.Это свойство особенно важно для разъемов, которые должны подвергаться пайке в токе. Смеси АБС / ПВХ или другие менее дорогие материалы для соединителей подвержены воздействию растворителей, используемых для удаления излишков припоя.

Типы контактов в двухкомпонентных гнездовых разъемах сильно различаются в зависимости от производителя. Разъемы могут иметь от двух до семи точек соприкосновения между охватываемыми и охватывающими частями. Контакты по существу сформированы из цилиндров, разрезанных по длине на отдельные пружинные пальцы.Количество и форма пальцев пропорциональны усилию вставки, необходимому для подключения или отключения разъема. Количество контактных пальцев также определяет электрическую целостность соединения. Поскольку площадь контакта имеет решающее значение для эффективности соединителя, важным моментом является стиль контакта.

Механический провод
Механическое заделывание проводов — наиболее широко используемый метод крепления проводов к разъемам. Это включает зажим, клепку, холодную сварку и ультразвуковое соединение.Однако два наиболее распространенных метода — обертывание без пайки и обжим.

Беспаечное
Беспаечное обертывание обеспечивает надежное газонепроницаемое соединение с большой площадью контакта с низким контактным сопротивлением. Провод наматывают на длинную клеммную колодку квадратного или прямоугольного сечения. Эти штыри доступны на многих разъемах и имеют достаточную длину, чтобы принять не менее трех проводных соединений, которые при необходимости можно перемотать. Многожильный провод использовать нельзя.

Соединения без пайки можно выполнять с помощью ручного, полуавтоматического или автоматического оборудования. Во время работы провод с зачищенным концом вставляется в насадку для наматывания инструмента, которая затем размещается над зажимом, который нужно обернуть. Провод наматывается на клемму примерно за одну десятую секунды.

Обжим
Обжим требует минимальных навыков оператора и обеспечивает стабильную и надежную заделку при высокой производительности. Многожильный и изолированный провод легко обжимается; даже коаксиальный кабель и гибкий плоский кабель не представляют серьезной проблемы.Однако инструменты имеют решающее значение, и правильная комбинация провода, клеммы (или контакта) и обжимного инструмента необходима для обеспечения надежного соединения. Стоимость специализированного инструмента компенсируется удобством опрессовки контактов при производстве и ремонте в полевых условиях. Один инструмент или станок обжимают контакты различных размеров с помощью сменных штампов.

Смещение изоляции
Разъемы смещения изоляции (IDC) обычно заканчивают ленточные кабели и доступны с клеммами, количество проводников которых соответствует количеству проводников во всех популярных типах кабелей.Кабели обрезаны под прямым углом с одного конца (но не зачищены) и вставлены в разъем IDC. Затем все соединения выполняются одновременно, прижимая проводники к клеммам соединителя с помощью ручного или автоматического оборудования.

Конструкции IDC сильно различаются, но все соединения основаны на том, что каждый проводник помещается между выводами разделенной клеммы. Штыри прорезают изоляцию и сжимают оголенный провод. В результате получается герметичное соединение без пайки под высоким давлением.

Доступны несколько типов IDC. Например, переходные соединители под пайку обычно имеют два ряда контактов на 0,1 дюйма. расстояние для прямой пайки на печатные платы. Эти IDC обычно могут быть впаяны в печатные платы либо до, либо после подключения кабеля к разъему.

Штекерные соединители DIP для ленточных кабелей обычно содержат от 14 до 40 позолоченных контактов размером 0,1 X 0,3 дюйма. центры для вставки в стандартные гнезда DIP. Доступны защищенные версии для приложений, требующих чрезмерного количества вставок и удалений.

Концевые разъемы для плоских кабелей соединяют плоские кабели с двусторонними печатными платами, имеющими контактные площадки на 0,1 дюйма. центры. Разъемы также доступны для использования с разъемами европейского стандарта DIN. Другие соединители присоединяются 0,05 дюйма. плоский кабель с 9, 15, 25 и 37-контактными разъемами D-типа с 0,545-дюйм. интервал.

Сопротивление большинства разъемов соответствует сопротивлению плоского кабеля в пределах нескольких Ом. Плоские кабели с заделкой в ​​IDC обычно более надежны, чем кабели с другими способами, потому что подключение менее зависит от навыков оператора, а ошибки подключения маловероятны.Более того, плоские кабели обычно отличают один край от другого разными цветами, а каждый пятый провод обычно имеет цветовую кодировку, чтобы облегчить идентификацию проводов и поиск и устранение неисправностей.

Из-за повышенного внимания промышленности к огнестойкости, большинство производителей IDC в ​​настоящее время используют пластмассовые компаунды в корпусе разъема, которые имеют рейтинг UL 94 V-0. Рейтинг V-0 присваивается материалу, который не поддерживает самовозгорание. Рейтинги присваиваются испытательным материалом в соответствии со стандартом UL 94, процедура испытания на воспламеняемость.

Большинство корпусов IDC изготавливаются из стеклонаполненного полиэстера или нейлона на 15–30%. Эти материалы обеспечивают прочность и жесткость, необходимые для надежного удержания контактов и соблюдения допусков на размеры. Выбор одного материала по сравнению с другим зависит от приложения, в котором он будет использоваться. Полиэстер используется из-за его устойчивости к широкому спектру промышленных растворителей и химикатов. Кроме того, он более стабилен в условиях высокой влажности как механически, так и электрически.Нейлон используется в основном там, где требуется прочность и гибкость, а также способность выдерживать более высокие рабочие температуры.

Винтовой зажим | Алюминий электролитический | Конденсаторы

Клеммная колодка, от 3А до 150А 12-позиционный винтовой клеммный блок с перегородкой

Клеммные колодки: очень полезный электрический соединитель

Сотни электрических инструментов и устройств используются для повышения эффективности и удовлетворения требований постоянно меняющихся промышленность.

Наряду с этим, все устройства также требуют эффективности с точки зрения подключения одного выхода к другому, особенно его электрических компонентов, что является одним из основных аспектов современных устройств.

Одним из наиболее часто используемых электромеханических устройств, которые используются для соединения электрических выводов и электрической цепи, является электрический соединитель .

Сегодня мы поговорим о клеммных колодках из этих частей:

Клеммная колодка используется как временный разъем для портативных устройств с функциями простой сборки и демонтажа или как постоянный разъем электрического соединения между двумя или более провода или устройства.

Одним из его типов являются клеммные колодки , , также известные как клеммные колодки или клеммные колодки .

A Клеммная колодка ( также называется клеммными колодками / блоком) — это простой тип электрического разъема, который обеспечивает удобное и безопасное средство соединения различных электрических проводов без прорезания изоляции для физического соединения с обоих концов, используя изоляционные ленты (электрические ленты) или тому подобное.

Он имеет модульную конструкцию и имеет изолированную функцию, позволяющую легко соединять два или более проводов вместе, которые в большинстве своем расположены в виде длинной полосы, легко подключающей электрические розетки к сети.

Эти клеммные колодки состоят из зажимного элемента и токопроводящей ленты, которая адаптируется к потребностям и разновидностям используемых проводов.

Помимо гибкости, они также разработаны с основаниями, которые можно легко установить или отсоединить от печатной платы (PCB) или монтажной рейки, которые легко доступны у различных производителей клеммных колодок.

Так как большая часть из них имеет вид полос, их легче увеличить в соответствии с вашими потребностями и обеспечить безопасность, безопасность и организованность соединения.

Поскольку клеммные колодки представляют собой удобные устройства для подключения проводов различных устройств, они классифицируются в соответствии с их структурой и типами устройств, будь то бытовая техника, автомобильная и / или промышленная и коммерческое использование.

Подкатегории

Эти клеммные колодки также предлагаются трех основных размеров:

1.) Модель на 20 ампер , самая маленькая, обычно используется для подключения электроники и данных. 2.) Модель 30 ампер — это промежуточные размеры, которые обычно можно найти практически в любом месте, что упрощает подключение проводов.

3.) Наконец, модель , 65 ампер, используется в тяжелых насосах и двигателях и может вместить до 6 толстых проводов AWG.В дополнение к этому, различные производители клеммных колодок предоставляют от 2 до 18 (или более) клемм, которые также можно легко добавить с помощью другой клеммной колодки или клеммной перемычки.

Типы конструкций

Клеммные колодки также подразделяются на три типа структур:

1. Однопроходной канал

Это один из самых основных типов клеммных колодок, потому что он имеет только один входной и выходной контакты.

Используется для межпроводного соединения, при котором два отдельных провода вставляются с каждой стороны клеммы.

Это один из самых основных типов клеммных колодок, поскольку он имеет только один входной и выходной контакты.

Он используется для межпроводного соединения, при котором два отдельных провода вставляются с каждой стороны клеммы.

2. Двухуровневые клеммные колодки

Двухуровневые клеммные колодки имеют два уровня входных и выходных контактов.

Это создано, чтобы эффективно экономить место для устройств и оборудования, требующего нескольких проводов, что в то же время помогает избежать запутывания проводов и способствует организации.

1. Трехуровневые клеммные колодки

Как и в случае с двухуровневой клеммной колодкой, к этим клеммным колодкам добавлен еще один уровень, который также используется для экономии места и организации проводки в различных устройствах и оборудовании.

Типы устройств

Клеммные колодки также классифицируются в зависимости от их применения и устройств, к которым они подключаются.Он подразделяется на 6 типов:

1. Клеммы цепи заземления

Это клеммы с одинарным питанием для входных и выходных контактов, которые заземлены на панель или DIN-рейку.

2. Клеммные колодки для термопар

Это некоторые клеммные колодки, используемые для подключения соединителей выводов термопар для металлических соединений, используемых для измерения температуры.

Некоторые разъемы термопар имеют зажимную форму, чтобы легко соединить оба вывода термопар с обеих сторон блока.

3. Клемма с предохранителем

Это тип клеммной колодки, в которой провода соединяются не только с помощью соединительной планки, но и с предохранителем, который служит дополнительным защитным слоем при коротком замыкании соединенных проводов к предохранителю пострадает только один.

4. Блоки ввода-вывода и сенсорные блоки

Эти два типа клемм используются для соединения между устройством и контроллером.Сенсорные блоки могут также подключать трех- или четырехпроводные устройства, такие как датчики приближения.

5. Блоки распределения питания

Блок распределения питания используется для удобного и безопасного способа распределения электроэнергии от одного входа к нескольким электрическим выходам, обеспечивая организованное и экономичное соединение проводов.

6. Блоки отключения

Эти блоки обычно известны как блоки переключателей и используются для простого отключения определенного устройства от основного выхода, просто подняв рычаг или рубильник.Это удобный способ подключения и отключения без снятия проводов.

Следующие данные покажут краткое описание и образец внешнего вида различных клеммных колодок в соответствии с вашими потребностями (следующие примеры также доступны в разных размерах, текущая мощность зависит от производителей клеммных колодок):

Клеммные колодки необходимы в любой электрической системе, особенно при соединении ряда электрических проводов.Прочтите, чтобы узнать о его использовании:

1. Для более быстрого поиска и устранения неисправностей — Клеммы в клеммной колодке очень доступны и легко устраняются. В тех случаях, когда вам нужно проверить наличие обрыва соединения в стыковых соединителях, вам не нужно перерезать провода несколько раз, и в результате получатся более короткие провода.
2. Организация подключений — Многие проводные подключения могут выглядеть запутанными и запутанными. С помощью клеммных колодок вы можете удобно расположить все и получить чистую настройку для всего вашего оборудования.
3. Для установки потолочного освещения — Клеммные колодки полезны, когда у вас есть несколько проводов к потолочному светильнику. Вы можете использовать клеммные перемычки для подсоединения ответвлений к каждому фонарю.
4. Прокладка новых проводов при замене новой электрической панели — Клеммная колодка необходима для организации организованного размещения при замене панели автоматического выключателя, поскольку существующие провода могут быть слишком короткими, чтобы дотянуться до новых проводов. Вы можете проложить провода на клеммной колодке, следуя последовательности на панели.

Какой бы тип соединения вы ни пытались установить, клеммная колодка бывает разных размеров и форм, поэтому вы можете найти тот, который подходит и подходит для вашего желаемого соединения.

Вот шаги, как вы можете установить и настроить клеммную колодку:

• Определите клеммную колодку или тип блока, который вам нужен.

Во-первых, вы должны проверить свое электрическое оборудование и выяснить, какой тип подключения требуется.Это должно быть резьбовое соединение или штекерное соединение?

Если ваше оборудование не требует защиты от высокого напряжения, то вам необходимо резьбовое соединение. Это просто и не требует много времени для установки, потому что вам просто нужно разместить провода и вкрутить их в клеммную колодку.

Если вы собираетесь использовать разъемное соединение, вы подключаете штекерную клемму к гнезду порта на клеммной колодке или блоке.

• Возьмите правую клеммную колодку.

После того, как вы выбрали тип подключения, который вы хотите установить, следующим шагом будет поиск клеммной колодки, которая подходит и соответствует требованиям вашего оборудования.

Выберите правильный размер и форму в соответствии с количеством проводов, которые вы собираетесь подключить, и выберите тот, который имеет самый высокий уровень тока для правильного функционирования.

Независимо от того, устанавливаете ли вы винт или плагин, убедитесь, что вы закрепили и заблокировали соединение.

Убедитесь, что провода не ослабли, и затяните винт на месте, чтобы избежать опасности, например возгорания или расплавления изоляции ввинчиваемого соединения.

Для вставки правильно и надежно проложите электрические провода в клеммной колодке.

После установки клеммной колодки / блока проверьте, будет ли оборудование работать. Если это не работает, вам нужно исправить и проверить провода и порты или использовать другую клеммную колодку, чтобы исключить, сломана ли она.

В связи с растущим спросом на клеммные колодки во всей отрасли, в настоящее время различные производители продолжают изобретать возможности их использования.

Как уже упоминалось ранее, клеммные колодки были созданы для повышения эффективности, простоты установки, повышения безопасности, организации проводки и предоставления более широких возможностей при выполнении соединений проводки, что кажется, что они могут использоваться почти во всех электрических устройствах и оборудование.

1. Освещение

Так как клеммные колодки могут быть маленькими, средними или большими по размеру в зависимости от потребностей устройств.

Все клеммные колодки различаются по назначению, но обычно клеммные колодки европейского типа используются для различных систем освещения от простых домашних нужд до большого осветительного оборудования или устройств, включая балласты и устройства управления, или даже для используемых светодиодных светильников, в частности потолочных светильников, которые могут нужны ответвления для освещения широкого объекта.

2. Предметы домашнего обихода

Это бытовая техника, которую мы используем дома, начиная с обычных кухонных приборов, таких как блендеры, духовки и т.п., и даже портативных приборов, таких как пылесос и другие чистящие устройства.

Даже наши электрические открыватели гаражных ворот могут не выглядеть так, но могут также использовать эти клеммные колодки для облегчения проводки этих устройств и оборудования.

3. Автомобилестроение

Различные автомобили оказывают огромное влияние на повседневную жизнь каждого человека.Это могут быть личные автомобили, моторы, грузовики, автобусы или различные автомобили, которые могут и / или используют определенные типы клемм, которые упрощают проводные соединения в электрических компонентах автомобилей, а также в проводке и разъемах двигателя.

4. HVAC

Системы отопления, вентиляции и кондиционирования воздуха, также известные как системы отопления, вентиляции и кондиционирования, включая печи, конденсаторы и другие соответствующие контроллеры, также могут использовать эти конкретные типы клеммных колодок, которые повышают эффективность подключения этих различных устройств.

5. Промышленное оборудование

Это промышленное оборудование, включая производственное оборудование, робототехнику, средства управления оборудованием, генераторы, сварочное оборудование и т. легкость и эффективность.

Изолирующие полоски используются для предотвращения короткого замыкания в соединении из-за сбитых или изношенных концов проводов.Он предназначен для силовых установок с комбинированной открытой защитной крышкой.

Клеммные колодки имеют изолирующий корпус и зажимную систему, которая используется для закрепления двух или более проводов в изолированном соединении.

В современной электротехнике используется термин соединение проволока-винт-пайка, множественные аварии от электрического тока, длительные соединения, множественные короткие замыкания, напряженные электрические соединения теперь все в прошлом.В настоящее время клеммные колодки и другие сопутствующие продукты меняют электротехническую промышленность, продвигают инновации и используются почти во всех электрических устройствах, от самых маленьких, таких как предметы домашнего обихода, до тяжелых насосов, таких как двигатели, транспортные средства и различные средства автоматизации производства. оборудование.

В связи с растущим спросом клеммные колодки и т.п. теперь могут быть почти для любого электрического устройства. Для такой крошечной детали, что люди могут часто упускать из виду, как клеммные колодки предлагали столько возможностей и эффективности для всего электрического оборудования, что список того, почему многие электрики используют и продвигают его использование, объясняется следующим.

Давайте поговорим о преимуществах :

1. Функции безопасности

Одной из наиболее важных частей любого оборудования является его безопасность для пользователя. Раньше подключение проводов могло быть не самой частой причиной смертельного исхода, а частой причиной несчастных случаев с электричеством.

Соединения проводов настолько оголены, что единственной защитой при подключении электропроводки является отвертка или, возможно, перчатка, которая не дает вам случайно прикоснуться к важнейшим частям.Но теперь, благодаря созданию клеммных колодок, количество несчастных случаев с электрическим током значительно сократилось из-за их особенностей.

Клеммные колодки бывают двух типов: Touchproof и Non-Touchproof . Его цель — предотвратить случайное поражение электрическим током, и он действительно это делает. Клеммная колодка Touchproof сконструирована так, что винты утоплены и закрыты изолирующей крышкой, что делает невозможным случайное прикосновение пальцем к ней, поскольку единственное, что может попасть внутрь крышки, — это сама отвертка.

В то время как с защитой от прикосновения почти с защитой от прикосновения, но более слабо открыт, но его конструкция по-прежнему не позволяет вам прикасаться к самим винтам из-за слегка утопленного положения винтов и его стеновой изолирующей перегородки для каждого блока помогает не только защитить ваши соединения, но и защитить вас.

2. Пространство и способствует организации проводки

Клеммные колодки небольшие.Делаем подключение проще и организованнее. Клеммные колодки предлагаются различных размеров для удовлетворения любых потребностей в подключении проводов.

В основном они блочные, поэтому углы и трещины не будут исключением при установке.

По своей природе они также являются полосками, поэтому они уменьшают спутывание проводов, особенно когда устройство имеет несколько проводов, соединяющих одно место с другим. Это очень помогает в профессиональном выравнивании и организации любой проводки.

3. Экономия затрат

На первый взгляд, глядя на различные типы клеммных колодок, можно ничего не поделать, но подумайте, насколько дорогими могут оказаться любые электрические проекты, если Помимо материалов, которые вы используете, вы купите этот маленький кусок терминала, который вам нужно добавить в то, над чем вы уже работаете.

Но ни одному эксперту по электричеству или даже новичку в электричестве никто никогда не скажет, что каждая копейка того не стоит. Эти клеммные колодки различаются не только по размеру и потребностям любых электрических устройств, занимают мало места и безопасны в использовании, но и довольно дешевы. Просто создано, чтобы помочь сделать любой электрический проект и / или устройства от самых маленьких до самых больших с экономией затрат.

И он также может легко заменить любые сломанные части проводки, потенциально не затрагивая другие части или не разрывая всю систему, чтобы починить одну часть.

4. Простая установка

Одно из преимуществ использования клеммных колодок не только в других функциях, но и в их назначении, и это упрощает установку различных проводов в любые устройства.

Одна из основных проблем любого электрика заключается в том, что процесс подключения проводов от одного провода к другому или к главной цепи и / или выходному контакту для усложнения любого устройства усложняет ситуацию, когда различные провода в конечном итоге запутываются друг в друге и подобное, аналогичное, похожее.

Вот почему эти клеммные колодки были созданы не только для того, чтобы все было эффективно, но и просто и безопасно. Таким образом, они обслуживали широкий спектр клеммных колодок с различным процессом установки, от прикручивания одного провода к другому через клемму.

У них даже есть функция зажима, при которой вы просто вставляете провод и зажимаете его, что значительно упрощает подключение, даже не беспокоясь о проблемах короткого замыкания или поражении электрическим током из-за неправильного подключения проводов.

5. Экономия времени

Функции повышения эффективности клеммных колодок помогают на протяжении всего процесса подключения.Не только потому, что подключить один проводной вход к выходу легко, но и потому, что это сэкономит вам много времени на устранение любых возможных проблем.

Легко найти, какой провод соединен с другим, заменить провод, не повредив и не удалив много деталей, и все будет организовано и организовано.

6. Преимущества для инноваций

С момента запуска продукта, даже по сей день, различные производители терминалов продолжают совершенствовать и создавать различные возможности, повышая эффективность не только в электрическом и электромонтажном процессе, но и во всем удобстве изготовления и ремонта электрических и промышленных изделий.

Мы видим множество преимуществ использования клеммных колодок. Теперь поговорим о его недостатках.

1. Вибрация / коррозия

Одной из наиболее распространенных проблем, с которыми сталкиваются различные электрики, использующие привинчиваемую клеммную колодку, является возможная коррозия с течением времени и возможность ослабления зажима из-за вибрации .

2. Предлагается широкий спектр вариантов

Несмотря на положительный отзыв о продукте и его эффективность, для различных электриков все еще довольно сложно понять, какую клеммную колодку использовать и как ее правильно использовать.

Рекомендации

Высоковольтный винтовой клеммный блок для печатной платы 2 ~ 24 пути шаг

Высоковольтный винтовой фиксированный клеммный блок, 2 ~ 24 вывода, шаг 7,62 мм

Описание:

Барьерный клеммный блок с простым подключением. Эти разъемы доступны для всех типов проводов с шагом 6,35–60 мм, с крышкой и без крышки.

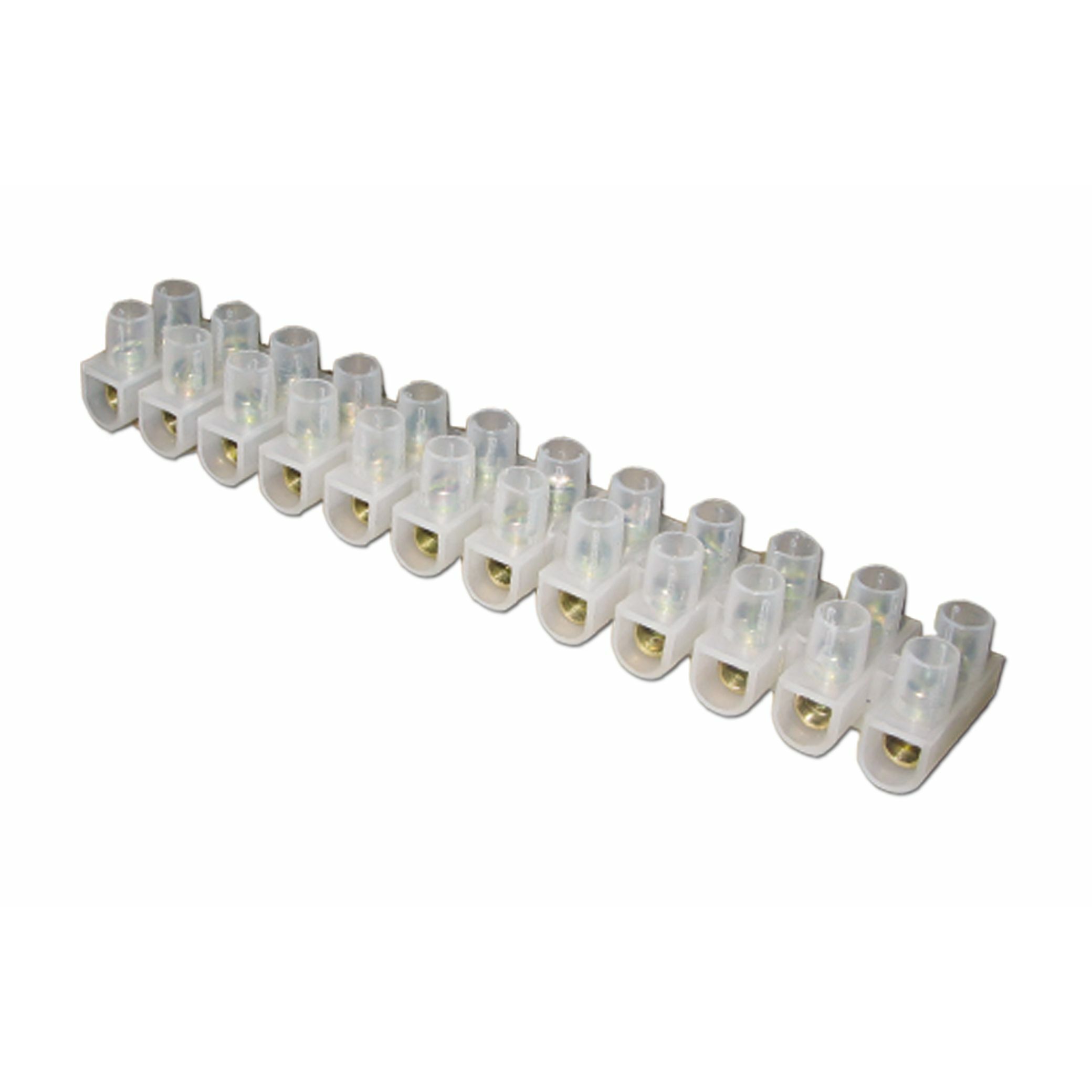

Винтовой зажим — это электрический разъем типа pf, в котором провод удерживается затяжкой винта.Винтовые клеммы, как отдельные соединители с платой, как барьерная полоса с установочными винтами вверху и как барьерная полоса с прикрепленными лопатками и петлевыми проушинами внизу.

Зачем нужна клеммная колодка?

• Винтовые клеммы имеют низкую стоимость по сравнению с другими типами разъемов

• Он может быть легко использован в цепях с токами от долей ампера до нескольких сотен ампер на низких и средних частотах.

• Клеммы можно легко повторно использовать в полевых условиях, что позволяет заменять провода или оборудование, как правило, стандартными ручными инструментами.

• Винтовые клеммы обычно не требуют применения специального ответного разъема на концах проводов.

Приложения:

Винтовые клеммы широко используются в строительной проводке для распределения электроэнергии — подключения электрических розеток, светильников и выключателей к сети, а также для прямого подключения основных приборов, таких как сушилки для одежды и духовки, потребляющие ток более 15 ампер.

Винтовые клеммы обычно используются для подключения заземления шасси, например, проигрывателя грампластинок или сетевого фильтра. Большинство систем громкой связи в зданиях также используют их для громкоговорителей, а иногда и для других выходов и входов. В системах охранной сигнализации, а также в системах датчиков и управления зданиями традиционно используется большое количество резьбовых соединений.

Винты заземления часто имеют зеленый цвет и при использовании в бытовой электронике часто имеют шайбу с зажимными «зубцами».

специально разработаны с штырем из медного сплава подходящего размера и длины и могут быть вставлены в печатные платы для пайки, чтобы позволить электрическим сигналам и току протекать к печатным платам и электрическому оборудованию и от них.В некоторых конструкциях предусмотрены функции, которые позволяют потоку расплавленного припоя обеспечивать лучшее соединение между дорожками цепи на плате и электрическим оборудованием, которое должно контролироваться или подавать соответствующее питание.

Проволока может быть намотана непосредственно под головкой винта, может удерживаться металлической пластиной, прижатой к проволоке винтом, или может удерживаться тем, что, по сути, является установочным винтом сбоку металлической трубки. . С провода можно сразу снять изоляцию и вставить под головку винта или в клемму.В противном случае он может быть либо вставлен сначала в наконечник, который затем вставляется в клемму, либо прикреплен к соединительному выступу. который затем закрепляется под головкой винта.

В зависимости от конструкции для правильной затяжки соединения для надежной работы может потребоваться отвертка с плоским лезвием, крестообразная отвертка, шестигранный ключ, ключ Torx или другой инструмент.

Электричество:

Размер: (мм)

Винтовые клеммы | Hifi Коллективный

AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Остров и Макдональд Исла ndsГондурасГонконг S.А.Р., ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao S.A.R., ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthélemySaint HelenaSaint Киттс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSom aliaЮжная АфрикаЮжная Грузия и Южные Сандвичевы островаЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелаТуникТунгаТринидад и Острова ТобагоТобаго.
