Комнатные регуляторы температуры для котлов: Комнатные терморегуляторы (датчики температуры) для котлов Протерм — Мир Антенн

Содержание

Датчики комнатной температуры для газовых котлов

Как выбрать комнатный датчик температуры воздуха для котла отопления

Датчиком температуры для отопительного котла называют приспособление, контролирующее работу теплоносителя. Он производит анализ температурного режима и корректирует температуру в системе отопления. Благодаря воздействию датчика в системе ГВС устанавливается оптимальный режим работы, позволяющий экономить 25% – 30% потребляемого агрегатом энергоносителя, а также не допускается аварийная ситуация котельного оборудования. Сегодня практически любой электрокотел оснащен термодатчиком.

Устройство и принцип действия

Принцип действия термодатчика основан на измерении параметров сопротивления, давления, ЭДС или геометрических размеров рабочего тела от температуры котла. Выбираются только те физические величины, которые меняются (линейно или нелинейно) в зависимости от прикладываемой температуры и могут быть однозначно пересчитаны в таковую. Требуемая точность замеров достигается предварительной калибровкой задействованного элемента в определенном диапазоне температур.

Термодатчики имеют достаточно простую конструкцию в виде самого датчика в корпусе с креплениями. Он самостоятельно приводит в действие контакты механического реле термостата или с помощью вырабатываемого электрического сигнала отключает по достижению определенной температуре электрокотел/газовое или твердотопливное оборудование.

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой при обработке сигнала аппаратуре: задействуются точные, многоразрядные преобразователи с минимальным уровнем собственных шумов.

В простом энергонезависимом котле термоэлектрический датчик управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом подключения набирают популярность беспроводные схемы подключения.

Проводной

По определению проводные приспособления котлов передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Комнатный

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух имеет наиболее постоянную температуру. Самым подходящим местом для локализации чувствительного элемента/ термостата является стена. Следует размещать устройство на высоте не более 120–150 см от пола.

Внешний

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений в зависимости от температуры окружающей среды на улице, осуществляя тем самым погодозависимое терморегулирование.

Критерии выбора

Выбирая датчик, следует учитывать совместимость конкретной модели с термостатом. Следует также учитывать технические параметры и условия эксплуатации приспособления.

Диапазон измеряемых температур

В диапазоне измеряемых температур от комнатной до +55ºС — +80ºС термодатчик должен быть:

особенно чувствительным и «откликаться» на малейшие изменения температуры;
с минимальной задержкой реагировать на охлаждение/нагрев контролируемой среды.

Технические особенности

Перед установкой приспособления следует учесть некоторые технические нюансы. Необходимо правильно выбрать тип устройства (погружной или закрепляемый) и обеспечить в месте локализации достаточное для монтажа пространство.

Условия измерения

Требуется создать такие условия последующих измерений, при которых негативное влияние внешних факторов на точность замеров было бы минимизировано. С целью стабильной и корректной работы устройство необходимо предохранить от попадания:

на корпус теплоносителя, влаги или грязи;
сквозняков, разместить подальше от мостиков холода;
солнечных лучей, защитить от постороннего нагрева;

Не рекомендуется размещать приспособление вблизи электропроводки, электрических приборов. По возможности необходимо экранировать чувствительный элемент от источников электромагнитных полей.

Характеристики датчика

При выборе приспособления следует руководствоваться несколькими критериями отбора. Отбирать изделие следует с учетом основных технических характеристик и особенностей работы:

необходимости запитки от внешнего источника напряжения;
скорости отклика на изменение ситуации, передаваемого на управляющее устройство;
допустимого диапазона погрешности измерений;
возможности эксплуатации в конкретных условиях обслуживаемого объекта.

Срок эксплуатации, периоды обслуживаний, необходимость калибровок

Гарантийный срок эксплуатации термопреобразователя обычно составляет 6 месяцев с момента изготовления, а средний срок службы 8–12 лет. Периоды обслуживаний определяются производителем и приведены в сопроводительной документации на изделие. Необходимо регулярно производить температурную калибровку (верификацию) термодатчика на эталонном оборудовании. Обычно безмонтажная поверка чувствительного элемента проводится 1 раз в 4 года.

Величина выходного сигнала

Величина вырабатываемого напряжения чувствительных элементов без внешнего источника (термопар) невысокая и находится в диапазоне от микровольт до милливольт. Поэтому перед последующей обработкой выходной сигнал усиливается.

Подключение

Обычно датчики для определения температуры располагаются в корпусе термостата. Поэтому при рассмотрении подключения термодатчика, в большинстве случаев имеется в виду термостат, а не отдельный датчик.

Наружного

Наружное устройство прикрепляется на стену с северной или северо-восточной стороны здания. Электрическое соединение осуществляется 2-х жильным медным проводом сечением 0,75 мм² длиной ≤ 30 м, возможна установка беспроводного устройства. Одна сторона провода подключается к контактам датчика, другая соединяется с 2-мя клеммами электронной платы, между которыми прикручена перемычка ТА. Перед подключением перемычку следует снять.

Комнатного

Комнатный чувствительный элемент устанавливается в самой холодной или угловой комнате строения, где обычно находятся домочадцы, чтобы избежать подачи ложных сигналов. Напряжение, выходящее из электронной платы на терморезистор, не превышает 24 В. Поэтому возможна прокладка к котлу слаботочным кабелем сечением 0,2–0,35 мм², если длина провода не превышает нескольких метров. Подключение производится аналогично подсоединению с наружного датчика.

Для газового котла

На колодке термостата с датчиком температуры следует отыскать контакты с маркировкой COM (общий) и NO (нормально открытый) и подсоединить к ним две жилы с одной стороны кабеля. По схеме соединения теплоагрегата на плате управления отыскать 2 клеммы с перемычкой из отрезка провода для подключения термостата. Снять перемычку и соединить свободные контакты с 2 жилами с обратной стороны кабеля.

Водяного термодатчика

Аналогичным способом подсоединяется к клеммам котла кабель водяного пола, с обратной стороны крепится малоформатное устройство. Водяной термодатчик размещается в полу на равном расстоянии от труб с теплоносителем, отступ от ближайшей стены составляет 0,5 метра.

Особенности эксплуатации

С целью получения метрологической характеристики с заданной погрешностью и выработки ресурса устройством, необходимо:

периодически (не реже 2 раз в год) проверять техническое состояние термодатчиков;
в сроки, указанные производителем в сопроводительной документации на товарную позицию, делать безмонтажную или лабораторную поверку термоэлемента;
обращать внимание на правильность коммутации клемм устройства с элементом (блоком) питания и подсоединяемых вторичных цепей на котле;
при определении клемм подключения на электронной плате проверить соответствие маркировки контактов мультиметром в режиме прозвонки;
не вскрывать, предохранять от сильных ударов, экстремальных температур и повышенного давления приспособление.

Программируемые терморегуляторы

Программируемый терморегулятор – цифровой регулятор температуры теплоносителя отопительной системе и воздуха в отапливаемом помещении. Он состоит из термостатической головки в виде сильфона со штоком, заполненным жидкостью/газом, и электронной части с программатором. В зависимости от введенного алгоритма работы шток снижает или полностью перекрывает подачу теплоносителя. С помощью клавиш и дисплея программируемого «термо» задаются параметры температуры, день и время старта, продолжительность режима. Все последующие действия устройство выполнит самостоятельно.

Лучше поберечь оборудование и не перегревать дом: польза беспроводного термостата для газового котла

Эффективное управление отопительной системой в жилом помещении помогает не только постоянно поддерживать комфортную температуру, но и сократить расходы на электроэнергию и топливо, продлить срок эксплуатации оборудования.

Применение беспроводных термостатов позволяет полностью автоматизировать процесс регулирования работы газового котла.

Устройство беспроводного термостата для газового котла

Термостат (терморегулятор) — специальное устройство, которое устанавливается на котельное оборудование с целью предотвращения его перегрева и устранения высоких нагрузок. Эти приборы бывают двух видов:

проводные — подключаются к газовому котлу с помощью клемм и проводного соединения;
беспроводные — регулируют функции контроллера посредством радиосигнала.

Комплект терморегуляторов, осуществляющих контроль над работой отопительного котла дистанционно, состоит из двух блоков. Один из них при помощи специальных клемм крепится непосредственно к газовому клапану или контроллеру.

Второй блок, оснащённый жидкокристаллическим дисплеем и миниатюрной клавиатурой, устанавливается в комнате. Между собой модули термостата связаны радиоканалом, частота которого не влияет на работу других электрических приборов в доме.

Важно! Принцип работы беспроводного терморегулятора основан на контроле колебаний температуры воздуха в жилом помещении. Дистанционный термостат включает и отключает газовый котёл при достижении температуры, заранее заданной пользователем. Именно в этом заключается его главное отличие от проводных приборов, которые реагируют на охлаждение воды в теплоносителе.

Разновидности комнатных терморегуляторов

В зависимости от функциональных возможностей беспроводные термостаты бывают трёх видов:

Простые — приборы только поддерживают заданную температуру в жилом помещении, при этом никак не влияют на снижение потребления газа.
Программируемые (программаторы) — пользователь имеет возможность установить и настроить режим работы отопительного оборудования не только в течение суток (днём и ночью), но и по дням недели, а также на период отъезда хозяев. Установка таких терморегуляторов способствует значительному снижению расхода газа.

Фото 1. Терморегулятор программируемый недельный беспроводной SALUS 091FL RF. Предусматривает 6 заводских и 3 программы индивидуальной настройки.

С функцией гидростата — приборы не только поддерживают оптимальный температурный режим в жилом помещении, но и контролируют в нём уровень влажности.

После внесения в память беспроводного термостата желаемых параметров температуры в помещении, пользователь может больше не задумываться о контроле над работой отопительной системы. В случае снижения температуры воздуха ниже минимального предела, заданного программой, терморегулятор передаёт об этом сигнал на контрольный блок, после чего отопитель и насос включаются автоматически.

Этот же принцип работы реализуется в случае превышения максимально допустимого значения температуры воздуха в комнате — газовый котёл отключается самостоятельно.

Достоинства и недостатки

Плюсы беспроводных термостатов для газовых котлов:

Точная регулировка температуры в жилом помещении — встроенные в модули прибора датчики чутко реагируют на температурные колебания. Пока температура воздуха находится в заданных пользователем пределах, газовый котёл не работает.

Фото 2. Схема системы отопления дома с покомнатной установкой термостатов. Позволяет регулировать температуру в каждом помещении.

Экономичность — после установки беспроводного термостата ежемесячное потребление газа и электроэнергии сокращается на 30%.
Снижение нагрузки на котёл — вода в отопительной системе остывает значительно быстрее, чем воздух в помещении. Поэтому при отсутствии терморегулятора число циклов включения и выключения газового котла достаточно велико, что приводит к его дополнительному износу. После установки дистанционного регулятора отопительное оборудование функционирует в более щадящем режиме.

Современные беспроводные терморегуляторы обладают эргономичным дизайном, благодаря чему в любом интерьере не создают дисгармонии. Дополнительное преимущество этих приборов — отсутствие необходимости прокладки проводки.

Минусы беспроводных термостатов для газовых котлов:

Ограниченный ресурс элементов питания — когда батарейки в блоках регулятора разряжаются, нарушает процесс передачи радиосигнала от термодатчика к котлу отопления. В результате этого контроллер котла ориентируется только на показания своих измерителей, что приводит к перегреву воды в теплоносителе. Для предупреждения таких сбоев в работе беспроводного термостата большинство производителей предусмотрели в приборах функцию оповещения о состоянии заряда элементов питания.

Фото 3. Комнатный термостат Verol VT-1520 WLS беспроводной. На дисплее в верхнем правом углу индикатор заряда батарейки.

Проблемы совместимости термостата и котла — совместная эффективная работа этих приборов возможна только в том случае, если они изготовлены одной фирмой-производителем. Если марки газового котла и терморегулятора отличаются, их различия в электронике провоцируют возникновение сбоев в работе и, соответственно, сложности в эксплуатации.

Полезное видео

Ознакомьтесь с видео, в котором показана установка беспроводного термостата релейного типа.

Заключение

Установка беспроводных термостатов гарантирует поддержание в жилом помещении комфортных условий и щадящую эксплуатацию отопительного оборудования. Несмотря на простоту устройства, эти приборы помогают снизить энергозатраты и уменьшить расходы на коммунальные платежи.

Как выбрать комнатный термостат для газового котла

Для обогрева жилых и нежилых помещений, не подключенных к централизованной системе отопления, используются котлы. Они работают на жидком, твёрдом или газообразном топливе.

Широкое распространение получили газовые агрегаты. Экономичность отопительных теплогенераторов достигается за счёт установки комнатного термостата, предназначенного для газового котла. Регулятор позволяет поддерживать оптимальную температуру в помещении в холодное время года.

Что собой представляет терморегулятор для котла отопления

Комнатный регулятор температуры позволяет снизить затраты на топливо. Изделие представляет собой блок управления, позволяющий регулировать мощность котла и отключать его при необходимости. Термостат для газовых котлов позволяет минимизировать участие человека в работе агрегата.

Для чего нужен

Комнатный терморегулятор обрабатывает информацию, поступающую от датчиков. На основании полученных сведений осуществляется снижение или увеличение мощности котла. Возможно полное отключение и включение горелки.
Блок управления учитывает температуру воздуха в помещении.

На рынке представлены модели с возможностью программирования на сутки или неделю. Это позволяет включать котлоагрегат и увеличивать его мощность без присутствия оператора. Так можно снизить мощность котельной установки в часы, когда в комнате отсутствуют люди и прогреть помещение перед их приходом.

Виды комнатных терморегуляторов

На рынке представлен широкий выбор термостатов с механическим и электронным управлением. Так можно подобрать изделие, по своим техническим характеристикам максимально подходящее под определенные требования.

В зависимости от конструкции все комнатные термостаты можно разделить на три вида:

Механические. Отличаются низкой стоимостью. Механические изделия имеют проводное сообщение с автоматикой котла. Погрешность таких моделей составляет до 3 градусов;
Электромеханические. Сообщены с автоматикой с помощью проводов. Оснащаются дисплеем, отображающим показатели работы котельного оборудования. Погрешность электромеханических изделий составляет до двух градусов;
Электронные. Отличаются низкой погрешностью. В зависимости от модели возможно проводное или беспроводное соединение с датчиками. Производители оснащают изделия электронного типа дополнительными функциями, обеспечивающими безопасность использования котлоагрегата.

Подбирая модель, учитывают ряд факторов. Это позволяет приобрести функциональное изделие по приемлемой цене.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др. Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Самые надежные производители и модели

На рынке представлен широкий выбор моделей, отличающихся по своим техническим характеристикам и стоимости. Наиболее распространены модели, цена которых соответствует качеству. Ниже представлены несколько лучших моделей от известных производителей.

Термостат Baxi

Модель имеет механическое управление. Установка параметров осуществляется поворотом рукоятки. Диапазон регулировки температуры составляет от 5 до 30 градусов. Показатель напряжения на контактах терморегулятора составляет 250 вольт. При этом сила тока 16 А. Шаг регулировки температуры – 1о.
Преимуществами данной модели являются надежность и простота регулировки. Соединение блока управления с теплогенератором осуществляется с помощью кабеля. Это потребует проведения дополнительных работ по прокладке электропроводки.

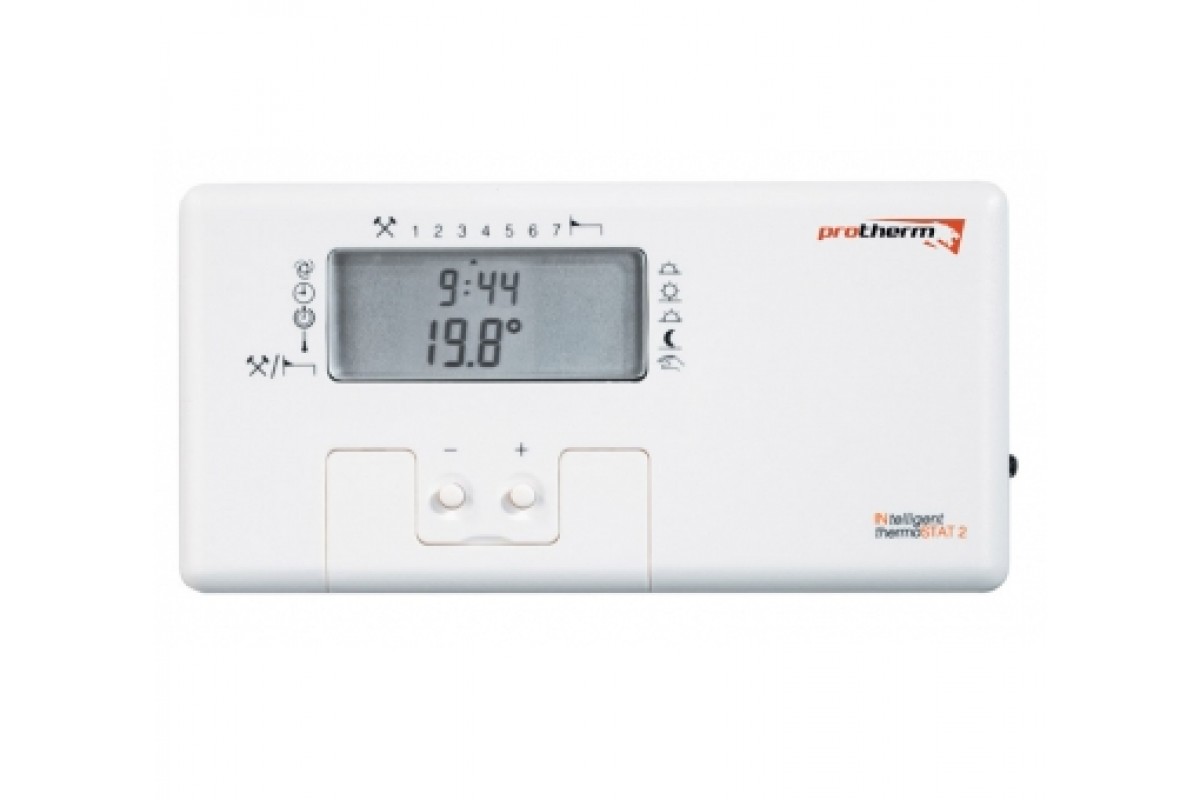

Термостат Protherm Thermolink

Программируемый терморегулятор с защитой от замерзания и сигнализацией о возникновении неисправностей. Диапазон установки температуры воздуха в помещении от 5 до 30 градусов. Термостат программируется на 24 часа или 7 дней. Это позволяет минимизировать участие человека в управлении котлом.
Регулятор оснащен встроенным дисплеем, отображающим установленные параметры. На экран выводятся данные о возникновении неисправностей в случае срабатывания сигнализации. Термостат имеет возможность регулировки значения гистерезиса.

Siemens RDE 100

Терморегулятор немецкого производства. Модель подключается к бытовой сети питания с напряжением 220 вольт. На встроенный экран выводятся установленные параметры. Возможно программирование терморегулятора на 1 или 7 дней. Диапазон регулируемой температуры составляет от 5 до 35 градусов.

Отличительной особенностью этого терморегулятора является функция защиты от залипания якоря циркуляционного насоса в теплое время года. Один раз в сутки помпа включается для принудительной циркуляции воды в контуре отопления.

Magictime Plus

Комнатный термостат для газовых котлов итальянского производства. Имеет два уровня регулировки температуры в помещении. Изделие имеет функцию защиты от заморозки системы отопления. Шаг регулировки температуры составляет 0.1о.
Baxi Magictime+
Программируемый термостат от итальянского производителя. Предназначен для использования в совокупности с газовыми котлами. Элементом питания терморегулятор служат 2 батарейки типа АА.

Их хватает на срок около 2 лет работы. Отличительной особенностью является большой экран, отображающий дату и время, температуру воздуха в комнате, запрограммированный режим, степень заряда источника питания и т.д.

Существует возможность управления термостатом дистанционно с помощью телефона. Датчик температуры подключается беспроводным способом. Шаг регулировки температуры составляет 0.1 градуса. Предотвращает замерзание теплоносителя в контуре отопления.

Как подключить комнатный термостат

Монтаж терморегулятора осуществляется в строгом соответствии с инструкцией по эксплуатации, прилагаемой производителем. Нарушение правил монтажа может привести к выходу термостата из строя. В зависимости от конструкции способ установки изделия отличаются.

Схема подключения

В зависимости от технических характеристик в качестве элемента питания может использоваться бытовая сеть напряжением 220 вольт или источник питания постоянного тока.

Для подключения к электрической цепи необходимо руководствоваться инструкцией по эксплуатации. Для правильного включения электроприбора в сеть лучше обратиться к специалистам.

Подбор места для установки

Рекомендуется монтировать прибор в местах со средней температурой воздуха в помещении. Установка изделия возле оконных или дверных проемов, вентиляционных шахт и кондиционеров может негативно отразиться на корректности определения показателя температуры.
Высота установки на вертикальных поверхностях играет важную роль при выборе места для монтажа. Холодный воздух опускается вниз, верхние слои имеют более высокую температуру. Монтировать изделие следует на высоте от 1. 5 до 2 м.
При выборе места установки необходимо учитывать то, что для нормальной эксплуатации к прибору должен быть беспрепятственный доступ.

Рекомендуется установка на стенах комнаты в местах отсутствия мебели. Во избежание механических повреждений не следует монтировать прибор в месте соприкосновения распашной двери со стеной.

Монтаж и подключение

Перед тем, как подключить комнатный термостат к газовому котлу, необходимо внимательно изучить инструкцию по эксплуатации. Беспроводные модели отличаются простотой установки. Необходимо подключить приёмник к автоматике котла, а передатчик установить на вертикальной поверхности помещения.

Монтаж проводных конструкций осуществляется в несколько этапов:

Открыть панель газового котла, закрывающую доступ к автоматике.
Согласно с инструкцией по эксплуатации подключить провод к плате управления котлоагрегата.
Монтировать проводку открытым или закрытым способом до места установки комнатного терморегулятора.
Закрепить регулятор на стене.
Подключить к прибору провода, идущие от газового котла.
Подключить терморегулятор к бытовой сети питания.

После запуска необходимо проверить работоспособность изделия установить необходимый режим работы. Настройка комнатного регулятора отличается в зависимости от конструкции прибора.
Подключение комнатного терморегулятора к газовому котлу уменьшает степень участия человека в работе системы отопления. Возможность регулировки позволяет поддерживать комфортную температуру в помещении и экономить топливо.

Выносные комнатные термостаты для котлов отопления

Здесь вы узнаете:

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

По электронному датчику контроля температуры теплоносителя в системе отопления;
По выносному датчику температуры воздуха;
По температуре воздуха за пределами помещений;
По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Плюсы и минусы комнатных термостатов

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
Автоматизация работы отопительной системы – за это отвечает функция программирования;
Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

Контроль контура горячего водоснабжения;
Работа по программе;
Работа с теплыми полами;
Отображение даты и времени;
Дневной и ночной режимы работы отопления;
Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Комнатный регулятор Protherm Thermolink S

Комнатный термостат (терморегулятор) представляет собой электронный прибор для регулирования работы газового котла или электрического радиатора в зависимости от температуры воздуха. Производители оборудования заявляют о его способности снизить расходы на отопление квартиры минимум на 30% и существенно продлить срок эксплуатации котла. Так ли это на самом деле и стоит ли устанавливать терморегулятор? Попробуем разобраться. Нужно ли устанавливать термостат для газового котла? Если в помещении установлен двухконтурный газовый котел, то вы можете самостоятельно регулировать температуру воды, являющейся теплоносителем в системе отопления. Как только температура достигает установленной отметки, автоматика отключает или включает котел. Соответственно регулировкой занимаетесь вы, что априори порождает избыточный расход энергии. Если установить комнатный термостат, то он будет регулировать работу котла в зависимости от температуры воздуха. Соответственно комнатный термостат необходим для: — Регулировки включения и выключения котла в зависимости от температуры воздуха. — Поддержания комфортного микроклимата в помещении. — Экономии на платежах за газ и электроэнергию. Пример: если задать температуру воздуха на уровне, например, +24°С, то при ее понижении на 0.25-1°С от этой отметки термостат подаст котлу сигнал о необходимом включении. Как только температура воздуха восстановится, котел отключится. Причем в отключенном состоянии будет находиться не только газовая горелка, но и сам насос. Важно понимать, что воздух в помещении остывает медленнее воды, потому гарантирована экономия и рациональный расход эксплуатационного ресурса котла.

По самым скромным подсчетам газовые котлы бесполезно тратят до 30-35% энергии. Если установить термостат, то вы автоматически начнете экономить свыше трети на коммунальных платежах за отопление и одновременно продлите срок службы дорогостоящего оборудования. Помимо этого вам не придется проводить ручное управление котлом и поддерживать определенную температуру теплоносителя – за вас это сделает простой в настройке и использовании терморегулятор. Виды комнатных термостатов и особенности их выбора. По функциональному исполнению различают непрограммируемые и программируемые термостаты. Последние имеют несколько предустановленных и несколько пользовательских программ, которые позволяют поддерживать комфортную температуру в разное время суток, при разной погоде и даже в зависимости от состояния вашего здоровья. По типу управления терморегулятор может быть ручным или автоматическим. Вторая категория приборов самостоятельно регулирует работу теплоносителя в соответствии с температурой воздуха.

Обратите внимание: комнатные термостаты подходят не только для газовых котлов, но и для электронных отопительных приборов. По конструкционному исполнению выделяют беспроводные и проводные термостаты. Беспроводные модели передают сигнал на датчик оборудования при помощи радиосигнала, в проводных же приборах сигнал поступает по проводам как импульс. Отметим, что беспроводные модели получили широкое распространение ввиду простоты установки и эргономичности дизайна. По типу датчиков различают электронные и механические терморегуляторы. Модели с механическими датчиками на российском рынке в основном представлены капиллярными термостатами – они надежны в работе, но несовместимы с программируемыми контроллерами. Потому наибольшее распространение получили электронные термостаты. Выбрать термостат можно здесь: https://gaziteplo.ru/catalog/termostaty/

Проводной комнатный термостат, датчик температуры на котел Beretta (20059639)

Описание товара

Проводной комнатный термостат (артикул 20059639) — устройство управления системой отопления, позволяющее задавать комфортную температуру в комнате с целью поддержания данной температуры на протяжении длительного времени.

Для подключения термостата к выходным клеммам «TA» котла необходим двухжильный провод. Электропитание не требуется, так как в термостате устанавливаются батарейки.

Данное устройство устанавливается в нужной зоне вашего жилища и поддерживает требуемую температуру на протяжении определенного времени.

Возможность регулирования температуры в различных зонах

Устанавливайте передатчик и приёмник в помещении с нормальным уровнем запылённости.

Термостат устанавливается в комнате, обогреваемой системой отопления, которой он и управляет. Термостат можно закрепить на стене с помощью дюбелей и винтов, либо с помощью двухстороннего скотча (входят в комплект поставки). На рисунке сбоку показано расположение отверстий. Расстояние между отверстиями — 60 мм, диаметр Ø 5 мм. Установите в термостат две батарейки, входящие в комплект поставки. Для их установки откройте термостат, нажав на кнопку снизу термостата и потянув за его верхний край. Установите батарейки согласно схеме, изображённой внутри отсека.

Инструкция по применению

Ручка регулятора

Служит для установки температуры, путём поворота против или по часовой стрелке.

При повороте по часовой или против часовой стрелки: повышается или понижается температура в комнате уровня «комфорт»; после 5 миганий заданное значение температуры запоминается.

Поверните до первого щелчка, чтобы выяснить заданное значение температуры ± 0,2°C, дисплей несколько раз мигнёт и снова начнёт отображать температуру в помещении.

Термостат выполняет следующие функции:

Комнатный термостат: встроенный датчик сравнивает температуру в комнате с заданной и включает/отключает запрос на тепло. Датчик температуры находится внизу термостата.
Разряженные батарейки
Калибровка гистерезиса ON (Параметр P01)
Калибровка гистерезиса OFF (Параметр P02)
Калибровка датчика температуры (Параметр P03)

Мы рекомендуем использовать вместе с котлом следующие аксессуары:

недельный программатор;
комнатный термостат;
датчик уличной температуры.

Аксессуары для котла — комнатный термостат, уличный датчик, программатор позволяют сэкономить в отопительный сезон 15-25% газа.

Использование недельного программатора наряду с датчиком уличной температуры позволяет снизить потребление газа на 15-25%.

Диаграмма экономии энергии с помощью аксессуаров

Управление котлом через Wi-fi с помощью приложения на смартфоне

Все оборудование есть в наличии, наши консультанты с радостью проконсультируют и предложат Вам все необходимые аксессуары.

Комнатные регуляторы температуры в Воронеже

Уважаемые покупатели!

В наличии имеется вся номенклатура для систем отопления, водоснабжения и канализации:
трубы, фитинги, краны, муфты, тройники, уголки, компенсаторы, крепления и пр.

Если Вы не смогли подобрать товар на сайте, пришлите письмо на адрес [email protected] с указанием перечня интересующих Вас товаров. В ближайшее время менеджер интернет-магазина ответит Вам.

Комнатные регуляторы температуры в Воронеже

При повышении или понижении температуры на улице жильцам необходимо постоянно регулировать температуру отопления вручную. И проделывать такие манипуляции следует весь отопительный сезон, потому что время от времени температура воздуха в доме либо слишком поднимается, либо опускается. Но выход из такого положения есть – можно купить комнатный стабилизатор. Автоматические регуляторы позволяют свести к минимуму расход энергоносителя и максимально упростить обслуживание отопительного оборудования.

Нужно только раз выставить необходимые параметры работы, а отопительная система будет автоматически и эффективно поддерживать желаемый режим. Таким образом, комнатные регуляторы помогают управлять отоплением в доме. В основе функционирования лежит принцип модуляции газовой горелки в сочетании с полным выключением котельной техники. Это значит, что в любой момент времени температура подачи будет точно соответствовать нужной потребности в теплоте.

Комнатный регулятор также имеет встроенный или выносной термодатчик, который устанавливается в зоне, защищенной от прямого воздействия отопительных аппаратов, и снабжает стабилизатор данными о температуре воздуха. На основе этой информации регулятор температуры и управляет системой отопления в квартире.

К тому же котлы, которые не управляются термостатом, расходуют бесполезно до 25-30% энергии, потому что повышение комнатной температуры даже на 1 градус по Цельсию свыше требуемой кроме ощутимого дискомфорта провоцирует значительный перерасход топлива. Чтобы убедиться в этом, жителю можно поднять расчетную книжку по газу и посчитать, сколько он заплатил денег за последний отопительный сезон. Чтобы узнать, сколько можно сэкономить, нужно отнять от этой суммы примерно 25-30%. К тому же учитывать нужно ещё и 30кВт сэкономленной электроэнергии ежемесячно. А такое преимущество монтажа комнатного регулятора как уменьшение износа котла в денежном эквиваленте посчитать сложно, но учитывать всё-таки нужно.

Это ещё раз подчеркивает высокую эффективность и окупаемость прибора.

Комнатный терморегулятор или погодозависимый контроллер– постоянная дилема пользователей

Поддержание одинаковой температуры на газовом котле в течении суток считается устаревшим, кроме этого также и непрактичным. В случае котлов на угле, в свою очередь, такая стратегия является оправданной, так как поддерживаемая на котле температура, в границах 60-65°C, позволяет эффективную работу системы отопления. Но все-таки независимо от того, используете Вы твердотопливный, газовый или какой-либо другой котел в своей системе отопления, оснащая его контроллером – Вы сделаете его работу более эффективной. Чем отличается комнатный терморегулятор от погодозависимого контроллера? На каких принципах работают такие приборы и какую пользу приносят своим пользователям – об этом читайте в статье ниже.

КОМНАТНЫЙ ТЕРМОРЕГУЛЯТОР И ПОГОДОЗАВИСИМЫЙ КОНТРОЛЛЕР – ХАРАКТЕРИСТИКА

Комнатный терморегулятор предназначен для поддержания температуры в помещении на заданном пользователем уровне, посредством управления нагревательного прибора или управления исполнительным модулем в системе. Им может быть контроллер на котле, контроллер смесительного клапана, термоэлектрический привод в напольном отоплении или клапан, закрывающий данную секцию. В некоторых случаях, когда мы имеем главный контроллер со связью RS – то есть у нас возможность в большей степени дифференцировать температуру в системе отопления. В случае напольной системы отопления ее работа будет идентичная – т.е. регуляция работы с помощью клапана.

Как управление системой отопления на основании температуры в помещении, так и на основе уличной температуры имеют своих сторонников и противников. Наиболее характерные черты этих приборов мы приводим ниже.

Комнатный терморегулятор

работу котла и всей системы отопления делает зависимой от внутренней температуры помещения;
позволяет получение оптимальной температуры в каждом помещении, в котором находится терморегулятор;
позволяет легкое и быстрое изменение температуры в зависимости от времени дня, повседневной деятельности или предназначения помещения;
эффективно работает с быстро реагирующим котлом, например, газовым, электрическим или настенными нагревателями;
не берет во внимание количество потерь тепла в связи с изменяющимися погодными условиями;
для правильной работы должен быть установлен в правильно выбранном месте.

Рекомендуемым экспертами местом для установки комнатного терморегулятора является внутренняя стена здания на высоте 150 см от пола.

Погодозависимый контроллер

работу котла и всей отопительной системы делает зависимой от температуры на улице и погодных условий. В контроллерах фирмы TECH, служащих для управления твердотопливными котлами на угле, управление температурным режимом в системе возможно с помощью смесительного клапана;
работает по принципу: чем ниже температура на улице – тем выше температура в системе отопления;
установление температуры в системе центрального отопления происходит на основании так называемой «кривой нагрева»;
количество подаваемого тепла изменяется перед изменением температуры в помещении;
учитывает тепловую инертность здания, поэтому хорошо подходит для напольного отопления;
не учитывает потерь тепла, связанных с проветриванием помещений и его увеличения, при попадании прямых солнечных лучей в помещение;
датчик уличной температуры должен быть размещен в месте, где не будет подвержен прямым солнечным лучам, а также воздействию атмосферных факторов

Для обеспечения оптимального комфорта и минимальных колебаний температуры в помещениях рекомендуется сочетание работы обоих видов регуляторов. В такой ситуации погодозависимый контроллер, размещенный на котле, управляющий работой смесительного клапана регулирует поступление тепла и уменьшает потери тепла, связанные с изменение погодных условий. Комнатный терморегулятор, в свою очередь, обеспечивает регуляцию температуры в зависимости от предпочтений пользователя.

УПРАВЛЕНИЕ КОНТРОЛЛЕРАМИ ФИРМЫ TECH НА ОСНОВАНИИ КОМНАТНОЙ И УЛИЧНОЙ ТЕМПЕРАТУР

В предложении фирмы TECH Вы можете найти широкую гамму комнатных терморегуляторов и погодозависимых контроллеров. О функциональных возможностях комнатных терморегуляторов можете прочитать в нашей статье: «Комнатные терморегуляторы фирмы TECH – презентация самых популярных моделей». Отдельные группы контроллеров дают различные возможности влияния на температуру в помещениях.

Погодозависимое управление в приборах фирмы TECH доступно в контроллерах для котлов, а также контроллерах для установки с возможностью обслуживания смесительного клапана. С помощью клапана, в зависимости от уличной температуры, можно установить соответствующую температуру в системе ЦО.

Кривая нагрева строится на основании четырех точек в системе, заданных для соответствующих температур на улице: -20°C, -10°C, 0°C, +10°C, что является золотой серединой между точностью и построением кривой нагрева. Увеличение или уменьшение температуры приводит к автоматическому смещению кривой на соответствующую заданную величину.

Контроллеры фирмы TECH, предназначенные для обслуживания смесительных клапанов, могут работать в соответствии с одним из режимов работы: управление на основании комнатной температуры, управление на основании уличной температуры, управление на основании комнатной и уличной температуры.

Управление на основании комнатной температуры – в этом режиме работы контроллер удерживает заданную температуру клапана до того времени, пока комнатный терморегулятор не подаст информацию о достижении заданной температуры. После достижения заданной температуры, заданная температура в смесительном клапане будет понижена на значение, которое было установлена ранее пользователем – функция «понижение в соответствии с комнатным регулятором» (в меню установщика). Информация о том, что терморегулятор передал информацию о достижении заданной температуры сигнализируется появлением на экране контроллера символа комнатного терморегулятора.

Погодозависимое управление – в этом режиме работы заданная температура клапана зависит от уличной температуры. Она рассчитывается на основании параметров, находящихся в закладке «погодные характеристики».

Управление на основании комнатной и уличной температур – если комнатный терморегулятор не достиг заданной температуры, то контроллер работает в соответствии с погодным управлением. При достижении заданной температуры в помещении, контроллер смесительного клапана начинает работать на основании комнатной температуры. Когда главный контроллер работает в этом режиме работы – то на его экране попеременно мигает символы погодного управления и комнатного терморегулятора. Как только будет достигнута заданная температура – отображается только символ комнатного терморегулятора.

Если температура для твердотопливных котлов является постоянной, то в ситуации контроллера TECH ST-2801 со связью OpenTherm, можно модулировать работу газового котла. Этот контроллер позволяет на интеллектуальное управление поддержание заданной температуры в помещении, управление температурой котла, а также просмотр и изменение температуры в зависимости от уличной температуры (погодозависимое управление).

УПРАВЛЕНИЕ ДЛЯ УДОБСТВА И ЭКОНОМИИ

Оптимальное управление котлом обеспечивает надлежащий процесс сгорания и соответственно эффективную генерацию тепла. Применимо к твердотопливному котлу – слишком низкая температура негативно влияет на процессы сгорания и препятствует достижению какой-либо экономии. В случае конденсатных газовых котлов – целью является максимально возможное снижение температуры. С помощью контроллеров фирмы TECH можно управлять работой приборов в зависимости от желания клиента. Сторонники регуляции на основании комнатной температуры могут выбрать одну из множества представленных моделей комнатных терморегуляторов. Те, которые хотели бы проверить работу контроллеров на основании уличной температуры, в свою очередь, могут установить соответствующие параметры в меню контроллера для установки или контроллера для котла.

Какой способ регулирования температуры Вы предпочитаете? За управление на основании комнатной или погодной температуры?

Электронные и мех. терморегуляторы и аксессуары

Терморегулятор — неотъемлемый элемент современной отопительной системы

Комнатные термостаты (терморегуляторы) относятся к категории запорной арматуры, которая способна регулировать температуру в помещении в ручном или автоматическом режиме. Данное отопительное оборудование используется для изменения температурного режима в тепловом контуре, системе для подогрева полов, а также при монтаже установок искусственного климата.

Современные терморегуляторы для отопления представлены на украинском рынке в трех вариация. Их различают по типу контроля температуры (автоматический, ручной), а также по наличию ряда «удобств», как программирование, дисплей, встроенных или выносных температурных датчиков. Предлагаем рассмотреть каждый из них подробнее.

Ручной терморегулятор купить можно практически в любом магазине сантехники Украины. Он представляет собой вентиль, с нарисованной на его нижней части цифровой шкалой от 0 до 6–10 (зависит от модели). Поворачивая ручку вправо от цифры 0, можно увеличивать температуру в системе.

Как вы можете понять, постоянно бегать и крутить вентиля на батареях — занятие изматывающее, поэтому есть второе вариант — терморегулятор с простейшим комнатным термостатом (сильфоном). На этот вид термальных вентилей устанавливается так называемый термобалон, заполненный термически активным веществом, которое значительно расширяется при нагревании. При этом субстанция из баллона, нагреваясь, расширяется и запирает арматуру (закрывает подачу воды в радиатор). По мере остывания радиатора, субстанция постепенноё уменьшается в объеме, и арматура открывает доступ энергоносителю.

Третья категория — цифровой терморегулятор с выносным или встроенным датчиком определения температуры. Наиболее надежные, практичные и производительные датчики обладают парой выносных температурных модулей, один из которых делает температурные замеры по полу, а другой на высоте полутора метров.

Как это работает?

Ручной терморегулятор для отопления работает по принципу крана. Открываете вентиль — в магистраль поступает энергоноситель, и она нагревается, закрываете — горячая жидкость не течет, и система остывает. Чтобы сделать теплее, нужно повернуть регулятор вправо.

Теплорегуляторы с головкой–сильфоном срабатывают от нагревания окружающей их атмосферы. Как только температура становится выше выставленной, цепь автоматически перекрывается. После падения температуры на 3–5 градусов включается снова. Очень важно не загораживать шторами отток горячего воздуха от радиаторов. Если это игнорировать, то отключаться он будет намного раньше, чем это нужно.

Цифровые терморегуляторы – это высшая ступень эволюции данного оборудования. Они имеют электрический циферблат, в некоторых моделях даже с подсветкой. С их помощью можно контролировать температуру во всем доме. Отдельные тепловые регуляторы оснащаются даже напольными выносными датчиками, которые передают данные в центральный блок устройства. В данной категории есть образцы электронных терморегуляторов, которым можно задавать режим работы на несколько недель вперед.

Практическое использование

Не следует забывать, что добавление терморегуляторов в сеть создает совершенно новые условия работы для всей системы. При потеплении на улице температура воздуха в доме будет возрастать, а автоматика терморегулятора будет самостоятельно на это реагировать понижением мощности нагрева радиаторов или контура теплого пола. Важно помнить, что во время срабатывания автоматики запорная арматура перекрывает водоснабжение, что влечет за собой повышение давления в тепломагистрали. Чтобы компенсировать этот фактор, обязательна установка перепускного клапана и расширительного бачка.

Специалисты в данной области рекомендуют для точной и эффективной работы терморегуляторов устанавливать их в одном помещении с нагревателями, которые они контролируют.

В счетах за отопление в холодное время года особенно заметны преимущества и экономия от использования котельной автоматики данной группы.

Электронные и механические терморегуляторы и аксессуары – особенности установки и применения

Многие отождествляют понятия комнатного термостата и терморегулятора. Да, действительно их значения очень похожи. Однако каждое из понятий обладает рядом отличий. Так, бытовой терморегулятор – приспособление, которое обеспечивает заданный уровень тепла. Это также прибор, измеряющий температуру и сигнализирующий главному модулю о необходимости отключения нагревательных элементов в момент достижения заданной температуры. Собственно, терморегуляторы – вполне самостоятельные девайсы с разным набором функций. Среди них:

обеспечение обогревом по времени;
корреляция с уровнем влажности.

Регулятор температуры воздуха в качестве «аппаратного модуля» используется в составе разных систем. Например, в обогревателях, кондиционерах и других видах климатического оборудования. Эти сложные системы, как раз и являются комнатным термостатом. В данном случае терморегуляторы – электрические и являются частью сложной конструкции. Они инсталлированы в термостат, фиксируют критические температурные показатели и передают сигнал программатору. Он в свою очередь определяет последующие действия – охлаждение либо нагрев. Но это только теория, в действительности же термостат и терморегулятор неразделимы.

Комнатные термостаты – от простого к сложному

Выбирая данный прибор, нужно учитывать такие основные его технические параметры:

мощность, на которую он рассчитан;
датчики – выносной и встроенный;
электронный, механический или программируемый.

Самые простые и доступные — механические комнатные термостаты. Они надежны, меньше подвержены поломкам, неприхотливы в работе. Механические комнатные термостаты выполняются в 2-х вариантах:

биметаллическом;
капиллярном.

Биметаллический вариант производится в нерегулируемом виде. Самый примитивный — в электрическом чайнике. Это автоматические терморегуляторы, рассчитанные на градус кипения воды. Кроме электрочайников они встречаются и в других приборах, выполняют функцию термоконтроллера. Капиллярный термостат производится в виде трубки с жидкостью (водой) внутри, которая помещается в баллон. В момент нагрева содержимое меняет свою плотность и объем. Баллон давит на мембрану, а она в свою очередь отключает прибор. Более точный в настройке — электронный вариант. Но и цена терморегулятора такого типа выше.

Поиск хорошего комнатного термостата – приемы и хитрости

При выборе также нужно учитывать способ монтажа комнатных термостатов:

Накладные – имеют корпус и крепятся непосредственно к стене.
Встроенные – без корпуса, нужно подготовить углубление в стене для монтажа. Такие комнатные термостаты для отопления дома из дерева использовать нельзя.
Для DIN-рейки – фиксируются на монтажную пластину внутри распределительного щитка.

Установка комнатного термостата совместно с газовым котлом или радиатором – максимально простая. А вот его сочетание с «теплым полом» имеет некоторые особенности. Более целесообразно применять терморегуляторы для пленочных (инфракрасных) или электрических напольных систем. Менее эффективны они с водяными «теплыми полами». Программировать такой комнатный термостат можно для всего контура, для отдельных помещений такая возможность не предусмотрена.

В интернет-магазине есть комнатные термостаты с разным количеством каналов:

одноканальные – для регулировки температуры в одной комнате;
двухканальные, двухзонные – для применения в 2-х помещениях.

Чтобы заказать наиболее удачный вариант, нужно учесть такую особенность: если по комнатному термостату проходит больше теплоносителя – будет жарко, если меньше – прохладнее.

Вы можете купить терморегуляторы в Украине разной конструкции — с внутренним сенсором или наружным.

Внутренние датчики монтируют в месте установки комнатного термостата, например, в стяжке «теплого пола». Но более функциональными являются двухуровневые терморегуляторы: с выносным датчиком для измерения температуры воздуха, и встроенным – для пола. Такой вариант наиболее оптимален так как можно настраивать показатели под себя. Еще существует реле температуры с выносным инфракрасным датчиком. Его можно монтировать на приличном расстоянии от базового устройства. Такой выносной термостат подходит для установки в помещениях с повышенной влажностью: ванных комнатах, саунах или банях.

Преимущества использования терморегуляторов

Купить термостаты можно по нескольким причинам:

Удобство использования. Программируемый беспроводной терморегулятор поддерживает нужную температуру в комнате, обеспечивая максимальный комфорт.
Экономичность. Использование комнатного термостата позволяет сэкономить на электроэнергии. Существуют расчеты согласно с которыми механический терморегулятор для системы отопления сохраняет до 30% энергии. А цифровой термостат способен экономить на потреблении электроэнергии до 70%. Поэтому стоимость терморегулятора, даже если она достаточно высокая, быстро окупается.
Долговечность. Современные электронные термостаты способны прослужить 20 лет и более.

Если вы живете в самом обычном доме с однотрубной системой отопления, можете купить терморегулятор на батарею в Киеве с доставкой. Он будет поддерживать нужную температуру радиатора. А, чтобы было тепло во всех комнатах, оборудуйте обводную трубу (байпас), которая обеспечит свободный доступ ко всем батареям, изменив последовательное соединение на параллельное. Но учтите, через байпас все равно будет уходить какой-то процент энергии теплоносителя.

Производитель, поставщик, правильность монтажа – все имеет значение

Чтобы выбрать действительно хороший комнатный термостат, важно обращать внимание на такие характеристики:

Гарантия. Надежные производители дают ее на несколько лет.
Страна-производитель. Реальное место изготовления можно определить только по штрих-коду.
Сайт. Покупать комнатные термостаты и аксессуары к ним лучше у надежных и проверенных продавцов. Проверить это можно по отзывам и комментариям клиентов.

Если помещение большое, лучше приобрести несколько термостатов. Так их работе не помешают ни сквозняки, ни другие отопительные приборы. На кухне (где и так много различной бытовой техники), в комнатах солнечной стороны термостаты устанавливают в последнюю очередь. В частных домах теплорегулятор лучше устанавливать на верхних этажах. Такое правило рождено законами физики: теплый воздух уходит вверх. Любой, даже автоматический терморегулятор для радиатора, нельзя устанавливать в нише, закрывать шторами, а тем более громоздкой мебелью.

Комнатный термостат можно установить самостоятельно. Понадобится только инструкция по монтажу и набор гаечных ключей. Обычно, на термостате присутствует несколько значений цифр: 14, 17, 20 и 26 градусов. Но такие показатели относительные, температура в помещении зависит от многих условий. К обозначениям на термодатчике легко привыкнуть и ориентироваться на самые комфортные для вас. В этом вы очень скоро убедитесь на практике.

Интернет-магазин «Волтар»

Регуляторы для котлов Bosch | ТЕРМО СИСТЕМЫ

Отображаются все 6 результатов

Комнатный регулятор Bosch TR 12

4,100.00руб.

Двухпозиционный регулятор температуры помещения
Диапазон регулировки температуры помещения от +5 до +30 °С

Модуль смесителя MM100

17,600.00руб.

Модуль смесителя для применения в системе управления EMS-plus
Модуль смесителя для одного контура отопления или одного контура отопления со смесителем
Управление баком-водонагревателем, включая подключение загрузочного насоса, циркуляционного насоса и датчика температуры ГВС
Управление через регулятор CW400 или CW100
Применяется в сочетании с энергоэффективными насосами (класс А)

Комплект поставки: модуль, датчик температуры подающей линии, инструкция

Погодозависимый регулятор температуры CW100

14,300.

00руб.

Описание:

Погодозависимый регулятор температуры
Датчик внешней температуры в комплекте
Встроенный датчик комнатной температуры
Удаленное управление для CW 400
Подключение к котлам только c HT3

Функции:

Погодозависимое управление
Возможность управления контуром со смесителем или без смесителя
Автоматическая конфигурация системы
Контроль температуры подающей линии
Встроенный датчик температуры в помещении
Отображение температуры в помещении
Функция защиты от замерзания
Недельное программирование системы отопления с 6 временными интервалами в течении дня для отопительного контура и контура ГВС
Управление ГВС для солнечных коллекторов
Управление системой солнечных коллекторов и оптимизацией её работы
Совместима с модулями MM100 (контур отопления со смесителем) и MS100 (ГВС от солнечных коллекторов)
Возможность отображения как обычной кривой отопления, так и детальной кривой
Автоматическая термическая дезинфекция один раз в неделю
Программирование рециркуляции горячей воды
Предустановленные настройки для облегчения пуска системы
Режим ≪Отпуск≫ с возможностью указания даты начала и окончания
Отображение информации о функционировании системы
Отображение сервисных интервалов
Отображение кодов и истории ошибок
Отображение потребления энергии
Улучшенная подсветка и чёткость дисплея

Регулятор с возможностью управления котлом через Интернет CT100

30,000.

00руб.

Описание:

Комнатный термостат с сенсорным экраном с возможностью управления через Интернет
Возможность удаленного управления системой отопления и горячего водоснабжения при помощи приложения для смартфона
К регулятору можно подключить до 8 смартфонов

Функции:

Совместим только с котлами, оснащенными HT3
Совместим со смарт-устройствами работающими на Android и iOS
Программа управления системой отопления (1 контур) и ГВС
Возможность работы по внешней температуре
Возможность работы в режиме комнатного термостата
Возможность работы по времени
Функция ≪Самообучения≫
Статистика о работе системы отопления (графики потребления газа)
Функция геолокации: термостат определяет присутствие смарт-устройства и начинает настройку системы
Режим ≪Отпуск≫
Оптимизация работы системы отопления
Определение присутствия подключённого смартфона в доме
Таймер, ограничивающий для экономии работу душа
Комплект поставки: термостат, крепёж, инструкция
Бесплатное приложение для комнатного термостата можно загрузить через App Store или Google Play

Термостат недельного программирования (проводной) Bosch Open Therm

11,550.

00руб.

Описание:

Программируемый комнатный термостат с коммуникацией по протоколу Open Therm.
Предназначен для полного управления котлом и комфортного управления температурой в помещении.
С помощью двусторонней коммуникации с котлом.
Позволяет пользователю осуществлять автоматическое управление температурами отопления и горячего водоснабжения.
Подключается через шину Open Therm.

Основные функции:

Отображение реального времени
Отображение реального дня недели
Отображение реальной температуры в комнате и температуры подающей линии котла
Корректировка значений температуры в подающей линии котла
Семидневная временная программа с 2-6 независимыми точками температуры для каждого дня
Отображение системных значений

Термостат с функцией недельного программирования Bosch TRZ 12-2

14,080.

00руб.

Двухпозиционный регулятор температуры помещения
Диапазон регулировки температуры помещения от +5 до +30 °С
Программирование временных интервалов
Экономичный режим
Программа выходного дня
Функция выходного дня
Функция защиты от замерзания

Amazon.com: Настенный термостат газового котла с ЖК-дисплеем Еженедельный программируемый термостат с цифровым контроллером температуры для обогрева помещения от Keaiduoa: Дом и кухня

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Марка	Кеайдуоа термометры
Цвет	белый
Материал	Пластиковый
Подсветка	да

Убедитесь, что это подходит введя номер вашей модели.
❤Точность 0,5 ° C позволяет поддерживать комфортную температуру в пределах установленного вами уровня. Принять с новейшим чипом, который отличается высокой эффективностью и энергосбережением.
❤ С помощью этого программируемого термостата он не только снижает расходы на электроэнергию в доме, но и обеспечивает комфортные условия проживания.
❤Большой ЖК-экран с синей подсветкой, на котором четко отображаются данные. Элегантный внешний вид идеально подходит для вашего дома.
❤Подходит для использования в отелях, больницах, школах, офисных зданиях и развлекательных заведениях для контроля температуры.
❤ Благодаря использованию огнестойкого материала термостат безопасен и надежен для повседневного использования.

Руководство по контролю за центральным отоплением 2020 | беспроводной | цифровой | наберите

Наша подборка лучших программируемых параметров котел + горячая вода

Лучший интеллектуальный программируемый комнатный термостат

Гнездо или Тадо.Оба они совместимы с широким спектром котлов, использующих «компенсацию нагрузки». Это наиболее эффективный способ управления котлом, но котел и система управления должны говорить на одном «языке». Для получения дополнительной информации прочтите наше Руководство по расширенному управлению отоплением.

Лучший стандартный программируемый комнатный термостат

Honeywell T4R — отличный стандартный программируемый комнатный стат. Интернет не работает, но может связываться с широким спектром котлов для работы с максимальной эффективностью.Подробнее о совместимости регуляторов отопления см. В нашем Руководстве по усовершенствованным регуляторам отопления

Автономные комнатные термостаты для существующих котлов

В основном, элементы управления отоплением сообщают котлу о включении и выключении с помощью комнатного термостата. Комнатный термостат настроен на желаемую температуру, и он прикажет котлу включиться до тех пор, пока не будет достигнута эта комнатная температура. При достижении термостата котел снова выключится. Они имеют форму цифрового дисплея или циферблатного термостата.

Это очень простая система, которая может означать, что котел будет отключен весь день для поддержания комнатной температуры, если вы не уменьшите температуру вручную. Это также означает, что котел имеет тенденцию «превышать» заданную температуру в помещении на 1 или 2 градуса. Для всех новых котельных установок термостат должен сопровождаться отдельным таймером или программатором (или использовать комбинированную модель, см. Ниже). Для существующих установок все еще допустимо использование автономного термостата. В таблице ниже показаны автономные беспроводные термостатические регуляторы, но они также будут доступны в проводных моделях.

Автономные комнатные термостаты

Требования Boiler Plus для новых котельных

В апреле 2018 года были введены новые минимальные стандарты эффективности, направленные на сокращение количества топлива, которое мы используем для отопления наших домов. Теперь каждая новая котельная установка обязательно должна быть оснащена программируемым комнатным термостатом, а для комбинированных котлов — дополнительная мера по энергосбережению:

Необходимо выполнить три минимальных требования:

Каждая котельная установка должна иметь КПД ErP не менее 92% (не путать с КПД котла, который составляет 89-94% — см. Наш; Руководство по КПД котлов).
Все новые котлы должны быть оборудованы устройствами контроля времени и температуры, например: программируемый комнатный термостат, если он еще не установлен
Для комбинированных котлов из следующего списка необходимо также установить дополнительные меры по энергосбережению (все a-c — это усовершенствованные регуляторы отопления):
a. Контроль погодной компенсации
b. Контроль компенсации нагрузки
c. Интеллектуальное управление с функциями автоматизации и оптимизации схема
d. Блок утилизации дымовых газов — устанавливается над котлом и утилизирует тепло из дымохода.Сообщается, что потребление газа снизится до 4%.

Краткое руководство по расширенному управлению отоплением для комбинированных котлов

Меры A и B — это формы усовершенствованного управления отоплением, предназначенные для работы с современными «модулирующими» котлами, то есть они могут регулировать мощность котла для удовлетворения меняющегося спроса. Например, они могут снизить урожай весной и осенью и увеличить его зимой. Мера C использует искусственный интеллект для изучения ваших схем нагрева. Технология оптимизации узнает, когда наиболее эффективным способом довести котел до желаемой температуры в помещении (подробнее см. В нашем Руководстве по расширенному управлению отоплением).

Общая цель всех расширенных средств управления — обеспечить включение котла в кратчайшие сроки для достижения комнатной температуры. Стандартные регуляторы имеют тенденцию к превышению комнатной температуры на 1-2 градуса, что очень неэффективно. Усовершенствованные средства управления снижают тепловую мощность котла по мере приближения к желаемой температуре для предотвращения превышения допустимого значения. Конечным результатом является сокращение использования газа и снижение счетов за топливо.

ОСНОВНОЙ СОВЕТ: убедитесь, что ваш усовершенствованный регулятор отопления совместим с предпочитаемым вами бойлером.Если расширенное управление использует погодную компенсацию, компенсацию нагрузки или и то, и другое, тогда система управления и котел должны иметь возможность общаться друг с другом на одном «языке». Большинство производителей котлов используют индивидуальный язык, который означает, что с их котлами могут работать только их «компенсационные» регуляторы. Некоторые производители котлов и систем управления приняли язык «Opentherm», что означает, что разные продукты, такие как система управления Honeywell и бойлер Baxi, могут взаимодействовать друг с другом. См. Наше Руководство по продуктам Opentherm и альтернативным средствам управления

Какой элемент управления мне нужен для соответствия Boiler Plus?

Применяются несколько иные минимальные требования в зависимости от типа котла (комбинированный, только отопительный или системный) и от того, устанавливается ли регулятор отопления на существующую установку или устанавливается как часть нового котла.В полях ниже указаны требования в соответствии с вашими обстоятельствами. Не забудьте установить совместимый продукт Boiler Plus. Если вы устанавливаете новый котел с интеллектуальным управлением нагревом, мы настоятельно рекомендуем вам ознакомиться с нашим Руководством по лучшим интеллектуальным элементам управления или Руководством по продуктам Opentherm и альтернативным элементам управления для неумных продуктов.

Новые установки отопительного или системного котла:

требует контроля времени и температуры, то есть программируемого комнатного термостата или термостата с отдельным программатором.

Новые установки комбинированного котла:

требует того же контроля времени и температуры, но с дополнительной «продвинутой» функцией энергосбережения, например, погодной компенсацией, компенсацией нагрузки или интеллектуальным управлением, сочетающим функции автоматизации и оптимизации. (Или установка для улавливания дымовых газов)

Новые установки комбинированного котла:

требует того же контроля времени и температуры, но с дополнительной «продвинутой» функцией энергосбережения, например, погодной компенсацией, компенсацией нагрузки или интеллектуальным управлением, сочетающим функции автоматизации и оптимизации.(Или установка для улавливания дымовых газов)

Перейти к другим специальным страницам, посвященным регуляторам отопления:

Просмотрите и сравните интеллектуальные средства управления, включая интеллектуальные средства управления под брендом котла, также называемые средствами дистанционного управления обогревом, средствами управления через Интернет и средствами управления Wi-Fi.

Рассмотрите и сравните 32 термостатических радиаторных клапана по стилю и бюджету: стандарт, премиум, хром и бюджет.

Ознакомьтесь с нашим руководством по беспроводным средствам управления отоплением , , стандартным и интеллектуальным средствам управления, а также по схеме «Котел плюс».

Обзор и сравнение систем домашней автоматизации, включая Honeywell Evohome и Drayton Wiser

Подробнее о расширенном управлении отоплением и требованиях Boiler Plus

Просмотрите и сравните интеллектуальные радиаторные клапаны, включая совместимые интеллектуальные средства управления отоплением.

Разрушитель жаргона

Термостаты и программаторы

Термостат устанавливает желаемую температуру в помещении, в то время как программатор дает пользователю возможность контролировать время включения обогрева.Программируемый комнатный термостат — это комбинированный блок, который выполняет и то и другое. Есть два основных типа программистов: 1-дневный и 7-дневный (хотя некоторые имеют варианты 5/2 дня). Большинство программистов позволят вам установить 2-6 периодов времени в день, а также установить разные температуры для каждого периода времени. Если у вас есть только термостат, ваш котел будет работать и выключаться весь день, если 1) вы не выключаете термостат, когда выходите на улицу, или 2) вы не выключаете котел, когда выходите.

Одноканальные и двухканальные программаторы

«Канал», как и радиоканал, — это средство, с помощью которого термостат связывается с системами, которыми он управляет.

Программируемая статистика комнаты обычно имеет один (одиночный) или два (сдвоенных) канала, хотя некоторые имеют три. Первый канал будет управлять котлом. Второй канал будет контролировать горячую воду.

Одноканальные программаторы

Используются с комбинированными котлами, так как нет необходимости отдельно регулировать горячую воду (это делает котел).

Двухканальные программаторы

Используются с обычными и системными котлами, где программисту необходимо управлять отоплением и таймингом горячей воды.(Их также можно использовать с комбинированными котлами, где есть два отдельных отопительных контура или комбинация радиаторов и теплого пола).

Трехканальные программаторы

работают с обычными и системными котлами для управления двумя отдельными отопительными контурами и горячей водой. Они используются только в более крупных объектах, где первый и второй этажи соединены раздельными трубами для создания двух радиаторных контуров (называемых зонами) или где есть сочетание радиаторов и полов с подогревом.

Компенсация нагрузки и погодных условий

Элементы управления «Компенсация» — это форма расширенного управления, которое обеспечивает более эффективное управление котлом.

Компенсация нагрузки учитывает разницу между нижней внутренней температурой в помещении и желаемой комнатной температурой и регулирует мощность котла, чтобы максимально эффективно сократить разрыв.

Погодная компенсация работает таким же образом, но использует внешнюю температуру. Традиционно для этого использовался датчик температуры на внешней стороне объекта, связанный с внутренним программатором / термостатом.Датчик может предупредить котел об изменении температуры наружного воздуха, что в конечном итоге приведет к снижению или повышению внутренней температуры.

Некоторые системы погодной компенсации используют данные местной метеостанции для информирования вашей системы отопления об изменении температуры. Это менее точно, но упрощает установку с меньшим количеством деталей, которые могут выйти из строя.

Как для управления погодой, так и для управления компенсацией нагрузки котел может реагировать, медленно увеличивая или уменьшая свою мощность, чтобы соответствовать прогнозируемому изменению температуры.Это приводит к меньшей «цикличности» (включение и выключение котла) и более эффективным периодам работы. Обратите внимание: для того, чтобы устройство управления этого типа работало, оно должно говорить на том же «языке», что и котел — для получения дополнительной информации см. Наше Руководство по расширенным средствам управления отоплением или ознакомьтесь с нашим Руководством по продуктам и совместимости Opentherm.

Интеллектуальное управление с функциями автоматизации и оптимизации

Интеллектуальные элементы управления

(NB, это не обязательно интернет-управление) для целей Boiler Plus автоматизируют настройки времени и температуры на основе определения занятости, геолокации и / или сохраненных данных из пользовательских шаблонов с течением времени.Умные элементы управления работают в соответствии с выученным графиком использования и тем, как быстро ваш дом теряет или нагревается. Со временем система управления узнает, как раньше котел должен будет включиться, чтобы достичь заданной температуры, работая в наиболее эффективном режиме конденсации. Подобное интеллектуальное управление работает со всеми котлами. Дополнительные сведения см. В нашем Руководстве по расширенному управлению отоплением.

Модулирующие котлы

Все современные котлы — «модулирующие». Это означает, что они могут регулировать свою мощность вверх и вниз. Например, котел с номинальной мощностью 18 кВт может регулировать свою мощность для сжигания от 3 до 18 кВт.Почему это важно в разделе, посвященном контролю нагрева? Для того, чтобы модулирующий котел мог регулировать и тем самым достигать своей максимальной эффективности, он должен: 1) работать с совместимым модулирующим управлением нагревом и 2) проводить как можно больше времени в режиме «конденсации», чего можно достичь с помощью правильный контроль нагрева. Чтобы котел мог регулировать, он должен работать с регулятором компенсации, который может говорить на том же языке, что и котел. Для получения дополнительной информации перейдите к нашему Руководству по расширенному контролю нагрева или ознакомьтесь с нашим Руководством по продуктам и совместимости Opentherm.

Smart — интернет — управление отоплением

Интеллектуальное управление нагревом — это все программируемые термостаты, подключенные к Интернету и управляемые через приложение для смартфона. Большинство из них используют некоторые формы расширенного управления нагревом (например, погодную компенсацию, компенсацию нагрузки и / или функции автоматизации / оптимизации). Многие из них теперь совместимы с Alexa, Apple, IFTTT и другими устройствами умного дома. Это может обеспечить дополнительные функции, например, вы можете включать и выключать отопление с помощью голосового устройства умного дома или активных датчиков геозоны (отопление включается, когда вы приближаетесь к дому, через сигнал GPS с вашего телефона).NB некоторые интеллектуальные элементы управления, такие как Nest и Tado, поставляются с геозоной как часть устройства. Чтобы узнать больше об интеллектуальном управлении, попробуйте наше Руководство по интеллектуальному управлению отоплением или Руководство по системам домашней автоматизации.

Зонирование

Традиционное зонирование действительно имеет смысл только в больших объектах. Он включает в себя обводку двух зон нагрева, обычно первого и второго этажей. Каждая зона контролируется отдельным термостатом, что позволяет устанавливать разную температуру на каждом этаже, что позволяет экономить электроэнергию.Например, 21 градус внизу и 16 градус вверху.

Если вы значительно расширяете свою собственность, возможно, вы захотите разделить таким образом радиаторы первого и второго этажей. Это будет включать в себя замену сантехнических частей системы и дополнительных трубопроводов, а также добавление зональных клапанов в каждый контур.

Термостатические клапаны радиатора

Для небольших владений работа и затраты, связанные с перепланировкой системы для создания двух зон, редко окупаются.Существуют более рентабельные и менее разрушительные способы достижения колебаний температуры.

Обычным способом является установка термостатных клапанов радиатора (TRV). Это позволит вам контролировать температуру каждого радиатора, например выключение радиаторов отопления в малоиспользуемых помещениях и выключение их в спальнях. Это ручное упражнение, но однажды выполненное редко требует изменений. Водопроводчики могут установить TRV на большинство радиаторов. Для полного обзора 32 TRV обратитесь к нашему Руководству по термостатическим радиаторным клапанам.

Интеллектуальные клапаны радиатора

Интеллектуальные радиаторные клапаны также будут индивидуально управлять радиатором, разница в том, что температуру можно контролировать с помощью центрального программируемого комнатного регулятора. Умные клапаны могут быть сгруппированы вместе для работы в виде единого контура или управляться индивидуально. Они очень легко подходят к большинству радиаторов.

Интеллектуальные радиаторные клапаны

совместимы с интеллектуальными системами управления Honeywell Evohome, Heat Genius, Nest и Netamo — для получения более подробной информации прочтите наше Руководство по интеллектуальным термостатам.

Документация

— Интеллектуальный контроллер температуры

ОБЗОР

Интеллектуальный контроллер температуры — это, по сути, блок кривой нагрева, объединенный с контроллером смесительного клапана с некоторыми дополнительными элементами управления. По своей сути, интеллектуальный контроллер температуры может использоваться для переключения котлов / насосов / смесительных клапанов, когда есть потребность в тепле в любом месте дома.

При необходимости он также может делать больше, например, рассчитывать температуру подачи на основе внешней температуры и регулировать температуру в буферном баке.

ОСНОВНОЕ ПРОГРАММИРОВАНИЕ

Интеллектуальный регулятор температуры — это относительно простой блок, который предлагает множество других опций, позволяющих управлять более сложным концом спектра системы отопления. Этот блок идет рука об руку с Intelligent Room Controller v2 (IRCv2) и может рассматриваться для них как «менеджер общего спроса».

Выход Qp, возможно, является наиболее важным, поскольку он обеспечивает настоящий цифровой сигнал для переключения тепловых насосов, котлов, запросов на смесительный клапан и т. Д.Помимо настоящего цифрового выхода, интеллектуальный контроллер температуры (ITC) также может «прослушивать» интеллектуальные комнатные контроллеры для любых имеющихся потребностей в обогреве, а затем переключать этот выход Qp.

Дважды щелкнув ITC, вы можете вызвать интерфейс, который позволит вам выбрать, какие IRC будут связываться с этим конкретным интеллектуальным контроллером температуры.

В приведенном выше примере вы можете видеть, что отмечены все IRC, и поэтому, если какой-либо из них обеспечивает потребность в тепле, Qp переключится.

ITC не конфликтуют друг с другом, поэтому на каждой странице может быть несколько. Из-за этого, если у вас более 1 зонального клапана (например, зонный клапан наверху и зональный клапан внизу), вы можете управлять каждым из них индивидуально, в зависимости от того, откуда исходит потребность в тепле.

Здесь мы видим, что в выделенном ITC выбрано 3 комнаты. Мы также можем видеть, что QP подключается к зонному клапану наверху и тепловому насосу.

На скриншоте выше вы можете увидеть 2-й ITC.Обратите внимание, как он связан со своим собственным зональным клапаном, но подключен к тому же тепловому насосу.

Это показывает всю вышеуказанную настройку. В этом примере у вас есть 2 зональных клапана, управляемых отдельно в зависимости от того, откуда поступает потребность в тепле, и включается один и тот же тепловой насос.

Также обратите внимание, что, поскольку Qb является сигналом потребности, если один ITC больше не обнаруживает потребность в тепле, но другой все еще обнаруживает, он не выключится, поскольку он отображает, есть ли у ЛЮБОГО из подключенных IRC потребность, превышающая Str. порог параметра.

В большинстве сценариев для вашего проекта достаточно всего вышеперечисленного. У вас действительно есть возможность создавать более сложные системы с помощью интеллектуального контроллера температуры, в большинстве случаев вы будете знать, нужно ли вам их использовать, поэтому лучше избегать чрезмерного усложнения.

КОНТРОЛЬ ПОТОКА И ТЕМПЕРАТУРЫ БУФЕРА

Наряду с основным контролем потребности в тепле, ITC может также обеспечивать контроль над температурами буферного бака, а также температурой подачи, на которые влияют внешние воздействия.Имейте в виду, что это относительно сложная тема, и в большинстве случаев она фактически не требуется, поскольку в большинстве объектов недвижимости нет смесительного клапана или буферных резервуаров. ITC имеет встроенный блок кривой нагрева, который можно регулировать. Эта крутизна нагрева в сочетании с генерируемой потребностью в тепле будет затем напрямую влиять на целевую температуру потока, которая, в свою очередь, влияет на ваш буферный резервуар.

Наклон кривой нагрева можно настроить с помощью параметра S ITC. Целевую температуру буфера также можно изменить с помощью параметра B.Это просто добавит к заданной температуре подачи для нагрева и вычтет ее для охлаждения.

При использовании Loxone Config вы уже сталкивались с размером комнаты раньше. Это является ключевым фактором для удовлетворения этой потребности в отоплении, поскольку в больших помещениях потребности в отоплении выше. Это повлияет на вашу потребность в отоплении, что, в свою очередь, повлияет на температуру подачи, поэтому очень важно правильно выбрать размер комнаты.

НАГРУЗКА НА ОТОПЛЕНИЕ И ОХЛАЖДЕНИЕ

ITC может также создавать нагрузку на отопление / охлаждение.При этом учитываются размер помещения, заданная температура и время, необходимое для нагрева помещения, что обеспечивает чрезвычайно точную нагрузку на обогрев / охлаждение. Если в большом количестве комнат требуется отопление, он будет использовать размер комнаты и время, чтобы выяснить, какая комната генерирует наибольшую нагрузку, а затем нацелиться на эту, у вас не будет много нагрузок на отопление / охлаждение, только одна из них актуальна. .

ВХОДЫ

Сокращение	Сводка	Описание	Блок	Диапазон значений
AI	Наружная температура	Аналоговый вход, текущая температура наружного воздуха. Если этот вход не подключен, используется значение системной переменной «Наружная температура».	–	∞
фунтов	Повышение	Увеличивает работу коллектора. Когда ВКЛ: — Во время обогрева: максимальная целевая температура подачи (параметр Max) выводится на выходе AQf — Во время охлаждения: минимальная целевая температура подачи (параметр Min) выводится на выходе AQf	Цифровой	1/0
ул	Остановка	Вход STOP — выключает Qp — во время нагрева: минимальная целевая температура подачи (параметр Min) выводится на AQf и AQb — охлаждение в режиме охлаждения: максимальная целевая температура подачи (параметр Max) выводится на AQf и AQb	Цифровой	1/0
Тб	Температура буфера	Фактическая температура буфера Если используется этот вход, запуск смесителя (выход Qp) будет использоваться, как только будет достигнута заданная температура.	–	∞

ВЫХОДЫ

Сокращение	Описание	Блок	Диапазон значений
AQt	Заданная комнатная температура помещения с наивысшей (для обогрева) температурой, например минимальная (для охлаждения) требуемая целевая температура подачи	–	∞
TxQr	Текстовый вывод — Предоставляет название комнаты с самым высоким (при обогреве) e.грамм. самая низкая (при охлаждении) расчетная температура подачи	Текст	Текст
AQf	Целевая температура потока	–	∞
AQb	Целевая температура буфера	–	∞
Qp	Цифровой выход — Выход для индикации потребности коллектора для управления зонным клапаном или насосом. Выход становится активным, как только открытие клапана хотя бы в одной комнате превышает порог включения.Если используется вход Tb (фактическая температура буфера), помимо открытия клапана должна быть достигнута температура буфера.	Цифровой	1/0
AQr	Требования к блоку обогрева / охлаждения в ° Cm² Потребности в обогреве и охлаждении для каждой комнаты складываются следующим образом: Разница температур * размер комнаты	–	∞
AQl	Нагрузка на обогрев / охлаждение (0-100%) Нагрузка на обогрев и охлаждение каждой комнаты складывается следующим образом: Потребность комнаты * Площадь комнаты / Общая площадь	–	∞
AQi	Увеличение / уменьшение температуры подачи Текущее повышение температуры подачи (во время обогрева) e.грамм. текущее снижение температуры подачи (при охлаждении)	–	∞
Qe	Цифровой выход ошибки (недопустимые значения)	Цифровой	1/0

ПАРАМЕТРЫ

Параметр

Сокращение	Сводка	Описание	Диапазон значений
мин.	Минимум	Минимальная целевая температура подачи	∞
Макс	Максимум	Максимальная целевая температура подачи	∞
B	Смещение целевой температуры буфера	Повышение температуры буфера во время нагрева (AQb = AQf + B) или снижение температуры буфера во время охлаждения (AQb = AQf — B)	∞
S	Уклон	Параметр — Наклон кривой нагрева (0.05 по 2,5)	∞
N	Смещение	Параметр — смещение нагрева, например кривая охлаждения (при нагреве температура подачи увеличивается на это значение, при понижении охлаждения)	∞
ул.	Порог запуска	— Пусковой порог в% Только когда клапан хотя бы одной комнаты показывает большую потребность, чем это значение, выводит Qp, чтобы указать, что потребность коллектора включена	∞
G	Прирост	Усиление разницы комнатной температуры Устанавливает, с каким усилением будет взвешиваться разность комнатной температуры (значение по умолчанию = 1)	∞
I	Повышение / понижение целевой температуры	Повышение заданной температуры помещения во время фазы нагрева (при обогреве), e.грамм. во время фазы охлаждения (при охлаждении)	∞

Многосемейное управление котлом | Building America Solution Center

В многоквартирных домах с жидкостным теплом, обеспечиваемым центральными котлами, важна способность контроллера котла регулировать температуру котла и / или подаваемой воды в соответствии с такими входными данными, как температура наружного и внутреннего воздуха, а также настройки контроллера. для достижения экономии энергии и комфорта. Управление котлом позволяет значительно снизить затраты на отопление в многоквартирном доме.Недавнее исследование, проведенное при поддержке программы DOE Building America, показало, что в среднем расходы на коммунальные услуги снизились на 19%, когда центральные котлы в трех многоквартирных домах были модернизированы за счет добавления средств управления котлами (исследование по модернизации системы управления водным отоплением для малоэтажных многоквартирных домов по замене управления котлами и мониторингу).

Рисунок 1 . Современные контроллеры для квартирных котлов позволяют удаленно отслеживать и контролировать температуру и снижение температуры и могут связываться с беспроводными датчиками температуры в каждой квартире для поддержания минимальных температур, избегая при этом чрезмерных температур и использования энергии.(Источник изображения: Levy Partnership 2014)

Ведущие стратегии управления включают следующее.

Внешний сброс

Управление сбросом наружной установки (ORC) — это популярный тип стратегии управления многоквартирным котлом с вариантами для нагрева пара и горячей воды. ORC существует около 50 лет. Это было более распространено в многоквартирных домах, но теперь становится все более распространенным явлением в односемейных жилых системах, отчасти из-за вступившего в силу в 2012 году законодательства, требующего улучшенного управления котлами.ORC — это один из способов удовлетворить требования.

Основная концепция ORC заключается в том, что количество тепла, подаваемого в здание, должно изменяться пропорционально температуре наружного воздуха. В системах горячего водоснабжения это выражается в изменении температуры подаваемой воды от бойлера. Для зданий с паровым отоплением это принимает форму изменения продолжительности парового цикла (количество минут в час, в течение которых пар подается на излучатели тепла). В мягкую погоду пропорционально более низкая температура воды и меньшее время работы пара позволяют системам отопления с ORC ограничивать перегрев и снижать расход топлива.Более низкая температура воды также снижает потери при распределении в гидравлических системах.

Многосемейные системы водяного отопления помещений могут иметь несколько котлов, циркуляционных контуров, насосов и клапанов. С этими компонентами можно интегрировать управление сбросом для достижения желаемой температуры подачи в здание.

Рисунок 2 . Было показано, что обновленные контроллеры котлов для многоквартирных домов с центральным водяным отоплением сокращают потребление энергии на 20% при окупаемости менее трех лет.(Источник изображения: Levy Partnership 2014)

Логика, лежащая в основе ORC, показана на кривой или коэффициенте сброса. Он определяет изменение температуры воды (бойлера, подачи в систему, возврата системы или др.) В зависимости от температуры наружного воздуха. Чем круче кривая (больше величина наклона), тем резче падение температуры воды с каждым градусом повышения температуры наружного воздуха. Коэффициент сброса обычно линейный (но некоторые производители устройств управления используют собственные нелинейные алгоритмы). В дополнение к регулировке наклона кривой сброса, кривая сброса может быть смещена вверх или вниз в зависимости от характеристик теплопотерь здания и для реализации снижения, например, для ночного времени или режима отпуска в односемейных домах.
Одно предостережение при понижении температуры воды заключается в том, что многие котлы, особенно старые, не рассчитаны на работу с температурами обратной воды ниже 120-130 ^o F в течение продолжительных периодов времени. Риски возвратной воды с более низкой температурой включают возможную конденсацию коррозионных дымовых газов, которые со временем могут вызвать коррозию теплообменника.

Конденсационные котлы

, с другой стороны, хорошо подходят для работы с низкими температурами возвратной воды и, следовательно, максимально используют преимущества ORC, поскольку они разработаны с материалами, которые могут выдерживать эти условия без ухудшения качества.Другие стратегии, такие как смесительные клапаны или нагнетательные насосы, могут поддерживать высокую температуру возвратной воды за счет рециркуляции некоторого количества подаваемой воды или нагнетания контролируемого количества котловой воды в возвратную воду котла.

Кроме того, температуру воды можно регулировать отдельно для дневного и ночного времени; однако экономия энергии в результате этой стратегии регресса не доказана. Ниже приведен пример кривой управления сбросом наружного воздуха, где WWSD означает «отключение в теплую погоду» (т.е. выше этой температуры нагрев не осуществляется).

Отсечка температуры в помещении

В этой стратегии управления, которая накладывается на управление сбросом наружного воздуха, в квартирах устанавливаются несколько датчиков температуры для измерения температуры воздуха в помещении. Если средняя температура в этих квартирах превышает заданный предел, контроллер отключает котел, чтобы уменьшить перегрев.

Рисунок 3 . Образец кривой управления сбросом наружного воздуха показывает точку отключения в теплую погоду (WWSD), температуру наружного воздуха, выше которой не подается тепло (изображение любезно предоставлено Levy Partnership).Контроллеры котла

часто могут связываться с удаленным сервером, который хранит зарегистрированные данные о температуре и работе котла и делает эти исторические данные доступными на веб-сайте. Веб-система может позволять удаленное управление и изменение параметров управления. Если в комплект входят датчики температуры в квартире, то он может обеспечить доступ к этим данным в режиме реального времени, чтобы операторы здания могли обеспечить минимальную температуру отопления, требуемую законом, для каждой квартиры, не прибегая к большому коэффициенту безопасности, который тратит энергию на поддержание температуры. температура воды при чрезмерно высоких температурах.Доступ к этим данным также может помочь в диагностике проблем в системе отопления и рассмотрении жалоб арендаторов.

Рисунок 4 . Этот пример веб-интерфейса для системы управления многосемейным котлом показывает уставки отсечки и регуляторы спада. (Источник изображения: Levy Partnership 2014).

Выпуски

Один из рисков систем, использующих температуру в квартире, заключается в том, что жильцы, использующие дополнительное отопление (или охлаждение), могут случайно или намеренно повлиять на показания датчика температуры в попытке получить больше (или меньше) тепла.Однако усреднение температуры всех квартир сводит к минимуму влияние, которое любая квартира может оказать на систему.

Материалы

Типичная система управления котлом будет включать в себя все оборудование, материалы и руководства, необходимые для ее использования, включая контроллер, датчик наружной температуры, а также для систем с внутренним отключением, внутренние датчики температуры, датчики температуры труб, беспроводной приемник и сетевые устройства. Если необходимо также управлять смесительными клапанами, потребуются дополнительный контроллер и датчики.Другие меры, обсуждаемые в разделе «Обеспечение успеха», потребуют дополнительных компонентов.

Кто делает работу

Согласно местным нормам, для выполнения этой работы может потребоваться лицензированный подрядчик по котлам.

Метрики

Данные, собранные контроллером котла или счетами за коммунальные услуги, можно использовать для расчета экономии энергии путем сравнения периодов, когда контроллер работает с выбранными функциями и без них.

Элементы управления

| Vokera

Выбор правильного элемента управления

Энергетические продукты (ErP) и их влияние на вас.

Различные типы средств управления классифицируются в соответствии с «повышением» эффективности, которое они вносят в комплект. Существует восемь классов систем управления, каждый из которых добавляет процент эффективности к рейтингу эффективности ErP для сезонного отопления помещений котла. Так рассчитывается КПД пакета. Дополнительные нагреватели, такие как второй бойлер, тепловой насос или солнечная энергия, также будут регулировать эффективность установки:

Класс I: Комнатный термостат: Комнатный термостат, который управляет включением / выключением обогревателя.Рабочие параметры, включая дифференциал переключения и точность регулирования температуры в помещении, определяются механическими характеристиками термостата.
Класс II: Управление погодным компенсатором, для использования с модулирующими нагревателями: Управление температурой потока нагревателя, которое изменяет уставку температуры потока воды, выходящей из нагревателя, в зависимости от преобладающей наружной температуры и выбранной кривой погодной компенсации. Управление достигается путем регулирования мощности нагревателя.
Класс III: Управление погодным компенсатором, для использования с двухпозиционными нагревателями на выходе: регулятор температуры потока нагревателя, который изменяет уставку температуры потока воды, выходящей из нагревателя, в зависимости от преобладающей наружной температуры и выбранной кривой погодной компенсации.Температура подачи нагревателя изменяется путем управления включением / выключением нагревателя.
Класс IV: Комнатный термостат TPI, для использования с двухпозиционными выходными нагревателями: электронный комнатный термостат, который регулирует как частоту цикла термостата, так и соотношение включения / выключения нагревателя пропорционально комнатной температуре. Стратегия управления TPI снижает среднюю температуру воды, повышает точность регулирования температуры в помещении и повышает эффективность системы.
Класс V: Модулирующий комнатный термостат, для использования с модулирующими нагревателями: Электронный комнатный термостат, который изменяет температуру подачи воды, выходящей из нагревателя, в зависимости от отклонения измеренной температуры в помещении от уставки комнатного термостата.Управление достигается путем регулирования мощности нагревателя.
Класс VI : Погодный компенсатор и комнатный датчик, для использования с модулирующими нагревателями: Регулятор температуры подачи нагревателя, который изменяет температуру подачи воды, выходящей из нагревателя, в зависимости от преобладающей наружной температуры и выбранной кривой погодной компенсации. Датчик температуры в помещении контролирует температуру в помещении и регулирует параллельное смещение кривой компенсации для повышения комфорта в помещении. Управление достигается путем регулирования мощности нагревателя.
Класс VII: Погодный компенсатор и комнатный датчик, для использования с двухпозиционными выходными нагревателями: регулятор температуры подачи нагревателя, который изменяет температуру подачи воды, выходящей из нагревателя, в зависимости от преобладающей наружной температуры и регулирует параллельное смещение кривой компенсации в соответствии с повысить комфорт в помещении. Температура подачи нагревателя изменяется путем управления включением / выключением нагревателя.
Класс VIII: Многодатчиковое регулирование температуры в помещении, для использования с модулирующими нагревателями: электронное управление, оснащенное 3 или более комнатными датчиками, которое изменяет температуру подачи воды, выходящей из нагревателя, в зависимости от совокупного измеренного отклонения температуры в помещении от уставки комнатного датчика.Управление достигается путем регулирования мощности нагревателя.

Серия Evolve C плюс элементы управления класса VI (Vokèra BeSMART с активированной погодной компенсацией) достигают рейтинга системы обогрева помещения ErP A + (98%).

Часто задаваемые вопросы — tekmar Controls

Как я могу выключить обогрев с помощью регулятора котла, если в здании слишком жарко во время мягкой наружной погоды?

Регулятор котла имеет автоматическое отключение в теплую погоду, которое отключает котел.Уменьшение значения параметра отключения в теплую погоду уменьшит или предотвратит перегрев.

На трехкнопочном элементе управления нажмите все три кнопки одновременно, затем отпустите. Теперь элемент управления находится в меню настройки. Нажимайте и отпускайте кнопку Item, пока не найдете WWSD (настройка отключения в теплую погоду). Затем нажмите кнопку со стрелкой вниз, чтобы уменьшить настройку. Подождите 20 секунд, и система управления запишет настройку и вернется в меню «Просмотр».

На четырехкнопочном элементе управления нажмите кнопку меню, чтобы войти в меню настройки.Нажимайте и отпускайте кнопку Item, пока не найдете WWSD (настройка отключения в теплую погоду). Нажмите кнопку со стрелкой вниз, чтобы уменьшить настройку. Подождите 20 секунд, и система управления запишет настройку и вернется в меню «Просмотр».

Как правило, для больших многоквартирных домов можно установить WWSD от 55 до 65 ºF (от 12 до 18 ºC), а для жилых домов — от 65 до 70 ºF (от 18 до 20 ºC).

Что означает, когда на моем термостате Tekmar отображается сообщение «ОТКРЫТО» или «ОТКРЫТО»?

ОТКРЫТЬ или ОТКРЫТЬ означает, что на входе дополнительного датчика температуры имеется разрыв электрической цепи.В области проводки проверьте, подключен ли к термостату дополнительный датчик. Если к клеммам дополнительного датчика не подключены провода, настройку ДАТЧИКА в МЕНЮ НАСТРОЙКИ можно установить на ВЫКЛ., Чтобы устранить проблему.

Если датчик подключен, проверьте проводку на предмет ослабленных контактов или обрыва проводов. В некоторых случаях дополнительный датчик температуры мог выйти из строя и требует замены. Для получения конкретной информации найдите трехзначный номер продукта термостата и введите его ниже, чтобы просмотреть страницу продукта.См. Руководство по установке и эксплуатации продукта, которое доступно на вкладке «Технические характеристики». После устранения проблемы рекомендуется изменить термостат на уровень доступа «Пользователь».

Как включить отопление с помощью регулятора котла Tekmar, когда в здании слишком холодно?

Блок управления котлом имеет параметр ПОМЕЩЕНИЕ, который позволяет выбрать приблизительную температуру в здании. Система управления котлом не измеряет фактическую температуру в помещении, поэтому установка в КОМНАТЕ — это просто приблизительная желаемая температура в здании.Чтобы получить больше тепла, увеличивайте температуру в ПОМЕЩЕНИИ с шагом 2 градуса, пока в помещении не станет тепло.

На трехкнопочном элементе управления нажмите все три кнопки вместе, затем отпустите. Вы войдете в меню настройки. Первая установка — это установка КОМНАТА. Нажмите кнопку со стрелкой вверх, чтобы увеличить настройку. Подождите 20 секунд, и система управления запишет настройку и вернется в меню «Просмотр».

На четырехкнопочном элементе управления нажмите кнопку меню, чтобы войти в меню настройки.Первая установка — это установка КОМНАТА. Нажмите кнопку со стрелкой вверх, чтобы увеличить настройку. Подождите 20 секунд, и система управления запишет настройку и вернется в меню «Просмотр».

Как мне найти инструкцию по эксплуатации Tekmar Control?

Каждый продукт tekmar имеет трехзначный номер продукта. У большинства элементов управления номер продукта указан на передней панели; термостаты будут иметь трехзначный номер продукта внутри области подключения. Если вы не уверены, используйте эту страницу, чтобы найти номер продукта вашего элемента управления.

Когда у вас будет номер продукта, введите его в поле «Поиск» в верхней части этого веб-сайта. Страница продукта будет содержать все, что вам нужно знать о вашем продукте, включая сервисные бюллетени, обновления программного обеспечения и все соответствующие руководства пользователя и установки.

Мое здание отапливается, особенно когда на улице холодно.

На дисплее регулятор котла покажет значение наружной температуры в меню «Просмотр». В некоторых случаях показания наружной температуры намного выше, чем фактическая температура наружного воздуха.Это приводит к тому, что система отопления использует воду более низкой температуры для обогрева здания.

Расположение и установка датчика наружного воздуха снаружи здания очень важны. Наружный датчик следует устанавливать на стене, выходящей на север, вдали от любых источников тепла, таких как прямой солнечный свет, вентиляционные отверстия, двери и окна. Теплый воздух из здания может проходить изнутри здания по отверстию в стене, через которое протягивается провод датчика. Убедитесь, что это отверстие загерметизировано силиконом или аэрозольной пеной.

У меня есть регулятор смешивания, и он показывает потребность в смешивании, но не открывает смесительный клапан или впрыскивающий насос с регулируемой скоростью.

Регуляторы смешивания предназначены для защиты возврата котла. На контрольном дисплее проверьте измерение температуры котла в меню View. Затем войдите в меню регулировки и проверьте настройку BOILER MIN. Если измеренная температура котла ниже минимальной уставки котла, система управления смешиванием предназначена для закрытия смесительного клапана или снижения скорости впрыскивающего насоса с регулируемой скоростью.

Почему мой котел (-ы) не горит? Я подключил регулятор к источнику питания и подключил к нему свой котел, но он не включает котел (ы). Котел загорается, когда я нажимаю кнопку тестирования.

Элементы управления Tekmar серии

Classic требуют, чтобы к элементу управления был подан запрос на тепло или запрос. Проверьте дисплей, чтобы увидеть, присутствует ли запрос котла, возможно, вы не подали запрос на управление. Используйте термостат здания или концевые выключатели от зонных клапанов или реле зональных насосов, чтобы подать питание 24 В (перем. Тока) на клеммы нагрузки на блоке управления.

У меня есть регулятор ступени котла и пара регуляторов смешивания (классическая серия). Не похоже, что элементы управления смешиванием обеспечивают достаточно тепла, а здание нагревается.

Как регуляторы ступенчатого регулирования котла, так и регуляторы смешивания имеют настройку «Минимум бойлера» для защиты котла (ов). Регуляторы котла и смешивания считывают температуру котла в разных местах, в зависимости от подачи и возврата. Следовательно, вы должны установить настройку «Минимум бойлера» на регуляторах смешивания как минимум на 20 ° F ниже, чем установка «Минимум бойлера» на регуляторе ступенчатости котла.В противном случае регуляторы смешивания отключатся слишком рано, пока регулятор котла думает, что все в порядке.

В моей системе два элемента управления, могу ли я подключить их к одному наружному датчику?

Нет, для элементов управления классической серии для каждого элемента управления требуется собственный датчик наружной температуры. Пример: два регулятора смешивания 356, для каждого из которых требуется собственный датчик наружной температуры 070.

Тем не менее, устройства управления коммуникациями профессиональных и дизайнерских серий используют сеть для обмена такой информацией, как температура наружного воздуха.Как только один наружный датчик 070 подключен к контроллеру или термостату, температура наружного воздуха доступна для всех продуктов в системе.

Не можете найти ответ на свой вопрос? Свяжитесь с вашим местным представителем для получения технической поддержки.

Wi-Fi и радиочастотный беспроводной комнатный термостат для газового котла или водяного теплого пола, дистанционный регулятор температуры Распродажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

Вы размещаете заказ
(Время обработки)
Отправляем Ваш заказ
(время доставки)
Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары должны добраться с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ (ы) доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии.

Датчики комнатной температуры для газовых котлов

Как выбрать комнатный датчик температуры воздуха для котла отопления

Устройство и принцип действия

Классификация

По способу определения

Дилатометрический

Резистивный

Термоэлектрический

Манометрический

По типу взаимодействия с термостатом

Проводной

Беспроводной

По способу размещения

Накладной

Погружной

Комнатный

Внешний

Критерии выбора

Диапазон измеряемых температур

Технические особенности

Условия измерения

Характеристики датчика

Срок эксплуатации, периоды обслуживаний, необходимость калибровок

Величина выходного сигнала

Подключение

Наружного

Комнатного

Для газового котла

Водяного термодатчика

Особенности эксплуатации

Программируемые терморегуляторы

Лучше поберечь оборудование и не перегревать дом: польза беспроводного термостата для газового котла

Устройство беспроводного термостата для газового котла

Разновидности комнатных терморегуляторов

Рекомендации к выбору

Дополнительные опции для эффективного отопления

Стоимость

Достоинства и недостатки

Полезное видео

Заключение

Как выбрать комнатный термостат для газового котла

Что собой представляет терморегулятор для котла отопления

Для чего нужен

Виды комнатных терморегуляторов

Лучший выбор

Проводной или беспроводной

Точность настройки температуры

Возможность установки значения гистерезиса

Возможность программирования

Wi-fi или GSM

Безопасность

Самые надежные производители и модели

Термостат Baxi

Термостат Protherm Thermolink

Siemens RDE 100

Magictime Plus

Как подключить комнатный термостат

Схема подключения

Подбор места для установки

Монтаж и подключение

Выносные комнатные термостаты для котлов отопления

Здесь вы узнаете:

Для чего нужны комнатные термостаты

Как работают терморегуляторы для котлов отопления

Плюсы и минусы комнатных термостатов

Основные виды термостатов

Популярные модели

Zilon ZA-1

Protherm Exacontrol

SALUS Controls VS20WRF

Как установить терморегулятор

Комнатный регулятор Protherm Thermolink S

Проводной комнатный термостат, датчик температуры на котел Beretta (20059639)

Описание товара

Инструкция по применению

Термостат выполняет следующие функции:

Мы рекомендуем использовать вместе с котлом следующие аксессуары:

Комнатные регуляторы температуры в Воронеже

Комнатные регуляторы температуры в Воронеже

Комнатный терморегулятор или погодозависимый контроллер– постоянная дилема пользователей
