Условное обозначение реле

Как известно, что если через катушку индуктивности пропустить постоянный электрический ток, то вокруг нее образуется магнитное поле, которое начинает притягивать металлические предметы. Если около такого соленоида расположить одну или несколько подпружиненных контактных групп и их подвижные части жестко соединить с пластиной, изготовленной из металлического сплава, расположенной около одного из полюсов катушки, то получится электромагнитное коммутирующее устройство, которое называется «реле» от французского «relais».

При подключении катушки к источнику тока стальная пластинка начинает, притягивается к катушке и тем самым приводит в движение контакты, замыкающие или размыкающие электрическую цепь. Чтобы пластина реле вернулась в первоначальное положение, катушку необходимо обесточить.

Обозначение реле





На электрических схемах условное обозначение реле наносится в виде прямоугольника, от наибольших сторон которого отведены линии выводов питания соленоида.

Номера контактной группы К2.1 и К2.2



Контакты электромагнитного реле изображают аналогично, контактам выключателей и переключателей. Условное графическое обозначение реле, контакты которого расположены рядом с катушкой, соединяют штриховой линией, а если контакты расположены в различных местах, то около прямоугольного знака соленоида, ставят символ «К» и его порядковый номер, как и в первом случае, и около контактов реле помимо его номера, через точку пишут номер контактной группы.

Поляризованное реле



Работа обычных электромагнитных реле не требует полярности подключения источника напряжения, приложенного к концам катушки. Но есть реле, для которых обязательно нужно соблюдать это условие. Такие реле называют поляризованными.

При подаче напряжения на обмотку зависимого от полярности реле, его контакты приводятся в движение и могут быть зафиксированы в таком положении даже при разрыве цепи обмотки. Чтобы изменить положение контактов, необходимо поменять полярность подачи напряжения на обмотке.

Условное обозначение полярного реле, на электрической принципиальной схеме, наносится в виде прямоугольника с двумя выводами и жирной точкой у одного из разъёмов. Этот знак, в виде жирной точки, ставится так же у одного из неподвижного контакта, говорящего о том, что в данном положении состояние коммутирующего элемента будет зафиксировано при срабатывании реле. Латинский символ «Р» наносимый в прямоугольнике указывает на то, что это реле поляризованное.

Контакты реле, дополнительные контакты.

---

Трафарет Visio контакты реле, дополнительные контакты.

 Из контекстного мню фигуры Visio, любое из условных обозначений контакта, можно повернуть горизонтально или вертикально, а так же, поменять местами подвижный и неподвижный контакты:

Примеры расположения на схеме условного обозначения для контакта с выдержкой времени.

 Аналогично, с помощью команд контекстного меню фигуры, можно повернуть любое условное обозначение.

---

Фигуры Visio — символы условных обозначений контактов реле.

 В данном случае, подразумеваются контакты элементов схемы (реле, контакторов, выключателей и других устройств), которые изображаются разнесенным способом.
 Для данной группы условных обозначений, кроме текстовых блоков для нумерации контактов, имеются текстовые блоки для позиционного обозначения, а в случае необходимости и для других поясняющих надписей.

Ниже, приведены некоторые варианты условных обозначений контактов, полученных выбором соответствующих параметров в контекстном меню и окне данные фигуры Visio:

---

1.1. Контакт нормально открытый (нормально закрытый).

Контакт коммутационного устройства нормально открытый (замыкающий).
Контакт коммутационного устройства нормально закрытый (размыкающий).





---

1.2. Контакт с замедлением нормально открытый (нормально закрытый).

Контакт замыкающий с замедлением, действующим при срабатывании.
Контакт замыкающий с замедлением, действующим при возврате.



Контакт замыкающий с замедлением, действующим при срабатывании и возврате.
Контакт размыкающий с замедлением, действующим при срабатывании.



Контакт размыкающий с замедлением, действующим при возврате.
Контакт размыкающий с замедлением, действующим при срабатывании и возврате.





---

1.3. Контакт импульсный нормально открытый (нормально закрытый).

Контакт импульсный, замыкающий при срабатывании.
 Контакт импульсный, замыкающий при возврате.



Контакт импульсный, замыкающий при срабатывании и возврате.
Контакт импульсный, размыкающий при срабатывании.



Контакт импульсный, размыкающий при возврате.
 Контакт импульсный, размыкающий при срабатывании и возврате.





---

 1. 4. Контакт импульсный нормально открытый (нормально закрытый)

Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы, замыкающий.
Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы, размыкающий.



Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы, замыкающий.
Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы, размыкающий.





---

1.5. Контакт с самовозвратом или без самовозврата нормально открытый (нормально закрытый).

Контакт с самовозвратом, замыкающий.
Контакт без самовозврата, замыкающий.



Контакт с самовозвратом, размыкающий.
Контакт без самовозврата, размыкающий.





---

1.6. Контакт с двойным замыканием (двойным размыканием).

Контакт с двойным замыканием.
Контакт с двойным размыканием.





---

1.7. Контакт переключающий.

Контакт переключающий.
Контакт переключающий без размыкания цепи (мостовой).





---

Контакты дополнительные.

 Данная группа контактов (на трафарете, фигуры обозначений на желтом фоне), отличается от предыдущей группы тем, что не имеет тестовых блоков для поясняющих надписей (только нумерацию (маркировку) контактов).

 Предназначены эти символы условных обозначений, для увеличения числа контактов коммутационных устройств выполненных совмещенным способом. Для этих целей, в каждую фигуру обозначения контакта, встроен символ механической связи для соединения с основным условным обозначением коммутационного устройства.

 Посмотреть на видео:

---

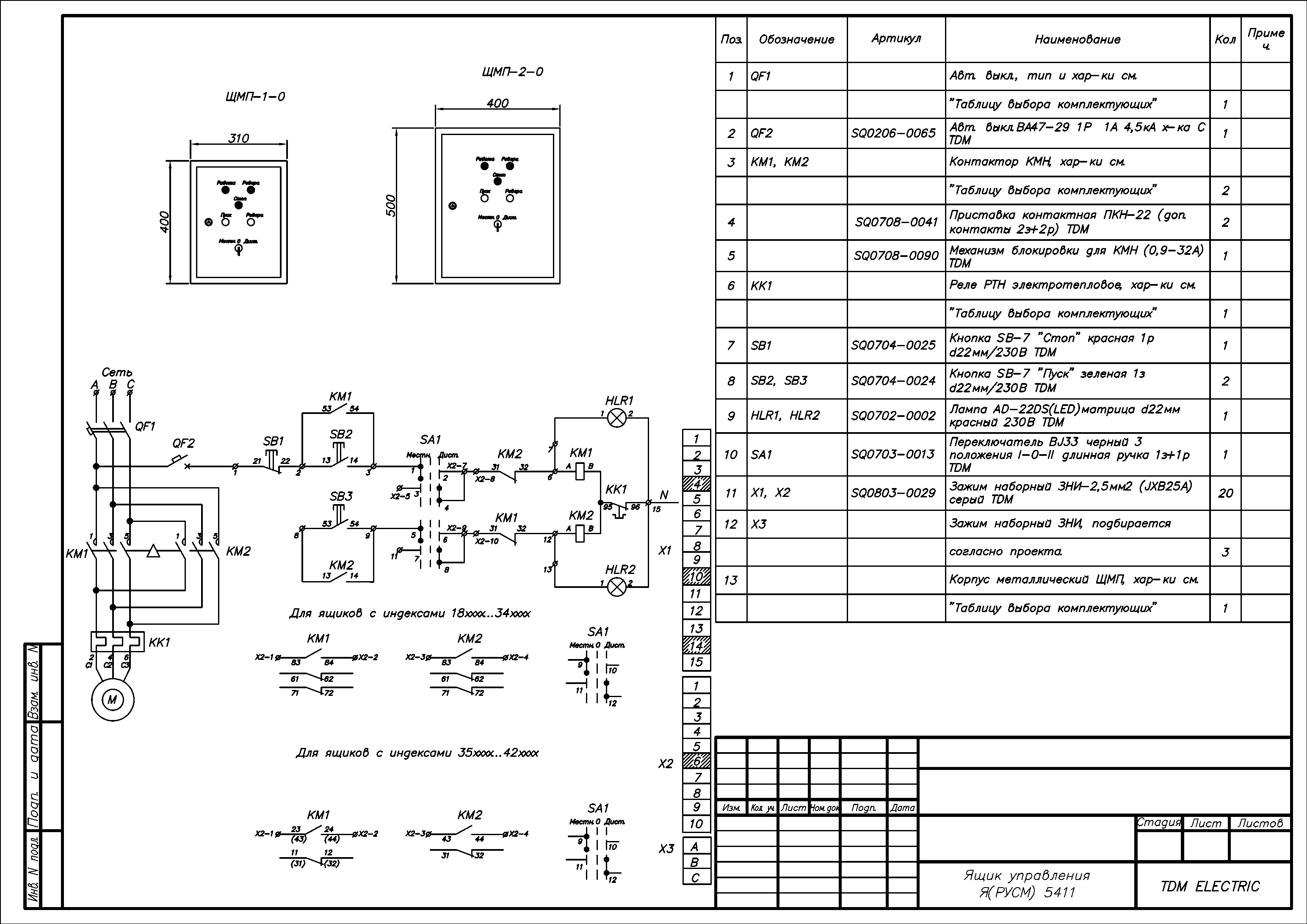

Обозначение Реле На Электрической Схеме

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. К этому сухому контакту подключаются управляющие проводники контактора или пускателя , функция которого коммутировать или разъединять фазные провода, защищая систему от опасных перепадов напряжения.

Таким образом, получается, что при выключенном реле контакты замкнуты. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Разберёмся с этим поподробнее.
Как читать электрические схемы

Сам же пружинящий контакт закреплён на ярме.

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1.

Каждое из обозначений можно применять в определенных случаях.

В большинстве случаев реле монтируется в защитном корпусе. D — контакты коммутационных приборов:.

Читаем принципиальные электрические схемы

Виды электрических схем

Такие реле называют поляризованными. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BSC.

Условные графические обозначения светильников и прожекторов Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Сам же пружинящий контакт закреплён на ярме. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления Шкаф, панель двухстороннего обслуживания Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания Щит открытый Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

А нормально-замкнутые контакты N.

Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2.

Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.

Условное обозначение полярного реле, на электрической принципиальной схеме, наносится в виде прямоугольника с двумя выводами и жирной точкой у одного из разъёмов. Как проверить реле?
Как читать электрические схемы. Радиодетали маркировка обозначение

В трехфазной сети

Об этом свидетельствует надпись 10A 28VDC. Нормально замкнутые контакты Нормально замкнутые контакты — это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток.

Допускается применять следующее обозначение 4. Характерная особенность такой схемы — минимальная детализация. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками бифилярная обмотка 7.

Понятно, что мощность контактов реле может быть разная.

Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Катушка электромеханического устройства, работающего с механическим резонансом Примечание. Допускается применять следующее обозначение 8.

Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах. Она обозначается в виде прямоугольника с двумя выводами. Нагрузкой может быть, например, электрическая лампа или электродвигатель. H — Соединение в месте пересечения.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом А нормально-замкнутые контакты N.

Таблица 1. Как работает реле? Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. Для изображения основных базовых функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1 замыкающих 3 переключающих 4 переключающих с нейтральным центральным положением 1.

В качестве примера, рассмотрим импортное реле Bestar BSC. Такие контакты на схемах изображают следующим образом.
Элементы вторичной схемы РЗА. Реле

Виды и типы электрических схем

Катушка электромеханического устройства, работающего с ускорением при срабатывании и отпускании

Около прямоугольника или в прямоугольнике допускается указывать величины, характеризующие обмотку, например, катушка с двумя обмотками, сопротивление каждой Ом 2. Дополнительные знаки позволяют найти на схеме контакты кнопок управления , реле времени, путевых выключателей и т.

Чтобы изменить положение контактов, необходимо поменять полярность подачи напряжения на обмотке. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник.

Это были силовые характеристики реле, точнее его контактов. E — Электрическая связь с корпусом прибора. Одна часть К1 — это условное обозначение электромагнитной катушки. На его корпусе нанесены следующие надписи.

Рекомендуем: Как ремониторовать электрику

Принцип работы реле наглядно иллюстрирует следующая схема. Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. Вместе со стержнем и якорем ярмо образует магнитопровод.

Параметры электромагнитных реле. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками бифилярная обмотка 7. Виды и типы. Катушка электромеханического устройства трехфазного тока 9.

Реле сработает, и его контакты K1. Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков. При отсутствии дополнительной информации в основном поле допускается в этом поле указывать уточняющие данные, например, катушка электромеханического устройства с обмоткой минимального тока Он может быть как металлическим, так и пластмассовым.

Его основой является катушка, состоящая из большого количества витков изолированного провода. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Как читать электрические схемы

Что такое реле и зачем оно нужно

Приветствую друзья!

Мы с вами изучили уже многие «кирпичики» электроники — полупроводниковые диоды, полевые и биполярные транзисторы, резисторы, конденсаторы.

Когда знаешь, как работает составные части — легче понять, как работает устройство целиком.

Сегодня мы еще уменьшим хаос в наших головах и разберемся, как устроено и как работает реле.

Приготовьтесь испытать радость познания!

 Что такое электромагнитное реле?

Cразу отметим, что из всего многообразия реле мы рассмотрим лишь электромагнитные реле. А из множества электромагнитных реле рассмотрим те, которые наиболее широко применяются в околокомпьютерных устройствах.

Электромагнитное реле (далее — реле) – это устройств, позволяющее посредством небольших токов управлять большими токами.

Мы уже сталкивались ранее с подобными устройствами. Да, когда изучали биполярные и полевые транзисторы. Так, в биполярном транзисторе небольшой ток базы управляет гораздо большим (в десятки и сотни раз) током коллектора.

Отметим, что транзисторы, в отличие от реле, гораздо более быстродействующие приборы, и могут управлять более высокочастотными сигналами. Но реле в целом более надежная штука, чем полупроводниковый транзистор.

В электромагнитном реле, в отличие от биполярного транзистора, управляющая цепь гальванически развязана от силовой, что, в общем случае, является преимуществом.

 Как устроено электромагнитное реле?

Электромагнитное реле — это электромеханическая система, состоящая, в самом простом случае, из катушки с проводом (обмотки), помещенной на металлический сердечник и подвижной части (якоря), соединенного с пружинящими контактными пластинами. Работа его  основана на принципе электромагнитной индукции.

При подаче напряжения на обмотку по ней протекает ток, возникает электромагнитная индукция, намагничивающая сердечник из магнитомягкого материала.

Магнитомягкий материал представляет собой специальный сплав на основе железа, который быстро намагничивается и быстро теряет намагниченность при исчезновении электромагнитного поля.

При определённой величине тока в обмотке сила притяжения сердечника превышает силу упругости пружины якоря — и якорь притягивается к сердечнику.

С якорем соединены механические элементы с гибкими контактами, которые при притяжения якоря к сердечнику замыкаются или размыкаются, в зависимости от конкретной конструкции.

Одно реле может иметь несколько групп контактов.

Для уменьшения переходного сопротивления рабочие части контактов покрывают благородными металлами (золото, палладий) или сплавами на основе серебра, кадмия и других металлов. Вид покрытия контактов влияет на стоимость реле в целом.

Для защиты обмотки и контактов от внешних воздействий вся конструкция очень часто помещается в закрытый корпус. На корпус наносится маркировка.

Герконовые реле

Существует такая разновидность электромагнитных реле как герконовое реле.

Геркон — это сокращение от слов «герметизированный контакт».

В обычном реле в большинстве случаев контакты работает в окружающем воздухе, в котором содержатся водяные пары, пыль и кислород, способствующий окислению рабочих поверхностей.

В герконах же контакты находятся в герметичной стеклянной капсуле, которая может быть заполнена осушенным воздухом, инертным газом или вакуумом.

Капсула с контактами помещается внутри обмотки.

Следствием этого является гораздо больший ресурс работы, превышающий на порядок ресурс обычных контактов.

Так, обычно реле должно обеспечить порядка 100 000 срабатываний контактов.

Герконовое же может обеспечить миллион срабатываний и более.

Впечатляющая разница, не так ли?

Капсула с контактами может быть заполнена ртутью для уменьшения электрического сопротивления.

 Обозначение реле схемах

Теперь давайте перейдем к практике и посмотрим, как электромагнитные реле обозначаются в схемах.

В отечественной технической литературе обмотка реле обозначается прямоугольником, контакты —  соединенными или разъединенными короткими отрезками линий. Если реле имеет две обмотки, то в прямоугольнике изображаются две косые линии. Герконовые контакты обводят кружком, символизирующим капсулу, в которую они помещены. Возле обмотки реле наносится его порядковый номер в схеме (К1, К2, К3 и т.д.)

Изображения контактов реле могут располагаться как вблизи от изображения обмотки, так и в других  местах схемы. Чтобы не было путаницы, контакты реле также обозначают буквенно-цифровыми символами. Если есть несколько реле, обозначенных как К1, К2, К3, то контакты обозначают, соответственно, К1.1, К2.1, К3.1 и т.д.

Если у какого-то реле несколько групп контактов, то изменяется последняя цифра – К1.1, К1.2, К1.3 и т.д.

В иностранной технической литературе обмотка реле может обозначаться как катушка индуктивности (чем она по факту и является) с буквенным обозначением RY, Relay.

Контакты реле

Как уже видно из обозначений, контакты реле могут быть в исходном состоянии (без подачи напряжения на обмотку) замкнутыми или разомкнутыми. Соответственно, они называются нормально замкнутыми (Normally Closed, NC) или нормально разомкнутыми (Normally Open, NO).

Очень часто контактная группа содержит и нормально замкнутый, и нормально разомкнутый контакт.

Это при подаче напряжение на обмотку контакты как бы меняются местами: нормально замкнутый становится разомкнутым, а нормально разомкнутый замыкается.

Такую совокупность нормально замкнутого и нормально разомкнутого контакта называют переключающим контактом.

В англоязычной литературе для описания контактов используются специальные аббревиатуры:

SPST (Single Pole, Single Throw) — один полюс, одно направление. Другими словами – это один нормально замкнутый или нормально разомкнутый контакт.

SPDT (Single Pole, Double Throw) — один полюс, два направления. Это комбинация нормально замкнутого и нормально разомкнутого контакта. Иными словами – переключающий контакт. При этом один из полюсов (контактов) называется общим (СOM), а другие – NC (с которым COM замкнут) и NO (с которым COM разомкнут).

DPST (Double Pole, Single Throw) — два полюса, одно направление. Это две группы контактов, комбинация из двух переключателей SPST, которые переключаются одновременно.

DPDT (Double Pole, Double Throw) — два полюса, два направления. Это также две группы контактов, комбинация из двух переключателей SPDT, которые переключаются одновременно.

Нормально разомкнутые контакты могут именоваться SPNO (Single Pole, Normally Open), DPNO (Double Pole, Normally Open), нормально закрытые  — SPNC (Single Pole, Normally Closed), DPNC (Double Pole, Normally Closed).

В даташитах для обозначения контактов реле используются и другие обозначения:

• Form A – нормально разомкнутый контакт,
• Form B – нормально замкнутый контакт,
• Form C – переключающий контакт.

Перед буквой может стоять цифра, обозначающая количество групп контактов.

Так, например, 1А обозначает одну группу  из одного нормально разомкнутого контакта, 2В – две группы, каждая из которых имеет один нормально замкнутый контакт, 3С – три группы, каждая из которых имеет один переключающий контакт.

Где применяются электромагнитные реле?

Электромагнитные реле широко применяются в источниках бесперебойного питания (ИБП, UPS).

С помощью производится переход с сетевого питания на батарейное и обратно.

Сколько я видел бесперебойников самых различных моделей – везде были релюшки!

В моделях с автотрансформатором они коммутируют обмотки, обеспечивая нужное напряжение на выходе при изменении его на входе.

Заканчивая первую часть статьи, отметим: если вы слышите щелчки в вашем ИБП — это переключаются реле. Обычно их там несколько штук.

Продолжение следует.

Можно еще почитать:

Как устроен ИБП.

6. Реле и соединители — Условные графические обозначения на электрических схемах — Компоненты — Инструкции

 Наряду с выключателями и переключателями в радиоэлектронной технике для дистанционного управления и различных развязок широко применяют электромагнитные реле (от французского слова relais). Электромагнитное реле состоит из электромагнита и одной или нескольких контактных групп. Символы этих обязательных элементов конструкции реле и образуют его условное графическое обозначение [4].


 Электромагнит (точнее, его обмотку) изображают на схемах в виде прямоугольника с присоединенными к нему линиями электрической связи, символизирующими выводы. Условное графическое обозначение контактов располагают напротив одной из узких сторон символа обмотки и соединяют с ним линией механической связи (пунктирной линией). Буквенный код реле — буква K (K1 на рис.6.1)



 Выводы обмотки для удобства допускается изображать с одной стороны (см. рис. 6.1, К2), а символы контактов — в разных частях схемы (рядом с УГО коммутируемых элементов). В этом случае принадлежность контактов тому или иному реле указывают обычным образом в позиционном обозначении условным номером контактной группы (К2.1, К2.2, K2.3).


 Внутри условного графического обозначения обмотки стандарт допускает указывать ее параметры (см. рис. 6.1, КЗ) или конструктивные особенности. Например, две наклонные линии в символе обмотки реле К4 означают, что она состоит из двух обмоток.



 Поляризованные реле (они обычно управляются изменением направления тока в одной или двух обмотках) выделяют на схемах латинской буквой Р, вписываемой в дополнительное графическое поле УГО и двумя жирными точками (см. рис. 6.1, К5). Эти точки возле одного из выводов обмотки и одного из контактов такого реле означают следующее: контакт, отмеченный точкой, замыкается при подаче напряжения, положительный полюс которого приложен к выделенному таким же образом выводу обмотки. Если необходимо показать, что контакты поляризованного реле остаются замкнутыми и после снятия управляющего напряжения, поступают так же, как и в случае с кнопочными переключателями (см. разд. 5): на символе замыкающего (или размыкающего) контакта изображают небольшой кружок. Существуют так же реле, в которых магнитное поле, создаваемое управляющим током обмотки, воздействует непосредственно на чувствительные к нему (магнитоуправляемые) контакты, заключенные в герметичный корпус (отсюда и название геркон — ГЕРметизированный КОНтакт). Чтобы отличить контакты геркона от других коммутационных изделий в его УГО иногда вводят символ герметичного корпуса — окружность. Принадлежность к конкретному реле указывают в позиционном обозначении (см. рис. 6.1, К6.1). Если же геркон не является частью реле, а управляется постоянным магнитом, его обозначают кодом автоматического выключателя — буквами SF (рис. 6.1, SF1).


 Большую группу коммутационных изделий образуют всевозможные соединители. Наиболее широко используют разъемные соединители (штепсельные разъемы, см. рис. 6.2). Код разъемного соединителя — латинская буква X. При изображении штырей и гнезд в разных частях схемы в позиционное обозначение первых вводят букву Р (см. рис. 6.2, ХР1), вторых — S (XS1).



 Высокочастотные (коаксиальные) соединители и их части обозначают буквами XW (см. рис. 6.2, соединитель XW1, гнезда XW2, ХW3). Отличительный признак высокочастотного соединителя — окружность с отрезком касательной линии, параллельной линии электрической связи и направленной в сторону соединения (XW1). Если же с другими элементами устройства штырь или гнездо’ соединены коаксиальным кабелем, касательную продляют и в другую сторону (XW2, XW3). Соединение корпуса соединителя и оплетки коаксиального кабеля с общим проводом (корпусом) устройства показывают присоединением к касательной (без точки!) линии электрической связи со знаком корпуса на конце (XW3).


 Разборные соединения (с помощью винта или шпильки с гайкой и т. п.) обозначают на схемах буквами XT, а изображают — небольшим кружком (см. рис. 6.2; ХТ1, ХТ2, диаметр окружности — 2 мм). Это же условное графическое обозначение используют и в том случае, если необходимо показать контрольную точку.


 Передача сигналов на подвижные узлы механизмов часто осуществляется с помощью соединения, состоящего из подвижного контакта (его изображают в виде стрелки) и токопроводящей поверхности, по которой он скользит. Если эта поверхность линейная, ее показывают отрезком прямой линии с выводом в виде ответвления у одного из концов (см. рис. 6.2, X1), а если кольцевая или цилиндрическая — окружностью {X2).



 Принадлежность штырей или гнезд к одному многоконтактному соединителю показывают на схемах линией механической связи и нумерацией в соответствии с нумерацией на самих соединителях (рис. 6.3, XS1, ХР1). При изображении разнесенным способом условное буквенно-цифровое позиционное обозначение контакта составляют из обозначения, присвоенного соответствующей части соединителя и его номера (XS1.1 — первое гнездо розетки XS1; ХР5,4 — четвертый штырь вилки ХР6 и т. д.).


 Для упрощения графических работ стандарт допускает заменять условное графическое обозначение контактов розеток и вилок многоконтактных соединителей небольшими пронумерованными прямоугольниками с соответствующими символами (гнезда или штыря) над ними (см. рис. 6.3, XS2, ХР2). Расположение контактов в символах разъемных соединителей может быть любым — здесь все определяется начертанием схемы; неиспользуемые контакты на схемах обычно не показывают.
Аналогично строятся условные графические обозначения многоконтактных разъемных соединителей, изображаемых в состыкованном виде (рис. 6.4). На схемах разъемные соединители в таком виде независимо от числа контактов обозначают одной буквой X (исключение — высокочастотные соединители). В целях еще большего упрощения  графики стандарт допускает обозначать многоконтактный соединитель одним прямоугольником с соответствующими числом линий электрической связи и нумерацией (см. рис. 6.4, X4).


 Для коммутации редко переключаемых цепей (делителей напряжения с подборными элементами, первичных обмоток трансформаторов сетевого питания и т. п.) в электронных устройствах применяют перемычки и вставки. Перемычку, предназначенную для замыкания или размыкания цепи, обозначают отрезком линии электрической связи с символами разъемного соединения на концах (рис. 6.5, X1), для переключения — П-образной скобой (X3). Наличие на перемычке контрольного гнезда (или штыря) показывают соответствующим символом {X2).


 При обозначении вставок-переключателей, обеспечивающих более сложную коммутацию, используют способ для изображения переключателей. Например, вставка на рис. 6.5, состоящая из розетки XS1 и вилки XP1, работает следующим образом: в положении 1 замыкатели вилки соединяют гнезда 1 и 2, 3 и 4, в положении 2 — гнезда 2 и 3, 1 и 4, в положении 3 — гнезда 2 и 4. 1 и 3.







Электрические реле времени, классификация и условные графические обозначения

Оглавление

Введение
Раздел 1. Классификация реле времени
Раздел 2. Условно-графическое обозначение реле времени и их контактов на схемах
Список используемой литературы

Раздел 2. Условно-графическое обозначение реле времени и их контактов на схемах

Контакты реле времени

На сегодняшний день в России действует ГОСТ 2.755-87 «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения». И ГОСТ 2.756-76 «Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств». При проектировании или написании научной статьи принято руководствоваться этими ГОСТами.
Но в практике иногда встречаются электрические схемы или книга старого издания, в которых условно графические обозначения отличаются от ныне принятых. Они соответствуют таким документам, как ГОСТ 7624-62 «Обозначения условные графические для электрических схем» с изменением №1 от 1965 г. и еще более старый ГОСТ 7621 -55 «Обозначения условные графические электрооборудования и проводок на планах». Поэтому ниже привожу таблицы с некоторыми условно графических обозначениями контактов реле времени и их катушек по старым и новым ГОСТам.
В соответствии с ГOCTами изображение контактов, как правило, должно соответствовать обесточенному состоянию воспринимающей системы реле или автомата, т.е. положению, когда реле не включено в схему (даже если на чертеже воспринимающий орган показан включенным под напряжение). По УГО замедление происходит при движении в направлении от дуги к ее центру.

Таблица 1. УГО контактов реле времени.

Конечно, это далеко не все условно графические обозначения функций и типов контактов реле, так например, иногда еще встречаются схемы, где нормально разомкнутый контакт реле обозначается как
— да, именно, также как обозначается и конденсатор постоянной емкости, а нормально замкнутый контакт обозначается как
— да, почти как конденсатор переменной емкости. Эта неразбериха существовала до 1955 года, когда впервые появился ГОСТ на обозначения условные графические в схемах. В ГОСТ 7621 -55 просто разрезали конденсатор пополам, что получилось, смотрите в таблице 1.
Также существует множество других обозначений функций контактов, я постарался описать лишь те, которые наиболее применимы к реле времени.

Страница 7 из 9«‹3456789›» Обновлено: 30 Августа, 2020 17:08 Рейтинг: 5 Просмотров: 224375 Печать Рейтинг 18 ⁄ 89 ⁄ Отлично

В этом разделе

Войти со своими данными

Реклама

Электромагнитное реле.

Устройство, обозначение и параметры реле

Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле.

Устройство реле достаточно просто. Его основой является катушка, состоящая из большого количества витков изолированного провода.

Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.Он закреплён на пружинящем контакте. Сам же пружинящий контакт закреплён на ярме. Вместе со стержнем и якорем ярмо образует магнитопровод.

Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник. Он в свою очередь притягивает якорь. Якорь укреплён на пружинящем контакте. Далее пружинящий контакт замыкается с другим неподвижным контактом. В зависимости от конструкции реле, якорь может по-разному механически управлять контактами.

Устройство реле.

В большинстве случаев реле монтируется в защитном корпусе. Он может быть как металлическим, так и пластмассовым. Рассмотрим устройство реле более наглядно, на примере импортного электромагнитного реле Bestar. Взглянем на то, что внутри этого реле.

Вот реле без защитного корпуса. Как видим, реле имеет катушку, стержень, пружинящий контакт, на котором закреплен якорь, а также исполнительные контакты.

На принципиальных схемах электромагнитное реле обозначается следующим образом.

Условное обозначение реле на схеме состоит как бы из двух частей. Одна часть (К1) – это условное обозначение электромагнитной катушки. Она обозначается в виде прямоугольника с двумя выводами. Вторая часть (К1.1; К1.2) – это группы контактов, которыми управляет реле. В зависимости от своей сложности реле может иметь достаточно большое количество коммутируемых контактов. Они разбиваются на группы. Как видим, на обозначении изображены две группы контактов (К1.1 и К1.2).

Как работает реле?

Принцип работы реле наглядно иллюстрирует следующая схема. Есть управляющая цепь. Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Также есть исполнительная цепь, которым управляет реле. Исполнительная цепь состоит из нагрузки HL1 (лампа сигнальная), контактов реле K1.1 и батареи питания G2. Нагрузкой может быть, например, электрическая лампа или электродвигатель. В данном случае в качестве нагрузки используется сигнальная лампа HL1.

Как только мы замкнём управляющую цепь выключателем SA1, ток от батареи питания G1 поступит на реле K1. Реле сработает, и его контакты K1.1 замкнут исполнительную цепь. На нагрузку поступит напряжение питания от батареи G2 и лампа HL1 засветится. Если разомкнуть цепь выключателем SA1, то с реле K1 будет снято напряжение питания и контакты реле K1.1 вновь разомкнуться и лампа HL1 выключится.

Коммутируемые контакты реле могут иметь своё конструктивное исполнение. Так, например, различают нормально-разомкнутые контакты, нормально-замкнутые контакты и контакты на переключение (перекидные). Разберёмся с этим поподробнее.

Нормально разомкнутые контакты

Нормально разомкнутые контакты – это контакты реле, которые находятся в разомкнутом состоянии до тех пор, пока через катушку реле не потечёт ток. Говоря проще, когда реле выключено, контакты тоже разомкнуты. На схемах реле с нормально-разомкнутыми контактами обозначается вот так.

Нормально замкнутые контакты

Нормально замкнутые контакты – это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток. Таким образом, получается, что при выключенном реле контакты замкнуты. Такие контакты на схемах изображают следующим образом.

Переключающиеся контакты

Переключающиеся контакты – это комбинация из нормально-замкнутых и нормально-разомкнутых контактов. У переключающихся контактов есть общий провод, который переключается с одного контакта на другой.

Современные широко распространённые реле, как правило, имеют переключающиеся контакты, но могут встречаться и реле, которые имеют в своём составе только нормально-разомкнутые контакты.

У импортных реле нормально-разомкнутые контакты реле обозначаются сокращением N.O. А нормально-замкнутые контакты N.C. Общий контакт реле имеет сокращение COM. (от слова common – «общий»).

Теперь обратимся к параметрам электромагнитных реле.

Параметры электромагнитных реле.

Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. В качестве примера, рассмотрим импортное реле Bestar BS-115C. На его корпусе нанесены следующие надписи.

COIL 12VDC – это номинальное напряжение срабатывания реле (12V). Поскольку это реле постоянного тока, то указано сокращённое обозначение постоянного напряжения (сокращение DC обозначает постоянный ток/напряжение). Английское слово COIL переводится как «катушка», «соленоид». Оно указывает на то, что сокращение 12VDC имеет отношение к катушке реле.

Далее на реле указаны электрические параметры его контактов. Понятно, что мощность контактов реле может быть разная. Это зависит как от габаритных размеров контактов, так и от используемых материалов. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если нагрузка потребляет мощность больше той, на которую рассчитаны контакты реле, то они будут нагреваться, искрить, «залипать». Естественно, это приведёт к скорому выходу из строя контактов реле.

Для реле, как правило, указываются параметры переменного и постоянного тока, которые способны выдержать контакты.

Так, например, контакты реле Bestar BS-115C способны коммутировать переменный ток в 12А и напряжение 120V. Эти параметры зашифрованы в надписи 12А 120VAC (сокращение AC обозначает переменный ток).

Также реле способно коммутировать постоянный ток силой 10А и напряжением 28V. Об этом свидетельствует надпись 10A 28VDC. Это были силовые характеристики реле, точнее его контактов.

Потребляемая мощность реле.

Теперь обратимся к мощности, которую потребляет реле. Как известно, мощность постоянного тока равна произведению напряжения (U) на ток (I): P=U*I. Возьмём значения номинального напряжения срабатывания (12V) и потребляемого тока (30 mA) реле Bestar BS-115C и получим его потребляемую мощность (англ. — Power consumption).

Таким образом, мощность реле Bestar BS-115C составляет 360 милливатт (mW).

Есть ещё один параметр – это чувствительность реле. По своей сути, это и есть мощность потребления реле во включённом состоянии. Понятно, что реле, которому требуется меньше мощности для срабатывания, является более чувствительным по сравнению с теми, которые потребляют большую мощность. Такой параметр, как чувствительность реле, особенно важен для устройств с автономным питанием, так как включенное реле расходует заряд батарей. К примеру, есть два реле с потребляемой мощностью 200 mW и 360 mW. Таким образом, реле мощностью 200 mW обладает большей чувствительностью, чем реле мощностью 360 mW.

Как проверить реле?

Электромагнитное реле можно проверить обычным мультиметром в режиме омметра. Так как обмотка катушки реле обладает активным сопротивлением, то его можно легко измерить. Сопротивление обмотки реле может варьироваться от нескольких десятков ом (Ω), до нескольких килоом (kΩ). Обычно самое низкое сопротивление обмотки имеют миниатюрные реле, которые рассчитаны на номинальное напряжение 3 вольта. У реле, номинальное напряжение которых составляет 48 вольт, сопротивление обмотки намного выше. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BS-115C.

Номинальное напряжение (V, постоянное)	Сопротивление обмотки (Ω ±10%)	Номинальный ток (mA)	Потребляемая мощность (mW)
3	25	120	360
5	70	72
6	100	60
9	225	40
12	400	30
24	1600	15
48	6400	7,5

Отметим, что потребляемая мощность всех типов реле этой серии одинакова и составляет 360 mW.

Электромагнитное реле является электромеханическим прибором. Это, наверное, является самым большим плюсом и в то же время весомым минусом.

При интенсивной эксплуатации любые механические части изнашиваются и приходят в негодность. Кроме этого, контакты мощных реле должны выдерживать огромные токи. Поэтому их покрывают сплавами драгоценных металлов, таких как платина (Pt), серебро (Ag) и золото (Au). Из-за этого качественные реле стоят довольно дорого. Если ваше реле всё-таки вышло из строя, то замену ему можно купить здесь.

К положительным качествам электромагнитных реле можно отнести устойчивость к ложным срабатываниям и электростатическим разрядам.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



INDUSTRIAL CONTROLS — прикладное промышленное электричество

Хотя может показаться странным охватить элементарную тему электрических переключателей на столь позднем этапе этой серии книг, я делаю это потому, что в следующих главах исследуется более старая область цифровых технологий, основанная на контактах механического переключателя, а не на твердотельных затворах. схем, и полное понимание типов переключателей необходимо для предприятия. Изучение функции схем на основе переключателей одновременно с изучением полупроводниковых логических вентилей упрощает понимание обеих тем и создает основу для расширенного опыта обучения булевой алгебре, математике, лежащей в основе цифровых логических схем.

Что такое электрический выключатель?

Электрический выключатель — это любое устройство, используемое для прерывания потока электронов в цепи. Переключатели по сути являются бинарными устройствами: они либо полностью включены («замкнуты»), либо полностью выключены («разомкнуты»). Существует много разных типов переключателей, и в этой главе мы рассмотрим некоторые из них.

Изучите различные типы переключателей

Самый простой тип переключателя — это переключатель, в котором два электрических проводника входят в контакт друг с другом за счет движения исполнительного механизма.Другие переключатели более сложные, они содержат электронные схемы, которые могут включаться или выключаться в зависимости от какого-либо физического стимула (например, света или магнитного поля). В любом случае конечным выходом любого переключателя будет (как минимум) пара клемм для подключения проводов, которые будут либо соединены вместе внутренним контактным механизмом переключателя («замкнут»), либо не соединены вместе («разомкнуты»). . Любой переключатель, предназначенный для управления человеком, обычно называется ручным переключателем , и они производятся в нескольких вариантах:

Тумблеры

Рисунок 9.1 тумблер

Тумблеры приводятся в действие рычагом, находящимся под углом в одном из двух или более положений. Обычный выключатель света, используемый в бытовой электропроводке, является примером тумблера. Большинство тумблеров останавливаются в любом из своих положений рычага, в то время как другие имеют внутренний пружинный механизм, возвращающий рычаг в определенное нормальное положение , что позволяет выполнять так называемое «мгновенное» действие.

Кнопочные переключатели

Рисунок 9.2 Кнопочный переключатель

Кнопочные переключатели — это двухпозиционные устройства, приводимые в действие нажатием и отпусканием кнопки. Большинство кнопочных переключателей имеют внутренний пружинный механизм, возвращающий кнопку в ее «отжатое» или «не нажатое» положение для мгновенного срабатывания. Некоторые кнопочные переключатели поочередно включаются или выключаются при каждом нажатии кнопки. Другие кнопочные переключатели будут оставаться в своем «нажатом» или «нажатом» положении до тех пор, пока кнопка не будет вытянута обратно. Этот последний тип кнопочных переключателей обычно имеет грибовидную кнопку для легкого нажатия и вытягивания.

Селекторные переключатели

Рисунок 9.3 Селекторный переключатель

Селекторные переключатели приводятся в действие поворотной ручкой или каким-либо рычагом для выбора одного из двух или более положений. Как и тумблер, селекторные переключатели могут либо находиться в любом из своих положений, либо содержать механизмы с пружинным возвратом для мгновенного срабатывания.

Джойстик-переключатели

Рисунок 9.4 Джойстик-переключатель

Переключатель-джойстик приводится в действие рычагом, который может свободно перемещаться по более чем одной оси движения. Один или несколько из нескольких переключающих контактных механизмов приводятся в действие в зависимости от того, в каком направлении нажимается рычаг, а иногда и от того, насколько далеко он перемещен.Обозначение из круга и точки на символе переключателя представляет направление движения рычага джойстика, необходимое для приведения в действие контакта. Ручные переключатели-джойстики обычно используются для управления краном и роботом.

Некоторые переключатели специально разработаны для управления движением машины, а не рукой человека-оператора. Эти управляемые движением переключатели обычно называются концевыми выключателями , , потому что они часто используются для ограничения движения машины путем отключения исполнительной мощности компонента, если он перемещается слишком далеко.

Как и ручные выключатели, концевые выключатели бывают нескольких разновидностей:

Концевые выключатели

Рисунок 9.5 Концевой выключатель рычажного привода

Эти концевые выключатели очень похожи на прочные тумблеры или ручные переключатели, оснащенные рычагом, нажимаемым частью машины. Часто рычаги имеют небольшой роликовый подшипник, предотвращающий износ рычага при многократном контакте с деталью машины.

Бесконтактные переключатели

Рисунок 9.6 Бесконтактный переключатель

Бесконтактные переключатели распознают приближение металлической части машины либо с помощью магнитного, либо высокочастотного электромагнитного поля.Простые бесконтактные переключатели используют постоянный магнит для приведения в действие герметичного механизма переключения всякий раз, когда часть машины приближается (обычно на 1 дюйм или меньше). Более сложные бесконтактные переключатели работают как металлоискатель, запитывая катушку с проволокой током высокой частоты и электронным способом отслеживая величину этого тока. Если металлическая часть (не обязательно магнитная) подойдет достаточно близко к катушке, ток увеличится и отключит цепь контроля. Символ, показанный здесь для бесконтактного переключателя, относится к электронной разновидности, на что указывает ромбовидная рамка, окружающая переключатель.Неэлектронный бесконтактный переключатель будет использовать тот же символ, что и концевой переключатель с рычагом. Другой формой бесконтактного переключателя является оптический переключатель, состоящий из источника света и фотоэлемента. Положение машины определяется по прерыванию или отражению светового луча. Оптические переключатели также полезны в приложениях безопасности, где лучи света могут использоваться для обнаружения входа персонала в опасную зону.

Различные типы переключателей процесса

Во многих промышленных процессах необходимо контролировать различные физические величины с помощью переключателей.Такие переключатели могут использоваться для подачи сигналов тревоги, указывающих, что параметр процесса превысил нормальные параметры, или они могут использоваться для остановки процессов или оборудования, если эти переменные достигли опасного или разрушительного уровня. Есть много различных типов переключателей процесса.

Переключатели скорости

Рисунок 9.7 Переключатель скорости.

Эти переключатели определяют скорость вращения вала либо с помощью механизма центробежного груза, установленного на валу, либо с помощью какого-либо вида бесконтактного обнаружения движения вала, такого как оптическое или магнитное.

Реле давления

Рисунок 9.8 Реле давления

Давление газа или жидкости может использоваться для приведения в действие механизма переключения, если это давление приложено к поршню, диафрагме или сильфону, что преобразует давление в механическую силу.

Реле температуры

Рисунок 9.9 Температурный выключатель

Недорогим механизмом измерения температуры является «биметаллическая полоса»: тонкая полоска из двух металлов, соединенных спиной к спине, причем каждый металл имеет разную скорость теплового расширения.Когда полоса нагревается или охлаждается, разная скорость теплового расширения двух металлов вызывает ее изгиб. Затем изгиб полосы можно использовать для приведения в действие механизма переключающего контакта. В других реле температуры используется латунная колба, заполненная жидкостью или газом, с крошечной трубкой, соединяющей колбу с датчиком давления. Когда баллон нагревается, газ или жидкость расширяются, вызывая повышение давления, которое приводит в действие механизм переключения.

Реле уровня жидкости

Рисунок 9.10 Реле уровня жидкости.

Плавающий объект может использоваться для приведения в действие механизма переключения, когда уровень жидкости в резервуаре поднимается выше определенной точки. Если жидкость электропроводна, сама жидкость может использоваться в качестве проводника между двумя металлическими зондами, вставленными в резервуар на требуемой глубине. Метод проводимости обычно реализуется с помощью специальной конструкции реле, срабатывающего при небольшом токе, протекающем через проводящую жидкость. В большинстве случаев переключать полный ток нагрузки цепи через жидкость нецелесообразно и опасно.Реле уровня также могут быть разработаны для определения уровня твердых материалов, таких как древесная щепа, зерно, уголь или корм для животных, в силосе для хранения, бункере или бункере. Обычной конструкцией для этого применения является небольшое лопастное колесо, вставленное в бункер на желаемой высоте, которое медленно вращается небольшим электродвигателем. Когда твердый материал заполняет бункер на эту высоту, материал предотвращает вращение лопаточного колеса. Отклик крутящего момента маленького двигателя приводит к срабатыванию механизма переключения. В другой конструкции используется металлический зубец в форме «камертона», который вставляется в контейнер снаружи на желаемой высоте.Вилка вибрирует на своей резонансной частоте с помощью электронной схемы и узла катушки магнита / электромагнита. Когда бункер заполняется на эту высоту, твердый материал гасит вибрацию вилки, изменение амплитуды и / или частоты вибрации, обнаруживаемое электронной схемой.

Реле расхода жидкости

Рисунок 9.11 Реле расхода жидкости.

Установленное в трубу реле потока обнаруживает любой расход газа или жидкости, превышающий определенный порог, обычно с помощью небольшой лопасти или лопасти, которую толкает поток.Другие реле потока сконструированы как реле перепада давления, измеряющие падение давления на дросселе, встроенном в трубу.

Ядерный датчик уровня

Рисунок 9.12 Ядерный переключатель уровня.

Другим типом реле уровня, подходящим для обнаружения жидких или твердых материалов, является ядерный переключатель. Состоящие из радиоактивного источника материала и детектора излучения, они установлены поперек диаметра емкости для хранения твердого или жидкого материала. Любая высота материала, превышающая уровень расположения источника / детектора, будет ослаблять силу излучения, достигающего детектора.Это уменьшение излучения в детекторе может быть использовано для запуска релейного механизма для обеспечения переключающего контакта для измерения, точки срабатывания сигнализации или даже контроля уровня в сосуде.

Источник и детектор находятся вне судна, никакого проникновения, кроме самого радиационного потока. Используемые радиоактивные источники довольно слабые и не представляют непосредственной угрозы здоровью эксплуатационного или обслуживающего персонала.

Все коммутаторы имеют несколько приложений

Как обычно, существует несколько способов реализовать коммутатор для мониторинга физического процесса или для управления оператором.Обычно не существует единого «идеального» переключателя для любого приложения, хотя некоторые из них, очевидно, обладают определенными преимуществами перед другими. Для обеспечения эффективной и надежной работы переключатели должны быть разумно адаптированы к задаче.

• Переключатель — электрическое устройство, обычно электромеханическое, используемое для контроля непрерывности между двумя точками.
• Ручные переключатели приводятся в действие от прикосновения человека.
• Концевые выключатели срабатывают при движении машины.
• Переключатели процесса срабатывают при изменении какого-либо физического процесса (температуры, уровня, расхода и т. Д.).

Переключатель может быть сконструирован с любым механизмом, приводящим два проводника в управляемый контакт друг с другом. Это может быть так же просто, как соприкосновение двух медных проводов друг с другом движением рычага или непосредственное соприкосновение двух металлических полос. Однако хорошая конструкция переключателя должна быть прочной и надежной и не подвергать оператора опасности поражения электрическим током.Поэтому конструкции промышленных переключателей редко бывают такими примитивными. Проводящие части в переключателе, используемом для включения и отключения электрического соединения, называются контактами и . Контакты обычно изготавливаются из серебра или сплава серебро-кадмий, проводящие свойства которого существенно не ухудшаются из-за поверхностной коррозии или окисления. Золотые контакты демонстрируют лучшую коррозионную стойкость, но имеют ограниченную пропускную способность по току и могут «свариваться в холодном состоянии», если соединены вместе с большим механическим усилием.Независимо от выбора металла, контакты переключателя управляются механизмом, обеспечивающим квадратный и равномерный контакт, что обеспечивает максимальную надежность и минимальное сопротивление. Такие контакты могут быть сконструированы так, чтобы выдерживать очень большие количества электрического тока, в некоторых случаях до тысяч ампер. Факторы, ограничивающие допустимую нагрузку на контакт переключателя, следующие:

• Тепло, выделяемое током через металлические контакты (в замкнутом состоянии).
• Искра, возникающая при размыкании или замыкании контактов.
• Напряжение на разомкнутых контактах переключателя (потенциал скачка тока через зазор).

Одним из основных недостатков стандартных переключающих контактов является воздействие на контакты окружающей атмосферы. В красивой, чистой среде диспетчерской это обычно не проблема. Однако большинство промышленных сред не столь благоприятны. Присутствие в воздухе агрессивных химикатов может привести к разрушению контактов и преждевременному выходу из строя. Еще более неприятным является возможность регулярного контактного искрения, вызывающего возгорание горючих или взрывоопасных химикатов.Когда существуют такие проблемы с окружающей средой, для небольших переключателей можно рассмотреть другие типы контактов. Эти другие типы контактов изолированы от контакта с наружным воздухом и поэтому не имеют тех же проблем воздействия, что и стандартные контакты. Распространенным типом выключателя с герметичным контактом является ртутный выключатель. Ртуть — металлический элемент, жидкий при комнатной температуре. Будучи металлом, он обладает прекрасными проводящими свойствами. Будучи жидкостью, его можно привести в контакт с металлическими зондами (чтобы замкнуть цепь) внутри герметичной камеры, просто наклонив камеру так, чтобы зонды находились на дне.Во многих промышленных переключателях используются небольшие стеклянные трубки, содержащие ртуть, которые наклоняются в одну сторону, чтобы замкнуть контакт, и в другую сторону, чтобы размыкаться. Помимо проблем, связанных с поломкой трубки и просыпанием ртути (которая является токсичным материалом), а также восприимчивостью к вибрации, эти устройства являются отличной альтернативой открытым контактам переключателя там, где есть проблемы с воздействием окружающей среды. Здесь ртутный переключатель (часто называемый переключателем наклона ) показан в открытом положении, где ртуть не контактирует с двумя металлическими контактами на другом конце стеклянной колбы:

Рисунок 9.13

Рисунок 9.14

Здесь тот же переключатель показан в закрытом положении. Теперь гравитация удерживает жидкую ртуть в контакте с двумя металлическими контактами, обеспечивая электрическую непрерывность от одного к другому: контакты ртутного переключателя непрактично строить в больших размерах, поэтому вы обычно найдете такие контакты, рассчитанные не более чем на несколько ампер. , и не более 120 вольт. Конечно, есть исключения, но это общие ограничения. Другой тип переключателя с герметичными контактами — это герконовый переключатель.Как и у ртутного переключателя, контакты геркона расположены внутри герметичной трубки. В отличие от ртутного переключателя, в котором в качестве контактной среды используется жидкий металл, герконовый переключатель представляет собой просто пару очень тонких магнитных металлических полос (отсюда и название «язычок»), которые контактируют друг с другом путем приложения сильного магнитного поля. вне герметичной трубки. Источником магнитного поля в переключателях этого типа обычно является постоянный магнит, перемещаемый ближе или дальше от трубки с помощью исполнительного механизма.Из-за небольшого размера язычков этот тип контакта обычно рассчитан на более низкие токи и напряжения, чем средний ртутный переключатель. Однако герконовые переключатели обычно лучше справляются с вибрацией, чем ртутные контакты, потому что внутри трубки нет жидкости, которая могла бы разбрызгиваться. Обычно номинальное напряжение и ток контактов переключателя общего назначения выше для любого данного переключателя или реле, если переключаемая электрическая мощность является переменным током, а не постоянным. Причина этого — тенденция самозатухания дуги переменного тока через воздушный зазор.Поскольку ток в линии электропередачи 60 Гц фактически останавливается и меняет направление 120 раз в секунду, у ионизированного воздуха дуги есть много возможностей потерять температуру, достаточную для прекращения проведения тока, до такой степени, что дуга не возобновится в следующий раз. пиковое напряжение. Постоянный ток, с другой стороны, представляет собой непрерывный, непрерывный поток электронов, который имеет тенденцию гораздо лучше поддерживать дугу в воздушном зазоре.

Следовательно, переключающие контакты любого типа подвержены большему износу при переключении данного значения постоянного тока, чем при таком же значении переменного тока.Проблема переключения постоянного тока усугубляется, когда нагрузка имеет значительную индуктивность, поскольку при размыкании цепи на контактах переключателя будут возникать очень высокие напряжения (индуктор делает все возможное, чтобы поддерживать ток в цепи на том же уровне, что и при размыкании цепи). выключатель был замкнут). Как при переменном, так и при постоянном токе искрение контактов можно свести к минимуму, добавив «демпферную» цепь (конденсатор и резистор, соединенные последовательно) параллельно контакту, например:

Рисунок 9.15

Внезапное повышение напряжения на переключающем контакте, вызванное размыканием контактов, будет сдерживаться зарядным действием конденсатора (конденсатор противодействует увеличению напряжения за счет потребления тока). Резистор ограничивает количество тока, который конденсатор разряжает через контакт, когда он снова замыкается. Если бы резистора не было, конденсатор мог бы фактически сделать искрение во время замыкания контактов хуже, чем искрение во время размыкания контактов без конденсатора! Хотя это дополнение к схеме помогает уменьшить контактную дугу, оно не лишено недостатков: главным соображением является возможность неисправной (закороченной) комбинации конденсатор / резистор, обеспечивающей постоянный путь для электронов, проходящих через цепь, даже когда контакт разомкнут и ток не желателен.Риск этого отказа и серьезность возникающих в результате последствий должны рассматриваться с учетом повышенного износа контактов (и неизбежного выхода из строя контактов) без демпфирующей цепи. Использование демпферов в цепях переключателя постоянного тока не является чем-то новым: производители автомобилей годами делали это в системах зажигания двигателей, сводя к минимуму искрение через «точки» контакта переключателя в распределителе с помощью небольшого конденсатора, называемого конденсатором . Как вам скажет любой механик, срок службы «точек» дистрибьютора напрямую зависит от того, насколько хорошо работает конденсатор.При всем этом обсуждении уменьшения дугового разряда контактов переключателя можно было бы подумать, что меньший ток всегда лучше для механического переключателя. Однако это не обязательно так. Было обнаружено, что небольшое периодическое искрение может быть полезно для контактов переключателя, поскольку оно защищает контактные поверхности от небольшого количества грязи и коррозии. Если механический переключающий контакт работает со слишком низким током, контакты будут иметь тенденцию к накоплению чрезмерного сопротивления и могут преждевременно выйти из строя! Это минимальное количество электрического тока, необходимого для поддержания контакта механического переключателя в хорошем состоянии, называется током смачивания .Обычно номинальный ток смачивания переключателя намного ниже его максимального номинального тока и намного ниже его нормальной рабочей токовой нагрузки в правильно спроектированной системе. Однако есть приложения, в которых может потребоваться механический переключающий контакт для регулярной обработки токов ниже нормальных пределов тока смачивания (например, если механический селекторный переключатель должен размыкать или замыкать цифровую логическую или аналоговую электронную схему, где значение тока чрезвычайно мало. ). В этих случаях настоятельно рекомендуется использовать позолоченные переключающие контакты.Золото — «благородный» металл и не подвержен коррозии, как другие металлы. В результате такие контакты имеют чрезвычайно низкие требования к току смачивания. Обычные контакты из серебра или медного сплава не будут обеспечивать надежную работу при использовании в такой слаботочной среде!

• Части переключателя, отвечающие за включение и отключение непрерывной цепи, называются «контактами». Обычно они изготавливаются из коррозионно-стойкого металлического сплава, контакты соприкасаются друг с другом с помощью механизма, который помогает поддерживать правильное выравнивание и расстояние.
В ртутных выключателях
• в качестве подвижного контакта используется кусок жидкой металлической ртути. Ртутный контакт запечатан в стеклянной трубке и изолирован от внешней среды, что делает этот тип переключателя идеально подходящим для атмосфер, потенциально содержащих взрывоопасные пары.
• Герконы — это еще один тип устройства с герметичным контактом, контакт осуществляется двумя тонкими металлическими «язычками» внутри стеклянной трубки, соединенными друг с другом под действием внешнего магнитного поля.
• Переключающие контакты подвергаются большему давлению при переключении постоянного тока, чем переменного.Это в первую очередь связано с самозатуханием дуги переменного тока.
• Сеть резистор-конденсатор, называемая «демпфер», может быть подключена параллельно переключающему контакту, чтобы уменьшить искрение контакта.
• Смачивающий ток — это минимальная величина электрического тока, необходимая для контакта переключающего контакта, чтобы он мог самоочищаться. Обычно это значение намного ниже максимального номинального тока переключателя.

Любой вид переключающего контакта может быть спроектирован так, что контакты «замыкаются» (обеспечивают непрерывность) при срабатывании или «размыкаются» (прерывают непрерывность) при срабатывании.Для переключателей, в которых есть механизм с пружинным возвратом, направление, в которое пружина возвращает его без приложения силы, называется нормальным положением . Следовательно, контакты, которые разомкнуты в этом положении, называются нормально разомкнутыми , а контакты, которые замкнуты в этом положении, называются нормально замкнутыми . Для переключателей процесса нормальное положение или состояние — это то, в котором переключатель находится, когда на него не влияет процесс. Простой способ выяснить нормальное состояние технологического коммутатора — это рассмотреть состояние коммутатора, когда он находится на полке хранения и не установлен.Вот несколько примеров «нормальных» условий переключения процесса:

• Переключатель скорости : Вал не вращается
• Реле давления : нулевое приложенное давление
• Реле температуры : Температура окружающей (комнатной) температуры
• Реле уровня : пустой бак или бункер
• Реле расхода : нулевой расход жидкости

Важно различать «нормальное» состояние коммутатора и его «нормальное» использование в рабочем процессе.Рассмотрим пример реле расхода жидкости, которое служит сигналом низкого расхода в системе охлаждающей воды. Нормальное или исправное состояние системы охлаждающей воды должно иметь довольно постоянный поток охлаждающей жидкости, проходящий через эту трубу. Если мы хотим, чтобы контакт реле потока замыкал в случае потери потока охлаждающей жидкости (например, чтобы замкнуть электрическую цепь, которая активирует сирену аварийной сигнализации), мы хотели бы использовать реле потока с нормально закрытым а не нормально разомкнутые контакты.При достаточном потоке через трубу контакты переключателя размыкаются принудительно; когда расход падает до аномально низкого уровня, контакты возвращаются в нормальное (закрытое) состояние. Это сбивает с толку, если вы думаете о «нормальном» как о регулярном состоянии процесса, поэтому всегда думайте о «нормальном» состоянии переключателя как о том, что он находится на полке. Схематические символы переключателей различаются в зависимости от назначения и срабатывания переключателя. Нормально открытый контакт переключателя нарисован таким образом, чтобы обозначать открытое соединение, готовое к закрытию при срабатывании.И наоборот, нормально замкнутый переключатель изображен как замкнутое соединение, которое будет разомкнуто при срабатывании. Обратите внимание на следующие символы:

Рисунок 9.16 Кнопочный переключатель

Существует также общая символика для любого контакта переключателя, использующая пару вертикальных линий для обозначения точек контакта в переключателе. Нормально открытые контакты обозначаются линиями, не соприкасающимися с ними, а нормально замкнутые контакты обозначаются диагональной линией, соединяющей эти две линии. Сравните два:

Рисунок 9.17 Общее обозначение переключающего контакта

Переключатель слева замыкается при нажатии и размыкается в «нормальном» (не сработавшем) положении. Переключатель справа размыкается при нажатии и замыкается в «нормальном» (не сработавшем) положении. Если переключатели обозначены этими общими символами, тип переключателя обычно указывается в тексте непосредственно рядом с символом. Обратите внимание, что символ слева — это , а не , его следует путать с обозначением конденсатора.Если конденсатор необходимо представить в схеме логики управления, он будет показан следующим образом:

Рисунок 9.18 Конденсатор

В стандартной электронной символике приведенный выше рисунок зарезервирован для конденсаторов, чувствительных к полярности. В символах логики управления этот символ конденсатора используется для любого типа конденсатора , даже если конденсатор не чувствителен к полярности, чтобы четко отличить его от нормально разомкнутого контакта переключателя. При использовании многопозиционных селекторных переключателей необходимо учитывать еще один фактор конструкции: то есть последовательность разрыва старых соединений и создания новых соединений при перемещении переключателя из положения в положение, при этом подвижный контакт последовательно касается нескольких неподвижных контактов.

Рисунок 9.19

Селекторный переключатель, показанный выше, переключает общий контактный рычаг в одно из пяти различных положений на контактные провода с номерами от 1 до 5. Наиболее распространенная конфигурация многопозиционного переключателя, подобного этому, — это когда контакт с одним положением разрывается с до происходит контакт со следующей позицией. Эта конфигурация называется «Разрыв перед сборкой» . В качестве примера, если бы переключатель был установлен в положение номер 3 и медленно поворачивался по часовой стрелке, контактный рычаг переместился бы из положения номер 3, размыкая эту цепь, переместился бы в положение между номером 3 и номером 4 (оба пути цепи разомкнуты. ), а затем коснитесь позиции 4, замыкая эту цепь.Есть приложения, в которых недопустимо полностью разомкнуть цепь, подключенную к «общему» проводу, в любой момент времени. Для такого применения может быть сконструирована конструкция переключателя с перерывом перед разрывом , в которой подвижный контактный рычаг фактически замыкает два положения контакта (между номером 3 и номером 4, в приведенном выше сценарии), когда он перемещается между положениями. . Компромисс здесь заключается в том, что схема должна допускать замыкание переключателя между соседними позиционными контактами (1 и 2, 2 и 3, 3 и 4, 4 и 5), когда ручка переключателя поворачивается из положения в положение.Такой переключатель показан здесь: Рисунок 9.20.

Когда подвижный (е) контакт (ы) может быть приведен в одно из нескольких положений со стационарными контактами, эти положения иногда называют бросками . Количество подвижных контактов иногда называют полюсов . Оба переключателя, показанные выше, с одним подвижным контактом и пятью неподвижными контактами, будут обозначены как «однополюсные пятипозиционные» переключатели. Если два идентичных однополюсных пятипозиционных переключателя механически соединить вместе так, чтобы они приводились в действие одним и тем же механизмом, весь узел будет называться «двухполюсным пятипозиционным переключателем»:

Рисунок 9.21 год

Вот несколько распространенных конфигураций переключателей и их сокращенные обозначения:

Рисунок 9.22 Двухполюсный, одноходовой

Рисунок 9.23 Двухполюсный, двунаправленный

Рисунок 9.24 Четырехполюсный, одноходовой

• Нормальное состояние переключателя — это состояние, в котором он не сработал. Для технологических коммутаторов это состояние, в котором они находятся на полке без установки.
• Переключатель, который разомкнут, когда не сработал, называется нормально разомкнутым .Переключатель, который замкнут, когда не сработал, называется нормально замкнутым . Иногда термины «нормально открытый» и «нормально закрытый» обозначаются аббревиатурой N.O. и N.C. соответственно.
• Многопозиционные переключатели могут быть либо размыкающими перед размыканием (наиболее распространенные), либо переключающими перед размыканием.
• «Полюса» переключателя относятся к количеству подвижных контактов, в то время как «ходы» переключателя относятся к количеству неподвижных контактов на один подвижный контакт.

Электрический ток через проводник создает магнитное поле, перпендикулярное направлению потока электронов.Если этот проводник свернуть в форму катушки, создаваемое магнитное поле будет ориентировано по длине катушки. Чем больше ток, тем больше напряженность магнитного поля при прочих равных условиях:

Рисунок 9.25

Рисунок 9.26

Рисунок 9.27

Катушки индуктивности реагируют на изменения тока из-за энергии, хранящейся в этом магнитном поле. Когда мы строим трансформатор из двух катушек индуктивности вокруг общего железного сердечника, мы используем это поле для передачи энергии от одной катушки к другой.Однако есть более простые и прямые способы использования электромагнитных полей, чем те, которые мы видели с катушками индуктивности и трансформаторами. Магнитное поле, создаваемое катушкой с токоведущим проводом, можно использовать для приложения механической силы к любому магнитному объекту, точно так же, как мы можем использовать постоянный магнит для притяжения магнитных объектов, за исключением того, что этот магнит (образованный катушкой) может быть включается или выключается путем включения или выключения тока через катушку. Если мы поместим магнитный объект рядом с такой катушкой с целью заставить этот объект двигаться, когда мы запитываем катушку электрическим током, мы получим так называемый соленоид .Подвижный магнитный объект называется якорем , и большинство якорей можно перемещать с помощью постоянного (DC) или переменного тока (AC), питающего катушку. Полярность магнитного поля не имеет значения для притяжения железного якоря. Соленоиды могут использоваться для электрического открывания дверных защелок, открытия или закрытия клапанов, перемещения роботизированных конечностей и даже приведения в действие механизмов электрических переключателей. Однако, если для приведения в действие набора переключающих контактов используется соленоид, у нас есть такое полезное устройство, которое заслуживает собственного названия: реле .Реле чрезвычайно полезны, когда нам необходимо управлять большим током и / или напряжением с помощью слабого электрического сигнала. Катушка реле, которая создает магнитное поле, может потреблять лишь доли ватта мощности, в то время как контакты, замыкаемые или размыкаемые этим магнитным полем, могут передавать нагрузке в сотни раз больше мощности.

Фактически, реле действует как двоичный (включенный или выключенный) усилитель. Как и в случае с транзисторами, способность реле управлять одним электрическим сигналом с помощью другого находит применение при построении логических функций.Более подробно эта тема будет рассмотрена в другом уроке. На данный момент будет исследована «усилительная» способность реле. На приведенной выше схеме катушка реле питается от источника низкого напряжения (12 В постоянного тока), а однополюсный однопозиционный (SPST) контакт прерывает высокий -цепь напряжения (480 В переменного тока). Вполне вероятно, что ток, необходимый для включения катушки реле, будет в сотни раз меньше номинального тока контакта. Типичные токи обмотки реле значительно ниже 1 А, в то время как номинальные характеристики контактов промышленных реле составляют не менее 10 А.Один узел обмотка реле / ​​якорь может использоваться для приведения в действие более чем одного набора контактов. Эти контакты могут быть нормально разомкнутыми, нормально замкнутыми или любой их комбинацией. Как и в случае с переключателями, «нормальным» состоянием контактов реле является то состояние, когда катушка обесточена, точно так же, как вы бы обнаружили реле на полке, не подключенным к какой-либо цепи. Контакты реле могут быть открытыми площадками из металлического сплава, ртутными трубками или даже магнитными язычками, как и в других типах переключателей. Выбор контактов в реле зависит от тех же факторов, которые диктуют выбор контактов в других типах переключателей.Контакты на открытом воздухе лучше всего подходят для сильноточных приложений, но их склонность к коррозии и искрению может вызвать проблемы в некоторых промышленных средах. Ртутные и герконовые контакты не имеют искр и не подвержены коррозии, но их токопроводящая способность ограничена. Здесь показаны три небольших реле (около двух дюймов в высоту каждое), установленных на панели как часть системы электрического управления на муниципальной водоочистной станции. Показанные здесь блоки реле называются «восьмеричным», потому что они подключаются в соответствующие гнезда, электрические соединения закрепляются с помощью восьми металлических штифтов на дне реле.Винтовые клеммы, которые вы видите на фотографии, где провода подключаются к реле, на самом деле являются частью узла розетки, в который вставляется каждое реле. Такая конструкция облегчает снятие и замену реле в случае выхода из строя. Помимо способности позволить относительно небольшому электрическому сигналу переключать относительно большой электрический сигнал, реле также обеспечивают электрическую изоляцию между катушкой и контактными цепями. Это означает, что цепь катушки и цепь контактов электрически изолированы друг от друга.Одна цепь может быть постоянным током, а другая — переменным током (например, в примере схемы, показанной ранее), и / или они могут иметь совершенно разные уровни напряжения между соединениями или между соединениями и землей. Хотя реле по сути являются двоичными устройствами, полностью или полностью включенными, существуют рабочие условия, при которых их состояние может быть неопределенным, как и в случае с полупроводниковыми логическими вентилями. Для того, чтобы реле положительно «втягивало» якорь и приводило в действие контакт (ы), через катушку должен проходить определенный минимальный ток.Эта минимальная величина называется втягивающим током и аналогична минимальному входному напряжению, которое требуется логическому вентилю для обеспечения «высокого» состояния (обычно 2 В для TTL, 3,5 В для CMOS). Однако, когда якорь подтягивается ближе к центру катушки, требуется меньший поток магнитного поля (меньший ток катушки), чтобы удерживать его там. Следовательно, ток катушки должен упасть ниже значения, значительно меньшего, чем ток втягивания, прежде чем якорь «выпадет» в подпружиненное положение и контакты вернутся в нормальное состояние.Этот уровень тока называется падающим током , и он аналогичен максимальному входному напряжению, которое вход логического элемента позволяет гарантировать «низкое» состояние (обычно 0,8 В для TTL, 1,5 В для CMOS). Гистерезис или разница между токами включения и отключения приводит к работе, аналогичной работе логического элемента триггера Шмитта. Токи включения и отключения (и напряжения) сильно различаются от реле к реле и указываются производителем.

• Соленоид — это устройство, которое вызывает механическое движение за счет подачи питания на катушку электромагнита.Подвижная часть соленоида называется якорем .
• Реле — это соленоид, настроенный для приведения в действие контактов переключателя, когда его катушка находится под напряжением.
• Втягивающий ток — это минимальная величина тока катушки, необходимая для приведения в действие соленоида или реле из его «нормального» (обесточенного) положения.
• Падение тока — это максимальный ток катушки, ниже которого включенное реле вернется в свое «нормальное» состояние.

Что такое реле с задержкой времени?

Некоторые реле сконструированы с своеобразным механизмом «амортизатора», прикрепленным к якорю, который предотвращает немедленное полное движение, когда катушка находится под напряжением или обесточена.Это дополнение дает реле свойство срабатывания с задержкой по времени . Реле с выдержкой времени могут быть сконструированы так, чтобы задерживать движение якоря при подаче напряжения на катушку, обесточивании или и том и другом. Контакты реле с выдержкой времени должны быть указаны не только как нормально разомкнутые или нормально замкнутые, но и в зависимости от того, действует ли задержка в направлении закрытия или в направлении открытия. Ниже приводится описание четырех основных типов контактов реле с выдержкой времени.

Нормально открытый, закрытый по времени контакт

Во-первых, у нас есть нормально открытый, закрытый по времени (NOTC) контакт.Этот тип контакта обычно разомкнут, когда катушка обесточена (обесточена). Контакт замыкается подачей питания на катушку реле, но только после того, как катушка непрерывно запитана в течение заданного времени. Другими словами, направление движения контакта (закрытие или размыкание) идентично обычному замыкающему контакту, но есть задержка в направлении замыкания . Поскольку задержка происходит в направлении подачи питания на катушку, этот тип контакта также известен как нормально разомкнутый, на — задержка:

Рисунок 9.28

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Рисунок 9.29

Нормально открытый контакт с синхронизацией по времени

Далее у нас есть нормально открытый контакт с таймером открытия (NOTO). Как и контакт NOTC, этот тип контакта обычно разомкнут, когда катушка обесточена (обесточена), и замкнут при подаче питания на катушку реле. Однако, в отличие от контакта NOTC, синхронизация происходит при обесточивании катушки, а не при подаче напряжения.Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально разомкнутый, выключен -задержка:

Рисунок 9.30

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Рисунок 9.31

Нормально замкнутый, открытый по времени контакт

Далее у нас есть нормально-замкнутый, открывающийся по времени (NCTO) контакт. Этот тип контакта нормально замкнут, когда катушка обесточена (обесточена).Контакт размыкается при подаче питания на катушку реле, но только после того, как катушка непрерывно запитана в течение заданного времени. Другими словами, направление движения контакта (закрытие или размыкание) идентично обычному размыкающему контакту, но есть задержка в направлении размыкания и . Поскольку задержка происходит в направлении подачи питания на катушку, этот тип контакта также известен как нормально замкнутый, на — задержка:

Рисунок 9.32

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Рисунок 9.33

Нормально закрытый, закрытый по времени контакт

Наконец, у нас есть нормально закрытый, закрытый по времени (NCTC) контакт. Как и контакт NCTO, этот тип контакта обычно замыкается, когда катушка обесточена (обесточена), и размыкается при подаче питания на катушку реле. Однако, в отличие от контакта NCTO, синхронизация происходит при обесточивании катушки, а не при подаче напряжения.Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально замкнутый, выкл. -задержка:

Рисунок 9.34

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Рисунок 9.35 Использование реле с выдержкой времени

в промышленных логических схемах управления

Реле с выдержкой времени

очень важны для использования в промышленных логических схемах управления. Вот некоторые примеры их использования:

• Управление мигающим светом (время включения, время выключения): два реле задержки времени используются вместе друг с другом для обеспечения включения / выключения с постоянной частотой импульсов контактов для подачи прерывистой энергии на лампу.
• Управление автоматическим запуском двигателя: Двигатели, которые используются для питания аварийных генераторов, часто оснащены элементами управления «автозапуск», которые позволяют автоматически запускать двигатель в случае отказа основного источника электроэнергии. Чтобы правильно запустить большой двигатель, сначала необходимо запустить некоторые вспомогательные устройства и дать им некоторое время для стабилизации (топливные насосы, масляные насосы предварительной смазки) перед подачей питания на стартер двигателя. Реле с выдержкой времени помогают упорядочить эти события для правильного запуска двигателя.
• Управление безопасной продувкой печи: перед безопасным зажиганием печи внутреннего сгорания необходимо запустить воздушный вентилятор на определенное время, чтобы «очистить» топочную камеру от любых потенциально легковоспламеняющихся или взрывоопасных паров.Реле с выдержкой времени обеспечивает логику управления печью с этим необходимым элементом времени.
• Управление задержкой плавного пуска двигателя: вместо пуска больших электродвигателей путем переключения полной мощности из состояния полной остановки можно переключить пониженное напряжение для более «мягкого» пуска и уменьшения пускового тока. После заданной задержки времени (обеспечиваемой реле задержки времени) подается полная мощность.
• Задержка последовательности конвейерной ленты: когда несколько конвейерных лент расположены для транспортировки материала, конвейерные ленты должны запускаться в обратной последовательности (последняя первая и первая последняя), чтобы материал не складывался в стопу или медленно -подвижной конвейер.Чтобы разогнать большие ремни до полной скорости, может потребоваться некоторое время (особенно, если используются средства управления двигателем с плавным пуском). По этой причине на каждом конвейере обычно имеется схема задержки по времени, чтобы дать ему достаточно времени для достижения полной скорости ленты перед запуском следующей подачи конвейерной ленты.

Расширенные функции таймера

В более старых механических реле с выдержкой времени использовались пневматические датчики или заполненные жидкостью поршневые / цилиндровые устройства для обеспечения «амортизации», необходимой для задержки движения якоря.В более новых конструкциях реле с выдержкой времени используются электронные схемы с цепями резистор-конденсатор (RC) для создания временной задержки, а затем для подачи питания на нормальную (мгновенную) катушку электромеханического реле с выходом электронной схемы. Реле электронного таймера более универсальны, чем более старые механические модели, и менее подвержены отказам. Многие модели предоставляют расширенные функции таймера, такие как «однократный» (один измеренный выходной импульс для каждого перехода входа из обесточенного в под напряженный), «рециркуляционный» (повторяющиеся циклы включения / выключения выходного сигнала до тех пор, пока входное соединение находится в рабочем состоянии. активирован) и «сторожевой таймер» (меняет состояние, если входной сигнал не циклически включается и не выключается).

Рисунок 9.36

Рисунок 9.37

Рисунок 9.38 Реле «сторожевого таймера»

«Сторожевой» таймер особенно полезен для мониторинга компьютерных систем. Если компьютер используется для управления критическим процессом, обычно рекомендуется иметь автоматический сигнал тревоги для обнаружения «зависания» компьютера (ненормальная остановка выполнения программы из-за любого количества причин). Простой способ настроить такую ​​систему мониторинга — это заставить компьютер регулярно включать и выключать катушку реле сторожевого таймера (аналогично выходу таймера «рециркуляции»).Если выполнение компьютера останавливается по какой-либо причине, сигнал, который он выдает на катушку реле сторожевого таймера, перестанет циклически повторяться и зависнет в том или ином состоянии. Через некоторое время реле сторожевого таймера отключится и сигнализирует о проблеме.

• Реле с выдержкой времени построены в следующих четырех основных режимах работы контактов:
• 1: нормально открытый, закрытый по времени. Сокращенно «NOTC», эти реле открываются сразу после обесточивания катушки и замыкаются, только если катушка постоянно находится под напряжением в течение определенного периода времени.Также называется реле с нормально разомкнутыми контактами и задержкой включения .
• 2: нормально открытый, открытый по времени. Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени. Также называется нормально разомкнутыми реле с задержкой выключения .
• 3: нормально закрытый, открытый по времени. Сокращенно «NCTO», эти реле замыкаются сразу после обесточивания катушки и размыкаются только в том случае, если катушка постоянно находится под напряжением в течение определенного периода времени.Также называются реле с нормально замкнутыми контактами и с задержкой включения .
• 4: нормально закрытый, закрытый по времени. Сокращенно «NCTC», эти реле открываются сразу после подачи питания на катушку и закрываются после того, как катушка была обесточена на определенный период времени. Также называемые реле нормально закрытые, реле задержки выключения .
• Одноразовые таймеры обеспечивают однократный контактный импульс заданной длительности для каждого включения катушки (переход от катушки на к катушке на ).
• Таймеры Recycle обеспечивают повторяющуюся последовательность контактных импульсов включения-выключения до тех пор, пока катушка находится в возбужденном состоянии.
• Сторожевой таймер срабатывает своими контактами только в том случае, если катушка не может непрерывно включаться и выключаться (включаться и выключаться) с минимальной частотой.

Рисунок 9.39

Рисунок 9.40

Рисунок 9.41

Лестничные диаграммы — это специализированные схемы, обычно используемые для документирования промышленных логических систем управления.Их называют «лестничными» диаграммами, потому что они напоминают лестницу с двумя вертикальными направляющими (питание) и таким количеством «ступенек» (горизонтальных линий), сколько нужно представить схем управления. Если бы мы хотели нарисовать простую лестничную диаграмму, показывающую лампу, управляемую ручным переключателем, она бы выглядела так: Обозначения «L ₁ » и «L ₂ » относятся к двум полюсам 120 В переменного тока. поставка, если не указано иное. L ₁ — это «горячий» провод, а L ₂ — заземленный («нейтральный») провод.Эти обозначения не имеют ничего общего с индукторами, просто чтобы запутать. Фактический трансформатор или генератор, питающий эту схему, для простоты опущен. В действительности схема выглядит примерно так: Обычно в схемах промышленной релейной логики, но не всегда, рабочее напряжение для контактов переключателя и катушек реле будет составлять 120 вольт переменного тока. Системы с более низким напряжением переменного и даже постоянного тока иногда строятся и документируются в соответствии с «лестничными» диаграммами: до тех пор, пока все контакты переключателя и катушки реле имеют соответствующие номиналы, действительно не имеет значения, какой уровень напряжения выбран для работы системы. с.Обратите внимание на цифру «1» на проводе между переключателем и лампой. В реальном мире этот провод должен быть помечен этим номером с помощью термоусадочных или самоклеящихся этикеток, где бы это было удобно для идентификации. Провода, ведущие к коммутатору, будут иметь маркировку «L ₁ » и «1» соответственно. Провода, ведущие к лампе, будут иметь маркировку «1» и «L ₂ » соответственно. Эти номера проводов упрощают сборку и обслуживание. Каждый проводник имеет свой уникальный номер провода для системы управления, в которой он используется.Номера проводов не меняются ни на каком соединении или узле, даже если размер, цвет или длина провода меняются при входе в точку соединения или выходе из нее. Конечно, желательно поддерживать одинаковые цвета проводов, но это не всегда практично. Важно то, что любая электрически непрерывная точка в цепи управления имеет один и тот же номер провода. Возьмем, к примеру, этот участок цепи с проводом № 25 в качестве единой, электрически непрерывной точечной резьбы, подсоединяемой ко многим различным устройствам: на диаграммах — нагрузочное устройство (лампа, катушка реле, катушка соленоида и т. Д.).) почти всегда рисуется с правой стороны ступени. Хотя электрически не имеет значения, где расположена катушка реле внутри ступени, для не имеет значения, какой конец источника питания лестницы заземлен, для надежной работы. Возьмем, к примеру, эту схему: здесь лампа (нагрузка) расположена с правой стороны перекладины, как и заземление источника питания. Это не случайность или совпадение; скорее, это целенаправленный элемент хорошей практики проектирования.Предположим, что провод №1 случайно соприкоснулся с землей, причем изоляция этого провода была стерта, так что оголенный провод вступил в контакт с заземленным металлическим кабелепроводом. Наша схема теперь будет работать следующим образом: если обе стороны лампы соединены с землей, лампа будет «закорочена» и не сможет получать питание для зажигания. Если бы выключатель замкнулся, произошло бы короткое замыкание, немедленно взорвавшее предохранитель. Однако подумайте, что произойдет с цепью с такой же неисправностью (провод №1 соприкасается с землей), за исключением того, что на этот раз мы поменяем местами переключатель и предохранитель (L ₂ все еще заземлен): на этот раз случайное заземление провода №1 приведет к подаче питания на лампу, в то время как выключатель не подействует.Намного безопаснее иметь систему, которая перегорает предохранитель в случае замыкания на землю, чем иметь систему, которая неконтролируемо включает лампы, реле или соленоиды в случае той же самой неисправности. По этой причине нагрузка (и) всегда должна быть расположена ближе всего к заземленному силовому проводу на лестничной диаграмме.

Рисунок 9.42

Рисунок 9.43

Рисунок 9.44

• Релейные диаграммы (иногда называемые «релейной логикой») представляют собой тип электрических обозначений и символов, часто используемых для иллюстрации того, как электромеханические переключатели и реле связаны между собой.
• Две вертикальные линии называются «рельсами» и прикрепляются к противоположным полюсам источника питания, обычно 120 вольт переменного тока. L ₁ обозначает «горячий» провод переменного тока, а L ₂ — «нейтральный» (заземленный) провод.
• Горизонтальные линии на лестничной диаграмме называются «ступеньками», каждая из которых представляет уникальную параллельную ветвь цепи между полюсами источника питания.
• Обычно провода в системах управления маркируются цифрами и / или буквами для идентификации.Согласно правилу, все постоянно подключенные (электрически общие) точки должны иметь одну и ту же этикетку.

Рисунок 9.45

Рисунок 9.46

Рисунок 9.47

Рисунок 9.48

Рисунок 9.49

Мы можем построить простые логические функции для нашей гипотетической схемы лампы, используя несколько контактов, и довольно легко и понятно задокументировать эти схемы с дополнительными ступенями к нашей исходной «лестнице».Если мы будем использовать стандартную двоичную запись для состояния переключателей и лампы (0 для не сработавшего или обесточенного; 1 для сработавшего или запитанного), можно составить таблицу истинности, чтобы показать, как работает логика: Теперь лампа загорится горит, если срабатывает контакт A или контакт B, потому что все, что требуется для включения лампы, — это иметь хотя бы один путь для прохождения тока от провода L ₁ к проводу 1. У нас есть простая логическая функция ИЛИ, реализовано только с контактами и лампой. Мы можем имитировать логическую функцию И, подключив два контакта последовательно, а не параллельно: теперь лампа активируется только в том случае, если контакт A и контакт B задействованы одновременно.Путь существует для тока от провода L ₁ к лампе (провод 2) тогда и только тогда, когда оба переключающих контакта замкнуты. Функция логической инверсии, или НЕ, может быть выполнена на контактном входе, просто используя нормально замкнутый контакт вместо нормально разомкнутого: теперь лампа включается, если контакт не активирован , и отключается, когда контакт активирован . Если мы возьмем нашу функцию ИЛИ и инвертируем каждый «вход» с помощью нормально замкнутых контактов, мы получим функцию И-НЕ.В специальном разделе математики, известном как логическая алгебра , этот эффект изменения идентичности вентильной функции при инверсии входных сигналов описывается теоремой ДеМоргана , которая будет исследована более подробно в следующей главе. быть под напряжением, если любой из контактов не сработал. Он погаснет, только если оба контакта сработают одновременно. Точно так же, если мы возьмем нашу функцию И и инвертируем каждый «вход» с помощью нормально замкнутых контактов, мы получим функцию ИЛИ-ИЛИ: шаблон быстро обнаруживается, когда лестничные схемы сравниваются с их аналогами логических вентилей:

• Параллельные контакты эквивалентны логическому элементу ИЛИ.
Контакты серии
• эквивалентны логическому элементу И.
• Нормально замкнутые контакты эквивалентны вентилю НЕ (инвертору).

Рисунок 9.50 Рисунок 9.51

Рисунок 9.52

Мы можем создавать функции комбинационной логики, также группируя контакты в последовательно-параллельную схему. В следующем примере у нас есть функция исключающего ИЛИ, построенная из комбинации логических элементов И, ИЛИ и инвертора (НЕ): Верхняя ступень (замыкающий контакт A последовательно с замыкающим контактом B) является эквивалентом верхнего НЕ / И комбинация ворот.Нижняя ступенька (замыкающий контакт A последовательно с замыкающим контактом B) эквивалентен нижней комбинации ворот НЕ / И. Параллельное соединение между двумя звеньями в проводе номер 2 образует эквивалент логического элемента ИЛИ, позволяя либо звену 1 , либо звену 2 запитать лампу. Чтобы реализовать функцию исключающего ИЛИ, нам пришлось использовать два контакта на каждый вход: один для прямого входа, а другой для «инвертированного» входа. Два контакта «А» физически приводятся в действие одним и тем же механизмом, как и два контакта «В».Общая связь между контактами обозначается меткой контакта. Нет ограничений на количество контактов на переключатель, которое может быть представлено на лестничной диаграмме, поскольку каждый новый контакт на любом переключателе или реле (нормально разомкнутом или нормально замкнутом), используемом на диаграмме, просто помечен той же меткой. Иногда несколько контактов на одном переключателе (или реле) обозначаются составными метками, такими как «A-1» и «A-2» вместо двух меток «A». Это может быть особенно полезно, если вы хотите конкретно указать, какой набор контактов на каждом переключателе или реле используется для какой части цепи.Для простоты я воздержусь от таких сложных обозначений в этом уроке. Если вы видите общую метку для нескольких контактов, вы знаете, что все эти контакты приводятся в действие одним и тем же механизмом. Если мы хотим инвертировать выход любой логической функции, генерируемой переключателем, мы должны использовать реле с нормально замкнутым контактом. Например, если мы хотим активировать нагрузку на основе инверсии, или НЕ, нормально разомкнутого контакта, мы могли бы сделать это: мы назовем реле «реле управления 1» или CR ₁ .Когда катушка CR ₁ (обозначенная парой скобок на первой ступени) находится под напряжением, контакт на второй ступеньке размыкается, , таким образом, обесточивая лампу. От переключателя A до катушки CR ₁ логическая функция не инвертируется. Нормально замкнутый контакт, приводимый в действие катушкой реле CR ₁ , обеспечивает функцию логического инвертора для включения лампы, противоположной состоянию срабатывания переключателя. Применяя эту стратегию инверсии к одной из наших функций инвертированного входа, созданной ранее, такой как OR-to-NAND, мы можем инвертировать выход с помощью реле, чтобы создать неинвертированную функцию: от переключателей к катушке CR ₁ , логическая функция — это функция логического элемента И-НЕ.Нормально замкнутый контакт CR ₁ обеспечивает одну последнюю инверсию, чтобы превратить функцию И-НЕ в функцию И.

• Параллельные контакты логически эквивалентны логическому элементу ИЛИ.
Контакты серии
• логически эквивалентны логическому элементу И.
• Нормально замкнутые (Н.З.) контакты логически эквивалентны вентилю НЕ.
• Реле должно использоваться для инвертирования выхода логического элемента, в то время как простых нормально замкнутых переключающих контактов достаточно для представления инвертированных входов затвора .

Рисунок 9.53 Рисунок 9.54

Рисунок 9.55

Рис. 9.56.

Практическое применение логики переключателя и реле находится в системах управления, где необходимо выполнить несколько условий процесса, прежде чем оборудование будет запущено. Хорошим примером этого является автомат горения для больших топочных печей. Для безопасного запуска горелок в большой печи система управления запрашивает «разрешение» от нескольких переключателей процесса, включая высокое и низкое давление топлива, проверку потока воздуха от вентилятора, положение заслонки выхлопной трубы, положение дверцы доступа и т. Д.Каждое условие процесса называется разрешающим , и каждый разрешающий переключающий контакт подключен последовательно, так что, если какой-либо из них обнаруживает небезопасное состояние, цепь будет разомкнута: если все разрешительные условия соблюдены, CR ₁ будет включится, и загорится зеленая лампа. В реальной жизни было бы включено больше, чем просто зеленая лампа: обычно управляющее реле или соленоид топливного клапана помещались бы в эту ступень цепи, чтобы запитать, когда все разрешающие контакты были «в порядке», то есть все замкнуты. .Если какое-либо из разрешающих условий не выполнено, последовательная цепочка контактов переключателя будет разорвана, CR ₂ обесточится, и загорится красная лампа. Обратите внимание, что контакт высокого давления топлива нормально замкнут. Это потому, что мы хотим, чтобы контакт переключателя размыкался, если давление топлива становится слишком высоким. Поскольку «нормальное» состояние любого реле давления — это когда к нему прикладывается нулевое (низкое) давление, и мы хотим, чтобы этот переключатель открывался при чрезмерном (высоком) давлении, мы должны выбрать переключатель, который замкнут в своем нормальном состоянии.Другое практическое применение релейной логики — в системах управления, где мы хотим гарантировать, что два несовместимых события не могут произойти одновременно. Примером этого является управление реверсивным двигателем, где два контактора двигателя подключены для переключения полярности (или чередования фаз) на электродвигатель, и мы не хотим, чтобы контакторы прямого и обратного хода включались одновременно: когда контактор M ₁ включен под напряжением 3 фазы (A, B и C) подключены непосредственно к клеммам 1, 2 и 3 двигателя соответственно.Однако, когда контактор M ₂ находится под напряжением, фазы A и B меняются местами, A идет к клемме 2 двигателя, а B идет к клемме 1 двигателя. Это реверсирование фазных проводов приводит к тому, что двигатель вращается в противоположном направлении. Давайте рассмотрим схему управления этими двумя контакторами: обратите внимание на нормально замкнутый контакт «OL», который представляет собой контакт тепловой перегрузки, активируемый элементами «нагревателя», включенными последовательно с каждой фазой двигателя переменного тока. Если нагреватели станут слишком горячими, контакт изменится из нормального (замкнутого) состояния на разомкнутый, что предотвратит включение любого контактора.Эта система управления будет работать нормально, пока никто не нажимает обе кнопки одновременно. Если бы кто-то сделал это, фазы A и B были бы замкнуты накоротко вместе в силу того факта, что контактор M ₁ посылает фазы A и B прямо на двигатель, а контактор M ₂ меняет их местами; фаза A будет замкнута на фазу B и наоборот. Очевидно, это плохая конструкция системы управления! Чтобы этого не произошло, мы можем спроектировать схему так, чтобы включение одного контактора предотвращало включение другого.Это называется блокировкой , и это достигается за счет использования вспомогательных контактов на каждом контакторе, как таковых: Теперь, когда M ₁ находится под напряжением, нормально замкнутый вспомогательный контакт на второй ступени будет разомкнут, что предотвращает M ₂ от подачи питания, даже если нажата кнопка «Реверс». Аналогичным образом, включение M ₁ предотвращается, когда M ₂ находится под напряжением. Также обратите внимание на то, как были добавлены дополнительные номера проводов (4 и 5), чтобы отразить изменения проводки.Следует отметить, что это не единственный способ блокировки контакторов для предотвращения короткого замыкания. Некоторые контакторы оснащены опцией механической блокировки : рычагом, соединяющим якоря двух контакторов вместе, так что они физически не могут замыкаться одновременно. Для дополнительной безопасности можно по-прежнему использовать электрические блокировки, и из-за простоты схемы нет веских причин не использовать их в дополнение к механическим блокировкам.

• Переключающие контакты, установленные в ступени релейной логики, предназначенные для прерывания цепи, если определенные физические условия не выполняются, называются разрешающими контактами , потому что для активации системе требуется разрешение от этих входов.
• Переключающие контакты, предназначенные для предотвращения одновременного выполнения системой управления двух несовместимых действий (например, одновременное включение электродвигателя вперед и назад), называются блокировками .

Терминология реле

| Средства автоматизации | Промышленные устройства

Японский Английский Английский (Азиатско-Тихоокеанский регион) Китайский (упрощенный)

• С точки зрения безопасности использование автомобильного реле требует от производителей автомобилей и автомобильного оборудования подтверждения технических характеристик и проведения оценочных испытаний. Следовательно, эти продукты продаются только производителям автомобилей и автокомпонентов.
• Узнайте у производителей автомобилей и автомобильного оборудования технические характеристики автомобильных реле, устанавливаемых в кузовах и оборудовании транспортных средств.
• Пожалуйста, поймите, что соображения безопасности не позволяют нам получать запросы от частных клиентов или иметь с ними дело.

1. Катушка (также называемая первичной или входной)

1. Обозначение катушки

руб.

Односторонняя стабильная
Неполяризованный	Polarized1

2.Номинальное напряжение катушки

Напряжение, приложенное к рабочей катушке при нормальном использовании реле. Ожидаемый срок службы и другие гарантированные значения основаны на номинальном напряжении катушки.

3.Номинальный рабочий ток

Значение протекающего в катушке тока при подаче на катушку номинального напряжения

4.Номинальная рабочая мощность

Значение мощности, потребляемой катушкой при номинальном напряжении.
(номинальная рабочая мощность = номинальное напряжение катушки × номинальный рабочий ток.)

5.Сопротивление катушки

Это сопротивление постоянному току катушки в реле постоянного тока для температурных условий, указанных в каталоге. (Обратите внимание, что для определенных типов реле сопротивление постоянному току может быть для температур, отличных от стандартных 20 ° C 68 ° F.)

6. рабочее (заданное) напряжение

По мере увеличения напряжения на неработающем реле значение, при котором все контакты должны функционировать.

7.Спуск (сброс) напряжения

При уменьшении напряжения на сработавшем реле значение, при котором все контакты должны вернуться в свое неработающее положение.В каталоге значения рабочего напряжения и напряжения отпускания обычно указаны для температурных условий 20 ° C 68 ° F, однако для некоторых реле значения указаны для температурных условий 25 ° C 77 ° F.

8.Максимальное приложенное напряжение

Максимальное напряжение в допустимом диапазоне, которое может быть приложено к рабочей катушке. Однако непрерывная работа при этом максимальном значении недопустима. Поскольку значение зависит от температуры окружающей среды, для каждого типа проверьте значение, указанное в каталоге.

Вернуться к началу

2. Контакты (вторичные или выходные)

1. Схема контактов

Обозначает контактный механизм и количество контактов в контактной цепи.

2.Контактные символы

Контакты формы A (нормально открытые контакты)	Контакты формы B (нормально замкнутые контакты)	Контакты формы C (переключающие контакты)

Контакты формы A также называются N.О. связывается или заводить контакты. Контакты
формы B также называются Н.З. контактами или размыкающими контактами. Контакты
формы C также называются контактами передачи.

3. Номинальная коммутационная способность

Полученное из контактного напряжения и контактного тока, это эталонное значение, которое определяет производительность секции переключения.

4. Максимальный ток нагрузки

Максимальное значение для прохождения тока через контактную секцию. При использовании необходимо обращать внимание на условия ношения.

5. непрерывный ток передачи

Ток, который при замкнутом контакте, не превышая заданных пределов температуры контакта реле и всех других частей, может непрерывно нести контактную секцию.

6.Сопротивление контакта

Это значение представляет собой совокупное сопротивление сопротивления, когда контакты соприкасаются друг с другом, сопротивления клемм и контактной пружины. Контактное сопротивление измеряется методом падения напряжения, как показано ниже.Обозначены измерительные токи.

Испытательные токи

Номинальный контактный ток или Коммутационный ток (A)	Испытательный ток (мА)
1 или более	1 000

Как правило, для реле с номинальным током контакта 1 А или более измеряйте с использованием метода падения напряжения при 1 А 6 В постоянного тока.

Вернуться к началу

3. Электрические характеристики

1.Сопротивление изоляции

Значение сопротивления между всеми взаимно изолированными проводящими секциями реле, то есть между катушкой и контактами, между разомкнутыми контактами и между катушкой или контактами с любой жилой или корпусом при потенциале земли. Это значение относится только к реле и не учитывает площадь пайки на печатной плате или другие факторы.

• 1. Между контактом и катушкой: между всеми контактными выводами и выводами катушки
• 2.Между разомкнутыми контактами: между разомкнутыми контактными клеммами
• 3. между контактными группами: между контактными группами клеммы

2. Диэлектрическая прочность

При подаче высокого напряжения в течение 1 минуты в тех же точках, где измеряется сопротивление изоляции, предельное значение для отсутствия пробоя диэлектрика. Ток утечки обычно устанавливается равным 10 мА. Однако в особых случаях он может быть установлен на 1 мА или 3 мА.

3. Время работы (установка)

Время, прошедшее с момента подачи питания на катушку до замыкания контактов формы A (нормально разомкнутые).Это время не включает время отказов.

4. время выпуска (сброса)

Время, прошедшее от первоначального отключения питания катушки до повторного включения контактов формы B (нормально замкнутые). Это время не включает время отказов. Или для реле с контактом только формы A (1 форма A, 2 форма A) время, необходимое для размыкания контакта.

5. Отскок контакта (время)

Обычно выражается во времени (мс), это относится к явлению прерывистого переключения контактов, которое происходит из-за столкновения между подвижными металлическими частями или контактами, когда реле приводится в действие или отпускается.

Вернуться к началу

4. Механические характеристики и срок службы

1.Ударопрочность

Устойчивость к ударам подразделяется на функциональный или разрушительный шок, определение которых дано ниже.

1) Функциональная

Удар, который может выдержать реле во время работы, не вызывая размыкания замкнутых контактов дольше указанного времени. Само время размыкания контактов указано как 10 мкс или меньше.

2) Разрушительный

Удар, который может выдержать реле при транспортировке, установке или использовании без повреждения и без изменения его рабочих характеристик.
Испытания проводят с ударными силами, приложенными в каждом из трех осевых направлений.

2. Устойчивость к вибрации

Устойчивость к вибрации подразделяется на функциональную вибрацию или разрушительную вибрацию, определение которых приводится ниже.

1) Функциональная

Вибрация, которую реле может выдерживать во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени.Здесь значение времени размыкания контакта такое же, как и для функционального шока.

2) Разрушительный

Вибрация, которую реле может выдержать при транспортировке, установке или использовании, не повреждая его и не вызывая изменения его рабочих характеристик. Выражается как ускорение в G или смещении и частотный диапазон. Тем не менее, тест длился в общей сложности шесть часов, по два часа в каждом направлении по трем осям.

3.Механическая жизнь

Количество срабатываний реле в номинальных условиях без нагрузки на контакты.

4.Электрическая жизнь

Количество срабатываний реле в номинальных условиях с определенной нагрузкой, переключаемой контактами.

5.Максимальная частота переключения

Это относится к максимальной частоте переключения, которая удовлетворяет механическому или электрическому сроку службы при повторяющихся операциях путем подачи последовательности импульсов при номинальном напряжении на рабочую катушку.

Примечания:

• 1. Если не указано иное, приведенные выше испытания проводятся при стандартной температуре и влажности JIS (от 15 до 35 ° C, от 59 до 95 ° F, от 25 до 85%).
• 2. Напряжение, подаваемое на катушку при испытаниях переключения, представляет собой прямоугольную волну при номинальном напряжении.

Вернуться к началу

Автомобильные реле Связанная информация

Вернуться к началу

Контакторы и реле | Конструкция

Реле — это просто выключатель с электромагнитным управлением.Контактор также является переключателем с электромагнитным управлением, который управляет мощностью нагрузки. На самом деле контактор — это просто большое реле, и иногда трудно сказать, следует ли называть устройство реле или контактором в какой-либо конкретной схеме.

Фактически, эти два термина совпадают. В этом разделе обычно используется термин «контактор», но можно также упомянуть контакты реле и силовые контакты, которые работают от одного и того же устройства.

Конструкция и работа контакторов

Контактор состоит из трех основных частей: рабочей катушки, соответствующей магнитной цепи и контактов, которые приводятся в действие катушкой.

Рисунок 1 представляет собой контактор очень старого типа. На нем хорошо видна катушка, рабочая часть магнитопровода и одиночный контакт.

Современные контакторы выглядят так, как показано на рисунке Рисунок 2 , но принцип действия точно такой же, как и на рисунке Рисунок 1 .

• Когда катушка находится под напряжением, в магнитной цепи создается магнитное поле.Это притягивает шарнирный якорь против натяжения пружины, замыкая магнитную цепь.
• Подвижный контакт, прикрепленный к якорю, но изолированный от него, замыкается относительно неподвижного контакта.
• При обесточивании катушки пружины якоря размыкаются, а также размыкают контакт.

Рисунок 1 Рабочие части (компоненты) контактора

Рисунок 2 Типовая схема контактора

Контакторы могут иметь много контактов, но те, которые используются в силовых работах, редко имеют больше шести.В большинстве контакторов есть как минимум три силовых контакта.

Эти контакты рассчитаны на пропускание полного номинального тока контактора. При использовании для запуска двигателя они рассчитаны на то, чтобы в течение короткого времени выдерживать ток, в пять раз превышающий их номинальный.

Другие контакты контактора часто называют «вспомогательными контактами», а иногда и «управляющими контактами». Хотя один или два из них могут выдерживать ток полной нагрузки, в большинстве цепей они несут только управляющий ток, который может составлять порядка 100 мА.

Рисование контакторов в цепях

В терминах символов AS / NZS 1102 не делает различий между контактами питания и контактами управления. Он просто предоставляет два символа, обозначенных «форма 1» и «форма 2». В целях наглядности и во избежание любой возможной путаницы многие используют первый для управляющих контактов и добавляют маленький кружок (см. , рисунок , 3 ), образуя 2 контакта для силовой части схемы. У людей есть свои предпочтения, и они делают свой выбор соответственно.

См. Рисунок 3 для различных типов символов контактов. Контакты формы 1 и символы контакторов широко используются в этом материале.

Рисунок 3 Символы для контактов и контакторов

Силовые и управляющие контакты могут быть «нормально разомкнутыми» или «нормально замкнутыми». Когда используется слово «нормальный», это означает, что контактор не находится под напряжением (т. Е. Питание не подается на катушку). Когда катушка контактора находится под напряжением, контакты меняют свое состояние.Нормально открытые контакты замыкаются, а нормально закрытые контакты размыкаются. На чертежах они всегда нарисованы в обесточенном состоянии. Символы контактов (размыкающие или замыкающие) всегда рассматриваются как по часовой стрелке .

Некоторые контакторы могут иметь контакты « с синхронизацией ». Эти синхронизированные контакты замыкаются или размыкаются через определенное время (скажем, 5 секунд). Устройство синхронизации может быть механическим или электрическим. Когда требуются контакты с электрической синхронизацией, довольно часто используется реле времени.

Реле времени часто подключаются параллельно катушке контактора и могут быть настроены на размыкание или замыкание контактов. Любые синхронизированные контакты обозначаются специальным символом. Он принимает форму полукруга, чтобы указать, что контакт замедляется в работе.

Временные символы контакта (выключение, задержка включения) различных форм показаны на рисунке Рисунок 4 .

Рисунок 4 Различные символы синхронизированных контактов

Некоторые контакторы (или реле) имеют синхронизацию по своей конструкции.То есть они замыкают свои контакты через некоторое время после того, как на них подано напряжение. Эти реле нарисованы двумя диагоналями в прямоугольнике на одном конце их обозначений катушек.

Некоторые реле медленно срабатывают после обесточивания, и они обозначены закрашенным прямоугольником на одном конце их символов катушек.

Символы для трех типов показаны на Рис. 5 на обороте. Обычно этот тип работает только в цепях постоянного тока.

Рисунок 5 Катушки нормального и синхронизированного реле

Схематические схемы могут не иметь никакого отношения к их фактическому физическому размещению или расположению в цепи.Контакторы могут быть включены в схемы несколькими способами. Один из способов проиллюстрирован на рисунке 6 ( a ), на котором показан контактор с его рабочей катушкой и всеми связанными с ним контактами.

Пунктирная линия, охватывающая компоненты, указывает на то, что все они являются частью одной сборки. Этот тип присоединенного представления редко используется в схемных схемах, потому что он не поддается компоновке логической схемы.

Рисунок 6 Символическое представление катушек и контакторов

Второй метод — указать пунктирной линией, что катушка контактора управляет контактами, соединенными линией.Этот метод иногда можно увидеть на схемах, особенно когда компоненты контактора расположены близко друг к другу или выстроены в линию, на схеме. Этот метод полураздельного представления проиллюстрирован на рисунке Рис. 6 ( b ).

Самый распространенный метод называется «обособленное представление». В этом соглашении на катушке контактора указывается не только обозначение контактора, но и количество контактов, с которыми он работает (см. Рисунок 7 ).

Контактор обозначен как K, а в символе катушки K1 / 4 указывает на наличие четырех связанных контактов. Иногда обозначение катушки ставят рядом с символом катушки. В этом случае имеется три нормально разомкнутых силовых контакта и один нормально разомкнутый контакт управления. Однако контактов может быть больше или меньше, и некоторые из них могут быть нормально замкнутыми, а некоторые могут быть синхронизированы.

Рисунок 7 Схема пускателя двигателя — отдельное представление

Видно, что отдельное представление упрощает чтение диаграммы.Пунктирная линия означает, что все три контакта замыкаются одновременно. Электроэнергия подается на двигатель, когда замыкаются три силовых контакта K1.1, K1.2 и K1.3.

Также в цепи питания есть три символа, указывающие, что они являются датчиками тепловой перегрузки. В случае перегрузки они вызовут размыкание связанного контакта. Цветные линии, представляющие силовые провода, нарисованы толще, чем линии контрольных проводов. Этот метод различает цепи питания и управления.Здесь показана пунктирная линия, разделяющая две части схемы, но это не обычная практика.

К двум линиям электропередачи подключены две управляющие токопроводящие линии. Эта схема использует линейное напряжение для цепи управления. Чтобы запустить мотор, нажмите кнопку пуска. Символ указывает на то, что при отпускании кнопки контакт переключателя снова размыкается. Ток проходит в катушку через нормально замкнутый кнопочный выключатель останова и питает катушку контактора K1 / 4.

Назначение кнопочных переключателей пуска и останова не является обычной практикой, если в этом нет особой необходимости. Одного характера символов достаточно, чтобы показать, что нормально разомкнутый кнопочный переключатель является пусковым переключателем, а нормально замкнутый — переключателем останова.

В момент нажатия пускового переключателя K1 / 4 запитывается, что затем приводит в действие все контакты K1. В этом случае все они являются нормально разомкнутыми контактами, поэтому все они замыкаются. K1.1, K1.2 и K1.3 подают питание на двигатель, позволяя ему запускаться.K1.4 заменяет пусковой кнопочный переключатель, когда пусковая кнопка отпускается.

Нажатие кнопки останова размыкает цепь катушки K1 / 4, и все связанные с ней контакты размыкаются. Затем двигатель останавливается и не может быть запущен повторно, пока не будет снова нажат пусковой кнопочный переключатель.

В случае перегрузки датчики тепловой перегрузки размыкают контакт перегрузки, и двигатель снова останавливается. Некоторые реле тепловой перегрузки настраиваются автоматически, в то время как другие должны быть сброшены до запуска двигателя.

Схема схемы с потоком энергии и последовательностью событий перемещается слева направо и сверху вниз. Все компоненты расположены на чертеже и максимально выровнены по одной линии. Таким образом должен быть выложен любой рисунок, даже если это всего лишь карандашный набросок. Это значительно упрощает чтение и интерпретацию в будущем.

% PDF-1.3 % 205 0 объект > эндобдж xref 205 142 0000000016 00000 н. 0000003192 00000 п. 0000004392 00000 п. 0000004846 00000 н. 0000004930 00000 н. 0000005044 00000 н. 0000005138 00000 п. 0000005240 00000 н. 0000005310 00000 п. 0000005426 00000 п. 0000005487 00000 н. 0000005622 00000 н. 0000005683 00000 н. 0000005847 00000 н. 0000005908 00000 н. 0000006101 00000 п. 0000006162 00000 п. 0000006254 00000 н. 0000006346 00000 п. 0000006407 00000 н. 0000006593 00000 н. 0000006740 00000 н. 0000006801 00000 п. 0000006862 00000 н. 0000006962 00000 н. 0000007023 00000 н. 0000007084 00000 н. 0000007201 00000 н. 0000007261 00000 н. 0000007373 00000 п. 0000007433 00000 н. 0000007607 00000 н. 0000007667 00000 н. 0000007784 00000 н. 0000007844 00000 н. 0000007954 00000 н. 0000008014 00000 н. 0000008166 00000 н. 0000008226 00000 н. 0000008374 00000 п. 0000008434 00000 н. 0000008518 00000 н. 0000008578 00000 н. 0000008737 00000 н. 0000008797 00000 н. 0000008881 00000 н. 0000008941 00000 н. 0000009060 00000 н. 0000009120 00000 н. 0000009204 00000 н. 0000009264 00000 н. 0000009379 00000 н. 0000009439 00000 н. 0000009565 00000 н. 0000009625 00000 н. 0000009795 00000 н. 0000009855 00000 н. 0000009971 00000 н. 0000010031 00000 п. 0000010126 00000 п. 0000010219 00000 п. 0000010279 00000 п. 0000010339 00000 п. 0000010456 00000 п. 0000010515 00000 п. 0000010663 00000 п. 0000010722 00000 п. 0000010824 00000 п. 0000010883 00000 п. 0000010994 00000 п. 0000011053 00000 п. 0000011159 00000 п. 0000011220 00000 н. 0000011281 00000 п. 0000011342 00000 п. 0000011511 00000 п. 0000011652 00000 п. 0000011795 00000 п. 0000011937 00000 п. 0000012080 00000 п. 0000012223 00000 п. 0000012367 00000 п. 0000012510 00000 п. 0000012654 00000 п. 0000012798 00000 п. 0000012941 00000 п. 0000013085 00000 п. 0000013229 00000 н. 0000013372 00000 п. 0000013516 00000 п. 0000013660 00000 п. 0000013804 00000 п. 0000013948 00000 п. 0000014092 00000 п. 0000014308 00000 п. 0000015402 00000 п. 0000015583 00000 п. 0000015605 00000 п. 0000016328 00000 п. 0000016350 00000 п. 0000016959 00000 п. 0000016981 00000 п. 0000017553 00000 п. 0000017575 00000 п. 0000018676 00000 п. 0000018901 00000 п. 0000019464 00000 п. 0000019486 00000 п. 0000019692 00000 п. 0000020781 00000 п. 0000020888 00000 п. 0000021577 00000 п. 0000021599 00000 н. 0000022118 00000 п. 0000022140 00000 п. 0000022670 00000 п. 0000022692 00000 п. 0000023191 00000 п. 0000024314 00000 п. 0000028961 00000 п. 0000033677 00000 п. 0000037586 00000 п. 0000037665 00000 п. 0000037724 00000 п. 0000037783 00000 п. 0000037842 00000 п. 0000037902 00000 п. 0000037962 00000 н. 0000038022 00000 п. 0000038082 00000 п. 0000038142 00000 п. 0000038202 00000 п. 0000038262 00000 п. 0000038322 00000 п. 0000038382 00000 п. 0000038442 00000 п. 0000038502 00000 п. 0000038562 00000 п. 0000038623 00000 п. 0000038684 00000 п. 0000003292 00000 н. 0000004370 00000 н. трейлер ] >> startxref 0 %% EOF 206 0 объект > эндобдж 345 0 объект > поток HT] LU> swfdYb! BQH6 (E6 Yj # okѶj2> ؤ 11> yfic4> z {= ~

Понимание терминологии герконового реле — Pickering Electronics Ltd

Форма C (переключение — отключение перед замыканием)

Форма C описывает реле с двумя положениями контактов, нормально замкнутым контактом и контактом, который замыкается при включении реле.Для одиночного реле это также называется переключателем или однополюсным двойным переключателем (SPDT). Если реле имеет два набора контактов, его можно описать как 2 контакта формы C или двухполюсный двойной контакт (DPDT).

Для реле формы C обратите внимание на нашу серию SIL 106, эти реле обладают превосходной стабильностью контактного сопротивления и сверхвысоким сопротивлением изоляции, что делает их идеальным выбором для автоматического испытательного оборудования (ATE).

Форма D (переключение — включение перед разрывом)

Форма D — это переключающее реле, которое предназначено для установления контакта со вторым контактом перед срабатыванием первого контакта.Эти реле очень редко изготавливаются из герконов из-за проблем с реализацией

Блокировочное реле

Реле с защелкой

имеют два или более стабильных положения контактов при отключенном питании. Чтобы изменить состояние реле, на катушку подается кратковременное напряжение с определенной продолжительностью. Блокировочные реле могут использоваться в приложениях, где минимизация управляющей мощности (тока катушки) критична или где сбой питания требует, чтобы переключатель оставался в том состоянии, в котором он был установлен, до тех пор, пока питание не будет восстановлено.Последний случай требует тщательного проектирования, чтобы избежать кратковременных инструкций по изменению при сбое питания. Механизм фиксации обычно основан на магните, обеспечивающем функцию фиксации.

Реле с защелкой

обычно не нравятся в современных системах с программным управлением, потому что программное обеспечение может не иметь прямой информации о состоянии реле, особенно при включении питания. Некоторые реле с фиксацией могут иметь дополнительные контакты для прямой индикации положения контакта. Этот тип реле обычно не доступен в форме герконового реле.

Реле безопасности

Также известное как реле с принудительно управляемыми контактами, этот тип реле разработан с двумя или более наборами контактов (полюсов)
, а механическая конструкция такова, что если один контакт один полюс не может изменить положение из-за сварки, другой контакт на другом полюс не может замкнуть соответствующий контакт. В механической конструкции обычно используются силы, прикладываемые к контактам. Нет коммерческих решений для реле безопасности с герконовыми переключателями.

Для получения более подробной информации о чудесах, которые представляют собой герконовые реле, посетите нашу страницу Reed RelayMate.

Switch_Relay Номенклатура

Разрешение:

• Нормально разомкнутые ( NO ) контакты подключают цепь при срабатывании реле; цепь отключается, когда реле неактивно. Его также называют контактом формы A или «замыкающим» контактом.
• Нормально замкнутые ( NC ) контакты размыкают цепь при срабатывании реле; цепь подключена, когда реле неактивно.Его также называют контактом формы B или «разрывным» контактом.
• Переключающий ( CO ) или двухходовой ( DT ), контакты управляют двумя цепями: одним нормально разомкнутым контактом и одним нормально замкнутым контактом с общей клеммой. Его также называют контактом формы C или контактом «переход» («размыкание перед замыканием»). Если в этом типе контакта используется функция «замыкать перед размыканием», то он называется контактом Form D .

Обычно встречаются следующие обозначения:

• SPST — S ingle P ole S ingle T hrow.У них есть две клеммы, которые можно подключать или отключать. У такого реле, включая две катушки, всего четыре клеммы. Неясно, является ли полюс нормально открытым или нормально закрытым. Терминология «SPNO» и «SPNC» иногда используется для устранения неоднозначности.
• SPDT — S ingle P ole D Double T hrow. Общий терминал подключается к любому из двух других. С учетом двух катушек такое реле имеет всего пять клемм.
• DPST — D двойной P ole S ingle T hrow. У них две пары клемм. Эквивалентно двум переключателям SPST или реле, приводимым в действие одной катушкой. С учетом двух катушек у такого реле всего шесть клемм. Полюса могут иметь форму A или форму B (или по одной каждой из них).
• DPDT — D двойной P оле D двойной T л. Они имеют два ряда переключающих клемм.Эквивалентно двум переключателям или реле SPDT, приводимым в действие одной катушкой. Такое реле имеет восемь выводов, включая катушку.

Буквы «S» или «D» могут быть заменены числом, обозначающим несколько переключателей, подключенных к одному приводу. Например, 4PDT обозначает четырехполюсное реле двойного действия (с 14 клеммами)

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:

ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ЭТОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, И МЫ НЕ ДЕЛАЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ЭТО САЙТ (ИЛИ ЛЮБАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ В ОТВЕТ НА ВАШЕМУ ОТВЕТУ) ИЛИ БЕЗ ОШИБОК.

ВЫ СОГЛАШАЕТЕСЬ, ЧТО ВЫ ДОЛЖНЫ ОЦЕНИТЬ ВСЮ ИНФОРМАЦИЮ И ОТВЕТЫ, И ЧТО НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ДАННОГО САЙТА, ​​ВКЛЮЧАЯ ЛЮБУЮ НАДЕЖНОСТЬ НА ТОЧНОСТЬ, ПОЛНОСТЬЮ ИЛИ ПОЛЕЗНОСТЬ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ ДОСТУПНЫХ МАТЕРИАЛОВ.

Схема автомобильных реле

Реле — это переключатели, управляемые электроэнергией, как другой переключатель, компьютер или модуль управления. Назначение реле — автоматизировать эту мощность. для включения и выключения электрических цепей в определенное время.Реальный Преимущество реле больше, чем просто автоматизация. Они также предоставляют возможность переключения нескольких цепей, в том числе разных типов напряжения, в одном реле в одно и то же время.

Релейные переключатели

12 В постоянного тока — лучшее решение для приложений с полным напряжением, поскольку они позволяют цепи с низким током управлять цепью с высоким током, как автомобильный гудок, фары, дополнительные лампы, двигатели вентилятора, двигатели вентилятора и бесчисленное количество единиц оборудования, установленного на автомобилях сегодня.

Заглянем внутрь реле Если бы мы открыли реле, вы бы увидели катушку электромагнита, контакты и пружина. Пружина удерживает контакт в положении пока через катушку не пройдет ток. Затем катушка генерирует магнитное поле, которое включает и выключает контакт.

Номера реле Глядя на схему, мы видим распиновку типового реле на 12 В.Обратите внимание, что каждый вывод пронумерован. 85 и 86 — контакты катушки, а 30, 87 и 87a — контактные штыри. 87 и 87a — это два контакта, к которым будет подключаться 30. Если катушка не активирован, 30 всегда будет подключен к 87a. Вы можете думать о это как переключатель в положении ВЫКЛ. Когда на катушку подается ток, 30 Ом. затем подключается к контакту 87. Вы можете подключить реле к разомкнутому или замкнутому состоянию, в зависимости от того, как вам нужен ваш аксессуар для работы.Если вы хотите нормально замкнутое реле, вам нужно подключить к 87а. Если вы хотите нормально открытый реле, вы подключитесь к 87. Хотя большинство реле имеют маркировку внизу, вы всегда можете найти 30 штифтов установлены перпендикулярно контактам 87 и 87a для облегчения идентификации к источнику питания. Читайте также Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях Что такое дребезг контактов: Дребезг контактов, и как с ним бороться Релейная защита трансформатора: Релейная защита силовых трансформаторов Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
