Замена верхнего/нижнего ТЭНа электроплиты своими руками

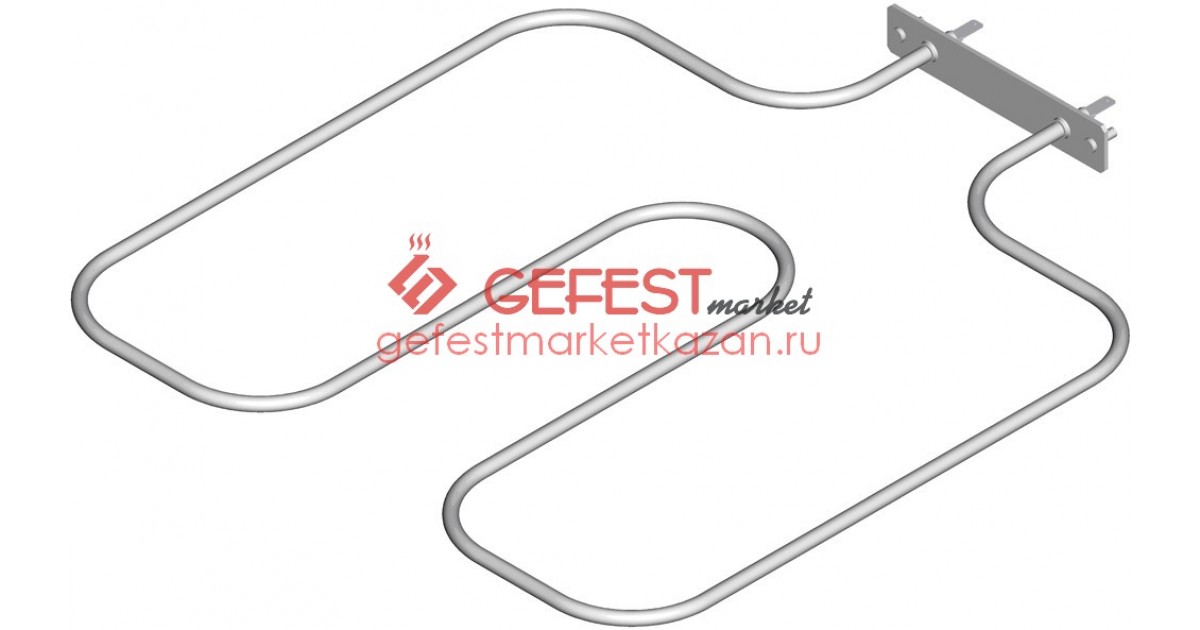

ТЭН — это трубчатый нагревательный элемент, который нагревает продукты, готовящиеся на плите. Часто он выглядит как толстая металлическая проволока, скрученная в определенной позиции. Через него проводится электричество, которое и нагревает ТЭН. Это тепло и выражается в работе плиты.

Замена ТЭНа электроплиты — необходимая процедура в случае его выхода из строя. Понятно, что без него не будет происходить нагрев, что полностью нарушит принцип работы техники. А то, как ее починить, мы и расскажем в данном материале.

Признаки неисправности ТЭН

  • Духовка не нагревается. Она даже может светиться и показывать признаки работы, однако ее состояние будет говорить об обратном. Конечно, признак подходит практически под все поломки, однако ТЭН будет в числе первых.
  • Вы слышите звуки, похожие на электричество, выходящие изнутри электроплиты. Они будут похожи на шипение.
  • Внутри техники Вы видите вспышки искр. Это говорит, что у электроплиты проблемы с проводкой, однако и необходимая деталь тоже подходит под список причин.

Пора перейти к практической составляющей материала. Стоит отметить, что все работы следует проводить строго в перчатках. Конечно же, техника будет обесточена, однако безопасность — превыше всего!

Замена верхнего ТЭНа в духовке электроплиты

1. Отключите электроплиту от сети

Поверьте, так и чинить спокойнее, и уверенность в своих действиях появится.

2. Открутите заднюю крышку

Чаще всего для этого подходит отвертка с насадкой «звездочка».

3. Отсоедините контакты ТЭНа

Обязательно перед отсоединением сфотографируйте их. Так Вам будет проще подключать новую деталь. Хоть все провода и разного цвета, однако в разных электроплитах они окрашены по — разному. Учтите это!

4. Отодвигайте утеплитель (если у Вас он есть)

Делайте это плавно, старайтесь не повредить структуру.

5. Отворачивайте крепления детали и заменяйте ее на новую

Подключите ее точно так же, как и вышедшую из строя.

6. Соберите электроплитку в обратном (относительно нашего списка) порядке

Просто пройдите вверх по списку.

Видеопособие

Замена нижнего ТЭН духовки электроплиты

1. Отсоедините технику от электропитания

Как обычно, безопасность на первом месте.

2. Отворачиваем заднюю стенку

Воспользуйтесь отверткой или гаечным ключом.

3. Открутите 4 гайки, удерживающие тэн и вытащите его

Аккуратно, не повредите плиту!

4. Замените его на новый и подсоедините. Соберите плиту

Да, замена нижнего тэна практически идентична верхнему. Однако мы решили расписать оба способа, ведь есть люди, которые читают материал только по своей проблеме. В таком случае они точно найдут ответ на свой вопрос!

Вот Вы и починили электроплитку! Новый нагревательный элемент был успешно установлен!

Видеоинструкция

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Замена конфорки электроплиты в 7 шагов своими руками

Конфорка — один из основных элементов электроплиты. Своим нагревом она позволяет Вам готовить на себе различную пищу. При ее выходе из строя парализуется работа целого места готовки пищи. Целая техника, конечно же, продолжит работать, однако неприятно, когда часть любимой плиты не функционирует. Именно поэтому пора произвести замену конфорок электроплиты. Данная процедура поможет «обновить» основной нагревательный элемент и вдохнет в технику новую жизнь.

Признаки неисправности конфорок

Так как деталь представляет из себя нагревательный элемент, то ее выход из строя будет очень заметен. Пожалуй, только нарушение целостности системы электроснабжения будет более явным. Однако перед началом замены конфорки своими руками нужно проверить ее работоспособность. Поэтому мы и собрали признаки, по которым можно понять, что деталь вышла из строя. А это:

  • Самое первое и очевидное — это тот факт, что деталь не нагревается. Это достаточно легко проверить: просто включите ее и проверьте степень нагрева. Если изменений температуры не наблюдается, а другие конфорки работают в нормальном режиме, то деталь сломана.
  • Следующий пункт также проверяется без специальных инструментов. Если Вы подозреваете в поломке только один нагревательный элемент, то можно сравнить его с другими. Аккуратно сравните время нагрева и его степень. Сделайте это при помощи двух одинаковых кастрюль с водой. Если время закипания разное, то элемент вышел из строя.
  • Если при работе нагревательного элемента Вы слышите треск электричества, то тоже нарушена его работа. Рекомендуем проверить проводку, но если это не помогает, то смело заменяйте его.

Эти признаки подсказывают Вам поскорее начать ремонт. Поэтому и мы медлить не будем и расскажем Вам как сделать это самостоятельно.

Пошаговая инструкция по замене детали (с фото)

1. Отключите электроснабжение плиты.

Лучше после этого подождать, ведь остаточное электричество выходит не сразу

2. Открутите верхнюю крышку электроплиты

Делайте это аккуратно, ведь она соединена проводами с остальными деталями. Не порвите их!

3. Найдите нужную конфорку и отметьте провода, присоединенные к ней, различными маркерами

Иногда проводка подписана, но иногда бывает и нет. Поэтому заранее подумайте о сборке. Ведь неправильное подключение парализует всю работу нагревательного элемента.

4. Отсоедините данные провода

Часто они бывают прикручены специальными болтами. Сначала выкрутите их, а потом отсоединяйте проводку.

5. Снимите нужный Вам нагревательный элемент

Он тоже держится на одном болте, открутите его и смело вытаскивайте конфорку руками.

6.

Возьмите новую деталь и вкрутите ее на место старой. Подключите провода по образцу старого элемента

Не перепутайте, ведь они очень похожи друг на друга. Подключение очень важно для правильной работы детали.

7. Соберите электроплиту обратно

Просто повторите все действия по разбору задом наперед. Главное — не повредите новую деталь.

Техника может снова работать!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Видеоинструкция: как заменить конфорку

ЗАМЕНА ТЭНа В ЭЛЕКТРОПЛИТЕ

   Во многих домах готовят пищу не на газовых плитах, а с помощью электрических. Например во многих общежитиях или частных домах, где ещё не провели газ. Конечно можно задействовать микроволновку, но не все продукты (блюда) она осилит, да и некоторых пугает вредное СВЧ излучение. К тому же электроплита занимает очень мало места, что ставит её по компактности вне конкуренции.

   В общем при всех её достоинствах, она самая ненадёжная и быстросгорающая из всех видов плит. Если безотказная работа микроволновых и газовых плиток составляет до 10 лет, то электроплитой на основе ТЭНа удаётся попользоваться 1-2 года. То ли из-за использования посуды с недостаточно прилегающим дном к плоскости нагрева, то ли из-за некачественного провода в обмотке, но ТЭН довольно быстро сгорает. И относится это как к отечественным, так и дорогим немецким электроплитам. Чтож, будем его менять. Не выкидывать же всю плитку? Тем более стоят ТЭНы недорого — около 10$ диск. Перед началом работ убедитесь, что электроплита отключена от источника электропитания 220В. Необходимо вынуть штепсель из розетки или отключить соответствующий выключатель на электрощитке. Теперь можно переходить к другим работам.

   Предположим новый ТЭН вы купили. Он должен подходить по внешнему виду и размеру нагревательного диска — иначе не влезет в окно или будет в нём болтаться.

   Далее откручиваем 2 гайки снизу корпуса плиты. Они могут быть нестандартные, но плоскогубцы их возьмут.

   Теперь сделайте замер сопротивления неисправной спирали (а вдруг она рабочая и проблема в обрыве проводов). Щупами омметра дотроньтесь до крайних контактов. Если стрелка индикатора остается в спокойном состоянии или показания электронного дисплея остаются без изменений (1), значит действительно ТЭН нуждается в замене.

   Не обращайте внимание на зажигание индикаторных неоновых лампочек, при включении плиты в сеть. Они подключены паралельно ТЕНу, и даже при его неисправности всё равно будут светить, сигнализируя о том, что на него просто подаётся напряжение 220В (это исключает обрыв шнура и плохой контакт в розетке).

   Открутите контактные винты и удерживающюю его гайку, и аккуратно, чтоб не рассыпался теплоизолятор, снимите неисправный ТЭН.

   Все операции делайте на газете, так как будет сыпаться мелкий мусор и труха от термоизолятора. Установите новый нагреватель и соберите электроплиту в обратной последовательности. Если вы забыли, куда именно подсоединять провода — воспользуйтесь схемой электроплиты.

Originally posted 2018-10-22 17:48:33. Republished by Blog Post Promoter

Как заменить тэн на настольной электроплите Мечта?

Однажды, включив плиту, вы обнаруживаете, что одна из конфорок не работает, оставаясь холодной. Вероятно, что она просто перегорела.

Хочется отметить, что замена тэна варочной панели из стеклокерамики или блиновых конфорок должна осуществляться специалистами из сервисной службы.


Тем не менее, замену можно произвести либо под контролем специалиста, либо самостоятельно, при условии, что вы обладаете минимальным запасом знаний и навыков по безопасному обращению с электроприборами.


Большинство нагревательных элементов для настольных электроплит «Мечта» довольно легко меняются и продаются во многих торговых точках или рынках. Важно правильно выбрать необходимый тип, подходящий для вашей настольной электроплиты: широкий тэн, блиновая конфорка и пр.


Попробуем без помощи мастера выяснить, почему не работает электроплита и заменить ТЭН. Для этого понадобятся следующие инструменты: омметр (тестер) или индикатор, пробник и отвертка.


Очень важно перед началом работ убедиться, что ваш электроприбор, будь то электроплита, электропечь или электрогриль, отключен от источника электропитания. Другими словами, необходимо вынуть штепсель из розетки или отключить соответствующий выключатель на электрощитке. После выполнения этого основного правила безопасности можно переходить к другим работам.


Как осуществить ремонт электроплит собственными силами


1. Чтобы беспрепятственно отвернуть винты монтажной планки первой пары нагревательных элементов, поднимите варочную панель. На точно такой же планке, но с другой стороны, размещается их вторая пара. Смотрите рисунок 1.

2. Снимите аккуратно опору, удерживающую нагревательный элемент и закрывающую гнездо, находящееся под ним. Смотрите рисунок 2.


3. Следующий шаг – снимайте монтажную планку, переверните. Старайтесь не задеть проводку, находящуюся возле элементов. Смотрите рисунок 3.


4. Сделайте пометки на проводах. После этого, узкогубцами снимите с контактов электрического элемента, который является неисправным, наконечники проводов. Смотрите рисунок 4.


5. Теперь сделайте замер сопротивления неисправной спирали. Щупами омметра дотроньтесь до контактов. Если стрелка индикатора остается в спокойном состоянии или показания электронного дисплея остаются без изменений, то ТЭН нуждается в замене. Смотрите рисунок 5.


6. Ослабив, выкрутите винт (он должен быть один), размещенный в центре крепежной накладки электроэлемента. Смотрите рисунок 6.


7. Через небольшие отверстия в планке выньте осторожно контакты. Сборку проведите в обратной последовательности, возвращая все детали и провода на их исходное место. Смотрите рисунок 7.


Еще один важный момент: следите за тем, чтобы не уронить крепежные детали внутрь электроплиты, чтобы они не стали источником замыкания. По этой же причине, будьте внимательны и не оставляйте внутри плиты рабочие инструменты (например, отвертку).

Ремонт и разборка электроплиты своими руками

Электрическая плита присутствует на каждой современной кухне – она является сердцем этого помещения. Несмотря на надежность современных решений, иногда случаются поломки электроплиты. Некоторые из них довольно простые и могут быть отремонтированы своими руками. В статье ниже рассмотрим основные неисправности электрических плит и способы их устранения.

Конструкция и основные компоненты электроплиты

Электрическая плита выглядит весьма внушительно — это сложный бытовой прибор, но его конструкция довольно проста, а все основные рабочие элементы находятся в специальном жаропрочном корпусе, который сделан из нержавеющей стали.

Принцип действия аналогичен всем электрическим бытовым приборам: ток, проходя через нагревательные элементы (ТЭН), нагревает их до заданной температуры. Плита имеет на варочной поверхности несколько конфорок, причем их количество варьируется: минимум две, а стандарт — 4 шт.

Строение конфорок довольно разнообразное. Классика — это конфорки на эмалированной варочной поверхности с ТЭН внутри, современные — сплошные поверхности из керамики со встроенными в них различного типа нагревателями. Рассмотрим основные типы конфорок.

  1. Старые отечественные варианты укомплектованы изделиями из чугуна, они медленно нагреваются и также остывают, создавая на кухне паровой эффект, но зато они устойчивы к воздействию влаги и высокой температуры.
  2. Трубчатые спирали — они сделаны из полой трубки, при нагревании такие устройства не только отдают тепло, но и способствуют циркуляции теплого воздуха внутри их корпуса, что значительно повышает эффективность их работы. Эти изделия очень сложно отремонтировать самостоятельно.
  3. Конфорки из керамики очень просты по конструкции, их несложно отремонтировать в домашних условиях — спираль из нихрома уложена в специальные ячейки по кругу и закреплена. В современных моделях все чаще используются стеклокерамические сплошные плиты — они более долговечные и их легко мыть.
  4. Галогенные устройства — это специальные конфорки с аналогичным излучателем, которые устанавливаются в разных местах варочной поверхности. Плита с такими конфорками обеспечивает быстрый нагрев, за секунду, и малый расход электроэнергии, поэтому они самые экономные, но ремонтом могут заниматься только профессиональные мастера.

Все модели современных плит для передачи тока к конфоркам используют силовой провод специального сечения, кроме этого, они соединены с регуляторами и термостатами, обеспечивающие их защиту от перегрева.

В разных моделях контроль уровня нагревания осуществляется по-разному: при помощи ручного изменения режима приготовления пищи или специальных таймеров и сигнализаторов, которые осуществляют контроль.

Разбираем изделие

Модели плит бывают разные не только по внешней форме, но и по габаритам, конструкции — невозможно описать алгоритм разборки, который будет подходить ко всем изделиям. Общим фактором для всех является наличие термоизоляционного слоя — вот с ним нужно работать предельно осторожно. Пользователи должны знать, что асбестовая пыль прокладок под конфорками в старых моделях очень вредна для здоровья — учитывайте этот факт, когда происходит разборка архаичных плит.

Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается. Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели.

Все это необходимо демонтировать, чтобы добраться в нижнюю часть, где находятся ТЭНы духовки.

У современной электрической плиты с варочной поверхностью из стеклокерамики разборка корпуса для ремонта будет отличаться — для того, чтобы проникнуть внутрь, необходимо просто убрать верхнюю панель.

Почему перестала работать электрическая плита

В доброй половине случаев проблема кроется в электрической цепи. Устройство перестаёт реагировать на управление, отключается индикация, конфорки не нагреваются, а духовка не работает. Можно выделить ряд причин, которые могут привести к поломке оборудования:

  • неисправная розетка;
  • перегорел нагревательный элемент;
  • отсоединились клеммы;
  • окислились контакты;
  • выбило предохранители или автомат;
  • повреждённый сетевой кабель.

Диагностика проблем

Важно! Перед началом любых работ необходимо в первую очередь полностью обесточить оборудование, вытащив вилку из розетки.

Диагностика неисправностей включает в себя прозвон цепей мультиметром, где проверяется каждое соединение: ТЭНы, конфорки, индикация, блок управления, терморегулятор, предохранители и т.д.

Как правило, к инструкции по эксплуатации прилагается подробная схема электрической плиты, а вместе с тем рекомендации технического характера. Но, чтобы провести диагностику, нужно иметь чёткое представление о сущности электрических соединений. В противном случае лучше обратиться к специалисту.

Некоторые проблемы видны невооружённым глазом. К примеру, если интенсивность свечения нагретых ТЭНов падает или на спиралях начали появляться тёмные участки, то значит, нагревательный элемент пора менять. Рассмотрим распространённые неисправности электрических плит.

Не работают конфорки после включения духовки

Чаще это происходит из-за проблем внутри цепи: замкнутые или наоборот разорванные контакты. Последние сконцентрированы в распределительной коробке, которая у большинства моделей располагается на тыльной стороне.

Необходимо осмотреть провода на предмет физических повреждений и окисления контактов. Если конец кабеля обуглился, то можно попробовать его зачистить, отрезав проблемный участок. Клеммы и места контактов также нужно обработать наждачной бумагой, избавившись от появившейся окиси.

Розетка, вилка

Проблема может быть не в самой плите, а в розетке или вилке. Первую можно проверить, подключив другой электроприбор, к примеру, чайник. Выбирая розетку, следует обратить внимание на номинальный ток. Если он отличается от указанного на автомате, то проводка может оплавиться или вовсе загореться. Для однофазной сети классической розетки на 32 ампера более чем достаточно.

Хромированные элементы вилки должны быть чистыми без признаков гари. Если таковые имеются, то её необходимо зачистить, а в сложных случаях – заменить. Здесь действует такое же правило: покупать вилку с оглядкой на номинальный ток автомата.

Проверка прочих узлов

Современная техника обеспечена более надёжной защитой, в отличие от моделей старых поколений. При неисправности нагревательного элемента работа электрической плиты может быть полностью заблокирована. Чтобы исключить проблему с конфоркой, следует проверить несколько основных узлов.

Предохранители

Одна из самых частых проблем – скачки напряжения — приводят к перегоранию плавких предохранителей. Выглядят они по-разному. Чаще всего это небольшая деталь со стеклянным или керамическим корпусом с толстыми контактами на концах.

Термопредохранитель плиты Hansa

Проверить их работоспособность можно посредством мультиметра: если сопротивление еле прослеживается, то всё в порядке, в обратном случае – меняем на новые. Благо стоят они недорого и продаются в любом магазине электроники и бытовой техники.

Очень важно выбрать правильный предохранитель. Если элемент обладает меньшей чувствительностью, чем нужно, то гореть будет постоянно. А завышенные показатели могут стать причиной перегорания основных элементов электрической плиты.

Идеальный вариант – в походе за новым взять с собой старый предохранитель.

Автомат

Если автомат в щитке постоянно выбивает при включении плиты, то всё дело в коротком замыкании. Провода могли оплавиться и перекрутиться друг с другом. Следует осмотреть электропроводку плиты, прозвонить подозрительные участки мультиметром и устранить неисправность.

Иногда проблема кроется в самом автомате. К примеру, если была замена на вариант с более низкой мощностью нагрузки. В этом случае нужно поступить как с предохранителем: взять с собой в магазин и купить решение с аналогичными характеристиками.

Переключатель мощности

Далее, нужно осмотреть переключатель мощности. Если он механический, то какие-то физические повреждения будут сразу заметны. Откручиваем крепёж на панели, отсоединяем фиксирующий вал и извлекаем переключатель. Внутри можно увидеть несколько пружин: вытаскиваем их и осматриваем конструкцию.

Частая причина выхода из строя переключателя – оплавленные контакты. Удаляем крупный налёт острым предметом, а остатки вычищаем наждачной бумагой. При необходимости заменяем провода и клеммы. Далее собираем переключатель в обратном порядке. Если блок цифровой, то ремонт лучше предоставить специалисту.

Нагревательный элемент

Конфорка может не включаться из-за перегоревшей спирали. На многих моделях заменить ТЭН можно самостоятельно. Процедура должна быть подробно описана в инструкции по эксплуатации к устройству. Для замены спирали понадобится либо снятие всей верхней панели, либо отдельного колпака конфорки.

Терморегулятор

Если регулятор температуры вышел из строя, то после выключения плиты нагревательные элементы продолжают работать, пока не перегорят, или пользователь полностью не обесточит оборудование. Терморегулятор – мелкая, достаточно сложная, но недорогая деталь. Поэтому как таковой ремонт здесь нецелесообразен. Гораздо практичнее купить новый регулятор и просто заменить его.

Терморегулятор

Шнур питания

Сетевой кабель у электрических плит идёт с толстой и надёжной оплёткой. Но даже такой провод можно повредить, к примеру, защемив его техникой или предметами интерьера. Первым делом необходимо осмотреть кабель на наличие физических повреждений.

Далее, проверяем надёжность соединения провода с контактной колодкой. Если есть такая возможность, то шнур лучше прозвонить мультиметром. При необходимости заменяем кабель. Провод обязательно должен быть медным: никакого алюминия и прочих сплавов на его основе.

Также стоит обратить внимание на фазы. Для обычной техники с однофазным подключением к сети в 220 В толщина провода колеблется в пределах 6 мм, тогда как для трёхфазных устройств – минимум 2,5 мм. Поменять сам шнур не составит труда.

Кабель для электроплиты

Замена сетевого кабеля:

  1. Отключаем вилку от розетки.
  2. Откручиваем крепёж на тыловой стенке и снимаем заднюю панель.
  3. Внутри должен быть распределительный блок, куда подключен шнур питания.
  4. Отсоединяем старый кабель и подсоединяем новый к тем же контактам.
  5. Монтируем заднюю стенку на место.

Специалисты настоятельно не рекомендуют «сшивать» сетевой кабель, то есть зачищать проблемные участки и обматывать их после соединения изолентой. Заводская оплётка надёжно предохраняет провод практически от всего и вся. В то время как изолента может оплавиться и вывести из строя электрическую плиту.

Совет! Выбирая в магазине кабель, стоит отдать предпочтение мягким и гибким решениям. Твёрдая оплётка быстрее изнашивается и чувствительна к излому. Цена также имеет значение: надёжные варианты не могут стоить копейки.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

Замена нагревательного элемента в электроплите

Делаем своими руками

Не смотря на то, что газ значительно дешевле электричества, многие хозяйки выбирают именно комбинированные (гибридные) кухонные плиты. То есть, конфорки работают на газу, а духовка на электроэнергии. При всех своих

достоинствах, у такой плиты, а именно духового шкафа, есть один серьёзный недостаток. По истечение нескольких лет эксплуатации, прямопропорционально возрасту начинает расти вероятность выхода из строя нагревательного элемента (ТЭНа).

Представьте, что вы «колдовали» над тестом с начинкой и положили пирог в духовку запекаться, либо собрали приличное количество иван-чая, скрутили его, заферментировали и поместили в духовку на сушку. И вдруг сгорает ТЭН, как правило нижний. Если иван-чай ещё можно будет попытаться досушить в режиме конвекции на верхних ТЭНах, то пирог, скорее всего, придётся отправить в мусорный контейнер.

Чтобы избежать подобной ситуации, лучше заблаговременно позаботиться о запасном нагревательном элементе. К тому же, купив его заранее, во-первых, можно сэкономить на его стоимости. Во-вторых, купить не аналог, а именно оригинальный нагревательный элемент (у ARDO он итальянский фирмы «TERMOWATT»). В третьих, вы сможете сохранить пирог, либо иван-чай, поскольку для замены потребуется всего лишь несколько минут времени и фигурная РН2 (крестовая) отвёртка. Ниже приведён пример замены нижнего нагревательного элемента комбинированной плиты ARDO.

Как снять и проверить ТЭН духовки

Сначала обесточиваем духовку, то есть выдергиваем вилку из розетки. Затем, отворачиваем 4 самореза задней стенки

и снимаем, слегка отпустив её вниз.

Теперь отсоединяем 3 клеммы от ТЭНа. Чёрный провод «0», коричневый «фаза», желто-зеленый «земля».

Обычно ТЭН выходит из строя с характерным потрескиванием и сильным покраснением в одной точке. Бывают случаи прожигания нижней части духовой камеры. Если всё же есть сомнения в неисправности нагревательного элемента. Прозвонить его можно обычным мультиметром. Сопротивление исправного элемента высчитывается по формуле R=U 2 /P, где U — напряжение сети, P — мощность ТЭНа. 220V 2 = 48400. 1600 Вт — мощность нагревательного элемента электрической духовки ARDO.

48400 делим на 1600 получаем 30.25 Ом. То есть, предполагаемое сопротивление будет 30 Ом с погрешностью ориентировочно 5 Ом.

Ставим переключатель мультиметра в положение 200 Ом и проверяем сопротивление между контактами. На фото ниже показано значение сопротивления нового нагревательного элемента.

Затем ставим переключатель в режим прозвонки

и проверяем оба контакта на «короткое замыкание» относительно корпуса. Значение на экране мультиметра не должно меняться.

Отворачиваем ещё 4 самореза крепления нижнего ТЭНа и извлекаем его наружу.

Остаётся отвернуть две гайки

и на место сгоревшего нагревательного элемента можно ставить новый ТЭН. Собирается духовка в обратном порядке.

Если конфорка вашей плиты не нагревается или плохо греет, то она может быть неисправна. Разберемся какие они бывают.

  • Чугунные целиком или литые стальные:

Чугунные более тяжелые и имеют больший разогрев по времени.

Конфорки различают по мощности ( 1 и 2 киловатта ) и температуре разогрева 400 – 600 градусов.

Мощность зависит от количества чугуна и диаметра 145,180 и 220 мм.

Имеют быстрый разогрев и потребляют большую мощность за единицу времени.

Могут иметь один, два или три спирали, которые переключают при помощи ручки управления электроплиты. Выставляя значения от 1 до 6 Вы тем самым меняете мощность (количество тэнов).

Недостаток спиральных конфорок — большое энергопотребление с достаточно низким КПД. Впрочем, если выбрать переносимую плиту с открытым ТЭНом — она станет незаменимым помощником, например, на даче. Правда, ее мало кто производит; в основном это российские марки: Злата, Мечта, Дарина.

  • Конфорки для стеклокерамики:

Нагреваться они начинают моментально от ТЭНа, расположенного под цераном: материалом, из которого изготовлена стеклокерамическая варочная панель.

Помимо ТЭНов, в таких панелях бывают галогенные конфорки с лампами, которые выделяют тепло, а также конфорки Hi Light, где нагревательным элементом служит змеевидная лента из особого сплава.

Замена чугунных конфорок

Все работы производятся после отключения питания электроплиты.


Что бы добраться до конфорок необходимо снять верхнюю панель электроплиты. Поднимаем верхнюю панель перед нами множество проводов, монтажные планки с закреплёнными на них конфорками.

Как нестранно, но конфорку удерживает на планке всего лишь один болт с гайкой и шайбами, он находится по центру конфорки.


Можно каждый провод промаркировать наклейкой, а проще просто сфотографировать.


Насчёт подобрать, это надо заглянуть в паспорт электроплиты, там и диаметр конфорки указан и её мощность.

В электроплитах очень частая неполадка — неработающие конфорки. В некоторых случаях их можно быстро и легко починить в домашних условиях даже без обращения в сервисный центр, где ремонт будет стоить очень дорого.

Что потребуется для проведения ремонтных работ

Прежде всего, человек, который взялся за ремонт бытовой техники, должен обладать хотя бы минимальными знаниями в области электрики. Без этого просто невозможно правильно провести ремонтные мероприятия. Кроме этого, перед началом работ необходимо соблюсти все правила безопасности.

Важно: чтобы вернуть технику к жизни самостоятельно в домашних условиях, недостаточно правильно найти причину поломки, но и провести специальные ремонтные мероприятия, которые вернут оборудование к жизни.

Для этих целей важно обладать необходимым инструментом. При необходимости демонтажа варочной поверхности обязательно потребуется набор отверток. Среди них должны присутствовать:

Кроме этого, следует позаботиться, чтобы все они были разной толщины, так как каждая модель стеклокерамической варочной поверхности у различных производителей отличается креплением.

Также для демонтажа панели и ее дальнейшего ремонта следует подготовить следующий инструмент:

  • рожковые и накидные ключи;
  • пассатижи;
  • кусачки;
  • паяльник;
  • бокорезы;
  • изоляционная лента.

Также в обязательном порядке понадобится специальное оборудование, которое предназначено для того чтобы измерять напряжение и сопротивление.

Оборудование для ремонта

Поломка конфорок в электрической плите

В зависимости от модели оборудования может содержаться различное число конфорок. При минимальной комплектации их насчитывается только 2. Обычно в стандартных электрических варочных панелях производитель устанавливает 4 конфорки.

Нагревательные элементы могут отличаться:

  1. классический вариант: конфорки установлены на эмалированной панели, нагревательный элемент располагается внутри.
  2. современный вид: панель представляет собой сплошную керамическую плоскость, в которую установлены различные типы нагревателей внутрь.

Прежде чем приступить к ремонту бытовой техники, обязательно стоит определить, к какому типу конфорок относятся те, что вышли из строя. Есть несколько основных видов:

  • старые конфорки, которые были выпущены еще в советское время. Их основная отличительная черта – чугунные элементы, которые достаточно медленно нагреваются и в последствие остывают;
  • трубчатая спираль. В их основе лежит специальная трубка, которая оснащена полой плоскостью. Благодаря этому происходит циркуляция теплого воздуха, что значительно повышает эффективность работы. Конфорки такого вида очень сложно поддаются ремонту в домашних условиях;
  • керамические конфорки. Имеют достаточно простую конструкцию, поэтому самостоятельный ремонт не должен вызвать никаких трудностей;
  • конфорки с галогеновым устройством. Излучатель устанавливается в нескольких отличных друг от друга местах, что позволяет панели быстро нагреваться, при этом максимально экономить электроэнергию. Но ремонтировать такое оборудование лучше у квалифицированного специалиста. Так как одно неправильное движение сможет полностью вывести из строя бытовую технику. Это приведет либо к дорогостоящему ремонту, либо к покупке новой варочной панели.

Во всех современных моделях используется силовой провод со специальным сечением, чтобы обеспечить полноценную подачу тока к конфорке. Также она должна быть соединена с такими приборами, как регулятор и термостат. Благодаря этому обеспечивается надежная защита от возможного перегрева в будущем при постоянном эксплуатировании варочной панели.

Разновидности неисправностей

Если электрическая варочная панель постоянно находится в работе, то у нее могут возникнуть определенного рода поломки. Они появляются независимо от фирмы-производителя или срока службы оборудования. К основным видам поломок относятся:

  1. Запах гари при включении. Прежде всего это может свидетельствовать о том, что на конфорках осталась пригоревшая пища. После того как их тщательно вымыть и высушить, от неприятного запаха не останется и следа. Если начало пахнуть сгоревшей пластмассой или резиной, лучше сразу вызвать профессионального мастера по ремонту бытовой техники.
  2. Перестал греться нагревательный элемент. Обычно это говорит о том, что конфорка вышла из строя, то есть пришло время заменить ее новой. Но в некоторых случаях причиной поломки становятся провода, которые обладают некачественными контактными соединениями. Поэтому необходимо знать, как правильно прозвонить конфорку электроплиты, и после этого припаять обратно отошедшие провода.

Важно: при самостоятельной установке оборудования можно неправильно выполнить все предписания. Поэтому необходимо проверить все действия и подключения строго по схеме в прилагаемой инструкции.

Как найти неисправность в электрической варочной панели

Прежде чем приступить к поиску проблемы в работе конфорок, следует обратить внимание на модель оборудования и год выпуска. В каждой плите есть свои тонкости и особенности, которые обязательно следует учитывать, перед тем как разобрать технику. Но в большинстве случаев следует придерживаться следующего алгоритма действий:

    Проверить вольтметром напряжение в самой технике и розетке, к которой она подключается.

При необнаружении неисправности нужно проверить и визуально осмотреть следующие детали:

Важно: от того, насколько правильно выявлена поломка, будет зависеть дальнейший ремонт. Если все сделать правильно, то в течение короткого срока бытовой техникой можно будет опять пользоваться в полном объеме.

Как самостоятельно починить конфорку в электрической варочной панели

Чтобы вернуть технику к жизни, необходимо знать, как правильно провести ремонт или поменять конфорку на электроплите. От этого зависит, сколько оборудование сможет проработать в будущем. К основным этапам, которые помогут восстановить варочную панель, относятся:

  1. Открутить гайку, тем самым снять заземление с техники.
  2. Здесь может располагаться кольцо или скоба. Они помогают прижать необходимый элемент к основанию.
  3. Конфорка может крепиться к технике 2 способами. Среди них:
  4. резьба;
  5. вставка в специальное отверстие.

В первом случае резьбу следует смазать маслом и зачистить, поле чего конфорку можно аккуратно достать. Во втором – поддеть отверткой и достать.

В том случае, если конфорки старого образца пригорели, то оптимальным вариантом станет, после того как их неоднократно снимали, заменить новыми. Это сможет гарантировать долгий срок службы кухонной технике. Главное, подобрать детали нужного размера.

Чем новее оборудование, тем больше у него встроено электроники. Ремонт таких изделий гораздо сложнее и затратнее, поэтому если нет уверенности в том, что ремонт своими руками будет выполнен правильно, лучше обратиться в специальную ремонтную мастерскую.

Как правильно пользоваться электроплитами. Статьи компании «Сервисный центр "ТехноБытСервис"»

Традиционная электрическая плита представляет собой отдельно стоящий комбинированный электроприбор, объединяющий в себе собственно плиту с конфорками, духовой шкаф и, как правило, гриль. В современной модульной кухне эти элементы часто устанавливаются отдельно. Теоретически ремонт и обслуживание объединенного аппарата и отдельных модулей одинаковы. Однако доступ к встроенным приборам может быть сложным и трудоемким, поэтому вполне оправданно полагать, что ремонтно-сервисные операции лучше оставить профессионалам ― за исключением простейшей чистки и ухода.

Необходимо подчеркнуть, что данные здесь рекомендации и советы относятся только к электрическим духовкам, плитам и грилям Газовые приборы этого типа, включая комбинированные газово-электрические модели, должны обслуживаться только специалистами сервиса.

КАК РАБОТАЕТ ПЛИТА

Несмотря на все достижения техники и стилевые изменения, самые простые приборы этого вида используют узлы, которые мало отличаются от более ранних моделей. Каждая плита (может называться варочная или жарочная панель, поверхность или стол) состоит из нескольких отдельно управляемых нагревательных элементов ― конфорок.

Рис. 1 Устройство электроплиты

1. Регуляторы мощности 10. Панель внутренней облицовки
2. Клеммная коробка 11. Фиксатор защелки
3. Спиральная конфорка 12. Гнездо защелки
4. Опорная планка конфорок 13. Прокладка дверцы
5. Датчик термостата духовки 14. Нагревательный элемент гриля
6. Петля 15. Ободок
7. Стопор петли 16. Шнур питания
8. Монтажная планка нагревательного элемента духовки 17. Земляная клемма
9. Нагревательный элемент духовки 18. Ручки регуляторов
Спиральные конфорки

Спиральные конфорки, похожие на нагревательный элемент в электрочайниках, в принципе представляют собой обычные ТЭНы (трубчатые электронагреватели) и служат для нагрева кастрюль и сковород. Одинарные и двойные спиральные конфорки выглядят практически одинаково: двойная представляет собой две спирали -одна вокруг другой. Такие конфорки регулируются поворотными переключателями с плавной регулировкой мощности.

Рис. 2 Спиральная конфорка

Сплошные конфорки

Сплошные, или, как их называют, блиновые, конфорки имеют сплошную плоскую поверхность. Нагрев в такой конфорке производится двумя или тремя нагревательными элементами, стационарно закрепленными снизу сплошной металлической пластиной. Количество теплоты обычно регулируется поворотным переключателем, который подключает нагревательные элементы в различных комбинациях.

Рис. 3 Сплошная конфорка

Поворотный переключатель у этих конфорок имеет несколько фиксированных положений и является переключателем со ступенчатой регулировкой мощности, чем отличается от регулятора мощности спиральной конфорки.

Галогенные конфорки

Прямые или круглые нагревательные элементы сгруппированы под гладкой, без наружных деталей, стеклянной поверхностью варочной панели. Внешне эти нагревательные элементы напоминают лампы заливающего света для наружного освещения.

При включении галогенные элементы быстро нагревают конкретные области плиты. Мощность регулируется регуляторами, похожими на поворотные переключатели со ступенчатой регулировкой для блиновых конфорок. В каждой группе элементов есть температурный ограничитель, защищающий от перегрева.

Рис. 4 Регулировка мощности электроплиты

Керамические конфорки

Сам нагревательный элемент выполнен из проволочной спирали, которая уложена в похожий на лабиринт канал, сделанный в основе из мягкой керамики или слюды. Форма или рисунок каждого канала разработана так, чтобы элемент нагревал максимально возможную поверхность. Керамические конфорки монтируются только под поверхностью стеклокерамических варочных панелей, часто в комбинации с 2 галогенными конфорками. Обычно для регулировки мощности 2 керамических конфорок используются переключатели с плавной 2 регулировкой. Распространенной деталью является и температурный ограничитель.

КАК РАБОТАЕТ ДУХОВКА

Теплота, необходимая для приготовления пищевых продуктов в духовке, вырабатывается ТЭНами. Проволока с высоким сопротивлением, которая нагревается при прохождении по ней тока, расположена внутри металлической оболочки. Проволока окружена изоляционным материалом (магнезия), чтобы предупредить касание металла оболочки. В процессе производства этого типа нагревательных элементов им можно придавать различную форму, в зависимости от предполагаемого применения.

Нагрев в духовом шкафу устанавливается с помощью терморегулятора, который просто включает и выключает нагревательные элементы для поддержания нужной температуры.

У большинства духовок есть таймер, который может автоматически включать ее в установленное время и выключать через определенный период. Предварительная установка времени и температуры позволит готовить пищу во время вашего отсутствия.

В обычных духовках нагревательный элемент устанавливается под панелями с каждой стороны шкафа или иногда сверху и снизу. Духовка с конвекцией, то есть с вентилятором, оборудована обычно одним кольцевым ТЭНом, окружающим небольшой электровентилятор, который обеспечивает циркуляцию нагретого воздуха. Вентилятор и нагреватель расположены за перфорированной панелью в задней части духового шкафа. Духовки с вентилятором обеспечивают равномерное распределение жара по всей духовке.

Датчики посуды

Иногда спиральные и блиновые конфорки оснащаются датчиками присутствия посуды, которые отключают конфорку при достижении кастрюлей температуры, при которой содержимое может от кипения начать выплескиваться через край.

Рис. 5 Датчик посуды

КАК РАБОТАЕТ ГРИЛЬ

Гриль ― это несколько больше, чем простая металлическая полочка или решетка, поддерживающая пищу под нагревательным элементом. Поддон собирает капли или крошки, которые падают с пищи в процессе готовки.

В некоторых грилях имеется несколько ТЭНов, которые могут включаться независимо друг от друга, что обеспечивает различные температурные режимы. Нагреватели управляются комбинированным регулятором. Иногда установлен только один нагревательный элемент, который может нагреваться до различных температур, зависящих обычно от положения переключателя с плавной регулировкой мощности.

Иногда гриль встраивается в дополнительное отделение духовки. Его можно использовать для поддержания пищи в подогретом состоянии или готовить часть блюда, когда основная духовка полностью занята.

Чистка плит

Перед тем как начать чистку плиты, не забудьте отключить ее и дать полностью остыть всем нагревательным элементам. Прочтите инструкцию в отношении допустимых чистящих средств для вашей плиты и никогда не пользуйтесь грубыми абразивными чистящими средствами, которые рекомендуются для духовок.

Чистка спиральной конфорки

При любой возможности протирайте плиту, пока пролитое или выплеснувшееся на нее не затвердело. Это облегчает работу и дает возможность не прибегать к чистящим средствам, которые могут неблагоприятно подействовать на светлую эмалировку.

  1. Снимите хромированные кольца (ободки), которые окружают каждую конфорку, и вымойте их в чистой горячей воде.

Рис. 6 Снимите хромированные ободки

  1. Окружающую конфорки поверхность протрите влажной тряпкой, отжатой после смачивания горячей мыльной водой.

Рис. 7 Протрите горячей мыльной водой

  1. Если возможно, поднимите конфорку и той же тряпкой и протрите углубление под конфоркой. Можно использовать кухонную подушечку-мочалку из синтетической губки для очистки нагара, но не пользуйтесь для этого намыленной проволочной мочалкой.

Рис. 8 Протрите под варочной панелью

Чистка блиновых конфорок

Если для чистки сплошных чугунных конфорок использовать воду, то металл изменит цвет и на них образуются неприглядные ржавые пятна. Вместо этого нагрейте конфорку и выключите плиту. Нагрев обуглит попавшее на конфорку, что облегчит его удаление с помощью сухой подушечки-мочалки из синтетической губки после полного остывания конфорки. Ни в коем случае не применяйте проволочную мочалку.

Освежение поверхности конфорки

Для восстановления равномерного темно-серого цвета конфорок воспользуйтесь фирменным средством, которое, помимо освежения вешнего вида, еще и защитит металл. После чистки конфорки равномерно нанесите восстановитель на чуть теплую конфорку, а затем включите ее в среднее положение для закрепления эффекта.

Рис. 9 Воспользуйтесь фирменным средством для освежения конфорки

В качестве альтернативы капните несколько капель масла для жарки на холодную конфорку и равномерно разотрите их газетой. Излишек масла удалите чистой газетой. При пользовании плитой защитный слой быстро исчезает, поэтому масло стоит наносить каждый раз при чистке конфорок.

Рис. 10 Излишек масла удалите чистой газетой

ЧИСТКА СТЕКЛОКЕРАМИЧЕСКИХ ПЛИТ

Стеклокерамические плиты (с конфорками разнообразных типов: рапидными, High Light, керамическими, галогенными и пр.) можно чистить только специальными чистящими средствами и рекомендованными для этого инструментами. Можно приобрести комплекты для чистки со всеми необходимыми инструментами и материалами.

Рис. 11 Пользуйтесь специальными средствами для чистки стеклокерамических плит

Использование других средств может повредить стеклянную поверхность плиты или панели и сократить срок ее эксплуатации.

  1. Входящим в комплект скребком (бритвенное лезвие с ручкой) удалите пригоревшие отложения.

Рис. 12 Удалите пригоревшие отложения

  1.  Бумажным полотенцем нанесите специальную чистящую пасту, а затем протрите поверхность чистым полотенцем или мягкой тканью.

Рис. 13 Нанесите специальную чистящую пасту

  1. В заключение отполируйте плиту входящей в комплект влажной салфеткой.

Рис. 14 Отполируйте плиту

ЧИСТКА ДУХОВОК

В целом чистящие средства для духовок более агрессивны в плане коррозии, чем средства, рекомендованные для конфорок, и необходимо обязательно прочитать инструкцию изготовителя, прежде чем пользоваться ими. Не применяйте эти средства для чистки мягких уплотнителей дверцы. Перед чисткой духовки наденьте защитные очки и перчатки, а также обеспечьте хорошую вентиляцию кухни.

Рис. 15 Чистящие средства для духовок

После выдержки очистителя в духовке в течение предписанного периода вытрите ее влажной тканью или губкой, а затем тщательно протрите поверхности сухими бумажными полотенцами, так чтобы не оставалось никаких белых порошкообразных отложений или налета.

Рис. 16 Нанесите аэрозоль внутрь духовки

Рис. 17 Начисто вытрите влажной тканью

Чистка панели управления

Протрите панель управления влажной тканью, а затем сухим бумажным полотенцем. Абразивные чистящие средства могут повредить светлую эмалировку и пластиковые ручки переключателей.

Рис. 17 Протрите панель управления влажной тканью

ДУХОВКИ С САМООЧИСТКОЙ

Некоторые духовки позиционируются как самоочищающиеся. Это означает, что внутренние панели (или некоторые из них) покрыты так называемой каталитической эмалью, которая «сбрасывает» обычное отложение жиров при нагреве духовки. У некоторых моделей ― с так называемой пиролитической эмалью ― есть специальный режим «Только очистка», при котором духовой шкаф нагревается до очень высокой температуры. Не используйте для таких духовок чистящие средства или абразивные вещества. Это приведет к необратимому повреждению покрытия и снизит его эффективность.

ДОСТУП К ЭЛЕМЕНТАМ ПЛИТЫ

Обычно можно отвернуть винты крепления металлических панелей в задней части отдельно стоящей плиты и получить доступ к электромонтажу панели управления и переключателей, а также к клеммной коробке плиты. Когда будете снимать панель, наденьте защитные перчатки, так как кромки могут быть очень острыми. Не рекомендуется снимать заднюю панель, так как она может быть структурным (несущим) элементом конструкции.

Демонтаж дверцы

Для облегчения доступа и облегчения чистки иногда можно снимать сбалансированные дверцы с нижними петлями.

Рис. 18 Демонтаж дверцы

Перед этим петли надо зафиксировать, чтобы преодолеть сопротивление пружин внутри дверцы. Обычно это можно сделать несколькими способами: как правило, с помощью либо накидывания металлической фиксирующей петли, либо поворота, например, монетой, металлического фиксирующего диска (посмотрите в руководстве). Затем дверцу вместе с петлями можно вынуть. На место дверцу возвращайте осторожно, не отключая фиксацию петель.

Рис. 19 Зафиксируйте петлю проволочной петлей

Рис. 20 Или монетой поверните металлический диск

РЕМОНТ ЭЛЕКТРОПЛИТ

Первым делом

Прежде чем вызывать мастера или искать серьезные неисправности, посмотрите моменты, указанные ниже в списке. Простая забывчивость или невнимательность очень часто могут быть причиной видимости проблемы.

  • Включен ли выключатель плиты на щитке?
  • Не был ли случайно включен таймер плиты?
  • Тот ли переключатель включен, который нужно, ― для конфорки, для духовки, для гриля?
КОНФОРКА НЕ ГРЕЕТ Неподходящая посуда

Неправильный выбор посуды может создать впечатление, что конфорка плохо греет. Здесь важен хороший контакт между дном посуды и конфоркой, поэтому не пользуйтесь старыми кастрюлями и сковородами со вмятинами на дне и с выпуклым или вогнутым дном.

Посуда со слишком маленьким дном не будет получать всю теплоту от конфорки. Это приведет к лишним затратам энергии и повышенной плате за нее.

Неисправный нагревательный элемент

Не пытайтесь заменить блиновые конфорки или нагревательные элементы стеклокерамической варочной панели. Их должен менять специалист сервиса. То же касается и различных встраиваемых плит.

Простые спиральные элементы продаются повсеместно, и большинство из них легко заменяется. Описанный здесь тип конфорки имеется во многих моделях свободно стоящих плит. На других моделях нагревательные элементы могут демонтироваться индивидуально. Если ваши ТЭНы существенно отличаются от показанных здесь, то для их проверки и замены обращайтесь в сервис.

  1. Поднимите всю варочную панель, чтобы иметь возможность отвернуть винты крепления монтажной планки пары нагревательных элементов. На такой же планке установлена вторая пара элементов с другой стороны плиты.

Рис. 21 Отверните монтажную планку

  1. Снимите металлическую опору, которая держит элемент, перекрывая гнездо под ним.

Рис. 22 Снимите опору элемента

  1. Теперь можно снять монтажную планку и перевернуть ее, стараясь не повредить проводку, подходящую к элементам.

Рис. 23 Снимите монтажную планку

  1. Пометьте провода, а затем узкогубцами снимите наконечники проводов с контактов подозреваемого в неисправности элемента.

Рис. 24 Отсоедините провода

  1. Щупами тестера прикоснитесь к контактам элемента. Если индикатор не отреагирует, то элемент надо заменять.

Рис. 25 Проверьте элемент на обрыв

  1. Ослабьте или отверните единственный винт по центру крепежной накладки элемента.

Рис. 26 Отверните винт крепления накладки

  1. Выньте контакты через отверстия в монтажной планке. Сборку проводите в обратном порядке, обеспечив возвращение всех деталей и проводов в первоначальное положение.

Рис. 27 Снимите неисправный элемент

Неисправный переключатель с плавной регулировкой

Описанная далее последовательность действий предназначена для проверки переключателя одинарного нагревательного элемента. Для переключателей сдвоенных элементов необходимо проделать то же самое для одинарного и для сдвоенного действия переключателя ― поворот из положения «выкл» против часовой стрелки включает один элемент (обычно внутренний), а поворот из положения «выкл» по часовой стрелке включает и внутренний, и внешний элементы вместе. Будьте осторожны ― не касайтесь горячего нагревательного элемента во время проведения этой проверки.

  1. Отключите настенный выключатель плиты, затем медленно вращайте ручку переключателя по часовой стрелке, начиная с положения «выкл». Должен послышаться щелчок, когда ручка дойдет до отметки самого слабого нагрева, ― включился термовыключатель.

Рис. 28 Поворачивайте ручку до щелчка

  1. Медленно вращая ручку, вернитесь в положение «выкл» ― должен послышаться щелчок, прежде чем ручка дойдет до положения «выкл», ― термовыключатель отключился. Если при вращении ручки в том или ином направлении щелчка не слышно, значит, этот переключатель неисправен.

Рис. 29 Верните ручку в положение «выкл»

Оставив ручку в положении «выкл», отключите выключатель плиты на щитке и медленно поворачивайте ручку по часовой стрелке, до тех пор, пока снова не услышите щелчок, и оставьте ручку в этом положении. Если у плиты есть световой индикатор, то он должен оставаться зажженным во время проведения проверки.

Примерно через 5-10 секунд вы должны услышать еще один щелчок, когда термовыключатель автоматически отключится. Если щелчка нет и нагревательный элемент остается включенным, то этот переключатель с плавной регулировкой неисправен и подлежит замене.

Даже если переключатель нормально работает в низкотемпературном секторе регулировки, то все равно необходимо проверить его работу и при высоких температурах нагрева ― см. далее.

  1. Поверните ручку в среднее положение. В этом положении термовыключатель должен автоматически включаться и выключаться, и вы должны слышать щелчки примерно через каждые 30 секунд.

Рис. 30 Поверните ручку в среднее положение

  1. Теперь поверните ручку на максимум. Через несколько минут ТЭН должен раскалиться докрасна и оставаться в этом состоянии.

Рис. 31 Поверните ручку на максимум

Если элемент нагревается на каждой стадии (при включенном выключателе плиты на щитке), то и переключатель, и ТЭН работают нормально. Если ТЭН в одних положениях ручки нагревается, а в других нет, проверьте его тестером. Если окажется, что нагревательный элемент нормальный, замените переключатель.

Обычно можно самостоятельно заменить переключатель в отдельно стоящей плите ― вы можете отодвинуть ее от стены и снять панель, закрывающую переключатели. Со встроенными приборами это значительно сложнее, поэтому обращайтесь в сервис.

  1. Прежде чем начать, убедитесь, что вы отключили электроэнергию на щитке. Снимите по очереди ручки переключателей, записав, где какая стояла.

Рис. 32 Снимите по очереди ручки переключателей

  1. Отверните крепеж и снимите заднюю панель, закрывающую переключатели. Предварительно наденьте защитные перчатки, чтобы предохранить руки от острых кромок.

Рис. 33 Снимите заднюю панель

  1. Отверните крепеж монтажной планки переключателей в задней части плиты.

Рис. 34 Отверните крепеж монтажной планки переключателей

  1. Поверните монтажную планку так, чтобы можно было вывернуть пару винтов, которые держат неисправный переключатель.

Рис. 35 Отвинтите переключатель

  1. Пометьте или зарисуйте разводку проводов, соединенных с переключателем, а затем узкогубцами осторожно снимите наконечники проводов с контактов переключателя. Некоторые переключатели продаются с самоклеящимися бирками для маркировки проводов перед их отсоединением.

Рис. 36 Снимите провода

Новый переключатель устанавливается с помощью описанных на предыдущей странице операций, производимых в обратном порядке.

Неисправный переключатель со ступенчатой регулировкой

Переключатели со ступенчатой регулировкой, управляющие блиновыми конфорками, должны проверяться и заменяться специалистом.

Неправильное подсоединение ТЭНа

Единственный вариант удостовериться в правильности внутреннего электромонтажа прибора ― проверить его силами мастера сервиса. Однако вы сможете хотя бы проверить состояние контактов подозреваемого элемента.

ГРИЛЬ НЕ НАГРЕВАЕТСЯ Не открыта дверца

У некоторых моделей нагревательный элемент не включится, если закрыта дверца отделения гриля.

Рис. 37 Не закрыта ли дверца гриля?

Неисправный ТЭН гриля

У большинства грилей, для того чтобы проверить и заменить нагревательный элемент, необходимо снять различные панели. А встроенную модель, возможно, придется вынимать из места установки, чтобы произвести замену. В этих случаях вызывайте специалиста сервиса.
Однако некоторые ТЭНы просто вставляются в соответствующие гнезда контактных колодок в задней части прибора. При возникновении неисправности их легко заменить.

  1. Для демонтажа этого вида ТЭНов не требуется больших усилий.

Рис. 38 Выньте элемент из его контактной колодки

  1. Положите элемент на стол и прикоснитесь к его контактам щупами тестера. Длинный центральный контакт -это земля. Если на контактах есть нагар, пригласите специалиста для проверки гнезд в задней части отделения гриля.

Рис. 39 Проверьте ТЭН на обрыв

При замене такого вставного ТЭНа убедитесь, что контакты вставлены до конца и что он имеет опору ― обычно за счет пазов по сторонам отделения гриля.

Неисправный переключатель

Переключатель с плавной регулировкой для гриля очень похож на такой же переключатель конфорки. Проверка в целом одинакова для обоих переключателей, за исключением того, что ручку регулировки гриля, возможно, придется вращать дальше для установки низких и средних температур.

Рис. 40 Поверните ручку переключателя гриля для его проверки

 Термовыключатель тоже может срабатывать в других пределах (дольше включаться и выключаться) по сравнению с переключателем конфорки. Заменяйте переключатель гриля с плавной регулировкой так, как описано. Если есть сомнения, обратитесь к специалисту.

Переключатели гриля со ступенчатой регулировкой должны проверять и заменять мастера сервиса.

Неисправность подсоединения ТЭНа гриля

Предоставьте проверку специалисту.

ДУХОВКА НЕ ВКЛЮЧАЕТСЯ Неисправный ТЭН

Если неисправен какой-то из нагревательных элементов духовки, то она будет нагреваться медленно и неравномерно. Демонтаж ТЭНа духовки может быть сложной процедурой, особенно во встроенных моделях. Даже у отдельно стоящих моделей иногда требуется почти полностью разобрать прибор с демонтажом изоляции, чтобы снять нагреватели. Элементы в духовках с вентилятором лучше всего оставить профессионалам, так как доступ к ним тоже затруднен.

Однако некоторые нагревательные элементы духовок можно снимать изнутри духового шкафа, что позволяет их заменять относительно легко. Такой ТЭН будет иметь единственный крепежный винт в центре его крепежной накладки. Если крепежа не видно, то вызывайте специалиста.

  1. Отключите электроэнергию на щитке с предохранителями, затем снимите или отвинтите панели облицовки, закрывающие ТЭНы изнутри духовки.

Рис. 41 Снимите панели

  1. Отверните центральный винт на крепежной накладке каждого ТЭНа. Под этой накладкой может находиться дистанционная скоба.

Рис. 42 Выверните крепежный винт ТЭНа

  1. Осторожно выньте контакты из отверстий и пометьте, перед тем как отсоединять провода. Старайтесь не натягивать провода и не допускать их трения об острые кромки отверстий в задней части духовки. Неплохо надеть резиновые перчатки, чтобы защитить руки от стекловолокна теплоизоляции.

Рис. 43 Снимите наконечники проводов с контактов

  1. Положите нагревательный элемент на стол и прикоснитесь к его контактам щупами тестера. Если индикатор тестера не отреагирует, купите точную замену ТЭНа и установите ее.
    При первом включении в течение нескольких секунд новый нагревательный элемент может образовать немного дыма. Это просто обгорало защитное покрытие ТЭНа.

Рис. 44 Проверьте ТЭН на обрыв

Неисправный термостат

Единственный способ проверить, правильно ли термостат чувствует температуру, ― поместить в духовой шкаф специальный термометр для духовок. Однако приведенная далее проверка поможет установить, вышел ли термостат из строя полностью.

  1. Включите электропитание и поверните ручку регулировки духовки на положение низкой температуры. Примерно через 10 минут духовка должна разогреться до такой степени, чтобы термостат выключил нагревательные элементы. У большинства моделей в этот момент отключается и световой индикатор.

Рис. 45 Поставьте низкое значение температуры

  1. Откройте дверцу духовки и выпустите жар. Через несколько секунд индикатор должен зажечься снова, показывая, что термостат опять включил ТЭНы.

Рис. 46 Выпустите жар

  1. Теперь поставьте ручку регулировки духовки в положение «выкл». Индикатор должен выключиться, и духовка должна нормально остывать.

Если духовка не работает так, как описано выше, обратитесь в сервис для проверки и возможной замены термостата.

ДУХОВКА ПЕРЕГРЕВАЕТСЯ Неисправный термостат

Наиболее вероятной причиной перегрева духовки обычно бывает термостат. Для его проверки пригласите мастера сервиса.

ДУХОВКА ПЛОХО НАГРЕВАЕТСЯ

Если ваша духовка медленно греется или готовка длится дольше, чем ожидалось, проверьте следующие моменты.

Неправильный режим

Убедитесь в том, что ручка регулировки стоит на правильной температуре.

Износ уплотнителя

Уплотнитель дверцы, сделанный из эластичной термостойкой резины или плетеной трубки, предназначен для предупреждения ухода тепла из духового шкафа. Если уплотнитель изношен или сбился со своего места, то духовка не будет способна сохранять установленную температуру.

Рис. 47

Уплотнители крепятся разными способами, но варианты с металлическими крюками или простыми пружинными держателями заменять наиболее просто. Для того чтобы снять уплотнитель, пружинные держатели сжимайте тонкогубцами.

Рис. 48 Некоторые уплотнители крепятся на крюках

Рис. 49 Другие ― на пружинных держателях

Некоторые уплотнители сделаны в виде цельных прямоугольников с креплением по углам, другие просто проходят по верху, низу и бокам проема дверцы. Однако если непонятно, как крепится уплотнение, для его замены обратитесь в сервис.

Неисправная защелка дверцы

Изношенная или плохо пригнанная защелка дверцы может мешать плотному прилеганию дверцы к уплотнителю.

Если у вашей духовки регулируемый фиксатор защелки, гаечным ключом ослабьте контрящую гайку и по необходимости вворачивайте или выворачивайте фиксатор. Когда дверца будет пригнана, затяните контргайку.

Рис. 50 Ослабьте контргайку фиксатора защелки

Рис. 51 Вращением подберите нужное положение фиксатора

При износе язычка защелки дверцы духовки регулировка не поможет сделать прилегание дверцы достаточно плотным. У некоторых моделей для замены язычковой части защелки достаточно отвернуть два крепежных винта на внутренней поверхности дверцы. У других необходимо снять внутреннюю облицовку дверцы. Для этого:

  1. Отверните крепежные винты по кромке дверцы духовки.

Рис. 52 Выверните крепежные винты

  1. Снимите внутреннюю металлическую облицовку дверцы и осторожно отделите слой теплоизоляции внутри. Наденьте защитные перчатки для предохранения кожи от раздражения стекловолокном. Если у вас есть какие-то проблемы с легкими, имея дело с теплоизоляцией, наденьте обычный респиратор.

Рис. 53 Снимите внутреннюю облицовку дверцы

  1. Отверните винты, крепящие защелку к внутренней стороне облицовки.

Рис. 54 Отверните защелку

Затем снимите защелку и на замену установите точную ее копию. При сборке дверцы уложите изоляцию фольгой в сторону духового шкафа.

Рис. 55 Замените точной копией

Неисправный термостат

Неисправный термостат может отключать нагревательные элементы при слишком низкой температуре. Это называется раскалибровкой термостата. Однако возможно, один из ТЭ-Нов пришел в негодность, и в результате только одна половина духового шкафа будет нагреваться до требуемой температуры. Проверьте исправность нагревательного элемента, если его не сложно снять. В противном случае для проверки и замены элемента обратитесь к специалисту.

Вентилятор не гонит горячий воздух

Если единственный нагревательный элемент в духовке с вентилятором выходит из строя, то это бывает очевидным -духовка остается холодной. А вот недостаточный нагрев в такой духовке говорит, скорее всего, о плохой циркуляции воздуха внутри духового шкафа.

Обратитесь в сервис, чтобы мастер проверил скорость вращения вентилятора. Ее снижение может произойти в результате износа подшипников или деформации крыльчатки. Оба элемента заменяются по приемлемой цене.

НЕТ ОСВЕЩЕНИЯ ДУХОВКИ Перегорела лампа

Когда в духовом шкафу не зажигается освещение, отключите прибор выключателем на щитке и либо отверните круглый стеклянный плафон лампы освещения, чтобы добраться до лампы, либо подденьте прямоугольный плафон широкой отверткой.

Рис. 56 Отверните круглый плафон

Рис. 57 Прямоугольный плафон подденьте отверткой

Если замена лампы проблему не устранила, пригласите для этого мастера из сервиса.

ПЛИТА СОВСЕМ НЕ РАБОТАЕТ Отключен выключатель плиты

Убедитесь, что выключатель плиты на щитке включен.

Нет электропитания

Плита получает электропитание по отдельной от других электроприборов цепи. Не перегорел ли предохранитель этой цепи, или не сработал ли автомат или УЗО?.

ГЛАВНОЕ -БЕЗОПАСНОСТЬ
  • Перед чисткой или техобслуживанием конфорок, духовки или гриля дайте прибору полностью остыть.
  • Плиты, особенно встроенные модели, весят много, и с ними может быть трудно обращаться. При перемещении тяжелого прибора действуйте с помощником. Если перемещение будет проблематичным, вызывайте профессионального специалиста.
  • Перед чисткой плиты, включая отдельные варочные панели, духовки и грили, обязательно выключайте прибор настенным выключателем плиты.
  • Перед обслуживанием плиты она должна быть полностью обесточена. Простого выключения настенного выключателя плиты недостаточно ― прибор необходимо отключить в самом щитке с предохранителями.
  • Перед обслуживанием элемента внутри духовки, плиты или гриля в качестве последней проверки отключения электроэнергии снимите панель клеммной колодки и поднесите бесконтактный тестер к клеммам подсоединения шнура питания. Если нет уверенности в полном отключении электропитания, пригласите мастера -сервиса. Ни в коем случае не рискуйте.

Рис. 58 Поднесите бесконтактный тестер к клеммной колодке

  • Внутренний электромонтаж плит выполнен специальным термостойким проводом. Обеспечьте правильную укладку проводов, так чтобы они не касались острых кромок и греющихся поверхностей. При сборке прибора верните все детали и провода в первоначальное положение.

Рис. 59 Обеспечьте правильную укладку проводов

  • Относительно обычной проблемой для ТЭНов является слабая изоляция. Это может привести к перегоранию предохранителей либо срабатыванию автомата или УЗО, Попробуйте снова включить автомат или УЗО либо заменить перегоревший предохранитель, но если опять перегорит предохранитель либо сработает автомат или УЗО при включении электропитания, не пользуйтесь духовкой до тех пор, пока мастер не устранит проблему.
  • Для проверки заземления электроплиты прикоснитесь одним щупом тестера к оголенной головке крепежного винта крепления наружной панели или неокрашенной металлической поверхности корпуса либо его панели. Вторым щупом прикоснитесь одного из двух крепежных винтов крышки выключателя плиты на щитке ― они заземлены внутри выключателя плиты. Индикатор тестера покажет, заземлены ли металлические части прибора. Если тестер не реагирует, для проверки электроплиты воспользуйтесь услугами специалиста.

Как заменить змеевик в электрической духовке

Нагревательный элемент духовки - это важная и простая деталь, которую легко заменить в большинстве электрических духовок и плит. Это части, отвечающие за создание тепла, необходимого для выпечки и жарки - они выполняют свою работу, просто нагреваясь при прохождении через них электрического тока. Когда они перестают нагреваться, решение обычно заключается в замене нагревательного элемента.

Духовки обычно имеют два элемента: один вверху для жарки и один внизу для выпечки.Элемент для выпечки обычно имеет металлические ножки и просто опирается на дно духовки. Он соединяется с задней стенкой духовки с помощью пластины или кронштейна, удерживаемого парой шурупов. За пластиной два металлических штыря соединяются с двумя проводами внутри духовки. Провода обычно имеют гнездовые лопаточные разъемы, которые надеваются на штыри элемента.

Вы можете купить сменный элемент духового шкафа у производителя духового шкафа или у розничных продавцов запчастей для бытовой техники. Все, что вам нужно, это номер модели устройства, который должен быть напечатан на металлической пластине, расположенной в одном из нескольких мест:

  • На косяке дверцы духовки, вверху, по бокам или внизу, когда дверца открыта
  • На раме под дверью, когда нижний ящик выдвинут
  • Под конфоркой на электрической варочной панели, если конфорки съемные
  • Под крышкой варочной панели, если ее можно поднять
  • На или внутри вентиляционного канала на моделях с нисходящей вентиляцией

Предупреждение

Электрические духовки и плиты

используют 240 вольт и до 50 ампер электричества и могут вызвать смертельный удар, если вы коснетесь проводки элемента при включенном питании.Обязательно отключите прибор от розетки перед тем, как приступить к работе с элементом. Если прибор имеет проводное соединение (без шнура питания), вы должны отключить автоматический выключатель духовки и обязательно проверить напряжение проводки, прежде чем прикасаться к каким-либо проводам.

Необходимые инструменты и материалы

  • Отвертка
  • Запасной элемент для выпечки (в зависимости от модели духовки)
  • Бесконтактный тестер напряжения
  • Плоскогубцы
  • Гаечный ключ
  • Изолента или малярная лента (при необходимости)

Ель / Кевин Норрис

Как заменить нагревательные элементы в электрической духовке

Готовка в духовке неравномерно? Духовка недостаточно нагревается? Заметили, что один из нагревательных элементов вашей духовки больше не становится красным? Возможно ты прав.

Когда ваша духовка показывает эти симптомы, велика вероятность, что один из ваших нагревательных элементов вышел из строя. Не все изделия из духовки стареют с одинаковой скоростью, тем более что каждый человек готовит по-своему и использует свою духовку по-разному. И элемент для выпечки (внизу), и элемент для жарки (вверху) необходимы для равномерного нагрева духовки. Но разные настройки активируют их по-разному.

Если вы заметили неравномерный нагрев или слабый нагрев, и один из элементов явно не светится красным, как раньше, пора заменить его на новый.К счастью, это механический и простой ремонт при условии, что ваша духовка полностью остыла и отключена от источника питания.

Соблюдайте меры безопасности

- Отрежь власть

Первый шаг при работе с любым электроприбором - отключение электроэнергии. Отключите духовку, если вы можете дотянуться до розетки, или переверните кухонный выключатель перед тем, как начать. Это обеспечит вашу безопасность при работе с электрическими элементами

.

- Только холодильные печи

Поскольку прибор представляет собой духовку, вам также следует убедиться, что духовка достаточно остыла, чтобы с ней можно было работать.Используйте термометр или внимательно проверьте, чтобы убедиться, что все части духовки остыли перед тем, как войти в нее. Помните, что приготовление пищи на плите может согреть верхнюю часть духовки, даже если вы не запекали.

Список поставок

Когда печь готова к работе, соберите все необходимое. Для этого ремонта вам понадобится несколько инструментов на тот случай, если они вам понадобятся. Не все печи одинаковы, и для работы со старыми частями иногда требуется помощь инструмента.

У вас уже должен быть запасной элемент, подходящий для вашей марки и модели духовки.Для поиска этой информации могут быть полезны интерактивные руководства и разделы справки по бренду. Многие бренды духовок разделяют дизайн моделей с другими аналогичными брендами.

  • Рабочие перчатки
  • Отвертка (плоская / Philips / гайка)
  • Плоскогубцы
  • Бесконтактный тестер напряжения
  • Старые полотенца
  • Запасной элемент печи

Отсоедините элемент от монтажной пластины

- Удалить решетку из духовки

Чтобы освободить путь, снимите все решетки с духовкой.Это хорошее время, чтобы дать им пропитаться и очистить их, но это не обязательно. Просто отложите стойки на полотенце, чтобы продвинуться вперед

Определите свой нагревательный элемент

В вашей духовке два нагревательных элемента, один сверху и один снизу. Определите свою цель и проследите элемент до задней части духовки.

- Удаление крепежных винтов

Там, где элемент соединяется с задней стенкой духовки, будут крепежные винты, возможно, крепящие монтажную пластину.Они надежно удерживают элемент на месте. Выкрутите винты отверткой и осторожно отложите винты в сторону. Если есть пластина, установите ее винтами.

- Осторожно вытяните элемент

Крепко удерживая элемент в руках с обеих сторон, оттяните его от стены. Будьте как можно нежнее, цель еще не убрать элемент. Элемент по-прежнему соединен проводами изнутри.

- Установить или подпереть элемент

Удерживайте слегка удаленный элемент на месте, как можете, или попросите друга помочь.

Тест на напряжение

На этом этапе вы хотите проверить электрическое напряжение в духовке, на всякий случай. Используйте тестер напряжения, чтобы определить, есть ли в проводах электричество. Если есть, то работать с духовкой небезопасно. Убедитесь, что вы щелкнули правильным выключателем и что духовка не подключена к источнику бесперебойного питания (ИБП).

Не продолжайте, пока тестер напряжения не покажет отсутствие тока.

Снимите нагревательный элемент

- Разъемы с вытяжкой отдельно

Провода элементов соединяются с проводами духового шкафа с помощью небольших соединительных зажимов.Отпустите их, и вы сможете снять нагревательный элемент. Для большей точности используйте острогубцы.

- Предотвращение попадания провода в корпус

Перед тем, как отсоединить все провода, убедитесь, что вы крепко держитесь за них или защелкните их. Не позволяйте им упасть в корпус духовки.

- Удалить старый нагревательный элемент

Когда все провода отпущены, можно вытащить нагревательный элемент. Его можно выбросить или отложить на утилизацию.

Присоедините и установите новый элемент

- Удерживайте новый элемент на месте

Первым шагом при установке нового элемента является установка его на место. Подключение - сложная часть, и вы должны начать с проводов.

- Присоединить соединители проводов

Расположите провода достаточно близко, чтобы их можно было касаться, аккуратно защелкните каждый разъем, соединяющий соответствующие провода.

- Крепежные винты для прикрепления

Найдите крепежные винты и пластину, если новый элемент не пришел в новой упаковке.Установите на пластину (если она у вас есть) и закрепите винтами. Плотно закрепите их для безопасного нагрева. Теперь ваш новый нагревательный элемент полностью установлен.

Завершение

- Возврат стеллажа для печи

Когда вы уверены в нагревательном элементе, верните решетки духового шкафа на место. Тщательно выбирайте уровень для каждой полки, учитывая ее расстояние от элементов для выпекания и жарки.

- Проверить наличие инструментов

Полностью проверьте духовку и прилегающую территорию на предмет выпавших винтов, инструментов, резинок для волос или чего-либо еще, что могло там быть.Когда духовка нагревается, нечем непреднамеренно ничего испечь.

- Включите и проверьте свою духовку

Наконец-то пришло время проверить свою работу. Закройте духовку, включите питание и запекайте. Включите свет духовки или откройте дверцу и посмотрите, как светятся элементы. Если при срабатывании нового элемента вы видите полный и равномерно ярко-красный цвет, поздравьте себя с хорошо выполненным ремонтом.

—Ремонт собственного элемента духовки - довольно простой процесс, если вы уверены в себе и у вас есть подходящие инструменты.Важными моментами являются наличие подходящего заменяемого элемента и соблюдение правильных мер безопасности. Если вы будете осторожны и точны, ваша духовка может нагреваться равномерно в тот же день, когда вы приобретете запасную часть. Чтобы получить дополнительную информацию о ремонте или получить профессиональное мнение о вашей духовке, свяжитесь с нами сегодня!

Установка нового нагревательного элемента в электрическую духовку

В вашей электрической духовке мощность приготовления пищи обеспечивается двумя нагревательными элементами: один нагревательный элемент находится в верхней части духовки, а другой спрятан в нижней части духовки.Если один элемент неисправен, мощность вашей духовки значительно упадет. Любой элемент может выйти из строя, и обычно это диагностируется визуально. Примерно через десять минут предварительного нагрева элемент в вашей электрической духовке должен стать оранжевым и светиться от тепла. Чтобы увидеть нижний скрытый элемент, вам нужно будет снять крышку перед включением духовки. Если вы подождете, а элемент не станет оранжевым, возможно, он неисправен и его необходимо заменить.

Замена нагревательного элемента в духовке

Если в вашей духовке используется функция скрытого запекания, процесс замены не будет соответствовать этому, и для ремонта обычно требуется специалист по обслуживанию прибора.

Перед тем, как приступить к ремонту, необходимо отключить электрическую духовку от сети. Электрические духовки обычно имеют два плавких предохранителя, которые необходимо отключить. Если вы пропустите этот шаг, вы рискуете получить травму, а также можете повредить панель управления в духовке.

После того, как вы закончите, вам нужно снять нижнюю панель внутри духовки. Если вы диагностировали, какой нагревательный элемент сломался, то этот шаг, скорее всего, уже выполнен. Теперь вам нужно будет открутить винты, которые соединяют нагревательную духовку с основанием духовки.Затем открутите крепежные винты на задней стенке, соединяющие нагревательный элемент со стеной.

Теперь вы можете осторожно потянуть вперед нагревательный элемент, чтобы вытащить соединительные провода. Осторожно потяните за провода нагревательного элемента, чтобы они не соскользнули обратно в отверстия. Теперь вы можете полностью удалить старый нагревательный элемент.

Установить сменный нагревательный элемент очень просто. Перед тем, как установить его, вам нужно сначала подключить провода. После этого вы можете вставить провода обратно в отверстие и правильно расположить нагревательный элемент.После того, как вы закрепите все крепежные винты, вы можете заменить панель, скрывающую элемент, и полностью собрать духовку. Чтобы проверить, работает ли он, вы можете оставить нижнюю панель для визуального осмотра или использовать термометр для проверки точной температуры.

Как заменить горелку стеклянной плиты

Приготовление пищи на стеклянной плите не похоже на любую другую электрическую (или газовую) плиту. У вас есть вся плита, с которой можно работать, и гораздо меньше железа, которое нужно замачивать или чистить.Во многих отношениях он чище. Но и ремонт сделать сложнее. С традиционной электрической плитой все, что вам нужно сделать, это заменить горелки в розетках, чтобы устранить неполадки или даже отремонтировать неисправную горелку. Сломавшуюся горелку можно легко заменить, просто подключи и работай. Но со стеклянной плитой заменить сломанную горелку намного сложнее.

Это потому, что горелка или нагревательный элемент находится под стеклом, а не на поверхности печи. Вот почему в руководствах по ремонту он называется элементом излучающей поверхности, а не просто горелкой.Вам нужно будет залезть под стекло и удалить прикрепленный элемент, чтобы устранить неполадки или заменить его. Это руководство шаг за шагом проведет вас через процесс замены элемента излучающей поверхности (горелки) типичной конструкции стеклянной плиты.

Отрежьте власть

Замена конфорки на электроплите - это по определению ремонт электрооборудования. Это означает, что вам нужно отключить электричество. Первым шагом в любом электрическом ремонте является прекращение подачи электричества к прибору, чтобы не было риска поражения электрическим током или поражения электрическим током, а также риска электрического повреждения прибора.

Потяните за шнур питания печи, если можете дотянуться до него. Если вы не можете дотянуться до него, вместо этого переверните выключатель, который приводит в действие вашу плиту.

Откройте стеклянную варочную панель

Следующий шаг - поднять стеклянную варочную панель, чтобы вы могли работать под ней.

Откройте дверь

Начните с открытия дверцы духовки. Это откроет выступ, сделанный у плиты. Сразу под этим выступом вы найдете два винта, которые надежно крепят варочную панель к духовке. Скорее всего, вам придется полностью открыть дверцу духовки, чтобы добраться до них.

Снимите крепежные винты

Когда вы заметите винты, возьмите отвертку и удалите их. Эти крепежные винты - единственные два, которые вы должны удалить, открывая стеклянную варочную панель. Отложите их в безопасное место.

Потяните, поднимите и потяните варочную панель, чтобы освободить кронштейны

Печи

, как правило, имеют комбинацию из трех монтажных кронштейнов, в которые плита вставляется, чтобы удерживаться на месте. Чтобы снять верхнюю часть плиты, есть специальная последовательность действий.Сначала потяните ее вперед, чтобы освободить плиту от опорных кронштейнов шкафа.

Затем немного приподнимите переднюю часть варочной панели, чтобы освободить стороны рамы переднего опорного кронштейна. Затем снова потяните варочную панель вперед, чтобы освободить петли из пазов на задней панели.

Поднимите переднюю кромку варочной панели и открытую стойку

Отсюда можно безопасно полностью поднять варочную панель и открыть ее. Используйте короткую деревянную подставку, чтобы держать варочную панель открытой во время работы с ней.Можно использовать доску или вырезать что-нибудь, чтобы держать плиту на нужной высоте. Важно, чтобы подставка находилась в центре передней части находящейся под ней зоны, чтобы не повредить изоляцию над духовкой внизу.

Снимите кронштейн поверхностного элемента (передний или задний)

Вы заметите, что есть две (или три) скобы, удерживающие элементы поверхности на поверхности. Определите, какую горелку вы заменяете, чтобы выбрать подходящий кронштейн элемента для удаления.

Осторожно с опорой

При работе с кронштейнами элементов поверхности, которые вы собираетесь снимать, будьте очень осторожны, чтобы не опрокинуть опору. Это на удивление легко сделать ошибку.

Выверните винты из опорного кронштейна сломанного элемента

Посмотрите, как крепится опорный кронштейн. Вероятно, потребуется от двух до шести крепежных винтов, которые нужно будет удалить и осторожно отложить в сторону.

Опустите кронштейн элемента

Когда монтажный кронштейн полностью освободится от винтов, медленно опустите его на изоляцию (или на полотенце, уложенное для этой цели) под поддерживаемой варочной панелью.

Удалите сломанный элемент поверхности

Теперь, когда кронштейн доступен, пора удалить сломанный элемент и заменить его исправным.

Отметьте монтажные отверстия

Прежде чем что-либо делать, проверьте точные монтажные отверстия горелки, которую вы снимаете. Используйте перманентный маркер, чтобы отметить отверстия в кронштейне, чтобы вы могли использовать точно такие же (выровняйте горелку с отметками на стеклянной крышке) позже.

Освободить монтажные зажимы с помощью плоскогубцев

Горелка крепится металлическими зажимами.Используйте плоскогубцы, чтобы освободить монтажные зажимы и освободить горелку. Сожмите зажимы из-под кронштейна, чтобы высвободить их из кронштейна.

Начать банковский перевод

При замене горелки этого типа рекомендуется по одному переносить каждый провод на новую горелку, чтобы работа выполнялась точно. Возьмите новую горелку и начните переводить деньги прямо сейчас.

Установите новый элемент поверхности

Установка новой горелки или поверхностного элемента уже началась.У вас в руке новая горелка, и вы выполняете переход, провод за проводом.

Продолжить банковский перевод

Осторожно перенесите провода от старой несмонтированной горелки к новой горелке для замены. Убедитесь, что каждый провод закреплен на месте и находится точно в том же месте, что и на старой горелке.

Монтажные зажимы для переноса

Скорее всего, на монтажных зажимах, прикрепленных к старой горелке, есть по одному винту. Выкрутите винты, перенесите зажимы на новую горелку и верните винты для надежной подготовки к монтажу.

Поместите в отмеченные монтажные отверстия

Установите монтажные зажимы в те же отверстия, что и на предыдущей горелке. Обратитесь к маркировке, чтобы убедиться, что горелка будет установлена ​​именно в нужном месте для оптимального использования при закрытой плите.

Запрессовать новые монтажные зажимы

Надавите, пока не услышите щелчок монтажных зажимов. Это гарантирует, что горелка останется на месте, учитывая, что для ее снятия потребуются плоскогубцы.

Соберите плиту

Теперь вы готовы снова собрать плиту и проверить свой успех.

Установите на место монтажный кронштейн элемента

Поместите монтажный кронштейн обратно на нижнюю сторону стекла и прикрепите монтажные винты, чтобы закрепить его на месте.

Снимите опору

Осторожно поднимите варочную панель и снимите стойку, которая удерживала ее открытой.

Установите плоскую варочную панель

Осторожно установите варочную панель до естественного положения, чтобы она больше не удерживалась в воздухе.

Совместите кронштейны и нажмите

Осторожно выровняйте каждый кронштейн (шкаф, переднюю часть, петлю) так, чтобы он был правильно выровнен.Наклоните плиту на место, установите ее на передние кронштейны, а затем толкните всю плиту назад, пока она не окажется под шкафом в кронштейне шкафа.

Восстановить власть

Собрав варочную панель, не забудьте снова включить ее. Либо снова включите плиту, либо переведите выключатель в положение «включено», чтобы из печи подавался сок.

Проверьте свой успех

Наконец, зажгите эту горелку и посмотрите, работает ли она.Если это так, похлопайте себя по спине и приготовьтесь к следующему ремонту прибора.

Как заменить нагревательный элемент духовки

Духовка не нагревается? Если нагревательный элемент духового шкафа вышел из строя, вот подробная процедура удаления и замены . Снять и заменить элемент в вашей духовке - не сложная задача. Это потребует отвинчивания нескольких винтов, снятия и повторного подключения 2 электрических разъемов. Элемент духовки будет стоить вам в среднем от 20 до 25 долларов, а может и дешевле.В общей сложности это задание займет около 20 минут. Сделав это самостоятельно, вы сэкономите сотни долларов вместо того, чтобы звонить в компанию по ремонту бытовой техники.

Сначала вы заметите, что ваша духовка не нагревается должным образом. Скорее всего, вы устранили неполадки и обнаружили, что элемент для выпечки плохой. Теперь вам нужно заказать новую замену нагревательного элемента духовки. Обязательно замените элемент на тот же элемент или на тот, который предлагает производитель, или на оригинальную заменяемую деталь.Вы можете перейти на веб-сайт запчастей и ввести в марку и модель вашей духовки, чтобы найти точную замену . В случае сомнений зайдите на веб-сайт производителя духовки и посмотрите, сможете ли вы найти номер детали . После того, как у вас появится элемент на замену, перейдите к пошаговой процедуре, описанной ниже. Эта процедура работает как с элементами жарки, так и запекания.

Обычно 2 винта в задней части духовки удерживают элементы для жарки или выпечки на месте

Как снять и заменить элемент духовки

  1. Выключите выключатель духовки.
  2. Выньте вилку духовки из розетки.
  3. Откройте духовку и снимите решетки, чтобы получить доступ к задней части духовки.
  4. Найдите 2 или 3 винта, которыми неисправный элемент крепится к задней части духовки.
  5. Осторожно открутите 2 или 3 винта, которые крепят элемент к стене духовки. Также может быть несколько винтов, удерживающих элемент на месте в разных местах, поэтому проверьте и удалите винты при необходимости.
  6. Осторожно выдвиньте элемент примерно на 4–5 дюймов.Затем вы увидите либо 2 винта, либо 2 соединительных разъема с внутренней резьбой, которые соединяют контакты элемента с источником электропитания.
  7. Удалите 2 винта или соединителя с внутренней резьбой с штырей элемента, чтобы полностью отсоединить неисправный элемент.
  8. Полностью выньте старый элемент из духовки.
  9. Поместите новый элемент в духовку и прикрепите штыри к 2 электрическим разъемам так же, как это было раньше.
  10. Вставьте элемент обратно в отверстие, где он крепится к задней стенке духовки.
  11. Установите 2 винта, которыми элемент крепится к задней стенке духовки.
  12. Подключите духовку к розетке и установите выключатель духовки в положение «ВКЛ.».
  13. Проверьте духовку, переключив ее в режим выпечки, и убедитесь, что она нагревается должным образом. Элемент для выпечки может немного дымить, так как производитель добавляет на него защитное покрытие. Не волнуйтесь, это нормально, покрытие сгорит в течение нескольких минут.
  14. Если проверка прошла успешно, значит, вы установили элемент правильно.Работа сделана хорошо!


Ремонт кухонной плиты / духовки - замена элемента выпечки или жарки

Элемент духовки обычно выходит из строя из-за возраста печи или при частом использовании. Кроме того, брызги смазки на элемент могут сократить срок службы. Обычно вы замечаете, что неисправный элемент имеет большую отметку прожига или действительно сломан. Большинство компаний по ремонту бытовой техники взимают не менее 100 долларов за ремонт этого для вас, а затем также взимают плату за сам элемент.Этот ремонт можно сделать примерно за 20 долларов и займет около 20 минут вашего времени. Итак, DIY и сэкономьте свои кровно заработанные деньги! ВСЕГДА ИСПОЛЬЗУЙТЕ КРАЙНУЮ ОСТОРОЖНОСТЬ ПРИ РАБОТЕ С ЭЛЕКТРИЧЕСКИМ ТОКОМ.

Если у вас есть более простой способ установки сгоревшего элемента духовки или веб-сайт с дешевыми запчастями для бытовой техники, пожалуйста, оставьте комментарий ниже, чтобы помочь другим нашим читателям.

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

Статьи по теме

АЛЛЕН ВЕТТЕР - Помощник по ремонту своими руками

Аллен - специалист по обслуживанию дома / бытовой технике и автор / создатель этого веб-сайта.Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов бытовой техники. Свяжитесь здесь

Замена нагревательного элемента духовки (наше практическое руководство)

Духовка - важная часть вашей коллекции кухонной техники. В то время как быстрый разогрев в микроволновой печи или тостере может быть достаточно хорошим для детей после школы или вечернего перекуса, но для приготовления еды всей семьей ваша духовка является «предпочтительным прибором».

Чтобы рецепты получались невероятно вкусными, все должно работать правильно.Если ваша электрическая духовка перестала готовить равномерно, не нагревается до нужной температуры или вообще не нагревается, причиной может быть нагревательный элемент духовки.

Обычно в вашей духовке два нагревательных элемента - элементы для жарки и запекания. Обычно эту проблему можно диагностировать, проверив, светятся ли нагревательные элементы красным цветом.

Если они не светятся или светятся частично, вам необходимо заменить нагревательный элемент духовки. Если у вас есть руки, вы можете сэкономить немного денег, выполнив эту работу самостоятельно, выполнив следующие действия (хотя всегда лучше нанять специалиста по ремонту).

Определение детали

Важно использовать тот же нагревательный элемент, который сейчас установлен в вашей духовке. Обычно вы можете найти правильный номер детали, посетив веб-сайт производителя духовки или веб-сайт запчастей для бытовой техники.

Введите точную марку и модель, чтобы получить подходящую запчасть.

Замена нагревательного элемента

  • Безопасность должна быть вашим главным приоритетом, поэтому отключите электрический выключатель, который управляет духовкой, и отключите прибор от розетки.
  • Снимите решетки внутри духовки, чтобы добраться до задней части духовки.
  • С помощью отвертки с плоским жалом открутите все винты, крепящие элемент к стенке духового шкафа.
  • Выдвиньте элемент на несколько дюймов, пока не увидите, где выступы элемента подключены к источнику питания, отсоедините его и выньте из духовки.
  • Присоедините новый нагревательный элемент к штырям, сдвиньте его на место и закрутите винты на стене духовки.
  • Включите духовку и снова включите автоматический выключатель.
  • Переведите духовку в режим выпечки и посмотрите, не загорится ли элемент красным. Защитное покрытие на элементе может сначала задымиться, поскольку оно сгорит.

Puls — Сеть безопасности домовладельца

Если вы нервничаете по поводу замены нагревательного элемента духовки самостоятельно или у вас просто нет времени на ремонт, Puls позаботится о вас. Наша команда квалифицированных специалистов готова предоставить профессиональную оценку, диагностировать и отремонтировать вашу технику в течение нескольких часов после вашего приема.

Записаться на прием к специалистам Puls можно быстро и легко. Просто нажмите «Записаться на прием» и выберите день и время, которые подходят вашему расписанию, при необходимости - в тот же день.

Вы заплатите небольшой сбор за осмотр в размере 79 долларов, чтобы кто-нибудь пришел для тщательной диагностики вашего устройства, чтобы выявить проблему. Плата не взимается, если вы разрешаете Puls производить ремонт - как это безопасно?

Нужны дополнительные причины для обращения в Puls по поводу ремонта духовки? Гарантия на ремонт всех устройств составляет 90 дней, поэтому вы можете быть уверены, что ваш ремонт будет выполнен правильно с первого раза, а если у вас возникнут какие-либо дополнительные проблемы, технический специалист Puls бесплатно вернется для их устранения.

Все еще беспокоитесь о стоимости ремонта? Только в течение ограниченного времени вы можете получить скидку 20 долларов, если назначите встречу онлайн и введите код: SAVE20.

Независимо от того, есть ли у вас горелка, которая не горит, или вам нужно заменить нагревательный элемент духовки, вы можете быть уверены, что Puls будет рядом, чтобы она заработала как новый в кратчайшие сроки. Закажите ремонт бытовой техники сегодня, чтобы приготовить изысканные блюда сегодня вечером.

Диагностика неисправного нагревательного элемента в вашей электрической духовке

Для получения тепла, необходимого для приготовления пищи, в вашей электрической духовке используются нагревательные элементы.В нем используется элемент для жарки, который вы обычно видите в верхней части духовки, и элемент для выпечки внизу, который может быть скрыт под защитным металлическим покрытием. Большинство владельцев духовок считают, что у них есть только один нагревательный элемент, элемент жаровни, который они могут видеть. Однако большая часть тепла в духовке исходит от невидимого элемента выпечки. Знание этого часто может помочь вам быстрее диагностировать неисправный элемент. Однако есть и другие признаки, на которые стоит обратить внимание.

Диагностика неисправного элемента жаровни

Если вы считаете, что у вас неисправный элемент для жарки, ваша духовка будет только немного холоднее, если она не работает.Фактически, вы можете даже не заметить разницы, несмотря на более длительное время приготовления пищи. Чтобы конкретно проверить, неисправен ли элемент для жарки, все, что вам нужно сделать, это включить духовку в режим жарки. Эта функция использует только жарочный элемент, чтобы производить тепло и передавать его вниз к элементам на верхней полке.

После периода предварительного нагрева в режиме жарки змеевик должен светиться ярко-оранжевым или красным светом. Если вы заметили пятна, которые не светятся или светятся другим цветом, это хороший знак, что вам нужно заменить элемент жаровни.Это означает, что элемент не работает должным образом из-за повреждения или общего износа.

Диагностика неисправного элемента выпечки

Если неисправен часто скрытый элемент выпечки в духовке, вы, скорее всего, заметите это довольно быстро. Когда дело доходит до нагрева, это рабочая лошадка вашей духовки. Когда он не работает, в поддоне духовки будет значительно прохладнее, и для приготовления пищи может потребоваться много времени.

Так как вы не можете увидеть запекаемый элемент в большинстве новых дизайнов, визуальный осмотр будет нелегко.Однако после того, как цикл предварительного нагрева будет завершен, вы сможете почувствовать, работает ли он. Если вы хотите провести визуальный осмотр, можно снять металлическую пластину, закрывающую элемент выпечки, и запустить предварительный нагрев. Как и неисправный элемент для жарки, рабочий элемент для выпечки будет иметь ровный цвет и без пятен обесцвечивания.

Есть вероятность, что он может быть электрически открыт, и требуется простая проверка целостности, когда любой элемент был полностью удален из печи.

Как заменить нагревательный элемент

Когда нагревательный элемент духовки выходит из строя, поскольку он является ключевым для ее функции, вы можете представить, что его трудно заменить, но это совсем не так.Вам нужно будет диагностировать, какой элемент вышел из строя, а также найти марку и модель вашей духовки, чтобы купить сменный элемент.

После того, как замена будет готова, вам нужно будет отключить электричество в духовке с помощью автоматического выключателя для вашей безопасности. После этого вы должны иметь свободный доступ к нагревательным элементам. Это будет означать снятие любых решеток и при необходимости удаление пластины над элементом для выпечки. Получив доступ, вам нужно будет удалить крепежные винты, которыми элемент крепится к духовке.После этого вам нужно будет открутить винты, которыми она крепится к задней стенке духовки. Если вы заменяете элемент для жарки, вам необходимо закрепить его, чтобы он не упал. После удаления последнего винта осторожно потяните элемент вперед и отсоедините два провода, расположенные за задней пластиной.

После удаления старого элемента новый нагревательный элемент может быть подключен к тем же самым проводам, а винты могут быть снова вставлены на место.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
