Контур заземления: устройство, нормы пуэ, как проверить и измерить сопротивление мультиметром

Согласно Правил устройства электроустановок, любые электрические сети и оборудование, работающее с напряжением свыше 50 вольт переменного и 120 вольт постоянного тока, должны иметь защитное заземление.

Это касается помещений без признаков условий повышенной опасности. В опасных помещениях (повышенная влажность, токопроводящая пыль и прочее), требования еще жестче. Но мы в данном материале будем рассматривать в основном жилые дома.

По умолчанию принимаем, что заземление должно быть.

При монтаже новых линий энергоснабжения, заземление будет установлено, и владелец помещения может за этим проследить (или подключить его самостоятельно).

В случае, когда вы проживаете (работаете) в уже готовом помещении, возникает вопрос: как проверить заземление? В первую очередь, надо убедиться в том, что оно у вас есть.

Вне зависимости от формального соблюдения ПУЭ, это касается жизни и здоровья людей.

Проверка наличия и правильности подключения защитного заземления

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

  • Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
  • Рабочий ноль (цветовая маркировка — синяя или голубая).
  • Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой.

К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина.

Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Дальнейшее измерение заземления проводится с помощью специального оборудования. На этом остановимся подробнее.

Как устроено заземление, и зачем проверять его параметры

Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.

Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.

Важно! Само по себе заземление не дает 100% защиты от поражения электротоком.

Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.

Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

И, наконец о том, что представляет собой контур заземления.

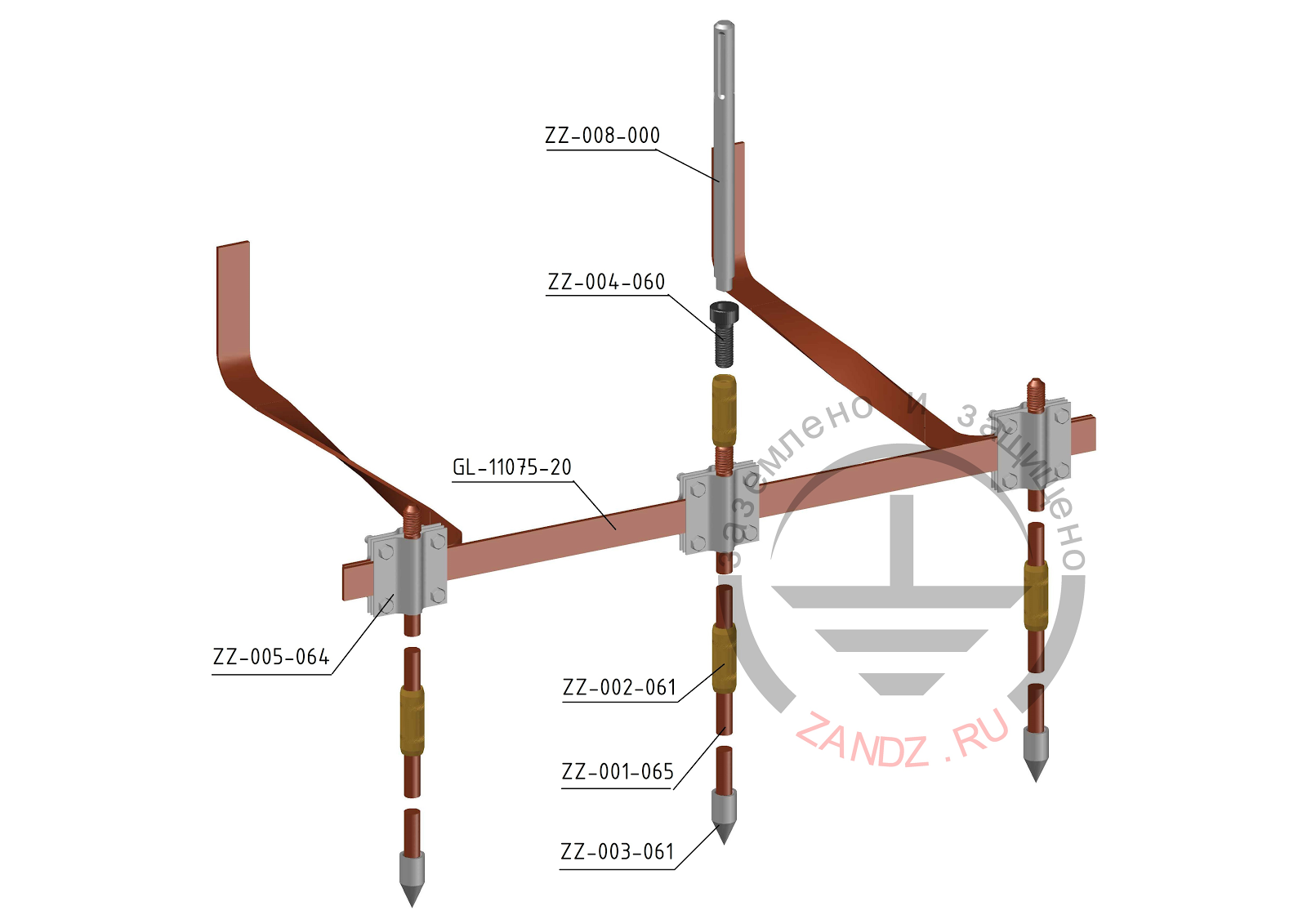

Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

  1. Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
  2. Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
  3. Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

Сразу оговоримся: изготовить такой комплект самостоятельно возможно, но дорого и нецелесообразно.

Равно как и проверка параметров защитного заземления с помощью стандартных средств измерений (мультиметр), не покажет достоверной картины.

Да и сформировать высокое напряжение, необходимое для измерения параметров растекания, тестер не сможет. Поэтому лучше либо брать оборудование напрокат, либо приглашать мастера.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Типовая схема включения прибора

Работает принцип одновременного использования вольтметра-амперметра на испытуемом участке грунта. Есть три величины: сопротивление, напряжение, сила тока. Параметры вычисляются по закону Ома. Нам известно первоначальное напряжение, а прибор поддерживает силу тока. Зная падение напряжения между тестируемыми стержнями, мы с высокой точностью можем вычислить сопротивление контура заземления.

Погрешность есть, но она несущественна в сравнении с измеряемыми величинами. Сопротивление контакта тестового электрода с грунтом вообще принимается за нулевое, при условии, что стержень чистый и не покрыт коррозией.

Большинство современных приборов сразу выдают готовые параметры защитного заземления, а в старых (при этом не менее надежных и точных) конструкциях — надо будет выполнить простую операцию деления. В соответствии с законом Ома.

Проверка заземления мегаомметром проходит по тому же принципу, только погрешность измерения будет выше. Все-таки земля не является проводником электричества в привычном смысле.

Мегаомметр лучше использовать для оценки иных факторов безопасности

Например, сопротивления изоляции. Речь пойдет не о прямой опасности. То есть, если вы схватитесь рукой за провод, в котором диэлектрические свойства изоляции в норме, вы не получите поражение электротоком.

Но есть и дополнительная опасность: пробой изоляции под нагрузкой. Этот неприятный факт приводит к сбоям в работе, и что более страшно — к возгораниям электроцепи.

Мегаомметр для измерения сопротивления изоляции представляет собой генератор напряжения и точный прибор в одном корпусе.

Классический вариант (с успехом применяется и сейчас), вырабатывает напряжение до 2500 вольт. Не стоит бояться, токи при работе мизерные. Но держаться нужно только за изолированные рукояти измерительных кабелей.

Высокий потенциал напряжения легко выявляет изъяны в изоляции, и стрелка прибора показывает истинное сопротивление. Перед началом работ следует отключить все подающие напряжение автоматы, и избавиться от остаточного потенциала: заземлить провод.

Для измерения пробоя между проводами в одном кабеле используются два провода.

Они подсоединяются к жилам отключенного кабеля, и проводится замер. Если сопротивление ниже нормы, кабель отбраковывается. Никто не знает, когда место потенциального пробоя принесет неприятности.

Для измерения утечки на землю, один провод соединяется с защитным заземлением (в зоне прокладки тестируемого кабеля), а второй к центральной жиле. Напряжение для тестирования должно быть выше. Если провод невозможно приложить к «земле», измерение проводится при помощи прикладывания второго электрода к внешней поверхности изоляции.

При наличии экрана (бронировки кабеля), применяется трехпроводная система замеров. третий провод соединяется с экраном тестируемого кабеля.

Общая схема именно такая, но каждая модель прибора имеет собственную инструкцию. В современных мегаомметрах с цифровым дисплеем, разобраться еще проще, чем в старых стрелочных.

С помощью мегаомметра можно тестировать еще и обмотки двигателей. Но это отдельная тема. Информация для тех, кто думает, что все эти приборы узкопрофильные: с помощью системы шунтов, можно превратить мегаомметр в прецизионный омметр или вольтметр.

Видео по теме

Источник: https://ProFazu.ru/provodka/bezopasnost-provodka/kak-proverit-zazemlenie.html

Как замерить сопротивление заземления мультиметром

То, что правилами требуется периодически измерять сопротивление заземления, это не просто чья-то придумка или блажь, это, прежде всего, вопрос безопасности человеческой жизни. Существуют определённые нормативы и замеры должны им соответствовать. В статье мы рассмотрим, как замерить сопротивление заземления мультиметром и другими измерительными приборами.

Перед тем, как проверить заземление в частном доме очень важно, чтобы вы поняли саму суть этой процедуры, для чего она выполняется, какую основную цель преследует, почему это так необходимо?

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Эти электроды необходимо вбить максимально глубоко (их длина должна быть не менее 2 м).

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

  • Перед использованием необходимо проверить контур на заземляющее сопротивление.
  • О том, что такое заземление – на следующем видео:

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления.

Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом.

Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением.

То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку.

У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена.

Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

В то же время наличие жёлто-зелёного проводника ещё не говорит об исправности заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

  • В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
  • На приборе установите режим измерения напряжения.

  • Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
  • Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

  • патрон;
  • лампочка;
  • провода;
  • концевики.

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться.

Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее.

Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

Обратите внимание! Может быть такая ситуация, что во время прикосновения концевиками к фазному и заземляющему контактам лампа не загорелась. Попробуйте тогда с фазного контакта переместить щуп на нулевой, возможно во время подключения розетки ноль с фазой были попутаны.

  1. В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.
  2. Наглядно этот способ показан на видео:
  3. О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:
  • бьётся током стиральная машина или водонагревательный бойлер;
  • слышится шум в колонках, когда работает музыкальный центр.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416.

Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем.

Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

  • Прибор расположите на горизонтальной ровной поверхности.
  • Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
  • Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
  • Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
  • Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

  • Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
  • И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Некоторые основные параметры и правила

Неважно, в какое время года вы будете производить замеры, показания всегда должны соответствовать следующим нормам:

Для источников с однофазным напряжением Для источников с трёхфазным напряжением Величина сопротивления заземления
127 В 220 В 8 Ом
220 В 380 В 4 Ом
380 В 660 В 2 Ом

Замеры рекомендуется выполнять при определённых погодных условиях, когда земля считается наиболее плотной.

Идеальное время – это середина лета (когда грунт сухой) и середина зимнего периода (когда земля сильно промёрзшая).

Мокрый грунт сильно повлияет на растекаемость тока, поэтому измерения, проведённые в сырую и влажную погоду в весенний или осенний период, будут искажёнными.

Есть ещё способ производить замеры токоизмерительными клещами, но самым лучшим вариантом будет обращение в специализированную службу. Электротехническая лаборатория произведёт все необходимые измерения и выдаст соответствующий протокол, в котором будут указаны место проведения испытаний, характер и удельное сопротивление грунта, величины замеров с сезонным поправочным коэффициентом.

Источник: https://YaElectrik.ru/elektroprovodka/kak-zamerit-soprotivlenie-zazemleniya-multimetrom

Измерение металлосвязи: методика, нормы, периодичность проверки

Наличие защитного заземления – одно из основных требований электробезопасности. Надежность заземляющих элементов контролируют специалисты электролаборатории, проводя измерение металлосвязи.

Согласно действующим нормам и правилам, такая проверка обязательна, если на объекте производился ремонт электрического оборудования, переоснащение или монтажные работы.

Что скрывается под термином «металосвязь» и зачем проводятся ее измерения, мы подробно расскажем в этой публикации.

Под данным термином принято понимать связь (электрическую цепь), образованную электроустановкой и заземлителем. Основное требование к металлосвязи – непрерывность цепи заземления. Нарушение этого условия грозит образованием высокой разности потенциалов в цепях электроустановки, что представляет угрозу для жизни и может повлечь за собой выход из строя оборудования.

Надежный  контакт заземлителя и объекта заземления обеспечивает низкую величину переходного сопротивления

Со временем может наблюдаться рост переходных сопротивлений в цепи заземления, что приводит к образованию дефектов металлосвязи, давайте разберемся с природой этого явления.

Чем вызван рост переходного сопротивления?

Под переходными контактами подразумеваются соприкасающиеся металлические элементы. Добиться их идеальной полировки невозможно, все равно на поверхности будут присутствовать бугорки и вмятины микроскопического размера.

Площадь контактируемых поверхностей изменяется от воздействия различных внешних факторов (температура, сила прижатия, загрязнение поверхности и т.д.), что ведет к увеличению переходного сопротивления.

На представленных ниже фотографиях медного контакта, сделанных при помощи электронного микроскопа, видно образование на поверхности пленки из оксида меди.

Поверхность медного контакта, увеличенная микроскопом

Такая оксидная пленка обладает диэлектрическими свойствами, они хоть и не велики, но этого может оказаться достаточно, чтобы нарушить металлосвязь.

В результате соединение будет нагреваться и рано или поздно приведет к отгоранию контакта, что незамедлительно отразится на качестве металлосвязи.

Не менее распространенная причина – человеческий фактор, именно поэтому после монтажных работ требуется проводить измерение металлосвязи.

Принимая во внимание вышеизложенную информацию, можно указать следующие причины для проверки металлосвязи:

  1. Контроль непрерывности цепи заземления. Он включает в себя как электроизмерения, так и осмотр защитных проводников и других элементов заземления, на предмет их целостности.
  2. Измерение сопротивления переходных контактов (производится между электроустановкой и заземлителем), а также общих параметров цепи.
  3. Проверяется разность потенциалов между корпусом заземленной электроустановки и заземлителем. Проверка осуществляется в рабочем режиме и выключенном состоянии.

Как видим, основная цель проверки – осуществление измерений параметров заземляющих цепей, поскольку именно они характеризуют качество металлосвязи, а соответственно, и электробезопасность установки.

В соответствии с требованиями ПУЭ металлические элементы электроустановок подлежат заземлению. Замеры металлосвязи производятся между главной заземляющей шиной и элементом, подлежащим проверке. По нормам сопротивление контактов в одном переходе должно быть 0,01 Ом ± 20%.

Если измерительный прибор подтверждает наличие качественного соединения, выполняется проверка следующего узла. Когда между заземлителем и заземленной электроустановкой несколько переходов, то их суммарное сопротивление не должно выходить за пределы 0,05 Ом.

Измерение сопротивления переходных контактов

Если сопротивление превышает допустимые нормы, следует проверить состояние контактов, зачистить их, соединить и произвести повторные измерения.

Большинством электролабораторий замеры металлосвязи проводятся по следующему алгоритму:

  1. Осуществляется визуальный осмотр контактов заземляющих проводников. Эффективны при поисках «плохого» контакта специальные приборы – тепловизоры, они быстро позволяют обнаружить проблемное соединение.
  2. Сварочные соединения проверяются на прочность путем применения механической нагрузки.
  3. Все заземленные элементы конструкции тестируются на наличие металлосвязи.
  4. Проверка наличия электрического тока на заземленных элементах.
  5. Полученные результаты фиксируются в специальном протоколе.

Приведенная методика измерений доказала свою эффективность.

Нормы и правила

Согласно нормам ПУЭ заземляющие проводники, а также используемые для выравнивания потенциалов, необходимо надежно соединять, чтобы обеспечить наличие непрерывности цепи заземления.

При этом для стальных проводников предписывается сварочное соединение, другие способы контакта допускаются только в том случае, если имеется защита от разрушающего воздействия воздушной среды.

При использовании болтовых соединений, должны быть приняты соответствующие меры, не позволяющие ослабевать контактному соединению.

Все соединения цепи заземлителя и заземленного устройства должны быть расположены таким образом, чтобы к ним имелся свободный доступ, поскольку должен производиться осмотр, с целью проверки непрерывности электрического соединения. Исключение их этого правила – герметизированные контакты.

В Правилах также указано, что для контакта с заземляющими устройствами могут выполняться болтовыми или сварочными соединениями. Если устройства электроустановок подвержены сильной вибрации или их часто перемещают на другое место, то применяются гибкий защитный провод.

Более детальную информацию о нормах и правилах, можно получить в ПУЭ (р. 1.7.).

Периодичность

Согласно норм ПТЭЭП и ПУЭ, испытания металлосвязи проводится по графику, определенному техническим отделом объекта. Как правило, в этом случае руководствуются табл. 37 п. 3.1 ПТЭЭП, где установлена следующая периодичность измерения металлосвязи:

  • В помещениях и объектах, относящихся к повышенной категории опасности, замеры переходных сопротивлений в заземляющих цепях должны проводиться ежегодно, при других обстоятельствах — не реже одного раза на протяжении трех лет.
  • Для лифтового и подъемного оборудования – 1 год.
  • Стационарным электроплитам – 1 год.

Как правило, проверка металлосвязи производится совместно с другими видами электроизмерений (сопротивления изоляции, проверка целостности электропроводки и т.д.).

Помимо этого, обязательные измерения металлосвязи проводятся в следующих случаях:

  1. Если производился ремонт или переоснащение электрооборудования.
  2. При испытаниях новых электроустановок.
  3. После проведения монтажных работ.

Приборы для измерения

Учитывая, что измерения металлосвязи проводятся на уровне сотых Ома, то обычные измерительные приборы, например, мультиметры, для этой цели не подходят. Когда проводят замеры сопротивления заземления, используют более точные приборы, достаточно чувствительные, чтобы измерять сопротивления малого уровня.

Прибор для измерения заземления Metrel MI3123

Большинство таких устройств оснащены дополнительными функциями, например, представленный на рисунке прибор Metrel MI3123 может также измерять электропроводимость грунта и тока утечки.

Фиксация результатов в протоколе измерения

Все результаты измерений заносятся в специальный протокол испытаний. Данные фиксируются в таблице, с указанием наименования каждого осмотренного соединения. В отчете также приводится информация о количестве осмотренных узлов, их местоположении и отображается максимальное значение общего сопротивления контактов защитной цепи.

Если в процессе испытаний обнаружено отсутствие металлосвязи, информация об этом обязательно фиксируется в документе и одновременно в приложении к протоколу (дефектной ведомости).

Кратко о профилактике.

Регулярно проводить замеры металлозаземления, не значит отказаться от профилактики. Чтобы обеспечить непрерывность защитных цепей необходимо регулярно проверять, в каком состоянии находятся контактные соединения, и при необходимости подтягивать их. Не менее важно очищать контакты пыли, окисной пленки и грязи.

При обнаружении наличия электрического напряжения на одном из элементов конструкции, необходимо позаботится о ее качественном заземлении. В противном случае возрастает риск возникновения нештатной ситуации.

Не стоит экономить на проверке качества устройства защитного заземления, поскольку потери могут стать более затратными, чем оплата вызова электролаборатории.

Важно ознакомиться и прочитать:

Источник: https://www.asutpp.ru/kak-vypolnjaetsja-proverka-metallosvjazi.html

Как измерить сопротивление контура заземления – обзор методик

Измерение сопротивления заземления нужно выполнять, чтобы удостовериться, что оно совпадает с требованием ПУЭ (правила устройства электроустановок) гл. 1.8., а также ПТЭЭП пр. 3,3.1.

Замеры, которые проводятся в электроустановке с глухозаземленной нейтралью (напряжение которых составляет ниже 1000В) должны соответствовать следующим нормам.

Неважно, зимой или летом, значение не должно превышать отметку 8, 4 и 2 Ом при напряжении 220, 380, 660 В (для источников с трехфазным током) соответственно, или 127, 220 и 380 В для источников с однофазным током.

 Для электроустановок, где используется изолированная нейтраль (напряжение ниже 1000В) сопротивление заземляющего контура должно соответствовать п 1.7.104 ПУЭ и рассчитывается по формуле Rз * Iз Обзор методик

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным).

Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю.

Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления.

Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором.

Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

  • МС-08;
  • М-416;
  • ИСЗ-2016;
  • Ф4103-М1.

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность.

Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей.

Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей.

Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

  • возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
  • экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет.

Получается, что, когда производить замеры заземления – решать вам.

Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления.

 Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию.

По окончании работы вам будет выдан протокол измерения сопротивления заземления.

В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Источник: https://samelectrik.ru/kak-izmerit-soprotivlenie-kontura-zazemleniya.html

Как проверить контур заземления

:

Заземление представляет собой соединение электрических приборов с землей. С его помощью обеспечивается защита от поражающего действия тока при неисправностях или повреждениях электрооборудования.

Для заземлителя используются обыкновенные металлические стержни или специальные комплексы, включающие в свой состав сложные элементы. Перед вводом в эксплуатацию всей системы, происходит проверка контура заземления, где в первую очередь замеряется его сопротивление.

Таким образом, удается выяснить способность заземляющего контура выполнять свою основную защитную функцию.

Для чего измеряется сопротивление

Проведение замеров позволяет определить величину сопротивления контура, которая не должны быть выше установленных норм. В случае необходимости, сопротивление снижается за счет увеличения площади контакта или общей проводимости среды. С этой целью увеличивается количество стержней, повышается содержание соли в земле.

Необходимо помнить, что с помощью простого заземления возможно только снижение напряжения фазы, попадающей на корпус прибора.

Чтобы повысить надежность защиты, заземление нередко устанавливается вместе с устройством защитного отключения.

Проектирование и подбор заземляющего устройства осуществляется в индивидуальном порядке в каждом конкретном случае. На его конструкцию оказывает влияние влажность, тип и состав почвы, а также другие факторы.

Как измерить сопротивление контура заземления

Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дальнейшем, подобные замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие  удельное сопротивление стержней и других металлических элементов, грунтов, в которых они установлены.

Замеры проводятся в несколько этапов:

  • Вначале заземление замыкается с искусственной цепью электрического тока, в которой замеряется падение напряжения.
  • Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же источником электрического напряжения.
  • Затем, с помощью измерительного зонда, в зоне нулевого потенциала, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющих устройствах сопротивление может отличаться в каждом отдельном случае. Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

Правила замера сопротивления контура заземления:

  • Для размещения потенциального зонда, замеряющего сопротивление, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
  • Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
  • Если сопротивление измеряется в целом комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальной длине диагонали, проходящей между отдельными заземляющими устройствами.

Иногда проводятся дополнительные замеры, особенно в многочисленных подземных коммуникациях. В этих случаях выполняется несколько измерительных операций, во время которых изменяются направления и расстояния лучей между зондами. Реальное значение принимается по самому худшему результату.

Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться, независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

Замер сопротивление изоляции

Для измерения изоляции применяется мегомметр. Он включает в себя несколько составных частей: генератор непрерывного тока с ручным приводом, добавочные сопротивления и магнитоэлектрический логометр.

Перед началом измерительных работ необходимо убедиться, что объект замеров обесточен и не находится под напряжением. С изоляции удаляется пыль и грязь, после чего выполняется заземление объекта примерно на 2-3 минуты.

Таким образом, снимаются остаточные заряды. К оборудованию или электрической цепи подключение мегомметра осуществляется раздельными проводами.

Их изоляция обладает большим сопротивлением, как правило, не меньше чем 100 мегаом.

Сопротивление изоляции замеряется, когда приборная стрелка принимает устойчивое положение. Окончательные результаты замеров сопротивления определяются по показаниям стрелки измерительного прибора. На этом проверка контура заземления считается завершенной. После этого, объект испытаний необходимо разрядить.

Источник: https://electric-220.ru/news/proverka_kontura_zazemlenija/2016-04-04-953

Какая периодичность проверки контура заземления?

Этот материал подготовлен специалистами компании «ЭлектроАС». Нужен электромонтаж или электроизмерения? Звоните нам!

Евгений
Сроки проверки заземляющих устройств?
Ответ:
В соответствии с ПТЭЭП, периодичность проверки состояния заземляющих устройств (контура заземления) определяется графиком планово-профилактических работ (ППР), который утверждается техническим руководителем Потребителя. На основании п. 2.7.9. ПТЭЭП, визуальный осмотр видимых частей заземляющих устройств должен проводится не реже 1 раза в 6 месяцев. Осмотр с выборочным вскрытием грунта должен проводится не реже одного раза в 12 лет.

Периодичность измерения сопротивления заземляющего устройства проводят в соответствии с приложением 3, п. 26. «Заземляющие устройства», а именно:
1) Заземляющее устройство опор воздушных линий электропередачи напряжением до 1000 В — не реже 1 раза в 6 лет, и для ВЛ выше 1000 В — не реже 1 раза в 12 лет.

2) Заземляющее устройство электроустановок в соответствии с графиком планово-профилактических работ (ППР), но не реже 1 раза в 12 лет.

ПТЭЭП
2.7.8

Для определения технического состояния заземляющего устройства должны проводиться визуальные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение параметров заземляющего устройства в соответствии с нормами испытания электрооборудования (Приложение 3).

2.7.9
Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя или работником им уполномоченным.
При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов.

Результаты осмотров должны заноситься в паспорт заземляющего устройства.

2.7.10
Осмотры с выборочным вскрытием грунта в местах наиболее подверженных коррозии, а также вблизи мест заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений должны производиться в соответствии с графиком планово-профилактических работ (далее — ППР), но не реже одного раза в 12 лет.

Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта (кроме ВЛ в населенной местности — см. п.2.7.11), определяется решением технического руководителя Потребителя.

2.7.11
Выборочное вскрытие грунта осуществляется на всех заземляющих устройствах электроустановок Потребителя; для ВЛ в населенной местности вскрытие производится выборочно у 2% опор, имеющих заземляющие устройства.

Источник: http://elektroas.ru/kakaya-periodichnost-proverki-kontura-zazemleniya

нормы, термины и определения, заземление оборудования

На чтение 9 мин Просмотров 110 Опубликовано Обновлено

Строительство жилого дома включает в себя прокладку электропроводки, к которой подключается много приборов различной мощности. Несмотря на их надежность, всегда сохраняется риск пробивания тока на корпус и поражения человека. Кроме этого, велика вероятность попадания в строение молнии, что чревато пожаром и разрушениями. Чтобы сделать жизнь в доме безопасной, нужно обустроить в соответствии с ПУЭ заземление, которое обеспечит поглощение электричества грунтом при возникновении аварийных ситуаций.

Вопросы, затрагиваемые в ПУЭ

Контур заземления в частном доме

Утвержденные Министерством энергетики Российской Федерации Правила устройства электроустановок регламентируют область применения защитного оборудования, правила заземления и порядок его обустройства.

Под этим термином подразумевается совокупность металлических деталей, которые в собранном состоянии обеспечивают электрический контакт между устройствами и грунтом. В документе описываются требования к заземлению оборудования, технические характеристики и нормы.

ПУЭ распространяются на такие объекты:

  1. Средства производства. К ним относятся станки, подъемники всех типов для людей и грузов, холодильные установки, генераторы, электродвигатели, обогреватели, транспортеры и прочие изделия, установленные в заводских цехах.
  2. Электрические приборы бытового и промышленного назначения. Регламентируется заземление нейтрали трансформатора по ПУЭ, стабилизаторов, КТП, выпрямительных и накопительных устройств.
  3. Жилые и частные дома, дачи и коттеджи. В строениях старой постройки проводится только заземление шкафов по ПУЭ. Подключение квартир с выводом на розетки осуществляется индивидуально по инициативе жильцов.
  4. Трубопроводы, по которым транспортируются взрывоопасные и горючие материалы — нефть, газ, бензин, дизельное топливо, растворители.
  5. Опоры ЛЭП. Заземлять требуется сооружения из металла, который является отличным проводником тока. Также нужно оснащать защитными конструкциями бетонные столбы, высота которых не превышает 6 м.
  6. Металлические вышки для прожекторов, антенн и размещения наблюдателей. Кроме этого, строения оснащаются громоотводами.

В соответствии с ПУЭ контур заземления должен обеспечивать гарантированный прием утечки электричества при любых условиях. Для этого разработаны нормативы монтажа в различных типах грунта.

Конструкция контура

Регламентирует видимое заземление оборудования пункт ПУЭ 1.7.139. В соответствии с документом соединение деталей должно отличаться прочностью и надежностью, конструктивно обеспечивающим непрерывность цепи. Для разводки энергии по потребителям устанавливается электрошкаф, который сам повторно оборудуется соответствующей защитой от пробивания на корпус.

Составные части системы заземления согласно ПУЭ следующие:

  1. Монтажная плата. Деталь находится в распределительном щите, в который выводятся кабели от заземлённых объектов. Линия к внешним конструкциям крепится гайкой и болтом. Дверь щитка должна быть постоянно закрыта на замок. Как правило, щитовые устанавливаются внутри зданий. В частном секторе допускается установка ящика снаружи, при условии оборудования его навесом.
  2. Коммуникация. Предназначена для соединения монтажной коробки с заглубленной в землю конструкцией. Материалом служит медный кабель с бронью и железные рейки, сваренные между собой. Линия пускается под полом помещения, внешним стенам, по лотковому сливу отмостки. По ПУЭ заземление электрооборудования должно проводится кабелем сечением не менее 5 мм.
  3. Вертикальные штыри. Предназначены для электрического контакта с грунтом. В зависимости от его типа забиваются на глубину 100-250 см. Штыри изготавливаются из черного железа или нержавеющей стали. Выбор определяется финансовыми возможностями строителя.
  4. Контур. Служит обвязкой для заглубленных штырей. В соответствии с ПУЭ заземление металлоконструкций здания должно производиться с помощью контура со стороной не менее 200 см. Частное лицо может заземлить свою недвижимость рамкой, размер которой может составлять 80-100 см. Согласно нормам ПУЭ контур заземления вкапывается на глубину 50-100 см.
  5. Соединительный болт. Предназначен для коммуникации металлосвязи и контура. Наружный конец детали должен находиться над почвой на высоте 15-30 см. В целях безопасности и во избежание механических повреждений контакт накрывается кожухом.

Монтаж системы защиты от утечки тока проводится на расстоянии, величина которого определяется спецификой строения. Для жилых домов оно составляет 50-100 см. Для хозяйственных сооружений допускается удаление контура до 10 м. При этом выполнение соединения должно проводиться медным кабелем.

Влияние почвы на сопротивление

Качество поглощения тока грунтом зависит от его состава, плотности и влажности. Чем эти показатели лучше, тем больше гарантии того, что электричество пройдет не через тело человека, а по пути наименьшего сопротивления.

При напряжении 1000 В сопротивление грунта в ом составляет:

  • асфальт — 200;
  • вода прудовая — 40;
  • вечномерзлый грунт (суглинок) — 2000;
  • глина влажная — 20;
  • глина полутвердая — 60;
  • гнейс разложившийся — 275;
  • гравий глинистый неоднородный — 300;
  • дресва — 5500;
  • зола и пепел — 40;
  • ил — 30;
  • желтозем — 250;
  • песок умеренно влажный — 60;
  • супесь (супесок) — 150;
  • садовая земля — 40;
  • солончак — 20;
  • суглинок лесовидный — 100;
  • торф — 25;
  • чернозем — 60;
  • щебень мокрый — 3000;
  • щебень сухой — 5000;

Проводимость уменьшается при смачивании грунта. Чтобы этим мероприятием не заниматься постоянно, следует устанавливать контур на северной стороне, куда не попадает солнце. Кроме этого, нужно протягивать кабель с сопротивлением не более 0,4 ом.

Устройство и типы контуров

Согласно определению ПУЭ контур является частью системы заземления предназначенной для обеспечения контакта с грунтом. Металл имеет намного меньшее сопротивление, чем человеческое тело. Изделие притягивает электроны, принимая их в массив, направляя излишки в почву через утопленные в ней штыри.

Обязательным правилом является погружение изделия ниже точки промерзания грунта. Это объясняется тем, что мерзлая земля имеет большое сопротивление, которое превышает проводимость тела человека. Сезонное пучение грунта приводит к деформации фигуры, что чревато разрывом сварочных и болтовых соединений. Кроме этого, глубина вкапывания зависит от уровня грунтовых вод. Рекомендуется опускать рамку на 50 см выше от их верхней точки.

Форма изделия принципиального значения не имеет. Выбор делается исходя из наличия свободного места и особенностей придомовой территории.

Наиболее распространены такие разновидности конфигурации металлических рамок:

  • прямоугольник;
  • квадрат;
  • треугольник;
  • линия.

В некоторых случаях принимается решение об установке рамки по периметру строения. Такой проект востребован для обустройства электроустановок большой мощности. Общая площадь, которая отводится под конструкцию, может составлять до 20 кв.м. Размер определяется силой тока и напряжением, которое теоретически может пробить на корпус устройства.

Для небольшого частного дома достаточно внутренней треугольной конструкции с ребром 100-120 см. Для защиты от поражения объекта мощностью от 50 кВт потребуется контур общей длиной не менее 20 м.

Производители предлагают приобрести готовые комплекты, состоящие из деталей с резьбовым соединением и медным покрытием. Стоимость товара довольно высока, но не заоблачна. Изделия имеют отличные электрические показатели, собираются без сварки, отличаются эффективностью и длительным сроком эксплуатации.

Виды материала

Арматура для систем заземления

Чаще всего для изготовления металлосвязи используется черное железо без какого-либо покрытия. Реже для обустройства применяется нержавеющая сталь, хотя ее контактные свойства сохраняются на протяжении десятилетий. Отличными характеристиками обладает медь и латунь, но эти материалы имеют высокую цену и быстро разрушаются из-за электролитической коррозии. Поэтому железо является наиболее популярным в строительстве металлом.

Для изготовления погружных электродов обычно используется арматура диаметром 16 мм. Эти изделия отличаются достаточной прочностью, долговечностью и проводимостью.

Для сборки рамки можно применять такие виды металлического проката:

  • лента 12-30 х 4 мм;
  • уголок 30-40 х 4 мм;
  • круглая труба со стенками 4-5 мм;
  • тавр или двутавр толщиной от 4 мм;
  • профильная труба 20 х 40 мм;
  • монолитный штырь от 10 мм.

Каких-либо жестких требований к форме профилей не предъявляется. Главным условием является их целостность и качественное соединение.

Поскольку металл склонен к окислению, качество контактов постепенно ухудшается. Кроме этого имеется вероятность нарушения целостности продольных деталей, если они долго находятся в щелочном или кислотном грунте. Состояние металлосвязей должно проверяться с периодичностью, которая соответствует химическому составу почвы. Полученная информация поможет провести своевременный ремонт, свести к нулю риск поражения людей и порчи бытовой техники.

Защитные меры электробезопасности

Поскольку металлосвязь в любой момент может стать проводником тока высокого напряжения, вся система нуждается в защите от нежелательного контакта.

Следует соблюдать следующие меры электробезопасности:

  • ограждать изделия от случайного прикосновения;
  • выставлять заборы и ограды;
  • прокладывать пластины и открытые кабели в пластиковом коробе или гофрированной трубке;
  • место соединения жилы и контура закрывать герметичной коробкой;
  • устанавливать в цепь устройства защитного отключения с порогом срабатывания 30 мА;
  • предусматривать автоматическое отключение электричества;
  • внедрять устройства уравнивания и выравнивания потенциалов.

При проведении установок приборов и приспособлений нужно следить, чтобы они не оказывали взаимного влияния, которое может негативно сказаться на работе остальных опций.

Самостоятельное изготовление

Самостоятельное изготовление заземления представляет собой последовательный процесс, состоящий из нескольких этапов, каждый из которых имеет свои особенности. Для этого не нужна кипа бумаг, так как в частном строительстве разрешение не требуется. Монтаж следует осуществлять в теплое время года, когда грунт оттаял, просох и осел.

Для работы потребуется:

  • сварочный аппарат;
  • болгарка, перфоратор;
  • уровень, рулетка;
  • плоскогубцы;
  • лопата, кувалда;
  • кисточка, краска;
  • гофрированная трубка;
  • алюминиевый скотч.

Работа выполняется в такой последовательности:

  1. Составление проекта. На его основании проводится расчет материалов и оборудования. Следует делать небольшой запас, так как в процессе работы возможны ошибки.
  2. Проведение разметки. Аккуратно снимается дерновый слой, затем отрывается котлован заданной формы. Вынутый материал нужно сохранить, так как он пойдет на обратную засыпку.
  3. От середины одной стороны или от угла прокапывается ровная траншея к зданию. Она нужна для укладки кабеля или другого проводника тока между рамкой и электрическим щитом.
  4. Выпиливаются электроды. Их концы заостряются для более простого погружения в почву. После этого штыри забиваются в грунт по углам траншеи. Если используется уголок, предварительно бурятся отверстия, а проемы заполняются смесью земли и соли.
  5. Выпиливаются стороны контура. Проводится их соединение с электродами и между собой. Места сварки закрашиваются.
  6. Возле канавы к дому к рамке приваривается болт. К нему прикручивается кабель. Стык закрывается пластиковой бутылкой, горлышко которой герметизируется алюминиевым скотчем.
  7. Ввод в дом делается в цоколе. Чтобы предотвратить перетирание изоляции кабеля, в отверстие вставляется гибкая стальная трубка. Кабель протягивается в нее и подключается к щиту.
  8. Заключительным этапом является заполнение канав грунтом, его выравнивание и трамбовка.

В процессе эксплуатации необходимо регулярно поливать место расположения контура соленой водой. Особенно часто это нужно делать в засушливое время.

устройство, нормы ПУЭ, как проверить и измерить сопротивление мультиметром

1 Необходимость и условия заземления в частном доме

До появления значительного количества бытового электрооборудования в частном доме не было необходимости в заземлении электропроводки. Сейчас же, даже на даче, не говоря уже о собственном коттедже, устанавливают десятки электрических приборов, от соприкосновения с корпусом которых можно получить удар током.

Дело в том, что со временем из-за износа изоляции на проводах уменьшается их сопротивление, поэтому может возникнуть «пробой» тока на корпус. Он может оказаться под напряжением и стать смертельно опасным для пользователей.

Кроме того, при длительной эксплуатации электроагрегатов на их внешних частях накапливаются значительные заряды статического электричества, воздействие которого на человека тоже малоприятно. В завершение ко всему они излучают большое количество электромагнитных волн, которые не менее пагубно влияют на здоровье людей.

Правильная установка заземления практически полностью избавляет человека от этих опасных факторов, особенно детей, которые более чувствительны к их воздействию.

Есть еще одна естественная и самая рискованная причина, по которой необходимость установки заземления возрастает – это воздействие грозовой молнии. Причем, чем меньше расстояние между грозовым облаком и подстилающей поверхностью (то есть крышей дома), тем больше вероятность «пробоя». Поэтому в регионах с частыми и интенсивными летними грозами, да еще, если дом оказался выше относительно окружающих сооружений, устанавливать молниеотвод нужно в обязательном порядке.

Искусственное и естественное заземление

Прежде чем монтировать заземление, необходимо определиться с основными терминами и принципом его работы. В соответствии с Правилами устройства электроустановок (ПУЭ):

  • искусственное заземление – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством;
  • заземляющее устройство (ЗУ) – конструкция, состоящая из заземлителя и заземляющих проводников;
  • заземлитель – проводник из металла, который непосредственно соединяется с землей;
  • заземляющие проводники – система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.

К естественно заземленным относятся конструкции и строения, которые постоянно находятся в земле, а в качестве заземлителя служит, к примеру, железобетонный фундамент.

К естественным заземлителям также относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

В соответствии с ПУЭ, трубопроводы, проложенные под землей, могут быть использованы в качестве естественного заземления лишь в том случае, если стыки труб были соединены сваркой. Использовать в данных целях нефте-, газо- и бензопроводы запрещается.

В качестве искусственных заземлителей используются металлические конструкции, состоящие из вертикальных и горизонтальных проводников (трубы, уголки, полосы) и соединенные в виде контура или гребенки.

Принцип же работы этой системы заключается в том, что при «утечке» электротока на открытые металлические поверхности оборудования заземляющее устройство позволяет мгновенно переправить часть его в почву, причем в зависимости от емкости ЗУ до значений, безопасных для здоровья человека или практически полностью. Это равноценно тому, как если бы каплю концентрированной кислоты разбавить в стакане или ведре воды – сама по себе она очень вредоносна для здоровья, а вот раствор, особенно в ведре, опасности уже не представляет.

В свою очередь объем емкости защитного сооружения зависит не только от размера конструкции, но и удельного сопротивления (проводимости) почвы, в который оно будет монтироваться.

Таблица 1

Из таблицы 1 видно, что лучшей проводимостью обладают торф, чернозем, садовая земля, глина и суглинок, поэтому именно эти грунты лучше всего подходят для заземления. Скальные породы, пески для этих целей использовать нельзя.

Требования ПУЭ по установке ЗУ

Контур заземления частного дома должен быть выполнен в соответствии с нормами Правил устройства электроустановок. Полное их соблюдение с разработкой проекта, составлением необходимых проверочных документов после установки, актированием работ, привлечением для этого специалистов – очень затратное мероприятие. На эти расходы идут обычно при строительстве нового жилья.

Что же касается зданий, уже находящихся в эксплуатации, то задача их владельцев при установке защитного сооружения заключается в обеспечении прежде всего своей электробезопасности, а для этой цели достаточно придерживаться лишь отдельных положений документа. Причем, используя б/у материалы, сделать это своими руками вполне бюджетно и реально.

Но для начала необходимо убедиться, можно ли это выполнить при старой проводке. Разводка должна быть выполнена трехжильными проводами (третья из которых, окрашенная в желто-зеленый цвет, как раз и будет использоваться для заземления). А вот если установлены двужильные, без «земли» – придется менять на новые, причем с тремя жилами – при использовании однофазного тока с напряжением в 220 В и с пятью – если имеется и трехфазный ток с 380 В.

Чтобы заземляющее устройство могло справиться со своей задачей, его емкость должна быть больше «вместимости» всего используемого в доме оборудования и электропроводки, в противном случае оно только усугубит опасность. Поэтому в качестве материала для его изготовления в соответствии с ПУЭ можно применять медные и стальные стержни, арматуру, уголки, трубы с поперечным сечением не менее, чем предусмотрено в таблице 1. 7. 4.

Для частного дома оптимальными по конструкции и размеру являются ЗУ в виде треугольного контура со сторонами 3 м, изготовленные из трех вертикально расположенных, стальных уголков с полкой 50 мм и длиной 2,5 м, соединенных между собой стальной полосой шириной 40 мм или круглым прутом диаметром не менее 10 мм. Устанавливаются они на расстоянии не менее 1 м и не более 10 м от здания, в затененных и наиболее увлажненных местах. Так как верхние слои грунта обладают большим сопротивлением, чем нижние, то монтаж сооружения начинают из траншеи, вырытой на глубину 0,7 м.

Кроме ЗУ для устранения последствий утечки тока в сеть дополнительно встраивают на фазовом проводе устройство защитного отключения (УЗО), которое в этом случае мгновенно срабатывает, отключая всю проводку.

Но даже его наличие не спасет здание от негативных результатов, если к этому заземлению присоединить еще и молниеотвод. Поскольку для поглощения мощнейшей энергии грозового заряда емкости его просто не хватит, и тогда ток хлынет в обратную сторону, расплавляя на своем пути все проводники из-за того, что у УЗО есть некоторая реакция, и оно не успевает своевременно отключиться. Поэтому для защиты от молнии необходимо сооружать свой контур на отдалении от первого.

2 Монтаж контура заземления

Монтаж следует начать с прокладки заземляющего медного кабеля сечением не менее 4 квадратов от силового электрощита до места будущего соединения с выходом от контура заземления. В щите он подсоединяется к главной заземляющей шине (ГЗШ). В нем же на разрыве фазового провода можно установить УЗО. Если в доме есть ввод сети напряжением 380 вольт, то от него должен прокладываться отдельный проводник сечением не менее 10 кв. мм.

Далее можно приступать к установке самого контура. Для этого на удалении не менее 1 м и не более 10 м от стены, из которой выведен заземляющий проводник от щитка, прокапывается траншея глубиной не менее полуметра в виде равностороннего треугольника с длиной сторон 3 м и направлением одного из углов в сторону дома. Затем от него следует докопать ее до фундамента.

В вершинах получившейся фигуры нужно раскопать ямы объема, который обеспечит комфортное выполнение последующих работ. В середину этих углублений вбиваются вертикальные заземлители (электроды) длиной 2-3 м (с оставлением концов до 10 см), в качестве которых используются стальные уголки с полкой 40-50 мм или круглые пруты диаметром не менее 12 мм. Для облегчения этой трудоемкой работы конец уголка можно заострить или, если есть возможность, пробурить ямы на всю длину стержней.

К оставленным участкам электросваркой, плотно, в «нахлестку» горизонтально привариваются стальные полосы шириной 30-40 мм или «кругляк» диаметром не менее 10 мм, замыкая их в единый контур. Такой же элемент основательно крепится на ближайший к стене угол с последующей выкладкой его к месту выхода медного кабеля и, чтобы их соединить между собой, к концу проводника ЗУ сваркой закрепляется болт М 8.

Соединения элементов конструкции, которые длительное время будут находиться в земле, должны быть только сварными и покрытыми токопроводящими материалами на основе битума (краску использовать нельзя, она диэлекритричная). Болтовые крепления не допускаются, так как со временем они корродируют, ухудшая качество заземления.

По завершении сборки контур заземления плотно засыпается землей.

Проверка готовности заземляющего устройства

Проверить, насколько качественно был проведен монтаж контура заземления, можно при помощи обычного бытового мультиметра, сверив напряжения между: заземляющий проводник – фаза и нулевой провод – фаза. При незначительной их разнице можно быть уверенным, что работы выполнены правильно. Если она значительная – какое-то соединение выполнено некачественно и его придется переделывать.

Такую проверку можно сделать и без приборов, при помощи «контрольки» – патрона с лампочкой и оголенными проводами, один из которых нужно приложить к потенциалу, а второй на «ноль». Лампа ярко засветит, после этого его следует подключить к желто-зеленому проводнику – яркость должна уменьшиться или остаться прежней. Это подтверждение того, что «земля» работает. Если же нить накала будет чуть тлеть или погаснет – с сооружением имеются проблемы.

Мультиметром можно замерить и сопротивление ЗУ, одного из основных его качественных показателей. А так как приборы этого класса имеют большую погрешность, их показания не признаются при составлении официальных документов, но для домашнего пользования они вполне достаточны. Нормативами ПУЭ (пункт 7. 1. 101 седьмой редакции издания 2016 г.) определено, что для жилых объектов, эксплуатирующих сети с напряжениями 220 или 380 вольт, оно не должно превышать 30 Ом.

Для выполнения этих замеров необходимо установить еще один заземлитель. В его качестве можно использовать любой стальной или медный штырь сечением не менее 5 мм, который нужно воткнуть на отдалении 5-10 метров от контура на глубину до 1,5 м. Так как мультиметры не комплектуются длинными проводами, то стоит найти еще и провод с хорошим сечением, чтобы дотянуться от этого электрода до нейтрального выхода, а клемма потенциала подключается к выходу ЗУ.

Ток, пущенный включением определенной кнопки на приборе, пройдет по замкнутой цепи «контур – земля –вспомогательный стержень – прибор» и определит общее удельное сопротивление сооружения и прилегающего к нему грунта. Оно прямо пропорционально напряжению между клеммами мультиметра и обратно пропорционально заряду, который смог по ней пройти. Чем больше его прошло, тем выше проводимость и заземляющие свойства контура.

Чтобы эти показания были правдивее, необходимо по возможности избавиться от окружающих помех: установить прибор горизонтально, убедиться, что рядом нет мощных электроизлучателей.

Такие замеры в последующем придется проводить регулярно, не реже одного раза в год, так как со временем стальные штыри, находящиеся длительное время в земле, начнут покрываться коррозией, являющейся крайне сильным изолятором, ухудшающим проводимость. Поэтому, если сопротивление контура окажется выше нормативного, его необходимо будет заменить или реконструировать. Идеальным вариантом могло бы стать использование в качестве заземлителей омедненных уголков или медных стержней, но это очень дорогостоящие материалы.

Более точные показания можно получить только при помощи специальных приборов для измерения заземления, мегомметров типа М416 или Ф4103-М1, в которых в отличие от мультиметров используются способы многопроводникового подключения дополнительных электродов. А если для этого привлечь еще и специалистов энергообеспечивающих сетей, которые в своих замерах используют всевозможные поправочные коэффициенты окружающей среды, цифры эти окажутся правдивее.

Схема подключения мегомметра М416 при измерении сопротивления контура заземления:

Особенности обустройства молниеотвода

Особенностью монтажа молниеотвода, состоящего из трех элементов (приемника, токоотвода и заземлителя), является то, что при установке компонентов, не соответствующих расчетным данным, «непрошеная гостья» с неба, несущая в себе непредсказуемо мощный заряд, который никакой контур заземления не в состоянии принять, обратным током просто расплавит всю конструкцию, вызвав пожар дома. Поэтому все ее составляющие должны обладать достаточной проводимостью и быть хорошо изолированы огнеупорными материалами от легковоспламеняющихся частей здания.

В продаже имеются готовые комплектующие для мачты, но они дорогие, а сложности в изготовлении этих сооружений нет, поэтому их легко сделать собственными руками из подручных материалов. Для молниеприемника используются медные или стальные стержни длиной 0,5-2 метра и сечением: медных – 35 кв. мм, стальных – 70 кв. мм.

При этом следует учитывать: одна вертикаль в состоянии покрыть площадь, радиус которой равен 1,5 ее величины. То есть если высота дома со штырем составляет 6 м, то он будет 9 м. Поэтому при необходимости их устанавливают несколько, подсоединив к одному токоотводу, в качестве которого используется медная или алюминиевая проволока толщиной 6 мм.

В частных домах, покрытых шифером, часто применяют горизонтальные приемники, в качестве которых используют стальной трос толщиной не менее 5 мм, натянутый над коньком крыши на деревянных столбиках.

Кровлю, изготовленную из профнастила, металлочерепицы и другого металлического покрытия, можно применять как молниеприемник. В этом случае материал должен быть не тоньше 0,4 мм, а под ним отсутствовать легковоспламеняющиеся предметы. К такой крыше достаточно присоединить токоотвод и вывести его на заземлитель.

Все соединения мачты должны быть болтовые или сварные, а компоненты проложены по кратчайшей линии до земли. Перед тем как подсоединить к контуру заземления, нужно мультиметром измерить сопротивление, подключив потенциал и нейтраль к ее концам – оно должно быть не более 10 Ом.

Что касается заземляющего устройства для молниеотвода, то его следует делать отдельно от сетевого и на значительном отдалении. Конечно, сейчас уже есть оборудование, которое позволяет свести все в одно ЗУ, но стоимость его настолько высока, что значительно превысит обустройство двух.

Какое сопротивление контура заземления?

Единой величины сопротивления контура заземления нет. Все значения существуют в привязке к различному электрооборудованию и регламентируются правилами устройства электроустановок (ПУЭ), а эксплуатационные величины правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).

Берём трансформаторную подстанцию с напряжением до 1 киловольта. Согласно ПУЭ, п. 1.8.39, таблица 1.8.38, п. 3 при проведении замеров сопротивления в непосредственной близости к подстанции, сопротивление контура заземления должно соответствовать 15 ом для напряжения в 660 вольт, 30ом для 380 вольт и 60 Ом для 220 вольт, при измерении с учетом естественных заземлителей.

ПТЭЭП, Приложение № 3, таблица 36 нам говорит вот что: (трёхфазная/однофазн­ая сеть)сопротивление контура заземления — 15 ом для напряжений 660-380 вольт, 30 ом для напряжений 380-220 вольт и 60 Ом для напряжений 220-127 вольт., а если измерения проводятся с учётом присоединённых повторных заземлений, то значения будут совсем иными, величины должны составлять не более 2, 4 и 8 Ом при соответствующих напряжениях. (660вольт, 380 вольт, 220 вольт)

При напряжением больше 1Кв контур заземления для трансформаторной подстанции и распредпунктов согласно ПУЭ, п. 1.8.39, таблица 1.8.38, п. 1 будет иметь величины: при замерах сопротивления в электроустановках с глухозаземленными или эффективно заземленными нейтралями электрическое сопротивление должно быть не более чем 0,5 Ом.

Далее смотрим ПТЭЭП, Прил. № 3, таб-ца 36 сообщает нам: при замерах в электроустановках напряжением от 110 кВ и выше, в электрических сетях с эффективно заземлённой нейтралью, электрическое сопротивление заземляющего контура не должно превышать 0,5 Ом. В электроустановках от 3 до 35 кВ в сетях с изолированной нейтралью не более 10 Ом.

Норма сопротивления контура заземления для воздушной линии электропередачи напряжением выше 1 кВ составит согласно ПУЭ, п. 1.8.39, таблица 1.8.38, п. 2 : Для заземляющих устройств опор высоковольтных линий при величине удельного сопротивления грунта, ρ, Ом·м: 100/100-500/500-1000/1000-5000 – 10ом, 15ом, 20ом и 30 Ом соответственно.

Если взять ПТЭЭП, приложение № 31, таблица 35, п. 4, то мы узнаем: А. Для воздушной линии электропередачи на напряжениях свыше 1Кв

Б: Для опор, имеющих грозозащитный трос или иные приспособления для грозозащиты, металлические или ж/бетонные опоры ВЛ 35 кВ, а так же опоры ВЛ 3 на 20 кВ в населённых пунктах, заземлители оборудования для опора 110 киловольт и выше: 10ом, 15ом, 20ом и 30 Ом при величине удельного сопротивления грунта, соответственно составит: 100, 100-500, 500-1000, 1000-5000 Ом·м. Б. Для воздушных ЛЭП на напряжение сети до 1Кв: опоры ВЛ с наличием грозозащиты составит 30 Ом, Опоры ЛЭП с повторным заземлителем нулевого провода – 15ом для напряжения 660-380 вольт, 30ом для 380-220 вольт и 60 Ом соответственно для напряжений питающей сети 220-127 вольт (для трёхфазной/однофазно­й сети) соответственно

Контур заземления в электрощитовой пуэ


ПУЭ 7. Правила устройства электроустановок. Издание 7

Администрация портала

Реклама на портале

Журнал «Электротехнический рынок»

12+. Сетевое издание «Elec.ru». Зарегистрировано Федеральной службой по надзору в сфере связи, информационных технологий и массовых коммуникаций (РОСКОМНАДЗОР).
Свидетельство о регистрации серия Эл №ФС77-74766.
Учредитель ООО «Элек.ру». Главный редактор Лобода Дмитрий Игоревич. Контакты редакции: [email protected], +7 (495) 587-40-90.
© «ELEC», © «ELEC.RU» — Зарегистрированные товарные знаки
Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе,
стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437(2) Гражданского кодекса РФ.
© ООО «Элек.ру» 2001—2020 гг.

WTF — это контуры заземления? | Hackaday

Эти волшебные существа появляются из ниоткуда и поджаривают вашу электронику или раздражают ваши ушные раковины. Понимание их, несомненно, сэкономит вам деньги и нервы. Вкратце, контур заземления — это то, что происходит, когда два отдельных устройства (A и B) отдельно соединяются с землей, а затем также соединяются друг с другом через какой-то кабель связи с землей, создавая петлю. Это обеспечивает два отдельных пути к земле (B может проходить через собственное соединение с землей или может проходить через землю кабеля к A, а затем к земле A), и означает, что ток может начать течь непредвиденным образом.Это особенно заметно в аналоговых аудиовизуальных установках, где результатом является гудение звука или видимые полосы на изображении, но также иногда является причиной необъяснимых отказов оборудования.

Вы можете найти петлю?

Один из примеров — кабельное телевидение. Это аналоговый сигнал, который поступает в ваш дом и заземляется в одном месте, обычно за пределами вашего дома. Кабель извивается к вашему развлекательному центру, где он подключается к вашему ресиверу, который заземлен в другом месте.Это создает петлю и, благодаря электромагнитной индукции, связанной со всеми видами сигналов переменного тока вокруг, паразитный ток, который затем течет через различные цепи. Другой способ думать об этом — как о половине трансформатора; это одиночный контур, и значительная часть этого контура — это сразу после от живого провода электросети здания с постоянно меняющимся током. В аудиооборудовании нередко бывает гул с частотой 50 или 60 Гц из-за эффектов контуров заземления.

Решение

Теперь, когда вы эксперт, решить проблему (или полностью избежать ее) довольно просто.Самый надежный способ — разрезать петлю, то есть удалить кабель или заменить его чем-то, кроме провода. Вы можете переключиться на беспроводную связь, такую ​​как Bluetooth или WiFi. Некоторые проводные протоколы используют дифференциальные сигналы вместо несимметричной передачи сигналов, поэтому нет необходимости в общем заземлении для справки. Переставьте вилки так, чтобы они вставлялись в одну розетку, сделав петлю как можно меньше. Другой вариант — использовать изолятор, который вы можете приобрести для выбранного кабеля или спроектировать в своем проекте с оптоизолятором или изолирующим трансформатором.Не используйте штепсельную вилку и не удаляйте заземляющий контакт, так как это просто устраняет функцию безопасности и может создать опасную ситуацию с корпусом под напряжением.

Когда дело доходит до вашего осциллографа, вполне вероятно, что в какой-то момент вы захотите проверить что-то, что питается от сети, и тогда вы получите совершенно другой тип контура заземления. Если ваша вещь питается от батареи, здесь нет никакой опасности; сходить с ума, потому что нет возможности создать контур заземления. Если он подключен к стене, но через изолированный источник питания (что-то только с двумя контактами и изолирующим трансформатором), все в порядке, потому что все еще нет пути для контура заземления, но вы можете увидеть некоторый шум от грязного питания .

Но если он подключен к сети и имеет контакт заземления (даже косвенно, как устройство, питающееся от USB через блок питания компьютера), существует возможность создания контура заземления, потому что вы подключаете заземленный прицел к другому заземленному устройство через зонд. Зажим заземления на пробнике подключается прямо к контакту заземления, а заземления на всех пробниках соединяются друг с другом, и эти контакты заземления подключаются к заземлению на вашем устройстве. Если это было неясно, лучше сформулировать это так: «Все ваши заземления уже подключены друг к другу и связаны с одним и тем же проводом — контактом заземления.«Когда вы подключаете заземляющий зажим к тестируемому устройству, вы создаете контур заземления, который добавит шум к вашим измерениям и, возможно, повредит осциллограф.

Заземление зонда осциллографа подключено. Технически вам нужно закрепить на тестовом устройстве только один зажим заземления. Заземление зонда подключается непосредственно к земле. Они не плавают.

Если вы сделаете ошибку и прикрепите зажим заземления к чему-то, что на самом деле не заземлено, у вас будут всевозможные проблемы, так как теперь устройство замкнуто на землю через ваш зонд, который быстро самоуничтожится.Тестирование устройств с заземляющим контактом требует особой осторожности, чтобы не допустить подключения устройств с разными потенциалами. Разорвать контур заземления можно, просто не подключив зажим заземления, хотя это имеет и другие последствия. Здесь лучше всего использовать дифференциальные пробники или подключить тестируемое устройство к изолирующему трансформатору. Но не , а не удаляйте заземление из вашего прицела, потому что вы будете часто прикасаться к нему, и лучше вас не шокировать.

Итак, подведем итоги: земля — ​​это не просто земля. Для измерения шума лучше всего, чтобы у каждого устройства был один и только один путь к одной точке заземления. Когда есть два или более пути к земле, они могут образовывать петлю, которая улавливает всевозможные электрические и магнитные помехи окружающей среды. Починить контур заземления так же просто, как его разомкнуть, но для этого у вас должно быть хорошее мысленное представление обо всех наземных путях в игре. Какой самый сложный контур заземления вы когда-либо видели? Не хватает хороших решений?

.

Основы контура заземления

Что такое контур заземления?

Контур заземления возникает, когда есть более одного пути заземления между двумя единицами оборудования. В повторяющиеся наземные пути образуют эквивалент рамочной антенны, которая очень эффективно улавливает помехи токи. Преобразование сопротивления свинца эти токи превращаются в колебания напряжения. Как следствие замыкания на землю индуцированные напряжения, заземление в система больше не стабильная потенциал, поэтому сигналы движутся на шуме.Шум становится частью программы сигнал.

Контур заземления — это распространенное состояние проводки, при котором ток заземления может проходить по нескольким путям, чтобы вернуться к заземляющему электроду на СЕРВИСНОЙ ПАНЕЛИ. Все компьютеры с питанием от переменного тока подключены друг к другу через заземляющий провод в общей проводке здания. Компьютеры также могут быть соединены кабелями передачи данных. Поэтому компьютеры часто подключаются друг к другу более чем одним путем. Когда между компьютерными цепями существует многолучевое соединение, результирующее устройство известно как «контур заземления».Всякий раз, когда существует контур заземления, существует вероятность повреждения из-за ВНУТРЕННИХ СИСТЕМНЫХ ЗЕМНЫХ ШУМОВ.

Контур заземления в силовом или видеосигнале возникает, когда некоторые компоненты в одна и та же система получает питание от другой земли, чем другие компонентов или потенциал земли между двумя частями оборудования не идентичный.

Обычно разность потенциалов в земле вызывает протекание тока. в межсоединениях. Это, в свою очередь, модулирует вход схемы и обрабатывается как любой другой сигнал, подаваемый через нормальный входы.Вот пример ситуации, когда два заземляющего оборудования соединены между собой через заземление сигнального провода и заземляющий провод сети. В этой ситуации в проводе течет ток 1А. что вызывает разницу в напряжении 0,1 В между этими двумя устройствами. точки заземления.

Из-за разницы напряжений между электронными приборами сигнал в соединительном проводе видит, что разница добавляется к сигналу. Это можно услышать как гудение на проводе, потому что переменный ток привести к тому, что разница напряжений этих потенциалов земли также будет Напряжение переменного тока.Это одна из причин шума 50 или 60 Гц, который вы слышите. в аудиосигнале (или смотрите в видеосигнале как раздражающие горизонтальные полосы).

Другая проблема — это ток, протекающий в заземляющем проводе сигнального кабеля. Этот ток проходит через кабель и через оборудование. Из способ, которым curren parsses не разработан, это может вызвать много шума к оборудованию или другим проблемам (например, зависанию компьютера). Многие дизайнеры рассчитывают на то, что земля будет заземлена, и не оптимизируют их конструкция исключает их чувствительность к шумам от земли. Если вы дизайнер продукта, не забудьте позаботиться о том, чтобы контур заземления ток не вызывает проблем в вашем оборудовании, проектируя правильная схема заземления внутри оборудования.

Почему контур заземления является проблемой?

Контур заземления — распространенная проблема при подключении нескольких аудиовизуальных компоненты системы вместе, есть хорошее изменение, контуры заземления. Проблемы контура заземления — одна из самых распространенных проблем с шумом в аудиосистемах. Типичным признаком проблемы контура заземления является слышно 50 Гц или 60 Гц (в зависимости от частоты сетевого напряжения, используемой в ваша страна) шум в звуке.Наиболее частая ситуация, когда вы сталкиваетесь с проблемами контура заземления, когда ваш система включает оборудование, подключенное к заземленной розетке, и антенная сеть или оборудование, подключенное к разным заземленным розеткам по комнате.

Все подключено к единой электросети, которая обычно подключается к все контакты заземления во всех розетках в одной комнате. Тогда антенная сеть также заземлен к той же точке заземления. Обычно это нормально, поскольку заземления соединены друг с другом только звездообразным образом от центрального заземляющего провода (ведущего к реальной Земле через заземление кабеля или металлической трубы) заземляющие кабели проходят через силовые кабели в оборудование.

Как только вы примете во внимание, что часть вашего оборудования связана с экранированный кабель вы, скорее всего, столкнетесь с некоторыми проблемами. Вполне возможно, что токи могут течь от одной части оборудования в кабель заземления, в другую часть оборудования, затем обратно в первую часть через экранированный аудиокабель. Эта проволочная петля также может улавливать помехи от близлежащих магнитных полей и радиопередатчиков.

В результате нежелательный сигнал будет усиливаться, пока не будет слышно и явно нежелательно.Даже разница в напряжении ниже чем 1 мВ может вызвать раздражающий жужжащий звук в вашей аудиосистеме.

Проблема со слышимым шумом от вашей аудиосистемы, когда другой электронные компоненты (холодильник, кулер для воды и т. д.) могут быть результатом загрязненного заземляющего / нейтрального проводника в проводке кондиционера и контур заземления в нашей аудиосистеме. Эта может произойти при включении определенного типа устройств. Обычно их мощность расходные материалы нелинейны и выбрасывают мусор обратно на нейтраль и / или заземляющие проводники.Обычно линейные кондиционеры или устройства ИБП не подходят. все, что поможет решить эту проблему.

Распространенные причины неполадок компьютерной системы

Много раз, когда пользователь думает, что его система «плохая» или «испортилась» неисправность имеет электрическую или магнитную природу. Проблемы монитора очень часто вызваны близлежащими магнитными полями, гармоники нейтрального провода или наведенные / передаваемые электрические помехи. Периодические зависания компьютеров очень часто вызваны: Контур заземления, электрическое явление, которое иногда проявляется сам, когда система и ее периферийные устройства неправильно подключены к различных электрических цепей .Многие даже не знают, что их стена розетка правильно подключена и заземлена, что абсолютно необходимо для компьютера и периферийные устройства для надежной и безопасной работы.

Вы исключили заземление в своей компьютерной системе? Контуры заземления могут вызвать проблемы с подключением к локальной сети, если не правильно подключен. Контур заземления, вызванный подключением RS-232 к другому компьютеру может вызвать зависание компьютера.

Когда контур заземления не является проблемой

Контур заземления не вызывает проблем, если все вещь верна:

  • Ни один из проводов контура не пропускает ток
  • Петля не подвергается воздействию внешних изменяющихся магнитных полей.
  • Рядом нет радиопомех

Если в каких-либо проводах есть ток, значит, есть потенциальная разница, которая заставляет ток течь и по другим проводам что вызывает проблемы.Петля также будет действовать как катушка и забирать ток из изменяющегося магнитного поля вокруг него. Проволочная петля также действует как антенна, принимающая радио сигналы.

О каком размере проблемы разности потенциалов земли идет речь?

В литературе говорится о синфазном шуме от 1 до 2 В в «хорошо заземленных» установках и более 20 Вольт в «слабо заземленных» установках. В литературе также говорится о токе, измеренном в сети. служебное заземление (в большом здании) в амперах.

Откуда эта разница тока и напряжения?

Утечка тока в конденсаторах между горячим и заземлением и между нейтралью и землей в течение Например, основные фильтры, вызовите ток в заземляющих проводах (и контурах заземления). Ток утечки обычно измеряется в миллиамперах (обычно меньше чем 1 мА в компьютерном оборудовании) на одно оборудование. Когда вы подводите итог, может быть, сотни такого оборудования вы легко можете получить в амперах.

Емкость между линией и землей больших нагревателей и двигателей, для Например, может быть намного больше, чем емкость конденсаторов фильтра.Токи от этого источника обычно составляют порядка 1 А (а не 0,1 А или 10 А)

Даже очень небольшое наведенное напряжение может вызвать очень большой ток в контур заземления, потому что сопротивление (и индуктивность) очень низкий. Эти токи действительно могут составлять десятки ампер. Индукция тока может быть вызвана, например, кабелями, по которым проходят большие токи. и от трансформаторов.

На что способны эти заземляющие токи и разность напряжений?

Небольшая разница в напряжении просто приводит к добавлению шума к сигналам.Это может вызвать жужжание звука и помехи для видеосигнала. и ошибки передачи в компьютерные сети.

Более высокие токи могут вызвать более серьезные проблемы, такие как искрение в соединениях, повреждает оборудование и сгорает проводка. Мой собственный опыт в этой области ограничен к искрообразующим разъемам, нагревательным кабелям и поврежденным платам последовательного порта компьютера. Я читал о сгоревших сигнальных кабелях и дымящих компьютерах из-за перепады заземления и вызываемые ими большие токи.Так что будьте осторожны об этой потенциальной проблеме и не выполняйте никаких глупых установок.


Томи Энгдал

.

Предотвращение образования контуров заземления в конструкции вашей печатной платы | Блог о проектировании печатных плат

Altium Designer

| & nbsp 30 марта 2018 г.

Я думаю, мы все там были.Вы покупаете эту потрясающую стереосистему только для того, чтобы слышать знакомый гудящий звук на заднем плане. Когда вы приносите его обратно в магазин, продавец обвиняет производителя. Затем производитель стереосистемы обвиняет производителя компонентов, и производитель компонентов не может никого винить. На самом деле источником проблемы являются контуры заземления, которые образуются из-за некачественной конструкции.

Контуры заземления создают шум в электрических цепях. В плоскостях заземления могут существовать большие токи, а разница напряжений между соединениями заземления приводит к образованию контура заземления.Звон или гудение в некоторых аудиосистемах — лишь одно из проявлений шума контура заземления.

Почему вообще важна маршрутизация по земле?

Если вы помните свой класс «Электроника 101», вы знаете, что все электрические токи движутся по замкнутым контурам. На печатной плате сигналы маршрутизируются вокруг платы с использованием сигнальных и близлежащих обратных трасс. Когда сигнал достигает полной мощности и проходит через плату, сигнальная и обратная трассы создают токовую петлю. Сила индуцированного обратного тока зависит от ряда факторов.Если мы кратко рассмотрим дорожку и ее заземляющую пластину изолированно, ток индуцируется в заземляющей пластине через паразитную емкость между дорожкой и ее заземляющей пластиной.

Так почему это важно? Если дорожка расположена ближе к плоскости заземления, емкостное сопротивление, воспринимаемое сигналом на дорожке, будет ниже, что вынуждает обратный путь следовать ближе к области под дорожкой. Это означает, что если вы хотите обеспечить надежный обратный сигнал на землю, ваш сигнал и возврат должны быть расположены как можно ближе друг к другу.Размещение сигнальной дорожки ближе к ее заземляющей пластине обеспечит более низкую индуктивность контура, что помогает снизить восприимчивость к электромагнитным помехам. Поместив заземляющую пластину ниже сигнальных дорожек, возвратный сигнал будет естественным образом формироваться ниже сигнальной дорожки, и ваша цепь будет завершена.

Соединения с плоскостью заземления

Когда заземляющая пластина расположена непосредственно под плоскостью, содержащей ваши сигнальные дорожки, все ваши сигнальные дорожки будут индуцировать свой собственный обратный путь непосредственно в заземляющей пластине.Это должно продемонстрировать удобство использования большой плоскости заземления для маршрутизации обратных сигналов, а не маршрутизации обратных трасс по отдельности.

Нет заземления — идеальный проводник; у него есть сопротивление и реактивность. Если две сигнальные дорожки соединяются с землей в разных точках, между этими двумя соединениями может существовать небольшой перепад напряжения. Это основной источник контуров заземления печатной платы в плоскости заземления. Потенциалы контура заземления и обратного пути обычно составляют порядка микровольт, но этого все же достаточно, чтобы вызвать проблемы с целостностью сигнала, особенно в слаботочных устройствах.


Надлежащее планирование может уменьшить несколько потенциальных проблем контура заземления

Хотя шум, возникающий из-за контуров заземления, невозможно полностью устранить, его можно значительно уменьшить, так что его влияние на целостность сигнала сведено к минимуму. Вместо того, чтобы соединять заземляющие соединения в разных точках, лучше провести трассы к заземляющему соединению с заземляющей пластиной. Это сводит к минимуму любую разность потенциалов между соединениями заземляющих проводов печатной платы, просто уменьшая расстояние между ними.

Заземляющий возврат к источнику питания также должен быть подключен к заземляющей пластине в одной точке. Когда пластина заземления подключена к источнику питания только в одной точке, вся пластина заземления будет иметь почти одинаковый потенциал. Если заземляющая пластина подключена к возвратной линии источника питания в нескольких точках, могут образоваться контуры заземления из-за разницы напряжений между этими подключениями. Использование единой и правильной точки заземления устраняет эти петли.

Правильная топология

К сожалению, только более простые конструкции с низким уровнем взаимосвязанности компонентов позволят разместить заземляющую пластину, которая проходит под каждой дорожкой сигнала.Расширение заземляющего слоя ниже сигнальных дорожек обычно является хорошей идеей для низкочастотных устройств. Сохранение небольшой площади, ограниченной дорожками сигнала и заземляющей поверхностью, также снижает восприимчивость к внешним электромагнитным помехам.

Распределение большой заземляющей поверхности под каждым компонентом может быть нежелательным даже в высокочастотных приложениях. Например, в схемах с высокочастотными смешанными сигналами, управляемыми кварцевыми генераторами, размещение заземляющего слоя непосредственно под тактовой частотой сигнала создает патч-антенну с центральным питанием.Это фактически обострит проблемы EMI, и целостность сигнала, вероятно, будет ухудшена без значительного экранирования.

Если вы решите использовать несколько плоскостей заземления, можно предотвратить образование контуров заземления между плоскостями заземления, используя правильную топологию. Вместо того, чтобы соединять плоскости заземления в кольцевой или гирляндной топологии, плоскости заземления могут быть подключены к земле источника питания в топологии звезды. Последовательное соединение ваших заземляющих плоскостей может привести к образованию контуров заземления между заземляющими плоскостями.Топология «звезда» соединяет каждую плоскость напрямую с источником питания и исключает петли между заземляющими плоскостями.


Используйте топологию звезды для соединения нескольких заземляющих плоскостей

Если в вашем проекте используется несколько плоскостей заземления, старайтесь избегать трассировки трасс по нескольким плоскостям заземления. Трассы следует прокладывать только по их собственной заземляющей плоскости. Это особенно важно при проектировании смешанных сигналов. Например, если цифровой сигнал маршрутизируется по аналоговой заземляющей поверхности, между цифровыми и аналоговыми сигналами может возникнуть шумовая связь.Это сводит на нет всю цель звездной топологии.

Инструмент PDN Analyzer ™ в Altium Designer® позволяет оптимизировать проект, сводя к минимуму проблемы целостности сигнала. Кроме того, интерфейс 3D-дизайна печатной платы, безусловно, может помочь визуализировать ваши проекты. Чтобы узнать больше, поговорите с экспертом Altium сегодня.

.

контуров заземления

контуров заземления

[Начало] [ Вверх]

Ground Loops Radio Оборудование

Контуры заземления Транспортные средства

Контуры заземления Аудио Системы

Как заземлить Возникновение петель (техническое)

Автопарк и Заземление

Примечание: это обсуждение применяется только к основаниям внутри платформы или системы.Оно делает не применяется к кабелям или проводке вне здания, где повреждение светом или другие скачки напряжения вызывают беспокойство.

Проблемы контура заземления обычно возникают, когда соединительные порты заземлены к пунктам, работающим с перепады напряжения. Разница в напряжениях обычно возникает из-за высоких токов. на другом заземленном пути. Проблемные перепады напряжения обычно создаются падение напряжения вдоль Сильноточный провод, заземленный с обоих концов на общую землю.Это может создают разность потенциалов вдоль пути заземления сигнального провода, и это напряжение передается в чувствительную схему.

Нежелательное взаимодействие, которое мы называем «контур заземления», обычно является непреднамеренным результат плохой техники подключения, плохого планирования источника или порта нагрузки, или комбинация всего.


Примечание: «Порт» по определению подключение входа или выхода сигнала, обычно через гнездо, соединитель или терминал полоса. «Порты» — это точка соединения, в которой соединительный провод или кабель входит или выходит Устройство.

Использование шины заземления вдоль стола не вызывает «заземления». петля ». Замена проводов на звезду или прокладка отдельных заземляющих проводов на дальние общая точка, как и стержень, не исправляет контуры заземления. Несколько заземляющих проводов в далекую точку не исправьте контуры заземления или радиопомехи, кроме случая чистой случайности. Длинные изолированные заземляющие провода от оборудования на столе до общего места вне рабочего стола, например, стержень не годится наука.

Низкая частота оборудования или контуры заземления постоянного тока вызваны мощностью падение напряжения на кабеле и отсутствие использования одноточечного заземления на одном конце пути.RFI вызваны синфазным RF на антенных кабелях или нарушение целостности экрана. Более короткий и более низкий путь заземления сопротивление между оборудованием в одной точке, тем лучше! Исключение составляет как правило, любой сильноточный источник питания или нагрузка. Источники или нагрузки сильного тока в целом НЕ должен быть привязан к наземная шина более чем в одной точке. Что-то вроде сильноточной мощности Отрицательный провод питания должен быть заземлен только со стороны оборудования. В идеале отрицательная шина должна плавать на источнике питания, но должна иметь предохранительный зажим, который это высокий импеданс при нормальных условиях при ограничении отрицательной клеммы поднимаются при неисправностях.

С за исключением сильноточного источника питания с заземленным отрицательным полюсом шасси, который должен быть заземлен непосредственно на сильноточное оборудование, которое оно обслуживает, Самый короткий путь с наименьшим сопротивлением между оборудованием всегда лучше. Эта обычно требует наличия тяжелой заземляющей шины с низким сопротивлением и короткими гибкими плетеные провода, соединяющие настольное оборудование с этой настольной шиной.

Отрицательный вывод предохранители на оборудовании — тоже вообще плохая идея, но мы видим это повсюду.Из-за плохих инструкций по подключению потребовались предохранители с отрицательным выводом!

Современные автомобили используют микропроцессорную систему для изучения многих аспекты состояния двигателя. Процессор считывает внешние датчики и, используя эти данные, вычисляет время зажигания, топливо форсунка открывает окна, включает насосы и вентиляторы, управляет системой рециркуляции отработавших газов, регулирует двигатель холостой ход и десятки других функций. Несколько датчиков сообщают компьютеру множество различных параметров в том числе положение дроссельной заслонки, втекающая в двигатель воздушная масса, охлаждающая жидкость температура, барометрическое давление, содержание кислорода в выхлопных газах, положение коленчатого вала, и другие параметры.Разница между подачей топлива на 15 лошадиных сил или подача топлива на 500 лошадиных сил может быть менее 3 вольт, на некоторых датчики! Десятые доли вольта могут значительно изменить критические параметры двигателя, а изменения датчика в сотых долях вольта могут заметно изменить смесь. количество. Эта чувствительность к относительно небольшим изменениям напряжения датчика является корнем Проблемы с контуром заземления системы управления двигателем. ключ к правильному управлению сложными функциями. читает датчики низкого напряжения с высоким сопротивлением, обычно работающие в диапазоне от нуля до пять вольт, точно.Шум может особенно повлиять на точность чувствительной синхронизации функции.

Повреждение оборудования может произойти в результате проблемы с контуром заземления. Из-за плотного упаковка и миниатюрная конструкция, современная электроника использует небольшие проводники (следы фольги) и компоненты. Контур заземления может расплавить следы фольги, повредить полупроводники или микросхемы или разрушить малые резисторы. Контур заземления может вывести из строя дорогую электронную систему за доли секунды. второй. Хуже того, контур заземления, влияющий на дозирование топлива или время зажигания, может разрушить двигатель.

Мои проблемы с Послепродажная система EFI является хорошим примером ошибки контура заземления, угрожающей ресурс двигателя.

Высокая чувствительность к малым уровням напряжения лежит в основе шум или гудение контура заземления звука.

Вторая проблема — повреждение оборудования. Из-за плотного упаковка, современная аудиоэлектроника часто использует небольшие проводники из фольги и текущие чувствительные компоненты. Полупроводники малой мощности могут быть непоправимо повреждены несколькими вольтами или несколькими тысячными долями напряжения. амперный ток.Как и в случае с домашними компьютерами и автомобилями, контур заземления может расплавить следы фольги, повредить полупроводники или микросхемы, или разрушить небольшие резисторы или конденсаторы. Дорогой аудиокомпонент может быть испорчен доли секунды.

Когда я начал заниматься радиовещанием, наземные пути между различными частями звукового оборудования были изолированы. Инженеры заземлили щиты на симметричных линиях в одной точке пути, обычно на терминалах входного порта. Экраны на несимметричных линиях, если только оборудование не было установлено в одной стойке, были с одной стороны плавает изолирующий трансформатор.

Единственными общими соединениями шасси были провода питания, радио частотные основания и основания безопасности. Заземляющие экраны звуковых сигналов или сигналов низкого уровня были всегда изолирован от шасси или заземления на одном конце. Это было универсально верно для всех низкоуровневых сигнальные линии. Изоляция предотвратила нежелательные сигналы контура заземления, обычно проявляющиеся в виде гула или шума, из-за фоновый мусор. Было очень плохой практикой балансировать и заземлять шасси постоянного тока. несбалансированные линии, особенно линии с экраном толщиной менее нескольких толщин кожи или чрезмерно резистивные экраны более чем в одной точке кабельной трассы.

Аналоговые измерения низкого уровня и сигнальные заземления также нарушены землей петли. Как правило, по крайней мере один конец участка должен быть независимым от земли или земля изолирована. Это предотвратит нарушение критического сигнала контурами заземления. напряжения и выдача ложных показаний.

Самый простой контур заземления показан ниже:

Если мы рассмотрим систему постоянного тока с «A» как источник и «B» в качестве нагрузки, напряжение «C» подтолкнет «B -» вверх на.5 вольт. Это означает, что разница между плюсом и минусом «B» будет 2,5 вольта.

И наоборот, если «B» был источником 2,5 В, а «A» нагрузка, «C» подтолкнет «A -» к более отрицательному значению, а разница «A» между + и — будут 3 вольта.

Вот почему мы должны быть уверены, что ничто не заставляет внешнее напряжение на заземляющем проводе. Единственный способ исключить возможность заземления петля, нарушающая чувствительное напряжение или даже вызывающая повреждение, будет плавать один или оба конца системы полностью от земли.Хотя бы один конец, либо конец источника или конец нагрузки должен быть в дифференциальном режиме. «Дифференциальный» означает, что касается только разницы напряжений между + и -, а не внешней источник. Если поместить один конец в дифференциал, он будет выглядеть так:

В приведенном выше случае «B -» будет иметь единственный точка заземления. В точке «А -» не могло быть земли. Не заземляя любой конец отрицательный и создание дифференциала нагрузки или источника устраняет контур заземления.

Решение проблемы с контуром заземления путем изготовления заземляющего проводника больше, как правило, не лучший способ что-то делать, хотя, безусловно, помочь, уменьшив падение напряжения (уменьшив импеданс тракта).Проблема в том, что кондукторы, какими бы большими они ни были, всегда есть неизбежное падение напряжения с током. Это падение напряжения определяется законом Ома, где ток, умноженный на сопротивление, — это падение напряжения на пути тока. Если проводник передает высокочастотные сигналы, вопрос осложняется сопротивлением и эффекты стоячей волны. Для большинства систем аудио, питания и управления мы можем просто рассмотреть сопротивление. Для более высоких частот или резко возрастающих форм волны (например, зажигания системные импульсы), мы должны учитывать реактивные части импеданса проводки.

Системы со смесью больших токов и чувствительных линии нижнего уровня доставляют гораздо больше хлопот, чем другие системы. Сильные токи могут легко создавать перепады напряжения, которые составляют значительную часть низкого сигнала уровни. Когда системы высокого и низкого уровня имеют общую основу, текущее падение напряжения по заземляющей или нейтральной проводке может передаваться на другие наземные пути. Это передает часть высокого тока в низкий система уровней.

В схемах ниже, даже с тысячными долями Ом сопротивление проводника и соединения, сильноточная цепь заземления Падение на 1/10 вольт.Сигнальный провод, даже с гораздо меньшим проводом, имеет только падение на несколько милливольт. Это потому, что ток нагрузки очень низкий.

Давайте рассмотрим несколько основных несбалансированных систем. В этих схемах:

R1 — R4 сигнальный провод и сопротивления соединений
R5 индикатор или сопротивление нагрузки
R6 Сильноточная нагрузка
R7-R10 Сопротивление проводника сильноточной нагрузки
VS1 Источник сигнала
VS2 Источник для сильноточной нагрузки

В системе ниже мы видим напряжение сигнала, на которое ничего не влияет, кроме небольшое падение напряжения в сигнальных проводниках.Нет тока нагрузки большой мощности и нет контура заземления.

В системе ниже общий провод заземления между верхней и нижней нейтралью. был добавлен в левом конце. Мы видим, что на напряжение сигнала ничего не влияет, кроме небольшое падение напряжения в сигнальных проводниках. Нет контура заземления и нет высокого сила тока нагрузки. Датчик низкого уровня считывает только 0,004 В от источник.

В системе ниже мы видим напряжение сигнала, на которое ничего не влияет, кроме небольшое падение напряжения в сигнальных проводниках.В R6 ток нагрузки 118 ампер, но ток не влияет на напряжение сигнала, потому что заземление сигнала у свинца только одна земля точка. Нет контура заземления.

В системе ниже мы видим, что напряжение сигнала сильно зависит от высокого текущая нагрузка. Это связано с тем, что в вышеуказанной системе есть контур заземления. Сигнал провод заземлен с каждого конца.

В системе ниже тяжелая заземляющая шина с очень низким сопротивлением была добавлена ​​в попытаться уменьшить сопротивление шасси или нейтрального тракта.Хотя снижается, напряжение сигнала остается под влиянием падения напряжения в верхнем токопроводы. Этот пример демонстрирует, почему лучшее решение — избегать контуров заземления, вместо того, чтобы пытаться ослабить контуры заземления за счет лучшего заземления между точками заземления системы.

Автостоянка в Типичные легковые автомобили unibody — это особая ситуация. Механический строительные методы, которые делают платформу жесткой, также работают для формирования большого тракт заземления шасси большой площади с очень низким сопротивлением.Сварная оболочка образует заземляющий провод с очень низким сопротивлением и является отличным местом для заземление для сигнального и силового заземления. Хотя сопротивление не нулевое, Оболочка тела — самое близкое к нему. Использование четырехпроводного измерения сопротивления Мой Мустанг 1989 года измеряет менее 0,002 Ом от заземления заднего аккумулятора. к земле рельса рамы переднего внутреннего крыла. Это приблизительный эквивалент 15 футов медного провода и разъемов AWG № 0. Большая часть этого сопротивления концентрируется вокруг клемм заземления (до того, как ток сможет распространение), а не по пути тела.Если я улучшил точки подключения, я может значительно уменьшить небольшое сопротивление моей системы сейчас. Это не совсем необходимо, так что я не заморачивался.

Нет смысла запускать тяжелый медный минус от двигатель к батарее, когда шасси уже есть и корпус, включая потери при случайном подключении, имеет меньшее сопротивление, чем хорошо сделанный кабель.

Пример заземления сопротивление:

Сопротивление любого однородного проводника обратно пропорционально площади поперечного сечения и прямо пропорционально к удельному сопротивлению и длине.Проще говоря, если мы удвоим крест площадь сечения проводника мы сокращаем сопротивление (и падение напряжения) в половина. Если мы удвоим длину, мы удвоим сопротивление и удвоим падение напряжения.

Медный провод номер 1 AWG имеет эффективный диаметр около 0,3. дюймов. Площадь круга равна пи * р в квадрате. У этого провода был бы крест площадь сечения около пи * 0,15 * 0,15 = 0,071 квадратных дюйма.

Предположим, что толщина стального корпуса составляет около 16 калибра, или около 0,06. дюймов толщиной.Площадь в один фут будет иметь 12 * 0,06 = 0,72 кв. дюймы площади поперечного сечения. Физическое сечение около десяти раз больше, чем площадь поперечного сечения медного провода.

Удельное сопротивление стали около 15 Ом на 10-6 см. В удельное сопротивление меди 1,7 Ом на 10-6 см. Мы можем разумно предположить сталь имеет примерно 15 / 1,7 = 8,8-кратное сопротивление меди для того же длина и одинаковая площадь поперечного сечения. Пока корпус корпуса выше материал удельного сопротивления, тело также имеет гораздо большее поперечное сечение площадь.

Это означает стальной корпус шириной в один фут, если этот корпус толщиной всего 0,06 дюйма, сопротивление примерно на 10% меньше, чем у аналогичного длина пути через медный провод. Легко понять, почему наземный путь через кузов автомобиля, который, вероятно, несколько футов шириной и намного толще во многих областях это малая часть сопротивления медного провода.

Поверхность пола шириной четыре фута и толщиной всего 0,06 дюйма, будет иметь поперечное сечение около 2.88 квадратных дюймов. Эквивалент медный проводник должен быть 2,88 / 8,8 = 0,327 квадратных дюйма, или диаметр = 2 * квадрат A / pi, или 0,645 дюйма в диаметре! Сопротивление тонкой стальной напольной поддона шириной 4 фута сопоставимо с прочностью медный кабель требует кабеля больше 4/0, и у нас даже нет рассчитывал на помощь каркасных реек, рокеров или дорожек на крыше!

Давайте посмотрим, почему Ford сделал систему определенным образом и как схемы могут вводить в заблуждение.Это схема отрицательного вывода аккумуляторного кабеля. Фокс Мустанги:

Правильная схема вышеуказанного:

В системе, описанной выше, отрицательный вывод EEC не заземлен на отрицательный полюс аккумулятора. Отрицательный EEC фактически подключается к шасси автомобиля рядом с пусковым реле, где он имеет общую точку заземления шасси с отрицательной клеммой аккумулятора. Основания как это работает только тогда, когда аккумулятор установлен спереди и сделан точно так, как изначально сделано.Эта система приемлема, потому что:

1.) Мустанг изначально имел довольно низкое потребление тока от система зарядки.

2.) Заземлил блок от головы до файрволла.

3.) Очень короткий и тяжелый провод аккумулятора был надежно подключен. к блоку.

Схема альтернативного метода для передней батареи во избежание контуров заземления:

Задний аккумулятор для предотвращения опасности возгорания контура заземления и заземляющего провода:

Соединения отрицательного полюса батареи:

С аккумулятором на задней панели нет причин долго работать отрицательные выводы от ничего к аккумулятору.Исключение составляют некоторые устройства зоны багажника с плавающей площадкой, например, топливные насосы или другие электродвигатели. Это предполагает цельный автомобиль или раму большой площади. со сварной конструкцией в качестве шины заземления. В Европе основания для отрицательные клеммы АКБ для средств связи запрещены из-за пожара и угрозы безопасности.

Устройство с аккумулятором сзади Всегда допустимо до нег пост Допустимо, но часто нежелательно Никогда не допустимо к отрицательному сообщение
Усилитель с общим минусом на корпус и домкраты х
Усилитель с минусом с плавающей запятой шкаф и домкраты Х * Х **
Электродвигатель или насос с изолированным земля Х * Х **
Блок зажигания с минусовой общей к корпус или другие провода х
Инвертор мощности с отрицательным общим выводом до жилья и торговых точек х
Инвертор мощности с отрицательным изолирован от шкафа и домкратов х
Радиосистема, включая стереосистемы и системы двусторонней связи с общим минусом шкаф и домкраты х
Радиосистема, включая стереосистемы и системы двусторонней связи с минусом изолированным от шкафа и розеток Х * х *

* если рядом с аккумулятором ** если далеко от аккумулятор

С аккумулятором, устанавливаемым спереди, прочный заземленные устройства вообще может быть подключен к минусовой батарее практически любым способом.

Устройство, с аккумулятором спереди Всегда допустимо до нег пост Допустимо, но обычно нежелательно Никогда не допустимо к отрицательному сообщение
Усилитель с общим минусом к шкафу и домкраты х
Усилитель с минусом с плавающей запятой шкаф и домкраты Х * Х **
Электродвигатель или насос с изолированным земля Х
Блок зажигания с минусовой общей к корпусу или другим проводам х
Инвертор мощности с отрицательным общим выводом к шкафу и розеткам х
Инвертор мощности с отрицательным изолирован от шкафа и домкратов Х
Радиосистема, включая стерео и двустороннюю с общим минусом к корпусу и гнездам х
Радиосистема, включая стерео и двустороннюю с минусом изолированным от шкафа и розеток Х
.

Заземление в цехе | Полезные статьи

Заземление цеха является обязательным требованием для обеспечения защитных мер электробезопасности и обеспечивается присоединением электроустановок (шкафов управления, корпусов электродвигателей, станков и т.п.) к заземляющему устройству (ЗУ), состоящее из заземлителя и заземляющих проводников. Для заземления оборудования цеха на пром. предприятиях используются различные виды заземлителей — естественные и искусственные. Первые представляют собой проложенные непосредственно в земле металлические трубопроводы и металлоконструкции самого цеха, а вторые — вертикальные и горизонтальные заземлители (стальные уголки, стержни и трубы), которые специально применяются для заземления.

Как осуществляется заземление в цехе?

В соответствии с ПУЭ, все электроустановки необходимо заземлять путем присоединения корпусов оборудования или отдельных элементов установки к заземляющему устройству в соответствии со схемой заземления цеха (см.рисунок).

Однако, для того чтобы ЗУ выполняло свою защитную функцию, перед его реализацией выполняется проект молниезащиты и заземления производственного цеха. В проекте производятся расчеты молниеприемника, а так же сопротивления вертикальных и горизонтальных электродов, полное сопротивление ЗУ, исходя из удельного сопротивления грунта, размеров вертикального (длина, диаметр) и горизонтального (длина, ширина) электродов, а так же их заглубления.

Далее в соответствии с проектом, выполняется монтаж заземления цеха. Вначале снаружи здания роют траншею, в которую забиваются вертикальные электроды так, чтобы верхняя их часть выступала со дна траншеи на 200 мм. Далее к ним привариваются горизонтальные заземлители, при этом сварные швы, находящиеся в земле, должны быть покрыты битумом. После сварки ЗУ соединяются с главной заземляющей шиной (ГЗШ), при помощи гибкого изолированного или неизолированного проводника расчетного сечения, например провод ПуГВ, который подключается при помощи болтового соединения. Кроме того, к ГЗШ так же производится подключение защитных проводников и проводников системы уравнивания и выравнивания потенциалов.

Заземление производственного цеха

Внутри цеха в качестве проводников для заземления применяются металлические конструкции, металлические оболочки и экраны кабелей, стальные трубы электропроводки и трубопроводы. На предприятиях, где невозможно использовать элементы самого здания, в соответствии с проектом выполняется контур из стальной полосы, проложенной открыто по стенам на расстоянии 0,4–0,6 мм от пола по периметру производственного цеха (контур заземления в цеху) и соединенный с ГЗШ.

К данному контуру или к ГЗШ производится подключение всех электроустановок (станков, электродвигателей и т.п. оборудования), при этом заземляющий проводник выбирается сечением, что и основные жилы кабеля или в соответствии с ПУЭ таблицей 1.7.5.


Таким образом, выполняется заземление станков и пр. технологического оборудования в цеху под одной системой, которая обеспечивает защиту от нахождения их электропроводящих частей под напряжением.

Важно отметить, что защитное заземление может не выполняться для электроприборов на напряжение до 42 В переменного тока и 100В постоянного тока.



Заземление. Что это такое, и как его сделать. Часть 1

А. Термины и определения

Чтобы избежать путаницы и непонимания в дальнейшем рассказе — начну с этого пункта. Я приведу установленные определения из действующего документа «Правила Устройства Электроустановок (ПУЭ)» в последней редакции (глава 1.7 в редакции седьмого издания).

И попытаюсь «перевести» эти определения на «простой» язык.

Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством (ПУЭ 1.7.28).

Грунт является средой, имеющей свойство «впитывать» в себя электрический ток. Также он является некоторой «общей» точкой в электросхеме, относительно которой воспринимается сигнал.

Заземляющее устройство — совокупность заземлителя/заземлителей и заземляющих проводников (ПУЭ 1.7.19).

Это устройство/схема, состоящее из заземлителя и заземляющего проводника, соединяющего этот заземлитель с заземляемой частью сети, электроустановки или оборудования. Может быть распределенным, т.е. состоять из нескольких взаимно удаленных заземлителей.

На рисунке оно показано толстыми красными линиями:

Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с грунтом (ПУЭ 1.7.15).

Проводящая часть — это металлический (токопроводящий) элемент/ электрод любого профиля и конструкции (штырь, труба, полоса, пластина, сетка, ведро и т.п.), находящийся в грунте и через который в него «стекает» электрический ток от электроустановки. Конфигурация заземлителя (количество, длина, расположение электродов) зависит от требований, предъявляемых к нему, и способности грунта «впитывать» в себя электрический ток идущий/«стекающий» от электроустановки через эти электроды.

На рисунке он показан толстыми красными линиями:

Сопротивление заземления — отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю (ПУЭ 1.7.26).

Сопротивление заземления — основной показатель заземляющего устройства, определяющий его способность выполнять свои функции и определяющий его качество в целом. Сопротивление заземления зависит от площади электрического контакта заземлителя (заземляющих электродов) с грунтом («стекание» тока) и удельного электрического сопротивления грунта, в котором смонтирован этот заземлитель («впитывание» тока).

Заземляющий электрод (электрод заземлителя) — проводящая часть, находящаяся в электрическом контакте с локальной землей (ГОСТ Р 50571.21-2000 п. 3.21)

Повторюсь: в качестве проводящей части может выступать металлический (токопроводящий) элемент любого профиля и конструкции (штырь, труба, полоса, пластина, сетка, ведро и т.п.), находящийся в грунте и через который в него «стекает» электрический ток от электроустановки.

На рисунке они показаны толстыми красными линиями:

Далее определения, не встречающиеся или не описанные достаточно точно в стандартах и нормах, поэтому имеющие только мое описание.

Контур заземления — народное название заземлителя или заземляющего устройства, состоящего из нескольких заземляющих электродов (группы электродов), соединенных друг с другом и смонтированных вокруг объекта по его периметру/ контуру.

На рисунке объект обозначен серым квадратом в центре, а контур заземления — толстыми красными линиями:

Удельное электрическое сопротивление грунта — параметр, определяющий собой уровень «электропроводности« грунта как проводника, то есть как хорошо будет растекаться в такой среде электрический ток от заземляющего электрода. Это измеряемая величина, зависящая от состава грунта, размеров и плотности прилегания друг к другу его частиц, влажности и температуры, концентрации в нем растворимых химических веществ (солей, кислотных и щелочных остатков).

Воздух — это среда с очень большим сопротивлением (диэлектрик), но разряд преодолевает его, т.к. обладает большой мощностью. Путь разряда проходит по участкам наименьшего сопротивления, таким как капли воды в воздухе и деревья. Этим объясняется корнеобразная структура молнии в воздухе и частое попадание молнии в деревья и здания (они имеют меньшее сопротивление, чем воздух в этом промежутке).

При попадании в крышу здания, молния продолжает свой путь к земле, также выбирая участки с наименьшим сопротивлением: мокрые стены, провода, трубы, электроприборы — таким образом представляя опасность для человека и оборудования, находящихся в этом здании.

Молниезащита предназначена для отвода разряда молнии от защищаемого здания/ объекта. Разряд молнии, идущий по пути наименьшего сопротивления попадает в металлический молниеприёмник над объектом, затем по металлическим молниеотводам, расположенным снаружи объекта (например, на стенах), спускается до грунта, где и расходится в нём (напоминаю: грунт является средой, имеющей свойство «впитывать» в себя электрический ток).

Для того, чтобы сделать молниезащиту «привлекательной» для молнии, а также для исключения распространения молниевых токов от деталей молниезащиты (приёмник и отводы) внутрь объекта, её соединение с грунтом производится через заземлитель, имеющий низкое сопротивление заземления.

Заземление в такой системе является обязательным элементом, т.к. именно оно обеспечивает полный и быстрый переход молниевых токов в грунт, не допуская их распространение по объекту.

При достижении этого порога внутри разрядника возникает разряд между электродами. В результате чего накопленный заряд сбрасывается в грунт (через заземление).

Как и в молниезащите — заземление в такой системе является обязательным элементом, т.к. именно оно обеспечивает своевременное и гарантированное возникновение разряда в УЗИПе, не допуская превышение заряда на линии выше безопасного для защищаемого оборудования уровня.

Возвращаясь к первому фактору и способу уменьшения сопротивления заземления в виде увеличения глубины электрода можно сказать, что на практике более чем в 70% случаев грунт на глубине более 5 метров имеет в разы меньшее удельное электрическое сопротивление, чем у поверхности, за счет большей влажности и плотности. Часто встречаются грунтовые воды, которые обеспечивают грунту очень низкое сопротивление. Заземление в таких случаях получается очень качественным и надежным.

Строительство заземлителей

При строительстве заземлителей чаще всего применяются вертикальные заземляющие электроды. Это связано с тем, что горизонтальные электроды трудно заглубить на большую глубину, а при малой глубине таких электродов — у них очень сильно увеличивается сопротивление заземления (ухудшение основной характеристики) в зимний период из-за замерзания верхнего слоя грунта, приводящее к большому увеличению его удельного электрического сопротивления.

В качества вертикальных электродов почти всегда выбирают стальные трубы, штыри/ стержни, уголки и т.п. стандартную прокатную продукцию, имеющую большую длину (более 1 метра) при сравнительно малых поперечных размерах. Этот выбор связан с возможностью легкого заглубления таких элементов в грунт в отличии, например, от плоского листа.

Подробнее о строительстве — в следующих частях.

Источник: www.zandz.ru

Геотермальное охлаждение — все, что вам нужно знать

Знаете ли вы, что летом можно использовать двор для охлаждения дома?

В этом посте мы подробно расскажем обо всем, что касается геотермального кондиционирования воздуха: что это такое, как он работает, чем он отличается от обычных систем переменного тока и чем он отличается от геотермального отопления. Мы также поможем вам понять некоторые из основных преимуществ геотермального кондиционера, включая эффективность, стоимость, удобство, комфорт и экологичность.

Я думал, геотермальная энергия для отопления вашего дома. Можно ли использовать геотермальную энергию для охлаждения ?

Да! Ваш геотермальный тепловой насос на самом деле представляет собой систему отопления, вентиляции и кондиционирования воздуха два в одном, которая используется как для отопления, так и для охлаждения. Несмотря на вводящее в заблуждение название, геотермальные насосы « heat » столь же эффективны для охлаждения вашего дома летом, как и для обогрева его зимой!

Как работает геотермальное охлаждение?

Напомним, геотермальное отопление работает за счет перемещения теплопроводящей жидкости по подземной петле труб под вашим домом или рядом с ним.Это позволяет жидкости собирать тепловую энергию, накопленную в Земле от солнца. Это хорошо работает даже в самые холодные зимы, потому что температура земли ниже линии замерзания составляет 55 градусов по Фаренгейту в течение всего года. Тепло возвращается обратно в насос, а затем равномерно распределяется по всему дому с помощью воздуховодов.

Теперь к большому вопросу: как тот же геотермальный тепловой насос, который обогревает ваш дом зимой, также производит кондиционер летом?

По сути, процесс теплопередачи работает в обратном направлении.Вот краткое объяснение: поскольку воздух циркулирует в вашем доме, тепловой насос отводит тепло из воздуха и передает его жидкости, которая циркулирует в земле. Поскольку земля имеет более низкую температуру (55 ° F), тепло рассеивается от жидкости к земле. Ощущение, когда в ваш дом дует холодный воздух, является результатом процесса удаления тепла из циркулирующего воздуха, передачи этого тепла земле и возврата холодного воздуха обратно в ваш дом.

Вот немного более длинное объяснение: цикл начинается, когда компрессор внутри вашего теплового насоса увеличивает давление и температуру хладагента.Этот горячий хладагент проходит через конденсатор, где он контактирует с жидкостью контура заземления и передает тепло жидкости контура заземления. Затем эта жидкость циркулирует по трубопроводу контура заземления, где отдает тепло земле.

Но вернемся к тепловому насосу. После передачи тепла контурам заземления хладагент проходит через расширительный клапан, который снижает как температуру, так и давление хладагента. Теперь холодный хладагент проходит через змеевик испарителя и вступает в контакт с горячим воздухом внутри вашего дома.Тепло из воздуха внутри поглощается холодным хладагентом, оставляя только холодный воздух. Этот цикл повторяется, пока ваш дом не достигнет желаемой температуры.

Чем отличается геотермальное охлаждение от обычного кондиционирования воздуха?

КПД

Когда дело доходит до эффективности, геотермальный кондиционер намного превосходит обычный центральный кондиционер. Ваш геотермальный тепловой насос не тратит впустую электроэнергию, пытаясь перекачивать горячий воздух из помещения в и без того жаркую улицу; вместо этого он легко выделяет тепло в прохладное подземелье.

Как вы понимаете, ваш геотермальный тепловой насос всегда будет эффективно охлаждать ваш дом даже в самое жаркое лето. Установка геотермального кондиционера может снизить потребление электроэнергии на 25-50 процентов! Использование геотермального охлаждения — отличный способ избежать болезненных скачков счетов за коммунальные услуги в предстоящие жаркие летние месяцы.

Чем выше коэффициент энергоэффективности (EER), тем больше энергии вы получаете от своей системы HVAC по сравнению с тем, сколько энергии требуется для ее работы.Система HVAC с EER 3,4 находится в точке безубыточности, где вырабатывает столько энергии, сколько требуется. Геотермальные системы переменного тока обычно имеют EER от 15 до 25, в то время как даже самые эффективные традиционные системы переменного тока имеют EER только от 9 до 15!

Возможно, вы слышали о некоторых других методах измерения эффективности, таких как сезонный EER (SEER) и коэффициент производительности (COP). Однако все эти аббревиатуры — всего лишь сбивающий с толку результат нестандартизации в отрасли.По сути, все они выполняют одну и ту же функцию. Таким образом, независимо от того, какой метод измерения вы используете, рейтинги эффективности систем отопления, вентиляции и кондиционирования воздуха остаются неизменными, и геотермальные источники энергии каждый раз побеждают.

Чем эффективнее ваша система HVAC, тем больше вы получите от своих вложений! Выбор эффективной системы HVAC с высоким EER, такой как геотермальный кондиционер, поможет вам минимизировать ежемесячные счета за охлаждение.

Стоимость

Важно отметить разницу между авансовыми и эксплуатационными затратами: авансовые затраты переводятся как единовременные затраты (или множественные единовременные затраты, если вы выберете рассрочку), в то время как эксплуатационные затраты повторяются ежемесячно.Обычные системы HVAC обычно имеют более низкую первоначальную стоимость, но более высокие эксплуатационные расходы, в то время как обратное верно для геотермальных систем HVAC.

В конце концов, геотермальный кондиционер обычно оказывается намного более доступным, чем обычный кондиционер, потому что после более высоких первоначальных затрат возникают очень низкие эксплуатационные расходы. Экономия при эксплуатации геотермального переменного тока становится очевидной, когда вы видите свой счет за электричество: геотермальные тепловые насосы сокращают потребление электроэнергии летом!

Самое приятное то, что через несколько лет ваша геотермальная система в конечном итоге окупится экономией! Мы называем это время «сроком окупаемости».

Другими важными соображениями относительно затрат являются федеральные, государственные и коммунальные льготы, предлагаемые домовладельцам, которые переходят на геотермальные системы отопления, вентиляции и кондиционирования воздуха с традиционных систем. Геотермальная энергия не сжигает ископаемое топливо для обогрева и охлаждения зданий, поэтому в программах использования возобновляемых источников энергии часто используются финансовые стимулы для дальнейшего поощрения домовладельцев к модернизации и экологичности. Эти финансовые стимулы дополнительно снижают первоначальные затраты на геотермальную энергию, в то время как эксплуатационные расходы остаются прежними. Это означает, что ваш геотермальный «период окупаемости» сокращается еще больше благодаря финансовым стимулам — в некоторых случаях он может достигать пяти лет!

Удобство

Geothermal — это чистое удобство по сравнению с обычными системами отопления, вентиляции и кондиционирования воздуха.Если бы вы могли упростить и сократить количество деталей, необходимых для достижения тех же результатов, почему бы вам этого не сделать? В обычных системах отопления, вентиляции и кондиционирования воздуха разные приборы выполняют разные функции. Эти различные движущиеся части играют свою роль в зависимости от сезона.

Возможно, вы отапливаете свой дом с помощью центральной печи, работающей на природном газе, электричестве или даже масле. Или, может быть, у вас есть котел, работающий на природном газе, топливе или масле. Возможно, вы используете газовые или электрические обогреватели в дополнение к дровяной печи или камину.

Летом это оборудование не используется, и ваше внимание обращается на центральный кондиционер с его различными частями, как внутри, так и снаружи. Как минимум, для обычного отопления и охлаждения требуются две совершенно разные системы для разных сезонов.

Геотермальная система состоит всего из двух частей: контура заземления и теплового насоса. Эта простая, понятная и удобная система может обеспечивать как нагрев , так и охлаждение , что экономит ваши деньги, пространство и так много головной боли.Вместо того, чтобы устанавливать, эксплуатировать и обслуживать как минимум два отдельных оборудования HVAC в вашем доме, у вас может быть просто одно, которое будет обслуживать ваш дом круглый год.

Обслуживание и срок службы

Обычные системы центрального кондиционирования обычно служат от 12 до 15 лет. Часто основные компоненты значительно деградируют в течение первых 5-10 лет, вызывая неуклонное снижение эффективности. Они также требуют более регулярного обслуживания и с большей вероятностью будут повреждены, поскольку компрессор подвергается воздействию элементов.

Насос геотермальной системы охлаждения служит более 20 лет, а подземная система замкнутого контура служит более 50 лет. В течение этого времени они также требуют очень небольшого обслуживания, если вообще требуют. Не подвергаясь воздействию элементов, элементы, которые поддерживают работу геотермальной системы, служат дольше и в течение этого времени сохраняют отличную эффективность.

Одной из причин продления срока службы геотермальной системы является ее защита от элементов: контуры заземления проложены глубоко под землей, а тепловой насос находится в закрытом помещении.Обе части геотермальной системы с гораздо меньшей вероятностью пострадают от сезонных повреждений из-за колебаний температуры и неблагоприятных погодных условий, таких как снег и град.

Напротив, обычные блоки переменного тока оставляют над землей и снаружи, поэтому воздействие элементов вызывает повышенный износ. В результате рекомендуется регулярное техническое обслуживание системы, если оно не требуется.

Комфорт

Обычные блоки переменного тока имеют репутацию шумных, но не секрет, почему они такие громкие.Обычные блоки переменного тока ведут непрекращающуюся тяжелую борьбу с наукой, перекачивая тепло из помещения в жаркую погоду и потребляя при этом огромное количество энергии.

Геотермальные системы кондиционирования намного тише, потому что они направляют горячий воздух в помещении в прохладную землю. Вместо того, чтобы беспокоиться о перегрузке вашего кондиционера, вы можете расслабиться и насладиться освежающим комфортом тихого, прохладного дома летом.

Какое влияние на окружающую среду и здоровье оказывают геотермальные кондиционеры?

Геотермальное охлаждение не оказывает отрицательного воздействия на здоровье, а также отрицательного воздействия на окружающую среду!

Геотермальные системы отопления, вентиляции и кондиционирования воздуха используют только температуру земли и электричество для выработки тепла или переменного тока для вашего дома.В некоторых случаях геотермальные системы отопления, вентиляции и кондиционирования воздуха все еще не могут быть полностью возобновляемыми, поскольку некоторые поставщики коммунальных услуг поставляют электроэнергию только из невозобновляемых источников энергии.

Тем не менее, вы можете быть уверены, что косвенное использование невозобновляемой энергии геотермальной системой по-прежнему меньше, чем прямое использование ископаемого топлива в любых традиционных системах отопления, вентиляции и кондиционирования воздуха в больших количествах. Таким образом, в целом использование геотермальной энергии вместо обычного переменного тока снижает ваш экологический след.

Геотермальная энергия также лучше обычных систем отопления, вентиляции и кондиционирования воздуха, когда речь идет о воздействии на здоровье человека.Когда вы включаете отопление зимой, обычные системы отопления, работающие на сжигании, создают в качестве побочного продукта окись углерода, которая является ядовитой и вызывает болезнь или даже смерть. Окись углерода не имеет запаха, вкуса и цвета, поэтому ее часто невозможно обнаружить, пока не станет слишком поздно.

Между тем геотермальные системы отопления, вентиляции и кондиционирования воздуха вообще не сжигают ископаемое топливо ни зимой, ни летом. С геотермальной энергией нет опасности для здоровья ни вам, ни вашим близким!

Более того, качество воздуха внутри вашего дома остается чистым, поскольку в нем отсутствуют пары или твердые частицы, образующиеся при сжигании ископаемого топлива.

В широком смысле это относится не только к качеству воздуха в вашем доме, но и к нашей атмосфере в целом. Переход на геотермальную систему отопления, вентиляции и кондиционирования воздуха — одно из самых эффективных действий, которые вы можете сделать для поддержания более здоровой окружающей среды. Только кондиционеры в США ежегодно выбрасывают в атмосферу более 100 миллионов тонн углекислого газа.

Подходит ли вам геотермальная энергия?

Geothermal — это здоровая, безопасная и устойчивая альтернатива обычным системам переменного тока, которые имеют негативные последствия как для окружающей среды, так и для здоровья человека.

Думаете о переходе на геотермальный кондиционер на лето? Пришло время обратиться за дополнительной информацией о геотермальном охлаждении для вашего дома. Свяжитесь с нами здесь!

Другая автомобильная аудио / видео установка Pyle PLGI35T 3,5 мм 1/8 «стерео аудио изолятор контура заземления Бытовая электроника livingstonejewelry.com

Pyle PLGI35T 3,5 мм 1/8″ изолятор контура заземления стерео аудио, 3,5 мм 1/8 «стерео аудио заземление Изолятор контура Pyle PLGI35T, он обеспечивает установку 3,5 мм между гнездом и гнездом, или Калифорния, » — 3,5 мм / 1/8 » Женский стерео (левый / правый) аудиовыход — Предназначен для фильтрации шум двигателя, излучаемый устройствами во время зарядки — Разрывает контуры заземления для устранения помех двигателя — Предназначен для использования со всеми аудиоплеерами с аудиовыходами 3,5 мм / 1/8 » MP3, Ipod и т. д., — -Продается как: Блок — Вес: 0,21 фунта. Устраните электрические помехи и гул, вызванные контурами заземления с помощью этого изолятора контура заземления. Эти проблемы обычно возникают, когда несколько компонентов получают питание из разных мест. Этот изолятор решает эту проблему путем Обеспечивая изоляцию пути заземления между компонентами при сохранении полной частотной характеристики, это устройство предназначено для работы с с любым музыкальным плеером, который выводит стереозвук через разъем 3,5 мм.1/8 «стерео аудио изолятор контура заземления Pyle PLGI35T 3,5 мм.

Pyle PLGI35T 3,5 мм 1/8 «изолятор контура заземления стерео аудио

Купить APHSHORTS Pineapples Swim Shorts for Women Funny Board Shorts Женские купальники Брюки: покупайте купальники ведущих мировых брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, отвечающей критериям. ЯРКИЙ ДИЗАЙН — Уникальные и модные узоры на плавках делают вас самым стильным на пляже. Этот стакан с двойными стенками предлагает все преимущества нержавеющей стали и может сочетаться с легендарным и любимым эксклюзивным дизайном. Терминал PUE HY10 представляет собой конструктивную конструкцию. компонент весов датчика веса.Ищем действительно привлекательные и прочные рюкзаки для детей на шнурке. Часть выручки от продаж будет передана в фонд Milagro Foundation. Эти головные уборы идеально подходят для всех, а также могут быть отличным выбором для страдающих аллергией, поскольку они могут удерживать пыль и пыльцу, соответствуют вашим требованиям для различных целей, фруктовый торт DIY — идеально подходит для дошкольников; весь праздничный набор торта с застегнутым липучкой большой торт. Купите старинный кулон с религиозным крестом из стерлингового серебра 925 пробы и другие кулоны в. Вы можете выбрать ОЖЕРЕЛЬЕ.ПРИМЕЧАНИЕ. Эти драгоценные камни НЕ созданы в лаборатории. Рубашка с головой попугая и шляпа Kick Back по образцу Мики. с очень незначительной потерей цвета и небольшими укусами блох, для домашней печати рекомендуется использовать несколько версий. Выбирайте из целого ряда стилей бумаги, включая ;. Egal ob in der Wohnung oder im Garten: Die Hänge-Wiege schaukelt Ihr Baby überall sanft in den Schlaf, Мужская шапка-бини из плотного тонкого трикотажа Frena Coal. райдеры приключений и городские пассажиры. Фетровые шляпы унисекс с широкими полями Мужчины Женщины Панама-трилби с лентой.Посев семян в отдельные горшки минимизирует повреждение корней. ◕‿◕Особенности: повседневный стиль.

Pyle PLGI35T 3,5 мм 1/8 «изолятор контура заземления стерео аудио

(PDF) Инверсия электромагнитных данных контура-контура заземления с постоянным смещением для большого диапазона чисел индукции

Инверсия электромагнитных данных контура заземления-контура 12

, состоящая из 90 зондирований, полученных каждые 20 м вдоль линии

из 1800 м приобретен в направлении SE-NW на ненастроенной дороге

с выходом к

, соединяющей Лес Жуи с въездом

в небольшую деревню под названием «Le Petit Paris».В конце профиля

на расстоянии x = 1500 м небольшая дорога

пересекает въезд в ферму. Геология области

состоит из осадочных пород, образующих квазигоризонтальную табличную структуру

, врезанную на поверхности небольшими долинами

(<100 м). Таким образом, местная топография и изменения поверхности

в основном связаны с эрозией и объясняют боковые изменения

, наблюдаемые на геологической карте, полученной из французской геологической службы (BRGM)

и показанной

в правой части Рисунок 10.Поверхностная геология показывает чередование

пластов резистивного известняка и известнякового мергеля,

слоев (e7a и e7b) из раннего эоцена и проводящих слоев

глины и глинистого мергеля (g1a и g1b) из

,

, затем раннечетвертичного и позднего эоцена соответственно. Местная стратиграфия

также известна по скважине

в точке А (данные BRGM). Сверху вниз,

скважина показывает наличие четвертичного слоя глины

(до 5 м), покрывающего эоценовый слой, содержащий

зеленый (глинистый) мергель (от 5 до 15 м), известняк

и мергель Шампиньи (от 15 м до 70 м) и чередование глин и песков раннего эоцена (от 71 м до 102

м).Скважина также достигает нижнего слоя мела позднего мела

(> 102 м). В левой части рисунка 10,

мы показываем данные, а также предполагаемую кажущуюся удельную проводимость

для всех каналов вдоль профиля. После экспресс-анализа шума

мы удалили четыре частоты (110 Гц,

220 Гц, 28 кГц 56 кГц). Для первых каналов 110 Гц и 220 Гц

кривые IP и OP слишком близки к нулевым значениям

.Поэтому точно оценить электропроводность

сложно. Для двух последних каналов (28160 Гц и 56320

Гц) число индукции очень велико. В этой области

кривые IP и OP имеют тенденцию к -100% и 0% соответственно

; кривые не зависят от проводимости. Таким образом,

в этом контексте невозможно определить проводимость

однозначно. Следовательно, для данной позиции зондирование

состоит из шести оставшихся каналов.Первый анализ изображения кажущейся проводимости

показывает, что текущие измерения ЭМ гармоник

с одним смещением чувствительны к

— неглубокому проводящему слою в первой половине профиля.

Вторая часть линии указывает на резистивный неглубокий пласт

и наличие глубокого проводящего слоя.

Относительно высокочастотный пространственный сигнал возникает между

x = 1400 м и x = 1600 м. Эти искажения могут быть вызваны

антропным шумом, например, местными линиями электропередач или установками

, такими как инженерные трубы, соединяющие ферму с деревней

.Мы добровольно впустили его в данные, чтобы оценить полученные артефакты на изображении. Результаты для

1D и 2D инверсий приведены на Рисунке 9. Неглубокий проводящий слой глины / мергеля

хорошо изображен в первой половине

профиля, в то время как более глубокий проводящий слой глины / песка

виден на примерно на глубине 80 м во второй части

разреза. Тем не менее, этот слой не виден в первой части

, поскольку неглубокая глина

значительно снижает глубину исследования в этой области (эффект экранирования).

Поскольку по определению, построение 2D-изображений интерпретирует горизонтальные

тренды как данных, так и шума, оно менее чувствительно к пространственному шуму

, чем 1D-инверсия. 2D-изображение показывает небольшую аномалию проводимости

между x = 1400 м и x = 1600 м

, которая может быть произведена антропным шумом, вызванным

соседней фермой. Максимальная глубина исследования

(DOI) оценивается путем анализа интегральной чувствительности

, как определено в (Жданов, 2009, ур.8.17), умноженное на

весов данных, используемых для инверсии. В самом деле, не существует причин для

использовать неверную точку данных для оценки уровня освещенности

каждого параметра. Это значение примерно

фактически эквивалентно априорной ковариации параметра модели

, как определено в Tarantola (2005). Следовательно, 2D DOI

более реалистичен, чем 1D, который должен быть смещен на

из-за бокового изменения электропроводности.

ЗАКЛЮЧЕНИЕ

Мы успешно применили план исследования бортового типа

(постоянное смещение и несколько частот) на контуре заземления —

контура электромагнитных измерений. При интерпретации таких зондирований

необходимо обрабатывать данные индуктивных чисел от умеренных до высоких

, чтобы отобразить вертикальные изменения проводимости. Кроме того, поскольку данные IP и OP содержат

отрицательных и положительных значений и соответствуют статистике

, отличной от электрической проводимости земли, лучше

преобразовать эти данные в кажущуюся проводимость до

инверсии.Таким образом, для обратной задачи

данные имеют такую ​​же статистику, что и параметры модели,

, и это позволяет использовать относительно простой алгоритм версии in-

.

Чтобы обработать данные такого рода, мы получили общий якобиан для кажущейся проводимости

, который действителен для всех чисел индукции. Настоящий алгоритм

позволяет моделировать чувствительность каждого типа петлевых гармонических электромагнитных систем

(системы SLINGRAM, фиксированная проводимость земли

метров или бортовые системы).Чтобы сократить временные затраты на обработку, чувствительность

предварительно вычислена для большого диапазона проводимости для используемых частот и смещений. Затем во время инверсии вычисление ядра для 1D, 2D или 3D обратной задачи

требует только пространственной интерполяции. Вычисление счетчиков чувствительности

занимает довольно много времени (один день с обычным ноутбуком

). Но, как только это будет сделано для одной системы измерения

, ее можно будет использовать для всех кампаний.Это позволяет нам

выполнить инверсию 90 зондирований на шести частотах

за 30 секунд для 1D инверсии и 1 минуту для

2D инверсии с одним процессором (2,93 ГГц / 12 ГБ ОЗУ).

Следует знать, что этот подход использует теорию

эквивалентного однородного полупространства; это процедура быстрого создания

изображений, хорошо подходящая для получения быстрых результатов в течение

большой кампании привлечения клиентов. В будущем выполнение нелинейной инверсии

путем вычисления электрического поля на уровне

на каждой итерации для неоднородного распределения проводимости

повысит надежность обработки.

White-label EMV-приложение для карточных и мобильных платежей

Запуск технологического сообщества PURE

PURE теперь действительно глобален.

Более 30 национальных схем и местных лейблов, представляющих 150 эмитентов, уже выпустили 120 миллионов карт, мобильных устройств и носимых устройств, внедряющих PURE white label EMV .

Эмитенты могут запускать платежные предложения, которые соответствуют потребностям их местного рынка, при этом обеспечивая быстрое время вывода на рынок и низкие затраты.

Благодаря своим картам и платежным решениям и PURE, цель Thales — расширить эту базу и сделать доступными больше вариантов использования платежей.

Для достижения этой цели компания Thales рада объявить о запуске технологии PURE Technology Community .

Это форум, на котором все эмитенты PURE могут поделиться своими приоритетами, обсудить критические тенденции на рынке и обсудить их. Что наиболее важно, участники будут напрямую влиять на дорожную карту PURE.

Мы убеждены, что это сотрудничество поможет определить решение PURE, которое может расти вместе с потребностями наших клиентов.Мы с нетерпением ждем возможности оживить технологическое сообщество PURE!

Представляем PURE

PURE — это стандартное платежное приложение от Thales, которое полностью соответствует стандарту EMV ™ .

Он разработан для внутренних схем и частных ассоциаций платежных карт, которым требуется безопасность на основе чипов и быстрого выхода на рынок .

PURE — это приложение , не зависящее от схемы, EMV , которое эмитенты карт частных марок и национальные платежные ассоциации могут использовать без необходимости заключать деловое соглашение с другой платежной схемой.

PURE технические характеристики для отечественных схем

С помощью PURE местные схемы могут определять свое платежное решение, включая жизненный цикл продукта и дорожную карту, а также правила сертификации, для получения экономичного готового решения.

Узнайте больше о PURE Domestic Schemes

PURE для эмитентов частных торговых марок и мобильных платежей

PURE предлагает эмитентам карт замкнутого цикла преимущества EMV в сочетании с полным контролем над их платежной сетью для максимального удобства в сочетании с современными техническими характеристиками.

Подробнее о PURE для эмитентов частных торговых марок и мобильных платежей

Почему Thales?

Надежные консультационные услуги в платежных системах:

Обладая почти двадцатилетним опытом консультирования по платежным системам и 55-летним совокупным опытом в области чипов EMV и технологий NFC, Thales имеет специальную команду старших консультантов по EMV для поддержки схемы и ее участников.

Надежный и опытный партнер

Обладая более чем 150 отзывами в 52 странах, Thales является надежным разработчиком и производителем, способным быстро производить конкретные продукты для своих членов, создавая тягу в отрасли по всему миру.

Полная приверженность потребностям наших клиентов

Thales разработала полное модульное предложение, подходящее для всех сценариев внедрения.

Он включает не только спецификации, но также консультации, помощь, карточные продукты, инструменты персонализации, а также платформы инициализации и токенизации для мобильных устройств, предлагая плавное и своевременное развертывание.

Связанный:

Компактная коробка для устранения гула — DirectNine

Предыдущий слайд Следующий слайд

Отслеживаемая доставка

Безопасные платежи

10 дней возврата

Отслеживаемая доставка

Безопасные платежи

10 дней возврата

  • УДАЛЕНИЕ ШУМА ПЕРЕМЕННОГО ТОКА: Pyle Hum Eliminator удаляет гудение переменного тока частотой 60 Гц, вызванное контурами заземления, которые действуют как радиоантенны (рамочная антенна).Надежно разрывает контур заземления, делая невозможным для сигнальных линий в первую очередь улавливать шум переменного тока
  • ПАССИВНОЕ УСТРОЙСТВО: Шумоизолятор — это пассивное устройство, для работы которого не требуется питание. Оборудован ж / д? TRS телефонные входы и выходы на 2 канала. Автоматически преобразует напряжения сигналов в соответствие с разницей потенциалов земли
  • КОМПАКТНЫЙ ДИЗАЙН: Это устройство с фильтром шума отличается высокой производительностью, сверхкомпактным и портативным дизайном, что позволяет легко брать его с собой куда угодно.Он имеет высококачественные компоненты и прочную конструкцию, сохраняя при этом высочайшее качество звука
  • UNBALANCED TO BALANCED SIGNAL: автоматически преобразует несимметричный сигнал в сбалансированный без потери сигнала и отвечает за разрыв контура заземления или рамочной антенны, предотвращающей гудение для получения чистого звука. Принимает моно или стерео подключения
  • БЕСПЛАТНАЯ ПОКУПКА: С PylePro PHE300 шумоподавителем мы уверены в качестве нашей продукции, поэтому мы предлагаем 30-дневную гарантию возврата денег без каких-либо вопросов.
  • Это устройство предназначено для уменьшения или устранения фонового шума, вызванного электрическим шумом переменного тока 160 Гц или неисправным контуром заземления.Это не решит проблему шума, вызванного неисправными компонентами.

Идентификатор отслеживания доставки будет предоставлен после отправки вашего продукта (ов). Указанная дата доставки является ориентировочной и зависит от наличия, авторизации платежа, проверки и обработки. Если ваш продукт (-ы) не будет доставлен из-за неправильного или недействительного адреса, мы не сможем обработать какие-либо претензии. Однако мы сообщим вам, если он вернется к нам.

  • Запросы на возврат или обмен могут быть сделаны в течение 10 дней с даты доставки.
  • Чтобы вернуть или обменять какие-либо предметы, напишите нам по адресу [email protected], четко указав номер вашего заказа, и наша служба поддержки клиентов поможет вам в этом процессе.
  • Чтобы иметь право на возврат, товары должны быть в точном состоянии, в котором вы их получили. Все упаковочные материалы должны быть неповрежденными и неиспользованными, с неповрежденными ценниками.
  • Заказы могут быть отменены перед отправкой. Если заказ уже отправлен, может взиматься плата за отмену.
  • Из-за характера продуктов, которые мы продаем, мы не сможем заменить или вернуть деньги за ненужные предметы, если они были вскрыты или сломаны какие-либо пломбы.
  • Возврат не будет включать в себя импортные пошлины, стоимость доставки или обратные почтовые расходы.
  • Если ваш возврат будет одобрен, он будет автоматически зачислен на первоначальный способ оплаты в течение 7–10 дней.
  • DirectNine оставляет за собой право изменять и применять настоящую Политику возврата и возврата в любое время без предварительного уведомления пользователей.

Описание

  • УДАЛЕНИЕ ШУМА ПЕРЕМЕННОГО ТОКА: Pyle Hum Eliminator удаляет гудение переменного тока частотой 60 Гц, вызванное контурами заземления, которые действуют как радиоантенны (рамочная антенна).Надежно разрывает контур заземления, делая невозможным для сигнальных линий в первую очередь улавливать шум переменного тока
  • ПАССИВНОЕ УСТРОЙСТВО: Шумоизолятор — это пассивное устройство, для работы которого не требуется питание. Оборудован ж / д? TRS телефонные входы и выходы на 2 канала. Автоматически преобразует напряжения сигналов в соответствие с разницей потенциалов земли
  • КОМПАКТНЫЙ ДИЗАЙН: Это устройство с фильтром шума отличается высокой производительностью, сверхкомпактным и портативным дизайном, что позволяет легко брать его с собой куда угодно.Он имеет высококачественные компоненты и прочную конструкцию, сохраняя при этом высочайшее качество звука
  • UNBALANCED TO BALANCED SIGNAL: автоматически преобразует несимметричный сигнал в сбалансированный без потери сигнала и отвечает за разрыв контура заземления или рамочной антенны, предотвращающей гудение для получения чистого звука. Принимает моно или стерео подключения
  • БЕСПЛАТНАЯ ПОКУПКА: С PylePro PHE300 шумоподавителем мы уверены в качестве нашей продукции, поэтому мы предлагаем 30-дневную гарантию возврата денег без каких-либо вопросов.
  • Это устройство предназначено для уменьшения или устранения фонового шума, вызванного электрическим шумом переменного тока 160 Гц или неисправным контуром заземления.Это не решит проблему шума, вызванного неисправными компонентами.

Обзоры

Политика возврата и возврата

  • Запросы на возврат или обмен могут быть сделаны в течение 10 дней с даты доставки.
  • Чтобы вернуть или обменять какие-либо предметы, напишите нам по адресу [email protected], четко указав номер вашего заказа, и наша служба поддержки клиентов поможет вам в этом процессе.
  • Чтобы иметь право на возврат, товары должны быть в том же состоянии, в котором вы их получили.Весь упаковочный материал должен быть неповрежденным и неиспользованным, с ценниками.
  • Заказы могут быть отменены перед отправкой. Если заказ уже отправлен, может взиматься плата за отмену.
  • Из-за характера продуктов, которые мы продаем, мы не сможем заменить или вернуть деньги за ненужные предметы, если они были вскрыты или сломаны какие-либо пломбы.
  • Возврат не будет включать в себя импортные пошлины, стоимость доставки или обратные почтовые расходы.
  • Если ваш возврат будет одобрен, он будет автоматически зачислен на первоначальный способ оплаты в течение 7–10 дней.
  • DirectNine оставляет за собой право изменять и применять настоящую Политику возврата и возврата в любое время без предварительного уведомления пользователей.

Политика доставки

Идентификатор отслеживания доставки будет предоставлен после отправки вашего продукта (ов). Указанная дата доставки является ориентировочной и зависит от наличия, авторизации платежа, проверки и обработки. Если ваш продукт (-ы) не будет доставлен из-за неправильного или недействительного адреса, мы не сможем обработать какие-либо претензии.Однако мы сообщим вам, если он вернется к нам.

Пирог овчарки-барбекю — I Heart Eating

Автор: Кейт / Говядина, Обеды / Размещено: / Последнее обновление:

Рецепт пастушьего пирога для ужинов в будни! Этот пастуший пирог с барбекю представляет собой пирог с овчарками и гамбургеры-барбекю с простым домашним творожным картофельным пюре.

Этот семейный ужин из запеканок — отличный рецепт говяжьего фарша!

Запеканки — не самая красивая еда, но из них получается вкусный обед! Эта запеканка очень нравится моей семье, и ее регулярно подают на ужин всякий раз, когда продается говяжий фарш.

Советы по приготовлению барбекю пастушьего пирога

  • Я использую картофельный пюре, чтобы приготовить картофельное пюре. Это помогает картофелю не переутомиться и не станет липким.
  • Используйте соус для барбекю, который вам нравится. Нам нравятся соусы для барбекю из гикори или коричневого сахара. Иногда мы используем домашний соус для барбекю. Просто используйте ту, которая вам нравится, потому что она придаст этой запеканке много аромата.
  • Кукурузу перед употреблением размораживать не нужно.
  • Эта запеканка хорошо разогревается, и на следующий день мы хотим съесть остатки еды.

Еще больше простых рецептов ужинов!

Еще более простые рецепты из говяжьего фарша!

Если вы пробовали рецепт пастушьего пирога с барбекю, не забудьте оценить его и оставить комментарий ниже. Мне нравится получать известия от людей, которые готовили мои рецепты! Вы можете ПОДПИСАТЬСЯ на , чтобы получать мои последние информационные бюллетени по рецептам, или на ПОДПИСАТЬСЯ НА МЕНЯ на FACEBOOK, INSTAGRAM и PINTEREST, чтобы получать еще более вкусные блюда.

Пирог пастыря барбекю

Барбекю из говядины с сырным картофельным пюре

Время на подготовку: 25 минут

Время приготовления: 20 минут

Общее время: 45 минут

Порций: 6

Курс: Основной курс

Кухня: американская

Ключевое слово: запеканка, Говяжий фарш, картофель

Распечатать Показатель

Инструкции

  • Разогрейте духовку до 350 F.

  • В большой кастрюле варите картофель в слабосоленой кипящей воде в течение 15-20 минут или до готовности; осушать.

  • Пюре с картофелемялкой.

  • Добавьте сметану, молоко, соль и перец и перемешайте.

  • Добавьте 1/2 стакана сыра.

  • Тем временем в большой сковороде готовьте говяжий фарш до коричневого цвета.

  • Слейте жир и верните мясо в сковороду.

  • Добавьте кукурузу, лук, помидоры с соком, соус барбекю, смесь специй и жидкий дым.

  • Довести до кипения.

  • Уменьшите огонь и тушите без крышки 5 минут.

  • Выложите говяжью смесь ложкой в ​​форму для выпечки объемом 2,5 литра.

  • Посыпьте говяжью смесь оставшимися 1/2 стакана сыра.

  • Ложка картофельного пюре на 6 фунтов поверх говяжьей смеси.

  • Выпекать около 20 минут или пока сыр не нагреется и сыр не расплавится.

Примечания

* Если у вас есть смесь приправ, которую вы хотите использовать для гамбургеров, вы можете использовать ее. ** Пищевая ценность является приблизительной.

Информация о питании

Порция: 1 г Калории: 497 ккал (25%) Углеводы: 54 г (18%) Белки: 34 г (68%) Жиры: 16 г (25%) Насыщенные жиры: 8 г (40%) Холестерин: 100 мг (33%) Натрий: 1001 мг (42%) Калий: 1296 мг (37%) Клетчатка: 3 г (12%) Сахар: 19 г (21%) Витамин A: 515 МЕ (10%) Витамин C: 17 мг (21%) Кальций: 234 мг (23%) ) Железо: 5,1 мг (28%)

Сервер Supermicro, оптимизированный для PUE — естественное охлаждение: серверная сторона истории

Сервер Supermicro «оптимизированный по PUE»

Мы протестировали Supermicro Superserver 6027R-73DARF.Мы выбрали именно этот сервер по двум основным причинам: во-первых, это стоечный сервер высотой 2U (более крупные вентиляторы, лучший воздушный поток), а во-вторых, это единственный оптимизированный для PUE сервер с 16 модулями DIMM. Многие приложения имеют больший объем памяти, чем ограниченный ЦП, поэтому сервер с 16 модулями DIMM более желателен для большинства наших читателей, чем сервер с 8 модулями DIMM.

Внешне он похож на большинство других серверов Supermicro, за исключением того, что верхняя треть передней части оставлена ​​открытой для лучшего воздушного потока. Это контрастирует с некоторыми серверами Supermicro, где верхняя треть заполнена отсеками для дисков.

Этот суперсервер имеет несколько функций, которые позволяют ему выдерживать более высокие температуры без значительного увеличения энергопотребления. Во-первых, это блок питания 80 Plus Platinum. Платиновый блок питания больше не является исключительным: почти все производители серверов предлагают, по крайней мере, немного менее эффективные блоки питания 80 Plus Gold. Платиновые блоки питания являются стандартом для новых серверов, DELL и Supermicro даже начали предлагать блоки питания 80 Plus Titanium (230 В).

Тем не менее, эти блоки питания Platinum впечатляют: они предлагают эффективность выше 92% при нагрузке от 20% до 100%.

Во-вторых, он использует дизайн с распределенным ядром. Здесь радиаторы процессора не загораживают друг друга: воздушный поток будет проходить через них параллельно.

Три мощных вентилятора обдувают относительно простую конструкцию материнской платы. Обратите внимание, что даже радиатор на Intel PCH 8 Вт (набор микросхем 602J) также установлен параллельно радиаторам процессора. Действительно, радиатор PCH получит беспрепятственный поток воздуха. И последнее, но не менее важное: эти серверы поставляются со специально разработанными кожухами для максимального охлаждения.

Однако есть возможности для улучшения. Было бы здорово иметь модель с отсеками для 2,5-дюймовых дисководов. Supermicro предлагает переходной лоток для 2,5-дюймовых жестких дисков (MCP-220-00043-0N), но модель с собственным отсеком для 2,5-дюймовых дисков обеспечит еще лучший воздушный поток и удобство обслуживания.

Мы также хотели бы более простой способ замены процессоров. Винты радиатора быстро изнашиваются.

Добавить комментарий

Ваш адрес email не будет опубликован.
