Мультиметр как пользоваться инструкция: Как пользоваться мультиметром и видео инструкция для чайников

Содержание

подробное описание прибора, инструкция по применению, как правильно пользоваться

Домашние мастера предпочитают приборы, которые совмещают в себе несколько метрологических функций. К таким относятся мультиметры — устройства, позволяющие определять характеристики электрической цепи (сопротивление, силу тока и напряжение). Все эти функции указаны в инструкции DT 830B — недорогого прибора, который проводит замеры с высоким уровнем точности.

Информация о приборе

Мультифункциональный тестер доступен в использовании, универсален. Модель подходит для работы в домашних условиях, но она имеет все признаки профессионального инструмента. В комплекте устройства есть измерительные щупы, средство для самостоятельной диагностики и большая шкала показателей. Питание мультиметр получает от специального источника мощностью 9 Вт. Производитель предусмотрел только один элемент питания в наборе.

Прибор внешне напоминает стандартные тестеры, но имеет несколько существенных отличий.

Данные представлены в цифровом виде, а само устройство может работать с несколькими параметрами. Все внутренние элементы заключены в надёжный корпус. Центральное место на поверхности занимает переключатель. Главные преимущества мультиметра:

  • производительность;
  • портативность;
  • эргономичность.

Прибором легко управлять благодаря массивной ручке с двадцатью позициями. Вокруг неё находятся обозначения видов работ, что полезно для неопытных пользователей. На цифровой жидкокристаллический экран выводятся данные о параметре, которые замеряют.

Технические особенности

Бытовые измерители показателей электрического тока имеют довольно широкий перечень функций, но профессиональные приборы более точны и долговечны. В инструкции по применению мультиметра ДТ 830 В указано, что устройство обладает повышенной чувствительностью.

Оно показывает точные данные, но немного уступает более дорогим моделям. Технические характеристики:

  • масса — 135 г;
  • габариты — 1, 25х2, 8х7 см;
  • степень разрядности жидкокристаллического дисплея — 3, 5;
  • допустимая температура для стабильной работы — от 0 до 40 градусов;
  • переменное напряжение — 200−750 В;
  • предел измерения силы — 200 кОм;
  • постоянная сила электрического тока — 10 А;
  • постоянное напряжение — 1 кВ.

Профессиональные приборы обладают более широким функционалом. Многим мастерам не хватает опции поверки. Но среди положительных отличий выделяют расширенную шкалу замеров, аварийные индикаторы и диод-тестеры.

Условия эксплуатации

Для щупов, которые входят в комплект, на корпусе есть специальные проёмы. Металлические стержни с изолированными ручками необходимы для контакта между проводником и прибором. Щуп вставляют в одно из трёх гнёзд, каждое отвечает за определённый показатель. Один проём может выступать и минусовым, и общим или заземлённым. Это зависит от режима, который выбирает мастер для работы мультиметра DT 830B. Подробная инструкция даёт возможность правильно настроить остальные гнёзда.

Второй проём VQmA можно использовать для измерения напряжения и сопротивления. Если сила тока превышает 200 А, то необходимо погрузить щуп в третье гнездо с надписью 10 ADC. Как только будет установлен контакт между металлическим стержнем и элементом, то на экране появится информация о параметре.

Режимы и техобслуживание

Вокруг переключателя корпус поделён на секции, которые определяют режим использования прибора. Иногда секторы позволяют точно указывать колебания замеров. Устройство может работать в двух режимах — DCV и DCA. Первый даёт возможность измерить напряжение постоянного электрического тока в качестве вольтметра. DCA активирует режим амперметра.

На устройстве есть секция оценки функциональности диодов. Для этого необходимо вставить щупы во второе и третье гнездо, их наконечниками замеряют сопротивление. Если в прямом и обратном направлении показатель будет одинаковым, то элемент неисправен.

Изготовитель гарантирует длительный срок эксплуатации мультиметра, но на это также влияет периодичность проведения профилактических работ. После каждого использования прибор нужно очистить от пыли и грязи. Чтобы долго пользоваться мультиметром DT 830B, необходимо проводить его диагностирование.

Нельзя пользоваться прибором в условиях повышенной влажности, так как снижается точность полученных параметров, могут повредиться некоторые элементы.

Мультиметр можно перевозить на любом транспорте, предохраняя от экстремальных температур, влаги, механических повреждений и перепадов напряжения. Хранить прибор нужно в хорошо проветриваемом помещении при температуре до 40 градусов. Необходимо уберечь его от воздействия мороза, контакта со щелочами, пылью, кислотами, так как это все вызывает коррозию.

Устройство подходит для использования в домашних условиях. Это оптимальный вариант для обучения начинающих электриков. Он отвечает параметрам электрической сети и бытовых приборов. При повреждении корпуса или внутренних деталей нужно обратиться к специалисту, самостоятельно разбирать мультиметр можно только при наличии опыта работы с подобными приборами.

Как пользоваться мультиметром — подробная инструкция для начинающих | Энергофиксик

Мультиметр является чуть ли не самым главным прибором для любого электрика и будет очень полезен в каждом доме. Ведь благодаря ему вы всегда сможете проверить целостность сети, есть ли там напряжение и какой ток потребляет тот или иной прибор.

Если думаете, что им сложно пользоваться, то вы глубоко ошибаетесь и в этой статье я объясню как легко и просто можно работать с цешкой.

Что ты такое мультиметр

Давайте перво наперво узнаем, что же можно померить с помощью данного чуда прибора и какая индикация наличествует на лицевой его панели. Итак, вы сможете увидеть такие обозначения:

OFF это положение говорит само за себя и обозначает, что тестер находится в выключенном состоянии.

ACV эта аббревиатура гласит нам о том, что здесь меряется переменка напряжения.

DCV а здесь мы смотрим постоянное напряжение.

DCA тут меряется постоянный ток.

а в данном отделе высчитывается сопротивление.

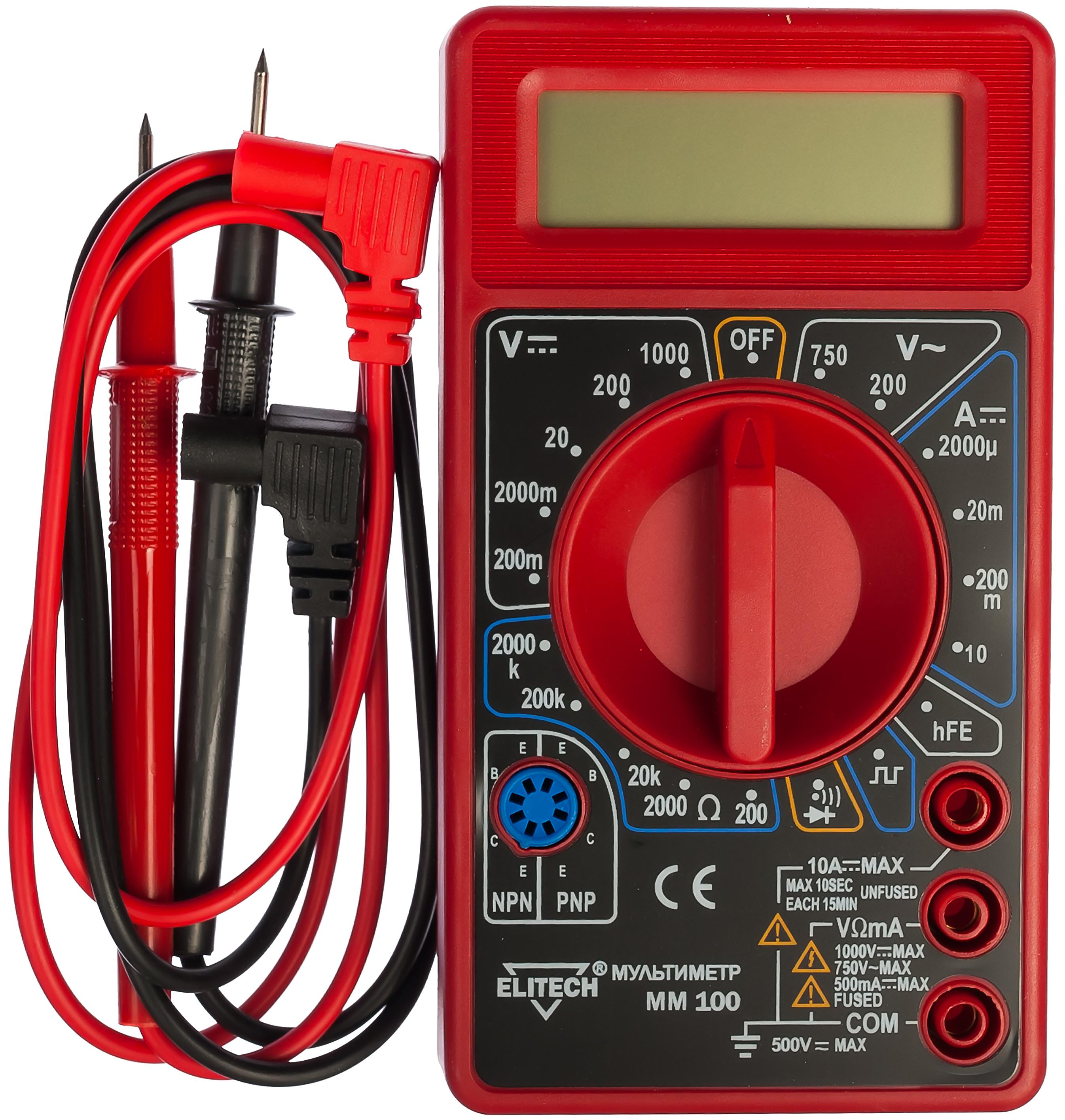

Для более простого восприятия вот наглядное изображение мультиметра с поясняющими надписями

Обратите внимание на большую обведенную область с гнездами, тут вы можете наблюдать целых три разъема, а провода же два. А это означает, что для получения верных измеряемых данных нужно выбирать правильные гнезда. Но тут на самом деле все предельно просто. Черный провод всегда сажается в гнездо с обозначением COM. А вот перестроения между двумя остальными разъемами выполняется с применением щупа с красным окрасом

Причем в подавляющем случае, для домашних целей подойдет гнездо «VΩmA». В таком положении можно произвести прозвонку, измерение напряжения и измерить силу тока до 200 мА включительно.

А вот если вам потребуется померить ток до 10 А то надо переставить красный щуп в разъем 10ACD.

Эти положения крайне важны, если вы не соблюдите их, то цешка очень быстро прейдет в негодность.

Так же может у кого то завалялась старая цешка еще со стрелочным циферблатом, так вот у нее точно такой же функционал как и у мультиметра с электронным табло, но с последним работать проще. Так как вы видите сразу точное значение измеряемого параметра, да и погрешность на стрелочном приборе несколько выше.

Мы с вами рассмотрели цешку внимательно и теперь знаем за что какое положение отвечает, теперь давайте перейдем к непосредственным измерениям.

Измеряем напряжение

Итак, давайте теперь с помощью нашей цешки померяем напряжение, например, в ближайшей розетке. Значит нам нужно чтобы щупы стояли в положениях как показано на картинке.

А стрелочку переключателя совмещаем с точкой 750 находящейся в секторе ACV. Все теперь вставляем щупы в розетку и смотрим на табло и наблюдаем цифры указывающие напряжение.

Если вы видите параметр ниже 200 Вольт, то можно переключить указатель в положение 200, для точных результатов измерения.

Если же вам потребуется померить постоянку, то это делается так: щупы остаются на месте, указатель переключаем на нужное нам положение (например, для автомобиля подойдет положение в 20 Вольт) и производим путем присоединения к минусу черного провода а к плюсу красного — в этом случае мы увидим значение со знаком плюс. Если же увидим минус перед цифрами, значит ваш красный щуп сидит на минусе, а черный на плюсе.

Важно. Измерение напряжения осуществляется параллельным присоединением щупов. Самое главное не касайтесь оголенных частей прибора, если он подключен для измерений, голыми руками, так как вас может ударить током.

Измеряем ток

Здесь все немного сложнее, но и данный параметр в быту практически не нужен. Я просто расскажу, чтобы вы были в курсе как это делается.

Перво наперво нам с вами нужно узнать, какой ток нужно померить: постоянный или переменный. Затем так же прикидываем его величину, если она превышает показатель в 200 мА то вставляем красный конец в гнездо 10ADC.

Важно. Ток измеряется путем последовательного присоединения и так как токовую цепь разрывать нежелательно, то прежде чем измерить цешкой значение ее нужно включить цепь. Для этого один провод, питающий измеряемый прибор откручиваем и в образовавшийся разрыв подключаем цешку, причем концы должны быть хорошо зажаты.

После всех приготовлений включаем цешку и измеряемую нагрузку. Если все сделано верно, то мы наблюдаем, например горящую лампочку, а на циферблате, потребляемый ею ток. Отсоединять цешку нужно только после отключения нагрузки.

Меряем сопротивление

Это наиболее простая и пожалуй, самая востребованная в быту функция мультиметра. Для того чтобы померить сопротивление переводим стрелку в раздел Ω и выбираем необходимую нам уставку.

Важно. Перед тем как мерить сопротивление, обязательно просмотрите что на элементе нет никакого напряжения. Иначе функция измерения сопротивления мультиметра выйдет из строя.

После этого прислоняем концы к измеряемому элементу и смотрим какое сопротивление он дает. Если вы увидели надпись OVER то значит уставка крайне мала и требуется переместить стрелку на диапазон выше.

Прозвонка

Это наиболее простая и пожалуй, самая востребованная в быту функция мультиметра. С помощью этой функции можно определить целостность, например, провода в переноске. Если цешка издает писк при присоединении щупов к концам одного провода и на дисплее отображаются нули то провод цел.

Специальный бонус для тех кто дочитал до конца и кто хочет узнать, какое напряжение вырабатывает ваше тело. Для этого поставьте указатель в положение 200m в секторе DCV, щупы вставьте так: черный в COM, а красный в VΩmA. Теперь возьмитесь за оголенные части щупов и вы сможете увидеть, какое напряжение вырабатывает ваше тело. И да, это совершенно безопасно.

Вот теперь вы в курсе как пользоваться таким важным и необходимым прибором, как мультиметр. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал.

Так же много интересного и полезного можно найти на сайте energofiksik.com

Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: [email protected]

Мультиметр как пользоваться. Мультиметр инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Мультиметры, виды мультиметров

Мультиметры  бывают двух видов:

— цифровые

 — аналоговые

Аналоговый мультиметр незаменим при работе в условиях сильных радиопомех, когда цифровой мультиметр может отказать.

С помощью цифрового мультиметра можно определить качество соединений в радиоэлектрических и электрических цепях, а также работоспособность полупроводниковых диодов.

Как правило, самый простой цифровой мультиметр имеет разрядность 2,5 цифровых разряда (точность около 10 %). Наиболее распространен мультиметр с разрядностью 3,5 (точность около 1,0 %). Существуют также мультиметры с разрядностью 4,5 (точность  около 0,1 %) и мультиметры с разрядностью 5 и выше. Стоимость  мультиметра увеличивается  в соответствии с увеличением количества цифровых  разрядов.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Современные модели мультиметров

Расскажем о некоторых современных моделях, которым, как правило, отдают предпочтение пользователи. Весьма популярен в наши дни автоматический мультиметр предела измерения, т.к. у большинства последних моделей мультиметров переключатель режима служит лишь для выбора измеряемой величины, а предел измерения мультиметр определяет сам.

Некоторые модели имеют одновременно стрелочный и цифровой индикаторы. Подобный мультиметр очень удобный в виду того, что информация на цифровом дисплее обновляется достаточно медленно (около 4 раз в секунду), а столбиковая диаграмма позволяет дать быструю и качественную оценку измеряемой величины — измерение производится с невысокой точностью, но гораздо чаще (до 20 раз в секунду).

Новые мультиметры с графическим дисплеем предусматривают возможность отображения формы сигнала, тем самым напоминая простейший осциллограф.

Нельзя не сказать и о таких моделях мультиметров, которые могут работать под управлением компьютера и передавать на него результаты измерений для дальнейшей обработки.

Чтобы мультиметр служил долго и отвечал всем желаемым требованиям, при его выборе следует учитывать несколько моментов.

  В целом следует принимать во внимание такие характеристики мультиметра, как разрешение и точность (определяется АЦП и алгоритмом вычислений).

Еще большее значение имеет защита входов прибора и его электробезопасность, а именно защита от поражения электротоком при попадании на входы высокого напряжения. Следует помнить, что  мультиметрычасто выходят из строя при превышении разрешенной силы тока, при кратковременных выбросах напряжения и при подключении включенного в режиме измерения сопротивления прибора к цепям под напряжением.

Также важно, чтобы выбранный прибор соответствовал предполагаемым условиям эксплуатации, а корпус обеспечивал достаточную защиту (влагобрызгозащита, ударопрочный пластик, футляр).

При выборе мультиметра нужно обратить внимание и на то, сколько времени будет работать батарея, и в случае, если данного времени недостаточно, лучше выбрать модель, работающую от аккумулятора.

Cамые популярные позиции, которые предназначены для измерения напряжения, тока, сопротивления, емкости, проверки диодов, транзисторов, звуковой прозвонки:

—  DT 830

 —  DT 831

 —  DT 832

 —  DT 838

 —  DT 890+

Общие функции для данных моделей:

• 3,5 разрядный ж/к дисплей (1999 чисел с автоматическим определением полярности и единиц измерения)
• Индикатор разряда батареи
• Защита от перегрузок

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt


Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Давайте подробно разберем работу мультиметра на самой частой модели dt830b.

Мультиметр dt830b инструкция по применению

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • куда правильно подключать измерительные щупы
  • в какое положение устанавливать переключатель для замеров разных величин

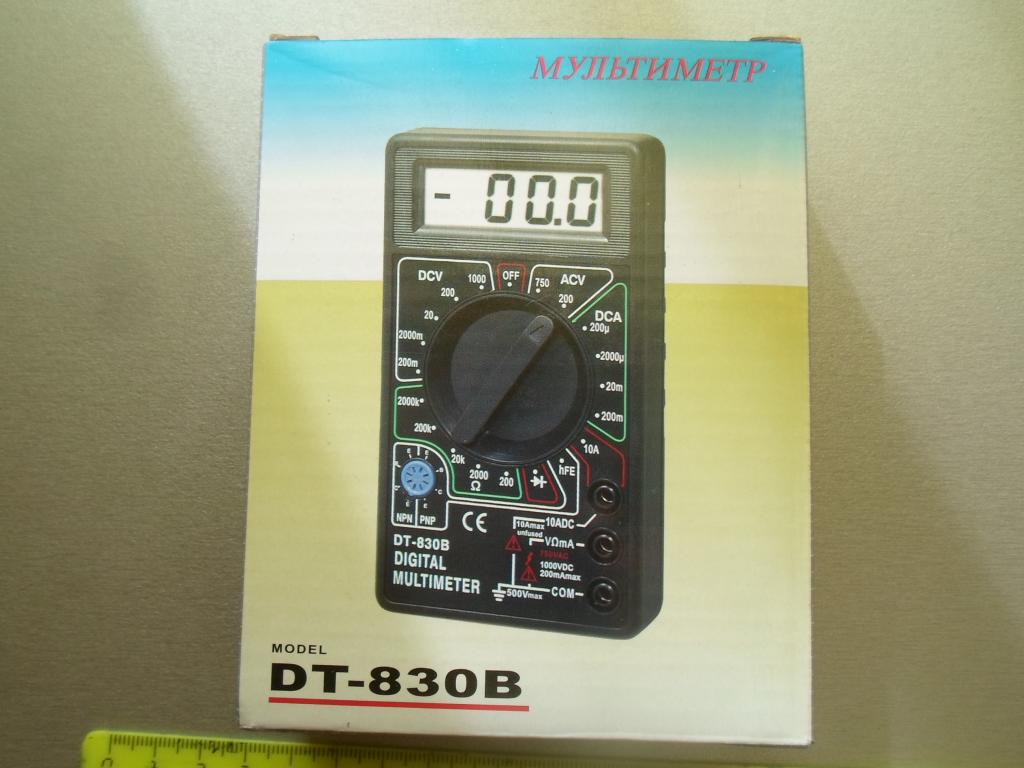

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл. током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • не производите замеры во влажном помещении
  • не переключайте пределы измерений в момент самих замеров
  • не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Видео мультиметр инструкция

Похожее

Как пользоваться мультиметром, инструкция на видео



Мультиметр (или тестер) – это комбинированный прибор, предназначенный для измерения нескольких различных электрических параметров. Минимальный функционал мультиметра – измерение сопротивления, тока и напряжения.

Существует два основных типа этого прибора – аналоговый (стрелочный) и цифровой (электронный) – о нем здесь и пойдет речь. Цифровые мультиметры, благодаря простоте использования, а главное – высокой точности измерения, на сегодняшний день являются наиболее популярными как среди любителей, так и среди мастеров-профессионалов.

Как пользоваться мультиметром? В предложенном видео показаны основные функции прибора – «прозвонка» цепи, измерение постоянного и переменного напряжения и силы тока. В качестве примера, здесь используется мультиметр Mastech с токоизмерительными клещами. Прибор, несмотря на простоту, имеет все базовые функции, которые могут быть востребованы при проведении электротехнических работ.





В этом небольшом видео основные возможности прибора показаны, что называется наглядно, однако, стоит дать несколько советов, которые необходимо учесть, прежде, чем начинать пользоваться мультиметром:

  • Подключение батареи питания. Электропитание прибора, показанного на видео осуществляется от батареи 9 вольт типа «Крона». Установку (замену) батареи следует производить, обязательно, соблюдая полярность, иначе мультиметр работать не будет.

    При эксплуатации прибора следует следить за состоянием батареи. При снижении заряда батареи, некоторые модели мультиметров могут давать недопустимую погрешность измерения (попросту — «врать»), поэтому, купив прибор, рекомендуется сразу заменить батарею на качественную алкалиновую. Во избежания уменьшения заряда батареи, по окончании измерений не следует оставлять мультиметр включенным





  • Подключение щупов. Для измерения сопротивления, силы тока, постоянного или переменного напряжения щупы должны быть подключены к гнездам «COM» (общее) и «V/?». Различие цветов здесь сделано исключительно для удобства, понятно, что при обратном подключении, на работу прибора это не повлияет. Гнездо «EXT» служит для подключения внешних устройств (напр., при проверке сопротивления изоляции)
  • Соответствие положения переключателя мультиметра измеряемому параметру. Здесь нужно быть особенно внимательным — пожалуй, причиной большинства случаев выхода из строя приборов является неверное положение переключателя при измерении.

    Тоже самое можно добавить и о выборе пределов измерения — оно обязательно должно быть меньше измеряемого. Например, как видно из видео, для измерения постоянного напряжения аккуммулятора 12 вольт выбран предел измерения 20 вольт.

    Если предположить значение величины измеряемого параметра затруднительно, то целесообразно переключатель измерений установить на максимально возможный предел и если показание в этом случае окажется слишком малым, то для более точного результата измерения, положение переключателя прибора следует установить на предел ниже текущего

  • Измерение температуры. Это дополнительная функция, реализованная в данном мультиметре. Она, конечно, не особенно важна в измерениях при проведении электротехнических работ, однако, может оказаться востребованной, когда понадобиться определить температуру изоляции токоведущих частей. Измерение температуры на неизолированных токоведущих частях допустимо производить только при снятом напряжении!

Как пользоваться цифровым мультиметром dt видео инструкция

Чтобы понять, как пользоваться мультиметром dt, нужно разобраться в особенностях данного устройства. Цифровые мультиметры — это тестеры, которые могут принести много пользы их владельцу. Он позволяет проверять батарейки, ремонтировать электронику — людям, которые обожают работать с электрическими девайсами — такой тестер попросту необходим. Чтобы правильно использовать такое устройство и не оказаться в опасности при работе с электричеством, нужно понять как пользоваться цифровым мультиметром. Для тех, кто не может понять как пользоваться мультиметром видео станет оптимальным пособием. Вы сможете почерпнуть всю необходимую для себя информацию и увидеть, как используются тестеры такого типа.

Несколько разновидностей мультиметров

Мультиметры (большой выбор тут: http://gsm-komplekt.com) позволяют определять численные значения электрических параметров. В зависимости от модели, мультиметр может «снимать» разнообразные показатели. Такое устройство является популярным и востребованным среди любителей электроники. Для тех, кто только начинает свой путь в этой сфере, существуют специальные руководства, которые учат, как пользоваться мультиметром для чайников. Но если рассматривать профессиональный мультиметр — это сложное устройство, которое может записывать показатели и быстро ретранслировать их на определенные источники — это очень удобно при работе. Такая технология позволяет фиксировать все необходимые значения и создавать диаграммы их сравнения.

Стоимость такого прибора зависит от некоторых факторов:

  • Функциональность, которую может предоставить мультиметр инструкция к которому, позволит разобраться во всех его нюансах;
  • Измеряемые параметры и их диапазон — это очень важно для составления диаграмм сравнения показателей, получаемых с помощью данного прибора;
  • Точность получаемых показателей — пожалуй важнейший параметр.

Если вы не сталкивались с профессиональным измерительным прибором раньше, и не понимаете как правильно пользоваться мультиметром для профессионалов — лучше всего остановить свой выбор на дешевой и простой модели, которая позволит получать элементарные показатели.

Собираетесь использовать его только для бытовых целей? Достаточно всего нескольких основных параметров:

  • Возможность получения показателей напряжения;
  • Получение уровня сопротивления;
  • «Прозвонка» — эта функция позволят проверить сеть на целостность;
  • Проверка переменного тока и его значений.

Этот функционал позволит вам использовать тестер в домашних условиях. Для профессионалов такие малофункциональные модели являются неинтересными.

Особенности проведения измерений

Если вы приобрели мультиметр — не нужно сразу же ставить эксперименты на розетках и пытаться получить определенные показатели. Нужно изучить инструкцию, удостовериться в том, что вы поняли, какие разъемы нужно подключать. Изучение правил, может помочь вам уберечь свою жизнь от опасности — ведь их несоблюдение достаточно часто приводит к ударам током. Также вы сможете удостовериться в точности показателей и не сломать оборудование — поэтому нужно очень внимательно прочитать инструкцию.

Мультиметр и правила работы с прибором

  • Никогда не прикасайтесь к оголенному участку щупа.
  • Правильно размещайте щупы и следите за процессом получения измерений, это позволит избежать поломки прибора и получить наиболее точные показатели.
  • Постоянно следить за тем, чтобы аккумулятор устройства был заряжен — в противном случае все показатели могут быть очень неточными.
  • Следите за использованием щупов — если вы сделаете что-то неправильно, это может спровоцировать короткие замыкания.
  • Важно разобраться с нюансами измерения разнообразных показателей, чтобы не повредить устройство.

Комментарии (0)

Учимся пользоваться мультиметром | HamLab

Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметре
DT 830.Стоит он относительно недорого около 4 у.е.
Включение прибора осуществляется автоматически при установке переключателя в нужный предел измерений. Итак выясним что это за пределы:

DCV – измерение постоянного напряжения

ACV — измерение переменного напряжения

DCA – измерение постоянного тока

hFE – измерение коэффициента передачи транзистора


– генератор прямоугольных импульсов

o))) — прозвонка

-измерение сопротивления

Приступим к измерениям.

При измерении постоянного напряжения ставим переключатель в положение (DCV), и так как у нас батарейка типа Крона выбираем предел 20 вольт.На будущее, если нам даже приблизительно неизвестна величина напряжения или тока, то лучше начинать с максимальной величины предела. Берем щупы прибора и соответственно касаемся выводов батареи.Красным к плюсу, а черным к минусу.рис 1.

Рис. 1.

На дисплеи высветится значение напряжения, в нашем случаи это 8.59 В. Если же вы перепутаете полярность(подключили красный щуп к минусу, а черный к плюсу) то ничего страшного не произойдет просто на индикаторе высветится знак «-» рис 2.

Рис. 2.

Если же на индикаторе высветилась 1 рис 3.

Рис. 3.

значит измеряемое вами напряжение или ток выше того предела который вы установили.В этом случаи вам необходимо переключить переключателем предел выше того который выставлен в данный момент.Если этого не сделать то через некоторый момент времени прибор подаст звуковой сигнал, и если после этого ничего не сделать то прощай мой любимый мультиметр.

Измерение переменного напряжения аналогично измерению постоянного напряжения описанного выше с той лишь разницей, что всеравно куда подключать красный, а куда черный щупы.

Для измерения постоянного тока собираем простую цепь состоящую из блока питания и какой нибудь нагрузки (возьмем к примеру обычную лампочку). Подключаем щупы как показано на рис 4.

Рис. 4.

На дисплее высветилось 0.34 .Значит в нашей цепи протекает ток порядка 340 мА.
Примечание. Для измерения токов выше 200 мА необходимо переключателем выставить предел на 10 А, а красный щуп вставить в верхнее гнездо.

Генератор. Генератор мультиметра генерирует прямоугольные импульсы с частотой следования 50 Гц и амплитудой примерно 5 В. Эта функция необходима для проверки каскадов усилителей т.е пропускает и усиливает ли он сигнал или нет. Простой пример: Нету звука в комп. колонках.Подключаем мультиметр к колонкам и если слышим жужжащий звук, радуемся колонки целы.Значит проверяем Sound Card и т.д.

Прозвонка.Эта функция необходима для прозвонки проводов.Берем два длинных провода подсоеденяем щупы к началу и концу провода. Если слышим сигнал значит мы нашли начало и конец этого провода, если нет то подсоеденяем щуп к другому концу.Услушили звук? Нет! Тогда провод переломан.


Режим hFE- измерение коэффициента передачи транзистора. Для измерения берем транзистор в корпусе КТ-26 и вставляем в специальный разъем рис 5.

Рис. 5.

напротив дырок которого нанесены надписи E B C (эмиттер , база , коллектор), а снизу NPN(слева) и PNP(справа) (структура транзистора). Если структура и цоколевка транзистора вам известна то вставляем его в соответствующие дырочки, если же нет то методом научного тыка добиваемся показаний прибора.

Измерение сопротивления тоже не требует особых навыков, для этого необходимо лишь подключить исследуемый резистор к щупам
и установлением необходимого предела добиться показаний прибора рис 6. В данном случаи сопротивление исследуемого  резистора 8.3 кОм.


Рис. 6.

Постскриптум.

Если на дисплее высвечивается значок батареи рис. 7,

Рис.7.

ее необходимо заменить в противном случае возрастет погрешность и мультиметр будет вам бессовестно врать.

В некоторых случаях для удобства пользованием щупами советую надеть на них «крокодилы» рис. 8.

Рис. 8.

Если у вас перестал работать генератор , а у меня это было несколько раз из-за того, что я подал большое напряжение на щупы в пределе измерений сопротивления, то посмотрите предохранитель который находиться внутри корпуса на плате в 100% случаях он сгорает.

Напоследок.
Если пределов измерений данного мультиметра вам не хватает (мне лично не хватило), то советую приобрести мультиметр типа DT 9208 A рис.9 и рис. 10,

Рис. 9.

Рис. 10.

стоит он правда в 3,5 раза дороже.Но помимо того, что может измерить описанный выше DT 830, его старший брат может измерить:
Переменный ток до 20 А
Емкость до 20 мкФ
Сопротивление до 200 МОм
Частоту до 20 кГц
Логические уровни (1 и 0)
Температуру

Плюс имеется, кнопка включения/выключения, кнопка HOLD нажатие которой позволяет удержать показания, поднимающийся на 80 град дисплей, силиконовый чехол с подставкой и держателями щупов и автоматическое выключение при неактивности прибора.

© Савицкий А. 2006 г.


Данная статья является собственностью сайта HamLab(Схематехник). Перепечатка запрещена!

Как пользоваться мультиметром: инструкция для чайников

Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, инструкция для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Как использовать мультиметр — Ручной и автоматический диапазон — Проекты DIY Electronics

Мы собираемся научиться пользоваться цифровым мультиметром: руководство и типы автоматического выбора диапазона. После получения 15-летнего опыта работы с несколькими цифровыми мультиметры Я могу предоставить вам точную информацию, которую вам нужно знать о цифровом мультиметр и что может пойти не так, как новичок при его использовании.

Итак, вы привезли новый мультиметр или планируете купить ваш первый цифровой мультиметр, и вы хотите знать, как им пользоваться и как было бы легко или сложно; если да, то вы попали в нужное место.

Мы увидим:

  • Как использовать мультиметр для измерения переменного тока / Напряжение постоянного тока.
  • Как использовать мультиметр для измерения Текущий.
  • Как использовать мультиметр для измерения сопротивление.
  • Как использовать мультиметр для проверки преемственность.
  • Как использовать мультиметр для проверки диод.
  • Как использовать мультиметр для измерения другие электрические параметры, такие как частота, емкость, усиление транзистора и температура.
  • Что такое удержание, подсветка и автозапуск функция выключения в мультиметре?
  • Как долго вы можете доверять своему мультиметр?

Как использовать мультиметр?

Основные шаги для любого использования мультиметра:

  • Вставка банановую вилку щупа в соответствующие гнезда мультиметра.
  • Поворот переключатель выбора диапазона из положения выключено на желаемую функцию и диапазон нежно.
  • Удерживать щупы двумя руками над двумя металлическими штырями.
  • Сенсорный острые металлические наконечники щупов в нужные точки цепи или источник.
  • Подождите на мгновение, чтобы получить стабильные показания мультиметра и принять к сведению измеряемый параметр.

Вот как удобно пользоваться мультиметром.

Как измерить напряжение с помощью мультиметр с ручным диапазоном?

Измерим напряжение батареи 9В.

  • банан положение разъема: COM и «mAV Ом».
Банановая розетка
  • Установите переключатель диапазона в положение измерения постоянного тока, и, поскольку мы собираемся измерять 9 В, мы не можем использовать диапазон 200 мВ или 2 В; так что следующий по величине диапазон — 20 В.С диапазоном 20 В вы можете измерять напряжение до 19,9 В.
  • Теперь прикоснитесь к клеммам аккумулятора двумя щупами, на дисплее появится напряжение аккумулятора.
Измерение напряжения цифровым мультиметром

Обратите внимание, что мы не использовали диапазон 200 В или 600 В и выше. диапазон, который мы выбираем, снижает точность, которую мы получаем. Это верно для любых параметров в мультиметр с ручным диапазоном.

Если мы поменяем местами датчики, мы получим (-) с показанием, которое нам не о чем беспокоиться, и показания напряжения останутся прежними.

Как измерить напряжение на мультиметр с автоматическим диапазоном?

Преимущество мультиметра с автоматическим выбором диапазона в том, что мы нет необходимости выбирать диапазон; вместо этого нам просто нужно выбрать функцию, которую мы собираются измерить.

  • Для измерения постоянного напряжения мультиметром с автоматическим диапазоном выберите «V». Обратите внимание на положение бананового соединителя. На дисплее будет отображаться «DC», единица измерения «V» и режим «Auto».
  • Теперь поместите щупы на клемму аккумулятора, отобразится напряжение.
Измерение напряжения на мультиметре с автоматическим диапазоном

Измерение переменного тока на мультиметр с ручным диапазоном:

Мы не рекомендуем измерять любые высоковольтные цепи переменного тока, так как новичок, но для иллюстрации мы покажем вам, как измерить переменный ток сеть.

  • В месте, где я живу, подаваемое напряжение составляет 240 В переменного тока. Для измерения диапазона 240 В, 200 В не может использоваться, поэтому мы должны выбрать любой другой диапазон выше 240 В с помощью Переключатель. Следующим по величине является 600 В.
  • Теперь вставьте щупы мультиметра в положение под напряжением (или на горячий) и нейтраль. Полярность датчиков здесь не имеет значения.
Измерение напряжения переменного тока мультиметром

Внимание! При измерении сетевого напряжения переменного тока следует крепко держать щупы. Я не мог этого сделать, потому что мне пришлось держать камеру.

Измерение переменного тока на мультиметре с автоматическим диапазоном:

  • Выберите «V» и нажмите желтую кнопку. один раз мультиметр переключается с постоянного тока на переменный.Вставив зонды, чтобы жить и нейтраль, вы можете измерить сетевое напряжение переменного тока. Положение бананового соединителя так же, как DC.
  • Способ переключения с измерения постоянного на переменный ток возможно поменять с мультиметра на мультиметр (марка).

Как измерить ток с помощью мультиметр?

Измерение тока в любой цепи с любым измерительным устройством выполняется путем последовательного подключения измерительного устройства к цепи, как показано ниже:

Измерение тока с помощью мультиметра

Ток в цепи можно измерить только при нагрузке. в рабочем состоянии, только после этого можно определить, какой ток потребляет нагрузка прямо сейчас.

Очень важное замечание: вы не должны подключать мультиметр в режиме амперметра параллельно с каким-либо источником питания, если вы это сделаете, вы фактически закоротите источник питания.

Большинство мультиметров имеют отдельную розетку (для вставки банановой вилки красного цвета) для измерения высокого тока. Если вы посмотрите на гнездо для измерения тока, оно будет упомянуто 10A, 15A и т. Д., Что означает, что вы можете измерить 10A max или 15 max и т. Д. Несколько раз с ограничением времени, например, 10 секунд max, 15 секунд max и т.Таким образом, вы можете измерять только до указанного предела тока, до указанного времени, после которого вы повредите мультиметр.

Вы также можете измерять ток с помощью разъемов «mAV Ом» и «COM». но только до 200 мА для этого мультиметра, если вы попытаетесь измерить при превышении указанного предела перегорает предохранитель. Как только предохранитель перегорит, другие такие функции, как напряжение, сопротивление и т. д., могут не работать, пока вы не замените предохранитель.

Измерение тока с помощью ручного мультиметра диапазона:

  • Если у вас нет приблизительного представления о протекающем токе, выберите максимальное текущий диапазон i.е. «10A» с помощью переключателя диапазонов и вставьте банановый штекер. к розетке 10А.
  • Подключить мультиметр последовательно с нагрузкой; здесь мы используем лампу накаливания 6В лампочка.
Измерение тока мультиметром
  • мультиметр показывает 0,25 А или 250 мА, что выходит за пределы диапазона «mAV». ом »справится. Если бы мы напрямую использовали розетку «mAV ohm», предохранитель перегорел бы.

Вот как мы измеряем ток для переменного тока и DC. В этом конкретном мультиметре не было измерения переменного тока. функция.

Измерение тока с помощью мультиметра с автоматическим диапазоном:

Опять же, шаги такие же, как указано выше. Поскольку я уже знаю, что эта лампочка потребляет около 250 мА, а эта конкретный мультиметр с автоматическим диапазоном может принимать до 600 мА с портом «В мА Ом», I буду измерять ток, не вставляя красный щуп в розетку 10А.

  • Поворот селекторный переключатель в положение «мА» для измерения тока в мА (до 600 мА предел).
  • Или Поверните переключатель в положение «A» только в том случае, если вы вставляете красный щуп в гнездо 10A. для измерения тока свыше 600 мА, измеренное значение будет в амперах.

Положение разъема типа «банан»:

  • Подключите мультиметр с автоматическим диапазоном последовательно с нагрузкой.
Измерение тока мультиметром с автоматическим диапазоном

Мультиметр измеряет ток 265,2 мА. Эта процедура одинакова для Также измерение переменного тока, но вам нужно переключиться с измерения постоянного на переменный нажав желтую кнопку.

Как измерить сопротивление с помощью ручного мультиметра диапазона:

Попробуем измерить номинал резистора вручную. мультиметром диапазона, мы собираемся измерить резистор 10 кОм в качестве образца.

  • Заглушка банановые разъемы к гнездам «COM» и «VmA ohm».
  • Выбрать Диапазон 20K с помощью переключателя диапазонов.
  • Сенсорный металлические наконечники щупов на двух выводах резистора.
  • Подождите на мгновение, чтобы показания стабилизировались, и запишите их.
Измерение сопротивления мультиметром

Мультиметр показывает 9,79 кОм для резистора 10 кОм.

Как измерить неизвестно сопротивление с помощью мультиметра с ручным диапазоном:

В приведенном выше случае у нас было известное значение сопротивления 10 кОм, но что делать, если цветные кольца резистора не видны или вы не знаете, как Считайте значение резистора путем декодирования цветового кода, чтобы выбрать соответствующий диапазон на мультиметр.

Вы можете измерить неизвестное значение сопротивления с помощью:

  1. Turn переключатель диапазонов на максимальное сопротивление, в этом мультиметре он 2M или 2 МОм.
  2. Измерение сопротивление. Уменьшите диапазон до 200K, если считаете, что 2M не подходит и отображаемое показание является однозначным.
  3. Сейчас попробуйте измерить, используя диапазон 200K, если показание показывает (скажем) 10K или 15K, вы можете выберите более низкий диапазон 20K, потому что это ближайший диапазон к измеренному значению.
  4. Автор выбрав 20 кОм, вы получите точное значение сопротивления.
  5. Скажи если вы читаете 25 кОм с диапазоном 200 кОм, здравый смысл подсказывает, что вы не можете выберите диапазон 20 кОм для сопротивления 25 кОм. Даже если попробовать измерить, мультиметром будет отображаться «1» или «OL», что означает, что показания находятся вне допустимого диапазона, и вам необходимо выберите более высокий диапазон.

В заключение, если у вас есть неизвестное сопротивление, сначала выберите максимальный диапазон и постепенно уменьшайте диапазон и остановитесь, когда найдете подходящий диапазон для неизвестного сопротивления.

Как измерить сопротивление в мультиметре с автоматическим диапазоном:

Сопротивление очень легко определить с помощью автоматического выбора диапазона мультиметр.

  • Выбрать символ ом с помощью селекторного переключателя.
  • В В этом мультиметре с автоматическим диапазоном несколько функций сгруппированы вместе в одной точке.
  • Кому выбрать сопротивление, мне пришлось несколько раз нажать желтую кнопку выбора, чтобы мультиметр в режим измерения сопротивления из других функций.
  • Способ выбора режима сопротивления может варьироваться от мультиметра к мультиметру.
  • Сейчас прикоснувшись металлическими наконечниками щупов к двум выводам резистора, значение будет отображаться напрямую с суффиксом «K» для килограммов или «M» мега или без суффикса если сопротивление ниже 999 Ом.
Измерение сопротивления мультиметром с автоматическим диапазоном
  • Мультиметр с автоматическим диапазоном показывает 9,88 кОм.

Как пользоваться мультиметром для проверки целостности:

Проверка целостности — важная функция мультиметра, с помощью которого мы можем отлаживать несколько проблем в цепи.Мультиметр в режим непрерывности, когда два щупа касаются друг друга или контактируют с проводом / PCB trace, которая завершает текущий путь между двумя датчиками, измеритель покажет нулевое сопротивление и громкий звуковой сигнал, указывающий на наличие пути с низким сопротивлением между двумя датчиками.

Если между двумя точками есть сопротивление, измеритель не пищит, но показывает сопротивление. Может появиться мультиметр с ручным диапазоном до 2 кОм в режиме проверки целостности цепи.

В качестве примера я собираюсь отследить прихват печатной платы с помощью мультиметр:

  • You необходимо повернуть переключатель диапазонов и указать на символ зуммера.Это покажет «1», что означает, что сопротивление между двумя датчиками вне диапазона измерения. диапазон (выше 2 кОм).
  • Когда два зонда электрически соприкасаются, измеритель показывает 1 Ом и издает звуковой сигнал, указывая на то, что дорожка на печатной плате находится в хорошем состоянии.
Проверка целостности с помощью мультиметра

Проверка целостности с помощью мультиметр с автоматическим диапазоном:

Это то же самое, что и мультиметр с ручным диапазоном; он пищит и показывает сопротивление.

  • Вы нужно указать селектором на то место, где находится символ зуммера, а группы других функций, нажмите желтую кнопку выбора, чтобы выбрать функция непрерывности.
  • Когда соединение установлено, сопротивление между двумя датчиками составляет 0,3 Ом и подается звуковой сигнал, указывающий, что дорожка на печатной плате находится в хорошем состоянии.
Проверка целостности цепи с помощью мультиметра

Как пользоваться мультиметром для тестирования диода:

Режим тестирования диода может использоваться для тестирования полупроводников, таких как диод очевидно, светодиод и транзистор. Когда выбран диодный режим, зонд выводит напряжение постоянного тока около 2 В.

При прикосновении к щупам диодом с прямым смещением покажет падение напряжения на диоде, что означает, сколько напряжения потеряно из-за к напряжению, проходящему через диод.

  • А исправный кремниевый диод показывает падение напряжения от 0,5 до 0,8 В.
  • А здоровый германиевый диод показывает падение напряжения от 0,2 до 0,3 В.
  • Если диод смещен в обратном направлении, он должен показывать «1» или «OL».
  • А неисправный диод (закороченный) не будет показывать падение напряжения в обоих направлениях (0 В).
  • Плохо диоды также показывают «1» или «OL» (обрыв цепи) в обоих направлениях.
  • А диод можно считать плохим, если есть какие-либо аномальные падения напряжения, кроме указанные значения в таблице данных.

Проверка диодов с помощью руководства мультиметр диапазона:

  • Поверните переключатель в направлении символа диода и коснитесь наконечниками щупа на обоих выводах диода, как показано на рисунке.
  • Если измеритель показывает «1», что означает, что диод смещен в обратном направлении, переверните датчик, он покажет некоторые показания в «мВ».
  • Показанный ниже мультиметр показывает 922, что составляет 0,922 В или 922 милливольта.
Проверка диодов с помощью мультиметра

Примечание. Показанное выше показание неверно, это связано с низким уровнем заряда батареи, как показано на дисплее мультиметра.Очень важно, чтобы вы заменили батарею, как только прибор покажет символ низкого заряда батареи, потому что это повлияет на точность показаний.

Тест диодов в автоматическом режиме мультиметр диапазона:

  • Turn селекторный переключатель в сторону символа диода и прикоснитесь к щупам на обоих клеммы диода. Если диод смещен в обратном направлении, он покажет «OL».
Проверка диода с помощью мультиметра
  • Если диод смещен в прямом направлении, он покажет некоторое падение напряжения.Здесь мы получаем падение 0,5 В, что указывает на исправность кремниевого диода.
Проверка диодов с помощью мультиметра

До сих пор мы видели, как измерять напряжение, ток, сопротивление, проверка целостности и диодов. Эти функции всегда доступны на всех цифровые мультиметры. Теперь мы увидим некоторые дополнительные функции мультиметр, который может существовать или отсутствовать в вашем мультиметре.

Тестер транзисторов вкл. мультиметр:

На каком-нибудь бюджетном мультиметре можно найти розетку, где вы можно вставить транзистор (NPN и PNP), и измеритель покажет вам коэффициент усиления транзистор.

Перед тем, как вставить транзистор, необходимо узнать, какой это тип транзистора и его схему контактов. Вы можете найти подробную информацию о транзисторе в его техническом паспорте.

Тест транзистора с помощью мультиметра
  • Чтобы узнать коэффициент усиления транзистора, поверните селекторный переключатель в положение «hFE». В этом режиме нам не нужны провода мультиметра (щуп).
  • Вставьте транзистор в гнездо правильного типа, то есть NPN или PNP.
  • Подождите секунду или около того, чтобы показания стабилизировались.
  • Здесь мультиметр показывает коэффициент усиления этого NPN-транзистора BC 547, 855, что очень близко к его спецификации (800).Итак, этот транзистор функционирует правильно.

Проблема с этим методом тестирования транзисторов заключается в том, что не все транзисторы подходят к этому разъему, и во многих случаях вам необходимо протестировать транзистор на печатной плате, которая припаяна. Другая проблема заключается в том, что очень трудно запомнить усиление 1000 транзисторов, которые хотя бы подходят к этому разъему, а ослабленный или поврежденный разъем или заржавевший терминал транзистора дадут вам неправильные показания.

Профессионалы не используют эту функцию, вместо этого они используют диод тестовый режим и мультиметр позволяют правильно проверить транзистор.В этом методе коэффициент усиления транзистора неизвестен, но мы можем определить, транзистор в хорошем состоянии или нет.

Объяснение этого метода тестирования транзистора здесь не будет. из объема этой статьи, вы можете погуглить.

Термометр включен мультиметр:

Функция измерения температуры доступна на некоторых мультиметрах среднего уровня. Вы получите датчик температуры, который по сути представляет собой термопару (соединение двух разнородных металлов), которая выдает крошечное напряжение при нагревании на одном конце; это напряжение преобразуется в показания температуры.Вы можете измерять температуру значительно выше +200 градусов Цельсия или ниже 0 градусов Цельсия и даже можете переключаться между * F и * C.

Измерение температуры мультиметром

К Измерьте температуру:

  • Вставка датчик температуры, как показано выше.
  • Поворот селекторный переключатель в положение * C / * F.
  • Вы можно мгновенно увидеть температуру в помещении.
  • Автор касание поверхности радиатора или любого твердого материала концом зонд, вы можете измерить температуру материала.
  • Не используйте этот зонд для измерения температуры любой жидкости; этот тип зонда подходит только для сухих измерений.

Измерение частоты на мультиметре:

На некоторых мультиметрах среднего диапазона мы можем найти функцию, которая может измерять частоту и рабочий цикл. Но это не замена осциллограф, и вы не должны использовать его для измерения высоких частот для какие-то серьезные замеры. Вы определенно можете использовать это для хобби и обучения целей.

Вы не должны использовать мультиметр для измерения частот выше 100 кГц, потому что точность показаний может быть нарушена, и да, точность может немного отличаться от мультиметра к мультиметру.

Здесь я собираюсь измерить частоту прямоугольной волны от нестабильного генератора IC 555.

Измерение частоты на мультиметре

Для измерения частоты на мультиметр:

  • Поворот селекторный переключатель в сторону «Гц /%».
  • Подключить черный щуп к заземлению и красный щуп к выходному контакту.
  • Подождите на секунду для стабилизации показаний. Здесь мультиметр показывает 142,1 Гц.
  • Автор нажав желтую кнопку на этом мультиметре, мы можем измерить долг цикл.

Осторожно: НЕ измеряйте частоту источника переменного тока 230 В / 120 В напрямую, если для этого не предусмотрен мультиметр. Вы должны перейти на 12 В или ниже с помощью трансформатора и провести измерение.

Как измерить емкость на мультиметре:

Опять же, на некоторых мультиметрах среднего диапазона мы можем найти функцию измерения емкости.По результатам нашего тестирования мультиметр хорошо справлялся с определением фактической емкости конденсатора. Вы можете измерять значения конденсаторов в диапазоне от пикофарад до нанофарад до микрофарад и выше.

Емкость может быть измеряется с помощью:

  • Разряд конденсатор полностью за счет короткого замыкания клемм для низкого напряжения конденсаторы. Для высоковольтных конденсаторов используйте резистор номиналом около 100 Ом, рассчитанный как минимум на 2 Вт в течение 5 секунд, а затем короткое замыкание.если ты короткое замыкание высоковольтного конденсатора, когда он полностью заряжен, вы можете получить сильные искры.
  • А конденсатор необходимо снять с печатной платы перед измерением, только тогда вы сможете получить точное измерение.
  • Сейчас, поверните селекторный переключатель в сторону символа конденсатора.
  • красный датчик — + Ve, черный датчик — –Ve.
  • Для электролитические конденсаторы: красный щуп должен касаться клеммы + Ve и черного щупа должен коснуться отрицательной клеммы. Для неполяризованных конденсаторов, что означает отсутствие Указанные клеммы + Ve и –Ve датчики могут касаться любой полярности.

Прикоснитесь к клеммам конденсатора щупами, пока показания не стабилизируются. Мультиметр будет заряжать конденсатор во время измерения, поэтому это займет несколько секунд.

Измерение емкости мультиметром

Мультиметр показывает 10,52 мкФ для электролитического конденсатора номиналом 10 мкФ / 16 В.

Мы завершили все важные функции руководства и мультиметр с автоматическим диапазоном. Теперь мы рассмотрим некоторые общие черты, которые доступен практически для всех мультиметров и может быть удобен при использовании мультиметра.

Подсветка:

Эта функция удобна при работе в менее освещенной среде. Когда вы нажимаете кнопку подсветки один раз, дисплей загорается на 5 секунд. Обычно на некоторых мультиметрах подсветка остается включенной не менее 10 секунд. Подсветка гаснет по истечении предварительно запрограммированного времени в мультиметре, вы можете снова нажать на вас хочу.

Функция удержания:

На большинстве мультиметров мы видим кнопку удержания и честно говоря, это бесполезная функция.Когда вы нажимаете кнопку удержания, показания на мультиметр зависнет. Вы можете спросить, что не так с этой функцией. Ну, давайте мне объяснить.

Самые недорогие мультиметры пытаются имитировать функцию которые есть только у высококачественных мультиметров, которые стоят сотни или даже тысячи долларов.

Функция удержания используется, когда ваши руки и глаза заняты цепи, и вам нужен человек, чтобы прочитать показания. Работа функции удержания устраняет необходимость в помощи второго человека за счет автоматической блокировки показания через несколько секунд, когда показания стабилизируются.

Но с недорогими мультиметрами, когда руки и глаза занят на трассе, вам нужна третья рука, которой нет, чтобы удерживать кнопка.

Автоотключение:

Автоотключение — важная функция мультиметра; мы можем заверить вас в том, насколько вы совершенны; в какой-то момент вы забудете выключить мультиметр. Если ваш мультиметр не поддерживает функцию автоматического отключения питания, аккумулятор скоро разрядится.

Мультиметр с автоматическим отключением питания

Мультиметры с функцией автоматического отключения питания упоминается на мультиметре.Очень дешевые мультиметры не поддерживают эту функцию.

Предохранитель и аккумулятор замена:

Батарея:

Вам необходимо заменить батарею, как только на дисплее вашего мультиметра отобразится символ батареи. Использование мультиметра при низком заряде батареи даст вам ненадежные показания.

Низкий заряд батареи на мультиметре

Чтобы заменить батарею, вам необходимо отвинтить батарейный отсек, как показано ниже, и заменить батарею того же типа:

Замена батареи на мультиметре

Для замены батареи на некоторых мультиметрах вам необходимо отвинтить всю заднюю крышку, как показано ниже и замените батарею того же типа:

Замена батареи в мультиметре

Предохранитель:

В случае срабатывания предохранителя мультиметра необходимо заменить предохранитель точно таким же типом и номиналами.В большинстве случаев предохранитель срабатывает, когда вы пытаетесь измерить ток, превышающий допустимые пределы выбранного диапазона. Большинство новичков часто срывают слаботочный предохранитель.

Замена предохранителя на мультиметре

После срабатывания предохранителя ни одна из функций не будет работать до тех пор, пока вы замените его. Не взламывайте и не используйте тонкий проводящий провод для перемычки предохранителя. связь. Если что-то снова пойдет не так, ваш мультиметр выйдет из строя мгновенно или может произойти сильный взрыв от малого до среднего, если вы измеряете высокое напряжение / ток.

Как долго цифровой мультиметр может сохранять свою точность?

Как и любые другие электронные измерительные приборы, мультиметр со временем теряет свою точность. Некоторые инструменты повторно калибруются в течение срока их службы, но мультиметр, как правило, не калибруется пользователем.

Так как долго мультиметру можно доверять?

Мы даем этот ответ, основываясь на нашем опыте; немного грязи дешевый мультиметр может прослужить от 6 месяцев до года. Недорогой, но приличный Мультиметр, показанный в этой статье, может прослужить до 3 лет при мягком обращении.Мультиметр с автоматическим диапазоном поставлялся с сертификатом калибровки, и они заявили, что его точность может длиться до 2 лет. Брендовые и высококачественные мультиметры рассчитаны на 4 года. лет и более при обращении в соответствии с рекомендациями производителя.

Вы также можете узнать, на сколько хватит точности вашего мультиметра. в руководстве пользователя или в сертификате калибровки, прилагаемом к мультиметру. Если вы будете мягко обращаться с прибором, он может прослужить дольше, чем заявляет производитель.

Если у вас есть вопросы по мультиметрам вы можете задать нам в комментарии.Ты можешь ожидайте гарантированного ответа от нас.

Blogthor

Мой ник — blogthor, я профессиональный инженер-электронщик, специализирующийся на встроенных системах. Я опытный программист и разработчик электронного оборудования. Я основатель этого веб-сайта, я также любитель, DIYer и постоянный ученик. Я люблю решать ваши технические вопросы в разделе комментариев.

Цифровой мультиметр MS8301A Руководство пользователя

Коммерческий электрический цифровой мультиметр


Номер товара 1001418355 Модель № MS8301A

Сохраните это руководство для использования в будущем.

Вопросы, проблемы, недостающие части? Прежде чем вернуться в магазин, позвоните в службу поддержки клиентов Home Depot с 8:00 до 19:00 по восточному стандартному времени, с понедельника по пятницу, с 9:00 до 18:00, по восточному стандартному времени, суббота
1-877-527-0313
HOMEDEPOT.COM
Спасибо

Мы ценим доверие и уверенность, которые вы приобрели в компании Commercial Electric, купив этот цифровой мультиметр. Мы стремимся постоянно создавать качественные продукты, предназначенные для улучшения вашего дома.Посетите нас в Интернете, чтобы ознакомиться с полным ассортиментом нашей продукции для улучшения вашего дома. Спасибо, что выбрали Commercial Electric!

Информация по безопасности

Пожалуйста, внимательно прочтите это руководство и обратите внимание на соответствующие стандарты безопасной работы перед использованием этого глюкометра. Защита, обеспечиваемая прибором, будет нарушена, если его использовать способом, не указанным производителем.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ВНИМАНИЕ: Это руководство содержит информацию и предупреждения, необходимые для безопасной эксплуатации и технического обслуживания счетчика.Перед использованием глюкометра рекомендуется внимательно прочитать и усвоить данное руководство по эксплуатации.
Непонимание этих инструкций и несоблюдение предупреждений и инструкций, содержащихся в них, может привести к серьезным травмам или повреждению.

ВНИМАНИЕ! Полное соответствие стандартам безопасности может быть гарантировано только с помощью прилагаемых измерительных проводов.

ВНИМАНИЕ: Перед измерением напряжения с помощью щупа убедитесь, что к испытательному разъему транзистора не подключен электронный элемент.

ВНИМАНИЕ: Измерьте известное напряжение на измерителе, чтобы убедиться, что он работает правильно. Если глюкометр работает ненормально, немедленно прекратите его использование. Защитное устройство может быть повреждено. Если есть какие-либо сомнения, обратитесь к квалифицированному специалисту для проверки счетчика.

ВНИМАНИЕ: Когда счетчик подключен к измерительным цепям, не прикасайтесь к неиспользуемым клеммам.

ПРЕДУПРЕЖДЕНИЕ. При подключении подключите общий измерительный провод перед подключением измерительного провода, находящегося под напряжением.При отключении отсоедините тестовый провод под напряжением, прежде чем отключать общий тестовый провод.

ПРЕДУПРЕЖДЕНИЕ. Отключите питание цепей и разрядите все высоковольтные конденсаторы перед проверкой сопротивления, целостности цепи, диодов или емкости.

ВНИМАНИЕ: Не измеряйте напряжение выше 600 В в установках категории III.

ВНИМАНИЕ: Не используйте глюкометр со снятым корпусом (или его частью).

ВНИМАНИЕ: Соблюдайте осторожность при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение).Такое напряжение создает опасность поражения электрическим током.

ВНИМАНИЕ! Никогда не выполняйте измерения сопротивления или целостности цепей под напряжением.

ВНИМАНИЕ: Не используйте прибор в среде взрывоопасного газа, пара или пыли.

ВНИМАНИЕ: Если диапазон измеряемого значения неизвестен, убедитесь, что диапазон, изначально установленный на измерителе, является максимально возможным значением.

ВНИМАНИЕ: При ремонте телевизоров или проведении измерений в цепях переключения питания помните, что импульсы напряжения большой амплитуды в контрольных точках могут повредить измеритель.Использование телевизионного фильтра ослабит любые такие импульсы.

ВНИМАНИЕ: Во время измерения прибором не прикасайтесь к неиспользуемой входной клемме.

ВНИМАНИЕ: Перед тем, как поворачивать переключатель «функция / диапазон», убедитесь, что датчик разомкнут в цепи, в которой выполняется измерение.

ВНИМАНИЕ: Во избежание повреждения измерителя амплитуды не превышайте максимальные пределы входных значений, указанных в таблицах спецификаций.

ПРИМЕЧАНИЕ. Во время измерения держите пальцы за защитными кожухами.

Заявление о соответствии FCC

ВНИМАНИЕ: ДАННОЕ УСТРОЙСТВО СООТВЕТСТВУЕТ ЧАСТИ 15 ПРАВИЛ FCC. ЭКСПЛУАТАЦИЯ ПОДГОТОВЛЯЕТСЯ СЛЕДУЮЩИМ ДВУМ УСЛОВИЯМ: (1) ДАННОЕ УСТРОЙСТВО НЕ МОЖЕТ ВЫЗЫВАТЬ ВРЕДНЫХ ПОМЕХ, И (2) ДАННОЕ УСТРОЙСТВО ДОЛЖНО ПРИНИМАТЬ ЛЮБЫЕ ПОЛУЧЕННЫЕ ПОМЕХИ, ВКЛЮЧАЯ ПОМЕХИ, КОТОРЫЕ МОГУТ ВЫЗВАТЬ НЕЖЕЛАТЕЛЬНУЮ РАБОТУ.

ПРИМЕЧАНИЕ. ДАННОЕ ОБОРУДОВАНИЕ БЫЛО ИСПЫТАНО И СООТВЕТСТВУЕТ ОГРАНИЧЕНИЯМ ДЛЯ ЦИФРОВОГО УСТРОЙСТВА КЛАССА B СООТВЕТСТВУЮЩИМ ЧАСТИ 15 ПРАВИЛ FCC.ДАННЫЕ ОГРАНИЧЕНИЯ ПРЕДНАЗНАЧЕНЫ ДЛЯ ОБЕСПЕЧЕНИЯ РАЗУМНОЙ ЗАЩИТЫ ОТ ВРЕДНЫХ ПОМЕХ ПРИ ЖИЛОЙ УСТАНОВКЕ. ДАННОЕ ОБОРУДОВАНИЕ ИСПОЛЬЗУЕТ И МОЖЕТ ИЗЛУЧАТЬ РАДИОЧАСТОТНУЮ ЭНЕРГИЮ, И ЕСЛИ НЕ УСТАНОВЛЕНО И ИСПОЛЬЗОВАНО В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ, МОЖЕТ ВЫЗВАТЬ ВРЕДНЫЕ ПОМЕХИ РАДИОСВЯЗИ. ОДНАКО, НЕТ ГАРАНТИИ, ЧТО ПОМЕХ НЕ ПРОИЗОЙДЕТ ПРИ ОПРЕДЕЛЕННОЙ УСТАНОВКЕ. ЕСЛИ ЭТО ОБОРУДОВАНИЕ ВЫЗЫВАЕТ ВРЕДНЫЕ ПОМЕХА ПРИЕМУ РАДИО ИЛИ ТЕЛЕВИДЕНИЯ, КОТОРЫЕ МОГУТ ОПРЕДЕЛИТЬСЯ ВЫКЛЮЧЕНИЕМ И ВКЛЮЧЕНИЕМ ОБОРУДОВАНИЯ, ПОЛЬЗОВАТЕЛЯ ПРИЗЫВАЕТСЯ ПОПЫТАТЬСЯ ИСПРАВИТЬ ВЗАИМОДЕЙСТВИЕ ОДНЫМ ИЛИ НЕСКОЛЬКИМИ ИЗ ДЕЙСТВИЙ
-ИЗМЕНИТЬ ОРИЕНТАЦИЮ ИЛИ МЕСТОПОЛОЖЕНИЕ ПРИЕМНОЙ АНТЕННЫ.
-УВЕЛИЧЬТЕ РАССТОЯНИЕ МЕЖДУ ОБОРУДОВАНИЕМ И ПРИЕМНИКОМ. -ПОДСОЕДИНИТЕ ОБОРУДОВАНИЕ К РОЗЕТКЕ В ЦЕПИ, ОТЛИЧНОЙ ОТ ТОГО, К КОТОРОЙ ПОДКЛЮЧЕН ПРИЕМНИК.
-КОНСУЛЬТИРУЙТЕСЬ С ДИЛЕРОМ ORAN ОПЫТНЫМ РАДИО / ТЕЛЕХНИКОМ ЗА ПОМОЩЬЮ.

Гарантия

ГАРАНТИЯ: 12 месяцев

В течение одного года с даты покупки на этот продукт дается гарантия от любых дефектов материалов или изготовления. Эта гарантия недействительна, если этот продукт когда-либо использовался при предоставлении коммерческих услуг или был сдан в аренду другому лицу.

Свяжитесь со службой поддержки клиентов по телефону 1-877-527-0313 или посетите сайт www.homedeDot.com.

Подготовка к работе

Описание продукта

Часть

Описание

Кол-во

А

ЖК-дисплей

1

Б

Переключатель функций и диапазонов

1

С

VflmAjack

1

Д

COM-разъем

1

E

ЛОАджек

1

Факс

Кнопка удержания данных

1

г

Красный измерительный провод

1

H

Черный измерительный провод

1

Определение ЖК-дисплея
ЖК Термин Описание
AA Индикатор низкого заряда батареи
BB Индикатор отрицательного показания
CC Индикатор переменного напряжения или тока
DD Индикатор постоянного напряжения или тока
EE Режим проверки диодов и непрерывности
FF Режим удержания данных
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА
Компонент Спецификация
Условия окружающей среды 600 В CAT III
Высота До 2000 метров
Аккумулятор 2xAAA 1.Батарейки 5 В
Предохранитель F1: FF 10AH 600V F2: FF 400mA H 600V
Компонент Спецификация
Точность Точность указана в течение одного года после калибровки и при температуре от 18 ° C до 28 ° C (от 64 ° F до 82 ° F) и относительной влажности до 80%. Характеристики точности имеют вид:% от показания + количество младших значащих цифр).
Дисплей 2000 отсчетов
Индикация низкого напряжения на дисплее
Индикация выхода за пределы диапазона ЖК-дисплеи «OL»
Индикация полярности «-» отображается при отрицательной полярности
Операционная среда 0C — 40C (32F -104F), относительная влажность <80%
Температура хранения -10C — 50C (14F- 122F), относительная влажность <70%, батарея извлечена
Размер 150 x 74 x 48 мм
Вес Приблизительно 220 г (с батареей)
ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА
Диапазон измерения Разрешение Точность
200 мВ 100пВ (0.5% от показания 3 цифры)
2 В 1 мВ
20 В 10 мВ
200 В 100 мВ
600 В (0,8% от показания 5 цифр)

Дополнительные характеристики:

— Защита от перегрузки: диапазон 200 мВ: 250 В постоянного или среднеквадратичного переменного тока

— Остающиеся диапазоны: 600 В постоянного или среднеквадратичного переменного тока

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
Диапазон измерения Разрешение Точность
200 В 100 мВ (1.0% от показания 10 цифр)
600 В (1,2% от показания 10 цифр)

Дополнительные характеристики:

— Защита от перегрузки: 600 В постоянного или среднеквадратичного переменного тока

— Диапазон частот: 40-400 Гц

— Отклик дисплея: средний отклик (калиброванный в среднеквадратичном значении синусоидальной волны)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОСТОЯННОГО ТОКА

Диапазон измерения

Разрешение

Точность

2 мА

1 мкА

(1.0% показания + 3 цифры)

20 мА

10 мкА

(1,0% от rdg-i-5 цифр)

200 мА

100 мкА

(1,5% показания + 5 цифр)

10А

10 мА

(3,0% цифр rdg-i-10)

Дополнительные характеристики:

— Защита от перегрузки: F1: FF 10A H 600V, F2: FF 400 mA H 600V, когда измеряемый ток больше 2A, время непрерывного измерения не может быть более 2 минут.Отключите ток и подождите 10 минут, прежде чем проводить еще одно измерение.

ХАРАКТЕРИСТИКИ СОПРОТИВЛЕНИЯ
Диапазон измерения Разрешение Точность
20 Ом 0,1 Ом (1,2% от показания + 5 цифр)
2 кОм 1 Ом 9059 2% от 0
20 кОм 10 кОм
200 кОм 100 Ом
2 МОм 1 кОм (1.0% цифр rdg-i-5)

Дополнительные характеристики:

— Максимальное напряжение холостого хода: 2,4 В

— Защита от перегрузки: 250 В постоянного или среднеквадратичного переменного тока

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИОДА И ЦЕПИ
Диапазон измерения Описание
Отображает приблизительное положительное напряжение диода.
Когда сопротивление в открытом состоянии меньше (7030) Ом, звучит встроенный зуммер.

Дополнительные характеристики: Защита от перегрузки: 250 В постоянного или среднеквадратичного переменного тока

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ АККУМУЛЯТОРА
Дополнительная защита от перегрузки 400 мА H 600V

Операция

ПЕРЕД ИЗМЕРЕНИЕМ

ВНИМАНИЕ: Если измеряемый ток превышает выбранное значение в течение длительного периода, может произойти перегрев, что поставит под угрозу безопасность и работу внутренних цепей.

ВНИМАНИЕ: Перед использованием проверьте батареи. Если батарейки разряжены, на ЖК-дисплее появляется символ батарейки. Замените батареи Если на ЖК-дисплее появляется символ низкого заряда батареи.

ВАЖНАЯ ИНФОРМАЦИЯ: Перед измерением поверните переключатель функции / диапазона в желаемый красный диапазон.

1 Использование режима удержания данных

В режиме удержания данных глюкометр перестает обновлять данные на ЖК-дисплее (A).Для входа и выхода из режима удержания данных:

— Нажмите кнопку удержания (F). При этом на ЖК-дисплее (A) отображается текущее значение, а на дисплее отображается буква H.

— Нажмите кнопку удержания (F) еще раз, чтобы вернуть глюкометр в нормальный режим.

2 Завершение измерения напряжения батареи

— Подключите черный (H) и красный (G) измерительные провода к гнездам COM (D) и VQmA (C) соответственно.

— Поверните переключатель (B) в положение батареи (1) и подсоедините провода к батарее или нагрузке, которую вы хотите измерить.

— Считайте значение на ЖК-дисплее (A), если соединение с правильной полярностью.

— ЖК-дисплей (A) отображает 0,00 В при неправильной полярности подключения.

3 Завершение измерения напряжения постоянного или переменного тока

ВНИМАНИЕ: Если вам неизвестен диапазон измеряемых напряжений. Заранее установите переключатель функции / диапазона на максимальный диапазон и постепенно переходите на меньшие диапазоны, пока разрешение не станет удовлетворительным.

ВНИМАНИЕ: Если на дисплее отображается OL, это указывает на превышение диапазона измерения.Установите переключатель в более высокий диапазон.

ВНИМАНИЕ! Не измеряйте напряжение выше 600 В, чтобы не повредить внутренние цепи.

— Установите переключатель (B) в соответствующий диапазон напряжения переменного тока (1) или постоянного тока (2).

— Подключите черный (H) и красный (G) измерительные провода к гнездам COM (D) и VflmA (C) соответственно.

— Подключите измерительные провода (H и G) к измеряемой цепи.

— Прочтите значение на ЖК-дисплее (A). Полярность подключения красного измерительного провода (G) будет указана при измерении постоянного напряжения.

4 Завершение измерения сопротивления

ВНИМАНИЕ: Если измеряемый резистор больше максимального значения выбранного диапазона, на дисплее отобразится OL. Выберите более высокий диапазон. Обычно для стабилизации показаний требуется несколько секунд при измерении сопротивления резистора более 1 МОм.

ПРЕДУПРЕЖДЕНИЕ. При измерении резистора в оперативном режиме отключите питание измеряемой цепи и разрядите все конденсаторы.

— Установите переключатель (B) в соответствующий диапазон сопротивления (1) (Ω).

— Подключите черный (H) и красный (G) измерительные провода к гнездам COM (D) и VflmA (C) соответственно.

— Подключите измерительные провода (H и G) к измеряемой цепи и прочтите значение на ЖК-дисплее (A).

5 Проведение проверки диодов

ВНИМАНИЕ: Во избежание поражения электрическим током и / или повреждения измерителя отключите питание схемы и разрядите все высоковольтные конденсаторы перед проверкой диодов.

— Установите переключатель (B) в положение диода (1)

— Подключите черный (H) и красный (G) измерительные провода к гнездам COM (D) и VOmA (C) соответственно.

— Подключите красный измерительный провод (G) к положительному полюсу измеряемого диода, а черный измерительный провод (H) — к отрицательному полюсу. Считайте приблизительное прямое падение напряжения на диоде на ЖК-дисплее (A).

6 Завершение измерения целостности

ВНИМАНИЕ: Во избежание поражения электрическим током и / или повреждения измерителя отключите питание цепи и разрядите все высоковольтные конденсаторы перед проверкой целостности цепи.

— Установите поворотный переключатель (B) в положение обрыва цепи (1).

— Подключите черный (H) и красный (G) измерительные провода к гнездам COM (D) и VΩmA (C) соответственно.

— Подключите провода параллельно к двум точкам измеряемой цепи. Если сопротивление между двумя точками меньше 100 Ом, включится встроенный зуммер. Это указывает на преемственность между двумя точками.

7 Выполнение измерения постоянного тока

ВНИМАНИЕ: Если вы не знаете диапазон измеряемого тока, заранее установите переключатель функции / диапазона в положение максимального диапазона.Затем постепенно переходите к меньшему диапазону, пока не достигнете удовлетворительного диапазона.

ВНИМАНИЕ: Если на дисплее отображается OL «, это указывает на превышение диапазона измерения. Установите переключатель в более высокий диапазон.

ПРЕДУПРЕЖДЕНИЕ. Предупреждающий символ рядом с датчиком указывает, что максимальный входной ток составляет 200 мА или 10 А, в зависимости от вставленного разъема. Перегрузка по току приведет к срабатыванию предохранителя.

— Отключить питание измеряемой цепи. Разрядите все высоковольтные конденсаторы.

— Установите переключатель (B) в правильный диапазон (1).

— Подсоедините черный измерительный провод (H) к клемме COM (D), а красный измерительный провод (G) к гнезду VΩmA (C) на ток не более 200 мА.
При максимальном токе 10 А переместите красный измерительный провод (G) к разъему 10 А (E).

— Разорвать цепь, подлежащую проверке. Подключите черный измерительный провод (H) к отрицательной стороне разрыва.

— Подключите красный измерительный провод (G) к положительной стороне разрыва.

— Включите питание измеряемой цепи, а затем прочитайте ЖК-дисплей (A).

— Отключить питание измеряемой цепи и разрядить все высоковольтные конденсаторы.

— Отсоедините измерительные провода и восстановите измеренную цепь.

Техническое обслуживание

ВНИМАНИЕ: Перед тем, как открыть счетчик, всегда отключайте его от всех источников электрического тока и убедитесь, что вы не заряжены статическим электричеством, которое может разрушить внутренние компоненты.

ВНИМАНИЕ: открывая счетчик, помните, что некоторые внутренние конденсаторы могут сохранять опасный уровень напряжения даже после выключения прибора.

ВНИМАНИЕ! Любые работы по настройке, техническому обслуживанию или ремонту счетчика, находящегося под напряжением, должны выполняться квалифицированным электриком.

ВНИМАНИЕ: Если прибор не будет использоваться в течение длительного времени, выньте батарею и не храните прибор в условиях высокой температуры или высокой влажности.Дополнительную информацию см. В разделе «Технические характеристики продукта» данного руководства.

ВНИМАНИЕ: Замените батарею, когда на ЖК-дисплее появляется символ батареи A, чтобы / \ избежать неправильных данных, которые могут привести к поражению электрическим током или травмам.

ВНИМАНИЕ: Не используйте одновременно старые и новые батареи. Не используйте вместе щелочные, стандартные (угольно-цинковые) или аккумуляторные (nl-cad, nl-mh и т. Д.) Батареи.

Убедитесь, что глюкометр выключен.

Отсоедините черный и красный измерительные провода и / или любые разъемы от клемм на измерителе.

С помощью отвертки открутите и снимите крышку батарейного отсека, расположенную на задней стороне измерителя. Если вы заменяете предохранитель, открутите винты по четырем углам на задней стороне счетчика.

Удалите использованные батареи или поврежденный предохранитель.

— Заменить на две батарейки AAA 1,5 В или F1: FF 10AH 600 В; F2: FF 400 мАч 600 В

— Установите на место крышку аккумуляторного отсека или всю заднюю часть и закрепите винтами.

ЗАМЕНА ИСПЫТАТЕЛЬНОГО ПРОВОДА

Если изоляция проводов повреждена, замените измерительные провода.Сменные измерительные провода должны соответствовать спецификациям производителя (стандарт EN 61010-031, 600 В CAT III 10A или лучше).

Уход и очистка

— Периодически протирайте корпус влажной тканью с мягким моющим средством.

— Не используйте абразивные материалы или растворители.

— Грязь или влага на клеммах могут повлиять на показания.

Статус HTTP 404 — страница не найдена

Тяга кабеля

Рыбные ленты

Рыбные палочки

Полилиния

Головки вытяжные

Принадлежности

Гибка трубопроводов и аксессуары Драйверы

Отвертки

Гайковерты

Отвертки с шестигранной головкой

Плоскогубцы

Бокорезы

Плоскогубцы

Диагональная резка

Клещи для опрессовки

Разное.Инструменты

Испытания и измерения

Мультиметры

Токоизмерительные клещи

Детекторы и тестеры напряжения

Тестеры цепей

Изображения

Принадлежности

Комплекты

ИК-термометры

Изготовление отверстий

Шнековые буровые коронки

Короткие сверла шнековые

Гибкие биты

Кольцевые пилы

Фрезы с твердосплавными напайками

Сверла ступенчатые

Пробойники

Свёрла / метчики

Голос, данные и видео

Тестирование

Прекращение действия

Раскрой

Зачистка

Разное

Освещение

Верхнее временное освещение

Рабочие фары

Постоянное освещение

Лампы и аксессуары

Струнные светильники

Персональное освещение

Шнуры

Внутренние шнуры

Уличные шнуры

Катушки со шнуром

Временные решения для электроснабжения GFCI

Адаптеры

с возможностью подключения пользователем

Наборы линейных шнуров

Наборы прямоугольных шнуров

Дуплексные / четырехместные коробки

Панельные крепления

GFCI высокой мощности / ELCI

% PDF-1.6 % 567 0 объект > эндобдж xref 567 121 0000000016 00000 н. 0000004420 00000 н. 0000004616 00000 н. 0000004660 00000 н. 0000004814 00000 н. 0000004965 00000 н. 0000005503 00000 н. 0000005571 00000 н. 0000005823 00000 н. 0000005901 00000 н. 0000005978 00000 п. 0000006053 00000 н. 0000007256 00000 н. 0000007962 00000 н. 0000008208 00000 н. 0000032075 00000 п. 0000061381 00000 п. 0000062056 00000 п. 0000062114 00000 п. 0000062298 00000 п. 0000062485 00000 п. 0000062609 00000 п. 0000062664 00000 п. 0000062810 00000 п. 0000062971 00000 п. 0000063026 00000 п. 0000063177 00000 п. 0000063232 00000 п. 0000063407 00000 п. 0000063549 00000 п. 0000063604 00000 п. 0000063740 00000 п. 0000063925 00000 п. 0000064079 00000 п. 0000064134 00000 п. 0000064324 00000 п. 0000064525 00000 п. 0000064689 00000 н. 0000064744 00000 п. 0000064892 00000 п. 0000065041 00000 п. 0000065096 00000 п. 0000065231 00000 п. 0000065286 00000 п. 0000065447 00000 п. 0000065502 00000 п. 0000065643 00000 п. 0000065698 00000 п. 0000065861 00000 п. 0000065916 00000 п. 0000066087 00000 п. 0000066142 00000 п. 0000066287 00000 п. 0000066342 00000 п. 0000066475 00000 п. 0000066530 00000 п. 0000066677 00000 п. 0000066732 00000 п. 0000066883 00000 п. 0000066938 00000 п. 0000067127 00000 п. 0000067273 00000 п. 0000067328 00000 п. 0000067472 00000 п. 0000067629 00000 п. 0000067684 00000 п. 0000067825 00000 п. 0000067880 00000 п. 0000067935 00000 п. 0000067990 00000 н. 0000068045 00000 п. 0000068222 00000 п. 0000068277 00000 п. 0000068442 00000 п. 0000068497 00000 п. 0000068636 00000 п. 0000068691 00000 п. 0000068840 00000 п. 0000068895 00000 п. 0000069060 00000 н. 0000069115 00000 п. 0000069278 00000 п. 0000069333 00000 п. 0000069388 00000 п. 0000069443 00000 п. 0000069498 00000 п. 0000069553 00000 п. 0000069688 00000 п. 0000069743 00000 п. 0000069898 00000 п. 0000069953 00000 п. 0000070008 00000 п. 0000070063 00000 п. 0000070214 00000 п. 0000070269 00000 п. 0000070404 00000 п. 0000070459 00000 п. 0000070586 00000 п. 0000070641 00000 п. 0000070780 00000 п. 0000070835 00000 п. 0000070972 00000 п. 0000071027 00000 п. 0000071164 00000 п. 0000071219 00000 п. 0000071358 00000 п. 0000071413 00000 п. 0000071550 00000 п. 0000071605 00000 п. 0000071800 00000 п. 0000071855 00000 п. 0000071910 00000 п. 0000072030 00000 п. 0000072085 00000 п. 0000072219 00000 п. 0000072274 00000 п. 0000072419 00000 п. 0000072474 00000 п. 0000072625 00000 п. 0000072678 00000 п. 0000002716 00000 н. трейлер ] >> startxref 0 %% EOF 687 0 объект > поток xVyPW ل B «, lC \ I! $ b9% ‘PkCxZmbf ґ @ 0 u ZGm5cǙ? N.7o7

DT830D Инструкции по использованию

Цифровой мультиметр DT830D — это базовый инструмент, которым может пользоваться любой человек со средним уровнем интеллекта. Это не измеритель с автоматическим выбором диапазона, и поэтому вам необходимо выбрать правильные диапазоны для измерений напряжения и тока.

Это один из тех счетчиков, о которых нужно подумать в первую очередь, чтобы определите, что вы измеряете. Вы измеряете напряжение, или Текущий? Это переменный или постоянный ток? В каком диапазоне вы этого ожидаете?

Пример
Если вы хотите измерить напряжение на 9-вольтовой батарее PP3, вам потребуется настройка напряжения.Очевидно, это будет постоянное напряжение, потому что это батарея. Значение 2000 мВ слишком низкое, поскольку оно рассчитано на максимальный диапазон 2 В. Следовательно, следующее максимальное значение — 20 В; следовательно, вам нужно переместить селектор в это положение.


Для повседневной работы необходимо подключить красный штекер к розетке с маркировкой VΩmA. Это для измерения напряжения, сопротивления и тока в диапазоне мА. Максимальный ток, который вы можете измерить с помощью этой настройки, составляет 200 мА. Ток и напряжение могут быть переменными или постоянными.

Черный штекер вашего зонда подключается к разъему, помеченному как COM.

По заявлению производителя, этот счетчик также способен измерять постоянный ток до 10 ампер. Для этого измерения вам необходимо использовать розетку с маркировкой 10-A, однако обратите внимание, что здесь нет предохранителя, и если вы пропустите через него больше тока, тогда произойдет повреждение. Помните, что для измерения силы тока также необходимо иметь соответствующая последовательная нагрузка в цепи. Измерять ток без последовательной нагрузки очень опасно.

Из-за неплавких шунтов и сопротивления в проводах зонда я бы рекомендовал не использовать этот измеритель для измерения тока, потому что его легко повредить, и тогда вам нужно будет искать руководство по обслуживанию. Однако для других измерений это нормально.


Пробники и провода такого же качества, как и у других дешевых цифровых счетчиков. Если у вас есть хорошая пара проводов для пробников, может быть лучше использовать свои собственные провода, и в этом случае вы сможете получить лучшую производительность.

Продолжение этой статьи …

Цифровой мультиметр DT830D
Монтажная плата DT830D
Ремонт цифрового мультиметра DT830D с предохранителем
DT830D Инструкции по использованию
Коробка и упаковка DT830D
Обзор конструкции DT830D
Руководство по DT830D
Замена батареи DT830D

% PDF-1.6 % 142 0 объект> эндобдж xref 142 78 0000000016 00000 н. 0000002652 00000 н. 0000002845 00000 н. 0000002998 00000 н. 0000003118 00000 п. 0000003194 00000 н. 0000004075 00000 н. 0000005252 00000 н. 0000005450 00000 н. 0000005527 00000 н. 0000006705 00000 н. 0000007883 00000 н. 0000008092 00000 н. 0000008300 00000 н. 0000021086 00000 п. 0000033698 00000 п. 0000046337 00000 п. 0000046394 00000 п. 0000046581 00000 п. 0000046696 00000 п. 0000046752 00000 п. 0000046897 00000 п. 0000046953 00000 п. 0000047084 00000 п. 0000047140 00000 п. 0000047262 00000 п. 0000047318 00000 п. 0000047451 00000 п. 0000047507 00000 п. 0000047682 00000 п. 0000047810 00000 п. 0000047866 00000 п. 0000047986 00000 п. 0000048116 00000 п. 0000048172 00000 п. 0000048316 00000 н. 0000048372 00000 п. 0000048503 00000 п. 0000048559 00000 п. 0000048686 00000 п. 0000048742 00000 п. 0000048870 00000 н. 0000048926 00000 п. 0000049066 00000 н. 0000049122 00000 п. 0000049243 00000 п. 0000049299 00000 п. 0000049436 00000 п. 0000049492 00000 п. 0000049615 00000 п. 0000049671 00000 п. 0000049813 00000 п. 0000049869 00000 п. 0000049998 00000 н. 0000050054 00000 п. 0000050182 00000 п. 0000050238 00000 п. 0000050382 00000 п. 0000050438 00000 п. 0000050568 00000 п. 0000050624 00000 п. 0000050680 00000 п. 0000050820 00000 п. 0000050876 00000 п. 0000051004 00000 п. 0000051060 00000 п. 0000051196 00000 п. 0000051252 00000 п. 0000051387 00000 п. 0000051443 00000 п. 0000051577 00000 п. 0000051633 00000 п. 0000051689 00000 п. 0000051815 00000 п. 0000051872 00000 п. 0000051990 00000 п. 0000052046 00000 п. 0000001856 00000 н. трейлер ] >> startxref 0 %% EOF 219 0 obj> поток xb«f«d`, \ k : @zX {? yl? 0O

Руководство по 7-функциональному цифровому мультиметру

SKU Для получения запасных частей звоните по телефону 1-800-444-3353.Page 3

Прочтите все инструкции перед использованием этого тестера!

1. Избегайте работы в одиночку. В случае аварии помощник

может принести помощь.

2. Содержите рабочую зону в чистоте. Загроможденные участки могут стать причиной травм.

3. Избегайте поражения электрическим током. Будьте предельно осторожны при использовании этого инструмента

вблизи неизолированных проводов или шин. Избегайте контакта тела с заземленными поверхностями

, такими как трубы, радиаторы, плиты и шкафы

при испытании напряжений.

4. Избегайте повреждения счетчика. Используйте только так, как указано в данном руководстве.

5. Соблюдайте условия рабочей зоны. Не проверяйте напряжение во влажных или

влажных местах. Не подвергайте воздействию дождя. Рабочее место должно быть хорошо освещено.

6. Не подпускайте детей. Дети ни в коем случае не должны допускаться на работу

. Не позволяйте им прикасаться к машинам, инструментам или удлинителям.

7. Хранить простаивающее оборудование. Когда инструменты не используются, они должны храниться в сухом помещении

для предотвращения образования ржавчины.Всегда запирайте инструменты и храните

в недоступном для детей месте.

8. Одевайтесь правильно. Не носите свободную одежду или украшения, так как

могут попасть в движущиеся части. При работе рекомендуется использовать защитную, неэлектропроводную одежду

и нескользящую обувь. Для укладки длинных волос используйте защитное покрытие

.

9. Используйте защиту для глаз. Всегда используйте защитные очки

, одобренные ANSI.

10. Не переусердствуйте.Всегда стойте на ногах и сохраняйте равновесие. Не касайтесь

электрических кабелей или рам.

11. Осторожно обращайтесь с инструментами. Убедитесь, что в мультиметре свежая батарея.

Периодически проверяйте измерительные провода и, если они повреждены, отремонтируйте

уполномоченным техническим специалистом.

12. Будьте начеку. Следите за тем, что вы делаете, руководствуйтесь здравым смыслом. Не используйте

какие-либо инструменты, если вы устали.

13. Проверьте, нет ли поврежденных деталей. Перед использованием любого инструмента необходимо тщательно проверить любую деталь, которая выглядит поврежденной,

, чтобы убедиться, что она

будет работать должным образом и выполнять свои функции.Проверьте наличие сломанных частей

и любых других состояний, которые могут повлиять на правильную работу.

Любая поврежденная деталь должна быть должным образом отремонтирована или заменена квалифицированным специалистом

. Не используйте инструмент, если какой-либо переключатель

не работает должным образом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Положение Разрешение Сопротивление нагрузки
1,5 В 0,001 В 47 Ом
9 В 0,01 В 300 Ом 0,01 В 300 Ом
