коробка испытательная ки уз цена 283 руб
Обеспечим выгодные цены . Пишите [email protected]

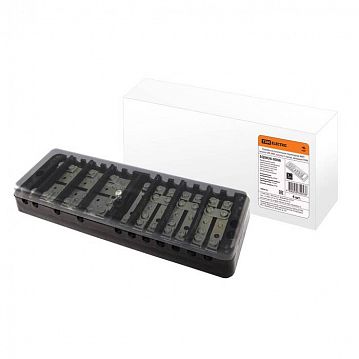

Коробка КИ УЗ используется для подключения трёхфазных индукционных и электронных счётчиков,
включения проверочного счётчика для проверки без отключения нагрузки потребителя.
коробки КИ УЗ предназначена для присоединения электросчетчиков в измерительных сетях трехфазного тока напряжением 220/380 В, частотой 50 и 60 Гц, номинальным током 16А.
Корпус, крышка изготавливаются из негорючей пластмассы, контактные части и крепёж — из стали и латуни.
Сечение проводов при подключении к коробке КИ : 0,5-4,0 мм2
Габаритные размеры: 220х70х50 мм
Степень защиты IP20 ГОСТ14254-96
ТУ 3464-097-01411521-97
Код ОКП 34 2490 8405
Масса: 0,46 кг.
Переходные зажимы и переходные коробки — необходимое оборудование для проверки параметров счетчика.
Обслуживание счетчиков предполагает такие работы, как проверка правильности подключения, поверки контрольными приборами, замена электросчетчиков . Обычно токовые цепи счетчиков подключаются через переходные специальные зажимы. Необходимо, чтобы конструкция переходных зажимов обеспечивала удобное выполнение такого обслуживания. Переходные зажимы обязаны быть приспособлены для закорачивания токовых цепей, отключения цепей тока и напряжения в каждой фазе, подключения приборов без отсоединения проводов.
Для цепей учета выделяется самостоятельный ряд зажимов пли отдельная секция в общем ряду зажимов. Если же расчетный учет электроэнергии осуществляется на подстанции потребителя, то применение промежуточных оборок зажимов не рекомендуется или же они закрываются кожухом и пломбируются. Что касается счетчиков в сетях напряжением до 0,4 кВ, то здесь работы по их установке и замене могут выполняться только при снятии напряжения со всех фаз путем отключения установки коммутационным аппаратом или снятия предохранителей.
В силовой цепи трансформаторы тока этих счетчиков устанавливаются после коммутационных аппаратов по направлению потока мощности. При положительном направлении мощности они устанавливаются между коммутационным аппаратом и линией, а при отрицательном — между коммутационным аппаратом и сборными шинами. Такое расположение позволяет в случае необходимости наиболее просто снять напряжение со счетчика и всех его цепей.
Весьма эффективно применение специальной переходной коробки ки, конструкция которой разработана в Мосэнерго. Коробка, установленная непосредственно под счетчиком, имеет зажимы для закорачивания обмоток трансформаторов тока и отсоединения цепей напряжения при отключении счетчиков для их замены и проверки. Это позволяет все работы со счетчиком производить без нарушения электроснабжения потребителей.
Вы можете заказать и приобрести в нашей компании весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
коробка испытательная ки уз цена 283 руб.
[email protected]Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 740-42-64
наименование коробки для счетчика | цена с НДС | размеры |
Коробка испытательная КИ У3 переходная цена | 492,51 | (68х220х33) |
Коробки испытательные КИ — используются для подключения 3-х фазных индукционных и электронных счётчиков электроэнергии, включения проверочного счётчика для контроля правильности работы основного счетчика без отключения нагрузки у потребителя.
Коробка испытательная КИ у3 — используется для присоединения электросчетчиков в измерительных сетях трехфазного тока напряжением 220/380 В, частотой 50 и 60 Гц, номинальным током до 16А.
Корпус, крышка изготавливаются из специальной негорючей пластмассы, контактные части и винтовой крепёж — из стали и анодированной латуни. Сечение подключаемого кабеля: 0,5-4,0 мм
- Габаритные размеры КИУЗ: 220х68х49 мм
- Степень защиты IP20 ГОСТ14254-96
- ТУ 3464-097-01411521-97
- Код ОКП 34 2490 8405
- Масса: 0,45 кг.
Технические характеристики | |
Гарантийный срок эксплуатации коробки, лет, не менее | 6 |
Габаритные размеры, мм | 33х68х220 |
Масса, кг, не более | 0,4 |
Максимальный диаметр подключаемого провода, мм, не более | 3,5 |
Крепление | двумя винтами М5 |
Технические характеристики | |
Гарантийный срок эксплуатации коробки, лет, не менее | 6 |
Габаритные размеры, мм | 33х68х220 |
Масса, кг, не более | 0,4 |
Максимальный диаметр подключаемого провода, мм, не более | 3,5 |
Крепление | двумя винтами М5 |
Оформить заказ Вы можете любым удобным способом:
в офисе нашей компании по адресу: г.
Москва, ул. Полярная, д. 31Б, стр.16
по телефонам: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
по e-mail: [email protected]
10 проводная схема подключения счетчика через икк
Испытательная коробка: переходная для электросчетчиков, монтаж коробки
При установке измерительных приборов в силовые цепи трехфазного питания особое внимание уделяется приведению контролируемых величин к виду, удобному для подключения к электросчетчику. При значительных токовых нагрузках, достигающих 1000 Ампер, для этого используются специальные преобразовательные устройства – трансформаторы тока (ТТ)
При значительных токовых нагрузках, достигающих 1000 Ампер, для этого используются специальные преобразовательные устройства – трансформаторы тока (ТТ).
При их наличии обслуживание и ремонт подключаемых к линии приборов учета существенно усложняется.
Назначение и особенности ИКК
Испытательная коробка для счетчика
В ПУЭ особо оговаривается требование, касающееся подключения счетчика к действующим электросетям в части его коммутации через приспособление, называемое испытательная коробка (ИКК). При ее использовании удается закоротить вторичную цепь измерительного трансформатора, что позволяет обесточивать питающие линии по каждой из подводимых к счетчику фаз.
Подключение трансформатора тока через испытательную коробку позволяет превратить процедуру замены и проверки прибора учета в совершенно безопасное занятие. Помимо этого, отключать нагрузку от питающей линии в данном случае не обязательно.
Испытательные коробки для счетчика электроэнергии особо востребованы в следующих ситуациях:
- для шунтирования контрольных цепей;
- если возникла потребность в их полном отключении;
- при необходимости блокирования напряжения по каждой из фаз;
- для подсоединения к контролируемой линии измерительного устройства (электросчетчика).
Потребность в коробках ИКК также объясняется тем, что существует особая группа потребителей, каждый из которых не допускается отключать от электросети даже на короткое время.
С учетом того, что периодически возникает потребность в проведении работ со счетчиком, коробка клеммная испытательная ИКК существенно упрощает все операции.
В этом случае нет нужды в обесточивании линии питания и установке на место измерительного прибора замещающего его шунта.
Назначение и особенности ИКК
Испытательная коробка для счетчикаВ ПУЭ особо оговаривается требование, касающееся подключения счетчика к действующим электросетям в части его коммутации через приспособление, называемое испытательная коробка (ИКК). При ее использовании удается закоротить вторичную цепь измерительного трансформатора, что позволяет обесточивать питающие линии по каждой из подводимых к счетчику фаз.
Подключение трансформатора тока через испытательную коробку позволяет превратить процедуру замены и проверки прибора учета в совершенно безопасное занятие.
Помимо этого, отключать нагрузку от питающей линии в данном случае не обязательно.
Испытательные коробки для счетчика электроэнергии особо востребованы в следующих ситуациях:
- для шунтирования контрольных цепей;
- если возникла потребность в их полном отключении;
- при необходимости блокирования напряжения по каждой из фаз;
- для подсоединения к контролируемой линии измерительного устройства (электросчетчика).
Типовые различия
Испытательная коробка в электрощиткеВсе испытательные клеммные коробки прежде всего различают по типу сетевого питания. В соответствии с этим показателем они делятся на следующие виды:
- колодки, устанавливаемые в цепях питания 380 Вольт;
- те же изделия, но рассчитанные на 220 Вольт;
- низковольтные образцы, предназначенные для установки в сети 110 Вольт.
Изделия принято отличать по форме и рабочим размерам. Согласно этим признакам они могут быть круглыми, прямоугольными или квадратными, небольшого размера или укрупненной серии.
В общем случае испытательные коробки классифицируются по следующим характерным признакам:
- назначение;
- способ монтажа;
- количество рядов на подложке;
- число контактных групп в каждом из них;
- тип фиксации и марка провода;
- исполнение (угловые коробки или прямые).
По назначению изделия используются совместно измерителями либо предназначаются для обычных коммутационных операций. Они могут монтироваться на DIN рейку или устанавливаться в кросс-модуль. Возможное количество рядов и контактных групп в этих приспособлениях – один или два с числом контактов от 3-х и более.
В соответствии с используемым способом фиксации все коробки бывают для винтового, барьерного и фиксированного (нажимного) крепления. Марка подключаемого провода выбирается в зависимости от типа используемых в коробке клемм. Винтовые и концевые крепления подходят для всех типов проводников, а в пружинные и ножевые зажимы обычно вставляются их одножильные аналоги.
Однако основное различие испытательных колодок для счетчиков в схеме подключения, согласно которой они применяются для одного учетного устройства либо сразу для нескольких образцов.
Какие бывают ошибки при подключении и как их не допустить
Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.
Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы
В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки.
Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.
Система учета в четырех-проводных сетях подразумевает измерение электроэнергии при помощи 3-фазных счетчиков, конструкция, которых рассчитана на прямое подключение или при использовании трансформаторов тока.
При подключении 3-фазных трехэлементных электросчетчиков в 4-провдную цепь, в которой есть цепи U и I расположенные раздельно, используются (ТТ) трансформаторы тока, они делают измерительный электросчетчик универсальным устройством, он называется трансформаторным счетчиком.
Рассмотреть присоединение такого прибора можно на примере «Меркурия 230А».
Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Конструкция использует раздельные токовые цепи и цепи напряжения.
Рис №1. Схема включения 3-элментного Меркурия 230А в электросеть с четырьмя проводами.
Для схемы обязательно присоединение всех трех элементов измерения счетчика с обязательным строгим соблюдением полярности и с чередованием фаз в прямом порядке относительно соответствующему U.
При использовании чередования фаз обратной полярности в присоединении во вторичной обмотке ТТ произойдет замер отрицательных величин мощности, производимым в измерительном элементе прибора. Для схемы обязательно присутствие нулевого проводника.
Неисправности схемы присоединения:
- Окисление, а также ослабление контактов на выводах ТТ.
- Обрыв или излом фазных проводников в цепях Uвтор.
- Неисправность самого трансформатора тока.
Для решения вопроса как подключить электросчетчик через трансформаторы тока может использоваться 7-проводная схема присоединения счетчика, рассмотренная на примере электросчетчика СА4У-И672М.
Рис №2. Схема присоединения СА4У-И672М. Перемычки Л1 – И1 устанавливаются на ТТ. Перемычки: 1 – 2; 4 – 5; 7 – 8 находятся на клеммах прибора.
Для этой схемы характерно использование совмещенных, объединенных в одну цепь I и U, это возможно при помощи установки перемычек в измерительном приборе и на ТТ.
Схема имеет несколько существенных недостатков:
- Токовые цепи прибора всегда под напряжением.
- Трудно выявить во время работы электрический пробой внутри ТТ.
- Использование перемычек И2 – Л2 для ТТ и перемычки 1 – 2 на клеммах прибора приводит к появлению добавочной измерительной погрешности.
Для электроустановок низкого напряжения 380/220В, используется схема с соединением концов вторички ТТ И2 с токовыми выводами прибора в одной точке.
Рис №3 Схема присоединения электросчетчика в сети на четыре провода «звездой» с использованием чередования фаз в прямом порядке.
Самый распространенный универсальный способ подключения, обеспечивающий безопасное обслуживание, это: подключение электросчетчика через трансформаторы тока, с использованием испытательной коробки для низковольтных сетей U – 220В.
Пример подключения
Действия при снятии ПУРасключение реального прибора учета (ЦЭ6803 В100/10 Т1, например) посредством испытательной коробки осуществляется по заранее подготовленной схеме.
Согласно ПУЭ, все трехфазные счетчики должны подключаться через токовые преобразователи и совмещенную с ними переходную коробку.
При выборе трансформаторов удобнее воспользоваться изделием ТОП-0,66 с коэффициентом передачи тока 200/5. В качестве примера подключения рассмотрим коробку КИ 10 или же Б3179, выпускаемую МЭТЗ. Вес не превышает 0,6 кг, габариты – 68х220х33 мм. Последовательность расключения этих изделий:
- В рабочем щитке монтируется счетчик, а затем – сама испытательная коробка и трансформаторы тока.
- ТТ по каждой из фаз объединяются по схеме «звезда»; при этом общий вывод надежно заземляется.
- От него до корпуса коробки протягиваются провода сечением 1,5 мм².
- От счетчика также прокладываются три жилы (2,5 мм²).
Для удобства монтажа перед прокладкой все провода обязательно маркируются: на них указываются начала всех токовых фазных обмоток, а также общий вывод. При этом проводники от электросчетчика заводятся в коробку с верхней ее части, а затем поочередно расключаются в контактной группе. Она должна иметь большую площадь пластин, чем те же контакты, предназначенные для отводов от токовых трансформаторов (они располагаются с нижней стороны коробки).
Расключенная испытательная пластина закрывается сверху крышкой, после чего изделие готово к эксплуатации.
Схема установки
На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:
Как видно из схемы, на клеммы в колодке, обозначенные А, В, С приходит провод, подключенный к трехфазному источнику электроэнергии через трансформаторы тока.
Нулевой провод подключается на отдельную клемму. Далее с этих клемм с помощью проводов подключается прибор учета с соблюдением следующих условий:
- трансформаторы соединяются по схеме звезда, а их общий вывод заземляется;
- от преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм²;
- от прибора учета электроэнергии подключается три провода сечением 2,5 мм²;
- для удобства все провода маркируются — обозначаются три фазы и начала токовых обмоток и общий вывод.
Так как схема не предполагает прямого контакта выводов трансформаторов тока с клеммами счетчика, необходимо отслеживать очередность включения.
Клеммы счетчика подключаются в следующем порядке:
- На 1 клемму подключается провод с токовой обмотки трансформатора первой фазы
- на вторую клемму счетчика подключается провод — напряжение первой фазы;
- на 4 клемму счётчика подключается провод от токовой обмотки второй фазы;
- на 5 подключается напряжение второй фазы;
- 7 — приходящий провод токовой обмотки третьей фазы;
- 8 — напряжение третьей фазы;
- 9 — общий провод;
- 10 — резерв.
Между третьей и шестой клеммой, а также между шестой и девятой в счетчике устанавливаются перемычки.
Для безопасного снятия счетчика необходимо зашунтировать токовую цепь, чтобы обеспечить надежный контакт винтов коробки с заизолированной шиной. Эта шина находится с задней стороны и вкрутив винты, как показано на рисунке 2, вы обеспечите контакт.
Далее нужно ослабить винты перемычек для размыкания перемычек. После этого — снять перемычки с силовой части для отключения напряжения на клеммах счётчика. Далее производится отключение и снятие счётчика. Подключение — в обратном порядке.
Также рекомендуем просмотреть видео, на которых наглядно демонстрируются различные способы подключения коробки ИКК к электросчетчику:
youtube.com/embed/0plTeOCwi0w?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Наверняка вы не знаете:
- Типы клеммных колодок
- Как собрать трехфазный щит своими руками
- Как подключить магнитный пускатель
Подключение счетчика электроэнергии в низковольтную сеть большой мощности
В одной из предыдущих статей мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.
Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.
Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).
Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.
Класс точности и его значение для учета электроэнергии
Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.
Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S.
В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.
Схемы подключения счетчика через трансформаторы тока
Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.
Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.
Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме).
Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.
«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.
Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)
Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.
Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.
Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.
Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.
Монтаж устройства
Схема монтажа ИКК
Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации.
При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.
На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.
Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.
Конструктивные особенности и основные характеристики
Рассмотрим, как устроен контактный бокс на примере КИ УЗ (см. рис.2)
Рисунок 2. Расположение контактов в ИКК
Контакты с пометками 0, А, В и C используются для силовой цепи, а зажимы, имеющие номера с 1-го по 7-й служат для токового участка.
Как выполняется включение КИП, будет рассказано в следующем разделе.
Конструкция КИП представляет собой контактную группу, размещенную в пластиковой коробке из ударопрочного и негорючего поликарбоната. Размеры этой модели — 68х220х33 мм.
Параметры рабочего напряжения и тока – 380 В и 16 А. Изоляционные свойства материала позволяют выдерживать кратковременное превышение до 2000В и 25А. Для изготовления токоведущих частей используется латунь. Допускается ее замена оцинкованной сталью, но срок службы таких контактов становится короче. В связи с этим производители известных брендов отдают предпочтение латуни.
Остальные эксплуатационные характеристики:
- модуль может использоваться при температурном режиме от -40 С° до 60 С°;
- допустимая влажность – не более 98 %;
- для подключения используется провода с минимальным сечением 0,5 мм2 и максимальным – 4 мм2;
- данная модель выпускается со степенью защиты IP20;
- длительность срока эксплуатации — до 30 лет.
Некоторые модели (например, BTS или КИП-5/25) выпускаются с прозрачной крышкой (см. рис. 3). Учитывая, что приспособления данного типа подлежат обязательному опломбированию, такая конструктивная особенность имеет очевидные преимущества, поскольку позволяет контролировать состояние группы контактов.
Рисунок 3. Прозрачная крышка позволит вовремя заметить перегрев зажима при плохом контакте
Монтаж устройства
Схема монтажа ИККПриспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.
На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.
Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм.
Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.
Как произвести правильное подключение?
При установке и подключении испытательных блоков необходимо соблюдать строгий порядок, в соответствии с правилами ПЭУ. Там четко указано, что цепи учета электроэнергии нужно выводить на специально предназначенные для этого зажимы, либо вот на такие испытательные коробки.
В соответствии с правилами, подключение трехфазных индукционных или электрических счетчиков через испытательную коробку чрезвычайно важно. Как уже было сказано выше, это позволит не отключать нагрузку потребления, если необходимо включить образцовый счетчик для проверки
Также это поможет закоротить вторичную цепь трансформатора тока, либо отключить цепь напряжения (при том, на каждую фазу счетчика при его замене).
Будьте внимательны, все работы по: монтажу, демонтажу, подключению и отключению счетчиков и переходных испытательных коробок могут производиться только квалифицированными специалистами. Также эти люди должны иметь специальный допуск (для электроустановок, напряжение которых доходит до 1000 В).
При этом, стоит отметить, что в правилах устройства электроустановок нет конкретных схем по подключению. Но там есть строгие требования к такого рода схемам (в том числе, по возможному закорачиванию, пломбированию). Поэтому, эти требования также необходимо соблюдать.
Зачастую, благодаря установке приборов учета для потребителей, через трансформаторы тока (ТТ), стоимость электроснабжения удешевляется. Но при этом, повышается его надежность. Это связано с тем, что сила тока приборов учета, предназначенных для прямого включения, не высока. Но это ограничение снимается, если использовать трансформаторы тока.
Благодаря этому, непосредственно на том месте, где и происходит установка счетчика, можно будет: заменить и проверить схему присоединения, определиться с погрешностью в измерениях. И при этом нагрузочный ток будет оставаться в наличии, нет необходимости отключать потребителей.
Наиболее универсальным, распространенным способом подключения, который способен обеспечить безопасность обслуживания, является: подключение счетчиков через ТТ, при помощи переходной коробки для низковольтной сети (220В).
Здесь приведена возможная схема подключения.
Для того, чтобы «закоротить» токовую цепь, достаточно будет просто вкрутить винт в отверстие. Напомню, цепь учета нужно выводить на специально предназначенные для этого зажимы (выбрав отдельные сборки, или же секции из общего ряда). Когда зажимов нет, выбирается установка испытательного блока.
Отсоединять провода и кабель, когда включен образцовый счетчик, не требуется, если есть такие зажимы. Вторичная цепь трансформатора тока будет закорочена, а токовая цепь и цепь напряжения счетчика отключена.
После закорочения токовой цепи, можно будет снять перемычки. Если будет нужно отключить цепь напряжения по каждой из фаз, то достаточно сначала открутить винт, а потом уже снять конкретную необходимую перемычку.
Пломбирование также не составит труда, сборки и коробки зажимов электросчетчиков имеют специально предназначенную для этого конструкцию.
Подводя итог:
• Для начала нужно закоротить токовую цепь трансформатора тока при помощи специальных винтов;
• Затем снять перемычки для отключения токовой цепи прежнего счетчика. Это делается для того, чтобы исключить его влияние на показатели образцового счетчика;
• Временно подключить к переходной коробке образцовый счетчик;
• Выкрутить винты, тем самым разомкнув цепь трансформатора.
Обратите внимание, цепь вторичных обмоток трансформатора тока обязательно должна быть заземлена и закорочена, а напряжение снято. Это делается для безопасности
Для этого используются специальные колодки. Использование таких колодок позволит безопасно отключить и снять электрический счетчик для дальнейшей проверки и замены.
Дополнительно, чтобы защитить общую шинку от замыкания, на корпусе коробки, с обратной стороны, имеется картонная прокладка.
Стоит отметить, что использование таких переходных коробок происходит только, если счетчик включается через измерительные трансформаторы тока. Если счетчик имеет прямое включение, такую коробку никогда не используют.
С помощью такого устройства можно подключить прибор для снятия замеров, при этом не нарушая схемы.
В целом, переходная коробка является очень полезной вещью. С помощью нее можно проверить все прямо на месте, при этом не потребуется демонтаж. Также можно будет заменить счетчик с непрямым включением, при этом потребитель не будет обесточен. Это действительно удобно.
| Условия, запреты и ограничения допуска товаров, происходящих из иностранного государства или группы иностранных государств, работ, услуг, соответственно выполняемых, оказываемых иностранными лицами | |||||
| Наименование товара, работы, услуги | Код по ОКПД2 | Единица измерения | Количество | Цена за ед. изм. | Стоимость |
| Арматура кабельная ( Наконечник штифтовой плоский НШП-16 ) | 27.33.13.130 | шт | 4,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА47-100 3Р-С-80А-УХЛ3 ) | 27.12.22.000 | шт | 1,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА47-29-1Р-С-16А-УХЛ3 ) | 27.12.22.000 | шт | 5,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА47-29-1Р-С-25А-УХЛ3 ) | 27.12.22.000 | шт | 2,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА47-29-3Р-С-25А-УХЛ3 ) | 27. 12.22.000 | шт | 1,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА47-29-3Р-С-32А-УХЛ3 ) | 27.12.22.000 | шт | 13,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА47-63 3Р-С-40А-УХЛ3 ) | 27.12.22.000 | шт | 6,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА 57-35-340010-100А-1000-690АС-УХЛ3 ) | 27.12.22.000 | шт | 2,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА 57-35-340010-100А-1250-690АС-УХЛ3 ) | 27.12.22.000 | шт | 2,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА 57-35-340010-125А-500-690АС-УХЛ3 ) | 27. 12.22.000 | шт | 1,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА 57-35-340010-160А-1000-690АС-УХЛ3 ) | 27.12.22.000 | шт | 1,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА 57-35-340010-40А-500-690АС-УХЛ3 ) | 27.12.22.000 | шт | 14,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА 57-35-340010-80А-500-690АС-УХЛ3 ) | 27.12.22.000 | шт | 1,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА88-35 3Р 250А 35кА ) | 27.12.22.000 | шт | 2,00 | — | — |
| Выключатели автоматические на напряжение не более 1 кВ ( Выключатель автоматический ВА88-37 3Р 315А 35кА ) | 27. 12.22.000 | шт | 1,00 | — | — |
| Машины и оборудование электрические для пайки мягким и твердым припоем и сварки ( Электрододержатель 400А, тип зажима прижимной (крокодил) ) | 27.90.31.110 | шт | 8,00 | — | — |
| Панели и прочие комплекты электрической аппаратуры коммутации или защиты на напряжение не более 1 кВ ( DIN-рейка 1250мм. оцинкованная, перфорированная. ) | 27.12.31.000 | шт | 14,00 | — | — |
| Панели и прочие комплекты электрической аппаратуры коммутации или защиты на напряжение не более 1 кВ ( Шина 0 на DIN-рейку ШНИ-6х9-8-Д-С ) | 27.12.31.000 | шт | 1,00 | — | — |
| Разъединители ( Корпус металлический ЩМП-3-3 76 IP54 У2 ) | 27.33.11.120 | шт | 12,00 | — | — |
| Разъединители ( Ограничитель импульсных напряжений ОИН-1 ) | 27. 33.11.120 | шт | 1,00 | — | — |
| Разъединители ( Ограничитель ОПН-П-10/12,7/10/550 УХЛ1 ) | 27.33.11.120 | шт | 15,00 | — | — |
| Разъединители ( Ограничитель перенапряжения ОПВ-В/1 in=30кА, 400В ) | 27.33.11.120 | шт | 59,00 | — | — |
| Разъединители ( Ограничитель перенапряжения ОР 600/28 ) | 27.33.11.120 | шт | 120,00 | — | — |
| Разъединители ( Ограничитель перенапряжения ОР 600/50 ) | 27.33.11.120 | шт | 15,00 | — | — |
| Разъединители ( Щит с монтажной панелью ЩМП- (400х600х200) IP66 ) | 27.33.11.120 | шт | 2,00 | — | — |
| Разъединители ( Щит с монтажной панелью ЩРНМ-3 (650х500х220) IP54 ) | 27. 33.11.120 | шт | 1,00 | — | — |
| Разъединители ( Щит с монтажной панелью ЩРНМ-5 (1000х650х300) IP54 ) | 27.33.11.120 | шт | 2,00 | — | — |
| Разъединители ( Ящик силовой ЯРП-35-54 250А УЗ IP54 ) | 27.33.11.120 | шт | 17,00 | — | — |
| Разъемы и розетки штепсельные ( Розетка двойная, наружная без заземляющих контактов, 16А, 220В ) | 27.33.13.110 | шт | 1,00 | — | — |
| Соединители электрические, зажимы контактные, наборы зажимов ( Клеммная колодка JXB-16/35 ) | 27.33.13.120 | шт | 8,00 | — | — |
| Трансформаторы прочие мощностью более 16 кВА ( Трансформатор Т-0,66-200/5-0,5S-1ВА УЗ (межповерочный интервал 16 лет, гарантийный срок эксплуатации 8 лет, пофазная маркировка, медная шина в комплекте поставки) ) | 27. 11.43.000 | шт | 12,00 | — | — |
| Трансформаторы прочие мощностью более 16 кВА ( Трансформатор Т-0,66-250/5-0,5S-1ВА УЗ (межповерочный интервал 16 лет, гарантийный срок эксплуатации 8 лет, пофазная маркировка, медная шина в комплекте поставки) ) | 27.11.43.000 | шт | 3,00 | — | — |
| Трансформаторы прочие мощностью более 16 кВА ( Трансформатор Т-0,66-300/5-0,5S-1ВА УЗ (межповерочный интервал 16 лет, гарантийный срок эксплуатации 8 лет, пофазная маркировка, медная шина в комплекте поставки) ) | 27.11.43.000 | шт | 3,00 | — | — |
| Трансформаторы прочие мощностью более 16 кВА ( Трансформатор ТШП-0,66-I-200/5-0,5S-1ВА УЗ (межповерочный интервал 16 лет, гарантийный срок эксплуатации 8 лет, пофазная маркировка, медная шина в комплекте поставки) ) | 27.11.43.000 | шт | 3,00 | — | — |
| Трубки изоляционные для электропроводки ( Трубка термоусаживаемая ТТК 65/19 (4:1) ) | 27. 90.12.130 | шт | 2,00 | — | — |
| Части электрической распределительной или регулирующей аппаратуры ( Коробка испытательная КИ УЗ к электросчетчику ) | 27.12.40.000 | шт | 4,00 | — | — |
Подключение клеммной испытательной переходной колодки (икк)
Подготовительные работы
Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.
Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

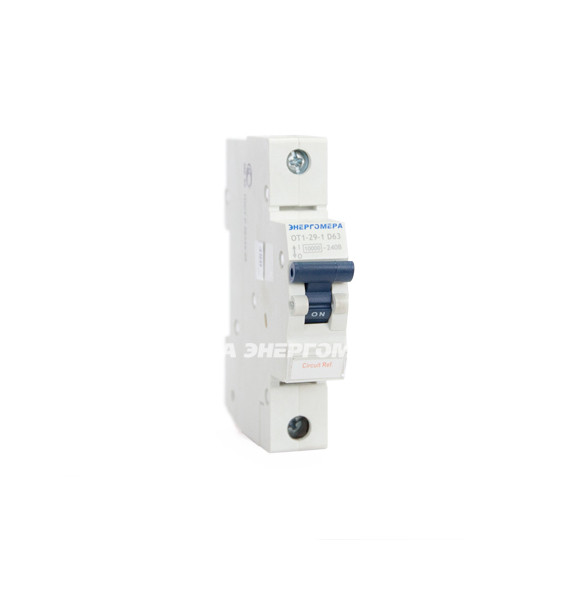

- автоматические выключатели
- УЗО (устройства защитного отключения)
- дифференциальные автоматы
- различные переходные клеммы и нулевые шины
- ограничители напряжения
- индикаторы напряжения
Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы.
Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.
Бокс используемый в примере, навесного исполнения, рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка – металлическая пластина, на которую монтируется модульное оборудование.
Бокс состоит из двух основных частей:
- наружная – защитная крышка с дверкой
- внутренняя, – в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.
Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого необходимо открутить 4 винта крепления наружной крышки.
Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.
И нулевая шина.
Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.
В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.
И так, бокс установлен. Переходим к монтажу модульного оборудования.
ТТ для электросчетчиков
Принцип работы заключается в создании электричества во вторичной цепи благодаря прохождению электрических зарядов через обмотку трансформатора. Последняя подключается последовательно, благодаря чему начинает работать электромагнитная индукция, создающая электрические заряды.
Важно! Счетчик работает с повышенным током нагрузки благодаря трансформатору: устройство преобразует электричество, позволяя снять показания при мощности, превышающей допустимую.
Большинство преобразователей рассчитано на рабочую частоту 50 Гц с номинальным током 5 А. Устройство преобразовывает первичный заряд в безопасный для работы измерителя. Для получения реального результата требуется умножить показания счетчика на коэффициент трансформации. Это позволяет использовать прибор с низкой номинальной мощностью.
Устройство обладает недостатком: измерительный ток может быть ниже стартового — тогда показания не будут сняты. Подобный эффект имеет место при установке старых счетчиков, потребляющих электроэнергию. Современные модели используют электричество для работы, но в минимальных количествах.
Провод, использующийся для обмотки вторичной токовой цепи, должен иметь площадь более 2,5 мм² в поперечном сечении. Подключение происходит через опломбированный клеммник. Он позволяет:
- сменить неисправное устройство, не останавливая подачу электричества к потребителям;
- произвести технический осмотр.
Соединения выполняются маркированными проводниками. Каждый выход обозначается отдельным цветом, что облегчает будущий ремонт.
Перед подключением необходимо ознакомиться с паспортом, в котором указаны все необходимые сведения.
Плюсы и минусы включения через ТТ
Если включить в измерительную цепь токовый трансформатор, вы сможете понизить токи до чисел, указанных в коэффициенте преобразования прибора. Если кратко описать устройство ТТ, становится ясно, что это индуктивный преобразователь с двумя обмотками: в первичной обмотке витков, как правило, больше, чем во вторичной, но бывает и наоборот.
Когда первичная катушка подключается последовательно в линию, во второй цепи образуется меньшая фазовая нагрузка. Туда же осуществляют подключение катушки счетчика через трансформаторы. Так вы обеспечите дополнительную защиту электросчетчика от перегрузок и короткого замыкания: в случае чего сгорит преобразователь, а не дорогостоящий счетчик.
Нас интересует такая токовая характеристика преобразователя, как коэффициент трансформации, или преобразования. Ток в 1-ной и 2-ной цепи по своему значению может отличаться в 4 — 100 раз, потому коэффициенты бывают разными:
- 20/5;
- 30/5;
- 40/5;
- 50/5;
- 75/5;
- 100/5;
- 150/5;
- 200/5;
- 300/5;
- 400/5;
- 500/5.
При выборе коэффициента преобразования вы должны понимать, что нормальный режим работы электросчетчика предполагает сетевую частоту 50 Гц и номинальный ток в 5А. Коэффициент преобразования 100/5, например, означает, что кратность передачи равняется 20-ти, и вы сможете при правильном подключении трансформаторов тока к трехфазному счетчику обеспечить ток в нагрузочной цепи на уровне 100А.
Что выделяют из недостатков схемы подключения трехфазного счетчика через трансформаторы тока:
- сбои в работе устройства учета бывают в ситуации, когда измерительный ток во вторичной обмотке не доходит до границы срабатывания считывающего механизма, — такое случается при незначительном потреблении в линейных цепях; проблема актуальна для электромеханических моделей, но не электронных счетчиков;
- во время подключения трансформаторов тока к трехфазному счетчику надо внимательно учитывать полярность ТТ;
- трансформатору нужно обеспечить пространство для монтажа;
- специальные службы буду проводить проверки приборов.
Подключение электросчетчика через трансформаторы тока
Система учета в четырех-проводных сетях подразумевает измерение электроэнергии при помощи 3-фазных счетчиков, конструкция, которых рассчитана на прямое подключение или при использовании трансформаторов тока.
При подключении 3-фазных трехэлементных электросчетчиков в 4-провдную цепь, в которой есть цепи U и I расположенные раздельно, используются (ТТ) трансформаторы тока, они делают измерительный электросчетчик универсальным устройством, он называется трансформаторным счетчиком.
Рассмотреть присоединение такого прибора можно на примере «Меркурия 230А».
Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Конструкция использует раздельные токовые цепи и цепи напряжения.
Рис №1. Схема включения 3-элментного Меркурия 230А в электросеть с четырьмя проводами.
Для схемы обязательно присоединение всех трех элементов измерения счетчика с обязательным строгим соблюдением полярности и с чередованием фаз в прямом порядке относительно соответствующему U.
При использовании чередования фаз обратной полярности в присоединении во вторичной обмотке ТТ произойдет замер отрицательных величин мощности, производимым в измерительном элементе прибора. Для схемы обязательно присутствие нулевого проводника.
Неисправности схемы присоединения:
- Окисление, а также ослабление контактов на выводах ТТ.
- Обрыв или излом фазных проводников в цепях Uвтор.
- Неисправность самого трансформатора тока.
Для решения вопроса как подключить электросчетчик через трансформаторы тока может использоваться 7-проводная схема присоединения счетчика, рассмотренная на примере электросчетчика СА4У-И672М.
Рис №2. Схема присоединения СА4У-И672М. Перемычки Л1 – И1 устанавливаются на ТТ. Перемычки: 1 – 2; 4 – 5; 7 – 8 находятся на клеммах прибора.
Для этой схемы характерно использование совмещенных, объединенных в одну цепь I и U, это возможно при помощи установки перемычек в измерительном приборе и на ТТ.
Схема имеет несколько существенных недостатков:
- Токовые цепи прибора всегда под напряжением.
- Трудно выявить во время работы электрический пробой внутри ТТ.
- Использование перемычек И2 – Л2 для ТТ и перемычки 1 – 2 на клеммах прибора приводит к появлению добавочной измерительной погрешности.
Для электроустановок низкого напряжения 380/220В, используется схема с соединением концов вторички ТТ И2 с токовыми выводами прибора в одной точке.
Рис №3 Схема присоединения электросчетчика в сети на четыре провода «звездой» с использованием чередования фаз в прямом порядке.
Самый распространенный универсальный способ подключения, обеспечивающий безопасное обслуживание, это: подключение электросчетчика через трансформаторы тока, с использованием испытательной коробки для низковольтных сетей U – 220В.
Рис№4. Монтажная схема соединения счетчика через испытательную коробку.
Испытательные коробки используются для электросчетчиков, подключенных с помощью измерительных ТТ, это способствует повышению безопасности производства работ при проведении ТО и ТР. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.
Использование испытательных коробок это непременное действие для потребителей I категории, когда не допускается любой перерыв в электроснабжении.
Рис №5 Конструкция испытательной коробки.
СПИСОК ЛИТЕРАТУРЫ
1.
ГОСТ 6570-96. Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия. — М.: Изд-во стандартов, 1997.
2.
ГОСТ 30206-94. Статические счетчики ватт-часов активной энергии переменного тока (классы точности 0,2 S и 0,5 S). — М.: ИПК Изд-во стандартов, 1996.
3.
ГОСТ 30207-94. Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2). — М.: ИПК Изд-во стандартов, 1996.
4.
ГОСТ 7746-89. Трансформаторы тока. Общие технические условия. — М.: Изд-во стандартов, 1989.
5.
ГОСТ 1983-89. Трансформаторы напряжения. — М.: Изд-во стандартов, 1989.
6.
РД 34.11.333-97. Типовая методика выполнения измерений количества электрической энергии. — М.: РАО «ЕЭС России», 1997.
7.
РД 34.09.101-94. Типовая инструкция по учету электроэнергии при ее производстве, передаче и распределении. — М.: СПО ОРГРЭС, 1995.
8. Правила применения и испытания
средств защиты, используемых в электроустановках, технические требования к ним. — М.: Главгосэнергонадзор, 1993.
9. Минин Г.П.
Измерение электроэнергии. — М.: Энергия, 1974.
10. Труб И.И.
Обслуживание индукционных счетчиков и цепей учета в электроустановках. — М.: Энергоатомиздат, 1983.
11. Правила устройства
электроустановок. / Минэнерго СССР. -6-е изд. перераб. и доп. — М.: Энергоатомиздат, 1985.
12. Инструкция
по проверке трансформаторов напряжения и их вторичных цепей. — М.: СПО Союзтехэнерго, 1979.
13. Инструкция
по проверке трансформаторов тока, используемых в схемах релейной защиты. — М.-Л.: Госэнергоиздат, 1960.
14. Справочник
по электропотреблению в промышленности / Под ред. Г.П. Минина. — М.: Энергия, 1987.
15. РД 153-34.0-11.209-99.
АСКУЭ. Типовая методика выполнения измерений электроэнергии и мощности / Рекомендации. — М.: РАО «ЕЭС России», 1999.
16. Кораблев В.П.
Электробезопасность в вопросах и ответах. -М.: Московский рабочий, 1985.
17. Латорцев В.И.
Повышение точности измерений потерь электроэнергии в ОАО «Кубаньэнерго». Информационно-методические материалы 3-го научно-технического семинара «Метрологическое обеспечение электрических измерений в электроэнергетике». — М.: Изд-во НЦ ЭНАС, 1999.
18. Электрические измерения:
Учебник для вузов/Л.И. Байда, Н.С. Добротворский, Е.М. Душин и др. Под ред. А.В. Фремке и Е.М. Душина. — 5-е изд., перераб. и доп. — Л.: Энергия, 1980.
19. Загорский Я.Т., Комкова Е.В.
Погрешности измерений электроэнергии при влиянии внешних величин и параметров контролируемых присоединений // Метрология электрических измерений в электроэнергетике: Доклады науч.-техн. семинаров и конференций 1998-2001 гг. / Под общ. ред. Я.Т. Загорского. — М.: Изд-во НЦ ЭНАС, 2001.
- МДС 81-23.2000 Пособие по учету налогов в сметной документации на строительство
- Пособие к СП 11-101-95 Практическое пособие к СП 11-101-95 по разработке раздела «Оценка воздействия на окружающую среду» при обосновании инвестиций в строительство предприятий, зданий и сооружений
Принцип работы и назначение измерительного трансформатора
Нужны достижения определенных показателей, при которых верно функционирует оборудование. Монтаж приборов нужно поручить опытным специалистами. Они должны обладать группой допуска к электротехническим работам как минимум третьего уровня. А перед монтированием трансформаторов тока (ТТ) нужно проверить механизм на присутствие изъянов. Они могут возникнуть в результате неправильной сборки или повреждений.
Измерительные трансформаторы превращают базовые сведения электрических цепей (напряжение или ток), сокращая их количество до предписанного значения. Работают аппараты по-разному. Это обусловлено их внутренним механизмом и предназначением.
Обозначение упрощает обращение с ними. Оно поможет выбрать наиболее подходящий механизм. Маркировка прибора обусловливается типом механизма. Например, ТТ свойственны такие обозначения, как: «Т» (1-ая буква) – трансформатор тока. А 2-ая буква в названии указывает на тип механизма.
Обозначения и их значения:
Третья буква обозначается вещество изоляции. Правильное изолирование токопроводящих деталей способствует безопасности.
Обозначения веществ изоляции и их значения:
После букв есть числовые обозначения. Эти обозначения указывают коэффициент трансформации, климат и класс изоляции.
Схема установки
На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:
Разберем подробнее. На клеммы в колодке, обозначенные А, В, С приходит провод подключенный к шинам питания 380 вольт, а далее через перемычки уходит на прибор учета.
С трансформаторов провод приходит на клеммы 1-7. Далее посредством перемычек уходит на счетчик. При необходимости , перемычки раскручиваются, и сдвигаются, разрывая цепь. Это позволяет снять сетевое напряжение и обеспечить безопасную работу с устройством, подключенным к испытательной коробке.
ИКК снабжена защитной прозрачной крышкой и устройством для опломбирования, винт со сквозным отверстием. Снятие и установка пломбы на ней происходит одновременно со счетчиком. На фото ниже собранный щит с электросчетчиком Меркурий и трансформаторами тока. Данный электрощит подготовлен для монтажа в ящик.
Счетчик «Меркурий-230» — это оборудование, которое предназначено для учета мощности и энергии (реактивной, активной) в одном/двух направлениях в трехфазных 3- или 4-проводных системах переменного тока (50 Гц) посредством измерительных трансформаторов. Он обладает возможностью учета тарифов по зонам суток, потерь, а также передачи показаний и информации о потреблении энергии по цифровым интерфейсным каналам.
Технические характеристики
Счетчик “Меркурий-230” обладает следующими техническими характеристиками:
- Габаритные размеры – 258х170х74 мм.
- Масса прибора – 1,5 кг.
- Временной промежуток между поверками – 120 месяцев.
- Средняя наработка на отказ – 150 000 часов.
- Средний эксплуатационный срок – 30 лет.
- Гарантийный срок – 36 месяцев.
Конструктивные особенности и основные характеристики
Рассмотрим, как устроен контактный бокс на примере КИ УЗ (см. рис.2)
Рисунок 2. Расположение контактов в ИКК
Контакты с пометками 0, А, В и C используются для силовой цепи, а зажимы, имеющие номера с 1-го по 7-й служат для токового участка. Как выполняется включение КИП, будет рассказано в следующем разделе.
Конструкция КИП представляет собой контактную группу, размещенную в пластиковой коробке из ударопрочного и негорючего поликарбоната. Размеры этой модели — 68х220х33 мм.
Параметры рабочего напряжения и тока – 380 В и 16 А. Изоляционные свойства материала позволяют выдерживать кратковременное превышение до 2000В и 25А. Для изготовления токоведущих частей используется латунь. Допускается ее замена оцинкованной сталью, но срок службы таких контактов становится короче. В связи с этим производители известных брендов отдают предпочтение латуни.
Остальные эксплуатационные характеристики:
- модуль может использоваться при температурном режиме от -40 С° до 60 С°;
- допустимая влажность – не более 98 %;
- для подключения используется провода с минимальным сечением 0,5 мм2 и максимальным – 4 мм2;
- данная модель выпускается со степенью защиты IP20;
- длительность срока эксплуатации — до 30 лет.
Некоторые модели (например, BTS или КИП-5/25) выпускаются с прозрачной крышкой (см. рис. 3). Учитывая, что приспособления данного типа подлежат обязательному опломбированию, такая конструктивная особенность имеет очевидные преимущества, поскольку позволяет контролировать состояние группы контактов.
Рисунок 3. Прозрачная крышка позволит вовремя заметить перегрев зажима при плохом контакте
Подключение электросчетчика
После этого отмеряем необходимую длину монтажных проводов черного и синего цветов, зачищаем и оконцовываем наконечниками и переходим к подключению электросчетчика.
Важно отметить, что подключение электросчетчика необходимо выполнять в соответствии со схемой, указанной на его корпусе или в паспорте.
Выполнив подключение, устанавливаем клеммную крышку на счетчик, а также крышки на коробку КИП и трансформаторы тока. При необходимости все эти устройства пломбируются.
Таким образом, мы подключили электросчетчик через трансформатор тока. Вы также можете посмотреть наше видео, в котором показана подробная схема подключения трехфазного счетчика через трансформаторы тока.
Контроль силы тока в электроэнергетических системах выполняется с помощью трансформатора тока. Его первичная обмотка включается последовательно в цепь, а вторичная подсоединяется к измерителю. Такое подключение обеспечивает изолирование прибора учёта от высокого напряжения. Коммутирование счётчика при этом осуществляется через испытательную клеммную коробку (ИКК), обеспечивающую безопасное отключение приборов.
Функциональные возможности
Трехфазный счетчик «Меркурий-230» производит хранение, измерение, учет, вывод на ЖКИ и последующую передачу по интерфейсам электрической энергии (реактивной, активной) по каждому тарифу отдельно и суммарно за периоды времени по всем тарифам:
- От момента, когда были сброшены показания.
- На начало и за текущие сутки.
- На начало и за предыдущие сутки.
- На начало и за текущий месяц.
- На начало и за каждый из предыдущих 11 месяцев.
- На начало и за текущий год.
- На начало и за предыдущий год.
Выбор трансформатора
Чтобы выбрать устройство, нужно ознакомиться с пунктом 1.5.17 ПУЭ. В нем указано, что расход вторичной обмотки не должен падать ниже 40% от номинального при максимальной загруженности, ниже 5% при минимальной. Необходимо создать правильную последовательность фаз A, B, C. Для определения используют фазометр.
Важно! Обращают внимание на U и I. Первое число должно быть равно напряжению или превышать его, второе, соответственно силу тока.
Вместо трехфазного электросчетчика можно установить три однофазных. К каждому потребуется отдельный преобразователь, что многократно усложняет монтаж.
Ответы на пять часто задаваемых вопросов операционного обеспечения счетчика «Меркурий»-230:
- Замеры электроэнергии в любом из направлений производятся в одно тарифном или много тарифном режимах активной и реактивной энергии.
- По общему показателю тарифов и каждому отдельно из них индикация и информация фиксируются несколькими временными сроками. Отправная точка — с момента сброса показаний. Ключевой показатель: на начало и за текущий — и предыдущий контрольный срок. По такому же алгоритму ведется сбор и хранение по суткам, месяцам и годам.
- В журнале учета времени выхода/возврата напряжения фиксируются и качественные показатели электроэнергии. В любой момент можно посмотреть данные по частоте допустимых и предельных значений.
- Внешнее устройство включения нагрузки осуществляет и его отключение. Приведение аппарата в действие создает соответствующая программа.
- Предусмотрена фиксация мгновенных показателей средних мощностей. Также возможен замер активной и реактивной энергии. Показатели снимают в одном и в двух направлениях.
Счетчик необходимо монтировать с использованием одиночной панели или в электрическом щитке. На них будут производиться все соединения. Решая как подключить трехфазный счетчик «Меркурий» ам 01, следует обезопасить свое устройство, чтобы в процессе эксплуатации не возникали внештатные ситуации. Важно также выбрать оптимальное место в здании для монтажа счетчика. Пример идеального обустройства приборов показан на рисунке снизу.
Два этапа работ: подготовительный и процесс подключения
Подключая многофазный счетчик необходимо иметь под рукой монтажную схему детального подключения трехфазного счетчика через трансформаторы тока для возможной сверки этапов работ. Необходимо заблаговременно убедиться в нетронутости пломб на приборе. Каждая из них несет на себе информацию срока последней поверки с обозначением года и квартала, а также имеет печать поверяющей организации.
Сразу следует обезопасить себя от трудностей повторного подключения. Они возникают при неправильно собранной схеме. Легко переделать работу поможет небольшой запас в пределах 50-60 мм при присоединении проводов к зажимам. Замер потребляемого тока можно будет произвести довольно просто и при необходимости все переделать.
Прижимать каждый провод следует с использованием двух винтов. Сперва затянуть верхний, убедиться, что он плотно зажат, затем – нижний. При использовании многожильного провода необходимо предварительно все его концы запрессовать.
Подключение электросчетчика
Первым делом, проведем подготовку счетчика к подключению. Для этого, откручиваем пломбировочный винт, расположенный в центре нижней крышки счетчика.
Снимаем защитную крышку. Как правило, на ее задней части, завод изготовитель, всегда размещает схему подключения электросчетчика.
Параметры учета
Счетчик “Меркурий-230” способен вести контроль по 4 тарифам для 4 типов дней в 16 временных зонах суток. Ежемесячно данное оборудование программируется в соответствии с индивидуальным тарифным расписанием. В пределах суток минимальный промежуток действия тарифа равен одной минуте.
Также в силовых трансформаторах и линиях электропередач можно учитывать технические потери.
Измерение параметров
Дополнительно счетчик «Меркурий-230» может осуществлять измерение в сети таких параметров:
Как избежать 4 проблем при эксплуатации трехфазных счетчиков «Меркурий»
Наиболее часто неполадки при эксплуатации счетчиков «Меркурий» касаются жидкокристаллического индикатора (ЖКИ). О неисправности аппарата сообщает код ошибки на приборе. Они бывают временные или носят постоянный характер. Неправильную эксплуатацию прибора учета исправляют.
- При нарушении функции памяти необходимо выяснить сопутствующий код и перепрограммировать опцию.
- Если обнаружилась ошибка КС программы, требуется срочно отправить прибор на завод изготовитель. Большинство выявленных нарушений КС программы устранят только там.
- Ошибка КС байта тарификатора легко исправляется перезапуском прибора.
- Неточность КС массива регистров накопленной энергии устраняют, сбросив регистры энергии.
Монтаж устройства
Схема монтажа ИКК
Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.
На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.
Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.
Журналы фиксирования
В журналах остается следующая информация:
- Время, когда «Меркурий-230» был включен/выключен.
- Время увеличения установленных лимитов мощности и энергии.
- Время коррекции тарифного расписания.
- Время закрытия/вскрытия прибора.
- Время появления/пропадания фаз 1,2,3.
Видео для понимания процесса
Обратите внимание на интересные видео из Сети:
Краткая справка
ООО НПО «ММК» зарегистрирована 14 января 2008 г. регистратором Инспекция Федеральной налоговой службы по Верх-Исетскому району г.Екатеринбурга. Руководитель организации: ликвидатор Гусева Инесса Витальевна. Юридический адрес ООО НПО «ММК» — 620041, Свердловская область, город Екатеринбург, Уральская улица, дом 57 корпус 2, квартира 41.
Основным видом деятельности является «Производство прочих готовых металлических изделий, не включенных в другие группировки», зарегистрировано 15 дополнительных видов деятельности. Организации ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ «МЕТМАШКОМ» присвоены ИНН 1222398117, ОГРН 3273383369108, ОКПО 25164177.
Организация ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ «МЕТМАШКОМ» ликвидирована 12 октября 2017 г. Причина: Ликвидация юридического лица.
Приложение 1. Таблица тригонометрических величин
| φ , град | sin φ | cos φ | tg φ | φ , град | sin φ | cos φ | tg φ |
| 0,0000 | 1,0000 | 0,0000 | 34 | 5592 | 8290 | 6745 | |
| 1 | 0175 | 0,9998 | 0175 | 35 | 0,5736 | 0,8192 | 0,7002 |
| 2 | 0349 | 9994 | 0349 | 36 | 5878 | 8090 | 7265 |
| 3 | 0523 | 9986 | 0524 | 37 | 6018 | 7986 | 7536 |
| 4 | 0698 | 9976 | 0699 | 38 | 6157 | 7880 | 7813 |
| 5 | 0,0872 | 0,9962 | 0,0875 | 39 | 6293 | 7771 | 8093 |
| 6 | 1045 | 9945 | 1051 | 40 | 0,6428 | 0,7660 | 0,8391 |
| 7 | 1219 | 9925 | 1228 | 41 | 6561 | 7547 | 8693 |
| 8 | 1392 | 9903 | 1405 | 42 | 6691 | 7431 | 9004 |
| 9 | 1564 | 9877 | 1584 | 43 | 6820 | 7314 | 9325 |
| 10 | 0,1736 | 0,9848 | 0,1765 | 44 | 6947 | 7193 | 9657 |
| 11 | 1908 | 9816 | 1944 | 45 | 0,7071 | 0,7171 | 1,0000 |
| 12 | 2079 | 9781 | 2126 | 46 | 7193 | 6947 | 0355 |
| 13 | 2250 | 9744 | 2309 | 47 | 7314 | 6820 | 0724 |
| 14 | 2419 | 9703 | 2493 | 48 | 7431 | 6691 | 1106 |
| 15 | 0,2588 | 0,9659 | 0,2679 | 49 | 7547 | 6561 | 1504 |
| 16 | 2756 | 9613 | 2867 | 50 | 0,7660 | 0,6428 | 1,1918 |
| 17 | 2924 | 9563 | 3057 | 51 | 7771 | 6293 | 2349 |
| 18 | 3090 | 9511 | 3249 | 52 | 7880 | 6157 | 2799 |
| 19 | 3256 | 9455 | 3443 | 53 | 7986 | 6018 | 3270 |
| 20 | 0,3420 | 0,9397 | 0,3640 | 54 | 8090 | 5878 | 3764 |
| 21 | 3584 | 9336 | 3839 | 55 | 0,8192 | 0,5736 | 1,4282 |
| 22 | 3746 | 9272 | 4040 | 56 | 8290 | 5592 | 4826 |
| 23 | 3907 | 9205 | 4245 | 57 | 8387 | 5446 | 5399 |
| 24 | 4067 | 9135 | 4452 | 58 | 8480 | 5299 | 6003 |
| 25 | 0,4226 | 0,9063 | 0,4663 | 59 | 8572 | 5150 | 6643 |
| 26 | 4384 | 8988 | 4877 | 60 | 0,8660 | 0,5000 | 1,7321 |
| 27 | 4540 | 8910 | 5095 | 61 | 8746 | 4848 | 8041 |
| 28 | 4695 | 8829 | 5317 | 62 | 8829 | 4695 | 8807 |
| 29 | 4848 | 8746 | 5543 | 63 | 8910 | 4540 | 9626 |
| 30 | 0,5000 | 0,8660 | 0,5774 | 64 | 8988 | 4384 | 2,0503 |
| 31 | 5150 | 8572 | 6009 | 65 | 0,9063 | 0,4226 | 2,1445 |
| 32 | 5299 | 8480 | 6249 | 66 | 9135 | 4067 | 2640 |
| 33 | 5446 | 8387 | 6494 | 67 | 9205 | 3907 | 3559 |
| 68 | 9272 | 3746 | 4751 | 80 | 0,9848 | 0,1736 | 6713 |
| 69 | 9336 | 3584 | 6051 | 81 | 9877 | 1564 | 6,6138 |
| 70 | 0,9397 | 0,3420 | 2,7475 | 82 | 9903 | 1392 | 7,1154 |
| 71 | 9455 | 3256 | 9042 | 83 | 9925 | 1219 | 8,1444 |
| 72 | 9511 | 3090 | 3,0777 | 84 | 9945 | 1045 | 9,5144 |
| 73 | 9563 | 2924 | 2709 | 85 | 0,9962 | 0,0872 | 11,4301 |
| 74 | 9613 | 2756 | 4874 | 86 | 9976 | 0698 | 14,3007 |
| 75 | 0,9659 | 0,2588 | 7321 | 87 | 9986 | 0523 | 19,0811 |
| 76 | 9703 | 2419 | 4,0108 | 88 | 9994 | 0349 | 28,6363 |
| 77 | 9744 | 2250 | 3315 | 89 | 9998 | 0175 | 57,2900 |
| 78 | 9781 | 2079 | 7046 | 90 | 1,0000 | 0,0000 | ∞ |
| 79 | 9816 | 1908 | 5,1446 |
Приложение 1. Таблица тригонометрических величин
| φ , град | sin φ | cos φ | tg φ | φ , град | sin φ | cos φ | tg φ |
| 0,0000 | 1,0000 | 0,0000 | 34 | 5592 | 8290 | 6745 | |
| 1 | 0175 | 0,9998 | 0175 | 35 | 0,5736 | 0,8192 | 0,7002 |
| 2 | 0349 | 9994 | 0349 | 36 | 5878 | 8090 | 7265 |
| 3 | 0523 | 9986 | 0524 | 37 | 6018 | 7986 | 7536 |
| 4 | 0698 | 9976 | 0699 | 38 | 6157 | 7880 | 7813 |
| 5 | 0,0872 | 0,9962 | 0,0875 | 39 | 6293 | 7771 | 8093 |
| 6 | 1045 | 9945 | 1051 | 40 | 0,6428 | 0,7660 | 0,8391 |
| 7 | 1219 | 9925 | 1228 | 41 | 6561 | 7547 | 8693 |
| 8 | 1392 | 9903 | 1405 | 42 | 6691 | 7431 | 9004 |
| 9 | 1564 | 9877 | 1584 | 43 | 6820 | 7314 | 9325 |
| 10 | 0,1736 | 0,9848 | 0,1765 | 44 | 6947 | 7193 | 9657 |
| 11 | 1908 | 9816 | 1944 | 45 | 0,7071 | 0,7171 | 1,0000 |
| 12 | 2079 | 9781 | 2126 | 46 | 7193 | 6947 | 0355 |
| 13 | 2250 | 9744 | 2309 | 47 | 7314 | 6820 | 0724 |
| 14 | 2419 | 9703 | 2493 | 48 | 7431 | 6691 | 1106 |
| 15 | 0,2588 | 0,9659 | 0,2679 | 49 | 7547 | 6561 | 1504 |
| 16 | 2756 | 9613 | 2867 | 50 | 0,7660 | 0,6428 | 1,1918 |
| 17 | 2924 | 9563 | 3057 | 51 | 7771 | 6293 | 2349 |
| 18 | 3090 | 9511 | 3249 | 52 | 7880 | 6157 | 2799 |
| 19 | 3256 | 9455 | 3443 | 53 | 7986 | 6018 | 3270 |
| 20 | 0,3420 | 0,9397 | 0,3640 | 54 | 8090 | 5878 | 3764 |
| 21 | 3584 | 9336 | 3839 | 55 | 0,8192 | 0,5736 | 1,4282 |
| 22 | 3746 | 9272 | 4040 | 56 | 8290 | 5592 | 4826 |
| 23 | 3907 | 9205 | 4245 | 57 | 8387 | 5446 | 5399 |
| 24 | 4067 | 9135 | 4452 | 58 | 8480 | 5299 | 6003 |
| 25 | 0,4226 | 0,9063 | 0,4663 | 59 | 8572 | 5150 | 6643 |
| 26 | 4384 | 8988 | 4877 | 60 | 0,8660 | 0,5000 | 1,7321 |
| 27 | 4540 | 8910 | 5095 | 61 | 8746 | 4848 | 8041 |
| 28 | 4695 | 8829 | 5317 | 62 | 8829 | 4695 | 8807 |
| 29 | 4848 | 8746 | 5543 | 63 | 8910 | 4540 | 9626 |
| 30 | 0,5000 | 0,8660 | 0,5774 | 64 | 8988 | 4384 | 2,0503 |
| 31 | 5150 | 8572 | 6009 | 65 | 0,9063 | 0,4226 | 2,1445 |
| 32 | 5299 | 8480 | 6249 | 66 | 9135 | 4067 | 2640 |
| 33 | 5446 | 8387 | 6494 | 67 | 9205 | 3907 | 3559 |
| 68 | 9272 | 3746 | 4751 | 80 | 0,9848 | 0,1736 | 6713 |
| 69 | 9336 | 3584 | 6051 | 81 | 9877 | 1564 | 6,6138 |
| 70 | 0,9397 | 0,3420 | 2,7475 | 82 | 9903 | 1392 | 7,1154 |
| 71 | 9455 | 3256 | 9042 | 83 | 9925 | 1219 | 8,1444 |
| 72 | 9511 | 3090 | 3,0777 | 84 | 9945 | 1045 | 9,5144 |
| 73 | 9563 | 2924 | 2709 | 85 | 0,9962 | 0,0872 | 11,4301 |
| 74 | 9613 | 2756 | 4874 | 86 | 9976 | 0698 | 14,3007 |
| 75 | 0,9659 | 0,2588 | 7321 | 87 | 9986 | 0523 | 19,0811 |
| 76 | 9703 | 2419 | 4,0108 | 88 | 9994 | 0349 | 28,6363 |
| 77 | 9744 | 2250 | 3315 | 89 | 9998 | 0175 | 57,2900 |
| 78 | 9781 | 2079 | 7046 | 90 | 1,0000 | 0,0000 | ∞ |
| 79 | 9816 | 1908 | 5,1446 |
Нюансы подключения счетчика через ТТ
При самом распространенном (полукосвенном) методе цепочки снятия показаний напряжения включаются напрямую, а токовые – через ТТ. В указанной ситуации важно научиться различать следующие способы коммутации:
- Десятипроводная схема.
- Семипроводный ее аналог.
- Схема с совмещенными цепями.
В первом случае к распределительной коробке счетчика подводятся три провода от каждой из фазных линий плюс нейтраль и по две жилы от 3-х ТТ. К достоинствам этого подхода относят необязательность отключения питающей линии при необходимости замены электросчетчика или при проведении ремонтных работ. Кроме того, при этом способе коммутации повышается надежность его функционирования и безопасность эксплуатации. Недостаток этого метода – больше количество соединительных проводов.
При применении семипроводной схемы три ответных конца трансформаторов тока объединяются и соединяются с «землей» (10-3=7). Одновременно с удобством ремонта электрооборудования в данном случае уменьшается число коммутируемых проводов. Это упрощает монтаж и ремонт электрооборудования и заметно снижает риски при его эксплуатации в нормальных режимах. Подключить электрический счетчик можно и по совмещенной схеме, когда цепи напряжения объединяют с токовыми отводами за счет установки перемычек в соответствующих точках трансформаторов. Обычно они устраиваются между отводами И1 трансформаторов тока и соответствующей фазной линией. Число соединительных проводников в этом случае остается тем же – семь жил.
При выборе подходящего варианта подключения электросчетчика Меркурий 230 в первую очередь исходят из соображений безопасности. Лишь после выполнения этого требования рассматриваются вопросы экономичности и удобства обслуживания или ремонта.
Нюансы использования
Испытательные коробки как конструкции простейшего типа не нуждаются в особом обслуживании, что не означает их абсолютной надежности. Согласно требованиям действующих нормативов, в процессе эксплуатации ИКК рекомендуется регулярно подтягивать контакты винтовых зажимов. В процессе эксплуатации проводники нагреваются и слегка деформируются, что вызывает ослабевание соединений.
К коробкам с контактами зажимного типа таких требований обычно не предъявляется. К тому же обращаться с ними намного удобнее, поскольку для отключения измерителя дополнительного инструмента не потребуется.
Процедуры, связанные с установкой, демонтажем, а также вскрытием и последующим за этим пломбированием коробки проводятся только квалифицированными специалистами.
Испытательная коробка переходная — назначение, характеристики, варианты подключения
Согласно принятым нормам, есть особая группа потребителей, которых нельзя отключать от питающей энергосистемы даже на непродолжительное время. Но что делать, когда для цепей учета необходимо произвести замену трехфазного счетчика или испытательная лаборатория, должна выполнить поверку при помощи эталонного устройства контроля?
При описанных выше условиях обратиться к первому разделу в своде правил установок электрооборудования. В нем указано, что для подключения счетчика с трансформатором тока (в тексте будет использована аббревиатура «ТТ»), должна устанавливаться переходная испытательная коробка, например, такая, как на рисунке 1.
Рисунок 1. КИ-10 (ЛИМГ.301591.009)
( 1 оценка, среднее 4 из 5 )
Характеристики надежности электросчетчика “Меркурий-230”
О качестве продукции ООО “НПК “Инкотекс” могут говорить следующие технические характеристики надежности:
- Минимальная наработка на отказ до 150 000 часов;
- Интервал между поверками: 10 лет;
- Средний срок службы прибора— 30 лет;
- Гарантийный срок эксплуатации “Меркурий-230” составляет 3 года с даты выпуска.
Звоните! Специалисты компании “10 киловольт” помогут включить счетчик, запрограммируют его на необходимое тарифное расписание.
Главным помощником в экономии электрической энергии — это правильно подобранный счетчик. При покупке нужно будет определиться, какой именно тип счетчика необходим: однофазный или трехфазный.
Считчики данного типа отличаются повышенной надёжностью и техническими характеристиками. Ранее их применяли для контроля за электричеством на производстве и на предприятии. Но на данный момент их используют для устройства системы электричества в загородных домах. В чем такая необходимость? В увеличении количества электробытовой техники, которая требует от сети большей мощности. Было решено провести электрификацию домов. Читайте, как подключить розетку с заземлением .
Если рассматривать различия трехфазного и однофазного счетчика, то первоначально натыкаются на такой параметр, как напряжение. В случае с однофазным устройством оно равняется 220 В, а вот трехфазные счетчики могут работать с напряжением в 380 В. Устройство и принцип работы электродвигателя описаны .
Что касается преимущества трехфазного счетчика над однофазным, то:
- Трехфазное устройство позволяет существенно экономить в темное время суток. Этот параметр равен 50%.
- Модно подобрать вариант, который будет иметь соответствующие технические характеристики. Устройство соответствует определённому классу точности. Погрешность в данном случае варьируется от 2 до 2,5%.
- Моно нотировать изменения при анализе журнала событий.
- Имеется встроенный модем электросилового типа. Он отвечает за экспорт показателей по сети.
Что касается минусов, то это габаритные размеры и необходимость иметь опыт и навыки для установки оборудования данного типа.
Виды и устройство
Сегодня существует всего три вида трехфазных счетчиков:
Когда возникает необходимость установить счетчик данного типа, могут возникнуть трудности, которые напрямую связаны с их подключением. Если при монтаже однофазного устройства можно применить одну принципиальную схему, то в случае с трехфазными счетчиками можно использовать различное схематическое исполнение. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться .
Схема подключения
Само собой, что схема подключения трехфазного счётчика будет иметь много схожих моментов с подключением однофазного устройства. Тем не менее, есть и принципиальная разница в этом вопросе. Эта схема будет изображена на корпусе устройства, вернее с обратной стороны его крышки.
Очень важно помнить о том, что при подключении следует соблюдать цветовую последовательность. При этом четные номера проводов – это нагрузка, а нечетные – ввод.
Существуют следующие варианты подключения схемы трехфазного счетчика:
Тендер: DIN-рейка 125 см Алюминивая шина 25х3 Выключатель автоматический ВА47-29 1P 6А Выключатель автоматический ВА47-29 3P 6А Выключатель автоматический ВА47-29 1Р 63 А, х-ка С Выключатель автоматический ВА47-29 3Р 63 А, х-ка С Выключатель автоматический ВА47-100 3Р 100А, х-ка С Автоматический выключатель, Iн.р.=6 А Выключатель нагрузки ВН-32 1Р 63А Выключатель нагрузки ВН-32 3Р 63А Выключатель нагрузки ВН-32 3Р 100А Выключатель-разъединитель ВР32И-31В31250 250 А Кабель связи utp 2x2x0,52 5e Кабельный ответвительный зажим У-870М Клеммный зажим ЗНИ-2,5 синий Коннектор RJ-45 UTP5e (вилка) Коробка испытательная ИК-10 УЗ Коробка испытательная переходная КИ-10 Наконечник аллюминевый DL-95 Ограничители перенапряжения ОПН-440Ш Ограничитель на DIN-рейку Сальник кабельный PG-16 Сальник кабельный PG-29 Сальник кабельный PG-36 Сальник кабельный PG-63 Гофрированная труба ПНД, d=20 мм Труба гофрированная ПНД с зондом, D=25мм СTG20-25-К02-050-1 Труба гофрированная ПНД с зондом, D=32мм СTG20-32-К02-025-1 Труба гофрированная ПНД с зондом, D=50мм СTG20-50-К02-015-1 Хомутный держатель со стяжкой CFF D16-32 Хомутный держатель со стяжкой CFF2 | Ярославль, Ярославская область | 25421691
Предмет тендера
DIN-рейка 125 см Алюминивая шина 25х3 Выключатель автоматический ВА47-29 1P 6А Выключатель автоматический ВА47-29 3P 6А Выключатель автоматический ВА47-29 1Р 63 А, х-ка С Выключатель автоматический ВА47-29 3Р 63 А, х-ка С Выключатель автоматический ВА47-100 3Р 100А, х-ка С Автоматический выключатель, Iн. р. =6 А Выключатель нагрузки ВН-32 1Р 63А Выключатель нагрузки ВН-32 3Р 63А Выключатель нагрузки ВН-32 3Р 100А Выключатель-разъединитель ВР32И-31В31250 250 А Кабель связи utp 2x2x0, 52 5e Кабельный ответвительный зажим У-870М Клеммный зажим ЗНИ-2, 5 синий Коннектор RJ-45 UTP5e (вилка) Коробка испытательная ИК-10 УЗ Коробка испытательная переходная КИ-10 Наконечник аллюминевый DL-95 Ограничители перенапряжения ОПН-440Ш Ограничитель на DIN-рейку Сальник кабельный PG-16 Сальник кабельный PG-29 Сальник кабельный PG-36 Сальник кабельный PG-63 Гофрированная труба ПНД, d=20 мм Труба гофрированная ПНД с зондом, D=25мм СTG20-25-К02-050-1 Труба гофрированная ПНД с зондом, D=32мм СTG20-32-К02-025-1 Труба гофрированная ПНД с зондом, D=50мм СTG20-50-К02-015-1 Хомутный держатель со стяжкой CFF D16-32 Хомутный держатель со стяжкой CFF2
Начальная цена
—
| КОД | НАИМЕНОВАНИЕ |
| ЦБ009630   | Трансформатор ОСМ1-0,1 220/24В |
| ЦБ009631   | Трансформатор ОСМ1-0,1 220/36В |
| ЦБ009632   | Трансформатор ОСМ1-0,1 220/5-14В |
| ЦБ009633   | Трансформатор ОСМ1-0,1 220/5-24В |
| ЦБ009634   | Трансформатор ОСМ1-0,16 220/5-22-110/24 |
| ЦБ017402   | Трансформатор ОСМ1-0,16 380/12 |
| ЦБ017403   | Трансформатор ОСМ1-0,16 380/24 |
| ЦБ009635   | Трансформатор ОСМ1-0,25 380/12В |
| ЦБ009636   | Трансформатор ОСМ1-0,25 380/220/42/24/12 |
| ЦБ009637   | Трансформатор ОСМ1-0,4 380/110/24 |
| ЦБ016510   | Трансформатор ОСМ1-0,4 380/5-220 |
| ЦБ009638   | Трансформатор ОСМ1-0,4 380/5-22-110/12 |
| ЦБ014183   | Трансформатор ОСМ1-0,63 220/5-22-110/24 |
| ЦБ017401   | Трансформатор ОСМ1-0,63 380/5-220/12 |
| ЦБ017400   | Трансформатор ОСМ1-0,63 380/5-220/24 |
| ЦБ009639   | Трансформатор ОСМ1-0,63 380/5-22-110/24 |
| ЦБ009651   | ОСО-0,4 220/110 |
| ЦБ014184   | ОСО-0,4 220/12 |
| ЦБ014185   | ОСО-0,4 220/24 |
| ЦБ014186   | ОСО-0,4 220/36 |
| ЦБ014187   | ОСО-0,4 220/42 |
| ЦБ009641   | Трансформатор ОСО 0,25 220/110В |
| ЦБ009642   | Трансформатор ОСО 0,25 220/12В |
| ЦБ009643   | Трансформатор ОСО 0,25 220/24В |
| ЦБ009644   | Трансформатор ОСО 0,25 220/36В |
| ЦБ009645   | Трансформатор ОСО 0,25 220/42В |
| ЦБ009646   | Трансформатор ОСО 0,25 380/110В |
| ЦБ009647   | Трансформатор ОСО 0,25 380/12В |
| ЦБ009648   | Трансформатор ОСО 0,25 380/24В |
| ЦБ009649   | Трансформатор ОСО 0,25 380/36В |
| ЦБ009650   | Трансформатор ОСО 0,25 380/42В |
| ЦБ009656   | Трансформатор Т-0,66 100/5 |
| ЦБ009658   | Трансформатор Т-0,66 150/5 |
| ЦБ009659   | Трансформатор Т-0,66 20/5 поверенный |
| ЦБ009660   | Трансформатор Т-0,66 30/5 поверенный |
| ЦБ009662   | Трансформатор Т-0,66 50/5 |
| ЦБ009663   | Трансформатор Т-0,66 50/5 поверенный |
| ЦБ009664   | Трансформатор Т-0,66 75/5 |
| ЦБ014277   | Трансформатор Т-0,66-М 100/5 |
| ЦБ012994   | Трансформатор Т-0,66-М 1000/5 |
| ЦБ009770   | Трансформатор Т-0,66-М 150/5 |
| ЦБ012995   | Трансформатор Т-0,66-М 1500/5 |
| ЦБ009771   | Трансформатор Т-0,66-М 200/5 |
| ЦБ012996   | Трансформатор Т-0,66-М 2000/5 |
| ЦБ009772   | Трансформатор Т-0,66-М 250/5 |
| ЦБ009661   | Трансформатор Т-0,66-М 300/5 |
| ЦБ009773   | Трансформатор Т-0,66-М 400/5 |
| ЦБ009774   | Трансформатор Т-0,66-М 50/5 |
| ЦБ009775   | Трансформатор Т-0,66-М 500/5 |
| ЦБ009776   | Трансформатор Т-0,66-М 600/5 |
| ЦБ009777   | Трансформатор Т-0,66-М 75/5 |
| ЦБ009778   | Трансформатор Т-0,66-М 800/5 |
| ЦБ014882   | ТрансформаторТ-0,66-М 1200/5 |
| ЦБ013961   | ТрансформаторТ-0,66-М 200/5 |
| ЦБ009666   | Трансформатор Т-066 75/5 уценка |
| ЦБ009668   | Трансформатор ТБСМ 0,1 220/12В |
| ЦБ009669   | Трансформатор ТБСМ 0,1 220/24В |
| ЦБ009670   | Трансформатор ТБСМ 0,1 220/36В |
| ЦБ009671   | Трансформатор ТБСМ 0,16 220/12В |
| ЦБ009672   | Трансформатор ТБСМ 0,16 220/24В |
| ЦБ009673   | Трансформатор ТБСМ 0,16 220/36В |
| ЦБ009766   | Трансформатор Philips Primaline 12V 105W |
| ЦБ009768   | Трансформатор Philips Primaline 12V 70W |
| ЦБ009701   | Трансформатор электронный 12V 105 W TRA 25 21005 |
| ЦБ009702   | Трансформатор электронный 12V 105 W TRA 26/21005 |
| ЦБ009703   | Трансформатор электронный 12V 105 W TRA-1 21018 |
| ЦБ009704   | Трансформатор электронный 12V 105 W с защитой TRA 18 |
| ЦБ009705   | Трансформатор электронный 12V 150 W TRA 25/21006 |
| ЦБ009707   | Трансформатор электронный 12V 150 W с защитой TRA 17 |
| ЦБ016072   | Трансформатор электронный 12V 150W TRA 110 |
| ЦБ009708   | Трансформатор электронный 12V 200 W с защитой TRA 16 |
| ЦБ009709   | Трансформатор электронный 12V 200W TRA 110 |
| ЦБ009710   | Трансформатор электронный 12V 200W TRA 25 21029 |
| ЦБ009711   | Трансформатор электронный 12V 250 W TRA 25 21030 |
| ЦБ009712   | Трансформатор электронный 12V 250 W с защитой TRA 15 |
| ЦБ009713   | Трансформатор электронный 12V 250W TRA 110 |
| ЦБ009714   | Трансформатор электронный 12V 300Wкруг.TRA12 |
| ЦБ009715   | Трансформатор электронный 12V 400W |
| ЦБ009716   | Трансформатор электронный 12V 50 W TRA 28 (25) 21003 |
| ЦБ009718   | Трансформатор электронный 12V 500Wкруг.TRA12 |
| ЦБ009719   | Трансформатор электронный 12V 60 W TRA 25,27 |
| ЦБ009720   | Трансформатор электронный 12V 60 W TRA-2 21017 |
| ЦБ009721   | Трансформатор электронный 12V 60 W с защитой TRA 23 |
| ЦБ009676   | Трансформатор ТТИ-30 200/5А 5ВА к.точ. 0,5 |
| ЦБ009677   | Трансформатор ТТИ-40 300/5А 5ВА к.точ. 0,5 |
| ЦБ009678   | Трансформатор ТТИ-40 300/5А 5ВА к.точ. 0,5 повер. |
| ЦБ009779   | Трансформатор ТТН 30/200/5 — 5VA/0.5 TDM |
| ЦБ014849   | Трансформатор ТТН 30/200/5-10VA/0,5 TDM |
| ЦБ009780   | Трансформатор ТТН 30/250/5-VA/0.5 TDM |
| ЦБ014850   | Трансформатор ТТН 30/300/5-10VA/0,5 TDM |
| ЦБ009781   | Трансформатор ТТН 30/300/5-VA/0.5 TDM |
| ЦБ009782   | Трансформатор ТТН 30Т/150/5-VA/0.5 TDM |
| ЦБ009783   | Трансформатор ТТН 40/300/5-10VA/0,5 TDM |
| ЦБ009784   | Трансформатор ТТН 40/300/5-VA/0.5 TDM |
| ЦБ014851   | Трансформатор ТТН 40/400/5-10VA/0,5 TDM |
| ЦБ009785   | Трансформатор ТТН 40/400/5-VA/0.5 TDM |
| ЦБ014852   | Трансформатор ТТН 40/500/5- 5VA/0,5 TDM |
| ЦБ014853   | Трансформатор ТТН 40/600/5-10VA/0,5 TDM |
| ЦБ009786   | Трансформатор ТТН 40/600/5-VA/0.5 TDM |
| ЦБ014854   | Трансформатор ТТН 60/ 600/5-10VA/0,5 TDM |
| ЦБ014855   | Трансформатор ТТН 60/ 600/5-15VA/0,5 TDM |
| ЦБ014847   | Трансформатор ТТН 60/ 800/5-10VA/0,5 TDM |
| ЦБ014856   | Трансформатор ТТН 60/1000/5-10VA/0,5 TDM |
| ЦБ014857   | Трансформатор ТТН 60/1000/5-15VA/0,5 TDM |
| ЦБ014858   | Трансформатор ТТН 85/ 800/5-15VA/0,5 TDM |
| ЦБ014859   | Трансформатор ТТН 85/1000/5-15VA/0,5 TDM |
| ЦБ014860   | Трансформатор ТТН 85/1500/5-15VA/0,5 TDM |
| ЦБ014861   | Трансформатор ТТН100/1000/5-15VA/0,5 TDM |
| ЦБ014862   | Трансформатор ТТН100/1500/5-15VA/0,5 TDM |
| ЦБ014863   | Трансформатор ТТН100/2000/5-15VA/0,5 TDM |
| ЦБ014864   | Трансформатор ТТН125/1500/5A-15VA/0,5 TDM |
| ЦБ014865   | Трансформатор ТТН125/2000/5A-15VA/0,5 TDM |
| ЦБ014866   | Трансформатор ТТН125/2500/5A-15VA/0,5 TDM |
| ЦБ014867   | Трансформатор ТТН125/3000/5A-15VA/0,5 TDM |
| ЦБ014868   | Трансформатор ТТН125/4000/5A-15VA/0,5 TDM |
| ЦБ009732   | Трансформатор ТТЭ 60-400/5А |
| ЦБ009791   | Трансформатор ТТИ-А 200/5-10VA/0.5 |
| ЦБ009685   | Трансформатор ТТИ-А 1000/5А 5ВА к.точ. 0,5 |
| ЦБ009686   | Трансформатор ТТИ-А 125/5А 5ВА к.точ. 0,5 |
| ЦБ009688   | Трансформатор ТТИ-А 150/5А 5ВА к.точ. 0,5 |
| ЦБ009693   | Трансформатор ТТИ-А 400/5А 5ВА к.точ. 0,5 |
| ЦБ009695   | Трансформатор ТТИ-А 50/5А 5ВА к.точ. 0,5 |
| ЦБ009697   | Трансформатор ТТИ-А 600/5А 5ВА к.точ. 0,5 |
| ЦБ009787   | Трансформатор ТТН-Ш 100/5-10VA/0.5 TDM |
| ЦБ009788   | Трансформатор ТТН-Ш 100/5-5VA/0.5 TDM |
| ЦБ014875   | Трансформатор ТТН-Ш1000/5- 5VA/0,5 TDM |
| ЦБ009789   | Трансформатор ТТН-Ш 1000/5-VA/0.5 TDM |
| ЦБ014870   | Трансформатор ТТН-Ш 150/5-10VA/0,5 TDM |
| ЦБ009790   | Трансформатор ТТН-Ш 150/5-5VA/0.5 TDM |
| ЦБ014871   | Трансформатор ТТН-Ш 200/5-10VA/0,5 TDM |
| ЦБ009792   | Трансформатор ТТН-Ш 200/5-5VA/0.5 TDM |
| ЦБ014872   | Трансформатор ТТН-Ш 250/5- 5VA/0,5 TDM |
| ЦБ014869   | Трансформатор ТТН-Ш 30/5- 5VA/0,5 TDM |
| ЦБ009793   | Трансформатор ТТН-Ш 300/5-5VA/0.5 TDM |
| ЦБ009794   | Трансформатор ТТН-Ш 40/5-5VA/0.5 TDM |
| ЦБ009795   | Трансформатор ТТН-Ш 400/5-VA/0.5 TDM |
| ЦБ009796   | Трансформатор ТТН-Ш 50/5-VA/0.5 TDM |
| ЦБ014873   | Трансформатор ТТН-Ш 500/5- 5VA/0,5 TDM |
| ЦБ009797   | Трансформатор ТТН-Ш 600/5-VA/0.5 TDM |
| ЦБ009798   | Трансформатор ТТН-Ш 75/5-VA/0.5 TDM |
| ЦБ014874   | Трансформатор ТТН-Ш 800/5- 5VA/0,5 TDM |
| ЦБ009743   | Трансформатор ТТЭ-А 100/5А 5ВА к.точ.0,5 EKF |
| ЦБ009800   | Ящики с понижающим трансформаторомЯТП-0,25 220/12-2авт. IP54 TDM |
| ЦБ015845   | Ящики с понижающим трансформаторомЯТП-0,25 220/12-2авт. TDM |
| ЦБ015846   | Ящики с понижающим трансформаторомЯТП-0,25 220/12-3авт. IP54 TDM |
| ЦБ015847   | Ящики с понижающим трансформаторомЯТП-0,25 220/12-3авт. TDM |
| ЦБ015848   | Ящики с понижающим трансформаторомЯТП-0,25 220/24-2авт. IP54 TDM |
| ЦБ009801   | Ящики с понижающим трансформаторомЯТП-0,25 220/24-2авт. TDM |
| ЦБ015849   | Ящики с понижающим трансформаторомЯТП-0,25 220/24-3авт. TDM |
| ЦБ015852   | Ящики с понижающим трансформаторомЯТП-0,25 220/36-2авт. IP54 TDM |
| ЦБ009802   | Ящики с понижающим трансформаторомЯТП-0,25 220/36-2авт. TDM (ЭТ) |
| ЦБ009805   | Ящики с понижающим трансформаторомЯТП-0,25 220/36-3авт. TDM |
| ЦБ016681   | Ящики с понижающим трансформаторомЯТП-0,25 220/42 |
| ЦБ009804   | Ящики с понижающим трансформаторомЯТП-0,25 380/12-3авт. TDM |
| ЦБ009803   | Ящики с понижающим трансформаторомЯТП-0,25 380/24-3авт. TDM |
| ЦБ017394   | ЯТП-0,4 220/36-2авт. TDM |
| ЦБ009806   | Автотрансформатор ( ЛАТР) TDGC2-1K 1kVA |
| ЦБ009807   | Автотрансформатор ( ЛАТР) TDGC2-2K 2kVA (8А) |
| ЦБ009808   | Автотрансформатор ( ЛАТР) TDGC2-3K 3kVA (12А) |
| ЦБ013462   | Автотрансформатор ( ЛАТР) TDGC2-5K 5kVA |
| ЦБ017770   | Коробка испытательная клеммная Ки УЗ (АППК 687 228 001-01) |
| ЦБ017778   | Коробка испытательная переходная ИКП (аналог ИК, ИКК) TDM |
| ЦБ009626   | КТ08 звонковый трансф.(8-12V) 8VA ABL |
| ЦБ017730   | Трансформатор ТМГ-10/0,4-40 Ква |
| ЦБ017192   | Трансформатор ТНГ-СЭЩ-40/10-14 УЗ |
| ЦБ017376   | Трансформатор тока И515М |
| ЦБ009816   | Трансформатор ТОП 0,66 200/5 |
| ЦБ016309   | Трансформатор ТСЗД-2000/10/0,4 У3 |
| ЦБ009819   | Трансформатор ТШП-0,66 У3 800/5А |
| ЦБ009820   | Трансформатор эл. ЕТ-60W 230/12В Camelion для г/л |
TestBox: Solutions
Маркировка билетов
Обозначьте похожие билеты (например, сброс пароля или проблемы с безопасностью), чтобы оставаться организованными, будь то для дополнительного контекста, чтобы упростить категоризацию заявок или для получения сводной статистики. Используйте автоматизацию для автоматического добавления тегов или попросите героев поддержки добавлять их вручную.
Маршрутизация билетов
Направляйте билеты различным героям поддержки, менеджерам или группам в зависимости от типа запроса, приоритета, уровня клиента, соглашений об уровне обслуживания или других критериев, определяющих, кто и на какие запросы должен отвечать.
Маршрутизация навыков
Направляйте билеты различным агентам, менеджерам или группам на основе навыков (знаний, технических, языковых и т. Д.), Необходимых для решения конкретных запросов клиентов — оптимизируйте для повышения эффективности службы поддержки и удовлетворенности клиентов.
Макросы
Вручную примените заранее подготовленные действия для быстрого реагирования и выполнения общих задач и действий героя поддержки, будь то предустановленный ответ на часто задаваемые вопросы или возможность передать конкретный билет другому агенту.
Триггеры
Создавайте стандартизированные действия, которые автоматически выполняются каждый раз при создании / обновлении заявки, и избавляйте героев поддержки от повторяющихся задач, таких как добавление тегов к определенным заявкам или передача заявок по истечении времени SLA руководителю группы.
Автоматизация
Создавайте стандартные действия, которые запускаются по истечении определенного времени, и избавляйте героев поддержки от повторяющихся задач, таких как отправка напоминаний клиентам о том, что вы ждете от них дополнительной информации.
Просмотры
Простой способ увидеть, что происходит во всей команде поддержки, и предварительные фильтры, чтобы только определенные герои поддержки видели билеты, которые соответствуют определенным критериям (например, билеты, соответствующие их конкретным навыкам), или билеты, которые были назначены им.
Соглашения об уровне обслуживания
Легко и очевидно отслеживайте эффективность вашей команды в соответствии с вашими различными SLA, чтобы избежать нарушений, правильно расставляя приоритеты для конкретных заявок и / или клиентов.
Автоматическое отклонение билета (напр.g., Answer Bot)
Предоставляйте автоматические ответы на общие вопросы клиентов, предлагая статьи из базы знаний в чате или по электронной почте. Это отклоняет заявки и позволяет клиентам самостоятельно обслуживать свое решение, снижая нагрузку на ваших героев поддержки и обеспечивая более быстрое реагирование на клиентов.
Live Chat
Позвольте героям службы поддержки общаться с клиентами в режиме реального времени через чат, чтобы обеспечить удобство для клиентов и максимально быстрое решение любых проблем с клиентами.Кроме того, автоматически предоставляйте статьи базы знаний по общим вопросам и собирайте информацию о клиентах, если в настоящее время нет доступных специалистов службы поддержки.
База знаний
Решение самообслуживания для клиентов с ответами на часто задаваемые вопросы и простой способ для героев службы поддержки быстро найти ответы на общие вопросы. Настройте внешний вид, чтобы максимально удовлетворить всех.
Захват знаний
Предоставьте героям службы поддержки возможность эффективно добавлять или редактировать базу знаний по мере того, как они обращаются к заявкам клиентов, без необходимости переключаться между приложениями и / или выполнять дополнительную ручную работу.
Настраиваемые информационные поля
Создайте настраиваемые информационные поля для заявок, клиентов и компаний, чтобы собирать информацию, относящуюся к вашей компании и клиентам, чтобы обеспечить максимально персонализированную поддержку.
Отчетность
Просматривайте, обобщайте и визуализируйте ключевую статистику о ваших клиентах и ваших ресурсах поддержки (например, статистику поддержки, использование продукта и среднее время отклика) и проводите более глубокий анализ ключевой статистики (например,g., анализ временных рядов).
Интеграция CRM
Интегрируйте вашу CRM с вашим решением поддержки клиентов, чтобы обеспечить двусторонний обмен данными. Предоставьте героям службы поддержки, сотрудникам отдела продаж и сотрудникам отдела продаж полную информацию об истории каждого конкретного клиента, чтобы обеспечить наилучшую поддержку.
ЗапускTestBox с начальным капиталом в 2,7 миллиона долларов, чтобы упростить тестирование программного обеспечения перед покупкой — TechCrunch
Когда компании рассматривают возможность покупки определенной программной услуги, они обычно хотят протестировать ее в своих собственных средах, что может оказаться на удивление сложным.TestBox, новый стартап, хочет изменить это, предоставив полностью рабочий пакет с предварительно заполненными данными, чтобы дать команде возможность протестировать продукт и совместно работать над ним, прежде чем принимать решение о покупке.
Сегодня компания объявила, что делает продукт широко доступным; они также объявили о посевном раунде на 2,7 миллиона долларов от SignalFire и Firstminute Capital вместе с несколькими другими инвесторами и отраслевыми ангелами.
Соучредитель компанииСэм Сеньор говорит, что он и его соучредитель Питер Холланд признали, что компаниям, покупающим программное обеспечение, сложно протестировать его реалистичным образом.«Таким образом, TestBox — это первый случай, когда компании смогут протестировать несколько частей корпоративного программного обеспечения с безумно простой в использовании живой средой, которая уникально настроена для них с пошаговыми инструкциями, чтобы сделать это действительно легко для них. чтобы набрать скорость, — объяснил Сеньор.
Он говорит, что до сих пор, даже с бесплатными версиями или периодами бесплатного тестирования, было трудно тестировать и сотрудничать в такой среде с ключевыми заинтересованными сторонами в компании. TestBox поставляется с предварительно заполненными данными, сгенерированными GPT-3 OpenAI, чтобы проверить, как ведет себя программное обеспечение, и позволяет участникам оценивать различные функции по простой звездной рейтинговой системе и при необходимости оставлять комментарии.Все отзывы записываются в «блокнот», что дает компании центральное место для сбора всех данных.
Более того, это дает компании, покупающей программное обеспечение, больший контроль над процессом, а не вендор, как это обычно бывает. «Фактически, теперь [заказчик] становится тем, кто определяет опыт, заставляя их руководить процессом, делая его совместным и вселяя в них больше уверенности [в своем решении]», — сказал он.
На данный момент компания планирует сконцентрироваться на программном обеспечении поддержки клиентов и работает с Zendesk, HubSpot и Freshdesk, но со временем планирует расширяться и добавлять партнеров.Компания ведет переговоры с Salesforce о добавлении Service Cloud и надеется, что они появятся в той или иной форме на платформе в конце этого года. Со временем он также планирует расширить свою деятельность в других вертикалях, таких как CRM, маркетинговые технологии и службы поддержки ИТ.
Senior — бывший консультант Bain, который работал с компаниями, покупающими корпоративное программное обеспечение, и лично видел проблемы, с которыми они сталкивались при тестировании программного обеспечения перед покупкой. Прошлым летом он уволился с работы и начал с разговоров с 70 клиентами, поставщиками и экспертами, чтобы получить реальное представление о том, что они ищут в решении.
Затем он объединился с Holland и создал первую версию программного обеспечения, прежде чем собрать их начальный капитал в октябре прошлого года. Компания начала прием на работу в феврале, и на данный момент у нее восемь сотрудников, но он хочет, чтобы на раннем этапе развития компания оставалась достаточно компактной.
Даже на этом раннем этапе компания уже применяет разнообразный подход к найму. «Уже работая с кадровыми агентствами, мы говорили, что им нужно разделить конвейер настолько, насколько они могут, и на это мы потратили долгое-долгое время.[…] На самом деле мы провели шесть месяцев с открытой ролью в интерфейсе, потому что мы стремимся как можно быстрее создать больше разнообразия в нашей команде », — сказал он.
Он сообщает, что на данный момент в компании наблюдается довольно справедливое гендерное и этническое разделение, и она ежемесячно проводит мероприятия для повышения внутренней осведомленности о различных группах, позволяя сотрудникам быть лидерами, когда это имеет смысл.
По крайней мере, на данный момент он планирует управлять компанией распределенным образом, но признает, что по мере роста компании ему, возможно, придется рассматривать централизованный офис в качестве домашней базы.
Ortus-Solutions / TestBox: TestBox — это среда тестирования нового поколения для ColdFusion (CFML), основанная на BDD (Behavior Driven Development) и обеспечивающая чистый очевидный синтаксис для написания тестов. Он также включает MockBox, наш фреймворк для создания макетов и заглушек.
Авторские права с 2005 года TestBox принадлежат Луису Майано и Ortus Solutions, Corp.
www.ortussolutions.com
TestBox — это среда разработки на основе поведения (BDD) и разработки на основе тестирования (TDD) для ColdFusion (CFML).Он также включает в себя возможности фиксации и создания заглушек через внутреннюю библиотеку MockBox.
Лицензия
Лицензия Apache, версия 2.0.
Управление версиями
TestBox поддерживается в максимально возможной степени в соответствии с рекомендациями по семантическому управлению версиями.
Релизы будут нумероваться в следующем формате:
.И построен в соответствии со следующими требованиями:
- Нарушение обратной совместимости приводит к увеличению основного (и сбрасывает второстепенное и исправление)
- Новые дополнения, не нарушающие обратную совместимость, незначительны (и сбрасывают патч)
- Исправления ошибок и прочие изменения приводят к появлению патча
Важные ссылки
Исходный код
Отслеживание ошибок
Опора
Документация
Сообщество и поддержка
Присоединяйтесь к нашему сообществу Ortus и станьте ценным участником этого проекта TestBox BDD.Мы ждем с нетерпением вестей от Вас!!
Официальный сайт
Требования
Установка
Вы можете посетить страницу документации TestBox, чтобы просмотреть все его функции и
возможности. Чтобы установить TestBox, просто поместите его в корневой каталог как / testbox или
создайте сопоставление в вашем администраторе CFML или Application.cfc , которое указывает на
каталог, в который вы установили TestBox, и создайте сопоставление / testbox , которое указывает на него.
Вы также можете использовать CommandBox для установки и использования TestBox для выполнения командной строки, генерации тестов, наблюдателей и многого другого:
Стабильная версия
Тестовый бокс для установки в коробке
Выпуск Bleeding Edge
box install testbox @ be
Новейшие сборки обновляются автоматически по мере фиксации кода.
ЧЕСТЬ К БОГУ ВЫШЕ ВСЕГО
По Его милости этот проект существует.Если вам это не нравится, не читайте, это не для вас.
«Итак, оправдавшись верою, мы имеем мир с Богом через Господа нашего Иисуса Христа. Который также верою дает нам доступ к этой благодати, в которой мы стоим и радуемся надежде славы Божьей. И не только это, но мы также хвалимся скорбями: зная, что скорбь производит терпение; И терпение, опыт; и опыт, надеюсь: И надежда не устыдится; потому что любовь к Богу изливается в наши сердца Святой Дух, данный нам.. «Римлянам 5: 5
ЕЖЕДНЕВНЫЙ ХЛЕБ
«Я есмь путь и истина и жизнь; никто не приходит к Отцу, как только через Меня (ИИСУСА)» Иоанна 14: 1-12
Дом | myLAB Box ™ — Тесты на хорошее самочувствие и домашнее тестирование здоровья
Как работают тесты на ЗППП в домашних условиях
Пройти тест на ЗППП дома просто. Вот что делать:
Шаг 1: Заказ
Выберите и закажите тест онлайн на веб-сайте myLAB Box. myLAB Box предлагает 100% конфиденциальный скрининг на ЗППП с помощью наборов для тестирования на ЗППП в домашних условиях.Все наши домашние тесты доставляются бесплатно в незаметной упаковке, поэтому ваши соседи и соседи по комнате не узнают, что вы получили по почте набор для тестов на ЗППП.
Шаг 2: Тест
Для завершения теста требуется всего пять минут, но его содержание будет зависеть от того, для чего вы проводите тестирование. Все тесты выполняются путем взятия образца мочи (у мужчин), вагинального мазка (у женщин) или образца крови (путем укола пальца для некоторых тестов). Каждый пакет будет содержать все инструменты, необходимые для сбора пробы.Наш набор для тестирования на ЗППП включает:
- Набор для сбора проб мочи, вагинального мазка и / или крови
- Простые инструкции
- Обратный конверт с оплаченной почтовой оплатой для отправки ваших образцов на тестирование
Следуйте инструкциям по сбору и отправке образца. Это займет всего несколько минут, поэтому вы можете пройти этот тест в любое удобное для вас время.
Шаг 3. Получите результаты
Когда вы отправите образцы, лаборанты протестируют их в тех же помещениях, что и медицинские клиники.Это означает, что у вас будет такая же точность, как в клинике, но за половину стоимости и без каких-либо неудобств. Обычно вы получаете результаты онлайн-теста на ЗППП в течение 2-5 дней после отправки образцов, они хранятся в защищенной системе хранения данных HIPAA и доступны только с вашим именем пользователя и паролем.
Когда будут готовы результаты онлайн-теста на ЗППП, вы получите электронное письмо. В электронном письме будет ссылка на ваши результаты, которые вы можете просмотреть в Интернете. У вас также будет возможность загрузить PDF-файл с результатами, чтобы вы могли поделиться ими по своему усмотрению.Вы также можете поделиться ссылкой на свои онлайн-результаты с семейным врачом, когда обращаетесь за лечением или чтобы прояснить ситуацию с отрицательным результатом. Все результаты лабораторных анализов myLAB Box на ЗППП сертифицированы в лаборатории и могут быть переданы вашему врачу для лечения.
Шаг 4: Бесплатная консультация
Если ваш тест дал положительный результат, myLAB Box позволит вам записаться на бесплатную телефонную консультацию с высококвалифицированным и опытным консультантом по ЗППП. Этот консультант может предоставить вам точную информацию о доступных методах лечения вашей инфекции и о том, как пройти лечение.Во время этой консультации не стесняйтесь задавать вопросы о своих результатах, обсуждать свои проблемы и спрашивать совета о том, какие шаги вам следует предпринять дальше.
Это все, что нужно, потому что мой LAB Box еще больше упростил жизнь тем, кто дал положительный результат на ЗППП, даже не ступая в клинику или кабинет врача.
Тестовый бокс | SICK
Тестовый бокс | БОЛЬНОЙТип: Тестовый бокс
Деталь нет.: 6038940
Паспорт продукта английский чешский язык Датский Немецкий испанский Финский французкий язык Итальянский Японский корейский язык Голландский Польский португальский русский Шведский турецкий Традиционный китайский Китайский
Копировать короткую ссылкуТехнические детали
Загрузок
Таможенные данные
Технические характеристики
Описание Источник питания 18 В для проверки датчиков.С кнопкой обучения для обучения датчиков с внешним обучающим проводом, PNP и NPN, с металлическими и магнитными вставками для проверки цилиндрических и магнитных датчиков, в т.ч. 2 батареи 9 В
Классификация
ECl @ ss 5.0 27040301 ECl @ ss 5.1.4 27040301 27040301 9025 ECL ECl @ SS 6.2 27242611 ECl @ SS 7.0 27040301 ECl @ ss 8.0 27040301 ECl @ ss 8.1 27040301 ECl @ ss 9.0 ECl @ ss 9.0 ECl @ ss 9.0 ECl @ ss 9.0 ECl @ ss 9.0 ECl @ ss 11.0 27040301 ETIM 5.0 EC002542 ETIM 6.0 EC002542 ETIM 7.0 EC0 EC002542 UNSPSC 16.0901 39121004
Технические чертежи
Габаритный чертеж
Подождите …
Ваш запрос обрабатывается и может занять несколько секунд.
TVTB03 — Тестовый бокс для прицепов и транспортных средств
Описание продукта
Croft Original! Мы разработали этот испытательный стенд в качестве вспомогательного средства для проверки фар прицепов, электрических тормозов и автомобильного разъема. Он позволяет одному человеку визуально проверить стоп-сигналы, задние фонари, правые и левые указатели поворота и электрические тормоза, просто подключив испытательный блок к передней части прицепа и перенеся ручной блок управления в заднюю часть прицепа для проверки и делать ремонт по мере необходимости.Это избавляет от необходимости проводить испытания двумя людьми и / или одному человеку, перемещающемуся между транспортным средством и прицепом. Включены три разных разъема. Благодаря яркой светодиодной подсветке пульта дистанционного управления TVTB03 вы можете проверить разъем транспортного средства из кабины транспортного средства.
*** Мы улучшили наши тестовые коробки, теперь они тестируют светодиоды и лампы накаливания ***
- Работает со светодиодами и лампами накаливания
- Этот инструмент экономит время, что экономит деньги
- Этот ящик стоит отдельно, не требует подключения к 120 В переменного тока для работы. 2023
- 4-плоский разъем в комплекте
- 6-контактный круглый разъем в комплекте
- 7-контактный круглый с плоскими штырями разъем в комплекте
- Ручной блок управления с кабелем длиной 30 футов
- В прочном корпусе
- Высота коробки: 9 дюймов
- Ширина коробки: 20 дюймов
- Глубина коробки: 10,5 дюймов
ПРЕДУПРЕЖДЕНИЕ: Рак и вред репродуктивной системе
www.P65Warnings.ca.gov
тестовых коробок | Магазин настольного тенниса SOULSPIN
Описание
Форма каждой руки немного отличается, и у каждого игрока свои предпочтения. Если вы не уверены, какую рукоятку использовать, мы рекомендуем вам заказать одну из наших коробок для проверки ручек заранее. С помощью тестового примера вы можете попробовать различных комбинации ручек , пока не найдете идеального сцепления.
Доступный тестовый материал: только для Европы
Тестовый ящик 1: прямые ручки, длина ручки нормальная (A + B), правосторонняя
Тестовый ящик 2: прямые ручки, длина ручки длинная (C + D ), правая
Испытательный бокс 3: расширяющиеся ручки, длина ручки нормальная (A + B), правая и левая
Тестовая ячейка 4: расширяющиеся ручки, длинная ручка (C + D), правосторонняя и левосторонняя
Тестовый бокс 5: прямые ручки, длина ручки нормальная (A + B), левосторонняя
Тестовая коробка 6: прямые ручки, длинная ручка (C + D), левосторонние
СОДЕРЖАНИЕ:
- все формы ручки соответствующего типа двойные
- 1x лезвие размером M без ручек для крепления ручек
- 2x цветной вентилятор
- 1x в сборе Basalt blade
Это система плагинов — i.е. отдельные ручки могут быть прикреплены к лезвию и свободно комбинируются . Просто пробуйте разные комбинации, пока не найдете свою любимую. Чтобы вы могли получить представление о качестве готового лезвия, коробка поставляется с готовым базальтовым лезвием .
Если вы хотите протестировать готовое лезвие на тренировке, вы также можете заказать наши тестовые лезвия.
Получите ваучер и сэкономьте
Каждый клиент, заказывающий тестовые материалы, получает код ваучера на сумму 7.Скидка 5% на основание для настольного тенниса. Этот ваучер действителен 14 дней после отправки тестового материала и может быть погашен, начиная с покупной стоимости 100, — евро при покупке лезвия. Таким образом, вы можете сэкономить напрямую, заказав основание для настольного тенниса.
Транспортные расходы
Сам тест проводится бесплатно. Тестер должен оплатить только стоимость перевозки s в размере 19,90 евро в пределах Европы.
