Как сделать крепление кабеля к потолку, особенности устройства за подвесной конструкцией, фото и видео инструкции

Содержание статьи:

1. Подготовительные работы

2. Крепление кабеля к потолку снаружи

3. Какие бывают поверхности и способы прокладки электрических проводов для них

4. Потолок древесного типа

5. Как крепить кабель к потолку, сделанному из металла

6. Прокладка кабеля по железобетонной плите

7. Особенности проведения кабеля в гипсокартонной конструкции

8. Особенности монтажа проводки в условиях реечного потолка

9. Особенности монтажа проводки для кассетных потолков

10. Монтаж проводки под натяжным потолком

11. Монтаж кабеля в условиях электропроводящей панели

Все чаще выбор потребителей падает на конструкции подвесного типа, которые удобны при монтировке, а также обеспечивают ровную и красивую поверхность, формы которой могут быть самыми разнообразными, как и цвета.

Однако проложить провода под подобными объектами – нелегкая задача.

Так как крепить кабель к потолку, если грядет монтирование подвесной конструкции? На этот вопрос будут даны инструкции и ответы по ходу данной статьи.

Подготовительные работы

Для того чтобы грамотно проложить провода под потолком, следует знать некоторые моменты:

Где находится главный распределительный щит
Какая марка и какое сечение у кабеля
Где располагается оборудование
Какой применить метод прокладывания проводки, исходя из специфики помещения

Выполнив первый пункт, можно начать подбор необходимого кабеля и инструментария. Руководствуясь рекомендуемыми нормами, следует остановить свой выбор на кабеле ВВГнг, который может применяться в качестве как утопленной, так и внешней системы электропроводов.

Возможность прокладывания электропроводов зависит от того, в каком месте располагается электрооборудование. Так, если не получается проложить скрытую электропроводку, то стоит спланировать маршрут, по которому пройдут внешние кабели.

Крепление кабеля к потолку снаружи

В настоящее время имеется несколько видов внешнего крепления проводов:

Проведение их в специальном металлизированном, либо гофрированном рукаве
Прокладка в стальной трубе
Использование электротехнических труб из пластика
Применение кабель-каналов
Крепление кабеля к потолку изоляторами и скобами

Любой из приведенных вариантов внешней монтировки электрокабеля может подойти к жилищу, однако все зависит от ситуации. Какие-то виды лучше монтировать на один вид поверхности, а какие-то для этой же поверхности использовать нежелательно.

Какие бывают поверхности и способы прокладки электрических проводов для них

Каждый дом имеет собственную конструкцию и используемый при строительстве материал. Отсюда возникает разнообразие методов установки кабеля.

Потолок древесного типа

Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

Процесс монтажа кабеля к дереву:

Сначала проводится разметка маршрутка прокладывания проводки.
Далее следует разметить расположение и установить распределительные и проходные коробы.
Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
Все вихляния проводки требуется выполнять под углом в девяносто градусов.
При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
Потом нужно провести заземление.
Наконец, последним этапом происходит проверка целостности получившейся проводки.

Как крепить кабель к потолку, сделанному из металла

Металлическая поверхность потолка является хорошим проводником тока, так что необходимо максимально ответственно подойти к монтажу кабеля, чтобы избежать неприятных инцидентов. Таким образом, лучше всего прокладывать кабель в пластиковых электротехнических трубках.

Данный материал отлично подойдет для распределительного короба. Однако, если помещение не располагает к установке данной материи, можно провести кабели в стальных трубках.

Особенности монтажа:

Проводится разметка того маршрута, по которому пройдет кабель.
Необходимо определить места расположения проходных и распределительных коробов.
Следует отрезать излишки трубок, затем закрепить на потолке, после чего склеить, соединив конструкцию.

Необходимо применять гофрированную трубку при поворотах трассы кабеля, которые должны производиться под прямым углом.
Применять протяжку при прокладывании кабеля от коробки к коробке, оставляя на концах выводы, длина которых составит 20-25см.
Производится сцепление кабельных жил в коробах при помощи сварки, либо пайки. Затем их необходимо заизолировать.
После данных этапов следует проверить конструкцию на цельность.

Прокладка кабеля по железобетонной плите

Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.

В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.

Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.

По железобетонной плите можно проложить открытый кабель следующими способами:

Крепление проводки к потолку скобами.
Крепление гофрированной трубы с кабелем клипсами.
Крепление металлизированной трубки с кабелем клипсами, либо скобами.
Крепление в стальной трубке, зафиксированной скобами, либо хомутами.
Крепление электротехнической трубки из пластика с кабелем клипсами.
Разобравшись со способами прокладки, можно рассмотреть особенности наружного монтажа кабеля:
Вначале производится разметка маршрута прокладывания проводки.
Отмечаются места, где будут расположены распределительные и проходные короба.
Производится нарезка имеющихся трубок, чтобы привести их к необходимой длине. Далее они крепятся к потолку и соединяются.
Перед креплением к потолку трубок производится их затяжка при помощи протяжки с оставлением на концах выводов, длиной от 20 до 25см (читайте также: «Крепление телевизора к потолку: современное решение»).
Повороты и вихляния маршрута кабеля производятся под углом в девяносто градусов.
При помощи протяжки кабель, помещенный в стальную или пластиковую трубу, прокладывается от короба к коробу интервалами.
Производится сцепление кабельных жил спайкой или сваркой, после чего происходит изоляция.
Следующим этапом необходимо заземлить проводку.
Наконец, потребуется проверить проводку на целостность.
Безусловно, открытая проводка проще скрытой, но если предоставляется возможность исполнить второй вариант, то нужно помнить о следующих условиях монтажа в железобетонной плите:
Прокладка должна производиться вдоль каналов.
Штробить потолок необходимо вдоль плиты. Поперечное штробление может нарушить единство конструкции.
Некоторые особенности монтажа скрытой проводки:
Необходимо отступить от стены на 5-7см и поставить отметину.
Далее проделывается углубление на 2см в длину вдоль стены и на 10см вдоль плиты.
В месте расположения светильника необходимо выполнить ту же операцию.
Кабель, прикрепленный к протяжке, продевается по каналу.
После протяжки кабель обрезается, образуя отрезок в 40 см.
После этого производится сцепление кабельных жил в распределительном коробе при помощи пайки. Далее место сцепления изолируется.
В конце работ следует проверить проводку на цельность.

Данные методы монтирования проводки типичны для стандартных потолков, однако прокладка кабеля за подвесным потолком будет иметь некоторые особенности и отличия от приведенных методик. Читайте также: «Как сделать прокладку электрики по потолку – варианты и способы».

Особенности проведения кабеля в гипсокартонной конструкции

Отличительной чертой подобного фальш-потолка является ограниченный доступ к электропроводам, так что необходимо заранее спланировать места обслуживания проводки. Крепление кабеля к потолку будет осуществляться тем методом, который подходит для имеющейся потолочной основы, будь то металл, бетон или дерево. Подобные методики упоминаются выше по статье.

Гипсокартон позволяет легко спрятать провода, так что надобности в скрытом проведении кабелей нет. Однако потребуется вынести распределительные и проходные коробы за пределы потолка, чтобы облегчить доступ к ним.

Крепление кабеля под гипсокартонную конструкцию, смотрите на видео:

Особенности монтажа проводки в условиях реечного потолка

Данный потолок является подшивным, как и предыдущий экземпляр, так что многие особенности гипсокартонной конструкции подходят и к рейкам. Таким образом, следует вынести распределительные коробки за пределы потолка, чтобы обеспечить легкий доступ к ним.

Реечный потолок часто устанавливается в ванных помещениях, потому проводка под потолком должна производиться:

В электротрубках из пластика или гофрированных аналогах при условии, что потолок сделан из железобетона.
В стальных трубках при условии, что основой потолка является дерево.

Особенности монтажа проводки для кассетных потолков

Прокладка кабеля за подвесным потолком подобного типа имеет ряд любопытных свойств, например, легкий и постоянный доступ к основе потолка, к которой крепится проводка и распределительные коробки (прочитайте также: «Крепление подвесного потолка — способы монтажа»).

Проводка под кассетным потолком может быть как в открытом, так и скрытом варианте, если это позволяют нормы пожарной и электрической безопасности. При первом варианте кабеля будут крепиться скобами или хомутами к потолочной основе.

Для безопасной прокладки проводки в закрытом варианте следует применять следующие методики:

В случае, если потолок сделан из железобетона или металлоконструкции, необходимо пользоваться гофрированными или пластиковыми электротехническими трубками.
Если поверхность потолка сделана из дерева, то необходимо применять стальные трубки.

Монтаж проводки под натяжным потолком

Прокладка кабеля под натяжным потолком является скрытой проводкой, потому следует быть особенно внимательными при монтаже. Кроме того, материал, который применяется в данном потолке, не является стойким к высоким температурам, потому провода необходимо размещать в гофрированных трубках. Более того, распределительный и проходные короба следует расположить вне потолка.

Монтаж кабеля в условиях электропроводящей панели

Данные потолки представляют собой модули, наполненные пенополиуретаном. В данные плиты вмонтированы токопроводящие пластины. Модули можно присоединять до 5 штук к одному коннектору. Проводка прокладывается исходя из особенностей помещения, будь потолок составлен из железобетона, дерева или металла. Кроме того, следует выносить коробки распределения проводов за пределы потолка.

Электропроводящие панели отлично выглядят ночью, когда все огни потушены, кроме потолочных. Сделав фото данного потолка в темное время суток, можно насладиться необычным контрастом света и тьмы.

Предложенные варианты размещения проводки на потолке и под оным являются базовыми и, относительно, нетрудными в воспроизведении их самостоятельно. Если внимательно исполнять инструкции по монтажу и соблюдать все нормы безопасности, то проблем с электрическими проводами возникнуть не должно, а установка осветительных приборов превратится в настоящее удовольствие.

советы по выбору при электромонтажных работах

Как правильно укрепить электропроводку на стене. Какой крепеж для проводов лучше. Надёжное крепление гарантирует безопасность, поэтому необходимо разобраться в том, какой материал нужно выбрать для монтажа.

Прежде всего, нужно знать, что крепления для проводов берут в зависимости от того, какой будет прокладка: открытой/закрытой, и каким будет основание, к которому нужно крепить кабель.

Содержимое статьи

Где будем крепить
Бетон и кирпич
Разновидности крепежей
Ломкие основания
Тонкая основа
Немного подробнее
Крепим кабель к потолку
Крепежи и кронштейны
Фото лучших крепежей для проводов

Где будем крепить

Основание может быть мягкое, твердое, тонкое. Мягкая основа это древесина, штукатурка. В этом случае укрепить провод можно только гвоздями и саморезами. Процедура такого крепежа довольно быстрая.

С твёрдыми основаниями придётся повозиться подольше. Монтажные крепежи для проводов в этом случае могут применяться только определённого типа.

Бетон и кирпич

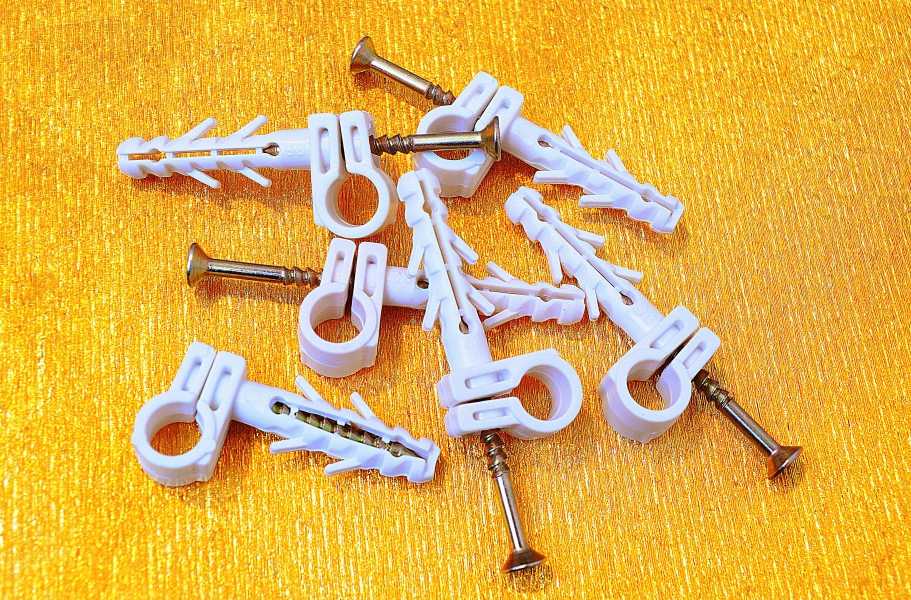

Для бетонных стен используют дюбель. Толстый гвоздь с резьбой. Для крепления на бетонных стенах сначала просверливают углубления и затем вставляют в них пластиковые пробки для крепежа.

В кирпичной кладке тоже используют дюбели, но, если крепеж размещается по шву, то вполне сгодятся обычные гвозди. Однако надо учесть, что такой вариант не очень надёжен. На любых твёрдых поверхностях успешно используют дюбели из сверхпрочного пластика.

Разновидности крепежей

Есть несколько разновидностей кабельных крепежей, сделанных на основе дюбеля:

Для фиксации пучка электрических проводов применяется дюбель-стяжка.
Для крепления одиночного плоского или круглого провода. Подходят клипсы.
Для крепежа пучков кабеля, гофры идут хомуты. Такие хомуты хороши тем, что ими можно закреплять сразу несколько проводов в одном месте.

Ломкие основания

Гипсокартонные поверхности, пенобетон и шлакоблоки – материалы очень хрупкие. Закрепить что-либо простым гвоздём или даже дюбелем на них невозможно. Они не будут держаться, сколько ни старайся.

Не подходят для ломких и тонких оснований и «клипсы». Для таких оснований применяются особенные виды крепежей для проводов.

Очень хорошо подходит дюбель «бабочка». Он имеет интересную конструкцию. Гвоздь проходит по всей по толщине основания. Попадая в пустоту часть дюбеля, раскрывается, как зонтик. Крылышки упираются в стенку, и обратно гвоздь уже не вытянешь. Разве что, только вместе с куском стены.

Тонкая основа

Если основание для проводки совсем тонкое, например, стена покрыта пластиковыми панелями, древесно-стружечной плитой (ДСП), или чем-то подобным, то укрепить кабель на таких поверхностях помогут тонкие гвозди, скобки из строительного пистолета или самоклеящийся крепеж для проводов.

Провод можно элементарно приклеить к стене специальным скотчем. Быстро и удобно, а главное, не нужно сверлить дырку.

Липучкой можно приклеить провод на любую гладкую поверхность: на стенку, на мебель. Такой крепеж почти незаметен и хорошо держит кабель.

Немного подробнее

В большинстве случаев провода фиксируют гвоздями и дюбелями. Крепежные элементы нужно подбирать, учитывая вид основания и его плотность. На фото крепежа проводов представлены все типы крепежей. Чтобы они долго и надёжно держали кабель, их нужно правильно установить по всем правилам монтажа:

Гвозди, дюбеля, скобы вбивать через 0,5 метра.
На поворотах и сгибах крепеж не ставить.

Чтобы не повредить кабель, шляпки креплений нельзя оставлять на поверхности стены. Провод должен быть равномерно натянут, без провисаний. Запас нужно свернуть кольцом и где-то повесить на большой гвоздь. Эти простые правила облегчат рабочий процесс и гарантируют удачный результат укрепления проводки.

Крепим кабель к потолку

Провода, проходящие по потолку, фиксируют обычно стяжками и клипсами. При установке подвесного потолка кабель закрепляют подвесами.

С помощью хомута для крепежа проводов пучки кабеля крепятся к несущей поверхности, а затем, закрываются подвесной конструкцией нового потолка.

Крепежи и кронштейны

Крепежей существует великое множество, на все случаи монтажа. Для крепления провода на самой разной поверхности. Для проводки в доме и на улице. Подвесы и зажимы прикрепляются на кронштейны. Комплект нужно выбирать по типу основания, сечения кабеля и назначения.

Крепежи недороги по цене и гораздо предпочтительнее гвоздей. При монтаже проводов и кабелей возможность повреждения изоляции сводится к нулю.

Фото лучших крепежей для проводов

Также рекомендуем просмотреть:

Схема подключения проходного выключателя
Как выбрать и установить электрический распределительный щит
Виды распределительных коробок для электропроводки
Какие кабельные стяжки выбрать
Как выбрать лучший дверной звонок
Какой силовой кабель лучше выбрать
Назначение и принцип работы дифференциального автомата
Разновидности и схемы подключения ТВ-розетки
Для чего нужна термоусадочная трубка
Какой терморегулятор для теплого пола лучше выбрать
Как выбрать и подключить двойную розетку
Инструкция, как подключить розетку своими руками
Схема подключения выключателя
Как подключить двойной выключатель
Лучший светильник с датчиком движения для дома
Какой счетчик электроэнергии лучше выбрать
Как выбрать и установить подрозетник
Компьютерные розетки RJ45
Какой должна быть высота установки розеток
Как подключить розетку с заземлением
Лучшие стабилизаторы напряжения для дома
Как выбрать и настроить розетку с таймером
Как подключить телефонную розетку самостоятельно
Как выбрать люминесцентный светильник
Выдвижные и встроенные розетки
Как выбрать лучший галогенный прожектор
Какой светодиодный прожектор выбрать
Лучшие пластиковые короба для электропроводки
Что такое умная розетка
Что такое УЗО и как оно работает
Обзор современных сенсорных выключателей
Выбор и установка одноклавишного выключателя
Правильный выбор автоматического выключателя
Виды гофр для электрических кабелей
Как выбрать точечный светильник для натяжных потолков

Вам понравилась статья?

Как починить перегоревший провод (сделай сам)

Обновлено: 30 июня 2017 г.

Как быстро и просто починить изоляцию на перегоревших проводах

Следующий проект›

Семейный мастер на все руки

Почините сгоревшую проводку внутри электрических коробок, заменив обугленную изоляцию. Вы можете сделать это быстро и легко, не протягивая новые провода.

Эксперты DIY из журнала The Family Handyman Magazine

Проблема: обгоревший, обугленный или сгоревший провод в электрической коробке

Итак, вы, наконец, приступили к замене потолочного светильника, когда обнаружили, что изоляция проводки превратилась в уголь и потрескалась. Обычная причина разрушения изоляции заключается в том, что лампы в светильнике превысили номинальную мощность светильника. Это дополнительное тепло буквально испепелило изоляцию. Обычно изоляция снаружи потолочной коробки в порядке. Но вам придется ремонтировать поврежденную изоляцию внутри коробки. Нет, нельзя просто обмотать оголенные провода изолентой. Это неприемлемое долгосрочное решение. Вот правильный способ решить проблему.

Как починить сгоревшие провода

Фото 1: Установите новую изоляцию проводов

Снимите внешнюю оболочку неметаллического кабеля 12-2. Затем снимите примерно 8 дюймов изоляции с черного и белого проводов.

Фото 2: Повторная изоляция старых проводов

Удалите как можно больше старой изоляции. Затем выпрямите старый оголенный провод. Наденьте новую изоляцию (белый идет на нейтраль, черный на «горячий»). Удерживая изоляцию на месте, наденьте короткий отрезок термоусадочной трубки.

Фото 3: Термоусадочная трубка

Поднесите пламя зажигалки под термоусадочную трубку. Держите пламя в движении, чтобы тепло делало всю работу, а трубка не горела.

Поскольку проводка в потолочном светильнике обычно имеет размер 14, вы можете закрепить ее с помощью изоляции, снятой с провода размера 12. Подберите короткий отрезок неметаллического троса 12-2 и пакет термоусадочной трубки. Снимите изоляцию с проводов 12-го калибра (Фото 1). Далее наденьте новую изоляцию на старые провода (Фото 2). Затем закрепите новую изоляцию термоусадочной трубкой (фото 3). Когда вы закончите, вы можете подключить новый прибор, не беспокоясь о коротком замыкании старых проводов. При выборе ламп следите за максимальной мощностью светильника.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

Инструмент для зачистки проводов/нож

Вам также понадобится зажигалка

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

Электрический провод калибра 12
Термоусадочная трубка

Первоначально опубликовано: 20 июня 2017 г.

Как спрятать электрические провода на потолке — S3DA Design

Открытые электрические провода внутри вашего заведения могут отвлекать внимание и выглядеть непривлекательно. Если вы не хотите, чтобы на потолке были мозоли глаза провода, вам понадобится много творчества. Хитрость заключается в том, чтобы искать способы спрятать электрические кабели. В то же время вы можете хорошо сочетать их с эстетикой комнаты.

Было бы лучше, если бы вы также позаботились о безопасности, скрывая эти линии, чтобы избежать возможных несчастных случаев. Покрывая эти приспособления, вы никогда не должны забывать не оставлять их открытыми, и они не должны подвергаться воздействию влаги, потому что это ухудшит качество провода. Кроме того, установка внешних панелей доступа со стальной изоляцией также необходима для быстрого доступа к вашим электрическим системам, когда возникает необходимость в более глубоком ремонте и обслуживании.

Это может показаться непростым, но, к счастью, есть несколько новаторских способов скрыть электрические провода на потолке. Вот что вы можете попробовать сделать, чтобы решить эту проблему.

Консилер для шнура

Консилер для шнура представляет собой недорогую пластиковую трубку, которую также легко установить. Вы можете найти эти маскирующие шнуры различной длины и размера, чтобы удовлетворить любые потребности в домашнем электричестве. То, как они функционируют, несложно, как вы и ожидали. Вы прикрепляете их к потолку, пропускаете электрические провода через трубки, а затем смахиваете крышку, чтобы скрыть кабели. Другой вариант — использовать эти простые дополнения вместе с параметром вашего потолка. Вы также можете провести их по крыше одинаковыми линиями; Или проявите творческий подход и запустите их в разных формах и узорах. Некоторые варианты включают в себя дополнительные соединители, которые позволят вам создавать различные уникальные узоры или формы.

Потолочный молдинг

В большинстве жилых домов используется погонаж, чтобы скрыть места пересечения стен и потолков. Этот материал обычно добавляет декоративности, но также скрывает видимые зазоры между конструкциями комнаты. К сожалению, вы также можете использовать молдинги для маскировки электрических проводов. Это возможно, если разместить кабели вдоль краев в задней части молдинга. Вы можете добиться гладкой, минималистичной эстетики без наличия грязных шнуров и проводов. Если в вашем заведении уже есть молдинги короны, вам нужно будет их удалить. Затем поместите проводку между стенами и потолком и переустановите молдинг.

Краска Электрические провода

Покупка короны или молдинга крышки часто кажется слишком сложной задачей или выходит за рамки вашего бюджета. В этом случае вы можете попробовать простую альтернативу — покрасить оголенные электрические провода. Если ваши провода и кабели имеют тот же цвет, что и ваш потолок, их будет трудно отличить от остального окружения, и их можно легко спрятать с минимальными усилиями. Вы можете легко установить любые открытые электрические провода на потолке с помощью процесса, который вам подходит. Сюда входят зажимы, скобы, кнопки и другие простые материалы. Как только ваши электрические провода будут на месте, вы можете покрасить открытые провода и связанные с ними материалы, удерживая их на месте.

Проложите провода через отверстия в потолке

Если ни одна из этих идей не кажется приемлемой для вашего дома или заведения, вы можете просверлить или вырезать крошечные отверстия в потолке. Затем вы можете проложить провода и кабели по комнате, не подвергая их воздействию. Этот процесс может подойти не всем. Тем не менее, это вариант, который используют некоторые владельцы заведений, чтобы сохранить внешний вид комнаты без проводов и без помех. Если вам неудобно выполнять эту задачу самостоятельно, вы всегда можете нанять профессионала или мастера, который сделает это за вас. Но, если вы хорошо разбираетесь в стандартных инструментах, то спрятать электрические провода за потолком может быть легко и не займет много времени.

Если вам нужны дополнительные профессиональные советы, вы всегда можете нанять профессионального электрика или дизайнера интерьеров, чтобы достичь желаемого эстетического уровня помещения. Убедитесь, что вы подготовили достаточный бюджет, которого будет достаточно для необходимых вам материалов.
