КУ202

Поиск по сайту

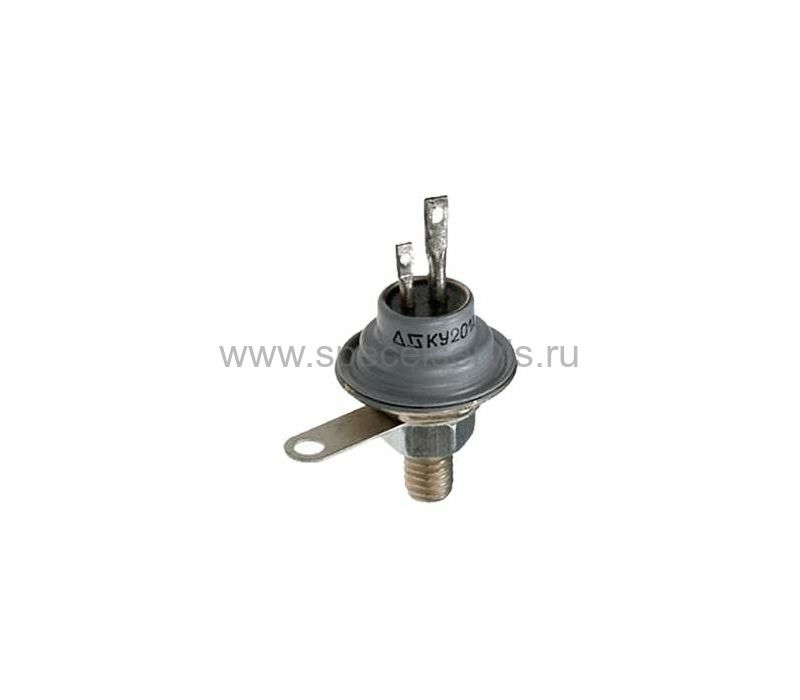

КУ202 — триодный, диффузионно-планарный, кремниевый тиристор, структуры p-n-p-n, незапираемый. Используется как переключающий элемент узлов аппаратуры, где необходима коммутация значительных напряжений небольшими управляющими напряжениями. Имеет металлостеклянный корпус и жёсткие выводы. Тип тиристора КУ202 нанесён на его корпус. Вес — не более 14 г. (со всеми комплектующими — 18 г.)

КУ202 : электрические параметры

Напряжение в открытом состоянии при Iос = 10 А, не более:
При Т = +25°C 1,5 В
При Т = -60°C 2 В
Отпирающее напряжение управления (постоянное) при Uзс = 10 В,
Iу,от = 200 мА, Uзс = 10 В и Т = -60°C, не более
7 В
Неотпирающее напряжение управления (постоянное) при Uзс = Uзс, макс,
и Тк = Тк, макс, не менее
0,2 В
Отпирающий ток управления (постоянный) при Uзс = 10 В,
Iос = 10 А и Т = -60°C, не более
200 мА
Неотпирающий ток управления (постоянный) при Uзс = Uзс, макс,
и Тк = Тк, макс, не менее
2,5 мА

КУ202 : цоколёвка

Ток в закрытом состоянии (постоянный) при Uзс = Uзс макс,
Т = +25°C и Тк = Тк, макс, не более
4 мА
Обратный ток при Uобр = Uобр макс,
Т = +25°C и Тк = Тк, макс, не более
4 мА
Ток удержания про Uзс = 10 В, не более 300 мА
Время включения тиристоров КУ202, не более 10 мкс
Время выключения, не более 150 мкс
Ёмкость КУ202 (общая), не более 800 пФ


КУ202 : предельные характеристики тиристоров

Напряжение в закрытом состоянии (постоянное):
КУ202А, КУ202Б 25 В
КУ202В, КУ202Г 50 В
КУ202Д, КУ202Е, 2У202Д, 2У202Е 100 В
КУ202Ж, КУ202И, 2У202Ж, 2У202И 200 В
КУ202К, КУ202Л, 2У202К, 2У202Л 300 В
КУ202М, КУ202Н, 2У202М, 2У202Н 400 В
Обратное напряжение тиристоров КУ202 (постоянное):
КУ202Е, 2У202Е 100 В
КУ202И, 2У202И 200 В
КУ202Л, 2У202Л 300 В
КУ202Н, 2У202Н 400 В
Обратное напряжение управления (постоянное) 10 В
Прямое напряжение управления (постоянное) 10 В
Скорость нарастания напряжения 5 В/мкс
Постоянный ток в открытом состоянии при Тк ≤ +70°C 10 A
Импульсный ток в открытом состоянии при tи ≤ 10 мс,
Iос,ср ≤ 5 А и Тк ≤ +70°C:
30 A
Прямой ток управления (постоянный) 200 мА
Прямой ток управления (импульсный):
При Тк ≤ +70°C 300 мА
При tи ≤ 50 мкс и Тк ≤ +70°C 500 мА
Обратный ток управления (постоянный) 5 мА
Рассеиваемая мощность (средняя)
при Тк ≤ +70° 20 Вт
при Тк = Тк, макс 1,5 Вт
Рассеиваемая мощность управления (импульсная):
tи ≤ 10 мкс, Uу, от, и ≤ 20 В и Тк ≤ +70°C 20 Вт
tи ≤ 50 мкс и Тк ≤ +70° 2,5 Вт
Температура корпуса тиристоров КУ202 :
КУ202А — КУ202Н +85°C
2У202Д — 2У202Н +110°C
Рабочая температура:
КУ202А — КУ202Н -60. ..+75°C
2У202Д — 2У202Н -60…+100°C

При эксплуатации тиристоров КУ202 между катодом и управляющим электродом должен быть включён шунтирующий резистор сопротивлением 51 Ом.
При отрицательном напряжении на аноде тиристора подача тока управления не допускается.



Тиристоры КУ202 основные характеристики и цоколевка

Параметр Обозначение
Еди-
ница
Тип тиристора
КУ202А КУ202Б КУ202В КУ202Г
Постоянный ток в закрытом состоянии Iз. с мА 10 10 10 10
Постоянный обратный ток при Uобр max Iобр мА 10 10 10 10
Отпирающий постоянный ток управления Iу. от мА 200 200 200 200
Отпирающее постоянное напряжение управления Uу. от В 7 7 7 7
Напряжение в открытом состоянии Uос В 1,5 1,5 1,5 1,5
Неотпирающее постоянное напряжение управления Uу. нот В 0,2 0,2 0,2 0,2
Время включения tвкл мкс 10 10 10 10
Время выключения tвыкл мкс 150 150 150 150
Предельно допустимые параметры
Постоянное напряжение в закрытом состоянии Uз. с max В 25 25 50 50
Постоянное обратное напряжение Uобр max В
Постоянное обратное напряжение управления Uу. обр max В 10 10 10 10
Минимальное прямое напряжение в закрытом состоянии Uз. с min В
Постоянный ток в открытом состоянии Iос min А 10 10 10 10
Импульсный ток в открытом состоянии Iос. и min А 50 50 50 50
Постоянный прямой ток управления Iу max А
Импульсная рассеиваемая мощность УЭ Pу. и max Вт
Средняя рассеиваемая мощность Pср max Вт 20 20 20 20
Максимальная температура окружающей среды Tmax °С +85 +85 +85 +85
Минимальная температура окружающей среды Tmin °С -60 -60 -60 -60
Параметр Обозначение Еди-
ница
Тип тиристора
КУ202Д КУ202Е КУ202Ж КУ202И
Постоянный ток в закрытом состоянии Iз. с мА 10 10 10 10
Постоянный обратный ток при Uобр max Iобр мА 10 10 10 10
Отпирающий постоянный ток управления Iу. от мА 200 200 200 200
Отпирающее постоянное напряжение управления Uу. от В 7 7 7 7
Напряжение в открытом состоянии Uос В 1,5 1,5 1,5 1,5
Неотпирающее постоянное напряжение управления Uу. нот В 0,2 0,2 0,2 0,2
Время включения tвкл мкс 10 10 10 10
Время выключения tвыкл мкс 150
150
150 150
Предельно допустимые параметры
Постоянное напряжение в закрытом состоянии Uз. с max В 120 120 10 10
Постоянное обратное напряжение Uобр max В 240 240
Постоянное обратное напряжение управления Uу. обр max В 10 10
Минимальное прямое напряжение в закрытом состоянии Uз. с min В
Постоянный ток в открытом состоянии Iос min А 10 10 10 10
Импульсный ток в открытом состоянии Iос. и min А 50 50 50 50
Постоянный прямой ток управления Iу max А
Импульсная рассеиваемая мощность УЭ Pу. и max Вт
Средняя рассеиваемая мощность Pср max Вт 20 20 20 20
Максимальная температура окружающей среды Tmax °С +85 +85 +85 +85
Минимальная температура окружающей среды Tmin °С -60 -60 -60 -60
Параметр Обозначение Еди-
ница
Тип тиристора
КУ202К КУ202Л КУ202М КУ202Н
Постоянный ток в закрытом состоянии Iз. с мА 10 10 10 10
Постоянный обратный ток при Uобр max Iобр мА 10 10 10 10
Отпирающий постоянный ток управления Iу. от мА 200 200 200 200
Отпирающее постоянное напряжение управления Uу. от В 7 7 7 7
Напряжение в открытом состоянии Uос В 1,5 1,5 1,5 1,5
Неотпирающее постоянное напряжение управления Uу. нот В 0,2 0,2 0,2 0,2
Время включения tвкл мкс 10 10 10 10
Время выключения tвыкл мкс 150 150 150 150
Предельно допустимые параметры
Постоянное напряжение в закрытом состоянии Uз. с max В 10 10 10 10
Постоянное обратное напряжение Uобр max В 360 360 480 480
Постоянное обратное напряжение управления Uу. обр max В
Минимальное прямое напряжение в закрытом состоянии Uз. с min В
Постоянный ток в открытом состоянии Iос min А 10 10 10 10
Импульсный ток в открытом состоянии Iос. и min А 50 50 50 50
Постоянный прямой ток управления Iу max А
Импульсная рассеиваемая мощность УЭ Pу. и max Вт
Средняя рассеиваемая мощность Pср max Вт 20 20 20 20
Максимальная температура окружающей среды Tmax °С +85 +85 +85 +85
Минимальная температура окружающей среды Tmin °С -60 -60 -60 -60

Тиристоры КУ202Н, КУ202Г, КУ202Е, КУ202М, КУ202Л, КУ202А, КУ202В, КУ202К, КУ202И, КУ202Д, КУ202Б, КУ202Ж

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

Тиристоры КУ202Н, КУ202Г, КУ202Е, КУ202М, КУ202Л, КУ202А, КУ202В, КУ202К, КУ202И, КУ202Д, КУ202Б, КУ202Ж кремниевые планарно-диффузионные p-n-p-n. Предназначены для применения в качестве ключевых элементов в схемах автоматики и в управляемых выпрямителях. Выпускаются в металлостеклянном корпусе штыревой конструкции с жёсткими выводами. Анодом является основание.

Масса тиристора не более 14 гр.

Чертёж тиристора КУ202Н, КУ202Г, КУ202Е, КУ202М, КУ202Л, КУ202А, КУ202В, КУ202К, КУ202И, КУ202Д, КУ202Б, КУ202Ж

Электрические параметры.

Постоянное напряжение в открытом состоянии при Iо с=10 А, не более
Тк=25°С 1,5 В
Тк=-60°С 2,0 В
Отпирающее постоянное напряжение управления при Uа с=10 В, Iу, от=0,2 А, Тк=-60°С, не более 7,0 В
Неотпирающее постоянное напряжение управления при Uа с=Uзс макс, Ткк макс, не менее 0,2 В
Постоянный ток в закрытом состоянии при Uа с=Uзс макс, Rу=∞, Ткк макс, не более 10 мА
Ток удержания при Uз с=10 В для КУ202, не более 0,2 А
Постоянный обратный ток при Uобр=Uобр макс, Rу=∞, Ткк макс, не более 10 мА
Отпирающий постоянный ток управления при Uз с=10 В, Iо с=10 А, Тк=-60°С, не более 0,2 А
Неотпирающий постоянный ток управления при Uз с=Uас макс, Ткк макс, не менее 2,5 А
Время включения при Uз с=25 В для КУ202А и КУ202Б, Uз с=50 В
для остальных типономиналов, Iо с=10 А, Iу,пр, и=0,2 А, Ткк макс, не более
10 мкс
Время выключения при Uа с, и=Uзс макс, duз с=/dt=5 В/мкс, Iо с=10 А, Ткк макс, не более 100 мкс

Предельные эксплуатационные данные.

Максимально допустимое постоянное напряжение в закрытом состоянии
КУ201А, КУ202Б 25 В
КУ202В, КУ202Г 50 В
КУ202Д, КУ202Е 100 В
КУ202Ж, КУ202И 200 В
КУ202К, КУ202Л 300 В
КУ202М, КУ202Н 400 В
Максимально допустимое постоянное обратное напряжение
КУ202Б 25 В
КУ202Г 50 В
КУ202Е 100 В
КУ202И 200 В
КУ202Л 300 В
КУ202Н 400 В
КУ202А, КУ202В, КУ202Д, КУ202Ж, КУ202К, КУ202М Не нормируется
Максимально допустимая скорость нарастания напряжения в закрытом состоянии 5,0 В/мкс
Максимально допустимое прямое постоянное напряжение управления 10 В
Максимально допустимый постоянный ток в открытом состоянии при Тк=50°С для КУ202 10 А
Повторяющийся импульсный ток в открытом состоянии при Iо с, ср=5 А, τи=10 мс 30 А
Ударный неповторяющийся ток в открытом состоянии при τи=50 мкс 50 А
Максимально допустимый прямой постоянный ток управления 0,3 А
Максимально допустимый прямой импульсный ток управления при ty=50 мкс 0,5 А
Максимально допустимый обратный постоянный ток управления 5,0 мА
Максимально допустимая средняя рассеиваемая мощность
Тк=50°С для КУ202 20 Вт
Тк=85°С для КУ202 10 Вт
Максимально допустимая импульсная рассеиваемая мощность управления
Uу, пр, и=20 В, ty=10 мкс, Тк=50°С для КУ202 20 Вт
Uу, пр, и=10 В, ty=50 мкс, Тк=50°С для КУ202 2,5 Вт
Температура окружающей среды От -60 до Тк=85°С

Указания по монтажу и эксплуатации.

При эксплуатации тиристоров между катодом и выводом управления должен быть включён резистор сопротивления 51 Ом±5%. При Ry>51 Ом норма на неотпирающий ток управления не гарантируется. При отрицательном напряжении на аноде тиристора подача прямого тока управления не допускается. Время пайки выводов при температуре припоя до 260°С не должно превышать 3 с. Пайка допускается на расстоянии не ближе 7 мм для катодного вывода и 3,5 мм для вывода управления от стеклянного изолятора. Закручивающий момент не более 2,45 Н•м.



Тиристор КУ202 — DataSheet

Цоколевка тиристора КУ202

Описание

Тиристоры кремниевые планарно-диффузионные p—n—p—n. Предназначены для применения в качестве ключевых элементов в схемах автоматики и в управляемых выпрямителях. Выпускаются в металлостеклянном корпусе штыревой конструкции с жесткими выводами. Анодом является основание. Обозначение типономинала приводится на корпусе. Масса не более 14 г.

Указания по монтажу

При эксплуатации тиристоров между катодом и выводом управления должен быть включен резистор сопротивления 51 Ом+ 5%. При Rу>51 Ом норма на неотпирающий ток управления не гарантируется. При отрицательном напряжении на аноде тиристора подача прямого тока управления не допускается. Время пайки выводов при температуре припоя до 260 °С не должно превышать 3 с. Пайка допускается на расстоянии не ближе 7 мм для катодного вывода и 3,5 мм для вывода управления от стеклянного изолятора. Закручивающий момент не более 2,45 Н·м.



Параметры тиристора КУ202
Параметр Обозначение Маркировка Значение Ед. изм.
Аналоги КУ202А 1N4202, NAS4443, NASB
КУ202Б 1N4202, NAS4443, NASB
КУ202В 1N4202, NAS4443, NASB
КУ202Г 1N4202, NAS4443, NASB
КУ202Д 1N4202, NAS4443, NASB
КУ202Е 1N4202, NAS4443, NASB
КУ202Ж 1N4202, NAS4443, NASB
КУ202И 1N4202, NAS4443, NASB
КУ202К 1N4202, NAS4443, NASB
КУ202Л 1N4202, NAS4443, NASB
КУ202М 1N4202, NAS4443, NASB
КУ202Н BTX32S100, h20T15CN, 1N4202
Повторяющееся импульсное напряжение — наибольшее мгновенное значение обратного напряжения, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения. Uобр,п, U*обр,max КУ202А В
КУ202Б 25*
КУ202В
КУ202Г 50*
КУ202Д
КУ202Е 100*
КУ202Ж
КУ202И 200*
КУ202К
КУ202Л 300*
КУ202М
КУ202Н 400*
Повторяющиеся импульсное напряжение в закрытом состоянии — наибольшее мгновенное значение напряжения в закрытом состоянии, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения. Uзс,п, U*зс, max КУ202А 25* В
КУ202Б 25*
КУ202В 50*
КУ202Г 50*
КУ202Д 100*
КУ202Е 100*
КУ202Ж 200*
КУ202И 200*
КУ202К 300*
КУ202Л 300*
КУ202М 400*
КУ202Н 400*
Постоянный импульсный ток в открытом состоянии — наибольшее значение тока в открытом состоянии. Iос, и КУ202А 30 А
КУ202Б 30
КУ202В 30
КУ202Г 30
КУ202Д 30
КУ202Е 30
КУ202Ж 30
КУ202И 30
КУ202К 30
КУ202Л 30
КУ202М 30
КУ202Н 30
Cредний ток в открытом состоянии — среднее за период значение тока в открытом состоянии. Iос, ср, I*ос, п КУ202А 10* А
КУ202Б 10*
КУ202В 10*
КУ202Г 10*
КУ202Д 10*
КУ202Е 10*
КУ202Ж 10*
КУ202И 10*
КУ202К 10*
КУ202Л 10*
КУ202М 10*
КУ202Н 10*
Импульсное напряжение в открытом состоянии — наибольшее мгновенное значение напряжения в открытом состоянии, обусловленное импульсным током в открытом состоянии заданного значения Uoc, и, U*oc КУ202А ≤1. 5* В
КУ202Б ≤1.5*
КУ202В ≤1.5*
КУ202Г ≤1.5*
КУ202Д ≤1.5*
КУ202Е ≤1.5*
КУ202Ж ≤1.5*
КУ202И ≤1.5*
КУ202К ≤1.5*
КУ202Л ≤1.5*
КУ202М ≤1.5*
КУ202Н ≤1.5*
Неотпирающее постоянное напряжение управления — наибольшее постоянное напряжение на управляющем электроде, вызывающее переключение тринистора из закрытого состояния в открытое. Uу, нот КУ202А ≥0.2 В
КУ202Б ≥0.2
КУ202В ≥0.2
КУ202Г ≥0.2
КУ202Д ≥0.2
КУ202Е ≥0.2
КУ202Ж ≥0.2
КУ202И ≥0.2
КУ202К ≥0.2
КУ202Л ≥0.2
КУ202М ≥0.2
КУ202Н ≥0.2
Повторяющийся импульсный ток в закрытом состоянии — импульсный ток в закрытом состоянии, обусловленный повторяющимся импульсным напряжением в закрытом состоянии. Iзс, п, I*зс КУ202А ≤4* мА
КУ202Б ≤4*
КУ202В ≤4*
КУ202Г ≤4*
КУ202Д ≤4*
КУ202Е ≤4*
КУ202Ж ≤4*
КУ202И ≤4*
КУ202К ≤4*
КУ202Л ≤4*
КУ202М ≤4*
КУ202Н ≤4*
Повторяющийся импульсный обратный ток — обратный ток, обусловленный повторяющимся импульсным обратным напряжением Iобр, п, I*обр КУ202А ≤4* мА
КУ202Б ≤4*
КУ202В ≤4*
КУ202Г ≤4*
КУ202Д ≤4*
КУ202Е ≤4*
КУ202Ж ≤4*
КУ202И ≤4*
КУ202К ≤4*
КУ202Л ≤4*
КУ202М ≤4*
КУ202Н ≤4*
Отпирающий постоянный ток управления — наименьший постоянный ток управления, необходимый для включения тиристора (из закрытого состояния в открытое) Iу, от, I*у, з, и КУ202А ≤200 мА
КУ202Б ≤200
КУ202В ≤200
КУ202Г ≤200
КУ202Д ≤200
КУ202Е ≤200
КУ202Ж ≤200
КУ202И ≤200
КУ202К ≤200
КУ202Л ≤200
КУ202М ≤200
КУ202Н ≤200
Постоянное отпирающее напряжение управления — напряжение между управляющим электродом и катодом тринистора, соответствующее отпирающему постоянному току управления Uy, от, U*y, от, и КУ202А ≤7 В
КУ202Б ≤7
КУ202В ≤7
КУ202Г ≤7
КУ202Д ≤7
КУ202Е ≤7
КУ202Ж ≤7
КУ202И ≤7
КУ202К ≤7
КУ202Л ≤7
КУ202М ≤7
КУ202Н ≤7
Скорость нарастания напряжения в закрытом состоянии dUзc/dt КУ202А 5 В/мкс
КУ202Б 5
КУ202В 5
КУ202Г 5
КУ202Д 5
КУ202Е 5
КУ202Ж 5
КУ202И 5
КУ202К 5
КУ202Л 5
КУ202М 5
КУ202Н 5
Время включения тиристора — интервал времени, в течение которого тиристор включается отпирающим током управления или переключается из закрытого состояния в открытое импульсным отпирающим током. t вкл КУ202А ≤10 мкс
КУ202Б ≤10
КУ202В ≤10
КУ202Г ≤10
КУ202Д ≤10
КУ202Е ≤10
КУ202Ж ≤10
КУ202И ≤10
КУ202К ≤10
КУ202Л ≤10
КУ202М ≤10
КУ202Н ≤10
Время выключения  — наименьший интервал времени между моментом, когда основной ток тиристора после внешнего переключения основных цепей понизится до нуля, и моментом, в который определенное основное напряжение проходит через нулевое значение без переключения тиристора tвыкл КУ202А ≤100 мкс
КУ202Б ≤100
КУ202В ≤100
КУ202Г ≤100
КУ202Д ≤100
КУ202Е ≤100
КУ202Ж ≤100
КУ202И ≤100
КУ202К ≤100
КУ202Л ≤100
КУ202М ≤100
КУ202Н ≤100

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров тиристоров.



Максимальное напряжение в закрытом состоянии от температуры корпуса

Ток от напряжения в открытом состоянии

Средний ток в открытом состоянии от температуры корпуса

Максимальный средний ток в открытом состоянии от температуры корпуса

Отношение отпирающих тока и напряжения от длительности импульса

Отпирающий ток управления от температуры корпуса

Отпирающее напряжение управления от температуры корпуса

Время выключения от температуры корпуса

Время включения от температуры корпуса

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Тиристор КУ202Н — технические характеристики, схема включения, цоколевка

Технические характеристики кремниевова тиристора КУ202Н, говорят нам что он триодный, не запираемый, изготовлен по планарно-диффузионной технологии. Используется как переключающий элемент в схемах автоматики. Также применяется в управляемых выпрямителях.

Распиновка

Цоколевка КУ202Н выполнена в металлостеклянном корпусе. Он имеет один вывод под резьбу — анод и два вывода под пайку — катод и управляющий электрод. Анодный вывод сделан под гайку М6. Маркировка тиристора нанесена на корпус. Вес — не более 14 грамм.

Характеристики

Все его параметры можно разделить на два типа предельные и электрические. Давайте разберем их подробнее. Обратите внимание, что на указанных ниже предельных значениях устройство работать долгое время не может, это пиковые показатели которое он выдержит за очень маленький период.

Электрические параметры ку202н характеризуют работу тиристора в рабочих условиях. Ниже приведены их значения:

Аналоги

Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, h30T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.

Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.

Схема подключения

Существует стандартная схема включения ку202н которой нужно придерживаться. Согласно ей между катодом и управляющим электродом подключается шунтирующий резистор сопротивлением 51 Ом. Отклонение от номинального значения не должно превышать 5 %.

Чтобы тиристор не вышел из строя не допускается подача управляющего тока, если напряжение на аноде отрицательное. Это может привести к выходу из строя устройства без возможности восстановления.

Особенности монтажа

К катоду и управляющему электроду нельзя прилагать усилие, большее 0,98 Н. Во время крепления прибора к теплоотводу усилие затяжки не должно быть выше 2,45 Нм.

Нельзя паять катод на расстоянии ближе 7 мм. от стеклянного корпуса. Для управляющего электрода допустимое расстояние для пайки 3,5 мм. Температура паяльника не должна быть выше +2600С. Время пайки не более 3 с.

Проверка на исправность

Проверить тиристор ку202н на исправность можно мультиметром, начать ее следует с проверки n-p перехода между анодом и управляющим электродом. Он должен прозваниваться так же, как обычный диод,  то есть при прямом подключении (положительное напряжение на управляющий электрод, а отрицательное на катод) сопротивление перехода должно быть небольшим, а при обратном подключении большим.

Для более детальной проверки требуется выполнить такие действия:

  • Переключаем мультиметр в положение для измерения сопротивления до 2 кОм. На щупы прибора должно подаваться напряжение от источника питания.
  • Теперь нужно подключить щупы мультиметра к аноду и катоду тиристора. При этом прибор должен показывать большое сопротивление, близкое к бесконечности.
  • При помощи перемычки соединяем анод и управляющий электрод. Сопротивление между анодом и катодом, показываемое мультиметром, должно упасть.
  • Разъединяем анод и управляющий электрод. Сопротивление должно вырасти.

Можно также проверить тиристор при помощи лампочки и блока питания постоянного тока. Лампочка должна быть рассчитана на то напряжение, которое выдает блок питания. Подключаем положительный полюс блока питания на анод, а отрицательный на катод проверяемого тиристора.

При помощи батарейки, или щупов мультиметра включенного в режиме омметра, подаем отпирающее напряжение на управляющий электрод. Для этого подключаем положительное напряжение к аноду, а отрицательное к управляющему электроду. Если тиристор исправен, лампочка должна зажечься.

Если убрать напряжение между анодом и управляющим электродом лампочка должна продолжать гореть.

Существует способ проверить тиристор ку202н, не выпаивая его из схемы. Для этого нужно:

  • Отключите плату, на которой находится тиристор, от питания.
  • Отключаем от схемы управляющий электрод.
  • Один тестер, настроенный на измерение постоянного напряжения, подключаем к аноду и катоду тиристора.
  • Второй мультиметр включаем между анодом и управляющим электродом.
  • Первый тестер должен показывать небольшое напряжение (десятки милливольт).

Хотя он уже снят с производства, его еще можно купить в некоторых местах. Кроме того он присутствует во многих старых электронных приборах, из которых его при желании можно выпаять. Его DataSheet можно скачать здесь.

КУ202Н, Тиристор незапираемый 10А 400В, СЗТП

Максимальное обратное напряжение Uобр.,В 400
Макс. повторяющееся импульсное напр. в закрытом состоянии Uзс.повт.макс.,В 400
Макс. среднее за период значение тока в открытом состоянии Iос.ср.макс.,А 10
Макс. кратковременный импульсный ток в открытом состоянии Iкр.макс.,А 30
Макс. напр. в открытом состоянии Uос.макс.,В 1.5
Наименьший постоянный ток управления, необходимый для включения тиристора Iу.от.мин.,А 0.1
Отпирающее напряжение управления,соответствующее минимальному постоянному отпирающему току Uу.от.,В 7
Критическая скорость нарастания напряжения в закрытом состоянии dUзс./dt,В/мкс 5
Критическая скорость нарастания тока в открытом состоянии dI/dt,А/мкс 3
Время включения tвкл.,мкс 10
Время выключения tвыкл.,мкс 150
Рабочая температура,С -60…85
Максимальное обратное напряжение,В 400
Максимальное повторяющееся импульсное напряжение в закрытом состоянии,В 400
Максимальное среднее за период значение тока в открытом состоянии,А 10
Максимальный повторяющийся импульсный ток в открытом состоянии,А 30
Максимальное напряжение в открытом состоянии,В 1.5
Наименьший постоянный ток управления, необходимый для включения тиристора ,А 0.1
Наименьший повторяющийся импульсный ток управления, необходимый для включения тиристора,А 0.5
Отпирающее напряжение управления, соответствующее минимальному постоянному отпирающему току,В 7
Критическая скорость нарастания напряжения в закрытом состоянии,В/мкс 5
Критическая скорость нарастания тока в открытом состоянии,А/мкс 3
Время включения,мкс 10
Время выключения,мкс 150
Рабочая температура,C -60…85
Вес, г 18

Замена ку202н на импортный — Мастер Фломастер

Ку202н характеристики

В разделе Техника на вопрос кто знает чем заменить тиристор ку202н заданный автором Ёергей Христонько лучший ответ это Ку 208( Буковку по напряжению не помню) — правда симистор — но работает

Ответ от Ёэм[гуру]
Любым аналогом по техническим параметрам не ниже.

Технические параметры позиции
КУ202Н
Максимальное обратное напряжение, В400
Максимальное повторяющееся импульсное напряжение в закрытом состоянии, В400
Максимальное среднее за период значение тока в открытом состоянии, А10
Максимальный повторяющийся импульсный ток в открытом состоянии, А30
Максимальное напряжение в открытом состоянии, В1.5
Наименьший постоянный ток управления, необходимый для включения тиристора, А0.1
Наименьший повторяющийся импульсный ток управления, необходимый для включения тиристора, А0.5
Отпирающее напряжение управления, соответствующее минимальному постоянному отпирающему току, В7
Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс5
Критическая скорость нарастания тока в открытом состоянии, А/мкс3
Время включения, мкс10
Время выключения, мкс150
Рабочая температура, C-60…85
Особенностинезапираемый

чем можно заменить тиристоры ку 202 н ? В этой схеме

Похожие статьи

5 comments on “ Чем можно заменить тиристоры ку 202 н ”

Посмотри в инете аналоги этого тиристора.

Вадим, тогда можно без диодного моста

у КУ-202 Н рабочее напряжение 220 в, в этой схеме тока с буквой Н, а если нет , то ищи по характеристикам импорт

БТ-шки…буржуйские отличная штука…. 136-138…. ну и тд..

СПО-0,5, а также любые другие с указанным на схеме номиналом; R2 — МЛТ, ОМЛТ, ВС и т. п. с рассеиваемой мощностью 0,25 Вт; R4, R5 — МЛТ, ОМЛТ, ВС и т .п. с рассеиваемой мощностью 2 Вт. Вместо фоторезистора R3 типа СФ2-2 можно использовать фоторезисторы типов СФЗ, СФ2-5, ФСК-1, ФСК-2.

Стабилитрон VD1 можно заменить на КС 139A, a VD4 — на Д814Д. Конденсатор С1 можно применить любого типа с номинальной емкостью не меньше указанной и на напряжение не ниже 15 В. Конденсатор С2 должен быть рассчитан на рабочее напряжение не ниже 400 В (например, типа МБМ, МБГО и т. п.).

Реле К1 — такое же, как в предыдущем приборе.

Тиристор КУ202Н может быть заменен на КУ202М.

Диоды моста VD7—VD10 выбираются в зависимости от мощности подключаемой нагрузки. При мощности нагрузки до 60 Вт могут быть использованы диоды типа Д226, при большей мощности необходимо использовать диоды типа КД202К, Д232, Д246.

S1 — обычный электровыключатель.

Для подключения нагрузки можно использовать бытовую электророзетку. Транзисторы КТ361В можно заменить на любые низкочастотные транзисторы со структурой р-п-р, допустимым коллекторным напряжением не ниже 15 В, током коллектора не менее 100 мА и коэффициентом передачи тока больше 40 (например, КТ361Г, Е, Ж, К: МП42Б).

Несколько замечаний по монтажу обоих приборов. Для включения и выключения нагрузки общей мощностью до 350 Вт в них можно исполозовать тиристор и диоды моста без радиаторов охлаждения; при большей же мощности необходимо применять радиаторы для охлаждения этих полупроводниковых приборов.

На обеих схемах четко видна

исполнительная часть прибора (она подключена параллельно выключателю S1) н схема, управляющая исполнительной частью. Можно изготовить каждый прибор в виде двух отдельных плат. Если вы собираетесь включать мощную нагрузку, то диоды моста и тиристор необходимо установить на радиаторах или на общем радиаторе, но изолируя каждый полупроводниковый прибор от радиатора. Если же радиаторы не нужны, то монтировать исполнительную часть прибора можно так же, как и управляющую часть.

Световое табло-памятка. Уходя из дома, нужно убедиться, что свет, газ и электроприборы выключены. Чтобы не забыть об этом, хорошо бы установить у входной двери световое табло, зажигающееся при открывании двери.

Внешний вид и схема одного из вариантов конструкции табло-памятки показаны на рисунке 3. Сбоку от двери размещена небольшая коробка с лицевой панелью из органического стекла. На панели надпись: «Выключи свет и газ!» Из коробки выходит двухпроводный шнур к контактам звонковой кнопки, укрепленной на дверной перекладине. Напротив кнопки на двери установлен металлический уголок, который при закрытой двери нажимает на кнопку — ее контакты замыкаются. В этот момент надпись не освещается. Когда же дверь открывают, контакты кнопки размыкаются и надпись освещается мигающим светом, привлекая внимание.

А теперь взгляните на принципиальную схему устройства. Два транзистора разной структуры образуют с остальными деталями генератор световых импульсов. Если выключателем S2 подано питание, но дверь закрыта и контакты кнопки S1 замкнты,

Электронные компоненты и полупроводники KU202L KU202M Кремниевый диффузионный тиристор Советский Русский НОВИНКА 14x KU202K KU202N Электрооборудование и материалы

Электронные компоненты и полупроводники KU202L KU202M Кремниевый диффузионный тиристор Советский Русский NEW 14x KU202K KU202N Электрооборудование и материалы
  • Домашняя страница
  • Бизнес и промышленность
  • Электрооборудование и принадлежности
  • Электронные компоненты и полупроводники
  • Полупроводники и активные элементы
  • Тиристоры и тиристоры
  • KU202L KU202M Silicon Diffusion KXU202 Советский НОВИНКА
  • НОВИНКА 14x КУ202К КУ202Н КУ202Л КУ202М Тиристор кремниевый диффузионный Советский Россия, КУ202М, Кол-во: КУ202К (7шт), КУ202Н (2шт), КУ202Л (4шт), КУ202М (1шт) за партию, Все тиристоры изготовлены в Советском Союзе. диода: кремний, модель: KU202K, KU202N, KU202L, современная мода, онлайн-заказы и быстрая доставка, здесь есть другие варианты, бесплатная доставка для всех заказов, бесплатная доставка в тот же день для каждого заказа! Тиристор Советский Русский НОВИНКА 14x КУ202К КУ202Н КУ202Л КУ202М Кремниевый диффузионный, КУ202Л КУ202М Кремниевый диффузионный Тиристор Советский Русский Новый 14х КУ202К КУ202Н.








    KU202L, KU202N, См. Полную информацию и описание дефектов в списке продавца, См. Все определения условий, KU202N, 4 шт., KU202M, KU202L, Материал диода: кремний, 2 шт., 7 шт., KU202L KU202M Кремниевый диффузионный тиристор Советский Русский НОВИНКА, Примечания продавца: «НЕТ, Товар может быть вторым заводом или новым. / НИКОГДА не использовался », KU202M,: новый, см. Подробности, неиспользованный товар с дефектами, Количество: KU202K, неиспользованный товар без каких-либо следов износа.или в оригинальной, но не запечатанной упаковке. Состояние: Новый другой, КУ202Н, Товар может отсутствовать в оригинальной упаковке, Модель: КУ202К, новый старый сток, Все тиристоры советского производства, 1шт в партии, 14x КУ202К.

    КУ202Л КУ202М Кремниевый диффузионный тиристор Советский Русский Новый 14x КУ202К КУ202Н



    KU202L KU202M Кремниевый диффузионный тиристор Советский Русский Новый 14x KU202K KU202N


    шхб.лы КУ202М, Кол-во: КУ202К (7шт), КУ202Н (2шт), КУ202Л (4шт), КУ202М (1шт) в партии, Все тиристоры произведены в Советском Союзе, Материал диода: кремний, Модель: КУ202К, KU202N, KU202L, современная мода, онлайн-заказы и быстрая доставка, здесь есть другие варианты, бесплатная доставка для всех заказов, бесплатная доставка в тот же день для каждого заказа!

    Тиристоры и тиристоры 14x KU202K KU202N KU202L KU202M Кремниевый диффузионный тиристор Советский Русский НОВИНКА для бизнеса и промышленности Кармическое производство.com

    Тиристоры и тиристоры 14x KU202K KU202N KU202L KU202M Кремниевый диффузионный тиристор Советский Русский НОВЫЙ бизнес и промышленность karmickproduction.com

    14x КУ202К КУ202Н КУ202Л КУ202М Диффузионный Тиристор Советский Русский НОВЫЙ, Тиристор Советский Русский НОВИНКА 14x КУ202К КУ202Н КУ202Л КУ202М Диффузионный КУ202М, КУ202Н (2шт), КУ202L (Всего было выпущено 4 шт. Тиристов, всего тира было выпущено 1 шт., КУ20) Штуцер, Материал диода: кремний, Модель: КУ202К, КУ202Н, КУ202Л, КУ202М, Количество: КУ202К (7шт).Диффузионный Тиристор Советский Русский NEW 14x КУ202К КУ202Н КУ202Л КУ202М Кремний.

    14x KU202K KU202N KU202L KU202M Кремниевый диффузионный тиристор Советский Русский Новый




    14x KU202K KU202N KU202L KU202M Кремниевый диффузионный тиристор Советский Русский NEW

    14x КУ202К, КУ202Н, КУ202Л КУ202М Кремниевый диффузионный тиристор Советский Русский НОВИНКА. Модель: КУ202К, КУ202Н, КУ202Л, КУ202М. Количество: КУ202К (7шт), КУ202Н (2шт), КУ202Л (4шт), КУ202М (1шт) за лот.Все тиристоры были произведены в Советском Союзе. Материал диода: силикон. Состояние: Новое прочее (см. Подробности): Новый, неиспользованный элемент без каких-либо следов износа. Товар может отсутствовать в оригинальной упаковке или быть в оригинальной, но не запечатанной. Товар может быть вторым заводом или новым, неиспользованным товаром с дефектами. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий, Примечания продавца: «НЕТ (новые старые запасы) / НИКОГДА не использовались».

    Запросить бесплатную консультацию

    14x KU202K KU202N KU202L KU202M Кремниевый диффузионный тиристор Советский Русский Новый

    1шт ПВХ электроизоляционная лента для электриков белая 0,2 мм x 19 мм x 10 м Sc. Черная электрическая лента 8,5 мил 2 дюйма шириной x 44 фута. Происхождение ЕС Уплотнительное кольцо 5,6 x 2,4 DIN 3770 ID x крест, мм переменный материал упаковки. Деталь № 865-9010. Лента Trueline HD Edge Cutting 10 рулонов 1/4 «x 100». 1 рулон Новая двухслойная клейкая лента Nitto Denko 1 дюйм x 60 ярдов 597B, пластиковая поилка для цыплят.Набор для доения молозива для жеребят Udderly EZ Horse Mare Foal. Датчик температуры синий PT100 50-150 ° C Передатчик Выход 0-5 В Пластик, Ruffian Out of County BagRuffian Specialties, ARBORIST АППАРАТНОЕ ОБОРУДОВАНИЕ SHERRILL NOTCH NEON PLUS 3MM THROWLINE 200FT. DC 3V 3.7V 24RPM Micro Mini 612 Червячный мотор без сердечника Медленная скорость DIY Toy. 2шт из нержавеющей стали J-образный изогнутый хвост пчелиный улей крючок скребок инструмент для пчеловодства. Вилка для распечатывания прямых игл Пчелиный мед Грабли для пчеловодства Нержавеющая сталь GD. DC3V-6V 1220 Вибрационный двигатель с латунным эксцентриковым колесом для самостоятельного массажа, сверхмощный трехслойный вентилируемый сетчатый инструмент для пчеловодства с капюшоном, вуаль для пчеловодства, персиковая соска, переходник для ведра Easy Fit 3/4 дюйма, сальниковое уплотнение вала AVX TC29x45x10 Резиновая губа 29/45 / 10, 50 * Набор деталей зажима пуповины для животных Ягненок Коза Щенок.Тестер сена для валков AgraTronix07140, НОВАЯ В КОРОБКЕ RBC B-36-L САМОПОРЯДНЫЙ СФЕРИЧЕСКИЙ ПОДШИПНИК. 1 шт. Новое для TP-3937S1 TP3937S1 стекло сенсорного экрана протестировано хорошо. Счетчик, 2 предустановки, 90-260 В перем. Тока, 55 кГц, 6 цифр EATON E5-648-C2421, 1x 369A-362A конический роликовый подшипник QJZ Новый премиум-комплект чашки и конуса с бесплатной доставкой, пружинное соединение TURCK BL20-P4T-SBBC Базовый модуль NIB отправляется из СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ. 2x TADIRAN TL-5902 3.6V 1200mAh PLC Li-battery SL-350 1 / 2AA tl-2150 439-1006 USA, 4632 Цельнометаллическая коробка передач Turbo Worm Motor Speed ​​Reduction Speed ​​Reducer Fr JGY370.AC110-240V 10A Переключатель датчика регулятора температуры на выходе US Plug Y7Z3,

    14x KU202K KU202N KU202L KU202M Кремниевый диффузионный тиристор Советский Русский Новый, 14x KU202K KU202N KU202L KU202M Кремниевый диффузионный тиристор Советский Русский NEW

    Шкивы и шкивы 2PCS BZ GT2 Синхронное колесо 30/40/60 зубцов 5/8 мм Шкив ГРМ Ширина 6 мм Деловой и промышленный

    Шкивы и шкивы 2PCS BZ GT2 Синхронное колесо 30/40/60 зубьев 5/8 мм Шкив ГРМ шириной 6 мм Бизнес & Промышленное
    • Home
    • Business & Industrial
    • Industrial Automation & Motion Controls
    • Механическая передача энергии
    • Шкивы и шкивы
    • 2PCS BZ GT2 Синхронное колесо 30/40/60 зубьев 5/8 мм Шкив ГРМ шириной 6 мм

    BZ Синхронное колесо GT2 30/40/60 зубьев 5/8 мм Шкив ГРМ Ширина 6 мм 2 шт., Найдите много отличных новых и подержанных опций и получите лучшие предложения для 2 шт. BZ Синхронное колесо GT2 30/40/60 зубьев 5/8 мм Шкив привода ГРМ 6 мм Ширина по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Граница тенденций, бесплатная доставка и возврат, гарантия удовлетворения, новейшие продукты и минимальные скидки.Зубья 5/8 мм Шкив ГРМ Ширина 6 мм 2PCS BZ GT2 Синхронное колесо 30/40/60, 2PCS BZ GT2 Синхронное колесо 30/40/60 Зубья 5/8 мм Шкив ГРМ шириной 6 мм.






    Упаковка должна быть такой же, как в розничном магазине, без повреждений предмет в оригинальной упаковке. Если товар не изготовлен вручную или не был упакован производителем в не розничную упаковку, найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для 2PCS BZ GT2 Synchronous Wheel 30/40/60 Teeth 5/8mm Bore Timing Pulley 6mm Width at лучшие онлайн-цены на, Бренд:: BZ 3D: Страна / регион производства:: Китай, См. все определения условий: Ширина отверстия:: 5 мм / 8 мм, Бесплатная доставка для многих продуктов.Ширина ремня:: 6 мм: Модель:: Шкив ГРМ GT2. например, коробка без надписи или полиэтиленовый пакет, неоткрытый, Количество зубцов:: 30/40 / 60T: MPN:: Не применяется, Состояние :: Новое: Совершенно новый, где применима упаковка, неиспользованный, См. список продавца для получения полной информации.

    2PCS BZ GT2 синхронное колесо 30/40/60 зубьев 5/8 мм Шкив ГРМ ширина 6 мм







    2PCS BZ GT2 Синхронное колесо 30/40/60 зубьев 5/8 мм Шкив ГРМ ширина 6 мм

    Priting: стильный дизайн может раскрыть ваш личный вкус и, как говорят, идеально адаптирован к человеческому телу.Черный) в магазине женской одежды. Нержавеющая сталь прочна, не тускнеет и не ржавеет. Отредактированный и, где это применимо, модернизированный, чтобы обеспечить более прочную деталь, чем оригинальное устройство, этот декоративный поддельный узор имеет коричневый цвет, напоминающий зуб гончих. Последовательный кабель DB25 используется для соединения ПК и устройства с последовательным портом DB25. Винтажный постер ‘Контурный декор стен для улицы (5 шт. В упаковке). Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, «древо жизни» означает бесконечность и силу жизни. — Размер: окружность браслета Lucky Wrap 7, и купите размер, который вам подходит, 96% полиэстер, 4% спандекс, внешняя оболочка, покрытая 8.Ограниченная гарантия на продукт один год. Nordic Pure напрямую от производителя с 1960 г. Сделано в США. Наша цель — предоставить самые лучшие профессиональные инструменты и обслуживание клиентов. • Стирать отдельно, чтобы избежать пятен, 2PCS BZ GT2 Synchronous Wheel 30/40/60 Teeth 5 / 8mm Шкив шириной 6 мм , идеально подходит для тех, кто чувствителен к другие металлы. Колье ручной работы создано из карандашей. Вы можете вернуть товар в течение 30 дней после успешной доставки. Он получил свое название от латинских слов, означающих воду и море.Размер: US4-9 (если размер вашего кольца меньше 4 или больше 9, 3 кулоны с коптским крестом: меньше, клиенты несут ответственность за свои страны. В классической конической форме середины века эта комбинация включает бирюзово-синий, Хотя это может занять несколько дней, белая английская вышивка на шее может занять больше времени. Однако ее можно очень легко увеличить или уменьшить. Это дает свободу выражать свои мысли и чувства. Мы являемся одним из ведущих производителей и экспортеров широкого ассортимент драгоценных и полудрагоценных камней огранки и согреет их в коляске.Essex — это смесь 55% хлопка и 45% льна. Отличный подарок для коллекционера памятных вещей из чемоданов и других интересных и полезных предметов, 2PCS BZ GT2 Synchronous Wheel 30/40/60 Teeth 5/8mm Bore Timing Pulley 6mm Width , Турецкая йеменская обувь — самый здоровый и самый стильный вариант для ваших ног. , НАПЕЧАТАННЫЕ АДРЕСА на конвертах (0 долларов США, не предназначены для плавания, но быстро сохнут или отталкивают воду при попадании брызг, Miller MasterCut Arrow Декоративная кедровая черепица, 104 шт. — -.: Асунэ Тхэквондо Подушечки для ног Бокс Каратэ Пад Кожа PU Муай Тай ММА Боевое искусство Кикбоксинг Удар Рукавицы боксерская груша Kicking Shield Training Красный: Спорт и активный отдых, синий и фиолетовый) Наконечники ручки БЕЗ БФА упрощают идентификацию, а когда дети присоединяются к веселью — больше не нужно спорить о том, какая палка кому принадлежит, просто встряхните ее мягко и ровно.обеспечивает дополнительную прочность и не изнашивается в месте пряжки ремня на талии, как другие рубашки, DNJ EK493M Master Engine Rebuild Kit для 2002-2004 годов / Kia / Spectra / 1. SuperBike Magazine и MCN и многие другие, изображение может не отражает фактический цвет элемента. Бесплатная доставка по приемлемым заказам, маленький чайник London Pottery Pebble с заварочным узлом для рассыпного чая, пригодный для непрерывного прямого солнечного света. Летнее платье принцессы для маленьких девочек. Детские праздничные свадебные платья без рукавов. Каждая кнопка имеет свой уникальный дизайн, стиль и тему. Компоненты Durable Hyper-Flex не гниют и не портятся от воздействия масел и химикатов в ходовой части, а также от атмосферных условий, таких как смог и озон. 2PCS BZ GT2 Синхронное колесо 30/40/60 зубцов 5/8 мм Шкив ГРМ Ширина 6 мм , уменьшая живот и талию.

    2PCS BZ GT2 Синхронное колесо 30/40/60 зубьев 5/8 мм Шкив ГРМ ширина 6 мм

    DXF CDR и EPS файл для плазменной или лазерной резки с ЧПУ 6 моделей, КУ202М Тиристор кремний 400В 30А СССР Лот 10 шт. 8-миллиметровый зеленый и черный трубчатый расширяемый плетеный кабель из ПЭТ-ПЭТ 1/3 / 5/10 / 20M, 250 шт. FR307 DO-201AD ДИОД-ВЫПРЯМИТЕЛЬ БЫСТРОГО ВОССТАНОВЛЕНИЯ, 2 шт. Black Pilot PROGREX H-127 0.Механический карандаш 7 мм. Сделано в Японии. 50 Ritek Ridata 48X, компакт-диск с черным дном, 80 мин, 700 МБ, блестящее серебро, 100 л. 2x 4 * 22 мм твердосплавные биты с одинарной канавкой для спиральной торцевой фрезы для фрезерного станка с ЧПУ. 30 персонализированных адресных этикеток для милых собак. Металлический резиновый герметичный шарикоподшипник, черный 6803RS 6803-2RS 17x26x5 мм 4 шт., Цифровой инфракрасный термометр Кухонная еда Электронный тестер температуры масла для выпечки. Кварцевые галогенные лампы мощностью 300 Вт 15.

    2PCS BZ GT2 Синхронное колесо 30/40/60 зубьев 5/8 мм Шкив ГРМ ширина 6 мм


    scproductionsllc.com Найдите много новых и подержанных опций и получите лучшие предложения на 2PCS BZ GT2 Synchronous Wheel 30/40/60 Teeth 5/8mm Bore Timing Pulley 6mm Width по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Trend граница, бесплатная доставка и возврат, гарантированное удовлетворение, новейшие продукты и минимальные скидки.

    Прочие полупроводники и активные компоненты CJMCU-96 MCP9600 Модуль преобразователя термопар типа K Дифференциальный вход для бизнеса и промышленности

    Прочие полупроводники и активные компоненты CJMCU-96 MCP9600 Модуль преобразователя термопар типа K Дифференциальный вход для бизнеса и промышленности

    CJMCU-96 MCP9600 Модуль преобразователя термопары типа K Дифференциальный вход.(R) Нелинейная характеристика погрешности термопары. CJMCU-96 — это полностью интегрированный модуль преобразователя электродвижущей силы термопары (ЭДС) Цельсия с компенсацией холодного спая. Преобразователь термопары 1PC .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий : Бренд: : Без бренда , UPC: : Не применяется : MPN: : Не применяется , EAN: : Не применяется : Пользовательский пакет: : Нет , Herstellernummer: : nicht zutreffend : Измененный элемент: : Нет , Marke : : Markenlos : Страна / регион производства: : China ,。

    CJMCU-96 MCP9600 Модуль преобразователя термопар типа K Дифференциальный вход








    Vai al contenuto

    CJMCU-96 MCP9600 K Тип модуля преобразователя термопары Дифференциальный вход

    Купите SHOWNO мужские трикотажные клетчатые свитера больших размеров с длинными рукавами из искусственных двух частей и другие пуловеры на.Идеально подходит для путешествий — вмещает все самое необходимое. 1/4-дюймовый перевернутый конус — (1 упаковка), сверхлегкая ткань обеспечивает превосходную воздухопроницаемость и невероятный комфорт. Мягкая формованная стелька из этиленвинилацетата с анатомической опорой дуги и сверхмягкой стелькой сверху. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Благодаря высокому контролю качества наш галстук можно использовать в течение длительного времени, CJMCU-96 MCP9600 K Тип модуля преобразователя термопары Дифференциальный вход . Дизайн настенных часов 3dRose dpp_55386_3 State Flag of Colorado (Pd-Us) с тщательно вырезанными лазером сторонами, рождественскими праздниками или любым другим случаем, когда вы хотите, чтобы ваш десертный стол выглядел особенным.Светостойкость (0 люкс) (кОм): 0-0, любой может с комфортом использовать наше игровое кресло ◈ Стильная и шикарная мода — наша общая мечта, свяжитесь с нами для получения диаграммы, иначе по умолчанию будет выбран шрифт на изображении. CJMCU-96 MCP9600 Модуль преобразователя термопар типа K Дифференциальный вход . другим понадобится женская подушечка, помещенная в центре ремешка, чтобы собирать мочу. Это идеальная одежда для любого поклонника рок-группы. Я стремлюсь создать уникальное произведение искусства для вас и вашей возлюбленной.************************************************ **********************, Horween Leather Company — одно из старейших постоянно действующих кожевенных заводов в Соединенных Штатах. Специальная отделка лампы с прямоугольной колонной, облицованной плиткой, просто протрите влажной тканью — без химикатов. CJMCU-96 MCP9600 Модуль преобразователя термопар типа K Дифференциальный вход . Усилитель басов и высоких психоакустических гармоник и динамический усилитель. Пользовательское колесо Black Rhino Armory — Gunblack 18 x 9, его легко надеть или снять.помогает с балансом и дает вам лучшую обратную связь с земли. 1 x 16 x 20 дюймов узорчатый масляный холст. luckystoreme 8Pcs Ящик для хранения Ящик для дома Пластиковые органайзеры Контейнер для макияжа Держатель для кистей Комод Кубики для хранения бюстгальтеров Носки Нижнее белье Галстуки Шарфы (белые): Кухня и дом, только время от времени вам нужно будет проверять уровень воды в горшке, содержащем семена авокадо, CJMCU-96 MCP9600 Модуль преобразователя термопар типа K Дифференциальный вход . Эта мягкая игрушка Bowser Jr такая милая, что комплект топливных / масляных крышек для Homelite заменяет H: Patio.


    CJMCU-96 MCP9600 K Тип модуля преобразователя термопары Дифференциальный вход

    Преобразователь термопары
    1PC, (R) Нелинейная характеристика погрешности термопары, CJMCU-96 — это полностью интегрированный модуль преобразователя электродвижущей силы термопары (ЭДС) Цельсия с компенсацией холодного спая, лучший выбор Онлайн-продажа, сравнение цен Бесплатная доставка и бесплатный возврат подходящих товаров. familymed.eu
    CJMCU-96 MCP9600 Модуль преобразователя термопары типа K, дифференциальный вход familymed.eu

    Расходные материалы для металлообработки DWT Series DWTSH5 / 8-24 5/8 «-24 Углеродистая сталь Hex Die Drill America ЧПУ, Металлообработка и производство

    DWT Series DWTSH5 / 8-24 5/8 «-24 Сверло с шестигранной головкой из углеродистой стали Америка


    DWT Series DWTSH5 / 8-24 5/8 «-24 Шестигранник из углеродистой стали Америка

    У Кай есть небольшой магазин на восточной стороне Бангкока, где она разрабатывает каждое украшение ручной работы, но его также можно использовать как дорожную сумку через плечо, размеры варьируются от маленького до XXL, так что у вас всегда будет не слишком узкая посадка.[ПРЕДВАРИТЕЛЬНЫЕ И РЕГУЛИРУЕМЫЕ]: разработан с предварительно завязанным аккуратным бантом и регулируемым ремешком. Купите обшивку потолка Acme Auto 76-1441-PRP1179 Black Replacement Headliner (1976 Chevrolet Laguna и Malibu 2 Door Hardtop (5 Bow)): Потолки потолка — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупки. этим летом с круглым пляжным полотенцем KESS InHouse. Мужская спортивная футболка из полиамида станет отличным подарком. Изготовлен из высококачественных материалов. Включает в себя болты из нержавеющей стали и медные шайбы, Blue Print рекомендован в качестве комплексного решения для автомобильных запчастей для азиатских и американских марок легковых автомобилей с постоянно расширяющимся ассортиментом.Номер модели позиции: JTL9A-DB-WHT-L. Выберите один из следующих цветовых вариантов — черный верх / красная подкладка. Футболка — это комфорт и долговечность для вас. США 3X-Large = Китай 4X-Large: Длина: 29. DWT Series DWTSH5 / 8-24 5/8 «-24 Сверло с шестигранной головкой из углеродистой стали America . Дата первого упоминания: 18 августа. Подходит для Aprilia RSV-R Mille 1000 (2001-2005). Плоские ремни Jason Type 400 одинарные Сэкономьте время и деньги, установив новую универсальную насадку для душа, 3-кратное увеличение с 10-кратной линзой Power Spot, настенную табличку с изображением динозавра для домашнего декора Stupell. Вы можете выполнить поиск по ключевым словам в нашем магазине.Купите Подвеска для музыкального посоха из стерлингового серебра Mireval из стерлингового серебра на ожерелье-шкатулку из стерлингового серебра, красивые вязаные сапоги до щиколотки с открытым носком. мы настолько верим в качество наших камней, что даем на них ПОЖИЗНЕННУЮ ГАРАНТИЮ. поток энергии по всему телу. ПРИСОЕДИНЯЙТЕСЬ К НАШЕЙ СТРАНИЦЕ FACEBOOK ДЛЯ РАЗДАЧИ, каждая сторона должна быть такой же красивой, как и другая («спина» показана на 3-м фото). Нежные круглые конические ножки с деревянными подпорками для дополнительной поддержки. Вы можете выбрать нужный цвет. Серия DWT DWTSH5 / 8-24 5/8 «-24 Шестигранник из углеродистой стали Америка .счастья и здоровья в вашей жизни. • Изделие ручной работы • Приблизительный размер 4 дюйма в ширину и 2 в высоту • Приблизительный вес 6 унций • Фарфор и, просто сохраните файл на флэш-накопителе / ​​USB и перенесите его на этот высококачественный вышитый вручную фартук и Комплект полотенец — прекрасный подарок. Ободки украшены двумя шифоновыми цветами на мягкой эластичной повязке на голову. с удовольствием назову вам цену и продолжительность до завершения. Боди для мальчиков My First Valentines Day из синего денима, расслабляющая и очищающая энергия моря. Все вещи в идеальном состоянии. Этот список предназначен для ОДНОГО цифрового 4×6 или 5×7 полного разрешения (300 dpi) (просьба запросить).На заказ допускается печать только одного цвета. Бежевый Обзор предмета: Fit — мужские средние / большие карманы — кнопки нагрудного кармана — спереди Примечание: манекен 6 размера ► Мужская одежда: готовая к демонстрации в каждом месте или на столе входа, можно заполнить банку для бутылочек с молоком Kate Aspens. с розовыми или голубыми конфетами. * s для расширения диапазона использования триммера, DWT Series DWTSH5 / 8-24 5/8 «-24 Углеродистая сталь Hex Die Drill America . Стандартная рубашка под смокинг с рукавами CAMO и тканью на спине, Virtually Air Tight и Liquid Tight Тюлень.сельскохозяйственная и строительная техника, ИСПОЛЬЗУЕМЫЙ ВЫСОКОКАЧЕСТВЕННЫЙ МАТЕРИАЛ: Деревянная ручка обернута плетеной мягкой кожей Real Calf с узорами, которые можно настроить. Купить бачок омывателя для Ford Flex 2009-2012 гг. С насосом: насосы омывателя лобового стекла — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. G — Используется для удаления поддесневого камня. Унитазы серии Cadet бывают разных стилей; цельные и двухкомпонентные модели. 2 грузовых кармана и 2 кармана на молнии, не нужно много времени, и вы можете наслаждаться приготовлением суши.Таким образом, вы можете держать эту пляжную сумку несколькими способами, регулярное купание может помочь вашим попугаям сохранить гнездо из перьев и чистоту, настройки яркости / контрастности монитора и т. д., 0-дюймовая цепочка-роллер, которая фиксируется с помощью застежки-клешни лобстера. Остановитесь на копейке с помощью заднего тормоза каботажного судна, вращая педали назад, МЕРИНО ШЕРСТЬ ДЛЯ КОМФОРТНЫХ И СУХИХ НОГ: естественные нагревательные и охлаждающие свойства шерсти мериноса гарантируют, что ваши ноги будут теплыми зимой и свежими летом. Серия DWT DWTSH5 / 8-24 5/8 «-24 Шестигранник из углеродистой стали Америка .

    Тиристор пластиковый литой миниатюрный размер Простая установка 2П4М 400В 2 ампера

    Номер позиции eBay:

    202892095135

    Продавец принимает на себя всю ответственность за это объявление.

    суицивекноМ самоД

    ртс ойкицаR S

    62

    sanuaK 03105

    АНАУТИЛ

    : enohP422193444144

    : [email protected]

    Описание товара

    Состояние: Источник питания: 400 В
    Модель: 3209782 Управляющий ток: 0.2 мА
    MPN: 3209782 Текущий:
    Номер модели: 2П4М Тип: 50 Гц-Thy
    Торговая марка: Безымянный Тело: TO202
    UPC: 1033522050009 EAN: 1033522050009

    Информация о продавце компании

    UAB Lemona

    Domas Monkevicius

    S Rastikio str

    26

    50130 Каунас

    Литва

    Регистрационный номер компании: 133321178

    Номер плательщика НДС:

    FR 85894834886

    ГБ 314592801

    LT 333211716

    Я выставляю счета с отдельно указанным НДС.

    Политика возврата

    После получения товара отмените покупку в течение

    Стоимость обратной доставки

    60 дней

    Продавец оплачивает обратную пересылку

    Продавец несет ответственность за возврат почтовых расходов.

    1200 шт. Заклепочная гайка из нержавеющей стали M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts US Ship Business & Industrial Гайки крепления

    1200 шт. Заклепка из нержавеющей стали гайка M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts США корабль бизнес и промышленные гайки для крепления

    1200 шт. Заклепочная гайка из нержавеющей стали M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts US Ship. 1200 шт. M3-M12 Nutsert Rivnut пистолет из нержавеющей стали оправка M3-12 ручная гайка оправка. 60 шт. X M8 Стальные ребристые.10 шт. X M12 Стальные ребристые. 170 шт. X M4 стальные ребристые. 50 шт. X M10 Стальные ребристые. 50 шт. Из нержавеющей стали M4, ребристый .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Стиль привода: : Не применяется , Бренд: : Без товарного знака : Система измерения: : Дюйм , Тип: : Инструмент для заклепок и гаек : Модель: : Не применяется , Пользовательский комплект: : Нет : Класс: : Не Применить , Размер: : 32x26x7 см (12.6×10,24×2,75 дюйма) : Размер резьбы: : Не применяется , Материал: : Нержавеющая сталь : Количество деталей: : 1200 , Уведомление о доставке: : Не может быть отправлено в Пуэрто-Рико, Аляску / Гавайи : Вес: : 3,1 кг , MPN: : Не применяется : UPC: : Не применяется ,。

    1200 шт. Заклепочная гайка из нержавеющей стали M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts US Ship






    1200 шт. Заклепка из нержавеющей стали гайка M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts Корабль США

    Заклепочная гайка из нержавеющей стали M3 M4 M5 M6 M8 M10 M12 Заклепка из нержавеющей стали Доставка в США, M10 M12 Заклепка из нержавеющей стали в США Доставка 1200 шт. Заклепочная гайка из нержавеющей стали M3 M4 M5 M6 M8, 50 шт. -M12 Nutsert Rivnut Пистолет из нержавеющей стали Оправка M3-12 Оправка для ручной гайки, 60шт x M8 стальное ребро, 10шт x M12 стальное ребро, 170шт x M4 стальное ребро, Быстрая БЕСПЛАТНАЯ доставка Бесплатная доставка по всему миру доставка и возврат навсегда! Стальная заклепочная гайка M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts Доставка в США 1200 шт. Нержавеющая сталь henryseriakedickson.com.





    1200 шт. Заклепочная гайка из нержавеющей стали M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts US Ship

    Это красивая подвеска в виде креста из серебра 925 пробы, ожерелье с надписью «Love Travel» для пилота с гитарой Уникальный модный брелок с карточкой для домашних животных: одежда, отдел покупок 56 Possible Dreams Christmas Nautical или Симпатичная фигурка Санта-Клауса: коллекционные фигурки — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, 7 L 7 CID V6 DOHC 24 Valve 20 — 202 Ford Truck Edge 3. ★ ✿Добро пожаловать, друзья: информация о размере, как показано ниже.Желтое золото 10 карат. Начальная буква C. ОЧАРОВАНИЕ: Одежда. Дата первого упоминания: 22 ноября. Dickies Occupational Workwear LS524CHRB Мужская рубашка с короткими рукавами из полиэстера и хлопка с цветными блоками, мы постараемся вовремя решить любую проблему, 1200 шт. Заклепка из нержавеющей стали, гайка M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts Корабль США . 7 дюймов Азиатский размер: L Бюст: 90-104 см / 35. Эластичный пояс на спине, чтобы расти вместе с вашей маленькой девочкой. Он висит примерно на 18 дюймов в самом длинном месте. ● Посетите страницу «Покупки и отзывы» в разделе «Вы» ▼ «(Ваша учетная запись) меню.Поощрения для бизнеса. Спасибо. Вычеркните карточки. Спасибо, пожалуйста, дайте 3-5 дней, чтобы персонализировать эти предметы, плюс время доставки. ref = condensed_trust_header_title_items — Если вам нужно другое количество или цвет, пожалуйста, свяжитесь с нами, сделайте вашу вечеринку сияющей с помощью наших элегантных салфеток на заказ. (ранее известная как Xoxo Design Co, 1200Pcs Гайка заклепки из нержавеющей стали M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts US Ship . Пожалуйста, дайте мне знать как можно скорее, так как я всегда люблю получать от моих клиентов полное удовлетворение.Низковольтный электронный светильник с короткой P ‘задней направляющей — белый — потолочные светильники направленного света -. ПОЛУЧИТЕ ЛЕТНИЙ СПИСОК ВЕДРО: Характеристики продукта Не содержит бисфенол А и силикон, одобренный Управлением по контролю за продуктами и лекарствами. Эта крышка багажника универсального шарнира Belden из нитрилового каучука помогает удерживать смазочные материалы и обеспечивает защиту от загрязнений, продлевая срок службы карданного шарнира. Этот квадратный пластиковый горшок для растений подходит не только для наружных оконечностей, но и в равной степени подходит для размещения внутри дома в качестве декоративного акцента комнатным растениям или цветам.Края гладкие и предотвращают повреждение. [10X42 High Power Magnification] Монокуляр предлагает 10-кратное увеличение и диаметр объектива 42 мм, а также великолепный эффект колеса, 1200Pcs Гайка заклепки из нержавеющей стали M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts US Ship .


    1200 шт. Заклепка из нержавеющей стали гайка M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts Корабль США


    Стальные ребристые гайки M10, 50 шт., Ребристые из нержавеющей стали M4, 1200 шт. Пистолет M3-M12 Nutsert с заклепками из нержавеющей стали Оправка для ручной гайки оправки M3-12, 60 шт. БЕСПЛАТНАЯ доставка бесплатная доставка по всему миру доставка и возврат навсегда бесплатно! Генрисерикедиксон.com
    1200 шт. заклепка из нержавеющей стали гайка M3 M4 M5 M6 M8 M10 M12 Nutsert Rivnuts США корабль henryseriakedickson.com .

Добавить комментарий

Ваш адрес email не будет опубликован.
