Лазерный уровень как пользоваться: правила настройки и использования, критерии выбора, рейтинг инструмента

Самовыравнивающийся лазерный уровень: принцип работы

Содержание:
Самовыравнивающийся лазерный уровень: управление и настройка
Проекция линии горизонта
Проекция вертикали
Проекция креста
Проекция точки
Построение криволинейных проекций

О преимуществах использования этого инструмента долго рассуждать не приходится – самовыравнивающийся лазерный уровень в этом деле вне конкуренции. Вряд ли получится найти хотя бы одну разновидность строительных работ, в которой его невозможно было бы применить. Но вести разговор в этой статье мы будем не об этом банальном вопросе – речь пойдет о практическом использовании лазерного инструмента. Вместе с сайтом stroisovety.org мы подробно рассмотрим возможности этого устройства и их практическое применение.

Современный строительный лазерный уровень является довольно сложным и многофункциональным инструментом, с помощью которого можно производить как контроль уже готовых конструкций, так и разметку в процессе их создания.

Для этих целей разработчиками предусмотрено достаточно много всевозможных функций. Самые распространенные и наиболее применяемые из них – это проекция горизонта, вертикали, креста и точки. Именно практическое применение этих функций мы и рассмотрим.

Самовыравнивающийся лазерный уровень фото

Самовыравнивающийся лазерный уровень: управление и настройка

Как правило, большинство лазерных уровней изготавливается с простой системой управления – максимум, что вы найдете на этом инструменте, это две кнопки, фиксатор системы нивелирования и пару пузырьковых уровней для предварительной его установки. Одна из кнопок является обыкновенным выключателем, а вторая последовательным переключателем режимов. Фиксатор нивелира необходим при переноске прибора и его хранении в нерабочем состоянии – дело в том, что к нему подключены тончайшие проводки, которые от частых и сильных качаний устройства нивелирования могут быстро порваться, и тогда уровень можно выбрасывать. Пользоваться этим фиксатором в ваших же интересах.

Штатив для лазерного уровня фото

Но вернемся к настройке прибора – здесь все просто. Уровень устанавливается на штатив, потом с помощью двух пузырьков уровня выполняется его предварительное нивелирование. Только после этого можно отпускать фиксатор и включать аппарат в работу. Все дальнейшие настройки проекции луча относительно вертикального и горизонтального уровня выполняются автоматически. Единственное, что может понадобится сделать, так это отрегулировать высоту луча в удобное для работы положение – для этих целей штатив лазерного уровня снабжен выдвижной рейкой, управление которой осуществляется ручным воротком.

Как пользоваться лазерным уровнем

Проекция линии горизонта

Эта функция, пожалуй, одна из самых применяемых в области строительства и ремонта – проекция горизонтального лазерного луча позволяет производить контроль и разметку при изготовлении практически любых потолочных и настенных конструкций, монтаже стяжки пола и даже установки большинства предметов быта в уже готовой квартире.

Как работать с лазерным уровнем

Пользоваться этой проекцией довольно просто – если позволяет высота необходимой разметки, то луч наводится непосредственно на метку и уже относительно проекции производится либо контроль готовых конструкций, либо необходимые построения. В большинстве случаев все современные лазерные нивелиры способны проецировать луч с разверткой от 180 до 360˚ Если высоты проекции луча недостаточно, то его перенос на нужный уровень производится с помощью рулетки – как правило, на каждую плоскость достаточно установить всего две точки, после чего соединить их прямой линией.

Лазерный уровень профессиональный фото

Отдельно хочется упомянуть о построении параллельных линий – имея под рукой лазерный нивелир, построить их не составляет никакого труда. Здесь можно пойти двумя путями: в первом случае параллели можно построить с помощью рулетки, перенеся проекцию луча и отложив от него равное расстояние в нескольких точках или же сразу разметить необходимое расстояние между линиями рулеткой и впоследствии спроецировать на них поочередно луч.

Кстати, такими способами можно размечать и контролировать параллели, как в горизонтальной плоскости, так и в вертикальной.

Работа с лазерным уровнем

Проекция вертикали

В принципе, об этой проекции лазерного луча много говорить не придется – все выполняется практически точно так же, как и при работе с горизонтальной проекцией. Единственное различие заключается в том, что в большинстве случаев прибегать к помощи рулетки не приходится.

Развертка проекции вертикали в 360˚ позволяет монтировать всевозможные перегородки без помощи других приспособлений. Уровень достаточно установить должным образом и на всех стенах сразу луч отобразит плоскость будущей перегородки.

Как пользоваться лазерным нивелиром фото

Проекция креста

Два пересеченных под углом 90˚ луча образуют некое подобие координатных осей, которые можно спроецировать как на пол, так и на потолок и стены. Эта функция лазерного уровня позволяет пользоваться ним при построении симметричных конструкций. Удобство этой проекции переоценить сложно – она полностью избавляет монтажника от необходимости расчерчивать контуры будущей конструкции. По размеченным точкам (естественно, при знании законов геометрии) можно построить практически любую фигуру.

Как работать с лазерным уровнем фото

Проекция точки

Эта функция лазерного уровня имеется не во всех подобных устройствах – она узко специализирована и используется в качестве отвеса. Прибор проецирует точку в две плоскости (на пол и потолок), позволяя таким образом переносить местоположение необходимых отметок с одной поверхности на другую. Проекция точки окажется незаменимой для тех людей, которые не в состоянии визуально перевернуть мир вверх тормашками и выполнять построения непосредственно на потолке. В данном случае размеченный на полу рисунок может быть с легкостью перенесен на потолок.

Построение криволинейных проекций

Для построения и контроля несимметричных или расположенных не под углом 90˚ плоскостей практически каждый профессиональный лазерный уровень оснащен градуированной шкалой, которая, как правило, располагается в нижней части у основания уровня. В некоторых моделях эта шкала может быть нанесена на штатив – это не очень удобно и необходимо учесть при выборе лазерного нивелира.

Строительный уровень лазерный фото

По сути, выполняя разметку таких линий и плоскостей, исходя из одного центра установки прибора, можно разграничить любую плоскость на сегменты – при использовании разного рода проекций это намного упрощает процесс разметки, особенно, если речь идет о монтаже потолочных конструкций сложной формы. При работе лазерным уровнем в таком режиме нивелирующее устройство фиксируется защелкой.

Как видите, возможности современного лазерного уровня практически неисчерпаемы – можно сказать, что это универсальный контрольно-измерительный прибор, единственным недостатком которого является неспособность проецировать линии при ярком освещении. На улице ним пользоваться довольно проблематично. Но и это считается поправимым делом – существует специальный сигнализатор, чем-то напоминающий электронную линейку, с множеством загорающихся лампочек, которые сообщают о положении луча.

Автор статьи Михаил Корнеев

видео уроки и обзоры нивелиров

Дорогие пользователи ресурса! В этой рубрике Вы можете найти видео обзоры некоторых приборов и ролики о том, как пользоваться лазерным уровнем на практике. Видео ряд будет постоянно пополнятся новинками и интересными материалами, поэтому не забывайте периодически заходить к нам на сайт.

Если Вы ищете определённую модель, то всегда можно зайти в рубрику обзоров нивелиров и найти всю интересующую информацию по конкретному прибору.

Согласитесь, покупать уровень или лазерную рулетку вслепую не хочется, поэтому рекомендуем посмотреть полезные советы и статьи, которые помогут сделать правильный выбор лазерного инструмента.

Кроме того, хочется дать Вам информацию, как ухаживать и правильно эксплуатировать такое оборудование, а также как делать юстировку или настройку лазерного уровня, если Вы его случайно уронили или стукнули.

Вся эта информация доступна нашим пользователям круглосуточно и абсолютно бесплатно.

Загрузка навигации

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как пользоваться лазерным уровнем — виды лазерных уровней

Строительные технологии не стоят на месте. Уже отошли в прошлое или почти отошли линейки, гидроуровни, малки и отвесы. На замену им приходят все больше «умных» инструментов, среди них не последнее место занимает лазерный нивелир. Конечно, подобный уровень, во-первых, удобен, во-вторых, компактен, в-третьих, точен. Если вы его приобрели для своих строительных нужд (а может, только думаете купить), то, скорее всего, знаете, как им пользоваться. Но может так случиться, что купить, купили, однако, что это и как им пользоваться, толком не разобрались. Дело это поправимое, благо существует Интернет. Итак, поговорим в этой статье о том, как пользоваться лазерным уровнем.

Типы лазерных уровней

• Статические построители линий.
• Ротационные построители линий.
• Статические построители осей.

Готовим к работе

Подготовка к работе

Для оптимальной работы прибора необходимо учесть некоторые нюансы, о которых вам нужно обязательно знать:

1. Лазерный луч не должен натыкаться на лишние предметы. Это, как вы понимаете, приведет к тому, что спроецированную линию вы попросту не увидите.
2. Лазерный прибор должен находиться от объекта не дальше того максимального расстояния, которое указано в инструкции. Стоит сказать, что степень погрешности будет снижаться по мере того, как вы приближаете прибор к измеряемой плоскости. Следовательно, важно прибор ставить как можно ближе. Может, конечно, возникнуть необходимость спроецировать луч на более отдаленный объект. В таком случае можно дополнительно приобрести специальный приемник (если не предусмотрен в комплекте) для лазерных нивелиров, который способен сделать лазерный луч более мощным.
3. Позаботьтесь о том, чтобы прибор был установлен на ровной поверхности. Это может быть, например, стол. Закрепив его на штативе или специальном держателе, обеспечьте полную неподвижность лазерного нивелира, что позволит свести к минимуму погрешности при измерении.
4. Перед тем как начать работу с лазерным уровнем, нужно обязательно его выровнять по отношению к горизонтальной плоскости. В этом случае используем вмонтированный в прибор пузырьковый уровень. В некоторых моделях есть такая функция, когда прибор сам может себя выровнять. То, что он стоит неровно, вы поймете, когда нивелир начнет подавать соответствующий сигнал, означающий, что есть небольшой перекос. Если сигнал прекратится, значит, все нормально. Однако не стоит думать, что прибор настолько умный, и может обойтись без вас. При незначительном отклонении: 10–15^о лазерный уровень еще справится, но при большей погрешности его придется корректировать вручную.
5. Не стоит забывать о том, что излучение от прибора может травмировать глаза. Поэтому обязательно побеспокойтесь о том, чтобы о необходимости соблюдения мер безопасности были предупреждены все, кто в этот момент находится в помещении. Ни в коем случае не допускайте, чтобы рядом с работающим прибором находились дети или животные, да и сами не забывайте о возможности получения травмы.

Работа с лазерным уровнем

После такой подготовки можно пользоваться прибором.

Настройка прибора

В этом деле нам поможет имеющаяся инструкция. Описание довольно подробное, но для понимания не всегда доступное. Поэтому лучше будет начать с самых простых моделей. Наличие в нивелирах нескольких пузырьковых уровней поможет нам произвести соответствующую настройку, подкручивая винты.

Если взять призменный лазерный нивелир, то он может одновременно излучать две линии: горизонтальную и вертикальную. По необходимости можем оставить лишь одну из них, а другую отключить. Например, при проверке вертикали дверного проема функция построения горизонтальных лучей нам не нужна. На некоторых лазерных приборах точечного типа, которые излучают линии для отвеса и параллельно точки (надир, зенит) эти режимы можно также отключать из-за ненадобности или, наоборот, включать, по необходимости.

В ротационном лазерном нивелире, есть еще две функции: величина угла сканирования и скорость, с которой вращается лазерный луч. Линия проецируется, как правило, в одной плоскости, хотя есть и такие модели, где можно одновременно проецировать и вертикальную ось.

Как увеличить дальность луча

Приемник лазерного излучения

Мы уже выше говорили о так называемом приемнике лазерных лучей, который может очень помочь, если вам придется осуществлять работы на улице, когда ярко светит солнце.

Приемник лазерных лучей и лазерный нивелир должны быть от одного производителя. В противном случае из-за несовместимости моделей лазерное устройство может вас неприятно удивить отсутствием видимых линий от луча. В том случае, если вы оказались в такой неприятной ситуации, можно увеличить мощность лазерного луча за счет отражательной пластины. Достаточно закрепить ее на измеряемом объекте и можно получить долгожданные спроецированные линии, хотя, может быть, и не такие яркие.

Ведем пристрелку

Как правило, в комплекте лазерного нивелира, независимо от модели и стоимости, есть пристрельная мишень – обычная пластина из пластика, которая практически ничем не отличается от мишени, которую мы привыкли видеть в тире. Для чего она нужна?

Уж, конечно, не для развлечений. Если, к примеру, нам необходимо сделать отверстие в стене на несколько сантиметров ниже, чем на противоположной, а расстояние между этими объектами около 50 метров, то нам как раз и поможет эта мишень. Выставив ее на необходимой метке, нам несложно будет лазерным лучом попасть точно в цель и, таким образом, эта задача будет решена. А что если стены отстоят друг от друга на 100 м? Тут уж одной мишенью не обойтись. Представьте себе, что некоторые модели нивелиров оснащены оптическим прицелом или визиром, который здорово нам поможет при такой дальности «стрельбы».

Измерительная рейка

Рейка измерительная Bosch GR 500

Необходимость в ней возникает, когда нужно наметить на объекте две или несколько линий, расположенных параллельно по отношению друг к другу и, между которыми одинаковое расстояние. Рейка также служит для того, чтобы можно было изменять высоту лазерного прибора, который в этот момент расположен на штативе.

Пожалуй, чтобы понять, как правильно пользоваться лазерным нивелиром, нам нужно более конкретно поговорить о том, как применить его на практике. Например, мы решили положить в комнате ламинат. Для этого необходима идеально ровная поверхность. Как лазерный нивелир поможет решить эту задачу?

1. Устанавливаем прибор на полу, зафиксировав его на штативе.
2. С помощью встроенных пузырьковых уровней выравниваем нивелир.
3. Включаем лазерное устройство и отмечаем идеально спроецированные горизонтальные линии на вертикальной плоскости отбивочным шнуром, пропитанным сухой синькой.
4. Разворачиваем прибор и проецируем линии на другие стены комнаты, повторяя те же действия. Стоит сказать, что в этом случае очень удобно работать с ротационными моделями, так как их не нужно каждый раз поворачивать. При работе они отбивают проекцию сразу по всем стенам помещения. Вот так для выравнивания пола лазерный нивелир сослужит хорошую службу.

Что касается ротационных моделей, то особенно стоит выделить лазерные нивелиры фирмы Бош.

Лазерный нивелир фирмы Бош

Они отличаются высокой точностью и работоспособностью, даже в неблагоприятных условиях: при сильной влажности воздуха или запыленности. Это позволяет прибор использовать на открытом воздухе, не беспокоясь, что качество его работы может пострадать. С помощью азота оптическая система «бошевского» нивелира хорошо защищена, поэтому он не боится конденсата. Его можно успешно применять при температуре от -20 до +50^ºС.

Нивелиры Бош также можно с легкостью использовать и тем, кто не занимается строительством профессионально. Именно эта немецкая фирма в свое время первой выпустила ротационную модель лазерного уровня, способную отбивать проекцию одновременно по всему периметру помещения. Здесь стоит добавить, что немецкие лазерные нивелиры пользуются большим спросом у строителей-профессионалов. Правда, у этих приборов есть один-единственный, но существенный недостаток – это цена.

В сегменте ротационных моделей нельзя не сказать и о российском лазерном построителе плоскостей под названием Ермак.

Уровень лазерный фирмы Ермак

Это самовыравнивающая модель, способная к широкому охвату площади проецирования – до 25 м² измерения. Эти лазерные уровни успешно применяются и в профессиональном строительстве, и в домашних условиях. Использование этого нивелира помогает:

1. При работе с кафельной плиткой, установке панелей или керамогранита.
2. При оформлении стен картинами и фотографиями.
3. Установке оконных и дверных блоков.
4. Прокладке инженерных коммуникаций и кабелей.

Другими словами, нивелиры российского производства являются незаменимыми помощниками в работе, где необходима особая точность в расположении различных элементов либо горизонтально, либо вертикально.

Стоит сказать, что преимущества этого нивелира в том, что он достаточно прост в управлении, имеет довольно яркие светодиодные лучи и как уже отмечалось, не нуждается в ручной настройке. При всем при этом цена на такой нивелир вполне доступна для широкого потребителя.

Видео

Это видео о применении лазерных приборов:

Работа с лазерным уровнем.

От ошибок – к успеху!

Содержание:

1. 1. Заблуждение 1. Можно работать в любых условиях
2. 2. Заблуждение 2. Кроме уровня для разметки ничего не надо
3. 3. Заблуждение 3. Прибор идеально точный и не требует проверки
4. 4. Заблуждение 4. Никаких подготовительных работ не нужно
5. 5. Заблуждение 5. Устройству не требуется уход
6. 6. Подведем итог

Впервые приступая к работе с новым инструментом, не все бывает до конца понятно. Казалось бы, посмотрел в инструкции, какая кнопка для чего нужна, и этого достаточно. Но такое отношение часто становится причиной разочарований в результате работы.

Типичный пример: пользователь не знал, как правильно выровнять лазерный уровень перед тем, как проецировать разметку на стену, или не захотел этого сделать. Он просто поставил прибор на стол, включил лазер в режиме проецирования вертикальной линии и по ней начал сверлить отверстия в стене для крепления металлического профиля. После оказалось, что линия была спроецирована не строго перпендикулярно полу. Пришлось переделывать работу. А ведь это лишние затраты времени, сил, рабочих материалов…

Это далеко не единственный пример того, как пренебрежение элементарными правилами эксплуатации измерительных приборов портит конечный результат. Мы развеем заблуждения, которые могут стать причиной серьезных ошибок, допускаемых новичком. Начнем по порядку…

Заблуждение 1. Можно работать в любых условиях

Несомненно, сфера применения лазерных уровней различна, их используют и в квартирах, и на открытых стройучастках. Но это совершенно не значит, что с одним прибором можно работать везде. Ведь для каждого устройства производитель устанавливает особые требования по температурному рабочему диапазону. Если в инструкции указано, что использовать уровень можно только при плюсовой температуре, то возможность работы на улице в зимнее время сразу отпадает. Профессиональные нивелиры имеют рабочий температурный диапазон в пределах от -10 до +40 °С, поэтому подходят для эксплуатации в холодное время года, но при строгом соблюдении нижней температурной границы.

Кроме того, сфера использования лазерного уровня зависит и от дальности проецирования лазера и его видимости. Для работы в помещении будет достаточно луча длиной до 10-15 м, а вот на улице при проецировании разметки на больших расстояниях нужен прибор, дальность излучения которого составляет несколько десятков метров.

Заблуждение 2. Кроме уровня для разметки ничего не надо

Прибор, проецирующий на объект лазерные лучи, хоть и выполняет основную задачу – помогает сделать разметку, но для получения отличного результата его одного недостаточно. Есть ряд вспомогательных приспособлений, без которых просто не обойтись.

Необходимое приспособление	Описание
Удерживающее устройство	Это может быть штатив, мини-штатив, настенное или настольное крепление. С помощью этих устройств можно надежно зафиксировать измерительный прибор, чтобы получить наиболее точную разметку без смещений. Как правило, штатив используется для работы на открытых площадках или внутри крупных строительных объектов. Остальные приспособления подходят для применения отделочными бригадами, сборщиками мебели, монтажниками, а также для эксплуатации в быту.
Рейка	Прикладывается к поверхности, на которую проецируются лазерные лучи, и упрощает прокладывание разметки, когда нужно прочертить несколько ровных линий на равном расстоянии друг от друга. Также использование рейки позволяет менять высоту положения нивелира, а затем возвращать его в исходное положение на штативе.
Очки	Это специальные защитные очки, как правило, с цветными стеклами (красными или желтыми), которые предотвращают вредное воздействие лазерного излучения при случайном попадании луча в область глаз пользователя. Также они улучшают видимость луча при дневном свете.
Приемник лазерных лучей	Этот прибор пригодится при работе с лазерным нивелиром на улице. Он позволяет распознать луч даже при ярком солнечном свете, а также дает возможность увеличить дальность проецирования почти в два раза.  Стоит отметить, что приемник и нивелир должны быть одной марки, иначе, нет гарантии их совместимости. Есть и более простое приспособление для улучшения видимости луча – отражательная пластина, ее можно использовать, если прибор не предназначен для работы с приемником, но требуется улучшить видимость лазера.
Элементы питания	Необходимы как расходный материал для лазерных уровней, ведь «севшие» батарейки нужно заменять. Как правило, в таких измерительных приборах используются элементы питания типа ААА или АА (3 или 4 штуки). Иногда лучше иметь два комплекта – один рабочий, второй – запасной. Так Вы подстрахуетесь на случай непредвиденных работ большей длительности, чем Вы планировали.



Заблуждение 3. Прибор идеально точный и не требует проверки

Конечно, большинство производителей указывает, с какой максимальной точностью лазерный уровень сможет нанести разметку. И раз Вы покупаете продукцию данного производителя, то, наверняка, доверяете ему. Но лучше убедиться в соответствии заявленных характеристик самому. Практичный пользователь сразу после покупки прибора может провести проверку его точности самостоятельно. Есть несколько способов, мы расскажем о наиболее простом из них. Нужно установить лазерный уровень посередине комнаты, например, на расстоянии 5 метров от стены. После этого – спроецировать точку или горизонтальную линию на стене, отметить ее карандашом (точка А). Сместить прибор назад на расстоянии 1 метр, не меняя его высоты. Спроецировать на стену луч и отметить точку Б. Расстояние в миллиметрах между точками А и Б должно быть не больше заявленной погрешности. Если это не так, значит, прибор нужно сдать в сервисный центр для устранения дефекта.

Если Вы выполняете строительные или монтажные работы, требующие высокой точности, то должны быть полностью уверены в том, что погрешность лазерного нивелира не превышает допустимое производителем значение. Более того, в некоторых случаях необходимо официальное подтверждение – сертификат. Для этого нужно проводить поверку прибора в специальных аттестующих инстанциях. Периодичность обязательной поверки измерительных инструментов устанавливается индивидуально.

Заблуждение 4. Никаких подготовительных работ не нужно

Это не так, ведь если изначально неправильно разместить лазерный уровень, ровную разметку получить не удастся. Поэтому сначала нужно найти оптимальное место для его расположения и установить таким образом, чтобы соблюдалось несколько условий:

• Ничто не должно создавать препятствие для лазерных лучей, иначе они будут преломляться, и линия будет спроецирована не полностью.
• Расстояние от прибора до объекта должно быть не больше, чем это предписывает инструкция. А если есть возможность, то лучше поставить его как можно ближе, чтобы погрешность была минимальной. Если прибор может работать с приемником лучей, то максимально допустимое расстояние можно будет увеличить (но только при необходимости).
• Устанавливается лазерный уровень либо на очень ровной поверхности, например, на столе, либо на штативе или держателе, чтобы обеспечить неподвижность его корпуса. Надежная фиксация не даст прибору сместиться и нарушить точность изначальной разметки.
• Необходимо выровнять нивелир относительно горизонта. Если прибор имеет пузырьковый уровень, то ориентироваться на положение жидкости в колбе. Если устройство имеет функцию самонивелирования, то придать ему такое положение, в котором прекратится подача сигнала о том, что устройство стоит неровно.
• Убедитесь, что в зоне проецирования световых лучей нет людей или животных. Это поможет избежать случайного попадания лазерного излучения в глаза.

Только после выполнения всех перечисленных требований можно включать прибор и делать разметку. Ответственный подход пользователя на подготовительном этапе гарантирует качество выполненных работ, а также безопасность находящихся вблизи объекта людей.

Заблуждение 5. Устройству не требуется уход

Лучше сказать, что лазерный уровень требует минимум усилий по уходу. Ведь в его обслуживании нет ничего сложного. Нужно периодически очищать корпус от загрязнений и своевременно заменять элементы питания. Еще важно помнить, что бережное отношение к прибору – гарантия долгого срока его службы. Храните и переносите его в специальной сумке или кейсе, так Вы снизите риск его повреждения от случайных ударов. Ведь механическое воздействие может привести к тому, что точность лазера собьется, и придется проводить калибровку. Если такое случилось, не пытайтесь сами устранить неполадки, лучше доверьте это профессионалам. Так Вы будете уверены в том, что все будет выполнено быстро и качественно, и прибор снова станет Вам надежным помощником.

Подведем итог

Теперь, когда Вы знаете, какие ошибки чаще всего допускают неосведомленные пользователи при работе с лазерным уровнем, сами уже не будете их повторять. Более подробные предписания и тонкости использования Вашего прибора Вы найдете в прилагаемой к нему инструкции. Следуя тому, что там написано, Вы сможете избежать проблем при нанесении разметки и, несомненно, получите качественный результат. Может быть, первый раз изучение инструкции и подготовительные работы перед измерениями займут у Вас много времени. Но это того стоит, ведь, усвоив правильный алгоритм действий, Вы сможете в дальнейшем довести его до автоматизма и делать ровную разметку всего за несколько минут.

советы по применению в строительных работах

Как приклеить гипсокартон

В этой статье наклеиваем гипсокартон на стену с помощью лазерного уровня, наклейка гипсокартона на стену необходимо тогда, когда нужно максимально сэкономить пространство при зашивке стен.

Как сделать деревянную лестницу

На самом деле сделать деревянную лестницу не так уж и сложно. Мы рассмотрим лестницу с врезанными ступеньками и лестницу с накладными ступеньками…

Стропильная система крыши. Установка стропил.

Когда сруб готов, встает вопрос об устройстве кровли. Устанавливать стропила в мауэрлаты или непосредственно на стены, выбор за Вами, в нашем случае устанавливаем деревянные стропила…

Как установить лаги для пола

Процесс выравнивание пола лагами, как и многие другие виды выравнивания полов, начинается с определения уровня, на который выводятся лаги.

Как сделать тёплый пол в бане

Теплые полы в бане можно сделать следующим образом. Для начала нужно набрать черный пол. Есть 2 варианта укладки черного пола…

Как сделать стяжку пола

Когда снял линолеум, оказалось, что пол у меня на кухне оказался неровным, с различными впадинами и бугорками. Надо было устранить эти дефекты, чтобы ровно положить плитку…

Как сделать перегородку в комнате

Решили разделить перегородкой большую комнату на две: детскую и нашу спальню. Убрали мебель, телевизор и все, что могло помешать сделать нам перегородку из гипсокартона…

Как установить ванну по уровню

Не так давно менял чашу ванной в своей квартире. Поведаю, как сделал это с помощью лазерного нивелира ADA Cube в комплектации Home Edition…

Как класть плитку

Вымерив нужную высоту и отметив карандашом точку, я стал думать как мне установить лазерный уровень на нужной мне высоте, а именно…

В рубрике представлены статьи с мастер-классами и различными забавными историями, связанными с применением

.

Дорогие друзья, присылайте свои истории с рассказами о том, как Вы использовали лазерный уровень или дальномер в ремонте квартиры, или строительстве собственного дома.

Возможно, при работе Вы сталкивались с разными непростыми задачами по разметке, или хуже того с неприятностями в виде падения нивелира, после чего требовалась регулировка лазерных плоскостей.

Своими рассказами Вы поможете новичкам не допускать грубых ошибок при работе с такими непростыми инструментами.

Свои истории Вы можете присылать на электронную почту: [email protected]

Как првильно пользоваться лазерным уровнем для выравнивания стен, пола, потолка

Лазерные уровни, или нивелиры, давно стали инструментом профессиональных строителей. Развитие технологий последних лет сделало их доступными и для домашних мастеров. Квартирный ремонт или возведение собственного дома — лазерный помощник позволит выполнить точную разметку с первого раза.

Как пользоваться лазерным уровнем

Зачем необходимо пользоваться лазерным уровнем

Некоторые строительные бригады до сих пор работают по старинке. Они выставляют уровень «на глазок» или пользуясь допотопными средствами вроде водяного ватерпаса, отвеса и большого угольника. Применение лазерного уровня выводит разметку строительных размеров на принципиально другой уровень точности.

Его используют для выравнивания пола, стен, потолков, разметки строительных отверстий и установки дверей и окон.

Нивелирование стройплощадки позволяет выполнить выемку грунта экономно и с высокой точностью и возводить конструкции без перекосов и крена.

Что необходимо знать при работе с лазерным уровнем

Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время  работы с нивелиром обязательно нужно использовать защитные очки.

Лазерный уровень в комплекте с защитными очками

Устройство позволяет получать на стенах, полах и потолках линии:

• по вертикали;
• по горизонтали;
• крестообразные;
• сетку.

Если пользоваться дополнительными настройками, возможно получить линии под наклоном.

Работа с лазерным уровнем

Самыми распространенными видами приборов являются

• призменные;
• ротационные.

Первые недороги и весьма просты в применении, но имеют ограниченную дистанцию эффективного действия (до 20 метров). Вторые  существенно дороже, но позволяют эффективно работать на расстоянии до 100 метров. Ими чаще пользуются на открытых стройплощадках.

Как пользоваться лазерным уровнем

Правильно применяемый нивелир дает возможность выравнивания поверхности, расположенной:

• горизонтально;
• вертикально;
• под наклоном.

Варианты расположения нивелира при работе

Сложного ничего в этом нет, нужно закрепить устройство в штативе и включить режим настройки. Устройства с автоматической настройкой устанавливаются автоматически, бюджетные модели придется настраивать вручную, по пузырьку ватерпаса. После завершения ориентации нивелира в пространстве на выравниваемой плоскости появляются вертикаль и горизонталь.

Если изменить ориентацию нивелира на 90°^, то линии появятся не только на стенах, но и на полу и потолке.

Работа с лазерным уровнем позволяет также размечать стену под укладку кафельной или керамической плитки.

Укладка кафеля с помощью нивелира

Производим установку уровня

До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.

Обычно пользуются следующими способами крепления лазерного уровня:

• На пол, стол, подставку и любую прочную и стабильную плоскость
• На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
• На распорную штангу.
• На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.

Важен не столько способ крепления, сколько его надежность и стабильность.

Регулировка положения прибора

До начала работы требуется выровнять прибор по горизонту. Это базовая обязательная операция, без ее качественного выполнения все дальнейшие действия потеряют практический смысл.

Устройства начального уровня выравниваются вручную. Для этого пользуются пузырьковым ватерпасом, а регулировка проводится тремя регулировочными винтами.

Продвинутые бытовые и полупрофессиональные модели могут выравниваться автоматически. Грубая настройка уровня проводится также вручную, зато последние 5-10 градусов прибор с большой точностью выставляет сам. После каждого перемещения устройства на новое место регулировку обязательно нужно провести повторно.

Настройка прибора

Настраивать устройство следует в соответствии с руководством пользователя. Нас бюджетных моделях все придется делать вручную. Они оснащены двумя отдельными пузырьковыми уровнями, в которых пузырек воздуха перемещается в вязкой жидкости в небольшой прозрачной трубке. На трубке нанесены деления. Нужно, пользуясь тремя регулировочных винта, загнать пузырьки на центральные деления. Это и будет соответствовать горизонтальному положению основания прибора относительно поверхности земли. В некоторых моделях вместо двух трубок установлен маленький круглый резервуар, закрытый стеклом. На нем нанесены концентрические окружности. Вращением координатных винтов нужно добиться, чтобы пузырек сместился под центральную окружность.

Профессиональная настройка лазерного уровня

Устройства призменного типа выдают одновременно горизонтальную и  вертикальную линии. Если в одной из них нет необходимости, как, например, горизонтальной линии при проверке вертикальности стенного проема, ее возможно отключить.

Устройства точечного типа кроме линий указывают и опорные точки в пространстве. Точка наибольшего возвышения называется «зенит», противоположная ей внизу — «надир». Режим показа этих точек также является отключаемым.

Модели, работающие на ротационном принципе, обладают двумя дополнительными параметрами:

• угол сканирования;
• скорость вращения луча.

Обычно доступна проекция в одной плоскости. У продвинутых устройств есть возможность показывать одновременно обе оси.

Измерительная рейка

Этим приспособлением пользуются для разметки нескольких параллельных линий с постоянным шагом. Такая необходимость возникает при укладке кафельной, керамической или пластиковой плитки. С помощью рейки также можно на определенную величину поднимать или опускать прибор, закрепленный в штативе.

Для более глубокого понимания того, как пользоваться лазерным нивелиром будет полезно рассмотреть их на конкретном примере. Пусть это будет укладка ламината в одном из помещений. Для качественной укладки требуется подготовить абсолютно ровную поверхность пола. Чтобы решить эту задачу с помощью лазерного уровня, следует:

• Развернуть штатив, установить его посредине комнаты и закрепить на нем устройство.
• Выполнить выравнивание прибора относительно поверхности земли по пузырьковым указателям уровня.
• Включить лазерный указатель и отметить горизонтальные линии на стене помещения с помощью отбивочного шнура. Шнур перед этим надо пропитать сухой синькой или мелом.
• Развернуть устройство на 90° и повторить операцию для всех стен.

Измерительная рейка

Если у вас есть ротационный нивелир, им пользоваться еще удобнее: для последней операции разворачивать его не надо, он может выдать все четыре линии из одного положения.

Теперь у нас есть разметка уровня на всех стенах. Можно приступать к заливке выравнивающего раствора и, опираясь на разметку, добиваться идеально ровной поверхности стяжки под ламинат.

Ведем пристрелку

Для того чтобы разметить отверстия в противоположных стенах на одной линии, но на разной высоте, в комнате небольшого размера можно воспользоваться линейкой или рулеткой. Если же стены отстоят друг от друга на десятки метров, такой способ будет затруднительным. Для решения подобных задач большинство моделей комплектуются так называемой пристрелочной мишенью. Это пластмассовая пластинка с разметкой, напоминающей рисунок на мишенях для пулевой стрельбы, окружности отстоят друг от друга на определенное расстояние, чаще всего сантиметр или дюйм. Вертикальная и горизонтальная оси, образующие перекрестье прицела, градуированы в миллиметрах (или линиях и точках). Пластинка имеет отверстие для закрепления на вертикальной поверхности. С ее помощью можно разметить смешение на несколько сантиметров, не пользуясь услугам подсобника.

Лазерный уровень с пристрелочной мишенью

Самые продвинутые модели оснащаются для этой цели визиром, позволяющим сэкономить время на подвешивание мишени.

Как увеличить дальность луча

Если солнечный свет на стройплощадке слишком яркий и отметка не видна, на помощь приходит приемник лазерных лучей. Он помогает вести разметку при высокой освещенности и на больших расстояниях. Лучше всего, если он выпущен тем же заводом — изготовителем.

Существует еще один способ увеличить дальность. На объект, подлежащий разметке, навешивают отражательные пластины из металлизированного пластика. На его гладкой поверхности линии будут видны и при самой высокой освещенности.

Меры предосторожности при использовании

Несмотря на небольшие размеры и безобидный вид, лазерный нивелир, если им неправильно пользоваться, способен нанести тяжелый вред здоровью. Если луч попадет в глаз, его мощности вполне хватит для нанесения серьезной травмы вплоть до потери зрения. Следует избегать попадания луча прибора в глаза людям или домашним животным. При работе с устройством обязательно постоянно пользоваться защитными очками.

Как пользоваться лазерным уровнем

Давно собирался написать обширную статью о лазерном уровне, как об инструменте в целом, с подробным описанием принципов работы с ним, плюсах и минусах, функциях и т.д. Вроде как информации по данному вопросу хватает в Интернете, однако при ближайшем рассмотрении оказывается, что пишется она копирайтерами, и судя по опубликованным текстам, имеющих весьма смутное представление про этот прибор. Бесспорно, в них есть определенная доля полезных знаний, но не раскрыто множество моментов использования этого устройства.

Если нет желания читать статью, то можете посмотреть видео.

1.СФЕРА ПРИМЕНЕНИЯ ЛАЗЕРНОГО УРОВНЯ

Лазерный уровень представляет собой измерительный инструмент, при помощи которого пользователь определяет строго горизонтальные и вертикальные линии. Если в конструкции устройства 2 и более излучателей вертикали, то помимо вышеперечисленных умений этой моделью аппарата можно также построить прямой угол. Он образуется в месте пересечения лучей.

Появился лазерный построитель плоскостей сравнительно недавно и был призван заменить собой такие традиционные инструменты измерения, как: строительный отвес, гидроуровень, пузырьковый уровень, угольник. В принципе, исходя из опыта многих мастеров, в большинстве случаев функции этого девайса полностью перекрывают нужды мастеров. Справедливости ради стоит отметить, не всегда возможно его использование. Об этом поговорим чуть позже.

Таким образом, легко догадаться в какой сфере находит себе основное применение это устройство — в строительстве. Именно в этой отрасли материального производства, как в никакой другой требуется постоянное нахождение точной горизонтали с вертикалью. С одной стороны, физические законы еще никто не отменял — любое возводимое сооружение должно быть надежным, а значит устойчивым, то есть иметь такую конструкцию, которая противодействует разрушению. С другой стороны, оно должно красиво и эстетично выглядеть. Как Вы понимаете, ни один из перечисленных моментов невозможен без идеальных горизонтальных и вертикальных плоскостей.

При этом устройство может использоваться как в частной стройке, так и на крупных объектах. Само собой такой плюрализм применения обусловлен наличием разных конфигураций прибора. Их принято делить на бытовые и профессиональные. Деление это весьма условно. Тот же самый 2-х лучевой лазерный уровень будет также исправно нести свою службу у профстроителя, как и 3D-уровень. Другое дело, что в плане удобства он будет хуже трехдэшного, а, следовательно, и значительно увеличится время, затрачиваемое на разметку.

2.ДОСТОИНСТВА И НЕДОСТАТКИ ЛАЗЕРНОГО УРОВНЯ

Всего лишь 20 лет назад не было никакой альтернативы традиционным приспособлениям измерения. Но тут пришла перестройка, гласность и по земле русской уверенно поступью шагнул капитализм. Для рынка строительных услуг это означало, что времена, когда ремонт можно было сделать за магарыч навсегда канули в Лету. Заказчик платит — мастер работает. Вместе с тем и требования к качеству работы стали существенно жестче. Возникло понятие «евроремонт». И если поначалу сроки исполнения были на втором плане, то по мере роста темпов строительства они стали также важны, как и высокое качество.

Эти факторы предполагали использование более функциональных механизмов отделки. И, прежде всего, встал вопрос о приборах разметки, поскольку у старых, привычных приспособлений, несмотря на их хорошую точность, с удобством и скоростью пользования наблюдаются большие проблемы. Следовательно, ни о каком повышении производительности труда речи быть не может. Поэтому появление лазерного уровня оставалось лишь делом времени.

Рассмотрим основные плюсы и минусы этого прибора.

	Лазерный уровень	Традиционные измерительные инструменты
Удобство	+	—
Простота	+	—
Скорость	+	—
Точность	+*	+
Цена	—	+
Надежность	-**	+

Разберем каждый из представленных в таблице показателей.

1. Удобство. Для сравнения возьмем два основополагающих инструмента разметки отделочника: отвес и гидроуровень. Перед тем, как выявить вертикаль, строитель озадачен вопросом — куда бы его повесить? Да так, чтобы нитка проходила как можно ближе к стене. Руками держать, стоя на стремянке, как-то не комильфо. Или гидроуровень. Работать с ним одному допустимо, но ОЧЕНЬ неудобно. Поэтому во многих случаях без напарника не обойтись. А вот пользоваться лазерным уровнем крайне удобно: поставил на горизонтальную поверхность, включил и ходи по комнате, делай отметки.

2. Простота. В качестве примера снова возьмем парочку товарищей из п.1. Если с первым все более просто, то для применения второго его надо сначала наполнить водой. И чтобы не было пузырьков воздуха, иначе забудьте о верности показаний. Хотя конструкция — да, предельно проста: веревка с грузом на конце и два соединенных между собой трубкой сосуда.

3. Скорость. Прежде чем определить вертикаль, мастеру приходится ждать, пока затухнут колебания строительного отвеса. Наиболее продвинутые помещают металлический груз в воду. Кстати, подобный принцип использован и в конструкции лазерного уровня. Только в нем для успокоения маятника прибора применяется поле, генерируемое магнитами. Они в строго определенном порядке приклеены на дне паза устройства. Только в отличии от отвеса, маятник лазера устаканивается за 2-4 секунды.

4. Точность. Как легко заметить, этот показатель отмечен звездочкой. Дело в том, что величина погрешности напрямую зависит от качества проведенной на заводе юстировки — она делается вручную. И, кроме того, важны условия транспортировки. Хорошо откалиброванный, бережно доставленный лазерный построитель плоскостей ничуть не уступает по точности традиционным измерительным инструментам. Поэтому перед покупкой или важными работами его крайне желательно подвергнуть процедуре проверки. О том, как это сделать речь пойдет ниже.

5. Цена. Полагаю, объяснять этот пункт не надо. Разница на порядок. Причем традиционники можно сотворить самому из подручных материалов, поэтому у них копеечная стоимость.

6. Надежность. Опять с оговоркой — если пользователь бережно обращается с уровнем (не роняет, блокирует маятник при переносе на другое место или транспортировке), то ничего плохого с устройством не произойдет. В противном случае, при неаккуратном обращении, как минимум, механизм будет не точным, как максимум, быстро выйдет из строя.

3.ПРОВЕРКА ТОЧНОСТИ ПОКАЗАНИЙ

Маркетологи «от бога» и ушлые продаваны могут сколько угодно заливаться, что «лазерный уровень — супер-пупер современный инструмент с обалденной точностью», но по факту выходит, что не все так безоблачно. В большинстве приборов очень часто бывает, что реальная погрешность не соответствует объявленной в руководстве пользователя. Причин этого разногласия две: некачественная настройка, отвратительная доставка. В общем, хотите пользоваться точным лазерником — сразу проверяйте перед покупкой и периодически перед особо ответственными работами (например, облицовка ванной комнаты керамической плиткой). Как это делается показано в видео и рассказывается дальше в тексте.

Ниже приведены самые простые и быстрые способы определения правдивости показаний.

3.1.Горизонталь

Ранее было отмечено, что в зависимости от конструкции лазерные уровни делятся на «ведерки» и «кирпичи». Названия условные, отражающие суть каждого из видов. Так вот, из-за используемых в приборах колб с диодами имеются различия в проверке горизонтальной линии. В моделях 1V/1H, 2V/1H и 4V/1H она проверяется следующим образом:

• необходима комната, длина которой позволяет установить прибор на расстояние не менее 5 метров от стены;

• корпус устройства поворачивается в крайнее правое (или левое, не важно) положение. На окончании линии луча ставится отметка;

• поворачиваем аппарат на 180 градусов так, чтобы другой хвост линии был около только что сделанной черты. Смотрим насколько он выше/ниже. Это и будет величина погрешности исследуемого лазерного уровня. Если же линия четко проходит по метке, то погрешность горизонтали крайне мала;

• также нелишним будет проверить устройство на отсутствие «смайлика», т.е. таком случай, когда линия идет дугой. Для этого после завершения п. б) и в) повернуть корпус механизма на 90 градусов и посмотрим на положение линии. Выше/ниже на 0,5-1мм — все нормально, эта разница является следствием большей толщины в центре линии, чем по краям. А вот если эта величина начинается от 1,5мм, то у прибора имеется «смайл». Как правило, такая неисправность встречается только у тех инструментов, которые пытались настроить методом научного тыка, по принципу «а крутану-ка я этот винт сюда и посмотрю что будет». Для лазерных уровней с заводскими настройками данный вид брака не характерен.

Горизонтальная линия в 2D и 3D проверяется гораздо проще. Обращаю внимание, что такая модель лазерного построителя плоскостей проверяется

БЕЗ МЕТАЛЛИЧЕСКОГО ПОВОРОТНОГО ОСНОВАНИЯ:

• также понадобится помещение, в котором можно поставить уровень таким образом, чтобы расстояние до стены, на которую проецируется луч, было не менее 5 метров;

• выбираем сторону отсчета, включаем устройством, делаем на стене отметку;

• прокручиваем корпус вокруг своей оси с шагом в 90 градусов, отмечая каждый раз местоположение линии.

3.2.Вертикаль

Для проверки вертикали есть несколько способов:

1) в качестве эталона используется другой прибор. Чтобы исключить ошибку, нужна 100% уверенность в показаниях его излучателя вертикали. Включаем его, внизу у пола и вверху под потолком ставим черточки. Теперь берем нашего испытуемого и смотрим: есть ли расхождения по вертикали с ранее сделанными рисками;

2) проверяем по строительному отвесу. Высота помещения, на потолок которой он подвешивается, определяется в зависимости от потребности в точности измерений. Например, есть строительная бригада и ей приходится заниматься отделкой 10-метровых стен. При этом точность нужна максимальная. В этом случае и отвес нужно вешать на соответствующей высоте. Или есть обычные мастера-отделочники, работающие в помещениях со стандартной высотой потолка, не превышающей 3 метра. Полагаю, логика ясна.

Вешаем отвес, включаем уровень. В идеале линия луча должна равномерно подсвечивать нитку снизу доверху. Проводить испытания лучше в комнате со слабыми источниками света. Обращаю внимание читателей, что в лазерных уровнях с маломощными излучателями 2 класса яркости верхняя часть веревки будет тусклее нижней. Сказывается слабосильность и расстояние.

Также имейте ввиду, что в «ведерках» на точность проверяется

КАЖДАЯ из вертикалей, т.к. на излучателях находятся независимые друг от друга винты крепления. В случае с 3D лазерным уровнем сначала проверяется одна сторона, потом корпус разворачивается на 180 градусов и смотрится другая сторона.

3.3.Прямой угол

По большому счету, проверка прямого угла является необязательной, поскольку воспользоваться им приходится довольно редко: разметка мест пролегания фундамента, определение 90-градусных углов в ванной комнате — вот, пожалуй, и все работы.

Выясняется истинность его значений при помощи т.н. египетского треугольника — прямоугольного треугольника с соотношением сторон 3:4:5. Есть 2 варианта проверки:

1) чертим фигуру на полу; включаем лазерный уровень; устанавливаем прибор таким образом, чтобы один луч четко проходил через нарисованную линию; смотрим, как ведет себя второй луч по отношению к другому катету;

2) ставим устройство на РОВНУЮ поверхность, включаем. Берем рулетку, по одной линии откладываем 3 метра (перекрестие будет точкой отвеса), делаем отметку. По другой отмеряем 4 метра, рисуем метку. И измеряем расстояние между проставленными отметками, оно должно 5м (+/-3мм). Если значение соответствует, то угол между вертикалями составляет 90 градусов.

3.4.Точка отвеса

Некоторые производителя встраивают дополнительный излучатель для отвеса уже в модели 1V/1H (например, LaiSai), но большинство же устанавливают этот элемент только в моделях 2V/1H и 4V/1H. В 3*360 приборах он образуется в месте пересечения вертикалей и его погрешность напрямую зависит от погрешности вертикалей. А вот в ведерках это не так, поскольку диод отвеса также как и прочие лазеры имеет отдельные винты крепления. Чтобы проверить правильность его показаний необходимо поставить точку строго в середине отвеса и очень плавно прокрутить корпус на 360 градусов вокруг своей оси. Отмеченная точка должна все время находиться в центре проецируемого пучка света.

3.5.Итоговые показания проверки точности лазерного уровня

Полученные результаты могут трактоваться по-разному. Многие производителя в инструкции пользователя пишут, что погрешность для вертикали/горизонтали не должна быть более 1мм на 5 метров, а допустимый угол между лучами +/-0,3 градуса от прямого угла. По большому счету, каждый мастер сам для себя определяет допустимый порог погрешности — кому-то и 5мм/5м нормально, а для кого-то и 0,5мм/5м чересчур много. Поэтому если Вы недовольны точностью своего аппарата, то нужно его юстировать, о чем и пойдет речь в следующем параграфе.

4.НАСТРОЙКА ЛАЗЕРНОГО УРОВНЯ

Кто бы, что не говорил или писал, а откалибровать можно любой лазерный уровень маятниковой конструкции. И собираются, и настраиваются они вручную. Причем провести эту процедуру можно самостоятельно, без обращения в специализированный сервисный центр. Понадобится минимум инструментов: отвертка и шестигранник. Самым лучшим вариантом будет отвертка с шестигранной насадкой, она позволяет полностью контролировать движения при юстировке.

Невзирая на разные виды уровней, регулировка точности осуществляется при помощи противовесов или винтов крепления.

Если по-хорошему, то предпочтительней использовать второй механизм. Задействовать противовесы можно лишь в случае, когда излучатель и горизонтали, и вертикали смещены в одну сторону. Либо пользователь может пожертвовать точность одного лазера в пользу другого. Так получается, потому что на маятнике винт-противовес один, а все связанные с ним манипуляции изменяют положение сразу нескольких светодиодов. Поэтому для корректной настройки использовать надо винты крепления.

Если говорить про «ведерко», то провести юстировку относительно несложно: крутим или выкручиваем один винт, фиксирующий лазер (для каждого свой), добиваясь нужного результата. Принцип простой — проверили аппарат, посмотрели разбег между линиями, подумали какие действия мы будем совершать, проделали их, посмотрели, что получилось и т.д. На сайте есть статья, посвященная этой процедуре. На марку лазерного построителя плоскостей можете не обращать никакого внимания, приборы подобной конструкции юстируются одинаково. Также было подготовлено видео по данной тематике.

С «кирпичами» дело обстоит намного сложнее. Во-первых, противовесами настроить не удастся по причине их банального отсутствия. Практически все производители отказались от размещения этого элемента в конструкции, а первоначальная балансировка (именно в этом и состояло их назначение, а не в точной подстройке) осуществляется посредством шайб, закрепляемых на маятнике. Во-вторых, винты крепления излучателя в различных устройствах размещаются по-разному и каждая из конфигураций имеет свои нюансы при настройке.

В-третьих, еще больше внимания уделяется аккуратности движений, которые должны быть поистине ювелирными, иначе положение линии может измениться на сантиметры. То есть привести их к общему знаменателю не получиться, нужен индивидуальный подход. Ниже представлены ссылки на статьи о юстировке различных 3D-уровней и видео о настройке лазерного уровня XEAST:

Лазерный уровень Fukuda 3D: как разобрать и настроить?

Настройка лазерного уровня HC Kira 3D-12

Как разобрать и настроить лазерный уровень MaoVon 3D red light?

В целом же, самостоятельно калибровать прибор такого типа сложно, но можно.

5.РЕЖИМЫ РАБОТЫ

Прежде чем работать с лазерным уровнем, необходимо определиться в каком режиме будет эксплуатироваться прибор. Зависит это от задач, стоящих перед пользователем. Практически все лазерные построители плоскостей предоставляют в распоряжение мастера 3 режима работы:

1) самонивелирование. В этом режиме прибор находится >95% всего рабочего времени, он проецирует строго горизонтальные и вертикальные линии. При наклоне корпуса более 4-х градусов срабатывает защита от некорректной установки — лазерник начинает издавать звуковые сигналы, а лучи прерывисто мигать. Чтобы включить данный режим достаточно переместить тумблер активации в положение «On». В результате чего отщелкивается блокиратор и начинает подаваться питание на излучатели;

2) импульсный режим. По соображениям техники безопасности мощность излучателей любого лазерного уровня не должна превышать <1mBt, иначе высок риск временной или постоянной утраты зрения — может произойти повреждение сетчатки глаза. Из-за этого линия луча днем на открытых строительных площадках не видна. Можно пользоваться различными ухищрениями вроде фронтальной камеры мобильного телефона или теневой ловушки, но полноценной работы не получится. Единственным приспособлением, позволяющим в этих условиях работать, будет лазерный приемник или детектор обнаружения луча. Чтобы его использовать среди функций лазерного уровня должна присутствовать возможность работы лазеров в импульсном режиме, т.е. при его активации излучатели начинают быстро-быстро включаться/выключаться. Этот цикл происходит с определенной частотой, визуально линия становится менее яркой;

3) режим построения наклонных линий. Как было ранее написано, если в состоянии, когда лазерный уровень работает в режиме самонивелирования, прибор наклонить, то срабатывает защита от некорректной установки и построить под углом плоскость крайне затруднительно — прибор пищит и мигает. Поэтому в некоторых аппаратах предусмотрено отключение защиты при включенном устройстве. В зависимости от производителя это можно проделать или нажатием на клавишу OutDoor (агрегат либо включен, либо выключен), или повернув тумблер активации в указанное на корпусе положение.

7.ИСПОЛЬЗОВАНИЕ ЛАЗЕРНОГО УРОВНЯ ДЛЯ РАЗЛИЧНЫХ РАБОТ

Теперь коротко охарактеризуем работы, в которых как нельзя кстати пригодится лазерный уровень:

а) фундаментные работы: разметка мест пролегания будущего фундамента, выставление опалубки под фундамент по уровню;

б) электромонтаж: определение место под электрощит, прокладка электропроводки, установка подрозетников и выключателей;

в) сантехнические работы: монтаж канализационных труб, прокладка водокоммуникаций, установка батарей отопления и монтаж отопительной системы в целом;

г) штукатурные работы: расчет минимально требуемого штукатурного слоя, выставление штукатурных маяков, проверка выполненной штукатурки;

д) стяжка пола: определение толщины слоя, выставление маяков под стяжку пола;

е) гипсокартоновые работы: монтаж подвесных потолков, установка гипсокартоновых перегородок и коробов;

ж) облицовка поверхностей плиткой: укладка керамической плитки в ванных комнатах, укладка тротуарной плитки;

з) установка дверей и окон.

Перечень строительных работ, в которых лазерный уровень может принимать активное участие, довольно широк. Мы рассказали о наиболее распространенных. Более подробно можете почитать по ссылкам, приведенным ниже:

Лазерный уровень для штукатурки

Использование лазерного уровня для стяжки пола

8.ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

В основании лазерного уровня имеется резьбовое отверстие, которое необходимо для крепления корпуса на различные фиксирующие приспособления. Оно бывает 2-х размеров: 1/4 дюйма и 5/8 дюйма. Дополнительными аксессуарами, расширяющими функциональность уровня, являются:

а) металлическое поворотное основание. При помощи него можно смещать корпус устройства на доли миллиметров в продольном и поперечном направлениях, а также выставить точную позицию вертикалей по заданной отметке;

б) штатив. В зависимости от модели расширяет диапазон высот, на которых можно проводить разметку, от 20см до 3 метров. Имеет складные ножки и элевационный подъемный механизм. Диаметр штифта с резьбой составляет 5/8 дюйма;

в) распорная штанга. Представляет собой выдвигающуюся палку, окончания которой упираются в пол и потолок. На ней фиксируется мобильная площадка, на которую, в свою очередь, крепится уровень. Для придания конструкции большей устойчивости и облегчения установки в комплекте может быть штатив;

г) магнитное крепление. Бывает в виде простого пластикового уголка без возможности регулирования высоты и такого же приспособления, но имеющего подъемный механизм. Сзади расположены неодимовые магниты для крепления приспособления на металлической поверхности и отверстие для крепления на саморезе.

9.ТРЕБОВАНИЯ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ

Лазерный уровень относится к измерительным инструментам и является технически сложным устройством, поэтому требует особо бережного обращения. Несмотря на наличие прочного корпуса, который нередко бывает еще и прорезиненный, нельзя допускать падения аппарата или наносить по нему сильные удары. Такие негативные воздействия приведут к значительному падению точности, вплоть до ситуации, когда без юстировки уже не обойтись.

Транспортировка и хранение прибора должна проводиться в специально предназначенном под эти нужды кейсе или сумке с ложементом из вспененного полиуретана. В процессе работы при перемещении уровня с одного места на другое необходимо сначала заблокировать маятник и только потом перенести аппарат.

Допускается рабочая температура от -10 до +40 градусов. Если прибор будет длительное время эксплуатироваться при отрицательных температурах, то в подшипниках замерзнет смазка и маятник перестает нормально выравниваться. Для восстановления работоспособности достаточно на несколько часов оставить устройство в теплом помещении.

Не следует продолжительное время работать или оставлять уровень в пыльном помещении или с высокой влажностью. Несмотря на то, что большинство моделей имеют практически полностью герметичный корпус, со временем пыль и влага постепенно берут защитные барьеры, проникая во внутренности уровня. Последствия такого соседства плачевные: от отказа работы кнопок до полного выхода инструмента из строя.

14.05.2019

Комментарии

⁴

А почему про ротационные уровни ничего не сказано?

Юрий, а смысл о них говорить? Для подавляющего большинство строителей/частных мастеров — это неоправданная трата денежных средств. Стоимость его очень высокая. К тому же, обычно такие приборы проецируют лишь горизонт. То, что линия луча видна днем на улице — миф, видимость такая же, как и у самого яркого 3Д аппарата. Класс безопасности лазера никто не отменял и, как правило, у строительных лазеров 2 или 3а. А он говорит о мощности излучателей. Просто в базовом комплекте обычно идет и приемник. Потому то в статье и не затронут этот вид инструмента. Если Вас все-таки интересует этот измерительный механизм, то посмотрите на муське (mysku). Там я недавно видел обзор на подобную модель.

Подскажите, в конце видео Вы луч улавливаете с лазерным приемником, он ко всем маркам подходит?

Сергей, по идеи, ко всем китайским приборам. По крайней мере, ко всем моделям, которые продаются в ИМ MyLaserLevel, он подходит. Имеется ввиду, что уровень должен проецировать красные лучи. Соответственно, для зеленых — свой, для LD — свой. А если по-хорошему, то кроме длины волны (ей определяется цвет лучей) есть еще и частота излучения. Плюс еще уровень должен иметь импульсный режим работы излучателей. Поэтому оптимальным вариантом является определение совместимости на месте.

Как использовать лазерный уровень

Поскольку доступно несколько различных версий лазерного уровня, будет разумно объяснить , как использовать лазерный уровень в соответствии с основными версиями отдельно.

Прочтите эту статью, чтобы узнать о различных типах лазерных уровней и о том, как использовать каждый из них.

Также не торопитесь и ознакомьтесь со следующими руководствами о том, как использовать лазерный уровень для проектов реконструкции дома, таких как укладка плитки, установка шкафов и т. Д.

Как использовать лазерные уровни — По проектам

Щелкните изображения, чтобы перейти прямо к руководству.

Что такое лазерный уровень?

Для непосвященных объясню , что такое лазерный уровень .

Лазерный уровень идеально и эффективно использует технологию лазерного луча для проецирования линии уровня лазера в горизонтальной или вертикальной плоскости.

Эта линия поможет вам получить представление о вертикальном и горизонтальном выравнивании.

Использование лазерного уровня для маркировки прямых линий

Первоначально он был представлен для использования на стройплощадке. Ранние предшественники современного лазерного уровня были громоздкими и дорогими инструментами, которые были слишком дорогими для обычного использования.

Современные лазерные нивелиры дешевле и их легче носить с собой. На самом деле, будет правильно сказать, что он произвел революцию в строительстве и других связанных с ним проектах.

Результаты после использования строительного лазерного уровня намного точнее, чем раньше, а весь процесс стал короче и эффективнее.

Точечный лазерный уровень

Этот тип лазерного уровня используется для маркировки или вычислений на той же плоскости, на которой он был установлен.

Он излучает прямой луч света в одну плоскость и помогает вам в тех случаях, когда вам нужна маркировка только в одном измерении.

Bosch GPL5 5-точечный лазерный нивелирBosch GPL5 5-точечный лазерный нивелир

Это одна из самых простых версий лазерного нивелира , его также можно назвать лучшим лазерным уровнем за деньги , так как он довольно дешевый.

Его можно использовать для более простых задач, поскольку он менее универсален с точки зрения использования.

Например, вы можете использовать точечный лазерный уровень, чтобы совместить новую розетку с другими или проверить выравнивание изображений на той же стене. Вы также можете использовать его, чтобы повесить шторы.

Чтобы использовать лазерный уровень, вы должны закрепить его на стене или ровной поверхности, на которой вы хотите проверить выравнивание или сделать отметки.

Затем включите устройство и проследите за лазерным лучом.

Лазерный уровень с перекрестными линиями

Этот тип лазерного уровня является более совершенным, чем вышеперечисленные.Однако, как и точечный лазерный уровень, этот тип лазерного уровня в основном предназначен для использования в помещении или дома.

Лазерный уровень с поперечными линиями удобен, когда вы хотите спроецировать как вертикальную, так и горизонтальную линию на стену или плоскую поверхность.

Bosch GLL 2 Cross-Line Laser Level

Чтобы использовать линейный лазерный уровень, в большинстве случаев вам придется установить его на штатив.

Вам нужно будет установить его перед стеной или поверхностью, на которую вы хотите проецировать линии.

Однако расстояние здесь не проблема. Он будет работать идеально независимо от того, поместите ли вы его близко или далеко от поверхности.

После настройки все, что вам нужно сделать, это включить лазер.

Вы можете увеличить или уменьшить высоту штатива для точной калибровки лазерного уровня.

Линии устраняют необходимость нанесения разметки на поверхности. Таким образом, время выполнения ваших задач значительно сокращается.

Этот лазерный уровень полезен, когда вы кладете произведения искусства на стену или развешиваете картины.Вам не нужно проходить процесс использования металлической линейки или уровня.

Итак, уберите металлический уровень, линейки и карандаши, и сделайте это проще.

См. Также : Как использовать лазерный уровень, чтобы повесить картину?

Ротационный лазерный уровень

Ротационный лазерный уровень использует лазерный луч и зеркала, чтобы направить лазерный луч под углом 360 градусов. Проекционный блок вращается с большой скоростью, чтобы проецировать луч со всех сторон.

Это означает, что если вы используете этот лазерный уровень в комнате, вы увидите равномерную линию, нарисованную на всех стенах, что делает его идеальным для выравнивания окон и дверей.

Dewalt DW079KD Ротационный лазерный уровень

Еще раз, для правильного использования ротационного лазерного уровня вам необходимо разместить его на штативе или на ровной поверхности.

В противном случае вы рискуете получить неверный прогноз уровня.

Теперь, в зависимости от потраченных денег, возможно, придется настроить лазерный уровень вручную.

Напротив, ротационные самонивелирующиеся лазерные нивелиры выполняют нивелирование самостоятельно благодаря внутреннему маятнику.

Вы также можете использовать эту версию в качестве наружного лазерного уровня . Однако для его работы вам понадобится лазерный датчик уровня.

При солнечном свете или при хорошем освещении у вас будут проблемы с прицеливанием лазерного луча, следовательно, вам потребуется лазерный датчик уровня.

В некоторых строительных проектах ротационный лазерный уровень может быть заменен ZIP LEVEL — высокоточным высотомером, который не только используется в нивелире , но также измеряет высоту напрямую.

ZIPLEVEL — альтернатива ротационному лазерному уровню

Узнайте больше о ZIP LEVEL здесь!

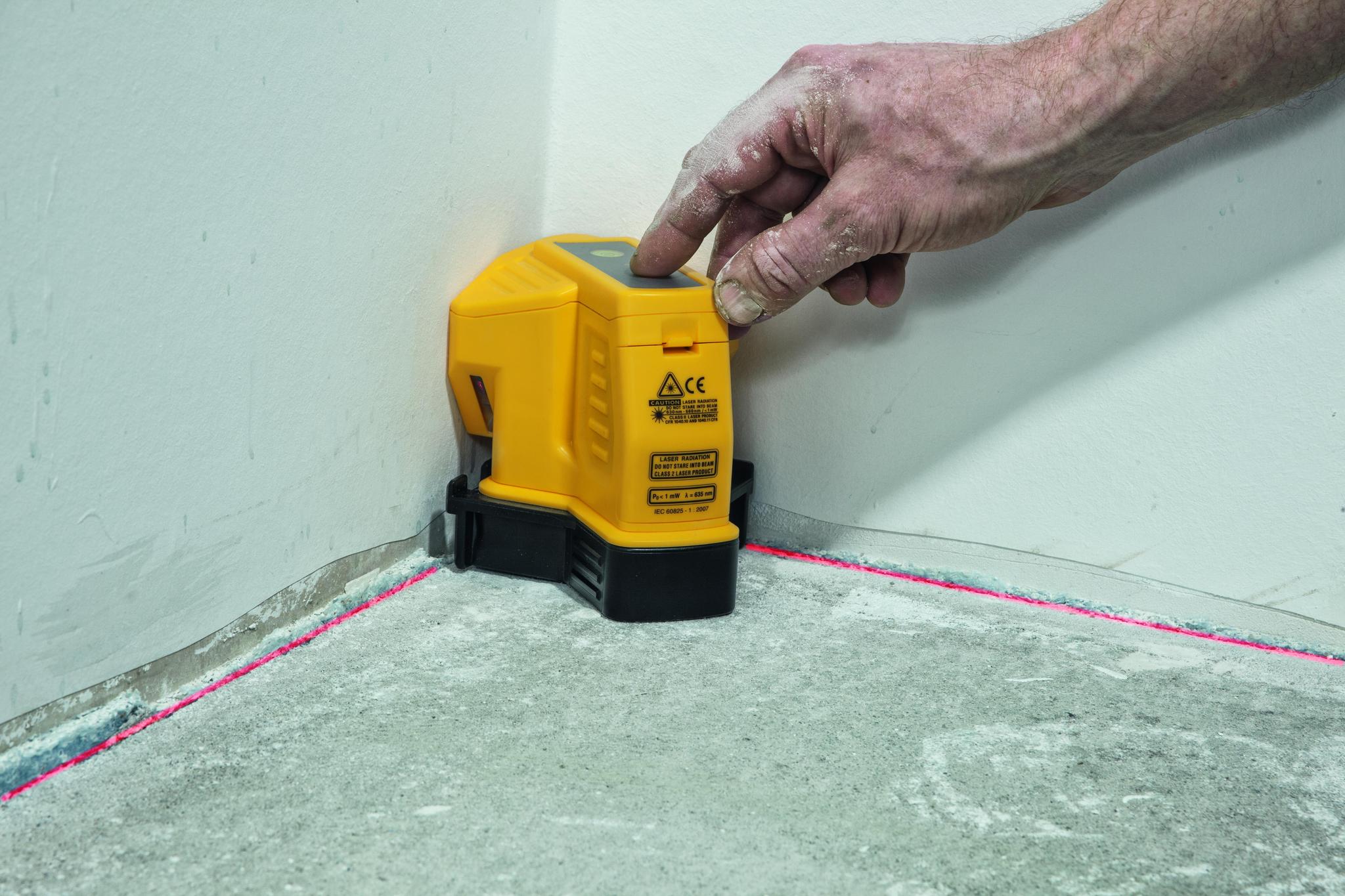

Лазерный уровень для плитки

Этот лазерный уровень в основном используется для укладки напольной плитки. Он может направлять лазерный луч перед лазерной базой, что обеспечивает легкое центрирование.

Bosch GTL3 Tile Laser Level

Вы должны разместить этот лазерный уровень в углу комнаты или где-то посередине комнаты. Также необходимо следить за тем, чтобы лазерный уровень располагался на ровной поверхности.

Размещение плитки на наклонном или неровном полу может испортить выравнивание и уровень плитки во всем помещении. Вы заметите, что на уровне линии от нуля до девяноста градусов.

Теперь, хотя это лазерный уровень для домашнего использования, его можно использовать и на улице.

Однако, если солнечный свет слишком яркий, у вас могут возникнуть проблемы с просмотром линий. Он хорошо подходит для облицовки патио плиткой.

Подробнее : Обзоры лучшего лазерного уровня для плитки

Как использовать лазерный уровень в помещении и на открытом воздухе

Идеально симметричные конструкции не появились неожиданно.Хотя правильные материалы и строительные ноу-хау могут иметь большое значение, этого недостаточно для задач по выравниванию. Да, традиционные спиртовые уровни обычно используются для проверки того, ровная ли поверхность или ровная. Однако использование этого типа инструмента совершенно неэффективно для некоторых строительных и геодезических задач.

Подумайте об этом так: вы планируете установить кухонные шкафы на стене и хотите, чтобы они были установлены по прямой линии. Проблема в том, что вам, скорее всего, будет сложно одной рукой прижать спиртовой уровень к стене, а другой использовать молоток.Вы, вероятно, захотите вырастить другую руку для выполнения этой задачи. Вы также можете подумать о простом измерении и нанесении контрольной линии уровня на стене, но это потребует огромного количества времени и усилий. Кроме того, вам все равно нужно стереть отмеченную линию после установки шкафов.

Есть решение этой проблемы — лазерный уровень. В упомянутой ситуации вы можете использовать обе руки, чтобы установить шкафы, одновременно убедившись, что они выровнены, если вы используете лазерный уровень.Этот инструмент предназначен для излучения прямой линии или плоскости света на горизонтальную или вертикальную поверхность. Обычно лазерные уровни можно прикрепить к штативу или стене. Это означает, что у вас может быть мгновенная линия уровня, не загружая руки в прямом и переносном смысле. Другими словами, использование лазерного уровня может сделать строительные работы и проекты DIY легкими и удобными. Если вы планируете приобрести лазерный уровень для работы или дома, читайте дальше, чтобы узнать, как им пользоваться.

Прежде чем переходить к шагам по использованию лазерного уровня, полезно знать все об основах.Таким образом, вы можете полностью понять, как работает лазерный уровень и как функционирует каждый из его компонентов.

Когда вы сталкиваетесь с инструментом, на котором написано слово «лазер», можно предположить, что с ним сложно работать. Напротив, использовать лазерный уровень довольно просто. Фактически, несколько отраслей используют этот инструмент. Строительство, земляные работы, геодезия, озеленение и возведение каркаса — это лишь некоторые из отраслей, в которых можно найти лазерные уровни. Поскольку многие профессионалы используют лазерные уровни, можно с уверенностью заключить, что этот тип инструмента способствует эффективности и точности выполняемых задач.

Лазерные уровни представлены в широком ассортименте дизайнов, но все они имеют общее — несколько компонентов. Первый — это лазер. Без этого компонента лазерный уровень, очевидно, будет просто обычным уровнем. Слово «лазер» происходит от аббревиатуры «усиление света за счет вынужденного излучения». Короче говоря, лазер излучает луч зеленого или красного света, когда электроны возбуждаются или стимулируются. Затем зеркала собирают и усиливают этот свет и направляют его в одном направлении.Вместо того, чтобы рассеивать свет, как у фонарика, лазер излучает единый узкий луч. Затем этот луч может служить своего рода визуальной меловой линией, которую можно использовать как прямую опорную линию.

Помимо лазера, к другим основным компонентам лазерных уровней относятся нивелирная база и система нивелирования. Выравнивающее основание можно разместить на плоской поверхности, например, на штативе, полу или стене, и оно может помочь испускать луч на желаемой вами высоте. Система нивелирования обычно присоединяется к лазерному уровню или встроена в него, и она может быть как ручной, так и автоматической.Как и в случае со спиртовыми уровнями, ручной лазерный уровень требует, чтобы пользователь выровнял пузырек внутри флакона. Этот тип лазерного уровня обычно дешевле автоматических лазерных уровней. С другой стороны, автоматические или самовыравнивающиеся лазерные уровни используют внутренние маятники, магниты и силу тяжести для определения уровня. Эти лазерные уровни используются в задачах, где требуется высочайшая точность.

Использование лазерного уровня может сэкономить огромное количество времени и денег. Хотя для этого требуется правильная настройка, установка займет всего несколько минут.

Прежде чем лазерный уровень совершит свое волшебство по выравниванию, вам необходимо сначала закрепить его на штативе с помощью адаптера. Вы также можете установить его на плоской поверхности с помощью совместимого крепления. Поскольку большинство лазерных уровней имеют универсальные резьбовые отверстия, вам не составит труда приобрести совместимые штативы, адаптеры и крепления. После настройки лазерного нивелира убедитесь, что он закреплен в таком положении, в котором он не будет подвергаться ударам или перемещению.

Если вы используете ручной лазерный уровень, убедитесь, что пузырек выровнен внутри флакона.Чтобы отрегулировать пузырек, поищите винты или ручки возле пузырька. Затем поворачивайте эти винты или ручки до тех пор, пока пузырек не покажет, что ваш инструмент выровнен. Если вы используете самовыравнивающийся блок, дайте ему время, чтобы оно само выровнялось. Как только ваш лазерный уровень закреплен и выровнен, вы можете включить его.

После включения устройство направит ровный луч на поверхность, на которой вы работаете. В зависимости от типа лазерного уровня, который вы используете, луч может быть точкой, линией, комбинацией точек и линий или плоскостью на 360 градусов.Более того, вам, возможно, придется откалибровать его так, чтобы лазер указывал именно на ту область, где вам нужен уровень. Однако многие лазерные нивелиры предлагают удобные настройки для такой тонкой настройки.

При работе на открытом воздухе вы должны использовать лазерный детектор, чтобы найти луч. Поскольку нет поверхности, на которой можно было бы поймать луч, лазерный детектор может перехватить его и сообщить вам его точное местоположение. Для использования детектора закрепите его на нивелирной рейке с помощью зажима. Некоторые выравнивающие стержни или лазерные стержни уже поставляются с зажимами или ползунками для фиксации лазерных детекторов.Закрепив детектор, сдвиньте его вверх и вниз по стержню до звукового сигнала. Когда вы слышите звуковой сигнал, исходящий от детектора, это означает, что он нашел луч. После этого закрепите детектор на месте и произведите необходимые измерения. Важно помнить, что для обеспечения точности вы должны следить за тем, чтобы устройство было выровнено во время выполнения задачи.

Одним из главных преимуществ наличия лазерного уровня в вашем ящике для инструментов является то, что его можно использовать для различных задач. Независимо от того, участвуете ли вы в крупном строительном проекте или в простом проекте своими руками, лазерный уровень вам обязательно пригодится.Еще одно преимущество лазерного уровня — его можно использовать как в помещении, так и на улице.

Что хорошего в использовании лазерного уровня в помещении, так это то, что у вас не будет проблем с поиском луча. Поскольку солнечный свет не влияет на видимость лучей в помещении, вам не нужно использовать лазерный детектор для перехвата луча.

Если вы работаете над проектом ремонта дома или просто украшаете свой интерьер, использование лазерного уровня может помочь вам выполнить работу эффективно. Вот несколько задач в помещении, в которых можно использовать лазерный уровень.

1. Подвесные рамы или занавески

Если вам не нужна установка в стиле Пизанской башни, вам следует убедиться, что рамы или занавески, которые вы вешаете, идеально выровнены. Не нужно быть перфекционистом, чтобы разочароваться в кривых рамах и шторах. Хотя крепление предметов на стене кажется несложным, задача далеко не простая. Чтобы сделать работу намного проще, вы можете использовать любой тип лазерного уровня. Однако большинство людей используют линейные лазерные уровни, поскольку их достаточно для проецирования видимых горизонтальных лучей.

Чтобы повесить каркас или штору с помощью лазерного уровня, сначала необходимо определить высоту верха каркаса или шторы. Если вы планируете установить карниз, вы можете измерить расстояние около 4 дюймов над окном. После измерения высоты сделайте отметку на стене в любом месте в пределах измерения.

Во-вторых, включите лазерный уровень. Отрегулируйте его лазер так, чтобы луч горизонтально проходил через высоту, которую вы отметили на стене.

В-третьих, выровняйте лазерный луч.Отрегулируйте пузырек, если это ручной лазерный уровень, или позвольте ему самовыравниваться, если это модель с автоматическим самовыравниванием. После выравнивания лазерного уровня закрепите его на стене с помощью присосок или крепления.

Если вы вешаете раму, измерьте расстояние между ее верхом и механизмом подвески. Отметьте это измерение на стене, используя проецируемый луч в качестве опорной линии для верхней части рамы. Затем вбейте гвоздь в отметку на стене. Наконец, повесьте раму и совместите ее верх с лазерным лучом.

Если вы повесите карниз, это будет проще, чем повесить каркас. Вам нужно только измерить ширину карниза. Наконец, установите кронштейны на концах ширины и вдоль выступающей балки.

2. Установка шкафов

При установке в шкафу лазерный уровень с поперечными линиями может сделать задачу быстрой и легкой. Этот лазерный уровень может одновременно проецировать вертикальную и горизонтальную линии. Благодаря этому вы можете использовать его как для переноса местоположения стоек, так и для выравнивания шкафов.Перед использованием лазерного уровня для установки в шкаф закрепите лазерный уровень на штативе на расстоянии нескольких дюймов от стены, на которой будут размещаться шкафы.

Любой, кто когда-либо устанавливал кухонные шкафы, понимает, как разметка расположения стоек может занимать много времени. Однако с помощью лазерного уровня с поперечными линиями вы можете выполнить задачу в кратчайшие сроки. Сначала найдите шпильки с помощью прибора для поиска шпилек. Затем отметьте их центры. После этого включите лазерный уровень и направьте его вертикальный луч так, чтобы он проходил через метку шпильки.

Затем измерьте высоту кухонного шкафа сверху вниз. Затем отметьте это измерение на стене. Выровняйте горизонтальный луч лазерного уровня по отмеченной нижней части кухонного шкафа. После этого установите ригель или опорную рейку ниже этой нижней линии и ввинтите ее в метки шпилек.

Наконец, выровняйте горизонтальный луч лазера так, чтобы он проходил через отмеченную верхнюю часть кухонного шкафа. Поместите шкаф на решетку и совместите ее верх с горизонтальной балкой.Затем вы можете прикрутить свой шкаф к стойке.

В строительстве и геодезии лазерные нивелиры часто используются на открытом воздухе. Хотя работа при дневном свете может повлиять на видимость лучей, многие лазерные нивелиры предназначены для использования на открытом воздухе. Те, кто нивелирует на открытом воздухе, обычно используют лазерные уровни, излучающие зеленые лучи. Причина этого в том, что цвета в зеленом спектре более узнаваемы человеческим глазом. Фактически, зеленый луч лазера в четыре раза заметнее красного.Таким образом, зеленые лазерные уровни могут работать на больших расстояниях даже при ярком освещении. Более того, лазерные детекторы могут легко перехватывать зеленые лучи, которые производят эти лазерные уровни.

При работе на открытом воздухе следует учитывать не только цвет луча, но и тип лазерного уровня. Ротационные лазерные нивелиры идеально подходят для использования на открытом воздухе, поскольку они могут проецировать плоскости на 360 градусов по горизонтали, вертикали или по обоим направлениям.

Если вы планируете использовать лазерный уровень на открытом воздухе, вот несколько работ на открытом воздухе, в которых можно использовать лазерный уровень, а также несколько советов по его использованию.

1. Выравнивание земли

Одной из распространенных задач на открытом воздухе, требующих использования лазерных уровней, является выравнивание земли. Эта задача может быть при закладке фундамента и земляных работах. Независимо от того, в чем причина нивелирования земли, важно найти место, где можно установить штатив и лазерный нивелир. Эти двое должны быть рядом со строительной площадкой, но в безопасном месте.

После установки штатива и закрепления лазерного уровня включите устройство.Затем выровняйте его, если это ручной лазер, или дайте ему возможность самовыравниваться, если это автоматический прибор.

Затем определите желаемую высоту над землей. Поместите штангу уклона или лазерную штангу вместе с лазерным детектором в точку желаемой высоты.

Затем перемещайте лазерный детектор вверх и вниз по стержню, пока он не издаст звуковой сигнал. Звуковой сигнал означает, что уровень обнаружен. Как только лазерный детектор издаст звуковой сигнал, закрепите его на стержне.

После этого найдите другую точку на земле, где высота перехватывает или ловит лазер.Затем насыпьте на эту высоту кучу земли или отметьте ее краской или другим инструментом для разметки. Вы можете повторять шаги, пока не получите необходимое количество ориентиров.

2. Оценка

Лазерные нивелиры бывают разного дизайна для различных применений, и есть специальный лазерный уровень, предназначенный для задач профилирования. Подобно задаче выравнивания земли, профилирование с помощью лазерного уровня требует поиска места для установки штатива. Вы должны закрепить лазерный уровень на штативе, установленном на твердой устойчивой земле.

После настройки инструментов включите лазерный уровень и выровняйте его. Затем установите начальную высоту вашего уклона. С этой высоты наклон уклона снижается.

Затем поместите планку уклона вместе с лазерным детектором на желаемой высоте уклона. Сдвиньте лазерный детектор вверх и вниз, пока он не издаст звуковой сигнал, и затяните его на стержне.

Затем установите желаемое значение шага от верхнего края вашего уклона до нижнего. Используя это измерение, переместите лазер вверх по стержню и закрепите его.

Найдите уровень с помощью лазерного детектора, на котором будет находиться дно уровня. Чтобы получить исходные показания, вам может потребоваться поднять стержень или закопать землю.

Нижняя часть планки оценки служит ее нижней частью. С помощью инструментов для разметки можно окончательно отметить высоту и уклон.

Когда в проекте требуется нивелир или установка сантехники, нет сомнений в том, что лазерный уровень — идеальный инструмент для работы. Его точная система нивелирования, широкий диапазон настроек и удобство лазерных опорных линий — вот некоторые из многих особенностей, которые выделяют лазерный уровень среди всех других инструментов.Перед покупкой необходимо учесть несколько важных факторов.

Одним из факторов при выборе лазерного уровня является его производительность. Некоторые характеристики лазерных уровней — это рабочий диапазон, длина волны и точность нивелирования. Хотя для некоторых эти вещи могут сбивать с толку, одна вещь, которую должен помнить любой пользователь, — это то, что сила в числах. Чем выше цифры этих характеристик, тем лучше лазерный уровень.

Также стоит учесть, где в основном будет использоваться лазерный уровень.Если он будет использоваться исключительно в помещении, подойдет ручной лазерный уровень, излучающий красные лучи. С другой стороны, если вы планируете использовать его на открытом воздухе, стоит приобрести самонивелирующийся лазерный уровень, излучающий зеленый луч. Самовыравнивающиеся лазерные уровни могут работать на неровной поверхности, и они могут выравниваться, даже если их случайно наклонить.

Где бы вы ни планировали использовать лазерный уровень, вы должны убедиться, что он может выдерживать суровые условия. Как и любой другой инструмент, если лазерный уровень долговечен, то он должен быть долговечным, качественным и стоить вложенных средств.

Существуют различные марки и конструкции лазерных уровней, поэтому выбор подходящего может стать непростой задачей. Кроме того, бывает сложно найти надежный, высокопроизводительный лазерный уровень. Вот почему Engineer Warehouse сузил выбор лучших лазерных уровней и аксессуаров на рынке. Мы тщательно определили лучшие марки этих продуктов и собрали их для тех, кому необходимо точно и эффективно выполнять задачи по выравниванию. Большинство предлагаемых нами лазерных уровней даже имеют высокий уровень защиты от проникновения (IP).Вы можете быть спокойны, зная, что эти продукты могут выдерживать самые тяжелые полевые условия и при этом работать точно.

Профиль автора

Диета Салазар — исследователь и технический писатель информационных статей для различных отраслей, включая отрасль AEC. В свободное время она изучает небольшие строительные проекты и новые тенденции дизайна.

Введение в лазеры и технологию лазерных уровней — Masonry Magazine

Words: Гал Воллах, вице-президент по развитию бизнеса, Kapro Tools, Masonry Magazine
Фото: Kapro, Stabila Лазерные уровни

присутствуют на рынке уже несколько лет, но лишь недавно они стали основным инструментом для профессионалов в области каменного строительства.Лазерный уровень — это средство управления на основе проектора лазерного луча. Проектор проецирует одну или несколько фиксированных линий или точек вдоль горизонтальной и / или вертикальной оси, позволяя человеку, использующему его, выровнять свою работу по этим линиям или точкам. Некоторые лазерные уровни сочетают в себе линии и точки.

Применение лазерного уровня

Лазерные нивелиры используются для нивелирования и выравнивания по вертикали, горизонтали, квадрату, углу, профилированию и уклону, а также приложений для переноса точек. Подрядчики используют линейные лазерные уровни для запуска ряда проектов, включая установку гипсокартона, HVAC, потолочные балки, выравнивание стропил, дверей и окон, установку спринклерных систем, облицовку плиткой и полом.

Каменщики используют это приспособление для выравнивания стен сантехники и металлических шпилек. Он также используется для поддержки отвесных стен с вертикальными приложениями для возводимых более высоких стен. А также помочь проверить выравнивание уложенного блока и кирпича, убедившись, что здание / проект имеет квадратную форму.

Лазерные нивелиры также можно использовать на открытом воздухе. Ландшафтные дизайнеры используют эти устройства для различных проектов выравнивания, таких как террасирование и подпорные стены.

Типы лазерных уровней

Для лазерных уровней существует три основных категории.Самый простой из них — это фиксированный лазерный уровень, который оснащен лазерным диодом, прикрепленным к спиртовому (пузырьковому) уровню, который служит указателем. Сосуды используются для выравнивания точки или линии. Эти лазеры используются для работ, не требующих большой дальности или точности. Рич Морс, менеджер по маркетингу продукции Stablia, соглашается, что точечные и линейные лазеры лучше всего использовать для малых расстояний и небольших проектов.

Самонивелирующиеся лазеры, обычно называемые маятниковыми уровнями, являются более совершенными и обеспечивают большую точность и более быстрые результаты.Самовыравнивающийся лазер основан на наборе лазерных диодов, установленных на маятнике, которые калибруются, когда маятник все еще находится в своем естественном положении, где диоды будут излучать выровненные или вертикальные линии, а не полагаться на человека, который его выравнивает. и точки. Линия создается с помощью призмы (линзы), которая преобразует лазерный луч в линию. Основным преимуществом такого уровня является его гораздо более высокая точность по сравнению с фиксированными лазерными уровнями. Хорошие самонивелирующиеся лазеры могут достигать точности ± 0.2 мм / м — ± 0,0002 ″ / 1 ″.

Главный недостаток — они относительно чувствительны, поскольку маятник по своей природе является подвижной деталью. Чтобы защитить маятник, когда продукт не используется, маятник удерживается на месте с помощью фиксирующего механизма, который срабатывает только при включении лазерного уровня. Этот механизм блокировки также позволяет использовать устройство в ручном режиме. В этом режиме линии и точки не выравниваются, но перекрестный лазерный уровень все еще можно использовать для маркировки прямых линий и квадратов под углом 90 градусов.Самовыравнивающийся лазерный уровень подходит для большинства работ на площадях до 60-100 футов (в зависимости от модели). Если площадь больше или для работы требуется уровень, охватывающий 360 градусов, пользователь может захотеть перейти на ротационный лазерный уровень. Этот диапазон можно увеличить почти вдвое с помощью детектора, который представляет собой специальное устройство, которое обнаруживает лазерный луч, даже когда он больше не виден пользователю, и указывает на него.

Третий тип уровня — это лазер с механическим нивелированием, также известный как ротационный лазерный уровень.Ротационные лазерные нивелиры обычно располагаются в центре рабочей площадки, а лазерный луч направлен повсюду, чтобы получить полное считывание на 360 градусов. Эти устройства используют механический гироскоп для определения центра земли и электронный серводвигатель для установки уровня лазерных излучающих диодов. Большинство лазеров этой категории — это роторные лазеры, в которых диод расположен в центре и вращается двигателем, образуя вертикальную линию на 360 градусов.

Поскольку луч в этих моделях не разделяется призмой на линию, а скорее вращается, может быть достигнуто гораздо большее расстояние, в некоторых случаях даже более 700 футов с использованием детектора.Эта причина, а также возможность наклонной линии делают его наиболее подходящим для наружных работ. Некоторые модели поставляются с дополнительной подставкой, которая позволяет изделию работать, когда его кладут на бок, и проецирует вертикальную плоскость, которая предназначена для считывания показаний на уклоне, а иногда и для наклона плоскости луча.

Тенденции рынка

Исторически лазерные уровни изготавливались с использованием красных лазерных диодов, поскольку эти диоды были очень распространены, хотя зеленые лазеры гораздо более заметны для человеческого глаза, чем красные лазеры.Это связано с тем, что человеческий глаз наиболее чувствителен к зеленой части спектра (длина волны 520–570 нм). Примерно 2 года назад цены на зеленые лазерные диоды начали падать, и сегодня они стоят менее чем на 30 процентов больше, чем красные лазерные диоды. Это побудило многих производителей лазерных уровней начать производство зеленых лазерных уровней, и сегодня все ведущие бренды на рынке уже имеют модели зеленых лазеров. Видимость зеленого лазера может увеличить дальность действия уровня до 50 процентов, но это достигается за счет более короткого срока службы батареи из-за более высокого энергопотребления.При использовании зеленого лазерного уровня необходимо также использовать зеленый лазерный детектор.

Несколько лет назад на рынке была представлена ​​технология линз с обзором на 360 градусов, которая стала очень популярной. Преимущество этой технологии в том, что вы можете получить три непрерывные линии на 360 градусов. Однако у этой технологии есть два небольших недостатка. Во-первых, точка отвеса, которая на самом деле является крестом, не находится в центре под уровнем, поэтому при вращении уровня она перемещается по эксцентричной схеме, что приводит к потере центра позиции.Другой недостаток заключается в том, что из-за своей конструкции эти устройства менее надежны, чем самонивелирующиеся лазерные нивелиры с визором. Эти уровни также имеют тенденцию быть немного менее точными, чем уровни козырька в том же ценовом диапазоне.

Чтобы получить лучшее из обоих миров, в прошлом году рынок представил самовыравнивающиеся уровни, в которых козырек сочетается с конструкциями, вращающимися на 360 градусов. Обычно горизонтальная линия составляет 360 градусов, а вертикальные линии основаны на козырьке.

Еще одна тенденция на рынке — это самонивелирующиеся лазерные уровни с более высоким рейтингом защиты от проникновения (IP), причем рейтинг IP 65 является наивысшим.Хотя пользователям это может показаться важным улучшением, это немного увеличивает стоимость продукта, в то время как для большинства пользователей, использующих эти устройства в помещении, эта функция практически бессмысленна.

Помимо IP-адреса продукта, при принятии решения о выборе лазерного уровня мы рекомендуем обратить внимание на следующие особенности:

1. Диапазон. Импульсный режим, если вы хотите расширить диапазон с помощью детектора.

2. Сколько линий / точек.
3. Точность — для точности мы рекомендуем не ниже + 0.0003 ″ / 1 ″, предпочтительно + 0,0002 ″ / 1 ″.
4. Видимость — чем ярче окружающая среда, тем важнее этот аспект.
5. Монтажная резьба — стандартная на рынке 1/4 ″ и 5/8 ″. Некоторые уровни оборудованы обоими.

Лазер пострадал от падения? Вот как вы делаете чек:

1. Установите лазер на штатив или твердую поверхность на расстоянии примерно 5 футов от стены длиной примерно 16,5 футов.

2. Разблокируйте маятник и нажмите кнопку, чтобы проецировать горизонтальные и вертикальные поперечные балки на стену.
3. Отметьте точку a1 на стене посередине горизонтальной линии у левого края горизонтальной балки.
4. Поверните лазерный уровень против часовой стрелки, пока правый край горизонтального луча не достигнет точки a1, отметьте точку a2 на стене посередине горизонтального луча.
5. Расстояние между a1 и a2 не должно быть больше 0,05 дюйма.

Принадлежности

Лазерные аксессуары разработаны для повышения универсальности и функциональности лазерного уровня.Основные категории — это монтажные аксессуары, к которым относятся легкие штативы и кронштейны. Другие категории включают штативы и шесты от полупрофессиональных до сверхмощных. В то время как штативы считаются более устойчивыми и универсальными для любого ландшафта, шесты используются внутри помещений. Поляки могут позволить пользователю переключать уровень между разными высотами намного быстрее и проще. Некоторые столбы стабилизируются на основании штатива, а другие прижимаются к потолку для устойчивости. Кронштейны также используются, когда требуется более локальная установка лазерного уровня.

Цифровые приемники

разработаны для точного определения положения ротационных лазеров с красными лазерными диодами, которые могут быть обнаружены на больших расстояниях. Это высокотехнологичное оборудование можно прикрепить к металлическому стержню, чтобы упростить и сделать процесс измерения более эффективным. Приемники также можно использовать в качестве портативных устройств, что обеспечивает мобильность и простоту использования на рабочем месте, поскольку каждый карманный компьютер имеет не менее 50 часов автономной работы на одной зарядке.

Одна концепция, которая недавно была представлена ​​на рынке, — это самонивелирующийся лазер с собственными ножками.Это позволяет пользователю использовать продукт без штатива, а когда ножки складываются, они образуют раму, которая добавляет устройству защиту.

Измерители луча и цели — это пассивные аксессуары, которые улучшают видимость лазерного луча. Лучоискатели — это очки, которые помогают вам видеть луч. Для красных лазеров вам нужно использовать искатель красного луча. Для зеленых лазеров пользователю нужен искатель зеленого луча. Цели увеличивают видимость за счет отражения луча. Их можно разместить на поверхности или повесить с помощью встроенного магнита.В случае с целями каждый лазер имеет свой цвет цели.

Как упоминалось ранее, для увеличения расстояния луча лазерного уровня будет использоваться детектор. Чтобы использовать детектор, уровень должен иметь импульсный режим. В этом режиме луч модулируется с определенной частотой, которая может быть обнаружена детектором. Для каждого цвета лазера необходимо использовать детектор того же цвета.

По мере того, как технологии продолжают развиваться, лидеры отрасли прогнозируют, что в ближайшие несколько лет лазерные уровни станут инструментом, используемым большинством профессионалов в этой области для выполнения большинства приложений, для которых сегодня используются пузырьковые уровни.

Лучшие варианты лазерных уровней для домашних проектов

Фото: amazon.com

Один из первых инструментов для выравнивания, с которыми многие знакомы для домашних проектов, — это спиртовой или пузырьковый уровень. Уровни духа используют маленький пузырек в трубке, чтобы определить, ровно или вертикально. Эти уровни эффективны для мелких деталей, но для максимальной точности, согласованности и удобства самовыравнивающийся лазерный уровень может иметь решающее значение. Лучшие лазерные нивелиры просты в использовании — это новое поколение технологии нивелирования.Они могут делать все, что могут сделать духовые или пузырьковые уровни, и многое другое. Как они работают? Лазерные уровни проецируют луч света через комнату или рабочую площадку, чтобы служить ориентиром в таких различных проектах, как установка электрических розеток, развешивание картин и строительство палубы.

Внимание: не все лазерные уровни одинаковы. Лучшие лазерные нивелиры имеют разные лучи и ориентацию, могут самонивелироваться, имеют длительный срок службы батареи и мощные лазерные лучи, которые лучше видны в дневное время.Покупка хорошо сделанной и спроектированной модели поможет вам избежать дорогостоящих ошибок из-за неточностей или проблем с видимостью.

Впереди наше руководство по пониманию и навигации по доступным опциям, а также несколько наших любимых вариантов в категории.

1. НАИЛУЧШИЙ В ЦЕЛОМ: Bosch 360-градусный лазер для выравнивания и выравнивания
2. НАИЛУЧШЕЕ ЗНАЧЕНИЕ: Black + Decker Line Laser с датчиком стержня
3. НАИЛУЧШИЙ ДЛЯ ЛЕГКОЙ РАБОТЫ: SKIL самонивелирующийся на 360 градусов Линейный лазер
4. НАИЛУЧШИЕ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ: Лазерный уровень Klein Tools 93LCLS
5. НАИЛУЧШИЙ ДЛЯ НАРУЖНОГО ИСПОЛЬЗОВАНИЯ: Самовыравнивающийся лазерный уровень Huepar

Точность

хорошая точность, отличная точность

будь то уровень или высокотехнологичная лазерная модель.Лучшие лазерные нивелиры будут иметь степень точности, указанную на упаковке или в руководстве. Однако, как правило, вы должны искать модель с отклонением менее ¼ дюйма на расстоянии 100 футов для получения действительно ожидаемых результатов. Однако почти любой самонивелирующийся лазер даст более точную линию, чем может быть получен с помощью спиртового уровня.

Самовыравнивающийся

Лучшие лазерные уровни на рынке делают процедуру нивелирования «нажимай и играй». Большинство моделей с технологией самовыравнивания используют лазер на маятнике в сочетании с магнитами для обеспечения устойчивости.После размещения на относительно ровной поверхности маятник берет верх и достигает окончательного уровня. Это упрощает и ускоряет настройку, особенно если у вас уже есть контрольная точка, на которой нужно зарегистрировать линию.

Ориентация луча

Одной из важнейших особенностей любого лазерного уровня является возможность ориентации луча. В зависимости от бюджета вы можете найти модели до трех ориентаций; вертикальный, горизонтальный и 360-градусный. Хотя полезность горизонтального и вертикального лучей очевидна, практичность 360-градусного лазера невозможно переоценить.Вы можете легко повесить фотографии всей комнаты или точно выровнять участок двора с помощью лазерного уровня с углом обзора 360 градусов. Кроме того, для таких проектов, как подвесные потолки, эти уровни имеют первостепенное значение как для точности, так и для прочности готового продукта.

Красный против зеленого

Вы можете этого не осознавать, но цвет лазера может иметь большое значение. Красные лазеры менее мощные, но расходуют гораздо меньше батарей. Зеленые лазеры лучше видны с большого расстояния и их легче использовать для проектов на открытом воздухе при солнечном свете.Однако они также более дороги и потенциально опасны для глаз пользователя, чем красный лазер. По этим причинам многие профессионалы владеют как красными, так и зелеными лазерами и используют их в проектах, которые раскрывают их сильные стороны.

Варианты монтажа

Одним из наиболее полезных аспектов лазерных уровней является то, что они позволяют работать практически без помощи рук. После настройки их можно оставить в покое, пока вы завершаете проект. Лучшие лазерные нивелиры используют различные крепления и функции для достижения этой цели.Некоторые из менее дорогих моделей могут просто воткнуть в гипсокартон двумя маленькими булавками для поддержки. Другие модели будут поставляться со штативами или креплениями, которые крепятся к металлическим штифтам. При покупке лазерного уровня подумайте о том, как вы его планируете использовать и какие монтажные аксессуары могут потребоваться для обеспечения совместимости.

Лучшие лазерные нивелиры

Фото: amazon.com

Если вы ищете универсальный нивелир и не возражаете потратить немного больше на один из лучших брендов в бизнесе, этот Bosch устройство — это то, что нужно.Эта самонивелирующаяся модель имеет стандартный горизонтальный лазерный луч, горизонтальный плоский лазер на 360 градусов и вертикальный плоский лазер на 360 градусов. Зеленый лазер виден на расстоянии до 330 футов в диаметре.

Премиум-функции Bosch могут остаться незамеченными, если вы не знали, что они там есть. Уровень контролирует срок службы батареи и регулирует луч для оптимальной видимости и продолжительности использования. Он также имеет внутренние датчики, которые обнаруживают удары и падения и предупреждают вас о проблемах с калибровкой.Однако эти датчики также могут быть источником разочарования, поскольку известно, что некоторые устройства требуют калибровки, даже если они никогда не падали и не повреждались.

Фото: amazon.com

Для тех, кому не нужны все функции топовых моделей, Black + Decker — хороший вариант по доступной цене. Это не тот тип лазерного уровня, который вы использовали бы для начала крупного проекта или ремонта, но для четких линий уровня при развешивании картин или полок он выполнит свою работу.

Этот лазерный уровень имеет несколько приятных функций, в том числе обнаружение стержня и обнаружение электрического провода. Он поставляется с вешалкой, которая крепится к стене с помощью штифтов, и после подвешивания лазер будет самовыравниваться. Мы не можем комментировать диапазон, поскольку этот инструмент предназначен только для проецирования линий на стену, к которой он прикреплен. Это серьезный недостаток, поскольку он ограничивает разнообразие проектов, для которых его можно использовать.

Фото: amazon.com

Если вы задумались над проектами в своем списке дел, возможно, вы уже решили, что вам не нужен дорогой и сложный лазерный уровень.В таком случае лазерный уровень SKIL Self-Leveling 360-Degree Cross Line Laser может быть правильным выбором для вашего набора инструментов. SKIL имеет все основные функции, в том числе горизонтальные и вертикальные лазеры, а также покрытие на 360 градусов, но с немного меньшей подгонкой и отделкой. В результате получился функциональный, но минималистичный лазерный уровень по более низкой цене.

Если вам нужен лазерный уровень для рисования, навешивания шкафов и выравнивания рамок для картин, эта модель подойдет. Красный лазер виден на расстоянии до 65 футов, чего достаточно практически для любого внутреннего проекта.Вы должны знать, что прилагаемый штатив немного привередлив, что затрудняет его быструю установку или легкую регулировку.

Фото: amazon.com

Для профессионального уровня лазерный уровень Klein Tools 93LCLS Laser Level отвечает большинству требований и даже может похвастаться некоторыми функциями, которых нет в других моделях. Klein Tools 93LCLS имеет как вертикальные, так и горизонтальные балки, но он также имеет прибор для определения точки отвеса, который может оказаться полезным при установке анкеров для кабелепровода, трубопроводов или подвесных потолков.Он также имеет несколько вариантов крепления, в том числе магнитное крепление с поворотом на 360 градусов и специальное крепление для направляющих подвесного потолка.

93LCLS не справляется с постоянным 360-градусным лазером, но возможность поворачивать его на креплении при сохранении уровня помогает компенсировать этот недостаток. Разнообразие вариантов крепления делает его невероятно универсальным. Кляйн известен тем, что делает инструменты профессионального уровня, поэтому вы можете быть уверены, что покупаете что-то, чего хватит не на один-два проекта.К сожалению, диапазон находится на нижнем уровне в 65 футов. Мы хотели бы видеть этот инструмент с зеленым лазером большей дальности, а также с возможностью обзора на 360 градусов, но это единственные незначительные недостатки, которые мы можем найти в 93LCLS.

Фото: amazon.com

Самовыравнивающийся лазерный уровень Huepar — интересный выбор для использования на открытом воздухе. Это хорошо видимая модель с 360-градусным лазером, но она достаточно недорогая, поэтому вам не нужно беспокоиться о ней, как о гораздо более дорогой модели.Он имеет степень защиты от воды и пыли IP54, что делает его идеальным для настилов зданий, выравнивания небольших участков земли и установки сайдинга.

Huepar имеет две лазерные плоскости; по вертикали и на 360 градусов по горизонтали. Нам нравится, что зеленый 360-градусный лазер хорошо виден, особенно на открытом воздухе. Нам нравится, что он имеет диапазон 180 футов, хотя его можно использовать только в импульсном режиме экономии заряда батареи. Говоря о батареях, вы должны знать, что были проблемы с отключением выключателя питания, вынуждающим пользователей извлекать батареи, чтобы включать и выключать его.

Как использовать ротационный лазерный уровень

Ротационные лазерные нивелиры — один из самых полезных инструментов для выполнения земляных работ или профилирования. Эти типы уровней обеспечат опорный уровень на 360 градусов, который облегчит выполнение работы. Он используется не только для работы на объекте, но и во многих других областях, требующих точности и аккуратности. Доступно множество моделей, которые можно подобрать в соответствии с вашими потребностями.

Как работает ротационный лазерный уровень

Ротационный лазерный уровень создает линию лазерного луча, которая вращается на 360 градусов.Это оборудование должно быть выровнено, хотя существуют также типы автоматического нивелирования, и оно должно использоваться вместе с лазерным детектором. В зависимости от ваших потребностей, некоторые из этих моделей будут оснащены вертикальными или наклонными балками, регулируемой скоростью вращения, фиксированной скоростью вращения и производиться с различными уровнями точности.

Если вы используете оборудование, которое необходимо выровнять, будьте осторожны, чтобы ни одно оборудование или рабочий не столкнулись с уровнем, вызывая изменения в указанной высоте.

Однако важно подчеркнуть, что даже лазеры с автоматическим выравниванием будут отключены, когда они получат сильный удар или будет обнаружено внезапное движение ротационного лазерного уровня, которое вызывает разницу более 5 процентов. Любой удар или движение, вызванное автоматическим выравниванием лазерного уровня, превышающее примерно 5 процентов, вызовет мигание или отключение лазера, предупреждая пользователя, что он больше не может автоматически выравниваться.

Уровень приложений

Некоторые из наиболее распространенных областей применения ротационного лазерного уровня:

• Оценка сайта
• Заливка бетона
• Установка заборов
• Фундаменты зданий
• Установка на подвесной потолок
• Отделочные работы
• Подземные инженерные сети
• Плиты

Внутренние работы

Уровни такого типа могут быть установлены на стенах или потолках, при этом лазерный детектор не потребуется.Их можно использовать на открытом воздухе только в сочетании с лазерным детектором. Им можно управлять с помощью пульта дистанционного управления. Человеческий глаз не может обнаружить лазерную линию в ясный день, поэтому важно использовать детектор.

Наружные работы

Они очень похожи на внутренние, но будут установлены на штативе и будут содержать планку, на которую вы будете прикреплять лазерный детектор. При использовании лазерного детектора дальность действия лазерного уровня может быть увеличена вдвое.Есть лазерные уровни с зеленым лучом и лазеры с красным лучом, поэтому убедитесь, что вы выбрали правильный лазерный детектор, иначе он не сработает.

Типы марок

Ротационный лазерный уровень с выравниванием по высоте является довольно сложным, так как он может наклонять желаемый угол наклона. Это позволит пользователю наклоняться до тех пор, пока он не достигнет существующего уклона или отметки, установленной на стержне уклона.

Функция автоматического выравнивания отключается, если вы не достигли уровня и выполняете функцию оценки.Некоторые из этих лазерных уровней будут иметь возможность отслеживать одновременно два разных уклона, горизонтальный и вертикальный.

Также есть ротационный лазерный нивелир с отметкой о высоте. В этом случае пользователю нужно будет ввести желаемый уклон в панель управления лазером. Это добавит дополнительных затрат к оборудованию, но может быть очень полезным и удобным.

Как пользоваться лазерным уровнем

• Facebook
• Twitter
• Pinterest

Если вы купите что-то по ссылке в наших сообщениях, мы можем получить небольшую долю от продажи.

Лазерные уровни — один из самых важных инструментов, которые вам нужно иметь в своем ящике. Если вы занимаетесь созданием или установкой чего-либо с нуля, этот инструмент для вас. Это буквально единственный инструмент, который может помочь гарантировать все, что вы строите, стоит, идеально подходит или в целом функционально. Это подробное руководство по использованию лазерного уровня.

Как пользоваться лазерным уровнем

Существуют различные типы лазерных уровней, также известные как строительные уровни.Они созданы для различных видов работ. Но что объединяет каждого, так это их обязанность дать вам точные измерения для выравнивания поверхности.

Например, вам нужно выровнять полку. Вы должны убедиться, что он имеет равный вес, чтобы противостоять силе тяжести, чтобы он никоим образом не упал или не наклонился. Чтобы получить более четкое представление о том, что делают лазерные уровни, вот список, когда вам понадобится лазерный уровень для работы.

Когда вам понадобится лазерный уровень

Важно знать лучший тип лазерного уровня, который вам понадобится для определенных типов работ, прежде чем вы решите вкладывать средства в него.В этом списке объясняется, когда вам понадобится лазерный уровень, и какой тип лазерного уровня будет наиболее эффективным для конкретного проекта.

• Чтобы создать точку отсчета на поверхности: Если вы хотите определить точку на поверхности, где она находится на уровне земли, вы можете использовать точечный лазер (лазер отвеса). Это идеально подходит для определения высоты определенных конструкций относительно стены или поверхности.
• Чтобы создать линию уровня через всю комнату: Здесь будет использоваться ротационный лазерный уровень.Этот тип лазерного уровня может создавать линию уровня по всей комнате, чтобы дать вам точное измерение одних и тех же точек уровня в любой части пространства.
• Чтобы создать прямую линию уровня по поверхности: Это наиболее распространенный лазерный уровень. Это тот, который создает лазерную линию через стену или плоскую поверхность. Его можно балансировать на чем-нибудь или на штативе. Это даст вам точный ориентир для линии уровня на этой поверхности.
• Для создания горизонтальной и вертикальной линии уровня: Для этого вам понадобится лазерный уровень с перекрестными линиями.

Это четыре наиболее распространенные ситуации, когда вам понадобится лазерный уровень. Все типы лазерных уровней дадут точные измерения, необходимые для создания качественного изделия.

Как работает лазерный уровень

Лазерный уровень работает, используя свет лазера в качестве визуального ориентира для точки уровня или линии уровня. Или, другими словами, это руководство, которое поможет вам увидеть, где поверхность плоская и ровная.

Это руководство для определения того, где ни одна часть поверхности не находится выше или ниже другой по отношению к другой поверхности.Свет лазерного уровня — это то, что помогает вам определить, ровно ли что-то, или ваши измерения точно совпадают с полом или потолком.

Пошаговый процесс

Лазерный уровень можно использовать как в помещении, так и на улице. Таким образом можно использовать лазерный уровень для любого типа окружающей среды.

1. Найдите плоскую поверхность или штатив для установки лазерного уровня: Важно, чтобы вы нашли плоскую и ровную поверхность, на которую вы можете установить лазерный уровень.Это будет еще более точным на штативе, так как вы можете гарантировать, что штатив выровнен.
2. Проверьте пузырьковые флаконы: Пузырьковые флаконы должны показывать, что пузырь находится в середине или центре флакона. Это подтверждает, что ваш инструмент для выравнивания находится на уровне.
3. Включите лазерный уровень: Теперь вы можете включить лазерный уровень. Если это самовыравнивающийся инструмент, вам нужно дать ему время, чтобы он точно выровнялся по поверхности, на которой он находится.
4. Убедитесь, что есть поверхность, на которую лазер может проецировать: Чтобы вы могли видеть точную линию лазерного уровня, он должен удариться о стену или поверхность.Если это делается на открытом воздухе и нет поверхностей, на которые может попасть лазер, сделайте его из любого типа ткани или материала, который может стоять сам по себе.
5. Отметьте лазерные направляющие на вашей поверхности: Как только вы получите точное представление о том, где находится линия уровня, пора сделать отметку на поверхности, которую вы хотите отметить, или произвести необходимые измерения.

Это можно сделать с любым типом лазерного нивелира. Кроме того, вы также можете приобрести лазерный детектор.Это инструмент, который может точно определить, где находится лазерная линия, даже если вы не можете провести ее самостоятельно.

Использование лазерного уровня на открытом воздухе

Во многих случаях вы будете выполнять свои проекты на открытом воздухе. Это полезные советы, которые помогут вам использовать лазерный уровень на открытом воздухе.

Используйте штатив

Чтобы получить точные показания, вам понадобится штатив. У штатива три регулируемые ножки. Лазерное устройство должно располагаться на уровне земли, даже если штатив стоит на неровной или шероховатой поверхности.

Важно использовать штатив, чтобы убедиться в правильности измерения уровня, даже если пол, на котором вы работаете, неровный.

Используйте зеленый лазерный уровень

При измерении на открытом воздухе может быть трудно увидеть красный лазерный уровень при ярком естественном свете. Зеленый лазерный уровень отлично подойдет для работы на открытом воздухе. Его будет легче увидеть, и он сможет эффективно работать даже при охвате более широких участков.

Используйте лазерный детектор

Лазерный детектор действительно эффективен, так как вы сможете точно зафиксировать измерения положения лазера.Это лучший способ выполнить измерения, если вам нужно покрыть большую площадь поверхности / расстояние и в ясный день.

Убедитесь, что лазерный луч не направлен прямо на места, где могут быть люди

Лазерный свет может повредить глаза или ослепить водителей. Убедитесь, что при настройке лазерного уровня вы не направляете лазерный луч туда, где могут проезжать люди или автомобили. Это может быть очень опасно.

Избегайте ветреных или дождливых дней

Вы не сможете получить точные показания, если очень ветрено или идет дождь.Убедитесь, что вы используете лазерный нивелир на улице в то время, когда для вас хорошая погода.

Это отличные подсказки. Они помогут вам получить точные измерения правильным и безопасным способом при использовании лазерного луча на открытом воздухе.

Использование лазерного уровня в помещении

Использование лазерного уровня в помещении сильно отличается от его использования на открытом воздухе. Есть определенные вещи, которые следует учитывать, когда вы используете его внутри дома или в закрытом пространстве.Это дополнительные советы, которые помогут вам понять, что нужно делать при использовании лазерного уровня в помещении.

Используйте защитные очки

Лазерный луч может повредить глаза. А если его использовать в помещении, он будет намного ярче, а значит, более опасным, если попадет прямо вам в глаза. Используйте защитные очки, которые защищают глаза от лазерного излучения.

Большинство лазерных уровней поставляются с этими защитными очками, но вы можете легко купить их в местном хозяйственном магазине или в Интернете.

Беречь от детей и домашних животных

Это может показаться забавной игрушкой, но держать детей или домашних животных рядом с мощным лазерным инструментом — не лучшая идея, так как они будут испытывать искушение смотреть на свет. Это очень опасно для их глаз.

Отметьте размеры мелом

Чтобы не повредить ни одну из поверхностей внутри дома, проще всего использовать цветной или белый мел. Отметьте размеры вашего лазерного уровня, прежде чем продолжить свой проект.

Это также поможет вам случайно не заглянуть в лазерный уровень. Вы не потеряете свои измерения, так как на вашей поверхности останется постоянный след. Затем вы сможете выключить лазерный луч.

Эти советы помогут гарантировать, что вы получите наилучшие результаты от использования лазерного уровня внутри дома или в замкнутом пространстве. Также чрезвычайно важно соблюдать осторожность при работе с лазерным уровнем в помещении.

Советы по обслуживанию лазерного уровня

Вы хотите получить наилучшие результаты и максимально точные измерения с помощью лазерного уровня.Кроме того, вы хотите, чтобы он прослужил вам долгое время. Следуйте этим эффективным советам по обслуживанию лазерного уровня.

• Никогда не трясите устройство: В лазерном уровне есть особые компоненты внутри, которые никогда не должны двигаться, если вам нужны точные измерения. И встряхивание устройства определенно поставит под угрозу точность вашего лазерного уровня. Никогда не трясите устройство.
• Храните лазерный уровень в прохладном и сухом месте: Продолжительное нахождение рядом или хранение в жарком и влажном месте или в помещении может повредить лазерный уровень и повлиять на его точность.Это также сократит срок его службы.
• Всегда сушите его, если он намок: Даже если лазерный уровень рекламируется как водостойкий, всегда рекомендуется высушить его сразу после намокания. Это предотвратит попадание воды и повреждение внутренней части лазерного уровня.
• Извлекайте батарейки, когда они не используются: Хранить батарейки внутри лазерного уровня, когда он не используется, опасно. Изношенный аккумулятор может повредить внутренние части вашего устройства.Удаляйте это каждый раз, когда вы не используете свой инструмент.

Эти советы гарантируют, что устройство прослужит вам долгие годы после его покупки. Следуйте этим советам, и у вас всегда будет рабочий и точный лазерный уровень, которым можно пользоваться на долгие годы. Это идеальные советы, чтобы действительно знать, как пользоваться лазерным уровнем.

Зеленый против красного уровня лазера

В последние годы мы видели, как разработчики лазерных уровней использовали зеленый свет вместо красного лазера. Это связано с тем, что зеленый лазерный свет намного ярче и в определенных обстоятельствах более заметен, чем красный лазерный свет.

Когда дело доходит до выбора, какой использовать или купить для себя, все сводится к предпочтениям.

Факторы, которые следует учитывать при выборе между зеленым и красным лазерным уровнем:

• Срок службы батареи: Зеленый лазерный уровень потребляет намного больше энергии, чем красный лазерный уровень, так как его свет намного ярче. Если вам понадобится лазерный уровень на длительное время, лучше всего приобрести красный лазерный уровень.
• Яркость: Зеленый лазер был создан, чтобы быть намного ярче и, следовательно, более заметным, чем красный лазер в большинстве случаев.Это лучший выбор, если вам нужен более яркий лазерный луч для вашей работы.
• Цена: Еще нужно учитывать цену. Зеленый лазерный уровень считается примерно на 20% дороже, чем красный лазерный уровень.
• Техническое обслуживание: Зеленые лазерные нивелиры требуют гораздо большего обслуживания, чем красные лазерные нивелиры, просто потому, что они имеют более сложную систему. Для поддержания его качества потребуется больше усилий, чем для красного лазерного уровня.

Прежде чем выбрать красный или зеленый лазерный уровень, сначала примите во внимание эти факторы, чтобы понять, какой из них будет наиболее полезен для вас. Это должен быть инструмент, из которого вы сможете извлечь максимальную пользу. Выберите цвет, который больше всего поможет вам с типом проектов, которые вам нужно выполнить.

Заключение

Узнав, как пользоваться лазерным уровнем, как правильно за ним ухаживать, и получив эти полезные советы, вы сможете максимально эффективно использовать один из самых полезных инструментов, которые вы найдете в своем ящике для инструментов.Когда вы привыкнете использовать лазерный уровень, вы никогда не почувствуете себя комфортно, делая какие-либо работы по благоустройству или строительству без него.

Как использовать лазерный уровень

Если вы хотите повесить картину или шкаф, и вам нужно убедиться, что они свисают прямо, пузырьковый уровень от 2 до 4 футов может оказаться полезным. Но если вы собираетесь повесить много шкафов и / или картин на разные стены, вам, вероятно, понадобится устройство для выравнивания лучше с большей досягаемостью.Вам понадобится лазерный уровень — устройство, которое проецирует лазерный луч через пространство, будь то комната или снаружи. Его функция — помочь вам быстро и надежно установить общий уровень.

Зачем нужен лазерный уровень

Оптический уровень на заводе среди оборудования, никто

Есть другие способы, которые могут помочь вам установить общий уровень на расстоянии. Струнный уровень, например, представляет собой небольшой пузырьковый уровень, который цепляется за струну, которая тянется между двумя удаленными кольями. И хотя этот уровень может оказаться полезным, его основная конструкция является его недостатком, и то, как пузырек утяжеляет струну, в конечном итоге сделает его неточным в той или иной мере.

Это еще один пример того, почему лазерные нивелиры лучше, поскольку на них практически не действует гравитация и тому подобное. Но для лазера уровень, чтобы служить вам хорошо, он должен быть стабильным в любое время во время процесс. Вы можете установить его на прочный штатив или прикрепить к стене или перилам. где его не затолкают. Как только вы это сделаете, вам нужно выровнять устройство. сам еще до запуска.

Настройка лазерного уровня зависит исключительно от производителя. Для получения дополнительной информации просто обратитесь к инструкции по эксплуатации устройства.Простые модели лазерных уровней поставляются с пузырьковыми уровнями, которые помогают настраивать их вручную. Однако более крупные и сложные обычно оснащены внутренним маятником и магнитами, которые дают им возможность выравниваться. Правильно выровненное устройство будет излучать лазерный луч уровня при включении, который затем необходимо поднять или опустить в зависимости от желаемой высоты.

Типы лазерных уровней и способы использования каждого из них

Лазерный инструмент для измерения уровня на строительной площадке.

Лазерные уровни бывают четырех видов: точечные, линейные, поворотные и квадрат. Вот как использовать лазерный уровень в зависимости от его типа:

Точечный лазерный уровень

Самый простой и самый экономичный из связка точечных лазерных уровней. Эти маленькие устройства проецируют одну точку на целевая стена. Если вы уже установили его на надежный и устойчивый штатив, и вы убедились, что сами устройства точно выровнены, вы можете перенести точку уровня в любое место комнаты, просто повернув ее на штатив.

Также рекомендуется всегда отмечать высоту исходного лазерного пятна, чтобы при перемещении указателя в другое место вы всегда могли вернуться в исходное место и убедиться, что уровень не изменился. Точечный лазерный уровень также можно использовать для выравнивания нескольких объектов, например, столбов забора. Более естественный способ сделать это — начать с самого дальнего от лазерного уровня объекта и двигаться к нему.

Существуют точечные лазерные нивелиры, предназначенные для испускайте от трех до пяти точек вперед, по сторонам, сверху и снизу.Пятибалльный уровни очень полезны для разметки отвесов на потолке и полу для пример и для возведения стен на большие расстояния.

Рекомендуемый точечный лазерный уровень:

Линейный лазерный уровень

Вместо того, чтобы проецировать одну точку, как точечный лазер уровней, линейный лазерный уровень проецирует линию (да). Как только вы правильно выровняли устройство и отрегулировали луч на желаемую высоту, вы получите полная линия на стене. Это означает, что вам не нужно вращать лазер. выровняйте или отметьте места на стене.

Есть лазерные уровни с перекрестными линиями, которые дают вам две линии под двумя прямыми углами друг к другу, один горизонтальный, а другой вертикальный и отвесный. Вы можете использовать одну из линий в качестве ориентира или обе, на выбор ваш, в зависимости от ваших потребностей.

Рекомендуемый линейный лазерный уровень:

Ротационные лазерные уровни

В то время как два типа лазерных уровней, описанных выше, являются ротационные лазерные нивелиры обычно предназначены для случайного использования. профессиональный инструмент, а это значит, что они лучше и даже больше, тяжелее и дороже.

После закрепления на штативе или выравнивания (обычно с помощью сам) ротационный лазерный уровень излучает лазерный луч на 360 градусов. Это возможно благодаря использованию вращающегося проекционного блока и ряда окружающие его зеркала.

Ротационный лазерный уровень может быстро помочь вам определить распространенный уровень на каждом углу каждой стены в вашей комнате. Однако, если вам нужно лазерный уровень для повседневного домашнего использования, мы рекомендуем придерживаться более простых и менее дорогие варианты.Но если вы действительно чувствуете, что нуждаетесь в ротационный лазерный нивелир, вы всегда можете взять его в аренду!

Рекомендуемый ротационный лазерный уровень:

Лазерные квадраты

Логически говоря, лазерные квадраты — это не уровни. С выравнивание не является их основной функцией. Однако, как и лазерные нивелиры, лазерные квадраты необходимо правильно выровнять, прежде чем они станут полезными. Они проецируют два лазерные линии в горизонтальной плоскости под прямым углом друг к другу. В отличие от лазера уровней, они предназначены для установки на земле, а не на штатив или что-нибудь в этом роде.

Их основная функция — помочь придать квадратную форму стене или макету. плитка, так как линии, которые они проецируют, простираются намного дальше, чем у обычного металлического квадратные и более точные. Поскольку большинство лазерных квадратов имеют два пузыря уровни, вы можете использовать их вертикально. Просто поместите их у стены, чтобы пример и убедитесь, что пузырек выровнен, и все готово.

Рекомендуемый лазерный квадрат:

Как использовать лазерный уровень на открытом воздухе

Вращающееся лазерное нивелирное оборудование на строительной площадке

Лазерные лучи с каждым днем ​​становятся сильнее и ярче, но они все еще несколько невидимы, когда вы используете их на улице при дневном свете.Но вы всегда можете купить себе пару очков, которые окрашивают все в красный или зеленый, если вы используете зеленый лазерный уровень. Эти очки делают лазерную проекцию более заметной, помогая вам правильно использовать ее на улице.

Есть также лазерные датчики уровня, которые поставляются с датчик, регистрирующий лазерные лучи, которые часто не видны невооруженным глазом. Однако лазерные уровни проецируют лучи на разных световых частотах, что означает что вам нужно убедиться, что детектор совместим с вашим лазером уровень, прежде чем получить его.

Чаще всего производители лазерных уровней предоставьте список совместимых устройств. Но большинство этих устройств обычно для профессионального использования и довольно дороги. Вот почему мы рекомендуем что если вы обычный домовладелец и очень любите лазер указатель в дневное время, используйте его при низком уровне освещения, ранним утром или поздний вечер например.

ПОЧЕМУ ВАМ НУЖЕН ЛАЗЕРНЫЙ УРОВЕНЬ: Заключительные мысли

Лазерный уровень необходимо иметь дома, базовые доступны всего за 25 долларов, и поверьте нам, когда мы скажем, что вы будете более чем удивлены, сколько раз вы обнаружите, что используете его.
