Как подключить люстру на двойной выключатель, мастер класс с фото

Чтобы правильно подцепить люстру, на самом деле, нужно приложить не так много усилий. Главное, всё правильно продумать, чтоб лампочки загорались так, как вам необходимо.

Определить и скрутить вместе провода на люстре

Сегодня рассмотрим вариант, как подключить люстру с тремя лампами на выключатель с двумя клавишами.

Предусматривается, что при нажатии первой клавиши выключателя, будет загораться одна лампа, при нажатии второй клавиши – две лампы, а при нажатии обеих клавиш, будут загораться все три лампы. Вначале необходимо собрать люстру (если требуется) по схеме производителя.

Затем прикрепить планку, на которую будем вешать люстру, к потолку. Если имеется крюк, то это облегчит работу, так как люстру можно не держать руками во время монтажа.

Из потолка, куда будем подключать люстру, торчат три провода. Из лампы торчат шесть проводов, то есть по два на каждую лампу.

  На многих современных люстрах на поверхность выводятся уже три готовых провода разного цвета.

Это сделано для удобства и быстрого подключения. Но в этом случае, чтоб изменить комбинацию ламп, нужно  будет разбирать основание.

Если на люстре присутствует пара проводов от каждой лампы, как в данном конкретном случае, то нужно провода скрутить между собой.

Подключение люстры на двойной переключатель

В моей люстре было три провода белого и три провода чёрного цвета. Всего будет три скрутки.

Берём все белые провода и скручиваем вместе, это будет нулевой провод, оставшиеся чёрные провода распределяем по линиям на нужное количество ламп.

Для этого один чёрный провод будет самостоятельным, а два мы тоже скручиваем вместе. Всё достаточно просто.

Все скрутки оформляем в клеммные коробки с металлическими зажимами.

Определить фазные и нулевой провода на потолке

Теперь нужно разобраться с теми проводами, что выходят с потолка. Для этого среди трёх проводов нужно найти один нулевой и два фазных провода.

Воспользоваться лучше всего  индикаторной отвёрткой. Так как работа будет происходить под напряжением, нужно соблюдать осторожность и технику безопасности.

При включенном положении выключателя нужно индикаторной отвёрткой по очереди прикасаться к каждому концу провода. Там, где загорится красный огонёк на отвёртке, это будет фаза,  где огонька нет, это ноль.

Таким образом, нужно определить два фазных и один нулевой провод. Нулевой провод нужно отметить маркером.

Следует следить за тем, чтоб оголённые конца проводов не касались друг друга, нужно их развести в стороны, как можно дальше.

Теперь осталось прикрепить люстру к проводам на потолке.

Обесточить квартиру. Нулевой провод на потолке соединяется с нулевыми проводами на люстре, а фазные провода с потолка также поочерёдно соединяются с фазными на люстре.

При этом провода разных металлов, например алюминиевый и медный, скручивать между собой категорически нельзя.

В самом конце необходимо закрутить лишь декоративную крышку у основания люстры. Но перед этим необходимо проверить качество выполненной работы и включить выключатель на разные режимы.

Если всё в порядке, то можно завинтить крышку и надеть все хрупкие детали, например снимающиеся плафоны и вкрутить лампы.

При нажатии первой клавиши выключателя загорается одна лампа.

Всё работает правильно.

Две лампы загораются при нажатии второй клавиши выключателя.

Теперь люстра на двойной выключатель установлена!

Из потолка выходят 3 провода.

Подключение люстры к двойному выключателю. Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель Содержание:

Люстры с различным количеством ламп служат не только украшением интерьера. С помощью этих светильников становится возможным создание различных условий освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные виды выключателей самостоятельно даже начинающему электрику.

Как подключить люстру с 3 лампами к выключателю с 1 клавишей

Подключение данного осветительного прибора к одноклавишному выключателю выполняется в несколько этапов. В первую очередь необходимо разобраться с проводами в самой люстре. Здесь каждый патрон подключается к двум проводам — фазному и нулевому, изоляция которых окрашена в разные цвета. Чаще всего нулем считается голубой проводник, а остальные цвета означают фазу.

В соответствии с правилами, фаза соединяется с центральным контактом патрона, а ноль — с боковым.

Крепление рожков люстры осуществляется к корпусу, где объединяются все провода. Их распределение для одноклавишного выключателя выполняется следующим образом: фазные провода объединяются в одну группу, а нулевые — в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. В дальнейшем узлы проводов фазы и нуля, выходящие из люстры, соединяются с соответствующими проводниками электрической сети.

В также имеется два провода — . Из нее идет подача двухжильного кабеля отдельно на люстру и отдельно на выключатель. К светильнику подается фаза и ноль, а к выключателю — только фаза к обоим контактам. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой — сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные — фазные.

В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Как подключить люстру с 3 лампами к выключателю с 3 клавишами

Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

Таким образом, подключить люстру с тремя лампами не представляет особой сложности. Самое главное — тщательно изучить схему и по возможности применять только цельные кабели, с минимальным количеством наращиваний и скруток. В результате, эксплуатация люстры будет долгой и безопасной.

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

  1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
  2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

  1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
  2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза , провод будет иметь коричневый , белый , розовый или любой другой цвет , кроме следующих; N – нуль , этот провод всегда синего цвета ; Ground – заземление , провод имеет желтый цвет с нанесенной зеленой полоской .

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта . Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

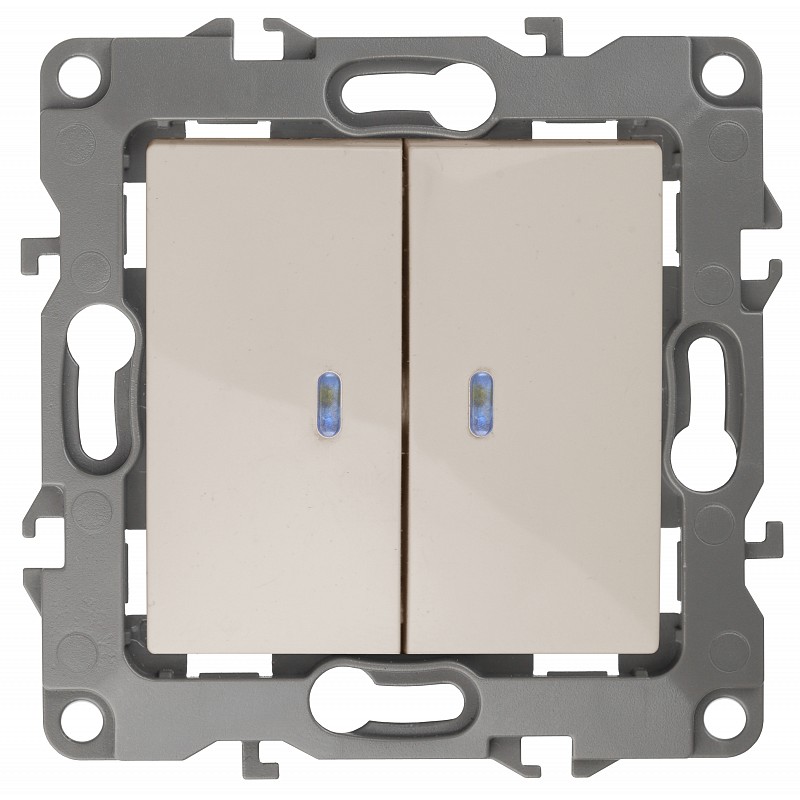

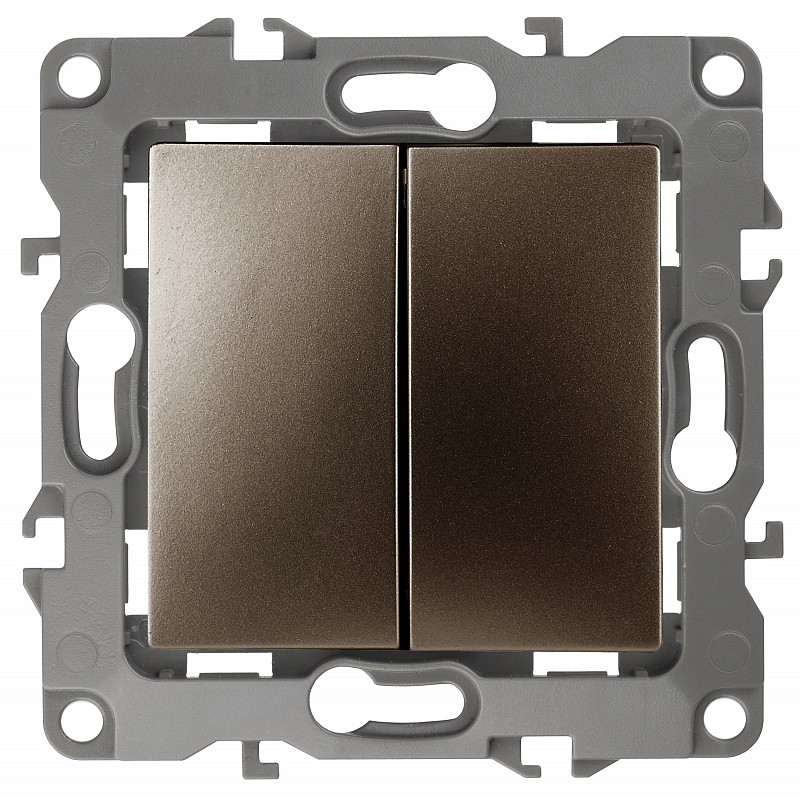

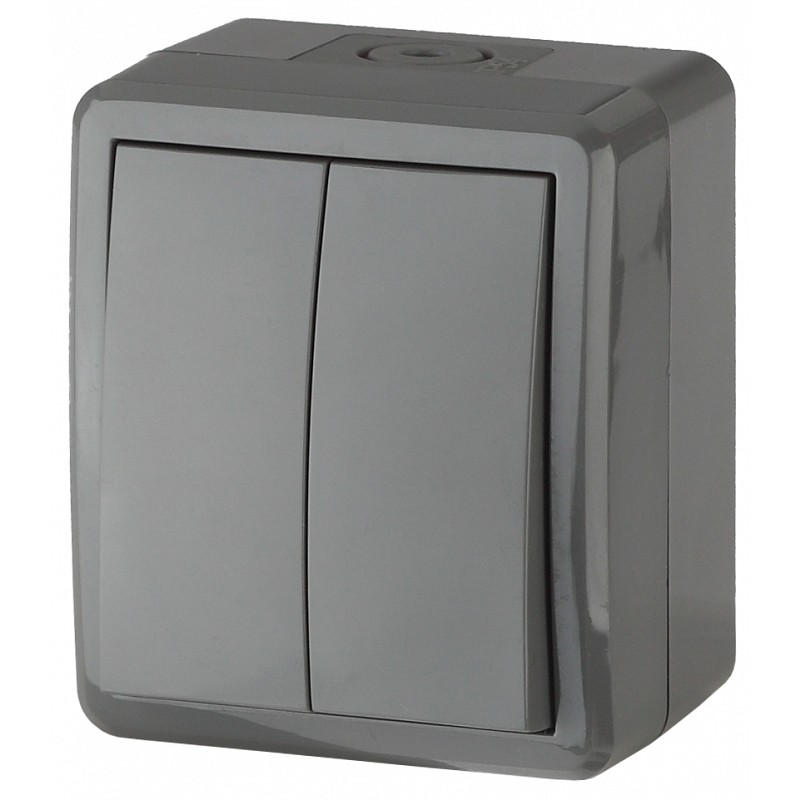

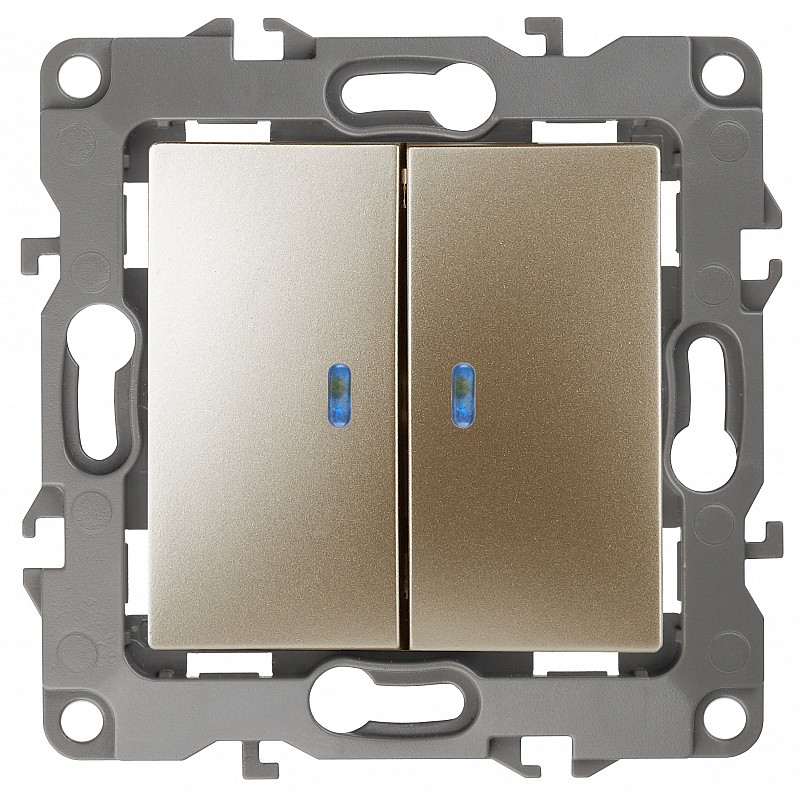

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты . На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую .

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры , которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре , которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

  1. Первый – это крепление на крюк , представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

  1. Второй способ крепления люстры – через монтажную планку . В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

  1. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:Описание:
Шаг 1. Очистка изоляции.

Очищаем изоляцию

Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника.

Устанавливаем клеммник

Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры.

Подключаем к клеммам провода от люстры

С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления.
Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры.

Устанавливаем люстру

Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке.

Приступаем к проводам в коробке

Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания , чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Перед тем, как приступить к подключению люстры, надо исследовать её устройство.

Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру, имея возможность подключения на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также – что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

L – Это обозначение фазы,

N – Провод нулевой,

РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

Как осуществить подключение в люстру провода заземляющего

В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ. Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь и иной оттенок, то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого января, 2011г. В любой отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ, во всех странах маркируется стандартным цветом – желто-зеленым.

Схема подключения люстры, когда два отдельных провода, исходят от люстры и потолка

Подключить люстру одно рожковую из единой лампы и одного выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить друг к другу при помощи клеммы, Wago,
а также, колодки клеммной.
Ещё можно осуществить соединение, применяя скрутку с двумя отдельными проводами, исходящими из осветительного прибора.

Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и больше

Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

– когда включается выключатель, то загораются сразу все лампы;

– выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

– выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или две, или же все имеющиеся одновременно.

Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов, содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

Далее представлена ещё более сложная схема подключения люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через левый патрон от начальной клеммы, и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

Схема для осуществления подключения осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих из потолка

В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

– в ходе прикосновения к двум отдельным проводам, присутствует свечение, к третьему – отсутствует. Следовательно, провод без свечения, является общим;

– в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть общий.

Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются две клавиши в выключателе. Тогда получиться отыскать провода, исходящие от выключателя.

Схема для подключения единственной люстры с несколькими проводами, и с тремя проводами из потолка

Если надо сделать так, чтобы не все лампы включались в люстре одновременно, а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать обязательно. Осуществлять подключение одной люстры, но двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

Как удачно подключить две или три люстры от выключателя одноклавишного

Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через распределительную отдельную коробку. Но появляется возможность все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от потолка исходит два отдельных провода, а из люстры их три и больше.

Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

Если в одном отдельном помещении, а то и в нескольких подобных необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

Этот вариант подсоединения светильников применяется очень часто при осуществлении управления этими же светильниками. Они могут устанавливаться в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши, а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

Схема для осуществления подключения люстры к блоку специальных выключателей с наличием розетки Viko

Не всегда, но в некоторых ситуациях, требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

Производить подключение блока выключателя с розеткой к осветительному устройству надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

Схема подключения люстры, показывает подключение проводки, которое осуществляется согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны подключиться наоборот. К примеру, если был подключен выключатель на две клавиши, а необходим просто одноклавишный с наличием розетки, то вполне можно не прокладывать добавочный провод. Можно употребить свободный, и впоследствии его переключить в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа провод проходит на данный выключатель.

Удлинение или наращивание проводки в ходе подключения одной люстры

В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены . Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также, с поверхностью. Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости потолка (50-10см). По этой причине, не хватает длины имеющихся проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной
в особенно труднодоступных зонах, то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются, и необходимо их немного поджать.

Сечение проводки для осуществления подключения одной люстры

В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки не стоит.

В ходе подключения одной люстры, а также приборов с лампами галогенными на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит сечение проложенной проводки получившемуся значению.

Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними, в десять крат меньше, чем лампочек для накаливания.

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные — фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами — под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая — сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения — загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый — заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех — слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем — фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа — две лампочки, 2-я группа — четыре лампочки, третий режим — включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники — фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные — с соответствующими группами фазных проводов, распределенных заранее.

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Видео: Как самому правильно подключить люстру

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.


Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.


Как подключить люстру

Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.


Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.


Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Как подключить люстру к двойному выключателю своими руками: пошаговая инструкция

Если выбранная вами люстра имеет две и более лампочки, ее можно подключить к двухклавишному выключателю. Это позволит получить сразу два уровня яркости, и вы сможете выбирать любой под конкретные задачи. Например, создавать в гостиной и спокойное освещение для тихих семейных вечеров, и яркий свет для торжественных случаев или застолий.

В этой же статье мы представим инструкцию для самостоятельного подключения люстры к двухклавишному выключателю.

Что потребуется

Чтобы подключить прибор к двойному выключателю, вы должны подготовить:

  • мультиметр;
  • индикаторную отвертку;
  • плоскогубцы;
  • нож для зачистки проводов;
  • изоленту;
  • маркер.

Кроме того, вам потребуется полный набор деталей, поставляемых с люстрой в комплекте.

Определяем «ноль» и «фазу»

Если из вашего потолка выходят два провода, необходимо включить питание, взять индикаторную отвертку и поочередно коснуться каждого. Провод, при соприкосновении с которым индикатор засветился, будет «фазой». Следовательно, второй – это «ноль». Однако, при наличии лишь одной «фазы», подключить двухклавишный выключатель не получится.

Три жилы на потолке – это «ноль» и две «фазы». Прозванивают их точно так же. Вторая же «фаза» изначально подготовлена для подключения осветительного прибора к двойному выключателю.

Четвертая жила – это заземление. Ее можно заизолировать либо просто присоединить к металлической детали самой люстры. Традиционно заземление имеет желто-зеленую оплетку. Но если цвет не разобрать или все провода внешне одинаковы, следует взять мультиметр и проверить сопротивление каждого. Жила с сопротивлением и будет являться заземлением. Две «фазы» оставшихся проводов определяются индикатором, как это описано выше.

Кстати, после того, как вы определите назначение каждого провода, рекомендуем пометить их маркером или цветной изолентой.

Приступаем к подключению

Сперва «нулевую» жилу люстры (ее обозначение можно найти в инструкции к прибору) подключаем к «нулю» на потолке. Изолируем.

Далее поочередно подключаем фазные жилы. Рекомендуем проверить работу светильника после подключения одного провода. Это даст вам понимание, какая клавиша будет включать какое количество лампочек. При необходимости, вы сможете отсоединить провод и переподключить его.

Если выбранная вами люстра имеет три фазных выхода, вам придется соединить два из них (по своему желанию) и подключить к «фазе», выходящей из потолка.

После этого остается лишь проверить правильность подключения и закрепить люстру на потолке. Пользуйтесь с удовольствием!


краткое описание, схема и рекомендации

После приобретения люстры у многих людей возникает вопрос: «Как правильно ее подключить к внутридомовой сети?». Данная процедура не слишком сложна, однако потребует от вас внимательности и осторожности. Следуя подробной инструкции, размещенной в этой статье, даже новичок сможет легко справиться с этой задачей.

Подключение люстры к выключателю

В любом доме или квартире обязательно висит хотя бы одна люстра. Этот осветительный прибор состоит из одного или нескольких плафонов, куда ввинчиваются лампочки. Этот предмет интерьера устанавливают на потолок, чаще всего в центральной его части. Люстра нужна для освещения помещения в темное время суток. Человеку должно быть комфортно при искусственном свете, именно поэтому количество плафонов на осветительном приборе, а также мощность ламп, которые будут установлены на него, следует подбирать заранее, перед покупкой.

После того как было выбрано место для установки люстры, на нем устанавливают специальный металлический крюк. Осветительный прибор подвешивают на потолок при помощи скоб, профилей или специальных колец, которые предусмотрены конструкцией люстры.

Соединение кабелей

Довольно часто люди задают вопрос: «Как подключить люстру?». После успешной установки осветительного прибора требуется подключить его к сети. Чтобы сделать это, необходимо знать, что от люстры к месту подключения выходят два, три или четыре кабеля, окрашенных в разные цвета. Все зависит от модели прибора для освещения комнаты. Чем больше проводов, тем больше на люстре патронов под лампочки, которые возможно установить в данный осветительный прибор. Если отходящих от прибора кабелей два, то при помощи выключателя люстра включается на полную мощность. Если к сети подключить три провода, то один из двухклавишных выключателей будет подавать электричество на половину лампочек, установленных в люстру. Чем больше проводов отходит от осветительного прибора, тем больше будет вариантов ее включения.

Подключение к одноклавишному выключателю

Люди на форумах очень часто задают вопрос: «Как подключить люстру с 2 проводами?». Если от люстры отходят только два электрических кабеля, а на потолке также находятся два кабеля, подключенные к внутридомовой сети, то подключить осветительный прибор становится намного проще. Соединение этих четырех проводов называется попарным, то есть провода от люстры отдельно требуется подключить к проводам в потолке в любой последовательности.

Чтобы ответить на вопрос: «Как подключить люстру к выключателю?», следует знать, что для надежного соединения кабеля электрики используют винтовые клеммы. Если такие крепления отсутствуют, то провода необходимо тщательно скрутить между собой используя плоскогубцы. Для изоляции мест соединений используют пластиковые колпачки, которые выдерживают высокие температуры при нагреве.

Специалисты настоятельно не рекомендуют использовать в качестве изоляции ленту из ПВХ, поскольку в течение длительной эксплуатации она высыхает, теряя былую прочность и устойчивость к нагреву.

Если конструкция светильника подразумевает установку нескольких лампочек, то для подключения такого прибора требуется соединить все нулевые кабели люстры вместе, а затем подключить образовавшуюся скрутку к нулевому кабелю, который выходит из отверстия на потолке. Таким же образом необходимо объединить фазные кабели, и подключить их к фазному проводу электросети.

Подключение к двойному выключателю

Многих мужчин интересует, как подключить люстру на два выключателя? В большинстве современных жилых зданиях проложена трехфазная электрическая проводка. При этом каждый кабель для удобства окрашен в разные цвета. В том месте, где устанавливается светильник, из сети проложены три провода. Два из них являются фазными, они служат для разрыва цепи. Один проходит через первую клавишу, второй – через вторую. Третий кабель называется нулевым. Он проходит напрямую от сети, и должен быть подключен к нулевому кабелю люстры.

Использование клемм

Многие начинающие электрики задают вопрос: «Как подключить провода люстры к сети, и что лучше для этого использовать?». Подключение проводов к люстре осуществляется при помощи клемм или используя технологию скрутки. От каждого плафона осветительного прибора отходят по два провода. Один из них фазный, который должен быть соединен с фазным проводом сети. Второй нулевой, соответственно, должен быть подключен к нулю. При этом необходимо помнить, что подключение люстры к двойному выключателю предполагает постепенную регулировку освещения в жилом помещении.

Подключение пятирожковой люстры

У многих людей, делающих ремонт в новой квартире, часто возникает вопрос: «Как подключить люстру с 5 лампами?». Пятирожковый осветительный прибор необходим для подключения сразу пяти источников света, обычно это лампы накаливания. От него отходят сразу десять проводов. Монтаж такой люстры у многих вызывает трудности.

Чтобы ответить на вопрос: «Как подключить люстру с пультом?», необходимо знать, что у современных люстр такого типа половину проводов окрашивают в синий цвет, а другую половину – в коричневый. Чтобы электрический прибор функционировал, можно воспользоваться одной из двух основных схем:

  1. С использованием выключателя, в который вмонтировано несколько клавиш. В основном для пятирожковой люстры применяется двухклавишный выключатель. При помощи такого устройства можно обеспечить включение одного или нескольких ламп одновременно.
  2. С использованием одноклавишного выключателя. При этом все пять лампочек, при включении, будут гореть одновременно.

Лучше всего выбрать первый вариант подключения. С его помощью гораздо удобнее регулировать освещение в комнате. Кроме того во время использования половины мощности люстры можно значительно сэкономить электроэнергию, а следовательно снизить траты на оплату счетов.

Рекомендации для успешного подключения

Люди часто задают вопрос: «Как правильно подключить люстру?». Для человека, который ни разу не сталкивался с ремонтом поврежденного кабеля, установки розеток, заменой проводки в квартире, подключение люстры к выключателю будет непростой задачей. Именно поэтому начинающему электрику стоит ознакомиться с важными рекомендациями перед проведением работ, и ответить на вопрос о том, как правильно подключить люстру:

  1. Обязательно обесточьте электросеть в доме, переключив вводный автомат в положение «выключено».
  2. Клеммы WAGO значительно облегчают работу по скреплению проводов между собой. В зависимости от модели можно надежно, легко и быстро скреплять до 5-ти проводов вместе, используя такие устройства.
  3. Если проводка в доме не имеет маркировки, то их можно распознать, используя индикаторную отвертку. При контакте с фазой индикатор должен загореться. Во время работ не забудьте включить вводной автомат.
  4. Светильник в обязательном порядке должен быть заземлен, особенно, если он имеет металлический корпус.

Инструкция для подключения большой люстры

Люди часто не могут ответить на вопрос: «Как подключить люстру к двухклавишному выключателю?». Обычно такой переключатель нужен для крупных пятирожковых люстр. Такой осветительный прибор нужен для освещения крупных помещений. Поскольку в таком осветительном приборе множество отходящих проводов, которые служат для подключения к электросети, в них легко запутаться. Это может привести к короткому замыканию и даже возникновению пожара. Чтобы избежать несчастного случая, во время подключения пятирожковой люстры, необходимо следовать инструкции. В качестве образца возьмем самый распространенный двухклавишный выключатель:

  1. Для начала следует найти два фазных провода, которые выходят из верхней части люстры. Это необходимо сделать перед тем, как повесить люстру на потолок. В некоторых моделях осветительных приборов такие провода могут быть скрыты в защитных кожухах. Чтобы найти его потребуется частично разобрать корпус устройства. Обычно фазный кабель подсоединен к контактам и патронам, в которые ввинчиваются лампочки. После того как главные провода найдены, пометьте их изолентой, а затем соберите корпус осветительного прибора, а после повесьте его на крючок.
  2. Из потолка также должны быть выведены два силовых фазных кабеля для освещения помещения. Чтобы найти его, нужно переключить все клавиши в положение «включено». Затем следует найти провода, отходящие от выключателя, воспользовавшись индикаторной отверткой. Во время работы с напряжением нельзя дотрагиваться до токоведущих частей приборов, а также до оголенных кончиков кабеля.
  3. На следующем шаге потребуется обесточить место подключения люстры к электрической сети. Далее фазные провода от люстры необходимо подключить к двум фазным кабелям электросети. А затем необходимо соединить нулевой провод люстры к кабелю, который выведен из потолка. Прежде чем прятать провода под кожух осветительного прибора, подайте ток на осветительный прибор, чтобы убедиться, что провода соединены правильно и нет короткого замыкания.

Монтаж трехламповой люстры

Многие жители нашей страны часто задают вопрос: «Как подключить люстру к двухклавишному выключателю?». К двухклавишному выключателю чаще всего подключают трехламповую люстру. Перед монтажом необходимо определиться, какая клавиша будет отвечать за включение двух лампочек на электроприборе, а какая за одну.

От двойного выключателя на потолке должно быть выведено два фазных кабеля. Рядом должен находиться нулевой кабель, отходящий от общедомовой сети. В новых домах на потолке выведено 4 кабеля под подключение люстры: два фазных, нулевой и провод для заземления. Последний имеет характерную полосатую желто-зеленую окраску. Назначение остальных проводов можно определить при помощи индикаторной отвертки. Во время поиска двух фазных проводов не забудьте перевести кнопки выключателя в положение «включено».

На люстре также выведены два фазных провода, нулевой и заземляющий. Их нужно подключить к кабелям, отходящим от выключателя и от электросети. При этом нулевой провод люстры должен быть соединен с ответным нулевым кабелем. Фазные провода также должны быть по отдельности соединены с фазными кабелями, проведенными от выключателя к люстре. Провод заземления от люстры должен быть соединен с землей. При этом если в доме не проведен заземляющий провод, то желто-зеленый кабель на осветительном приборе подключать никуда не нужно.

Люди часто задают вопрос: «Как подключить люстру с 3 клавишами у выключателя?». Такой прибор подключается таким же образом, что и к двухклавишному выключателю. Единственное отличие заключается в том, что у выключателя с тремя клавишами к люстре отходят 3 фазных кабеля, которые необходимо соединить с проводами осветительного прибора.

Проверка работоспособности

Многие люди хотят услышать ответ на вопрос: «Как подключить люстру и проверить ее работоспособность?». После того, как монтаж люстры был успешно осуществлен, подайте на электроприбор электричество, чтобы проверить работоспособность выключателя и прибора для освещения комнаты. При положении двух клавиш в положении «включено» должны загораться сразу три лампочки. Если выключить одну клавишу, должна погаснуть одна или две лампочки. Все зависит от того, как были подключены провода.

Виды приборов для освещения

После того как ответ на вопрос: «Как подключить люстру на двойной выключатель?» был дан, следует узнать, по каким критериям дизайнеры делят люстры на категории. Такой осветительный прибор как люстра играет большую роль в благоустройстве комнаты. Именно от него зависит атмосфера, царящая в помещении, в вечернее и ночное время суток. При помощи люстры можно сделать освещение тусклым или более ярким. Перед покупкой такого предмета интерьера следует определиться, какой тип устройства подойдет для монтажа в комнате. По стилю такие устройства разделяют на:

  • классический;
  • натуралистический;
  • кантри;
  • модернистический;
  • хай-тек.

В зависимости от материала, из которого сделана люстра, такие приборы разделяют на:

  • пластиковые;
  • металлические;
  • стеклянные;
  • хрустальные;
  • комбинированные.

По форме приборы для освещения комнат делят на:

  • квадратные;
  • круглые;
  • овальные;
  • прямоугольные;
  • цилиндрические.

Как выбрать подходящую люстру

После того как мы узнали, как подключить люстру, необходимо подобрать подходящую модель осветительного прибора. Она должна хорошо сочетаться с общим стилем помещения. Люстра должна гармонично вписываться в интерьер комнаты. Слишком большой осветительный прибор, установленный в маленькой комнате, будет смотреться нелепо. А слишком маленькая люстра с одним или двумя плафонами не способна вырабатывать достаточно света для освещения комнаты большой квадратуры. От количества плафонов и мощности ламп будет зависеть качество освещения.

В зависимости от назначения помещения, где будет происходить монтаж люстры, меняется ее размер и модель. В гостиной должно быть много света, следовательно, нужно подбирать прибор с возможностью установки как минимум трех лампочек. В ванной следует позаботиться об установке приборов освещения, которые не боятся влажности и попадания на них небольшого количества воды. Люстра в спальне должна быть приятной расцветки с небольшими плафонами и малой мощности. Лучше всего в этом помещении установить дополнительные небольшие бра или светильники.

3dRose lsp_110441_2 Шикарная люстра и Эйфелева башня с надписью Double Toggle Switch, Multicolor — Switch Plates

Цена: 13 долларов.75 + $ 15,71 перевозки
Стиль переключателя Переключать
Материал Металл
Марка 3дРоуз
Цвет Многоцветный
Размеры изделия ДхШхВ 4.5 х 4,5 х 0,13 дюйма
  • Убедитесь, что это подходит введя номер вашей модели.
  • Размеры (в дюймах): 4,5 В x 5 Вт
  • Изготовлен из прочного, прочного металла, устойчивого к царапинам.
  • Включает подходящие винты
  • Глянцевая отделка
  • Легко очистить
› См. Дополнительные сведения о продукте

Double Cirque Chandelier — Hubbardton Forge

Технические характеристики

* Показанное изображение не соответствует выбранным параметрам
