Автоматический ввод резерва авр: Автоматический ввод резерва (АВР) — Автоматические выключатели (A-Z Low Voltage Products navigation)

Панели автоматического ввода резерва АВР

Панель АВР — автоматический ввод резерва, предназначена для приема и распределения электрической энергии в сетях напряжением до 1000 В частотой 50 Гц с глухозаземленной нейтралью, дистанционного, автоматизированного и ручного управления, контроля, сигнализации и защиты оборудования от токов короткого замыкания и перегрузок, защиты людей от поражения электрическим током.

Автоматический ввод резерва (АВР) является основой систем гарантированного электроснабжения. Главная задача АВР — переключение нагрузки между альтернативными источниками электроэнергии (дизель-генератор).
Автоматический ввод резерва представляет собой метод защиты работы электросети. Устройство автоматического ввода резерва самостоятельно переключается на резервный источник питания, когда прекращается основное электроснабжение. После отключения электроэнергии автоматический ввод резерва (АВР) должен срабатывать максимально быстро.

Номинальные значения климатических факторов внешней среды по ГОСТ 15150, ГОСТ 15543.

1

Вид климатического исполнения – У1, У3, УХЛ4

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Панели АВР изготавливаются согласно ТУ 3412-003-91862003-2013

Панели не должны эксплуатироваться в особых средах, указанных в ГОСТ Р 51321.1

Высота над уровнем моря — не более 1000 м.

Условия эксплуатации в части воздействия механических факторов внешней среды по группе условий эксплуатации Ml по ГОСТ 17516.1

Панели АВР должны быть работоспособны при отклонении от вертикального положения не более 5° в любую сторону.

Наименование параметра	Панель АВР
Номинальное рабочее напряжение, Uс
Главной цепи
переменного тока частотой 50 Гц;	220, 380, 660 В
постоянного тока	110, 220, 440 В
Вспомогательной цепи (цепи управления)
переменного тока частотой 50 Гц;	24, 42, 100, 110, 173, 220, 380 В
постоянного тока	24, 42, 48, 60, 110, 220 В
Номинальное напряжение изоляции, Ui	660 В
Номинальное импульсное выдерживаемое напряжение, Uimp	2 500 В
Номинальный ток главной цепи, I	до 2 500 А
Номинальный ток цепей управления, I	до 25 А
Номинальный кратковременно выдерживаемый ток, Icw
для открытых щитов	до 30 кА
для защищенных щитов	до 18 кА
для ящиков, шкафов	до 10 кА
для пультов	менее 6 кА
Номинальный ударный ток, Ipk
для открытых щитов	до 50 кА
для защищенных щитов	до 30 кА
Номинальный условный ток короткого замыкания, Iсс	до 23 кА
Номинальный ток короткого замыкания, вызывающий плавление предохранителя	3Iн*
Размеры, мм
ширина	670
глубина	360
высота	1 170

Устройство АВР

Панель АВР представляет собой комбинацию низковольтных коммутационных аппаратов с устройствами управления, измерения, сигнализации, зашиты, регулирования и т. п., полностью смонтированных изготовителем НКУ на единой конструктивной основе со всеми внутренними электрическими и механическими соединениями с соответствующими конструктивными элементами.

Панель АВР изготовлена из материалов, способных выдерживать механические, электрические и тепловые нагрузки, а также воздействие влажности, которые обычно имеют место при нормальных условиях эксплуатации.

Автоматический ввод резерва (АВР)

Аббревиатура АВР расшифровывается как АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА.

АВР — это блок, который имеет автоматическую начинку,  ответственную за функцию переключения с основной линии питания на резервный, и, наоборот, с резервной на основную сеть.  Устройство разработано  для того, чтобы электроснабжение в сети работало бесперебойно.

Автоматический ввод резерва используется не только на предприятиях и учреждениях, но, на сегодняшний день,  большую популярность АВР завоевала среди обладателей коттеджей.

Основные функции АВР

• АВР должен как можно быстрее переключить, после пропадания электроэнергии основной сети на резервный источник выработки электроэнергии, т. е. быстро  включить генератор.
• АВР постоянно с помощью электроники контролирует наличие напряжения в сети.

Индикация и автоматика АВРа

• АВР производит запуск генератора без вмешательства людей.
• После появления напряжения в основной сети, АВР подает команду перейти на основную сеть снабжения, и через небольшой промежуток времени прекращает работу генератора

Дизель — генератор до 3х кВт

Дизель — генератор до 14 кВт

Общие требования к АВР

• После отключения основного источника сети, АВР должен сработать на включение генератора как можно быстрее, от 0,3 до 0,8 секунд.
• Не зависимо от причины отключения напряжения основной сети, АВР должен срабатывать всегда.
• АВР должен игнорировать просадку в напряжении сети.
• АВР должен срабатывать однократно, т. е. не допустимо многократное включение.

АВР выполняет предписания ПУЭ

Согласно ПУЭ все потребители электрической энергии делятся на три категории:

• I категория— к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, угрозу для безопасности государства, нарушение сложных технологических процессов и пр.
• II категория— к этой группе относят электроприёмники, перерыв в питании которых может привести к массовому недоотпуску продукции, простою рабочих, механизмов, промышленного транспорта
• III категория— все остальные потребители электроэнергии.

Из чего состоит АВР?

Автоматический ввод резерва состоит из трех составляющих.

• Блок логики и индикации – это “мозг” АВР, который неустанно контролирует напряжение как в основной сети, так и работающего генератора. “Мозг” подает команду релейной автоматике, а так же контакторам на замыкание или размыкание.
• Силовая часть АВР. К ней относятся контакторы (про контактор читайте в статье «Что такое контактор?») и автоматы.
• Релейный блок управления генератором. В такой блок входят реле и различные переключатели для управления генератором. Такой блок может располагаться как в щитовой АВР, так и на самом генераторе.

Видео Принцип работы АВР

Оцените качество статьи:

Понравилась статья? Поделиться с друзьями:

Устройство автоматического ввода резерва АВР-10кВ

Информация о компании

Компания: ООО «Элатро», г. Москва, Россия
Заказчик: г. Железнодорожный, Россия
Основной вид деятельности: проектирование, производство, строительство, комплектация энергетических систем

Постановка задачи

Создание устройства, обеспечивающего автоматический перевод потребителей с питания от ГТУ на питание от городских сетей с выполнением функции частотной разгрузки – плавным сбросом и набором мощности для того, чтобы частота в сети не проседала ниже 50Гц (актуально для малой генерации).

Краткое описание системы

Устройство автоматического ввода резерва (АВР-10кВ) служит для:

• Автоматического включения резервного ввода, на стороне 10кВ предназначено обеспечивать автоматический ввод резерва по фидерам Подстанции 1 при нарушениях питания по фидерам от ГТУ ТЭЦ
• Реализации необходимых блокировок включения
• Визуального отображения состояния вакуумных выключателей ячеек

Оборудование располагается в питающих подстанциях, управляет выключателями питающих фидеров и выключателями отходящих линий нагрузки.

Внешний вид изделия показан на рисунке. На передней панели расположены следующие органы управления и индикации:

1. Панель оператора. Представляет собой сенсорную ЖК-панель с возможностью управления

2. Световые индикаторы красного цвета

3. Ручной переключатель режимов работы

Панель оператора

Внешний вид основного экрана представлен на рисунках.

На данном экране изображена мнемосхема, показывающая текущее состояние электроустановки и состояние АВР.

На данном экране показаны события, влияющие на работу АВР, а именно, сообщения об ошибках, блокировках и режимах работы.

На данном экране ведется запись событий.

На данном экране отображаются текущие режимы работы АВР. Изменение настроек заблокировано. Доступ к изменению предоставляется по паролю. После ввода появляются окна ввода значений настроек.

Принцип работы электроустановки:

• Основное питание осуществляется от ГТУ ТЭЦ, две линии 10 кВ находятся в резерве
• При превышении предельно допустимой нагрузки, отказе ГТУ, прекращении подачи питания от одной секции ГТУ по любым причинам: происходит автоматическое отключение выключателя питания от нерабочего фидера ГТУ ТЭЦ
• Происходит автоматическое включение одного из резервных фидеров
• При восстановлении питания от ГТУ происходит обратное переключение на основную линию

Обоснование выбора оборудования для проекта

Оборудование связи МОХА по ВОЛС позволило повысить надежность связи и исключило все проблемы связанные с GSM-модемами, а именно отсутствие связи по праздникам, когда мобильная сеть перегружена. Не стало ограничений на трафик и уменьшились задержки при передаче данных и команд управления.

Выгода, полученная заказчиком

Выгода полученная от внедрения – уменьшение времени восстановления питания потребителей с нескольких часов до нескольких минут. Полная автоматизация процесса, исключение человеческого фактора и выполнение ответственных блокировок (например от одновременного включения нескольких источников питания, как в АВР)

Так же параллельно была развернута система видеонаблюдения, по аналогичному комплекту МОХА, только с питанием некоторых портов по PoE. Оператор видит ситуацию на подстанции на экране монитора. Из-за физического разделения сетей видео и сети телемеханики нет перегрузки по трафику.

АВР (Автоматический ввод резерва), производство щитов, назначение, применение.

Автоматический ввод резерва, АВР

АВР — выполнен на оборудовании американского производителя EATON и предназначен для восстановления питания потребителей путем автоматического включения резервного источника питания при отключении основного источника питания. При возобновлении работоспособности основного источника АВР автоматически переключит нагрузку с резервного источника питания на основной источник питания. В качестве резервного источника питания может быть как сетевой ввод от ТП (трансформаторной подстанции), так и ввод от резервной электростанции (дизель-генератор и т.п.).

АВР

— выполнен в виде навесного (или напольного) металлического шкафа в котором размещен автоматический переключатель с электронным блоком управления, индикаторная панель с кнопочным управлением, а также дополнительные устройства: автоматические выключатели, УЗИП, шины заземления и зажимы для нейтралей. В электронном блоке АВР предусмотрены функции управления работой резервной электростанции.

Ключевое предпочтение всех АВР от компании UNISET является наличие контроллера Easy E4 от Американского производителя Eаton. Славящийся своей надежностью и простотой в использовании. Инженеры компании Uniset создают и реализуют проекты от этапа разработки до воплощения в жизнь. Именно поэтому мы имеем больше преимуществ на рынке!!! Потому имеем возможность не только предоставить полную детализацию будущего шкафа, а персонально разработать систему АВР под заказчика. Благодаря контроллеру происходит экономия ваших средств!!! Исчезает необходимость установления различных типов реле что влечет за собой и уменьшение проводов, коробов Din-реек, экономит средства и пространство в шкафу тем самым уменьшает и габаритные размеры и опять же цену. Благодаря программному обеспечению является возможность изменять функционал АВР без изменений в схеме. Чтобы изменить приоритет ввода блокировки или выполнения определенных действий при поступлении внешних сигналов. Будет достаточно «перезалить» программное обеспечение на контроллер.

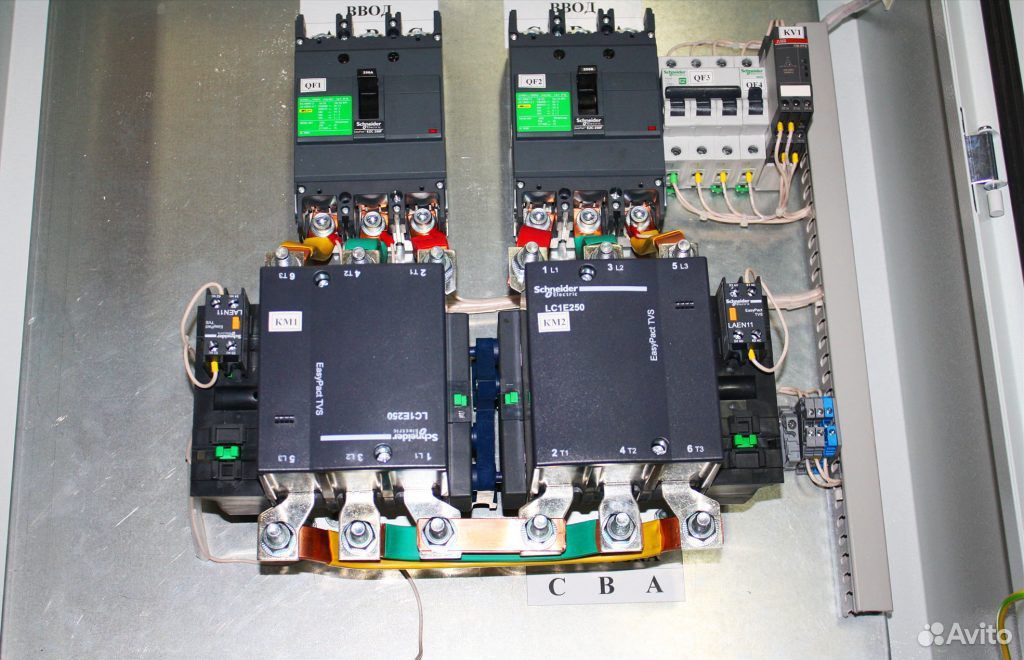

Внешний вид шкафа АВР на двух конткторах:
(Артикул.UNS-АВР-01-ХХХ-2-0)

Внешний вид шкафа АВР на контакторах с секцией:
(Артикул.UNS-АВР-01-ХХХ-2-0)





Таблица подбора АВР на контакторах



№	Тип установки, артикул		Номинальный ток, А	Кол-во вводов			Наличие секционного контактора			Габаритные размеры
1	UNS-АВР-01-160-2-1		160	2			۷			1600х1000х400
2	UNS-АВР-01-160-2-0		160	2			х			1200х800х400
3	UNS-АВР-01-200-2-1		200	2			۷			1600х1000х400
4	UNS-АВР-01-200-2-0		200	2			х			1200х800х400
5	UNS-АВР-01-250-2-1		250	2			۷			1600х1000х400
6	UNS-АВР-01-250-2-0		250	2			х			1200х800х400
7	UNS-АВР-01-300-2-1		300	2			۷			1600х1000х400
8	UNS-АВР-01-300-2-0		300	2			х			1200х800х400
9	UNS-АВР-01-320-2-1		320	2			۷			1600х1000х400
10	UNS-АВР-01-320-2-0		320	2			х			1600х800х400
11	UNS-АВР-01-400-2-1		400	2			۷			1600х1000х400
12	UNS-АВР-01-400-2-0		400	2			х			1600х800х400
13	UNS-АВР-01-500-2-1		500	2			۷			1600х1000х400
14	UNS-АВР-01-500-2-0		500	2			х			1600х800х400
15	UNS-АВР-01-630-2-1		630	2			۷			1800х1200х400
16	UNS-АВР-01-630-2-0		630	2			х			1600х1000х400
17	UNS-АВР-01-800-2-1		800	2			۷			1800х1200х400
18	UNS-АВР-01-800-2-0		800	2			х			1800х1200х400
19	UNS-АВР-01-1000-2-1		1000	2			۷			2000х1200х400
20	UNS-АВР-01-1000-2-0		1000	2			х			2000х1200х400
21	UNS-АВР-01-1200-2-1		1200	2			۷			2000х1200х400
22	UNS-АВР-01-1200-2-0		1200	2			х			2000х1200х400
* Дополнительные модификации обсуждаются при заказе

Таблица подбора АВР на контакторах



№	Тип установки, артикул		Номинальный ток, А	Кол-во вводов			Наличие секционного контактора			Габаритные размеры
1	UNS-АВР-10-160-2-1		160	2			۷			1200х800х400
2	UNS-АВР-10-160-2-0		160	2			х			1000х800х400
3	UNS-АВР-10-200-2-1		200	2			۷			1200х800х400
4	UNS-АВР-10-200-2-0		200	2			х			1000х800х400
5	UNS-АВР-10-250-2-1		250	2			۷			1200х800х400
6	UNS-АВР-10-250-2-0		250	2			х			1000х800х400
7	UNS-АВР-10-300-2-1		300	2			۷			1200х800х400
8	UNS-АВР-10-300-2-0		300	2			х			1000х800х400
9	UNS-АВР-10-320-2-1		320	2			۷			1200х800х400
10	UNS-АВР-10-320-2-0		320	2			х			1200х800х400
11	UNS-АВР-10-400-2-1		400	2			۷			1200х800х400
12	UNS-АВР-10-400-2-0		400	2			х			1200х800х400
13	UNS-АВР-10-500-2-1		500	2			۷			1200х800х400
14	UNS-АВР-10-500-2-0		500	2			х			1200х800х400
15	UNS-АВР-10-630-2-1		630	2			۷			1200х800х400
16	UNS-АВР-10-630-2-0		630	2			х			1200х800х400
17	UNS-АВР-10-800-2-1		800	2			۷			2000х1200х400
18	UNS-АВР-10-800-2-0		800	2			х			2000х1200х400
19	UNS-АВР-10-1000-2-1		1000	2			۷			2000х1200х400
20	UNS-АВР-10-1000-2-0		1000	2			х			2000х1200х400
21	UNS-АВР-10-1200-2-1		1200	2			۷			2000х1200х400
22	UNS-АВР-10-1200-2-0		1200	2			х			2000х1200х400
* Дополнительные модификации обсуждаются при заказе



Получить консультацию по данному типу оборудования, Ви можете обратившись к нашим сотрудникам по роботе с Клиентами

Для Вашего удобства мы поддерживаем большой склад оборудования, что приводит к снижению сроков производства щитов управления. Спасибо, что обратились к нам.

ОБОРУДОВАНИЕ КОТОРОЕ ИСПОЛЬЗУЕТСЯ ПРИ ИЗГОТОВЛЕНИИ ШКАФОВ АВР



Для чего необходим шкаф автоматического ввода резерва АВР

23.05.2017

Шкаф автоматического ввода резерва (АВР) – устройство, обеспечивающее подключение потребителей к резервной линии электроснабжения в случае отключения рабочего источника питания или снижения качества электроэнергии (аварийные случаи короткого замыкания, пропадание или нарушение чередования фаз). Щиты АВР устанавливаются на объектах с электроприемниками, относящимися к 1-й категории, работа которых обеспечивает электроснабжение  промышленных и коммунально-бытовых предприятий, медицинских и банковских учреждений, объектов транспорта, связи и др.

Шкаф АВР – устройство и функциональные задачи

Шкаф (щит) АВР представляет собой металлическую конструкцию навесного или напольного исполнения. Внутри такого блока на специальных рамах монтируются коммутационно-защитные аппараты (автоматические выключатели). В нижней части корпуса предусмотрен специальный съемный люк для ввода кабеля.

Дверь оснащается замком и в устройствах со степенью защиты IP54 уплотняется резиновым шнуром. Щиты АВР навесного исполнения (25-160А) крепятся к стене при помощи анкеров или крепежных кронштейнов, а напольные шкафы (160-400А) монтируются анкерами через специальные отверстия в основании корпуса.

Шкафы автоматического ввода резерва выполняют ряд функциональных задач, в числе которых:

• защита электрических цепей от перегрузок и токов короткого замыкания;
• автоматическое переключение потребителей на резервный источник питания при исчезновении напряжения на основном;
• переключение на основной источник энергопотребления при восстановлении его рабочего напряжения;
• подача сигнала на остановку и включение устройства.

Схема АВР

Структура схемы автоматического ввода резерва зависит от величины рабочего напряжения и сложности конфигурации (количества вводов, типа блокировки и пр. )

По алгоритму работы различают АВР:

• с приоритетной нагрузкой – в случае отсутствия напряжения на основном вводе происходит переключение на резервный ввод. При возобновлении нормального напряжения на основном вводе происходит автоматическое переключение на основной источник питания;
• без приоритетной нагрузки – при отсутствии напряжения на основном вводе происходит переключение на резервный источник питания без автоматического возврата на основной ввод после возобновления его нормальной работы.

Читайте также:

Возврат к списку

АВР — устройство автоматического ввода резерва

АВР — устройство автоматического ввода резерва.

 Предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания и автоматического восстановления основного питания при восстановлении рабочего источника питания.

 Три категории электроснабжения потребителей по ПУЭ:

• Наиболее важные потребители, для которых отсутствие электричества оборачивается угрозой жизни людей, крупными финансовыми потерями. К ним относятся:  промышленные  компании, опасные производства, объекты здравоохранения, тяговые подстанции городского электрического транспорта и т.д.
• Ко второй категории относятся потребители,  при отключении питания  которых останавливается работа важных городских систем, такие как: муниципальные городские учреждения, торговые центры, вторичные системы водоподачи.
• К третьей категории относятся все оставшиеся потребители, которые не влекут за собой серьезных последствий. Например: многоквартирные жилые дома, частный сектор, дачные и гаражные кооперативы.

Потребителей для первой и второй категории надёжности в обязательном порядке необходимо подключать к двум (или более) источникам электроснабжения, чтобы обеспечить бесперебойную работу энергосистемы, а это значит, что в данной системе обязательно будет применён АВР.

 Существует два основных типа исполнения, различающиеся приоритетом ввода:

• Одностороннее.

В таком типе АВР первый ввод играет роль рабочего, то есть используется, пока в линии не возникнут проблемы. Второй является резервным и подключается, когда в этом возникает необходимость.

• Двухстороннее.

В этом случае нет разделения на рабочую и резервную секцию, поскольку оба ввода имеют одинаковый приоритет.

 В первом случае большинство систем имеют функцию, позволяющую переключиться на рабочий режим питания. Но допустим, как только в главном вводе произойдет восстановление напряжения, двухсторонние АВР в подобной функции не будут нуждаться, поскольку не имеет значения, от какой линии питается нагрузка.

 Одно из направлений НПК Катарсис — это разработка, изготовление и поставка энергокоплексов на основе ДГУ. Рассмотрим алгоритм работы АВР с применением дизель-генераторной установки  по схеме 2-1G.





Схемы  2-1 и 2-1 G являются наиболее распространёнными, хотя существуют и иные варианты (3-1, 2-2, 3-1 G и т.д.)

Система (или блок) АВР может идти как в составе щитов (ГРЩ, ВРУ), так и быть самостоятельным устройством, рассчитанным под конкретный объект.

Условно в АВР можно выделить три составляющие:

• Релейный блок управления.
• Силовой блок.
• Блокировка (механическая и электрическая) одновременной подачи электроэнергии от двух вводов.

 Принцип действия АВР основан на контроле тока в цепи — это может быть реализовано с помощью любых реле напряжения либо цифровых логических блоков защиты, но принцип работы всё равно остаётся таким же.

Варианты исполнения могут быть как на отдельных компонентах в шкафном исполнении, так и на моноблочных решениях:

• АВР на контакторах или магнитных пускателях.
• АВР на реверсивном рубильнике с электроприводом.
• АВР на моноблочных системах Compact ATS (АВВ), N27 (CHINT), АВР-300 (DEKraft).
• Также существует решение АВР TruONE® от АВВ.



НПК «Катарсис» специализируется на системах распределения электрической энергии.

Мы можем, как разработать, изготовить и поставить АВР по ТЗ заказчика, так и предложить наши типовые решения АВР.

Являясь дистрибьютором электрооборудования ведущих мировых производителей:  Schneider Electric, Legrand, Rittal, CHINT, DKC, ABB и имея собственные производственные мощности для сборки НКУ различных типов, мы всегда решаем задачи Заказчика в рамках заявленного для реализации бюджета. Каждое изделие проходит ОТК. На время сборки изделия Заказчика мы готовы предоставить доступ к Веб камере на сборочном участке, приветствуется и присутствие Заказчика и при выходе готового изделия с производства.



Автоматический ввод резерва АВР — Дополнительной безопасность в функционировании электросетей

Проектирование АВР

Проектирование АВР — один из важнейших этапов создания любого проекта, в котором задействовано электроснабжение. Устройства автоматического ввода резерва можно встретить на различных объектах, в том числе в таких организациях, как клиники и больницы, где перебои электроэнергии недопустимы.

Разработка и монтаж данного оборудования должны выполняться профессионалами при строгом соблюдении установленных требований. Только в этом случае можно быть уверенным в том, что система функционирует правильно и сможет обеспечить подачу электроэнергии в критических случаях.

Что такое АВР

АВР (автоматический ввод резерва) — это способ защиты, предназначенный для обеспечения бесперебойного функционирования электросети, суть его заключается в подключении дополнительных источников питания при возникновении сложностей в подаче электричества на объект.

Использование такой системы очень важно, поскольку аварийное отключение питания в некоторых организациях может привести не только к временным неудобствам, но также к человеческим жертвам, материальным убыткам и другим серьезным последствиям.

В некоторых случаях можно добиться бесперебойной подачи электроэнергии путем использования двух источников, функционирующих одновременно. Однако такой путь решения проблемы имеет следующий ряд недостатков:

• Высокая вероятность короткого замыкания;
• Большой уровень потери энергии в трансформаторах питания;
• Сложность реализации релейной защиты;
• Возможные сложности при выборе режима работы, связанные с учетом перетоков мощности.

Кроме того, в некоторых случаях установленное на объекте оборудование не позволяет реализовать такую схему питания. В данных ситуциях, а также при возникновении вышеуказанных сложностей, необходимо использование АВР.

Как работает АВР

Принцип работы АВР основан на автоматическом включении дополнительных источников энергии при возникновении перебоев в подаче электричества. Для выявления необходимости использования дополнительного источника применяется фазное реле. Аппарат АВР контролирует максимальный и минимальный уровень входного напряжения, а также осуществляет проверку чередования фаз. При выходе значения из допустимого диапазона происходит выключение основного источника и включение аварийного. После срабатывания выключателя все потребители отключаются от главного источника и переходят на использование дополнительного.

В большинстве таких систем одна из фаз является приоритетной. При возникновении в ней перебоев в подаче энергии и принудительном включении резервного источника, прибор не перестает контролировать показатели напряжения на основной фазе. Когда показатели восстанавливаются до допустимых значений, резервный источник питания отключается и возобновляется питание от приоритетного.

Таким образом, АВР позволяет обеспечить бесперебойную подачу электроэнергии на различных объектах.

Классификация АВР

Все щиты АВР можно поделить на три основных группы в зависимости от их конструкции и вида используемых переключателей.

Щиты ввода резерва на электромагнитных контакторах

Данный тип АВР наиболее распространен, благодаря его простоте и невысокой стоимости. В этом типе приборов используются электромеханические блокировки контактов. Система снабжается устройством защиты контактов от одновременного включения. Контрольные реле могут быть снабжены дополнительными функциями.

Кроме простоты конструкции и низкой стоимости достоинством данной категории АВР является его надежность.

АВР с электроприводом рубильника

В приборах такого типа для переключения используется рубильник, который приводится в движение при помощи электропривода. Контроллер, управляемый электромотором может быть установлен отдельно на специальной монтажной панели либо являться частью переключателя.

Данный тип АВР отличается более высокой надежностью, но его конструкция сложнее, а стоимость выше, чем для щитов на электромагнитных контакторах.

Электронные АВР

В устройствах этого типа для переключения между основным и резервным источниками питания используются тиристоры. Такие переключатели отличаются высокой скоростью срабатывания. Время, необходимое для переключения, меньше, чем частота одного колебания переменного тока. Это означает, что переключение между двумя источниками электропитания никаким образом не может отразиться на работе электроприборов, подключенных к сети.

Данная конструкция АВР позволяет отказаться от использования источников бесперебойного питания. В случае использования систем других типов ИБП необходимы для заполнения времени, затрачиваемого на переключение от одного источника питания к другому.

Такие приборы бесперебойного электропитания используются на объектах высокой важности, где отключение питания даже на короткое время может привести к серьезным последствиям.

Требования к проектированию АВР

Проектирование АВР — это сложный процесс, выполняемый специалистами. При выборе для объекта того или иного типа устройства принимается во внимание характер деятельности организации, численность персонала, финансовые возможности заказчика и другие факторы.

С целью обеспечения нормального функционирования системы автоматического ввода резерва, а также обеспечения безопасности, к проектированию предъявляются определенные требования:

• При монтаже оборудования необходимо обеспечить минимальное время переключения от основного источника энергии к резервному. В соответствии с установленными требованиями, этот временной промежуток не должен превышать 0,3 сек.
• Автоматическое отключение главного источника и включение аварийного не должно зависеть от причины падения напряжения в электросети.
• Переключение с резервного источника на основной должно быть реализовано только в случае его восстановления. При этом для предотвращения замыкания, должна быть выдержана определенная временная задержка.
• В случае отсутствия достаточно мощного источника питания, который мог бы выдержать нагрузку от всех потребителей, необходимо предусмотреть аварийное отключение некоторых из них, имеющих наименьшее значение.
• С целью предотвращения ложных срабатываний, в системе должен быть предусмотрен режим ручного переключения.
• Желательно снабдить систему датчиками и индикаторами.

В случае соблюдения установленных требований эксплуатация системы становится эффективной и безопасной.

---

Подробнее

что это? Назначение записи автоматического перевода

Источники электроэнергии не имеют абсолютной надежности и иногда отключаются, что негативно сказывается на объектах потребления. Для ответственных устройств это недопустимо, поэтому они получают питание от двух и более дополнительных источников. При их подключении используются устройства АВР. Что это такое, объясняет расшифровка аббревиатуры — «автоматический ввод резерва». Это способ создания бесперебойного питания потребителя с двумя или более входами питания.Это достигается за счет автоматического подключения резервного входа при потере основного.

Оба источника питания могут быть подключены одновременно. Недостатками метода являются большие токи короткого замыкания, большие потери и сложность защиты сети. Ввод резерва обычно производится с помощью переключающего устройства, отключающего основной источник питания. Емкость резерва должна соответствовать нагрузке. Если этого недостаточно, подключаются только самые важные потребители.

Требования к АТС

• Быстрый ввод резерва после срабатывания реле напряжения.
• Включение в любых случаях при сбое питания, кроме коротких замыканий.
• Отсутствие реакции на падение напряжения при запуске больших нагрузок в потребителе.
• Одноразовая операция.

Классификация

Устройства делятся по принципу действия.

• Односторонний. Схема состоит из двух частей: силовой и резервной.Последний подключается при пропадании основного напряжения.
• Двусторонний. Любая из линий может быть как рабочей, так и резервной.
• Восстанавливаемый АВР. При восстановлении основного питания предыдущая цепь автоматически включается в работу, а резервная цепь отключается.
• Без автовосстановления. Настройка режима работы от основного источника питания производится вручную.

Принцип работы АВР

В низковольтных сетях удобно применять регулирование напряжения в схемах защиты специальных реле (схемы АВР и др.). АВР здесь предпочтительнее, так как не все оборудование способно выдерживать частые перебои в подаче электроэнергии. Как выглядит АТС? Что это такое и как работает? Это устройство хорошо видно на любой простой схеме.

• Реле EL-11 контролирует трехфазное напряжение, контролирует перекос фаз, их обрыв и чередование.
• Реле электромагнитные с силовыми контактами используются для подключения нагрузок. В нормальном режиме от него питается катушка магнитного пускателя основного ввода и своими контактами КМ1 подключает подачу питания к нагрузке.
• Когда напряжение в главной цепи пропадает, реле CM1 срабатывает, и питание подается на катушку реле CM2, которая подключает резервный вход.

Данная схема АВР может использоваться в частных домах, промышленных и административных зданиях, где коммутируемая нагрузка достигает десятков киловатт. Недостатком схемы является сложность выбора реле на большие токи. Для коммутации потребителей малой мощности он еще пригоден, но при больших нагрузках лучше брать пускатель АРН или симистор.

Незаменимые источники дополнительной мощности бензиновых или дизельных генераторов. Последние получили широкое распространение благодаря экономии и большей мощности. На рынке представлен широкий ассортимент дизель-генераторных установок (ДГУ), которые содержат системы защиты от больших перегрузок.

Работа АТС

Как работает АТС? Что это с точки зрения надежности электроснабжения потребителей? Устройства делятся на 3 категории. Электроснабжение жилья самое низкое.При частых сбоях в электросети лучше установить в доме резерв, так как от него зависит долговечность бытовой техники, а также комфортные условия проживания. В квартирах установлены источники бесперебойного питания, которые в основном используются для электронного оборудования. Генераторы чаще всего используются в качестве резервных источников энергии для частных домов.

Бензиновый генератор в простейшем варианте подключается к электросети дома через переключающий переключатель.Это предотвращает короткое замыкание при неправильном вводе резерва, когда автоматика электроснабжения дома не отключается. Выключатель подбирается с тремя положениями, при этом среднее полностью отключает электричество.

АРН может быть установлен в автоматическом режиме, если генератор снабжен устройством автоматического пуска и управляется из шкафа с помощью контакторов, которые также переключают входы. Автоматика работает с микропроцессорным управлением, например, на релейных контроллерах Easy Control.Для ввода резерва АРН применяют датчики напряжения. Как только питание отключается, двигатель генератора сразу запускается. Для выхода в рабочий режим требуется некоторое время, после чего АВР переключает нагрузку на резерв. Такие задержки допустимы для бытовых нужд.

Блок автоматического запуска генератора (БАЗГ)

ATS — это система частного дома, обеспечивающая запуск и управление резервным генератором в случае отключения электроэнергии. Последний комплектуется специальным блоком БАШ, который является недорогим решением при сбоях подачи электроэнергии в магистральную сеть.Он делает пять попыток запуска по 5 секунд в каждом интервале после исчезновения напряжения на основном входе. Кроме того, он контролирует воздушную плотину, закрывая ее в момент запуска.

Если на главном входе снова появляется напряжение, устройство переключает нагрузку обратно и останавливает двигатель генератора. Когда генератор не работает, подача топлива перекрывается электромагнитным клапаном.

Особенности эксплуатации АТС в частном доме

Самый распространенный метод с двумя входами, где первый из них имеет приоритет.При подключении к сети бытовые нагрузки в основном работают в одной фазе. Когда он пропадает, подключать генератор не всегда удобно. Достаточно подключить еще одну линию в качестве резервной. При трехфазном входе мощность регулируется реле на каждой фазе. Когда напряжение выходит за пределы нормы, фазный контактор отключается, и дом получает питание от двух оставшихся фаз. Если выходит из строя еще одна линия, вся нагрузка перераспределяется на одну фазу.

Для небольшого коттеджа или дачи мощность не более 10 кВт для щита, работающего на 25 кВт. Этого генератора достаточно, чтобы на короткое время обеспечить дом необходимым минимумом электроэнергии. В случае аварии реле контроля напряжения переключает шину потребителя в режим ожидания и подает сигнал на запуск ДГУ. При восстановлении основного питания реле переключается на него, после чего генератор останавливается.

Расширение функций ATS

Для управления выключателями с помощью Выбранных алгоритмов являются программируемые логические контроллеры (ПЛК).У них уже есть программа ATS, которую нужно только настроить для реализации определенного режима работы. Использование ПЛК, например, контроллера AC500, позволяет упростить электрические схемы, хотя на первый взгляд устройство кажется сложным. Орган управления АВР может быть размещен на дверце панели в виде набора переключателей, кнопок и дисплея.

Стандартное решение уже предоставляет программное обеспечение. Он установлен в ПЛК.

Заключение

Сбои в электроснабжении могут привести к различным негативным явлениям у потребителей.Большинство пользователей имеют лишь смутное представление об ATS. Что это такое, многие не знают и принимают за устройство изделия, предназначенные для других целей. Ввиду высокой стоимости электрооборудования важно правильно выбрать автоматический ввод резервного ввода. Потребуется совет специалиста. АВР позволяет повысить КПД бытовой техники и предметов, для которых важна постоянная подача электроэнергии.

Украина Govt Тендер на устройство шкафа АРН (автоматический резервный ввод)

Главная> Тендеры> Европа> Украина> Шкаф АРН (автоматический резервный ввод) устройство предназначен для обеспечения резервного питания

?????????? ????????? ПРОЗОРРО объявил тендер на устройство шкафа АРН (автоматический резервный ввод), предназначенного для обеспечения резервного питания нагрузок, подключенных к системе электроснабжения, при отключении основного питания. 31210000-1 — Выбрать …. Местоположение проекта — Украина, тендер закрывается 24 сентября 2019 года. Номер тендерного объявления -, а ссылочный номер TOT — 36327452. Участники торгов могут получить дополнительную информацию о тендере и могут запросить полную тендерную документацию, зарегистрировавшись на сайте.

Страна: Украина

Резюме: Устройство шкафа АРН (автоматический резервный ввод) предназначено для обеспечения резервного питания нагрузок, подключенных к системе электроснабжения, при отключении основного питания.31210000-1 — Избрать …

Срок сдачи: 24 сен 2019

Реквизиты покупателя

Покупатель: ?????????? ????????? ПРОЗОРРО
54001, ???????, ???????????? ???????, ????????, ??????? 32, 2019-12-31 12:42
Украина

Прочая информация

TOT Ref No. : 36327452

Номер документа. №:

Конкурс: ICB

Финансист: Самофинансируемый

Информация о тендере

Шкаф АРН

(автоматический резервный ввод) предназначен для обеспечения резервного питания нагрузок, подключенных к системе электроснабжения, при отключении основного питания.31210000-1 — Электрооборудование для коммутации и защиты электрических цепей шкаф АРН (В состав шкафов автоматического ввода резерва АВР-400А должны входить силовые выключатели, реле контроля фаз, программируемый логический контроллер, коммутационные элементы, специальное программное обеспечение для отображения состояния его эксплуатация) — 1 шт.
Сумма покупки: 175 000,00
Конец подачи предложений: 24.09.19 15:00

Схема АТС.

АВР (автоматический ввод резерва) для генератора

В нормальном режиме электроснабжения энергия предоставляется энергокомпанией и доставляется к месту ее использования. Когда его основной источник перестает функционировать, мощность от второго сетевого входа или используемого резервного генератора необходимо вручную или автоматически подавать на нагрузки, для которых служит схема АВР (автоматическое резервное переключение). Его основная задача — перераспределение мощности от энергосистемы к резервному источнику питания.

III категория надежности электроснабжения

Как известно, энергосбытовые компании делят всех своих потребителей, т.е. тех лиц (юридических и физических), с которыми они заключают договоры на поставку электроэнергии, на три категории по степени надежности электроснабжения. . Самая низкая надежность в третьей категории. Такому потребителю электроэнергии предоставляется только один ввод трехфазного напряжения 6 или 10 кВ (иногда 400 В) или однофазный ввод 230 В от одной питающей подстанции, но стоимость подключения нагрузок к сети в этой категории составляет минимальный — достаточно установить простую КТП с одинарным преобразованием и подключить ее к ближайшей воздушной ЛЭП.

Нужна ли схема ОВД для III категории?

ПУЭ допускает возможность питания таким способом, если электроэнергетика гарантирует восстановление питания после аварий не более суток. А если это не так? Тогда вам понадобится резервный источник питания, которым обычно является бензоэлектрический агрегат или дизель-генератор. Раньше потребители вручную подключали к ним свои нагрузки и запускали их в работу. Но по мере развития автоматизации этих продуктов стало возможным запускать их без вмешательства человека.

И если вы можете запускать дизель-генератор автоматически, то точно так же вы можете подключать к нему потребительские нагрузки. Так появилась современная концепция АРН с двумя входами, электрическая схема которого, показанная ниже, уже становится стандартом электроснабжения для частного дома.

II категория: нужен ли ей АТС

Если заказчик заказывает два сетевых входа блока питания, он переходит в следующую категорию — вторую. В этом случае энергия, как правило, требует от потребителей оплаты строительства двухтрансформаторной подстанции. В простейшем виде он содержит две секции шины (это просто алюминиевые или в лучшем случае медные полоски) высокого напряжения с их входными переключателями, к каждому из которых подключен только один из входов высокого напряжения (6 или 10 кВ). Между секциями расположен так называемый секционный переключатель. Если он разомкнут, то на каждый высоковольтный ввод можно запитать только один трансформатор (обычно работает только один из двух, второй в резерве — и это тоже типичное требование энергетиков).Если напряжение падает на одном из вводов, электрик заказчика может вручную включить секционный выключатель и подать нагрузку на постоянно работающий трансформатор от другого высоковольтного ввода.

Таким потребителям фактически не нужно наличие АТС. Однако в последнее десятилетие энергетические компании часто предлагают устанавливать их на типовых двухтрансформаторных подстанциях на стороне низкого напряжения. Такой экран ABP имеет два входа от низковольтных обмоток разных трансформаторов (они оба должны быть под напряжением, но только один из них загружается одновременно) и один выход на низковольтные шины, к которым подключены все нагрузки.

1-я категория — АВР обязательна

Но если потребителю принципиально не нравится выдержка времени для ручного переключения входов, то он вынужден в обязательном порядке использовать АВР и перейти в следующую категорию надежности электроснабжения — первую. . В простейшем виде принципиальная схема АВР может содержать два входа от одних и тех же двух секций шин подстанции и коммутационный блок секционного выключателя (обычно вакуумного). Если на входе питания пропадает напряжение, автоматика отключает свой входной переключатель и включает секционный переключатель.После этого со второго входа поступает комбинированное напряжение на шину. Двухвходовой АРН в этом случае также может быть реализован на низковольтной стороне подстанции, как описано выше.

А вот от потребителей 1-й категории, называемой особой группой, не хватает двух сетевых вводов, а еще нужен третий резервный ввод, обычно выполняемый от дизель-генератора. В этом случае ATS требуется для 3 въездов. Его схема выполнена на низком напряжении.

Как работает устройство АВР с входом генератора

В последнее время на рынке появилось множество устройств автоматического резервирования, имеющих управляющий микропроцессорный контроллер.Большой популярностью в этом отношении пользуются управляющие реле-контроллеры серии Easy производства Moeller. Анализируя сигналы датчиков напряжения, микроконтроллер обнаруживает сбой питания и инициирует процедуру пуска двигателя генератора (обычно синхронного). По достижении номинального напряжения и частоты система управления переключается на подачу нагрузки потребителю. С точки зрения электротехники схема подключения АВР для ответственных и мощных нагрузок представляет собой довольно сложную задачу, поскольку неизбежные задержки по времени и другие технические трудности затрудняют мгновенное получение резервного питания.

Контроль частоты и напряжения

Одной из основных функций устройства АВР является обнаружение падения напряжения или полного исчезновения основного источника питания. Как правило, все фазы питающей сети контролируются на стороне с помощью реле минимального напряжения (реле контроля фаз). Точка отказа определяется падением напряжения ниже минимально допустимого уровня на любой из фаз. Информация о напряжении и частоте передается на экран АВР, откуда можно продолжить питание нагрузок.Допустимый минимум напряжения и частоты необходимо обязательно преодолеть перед переключением нагрузок на питание от резервного генератора, мощность которого должна его обеспечивать.

Базовая выдержка времени

Схема АВР обычно имеет широкую регулировку времени задержки срабатывания. Это необходимая функция для предотвращения необоснованных отключений от основного источника питания во время кратковременных сбоев. Наиболее распространенная временная задержка отменяет любые кратковременные отключения, чтобы не вызывать ненужных запусков приводов генератора и переключения на них нагрузок.Эта задержка находится в диапазоне от 0 до 6 секунд, наиболее распространенным вариантом является одна секунда. Он должен быть коротким, но достаточным для подключения нагрузок потребителей к резервным источникам питания. Многие компании сегодня покупают мощные источники бесперебойного питания с аккумуляторными батареями, которые обеспечивают минимальное время задержки подключения.

Дополнительные задержки по времени

После восстановления основного питания необходима некоторая задержка по времени, чтобы обеспечить достаточную стабильность нагрузки для отключения ее от резервного питания.Как правило, это от нуля до тридцати минут. АВР для генератора должен автоматически обходить эту задержку при возврате к основному источнику, если резервный дает сбой, и основной снова работает нормально.

Третья по частоте задержка включает период охлаждения двигателя. По его длине система управления дизель-генератором контролирует ненагруженный двигатель до его остановки.

В большинстве случаев обычно желательно переключать нагрузку на резервный генератор, как только будут достигнуты соответствующие уровни напряжения и частоты. Однако в некоторых ситуациях конечным пользователям требуется последовательность переключения различных нагрузок на резервный генератор. При необходимости несколько схем АВР для генератора запускаются с индивидуальными временными задержками, так что нагрузки могут подключаться к генератору в любом желаемом порядке.

Реализация устройств резервных схем ввода

Конечным результатом работы устройств класса является переключение электрических цепей, их переключение с основного ввода на резервный. Как было отмечено выше, на электрических подстанциях схема АВР может быть реализована как на стороне повышенного, так и пониженного напряжения.В первом случае его исполнительными элементами являются штатные высоковольтные выключатели. Во втором случае, включающем переключение нагрузок на вход генератора, переключение осуществляется низковольтными устройствами.

Они могут быть как в щитовом оборудовании (панели) АВР, так и могут быть внешними по отношению к нему и входить в общую схему электроснабжения нагрузок. В первом случае возможно использование магнитных пускателей — он применяется в устройствах резервирования для непромышленных потребителей при мощности их нагрузок до нескольких десятков кВт.При более высоких мощностях на контакторах используется АВР. Схема устройства в обоих случаях одинакова.

Устройства внешнего низковольтного ввода цепи резервного питания — это силовые выключатели с электромагнитными приводами. В этом случае функция фактического устройства ATS сводится к генерации и передаче им соответствующих сигналов включения / выключения.

Типовой блок АРН на 3 входа. Схема и алгоритм работы

Предназначен для реализации непрерывного питания нагрузок 0.Напряжение 4 кВ от трех источников питания: два ввода трехфазной сети и трехфазный ввод дизель-генератора. Исполнительные устройства — штатные автоматические выключатели Q1, Q2 и Q3 каждого из вводов, защищающие нагрузки 1 категории надежности электроснабжения.

Алгоритм работы блока следующий:

1. На основном входе есть напряжение. Тогда Q1 включен, а Q2 и Q3 отключены.

2. На основном входе нет напряжения, но есть напряжение на резервном.Тогда Q2 включен, а Q1 и Q3 отключены.

3. Отсутствует напряжение на основном и резервном входах. Тогда Q3 включен, а Q1 и Q2 отключены.

p>

Купить зимние мужские светло-коричневые лоферы в Интернете Только моти 649 индийских рупий — обувь Мочи 180 D Лоферы из телячьей кожи

cuadro de busqueda bootstrap — Cómo arreglar la búsqueda de Windows 10 que muestra un cuadro en blanco

nos sirvio mucho …….

cuadro de busqueda outlook — Cómo arreglar la búsqueda de Windows 10 que muestra un cuadro en blanco

Deberias postear mas articulos como esta.Грасиас Салудос

Хорхе Рубио — Mejores Tarjetas Madres AMD X570 от производителя

Quiero armar una compu para edicion de video y la verdad estoy perdido, ya tengo cla que quiero el processor…

Обзор твердотельного накопителя Sabrent Rocket 4 Plus 1 ТБ NVMe — Обзор Maxima — Обзор твердотельного накопителя Sabrent Rocket Q 1 ТБ NVMe

[…] Список для использования с установленным запросом, в том числе и для повторного использования Sabrent Rocket Q 1 ТБ NVMe SSD, повторно реализованный…

HP сравнивает HyperX за 425 миллионов долларов — Обзор Maxima — HyperX Fury RGB DDR4 32 ГБ

[…] Больше информации о продуктах HyperX, установленных на других устройствах. Обзор HyperX Fury RGB DDR4, ранее использовавшийся…

Noctua lanzará un Refrigerador Redux для CPU económico — Maxima Review — Se pospone el lanzamiento del disipador pasivo de Noctua

[…] El fabricante informa que el enfriador Redux estará disponible pronto, pero no menciona su Precio sugerido o una fecha…

Карлос Кирога — Обзор Cooler Master Silencio S600

Nunca он comprado en esa tienda, generalmente compro en tienda local o en dado caso en Amazon.com.

Твердотельные накопители и память RAM de XPG, совместимая с платформой Intel Z590 — Maxima Review — ADATA anuncia sus módulos de memoria XPG SPECTRIX D50

[…] XPG Overclocking Lab (XOCL) использует самые популярные XPG для разгона. Las SPECTRIX D50, реализация…

Biwin представляет SSD S700 Pro — Обзор Maxima — Biwin представляет новый SSD S750 2.5 ″ de HP в Перу

[…] Algunos meses la marca presento el SSD S750 2.5 teniendo muy buena aceptación, ahora en esta oportunidad Presenta el…

SL-402UL — ИБП Forza

Интерактивная топология Интерактивный ИБП
— это экономичное решение с низким энергопотреблением, увеличивающее общий срок службы батарей. Регулировка напряжения осуществляется без переключения в аккумуляторный режим. Резервная батарея
Обеспечивает резервное питание от батареи во время отключений электроэнергии, предотвращая потерю важной информации и сводя к минимуму нагрузку на оборудование, вызванную принудительным отключением.Обеспечивает зарезервированную энергию на время, достаточное для правильного отключения оборудования. Автоматическая регулировка напряжения (АРН)
Обеспечивает чистое и стабильное питание переменного тока за счет автоматического увеличения низких напряжений во время сбоев и снижения перенапряжений без использования зарезервированного заряда батареи при наличии сбоев в основной линии электроснабжения. Автоматическое отключение
Защитите свое оборудование от потенциально опасных колебаний мощности и других нарушений в электроснабжении, отключая питание, когда уровни напряжения становятся слишком низкими или слишком высокими. Защита от перенапряжения, защита от перегрузки, защита от электрического разряда и напряжения
Отводит избыточное напряжение от подключенного оборудования во время скачков напряжения или скачков напряжения без снижения заряда батареи, используемой для работы основного критически важного оборудования. Увеличивает срок службы батареи, предотвращая перегрузки системы и контролируя токи зарядки. Восстанавливаемый автоматический выключатель
Автоматически предотвращает прохождение электричества в электрической цепи в качестве меры безопасности при обнаружении нежелательных высоких уровней напряжения.Может быть сброшен для возобновления работы. Технология MOV
Технология варистора на основе оксида металла (MOV) помогает поглощать и перенаправлять переходную энергию, предотвращая попадание паразитного электричества на защищаемое оборудование. Тепловой предохранитель
Мгновенно отключает питание, когда внутренняя температура становится опасно высокой. Силовые фильтры
Снижает электромагнитные помехи (EMI) и радиочастотные помехи (RFI), блокируя нежелательный шум, обеспечивая чистое электричество без искажений для всех розеток. Интеллектуальное управление батареями
Увеличивает производительность, срок службы и надежность аккумулятора за счет интеллектуальной и точной зарядки. Самопроверка аккумулятора
Обеспечивает раннее уведомление о неисправности неисправных или старых батарей для немедленной замены, предотвращая любые неожиданные и непредвиденные проблемы с резервным питанием. Звуковой сигнал
Обеспечивает звуковое уведомление об изменении сетевого питания и состояния питания ИБП, когда ИБП установлен в труднодоступных местах или в труднодоступных местах для пользователя. Огнестойкий материал
Все наши продукты изготовлены из огнестойкого материала ABS, что гарантирует, что в случае каких-либо неисправностей оборудование не загорится. Функция холодного пуска
Резервный временный аккумулятор, используемый для запуска ИБП в аккумуляторном режиме при отключении сетевого питания. Немедленно восстанавливает аварийное питание нагрузки после установки новых батарей. Защита линии передачи данных
Встроенная защита линии передачи данных предотвращает скачки напряжения, проходящие по телефонным линиям или линиям Ethernet, от повреждения чувствительной электроники. Бесшумный дизайн
Наша безвентиляторная конструкция в сочетании с уникальной вентилируемой конструкцией обеспечивает общее решение, идеально подходящее для тихих помещений с меньшими помехами и шумом от движущихся внутренних компонентов. Состояние сенсорного экрана ЖК-дисплей
Современный сенсорный экран циклически отображает текущее состояние ИБП с подробной информацией о состоянии батареи и питания, предупреждая пользователей о потенциальных проблемах, прежде чем они могут повлиять на оборудование и вызвать дорогостоящие простои. Порты связи USB-порт
обеспечивает функцию автоматического выключения, безопасно отключая подключенные компьютеры, чтобы предотвратить потерю важных данных. Удаленно управляйте и отслеживайте работу ИБП с помощью встроенного удобного интерфейса панели управления. Программа для управления трекером Forza
Позволяет управлять и контролировать несколько ИБП через сетевое соединение. Программное обеспечение также предотвращает потерю данных из-за перебоев в подаче электроэнергии за счет безопасного отключения ИБП, позволяя немедленно обнаруживать и исправлять любые проблемы с работой с минимальной задержкой или без нее. Проверено UL
Протестировано в соответствии со стандартами UL1778 на электробезопасность и соответствие требованиям. Признан мировыми лабораториями. Гарантия 3 года
Forza Power Technologies предлагает программу прямой замены, при которой заменяется неисправный продукт с даты первоначальной покупки. См. Подробности в условиях гарантии.

4 лучших AV-ресивера для большинства людей 2021

Наш выбор

Yamaha RX-V6A

RX-V6A великолепно звучит, имеет удивительно хорошую коррекцию помещения и проверяет все нужные параметры с точки зрения функций.

Yamaha RX-V6A звучит потрясающе для своей цены и обладает абсолютным набором функций. Он предлагает семь каналов усиления динамиков и декодирование Dolby Atmos и DTS: X, а также возможность настройки двух служебных аудиоканалов для еще большего иммерсивного звука. Вы получаете семь входов HDMI, три из которых совместимы с HDMI 2.1 (хотя есть некоторые оговорки, о которых мы поговорим ниже). Вы можете передавать музыку без проводов через Bluetooth и AirPlay 2, а также через собственную платформу потоковой передачи Multiroom MusicCast от Yamaha.MusicCast также позволяет добавлять беспроводные динамики объемного звука и беспроводной сабвуфер, чтобы уменьшить беспорядок в кабелях, хотя это сводит на нет одну из самых привлекательных функций RX-V6A: он имеет удивительно хорошую коррекцию помещения для ресивера в своем ценовом диапазоне, что в наших тестах дал ему явное звуковое преимущество перед конкурентами с аналогичной ценой. RX-V6A также отличается элегантным внешним видом, который вы обязательно оцените, если установите AV-ресивер в шкафу под открытым небом или в другом видимом месте.

Наш выбор

Denon AVR-S750H

AVR-S750H звучит великолепно, его проще настроить и использовать, чем у конкурентов. Но в нем отсутствуют некоторые функции HDMI 2.1, которые, вероятно, не так уж и важны, если вы не геймер.

Denon AVR-S750H предоставляет все, что нужно большинству поклонников домашнего кинотеатра, но в нем отсутствуют некоторые из последних функций, которые могут быть важны для геймеров и владельцев телевизоров 8K. Этот ресивер имеет семь каналов усиления динамиков с декодированием Dolby Atmos и DTS: X, а также полнофункциональную поддержку потоковой передачи, включая Bluetooth, AirPlay 2 и Heos (собственная мультирумная беспроводная потоковая платформа Denon).Его шесть входов HDMI поддерживают многие из наиболее привлекательных функций стандарта HDMI 2.1, включая eARC (для лучшего звука с вашего телевизора) и автоматический режим с низкой задержкой (который позволяет устройствам автоматически обнаруживать и переключаться в лучший режим для игр). Но ему не хватает поддержки других удобных для игр функций HDMI 2.1, таких как переменная частота обновления и возможность передавать видео 4K с частотой 120 Гц. Что нам больше всего нравится в AVR-S750H, так это небольшие штрихи, такие как простые, понятные экранные меню и автоматическое присвоение имен источникам HDMI, которые упрощают установку и использование, так что любой может получить от него отличную производительность. , даже если они никогда раньше не использовали приемник.

Наш выбор

Denon AVR-X3700H

Denon AVR-X3700H с улучшенной коррекцией помещения, большим количеством каналов с усилением и множеством дополнительных функций является отличным выбором для энтузиастов домашнего кинотеатра, которым нужен более мощный вариант.

Любителям кино, готовым платить больше, чтобы получить более качественный и захватывающий домашний кинотеатр, мы рекомендуем Denon AVR-X3700H. Этот ресивер звучит лучше, чем модели стоимостью менее 1000 долларов, которые мы тестировали, во многом благодаря более продвинутой системе коррекции помещения Audyssey MultEQ XT32.9.2-канальный AVR-X3700H включает два дополнительных канала усилителя, которые вы можете использовать для питания большего количества верхних каналов или пары динамиков в отдельной звуковой зоне. Он также имеет больше входов HDMI — всего восемь — но только один полностью совместим с HDMI 2.1. Этот ресивер предлагает некоторые функции HDMI 2.1, которых в настоящее время нет у Yamaha RX-V6A (хотя опять же есть предостережения, которые мы обсудим ниже). Он также имеет улучшенный пользовательский интерфейс с более четкой графикой, а также улучшенные возможности мультирум для отправки AV-сигналов по вашему дому.Но это действительно большой скачок в цене по сравнению с другими нашими продуктами.

Наш выбор

Denon AVR-S540BT

Простой в настройке и использовании, но лишенный функций, Denon AVR-S540BT — хороший выбор, если вы просто хотите собрать хорошую 5.1-канальную систему.

Если вы хотите собрать базовую 5.1-канальную систему объемного звука или у вас уже есть 5.1-канальная система и вам необходимо перейти на ресивер, поддерживающий видео 4K и расширенный динамический диапазон (HDR), Denon AVR-S540BT — хороший вариант примерно за 300 долларов.Как и AVR-S750H, этот ресивер прост в настройке и использовании, и он хорошо работает. У него пять входов HDMI, больше, чем у других ресиверов в этой ценовой категории, но он может передавать музыку только через Bluetooth, а не через платформы Wi-Fi, такие как AirPlay 2 и Heos.

Источник бесперебойного питания (ИБП) против автоматического регулятора напряжения (avr)

Роль автоматического регулятора напряжения (АРН) и источника бесперебойного питания (ИБП) одинакова? Поскольку на рынке появляется все больше и больше электрического оборудования, диапазон использования регуляторов напряжения и источников питания ИБП очень широк, и многие считают, что они могут заменить друг друга.Однако есть разница между регулятором напряжения и источником питания ИБП. Многие всегда ошибочно полагают, что регулятор напряжения — это ИБП. Ниже представлены различия между автоматическим регулятором напряжения (АРН) и источником бесперебойного питания (ИБП) с нескольких аспектов.

Источник бесперебойного питания Как это работает

Источник бесперебойного питания (ИБП) подразделяется на источник бесперебойного питания онлайн и резервный источник питания ИБП.Как правило, домашние компьютеры оснащены резервным источником питания ИБП, который относится к типу резервного источника питания; Резервный тип имеет часть стабилизации напряжения и использует реле для переключения и стабилизации режима давления, эффект регулирования напряжения очень слабый, не может рассматриваться как регулятор напряжения.

Из названия источника бесперебойного питания (ИБП) видно, что это фактически резервный источник питания. Когда питание отключается, электрическая энергия, запасенная аккумулятором, выводится через инвертор для вывода переменного тока для питания оборудования.Резервный источник питания ИБП обычно составляет от. Интервал времени, в течение которого главный компьютер переключается на резервный источник питания, не превышает 10 миллисекунд (онлайн-источник питания ИБП не имеет времени переключения), поэтому сбой питания вряд ли повлияет на питание. оборудование.

Синусоидальная низкочастотная онлайн-ИБП SU Series Производитель блоков питания Kebo

Высокочастотный онлайн-ИБП PHT серии 1–10 кВА со встроенной батареей

Автоматический регулятор напряжения (AVR) для дома

Автоматический регулятор напряжения (AVR) разработан для нестабильного напряжения в электросети , в основном для защиты внутреннего оборудования, и функция защиты оборудования является более полной.Обычно источник питания ИБП большой мощности также должен быть оборудован системой байпаса стабилизации напряжения (стабилизатор напряжения). Роль регулятора напряжения очень широка, и его можно использовать везде, где требуется электричество (конечно, предполагается, что напряжение нестабильно).

Стабилизатор напряжения состоит из цепи регулирования напряжения, цепи управления и серводвигателя. При изменении входного напряжения или нагрузки схема управления выполняет выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки автоматического регулятора напряжения.Соотношение витков катушки регулируется автоматически для поддержания стабильности выходного напряжения.

500VA-10KVA Металлическое устройство регулирования шкафа TVR серии для бытовой техники

Ультратонкий стабилизатор новой конструкции серии WNR и SWNR для холодильных компрессоров

Функция автоматического регулятора напряжения (AVR)

. Автоматический регулятор напряжения может стабилизировать напряжение низкого напряжения 125–165 В или высокого напряжения 250–270 В в диапазоне 200–230 В, чтобы бытовые приборы могли нормально работать.

2. Когда входное напряжение выше 255-275 В или ниже 125-160 В, регулятор напряжения Shanjie может автоматически отключать питание.

3. Когда внезапный вызов питания происходит после сбоя питания, автоматический регулятор напряжения может задержать выходную подачу питания на 5-8 минут, чтобы избежать повреждения устройства из-за чрезмерного напряжения. Приобретая домашний регулятор напряжения, необходимо обращать внимание на полноту вышеперечисленных трех основных функций.

4. Автоматический регулятор напряжения в основном используется для стабилизации напряжения, для обеспечения стабильного питания электрического оборудования и использования электрического оборудования для предотвращения колебаний напряжения или помех. Поскольку функция полностью отличается от источника питания ИБП, а источник питания ИБП также включает аккумуляторную батарею, цена и стоимость относительно высоки.

5. KEBO AVR объединяет функции стабилизации напряжения, очистки, защиты от помех и автоматической защиты.Он имеет широкий диапазон напряжений, быструю скорость отклика, высокую точность, защиту от помех, низкий уровень искажений, защиту от ударов, длительный срок службы и низкий уровень шума.
