«220 В» или «230 В» — стандартное напряжение в России?

Какое напряжение должно быть в сети 220В или 230В

И так вопрос: «Какое напряжение должно быть в нашей сети 220В или 230В?» На первый взгляд, очень простой вопрос. И очень простой ответ: «В сети должно быть 220В». Действительно, мы с детства знаем, что в розетке 220 Вольт и это опасно для жизни. На заводе, фабрике и в офисе на каждой розетке должна быть надпись «220В». На двери трансформаторной будки: «Не влезай — Убьет! 220В/380В».

Однако это не совсем верный ответ. В настоящее время в России стандартным напряжением в сети является напряжение 230В, но для поставщиков электроэнергии действует 220В. Действительно, ранее в Советском союзе стандартным напряжением было 220В, однако в последствии были приняты решения о переходе на общеевропейский стандарт — 230В. Согласно требований межгосударственного стандарту ГОСТ 29322-92 сетевое напряжение должно составлять 230В при частоте 50 Гц.

Переход на этот стандарт напряжения должен был завершиться в 2003 году. В ГОСТ 30804.4.30-2013 так же есть упоминание о необходимости проведения измерений при стандартном напряжении 230В. ГОСТ 29322-2014 определяет стандартное напряжение 230В с возможностью использовать 220В. Электросети поставляют электроэнергию согласно действующего на сегодняшний день ГОСТ 32144-2013, устанавливающего напряжение 220В.

При этом следует понимать, что электрическое оборудование, выпускаемое в России и для России должно нормально работать и при напряжении 220В, и при напряжении 230В. Для приборов, как правило, закладывается диапазон по напряжению от -15 % до +10 % от номинального.

География стран со стандартными напряжениями: 100В, 110В, 115В, 120В, 127В, 220В, 230В, 240В

В разных странах мира приняты различные стандарты сетевого напряжения. Можно встретить следующие стандарты:

100В в Японии
110В в Ямайке, Гаити, Гондурасе, Кубе
115В в Барбадосе, Сальвадоре,Тринидаде
120В в США, Канаде, Венесуэле, Эквадоре
127В в Бонайре, Мексике,
220В во многих странах Азии и Африки
230В во многих странах Европы и части стран Азии
240В в Афганистане, Гайане, Гибралтаре, Катаре, Кении, Кувейте, Ливане, Нигерии, Фиджи.

География стран, в которых приняты напряжения 220В и 230В

Наибольшее распространение получили стандарты 220В и 230В, эти стандарты приняты более чем в 150 странах мира. Ниже приводится таблица стран, в которых приняты стандарты напряжения

220В и 230В. В левой колонке находятся страны, в которых стандартное сетевое напряжение 220В, в правой колонке — страны, где напряжение 230В.

Таблица стран, в которых принято напряжение 220В и 230В

Страна	Напряжение	Страна	Напряжение
Азербайджан	220В	Австралия	230В
Азорские острова	220В	Австрия	230В
Албания	220В	Алжир	230В
Ангола	220В	Андорра	230В
Аргентина	220В	Антигуа	230В
Балеарские острова	220В	Армения	230В
Бангладеш	220В	Бахрейн	230В
Бенин	220В	Белоруссия	230В (ранее 220В)
Босния	220В	Бельгия	230В
Буркина-Фасо	220В	Ботсвана	230В
Бурунди	220В	Бутан	230В
Восточный Тимор	220В	Вануату	230В
Вьетнам	220В	Великобритания	230В
Габон	220В	Венгрия	230В
Гвинея	220В	Гамбия	230В
Гвинея-Бисау	220В	Гана	230В
Гонконг	220В	Гваделупа	230В
Гренландия	220В	Германия	230В
Грузия	220В	Гренада	230В
Вжибути	220В	Греция	230В
Египет	220В	Дания	230В
Зимбабве	220В	Доминика	230В
Индонезия	220В	Замбия	230В
Иран	220В	Западное Самоа	230В
Кабо-Верде	220В	Израиль	230В
Казахстан	220В	Индия	230В
Камерун	220В	Иордания	230В
Канарские острова	220В	Ирак	230В
Киргизия	220В	Ирландия	230В
Китай	220В	Исландия	230В
Коморы	220В	Испания	230В
Конго	220В	Италия	230В
Корфу	220В	Камбоджа	230В
Лесото	220В	Лаос	230В
Литва	220В	Латвия	230В (ранее 220В)
Мавритания	220В	Лихтенштейн	230В
Мадейра	220В	Люксембург	230В
Макао	220В	Маврикий	230В
Македония	220В	Малави	230В
Мартиника	220В	Мальдивские острова	230В
Мозамбик	220В	Мальта	230В
Нигер	220В	Молдавия	230В (ранее 220В)
Новая Каледония	220В	Монголия	230В
ОАЭ	220В	Мьянма	230В
Парагвай	220В	Непал	230В
Перу	220В	Нидерланды	230В
Португалия	220В	Новая Зеландия	230В
Реюньон	220В	Норвегия	230В
Сан-Томе	220В	Пакистан	230В
Северная Корея	220В	Польша	230В
Сербия	220В	Россия	230В (220В)
Сирия	220В	Румыния	230В
Сомали	220В	Сенегал	230В
Таджикистан	220В	Сингапур	230В
Таиланд	220В	Словакия	230В
Тенерифе	220В	Словения	230В
Того	220В	Судан	230В
Туркменистан	220В	Сьерра-Леоне	230В
Узбекистан	220В	Танзания	230В
Фарерские острова	220В	Тунис	230В
Филиппины	220В	Турция	230В
Французская Гвиана	220В	Украина	230В (ранее 220В)
Чад	220В	Уругвай	230В (ранее 220В)
Черногория	220В	Финляндия	230В
Чили	220В	Франция	230В
Экваториальная Гвинея	220В	Хорватия	230В
Эфиопия	220В	Чехия	230В
ЮАР	220В	Швейцария	230В
Южная Корея	220В	Швеция	230В
		Шри Ланка	230В
		Эритрея	230В
		Эстония	230В

Примечание: при составлении таблицы использованы данные энциклопедии «Википедия»

Какое напряжение походит для электроприборов 220В или 230В

Нам удалось выяснить, что стандартным напряжением в России сегодня является напряжение 230В. На практике конечно напряжение в сети постоянно изменяется и зависит от многих факторов. Какое же напряжение является удовлетворительным для электроприборов, применяемых в нашем доме? Однозначного ответа на этот вопрос нет. Диапазон допустимых напряжений для каждого прибора определяется техническими данными паспорта изделия. Часто допустимый диапазон напряжений указывается на тыльной стороне изделия или на электрической вилке прибора. Так современные компьютеры могут работать при напряжении от 140 до 240 Вольт, зарядное устройство для телефона от 110 Вольт до 250 Вольт. Наиболее требовательны к качеству электропитания приборы, имеющие электродвигатели (холодильники, кондиционеры, стиральные машины, котлы отопления, насосы).
Ясно, что для любых приборов, используемых в России и напряжение 220В и напряжение 230В является хорошим.

Какие бывают отклонения в качестве электроэнергии

Хорошо известно, что в наших сетях часто бывают значительные отклонения от стандартов качества электроэнергии. И напряжение может быть значительно ниже 220В или значительно выше 230В. Причины этого явления тоже известны: старение действующих электрических сетей, плохое обслуживание сетей, высокий износ сетевого оборудования, ошибки в планирование сетей, большой рост потребления электроэнергии. К проблемам в сетях можно отнести: низкое и пониженное напряжение, высокое и повышенное напряжение, скачки напряжения. провалы напряжения, перенапряжение, изменение частоты тока.

Купить по выгодной цене стабилизаторы напряжения можно в нашем магазине с бесплатной доставкой в города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Казань, Омск, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Красноярск, Пермь, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Барнаул, Ульяновск, Тюмень, Иркутск, Владивосток, Ярославль, Хабаровск, Махачкала, Оренбург, Новокузнецк, Томск, Кемерово, Рязань, Астрахань, Пенза, Набережные Челны, Липецк, Тула, Киров, Чебоксары, Калининград, Курск, Брянск, Улан-Удэ, Магнитогорск, Иваново, Тверь, Ставрополь, Белгород, Сочи, Нижний Тагил, Архангельск, Владимир, Смоленск, Курган, Волжский, Чита, Калуга, Орёл, Сургут, Череповец, Владикавказ, Мурманск, Вологда, Саранск, Тамбов, Якутск, Грозный, Стерлитамак, Кострома, Петрозаводск, Нижневартовск, Комсомольск-на-Амуре, Таганрог, Йошкар-Ола, Новороссийск, Братск, Дзержинск, Нальчик, Сыктывкар, Шахты, Орск, Нижнекамск, Ангарск, Балашиха, Старый Оскол, Великий Новгород, Благовещенск, Химки, Прокопьевск, Бийск, Энгельс, Псков, Рыбинск, Балаково, Подольск, Северодвинск, Армавир, Королёв, Южно-Сахалинск, Петропавловск-Камчатский, Сызрань, Норильск, Люберцы, Мытищи, Златоуст, Каменск-Уральский, Новочеркасск, Волгодонск, Абакан, Уссурийск, Находка, Электросталь, Березники, Салават, Миасс, Альметьевск, Рубцовск, Коломна, Ковров, Майкоп, Пятигорск, Одинцово, Копейск, Железнодорожный, Хасавюрт, Новомосковск, Кисловодск, Черкесск, Серпухов, Первоуральск, Нефтеюганск, Новочебоксарск, Нефтекамск, Красногорск, Димитровград, Орехово-Зуево, Дербент, Камышин, Невинномысск, Муром, Батайск, Кызыл, Новый Уренгой, Октябрьский, Сергиев Посад, Новошахтинск, Щёлково, Северск, Ноябрьск, Ачинск, Новокуйбышевск, Елец, Арзамас, Жуковский, Обнинск, Элиста, Пушкино, Артём, Каспийск, Ногинск, Междуреченск, Сарапул, Ессентуки, Домодедово, Ленинск-Кузнецкий, Назрань, Бердск, Анжеро-Судженск, Белово, Великие Луки, Воркута, Воткинск, Глазов, Зеленодольск, Канск, Кинешма, Киселёвск, Магадан, Мичуринск, Новотроицк, Серов, Соликамск, Тобольск, Усолье-Сибирское, Усть-Илимск, Тимашевск, Тихорецк, Ухта, Севастополь, Симферополь, Ялта, Судак, Саки, Феодосия, Старый Крым, Алупка, Алушта.

Подробнее об этих проблемах читайте также в статьях:

Каково допустимое напряжение в сети 220 В по ГОСТу: 4 причины введения стандарта

Полные нормы напряжение в электросети: ГОСТ

Несмотря на то, что большинство обывателей и людей, не относящихся к категории осведомленных в области напряжения в их электросети, утвердительно скажет о том, что стандартным напряжением является показатель в 220 В. К их удивлению, даже несмотря на старые и привычные всем наклейки, на котором указан общепринятый стандарт, уже не актуальны.

С 2015 года в РФ действует новый стандарт – уровни 230 В и 400 В, что соответствует европейским стандартам.

Такие акты приняты также в Украине и странах Балтии, в том числе Беларуси.

К чему привело изменение стандарта:

Изменилось рабочее напряжение на кабеле электросети;
Колебания стали чуть более значимыми, нежели ранее, но все также в допустимых нормах 5% и максимальных – 10%;
Потенциальная оплата услуг поставки электроэнергии выросла не совершенно символическую сумму;
Частота подачи напряжения – 50 Гц.

Таким образом, напряжение в сети должно считаться несколько возросшим в бытовой практике. Но на деле же все иначе и это сулит наличие подводных камней в сфере поставки организациями электроэнергии. Несмотря на общепринятый стандарт, организации, поставляющие напряжение в квартиры домов, подают все по тем же меркам, принятым еще в советское время и равным 220 В. Все это происходит официально по ГОСТу 32144-2013, которым и руководствуются поставщики.

Стандартные параметры электрической сети

Нормы общепринятых стандартов регламентируют также основные параметры, присущие для электроэнергии, поставляемой в дома. С учетом того, что технический ГОСТ – это десятки и десятки страниц сложной терминологии и расчетов, здесь будут приведены общая оценка приводимых категорий. Как общепринято считать, основными параметрами, определяющими нашу бытовую электроэнергию, считаются частота и сила переменного тока и напряжение. Однако есть и ряд других, которые стоит учитывать.

Стандартные параметры электрической сети включают в себя:

Коэффициент временного напряжения;
Импульсное напряжение;
Отклонение частоты напряжения на кабеле электросети;
Диапазон изменения напряжения;
Длительность потери напряжения и прочие.

Все перечисленные показатели так или иначе оказывают влияние на потерю или превышение установленных норм подачи энергии в сети.

Максимальное отклонение напряжения в электросети

Ток в сети по естественным причинам непостоянен и изменяется в определенных показателях. В рамках нового стандарта 230 В/400 В номинальное отклонение допустимо в пределах 5% и максимально должны отмечаться в кратковременных промежутках не более 10%. Таким образом, такое теоретические отклонение допускается в пределах 198 В и до 242 В. Такой размах может считаться актуальным для большинства нынешних квартир.

Что влияет на сетевое колебание поставки энергии и потери напряжения:

Одним из самых распространенных причин является устаревание оборудования, в том числе счетчиков, электрощитов, кабелей проводки и так далее;
Значительные погрешности отмечаются и в плохо обслуживаемой сети;
Ошибки при планировке и выполнении прокладочных работ в доме;
Значительный рост показателей энергопотребления, превышающих установленный стандарт.

Как уже отмечалось, приемлемы перепады в сети на +-5%. Так, например, по поставляемому показателю в 220 вольт, допустимо отклонение в сети, равное 209 В и наибольшее превышение, равное 231 В.

Посадка напряжения в домашней сети

Так называемая посадка напряжения может быть чревато многими нежелательными последствиями. Причем нежелательными как самими жителями, так и организацией-поставщиком, ведь именно она будет восполнять все непредвиденные расходы. По объективным причинам, описанным ранее, посадка электроэнергии может достигать рекордных показателей.

При обнаружении таких колебаний, максимальная просадка фиксируется и с этими показателями, ссылаясь на общепринятый стандарт и качество поставляемой энергии, нужно обращаться в органы-поставщики электроэнергии.

При отсутствии желания исправлять неисправности это является основанием для подачи искового заявления в суд.

Чем чревато превышение или значительное снижение установленных норм поставки напряжения в доме:

Быстрее перегорают лампочки;
Особенно это пагубно для холодильника, стиральной машинки и прочих электробытовых приборов, требующих мощное и постоянное напряжение;
Срок службы любой электротехнической техники, в том числе микроволновки, тостера, телевизора, компьютеров и так далее.

Таким образом становится очевидно, что все классы электротехники страдают от сильных перепадов напряжения. Особенно это влияние деструктивно сказывается, если в сети именно низкое напряжение. И обязанность обеспечить бесперебойным, стабильным и качественным током принадлежит именно организации, которая занимается поставкой и согласно договору, должна обеспечивать ее качественное обслуживание.

Величина допустимого падения напряжения: ПУЭ

Согласно принятым правилам устройства электроустановок (ПУЭ) еще в бывшем СССР, падением напряжения признается разность показателей напряжения на разных точках сети. Как правило, это точки начала и конца цепи. В установленных нормах по закону полагается различать понятия отклонение напряжения от ее потери. Если первый случай в общепринятом масштабе рассматривается на примере лампы накаливания, показатель отклонения которого признается номинальным и обязательным к исполнению, то в случае с потерей, рассматриваемой на шинах станции, – это признается рекомендуемым показателем.

Нормальное падение работы напряжения в сети:

В так называемых воздушных линиях – до 8%;
В кабельных линиях электроснабжения – до 6%;
В сетях на 220 В – 380 В – в районе 4-6%.

При этом падением в рамках аварийного режима признается падение до 12% в сети – это установленный предел. Падение более установленной нормы сулит включение системы защитной автоматики, которая должна срабатывать при достижении пониженной нормы на протяжении не менее 30 секунд.

Также в некоторых источниках можно найти стандарты напряжения, превышающие даже новые показатели в 230 В и 400 В. Не стоит путать примеры бытового использования с заводом или фабрикой, на которых показатели естественно значительно превышают бытовую среду.

Обязательное регулирование напряжения в электрических сетях

Осуществить собственное регулирование напряжения не только трудозатратно, но и потребует финансовых вложений. Еще более трудным вариантом является добиваться стабилизации тока в сети от организации-поставщика. Это можно сделать путем подачи жалоб, личных обращений, исков в суд, однако, результат далеко не всегда достигается даже этими методами.

Если вы все-таки решили самостоятельно исправить картину, то это возможно следующим образом:

Метод централизованного регулирования напряжения. Этот подход предполагает подсчет того, сколько изменений потребуется для стабилизации ситуации и соответствующее регулирование в центральном блоке питания.
Метод линейного воздействия. Осуществляется с помощью так называемого линейного регулятора, который изменяет фазы с помощью вторичной обмотки на цепи.
Использование конденсаторных батарей в сети. Этот способ в теоретической части называется компенсацией реактивной мощности.
Также предельно нестабильную сеть можно подправить с помощью продольной компенсации. Она подразумевает последовательное подключение к сети конденсаторов.

Также актуальным вариантом, при не слишком выраженным отклонении от установленной нормы, является установка одного крупного или нескольких мелких стабилизаторов в сети. Это потребует некоторых финансовых вложений, специальные навыки монтажа, а также не подходит для максимально колеблющихся систем электроснабжения, ведь просто не смогут делать большой объем работы и регулировать большое количество напряжения.

Итак, как уже было определено, новым общепринятым стандартом считается напряжение в сети в квартире от 230 В до 400 В. Для примера, шкала напряжения бывает и 240 В, 250 В, с учетом максимально допустимой погрешности. Однако для привычной нам розетки э1ф рабочее напряжение – это все тот же уровень 220в, который привычен для нас всех еще с советского периода.

Допустимое напряжение в сети 220 В по ГОСТу (видео)

На счетчиках пишется показатель сетевого напряжения, который должен учитывать каждый житель дома. Следите за своими электроприборами правильно и вовремя обращайтесь в нужные инстанции.

Допустимое отклонение напряжения по ГОСТ: допустимые значения

При проектировании электроприборов, в том числе и бытовой техники, учитываются номинальные характеристики сети, от которой они будут работать. Но в системах электроснабжения могут происходить процессы, вызывающие отклонения от номинальных параметров. Допустимое отклонение напряжения в сети, частоты, а также других характеристик, регулируется требованиями ГОСТ 13109-97 (международный стандарт, принятый в России, Республике Беларусь, Украине и в большинстве других стран СНГ). Приведем информацию о допустимых нормах отклонений и вызывающих их причинах.

Нормы напряжения в электросети по ГОСТу

В нормативном документе определено несколько показателей, позволяющих характеризовать качество электроэнергии в точках присоединения (ввод в сети потребителей). Перечислим наиболее значимые параметры и приведем допустимые диапазоны отклонений для каждого из них:

Для установившегося отклонения напряжения не более 5,0% от номинала (допустимая норма) при длительном временном промежутке и до 10% для краткосрочной аномалии (предельно допустимая норма). Заметим, что данные показатели должны быть прописаны в договоре о предоставлении услуг, при этом указанные нормы должны отвечать действующим нормам. Например, для бытовых сетей (220 В) быть в пределах 198,0-220,0 В, а для трехфазных (0,40 кВ) – не менее 360,0 В и не более 440 Вольт.
Перепады напряжения, такие отклонения характеризуются амплитудой, длительностью и частотой интервалов. Нормально допустимый размах амплитуды не должен превышать 10,0% от нормы. К перепадам также относят дозу фликера (мерцание света в следствии перепадов напряжения, вызывают усталость), это параметр измеряется специальным прибором (фликометром). Допустимая краткосрочная доза – 1,38, длительная – 1. Пример устоявшегося отклонения и колебания напряжения
Броски и провалы. К первым относятся краткосрочные увеличения амплитуды напряжения, превышающие 1,10 номинала. Под вторым явлением подразумевается уменьшение амплитуды на величину более 0,9 от нормы, с последующим возвращением к нормальным параметрам. Ввиду особенностей природы процессов данные отклонения не нормируются. При частом проявлении рекомендуется установить ограничитель напряжения (для защиты от бросков) и ИБП (при частых провалах).
Перенапряжение электрической сети, под данным определением подразумевается превышение номинала на величину более 10% длящееся свыше 10-ти миллисекунд. Примеры перенапряжения и провала (А), бросков (В)
Несимметрия напряжения. Допустимое отклонение коэффициента несимметрии от нормы – 2,0%, предельное – 4,0%.
Несинусоидальность напряжения. Определяется путем расчета коэффициента искажения, после чего полученное значение сравнивают с нормативными значениями. Пример нарушения синусоидальности напряжения
Отклонения частоты. Согласно действующим требованиям нормально допустимое отклонение этого параметра 0,20 Гц, предельно допустимое – 0,40 Гц.

Основные причины возникновения отклонения напряжения в сети

Теперь рассмотрим, что могло вызвать изменение характеристик сети:

Установившиеся отклонения напряжения связывают со следующими причинами:

Увеличение величины нагрузки из-за подключения одного или нескольких мощных потребителей. Характерный пример – сезонное увеличение нагрузки на энергосистемы ввиду подключения обогревательного оборудования, а также суточные пики.
Увеличение числа потребителей без модернизации энергосистемы.
Обрыв или недостаточное качество контакта нулевого кабеля в трехфазных системах.

При ситуациях, описанных в первом пункте, поставщик нормализует напряжение, используя специальные средства регулирования. В остальных случаях производятся ремонтные работы.

Причина перепадов напряжения связана с потребителями электрической энергии, с резко изменяющейся нагрузкой (как правило, при этом изменяется и реактивная мощность). В качестве примера можно привести металлургические предприятия, оборудованные дуговыми печами. Подобный эффект можно наблюдать при работе сварочного электрооборудования или поршневых компрессорных установок.
Причины минимального напряжения (провалы) в большинстве случаев связаны с КЗ, которые могут возникнуть в сети дома, на линиях ввода или ЛЭП. Длительность провалов варьируется от миллисекунд до секунд, при этом напряжение может уменьшаться до 90% от нормы. Наиболее чувствительна к таким изменениям электроника, нормализовать ее работу можно при помощи ИБП.
Возникновение импульсных напряжений может быть вызвано коммутационными процессами, ударом молнии в ВЛ, а также другими причинами. При этом величина импульса может многократно превышать стандартное напряжение в квартире по ГОСТу. Естественно, что существенное увеличение максимальных значений этого параметра приведет к выходу из строя подключенного к сети оборудования, чтобы не допустить этого, следует использовать ограничитель перенапряжения. Принцип работы этого защитного устройства и схему установки можно найти на нашем сайте. Конструкция ограничителя перенапряжения (ОПН)
При кратковременных перенапряжениях уровень отклонений значительно ниже, чем при бросках, но, тем не менее, это может стать причиной выхода из строя оборудования, включенного в розетки. ОПН в этом случае не спасет, но поможет реле напряжения, которое произведет защитное отключение и после нормализации ситуации восстановит подключение. Пределы изменения срабатывания (диапазон регулирования) можно задать самостоятельно или использовать настройки по умолчанию. Что касается причин, вызывающих перенапряжение, то они связаны с коммутационными процессами и КЗ.
Несимметрия происходит вследствие перекоса нагрузки между фазами. Ситуация исправляется путем транспозиции питающих линий.
Нарушение синусоидальности возникает в тех случаях, когда к энергосистеме подключается мощное оборудование, для которого характерна нелинейная ВАХ. В качестве такового можно привести промышленные преобразователи напряжения с тиристорными элементами.
Частота сети напрямую связана с равновесием активных мощностей источника и потребителя. Если происходит дисбаланс, связанный с недостаточной мощностью генераторов, наблюдается снижение частоты в энергосистеме до тех пор, пока не будет установлено новое равновесие. Соответственно, при избыточных мощностях, происходит обратный процесс, вызывающий повышение частоты.

Последствия отклонения от стандартов

Отклонение от номинальных напряжений может вызвать много нежелательных последствий, начиная от сбоев в работе бытовой техники и заканчивая нарушениями производственных техпроцессов и созданием аварийных ситуаций. Приведем несколько примеров:

Долгосрочные отклонения напряжения сверх установленной нормы приводят к снижению срока эксплуатации электрооборудования.
Броски с большой вероятностью могут вывести из строя электронные приборы и другую технику, подключенную к сети.
При провалах происходят сбои в работе вычислительных мощностей, что увеличивает риски потери информации.
Перекос фаз приводит к критическому повышению напряжения, что вызовет, в лучшем случае, срабатывание защиты в оборудовании, а в худшем – полностью выведет его из строя.
Изменение частоты моментально отразится на скорости вращения асинхронных двигателей, а также приведет к снижению активной мощности. Помимо отклонения приведут к изменению ЭДС генераторов, что вызовет лавинный процесс.

Мы привели только несколько примеров, но и их вполне достаточно, чтобы стало понятно насколько важно придерживаться норм, указанных в настоящих стандартах и ПУЭ.

Список использованной литературы

Сибикин Ю. Д. «Основы электроснабжения объектов» 2015
Сафонов Д. Г., Лютаревич А.Г., Долингер С. Ю., Бирюков С. В. «Влияние отклонения напряжения на потери мощности в электрооборудовании электрических сетей и потребителей» 2013
Ананичева С.С., Алексеев А.А., Мызин А.Л. «Качество электроэнергии регулирование напряжения и частоты в энергосистемах» 2012

Как предотвратить скачки напряжения в сети

Время прочтения: 5 мин

Дата публикации: 11-08-2020

Скачки напряжения в сети ??? — необходим стабилизатор напряжения

Функционально любой тип стабилизатора напряжения может обеспечить безопасность Вашим электрическим приборам (при условии соответствия параметров мощности стабилизатора и подключаемого прибора), но все-таки главным вопросом остается качественная стабилизация напряжения в электрической сети.

В Украине стандартом допустимого отклонения напряжения в электрической сети считается показатель — 220В ±10%. При нормах отклонения качества напряжения в питающей электрической сети, самый обычный (имеется ввиду с минимальным набором функций) стабилизатор напряжения, реагирует на сбои и перепады в диапазоне 150В-260В.

Пару десятков лет назад, применение стабилизаторов напряжения такой точности было приемлемым, но в наше время, когда функциональность и уязвимость наших бытовых приборов довольно высока, требования к стабилизации напряжения в электрической сети также пересмотрены.

Почему же приборы стали такими «чувствительными»? Данный факт имеет логическое объяснение — Украинский рынок бытовых приборов просто наводнен продукцией импортного производства, которые «не адаптированы» к нашим электрическим сетям. Зарубежным производителям бытовых приборов (в условиях жесткой конкуренции на рынке) не выгодно обеспечивать свою продукцию индивидуальной защитой от перегрузок и скачков напряжения в электрический сети, так как это значительно повысит себестоимость выпускаемой продукции и уменьшит спрос на неё. И дело не в том, что зарубежные производители бытовой техники не заботятся о безопасной работе своих приборов, просто во многих странах мира установка квартирного стабилизатора напряжения или стабилизатора напряжения для промышленного оборудования является непременным условием для подключения электрических приборов к питающей сети. К примеру: если сдается жилье в эксплуатацию, то установку стабилизатора напряжения производят в обязательном порядке или если подключается сложное технологическое оборудование, чувствительное даже к самым минимальным скачкам напряжения в сети, то без стабилизатора напряжения не допускается даже пробный пуск в работу.

Как бы ни старались украинские поставщики электрической энергии решить вопрос качества напряжения в электрической сети Украины в глобальном масштабе, и обеспечить необходимый диапазон 220-230В — на данный момент это технически не разрешимо. То средств не хватает, то оборудование устарело, то слишком много потребителей включили свои мощные обогреватели зимой — это лишь некоторые факторы, которые приводят к нестабильности напряжения в электрической сети.

И если пока не получается решить вопрос стабилизации напряжения в сети, то наверное нам следует перенять опыт у зарубежных соседей, установив стабилизаторы напряжения на всю квартиру или на отдельно взятые («особо нуждающиеся») электрические приборы: газовый котел, компьютер, кондиционер, холодильник…

Многие сомневаются, нужен ли им стабилизатор напряжения, так как ещё не сталкивались лично с данной проблемой, а знакомы с ней только понаслышке. Что бы развеять все сомнения, предлагаем провести Вам опыт, который даст исчерпывающий ответ. Для проведения его понадобится обычный портативный тестер с дисплеем. Подключив его к питающей сети в Вашей квартире, понаблюдайте за цифрами на дисплее. Если данные прибора колеблются в пределах:

220-230В — у Вас идеальное напряжение питающей сети;

205-235В — такой диапазон подойдет для работы небольших простых электроприборов: электрический чайник, утюг, обогреватель или любой бытовой прибор, в конструкцию которого не входит электродвигатель;

195-245В — при таком напряжении в электрической сети, вы подвергаете риску любые бытовые приборы.

Следует помнить, что производителем электрических приборов гарантируется исправная работа бытовых приборов и электрического оборудования в течение гарантийного срока службы при условии подключения к электрической сети 220-230В. Всяческие отклонения от данного диапазона значительно сокращают срок эксплуатации данного прибора. Довольно часто такая ситуация случается с холодильниками, кондиционерами, газовыми котлами. И если остановка холодильника и кондиционера создаст только неудобства для потребителей, то остановка газового котла может быть приравнена к стихийному бедствию. Ведь в результате выхода из строя газового котла Вы потратитесь не только на замену дорогостоящей электрической платы, но и (что значительно дороже) будете вынуждены ремонтировать пришедшие в негодность в результате размораживания трубы и радиаторы.

Украинский рынок электротехнической продукции представлен качественными моделями стабилизаторов напряжения от лидеров этой отрасли: ТМ «RUCELF», «ЭЛИМ Украина», «СигмаВольт», «VOLTER», «PHANTOM», «BALANCE», «ЧП ПРОЧАН», «ЭЛЕКТРОСТИЛЬ», «АЛЬТЕРНАТИВА», «УКРТЕХНОЛОГИЯ», «АРИАНА», «LVT».

Приобретайте стабилизатор напряжения только заводского производства, при наличии сертификатов качества и гарантийных обязательств.

В каталоге магазина ВольтМаркет Вы найдете необходимую информацию о видах стабилизаторов, о принципе стабилизации, о производителях и о моделях стабилизаторов.

Если же Вы, на данный момент, не готовы на покупку стабилизатора напряжения, обратите Ваш взор на менее затратную покупку — РЕЛЕ НАПРЯЖЕНИЯ. Реле контроля напряжения, хоть и не стабилизируют напряжение, подаваемое на ваши электроприборы, но хотябы отключает его, при резких скачках напряжения, что тоже позволит обеспечить защиту ваших электроприборов.

Если у Вас после прочтения данной статьи, возникнут вопросы, то наши менеджеры с удовольствием на них ответят, помогут подобрать параметры стабилизатора напряжения, дадут необходимые рекомендации. Так же, в разделе имеется множество фильтров, которые помогут Вам подобрать стабилизатор напряжения собственноручно, для этого кликните на кнопку ниже:

Ждем Вас в магазине ВольтМаркет!

Каким должно быть напряжение в розетке домашней электросети: 220В или 230В?

Содержание

Стандарт бытового напряжения в СССР до 60-х годов XX века

В СССР вплоть до 60-х годов XX века эталоном бытового напряжения считались 127 В. Это значение обязано своим появлением талантливому инженеру русско-польского происхождения Михаилу Доливо-Добровольскому, разработавшему в конце XIX века трёхфазную систему передачи и распределения переменного тока, отличную от ранее предложенной Николой Тесла – двухфазной.

Изначально в трехфазной системе Добровольского линейное напряжение (между двумя фазными проводниками) составляло 220 В. Фазное напряжение (между нейтральным и фазным проводником), которое мы используем в бытовых целях, меньше линейного на «корень из трёх» – соответственно для данного случая получаем указанные 127 В.

Новый стандарт сетевого напряжения в Европе

Дальнейшие развитие электротехники и появление новых электроизоляционных материалов привели к повышению указанных значений: сначала в Германии, а затем и во всей Европе был принят стандарт 380 В – для линейного напряжения и 220 В – для фазного (бытового). Сделано это было с целью экономии – при росте напряжения (с сохранением установленной мощности) в цепи снижается сила тока, что позволило использовать проводники с меньшей площадью сечения и сократить потери в кабельных линиях.

СССР переходит на новый стандарт – 220/380 В

В Советском Союзе, несмотря на наличие прогрессивного стандарта 220/380 В, при реализации плана массовой электрификации строили сети переменного тока преимущественно по устаревшей методике – на 127/220 В. Первые попытки перейти на напряжение европейского образца были предприняты в нашей стране ещё в 30-х годах XX века. Однако массовый переход был начат лишь в послевоенное время, его причиной стала возрастающая нагрузка на энергосистему, которая поставила инженеров перед выбором – либо увеличивать толщину кабельных линий, либо повышать номинальное напряжение. В итоге остановились на втором варианте. Определённую роль в этом сыграл не только фактор экономии материалов, но и привлечение к работе немецких специалистов, имевших прикладной опыт использования электрической энергии с напряжением 220/380 В.

Переход растянулся на десятилетия: новые подстанции строили уже под номинал 220/380 В, а большинство старых переводили лишь после плановой замены отслуживших свой срок трансформаторов. Поэтому в СССР долгое время параллельно сосуществовали два стандарта для сетей общего пользования – 127/220 В и 220/380 В. Окончательное переключение на 220 В некоторых однофазных потребителей, по свидетельствам очевидцев, произошло только в конце 80-х — начале 90-х годов.

Сетевое напряжение в США

Стоит отметить, что не все страны перешли на общий стандарт напряжения. Например, в США установленное напряжение однофазной бытовой сети – 120 В, при этом к большинству жилых домов подводятся не фаза и нейтраль, а нейтраль и две фазы, позволяющие в случае необходимости запитать мощных потребителей линейным напряжением. Кроме того, в Соединённых Штатах отлична и частота – 60 Гц, в то время как общеевропейский стандарт – 50 Гц.

Дальнейшее увеличение номинальных напряжений – 230/400 В

Потребление электрического тока постоянно росло и в конце ХХ века в Европе было принято решение о дальнейшем увеличении номинальных напряжений в трехфазной системе переменного тока: линейного с 380 В до 400 В и, как следствие, фазного с 220 В до 230 В. Это позволило повысить пропускную способность существующих цепей питания и избежать массовой прокладки новых кабельных линий.

В целях унификации параметров электрических сетей новые общеевропейские стандарты были предложены Международной электротехнической комиссией и другим странам мира. Российская Федерация согласилась их принять и разработала ГОСТ 29322-92, предписывающий электроснабжающим организациям перейти на 230 В к 2003 году. ГОСТ 29322-2014, как уже выше упоминалось, устанавливает значение номинального напряжения между фазой и нейтралью в трехфазной четырехпроводной или трехпроводной системе равным 230 В, однако допускает применение и систем с 220 В.

Пятипроцентное изменение их номинала не должно сказаться на функционировании привычных бытовых электроприборов, так как они имеют определённый диапазон допустимых значений питающего напряжения. Обе величины, 220 и 230 В, в большинстве случаев, входят в этот диапазон. Однако определённые трудности при переходе на европейские стандарты всё-таки могут возникнуть. Они, в первую очередь, коснутся работы осветительного оборудования с лампами накаливания, рассчитанными на 220 В. Увеличение входного напряжения вызовет перенакал вольфрамовой нити, что негативно скажется на её долговечности – такие лампы будут чаще перегорать. Поэтому покупателям следует быть внимательнее и выбирать электролампы, допускающие включение в сеть 230 В (номинальное напряжение обычно указывается в маркировке прибора).

В заключение следует сказать, что различные нештатные ситуации, возникающие в отечественных электросетях (резкие перепады напряжения или прекращение подачи электричества), представляют для электрооборудования намного большую опасность, чем плановый переход на европейские стандарты электропитания. Кроме того, энергоснабжающие компании часто не соблюдают требования к качеству электроэнергии, допуская сильные отклонения от установленных номинальных значений.

Защитить современную технику от пагубных влияний различных сетевых колебаний могут специальные устройства – стабилизаторы напряжения и источники бесперебойного питания. Группа компаний «Штиль» выпускает данное оборудование с различными значения выходного напряжения: 220 В, 230 В или 240 В.

Подробнее о стабилизаторах напряжения «Штиль»:
Инверторные стабилизаторы напряжения «Штиль». Модельный ряд.

220 или 230? По новым стандартам 230 вольт « Все возможно!

На вопрос «Какое напряжение должно быть в сети 220В или 230В?» постараемся получить ответ.

Простой ответ: «В сети должно быть 220В». Но так ли это? Европейский стандарт напряжения 230 Вольт. Везде мы встречаем надписи «220 вольт» и на приборах и на наклейках на щитках. Однако это не совсем верный ответ. Сейчас напряжение по стандартам «230 вольт» для однофазных и «400 вольт» для трехфазных сетей.

Изменение стандартного значения напряжения было проведено для получения полного соответствия европейским стандартам качества электроэнергии. Из всех бывших республик СССР к стандарту «230В» перешли Россия, Украина, страны Балтии.
Электрическое оборудование, выпускаемое как в России так и в Украине должно нормально работать как при напряжении 220В, так и при напряжении 230В. Для приборов, как правило, закладывается диапазон по напряжению от -15 % до +10 % от номинального.
В российском ГОСТ 30804.4.30-2013 есть упоминание о необходимости проведения измерений при стандартном напряжении 230В. В Украине новый стандарт был принят 20 мая 2014 — международный европейский стандарт организации «CENELEC» — «EN 50160:2010». Этот стандарт вступил в силу 1 октября 2014 под названием «ДСТУ ЕN 50160:2014» — «Характеристики напряжения в системах электроснабжения общего назначения». В этом стандарте напряжения 400/230 В ± 10% официально гармонизированы со стандартами ЕС.
Таким образом нормальное напряжение в сети наших домов и квартир должно быть в пределах от 198 до 253 вольт. Если же напряжение не соответствует приведенным выше, то резонно обратиться к поставщику с претензиями. Правда, это далеко не всегда возымеет хоть какие-то ответные действия.
В любом случае это нужно знать.
Значения колебания напряжения имеют те же самые нормы, что и отклонение напряжения с единственным отличием: длительность процесса менее одной минуты.
Нормально допустимые колебания напряжения. Нормально допустимым колебанием напряжения считается диапазон в 5 %, то есть: +/-5 % (от 209 В до 231 В).
Предельно допустимые колебания напряжения. Предельно допустимым колебанием напряжения считается диапазон в 10 %, то есть: +/-10 % (от 198 В до 242 В).
Если качество сетевого напряжения не соответствует нормальным и изменить ситуация никак не удается, то имеет смысл купить и установить две вещи, первый — это реле напряжения (или другими словами «отсекатель» ценой 400-600грн) при выходе напряжения за заданные пределы реле просто отключает всю нагрузку и подключит ее только после восстановления нормального напряжения, а второй — это стабилизатор напряжения, который сгладит и выровняет напряжение до нужных параметров, цена их зависит от мощности, технологии и скорости работы и начинается от 800грн.

Максимально допустимое напряжение — Большая Энциклопедия Нефти и Газа, статья, страница 4

Максимально допустимое напряжение

Cтраница 4

Рабочее напряжение — это максимально допустимое напряжение, при котором конденсатор может работать продолжительное время. [47]

При этом способе включения максимально допустимое напряжение на коллекторе транзистора выше, чем в схеме с ОЭ, что обусловлено меньшей величиной обратного тока / Кбо в схеме с ОБ. [48]

С / щах — максимально допустимое напряжение; та — максимальное число делений, соответствующее этим величинам; W: и Wz — показания ваттметров. [49]

Критерий Kic позволяет определить максимально допустимые напряжения в реальной конструкции акр при наличии трещины определенной длины или, наоборот, при данном рабочем напряжении допустимую длину трещины без хрупкого разрушения конструкции. [51]

От таких факторов зависит максимально допустимое напряжение между смежными пластинами коллектора. [52]

Последнее должно быть меньше максимально допустимого напряжения для данного металла. [53]

Помехоустойчивость чаще всего характеризуют максимально допустимым напряжением помехи Un, при подаче которой между выходом предыдущего и входом данного элемента работоспособность последнего не нарушается. Иногда пользуются понятием относительной помехоустойчивости, определяя ее как отношение Ua к полному перепаду напряжения на выходе элемента. Однако относительная помехоустойчивость недостаточно полно характеризует свойства элементов, поэтому это определение в последнее время используется все реже. [54]

Высота четвертого пика справа превышает максимально допустимое напряжение на выходе усилителя 12 5 В, а пятнадцатый пик справа отсутствует. [56]

Правой границей рабочей области является максимально допустимое напряжение на коллекторе t / к. [58]

Предельное рабочее напряжение — это максимально допустимое напряжение, приложенное к выводам резистора, которое не вызывает превышения норм технических условий на электрические параметры. Эта величина обычно задается для нормальных условий эксплуатации. Она зависит от длины резистора, шага спиральной нарезки, температуры и давления внешней среды. [59]

Знание вязкости разрушения позволяет определять максимально допустимые напряжения в конструкции при наличии трещин определенной длины. Приложенные напряжения должны быть ниже разрушающего напряжения, найденного с помощью KIC. Одновременно может решаться и другая задача, связанная с определением критического размера дефекта при данном приложенном напряжении и сопоставлением его с максимальным размером исходных дефектов в металле. [60]

Страницы: 1 2 3 4 5

Предел максимального падения напряжения — Руководство по электрическому монтажу

Максимально допустимое падение напряжения варьируется от страны к стране. Типичные значения для низковольтных установок приведены ниже на Рисунок G27.

Рис. G27 — Максимальное падение напряжения между исходной точкой установки и любой точкой нагрузки (IEC60364-5-52, таблица G.52.1)

Тип установки	Цепи освещения	Другое применение (обогрев и электроэнергия)
Низковольтные установки, питаемые напрямую от общественной низковольтной распределительной сети	3%	5%
Низковольтная установка с питанием от частной сети низкого напряжения	6%	8%

Эти пределы падения напряжения относятся к нормальным установившимся условиям эксплуатации и не применяются во время пуска двигателя, одновременного (случайного) переключения нескольких нагрузок и т. Д.как указано в разделе «Оценка фактического максимального потребления кВА (коэффициенты разнообразия и использования и т. д.)». Когда падение напряжения превышает значения, указанные на рис. G27, для исправления ситуации необходимо использовать кабели (провода) большего размера.

Значение 8%, хотя и разрешено, может привести к проблемам с нагрузкой двигателя; Например:

Обычно для удовлетворительной работы двигателя требуется напряжение в пределах ± 5% от его номинального значения в установившемся режиме работы,
Пусковой ток двигателя может в 5-7 раз превышать значение полной нагрузки (или даже выше).Если при токе полной нагрузки происходит падение напряжения на 8%, то во время запуска произойдет падение на 40% или более. В таких условиях двигатель либо:
- Остановка (то есть оставаться в неподвижном состоянии из-за недостаточного крутящего момента для преодоления момента нагрузки) с последующим перегревом и возможным отключением
- Или ускоряться очень медленно, так что сильноточная нагрузка (с возможным нежелательным воздействием низкого напряжения на другое оборудование) продолжится после нормального периода запуска

Наконец, падение напряжения на 8% представляет собой постоянную потерю мощности , что при длительных нагрузках будет значительным тратой (измеренной) энергии.По этим причинам не рекомендуется достигать максимального значения 8% в устойчивых рабочих условиях в цепях, которые чувствительны к проблемам пониженного напряжения (см. Рис. G28).

Рис. G28 — Максимальное падение напряжения (значения, указанные здесь, относятся к цепям, отличным от цепей освещения)

Что такое допустимый предел падения напряжения и расчет

Что такое падение напряжения:

Падение напряжения, в самом слове оно означает само по себе, здесь падение — это не что иное, как потеря, и это говорит о том, что потеря напряжения или снижение напряжения называется падением напряжения.

Почему важно падение напряжения в электрической системе?

Да, из-за падения напряжения питание схемы снижается, в результате чего огни мерцают или тускло горят, нагреватели плохо нагреваются, повреждение оборудования, неправильная работа, меньшая мощность, меньшая эффективность, потеря денег из-за чрезмерной оплаты электроэнергии счет, электродвигатели начинают работать сильнее, чем обычно, скорость падает, небольшие электродвигатели не запускаются и меняются на перегорание. [wp_ad_camp_1]

Как возникает падение напряжения?

Падение напряжения может быть вызвано множеством причин.

Внутреннее сопротивление (постоянный ток) или импеданс (переменный ток) источника (внутреннее сопротивление блокирует поток электронов или зарядов)
Сопротивление проводника (включая удельное сопротивление, сечение проводника и длину проводника)
Через контакты и через разъемы
Потеря контакта

Легко понять о падении напряжения:

Просто и понятно о падении напряжения — это садовый шланг.Рассмотрим напряжение как давление воды, подаваемое в шланговую трубу, а ток (поток электронов или зарядов) как воду, текущую через шланговую трубу. А внутреннее сопротивление шланга определяется типом и размером шланга — таким же, как длина электрического проводника, MOC (материал конструкции) и размер.

Необходимо указать : В чем разница между резистором и сопротивлением

Допустимые падения напряжения:

Национальный электротехнический кодекс рекомендует, чтобы падение напряжения не превышало 3% от источника к электросети.Например, если у вас напряжение в цепи 240 переменного тока, и у вас есть один светильник на 100 метров в длину. Вы запланировали подать питание на фонари, здесь напряжение на клемме освещения должно составлять 233 Вольт, а падение не должно превышать 7,2 Вольт.

Допустимое падение напряжения в стандартной электросети:

Для системы питания 480 Вольт выход вторичной обмотки трансформатора должен составлять минимум 480 В, а 430 В должно быть на стороне электросети.

См. Также:

Примечание: При изменении входного, выходного напряжения трансформатора также уменьшаются.

Для системы питания с напряжением 240 В на выходе вторичной обмотки трансформатора должно быть не менее 240 В, а 200 В должно быть на стороне электросети.

Для системы цепей на 120 В выход вторичной обмотки трансформатора должен составлять минимум 120 В, а 110 В должно быть на стороне электросети.

Предел допустимого падения напряжения в Индии:

Максимально допустимое падение напряжения в Индии в различных регионах

Часть распределительной системы	Городская территория (%)	Пригородная зона (%)	Сельская местность (%)
до трансформатора	2.5	2,5	2,5
До сервисной магистрали	3	2	0,0
До прекращения обслуживания	0,5	0,5	0,5
Итого	6,0	5,0	3,0

Колебания напряжения в фидерах 33 кВ и 11 кВ не должны превышать следующих пределов на самом дальнем конце в условиях пиковой нагрузки и нормального режима работы системы.

Выше 33 кВ (-) от 12,5% до (+) 10%.
До 33 кВ (-) от 9,0% до (+) 6,0%.
Низкое напряжение (-) от 6,0% до (+) 6,0%

Тот же самый диапазон не может поддерживаться в сельской местности, потому что в сельской местности есть много межсетевых соединений, мощность, которая должна передаваться на большие расстояния, а также кража электроэнергии и т. Д. В этих случаях 11 / 0,433 кВ, а не обычные распределительные трансформаторы 11 / 0,4 кВ может быть использован.

Добросовестное использование Ссылка: Energypedia article

Расчет падения напряжения для системы питания постоянного тока:

В системе питания постоянного тока мы можем рассчитать падение напряжения на проводнике, используя базовую формулу закона Ома.Кроме того, используя законы Кирхгофа (напряжение и ток), вы можете найти, что сумма падений напряжения на каждом компоненте схемы равна напряжению питания.

Сопротивление проводника можно рассчитать, используя математическое выражение для данного размера проводника, длины проводника, поперечного сечения проводника и Материала, из которого изготовлен проводник.

Примечание: индуктор действует как короткое замыкание для постоянного тока.

Расчет падения напряжения для системы переменного тока (переменного тока):

Рассмотрим проводник, по которому протекает переменный ток, два элемента прекрасно выполняют это действие.Один — это сопротивление, а другой — реактивное сопротивление. В энергосистеме переменного тока сопротивление току возникает из-за сопротивления и реактивного сопротивления, обычно это называется импедансом. Здесь векторная сумма противодействий протеканию тока от сопротивления и реактивного сопротивления называется импедансом. Здесь импеданс обозначается переменной Z. Единица импеданса в СИ — Ом.

[wp_ad_camp_1]
Общее сопротивление цепи зависит от частоты переменного тока и магнитной проницаемости.Падение напряжения в цепи переменного тока можно рассчитать по закону Ома.

Пример использования падения напряжения:

Я работал на электростанции, и у нас возникала проблема, когда мы запускали двигатель мощностью 250 л.с. (трехфазный, 440 В и 50 Гц), свет на заводе начинал мерцать. Также в этой же панели был установлен распределительный фидер освещения (MLDB). Мы планировали исправить эту проблему. Мы измерили напряжение фидера, когда двигатель начинает вращаться. Тогда мы увидели, что напряжение фидера упало с 440 В до 380 В за 7 сек.Итак, мы определили, что напряжение фидера упало с 440 В до 380 В, из-за этого у нас возникла проблема с системой освещения. Чтобы решить эту проблему, мы изменили входящее питание цепей освещения. Проблема решена окончательно. Создан отдельный фидер для всех цепей освещения… или использовать отдельный трансформатор освещения.

См. Здесь : Назначение трансформатора освещения

MLDB: Распределительный щит главного освещения.

См. Также:

Расчет падения напряжения Майк Холт

Часть ПЕРВАЯ

Целью Национального электротехнического кодекса является практическая защита людей и имущества от опасностей, связанных с использованием электричества.NEC обычно не считает падение напряжения проблемой безопасности. В результате NEC содержит шесть рекомендаций (примечания к мелкому шрифту), которые проводники цепи должны быть достаточно большими по размеру, чтобы может быть обеспечена эффективность работы оборудования. Кроме того, NEC имеет пять правил, по которым проводники должны иметь размер, соответствующий напряжению. падение проводов цепи.

Примечания мелким шрифтом в NEC предназначены только для информационных целей и не подлежит исполнению инспекционным органом [90-5 (c)].Однако раздел 110-3 (b) требует, чтобы оборудование было установлено в соответствии с оборудованием. инструкции. Поэтому электрооборудование необходимо устанавливать так, чтобы он работает в пределах своего номинального напряжения, указанного производителем. Рисунок 1.

Комментарий автора: Рисунки не размещаются в Интернете.

Из-за падения напряжения в проводниках цепи рабочее напряжение у электрооборудования будет меньше выходного напряжения силовой поставка.Индуктивные нагрузки (например, двигатели, балласты и т. Д.), Которые работают при напряжение ниже номинального может привести к перегреву, что приведет к сокращению времени работы оборудования. срок службы и повышенная стоимость, а также неудобства для заказчика. Пониженное напряжение для чувствительного электронного оборудования, такого как компьютеры, лазерные принтеры, копировальные машины и т. д. могут вызвать блокировку оборудования или внезапное отключение питания. вниз, что приведет к потере данных, увеличению затрат и возможному отказу оборудования. Резистивные нагрузки (нагреватели, лампы накаливания), работающие при пониженном напряжении. просто не обеспечит ожидаемую номинальную выходную мощность, рисунок 1.

Комментарий автора: Падение напряжения на проводниках может вызвать накаливание. освещение мигать, когда другие приборы, оргтехника или отопление и системы охлаждения включаются. Хотя некоторых это может раздражать, это не опасно и не нарушает NEC.

РЕКОМЕНДАЦИИ NEC

Национальный электротехнический кодекс содержит шесть примечаний, напечатанных мелким шрифтом, для предупреждения Укажите пользователю, что оборудование может повысить эффективность работы, если учитывается падение напряжения на проводнике.

1. Ответвительные цепи. Настоящая FPN рекомендует, чтобы проводники ответвлений иметь размер, предотвращающий максимальное падение напряжения до 3%. Максимальное общее напряжение падение для комбинации ответвления и фидера не должно превышать 5%. [210-19 (а) ФПН № 4], рис. 2.

2. Фидеры. В данной FPN рекомендуется выбирать размеры фидеров. для предотвращения максимального падения напряжения на 3%. Максимальное общее падение напряжения для комбинации ответвления и фидера не должно превышать 5%.[215-2 (d) ФПН № 2], рис. 2.

Пример: Какое минимальное рабочее напряжение, рекомендованное NEC для Нагрузка 120 В, подключенная к источнику 120/240 В, рисунок 3 (8-11).

(а) 120 вольт (b) 115 вольт (c) 114 вольт (г) 116 вольт

Ответ: (c) 114 В Максимальное рекомендуемое падение напряжения на проводе как для фидера, так и для ответвленной цепи составляет 5 процентов от источника напряжения; 120 вольт x 5% = 6 вольт.Рабочее напряжение на нагрузке определяется путем вычитания падения напряжения на проводнике из источника напряжения, 120 вольт — падение 6 вольт = 114 вольт.

3. Услуги — Интересно, что нет рекомендуемого падения напряжения. для сервисных проводников, но эта FPN напоминает пользователю Кодекса о необходимости учитывать падение напряжения на служебных проводниках [230-31 (c) FPN].

Комментарий автора: Падение напряжения на проводах с длительным сроком службы может вызвать лампы накаливания в здании мигают при включении бытовой техники, отопления или включаются системы охлаждения.Для получения информации о том, как решить или уменьшить мерцание ламп накаливания, перейдите по адресу: www.mikeholt.com/Newsletters.

4. Максимально допустимая нагрузка проводника — Эта FPN определяет тот факт, что перечисленные в таблице 310-16, не учитывают падение напряжения [310-15 ФПН №1].

5. Фазовые преобразователи — Фазовые преобразователи имеют свои собственные рекомендации. падение напряжения от источника питания к фазовому преобразователю должно не превышает 3% [455-6 (a) FPN].

6. Парковки для транспортных средств для отдыха — для транспортных средств для отдыха есть рекомендации. чтобы максимальное падение напряжения на проводниках параллельной цепи не превышало 3% и комбинация ответвления и фидера не более 5% [210-19 (а) ФПН № 4 и 551-73 (г) ФПН].

ТРЕБОВАНИЯ NEC

Национальный электротехнический кодекс также содержит пять правил, требующих проводники должны быть увеличены в размере, чтобы компенсировать падение напряжения.

Заземляющие проводники — это правило гласит, что если проводники цепи увеличены в размерах для компенсации падения напряжения, заземление оборудования проводники также должны быть увеличены в размерах [250-122 (b)].

Комментарий автора: Если, однако, провода цепи не увеличивать по размеру, чтобы учесть падение напряжения, то заземляющий провод оборудования не требуется, чтобы он был больше, чем указано в Таблице 250-122.

Кино / Телестудия — Проводник ответвления для Системы 60/120 вольт, используемые для снижения шума при производстве аудио / видео или другая подобная чувствительная электроника для киностудий и телестудий не должно превышать 1.5%, а суммарное падение напряжения фидера и проводники параллельной цепи не должны превышать 2,5% [530-71 (d)]. Кроме того, FPN № 1 в соответствии с разделом 530-72 (b) напоминает пользователю Кодекса об увеличении размера заземляющего проводника в соответствии с Разделом 250-122 (b).

Пожарные насосы — Рабочее напряжение на выводах пожарного насоса. Контроллер не должен быть менее 15% от номинального напряжения контроллера. при запуске двигателя (ток заторможенного ротора).Кроме того, действующие напряжение на выводах электродвигателя пожарного насоса не должно быть меньше 5% от номинального напряжения двигателя, когда двигатель работает на 115 процентов от номинального тока полной нагрузки [695-7].

Комментарий автора: в следующем месяце в этой статье я приведу примеры и графики, демонстрирующие применение правил NEC по падению напряжения.

ОПРЕДЕЛЕНИЕ ПЕРЕПАДА НАПРЯЖЕНИЯ В ЦЕПИ

Когда проводники цепи уже установлены, напряжение падение на проводниках может быть определено одним из двух методов: Ом закон или формула ВД.

Метод закона Ома — только однофазный

Падение напряжения на проводниках цепи можно определить умножением ток цепи по общему сопротивлению проводов цепи: VD = I x R. «I» равно нагрузке в амперах, а «R» равно сопротивлению проводника, указанному в главе 9, таблица. 8 для цепи постоянного тока или в главе 9, таблице 9 для переменного тока. токовые цепи.Метод закона Ома нельзя использовать для трехфазного схемы.

120 вольт Пример: каково падение напряжения на двух проводниках № 12, которые подайте нагрузку 16 ампер, 120 вольт, которая находится в 100 футах от источника питания питания (200 футов провода), рис. 4.

(а) 3,2 вольт (б) 6,4 вольт (c) 9,6 вольт (г) 12,8 В

Ответ: (б) 6,4 вольт

Падение напряжения = I x R

«I» равно 16 ампер

«R» равно 0.4 Ом (Глава 9, Таблица 9: (2 Ом / 1000 футов) x 200 футов

Падение напряжения = 16 ампер x 0,4 Ом

Падение напряжения = 6,4 В, (6,4 В / 120 В = падение на 5,3%)

Рабочее напряжение = 120 В — 6,4 В

Рабочее напряжение = 113,6 В

Комментарий автора: Падение напряжения на 5,3% для указанной выше параллельной цепи. превышает рекомендации NEC на 3%, но не нарушает NEC, если нагрузка 16 А не рассчитана ниже 113.6 вольт [110-3 (б)].

, однофазный, 240 вольт Пример: какое рабочее напряжение у 44 ампер, 240 вольт, однофазная нагрузка, расположенная в 160 футах от щитка, если он соединен проводниками № 6, рисунок 5?

(а) 233,1 вольт (b) 230,8 вольт (c) 228,4 вольт (г) 233,4 В

Ответ: (а) 233,1 вольт

Падение напряжения = I x R

«I» равно 44 амперам

«R» равно 0.157 Ом (Глава 9, Таблица 9: (0,49 Ом / 1000 футов) x 320 футов

Падение напряжения = 44 ампера x 0,157 Ом

Падение напряжения = 6,9 В (6,9 В / 240 В = падение на 2,9%)

Рабочее напряжение = 240 В — 6,9 В

Рабочее напряжение = 233,1 В

Падение напряжения по методу формул

Когда проводники цепи уже установлены, напряжение падение проводов можно определить с помощью одного из следующих формулы:

VD = 2 x K x Q x I x D / CM — однофазный

VD = 1.732 x K x Q x I x D / CM — трехфазный

«VD» = падение напряжения: падение напряжения на проводниках цепи. как выражено в вольтах.

«K» = Постоянная постоянного тока: это константа, которая представляет сопротивление постоянному току для проводника в тысячу круглых мил длиной в тысячу футов, при рабочей температуре 75º. C. Постоянное значение постоянного тока, используемое для меди, составляет 12,9 Ом. и 21.Для алюминиевых проводов используется 2 Ом. Константа «К» подходит для цепей переменного тока, где жилы не превышает № 1/0.

«Q» = Коэффициент регулировки переменного тока: Переменный ток цепи № 2/0 и выше должны быть отрегулированы с учетом эффектов самоиндукции. (скин-эффект). Коэффициент корректировки «Q» определяется путем деления сопротивление переменному току, как указано в таблице 9 главы 9 NEC, на сопротивление постоянному току, как указано в главе 9, таблица 8.

«I» = Амперы: нагрузка в амперах при 100 процентах, а не 125 процентов для двигателей или постоянных нагрузок.

«D» = Расстояние: расстояние, на котором нагрузка находится от источника питания. питания, а не общую длину проводников цепи.

«CM» = Circular-Mils: Круговые милы проводника цепи. как указано в главе 9, таблица 8.

Однофазный пример: каково падение напряжения на проводе № 6 который обеспечивает однофазную нагрузку 44 А, 240 В, расположенную на расстоянии 160 футов из щитка, рисунок 6?

(а) 4.25 вольт (b) 6,9 вольт (c) 3 процента (г) 5 процентов

Ответ: (б) 6,9 вольт

VD = 2 x K x I x D / CM

K = 12,9 Ом, медь

I = 44 ампера

D = 160 футов

CM = No. 6, 26 240 круговых милов, Глава 9, Таблица 8

VD = 2 провода x 12,9 Ом x 44 А x 160 футов / 26240 круглых мил

VD = 6.9 В (6,9 В / 240 В = падение на 2,9%)

Рабочее напряжение = 240 В — 6,9 В

Рабочее напряжение = 233,1 В

Трехфазный Пример: Трехфазная нагрузка 208 В, 36 кВА расположена 80 футов от щитка и соединен алюминиевыми проводниками №1. Какое падение напряжения в проводниках до отключения оборудования, Рисунок 7?

(а) 3,5 вольт (б) 7 вольт (c) 3 процента (г) 5 процентов

Ответ: (а) 3.5 вольт

VD = 1,732 x K x I x D / CM

K = 21,2 Ом, алюминий

I = 100 ампер

D = 80 футов

CM = № 1, 83690 круговых милов, глава 9, таблица 8

VD = 1,732 x 21,2 Ом x 100 ампер x 80 футов / 83690 круглых мил

VD = 3,5 В (3,5 В / 208 В = 1,7%)

Рабочее напряжение = 208 В — 3,5 В

Рабочее напряжение = 204,5 В

Надеюсь, это краткое резюме было полезным.Если вы хотите узнать больше о по этой теме, посетите наш семинар или закажите видео для домашнего обучения программа сегодня.

Допустимые диапазоны напряжения

— Подробнее SPGS

Напряжение Диапазоны

Напряжение делится на два диапазона: A и B. Каждый диапазон напряжения указан для местоположения: рабочее напряжение и рабочее напряжение. Рабочее напряжение измеряется в точке доставки; напряжение использования измеряется на клеммах утилизирующего оборудования.Они подробно описаны в таблице. Разница между рабочим напряжением и напряжением использования допускает падение напряжения в проводке объекта между точкой подачи электроэнергии и оборудованием утилизации. Национальный электротехнический кодекс (NEC) рекомендует, чтобы падение напряжения в параллельных цепях (от вспомогательной панели к используемому оборудованию) составляло менее трех процентов. Также рекомендуется, чтобы падение напряжения на фидере (между главной панелью и вспомогательной панелью) составляло менее трех процентов, а суммарное падение напряжения на ответвлении и фидере было менее пяти процентов.

Диапазон A Рабочее напряжение

Системы электроснабжения должны быть спроектированы и эксплуатироваться таким образом, чтобы большинство рабочих напряжений находились в пределах, указанных для диапазона A. Возникновение рабочего напряжения за этими пределами должно происходить нечасто

Диапазон A Напряжение использования

Пользовательские системы должны быть спроектированы и эксплуатироваться таким образом, чтобы при рабочих напряжениях в пределах диапазона A большинство рабочих напряжений находились в пределах, указанных для этого диапазона.

Утилизационное оборудование должно быть спроектировано и рассчитано таким образом, чтобы обеспечивать полностью удовлетворительные характеристики во всем этом диапазоне.

Диапазон B Рабочее и рабочее напряжение

Диапазон B включает напряжения выше и ниже пределов диапазона A, которые обязательно являются результатом практической конструкции и условий эксплуатации в системах питания или пользовательских системах, либо в обоих случаях. Хотя такие условия являются частью практических операций, они должны быть ограничены по объему, частоте и продолжительности. В случае их возникновения в течение разумного периода времени должны быть предприняты корректирующие меры для повышения напряжения до соответствия требованиям диапазона А.

Насколько это практически возможно, утилизирующее оборудование должно быть спроектировано таким образом, чтобы обеспечивать приемлемую производительность в крайних пределах диапазона рабочих напряжений, хотя не обязательно с такими хорошими характеристиками, как в диапазоне A.

Вне диапазона B Рабочее и рабочее напряжение

It Следует понимать, что из-за условий, не зависящих от поставщика или пользователя, или того и другого, будут редкие и ограниченные периоды, когда будут возникать устойчивые напряжения, выходящие за пределы диапазона B.Утилизационное оборудование может работать неудовлетворительно в этих условиях, и могут сработать защитные устройства для защиты оборудования.

Если напряжение выходит за пределы диапазона B, необходимо незамедлительно принять корректирующие меры. Срочность таких действий будет зависеть от многих факторов, таких как расположение и характер задействованной нагрузки или цепей, а также величина и продолжительность отклонения за пределами диапазона B.

Таблица допустимых отраслевых стандартов номинального напряжения

900 Диапазон высокого напряжения использования B

Точка измерения напряжения	Стандартные напряжения 120208 240 277 480600660	Процент от номинального напряжения 2
Высокий диапазон входного напряжения службы A	126 218 252 291 504630720	105%
Низкий диапазон входного напряжения службы A	114 197 228 263 456 570 655	95%

Диапазон высокого напряжения использования A	126 218 291 504 630 720	105%
Диапазон низкого напряжения использования A	108 187216 249 432 540630	90%

Высокий диапазон напряжения B	127 220 254 293 508 635 725	105.83%
Низкий диапазон входного напряжения службы B	1101 254440550635	91,67%

127 220 254 293 508 635 725	105,8%
Диапазон низкого напряжения использования B	104180208240 416 520 610	86 .67

FAQ — Падение напряжения

Что такое напряжение уронить? Падение напряжения в электрической цепи обычно возникает, когда по проводу проходит ток. Чем больше сопротивление цепи, тем выше падение напряжения.

Сколько напряжения падение приемлемо? A сноска (NEC 210-19 FPN No. 4) в Национальном электротехническом кодексе говорится, что напряжение падение на 5% в самом дальнем гнезде ответвительной проводки схема приемлема для нормального КПД.Через 120 цепь вольт 15 ампер, это значит, что должно быть падение не более 6 вольт (114 вольт) на самом дальнем расстоянии розетку при полной загрузке контура. Это также означает что цепь имеет сопротивление, не превышающее 0,4 Ом.

Причины «Перепад напряжения» в параллельной цепи ? Причина обычно:

1. Высокое сопротивление соединения в местах соединения проводов или выходных клемм, обычно вызывается:

плохие стыки в любом месте цепи
отдельно или прерывистые соединения в любом месте цепи
корродированный соединения в любом месте цепи
- неадекватны посадка провода в пазе соединения на с обратной связью «вставного типа» розетки и выключатели.

2. Провод делает не соответствуют нормам кодов (недостаточно тяжелый калибр для длина пробега).

Какие последствия «избыточного» падения напряжения в схема? Чрезмерное падение напряжения может вызвать следующие условия:

1. Низкое напряжение до оборудование, находящееся под напряжением, что приводит к неправильной, неустойчивой, или нет работы — и повреждение оборудования.

2. Низкая эффективность и потраченная впустую энергия.

3. Обогрев при соединение / сварка с высоким сопротивлением может привести к пожару на высокие амперные нагрузки.

На какой% падение напряжения делает цепь опасной? Это сложно сказать, в какой момент будет превышение падения напряжения вызвать пожар, потому что это зависит от силы тока протекает через соединение с высоким сопротивлением, что сопротивление этой связи и потому что многие факторы должны быть рассмотрены относительно того, в какой момент произойдет возгорание, e.г .:

1. Высокий соединение сопротивления при контакте с горючим материал?

2. Есть ли воздух? поток для рассеивания тепла?

3. Является ли площадь изоляция вокруг соединения, чтобы тепло не могло побег.

NFPA сообщает [1], что с 1988-1992 гг. было в среднем 446 300 пожаров в домах в год, что привело к 3860 смертельным случаям и имуществу на 4,4 миллиарда долларов повреждать.42 300 (9%) из этих пожаров возникали ежегодно. по Электрические распределительные системы . Самый большой часть пожаров, вызванных распределением электроэнергии систем (48%) были вызваны неисправностью стационарной проводки, розетки и выключатели .

Электрооборудование Пожары распределительного оборудования в домах в США 2

1988–1992 В среднем

Причина пожара	№Пожаров
Всего по распределению электроэнергии Система	42 300 (100%)
Неисправность фиксированной проводки	15400 (36%)
Выключатели, розетки, розетки	4800 (11%)

Результаты углубленное расследование 149 пожаров в жилых домах, вызванных системы распределения электроэнергии были резюмированы в статья Smith & McCoskrie [2].О пожарах, происходящих как результат:

1. неисправность исправлена проводка — плохие / неплотные соединения, поврежденные разъемы, неправильная установка и замыкания на землю составили 94% этих пожаров.

2. розетки и выключатели — ненадежные / плохие соединения составили 59% из таких пожаров.

3. Освещение арматура — ослабленные или плохие соединения составили 37% этих пожаров.

Большинство из них неисправные цепи и розетки могли быть ранее идентифицированные как опасности при нагрузке 15 ампер испытание, и многие из этих пожаров могли быть легко предотвратил.

The Philadelphia Корпорация жилищного строительства требует подрядчиков выполнить испытание под нагрузкой 15 ампер перед изоляцией существующие дома с утеплителем на чердаке ползать места в старых домах-рядах.[3] До учреждения испытания, тлеющие пожары были связаны с полдюжиной инсталляции. PHDC обнаружил, что 70% домов провалил тест на максимальное падение напряжения 5% с оценкой «a кластер около 6% ». Произвольно созданный PHDC 10% как недопустимое падение напряжения, за пределами которого подрядчик должен отремонтировать / заменить цепь до приступаем к проекту изоляции. PHDC был успешно используя этот критерий в течение 2 лет (нет пожаров в 2500 установок).

РЕКОМЕНДАЦИИ

Для мощности КПД, стандарт NEC: максимальное падение напряжения 5% Рекомендовано.

Из безопасности перспектива, потому что проводка в некоторых домах со временем ухудшаются (особенно в домах, где алюминиевая разводка для силовых цепей), и своими руками модификации могут быть менее профессиональными, лишними падение напряжения вызывает беспокойство из-за потенциального возгорания опасность на соединениях с высоким сопротивлением, особенно на цепей, которые приводят в действие электродвигатели, когда они находятся в жилище спят, e.грамм. Кондиционеры, холодильники, печные вентиляторы, вытяжные вентиляторы и др.

Некоторые агентства произвольно установите критерий максимального падения напряжения от 10% до считаться неприемлемым и опасным. Автор считает, что любая разница падения напряжения> 1% от соседняя емкость должна быть исследована, чтобы разница падения напряжения> 2% от соседнего емкость следует рассматривать как опасность, и что ее использование критерий максимального падения напряжения более 8% (на 3% выше рекомендация «эффективность») ухаживает катастрофа.Падение напряжения 3% (3,6 В при 120 В цепь) при одном подключении при токе 15 ампер развивает 54 Вт тепла — что может вызвать возгорание при определенных условия.

Сноски

[1] NFPA Отчет о продуктах для дома в США, 1988–1992 гг. (Приборы и оборудование) Элисон Л. Миллер Август, 1994

[2] Смит, Линда и Деннис МакКоскри, «Что вызывает возгорание электропроводки в жилых домах» Пожар Журнал , январь / февраль 1990: 19-24, 69

[3] Кинни, Ларри «Оценка целостности Электропроводки » Home Energy Сентябрь / Октябрь 1995 год: 5,6

Расчет падения напряжения

Общеизвестно, что потребители электроэнергии должны платить за общее количество киловатт-часов, поставленных электроэнергетической компанией, измеренное соответствующим счетчиком мощности.Однако, поскольку ни один электрический проводник не является идеальным и даже самая качественная проводка имеет сопротивление, часть этого электричества теряется между измерителем мощности и точкой использования.

Что такое падение напряжения?

Одним из основных принципов электротехники является закон Ома, который гласит, что падение напряжения на проводнике или нагрузке эквивалентно произведению тока и сопротивления (V = I x R). Электрический ток определяется нагрузкой на цепь, а сопротивление определяется физическими свойствами проводника.

Получите профессиональный электротехнический проект для своего здания и избегайте проблем с напряжением.

Понятие падения напряжения используется для описания разницы между напряжением, подаваемым на источник, и напряжением, измеренным на нагрузке. Факторы, определяющие падение напряжения, приведены в следующей таблице:

КОЭФФИЦИЕНТЫ ПАДЕНИЯ НАПРЯЖЕНИЯ	ОПИСАНИЕ
А.Материал проводника	Некоторые материалы являются лучшими электрическими проводниками, чем другие. Например, медь более проводящая, чем алюминий.
B. Диаметр жилы	Более широкий проводник имеет лучшую проводимость, потому что больше материала для переноса электрического тока.
C. Длина проводника	Более длинные проводники имеют более высокое сопротивление, потому что ток должен проходить большее расстояние между источником и нагрузкой.
D. Температура проводника	Температура влияет на проводимость материалов. В зависимости от материала и фактической температуры проводимость может увеличиваться или уменьшаться при дальнейшем повышении температуры.
E. Ток, переносимый проводником	Ток прямо пропорционален падению напряжения. Если ток удваивается, а сопротивление остается неизменным, падение напряжения также удваивается.
F. Соединения в цепи	Соединение представляет собой разрыв материала проводника, и с этим связано контактное сопротивление. Неудовлетворительные соединения связаны с повышенным падением напряжения.

Как можно контролировать падение напряжения?

Поскольку идеального проводника не существует и все материалы обладают электрическим сопротивлением, полностью устранить падение напряжения невозможно.Однако есть много способов минимизировать его:

Повышение эффективности системы
Если нагрузка остается прежней, повышение эффективности электрического оборудования снижает потребление энергии. Поскольку напряжение питания постоянно, повышенная эффективность приводит к меньшему току и снижению падения напряжения.
Поиск и устранение неисправностей
Некоторые электрические проблемы вызывают ненужное увеличение тока или сопротивления, что приводит к более высокому падению напряжения. Как только эти проблемы будут решены, падение напряжения вернется в норму.
Корректировка сечения проводов
Если проводники в цепи были выбраны неправильно, на них может наблюдаться значительное падение напряжения. При выборе проводов важно учитывать такие факторы, как ток полной нагрузки, температура окружающей среды и количество проводников в кабелепроводе.
Централизованное электрическое распределение
Если главный электрический вал и распределительные щиты расположены близко к центру здания, проводка должна проходить меньшие расстояния, чтобы охватить различные нагрузки.Такой тип компоновки сводит к минимуму падение напряжения. С другой стороны, когда электрический вал и панели расположены на одном конце здания, цепи должны пересекать всю конструкцию, чтобы достичь нагрузок на противоположной стороне.
Сбалансированное распределение нагрузки
В больших коммерческих зданиях обычно используются трехфазные цепи с тремя токоведущими проводниками, как следует из их названия. Если одна фаза слишком нагружена, она также будет испытывать больший ток и большее падение напряжения по сравнению с другими фазами.

Это особые меры, которые могут быть применены для уменьшения падения напряжения. В общем, любая мера, которая обеспечивает любой из следующих эффектов, является жизнеспособной, если это разрешено Электрическим кодексом Нью-Йорка:

Уменьшение тока нагрузки
Увеличение диаметра жилы
Увеличение количества параллельных проводов
Уменьшение длины проводника
Понижение температуры проводника

Допустимое падение напряжения в соответствии с NEC, издание 2011 г.

Национальный электротехнический кодекс NFPA (NEC), который является основой Электротехнического кодекса Нью-Йорка, устанавливает два условия для допустимого падения напряжения в электрических установках:

Максимально допустимое напряжение в ответвленной цепи составляет 3 процента, измеренное между соответствующей электрической панелью и самой дальней розеткой, обеспечивающей питание, обогрев, освещение или любую комбинацию таких нагрузок.
Максимальное суммарное падение напряжения на главных фидерах и ответвленных цепях составляет 5 процентов, измеренное от служебного подключения до самой дальней розетки.

Считается, что эти уровни падения напряжения обеспечивают разумную эффективность работы. Важно отметить, что при увеличении размеров проводников цепи для компенсации падения напряжения необходимо соответственно увеличить провод заземления оборудования.

Как рассчитать падение напряжения

Важно отметить, что формула падения напряжения меняется в зависимости от количества фаз в цепи (однофазные или трехфазные).В следующих уравнениях используются следующие переменные:

Z = Импеданс проводника (Ом на 1000 футов или Ом / км)
I = ток нагрузки (амперы)
L = Длина (фут)

ВИД УСТАНОВКИ

ФОРМУЛА ПАДЕНИЯ НАПРЯЖЕНИЯ

Однофазная система

Трехфазная система

В падение = 2 x Z x I x L / 1000

Падение В = 1,73 x Z x I X L / 1000

Формулы делятся на 1000, поскольку стандартные значения импеданса предоставляются для каждых 1000 футов.Таким образом, они преобразуются в Ом на фут. В главе 9 NEC приведены свойства проводников, рассчитанные на номинальную температуру 75 ° C.

Для демонстрации процедуры предположим, что по однофазной цепи на 120 В проходит ток 22 А, где полное сопротивление проводника составляет 1,29 Ом на 1000 футов, а длина цепи составляет 50 футов. Падение напряжения будет:

Падение напряжения = (2 x 1,29 Ом / kft x 22A x 50 футов) / 1000 = 2,84 В
Падение напряжения в процентах = 2,84 В / 120 В = 0.0237 = 2,37%

Если имеется более одного проводника на фазу, приведенный выше расчет необходимо разделить на количество проводов на фазу, поскольку сопротивление уменьшается. Например, если в приведенном выше примере на каждую фазу приходится два проводника, сопротивление уменьшается вдвое, а падение напряжения составит 1,42 В (1,18%).

Как выбрать размер провода?

Процедура, описанная выше, может быть изменена для выбора сечения проводника в зависимости от допустимого падения напряжения. Предположим, что цепь соответствует следующим условиям:

Рабочее напряжение = 120 В
Конфигурация: однофазный
Ток = 25 А
Длина = 100 футов

Формула падения напряжения может быть изменена следующим образом для расчета необходимого импеданса.

Падение напряжения = 2 x Z x I x L / 1000
Z = (1000 x падение напряжения) / (2 x I x L)

Подставляя указанные выше значения в формулу, получаем следующий результат:

Допустимое падение напряжения = 120 В x 3% = 3,6 В
Z = (1000 x 3,6 В) / (2 x 25 A x 100 футов) = 0,72 Ом / кВт

В соответствии с требованиями NEC, приведенными в таблице 8 главы 9, для удержания падения напряжения ниже 3% требуется размер проводника AWG №6 (0,510 Ом / kft). Следующий размер — AWG # 8, но его сопротивление слишком велико (0.809 Ом / kft), а падение напряжения превысит 3%.

Установка нескольких проводников в кабелепровод, кабель или кабельную коробку

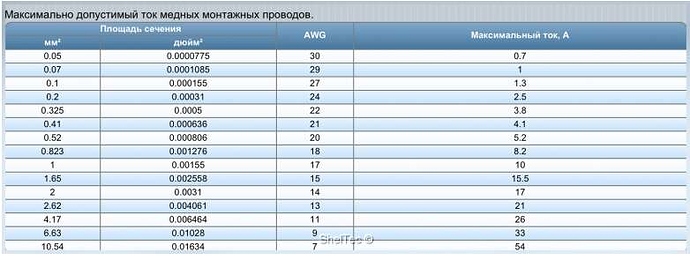

Таблицы NEC с 310.16 по 310.19 предоставляют допустимые значения силы тока максимум для трех проводов в кабелепроводе, кабеле или кабелепроводе. Когда количество проводников равно четырем или более, допустимая допустимая токовая нагрузка уменьшается, как показано в следующей таблице:

КОЛИЧЕСТВО ТОКОПРОВОДНИКОВ

ЗНАЧЕНИЕ ПРОЦЕНТНОЙ МОЩНОСТИ

4-6

7-9

10-20

21-30

31-40

41 или более

80%

70%

50%

45%

40%

35%

Проводники должны иметь достаточную допустимую силу тока для нагрузки в соответствии с таблицами 310.От 16 до 310,19, при этом также имеет падение напряжения ниже максимально допустимого значения 3%. Также обратите внимание, что номинальная допустимая нагрузка снижается, когда несколько проводов проложены вместе. Чтобы электрическая установка соответствовала нормам, необходимо проверить все три фактора.

Сводка

NEC рекомендует максимальное падение напряжения 5% на фидерах и ответвленных цепях и 3% только на ответвленных цепях. Считается, что такой уровень падения напряжения обеспечивает правильные условия для оптимальной работы оборудования.Обратите внимание, что максимально допустимый уровень падения напряжения — это не мера безопасности, а мера производительности.

Калькулятор падения напряжения постоянного и переменного тока NEC | jCalc.NET

Калькулятор падения напряжения реализует код США NEC. Он включает формулы падения напряжения и примеры того, как рассчитать падение напряжения.

См. Также

Параметры калькулятора падения напряжения

Номинальное напряжение (В): Укажите напряжение в вольтах (В). И выберите расположение фаз: 1 фаза переменного тока , 3 фазы переменного тока или постоянного тока .
Нагрузка (кВт, кВА, А, л.с.): Укажите нагрузку в А, л.с., кВт или кВА. Укажите cosΦ (коэффициент мощности), если электрическая нагрузка указана в кВт или л.с.
Размер кабеля (AWG): Выберите стандартный размер электрического провода в AWG (американский калибр проводов), как определено в NPFA 70 NEC (Национальный электротехнический кодекс) в США.
Расстояние (м, футы): Укажите предполагаемую длину кабеля в метрах или футах.

Что такое падение напряжения?

Падение напряжения — это потеря напряжения в проводе из-за электрического сопротивления и реактивного сопротивления провода.Проблема с падением напряжения:

Это может привести к неисправности оборудования.
Снижает потенциальную энергию.
Это приводит к потере энергии.

Например, если вы питаете нагреватель 10 Ом от источника питания 120 В. А сопротивление провода 1 Ом. Тогда ток будет I = 120 В / (10 Ом + 2 × 1 Ом) = 10 А.

Падение напряжения составит В _{Падение} = 10 А × 2 × 2 Ом = 20 В. Следовательно, для вашего устройства будет доступно только 100 В.

А P = 20 В × 10 А = 200 Вт будет потрачено на тепло в проводе.

Как рассчитать падение напряжения?

Формулы падения напряжения для переменного и постоянного тока показаны в таблице ниже.

1-фазный переменный ток	\ (\ Delta V_ {1 \ phi-ac} = \ dfrac {IL 2 Z_c} {1000} \)
3-фазный переменный ток	\ (\ Delta V_ { 3 \ phi-ac} = \ dfrac {IL \ sqrt {3} Z_c} {1000} \)
DC	\ (\ Delta V_ {dc} = \ dfrac {IL 2 R_c} {1000} \ )

Где,

I — ток нагрузки в амперах (А).2} \)

Где,

R _c — сопротивление провода в Ом / км или Ом / 1000 футов.
X _c — реактивное сопротивление провода в Ом / км или Ом / 1000 футов.

Приведенная выше формула для Z _c предназначена для худшего случая. Это когда коэффициент мощности кабеля и нагрузки совпадает.

Вместо полного сопротивления худшего случая можно вычислить комбинированный коэффициент мощности кабеля и нагрузки. Однако разница незначительна.И это слишком усложняет расчет.

Например, рассчитанный импеданс худшего случая для проводника номер 10 составляет 1,2 Ом / 1000 футов. А полное сопротивление для нагрузки с коэффициентом мощности 0,85 составляет 1,1 Ом / 1000 футов.

Калькулятор падения напряжения использует значения сопротивления R _c и реактивного сопротивления X _c из таблицы 9 в главе 9 NEC для расчетов как переменного, так и постоянного тока.

Теоретически для расчета падения напряжения постоянного тока следует использовать значения из таблицы 8.Однако разница незначительна.

Вот два примера:

Пример 1: Сопротивление переменному току в таблице 9 для провода номер 10 составляет 1,2 Ом / 1000 футов. Сопротивление постоянному току в таблице 8 составляет 1,24 Ом / 1000 футов. Разница в сопротивлении составляет всего 3%. Фактическое падение напряжения составит 3,09% вместо 3%. То есть чуть хуже.

Пример 2: Сопротивление переменному току в таблице 9 для проводника номер 12 составляет 2,0 Ом / 1000 футов. Таблица 8 сопротивления постоянному току составляет 1,98 Ом / 1000 футов.Разница в сопротивлении составляет всего 1%. Фактическое падение напряжения составит 2,97% вместо 3%. То есть чуть лучше.

Что такое допустимое падение напряжения?

NFPA NEC 70 2020 в США рекомендует следующее допустимое падение напряжения, указанное мелким шрифтом в статьях 210.19 (A) и 215.2 (A).

Только параллельная цепь	3%
Объединенная параллельная цепь и фидер	5%

Проще говоря, максимально допустимое падение напряжения в розетке составляет 5% .

Примеры расчета падения напряжения

Пример 1: Пример расчета падения напряжения для жилого помещения 120 В переменного тока, однофазная нагрузка

Рассчитайте падение напряжения для следующей нагрузки:

Напряжение	120 В переменного тока, 1 фаза
Нагрузка	15 A
Расстояние	100 футов
Размер проводника	10 AWG

Значения сопротивления и реактивного сопротивления от NEC для проводника 10 AWG:

R _c = 3.2} \)

\ (Z_c = 1,2 \, \ Omega / 1000 футов \)

Падение напряжения рассчитывается как:

\ (\ Delta V_ {1 \ phi-ac} = \ dfrac {I L 2 Z_c} {1000} \)

\ (\ Delta V_ {1 \ phi-ac} = \ dfrac {15 \ cdot 100 \ cdot 2 \ cdot 1.2} {1000} \)

\ (\ Delta V_ {1 \ phi-ac} = 3.6 \, V \)

Падение напряжения в процентах рассчитывается как:

\ (\% V_ {1 \ phi-ac} = \ dfrac {3.6} {120} \ cdot 100 \)

\ (\% V_ {1 \ phi-ac} = 3 \, \% \)

Пример 2: Пример расчета падения напряжения для промышленного трехфазного двигателя 480 В переменного тока

Рассчитайте падение напряжения для следующей нагрузки:

Напряжение	380 В переменного тока, 3 фазы
Нагрузка	Двигатель мощностью 25 л.с., pf 0.86. Ток полной нагрузки: 26 A КПД игнорируется
Расстояние	300 футов
Размер проводника	8 AWG

Значения сопротивления и реактивного сопротивления для проводника 8 AWG, полученные от NEC, составляют:

R _c = 2,56 Ом / км или 0,78 Ом / 1000 футов
X _c = 0,171 Ом / км или 0,052 Ом / 1000 футов

Импеданс рассчитывается как:

\ (Z_c = \ sqrt {0.2} \)

\ (Z_c = 0,78 \, \ Omega / 1000 футов \)

Падение напряжения рассчитывается как:

\ (\ Delta V_ {3 \ phi-ac} = \ dfrac {I L \ sqrt {3} Z_c} {1000} \)

\ (\ Delta V_ {3 \ phi-ac} = \ dfrac {26 \ cdot 300 \ cdot \ sqrt {3} \ cdot 0.78} {1000} \)

\ (\ Delta V_ {3 \ phi-ac} = 10,6 В \, В \)

Падение напряжения в процентах рассчитывается как:

\ (\% V_ {3 \ phi-ac} = \ dfrac {10.6} {480} \ cdot 100 \)

\ (\% V_ {3 \ phi-ac} = 2.2 \, \% \)

Пример 3: Пример расчета падения напряжения для нагрузки 12 В постоянного тока

Рассчитайте падение напряжения для следующей нагрузки:

Напряжение	12 В постоянного тока
Нагрузка	1 A
Расстояние	80 футов
Размер проводника	12 AWG

Значения сопротивления от NEC для 12 AWG проводник:

R _c = 6.6 Ом / км или 2,0 Ом / 1000 футов

Обратите внимание, что реактивное сопротивление не применяется в цепях постоянного тока.

Значения сопротивления из таблицы 9 (переменный ток) в NEC используются вместо значений сопротивления из таблицы 8 (постоянный ток). Разница незначительна.

Падение напряжения рассчитывается как:

\ (\ Delta V_ {dc} = \ dfrac {I L 2 R_c} {1000} \)

\ (\ Delta V_ {dc} = \ dfrac {1 \ cdot 80 \ cdot 2 \ cdot 2.0} {1000} \)

\ (\ Delta V_ {dc} = 0,32 \, V \)

Падение напряжения в процентах рассчитывается как:

\ (\% V_ {dc} = \ dfrac {0.32} {12} \ cdot 100 \)

\ (\% V_ {dc} = 2.7 \, \% \)

«220 В» или «230 В» — стандартное напряжение в России?

Какое напряжение должно быть в сети 220В или 230В

Таблица стран, в которых принято напряжение 220В и 230В

Какое напряжение походит для электроприборов 220В или 230В

Каково допустимое напряжение в сети 220 В по ГОСТу: 4 причины введения стандарта

Полные нормы напряжение в электросети: ГОСТ

Стандартные параметры электрической сети

Максимальное отклонение напряжения в электросети

Посадка напряжения в домашней сети

Величина допустимого падения напряжения: ПУЭ

Обязательное регулирование напряжения в электрических сетях

Допустимое напряжение в сети 220 В по ГОСТу (видео)

Допустимое отклонение напряжения по ГОСТ: допустимые значения

Нормы напряжения в электросети по ГОСТу

Основные причины возникновения отклонения напряжения в сети

Последствия отклонения от стандартов

Список использованной литературы

Как предотвратить скачки напряжения в сети

Каким должно быть напряжение в розетке домашней электросети: 220В или 230В?

Содержание

Стандарт бытового напряжения в СССР до 60-х годов XX века

Новый стандарт сетевого напряжения в Европе

СССР переходит на новый стандарт – 220/380 В

Сетевое напряжение в США

Дальнейшее увеличение номинальных напряжений – 230/400 В

220 или 230? По новым стандартам 230 вольт « Все возможно!

Максимально допустимое напряжение — Большая Энциклопедия Нефти и Газа, статья, страница 4

Максимально допустимое напряжение

Предел максимального падения напряжения — Руководство по электрическому монтажу

Что такое допустимый предел падения напряжения и расчет

Что такое падение напряжения:

Почему важно падение напряжения в электрической системе?

Как возникает падение напряжения?

Легко понять о падении напряжения:

Допустимые падения напряжения:

Допустимое падение напряжения в стандартной электросети:

См. Также:

Предел допустимого падения напряжения в Индии:

Расчет падения напряжения для системы питания постоянного тока:

Расчет падения напряжения для системы переменного тока (переменного тока):

Пример использования падения напряжения:

См. Также:

Расчет падения напряжения Майк Холт

— Подробнее SPGS

FAQ — Падение напряжения

Сноски

Расчет падения напряжения

Что такое падение напряжения?

Получите профессиональный электротехнический проект для своего здания и избегайте проблем с напряжением.

Как можно контролировать падение напряжения?

Допустимое падение напряжения в соответствии с NEC, издание 2011 г.

Как рассчитать падение напряжения

Как выбрать размер провода?

Установка нескольких проводников в кабелепровод, кабель или кабельную коробку

Сводка

Калькулятор падения напряжения постоянного и переменного тока NEC | jCalc.NET

См. Также

Параметры калькулятора падения напряжения

Что такое падение напряжения?

Как рассчитать падение напряжения?

Что такое допустимое падение напряжения?

Примеры расчета падения напряжения

Пример 1: Пример расчета падения напряжения для жилого помещения 120 В переменного тока, однофазная нагрузка

Пример 2: Пример расчета падения напряжения для промышленного трехфазного двигателя 480 В переменного тока

Пример 3: Пример расчета падения напряжения для нагрузки 12 В постоянного тока

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
