Мегаомметр. Виды и устройство. Работа и применение. Особенности

Мегаомметр – специализированный прибор, предназначенный для выполнения замеров сопротивления. В отличие от омметра, данное устройство получило название вследствие особенностей функционального назначения устройства. «Мега» означает тысяча, а это значит, что прибор применяется с целью нахождения сопротивлений высоких значений. Поэтому устройство обеспечивает генерацию напряжений, благодаря которым и осуществляется измерение.

В большинстве случаев мегаомметр необходим для выяснения величин сопротивления в электроизоляции кабелей, электроцепей, трансформаторных установок, электродвигателей и других электрических установок. Изоляция представляет материал, который препятствует протеканию электротока в ненужном направлении. Необходимость проверки изоляции токопроводящих частей вызвана тем, чтобы не было короткого замыкания, возгорания, а также поражения людей электротоком.

Виды
Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания.

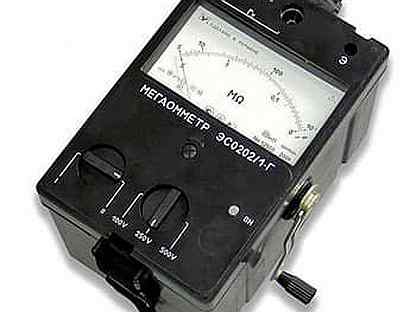

  • Аналоговые. Их часто именуют стрелочными устройствами. Главная их особенность в том, что в них встроена индивидуальная динамо-машина, которая запускается с помощью кругового движения рукоятки. Также предусмотрена шкала со стрелкой. Сопротивление измеряется благодаря магнитоэлектрическому действию. Стрелка крепится на оси, на которой также находится рамочная катушка, на которую действует магнитное поле постоянного магнита. Когда ток протекает по катушке, то наблюдается отклонение стрелки на некоторый угол. Величина угла зависит от напряжения и силы тока. Возможность подобного измерения определяется законом электромагнитной индукции.

К преимуществам стрелочного устройства относятся надежность и неприхотливость. В то же время прибор является морально устаревшим, ведь данный агрегат имеет существенные размеры и большую массу.

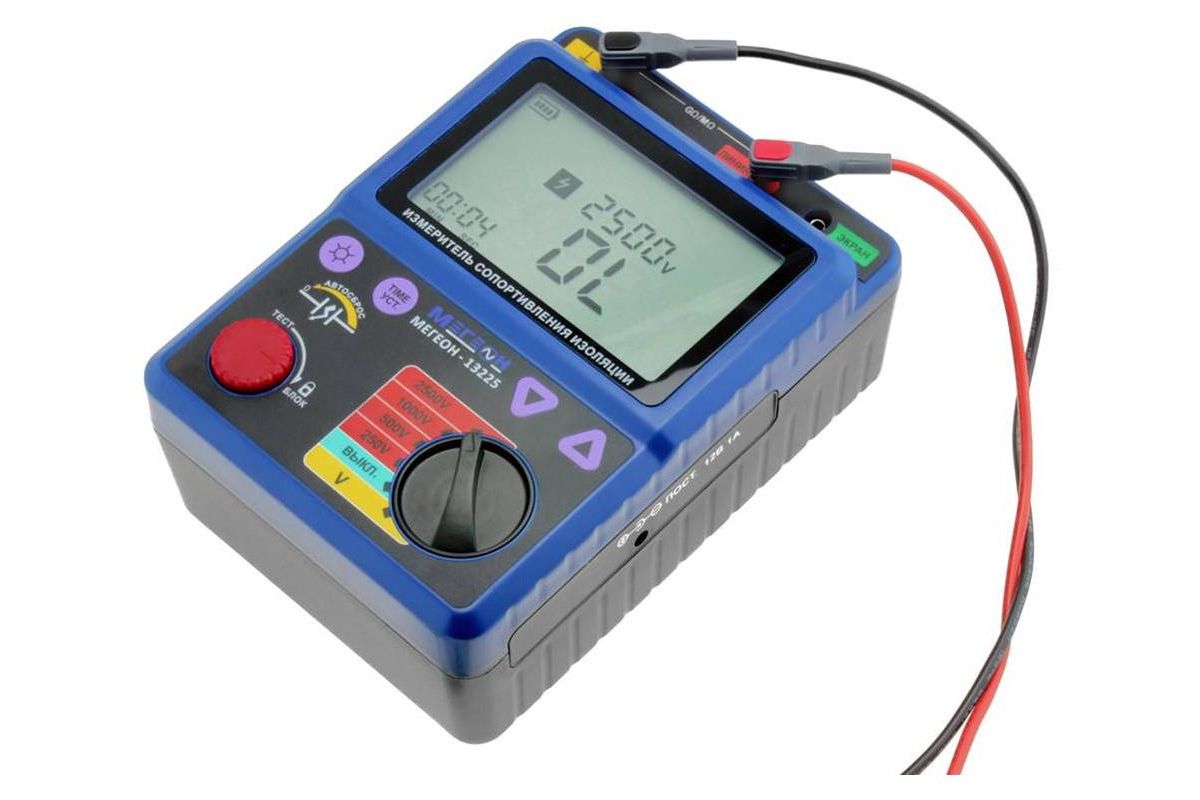

  • Цифровые. Данные измерители наиболее распространены. В них установлен мощный генератор импульсов, который работает с помощью полевых транзисторов.
    Подобные устройства оснащаются источником питания, они производят преобразование переменного тока в постоянный. В качестве источника тока может использоваться сеть либо аккумулятор. Измерение сопротивления осуществляется с помощью усилителя посредством сравнения падения напряжения в электроцепи с сопротивлением эталона.

Показатели отражаются на экране. В большинстве случаев предусмотрено сохранение результатов в памяти, дабы в дальнейшем была возможность сравнить данные. Электронное устройство имеет малый вес и небольшие габариты, благодаря чему можно выполнять разные электрические измерения. Но, чтобы работать с таким устройством, требуется достаточно высокая квалификация пользователя.

Кроме того, устройства отличаются друг от друга генерируемым напряжением и пределами измерений:
  • Рабочее напряжение достигает 500 Вольт и предела в 500 МОм;
  • 1000 Вольт и предела в 1000 МОм.
  • 2500 Вольт и предела в 2500 МОм.

Также устройства отличаются классом точности. Например, устройство М4100, которое пользуется значительной популярностью у профессионалов, функционирует с погрешностью максимум 1%. Ф4101 выделяется погрешностью не выше 2,5%. Данные показатели следует учитывать в особенности там, где нужна большая точность определения сопротивления. Подбирать средство для испытаний и тестирования электросистемы следует с учетом сопротивления и иных показателей.

Устройство
Мегаомметр
 любого вида имеет следующие элементы:

В стрелочных устройствах напряжение создается динамомашиной, которая заключена в корпус. Динамомашина запускается благодаря пользователю, который крутит ручку устройства с установленной частотой. В большинстве случаев частота вращении должна составлять двум оборотам в секунду. Цифровые устройства питаются от электросети, но в то же время могут работать от батареек или аккумулятора. Функционирует устройство благодаря закону Ома, который определяет силу тока как отношение напряжения к сопротивлению. Устройство мерит электроток, протекающий между двумя включенными объектами, к примеру, жила-земля, 2 жилы и так далее. Измерения осуществляются эталонным напряжением, оно известно наперед. Мегаомметр, учитывая напряжение и ток, легко определяет сопротивление изоляционного слоя, которое измеряет.

В качестве источника постоянного напряжения выступает генератор постоянного тока. Чтобы менять пределы измерения, предусмотрен тумблер-переключатель, который дает возможность коммутировать разные резисторы. Благодаря этому можно менять режим работы и выходное напряжение.

Принцип действия

Каждый материал, который не проводит ток, имеет сопротивление изоляции. Со временем она устаревает, либо повреждается. При этом повреждения могут возникать внезапно, иногда их невозможно увидеть. Однако процесс может привести к выходу из строя применяемого оборудования, могут возникнуть замыкания и пожары. К тому же отсутствие изоляции может повлечь появлению на электрическом оборудовании напряжения, которое будет опасно для жизни человека.

Именно для таких измеренй применяется мегаомметр, он создает на измерительных выводах напряжение необходимой величины, чтобы измерить ток, который проходит по цепи. Изначально для генерации напряжений применялись электромеханические машины. Необходимо было вращать рукоятку, дабы генератор вырабатывал напряжение. Главное достоинство таких устройств в том, что им не нужна сеть либо батарея. Измерительная система здесь аналоговая, применяется стрелка, которая демонстрирует показания на шкале.

Также существуют электронные приборы и микропроцессорные устройства. Последние включают измерители тока и напряжения, жидкокристаллический дисплей, микроконтроллер, клавиатуру, источник питания, импульсный преобразователь напряжения. С клавиатуры задается значение испытательного напряжения, после чего генератор создает импульсы тока. Проводятся измерения, полученное значение применяется для вычисления измеряемого сопротивления. Устройство имеет несколько диапазонов измерений, которые переключаются автоматически с помощью изменения коэффициента передачи.

Активный выпрямитель выполняет преобразование переменного тока в постоянный. Напряжение постоянного тока при измерении сопротивления преобразуется в дискретную форму посредством преобразователя частоты напряжения, после чего оно направляется в микроконтроллер. В микроконтроллере происходит обработка команд, которые идут с клавиатуры. Далее идет управление генератором, автоматическим переключением диапазонов. Микроконтроллер вычисляет и запоминает значения измеряемых сопротивлений.

В большинстве случаев в устройстве применяется двухстрочный жидкокристаллический дисплей. Стандартные сервисные функции экрана включают индикатор разряда батареи и выключателя питания в случае отсутствия манипуляций. Корпус выполняется из прочного диэлектрического пластика, на панели спереди располагается клавиатура и индикатор гнезда, куда подключается измерительные щупы. На торце корпуса находится разъем, предназначенный для подключения адаптера. Питание устройства осуществляется от встроенного аккумулятора. Подзарядка батареи осуществляется от бытовой электрической сети в 220 вольт.

Применение
Мегаомметр
 находит следующее применение:
  • Измерение изоляции электрических приборов, а также установок во время наладки и обслуживания в промышленных и лабораторных условиях.
  • Измерение сопротивления разъемов, изоляционных материалов, в том числе обмоток электромашин. В большинстве случаев устройство используется для проверки изоляции.
  • Измерение сопротивлений с целью проведения расчетов коэффициентов абсорбции, а также поляризации.

При работе мегаомметр создает напряжение, которое может быть опасным для пользователя. Поэтому следует проявлять осторожность. Для начала нужно обесточить оборудование или кабели, в которых нужно провести измерение сопротивления. В промышленности для работы с устройством допускаются только специалисты, которые имеют группу электробезопасности не меньше третьей. Во время измерения изоляции оборудования, к примеру, электрических двигателей, необходимо отключить их от сети. Затем цепи нужно заземлить. С этой целью к шине заземления подключается многожильный провод с хорошей изоляцией.

Похожие темы:

© ЗАХАРОВ О.Г. 2010-2014, правка 2015, 2016::: 2017

МЕГАОММЕТР — прибор для измерения большого сопротивления, главным образом сопротивления изоляции [1, 2].

Ранее для обозначения такого прибора использовались термины меггер, мегомметр. Терминологическими стандартами эти термины отнесены к недопустимым.

Название прибора мегаомметр образовано из:

- частицы Мега, используемой для обозначения кратных единиц измерения;

- единицы обозначения сопротивления Ом;

- части сложных слов – метр (от древне-греческого μετρεω - измеряю).

В практике настроечных работ используют переносные мегаомметры, применяемые как средство технологического оснащения для измерений в обесточенном объекте настройки (ОН) и стационарные мегаомметры, которыми измеряют сопротивление изоляции при наличии напряжения в сети. Стационарные мегаомметры одновременно являются и ОН.

Мегаомметры как средство технологического оснащения.

В связи с тем что переносные мегаомметры представляют собой универсальные средства измерения, для каждого ОН необходимо выбирать мегаомметры по пределу измерения и номинальному напряжению (общие правила см.

Выбор средств измерения). Учитывая необходимость выявления дефектов изоляции, следует выбирать мегаомметр с наибольшим по параметрам изоляции напряжением, но не превышающим 80 % напряжения, которым испытывают электрическую прочность изоляции данного ОН. Одновременно нужно принимать во внимание, что мегаомметр имеет большое внутреннее сопротивление и мягкую нагрузочную характеристику (рис. 1).



Рис. 1 Нагрузочная характеристика мегаомметра



Поэтому чем меньше измеряемое сопротивление изоляции, тем меньшее напряжение прикладывается к изоляции и тем менее вероятно выявление в ней дефектов.

Как правило, для ОН с номинальным напряжением до 42 В, от 42 до 100 В, от 100 до 380 В, от 380 до 1000 В применяют мегаомметры на номинальное напряжение соответственно. 100, 250, 500 и 1000 В.

Пределы измерения наиболее распространенных мегаомметров на пределе измерения:

- «МОм» - 100, 500, 1000 МОм;

- «кОм» - 100 и 200 кОм.

При измерении сопротивления изоляции с одинаковым успехом можно применять как индукторные мегаомметры с ручным приводом, так и безындукторные мегаомметры оснащенные статическим преобразователем напряжения.

Для определения абсорбции коэффициента целесообразнее использовать безындукторные мегаомметры, оснащенные реле времени, фиксирующими моменты отсчитывания показаний.

Сопротивление изоляции проводов соединительных при измерении сопротивления изоляции силовых трансформаторов должно быть не менее предела измерения мегаомметра, а для всех остальных изделий — не менее 100 МОм.

В противном случае поступают так, как сказано в ст. Сопротивление изоляции.

 Перед измерением необходимо проверить мегаомметр, для чего переключатель пределов устанавливают в положение «МОм»

и замыкают выводы прибора накоротко.

Вращая рукоятку индуктора мегаомметра (нажав кнопку «Вкл» у безындукторного мегаомметра), определяют совпадение стрелки с нулевой отметкой шкалы.

Затем размыкают выводы и повторяют действия. У исправного мегаомметра стрелка должна совпадать с отметкой шкалы

На пределе «кОм» стрелка мегаомметра должна устанавливаться в противоположных точках шкалы, указанных выше для предела «МОм»..Предельно допускаемые отклонения стрелки от указанных точек составляют ± 1 мм.

Перед присоединением соединительных проводов необходимо выполнить все технические и организационные мероприятия, в частности:

1. Отключить напряжение с ОН и принять меры, исключающие его подачу во время использования мегаомметра.

2. Снять заряд, накопившийся в ёмкости изоляции и помехозащитных конденсаторах путем наложения переносного заземления (о продолжительности наложения заземления см. Изоляция электрическая). Измерения должны производиться двумя специалистами.

Мегаомметр как объект настройки.

Чаще всего стационарные мегаомметры измеряют сопротивление изоляции по принципу наложения постоянного напряжения на напряжение сети.

Как правило, они состоят из следующих блоков:

- источника постоянного напряжения;

- показывающего измерительного прибора, включаемого  оператором;

- блока непрерывного контроля изоляции с переключателем уставок срабатывания.

Настройка стационарных мегаомметров состоит из следующих технологических операций и переходов:

- визуального контроля;

- проверки монтажа;

- контроля изоляции;

- проверки функционирования (ПФ) блока источника постоянного

напряжения;

контроля работоспособности измерительного прибора;

- ПФ блока непрерывного контроля изоляции.

Визуальный контроль мегаомметра помимо указанного в соответствующей статье, включает проверку целости пломб и наличия клейма поверителя, определение годности мегаомметра на данный момент с учетом того, что к началу HP может пройти не более половины срока до очередной поверки.

ПФ источника пост, напряжения производится одновременно с КР измерительного прибора.

КР измерительного прибора осуществляют при замкнутом и разомкнутом входе мегаомметра, аналогично описанному выше для переносных мегаомметров, а также при подключении данной цепи не к выводу сети, а непосредственно на резистор с известным сопротивлением, значение которого соответствует одному из оцифрованных делений шкалы прибора.

Требования к совпадению стрелки с делениями шкалы те же, что и для переносных мегаомметров.

 ПФ блока непрерывного контроля сопротивления изоляции состоит в подключении ко входу мегаомметра резистора с сопротивлением, равным номинальному значению уставки с учетом допуска.

При настройке стационарных мегаомметров, используемых в сетях постоянно-переменного тока, т. е. сетей, содержащих полупроводниковые приборы (диоды, транзисторы, тиристоры), следует учитывать возможность отклонения стрелки прибора за пределы крайних точек шкалы (0 или  ) вследствие неправильного выбора типа мегаомметра при проектировании сети.



Литература:

1. Захаров О.Г.Словарь-справочник по настройке судового электрооборудования. Л.: Судостроение, 1987, 216 с.

2. К вопросу об областях применения индукторных и безындукторных мегомметров//Алеева Л.М., Бабаев В.И., Иванов Е.А. и др.// Судовая электротехника и связь, 1972, вып. 54 С. 3

3. Контроль и измерение сопротивления изоляции и ёмкости судовых электрических сетей//Карпиловский Л.Н., Лебедев В.С. и др. Л.: 1979

4. Минин Г.П. Мегаомметр. М.: Энергия, 1966

52. Словарь-справочник судового электромонтажника. Л.: Судостроение, 1990, 392 с.

Измерение сопротивления изоляции мегаомметром - как это делаетя?

Мегаомметр – прибор для измерения больших сопротивлений, а точнее для измерения сопротивления изоляции. Мегаомметр состоит из генератора напряжения, измерителя электрической величины, специальных выходных клемм. В комплект прибора входят соединительные провода со щупами. Иногда для удобства измерений на щупы надеваются зажимы типа «крокодил».

Генератор напряжения мегаомметра приводится в действие либо специальной вращающейся рукояткой, либо работает от внешнего или внутреннего источника питания и генерирует напряжение при нажатии специальной кнопки. Всё зависит от вида мегаомметра.

Напряжение, которое способен генерировать мегаомметр, имеет стандартную величину. Обычно это 500В, 1000В, 2500В. Также есть мегаомметры с испытательным напряжением 100В и 250В.

Суть работы мегаомметра заключается в следующем. При вращении рукоятки обычного мегаомметра или при включении кнопки электронного мегаомметра на выходные клеммы прибора подаётся высокое напряжение, которое через соединительные провода прикладывается к измеряемой цепи или к электрооборудованию. В процессе замера на приборе можно наблюдать значение измеряемого сопротивления. При измерении значение сопротивления может достигать нескольких килоОм, мегаОм или равняться нулю.

Техника безопасности при работе с мегаомметром

Т.к. мегаомметры способны генерировать напряжение до 2500В, то к работе с ними допускаются только подготовленные и хорошо обученные правилам техники безопасности работники.

  • Допускается пользоваться только исправными и поверенными приборами. Во время измерения сопротивления изоляции запрещается прикасаться к выходным клеммам мегаомметра, к оголённой части соединительных проводов (концы щупов) и к неизолированным металлическим частям измеряемой цепи (оборудования) т.к. эти узлы во время измерения находятся под высоким напряжением.
  • Измерение сопротивления изоляции запрещается производить, если не проверено отсутствие напряжения, к примеру, на жилах электрического кабеля или на токоведущих частях электроустановки. Проверку наличия или отсутствия напряжения выполняют индикатором, тестером или указателем напряжения.
  • Также не разрешается производить измерения, если не снят остаточный заряд с электрооборудования. Остаточный заряд можно снимать при помощи изолирующей штанги и специального переносного заземления путём кратковременного его присоединения к токоведущим частям. В процессе измерений необходимо снимать остаточный заряд после каждого замера.

Проверка работоспособности мегаомметра

Даже если используемый мегаомметр прошёл испытания и поверку, необходимо произвести проверку его работоспособности непосредственно перед работами по замеру сопротивления изоляции. Для этого сначала подключаются соединительные провода к выходным клеммам. Затем эти провода закорачивают и проводят измерение.

При закороченных проводах значение сопротивления должно равняться нулю. Это будет видно на шкале или на дисплее, в зависимости от вида прибора. При закороченных соединительных проводах также проверяется целостность этих проводов.

Далее производится замер при раскороченных проводах. Если прибор исправен, то величина сопротивления изоляции в этом случае будет равняться «бесконечности» (если мегаомметр старого образца), или будет принимать пусть и большое, но фиксированное значение (если прибор электронный с цифровым дисплеем).

Изучение проверяемой схемы измерения

Перед тем, как выполнять измерение мегаомметром, необходимо изучить электрическую цепь, в которой будут производиться замеры. В электрической цепи могут присутствовать электрические приборы, электрические аппараты и другое электрическое и электронное оборудование, которое не рассчитано на выходное напряжение, которое генерирует мегаомметр. По этой причине необходимо данное оборудование защитить от воздействия напряжения мегаомметра. Для этого нужно выполнить действия по заземлению, отключению или извлечению оборудования из схемы измеряемой цепи.

Измерение мегаомметром

В настоящее время наряду с современными цифровыми мегаомметрами часто используются приборы старого образца, выпущенные ещё в советское время. Работа и с тем и с другим видом приборов в принципе мало чем отличается, хотя и присутствуют некоторые отличия в работе.

Общее то, что изначально подключаются соединительные провода к выходным клеммам (зажимам) мегаомметра. Затем выбирается величина испытательного напряжения. Для этого на приборах старого образца переключатель выходного напряжения ставится в положение 500В, 1000В или 2500В.

Стоит отметить, что некоторые приборы способны генерировать только одно значение напряжения.

На цифровых мегаомметрах необходимое испытательное напряжение выбирается специальными клавишами на дисплее.

Следующее действие – подсоединение соединительных проводов к измеряемой цепи (электрический кабель, электродвигатель, ошиновка, силовой трансформатор) и непосредственно замер сопротивления изоляции. Замер производится в течение одной минуты.

Некоторые отличия при работе с приборами разного вида:

  1.  В отличие от цифрового прибора обычный мегаомметр при замерах должен устанавливаться горизонтально на ровной поверхности. Это требуется для того, чтобы при вращении ручки мегаомметра не было большой погрешности, а стрелка прибора показывала только истинное значение.
  2. Снятие показаний на обычном мегаомметре происходит по положению стрелки на шкале, у цифрового мегаомметра для этого есть цифровой дисплей.

Документальное оформление результатов измерений

В процессе измерения сопротивления изоляции все измеренные значения фиксируются и затем заносятся в специальный протокол измерений и испытаний, который подписывается и скрепляется печатью.

прибор для измерения сопротивления изоляции

Мегаоомметр – прибор для измерения сопротивления изоляции. Его устройство основано на схеме логарифмического измерителя отношений. Основные узлы мегаомметра – электронный измеритель, электромеханический генератор, преобразователь. Генератор постоянного тока в мегаомметре представляет собой гальванические элементы или аккумуляторные батареи, в ранних моделях, которые по возрасту начитывают уже более полувека, ток подавался через динамо-машину, в которой, для того, чтобы она заработала, надо было покрутить ручку. Тем не менее, как прибор для проверки и измерения сопротивления изоляции, мегаомметр М1101М, например, вполне годится: как и полвека назад, он показывает высокую точность измерений.

Мегаомметр работает так: измерительное напряжение поступает через входящий резистор R11 одновременно на резисторы R16, R33, R32 и измеряемый резистор (см. схему). Ток измерителя рассчитывается по формуле:

где К - коэффициент пропорциональности, Rх - измеряемое сопротивление, R16, R17, R18, R32, R33 - сопротивления. Из приведенной выше зависимости следует, что ток измерителя пропорционален логарифму отношения сопротивлений и не зависит от измерительного напряжения.

Обычно мегаомметр, являясь прибором для измерения сопротивления изоляции, имеет токонепроводящий корпус – пластмассовый, или обрезиненный, как, например, в Е6-32. Это создает дополнительное удобство есть защита от поражения электрическим током.

Сопротивление изоляции: как и для чего измерять

Итак, мегаомметр – средство измерений, которое проводит замеры с использованием повышенного выпряиленного напряжения, исключает необходимость подключения к сети, а также имеет несколько фиксированных значений выходного напряжения на зажимах, что дает возможность проводить измерения по разным нормативным требованиям. Мегаомметр применяется как прибор для измерения сопротивления изоляции в различных областях, например в производстве: как правило, требуются замеры обмоток электрических машин и трансформаторов, сопротивления изоляции проводов и кабелей, разъемов, поверхностных и объёмных сопротивлений изоляционных материалов.

Мегаомметр как прибор для измерения сопротивления изоляции довольно редко имеется в организациях, непрофильных электроизмерениям, несмотря на его доступность и широкую распространенность: низкие напряжения измеряются омметром, и еще один прибор, как правило, не приобретают – тем более, что для измерений требуется не только мегаомметр, но и допуск соответствующего уровня. Почему такое важное значение придается изоляции, измерению ее сопротивления, испытаниям?

В силовых кабелях и проводах изоляция разделяет токоведущие жилы, в ячейках распредустройств - отделяет токоведущие установки от заземления, создает систему безопасности при работе с электроустановками и силовыми линиями. Если значение сопротивления изоляции ниже нормируемого, то возможно наступление сразу нескольких последствий: это пожарная опасность – от задымления ядовитыми веществами от горящей изоляции до постоянных утечек тока. И первое, и последнее создает серьезную угрозу жизни и безопасности обслуживающего персонала электрооборудования. При этом измерение сопротивления изоляции, особенно в организациях, занимающихся обслуживанием потребителей (обывателей, покупателей, клиентов), которые, в отличие от персонала, могут не иметь даже минимальной грамотности в сфере электробезопасности – единственная возможность избежать несчастных случаев.

Повреждения изоляции могут возникать по разным причинам. Это заломы и повреждения при транспортировке, перетирание из-за неправильной установки, деградация изоляции вследствие времени, агрессивной среды, температурных воздействий, перепадов напряжения, по каким-либо иным причинам. С помощью мегаомметра – прибора для измерения сопротивления изоляции – при проведении измерений сопротивления изоляции силами специалистов электролаборатории - можно выявить место утечки и впоследствии ликвидировать нарушения в кратчайшие сроки. Нельзя также исключать человеческий фактор – ошибочные действия персонала также могут повредить изоляцию, причем повреждения могут быть системными, поэтому измерение сопротивления изоляции требуется проводить согласно графику измерительных работ и испытаний, утвержденных в нормативных документах: ПУЭ, ПТЭЭП ОиНИЭ, ГОСТ. Измерение для различных видов электрооборудования проводят при значениях постоянного (выпрямленного)  напряжения U=250,500,1000,2500,5000В. Значения измеряемого напряжения указываются в методиках, пособиях, руководствах на оборудование.

Специфика измерения сопротивления изоляции

Первым этапом проверки изоляции электропроводки является визуальный осмотр, во время которого можно выявить серьезные нарушения: оплавление изоляции, разрывы, заломы, отсутствие частей изолирующего покрытия, трещины, съеживание или провисание. Точно так же перед тем, как использовать прибор для измерения сопротивления изоляции, необходимо проинспектировать места стыка кабелей, присоединение их к шинам, контакты распределительной коробки, клеммы и пр. Несмотря на то, что, в отличие от показаний мегаомметра при измерениях, визуальный осмотр не дает точных численных значений , его результаты также заносятся в протокол и подшиваются к акту.

Затем производится полное отключение оборудования: силовых трансформаторов, кабельных линий , в электроустановках до 1000В остаточное напряжение снимается, выкручиваются лампы накаливания, выключатели переводятся в режим включения. Это делается для того, чтобы при измерении сопротивления изоляции контуры были замкнуты, но при этом не произошло перегорание «слабых звеньев», не рассчитанных на перепады напряжения.

При использовании мегаомметра - прибора для проверки и измерения сопротивления изоляции – проводятся следующие работы:

  1. измерение сопротивления между токоведущими частями электроустановок и заземляющими элементами;
  2. измерение сопротивления между обмотками первичного и вторичного напряжения в силовых и измерительных трансформаторах;
  3. измерение сопротивления изоляции между нейтралью и землей, между фазными проводниками и землей, между фазой и нулем, между фазными проводниками.

В любом случае, проверка должна выявить либо полное соответствие ПУЭ и ПТЭЭП, либо некоторое несоответствие, которое измеряется дополнительно – если это необходимо - фиксируется и заносится в акт проверки. Проверочное напряжение мегаомметра может быть разным, поэтому измерения классифицируются еще и для разного типа оборудования:

  1. напряжение 1 кВ используется при проверке проводов, кабелей  до 1000В в соответствии с требованиями НД.
  2. напряжение 2,5 кВ используется для магистральных кабельных линий до 1000В и оборудования выше 1000В.

Отметим, что сотрудникам электротехнической лаборатории, проводящим проверку, необходимо иметь достаточный уровень квалификации: для работ с мегаомметром производителю работ IV группу по электробезопасности, членам бригады -  III  группу по электробезопасности, при этом в бригаде должно быть не менее двух человек.

Правила эксплуатации мегаоомметра

Правила эксплуатации мегаомметра – прибора для проверки и измерения сопротивления изоляции описаны в Руководстве по эксплуатации средства измерений.

«5.4.1. Измерения мегаомметром в процессе эксплуатации разрешается выполнять обученным работникам из числа электротехнического персонала. В электроустановках напряжением выше 1000 В измерения производятся по наряду, в электроустановках напряжением до 1000 В - по распоряжению. В тех случаях, когда измерения мегаомметром входят в содержание работ, оговаривать эти измерения в наряде или распоряжении не требуется.

5.4.2. Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

5.4.3. При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг). В электроустановках напряжением выше 1000 В, кроме того, следует пользоваться диэлектрическими перчатками.

5.4.4. При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления».

При работе с мегаомметром нашими специалистами, все правила по предварительной подготовке измерений, безопасности труда, проведению измерений и фиксации их результатов соблюдаются неукоснительно, что обеспечивает высокое качество выполнения исследований. Сотрудники электролаборатории имеют необходимые допуски, а организация –разрешительные документы на виды деятельности. Работы проводятся на территории Северо-Западного Федерального Округа.

Если проверка сопротивления изоляции выявила несоответствие показаний требованиям нормативных документов (например ПТЭЭП или  ПУЭ), то данное испытуемое оборудование бракуют, о чем делают запись в протоколе и ведомости дефектов.

Измерение сопротивления изоляции кабелей, имеющих фазные жилы, сечение которых – 16мм2 или меньше, выполняется при помощи мегаомметра (проверочное напряжение - 1000В).

Измерение сопротивления изоляции кабелей и проводов, фазные жилы которых имеют сечение больше 16мм2, осуществляется мегаомметром (проверочное напряжение - 2500В).

Удовлетворительным принято считать сопротивление изоляции линий напряжением до 1000В при значении между любыми её проводами не больше 0,5МОм.

Для силовых кабельных линий значение  сопротивления не нормируется.

Для оборудования электроустановок до и выше 1000В нормируемые значения сопротивления изоляции используют из НД : ПУЭ , 7-е изд., гл.1.8., ПТЭЭП, ОиНИЭ, паспорта заводов –производителей оборуования.

Работы выполняются специалистами имеющими III гр. по ЭБ для членов бригады и IV гр. по ЭБ до и выше 1000В для производителя работ.

Как пользоваться мегаомметром: измерение, подключение, видео

Для оценки работоспособности кабеля, проводки необходимо измерить сопротивление изоляции. Для этого существует специальный прибор — мегаомметр. Он подает в измеряемую цепь высокое напряжение, измеряет протекающий по ней ток, и выдает результаты на экран или шкалу. Как пользоваться мегаомметром и рассмотрим в этой статье.

Содержание статьи

Устройство и принцип действия

Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:

В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.

Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т.д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.

Примерная схема магаомметра

Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.

Работа с мегаомметром

При испытаниях мегаомметр вырабатывает очень высокое напряжение — 500 В, 1000 В, 2500 В. В связи с этим проводить измерения необходимо очень осторожно. На предприятиях к работе в прибором допускаются лица, имеющие группу электробезопасности не ниже 3-й.

Перед тем как провести измерения мегаомметром, в тестируемые цепи отключают от электропитания. Если вы собираетесь проверить состояние проводки в доме или квартире, надо отключить рубильники на щитке или выкрутить пробки. После выключают все полупроводниковые приборы.

Один из вариантов современных мегаомметров

Если проверять будете розеточные группы, вынимаете вилки всех приборов, которые включены в них. Если проверяются осветительные цепи, выкручиваются лампочки. Они тестового напряжения не выдержат. При проверке изоляции двигателей они также полностью отключаются от питания. После этого к тестируемым цепям подключается заземление. Для этого к «земляной» шине крепится многожильный провод в оболочке сечением не менее 1,5 мм2. Это так называемое переносное заземление. Для более безопасной работы свободный конец с оголенным проводником крепят к сухому деревянному держаку. Но оголенный конец провода должен быть доступен — чтобы можно было им прикасаться к проводам и кабелям.

Требования по обеспечению безопасных условий работы

Даже если вы хотите в домашних условиях измерить сопротивление изоляции кабеля, перед тем как пользоваться мегаомметром стоит ознакомиться с требованиями по технике безопасности.  Основных правил несколько:

  1. Держать щупы только за изолированную и ограниченную упорами часть.
  2. Перед подключением прибора отключить напряжение, убедиться в том, что поблизости нет людей (на протяжении всей измеряемой трассы, если речь идет о кабелях).

    Как пользоваться мегаомметром: правила электробезопасности

  3.  Перед подключением щупов снять остаточное напряжение при помощи подсоединения переносного заземления. И отключать его после того как щупы установлены.
  4. После каждого измерения снимать со щупов остаточное напряжение соединив их оголенные части вместе.
  5. После измерения к измеренной жиле подключать переносное заземление, снимая остаточный заряд.
  6. Работать в перчатках.

Правила не очень сложные, но от их выполнения зависит ваша безопасность.

Как подключать щупы

На приборе обычно есть три гнезда для подключения щупов. Они располагаются в верхней части приборов и подписаны:

  • Э — экран;
  • Л- линия;
  • З — земля;

Также имеется три щупа, один из которых имеет с одной стороны два наконечника. Он используется когда необходимо исключить токи утечки и цепляется к экрану кабеля (если такой есть). На двойном отводе этого щупа есть буква «Э». Тот штекер, который идет от этого отвода и устанавливается в соответствующее гнездо. Второй его штекер устанавливается в гнездо «Л» — линия. В гнездо «земля» всегда подключается одинарный щуп.

Щупы для мегаомметра

На щупах есть упоры. При проведении измерений руками браться за них так, чтобы пальцы были до этих упоров. Это обязательное условие безопасной работы (про высокое напряжение помним).

Если проверить надо только сопротивление изоляции без экрана, ставится два одинарных щупа — один в клемму «З», другой в клемму «Л». При помощи зажимов-крокодилов на концах подключаем щупы:

Других комбинаций нет. Проверяется чаще изоляция и ее пробой, работа с экраном встречается довольно редко, так как сами экранированные кабели в квартирах и частных домах используются редко. Собственно, пользоваться мегаомметром не особо сложно. Важно только не забывать о наличии высокого напряжения и необходимости снимать остаточный заряд после каждого измерения. Это делают прикасаясь проводом заземления к только что измеренному проводу. Для безопасности этот провод можно закрепить на сухом деревянном держаке.

Процесс измерения

Выставляем напряжение, которое будет выдавать мегаомметр. Оно выбирается не произвольно, а из таблицы. Есть мегаомметры, которые работают только с одним напряжением, есть работающие с несколькими. Вторые, понятное дело, удобнее, так как их можно использовать для тестирования различных устройств и цепей.  Переключение тестового напряжения производится ручкой или кнопкой на лицевой панели прибора.

Наименование элементаНапряжение мегаомметраМинимально допустимое сопротивление изоляцииПримечания
Электроизделия и аппараты с напряжением до 50 В100 ВДолжно соответствовать паспортным, но не менее 0,5 МОмВо время измерений полупроводниковые приборы должны быть зашунтированы
тоже, но напряжением от 50 В до 100 В250 В
тоже, но напряжением от 100 В до 380 В500-1000 В
свыше 380 В, но не больше 1000 В1000-2500 В
Распределительные устройства, щиты, токопроводы1000-2500 ВНе менее 1 МОмИзмерять каждую секцию распределительного устройства
Электропроводка, в том числе осветительная сеть1000 ВНе менее 0,5 МОмВ опасных помещениях измерения проводятся раз в год, в друих - раз в 3 года
Стационарные электроплиты1000 ВНе менее 1 МОмИзмерение проводят на нагретой отключенной плите не реже 1 раза в год

Перед тем как пользоваться мегаомметром, убеждаемся в отсутствии напряжения на линии — тестером или индикаторной отверткой. Затем, подготовив прибор (выставить напряжение и на стрелочных выставить шкалу измерения) и подключив щупы, снимаем заземление с проверяемого кабеля (если помните, оно подключается перед началом работ).

Следующий этап — включаем в работу мегаомметр: на электронных нажимаем на кнопку Test, в стрелочных крутим ручку динамо-машины. В стрелочных крутим до тех пор, пока не зажжется на корпусе лампа — это значит необходимое напряжение в цепи создано. В цифровых в какой-то момент значение не экране стабилизируется. Цифры на экране — сопротивление изоляции. Если оно не меньше нормы (средние указаны в таблице, а точные есть в паспорте к изделию), значит все в норме.

Как проводить измерения мегаомметром

После того, как измерение окончено, перестаем крутить ручку мегаомметра или нажимаем на кнопку окончания измерения на электронной модели. После этого можно отсоединять щуп, снимать остаточное напряжение.

Вкратце — это все правила пользования мегаомметром. Некоторые варианты измерений рассмотрим подробнее.

Измерение сопротивления изоляции кабеля

Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.

Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Смотрим на показания. Если стрелка показывает больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.

Можно проверить многожильный кабель. Тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.

Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут. При образовании жгута важно обеспечит хороший контакт.

Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.

Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.

Проверить сопротивление изоляции электродвигателя

Для проведения измерений двигатель отключается от питания. Необходимо добраться до выводов обмотки. Асинхронные двигатели, работающие на напряжении до 1000 В тестируются напряжением 500 В.

Для проверки их изоляции один щуп подключаем к корпусу двигателя, второй поочередно прикладываем к каждому из выводов. Также можно проверить целостность соединения обмоток между собой. Для этой проверки надо щупы устанавливать на пары обмоток.

Мегаомметр сопротивлений. Новые цифровые мегаомметры для измерение больших сопротивлений

Мегаомметр – прибор для измерения сопротивления изоляции

Мегаомметр - это измерительный прибор, используемый для измерения сопротивления изоляции электрической системы. В отличие от обычного омметра, данное устройство позволяет измерить относительно высокое напряжение в диапазоне 100, 500, 1000 или 2500 вольт. Основными элементами в конструкции мегомметра являются отклоняющая катушка, управляющая катушка и магниты.

Как устроен мегаомметр?

Современные приборы основаны на прочном влагозащищенном пластиковом корпусе. Управляющая и отклоняющая катушки расположены под прямым углом друг к другу и параллельно подключены к источнику питания. Они сохраняют свою полярность во время изменения, создавая крутящий момент в противоположном направлении. Магниты в составе мегаомметра создают магнитное поле, используемое для отклонения указателя.

Принцип работы электронного мегаомметра

Электрический мегаомметр измеряет сопротивление изоляции при вращении кривошипа. Для тестирования диапазона до 440 В для оборудования достаточно 550 В постоянного тока. Катушка тока или отклоняющая катушка соединены последовательно и позволяют электрическому току течь через проверяемую цепь. Управляющая и отклоняющая катушки имеют резистор ограничения тока, соединенный с ними последовательно, чтобы защитить внешнюю цепь от повреждений, вызванных низким сопротивлением.

Электронный мегаомметр измеряет напряжение на основе электромагнитной индукции. Значение сопротивления на экране увеличивается с ростом напряжения во внешней цепи, а также уменьшается с увеличением тока. В то время как проверяемая электрическая цепь разомкнута, крутящий момент, вызванный катушкой напряжения, является максимальным, а указатель отклонения показывает бесконечность. Это означает, что в цепи нет короткого замыкания, а сопротивление в цепи находится на максимальном значении. В случае короткого замыкания указатель отклонения показывает «ноль».

Типы мегомметров

Существует два типа мегомметров:

  • ручной тип;
  • электронный (цифровой мегаомметр).

Мегаомметры с ручным управлением являются устаревшей версией оборудования, вместо них практически повсеместно используются новые мегаомметры с цифровым дисплеем. У ручных моделей аналоговый дисплей расположен на передней панели тестера. Ручной кривошип используется для генерации напряжения, которое поступает через электрическую систему.

Принцип измерения сопровтивлений

Электронный мегамметр является более современной разновидностью прибора. Цифровой дисплей показывает значение сопротивления изоляции в цифровом виде. У прибора есть два провода, которые используются для подключения к электрической системе. Переключатели используются для выбора диапазонов электрических параметров. Индикаторы служат для обозначения различных состояний электрических параметров. Сопротивление мегаомметром электронного типа отображается достаточно точно. Прибор может использоваться для работы в любых местах, в том числе в стесненных условиях.

В компании «ПроТестер» вы можете купить мегаомметры от проверенных производителей. В наличии представлены измерительные приборы марки Benetech, которые отличаются широким функционалом, обладая цифровой и аналоговой шкалой, а также функцией таймера тестирования и расчёта PI / DAR.

Для заказа оформите заявку на сайте или свяжитесь с менеджером по телефону. Доставка осуществляется по всей территории Украины!

Мегаомметр что это - Всё о электрике

Мегаомметр. Виды и устройство. Работа и применение

Электрическое сопротивление можно измерять различными приборами. Наиболее популярным среди таких приборов стал мегаомметр. Судя по названию прибора, можно определить, что единицей его измерения являются мегаомы. Он в основном применяется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.

Чтобы использовать мегаомметр в работе, необходимо сначала изучить его принцип действия, устройство и технические параметры, так как существуют специфические особенности при использовании такого устройства.

Виды

Существует два основных вида мегаомметров, отличающихся видом источника питания и методом измерения.

Аналоговые

Такие приборы еще называют стрелочными. Они имеют индивидуальную динамо-машину, которая приводится в действие вращением рукоятки, а также градуированную шкалу со стрелочным индикатором. Измерение осуществляется на основе магнитоэлектрического принципа. Стрелка закреплена на одной оси с рамочной катушкой, расположенной в магнитном поле постоянного магнита.

При протекании тока по катушке происходит ее отклонение на определенный угол, зависящий от величины протекающего тока. Такое действие происходит согласно закону электромагнитной индукции. Стрелочный мегаомметр неприхотлив в работе, надежен, хотя и считается уже устаревшим устройством, обладает большой массой и значительными габаритными размерами.

Цифровые

В современных цифровых мегаомметрах встроен мощный генератор импульсов, действующий на полевых транзисторах. Такие приборы оснащены индивидуальным источником питания, в виде сетевого адаптера, который преобразует переменный ток в постоянный, либо аккумуляторной батареей. Измерение выполняется специальным усилителем путем сравнения падения напряжения в тестируемой цепи с эталонным сопротивлением.

Результаты измерений отображаются на цифровом экране. Имеется возможность сохранения результатов в памяти для будущего сравнения данных. Электронный мегаомметр обладает малым весом и небольшими габаритами, позволяет производить множество различных электрических измерений. Однако, для работы с таким прибором необходимо наличие высокой квалификации персонала.

Принцип действия и устройство

Работа мегаомметра заключается в использовании закона Ома, который описывается формулой: I = U / R, где I – это сила тока, U – напряжение, а R – сопротивление. В устройство этого прибора входит источник калиброванного напряжения, амперметр и клеммы, к которым подключают специальные измерительные щупы.

В старых аналоговых приборах имеются обычные ручные генераторы с рукояткой для привода их в действие, а в новых моделях используются внешние или внутренние источники питания в виде аккумулятора или блока питания. Величина мощности на выходе генератора и напряжение могут меняться в широком диапазоне, либо быть постоянными, в зависимости от исполнения прибора. В комплекте мегаомметра имеются измерительные щупы, которые состоят из проводов с наконечниками: на одном конце щупа наконечник для вставления в гнездо прибора, а на другом – «крокодил» для надежности контакта.

Перед измерением щупы вставляются в гнезда на приборе, затем подключаются «крокодилами» к измеряемому объекту. При выполнении измерения генератор вырабатывает высокое напряжение путем вращения рукоятки. Напряжение поступает на измеряемый объект, а итоги измерений выдаются на экран цифрового прибора или на шкалу стрелочного мегаомметра.

Как правильно применять мегаомметр

Во время работы прибор выдает высокое напряжение, опасное для человека – от 500 до 2500 вольт. Поэтому к пользованию прибором необходимо подходить с особой осторожностью. В промышленном производстве к работе с ним допускаются лица с наличием группы электробезопасности не менее третьей.

Перед проведением замеров, проверяемые цепи следует обесточить. Если замеры планируется производить в квартире, то следует отключить автоматы в распределительном щите, затем выключить в квартире все подключенные устройства.

Если проверяются группы розеток, то следует вынуть из них все вставленные вилки устройств. При проверке цепей освещения, необходимо выкрутить лампочки, так как они не рассчитаны на подобное высокое напряжение, и могут сгореть. При тестировании изоляции электродвигателей, их также следует отключить от сети.

Далее, проверяемые цепи следует заземлить. Для этого к шине заземления присоединяется многожильный провод в изоляции сечением более 1,5 мм 2 , что является переносным заземлением.

Требования безопасности

Даже если использовать мегаомметр в бытовых условиях, перед работой следует изучить требования по безопасным приемам работ.

Существует несколько основных правил:
  • Щупы следует держать только за изолированные ручки, ограниченные упорами.
  • Перед тем, как подключить щупы к измеряемой цепи, следует убедиться в том, что на приборе отключена подача напряжения, и что вблизи измеряемой линии нет людей, которые могли бы случайно попасть под напряжение.
  • Следующим шагом является снятие остаточного напряжения, путем касания переносного заземления к измеряемой цепи. Заземление отключается только после установки щупов.
  • После каждого замера необходимо со щупов снимать остаточное напряжение, соединяя щупы между собой.
  • После замера к тестируемому проводнику следует подключить заземление для снятия остаточного заряда.
  • Все работы необходимо производить в резиновых перчатках.

Эти несложные правила необходимо выполнять, так как от этого зависит безопасность людей.

Правила подключения щупов

На корпусе прибора имеется три гнезда. Они обозначены символами «Э», «Л» и «З», что означает соответственно – экран, линия и земля. В комплекте мегаомметра находится три щупа. На одном из них на одной стороне подключены два наконечника. Этот щуп применяется, когда нужно исключить ток утечки, и подключается к экранированной оболочке кабеля, если она имеется. Остальные щупы вставляются в гнезда, соответствующие маркировке щупов с такими же буквами.

На всех щупах имеются упоры. При измерениях следует браться за щупы до упоров чтобы случайно не коснуться пальцами за токоведущие части.

Если необходимо измерить только сопротивление изоляции, не учитывая экран, то подключается два одинарных щупа. Из них один вставляется в клемму «
З», а второй – в клемму «Л». Вторые стороны щупов следует подключать «крокодилами»:
  • К проверяемым проводам, при необходимости теста на пробой между жилами.
  • К заземлению и токоведущей жиле, если нужно протестировать «пробой на землю».

Обычно делается проверка на пробой изоляции, и величину ее сопротивления, а проверка экранированной оболочки выполняется редко, так как кабели с экраном в квартирах почти не применяются. При пользовании прибором основным правилом является снятие остаточного заряда, а также соблюдение аккуратности, так как есть опасность попасть под высокое напряжение.

Порядок проведения измерений
  • Перед началом измерения (с помощью индикатора) следует убедиться, что на измеряемой линии нет напряжения.
  • Подключить заземление.
  • Установить величину напряжения, с помощью которого будет производиться измерение. Оно должно выбираться из таблицы, в зависимости от вида измеряемого элемента. Переключение напряжения осуществляется кнопкой или ручкой на панели. Существуют также приборы, которые работают с фиксированным одним напряжением, и не требуют установки напряжения.

  • Подключить щупы, соблюдая правила безопасности, рассмотренные ранее.
  • Снять заземление с тестируемого объекта.
  • Запустить в работу мегаомметр. Если он электронный, то следует нажать кнопку запуска, которая может называться «тест». Если мегаомметр аналогового вида со стрелочным индикатором, то нужно вращать ручку динамо-машины некоторое время, пока на корпусе прибора не загорится индикатор, свидетельствующий о создании необходимого напряжения. Цифровой мегаомметр в некоторый момент показания на дисплее стабилизируются. Цифры будут означать величину сопротивления. Если оно выше допустимой нормы, которая указана в приведенной таблице, то все в порядке, если ниже нормы, то следует выявлять повреждение изоляции объекта.
  • После фиксации показаний, вращение рукоятки динамо-машины следует прекратить, либо нажать на цифровом приборе кнопку завершения работы.
  • Отключить щупы.
  • Нейтрализовать остаточное напряжение.
Как проверить изоляцию кабеля

Наиболее частой проверкой является измерение сопротивления изоляции проводов или кабеля. Если у вас имеется навык работы с мегаомметром, то проверить одножильный кабель можно очень быстро, в отличие от многожильного кабеля. Чем больше число жил, тем дольше будет производиться проверка, так как нужно проверять каждую жилу отдельно.

Контрольное напряжение следует выбирать в зависимости от напряжения эксплуатации кабеля. Если он работает под напряжением 380 или 220 вольт, то тестовое напряжение выставляется величиной 1000 вольт.

При тестировании изоляции 1-жильного кабеля, один щуп подсоединяем к жиле, а другой на экранирующую оболочку, и подаем напряжение. Если экрана нет, то второй щуп нужно подсоединить к «земле», и подаем напряжение. Если результат замеров не менее 500 кОм, то изоляция исправна, если сопротивление меньше, то такой проводник использовать нельзя, так как изоляция имеет повреждение.

При проверке кабеля с несколькими жилами, тестирование осуществляется отдельно для каждой жилы. В это время остальные жилы соединяются в один жгут. Если необходима проверка пробоя на «землю», то в этот жгут добавляется провод заземления. Если имеется броня или экранирующая оболочка, то они также присоединяются к этому жгуту. В этом общем жгуте важно обеспечить качество контакта проводников.

Аналогично выполняется измерение изоляции розеток. Перед проверкой из них отключают все устройства, а также питание в распределительном щите. Один щуп подключают на заземление, а другой на одну фазу. Контрольное напряжение на приборе выставляем на 1000 вольт, и производим проверку. Если сопротивление более 500 кОм, то изоляция исправна. Также проверяем все остальные жилы.

Мегаомметр, что это такое и как им пользоваться?

Мегаомметр или мегомметр как правильно говорить? Такой вопрос возникает у многих. С точки зрения русского языка правильно мегомметр, без идущих друг за другом гласных. Но если посмотреть с профессиональной стороны, то правильно будет мегаомметр, «мега» приставка, показывающая диапазон измерения прибора на высоком напряжении, и «Ом» единица сопротивления, то есть то, что измеряет прибор, ведь не зря во многих рабочих журналах проверок средств защиты пишут именно мегаомметр. Слово «метр» означает измеряю.

Прибор используется для определения большого значения сопротивления, отключенных от электропитания, электрических цепей и диэлектриков, применяемых для изоляции кабельной продукции, изолированных проводов, двигателей, трансформаторных и электротехнических устройств, установок телекоммуникаций и прочих электрических машин.

Прибор также осуществляет измерительные действия по определению поверхностных и объемных сопротивлений изоляции, определяющей состояние безопасности установки.

Безопасное пользование мегаомметром

Пользоваться мегаомметром можно только согласно правилам техники безопасности, измерения могут производить только два квалифицированных специалиста один из которых должен иметь группу допуска по электробезопасности IV. Не подготовленный пользователь не может пользоваться прибором, это чревато поражением электрическим током.

Мегаомметр принцип работы и его схема

Работу c мегаомметром рассмотрим на примере самого распространенного прибора с маркировкой ЭС0202/2Г. Прибор произведенный еще в советское время, на Уманском приборостроительном заводе, мегаомметр получил распространение по территории всего Советского Союза и успешно работает в настоящее время. Надежность, неприхотливость, а что самое важное, точность измерений зарекомендовали этот прибор с положительной стороны. В России прибор под этой маркировкой производится в Белгороде и на многих других приборостроительных заводах.

Прибор предназначен для проведения измерений с большими величинами сопротивлений, и рекомендуется для проверки высоковольтного оборудования, рассчитанного на большую мощность, а также для силовых кабелей большого сечения или раскинутых на значительное расстояние.

Рис №1: Внешний вид мегаомметра

Мегаоомметр этого типа относится к индукторным устройствам, работает за счет встроенного в конструкцию генератора, что позволяет прибору работать без постороннего источника питания, и без аккумуляторных батарей.

Принцип работы построен на использовании принципиальной схемы логарифмического измерительного устройства отношений. В измерительном процессе задействованы: электромеханический генератор напряжения, преобразователь и электронный измеритель.

Для работы рекомендуется использовать прерывистый режим, в котором 1 минута отводится на измерение, 2 минуты – пауза. При первом ознакомлении прибором внимательно изучите мегаомметр и инструкцию по эксплуатации.

Рис №2. Принципиальная схема мегаомметра ЭС0202/2Г

Как проверить мегаомметр

Перед началом измерительных работ выполняется операция по проверке исправного состояния прибора и его поводков, для этого, провода, подсоединенные к прибору замыкают накоротко, и вращают ручку генератора, стрелка должна показать «0» короткое замыкание в положении переключателя «I». При проверке, во время замыкания проводов, нельзя касаться их голыми руками, можно получить удар током.

Как пользоваться мегаомметром или последовательность проведения измерительных работ:

  1. Присоединение мегаомметра к гнездам измерения сопротивления.
  2. Присоединение заземляющего проводника к гнезду экрана (кожуха).
  3. Установка переключателя в нужный предел проведения измерения, всего их два, чем выше мощность оборудования, тем больше диапазон измерения.
  4. Проверяем работу прибора замкнув измерительные щупы, одновременно вращая ручку.
  5. После присоединения измерительных шнуров вращаем ручку мегаомметра (генератора питания), скорость должна быть не менее 120 об в мин.
  6. Установление стрелки измерения в определенное положение является началом отчета измерения.
  7. Чтобы понизить время измерения сопротивления мегаомметром по II шкале гнезда сопротивления закорачиваем (перед началом замера) и вращаем ручку прибора примерно 5 сек.
  8. После применения мегаомметра переключатель устанавливаем в нейтральное положение.

Рис №3. Схема присоединения мегаомметра

Допустимая погрешность в работе мегаомметра составляет 0,05 Мом +-15%. Предел дополнительной погрешности связанный с наличием в цепи измерения токов с промышленной частотой в виде помех, составляет около 500 мкА. Прибор может эксплуатироваться при температуре в границах от 30 до +50 о С. На зажимах присутствует измерительное напряжение мегаомметра от 500 до 2500В, в зависимости от диапазона используемого измерения, поэтому по окончании измерения необходимо разрядить генератор, касаясь измерительными щупами «земли» или закоротить их на секунду, между собой, до электрического разряда.

Современные мегаомметры

В настоящее время наряду с традиционными, но все еще работоспособными и надежными мегаомметрами, используются электронные аналоговые и цифровые приборы. Они имеют источники тока, это аккумуляторы или гальванические батареи. Использование цифрового табло позволяет более точно проводить измерения и фиксировать их. Многие модели оснащаются немало важными функциями такими как, например: автоматическое определение коэффициентов абсорбции и поляризации. Кроме этого, для большего удобства эксплуатации они конструируются с возможностью подсветки экрана, и сохранения измеренных показаний в память прибора с последующей передачей на компьютер, для отслеживания динамики измерений.

Например, цифровой мегаомметр ЦС202-2 может фиксировать в своей памяти до 10 последних измерений. Кроме измерения изоляции, им можно автоматически выполнить определение коэффициента абсорбции. Диапазон замера этим прибором равен от 0 до 200 ГОм.

Мегаомметр

Мегаомметр — что это такое

Мегаомметр — это специальный прибор, который используют профессиональные электрики для измерения сопротивлений обмотки электросетей и электроприборов. Отличие мегаомметра от омметра состоит в том, что мегаомметр измеряет большие значения сопротивления на высоком напряжении. Напряжение для проверки сопротивления мегаомметр генерирует самостоятельно с помощью встроенного механического генератора или батарей. Величина напряжения составляет от 100 до 2500 вольт и устанавливается по значениям 100, 500, 700, 1000 и 2500 вольт.

По внешнему виду магаомметр представляет из себя прямоугольную коробочку с аналоговой шкалой с делениями в два ряда и стрелкой, которая указывает показания сопротивления при измерении изоляции. С боку располагается ручка динамо машины, раскручивая которую, вырабатывается постоянное напряжение, с помощью которого и измеряется сопротивление изоляции на измеряемом участке.

Но это мы описали внешний вид аналогового мегаомметра, современные измерители сопротивления изоляций имеют меньшие габариты, не имеют динамо машины, вместо нее батарейки или даже подключается питание от сети. Вместо аналогового датчика со стрелкой используется цифровое табло, а также есть память на некоторые прошлые циклы измерений.

Для чего нужен мегаомметр

Мегаоммерт используют для выявления повреждений в изоляции электросетей перед вводом в эксплуатацию, так же при выявлении мест уже появившихся аварийных ситуациях. Для проверки изоляции кабеля в трансформаторах, электродвигателях и любых других устройств, которые имеют электрическую обмотку с изоляцией. Основное использование мегаомметра – это измерение изоляции кабелей или другими словами, измерение сопротивления изоляции кабеля.

Испытания изоляции кабелей мегаомметром могут выявить слабые места в электросетях, как электропроводке зданий, так и в электродвигателях. Показатели, которые снимают мегаомметром, используют для определения степени изношенности изоляций, что может предотвратить неожиданные и нежелательные случаи короткого замыкания. А короткое замыкание происходит при механическом повреждении или при старении изоляции, когда токопроводящие жилы соприкасаются между собой.

Принцип работы мегаомметра

Мегаомметр работает по принципу вырабатывания различного напряжения, которое подается на испытуемый участок электросети для проверки сопротивления изоляции кабеля. В зависимости от номинальной нагрузки измеряемого прибора или электрического кабеля используют соответствующее напряжение. Перед испытанием подбирается подходящий мегаомметр, например, если нужно проверить бытовые приборы или проводку в квартире, то используется мегаомметр с напряжением не больше 250В.

Если простыми словами, то мегаомметрт подает постоянное напряжение на участок кабеля, который мы проверяем на наличие нормальной изоляции. Фиксируются показатели утечки напряжения и на основании этих показателей делаются выводы относительно нормы показателя изоляции испытуемого кабеля. Если утечка больше нормы, то считается, что изоляция повреждена и имеет место быть короткому замыканию. Что недопустимо при нормальной эксплуатации электрических сетей, т.к. чревато возгоранием кабелей, если не сработает автоматика отключения контактов при коротком замыкании кабелей.

Какие бывают мегаомметры

Название модели Диапазон измерения сопротивления Измерительное напряжение Масса прибора Габаритные размеры
ЦС0202-1,
ЦС0202-2
от 200 кОм до 100 ГОм от 100 В до 2500 В до 1 кг. 220х156х61 мм.
ЭС0210,
ЭС0210-Г
от 0 кОм до 100 ГОм от 0 В до 600 В до 1,9 кг. 155х141х201 мм.
ЭС0202/1-Г,
ЭС0202/2-Г
от 0 кОм до 10 ГОм от 100 В до 2500 В до 2,2 кг. 210х150х230 мм.

Мегаомметры отличаются внешним исполнением и внутренним устройством. Аналоговые измерители сопротивления кабелей имеют динамо машину, которая, путем вращения за специальную ручку, вырабатывает постоянное напряжение, которым производятся замеры изоляции. Так же имеется аналоговое табло с делениями по двум шкалам и механическая стрелка, которая указывает на показатели. Более современные мегаомметры вместо динамо машины имеют элементы питания: аккумуляторные батареи или непосредственный блок питания. Есть цифровое табло, отображающее снимаемые показатели изоляции и память, которая хранит данные прошлых измерений.

У каждого мегаомметра есть свои плюсы и свои минусы, аналоговый больше по размерам и тяжелее, по сравнению с цифровым, но цифровой имеет прямую зависимость от элементов питания, когда аналоговый готов всегда к работе. Но выбор, каким мегаомметром пользоваться, всегда остается за вами.

{SOURCE}

Тестер изоляции

против мегомметра | Fluke

Проверка сопротивления изоляции необходима для обеспечения правильной работы проводов и двигателей. Мегомметры позволяют быстро и легко определить состояние изоляции проводов, генераторов и обмоток двигателя. Мегомметр - это электрический счетчик, который измеряет очень высокие значения сопротивления, посылая сигнал высокого напряжения на тестируемый объект. Однако обычно это единственная функция, которую выполняет мегомметр.

Хотя мегомметры часто неофициально называют тестерами изоляции, строго говоря, это неточно.Почему? В чем разница между мегомметром и тестером изоляции? Тестер изоляции выполняет основную функцию измерения, которую выполняет мегомметр - измеряет очень высокие значения сопротивления, посылая сигнал высокого напряжения на тестируемый объект, - и часто он делает гораздо больше; обычно он выполняет больше функций, включая более сложные испытания и запись измерений.

Полнофункциональный тестер изоляции может выполнять испытания сопротивления изоляции высоким напряжением и многое другое.

Чем отличаются тестеры изоляции

Например, в отличие от мегомметров, тестеры изоляции также могут измерять напряжение и ток.Мультиметр изоляции Fluke 1587 FC, например, может выполнять испытания изоляции при напряжении до 1000 вольт, и это полнофункциональный цифровой мультиметр. Fluke 1550c может генерировать до 5000 вольт для испытаний изоляции. Тестеры изоляции также могут выполнять более сложные тесты, такие как компенсация условий окружающей среды, таких как влажность и температура, во время теста, чтобы предоставить информацию о том, как двигатели работают в меняющихся условиях. Поскольку условия окружающей среды и / или химическое загрязнение ускоряют ухудшение изоляции, очень важно сравнивать результаты испытаний сопротивления изоляции, скорректированные для различных условий испытаний.

Тестеры изоляции, такие как Fluke 1587 FC и Fluke 1550c, обладают еще одним преимуществом перед мегомметрами. Хранение в памяти с помощью Fluke Connect® сохраняет измерения на вашем телефоне или в облаке, поэтому вам не нужно записывать результаты. Это экономит время, уменьшает количество ошибок и сохраняет данные для исторического отслеживания с течением времени.

Выбор между тестером изоляции и мегомметром зависит от потребностей вашего бизнеса. Все, что вам нужно, - это мег-тест. Но если вам нужна повышенная мощность, удобство, профилактика и безопасность, лучшим выбором может быть тестер изоляции.

Сравнение тестеров изоляции и мегомметров

Fluke 1587 FC Измеритель изоляции Fluke 1550c Измеритель изоляции Megger MIT230 Extech 380363
Испытательное напряжение 50 В, 100 В, 100 В, 100 В, 100 В В, 500 В, 1000 В 250 В, 500 В, 1000 В, 2500 В, 5000 В 250 В, 500 В, 1000 В 250 В, 500 В и 1000 В
Измерения сопротивления 2.2 ГОм 2 ТОм 1 ГОм 10 ГОм
PI / DAR x x
Температурная компенсация x x
Запись данных Без ограничений с Fluke Connect® 99 внутренних, без ограничений с FC Ввод вручную 9 записей
Передача данных x x
Измерение напряжения 0-1000 В 25 В - 600 В 999 В
Измерение тока 400 мА переменного или постоянного тока
Тест диодов x
Проверка целостности x x x
Измерение частоты 99.99 кГц
Измерение емкости 9999 мкФ 15 мкФ
Измерение температуры от -40 ° C до 537 ° C
от -40 ° F до 998 ° F

Получите бесплатную демонстрацию

Что такое мегомметр?

Мегомметр, или мегомметр, как его более широко называют, представляет собой электрический испытательный прибор, предназначенный для проверки чрезвычайно высоких сопротивлений путем создания постоянного напряжения (постоянного тока) от 300 до 15000 вольт.Мегомметр вырабатывает высоковольтный слаботочный заряд постоянного тока, который позволяет измерять сопротивления, обычно встречающиеся при испытаниях обмоток электродвигателей или изоляции кабелей. Мегомметры вырабатывают это высокое напряжение с помощью внутренней схемы с батарейным питанием или генератора с ручным управлением.

Проверка электрического оборудования, механизмов или установок на предмет сопротивления обмотки, заземления или изоляции с помощью обычного омметра может быть неточной из-за чрезвычайно высокого сопротивления, характерного для этих приложений.Сопротивления в этих случаях могут варьироваться от нескольких МОм до нескольких миллионов МОм и требуют испытательного напряжения, намного превышающего то, которое используется в меньших омметрах. Мегомметр использует постоянное напряжение от 300 до 15 000 вольт для точного измерения этих очень высоких значений сопротивления. Эти напряжения поставляются с очень низким номинальным током и обычно не опасны для пользователя мегомметра.

Существует два основных типа мегомметров: с батарейным питанием и с ручным кривошипом или двигателем-генератором.Оба варианта мегомметра способны проводить точные испытания сопротивления изоляции на установках и оборудовании с сопротивлением в несколько тераом (1000000 мегом). В мегомметрах с батарейным питанием используется специальная внутренняя схема для преобразования низкого напряжения батареи в более высокое испытательное напряжение. Эти инструменты, как правило, меньше и легче, чем версии с генераторами, и предлагают преимущества одной кнопки, управления одной рукой и выбора нескольких рабочих напряжений.Обратной стороной мегомметров с батарейным питанием является короткое время автономной работы и то, что они обычно вырабатывают максимум 5000 вольт.

Генераторные мегомметры

используют небольшой внутренний генератор для создания требуемых высоких испытательных напряжений.Эти генераторы обычно управляются вручную с помощью внешней кривошипной рукоятки, но могут быть оснащены внутренним моторным приводом. Эти инструменты могут создавать напряжение от 300 до 15 000 вольт и не требуют замены батареи. Одним из недостатков использования этого типа инструмента является то, что операция требует использования двух рук, что требует использования пристегивающихся проводов или помощи второго человека. Кроме того, они обычно более громоздкие и подают одно испытательное напряжение.

При проверке электрического оборудования всегда следует помнить о высоком напряжении, создаваемом этими приборами.Испытательные напряжения мегомметра не должны превышать рабочее напряжение проверяемого оборудования со слишком большим запасом, так как это может привести к необратимым повреждениям. Несмотря на то, что испытательное напряжение подается при очень низком токе, всегда следует проявлять осторожность, чтобы предотвратить поражение электрическим током при работе с мегомметром.

Что мне следует использовать: высокий потенциометр или мегомметр?

Когда следует использовать высокий потенциометр, а когда - мегомметр? На этот, казалось бы, простой вопрос нет такого простого ответа, поскольку разница заключается не в функциях каждого инструмента, а в желаемом результате.

Давайте сначала посмотрим, что делает каждое устройство:

A hi-pot (сокращенное обозначение высокого потенциала или высокого напряжения) - это термин, используемый для обозначения приборов для испытаний на электробезопасность, используемых для проверки электрической изоляции готовых приборов, кабелей или других проводных узлов, печатных плат, электродвигателей, и трансформаторы.

Мегаомметр - омметр особого типа, используемый для измерения электрического сопротивления изоляторов.

По сути, и высокий потенциометр, и мегомметр делают одно и то же, но с совершенно разными результатами.Оба прибора прикладывают сравнительно высокое напряжение к изоляции и пропускают через изоляцию ток утечки, соизмеримый с ее изоляционными свойствами и состоянием. Но мегомметр дает оператору измерение, в то время как высокий горшок принимает меры.

Мегомметр измеряет чрезвычайно малые токи, обычно в нано ампер, которые возникают из-за дефектов и разрушения изоляционного материала. По закону Ома он преобразует это в показания сопротивления.Обычно они выражаются в МОмах. Все, что меньше одного МОм, обычно считается вышедшим из строя.

Как только оператор получает показания мегомметра, он / она должен решить, должно ли тестируемое оборудование оставаться в эксплуатации, очищаться, ремонтироваться или сдаваться в лом. Поскольку он работает с испытательным током всего в несколько миллиампер, мегомметр имеет ограниченную мощность и не повреждает изоляцию. Это важно, потому что наиболее эффективное использование мегомметра включает в себя повторяющиеся рутинные испытания для определения тенденции жизненного цикла и выполнения профилактического обслуживания.

Напротив, высокий потенциометр использует более высокие напряжения и токи, и, хотя он может обеспечивать измерения, его основная функция заключается в выявлении и устранении слабых; например, вывод из эксплуатации устаревшего оборудования путем разрушения слабой изоляции до того, как в процессе работы возникнет дорогостоящая неисправность. Тестирование можно проводить как при постоянном, так и при переменном напряжении.

High-pots также известны как «тестеры диэлектрической прочности». Предполагается, что испытуемый объект выдерживает приложенное напряжение; тем не менее, можно пойти на компромисс в тесте на «опрокидывание».В тестере есть измеритель напряжения и тока, и ожидается, что они будут повышаться синхронно, пока изоляция «выдерживает». Когда ток начинает расти быстрее, чем напряжение, испытание резко останавливается, прежде чем может произойти повышенное повреждение. Затем тестируемый элемент необходимо отремонтировать.

Выбор между высоковольтным потенциометром или мегомметром для проведения тестирования на самом деле сводится к тому, что вы тестируете, какое напряжение и ток необходимы для тестирования, и немного личных предпочтений.

Если вам нужны измерения для отслеживания тенденций жизненного цикла оборудования, то мегомметр - ваш инструмент.

Однако, если вы хотите по-настоящему нагружать тестируемое оборудование, чтобы определить, соответствует ли оно стандартам и безопасно ли оно работает, тест с высокой нагрузкой поможет вам предпринять более решительные действия.

Мегомметр

GenRad / Quadtech 1863 Мегомметр

Мегомметр GenRad / IET 1863 - это выбор для производственных и контрольных испытаний устройств с сопротивлением до 20 Ом.GenRad / IET 1863 будет измерять сопротивление при любом из пяти испытательных напряжений: 50 В, 100 В, 200 В, 250 В и 500 В постоянного тока. По сравнению с GenRad / IET 1864, который имеет регулируемое испытательное напряжение от 10 В до 1090 В, этот блок имеет меньше элементов управления и является более экономичным из двух моделей.

Стабильность калибровки мегомметра GenRad 1863 поддерживается за счет использования четырехтранзисторного усилителя с единичным усилением. Стабильные источники питания и схема вольтметра с обратной связью сводят к минимуму дрейф и ненужные затраты времени на регулировку.

Мегомметр GenRad 1863 не упускает из виду безопасность, о чем свидетельствует сигнальная лампа, которая активируется при приложении испытательного напряжения. Максимально возможный ток на клеммах ограничен 5 мА. В мегомметре используется переключатель измерения / заряда / разряда для быстрой зарядки и разрядки емкостных устройств, таких как длинные кабели и конденсаторы.

Мегомметр GenRad 1863 прост в использовании с индикацией измерителя прямого отсчета и переключателем диапазонов с подсветкой, который показывает множитель для каждого диапазона и напряжения.

Клеммы защиты и заземления позволяют измерять заземленные или защищенные устройства. Защитный кожух особенно полезен при измерении трех оконечных резисторов. Клемма заземления используется в таких приложениях, как сопротивление изоляции кабелей в водяной бане, где вода должна быть заземлена в целях безопасности, или в других устройствах, где одна из измерительных клемм подключена к заземлению.

Мегомметр 1863 поставляется в прочном и удобном переносном футляре Flip-Tilt, который служит подставкой для используемого измерителя и защищает его при транспортировке и хранении.


Некоторые приложения мегомметра GenRad / IET 1863

  • Проверка сопротивления изоляции проводов и кабелей
  • Проверка сопротивления изоляции конденсаторов, датчиков, нагревательных элементов
  • Сопротивление изоляции жгутов и разъемов
  • Испытание термовыключателей, реле и других электрических компонентов


Руководство по выбору предохранителей для 1863/1864

Тестирование мегомметром с помощью мегомметра

Мегомметр или мегомметр - это устройство, используемое для проверки электрического сопротивления и сопротивления изоляции.Обычно это делается путем отправки высоковольтного сигнала на тестируемый объект, обычно провод или двигатель. Использование мегомметра важно для предотвращения поражения электрическим током и повреждения оборудования. В этой статье мы расскажем, как и когда использовать мегомметр, и обсудим его сравнение с другими инструментами.

Что измеряют мегомметры и как они работают?

Чтобы понять, как работают мегомметры, важно понимать, какие измерения они используют. Измерения, производимые мегомметром, в их самой маленькой части могут быть уменьшены до Ом.Но что такое ом? Ом - это мера электрического сопротивления. Величина, на которую материал уменьшает электрический ток, который проходит через него, и есть величина электрического сопротивления.

Мегомметры получили свое название благодаря измерению большого количества Ом. Меггеры считывают значения в МОмах, где 1 МОм равен 1 000 000 Ом.

Но тогда почему мегомметры иногда называют тестерами изоляции? Это связано с тем, что для проверки электрического сопротивления проводов, например, мегомметры измеряют сопротивление изоляции.Это измерение позволяет оценить целостность изоляции, что важно для предотвращения поражения электрическим током и повреждения оборудования. Однако, хотя мегомметры иногда называют тестерами изоляции, потому что они могут выполнять эту функцию, они также обычно ограничиваются этой функцией. Другие инструменты, называемые тестерами изоляции, могут иметь больше возможностей, например, считывать показания выходного напряжения и тока.

Для проверки изоляции мегомметры используют высоковольтный слаботочный заряд постоянного тока, который измеряет сопротивление внутри проводов и обмоток двигателя для определения утечки тока и неисправной или поврежденной изоляции.Это называется тестом мегомметра. Тесты мегомметра помогают проверить целостность проводов или двигателей, с которыми вы работаете.

Как пользоваться мегомметром

Меггеры генерируют напряжение для определения высокого значения сопротивления изоляции. Как правило, наименьшее значение, которое может подать мегомметр, составляет 1000 вольт, в то время как некоторые ручные мегомметры могут подавать до 10000 вольт или более через небольшой генератор внутри измерителя. Чтобы запустить тест мегомметра, выполните следующие действия и обратитесь к руководству по мегомметру для получения полных инструкций по безопасности.

Шаг 1. Отключите мощность

Убедитесь, что вы исключили любое напряжение, протекающее по проводам, которые вы хотите проверить.

Шаг 2. Удалите провода

Отсоедините провода, которые вы хотите проверить, от обоих концов цепи и от всех питающих проводов в двигателях.

Шаг 3. Подключите заземляющий провод

Подключите один из выводов мегомметра к заземлению, например к изоляции проводов, электрическому корпусу или заземлению.

Шаг 4. Подключите к проводнику

Подсоедините другой вывод мегомметра к проводнику, например к оголенной медной проволоке или клемме двигателя.

Шаг 5. Увеличьте напряжение

Проверните ручку генератора, чтобы нарастить напряжение. Это может занять от двух до пяти секунд.

Шаг 6. Считайте показания счетчика

Определение безопасного чтения зависит от того, что вы тестируете. Обычно показание должно равняться одному МОм на каждые 1000 вольт рабочего напряжения. Для двигателя с рабочим напряжением 1500 единиц идеальное значение будет 1,5 МОм. Минимальное показание никогда не должно быть меньше одного МОм.

Шаг 7.Завершить тестирование

Завершите тестирование оставшихся проводов или клемм.

Измерение электрического сопротивления в зависимости от сопротивления изоляции

Важно отметить, что мультиметры и мегомметры - это не одно и то же. Мультиметры измеряют электрическое сопротивление, а мегомметры измеряют сопротивление изоляции. В то время как электрическое сопротивление является составляющей при использовании мегомметра, цель теста мегомметра - измерить сопротивление изоляции. Это делается для проверки неисправности изоляции, которая может вызвать проблемы с электричеством или повреждение.Мультиметры не имеют возможности измерять сопротивление изоляции.

Мегомметры - незаменимое устройство для обеспечения безопасности при выполнении электромонтажных работ. Понимание того, как их использовать, и их чтение может помочь предотвратить повреждение дорогостоящего оборудования, незапланированные отключения и опасность для персонала.

Megger (мегомметр) - Engineer-Educators.com

Megger, или мегомметр, представляет собой омметр высокого диапазона, содержащий генератор с ручным управлением. Он используется для измерения сопротивления изоляции и других значений высокого сопротивления.Он также используется для проверки заземления, целостности и короткого замыкания в электроэнергетических системах. Основным преимуществом мегомметра перед омметром является его способность измерять сопротивление с высоким потенциалом или напряжение «пробоя». Этот тип тестирования гарантирует, что изоляция или диэлектрический материал не будет закорачиваться или протекать под потенциальным электрическим напряжением.

Мегомметр состоит из двух первичных элементов, оба из которых снабжены отдельными магнитными полями от общего постоянного магнита: (1) генератор постоянного тока с ручным приводом, G, который подает ток, необходимый для проведения измерения, и (2 ) часть прибора, которая указывает значение измеряемого сопротивления.Инструментальная часть относится к типу встречной катушки. Катушки A и B установлены на подвижном элементе с фиксированным угловым соотношением друг к другу и могут свободно вращаться как единое целое в магнитном поле. Катушка B стремится перемещать указатель против часовой стрелки, а катушка A - по часовой стрелке. Катушки смонтированы на легкой подвижной раме, которая поворачивается в драгоценных подшипниках и может свободно перемещаться вокруг оси 0. [Рисунок 151]

Рисунок 151. Упрощенная схема мегомметра.

Катушка A подключена последовательно с R3, и необходимо измерить неизвестное сопротивление Rx.Последовательная комбинация катушек A, R3 и Rx подключена между + и - щетками генератора постоянного тока. Катушка B подключена последовательно с R2, и эта комбинация также подключена к генератору. На подвижном элементе инструментальной части мегомметра нет удерживающих пружин. Когда генератор не работает, указатель свободно плавает и может остановиться в любом положении на шкале.

Если клеммы разомкнуты, ток в катушке A не течет, и только ток в катушке B управляет движением подвижного элемента.Катушка B занимает положение напротив зазора в сердечнике (поскольку сердечник не может двигаться, а катушка B может), а стрелка указывает на бесконечность на шкале. Когда между выводами подключается сопротивление, в катушке A течет ток, стремясь перемещать указатель по часовой стрелке. В то же время катушка B стремится перемещать указатель против часовой стрелки. Следовательно, подвижный элемент, состоящий из катушек и указателя, останавливается в положении, в котором две силы уравновешены. Это положение зависит от величины внешнего сопротивления, которое контролирует относительную величину тока катушки A.Поскольку изменения напряжения влияют на обе катушки A и B в одинаковой пропорции, положение подвижного элемента не зависит от напряжения. Если клеммы закорочены, указатель остается на нуле, потому что ток в A относительно велик. В этих условиях прибор не повреждается, поскольку ток ограничен резистором R3.

Существует два типа мегомметров с ручным приводом: с регулируемым давлением и с постоянным давлением. Скорость мегомметра переменного давления зависит от того, насколько быстро вращается рукоятка рукоятки.В мегомметре постоянного давления используется центробежный регулятор или фрикционная муфта. Регулятор становится эффективным только тогда, когда мегомметр работает со скоростью, превышающей скорость скольжения, при которой его напряжение остается постоянным.

Мегомметр AEMC 1035 Тестер сопротивления изоляции Hipot • ATEquip

)
AEMC 1015 AEMC 1015 Кат. № 1403.01 Аналоговый, 500 В, 1000 В, сопротивление, целостность цепи 625,00 $ $ 593,00 Электронная цитата
AEMC 1050 AEMC 1050 [Кат.2130.01] Мегомметр AEMC 1050 (цифровой, гистограмма, подсветка, будильник, таймер, 50 В, 100 В, 250 В, 500 В, 1000 В, автоматический режим DAR / PI, сопротивление, непрерывность) $ 1 525,00 $ 1 447,00 Электронная цитата
AEMC 1060 AEMC 1060 [Каталожный № 2130.03] Мегомметр AEMC 1060 (цифровой, гистограмма, подсветка, будильник, таймер, 50 В, 100 В, 250 В, 500 В, 1000 В, автоматический режим DAR / PI, сопротивление, целостность цепи, RS-232 с программным обеспечением DataView $ 1 899,00 1 804 долл. США.00 Электронная цитата
AEMC 5050 AEMC 5050 [Каталожный № 2130.20] Мегомметр AEMC 5050 (цифровой, аналоговый гистограмма, подсветка, будильник, таймер, 500 В, 1000 В, 2500 В, 5000 В, автоматический режим DAR / PI / DD) 2 795,00 $ 2 655,00 $ Электронная цитата
AEMC 5060 AEMC 5060 [Каталожный № 2130.21] Мегомметр AEMC 5060 (цифровой, аналоговый гистограмма, подсветка, будильник, таймер, 500 В, 1000 В, 2500 В, 5000 В, автоматический DAR / PI / DD, RS-232 с программным обеспечением DataView) 3195 долларов.00 3 035,00 долл. США Электронная цитата
AEMC 5070 AEMC 5070 [Каталожный № 2130.30] Мегомметр AEMC 5070 (графический, аналоговая гистограмма, подсветка, будильник, таймер, 500 В, 1000 В, 2500 В, 5000 В, линейное изменение, Auto DAR, PI, DD, RS-232 с программным обеспечением DataView®) 3 995,00 долл. США 3795,00 долл. США Электронная цитата
AEMC CA 6116 CA 6116N [Каталожный № 2138.01] 1000 В / 2 ГОм, ИК, 3-фазное сопротивление заземления, целостность цепи, частотомер, хранение данных 2695 долларов.00 $ 2560,00 Электронная цитата
AEMC 6501 AEMC 6501 [Каталожный № 2126.51] Мегомметр AEMC 6501 (с ручным приводом, 500 В, сопротивление $ 495,00 470,00 $ Электронная цитата
AEMC 6503 AEMC 6503 [Каталожный № 2126.52] Мегомметр AEMC 6503 (с ручным приводом, 250 В, 500 В, 1000 В) 595,00 долларов США 565,00 долларов США Электронная цитата
AEMC 6505 AEMC 6505 [Кат.2130.18] Мегомметр AEMC 6505 (цифровой, аналоговый гистограмма, подсветка, 500 В, 1000 В, 2500 В, 5000 В, Auto DAR / PI) $ 2 495,00 $ 2 370,00 Электронная цитата
AEMC 6527 AEMC 6527 [Каталожный № 2126.53] Мегомметр AEMC 6527 (цифровой 250 В, 500 В, 1000 В, целостность цепи, 400 кОм, В) 269,00 $ 255,00 $ Электронная цитата
AEMC 6550 AEMC 6550 [Каталожный № 2130.31] Мегомметр AEMC 6550
(графический, аналоговая гистограмма, подсветка, будильник, таймер, 500 В, 1000 В, 2500 В, 5000 В, 10 кВ, Ramp, StepV, Variable, Auto DAR / PI / DD, USB, DataView®)
4995 долларов США.00 $ 4 745,00 Электронная цитата
AEMC 6555 AEMC 6555 [Каталожный № 2130.32] Мегомметр AEMC 6555
(графический, аналоговая гистограмма, подсветка, будильник, таймер, 500 В, 1000 В, 2500 В, 5000 В, 10 кВ, 15 кВ, Ramp, StepV, переменный, автоматический DAR / PI / DD, USB, DataView®)
5 995,00 долларов США 5 695,00 долларов США Электронная цитата
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
