Микро usb распиновка для зарядки мобильных: Распиновка микро usb разъема для зарядки — Мир Антенн

Содержание

Соединение юсб с проводами. Распиновка USB разъемов для зарядки телефонов

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB.

При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — .

Как подключить телефон к компьютеру? Для решения этой проблемы существует несколько способов сопряжения смартфонов и прочих мобильных устройств к персональному компьютеру или ноутбуку. Все способы довольно популярны и часто применяются. К ним относятся:

Первый из них применяется реже всего, да и использовать его можно лишь для передачи небольших файлов и данных. Например, для адреса телефонной книги. Такой способ, кроме низкой скорости и небольшого радиуса действия, потребует еще и значительную часть заряда батареи. Плюс необходимо иметь bluetooth-приемник для ПК, который также стоит денег. Но есть, конечно, некоторые материнские платы, которые имеют встроенный приемопередатчик. Тогда задача упрощается. Но как быть с другим компьютером? Поэтому этот способ имеет наименьшее распространение.

Второй вариант является наиболее лучшим и чаще используемым. Это объясняется многими факторами:

быстродействие;
удобство;
возможность передавать большие файлы;
многофункциональность.

Для этого понадобится:

настроить и включить 3G или 4G интернет на самом телефоне;
на компьютере должна быть установлена программа Kies;
подключить устройство к ПК кабелем USB;
на телефоне необходимо сделать следующее, в зависимости от версии Android и модели самого устройства:

1) Зайти в «Меню» -> «Настройки» -> «Дополнительные настройки/Другие настройки» -> «Модем и мобильная точка доступа» -> Выбрать пункт «USB-модем».

2) Зайти в «Меню» -> «Настройки» -> «Сеть» -> «Модем» -> Выбрать пункт «USB-модем».

После удачного подключения в верхнем правом углу появится соответствующий значок, а на ПК — новое подключение к сети.

Часто задаваемый вопрос

Почему компьютер не видит подключенный телефон? Чтобы решить этот вопрос, необходимо произвести следующие действия:

проверить USB-кабель;
произвести повторную установку ПО, это необходимо выполнять при отсоединенном телефоне от ПК;
проверить соединении через USB на другом ПК.

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

Тип А — активное, питающее устройство (компьютер, хост).

Тип B — пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

Установите необходимые драйверы. Если у вас сохранилась упаковка от USB-накопителя, тогда прочитайте инструкции и узнайте, имеется ли в комплекте нужный драйвер. Драйвер является компонентом программного обеспечения, который обеспечивает обмен данными между флэшкой и компьютером. Все операционные системы выполняют загрузку нужных драйверов автоматически, но если подключение к интернету отсутствует или необходимо установить драйвер вручную, тогда просто следуйте инструкциям.

В таком случае драйвер обычно содержится на комплектном диске. Поместите компакт-диск в привод и следуйте подсказкам.

Включите устройство и компьютер. Если USB-накопитель оснащается переключателем питания или специальным кабелем, то перед подключением к ПК устройство необходимо включить. Также не забудьте включить компьютер.

Подключите кабель USB к устройству (при необходимости). Обычно небольшие запоминающие устройства имеют встроенный разъем USB, но переносные жесткие диски и другие приборы могут оснащаться кабелем. Подключите кабель к устройству, чтобы затем подключить его к компьютеру.

Найдите USB-порт на своем компьютере. Разъем будет выглядеть как небольшое отверстие прямоугольной формы с 4 металлическими контактами внутри. Обычно USB-порт обозначается соответствующим логотипом в виде круга и стрелки с тремя зубцами. Если такое устройство будет постоянно подключено к ПК, то лучше использовать порт с задней стороны компьютера. Передние разъемы более удобны для быстрого и кратковременного подключения.

Подключите USB-кабель к USB-порту компьютера. Решите, какой порт нужно использовать, после чего просто вставьте в него разъем накопителя. Разъем должен вставляться плотно и без усилий в одном направлении, поэтому разверните кабель на 360 градусов, если не удается подключить накопитель.

Дождитесь, пока завершится установка драйверов. При первом подключении устройства операционная система может выполнить поиск и установку необходимых драйверов. Через несколько секунд ваш компьютер выдаст оповещение о том, что установка драйверов завершена и устройство готово к использованию. Если вы уже установили драйверы вручную, то накопитель сразу будет готов к работе.

Выполнив необходимые действия, отключите USB-накопитель. После работы устройство следует отключить или «извлечь». В системе Windows нужно щелкнуть правой кнопкой мыши по иконке USB-устройства в Проводнике и выбрать пункт «Извлечь». В системе Mac выберите и перетащите иконку накопителя в корзину, чтобы появилась иконка «Извлечение». После этого нужно физически извлечь накопитель из разъема, не прикладывая особых усилий.

Содержание:

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3. 0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
Проводник № 7 применяется в качестве дополнительного заземления.
Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

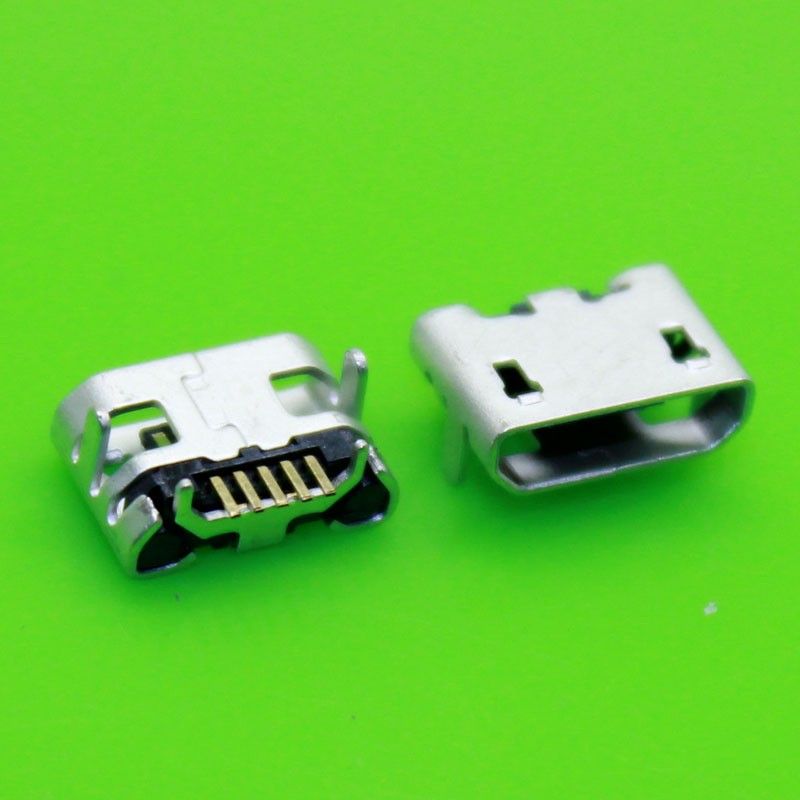

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

Контакт № 1 красного цвета. Через н его подается напряжение.
Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

особенности цоколевки всех видов разъема ЮСБ, цветовая схема

Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

Стандарт 1.1 — не смог выдержать конкуренцию с более быстрыми интерфейсами. С помощью ЮСБ 1.1 можно было передавать информацию со скоростью не более 12 Мбит/с. В то время компания Apple уже имела интерфейс с пропускной способностью до 400 Мбит/с.
Версия 2.0 — именно ей коннектор обязан своей популярностью. Скорость до 500 Мбит/с пришлась по душе не только пользователям, но и производителям электронных гаджетов.
Стандарт 3.0 — максимальная скорость обмена информацией составила 5 Гбит/с. Хотя в схеме USB разъема этой версии количество контактов увеличилось с 4 до 9, форма коннектора не изменилась, и он совместим с предыдущими стандартами.

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

F — «мама».
M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

Красный — положительный контакт постоянного напряжения в 5 В.
Белый — data-.
Зеленый — data+.
Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

Красный — 5 В+.
Белый — данные-.
Зеленый — данные+.
Черный — общий.
Фиолетовый — прием-.
Оранжевый — прием+.
Без цвета — земля.
Синий — передача-.
Желтый — передача+.

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом, через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

Разъем микро usb распиновка для зарядки

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Распиновка USB разъемов на штекере

Распиновка USB разъемов для Iphone

Распиновка зарядного разъема Samsung Galaxy

Распиновка USB разъемов для навигатора Garmin

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3. 0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Распиновка разъёмов зарядных портов

Классификация портов Charger

SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — смотреть.

Проблемы при зарядке различных устройств через USB часто возникают, когда используются нештатные зарядники. При этом зарядка происходит довольно медленно и не полностью либо вовсе отсутствует.

Следует сказать и о том, что зарядка через USB возможна не со всеми мобильными устройствами. Этот порт у них имеется только для передачи данных, а для зарядки применяется отдельный круглое гнездо.

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2. 0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Бывает, что в вашем распоряжении имеется зарядник, но он не заряжает ваш гаджет (об этом может сообщить надпись на дисплее или будет отсутствовать индикация заряда). Такое ЗУ не поддерживается вашим девайсом, и возможно это из-за того, что ряд гаджетов до начала процесса зарядки сканирует присутствие определенного напряжения на пинах 2 и 3. Для других девайсов может быть важным присутствие перемычки между этими пинами, а также их потенциал.

Таким образом, если устройство не поддерживает предлагаемый тип зарядника, то процесс зарядки не начнется никогда.

Чтобы девайс начал заряжаться от предоставленного ему зарядника, необходимо обеспечить на 2 и 3 пине USB, необходимые напряжения. Для разных устройств эти напряжения тоже могут отличаться.

Для многих устройств требуется, чтобы пины 2 и 3 имели перемычку или элемент сопротивления, номинал которого не больше 200 Ом. Такие изменения можно сделать в гнезде USB_AF, которое находится в вашем ЗУ. Тогда зарядку станет возможно производить стандартным Data-кабелем.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

В случае если у зарядника отсутствует гнездо USB_AF, а шнур выходит прямо из корпуса ЗУ, то можно припаять к кабелю штекеры mini-USB или micro-USB. Соединения необходимо произвести, как показано на следующей картинке:

Различная продукция фирмы Apple имеет такой вариант соединения:

При отсутствии элемента сопротивления номиналом 200 кОм на пинах 4 и 5 устройства фирмы Motorola не могут осуществить полный заряд.

Для зарядки Samsung Galaxy необходимо наличие перемычки на пинах 2 и 3, а также элемента сопротивления на 200 кОм на контактах 4 и 5.

Полный заряд Samsung Galaxy Tab в щадящем режиме рекомендуется производить при использовании двух резисторов номиналом 33 кОм и 10 кОм, как изображено на картинке ниже:

Такое устройство, как E-ten может заряжаться любым ЗУ, но лишь при условии, что пины 4 и 5 будут соединены перемычкой.

Такая схема реализована в кабеле USB-OTG. Но в этом случае необходимо использовать дополнительный переходник USB папа-папа.

Универсальное ЗУ Ginzzu GR-4415U и другие аналогичные устройства имеют гнезда с различным соединением резисторов для зарядки девайсов iPhone/Apple и Samsung/HTC. Распиновка этих портов выглядит так:

Чтобы зарядить навигатор Garmin, необходим тот же кабель с перемычкой на контактах 4 и 5. Но в этом случае устройство не может заряжаться во время работы. Для того чтобы навигатор мог подзаряжаться, необходимо заменить перемычку на резистор номиналом 18 кОм.

Для зарядки планшетов обычно необходимо 1-1,5 А, но как было упомянуто ранее, USB-порты не смогут нормально заряжать их, поскольку USB 3.0 выдаст максимум 900 мА.

В некоторых моделях планшетов для зарядки имеется круглое коаксиальное гнездо. Плюсовой пин гнезда mini-USB/micro-USB в таком случае не имеет соединения с контроллером заряда аккумулятора. По утверждениям некоторых пользователей таких планшетов, если соединить плюс от гнезда USB с плюсом коаксиального гнезда перемычкой, то зарядка может осуществляться через USB.

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

В итоге, чтобы осуществлять зарядку различных гаджетов от неродных ЗУ необходимо убедиться в том, что зарядка выдает напряжение 5 В и ток не меньше 500 мА, и внести изменения в гнезде или штекере USB согласно требованиям вашего устройства.

АВТОР: Алексей Алексеевич.

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

Различная продукция фирмы Apple имеет такой вариант соединения:

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

АВТОР: Алексей Алексеевич.

Распиновка микро usb разъема для зарядки самсунг

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

Различная продукция фирмы Apple имеет такой вариант соединения:

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

АВТОР: Алексей Алексеевич.

Большинство современных гаджетов (мобильных телефонов, смартфонов, плееров, электрокниг, планшетов и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

— Устройство можно зарядить от ПК через стандартный дата-кабель. Обычно это шнур USB_AM—USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (голубенький такой) выдаёт уже 0,9 А, но и этого кому-то может показаться мало.

— Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF, как на компе. Конечно же, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.

— Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data-, и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Распиновка USB разъёма для правильной зарядки гаджетов iPhone

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

Распиновка USB разъёма для правильной зарядки гаджетов Motorola

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъёма для правильной зарядки гаджетов ( Samsung Galaxy )

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка USB разъёма для правильной зарядки гаджетов планшета Samsung Galaxy Tab

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

Распиновка USB разъёма для правильной зарядки гаджетов iPhone

Распиновка USB разъёма для правильной зарядки гаджетов Motorola

Распиновка USB разъёма для правильной зарядки гаджетов ( Samsung Galaxy )

Распиновка USB разъёма для правильной зарядки гаджетов планшета Samsung Galaxy Tab

Разъемы сотовых телефонов и смартфонов распиновка и описание @ pinouts.ru

Enhanced mini-USB connector used in Orange SPV M3100, HTC TyTN, Vodafone v1605, HTC Oxygen, HTC Meteor, ETEN M700 devices. Enhanced Mini USB (EMU) connectors are double sided.
HTC ExtUSB HTC ExtUSB is 11-pin USB connector used on older HTC phones. It is a single port to handle Audio, USB Sync, and Power Compatible with mini-usb connector.
Mini-USB connector of cell phones Some cell phones are equipped with mini-usb interface. Almost any standard mini-usb cable will work with such phones.
Unibox, Griffin, Multi-Box, Nokia Flasher, UFS, Tornado GSM universal boxes devices for flashing cellular phones
Universal cell phone to PC serial схема кабеля may be used as a data or flash cable
Микро-USB Nokia,Samsung,HTC,Blackberry и других смартфонов standard micro-usb cable

сотовый телефон: Распиновки для Alcatel

сотовый телефон: Распиновки для Apple

Apple Lightning connector Apple Lightning is a proprietary computer bus and power connector created by Apple Inc. to replace its previous proprietary 30-pin dock connector. It intended to connect mobile devices like iPhone 5, iPod touch 5g or iPad mini to host computers.
Разъем кабеля Apple iPhone (1G, 3G, 3GS, 4, 4S) Used in iPhone (1G, 3G and 3GS) mobile phones for charging, connecting to a PC via USB or Firewire, to a stereo via line-out, to a serial device (controlled via the Apple Accessory Protocol).

сотовый телефон: Распиновки для Asus

сотовый телефон: Распиновки для Fly

сотовый телефон: Распиновки для Kyocera

Kyocera Blade KE424C, KX424, Phantom K454L, K454LC, K454N, K454NC, KE413, KE413C, KE414, KE414C, KX414 cell phones cable connector

сотовый телефон: Распиновки для LG

Кабель LG DK-15G for B1200, B1300, G1500, W3000, G3100, G5200, G5220c, G5300, G5310, G5400, G7100, G7070, G7120
Кабель LG DK-20G original for LG C1100, L1100, C1400, G1600, F2100, T5100, G5500, G5600, G7000, G7020, G7030, G7050
LG 24 pin C1100, C1200, C1300, C1400, C1500, F2100, F9100, G1600, G5500, G5600, G7000, G7020, G7030, G7050, KG120, KG210, KG220, KG225, KG320, L1100, L1200, L1400, lx5450, lx5550, T5100, vi5225, vx4500, vx4600, vx6000 , 4010, 4011, 4050, 8080 cell phones cable connector For LG C1100, C1200, C1300, C1400, C1500, F2100, F9100, G1600, G5500, G5600, G7000, G7020, G7030, G7050, KG120, KG210, KG220, KG225, KG320, L1100, L1200, L1400, lx5450, lx5550, T5100, vi5225, vx4500, vx4600, vx6000 , 4010, 4011, 4050, 8080 and LG 3G phones (including LG40xx,LG70XX,L11XX and most others with 24 pin conector). This pinout is also compatible with the Axesstel AXW P800 and Zapp Z1130 WLL phones. This pinout may also be compatible with the Samsung SUC-C2 cable.
LG 81xx flash/unlock cable
LG GB220, GC900 (Viewty Smart), KC550 (Orsay), KC780, KC910i (Renoir Refresh), KC910 (Renoir), KE850 (Prada), KE970 (Shine), KF300, KF310, KF510, KF600 (Venus), KF700, KF750 (Secret), KF757 (Secret), KF900 (Prada2), KG800, KM380, KM900 (Arena), KP170, KP230, KP500 (Cookie), KP501 (Cookie), KS360, KS500, KT520, KT610, U990i (Viewty Lite), U990 (Viewty) cell phones cable connector For LG GB220, GC900 (Viewty Smart), KC550 (Orsay), KC780, KC910i (Renoir Refresh), KC910 (Renoir), KE850 (Prada), KE970 (Shine), KF300, KF310, KF510, KF600 (Venus), KF700, KF750 (Secret), KF757 (Secret), KF900 (Prada2), KG800, KM380, KM900 (Arena), KP170, KP230, KP500 (Cookie), KP501 (Cookie), KS360, KS500, KT520, KT610, U990i (Viewty Lite), U990 (Viewty)
LG GD330 phones cable connector AX260 Scoop, AX275, AX380 Wave, AX565, AX8600, CB630 Invision, CE110, CG180, CP150, CU515, CU575 Trax, CU720 Shine, CU915 / Vu, CU920 / Vu, GC900 Viewty Smart / Viewty 2, GD330, GT365 Neon, KC550, KC560, KC780, KC910 Renoir, KE800, KE850 Prada, KE970 Shine, KF300, KF750 / CF750 Secret, KF900 Prada II, KG320, KG800, KG808, KG90, KM900 Arena, KP100, KP500 Cookie, KS360 Tribe, KS660, KU990 Viewty, LX150, LX160, LX165 Flare, LX260 Rumor, LX570 Muziq, MG800C, U830, U970 Shine, UX260, UX380, UX565, VX10000 Voyager, VX5400, VX8350, VX8500 Chocolate, VX8550 Chocolate, VX8600, VX8700, VX8800 Venus, VX9400, VX9900 enV

сотовый телефон: Распиновки для Mitsubishi

сотовый телефон: Распиновки для Motorola

Motorola A1200, C260, C266, C330, C331g, C332, C333g, C336, C350, C359, C375, C380, C381, C450, C550, C650, E375, E380, L6, L7, MotoRazr MAXX, RAZR V3, V3x, PEBL U6, V150, V180, V188, V195, V220, V226, V235, V323, V325, V360 mini-USB standard mini-usb interface used. Almost any standard mini-usb cable will work with this phones.
Motorola DROID4 XT894 Induction charging port The wireless charging cover pinout of the DROID4. Connector is located right of the battery, under the battery cover.
Motorola sim card emulator Motorola service card emulator
Nextel USB data cable with charging

сотовый телефон: Распиновки для Nokia

Nokia 3109, 3110, 3500, 5200, 5300 Xpress, 5510, 5700 Xpress, 6110, 6120, 6121, 6124, 6267, 6290, 6300i, 6300, 6301, 7390, 7500 Prism, E51, E90, N76, N800 Internet Tablet, N91, N91 8GB, N95, N95 8GB, N-Gage DKE-2 mini-USB cable it seems that standard mini-usb interface used. Almost any standard mini-usb cable should work with this phones. Not tested.
Nokia BL-4B, BL-4J, BL-4S, BL-4U, BL-5BT, BL-5CT, BL-5F, BL-5FA, BL-5J, BL-5K, BL-6F, BL-6P, BL-6Q, BP-4L, BP-5M, BP-6MT batteries
Nokia BL-4C, BL-5CA, BL-5CB, BL-6C, BL-5B, BL-5C, BP-5L, BP-6M, BR-5C battery
Nokia BL-5X, BL-6X, BP-6X, BL-8L battery
Nokia BLB-2, BLC-1, BLC-2, BLD-3, BPS-2, BLS-2N, BMC-3 battery
Nokia CA-126 USB Data Cable with charging
Nokia CA-70 USB Data Cable with charging function
Nokia CA-75U / Sony Ericsson IM700 AV (TV Out) Cable 4 pin (3.5mm jack) to 3x 2 pin RCA (audio L/R, video) -3.5MM. Should be compatible with Nokia CA-75U cable.
Nokia FBus to MBus cable adapter used to convert FBus cable to MBus cable
Nokia Micro USB connector and cable used in 3720 Classic, 5330 Mobile TV Edition, 6210 Navigator, 6220 Classic, 6303i, 6500 Classic, 6555, 6600 Slide, 6600i Slide, 6710 Navigator, 6720 Classic, 6730 Classic, 6760 Slide, 7900 Prism, 8600 Luna, 8800 Arte, 8800 Diamond Arte, E63, E66, N78, N82, N85, N86 8MP, N900, N96, N97, N97 mini, X3, X6
Nokia N60, N70, N90, N91, N93, E70, E61, E62, E60, E50, 3155i, 3230, 3300, 6155, 6170, 6230, 6230i, 6235, 6236i, 6255, 6256i, 6260, 6620, 6630, 6650, 6651, 6670, 6680, 6681, 7270, 7600, 7610, 7700, 7710, 9300, 9500 pop-port DKU-2 (CA-53) кабель USB used for direct Nokia to PC USB connection of phones with such feature enabled.
Nokia Pop-port This external connector for Nokia 2112, 2115(i), 2116i, 2125i, 2126i, 2128i, 2270, 2272, 2280, 2285, 3100, 3105, 3108, 3120, 3125, 3200, 3205, 3220, 3300, 3570, 3580, 3585(i), 3586(i), 3587(i), 3588i, 3589i, 3220, 5100, 5140, 6011i, 6012, 6015(i), 6016i, 6019i, 6020, 6100, 6101, 6102, 6108, 6200, 6220, 6225, 6233, 6560, 6585(i), 6610, 6610i, 6800, 6810, 6820, 6822, 6200, 7200, 7210, 7250, 7250i, 7260, 7360, 7610, 9300, E50, E60, E61, E61i, E65, E70, N70, N71, N72, N73, N80, N90, N92, N93, N93i…..

сотовый телефон: Распиновки для Pantech

Pantech C150, Breeze C520, Breeze II, Slate C530, C610, C630, Matrix C740, Duo C810, Matrix Pro C820, Impact P7000, Reveal C790, Link USB cable Original cable is PDC-UA16
Pantech C300, G300, G600, G700, G800, G900, GB100, GB200, GB300, GF200, GF500, PG1200, PG1400, PG1500, PG3000, PG3200, PG3500, PG3600, PG6100, PG8000 cell phones cable connector Full pinout for Pantech C300, G300, G600, G700, G800, G900, GB100, GB200, GB300, GF200, GF500, PG1200, PG1400, PG1500, PG3000, PG3200, PG3500, PG3600, PG6100, PG8000. Used in almost all Pantech phones?

сотовый телефон: Распиновки для Sagem

Sagem 9xx, 3xxx, MY-X1, MY-X2, MY-X3, MY-X3-2, MY-X5, MY-X5-2, MY-X5-m, MY-G5, MY-X6, MY-X7, MY-V56, MY-V65, MY-V75, MY-V76 cell phones cable connector for Sagem 918, 920, 926, 930, 932, 939, 940, 949, 959, 3000, 3020, 3026, 3036, 3040, 3052, 3062, 3078, MY-X1, MY-X2, MY-X3, MY-X3-2, MY-X5, MY-X5-2, MY-X5-m, MY-G5, MY-X6, MY-X7, MY-V56, MY-V65, MY-V75, MY-V76, VS1, VS2 models. For data/flash cable only

сотовый телефон: Распиновки для Samsung

Samsung 20 pin usb data cable and headset
Samsung D500, D500e, D510, D600, E340, E350, E35e, E370, E380, E640, E648, E730, E728, E730, E738, E760, E770, E860, N356, P900, S400i, X500, X630, X660, X670, X700, X800, T309 cell phones cable connector also for sph-a900, sph-a680, and sph-a600. Original cable is PCB113.
Samsung Galaxy (i9000), Samsung Galaxy S Plus (GT-I9001) video-out official cable is AATCX10CBEC
Samsung mobile phone micro usb uses standard micro-usb cable

сотовый телефон: Распиновки для Sendo

Sendo 2.5 mm charger for Sendo S200, S230, S330, S360, M550, M570, Binatone SpeakEasy 0756, Zennox b800

сотовый телефон: Распиновки для Siemens

Siemens A52, A55, A56, A60, A65, AL21, AX75, AX72, C55, C56, C60, C62, C65, C70, C75, CF62, CF75, CFX65, CL75, CT56, CX65, CX70, CX75, CXT65, CXT70, CXV65, CXV70, M55, M65, MC60, M75, MT55, ME75, S55, S56, S57, S65, S75, SL5C, SL55, SL56, SL65, SK65, SF65, SP65, 1168, 2218, SX1 cell phones cable connector full pinout for Siemens A52, A55, A56, A60, A65, AL21, AX75, AX72, C55, C56, C60, C62, C65, C70, C75, CF62, CF75, CFX65, CL75, CT56, CX65, CX70, CX75, CXT65, CXT70, CXV65, CXV70, M55, M65, MC60, M75, MT55, ME75, S55, S56, S57, S65, S75, SL5C, SL55, SL56, SL65, SK65, SF65, SP65, 1168, 2218, SX1. also for Xelibri-1, Xelibri-2, Xelibri-3, Xelibri-4, Xelibri-5, Xelibri-6, Xelibri-7, Xelibri-8
Siemens DCA-540 USB cable scheme for C65,CF65,CFX65,CT65,CX65,CXO65,CXT65,CXV65, CV65, M65,MC65,S65,SK65,SL65,SP65,C66,CT66,CX66,M66,S66, C70,CX70,CX70,CXT70,CXV70, C72,C75,CC75,CF75,CL75,CX75,M75,ME75,S75,SL75,SXG75, SX1 cell phones cable connector also for A56,C56,M56,S56,SL56,ML56

сотовый телефон: Распиновки для Sonim

сотовый телефон: Распиновки для SonyEricsson

Sony Ericsson C702, C902, C905, F305, G502, G700, G705, G900, K205i, K310i, K220i,K320i, K330, K510i, K530i, K550i, K610i, K630i, K660i, K750i, K770i, K790i, K800i, K810i, K850i, M600i, P1i, P990i, R300, R306, S302, S500i, T303, T650i, T700, W200i, W300i, W350i, W380i, W550i, W580i, W595, W610i, W660i, W700i, W710i, W760i,W800i,W810i W850i,W880i, W890i, W900i, W902, W910i, W950i, W960i, W980, Z250i, Z310i, Z320i, Z530i, Z550i, Z555i, Z610i, Z710i, Z750i, Z770i, Z780i cell phones (new SonyEricsson Fast Port) Sony Ericsson C702, C902, C905, F305, G502, G700, G705, G900, K205i, K310i, K220i,K320i, K330, K510i, K530i, K550i, K610i, K630i, K660i, K750i, K770i, K790i, K800i, K810i, K850i, M600i, P1i, P990i, R300, R306, S302, S500i, T303, T650i, T700, W200i, W300i, W350i, W380i, W550i, W580i, W595, W610i, W660i, W700i, W710i, W760i,W800i,W810i W850i,W880i, W890i, W900i, W902, W910i, W950i, W960i, W980, Z250i, Z310i, Z320i, Z530i, Z550i, Z555i, Z610i, Z710i, Z750i, Z770i, Z780i pinout. Cable is DCU-60
Sony Ericsson DCU-60 usb self-made cable for D750i, K310a, K310i, K310c, K320i, K510a, K510i, K510c, K610i, K610im, K618i, K750c, K750i, K758c, K790i, K790c, K790a, K800i, M600i, M608c, P990i, S500, V630i, W710i, W710c, W712a, W850i, W950i, Z520a, Z520i, Z520c, Z525i, Z525a, Z530c, Z530i, Z550c, Z550i, Z550a, Z558i, Z558c, Z610i, Z710c, Z710i, W300i, W300c, W550c, W550i, W580, W600c, W600i, W700c, W700i, W800c, W800i, W810c, W810i, W830i, W830c, W900c, W900i, W958c and some other new SE

сотовый телефон: Распиновки для ZTE

Распиновка USB разъема типа А и Б, микро и мини: полное описание

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:

Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
Возможность подключения больше сотни различных устройств (с учетом хабов).
Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Наглядная демонстрация преимущества USB 2.0 над другими интерфейсами (скорость передачи 60 Мбайт в секунду, что соответствует 480 Мбит в секунду)

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Разъемы USB 3.0 имеют характерный синий цвет

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот. Разъемы типа А
B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Различные модели разъемов типа В

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Шнур-удлинитель для порта USB

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.

Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

А – гнездо.
В – штекер.
1 – питание +5,0 В.
2 и 3 сигнальные провода.
4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.

Распайка штекера и гнезда типа В

Обозначение:

А – штекер, подключаемый к гнезду на периферийных устройствах.
В – гнездо на периферийном устройстве.
1 – контакт питания (+5 В).
2 и 3 – сигнальные контакты.
4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

А – штекер.
В – гнездо.
1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
7 – масса (GND) для сигнальных проводов.
8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Распайка USB 3.0 тип В

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
8 – масса для высокоскоростных информационных каналов.
9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Распиновка разъема мини USB

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

Микро юсб распиновка для зарядки

Схемы распайки зарядных устройств различных производителей.

Проблемы с зарядкой по USB обычно появляются при использовании постороннего (не родного) зарядного устройства. Гаджет может заряжаться медленно, не полностью, а может и вовсе отказаться заряжаться. Собственно, этой проблеме и посвящена сия статья. Но сперва я должен высказать несколько важных замечаний касаемо зарядки по USB вообще.

Как это ни странно, некоторые мобильные устройства вообще не поддерживают зарядку через гнездо USB mini/micro, хоть и оборудованы им. К примеру, некоторые планшеты снабжены отдельным (круглым) гнездом для подключения зарядного устройства (ЗУ).
При зарядке устройства от USB компьютера следует понимать, что порт USB способен выдать ток не более 0,5 ампера ( USB 2.0 ) или не более 0,9 ампера (USB 3.0). И если для заряда устройства требуется больший ток (1÷2 ампера), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Придётся искать ЗУ подходящей мощности.
Чтобы понимать, какие вообще контакты за что отвечают в разъёмах USB и как они нумеруются, прочтите статью « Распиновка USB 2.0 ». Вкратце: первый контакт в USB это +5 вольт, а последний — «земля».

Итак, вы подключили гаджет к левому/самодельному зарядному устройству, а он не заряжается, да ещё и пишет, что зарядное устройство не поддерживается. Это связано с тем, что перед тем как позволить себе заряжаться, некоторые мобильные устройства замеряют напряжения на 2 и 3 контактах USB и по этим напряжениям определяет тип зарядного порта. А некоторые — просто проверяют наличие перемычки между контактами 2 и 3 или ещё и контролируют потенциал этой связки. Если гаджет не рассчитан на подключение к данному типу зарядного порта или тип порта не определён, то зарядное устройство будет отвергнуто. Подробно вся эта кухня описана в статье « Типы зарядных портов ».

Практическая сторона вопроса заключается в том, чтобы гаджет увидел нужные ему напряжения на контактах 2 и 3, а это обеспечивается подключением различных сопротивлений между контактами USB зарядного устройства. В конце статьи приводится чертёж различных типов зарядного порта (без привязки к моделям гаджетов) с указанием напряжений на контактах 2 и 3. Там же указано, какими сопротивлениями этого можно добиться. А прямо сейчас мы посмотрим, чего ждут определённые модели гаджетов от порта зарядного устройства.

Nokia, Fly, Philips, LG, Explay, Dell Venue и многие другие устройства признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены или замкнуты резистором не более 200 Ом ▼
Закоротить контакты 2 и 3 можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель. Эту же схему поддерживает планшет Freelander PD10 Typhoon, но кроме этого ему требуется повышенное напряжение заряда, а именно — 5,3 вольта.
Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний). ▼

Samsung, HTC и другие «Корейцы»: один резистор 30 кОм между +5 и перемычкой D-D+; другой резистор 10 кОм между GND и перемычкой D-D+ ▼

iPhone и прочей продукции «Apple». От этого же порта охотно заряжается планшет Freelander PX1. ▼

Претендующее на универсальность автомобильное зарядное устройство «Ginzzu GR-4415U» и его аналоги оборудованы двумя выходными гнёздами: «HTC/Samsung» и «Apple» или «iPhone». Распиновка этих гнёзд приведена ниже. ▼

Старая Motorola «требует» резистор 200 кОм между 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы. ▼

Аппарат E-ten («Енот») не интересуется состоянием этих контактов, и поддержит даже простое зарядное устройство. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только если в штекере mini-USB закорочены контакты 4 и 5. ▼

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через дата-кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм. ▼

Отдельная тема — зарядка планшетов. Как правило, планшету для заряда требуется приличный ток (1÷1,5 ампер), и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер.
Правда, некоторые модели планшетов можно медленно и печально заряжать в выключенном состоянии.
На Ютубе один парень предлагает установить в планшете 3Q перемычку между первым контактом гнезда mini/micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) зарядного гнезда. Дескать, тока от USB этому планшету хватает, просто + гнезда USB не подключен к контроллеру заряда аккумулятора. После установки перемычки планшет якобы заряжается. В принципе, это выход, если само круглое зарядное гнездо уже раздолбано.
Напротив, если круглое гнездо в порядке, но по какой-то причине вам хочется брать питание для заряда именно от USB компьютера или зарядного устройства с таким разъёмом, то можно сделать такой переходник. ▼

Правда, к теме этой статьи он отношения не имеет.

Типы зарядных портов

Повторюсь, подробную информацию можно почерпнуть в статье Типы зарядных портов . Здесь же приведу сводную схему напряжений на контактах USB с указанием номинала резисторов, позволяющих те или иные напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать те самые 200 Ом.

Итак, если вы хотите переделать обычное ЗУ в USB-зарядку для телефона:

удостоверьтесь, что устройство выдаёт около 5 вольт постоянного напряжения
узнайте, способно ли это ЗУ дать ток не менее 500 мА
внесите необходимые изменения в коммутацию гнезда USB-AF или штекера USB-mini/micro

Смежные материалы:

Все материалы по теме « Компьютер»
Все материалы по теме «Мобильное»
Все материалы по теме «Зарядное устройство»

Ребята, не нашел распиновку резисторов для Asus ZenFone 5 ZE620KL.
В нем тоже стоит защита, и ток зарядки от чужого ЗУ ограничивает 0,9А.
Мой второй телефон Asus ZenFone ZE520KL без защиты , кушает от любых 5вольтовых розеток 1,8А.
А эта зараза только от своей, ему мощность ЗУ не важна, от более мощного все равное есть только 0,9А

Недавно столкнулся с зарядным устройством Samsung и не могу понять по поводу выходных напряжений. Проверил мультиметром — на выходе +5 вольт. Может растолкуете, что к чему?

Вот это как раз ЗУ с поддержкой быстрой зарядки (Quick Charge 2.0). По умолчанию зарядка выдаёт 5 вольт. Смартфон с поддержкой QC по линии Data запрашивает повышенное напряжение и ЗУ переключается на 9 В.

Вот сейчас протестировал режим быстрой зарядки на «родном» (из коробки) зарядном устройстве. Есть интересные моменты.

Похоже, USB-тестер при расчёте заливаемого заряда не учёл повышенного напряжения.

А при чем тут напряжение-то? Заряд измеряется в амперх часах

Заряд формируется из передаваемой мощности (ВА). Иначе почему повышение напряжения сокращает время заряда?

Не согласен! А как быть с законом Ома (вечная ему память)? На примере зарядки аккумуляторных батарей: повышаем напряжение — повышается ток заряда. Соответственно, быстрее происходит зарядка. Повторюсь — в формуле подсчета ампер-часов нет напряжения! Смотрим ток заряда, засекаем время, высчитываем ампер-часы.

Вы обнаружили увеличение зарядного тока пропорционально увеличению напряжения (9/5=1,8)?

Вы путаете счетчик электроэнергии (Ватт-часов (вольт*ампер=ватт ватт*час=ватт час)) и счетчик емкости АКБ ( Ампер-час-= ампер*час).

Цитата — «Вы обнаружили увеличение зарядного тока пропорционально увеличению напряжения (9/5=1,8)?»
По скрину видно, что повышения нет — скорее понижение. Только время зарядки до 100% уменьшилось почти вдвое!

С процессом быстрой зарядки вроде как разобрался (На 4PDA навели на правильное направление мысли).
При включении в телефоне быстрой зарядки, через линии D+ D- идет сигнал к зарядному устройству. Оно включается в режим выдачи +9 вольт. Все это видно на тестере. Вот тут самое главное — после тестера в самом телефоне идет еще одно преобразование в максимальное напряжение заряда 4,2 вольта, соответственно повышение тока мы на тестере уже не видим.
При обычной зарядке второго преобразования нет, и тестер показывает «правильные» ампер-часы.

О, я упустил из вида, что преобразование может происходить в самом теле. Спасибо!

Тут можно еще пару слов добавить, что при повышении напряжения и уменьшении тока, при передаче от адаптера к телу, снижается токовая нагрузка на кабель и разъемы.

Кстати, да! Хоть отдельную статью пиши…

Это точно! И добавить в нее сведения о USB Safety tester. Нюансы показаний и прочие подробности.

Вру, у Samsung разработана аналогичная технология быстрой зарядки — AFC, но суть примерно та же.

Спасибо! Очень полезный материал.
Купил USB Carger на 8 портов. В нем на шинах данных USB распаяны микросхемы PC5889 — по одной на два порта. Каково их назначение?

Купил USB Charger на 8 портов. В нем на линии данных USB распаяны микросхемы PC5889 — по одной на 2 порта.
Даташит на китайском (почти весь). Может Вы объясните назначение этих микросхем? Есть догадки, но хочется подтверждения специалиста.

С микрухой не знаком. Похоже, это интеллектуальная система зарядки — перебирает различные типы портов, запоминает, при каком типе был максимальный ток заряда и включает именно этот тип.

Вот аналогичное устройство, только вместо этих микрух стоят обычные резистивные делители
https://lygte-info.dk/review/USBpower%208%20port%20usb%20charger%20YC-CDA6%20UK.html
похоже под «яблочные» гаджеты.
Попробую прикрепить фото своего устройства
Спасибо за быстрый ответ и попытку помочь!

Да, на аналогичном устройстве фиксированная кодировка портов — даже подписаны выходы (по-бытовому).

А в устройстве из первого комментария действительно порты подстраиваются под гаджет. На первой схеме ручной перебор типов порта, на второй — автоматический.
Дайте пожалуйста ссылку на него.

Разъем USB появился двадцать лет тому назад и изначально был предназначен для применения в приборах бытового назначения. В настоящее время приобрел довольно большую популярность также в профессиональном оборудовании. Тем не менее, его “бытовые” корни явно проявляются в том, что этим типом разъемного соединителя снабжаются все без исключения популярные гаджеты.

Первоначальный вариант разъема отличался габаритами, не вполне подходящими для установки его розеток в переносные устройства карманного формата. Для устранения этого недостатка были созданы варианты miniUSB и microUSB, которые позволяли реализовывать основные функции соединителя и при этом выгодно отличались от прототипа заметно лучшими массогабаритными характеристиками.

Характерные черты разъема microUSB

Соединитель microUSB содержит пять контактов, к каждому из которых припаян изолированный провод. Правильная ориентация вилки при подключении к розетке задается применением характерных сглаженных скосов одной из верхних граней экранирующей юбки. Контакты вилки разъема обозначаются цифрами от 1 до 5 с естественной нумерацией справа налево так, как показано на рисунке. Распайка микро usb разъема и назначение отдельных его контактов приведены в таблице.

Распиновка микро юсб по цветам

Номер провода	Назначение	Цвет
1	VCC питание 5V	Красный
2	Данные	Белый
3	Данные	Зеленый
4	Функция ID (в разъеме типа А замкнут на землю)
5	Земля	Черный

Экранирующая оплетка кабеля также считается проводом. Она не выводится на отдельный контакт.

Распайка микро usb разъема для зарядки

Ремонт соединителя и изготовление кабеля

Неплохие эксплуатационные свойства кабельной и приборной части соединителя micro USB в сочетании с низкой стоимостью соединительного кабеля и его широким распространением приводят к тому, что ремонт этого аксессуара проводится сравнительно редко. Тем не менее, в случае его установки нового гнезда распайка микро usb из-за хорошо продуманной конструкции не составляет больших проблем даже несмотря на его достаточно миниатюрные размеры. Из особенностей следует обратить внимание на аккуратность и целесообразность дополнительной защиты места пайки, например, непроводящим лаком.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:

Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
Возможность подключения больше сотни различных устройств (с учетом хабов).
Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Разъемы USB 3.0 имеют характерный синий цвет

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот. Разъемы типа А
B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Различные модели разъемов типа В

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» – «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Шнур-удлинитель для порта USB

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

А – гнездо.
В – штекер.
1 – питание +5,0 В.
2 и 3 сигнальные провода.
4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.

Распайка штекера и гнезда типа В

Обозначение:

А – штекер, подключаемый к гнезду на периферийных устройствах.
В – гнездо на периферийном устройстве.
1 – контакт питания (+5 В).
2 и 3 – сигнальные контакты.
4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

А – штекер.
В – гнездо.
1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
7 – масса (GND) для сигнальных проводов.
8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Распайка USB 3.0 тип В

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Распайка разъема микро USB v 2.0

Описание разъема микро ЮСБ для версии 3.0.

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
8 – масса для высокоскоростных информационных каналов.
9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Распиновка разъема мини USB

Схема контактов разъема кабеля мобильного телефона / смартфона Micro-USB

@ pinoutguide.com

Хотя во многих доступных в настоящее время устройствах и кабелях по-прежнему используются штекеры Mini-USB, разъемы Micro-USB получили широкое распространение и наиболее широко используются. Более тонкие микроразъемы заменили мини-штекеры в новых устройствах, включая смартфоны, персональные цифровые помощники и камеры. Группа операторов сотовой связи Open Mobile Terminal Platform (OMTP) одобрила Micro-USB в качестве стандартного разъема для передачи данных и питания мобильных устройств, а в 2009 году он был принят почти всеми производителями сотовых телефонов в качестве стандартного порта для зарядки.В настоящее время разъем Micro-USB начинает вытесняться разъемом USB type-C.

Штырь	Имя	Цвет кабеля	Описание
1	VCC	Красный	+5 В постоянного тока
2	D-	Белый	Данные —
3	D +	зеленый	Данные +
4	ID		Может быть нормально замкнутым, заземленным или использоваться в качестве индикатора наличия подключенного устройства (замкнуто на заземление с помощью резистора)
5	GND	Черный	Земля

Распиновка сигналов USB

USB — это последовательная шина.Он использует 4 экранированных провода: два для питания (+ 5 В и GND) и два для дифференциальных сигналов данных (обозначены как D + и D- в распиновке). Схема кодирования NRZI (Non Return to Zero Invert), используемая для отправки данных с полем синхронизации для синхронизации часов хоста и приемника. В USB-кабеле для передачи данных сигналы Data + и Data- передаются по витой паре. Прекращение не требуется. Полудуплексная дифференциальная сигнализация помогает бороться с эффектами электромагнитного шума на более длинных линиях. Вопреки распространенному мнению, D + и D- действуют вместе; они не являются отдельными симплексными соединениями.

Питание телефона по usb. Распиновка разъема зарядки micro usb

Большинство современных гаджетов (мобильные телефоны, смартфоны, плееры, электрические книги и т. Д.) Поддерживают зарядку через разъем USB mini / micro. Вариантов подключения может быть несколько:

Заряжать устройство можно от ПК через стандартный дата-кабель. Обычно это кабель USB_AM-USB_BM_mini / micro. Если для зарядки устройства требуется ток более 0,5 А (это максимум, что USB 2.0 может), то время зарядки может быть мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (такой синий) выдает уже 0,9 А, но кому-то этого может показаться мало.
Через тот же кабель для передачи данных ваше устройство можно заряжать от штатного зарядного устройства (сетевого или автомобильного), оснащенного 4-контактным разъемом USB-AF, как на компьютере. Конечно, это уже не настоящий USB-порт. Разъем зарядного устройства выдает только около 5 вольт между контактами 1 и 4 4-контактного разъема (плюс на контакте №1, минус на контакте №4).Ну и между разными выводами розетки тоже можно установить всевозможные перемычки и резисторы. Зачем? Об этом колдовстве и пойдет речь ниже.
Гаджет можно подключить к стороннему или самодельному зарядному устройству на 5 вольт. И здесь начинается самое интересное …

При попытке зарядить от чужого USB-зарядного устройства ваш гаджет может отказаться заряжаться под предлогом того, что зарядное устройство ему не подходит. Дело в том, что многие телефоны / смартфоны «смотрят», как отключаются провода Data + и Data-, и если гаджету что-то не нравится, эта память будет отвергнута.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только в том случае, если контакты Data + и Data- (2-й и 3-й) закорочены. Вы можете замкнуть их накоротко в гнезде USB_AF зарядного устройства и легко зарядить телефон через стандартный кабель для передачи данных.

Если в зарядном устройстве уже есть выходной шнур (вместо выходного гнезда), и к нему нужно припаять штекер mini / micro USB, то не забудьте подключить 2 и 3 контакта в самом mini / micro USB.В этом случае к 1 контакту припаяешь плюс, а к 5-му (последнему) — минус.

У айфонов вообще есть некоторые скрытые требования для переключения гнезда зарядного устройства: контакты Data + (2) и Data- (3) должны быть подключены к контакту GND (4) через резисторы 49,9 кОм, а Контакт + 5В через резисторы 75 кОм.

Motorola «Требуется» резистор на 200 кОм между 4 и 5 контактами разъема USB micro-BM.Без резистора устройство не заряжается до полной победы.

На зарядку Samsung Galaxy USB-штекер micro-BM должен быть оснащен резистором 200 кОм между контактами 4 и 5 и перемычкой между контактами 2 и 3.

Для более полной и «гуманной» зарядки планшета Samsung Galaxy Tab рекомендует другую схему: два резистора: 33 кОм между +5 и перемычкой D-D +; 10 кОм между GND и перемычкой D-D +.

Аппарат E-ten («Енот») состояние этих контактов не интересует, поддержит даже простую зарядку.Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только при замыкании контактов 4 и 5 в штекере mini-USB.

Если не хотите возиться с паяльником, можно купить кабель USB-OTG — в его штекере mini-USB контакты 4 и 5 уже замкнуты. Но тогда все равно потребуется USB-адаптер AM-AM, то есть «папа» — «папа».

Автомобильное зарядное устройство Ginzzu GR-4415U, претендующее на универсальность, и его аналоги оснащены двумя выходными гнездами: «HTC / Samsung» и «Apple» или «iPhone».Распиновка этих розеток показана ниже.

Для питания или зарядки Garmin navigator требуется специальный кабель для передачи данных. Так же, чтобы запитать навигатор по дата-кабелю, нужно замкнуть 4 и 5 контактов в штекере mini-USB. Для подзарядки нужно подключить 4 и 5 контактов через резистор 18 кОм:

Отдельная тема — зарядка планшетов … Как правило, планшет требует приличный ток (1 ÷ 1.5 ампер) для зарядки, а зарядка через разъем mini / micro-USB во многих планшетах просто не предусмотрена производителем. Ведь даже USB 3.0 больше 0,9 ампера не даст.
Правда, некоторые модели планшетов могут медленно и печально заряжаться в выключенном состоянии.
На ютубе один парень предлагает установить перемычку в планшете 3Q между первым контактом гнезда mini / micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) гнезда для зарядки. Дескать, тока от USB для этого планшета хватает, просто разъем USB не подключен к контроллеру заряда аккумулятора.После установки перемычки планшет якобы заряжается. В принципе, это выход, если уже сломана сама круглая розетка зарядного устройства.

Распиновка разъема зарядки micro usb — разъем USB-шины появился примерно в начале 90-х годов прошлого века, и его основным назначением было использование в бытовой радиоаппаратуре. Сегодня разъем micro usb стал чрезвычайно популярным не только в бытовых устройствах, но и в профессиональных мультимедийных устройствах. Однако его «бытовое» происхождение хорошо видно в том, что эти разъемы являются вставными, устанавливаемыми практически на любом аудио-видео оборудовании без исключения.

Первые разъемы отличались от современных большими размерами, хотя его розетка обычно устанавливалась в малогабаритных портативных устройствах. Со временем размеры USB-разъемов приобрели компактные формы в различных вариантах, таких как MINI-USB, MICRO-USB и просто USB. Эти типы соединительных устройств позволяли выполнять его основное функциональное назначение. При этом они существенно отличались размерами и удобством использования от ранее созданного аналога.

Устройство и распиновка разъема micro usb для зарядки

Устройство подключения micro usb также состоит из пяти контактных площадок, каждая площадка имеет изолированный монтажный провод.Для точной ориентации разъема при подключении к ответной части разъема на верхней части его экранирующей части сделана специальная фаска. Контактные площадки пронумерованы от одного до пяти и читаются справа налево. Для наглядности это показано на картинке ниже. Схема подключения разъема micro usb, а также назначение его изолированных друг от друга контактов приведены в таблице:

Распиновка micro USB по цвету провода

Экранирование также выполняет роль провода, но не припаивается к отдельной контактной площадке.

Электропроводка разъема micro usb для зарядного устройства

Ремонт и изготовление разъема

Современные разъемы micro usb разъема usb, обладают достаточно хорошими характеристиками и относительно невысокой ценой. Поэтому, учитывая наличие в торговле огромного количества различных соединительных проводов этого типа, ремонт такого вспомогательного оборудования встречается крайне редко. Но все же, если придется заменить неисправный разъем разъема, то распиновка разъема micro usb не доставит особых хлопот.Конструктивно качественные разъемы micro USB, даже несмотря на свои миниатюрные размеры, не дадут вам совершить грубых ошибок при установке.

Переделка автомобильного зарядного устройства для зарядки от аккумулятора 12 вольт

5 Вольт »> Схемы простого преобразователя 12 → 5 Вольт на стабилизаторах напряжения

Все материалы по теме
Все материалы по теме
Все материалы по теме
________________________________
Большинство современных гаджетов (мобильные телефоны, смартфоны, плееры, электрокниги и т. Д.)) поддерживает зарядку через разъем USB mini / micro. Вариантов подключения может быть несколько:

Заряжать устройство можно от ПК через стандартный дата-кабель. Обычно это кабель USB_AM — USB_BM_mini / micro. Если для зарядки устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), время зарядки может быть мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (такой синий) уже выдает 0,9 А, но кому-то может показаться мало.

С помощью того же кабеля для передачи данных ваше устройство можно заряжать от штатного зарядного устройства (от сети или автомобиля), оснащенного 4-контактным разъемом USB-AF, как на компьютере. Конечно, это уже не настоящий USB-порт. Разъем зарядного устройства выдает только около 5 вольт между контактами 1 и 4 4-контактного разъема (плюс на контакте №1, минус на контакте №4). Ну и между разными выводами розетки тоже можно установить всевозможные перемычки и резисторы. Зачем? Об этом колдовстве и пойдет речь ниже.

Гаджет можно подключить к стороннему или самодельному зарядному устройству на 5 вольт. И тут начинается самое интересное …

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только в том случае, если контакты Data + и Data- (2-й и 3-й) закорочены.Вы можете замкнуть их накоротко в гнезде USB_AF зарядного устройства и легко зарядить телефон через стандартный кабель для передачи данных.

Если в зарядном устройстве уже есть выходной шнур (вместо выходного гнезда), и к нему нужно припаять штекер mini / micro USB, то не забудьте подключить 2 и 3 контакта в самом mini / micro USB. В этом случае к 1 контакту припаяешь плюс, а к 5-му (последнему) — минус.

У айфонов вообще есть некоторые скрытые требования для переключения гнезда зарядного устройства: контакты Data + (2) и Data- (3) должны быть подключены к контакту GND (4) через 49.Резисторы 9 кОм, а к контакту + 5В через резисторы 75 кОм.

Motorola «Требуется» резистор 200 кОм между 4 и 5 контактами разъема USB micro-BM. Без резистора устройство не заряжается до полной победы.

Для зарядки Samsung Galaxy штекер USB micro-BM должен иметь резистор 200 кОм между контактами 4 и 5 и перемычку между контактами 2 и 3.

Для более полной и «гуманной» зарядки планшета Samsung Galaxy Tab рекомендует другую схему: два резистора: 33 кОм между +5 и перемычкой DD +; 10 кОм между GND и перемычкой D-D +.

Аппарат E-ten («Енот») состояние этих контактов не интересует, поддержит даже простую зарядку. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только при замыкании контактов 4 и 5 в штекере mini-USB.

Если не хотите возиться с паяльником, можно купить кабель USB-OTG — в его штекере mini-USB контакты 4 и 5 уже замкнуты. Но тогда еще нужен переходник USB AM-AM, то есть «папа» — «папа».

Автомобильное зарядное устройство Ginzzu GR-4415U, претендующее на универсальность, и его аналоги оснащены двумя выходными гнездами: «HTC / Samsung» и «Apple» или «iPhone». Распиновка этих розеток показана ниже.

Отдельная тема — зарядка планшетов … Как правило, для зарядки планшету требуется приличный ток (1 ÷ 1,5 ампера), а зарядка через гнездо mini / micro-USB просто не предусмотрена производителем во многих планшетах. Ведь даже USB 3.0 больше 0,9 ампера не даст.
Правда, некоторые модели планшетов могут медленно и печально заряжаться в выключенном состоянии.
На ютубе один парень предлагает установить перемычку в планшете 3Q между первым контактом гнезда mini / micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) гнезда для зарядки.Дескать, тока от USB для этого планшета хватает, просто разъем USB не подключен к контроллеру заряда аккумулятора. После установки перемычки планшет якобы заряжается. В принципе, это выход, если уже сломана сама круглая розетка зарядного устройства.
Напротив, если круглая розетка в порядке, но почему-то хочется взять питание для зарядки от USB компа или зарядного устройства с таким разъемом, то можно сделать такой переходник:

Правда, ему нечего делаю с темой этой статьи.

________________________________________ ________________________________________ __________________

Итак, если вы хотите преобразовать обычное зарядное устройство в зарядное устройство USB для вашего телефона:

убедитесь, что устройство выдает около 5 вольт постоянного тока. ток не менее 500 мА.

Внесите необходимые изменения в соединения разъема USB-AF или разъема USB-mini / micro

Micro B USB-разъем Распиновка, технические характеристики, подключения и техническое описание

Конфигурация контактов

Контактный №	Имя контакта	Подключен к цвету провода	Описание
1	Vcc (+ 5 В)	Красный	Напряжение +5 В постоянного тока
2	D-	Белый	Данные —
3	D +	Зеленый	Данные +
4	ID	Синий	Обнаружение режима
5	Земля	Черный	Земля

Характеристики

Micro USB — тип B / SMT
Пол: Женский
Количество выводов: 5
Цикл спаривания: более 5000 раз
Текущий рейтинг: 1A
Номинальное напряжение: 30 В (макс.)
Контактное сопротивление: 30 МОм при 100 мА
Доступен в стандартной комплектации, установка для вставки и обратного монтажа

Где использовать micro USB

Разъем micro USB находит свое применение во многих встраиваемых проектах, где требуется последовательная связь или источник питания.Его обычно можно найти на мобильных телефонах в качестве портов для зарядки / связи. Точно так же он используется с той же целью в модулях Raspberry Pi, ESP и многом другом. Эти розетки имеют 5 контактов, два из которых используются для питания, а два других используются для передачи данных. Эта передача данных может получать данные от любого другого MCU / MPU или даже компьютера или мобильного телефона. Так что, если вы ищете вариант USB в своем проекте, который занимает меньше места, это может быть правильным выбором для вас.

Как использовать micro USB

Разъем micro USB может использоваться для питания или связи с устройствами.Максимальный ток, который может выдерживать этот разъем, составляет 1A . Однако в соответствии с консорциумом USB не рекомендуется использовать нагрузки более 500 мА для разъемов USB.

Разъем micro USB имеет пять контактов , через которые передаются питание и данные, 4-й контакт ID используется для определения режима, это указывает, используется ли USB только для питания или для передачи данных. Из оставшихся четырех контактов два контакта (контакт 1 и контакт 5) используются для обеспечения Vcc и заземления. Напряжение питания Vcc составляет +5 В и обычно подается от самого микроконтроллера.Контакт заземления подключен к заземлению микроконтроллера.

Остальные два контакта — это D + и D-. Эти контакты должны быть подключены к контактам D + и D- хоста соответственно. Им также требуется понижающий резистор номиналом 15 кОм каждый для передачи данных. Ниже показан пример настройки подключения.

Приложения

Зарядка переносных аккумуляторов
Системы управления батареями
Соединения последовательной шины
Переносные и сменные устройства
Небольшие расстояния, высокая скорость связи

2D Модель

Распиновка разъема USB

USB — это последовательная шина.Он использует 4 экранированных провода: два для питания (+ 5 В и GND) и два для дифференциальных сигналов данных (обозначены как D + и D- в распиновке).
В USB-кабеле для передачи данных сигналы Data + и Data- передаются по витой паре без оконечной нагрузки. Полудуплексная дифференциальная сигнализация используется для уменьшения воздействия электромагнитного шума на более длинные линии. D + и D- действуют вместе; они не являются отдельными симплексными соединениями.

USB поддерживает четыре скорости передачи данных:

Низкая скорость (1.5 Мбит в секунду), который в основном используется для устройств ввода человеком (HID), таких как клавиатуры, мыши, джойстики и часто кнопки на высокоскоростных устройствах, таких как принтеры или сканеры;
Полная скорость (12 Мбит / с), которая широко поддерживается концентраторами USB.
Hi-Speed (480 Мбит / с) был добавлен в спецификацию USB 2.0. Не все устройства USB 2.0 являются высокоскоростными.
Скорость SuperSpeed (USB 3.0) 4800 Мбит / с (~ 572 МБ / с).

Устройство USB должно указывать свою скорость, подтягивая линию D + или D- к уровню 3.3 вольта. Эти подтягивающие резисторы на стороне устройства также будут использоваться хостом или концентратором для обнаружения присутствия устройства, подключенного к его порту. Без подтягивающего резистора USB предполагает, что к шине ничего не подключено.

Распиновка для различных разъемов показана ниже

Штырь	Название	Цвет кабеля	Описание
1	VCC	Красный	+5 В постоянного тока
2	D-	Белый	Данные —
3	D +	Зеленый	Данные +
4	GND	Черный	Земля

Разъем USB Micro-B

Разъем Micro-B становится все более популярным на небольших устройствах.Вот распиновка с торца штекера

Штырь	Название	Цвет кабеля	Описание
1	VCC	Красный	+5 В постоянного тока
2	D-	Белый	Данные —
3	D +	Зеленый	Данные +
4	ID	н / д	USB OTG ID
5	GND	Черный	Земля

Распиновка разъема USB.Разъемы Pickup USB для зарядки телефонов Jusb соединение с проводами

Установите необходимые драйверы. Если у вас есть посылка с флешки, то прочтите инструкцию и узнайте, есть ли у вас нужный драйвер. Драйвер — это компонентное программное обеспечение, обеспечивающее обмен данными между флешкой и компьютером. Все операционные системы выполняют загрузку необходимых драйверов автоматически, но если подключение к Интернету отсутствует или вам необходимо установить драйвер вручную, просто следуйте инструкциям.

В этом случае драйвер обычно находится на полном диске. Вставьте компакт-диск в дисковод и следуйте инструкциям.

Включите устройство и компьютер. Если USB-накопитель оснащен выключателем питания или специальным кабелем, перед подключением к ПК устройство необходимо включить. Также не забудьте включить компьютер.

Подключите к устройству USB-кабель (при необходимости). Обычно небольшие запоминающие устройства имеют встроенный USB-разъем, но переносные жесткие диски и другие устройства могут быть оснащены кабелем.Подключите кабель к устройству, чтобы затем подключить его к компьютеру.

Найдите порт USB на вашем компьютере. Разъем будет иметь вид небольшого прямоугольного отверстия с 4 металлическими контактами внутри. Обычно порт USB обозначается соответствующим логотипом в виде круга и стрелкой с тремя зубцами. Если такое устройство постоянно подключено к ПК, то лучше использовать порт с тыльной стороны компьютера. Передние разъемы удобнее для быстрого и кратковременного подключения.

Подключите USB-кабель к USB-порту компьютера. Решите, какой порт нужно использовать, после чего вы просто вставляете в него разъем хранилища. Разъем должен быть вставлен плотно и без усилий в одном направлении, поэтому растяните кабель на 360 градусов, если привод не может быть подключен.

Дождитесь завершения установки драйвера. При первом подключении устройства операционная система может искать и устанавливать необходимые драйверы. Через несколько секунд ваш компьютер отобразит предупреждение о том, что установка драйверов завершена и устройство готово к использованию.Если вы уже установили драйверы вручную, накопитель сразу будет готов к работе.

После выполнения необходимых действий отключите USB-накопитель. После работы прибор следует выключить или «извлечь». В системе Windows Вам необходимо щелкнуть правой кнопкой мыши значок USB-устройства в проводнике и выбрать «Извлечь». В системе mAC Выберите и перетащите значок диска в корзину, чтобы появился значок извлечения. После этого нужно физически вынуть диск из разъема, не прилагая особых усилий.

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых устройств поддерживают зарядку через разъем USB mini-USB или Micro-USB. Пока что верен единому стандарту, и каждая компания старается сделать распиновку по-своему. Наверное, чтобы у нее купили зарядное. Ну хоть сам Юсб, вилку и гнездо сделали штатные, как и напряжение питания 5 вольт. Так что имея любой адаптер для зарядного устройства, вы теоретически можете зарядить любой смартфон.Как? И читайте дальше.

Разъемы USB для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, SAMSUNG, HTC и многие другие телефоны распознают зарядное устройство только в том случае, если контакты Data + и Data- (2-й и 3-й) будут закорочены. Вы можете спрятать их в гнездо USB_AF зарядного устройства и спокойно зарядить телефон через стандартный кабель даты.

Распиновка USB-разъема на штекере

Если в зарядном устройстве уже есть выходной шнур (вместо выходного гнезда), и вам нужно припаять к нему штекер MINI-USB или Micro-USB, то подключать 2 и 3 контакта в MINI / Micro не нужно. Сам USB.При этом плюс припаять 1 контакт, а минус — на 5-й (последний).

Указывающие разъемы USB для iPhone

У айфонов контакты Data + (2) и Data- (3) должны быть подключены к выводу GND (4) через резисторы 50 кОм, а с контактом + 5V через резисторы 75 ком.

Разъем для зарядного устройства SAMSUNG GALAXY с прорезью

Для зарядки Samsung Galaxy в штекере USB MICRO-BM, резистор 200 ком между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Указывая USB-разъемы для Garmin Navigator

Для питания или зарядки навигатора Garmin. Требуется специальный кабель для передачи данных. Просто для питания навигатора по кабелю нужно замкнуть 4 и 5 контактов в штекере Mini-USB. Для рекапарда необходимо подключить 4 и 5 контактов через резистор 18 ком.

Цепи для зарядки планшетов

Практически любой планшетный компьютер Для зарядки требуется большой ток — в 2 раза больше, чем у смартфона, а зарядка через разъем Mini / Micro-USB во многих планшетах просто не предусмотрена производителем.Ведь даже USB 3.0 не даст больше 0,9 ампера. Поэтому есть отдельное гнездо (чаще круглого типа). Но его можно приспособить к мощному блоку питания ЮСБ, если припаять такой переходник.

SAMSUNG GALAXY TAB Разъем для зарядного устройства планшета

Для правильной схемы планшета Samsung Galaxy Tab рекомендую другую схему: два резистора: 33 кОм между +5 и перемычкой D-D +; 10 кОм между GND и перемычкой D-D +.

Распиновка подключения портов зарядки

Вот несколько схем напряжения на контактах USB с указанием номиналов резисторов, которые позволяют принимать эти напряжения.Там, где указано сопротивление 200 Ом, нужно поставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов ЗАРЯДНОГО УСТРОЙСТВА

SDP. Стандартные порты нисходящего потока — обмен данными и зарядка, допускает ток до 0,5 А.
CDP. (ЗАРЯДКА ПОТОКОВЫХ ПОРТОВ) — Обмен данными и зарядка, допускает ток до 1,5 А; Аппаратная идентификация типа порта (перечисление) выполняется перед подключением гаджета линий данных (D- и D +) к его USB-трансиверу.
DCP (выделенные порты зарядки) — только зарядка, допускает ток до 1,5 А.
ACA (Accessory Charger Adapter) — Работа PD-OTG заявлена в режиме Host (с подключением к периферийным устройствам PD — USB-HUB, мышь, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств — с возможность зарядки PD во время сеанса OTG.

Как переделать вилку своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, поэтому при наличии навыков работы с паяльником проблем с переделкой любого стандартного USB-разъема на нужный вам тип не возникнет.Любая стандартная зарядка, основанная на использовании USB, предусматривает использование всего двух проводов — это + 5В и общий (минусовый) контакт.

Достаточно взять любой адаптер для зарядки 220V / 5V, отрезать от него USB разъем. Обрезанный конец полностью освобождается от экрана, а оставшиеся четыре провода зачищаются и укореняются. Теперь возьмите кабель с разъемом USB нужного типа, после чего тоже отрезаете от него слишком много и проводите ту же процедуру. Теперь остается легко спаять провода в соответствии со схемой, после чего соединения изолируют каждый в отдельности.Получившийся футляр накрываем изолентой или скотчем. Можно залить термоглину — тоже нормальный вариант.

Бонус: Все остальные разъемы (nele) для мобильных телефонов и их распиновка представлены в единой большой таблице -.

Как подключить телефон к компьютеру? Чтобы решить эту проблему, существует несколько способов сопряжения смартфонов и других мобильных устройств с персональным компьютером или ноутбуком. Все методы довольно популярны и часто применяются. К ним относятся:

Первый применяется реже, и его можно использовать только для передачи небольших файлов и данных.Например, для адреса телефонной книги. Этот способ, кроме невысокой скорости и небольшого радиуса действия, потребует еще и значительную часть заряда аккумулятора. К тому же вам понадобится Bluetooth-приемник для ПК, который тоже стоит денег. Но есть, конечно, материнские платы со встроенным трансивером. Тогда задача упрощается. А как насчет другого компьютера? Следовательно, этот метод имеет наименьшее распространение.

Второй вариант — лучший и наиболее часто используемый.Объясняется это многими факторами:

скорость;
удобство;
возможность передачи файлов большого размера;
многофункциональность.

Для этого вам потребуется:

настроить и включить 3G или 4G Интернет на самом телефоне;
на компьютере должна быть установлена программа KIES;
подключить устройство к ПК кабелем USB;
на телефоне нужно сделать следующее, в зависимости от версии Android и модели самого устройства:

1) Заходим в «Меню» -> «Настройки» -> «Дополнительные настройки / Другие настройки» -> «Модем и мобильная точка доступа» -> Выбираем пункт «USB-модем».

2) Заходим в «Меню» -> «Настройки» -> «Сеть» -> «Модем» -> Выбираем пункт «USB-модем».

После успешного подключения в правом верхнем углу появится соответствующий значок, и ПК будет новым подключением к сети.

Часто задаваемый вопрос

Почему компьютер не видит подключенный телефон? Для решения этого вопроса необходимо произвести следующие действия:

проверить кабель USB;
переустановка ПО, необходимо производить при отключенном телефоне от ПК;
проверьте соединения через USB на другом ПК.

Содержание:

В каждом компьютере и других подобных устройствах наиболее популярным является разъем USB. С помощью USB-проводов стало возможным подключить более 100 единиц подключаемых устройств. Эти шины позволяют подключать и отключать любые устройства даже в процессе работы персонального компьютера. Через этот разъем можно заряжать практически все устройства, поэтому нет необходимости применять дополнительные блоки питания. Сбор USB. По цветам помогает точно определить, как в тип устройства входит та или иная шина.

Устройство USB и назначение

Первые порты этого типа появились в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы увеличилась более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие типы разъемов этого типа, известные как Micro и Mini USB, которые используются в современных телефонах, смартфонах, планшетах. У каждой шины своя распиновка или своя распиновка.Может понадобиться, если нужно своими руками изготовить переходник с одного типа разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что при неправильном подключении устройство может выйти из строя.

Разъем

USB 2.0 выполнен в виде плоского разъема, в котором установлены четыре контакта. В зависимости от назначения обозначается как AF (BF) и AM (BM), что соответствует обиходным именам «Мама» и «Папа».Маркировка мини- и микроустройств одинакова. От обычных шин они отличаются пятью контактами. USB-устройство 3.0 Внешне похоже на Модель 2.0, за исключением внутренней конструкции с девятью контактами.

Разъемы звукоснимателя USB 2.0 и 3.0

Обрезка проводов в модели USB 2.0 выглядит следующим образом:

Красный провод, на который осуществляется питание, подающий постоянный ток напряжения со значением + 5В.
Белый проводник, используемый для передачи информационных данных.Обозначается меткой «D-».
Explorer окрашен в зеленый цвет. С его помощью также передается информация. Он помечен как «D +».
Черный проводник. На нем сделана нулевая подача его напряжения. Он носит название своих проводов и обозначается собственной маркой в виде перевернутой буквы T.

Расположение проводов в модели 3.0 выполнено совершенно иначе. Первые четыре контактных провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 лежит в следующих проводах:

Explorer №5 имеет синий цвет. По нему передается информация с отрицательным значением.
Explorer №6 желтого цвета, как и предыдущий контакт, предназначен для передачи информации, имеющей положительное значение.
Explorer №7 используется как дополнительное заземление.
Explorer №8 пурпурный цвет И Explorer №9 оранжевый. Они выполняют функцию приема данных соответственно с отрицательным и положительным значением.

Разъемы микро- и мини-USB с разделенными выводами

Разъемы Micro USB

чаще всего используются в планшетах и смартфонах. От стандартных шин распиновка Micro USB отличается гораздо меньшими габаритами и наличием пяти контактов. Они обозначены как Micro-AF (BF) и Micro-AM (Bm), что соответствует «Mom» и «Pape».

Формование micro-USB выполняется в следующем порядке:

Контактный номер 1 красный. Он обслуживает напряжение.
Контакты № 2 и 3 белого и зеленого цвета используются для передачи.
Контакт №4 сиреневого цвета выполняет особые функции в отдельных моделях шин.
Контакт № 5 черного цвета — нулевой провод.

Pickup Mini USB Connector для цветов выполняется, как и в разъемах micro-юсб.

Что такое зарядка через micro-USB и как она работает?

Мы все хорошо знакомы с портами micro-USB. Их часто можно найти в нижней части наших смартфонов и планшетов для зарядки аккумулятора.Их также можно найти на множестве других устройств и оборудования на рынке. Но многие люди на самом деле не знают, что на самом деле делает зарядка через micro-USB, особенно когда речь идет о быстрой зарядке.

Следуйте инструкциям ниже, поскольку мы покажем вам общий обзор того, что такое micro-USB и как он работает. Мы разбиваем его на непрофессиональные термины, чтобы каждый мог это понять.

Что такое micro-USB?

Чтобы полностью понять, что такое micro-USB, вам нужно сначала понять название «USB.«USB означает универсальную последовательную шину, и вы, возможно, более знакомы с портами USB-A , , которые являются портами USB, которые входят в стандартную комплектацию многих ноутбуков и компьютеров. Micro-USB — это миниатюрный USB-порт, и, скорее всего (если у вас есть телефон Android), он есть на конце зарядного шнура вашего смартфона или планшета. Это деталь, которая подключается к порту micro-USB на вашем смартфоне или планшете.

Проще говоря, упоминание «micro-USB» — это своего рода общий термин, поскольку в настоящее время существует три различных типа micro-USB: micro-A, micro-B и Type-C.У каждого из них есть небольшие различия, такие как форма, внутренняя работа и скорость, с которой каждый может работать. Из трех, Type-C, вероятно, наиболее различается, и именно в этом направлении движется большинство производителей оборудования.

Как работает micro-USB?

Micro-USB, хотя и наиболее широко используются для зарядки смартфонов, не ограничиваются только смартфонами. Практически с любым устройством, которое требует зарядки (например, с камерами и устройствами GPS для начинающих), вы обнаружите, что они также используют для зарядки микро-USB.

При подключении к источнику питания, будь то настенная розетка или компьютер (и обычно у вас есть адаптер, который подключается к розетке и имеет порт USB-A для подключения кабеля micro-USB ), питание передается через кабель micro-USB для зарядки вашего устройства. В случае компьютеров это также подключает ваше устройство к настольному компьютеру или ноутбуку, что дает вам возможность выполнять некоторые различные действия для вашего устройства прямо с вашего рабочего стола — в дополнение к зарядке, которая может включать просмотр фотографий, файлов и многое другое.

Быстрая зарядка и micro-USB

Зарядка устройств до полного заряда — непростая задача. Это может занять довольно много времени, особенно с более продвинутыми устройствами с большими батареями, чего у вас нет, если вам нужно выйти за дверь через пять минут, потому что вы забыли зарядить телефон на ночь. Таким образом, появилось множество различных технологий быстрой зарядки, одна из самых популярных — от Qualcomm. Благодаря технологии Qualcomm (и других производителей) телефоны с портом micro-USB, оснащенные SoC с поддержкой быстрой зарядки (система на кристалле, некоторые просто называют ее процессором), могут быть полностью заряжены за один короткое время, или, по крайней мере, даст вам силы, необходимые для поездки.

Если вы приобрели новый телефон за последние пару лет, скорее всего, вы получили уведомление о быстрой зарядке, когда впервые подключили его с помощью уникального зарядного устройства. Это гениальная идея, но просто убедитесь, что вы используете законное, сертифицированное зарядное устройство для быстрой зарядки (лучше всего подходит то, что идет в комплекте с телефоном!), Потому что низкокачественные зарядные устройства для быстрой зарядки на самом деле могут навредить вашему телефону . Лучше всего, по крайней мере, с точки зрения быстрой зарядки Qualcomm, найти зарядные устройства, сертифицированные Qualcomm.Зарядные устройства от производителя вашего телефона тоже подойдут.

На самом деле Qualcomm имеет разные версии своей технологии быстрой зарядки, предлагая различные диапазоны технологий быстрой зарядки. Во-первых, у вас есть Quick Charge, Quick Charge 2.0, Quick Charge 3.0 и совсем недавно Quick Charge 4, хотя многие из этих новых стандартов реализуются только через соединения USB Type-C.

Так при чем здесь USB? Из-за того, как была создана Quick Charge, она должна работать практически с любым независимым шнуром, что означает практически любой тип USB, включая micro и Type-C, но с небольшими, но разными скоростями.Какой бы шнур вы ни выбрали, он подаст на ваш телефон необходимую мощность, чтобы зарядить его в кратчайшие сроки.

Заменено на USB-C

Несмотря на очень долгую популярность, micro-USB начинает исчезать в индустрии смартфонов. Его заменяют USB Type-C, или сокращенно USB-C, который представляет собой значительно улучшенный разъем с множеством преимуществ. Например, он двусторонний и предлагает гораздо более быструю скорость зарядки и передачи данных, в отличие от micro-USB.

Таким образом, хотя micro-USB все еще присутствует и, вероятно, какое-то время будет использоваться в таких вещах, как наушники Bluetooth и даже в некоторых более дешевых телефонах, в будущем следует ожидать покупки большего количества кабелей USB-C.

Джаред родился на юге Алабамы. В рабочее время он продает телефоны, а в свободное время — пишет о них. Энтузиазм Android начался с оригинального Motorola Droid, но технический энтузиазм в настоящее время охватывает практически все. Ему нравятся компьютерные игры, линейка Moto Z от Lenovo и хорошее приложение для повышения производительности.

Какое зарядное устройство для телефона мне нужно? Упрощение четырех типов

Индустрия смартфонов известна тем, что различные производители отказываются обсуждать даже самые простые вещи, чтобы обеспечить некоторую согласованность между устройствами.Больше всего раздражает скромный кабель для зарядки. Кто знал, что зарядное устройство для телефона может быть таким сложным?

Apple утверждает, что они первопроходцы, внесшие изменения в скорость и надежность зарядки. В то время как остальной мир просто рассматривает их обычные модификации разъемов как не более чем спекуляцию, заставляя людей, у которых уже есть несколько кабелей, покупать больше. Все USB-кабели, будь то v1.1, v2 или даже v3, имеют один и тот же разъем на одном конце, известный как вилка A. Это то, что входит в компьютер или адаптер розетки.Это другой конец, который вызывает всю душевную боль.

Но ладно, это то, что есть. Здесь мы рассмотрим различные кабели, которые могут вам понадобиться, и рассмотрим, в каком направлении мы движемся.

Зарядное устройство для телефона с мини-USB

Хотя сейчас все меньше и меньше устройств используют подключение по мини-USB, они все же существуют. Некоторые периферийные устройства ПК также используют его.

Вы можете увидеть это в телефонах с откидной крышкой и некоторых прочных телефонах. Это связано с тем, что разъем и разъем mini-USB обычно более надежны, чем эквивалентный разъем micro-USB.Это причина того, что цифровые камеры и другие устройства продолжали использовать разъем mini-USB еще долгое время после того, как он был официально выведен из эксплуатации.

Micro-USB

Разъем Micro-USB в настоящее время является наиболее часто используемым разъемом для смартфонов и планшетов. Они начали появляться на устройствах примерно после 2008 года. Вскоре разъемы micro-USB стали популярными среди производителей смартфонов. Во многом это связано с принятием ЕС стандарта на все мобильные устройства, продаваемые в Европе.Для Samsung, LG и т. Д. Было разумно использовать только один тип для распространения по всему миру, чтобы снизить затраты. До сих пор мир смартфонов был максимально приближен к стандарту зарядки. Просмотрите нашу подборку телефонов, которые используют micro USB!

Apple, конечно же, пошла своим путем, как мы увидим позже.

Чтобы немного запутать, есть разъемы micro-A и micro-B USB. Подавляющее большинство смартфонов действительно используют micro-B. Но вы должны убедиться, что у вас есть правильный кабель, чтобы избежать риска повреждения порта зарядки на вашем телефоне.

Зарядное устройство для телефона USB-C

USB-C или тип C вполне могут стать будущим USB-зарядки для смартфонов. У мистера Абертона есть несколько телефонов, которые используют USB-C.

Вы знаете того маленького человечка, который живет в вашем компьютере, единственная задача которого — переключать порт, когда он видит, что вы идете? Конечно, это так, что вы никогда не сможете подключить USB-кабель с первого раза? Что ж, его пребывание под угрозой. USB-C — это стандарт с одинаковыми разъемами на каждом конце. Эти разъемы не имеют ни верха, ни низа, так как они полностью обратимы.

Ходили слухи, что iPhone 7 собирался использовать USB-C, но этого так и не произошло. Надежды на iPhone 8 тают, после того, как первоначальные надежды на то, что USB-C станет новым соединением, стали слухами о том, что технология USB-C будет включена в текущий разъем Lightning для более быстрой зарядки. Apple зарабатывает деньги на каждом проданном периферийном устройстве «Сделано для i». Похоже, они продолжают поддерживать этот источник дохода, поэтому нам нужно подождать и посмотреть.

Для остальных из нас One-Plus впервые использовал USB-C в 2015 году, а Google последовал его примеру с линейкой Nexus.Samsung уже использовал USB-C в Galaxy S8 и готов сделать его по умолчанию во всех новых выпусках. Конечно, там, где пойдет кто-то такого же размера, как Google или Samsung, другие обязательно последуют за ним.

Apple

Итак, Apple — это компания, которая заработала миллионы только на лицензировании технологии разъемов производителям кабелей. Где они стоят?

Если у вас iPhone 4, iPad 3 или более ранняя версия, у вас все еще будет оригинальное зарядное устройство для телефона с 30-контактным разъемом, с которого Apple начала работать.С iPhone 5 и iPad 4 перешли на разъем Lightning (вверху). Из которых, кстати, не было абсолютно никакого преимущества в скорости по сравнению с USB 2.0. Перейдите по ссылке, чтобы просмотреть наши телефоны Apple!

В последнее время Apple добавила быструю зарядку с USB-C мощностью 20 Вт. Разъем Lightning остался прежним, но другой конец стал намного меньше, так как теперь это USB-C (ниже). Он совместим с iPhone 8 или новее и оптимален для iPad Air и iPad Pro.

USB 1,2 и 3

USB 1 было оригинальным стандартным зарядным устройством для телефона USB, а USB 3.1 последний перед подтверждением USB-C. Цифры обозначают только доступные скорости передачи, и все порты обратно совместимы. Вы можете подключить устройство USB 1 к порту USB 3 на компьютере. Он по-прежнему будет работать или заряжаться, только на скорости USB 1. Устройства USB 3 имеют другой разъем, который входит в само устройство. Это для облегчения обратной совместимости, но в остальном технология идентична.

30 самых популярных смартфонов — Справочник зарядных устройств

Apple Phones

Apple внедрила быструю зарядку для своих последних моделей, iPhone 8 и новее.Новый кабель подсветки разъема на USB-C. Все iPhone от 4 и выше используют разъем Lightning, все, что было до iPhone 8, несовместимо с новым кабелем.

Использует Lightning для USB-C

iPhone 12

iPhone 12 Pro

iPhone 11 Pro

iPhone SE

iPhone 8 Plus

Samsung Galaxy

Компания Samsung также запрыгнула на поезд Type C. Более ранние модели, такие как Galaxy S2, хотя и S5, используют micro USB. Тогда в Galaxy S6 и S7 все еще есть Micro USB, но с быстрой зарядкой, а в S8 и выше используется Type C.

Использует тип C

Samsung Galaxy S21 Ultra

Samsung Galaxy Note 20 Ultra

Samsung Galaxy A42

Samsung Galaxy Note 10 Plus

Samsung Galaxy S10e

Samsung Galaxy S20 Plus

Samsung Galaxy S21 Plus

Samsung Galaxy Note 10

OnePlus

Использует тип C

OnePlus 7T

OnePlus Nord

OnePlus 6T

OnePlus 8 Pro

OnePlus 8

Huawei

9000Plus

Huawei P0003

Pro202 Pro

Huawei Mate 20 Pro

Huawei P40

Huawei P40 Pro

Huawei P40 Lite

Huawei P40 Pro Plus

Motorola

Использует тип C

Motorola Moto G8 Plus

Motorola Edge Plus

Другие телефоны

Использует тип C

Xiaomi Redmi Note 8 Pro

Lenovo Legion Duel

Cat S62 Pro 900 03.
