Как сделать монтаж скрытой проводки?

Mонтаж скрытой проводки легче осуществить во время строительства нового дома, когда стены еще остаются без внутренней отделки, т. е. черновые. Это наиболее оптимальный вариант для монтажа скрытой проводки. Такой вариант подойдет при условии, если стена ровная и электропроводка будет скрыта под слоем штукатурки толщиной 5 мм, для кабеля марки ВВГ.

Если стена кривая, тогда будет значительный перерасход штукатурки. В этом случае лучше сделать штробу и утопить проводку, для экономии штукатурной смеси.

Есть другой вариант, который позволяет скрытую проводку заменить, в случае ее случайного или аварийного повреждения. Такая схема монтажа скрытой проводки трудо-финансо-затратное мероприятие. Почему? Потребуется закладка гофрированной трубы или трубы ПВХ. При такой схеме, штроба требует большего углубления, до 40 мм.

Монтаж в трубах ПВХ возможен для закладки в стенах из кирпича, но не рекомендован в бетоне — может нарушится целостность конструкции здания и спровоцировать аварийную ситуацию.

Монтаж скрытой проводки: нормы и правила

Нормы и правила строительства запрещают прокладывать скрытую проводку кротчайшим путем, по диагонали, с целью сократить путь до электроточки или в целях экономии материала. Правило электромонтажа гласит так: скрытая проводка по всей длине, от электрощитовой до электроточки, т.е. к розеткам, выключателям, светильникам, должна пролегать по строго вертикально-горизонтальным линиям . Почему именно так? Когда понадобится найти повреждение электропроводки, или просто забить гвоздь для картины, человек будет знать, что над розеткой или выключателем строго по вертикали (или горизонтали) расположена скрытая проводка. А это, в свою очередь поможет или найти повреждение или избежать поражения током.

От потолка монтаж провода делают на расстоянии не менее 15 см. Связанно это с тем,что в моду вошли подвесные и натяжные потолки. В этом случае можно столкнутся с двумя трудностями:

Электропроводка может оказаться на линии направляющих профилей и её могут случайно просверлить;
Проводка окажется в не доступной зоне за подвесным или натяжным потолком — будет сложно устранить неисправность.

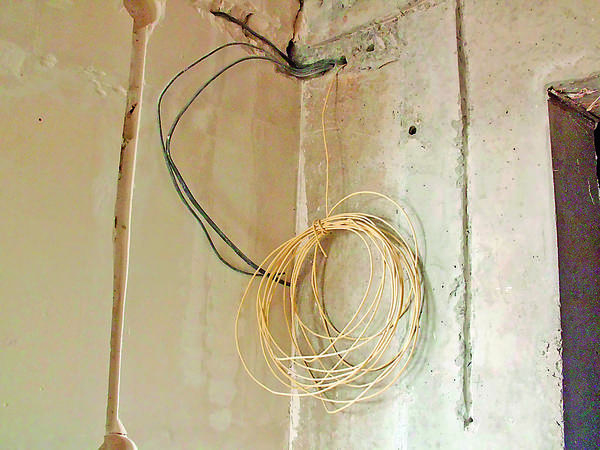

монтаж скрытой проводки

Как сделать разметку для скрытой проводки?

Разметку нужно начинать после того как были определены места для розеток, выключателей, настенных и потолочных светильников. Линию можно разметить различными способами.

Наиболее современный способ разметки – это лазерный уровень, который крепится на специальной площадке и перемещается по распорной штанге. Штанга распирается к полу и потолку, и удобна для того чтобы разметить горизонтальную линию под потолком.Вертикальную линию можно разметить, установив прибор на стандартный штатив. Но для прокладки провода мало кто пользуется таким способом, ведь здесь особо не требуется точность до миллиметра.

Чаще всего для разметки под скрытую проводку используют простой строительный уровень. Линию можно отбивать с помощью капронового шнура. Шнур натирается цветным мелом, затем сильно натягивается, по разметочным точкам фиксируется, двумя пальцами оттягивается и резко отпускается. При ударе о стену остается идеальный след линии цветного мела. Вертикальную линию можно разметить таким же способом: опускается нить с отвесом в нужном направлении, прижимается и отбивается вертикальная линия.

Как сделать штробу для скрытой проводки?

После разметки выбираем подходящий электроинструмент, для того чтобы завершить начатое дело. Штроборез инструмент хороший, но довольно дорогой, не каждый может себе такое удовольствие позволить. Да и к тому же он идеален вкупе с техническим пылесосом — для работы без пыли.

Наиболее доступны такие электроинструменты как болгарка и перфоратор. С помощью болгарки алмазным кругом проделываются две бороздки, затем, с помощью перфоратора между бороздками делаем скол, в итоге получаем канавку под проводник. Для нескольких проводников штробу следует делать шире, с учетом того, что расстояние проводников друг от друга должно быть не менее трех миллиметров.

Как крепится скрытая проводка?

Идеальным креплением для монтажа провода в бетонной или кирпичной стене являются дюбель-хомуты (UW). Для провода сечением 3х1,5 мм², 3х2,5 мм² используются хомуты 5/10. Затем с помощью перфоратора бурим отверстия диаметром 6 мм.Отверстия сверлим на расстоянии друг от друга в пределах 30 см. Дюбель-хомуты входят в отверстия свободно, но вынуть обратно сложно, из-за того что хомуты имеют усики и надежно «расклиниваются» в отверстии.

Как заделать штробу для скрытой проводки?

После того как уложили кабель в стену, штробу необходимо заделать смесью, но прежде, канавки нужно промазать грунтовкой. После чего штукатурная смесь наносится шпателем и выравнивается.

Не забывайте в точках соединений розеток, выключателей, распределительных коробках, оставлять достаточно большие «хвосты» электропроводки, чтобы не получилось так, что они оказались слишком короткими, и впоследствии не затруднили электромонтаж.

Если заранее хорошо все рассчитать и применить все советы, монтаж скрытой проводки доставит огромное удовольствие.

Оцените качество статьи:

Монтаж скрытой электропроводки

Монтаж скрытой электропроводки начинается на этапе ремонта или строительства, когда ничего, кроме черновых стен и потолка, еще нет. Это лучший вариант — не надо делать штробы, а потом замазывать их штукатуркой. Толщина слоя штукатурки, которая покроет кабель, при таком варианте должна быть не менее 6–7 мм. В этом случае штукатурка покроет провод без всяких затруднений. Однако такая толщина зависит от стены.

Если поверхность ровная и слой штукатурки не превышает 3–4 мм, то такой вариант не подойдет. Лишний расход никому не нужен: увеличив толщину слоя штукатурки на 3–4 мм, вы сделаете расход материала на квартиру весьма существенным. Проще сначала отштукатурить стену, а затем по ней штробить перегородку на нужную глубину.

Внимание! Перед тем как монтировать кабели и провода, необходимо обязательно проверить их на целостность при помощи индикатора или лампы-пробника. Та же процедура повторяется после монтажа.

В любом случае первоначально чертятся линии, по которым будет проходить кабель. От потолка или пола отмеряется расстояние, на которое будут отстоять провода. При этом необходимо учитывать, что эта величина может быть уменьшена в зависимости от последующих работ, например укладки пола или монтажа навесного потолка.

Линии хорошо чертить при помощи длинного строительного уровня — получится не только ровно, но и прямо. Расстояние в 15 см должно отмеряться с учетом последующих изменений, иначе потом может получиться так, что искомый провод окажется за потолком или полом. Затем по линиям ставятся точки, в которых кабель будет прикрепляться к стене. В зависимости от вида провода (с гибкой жилой или монолитной) крепеж может быть на расстоянии 40 см (для гибкой) или 20–30 см (для монолитной).

Шаг первый: перед тем как начать работу по монтажу скрытой электропроводки, необходимо вычертить прямо на стене месторасположение коробок и штроб	Шаг второй: при помощи перфоратора режутся отверстия под коробки и штроборезом или болгаркой делаются штробы между ними
Шаг третий: в установочных коробках выламываются лючки, затем провода вставляются в отверстия и прихватываются гипсом или штукатуркой	Шаг четвертый: после того как коробки прихвачены, нужно отмерить отрезки кабеля и труб (если они будут прокладываться) и вложить проводники в штробы
Шаг пятый: уложенный электрический кабель и установочные коробки замазываются штукатуркой	Шаг шестой: после того как штукатурка высохнет, можно устанавливать розетки и выключатели

Необходимо сказать несколько слов о крепеже. Идеальным для бетонных и кирпичных стен является дюбель-хомут, или, в просторечии, увэшка (UW). Для установки кабеля сечением 3 х 1,5 или 3 х 2,5 используются крепления с маркировкой 5/10. Для такого размера увэшки требуется бур диаметром 6 мм и длиной от 60 мм. После этого нужно просверлить отверстия в точках крепления при помощи перфоратора. Необходимо обхватить кабель дюбелем и просто вставить в проделанное вами отверстие нужной глубины. Пластиковые усики крепежа заклинятся, и провод окажется надежно прихваченным к стене одним движением. Это намного проще, чем пользоваться другим видом крепежа.

Делая поворот на 90°, помните, что он должен быть плавным и не меньше, чем указано в спецификации кабеля. В основном в домашних видах проводки делают изгиб, равный 6 диаметрам кабеля. Перед тем как прижимать проводник увэшкой, необходимо смотать с бухты 10 м. Затем выпрямляйте его рукой, чтобы кабель был без перекрутов и изгибов, — это существенно упростит монтаж. Подведя кабель к электрической точке, оставьте хвостик длиной 15–20 см. После того как кабель закреплен увешками, можно приступать к оштукатуриванию стен и дальнейшему ремонту.

Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Провод крепится все теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.

Скрытая прокладка электропроводки в трубах

Для особо надежной проводки кабелей используются пластиковые трубы, гофрированные или ПВХ. Такой способ прокладки используется достаточно редко — в помещениях с повышенной влажностью и резкими перепадами температур. Например, в хозяйственных неотапливаемых строениях, подвалах, банях и т. д. Трубы в штробах прокладывают практически так же, как и кабель.

Два вида укладки кабеля в стену: в гофрированной пластиковой трубе и без нее

Если один из кабелей заключен в пластиковую трубу, то допускается перехлест проводников. Единственная разница — ширина и глубина штробы будут намного больше. Пластиковые трубы крепятся увэшками или металлическими скобами, если их диаметр превышает 40 мм.

Несколько мазков гипса прихватят кабель уже через пару минут

Можно фиксировать трубы в штробе и при помощи быстро застывающего гипса. Такой способ прокладки более трудоемок, но существенно повышает надежность и долговечность проводников. Кроме того, в случае замены или ремонта кабеля можно легко вынуть его из трубы, которая зафиксирована в стене, и произвести все необходимые работы.

Скрытая прокладка кабеля в гофрированных трубах

Скрытая прокладка кабеля в перегородках, полах и потолках

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.

Прокладка проводки в гипсокартонном потолке

Можно избежать бурения отверстий под распаячные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком. Провода освещения можно крепить к потолку хомутами или увэшками.

Трубы, расположенные внизу, позднее будут под полом

Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции. Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит.

Скрытая укладка кабеля в гофрирован- ной трубе: глубина штробы должна быть такой, чтобы от гофры до края выемки было не менее 5 мм	Трубу крепят в штробе при помощи обычных гвоздей или прижимают, закручивая шурупы (если позволяет материал стены)
Перед тем как замазать штробу штукатуркой, необходимо смочить выемку водой и обработать грунтовкой	Штробу замазывают штукатуркой при помощи шпателя
После нанесения штукатурки подождите 10 мин, чтобы она подсохла	Удалите шпателем излишки смеси, выравнивая поверхность

В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие.

Вариант скрытой прокладки: проводка вмурована в бетонную стяжку

Есть вариант, когда проводка прячется в трубы и заливается цементным раствором — помещается под стяжку. Однако так делать не рекомендуется, особенно если слой раствора над трубой достаточно тонкий.

Внимание! Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода. Это можно делать только в коробках, за границами скрытой прокладки проводки.

Монтаж электропроводки в бетонной стяжке

Шаг первый: разметка электрических точек (необходимо учесть толщину будущей стяжки, чтобы розетки оказались на нужном расстоянии от пола)	Шаг второй: измеряется длина отрезков труб и в них протягивается кабель
Шаг третий: после того как трубы укладываются на полу, они накрываются армирующей сеткой и прикрепляются к этому слою хомутами	Шаг четвертый: заливается цементный раствор и стяжка выравнивается
Шаг пятый: труба в штробах и коробки замазываются штукатуркой	Шаг шестой: устанавливаются розетки

В перегородки или за гипсокартонные конструкции провода прячутся довольно часто. Самой распространенной ошибкой бывает их монтаж без защитных оболочек. В металлических профилях просто пробиваются отверстия.

Кабель, проведенный за гипсокартонной облицовкой, — нарушение налицо: проводка протянута без защитных пластиковых труб

Перед тем как нашить гипсокартон, провода проволакиваются сквозь них. Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции. Кроме того, вытащить такой провод для замены или ремонта практически невозможно. Он запутается в заусенцах профилей и острых краях подвесов.

Правильный вариант прокладки кабеля через гипсокартонную перегородку: проводники заключены в гофрированную трубу

Есть простейшее решение такого вопроса — кабели заключаются в пластиковые трубы или короба, а те, в свою очередь, просовываются в отверстия профиля. При прокладке проводов освещения часто используются пустоты в потолочных плитах. Они находятся там с момента изготовления перекрытия.

Укладка кабеля в гипсокартонной перегородке

Спрятать в них провода — замечательная идея, поскольку не требуется штробления, а провода надежно защищены. В потолке пробиваются два отверстия: одно — у стены, второе — в месте, где будет располагаться светильник. При помощи зонда из жесткой проволоки провод протаскивается через канал в плите.

Прокладка труб через утеплитель в гипсокартонных перегородках: на рисунке слева — минеральная вата, она легко сжимается и не требует дополнительных работ; справа — пенопласт, в котором прорезаются каналы для размещения труб с кабелем, перед тем как уложить его на место

Что бы еще почитать?

Скрытый электромонтаж — требования и монтаж скрытой электропроводки в подробностях

Автор: Кургузов А.В, инженер по электроснабжению

Электропроводка – это совокупность всех используемых кабелей/проводов и комплекса поддерживающих, изолирующих и защитных элементов. Скрытый электромонтаж предполагает прокладку осветительных и силовых линий электропередач (для переменного тока с напряжением ≤ 1 кВт, и постоянного с напряжением ≤ 1,2 кВт) под наружной отделкой ограждающих конструкций внутри помещений.

Достоинства и недостатки скрытой проводки

Скрытая электропроводка обладает рядом преимуществ и недостатков.

Преимущества

Электромонтаж скрытой проводки выбирают, так как он не влияет на дизайн интерьера (если проводится заблаговременно). Убирая проводку внутрь ограждающих конструкций, Заказчик дает простор творческой фантазии дизайнера. Также, это исключает возможные препятствия для выполнения чистовой отделки полов, стен, потолков
Провода и кабели, размещенные в слое бетона или штукатурки, имеют весьма ограниченный доступ воздуха к ним. Это существенно повышает пожарную безопасность

Практически исключено непроизвольное прикосновение человека к токоведущим частям скрытой электропроводки, что повышает электробезопасность
Этот вид отличается увеличенными сроками службы, благодаря защите проводки от прямого УФИ и повреждений механического характера

Минусы подобного решения

Профессиональные электрики отмечают следующие недостатки:

Существенно затруднен доступ к скрытой электропроводке в оградительных конструкциях. Это автоматически влечет ряд сложностей, которые возникают в процессе последующей эксплуатации:
- Необходимо иметь проект или монтажную схему, чтобы не повредить проложенные кабели в процессе выполнения работ по сверлению отверстий, штроблению стен и т.п., которые могут производиться в процессе будущего ремонта
- Неисправности, возникающие в скрытой электропроводке, выявить и устранить сложно. Чаще всего, необходимо разрушение чистовой отделки и ее восстановление по завершении работ
Трудоемкий и длительный монтаж

Выбор оборудования

На этапе подбора оборудования основные вопросы могут возникать при выборе защитных автоматов, УЗО и нужной марки провода (кабеля).

Выбираем автомат защиты

На корпусе каждого автомата производителем проставляется информация о его основных эксплуатационных характеристиках.

Вас должна интересовать та, которая помечена цифрами 1, 2 и 3.

«1» — номинальное значение потребляемого тока в амперах.

Выключатель автоматический защищает участок располагающейся за ним электропроводки от протекания тока, величина которого превышает показатель I (длительного допустимого). Это значение определяется сечением кабеля и материалом жил.

10А – 1,5 мм² (для освещения)
16А – 2,5 мм² (для розеток)
25А – 4,0 мм² (для подключения единичных энергопотребителей, например, маломощных проточных водонагревателей)
32А – 6,0 мм² (кабельный ввод)
50А – 10 мм² (кабельный ввод при наличии мощных потребителей электроэнергии).

Снижение величины на порядок (относительно сечения), это личный опыт. Подобное решение позволяет защититься «ото всего» (фальсифицированный по сечению или материалу жилы кабель, нарушения правил монтажа …).

Буква рядом с этой цифрой информирует о характеристике мгновенного расцепителя (ЭмР). Для квартир и частных домов используются выключатели с маркировкой «В» и «С».

«2» — величина отключающей способности (в амперах)

«3» — класс ограничения по току (время срабатывания при КЗ). Здесь может стоять 2 или 3. Последний срабатывает быстрее.

Выбор УЗО

Для защиты небольшого дома подходят двухполюсные однофазные УЗО, рассчитанные на U=230V, Iном ≤ 32А, тип «АС».

Для домов большой площади ставятся четырехполюсные трехфазные УЗО (на каждый каскад подключенных потребителей).

Правила монтажа скрытой электропроводки

Правила выполнения электромонтажа скрытой проводки строго регламентируются действующими нормативными документами:

ПУЭ (седьмое издание)
Своды правил
- 31-110-2003
- 76.13330.2016
- 48.13330.2011
- 70.13330.2012
- 12-04-2002 (СНиП)
- Норматив 12.1.004-91 (ГОСТ)

Факторы, влияющие на выполнение скрытой электропроводки:

Материал, из которого изготовлены полы, несущие стены и межкомнатные перегородки – монолитный ж/б, кирпич, бетонные панели заводского изготовления, блоки, дерево, гипсокартон

Место прокладки – потолок, стены, полы, специальный плинтус
Марки используемого кабеля (провода)

Общие требования проведения электромонтажных работ

Прокладывая скрытую электропроводку, следует придерживаться требований, изложенных в главе 6.3 свода правил 76.13330.2016.

Для выполнения работ требуется подобрать метод монтажа проводки с учетом применяемого кабеля (провода) и факторов внешней среды согласно нормативу 50571.5.52-2011 (ГОСТ Р)
Прокладка кабеля выполняется только в заданном рабочем диапазоне температур (определен производителем или нормативами)
Скрытая электропроводка, равно, как и проводка других видов, должна прокладываться только параллельно или перпендикулярно полу. Запрещено перекрещивать кабели при прокладке между собой и с иными смонтированными инженерными коммуникациями
Для соединения жил проводов и кабелей не рекомендуется использовать скрутку. Требуется выполнять их опрессовкой, сваркой или штатными соединителями (навертывающимися, безрезьбовыми, сжимающими и т.п.)
При необходимости электромонтажа скрытой проводки сквозь ограждающие конструкции, предварительно требуется выполнить все необходимые отверстия и обработать их кромки для исключения повреждения изоляции
Для удобства подключения всех электроустановочных изделий требуется оставлять свободный конец кабеля:
- В подрозетниках – 50 мм (без учета его собственной глубины)
- Для потолочных светильников, в которых используются лампы накаливания – 100 мм, считая от поверхности потолка
- Если применяются люминесцентные лампы, то 150 мм
- Крепление кабелей выполняется с шагом:
  - Для пучков заштукатуриваемых – 500 мм
  - Для кабеля одиночного – 900 мм
  - От края распредкоробки – 100 мм
  - От начала участка изгиба – 10 мм.

Есть еще одно требование, которое при выполнении скрытой электропроводки практически повсеместно не выполняется, так как его реализация весьма затратна, технически сложна и занимает много времени. Речь идет о требовании проведения скрытых электрических работ по технологии, допускающей легкую и простую замену участков поврежденного кабеля – использование пластиковых и металлических труб, внутри которых прокладывается кабель.

Чаще всего к данному решению обращаются, когда прокладывается электропроводка, скрытая в имеющихся пустотах над фальшпотолками (подвесными, натяжными), в межкомнатных перегородках из гипсокартона, в стяжке пола и в деревянных домах.

Электромонтажные работы в каменной стене

К данной группе относятся дома, стены которых сложенные из кирпича и различных блоков, возведены методом монолитного бетонного домостроения или собраны из панелей заводского изготовления.

Электромонтаж может быть выполнен:

Непосредственно под слоем штукатурки (если его толщина превышает 7 мм)
В штробах, предварительно выполняемых по линии укладки электропроводки
В полостях и каналах, изначально предусмотренных в панелях и плитах перекрытия (для домов старых проектов)

Кабель и провод укладываются непосредственно в штробы (крепятся к несущей поверхности) или протягиваются по предварительно уложенным трубам.

Скрытую электропроводку с использованием труб можно проводить только в стенах из кирпича и блоков. Для бетонных и панельных стен этот вариант исключен (по тем же причинам).

Оптимальная глубина штробы для укладки кабеля – 10 мм, при укладке его в трубах – 40 мм (с учетом припуска на последующую заделку штробы штукатурным раствором).

Необходимый инструмент

Для работы потребуются:

Штроборез (достаточно дорогой инструмент). Если вы не занимаетесь электропроводкой профессионально, его можно взять в аренду или воспользоваться комплектом из болгарки и перфоратора

Болгарка должна комплектоваться отрезным кругом с учетом материала стены. Для бетона, это круг с алмазным напылением, для кирпича и блоков – круг по камню. Если общая протяженность штробы значительная, то рекомендуется иметь 2-3 круга
Перфоратор должен быть укомплектован насадкой в форме лопатки. Она необходима для того, чтобы было удобно удалять материал, остающийся между двумя пропилами, выполненными болгаркой. Кроме этого потребуется коронка по бетону для выполнения мест под установку подрозетников и распределительных коробок
Рулетка, строительный уровень
Шпатель и небольшая емкость для подготовки раствора алебастра (гипса) для промежуточного крепления кабеля и подрозетников
Бокорезы для кабеля
Нож для зачистки концов
Изолента (лучше на матерчатой основе)
Металлическая щетка
Кисть плоская
Комплект калибров нужных диаметров. Так называются металлические цилиндры на тросике, которые предварительно протягиваются сквозь отверстия в несущих конструкциях и элементах каркаса, через которые планируется последующая прокладка кабеля

Омметр

Инструкция по монтажу скрытой проводки

Рассматриваем вариант скрытой разводки, электромонтаж которой выполняется кабелем без использования труб, непосредственно в штробу или штатную нишу.

Принятая к исполнению электрическая схема переносится на поверхность, где планируется выполнять электромонтаж (стена, пол, перегородка межкомнатная) с учетом ряда обязательных требований по размерам:
- При прокладке питающего кабеля в стене, он должен располагаться на расстоянии ≥ 150 мм от поверхности потолочного перекрытия. Это избавит Вас в будущем от проблем при решении смонтировать натяжной или подвесной потолок
- Расстояния от вертикально прокладываемой электропроводки до угла стены, внешнего контура оконного или дверного проема, балок и карнизов должно быть ≥ 10 мм. Это исключит скалывание материала стены
- Расстояния для установки розеток и выключателей, указанные в действующих нормативах, носят рекомендательный характер, поэтому выбирайте их с учетом удобства
- Запрещено выполнять вертикальные каналы для укладки электропроводки с противоположных сторон стены, размещая их вдоль единой оси. Это существенно снижает несущую способность ограждающей конструкции. Смещение должно составлять ≥ 100 мм
Выполняются штробы. Если штробы делаются болгаркой и перфоратором, работать следует в защитных очках, респираторе и спецодежде. Так как будет очень много пыли. Ширина штробы выбирается с учетом размера и количества прокладываемых в ней кабелей (диаметра трубы)
После того, как штробы прорезаны и отверстия для подрозетников сделаны, их следует очистить от пыли и мелкого мусора жесткой металлической щеткой. Затем прогрунтовать, желательно грунтовкой глубокого проникновения
Калибром проверяется пригодность каналов в несущих конструкциях и каркасах
Для панельного дома выполняется проверка соединительных ниш в рядом установленных панелях
Кабель режется на необходимые отрезки и прозванивается омметром на предмет целостности жил. Электромонтаж рекомендуется выполнять кабелем, так как он более жесткий и долговечный, чем провод. Оптимальная марка ВВГ нг (негорючий), ВВГнг LS или РКГМ. Это кабель отечественного производства. Можно взять импортный, например NYM. Оптимальные сечения 3*2,5 (для розеток) и 3*1,5 (для освещения).
Устанавливаются распределительные коробки и подрозетники. Проще всего сделать это с использованием алебастра или гипса. Будет обеспечена должная прочность фиксации на время выполнения монтажных работ. При необходимости, коробки можно будет двигать, регулируя глубину их финишной установки. Рекомендуется размещать крышки коробок на одном уровне с поверхностью чистовой отделки стены, для удобства обслуживания электропроводки
Прокладывается кабель. Его временная фиксация может выполняться теми же растворами или специальным крепежом, UV (дюбель-хомутами). Для кабеля выбранного нами сечения применяют хомуты с маркировкой 5/10. Для их установки предварительно потребуется просверлить перфоратором отверстия под пластиковые чопики (пробки) диаметром 6 мм (с выбранным шагом). Если скрытая электропроводка прокладывается в имеющихся стеновых и потолочных пустотах, рекомендуется предварительно уточнить их расположение по проектной документации коттеджа. В этом случае протаскивание кабеля выполняется в три этапа:
- Проверка проходимости калибром
- Протягивание монтажного тросика, к которому закреплен кабель
- Затягивание кабеля

Чтобы не повредить электропроводку, усилие, прикладываемое для протяжки, должно быть ≤ 20 Н/мм² сечения проводника. Диаметром имеющегося канала, определяется число жил, допустимое для одновременного протягивания: d=20 мм – 5*2,5 и d=25 мм – 8*2,5.

После завершения укладки кабеля штробы заделываются штукатурным раствором с таким расчетом, чтобы толщина его слоя была не менее 4 мм. Излишки раствора убираются шпателем.
Далее выполняется монтаж дифференциальных автоматов защиты и УЗО
Производится соединение отдельных элементов кабеля в единую электрическую схему, с ее последующей прозвонкой
Подключение электропроводки к счетчику (выполняется представителем обслуживающей компании с обязательной пломбировкой счетчика).

На этом электромонтаж скрытой проводки – закончен. Завершающие работы выполняются после выполнения чистовой отделки. Они включают в себя: установку розеток (выключателей), осветительных приборов и подключение стационарного электрооборудования.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Монтаж скрытой проводки | Строительный портал

Скрытая проводка позволяет эстетично расположить сеть проводов по площади помещения. При этом выключатели и розетки минимально выступают за уровень стен. Такая проводка стационарна и планируется на стадии капитального ремонта. Данная статья расскажет, как правильно сделать скрытую проводку

Устройство скрытой проводки
Требования к скрытой проводке в доме
Схема скрытой проводки
Материалы и оборудование для скрытой электропроводки
Скрытая проводка своими руками
Разводка скрытой проводки в деревянном доме
Советы при монтаже скрытой проводки

Устройство скрытой проводки

Существует два мнения на счет того, какую проводку считать скрытой. Одни специалисты говорят, скрытой является та, которую не видно. Ее прокладывают в штробе или монтируют под обшивку. Другие утверждают, что к скрытой проводке необходимо относить и кабеля, размещенные в тубах и каналах.

Рассмотрим первый, классический вариант, в котором сходны все специалисты. То есть размещение проводов в толще строительных конструкций. А именно, в перегородках, перекрытиях, полах, пустотах стен и подвесном потолке.

К монтажу скрытой проводки необходимо приступать во время ремонтных работ. В идеальном варианте — перед нанесением финишного слоя шпаклевки.

Обычно провода размещаются в специально сделанной штробе. Эти борозды делаются штроборезами и болгаркой. При бытовом ремонте и малом объеме работ используют перфоратор или скарпель с молотком.

Проводка должна иметь вторую оболочку или размещаться в защитных трубах или коробе.

Требования к скрытой проводке в доме

Самое важное требование к скрытой проводке — это пожарная безопасность. Ее проложение в деревянных и легковоспламеняющихся конструкциях требует особой осторожности. Поэтому провода помещают в стальные или поливинилхлоридные трубы.

Необходимо, чтобы элементы кабельной системы легко заменялись. Данное правило соблюдают редко. И манипуляции по замене и добавлению проводки вынуждают разрушать покрытие конструкции.

Проведение проводки осуществляется по вертикали и горизонтали относительно одной из стен. Это сэкономит материалы и средства, упростит процесс работы. И при будущих ремонтных работах упростит поиск сети проводов.

Перед монтажом необходимо составить план системы кабелей. Не лишним будет указать расположение всех электрических коробок. Схема скрытой проводки осуществляется и сохраняется на будущее. При ее изменениях в процессе работы, вносятся соответствующие коррективы в план.

Важна электробезопасность скрытой проводки. Специалисты советуют использовать кабеля на три жилы. И желто-зеленый провод заземления подключить в будущем, если это не предусмотрено изначально.

Также необходимо позаботиться об устройстве защитного отключения.

Схема скрытой проводки

Монтаж скрытой проводки выполняется в определенной последовательности.

Вначале определяется тип разветвления сети: коробочное или шлейфовое.

Первое, предполагает проложение одного кабеля по площади всей квартиры. От него в каждое помещения отводится еще по проводу. Такое разветвление осуществляется в распаечной коробке.

Шлейфовое расключение европейского типа подразумевает проведение двух проводов. Один — для розеток, второй — для светильников. Они выходят из распределительного щитка в каждую комнату. Который содержит выключатель для каждого кабеля скрытой проводки.

После определяют места расположения светильников и ответвительных коробок под выключатели скрытой проводки.

Необходимо продумать пути проводов. Они размещаются на 15 см ниже потолка или 10 см от балки или карниза. Расстояние до дверных и оконных разъемов должно составлять не меньше 10 см. Трассы к розеткам прокладывают на их уровне. Перпендикулярно к полу выполняются подъемы к местам под светильники и розетки.

Рекомендуется исключить пересечение проводов. Помните, штробление несущих стен запрещено. Поэтому в таких местах используется крепление в толстом слое штукатурки.

Расчерченная схема на бумаге переносится на поверхность конструкции.

Материалы и оборудование для скрытой электропроводки

При монтаже скрытой проводки в доме оптимально использование для розеток ВВГ кабель с сечением в 2,5 мм. В его основе проходят медные жилы с двойной защитой. А для подводки под осветительные приборы – ПБГПП с диаметром до 6 мм. Это плоский провод для скрытой и открытой проводки, который состоит из одной гибкой жилы.

Для электропроводки подходят распределительные щиты любого типа. Тоже можно сказать и о розетках и выключателях. Правда, розетка для скрытой проводки занимает меньше места и смотрится более эстетично.

Коробки для скрытой проводки выбираются, исходя из типа стен. Они бывают для полых и сплошных конструкций. Иногда для этой цели используют подрозетники, которые закрываются самодельными крышками.

Чтобы надежно соединить концы проводов приобретите пластмассовые колпачки СИЗ или клеммники.

Для монтажа кабеля необходим инструмент для штробления. Домашнему электрику под эту задачу достаточно перфоратора. Для работ по бетону потребуется техника мощностью от 1,5 кВт. Также понадобится нож для обрезки кабеля и шпатель для штукатурки.

А для крепления провода в бороздах запаситесь дюбель-хомутами, монтажной полосой и раствором алебастра.

Скрытая проводка своими руками

После определения типа и составления схемы проводки, наступает этап ее монтажа.

В месте ввода кабеля в квартиру установите распределительный щиток.

Если ремонт подразумевает штукатурку на 0,9 см и больше, провода закрепите в ней. Иногда прокладывают провода вдоль стен и закрывают плинтусом. Это не особо экономит средства, но подвергает риску электрические коммуникации.

Надежнее и практичнее размещение скрытой проводки в бороздах. Чтобы не наткнуться на металлическую арматуру, предварительно место под проводку проверяют металлоискателем.

Ширина штробы должна вмещать все провода. Тогда за счет трения они прочно лежат в канале и не вываливаются из него. Глубина борозды соответствует толщине кабеля плюс место под выравнивание штукатуркой. Обычно хватает 8 – 10 мм.

Места под розетки и коробки для скрытой проводки проделываются перфоратором с «коронкой». Если мощности инструмента не хватает, то насадку сменяют на бур.

Для надежности провода предполагают размещение в кабель-каналах.Которые изначально необходимо закрепить в штробе. А сами провода протягиваются вовнутрь при помощи гибкой проволоки.

Если дополнительная защита не используется, то проводка крепится в бороздах алебастром.

Концы проводов длиной не больше 10 – 15 см заправляются в подрозетники.

Устанавливаются розетки и их внешние рамки.

Жилы проводов на перекрестках проводки соединяются в ответвительных коробках. Они защищают концы кабелей от пыли, влаги и механического воздействия.

Штроба сверху штукатурится по общему уровню.

Обычно замена внутренней проводки в одной комнате занимает 2 – 3 рабочих дня.

Разводка скрытой проводки в деревянном доме

Особенно внимание стоит уделить электросети в деревянном доме.

Идеальным вариантом считается целостность кабеля без использования коробок. Так каждый провод от автомата идет отдельным концом к точке нагрузки.

Необходимо максимально удалить проводку от легковоспламеняющейся конструкции. Поэтому прокладка проводов поверх деревянного основания запрещена. А пропитка древесины негорючими веществами со временем бесполезна.

Проводка закладывается в металлический рукав. Чтобы в случае возгорания, не подвергать дом опасности. Трубы между собой плотно свариваются. Или крепятся при помощи болтов.

Пластмассовый аналог не так долговечен. И ним могут полакомиться грызуны. Если проводка таки находится в пластмассовых трубах, защитите ее негорючими материалами. Например, бетоном, алебастром или штукатуркой.

Кабель должен занимать не больше 40% места в трубе. А толщина ее стены подбирается исходя из сечения кабеля. Так для медных проводов:

при диаметре жилы в 4 мм – металл рукава не менее 2,8 мм,
от 6 до 10 мм — в 3,2 мм,
от 25 до 35 мм — 4 мм.

Для алюминиевых проводов требования в два раза меньше. Так при диаметре кабеля в 7 см требуется труба толщиной в 4 мм.

Розетки помещаются в металлические подрозетники.

Проводка осуществляется с использованием проводов с негорючим покрытием. Например, ВВГнг, РКГМ, NYM и ВВГнг LS.

Все металлические трубы заземляются. Чтобы замедлить коррозийные процессы, металл покрывается специальной краской.

Медный рукав дороже, но более долговечный и проще в монтаже, чем стальной аналог.

Для безопасности необходимо установить два щита: с автоматами и выключателями.

Электросеть продумывается так, чтобы был доступ к ней, без разрушения деревянного каркаса дома. В целях безопасности распределительные коробки остаются в открытом доступе.

Советы при монтаже скрытой проводки

1. Прокладывайте проводку на начальном этапе ремонта. Когда помимо черновых стен, пола и потолка ничего нет.

2. Перед монтажом проводов проверьте их целостность индикатором. После – повторите действие.

3. Для точности проводки расчертите линии прокладывания проводов по поверхности. Это легко сделать при помощи строительного уровня и/или дальномера.

4. При проводке отсутствует освещение. Решить проблему поможет автономный генератор энергии или соседи.

5. После штробления необходимо очистить борозды от пыли с помощью щетки. После обработать грунтовкой.

6. При монтаже проводки в гипсокартонных конструкциях обязательно используйте защитные оболочки.

7. Не забывайте оставлять запас длины провода в местах соединения с розетками, выключателями и коробками.

8. Используйте одинаковые кабели: медные или стальные. Соединение двух разных металлов больше подвержено коррозии.

9. Новая электропроводка требует разрешения на подключение к внешнему источнику питания. Поэтому не обойтись без специалиста.

10. Выключатели обычно размещают на высоте 1,5 – 1,7 м с одной стороны по всей квартире. При этом, чтобы открытая входная дверь не закрывала доступ к ним.

11. По пожарным нормам на каждые 6м² идет минимум одна розетка, на кухне – три.

12. При необходимости пересечения проводов, увеличивается их изоляция. Для этого делается 3 – 4 оборота изоленты вокруг каждого кабеля.

Как произвести скрытый монтаж электропроводки в квартире?

Чаще всего монтаж скрытой электрической проводки в своём доме или квартире выполняют в процессе их капитального ремонта. Ещё относительно недавно, для того, чтобы выполнить скрытый монтаж электропроводки использовали преимущественно алюминиевый кабель. В настоящее время для этих целей применяют исключительно медную электропроводку. К тому же, значительно возросла суммарная нагрузка на современную электрическую проводку в доме, поэтому для скрытого её монтажа применяют медный кабель имеющий достаточно большую площадь своего сечения.

Начинать монтажные работы по установке скрытой электрической проводке в своём доме необходимо до начала финишной отделки поверхностей стен помещения. Ведь для того, чтобы произвести монтаж электрических проводов подобным способом, необходимо предварительно проложить по поверхности стен специальные каналы. А они изготавливаются при помощи долбления стен. Поэтому выполнять эту работу нецелесообразно после нанесения на стены финишного покрытия.

Перед началом всех работ по монтажу скрытой электрической проводки необходимо составить правильную и максимально точную её схему. На ней необходимо указать все трассы будущей проводки, места, в которых будут установлены все розетки и выключатели, а также люстры и другие осветительные приборы.

Приступая к монтажным работам необходимо приготовить карандаш и уровень. Они потребуются для точной разметки всех трасс будущей скрытой электрической проводки, чтобы все каналы получились максимально прямыми и ровными.

Скрытая электрическая проводка прокладывается по стенам помещений в специальных каналах, называемым штробами. Для того, чтобы их подготовить для укладывания в них кабеля, потребуется устройство — штроборез. Хорошо ещё при выполнении подобных работ иметь под рукой болгарку, оснащённую алмазной насадкой, а также перфоратор со сверлом, позволяющим просверлить бетонную стену.

Разумеется, необходимо заранее подготовить и весь требующийся для прокладки проводки материал — электрический провод, пластиковые трубы или гофру, розетки, подрозетники, выключатели, распределительные коробки, а также изоляционную ленту.

Сначала в помещении размечаются места будущей установки монтажных коробок. Затем осуществляется разметка линий электрической проводки от коробок до всех выключателей и розеток. Следует помнить, что все линии электропроводки должны быть либо параллельны, либо перпендикулярны друг другу. Углы этих линий должны иметь небольшие закругления, служащие для того, чтобы уложенный в каналы провод имел возможность не сильно перегибаться. В будущие штробы должен быть уложен только один электрический кабель.

После того, как все эти подготовительные этапы будут закончены, можно приступать к штроблению стен помещения. Для подготовки мест установки будущих выключателей и розеток необходимо использовать перфоратор со специальными насадками в виде коронок. Если таковых не оказалось под рукой, то можно использовать обычное сверло для бетона, молоток и зубило. Конечно же, это немного усложнит работу и увеличит время её выполнения.

После того, как все штробы были проложены, в стенах сделаны необходимые отверстия для будущих монтажных коробок, розеток и выключателей, можно приступать к установке этих коробок и необходимых подрозетников. Все эти элементы необходимо тщательно зафиксировать в стене при помощи цементной смеси или шпатлёвки.

После удачного завершения всех предыдущих операций можно приступать к прокладке самого электрического провода. Его необходимо укладывать предварительно надев на него пластиковую трубу или гофру. Электрический кабель должен выходить из этих труб сантиметров на 15. Это необходимо для того, чтобы удобно было выполнять работы по его соединению с розетками, выключателями и осветительными приборами в помещении.

После того как весь электрический кабель будет уложен в штробы и будут выполнены все работы по его соединению с розетками и выключателями, можно приступать с завершающему этапу работ по скрытому монтажу электропроводки. Он заключается в шпатлевании всех ранее проложенных в помещении штроб, а затем уже можно приступать к финишной отделке стен.

Таким образом, имея представления о всех этапах самостоятельного монтажа скрытой электрической проводки в своём доме или квартире, можно без особого труда качественно выполнить весь комплекс требующихся для этого работ.

Монтаж скрытой проводки своими руками

В зависимости от уровня готовности сооружения, возможностей на объекте, а также основных требований электрификации и выделенного бюджета, сегодня используется два вида проводки – скрытая и открытая. В данной статье мы рассмотрим особенности скрытой проводки, которая более популярна и применяется в большинстве случаев!

Что представляет собой скрытая проводка

Данный вид электропроводки подразумевает прокладку проводов и кабелей внутри конструкций здания, в имеющиеся или подготовленные полости стен, потолка, пола и перекрытий. Скрытая проводка укладывается на этапе строительства и сборки объекта, строго по проекту. Другой случай – работы во время ремонта, когда необходима замена старой электропроводки. Здесь задача несколько усложняется, ведь для укладки кабеля и монтажа распределительных коробок, а также установки выключателей, розеток и прочих стандартных приборов потребуется работа с подготовительным этапом. Кроме того, обязательным требованием является конкретный план и эскиз будущей проводки!

Способы скрытой укладки кабеля

В зависимости от основного материала сооружения объекта, специалистами подбирается наиболее соответствующий нормам способ укладки кабеля:

Монтаж в гибких рукавах;
Укладка кабеля в специальных кабель каналах;
Прокладка в подготовленных стеновых штробах!

Разводка возможна в полостях стен, углах помещений, за гипсокартонными стенами и панелями обшивки поверхностей, и подходящий способ определяется на месте, особенно, если это не проектные работы на этапе строительства и ввода инженерных сетей, а обычный ремонт квартиры, офиса или загородного жилого дома!

Преимущества и недостатки скрытой электрической проводки

Положительные качества:

Скрытая внутренняя проводка спрятана в стены и конструкции, остается незаметной и не мешает интерьерному оформлению помещений. Отличие может быть только в случае специфического дизайна, когда электрическая проводка намеренно остается открытой;
Обеспечен высокий уровень электрической безопасности. Проводник скрыт в стандартной изоляции кабеля, дополнительно в специальном рукаве или канале, а также толще стены;
Пожарная безопасность. Проводка внутри бетонных стен не может поддерживать горение вследствие ограничения доступа воздуха;
Элементы электрической проводки защищены от внешнего воздействия атмосферы и внутреннего микроклимата (влага, перепады температур, солнечный свет), а также механических повреждений!

Недостатки решения прокладки скрытой проводки:

Дорогостоящие, трудоемкие и часто, действительно грязные монтажные работы;
Необходимость четкого плана с эскизной частью для размещения выключателей, розеток, приборов освещения – проекта электрификации помещений и здания в целом;
Зарисовка точной схемы заложения проводки после согласования плана и проведения работ;
Высокая проблематичность ремонта поврежденных, перегоревших проводов!

Прокладка скрытой электропроводки

Важно рассмотреть все возможные способы, чтобы определиться с преимущественным для индивидуального случая электрической разводки в помещении для дальнейшего подключения освещения и розеточной линии для электроприборов!

Скрытая проводка по стенам

Подготовительные работы важно проводить в пустом помещении, на этапе подготовительных или демонтажных работ. Даже в случае применения промышленных пылесосов и дорогостоящих штроборезов, при порезке бетонных и блочных стен возможно определенное количество пыли и мусора!

Штроба в бетонной поверхности прорезается по предварительной разметке закладки кабеля и размещения выключателей, розеток, монтажных отверстий для терморегуляторов и мест установки электрических распределительных коробок. Для работы чаще применяют болгарку и перфоратор, благодаря чему образуется не только серьезное облако пыли, но и ровная канавка для последующей укладки кабеля. На заметку домашним мастерам скажем, что выбор кабеля также имеет серьезное значение. Нужно определиться с требованиями и нормами, а не только стоимостью;

Укладка ведется в стены без специального защитного рукава, а потому ориентироваться стоит на медный многожильный провод без внутреннего пустотного заполнения. Кабель не должен поддаваться перекрутам или растяжениям. Не стоит оставлять и дополнительные витки;
Для облегчения ремонта или обеспечения заменяемости кабеля, его можно закладывать в гофру. Но данное решение увеличит объем работ, а также их стоимость.

В подготовленнуюштробу укладывается кабель, который фиксируется гипсовой смесью или другими подобными материалами, точечно примораживается перед окончательной заделкой штукатурной смесью. Крепление кабеля в штробе может обеспечиваться на специальный пластикой крепеж – клипсы, замки, защелки, скобы;

Концы кабеля выводятся к распределительной коробке подключения, а также к месту установки розеток, выключателей и приборов освещения. Важно соблюдать требования запаса кабеля, что обеспечит нужную длину проводки даже при случае некоторых проблем с соединениями, подключением.

Скрытая проводка кабелей по потолку

Преимущественно, современная отделка потолка предусматривает монтаж подвесных панелей или конструкций, а также натяжные потолки из ткани или пленки. В таком случае, монтируется открытая электрическая проводка в ПВХ кабельном канале или специальном рукаве, гофре, которые крепятся на дюбели к поверхности.

Крайне редко для прокладки кабеля штробятся канавки, каналы в бетонных перекрытиях. Данный подход возможен и рационален в случае установки центрального осветительного прибора по центру помещения – люстры, или при необходимости монтажа нескольких таких приборов!

Скрытая проводка кабеля по полу

Монтажные работы значительно облегчаются наличием на рынке специальных декоративных плинтусов, которые предназначены для внутреннего помещения кабеля электрификации, оптоволокна и других видов кабеля.

При необходимости подводки кабеля к местам размещения напольных приборов освещения или бытовой технике, выполняется штробление бетонной стяжки и укладка кабеля в защитном канале, исключающем повреждения механическим путем!

Монтаж скрытой электропроводки за фальшстенами

Перегородки, фальшстены и материалы выравнивания поверхностей являются облегчающим фактором для разводки электрического кабеля, как и в случае с подвесными потолками. Установка кабеля на стены ведется в специальных рукавах с последовательным закреплением к поверхности на клипсах, защелках!

Монтаж скрытой проводки в зависимости от материалов конструкции

Разводка электрической сети регулируется ПУЭ – специальным сводом правил и норм устройства электроустановок. Важно следовать указанным стандартам для обеспечения необходимых показателей безопасности, особенно, в случае проведения работ в деревянных домах и сооружениях. Опираться можно на пункт правил безопасности, прописанный в ПУЭ п.7.1.38, который регулирует прокладку кабеля за подвесными потолками и в пустотах конструкции. Одним из пунктов здесь является требование укладки электрического кабеля в деревянную стену только в обладающих локализационными способностями коробах и трубах, заземленных металлорукавах или специальных кабельных каналах, не поддерживающих возгорание. Важно ознакомиться с данной информацией перед началом работ и проведением закупок. Но не менее важно обратить внимание на назначение помещения, его внутренний микроклимат и прочие условия проведения монтажных работ. Требования для разных помещений могут отличаться!

Непосредственная прокладка кабеля в деревянных стенах ведется в канавках после фрезеровки материала черновой или декоративной отделки;
В каркасных сооружениях важно опираться на правила и нормы из СП 31-106, пункт 10. Прокладка кабеля в специальные негорючие каналы, установленные под материалами черновой обшивки;
В стенах блочных и бетонных зданий – монтаж кабеля в подготовленныештробы!

Монтаж скрытой электропроводки: правила и последовательность

Прокладывая электрокабель, его обычно монтируют внутри стены или под штукатуркой. Электрокоммуникации выводят наружу лишь там, где требуется подключить розетки, выключатели или осветительные приборы. Что нужно знать, чтобы осуществить скрытый монтаж самостоятельно, не нарушая правил устройства электроустановок?

Подключение потолочного светильника

Подбор материалов

При монтаже внутренней проводки используют изолированные провода и кабели. Токонесущие жилы проводов покрыты изоляцией из резины или пластмассы. Кроме того, провода могут иметь поверх изоляции дополнительную защиту. Кабели, применяемые для электропроводки в индивидуальных домах и квартирах, тоже имеют пластмассовую или резиновую изоляцию и защиту и внешне мало отличаются от проводов. Например, ВВГ — кабель, а ПУГНП — провод. У них отдельные жилы покрыты изоляцией, а все жилы — общей наружной оболочкой.

Наружная оболочка у провода тоньше и мягче. Соответственно разница будет и в цене: кабель всегда дороже провода, но зато обладает повышенной устойчивостью к скачкам температуры, механическим воздействиям, износу изоляции и так далее.

Наилучшим сочетанием при монтаже домашней электрической сети будет использование кабеля ВВГ сечением 2,5 мм2 для розеток и провода ПУГНП сечением 1,5 мм2 — для освещения. Для ванных комнат и кухонь хорошо использовать ПВС.

Ввод кабеля в квартиру. В этом месте планируется установка внутреннего распределительного щитка

Правила монтажа

Для начала надо составить планы помещений, в которых будут вестись работы, а также выбрать тип расключения. На планах подробно отмечают, что именно предполагается сделать. Затем по каждой комнате вычерчивают развёртки стен, на которых с учётом всех размеров намечается путь прокладки кабеля. При этом нужно помнить несколько правил.

• Расстояние от провода до пола или потолка должно быть не меньше 15 см. От оконных и дверных коробок — не меньше 10 см. При прокладке проводов рядом с трубами отопления расстояние до труб должно быть не менее 3 см.

• Провода ведут только в вертикальном или горизонтальном направлении. Не надо пытаться их экономить, укладывая по диагонали стены.

• Пересечения, перехлёст проводов нежелателен. Если избежать этого трудно, то расстояние между внешними оболочками должно быть не меньше 3 мм.

Типы расключений

Таких типов всего два: коробочное и расключение шлейфом.

Коробочное ещё совсем недавно был повсеместным. Суть его проста. Всю квартиру обходит один питающий кабель, от которого в каждом помещении отходят провода к электрическим точкам: розеткам, светильникам, выключателям. Разветвление питающего провода происходит в распаечной коробке, отсюда и названия метода.

Расход проводов при такой проводке — минимальный. В этом — её плюс. Минус же в том, что такой тип расключения не позволяет управлять отдельными частями сети с распределительного щитка.

Ответвления при коробочном расключении ведут от распаечных коробок

Расключение шлейфом нередко называют европейским, что видимо связано с укоренившимся у нас названием «евроремонт», при котором разводку ведут именно таким образом. Заключается он в следующем. От распределительного щитка, который устанавливается обычно на входе в квартиру, к каждому помещению подходят два провода, один из которых отвечает за розетки, а второй — за освещение. Каждый провод снабжён в щитке автоматическим выключателем, каждое отдельное помещение — УЗО (устройство защитного отключения).

Расход кабеля при таком способе расключения выше, чем при классическом, но зато он безопаснее. Кроме того, он позволяет легко управлять сетью — отключать её части при необходимости выполнить ремонт.

При расключении шлейфом провода, питающие разные комнаты, отходят непосредственно от распределительного щитка

Монтаж

Если дом или квартира только что отстроены и стены предполагается штукатурить, то целесообразно крепить к ним провода при помощи строительного алебастра. Правда, только в том случае, если вы уверены, что слой штукатурки покроет проводники, то есть его толщина будет не меньше 1 см. В остальных случаях придётся для укладки проводов делать штробы. Существует и другой способ крепления проводов на стене или в штробе, например, при помощи дюбель-скобы.

Установка подрозетников

Штробление стен, укладка проводов

Для прокладки штроб можно воспользоваться зубилом и молотком, но работать таким инструментом трудно. Гораздо легче штробить при помощи перфоратора и обычной «болгарки».

В стене по ходу будущей электропроводки делают два параллельных реза, а затем промежуток между ними выбивают перфоратором с насадкой-зубилом. Ширина штробы зависит от количества проводов, которые будут лежать в ней. Глубина же штробы должна быть достаточной для того, чтобы провода можно было «утопить» в ней и закрыть штукатуркой.

Закрепление провода в штробе при помощи дюбель-скобы

Закрепление провода алебстровыми нашлёпками

Монтаж электрических точек

При скрытой проводке розетки, выключатели и распаечные коробки обычно прячут в толще стены, для чего в стенах необходимо вырезать отверстия. Здесь поможет специальная насадка на перфоратор — алмазная коронка диаметром 70 мм.

Для коробок большего диаметра или квадратной формы отверстия делают при помощи «болгарки» и перфоратора. Установочная коробка под розетку или выключатель крепится в отверстии при помощи обычного штукатурного раствора или алебастра. Очищенные от пыли стенки отверстия обрабатывают грунтовкой, затем шпателем внутрь вносят немного готовой смеси и коробку просто вдавливают в него.

После укладки провода штробу заделывают алебастром или строительным раствором

Прокладка скрытой проводки в полу

Выполнять этот вид монтажа можно, если предполагается заливка цементной стяжки. Как правило, толщина её — 4-5 см и этого вполне достаточно, чтобы спрятать в полу проводку. Для таких работ существует специальная защитная оболочка для проводки, изготовленная из полиэтилена низкого давления (её часто называют трубой ПНД). Чаще всего так ведут силовые кабели, поскольку розетки сейчас принято монтировать у пола. Кабель протягивают сквозь трубу, которую крепят к полу. В стенах, в местах выхода проводки к электрическим точкам, пробивают штробы, которые затем заштукатуривают.

Укладка проводов в трубах под стяжку

Прокладка проводов освещения

Осветительные провода можно прокладывать по потолку. Легче всего это сделать, если потолок будет облицован листовым материалом.Но есть возможность скрыто проложить провода освещения по потолку и в том случае, если такой облицовки не планируется. Дело в том, что в потолочных плитах перекрытия есть полости, которые тянутся вдоль всей длины. Диаметр этих отверстий вполне достаточен для прокладки нескольких проводов.

Укладка проводов по потолку под облицовку.

Чтобы попасть в эти полости в плите, возле стены нужно пробить небольшое отверстие и такое же отверстие там, где будет расположен светильник. После этого провод протягивают в плите при помощи жёсткой проволоки, а отверстия затем зашпатлёвывают.

Дополнительно статьи и обсуждения об электрике можно почитать здесь

Hide TV Wire | Как спрятать шнуры

Потратив кучу денег на свой новый красивый телевизор, последнее, что вы хотите видеть, — это клубок незакрепленных шнуров и кабелей, свисающий со стены. К счастью, есть несколько быстрых и доступных решений этой сложной проблемы, и каждый может сделать это сам.

Вы любите создавать крутые штуки. И мы тоже. Давайте вместе запачкаем руки.

Есть два основных способа спрятать телевизионные провода: на стене или за стеной.

Самый простой способ — скрыть провода на поверхности стены, пропустив их внутри так называемого кабельного канала, который представляет собой не что иное, как неглубокий канал, который крепится непосредственно к стене.

Провода помещаются в канал дорожки качения, а затем защелкивается крышка, чтобы скрыть провода. Различные угловые и тройники позволяют прокладывать провода вертикально, а затем, при необходимости, горизонтально.

Необходимое снаряжение

Комплект для настенного монтажа Cable Concealer

Для прикрытия шнуров вне стен.

Echogear в настенном комплекте питания

ECHOGEAR amazon.com

59,99 долл. США

Для скрытия шнуров в стене (включая розетку для высоковольтного питания).

Цифровой мультисканер GMS120

Это гораздо больше, чем просто прибор для поиска стержней, он может обнаруживать проводку переменного тока, металлические предметы, пластиковые трубы и даже арматуру.

Комплект для организации кабельного телевидения с плоским экраном

Для скрытия шнуров в стене (требуется розетка для высоковольтного питания).

Существует несколько различных типов дорожек качения, в том числе из металла или пластика. Металлические дорожки качения более долговечны и поддаются покраске, но их сложнее установить, потому что их обычно нужно привинчивать к стене. Пластиковые дорожки качения менее дороги и имеют клейкую основу, которая позволяет легко их отслаивать и приклеивать.Теперь, если вы выберете кабельный канал, провода и кабели будут полностью скрыты от просмотра, но вы все равно будете видеть канал, прикрепленный к стене.

Более удобный и аккуратный вариант — проложить телевизионные провода за стеной, используя что-то, что называется встроенным в стену комплектом питания. Эта предварительно смонтированная система поставляется с двумя модулями питания низкого напряжения, к которым можно подключить несколько проводов, включая HDMI, Ethernet и аудиокабели.

Лучшие крепления для телевизоров

ПРОСТОТА УСТАНОВКИ

Sanus Systems VMPL50A-B1

Оценка потребителей: 90% дали 4 звезды или больше

Без проблем повесьте телевизор любого размера.

ПРОЧНЫЙ

Peerless-AV ST650P

Оценка потребителей: 87% дали 4 или более звезд

Не беспокойтесь о том, что ваш телевизор утяжелит вас.

НАИБОЛЕЕ НАСТРАИВАЕМЫЙ

Echogear Full Motion

Оценка потребителей: 95% дали 4 или более звезд

Где бы вы ни сидели, у вас будет прекрасный вид.

Лучшее соотношение цены и качества

VideoSecu ML531BE2

Оценка потребителей: 95% дали 4 или более звезд

Это доступный, надежный и доступный вам размер.

ДЛЯ МАЛЕНЬКИХ ТЕЛЕВИЗОРОВ

AmazonBasics для тяжелых условий эксплуатации

Оценка потребителей: 92% дали 4 звезды или больше

С легкостью установите мини-экран.

Эта система обеспечивает лучший способ прокладки кабелей, а также самый безопасный способ прокладки телевизионных проводов внутри стены. Если вы хотите установить собственную розетку, чтобы использовать более дешевое настенное крепление, вот видео с инструкциями о том, как это сделать.

⚠️В большинстве штатов простое сверление отверстий и протягивание шнуров питания за стеной является нарушением национальных правил пожарной безопасности. В комплекте питания, встроенном в стену, используются провода низкого напряжения, поэтому он соответствует нормам.

В комплект входит даже кольцевая пила для сверления отверстий силового модуля в гипсокартоне.Установка выполняется быстро и легко: просверлите отверстия, пропустите телевизионные кабели через модуль питания и вниз в стену, вставьте оба модуля питания в отверстия и затяните стопорные винты.

Теперь подключите оборудование непосредственно к модулям, и все — никаких видимых проводов или кабелей.

🎥 Смотреть дальше:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как спрятать шнуры на настенном телевизоре

Ищете идеи, как спрятать шнуры на настенном телевизоре? У меня для вас есть две идеи. Для одного требуется дрель и набор шнура. Это лучший способ. Если вы снимаетесь в доме или квартире и не можете просверлить стену, другая идея, которую я использую для скрытия шнура, использует ткань, ее легко сделать и снять.

Я превратил спальню в тренажерный зал.Одной из особенностей комнаты, которую я хотел, был телевизор, чтобы смотреть во время тренировки, и видеорегистратор, чтобы следить за онлайн-уроками фитнеса.

Как спрятать шнуры на настенном телевизоре

В моем последнем посте о трансформации комнаты я оставил вам изображение настенного телевизора с оголенными шнурами, свисающими с него. Не очень красиво. Я рад сообщить вам, что теперь они вошли в историю.

Ну, на самом деле не история, но шнуры сейчас тянутся за стеной.

Как спрятать шнуры на настенном телевизоре

Я использовал упакованный комплект , чтобы безопасно проложить провода телевизора за стеной.

Примечание: Когда я впервые проложил шнуры за стеной, я сделал это без комплекта и получил много комментариев о том, насколько это небезопасно. Я удалил исходный пост и переписал его, указав этот правильный и безопасный способ. Все примерно так же, но теперь провода проходят внутри трубы, которую вы вставляете в стену.

В магазинах товаров для дома продаются комплекты Flat Screen In Wall Cover и Power . Есть из чего выбирать.

Я использовал этот комплект для монтажа в стену и силовой кабель, чтобы проложить телевизионные провода «для кодирования» за стеной.В комплект входят розетки. Комплекты стоят около 50 долларов и представляют собой лучший и самый безопасный способ спрятать телевизионные шнуры за стенами. Он поставляется с гибкой трубкой, в которую заключены кабели и провода.

Обновление: Большинство новых комплектов для скрытия шнуров телевизора, продаваемых сегодня, больше не имеют гибкой трубки для удержания проводов.

Если к телевизору подключено много кабелей и проводов, обязательно ищите комплект с большими отверстиями, чтобы кабели и провода легко входили и выходили.Я нашел этот новый комплект для скрытия шнура телевизора, и он мне понравился, поскольку в нем есть отдельное пространство для всех ваших кабелей и проводов.

Что входит в комплект для скрытия шнура телевизора?

гофрированная пластиковая трубка с подключенными розетками, крышка, длинный удлинитель, коронка для дрели, проволочная змейка, бумажный шаблон

Обзор установки скрытия телевизионного шнура

Розетка подключена к пластиковой трубке, которую вы размещаете за стеной через два отверстия, которые вы просверливаете в стене за телевизором (одно отверстие в стене, другое выше в стене за телевизором). Шнуры телевизора проходят через пластиковую трубку.

В верхней розетке есть вилка. Сюда вы подключаете телевизор. В комплект входит шнур питания, который необходимо затем подключить к существующей розетке, расположенной ниже на стене. (Я поставил перед этой розеткой мебель, чтобы она была скрыта от глаз, но до нее было легко добраться в случае необходимости.)

Пошаговая инструкция по установке комплекта для скрытия телевизионного шнура в стене

После размещения монтажного кронштейна для телевизора (приобретается отдельно, чтобы установить телевизор) на стене, вам нужно выяснить, где должны быть два отверстия, чтобы верхнее было скрыто за телевизором, а нижнее — ближе к нему. на полу и рядом с существующей розеткой, к которой будут подключены шнуры и источник питания комплекта, выходящий из стены.

2. Просверлите отверстия круглым сверлом.

3. Следуя инструкциям набора, протолкните трубку и шнур через верхнее отверстие. Это выглядит сложно, но было довольно легко. Видите этот белый шнур вдоль черной трубки? Это часть шнура питания в комплекте и то, как вы подключите питание к телевизору.

4. В верхней части шнура питания комплекта имеется розетка. Вы подключаете телевизор к нему за телевизором. В нижнем отверстии вам нужно подключить питание к существующей розетке.

СОВЕТ ПО УСТАНОВКЕ: Попросите кого-нибудь из членов семьи помочь захватить и вытащить трубку / шнур, когда он достигнет просверленного отверстия в нижней части стены.

5. С помощью винтов из комплекта прикрепите розетку к стене за телевизором. Сюда вы подключаете телевизор, остальные шнуры проходят через трубку.

6. Пропустите кабели через трубку и выведите их из нижнего отверстия и подключите к задней панели телевизора на стене и кабельной коробке / DVR ниже.

Когда вы решите, где разместить отверстия в стене, вам следует расположить нижнее отверстие как можно ближе к существующей розетке. После того, как трубка и шнуры вынуты из нижнего отверстия, в зависимости от того, насколько близко находится настенная розетка, вы просто вставляете вилки в розетку. Розетка в моей комнате была низко на стене и скрыта за столом.

Если у вас более двух вилок (обычная розетка), вы можете подключить удлинитель с несколькими розетками. Это у меня на столе.

Готово! От старта до финиша ушло около 2 часов.

ВАЖНО : Самым сложным было выяснить, где разместить отверстия в стене. Убедитесь, что все шнуры, которые подключаются к вашей электронике, достаточно длинные, чтобы их можно было продеть через стену в заднюю часть телевизора. Возможно, вам придется приобрести более длинные кабели HDMI и т. Д.

*** Как спрятать телевизионные шнуры за стеной ВАРИАНТЫ / ВАРИАНТЫ ***

Если вы не хотите прятать шнуры за стену, чтобы скрыть их при подвешивании телевизора с плоским экраном на стене, прочтите этот пост:

Как я спрятал шнуры на настенном телевизоре с плоским экраном в своей семейной комнате, не протягивая их за стену.

Вы можете узнать больше о том, как я превратил эту неиспользуемую спальню в тренажерный зал, в этих сообщениях:

Сообщение навигации

Как произвести монтаж скрытой проводки под штукатурку, штробление стен для ведения своими руками

сделать скрытую проводку в квартире своими руками.

Скрытая проводка под штукатурку

При отделочных работах с бетонными, пенобетонными, кирпичными или штукатурными стенами различными растворами скрытую проводку сначала протягивают в борозды, штробу, специально продалбливают, а затем закрывают наложением необработанного слоя штукатурки.Кабели и провода с двойной изоляцией проще прокладывать в Stroebe без дополнительной защиты. Важным недостатком этого метода является то, что провода в будущем невозможно будет заменить, не прибегая к нарушению целостности стены. Электропроводка, которая формируется в кабельных каналах и трубах из устойчивых к горению материалов, не имеет такого недостатка, однако этот способ более трудоемок.

Монтаж смыва в квартире начинается с разметки, сразу после черновой отделки.В этом случае на стенах или потолке указывается расположение будущих выключателей, распределительных коробок (с их помощью), розеток и линий, по которым будет проводиться штробление. Далее, чтобы смонтировать корпуса, нужно просверлить углубления. В нише устанавливаются шкафы, которые предварительно частично заполнены строительной смесью, по своей сути имеющей гипс, заподлицо с поверхностью стены. Следующий необходимый шаг, который поможет сделать скрытую проводку под штукатуркой — штробление на нужную ширину и глубину ранее упомянутых линий.

Штробление стенок для ведения руками

В идеале ширина штроба должна совпадать с шириной укладки кабеля. Затем, как только трос прочно «зажал» в Штробе, он тоже не вздулся и не упал. Для одинарного плоского трехжильного кабеля ВВГ, имеющего сечение до 4 мм ², обычно достаточно штроба, глубиной 0,7-1 см. Запрещается строить несущие бетонные стены. Поэтому, чтобы проводить подобные коммуникации, необходимо иметь штукатурный слой достаточной толщины для черновых работ.

Для установки корпуса необходимо просверлить перфоратор с помощью специальной насадки — «коронки».

Насадка для создания отверстий для корпусов.

Для сверления бетонных стен лучше использовать перфоратор с увеличенной мощностью, т.е. свыше 1000 Вт, но, не имея профессионального оборудования для таких целей, можно применить и к обычному бытовому молотку. В этом случае вы будете чередовать смену инструмента. Изначально использовали коронку. После заглубления коронки на 2-3 мм от поверхности бетона (максимальной мощности перфоратора, используемой в быту, как правило, недостаточно), она уступает место сверлу, имеющему диаметр 6 мм.

Этим сверлом просверливается несколько отверстий по всей канавке в результате использования коронки. Расстояние между этими отверстиями должно быть минимальным, полностью закрывая круг. Глубина сверления сверлом — 2-3 см. После этого снова установите коронку, в которой уже можно дольше копаться. Таким образом процесс повторяется, пока не будет достигнута необходимая глубина для установки розетки. Затем с помощью пробойника бетон пробивается по центру, и в отверстие устанавливается накладка.

Часто процесс сверления осложняется наличием в бетоне на площадке бурения стальной арматуры.Так что лучше предварительно зондировать зону, которая будет подлежать сверлению, с помощью портативного металлоискателя.

Если вы планируете проводить дальнейшую разводку в кабельных каналах и трубах, то следующим шагом будет их установка в уже продолбленные штробы в сторону навесных шкафов. Затем проложили кабели и провода. Кабельные каналы и трубы, провода и кабели стянуты гибкой стальной проволокой. При разводке без трубок и проводов и кабелей кабельные каналы можно крепить прямо к алебастру Stroebe (чистый гипс).Концы проводов, подходящие к корпусам, заправляются в них, а излишки обрезаются на длину от 10 до 15 см. Штробление стен под проводку завершено, теперь переходим к следующему этапу.

Монтаж скрытой проводки под штукатурку

Розетки часто собираются в одну рамную единицу. Это дает возможность объединить в одном блоке не только электрические розетки, но и телевизор, телефон, интернет-розетки и даже выключатели. Это позволит удобно их эксплуатировать, сэкономить место и эстетично выиграть.Для крепления этого блока потребуются специальные защелки, а именно кабельные каналы. Их использование позволяет объединять вместе накладку группы следов.

Составная группа Накладка.

Далее получившаяся группа устанавливается на уже подготовленную выемку. При этом отверстия следует просверливать в один ряд и почти плотно (расстояние между отверстиями должно быть менее 1 мм), а центральную перегородку аккуратно снимать. Это гарантирует, что агрегат нельзя будет разобрать, а установить целиком. При установке и подключении, и после, розетки металлических каркасов должны достаточно плотно соприкасаться.

Штробление стен для ведения руками, установка розеток и выключателей.

Каркас и крышка устанавливаются на завершающем этапе отделочных работ, когда оклеиваются обои, покрашена стена. При качественно выполненных работах и охват крышки прилегает к розеткам ровно, не образуя зазоров.

Монтажные рамы и розетки окончательной формы.

Для установки щита заподлицо необходимо сделать штробление прямоугольной выемки с достаточной глубиной, шириной и высотой.С помощью гипсового раствора в образовавшуюся выемку закрепляют корпус щита. На этом монтаж скрытой проводки завершен, приступаем к завершающему этапу.

Выбор и установка распределительного щита

Этот шаг выполняется в зависимости от количества активных групп. Итак, у каждой группы есть своя машина (УЗО), к которой они подключены. Помимо вывода однополярная машина должна иметь общую, а также открывающую двухполюсную (однофазную цепь). К одному полюсу подключена фаза, к другому — нулевой провод ввода кабеля.

ПРИМЕР установки распределительного щита на три группы с одной запасной.

Посмотреть коммутатор на 3 группы с резервным.

Имея на лестничной площадке общий распределительный щит, в который входят все приборы учета (счетчики электроэнергии), можно произвести подключение к группе автоматов, мощность которых распределяется на конкретную квартиру.

При необходимости заземления ниша заземления (которая является частью экрана) подключается к заземляющему нейтральному проводу, выходящему из отверстия для кабеля питания — так называемая трехпроводная однофазная система.Если такого кабеля нет, а есть рабочий нулевой провод, можно подключить к нему шину заземления на входе в открывающий автомат. К нулю выход индукционной машины подключен как нулевую общую шину, которая в свою очередь является частью экрана.

Подключение нулевой суммы.

Возможность отключения автоматического открывания облегчает безопасную работу внутри щита, например, замену выходных автоматов, при их выходе из системы. Установка приборов учета (электросчетчика) осуществляется перед выходным автоматом и после открытия.На этом выбор и установка общего распределительного щита закончена. Теперь вы знаете, как можно произвести монтаж скрытой проводки под штукатурку, выполнить штробление стен для ведения руками, а также установить и подключить розетку и выключатель в нужном месте.

Специально для сайта Ремонт однокомнатной квартиры своими руками.

Типы систем электропроводки и методы электропроводки

Способы электромонтажа и различные типы систем электропроводки

Что такое электропроводка?

Электропроводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, фонари, вентиляторы и т. Д., К главному распределительному щиту — это особая конструкция опоры электросети для непрерывного электроснабжения.

Методы систем электропроводки при подключении

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от щитка счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известен как «Электропроводка»). выполняется двумя способами:

Система шарнирной коробки или система тройника
Петля — в системе

Они обсуждаются следующим образом:

Соединительная коробка или тройник или система соединения

В этом способ разводки, подключения к приборам производятся через стыки.Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов в соединениях. Этот метод подключения не требует слишком большого размера кабеля.

Вы можете подумать, поскольку этот метод подключения не требует слишком большого количества кабеля, поэтому он дешевле. Конечно, это так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, поэтому уравнение сбалансировано. Этот метод подходит для временных установок и стоит недорого.

Петельная или кольцевая система

Этот метод подключения используется повсеместно.Лампы и другие приборы подключаются параллельно, так что каждым из приборов можно управлять индивидуально. Когда требуется подключение к свету или переключателю, питающий провод замыкается петлей, подводя его непосредственно к клемме, а затем снова перенося вперед к следующей точке для подачи питания.

Переключатель и источники света проходят по цепи в серии петель от одной точки к другой, пока не будет достигнута последняя точка в цепи. Фазные или линейные проводники замкнуты либо в распределительном щите, либо в коробке, а нейтрали замкнуты либо в распределительном щите, либо от света или вентилятора.Линия или фаза никогда не должны закольцовываться от света или вентилятора.

Преимущества петлевого метода подключения

Не требует соединительных коробок и, таким образом, экономится деньги.
Замкнутый — в системах соединение не скрывается под полом или в кровельных пространствах.
Выявление неисправности упрощается, поскольку точки устанавливаются только на розетках, чтобы они были доступны.

Недостатки кольцевого метода подключения

Требуемая длина провода или кабеля больше, а падение напряжения и потери в меди, следовательно, больше
Замкнутое кольцо в переключателях и патронах обычно затруднено.

Связанные сообщения:

Различные типы систем электропроводки

Обычно используются следующие типы внутренней проводки:

Проводка с зажимами
Деревянный кожух и закрывающая проводка
CTS или TRS или ПВХ проводка в оболочке
Электропроводка в свинцовой или металлической оболочке
Кабельная проводка

Существуют дополнительные типы кабельной проводки в соответствии с инструкциями по установке труб (где стальные и ПВХ трубы используются для подключения и установки проводов).

Поверхностный или открытый Тип кабелепровода
Встраиваемый, скрытый или подземный кабелепровод

Проводка с зажимом

Эта система проводки состоит из обычных проводов с изоляцией VIR или ПВХ (иногда с оболочкой и погодоустойчивым кабелем) в оплетке и составных частей держится на стенах или потолке с помощью фарфоровых планок, пластика или дерева.

Кабельная разводка — это временная разводка, поэтому она не подходит для жилых помещений.В настоящее время прекращено использование системы электропроводки с планками.

Преимущества клеммной проводки:

Это простая и дешевая система проводки
Наиболее подходит для временного использования, например, в строящемся здании или в армейском кемпинге
Поскольку кабели и провода кабельной проводки находятся на открытом воздухе , Таким образом, неисправность в кабелях можно увидеть и легко устранить.
Монтаж проводки с помощью планки прост и удобен.
В этой системе электропроводки можно легко выполнить настройку e.г. переделки и дополнения.
Осмотр прост и удобен.

Недостатки клеммной проводки:

Внешний вид не так хорош.
Зажимную проводку нельзя использовать для постоянного использования, потому что через некоторое время может произойти провисание.
В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.
это недолговечная проволочная система из-за погодных условий, риска возгорания и износа.
его можно использовать только при 250/440 Вольт при низкой температуре.
Всегда существует риск возгорания или поражения электрическим током.
его нельзя использовать в важных и конфиденциальных местах и местах.
Это недолговечная, надежная и устойчивая система электропроводки.

Связанные сообщения:

Электропроводка кожуха и колпачка

Электропроводка обсадной колонны и колпачка была известной системой электропроводки в прошлом, но в наши дни она считается устаревшей из-за системы кабелепровода и обшивки.Кабели, используемые в этой проводке, были либо VIR, либо PVC, либо любыми другими одобренными изолированными кабелями.

Кабели проложены через деревянные кожухи. Корпус представляет собой деревянную полоску с параллельными канавками, прорезанными по длине для размещения кабелей VIR. Канавки сделаны для разделения противоположной полярности. кожух (также сделанный из дерева), используемый для закрытия проводов и кабелей, установленных и вставленных в кожух.

Преимущества проводки в оболочке:

Это дешевая система проводки по сравнению с системами проводки с оболочкой и кабелепроводами.
Это прочная и долговечная система электропроводки.
В этой системе электропроводки можно легко выполнить настройку.
Если фаза и нейтраль установлены в отдельные гнезда, ремонт будет несложным.
Долговечность в полевых условиях благодаря прочной изоляции крышки и кожуха.
Защищена от масла, пара, дыма и дождя.
Отсутствие риска поражения электрическим током из-за закрытых проводов и кабелей в корпусе и заглушке.

Недостатки Электромонтажная проводка обсадной колонны:

Существует высокий риск возгорания в системе электропроводки обсадной колонны и заглушки.
Не подходит для кислотных, щелочных и влажных условий.
Дорогой ремонт и требуется больше материала.
В современном материале нелегко найти материал.
Белые муравьи могут повредить деревянную обшивку и покрытие.

Связанные сообщения:

Проводка из планок (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS с круглой овальной формой используются в этой проводке. В основном предпочтительны одножильные кабели.Кабели TRS являются химически стойкими, водонепроницаемыми, паронепроницаемыми, но на них немного влияет смазочное масло. Кабели TRS укладываются на хорошо выдержанную и прямую обрешетку из тикового дерева толщиной не менее 10 мм.

Тросы удерживаются на деревянной обрешетке с помощью луженых латунных зажимов (пряжка), уже закрепленных на обрешетке латунными штырями и расположенных с интервалом 10 см для горизонтальных участков и 15 см для вертикальных.

Преимущества электромонтажных работ

Монтаж проводки прост и удобен
дешев по сравнению с другими системами электропроводки
Парафраз — это хорошо и красиво
Легко ремонтировать
прочный и долговечный
В этой системе электропроводки можно легко выполнить настройку.
меньше вероятность утечки тока в системе электропроводки на планках

Disad Преимущества проводки на планках

Нельзя устанавливать во влажных условиях, при химическом воздействии, на открытых и открытых площадках.
Высокий риск возникновения елей
Небезопасен от внешнего износа и погодных воздействий (поскольку провода открыто видимы для тепла, пыли, пара и дыма.
Тяжелые провода нельзя использовать в системе электропроводки с обрешеткой.
Подходит только для напряжения ниже 250 В.
Нужно больше кабелей и проводов.

Проводка в свинцовой оболочке

В проводке используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка обеспечивает защиту кабелей от механических повреждений, влаги и атмосферной коррозии.

Вся свинцовая оболочка сделана электрически непрерывной и заземлена в точке входа для защиты от электролитического воздействия из-за тока утечки и для обеспечения безопасности в случае ожога оболочки.Кабели проложены на деревянной обрешетке и закреплены с помощью зажимов, как и при электромонтаже TRS.

Связанное сообщение:

Какая лампа светится ярче при последовательном и параллельном подключении и почему?

Кабельная проводка

Существует два дополнительных типа кабельной проводки в зависимости от установки трубы

Поверхностная проводка кабелепровода
Скрытая проводка кабелепровода

Поверхностная кабельная проводка на крыше

или стены, это известно как поверхностная проводка кабелепровода.При таком способе разводки отверстия на поверхности стены проделываются на равных расстояниях, после чего с помощью заглушек устанавливается кабелепровод.

Скрытая проводка кабелепровода

Если кабелепроводы скрыты внутри стеновых щелей с помощью штукатурки, это называется скрытой проводкой кабелепровода. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой из кабелепровода. не обращая внимания на то, что это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

При прокладке кабелепровода стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностная проводка кабелепровода) или закапываются в стены под штукатуркой, а кабели VIR или PVC затем протягиваются с помощью провода GI. размера, если около 18SWG.

В системе кабельной проводки кабелепроводы должны быть электрически непрерывными и подключаться к земле в некоторых подходящих точках в случае стального кабелепровода. Электропроводка — это профессиональный способ электромонтажа здания.В бытовой электропроводке в основном используются трубы из ПВХ.

Кабелепровод защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше, чем лечение. Свинцовые трубы используются на заводах или когда здание подвержено пожару. Транкинг больше похож на кабельную разводку на поверхности. Он тоже набирает популярность.

Это делается путем прикручивания кабельной трубы из ПВХ к стене, а затем пропускания кабелей через трубу.Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать фактор пространства.

Типы кабелепровода

Следующие кабелепроводы используются в системах кабельной разводки (как скрытая, так и поверхностная), которые показаны на изображении выше.

Металлический трубопровод
Неметаллический трубопровод

Металлический трубопровод:

Металлические трубопроводы изготовлены из стали, которая очень прочная, но также дорогостоящая.

Есть два типа металлических трубопроводов.

Кабелепровод класса A: кабелепровод низкого диаметра (канал из тонкослойной стали)
Кабелепровод класса B: канал высокого диаметра (канал из толстого стального листа)

Неметаллический трубопровод:

Твердый канал из ПВХ в настоящее время используется как неметаллический трубопровод, который гибкий и легко сгибается.

Размер кабелепровода:

Обычные трубопроводные трубы доступны в различных размерах: 13, 16.2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества систем кабельной разводки

Это самая безопасная система электропроводки (скрытое отжимание кабелепровода)
Внешний вид очень красивый (в случае скрытой проводки кабелепровода)
Отсутствие риска механического износа и возгорания в корпусе металлических труб.
Можно легко выполнить настройку в соответствии с будущими потребностями.
Легко ремонтировать и обслуживать.
Нет риска повредить изоляцию кабеля.
защищен от коррозии (в случае трубопровода из ПВХ) и опасности возгорания.
Может использоваться даже в помещениях с повышенной влажностью, химическим воздействием и задымлением.
Отсутствие риска поражения электрическим током (при правильном заземлении и заземлении металлических труб).
Это надежная и популярная электромонтажная система.
устойчивая и долговечная система электропроводки.

Недостатки систем кабельной разводки

Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительное заземление для металлических труб Тройники и колена и т. Д.
Очень сложно найти дефекты проводки.
установка не проста и не проста.
Риск поражения электрическим током (в случае металлических труб без надлежащей системы заземления)
Очень сложно организовать дополнительное подключение в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

Мы обсудим пошаговый метод различных систем электропроводки на следующих постах.. Так что следите за новостями и не забывайте подписываться на наш блог. Спасибо

Связанное сообщение:

Как установить камеры видеонаблюдения и скрыть провода

После того, как вы нашли место, где будет жить ваша камера, проверьте ее, чтобы убедиться, что она работает — вы не хотите, чтобы установка камер видеонаблюдения только для того, чтобы узнать, что в них есть ошибки.

Камеры с интернет-протоколом (IP), которые питаются от розетки или от батарей, проще всего установить. Это беспроводные камеры видеонаблюдения, которые вы видите чаще всего, в том числе уличные камеры, такие как Nest Cam IQ, и детские камеры, такие как Arlo Baby Monitor.

Если вы используете внутреннюю IP-камеру , процесс установки довольно прост. Поместите камеру на высокую книжную полку или в угол, чтобы получить хороший обзор, подключите ее и подключите к Wi-Fi.

Если вы устанавливаете уличную IP-камеру , установка все еще довольно проста, но требует немного больше работы. Вам понадобится несколько инструментов: карандаш, отвертка, молоток и электродрель. Вот как вы это сделаете.

Проверьте мощность Wi-Fi и убедитесь, что ваша камера находится в зоне действия вашей домашней сети.Убедитесь, что ваша камера видна и что за стеной, в которой вы сверляете, нет никаких электрических проводов. Еще раз убедитесь, что вы помещаете камеру достаточно близко к розетке, чтобы до нее мог дотянуться шнур, когда вы незаметно пропустите камеру через крышку для кабеля или вдоль потолка (подробнее об этом ниже).

Некоторые камеры, например Nest Cam IQ, поставляются с монтажной пластиной. Остальные — прямо в стену.

Убедитесь, что сверло соответствует размеру используемого вами винта.Если вы сверляете кирпич или штукатурку, вы вставляете анкеры, которые должны входить в комплект поставки камеры видеонаблюдения, в просверленные отверстия, слегка ударяя по ним молотком. Если вы устанавливаете камеру на дерево, якоря вам не понадобятся.

Если у вашей камеры есть монтажная пластина, прикрутите ее к стене, а затем поместите камеру сверху.

Проденьте провод вдоль стен дома с помощью зажимов для кабеля или скобозабивателя и подключите к ближайшей закрытой наружной розетке. Для дополнительной безопасности используйте замок с ключом или кодовый замок, чтобы закрепить крышку розетки, и убедитесь, что ваша камера остается подключенной к розетке.

Эти шаги могут немного измениться в зависимости от ваших настроек. Если вы устанавливаете HD-камеру в своем гараже, вы можете пропустить провода внутри и использовать там розетку. После того, как вы выбрали место для камеры, просверлите отверстия с каждой стороны стены, а затем с помощью рыбной ленты протяните кабель на другую сторону. Затем вы начнете со второго шага, чтобы установить и подключить камеру.

Монтажный провод для телевизора Скрытие проводов в стене Скрытие проводов для телевизора

скрытие проводов до и после

Многие потребители выбирают самостоятельную установку, когда дело доходит до установки собственного кронштейна для телевизора, но не имеют представления, что делать с проводами, висящими под телевизором.Скрыть все провода и кабели под креплением телевизора — самая сложная часть процесса монтажа телевизора. Если ваш телевизор уже закреплен на стене, но вам неудобно прокладывать провода в стене, мы предлагаем скрыть монтажные провода для телевизора и установить электрическую розетку, чтобы ваш телевизор был безопаснее и выглядел лучше.

«Какие инструменты мне нужны, чтобы спрятать телевизионные кабели в стене?

«Как спрятать провода под телевизором?»

«Можно ли вставить шнур питания телевизора в стену?»

предупреждение-сокрытие-удлинитель-провод Опасность пожара, скрывающая провод, шнур питания

Первым и наиболее важным элементом сокрытия проводки телевизора является включение питания телевизора или установка электрической розетки.Независимо от того, есть ли у вас кабель, спутник, пожарная палка, игровые системы, эфирная антенна или вы просто используете приложения из магазина приложений для телевизора, вам необходимо установить розетку за телевизором. Никогда не прячьте шнур питания телевизора или удлинитель в стену, даже если он достаточно длинный. Прокладка шнура питания телевизора или удлинителя в стене представляет собой опасность возгорания и может привести к аннулированию гарантии на дом! Если вы не можете установить розетку перед установкой телевизора, вызовите специалиста по маскировке проводов или электрика.Разжигание огня в вашем доме не стоит затрат на профессионально установленную розетку переменного тока. Мы устанавливаем розетку позади каждого телевизора, чтобы обеспечить безопасность установки вашего телевизора, соответствие электротехническим нормам и требованиям безопасности NC.

провод-сокрытие-яблоко-телевизор-скрытый-за-ТВ

Некоторые устройства, такие как Apple TV, небольшие кабельные и спутниковые приставки, а также различные потоковые устройства, можно спрятать за телевизором, чтобы сэкономить на полках и избавиться от подставок под телевизор. Мы скрываем 4K HDMI, Ethernet, оптическую и другую аудио / видео проводку, а также кабели для звуковых панелей и других компонентов в стене.Если к вашему телевизору подключены внешние устройства, такие как кабельная или спутниковая приставка, мы проложим кабели высочайшего качества в стене к вашей подставке для телевизора или полке под телевизором, чтобы обеспечить наилучшее качество звука и изображения.

Самсунг-одна-соединительная коробка

Если у вас есть телевизор Samsung с плоским экраном с системой One Connect, мы можем спрятать One Connect за телевизором или внутри подставки под телевизор. Коробка Samsung One Connect имеет несколько аудио / видео входов, включая HDMI, коаксиальный кабель для ТВ-тюнера, оптический и USB.Вы можете использовать One Connect в качестве разветвителя HDMI для подключения различных устройств в будущем, не прикасаясь к телевизору.

скрытие проводов со звуковой панелью

Саундбары стали очень популярными из-за отсутствия достаточного количества динамиков в телевизоре. Более плоские смарт-телевизоры обычно поставляются с более низкими динамиками, что приводит к плохому качеству звука в сочетании с качеством изображения высокой четкости 4k. Наш эксперт по скрытию проводов несет в себе крепления для звуковой панели, чтобы прикрепить звуковую панель к нижней части телевизора, чтобы шнур питания и оптический кабель были скрыты за телевизором.Если вы хотите, чтобы ваша звуковая панель была установлена на стене под телевизором на расстоянии нескольких дюймов между звуковой панелью и телевизором, мы можем спрятать оптический кабель и шнур питания для звуковой панели, чтобы придать вам элегантный вид.

Провод-сокрытие со звуковой панелью над камином

Большинство домов новостройки в районе Шарлотты имеют камин с готовой разводкой, нишу или укромный уголок над навесом. Предварительно подключенный означает, что ваша стена была предварительно подключена для установки телевизора с электрической розеткой и AV-кабелями строителем или предыдущим владельцем и не требует скрытия проводов.Если в вашем камине нет предварительной разводки, мы все равно поможем вам. Наш опыт, накопленный за годы прокладки кабелей и предварительной проводки в домах, позволяет нам реализовывать различные методы сокрытия ваших телевизионных проводов над камином.

Мы загрузили таблицу мгновенных ценовых предложений с указанием размеров телевизоров, различных услуг и изображений каждой услуги, чтобы ускорить процесс установки вашего телевизора. Вот несколько вопросов, которые мы задаем во время телефонного разговора, чтобы определить, какие услуги по сокрытию проводов мы можем предложить каждому клиенту…

Из чего сделан ваш камин? Гипсокартон, кирпич или камень?
Ваш камин на внешней стене или за ним есть другая комната?
Камин выходит внутрь комнаты или у вас есть книжные шкафы, шкафы или полки с обеих сторон?

В худшем случае нам может потребоваться разрезать гипсокартон и пропустить провода через шпильки.Это называется ретро и довольно часто встречается в старых домах без каминов с предварительной разводкой. Делаем 3-4 небольших отверстия, чтобы минимизировать повреждение гипсокартона. Отверстия достаточно велики, чтобы провести провода через шпильки от телевизора к ближайшей электрической розетке и к любым другим устройствам, которые вы подключили к телевизору. Мы устанавливаем настенные пластины над отверстиями и назначаем услуги профессионального ремонта гипсокартона, чтобы устранить все повреждения. Он вернет вашу стену в исходное состояние в тот же или на следующий день.Наш подрядчик по гипсокартону снимет наши настенные плиты, заделает все дыры в гипсокартоне, перекрасит стену и убедится, что вы довольны стеной, прежде чем они уйдут. Когда краска высохнет, вы никогда не узнаете, что мы вскрыли стену.

Мы используем проволочную опалубку и желоб для кирпичных и каменных каминов, а также бетонных и кирпичных стен, где невозможно спрятать провода в стене.

провод-сокрытие-реклама-ТВ провод-сокрытие-форма-в-квартире

Некоторые жилые комплексы или офисные здания допускают установку телевизора на стену, но не допускают повреждения гипсокартона или скрытия проводов в стене.Жильцам говорят, что они могут закрепить телевизор с плоским экраном на стене, но не могут спрятать провода внутри стены под телевизором. Если это ваш случай или вы просто не хотите, чтобы гипсокартон был поврежден, чтобы гарантировать возврат залога, мы можем использовать белую проволочную форму или пластиковые направляющие, называемые дорожкой качения. Дорожка качения и форма для проволоки имеют крышки, которые быстро выскакивают или соскальзывают, чтобы скрыть провода внутри. Клей иногда повреждает краску и гипсокартон, если оставить его на долгое время. Мы можем использовать небольшие шурупы для гипсокартона, чтобы избежать повреждения гипсокартона при снятии каркаса со стены.

Все наши услуги по сокрытию проводки в стене сопровождаются настенными пластинами профессионального уровня, которые скрывают все отверстия, которые мы делаем в гипсокартоне. Мы гордимся каждой работой и наносим минимальный ущерб вашему дому.

Вы можете получить расценки на все наши услуги по монтажу телевизоров и маскировке проводов здесь.

Как спрятать провода в домашнем кинотеатре

Вы решили: наконец-то пора построить нирвану домашнего кинотеатра — место, где вы можете провести много счастливых часов за просмотром любимых телешоу и фильмов.Вы изучили все варианты своего оборудования и подписались на все основные потоковые сервисы, и теперь вы готовы восхищаться иммерсивным звуком и потрясающим качеством изображения 4K.

Есть только одна проблема: как на самом деле все это соединить между собой, чтобы домашний кинотеатр не выглядел как фабрика по производству спагетти?

Никто не хочет, чтобы его мечты рушились из-за беспорядка или возражений со стороны близкого человека, поэтому позвольте нам протянуть вам руку помощи.

Профессиональные инструменты

Когда дело доходит до сокрытия проводки, главное практическое правило таково: всегда ищите путь наименьшего сопротивления.Если у вас есть чердак над комнатой домашнего кинотеатра или ползунок внизу, воспользуйтесь всеми преимуществами этих открытых пространств. Если это не вариант, вам нужно будет либо открыть стены, чтобы проложить провод, либо спрятать проводку под плинтусом и / или ковровым покрытием, когда он перемещается по комнате. Есть много инструментов, таких как и , которые помогут вам ловить проволоку под коврами и сквозь стены. Если вы не любитель, многие компании производят окрашиваемые кожухи для проводов, чтобы скрыть неприглядные пучки кабелей. Их очень легко установить.

Вот краткое изложение некоторых творческих приемов, позволяющих избавиться от надоедливых проводов:

— Воспользуйтесь преимуществами любых пробелов, которые могут уже быть там. Поскольку элементы отделки, такие как плинтус и плинтусы, проходят по комнате, воспользуйтесь небольшими зазорами, которые они могут обеспечить (например, за плинтусом или под плинтусом). Если в комнате нет ни того, ни другого, вы можете установить карниз из пенопласта или поручень для стульев из пенопласта, чтобы создать канал для проводов. На самом деле это довольно простой проект, сделанный своими руками, и он отлично дополнит ваш интерьер.

— Прокладывайте проводку под коврами, бросайте коврики или бегунки. Существуют всевозможные варианты плоской проволоки, которую можно выловить под ковром, чтобы не создавать раздражающую неровность на ковре.

— Используйте плоский провод для настенного динамика. На рынке есть провода для акустических систем, которые можно установить на стену почти как при ремонте гипсокартона — вы просто прикрепляете очень тонкий провод к стене с помощью клея, а затем наносите некоторый соединительный состав, чтобы интегрировать крошечный выступ провода в стену для гладкая отделка.Немного отшлифовать и покрасить, и вуаля! Бонус: этот вид проволоки подойдет даже под обои.

— Добавьте немного консилера для шнура. Эти изящные жесткие кабельные каналы — отличный способ спрятать пучок кабелей в аккуратном кабелепроводе, который можно прикрепить к плинтусу или стене с помощью двустороннего скотча. Их легко установить и под покраску. Есть также маскирующие средства для гибкого шнура, которые можно использовать позади вашего снаряжения, когда оно перемещается между полками.

— Застежек-молний никогда не бывает достаточно! Застежки-молнии — лучший друг установщика, что-то вроде клейкой ленты для мастера.Они предоставляют отличный способ аккуратно связать кабели и управлять ими. Вы также можете творчески использовать стяжки, чтобы аккуратно проложить кабели за шкафами и между полками.

— Используйте бухты и световые полосы. Если в вашей комнате есть осветительная бухта или какой-либо другой элемент дизайна, в котором размещается ленточное освещение, воспользуйтесь этим пространством, чтобы скрыть провод. Светодиодные ленты имеют очень низкую мощность и могут располагаться очень близко к низковольтному проводу, не опасаясь возгорания.

— Сломайте преграды. Это может показаться отчаянной мерой, но как профессиональный установщик я могу сказать вам, что это часто наш единственный жизнеспособный способ скрыть провода. На самом деле не требуется много усилий, чтобы открыть стену или потолок и выловить провода вокруг комнаты — это станет еще проще, если у вас есть чердак наверху или пространство для подползания внизу. Все, что вам нужно сделать, это найти кого-нибудь и залатать дыры, которые вам нужно было проделать.

Вот ссылка , которая поможет вам найти некоторые из упомянутых выше продуктов для сокрытия проводов.Теперь давайте более подробно рассмотрим, какие типы соединений проводов вам нужно будет выполнить в домашнем кинотеатре.

Подключение видео

Надеюсь, вы выбрали телевизор идеального размера и установили его на стене на нужной высоте, чтобы ваша линия обзора, когда вы сидите в любимом кресле, попадала прямо в середину экрана. Это хорошее начало! Если вам не повезло иметь розетку за телевизором, есть несколько отличных решений для перемещения розеток, которые устанавливаются пользователем, например, , этот, .

Большинство современных телевизоров имеют встроенные приложения, но если вам нужны некоторые из дополнительных функций, предлагаемых Apple TV ^®, Amazon Fire Stick или Roku ^®, эти подключения просты: просто подключите их к доступный порт HDMI ^® на телевизоре (или при необходимости используйте удлинительный кабель HDMI). Большинство из этих устройств достаточно малы, чтобы их можно было разместить за телевизором, так что вам не придется никуда прокладывать провода, даже если потребуется кабель HDMI.

Если вам нужна максимально возможная скорость, лучше всего использовать проводное соединение Ethernet от вашего маршрутизатора или сетевого коммутатора на задней панели устройства потоковой передачи — даже если это означает прокладку кабелей в подвале или потолке или через стену.(Кабель Ethernet может быть проложен на расстоянии более 300 футов, если необходимо, без ухудшения качества сигнала.) Если проводное соединение невозможно, устройство должно нормально работать без проводов, если оно правильно подключено к вашей сети Wi-Fi и у вас есть сильный сигнал в вашем домашнем кинотеатре. (Щелкните здесь , чтобы получить несколько советов по оптимизации Wi-Fi.)

Для обеспечения наилучшего качества видео проигрыватели DVD и Blu-ray Disc ™ должны подключаться к телевизору с помощью кабелей HDMI, а не аналоговых. Имейте в виду, что кабели HDMI должны быть настолько короткими, насколько это необходимо, и никогда не должны превышать 50 футов в длину, иначе вы рискуете ухудшить качество сигнала.

Подключение аудиосистемы

Поскольку производители телевизоров стремятся уменьшить рамку вокруг экрана, самой большой проблемой является качество звука — вы просто не можете поместить хорошие динамики в эти новые конструкции. Так что добавьте звуковую панель! Даже самая простая звуковая панель обеспечит звук, который намного превосходит динамики, встроенные в телевизор, но если вы ищете отличный, рассмотрите Yamaha MusicCast BAR 400 . Эта звуковая жемчужина даже поставляется с беспроводным сабвуфером, который обеспечивает волшебный низкочастотный рокот катящегося танка или Millenium Falcon.Подключить эти устройства очень просто: просто используйте короткий кабель, чтобы направить аудиовыход телевизора на вход звуковой панели (а оттуда — на сабвуфер, если он у вас есть), и все готово.

Звуковая панель Yamaha BAR 400.

Если вы поклонник домашнего кинотеатра, вам определенно захочется воспользоваться потрясающими композициями с объемным звучанием, которые сопровождают большинство современных фильмов и телешоу. Для этого требуется как минимум пара тыловых динамиков для базовой 5.1-канальной системы (пять основных динамиков и “.1 ”сабвуфер.) Вы услышите множество мнений о том, где следует разместить тыловые динамики, но одно можно сказать наверняка: они никогда не должны быть перед вами. Вместо этого они должны быть расположены по бокам от зоны прослушивания или позади вас, под углом. В коммерческом кинотеатре они обычно находятся на боковых стенах, но ваша конкретная комната может не допускать этого. Если вам нужно использовать потолочные динамики для тыла, это может быть довольно приемлемой альтернативой.

Беспроводные колонки Yamaha MusicCast 20.

Конечно, проложить провода по комнате может быть проблемой, несмотря на все замечательные инструменты, описанные выше. Еще лучшее решение — добавить пару беспроводных динамиков объемного звучания, таких как Yamaha MusicCast 20 , которые совместимы со всеми текущими устройствами с поддержкой MusicCast. Просто поместите пару в задней части комнаты, чтобы получить те потрясающие эффекты пролета, которые вы так жаждете. Эти динамики доступны в черном или белом цвете, а также совместимы со службами потоковой передачи музыки и вашим мобильным телефоном, поэтому вы можете использовать их для прослушивания музыки.Имейте в виду, что даже если вам не нужен провод для подключения этих динамиков, им все равно потребуется питание, поэтому вам понадобится розетка где-нибудь поблизости. В противном случае вы всегда можете использовать одно из устанавливаемых пользователем решений по перемещению розеток, упомянутых ранее в этой статье.

Добавление AV-ресивера

Если ваш бюджет может немного увеличиться и вы желаете более высокого уровня качества звука, вам следует рассмотреть возможность использования полнофункционального AV-ресивера , такого как Yamaha RX-V685 с поддержкой MusicCast.AV-ресиверы (для краткости AVR) действуют как центральный узел и «мозг» вашей системы, хотя для их установки потребуется небольшое планирование.

AV-ресивер Yamaha RX-V685.

Сначала определите, где вы разместите AVR. Даже если у него есть некоторые возможности беспроводной связи (как у RX-V685 ), все равно потребуется некоторая проводка видео и / или аудио … и поскольку все провода вашего домашнего кинотеатра будут подключены к AV-ресиверу, его местоположение должно быть следует внимательно рассмотреть.Например, вам нужно будет подключить его к телевизору с помощью кабеля HDMI — чем короче, тем лучше. При такой настройке ваши потоковые устройства также должны будут переместиться в место расположения приемника и подключаться непосредственно к портам HDMI на задней панели приемника (вместо вашего телевизора).

Во-вторых, нанесите на карту все свои конечные точки. Диалоговый динамик центрального канала будет расположен непосредственно под телевизором. Левая и правая колонки будут размещены на вашей телевизионной стене или в вашем развлекательном центре, и ваша цель — создать равносторонний треугольник между вами (в том месте, где вы сидите) и каждым динамиком.Если вам не удалось получить геометрию в школе, это просто означает, что расстояние между левым и правым динамиками должно быть таким же, как расстояние между вами и каждым динамиком.

Установить сабвуфер намного проще, поскольку низкие частоты не очень локализованы, а это означает, что их трудно услышать, откуда они исходят. Ваш сабвуфер должен просто идти где-нибудь вдоль передней (экранной) стены вашей комнаты, желательно в углу, чтобы вы могли воспользоваться энергией, которую создают соседние стены. Чтобы добиться действительно потрясающего звучания, подумайте об использовании двух сабвуферов и разместите по одному в каждом углу.

Если вы хотите увеличить коэффициент погружения, вы можете перейти на 7.2-канальную систему, для которой требуются два дополнительных динамика, установленных на потолке или на задней стене вашей комнаты. («.2» просто указывает на то, что в системе два сабвуфера, хотя на самом деле вы можете запустить систему 7.1 с одним сабвуфером… но .2 определенно рекомендуется.)

Окончательная настройка объемного звучания — Dolby Atmos ^® — Святой Грааль кинозвука.Это добавляет два или четыре динамика в потолке к 7.2-канальной установке, чтобы заполнить промежуток между боковыми и задними динамиками объемного звучания. Если вы используете два потолочных динамика, они обычно немного впереди зоны отдыха. Если вы выберете четыре динамика, то вы установите дополнительную пару в потолок между зоной отдыха и задней стеной.

После того, как вы определились со всеми местами расположения динамиков, вам нужно выбрать провод, который вы будете использовать для их подключения. Я рекомендую как минимум калибр 16, но провод 14 или 12 будет работать лучше.(Имейте в виду, что если вы собираетесь проложить провод через стены или потолок, вам понадобится проводка, соответствующая классу безопасности CL для обеспечения безопасности.

Как сделать монтаж скрытой проводки?

Монтаж скрытой проводки: нормы и правила

Как сделать разметку для скрытой проводки?

Как сделать штробу для скрытой проводки?

Как крепится скрытая проводка?

Как заделать штробу для скрытой проводки?

Монтаж скрытой электропроводки

Штробление стен

Скрытая прокладка электропроводки в трубах

Скрытая прокладка кабеля в перегородках, полах и потолках

Что бы еще почитать?

Скрытый электромонтаж — требования и монтаж скрытой электропроводки в подробностях

Достоинства и недостатки скрытой проводки

Выбор оборудования

Выбираем автомат защиты

Выбор УЗО

Правила монтажа скрытой электропроводки

Общие требования проведения электромонтажных работ

Электромонтажные работы в каменной стене

Необходимый инструмент

Инструкция по монтажу скрытой проводки

Монтаж скрытой проводки | Строительный портал

Оглавление:

Устройство скрытой проводки

Требования к скрытой проводке в доме

Схема скрытой проводки

Материалы и оборудование для скрытой электропроводки

Скрытая проводка своими руками

Разводка скрытой проводки в деревянном доме

Советы при монтаже скрытой проводки

Как произвести скрытый монтаж электропроводки в квартире?

Монтаж скрытой проводки своими руками

Что представляет собой скрытая проводка

Способы скрытой укладки кабеля

Преимущества и недостатки скрытой электрической проводки

Прокладка скрытой электропроводки

Скрытая проводка по стенам

Скрытая проводка кабелей по потолку

Скрытая проводка кабеля по полу

Монтаж скрытой электропроводки за фальшстенами

Монтаж скрытой проводки в зависимости от материалов конструкции

Рекомендации специалистов по прокладке скрытой проводки в помещениях

Монтаж скрытой электропроводки: правила и последовательность

Подбор материалов

Правила монтажа

Типы расключений

Монтаж

Штробление стен, укладка проводов

Монтаж электрических точек

Прокладка скрытой проводки в полу

Прокладка проводов освещения

Hide TV Wire | Как спрятать шнуры

🎥 Смотреть дальше:

Как спрятать шнуры на настенном телевизоре

Как спрятать шнуры на настенном телевизоре

Как спрятать шнуры на настенном телевизоре

Что входит в комплект для скрытия шнура телевизора?

Обзор установки скрытия телевизионного шнура

Пошаговая инструкция по установке комплекта для скрытия телевизионного шнура в стене

Сообщение навигации

Как произвести монтаж скрытой проводки под штукатурку, штробление стен для ведения своими руками

Скрытая проводка под штукатурку

Штробление стенок для ведения руками

Монтаж скрытой проводки под штукатурку

Выбор и установка распределительного щита

Типы систем электропроводки и методы электропроводки

Соединительная коробка или тройник или система соединения

Как установить камеры видеонаблюдения и скрыть провода

Монтажный провод для телевизора Скрытие проводов в стене Скрытие проводов для телевизора

Как спрятать провода в домашнем кинотеатре

Профессиональные инструменты

Подключение видео

Подключение аудиосистемы

Добавление AV-ресивера

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
