Мощность и ток в трехфазной сети: Расчет силы тока по мощности – Калькулятор + формулы

Содержание

формулы для расчета мощностных показателей

Наибольшее распространение в нашей стране получили однофазные и трёхфазные электрические сети. Сетевые компании стремятся к развитию именно трёхфазных распредок, т.к. из них всегда можно сделать однофазные, для питания частных квартир и домов. Однако последнее время и частники стремятся к получению трёхфазного электропитания своих жилых помещений.

Трёхфазная электрическая сеть

Как узнать свою схему

Распределительная сеть, приходящая в квартиры и дома потребителей, сегодня делится приблизительно поровну на: однофазную и трёхфазную. Что касается промышленности, там всегда применяется «трёхфазка». На улицах городов и сёл можно увидеть только сети в трёхфазном исполнении, хотя её могут разделить на однофазную. Обычно это происходит для потребителей с разрешённой мощностью менее 10 000 Вт.

Данное распределение сделано для снижения потерь электрической энергии, чтобы обеспечить наибольшее КПД при передаче мощности от генерирующей станции до конечного потребителя. Потери в трехфазной сети при этом меньше.

Дополнительная информация. Потери электроэнергии – это недоотпуск конечному потребителю электроэнергии, по сравнению с произведённой. Обусловлены ненулевым сопротивлением кабелей, проводов и оборудования. Поэтому протекающему току оказывается сопротивление, что приводит к потерям распределительной сети.

Для определения своего типа подключения не нужно быть электриком. Для начала нужно открыть электрический щит, расположенный либо внутри квартиры/дома, либо на лестничной площадке/ближайшей к дому опоре. Необходимо обратить внимания на подходящий кабель. Наличие от одного до трёх проводов указывает на однофазную сеть, 4-5 проводов – на «трёхфазку». Только не следует прикладывать пальцы к проводам для их подсчёта.

Пример «трёхфазки»

По современным правилам присоединения электроустановок практически все частные жилые дома подключаются по трём фазам с нагрузкой 15 кВт. Также три фазы подводят к большим многоквартирным домам.

Трёхфазное или однофазное подключение

Для начала необходимо разобраться, что предпочтительнее для потребителя. Для этого рассмотрим плюсы и минусы каждого вида подключения.

При использовании «трёхфазки» зачастую неопытные потребители неравномерно распределяют нагрузки по фазам. Например, если в доме на фазе А (так называемая фазная нагрузка) будут «посажены» бойлер и котёл, а на фазе С – люстра и игровая приставка с телевизором, то перекос фаз в такой схеме обеспечен. Чем это грозит? «Всего лишь» выходом из строя дорогостоящих бытовых приборов. Это происходит из-за отсутствия симметрии токов и напряжения в конкретной бытовой цепи. Чтобы этого не происходило, необходимо при распределении нагрузок привлечь опытного специалиста, а не надеяться на собственную смекалку.

Не стоит забывать о большем количестве материала, необходимого для организации схемы с подключением по трём фазам. Провода и автоматы потребуются в существенно большем количестве, что неизбежно отразится на кошельке организатора.

Однофазка при использовании проводов одинакового сечения будет существенно уступать по возможности передачи нагрузки трёхфазке. Поэтому, если планируется большое количество потребителей электрической энергии, вторая предпочтительнее.

Пример однофазки

Например, к потребителю подходит провод с поперечным сечением 16 мм². В этом случае, чтобы избежать его нагрева, общая нагрузка не должна превышать 14 000 Вт. При использовании трёх фаз того же поперечного сечения нагрузка серьёзно увеличится – до 42 000 Вт, что даёт возможность подключения большего количества бытовых потребителей. Однако не стоит забывать, что в этом случае и расход электроэнергии возрастёт пропорционально, а стоимость кВт/ч на сегодняшний день недешёвая.

Пример расчёта мощностных показателей

Теперь для примера расчёта мощности трехфазных сетей рассмотрим абстрактный производственный цех, где есть двадцать электрических двигателей. В главный распределительный щит данного помещения подведена четырёхпроводная кабельная линия (трёхфазка не обходится только тремя фазами: А, В, С, в ней обязательно присутствует ноль N). Напряжение здесь будет 380/220 В. Примем, что общая нагрузка установленных двигателей равна 40 кВт (Ру1=40 кВт). Кроме того, присутствует освещение с общей нагрузкой осветительных приборов в 3 кВт (Ру2=3 кВт).

Ру – общепринятое обозначение установленной мощности всех потребителей, состоящая из мощностных показателей каждого электроприбора в отдельности. Единица измерения – кВт.

Здесь необходимо поговорить о важном параметре при расчёте мощности – коэффициенте спроса (Кс).

Важно! Коэффициент спроса – это отношение максимума нагрузки за 30 минут к их общей паспортной (установленной) мощности. По сути, показывает, какое количество приборов находится в работе в каждый период времени. Часто его обозначают как cosφ.

В рассматриваемом нами примере коэффициент спроса показывает объём загрузки электродвигателей в каждый момент времени. Для осветительной сети промышленного помещения его обычно принимают равным 0,9. Для действующих электродвигателей Кс=0,35. Усреднённый cosφ принимается равным 0,75.

Теперь произведём вычисления. Для начала нужно просчитать отдельно силовую и световую составляющие общей нагрузки:

Р1=0,35*40=14 кВт; Р2=0,9*3=2,7 кВт.

Формула полной нагрузки в этом случае будет следующей:

Р=Р1+Р2=14+2,7=16,7 кВт.

Рассчитать мощность трехфазного тока в нашем случае можно, используя уравнение:

I=1000*P/1,73*Uн* cosφ, где:

  • Р – расчетная мощность двигателей и освещения, кВт;
  • Uн – напряжение на приёмнике, в частности междуфазное, равное напряжению в сети. В данном случае равно 380 В;
  • Cosφ – коэффициент спроса.

Итак, сила тока и мощность трехфазной сети могут быть определены на основе приведённого выше примера. Расчет тока по мощности не менее важен, чем расчет мощностных показателей сети.

Видео

Оцените статью:

Расчет тока и мощности | ИП Субботин


Для расчета цепи трехфазного переменного тока и выбора параметров элементов сети, необходимо знать расчетное значение потребляемой активной мощности. Напомним, что физически активная мощность представляет собой энергию, которая выделяется в единицу времени в виде теплоты на активном сопротивлении участка цепи. Единица активной мощности — Вт.

Иногда, в паспорте (или на шильдике) электрооборудования может быть указано значение полной мощности, которая больше активной мощности на величину коэффициента мощности (косинуса фи).

Ниже приведены онлайн калькуляторы для расчета тока и мощности в однофазной сети 220 В или трехфазной сети 380 В, 6 кВ и 10 кВ.

При определении Расчетной мощности или тока нагрузки должны учитываться единичные номинальные мощности или потребляемые токи всех электроприемников и потери мощности в питающих линиях. Номинальные (ещё их называют установленные) мощности указывают в паспортах электроустановок.

Значения коэффициента реактивной мощности зависят от параметров подключаемых электроприемников. В наших онлайн калькуляторах используются самые распространенные значения, в соответствии с действующими нормами и правилами.

Расчет трехфазного и однофазного тока по мощности

При выборе номинального тока защитного коммутационного аппарата (например, автоматического выключателя), необходимо полученное значение расчетного тока округлить к ближайшему большему току по принятому в нашей стране ряду номинальных токов выключателей.

При выборе номинального первичного тока трансформатора тока, также необходимо округлить полученное значение расчетного тока к ближайшему большему току по ряду номинальных токов трансформаторов.

Расчет трехфазной и однофазной мощности по току

Максимальная мощность присоединяемых энергопринимающих устройств, указываемая в технических условиях на технологичкеское присоединение, это мощность, которую могут потреблять из сети элекроприемники при их максимальной единовременной загрузке.

Величина максимальной мощности больше расчетной мощности, так как она не учитывает Коэффициенты спроса и одновременности.

Так, например, абонентам, имеющим однофазный ввод 220 В с максимальной мощностью 5 кВт и вводной коммутационный аппарат на 25 А, получив технические условия на увеличение максимальной мощности до трехфазных 15 кВт, также необходим вводной автоматический выключатель на 25 А, но уже трехфазный, на 380 В.

Наша строительная компания оказывает услуги по проектированию электроснабжения (в том числе временного и резервного) жилых, общественных и промышленных зданий. В составе проекта обязательно должен быть раздел по расчету электрических нагрузок. Предлагаем вам пример расчета электрических нагрузок садового товарищества на территории которого 229 земельных участков, который был выполнен нашей компанией в 2016 году: пример расчета.

Также, мы берем на себя все функции по выполнению строительно-монтажных работ (см. страницу Электромонтажные работы).

Если у вас остались вопросы, наши специалисты с радостью вам помогут. Позвоните нам прямо сейчас по телефону +7 (903) 137-59-05,

или воспользуйтесь формой обратной связи.

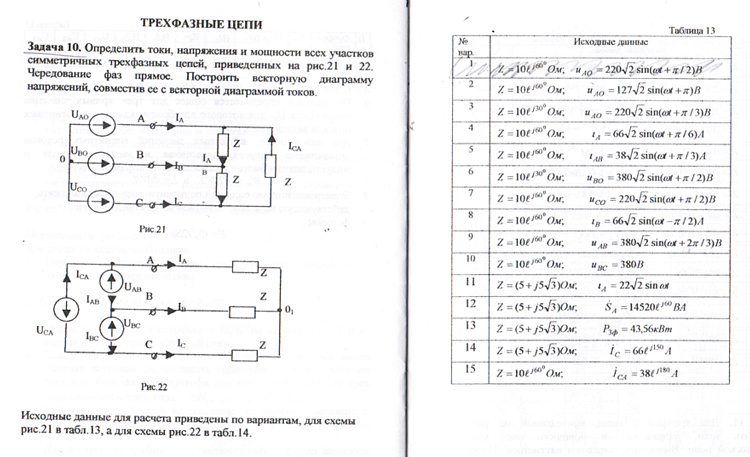

Трехфазные сети. Ток, напряжение и мощность - Основы

Все люди уже так привыкли к таким благам цивилизации, как электрическая энергия. Однако, не все имеют понятие, как оно поставляется в наши дома, заставляет двигать огромные двигателя и т.д. Рассмотрим, что представляет собой промышленная трехфазная сеть, которая используется для подачи питания самого разнообразного трехфазного оборудования. Это могут быть различные промышленные станки, большой мощности электродвигателей, насосные станции и т.д. То есть, все электрические приборы, двигатели которых рассчитаны на напряжение  в 380 Вольт.

Если достаточно просто описывать трехфазную систему установленных электрических цепей, можно отметить, что это система которая состоит из трех цепей, где действуют переменные, а также «ЭДС» равной частоты. Каждую цепь данной системы, специалисты называют  фазой. А всю систему трех сдвинутых по фазе электрических потоков в данных цепях, называют трехфазный ток.

На практике, практически все генераторы, которые располагаются на электростанциях, являются производителями трехфазного тока. По сути, каждый генератор такого типа имеет в себе соединения трех генераторов в одной машине. Они сконструированы таким образом, что расположенные в них индуцированные ЭДС находятся не параллельно  относительно друга и сдвинуты на одну треть периода.

Трехфазные цепи являются наиболее распространенными системами в нашей современной электроэнергетике. Специалисты объясняют это тем, что трехфазное напряжение отличается некоторыми преимуществами перед однофазным. Почему именно трехфазное напряжение представляет более качественную передачу энергии перед   другими многофазными цепями:

  • Главная особенность - экономичность производства, которое достигается при передаче энергии конечному потребителю;
  • По сравнению с любыми однофазными цепями, трехфазная система более доступна;
  • Имеется отличная возможность достаточно простого получения необходимого кругового магнитного поля, которое необходимо для любого асинхронного двигателя;
  • Отметим, что именно трехфазная установка дает отличную возможность получения в одной системе двух напряжений, то есть фазного, а также линейного.

У каждой системы, необходимо знать мощность трехфазной сети. Рынок предоставляет большие возможности для выбора подходящего прибора. Для измерения мощности, специалисты пользуются специальными поверенными измерительными аппаратами, которые называются ваттметрами. Для осуществления замера при симметричной нагрузке на систему, мощность, которую получает потребитель трехфазной системы, можно узнать одним качественным однофазным ваттметром.

Если имеется четырех проводная система, где применяется нулевой провод, то токовая обмотка прибора будет работать последовательно.  Это позволит определить показания мощности в одной фазе. Помните, что при одинаковой нагрузке мощности на все имеющиеся фазы, суммарная мощность всей системы равна 3 Рф.

При монтаже трехфазной системы, специалист должен вывести и указать максимальную мощность трехфазного тока, которую нельзя превышать. Мощность в цепи такой системы может быть измерена при помощи ваттметров. Активная мощность, которой располагает вся система, может быть равна утроенной мощности при потреблении по одной из фаз.

Для учета потребленной электрической энергии в трехфазной системе, можно использовать трехфазные счетчики. Такие устройства составляются из двух, а также трех однофаз­ных. Их размещение происходит в одном корпусе, который оснащается общим счетным ме­ханизмом.

Трехфазные и однофазные сети.Отличия и преимущества.Недостатки

В электрооборудовании жилых многоквартирных домов, а также в частном секторе применяются трехфазные и однофазные сети. Изначально электрическая сеть выходит от электростанции с тремя фазами, и чаще всего к жилым домам подключена сеть питания именно трехфазная. Далее она имеет разветвления на отдельные фазы. Такой метод применяется для создания наиболее эффективной передачи электрического тока от электростанции к месту назначения, а также для уменьшения потерь при транспортировке.

Чтобы определить количество фаз у себя в квартире, достаточно открыть распределительный щит, расположенный на лестничной площадке, либо прямо в квартире, и посмотреть, какое количество проводов поступает в квартиру. Если сеть однофазная, то проводов будет 2 – фаза и ноль. Возможен еще третий провод – заземление.

Если электрическая сеть трехфазная, то проводов будет 4 или 5. Три из них – это фазы, четвертый – ноль, и пятый – заземление. Также число фаз определяется и по количеству автоматических выключателей.

Трехфазные сети в квартирах применяются редко, в случаях подключения старых электроплит с тремя фазами, либо мощных нагрузок в виде циркулярной пилы или отопительных устройств. Число фаз также можно определить по величине входного напряжения. В 1-фазной сети напряжение 220 вольт, в 3-фазной сети между фазой и нолем тоже 220 вольт, между 2-мя фазами – 380 вольт.

Отличия
Если не брать во внимание отличие в числе проводов сетей и схему подключения, то можно определить некоторые другие особенности, которые имеют трехфазные и однофазные сети.
  • В случае трехфазной сети питания возможен перекос фаз из-за неравномерного разделения по фазам нагрузки. На одной фазе может быть подключен мощный обогреватель или печь, а на другой телевизор и стиральная машина. Тогда и возникает этот отрицательный эффект, сопровождающийся несимметрией напряжений и токов по фазам, что влечет неисправности бытовых устройств. Для предотвращения таких факторов необходимо заранее распределять нагрузку по фазам перед прокладкой проводов электрической сети.
  • Для 3-фазной сети требуется больше кабелей, проводников и выключателей, а значит, денежные средства слишком не сэкономить.
  • Возможности однофазной бытовой сети по мощности значительно меньше трехфазной. Если планируется применение нескольких мощных потребителей и бытовых устройств, электроинструмента, то предпочтительно подводить к дому или квартире трехфазную сеть питания.
  • Основным достоинством 3-фазной сети является малое падение напряжения по сравнению с 1-фазной сетью, при условии одинаковой мощности. Это можно объяснить тем, что в 3-фазной сети ток в проводнике фазы меньше в три раза, чем в 1-фазной сети, а на проводе ноля тока вообще нет.

Преимущества 1-фазной сети

Основным достоинством является экономичность ее использования. В таких сетях используются трехпроводные кабели, по сравнению с тем, что в 3-фазных сетях – пятипроводные. Чтобы осуществить защиту оборудования в 1-фазных сетях, нужно иметь однополюсные защитные автоматы, в то время как в 3-фазных сетях без трехполюсных автоматов не обойтись.

В связи с этим габариты приборов защиты также будут значительно отличаться. Даже на одном электрическом автомате уже есть экономия в два модуля. А по габаритам это составляет около 36 мм, что значительно повлияет при размещении автоматов в щите на DIN рейке. А при установке дифференциального автомата экономия места составит более 100 мм.

Трехфазные и однофазные сети для частного дома

Расход электроэнергии населением постоянно повышается. В середине прошлого столетия в частных домах было сравнительно немного бытовых устройств. Сегодня в этом плане совсем другая картина. Бытовые потребители энергии в частных домах плодятся не по дням, а по часам. Поэтому в собственных частных владениях уже не стоит вопрос, какие сети питания выбрать для подключения. Чаще всего в частных постройках выполняют сети питания с тремя фазами, а от однофазной сети отказываются.

Но стоит ли трехфазная сеть такого превосходства в установке? Многие считают, что, подключив три фазы, будет возможность пользоваться большим количеством устройств. Но не всегда это получается. Наибольшая допустимая мощность определена в техусловиях на подключение. Обычно, этот параметр составляет 15 кВт на все частное домовладение. В случае однофазной сети этот параметр примерно такой же. Поэтому видно, что по мощности особой выгоды нет.

Но, необходимо помнить, что если трехфазные и однофазные сети имеют равную мощность, то для 3-фазной сети можно применить кабель меньшего сечения, так как мощность и ток распределяется по всем фазам, следовательно, меньше нагружает отдельные проводники фаз. Номинальное значение тока автомата защиты для 3-фазное сети также будет ниже.

Большое значение имеет размер распределительного щита, который для 3-фазной сети будет иметь размеры заметно больше. Это зависит от размера трехфазного счетчика, который имеет габариты больше однофазного, а также автомат ввода будет занимать больше места. Поэтому распределительный щит для трехфазной сети будет состоять из нескольких ярусов, что является недостатком этой сети.

Но у трехфазного питания есть и свои преимущества, выражающиеся в том, что можно подключать трехфазные приемники тока. Ими могут быть электродвигатели, электрические котлы и другие мощные устройства, что является достоинством трехфазной сети. Рабочее напряжение 3-фазной сети равно 380 В, что выше, чем в однофазном типе, а значит, вопросам электробезопасности придется уделить больше внимания. Также дело обстоит и с пожарной безопасностью.

Недостатки трехфазной сети для частного дома
В результате можно выделить несколько недостатков применения трехфазной сети для частного дома:
  • Нужно получать техусловия и разрешение на подключение сети от энергосбыта.
  • Повышается опасность поражения током, а также опасность возгорания по причине повышенного напряжения.
  • Значительные габаритные размеры распредщита ввода питания. Для хозяев загородных домов такой недостаток не имеет большого значения, так как места у них хватает.
  • Необходим монтаж ограничителей напряжения в виде модулей на вводном щитке. В трехфазной сети это особенно актуально.
Преимущества трехфазного питания для частных домов:
  • Есть возможность распределить нагрузку равномерно по фазам, во избежание возникновения перекоса фаз.
  • Можно подключать в сеть мощные трехфазные потребители энергии. Это является наиболее ощутимым достоинством.
  • Уменьшение номинальных значений аппаратов защиты на вводе, а также снижение сечения кабеля ввода.
  • Во многих случаях можно добиться разрешения у компании по энергосбыту на повышение допустимого наибольшего уровня мощности потребления электроэнергии.

В итоге, можно сделать вывод, что практически осуществлять ввод трехфазной сети питания рекомендуется для частных строений и домов с жилой площадью более 100 м2. Трехфазное питание особенно подходит тем хозяевам, которые собираются установить у себя циркулярную пилу, котел отопления, различные приводы механизмов с трехфазными электродвигателями.

Остальным владельцам частных домов переходить на трехфазное питание не обязательно, так как это может создать только дополнительные проблемы.

Похожие темы:

Трехфазные и однофазные сети в доме. Схема, мощность, расчет трехфазных и однофазных сетей

Многие слышали такие загадочные слова, как одна фаза, три фазы, ноль, заземление или земля, и знают, что это важные понятия в мире электричества. Однако не все понимают, что они обозначают и какое отношение имеют к окружающей действительности. Тем не менее знать это обязательно.

Не углубляясь в технические подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть — это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электрическая цепь состоит из двух проводов. По одному ток идет к потребителю (например, к чайнику), а по другому возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной сети (рис. 1).

Рис. 1. Схема однофазной цепи

Тот провод, по которому ток идет, называется фазовым, или просто фазой, а по которому возвращается — нулевым, или нолем. Трехфазная цепь состоит из трех фазовых проводов и одного обратного. Такое возможно потому, что фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120 °C (рис. 2). Более подробно на этот вопрос поможет ответить учебник по электромеханике.

Рис. 2. Схема трехфазной цепи

Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически — не нужны еще два нулевых провода. Подходя к потребителю, ток разделяется на три фазы, и каждой из них дается по нолю. Так он попадает в квартиры и дома. Хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе, и такое положение дел имеет свои плюсы и минусы. Об этом будет рассказано позднее.
Земля, или, правильнее сказать, заземление — третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем.
Это можно объяснить на примере. В случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю (рис. 3).

Рис. 3. Простейшая схема заземления

Еще один пример. Допустим, в работе электродвигателя стиральной машины возникла небольшая поломка и часть электрического тока попадает на внешнюю металлическую оболочку прибора. Если заземления нет, этот заряд так и будет блуждать по стиральной машине. Когда человек прикоснется к ней, он моментально станет самым удобным выходом для данной энергии, то есть получит удар током. При наличии провода заземления в этой ситуации излишний заряд стечет по нему, не причинив никому вреда. В дополнение можно сказать, что нулевой проводник также может быть заземлением и, в принципе, им и является, но только на электростанции.

Некоторые умельцы, полагаясь на начальные знания по электротехнике, устанавливают нолевой провод как заземляющий. Никогда так не делайте. При обрыве нолевого провода корпуса заземленных приборов окажутся под напряжением 220 В.

В 99 % случаев для квартиры устанавливается однофазная сеть. Отличить ее от трехфазной очень просто. Если во входящем кабеле 3 или 2 провода, то сеть однофазная, когда 5 или 4 — трехфазная (рис. 4). 

Рис. 4. Четырехжильным или двухжильным кабель становится, если убирается заземляющий провод

Как известно, по проводам, передающим энергию на расстояние, течет трехфазный ток — так выгоднее. В квартиру он заходит однофазным. Расщепление трехфазной цепи на 3 однофазных происходит во ВРУ. Туда входит пятижильный кабель, а выходит трехжильный (рис. 5).

Рис. 5. Схема расщепления трехфазной сети на однофазные потребители

На вопрос, куда деваются еще 2, ответ простой: питают другие квартиры. Это не значит, что квартир только 3, их может быть сколько угодно, лишь бы кабель выдержал. Просто внутри щита выполняется схема разъединения трехфазной цепи на однофазные (рис. 6).

Рис. 6. Однофазная электрическая сеть

К каждой фазе, отходящей в квартиру, добавляются ноль и заземление, так и получается трехжильный кабель.
В идеале в трехфазной сети только один ноль. Больше и не надо, поскольку ток сдвинут по фазе относительно друг друга на одну треть. Ноль — это нейтральный проводник, в котором напряжения нет. Относительно земли у него нет потенциала в отличие от фазового, в котором напряжение равно 220 В. В паре «фаза — фаза» напряжение 380 В. В трехфазной сети, к которой ничего не подключено, в нейтральном проводнике нет напряжения. Самое интересное начинает происходить, когда сеть подключается к однофазной цепи. Одна фаза входит в квартиру, где стоят 2 лампочки и холодильник, а вторая — где 5 кондиционеров, 2 компьютера, душевая кабина, индукционная плита и т. д. (рис. 7).

Рис. 7. Трехфазная электрическая сеть

Понятно, что нагрузка на 2 эти фазы неодинакова и ни о каком нейтральном проводнике речи уже не идет. На нем тоже появляется напряжение, и чем неравномернее нагрузка, тем оно больше.

Фазы уже не компенсируют друг друга, чтобы в сумме получился ноль.

В последнее время ситуация с некомпенсацией токов в такой сети усугубилась тем, что появились новые электроприборы, которые называются импульсными. В момент включения они потребляют намного больше энергии, чем при нормальной работе. Эти импульсные приборы вкупе с разной нагрузкой на фазы создают такие условия, что в нейтральном проводнике (ноле) возникает напряжение, которое может быть раза в 2 больше, чем на любой фазе. Однако нейтраль такого же сечения, что и фазовый провод, а нагрузка больше.
Вот почему в последнее время все чаще возникает явление, называемое отгоранием ноля — нейтральный проводник просто не справляется с нагрузкой и перегорает. Бороться с таким явлением непросто: надо либо увеличивать сечение нейтрального провода (а это дорого), либо распределять нагрузку между 3 фазами равномерно (что в условиях многоквартирного дома невозможно). На худой конец можно купить понижающий разделительный трансформатор, он же стабилизатор напряжения.

В частном доме ситуация получше, поскольку хозяин один и распределить электроэнергию по фазам намного проще. Это даже увлекательное занятие — рассчитать мощность электроприборов и распределять их по фазам, чтобы нагрузка была одинаковой. Все расчеты делаются примерно, и вовсе не значит, что надо включать свет и 2 телевизора, а если заработал столярный станок на улице — это перебор. Все зависит от желания хозяина дома: провести трехфазную сеть или однофазную. Здесь есть свои плюсы и минусы.

Минусов трехфазной сети 2.

1. Напряжение на отдельном участке сильно зависит от работы других. Если перегружена одна из фаз, остальные могут работать некорректно. Проявиться это может как угодно. Чтобы такого не происходило, нужен стабилизатор — вещь недешевая.
2. Необходимо оборудование в щит, рассчитанное именно под трехфазную сеть, а также расходы на устройство трехфазной сети. Они будут больше, нежели для однофазной. Кроме того, нужно знать правила эксплуатации трехфазных сетей.

Плюсов трехфазной сети тоже 2.

1. Трехфазная сеть позволяет получить больше мощности. Если однофазная сеть при суммарной мощности приборов в 10 кВт уже испытывает перегрузки, то трехфазная прекрасно справляется и с 30 кВт. Пример очень простой. Если с линии ЛЭП в дом заходит всего 1 фаза, то при сечении входящего проводника 16 мм2 максимальная мощность составит всего 14 кВт, а если все 3 фазы — то уже 42 кВт. Разница весьма ощутимая.
2. Необычайно просто становится подключать электроприборы, имеющие трехфазное питание (электрические плиты). Самое главное в случае с частным домом — трехфазные электрические двигатели, которые стоят на многих станках.

Пересчет тока в мощность

Проектируя электропроводку в помещении, начинать надо с расчета силы тока в цепях. Ошибка в этом расчете может потом дорого обойтись. Электрическая розетка может расплавиться под действием слишком сильного для нее тока. Если ток в кабеле больше расчетного для данного материала и сечения жилы, проводка будет перегреваться, что может привести к расплавлению провода, обрыва или короткого замыкания в сети с неприятными последствиями, среди которых необходимость полной замены электропроводки – еще не самое плохое.

Знать силу тока в цепи надо и для подбора автоматических выключателей, которые должны обеспечивать адекватную защиту от перегрузки сети. Если автомат стоит с большим запасом по номиналу, к моменту его срабатывания оборудование может уже выйти из строя. Но если номинальный ток автоматического выключателя меньше тока, возникающего в сети при пиковых нагрузках, автомат будет доводить до бешенства, постоянно обесточивая помещение при включении утюга или чайника.

Формула расчета мощности электрического тока

Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.

В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:

а для трехфазной сети: I = P/(1,73*U*cos φ),

где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.

Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.

Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

  • 6 А – 1,2 кВт;
  • 8 А – 1,6 кВт;
  • 10 А – 2 кВт;
  • 16 А – 3,2 кВт;
  • 20 А – 4 кВт;
  • 25 А – 5 кВт;
  • 32 А – 6,4 кВт;
  • 40 А – 8 кВт;
  • 50 А – 10 кВт;
  • 63 А – 12,6 кВт;
  • 80 А – 16 кВт;
  • 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

  • электросауна (12 кВт) – 60 А;
  • электроплита (10 кВт) – 50 А;
  • варочная панель (8 кВт) – 40 А;
  • электроводонагреватель проточный (6 кВт) – 30 А;
  • посудомоечная машина (2,5 кВт) – 12,5 А;
  • стиральная машина (2,5 кВт) – 12,5 А;
  • джакузи (2,5 кВт) – 12,5 А;
  • кондиционер (2,4 кВт) – 12 А;
  • СВЧ-печь (2,2 кВт) – 11 А;
  • электроводонагреватель накопительный (2 кВт) – 10 А;
  • электрочайник (1,8 кВт) – 9 А;
  • утюг (1,6 кВт) – 8 А;
  • солярий (1,5 кВт) – 7,5 А;
  • пылесос (1,4 кВт) – 7 А;
  • мясорубка (1,1 кВт) – 5,5 А;
  • тостер (1 кВт) – 5 А;
  • кофеварка (1 кВт) – 5 А;
  • фен (1 кВт) – 5 А;
  • настольный компьютер (0,5 кВт) – 2,5 А;
  • холодильник (0,4 кВт) – 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Таблица перевода Ампер – Ватт:

Еще больше полезных советов в удобном формате

Краткие о напряжении, токе и мощности

Напряжением (измеряют в Вольтах) называется разность потенциалов между двумя точками или работу, выполненную по перемещению единичного заряда. Потенциал, в свою очередь, характеризует энергию в данной точке. Величина тока (количество Ампер) описывает, сколько зарядов протекли через поверхность за единицу времени. Мощность (ватты и киловатты) описывает скорость, с которой этот заряд был перенесен. Из этого следует – чем больше мощность, тем быстрее и больше переместилось носителей заряда через тело. В одном киловатте тысяча ватт, это нужно запомнить для быстрого расчета и перевода.

В теории звучит довольно сложно, давайте рассмотрим на практике. Основная формула, которой вычисляется мощность электрических приборов следующая:

P=I*U*cosФ

Важно! Для чисто активных нагрузок используется формула P=U*I , у которых cosФ равен единице. Активные нагрузки – это нагревательные приборы (электрический обогрев, электропечь с ТЭНами, водонагреватель, электрочайник), лампы накаливания. Все остальные электроприборы имеют некоторое значение реактивной мощности, это обычно небольшие значения, поэтому ими пренебрегают, поэтому расчет в итоге примерный получается.

Как выполнить перевод

Постоянный ток

В сфере автоэлектрики и декоративной подсветки используются цепи 12 В. Давайте рассмотрим на практике, как перевести амперы в ватты на примере светодиодной ленты. Для её подключения зачастую необходим блок питания, но подключить «просто так» его нельзя, он может сгореть, или наоборот, вы можете купить слишком мощный и дорогой БП там, где он не нужен и зря потратить деньги.

В характеристиках блока питания на бирке указываются такие величины, как напряжение, мощность и ток. Причем количество Вольт указываются обязательно, а вот мощность или ток могут быть описаны вместе, а может быть и такое, что только одна из характеристик указана. В характеристиках светодиодной ленты указаны те же характеристики, но мощность и ток с учетом на метр.

Представим, что вы купили 5 метров ленты 5050 с 60 светодиодами на 1 метр. На упаковке написано «14,4 Вт/м», а в магазине на бирках БП указан только ток. Подбираем правильный источник питания, для этого умножим количество метров на удельную мощность и получим общую мощность.

14,4*5=72 Вт – необходимо для питания ленты.

Значит нужно перевести в амперы по этой формуле:

I=P/U

Итого: 72/12=6 Ампер

Итого нужен блок питания минимум на 6 Ампер. Более подробно узнать о том, как выбрать блок питания для светодиодной ленты, вы можете узнать из нашей отдельной статьи.

Другая ситуация. Вы установили на свой автомобиль дополнительные фары, но на лампочках указана характеристика, допустим 55 Вт. Подключение всех потребителей в авто лучше производить через предохранитель, но какой нужен для этих фар? Нужно перевести ватты в амперы по формуле выше – разделив мощность на напряжение.

55/12=4,58 Ампера, ближайший номинал – 5 А.

Однофазная сеть

Большинство бытовых приборов рассчитаны на подключение к однофазной сети 220 В. Напомним, что в зависимости от страны, в которой вы живете, напряжение может быть и 110 вольт и любым другим. В России принятая за стандарт величина именно 220 В для однофазной и 380 В для трёхфазной сети. Большинству читателей чаще всего приходится работать именно в таких условиях. Чаще всего нагрузку в таких сетях измеряют в киловаттах, при этом автоматические выключатели содержат маркировку в Амперах. Рассмотрим немного практических примеров.

Допустим, что вы живете в квартире со старым электросчетчиком, и у вас установлена автоматическая пробка на 16 Ампер. Чтобы определить, какую мощность «потянет» пробка, нужно перевести Амперы в киловатты. Здесь эффективна та же формула, связывающая силу тока и напряжение в мощность.

P=I*U*cosФ

Для удобства расчетов принимаем cosФ за единицу. Напряжение нам известно – 220 В, ток тоже, давайте переведем: 220*16*1=3520 Ватт или 3,5 киловатта – ровно столько вы можете подключить единовременно.

С помощью таблицы можно быстро перевести амперы в киловатты при выборе автоматического выключателя:

Немного сложнее дело обстоит с электродвигателями, у них есть такой показатель как коэффициент мощности. Чтобы определить, сколько у вас будет потреблять киловатт в час такой двигатель, нужно обязательно учитывать коэффициент мощности в формуле:

P=U*I*cosФ

Следует отметить, что cosФ должен быть указан на бирке, обычно от 0,7 до 0,9. В данном случае, если полная мощность двигателя 5,5 киловатт или 5500 Ватт, то потребляемая активная мощность (а мы платим, в отличие от предприятий, только за активную):

5,5*0,87= 4,7 киловатта, а если точнее то 4785 Вт

Стоит отметить, что при выборе автомата и кабеля для электродвигателя нужно учитывать полную мощность, поэтому нужно брать ток нагрузки, который указан в паспорте к двигателю. И также важно учитывать пусковые токи, так как они значительно превышают рабочий ток двигателя.

Еще один пример, сколько ампер потребляет чайник на 2 кВт? Делаем расчет, сначала нужно выполнить перевод киловатт в ватты: 2*1000 = 2000 Ватт. После этого переводим ватты в Амперы, а именно: 2000/220 = 9 Ампер.

Это значит, что пробка на 16 Ампер выдержит чайник, но если вы включите еще один мощный потребитель (например, обогреватель) и в суммарная мощность будет выше 16 Ампер – она через время выбьет. Также дело обстоит и с автоматами, и предохранителями.

Для подбора кабеля, который выдержит определенное количество ампер чаще, чем формулы используют таблицу. Вот пример одной из них, кроме тока в ней и указана мощность нагрузки в киловаттах, что очень удобно:

Трёхфазная сеть

В трёхфазной сети есть две основных схемы соединения нагрузки, например обмоток электродвигателя – это звезда и треугольник. Формула определения и перевода мощности в ток несколько иная, чем в предыдущих вариантах:

P = √3*U*I*cosФ

Так как наиболее частым потребителем трёхфазной электросети является электродвигатель, рассмотрим на его примере. Допустим, у нас есть электродвигатель мощностью в 5 киловатт, собранный по схеме звезды с напряжением питания 380 В.

Нужно запитать его через автоматический выключатель, но чтобы его подобрать, нужно знать ток двигателя, значит нужно перевести из киловатт в амперы. Формула для расчета будет иметь вид:

I=P/(√3*U*cosФ)

На нашем примере это будет 5000/(1,73*380*0,9)=8,4 А. Таким образом мы без труда смогли перевести киловатты в амперы в трехфазной сети.

Напоследок рекомендуем просмотреть полезное видео по теме:

Для оперативной работы электромонтеру необходимо освоить навыки быстрого перевода. На электродвигателях часто указывается и ток, и напряжение, и мощность, и её коэффициент, но случается, так, что табличка утеряна, или же информация на ней читается не полностью. Кроме электродвигателей часто приходится подключить ТЭНы или тепловую пушку, где кроме напряжения питания и мощности зачастую ничего не известно. Для оптимального подбора кабеля нужно знать, как быстро перевести амперы в киловатты соответственно. Мы надеемся, что предоставленные формулы и советы помогли вам понять всю нюансы перевода. Если вы не можете самостоятельно перевести мощность в амперы или наоборот, пишите в комментариях, мы вам постараемся помочь!

Как рассчитать ток зная мощность трехфазного двигателя. Какой ток потребляет двигатель из сети при пуске и работе

Идея этого поста родилась после многочисленных доставалок "сильно грамотных" инженеров на тему о том, что на двигатель мощностью, ну например 15 квт надо ставить автомат не ниже 50А, ибо номинал тока 40А + запас на пусковые токи, бла блаблаблабла. ..Это типичная ошибка тех, кто пытается считать мощность трехфазных асинхронников по стандартной формуле мощности I=P\U, при этом в расчет не берется ни то что двигатель трехфазный, ни то что у него еще есть непонятные почти никому Косинус Фи и КПД.

Кстати при установке новых двигателей ничего и считать не надо, как правило номинальный ток для обоих режимов (звезда 380 и треугольник 220) указан на шильдике, вместе со всеми остальными параметрами.

Так какже, правильно расчитать, грубо или поточнее мощность асинхронного двигателя в стандартной ситуации?
Для начала определимся с это самой "стандартной ситуацией" и с чем ее едят.
Стандартной я называю ситуацию, когда двигатель расчитанный на 380\220 звезда\треугольник, подключается на стандартные 380 звездой, на все три фазы. В промышленности это встречается наиболее часто, и также часто вызывает вопросы по поводу того, какого номинала автоматы ставить, ибо многие, знают стандартную формулу мощности I=P\U и почемуто, видимо от большой грамотности или большого ума, от которого горе по Грибоедову, начинают для трехфазной нагрузки применять ее.

А теперь раскрываю секрет, страааашный секрет....
Для расчета защиты маломощных двигателей на 380В, мощностью до 30 квт вполне достаточно умножить мощность ровно на 2, то есть P*2=~In , автомат все равно выбирается ближайший по номиналу в большую сторону, то есть 63А для 30 квт двигателя, имеющего на валу нагрузкой ну скажем турбину вентилятора типа Циклон. Это страаашный, нигде в учебниках не озвученный секретный экспресс-метод грубого расчета силы тока двигателей на 380В...Почему так? Очень просто при U=380В на один КВТ мощности приходится примерно сила тока в 2 Ампера. (Да меня щас побьют теоретики, которые помнят про КПД и Косинус ФИ...Помолчите Господа, пока помолчите, я же сказал, для МАЛОМОЩНЫХ двигателей до 30 квт, а для низких мощностей, зная модельный ряд наших автоматов, эти 2 значения можно и не учитывать, особенно если нагрузка на вал минимальная)

А теперь представим типовой двигатель* со следующими параметрами:
P=30 квт
U=380 В
сила тока на шильдике стерлась. ..
cos φ = 0,85
КПД=0,9

Как найти его силу тока? Если считать так, как советуют и сами считают упрямые "очень умные" горе-инженера, особенно любящие озадачивать этим вопросом на собеседованиях, то получаем цифру в 78,9А, после чего горе-инженера начинают лихорадочно вспоминать про пусковые токи, задумчиво хмурить брови и морщить лбы, а затем не стесняясь требуют поставить автомат минимум на 100А, так как ближайший по номиналу 80А будет выбивать при малейшей попытке запуска офигенными пусковыми токами...И переспорить их очень тяжело, так как все нижеследующее вызывает у умных дяденек бурю эмоций, недержание мочи и кала, разрыв шаблона, и погружение в глубокий транс с причитаниями и маханием корочками тех универов где они учились считать и жить..

Более полная формула, рекомендованная к применению выглядит несколько иначе.
Мощность в квт переводится в ватты, для чего 30*1000=30000 вт
Затем ватты делим на напряжение, затем делим на корень квадратный из 3(1,73), (у нас же ТРИ ФАЗЫ) и получаем примерную силу тока, которую нужно уточнить, поделив дополнительно на cos φ(коэффициент мощности, ибо всякая индуктивная нагрузка имеет и реактивную мощность Q) и затем, уточнить еще раз, поделив при желании на КПД, итак:

30000вт\380в\1,73=45,63 А\0,85=53,6А

Уточняем расчет: 53,6А\0,9 = 59,65А (Кстати программа электрик, считающая по похожей формуле, выдает более точные данные 59,584 А, то есть немного меньше чем мой проверенный временем расчет. ..то есть расчет довольно точен, а расхождения в десятые и сотые доли ампера в нашем случае никого особо не волнуют, почему - написано ниже)

59,65 Ампер, - почти полное совпадение с первым грубым расчетом, расхождение составляет всего лишь -0,35А, что для выбора автомата защиты не играет никакой роли в данном случае. Ну и какой же автомат выбрать??
При условии что нагрузка на валу не велика, скажем какая нибудь турбина вентилятора, можно смело ставить ВА 47-29 на 63А фирмы ИЭК, категории С..наиболее часто встречающиеся.
На вопли о пусковых токах могу смело ответить, что 63А пакетник категории В,С,D выдерживает по току превышение 1,13 раза дольше часа и 1,45 раза меньше часа, то есть если на автомате написано 63А, то это не значит, что при броске до 70А его сразу выбьет...Нифига подобного, нагрузку в 113% (сила тока равна 71,19А) он будет держать минимум час, особенно это касается дорогих автоматов фирм Легранд\АВВ, и даже при силе тока в 145% номинала = 91,35А он гарантированно продержит несколько минут, а для раскрута асинхронника и выхода на номинальный режим достаточно нескольких секунд, как правило от 5 до 20 секунд. За это время тепловой расцепитель автомата тупо не успеет разогрется и отключить нагрузку.
Конечно, умные дяди мне сейчас напомнят, что у автомата есть еще электромагнитный расцепитель, и уж он то, ну уж он то точно отрубит при превышении 63А несчастный двигатель...Хахаха, хрен вам и горе умное...

Буковки B,C,D, и некоторые другие в наименовании автомата как раз характеризуют кратность уставки электромагнитного расцепителя, и равна она

В - 3...5
С - 5...10
D - по ГОСТ Р - 10...50, большинство производителей заявляет диапазон 10...20.

Есть более редко встречающиеся
G - 6,4...9,6 (КЭАЗ ВМ40)
K - 8...14
L - 3,2...4,8 (КЭАЗ ВМ40)
Z - 2...3

То есть автомат категории С на 63А гарантированно отключится электромагнитным расцепителем только в диапазоне 315-630А и выше, чего при запуске исправного асинхронника на 30 квт никогда все равно не будет.
Второй законный вопрос- какой провод положить на наш двигатель. Ответ- кабель 4х16 миллиметров квадратных, с лихвой хватит, при длине до 50 метров, при большей длине лучше 25мм выбирать, ибо потери.

Все цифры проверены многократно, лично мной, и экспериментально. Проверены и по выбранным автоматам и по многократным замерам реальной силы тока токовыми клещами.

*-Единственное примечание и уточнение: У старых двигателей советского производства, вновь вводимых в эксплуатацию могут быть меньшие значения косинуса фи и КПД, тогда сила тока может быть чуть выше чем значение грубого расчета. Просто выбирается следующий по номиналу автомат на 80А. Не ошибётесь!

Второе примечание:
Для грубого расчета силы тока двигателя подключенного треугольником к сети 220 через конденсатор, можно взять мощность двигателя в Киловаттах, ну например теже 30 КВТ и умножить примерно на 3,9 и так: 30*3,9=117А
А для расчета конденсатора можно воспользоваться сайтом

В паспорте электрического двигателя указан ток при номинальной нагрузке на валу. Если, например, указано 13,8/8 А, то это означает, что при включении двигателя в сеть 220 В и при номинальной нагрузке ток, потребляемый из сети, будет равен 13,8 А. При включении в сеть 380 В из сети будет потребляться ток 8 А, то есть справедливо равенство мощностей: √ 3 х 380 х 8 = √ 3 х 220 х 13,8.

Зная номинальную мощность двигателя (из паспорта) можно определить его номинальный ток . При включении двигателя в трехфазную сеть 380 В номинальный ток можно посчитать по следующей формуле:

I н = P н/(√3U н х η х сosφ) ,

Рис. 1. Паспорт электрического двигателя. Номинальная мощность 1,5 кВ, номинальный ток при напряжении 380 В - 3,4 А.

Если не известны к.п.д. и коэффициент мощности двигателя, например, при отсутствии на двигателе паспорта-таблички, то номинальный его ток с небольшой погрешностью можно определить по соотношению "два ампера на киловатт", т.е. если номинальная мощность двигателя 10 кВт, то потребляемый им ток будет примерно равен 20 А.

Для указанного на рисунке двигателя это соотношение тоже выполняется (3,4 А ≈ 2 х 1,5). Более точные значения токов при использовании данного соотношения получаются при мощностях двигателей от 3 кВт.

При холостом ходе электродвигателя из сети потребляется незначительный ток (ток холостого хода). При увеличении нагрузки увеличивается и потребляемый ток. С увеличением тока повышается нагрев обмоток. Большая перегрузка приводит к тому, что увеличенный ток вызывает перегрей обмоток двигателя, и возникает опасность обугливания изоляции (сгорания электродвигателя).

В момент пуска из сети электрическим двигателем потребляется так называемый пусковой ток , который может быть в 3 - 8 раз больше номинального. Характер изменения тока представлен на графике (рис. 2, а).

Рис. 2. Характер изменения тока, потребляемого двигателем из сети (а), и влияние большого тока на колебания напряжения в сети (б)

Точное значение пускового тока для каждого конкретного двигателя можно определить зная значение кратности пускового тока - I пуск/I ном. Кратность пускового тока - одна из технических характеристик двигателя, которую можно найти в каталогах. Пусковой ток определяется по следующей формуле: I пуск = I н х (I пуск/I ном). Например, при номинальном токе двигателя 20 А и кратности пускового тока - 6, пусковой ток равен 20 х 6 = 120 А.

Знание реальной величины пускового тока нужно для выбора плавких предохранителей, проверке срабатывания электромагнитных расцепителей во время пуска двигателя при выборе автоматических выключателей и для определения величины снижения напряжения в сети при пуске.

Большой пусковой ток, на который сеть обычно не рассчитана, вызывает значительные снижения напряжения в сети (рис. 2, б).

Если принять сопротивление проводов, идущих от источника до двигателя, равным 0,5 Ом, номинальный ток I н=15 А, а пусковой ток равным пятикратному от номинального, то потери напряжения в проводах в момент пуска составят 0,5 х 75 + 0,5 х 75 = 75 В.

На зажимах двигателя, а также и на зажимах рядом работающих электродвигателей будет 220 - 75 = 145 В. Такое снижение напряжения может вызвать торможение работающих двигателей, что повлечет за собой еще большее увеличение тока в сети и перегорание предохранителей.

В электрических лампах в моменты пуска двигателей уменьшается накал (лампы «мигают»). Поэтому при пуске электродвигателей стремятся уменьшить пусковые токи.

Для уменьшения пускового тока может использоваться схема пуска двигателя с переключением обмоток статора со звезды на треугольник. При этом фазное напряжение уменьшится в √ З раз и соответственно ограничивается пусковой ток. После достижения ротором некоторой скорости обмотки статора переключаются в схему треугольника и напряжение ни них становится равным номинальному. Переключение обычно производится автоматически с использованием реле времени или тока.

Рис. 3. Схема пуска электрического двигателя с переключением обмоток статора со звезды на треугольник

Сумский государственный университет

Расчетно-практическая

работа №1

"Расчет трехфазного асинхронного двигателя

переменного тока"

по предмету "Электротехника"

Группа МВ-81

Вариант 162

Преподаватель Пузько И. Д.

По данным 3-х фазного асинхронного двигателя и заданной схемой соединения обмоток статора определить:

1. Линейное напряжение питающей трехфазной цепи U л и синхронную частоту вращения поля статора n 0 , номинальную n Н и критическую n КР частоту вращения ротора, номинальную мощность P 1 ном, потребляемую двигателем из сети, номинальный и пусковой токи двигателя I НОМ и I ПУС, номинальный и максимальный вращающий моменты двигателя М НОМ и М МАХ.

2. Построить кривую зависимости M(S) при U Л = const и определить

кратность пускового момента K п = М пуск /М ном.

3. Построить механическую характеристику n 2 =f(M) при U C =const и определить диапазон частот вращения ротора, при которых возмодна устойчивая работа двигателя.

4. Построить характеристики M(S) и n 2 =f(M) при U 1 =0.9U C =const.

Исходные данные:

Схема соеди-нения

l М =М МАХ /

m 1 =I ПУСК /I НОМ

голь-ником

Расчетная часть.

1. При соединении триугольником линейное напряжение составляет 220 В.

2. Синхронная частота вращения поля статора:

3. Номинальная частота вращения ротора:

4. Критическое скольжение:

5. Критическая частота вращения ротора:

6. Номинальная мощность, потребляемая из сети:

7. Номинальный ток двигателя:

9. Пусковой ток двигателя:

10. Номинальный вращательный момент:

11. Маскимальный вращательный момент:

12. Момент при пуске:


13. Кратность пускового момента:


Как найти мощность трехфазной сети по току и напряжению, расчет по формулам

Трехфазные и однофазные сети распространены примерно одинаково в частных и многоквартирных домах. Но стоит заметить, что промышленная сеть является трехфазной по умолчанию и по умолчанию, где расположены частные дома или к многоквартирному дому. Подходит как раз-таки трехфазная сеть. А уже потом ее разветвляют на три однофазные, и заводят к конечному потребителю тока.

Расчет сделан не просто так, чтобы обеспечить максимально эффективную передачу электричества от электростанции к вам, а также преследуется цель наибольшего снижения потерь электричества в процессе протекания, в процессе ток оказывает сопротивление проводник, по которому этот самый ток течет.

Если вам интересно, какая сеть у вас в доме или квартире, то определить это достаточно просто. Если вы откроете электрический щиток, посмотрите, сколько проводов используется для вашей квартиры, если вы увидите 2 или 3 провода , это однофазная сеть, 1 и 2 провод - это фаза и ноль, 3 провод, если он присутствует - это заземление. В трехфазной же сети проводов будет или 4, или 5. Три фазы А, В, С, ноль и если присутствует - заземляющий проводник.

Так же определяется и количество фаз по так называемому пакетнику, вводному автоматическому выключателю.Для однофазной сети выделяется 2 или 1 сдвоенный кабель, а в трехфазной будет 1 строенный кабель и одинарный. Но не следует забывать о напряжении, с которым нужно быть очень осторожным.

Для того, чтобы произвести расчет по току, и расчет по напряжению, чтобы мощность несложно, как правило, в трехфазных сетях нуждаются большие энергопотребители. С помощью формулы, приведенной в статье, расчет мощности, используя значения тока и напряжения, вы можете с легкостью.

Узнаем потребляемую мощность электричества

Итак, перейдем к существу, нам нужно узнать мощность электричества по току и напряжению.Прежде всего нужно знать, сколько потреблять энергии вы будете. Это легко узнать, сопоставив все энергопотребители в вашем доме. Давайте выберем самую распространенную технику, без которой не обойтись современному человеку. Кстати, узнать, сколько потребляет тот или иной прибор, можно в паспортных данных вашего электроприбора, или на бирке, которая может быть на корпусе. Начнем с самого высокого напряжения потребления:

  • Стиральная машина - 2700 Ватт
  • Водонагреватель (бойлер) - 2000 Ватт
  • Утюг - 1875 Ватт
  • Кофеварка - 1200 Ватт
  • Пылесос - 1000 Ватт
  • Микроволновая печь - 800 Ватт
  • Компьютер - 500 Ватт
  • Освещение - 500 Ватт
  • Холодильник - 300 Ватт
  • Телевизор - 100 Ватт

По формуле нам нужно все добавить и поделить на 1000 , для перевода из ватт в киловатты.

Суммарно у нас получилось 10975 Ватт, переведем в киловатты, поделив на 1000.

Итого у нас потребление 10,9 кВт.

Для обычного обывателя вполне достаточно и одной фазы. Особенно если вы не собираетесь все одновременно, конечно же, маловероятно.

Потребление тока в частном доме может быть выше, особенно если вы живете в частном доме и / или у вас есть гараж, тогда потребление одного прибора может составлять 4-5 кВт.Тогда вам будет предпочтительнее трехфазная сеть, как более мощная и позволяющая подключать значительно более мощных потребителей тока.

Трехфазная сеть

Давайте более подробно рассмотрим именно трехфазную сеть, как более предпочтительную для нас. Для начала приведем сравнительную характеристику однофазной и трехфазной сети. Выделим некоторые плюсы и минусы.

Когда используется трехфазная сеть, вероятность что нагрузка распределиться неравномерно на каждую фазу.Если, к примеру, от первой фазы будет запитан электрический котел и мощный нагреватель, а от второй - телевизор и холодильник, то иметь место такое явление, как «перекос фаз» - несимметрия напряжений и токов, что может быть следствием выхода из строя некоторых потребителей тока. Для предотвращения подобной ситуации следует тщательнее планировать распределение нагрузки еще на начальном этапе проектирования сети.

Также трехфазной сети потребуется большего числа проводов , кабелей и автоматических выключателей, пропускающих ток, так как мощность будет значительно выше, соответственно монтаж такой сети будет дороже.

Однофазная сеть по возможной потенциальной мощности уступает трехфазной. Так что если вы предполагаете использовать много мощных потребителей тока, то второй вариант будет соответственно лучше. Для примера, если в доме заходит двужильный (трехжильный, если он с заземлением), с линией электропередач, кабель сечением 16 мм2, тогда общая мощность всех электропотребителей в доме не должна превышать 14кВт, как в примере наведенном выше.

Если же вы будете использовать то же сечение провода для трехфазной сети, но соответственно кабель будет 4-5 жильным , то уже тогда максимальная суммарная мощность будет равняться уже 42 кВт.

Рассчитываем мощность трехфазной сети

Для расчета примем некий производственный цех, в котором установлены тридцать электродвигателей . В цех заходит четырехпроводная линия, помним что это 3 фазы: A, B, C, и нейтраль (ноль). Номинальное напряжение 380/220 вольт. Суммарная мощность всех двигателей составляет Ру1 - 48кВт, еще у нас есть осветительные лампы в мастерской, суммарная мощность которых составляет Ру2- 2кВт.

  • Ру - установленная суммарная мощность группы потребителей, по величине равная сумме их заявленных мощностей, измеряется в кВт.
  • Кс - коэффициент расхода при режиме наивысшей нагрузки. Коэффициент спроса учитывает самое большое возможное число включений приемников группы. Для электродвигателей коэффициент расхода должен в расчет их загрузки.

Коэффициент спроса для осветительной (освещения) нагрузки, то есть освещения, Кс2-0,9, и для силовой нагрузки, то есть электродвигателей Кс1 = 0,35. Усредненный коэффициент мощности для всех потребителей cos (φ) = 0,75. Необходимо найти расчетный ток линии .

Расчет

Подсчитаем расчетную силовую нагрузку P1 = 0,35 * 48 = 16,8 кВт

и расчетную осветительную нагрузку Р2 = 0,9 * 2 = 1,8 кВт.

Полная расчетная нагрузка P = 16,8 + 1,8 = 18,6 кВт;

Расчетный ток считают с помощью формулы:

где

Р - расчетная мощность потребителя (электродвигатели и освещение), кВт;

Uн - номинальное напряжение на клеммах приемника, которое равняется междуфазному (линейному, когда подключается фаза и фаза, тоесть 380 В) то есть напряжение в сети, от которой он запитан, В;

cos (φ) - коэффициент мощности приемника.

Таким образом, мы произвели расчет мощности по току , который позволит вам разобраться с трехфазными сетями. Но перейдя непосредственно к монтажу системы не забывайте технику безопасности, ведь ток и напряжение опасное для вашей жизни явление.

формулы для расчета мощностных показателей

Наибольшее распространение в нашей стране получили однофазные и трёхфазные электрические сети. Сетевые компании стремятся к развитию именно трёхфазных распредок, т.к. из них всегда можно сделать однофазные, для питания частных квартир и домов. Однако последнее время и стремятся к получению трёхфазного электропитания своих частных жилых помещений.

Трёхфазная электрическая сеть

Как узнать свою схему

Распределительная сеть, приходящая в квартиры и дома потребителей, сегодня делится приблизительно поровну на: однофазную и трёхфазную. Что касается промышленности, там всегда используется «трёхфазка». На разных городах и сёл можно увидеть только сети в трёхфазном исполнении, хотя её можно разделить на однофазную.Обычно это происходит для потребителей с разрешённой мощностью менее 10 000 Вт.

Вот схема уменьшения потерь электрической энергии, обеспечивающая наибольшее КПД при передаче мощности от генерирующей станции до конечного потребителя. Потери в трехфазной сети при этом меньше.

Дополнительная информация. Потери электроэнергии - это недоотпуск конечному потребителю электроэнергии, по сравнению с произведённой. Обусловлены ненулевым сопротивлением кабелей, проводов и оборудования.Поэтому протекающему току оказывается сопротивление, что приводит к потерям распределительной сети.

Для определения типа подключения не нужно быть электриком. Для начала нужно открыть электрический щит, расположенный либо внутри квартиры / дома, либо на лестничной площадке / ближайшей к дому опоре. Необходимо обратить на подходящий кабель. Наличие от одного до трёх проводов указывает на однофазную сеть, 4-5 проводов - на «трёхфазку». Только не следует прикладывать пальцы к проводам для их подсчёта.

Пример «трёхфазки»

По современным правилам присоединения электроустановок практически все частные жилые дома подключаются по трём фазам с нагрузкой 15 кВт. Также три фазы подводят к большим многоквартирным домам.

Трёхфазное или однофазное подключение

Для начала необходимо разобраться, что предпочтительнее для потребителя. Для этого рассмотрим плюсы и минусы каждого вида подключения.

При использовании «трёхфазки» часто неопытные пользователи неравномерно распределяют нагрузки по фазам.Например, если в доме на фазе А (так называемая фазная нагрузка) будут «посажены» бойлер и котёл, а на фазе С - люстра и игровая приставка с телевизором, то перекос фаз в такой схеме обеспечен. Чем это грозит? «Всего лишь» выходом из строя дорогостоящих бытовых приборов. Это происходит из-за отсутствия симметрии токов и напряжения в конкретной бытовой цепи. Чтобы этого не происходило, необходимо при распределении нагрузки на опытного специалиста, а не надеяться на собственную смекалку.

Не стоит забывать о большем количестве материала, необходимого для организации схемы с подключением по трём фазам.Провода и автоматы потребуются в меньшем количестве, что неизбежно отразится на кошельке организатора.

Однофазка при использовании проводов одинакового сечения будет уступать по возможности передачи нагрузки трёхфазке. Поэтому, если планируется большое количество потребителей электрической энергии, вторая предпочтительнее.

Пример однофазки

Например, к потребителю подходит провод с поперечным сечением 16 мм². В этом случае, чтобы избежать его сообщения, общая нагрузка не должна превышать 14 000 Вт.При использовании трёхфазного поперечного сечения нагрузки серьёзно увеличится - до 42 000 Вт, что даёт возможность подключения большего количества бытовых потребителей. Однако не стоит забывать, что в этом случае и расход электроэнергии возрастёт пропорционально, а стоимость кВт / ч на сегодняшний день недешёвая.

Пример расчёта мощностных показателей

Теперь для примера расчёта трехфазных сетей рассмотрим абстрактный производственный цех, где есть двадцать электрических двигателей.В главный распределительный щит данного помещения подведена четырёхпроводная кабельная линия (трёхфазка не обходится только тремя фазами: А, В, С, в ней обязательно присутствует ноль N). Напряжение здесь будет 380/220 В. Примем, что общая нагрузка двигателей равна 40 кВт (Ру1 = 40 кВт). Кроме того, присутствует освещение с общей нагрузкой осветительных приборов в 3 кВт (Ру2 = 3 кВт).

Ру - общепринятое обозначение установленной мощности всех потребителей, состоящее из мощных показателей каждого электроприбора в отдельности.Единица измерения - кВт.

Здесь необходимо поговорить о важном параметре при расчёте мощности - коэффициенте спроса (Кс).

Важно! Коэффициент спроса - это отношение максимума нагрузки за 30 минут к их общей паспортной (установленной) мощности. По сути, показывает, какое количество приборов находится в работе в каждый период времени. Часто его обозначают как cosφ.

В рассматриваемом примере коэффициент расхода показывает объём включения электродвигателей в каждый момент времени.Для осветительной сети промышленного помещения его обычно принимают равным 0,9. Для действ электродвигателей Кс = 0,35. Усреднённый cosφ принимается равным 0,75.

Теперь произведём вычисления. Для начала нужно просчитать отдельно силовую и световую составляющие общей нагрузки:

Р1 = 0,35 * 40 = 14 кВт; Р2 = 0,9 * 3 = 2,7 кВт.

Формула полной нагрузки в этом случае будет следующая:

Р = Р1 + Р2 = 14 + 2,7 = 16,7 кВт.

Рассчитать мощность трехфазного тока в нашем случае можно, используя уравнение:

I = 1000 * P / 1,73 * Uн * cosφ, где:

  • Р - расчетная мощность и двигателей освещения, кВт;
  • Uн - напряжение на приёмнике, в частности междуфазное, равное напряжение в сети.В данном случае равно 380 В;
  • Cosφ - коэффициент сопротивления.

Итак, мощность тока и мощность трехфазной сети можно использовать на основе приведённого выше примера. Расчет тока по мощности не менее важен, чем расчет мощностных показателей сети.

Видео

Оцените статью:

Трехфазные и однофазные сети.Отличия и преимущества.Недостатки

В электрооборудовании жилых многокрных домов, а также в частном секторе трехфазные и однофазные сети.Изначально электрическая сеть выходит из электростанции с тремя фазами, и чаще всего к жилым домам подключена сеть питания именно трехфазная. Далее она имеет разветвления на отдельные фазы. Такой метод применения для наиболее эффективной передачи электрического тока от электростанции к месту назначения, а также для уменьшения потерь при транспортировке.

определить количество фаз у себя в квартире, достаточно распределительный щит, расположенный на лестничной площадке, либо прямо в квартире, и посмотреть, какое количество проводов поступает в квартиру.Если сеть однофазная, то проводов будет 2 - фаза и ноль. Возможен еще третий провод - заземление.

Если электрическая сеть трехфазная, то проводов будет 4 или 5. Три из них - это фазы, четвертый - ноль, и пятый - заземление. Также число фаз определяется и по количеству автоматических выключателей.

Трехфазные сети в квартирах применяются редко, в случаях подключения старых электроплит с тремя фазами, либо мощных нагрузок в виде циркулярной пилы или отопительных устройств.Число фаз также можно определить по величине входного напряжения. В 1-фазной сети напряжение 220 вольт, в 3-фазной сети между фазой и нолем тоже 220 вольт, между 2-мя фазами - 380 вольт.

Отличия
Если не брать во внимание отличие в других проводных сетях и схему подключения, то можно определить некоторые особенности, которые имеют трехфазные и однофазные сети.
  • В случае трехфазной сети питания возможен перекос фаз из-за неравномерного разделения по фазам нагрузки.На одной фазе может быть подключен мощный обогреватель или печь, а на другой телевизор и стиральная машина. Затем возникает этот отрицательный эффект, сопровождающийся несимметричными напряжениями и токовыми неисправностями, что вызывает неисправности бытовых устройств. Для предотвращения таких факторов необходимо заранее распределять нагрузку по фазам перед прокладкой проводов электрической сети.
  • Для 3-фазной сети требуется больше кабелей, проводников и выключателей, а значит, денежные средства слишком не сэкономить.
  • Возможности однофазной бытовой сети по мощности значительно меньше трехфазной. Для использования нескольких мощных потребителей и бытовых устройств, электроинструмента, можно использовать подводить к дому или квартиру трехфазную сеть питания.
  • Основным достоинством 3-фазной сети является малое падение напряжения по сравнению с 1-фазной сетью, при условии одинаковой мощности. Это можно объяснить тем, что в 3-фазной сети ток в проводнике меньше в три раза, чем в 1-фазной сети, а на проводе ноля тока вообще нет.

Преимущества 1-фазной сети

Основным достоинством является экономичность ее использования. В таких сетях используются трехпроводные кабели, по сравнению с 3-фазными сетями - пятипроводные сети. Чтобы осуществить защиту оборудования в 1-фазных сетях, нужно иметь однополюсные защитные автоматы, в то время как в 3-фазных сетях без трехполюсных автоматов не обойтись.

В связи с этим габариты приборов защиты также будут значительно отличаться.Даже на одном электрическом автомате уже есть экономия в два модуля. А по габаритам это составляет около 36 мм, что значительно увеличивает при размещении автоматов на DIN рейке. А при установке дифференциального автомата экономия места составляет более 100 мм.

Трехфазные и однофазные сети для частного дома

Расходы населения постоянно повышается. В середине прошлого столетия в частных домах было сравнительно немного бытовых устройств. Сегодня в этом плане совсем другая картина.Бытовые потребители энергии в частных домах плодятся не по дням, а по часам. Поэтому в частных владениях уже не стоит вопрос, какие сети питания выбрать для подключения. Чаще всего в частных постройках сети работают с тремя фазами.

Но стоит ли трехфазная сеть такого превосходства в установке? Многие считают, что возможность подключив три фазы, будет возможность пользоваться большим количеством устройств. Но не всегда это получается. Наибольшая допустимая мощность определена в техусловиях на подключение.Обычно этот параметр составляет 15 кВт на все частное домовладение. В случае однофазной сети этот параметр примерно такой же. Поэтому видно, что мощности по особой выгоды нет.

, необходимо помнить, что если трехфазные и однофазные сети имеют равную мощность, то для 3-фазной сети можно применить кабель меньшего сечения, так как мощность и ток распределяется по всем фазам, следовательно, меньше нагружает отдельные проводники фаз. Номинальное значение тока автомата защиты для 3-фазной сети также будет ниже.

Большое значение имеет размер распределительного щита, который для 3-фазной сети будет иметь размер заметно больше. Это зависит от размера трехфазного счетчика, который габариты больше однофазного, а также автомат ввода будет занимать больше места. Поэтому распределительный щит для трехфазной сети будет состоять из нескольких ярусов.

Но у трехфазного питания есть и свои преимущества, выражающиеся в том, что можно подключать трехфазные приемники тока.Ими могут быть электродвигатели, электрические котлы и другие мощные устройства, что является достоинством трехфазной сети. Рабочее напряжение 3-фазной сети равно 380 В, что выше, чем в однофазном типе, а значит, вопросы электробезопасности придется уделить больше внимания. Также дело обстоит и с пожарной безопасностью.

Недостатки трехфазной сети для частного дома
В результате можно получить несколько недостатков использования трехфазной сети для частного дома:
  • Нужно получить техусловия и разрешение на подключение сети от энергосбыта.
  • Повышается опасность повреждения током, опасность возгорания по причине повышенного напряжения.
  • Значительные габаритные размеры распредщита ввода питания. Для хозяев загородных домов такой недостаток не имеет большого значения, так как места у них хватает.
  • Необходим монтаж ограничителей напряжения в модулях вводном щитке. В трехфазной сети это особенно актуально.
Преимущества трехфазного питания для частных домов:
  • Есть возможность распределить нагрузку равномерно по фазам, во избежание возникновения перекоса фаз.
  • Можно подключить в сеть мощные трехфазные батареи энергии. Это наиболее ощутимым достоинством.
  • Уменьшение номинальных значений аппаратов защиты в вводе, а также снижение значений кабеля ввода.
  • Во многих случаях возможного разрешения у компании по повышению допустимого уровня мощности потребления электроэнергии.

В итоге, можно сделать вывод, что осуществлять ввод трехфазной сети рекомендуется для частных строений и домов с жилой площадью более 100 м 2 .Трехфазное питание особенно подходит тем хозяевам, которые собираются установить у себя циркулярную пилу, котел отопления, различные приводы механизмов с трехфазными электродвигателями.

Остальным владельцам частных домов переходить на трехфазное питание не обязательно, так как это может создать только дополнительные проблемы.

Похожие темы:

Трехфазные сети. Ток, напряжение и мощность - Основы

Все люди уже так привыкли к таким благам цивилизации, как электрическая энергия.Однако, не все имеют понятие, как оно поставляется в наши дома, заставляет двигать огромные двигателя и т.д. Рассмотрим, что представляет собой промышленная трехфазная сеть, которая используется для подачи питания самого разнообразного трехфазного оборудования. Это могут быть различные промышленные станки, большой мощности электродвигателей, насосные станции и т.д. То есть, все электрические приборы, двигатели которых рассчитаны на напряжение в 380 Вольт.

Если достаточно описывать трехфазную систему электрических цепей, можно отметить, что эта система состоит из трех цепей, где установлены переменные, а также «ЭДС» равной частоты.Каждую цепь данной системы, специалисты называют фазой. Адаптивные электрические цепи в цепях, называемые трехфазным током.

На практике практически все генераторы, которые располагаются на электростанциях, являются производителями трехфазного тока. По сути, каждый генератор такого типа имеет в себе соединения трех генераторов в одной машине. Они сконструированы таким образом, что они индуцированные в одном направлении находятся в одном направлении.

Трехфазные цепи самые распространенные системы в нашей современной электроэнергетике. Специалисты объясняют это тем, что трехфазное напряжение отличается преимуществами перед однофазным. Почему именно трехфазное напряжение представляет более качественную цепную передачу энергии перед другими многофазнымиями:

  • Главная особенность - экономичность производства, которое достигается при передаче энергии конечному потребителю;
  • По сравнению с любыми однофазными цепями, трехфазная система более доступна;
  • Имеется отличная возможность простого простого обеспечения необходимого кругового магнитного поля, которое необходимо для любого асинхронного двигателя;
  • Отметьте, что именно трехфазная установка дает отличную возможность получения в одной системе двух напряжений, то есть фазного, а также линейного.

У каждой системы, необходимо знать мощность трехфазной сети. Рынок предлагает большие возможности для выбора подходящего прибора. Для измерения мощности, специалисты предлагают специальными поверенными измерительными аппаратами, которые называются ваттметрами. Для осуществления замера системы при симметричной нагрузке на мощность, которую получает потребитель трехфазной системы, можно узнать одним качественным однофазным ваттметром.

Если имеется четырехпроводная система, где применяется нулевой провод, то токовая обмотка прибора будет работать последовательно.Это позволит определить показания мощности в одной фазе. Помните, что при одинаковой нагрузке мощности на всех фазах, суммарная мощность всей системы равна 3 Рф.

При установкеже трехфазной системы, специалист должен вывести и указать максимальную мощность трехфазного тока, которую нельзя указать. Мощность в цепи системы такой может быть измерена при помощи ваттметров. Активная мощность, располагает вся система, может быть равной мощности при потреблении по одной из фаз.

Для учета потребленной электрической энергии в трехфазной системе, можно использовать трехфазные счетчики. Такие устройства составляются из двух, а также трех однофазных. Их размещение происходит в одном корпусе, который оснащен общим счетным механизмом.

Трехфазные и однофазные сети в доме. Схема, мощность, расчет трехфазных и однофазных сетей

Многие слышали такие загадочные слова, как однаа , три фазы , ноль , заземление фазы или земля , и знают, что это важные понятия в мире электричества.Однако не все понимают, что они обозначают и какое отношение имеют к окружающей действительности. Тем не менее знать это обязательно.

Не углубляясь в подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть - это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электрическая цепь состоит из двух проводов. По одному ток идет к потребителю (например, к чайнику), а по другому возвращается обратно.Если разомкнуть такую ​​цепь, то ток идти не будет. Вот и все описание однофазной сети (рис. 1).

Рис. 1. Схема однофазной цепи

Тот провод, по которому ток идет, называется фазовым, или просто фазой, а по которому возвращается - нулевым, или нолем. Трехфазная цепь из трех фазовых проводов и одного обратного. Такое возможно, потому что происходит изменение тока в каждом из трех проводов сдвинуто по отношению к соседнему на 120 ° C (рис. 2). Более подробно на этот вопрос поможет ответить учебник по электромеханике.

Рис. 2. Схема трехфазной цепи

Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически - не нужны еще два нулевых провода. Подходя к потребителю, ток разделяется на три фазы, и каждую из них дается по нолю. Так он попадает в квартиры и дома. Хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе и положении дел имеет свои плюсы и минусы. Об этом будет рассказано позднее.
Земля, или, правильнее сказать, заземление - третий провод в однофазной сети . В сущности, рабочей нагрузки он не несет, служит своего рода предохранителем.
Это можно объяснить на примере. В случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть есть значение тока не должно быть безопасный для человека и приборов уровень), вводится заземление.По этому проводу избыток электричества в буквальном смысле слова уходит в землю (рис. 3).

Рис. 3. Простейшая схема заземления

Еще один пример. Допустим, в работе электродвигателя стиральной машины возникла небольшая поломка и часть электрического тока попадает на внешнюю металлическую оболочку прибора. Если заземления нет, этот заряд так и будет блуждать по стиральной машине. Когда человек прикоснется к ней, он моментально станет самым популярным выходом для данной энергии.При наличии заземления в этой ситуации излишний заряд стечет по нему, не причинив никому вреда. В дополнение можно сказать, что нулевой проводник также может быть заземлением, в принципе, им и является, но только на электростанции.

Некоторые умельцы полагаются на начальные знания по электротехнике, устанавливают нолевой провод как заземление. Никогда так не делайте. При обрыве нолевого провода корпуса заземленных приборов надежно под напряжением 220 В.

В 99% случаев для квартиры устанавливается однофазная сеть. Отличить ее от трехфазной очень просто. Если во входящем кабеле 3 или 2 провода, то сеть однофазная, когда 5 или 4 - трехфазная (рис. 4).

Рис. 4. Четырехжильным или двухжильным кабель, если убирается заземляющий провод, становится

Как известно, по проводам, передающим на расстояние, течет трехфазный ток - так выгоднее. В квартире он заходит однофазным. Расщепление трехфазной цепи на 3 однофазных происходит во ВРУ .Туда входит пятижильный кабель, выходит трехжильный (рис. 5).

Рис. 5. Схема расщепления трехфазной сети на однофазные пользователи

На вопрос, куда деваются еще 2, ответ простой: питают другие квартиры. Это не значит, что квартир только 3, их может быть сколько угодно, лишь бы кабель выдержал. Просто внутри щита выполняется схема разъединения трехфазной цепи на однофазные (рис. 6).

Рис. 6. Однофазная электрическая сеть

К каждой фазе, отходящей в квартиру, добавляются ноль и , заземление , так и получается трехжильный кабель.
В идеале в трехфазной сети только один ноль. Больше и не надо, поскольку ток сдвинут по фазе относительно друг друга на одну треть. Ноль - это нейтральный проводник, в котором напряжения нет. Относительно земли у него нет в отличие от фазового, в котором напряжение равно 220 В . В паре «фаза - фаза» напряжение 380 В . В трехфазной сети, к которой ничего не подключено, в нейтральном проводнике нет напряжения. Самое интересное начинает происходить, когда сеть подключается к однофазной цепи.Одна фаза входит в квартиру, где стоят 2 лампочки и холодильник, а вторая - где 5 кондиционеров, 2 компьютера, душевая кабина, индукционная плита и т. д. (рис. 7).

Рис. 7. Трехфазная электрическая сеть

Понятно, что нагрузка на 2 эти фазы неодинакова и ни о каком нейтральном проводнике речи уже не идет. На немномер тоже появляется напряжение, и чем неравнее нагрузка, тем оно больше.

Фазы уже не компенсируют друг друга, чтобы в сумме получился ноль.

В последнее время ситуация с некомпенсацией токов в такой сети усугубилась тем, что появились новые электроприборы, которые называются импульсными. В момент включения они потребляют намного больше энергии, чем при нормальной работе. Эти импульсные приборы вкупе с разной нагрузкой на меня такие условия, что в нейтральном проводнике (ноле) возникает напряжение, которое может быть раза в 2 больше, чем на любом фазе. Однако нейтраль такого же сечения , что и фазовый провод, а нагрузка больше.
Вот почему в последнее время все чаще возникает явление, называемое отгоранием ноля - нейтральный проводник просто не справляется с нагрузкой и перегорает. Бороться с таким явлением непросто: надо либо увеличивать сечение нейтрального провода (а это дорого), либо распределять нагрузки между 3 фазами равномерно (что в условиях многокрного дома невозможно). На худой конец можно купить нижний разделительный трансформатор, он же стабилизатор напряжения .

В частном доме ситуация получше, поскольку хозяин один и распределить электроэнергию по фазам намного проще. Это даже увлекательное занятие - мощность электроприборов и распределять их по фазам, чтобы нагрузка была одинаковой. Все расчеты делаются примерно так, как получилось, если заработал столярный станок на улице - это перебор. Все зависит от желания хозяина дома: провести трехфазную сеть или однофазную.Здесь есть свои плюсы и минусы.

Минусов трехфазной сети 2.

1. Напряжение на отдельном участке сильно зависит от работы других. Если перегружена одна из фаз, остальные работают некорректно. Проявиться это может как угодно. Чтобы такого не происходило, нужен стабилизатор - вещь недешевая.
2. Необходимо оборудование в щитке, рассчитанное именно под трехфазную сеть, а также расходы на устройство трехфазной сети. Они будут больше, нежели для однофазной.Кроме того, нужно знать правила эксплуатации трехфазных сетей.

Плюсов трехфазной сети тоже 2.

1. Трехфазная сеть позволяет получить больше мощности. Если однофазная сеть при суммарной мощности приборов в 10 кВт уже испытывает перегрузки, то трехфазная прекрасно справляется и с 30 кВт. Пример очень простой. Если с линии ЛЭП в дом заходит всего 1а, то при срезании входящего проводника 16 мм2 максимальная мощность фаз составляет всего 14 кВт, а если все 3 фазы - то уже 42 кВт.Разница весьма ощутимая.
2. Необычайно просто становится подключать электроприборы, имеющие трехфазное питание (электрические плиты). Самое главное в случае с частным домом - трехфазные электрические двигатели, которые стоят на многих станках.

Расчет мощности трехфазного автомата

Для расчета мощности номинала трехфазного автомата необходимо суммировать всю мощность электроприборов, которые будут подключены через него. Например, нагрузка по фазам одинакова:

L1 5000 Вт + L2 5000 кВт + L3 5000 Вт = 15000 Вт

Полученные ваты переводим в киловатты:

15000 Вт / 1000 = 15 кВт

Полученное число умножаем на 1,52 и получаем рабочий ток А .

15 кВт * 1,52 = 22,8 А .

Номинальный ток автомата должен быть больше рабочего. В нашем случае рабочий ток 22,8 А , поэтому мы выбираем автомат 25 А .

Номинал автоматов по току: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100.

Уточняем сечение жилого кабеля на соответствие нагрузке здесь.

Данная формула справедлива при одинаковой нагрузке по трем фазам.Если потребление по одной из фаз значительно больше, то номинал автомата подбирается по этой фазе:

Например, нагрузка по фазам: L1 5000 W; L2 4000 Вт; L3 6000 W .

Ваты переводим в киловатты для чего 6000 Вт / 1000 = 6 кВт.

Теперь оплачем рабочий ток по этой фазе 6 кВт * 4,55 = 27,3 А.

Номинальный ток автомата должен быть больше рабочего в нашем случае рабочий ток 27,3 А мы выбираем автомат 32 А .

В приведенных формулах 1,52 и 4,55 - коэффициенты пропорциональности для напряжений 380 и 220 В .

Материалы, близкие по теме:

Как рассчитать максимальную силу переменного тока на входе

Как рассчитать максимальную силу переменного тока на входе
УП-21

Знать максимальный входной ток источника питания при выборе требований к электросети, аварийного выключателя, кабеля переменного тока, разъемов и даже изолирующего трансформатора в плавучих блоках.Рассчитать максимальную силу входного тока довольно просто, зная несколько основных параметров и простых математических действий.

Номинальная мощность источника питания высокого напряжения
Для всех источников питания компании Spellman указана номинальная максимальная мощность в ваттах. Это первый нужный нам параметр; получить его можно из техпаспорта изделия. У большей части источника питания компании Spellman максимальная номинальная мощность указана в номере модели.Например, SL30P300 / 115 - источник питания напряжением 30 кВ с положительной полярностью и максимальной мощностью 300 Вт, работающий от входного напряжения переменного тока 115 В.

КПД источника питания
КПД источника питания - отношение мощности на входе к мощности на выходе. КПД обычно указывается в процентном виде или в виде десятичной дроби меньше 1, например, 80% или 0,8. Чтобы узнать входную мощность, поделим максимальную выходную мощность на КПД:

300 Вт / 0,8 = 375 Вт

Коэффициент мощности
Коэффициент мощности - отношение реальной мощности к фиксируемой.Обычно он выражается в виде десятичной дроби меньше 1. Реальная мощность указывается в ваттах, а фиксируемая - в вольт-амперах (ВА). У однофазных импульсных источников питания без коррекции коэффициент мощности обычно довольно низок, например, 0,65. Импульсные источники питания без коррекции более высоким коэффициентом мощности, например, 0,85. Блоки питания с большой коррекцией коэффициента мощности могут обладать очень высоким коэффициентом мощности, к примеру, 0,98. В приведенном выше примере используется источник питания без коррекции с питанием от однофазной линии, таким образом:

375 Вт / 0,65 = 577 ВА

Напряжение на входе
Нам необходимо знать входное напряжение переменного тока, для которого источник питания .В приведенном выше примере оно составляет 115 В. Это номинальное напряжение, в реальности оно указывается с допуском ± 10%. Чтобы предусмотреть наихудший случай с напряжением в сети, отнимем 10%:

115 В - 10% = 103,5 В

Максимальная сила переменного тока на входе
Взяв 577 ВА и разделив ее на 103,5 В, получаем :

577 ВА / 103,5 В = 5,57 А

Если напряжение на входе однофазное, наш ответ - 5,57 А.

Трехфазное входное напряжение
Источники питания с трехфазным напряжением на входе имеют более высокий коэффициент мощности, чем однофазные.Кроме того, по причине наличия трех фаз, питающего источника, фазовая сила тока будет уменьшать. Чтобы узнать силу тока одной фазы, поделим рассчитанную нами силу тока на входе на √3 (1,73).

Рассчитаем данные для следующего примера: STR10N6 / 208. Из технического паспорта STR узнаем, что максимальная мощность - 6000 Вт, КПД 90%, коэффициент мощности 0,85. И STR в силу своей конструкции будет работать с напряжением до 180 В, хотя в данном примере питание будет поступать от трехфазной сети 208 В.Максимальную силу входного тока на одну фазу получаем следующим образом:

КПД источника питания:
6000 / 0,9 = 6666 Вт

Вт Коэффициент мощности:
6666 Вт / 0,85 = 7843 ВА

Напряжение на входе:
208 В - 10% = 187 В

Максимальная сила переменного тока на входе:
7843 ВА / 187 В = 41,94 А (если бы сеть была однофазной)

Пересчет для трех фаз на входе:
41,94 А / √ 3 (1,73) = 24,21 А на фазу

Таким образом, у нас есть два уравнения, одно для однофазного и одно для трехфазного напряжения на входе:

Уравнение для максимальной силы однофазного входного тока
Входной ток = максимальная мощность / (КПД) (коэффициент мощности) (максимальное входное напряжение)

Уравнение для максимальной силы трехфазного входного тока
Входной ток = максимальная мощность / (КПД) (коэффициент мощности) (максимальное входное напряжение) (√3)

Данные ра счеты входного тока используют наихудший случай, исходя из того, что источник питания работает на максимальной мощности с напряжением в линии, а также с учетом КПД и коэффициента мощности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
