УЗО без заземления работает или нет

Современные квартиры и частные дома оборудованы большим количеством различной бытовой техники. В связи с этим на первый план выходит защита людей от поражения электрическим током. Основными защитными мероприятиями является установка автоматических выключателей – автоматов и устройств защитного отключения – УЗО. Однако в каждом конкретном случае, при наличии одно- или трехфазных сетей, появляются вопросы технического характера, например, УЗО без заземления, работает или нет? Во многих домах старой постройки заземление отсутствует, поэтому возможность использования защитных устройств в этих условиях приобретает особую актуальность.

Нужно ли заземление для УЗО

Очень многие хозяева жилья уверены, что защитное устройство будет правильно работать лишь при наличии трехпроводной электрической цепи, с проводниками фазы, нуля и заземления. По этой же причине часто возникает вопрос, УЗО или заземление что лучше. Для того чтобы дать правильный ответ, необходимо разобраться в назначении каждого из них.

Известно, что основной функцией УЗО является отключение оборудования при появлении токовой утечки на корпус. Таким образом, удается избежать поражения человека электротоком. Заземление устанавливается с той же самой целью, только работает оно по другой схеме. Когда электрический ток появляется на нетоковедущих частях, за счет заземления создается короткое замыкание. В результате, происходит срабатывание максимальной токовой защиты автомата и обесточивание оборудования.


Следовательно, оба метода защиты могут применяться отдельно, а при необходимости и совместно, дополняя друг друга. Поэтому обязательной установки заземления при использовании УЗО не требуется и защитное устройство может применяться даже в двухпроводной однофазной сети, в которой отсутствует штатное заземление. Данный вывод подтверждается и конструкцией самого прибора, где имеются фазные и нулевые клеммы, а отдельная клемма для заземляющего провода отсутствует. На это следует обратить особое внимание, поскольку заземление в обязательном порядке устанавливается лишь в домах современной постройки.

В старых же домах, построенных еще во времена СССР, до сих пор используются двухпроводные сети, без проводника заземления. В таких случаях, защитные устройства особенно необходимы. Вся разница в срабатывании УЗО с заземлением и без заземления, состоит лишь во времени срабатывания. При наличии заземления срабатывание происходит практически мгновенно. УЗО без заземления срабатывает только в момент касания корпуса прибора, находящегося под напряжением. Поэтому степень защиты получается уже не такая надежная, как в первом варианте, но тем не менее, даже в этом случае УЗО защищает от неприятных последствий поражения электротоком.

Как работает УЗО с заземлением

Устройство защитного отключения выбирается в соответствии с конфигурацией сети, где планируется его установка. Следует сразу же определить наличие или отсутствие заземляющего проводника РЕ. В современных зданиях он изначально предусматривается проектом. На объектах старой постройки до сих пор используется схема PEN, предусматривающая совмещение защитного проводника с нулевым проводом.

Монтаж подключение с землей считается более эффективным, поскольку отключение цепи в данном случае происходит, сразу же при появлении токовой утечки. В схеме PEN, как уже отмечалось, отключение происходит лишь после непосредственного контакта человека с оборудованием.

Если заземление в цепи все же имеется, то перед монтажом защитного устройства следует уточнить его тип. Например, схема TN предполагает глухое заземление нейтрали источника питания. Ее разновидностью является схема TN-C, совмещающая в едином проводе нулевые рабочий и защитный проводники во всей электрической цепи. Этот простой и недорогой вариант обладает существенным недостатком: в случае обрыва PEN-проводника, при наличии собственного заземления прибора, возникает опасность перехода всего потенциала на его корпус и появления на нем напряжения такого же, как во всей цепи.

Иногда электрики пользуются перемычкой, замыкающей нейтраль и заземляющую клемму в розетке. Подобная схема считается неправильной и опасной из-за высокой вероятности поражения током. Когда PEN-провод обрывается, УЗО не будет срабатывать, а на корпусе прибора возникнет опасное напряжение. Избежать поражения можно только случайно: человек в момент контакта с токоопасным корпусом должен также касаться и заземляющего контура, например, труб водопровода или отопления.

Самой надежной для подключения УЗО считается схема TN-S, где подключение нулевого защитного проводника выполняется отдельно. С нейтралью он объединяется лишь в источнике питания, благодаря чему обеспечивается максимальная защита и практически полностью исключается вероятность поражения электротоком. Даже, если произойдет обрыв нейтрального или заземляющего провода, все приборы в цепи будут работать и далее. Опасное напряжение на корпусах не появится, так как произойдет переход потенциала на другой, оставшийся провод. При обрыве сразу двух проводов, все приборы и сама цепь не будут представлять опасности для людей, поскольку электричество полностью отключится.

Существует еще одна так называемая промежуточная схема подключения TN-C-S, когда нейтральный и заземляющий провода могут объединяться лишь на отдельных участках и приобретают свойства PEN-проводника. В этом случае монтаж УЗО является обязательным, иначе цепь вообще останется без защиты.

Будет ли работать УЗО без заземления

Работа защитного устройства в двухпроводной сети происходит в особых условиях. Поэтому у многих хозяев возникает вопрос, сработает ли УЗО без заземления и обеспечит ли защиту от поражения электротоком? Для того чтобы получить ответ, необходимо проследить весь механизм срабатывания. При наступлении пробоя на корпус оборудования, мгновенного срабатывания УЗО не произойдет, поскольку заземление отсутствует и токовой утечке нет пути для дальнейшего прохождения. Одновременно, на корпусе прибора образуется потенциал, опасный для здоровья и жизни человека.

В момент касания корпуса, путь токовой утечки на землю будет проходить через человеческое тело. Через определенный промежуток времени значение тока станет равным порогу срабатывания УЗО и лишь тогда произойдет отключение с прекращением подачи тока на неисправный прибор. Время нахождения человека под воздействием тока будет зависеть от уставки срабатывания защитного устройства. Несмотря на довольно быстрое отключение, этого вполне хватает для получения серьезной электротравмы. При наличии заземления УЗО сработало бы сразу же после утечки тока и отключило бы прибор еще до соприкосновения с ним человека.

Таким образом, УЗО без заземления может быть подключено, однако такая схема не гарантирует 100-процентную безопасность. Тем не менее, в домах старой постройки все еще используются двухпроводные сети, а их переоборудование на более современные трехпроводные сети не всегда возможно с технической точки зрения. Поэтому во многих случаях УЗО является единственным вариантом защиты людей и бытовой техники. При использовании схем без заземления вместе с устройствами защитного отключения должны обязательно устанавливаться автоматические выключатели, отключающие сеть при перегрузках и коротких замыканиях.

Как подключить УЗО в квартире без заземления – Схема №1

Единственное защитное устройство устанавливается на входе и охватывает своим действием всю проводку, имеющуюся в квартире.  В распределительный щиток напряжение поступает через вводный кабель. Далее оно подходит к двухполюсному автомату, а затем – к УЗО. После этого выполняется установка автоматов на отходящие линии.

Существенным плюсом считается низка стоимость такой схемы из-за применения только одного защитного устройства. Все приборы могут быть компактно размещены даже в небольшом распределительном щитке. Но, существенным недостатком подобного отключения будет срабатывание УЗО при утечках тока, в результате чего окажется обесточенной вся квартира.

Схема №2

Работа УЗО без заземления может осуществляться еще по одной схеме. В этом случае защитные устройства устанавливаются не только на входе, но и на каждой отходящей ветви. Вводное УЗО монтируется так же, как и в предыдущем варианте, а все остальные устанавливаются после автоматов, защищающих отходящие линии. Общее количество защитных устройств будет зависеть от конкретной конфигурации домашней сети. Нередко к защите отдельно подключаются водонагреватели, электроплиты, посудомоечные и стиральные машины.

Таким образом, при токовой утечке на какой-либо линии, произойдет срабатывание УЗО, установленного именно на этой линии. То есть на всех остальных участках квартиры напряжение не исчезнет, и остальное оборудование продолжит свою работу. Единственным недостатком данной схемы являются большие размеры распределительного щитка, необходимого для размещения большого количества УЗО и автоматов. Кроме того, сами защитные устройства стоят недешево.

Нередко возникает вопрос о необходимости установки вводного УЗО, если обеспечена защита каждой линии. Дело в том, что отходящее защитное устройство может по той или иной причине не сработать при токовой утечке. В этом случае вводное УЗО служит страховкой и через определенное время отключит всю сеть.

УЗО в системе TN-C

Очень часто возникают вопросы о возможности подключения УЗО в системе заземления TN-C и его эффективности. Варианты данной системы могут быть трехфазными с четырьмя проводами или однофазными – двумя проводами. В первом случае провода состоят из трех фазных и одного нулевого, а во втором – из двух проводников фазы и нуля.

Большинство специалистов безоговорочно рекомендуют установку защитных устройств в таких системах, поскольку именно они срабатывают при токовых утечках, опасных для человека. Однако существует так называемая «оппозиция», по мнению которой установка УЗО в системе TN-C не только неэффективна, но и опасна. Это связано с тем, что защита срабатывает лишь при непосредственном касании токоведущих частей, а не заранее, с появлением тока утечки. Кроме того, в домах со старой проводкой такие устройства будут отключаться без видимых причин.

Большинство электриков и хозяев квартир выступают все-таки за установку УЗО. Оно в любом случае не будет бесполезным и в нужный момент сработает, спасая здоровье или даже саму жизнь. Защитное устройство существенно повышает электробезопасность и делает жизнь проживающих людей более спокойной.

Схема подключения УЗО без заземления в квартире. Подключение УЗО без заземления

Про необходимость установки устройств защитного отключения в местах повышенной опасности поражения электрическим током слышали, пожалуй, все. Однако многие электрики, среди которых нередко встречаются и профессионалы, почему-то убеждены, что

подключение УЗО без заземления в двухпроводной сети невозможна, что это ведет либо к дорогостоящей модернизации электросети в помещении, либо к отказу от УЗО вовсе.

Однако такое предубеждение неверно в самой своей сути, ведь на УЗО присутствуют только два контактных разъема, и крепить заземляющий провод попросту некуда! Да и принцип работу подобных устройств вовсе не требует подключения к заземлению.

Подтверждается это не только данной статьей, но и множеством случаев, когда УЗО подключенное к трех проводной сети в которой имеется заземление вполне исправно и долго функционировали, даже не смотря на повреждение заземления (например, обрыв заземляющего провода) продолжает выполнять свои защитные функции.

Можно ли выполнить подключение УЗО без заземления

Как мы уже разобрались, УЗО имеет смысл ставить даже при обычной двухпроводной схеме подключений, где присутствуют только фаза и ноль. И, для большей наглядности и лучшего осознания необходимости установки дополнительной защиты, давайте определимся, как работает УЗО, а после -- представим типичную бытовую ситуацию.

Фактически УЗО можно считать своеобразным «калькулятором». Схема подключения УЗО без заземления очень проста – через устройство проходят фазовый и нулевой провод, нагрузка на которых тщательно отслеживается и сравнивается.

В случае повреждения проводки или потребителя в электросети появляется так называемый ток утечки – тот самый ток, который утекает через поврежденную изоляцию. Величина этого тока обычно крайне мала – десятки и сотни миллиампер – но достаточна для нанесения серьезного ущерба здоровью человека.

Итак, устройство защитного отключения сравнивает ток, прошедший через фазовый и нулевой провода, и, в случае отклонения этих величин – размыкает контакты, тем самым прерывая подачу электричества к поврежденному участку сети. От теории давайте перейдем ко вполне понятной бытовой ситуации.

К примеру, в вас дома в ванной комнате установлена стиральная машина. Электропроводка двухпроводная фаза и ноль, заземления нет. УЗО тоже пока не установлено. Теперь представьте, что в машинке повредилась изоляция и фазный провод, стал касаться металлического корпуса машинки, т.е. металлический корпус машинки оказался под напряжением.

Теперь вы подходите к машинке и дотрагиваетесь к ее корпусу. В этот момент вы становитесь проводником и через вас будет протекать электрический ток. Электрический ток будет протекать через вас до тех пор, пока не отпустите металлический корпус. А тем временем вас тресет и колотит от протекающего тока и надежды на защиту, которая отключит поврежденный участок нет. Надежда здесь только на собственную силу воли (либо потеряете сознание и упадете).

Если бы было установлено УЗО то при касании металлического корпуса, который оказался под напряжением, то УЗО моментально бы почувствовало утечку тока и сработало, отключив поврежденный участок.

Почему? Потому что при первых признаках «перекоса» тока на фазном и нулевом проводе сработала бы автоматика и машинка просто осталась бы обесточенной! А человек едва успел бы почувствовать легкую щекотку в теле и больше бы озадачился звучным щелчком реле из прихожей, чем необычными ощущениями.

Причем это время настолько мало что человек практически не чувствует электрического тока. В интернете есть видео по испытанию УЗО так вот там человек специально берется за оголенный провод который подключен к устройству защитного отключения, человек коснулся провода – УЗО мгновенно сработало (он даже не почувствовал ни какого дискомфорта).

Так что польза УЗО очевидна, и в двухпроводной системе энергоснабжения наличие таких устройств в самых опасных участках электросети просто необходимо!

Как подключить УЗО без заземления

Надеюсь сам принцип работы УЗО понятен и я переубедил вас что УЗО обязательно нужно устанавливать, не зависимо от того есть у вас заземление в доме или нет. Кроме того если у вас система питания двухпроводная то тем более нужно устанавливать устройство защитного отключения. Не слушайте советов, что мол оно в такой сети работать не будет или будет постоянно срабатывать.

С вопросом работает ли УЗО без заземления, надеюсь, разобрались. Теперь перед тем как произвести подключение УЗО без заземления хотел бы напомнить один важный момент.

Особенностью устройств защитного отключения является отсутствие защиты от перегрузок. Поэтому их обязательно нужно комбинировать с обычными «автоматами». При этом схема подключения может быть разной.

Существуют, в общем-то, два варианта. Можно поставить одно общее УЗО на весь дом, тем самым обезопасив даже прикроватные светильники. Но только устройства, способные пропустить через себя 40-60А стоят заметно дороже менее мощных собратьев, да и в случае срабатывания реле выяснить причину будет сложно – придется проверять каждый электроприбор.

К тому же отключение электричества во всем доме сразу доставляет массу неудобств – несохраненные документы в компьютере, «зависший» кондиционер, отключившийся водонагревательный бак или стиральная машинка – перечислять можно долго!

Если вы решили установить одно УЗО на всю группу потребителей, то схема подключения УЗО без заземления будет выглядеть следующим образом:

Второй вариант – установка отдельного, менее мощного УЗО на каждую из «опасных» линий: ванная, подвал, гараж, кухня. В таком случае в щитке потребуется больше свободного места, да и цена трех-четырех устройств будет даже выше, чем одного, но мощного – однако повышается надежность всей энергосистемы, а поиск причины отключения сведется лишь к осмотру одной-двух розеток.

Опытные электрики советуют так же рассудительно подойти и к выбору мощности УЗО – она должна быть немного выше, чем автомат, который будет стоять с ним в паре.

Причина простая – автоматический выключатель с защитой от перегрузки срабатывает далеко не сразу (от нескольких секунд до десятков минут), и превышение номинального тока, проходящего через УЗО, может стать причиной его поломки.

Подключение УЗО в двухпроводной сети

Немного расскажу, почему я решил написать про такую тему как подключение узо в двухпроводной сети. Выбрал я эту тему не случайно, так как затронул этот вопрос и меня.

До недавнего времени проживал в квартире где проводка была трехпроводная (дом новостройка) т.е. присутствовали фаза, ноль и заземление. А недавно переехал в другую квартиру в которой электропроводка двухпроводная, ни какого нулевого защитного проводника РЕ и в помине нет.

Немного обжившись, решил заглянуть в щиток, который расположен на лестничной площадке ни какой защиты в виде УЗО или дифавтоматов в моем направлении не было, стояли только пакетный выключатель на 40 А, счетчик и два новых автомата по 16 А.

Почему я завел тему про подключение УЗО в двухпроводной сети сейчас расскажу по подробней.

Смущал меня тот факт, что в ванной комнате был установлен бойлер (водонагреватель) который был запитан от одного из 16–ти амперного автомата (бойлер мощностью 2 кВт).

Причем установлен этот водонагреватель был, крайне неаккуратно: был запитан отдельно кинутым кабелем, этот кабель открыто проходил в ванной комнате, без каких либо защит в виде гофры или короба.

И когда принимаешь душ (как в говорилось фильме «Москва слезам не верит» - простите за столь интимные подробности..) этот кабель вместе с бойлером весь покрывается влагой (конденсатом). Жену, конечно, этот факт не смущал, так как она в этих вопросах не разбирается, но меня это очень настораживало. Вот почему я решил установить УЗО в двухпроводную сеть.

Итак, в щитке стояло два автомата, от одного была запитана вся квартира полностью (освещение и розетки), от второго был запитан только бойлер. Немного поразмыслив, решил установить на каждую линию в отдельности свое устройство защитного отключения: отдельное УЗО на розетки и отдельное УЗО не водонагреватель. Хотя конечно это немного затратно но все же безопасность превыше всего.

Причем хотелось бы разделить сеть, т.е. подключить на отдельный автомат все розетки в квартире и отдельно освещение. Но для освещения нужно было тянуть отдельный кабель от щитка в квартиру.

Максимум, чтобы получилось сделать, это протянуть отдельный кабель со щитка в квартиру до первой распредкоробки и подключить освещение только в прихожей, в других комнатах подключить освещение от этого кабеля нет возможности, так как в квартире вся проводка замурована в стенах. Поэтому освещение и розетки так и остались сидеть на одном автомате.

Для подключения устройства защитного отключения я выбрал марки IEK серии ВД1-63 с номинальным током 16 А и дифференциальным током 30 мА.

Я уже писал в статье ошибки при подключении УЗО что объединять нули после УЗО нельзя. В щитке подключение выполнено таким образом что фаза идет через автомат, а ноль взят с корпуса щитка. Для подключения УЗО отсоединяем питающий кабель от автоматического выключателя (фазу) и от металлической части щитка (ноль).

Установив УЗО в щитке приступаем к подключению. На выходные клеммы устройства сразу подключаем фазу и ноль питающего кабеля (на квартиру к одному УЗО, на бойлер ко второму).

На вход "фазной клеммы" устройства защитного отключения заводим фазу от выходной клеммы автоматического выключателя, на вход "нулевой клеммы" берем ноль с общей нулевой шины (корпуса щитка). Таким образом, нулевые проводов, которые вышли с УЗО и идут в квартиру больше не объединяются с нулями других УЗО или общей нулевой шиной (нет связи с корпусом щитка).

Подключение выполнено можно проверить само устройство защитного отключения как оно ведет себя в работе, не будет ли иметь место ложных срабатываний при неправильном подключении. Для этого нужно включить автомат перед устройством защитного отключения и конечно же само устройство, затем создать нагрузку (включить в розетку какой либо прибор). Если отключения не происходит, можно считать, что все подключения выполнены правильно.

Также не забывайте что после подключения дифавтомата или УЗО обязательно нужно проверять их на предмет утечки. Как проверить УЗО на срабатывания в таком случае? Конечно же с помощью кнопки ТЕСТ.

Для этого при включенном устройстве нажимают на кнопку, если при нажатии на кнопку оно сразу отключится - значит исправно. Вот так вот на личном примере я выполнил подключение УЗО без заземления.

Понравилась статья - поделись с друзьями!



Как происходит подключение УЗО без заземления: схема подключения и особенности

Специальные устройства защитного отключения (УЗО) рекомендуют устанавливать там, где существует высокая вероятность поражения током. Задачей устройства является оперативное отключение всего электрического оборудования, если возникла утечка на корпус.
Устройство работает по схеме, не требующей дополнительного подключения к заземлению. Возможно и полноценное подключение УЗО с заземлением: оно хорошо работает и при наличии исправного провода заземления, и в том случае, если с ним что-то случится.
Принцип непосредственно заземления аналогичен принципу работы устройства: при угрозе возникновения короткого замыкания в сети срабатывает автоматическая защита, обесточивающая оборудование.
Одной цели можно достичь двумя методами:

  • монтировать защитное заземление;
  • подключить УЗО с условием, что проводник не будет заземлен.

Методы можно совместить, то есть провести подключение УЗО с заземлением, а можно использовать по отдельности.

Возможна ли установка УЗО в сеть без заземления?

Конструкции защитных устройств вариативна: в ней могут быть предусмотрены только клеммы фазы и «ноль». Работает ли УЗО без заземления?

Двухпроводную систему без заземления применяли при постройке домов во времена существования Советского Союза. Схемы с третьей фазой характерны для более новых построек.
В старых домах с двухфазной системой возможно, как подключение УЗО с заземлением, так и без заземления. Заметить разницу можно только в момент срабатывания: схема с заземлением произведет аварийное отключение всех приборов, как только обнаружится утечка тока, а в схеме УЗО без заземления защита сработает, только если дотронуться до прибора, находящегося под напряжением.
Если подключен защитный механизм, системы срабатывают моментально, предотвращая вероятность поражения током.

Принцип действия и особенности УЗО


Схема подключения проста: через устройство проходит один фазовый и один нулевой провод. Устройство «считывает» и фиксирует показатели нагрузки, поступающей на провода, сравнивает с заданными стандартами.
При повреждении проводки или возникновении утечки, ток «перетекает» на поверхность. Даже при минимальной величине (всего несколько десятков миллиампер) он может нанести серьезный ущерб здоровью людей. УЗО без заземления выравнивает проходящий через фазы ток и при обнаружении отклонений в показателях величины тока производит экстренное автоматическое отключение участка сети.
Вы задаетесь вопросом «что же изменится, если я подключу УЗО»? Ответ прост: ваша схема станет защищенной, ведь обнаружив утечку тока, который входит на корпус водонагревателя, устройство полностью обесточит поврежденный участок цепи.

Виды УЗО

УЗО делят на несколько основных видов.

В зависимости от способа установки:

  • Переносные (устанавливается напрямую в розетку).
  • Стационарные (изначально встроенные в розетку или устанавливаемые в щит).

В зависимости от способа срабатывания:

  • Устройство с дополнительным источником питания.
  • Устройство без дополнительного источника питания.

В зависимости от количества фаз:

  • Однофазные на 4 контакта.
  • Двухфазные на 6 контактов.
  • Трехфазные на 8 контактов.

В зависимости от особенностей регулировки:

  • Нерегулируемые.
  • Регулируемые (бывают с плавным и дискретным регулированием).

В зависимости от принципа действия при импульсных скачках:

  • Стойкие.
  • Самоотключающиеся.

Варианты подключения УЗО

  1. На всю сеть устанавливается один мощный защитный аппарат. Преимуществом такого способа является его простота: фазный проводник проходит через сам аппарат на клеммы УЗО и соединяется с автоматическими выключателями, через которые подключается ко всему электрическому оборудованию. У этой миниатюрной по размерам схемы есть и свои недостатки: во-первых, срабатывание УЗО приводит к отключению всего электрооборудования в квартире или доме, а, во-вторых, будет достаточно проблематично определить место пробоя изоляции или наличие иных неисправностей.
  2. Отдельные УЗО ставятся на каждый опасный участок сети. Недостаток такой схемы подключения – значительные материальные затраты и большие габариты устройства. Преимущества очевидны: обесточивание одного участка не приведет к отключению оборудования во всем доме (квартире) и выявить причину и место неисправности будет достаточно просто. Схема подключения: фазный провод, выходя из счетчика, проходит через каждый автоматический выключатель и УЗО.
  3. Подключение УЗО с заземлением, для которого характерна уравновешенность тока на трех фазах. Она отлично подходит при наличии равноценной фазовой нагрузки по току. Недопустимым считается подключение УЗО с заземлением в тех случаях, когда в напряжение в фазах не совпадает: в этом случае УЗО будет срабатывать постоянно.

Советы специалистов

Выбирая УЗО для установки в частном доме или квартире, стоит сразу же отказаться от устройств с электронным управлением. Если питание электронной схемы по какой-либо причине нарушится, то его работоспособность будет некорректной, устройство перестанет выполнять возложенную на него задачу. А сбои этого устройства могут привести к трагедии.
Добавьте в общую схему подключения УЗО без заземления еще и автоматический выключатель. Полноценную защиту в случае утечки тока сможет обеспечить УЗО, но оно не рассчитано на защиту сети от коротких замыканий или перегрузок. Сочетание двух устройств поможет защитить от возникновения пожаров, повреждения оборудования и от поражения током.

Когда вы подключаете устройство защитного отключения от сети, не забывайте о том, что после УЗО недопустимо создание единого узла из нулевых проводников. Созданная таким способом схема станет причиной постоянных ложных срабатываний устройства и его некорректной работы.

Смонтировав всю цепь, проверьте, насколько правильно вы воспроизвели схему. Для этого достаточно просто подключить любой электроприбор к розетке, которая входит в одну цепь с УЗО. Если УЗО не отключилось, то все сделано правильно. Протестировать работоспособность устройства на срабатывание можно очень просто: достаточно нажать тест-кнопку, расположенную на корпусе УЗО.

Ошибки при подключении

Подключение УЗО с заземлением важно сделать максимально правильно и корректно, избегая наиболее распространенных ошибок, которые могут привести к непредвиденным результатам.

  • Ни в коем случае не стоит подключаться проводниками заземления розеток к рукотворному заземлению или нулевому проводнику для повышения безопасности сети. Подобные действия опасны для жизни и здоровья: только качественное, проверенное заземление обеспечит нужный уровень защиты.
  • Не стоит пытаться подключать заземляющие проводники розеток к различным токопроводящим конструкциям инженерного характера, установленным в сооружениях. Причина все та же: правильно это сделать очень сложно, велика вероятность получения серьезных травм, в том числе несовместимых с жизнью.
  • Ни в коем случае нельзя подключать к заземлению нейтральный провод (такую манипуляцию производят якобы для повышения уровня надежности всей системы).
  • Если по какой-либо причине заземление перестало работать, то оптимальный вариант решения – отключение и нанесение изоляции на заземляющий проводник, соединяющий электроприборы со щитком. Бездействие в подобной ситуации может привести к тому, что под напряжением окажутся все электроприборы в помещении.
  • Если вы не уверены в правильности собственных действий, то не нужно действовать по принципу «как-нибудь подключу». Лучше доверить установку УЗО профессионалам с опытом, ведь от того, насколько корректно будет смонтирована система, зависят человеческие жизни.

Как подключить УЗО в квартире без заземления: разбор схем

Действующие ныне стандарты строительства призваны учитывать значительное количество электрооборудования, оснащающего жильё. Ввиду чего защита владельцев от возможного поражения электрическим током является важным требованием. Одну из главных ролей в организации эффективного барьера играет устройство защитного отключения.

Мы расскажем, как подключить УЗО в квартире без заземления. В представленной нами статье детально описаны проверенные на практике схемы сборки электросетей с защитным механизмом. Самостоятельные домашние мастера у нас найдут инструктаж по сборке.

Содержание статьи:

Необходимость заземления УЗО

Считается, что безупречное функционирование устройства защитного отключения достигается только при условии наличия электрической сети с контактным проводником фазы, проводником «нуля» и заземляющей шиной.

По сути, если рассматривать работу УЗО и заземляющей шины, функционально оба устройства призваны исполнять аналогичные действия – обесточивать цепь в случае утечки электричества на корпус. Разница отмечается только в схемном принципе.

Классическая монтажная пара, благодаря которой обеспечивается вполне эффективная блокировка и от поражения электротоком, и от возможных возгораний по причине КЗ

Отсюда следует логичный вывод: оба схемных решения применимы в практике электроснабжения жилища. Более того, оптимальным видится вариант совместного использования этих двух схемных решений.

Если на линии электроснабжения устанавливается УЗО, организацию заземления, по большому счёту, допустимо исключить. При этом внедрение защитного устройства видится разумным решением и для двухпроводной электросети, где технически отсутствует заземляющая шина.

Оптимальное техническое решение для построения электрической схемной разводки жилых зданий, когда наряду с защитным прибором отключения задействована также заземляющая шина. Подобные решения – стандарт для новых построек

Собственно, если обследовать внимательно сам , на нём не удастся отыскать клеммы, специально предназначенной для подключения «земли».

Этот фактор подтверждает лишний раз возможность включения без заземления. Однако современные проекты домостроения в обязательном порядке предполагают наличие заземляющей шины.

Как функционирует защитный прибор без «земли»?

Вариант подключения без заземления – это характерный случай для квартир и частных домов старых построек. Электроснабжение таких строений, как правило, организовано без подвода заземляющей шины. Но насколько корректным следует ожидать действие УЗО без включения «земли»?

Вариант разводки, широко распространённый по отношению к проектам недвижимости старого образца. Внедрение в старую инфраструктуру приборов защитного отключения приходится выполнять в условиях отсутствия земляной шины

К примеру, в процессе эксплуатации электрооборудования произошёл пробой на корпус. При условиях отсутствия заземляющей шины рассчитывать на мгновенное срабатывание не приходится. Если же произойдёт касание человеком корпуса пробитого оборудования, ток утечки потечёт к «земле» через тело человека.

Потребуется какой-то период времени (порог настройки прибора) до момента, когда сработает УЗО. За этот промежуток времени (достаточно короткий) вполне допустимым остаётся риск травматизма от воздействия электротока. Между тем УЗО сработало бы немедленно при наличии заземляющей шины.

Схема электрической разводки без наличия «земли», где защитное устройство подключается без дополнительной земляной шины, всё-таки остаётся в какой-то степени опасной для пользователя. В таких ситуациях следует тщательно настраивать УЗО на порог срабатывания

На этом примере легко вывести заключение на тот счёт, что подключать или щитке частного дома всегда следует вместе с подключением к шине заземления. Другой вопрос, что остаётся достаточное количество строений, где нет возможности сделать это по причине отсутствия «земли» в схемах проектов.

Для вариантов строений, где электроснабжение организовано без заземления, устройство коммутационной защиты посредством УЗО фактически выглядит единственным эффективным средством защиты, какое можно применить в таких условиях. Поэтому рассмотрим возможные схемы, применимые к .

Схемы подключения УЗО без заземления

Одним из традиционных схемных решений, где используется защитный прибор УЗО, является вариант установки прибора непосредственно на входе энергоснабжения в структуру объекта. То есть устройство защитного отключения монтируется сразу после счётчика электроэнергии.

Традиционное подключение, характерное для большинства случаев использования устройства защитного отключения на электрических линиях питания в частном секторе

Таким подходом обеспечивается защита электропроводки жилища в полном объёме, а значит, осуществляется контроль токовой утечки любого бытового электроприбора. От электрической сети напряжение подаётся кабелем на устройство, сочетающее в одном корпусе две фазных и две нулевых клеммы (есть также устройства трёхфазные).

Эти две пары клемм разделяются на входные и выходные. Через одну пару проходит фазная линия, через другую нулевая. Завершив разводку по такой схеме, далее устанавливают дополнительные автоматы под каждый вид нагрузки.

Исполнение трёхфазного прибора: 1 – клемма подвода нулевой шины; 2 – значение рабочего тока; 3 – значение допустимых сверхтоков; 4 – значение тока отсечки; 5 – тип прибора; 6 – фазные клеммы; 7 – тестовая клавиша; 8 – индикатор действия; 9 – клавиша взвода

Преимущественной стороной этого схемного решения является экономия на электрооборудовании. Всего лишь установкой одного прибора успешно решается вопрос защиты. Однако с другой стороны, если в домашней сети появляется объект токовой утечки, происходит полное обесточивание жилища.

Для некоторых случаев такая ситуация может стать неподходящей. В какой-то степени снижается комфортная составляющая для владельцев недвижимости. Разрешить подобный недостаток можно при помощи другого схемного решения – более функционального в плане посекционного отключения.

Включение УЗО с расширенной функциональностью

Несколько иное схемное решение, предполагающее на каждую отдельную ветку электроснабжения, позволяет сделать защиту более «мягкой» по отношению к блокировке питания.

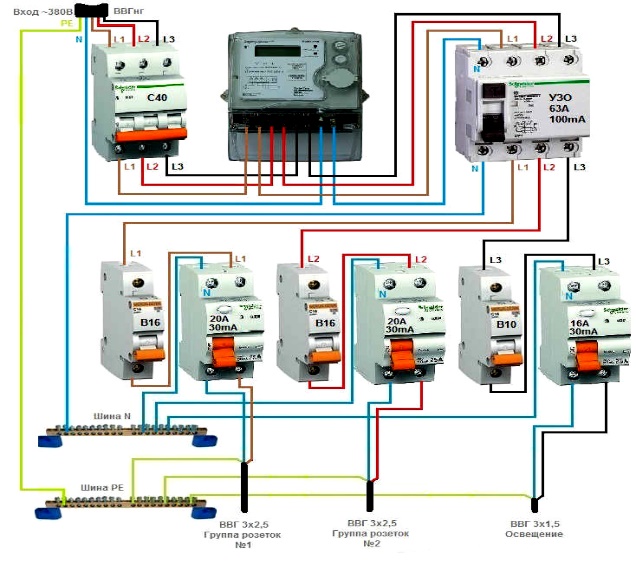

Несколько изменённый вариант схемного решения, где используются два (или несколько) защитных прибора. При этом один выступает вводным, остальные промежуточными: 1, 2 – полосы клемм нулевой шины

Здесь используются несколько приборов защиты, в зависимости от количества ответвлений электрической квартирной сети.

К примеру, если существуют два ответвления, схема будет выглядеть следующим раскладом:

  1. Монтаж одного УЗО аналогично первому варианту – на входе.
  2. Монтаж последующих УЗО после сетевых ответвлений.
  3. На каждой линии ответвления защита по количеству потребителей.

При таком построении схемы контроль и отсечка напряжения осуществляются по отношению к отдельной ветке домашней проводки. Поэтому факт токовой утечки, зафиксированный на отдельной линии, приведёт к блокировке только участка сети, на котором подключена пробитая нагрузка. Остальные участки останутся в рабочем состоянии.

Для случая схемной разводки, показанной выше, характерным является увеличение габаритных размеров шкафов управления. Поэтому не всегда такой вариант приемлем для устройства в условиях частных домов

Но при более функциональном решении не обходится без определённых недостатков. Понятно, что с увеличением числа приборов придётся расширять . Увеличение габаритов распределительного щита тоже может стать проблемой для пользователя. К тому же с финансовой стороны выбор применения отмеченной схемы тоже видится не совсем удачным.

Затраты составят практически двойное увеличение по сравнению с первым вариантом. Правда если уже думать о действенной полнофункциональной защите, экономить при этом не рекомендуется.

Нюансы подключения в частных домовладениях

Частные строения отличаются от квартир муниципального жилья существенно. В первую очередь применением оборудования, которое никогда не используется в квартирах. Например, традиционным оборудованием частного хозяйства выступают отопительные электрические системы или электронагревательный модуль бани.

Нередко требуется включение устройства защитной блокировки по цепям питания мощной бытовой техники. Как в этом случае, когда в частном жилом секторе задействован электрический котел. Для такого оборудования земляная шина является обязательной

Для любой из таких систем обязательно требуется ставить защитное отключение, так как это не просто бытовая техника, а достаточно мощное технологическое оборудование. Здесь УЗО является не просто защитой от утечки тока на корпус, но также выполняет функцию противопожарного защитного устройства.

Применительно к подобным проектам часто используется схемное решение по системе «ТТ», обеспечивающее относительную безопасность для случаев утечки токов на корпус оборудования.

Схема «ТТ» для электрических сетей, где используется глухо заземленная нейтраль: 1 – трансформатор с заземленной нейтральной шиной; 2 – ограничительный резистор; 3 – устройство защитного отключения; 4, 5 – секции потребительской нагрузки

Дополнение такой схемы устройством защитной блокировки способствует повышению степени надёжности. Однако система «ТТ» требует наличия заземляющей шины.

Пошаговая инструкция внедрения защиты

Для полной информации относительно подключения устройств, обеспечивающих защитную отсечку, рассмотрим пошагово процесс создания коммуникационной схемы с внедрением прибора защиты:

  1. Подвести к силовой кабель от централизованного интерфейса ввода энергетики в дом.
  2. Внутри щита смонтировать автоматический выключатель (этот прибор предварительно рассчитывают на отсечку по общей нагрузке сети).
  3. Смонтировать электрический счётчик в удобном месте и соединить выход автомата с входными клеммами счётчика.
  4. Установить внутри щита УЗО и соединить вход прибора (верхние клеммы) с выходными клеммами электросчётчика.
  5. На выходную (фазную) клемму УЗО подключить фазный проводник домашней электропроводки.
  6. На выходной (нулевой) зажим УЗО подключить нулевой проводник домашней электропроводки.
  7. Подключить главный кабель на зажимах автоматического выключателя ввода.

Исполняя отмеченные операции, следует учитывать некоторые нюансы. К примеру, необходимо следовать правилу последовательного включения автоматического выключателя с прибором защитной отсечки.

Если же не предусматривается внедрение в сеть автомата, необходимо обязательно ставить вместо автомата плавкие предохранители.

Плавкие вставки, которые могут использоваться для предохранения электрических цепей по токам короткого замыкания. Плавкие элементы иногда могут применяться для защиты, заменяя функции автоматических выключателей

Как правило, значение номинального тока защитного модуля рекомендовано брать несколько большее, чем значение тока автоматического выключателя. В отдельных случаях этот параметр допускается выбирать равным параметрам автомата.

Выполняя работы по включению в состав питающей сети защитного устройства, рекомендуется провести проверку всех доступных цепей на предмет возможных дефектов. После установки прибора обязательно . Для этой операции существует специальная тестовая клавиша на передней панели прибора.

Клавиши тестирования корректного срабатывания защиты. После установки и подключения УЗО следует воспользоваться этими элементами прибора для проверки защитной функции

При монтаже все работы по соединению должны выполняться внимательно.

Подвод сетевых линий следует производить в точном соответствии с обозначениями, присутствующими на корпусе устройства. То есть фаза подключается к «фаза» и, соответственно, ноль подключается к «ноль». От перемены мест «слагаемых» существует высокий риск выхода защитного аппарата из строя.

Выводы и полезное видео по теме

Этим видеороликом завершается статья о приборах, применяемых в качестве защитных систем электрических сетей, оборудования и пользователей квартир и частных домов. Обзорный материал со всеми тонкостями использования, который непременно пригодится для практики.

Подключать УЗО без заземления в квартирах современного образца не только не рекомендуется, но и запрещено.  Если возникла необходимость в установке оборудования в электрощитке, обязательно обратитесь к мастеру, обслуживающему дом. Все работы относительно наполнения общеквартирного щита должен выполнять квалифицированный специалист.

Расскажите о том, как подключали устройство защитного отключения для прерывания подачи питания в случае возникновения опасной ситуации. Не исключено, что ваши советы будут весьма полезны посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото, задавайте вопросы.

Принцип работы узо без заземления и выбор устройств

Достижения науки, внедряемые в повседневную жизнь человека, являются неоспоримым благом. Кроме своей полезности, многие современные коммуникации, а также приборы и устройства подключаемые к ним, несут потенциальную угрозу для жизни и здоровья. Чтобы максимально обезопасить себя от воздействия электрического тока, используются как пассивные методы электротехнической безопасности, так сложные, «умные» устройства позволяющие отключить подачу электрического тока, при значительной его утечке.

Одним из самых совершенных и действенных методов подобной защиты являются УЗО, подключение которого можно осуществить без использования заземления, что значительно упрощает монтаж и установку данного электротехнического средства предохранения от поражения электрическим током. Как подключить УЗО без заземления, а также какие модели устройства лучше использовать в данном случае, будет подробно описано в данной статье.

Принцип работы

Данная разновидность защитного устройства работает следующим образом. При правильной установке и подключении данного средства предохранения без заземления происходит постоянный мониторинг утечки тока в электрической сети.

Когда величина изменения тока достигнет заданных для срабатывания механизма пределов, произойдёт автоматическое отключение электрического тока.

Данный алгоритм работы механизма предохранения позволяет не только защитить человека при касании к оголённым проводам или к корпусу электрического прибора. При наличии заземления в проводке, данная система монтируется с применением заземляющего проводника, при отсутствии — можно легко обойтись без «земли». На функциональности системы, такой вид подключения отразится незначительно.

УЗО, подключение которого осуществлялось без земли, не будет автоматически отключать фазный ток при его утечке на корпус какого-либо устройства, но если человек дотронется до прибора, поверхность которого находится под напряжением, произойдёт моментальное отключение электричества.

Как выбрать

Подключение УЗО без заземления, позволит не только гарантировать безопасную эксплуатацию системы, но и высокий эксплуатационный ресурс. Подключение системы без заземления, которая не рассчитана на значительные нагрузки, может вывести её из строя.

Для участков электрической сети с подключёнными мощными электрическими приборами рекомендуется установка УЗО без заземления рассчитанное на электрический ток более 40 А. Если требуется защита для проводки с маломощными приборами, то достаточно осуществить подключение УЗО рассчитанное на 10 А.

Для трёхфазной сети применяются четырёхполюсные УЗО, которые имеют очень высокий ток нагрузки и применяются исключительно для защиты объектов от возникновения пожара при значительной утечке электрического тока.

Если требуется осуществить защиту людей от поражения током при подключении трёхфазной сети, то после основной защиты, необходимо осуществить подключение дополнительного элемента защиты, которое позволяет предохранить людей от поражения электричеством.

УЗО могут существенно отличаться по скорости срабатывания при образовании утечки. Самыми быстрыми являются устройства класса «G», которые позволяют отключить электрический ток мгновенно.

Стоимость системы зависит от многих параметров, но прежде всего от мощности, а также от наличия или отсутствия электронного блока управления. Если управление полностью осуществляется электроникой, то для подключения защитного устройства, потребуется дополнительное питание, а стоимость прибора будет значительно выше электромеханических аналогов.

Возможные ошибки при установке

Прежде чем приступать к подключению, необходимо знать об ошибках, которые наиболее часто допускаются при установки данного варианта электрической защиты.

  • Фазный провод электропроводки всегда подключается к клеме «L», а ноль — к «N».
  • Нейтраль проводки не должна быть установлена в обход системы.
  • Если к группам защитных устройств подключается большое количество потребителей электроэнергии, то запрещается объединять «0» всех потребителей электроэнергии.

Кроме этого, когда срабатывает защитное отключение, необходимо выяснить причину, а только после этого включать УЗО, иначе проблема с утечкой не будет решена, что чревато повторными срабатываниями защитного механизма.

Как подключить в частном доме

Если необходимо осуществить монтаж устройства в доме, где нет возможности подключить «землю», то монтаж предохранительного механизма без заземления должна осуществляться в такой последовательности:

  • Подключение входного УЗО с общей утечкой до 300 мА.
  • Подключение дополнительного УЗО на 30 мА для розеток в жилых комнатах.
  • Монтаж сверхчувствительной системы на 10 мА для ванных и детских комнат.

Таким образом, удаётся добиться максимальной эффективности защиты от поражения электрическим током. Устройство, которое устанавливается на входе, осуществляет защиту только от возникновения пожара, но дополнительные приборы установленные без заземления, позволяют добиться полного отсутствия тока проводки, в случае когда происходит прикосновение человека к корпусу устройства находящегося под напряжением.

Процесс подключения

УЗО не защищает электропроводку от короткого замыкания и перегрузки, поэтому необходимо устанавливать защитное устройство вместе с автоматическим предохранителем.

Если в доме используется двухфазная электрическая сеть и необходимо осуществить подключение защиты от утечки электрического тока на все устройства, то в электрическом щитке после «автомата» устанавливается устройство защиты без заземления для двухфазной сети.

Мощность данного устройства должна быть достаточно высока, чтобы обеспечить надёжную защиту всей домашней электропроводки.

УЗО, которое будет защищать всю домашнюю проводку устанавливается на щитке при вводе электричества в дом, или в распределительном щитке квартиры. Если домовладение подключается к электрической сети без использования заземляющего проводника, то в данном случае осуществляется монтаж УЗО без заземления.

Такая схема подключения позволит избежать серьёзных последствий при прикосновении человека к корпусам устройств, которые будут находиться под напряжением.

В данном случае произойдёт отключение тока всего контура проводки включая освещение. Такой способ подключения неудобен тем, что при частом отключении защитного устройства без заземления в ночное время, потребуется восстанавливать работоспособность электрической сети в полной темноте, так как по технике безопасности использования защитного устройства, прежде чем осуществить включение УЗО, необходимо устранить причину, которая вызвала срабатывания устройства.

В случае подключения УЗО без использования заземления, в большинстве случаев, обнаружить прибор, у которого осуществлён «пробой» на массу не составит большого труда, потому что человек ощутит на себе воздействие электрического тока, даже в случае кратковременного воздействия. Обычно, отключение прибора, который «бьётся» током, полностью решает проблему.

Гораздо сложнее найти причину отключения защитного устройства без заземления, если утечка произошла по вине домашних животных или грызунов. В данном случае также произойдёт отключения всей проводки в доме.

Чтобы более рационально использовать систему защитного отключения в квартире, которая устанавливается без заземления, рекомендуется на каждый контур электрической проводки подключить отдельный элемент защиты.

Например, осуществить подключение УЗО для ванной комнаты, кухни и жилых комнат. В этом случае, при аварийном отключении обесточится только тот участок электрической сети, где расположен неисправный прибор.

Данная схема УЗО без заземления обойдётся значительно дороже, по причине установки нескольких устройств защиты, но определить неисправность будет значительно проще, а отключение электричества во всём доме не будет происходить, что особенно важно при срабатывании УЗО в ночное время.

Лучшие модели для установки без заземления

Подключение УЗО в однофазной сети, позволит обеспечить надёжную защиту от поражения электрическим током только в том случае, если устанавливаемое устройство соответствует всем нормам и имеет все необходимые сертификаты электротехнической безопасности.

Самые надёжные УЗО:

  1. Астро-УЗО Ф-9311 — устройство защиты, которое может быть установлено в двухфазной проводке. В данном приборе объединены функции защиты от утечки и короткого замыкания, что значительно упрощает процесс монтажных работ, и увеличивает степень защиты от поражения электрическим током и возникновения пожара.
  2. DEKraft УЗО-03 2п 40A 30mA AC — недорогое и эффективное устройство для предохранения от поражения током. Имеет минимальный ток утечки, при котором происходит срабатывание устройства и цепь полностью отключается. Идеально подходит для подключения в ванных и детских комнатах. Данная модель УЗО не обеспечивает защиту от короткого замыкания и перегрузки электрической сети, поэтому монтаж защитного устройства без заземления, должен быть произведён вместе с автоматическим выключателем. Такой элемент электротехнической безопасности может быть установлен даже если нет заземления, но для монтажа защиты в трёхфазной сети, DEKraft УЗО-03 2п 40A 30mA AC не может быть использована.

Чтобы система электрической защиты осуществляла свою функцию без сбоев, подключайте её правильно. Можно попытаться осуществить подключение защитного устройства без заземления самостоятельно, но если опыта электромонтажных работ нет, то лучше обратиться к профессиональным электрикам.

Подключение УЗО без заземления будет установлено, в этом случае, с минимальными временными затратами, а стоимость монтажных работ не будет слишком высока.

Схема подключения УЗО с заземлением и без

Автор Alexey На чтение 6 мин. Просмотров 1.4k. Опубликовано Обновлено

Устройство защитного отключения (аббревиатура УЗО) защитит проживающих в квартире людей от поражения электричеством, а саму постройку предохранит от возгорания из-за утечки тока, способной разогреть материалы в месте пробоя до температуры плавления и горения изоляции.

рис.1

Потраченное время и ресурсы окупятся спокойствием и уверенностью в своей электросети после установки УЗО в доме, в квартире, на даче. Но, существует мнение, что в старых сетях без заземления защита будет ложно срабатывать, или окажется неработоспособной. Приведённая ниже статья опровергает это утверждение, детально описывая все способы подключения.

Принцип работы

Коротко принцип работы:

  1. Прибор сверяет количество электричества, пришедшего с фазного провода и ушедшего в нулевой. При исправной системе данные параметры должны быть одинаковые;
  2. Если человек касается чего-нибудь под напряжением, или случается утечка, часть тока, которая пришла с фазы, уходит в землю, минуя нулевой провод УЗО, тем самым нарушая баланс токов, что вызывает отключение защитного устройства;
  3. Устройство реагирует на ток, намного меньше смертельно опасного значения, и срабатывает настолько быстро, что организм ощущает едва заметный шок.

Некоторые «специалисты» утверждают, что установка УЗО невозможна в частном доме, или на даче, где имеется старая двухжильная проводка. Это заблуждение связано с тем, что в таких вариантах нулевой проводник имеет соединение с заземлением.

Каждая нижеприведённая схема подключения УЗО в домашнюю однофазную или трёхфазную электросеть, с заземлением или без него, будет работоспособной, если соблюдать основополагающие правила, изложенные ниже.

https://youtu.be/wz55OW0cvIY

Изолированный ноль

Критически важное правило, указывающее как правильно подключить УЗО: выходной нулевой провод должен быть надёжно изолирован от земли и других нулевых проводников так же, как и фаза.

Иначе будут ложные срабатывания защиты при подключении любой нагрузки – ток будет уходить в землю, минуя дифференциальный трансформатор (датчик утечки устройства защиты), из-за чего появившийся фазный ток вызовет срабатывание размыкающего механизма.

Поэтому, ещё одно правило монтажа: после подключения УЗО нужно обязательно включить нагрузку, прежде чем захлопнуть дверцу электрощитка.

Стоит также попеременно включать все имеющиеся заземлённые электроприборы – возможно, что некоторые из них уже имеют небольшой пробой, не ощущавшийся по причине заземления, но достаточный для того, чтобы вызвать отключение.

Также надо включить все автоматы после УЗО, проверив надёжность всех ответвлений, – где-то в подвале, или гараже может быть повреждена изоляция.

Проверка УЗО (рис.2)

Защитить УЗО

Поскольку упомянуты защитные автоматы, стоит напомнить ещё одно важное правило: УЗО не рассчитано на срабатывание от перегрузки и короткого замыкания. В этом случае, вместо защиты от воспламенения, оно само станет причиной пожара в щитке.

Поэтому осуществляется дополнительная защита от сверхтоков с помощью связки УЗО + автомат. При превышении номинального тока автомата, он сработает, но с некоторой задержкой. Номинальный ток устройства защитного отключения означает предел работоспособности. При его превышении будут сильно нагреваться внутренние элементы, что приведёт к повреждению прибора.

Поэтому, номинальный ток для УЗО выбирают на одно значение выше, чем у защищающего автомата.

УЗО и автомат вместе , дифавтомат включает два этих элемента (рис.3)

Соединение нулевых проводов

При разветвлении сети с помощью некоторого количества автоматов, включённых после УЗО, возникает проблема с подключением нулевых проводов. Некоторые электрики пытаются впихнуть эти провода в выходное нулевое гнездо УЗО, подпиливая проводники, откусывая часть жилок в многожильном проводе.

Подключения больше двух проводов в один зажим не рекомендуется, по причине большого тепловыделения скрутки, а также, потому что возникает потребность много раз зажимать и откручивать клемму, что неблагоприятно сказывается на его надёжности.

Шина нулевая (рис.4)

Поэтому, выходные нули контура УЗО подсоединяют на отдельную нулевую, обязательно изолированную шину. В продаже имеется большое количество таких изоляторов, крепящихся как на дин рейку, так и на корпус щитка.

Вышеупомянутые правила действуют для всех нижеприведённых схем:

Подключение УЗО в однофазную сеть

Устройство будет работать как в двухжильной сети, так и с третьим дополнительным заземляющим проводом РЕ. Разным будет характер срабатывания – в первом случае устройство среагирует на ток, прошедший через человеческое тело.

Во втором варианте, при пробое изоляции на корпус внутри электроприбора, поражения не произойдёт вообще – устройство сработает сразу в момент неполадки. Для каждого УЗО в паспорте и на корпусе указана схема подключения. Простейший вариант подключения без заземления:

Пример подключение УЗО к розетке (рис.5)

Схема с заземлением:

Пример подключения УЗО с заземлением (рис.6)

Здесь жёлто-черной линией (рис.6) указан РЕ проводник, которого может не быть в старых сетях, а ноль является заземлённым. В этом случае, нулевые провода, уходящие в квартиру, следует отключить от нулевой шины и подключить на отдельную изолированную шину для контура УЗО.

На рисунке 7 пунктиром указаны нулевые проводники имеющейся старой проводки, которые нужно подключить к изолированной нулевой шине.

Подключение старой проводки к УЗО (рис. 7)

Подключение ЧЕТЫРЕХ ПОЛЮСНОГО УЗО в трехфазную сеть, используя нейтраль

Принципиально способ подключения ничем не отличается от предыдущего, просто больше проводов из-за дополнительных двух фаз, и нужно соблюдать порядок их подключения, особенно в случае использования трёхфазных электродвигателей, которые будут вращаться в обратную сторону, если поменять фазы местами.

рис.8

На рисунке 8 показана разветвлённая сеть с подключением двух трёхфазных и однофазного УЗО. Схема будет работать как с заземляющим проводником РЕ, так и без него.

Подключение четырехполюсного УЗО в трехфазную сеть без использования выходного нейтрального провода

Трёхфазные двигатели могут не иметь нулевого провода, его просто некуда подключать, поэтому схема подключения УЗО будет выглядеть таким образом(рис. 9):

рис.9

Электродвигатель, или другая аппаратура, имеющая соединения фаз звездой или треугольником, будет работать без нулевого провода. Кожух мотора должен быть заземлён, только в этом случае, если случится пробой обмоток на корпус, УЗО сработает.

Подключение четырехполюсного УЗО в однофазную сеть

Бывают случаи, что уже имеется трёхфазное УЗО, а нужно однофазное. Если требования по номинальным токам нагрузки и утечки подходят, то замена возможна, при подключении ноля на соответствующую клемму и фазы на любой из полюсов. Схема такая же, как для двухполюсного однофазного УЗО (рис.10).

рис.10

Итог:

  • Подключать устройства следует соответствующего диаметра проводами ВВГ, проследив за тем, чтобы не было их натяжения, провисания, запутанности.
  • При подключении нескольких УЗО, для каждого устройства должна быть своя нулевая шина и важно не перепутать нулевые проводники разных контуров, используя провода с разноцветной изоляцией, маркируя их дополнительно символьными обозначениями.
  • Заземляющий проводник РЕ не влияет на принцип работы, с его помощью происходит моментальное отключение при появлении напряжения на корпусе электроприборов.

Как подключить УЗО без заземления | схема и рекомендации

УЗО необходимо даже в двухпроводных сетях (где есть фаза и ноль). Многие электрики, включая тех, кто с многолетним стажем, считают, что данное устройство нельзя подключить к сети без заземления. Это предубеждение неверно в своей сути, по причине наличия всего двух разъемов в приборе, где «землю» попросту некуда цеплять. В этой статье мы рассмотрим: как подключить УЗО в квартире без заземления.

Было множество случаев, когда к трехпроводной сети подключался защитный прибор, однако «земля» имела повреждения. Несмотря на такую проблему, устройство нормально и долго выполняло свои функции без потери эффективности. Принцип работы УЗО Legrand состоит в предотвращении опасных ситуаций, вызванных по причине замыкания, утечки тока, перегрева провода или неисправности электроприбора.

Как правильно подключить УЗО без заземления

Если в сети нет заземления, то эксплуатация электроприборов сопряжена с повышенной опасностью. УЗО в данном случае помогает её значительно снизить. Этот прибор работает эффективно как в двухпроводной, так и в трехпроводной сети. Защитные свойства первого варианта ничуть не хуже, чем второго. Можно отметить момент, что подключение устройства в сети без заземления еще более необходимо, чем в электросетях с «землей». Потому что 3-ий провод позволяет хоть в какой-то степени защитить человека от удара током. Однако максимальную безопасность может предоставить только трехпроводная сеть с УЗО. Существует 2 типа подключения.

1 вариант. При таком раскладе устанавливается 1 УЗО на всю квартиру или дом. Даже в этом случае можно полностью себя обезопасить. Однако необходимо будет поставить прибор, способный пропускать 40-60А. Еще одной неприятностью станет невозможность быстрого обнаружения неисправной цепи. Придется проверять все по отдельности. Также при проблемах с электросетью, будет полностью отключаться подача электричества. Внизу показано как подключить УЗО без заземления по схеме, описанной выше.

2 вариант. Такой тип подключения выльется вам в «копеечку», однако надежность энергосистемы будет превосходить схему 1. В этом случае устанавливается отдельный защитный прибор на каждую линию, что позволяет быстрее диагностировать поломку. Перед тем, как подключить УЗО без заземления, важно рассудительно подойти к его мощности, которая должна быть чуть выше, чем у автоматического выключателя, находящегося в паре с ним. Иначе устройство защиты быстро выйдет из строя. Кстати, цена на УЗО в Москве находится в разном диапазоне и зависит от многих факторов.



Установка узо в частном доме без заземления. Узо принцип работы и схема подключения в однофазной сети

Это электрическое оборудование используется в промышленных условиях. Подключение трехфазного УЗО на производственной площадке позволяет не только защитить рабочих от поражения электрическим током, но и служит средством предотвращения пожаров (это его основное предназначение). Обеспечить безопасные условия труда поможет устройство с подходящими характеристиками.

Правильно подобранное защитное устройство по назначению позволит избежать возникновения ряда аварийных ситуаций.

Разновидности УЗО и принцип действия

Доступны 2 типа защитных устройств. Это электромеханическое и электронное оборудование. По принципу действия они идентичны. Основное отличие и преимущество электромеханического устройства:

  • работают без подачи электроэнергии на устройство;
  • простота, надежность схемы изделия.

Ток утечки из-за повреждения изоляции и прикосновения к незащищенной области вызывает срабатывание защиты - это принцип работы каждого типа устройства.

Устройство с установленной электронной схемой и источником питания. Основа его работы - создать импульс к исполнению. Но при отключении питания на обслуживаемом участке цепи устройство работать не сможет, так как на него не подается ток. Есть сбои в работе Узо электронного типа в трехфазной сети в сильные морозы. Поэтому такие устройства используются редко, хотя их цена ниже, чем у электромеханического устройства защиты.

Алгоритм одинаков для всех типов устройств

В разных направлениях, фазный ток и нулевой поток по проводникам. При этом происходит возбуждение 2-х магнитных потоков в сердечнике защитного устройства. Потоки как бы поддерживают равновесие системы, обеспечивая нулевое значение ЭДС.

Когда человек касается оголенного провода или утечки из нарушенного участка токовой развязки, соответствующего срабатыванию устройства, устройство размыкает трехфазную цепь.Возникающий в сердечнике магнитный поток приводит в действие защелку группы контактов. Так работает каждое предохранительное устройство.

Каждое трехфазное узо оснащено кнопкой «Тест». Не реже 1 раза в месяц необходимо проверять исправность устройства. Нажимая на нее, мы вызываем искусственную утечку тока. Устройство должно реагировать на угрозу. В случае неисправности ведутся работы по установке нового устройства.

Что такое УЗО, зачем оно установлено?

Начинающим электрикам необходимо понимать и знать ответы на эти вопросы перед выполнением работ:

Главное помнить, что трехфазные выключатели дифференциального тока используются для предотвращения пожаров на промышленных объектах.Сила тока для такого оборудования составляет 100 - 300 мА.

Схема трехфазного устройства без нулевого провода

Узкое подключение для трехфазной сети, для защиты от утечки тока на синхронном двигателе, может быть выполнено без нуля. В этом случае соединение обмоток осуществляется по схеме звезда или треугольник без нейтрали. Подводя итоги текущих показателей по фазам, видим, что они не могут вызвать включение УЗО в работу из-за их небольшого размера.

В случае аварии, когда происходит утечка фазы, ток течет на землю через корпус. В этом случае поток движется через трансформатор устройства, срабатывает защита.

Значение напряжения трехфазного тока составляет 380 В, а на однофазном устройстве 220. Разница немаленькая. Возможна ли установка трехфазного узо в однофазной сети? Если производитель предоставил такую ​​возможность, то да.

Самое главное, чтобы гарантировалась нормальная работа схемы проверки напряжения, величина которой соответствует принятым нормам.Это правило особенно важно соблюдать при установке устройства электронной защиты.

Какое устройство лучше установить и как подключить?

При установке дифференциальной машины ABB экономится место в экране и на проводах при электромонтаже. Защищает сразу от нескольких неисправностей. Значения короткого замыкания и пикового тока (срабатывание выключателя) и предотвращение возгорания и поражения электрическим током при утечке.

При этом качественный дифавтомат abb может стоить намного дороже, чем 2 отдельных качественных устройства (автомат и УЗО).

На трехфазных устройствах защиты имеется 4 клеммы для группы питания и тока, идущего к потребителям. Таким образом, при установке в электрической панели будет не менее 7 монтажных ячеек. Устройство фиксируется с помощью специальных защелок, вставленных в пазы электрощита.

Закрепляем кабели, идущие к экрану, к верхним выводам питания. Снизу назначаем проводку к оборудованию. Провода в клеммах закреплены зажимными винтами.Самое главное подключить провода, чтобы не перепутать фазу и ноль. Это может привести к серьезным последствиям.
После проверки правильности установки можно выполнить пробное подключение к сети.

Достаточно просто. С этой работой справится новичок, но при выполнении работы лучше воспользоваться несколькими нашими советами.
В заключение необходимо напомнить основные моменты статьи.

Чтобы система защиты работала правильно, сразу после выключателя необходимо подключить УЗО.

Всегда следует помнить, что устройство защитного отключения никогда не может заменить землю и наоборот. При этом никакая машина, служащая для защиты от токов короткого замыкания, никогда не заменит УЗО и не защитит человека от последствий утечек тока.

Устройство с током выше 30 мА не может защитить человека от поражения электрическим током. Такое устройство устанавливается для защиты здания от возгорания при утечках тока.


Выбирайте защиту по следующим характеристикам:

  • Выбор определяется особенностями устройства.Следует напомнить, что оптимальным вариантом является устройство электромеханического типа.
  • Подбор, производимый по мощности устройства, учитывает время отключения электроэнергии.
  • Определенный ток нагрузки требует установки различных устройств.
  • Решите, готовы ли вы платить за возможности, которые вам не нужны. А также подумайте, стоит ли переплачивать за название компании производителя.

Больше всего брендовой продукции производится в Китае.Иногда производители известного бренда не догадываются, что его продукция запущена на рынок. А остальной ассортимент произведен в регионах мира с низким уровнем жизни. Но даже здесь можно попасть на некачественный товар.

Заземляющий провод не должен выходить в контур заземления за установленным устройством защитного отключения. Он не может находиться в зоне ответственности УЗО. Следовательно, он всегда включается в электрическую цепь перед защитой.

Убедитесь, что провода подключены правильно в соответствии со схемой подключения. Как правило, он располагается на одной из поверхностей боковых сторон устройства.

Выполняя все эти требования и правила, вы получаете надежную и надежную защиту от утечки тока.

5 августа 2017

Начнем с анализа понятий. Сегодня, по большей части, УЗО используются для обозначения дифференциального автоматического выключателя.

Это устройство отвечает за измерение тока, входящего и выходящего из устройства, и при возникновении разницы между ними происходит разрыв цепи.Собственно дифференциал и указывает на место утечки.

Предполагается, что объект имеет заземление. Но часто бывает, что как раз этой части не хватает. Как подключается УЗО без заземления?

Еще раз коротко о концепциях электрозащиты дома

В настоящее время для защиты электрической сети дома от различных эксцессов принято выделять следующее оборудование:

Внутри металлические кронштейны, на которых по плану электрификации квартиры навешиваются различные модули как конструктор.

Не путайте это понятие с распределительной коробкой, которая представляет собой просто коробку с несколькими резиновыми отрывными манжетами на концах, в которые встроены контактные площадки простых электрических соединений.

Для этого нужен распределительный щит, чтобы схема установки УЗО была предельно простой, понятной и удобной.

Когда вся техника собрана в одном месте и подписана, то любой хозяин радуется такой роскоши. Допустим, вам нужно отключить розетки в комнате - одно нажатие пальца, и дело в шляпе.

  • Прежде чем рассматривать УЗО, обсудим автоматический выключатель.

В простейшем случае это прибор всего с двумя выводами, куда цепляется фаза (коричневый или красный провод).

Суть в том, что при резком увеличении тока внутреннее реле автоматического выключателя автоматически размыкает цепь.

Время, необходимое для завершения операции, зависит от типа прибора.

И нет простого правила - чем быстрее, тем лучше.

Если нагрузкой является асинхронный двигатель холодильника или кондиционера, пусковой ток может быть кратковременно высоким.

Ложное срабатывание вряд ли порадует владельцев невозможностью запуска климатической системы или морозильной камеры.

В связи с этим нужно знать, что автоматический выключатель выбирается исходя из типа нагрузки. Кроме того, это устройство может разорвать цепь, если сила тока превысит указанную на корпусе.

С коэффициентом перегрузки 1.15 обычно это происходит за час, в 1.45 - в два раза дольше

Это предотвращает перегрев проводки и возгорание или потерю изоляции в результате циклов повышения и понижения температуры.

  • Вы обратили внимание, что автоматический выключатель защищает схему от перегрева, оборудование от короткого замыкания, но о безопасности нигде и речи не идет.

И тут на сцену выходит УЗО. Когда возникает наименьший ток утечки, есть разница во входящем и исходящем токах.

Напомним один из законов Кирхгофа. В последовательной цепи ток постоянный.

Мы подключили друг за другом источник в виде трансформатора, бытовую технику и нулевой провод, заземленный обычно в районе одной и той же подстанции.

В результате того, что человек берет одной рукой токоведущую часть одной рукой, а другую промывает под краном, происходит утечка тока через электролиты в организме: кровь, лимфу, различные органоиды.

Благодаря этому в нашей последовательной схеме, описанной выше, в районе локализации аварии электроны начинают теряться, покидая канализацию через руку пострадавшего.

УЗО сразу захватывает и размыкает цепь

В этом случае очень важна скорость отклика. И отличается минимальным рабочим током утечки. Но есть один подводный камень.

Если характеристики слишком чувствительны, возможны ложные срабатывания. В связи с этим полезно поставить на входе в квартиру хороший фильтр напряжения, например, фильтрующий высшие гармоники.

Итак, вывод: подключение УЗО без заземления возможно, но есть вероятность, что корпус под напряжением очень долго будет висеть, и кто-то его возьмет.

Но если бы все было по правилам, то сразу после выхода из строя изоляции возникла бы текущая дифференциация.

В результате можно было избежать неприятного электрошока.

То есть УЗО сработает, но результат контакта электричества и человека будет зависеть только от физического состояния последнего.

Например, пенсионер со слабым сердцем может умереть от такой шоковой терапии. Жизненный случай? Накопительный водонагреватель с нарушенной изоляцией водонагревателя.

Если трубы пластиковые и клапаны закрыты, то есть все шансы включиться в контур заземления, просто спустив воду из крана.

Зачем мне УЗО в квартире без заземления?

Существует специальный стандарт подключения бытовой техники в потенциально опасных зонах квартиры.

К ним относятся, прежде всего, сантехника.

Предусмотрены ровные зоны для установки стиральных машин и техники безопасности в цепи подсветки джакузи (ГОСТ Р 50571.11-96).

Итак, поехали! Строки этого смарт-документа говорят о том, что во взрывоопасных зонах (по терминологии стандарта) разрешается установка электрооборудования только в трех случаях:

  • При подключении через индивидуальный разделительный трансформатор по ГОСТ 3 / ГОСТ Р 50571.3 в соответствии с п. 413.5.1.

Суть в следующем. Изолирующий трансформатор не преобразует напряжение. На выходе его вторичной обмотки те же 220 В, а на входе ток равен за вычетом потерь (КПД

Однако, если взять оголенный провод одной рукой, а водопроводный кран другой, то замкнутая цепь не образуется и не убьет человека.

Конечно, если кому-то удастся сразу схватить оба конца вторичной катушки, то он получит свой, но на практике это сделать очень сложно.

А если сама порвется изоляция, то трансформатор перейдет в режим короткого замыкания, а вилки перегорят (или сработают автоматические выключатели).

Но! Конец вторичной обмотки ни в коем случае нельзя ставить на землю.

В этом случае теряется весь смысл установки такого устройства. И не забывайте про слово «индивидуальный»: нельзя подавать ток более чем на одно устройство из домашнего набора бытовой техники.

  • Сейф питается от SELV или PELV.

Что это за зверюшки, и как это связано с подключением УЗО без заземления? Терпение! Это так называемое безопасное сверхнизкое напряжение.

Например, по этому принципу работают все без исключения портативные электробритвы и эпиляторы.

Суть в том, что напряжение питания не превышает тех, которые считаются безопасными, 50 В. Электробритвы обычно имеют 9 или 12 В (до 15 В).

Честно говоря, для стиральных машин это обычно не вариант, как и для посудомоечных машин.

Поэтому снова возвращаемся к нашему УЗО без заземления. Да да! Третий момент - это именно они. Прочитай внимательно.

  • Допускается защита вашей бытовой техники с помощью УЗО, реагирующего на дифференциальный ток.

Напоминаем, что в этом разница между потребляемой мощностью на входе и на выходе. В связи с ранее написанным запрещается заземлять корпус прибора через нулевой провод.

В этом случае УЗО, реагирующее на дифференциальный ток, не сможет выполнять свои защитные функции.

Следовательно! Корпус стиральной машины может укусить душ.

Так как входной фильтр напряжения на землю обычно идет около 60 В.

Если не верите, возьмите тестер и убедитесь.

Поместите второй зонд на водопроводный кран. Но ток от корпуса обычно небольшой, даже ниже, чем от корпуса системного блока персонального компьютера.

Кроме того, есть еще одно требование. А именно, дифференциальный ток реакции устройства должен быть не более 30 мА.

В целом по стандарту санузел делится на три зоны:

Эти римские цифры обозначают степень электробезопасности. А они означают, что утеплитель усиленный или двойной.

  • Наконец, в третьей зоне, которая начинается не ближе 60 см от ванны, можно ставить первые розетки.

Требования, которые мы описали выше. Это обсуждаемый нами разделительный трансформатор, БСНН, или УЗО.

Т.е. стиральную машину следует подключать по всем правилам и отделять от ванны на 60 и более см. Это смешно, учитывая размеры домашних ванных комнат, но таковы реалии.

Можно ли подключить УЗО без заземления?

В стандарте четко указано, что использование локальных систем выравнивания потенциалов без заземления не допускается.

Для большей наглядности допустим, что корпус каждого устройства находится под определенным напряжением.

И даже если они запитаны от одной сети, разница между устройствами может не быть равна нулю.

В этом случае можно легко получить поражение электрическим током, прихватив сразу обоих представителей бытовой техники.

Чтобы избежать такой возможности, выполняется электрическое соединение всех корпусов прибора единой токопроводящей шиной (медь, толстая сталь).

В свою очередь, по технике безопасности все (!) Устройства, находящиеся в зонах 0, 1, 2 и 3, должны быть подключены к системе выравнивания потенциалов.

И последний из них заканчивается на расстоянии примерно 2.4 метра от стен санузла. Получается, что даже при наличии УЗО без заземления не обойтись. И это правильно.

Как УЗО будет работать без заземления, даже если есть чувствительность к дифференциальному току?

Если изоляция порвется, дождется утечки.

Но заземления нет, так что перед бурей будет тишина, пока кто-то не решит пропустить ток утечки через свое тело, например, в канализацию (через струю воды из крана).

Хотите быть лабораторной мышкой? Но, наверное, выход есть?

В принципе, ограничение наших домов, подключенных через систему TN-C (без защитного заземления можно обойти).

Для этого нужно поставить корпус на нулевой провод, но (!) Снятый с подъезда в квартиру. То есть УЗО должно работать само по себе, а ток утечки пройдет мимо. Тогда все будет хорошо.

На всякий случай прилагаем примерную схему, как подключить УЗО без заземления (на рисунке справа).

Но учтите, что это все незначительные отклонения от стандарта.

По правилам, вам необходимо заказать полную реконструкцию системы электроснабжения согласно всем требованиям ПУЭ подъезда 7. На нашей схеме показано:

Буква N обозначает нейтральный провод, который в электротехнике называется нейтралью. Мы учли, что питание дома всегда трехфазное, поэтому логично обозначить эту жилу именно так.

Подключение трехфазного узо в основном используется на производстве. Принцип его действия аналогичен действию. Единственное отличие в том, что проходят не два, а четыре провода - три фазы и ноль.
Если трехфазная нагрузка симметрична, то есть все фазы нагружены равномерно, сумма токов трех фаз равна нулю, поэтому она практически отсутствует. Как только баланс токов нарушается в результате утечки в корпус, в магнитной цепи индуцируется электромагнитная индукция, создавая ток во вторичной цепи, подключенной к блоку сравнения тока.Узел сравнения дает команду на отключение силовых контактов устройства. Это, так сказать, краткий экскурс в устройство устройства.
Теперь рассмотрим подключение трехфазного узо на практике. К трехфазному узо можно подключить три независимые группы силовых приемников. Нулевой провод в этом случае служит для поддержания баланса нулевого тока. Нагрузка групп не всегда одинакова, чаще всего какая-то группа потребляет меньше тока, какая-то больше. Чтобы уравнять токи при такой нагрузке, и вам понадобится нейтральный провод.Пример такого подключения показан на рис. 1.

Когда нагрузка на всех фазах симметрична, нейтральный провод нельзя подключать. Примером может служить асинхронный двигатель. Здесь достаточно заземлить корпус двигателя (рис. 2).

Трехфазное соединение типа «узо» также может использоваться в качестве защиты двигателя от обрыва фазы. Для этого звезду обмотки двигателя подключают к нулю, но этот проводник проходит не через прибор, а мимо.Когда фаза пропадает, в нулевой точке звезды создается напряжение, и это напряжение должно быть отправлено на нулевую шину, минуя контакты устройства. В этом случае ноль будет действовать как утечка (рис. 3),


Может случиться так, что для собственного дома не было однофазного устройства остаточного тока, а есть трехфазное. Нет проблем: подключаем то, что есть. На все три входных клеммы должна подаваться только фаза.
Выход можно разделить на три группы, если есть эти три группы (рис.4), либо можно подключить существующую одну группу ко всем трем выходным клеммам (рис. 5).

Среди защитных устройств в домашней электропроводке все большую популярность приобретают выключатели дифференциального тока () и дифференциальные автоматы (дифавтоматы). Производители выпускают их в различных вариантах исполнения для использования в однофазных и трехфазных схемах электроснабжения. У всех этих устройств единый алгоритм работы.

Принципы работы

По большому счету, заключается в отсутствии в цепи, реагирующей на токи превышения нагрузки.Поэтому схема подключения однофазного или трехфазного УЗО от схемы подключения дифференциального автомата отличается только отсутствием этой функции. Для защиты от коротких замыканий и недопустимых нагрузок в нем требуется дополнительная токовая защита.

Общим элементом этих защит является схема, основанная на сравнении векторов тока на входе и выходе из устройства, которая при отклонении от установленных предельных значений отключает электрооборудование.

Элементная база, на которой работает эта схема, может быть различной, например, на основе электромагнитных реле или полупроводниковых элементов. Чтобы понять, как правильно подключить УЗО и дифференциальный выключатель к электрической сети, рассмотрим первый вариант конструкции упрощенной однофазной сети. Внутренние элементы статических устройств работают по такому же алгоритму. Поэтому их подключение полностью аналогично.

Нормальный режим мощности

При включении под нагрузкой через токопроводы, установленные внутри тороидальной магнитной цепи, течет ток нагрузки.Если качество изоляции в цепи хорошее, то по ней не будет токов утечки. Ток I1, поступающий через фазовый токоподвод L1, будет соответствовать значению тока I2, выходящего из магнитной цепи, и одновременно направлен в противоположном направлении.

В этом случае магнитные потоки ФL и ФN, сформированные из фазных токов и нуля, также будут равны по величине и противоположны по направлению. При прохождении по магнитопроводу в нем складываются магнитные потоки, взаимно уничтожая друг друга.Полный магнитный поток магнитопровода Фс равен нулю.

Описанный вариант рассматривает работу идеального устройства, которое существует только теоретически. На практике всегда появляется какая-то неуравновешенность соотношений F1 и F2, но она очень небольшая и не влияет на работу схемы.

Режим тока утечки

В случае нарушения изоляции часть фазного потенциала начнет стекать на землю, Iout.Значение тока в нейтральном проводе I2 уменьшится на такую ​​же величину. Он будет формировать меньший магнитный поток FN. Когда магнитные потоки складываются внутри магнитопровода, происходит превышение потока F1 над Ф2. Общий магнитный поток FS сразу же увеличится и вызовет намотанную вокруг него катушку ЭДС.

Под его действием в замкнутом контуре катушки появится ток ΔI, пропорциональный току утечки. Если пользователь превышает значение, установленное пользователем, электромагнит сработает, отключив защелку расцепителя, встроенного в устройство, что сработает и снимет напряжение со всей защищаемой области.

Режим отключения питания

Как видите, вся работа защиты по отключению происходит в автоматическом режиме. Но чтобы повторно включить УЗО в работу, необходимо выполнить следующие действия:

1. Анализировать состояние электрической цепи для определения причины отключения;

2. устранить выявленную неисправность;

3. Только после этого используйте рычаг ручного переключателя на УЗО или дифавтомате.

Возникновение повторного срабатывания УЗО необходимо рассматривать как следствие плохой изоляции электрооборудования и немедленно принимать меры по ее восстановлению.Приемлемо огрубление настроек защиты, а также ее блокировка.

При первоначальной установке УЗО или дифференциального автомата в схему подключения достаточно правильно подключить входные и выходные провода фазы и нуля к их клеммам. Они четко обозначены на всех постройках.

Схема подключения однофазного УЗО к двухпроводной сети

Для обозначения входных клемм фазы и нуля сделаны надписи «1» и «N», а на выходных - «2» и «N».Для устройств, использующих электронную базу, важно правильно подключить нейтраль, потому что вы не можете ошибиться с ее полярностью. В противном случае велика вероятность повреждения составных частей электронной схемы.


В конструкции прибора использована возможность периодических испытаний в процессе эксплуатации для определения исправности. Для этого установлена ​​кнопка «Т», при включении через токоограничивающий резистор и замкнутый контакт создается цепочка для протекания части тока, что влияет на возникновение дисбаланса магнитного поля. потоки, обеспечивающие срабатывание защиты.Если на УЗО при подаче напряжения была нажата кнопка проверки Т, и выключение не произошло, то это однозначно свидетельствует о неисправности устройства.

При ручном включении УЗО в этой цепи замыкаются сразу 3 контакта:

1. фазный провод;

2. нулевой токоподвод;

3. Проверка электронных схем.

При возникновении токов утечки при срабатывании защиты эти же три контакта автоматически разрывают свои цепи.

Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью

Основой для установки трехфазных УЗО и дифлавтоматов является предыдущая схема. В нем тоже необходимо соблюдать полярность каждой фазы и нуля. Для этого подключите входные цепи к нечетным клеммам, а выходные цепи - к четным.


Такое УЗО работает, когда есть дисбаланс магнитного потока, создаваемый токами всех четырех проводников.

Схема подключения трехфазного УЗО к трем однофазным сетям с общей нейтралью

Эта разработка позволяет одному устройству сразу защищать три однофазные электрические цепи.

Для этого достаточно выбрать место установки, позволяющее использовать шину для подключения к выходу защиты нейтрали для ее разделения в сетях №1, 2, 3.

Схема подключения трехфазного УЗО к трехпроводной сети без нейтрали

В частном случае защиты электродвигателей, работающих от трех фаз без нейтрали, нулевые клеммы на УЗО не задействованы.

Однако при таком подключении лучше использовать электромагнитные конструкции с механическими расцепителями. Статические модели требуют подачи напряжения на источник питания для работы. Его можно подключать между фазным и нулевым проводами.

Кроме того, отсутствие нулевого потенциала исключает функцию периодической проверки исправности устройства под напряжением, что не очень удобно. Следовательно, такое соединение требует доработки внутренней конструкции.

Схема подключения трехфазного УЗО к однофазной сети

Это не очень рациональный метод, но к нему прибегают при последовательном монтаже в начале однофазной сети с последующим добавлением еще двух электрических цепей для общей защиты, которые будут созданы через определенное время.

В этом случае важно, чтобы фаза была подключена строго к токопроводу, через который УЗО проверяется в рабочем состоянии.Для этого при включении силовых контактов при нажатой кнопке тестирования «кольцевого» сопротивления между входом каждой фазы и нулем достаточно.

Это необходимо сделать на демонтированном УЗО без напряжения. На двух выводах сопротивление будет соответствовать бесконечности из-за обрыва контактов, а на одном покажет значение сопротивления токоограничивающего резистора. Этот терминал должен быть подключен.

Отличия схем подключения УЗО от дифференциальных машин

В самом начале статьи было отмечено, что УЗО не имеет встроенной защиты от токов перегрузки и короткого замыкания, которые могут возникнуть в любой момент и сжечь устройство.Его надо беречь. Поэтому перед каждым УЗО необходимо монтировать автоматический выключатель с настройкой, обеспечивающей работу и безопасность УЗО.


Помимо того, что автоматический выключатель предохраняет УЗО от токов перегрузки, он также защищает от тех, которые могут возникнуть в цепи в случае пробоев изоляции между:

1. выходной фазный провод устройства 3 с входным нулевым проводом 2;

2. выходной нейтральный провод 4 с входным фазным проводом 1;

3.между выходными проводами 3 и 4.

Если в первых двух случаях ток короткого замыкания проходит только по одному пути тока, расположенному внутри УЗО, то в третьем случае нагружаются обе линии. Схема такого типа наиболее опасна.

Им такая защита не нужна, она у них встроенная. Поэтому стоимость этих устройств выше. Схема подключения дифференциального автомата не требует дополнительной установки выключателя.

Надежная и длительная работа УЗО и дифференциальной машины обеспечивается правильным подключением с учетом конкретных условий рабочей цепи, точной настройкой параметров работы, обеспечением защитных функций.

Содержимое:

Распределение электроэнергии потребителям может осуществляться по однофазным или трехфазным сетям. Каждый из них отличается своими особенностями и требует особых схем подключения. Это касается и защитных устройств, которые устанавливаются в любой сети. В первую очередь, это автоматические выключатели, защищающие от коротких замыканий и скачков напряжения, а также другие устройства, в том числе трехфазные УЗО, устанавливаемые в трехфазных сетях и защищающие людей от токов утечки.

Назначение УЗО трехфазного

Трехфазные выключатели дифференциального тока, в соответствии с их наименованием, используются в аналогичных электрических сетях. Они защищают электронику и электрическое оборудование от возможных коротких замыканий во внутренней сети и предотвращают возгорания, которые могут возникнуть из-за утечки тока.

Принцип работы одинаков для всех устройств этого типа. Он заключается в определении и реакции УЗО на разницу текущих значений проходящих через него.Стандартная схема подключения УЗО в трехфазной сети может осуществляться в разных вариантах - с ним и без него. В первом случае задействованы все четыре провода, а во втором - только три.

Специалисты рекомендуют применять трехфазные УЗО в электрических сетях с электродвигателем, подключенным по схеме «треугольник». В этом случае обмотка перестанет приближаться к корпусу. Если электродвигатель подключается по схеме «звезда», активируются все четыре полюса, а нейтральный провод подключается к самому центру этой цепи.

Кроме того, схему подключения трехфазного УЗО при определенных условиях можно использовать для однофазных сетей. Особенно это актуально при подключении сварочных агрегатов, являющихся источниками повышенной опасности. В этих случаях возможная утечка тока имеет большое значение и может привести к серьезным негативным последствиям.

Параметры защитных устройств существенно различаются в зависимости от области применения и условий эксплуатации. Они работают с разным номинальным током и напряжением, рассчитаны на разные токи утечки.Например, если отключение происходит при токе 300 мА, такие УЗО используются в электрических сетях со сложной каскадной конструкцией. В жилых помещениях трехфазные УЗО используются реже, а ток срабатывания будет величиной 30 мА.

Как подключить трехфазное УЗО

Трехфазные выключатели дифференциального тока очень редко используются в квартирах. Они предназначены для частных домов, гаражей и других объектов, где трехфазное электричество от сети. Установка средств защиты осуществляется в распределительном щите.На DIN-рейке УЗО с четырьмя полюсами занимает 4 стандартных модуля. Основная функция - защита кабелей и проводов от возгорания и короткого замыкания. Трехфазные устройства рассчитаны на токи отключения с очень высоким порогом.


Подключение такого УЗО имеет свои особенности. Перед установкой следует разобраться в цветовой кодировке проводов. В соответствии со стандартной маркировкой нейтральный рабочий провод N обозначен синим цветом, нейтральный рабочий и защитный провод PEN также синего цвета с желто-зелеными полосами на концах.Для защитного провода РЕ используется желто-зеленый цвет. Фазовые провода A, B и C обозначены желтым, зеленым и красным соответственно. После того, как назначение каждого проводника определено, можно приступать к решению вопроса, как подключить трехфазное УЗО.

Прямое подключение осуществляется по установленной схеме, в которой могут быть задействованы 3 или 4 полюса. Очень редко используется двухполюсная схема. В будущем, исходя из конкретного варианта подключения, в защищенную сеть можно будет устанавливать не только трехфазное, но и однофазное оборудование.


Чаще всего в работе электродвигателей применяется трехполюсное УЗО. Эта опция позволяет полностью контролировать возможные утечки тока в корпус. В схеме "" задействованы только фазные проводники, а нулевой провод не используется. В общем, трехфазное УЗО работает точно так же, как однофазное защитное устройство.

УЗО четырехполюсное

Возможность подключения трехфазного УЗО с тремя полюсами применяется на объектах, где используется напряжение 380В.Этот тип подключения отличается от трехфазной схемы количеством проводов, задействованных на входе и выходе устройства. Предварительно следует также понимать цветовую маркировку и назначение каждого проводника. Отдельно подключается нейтральный или нейтральный провод, подключаемый к отдельной клемме.

Исходящие провода подключены к распределительной системе. Далее каждая отдельная фаза и нейтральный провод могут обеспечивать работу одной группы однофазных потребителей.При этом все такие линии имеют свое дополнительное УЗО. Подключение устройств с четырьмя полюсами возможно только с нулевыми защитными и рабочими проводниками. Во всех остальных случаях подключение четырехполюсного УЗО категорически запрещено.

Установка узо в частном доме без заземления. Узо принцип работы и схема подключения в однофазной сети

Это электрическое оборудование используется в промышленных условиях. Подключение трехфазного УЗО на производственной площадке позволяет не только защитить рабочих от поражения электрическим током, но и служит средством предотвращения пожаров (это его основное предназначение).Обеспечить безопасные условия труда поможет устройство с подходящими характеристиками.

Правильно подобранное защитное устройство по назначению позволит избежать возникновения ряда аварийных ситуаций.

Разновидности УЗО и принцип действия

Доступны 2 типа защитных устройств. Это электромеханическое и электронное оборудование. По принципу действия они идентичны. Основное отличие и преимущество электромеханического устройства:

  • работают без подачи электроэнергии на устройство;
  • простота, надежность схемы изделия.

Ток утечки из-за повреждения изоляции и прикосновения к незащищенной области вызывает срабатывание защиты - это принцип работы каждого типа устройства.

Устройство с установленной электронной схемой и источником питания. Основа его работы - создать импульс к исполнению. Но при отключении питания на обслуживаемом участке цепи устройство работать не сможет, так как на него не подается ток. Возникают сбои в работе узо электронного типа в трехфазной сети в сильные морозы.Поэтому такие устройства используются редко, хотя их цена ниже, чем у электромеханического устройства защиты.

Алгоритм одинаков для всех типов устройств

В разных направлениях, фазный ток и нулевой поток по проводникам. При этом происходит возбуждение 2-х магнитных потоков в сердечнике защитного устройства. Потоки как бы поддерживают равновесие системы, обеспечивая нулевое значение ЭДС.

Когда человек касается оголенного провода или утечки из нарушенной части токовой развязки, соответствующей срабатыванию устройства, устройство размыкает трехфазную цепь.Возникающий в сердечнике магнитный поток приводит в действие защелку группы контактов. Так работает каждое предохранительное устройство.

Каждое трехфазное узо оснащено кнопкой «Тест». Не реже 1 раза в месяц необходимо проверять исправность устройства. Нажимая на нее, мы вызываем искусственную утечку тока. Устройство должно реагировать на угрозу. В случае неисправности ведутся работы по установке нового устройства.

Что такое УЗО, зачем оно установлено?

Начинающим электрикам необходимо понимать и знать ответы на эти вопросы перед выполнением работ:

Главное помнить, что трехфазные выключатели дифференциального тока используются для предотвращения пожаров на промышленных объектах.Сила тока для такого оборудования составляет 100 - 300 мА.

Схема трехфазного устройства без нулевого провода

Узкое подключение для трехфазной сети, для защиты от утечки тока на синхронном двигателе, может быть выполнено без нуля. В этом случае соединение обмоток осуществляется по схеме звезда или треугольник без нейтрали. Суммируя токи по фазам, видим, что они не могут вызвать включение УЗО в работу из-за их небольшого размера.

В случае аварии, когда происходит утечка фазы, ток течет на землю через шасси. В этом случае поток протекает через трансформатор устройства, и срабатывает защита.

Значение напряжения трехфазного тока составляет 380 В, а на однофазном устройстве 220. Разница немаленькая. Возможна ли установка трехфазного узо в однофазной сети? Если производитель предоставил такую ​​возможность, то да.

Самое главное, чтобы гарантировалась нормальная работа схемы проверки напряжения, величина которой соответствует принятым нормам.Это правило особенно важно соблюдать при установке устройства электронной защиты.

Какое устройство лучше установить и как подключить?

При установке дифференциальной машины ABB экономится место в экране и на проводах при электромонтаже. Защищает сразу от нескольких неисправностей. Значения короткого замыкания и пикового тока (срабатывание выключателя) и предотвращение возгорания и поражения электрическим током при утечке.

При этом качественный дифавтомат abb может стоить намного дороже, чем 2 отдельных качественных устройства (автомат и УЗО).

На трехфазных устройствах защиты имеется 4 клеммы для группы питания и тока, идущего к потребителям. Следовательно, при установке в электрическом щите будет не менее 7 монтажных ячеек. Устройство фиксируется с помощью специальных защелок, вставленных в пазы электрощита.

Закрепляем кабели, идущие к экрану, к верхним выводам питания. Снизу назначаем проводку к оборудованию. Провода в клеммах закреплены зажимными винтами. Самое главное подключить провода, чтобы не перепутать фазу и ноль.Это может привести к серьезным последствиям.
После проверки правильности установки можно выполнить пробное подключение к сети.

Достаточно просто. С этой работой справится новичок, но при выполнении работы лучше воспользоваться несколькими нашими советами.
В заключение необходимо напомнить основные моменты статьи.

Чтобы система защиты работала правильно, сразу после выключателя необходимо подключить УЗО.

Всегда следует помнить, что устройство защитного отключения никогда не может заменить землю и наоборот.При этом никакая машина, служащая для защиты от токов короткого замыкания, никогда не заменит УЗО и не защитит человека от последствий утечек тока.

Устройство с током выше 30 мА не может защитить человека от поражения электрическим током. Такое устройство устанавливается для защиты здания от возгорания при утечках тока.


Выбирайте защиту по следующим характеристикам:

  • Выбор определяется особенностями устройства.Следует напомнить, что оптимальным вариантом является устройство электромеханического типа.
  • Подбор, производимый по мощности устройства, учитывает время отключения электроэнергии.
  • Определенный ток нагрузки требует установки различных устройств.
  • Решите, готовы ли вы платить за возможности, которые вам не нужны. А также подумайте, стоит ли переплачивать за название компании производителя.

Больше всего брендовой продукции производится в Китае.Иногда производители известного бренда не догадываются, что его продукция запущена на рынок. А остальной ассортимент произведен в регионах мира с низким уровнем жизни. Но даже здесь можно попасть на некачественный товар.

Заземляющий провод не должен выходить в контур заземления за установленным устройством защитного отключения. Он не может находиться в зоне ответственности УЗО. Поэтому его включают в электрическую цепь до защиты.

Убедитесь, что провода подключены правильно в соответствии со схемой подключения.Как правило, он располагается на одной из поверхностей боковых сторон устройства.

Выполняя все эти требования и правила, вы получаете надежную и надежную защиту от утечки тока.

5 августа 2017

Начнем с анализа понятий. Сегодня, по большей части, УЗО используются для обозначения дифференциального автоматического выключателя.

Это устройство предназначено для измерения тока, входящего и выходящего из устройства, и когда между ними возникает разница, цепь размыкается.Собственно, дифференциал и указывает место утечки.

Предполагается, что объект имеет заземление. Но часто бывает, что как раз этой части не хватает. Как подключается УЗО без заземления?

Еще раз коротко о концепциях электрозащиты дома

В настоящее время для защиты электрической сети дома от различных эксцессов принято выделять следующее оборудование:

Внутри металлические кронштейны, на которых по плану электрификации квартиры навешиваются различные модули как конструктор.

Не путайте это понятие с распределительной коробкой, которая представляет собой просто коробку с несколькими резиновыми отрывными манжетами на концах, в которые встроены контактные площадки простых электрических соединений.

Для этого нужен распределительный щит, чтобы схема установки УЗО была предельно простой, понятной и удобной.

Когда вся техника собрана в одном месте и подписана, то любой хозяин радуется такой роскоши. Допустим, вам нужно отключить розетки в комнате - одно нажатие пальца, и дело в шляпе.

  • Прежде чем рассматривать УЗО, обсудим автоматический выключатель.

В простейшем случае это прибор всего с двумя выводами, куда цепляется фаза (коричневый или красный провод).

Суть в том, что при резком увеличении тока внутреннее реле автоматического выключателя автоматически размыкает цепь.

Время, необходимое для завершения операции, зависит от типа прибора.

И нет простого правила - чем быстрее, тем лучше.

Если нагрузка представляет собой асинхронный двигатель холодильника или кондиционера, то пусковой ток может быть кратковременно высоким.

Ложное срабатывание вряд ли порадует владельцев невозможностью запуска климатической системы или морозильной камеры.

В связи с этим нужно знать, что автоматический выключатель выбирается исходя из типа нагрузки. Кроме того, это устройство может разорвать цепь, если сила тока превысит указанную на корпусе.

С коэффициентом перегрузки 1.15 обычно это происходит за час, в 1.45 - в два раза дольше

Это предотвращает перегрев проводки и возгорание или потерю изоляции в результате циклов повышения и понижения температуры.

  • Вы обратили внимание, что автоматический выключатель защищает схему от перегрева, оборудование от короткого замыкания, но о безопасности нигде и речи не идет.

И тут на сцену выходит УЗО. Когда возникает наименьший ток утечки, возникает разница между входящим и исходящим токами.

Напомним один из законов Кирхгофа. В последовательной цепи ток постоянный.

Мы подключили друг за другом источник в виде трансформатора, бытовую технику и нулевой провод, заземленный обычно в районе одной и той же подстанции.

В результате того, что человек берет одной рукой токоведущую часть одной рукой, а другую промывает под краном, происходит утечка тока через электролиты в организме: кровь, лимфу, различные органоиды.

Благодаря этому в нашей последовательной схеме, описанной выше, в районе локализации аварии электроны начинают теряться, покидая канализацию через руку пострадавшего.

УЗО сразу захватывает и размыкает цепь

В этом случае очень важна скорость отклика. И отличается минимальным рабочим током утечки. Но есть один подводный камень.

Если характеристики слишком чувствительны, возможны ложные срабатывания. В связи с этим полезно поставить на входе в квартиру хороший фильтр напряжения, например, фильтрующий высшие гармоники.

Итак, вывод: подключение УЗО без заземления возможно, но есть вероятность, что корпус под напряжением очень долго будет висеть, и кто-то его возьмет.

Но если бы все было по правилам, то сразу после выхода из строя изоляции возникла бы текущая дифференциация.

В результате можно было избежать неприятного электрошока.

То есть УЗО сработает, но результат контакта электричества и человека будет зависеть только от физического состояния последнего.

Например, пенсионер со слабым сердцем может умереть от такой шоковой терапии. Жизненный случай? Накопительный водонагреватель с нарушенной изоляцией водонагревателя.

Если трубы пластиковые и клапаны закрыты, то есть все шансы попасть в контур заземления, просто спустив воду из крана.

Зачем мне УЗО в квартире без заземления?

Существует специальный стандарт подключения бытовой техники в потенциально опасных зонах квартиры.

К ним относятся, прежде всего, сантехника.

Предусмотрены ровные зоны для установки стиральных машин и техники безопасности в цепи подсветки джакузи (ГОСТ Р 50571.11-96).

Итак, поехали! Строки этого смарт-документа говорят о том, что во взрывоопасных зонах (по терминологии стандарта) разрешается установка электрооборудования только в трех случаях:

  • При подключении через индивидуальный разделительный трансформатор по ГОСТ 3 / ГОСТ Р 50571.3 в соответствии с п. 413.5.1.

Суть в следующем. Изолирующий трансформатор не преобразует напряжение. На выходе его вторичной обмотки те же 220 В, а на входе ток равен за вычетом потерь (КПД

Однако, если взять оголенный провод одной рукой, а водопроводный кран другой, то замкнутая цепь не образуется и не убьет человека.

Конечно, если кому-то удастся сразу ухватиться за оба конца вторичной катушки, то он получит свой, но на практике это сделать очень сложно.

А если сама порвется изоляция, то трансформатор перейдет в режим короткого замыкания, а свечи сгорят (или сработают автоматические выключатели).

Но! Конец вторичной обмотки ни в коем случае нельзя ставить на землю.

В этом случае теряется весь смысл установки такого устройства. И не забывайте про слово «индивидуальный»: нельзя подавать ток более чем на одно устройство из домашнего набора бытовой техники.

  • Сейф питается от SELV или PELV.

Что это за зверюшки, и как это связано с подключением УЗО без заземления? Терпение! Это так называемое безопасное сверхнизкое напряжение.

Например, по этому принципу работают все без исключения портативные электробритвы и эпиляторы.

Суть в том, что напряжение питания не превышает тех, которые считаются безопасными, 50 В. Электробритвы обычно имеют 9 или 12 В (до 15 В).

Честно говоря, для стиральных машин это обычно не вариант, как и для посудомоечных машин.

Поэтому снова возвращаемся к нашему УЗО без заземления. Да да! Третий момент - это именно они. Прочитай внимательно.

  • Допускается защита вашей бытовой техники с помощью УЗО, реагирующего на дифференциальный ток.

Напоминаем, что в этом разница между потребляемой мощностью на входе и на выходе. В связи с ранее написанным запрещается заземлять корпус прибора через нулевой провод.

В этом случае УЗО, реагирующее на дифференциальный ток, не сможет выполнять свои защитные функции.

Следовательно! Корпус стиральной машины может укусить душ.

Так как входной фильтр напряжения на землю обычно идет около 60 В.

Если не верите, возьмите тестер и убедитесь.

Поместите второй зонд на водопроводный кран. Но ток от корпуса обычно небольшой, даже ниже, чем от корпуса системного блока персонального компьютера.

Кроме того, есть еще одно требование. А именно, дифференциальный ток реакции устройства должен быть не более 30 мА.

В целом по стандарту санузел делится на три зоны:

Эти римские цифры обозначают степень электробезопасности. А они означают, что утеплитель усиленный или двойной.

  • Наконец, в третьей зоне, которая начинается не ближе 60 см от ванны, можно ставить первые розетки.

Требования, которые мы описали выше. Это обсуждаемый нами разделительный трансформатор, БСНН, или УЗО.

Т.е. стиральная машина должна быть подключена по всем правилам и удалена от ванны на 60 и более см. Это смешно, учитывая размеры домашних ванных комнат, но таковы реалии.

Можно ли подключить УЗО без заземления?

В стандарте четко указано, что использование локальных систем выравнивания потенциалов без заземления не допускается.

Для большей наглядности допустим, что корпус каждого устройства находится под определенным напряжением.

И даже если они запитаны от одной сети, разница между устройствами может не быть равна нулю.

В этом случае можно легко получить поражение электрическим током, прихватив сразу обоих представителей бытовой техники.

Чтобы избежать такой возможности, выполняется электрическое соединение всех корпусов прибора единой токопроводящей шиной (медь, толстая сталь).

В свою очередь, по технике безопасности все (!) Устройства, находящиеся в зонах 0, 1, 2 и 3, должны быть подключены к системе выравнивания потенциалов.

И последний из них заканчивается на расстоянии примерно 2.4 метра от стен санузла. Получается, что даже при наличии УЗО без заземления не обойтись. И это правильно.

Как УЗО будет работать без заземления, даже если есть чувствительность к дифференциальному току?

Если изоляция порвется, дождется утечки.

Но заземления нет, так что перед грозой будет тишина, пока кто-то не решит пропустить ток утечки через свое тело, например, в канализацию (через струю воды из крана).

Хотите быть лабораторной мышкой? Но, наверное, выход есть?

В принципе, ограничение наших домов, подключенных по системе TN-C (без защитного заземления можно обойти).

Для этого нужно поставить корпус на нулевой провод, но (!) Снятый с подъезда в квартиру. То есть УЗО должно работать само по себе, а ток утечки пройдет мимо. Тогда все будет хорошо.

На всякий случай прилагаем примерную схему, как подключить УЗО без заземления (на рисунке справа).

Но учтите, что это все незначительные отклонения от стандарта.

По правилам, вам необходимо заказать полную реконструкцию системы электроснабжения согласно всем требованиям ПУЭ подъезда 7. На нашей схеме показано:

Буква N обозначает нейтральный провод, который в электротехнике называется нейтралью. Мы учли, что питание дома всегда трехфазное, поэтому логично обозначить эту жилу именно так.

Подключение трехфазного узо в основном используется на производстве. Принцип его действия аналогичен действию. Единственное отличие в том, что проходят не два, а четыре провода - три фазы и ноль.
Если трехфазная нагрузка симметрична, то есть все фазы нагружены равномерно, сумма токов трех фаз равна нулю, поэтому она практически отсутствует. Как только баланс тока нарушается в результате утечки в корпус, в магнитной цепи индуцируется электромагнитная индукция, создавая ток во вторичной цепи, подключенной к блоку сравнения тока.Узел сравнения дает команду на отключение силовых контактов устройства. Это, так сказать, краткий экскурс в устройство устройства.
А теперь рассмотрим на практике трехфазное соединение узо . К трехфазному узо можно подключить три независимые группы силовых приемников. Нулевой провод в этом случае служит для поддержания баланса нулевого тока. Нагрузка групп не всегда одинакова, чаще всего какая-то группа потребляет меньше тока, какая-то больше. Для выравнивания токов на такой нагрузке понадобится нейтральный провод.Пример такого подключения показан на рис. 1.

Когда нагрузка на всех фазах симметрична, нейтральный провод нельзя подключать. Примером может служить асинхронный двигатель. Здесь вполне достаточно заземлить корпус двигателя (рис. 2).

Трехфазное соединение типа «узо» также может использоваться в качестве защиты двигателя от обрыва фазы. Для этого звезду обмотки двигателя подключают к нулю, но этот проводник проходит не через прибор, а мимо.Когда фаза пропадает, в нулевой точке звезды создается напряжение, и это напряжение должно быть отправлено на нулевую шину, минуя контакты устройства. В этом случае ноль будет действовать как утечка (рис. 3),


Может случиться так, что для собственного дома не было однофазного устройства остаточного тока, а есть трехфазное. Нет проблем: подключаем то, что есть. На все три входных клеммы должна подаваться только фаза.
Выход можно разделить на три группы, если есть эти три группы (рис.4), либо можно подключить существующую одну группу ко всем трем выходным клеммам (рис. 5).

Среди защитных устройств в домашней электропроводке все большую популярность приобретают автоматические выключатели (дифференциальные автоматы) и дифференциальные автоматы (дифавтоматы). Производители выпускают их с различными типами конструкций для использования в однофазных и трехфазных схемах электроснабжения. У всех этих устройств единый алгоритм работы.

Принципы работы

По большому счету, заключается в отсутствии в цепи, реагирующей на токи превышения нагрузки.Поэтому схема подключения однофазного или трехфазного УЗО от схемы подключения дифференциального автомата отличается только отсутствием этой функции. Для защиты от коротких замыканий и недопустимых нагрузок в нем требуется дополнительная токовая защита.

Общим элементом этих защит является схема, основанная на сравнении векторов тока на входе и выходе из устройства, которая при отклонении от установленных предельных значений отключает электрооборудование.

Элементная база, на которой работает эта схема, может быть различной, например, на основе электромагнитных реле или полупроводниковых элементов. Чтобы понять, как правильно подключить УЗО и дифференциальный выключатель к электрической сети, рассмотрим первый вариант конструкции упрощенной однофазной сети. Внутренние элементы статических устройств работают по такому же алгоритму. Поэтому их подключение полностью аналогично.

Нормальный режим мощности

При включении под нагрузкой через токопроводы, установленные внутри тороидальной магнитной цепи, течет ток нагрузки.Если качество изоляции в цепи хорошее, то по ней не будет токов утечки. Ток I1, поступающий через фазовый токоподвод L1, будет соответствовать значению тока I2, выходящего из магнитной цепи, и одновременно направлен в противоположном направлении.

В этом случае магнитные потоки ФL и ФN, сформированные из фазных токов и нуля, также будут равны по величине и противоположны по направлению. При прохождении через магнитопровод в нем складываются магнитные потоки, взаимно уничтожая друг друга.Полный магнитный поток магнитопровода Фс равен нулю.

Описанный вариант рассматривает работу идеального устройства, которое существует только теоретически. На практике всегда появляется какая-то неуравновешенность соотношений F1 и F2, но она очень небольшая и не влияет на работу схемы.

Режим тока утечки

В случае нарушения изоляции часть фазного потенциала начнет стекать на землю, Iout.Значение тока в нейтральном проводе I2 уменьшится на такую ​​же величину. Он будет формировать меньший магнитный поток ФN. При сложении магнитных потоков внутри магнитопровода возникает превышение потока F1 над Ф2. Общий магнитный поток FS сразу же увеличится и вызовет намотанную вокруг него катушку ЭДС.

Под его действием в замкнутом контуре катушки появится ток ΔI, пропорциональный току утечки. Если пользователь превышает значение, установленное пользователем, электромагнит сработает, отключив защелку расцепителя, встроенного в устройство, которое сработает и сбросит напряжение со всей защищаемой области.

Режим отключения питания

Как видите, вся работа защиты по отключению происходит в автоматическом режиме. Но чтобы повторно включить УЗО в работу, необходимо выполнить следующие действия:

1. Анализировать состояние электрической цепи для определения причины отключения;

2. устранить выявленную неисправность;

3. Только после этого используйте рычаг ручного переключателя на УЗО или дифавтомате.

Возникновение повторного отключения УЗО следует рассматривать как следствие плохой изоляции электрооборудования и немедленно принимать меры по ее восстановлению.Приемлемо огрубление настроек защиты, а также ее блокировка.

При первоначальной установке УЗО или дифференциального автомата в схему подключения достаточно правильно подключить входные и выходные провода фазы и нуля к их клеммам. Они четко обозначены на всех постройках.

Схема подключения однофазного УЗО к двухпроводной сети

Для обозначения входных клемм фазы и нуля сделаны надписи «1» и «N», а на выходных - «2» и «N».Для устройств, использующих электронную базу, важно правильно подключить нейтраль, потому что вы не можете ошибиться с ее полярностью. В противном случае велика вероятность повреждения составных частей электронной схемы.


В конструкции прибора использована возможность периодических испытаний в процессе эксплуатации для определения исправности. Для этого установлена ​​кнопка «Т», при ее включении через токоограничивающий резистор и замкнутый контакт создается цепочка для протекания части тока, что влияет на возникновение дисбаланса магнитных потоки, обеспечивающие срабатывание защиты.Если на УЗО при подаче напряжения была нажата кнопка проверки Т, и выключение не произошло, то это однозначно свидетельствует о неисправности устройства.

При ручном включении УЗО в этой цепи замыкаются сразу 3 контакта:

1. фазный провод;

2. нулевой токоподвод;

3. Проверка электронных схем.

При возникновении токов утечки при срабатывании защиты эти же три контакта автоматически разрывают свои цепи.

Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью

Основой для установки трехфазных УЗО и дифлавтоматов является предыдущая схема. В нем тоже необходимо соблюдать полярность каждой фазы и нуля. Для этого подключите входные цепи к нечетным клеммам, а выходные цепи - к четным.


Такое УЗО работает, когда есть дисбаланс магнитного потока, создаваемый токами всех четырех проводников.

Схема подключения трехфазного УЗО к трем однофазным сетям с общей нейтралью

Эта разработка позволяет одному устройству сразу защищать три однофазные электрические цепи.

Для этого достаточно выбрать место установки, позволяющее использовать шину для подключения к выходу защиты нейтрали для ее разделения в сетях №1, 2, 3.

Схема подключения трехфазного УЗО к трехпроводной сети без нейтрали

В частном случае защиты электродвигателей, работающих от трех фаз без нейтрали, нулевые клеммы на УЗО не задействованы.

Однако при таком подключении лучше использовать электромагнитные конструкции с механическими расцепителями. Статические модели требуют подачи напряжения на источник питания для работы. Его можно подключать между фазным и нулевым проводами.

Кроме того, отсутствие нулевого потенциала исключает функцию периодической проверки исправности устройства под напряжением, что не очень удобно. Следовательно, такое соединение требует доработки внутренней конструкции.

Схема подключения трехфазного УЗО к однофазной сети

Это не очень рациональный метод, но к нему прибегают при последовательном монтаже в начале однофазной сети с последующим добавлением еще двух электрических цепей для общей защиты, которые будут созданы через определенное время.

В этом случае важно, чтобы фаза была подключена строго к токопроводу, через который УЗО проверяется в рабочем состоянии.Для этого при включении силовых контактов и нажатии кнопки тестирования «прозвонит» сопротивление между входом каждой фазы и нулем.

Это необходимо сделать на демонтированном УЗО без напряжения. На двух выводах сопротивление будет соответствовать бесконечности из-за обрыва контактов, а на одном покажет значение сопротивления токоограничивающего резистора. Этот терминал должен быть подключен.

Отличия схем подключения УЗО от дифференциальных машин

В самом начале статьи было отмечено, что УЗО не имеет встроенной защиты от токов перегрузки и короткого замыкания, которые могут возникнуть в любой момент и сжечь устройство.Его надо беречь. Поэтому перед каждым УЗО необходимо монтировать автоматический выключатель с настройкой, обеспечивающей работоспособность и безопасность УЗО.


Помимо того, что автоматический выключатель защищает УЗО от токов перегрузки, он также защищает от того, что может произойти в цепи с нарушениями изоляции между:

1. выходной фазный провод устройства 3 с входным нулевым проводом 2;

2. выходной нейтральный провод 4 с входным фазным проводом 1;

3.между выходными проводами 3 и 4.

Если в первых двух случаях ток короткого замыкания проходит только по одному пути тока, расположенному внутри корпуса УЗО, то в третьем случае нагружаются обе линии. Схема такого типа наиболее опасна.

Им такая защита не нужна, она у них встроенная. Поэтому стоимость этих устройств выше. Схема подключения дифференциального автомата не требует дополнительной установки автоматического выключателя.

Надежная и длительная работа УЗО и дифференциальной машины обеспечивается правильным подключением с учетом конкретных условий рабочей цепи, точной настройкой параметров работы, обеспечением защитных функций.

Содержимое:

Распределение электроэнергии потребителям может осуществляться по однофазным или трехфазным сетям. Каждый из них отличается своими особенностями и требует особых схем подключения. Это касается и защитных устройств, которые устанавливаются в любой сети. В первую очередь, это автоматические выключатели, защищающие от коротких замыканий и скачков напряжения, а также другие устройства, в том числе трехфазные УЗО, устанавливаемые в трехфазных сетях и защищающие людей от токов утечки.

Назначение УЗО трехфазного

Трехфазные выключатели дифференциального тока, в соответствии с их наименованием, используются в аналогичных электрических сетях. Они защищают электронику и электрическое оборудование от возможных коротких замыканий во внутренней сети и предотвращают возгорания, которые могут возникнуть из-за утечки тока.

Принцип работы одинаков для всех устройств этого типа. Он заключается в определении и реакции УЗО на разницу значений тока, проходящих через него.Стандартная схема подключения УЗО в трехфазной сети может выполняться в разных вариантах - с ним и без него. В первом случае задействованы все четыре провода, а во втором - только три.

Специалисты рекомендуют применять трехфазные УЗО в электрических сетях с электродвигателем, подключенным по схеме «треугольник». В этом случае обмотка перестанет приближаться к корпусу. Если электродвигатель подключается по схеме «звезда», активируются все четыре полюса, а нейтральный провод подключается к самому центру этой цепи.

Кроме того, схему подключения трехфазного УЗО при определенных условиях можно использовать для однофазных сетей. Особенно это актуально при подключении сварочных агрегатов, являющихся источниками повышенной опасности. В этих случаях возможная утечка тока имеет большое значение и может привести к серьезным негативным последствиям.

Параметры защитных устройств существенно различаются в зависимости от области применения и условий эксплуатации. Они работают с разным номинальным током и напряжением, рассчитаны на разные токи утечки.Например, если отключение происходит при токе 300 мА, такие УЗО используются в электрических сетях со сложной каскадной конструкцией. В жилых помещениях трехфазные УЗО используются реже, а ток срабатывания будет величиной 30 мА.

Как подключить трехфазное УЗО

Трехфазные выключатели дифференциального тока очень редко используются в квартирах. Они предназначены для частных домов, гаражей и других объектов, где используются трехфазные электрические сети. Установка средств защиты осуществляется в распределительном щите.На DIN-рейке УЗО с четырьмя полюсами занимает 4 стандартных модуля. Основная функция - защита кабелей и проводов от возгорания и короткого замыкания. Трехфазные устройства рассчитаны на токи отключения с очень высоким порогом.


Подключение такого УЗО имеет свои особенности. Перед установкой следует разобраться в цветовой кодировке проводов. По стандартной маркировке нейтральный рабочий провод N обозначен синим цветом, нейтральный рабочий и защитный провод PEN также синего цвета с желто-зелеными полосами на концах.Для проводника защитного заземления PE используется желто-зеленый цвет. Фазовые провода A, B и C обозначены соответственно желтым, зеленым и красным. После того, как назначение каждого проводника определено, можно приступать к решению вопроса, как подключить трехфазное УЗО.

Прямое подключение осуществляется по установленной схеме, в которой могут быть задействованы 3 или 4 полюса. Очень редко используется двухполюсная схема. В будущем, исходя из конкретного варианта подключения, в защищенную сеть можно будет устанавливать не только трехфазное, но и однофазное оборудование.


Чаще всего в работе электродвигателей применяется трехполюсное УЗО. Эта опция позволяет полностью контролировать возможные утечки тока в корпус. В схеме "" задействованы только фазные проводники, а нулевой провод не используется. В общем, трехфазное УЗО работает точно так же, как однофазное защитное устройство.

УЗО четырехполюсное

Вариант подключения трехфазного УЗО с тремя полюсами применяется на объектах, где используется напряжение 380В.Этот тип подключения отличается от трехфазной схемы количеством проводов, задействованных на входе и выходе устройства. Предварительно следует также понимать цветовую маркировку и назначение каждого проводника. Отдельно подключается нейтральный или нейтральный провод, подключаемый к отдельной клемме.

Исходящие провода подключены к распределительной системе. Далее каждая отдельная фаза и нейтральный провод могут обеспечивать работу одной группы однофазных потребителей.Причем все такие линии имеют собственное дополнительное УЗО. Подключение устройств с четырьмя полюсами возможно только при помощи защитного и рабочего проводника. Во всех остальных случаях подключение четырехполюсного УЗО категорически запрещено.

Схема подключения УЗО без заземления: инструкция

Узо - это средство, защищающее людей от поражения электрическим током. Кроме того, он предназначен для защиты квартиры или дома от пожара, который может возникнуть при возгорании электропроводки. Схема подключения GFCI без заземления должна быть правильно составлена, иначе это принесет только вред.

Факторы, влияющие на правильность подключения УЗО

  1. Понимание принципа работы. Зависит от способа подключения для определенных условий.
  2. Для конкретной сети следует выбирать узо.
  3. УЗО отключает сеть в аварийных ситуациях, когда ток утечки достигает заданного предельного значения.

Подключение узо и автомата: схема без заземления

Для бытовой электросети выбраны определенные устройства защиты и их подключения.Схема подключения УЗО без заземления предполагает установку устройств на отдельной линии или на общую проводку, после главного выключателя и счетчика. Желательно, чтобы устройство располагалось как можно ближе к источнику питания.

Обычно устанавливается на входе УЗО с большой величиной (не менее 100 мА). В основном используется как средство пожаротушения. После него необходимо установить УЗО на отдельной линии с током отключения не более 30 мА. Они обеспечивают защиту.При срабатывании легко найти, на каком участке тока утечки. Остальные станции будут работать в обычном режиме. Несмотря на дорогостоящий способ подключения, все положительные факторы очевидны.

Для простой разводки с небольшим количеством разветвлений можно установить на входе УЗО 30 мА, которые выполняют функции защиты человека и как противопожарные.

Защитные устройства подключаются в основном в зонах наибольшего риска. Их устанавливают для кухни, где больше всего электроприборов, а также для ванных комнат и других помещений с повышенной влажностью.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт - простой и удобный метод, но эффективен только в определенных климатических зонах. I ...

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска.Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска - лакокрасочный материал, белый ...

Важно! Схема подключения GFCI без заземления требуется вместе с каждым блоком автоматического выключателя, так как устройства не защищают от короткого замыкания и увеличения тока сверх нормы. Переключатель продается отдельно, но вы можете купить дифференциальное реле, совмещающее функции обоих устройств.

Не подключайте провода к этим клеммам устройства.В случае ошибки он может выйти из строя.

Схема подключения однофазного, GFCI без заземления вместо трехфазного устройства, но в этом случае вы используете только одну фазу.

Как работает УЗО при отсутствии заземления

При повреждении изоляции проводов или ослаблении крепления токоведущих контактов устройств возникают токи утечки, приводящие к нагреву проводки или возникновению дуги, в результате Огонь. При случайном прикосновении человека к оголенным фазным проводам он может получить удар током, прохождение которого через тело в землю создает опасность для жизни.

Схема подключения УЗО без заземления в квартире или в доме обеспечивает непрерывное измерение на входах и выходах защитных устройств. Когда разница между ними превышает заданный предел, возникает разрыв цепи. Обычно в охраняемом объекте находится земля. Но может и не быть.

В старых домах советской постройки УЗО применяются в цепях, где отсутствует защитный проводник РЕ (заземление). От основной трехфазной домашней сети к корпусу подключается фазный провод и ноль, который совмещен с защитным проводом и обозначается PEN.В корпусе трехфазная сеть с 3 фазами и PEN-проводником.

Система, включающая рабочие защитные проводники N и PE, называется TN-C. От городской воздушной магистрали в дом введен кабель с 4-мя проводами (3 фазы и нейтраль). В каждую квартиру подведено однофазное питание с промежуточным щитом. Нулевой провод совмещает в себе функции защитной и проводящей.

Схема подключения УЗО в однофазных сетях без заземления отличается тем, что в обрыве и при контакте фаз на корпусе не срабатывает защита.В связи с отсутствием заземления отключения по току не произойдет, но в устройстве появится потенциальная угроза для жизни.

При прикосновении к токопроводящим частям корпуса прибора при прохождении тока через корпус создается электрическая цепь на землю.
Когда ток утечки ниже порога, устройство не работает, ток будет безопасным для жизни. Если вы превысите лимит, УЗО быстро отключит линию от касания корпуса.Если у него есть заземление, то может произойти отключение цепи до прикосновения человека к корпусу, как только произойдет пробой изоляции.

Сведения о подключении дифференциальной защиты к трехфазным сетям

В соответствии с ПУЭ установка УЗО в трехфазных сетях TN-C запрещена. Если конечный пользователь хочет защитить заземление, провод PE должен быть подключен к проводу PEN перед УЗО. Затем система TN-C конвертируется в систему TN-C-S.

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это нужно по правилам.

IPhone

Дифференциальное реле выбирается с включенным питанием на одну ступень выше, чем подключенное к нему в однолинейном автоматическом выключателе. Последний рассчитан на работу с перегрузкой в ​​течение нескольких секунд или минут. Узо же мощности на такие нагрузки не рассчитаны и могут выйти из строя. Маломощные устройства используются при токе не более 10 А, а мощные - выше 40.

Напряжение в квартире 220В выбирается двухполюсным автоматом, при 380 В - четырехполюсным.

Важной особенностью УЗО является ток утечки.Его ценность зависит от того, использовать ли аппарат в качестве огня или для защиты от поражения электрическим током.

У устройств разная скорость работы. Если вам нужна высокоскоростная камера, выберите выборочно. Есть 2 класса - S и G, где последняя максимальная скорость.

Устройство может быть электромеханическим или электронным. Для первого не требуется дополнительной мощности.

По маркировке можно выделить вид тока утечки: AC - AC И - любой.

Ошибки при установке и работе УЗО

  1. Не допускается подключение выходного нулевого провода, УЗО с внешней зоной или электрощитком.
  2. Ноль и фазный провод должны подключаться через защитное устройство. Если нейтраль обходит УЗО, оно будет работать, но может давать ложные срабатывания.
  3. Если вставить в розетку ноль и заземление на одну клемму, УЗО будет постоянно отключаться при подключении нагрузки.
  4. Не устанавливать перемычки между нулем к нескольким группам потребителей, если они подключены к отдельным защитным устройствам.
  5. Фазы подключены к клеммам с маркировкой «L», а ноль - к «N».
  6. Не разрешено включать устройство сразу после активации. Сначала вам нужно найти и устранить проблему, а затем установить соединение.

Подключение узо без заземления в квартире

Пробой изоляции при отсутствии заземления приводит к появлению на корпусе прибора потенциальной опасности для человека. Утечка здесь произойдет только после касания. Весь ток утечки пройдет через тело, пока не достигнет порога, и защитное устройство отключит цепь.

Подключение УЗО к розеткам

При наличии системы TN-C корпус иногда подключается к нулевому проводу. Схема подключения УЗО без заземляющего штекера предусматривает подключение нейтрали к боковому выводу 3. Тогда при обрыве провода через него проходит ток от устройства. Подключение следует производить при входе в квартиру.

Это противоречит правилам из-за повышенной вероятности поражения электрическим током. При подаче напряжения на нейтраль во внешней сети оно будет на зданиях, заземленных таким способом приборов.Еще один недостаток этого метода - частое срабатывание автомата при подключении нагрузок.

Подключение не может быть выполнено независимо. Если все выполнено по стандарту, необходимо заказать внесение изменений в конструкцию системы электроснабжения в соответствии с требованиями ПУОС. По сути, это должна быть смена системы TN-C-S в следующем виде:

  • Перейти внутри квартиры с двухпроводной сети на трехпроводную;
  • Переход от собственной четырехпроводной к пятипроводной сети;
  • Разделение PEN-проводника в установке.

Особенности проводки для подключения узо

При подключении УЗО в однофазных сетях без заземления проводка выполняется трехжильным кабелем, но третий проводник к клеммам заземления розеток и корпусов устройств нельзя подключать до тех пор, пока система обновлена ​​до TN-CS или TN-S. При подключении к проводу RE все токопроводящие корпуса устройств будут находиться под напряжением, если фаза попадет на один из них, и земля будет отсутствовать. Кроме того, суммируются емкостные и статические токи приборов, создающие опасность травмирования человека.

Не имея опыта электромонтажа и электрооборудования, проще всего купить переходник с УЗО на 30 мА и использовать его при подключении к розеткам электроприборов. Такой способ подключения значительно повышает электробезопасность.

Для электроприборов и розеток в ванной и других помещениях с повышенной влажностью необходимо установить УЗО 10 мА.

Схема подключения УЗО в однофазных сетях без заземления в частном доме

Домашняя сеть может быть такой же, как и в квартире, но здесь у хозяина больше возможностей.

Самый простой способ установить на входе одно общее или несколько УЗО на основных линиях домашней сети. К сложной сети подключаются несколько уровней защитных устройств.

Вводное УЗО 300 мА защищает всю проводку от возгорания. Кроме того, он может работать с полным током утечки из всех линий, даже если они протекают в пределах нормального диапазона.

Универсальные УЗО для разряда на 30 мА устанавливаются за огнем, и следующие линии должны быть ванной и детской комнатой с I Y = 10 мА.

Как подключить заземление в частном доме

Можно сделать контур заземления и преобразовать сеть в TN-C-S. Не рекомендуется подключать собственное заземление к нулевому проводу. При попадании напряжения на нейтраль от внешней сети это заземление может быть единым для всех соседних домов. При неправильном выполнении это может ограничить и вызвать пожар. Желательно провести повторное заземление в месте ответвления от воздуховода, что минимизирует вероятность возгорания в доме.

Подключение УЗО на даче

На даче схема подключения простая и нагрузки небольшие. Подходящая схема подключения УЗО в однофазной сети (фото внизу). Выберите УЗО 30 мА (универсальное), защиту от пожара и поражения электрическим током.

Схема подключения УЗО без заземления на даче требует установки основного ввода и пары автоматов для освещения и розеток. Если вы используете бойлер, можно подключить розетку или отдельный автомат.

Заключение

Схема подключения УЗО без заземления - распространенный метод защиты. Заземление также выполняет функцию защиты и должно быть правильно подключено. Важно обратить внимание на дополнительную защиту ванной и других помещений с повышенной влажностью. Узо стоит дорого, но безопасность важнее. В сложных схемах подключения целесообразно устанавливать несколько уровней защиты, с выборочным срабатыванием УЗО меньшего номинала.

Важно понимать, что узо - единственный тип устройства, предназначенный для защиты людей от электрического тока.

Узо-напиток с острова Лесбос, Греция

О ЛЕСВОСЕ

HOME
История и культура
Наблюдение за птицами
Горячие источники
Женщины Лесбоса
Окаменелый лес
Кухня острова
Оливковое масло
Узо
Полезные контакты
Карты островов

КАТАЛОГ

Путешествие, аренда автомобилей
Отели
Проживание
Wine & Dine
Местный бизнес
ДРУГОЕ


Узо Лесбоса

С древних времен до наших дней человек, пытаясь создавать напитки с алкоголем, использовать душистые травы, фрукты, коренья, цветы и семена, сначала с экстрактом и ферментацией, а затем с дистилляцией, с конечной целью почувствовать удовольствие, расслабление и опьянение.Однако некоторые дистиллированные продукты показали и в Арабский мир, византийская культура Константинополя (Стамбула), греческий элемент Александрия и Смирни.

Показания известных медников из Армении и Понт, который делал красиво декорированные сосуды для перегонки, подтвердил глубокие познания дистилляция во всей Византийской империи.
Плюс ко всему, благословение Малой Азии и Фракия дала идеальный материал, в котором преобладали виноград и инжир, в то время как выращивание аниса на Лесбосе и Лемносе и производство масти ц в Хиос, состояли необходимые элементы для производства раки .

Эти профессионалы, которых также называли ракицидов , потому что они производили напиток, дистиллированный продукт из виноградных раки, которые делились с анис, душистые травы или мастика, которые были успешными, после периода, когда пить не было позволили в Турции завоевать состоятельный класс Османской империи, отдавая ракицидов особые привилегии.
Как и ожидалось, быстрое распространение этого напитка, бросил вызов временному дефициту алкоголя, и вскоре решение в этом Продуктивная проблема, дали французам и русским чистый спирт.
Однако легкость, с которой кто-то мог приготовить глоток, такого рода, смешивание чистого спирта с водой, создавало проблемы с качеством, потому что Конечный продукт был не дистиллированным, а простым смешанным.
По этой причине в портах Смирни и Константинополь, в при каждом приеме чистого спирта они добавляли окрашенное вещество, что обязывало получатель на обязательной перегонке перед употреблением.

Таким образом, было создано узо , которые ибо многие пришли в упадок во многих греческих областях со старым названием раки.Это имя стало от изменение таможенного термина giouzo , что означает для использования и считается что это происходит от итальянского выражения OUZO MASSALIA, что означает для использования в Массалия, куда направляются первые заряды. Эта надпись сопровождала посылки с раки, которые предназначено для районов за пределами Османской империи.
С разрушением Миноса Азии, наступление Ракицидов Греция, где, в основном, на Лесбосе, винокуренные компании быстро росли.Эмуляция между беженцами и местными винокурнями, создают большое развитие в производстве и потребление узо.
В непрерывности мы проходим период больших производство и жесткая конкуренция. перегонные сосуды и методы перегонки заброшены, делая все очень просто, снижая качество продукта и имя производителя.

Сегодня мы живем в реальности, внушающей оптимизм. Мы вернулся в старые добрые времена, когда сосуд для перегонки и неограниченные возможности нашу страну, вместе со знаниями, опытом, профессией и стремлением, призвали вверх.Известные имена, которые приносят удовольствие потребителям не только в Греции, но и во всех странах. по всему миру.
Однако орудие жизни, сосуд для перегонки, он был сложно построить. В 1932 году медники Девы Марии Халкеонской в Салоники дали решение проблемы. Медь - единственный и необходимый материал в создании и дистилляции узо, что способствует равномерному согреванию алкоголя с аниса, и он состоит из определенного фактора, поэтому тепло должно быть разряжено во всех внутренних поверхности.Вот почему то, как он строится, требует терпения. и большие средства.

Классический традиционный сосуд для перегонки, состоящий из три части. Основной ствол (сосуд, куда мы кладем чистый спирт, анис и другие травы для перегонки) и носовой части (коридор, по которому будет проходить пар), который диски в баке-охладителе (внешняя труба того же диаметра, что и носовая часть, имеющая холодная вода и внутренняя труба с паром, который превращается в жидкий дистилляция).

Факты об узо?

Напиток, который отличается от приятного агрессивный, который уравновешивает их ароматы, привносит революцию в чувства и придает сладость воспоминания и радость каждого особенного момента в жизни. Всего четыре лет назад замечательные действия некоторых людей помогли укрепить узо, ципуро, цикудия и дистилляция коринфской смородины, как эксклюзивные греческие продукты.
Во время бурной жизни нашего острова узо сопровождает крестьяне и прибрежные жители в каждый момент своей жизни, давая им силу, счастье, отвагу и надеюсь на лучшее будущее.Однако узо, признанный напитком революции и свобода, требует дисциплины во время питья и внимания в том, как вы выпей это.

Хорошее и сбалансированное узо с содержанием алкоголя до 46%, уметь путешествовать по миру, не подвергаясь влиянию климата, и быть сильным против привязанности времени, сохраняя свой аромат и вкус.
Мы часто замечаем, что когда мы добавляем немного льда или воды в узо его цвет становится белым, как молоко.Это явление является результатом связывания анитол, одно ароматическое вещество, содержащееся в анисе, и это считается признаком высокого качества.

Узо с анисом, пить в чистом виде или со льдом, с орехами, но в основном с традиционными закусками в качестве закуски. Так что выделяется аромат аниса, состав напитка становится больше, а вкус становится мягче и все чувства очаровательны.
Продукт этого греческого напитка, который был идентифицирован с греческой душой, гостеприимством, морем и голубым небом трудный и интересный Изобразительное искусство.Техника дистилляции возлагает много страданий и больших надежд.

Собственно процедура до тех пор, пока вам не придет стакан узо. губы, длинные. Однако удовлетворение, которое вы почувствуете после этого, сгладит усталость от большой попытки, которую стремились до этого момента, от наших винокуренных, художников чувств.

GREEK net .com - Туристический портал острова Лесбос | Автор [email protected] бит WEBs

Узо: из стекла на кухню | Греческая кухня - греческая кулинария

Узо: из стекла на кухню

У каждого шеф-повара и хорошего домашнего повара есть несколько любимых ингредиентов, аромат которых снова и снова проникает в создаваемые им блюда. Иногда эти ароматы неуловимы и предназначены для этого. Грибной порошок и какао в томатных соусах и соусах из красного вина - это уловки, которые у меня всегда в рукаве, чтобы придать соусам большую глубину вкуса, не подавляя их сущность.Я тоже много использую апельсин. И мед. И несколько необычных греческих уксусов, о которых я скоро напишу.

Но больше всего я использую узо, греческий национальный напиток со вкусом аниса, который является напитком дружбы, ледоколом, прекрасной причиной есть небольшие порции крепкой пищи и отличным ароматизатором, как сладкого, так и сладкого. несладкие блюда. Я считаю, что он прекрасно сочетается со всем, от шоколада (я делал много шоколадных «музо» - муссов - и шоколадных тортов с узо в день) до картофеля.

Попробуйте Афины: Peri Lesvos, продуктовый магазин, специализирующийся на продуктах с острова Лесбос.

Что ж, я мечтал о греческом рецепте, по которому он хорошо сочетается с картофелем, и мне пришлось попробовать его, особенно после прогулки по улице Афинас здесь, в Афинах, и повторного посещения любимого магазина греческих продуктов Peri Lesvou, который специализируется на продукты, вина и спиртные напитки острова Лесбос, который также является местом, где находится Моливос, и где ресторан Molyvos в Нью-Йорке получил свое название, потому что здесь родом семья Ливанос, владеющая рестораном.А «Моливос» - это ресторан, где я могу поработать немного мускулами и опробовать идеи в качестве сотрудничающего шеф-повара. Итак .... Когда я увидел эту прекрасную коллекцию, только верхушку айсберга, так сказать, с точки зрения количества узо Лесбоса, которое они носят, я подумал обо всех друзьях, с которыми я легко сяду и чокнусь, все виды на море, которыми я с удовольствием наслаждаюсь при этом, и некоторые новые блюда, которые я хотел бы попробовать, используя национальный греческий напиток, вместо того, чтобы потягивать его, размышляя!

Узо - это дистилляция.Большинство людей думают, что это виноградный дистиллят, но это не совсем так. По закону узо должно быть дистиллировано минимум на 30% из остатков винограда. Я отложу объяснение способа его производства на другой раз и сразу перейду к сути вопроса: чем ароматизируется узо. Анис - это обязательный ароматизатор и специя, придающая узо характерный вкус и аромат, а также его тенденция становиться молочно-белой, когда вы добавляете в него лед или воду. Звездчатый анис, кориандр, гвоздика, корица и мастиха - это некоторые из других специй, которые используются для придания узо аромата.У каждого производителя есть свой секретный рецепт, который отличает одно узо от другого.

На кухне я научился использовать узо в начале процесса приготовления, чтобы острота его алкоголя успела выгореть, оставив после себя только дружеские, тонкие оттенки его яркого аромата. В соусы я добавляю узо в тот момент, когда мои овощи - обычно лук, но иногда любая комбинация лука, лука-порея, зеленого лука, моркови или сельдерея - в зависимости от блюда - завяли, и до того, как я наливаю в кастрюлю любую другую жидкость.Я усвоил уроки, связанные с употреблением узо в качестве аперитива, а именно, что оно лучше всего сочетается с морепродуктами и, несмотря на разнообразие его использования на кухне (например, замешивание в фрикадельках перед их жаркой, или в шоколадном муссе, упомянутом выше ), мои любимые блюда со вкусом узо как-то связаны с морскими фруктами.

Несколько недель назад во время моей ежемесячной экспедиции в Нью-Йорк и при подготовке к постному меню я вместе с шеф-поваром Карлосом разработал простую идею добавить немного узо к классическому греческому постному блюду, Бакалиарос-Скордалия, оладьям из трески. с чесночно-картофельным пюре, которое обычно подают 25 марта и в Вербное воскресенье во время Великого поста, но также прекрасно в любое время года.Одно из основных проявлений дружбы в Греции - разделить стакан узо с несколькими мезедес, небольшими тарелками пикантных блюд. Они могут быть такими же простыми, как миска с оливками, которые действительно являются идеальной фольгой для молочного напитка с анисовым вкусом. Излишне говорить, что горстка оливок Каламаты также попала в мою специальную скордалию. Вы можете подавать его отдельно или с треской или другими котлетами из рыбы или морепродуктов.

Какие автоматы УЗО выбирают для квартиры или дома и не допускают ошибок подключения

У тех, кто заботится о защите своего жилища от поражения электрическим током, возникает вопрос: как выбрать УЗО для квартиры или дома?

Из-за обилия этих устройств по классификации и типу, вы можете купить не то, что вам нужно, и все усилия по защите семьи будут напрасными.

Данная статья поможет вам в выборе данного устройства.

Применение автоматических выключателей в квартире

УЗО в доме или квартире необходимо для защиты от неблагоприятного воздействия электрического тока на тело человека, которое напрямую касается токоведущих частей электрооборудования или корпуса, находящихся под напряжением, из-за выхода из строя отдельных его частей.

Также данное устройство служит для защиты от возгорания проводки при старении или повреждении изоляции проводов и кабелей.

Следует рассматривать УЗО, отключающие утечку на землю, но если взять рабочую фазу и ноль, они расценивают это как подключение нагрузки и отключения не происходит, что чревато трагедией.

Устройство защиты домашней машины

В состав аппарата входит УЗО:

  1. Тороид, из феррита определенной марки.
  2. Две первичные обмотки (однофазные УЗО), изготовленные из медной проволоки сечением не менее номинального тока нагрузки.
  3. Вторичная обмотка из более тонких проводов и с большим количеством витков.
  4. Исполнительный механизм, предназначенный для отключения силовых контактов в случае утечки на землю.
  5. Проверка сопротивления кнопки, мне потребовалось проверить работоспособность УЗО при нажатии, не меняются фазные токи и нулевую катушку, срабатывающую механизм отключения, усилитель тока (в УЗО с электронным управлением).
  6. единица жилья.

Принцип работы УЗО без заземления


По большому счету, заземлитель для него не нужен, так как используется фаза и рабочий ноль.Эти два проводника проходят через своего рода трансформатор тока с управляющей обмоткой.

Допустим нагрузка 10 ампер. По фазному проводнику к току нагрузки будет течь такая сила. И, пройдя через нагрузку, вернулся на нейтральный провод с теми же параметрами. Как только человек прикоснулся к корпусу котла, например, который обанкротился и на теле появился потенциал, часть тока, проходящего через тело, начинает уходить от земли, и разница токов в фазном и нейтральном проводнике меняется.

Эти незначительные изменения фиксируются и передаются через управляющую катушку реле, которая, в свою очередь, срабатывает на расцепляющий механизм и отключает линию от источника питания.

Какой тип УЗО применяется в домах и квартирах


На вопрос, какой тип УЗО ставить на вход в квартиру, ответ прост - автомат с дифференциальной защитой (тип AC - AC или тип A - для пульсирующего и переменного тока), а также электромеханическое расцепляющее устройство, не требующее дополнительного источника питания.Летать аппарат должен быть хорошего качества, например немецкой фирмы ABB. Она заслужила большую популярность благодаря своей качественной электротехнике и приемлемой цене. Это обеспечит надежность и безопасность.

Такие машины, помимо отключения утечки на землю, обеспечивают защиту от короткого замыкания и перегрузки по току. И ваша безопасность превыше всего!

Расчет дифференциального выключателя

Первым делом нужно посчитать, какой максимальный ток может потреблять электрооборудование в доме или квартире.Мы считаем их общую мощность, которая указана на паспортной табличке, затем делим мощность на сетевое напряжение и полученный ток в амперах.

например: общая мощность устройств - 4000 ватт. Я делю 220 вольт и получаю 18 ампер. Следовательно, автомат не должен быть меньше 20 ампер.

По току утечки подходит для обычных квартир на 30 миллиампер. Чаще всего это происходит в магазине электротоваров.

Если есть душ и особенно во влажных условиях, рекомендуется сделать отдельную линию питания и установить аварийные выключатели для большей безопасности на 10 миллиампер.

Для больших особняков, где вся длина проводки может составлять до километра и более, УЗО в доме ставят номинал 100 миллиампер и выше, так как длина линии неизбежна утечка, что может привести к ложному сигнализация УЗО. Затем необходимо подключить УЗО в панели на каждую группу отдельно с номинальным током утечки 30 мА. Это обеспечит защиту от области.

Входной ток номинала автоматов, работающих в паре с УЗО

Автоматы текущего номинала, подключаемые к УЗО в качестве вводного щита и группами, должны находиться под автоматами с дифференциальной защитой.Надо, чтобы нагрузка в сети приходилась на обычные выключатели, так как они в десять раз дешевле автоматов с УЗО.

Также более высокие токи могут вызвать некорректную работу механизма УЗО.

Ошибка установки

Распространенная ошибка при подключении узо в квартире состоит в том, что заземленный нейтральный провод розетки, не проходящий через УЗО и используется как заземление, клем подключен к нулю в розетке. Это отключает автомат с дифференциальной защитой, когда вы пытаетесь что-либо включить в эту розетку.

  1. Если это произойдет, подключите нулевой провод к заземляющему выходу для тиснения Клема.
  2. Также следует правильно подключить провода на входе устройства. Фаза - на контакт «L», а ноль - в «N». Это обеспечит правильную работу устройства.

Как проверить работоспособность УЗО

Как уже упоминалось, для этого нужна кнопка "тест".

Но ее работа не гарантирует полной защиты. Чтобы полностью убедиться, что он работает исправно, необходимо раз в месяц имитировать утечку на землю.Сделать это очень просто:

  1. Возьмем двухполюсный светодиодный указатель напряжения типа «контакт».
  2. Найдите выход фазы.
  3. Вставьте один указатель в контактную фазу, в то время как другие будут воздействовать на заземляющий провод, например, на радиатор или металлическую водопроводную трубу. Кроме того, если вы находитесь на даче или в частном доме, просто воткните булавку в землю и коснитесь указателем второго конца.

При нормальной работе УЗО должно сработать, поскольку ток утечки светодиода обычно превышает 30 мА (миллиампер).Также один конец патрона для подключения фазы, другой на землю. Результат должен быть таким же. Если не работает УЗО, пора его менять.

На крайний случай можно использовать патрон с лампочкой на 220 вольт.

Ошибки подключения видео УЗО


Как насладиться греческим духом, Ципуро

Шеф-повар Григорис Хельмис хотел сохранить традиционный бар ципуро, но в современной интерпретации | © Иосифина Свания

В Салониках шеф-повар и эксперт по ципуро Григорис Хелмис объясняет, как насладиться и понять освященные веками традиции, окружающие этот греческий алкогольный напиток.

Ципоуро - забытый кузен более популярных узо и раки; Хотя этот дух мало известен за пределами Греции, он является неотъемлемой частью культуры страны. Считается, что он восходит к священной земле монастырей 14-го века на горе Афон, и обычаи, связанные с его потреблением, сделали ципуро чем-то вроде священного для греков. Традиционно подается вместе с небольшими блюдами мезе, это гораздо больше, чем просто напиток. это вид искусства, который исторически объединял людей.

Григорис Хелмис, шеф-повар и совладелец ципуро-бара MeZen в Салониках, рассказал Culture Trip об этой греческой традиции, объяснил, как лучше всего пить алкоголь, и даже познакомил нас с золотым правилом ципуро.

Черно-белые метки указывают на наличие или отсутствие звездчатого аниса | © Iosifina Svania

Поскольку ципуро редко можно встретить за пределами Греции, Хелмис был свидетелем первых встреч многих людей с духом, когда они приезжали в бары MeZen в Волосе и Салониках.Таким образом, он хорошо подготовлен, чтобы провести ускоренный курс по этой теме. «Ципоуро - это спирт, приготовленный из виноградной кожуры и остатков вина. Вплоть до 1899 года ципуро в бутылках не было. Люди сами делали это из побочного продукта вина. Это был очень андеграундный напиток - и очень недооцененный напиток ».

Несмотря на то, что ципуро стало более широко и коммерчески производиться, оно оставалось во многом духом сообщества (без каламбура). «В настоящее время существует более 300 наименований ципуро.Но это все еще очень местный продукт; поскольку вы используете побочные продукты вина, вы в основном используете местные вина, а это значит, что все регионы - Миконос, Крит, Волос - производят свои собственные сорта ».

Существуют различные стандарты ципуро, которые варьируются от смешанных разновидностей, приготовленных оптом, до дистиллированных версий спирта, которые Хелмис описывает как «более чистые, более хрустящие, более высокого качества». Для Хелмиса важно происхождение ципуро, подаваемого в Мезен; он и его деловой партнер Андреас Диаконимитрис путешествуют по Греции, встречаются с производителями и производителями спиртных напитков, чтобы больше узнать об отдельных брендах и их продукции.Каждое ципуро в меню сопровождается указанием года, города происхождения и дегустационных заметок. «Мы относимся к ципуро, как к вину, потому что я думаю, что оно того заслуживает».

Пить ципуро - дело медленное. Поскольку у большинства сортов крепость 40%, его следует неторопливо потягивать между укусами греческого мезе - и, по словам Хельмиса, никогда, никогда не принимать его в качестве укола.

Меню в MeZen | © Иосифина Свания

Хелмис был вдохновлен открытием настоящего бара ципуро в греческом городе Волос после того, как он и его деловой партнер увидели фальсификацию традиции ципуро.Бары ципуро, приспособленные для обслуживания туристов, а не греческих жителей города, далеко отошли от своего происхождения. «Мы видели заведения ципуро, которые спешили подать больше еды, чтобы привлечь клиентов; но для мезе было слишком много еды. А чтобы снизить стоимость, это были дешевые замороженные продукты ».

Вместо этого, создавая концепцию бара ципуро, Хельмис вернулся к традициям и культуре, которые ему нравились. «Мы подошли к этому с уважением к процедуре, ко всей культуре. Мы взяли традицию ципуро и перенесли ее в 21 век с более гастрономической точки зрения.Блюда, которые традиционно сопровождают ципуро, включают жареную скумбрию, крошечную соленую рыбу и квашеную капусту (иногда с ферментирующим соком, который подается на стороне в виде кислого маринованного шота). В то время как меню MeZen не игнорирует эту любимую классику, другие блюда склоняются к современным; Фирменным блюдом ресторана является цацики с черным чесноком, приготовленные вручную. Ресторан специализируется на инновационных сочетаниях мяса и морепродуктов, таких как крокеты из трески, приготовленные из баранины.

Паста из домашнего копченого сыра фета | © Iosifina Svania

Хотя в большинстве батончиков ципуро есть возможность смешать спирт с анисом, Helmis рекомендует пить его в чистом и оригинальном виде, чтобы лучше всего насладиться уникальным вкусом.«Рекомендую попробовать без аниса; Вы не сможете четко понять разницу между разными сортами и вкусами, если смешаете их, так как сам анис очень сильный. Он покрывает все остальные вкусы. Вы можете попробовать ципуро прямо, вы можете попробовать его со льдом или вы можете попробовать его с водой. Чтобы получить ципуро высшего качества, попробуйте его только со льдом, в широком стакане, чтобы вы могли почувствовать его запах и попробовать на вкус ».

Узо, ципуро и раки | © Iosifina Svania

Ципуро всегда сопровождается небольшими тарелками греческого мезе, которые подаются в манере, похожей на испанские тапас.«Мы кладем мезе в середину стола - это не отдельные тарелки. Они созданы таким образом, чтобы каждый мог поделиться и съесть немного каждого блюда ».

Однако посуда, выходящая из кухни, может стать сюрпризом; в большинстве традиционных баров меню вообще нет. Хелмис описывает, как обычно люди, посещающие бар ципуро, доверяют свои обеды в умелых руках шеф-повара. «Во многих традиционных заведениях вы не заказываете еду - вы просто заказываете ципуро, и шеф-повар, а официант персонализирует заказ для вас.Вот почему во многих традиционных барах ципуро есть открытая кухня, поэтому шеф-повар видит, кто в ресторане, и решает, что им послать ».

И, в отличие от типичного комплексного меню, повара не готовят фирменные блюда на каждый ужин. «На каждом столе может быть что-то совершенно другое. Например, одним из традиционных мезе является соленая рыба, поэтому, если есть стол с четырьмя пожилыми мужчинами, сильно пьющими, мы отправим им очень традиционные блюда. Но для столика с молодыми 18-летними девушками на вечеринке из университета мы могли бы послать им что-нибудь еще - мы стараемся угодить каждому столику и присылаем им то, что им подходит.”

Полувяленое филе скумбрии на гриле и копченое | © Иосифина Свания

Первый раунд мезе Хелмиса всегда отличается смелым, дерзким вкусом: соленая скумбрия домашнего приготовления (которую он описывает как «агрессивно-рыбную»), копченый сыр фета, смешанный с терпкой томатной пастой и кусочками греческого оливкового масла, и глаз кисло-маринованные бобы. Выбор начинать мезе с такими отличительными вкусами - это осознанный выбор. «Первые закуски, которые мы приносим на стол, всегда имеют очень сильный и индивидуальный вкус.Они соленые, они дымные, они кислые; все они сбалансированы. Это потому, что первые несколько глотков ципуро могут вызвать онемение языка, поэтому нам нужно сделать ароматы первых блюд очень сильными, чтобы они конкурировали с алкоголем ».

И это не единственная причина, по которой Helmis всегда заботится о том, чтобы посетители начинали с самых насыщенных блюд. это также для борьбы с вашей жадностью. «Другая причина заключается в том, что после того, как вы сделаете первые несколько глотков, вы проголодаетесь - поэтому мы должны помешать вам съесть слишком много, сделав блюда очень крепкими! Вы должны соблюдать баланс между едой и питьем.«Для Хельмиса это об уважении к духу, а это означает, что нужно ценить его тонкий вкус, а не глотать его.

Филе стаи акулы с томатным соусом и восточными специями | © Иосифина Свания

Задолго до того, как , сезонный и местный стали святой троицей модных словечек, гордо отображаемых на каждой доске всплывающего ресторана, бары ципуро создавали свежие и адаптируемые меню с любыми ингредиентами смог найти в регионе.

В MeZen меню во многом зависит от того, что предлагается на местных рынках Салоников. «Каждый день мы ходим на рыбный и овощной рынок, смотрим, что происходит и что есть в наличии; затем мы решаем, что мы сделаем в этот день. И на следующий день может быть что-то совсем другое, и на следующий день тоже. Некоторые блюда остаются прежними - например, скумбрия очень распространена и очень популярна, поэтому у нас она часто встречается. Однако люди, которые приходят в понедельник, могут вернуться во вторник и могут найти много разных блюд - мы приготовим другой тип маринованных овощей, другую рыбу на гриле.Это действительно зависит от ингредиентов на рынке ».

Helmis рекомендует всем, кто ищет приличную тарелку мезе для сопровождения ципуро, обходить более крупные рестораны в пользу самого маленького бара в стиле «дырочка в стене», который вы только можете найти. «Часто бывает, что в больших компаниях не бывает такого же качества. Представьте, что у вас есть ресторан на 200 мест; в час пик - это 200 человек, которые все хотят пить и есть. Кухня должна снабжать каждый из этих столов тремя или четырьмя тарелками для каждого напитка, и вы не можете удовлетворить этот спрос с помощью свежей, хорошей еды - во многих местах подают замороженные продукты.»

« Так что лучше всего ходить в небольшие закусочные, где можно увидеть кухню и где кухня может идти в ногу с темпом и клиентурой. Здесь наша кухня больше ресторана! »

Бутылки выстроились в очередь в MeZen | © Иосифина Свания,

Хелмис твердо придерживается одного мнения: в баре ципуро не стоит ожидать обеда в форме шведского стола; Несмотря на обилие доступных небольших тарелок, вы не получите сразу несколько блюд, которые будут приходить на ваш стол.

«Как повар, мы всегда следим за тем, чтобы люди едят в правильном темпе. Одно из правил заключается в том, что перед вами должно быть только три тарелки. Это означает, что вы можете быстро съесть приготовленную на гриле или жареную пищу, пока она не остынет. Это также означает, что вы можете сосредоточиться на каждой отдельной тарелке и поговорить о вкусах. Посуда вся маленькая, скромная, дешевая. Но они очень хороши ».

Картины в MeZen | © Иосифина Свания

Ципоуро - это не просто напиток и не просто возможность попробовать греческое мезе.Это совместное мероприятие, которым можно наслаждаться и наслаждаться с друзьями и семьей. Хотя еда может быть сложной, философия MeZen проста. «Идея и происхождение названия - выйти отсюда и погрузиться в настроение дзен. Дзен от алкоголя, дзен от еды и дзен от компании ».

Хелмис говорит: «Вы здесь не для того, чтобы выпить или поесть - вы здесь для сочетания того и другого и для компании. Золотое правило - один глоток, один укус, поговорить - и повторить.Следуя этой процедуре, вы можете часами сидеть здесь, пить и есть, а затем уйти отсюда трезвым. Все дело в балансе ".

Хелмис считает, что баланс традиции ципуро - это то, что вдохновляло величайшие умы Греции на протяжении всей истории. «Я думаю, что ципуро ближе всего к древнегреческому симпозиуму; они пили вино, смешанное с водой, вместе ели и обсуждали свои идеи. Это было о философских дискуссиях и обмене мыслями с помощью алкоголя.

После многочисленных порций 40-процентного спирта оставить трезвый бар ципуро может быть непросто, но, по крайней мере, когда вы выйдете полным, довольным и, возможно, немного навеселе, вы поймете, что вкусили.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
