На каком расстоянии от пола делают розетки: Высота установки розеток и выключателей, стандарты и правила по ПУЭ — Мир Антенн

Содержание

Высота розеток в ванной комнате

Подключение электрических приборов в ванной комнате – процесс, который требует максимум внимания, определенных знаний и навыков. Слишком большая влажность, брызги воды – все это усложняет условия в ванной комнате. В такой комнате ни в коем случае не разрешается прямой контакт приборов с водой. Розетку в ванной надо монтировать, придерживаясь конкретного порядка и инструкции. И, как правило, розеток не должно быть много. Пары штук хватит, так как в основном одну из них используют для стиральной машины, а вторую можно использовать для мелких бытовых приборов.

Можно ли монтировать розетки в ванной?

В прошлые годы розетки в ванной комнате не разрешались при проектировании, это считалось слишком опасным. Со временем розетка стала просто необходимостью. Появилось множество электроприборов, которые используются в ванной комнате – бойлеры, стиральная машина, душевые кабины, которые требуют подключения к сети. Чтобы обеспечить полную безопасность, необходимо придерживаться следующих правил:

правильно выбрать вид электропроводки
делать монтаж розеток с защитой от влажности
обеспечить наличие систем автоматического отключения напряжения
следовать правилам по размещению и установке розеток, делать все согласно инструкции
обязательно обеспечить заземление

Всем известно, что ток очень опасен и несет угрозу здоровью и жизни всех проживающих. При проведении ремонта в квартире стоит проверить состояние электропроводки. Если дом, в котором вы живете, был построен много лет назад, и проводка ни разу не менялась, наверняка ее надо срочно заменить. Старые кабели из алюминия не предназначены для повышенных нагрузок.

Профессионалы рекомендуют монтировать во внутриквартирном щитке систему защитного отключения для линии, которая ведет в ванную. Такое устройство будет надежно защищать от замыкания, сбоя работы электрических приборов и образования пожара. Все коммуникации ванной комнаты должны прокладываться скрытым методом. Места соединения проводов должны быть хорошо изолированы. Если же скрытый метод никак нельзя применить, то надо делать прокладывание проводки открытым способом. В данном случае все надо хорошо изолировать и не использовать рукава из металла.

Для установки надо использовать розетку, которая защищена от влажности. Данный вид имеет плотные резиновые кольца внутри, что уменьшает риск замыкания. Влага не попадает внутрь устройства и не попадает на контактные разъемы и остальные части из металла.

Где монтировать розетку?

Расположение электрических приборов в ванной комнате должно быть выполнено в соответствии c определенной инструкцией, нарушать которую не стоит, иначе вы будете подвергнуты опасности. Розетка устанавливается следующим образом:

комната разделяется на зоны, что указывается в схеме

высота от пола должна равняться 60 см
расположение от самого близкого источника воды – не меньше 60 см

Чистая вода без различных примесей – не очень хороший проводник электричества. Но вода, которая есть в водопроводе, содержит всевозможные соли, химические вещества, хлор, что изменяет особенности воды и увеличивает проводимость тока. Поэтому прямого контакта воды с электричеством ни в коем случае нельзя допускать.

Чтобы узнать, в каких местах надо устанавливать розетки от пола, надо учитывать в расчете такие нюансы:

монтаж сантехники
наличие перегородки между зоной купания и другими участками
места установки стиральной машины и различных электрических приборов

Ванная комната разделяется на четыре зоны – 0, 1, 2, 3.

К предметам нулевой зоны относятся те, которые создают множество брызг. Здесь можно монтировать приборы мощностью до 12 Вт. В первой зоне можно монтировать предметы, которые нагревают воду. В вторую зону можно смело помещать бойлеры, светильники, вентиляции. И, наконец, в третью зону устанавливают розетки на высоте 60 см от пола, соблюдая все правила техники безопасности.

Точной высоты от пола, на которой устанавливают розетки, не существует. Некоторые профессионалы придерживаются мнения – чем выше, тем безопаснее, поэтому советуют устанавливать розетку на высоте 180 см от пола. Но если длина провода электрического прибора, который используется, не слишком большая, то ее может не хватить до розетки. Оптимальная высота розетки от пола – 60 см. Если вдруг ванную затопит, до розетки вода не достанет.

Какое количество розеток в ванной комнате оптимально?

Размещение розеток и их количество каждый хозяин определяет сам.

Все зависит от того, какой электрический прибор будет использоваться в том или ином месте. Как правило, розетки устанавливаются для мелких бытовых приборов – фен, электрическая бритва, и, конечно же, стиральная машина. Если ванная или душевая кабина требуют подключения к сети, то для них устанавливается отдельная розетка. Двойную розетку с общей рамой стоит устанавливать только для мелких бытовых приборов.

Как правило, розетки монтируют компактно, все размещают рядышком. Уместно будет образование блока по подключению приборов в ванной комнате. К этому блоку можно провести датчики и систему управления теплым полом, если таковая имеется. Также можно монтировать дополнительную защитную систему – выключатель для розетки. Он обесточивает систему.

Монтировать розетку для стиральной машины и других приборов на определенном расстоянии от пола можно и самому, но только в том случае, если у вас есть знания и навыки в данной сфере. Незнание законов физики и основных нюансов установки розетки может привести к плохим последствиям, которые могут нести угрозу жизни проживающих в квартире.

Что делать, если специальных знаний и инструментов нет? В таком случае стоит обращаться к специалистам, которые профессионально и быстро выполнят всю работу.

Установка розеток

Есть два способа монтажа розеток:

установка новой, где надо первым делом заменить старую проводку на новую
установка дополнительной розетки, когда проводка новая, и заменять ее нет смысла

Для установки розетки для стиральной машины и других электрических приборов, надо иметь соответствующие инструменты – крестовая отвертка, отвертка-индикатор, круглогубцы, дрель, строительный уровень.

Основное правило – перед монтажом розетки надо обесточить провод. Первым делом надо подготовить отверстие для розетки. После этого приступаем к установке самой розетки, монтируем изоляционную трубу, подготавливаем провода, их надо хорошо зачистить. После того, как провода подсоединены, розетку надо поместить в подрозетник. Провода укладываются таким образом, чтобы они не являлись помехой.

Чтобы розетка имела длительный срок эксплуатации, ею надо правильно пользоваться. Чтобы она не расшатывалась, при отключении электрического прибора розетку надо придерживать рукой.

расстояние от пола до розетки

При ремонте квартир, особенно таких, в которых эти работы производились ещё в советское время, меняется электропроводка на более современную и при этом устанавливаются новые розетки и выключатели.

При этом для таких приборов выбирается новое, более удобное для жильцов место и высота установки. Если раньше расстояние от розеток до пола во всех домах было одинаковым, то сейчас используются не только советские, но и европейские стандарты.

В связи с этим возникает вопрос, — какой должна быть высота розеток от пола по евростандарту.

Насколько важно правильное расположение розеток

Несмотря на возможность подключения удлинителей от правильной расстановки коммутационных устройств зависит удобство использования электроприборов.

Розетка в средней части свободной стенки будет выглядеть нелепо, а проложенные по полу провода портить дизайн комнаты, не говоря уже о том, что о них можно споткнуться и упасть или случайно выдернуть, возможно, вместе с розеткой.

Поэтому перед монтажом электропроводки необходимо на плане помещения «расставить» мебель и определить расположение электроприборов. Это поможет выбрать место установки и количество розеток в блоках.

На какой высоте устанавливать розетки и выключатели в комнате

Высота розеток и выключателей от пола может быть разной. Основное правило — удобство и безопасность использования устройств. Однако существует два варианта размещения таких приборов.

Евростандарт розеток и выключателей от пола

Популярным стандартом, указывающим, на какой высоте розетки от пола, является европейский. Согласно этим правилам розетки располагаются на уровне 30 см, а выключатели 90 см. Такая высота имеет ряд преимуществ перед советскими правилами:

шнуры питания электроприборов лежат на полу и не нарушают дизайн квартиры;
розетки, в которые включены стационарные приборы, легко спрятать под столом или тумбочкой;
выключатели располагаются на такой высоте, что их может самостоятельно включить маленький ребёнок;
взрослому нет необходимости поднимать руку и искать устройство в темноте.

Недостаток такого стандарта в необходимости установки в розетки защиты от детей.

Советский стандарт

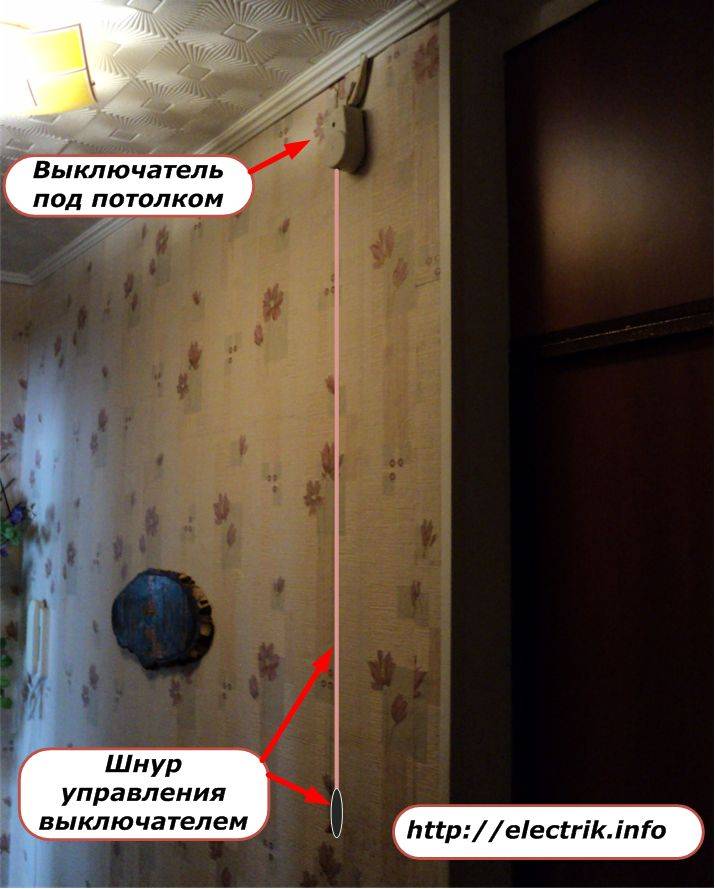

В Советском Союзе расстояние от пола до розетки было около 90 см, а выключателей 1,6 м.

При таком расположении выключатель легко увидеть в темноте, особенно при наличии подсветки, а вилку легко вставить в розетку и она расположена выше уровня письменного стола и тумбочки для телевизора. Это позволяет включать электроприборы без наклонов и перемещения мебели.

Минимальная высота установки розеток и выключателей

В нормативных документах минимальная высота установки розеток отсутствует, поэтому в этом вопросе приходится руководствоваться здравым смыслом. Необходимо исключить возможность попадания воды в розетку при мытье полов, поэтому нежелательно монтировать приборы ниже 10см.

Установка приборов с защитой от влаги проблему не решает — включённая вилка ухудшает защиту от воды.

Важно! Все электроприборы в ванной и душевой комнатах необходимо подключать к сети через УЗО или дифавтомат.

Что сказано в нормативных документах

Несмотря на то, что розетки и выключатели в странах СНГ и Евросоюза устанавливаются на разной высоте, это не закреплено ни в одном нормативном документе.

Поэтому общепринятая высота розеток от пола по евростандарту это не закон, а скорее традиция, которую можно нарушить для удобства жильцов дома.

При монтаже электропроводки следует руководствоваться двумя документами:

СП 31-110-2003. Этот документ рекомендует производить установку выключателя в помещении со стороны дверных ручек, а розетки в любом удобном месте на высоте до 1 метра, за исключением школ и детских учреждений. В этих помещениях необходимо затруднить доступ детей к приборам, поэтому они монтируются на высоте 1,8м.
ПУЭ. В Правилах Устройства Электроустановок содержатся два требования по расположению розеток и выключателей — не менее 50см от газопроводов и не ближе 60см от душевой кабины и раковины.

ПУЭ пункт 7.1.48 (ДЛЯ ВАННЫХ КОМНАТ): все розетки и выключатели должны располагаться на расстоянии не менее 0.6 метра от дверного проема душевой кабины. В ванных комнатах розетка ОБЯЗАТЕЛЬНО должна быть подключена через защитный аппарат (УЗО или дифавтомат).

ПУЭ пункт 7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

ПУЭ пункт 7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.

Особенности расположения выключателей и розеток

На какой высоте делать розетки должны решать хозяева дома, но существуют рекомендации, которые следует учесть для удобства использования электроприборов. За основу можно взять следующие нормы:

— в жилых помещениях устанавливаются на высоте до 0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.
— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;
— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.
— выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

В коридоре

Здесь достаточно 2 розеток для пылесоса или сушилки для обуви и, возможно, возле зеркала для фена или зарядного устройства. Есть два варианта расположения этих приборов:

15-30 см. Розетки на этой высоте не нарушают дизайн помещения, но для включения и отключения электроприборов необходимо наклоняться.
90-100 см. На этом уровне коммутационные устройства легко включать, но при этом они хорошо заметны.

Целесообразно использовать оба варианта — розетку для пылесоса совместить в общем блоке с выключателем, а точку для подключения электроконвектора установить на высоте 15см.

Высота розеток в ванной комнате

Согласно ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) это помещение делится на четыре зоны:

0 зона (мокрая). Непосредственно в воде — внутри ванны или душкабинки.
1 зона. Прилегающие к 0 зоне стены.
2 зона. На расстоянии 60см от 1 зоны.
3 зона. Всё остальное помещение.

Установка электроприборов разрешается только в 3 зоне. Высота определяется назначением прибора и удобством подключения и использования:

стиральная машина и электроконвектор — 30 см;
фен и электробритва — 150 см.

В гостиной

Больше всего от расположения мебели и электроприборов зависят места монтажа розеток в гостиной:

Домашний кинотеатр или телевизор. Для этих приборов устанавливается отдельный блок розеток, число которых определяется количеством электронной аппаратуры +1 штука. Высота над уровнем пола выбирается такой, чтобы розетки находились сзади телевизора при настенном креплении или на высоте 30 см при размещении TV-приемника возле окна.
Возле дивана или кресел необходимы розетки для зарядных устройств. Они размещаются таким образом, чтобы подключать гаджеты без лишних наклонов и передвигания мебели.
Для подключения компьютера достаточно одной розетки под столом. Вся оргтехника включается в сетевой фильтр с выключателем и необходимым количеством розеток. С другой стороны шнура имеется вилка, при помощи которой фильтр подключается к сети.
Розетка для кондиционера устанавливается на расстоянии 30 см от потолка. Высота от пола в данном случае значения не имеет.

На какой высоте делать розетки на кухне

В этом помещении находится большое количество электроприборов, как переносных, так и стационарных. Расположение розеток и место установки согласно СП 31-110-2003 п.14.29 не нормируется. Единственное условие, которое необходимо соблюдать — это не размещать их под и над мойками.

Кроме того, следует выполнить требования ПУЭ п.п. 7.1.48 и 7.1.50, требующие устанавливать розетки и другие коммутационные приборы не ближе 60 см от душевой кабинки, а, следовательно, и от кухонной раковины, а так же не менее 50 см от газопроводов.

Условно вся техника, находящаяся на кухне, располагается на трёх уровнях и, на какой высоте устанавливать розетки, зависит от того, какие устройства будут к ним подключаться:

1. Ниже уровня столешницы. Это посудомоечная и стиральная машины, электроплита или газовая с электроподжигом, конвектор электроотопления. Такие приборы включаются при установке и отключаются только для ремонта. Розетки для этих аппаратов монтируются на высоте 15-50 см от уровня пола, их можно скрыть в тумбах или позади электроприборов.
2. На столешнице. Это переносные устройства, которые устанавливаются и включаются в розетку только на время работы. Коммутационные приборы для таких аппаратов монтируются на уровне 10 см выше стола. Существуют выдвижные модели, которые встраиваются в столешницу или подвесные шкафы.
3. В подвесных шкафах. В этих предметах мебели и рядом с ними располагаются вытяжка, подсветка ящиков и рабочей поверхности, бойлер или газовый водонагреватель (колонка). Розетки для этих приборов устанавливаются в подвесных шкафах или на расстоянии 10-30 см от потолка.

В спальне

В спальне (если это только спальня, не совмещённая с родительской комнатой) розеток необходимо минимальное количество. Они обязательны возле кровати, для зарядки мобильного телефона и бра.

Раньше этот источник света использовался для чтения в кровати, сейчас электронные книги заменяют бумажные, поэтому вместо прикроватного светильника целесообразно установить проходной выключатель потолочного освещения. Это позволит включать и выключать свет в комнате не вставая с кровати.

Желательно так же разместить одну или две розетки возле трюмо на высоте выше его поверхности для фена, плойки и, при необходимости, пылесоса.

Площадь спальни обычно невелика, поэтому одного места для подключения такого прибора будет достаточно.

В детской

Согласно СП 31-110-2003 п.14.35 в детских дошкольных учереждениях розетки устанавливаются на высоте 1,8 м и логично было бы в детской комнате разместить их на этом же уровне, однако электропроводка прокладывается один раз, а дети вырастают, поэтому эти приборы размещаются на стандартной высоте и подключаются к УЗО с током утечки 30 мА.

В этом помещении необходимы розетки для бра и ночника, а так как детская комната ещё и место для занятий, то нужны дополнительные розетки для подключения компьютера и зарядки мобильного телефона.

В рабочем кабинете

Высота розеток от пола по евростандарту в кабинете не отличается от гостиной. Здесь так же необходимы разъёмы для подключения компьютера и зарядки ноутбука и мобильного телефона.

В кабинете может быть установлено кресло для чтения, в этом случае возле него нужны розетки для светильника и зарядных устройств.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

На какой высоте нужно устанавливать электрические розетки. Видео

Ремонт в квартире часто подразумевает и замену электропроводки на более современную, выдерживающую большую нагрузку. Обусловлено это наличием в домах бытовых приборов, обладающих высокой мощностью.

Многие люди не знают правил установки электрического оборудования. В связи с этим возникает большое количество вопросов.

Украинский он-лайн журнал о строительстве ProfiDom.com.ua, в нижеследующем материале попробует разобраться, на какой высоте устанавливать розетки.

Как правильно расположить розетки

Строгих требований на этот счёт не существует. Строительные правила сообщают только о том, что розетки желательно размещать на уровне 1 метра от пола, а в ПУЭ (правила устройства электроустановок) есть правила электробезопасности, которыми нужно пользоваться при размещении.

• Жилые помещения оснащаются розетками, установленными на расстоянии 20–30 см от пола. В целях безопасности в квартирах, где с родителями проживают маленькие дети, устанавливаются розетки, оснащённые защитной шторкой.

• На кухне розетки, обычно, устанавливаются в 1,3 м от пола. Расположение зависит от параметров мебели: высоты, местонахождения и прочего. Следует помнить, что розетка должна находиться от газопровода на расстоянии не меньше 50 см.

• Стандарт высоты установки розетки имеется для помещений с повышенной влажностью. В сауне, бане, душе, ванной розетка должна быть расположена в 1 метре от пола.

• В душевой кабинке запрещено делать розетку. По правилам ПУЭ электрические выключатели и розетки можно располагать на расстоянии не менее 60 см от двери душевой кабинки, и только посредством защитной аппаратуры УЗО.

Электричество на кухне

Кухня при установке розеток требует повышенного внимания. Здесь работает очень много бытовой техники. Существует множество опасных зон: открытый огонь, нагреваемые плиты, вода. Следует очень внимательно прислушаться ко всем рекомендуемым мерам безопасности.

Обратите внимание! Желательно удалить из кухни все удлинители, переходники, тройники, лишние провода. Всё это создаёт большую вероятность замыкания и пожара.

Высота расположения розеток зависит от индивидуальных особенностей помещения: кухонного оборудования, обеденной зоны, электроприборов и прочего. Существует несколько общих правил, с которыми необходимо ознакомиться каждому:

• Варочная поверхность и раковина, считаются опасными зонами для размещения розеток, ни в коем случае нельзя ставить устройство за ними или над ними.

• Розетки обслуживающие стиральную, посудомоечную машину, холодильник и морозильную камеру, размещаются рядом с электроприборами или над ними. Ошибочной считается установка розетки за приборами.

• Высота столешницы, на которой обычно стоит кухонная техника, должна учитываться при выборе места расположения розетки, обеспечивая свободный доступ для быстрого отключения.

Стандарты и правила

Необходимо отметить, что на самом деле не существует так называемого «евростандарта», диктующего установку розеток в 30 см, а выключателей в 90 см от пола. Понятие пришло в Россию вместе с определением «евроремонт», заменив «советский стандарт», регламентирующий установку розеток в 90 см, а выключателей в 1,6 м от поверхности пола.

Оба вида размещения розеток имеют как преимущества, так и недостатки. Многие люди считают установку «советским» способом наиболее удобной и безопасной:

• выключатель находится на уровне глаз;

• розеткой, находящейся в 90 см от пола, удобнее пользоваться;

• розетка совершенно не представляет угрозы детской безопасности;

• мебель можно установить так, что электрические устройства останутся в зоне доступа.

Ну а установка розеток и выключателей по новым стандартам позволяет, не напрягаясь, пользоваться оборудованием. Также при таком расположении розетка и провода питания электроприборов можно скрыть по максимуму.

Составление схемы установки розеток

Высота розеток от пола, место их расположения, проектируются очень просто. Руководствуясь приведёнными правилами, каждый человек может самостоятельно решить, где устанавливать розетки, чтобы пользоваться ими было удобно и безопасно.

1. При составлении схемы установки розеток и выключателей нужно первым делом обращать внимание на то, где и как расположена мебель и электроприборы, которые нужно будет подключать к электричеству. Далее в масштабе нужно обозначить обстановку на схеме.

2. После этого необходимо указать на схеме все розетки, в том числе и слаботочные. Предусмотрительнее выполнить обозначения с запасом.

3. Свободный доступ должен быть обеспечен к розеткам, предназначенным для подключения стационарных устройств: компьютерной техники, телевизоров и прочего. Но вместе с этим, они должны быть скрыты за аппаратурой.

4. Располагая розетки для периодического пользования на открытых участках стен, следует обратить внимание на равномерность их размещения. Их количество зависит от предпочтений владельца, который должен учитывать количество техники в конкретном помещении.

5. Письменный стол, прикроватные тумбочки, комоды, трюмо часто требуют дополнительного освещения. При установке розеток в этих местах следует соблюдать высоту не менее 20 см от поверхности мебели.

Соблюдение правил безопасности при установке розеток

Выбирая высоту размещения выключателей и розеток, не следует забывать о расстоянии от электрооборудования до определённых устройств. Оно регламентируется сводом норм и правил.

• Расстояние от розетки до газопровода или отопительных приборов не должно составлять менее 50 см.

• Расстояние от розетки до оконного проёма или дверного должно быть не меньше 10 см.

• Расстояние от угла до розетки – не менее 10 см.

• Расстояние от мойки до розетки – не менее 80 см.

Размещая розетки, следует обращать внимание на собственное удобство и безопасность. Но безопасность человека при пользовании электроприборами и оборудованием всё же диктуется определёнными правилами.

Обратите внимание! Удобно расположенная для взрослого розетка может стать причиной несчастного случая с ребёнком или пожилыми людьми. Это может быть не только электрический разряд, но и опрокинутый электроприбор.

Поэтому всё же стоит прислушиваться к мнению специалистов и стандартам, обозначенным в ПУЭ.

Расположение розеток и выключателей в местах общественного пользования выполняется согласно всем правилам и инструкциям. Несоблюдение может повлечь за собой штраф.

как правильно разместить и расположить, схема

Электричество сегодня является основным источником энергии практически для всех бытовых приборов. Для оптимизации работы таких устройств важно правильно подобрать расположение розеток в спальне. Они подгоняются под конкретные нужды человека, включая его габариты и технические характеристики техники. Современный рынок предполагает множество модификаций этих предметов. Поэтому важно при покупке обращать внимание не только на дизайн, но и технические характеристики розеток.

Специалисты рекомендуют использовать продукцию только известных и проверенных компаний.

Необходимое количество

Спальня – комната, где человек проводит треть своего времени. Поэтому важно обеспечить оптимальный уровень комфорта в ней. Данная характеристика во многом зависит от расположения розеток. Количество этих атрибутов может изменяться и зависит от нескольких основных факторов:

Размер спальни. Небольшие помещения могут оснащаться двумя или тремя розетками универсального предназначения. Зачастую их располагают в одной из функциональных зон (возле кровати, у дверей и т.д.).
Количество электрических приборов. Сюда можно отнести не только светильники или бра, но и утюг, ноутбук и зарядные устройства для мобильных телефонов. При этом существует вероятность, что все эти приборы могут эксплуатироваться одновременно.

Поэтому перед тем, как устанавливать розетки, желательно составить схему их размещения. Это позволит разместить их оптимальным образом, адаптировав под свои потребности.

Варианты

Для телевизора

Техника такого типа все реже используется в спальне. Если все-таки в дизайне предполагается монтаж телевизора, специалисты рекомендуют ставить целый блок розеток 5-ти входов. Такие конструкции применяются для устройств, которые дополняются аудиоаппаратурой, тюнером или другими вспомогательными приборами.

Когда же вы используете только один телевизор, можно устанавливать одну или, максимум, две розетки. Этот подход очень часто встречается в комплексе с современными дисплеями, способными транслировать сигнал через беспроводные сети. Для них важно только наличие источника питания.

Под утюг

Этот бытовой прибор присутствует сегодня практически в каждом доме. Эксплуатируют его зачастую в спальне, что требует установки для этого отдельной розетки. Если комната небольшая, в качестве источника можно использовать точки, которые расположены возле кровати. Обратите внимание, что утюг – это мощный бытовой прибор, поэтому лучше выделять под него отдельную розетку. Она должна быть рассчитана на максимальные нагрузки.

Высота крепления этой конструкции варьируется только вашими потребностями. Стандартным значением является 100-120 см от пола. При этом желательно ориентироваться на габариты гладильной доски или другой предназначаемой для этого поверхности.

Для прочих приборов

В эту категорию можно отнести пылесос или обогреватель, которые эксплуатируются с небольшой частотой или в определенный период. Зачастую размещают розетки под данные устройства возле двери в доступном месте. Некоторые специалисты рекомендуют использовать несколько розеток общего назначения. Ставить их желательно в противоположных концах спальни, чтобы оптимизировать их применение. Обратите внимание, что такой подход совсем необязателен для маленьких комнат, где одна розетка может использоваться для решения различных задач.

Еще следует отметить один небольшой нюанс. Если вы планируете установку кондиционера в спальне, тогда следует предварительно подготовить под него розетку. Размещаться она должна недалеко от места крепления конструкции. При этом изделие должно выдерживать большую электрическую нагрузку, так как практически все кондиционеры очень мощные.

Специалисты рекомендуют использовать для таких целей отдельную линию, которая подключается к счетчику или силовому щитку напрямую. Если этого не выполнить, то это может привести к выходу из строя всей сети.

Возле тумб

Прикроватные тумбочки зачастую присутствуют в классическом дизайне современных спален. Они используются для расположения на них различных бытовых приборов, газет, журналов и других подобных атрибутов. Чтобы оптимизировать это пространство, желательно устанавливать рядом с тумбочкой две розетки. Расстояние от поверхности мебели до данного атрибута должно быть не меньше 15 см. Следует отметить, что если кровать двуспальная, тогда таких входных точек должно быть две. Правильное их размещение – с каждой стороны ложа, чтобы оптимизировать доступ к ним лежащих людей.

У туалетного столика

Этот атрибут интерьера присутствует только в больших спальнях. Зачастую он выполняется в виде небольшой тумбы с зеркалом. Здесь владельцы могут располагать несколько электрических приборов (фен, эпилятор и т. д. ). Поэтому возле туалетного столика обязательно нужно располагать розетку. Если количество инструментов довольно большое, тогда это значение желательно увеличить до 2-4-х штук. Крепится розетка непосредственно над поверхностью столика на высоте нескольких сантиметров от него.

Обратите внимание, что иногда данная точка может быть универсальной и применяться для запуска пылесоса и т. д. Важно только, чтобы эта розетка смогла выдержать нагрузку, создаваемую этой техникой.

Определение высоты

Сегодня не существует единого стандарта, указывающего, на какой высоте крепить розетки. Для этого специалисты рекомендуют руководиться несколькими основными факторами:

Безопасность. Монтируя розетки, следует использовать только качественные продукты, способные выдержать высокие нагрузки. Делать это нужно, соблюдая все правила прокладки кабелей и подключения их к основной электрической сети.
Практичность. Все розетки должны располагаться таким образом, чтобы человек мог быстро и без усилий получить доступ к ним. При этом высота не играет роль, так же как и их количество. Многие точки могут использоваться для подключения различных источников. Это нужно учитывать, чтобы подсчитать, сколько нужно розеток для этой комнаты.

Что касается высоты, то специалисты рекомендуют располагать точки немного выше над поверхностями, где будут эксплуатироваться приборы (25 см над кроватью, и т. д. ). Если это розетки общего назначения, тогда их желательно крепить на расстоянии 50-100 см от пола. Не стоит монтировать устройства очень низко к полу, так как при влажной уборке существует риск попадания влаги внутрь. Также это не практично, так как заставляет человека нагибаться, чтобы включить часто используемый прибор.

Дизайнерские решения

Классические модели розеток выпускаются в белом цвете, который гармонирует практически с любым типом интерьера. Чтобы красиво вписать изделия в дизайн, следует применять только встроенные модификации. Важно также обращать внимание на стиль выключателей, которые очень часто монтируются возле розеток.

Если же интерьер спальни создавался дизайнером, дополнить его смогут ретро-конструкции, которые характеризуются соответствующим внешним видом. Дополнять их можно также с помощью соответствующей проводки и выключателей.

Выбор и установка розеток – это важная задача, которую следует решать только с опытными специалистами. Это позволит не только ускорить монтаж, но и обеспечит спальню оптимальным количеством источиков питания.

О том, как правильно расположить розетку в спальне, смотрите в следующем видео.

На какой высоте и расстоянии устанавливать розетки и выключатели?

У многих при ремонте своей квартиры или строительстве частного дома возникают вопросы на какой высоте и где лучше установить электрические розетки или выключатели на освещение.

Ответ прост- делайте так, что бы Вам было удобно. Но Я рекомендую пользоваться евро стандартами, которые являются наиболее оптимальным соотношением по удобству и практичности. Для поклонников старых советских стандартов Я так же укажу былые госстандарты.

Ванные комнаты и бани относятся к особой категории помещений. Для них есть свои обязательные стандарты и требования, которыми не стоит пренебрегать, потому что от этого зависит Ваше здоровье и безопасность.

Повторяться не буду- более подробно читайте в нашей статье «как и где устанавливать розетки и выключатели в ванной», а в бане- здесь.

На какой высоте устанавливать розетки.

В былые советские времена электрические розетки везде устанавливались на высоте 90 сантиметров от пола, что не очень удобно в большинстве случаев.

В последнее время везде внедряется евро стандарт установки на расстоянии 30 сантиметров от пола. Как показала практика- это наиболее удобный вариант, при котором розетка прячется под столом, кроватью, стулом и т. д. Но и здесь есть исключения. На кухне например, гораздо удобнее разместить розетки над столами в местах непосредственного подключения кухонной техники.

На электроплиты по госстандартам устанавливаются розетки на расстоянии 0. 9-1 метр, т. е. сразу над плитой это сделано с целью, что бы Вы могли всегда легко дотянуться и отключить ее. Но большая розетка портит весь вид на кухне, поэтому я рекомендую ее ставить не много ниже уровня электроплиты, но при этом Вы ее не придвинете вплотную к стене- будет мешать розетка. Если Вас это не устроит, тогда спрячьте ее под столом или в шкафчике рядом расположенном.

На вытяжной вентилятор, если в него не заводится напрямую электрический кабель, розетку установите вблизи в удобном месте.

На какой высоте устанавливать выключатели.

При установке выключателей на светильники или люстры есть два основных варианта:

В советское время все выключатели устанавливались на расстоянии 160 сантиметров от пола. И сегодня, особенно для людей пожилого возраста- это вариант самый удобный. Выключатель не будут загораживать тумбы и другая низкая мебель и он будет находится на уровне глаз. Да и маленькие дети не достанут до него.
По европейским нормам выключатели устанавливаются на высоте 90 сантиметров от уровня пола. Я как и многие другие нахожу этот вариант более удобным и практичным, потому что В данном случае Вы сможете быстрее включить и выключить освещение, не подымая руки.

Выключатели размещаются на расстоянии 15-20 сантиметров от откоса внутри комнаты со стороны ручки для открывания.

Для кухни, санузла и ванной выключатель лучше вынести и установить снаружи перед дверью.

Проходные устанавливаются возле всех дверей комнаты или коридора.

Обязательные требования к установочным расстояниям.

В принципе высоту установки можно выбрать любую вам подходящую. Но Вы всегда должны соблюдать, согласно действующим нормам и правилам, следующие расстояния от розетки и выключателя до:

газовых труб или отопления, в том числе и батареи не менее 0.5 метра;
до дверного или оконного проема не менее 10 сантиметров;
до угла не менее 10 см. ;
до мойки не менее 0.8 метра.

Нередко в моей практики, при выборе мест установки люди не учитывают габариты мебели, которая после установки загораживает или делает невозможным подключение техники, поэтому хорошо все продумывайте и просчитывайте на этапе проектирования. Потом после окончания ремонта все значительно усложняется, и что бы перенести или добавить розетку придется портить и затем восстанавливать отделку стен.

Я постарался изложить все, что касается мест и высот установки для электрических выключателей и розеток. Если Вам есть, что добавить или возникли вопросы спрашивайте в комментариях- отвечу обязательно всем.

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

В современном доме многие комнаты разделены на несколько функциональных зон, где применяются разные электроприборы и система освещения. Вопрос проектирования электропроводки — ответственный этап ремонта. Необходимо учесть много важных моментов: тип помещения, расстановку мебели, количество и высоту размещения розеток и выключателей.

В статье приведены нормативы и требования по установке точек электропитания и выключателей, а также рекомендации относительно расстановки электроустановочных устройств в разных комнатах.

Стандарты и выключателей: мифы и реальность

Размещение выключателей и розеток в помещении определяет степень комфортности. Приступая к ремонтным работам, многие электрики-новички интересуются вопросом: «Какой должна быть высота установки выключателей и штепсельных розеток согласно принятым стандартам?».

На самом деле каких-либо ограничений по размещению точек электропитания не существует. Есть некоторые требования по установке розеток в ванной комнате, а так же помещениях промышленного и общественного назначения.

Что касается расположения выключателей и розеток в квартире, то есть некоторые рекомендации. Придерживаться их или нет — зависит от предназначения комнаты, расстановки мебели, комфортности использования и собственных пожеланий.

Раньше общепринятыми считались следующие стандарты:

расстояние от пола до розетки — 90 см;
высота установки выключателей в квартире — 1,6 м.

Такие параметры имеют свои достоинства, поэтому многие до сих пор придерживаются этих стандартов. Плюс «советских» нормативов — выключатель расположен на уровне глаз, а для того, чтобы вставить вилку в розетку не придется нагибаться.

Высота установки выключателей и розеток в квартире

Электропроводка на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

Для подключения посудомоечной и стиральной машинки, холодильника — 10-20 см от уровня пола. Это оптимальный вариант относительно длины элеткрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
«Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели — 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

Важно! Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Розетки и выключатели в спальной и гостиной

Для комфортного и удобного пользования принято устанавливать по розетке и выключателю по обе стороны двухспальной кровати. Высота размещения — 70 см от уровня пола. Это расстояние позволяет подключить лампу и поставить ее на прикроватную тумбу, зарядить телефон, а также регулировать основное освещение, не вставая с кровати. Традиционно один выключатель устанавливается у входной двери.

Дополнительные розетки необходимо разместить возле письменного стола или туалетного столика. За рабочим столом на уровне 30 см от пола устанавливается блок на две-три розетки для подключения компьютера. Второй блок на пару розеток следует предусмотреть над письменным столом (высота 15 см от стола) для настольной лампы.

В гостиной комнате обязательно надо предусмотреть несколько розеток на расстоянии 130 см от пола, которые будут скрыты за телевизором. В этой зоне должны быть как обычные розетки, так и интернет-розетка. Зависимо от расстановки мебели и деления комнаты на функциональные зоны размещаются другие «точки питания», например для торшера у кресла или музыкальной системы.

Нелишним будет установка резервной розетки, например, для подключения кондиционера или пылесоса.

Выключатель в гостиной обычно устанавливается только у входной двери. В комнатах с многоуровневыми потолками иногда применяют «сложное» освещение. В таких случаях целесообразно размещать выключатели на несколько клавиш.

Размещение точек питания и выключателей в ванной

Ванная комната — помещение с высокой влажностью. Все устанавливаемые розетки должны иметь степень защиты не меньше IP44 и брызгозащитную крышку, подключение — через УЗО. Размещение розеток вблизи (менее 60 см) ванной, умывальника или душевой кабинки запрещено.

под стиральную машинку — 100 см;
для подключения водонагревателя — 180 см от пола;
дополнительная розетка возле раковины для подсоединения фена, бритвы или зубной щетки — 110 см.

Важно! Устанавливать изделия нельзя ниже 15-ти см от пола. Это обусловлено тем, что в ванной комнате повышен риск небольших потопов, спровоцированных неисправностью бытовой техники или забывчивостью хозяев. Чтобы подобная ситуация не представляла угрозы для жизни людей, розетки надо устанавливать выше 15 см.

Выключатели, как правило, выносятся за пределы ванной комнаты и размещаются перед входом.

Разработка проекта размещения выключателей и розеток. Полезные советы

Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:

Установка выключателей и розеток в зданиях разного назначения

Для ряда зданий предусмотрены индивидуальные нормы по размещению розеток и выключателей:

Высота установки выключателей в детских учреждениях (садики, школы, лагеря) — 1,8 м от уровня пола. На этом же уровне должны монтироваться и розетки.
В учреждениях общепита и торговли расстояние от пола до розетки — 1,3 м. Высота установки автоматических выключателей — 1,2-1,6 м.
Запрещена установка выключателей во взрывоопасных помещениях. На высоту размещения нормативы не влияют, основное условие — размещение выключателей и предохранителей приборов освещения вне взрывоопасных зон.

Пользуясь несложными правилами, нормами техники безопасности и здравым смыслом, удастся добиться оптимального расположения выключателей и розеток дома. Лучше заранее все грамотно предусмотреть и рассчитать, чем впоследствии переделывать всю электропроводку.

Повторяться не буду- более подробно читайте в нашей статье « », а в бане- .

На какой высоте устанавливать розетки.

В последнее время везде внедряется евро стандарт установки на расстоянии 30 сантиметров от пола . Как показала практика- это наиболее удобный вариант, при котором розетка прячется под столом, кроватью, стулом и т. д. Но и здесь есть исключения. На кухне например, гораздо удобнее разместить розетки над столами в местах непосредственного подключения кухонной техники.

На электроплиты по госстандартам устанавливаются розетки на расстоянии 0.9-1 метр, т. е. сразу над плитой это сделано с целью, что бы Вы могли всегда легко дотянуться и отключить ее. Но большая розетка портит весь вид на кухне, поэтому я рекомендую ее ставить не много ниже уровня электроплиты, но при этом Вы ее не придвинете вплотную к стене- будет мешать розетка. Если Вас это не устроит, тогда спрячьте ее под столом или в шкафчике рядом расположенном.

На вытяжной вентилятор , если в него не заводится напрямую электрический кабель, розетку установите вблизи в удобном месте.

На какой высоте устанавливать выключатели.

При установке выключателей на светильники или люстры есть два основных варианта:

В советское время все выключатели устанавливались на расстоянии 160 сантиметров от пола. И сегодня, особенно для людей пожилого возраста- это вариант самый удобный. Выключатель не будут загораживать тумбы и другая низкая мебель и он будет находится на уровне глаз. Да и маленькие дети не достанут до него.
По европейским нормам выключатели устанавливаются на высоте 90 сантиметров от уровня пола. Я как и многие другие нахожу этот вариант более удобным и практичным, потому что В данном случае Вы сможете быстрее включить и выключить освещение, не подымая руки.

Для кухни, санузла и ванной выключатель лучше вынести и установить снаружи перед дверью.

Устанавливаются возле всех дверей комнаты или коридора.

Обязательные требования к установочным расстояниям.

газовых труб или отопления, в том числе и батареи не менее 0.5 метра;
до дверного или оконного проема не менее 10 сантиметров;
до угла не менее 10 см.;
до мойки не менее 0.8 метра.

Нередко в моей практики, при выборе мест установки люди не учитывают габариты мебели , которая после установки загораживает или делает невозможным подключение техники, поэтому хорошо все продумывайте и просчитывайте на этапе проектирования. Потом после окончания ремонта все значительно усложняется, и что бы перенести или добавить розетку придется портить и затем восстанавливать отделку стен.

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

для на стене – 1,5 метра;
для фена и бритвы – 1 метр;
стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

точное место размещения всей мебели в комнате;
виды бытовой техники с ее точным местом размещения;
области прохождения газо- и водопровода;
трасса прохождения электропроводки по стенам;
окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно . Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
От монтажной коробки провод идет вертикально вверх.

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую , легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола . Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра . Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола .

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом . Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри . Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном , не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери . Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение .

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

как разместить и как расположить розетки, подробная схема

Современный человек полностью зависим от электрической энергии. Обусловлено это тем, что он использует очень много бытовых устройств, работоспособность которых обеспечивается этим источником энергии. Необходимо правильно подобрать расположение розеток в спальне, так как человек много времени проводит именно здесь.

Сколько должно быть розеток?

Розетка представляет собой специальный механизм, позволяющий использовать все преимущества электроэнергии. Количество подобных систем может варьироваться в зависимости от комнаты и потребностей человека.

Нет какого-либо единого стандарта, который указывает, сколько розеток можно устанавливать в спальне. Важно организовать их таким образом, чтобы получить оптимальный комфорт. Подсчитывать количество розеток желательно на этапе ремонта в комнате. Чтобы узнать точное количество этих устройств, следует вспомнить несколько простых правил:

Определитесь с количеством и типом приборов, которые вы планируете использовать в спальне. Зачастую это не только пылесос и ночные светильники, но и телефоны, ноутбук и прочие приборы.
Когда вы решили, что будете использовать, следует уточнить, какие из устройств будут работать одновременно. Учитывая эти показатели, уже можно подсчитать минимальное количество розеток.
Обратите внимание на размер спальни. Если комната небольшая, не следует устанавливать большое количество розеток. Зачастую их нужно не больше 5-6 штук, которые будут расположены по всему периметру комнаты.

При планировании размещения розеток следует учитывать наличие нескольких функциональных зон:

Кровать. Возле нее располагают 2-3 розетки. Если изделие двуспальное, тогда желательно продублировать элементы с каждой стороны.
Туалетный столик. Здесь также понадобится минимум 2 розетки. Это позволяет одновременно эксплуатировать несколько бытовых приборов (светильники, фен и другие).
Гардероб. Зачастую здесь устанавливают 1 розетку, которая предназначается для подключения отпаривателя или утюга.
Телевизор. Он предполагает использование нескольких дополнительных устройств. Если вы планируете устанавливать телевизор в спальне, вам понадобится еще дополнительно около 5-ти розеток (все зависит от модели и функций).
Подключение бытовых приборов. Для таких систем нужно еще обустроить несколько розеток, которые будут располагаться в различных функциональных зонах.

Обратите внимание на то, что некоторые из этих элементов могут эксплуатироваться с несколькими приборами. Розетка возле туалетного столика прекрасно подойдет для подключения пылесоса или утюга. Важно специально не увеличивать количество этих систем. Желательно оптимизировать их под конкретные потребности.

Такой алгоритм можно отнести и к расчету количества выключателей. Следует понимать, что таких элементов будет немного меньше, чем розеток. Обусловлено это тем, что многие бытовые приборы не нуждаются в этих системах. Зачастую количество выключателей не превышает 3-х (подвесные светильники, основное освещение).

Как и где расположить?

Еще один важный вопрос при установке розеток – где делать разъемы под них. Начинается эта процедура из составления схемы размещения элементов. Этот процесс довольно простой и состоит из нескольких последовательных шагов:

Определяются места, где будет располагаться мебель (кровати, гарнитур).
На основе полученной схемы планируется размещение розеток. Зачастую здесь учитываются функциональные зоны, которые были описаны ранее. Важно при этом учитывать не только количество элементов, но и их место фиксации на поверхности стен. К ним человек должен получать быстрый доступ, поэтому не следует устанавливать розетки за шкафами или под столом.

Над тумбочкой

Очень часто розетки устанавливают над тумбочками. Специалисты рекомендуют размещать их на высоте минимум 10 см от поверхности мебели. Если элементов несколько, их можно расположить как вертикально, так и горизонтально.

Оптимальным параметром считается высота в 20 см от верхней части тумбочки. В некоторых случаях розетки могут крепиться непосредственно возле тумбы. Тогда они размещаются таким образом, чтобы пользователь мог с легкостью дотянуться до них. Минимальной высотой считается значение в 30 см.

Возле кровати

Многие специалисты утверждают, что следует размещать устройства близко к кровати. Это даст возможность с легкостью эксплуатировать такие устройства, как зарядка для мобильного или ноутбука. Прикроватные элементы могут располагаться в нескольких местах. Если возле кровати установлены тумбочки, тогда розетки крепят с учетом ранее указанных правил.

Когда не планируется использование мебели в прикроватной зоне, тогда крепить устройства можно на высоте от 30 до 90 см от пола. Здесь важно учитывать не только характеристики человека, но и технические особенности эксплуатируемых приборов.

Обратите внимание на то, что расстояние между кроватью и этими конструкциями подбирается в индивидуальном порядке. Для этого оценивается тип приборов, которые планируется эксплуатировать (зарядка для мобильного, ноутбук, торшер).

Под телевизор

Розетки под телевизор – спорный вопрос, так как этот атрибут не всегда учитывают при планировании спальни. Если они отсутствуют, владельцы вынуждены использовать дополнительные переходники и удлинители.

Оптимальным местом для размещения телевизора считается стена напротив кровати. Розетки здесь располагаются относительно места крепления этого устройства. Зачастую оптимальной высотой является значение в 130 см от пола. Размещать эти атрибуты нужно таким образом, чтобы иметь полный доступ к ним. В некоторых случаях совместно с телевизором могут использоваться вспомогательные устройства, которые устанавливаются на тумбочки под ним. Очень важно, чтобы шнур от них мог доставать до розеток, закрепленных на стене.

Рабочее место

Если спальня большая, многие устанавливают здесь стол, за которым они могут поработать при необходимости. Для оптимальной работы в этом месте нужно примерно 2-3 разъема. Установить их можно непосредственно над поверхностью стола или снизу под ним. Оптимальной высотой считается значение 75 см от пола (15 см над столом).

Обратите внимание на то, что размещать розетки не стоит очень низко возле пола. Это не только влияет на комфорт, но и может привести к замыканию при случайном попадании воды.

Интересные дизайнерские решения

Стандартные разъемы этого вида обычно имеют квадратную или прямоугольную форму. Однако сегодня этот атрибут является не только необходимостью, но и возможностью украсить интерьер. По этой причине производители выпускают множество различных модификаций:

Корпус изделия имеет различную декоративную форму.
Конструкция дополняется уникальными накладками, которые прячут отверстия. Они прекрасно вписываются в любой интерьер.
Встроенные розетки. Монтируются они непосредственно в стол или другую поверхность. Особенностью таких розеток является то, что их можно легко спрятать. Это идеальный вариант для людей, которые предпочитают максимальную функциональность и практичность.

Розетки в спальне очень важны, они обеспечивают оптимальную работу бытовых приборов.

Важно при установке учитывать не только их дизайн, но и технические характеристики бытовых приборов. Это позволит обеспечить безопасную и надежную работу всей системы. Учитывайте все полезные рекомендации, и тогда получится сделать все идеально.

О том, как не стоит размещать розетки в спальне, смотрите далее.

Стандарты монтажных розеток. Высота установки от напольных выключателей и розеток по нормам европейского стандарта. Стандарты и стандарты.

Поскольку мы все умные люди, то прекрасно понимаем, что электричество не любит шуток, поэтому с ним нужно «играть» по строго определенным правилам. То есть по определенным стандартам, позволяющим сделать совместное существование человека и электросетей максимально комфортным и взаимовыгодным.Поговорим о высоте, на которой нужно устанавливать электрические розетки и выключатели, чтобы было безопасно и удобно.

Модуль реализации защитной установки, а именно: — вид и сечение защитного проводника; — хватит и как установить вилку с защитным контактом. Окончательная проверка внутренней установки выполняется уполномоченным по эксплуатации с целью получения работ и подключения к распределительной сети низкого напряжения.Заключительный осмотр внутренней установки будет: — как выполняются положения строительного проекта; — эстетический аспект работы; — как произвести электрические подключения доз, к приборам, распределительному щиту, лампам. — как разместить и установить распределительный щит, приборы и светильники.

Высота розеток и выключателей: стандарты или здравый смысл?

Практически любой, даже небольшой, косметический ремонт помещения подразумевает если не полную замену существующей электропроводки, то хотя бы частичную ее модернизацию.Такая модернизация обычно заключается в восстановлении вышедших из строя участков разводки, а также в переносе существующих и добавлении новых точек. И если прямая прокладка проводов, «обвязка» распределительных коробок, монтаж электрощитов и т. Д. — задачи специалистов, то выбор места для размещения розеток и выключателей — прерогатива собственников помещения.

Электропроводка, соответствующая проверенным проверкам, считается приемлемой и подключается к электросети и вводу в эксплуатацию.Средства правовой защиты будут выдаваться за отклоненные установки на стойке регистрации. Проведение измерений для проверки сопротивления изоляции. Сопротивление изоляции установки проверяется путем измерения: — сопротивления изоляции проводов от земли; — сопротивление изоляции проводов между ними. Значение изоляции изоляционной установки считается допустимым, если оно составляет не менее 500 кОм.

При планировании расположения электромонтажных изделий у собственников возникает вопрос: есть ли какие-то обязательные стандарты для такого случая?

Таким образом, жестких и обязательных стандартов по высоте розеток и выключателей нет — ни в России, ни в Европе.Поэтому их можно устанавливать на любом расстоянии от пола. Но при этом должны быть соблюдены четыре условия:

Измерение сопротивления изоляции проводов относительно земли осуществляется путем вывода каждого проводника на один вывод мегомметра, а другой вывод подключается к проводнику нулевой защиты. Для измерения сопротивления изоляции проводов между ними необходимо выполнить следующие действия: 25

Выключатели и переключатели будут замкнуты; — луковицы будут удалены из гнезда; — трансформатор звонка будет отключен.Общие положения Проектирование, строительство и установка электроустановок выполняется в соответствии с применимыми техническими регламентами, так что люди, находящиеся поблизости, не находятся в прямом контакте с компонентами, которые находятся под напряжением или могут быть под напряжением. Организация рабочих мест должна обеспечивать полную безопасность персонала при выполнении ремонтных и монтажных работ.

Должна быть физическая возможность не только закрепить «точку» в выбранном месте, но и подвести к ней провода.
Необходимо обеспечить безопасность эксплуатации розетки или выключателя — здравый смысл подсказывает, что лучше не устанавливать эти изделия вблизи источников воды, сильного тепла и тем более открытого огня.
Навесная розетка (ну или выключатель) должна быть удобной в эксплуатации — выключатель под диваном так же неактуален, как розетка на потолке.
Очень желательно иметь возможность быстрого доступа к «точке». В первую очередь это касается электрических розеток, зачастую «прячущихся» за мебелью или бытовой техникой.

Если не учитывать «специализированные» помещения (например, кухню, ванную или санузел), то обычно условием, определяющим выбор места и высоты «точечной» установки, является соблюдение п. 3. Проще говоря , где удобно — туда кладем. Именно так появился пресловутый «европейский стандарт», который вовсе не таков — это, по сути, просто наиболее часто выбираемая высота установки:

Точки, где могут произойти несчастные случаи, должны быть оборудованы предохранительными и предупреждающими устройствами.Если работа выполняется несколькими командами, абсолютно необходимо иметь одного руководителя, ответственного за работу, чтобы определить меры, генерируемые задачей. Когда электроустановка всегда под напряжением. Наличие напряжения в установках устанавливают с помощью индикатора напряжения или контрольной лампы. Не допускайте маркировки столбов как опасных только после того, как они будут поддержаны и закреплены.

Для розеток — 20-40 см от уровня пола;
Для выключателей — оптимально 80-100 см от уровня пола.

Высота розеток и выключателей

Эти цифры продиктованы следующими соображениями: если электрическая точка слишком низкая, высока вероятность наполнения ее водой во время влажной уборки пола. Да и часто пользоваться им не слишком удобно — приходится очень низко пригибаться. Если розетка установлена намного выше 40 см от пола, шнуры питания включенных в нее электроприборов становятся слишком заметными, что довольно неэстетично, а с точки зрения большинства дизайнеров вообще преступно.

Для проверки подставки нужно зажать ее острым предметом в различных точках основания. При подъеме на столб рабочий должен быть привязан к ремню безопасности, начиная с расстояния не более 2 м от земли, чтобы избежать травм при скольжении крюков. Работа с панелями управления Работа с панелями управления, сигнализации и управления производится только после снятия напряжения, установки экранов и ограничивается информационными информаторами с использованием средств индивидуальной защиты.

Меры, которые необходимо принять при подключении воздуха.Перед посадкой на столб проводится наблюдение за стойкой и защитным снаряжением. Когда дело доходит до уровня нижних изоляторов, рабочий должен остановиться и надеть электроизоляционные перчатки. Линкер поднимается наверх, помещая защитные заглушки над проводником и защитные лючки над изоляторами, начиная с нижнего проводника внизу и повторяя работу со всеми проводниками, с которыми он мог контактировать во время работы. Предлагаемая ссылка выполняется начиная с менее доступных шагов.

Для выключателей высота установки выбрана так, чтобы кнопка включения попадала «под руку» — для обычного человека это всего лишь чуть меньше метра от пола.

Исключение составляют детские комнаты, в которых, как правило, рекомендуется размещать все электроустановочные изделия с питанием 220 В на высоте не менее 1,6 м от уровня пола ; однако это правило не является обязательным для частного жилого сектора.

После соединения снимите крышки и защитные крышки с проводов в порядке, обратном их установке. Во время выполнения столбов на шесте вспомогательное средство контролирует нижнюю часть работы. Во время дождя, грозы, темноты или атмосферных разрядов запрещается работать под напряжением. Средства индивидуальной защиты Все средства индивидуальной защиты, используемые обслуживающим персоналом, должны соответствовать требованиям техники безопасности. Средства, используемые для защиты от поражения электрическим током путем изоляции человека от токоведущих частей, включают: средние и электроизоляционные инструменты, индикаторы напряжения и устройства короткого замыкания и 27.

Несколько слов об «одноразовых» розетках

Все вышесказанное касается электрических розеток, к которым регулярно подключается / отключается электрооборудование. Однако в каждом доме есть целая группа техники, которая используется по принципу «включил и забыл»: холодильники и морозильники, кондиционеры и водонагреватели, стиральные машины и даже телевизоры.

Все защитные устройства должны систематически контролироваться следующим образом: — Электрические изоляционные защитные устройства должны проверяться на их диэлектрическую жесткость в условиях и в сроки, указанные в нормативных документах.- Другие средства защиты должны подвергаться периодическому внешнему осмотру и, при необходимости, механическим испытаниям, предусмотренным действующими правилами безопасности работ в электроустановках. Средства и электроизоляционный инструмент.

Резиновые сапоги представляют собой электроизоляционную вспомогательную защиту в электрических установках любого типа, а резиновые перчатки — вспомогательные микроволны в высоковольтных электрических установках и большие микроволны в низковольтных установках. Изоляционные слитки используются для непосредственного управления сепараторами без механических воздействий, для применения короткозамкнутых и заземляющих групп, а также для измерения и тестирования установок под напряжением или там, где это может произойти.

Розетки для такой бытовой техники обычно проектируют в незаметных местах. Высота установки абсолютно не критична и выбирается исключительно из соображений здравого смысла — чтобы при необходимости можно было быстро приблизиться к ней, но она не «вырисовывалась» внешне.

Например, электрические розетки для кухонных вытяжек, кондиционеров, некоторых душевых кабин устанавливают на высоте 1,8-2,5 м от пола , для водонагревателей или настенных телевизоров — 1.5-1,8 м , для СВЧ и другой кухонной техники — 10-15 см над рабочей поверхностью (столешница). Снизу обычно монтируются розетки для холодильников и стиральных машин — не более 60 см от пола .

Электроизоляционные площадки применяются в качестве вспомогательных защитных устройств в электроустановках любого напряжения. Они сделаны из деревянных сеток с электроизоляционными ножками. Еще у нее были резиновые коврики. Допускаются в качестве вспомогательных устройств защиты в электроустановках при любом напряжении.Они предназначены для расширения на пол помещений, где нет электроустановок, особенно в местах, где работают сепараторы. Инструменты с изолирующей ручкой.

Изоляционные ручки следует хранить в специальных шкафах или на полках. Во время транспортировки инструменты необходимо беречь от влаги и грязи. Использованный электроизоляционный инструмент необходимо предварительно подвергнуть внешнему осмотру. Защита от неправильного использования напряжения в сбойных секторах или в случае наведенного напряжения в случае периодических монтажных работ.

При проведении капитального ремонта или косметического ремонта в квартире или в загородном доме часто заменяют инженерные коммуникации.

Индикатор напряжения основан на явлении света неоновой трубки с учетом альтернативной разности потенциалов. Не подключайте индикатор напряжения к земле. Индикатор напряжения можно использовать только на открытом воздухе в сухом режиме. Они должны храниться в закрытых ящиках. Средства от ожогов. Для защиты от ожогов используются защитные очки и изолирующие перчатки.Очки используются для замены предохранителей при разрезании кабелей, открытии клеммных колодок в использованных кабельных сетях, соединении кабелей и заливке изоляционного материала.

В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.

Расположение розеток и выключателей

В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного прибора.Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.

Периодическая проверка защитных устройств. Меры защиты проверяются в специальных установках организованными для этого силовыми установками, в соответствии с правилами техники безопасности в электроустановках. Техника безопасности при выполнении работ на фланцах и установке счетчиков.

При выполнении работ необходимо снять напряжение:. 29. Установки или части установок, в которых выполняются работы; соседние установки, которые находятся на расстоянии меньше минимального расстояния по воздуху, доступного для подрядчиков, инструментов, материалов или инструментов, необходимых для безопасной работы. В случае прямого или полупрямого счетчика последовательность операций будет следующая: снятие предохранителей с распределительного щита потребителя; снятие предохранителей со шнура или полюса, к которому подключено соединение; установка красных изоляционных колпачков; Установка микотала «Не закрывать, не заслонять»; снятие крышки со стержней консоли; снятие нулевого проводника и нанесение изолирующего пальца на голову; замена счетчика; подключение проводов применяют в обратном порядке; установите крышку на раковину и снимите ее; включение счетчика; проверьте правильность работы счетчика.

Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:

Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением — выше.

Важно: если в семье есть маленькие дети, в обязательном порядке необходимо установить под розетку домкраты, снабженные специальными защитными шторками.
Вернемся к математике. Нет, нам не нужно решать алгоритмы или другие сложные уравнения. Есть несколько комнат, о которых нужно помнить, когда оформляете ванную комнату или ремонтируете ее. Местами чувствуешь себя хорошо, и все в порядке: туалетная бумага легкая, а свет там, где он нужен. Что ж, все это связано с простыми числами, которые сделают вашу жизнь проще. Вот расстояния, которые следует учитывать при обустройстве ванной комнаты.
Сантиметр на сантиметр, ванная должна быть самым функциональным помещением в вашем доме.Правильная высота тумбы для раковины — от 80 до 90 сантиметров. Если у вас есть дети или высокопоставленные люди в семье, выберите душ со штангой, которая позволяет душевой лейке скользить. Мы идем дальше. А для держателя рулона туалетной бумаги нужно иметь в виду две цифры. Вот отличная поддержка, которую вы можете сделать.

На вопрос, как далеко от пола в кухонном помещении устанавливаются розетки, ЭМИ дает четкий ответ на высоте 1,3 м от поверхности пола.Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.

Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0,5 м.
Законодательство и технический регламент
Мы часто контролируем форму ванной комнаты, и компании, продающие новые квартиры, не принимают во внимание пространство, когда речь идет о ванных комнатах.Кроме того, в старых квартирах в этой главе нет больших ванн. Однако вот расстояния между элементами сантехники, которые следует соблюдать, если вы хотите большего комфорта.
В любом случае, вы хотите сгладить раковину, ванну и унитаз, вы должны иметь разрешение 76 центров перед ними. Установите выключатели и розетки там, где их можно будет безопасно использовать. Например, невозможно установить электрические розетки на полу или на поверхности рабочего стола. Вы можете прикоснуться к ним или повредить ткань, протерев стол или пол.

Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.

Важно устанавливать слоты и коммутаторы там, где их удобно использовать. Также установите розетки и выключатели в спальнях. На кухне, в рабочем помещении, в гараже электрические розетки лучше всего располагать на высоте 1-1,2 м от пола.Тогда вам нужно будет меньше всего менять электроприборы на кухне. Подключить розетку к коридору с помощью выключателя на высоте 1-1,2 м от пола. Такой агрегат не образует интерьер коридора, и вам будет удобнее переключать насос, чтобы очистить коридор.

Установите остальные переключатели на 1–1, 2 м над полом, так как они будут включаться и выключаться без движения руки. Помните, что выключатели и розетки внутренние, поэтому по дизайну и цвету они вписываются в интерьер.Важно, чтобы в одной комнате были отдельные дизайнерские изделия, не отличающиеся от цвета комнаты.

Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.

Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью следует производить через устройство защитного отключения (УЗО).

Ситуация за рубежом

В соответствии с британским стандартом BS7671:

Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
Нет ограничений по количеству электроприборов в помещении.

В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):

Розетки должны устанавливаться на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий — через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.

Особенности расположения переключателей

Когда мы разобрались с разъемами, мы постараемся определить, что такое инструкция по установке переключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно правильное мнение?

В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.

Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее, чем эталон советских времен.

В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не указываются.

Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:

Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0,6 м.
Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.

Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы в оформлении разрешительной документации.

Заключение

Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье. «>

Заключение

Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.

Как высоко устанавливать розетки и переключатели

Во время реконструкции заказчики и заказчики задают мне много вопросов.Недавно у меня возник вопрос о правилах установки розеток, розеток и выключателей. В отношении размещения розеток существует несколько правил, однако высота розетки или настенного выключателя не является частью норм NEC. По крайней мере, код избегает правил относительно стандартной высоты выключателей и розеток.

Общее практическое правило для выхода

Расстояние

Основное правило — так называемое правило 6/12. В стандарте NEC 210-52 указано следующее (сокращенно для облегчения пищеварения):

Емкости необходимы в каждой комнате дома, так чтобы ни одна точка на стене не находилась на расстоянии более 6 футов от розетки.Это означает, что вам нужна розетка в пределах 6 футов от дверного проема или камина. Однако у длинной стены может быть расстояние до 12 футов между выходами. Любой выпускной патрубок выше 5 футов 6 дюймов не может учитываться в этом уравнении. Можно использовать выходы в полу менее 18 ″ от стены.

Есть и другие правила, которым необходимо следовать. Например:

В каждом коридоре должна быть хотя бы одна розетка, если ее длина составляет 10 футов или больше.
Для кухонных розеток на столешнице требуется не менее двух цепей на 20 А и должна быть защита от GFCI.Расстояние между выходными отверстиями на столешнице должно составлять не более 4 футов.

Как высоко можно установить розетки или розетки

Теперь перейдем к сути этой статьи. Что касается типичной высоты, то она не так хорошо регулируется (и мы этому рады). Как правило, вы хотите устанавливать розеточные коробки так, чтобы дно коробки находилось на высоте около 16 дюймов от пола. По совпадению, он примерно такой же высоты, как ваш садовый молоток весом 22 унции. Однако мы по-прежнему рекомендуем использовать линейку.

Высота установки кухонных розеток

Для кухонных столешниц высота установки розеток зависит от вашей планировки.Нет никаких рекомендаций по высоте, за исключением того, что они должны быть не более 20 дюймов. Это кажется очевидным, так как верхние шкафы начинаются с 18 дюймов). Размещение в некоторой степени зависит от того, как вы собираетесь делать фартук. Если вы установите нижнюю часть коробки примерно на 2-3 дюйма выше верхней части плитки, твердой поверхности или каменного фартука, у вас будет удобно расположенная розетка, к которой легко получить доступ.

Для холодильников у вас есть некоторая гибкость. Обычно мы устанавливаем эти розетки на высоте около 48 дюймов от пола.

Высота установки выключателей освещения

Обычно выключатели устанавливаются на расстоянии около 48 дюймов от пола (по центру). Это может варьироваться, но мы считаем это отличным практическим правилом, которое очень хорошо согласуется со строителями и субподрядчиками в нашем районе. Мы также склонны запускать их как выделенную схему на 15 А или 20 А, хотя код может этого не требовать.

Примечание редактора: Мы знали парня, у которого все переключатели были установлены на высоте 30 дюймов от пола. Сначала мы думали, что это какое-то жилье для члена семьи с ограниченными возможностями.После дальнейшего расследования мы обнаружили, что это было просто для того, чтобы позволить ему включать свет в каждой комнате, не поднимая руки … Хотя с технической точки зрения не было ничего неправильного, мы не рекомендуем занижать потенциальную стоимость перепродажи. вашего дома вместо модного решения, основанного на лени или стремлении отличаться! Следуйте подразумеваемым стандартам.

Заключительные мысли

Планы зданий могут иметь размеры, которые указывают измерения по центру, сверху или даже снизу коробки.Просто дважды проверьте свою работу, чтобы убедиться, что все это имеет смысл и что у вас есть достаточная эргономика для активации всех переключателей и эффективного доступа к розеткам. Надеюсь, знание того, на какой высоте установить розетки и переключатели, позволит вам приступить к более важным задачам компоновки и дизайна!

Расположение электрических розеток (розеток) в жилых помещениях

Если вы выполняете капитальный ремонт любого жилого помещения в своем доме, важно, чтобы вы понимали правила Национального электрического кодекса (NEC) по размещению электрические розетки (розетки).Эта статья основана на кодексе NEC 2002. Выполнение электромонтажных работ домашним мастером своими руками не избавляет вас от необходимости следовать всем кодексам и правилам.

NEC в основном утверждает, что в любой жилой зоне дома у вас должна быть электрическая розетка (розетка) на расстоянии 6 футов от любого препятствия или разрыва в стене, например дверного проема, и не более чем на 12 футов от предыдущей электрической розетки. (выход), рисунок 1.

Рисунок 1 — Расстояние между электрическими розетками вдоль стены

Правило 6/12 — это минимум, и теоретически в коде нет причины, по которой у вас не может быть электрической розетки (розетки) через каждую ногу в пространстве стены.

Жилая площадь обычно определяется как:

жилая,
большая комната,
спальня,
столовая,

игровая,
семейный номер,
библиотека,
кабинет,

ден,
домашний офис,
закрытая солярий
кухонная зона без столешниц

Неживые области обычно определяются как:

гараж,
недостроенный подвал,
подъезд,
постирочная,

мастерская,
коридор,
ванная,

шкаф,
подсобное помещение,
фойе,

Для пояснения на следующей диаграмме показаны различия в количестве и положении электрических розеток (розеток) относительно длины стены и препятствия, в данном примере дверного проема, Рисунок 2.

Рисунок 2 — Расстояние между электрическими розетками в комнате

На стене длиной 11 футов, без двери, код требует 1 электрическую розетку (розетку), поскольку эта розетка (розетка) находится не более чем на 6 футов от любой перпендикулярной стены.

На противоположной стене в центре стены есть дверной проем. Кодекс требует, чтобы электрическая розетка (розетка) находилась на расстоянии не более 6 футов от угла стены и не более 6 футов от препятствия — дверного проема.Чтобы соответствовать требованиям норм, мы разместили электрическую розетку в центре обеих стен, примыкающих к дверному проему — 2 фута от двери в обоих направлениях и 2 фута от стены в обоих направлениях.

На стене длиной 18 футов код требует 2 электрических розеток (розеток).

В верхней части рисунка 2 мы разместили 2 электрические розетки (розетки) на расстоянии 6 футов от каждой перпендикулярной стены. Это оставляет расстояние в 6 футов между электрическими розетками (розетками).Следовательно, положения электрических розеток (розеток) находятся в пределах кода.
В нижней части рисунка 2 мы также разместили 2 электрические розетки (розетки) в 4 футах от каждой перпендикулярной стены. Это оставляет расстояние 10 футов между электрическими розетками (розетками), что также соответствует требованиям норм.

Правило шести футов основано на длине шнура, поставляемого с приборами для жилых помещений , такими как торшеры и настольные лампы, телевизоры, музыкальные системы и компьютеры.

Пока вы используете правило 6/12 в качестве минимального ориентира, вы будете в рамках кода. Однако важно продумать размещение устройств в комнате и соответствующим образом отрегулировать фактическое положение электрических розеток (розеток).

Дополнительная информация о схемах электрооборудования для пристроек и подвалов .

Дополнительная информация по розеткам (розеткам) и расположению распределительной коробки

Что такое розетка на полу и где ее можно использовать?

Открытые пространства сопряжены с некоторыми трудностями, особенно в электрическом отделе.С одной стороны, они предоставляют много места и вариантов дизайна; с другой стороны, они требуют творческого подхода к размещению любых приборов или осветительных установок. Было бы неплохо снести некоторые стены, чтобы получить больше места и больше естественного света для жилых или семейных комнат, но имейте в виду, что обычно электрические сети и розетки строятся внутри этих стен. Можно подумать о длинных удлинителях для питания осветительных приборов, находящихся далеко от розеток; тем не менее, они опасны, особенно для домашних животных и детей, не говоря уже о крайне неэстетичном.

Решением будет напольная розетка. В магазинах есть несколько вариантов напольных розеток, некоторые из которых также поставляются с установочным пакетом. Все, что может понадобиться для полной установки в полу, от напольной коробки и розетки до разъемов для гаек и даже сверлильной пилы, можно легко приобрести в любом специализированном магазине.

Напольные ящики также можно найти на рынке в большом разнообразии, как с одинарными, так и с двойными розетками.

Что такое розетка в полу?

Напольная розетка, также называемая вставной или сквозной, имеет встроенную монтажную пластину, которая находится практически на уровне поверхности комнаты.Точно так же розетка находится на уровне пола или находится немного ниже поверхности, и в этом случае есть другая пластина, которая закрывает розетку, когда она выключена.

Большинство напольных розеток имеют различные типы крышек, например, откидные или завинчивающиеся, которые защищают розетки в любое время, когда они не используются. В то время как определенные комплекты для установки на полу включают в себя все необходимое оборудование, чаще всего они содержат только поверхностную накладку, а электрическую напольную коробку и розетки необходимо приобретать отдельно.

Безопасны ли розетки в полу?

Напольная розетка может быть полезна для питания всех видов устройств, таких как кухонные приборы, лампы, телевизоры и аудиосистемы, но она также может быть рискованной, если она не закрыта. Все электрические розетки в полу должны быть закрыты надлежащим образом, когда они не используются, иначе они могут выйти из строя или вызвать несколько проблем, например, пожар или поражение электрическим током. Если у вас уже установлена электрическая розетка на полу или вы решите установить ее в будущем, просмотрите следующие советы, чтобы обеспечить безопасность домашнего хозяйства:

Всегда используйте оригинальную крышку розетки, предоставленную производителем — в большинстве случаев настенные и напольные розетки поставляются с защитной крышкой, пока они не используются.Оригинальная крышка сохраняет розетки в чистоте, предотвращая засорение розеток мусором, а также предотвращая отключение или прикосновение членов семьи к электрическим контактам. Чтобы избежать каких-либо проблем, изучите инструкции производителя для крышек, прежде чем начинать какой-либо электрический проект.
Накройте выходы в полу резиновым ковриком. Помещение резинового коврика на розетку также является отличным методом защиты. Кроме того, резина является слабым проводником питания, поэтому она способна предотвратить поражение электрическим током в случае неисправности розетки.Еще одним преимуществом резиновых ковриков является их защита от скольжения, что исключает риск того, что кто-то поскользнется на коврике или откроет выходное отверстие. Однако, если розетки находятся выше уровня пола, резиновые коврики должны быть красочными, чтобы привлекать внимание к этому месту и не позволять людям споткнуться о эту приподнятую часть розеток в полу.
Оставьте немного места над розеткой в полу — если вы думаете о размещении мебели над розетками, установленными в полу, убедитесь, что расстояние между ними составляет не менее трех дюймов.Другими словами, какой бы предмет мебели вы ни рассматривали, закрывая розетки, будь то стул, диван или журнальный столик, он никогда не должен касаться отверстия розетки. И это объясняется тем, что этот конкретный тип компоновки может привести к попаданию мусора в розетку, а иногда и к перегреву розеток, что в конечном итоге приведет к возгоранию электрического тока, короткому замыканию и т. Д.

3 места, где можно использовать напольные розетки

Гостиная

Как видно из названия, гостиная — это то место, где люди проводят большую часть своего времени, где они принимают гостей и где отмечают важные события.Поэтому приоритетной задачей является наличие большого количества электрических розеток посередине всех стен, а также в каждом углу комнаты. Однако открытые пространства могут стать проблемой, учитывая отсутствие стен.

Напольные розетки — отличный способ удовлетворить все потребности в электричестве, даже на открытых пространствах, поскольку они могут обеспечить достаточную мощность для нескольких устройств, включая осветительные приборы, телевизоры, звуковые системы. Также следует учитывать праздники, поскольку они создают дополнительные требования к выходу; Например, рождественские елки обязательно потребуют собственных розеток.

Домашний офис

Планирование электрической схемы домашнего офиса может быть трудным процессом. Популярным выбором являются розетки, расположенные на стенах, предназначенные для освещения и обычно закрытые письменным столом. Тем не менее, если вы хотите проявить творческий подход к своему столу, вам следует дать возможность напольным розеткам; они могут подавать питание на компьютеры, лампы и зарядные устройства.

Кроме того, оцените потребности в мощности. Для определенных работ много розеток может не понадобиться, но есть специальные устройства, такие как камеры, прожекторы или тяжелые инструменты, которые довольно требовательны к мощности и, следовательно, требуют различных розеток.

Спальни

В спальнях обычно есть большие предметы мебели, которые покрывают все стены, такие как кровать, тумбочки, комод и т. Д. . Спроектируйте электрическую сеть в соответствии с расстановкой мебели, а также в соответствии с конкретными потребностями комнаты: бытовыми приборами, лампами для чтения и зарядными устройствами.

Напольная розетка, как и любые другие вилки, разработана таким образом, чтобы обеспечить легкий доступ к электросети. Разница в том, что эти розетки могут быть установлены в любом месте пола, в зависимости от конкретных потребностей любого помещения, и, следовательно, они становятся источниками питания для устройств, которые должны быть дальше от традиционных настенных розеток.Крышки скользят по выходным отверстиям, чтобы защитить их, когда они не используются, и сохранить ровную поверхность пола.

В целом, напольные розетки универсальны и могут использоваться для любых электрических нужд. Они имеют особый дизайн для каждого типа напольного покрытия — деревянного, кафельного или бетонного — и разнообразных коробок — некоторые могут даже всплывать при включенной розетке, а в противном случае ложиться на уровень пола.

Определение плохо расположенных розеток и переключателей — Часть первая

Есть много условий, на которые следует обратить внимание при проверке электрических розеток.Высококачественная программа обучения домашних инспекторов научит вас определять эти условия для обеспечения безопасности ваших клиентов. Розетки могут быть повреждены, изношены, ослаблены, перегреты или незаземлены. Некоторые розетки имеют открытые нейтральные соединения, открытые горячие соединения или обратную полярность. Иногда розеток недостаточно или они просто не работают. Помимо этих дефектов, есть еще и неудачно расположенные розетки. К ним относятся те, которые расположены слишком близко к ваннам или душевым, слишком далеко от раковин, непосредственно над электрическими обогревателями плинтусов, на полах, столешницах и возле этажей гаражей.

Электрические выключатели имеют общие условия с розетками. Они могут быть повреждены, ослаблены, перегреты, вышли из строя или устарели. Проблемы с расположением включают в себя переключатели печи, расположенные слишком близко к самой печи, или неправильное расположение переключателей в ванных комнатах. В этой статье мы сосредоточимся на выявлении некоторых из распространенных условий, обнаруживаемых именно при плохо расположенных розетках и выключателях.

Розетки слишком близко к ваннам или душам

Стратегия: Большинство властей в области электроэнергетики предпочитают располагать розетки как можно дальше от ванн или душевых.Вы не должны, например, стоять в душе и включать фен. Любая розетка ближе 3 футов потенциально опасна.

GFIs Help: Некоторые авторитетные специалисты считают, что добавление GFI к этой розетке в достаточной мере улучшает ситуацию, чтобы ее оставить. Ваша ответственность — указать на потенциальную опасность и позволить клиенту принять собственное решение.

Слишком далеко от бассейнов

Стратегия : Электрооборудование, например розетки в ванных комнатах, должно быть близко к умывальнику, но они не должны располагаться прямо над умывальником, так как шнур может упасть в воду.

Вдали от ванн : Емкости должны располагаться по обе стороны от ванны. Власти признают, что именно здесь люди пользуются феном, щипцами для завивки, электрическими зубными щетками, электробритвами и так далее. Это обычно держит их на разумном расстоянии от ванн и душевых.

Плохо расположенная розетка прямо над краном

Розетки только для бритвы : Многие домашние инспекторы рекомендуют замену изолирующих розеток трансформаторного типа, обычно помеченных только бритвой.Эти старые розетки изолированы от земли, поэтому вы не можете получить электрический ток. Обратной стороной является то, что они имеют ограниченные возможности по напряжению, и многие электроприборы (например, фены) не работают должным образом. Замена их розеткой GFI имеет смысл.

Розетки над электрическими нагревателями основной платы

Стратегия : Розетки не должны устанавливаться над нагревателями, а нагреватели не должны устанавливаться под розетками. Шнуры, подключенные к этим розеткам, будут наматываться на обогреватели и могут перегреться.Если на стенах используется длинный плинтус, розетки должны располагаться с обоих концов.

Розетки в полу или на столешницах

Стратегия : Электрические розетки не должны устанавливаться заподлицо на горизонтальных поверхностях, так как вода может попасть в розетки. Если этого нельзя избежать, они должны иметь водонепроницаемые крышки. Даже тогда некоторые власти их не любят. Розетки не должны располагаться в местах, где может скапливаться вода, даже если это происходит только после мытья пола.Следите за ними и, где это возможно, порекомендуйте переместить розетку или отсоединить ее.

Может возникнуть небезопасная ситуация, если вода пролита на пол возле этой розетки.

Розетки в пределах 18 дюймов от пола гаража

Стратегия : Розетки не должны быть ближе 18 дюймов от пола в гаражах , в новостройке. Пары бензина могут скапливаться около уровня пола, и небольшое искрение, возникающее при включении или отключении электроприборов, может воспламенить воспламеняющиеся пары.Поговорите с местными властями об их рекомендациях и о том, как они справляются с существующими домами.

Во второй части этого поста мы продолжаем рассматривать дополнительные советы по размещению розеток и выключателей для обеспечения максимальной безопасности. Увидимся во второй части!

Узнайте больше об обучении домашних инспекторов.

Электрические розетки по номерам

Строительные нормы содержат максимальные и минимальные размеры, и в большинстве случаев это не просто случайные числа. Изучение причин, лежащих в основе размеров, — отличный способ их запомнить.Понимание «почему» также помогает вам взять на себя ответственность за правила и поверить в их ценность для общества.

Строительные нормы и правила

уделяют большое внимание расстоянию между розетками и расстоянию между розетками и усилиям по ограничению использования удлинителей. Почему? Потому что удлинители увеличивают риск. Они не защищены, как кабели в ваших стенах. Удлинители предназначены только для временного использования, когда житель полностью осознает свою временную опасность.

Если у вас есть розетки в местах, где высока вероятность того, что они понадобятся жильцу, то этому человеку нет необходимости использовать удлинитель.Достигнуто снижение опасности!

Электрические нормы и правила предполагают вероятные места, где электрические устройства могут использоваться в домах. В коде есть две широкие категории, которым уделяется много внимания и конкретика: настенные розетки и кухонные столешницы.

Настенные розетки

Что касается стен, вы должны знать, как они предназначены для каждой комнаты. Кодекс определяет, к каким комнатам это относится: кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, логову, солнечной комнате, спальне и комнате отдыха.Также неспецифично, что список заканчивается словами «или аналогичная комната или район жилого помещения». Это исключает любую игру слов («Но в списке ничего не говорится о швейной»). Предполагается, что при наличии достаточного пространства на стене в этих комнатах обитатели могут захотеть подключить лампу, часы или другой прибор, и удлинительный шнур будет их решением, если в коде не указано розетки. Двух футов считается достаточным, и, таким образом, электрическое устройство должно быть размещено у стены на расстоянии 2 футов.или длиннее и дотянуться до емкости. Типичный торшер, будильник, телевизор, настольная лампа и т. Д. Имеет шнур длиной около 6 футов. Если розетка находится в пределах 6 футов от конца стены и 12 футов между розетками, то это обычное приспособление можно разместить в любом месте вдоль стены, и удлинитель не требуется. Эта средняя длина шнура является основой для максимальных размеров, когда вам нужно дотянуться до чего-либо (емкости), но она также имеет значение, когда вы не хотите дотягиваться до чего-либо (например, в ванне).

Щелкните, чтобы просмотреть верхнее изображение в увеличенном виде.

Для большинства стен 2 фута или более требуется розетка с расстоянием не более 12 футов друг от друга, что позволяет стандартной 6-футовой вилке приспособления / прибора добраться из любого места вдоль стены. Также следует знать некоторые детали и исключения:

Двери и камины являются двумя примерами разломов в измерениях пространства стен, и сосуды должны находиться в пределах 6 футов с каждой стороны.
Окна не нарушают размер стены, даже если они доходят до пола.Если на стене нет места для розеток, можно использовать розетку в полу.
Сосуды могут располагаться на высоте до 5 1/2 футов от пола и при этом удовлетворять требованиям по расстоянию вдоль стен.
Размеры стен должны включать расстояния как по внутренним, так и по внешним углам.
В большинстве жилых комнат ограждение на краю пола считается стеной. В этих случаях наиболее распространенным подходом к дизайну являются напольные розетки.

Емкости кухонные

Кухня может иметь наибольшую концентрацию потребления электроэнергии из любого места в доме.Все дело в вероятности использования. Если это удобное место для установки блендера, тогда должна быть емкость. В кухонных приборах средняя длина шнура составляет 2 фута. Следовательно, требуется максимальное расстояние 4 фута между розетками и одной в пределах 2 футов от верхнего края прилавка, края раковины или края кухонной посуды. Если плита, раковина или холодильник прерывают столешницу, измерение заканчивается. Существуют более конкретные положения кодов для полуостровов, островов, за раковинами и резервуаров под столешницей.Все они основаны на одной и той же концепции вероятности использования столешницы и общей длине шнура электроприборов.

Любое пространство на столешнице 12 дюймов или больше должно иметь емкость, с расстоянием между последующими емкостями не более 48 дюймов друг от друга. Также следует знать некоторые детали и исключения:

Должна быть розетка в пределах 24 дюймов от торца всех столешниц перед стенами.
Раковины и кухонные плиты — два примера разрыва в пространстве столешницы. Емкости должны быть в пределах 24 дюймов.с каждой стороны. Если за раковиной есть 18 дюймов и более, там также должна быть установлена емкость.
Острова и полуостровные столешницы, которые 12 дюймов или шире и 24 дюйма или больше должны иметь розетку, обычно устанавливаемую сбоку шкафа не более чем на 12 дюймов ниже столешницы, которая может иметь максимальный выступ 6 дюймов.

Есть еще несколько мест, где требуются сосуды, и это для нашего же блага. Во всех коридорах длиной 10 футов и более должна быть по крайней мере одна емкость, и есть специальные приспособления для фойе, где емкости были бы удобны, но, возможно, не так необходимы.В фойе минимальная длина стены увеличивается с 2 футов до 3 футов, прежде чем потребуется емкость. Емкость должна быть в пределах 3 футов от каждой раковины в ванной, а на расстоянии менее 6 футов, как обсуждалось ранее, требуется защита GFCI . гидромассажные ванны должны иметь защиту от GFCI в зависимости от длины удлинительного шнура.

Хотя все эти разные числа могут затруднить соблюдение кодов, это разнообразие устраняет каждую уникальную опасность наиболее минимально приемлемым способом. Понимание логики, лежащей в основе этих параметров, может сделать их разумным личным выбором, независимо от того, управляются ли они и применяются ли они местным правительством.Правила, которые мы принимаем как свои собственные, возвращают нам ответственность за нашу работу и свой дом.

Гленн Мэтьюсон — консультант и преподаватель с buildingcodecollege.com .

от Fine Homebuilding # 281

Подробнее о проводке в жилых домах:

Перевёрнутая электрическая розетка? — Вот некоторые идеи по широко обсуждаемой теме о том, каким образом лучше всего ориентировать настенные розетки при подключении домашней электросети.

9 Распространенных ошибок подключения и нарушений кода — Некоторые из них являются незаконными, некоторые опасными, а некоторые и тем, и другим, но всех легко избежать.

Безопасна ли ваша старая проводка? — Осмотрите электрическую панель и открытую проводку по всему дому, чтобы определить риски для безопасности, пожарные опасности и варианты модернизации.

Подробнее о строительных нормах и правилах:

Электрические коды для электрических розеток

Определения правил электротехники для домашних электрических розеток

Введение в электрические коды для розеток и розеток

Розетки NEC 210-7 должны быть заземленного типа, эффективно заземлены и иметь правильную полярность.

Информация о принятии кода: Показанные коды являются только примерами и могут не соответствовать актуальности или точности для вашего приложения или юрисдикции. Свяжитесь с местным строительным управлением для получения полной информации.

ЗАПЧАСТИ

NEC 210-7, если в корпусе розетки отсутствуют средства заземления, установка должна соответствовать пунктам (a), (b) или (c),
a) может быть установлена розетка незаземленного типа;
b) розетка прерывателя цепи замыкания на землю может быть установлена и должна иметь маркировку «Нет заземления оборудования».»[Заземляющий провод оборудования НЕ должен подключаться от розетки GFCI к любой розетке, питаемой от GFCI;]
c) розетка заземляющего типа может заменить розетку незаземленного типа при питании через розетку прерывателя цепи замыкания на землю. Розетки заземляющего типа, поставляемые GFCI, должны иметь маркировку «Защищено GFCI» и «Оборудование не заземлено». Если для завершения вашего проекта требуется дополнительная информация, в вашем местном Центре по благоустройству дома есть много книг, предназначенных для помощи домовладельцам.

NEC 210-52 Розетки , установленные на кухне для обслуживания поверхностей столешницы, должны питаться не менее чем от двух отдельных ответвленных цепей малых устройств.

NEC 210-52 Как правило, розетки для розеток в жилых помещениях должны устанавливаться так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки в этом пространстве. Розетка должна быть установлена в каждом стенном пространстве шириной 2 фута или более.

NEC 210-52 На кухонных столешницах розетки для розеток должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены (измеренная по горизонтали) не находилась на расстоянии более 24 дюймов от розетки в этом пространстве.

NEC 210-52 Розетка должна быть установлена на каждом пространстве стойки 12 дюймов или шире, а также на каждой стойке острова или полуострове размером более 12 дюймов на 24 дюйма.

NEC 210-52 Розетки не должны устанавливаться лицевой стороной вверх на рабочих поверхностях или столешницах.

NEC 210-52 Наружные сосуды, доступные на уровне земли и на высоте не более 6 1/2 футов над уровнем земли, должны быть установлены спереди и сзади дома.

NEC 210-52 Как правило, розетки для розеток в жилых помещениях должны устанавливаться так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки в этом пространстве.Розетка должна быть установлена в каждом стенном пространстве шириной 2 фута или более.

NEC 210-52 На кухонных столешницах розетки должны быть установлены так, чтобы ни одна точка вдоль линии стены (измеренная по горизонтали) не находилась более чем на 24 дюйма от розетки в этом пространстве.

NEC 210.52 Общая электрическая схема кухни На кухонных столешницах розетки для розеток должны быть установлены так, чтобы ни одна точка вдоль линии стены не превышала 600 мм [24 дюймов] по горизонтали от розетки в этом пространстве.

NEC 210.52 Общая электрическая схема кухни Розетка для розетки должна быть установлена на каждой стойке 300 мм [12 дюймов] или шире, и на каждой стойке острова или полуострове 600 мм [24 дюйма] на 300 мм [12 дюймов] или больше. Пространства на столешницах, разделенные столешницами, раковинами или холодильниками, являются отдельными пространствами.

NEC 210-52 Розетки не должны устанавливаться лицевой стороной вверх на рабочих поверхностях или столешницах.

NEC 210-52 Наружные емкости , доступные на уровне земли и не более чем на 6 1/2 футов над уровнем земли, должны быть установлены спереди и сзади дома.

NEC 210-70 На каждой внутренней лестнице должна быть установлена как минимум одна осветительная розетка, управляемая выключателем, с переключателем на каждом уровне этажа для управления осветительной розеткой, когда разница между этажами составляет шесть ступеней или более.

NEC 210.52 Наружные розетки общего назначения
Наружные сосуды, доступные с уровня земли и на высоте не более 2 м [6,5 футов] над уровнем земли, должны устанавливаться спереди и сзади жилого помещения.

NEC 210.52 Общие электрические розетки в помещениях
Как правило, розетки в жилых помещениях должны устанавливаться так, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола в любом пространстве стены, находилась на расстоянии более 1,8 м [6 футов] от розетки. Емкость должна быть установлена в каждом стенном пространстве шириной 2 фута или более.

NEC 210.52 Общие требования к цепи наружные розетки
По крайней мере, одна розетка, доступная с уровня земли и не более чем на 6,5 футов над уровнем земли, должна быть установлена спереди и сзади дома и должна иметь крышки, устойчивые к атмосферным воздействиям, независимо от того, вставлена ли вилка.

Примеры бытовых электрических норм для розеток

IRC-коды:

Требуемые розетки

NEC 210.52

1. Где. Каждая кухня, семейная комната, столовая, гостиная, гостиная, библиотека, логово, солярий, спальня, комната отдыха или аналогичная комната или зона жилых единиц.

2. Интервал. Емкости следует устанавливать так, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола в любом пространстве стены, не находилась на расстоянии более 6 футов от розетки емкости.

3. Настенное пространство.
a. Любое пространство шириной 2 фута или более
b. Пространство, занимаемое фиксированными панелями снаружи, за исключением раздвижных панелей.
c. Пространство, предоставляемое фиксированными перегородками, такими как отдельно стоящие барные стойки или перила.

4. Напольные емкости. Если розетка расположена на расстоянии 18 дюймов от стены, она будет засчитана как часть количества требуемых розеток в стене.

5. Пространства для настенных прилавков. Розетка для розетки должна быть установлена на каждой стене прилавка шириной 12 дюймов или шире. Розетки розетки должны быть установлены так, чтобы ни одна точка вдоль линии стены не превышала 24 дюйма по горизонтали от розетки розетки.

6. Стойки на острове. По крайней мере, одна розетка для розетки должна быть установлена в каждом пространстве счетчика острова с размерами более 12 дюймов на 24 дюйма.

7. Полуостровные столешницы. По крайней мере, одна розетка для розеток должна быть установлена на каждом полуостровном столешнице острова с размерами более 12 дюймов на 24 дюйма.

8. Расположение выхода розетки для столешниц. Выход розетки должен располагаться над столешницей, но не более чем на 20 дюймов выше нее.

9. Санузлы. По крайней мере, одна стенная розетка должна быть установлена на расстоянии не более 3 футов от внешнего края каждой раковины (раковины).

10. Наружные розетки. По крайней мере, одна розетка, доступная на уровне земли и не более 6 1/2 футов над уровнем земли, должна быть установлена спереди и сзади дома.

11. Прачечная.Должна быть установлена как минимум одна розетка общего назначения.

12. Подвалы и гаражи. По крайней мере, одна розетка, в дополнение к любому оборудованию для стирки, должна быть установлена в каждом подвале и в каждом пристроенном и отдельно стоящем гараже, куда подается электроэнергия. Если подвал не достроен, необходимо установить только одну розетку.

13. Коридоры. В коридорах длиной 10 футов и более должна быть по крайней мере одна розетка.

14.Розетки во влажных помещениях должны быть водонепроницаемыми, целостность которых не нарушается при подключении шнура. NEC 406.8

15. Розетки не должны устанавливаться в ваннах и душевых, даже если они установлены в водонепроницаемом корпусе. NEC 406.8

Всегда обращайтесь в местную строительную администрацию для получения полной и актуальной информации о кодах.

style = «clear: left»> .

Высота розеток в ванной комнате

Можно ли монтировать розетки в ванной?

Где монтировать розетку?

Какое количество розеток в ванной комнате оптимально?

Установка розеток

расстояние от пола до розетки

Насколько важно правильное расположение розеток

На какой высоте устанавливать розетки и выключатели в комнате

Евростандарт розеток и выключателей от пола

Советский стандарт

Минимальная высота установки розеток и выключателей

Что сказано в нормативных документах

Особенности расположения выключателей и розеток

В коридоре

Высота розеток в ванной комнате

В гостиной

На какой высоте делать розетки на кухне

В спальне

В детской

В рабочем кабинете

На какой высоте нужно устанавливать электрические розетки. Видео

Как правильно расположить розетки

Электричество на кухне

Стандарты и правила

Составление схемы установки розеток

Соблюдение правил безопасности при установке розеток

как правильно разместить и расположить, схема

Необходимое количество

Варианты

Для телевизора

Под утюг

Для прочих приборов

Возле тумб

У туалетного столика

Определение высоты

Дизайнерские решения

На какой высоте и расстоянии устанавливать розетки и выключатели?

На какой высоте устанавливать розетки.

На какой высоте устанавливать выключатели.

Обязательные требования к установочным расстояниям.

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

Стандарты и выключателей: мифы и реальность

Рекомендуемые нормативы по высоте установки розеток и выключателей

Высота установки розеток и выключателей: ПУЭ

Требования к размещению розеток и выключателей по ГОСТу и СП

Высота установки розеток и выключателей: «Евростандарт»

Высота установки выключателей и розеток в квартире

Электропроводка на кухне

Розетки и выключатели в спальной и гостиной

Размещение точек питания и выключателей в ванной

Разработка проекта размещения выключателей и розеток. Полезные советы

Установка выключателей и розеток в зданиях разного назначения

На какой высоте устанавливать розетки.

На какой высоте устанавливать выключатели.

Обязательные требования к установочным расстояниям.

Развеиваем современный миф

Существующие упоминания в нормативах

Кухня

Ванная комната

Спальня

Подводим итог

На какой высоте могут быть

Где расположить выключатель

Выбираем место для розеток в комнатах

Высота розеток на кухне

Выделенные линии для мощных электроприборов

Выбираем высоту в зависимости от подключаемого оборудования

В ванной

Правила устройства электропроводки

На какой высоте установить выключатель от пола

Высота выключателя от пола по евростандарту

В каком месте расположить выключатель

Советы как определиться с выбором высоты для выключателей

как разместить и как расположить розетки, подробная схема

Сколько должно быть розеток?

Как и где расположить?

Над тумбочкой

Возле кровати

Под телевизор

Рабочее место
