Цветовая распиновка концов патчкордов для обжима разъемов rj-45
В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов — прямого (straight through), перекрестного (crossover), перевернутого (rollover).

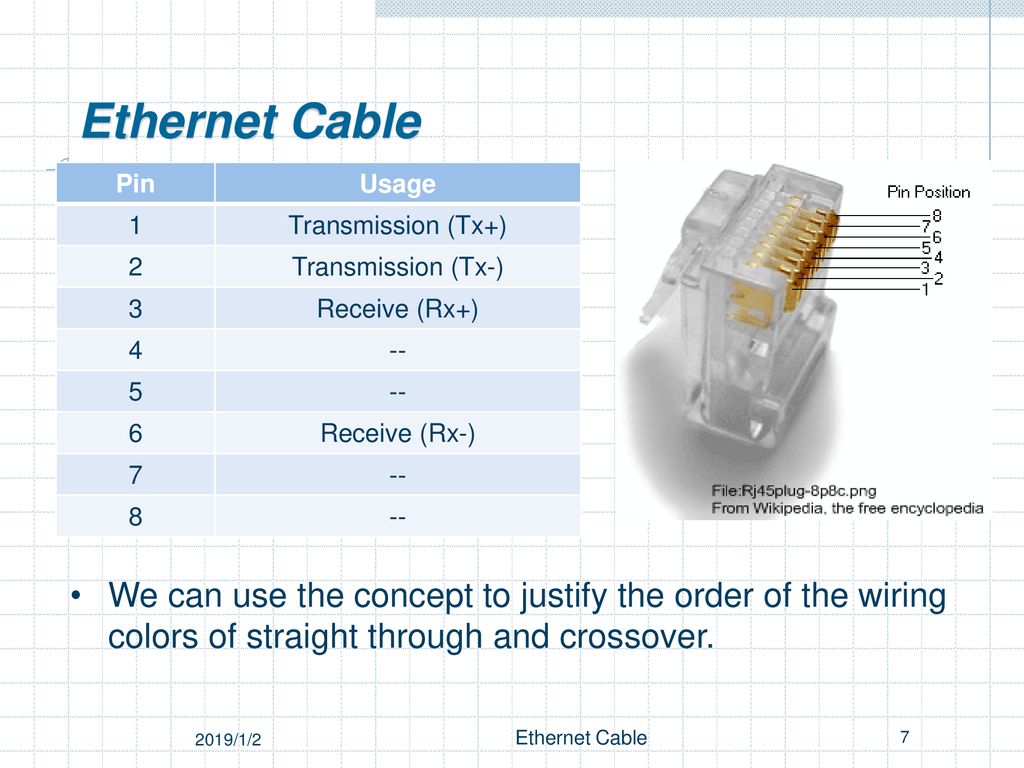

Вид разьемов rj-45
Прямой кабель (straight through cable)
Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).
Цветовая схема обжимки концов прямого патч-корда.
Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.
Перекрёстный кабель (crossover cable)
Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.
Цветовая схема обжимки концов перекрестного патч-корда.
Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.
Перевернутый кабель (rollover cable)
Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.
Цветовая схема обжимки концов перевернутого патч-корда.
Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).
Схема обжима витой пары, приведены все способы обжатия RG-45
В данной статье мы решили подробно показать схему обжима витой пары и рассказать о всех возможных вариантах обжима. На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет. И конечно же проблема со штекером RG 45 или кабелем возникают часто. К примеру: ваш кот, собака очень любят поиграть с проводами, последствие этих игр, очевидно, вам приходится вызывать мастера, чтобы он заново обжал штекер или заменил кабель. Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с их помощью вы сможете обжать витую пару самостоятельно.
Схемы обжима сетевого кабеля для разъемов RG-45
В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.
Прямая распиновка, маркируется как 568В
Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.
Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.
Перекрестная распиновка (crossover), маркируется как 568A
Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.
Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.
Прямой обжим с 4 жильной витой пары (двухпарный провод)
Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения.
Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.
Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.
Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af
Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45.
И так далее.
Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).
Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с
Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.
Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.
Схема обжатия консольного кабеля (rollover cable)
В этом варианте нужно один конец витой пары обжать по
обратной схеме, по отношению к другому концу. Выглядит это, как будто вы
перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо
настроить роутер или коммутатор при помощи ПК.
Чаще всего используют для
устройств Cisco.
Как выбрать сетевой кабель
Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.
- Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).
- Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.
- Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше.
Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться. - Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.
Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.- Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.
- Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.
- Наличие сертификата качества.
Категории витой пары
Заключение
Надеемся, что данная статья поможет вам определиться с выбором, какую выбрать распиновку кабеля для интернета.
Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас возникают, пожалуйста, пишите в комментариях ниже
Вы также можете почитать:
Как монтировать экранированный модуль Hyperline типа Keystone Jack RJ-45, категория 5е
ШАГ 1
Подготовьте модуль Hyperline типа Keystone Jack RJ-45 кат. 5е, экранированный и инструменты, необходимые для монтажа. Для монтажа вам понадобятся: устройство для зачистки и обрезки витой пары Hyperline HT-501, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, кусачки, плоскогубцы, Hyperline 4-парный кабель FTP категории 5e, одножильный, пластиковые маркеры Hyperline OM-8
ШАГ 2
Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-8. Круглые маркеры должны соответствовать диаметру кабеля.
ШАГ 3
Для снятия верхней изоляции кабеля используйте шелковую нить (rip-cord). Потяните ее вниз с небольшим усилием, нить сделает на оболочке продольный разрез. Оптимальная длина подрезанного участка кабеля — 50 мм.
ШАГ 4
У основания продольного разреза выполните кольцевую подрезку оболочки. Для этого специальным инструментом надо сделать один полный оборот вокруг кабеля. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-501.
ШАГ 5
Теперь можно легко удалить верхнюю изоляцию.
ШАГ 6
Такой способ разделки экранированного кабеля позволяет не повредить экран из фольги, расположенный под оболочкой.
ШАГ 7
Разверните фольгу и загните ее вниз на внешнюю изоляцию.
ШАГ 8
Срежьте кусачками лишнюю часть фольги, оставив 1,5 см для осуществления контакта.
ШАГ 9
Дренажный провод из луженой меди выравнивает электрические потенциалы экранирующей фольги по всей длине кабеля.
ШАГ 10
Обмотайте дренажный провод вокруг фольги.
ШАГ 11
Заведите кабель в модуль. Зажим модуля должен соприкасаться с фольгой и дренажным проводом. Для обеспечения наилучшего контакта зафиксируйте кабель в зажиме плоскогубцами. Подготовьте пары, ориентируясь по цветовой маркировке на печатной плате модуля, в соответствии с выбранным вариантом T568A или T568B.
ШАГ 12
Разложите витые пары на ножах модуля, сохраняя максимальную целостность свития пар. Поскольку для монтажа кабеля применяется метод «контакта со смещением изоляции» (IDC — Insulation Displacement Connection), не нужно зачищать изоляцию жил.
ШАГ 13
Устройством для заделки витой пары надавите на проводники до упора. При этом нож модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт.
ШАГ 14
Полностью смонтированный экранированный модуль Keystone Jack RJ-45 кат. 5е. На рисунке видно, что раскладка витых пар осуществлена по варианту T568B.
ШАГ 15
Установите на модуль защитный экран.
При копировании ссылка на АБН обязательна
Различные типы разъемов RJ45
Модульные или сетевые соединители — это электронные соединители, которые изначально были разработаны для телефонной проводки, но быстро эволюционировали в технологическом плане. Находя свое применение во многих приложениях, эти разъемы теперь также используются для сетей передачи данных и низкоскоростных последовательных соединений. Также называемые разъемами RJ, они имеют выступ для фиксации разъема и вставки на место при подключении.1297417096.jpg)
Разработанный AT&T в 1970-х годах как часть системы кодирования (универсальный код заказа на обслуживание или USOC) для классификации телефонного оборудования и услуг, RJ означает «зарегистрированный разъем».По сути, это стандарт, который используется для определения возможностей различных типов домкратов.
Что такое разъем RJ45?Разъем RJ45 является наиболее распространенным типом сетевого разъема для витой пары, который обычно имеет 8-контактный модульный штекер и гнездо (8P8C). Он используется для подключения компьютеров к локальной сети на базе Ethernet или локальным сетям и обычно используется с помощью кабелей Ethernet. T568A и T568B — это две схемы подключения, которые используются для подключения кабеля к интерфейсу разъема.
Типы разъемов RJ45 Доступно несколько типов разъемов RJ45. В то время как старый разъем FCC RJ45 стал устаревшим в современной телекоммуникационной отрасли, другие типы очень популярны.
Обычно сокращенно Cat 5, он был первоначально разработан для номинальной скорости линии 100 Мбит / с, передачи на частотах 100 МГц. Максимальная длина кабеля составляет 100 метров, и обычно используются две витые пары. На более позднем этапе была разработана категория 5E для обеспечения линейной скорости 350 Мбит / с.Он представил новые кабели для размещения четырех витых пар.
При хорошем сигнале и на небольших расстояниях Cat 5 и Cat 5E могут передавать скорости Gigabit Ethernet.
Этот тип разъемов RJ45 имеет более строгие стандарты и значительно более надежное экранирование. Он разработан для обеспечения собственной скорости 1000 Мбит / с на частоте 250 МГц. Он поддерживает режим 10-Gigabit Ethernet, уменьшая максимальную дальность действия кабеля со 100 до 55 метров.
Категория 6A является более продвинутой технологией, поскольку она увеличивает скорость передачи до 500 МГц с 250 МГц.Благодаря заземленному экрану из фольги он также эффективно снижает шумовые помехи.
Он разработан для поддержки скорости 10-гигабитного Ethernet при частоте передачи 600 МГц. Он имеет такое же усиленное экранирование, что и Cat 6, а также дополнительное преимущество индивидуального экранирования для каждой из четырех витых пар. Модульные разъемы Cat 7 имеют максимальную длину кабеля 100 метров и также совместимы с Cat 5 и Cat 6.
Существует также усовершенствованный вариант этого типа разъема, известный как Категория 7A.Он может поддерживать будущие скорости 40/100 Gigabit Ethernet за счет увеличения скорости передачи на частоте 1000 МГц. Он также позволяет передавать низкочастотные потоки кабельного телевидения.
Покупайте качественные модульные разъемы от RTC Electronics по лучшим ценам. Мы являемся ведущим оптовым и розничным продавцом электроники в Канаде с 1996 года. Вы также можете делать покупки новейших брендов электроники в Интернете по выгодным предложениям на нашем веб-сайте электронной коммерции. У нас есть комплексная программа доставки, чтобы обеспечить быструю и надежную доставку нашим клиентам.
