Накладные розетки фото: Накладные розетки — в чём отличие от других розеток, где применяются и для чего, какие бывают, как установить и подключить накладные розетки на видео.

Накладные розетки — в чём отличие от других розеток, где применяются и для чего, какие бывают, как установить и подключить накладные розетки на видео.

Доброго времени суток и здравствуете! Рад Вас приветствовать на сайте Строительство от а, до я Енакиево-Донецк*! Сегодня в теме — «Накладные розетки», нами будут обсуждаться накладные электрические розетки. Из темы вы узнаете:



• чем обычные электрические розетки* отличаются от накладных;
• где в основном применяется;
• какие бывают накладные розетки;
• подключение и крепление накладной розетки;
• видео — установка и подключение розетки;

Чем отличаются от остальных и где применяются накладные электрические розетки.

---

Тем кто не видел накладные розетки в глаза, тяжело понять в чём у них отличие от обычных розеток, как их ещё называют врезные. Дело в том, что накладные розетки устанавливаются со всеми её внутренностями и верхней коробкой которая их закрывает, по верх финишного отделочного материала. А вот «врезная», её внутренности: токопроводящие элементы, база, устанавливается именно во внутрь чернового отделочного материала. Сама же лицевая панель устанавливается на финишную отделку.

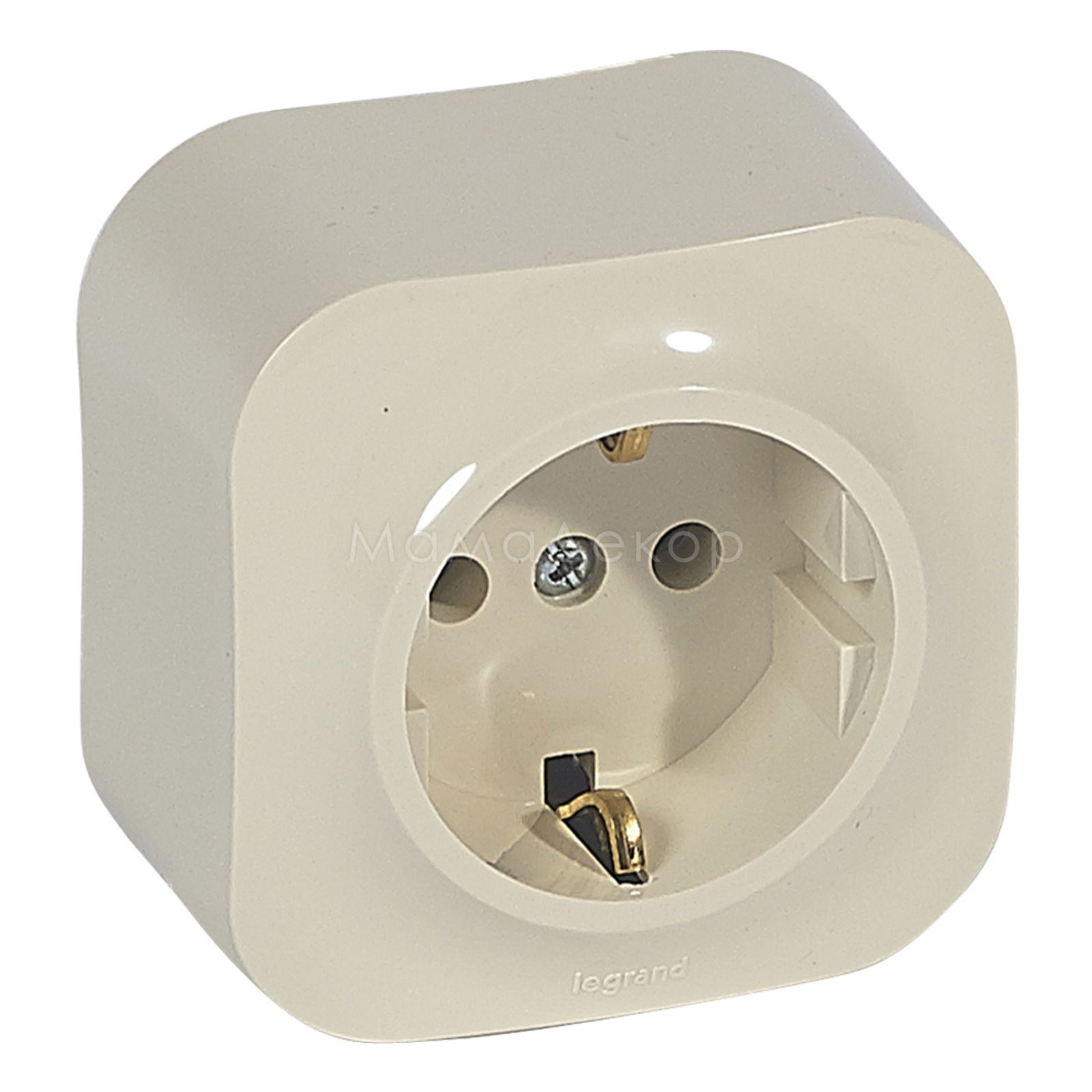

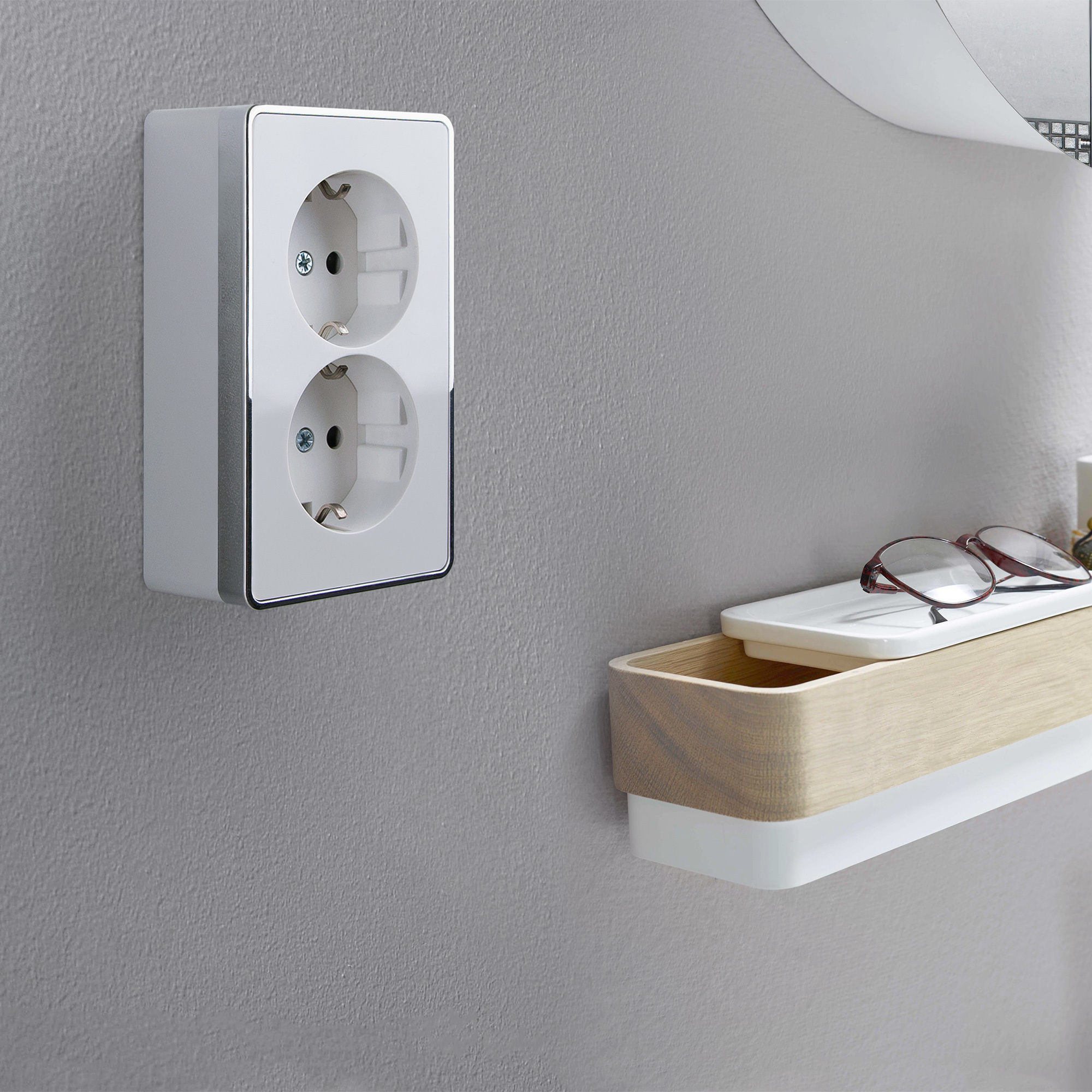

Как выглядит уже прикрученная накладная розетка, отлично показана на фото справа. Согласитесь или нет я не знаю! Но такую «тумбу» у себя на стене в доме или квартире, я бы не хотел видеть не под каким предлогом. А вот с этого момента мы и поговорим про предназначение накладных розеток, и где они применяются.

Всё-таки мне кажется, что и Вы бы не хотели иметь такое уродство у себя на стене! Тем более что устанавливается такая розетка лишь в том случае, если электрические провода находятся не внутри стены, а идут по её поверхности. Своего рода переноска, только стационарная.

Применяются накладные розетки:

1. В местах повышенной влажности;
2. На открытой местности;



Устанавливаются накладные розетки:



• За ванную;
• Под мойкой;
• На фонарные столбы;
• Сараях;
• Там где нельзя сделать внутреннюю розетку;

Используют для технических нужд и подключения различных бытовых приборов вне дома: насос для воды, Karcher, внешнее освещение дома и т. д.

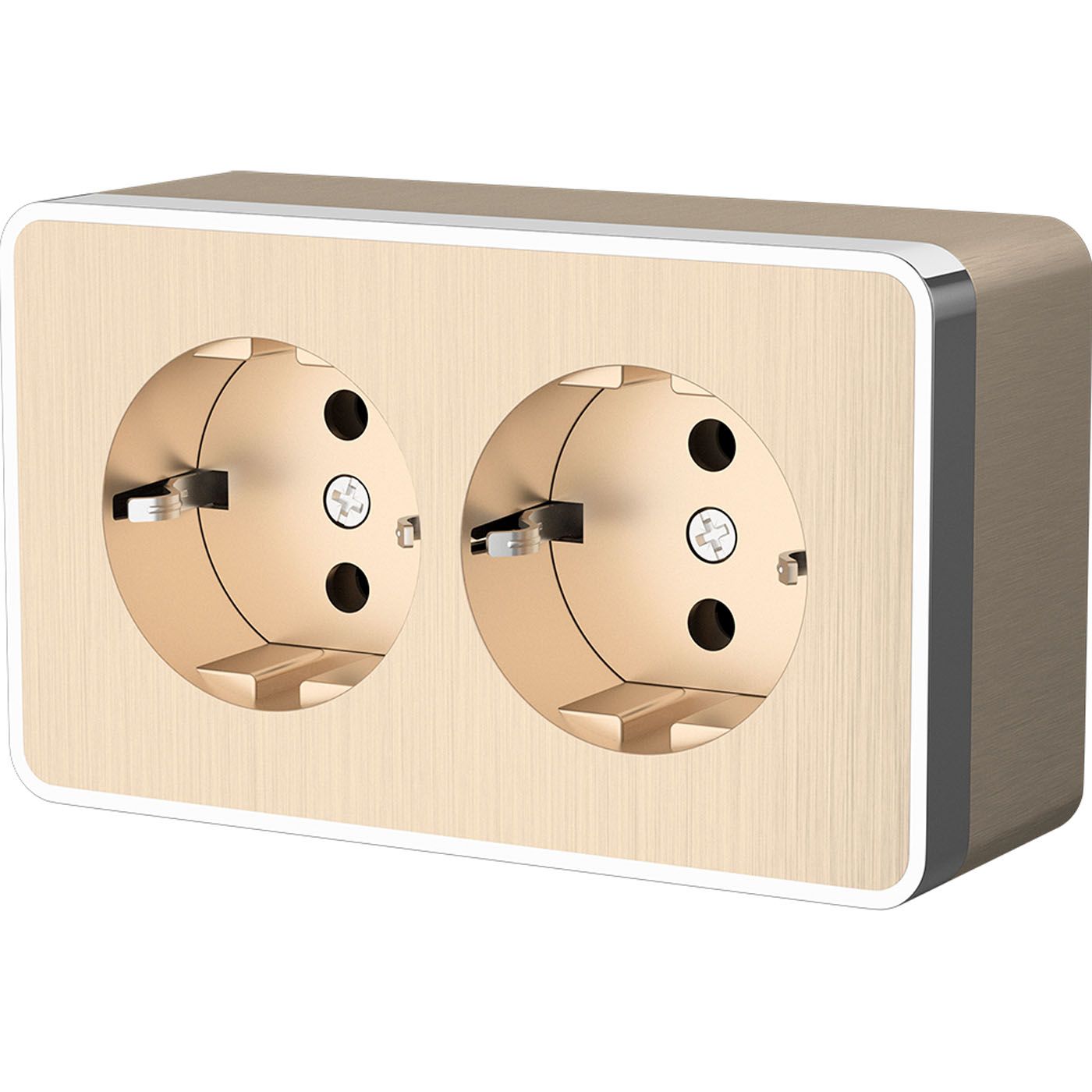

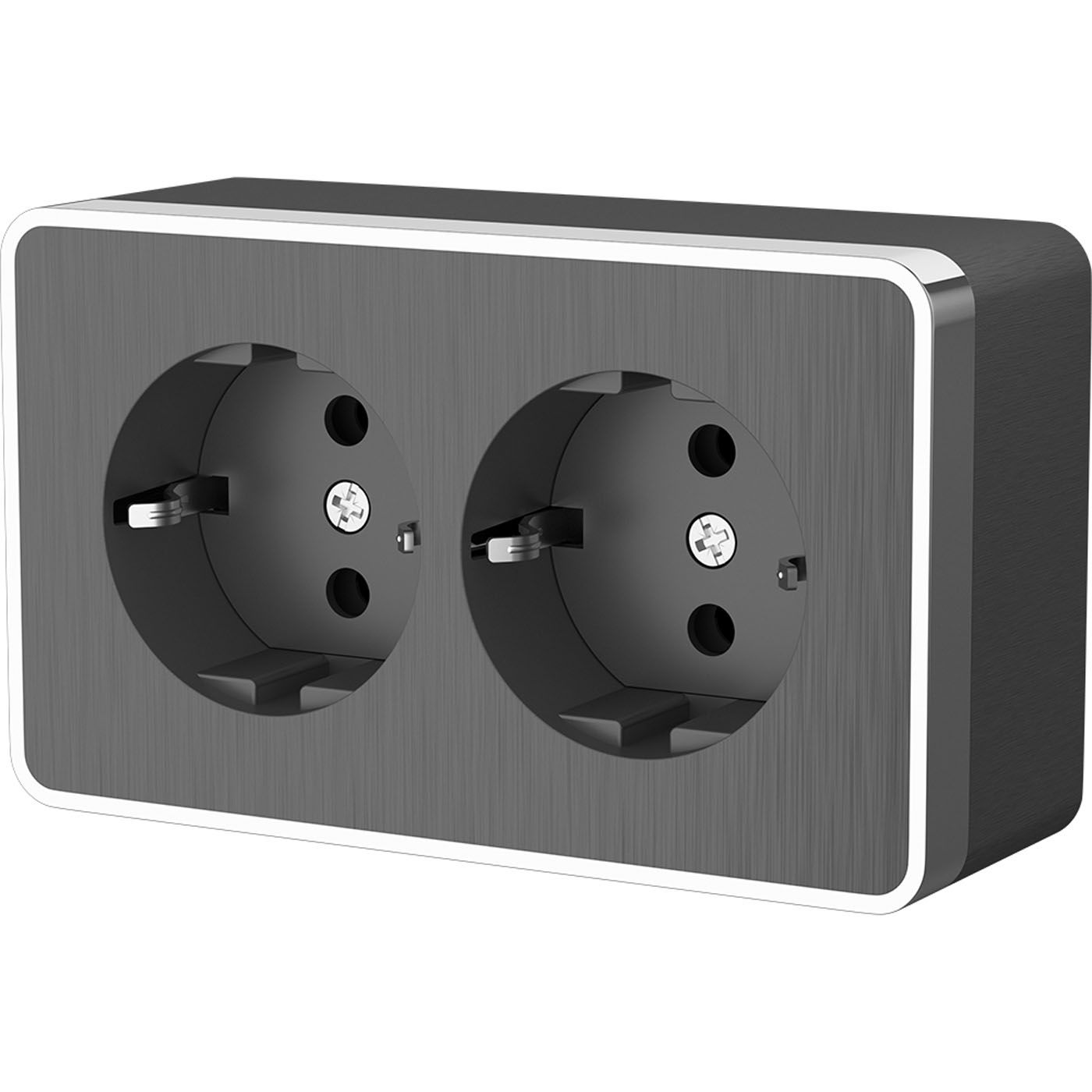

Какие бывают накладные розетки? Накладные розетки бывают одинарные, двойные, тройные и даже на четыре розетки. Как я уже говорил выше, практически переноска, только стационарная и в неё не встроены предохранители, варисторы и т.д.

Крепление и подключение накладной розетки.

---

Все виды накладных розеток крепятся очень легко и просто. Для крепления её к стене, потолку, полу, мебели, столбу, на её задней панели предусмотрено два, а порою и три отверстия под любой строительный крепёж*. Но обычно их крепят на саморезы.

Крепление происходит следующим образом:

— откручивается спереди панели, по аналогии, два болта;

— снимается задняя крышка с которой дальше и работают;

— её монтажат к выбранной поверхности и сверху прикручивают переднюю часть.

Если кому это интересно давайте немного рассмотрим процесс крепления к разным поверхностям.

Помните! Монтаж происходит только задней части, панели, накладной розетки.



Крепление накладной розетки к гипсовой стене.

К гипсовой стене накладная розетка крепится под средством самореза по дереву. Будет достаточно парочки 25-х саморезов.



Крепление накладной розетки к поверхности из гипсокартона.

Конечно же лучше найти профиль за гипсокартоном* и к нему на саморезы по металлу прикрутить накладную розетку. Думаю самореза длинною 3,5 сантиметра будет достаточно.  Но если приходится крутиться к гипсокартону без профиля, то тут лучше использовать «моли».



Как происходит крепление накладных розеток к бетонной стене.

Тут вообще всё банально и просто. Нужно будет взять быстрый монтаж, перфоратор со сверлом по бетону номером 6 и просверлить отверстие. Вставить в него пробку, приложить заднюю панель накладной розетки её монтажным отверстием к отверстию пробки и закрутить металлический гвоздь от быстрого монтажа.

---

В любом случае существует вариант приклеить накладные розетки на клей жидкие гвозди*. Отлично держит на любых поверхностях.

Далее на видео представлено подключение накладных розеток. А если вкратце, то подключение накладных электрических розеток происходит следующим образом:

Двухжильный провод проходит в специальный паз. Провода оголяются на один сантиметр от своих концов и фиксируются в блоке при помощи специальных зажимов или вставляются в отверстия, и поджимаются предусмотренными для этих целей шурупами. Передняя подключённая панель устанавливатся на заранее зафиксированную заднюю часть розетки. Вот в принципе и все нюансы про накладные розетки.

Если что дополняйте, Мои уважаемые и Дорогие посетители!

Видео — подключение накладной розетки.



---

**Материал — «Подключение и установка накладной розетки» подготовлена администрацией сайта.

установка и подключение. Виды накладных розеток

Знания мастера о правилах подключения розетки позволят жильцам уберечься от опасности быть пораженными ударом электрического тока. Такое условие является главным при монтаже накладной розетки, но не единственным. Из-за неправильного подключения не будет выполнено качественное обеспечение электропитанием различных устройств. Если установка розетки недостаточно надежна, то она не сможет служить людям длительный период времени.

Изучение информации о монтаже накладной розетки, предложенной в данной статье, не займет у читателя много времени. Но тот багаж знаний, который содержит изложенный материал, имеет много ценных сведений. Они касаются особенностей выполнения работ, производимых в домашней электросети. Такая информация может пригодиться в жизни. Мы никогда не знаем, в какой момент полученные знания могут стать для нас полезными.

Как устроена розетка

Основным узлом накладной двойной розетки является устройство колодки в сборе, тыльная сторона которой защищена с помощью подрозетника. Наружная сторона имеет декоративную коробку и закрепленный винт. Устройство коробки розетки rj 45 накладной – это в основном лицевая панель и рамка. Применение подрозетника необходимо, если розетку надо установить на поверхность стены, а не в углубления.

Колодка накладной двойной розетки состоит из следующих элементов:

• корпуса;
• фазный и нулевой контакты, куда и будет включена вилка;
• клеммы, чтобы подсоединять электросетевые провода;
• заземляющие контакты;
• подвижные или жестко закрепленные лапки, чтобы крепить в коробке или на плоскости.

Особенности системы заземления

Заземлением оснащены не все розетки rj 45 накладные. Простые устройства не предусматривают наличия такой системы. Завинчивая винты, можно рассчитывать, что располагаться подвижные лапки будут в стороны. Они закрепятся на поверхности стенок пластиковой коробки. У лапок с двойными язычками более надежная фиксация соединений. Они более острые, поэтому глубоко проникают в толщу пластика. Если клеммы, подсоединяющиеся к электросетевому проводу, будут винтового типа, они требуют предварительной смазки. Для этой цели понадобится применение холодного припоя.

Описание разновидностей розеток

Прежде чем выполнить качественный монтаж накладной розетки, её необходимо успешно выбрать. Существуют варианты выбора розеток, которых больше ста. Их отличия будут заключаться в строении и выполняемых функциях. Для применения в бытовых условиях практикуются простые устройства – это те, которые рекомендованы ГОСТом. Их выбор будет зависеть от целей применения.

Есть несколько видов накладных розеток, которые наиболее распространены:

• Тип С 1а – устройство, в котором заземление отсутствует. В рабочих условиях такая розетка переносит не более 10 А постоянного тока, 16 А – переменного и напряжение до 250 В. Такая розетка может обеспечить функционирование устройства, которое вполне обойдется без заземлительной системы.
• С 2а – устройство, у которого сбоку отмечается наличие двух контактов для заземления. При рабочих параметрах, которые сходны с первым типом, такая розетка допускает возможность подключить электроприбор высокого уровня мощности – стиральные машины, водонагревательные колонки, водяные насосы.
• С 3а – устройство, подобное прибору С 2а, но у него штифтовой вид заземления.
• С 5 – разновидность розеток, которые пришли к нам из советских времен. Они хорошо подойдут для использования в технике старого образца. Устройство может выдержать ток до 6 ампер.
• С6 – разновидность так называемых евророзеток, у которых более широкие отверстия для вилки. Они выступают над корпусом. Устройства подходят для применения в электроприборах, где есть соответствующая вилка.

Подготовительные работы

Перед началом установки розетки подберите нужную длину кабеля. Варианты, в которых есть заземление, требуют использования трехжильного кабеля. Если заземления нет, можно обойтись и разновидностью двухжильного. Как правило, жила, у которой желтый цвет изоляции, предназначена для заземления, красного или коричневого цвета будет фазный провод, синего – нулевой. Выбор сечения провода необходимо осуществлять, оценивая предстоящую нагрузку.

Параметры влагозащиты и пылезащиты имеют обозначение IP44. Применение такой маркировки свидетельствует об установке в сети прибора, защищенного от твердых частиц, размеры которых превышают 1 мм. Также защита нужна в случае наличия круговых брызг. Установка розетки в таких комнатах, как ванная или баня, нежелательна. Но эти помещения трудно себе представить без освещения. Следовательно, потребуется подбирать разновидность влагозащищенных устройств, которые будут снабжены специальными крышками. К этому вопросу нужно подходить со всей серьезностью.

Как можно выполнить установку проводков и розеток

Если необходимо установить розетку в толщу бетонной стены, предусмотрено устройство канала специального типа путем его штробления. Для того чтобы успешно выполнить такую процедуру, надо просверлить отверстия под подрозеточные коробки. После этого следует установить провода и коробки. Только теперь пришла очередь монтировать розетку. Этот процесс требует аккуратности и точности. Если хотите установить розетку в гипсокартонный материал, необходимо будет провести аналогичные работы. Разница будет заключаться только в том, что будет потрачено сравнительно не так много усилий.

Некоторые нюансы

Деревянные или глинобитные стены требуют применения открытого способа крепления проводки. Ведь её углубление внутрь стены будет небезопасным по правилам пожарной безопасности. Такая стена требует приобретения розетки, которая оснащена подрозетником. При установке парной розетки монтировать провод надо, используя специальные пластиковые коробки.

Описание типов подключения

Правильное подключение розетки зависит от того, сколько их и какие характеристики есть у того или иного электроприбора, подключенного к такой точке питания. Начните с выбора типа подключения, которых есть два:

• последовательный;
• параллельный.

Первый способ предусматривает необходимость подключать каждую следующую розетку от предыдущего устройства с нулём, фазой и заземлением. Так можно успешно собрать воедино вертикальным или горизонтальным способом более 5 розеток. Недостатком системы является ограничение для выполнения подключения мощных видов техники. Для таких розеток это нежелательно.

Параллельная схема подключения розетки предусматривает прямой путь к распределительной коробке. Процедура выполнения работ при этом следующая:

• Специальными колпачками, обычной изолентой или другими устройствами к участку провода питания распределительной коробки надо подсоединить провода от розетки.
• Каждую точку питания необходимо обеспечить проводами, которыми оснащена распределительная коробка. Таким образом, можно подключить устройство с большими возможностями энергопотребления, не рискуя при этом самой розеткой.
• Для осуществления такого подключения выбирайте провода с меньшими показателями сечения и возможностей, чем те, которые подведены к распределительной коробке.

Высота установки розетки

Как определить, на какой высоте устанавливать розетку? Здесь понадобятся чисто практические соображения:

• насколько удобно она расположена для пользователей;
• какой длины кабель электропитания устройств тяжелого типа – холодильников, стиральных машин, насколько он безопасен;
• необходимо учитывать, что потребуется выполнять ремонт розеток, а иногда и их полную замену.

Между полом и розеткой должно быт расстояние в 30-80 см. Если для установки розетки берется небольшая высота, позаботьтесь о том, чтобы это устройство было безопасным для детей. Можно подобрать изделие, в котором есть специальные шторки. Высота расположения верхней точки розетки не предусмотрена никакими конкретными нормами. Однако указано, что между плитой перекрытия и розеткой важно выдержать расстояние от 15 см. Край проёма окна должен быть расположен на расстоянии от 10 см. Если установить блок розетки ip44 подальше от окна, такое устройство будет лучше защищено от перепадов температур, воздействия влаги, пыли и многих других проявлений внешней среды. Можно приобрести розетку с защитной крышкой.

Особенности процесса установки

Электрики пользуются неукоснительным правилом, соответствующим официальной норме безопасности. Перед проведением работ важно, чтобы питание сети было отключено. Лучше перестраховаться двойным контролем и после отключения защитного автомата выполнить проверку проводки на отсутствие тока. Такая щепетильность убережет от неприятностей при установке розетки ip44.

Поэтапная инструкция

Итак, для установки розетки «Легранд» нужно пройти следующие этапы:

• Провести подготовительные работы – разобрать розетку на части.
• Подсоединить провода к накладной розетке «Легранд». Двойной или тройной кабель подключается к розеточным клеммам. Их надо расположить отдельно в корпусе.
• Подключить розетку путем закрепления колодки и привинчивания декоративной коробки.
• Прикрутить лапки до упора. При правильном подборе подрозетной коробки надежность применения такой конструкции гарантирована.

После завершения сборки розетки «Легранд» (накладной) подключите защитные автоматы и проверьте, насколько работоспособна точка питания. При этом распространенной ошибкой является включение первым бытового прибора. Контролируйте наличие напряжения с помощью мультиметра. Для безопасности выполнения работ при установке накладных розеток Legrand необходимо четко следовать рекомендациям. Так ваш дом, родные и близкие будут защищены от возможности поражения электрическим током.

Подведем итоги

Заменить розетку самостоятельно сможет даже молодой и неопытный хозяин, если будет следовать требованиям техники безопасности. Важно предварительно прочитать инструкцию по установке такого механизма, как накладные розетки Legrand, а также подготовить все необходимые детали и инструменты. Для начала монтажных работ розетку необходимо разобрать.

Обратите внимание, что все работы надо выполнять только при условии, что электричество в доме отключено. В ходе выполнения монтажа желательно перепроверять отсутствие напряжения. Так как кто-то из домашних может случайно включить рубильник электропитания. Можно использовать специальные электроинструменты, тогда работы будут выполнены быстрее. При внимательном отношении к процессу, подключение накладной розетки можно выполнить качественно и аккуратно.

Компьютерная розетка накладная RJ-45 8P8C 2 порта

Компьютерная розетка накладная RJ-45 8P8C 2 гнезда (2 порта)

для прокладки внутри помещений, накладная, категории 5е

Розетка для компьютерных сетей на 2 входа

Краткое описание и область применения розетки RJ45

Компьютерная розетка 8P8C, часто именуемая розетка RJ45, сетевая розетка для неэкранированной витой пары UTP cat5e.

Используется для соединения как компьютерных, так и телефонных линий. Телефонный разъем RJ-11 входит и корректно фиксируется в разъем RJ-45, при этом 4 контакта RJ-11 соединяются со средними 4-мя контактами разъема RJ-45.

Розетка относится к пассивному сетевому оборудованию и используется внутри помещения.

Технические характеристики розетки RJ45

Материал — пластик.

Цвет — белый.

Крепление — на стену или двустроннюю площадку.

Количество гнезд (портов) — 2.

В комплект поставки входят крепежные болты с хомутиками, кусок двустороннего скотча

Совместима с разъёмами RJ-45 и RJ-11.

Как вставить провода в компьютерную розетку с помощью кроссировочного инструмента (ножа для заделки кабеля):

1. Снять крышку с розетки;
2. С помощью стриппера или другим инструментом снять 5-7 см внешней изоляции с витой пары и расплести проводники;
3. Вставить концы проводов (проводники) в гнезда розетки, соблюдая цветовую маркировку.
   Свободные кончики должны выходить с внешней стороны;
4. Лезвие ножа для обжима имеет на одной из сторон режущий край — им срезают концы проводов. Установить инструмент над гнездом так, чтобы режущий край был снаружи. С небольшим усилием вдавить его. После этого провод будет подключен к контактам розетки. После заделки всех проводников розетку закрывают, потом монтируют на стену.

Заделка кабеля в патч-панели, кроссы, плинты выполняется по такой же схеме.
