Обозначение дифавтомата на схеме: Обозначение дифавтоматов на однолинейной схеме

Обозначение дифавтомата на однолинейной схеме

Монтаж проводки начинается с составления электросхемы, но обозначения элементов на ней выбираются не произвольно, а согласно определённым правилам.

По этим условным значкам можно определить, какая защитная аппаратура устанавливается в электрощитке, а так же как все приборы соединены между собой.

Один из видов защитных устройств это дифференциальный автомат и для чтения электросхем необходимо знать правильное обозначение дифавтомата на однолинейной схеме.

Для чего нужен дифавтомат

Основными проблемами, требующими установки защитных устройств, являются необходимость защитить провода от перегрева и людей от поражения электрическим током.

Чаще всего для этого используются отдельные приборы — автоматический выключатель и устройство защитного отключения (УЗО), но в некоторых ситуациях для монтажа двух аппаратов недостаточно места в электрощитке.

В этом случае необходима установка устройства, совмещающего функции УЗО и автомата. Такой защитный прибор называется АВДТ или автоматический выключатель дифференциального тока.

Другие названия этого аппарата дифференциальный автомат или, сокращённо, дифавтомат. Внутри этого защитного прибора имеются три блока защиты, первые два из которых выполняют функции автомата и защищают провода, а третий заменяет УЗО и отключает линию при повреждении изоляции или попадании человека под напряжение:

• электромагнитный расцепитель — срабатывает при коротком замыкании;
• тепловая защита — отключает дифавтомат при перегрузке;
• блок дифференциальной защиты, срабатывающий в случае повреждения изоляции или попадания людей под напряжение.

Чем дифавтомат отличается от УЗО и автомата

Основное отличие дифференцициального автомата от комплекта из обычных автомата и УЗО — меньшие габариты устройства.

Например, двухполюсный автомат занимает в панели два стандартных модуля и однофазное УЗО имеет такую же ширину, а заменяющий их АВДТ требует для монтажа всего два модуля, что экономит место на DIN-рейке или позволяет заменить обычный вводной автомат и установить дифзащиту без переделки схемы электрощита.

Обозначение дифавтомата на схеме включает в себя элементы обоих устройств, что позволяет дорисовать на обозначении ранее установленного автомата символ дифзащиты — обмотку трансформатора тока и использовать старую электросхему.

Единственный недостаток дифференциального автомата — более высокая стоимость по сравнению с обычным автоматом и УЗО. Кроме того, при срабатывании защиты не всегда понятна причина этого явления — перегрузка, короткое замыкание или появление тока утечки.

Что сказано в нормативных документах

К сожалению, ни в одном нормативном документе не указано единственно правильное обозначение дифавтомата. Такие данные отсутствуют даже в ГОСТе Р МЭК 60617-DB-12M-2015, содержащем все стандартные обозначения для электросхем.
Поэтому проектировщикам приходится руководствоваться правилами, указанными в ГОСТе 2.702-2011 «Единая система конструкторской документации (ЕСКД)».

Этот документ позволяет, при необходимости, составлять отсутствующие в нормативных документах условные обозначения самостоятельно, на основе имеющихся стандартных символов.

Как обозначается дифференциальный автомат на однолинейной схеме

Несмотря на возможность придумывать, как обозначается дифавтомат на однолинейной схеме, самостоятельно, за основу при этом принимаются стандартные символы и уже существующие распространённые обозначения дифференциальных автоматов.

Графический символ

То, как обозначается дифавтомат на схеме, зависит от проектировщика, но этот символ должен отображать обе составные части аппарата — автоматический выключатель и УЗО.

Поэтому в обозначении этого устройства чаще всего за основу принимается символ автомата и к нему добавляется условное обозначение вторичной обмотки трансформатора тока — основного элемента дифференциальной защиты.

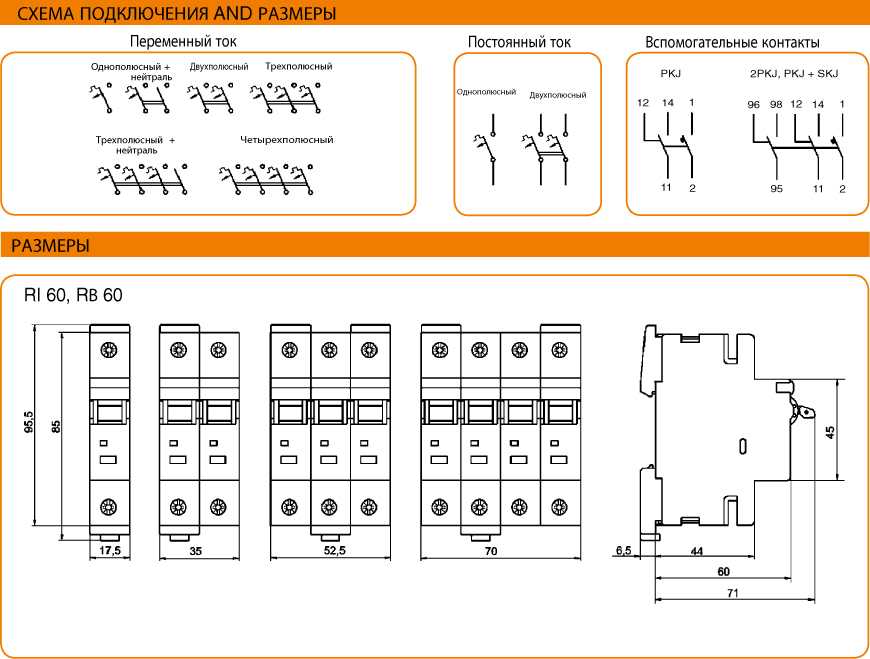

На обычных электросхемах количество контактов в обозначении автомата соответствует числу фаз, но в некоторых случаях для упрощения чертежа вместо изображения нескольких проводников наносится только одна линия.

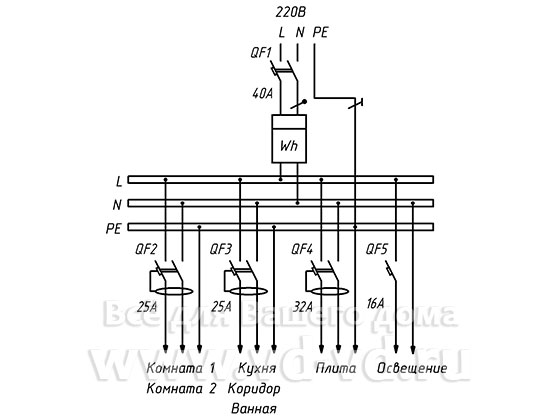

Такая схема называется однолинейной и на ней в знаке дифавтомата обозначается только один контакт, а над обозначением на линии, символизирующей проводники, наносятся несколько косых чёрточек, соответствующих числу контактов и проводов.

Информация! Согласно правилам составления электросхем, на каждом чертеже должен быть блок с условными графическими обозначениями (УГО), где указаны все используемые символы.

Буквенная маркировка

Кроме символического обозначения, все элементы электросхемы имеют буквенную маркировку, состоящую из одной или нескольких букв английского алфавита и порядкового номера детали.

Согласно ГОСТ 2.710-81 ЕСКД все выключатели и разъединители, устанавливаемые в силовых цепях, имеют обозначение Q. Те из них, которые выполняют защитную функцию, дополнительно отмечаются буквой F, следовательно, они маркируются QF

.

Дифавтомат и УЗО соответствуют этому определению, поэтому они могут иметь такую маркировку вместе с автоматическими выключателями.

Однако такое обозначение не вполне отображает функцию и устройство дифференциального автомата. Согласно вышеупомянутому ГОСТу, устройства дифзащиты отмечаются буквой D, поэтому дифавтомат на схеме следует маркировать буквами QDF или QFD, однако на некоторых однолинейных схемах встречаются обозначения QD и даже просто Q.

Проектировщиками обозначать дифавтоматы на схемах принято — QFD. Небольшое пояснение, почему так. QF — входит в буквенное обозначение обычного автоматического выключателя. Для дифференциального автомата добавлена латинская буква D – differential. Согласно ГОСТ каждый символ имеет такую расшифровку:

• Q – «выключатель (рубильник) силовых цепей»
• F – «защитный элемент», имеет токовые расцепители (можно отнести как к автоматам так и к дифавтоматам)
• D – «дифференцирующий»

Поэтому для того, чтобы правильно расшифровать обозначение дифавтомата на однолинейной схеме, следует изучить блок с условными графическими обозначениями (УГО).

Отличие обозначений на схемах УЗО от АВДТ

Несмотря на удобство монтажа из-за более высокой цены вместо дифавтомата чаще устанавливаются УЗО. В них отсутствует виды защит, имеющиеся в автоматических выключателях, и эти аппараты имеют свои обозначения.

В схематическом обозначении УЗО имеется только символ основного элемента дифзащиты — трансформатора тока, соединённого с изображением подвижных контактов и на нём отсутствует значок автоматического выключателя — небольшой прямоугольник, находящийся сбоку на крайнем подвижном контакте автомата.

Отличается так же буквенная маркировка УЗО. Также как и дифавтомат, это защитное устройство, контакты которого подключаются в силовых сетях, поэтому этот аппарат так же может обозначаться буквами QDF или QFD.

Однако для того, чтобы маркировка устройства защитного отключения отличалась от дифференциального автомата, чаще всего букву F пропускают и обозначают этот прибор как QD или просто D.

Вывод

Обозначение дифавтомата на однолинейной схеме не указано в нормативных документах, поэтому проектировщики вынуждены самостоятельно разрабатывать условные символы и буквенную маркировку элементов дифференциальной защиты с обязательной расшифровкой знаков и надписей в имеющихся на схеме примечаниях.

Для дифавтомата самым распространенным графическим знаком является сочетание обозначений автоматического выключателя и УЗО, а буквенная маркировка чаще всего имеет вид QFD или QDF, но могут применяться и другие обозначения. УЗО при этом обычно имеет маркировку QD или D.

Похожие материалы на сайте:

• Дифавтомат на вводе в щите
• Как выбрать АВДТ по току
• Что поставить в щит: УЗО или дифавтомат

схема подключения и особенности, видео

Содержание

• 1 Разница дифавтомата и УЗО
• 2 Схема подключения дифавтомата
• 3 Подключение вводного дифавтомата
• 4 Подключение отдельного дифавтомата
• 5 Правила подключения дифференциальных автоматов к сети

Дифференциальный автомат – это устройство, состоящее из двух функциональных узлов, и предназначенное для защиты электросети. Первый узел – автоматический выключатель, а второй – модуль дифзащиты. Основное назначение дифференциального автомата – защита человека от поражения электротоком. Защита обеспечивается быстрым срабатыванием автомата, который размыкает электрическую цепь (для устройства с пределом срабатывания 20 мА, скорость срабатывания — 0,04 секунды).

Разница дифавтомата и УЗО

Многие считают, что существенной разницы между устройством защитного отключения и дифатоматом нет. Они похожи внешне и имеют практически аналогичный принцип действия. Но все же характерные различия между ними есть:

1.УЗО – это коммутационный аппарат, который используется для защиты человека от прямого или косвенного поражения электрического тока. Также он осуществляет контроль за состоянием проводки и отключает подачу питания при наличии ее повреждений. Таким образом, УЗО не защищает электрическую сеть от коротких замыканий – для этого требуется автоматический выключатель.

2. Дифференциальный автомат – это коммутационное устройство, который является, и УЗО, и автоматическим выключателем. То есть его функционал гораздо шире.

Внешние отличия этих устройств:

• название – указывается сбоку или на лицевой стороне корпуса;

• маркировка – если на корпусе указывается только значения номинального тока, при этом буквенные обозначения перед числом отсутствуют, то перед вами УЗО; если перед маркировкой имеется буква B, Cили D, то это – дифавтомат.

Более старые модели имеют еще и различие в габаритах. А вот современные устройства никаких существенных отличий по этому показателю не имеют.

Схема подключения дифавтомата

По способу подключения дифференциальные автоматы делятся на два типа:

• вводные;
• отдельные.

В обоих вариантах устройство подключается к нулю и фазе той цепи, которую оно будет защищать. Рассмотри оба варианты более подробно.

Подключение вводного дифавтомата

Эта схема подразумевает использование одно дифференциального устройства на вводе для защиты нескольких групп электрических потребителей. Основной недостаток такого метода – при возникновении аварийной ситуации на одной группе, автомат отключает электрическую сеть для всех потребителей.

Подключение отдельного дифавтомата

Отдельный дифавтомат применяется для защиты одной электрической группы. Как правило, такая схема используется в помещения, где предъявляются высокие требования к электрической безопасности. Эта схема более надежная, так как в аварийной ситуации отключается только поврежденная сеть, а остальные группы продолжают работать в штатном порядке.

Правила подключения дифференциальных автоматов к сети

Все устройства поставляются с подробной инструкцией по установке, но несмотря на это, многие испытывают определенные сложности при их монтаже.

Во всех случаях аппараты подключаются следующим образом:

1.Вход дифференциального автомата обозначается цифрой «1», либо буквой латинского алфавита «L». К входу подсоединяется фаза.

2.Рядом с фазой находится вход для нуля. Он обозначается латинской буквой «N».

3.В нижней части корпуса находится выход дифавтомата. Под цифрой «2» или буквой «L» находится фаза.

4.Рядом с выходом фазы находится выход нуля. Он обозначается буквой «N».

Следующим моментом является правильность определения фазы и нуля на проводах. Для этого понадобиться индикаторная отвертка. Провода обычно имеют цветовую маркировку, позволяющую определить принадлежность каждой жилы.

Дифференциальные автоматы используются, как в однофазных, так и трехфазных электрических сетях с переменным током. Подключение этого устройства производится только с заземлением. В сетях, где заземление отсутствует, дифавтомат будет единственным устройством для защиты от утечки тока.

При нарушении изоляции дифавтомат, конечно, не сработает, но если появится утечка, то есть человек возьмется за часть оборудования с фазой, то дифавтомат отключит питание. Это возможно благодаря принципу работы устройства, основанном на разности потенциалов и дифференциальной разбалансировке.

Устройство

, принцип действия, назначение

Дифференциальный автомат представляет собой низковольтное комбинированное электрическое устройство, совмещающее в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Благодаря этому данный продукт достаточно популярен и широко используется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата.

• Назначение
• Устройство и принцип действия
• Область применения

Назначение

Кратко рассмотрим, зачем нужен дифавтомат. Внешний вид его изображен на фото:

Во-первых, этот электроаппарат служит для защиты участка электрической сети от повреждения из-за протекающих через него сверхтоков, возникающих при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражения электрическим током из-за утечки электроэнергии через поврежденную изоляцию кабеля линии электропроводки или неисправный бытовой прибор (функция устройства защитного отключения).

Устройство и принцип работы

Для начала даем обозначение на схеме по ГОСТу, по которому хорошо видно из чего состоит дифавтомат:

Обозначение показывает, что основные элементы конструкции Дифавтомата являются дифференциальный трансформаторный (1), электромагнитный (2) и тепловой (3) расцепители. Ниже мы кратко опишем каждый из вышеперечисленных элементов.

Дифференциальный трансформатор имеет несколько обмоток в зависимости от числа полюсов устройства. Этот элемент сравнивает токи нагрузки по проводникам и в случае их несимметрии на выходе вторичной обмотки трансформатора появляется так называемый ток утечки. Он поступает к пусковому органу, который без промедления осуществляет отключение силовых контактов автомата.

Также стоит отметить кнопку проверки работоспособности защитного устройства «ТЕСТ». Эта кнопка включена последовательно с сопротивлением, которое включается либо отдельной обмоткой на трансформаторе, либо параллельно одной из имеющихся. При нажатии на эту кнопку сопротивление создает искусственный перекос токов — возникает дифференциальный ток и дифференциальная машина должна работать, что свидетельствует о ее исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, воздействующий на расцепляющий механизм. Этот электромагнит срабатывает, когда ток нагрузки достигает порогового значения — обычно это происходит при коротком замыкании. Это высвобождение происходит мгновенно, за доли секунды.

Тепловой расцепитель защищает электрическую сеть от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется, когда протекающий через нее ток нагрузки превышает номинальный для данного узла. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с временной задержкой. Время отклика прямо пропорционально величине тока нагрузки, протекающего через дифференциальную машину, а также зависит от температуры окружающей среды.

На корпусе указан порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором срабатывает неограниченное время) в А. Пример маркировки на корпусе — С16 А/30 мА. При этом маркировка «С» перед номиналом указывает на частоту срабатывания электромагнитного расцепителя (класс аппарата). Буква «С» означает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

На видео ниже подробно описано, как работает дифавтомат и из чего он состоит:

Область применения

Зачем использовать дифференциальный автомат, если есть два отдельных защитных устройства (УЗО и автомат), каждое из которых выполняет свою функцию ?

Основное преимущество дифавтомата — компактность. Он занимает меньше места на DIN-рейке в электрощите, чем в случае установки двух отдельных устройств. Эта особенность особенно актуальна, если в распределительном щите необходимо установить несколько УЗО и автоматических выключателей. В этом случае путем установки дифавтоматов можно значительно сэкономить место в распределительном щите и, соответственно, уменьшить его размеры.

Дифференциальный автомат широко применяется для защиты электропроводки практически везде, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

Дифавтомат ничем не уступает УЗО и аналогичным по характеристикам выключателю, поэтому ограничений в его использовании нет. Данное защитное устройство может быть установлено как на вводе (в качестве резервного), так и на отходящих линиях электропроводки для обеспечения пожарной безопасности, безопасности человека в отношении поражения электрическим током, а также для защиты от перегрузок по току.

Вот мы и рассмотрели устройство, назначение и принцип работы дифавтомата. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

• Схема подключения дифференциального автомата
• Как найти короткое замыкание в сети
• Что такое УЗО в электрике

Опубликовано: 01.03.2017 Обновлено: 03.11.2017 Пока без коментариев

Чем отличается УЗО от дифференциального автомата и что лучше использовать?

Одним из этапов домашнего электрооборудования является установка защитного оборудования. Монтируется в квартирный электрощит. В случае повышенной нагрузки или сбоя устройство оперативно срабатывает для защиты всей системы или отдельного контура.

Но перед установкой следует выяснить, в чем отличие УЗО от дифференциального автомата, чтобы правильно организовать и обезопасить домашнюю сеть.

Предлагаем разобраться в функциональных особенностях коммутационных аппаратов, и выяснить, в какой ситуации что лучше использовать. В статье мы определили основные критерии выбора электрозащитных устройств, а также описали особенности их подключения и эксплуатации.

Содержание статьи:

• Необходимость защиты по мощности
• Коммутационные аппараты, сбросы нагрузки
  • Автоматические выключатели — Модифицированные вилки
  • УЗО — УЗО
  • Дифференциал Автоматический — Максимальная защита
• Особенности 90 выбора электрических защит установка в электрощит
• Сложность подключения проводов
• Как диагностируется операция?
• Какие бытовые приборы дешевле покупать и ремонтировать?

Выводы и полезное видео по теме

Необходимость защиты по питанию

Домашняя электросеть представляет собой сложную разветвленную сеть, состоящую из множества цепей — осветительных, розеток, отдельных силовых и слаботочных. Он включает в себя все электроустановки, которыми приходится пользоваться ежедневно. Самыми простыми среди них являются розетки и выключатели.

При эксплуатации бытовых электроприборов возникают непредвиденные ситуации, результатом которых является выход из строя отдельных цепей, устройств, а также аварии.

Причинами неисправности являются следующие явления:

• чрезмерная нагрузка на линию электропередачи;
• токи утечки;
• короткие замыкания.

С перегрузкой можно столкнуться, если использовать новую мощную технику в квартире со старой проводкой. Кабель не выдерживает полной нагрузки, перегревается, плавится и выходит из строя.

Отличный пример необдуманного применения удлинителя китайского производства без предохранителя, вкупе с тройниками. Одновременное использование нескольких устройств на одной линии электропередач может привести к оплавлению контактов и изоляции, а также возгоранию

Опасность токов утечки возникает при выходе из строя изоляции электрических кабелей и устройств, неправильном монтаже или заземлении оборудования.

При повышении силы тока выше 1,5 мА становится заметным влияние электричества, а более 2 мА вызывает судороги.

Необратимые последствия вызывает и короткое замыкание из-за непреднамеренного соединения нуля и фазы. Результатом образования электрической дуги является возгорание отдельного участка электропроводки, а нередко и окружающих предметов

Для защиты оборудования, имущества, а главное — жизни и здоровья жителей применяются устройства аварийного отключения. Без них современные или считаются неполноценными и опасными.

Коммутационные аппараты, сбросы нагрузки

Если электросистема квартиры или дома разделена на отдельные цепи, каждую линию цепи рекомендуется оборудовать отдельным автоматическим выключателем, а на выходе установить УЗО.

Однако вариантов подключения значительно больше, поэтому сначала нужно понять разницу между УЗО и дифференциальным автоматом, а потом уже производить монтаж.

Автоматические выключатели — Модифицированные вилки

Когда о разнообразии защитных устройств не могло быть и речи, при чрезмерной нагрузке на линию срабатывали «пробки» — простейшие аварийные устройства.

Улучшен их функционал и получены срабатывающие в двух случаях — при коротком замыкании и при нагрузке близкой к критической.

Конструкция машины проста: несколько функциональных модулей заключены в корпус из прочного технопластика. Снаружи имеется рычаг замыкания/размыкания цепи и монтажный паз для «посадки» на DIN-рейку (+)

В одном распределительном щите может быть один или несколько выключателей, их количество зависит от количества цепей, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем проще заменить или отремонтировать электроприборы. Для установки одного устройства не нужно отключать всю сеть.

Галерея изображений

Фото

Что происходит при регулировке устройства

Номинальный ток нагрузки устройства

Камера защиты от короткого замыкания

Биметаллическая пластина для теплового расцепителя

Обязательным условием для монтажа домашней электросети является . Выключатели срабатывают быстро при перегрузке системы и из-за короткого замыкания. Единственное, от чего они не могут защитить, так это от токов утечки.

УЗО — устройства автоматической защиты

Ровно это устройство, которое автоматически анализирует силу тока на входе/выходе и защищает от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по другому принципу.

Внутри корпуса находится рабочее устройство — сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только возникает ток утечки, появляется разница в значениях магнитных потоков — выходное значение уменьшается. В результате взаимодействия потоков происходит срабатывание реле и разрыв цепи. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешние отличительные особенности — наличие дополнительных клемм (у машины по 1 штуке сверху и снизу), кнопки тестирования, более широкой передней панели, иной маркировки (+)

На корпусе можно увидеть маркировку 10 . .. 500 мА. Указывает номинальный ток утечки. Для домашнего использования обычно выбирают УЗО с номиналом 30 мА.

Устройства с обозначением 10 мА могут пригодиться, если отдельная цепь выведена на детскую комнату или в ванную комнату, где повышенный уровень влажности.

УЗО защищает от токов утечки, но бесполезен при повышенной нагрузке на провода, а также ни в коем случае не помогает при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируются попарно.

Только вместе они обеспечат полную степень защиты, которая должна присутствовать в каждой бытовой электросистеме.

Дифференциал Автоматический — Максимальная защита

Когда мы говорим о принципиальном отличии УЗО от , мы имеем в виду не отдельно устанавливаемое устройство УЗО, а пару «УЗО + выключатель».

Дифференциальный выключатель тока (АВДТ), по сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он выполняет сразу три основные функции:

• защищает от токов утечки;
• предотвращает перегрузку линии;
• мгновенно срабатывает при коротком замыкании.

Несмотря на небольшие размеры, устройство работает эффективно и быстро, но при одном условии — если оно выпущено под надежной, зарекомендовавшей себя торговой маркой.

Если не знать нюансов устройства и обозначений, нанесенных на корпус, то дифавтомат легко спутать с УЗО. Одна из подсказок — маркировка АВДТ(+)

В технической документации, которая должна быть приложена к устройству, указаны его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Помимо маркировки наименования здесь указываются номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и для простых машин — мА.

На первый взгляд может показаться, что появление дифавтомата полностью стирает существовавшую изначально схему «автоматический выключатель + УЗО». Однако существует множество нюансов, определяющих выбор того или иного решения, и в результате обе схемы установки актуальны и востребованы.

Критерии выбора устройств электрозащиты

Попробуем разобраться, что лучше для дома — УЗО или дифференциальный автомат, и рассмотрим различные ситуации установки. Чаще всего на выбор влияют такие факторы, как положение устройства в электрощите, нюансы подключения к линиям электропередач, возможность обслуживания или замены.

Особенности установки в электрощит

Электрощит представляет собой металлический ящик, внутри которого обычно располагаются устройства защиты и электросчетчик. Рабочая панель, к которой крепятся устройства, ограничена в размерах.

Если идет улучшение сети питания и при этом устанавливаются дополнительные модули, то на дин-рейках нехватка свободных мест. В этом случае дифавтоматы находятся в выигрышной позиции.

Расположение на din-рейке пар «автомат+УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что более низкие устройства занимают меньше места. Разница увеличится, если защита рассчитана на большее количество цепей.

Современное оснащение квартир электричеством ориентировано на увеличение количества цепей. Это связано как с появлением большого количества мощного оборудования, так и с разделением сети на множество линий. В такой ситуации при отсутствии дополнительного места единственным разумным решением является .

При выборе устройств обратите внимание на устройства, занимающие одно модульное место. Такие модели уже появились в продаже, но их стоимость несколько выше, чем у традиционных.

Сложность подключения проводов

Основное отличие соединения между двумя указанными вариантами заключается в количестве проводов. Два отдельных устройства в сумме имеют больше клемм — 6 штук, а у дифавтомата всего четыре. Схема подключения также отличается.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат аварийного реагирования и надежность приборов одинаковы, а порядок подключения проводов разный

На схеме хорошо видно коммутацию проводов.

На схеме так:

• фазный провод подключается к клемме AB;
• выход автомата и L-клемма УЗО соединяются перемычкой;
• вывод фазы УЗО направляется в электроустановки;
• нулевой провод подключается только с УЗО — на вводе с N-клеммой, на выходе — направляется к электроустановкам.

В дифильтромате подключение намного проще. Перемычки не нужны, только фаза и ноль подключаются к соответствующим клеммам, а с выходов подаются на нагрузку.

Что это дает установщику? Облегчает процесс подключения, уменьшает количество проводов, соответственно гарантирует больший порядок на электрощите.

Как диагностируется операция?

Если рассматривать устройства из среднего ценового сегмента, то преимущества тандема «автомат + УЗО» — преимущества. Предположим, на одном из контуров произошло аварийное отключение электроэнергии.

Причину срабатывания защиты сразу определить сложно, так как это может быть ток утечки, короткое замыкание или суммарная нагрузка, которую не выдержали провода.

По сработавшему УЗО или автомату сразу видно где искать причину. В первом случае проблема с изоляцией, во втором повышенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным характеристикам

Если дифавтомат среагировал на сбой сети, то причину придется искать дольше. Необходимо проверить все версии, а это займет больше времени и сил.

Для упрощения диагностики рекомендуется приобретать приборы из более дорогого ценового сегмента — они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие бытовые приборы дешевле покупать и ремонтировать?

Бывают ситуации, когда выбор основывается на стоимости. Например, есть бюджет, за который выйти невозможно. При этом решающую роль играет общая стоимость всех подключенных устройств защиты.

На первый взгляд большее количество устройств характеризуется более высокой ценой. На самом деле все иначе: универсальный дифавтомат стоит кругленькую сумму, а набор других приспособлений экономичен.

Если следить за ценниками всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже комплекта «АБ+УЗО»

Следует помнить, что количество строк обычно 3 и более, поэтому разница между покупками растет. Если для одного контура приобретение АЭДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, как дифавтоматы, так и блоки УЗО с автоматическими выключателями имеют свои достоинства и недостатки. Если АВДТ выигрывают в компактности и простоте подключения, то в диагностике и учете затрат явно проигрывают.
