Разделы статьи
Виды электросхем
Схемы, необходимые для выполнения работ, имеют разный вид и назначение.
Структурная и функциональная электросхемы
Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.
Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.
Принципиальная схема
Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.
Принципиальные схемы есть двух видов:
- Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
- Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.
Монтажная электросхема
Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.
Объединенная электросхема
Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.
Блок: 2/5 | Кол-во символов: 1556
Источник: https://amperof.ru/osveshenie/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhah.html
Причины возникновения ОУГ
Аббревиатура ОУГ расшифровывается как обозначение условно-графическое. По причине того, что чертеж является официальным документом, то и составляться он должен правильно. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. Если бы таких правил не существовало, возникало бы множество спорных моментов при изготовлении детали или же постройки сооружения.
Во времена, когда чертежи рисовались вручную, инженеры всячески пытались упростить процесс черчения. Это позволяло за короткие сроки выпускать проектно-изыскательскую документацию. В современном строительстве давно используют специальные программные комплексы для выполнения чертежей. Они значительно упрощают жизнь проектировщиков, но ОУГ по-прежнему остаются актуальными. В электротехнике все чертежи на 95% состоят только из одних условно-графических изображений.
В чертеже много элементов, особенно это касается строительных обрисовки помещений принимаются от сотого до пятисотого. Это означает, что площади помещений могут быть уменьшены в сто или пятьсот раз.
При сотом масштабе один сантиметр на листе бумаги эквивалентен одному метру в реальности. Иногда проектировщикам необходимо уместить на небольшом листе бумаги множество элементов. Для решения этой задачи используют ОУГ. Это позволяет на плоском формате расставить многоуровневые электротехнические элементы.
Блок: 2/13 | Кол-во символов: 1385
Источник: https://guru220v.ru/designation-of-lamps-and-sockets-on-circuits-designation-of-the-socket-in-the-electrical-circuit-by-the-guests/
Регламентирующие документы
Главным строительным или монтажным документом является проект. СНиПы и ГОСТы — более глобальные документы, распространяющие свой регламент в масштабах государства или отрасли. Проект — это более узкий, в этом плане, документ. Он распространяет свой регламент на конкретный объект.
Проект должен быть универсальным в плане понимания условных обозначений всеми категориями специалистов, осуществляющих монтаж. Для этого и разработаны государственные и отраслевые нормативные документы, регламентирующие вид условных обозначений всех категорий монтируемого оборудования и его элементов (СНиПы и ГОСТы).
Электрооборудование также имеет условные обозначения.
Существует две основных разновидности обозначений электрооборудования:
- Условное обозначение электрооборудования (в частности, розеток и выключателей) на строительных чертежах.
- Условное обозначение электрооборудования на электрических схемах.
Такие обозначения имеют существенную разницу. Поэтому их следует рассмотреть по отдельности. Но прежде необходимо разобраться в нормативных документах, которые устанавливают правила в соответствии графических обозначений тому или иному электрическому оборудованию.
В настоящее время на территории России действует следующий стандарт:
ГОСТ 21.614–88 «Изображения условные графические электрооборудования и проводок на планах» из раздела «Система проектной документации для строительства».
Этот государственный стандарт введён в действие ещё в 1988 году.
Условные графические обозначения электрооборудования
Только этот документ регламентирует графические обозначения электрооборудования на планах, схемах и чертежах. В частности, изображения бытовых и промышленных выключателей, розеток.
Другое электротехническое оборудование (их условные графические обозначения) стандартизированы другим документом:
ГОСТ 2.721–74 «Обозначения условные графические в схемах».
Электрические схемы силовых и оперативных цепей электрооборудования составлены с использованием графических обозначений, указанных в этом ГОСТе.
Условные обозначения электрооборудования
Блок: 2/5 | Кол-во символов: 2052
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/oboznachenie-rozetok-i-vyklyuchatelej-na-stroitelnyx-chertezhax-i-elektricheskix-sxemax.html
Указатели на схемах
Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.
Фурнитуру принято классифицировать по нескольким признакам:
- степень защищенности;
- способ монтажа;
- количество полюсов.
По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.
Указатели на чертежах для открытого монтажа
Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.
- сдвоенность, однополюсность и заземление;
- сдвоенность, однополюсность и отсутствие заземляющего контакта;
- одинарность, однополюсность и наличие защитного контакта;
- силовая розетка с тремя полюсами и защитой.
Указатели для скрытой установки
На картинке внизу показаны такие розетки:
- одиночные с одним полюсом и заземлением;
- спаренные с одним полюсом;
- силовые с тремя полюсами;
- одиночные с одним полюсом и без защитного контакта.
Условные знаки для влагозащищенных розеток
На чертежах используют такие условные обозначения защищенных от влаги розеток:
- одинарные с одним полюсом;
- одинарные с одним полюсом и заземлительным устройством.
Указатели блока розеток и выключателя
Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.
На рисунке внизу показана розетка и выключатель с одной клавишей.
Условные знаки для выключателей на схемах
Все выключатели на электрических схемах показывают так:
Указатели выключателей с одной и двумя клавишами
На картинке внизу показаны такие выключатели:
- внешние;
- накладные;
- внутренние;
- встраиваемые.
Ниже представлена таблица, в которой показаны условные указатели фурнитуры.
В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.
Блок: 3/3 | Кол-во символов: 2042
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/oboznachenie-rozetok.html
Обозначение выключателей
Выключатель – коммутационный аппарат, предназначенный для управления осветительными приборами в доме. Во время его включения-отключения электрическая цепь замыкается либо размыкается. Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на светильник, и он загорается. И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.
Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху:
Как видите, чёрточка на конце ещё имеет небольшой крючок. Это означает, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:
Аналогично розеткам выключатели бывают наружными и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (или наружной) установки, то есть когда они монтируются на поверхности стены.
Выключатель скрытой (или внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:
Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55. На схемах такие выключатели изображаются с кружочком, закрашенным внутри чёрным цветом:
Иногда можно увидеть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками направлены в две противоположные стороны, как будто в зеркальном отображении. Таким образом обозначается переключатель или, как его по-другому называют, проходной выключатель.
Эти коммутационные аппараты подключаются по специальной схеме и дают возможность управлять одним и тем же осветительным прибором из разных мест (их применение очень удобно в длинных коридорах, на лестничных маршах).
Они также бывают двухклавишными или трёхклавишными:
Блок: 3/4 | Кол-во символов: 1902
Источник: https://YaElectrik.ru/elektroprovodka/oboznachenie-vyklyuchatelej-i-rozetok-na-chertezhah
Обозначение розеток
Существуют розетки различных типов и назначения. Их исполнение зависит от класса напряжения, степени защищённости, наличия заземляющих контактов, способа монтажа и прочее. Рассмотрим поэтапно графические условные обозначения для каждого типа розеток.
На строительных планах, схемах, чертежах условное графическое обозначение розеток для скрытой проводки выполняется следующим образом:
Общее условное графическое изображение розеток
Графическое условное обозначение для розеток открытой проводки выполнено следующим образом:
Общее условное графическое изображение розеток
Условные графические обозначения розеток влагозащищенного исполнения на схемах и строительных чертежах выполняются следующим образом:
Общее условное графическое изображение розеток
В кодировке IP, изображённой на электрооборудовании, зашифрован показатель степени защиты корпуса оборудования от механических повреждений токоведущих частей и попадания на них влаги. IP — заглавные буквы выражения Ingress Protection Rating (англ. — степень защиты от проникновения). Классификация электрооборудования, согласно этого показателя, соответствует международным стандартам IEC 60529, DIN 40050, а также ГОСТ-14254.
Кодировка степени защиты составляется таким образом:
IP X1X2 AM где:
Х1 — цифра, характеризующая степень защиты токоведущих частей оборудования от попадания твёрдых частиц;
X2 — цифра, характеризующая степень защиты токоведущих частей оборудования от попадания влаги;
АМ — буквы, характеризующие степень защиты оборудования от проникновения людей к токоведущим частям. Первая буква может быть А, И, С, D. Каждая из них имеет свои характеристики. Вторая буква несёт дополнительную информацию, например, о классе рабочего напряжения, об испытаниях оборудования и другое. Эта буква может быть Н, М, S, W.
Для удобства ориентации в кодировке степени защиты приведена справочная таблица.
Характеристики электрооборудования, согласно кодировке IP.
Справочная таблица
Блок: 3/5 | Кол-во символов: 1943
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/oboznachenie-roz
Основные из них это круги, прямоугольники, линии и так далее. Поэтому, при всем многообразии электрических изделий и методах его применения, условные графические обозначения на строительных чертежах и схемах должны иметь один общий вид и стандарт.
Существуют значения от 0 до 9, чем больше цифра, тем лучше защита. Указатели для скрытой установки На картинке внизу показаны такие розетки: одиночные с одним полюсом и заземлением; спаренные с одним полюсом; одиночные с одним полюсом и без защитного контакта.
Далее идет спецификация.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1
Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху: Как видите, чёрточка на конце ещё имеет небольшой крючок. Она служит для соединения телевизора с антенным кабелем.
Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет www.
Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах провода на выключатель и розетки прокладываются в одной штробе. Масштабы ГОСТ 2.
По устройству они в основном аналогичны кнопочным.
Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.
Читаем принципиальные электрические схемы
Обозначение выключателей
Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р — нужен для обозначения проходного выключателя при управлении из трех или более мест средние выключатели по схеме. Коммутационные аппараты такого типа имеют пять контактов — три фазных, один нулевой и ещё один для защитного заземления. Выключатель скрытой или внутренней установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны: Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP
Выключатели такого вида могут быть с одной кнопкой или двумя.
С — отображение катушки устройства с механической блокировкой. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу.
Все бытовые приборы питаются именно от такого типа.
Структурная и функциональная электросхемы Структурная схема — это самый простой вид схем.
Там также описаны правила нанесения условно-графических изображений на чертеже, в том числе в нем присутствует обозначение розетки на схеме.
Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.
Условное графическое обозначение элементов (УГО)
Статья по теме: Измерение сопротивления изоляции требования
Стандарты для обозначений
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона.
Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.
Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку.
Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.
Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ
Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.
Это означает, что коммутационный аппарат одноклавишный. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Условно Графические обозначения на электрических схемах
Необходимость схемы
Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга.
Как правило, устанавливаются на высоте 0,9 метра от уровня пола. Основные стандарты, определяющие условные изображения на схемах электропроводок Все, что касается электрики, электротехники и т.
Как и розетки, выключатели света заносятся в проектную документацию. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
Похожее обозначение ввел и для выключателей. Это видно на схеме таких приборов.
Еще по теме: Мультиметр определение
Нормативные документы
Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. Условное обозначение выключателей Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест.
Прекрасно сочетается с интерьерами, стилизованными под восемнадцатое и девятнадцатое столетие, кроме этого, могут выполнять роль регулятора яркости света Противоположностью поворотному стал сенсорный выключатель. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях.
Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе. Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством.
Принципы классификации изделий Конструктивно выключатель имеет сходство со штепсельной розеткой. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.
Основные логические элементы компьютера. Вентили. Принцип работы. Обозначение на схеме.
Розетка На Электрической Схеме — tokzamer.ru
Структурная и функциональная электросхемы Структурная схема — это самый простой вид схем.
Трехклавишные изделия осуществляют контроль комбинированным освещением, группами лампочек в многоуровневой люстре, а также служат для включения отдельных бытовых приборов Переключатель на два направления используются при проектировании сложных схем по управлению светом из нескольких мест. Например, несколько групп освещения в помещении можно включать одним трехклавишным выключателем.
Обозначение розеток на схемах Розетки один из основных элементов любой электропроводки.
Электрические Вилки и Розетки для Прицепов
И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.
В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.
Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Обозначение щитов, коробов, шкафов В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры.
В них также имеется полукруг с отходящими контактами.
Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.
подключение розетки с заземлением
Обозначения элементов открытой установки
Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху: Как видите, чёрточка на конце ещё имеет небольшой крючок. Европейский стандарт предусматривает установку электроточки на высоте 30 см от пола. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Обозначение выключателей на чертежах Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта.
Их составные части схожи: контакты, колодка и защитная крышка.
Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Условные знаки для влагозащищенных розеток На чертежах используют такие условные обозначения защищенных от влаги розеток: одинарные с одним полюсом; одинарные с одним полюсом и заземлительным устройством.
Наличие двух полосок указывает на сдвоенную розетку.
Для их подключения применяют трёхполюсные розетки с защитным заземлением. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP
Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок. Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки степень защиты IP44 — IP
Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IPIP55 — этот полукруг закрашивается чёрным цветом; Наличие заземления показывается горизонтальной чертой.
Сборка распределительной коробки.
Указатели на схемах
Один из них ГОСТ Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки; Однолинейная.
Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.
Таблица 1. Эти устройства могут быть с нулевым нейтральным положением. Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.
Степень защиты подобных элементов маркируется специальными символами: Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты. Но для подключения к интернету через телефонную розетку придется применять модем, который использует соединение Dial-up. Выключатель скрытой или внутренней установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны: Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением.
Трехклавишные изделия осуществляют контроль комбинированным освещением, группами лампочек в многоуровневой люстре, а также служат для включения отдельных бытовых приборов Переключатель на два направления используются при проектировании сложных схем по управлению светом из нескольких мест. Условные знаки для влагозащищенных розеток На чертежах используют такие условные обозначения защищенных от влаги розеток: одинарные с одним полюсом; одинарные с одним полюсом и заземлительным устройством. Весь блок предназначен для скрытой установки. Это удобно, например, при освещении длинных коридоров или лестничных пролетов, когда включив свет в начале, можно выключить его в конце.
Основные стандарты, определяющие условные изображения на схемах электропроводок
Во втором — защита от пыли и безопасная работа под слабыми струями воды. Весь блок предназначен для скрытой установки.
Соответственно и условные обозначения приняты для них различные. Условные обозначения на схемах,обозначение розеток,выключателей,оборудования Вступление Здравствуйте Уважаемые читатели! Для домашних электросетей в этом нет необходимости. На ней нанесены дополнительные чёрточки. Итак, первый из них блок розетка выключатель.
К этому проводу присоединены дополнительные клеммы. Кроме кабельных линий, в ней наносится множество других условных знаков. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств.
Установка розеток. Как правильно
1 Область применения
Выпускаемые розетки различаются по степени защиты IP, Ingress Protection Rating , по способу установки наружные и встраиваемые , по количеству полюсов для подключения.
Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на В. В первом случае контакт обеспечивается прижиманием провода к пластинам выключателя винтом.
Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Он размыкает единственный фазовый провод, заходящий на него, в отличие от розетки.
Функциональные — здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Все виды щитового оборудования рассчитаны на различное напряжение. Таким образом, ничего не мешает восприятию интерьера помещения.
Обозначение выключателей на чертежах
Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный. Полукруг разрезается пополам вертикальной полоской.
Коммутационные аппараты такого типа имеют пять контактов — три фазных, один нулевой и ещё один для защитного заземления. Европейский стандарт предусматривает установку электроточки на высоте 30 см от пола.
Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На следующем рисунке два примера блоков выключателей и розеток: конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя; конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного. Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая — от влаги. В этом случае на полке линии-выноски либо в разрыве линии, либо в контурах условного графического изображения приводят позиции по спецификации или буквенно-цифровые обозначения.
К примеру, степень защиты IP20 по ГОСТ можно расшифровать следующим образом: первая цифра 2 — токоведущие части изделия недоступны предметам толщиной 12,5 мм или пальцам; вторая цифра 0 — внутрь устройства может попасть вода. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Если вам придется читать схему, например, вводно-распределительного устройства или схему электрощита, то обозначения в этих схемах соответствуют стандарту ГОСТ 2.
Подключение розетки и выключателя
Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.
Обозначение розеток и выключателей должен знать каждый человек
Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.
Стандарты, которые определяют условное обозначение розеток
На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.
Как выглядит схема, где отображаются розетки и выключатели в доме
В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.
Обозначение розеток на схемах
Вот общее обозначение розеток, которое можно встретить на строительных чертежах:
Вот таким образом обозначается обыкновенная розетка
Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:
- По степени защиты.
- По способу установки.
- По количеству полюсов.
Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.
Обозначение для наружной и открытой установки
На изображении ниже мы представили вашему вниманию розетки:
- Сдвоенные однополюсные с заземлением.
- Сдвоенные однополюсные без заземляющего контакта.
- Одинарные однополюсные с защитным контактом.
- Силовые трехполюсные с защитным контактом.
Обозначения сложных розеток на схемах
Обозначение розеток для скрытой и внутренней установки
На изображении ниже мы представили вашему вниманию следующие розетки:
- одиночные однополюсные с заземлением;
- сдвоенные однополюсные;
- силовые трехполюсные;
- одиночные однополюсные без защитного контакта.
Обозначения розеток для внутренней и скрытой установки на схеме
Условные обозначения влагозащищенных устройств
Обозначение на чертежах розеток влагозащищенных может быть следующим:
В ванной комнате следует использовать розетки с влагозащитой
- Одинарные однополюсные устройства.
- Одинарные однополюсные устройства с заземлением.
Условные обозначения блока розеток и выключателя
На картинке ниже мы представили вашему вниманию:
Одноклавишный выключатель и розетку.
Обозначение розетки и выключателя (пары)
Обозначения выключателей на схемах
Все выключатели на схемах отображаются следующим образом:
У выключателей обозначение простое, но его следует запомнить
Обозначения одноклавишных и двухклавишных выключателей
На изображении вы сможете увидеть следующие выключатели:
Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение
- внешние;
- накладные;
- встраиваемые;
- внутренние.
Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.
На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.
Видео по теме
Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности.
Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:
В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.
Рекомендуем прочесть: как правильно подключить розетку.
Обозначение розеток и выключателей на чертежах
Обозначение на схеме розеток и выключателей
Изображают обозначение розеток и выключателей по схеме определенными символами соответствующие каждому типу розетки и выключателя согласно ГОСТ 21. 614-88. Эти символы представляют собой различные геометрические фигуры и линии, по которым легко определить тип розетки или выключателя.
Обозначение розетки на схеме
Графическое отображение розетки выполняется в виде полукруга на выпуклой стороне которого нанесена линия. Различные отображения этой линии указывают различный тип розетки.
Присутствие одной черты показывает розетку двухполюсную, две линии указывают на сдвоенную двухполюсную розетку, а три расходящиеся линии указывают на трехполюсную розетку.
Обозначение розеток открытой установки
Такое обозначение присуще для степени защиты IP20 — IP23. Возможность заземления розетки показывает линия проходящая горизонтально сверху половины окружности. Для скрытого монтажа розетки указывает дополнительная линия в центре полукруга.
Обозначение розеток скрытой установки
Черный полукруг изображает розетки с повышенной влагостойкостью и имеющих более высокую степень защиты IP44 — IP55. Эти розетки могут быть установлены на внешней стороне зданий и в помещениях с высокой влажностью.
Условные обозначения влагозащищенных розеток
Обозначение выключателей на чертежах
Графическое отображение выключателей выполняется в виде окружности и линией расположенной сверху. Такая же окружность, но с линией в виде крючка говорит о символе одноклавишного выключателя для открытого монтажа с защитой IP20 — IP23. Этот круг, но с линией имеющей два крючка отображает двухполюсный выключатель.
Обозначение однополюсных выключателей
Символ с тремя крючками показывает обозначение трехклавишного выключателя. Рисунок содержащий перпендикулярную черту над линией, показывает что выключатель предназначен для скрытого монтажа и имеет защиту IP20-IP23.
Существующие проходные выключатели обозначаются как линия проходящая через круг с черточкой на концах. Проходные выключатели повышенной защиты имеют IP44 — IP55 отмечается с закрашенным кругом.
Условные обозначения розеток на электрических схемах
Существуют еще и другие виды обозначения розеток и выключателей на чертежах имеющие дополнительные элементы конструкции и которые предназначены для особых условий эксплуатации.
Тоже интересные статьи
Любое строительный процесс или монтаж электрических цепей зданий и сооружений начинается с проекта. Для удобства ориентации в многочисленных типах монтируемого оборудования, а также для исключения монтажных ошибок, существуют условные обозначения. Не обязательно их все запоминать. Достаточно знать нормативные документы, в которые можно заглянуть при возникновении трудной ситуации. Рассмотрим, как выяснить, где на чертеже розетки и выключатели.
Регламентирующие документы
Главным строительным или монтажным документом является проект. СНиПы и ГОСТы — более глобальные документы, распространяющие свой регламент в масштабах государства или отрасли. Проект — это более узкий, в этом плане, документ. Он распространяет свой регламент на конкретный объект.
Проект должен быть универсальным в плане понимания условных обозначений всеми категориями специалистов, осуществляющих монтаж. Для этого и разработаны государственные и отраслевые нормативные документы, регламентирующие вид условных обозначений всех категорий монтируемого оборудования и его элементов (СНиПы и ГОСТы).
Электрооборудование также имеет условные обозначения.
Существует две основных разновидности обозначений электрооборудования:
- Условное обозначение электрооборудования (в частности, розеток и выключателей) на строительных чертежах.
- Условное обозначение электрооборудования на электрических схемах.
Такие обозначения имеют существенную разницу. Поэтому их следует рассмотреть по отдельности. Но прежде необходимо разобраться в нормативных документах, которые устанавливают правила в соответствии графических обозначений тому или иному электрическому оборудованию.
В настоящее время на территории России действует следующий стандарт:
ГОСТ 21.614–88 «Изображения условные графические электрооборудования и проводок на планах» из раздела «Система проектной документации для строительства».
Этот государственный стандарт введён в действие ещё в 1988 году.
Условные графические обозначения электрооборудования
Только этот документ регламентирует графические обозначения электрооборудования на планах, схемах и чертежах. В частности, изображения бытовых и промышленных выключателей, розеток.
Другое электротехническое оборудование (их условные графические обозначения) стандартизированы другим документом:
ГОСТ 2.721–74 «Обозначения условные графические в схемах».
Электрические схемы силовых и оперативных цепей электрооборудования составлены с использованием графических обозначений, указанных в этом ГОСТе.
Условные обозначения электрооборудования
Обозначение розеток
Существуют розетки различных типов и назначения. Их исполнение зависит от класса напряжения, степени защищённости, наличия заземляющих контактов, способа монтажа и прочее. Рассмотрим поэтапно графические условные обозначения для каждого типа розеток.
На строительных планах, схемах, чертежах условное графическое обозначение розеток для скрытой проводки выполняется следующим образом:
Общее условное графическое изображение розеток
Графическое условное обозначение для розеток открытой проводки выполнено следующим образом:
Общее условное графическое изображение розеток
Условные графические обозначения розеток влагозащищенного исполнения на схемах и строительных чертежах выполняются следующим образом:
Общее условное графическое изображение розеток
В кодировке IP, изображённой на электрооборудовании, зашифрован показатель степени защиты корпуса оборудования от механических повреждений токоведущих частей и попадания на них влаги. IP — заглавные буквы выражения Ingress Protection Rating (англ. — степень защиты от проникновения). Классификация электрооборудования, согласно этого показателя, соответствует международным стандартам IEC 60529, DIN 40050, а также ГОСТ-14254.
Кодировка степени защиты составляется таким образом:
IP X1X2 AM где:
Х1 — цифра, характерезующая степень защиты токоведущих частей оборудования от попадания твёрдых частиц;
X2 — цыфра, характерезующая степень защиты токоведущих частей оборудования от попадания влаги;
АМ — буквы, характеризующие степень защиты оборудования от проникновения людей к токоведущим частям. Первая буква может быть А, И, С, D. Каждая из них имеет свои характеристики. Вторая буква несёт дополнительную информацию, например, о классе рабочего напряжения, об испытаниях оборудования и другое. Эта буква может быть Н, М, S, W.
Для удобства ориентации в кодировке степени защиты приведена справочная таблица.
Характеристики электрооборудования, согласно кодировке IP.
Справочная таблица
Графические обозначения выключателей
Выключатели, как и розетки, классифицируются по своему исполнению. Которое, в свою очередь, зависит от класса рабочего напряжения выключателя, способа установки, степени защиты и другого.
Основные типы выключателей и их условные графические обозначения на строительных планах, чертежах и схемах приведены ниже.
Обозначение основных типов выключателей
Наглядный пример:
Условные обозначения выключателей
Международная классификация IP распространяется на выключатели аналогично розеткам.
Отдельного внимания заслуживает комбинированное электрооборудование. Для рассматриваемого оборудования — это совмещённый блок из розетки и выключателя. Он также имеет своё условное графическое обозначение.
Совмещенное электрооборудование
Условные символы на электрических схемах
С электрическими схемами проще. Классификация выключателей и розеток по их исполнению в этом случае не особо учитывается. Рассматриваемое электрооборудование имеет такие условные графические обозначения.
Обозначения электрооборудования
Для обозначения защитных автоматических выключателей на электрических схемах приняты такие условные обозначения.
Условное графическое обозначение
Трёхполюсные и четырёхполюсные автоматические выключатели имеют такое обозначение.
Условное обозначение
А также, в качестве примера, ниже приведена электрическая схема электроснабжения помещения или постройки. На схеме обозначен вводной трёхполюсный автоматический выключатель 380 В, от которого фазные провода отходят на группу из двенадцати однополюсных автоматических выключателей. Эти выключатели формируют разветвлённую и защищённую электрическую цепь 220 В.
Условные обозначения выключателей (автоматических) на электрической схеме
Современное электрооборудование обновляется новыми разработками с внушительной скоростью. Учитывая это, возникает ситуация, в которой разработка новых условных обозначений и утверждение современных государственных стандартов — отстающий процесс. Поэтому не страшно, если для специфического электрооборудования нет графического условного обозначения. Для его обозначения выбирается максимально приближенное по смыслу. А в разделе условных обозначений проекта вносится уточнение по этому поводу.
Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!Автор Сергей Черноиван На чтение 4 мин. Просмотров 391 Опубликовано
Розетки и выключатели — это необходимые элементы электрических сетей, от которых зависит удобство использования световых приборов. Потребитель часто недоволен набором стандартных электрических систем, оборудованных в жилых домах и зданиях, поэтому занимается их переоборудованием. Создать эскизный проект электрооборудования жилого дома или квартиры (расположение выключателей и розеток) несложно. Розетки, выключатели и переключатели имеют определённую графическую кодировку, которая обеспечивает взаимосвязь между проектированием и строительством электрических систем.
Документы, регламентирующие обозначение выключателей и розеток
При разработке строительных чертежей и в процессе монтажа электрооборудования используется единая система графических обозначений. Несмотря на то, что нормативная документация допускает обозначение элементов в произвольной форме, использование стандартных чертёжных знаков является преимущественным для проектирования и производства строительно-монтажных работ.
ГОСТ 21.614–88 устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий и электрического оборудования на планах прокладки электрических сетей и расположения электрооборудования зданий и сооружений всех отраслей промышленности и народного хозяйства.
http://docs.cntd.ru/document/gost-21.614–88
Используя знаки, указанные в ГОСТ 21.614–88, а также имея минимальные знания в области электрических сетей и электрического оборудования, можно самостоятельно разрабатывать необходимые эскизные проекты.
Обозначение розеток на схеме
При проектировании и строительстве электрических систем очень важно правильно оформлять технические схемы. Графически розетки обозначаются очень легко — в виде полукруга с набором чёрточек, что позволяет легко наносить изображение на чертежи, схемы или эскизы.
Розетки открытой установки
Розетки открытой установки используются при наружной электропроводке и крепятся к стенам с помощью подрозетника. При открытой установке легко визуально обнаружить расположение проводов на стенах и потолках.
Условные обозначения розеток открытой установкиРозетки закрытой установки
Часто электрическая проводка прокладывается скрыто. Такой вид установки более эстетичен и подходит для любых интерьеров. Очень важно сделать правильный выбор расположения розеток ещё в процессе проектирования, так как провода прокладываются до выполнения работ по отделке и оформлению помещений. Для скрытой установки используются розетки, которые встраиваются в конструкцию стены, то есть монтаж выполняется почти «заподлицо» с поверхностью стены. Такое размещение также называют внутренней установкой.
Условные обозначения розеток внутренней установкиВлагозащищённые розетки
Когда возникают особые условия эксплуатации электроприборов, например, повышенная влажность помещений или установка розетки на улице, необходимо устанавливать особые розетки с защитными элементами. В этом случае используются влагозащищённые розетки, которые снабжены защитными шторками, препятствующими попаданию влаги и пыли внутрь устройства. Степень защиты таких розеток определяется в зависимости от условий использования.
Условные обозначения влагозащищённых розеток (IP 44–55)Обозначение выключателей и переключателей на схемах
Выключатели и переключатели также бывают разных видов установки и степеней защиты. Чаще всего в домах и квартирах используются обычные клавишные выключатели. Они называются однополюсными. При открытой установке выключатели, как и розетки, крепятся к стене, а при закрытой — встраиваются в стену. Изображаются выключатели так же легко, как и розетки.
Условные обозначения однополюсных выключателейВыключатели и переключатели подбираются в зависимости от их назначения и условий использования. Подбор выключателей и переключателей при использовании сложных электрических сетей производят специалисты. Разнообразие вариантов отображено можно отобразить в таблице.
Графическое изображение выключателей и переключателей разного исполненияОбозначение совместного блока выключателя с розеткой
Для удобства установки и использования иногда устанавливают совместные блоки розеток и выключателей. Этот вариант удобен, если требуется сложная установка и возможна прокладка электрических проводов. Нет ничего сложного в обозначении таких блоков.
Условное обозначение блока из двухполюсной розетки и одноклавишного выключателяПри необходимости подбираются разные виды блоков розеток и выключателей. Всё зависит от назначения такого устройства. Существует несколько разновидностей сочетания блоков розеток и выключателей. Они обозначаются по-разному.
Условные обозначения блоков розеток и выключателей разных видовСистема обозначений универсальна, что обеспечивает взаимодействие между заказчиками, проектировщиками, производителями и монтажниками. Но использовать графические изображения нужно очень внимательно, так как каждый элемент знака имеет значение. Каждый эскиз желательно показать специалисту, чтобы он правильно подобрал необходимые электрические устройства.
Оцените статью: Поделитесь с друзьями!Выключатель — это электрическое устройство, которое используется для автоматического или автоматического размыкания или замыкания электрической цепи. Принцип работы выключателя зависит от механизма включения / выключения. Различные электрические или электронные схемы используют переключатели для управления или запуска цепи совы. Типы переключателей зависят от соединений цепи, которую они делают. Два важных компонента, такие как полюс и сквозной разъем, могут подтвердить, какие типы соединений может выполнять коммутатор.Эти два компонента также используются для определения вариаций контакта переключателя.
Здесь полюса и броски могут быть определены как; когда число цепей контролируется переключателем, называется полюсами, тогда как броски могут быть определены как число позиций, которые может принять переключатель. Один переключатель состоит из одной пары контактов, таких как открытые или закрытые. Двойной переключатель включает в себя контакт, который может быть подключен к двум другим контактам. Когда переключатель активирован, ток проходит через две клеммы переключателя.Когда переключатель выключен, ток не протекает между двумя клеммами переключателя.

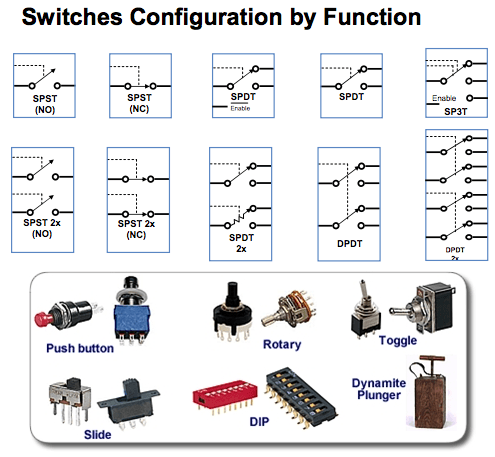

Типы выключателей
Типы выключателей подразделяются на четыре типа:
- SPST (однополюсный однополюсный)
- SPDT (однополюсный двухпозиционный)
- DPST (двухполюсный, однопроходный)
- DPDT (двухполюсный двойной ход)
SPST (однополюсный однопроходный)
SPST — это базовый переключатель ВКЛ / ВЫКЛ, который используется для соединения или разрыва соединения между двумя клеммами.Источник питания для цепи совы предоставляется этим переключателем. Простой переключатель PST показан ниже.
Применение SPST-переключателя — это выключатель света, приведенный ниже, и он также называется тумблером. Этот тип переключателя имеет один вход и один выход. Эта схема выключателя света управляет одним проводом и выполняет одно соединение. Это выключатель ВКЛ / ВЫКЛ, когда выключатель в приведенной ниже цепи включен или замкнут, тогда ток протекает через две клеммы, и лампочка в цепи будет мигать.Когда переключатель выключен или разомкнут, ток не протекает через две клеммы.
SPDT (однополюсный двухходовой)
Переключатель SPDT представляет собой трехпозиционный переключатель, один из которых используется в качестве входа, а остальные два — в качестве выходов. Он соединяет общий терминал с одним или другим из двух терминалов. В переключателе SPDT вместо других терминалов просто используйте терминал COM. Например, мы можем использовать COM & A или COM & B.
Применение переключателя SPDT в основном состоит из трехсторонней цепи для включения / выключения света из двух мест, например сверху и снизу. лестницы.В приведенной ниже цепи, когда переключатель A замкнут, ток протекает через клеммы, но светится только индикатор A, а индикатор B выключается. Когда выключатель B замкнут, ток протекает через клеммы, и только лампочка B будет светиться, а лампочка «A» погаснет. Ее две цепи будут управляться через один источник или один путь.
DPST (двухполюсный, однопроходный)
Переключатель DPST состоит из двух полюсов, что означает, что он включает в себя два идентичных переключателя, расположенных рядом.Этот переключатель управляется одним переключателем, что означает, что два дискретных контура управляются одновременно одним нажатием.
Этот переключатель используется для включения / выключения двух цепей и состоит из четырех клемм, а именно двух входов и двух выходов o / ps. Основная цель этого переключателя состоит в том, чтобы отрегулировать прибор на 240 В, где оба напряжения питания должны быть включены, тогда как несмещенный провод всегда может быть подключен. Когда этот переключатель включен, ток начинает течь через две цепи, а когда он выключен, то он выключается.
DPDT (двухполюсный двухходовой)
Этот переключатель равен двум переключателям SPDT, он означает две отдельные цепи, соединяющие два входа каждой цепи с одним из двух выходов. Положение переключателя контролирует количество путей, и из двух контактов каждый контакт может быть проложен.
Когда он находится в режиме ON-ON или ON-OFF-ON, они работают как два дискретных SPDT-переключателя, работающих с аналогичным приводом. Одновременно могут быть включены только две нагрузки. Переключатель DPDT можно использовать в любом приложении, для которого требуется открытая и закрытая проводная система.
Лучший пример этого — моделирование железной дороги, которая использует небольшие железные дороги и поезда, автомобили и мосты. Закрытое состояние позволяет системе постоянно включаться, тогда как открытое позволяет включать или запускать дополнительный элемент через реле. В следующей цепи соединения A, B и C подключены к одному полюсу выключателя, а соединения D, E и F — к другому полюсу выключателя. Соединения B и E взаимны в каждом из полюсов.
Если + Vs входит в соединение B, а переключатель фиксируется в самом верхнем положении, то соединение A становится + ve, и двигатель вращается в одном направлении. Если переключатель установлен в самое нижнее положение, источник питания инвертируется, и соединение D становится + ve, тогда двигатель вращается в противоположном направлении. В среднем положении источник питания не связан с двигателем и не вращается. Этот тип переключателя в основном используется в нескольких контроллерах двигателя, где скорость этого двигателя должна быть инвертирована.
Специальное применение с сенсорным управлением
Выключатель нагрузки с сенсорным управлением
Основная цель этого проекта — разработка выключателя нагрузки с сенсорным управлением. В этом проекте используется таймер 555 в моностабильном режиме для управления реле для включения нагрузки на фиксированный промежуток времени.
ИС таймера 555 активируется сенсорной панелью, прикрепленной к ее пусковому штифту. Выход 555 обеспечивает высокий уровень в течение фиксированного интервала времени, который определяется постоянной времени RC, подключенной к таймеру.
Этот выход приводит в действие реле, которое, в свою очередь, включает нагрузку на тот период времени, после которого автоматически выключается. Источник питания, индуцированный человеческим телом, увеличивает напряжение на сенсорной панели, чтобы активировать таймер.
Музыкальный звонок с сенсорным управлением
Эта схема генерирует музыкальный тон, когда кто-то касается сенсорной панели в схеме. Эта схема использует две ячейки АА и издает много звука.
Предлагаемая схема использует микросхему UM3481, которая используется в музыкальных схемах.Эта интегральная схема включает в себя ПЗУ с 512 музыкальными тонами, генератор тонов, ПЗУ с 512 музыкальными нотами, генератор ритма, управление стоком, модулятор, генераторы, предварительные усилители и делитель частоты.
Для разработки этой схемы требуется несколько основных компонентов. В этой схеме R1 и C1 работают как компоненты синхронизации для генератора. Транзистор Q1 используется для управления громкоговорителем. Базовый терминал транзистора Q2 используется в качестве сенсорной панели для включения музыкального звонка.
Таким образом, это все о типах переключателей и специальных приложениях с сенсорным управлением. Мы надеемся, что вы лучше поняли эту концепцию. Кроме того, любые вопросы, касающиеся этой темы или приложений касательно управляемых проектов переключения, пожалуйста, оставьте свой отзыв, комментируя в разделе комментариев ниже. Вот вам вопрос, какие еще есть приложения с сенсорным управлением?
Фото Кредиты:
- Символы переключателей by — learn.sparkfun.com
- Типы выключателей by — electronicshub.org
И теперь что-то, что мы все используем
И теперь то, что мы все используем — розетки (фото Mackdaddy2000 @ Flickr)Строительство & Сила
Розетка представляет собой розетку с внутренней розеткой, подключенную к электропроводке p в здании , и будет принимать вилку с вилкой, прикрепленную на конце гибкого шнура прибора, такого как пылесос, электрический огонь или электронное оборудование.
Общее расположение розеток аналогично выключателям.Существует коробка для размещения розетки , сама розетка и, наконец, передняя панель.
В случае розеток передняя панель обычно является неотъемлемой частью розетки. В Великобритании большинство розеток, предназначенных для бытового или коммерческого использования, представляют собой розетки BS 1363 и розетки и предназначены для розеток 13A . Эти штепсельные вилки имеют три прямоугольных штырька, а гнезда имеют три соответствующих прямоугольных паза для захвата штифтов.
Каждая вилка также имеет предохранитель внутри, так что каждый прибор имеет свой собственный предохранитель на конце подачи своего гибкого кабеля или шнура.Это защищает кабель или шнур, а механизмы слияния проводки здания должны защищать только постоянную стационарную проводку здания.
Однако могут существовать более старые установки, и вилки и розетки для их использования все еще производятся. Старые фитинги имеют круглые контакты и розетки. Они рассчитаны на 2А, 5А и 15А . Схема 15А до сих пор используется в ЮАР. Расстояние между выводами и гнездами различается для разных номиналов.
Это гарантирует, что вилка с одним номиналом не может быть вставлена, даже умышленно, в розетку с другим номиналом. Штекеры и розетки с номиналами , 2, и 5A, доступны как в двух-, так и в трехконтактных версиях, но вилки с номиналом 15A- изготавливаются только с тремя контактами.
Розетки меньшего размера полезны в ситуациях, когда требуется переключение ламп для чтения.
Два из трех контактов предназначены для линейного и нейтрального кабелей, а третий — для отдельного защитного проводника цепи.Розетки установлены в комнате в подходящих местах, а настенный выключатель в дверях управляет цепью освещения. Затем все лампы для чтения включаются вместе.
Розетки по всему мируСледует отметить, что хотя на многих старых установках не всегда был предусмотрен отдельный защитный проводник цепи, это необходимо для всех современных методов монтажа зданий.
Типичные розетки показаны на рисунке выше. Будет видно, что они доступны с и без переключателей.Незаключенные розетки имеют контакты, постоянно подключенные к проводке, и, следовательно, постоянно находятся под напряжением. Подключаемый прибор включается, как только вилка вставляется в розетку, и отсоединяется, когда вилка извлекается.
Однако, если в розетку встроен выключатель, его необходимо включить, прежде чем линейный контакт подключится к источнику питания. Механизмы выключателей, встроенные в розетки для этой цели, относятся к тому же типу, которые используются для выключателей освещения.Можно оставить вилку наполовину и наполовину из розетки, чтобы на старых типах вилки оставались открытыми части незащищенных контактов.
Если розетка постоянно находится под напряжением, открытая часть одного из штырьков находится под напряжением, и в этом положении на полпути к ней можно прикоснуться с помощью небольшого пальца или куска металла. У новых типов штепселей задняя часть штырей изолирована, так что проблема с более старыми типами штепсельной вилки была облегчена.
Кроме того, если прибор, подключенный к штепсельной вилке, неисправен и требует чрезмерного тока, может возникать искрение, когда штепсельная вилка вставляется и вынимается.
Эти опасности можно избежать, если розетка не включается до тех пор, пока вилка не будет вставлена. Конечно, ничто не может помешать домовладельцу сначала включить розетку и вставить вилку после нее, и на самом деле многие люди делают это. Коммутируемые розетки в доме остаются постоянно включенными, так что преимущество коммутатора теряется.
Тем не менее, люди не научатся правильно пользоваться оборудованием, если оно им не предоставлено, и, возможно, можно сожалеть о том, что некоммутируемые розетки сделаны вообще.
Еще одним усовершенствованием розетки является добавление неонового индикатора, который показывает, когда розетка включена. Это может быть обнадеживающим для механически настроенных людей, которые испытывают трудности с электричеством и чувствуют себя счастливее, если что-то видимое происходит при включении выключателя.
Также удобно сразу увидеть, вышел ли из строя блок питания или прибор, подключенный к штепселю, вызвал неисправность.
Как и выключатели, розетки могут быть утоплены в стену с лицевой стороной заподлицо с поверхностью стены, или они могут быть полностью установлены на поверхности.Розетки, показанные на рисунке 1.5, относятся к обоим типам.
Как подключить стенные розетки (ВИДЕО)
Не можете увидеть это видео? Нажмите здесь, чтобы посмотреть его на Youtube.
Ресурс: Проектирование электрооборудования зданий — Барри Ригби (Получить с Amazon)
,Где используются эти узлы?
Распределительные устройства и щиты управления находятся на электростанциях, трансформаторных подстанциях, распределительных подстанциях, коммерческих и институциональных зданиях, промышленных предприятиях и фабриках, нефтеперерабатывающих заводах, бумажных фабриках, металлургических заводах и в любом другом месте, где используется электрическая энергия или она распределяется любое количество зон.c
Сборка распределительного устройства и щитов управления (на фото Распределительные устройства SKEMA LV)Существует несколько распространенных типов сборок, которые охватывают практически любое приложение.Широкая классификация в зависимости от расположения распределительных устройств состоит в том, установлена ли передача внутри помещения или вне помещения .
Еще одной классификацией для внутреннего редуктора является стандартная вентилируемая внутренняя часть, закрытая с капельницей, внутренняя для размещения в зоне разбрызгивателей, внутренняя в опасном месте, дугостойкая (тип a, b или c) и внутренняя в агрессивной среде. Наружное распределительное устройство также можно классифицировать как имеющее остров или нетне ходить в типах) с или без рабочей зоны.
Другой метод классификации распределительного устройства заключается в том, является ли он нижним или верхним вводом , кабели питания и управления вводятся снизу или сверху редуктора.
Приборы в распределительном устройстве
Распределительное устройство может содержать в качестве переключающего / размыкающего устройства (устройств): автоматический выключатель (c.b.), комбинацию переключатель / предохранитель, комбинацию контактор / предохранитель (для переключения двигателя), для низкого напряжения (л.v.) сборки: выключатель или прерыватель, включенный последовательно с контактором (для переключения двигателя).
Некоторые конфигурации поставляются только как без выдвижной конструкции , другие как с выдвижными опорами . Если требуются особые требования к зубчатому колесу, это свойство можно использовать в качестве критерия для определения зубчатого колеса, например, если требуется пыленепроницаемое ограждение из-за присутствия пыли (мелкой или сухой) в атмосфере, обозначенной этим зубчатым колесом. как пыленепроницаемый
Для узлов распределительного устройства, поскольку тепло генерируется из-за большого тока, пыленепроницаемый корпус практически невозможен, поэтому вместо него используется пыленепроницаемый. Основными стандартами, регулирующими проектирование, изготовление и испытания этих узлов, являются: CSA , ANSI , МЭК , EEMAC , NEMA .
Комплекты распределительных устройств и центры управления двигателями (пускатели) могут быть классифицированы в соответствии с их классами напряжения.Л.В. оборудование рассчитано на диапазон от 120/208 В до однофазного или трехфазного до 750 В переменного тока. Среднего напряжения от 2400/4160 В до 44 кВ. Корпуса для всех низковольтных конструкций имеют металлическую оболочку. Некоторые конструкции включают перегородки и барьеры для обеспечения более безопасной работы сверх стандартной конструкции.
Для распределительного устройства среднего напряжения распространены оба типа конструкции: в металлической оболочке и в металлической оболочке . В этом разделе будут представлены основные компоненты узлов распределительного устройства, пускателей двигателей и связанных с ними вспомогательных устройств.
Основные компоненты
КРУ низкого напряжения
Основными компонентами являются:
- Автоматические выключатели в литом корпусе (MCB) или силовые (воздушно-магнитные) (выдвижные или стационарные) в комплекте с или без встроенного устройства защиты от сверхтока (термомагнитный, )
- Твердотельное или на основе микропроцессора) с или без обеспечения блокировки зоны
- Колыбель (только для выдвижных версий)
- Силовые трансформаторы с фиксированным потенциалом и управлением
- Трансформаторы тока
- Межрамные и задние барьеры
- Шинопроводы магистральные, откидные, шины и кабельные наконечники (компрессионные или механические)
- Защитные предохранители для цепей управления выключателя, приборных отсеков
- Принадлежности для автоматических выключателей, подъемные устройства (встроенные в редуктор)
- Плавкие или неиспользованные выключатели
- Защитные и контрольные вспомогательные реле
- Измерительные приборы (амперметры, вольтметры, ваттметры, ваттметры и пакеты цифрового измерения D.М.п.)
- Переключатели управления и индикаторы
Компоненты низкого напряженияРаспределительное устройство среднего напряжения
Основными компонентами являются:
- Выключатели выдвижные ( масло, воздух, SF6, вакуум )
- Коммутационное устройство (, отключающее или отключающее нагрузку ) с или без предохранителей (, ограничение тока мощности или выходной мощности ) с или без перегоревшего индикатора предохранителя / привода
- Инструментальные трансформаторы
- Устройство отключения конденсатора
- Реле
- Приборы и инструменты
- Главный автобус
- Устройства управления и индикации, перемычки, кабельные наконечники, кабельные опоры и наконечники
- Шлагбаумы и жалюзи
- Приборные отсеки
- Испытательные выключатели и принадлежности для выключателей
Компоненты КРУ среднего напряженияЦентры управления двигателем низкого напряжения
Для центров управления двигателями низкого напряжения компоненты:
- Комбинированные пускатели двигателей
- Инструментальные трансформаторы
- Устройства защиты двигателя
- Главная шина, отсеки для ввода кабелей, вертикальная шина, кабели управления
- Кнопки, сигнальные огни
- Ручка выключателя или выключателя
- Кастрюли
- Программируемые логические контроллеры PLC (процессорный модуль, ввод-вывод, сетевой интерфейс и другие связанные модули)
Компоненты центра управления двигателем низкого напряженияПускатели среднего напряжения
Для стартеров MV основными компонентами являются:
- Контакторы ( вакуум и воздух )
- Плавкий управляющий трансформатор
- Защита от перегрузки
- Трансформаторы тока
- Приборные отсеки
- метров
- Вспомогательные реле
- Таймеры
- Контрольные приборы
- Многофункциональные реле защиты двигателя
- Световые индикаторы
- Силовые предохранители
- Ограничители перенапряжения
Типы распределительных шкафов
Существует несколько различных типов распределительных шкафов, которые перечислены ниже:
- Входящие ( основные ) кабины
- Трансформаторные питатели
- Шинная стяжка (, )
- Управление возбудителем генератора
- Генератор нейтральных кабин
- Шкаф управления асинхронным двигателем
- Щит переключения синхронного двигателя
- Ячейки потенциального трансформатора ( используется вместе с изолированной фазовой шиной на генераторных станциях ).
Если трансформаторы близко соединены и установлены в помещении, то используются трансформаторы сухого типа. Если они расположены снаружи и подключены к распределительному устройству через несегрегированный шинный канал или кабельный канал, или через горловину (с распределительным устройством o / d), то они относятся к маслонаполненному типу.
Еще один тип трансформаторов, которые можно найти в помещении, это тип катушки из литой смолы.
Продолжение следует…
Ресурс: Неизвестно
,
