Общая емкость с четырех последовательно соединенных конденсаторов: 4. Последовательное и параллельное соединение конденсаторов | 12. Конденсаторы | Часть1

Содержание

Соединения конденсаторов. Энергия электрического поля конденсатора.

Соединения конденсаторов .

Параллельное соединение конденсаторов



Обкладки конденсаторов соединяют попарно, т.е. в системе остается два изолированных проводника, которые и представляют собой обкладки нового конденсатора



Вывод: При параллельном соединении конденсаторов

  • заряды складываются,
  • напряжения одинаковые,
  • емкости складываются.

Т.о.,  общая емкость больше емкости любого из параллельно соединенных конденсаторов

Последовательное соединение конденсаторов



Производят только одно соединение, а две оставшиеся обкладки — одна от конденсатора С1 другая от конденсатора С2 — играют роль обкладок нового конденсатора.



Вывод: При последовательном соединении конденсаторов

  • напряжения складываются,
  • заряды одинаковы,
  • складываются величины, обратные емкости.

   Т.о.,  общая емкость меньше емкости любого из последовательно соединенных конденсаторов.

Энергия электрического поля конденсатора.

Под  энергией электрического поля конденсатора будем понимать энергию одной его обкладки, находящейся в поле, созданном другой  обкладкой. Тогда:

 Формулы справедливы для любого конденсатора.

Пример: С=2мкФ; U=1000В.

t=10-6c.W=1 Дж  — опасно для жизни!

Плотность энергии.

  — плотность энергии (энергия единицы объема).

Формула справедлива для полей любых конденсаторов и, кроме того, для полей, меняющихся со временем (неэлектростатических).

Батарея из 5 последовательно соединенных конденсаторов емкостью 4 мкФ каждый

Условие задачи:

Батарея из 5 последовательно соединенных конденсаторов емкостью 4 мкФ каждый поддерживается при постоянном напряжении 60 кВ. Одна из банок пробивается. Определить работу разряда конденсаторов.

Задача №6.4.34 из «Сборника задач для подготовки к вступительным экзаменам по физике УГНТУ»

Дано:

\(N=5\), \(C_0=4\) мкФ, \(U=60\) кВ, \(A-?\)

Решение задачи:

Работа разряда конденсаторов равна изменению энергии батареи конденсаторов, то есть:

\[A = {W_2} – {W_1}\;\;\;\;(1)\]

Здесь \(W_2\) – конечная энергия системы из \(\left( {N – 1} \right)\) конденсаторов (когда один из конденсаторов пробьется), а \(W_1\) – начальная энергия системы из \(N\) конденсаторов. 2}}}{{2 \cdot 5 \cdot \left( {5 – 1} \right)}} = 360\;Дж = 0,36\;кДж\]

Обратите свое внимание, что энергия батареи увеличилась, то есть работу совершил источник напряжения, так как конденсаторы не могли сами увеличить свою энергию.

Ответ: 0,36 кДж.

Если Вы не поняли решение и у Вас есть какой-то вопрос или Вы нашли ошибку, то смело оставляйте ниже комментарий.

Формула расчета последовательного соединения конденсатора

У многих радиолюбителей, особенно приступающих впервые к конструированию электросхем, возникает вопрос, как надо подключить конденсатор требуемой ёмкости? Когда, к примеру, в каком-то месте схемы нужен конденсатор ёмкостью 470 мкФ, и такой элемент есть в наличии, то проблемы не возникнет. Но когда требуется поставить конденсатор на 1000 мкФ, а присутствуют только элементы неподходящей емкости, на помощь приходят схемы из нескольких конденсаторов, соединённых вместе. Соединять элементы можно, применяя параллельное и последовательное соединение конденсаторов по отдельности или по комбинированному принципу.

Последовательное соединение конденсаторов

Схема последовательного соединения

Когда применяется схема последовательного соединения конденсаторов, заряд каждой детали эквивалентен. С источником соединены только внешние пластины, другие – заряжаются перераспределением электрозарядов между ними. Все конденсаторы сохраняют аналогичное количество заряда на своих обкладках. Это объясняется тем, что на каждый последующий элемент поступает заряд от соседнего. Вследствие этого справедливо уравнение:

q = q1 = q2 = q3 = …

Известно, что при последовательном соединении резисторных элементов их сопротивления суммируются, но емкость конденсатора, включенного в такую электроцепь, рассчитывается по-другому.

Падение напряжения на отдельном конденсаторном элементе зависит от его емкости. Если в последовательной электроцепи имеется три конденсаторных элемента, составляется выражение для напряжения U  на основании закона Кирхгофа:

U = U1 + U2 + U3,

при этом U= q/C, U1 = q/C1, U2 = q/C2, U3 = q/C3.

Подставляя значения для напряжений в обе части уравнения, получается:

q/C = q/C1 + q/C2 + q/C3.

Так как электрозаряд q – величина одинаковая, на нее можно поделить все части полученного выражения.

Результирующая формула для емкостей конденсаторов:

1/С = 1/С1 + 1/С2 + 1/С3.

Важно! Если конденсаторы подключаются в последовательную электроцепь, показатель, обратный результирующей емкости, равен совокупности обратных значений единичных емкостей.

Особенности последовательного соединения

Пример. Три конденсаторных элемента подключены в последовательную цепь и обладают емкостями: С1 = 0,05 мкф, С2 = 0,2 мкФ, С3 = 0,4 мкФ. Рассчитать общую емкостную величину:

  1. 1/С = 1/0,05 + 1/0,2 + 1/0,4 = 27,5;
  2. С = 1/27,5 = 0,036 мкФ.

Важно! Когда конденсаторные элементы включены в последовательную электроцепь, общее емкостное значение не превышает наименьшей емкости отдельного элемента.

Если цепь состоит всего из двух компонентов, формула переписывается в таком виде:

С = (С1 х С2)/(С1 + С2).

В случае создания цепи из двух конденсаторов с идентичным емкостным значением:

С = (С х С)/(2 х С) = С/2.

Последовательно включенные конденсаторы имеют реактивное сопротивление, зависящее от частоты протекающего тока. На каждом конденсаторе напряжение падает из-за наличия этого сопротивления, поэтому на основе такой схемы создается емкостной делитель напряжения.

Емкостной делитель напряжения

Формула для емкостного делителя напряжения:

U1 = U x C/C1, U2 = U x C/C2, где:

  • U – напряжение питания схемы;
  • U1, U2 – падение напряжения на каждом элементе;
  • С – итоговая емкость схемы;
  • С1, С2 – емкостные показатели единичных элементов.

Вычисление падений напряжения на конденсаторах

К примеру, имеются сеть переменного тока 12 В и две альтернативных электроцепи подсоединения последовательных конденсаторных элементов:

  • первая – для подключения одного конденсатора С1 = 0,1 мкФ, другого С2 = 0,5 мкФ;
  • вторая – С1 = С2 = 400 нФ.
Первый вариант
  1. Итоговая емкость электросхемы С = (С1 х С2)/(С1 + С2) = 0,1 х 0,5/(0,1 + 0,5) = 0,083 мкФ;
  2. Падение напряжения на одном конденсаторе: U1 = U x C/C1 = 12 x 0,083/0,1 = 9,9 В
  3. На втором конденсаторе: U2 = U x C/C2 = 12 х 0,083/0,5 = 1,992 В.
Второй вариант
  1. Результирующая емкость С = 400 х 400/(400 + 400) = 200 нФ;
  2. Падение напряжения U1 = U2 = 12 x 200/400 = 6 В.

Согласно расчетам, можно сделать выводы, что если подключаются конденсаторы равных емкостей, вольтаж делится поровну на обоих элементах, а когда емкостные значения различаются, то на конденсаторе с меньшей емкостной величиной напряжение увеличивается, и наоборот.

Параллельное и комбинированное соединение

Параллельное соединение конденсаторов представляется иным уравнением. Для определения общего емкостного значения надо просто найти совокупность всех величин по отдельности:

С = С1 + С2 + С3 + …

Напряжение к каждому элементу будет прикладываться идентичное. Следовательно, для усиления емкости надо соединить несколько деталей параллельно.

Если соединения смешанные, последовательно-параллельные, то для таких контуров применяют эквивалентные, или упрощенные, электросхемы. Каждую область цепи рассчитывают отдельно, а затем, представляя их вычисленными емкостями, объединяют в простую цепь.

Варианты получения эквивалентных схем

Особенности замены конденсаторов

К примеру, в наличии сеть переменного тока 12 В и две альтернативных группы последовательных конденсаторных элементов.

Конденсаторы подсоединяются в последовательный контур для увеличения напряжения, под которым они остаются работоспособными, но их общая емкость падает в соответствии с формулой для ее расчета.

Часто применяется смешанное соединение конденсаторов, чтобы создать нужную емкостную величину и увеличить напряжение, которое детали способны выдержать.

Можно привести вариант, как соединить несколько компонентов, чтобы выйти на нужные параметры. Если требуется конденсаторный элемент 80 мкФ при напряжении 50 В, но есть только конденсаторы 40 мкФ на 25 В, необходимо образовать следующую комбинацию:

  1. Два конденсатора 40 мкФ/25 В подсоединить последовательно, что позволит иметь в общей сложности 20 мкФ /50 В;
  2. Теперь вступает в действие параллельное включение конденсаторов. Пара конденсаторных групп, включенных последовательно, созданных на первом этапе, соединяются параллельно, получится 40 мкФ / 50 В;
  3. Две собранные в итоге группы соединить параллельно, в результате получим 80 мкФ/50 В.

Важно! Для того чтобы усилить конденсаторы по напряжению, возможно их объединить в последовательную электросхему. Увеличение общей емкостной величины достигается параллельным подключением.

Что необходимо учитывать при создании последовательной цепи:

  1. При соединениях конденсаторов оптимальный вариант – брать элементы с мало различающимися или с одинаковыми параметрами, вследствие большой разницы в напряжениях разряда;
  2. Для баланса токов утечки на каждый конденсаторный элемент (в параллель) включается уравнительное сопротивление.

Получение неполярного конденсатора

Включение в последовательную цепь всегда должно происходить с соблюдением «плюса» и «минуса» конденсаторов. Если их соединить одноименными полюсами, то такое сочетание уже теряет поляризованность. При этом емкость созданной группы будет равна половине от емкостного значения одной из деталей. Такие конденсаторы возможно применять в качестве пусковых на электромоторах.

Видео

Оцените статью:

При последовательном соединении конденсаторов общая емкость

Как правильно соединять конденсаторы?

У многих начинающих любителей электроники в процессе сборки самодельного устройства возникает вопрос: “Как правильно соединять конденсаторы?”

Казалось бы, зачем это надо, ведь если на принципиальной схеме указано, что в данном месте схемы должен быть установлен конденсатор на 47 микрофарад, значит, берём и ставим. Но, согласитесь, что в мастерской даже заядлого электронщика может не оказаться конденсатора с необходимым номиналом!

Похожая ситуация может возникнуть и при ремонте какого-либо прибора. Например, необходим электролитический конденсатор ёмкостью 1000 микрофарад, а под рукой лишь два-три на 470 микрофарад. Ставить 470 микрофарад, вместо положенных 1000? Нет, это допустимо не всегда. Так как же быть? Ехать на радиорынок за несколько десятков километров и покупать недостающую деталь?

Как выйти из сложившейся ситуации? Можно соединить несколько конденсаторов и в результате получить необходимую нам ёмкость. В электронике существует два способа соединения конденсаторов: параллельное

и последовательное.

В реальности это выглядит так:


Параллельное соединение


Принципиальная схема параллельного соединения


Последовательное соединение


Принципиальная схема последовательного соединения

Также можно комбинировать параллельное и последовательное соединение. Но на практике вам вряд ли это пригодиться.

Как рассчитать общую ёмкость соединённых конденсаторов?

Помогут нам в этом несколько простых формул. Не сомневайтесь, если вы будете заниматься электроникой, то эти простые формулы рано или поздно вас выручат.

Общая ёмкость параллельно соединённых конденсаторов:

С1 – ёмкость первого;

С2 – ёмкость второго;

С3 – ёмкость третьего;

СN – ёмкость N-ого конденсатора;

Cобщ – суммарная ёмкость составного конденсатора.

Как видим, при параллельном соединении ёмкости нужно всего-навсего сложить!

Внимание! Все расчёты необходимо производить в одних единицах. Если выполняем расчёты в микрофарадах, то нужно указывать ёмкость C1, C2 в микрофарадах. Результат также получим в микрофарадах. Это правило стоит соблюдать, иначе ошибки не избежать!

Чтобы не допустить ошибку при переводе микрофарад в пикофарады, а нанофарад в микрофарады, необходимо знать сокращённую запись численных величин. Также в этом вам поможет таблица. В ней указаны приставки, используемые для краткой записи и множители, с помощью которых можно производить пересчёт. Подробнее об этом читайте здесь.

Ёмкость двух последовательно соединённых конденсаторов можно рассчитать по другой формуле. Она будет чуть сложнее:

Внимание! Данная формула справедлива только для двух конденсаторов! Если их больше, то потребуется другая формула. Она более запутанная, да и на деле не всегда пригождается .

Или то же самое, но более понятно:

Если вы проведёте несколько расчётов, то увидите, что при последовательном соединении результирующая ёмкость будет всегда меньше наименьшей, включённой в данную цепочку. Что это значить? А это значит, что если соединить последовательно конденсаторы ёмкостью 5, 100 и 35 пикофарад, то общая ёмкость будет меньше 5.

В том случае, если для последовательного соединения применены конденсаторы одинаковой ёмкости, эта громоздкая формула волшебным образом упрощается и принимает вид:

Здесь, вместо буквы M ставиться количество конденсаторов, а C1 – его ёмкость.

Стоит также запомнить простое правило:

При последовательном соединении двух конденсаторов с одинаковой ёмкостью результирующая ёмкость будет в два раза меньше ёмкости каждого из них.

Таким образом, если вы последовательно соедините два конденсатора, ёмкость каждого из которых 10 нанофарад, то в результате она составит 5 нанофарад.

Не будем пускать слов по ветру, а проверим конденсатор, замерив ёмкость, и на практике подтвердим правильность показанных здесь формул.

Возьмём два плёночных конденсатора. Один на 15 нанофарад (0,015 мкф.),а другой на 10 нанофарад (0,01 мкф.) Соединим их последовательно. Теперь возьмём мультиметр Victor VC9805+ и замерим суммарную ёмкость двух конденсаторов. Вот что мы получим (см. фото).


Замер ёмкости при последовательном соединении

Ёмкость составного конденсатора составила 6 нанофарад (0,006 мкф.)

А теперь проделаем то же самое, но для параллельного соединения. Проверим результат с помощью того же тестера (см.

фото).


Измерение ёмкости при параллельном соединении

Как видим, при параллельном соединении ёмкость двух конденсаторов сложилась и составляет 25 нанофарад (0,025 мкф.).

Что ещё необходимо знать, чтобы правильно соединять конденсаторы?

Во-первых, не стоит забывать, что есть ещё один немаловажный параметр, как номинальное напряжение.

При последовательном соединении конденсаторов напряжение между ними распределяется обратно пропорционально их ёмкостям. Поэтому, есть смысл при последовательном соединении применять конденсаторы с номинальным напряжением равным тому, которое имеет конденсатор, взамен которого мы ставим составной.

Если же используются конденсаторы с одинаковой ёмкостью, то напряжение между ними разделится поровну.

Для электролитических конденсаторов.

При соединении электролитических конденсаторов (электролитов) строго соблюдайте полярность! При параллельном соединении всегда подключайте минусовой вывод одного конденсатора к минусовому выводу другого,а плюсовой вывод с плюсовым.


Параллельное соединение электролитов


Схема параллельного соединения

В последовательном соединении электролитов ситуация обратная. Необходимо подключать плюсовой вывод к минусовому. Получается что-то вроде последовательного соединения батареек.


Последовательное соединение электролитов


Схема последовательного соединения

Также не забывайте про номинальное напряжение. При параллельном соединении каждый из задействованных конденсаторов должен иметь то номинальное напряжение, как если бы мы ставили в схему один конденсатор. То есть если в схему нужно установить конденсатор с номинальным напряжением на 35 вольт и ёмкостью, например, 200 микрофарад, то взамен его можно параллельно соединить два конденсатора на 100 микрофарад и 35 вольт. Если хоть один из них будет иметь меньшее номинальное напряжение (например, 25 вольт), то он вскоре выйдет из строя.

Желательно, чтобы для составного конденсатора подбирались конденсаторы одного типа (плёночные, керамические, слюдяные, металлобумажные). Лучше всего будет, если они взяты из одной партии, так как в таком случае разброс параметров у них будет небольшой.

Конечно, возможно и смешанное (комбинированное) соединение, но в практике оно не применяется (я не видел ). Расчёт ёмкости при смешанном соединении обычно достаётся тем, кто решает задачи по физике или сдаёт экзамены 🙂

Тем же, кто не на шутку увлёкся электроникой непременно надо знать, как правильно соединять резисторы и рассчитывать их общее сопротивление!

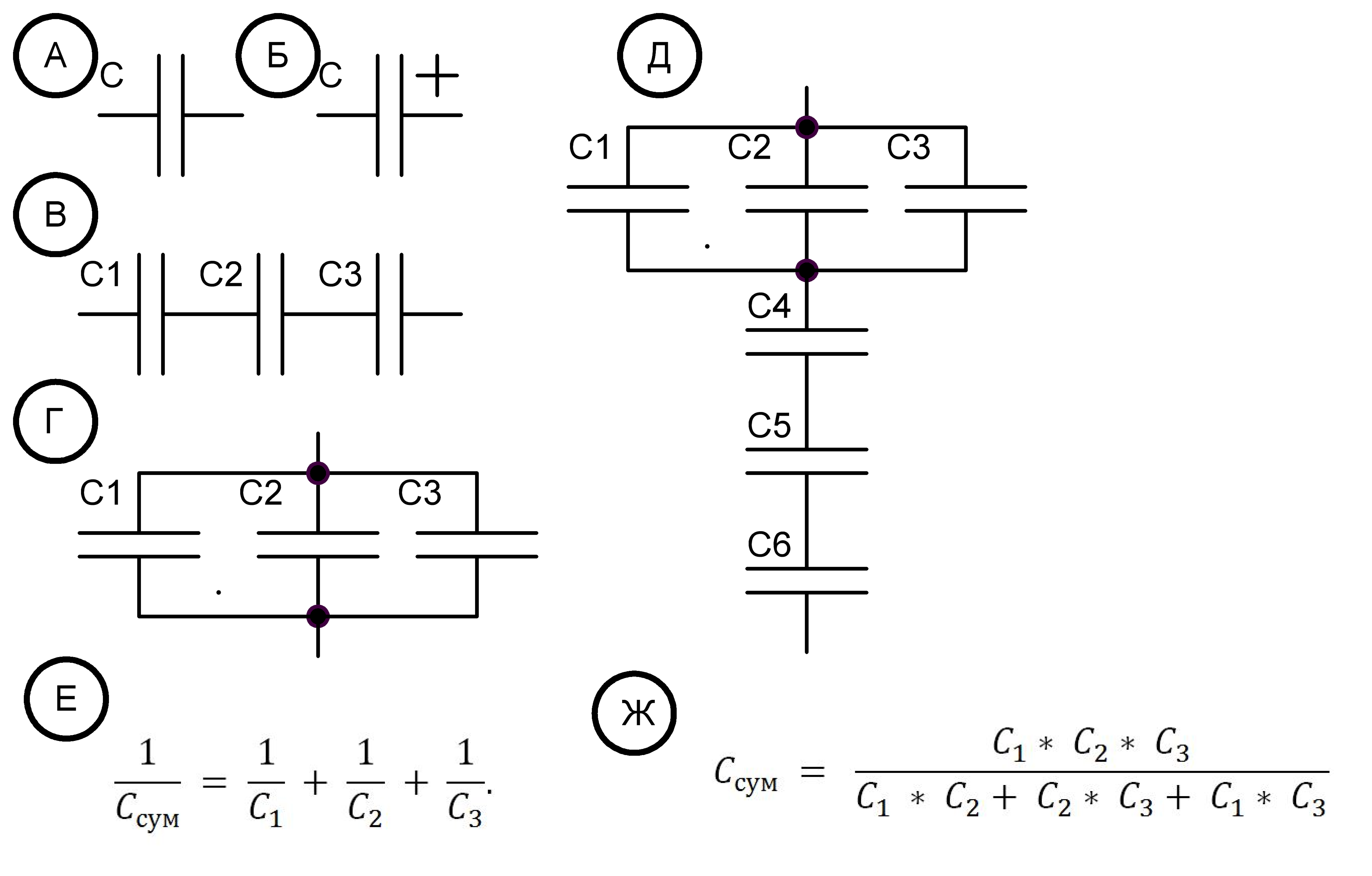

Отдельные конденсаторы могут быть соединены друг с другом различным образом. При этом во всех случаях можно найти емкость некоторого равнозначного конденсатора, который может заменить ряд соединенных между собой конденсаторов.

Для равнозначного конденсатора выполняется условие: если подводимое к обкладкам равнозначного конденсатора напряжение равно напряжению, подводимому к крайним зажимам группы конденсаторов, то равнозначный конденсатор накопит такой же заряд, как и группа конденсаторов.

Параллельное соединение конденсаторов

На рис. 1 изображено параллельное соединение нескольких конденсаторов. В этом случае напряжения, подводимые к отдельным конденсаторам, одинаковы: U1 = U2 = U3 = U. Заряды на обкладках отдельных конденсаторов: Q1 = C1U , Q 2 = C 2 U , Q 3 = C 3 U , а заряд, полученный от источника Q = Q1 + Q2 + Q3.

Рис. 1. Схема параллельного соединения конденсаторов

Общая емкость равнозначного (эквивалентного) конденсатора:

C = Q / U = (Q1 + Q2 + Q3) / U = C1 + C2 + C3 ,

т. е. при параллельном соединении конденсаторов общая емкость равна сумме емкостей отдельных конденсаторов.

Последовательное соединение конденсаторов

При последовательном соединении конденсаторов (рис. 3) на обкладках отдельных конденсаторов электрические заряды по величине равны: Q1 = Q2 = Q3 = Q

Действительно, от источника питания заряды поступают лишь на внешние обкладки цепи конденсаторов, а на соединенных между собой внутренних обкладках смежных конденсаторов происходит лишь перенос такого же по величине заряда с одной обкладки на другую (наблюдается электростатическая индукция), поэтому и на них по- являются равные и разноименые электрические заряды.

Рис. 3. Схема последовательного соединения конденсаторов

Напряжения между обкладками отдельных конденсаторов при их последовательном соединении зависят от емкостей отдельных конденсаторов: U1 = Q/C1 , U1 = Q/C 2, U1 = Q/C 3, а общее напряжение U = U1 + U2 + U3

Общая емкость равнозначного (эквивалентного) конденсатора C = Q / U = Q / ( U1 + U2 + U3 ), т. е. при последовательном соединении конденсаторов величина, обратная общей емкости, равна сумме обратных величин емкостей отдельных конденсаторов.

Формулы эквивалентных емкостей аналогичны формулам эквивалентных проводимостей.

Пример 1 . Три конденсатора, емкости которых C1 = 20 мкф, С2 = 25 мкф и С3 = 30 мкф, соединяются последовательно, необходимо определить общую емкость.

Общая емкость определяется из выражения 1/С = 1/С1 + 1/С2 + 1/С3 = 1/20 + 1/25 + 1/30 = 37/300, откуда С = 8,11 мкф.

Пример 2. 100 конденсаторов емкостью каждый 2 мкф соединены параллельно. Определить общую емкость. Общая емкость С = 100 Ск = 200 мкф.

Для достижения нужной емкости или при напряжении, превышающем номинальное напряжение, конденсаторы, могут соединяться последовательно или параллельно. Любое же сложное соединение состоит из нескольких комбинаций последовательного и параллельного соединений.

Последовательное соединение конденсаторов

При последовательном соединении, конденсаторы подключены таким образом, что только первый и последний конденсатор подключены к источнику ЭДС/тока одной из своих пластин. Заряд одинаков на всех пластинах, но внешние заряжаются от источника, а внутренние образуются только за счет разделения зарядов ранее нейтрализовавших друг друга. При этом заряд конденсаторов в батарее меньше, чем, если бы каждый конденсатор подключался бы отдельно. Следовательно, и общая емкость батареи конденсаторов меньше.

Напряжение на данном участке цепи соотносятся следующим образом:

Зная, что напряжение конденсатора можно представить через заряд и емкость, запишем:

Сократив выражение на Q, получим знакомую формулу:

Откуда эквивалентная емкость батареи конденсаторов соединенных последовательно:

Параллельное соединение конденсаторов

При параллельном соединении конденсаторов напряжение на обкладках одинаковое, а заряды разные.

Величина общего заряда полученного конденсаторами, равна сумме зарядов всех параллельно подключенных конденсаторов. В случае батареи из двух конденсаторов:

Так как заряд конденсатора

А напряжения на каждом из конденсаторов равны, получаем следующее выражение для эквивалентной емкости двух параллельно соединенных конденсаторов

Пример 1

Какова результирующая емкость 4 конденсаторов включенных последовательно и параллельно, если известно что С1 = 10 мкФ, C2 = 2 мкФ, C3 = 5 мкФ, а C4 = 1 мкФ?

При последовательном соединении общая емкость равна:

При параллельном соединении общая емкость равна:

Пример 2

Определить результирующую емкость группы конденсаторов подключенных последовательно-параллельно, если известно, что С1 = 7 мкФ, С2 = 2 мкФ, С3 = 1 мкФ.

Сначала найдем общую емкость параллельного участка цепи:

Затем найдем общую емкость для всей цепи:

По сути, расчет общей емкости конденсаторов схож с расчетом общего сопротивления цепи в случае с последовательным или параллельным соединением, но при этом, зеркально противоположен.

Формула расчета последовательного соединения конденсатора

Схемы в электротехнике состоят из электрических элементов, в которых способы соединения конденсаторов могут быть разными. Надо понимать, как правильно подключить конденсатор. Отдельные участки цепи с подключенными конденсаторами можно заменить одним эквивалентным элементом.

Он заменит ряд конденсаторов, но должно выполняться обязательное условие: когда напряжение, подводимое к обкладкам эквивалентного конденсатора, равняется напряжению на входе и выходе группы заменяющихся конденсаторов, тогда заряд емкости будет такой же, как и на группе емкостей.

Для понимания вопроса, как подключить конденсатор в любой схеме, рассмотрим виды его включения.

Параллельное включение конденсаторов в цепь

Параллельное соединение конденсаторов — это когда все пластины подключаются к точкам включения цепи, образовывая батарею емкостей.

Параллельное соединение конденсаторов:


Параллельное соединение конденсаторов

Разность потенциалов на пластинах накопителей емкости будет одинаковая, так как они все заряжаются от одного источника тока. В этом случае каждый заряжающийся конденсатор имеет собственный заряд при одинаковой величине, подводимой к ним энергии.

Параллельные конденсаторы, общий параметр количества заряда полученной батареи накопителей, рассчитывается, как сумма всех зарядов, помещающихся на каждой емкости, потому что каждый заряд емкости не зависит от заряда другой емкости, входящей в группу конденсаторов, параллельно включенных в схему.

При параллельном соединении конденсаторов емкость равняется:


Формула и расшифровка

Из представленной формулы можно сделать вывод, что всю группу накопителей можно рассматривать как один равноценный им конденсатор.

Конденсаторы, соединенные параллельно, имеют напряжение:


Формула

Последовательное включение конденсаторов в цепь

Когда в схеме выполнено последовательное соединение конденсаторов, оно выглядит как цепочка емкостных накопителей, где пластина первого и последнего накопителя емкости (конденсатора) подключены к источнику тока.

Последовательное соединение конденсатора:


Формула

При последовательном соединении конденсаторов все устройства этого участка берут одинаковое количество электроэнергии, потому что в процессе участвует первая и последняя пластинка накопителей, а пластины 2, 3 и другие до N проходят зарядку посредством влияния.

По этой причине заряд пластины 2 накопителя емкости равняется по значению заряду 1 пластины, но имеет обратный знак.

Заряд пластины накопителя 3 равняется значению заряда пластины 2, но так же с обратным знаком, все последующие накопители имеет аналогичную систему заряда.

Формула нахождения заряда на конденсаторе, схема подключения конденсатора:


Последовательное соединение конденсаторов

Когда выполняется последовательное соединение конденсаторов, напряжение на каждом накопители емкости будет различное, так как в зарядке одинаковым количеством электрической энергии участвуют разные емкости.

Зависимость емкости от напряжения такова: чем она меньше, тем большее напряжение необходимо подать на пластины накопителя для его зарядки. И обратная величина: чем выше емкость накопителя, тем меньше требуется напряжения для его зарядки.

Можно сделать вывод, что емкость последовательно соединенных накопителей имеет значение для величины напряжения на пластинах — чем она меньше, тем больше напряжения требуется, а также накопители большой емкости требуют меньшего напряжения.

Основное отличие схемы последовательного соединения накопителей емкости в том, что электроэнергия протекает только в одном направлении, а это означает, что в каждом накопителе емкости составленной батареи ток будет одинаковым. В этом виде соединений конденсаторов обеспечивается равномерное накопление энергии независимо от емкости накопителей.

Группу накопителей емкости можно также на схеме рассматривать как эквивалентный накопитель, на пластины которого подается напряжение, определяемое формулой:


Основные моменты

Заряд общего (эквивалентного) накопителя группы емкостных накопителей последовательного соединения равен:


Формула

Общему значению емкости последовательно соединенных конденсаторов соответствует выражение:


Формула

Смешанное включение емкостных накопителей в схему

Параллельное и последовательное соединение конденсаторов на одном из участков цепи схемы называется специалистами смешанным соединением.

Участок цепи подсоединенных смешанным включением накопителей емкости:


Схема подключения конденсаторов

Смешанное соединение конденсаторов в схеме рассчитывается в определенном порядке, который можно представить следующим образом:

  • разбивается схема на простые для вычисления участки, это последовательное и параллельное соединение конденсаторов;
  • вычисляем эквивалентную емкость для группы конденсаторов, последовательно включенных на участке параллельного соединения;
  • проводим нахождение эквивалентной емкости на параллельном участке;
  • когда эквивалентные емкости накопителей определены, схему рекомендуется перерисовать;
  • рассчитывается емкость получившейся после последовательного включения эквивалентных накопителей электрической энергии.


Последовательное, параллельное и смешанное соединение конденсаторов

Накопители емкостей (двухполюсники) включены разными способами в цепь, это дает несколько преимуществ в решении электротехнических задач по сравнению с традиционными способами включения конденсаторов:

  1. Использование для подключения электрических двигателей и другого оборудования в цехах, в радиотехнических устройствах.
  2. Упрощение вычисления величин электросхемы. Монтаж выполняется отдельными участками.
  3. Технические свойства всех элементов не меняются, когда изменяется сила тока и магнитное поле, это применяется для включения разных накопителей. Характеризуется постоянной величиной емкости и напряжения, а заряд пропорционален потенциалу.

Вывод

Разного вида включения конденсаторов в цепь применяются для решения электротехнических задач, в частности, для получения полярных накопителей из нескольких неполярных двухполюсников.

В этом случае решением будет соединение группы однополюсных накопителей емкости по встречно-параллельному способу (треугольником). В этой схеме минус соединяется с минусом, а плюс — с плюсом.

Происходит увеличение емкости накопителя, и меняется работа двухполюсника.

Не отображаются имеющиеся вхождения: последовательное параллельное и смешанное соединение конденсаторов, последовательное и параллельное соединение конденсаторов, при параллельном соединении конденсаторов емкость.

Источник: https://domelectrik.ru/baza/komponenty/soedinenie-kondensatorov

Соединения конденсаторов. Энергия электрического поля конденсатора

Соединения конденсаторов .
Параллельное соединение конденсаторов
Обкладки конденсаторов соединяют попарно, т.е. в системе остается два изолированных проводника, которые и представляют собой обкладки нового конденсатора
Вывод: При параллельном соединении конденсаторов
  • заряды складываются,
  • напряжения одинаковые,
  • емкости складываются.

Т.о.,  общая емкость больше емкости любого из параллельно соединенных конденсаторов

Последовательное соединение конденсаторов
Производят только одно соединение, а две оставшиеся обкладки — одна от конденсатора С1 другая от конденсатора С2 — играют роль обкладок нового конденсатора.

Вывод: При последовательном соединении конденсаторов
  • напряжения складываются,
  • заряды одинаковы,
  • складываются величины, обратные емкости.

   Т.о.,  общая емкость меньше емкости любого из последовательно соединенных конденсаторов.

Энергия электрического поля конденсатора.

 Формулы справедливы для любого конденсатора.
Пример: С=2мкФ; U=1000В.
t=10-6c.W=1 Дж  — опасно для жизни!
Плотность энергии.

Формула справедлива для полей любых конденсаторов и, кроме того, для полей, меняющихся со временем (неэлектростатических).

Источник: https://www.eduspb.com/node/1763

Соединение конденсаторов — Основы электроники

В электрических цепях применяются различные способы соединения конденсаторов. Соединение конденсаторов может производиться: последовательно, параллельно и последовательно-параллельно (последнее иногда называют смешанное соединение конденсаторов). Существующие виды соединения конденсаторов показаны на рисунке 1.

Рисунок 1. Способы соединения конденсаторов.

Параллельное соединение конденсаторов

Если группа конденсаторов включена в цепь таким обра­зом, что к точкам включения непосредственно присоединены пластины всех конденсаторов, то такое соединение называется параллельным соединением конденсаторов (рисунок 2.).

Рисунок 2. Параллельное соединение конденсаторов.

При заряде группы конденсаторов, соединенных параллель­но, между пластинами всех конденсаторов будет одна и та же разность потенциалов, так как все они заряжаются от одного и того же источника тока.

Общее же количе­ство электричества на всех конденсаторах будет равно сумме количеств электричества, помещающихся на каждом из кон­денсаторов, так как заряд каждого их конденсаторов проис­ходит независимо от заряда других конденсаторов данной группы.

Исходя из этого, всю систему параллельно соединен­ных конденсаторов можно рассматривать как один эквива­лентный (равноценный) конденсатор. Тогда общая емкость конденсаторов при параллельном соединении равна сумме емкостей всех соединенных конденсаторов.

Обозначим суммарную емкость соединенных в батарею конденсаторов бук­вой Собщ, емкость первого конденсатора С1 емкость второго С2 и емкость третьего С3. Тогда для параллельного соединения конденсаторов будет справедлива следующая формула:

Последний знак + и многоточие указывают на то, что этой формулой можно пользоваться при четырех, пяти и во­обще при любом числе конденсаторов.

Последовательное соединение конденсаторов

Если же соединение конденсаторов в батарею производится в виде цепочки и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсаторов, то такое соединение конденсаторов называется последо­вательным (рисунок 3).

Рисунок 2. Последовательное соединение конденсаторов.

При последовательном соединении все конденса­торы заряжаются одинаковым количеством электричества, так как непосредственно от источника тока заряжаются только крайние пластины (1 и 6), а остальные пластины (2, 3, 4 и 5) заря­жаются через влияние. При этом заряд пла­стины 2 будет равен по величине и противо­положен по знаку за­ряду пластины 1, заряд пластины 3 будет равен по величине и противоположен по знаку заряду пла­стины 2 и т. д.

Напряжения на различных конденсаторах будут, вообще говоря, различными, так как для заряда одним и тем же количеством электричества конденсаторов различной емкости всегда требуются различные напряжения. Чем меньше емкость конденсатора, тем большее напряжение необходимо для того, чтобы зарядить этот конденсатор требуемым количеством электричества, и наоборот.

Таким образом, при заряде группы конденсаторов, соединенных последовательно, на конденсаторах малой емкости напряжения будут больше, а на конденсаторах большой емкости — меньше.

Аналогично предыдущему случаю можно рассматривать всю группу конденсаторов, соединенных последовательно, как один эквивалентный конденсатор, между пластинами которого существует напряжение, равное сумме напряжений на всех конденсаторах группы, а заряд которого равен заряду любого из конденсаторов группы.

Возьмем самый маленький конденсатор в группе. На нем должно быть самое большое напряжение. Но напряжение на этом конденсаторе составляет только часть общего напряже­ния, существующего на всей группе конденсаторов.

Напря­жение на всей группе больше напряжения на конденсаторе, имеющем самую малую емкость.

А отсюда непосредственно следует, что общая емкость группы конденсаторов, соединен­ных последовательно, меньше емкости самого малого конден­сатора в группе.

Для вычисления общей емкости при последовательном со­единении конденсаторов удобнее всего пользоваться следую­щей формулой:

Для частного случая двух последовательно соединенных конденсаторов формула для вычисления их общей емкости будет иметь вид:

Последовательно-параллельное (смешанное) соединение конденсаторов

Последовательно-параллельным соединением конденсаторов называется цепь имеющая в своем составе участки, как с параллельным, так и с последовательным соединением конденсаторов.

На рисунке 4 приведен пример участка цепи со смешанным соединением конденсаторов.

Рисунок 4. Последовательно-параллельное соединение конденсаторов.

При расчете общей емкости такого участка цепи с последовательно-параллельным соединением конденсаторов этот участок разбивают на простейшие участки, состоящие только из групп с последовательным или параллельным соединением конденсаторов. Дальше алгоритм расчета имеет вид:

1. Определяют эквивалентную емкость участков с последовательным соединением конденсаторов.

2. Если эти участки содержат последовательно соединенные конденсаторы, то сначала вычисляют их емкость.

3. После расчета эквивалентных емкостей конденсаторов перерисовывают схему. Обычно получается цепь из последовательно соединенных эквивалентных конденсаторов.

4. Рассчитывают емкость полученной схемы.

Один из примеров расчета емкости при смешанном соединении конденсаторов приведен на рисунке 5.

Рисунок 5. Пример расчета последовательно-параллельного соединения конденсаторов.

  • Подробнее о расчетах соединения конденсаторов можно узнать в мультимедийном учебнике по основам электротехники и электроники:

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Источник: http://www.sxemotehnika.ru/soedinenie-kondensatorov.html

Параллельное и последовательное соединение конденсаторов, схемы, расчет

Радиоэлементы можно соединить между собой тремя способами. Существует   параллельное и последовательное соединение конденсаторов, а также смешанный тип. Всегда можно точно определить емкость равноценного конденсатора по этому показателю.

Его можно поменять на ряд соединенных в цепь других, более мелких по емкости конденсаторов.

Для равнозначного конденсаторы должно быть выполнено некоторое условие, а именно подключенное напряжение к конденсатору равно напряжению на зажимах этой группы этих.

Таким же образом подключается все радиоэлементы, существующие на данный момент. Главным образом используются параллельное и последовательное соединение конденсаторов.   В данной статьи рассмотрены все типы соединений конденсаторов. В качестве бонуса. в статье есть видеоролик и статья, посвященные этой теме.

Виды соединения конденсаторов в обмотке.

Последовательное и параллельное соединение конденсаторов

Соединение конденсаторов в электрической цепи может быть последовательным, параллельным и последовательно-пареллельным (смешанным).

 Если провести аналогию между соединением конденсаторов и соединением резисторов, то стоит отметить, что формулы расчета общей емкости и общего сопротивления идентичны, только между разными типами соединений: Формула Cобщ при параллельном соединении конденсаторов = формула Rобщ при последовательном соединении резисторов.

  • Cобщ — общая емкость.
  • Rобщ — общее сопротивление.

При последовательном соединении конденсаторов (рис. 3) на обкладках отдельных конденсаторов электрические заряды по величине равны:  Q1 = Q2 = Q3 = Q.

 Действительно, от источника питания заряды поступают лишь на внешние обкладки цепи конденсаторов, а на соединенных между собой внутренних обкладках смежных конденсаторов происходит лишь перенос такого же по величине заряда с одной обкладки на другую (наблюдается электростатическая индукция), поэтому и на них по- являются равные и разноименые электрические заряды.

Соединения конденсаторов.

Напряжения между обкладками отдельных конденсаторов при их последовательном соединении зависят от емкостей отдельных конденсаторов: U1 = Q/C1, U1 = Q/C2, U1 = Q/C3, а общее напряжение U = U1 + U2 + U3.

 Общая емкость равнозначного (эквивалентного) конденсатора C = Q / U = Q / (U1 + U2 + U3), т. е. при последовательном соединении конденсаторов величина, обратная общей емкости, равна сумме обратных величин емкостей отдельных конденсаторов.

 Формулы эквивалентных емкостей аналогичны формулам эквивалентных проводимостей.

Материал в тему: все о переменном конденсаторе.

Параллельное соединение конденсаторов

Параллельное соединение конденсаторов — это соединение при котором конденсаторы соединяются собой обоими контактами. В результате к одной точке может быть присоединено несколько конденсаторов.

При параллельном соединении формируется один большой конденсатор с площадью обкладок, равной сумме площадей обкладок всех отдельных компонентов.

Поскольку емкость конденсаторов прямо пропорциональна площади обкладок, общая емкость Собщ при параллельном соединении равняется сумме емкостей всех конденсаторов в цепи.

Напряжение при параллельном соединении

На все параллельно соединенные конденсаторы падает одинаковое напряжение. Так происходит, потому что существует всего лишь две точки, между которыми может быть разность потенциалов (напряжение). Другими словами, можно сказать что при параллельном соединении все конденсаторы подключены к одному источнику напряжения. Ток конденсатора во время переходного периода зависит от его емкости и изменения напряжения:

  • ic — ток конденсатора
  • C — Емкость конденсатора
  • ΔVC/Δt – Скорость изменения напряжения

Будет интересно➡  Несколько фактов об электролитических конденсаторах

При параллельном соединении через каждый конденсатор потечет одельный ток, в зависимости от емкости конденсатора:

Последовательное соединение конденсаторов

Если же соединение конденсаторов в батарею производится в виде цепочки и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсаторов, то такое соединение конденсаторов называется последо­вательным.

 При последовательном соединении все конденса­торы заряжаются одинаковым количеством электричества, так как непосредственно от источника тока заряжаются только крайние пластины, а остальные пластины заря­жаются через влияние.

При этом заряд пла­стины будет равен по величине и противо­положен по знаку за­ряду пластины 1, заряд пластины 3 будет равен по величине и противоположен по знаку заряду пла­стины 2 и т. д.

Напряжения на различных конденсаторах будут, вообще говоря, различными, так как для заряда одним и тем же количеством электричества конденсаторов различной емкости всегда требуются различные напряжения.

Типы соединений конденсаторов.

Таким образом, при заряде группы конденсаторов, соединенных последовательно, на конденсаторах малой емкости напряжения будут больше, а на конденсаторах большой емкости — меньше.

Аналогично предыдущему случаю можно рассматривать всю группу конденсаторов, соединенных последовательно, как один эквивалентный конденсатор, между пластинами которого существует напряжение, равное сумме напряжений на всех конденсаторах группы, а заряд которого равен заряду любого из конденсаторов группы. Возьмем самый маленький конденсатор в группе. На нем должно быть самое большое напряжение. Но напряжение на этом конденсаторе составляет только часть общего напряже­ния, существующего на всей группе конденсаторов. Напря­жение на всей группе больше напряжения на конденсаторе, имеющем самую малую емкость. А отсюда непосредственно следует, что общая емкость группы конденсаторов, соединен­ных последовательно, меньше емкости самого малого конден­сатора в группе.

Последовательное соединение конденсаторов – это соединение двух или более конденсаторов в форме цепи, в которой каждый отдельный конденсатор соединяется с другим отдельным конденсатором только в одной точке. Ток (iC), заряжающий последовательную цепь конденсаторов, будет одинаковым для всех конденсаторов, поскольку у него есть только один возможный путь прохождения.

Вследствие того что через все последовательно соединенные конденсаторы течет одинаковый ток, количество накопленого электрического заряда для каждого конденсатора будет одинаковым, независимо от его емкости.

Так происходит, потому что электрический заряд, накапливаемый на обкладке любого конденсатора, должен прийти с обкладки примыкающего конденсатора.

Таким образом, последовательно соединенные конденсаторы имеют одинаковый электрический заряд.

Стоит почитать: все об электолитических конденсаторах.

Правая обкладка первого конденсатора С1 соединяется с левой второго конденсатора С2, у которого правая обкладка соединяется с левой третьего конденсатора С3. Это означает, что в режиме постоянного тока конденсатор С2 электрически изолирован от общей цепи. В итогое эффективная площадь обкладок уменьшается до площади обкладок самого маленького конденсатора. Это объясняется тем, что как только обкладки наименшей площади заполнятся электрическим зарядом, данный конденсатор перестанет пропускать ток. В результате ток прекратиться во всей цепи, и процесс зарядки остальных конденсаторов также прекратится. При последовательном соединении общее расстояние между обкладками увеличивается до суммы расстояний между обкладками всех конденсаторов.

Будет интересно➡  Формула расчёта сопротивления конденсатора

Таким образом, последовательная цепь формирует один большой конденсатор с площадью обкладок элемента с наименьшей емкостью, и расстоянием между обкладками, равному сумме всех расстояний в цепи.

 На каждый отдельный конденсатор в последовательной цепи падает разное напряжение. Поскольку емкость обратно пропрциональна напряжению (С = Q/V), то чем меньше емкость конденсатора, тем большее напряжение на него упадет.

Применим закон Кирхгофа для напряжения в последовательной цепи из трех конденсаторов.

Емкость конденсатора прямо пропорциональна его заряду и обратно пропорциональна его напряжению — C = Q/V. Как уже упоминалось выше, последовательно соединенные конденсаторы имеют одинаковый электрический заряд — Qобщ = Q1 = Q2 = Q3. Из данного уравнения можно легко вывести формулу общей емкости для любого частного случая последовательного соединения.

Источник: https://ElectroInfo.net/kondensatory/chem-otlichajutsja-parallelnoe-i-posledovatelnoe-soedinenie-kondensatorov.html

Последовательное соединение конденсаторов

Последовательное соединение конденсаторов – батарея, образованная цепочкой конденсаторов. Отсутствует ветвление, выход одного элемента подключается к входу следующего.

Физические процессы при последовательном соединении

При последовательном соединении конденсаторов заряд каждого равноценен. Обусловлено природным принципом равновесия. С источником соединены только крайние обкладки, другие заряжаются путем перераспределения меж ними зарядов. Используя равенство, находим:

q = q1 = q2 = U1 C1 = U2 C2, откуда запишем:

U1/U2 = C2/C1.

Напряжения меж конденсаторами распределяются обратно пропорционально номинальным емкостям. В сумме оба составляют вольтаж питающей сети. При разряде конструкция способна отдать заряд q вне зависимости от того, сколько конденсаторов включено последовательно. Емкость батареи найдем из формулы:

C = q/u = q/(U1 + U2), подставляя выражения, приведенные выше, приводя к общему знаменателю:

1/С = 1/С1 + 1/С2.

Вычисление общей емкости батареи

При последовательном соединении конденсаторов в батарею складываются величины, обратные номинальным емкостям. Приводя последнее выражение к общему знаменателю, переворачивая дроби, получаем:

С = C1C2/(C1 + C2).

Выражение используется для нахождения емкости батареи. Если конденсаторов более двух, формула усложняется. Для нахождения ответа номиналы перемножаются меж собой, выходит числитель дроби. В знаменатель ставят попарные произведения двух номиналов, перебирая комбинации. Практически иногда удобнее вести вычисление через обратные величины. Полученным результатом разделить единицу.

Соединение последовательное конденсаторов

Формула сильно упрощается, если номиналы батареи одинаковы. Требуется просто цифру поделить общим числом элементов, получая результирующее значение. Напряжение распределится равномерно, следовательно, достаточно номинал питающей сети разбить поровну на общее число. При питании аккумулятором 12 вольт, 4-х емкостях, на каждой упадет 3 вольта.

Одно упрощение сделаем для случая, когда номиналы равны, одна емкость включена переменная, чтобы подстраивать результат.

Тогда максимальное напряжение каждого элемента удастся приближенно найти, разделив вольтаж источника уменьшенным на единицу количеством. Получится результат с заведомым запасом.

Что касается переменной емкости, требования намного жёстче. В идеале рабочее значение перекрывает вольтаж источника.

Необходимость в последовательном соединении

На первый взгляд идея соединения конденсаторов батареей последовательным образом покажется лишенной смысла. Первое преимущество очевидно: падают требования к максимальному напряжению обкладок. Больше рабочий вольтаж, дороже изделие. Подобным образом мир видит радиолюбитель, владеющий рядом низковольтных конденсаторов, желающий применить железо составной частью высоковольтной цепи.

Рассчитывая по приведенным выше формулам действующие напряжения элементом, можно легко решить поставленную задачу. Рассмотрим для пущей наглядности пример:

Пусть установлены аккумулятор напряжением 12 вольт, три емкости номиналами 1, 2 и 4 нФ. Найдем напряжение при последовательном соединении элементов батареей.

Решение:

Для нахождения трех неизвестных потрудитесь составить равное количество уравнения. Известно из курса высшей математики. Результат будет выглядеть следующим образом:

  1. U1 + U2 + U3 = 12;
  2. U1/U2 = 2/1 = 2, откуда запишем: U1 = 2U2;
  3. U2/U3 = 4/2 = 2, откуда видно: U2 = 2U

Не сложно заметить, последние два выражения подставим первому, выразив 12 вольт через вольтаж третьего конденсатора. Получится следующее:

4U3 + 2U3 + U3 = 12, откуда находим, напряжение третьего конденсатора составляет 12/7 = 1,714 вольта, U2 – 3,43 вольта, U1 – 6,86 вольта. Сумма чисел дает 12, каждое меньше напряжения питающего аккумулятора.

Причем тем больше разница, чем меньший номинал у соседей. Из этого правила следует: в последовательном соединении конденсаторы низкой емкости показывают большее рабочее напряжение.

Найдем для определенности номинал составленной батареи, заодно проиллюстрируем формулу, поскольку выше описана чисто словесно:

С = С1С2С3/(С1С2 + С2С3 + С1С3) = 8/(2 + 8 + 4) = 8/14 = 571 пФ.

Результирующий номинал меньше каждого конденсатора, составляющего последовательное соединение. Из правила видно: максимальное влияние на суммарную емкость оказывает меньший. Следовательно, при необходимости подстройки полного номинала батареи должен быть переменный конденсатор. В противном случае поворот винта не окажет большого влияния на конечный результат.

Видим очередной подводный камень: после подстройки распределение напряжений по конденсаторам изменится. Просчитайте крайние случаи, дабы вольтаж не превысил рабочее значение для составляющих батарею элементов.

Программные пакеты исследования электрических цепей

Помимо онлайн- калькуляторов расчета последовательного соединения конденсаторов присутствуют и инструменты помощнее.

Большой минус общедоступных средств объясняется нежеланием сайтов проверять программный код, значит, содержат ошибки. Плохо, если одна емкость выйдет из строя, сломленная процессом испытаний неправильно собранной схемы.

Не единственный недостаток. Иногда схемы гораздо сложнее, разобраться комплексно невозможно.

В отдельных приборах встречаются фильтры высокой частоты, использующие конденсатор, включенные каскадами. Тогда на схеме помимо замыкания через резистор на землю образуется последовательное соединение емкостей.

Обычно не применяют формулу, показанную выше. Принято считать, каждый каскад фильтра существует отдельно, результат прохождения сигнала описывается амплитудно-частотной характеристикой.

Графиком, показывающим, как сильно обрежет на выходе спектральную составляющую сигнала.

Желающим провести ориентировочные расчеты рекомендуется ознакомиться с программным пакетом персонального компьютера Electronics Workbench.

Конструктив выполнен по английским стандартам, потрудитесь учитывать нюанс: обозначение резисторов на электрической схеме изломанным зигзагом. Номиналы, названия элементов будут изложены на иностранный манер.

Не мешает пользоваться оболочкой, предоставляющей оператору гору источников питания различного толка.

И главное – Electronics Workbench позволит задать контрольные точки на каждой, в режиме реального времени посмотреть напряжение, ток, спектр, форму сигнала. Полагается дополнить проект амперметром, вольтметром, прочими аналогичного толка приборами.

При помощи такого программного пакета смоделируете ситуацию, посмотрите, сколько падает напряжения на элементе батареи. Уберегает от громоздких расчетов, намного ускоряя процесс проектирования схемы. Одновременно исключаются ошибки. Легко и просто становится добавлять, удалять конденсаторы с немедленной оценкой результата.

Рабочий пример

Скрин показывает рабочий стол Electronics Workbench 5.12 с собранной электрической схемой последовательного соединения конденсаторов. Каждый емкостью 1 мкФ, одинаковые элементы взяты для целей демонстрации. Чтобы каждый мог без труда проверить правильность.

Последовательная батарея конденсаторов

Обратим вначале внимание на источник. Переменное напряжение частотой 60 Гц. В стране разработчика действует иной стандарт, нежели российские. Рекомендуется правой кнопкой мыши щелкнуть источник, посетить свойства, выставить:

  1. Частоту (frequency) 50 Гц вместо 60 Гц.
  2. Действующее значение напряжения (voltage) 220 вольт вместо 120.
  3. Фазу (phase – имитация реактивности) взять согласно своим нуждам.

Для буквоедов будет полезно полистать свойства элементов цепи. У источника вольны задать допустимое отклонение напряжения (voltage tolerance) в процентах.

Достаточно добавить один резистор размером 1 кОм, цепь становится фильтром верхних частот. Рекомендуется не упрощать действия. Поставить правильно знак заземления, убедиться: схема полностью тривиальна.

В противном случае результаты заставят надолго поломать голову.

Построение графиков

Проиллюстрированный скрином фильтр верхних частот обнаруживает подъем амплитудно-частотной характеристики в районе 1 кГц.

При нахождении полосы пропускания необходимо учесть: вертикальная шкала логарифмическая. Посему срез на уровне 70% максимума не соответствует семи десятым высоты пологой части пика.

Заядлым любителям будет интересна фазочастотная характеристика, в окне расположенная снизу.

Тот и другой график строятся из меню Analysis раздел AC Frequency. А еще тут… Fourier. Доступно посмотреть спектр выходного сигнала. В нашем случае не будет ничего интересного, поскольку собрали унылый пассивный фильтр, колебание на входе гармоническое. Гораздо интереснее наблюдать спектр импульсного сигнала.

График отклика

Раздел Transient показывает отклик на подачу фронта питающего напряжения. На графике фактически представлен процесс заряда батареи, откуда найдем постоянную времени по уровню 0,7 максимума. Тонкости понятны желающим собрать сглаживающий фильтр амплитудного детектора. Как видно из графика, значение составляет 250 мкс. Параметр определяется из окна следующим образом:

  1. Считается, за три постоянные времени цепи заряд конденсаторов, разряд производится приблизительно на 95%.
  2. Легко заметить, точка находится в районе 800 мкс.
  3. Следует разделить значение на три, получится постоянная времени батареи последовательно соединенных конденсаторов.

По-другому постоянная времени вычисляется произведением сопротивления на общую емкость батареи. Пользуясь приведенными выше формулами, вычислим: С = 1 мкФ / 4 = 250 нФ. Осталось умножить значение на 1000 Ом, получится 250 мкс. Программный пакет Electronics Workbench 5.12 при умелом использовании высвобождает уйму свободного времени.

Версия ПО

Раздобыть программный пакет расчета электрики

В интернете бытует мнение: автором Electronics Workbench выступает дочерняя компания корпорации National Instruments, разрабатывающая программное обеспечение. Неправда. Из окна авторских прав упомянутого приложения видно: разработка выполнена отделом Interactive Image Technologies.

Вышеозначенное подразделение обрело самостоятельность в 1995 году. Отдел направленно занимался рекламными и обучающими материалами. Electronics Workbench разработан для целей обучения студентов Канады. Потом программный продукт распространился всемирно, с некоторых пор именуется Multisim.

Обновленный программный продукт продают официальные дилеры, перечень представлен официальным сайтом компании National Instruments: russia.ni.com/contact. На момент исследования счастливчиками, получившими право купить ПО не выезжая за город, назовем жителей Москвы, Санкт-Петербурга. Удачи решившимся связаться с официальными представителями, в Multisim добавлены новые фишки:

  1. Более 36000 схемных элементов.
  2. Возможность разработки печатных плат на основе собранной электрической схемы.
  3. Продвинутые опции анализа вместо убогости, демонстрируемой скринам, версии 20-летней давности.

Источник: https://VashTehnik.ru/enciklopediya/posledovatelnoe-soedinenie-kondensatorov.html

Как правильно соединять конденсаторы? Параллельное и последовательное соединение конденсаторов

КатегорииСправочная Статьи для новичков

Всем привет. Этот маленький пост посвящу теме соединения конденсаторов.

На практике,  часто бывает так, что в наличии нет конденсатора нужного номинала для установки, а технику нужно срочно отремонтировать.  Как раз для таких случаев нам необходимы знания о правилах соединения конденсаторов.

Способов соединения конденсаторов существуют всего два. Это последовательное и параллельное соединение. Сейчас более детально рассмотрим оба способа.

Параллельное  соединение конденсаторов.

Это наиболее частый вид соединения конденсаторов.  При подключении параллельно, емкость конденсатора увеличивается, а напряжение остается прежним.

Формула параллельного соединения конденсаторов: С= С1+С2+С3…

Рассмотрим на примере. Предположим, что необходим конденсатор 100 мкф 50в, а у Вас в наличии только 47мкф на 50в.

Если соединить эти конденсаторы параллельно (плюс к плюсу а  минус к минусу) то общая емкость  получившегося конденсатора будет ровняться  около 94 мкф на 50в.

Это допустимое отклонение, так что можно свободно устанавливать  в технику.

Параллельное соединение конденсаторов

Последовательное  соединение конденсаторов.

При подключении, таким образом, общая емкость уменьшается, а напряжение работы конденсатора растёт.

Рассчитывается последовательное  подключение конденсаторов по такой формуле:

Формула расчета последовательного соединения конденсаторов

Для примера подключим  3 конденсатора номиналом  100мкф на 100в последовательно. Согласно формуле, делим единицу, на емкость конденсаторов. Потом суммируем . Далее единицу делим на результат.

(1:100)+(1:100)+(1:100) = 0,01 + 0,01 + 0,01 = 0,03  далее 1 : 0,03 = 33 мкф на 300вольт (напряжение суммируем  100+100+100 = 300в). Итого 33мкф на 300в.

  • В работе, последовательное соединение использую редко, но иногда бывает.
  • Рекомендую ознакомиться со статей  о ESR конденсаторов.
  • Всем спасибо за просмотр.


Весь инструмент и расходники, которые я использую в ремонтах находится здесь.
Если у Вас возникли вопросы по ремонту телевизионной техники, вы можете задать их на нашем новом форуме . (9

Источник: https://my-chip.info/kak-pravilno-soedinyat-kondensatory-parallelnoe-i-posledovatelnoe-soedinenie-kondensatorov/

Последовательное и параллельное соединение проводников, резисторов, конденсаторов и катушек индуктивности. Онлайн расчёты

В«- РЇ тебе как электрику РѕР±СЉСЏСЃРЅСЏСЋ: Надя СЃРїРёС‚ СЃ мужиками последовательно, Р° Света параллельно. Кто РёР· РЅРёС… шмара вавилонская? — РќСѓ, Света наверное.

— Р’РѕС‚! Рђ РјРЅРµ, как кладовщику, видится немного РґСЂСѓРіРѕРµ: «РїРѕР±Р»СЏРґСѓС€РєР° обыкновенная» — 2 штуки! В» В«- Рђ теперь скажи РјРЅРµ отрок, как течёт электричество РїРѕ проводам электрическим, Рё цепям рукотворным, последовательным РґР° параллельным, РѕС‚ плюса Рє РјРёРЅСѓСЃСѓ СЃРѕ скоростью света РІ вакууме? — РЎ Божьей помощью, батюшка! РЎ Божьей помощью…В» РќСѓ РґР° ладно, достаточно! Шутки — штуками, Р° РїРѕСЂР° Р±С‹ уже дело делать. Так что «Копайте РїРѕРєР° здесь! Рђ СЏ тем временем схожу узнаю — РіРґРµ надо…В», Р° заодно набросаю пару-тройку калькуляторов РЅР° заданную тему. Р�так.

При последовательном соединении проводников сила тока во всех проводниках одинакова, при этом общее напряжение в цепи равно сумме напряжений на концах каждого из проводников.

РџСЂРё параллельном соединении падение напряжения между РґРІСѓРјСЏ узлами, объединяющими элементы цепи, одинаково для всех элементов, Р° сила тока РІ цепи равна СЃСѓРјРјРµ СЃРёР» токов РІ отдельных параллельно соединённых проводниках. РџРѕСЏСЃРЅРёРј СЂРёСЃСѓРЅРєРѕРј СЃ распределением напряжений, токов Рё формулами. Р РёСЃ.1 Расчёт проведём для 4 резисторов (РїСЂРѕРІРѕРґРЅРёРєРѕРІ), соединённых последовательно или параллельно. Если элементов РІ цепи меньше, то оставляем лишние поля РІ таблице РЅРµ заполненными. Заодно, РїСЂРё желании узнать распределение значений токов Рё напряжений РЅР° каждом РёР· элементов РїСЂРё последовательном Рё параллельном соединениях, есть возможность ввести величину общего напряжения РІ цепи U. Рђ есть возможность РЅРµ вводить… Короче, РІСЃРµ вводные, помеченные * — Рє заполнению РЅРµ обязательны.

РАСЧЁТ СОПРОТ�ВЛЕН�Й ПР� ПАРАЛЛЕЛЬНОМ � ПОСЛЕДОВАТЕЛЬНОМ СОЕД�НЕН�� проводников

Теперь, что касается последовательных и параллельных соединений конденсаторов и катушек индуктивности.

Схема, приведённая РЅР° Р РёСЃ.1 для РїСЂРѕРІРѕРґРЅРёРєРѕРІ Рё резисторов, остаётся РІ полной силе Рё для катушек СЃ конденсаторами, распределение напряжений Рё токов тоже РЅРёРєСѓРґР° РЅРµ девается, трансформируется лишь осмысление того, что токи эти Рё напряжения обязаны быть переменными. Почему переменными? Рђ потому, что для постоянных значений этих величин — сопротивление конденсаторов составляет РІ первом приближении бесконечность, Р° катушек — ноль, соответственно Рё токи Р±СѓРґСѓС‚ равны либо нулю, либо бесконечности, Р° для переменных значений иметь СЏСЂРєРѕ выраженную зависимость РѕС‚ частоты.

Поэтому, для желающих рассчитать величины напряжений Рё токов РІ последовательных или параллельных цепях, состоящих РёР· конденсаторов Рё катушек индуктивности, имеет полный смысл выяснить РЅР° странице ссылка РЅР° страницу значения реактивных сопротивлений данных элементов РїСЂРё интересующей Вас частоте Рё подставить эти значения РІ таблицу для расчёта РїСЂРѕРІРѕРґРЅРёРєРѕРІ Рё резисторов. Рђ РІ качестве общего напряжения РІ цепи — подставлять действующее значение амплитуды переменного тока.

Ну а теперь приведём таблицы для расчёта значений ёмкостей и индуктивностей при условии последовательного и параллельного соединений конденсаторов и катушек в количестве от 2 до 4 штук.

Расчёт поведём на основании хрестоматийных формул:

РЎ = РЎ1+ РЎ2+….+ РЎn   Рё   1/L = 1/L1+ 1/L2 +…+ 1/Ln    для параллельных цепей Рё

L = L1 + L2 +….+ Ln   Рё   1/РЎ = 1/РЎ1+ 1/РЎ2+…+ 1/РЎn    для последовательных. Как Рё РІ предыдущей таблице вводные, помеченные * — Рє заполнению РЅРµ обязательны.

  • РАСЧЁТ РЃРњРљРћРЎРўР� РџР Р� ПАРАЛЛЕЛЬНОМ Р� ПОСЛЕДОВАТЕЛЬНОМ СОЕДР�НЕНР�Р� конденсаторов
  • РАСЧЁТ Р�НДУКТР�Р’РќРћРЎРўР� РџР Р� ПАРАЛЛЕЛЬНОМ Р� ПОСЛЕДОВАТЕЛЬНОМ СОЕДР�НЕНР�Р� катушек

Ну и в завершении ещё одна таблица. Тут важно заметить, что приведённые в последней таблице расчёты верны только для индуктивно не связанных катушек, то есть для катушек, намотанных на разных каркасах и расположенных на значительных расстояниях друг от друга, во избежание, пересечения взаимных магнитных полей.

Источник: https://vpayaem.ru/information12.html

как изменится общая емкость,если 4 одинаковых конденсаторов,соединенных паралельно,соеддинить

10 задача помогите срочно дам баллы ​

Помогите Пожалуйста!!! по Физике На рисунке представлен график зависимости силы тока от напряжения для некоторого проводника. Воспользовавшись графико … м, определите сопротивление этого проводника.

ФИЗИКА 7 КЛАСС помогите хоть кто нибудь( 1) Назовите известные вам типы линз. Приведите примеры устройств, в которых используют каждый тип линз (не ме … нее двух для каждого типа). 2) Постройте дальнейший ход лучей в собирающей линзе. 3) Постройте изображение стрелки в собирающей линзе. Охарактеризуйте полученное изображение.

Два автомобиля прошли одну дистанцию пути. Они одновременно вышли из исходного пункта и одновременно через 1 ч 20 мин пришли в конечный пункт, причем … первый автомобиль первую, меньшую часть времени шел со скоростью v1 = 100 км/час, а оставшуюся, большую – со скоростью v2 = 60 км/час. Второй автомобиль, напротив, сначала двигался со скоростью v2, а, затем, шел со скоростью v1. Определите протяженность пути, если наибольшая дистанция между автомобилями в процессе их движения составляла S = 20 км.

что такое амплитуда?

Гигантская межпланетная станция-зоопарк, вращающаяся по геостационарной орбите, заполнена воздухом и населена многими представителями фауны. В одном и … з залов орёл летел с постоянной скоростью 3 м/с на высоте 8 м над лентой транспортёра. Лента двигалась навстречу ему со скоростью 1 м/с. Орёл заметил точно под собой на ленте порцию мяса и спустился к ней за минимально возможное время, развивая в ходе спуска относительно станции постоянное ускорение, величина которого 1,5 м/с2. Найдите время спуска. Ответ запишите в секундах, округлив до сотых.​

На линзу падает сходящийся пучок лучей. После прохождения через линзу лучи пересекаются в точке, лежащей на расстоянии 0,15 м от линзы. Если линзу убр … ать, то точка пересечения лучей переместится на 4 см ближе к линзе. Определите фокусное расстояние Линзы.​

Помогите! Даю 60 баллов!!

Помогите! Даю 50 баллов!!

Три проволоки одинаковой длины и поперечного сечения, но из разных материалов, подключены в цепь последовательно. Какая из них нагреется меньше, если … проволока А изготовлена из молибдена, проволока Б — из никеля, а проволока В — из нихрома? Нагреется меньше проволока из … . никеля молибдена нихрома Не хватает информации.

Емкость при последовательном соединении — советы электрика

Емкость при последовательном соединении

Отдельные конденсаторы могут быть соединены друг с другом различным образом. При этом во всех случаях можно найти емкость некоторого равнозначного конденсатора, который может заменить ряд соединенных между собой конденсаторов.

Для равнозначного конденсатора выполняется условие: если подводимое к обкладкам равнозначного конденсатора напряжение равно напряжению, подводимому к крайним зажимам группы конденсаторов, то равнозначный конденсатор накопит такой же заряд, как и группа конденсаторов.

Параллельное соединение конденсаторов

На рис. 1 изображено параллельное соединение нескольких конденсаторов. В этом случае напряжения, подводимые к отдельным конденсаторам, одинаковы: U1 = U2 = U3 = U. Заряды на обкладках отдельных конденсаторов: Q1 = C1U. Q 2 = C 2 U. Q 3 = C 3 U. а заряд, полученный от источника Q = Q1 + Q2 + Q3.

Рис. 1. Схема параллельного соединения конденсаторов

Общая емкость равнозначного (эквивалентного) конденсатора:

C = Q / U = (Q1 + Q2 + Q3) / U = C1 + C2 + C3.

т. е. при параллельном соединении конденсаторов общая емкость равна сумме емкостей отдельных конденсаторов.

Рис. 2. Способы соединения конденсаторов

Последовательное соединение конденсаторов

Обратите внимание

При последовательном соединении конденсаторов (рис. 3) на обкладках отдельных конденсаторов электрические заряды по величине равны: Q1 = Q2 = Q3 = Q

Действительно, от источника питания заряды поступают лишь на внешние обкладки цепи конденсаторов, а на соединенных между собой внутренних обкладках смежных конденсаторов происходит лишь перенос такого же по величине заряда с одной обкладки на другую (наблюдается электростатическая индукция), поэтому и на них по- являются равные и разноименые электрические заряды.

Рис. 3. Схема последовательного соединения конденсаторов

Напряжения между обкладками отдельных конденсаторов при их последовательном соединении зависят от емкостей отдельных конденсаторов: U1 = Q/C1. U1 = Q/C 2, U1 = Q/C 3, а общее напряжение U = U1 + U2 + U3

Общая емкость равнозначного (эквивалентного) конденсатора C = Q / U = Q / ( U1 + U2 + U3 ), т. е. при последовательном соединении конденсаторов величина, обратная общей емкости, равна сумме обратных величин емкостей отдельных конденсаторов.

Формулы эквивалентных емкостей аналогичны формулам эквивалентных проводимостей.

Пример 1. Три конденсатора, емкости которых C1 = 20 мкф, С2 = 25 мкф и С3 = 30 мкф, соединяются последовательно, необходимо определить общую емкость.

Общая емкость определяется из выражения 1/С = 1/С1 + 1/С2 + 1/С3 = 1/20 + 1/25 + 1/30 = 37/300, откуда С ≈ 8,11 мкф.

Пример 2. 100 конденсаторов емкостью каждый 2 мкф соединены параллельно. Определить общую емкость. Общая емкость С = 100 Ск = 200 мкф.

Статьи и схемы

Полезное для электрика

Соединение конденсаторов

  1. Последовательное соединение
  2. Смешанное соединение
  3. Параллельное соединение
  4. Видео

В электронных и радиотехнических схемах широкое распространение получило параллельное и последовательное соединение конденсаторов. В первом случае соединение осуществляется без каких-либо общих узлов, а во втором варианте все элементы объединяются в два узла и не связаны с другими узлами, если это заранее не предусмотрено схемой.

Последовательное соединение

При последовательном соединении два и более конденсаторов соединяются в общую цепь таким образом, что каждый предыдущий конденсатор соединяется с последующим лишь в одной общей точке.

Ток (i), осуществляющий зарядку последовательной цепи конденсаторов будет иметь одинаковое значение для каждого элемента, поскольку он проходит только по единственно возможному пути.

Это положение подтверждается формулой: i = ic1 = ic2 = ic3 = ic4 .

В связи с одинаковым значением тока, протекающего через конденсаторы с последовательным соединением, величина заряда, накопленного каждым из них, будет одинаковой, независимо от емкости.

Важно

Такое становится возможным, поскольку заряд, приходящий с обкладки предыдущего конденсатора, накапливается на обкладке последующего элемента цепи.

Поэтому величина заряда у последовательно соединенных конденсаторов будет выглядеть следующим образом: Qобщ = Q1 = Q2 = Q3 .

Если рассмотреть три конденсатора С1. С2 и С3. соединенные в последовательную цепь, то выясняется, что средний конденсатор С2 при постоянном токе оказывается электрически изолированным от общей цепи.

В конечном итоге величина эффективной площади обкладок будет уменьшена до площади обкладок конденсатора с самыми минимальными размерами. Полное заполнение обкладок электрическим зарядом, делает невозможным дальнейшее прохождение по нему тока.

В результате, движение тока прекращается во всей цепи, соответственно прекращается и зарядка всех остальных конденсаторов.

Общее расстояние между обкладками при последовательном соединении представляет собой сумму расстояний между обкладками каждого элемента.

В результате соединения в последовательную цепь, формируется единый большой конденсатор, площадь обкладок которого соответствует обкладкам элемента с минимальной емкостью.

Расстояние между обкладками оказывается равным сумме всех расстояний, имеющихся в цепи.

Падение напряжения на каждый конденсатор будет разным, в зависимости от емкости. Данное положение определяется формулой: С = Q/V, в которой емкость обратно пропорциональна напряжению. Таким образом, с уменьшением емкости конденсатора на него падает более высокое напряжение. Суммарная емкость всех конденсаторов вычисляется по формуле: 1/Cобщ = 1/C1 + 1/C2 + 1/C3 .

Главная особенность такой схемы заключается в прохождении электрической энергии только в одном направлении. Поэтому в каждом конденсаторе значение тока будет одинаковым. Каждый накопитель в последовательной цепи накапливает равное количество энергии, независимо от емкости. То есть емкость может воспроизводиться за счет энергии, присутствующей в соседнем накопителе.

Смешанное соединение

Параллельное соединение конденсаторов

Параллельным считается такое соединение, при котором конденсаторы соединяются между собой двумя контактами. Таким образом в одной точке может соединяться сразу несколько элементов.

Данный вид соединения позволяет сформировать единый конденсатор с большими размерами, площадь обкладок которого будет равна сумме площадей обкладок каждого, отдельно взятого конденсатора.

В связи с тем, что емкость конденсаторов находится в прямой пропорциональной зависимости с площадью обкладок, общая емкость составить суммарное количество всех емкостей конденсаторов, соединенных параллельно.

То есть, Собщ = С1 + С2 + С3 .

Совет

Поскольку разность потенциалов возникает лишь в двух точках, то на все конденсаторы, соединенные параллельно, будет падать одинаковое напряжение. Сила тока в каждом из них будет отличаться, в зависимости от емкости и значения напряжения.

Таким образом, последовательное и параллельное соединение, применяемое в различных схемах, позволяет выполнять регулировку различных параметров на тех или иных участках.

За счет этого получаются необходимые результаты работы всей системы в целом.

Схемы соединения конденсаторов: параллельное, последовательное

Конденсаторы, как и резисторы, можно соединять последовательно и параллельно. Рассмотрим соединение конденсаторов: для чего применяются каждая из схем, и их итоговые характеристики.

Параллельное соединение конденсаторов

Параллельное соединение конденсаторов

Эта схема – самая распространенная. В ней обкладки конденсаторов соединяются между собой, образуя эквивалентную емкость, равную сумме соединяемых емкостей.

При параллельном соединении электролитических конденсаторов необходимо, чтобы между собой соединялись выводы одной полярности.

Особенность такого соединения – одинаковое напряжение на всех соединяемых конденсаторах. Номинальное напряжение группы параллельно соединенных конденсаторов равно рабочему напряжению конденсатора группы, у которого оно минимально.

Токи через конденсаторы группы протекают разные: через конденсатор с большей емкостью потечет больший ток.

На практике параллельное соединение применяется для получения емкости нужной величины, когда она выходит за границы диапазона, выпускаемого промышленностью, или не укладываются в стандартный ряд емкостей. В системах регулирования коэффициента мощности (cos ϕ) изменение емкости происходит за счет автоматического подключения или отключения конденсаторов в параллель.

Последовательное соединение конденсаторов

Последовательное соединение конденсаторов

При последовательном соединении обкладки конденсатором соединяются друг к другу, образуя цепочку. Крайние обкладки подключаются к источнику, а ток по всем конденсаторам группы потечет одинаковый.

Эквивалентная емкость последовательно соединенных конденсаторов ограничена самой маленькой емкостью в группе. Объясняется это тем, что как только она полностью зарядится, ток прекратится. Подсчитать общую емкость двух последовательно соединенных конденсаторов можно по формуле

Но применение последовательного соединения для получения нестандартных номиналов емкостей не так распространено, как параллельного.

При последовательном соединении напряжение источника питания распределяется между конденсаторами группы. Это позволяет получить батарею конденсаторов, рассчитанную на большее напряжение. чем номинальное напряжение входящих в нее компонентов. Так из дешевых и небольших по размерам конденсаторов изготавливаются блоки, выдерживающие высокие напряжения.

Еще одна область применения последовательного соединения конденсаторов связана с перераспределением напряжений между ними. Если емкости одинаковы, напряжение делится пополам, если нет – на конденсаторе большей емкости напряжение получается большим. Устройство, работающее на этом принципе, называют емкостным делителем напряжения .

Смешанное соединение конденсаторов

Пример смешанного соединения конденсаторов

Такие схемы существуют, но в устройствах специального назначения, требующие высокой точности получения величины емкости, а также для их точной настройки.

Оцените качество статьи. Нам важно ваше мнение:

Источники: http://electricalschool.info/spravochnik/electroteh/618-parallelnoe-i-posledovatelnoe.html, http://electric-220.ru/news/soedinenie_kondensatorov/2016-12-20-1143, http://electric-tolk.ru/sposoby-soedineniya-kondensatorov/

Источник: http://electricremont.ru/emkost-pri-posledovatelnom-soedinenii.html

Способы подключения конденсаторов в электрическую цепь

Схемы в электротехнике состоят из электрических элементов, в которых способы соединения конденсаторов могут быть разными. Надо понимать, как правильно подключить конденсатор. Отдельные участки цепи с подключенными конденсаторами можно заменить одним эквивалентным элементом.

Он заменит ряд конденсаторов, но должно выполняться обязательное условие: когда напряжение, подводимое к обкладкам эквивалентного конденсатора, равняется напряжению на входе и выходе группы заменяющихся конденсаторов, тогда заряд емкости будет такой же, как и на группе емкостей.

Для понимания вопроса, как подключить конденсатор в любой схеме, рассмотрим виды его включения.

Параллельное включение конденсаторов в цепь

Параллельное соединение конденсаторов — это когда все пластины подключаются к точкам включения цепи, образовывая батарею емкостей.

Параллельное соединение конденсаторов:

Параллельное соединение конденсаторов

Разность потенциалов на пластинах накопителей емкости будет одинаковая, так как они все заряжаются от одного источника тока. В этом случае каждый заряжающийся конденсатор имеет собственный заряд при одинаковой величине, подводимой к ним энергии.

Параллельные конденсаторы, общий параметр количества заряда полученной батареи накопителей, рассчитывается, как сумма всех зарядов, помещающихся на каждой емкости, потому что каждый заряд емкости не зависит от заряда другой емкости, входящей в группу конденсаторов, параллельно включенных в схему.

При параллельном соединении конденсаторов емкость равняется:

Формула и расшифровка

Из представленной формулы можно сделать вывод, что всю группу накопителей можно рассматривать как один равноценный им конденсатор.

Конденсаторы, соединенные параллельно, имеют напряжение:

Формула

Последовательное включение конденсаторов в цепь

Когда в схеме выполнено последовательное соединение конденсаторов, оно выглядит как цепочка емкостных накопителей, где пластина первого и последнего накопителя емкости (конденсатора) подключены к источнику тока.

Последовательное соединение конденсатора:

Формула

При последовательном соединении конденсаторов все устройства этого участка берут одинаковое количество электроэнергии, потому что в процессе участвует первая и последняя пластинка накопителей, а пластины 2, 3 и другие до N проходят зарядку посредством влияния.

По этой причине заряд пластины 2 накопителя емкости равняется по значению заряду 1 пластины, но имеет обратный знак. Заряд пластины накопителя 3 равняется значению заряда пластины 2, но так же с обратным знаком, все последующие накопители имеет аналогичную систему заряда.

Формула нахождения заряда на конденсаторе, схема подключения конденсатора:

Последовательное соединение конденсаторов

Когда выполняется последовательное соединение конденсаторов, напряжение на каждом накопители емкости будет различное, так как в зарядке одинаковым количеством электрической энергии участвуют разные емкости.

Зависимость емкости от напряжения такова: чем она меньше, тем большее напряжение необходимо подать на пластины накопителя для его зарядки. И обратная величина: чем выше емкость накопителя, тем меньше требуется напряжения для его зарядки.

Можно сделать вывод, что емкость последовательно соединенных накопителей имеет значение для величины напряжения на пластинах — чем она меньше, тем больше напряжения требуется, а также накопители большой емкости требуют меньшего напряжения.

Обратите внимание

Основное отличие схемы последовательного соединения накопителей емкости в том, что электроэнергия протекает только в одном направлении, а это означает, что в каждом накопителе емкости составленной батареи ток будет одинаковым. В этом виде соединений конденсаторов обеспечивается равномерное накопление энергии независимо от емкости накопителей.

Группу накопителей емкости можно также на схеме рассматривать как эквивалентный накопитель, на пластины которого подается напряжение, определяемое формулой:

Основные моменты

Заряд общего (эквивалентного) накопителя группы емкостных накопителей последовательного соединения равен:

Формула

Общему значению емкости последовательно соединенных конденсаторов соответствует выражение:

Формула

Смешанное включение емкостных накопителей в схему

Параллельное и последовательное соединение конденсаторов на одном из участков цепи схемы называется специалистами смешанным соединением.

Участок цепи подсоединенных смешанным включением накопителей емкости:

Схема подключения конденсаторов

Смешанное соединение конденсаторов в схеме рассчитывается в определенном порядке, который можно представить следующим образом:

  • разбивается схема на простые для вычисления участки, это последовательное и параллельное соединение конденсаторов;
  • вычисляем эквивалентную емкость для группы конденсаторов, последовательно включенных на участке параллельного соединения;
  • проводим нахождение эквивалентной емкости на параллельном участке;
  • когда эквивалентные емкости накопителей определены, схему рекомендуется перерисовать;
  • рассчитывается емкость получившейся после последовательного включения эквивалентных накопителей электрической энергии.

Последовательное, параллельное и смешанное соединение конденсаторов

Накопители емкостей (двухполюсники) включены разными способами в цепь, это дает несколько преимуществ в решении электротехнических задач по сравнению с традиционными способами включения конденсаторов:

  1. Использование для подключения электрических двигателей и другого оборудования в цехах, в радиотехнических устройствах.
  2. Упрощение вычисления величин электросхемы. Монтаж выполняется отдельными участками.
  3. Технические свойства всех элементов не меняются, когда изменяется сила тока и магнитное поле, это применяется для включения разных накопителей. Характеризуется постоянной величиной емкости и напряжения, а заряд пропорционален потенциалу.

Вывод

Разного вида включения конденсаторов в цепь применяются для решения электротехнических задач, в частности, для получения полярных накопителей из нескольких неполярных двухполюсников.

В этом случае решением будет соединение группы однополюсных накопителей емкости по встречно-параллельному способу (треугольником). В этой схеме минус соединяется с минусом, а плюс — с плюсом.

Происходит увеличение емкости накопителя, и меняется работа двухполюсника.

Не отображаются имеющиеся вхождения: последовательное параллельное и смешанное соединение конденсаторов, последовательное и параллельное соединение конденсаторов, при параллельном соединении конденсаторов емкость.

Источник: https://domelectrik.ru/baza/komponenty/soedinenie-kondensatorov

Последовательное и параллельное соединение. Применение и схемы

В электрических цепях элементы могут соединяться по различным схемам, в том числе они имеют последовательное и параллельное соединение.

Последовательное соединение

При таком соединении проводники соединяются друг с другом последовательно, то есть, начало одного проводника будет соединяться с концом другого.

Основная особенность данного соединения заключается в том, что все проводники принадлежат одному проводу, нет никаких разветвлений. Через каждый из проводников будет протекать один и тот же электрический ток.

Но суммарное напряжение на проводниках будет равняться вместе взятым напряжениям на каждом из них.

Рассмотрим некоторое количество резисторов, соединенных последовательно. Так как нет разветвлений, то количество проходящего заряда через один проводник, будет равно количеству заряда, прошедшего через другой проводник. Силы тока на всех проводниках будут одинаковыми. Это основная особенность данного соединения.

Это соединение можно рассмотреть иначе. Все резисторы можно заменить одним эквивалентным резистором.

Ток на эквивалентном резисторе будет совпадать с общим током, протекающим через все резисторы. Эквивалентное общее напряжение будет складываться из напряжений на каждом резисторе. Это является разностью потенциалов на резисторе.

Если воспользоваться этими правилами и законом Ома, который подходит для каждого резистора, можно доказать, что сопротивление эквивалентного общего резистора будет равно сумме сопротивлений. Следствием первых двух правил будет являться третье правило.

Применение

Последовательное соединение используется, когда нужно целенаправленно включать или выключать какой-либо прибор, выключатель соединяют с ним по последовательной схеме. Например, электрический звонок будет звенеть только тогда, когда он будет последовательно соединен с источником и кнопкой.

Согласно первому правилу, если электрический ток отсутствует хотя бы на одном из проводников, то его не будет и на других проводниках. И наоборот, если ток имеется хотя бы на одном проводнике, то он будет и на всех других проводниках. Также работает карманный фонарик, в котором есть кнопка, батарейка и лампочка.

Все эти элементы необходимо соединить последовательно, так как нужно, чтобы фонарик светил, когда будет нажата кнопка.

Иногда последовательное соединение не приводит к нужным целям.

Важно

Например, в квартире, где много люстр, лампочек и других устройств, не следует все лампы и устройства соединять последовательно, так как никогда не требуется одновременно включать свет в каждой из комнат квартиры.

Для этого последовательное и параллельное соединение рассматривают отдельно, и для подключения осветительных приборов в квартире применяют параллельный вид схемы.

Параллельное соединение

В этом виде схемы все проводники соединяются параллельно друг с другом. Все начала проводников объединены в одну точку, и все концы также соединены вместе. Рассмотрим некоторое количество однородных проводников (резисторов), соединенных по параллельной схеме.

Этот вид соединения является разветвленным. В каждой ветви содержится по одному резистору. Электрический ток, дойдя до точки разветвления, разделяется на каждый резистор, и будет равняться сумме токов на всех сопротивлениях. Напряжение на всех элементах, соединенных параллельно, является одинаковым.

Все резисторы можно заменить одним эквивалентным резистором. Если воспользоваться законом Ома, можно получить выражение сопротивления. Если при последовательном соединении сопротивления складывались, то при параллельном будут складываться величины обратные им, как записано в формуле выше.

Применение

Если рассматривать соединения в бытовых условиях, то в квартире лампы освещения, люстры должны быть соединены параллельно.

Если их соединить последовательно, то при включении одной лампочки мы включим все остальные.

При параллельном же соединении мы можем, добавляя соответствующий выключатель в каждую из ветвей, включать соответствующую лампочку по мере желания. При этом такое включение одной лампы не влияет на остальные лампы.

Все электрические бытовые устройства в квартире соединены параллельно в сеть с напряжением 220 В, и подключены к распределительному щитку. Другими словами, параллельное соединение используется при необходимости подключения электрических устройств независимо друг от друга. Последовательное и параллельное соединение имеют свои особенности. Существуют также смешанные соединения.

Работа тока

Последовательное и параллельное соединение, рассмотренное ранее, было справедливо для величин напряжения, сопротивления и силы тока, являющихся основными. Работа тока определяется по формуле:

А = I х U х t, где А – работа тока, t – время течения по проводнику.

Для определения работы при последовательной схеме соединения, необходимо заменить в первоначальном выражении напряжение. Получаем:

А=I х (U1 + U2) х t

Раскрываем скобки и получаем, что на всей схеме работа определяется суммой на каждой нагрузке.

Совет

Точно также рассматриваем параллельную схему соединения. Только меняем уже не напряжение, а силу тока. Получается результат:

А = А1+А2

Мощность тока

При рассмотрении формулы мощности участка цепи снова необходимо пользоваться формулой:

Р=U х I

После аналогичных рассуждений выходит результат, что последовательное и параллельное соединение можно определить следующей формулой мощности:

Р=Р1 + Р2

Другими словами, при любых схемах общая мощность равна сумме всех мощностей в схеме. Этим можно объяснить, что не рекомендуется включать в квартире сразу несколько мощных электрических устройств, так как проводка может не выдержать такой мощности.

Влияние схемы соединения на новогоднюю гирлянду

После перегорания одной лампы в гирлянде можно определить вид схемы соединения. Если схема последовательная, то не будет гореть ни одной лампочки, так как сгоревшая лампочка разрывает общую цепь. Чтобы выяснить, какая именно лампочка сгорела, нужно проверять все подряд. Далее, заменить неисправную лампу, гирлянда будет функционировать.

При применении параллельной схемы соединения гирлянда будет продолжать работать, даже если одна или несколько ламп сгорели, так как цепь не разорвана полностью, а только один небольшой параллельный участок. Для восстановления такой гирлянды достаточно увидеть, какие лампы не горят, и заменить их.

Последовательное и параллельное соединение для конденсаторов

При последовательной схеме возникает такая картина: заряды от положительного полюса источника питания идут только на наружные пластины крайних конденсаторов.

Конденсаторы, находящиеся между ними, передают заряд по цепи. Этим объясняется появление на всех пластинах равных зарядов с разными знаками.

Исходя из этого, заряд любого конденсатора, соединенного по последовательной схеме, можно выразить такой формулой:

qобщ= q1 = q2 = q3

Для определения напряжения на любом конденсаторе, необходима формула:

U= q/С

Где С — емкость. Суммарное напряжение выражается таким же законом, который подходит для сопротивлений. Поэтому получаем формулу емкости:

С= q/(U1 + U2 + U3)

Чтобы сделать эту формулу проще, можно перевернуть дроби и заменить отношение разности потенциалов к заряду емкости. В результате получаем:

1/С= 1/С1 + 1/С2 + 1/C3

Немного иначе рассчитывается параллельное соединение конденсаторов.

Общий заряд вычисляется как сумма всех зарядов, накопившихся на пластинах всех конденсаторов. А величина напряжения также вычисляется по общим законам. В связи с этим формула суммарной емкости при параллельной схеме соединения выглядит так:

С= (q1 + q2 + q3)/U

Это значение рассчитывается как сумма каждого прибора в схеме:

С=С1 + С2 + С3

Смешанное соединение проводников

В электрической схеме участки цепи могут иметь и последовательное и параллельное соединение, переплетающихся между собой. Но все законы, рассмотренные выше для отдельных видов соединений, справедливы по-прежнему, и используются по этапам.

Сначала нужно мысленно разложить схему на отдельные части. Для лучшего представления ее рисуют на бумаге. Рассмотрим наш пример по изображенной выше схеме.

Удобнее всего ее изобразить, начиная с точек Б и В. Они расставляются на некотором расстоянии между собой и от края листа бумаги. С левой стороны к точке Б подключается один провод, а справа отходят два провода. Точка В наоборот, слева имеет две ветки, а после точки отходит один провод.

Обратите внимание

Далее нужно изобразить пространство между точками. По верхнему проводнику расположены 3 сопротивления с условными значениями 2, 3, 4. Снизу будет идти ток с индексом 5. Первые 3 сопротивления включены в схему последовательно, а пятый резистор подключен параллельно.

Остальные два сопротивления (первый и шестой) подключены последовательно с рассматриваемым нами участком Б-В. Поэтому схему дополняем 2-мя прямоугольниками по сторонам от выбранных точек.

Теперь используем формулу расчета сопротивления:

  • Первая формула для последовательного вида соединения.
  • Далее, для параллельной схемы.
  • И окончательно для последовательной схемы.

Аналогичным образом можно разложить на отдельные схемы любую сложную схему, включая соединения не только проводников в виде сопротивлений, но и конденсаторов.

Чтобы научиться владеть приемами расчета по разным видам схем, необходимо потренироваться на практике, выполнив несколько заданий.

Похожие темы:

Источник: https://electrosam.ru/glavnaja/jelektrotehnika/raschjoty/posledovatelnoe-i-parallelnoe-soedinenie/

Как соединить конденсаторы

Июль 23, 2014

12695 просмотров

В предыдущих статьях были рассмотрены вопросы работы и характеристики конденсаторов. Сейчас Я расскажу о всех методах соединения конденсаторов для подключения в схему. Сразу скажу, что в жизни практически везде, за исключением редких случаев используется только параллельная схема подключения.

Следует знать, что в цепи переменного тока конденсатор выступает еще как емкостное сопротивление. При чем с увеличением величины емкости конденсатора- уменьшается сопротивление в цепи переменного тока.

Параллельное соединение конденсаторов

При параллельной схеме подключения все обкладки конденсаторов соединяются в две группы, причем один вывод с каждого конденсатора соединяется в одну группу с другими, а второй — в другую.

Наглядный пример параллельного соединения и схема на картинке.
Все параллельно соединенные конденсаторы подключаются к одному источнику напряжения, поэтому существует на них две точки разности потенциалов или напряжения.

На всех выводах конденсаторов будет абсолютно одинаковое напряжение.

При  подключении параллельно все конденсаторы вместе, образуют принципиально одну емкость, величина которой будет равняться сумме всех емкостей подключенных в цепи конденсаторов.При параллельном подключении через каждый из конденсаторов потечет разный ток, который будет зависеть от величины емкости каждого из них. Чем выше емкость, тем больший ток потечет через неё.

Параллельное соединение очень часто встречается в жизни. С его помощью можно из группы конденсаторов собрать любую необходимую емкость.

Например, для запуска 3 фазного электродвигателя в однофазной сети 220 Вольт в результате расчетов Вы получили что необходима рабочая емкость 125 мкФ. Такой емкости конденсаторов Вы не найдете в продаже.

Для того, что бы получить необходимую емкость придется купить и соединить параллельно 3 конденсатора один на 100 мкФ, второй- на 20, и третий на 5 мкФ.

Соединение конденсаторов последовательно

При последовательном соединении конденсаторов каждая из обкладок соединяется только в одной точке с одной обкладкой другого кон­денсатора. Получается цепочка конденсаторов.

Крайние два вывода подключаются к источнику тока, в результате чего происходит перераспределение между ними электрических зарядов.

Заряды на всех промежуточных обкладках одинаковые величине с чередованием по знаку.

Через все соединенные конденсаторы последовательно протекает одинаковой величины ток, потому что у него нет другого пути прохождения.

Общая же емкость будет ограничиваться площадью обкладок самого маленького по величине, потому что как только зарядится полностью конденсатор с самой маленькой емкостью- вся цепочка перестанет пропускать ток и заряд остальных прервется.

Высчитывается же емкость по этой формуле:Но при последовательном соединении увеличивается расстояние (или изоляция) между обкладками до величины равной сумме расстояний между обкладками всех последовательно подключенных конденсаторов.

Например, если взять два конденсатора с рабочим напряжением 200 Вольт и соединить последовательно, то изоляция между их обкладками сможет выдержать 1000 Вольт при подключении в схему.

Из выше сказанного можно сделать вывод, что последовательно соединять необходимо:

  1. Для получения эквивалентного меньшего по емкости конденсатора.
  2. Если необходима емкость, работающая на более высоких напряжениях.
  3. Для создания емкостного делителя напряжения, который позволяет получить меньшей величины напряжение из более высокого.

Практически, для получения первого и второго достаточно просто купить один конденсатор с необходимой величиной емкости или рабочим напряжением. Поэтому данный метод соединения в жизни не встречается.

Смешанное соединение конденсаторов

Встречается смешанное соединение только на различных платах. Для него характерно наличие в одной цепи параллельного и последовательного соединения конденсаторов. При чем смешанное соединение может быть как последовательного, так параллельного характера.

В жизни подробные знания о смешанном соединении могут только пригодится радиолюбителям, поэтому не буду на этом подробно останавливаться.

Из следующей статьи Вы узнаете как правильно проверить и определить емкость конденсатора.

Источник: http://jelektro.ru/elektricheskie-terminy/soedinenie-kondensatorov.html

Последовательное и параллельное соединение конденсаторов

Для достижения нужной емкости или при напряжении, превышающем номинальное напряжение, конденсаторы, могут соединяться последовательно или параллельно. Любое же сложное соединение состоит из нескольких комбинаций последовательного и параллельного соединений.

Последовательное соединение конденсаторов

При последовательном соединении конденсаторов конденсаторы подключены таким образом, что  только внешние пластины первого и последнего конденсатора подключены к источнику тока.

Заряд одинаков на всех пластинах, но внешние заряжаются от источника, а внутренние образуются только за счет разделения зарядов ранее нейтрализовавших друг друга.

При этом заряд конденсаторов в батарее меньше, чем, если бы каждый конденсатор подключался бы отдельно. Следовательно, и общая емкость батареи конденсаторов меньше.

Напряжение на данном участке цепи соотносятся следующим образом:

Зная, что напряжение конденсатора можно представить через заряд и емкость, запишем:

Сократив выражение на Q, получим знакомую формулу:

Откуда эквивалентная емкость батареи конденсаторов соединенных последовательно:

Параллельное соединение конденсаторов

При параллельном соединении конденсаторов напряжение на обкладках одинаковое, а заряды разные.

Величина общего заряда полученного конденсаторами, равна сумме зарядов всех параллельно подключенных конденсаторов. В случае батареи из двух конденсаторов:

Так как заряд конденсатора

А напряжения на каждом из конденсаторов равны, получаем следующее выражение для эквивалентной емкости двух параллельно соединенных конденсаторов

Пример 1

Важно

Какова результирующая емкость 4 конденсаторов включенных последовательно и параллельно, если известно что С1 = 10 мкФ, C2 = 2 мкФ, C3 = 5 мкФ, а C4 = 1 мкФ?

При последовательном соединении общая емкость равна:

При параллельном соединении общая емкость равна:

Пример 2

Определить результирующую емкость группы конденсаторов подключенных последовательно-параллельно, если известно, что С1 = 7 мкФ, С2 = 2 мкФ, С3 = 1 мкФ.

Сначала найдем общую емкость параллельного участка цепи:

Затем найдем общую емкость для всей цепи:

По сути, расчет общей емкости конденсаторов схож с расчетом общего сопротивления цепи в случае с последовательным или параллельным соединением, но при этом, зеркально противоположен.

Советуем прочесть – Заряд и разряд конденсатора

1 1 1 1 1 1 1 1 1 1 0.00 (0 Голоса)

Источник: https://electroandi.ru/elektronika/posledovatelnoe-i-parallelnoe-soedinenie-kondensatorov.html

Соединение конденсаторов – Основы электроники

В электрических цепях применяются различные способы соединения конденсаторов. Соединение конденсаторов может производиться: последовательно, параллельно и последовательно-параллельно (последнее иногда называют смешанное соединение конденсаторов). Существующие виды соединения конденсаторов показаны на рисунке 1.

Рисунок 1. Способы соединения конденсаторов.

Параллельное соединение конденсаторов

Если группа конденсаторов включена в цепь таким обра­зом, что к точкам включения непосредственно присоединены пластины всех конденсаторов, то такое соединение называется параллельным соединением конденсаторов (рисунок 2.).

Рисунок 2. Параллельное соединение конденсаторов.

При заряде группы конденсаторов, соединенных параллель­но, между пластинами всех конденсаторов будет одна и та же разность потенциалов, так как все они заряжаются от одного и того же источника тока.

Общее же количе­ство электричества на всех конденсаторах будет равно сумме количеств электричества, помещающихся на каждом из кон­денсаторов, так как заряд каждого их конденсаторов проис­ходит независимо от заряда других конденсаторов данной группы.

Исходя из этого, всю систему параллельно соединен­ных конденсаторов можно рассматривать как один эквива­лентный (равноценный) конденсатор. Тогда общая емкость конденсаторов при параллельном соединении равна сумме емкостей всех соединенных конденсаторов.

Обозначим суммарную емкость соединенных в батарею конденсаторов бук­вой Собщ, емкость первого конденсатора С1 емкость второго С2 и емкость третьего С3. Тогда для параллельного соединения конденсаторов будет справедлива следующая формула:

Последний знак + и многоточие указывают на то, что этой формулой можно пользоваться при четырех, пяти и во­обще при любом числе конденсаторов.

Последовательное соединение конденсаторов

Если же соединение конденсаторов в батарею производится в виде цепочки и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсаторов, то такое соединение конденсаторов называется последо­вательным (рисунок 3).

Рисунок 2. Последовательное соединение конденсаторов.

При последовательном соединении все конденса­торы заряжаются одинаковым количеством электричества, так как непосредственно от источника тока заряжаются только крайние пластины (1 и 6), а остальные пластины (2, 3, 4 и 5) заря­жаются через влияние. При этом заряд пла­стины 2 будет равен по величине и противо­положен по знаку за­ряду пластины 1, заряд пластины 3 будет равен по величине и противоположен по знаку заряду пла­стины 2 и т. д.

Напряжения на различных конденсаторах будут, вообще говоря, различными, так как для заряда одним и тем же количеством электричества конденсаторов различной емкости всегда требуются различные напряжения. Чем меньше емкость конденсатора, тем большее напряжение необходимо для того, чтобы зарядить этот конденсатор требуемым количеством электричества, и наоборот.

Таким образом, при заряде группы конденсаторов, соединенных последовательно, на конденсаторах малой емкости напряжения будут больше, а на конденсаторах большой емкости — меньше.

Аналогично предыдущему случаю можно рассматривать всю группу конденсаторов, соединенных последовательно, как один эквивалентный конденсатор, между пластинами которого существует напряжение, равное сумме напряжений на всех конденсаторах группы, а заряд которого равен заряду любого из конденсаторов группы.

Совет

Возьмем самый маленький конденсатор в группе. На нем должно быть самое большое напряжение. Но напряжение на этом конденсаторе составляет только часть общего напряже­ния, существующего на всей группе конденсаторов.

Напря­жение на всей группе больше напряжения на конденсаторе, имеющем самую малую емкость.

А отсюда непосредственно следует, что общая емкость группы конденсаторов, соединен­ных последовательно, меньше емкости самого малого конден­сатора в группе.

Для вычисления общей емкости при последовательном со­единении конденсаторов удобнее всего пользоваться следую­щей формулой:

Для частного случая двух последовательно соединенных конденсаторов формула для вычисления их общей емкости будет иметь вид:

Последовательно-параллельное (смешанное) соединение конденсаторов

Последовательно-параллельным соединением конденсаторов называется цепь имеющая в своем составе участки, как с параллельным, так и с последовательным соединением конденсаторов.

На рисунке 4 приведен пример участка цепи со смешанным соединением конденсаторов.

Рисунок 4. Последовательно-параллельное соединение конденсаторов.

При расчете общей емкости такого участка цепи с последовательно-параллельным соединением конденсаторов этот участок разбивают на простейшие участки, состоящие только из групп с последовательным или параллельным соединением конденсаторов. Дальше алгоритм расчета имеет вид:

1. Определяют эквивалентную емкость участков с последовательным соединением конденсаторов.

2. Если эти участки содержат последовательно соединенные конденсаторы, то сначала вычисляют их емкость.

Обратите внимание

3. После расчета эквивалентных емкостей конденсаторов перерисовывают схему. Обычно получается цепь из последовательно соединенных эквивалентных конденсаторов.

4. Рассчитывают емкость полученной схемы.

Один из примеров расчета емкости при смешанном соединении конденсаторов приведен на рисунке 5.

Рисунок 5. Пример расчета последовательно-параллельного соединения конденсаторов.

Подробнее о расчетах соединения конденсаторов можно узнать в мультимедийном учебнике по основам электротехники и электроники:

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Источник: http://www.sxemotehnika.ru/soedinenie-kondensatorov.html

Секреты эксплуатации аккумуляторов при параллельном и последовательном соединении © Солнечные.RU

Если необходимо получить напряжение блока аккумуляторов 24 Вольта, применяется последовательное соединение. Для последовательного соединения обязательно нужно использовать аккумуляторные батареи одинаковой ёмкости, одинаковой модели и желательно одной даты выпуска (с одинаковым датакодом).

При последовательном соединении необходимо раз в полгода проверять напряжение на каждой АКБ.

Если напряжения равны или отличаются менее чем на 0,1 Вольта, например 12,80 и 12,86 Вольта, то это значит, что аккумуляторы сбалансированы и можно продолжать их дальнейшую эксплуатацию.

Однако, даже в этом случае необходимо не реже одного раза в полгода проводить выравнивающий заряд для выравнивания напряжений на двухвольтовых банках аккумуляторов.

Со временем может произойти разбалансировка состояний заряда, т.е. появится значительная разница между напряжениями на каждой АКБ в последовательной цепи. При разбалансировке более 0,1 Вольта рекомендуется проводить балансировку, т.е. выравнивание уровня заряда. При разбалансировке более 0,2 Вольта — балансировка обязательна.

Проведение процедуры балансировки предотвратит перезаряд одного из аккумуляторов и недозаряд второго, что в итоге положительно скажется на их сроке службы.

Самый простой способ балансировки — проведение цикла выравнивающего заряда при повышенном напряжении заряда в течение 24 часов. Напряжение выравнивающего заряда для всех серий АКБ Delta составляет 2,4 Вольта на двухвольтовую банку или 14,4 Вольта для АКБ на 12 Вольт или 28,8 Вольт для АКБ на 24 Вольта. Напряжение выравнивающего заряда для других марок АКБ уточняйте у производителя.

Если выравнивающий заряд не помогает, то отбалансировать АКБ можно, например, при помощи зарядного устройства от сети 220 Вольт, проведя выравнивающий заряд обеих АКБ по отдельности.

Если при повторной проверке разбалансировка снова будет более 0,1 Вольта, то нужно повторить подзаряд только АКБ с меньшим напряжением.

Для автоматической балансировки существуют специальные устройства — балансиры.

Если необходимо увеличить емкость аккумуляторов 12 Вольт, применяется параллельное соединение.

Важно

Для параллельного соединения рекомендуется использовать аккумуляторные батареи одинаковой ёмкости и одинаковой модели.

Однако, возможно использование и разных моделей и даже разных емкостей, но при этом зарядные токи будут распределяться неравномерно, что может привести к сокращению срока службы АКБ.

При параллельном соединении важно подключать нагрузку “по диагонали”, как это видно на рисунке выше. Такое подключение совместно с применением перемычек одинаковой длины позволит сбалансировать зарядные и разрядные токи каждого аккумулятора, что приведет к продлению срока службы АКБ.

Если нужно собрать батарею большой ёмкости на напряжение 24 Вольта, то применяется последовательно-параллельное соединение аккумуляторов. При этом нужно принять во внимание и рекомендации по последовательному соединению и по параллельному соединению АКБ.

Источник: https://www.solnechnye.ru/akkumulyatory/rekomendacii-po-ekspluatacii-akkumulyatorov-parallelno-posledovatelno.htm

Соединение конденсаторов: последовательное, параллельное и смешанное

В электротехнике существуют различные варианты подключения электрических элементов. В частности, существует последовательное, параллельное или смешанное соединение конденсаторов, в зависимости от потребностей схемы. Рассмотрим их.

Параллельное соединение

Параллельное соединение характеризуется тем, что все пластины электрических конденсаторов присоединяются к точкам включения и образовывают собой батареи. В таком случае, во время заряда конденсаторов каждый из них будет иметь различное число электрических зарядов при одинаковом количестве подводимой энергии

Схема параллельного крепления

Емкость при параллельной установке рассчитывается исходя из емкостей всех конденсаторов в схеме. При этом, количество электрической энергии, поступающей на все отдельные двухполюсные элементы цепи, можно будет рассчитать, суммировав сумму энергии, помещающейся в каждый конденсатор. Вся схема, подключенная таким образом, рассчитывается как один двухполюсник.

Cобщ = C1 + C2 + C3

Схема – напряжение на накопителях

В отличие от соединения звездой, на обкладки всех конденсаторов попадает одинаковое напряжение. Например, на схеме выше мы видим, что:

VAB = VC1 = VC2 = VC3 = 20 Вольт

Последовательное соединение

Здесь к точкам включения присоединяются контакты только первого и последнего конденсатора.

Схема – схема последовательного соединения

Главной особенностью работы схемы является то, что электрическая энергия будет проходить только по одному направлению, значит, что в каждом из конденсаторов ток будет одинаковым.

В такой цепи для каждого накопителя, независимо от его емкости, будет обеспечиваться равное накопление проходящей энергии.

Нужно понимать, что каждый из них последовательно соприкасается со следующим и предыдущим, а значит, емкость при последовательном типе может воспроизводиться энергией соседнего накопителя.

Формула, которая отражает зависимость тока от соединения конденсаторов, имеет такой вид:

i = ic1 = ic2 = ic3 = ic4, то есть токи проходящие через каждый конденсатор равны между собой.

Следовательно, одинаковой будет не только сила тока, но и электрический заряд. По формуле это определяется как:

Qобщ= Q1 = Q2 = Q3

А так определяется общая суммарная емкость конденсаторов при последовательном соединении:

1/Cобщ = 1/C1 + 1/C2 + 1/C3

Видео: как соединять конденсаторы параллельным и последовательным методом

Смешанное подключение

Но, стоит учитывать, что для соединения различных конденсаторов необходимо учитывать напряжение сети. Для каждого полупроводника этот показатель будет отличаться в зависимости от емкости элемента.

Отсюда следует, что отдельные группы полупроводниковых двухполюсников малой емкости будут при зарядке становиться больше, и наоборот, электроемкость большого размера будет нуждаться в меньшем заряде.

Схема: смешанное соединение конденсаторов

Существует также смешанное соединение двух и более конденсаторов.

Здесь электрическая энергия распределяется одновременно при помощи параллельного и последовательного подключения электролитических элементов в цепь. Эта схема имеет несколько участков с различным подключением конденсирующих двухполюсников.

Совет

Иными словами, на одном цепь параллельно включена, на другом – последовательно. Такая электрическая схема имеет ряд достоинств сравнительно с традиционными:

  1. Можно использовать для любых целей: подключения электродвигателя, станочного оборудования, радиотехнических приборов;
  2. Простой расчет. Для монтажа вся схема разбивается на отдельные участки цепи, которые рассчитываются по отдельности;
  3. Свойства компонентов не изменяются независимо от изменений электромагнитного поля, силы тока. Это очень важно при работе с разноименными двухполюсниками. Ёмкость постоянна при постоянном напряжении, но, при этом, потенциал пропорционален заряду;
  4. Если требуется собрать несколько неполярных полупроводниковых двухполюсников из полярных, то нужно взять несколько однополюсных двухполюсника и соединить их встречно-параллельным способом (в треугольник). Минус к минусу, а плюс к плюсу. Таким образом, за счет увеличения емкости изменяется принцип работы двухполюсного полупроводника.

Источник: https://www.asutpp.ru/soedinenie-kondensatorov.html

Последовательная и параллельная конфигурация соединения аккумулятров

Категория: Поддержка по аккумуляторным батареямОпубликовано 10.04.

2016 14:30Автор: Abramova Olesya

Электрические батареи могут достигать необходимого рабочего напряжения путем последовательного подсоединения нескольких элементов – каждый элемент добавляет свой показатель напряжения к общему напряжению всей системы.

Параллельное же соединение обеспечит более высокий показатель емкости и силы тока – суммарная емкость такой системы будет равна сумме емкостей всех подключенных элементов, сила тока также будет равняться сумме значений всех элементов.

Некоторые системы могут состоять из нескольких параллельных или последовательных соединений.

Аккумуляторы для портативных компьютеров обычно состоят из четырех 3,6 В литий-ионных элементов, соединенных последовательно для обеспечения напряжения 14,4 В и двух соединенных параллельно для увеличения емкости от 2400 мАч до 4800 мАч.

Такая конфигурация называется 4S2P, что соответственно и расшифровывается как 4 Serial 2 Parallel (что в переводе с английского – 4 последовательных и 2 параллельных соединения). Между такими элементами в аккумуляторе обязательно присутствует изоляционный материал, во избежание короткого замыкания.

Элементы большинства электрохимических систем способны к последовательному и параллельному соединению.

Важно использовать элементы одного типа, с одинаковым напряжением и емкостью, и никогда не формировать соединение из элементов разных марок и размеров, так как более слабый элемент вызовет дисбаланс всей системы.

Это особенно важно при последовательном соединении, так как вся система будет зависеть от самого слабого элемента. В этом случае уместна аналогия с цепью, где слабое звено нивелирует прочность всей цепи (рисунок 1).

Рисунок 1: Сравнение последовательного соединения электрических батарей с цепью. Каждое звено этой цепи можно сравнить с электрохимическим элементом питания в последовательно соединенной системе, слабость звена или элемента приведет к коллапсу всей системы.

Слабый элемент может выявиться не сразу, при щадящих режимах работы нагрузка на него не велика, однако при возрастании нагрузки он исчерпывает свой ресурс очень быстро.

Обратите внимание

При зарядке такой элемент полностью заряжается быстрее других, следовательно, остальное время на него действует излишняя зарядка, что приводит к вредному перезаряду. При разряде же он выходит из строя первым, заставляя остальные элементы питать нагрузку, уже превышающую номинал всей системы.

Элементы в аккумуляторных системах обязательно должны иметь одинаковые характеристики, особенно в условиях высоких нагрузок.

Система из одного электрохимического элемента питания является простейшим примером электрической батареи. Такая система не требует предварительного согласования, а защитная схема, в случае если это литий-ионная технология, крайне проста.

Типичными примерами таких систем являются 3,60 В литий-ионные аккумуляторы для мобильных телефонов и планшетов. Другим примером использования одноэлементных батарей являются настенные часы, где чаще всего используется 1,5 В щелочная батарейка.

Номинальное напряжение элемента на основе никеля составляет 1,2 В, щелочной — 1,5 В, серебряно-оксидной — 1,6 В, а свинцово-кислотной — 2,0 В. Первичные литиевые элементы обеспечивают напряжение в диапазоне от 3,0 до 3,9 В, в их числе литий-ионные — 3,6 В, литий-фосфатные — 3,2 В, литий-титанатные — 2,4 В.

Литий-марганцевая и другие электрохимические системы на основе лития часто могут обеспечить напряжение элемента на уровне 3,7 В и выше.

Это связано не столько с электрохимическими аспектами, сколько является следствием оптимизации под более высокий показатель количества ватт-часов путем уменьшения внутреннего сопротивления элемента.

Но в основном, элементы этой электрохимической системы производятся со стандартным показателем напряжения в 3,6 В.

Портативное оборудование, требующее высоких значений напряжения, использует в качестве источника питания два или больше электрических элемента, соединенных последовательно. На рисунке 2 показан батарейный блок из четырех 1,2 В никелевых элементов, соединенных последовательно.

Такой блок создан для получения напряжения 4,8 В и известен как 4S. Для сравнения, свинцово-кислотный аккумулятор с шестью 2 В элементами (“банками”) будет генерировать 12 В, а четыре 3,6 В литий-ионных элемента дадут 14,4 В.

(BU-303: Номинальное напряжение аккумулятора)

Рисунок 2: Последовательное соединение четырех элементов (4S). Последовательное присоединение элемента увеличит напряжение, сила тока останется неизменной.

Если вам нужно особое значение напряжения, например, 9,5 вольт, последовательно подключите пять свинцово-кислотных, восемь никель-металл-гидридных или никель-кадмиевых, или три литий-ионных элемента.

Конечное напряжение батарейного блока может быть немного большим, чем номинальное устройства, приложение 12 В вместо 9,5 В позволит его эксплуатировать.

Важно

Большинство устройств, рассчитанных на питание электрическими батареями, могут выдерживать некоторое превышение номинального напряжения, но не следует этим злоупотреблять, слишком большое превышение напряжения может повредить устройство.

Использование электрической батареи с высоким напряжением позволяет уменьшить потери и увеличить КПД. Беспроводные инструменты работают на 12 В и 18 В аккумуляторах, более высококлассные используют даже 24 В и 36 В. Большинство электровелосипедов комплектуются 36 В литий-ионным аккумулятором, некоторые даже идут с 48 В.

Существуют инициативы в автомобильной промышленности по поводу увеличения напряжения стартерного аккумулятора с 12 В (14В) до 36 В (42 В), путем размещения в аккумуляторе 18 свинцово-кислотных элементов (“банок”).

Но этой инициативе препятствует необходимость изменения свойств электрических компонентов в автомобиле и повышенный риск возникновения искр в механических переключателях.

Некоторые гибридные автомобили работают на 48 В литий-ионном аккумуляторе и в дополнение к этому используют преобразователь напряжения для получения стандартных 12 вольт для электрической системы автомобиля.

Также возможен вариант с отдельной установкой стандартного стартерного аккумулятора для запуска двигателя внутреннего сгорания. Первые гибридные автомобили использовали 148 В аккумуляторы, электромобили имеют аккумуляторную систему напряжением 450-500 В.

Такая система состоит из более чем 100 литий-ионных элементов, соединенных последовательно.

Аккумуляторные системы высокого напряжения требуют тщательного согласования элементов, особенно при подключении к сильной нагрузке или при работе в низкотемпературных условиях.

Совет

Так как в таких последовательно соединенных системах выход из строя всего лишь одного элемента приводит к коллапсу всей системы, существуют специальная система защиты, которая выявляет неисправный элемент и позволяет “обходить” его.

Такой метод конечно же уменьшает общее напряжение системы, но как временное решение весьма практичен, и главное позволяет всей системе сохранить работоспособность.

Согласование элементов становится проблемой при необходимости замены неисправного элемента в устаревшей аккумуляторной системе.

Более современные элементы, как правило, имеют более высокую емкость, в результате чего в такой системе может возникнуть дисбаланс.

Сварная конструкция аккумуляторной системы также усложняет ремонт, и в связи с этим чаще всего вся аккумуляторная система меняется полностью.

В электромобилях, где цена аккумуляторной системы составляет весомую часть от стоимости всего транспортного средства, полная замена этой системы видится абсурдной. Поэтому производители делят аккумуляторную систему на модули, каждый из которых состоит из определенного числа элементов.

И если такой элемент выйдет из строя, замена будет необходима не всей системе, а определенному модулю. Возникновение трудностей возможно в случае, если доступны только новые модули, укомплектованные более современными элементами.

(Смотрите: Как восстановить аккумуляторную систему).

На рисунке 3 показан батарейный блок, в котором элемент-3 производит только 0,6 В вместо 1,20 В. С пониженным общим напряжением этот батарейный блок разрядится раньше обычного. Напряжение будет проседать, и в конце концов питаемое устройство отключится.

Рисунок 3: Последовательное соединение с неисправным элементом. Неисправный элемент-3 понижает общее напряжение и приводит к преждевременному прекращению работы подключенного устройства.

Обратите внимание

Аккумуляторные системы в беспилотных летательных аппаратах или других устройствах, требующих высокие токи нагрузки, часто демонстрируют неожиданное падение напряжения, если один элемент в системе является слабым.

Пиковые нагрузки увеличивают стресс на аккумуляторную систему, вызывая коллапс еще быстрее.

Измерение напряжения сразу после зарядки не поможет для идентификации слабого элемента – его напряжение без нагрузки будет относительно нормальным; для решения этой проблемы существуют специальные анализаторы электрических батарей.

Если для устройства требуется высокое значение силы тока и удовлетворить это требование одним элементом невозможно, следует использовать параллельное соединение элементов.

Большинство электрохимических систем позволяют использование параллельной конфигурации подсоединения, но с некоторыми побочными эффектами. На рисунке 4 показаны четыре параллельно соединенных элемента, такая конфигурация еще называется 4P (4 Parallel).

Напряжение этой системы остается 1,20 В, но сила тока и емкость увеличены в четыре раза.

Рисунок 4: Параллельное соединение четырех электрических элементов. Благодаря параллельной конфигурации подсоединения сила тока и емкость увеличиваются, напряжение же остается неизменным.

Выход из строя единичного элемента при параллельном соединении не столь критично, как при последовательном. Такая проблема конечно уменьшит нагрузочные характеристики всей системы, но хотя бы не выведет ее из строя.

Можно провести аналогию с цилиндрами двигателя внутреннего сгорания – автомобиль сможет ехать и на трех цилиндрах, даже если у него их всего четыре.

С другой стороны, при наличии неисправного элемента в параллельных системах существует больший риск возникновения короткого замыкания, так как такой элемент как бы высасывает энергию из других, в результате чего возрастает риск возгорания. Большинство таких коротких замыканий довольно умеренны и проявляются в виде повышенного саморазряда.

Причиной короткого замыкания может быть поляризация или возникновение дендритов в элементе. Большие аккумуляторные системы часто снабжены предохранителем, который отключает неисправный элемент из параллельной цепи, если он был закорочен. На рисунке 5 показана параллельная конфигурация с одним неисправным элементом.

Рисунок 5: Параллельное соединение с одним неисправным элементом. Слабый элемент не повлияет на напряжение всей системы, но уменьшит общее время работы за счет уменьшения емкости системы. Закороченный элемент может вызвать перегрев и стать причиной возникновения пожара.

Последовательно-параллельная конфигурация подсоединения элементов, показанная на рисунке 6, предоставляет большую гибкость конструкции, с ее помощью можно создать систему с желаемыми значениями напряжения и тока, используя стандартные элементы.

Суммарная мощность будет произведением значений напряжения и силы тока, например, четыре 1,2 В элемента емкостью 1000 мАч производят 4,8 Вт мощности. Четыре элемента типоразмера 18650 емкостью 3000 мАч каждый могут быть соединены последовательно-параллельно для достижения 7,2 В и 12 Вт.

Использование тонких элементов позволит сконструировать гибкую аккумуляторную систему, но ей будет необходима система защиты.

Рисунок 6: Последовательно-параллельное соединение четырех элементов (2S2P). Такая конфигурация обеспечивает максимальную гибкость конструкции. Параллельные элементы помогают в управлении напряжением.

Важно

Литий-ионные элементы отлично подходят для последовательно-параллельных конфигураций, но необходим мониторинг каждого элемента – для соответствия значений напряжения и силы тока.

Такой мониторинг реализуется аппаратно – путем создания электронного устройства, стандартный образец которого может контролировать систему из 13 литий-ионных элементов.

Для больших аккумуляторных систем создаются специальные схемы, например, как в электромобиле Tesla, где аккумуляторная система состоит из 7000 элементов типоразмера 18650, суммарная мощность которых достигает 90 кВт/ч.

  • Держите контакты элементов в чистоте. Конфигурация с четырьмя элементами имеет восемь контактов и каждый добавляет сопротивление.

  • Никогда не смешивайте разнотипные элементы, если вышел из строя один, и ему нет аналогичной замены, то необходимо заменить все. Общая производительность настолько хороша, насколько этому соответствует самый слабый элемент.

  • Соблюдайте полярность. Неправильно размещенный элемент уменьшает общее напряжение системы.

  • Для предотвращения утечки электролита и коррозии, извлекайте элементы из устройства, когда оно не используется. Особенно это касается угольно-цинковых элементов.

  • Не храните электрические батареи в металлических коробках. Элементы следует по отдельности помещать в полиэтиленовые пакеты, во избежание короткого замыкания. Не стоит носить батареи в карманах.

  • Держите батареи подальше от детей. Помимо риска попадания в дыхательные пути, что может вызвать удушение, ток электрохимической батареи при попадании в желудочно-кишечный тракт может вызвать язву, а при разрыве оболочки – отравление. (Смотрите: Влияние электрохимических батарей на здоровье человека).

  • Не заряжайте первичные (неперезаряжаемые) электрические батареи, так как накопление водорода может привести к взрыву. Экспериментировать с зарядкой можно лишь контролируя этот процесс.

  • Соблюдайте полярность при зарядке вторичных элементов. Несоблюдение может привести к короткому замыканию.

  • Извлекайте полностью заряженные элементы из зарядного устройства. Обычное зарядное устройство не имеет встроенной системы индикации заряда, следовательно, аккумулятор может перегреться.

  • Производите зарядку при комнатной температуре.

Последнее обновление 2016-02-29

Источник: https://best-energy.com.ua/support/battery/bu-302

4.2 Последовательные и параллельные конденсаторы — Введение в электричество, магнетизм и схемы

ЦЕЛИ ОБУЧЕНИЯ


К концу этого раздела вы сможете:
  • Объясните, как определить эквивалентную емкость конденсаторов, соединенных последовательно и параллельно
  • Вычислить разность потенциалов на пластинах и заряд на пластинах конденсатора в сети и определить полезную емкость сети конденсаторов

Несколько конденсаторов могут быть соединены вместе для использования в различных приложениях.Несколько подключений конденсаторов ведут себя как один эквивалентный конденсатор. Общая емкость этого эквивалентного одиночного конденсатора зависит как от отдельных конденсаторов, так и от способа их подключения. Конденсаторы могут быть организованы в два простых и распространенных типа соединений, известных как серии и параллельно , для которых мы можем легко вычислить общую емкость. Эти две основные комбинации, последовательная и параллельная, также могут использоваться как часть более сложных соединений.

Серия конденсаторов

Рисунок 4.2.1 иллюстрирует последовательную комбинацию трех конденсаторов, расположенных в ряд внутри схемы. Как и для любого конденсатора, емкость комбинации связана с зарядом и напряжением с помощью уравнения 4.1.1. Когда эта последовательная комбинация подключена к аккумулятору с напряжением В, , каждый из конденсаторов получает одинаковый заряд. Чтобы объяснить, сначала обратите внимание, что заряд на пластине, подключенной к положительной клемме аккумулятора, есть, а заряд на пластине, подключенной к отрицательной клемме.Затем на других пластинах индуцируются заряды, так что сумма зарядов на всех пластинах и сумма зарядов на любой паре пластин конденсатора равна нулю. Однако падение потенциала на одном конденсаторе может отличаться от падения потенциала на другом конденсаторе, потому что, как правило, конденсаторы могут иметь разные емкости. Последовательная комбинация двух или трех конденсаторов напоминает один конденсатор с меньшей емкостью. Как правило, любое количество последовательно соединенных конденсаторов эквивалентно одному конденсатору, емкость которого (называемая эквивалентной емкостью ) меньше наименьшей из емкостей в последовательной комбинации.Заряд этого эквивалентного конденсатора такой же, как заряд любого конденсатора в последовательной комбинации: то есть , все конденсаторы последовательной комбинации имеют одинаковый заряд . Это происходит из-за сохранения заряда в цепи. Когда заряд в последовательной цепи снимается с пластины первого конденсатора (который мы обозначаем как), он должен быть помещен на пластину второго конденсатора (который мы обозначаем как), и так далее.

(рисунок 4.2.1)

Рисунок 4.2.1 (a) Три конденсатора соединены последовательно. Величина заряда на каждой пластине. (б) Сеть конденсаторов в (а) эквивалентна одному конденсатору, который имеет меньшую емкость, чем любая из отдельных емкостей в (а), и заряд на его пластинах равен.

Мы можем найти выражение для полной (эквивалентной) емкости, рассматривая напряжения на отдельных конденсаторах. Потенциалы на конденсаторах, и равны соответственно,, и ,. Эти потенциалы должны в сумме равняться напряжению батареи, давая следующий баланс потенциалов:

Потенциал измеряется на эквивалентном конденсаторе, который держит заряд и имеет эквивалентную емкость.Вводя выражения для, и, получаем

Отменяя заряд, мы получаем выражение, содержащее эквивалентную емкость трех последовательно соединенных конденсаторов:

Это выражение можно обобщить на любое количество конденсаторов в последовательной сети.

КОМБИНАЦИЯ СЕРИИ


Для конденсаторов, соединенных последовательно , величина, обратная эквивалентной емкости, является суммой обратных величин индивидуальных емкостей:

(4.2.1)

ПРИМЕР 4.2.1


Эквивалентная емкость последовательной сети

Найдите общую емкость для трех последовательно соединенных конденсаторов, учитывая, что их индивидуальные емкости составляют, и.

Стратегия

Поскольку в этой сети всего три конденсатора, мы можем найти эквивалентную емкость, используя уравнение 4.2.1 с тремя членами.

Решение

Мы вводим указанные емкости в уравнение 4.2.1:

Теперь инвертируем этот результат и получаем.

Значение

Обратите внимание, что в последовательной сети конденсаторов эквивалентная емкость всегда меньше наименьшей отдельной емкости в сети.

Параллельная комбинация конденсаторов

Параллельная комбинация трех конденсаторов, одна пластина каждого конденсатора подключена к одной стороне цепи, а другая пластина подключена к другой стороне, показана на рисунке 4.2.2 (а). Поскольку конденсаторы соединены параллельно, , все они имеют одинаковое напряжение на своих пластинах . Однако каждый конденсатор в параллельной сети может накапливать свой заряд. Чтобы найти эквивалентную емкость параллельной сети, отметим, что общий заряд, накопленный в сети, представляет собой сумму всех отдельных зарядов:

В левой части этого уравнения используется соотношение, которое справедливо для всей сети. В правой части уравнения мы используем соотношения, и для трех конденсаторов в сети.Таким образом получаем

Это уравнение в упрощенном виде представляет собой выражение для эквивалентной емкости параллельной сети из трех конденсаторов:

Это выражение легко обобщается на любое количество конденсаторов, включенных параллельно в сеть.

ПАРАЛЛЕЛЬНАЯ КОМБИНАЦИЯ


Для конденсаторов, соединенных в параллельную комбинацию , эквивалентная (полезная) емкость представляет собой сумму всех индивидуальных емкостей в сети,

(4.2.2)

(рисунок 4.2.2)

Рисунок 4.2.2 (a) Три конденсатора подключены параллельно. Каждый конденсатор подключен напрямую к батарее. (b) Заряд эквивалентного конденсатора представляет собой сумму зарядов отдельных конденсаторов.

ПРИМЕР 4.2.2


Эквивалентная емкость параллельной сети

Найдите полезную емкость для трех конденсаторов, соединенных параллельно, учитывая их индивидуальные емкости, и.

Стратегия

Поскольку в этой сети всего три конденсатора, мы можем найти эквивалентную емкость, используя уравнение 4.2.2 с тремя членами.

Решение

Ввод заданных емкостей в уравнение 4.2.2 дает

Значение

Обратите внимание, что в параллельной сети конденсаторов эквивалентная емкость всегда больше, чем любая из отдельных емкостей в сети.

Конденсаторные сети обычно представляют собой комбинацию последовательных и параллельных соединений, как показано на рисунке 4.2.3. Чтобы найти чистую емкость таких комбинаций, мы определяем части, которые содержат только последовательные или только параллельные соединения, и находим их эквивалентные емкости. Мы повторяем этот процесс, пока не сможем определить эквивалентную емкость всей сети. Следующий пример иллюстрирует этот процесс.

(рисунок 4.2.3)

ПРИМЕР 4.2.4


Сеть конденсаторов

Определите полезную емкость комбинации конденсаторов, показанной на рисунке 4.2.4 при емкостях,,. Когда в комбинации сохраняется разность потенциалов, найдите заряд и напряжение на каждом конденсаторе.

(рисунок 4.2.4)

Рисунок 4.2.4 (a) Комбинация конденсаторов. (b) Эквивалентная комбинация из двух конденсаторов.
Стратегия

Сначала мы вычисляем полезную емкость параллельного соединения и. Тогда — чистая емкость последовательного соединения и. Мы используем соотношение, чтобы найти заряды, и, и напряжения,, и на конденсаторах, и, соответственно.

Решение

Эквивалентная емкость для и составляет

Вся комбинация из трех конденсаторов эквивалентна двум последовательно включенным конденсаторам,

Рассмотрим эквивалентную комбинацию из двух конденсаторов на рис. 4.2.4 (b). Поскольку конденсаторы включены последовательно, они имеют одинаковый заряд,. Кроме того, конденсаторы разделяют разность потенциалов, поэтому

Теперь разность потенциалов на конденсаторе

Поскольку конденсаторы и подключены параллельно, они имеют одинаковую разность потенциалов:

Следовательно, заряды на этих двух конденсаторах равны, соответственно,

Значение

Как и ожидалось, чистая плата за параллельную комбинацию и составляет.

ПРОВЕРЬТЕ ПОНИМАНИЕ 4.5


Кандела Цитаты

Лицензионный контент

CC, особая атрибуция

  • Загрузите бесплатно по адресу http://cnx.org/contents/[email protected] Получено с : http://cnx.org/contents/[email protected] Лицензия : CC BY: Attribution
Серии

и параллельный калькулятор емкости Apogeeweb

Часто задаваемые вопросы

1.Как рассчитать параллельную емкость?

Общая емкость конденсаторов, соединенных параллельно, фактически вычисляется путем сложения площадей пластин. Другими словами, общая емкость равна сумме всех отдельных емкостей, включенных параллельно.

2. Как отличить последовательный конденсатор от параллельного?

Когда разность потенциалов на пластинах одинакова, они параллельны. Когда ток через них равен, они включены последовательно.

3. Зачем нужно последовательно включать конденсаторы?

Причина, по которой вы можете соединить конденсаторы последовательно, заключается в том, чтобы увеличить эффективное управление напряжением цепи. Конденсаторы имеют номинальное напряжение пробоя, превышение которого значительно увеличивает вероятность отказа. Два одинаковых конденсатора будут иметь половину напряжения на каждом.

4. Последовательные или параллельные конденсаторы накапливают больше энергии?

Энергия, запасенная в конденсаторе, является функцией напряжения на конденсаторе.Напряжение будет выше, когда они подключены параллельно, поэтому при параллельном подключении сохраняется больше энергии.

5. Какова основная функция конденсатора?

Конденсатор — это электронный компонент, который накапливает и выделяет электричество в цепи. Он также пропускает переменный ток, не пропуская постоянный ток. Конденсатор является неотъемлемой частью электронного оборудования и поэтому почти всегда используется в электронных схемах.

6.В чем разница между последовательной и параллельной схемой?

В последовательной цепи сумма напряжений, потребляемых каждым отдельным сопротивлением, равна напряжению источника. Компоненты, соединенные параллельно, соединяются несколькими путями, так что ток может разделяться; одинаковое напряжение приложено к каждому компоненту.

7. Почему последовательно подключенные конденсаторы уменьшают емкость?

Полное сопротивление двух последовательно соединенных конденсаторов равно сумме индивидуальных сопротивлений двух конденсаторов.Поскольку импеданс пропорционален обратной величине емкости, больший импеданс последовательной цепи означает меньшую емкость.

8. Что произойдет, если резистор и конденсатор соединить параллельно?

Когда резисторы и конденсаторы смешиваются вместе в параллельных цепях (так же, как в последовательных цепях), общий импеданс будет иметь фазовый угол где-то между 0 ° и -90 °. Ток в цепи будет иметь фазовый угол от 0 ° до + 90 °.

9. Как узнать, включен ли последовательный конденсатор параллельно?

Если у каждого конденсатора ОБЕ клеммы подключены к ОБЕИМ клеммам других, то они параллельны. Если у каждого конденсатора только одна клемма, подключенная к одной клемме другого конденсатора, они подключены последовательно.

10. Почему последовательно подключенные конденсаторы уменьшают емкость?

Полное сопротивление двух последовательно соединенных конденсаторов равно сумме индивидуальных сопротивлений двух конденсаторов.Поскольку импеданс пропорционален обратной величине емкости, больший импеданс последовательной цепи означает меньшую емкость.

11. Как соединить параллельно конденсаторы и резисторы?

Детальная операция начинается с 1:42.

12. Почему мы используем конденсаторы в цепях постоянного тока?

При использовании в цепи постоянного или постоянного тока конденсатор заряжается до напряжения питания, но блокирует прохождение тока через него, потому что диэлектрик конденсатора непроводящий и в основном является изолятором.

13. Преобразует ли конденсатор переменный ток в постоянный?

Конденсатор не может самостоятельно преобразовывать переменный ток в постоянный ток, но хороший синхронизированный переключатель, который пропускает выбранные пики и отклоняет части формы волны переменного тока, сделает это.

14. Что происходит, когда конденсатор подключен к постоянному току?

Когда конденсаторы подключаются к источнику постоянного напряжения постоянного тока, они становятся заряженными до значения приложенного напряжения, действуя как устройства временного хранения и сохраняя или удерживая этот заряд неопределенно долго, пока присутствует напряжение питания.

15. Есть ли у конденсаторов положительная и отрицательная сторона?

Большинство электролитических конденсаторов являются поляризованными, то есть напряжение, подключенное к клеммам конденсатора, должно иметь правильную полярность, то есть положительное к положительному и отрицательное к отрицательному.

16. Как решить проблемы, связанные с подключением конденсаторов последовательно и параллельно?

На видео ниже показано, как рассчитать емкость в последовательной и параллельной цепях, а также на лабораторном примере показано, как работает математика.

Серия Подключение конденсаторов

На рис. 1 (а) показано, что два конденсатора соединены последовательно. Для каждого конденсатора он имеет одинаковый ток, а соотношение тока и напряжения соответствует

.

«

(а) (б)

Рисунок 1. Последовательное соединение

Итак, два конденсатора соединены последовательно, эквивалентная емкость составляет

Эквивалентная схема показана на рисунке 1 (б).Когда конденсаторы соединены последовательно, напряжение на каждом конденсаторе соответствует

.

Параллельное соединение конденсаторов

На рис. 2 (а) показано, что два конденсатора подключены параллельно. Для каждого конденсатора оно имеет одинаковое напряжение, а соотношение тока и напряжения соответствует

.

Рисунок 2. Cicuit параллельных конденсаторов

Два конденсатора подключены параллельно, эквивалентная емкость

Эквивалентная схема показана на рисунке 2 (б).Когда конденсаторы соединены параллельно, ток на каждом конденсаторе соответствует

Разница между последовательными конденсаторами и параллельными конденсаторами

При последовательном соединении конденсаторов емкость уменьшается (для расчета общей емкости после последовательного соединения см. Метод параллельного подключения резисторов), а выдерживаемое напряжение увеличивается.

Конденсаторы подключаются параллельно, емкость увеличивается (добавление каждой емкости), а выдерживаемое напряжение наименьшее.Последовательный конденсатор: чем больше число последовательно, тем меньше емкость, но выше выдерживаемое напряжение. Отношение емкости: 1 / C = 1 / C1 + 1 / C2 + 1 / C3 Параллельная емкость: чем больше параллельное соединение, тем больше емкость, но выдерживаемое напряжение не изменяется, его отношение емкости: C = C1 + C2 + C3

См. Более подробную информацию о конденсаторах, включенных последовательно и параллельно. Кликните сюда!

серийных конденсаторов — основные вопросы и ответы по электротехнике

Этот набор вопросов и ответов с множественным выбором (MCQ) по базовой электротехнике посвящен «последовательным конденсаторам».

1. Какова общая емкость при последовательном соединении двух конденсаторов C1 и C2?
a) (C1 + C2) / C1C2
b) 1 / C1 + 1 / C2
c) C1C2 / (C1 + C2)
d) C1 + C2
Посмотреть ответ

Ответ: c
Объяснение: Когда конденсаторы при последовательном соединении эквивалентная емкость составляет:
1 / Ctotal = 1 / C1 + 1 / C2, следовательно, Ctotal = C1C2 / (C1 + C2).

2. N конденсаторов емкостью C соединены последовательно, рассчитайте эквивалентную емкость.
a) C / N
b) C
c) CN
d) N / C
Просмотр ответа

Ответ: d
Объяснение: При последовательном соединении конденсаторов эквивалентная емкость составляет:
1 / Ctotal = 1 / C + 1 / C + 1 / C + ……..N раз.
1 / Ctotal = N / C.
Cобщ. = C / N.

3. При последовательном соединении конденсаторов эквивалентная емкость составляет ___________ каждой отдельной емкости.
a) Более
b) Менее
c) Равно
d) Предоставлено недостаточно данных
Просмотреть ответ

Ответ: b
Объяснение: При последовательном соединении конденсаторов эквивалентная емкость составляет:
1 / Ctotal = 1 / С1 + 1 / С2. Поскольку мы находим величину, обратную сумме обратных величин, эквивалентная емкость меньше отдельных значений емкости.

4. Какая эквивалентная емкость?

a) 1.5F
b) 0.667F
c) 2.45F
d) 2.75F
Просмотр ответа

Ответ: b
Пояснение: При последовательном соединении конденсаторов
1 / C всего = 1 / C1 + 1 / C2 = 1/2 + 1 = 3/2
C всего = 2/3 = 0,667 F.

5. При последовательном соединении конденсаторов ___________ не меняется.
a) Напряжение на каждом конденсаторе
b) Заряд
c) Емкость
d) Сопротивление
Просмотр ответа

Ответ: b
Объяснение: Когда конденсаторы соединены последовательно, заряд остается прежним, поскольку существует такая же величина протекающего тока в каждом конденсаторе.

6. Когда конденсаторы подключены последовательно _______________ Разные
a) Напряжение на каждом конденсаторе
b) Заряд
c) Емкость
d) Сопротивление
Посмотреть ответ

Ответ: a
Объяснение: Когда конденсаторы подключены последовательно, напряжение меняется, потому что падение напряжения на каждом конденсаторе отличается.

7. Четыре конденсатора 10Ф подключены последовательно, рассчитайте эквивалентную емкость.
а) 1.5F
б) 2.5F
в) 3.5F
d) 0,5F
Посмотреть ответ

Ответ: b
Объяснение: При последовательном соединении конденсаторов
1 / C всего = 1 / C1 + 1 / C2 + 1 / C3 + 1 / C4 = 1 / 10 + 1/10 + 1/10 + 1/10 = 4 / 10F.
C всего = 10/4 = 2,5F.

8. Рассчитайте заряд в цепи.

a) 66.67C
b) 20.34C
c) 25.45C
d) 30.45C
Просмотр ответа

Ответ: a
Объяснение: При последовательном соединении конденсаторов эквивалентная емкость составляет:
1 / C всего = 1 / C1 + 1 / C2 = 1/2 + 1 = 3/2
C всего = 2/3 F
Q = CV = (2/3) * 100 = 200/3 C = 66.67C.

9. Рассчитайте напряжение на конденсаторе 1Ф.

a) 33,33V
b) 66,67V
c) 56,56V
d) 23,43V
Просмотр ответа

Ответ: b
Объяснение: При последовательном соединении конденсаторов
1 / C всего = 1 / C1 + 1 / C2 = 1/2 + 1 = 3/2
Q = CV = (2/3) * 100 = 66,67 ° C.
В на конденсаторе 1F = 66,67 / 1 = 66,67 В.

10. Рассчитайте напряжение на конденсаторе 2F.

а) 33,33В
б) 66,67В
в) 56.56V
d) 23,43V
Посмотреть ответ

Ответ: a
Объяснение: При последовательном соединении конденсаторов
1 / C всего = 1 / C1 + 1 / C2 = 1/2 + 1 = 3/2
Q = CV = (2/3) * 100 = 66,67 С.
В на конденсаторе 2F = 66,67 / 2 = 33,33 В.

Sanfoundry Global Education & Learning Series — Основы электротехники.

Чтобы практиковаться во всех областях базовой электротехники, представляет собой полный набор из 1000+ вопросов и ответов с несколькими вариантами ответов .

Примите участие в конкурсе сертификации Sanfoundry, чтобы получить бесплатную Почетную грамоту. Присоединяйтесь к нашим социальным сетям ниже и будьте в курсе последних конкурсов, видео, стажировок и вакансий!

Физика для науки и техники II

Пример из отдела академических технологий на Vimeo.

Пример подключения конденсаторов

Давайте рассмотрим пример, связанный с подключением конденсаторов.Предположим, что у нас есть цепь с источником питания, который генерирует v вольт разности потенциалов, подключенной к конденсатору c 1. Скажем, таким образом c 2, c 3, c 4 и c5. Допустим, у нас есть еще один конденсатор с емкостью c 6. Мы хотели бы вычислить эквивалентную емкость этой схемы.

Приведем числовые значения этих конденсаторов. Скажем, c 1 равно 1 мкФ, c 2 равно 2 мкФ, а c 3 равно 2 мкФ. c 4 равно 3 мкФ, а c 5 равно 5 мкФ.Наконец, c 6 равно 1 мкФ. Когда мы смотрим на нашу схему, мы сразу понимаем, что c 3, c 4 и c 5, эти три, соединены параллельно. Таким образом, эквивалент этой параллельной комбинации подключается последовательно к c 1, c 2 и c6. Решая эти типы проблем или анализируя эти типы схем, мы можем продолжить и вычислить эквивалентную емкость соединений конденсаторов внутри схемы, и на каждом этапе мы перерисовываем схему.

Сначала давайте посчитаем эквивалентную емкость этой параллельной комбинации.Другими словами, просто выньте этот блок и замените его эквивалентной емкостью. По мере того, как мы это делаем, давайте перерисуем схему. Тогда наша схема будет равна c 1 здесь, c 2 здесь, а вот эквивалент этой параллельной комбинации, и давайте назовем эту схему c эквивалентом 1 и продолжим, c 6 здесь. Все они теперь соединены последовательно. Поскольку эти три c 3, c 4 и c 5 соединены параллельно, мы можем мгновенно вычислить их эквивалентную емкость для параллельного подключения, эквивалент c — это непосредственно сумма емкостей каждого конденсатора, поэтому эквивалент c равен c 3 плюс c 4 плюс c 5.Следовательно, эквивалент C 1 будет равен c 3 равен 2 микрофарадам, плюс c 4 равен 3 микрофарадам, плюс c 5 равен 5 микрофарадам, поэтому эквивалент c будет равен 10 микрофарадам.

После того, как мы определим c эквивалент 1, теперь мы можем легко продолжить и вычислить эквивалентную емкость этих четырех конденсаторов, которые соединены последовательно. Мы знаем, что для последовательного соединения величина, обратная эквивалентной емкости, равна сумме обратных величин каждой емкости в комбинации.Поэтому мы заменим все эти четыре на одну, и это будет полная эквивалентная емкость этой схемы. Наша последняя упрощенная схема примет эту форму.

1 по сравнению с эквивалентом c, следовательно, будет равняться 1 по сравнению с эквивалентом c 1 плюс 1 по сравнению с c 2 плюс 1 по сравнению с эквивалентом c 1 плюс 1 вместо c 6. Если мы подставим числовые значения, 1 вместо эквивалента c будет равно c 1 было равно 1 микрофараду, а c 2 составляет 2 микрофарада, поэтому у нас 1 больше 1 плюс 1 больше 2 плюс 1 больше c эквивалентно 1 и это 10 микрофарад, 1 больше 10, плюс c 6 и c 6 были равны 1 микрофараду, поэтому 1 больше 1.

Если у нас есть общий знаменатель, это будет 10, поэтому мы умножим это на 10, это на 5, числитель и знаменатель, это будет умножено на 1, и это будет снова умножено на 10, чтобы получить общий знаменатель. Следовательно, эквивалент 1 по c будет равен 10 плюс 5 плюс 1 плюс 10, деленный на 10. Таким образом, эквивалент 1 по c будет равен 10, 20, 25, 26 по 10 и отсюда, решение для эквивалента c, что мы возьмем обратное, у нас будет 10 на 26, или мы можем упростить это как 5 на 13 микрофарад как эквивалентную емкость этой схемы.

Конденсаторы

— learn.sparkfun.com

Добавлено в избранное Любимый 76

Введение

Конденсатор — это двухконтактный электрический компонент. Наряду с резисторами и индукторами, они являются одними из самых фундаментальных пассивных компонентов , которые мы используем. Вам придется очень внимательно поискать схему, в которой не содержит конденсатора .

Что делает конденсаторы особенными, так это их способность накапливать энергию ; они похожи на полностью заряженную электрическую батарею. Колпачки , как мы их обычно называем, находят всевозможные критические применения в схемах. Общие приложения включают локальное накопление энергии, подавление скачков напряжения и комплексную фильтрацию сигналов.

Рассмотрено в этом учебном пособии

В этом руководстве мы рассмотрим всевозможные темы, связанные с конденсаторами, в том числе:

  • Как делается конденсатор
  • Как работает конденсатор
  • Единицы емкости
  • Типы конденсаторов
  • Как распознать конденсаторы
  • Как емкость сочетается последовательно и параллельно
  • Общие конденсаторные приложения

Рекомендуемая литература

Некоторые концепции в этом руководстве основаны на предыдущих знаниях в области электроники.Прежде чем переходить к этому руководству, подумайте о том, чтобы сначала прочитать (хотя бы бегло просмотр) эти:


Обозначения и единицы

Условные обозначения цепей

Есть два распространенных способа нарисовать конденсатор на схеме. У них всегда есть две клеммы, которые подключаются к остальной цепи. Символ конденсаторов состоит из двух параллельных линий, которые могут быть плоскими или изогнутыми; обе линии должны быть параллельны друг другу, близко друг к другу, но не соприкасаться (это фактически показывает, как сделан конденсатор.Сложно описать, проще просто показать:

(1) и (2) — стандартные обозначения цепи конденсатора. (3) — пример символов конденсаторов в действии в цепи регулятора напряжения.

Символ с изогнутой линией (№ 2 на фото выше) указывает, что конденсатор поляризован, что означает, что это, вероятно, электролитический конденсатор. Подробнее об этом в разделе о типах конденсаторов этого руководства.

Каждый конденсатор должен сопровождаться названием — C1, C2 и т. Д.. — и стоимость. Значение должно указывать на емкость конденсатора; сколько там фарадов. Кстати о фарадах …

Емкость

Не все конденсаторы одинаковы. Каждый конденсатор имеет определенную емкость. Емкость конденсатора говорит вам, сколько заряда он может хранить , большая емкость означает большую емкость для хранения заряда. Стандартная единица измерения емкости называется фарад , сокращенно F .

Получается, что фарад — это лот емкости, даже 0,001Ф (1 миллифарад — 1мФ) — это большой конденсатор. Обычно вы увидите конденсаторы с номиналом от пико- (10 -12 ) до микрофарад (10 -6 ).

Имя префикса Аббревиатура Вес Эквивалентные фарады
Пикофарад pF 10 -12 0,000000000006 N 0.000000001 F
Микрофарад мкФ 10 -6 0.000001 F
Милифарад mF 10 -3

9022

10 3 1000 Ф.

Когда вы переходите к диапазону емкости от фарада до килофарада, вы начинаете говорить о специальных конденсаторах, называемых конденсаторами super или ultra .


Теория конденсаторов

Примечание : Материал на этой странице не совсем критичен для понимания новичками в электронике … и к концу все становится немного сложнее. Мы рекомендуем прочитать раздел Как делается конденсатор , остальные, вероятно, можно пропустить, если они вызывают у вас головную боль.

Как делается конденсатор

Схематический символ конденсатора на самом деле очень похож на то, как он сделан.Конденсатор состоит из двух металлических пластин и изоляционного материала, называемого диэлектриком . Металлические пластины расположены очень близко друг к другу, параллельно, но между ними находится диэлектрик, чтобы они не соприкасались.

Ваш стандартный конденсаторный сэндвич: две металлические пластины, разделенные изолирующим диэлектриком.

Диэлектрик может быть изготовлен из любых изоляционных материалов: бумаги, стекла, резины, керамики, пластика или всего, что препятствует прохождению тока.

Пластины изготовлены из проводящего материала: алюминия, тантала, серебра или других металлов. Каждый из них подключен к клеммному проводу, который в конечном итоге подключается к остальной части схемы.

Емкость конденсатора — сколько в нем фарад — зависит от его конструкции. Для большей емкости требуется конденсатор большего размера. Пластины с большей площадью перекрытия поверхности обеспечивают большую емкость, а большее расстояние между пластинами означает меньшую емкость. Материал диэлектрика даже влияет на то, сколько фарад имеет колпачок.Полная емкость конденсатора может быть рассчитана по формуле:

Где ε r — относительная диэлектрическая проницаемость диэлектрика (постоянное значение, определяемое материалом диэлектрика), A — площадь, на которой пластины перекрывают друг друга, а d — расстояние между пластинами.

Как работает конденсатор

Электрический ток — это поток электрического заряда, который электрические компоненты используют, чтобы загораться, вращаться или делать то, что они делают.Когда ток течет в конденсатор, заряды «застревают» на пластинах, потому что они не могут пройти через изолирующий диэлектрик. Электроны — отрицательно заряженные частицы — засасываются одной из пластин, и она становится в целом отрицательно заряженной. Большая масса отрицательных зарядов на одной пластине отталкивает, как заряды, на другой пластине, делая ее заряженной положительно.

Положительный и отрицательный заряды на каждой из этих пластин притягиваются друг к другу, потому что это то, что делают противоположные заряды.Но с диэлектриком, сидящим между ними, как бы они ни хотели соединиться, заряды навсегда останутся на пластине (до тех пор, пока им не будет куда-то идти). Неподвижные заряды на этих пластинах создают электрическое поле, которое влияет на электрическую потенциальную энергию и напряжение. Когда заряды группируются на таком конденсаторе, крышка накапливает электрическую энергию так же, как батарея может накапливать химическую энергию.

Зарядка и разрядка

Когда положительный и отрицательный заряды сливаются на пластинах конденсатора, конденсатор становится заряженным .Конденсатор может сохранять свое электрическое поле — удерживать свой заряд — потому что положительный и отрицательный заряды на каждой из пластин притягиваются друг к другу, но никогда не достигают друг друга.

В какой-то момент обкладки конденсатора будут настолько заряжены, что просто не смогут принимать больше. На одной пластине достаточно отрицательных зарядов, чтобы они могли отразить любые другие, которые попытаются присоединиться. Здесь вступает в игру емкость конденсатора (фарады), которая говорит вам о максимальном количестве заряда, которое может хранить конденсатор.

Если в цепи создается путь, который позволяет зарядам найти другой путь друг к другу, они выйдут из конденсатора, и он разрядит .

Например, в схеме ниже можно использовать батарею для создания электрического потенциала на конденсаторе. Это вызовет нарастание одинаковых, но противоположных зарядов на каждой из пластин, пока они не станут настолько полными, что оттолкнут ток от протекания. Светодиод, расположенный последовательно с крышкой, может обеспечивать путь для тока, а энергия, запасенная в конденсаторе, может использоваться для кратковременного освещения светодиода.

Расчет заряда, напряжения и тока

Емкость конденсатора — сколько в нем фарад — говорит вам, сколько заряда он может хранить. Сколько заряда хранит конденсатор в настоящее время , зависит от разности потенциалов (напряжения) между его пластинами. Это соотношение между зарядом, емкостью и напряжением можно смоделировать с помощью следующего уравнения:

Заряд (Q), накопленный в конденсаторе, является произведением его емкости (C) и приложенного к нему напряжения (V).

Емкость конденсатора всегда должна быть постоянной известной величиной. Таким образом, мы можем регулировать напряжение для увеличения или уменьшения заряда крышки. Больше напряжения означает больше заряда, меньше напряжения … меньше заряда.

Это уравнение также дает нам хороший способ определить значение одного фарада. Один фарад (F) — это способность хранить одну единицу энергии (кулоны) на каждый вольт.

Расчет тока

Мы можем пойти дальше по уравнению заряда / напряжения / емкости, чтобы выяснить, как емкость и напряжение влияют на ток, потому что ток — это скорость потока заряда.Суть отношения конденсатора к напряжению и току такова: величина тока , проходящего через конденсатор , зависит как от емкости, так и от того, как быстро напряжение растет или падает, . Если напряжение на конденсаторе быстро растет, через конденсатор будет индуцироваться большой положительный ток. Более медленный рост напряжения на конденсаторе означает меньший ток через него. Если напряжение на конденсаторе стабильное и неизменное, через него не будет проходить ток.

(Это уродливо, и это касается вычислений. Это не все, что нужно, пока вы не перейдете к анализу во временной области, разработке фильтров и другим грубым вещам, поэтому переходите к следующей странице, если вам не нравится это уравнение. .) Уравнение для расчета тока через конденсатор:

Часть dV / dt этого уравнения является производной (причудливый способ сказать мгновенной скорости ) напряжения во времени, это эквивалентно выражению «насколько быстро напряжение растет или падает в этот самый момент».Большой вывод из этого уравнения заключается в том, что если напряжение стабильно, , производная равна нулю, что означает, что ток также равен нулю . Вот почему ток не может течь через конденсатор, поддерживающий постоянное постоянное напряжение.


Типы конденсаторов

Существуют всевозможные типы конденсаторов, каждый из которых имеет определенные особенности и недостатки, которые делают его лучше для одних приложений, чем для других.

При выборе типа конденсатора необходимо учитывать несколько факторов:

  • Размер — Размер как по физическому объему, так и по емкости.Конденсатор нередко является самым большим компонентом в цепи. Также они могут быть очень маленькими. Для большей емкости обычно требуется конденсатор большего размера.
  • Максимальное напряжение — Каждый конденсатор рассчитан на максимальное падение напряжения на нем. Некоторые конденсаторы могут быть рассчитаны на 1,5 В, другие — на 100 В. Превышение максимального напряжения обычно приводит к разрушению конденсатора.
  • Ток утечки — Конденсаторы не идеальны.Каждая крышка склонна пропускать небольшое количество тока через диэлектрик от одного вывода к другому. Эта крошечная потеря тока (обычно наноампер или меньше) называется утечкой. Утечка заставляет энергию, накопленную в конденсаторе, медленно, но верно истощаться.
  • Эквивалентное последовательное сопротивление (ESR) — Выводы конденсатора не на 100% проводящие, они всегда будут иметь крошечное сопротивление (обычно менее 0,01 Ом). Это сопротивление становится проблемой, когда через колпачок проходит большой ток, вызывая потери тепла и мощности.
  • Допуск — Конденсаторы также не могут иметь точную, точную емкость. Каждая крышка будет рассчитана на свою номинальную емкость, но, в зависимости от типа, точное значение может варьироваться от ± 1% до ± 20% от желаемого значения.

Конденсаторы керамические

Наиболее часто используемый и производимый конденсатор — керамический конденсатор. Название происходит от материала, из которого сделан их диэлектрик.

Керамические конденсаторы обычно бывают физически и емкостными. малы .Трудно найти керамический конденсатор больше 10 мкФ. Керамический колпачок для поверхностного монтажа обычно находится в крошечном корпусе 0402 (0,4 мм x 0,2 мм), 0603 (0,6 мм x 0,3 мм) или 0805. Керамические колпачки со сквозными отверстиями обычно выглядят как маленькие (обычно желтые или красные) лампочки с двумя выступающими клеммами.

Две крышки в сквозном радиальном корпусе; конденсатор 22 пФ слева и 0,1 мкФ справа. Посередине — крошечная крышка 0,1 мкФ 0603 для поверхностного монтажа.

По сравнению с не менее популярными электролитическими крышками керамические конденсаторы являются более близкими к идеальным конденсаторам (гораздо более низкое ESR и токи утечки), но их малая емкость может быть ограничивающей.Обычно они также являются наименее дорогим вариантом. Эти колпачки хорошо подходят для высокочастотной связи и развязки.

Электролитический алюминий и тантал

Электролитики

хороши тем, что они могут упаковать много емкости в относительно небольшой объем. Если вам нужен конденсатор емкостью от 1 мкФ до 1 мФ, вы, скорее всего, найдете его в электролитической форме. Они особенно хорошо подходят для высоковольтных приложений из-за их относительно высокого максимального номинального напряжения.

Алюминиевые электролитические конденсаторы, самые популярные из семейства электролитических, обычно выглядят как маленькие жестяные банки с обоими выводами, выходящими снизу.

Ассортимент электролитических конденсаторов для сквозного и поверхностного монтажа. Обратите внимание, что у каждого из них есть метод маркировки катода (отрицательный вывод).

К сожалению, электролитические крышки обычно поляризованы . У них есть положительный вывод — анод — и отрицательный вывод, называемый катодом.Когда напряжение подается на электролитический колпачок, анод должен иметь более высокое напряжение, чем катод. Катод электролитического конденсатора обычно обозначается знаком «-» и цветной полосой на корпусе. Ножка анода также может быть немного длиннее, как еще один признак. Если на электролитический колпачок подать обратное напряжение, они выйдут из строя (из-за чего лопнет и лопнет) и навсегда. После лопания электролитик будет вести себя как короткое замыкание.

Эти колпачки также известны утечкой — позволяя небольшим токам (порядка нА) проходить через диэлектрик от одного вывода к другому. Это делает электролитические колпачки менее чем идеальными для хранения энергии, что, к сожалению, с учетом их высокой емкости и номинального напряжения.

Суперконденсаторы

Если вы ищете конденсатор, предназначенный для хранения энергии, не ищите ничего, кроме суперконденсаторов. Эти колпачки имеют уникальную конструкцию, обеспечивающую высокую емкость в диапазоне фарад.

Суперконденсатор 1Ф (!). Высокая емкость, но рассчитана только на 2,5 В. Обратите внимание, что они также поляризованы.

Хотя суперкаперы могут хранить огромное количество заряда, они не справляются с очень высокими напряжениями. Этот суперконденсатор 10F рассчитан только на максимальное напряжение 2,5 В. Любое большее, чем это, разрушит его. Суперэлементы обычно устанавливаются последовательно для достижения более высокого номинального напряжения (при уменьшении общей емкости).

Основное применение суперконденсаторов в — накопление и выделение энергии , как и батареи, которые являются их основным конкурентом.Хотя суперконденсаторы не могут удерживать столько энергии, сколько батарея такого же размера, они могут высвобождать ее намного быстрее и обычно имеют гораздо больший срок службы.

Прочие

Электролитические и керамические крышки покрывают около 80% типов конденсаторов (а суперкапсы только около 2%, но они супер!). Другой распространенный тип конденсатора — пленочный конденсатор , который отличается очень низкими паразитными потерями (ESR), что делает их идеальными для работы с очень высокими токами.

Есть много других менее распространенных конденсаторов. Переменные конденсаторы могут производить различные емкости, что делает их хорошей альтернативой переменным резисторам в схемах настройки. Скрученные провода или печатные платы могут создавать емкость (иногда нежелательную), потому что каждый состоит из двух проводников, разделенных изолятором. Лейденские кувшины — стеклянная банка, наполненная проводниками и окруженная ими, — это O.G. семейства конденсаторов. Наконец, конечно, конденсаторы потока (странная комбинация катушки индуктивности и конденсатора) имеют решающее значение, если вы когда-нибудь планируете вернуться в дни славы.


Конденсаторы последовательно / параллельно

Как и резисторы, несколько конденсаторов могут быть объединены последовательно или параллельно для создания комбинированной эквивалентной емкости. Конденсаторы, однако, складываются таким образом, что полностью противоположны резисторам.

Параллельные конденсаторы

Когда конденсаторы размещаются параллельно друг другу, общая емкость — это просто сумма всех емкостей .Это аналогично тому, как резисторы добавляются последовательно.

Так, например, если у вас есть три конденсатора номиналом 10 мкФ, 1 мкФ и 0,1 мкФ, подключенные параллельно, общая емкость будет 11,1 мкФ (10 + 1 + 0,1).

Конденсаторы серии

Подобно тому, как резисторы сложно добавить параллельно, конденсаторы становятся странными, когда их помещают в серию . Общая емкость последовательно соединенных конденсаторов N является обратной сумме всех обратных емкостей.

Если у вас только два конденсатора последовательно, вы можете использовать метод «произведение над суммой» для расчета общей емкости:

Если продолжить это уравнение, если у вас два конденсатора с одинаковым номиналом, соединенные последовательно , общая емкость составляет половину их значения.Например, два последовательно соединенных суперконденсатора по 10Ф дадут общую емкость 5Ф (это также даст возможность удвоить номинальное напряжение всего конденсатора с 2,5 В до 5 В).


Примеры применения

Существует множество приложений для этого изящного маленького (на самом деле, обычно они довольно большие) пассивного компонента. Чтобы дать вам представление об их широком диапазоне использования, вот несколько примеров:

Разделительные (байпасные) конденсаторы

Многие конденсаторы, которые вы видите в схемах, особенно те, которые имеют интегральную схему, развязывают.Задача развязывающего конденсатора — подавить высокочастотный шум в сигналах источника питания. Они снимают с источника напряжения крошечные колебания напряжения, которые в противном случае могли бы нанести вред чувствительным микросхемам.

В каком-то смысле развязывающие конденсаторы действуют как очень маленький локальный источник питания для микросхем (почти как источник бесперебойного питания для компьютеров). Если в источнике питания очень быстро падает напряжение (что на самом деле довольно часто, особенно когда цепь, которую он питает, постоянно переключает требования к нагрузке), разделительный конденсатор может кратковременно подавать питание с правильным напряжением.Вот почему эти конденсаторы также называются шунтирующими конденсаторами , конденсаторами; они могут временно действовать как источник питания, обходя источник питания.

Разделительные конденсаторы подключаются между источником питания (5 В, 3,3 В и т. Д.) И землей. Нередко для обхода источника питания используют два или более конденсаторов с разным номиналом или даже разных типов, потому что некоторые номиналы конденсаторов будут лучше, чем другие, при фильтрации определенных частот шума.

На этой схеме три развязывающих конденсатора используются для уменьшения шума в источнике напряжения акселерометра.Два керамических 0,1 мкФ и один танталовый электролитический 10 мкФ разделенные функции развязки.

Хотя кажется, что это может привести к короткому замыканию между питанием и землей, только высокочастотные сигналы могут проходить через конденсатор на землю. Сигнал постоянного тока поступит на ИС, как и нужно. Другая причина, по которой они называются шунтирующими конденсаторами, заключается в том, что высокие частоты (в диапазоне кГц-МГц) обходят ИС, а не проходят через конденсатор, чтобы добраться до земли.

При физическом размещении развязывающих конденсаторов их всегда следует располагать как можно ближе к ИС.Чем дальше они находятся, тем менее эффективны.

Вот схема физической схемы из схемы выше. Крошечная черная ИС окружена двумя конденсаторами по 0,1 мкФ (коричневые крышки) и одним электролитическим танталовым конденсатором 10 мкФ (высокая прямоугольная крышка черного / серого цвета).

В соответствии с передовой инженерной практикой всегда добавляйте хотя бы один развязывающий конденсатор к каждой ИС. Обычно хорошим выбором является 0,1 мкФ или даже дополнительные конденсаторы на 1 мкФ или 10 мкФ. Это дешевое дополнение, и они помогают убедиться, что микросхема не подвергается сильным провалам или скачкам напряжения.

Фильтрация источника питания

Диодные выпрямители

могут использоваться для преобразования переменного напряжения, выходящего из вашей стены, в постоянное напряжение, необходимое для большинства электронных устройств. Но сами по себе диоды не могут превратить сигнал переменного тока в чистый сигнал постоянного тока, им нужна помощь конденсаторов! При добавлении параллельного конденсатора к мостовому выпрямителю выпрямленный сигнал выглядит следующим образом:

Может быть преобразован в сигнал постоянного тока близкого к уровню, например:

Конденсаторы — упрямые компоненты, они всегда будут пытаться противостоять резким перепадам напряжения.Конденсатор фильтра будет заряжаться по мере увеличения выпрямленного напряжения. Когда выпрямленное напряжение, поступающее в конденсатор, начинает быстро снижаться, конденсатор получит доступ к своему банку накопленной энергии, и он будет очень медленно разряжаться, передавая энергию нагрузке. Конденсатор не должен полностью разрядиться, пока входной выпрямленный сигнал не начнет снова увеличиваться, заряжая конденсатор. Этот танец разыгрывается много раз в секунду, многократно, пока используется источник питания.

Цепь питания переменного тока в постоянный.Крышка фильтра (C1) имеет решающее значение для сглаживания сигнала постоянного тока, посылаемого в цепь нагрузки.

Если вы разорвите любой блок питания переменного тока в постоянный, вы обязательно найдете хотя бы один довольно большой конденсатор. Ниже показаны внутренности настенного адаптера постоянного тока на 9 В. Заметили там конденсаторы?

Конденсаторов может быть больше, чем вы думаете! Имеется четыре электролитических колпачка, напоминающих жестяную банку, в диапазоне от 47 мкФ до 1000 мкФ. Большой желтый прямоугольник на переднем плане — это высоковольтный 0.Крышка из полипропиленовой пленки 1 мкФ. И синяя дискообразная крышка, и маленькая зеленая посередине — керамические.

Хранение и поставка энергии

Кажется очевидным, что если конденсатор накапливает энергию, одно из множества его применений — подача этой энергии в цепь, как в батарее. Проблема в том, что конденсаторы имеют гораздо более низкую плотность энергии , чем батареи; они просто не могут вместить столько же энергии, как химическая батарея того же размера (но этот разрыв сокращается!).

Положительным моментом конденсаторов является то, что они обычно служат дольше, чем батареи, что делает их лучшим выбором с экологической точки зрения. Они также способны выдавать энергию намного быстрее, чем аккумулятор, что делает их подходящими для приложений, которым требуется короткий, но большой всплеск мощности. Вспышка камеры может получать питание от конденсатора (который, в свою очередь, вероятно, заряжался от аккумулятора).

Батарея или конденсатор?

9022 9022
Батарея Конденсатор
Емкость
Плотность энергии
9022 Время разряда / жизни ✓

Фильтрация сигналов

Конденсаторы

обладают уникальной реакцией на сигналы различной частоты.Они могут блокировать низкочастотные компоненты или составляющие сигнала постоянного тока, позволяя при этом проходить более высоким частотам. Они как вышибалы в очень эксклюзивном клубе только для высоких частот.

Фильтрация сигналов может быть полезна во всех видах приложений обработки сигналов. Радиоприемники могут использовать конденсатор (среди других компонентов) для отключения нежелательных частот.

Другой пример фильтрации сигнала конденсатора — это пассивные схемы кроссовера внутри громкоговорителей, которые разделяют один аудиосигнал на множество.Последовательный конденсатор блокирует низкие частоты, поэтому оставшиеся высокочастотные части сигнала могут идти на твитер динамика. При прохождении низких частот в цепи сабвуфера высокие частоты в основном могут быть шунтированы на землю через параллельный конденсатор.

Очень простой пример схемы кроссовера аудио. Конденсатор блокирует низкие частоты, а катушка индуктивности блокирует высокие частоты. Каждый из них может использоваться для доставки нужного сигнала настроенным аудиодрайверам.

Понижение рейтинга

При работе с конденсаторами важно проектировать свои схемы с конденсаторами, которые имеют гораздо более высокий допуск, чем потенциально самый высокий скачок напряжения в вашей системе.

Вот отличное видео от инженера SparkFun Шона о том, что происходит с различными типами конденсаторов, когда вы не можете снизить номинальные характеристики конденсаторов и превысить их максимальное напряжение. Вы можете прочитать больше о его экспериментах здесь.


Покупка конденсаторов

Храните на этих маленьких компонентах накопителя энергии или используйте их в качестве начального блока питания.

Наши рекомендации:

Комплект конденсаторов SparkFun

19 доступно КОМПЛЕКТ-13698

Это комплект, который предоставляет вам базовый ассортимент конденсаторов, чтобы начать или продолжить возиться с электроникой. Нет…

10

Конденсатор керамический 0.1 мкФ

В наличии COM-08375

Это очень распространенный конденсатор емкостью 0,1 мкФ. Используется во всевозможных приложениях для разъединения микросхем от источников питания. Расстояние между листами 0,1 дюйма…

1

Ресурсы и дальнейшее развитие

Уф.Почувствуйте себя экспертом по конденсаторам ?! Хотите узнать больше об основах электроники? Если вы еще этого не сделали, подумайте о прочтении некоторых других распространенных электронных компонентов:

Или, может быть, ваше внимание привлекут некоторые из этих руководств?


(a) В схеме конденсатора, показанной ниже, какова общая емкость цепи (10 …

  • Отвечать: 96. Рассмотрим схему ниже. Конденсатор имеет емкость 10 мФ.Выключатель…

    Отвечать: 96. Рассмотрим схему ниже. Конденсатор имеет емкость 10 мФ. Выключатель замыкается и через долгое время конденсатор полностью заряжается. (а) Какой ток через каждый резистор через долгое время после включения переключателя? (б) Какое напряжение на каждом резисторе спустя долгое время после включения переключателя? (c) Какое напряжение на конденсаторе спустя долгое время после включения переключателя? (d) Что такое …

  • (7 баллов) Для данной схемы ниже рассчитайте b) общую емкость цепи ii)…

    (7 баллов) Для приведенной ниже схемы рассчитайте б) общую емкость цепи ii) общий заряд в цепи iii) напряжение на каждом конденсаторе iv) заряды на каждом конденсаторе luF ‡ uF LIF 2uF HH 4uF 5 вольт

  • 4. Какая эквивалентная емкость в схеме конденсатора, показанной ниже, (А)? I) Начните с двух …

    4. Какова (A) эквивалентная емкость в схеме конденсаторов, показанной ниже: i) сначала последовательно включите два конденсатора по 2 мкФ, ii) затем объедините результат с конденсатором 5 мкФ в разделе Каков заряд каждого конденсатора? i) Начните с определения заряда на пациенте.ii) Затем обратите внимание, что каждая параллельная ветвь имеет 12 В, потому что они малые. (B) весь эквивалентный CA подключен к той же батарее, используйте это для определения заряда на каждой ветви ….

  • Схема состоит из четырех резисторов, одного конденсатора, одного аккумулятор и переключатель, как показано на рисунке ….

    Схема состоит из четырех резисторов, одного конденсатора, одного аккумулятор и переключатель, как показано. Значения резисторов: R1 = R2 = 67?, R3 = 96? и R4 = 77?. Емкость C = 48 мкФ, напряжение батареи V = 24 В.Рассмотрим схему выше с R5 = 67? последовательно с конденсатором. Еще раз, переключатель был открыт долгое время, когда в …

  • Рассмотрим схему, показанную на схеме ниже. Перед включением переключателя оба конденсатора …

    Рассмотрим схему, показанную на схеме ниже. Перед включением переключателя оба конденсатора не заряжаются. Сразу после замыкания переключателя, какова величина тока, подаваемого батареей I_initial = предположим, что переключатель остается замкнутым в течение длительного времени, какой конденсатор первым достигнет 95% от своего конечного уровня заряда. Какова постоянная времени для зарядка этого конденсатора

  • Схема состоит из четырех резисторов, одного конденсатора, одного аккумулятор и переключатель, как показано….

    Схема состоит из четырех резисторов, одного конденсатора, одного аккумулятор и переключатель, как показано. Значения резисторов: R1 = R2 = 60 Ом, R3 = 49 Ом и R4 = 133 Ом. Емкость C = 75 мкФ а напряжение аккумуляторной батареи V = 24 В. 1) Выключатель был разомкнут в течение длительного времени, когда в момент времени t = 0 переключатель закрыт. Что такое I1 (0), величина …

  • Схема состоит из четырех резисторов, одного конденсатора, одного аккумулятор и переключатель, как показано….

    Схема состоит из четырех резисторов, одного конденсатора, одного аккумулятор и переключатель, как показано. Значения резисторов: R1 = R2 = 32 Ом, R3 = 90 Ом и R4 = 89 Ом. Емкость C = 85 мкФ а напряжение аккумулятора составляет V = 12 В. Положительный вывод батарея обозначена знаком +. 1) Переключатель был разомкнут в течение длительного времени, когда в момент времени t = …

  • Схема состоит из четырех резисторов, одного конденсатора, одного аккумулятор и переключатель, как показано….

    Схема состоит из четырех резисторов, одного конденсатора, одного аккумулятор и переключатель, как показано. Значения резисторов: R1 = R2 = 56 Ом, R3 = 45 Ом и R4 = 91 Ом. Емкость C = 44 мкФ и аккумулятор напряжение V = 24 В. 4) Рассмотрим схему выше с R5 = 81 Ом последовательно. с конденсатором. И снова переключатель был разомкнут в течение долгого времени. время, когда …

  • RC-цепь, подключенная к батарее, как показано на рисунке, начинается с символа…

    RC-цепь, подключенная к батарее, как показано на рисунке, начинается с незаряженного конденсатора. Сопротивление в цепи составляет R = 784,0 Ом, конденсатор имеет емкость C = 68,0 мкФ, а аккумулятор поддерживает ЭДС ε = 32,0 В. Переключатель замкнут при время t = 0,0 с, и конденсатор начинает заряжаться. Какова постоянная времени для этой схемы? Пробует 0/5 Каков заряд конденсатора после …

  • Проблема 5 RC-цепь, подключенная к батарее, как показано на рисунке ниже…

    Проблема 5 RC-цепь, подключенная к батарее, как показано на рисунке ниже, начинается с незаряженного конденсатора. Сопротивление в цепи составляет R = 702. Ом конденсатор имеет емкость C-58,0 мкФ, а батарея поддерживает ЭДС E-21,0 В. Переключатель замыкается в момент времени t 0,00 с, и конденсатор начинает заряжаться. а) Какова постоянная времени этой цепи? Отправить Ответ Попытки 0/6 б) Какой заряд на конденсаторе после переключения …

  • Rap о замене электролитических конденсаторов

    Rap о замене электролитических конденсаторов

    Стратегии ремонта или замены старых электролитических конденсаторов

    ПРИМЕЧАНИЕ. ПОЖАЛУЙСТА: эта веб-страница предоставляет только информацию; ты несешь ответственность для уверенности в том, что ваш ремонт безопасен, и что все ремонтные работы проводятся с надлежащей безопасностью.Ламповое оборудование работает при высоком напряжении который может быть смертельным , и если вы не совсем уверены в своем возможность обеспечить вашу личную безопасность и безопасную работу вашего отремонтированное оборудование пожалуйста, возьмите усилитель, радио или тестовое оборудование квалифицированному технику.

    Что доступно для ремонта

    К сожалению, сегодня выбор высоковольтных электролитических конденсаторов является как меньше и отличается от прошлого, так что, скорее всего, вы не найдете точной замены для электролитиков вашего оригинального оборудования.Для низковольтных приложений, например, катода байпасные конденсаторы, большинство винтажных типов имеют осевую конфигурацию, которая встречается реже сегодня, но все еще доступен. Более современная радиальная конфигурация также может быть использована, если их выводы достаточно длинные, и они не нарушают ваше представление об эстетике.

    Более проблематичны конденсаторы высоковольтных источников питания, обычно многосекционные. алюминиевые банки, установленные на верхней пластине шасси. Чтобы отремонтировать их, у вас, возможно, есть четыре параметры:

    Рэп про электролитики

    Колпачки электролитического блока питания, вероятно, представляют собой худшее ответственность за старое аудио, радио и тестовое оборудование.Объединив небольшие размер и очень низкая стоимость единицы емкости, электролитические конденсаторы (далее называемые электролитиками) — единственный экономичный выбор для дорогостоящие приложения, такие как фильтрация источников питания в большинстве потребительских механизм. Однако электролиты нельзя использовать для переменного напряжения (т. Е. не допускается изменение полярности), и по сравнению с другими типами конденсаторов, их электрические характеристики ужасно плохи. Они менее линейны, имеют огромную утечку и диэлектрическое поглощение, имеют очень слабые допуски (например, +/- 20% или хуже) и очень короткие сроки хранения и эксплуатации по сравнению со всеми другими широко доступными типами конденсаторов.Если хочешь чтобы узнать больше о работе электролитических конденсаторов, вот Примечание по применению Nichicon (формат PDF), часть 1 и часть 2, в которой подробно рассматривается тема.

    Электролитики бездействием не переносят. Они могут вызвать большие неприятности при простое в течение длительного времени, требуется периодическая подзарядка, чтобы оставаться «сформированным» и поддерживать оксидный слой, изолирующий проводящие пластины. Иногда их можно «реформировать», постепенно возвращаясь к работе. напряжение (см. ниже). Даже при регулярном использовании электролиты выходят из строя. из-за высыхания или утечки электролита в результате внутренней коррозии.Если электролит вздувается, показывает очевидную потерю электролита или просто не может быть реформирован, вы должны заменить его.

    Обратите внимание, что существует два типа утечки; физические и электрические. Поскольку электролит представляет собой жидкость или пасту, когда электролит катастрофически в случае неудачи обычно выделяется какая-то едкая грязь: физическая утечка. В отличие от идеальный конденсатор, электролиты слегка проводят при наличии напряжения пластины: утечка электричества. Помимо отклонения от идеала поведение, небольшая утечка в новом электролите не вызывает серьезных проблем; по мере старения электролита утечка увеличивается.Утечка выделяет тепло, что приводит к старению электролита и увеличивает утечку, вызывая больше тепла, и так далее. При достаточной утечке электролит закипает, и пар лопается. предохранительная заглушка контейнера, вызывающая физическую утечку и сигнализирующая кончина конденсатора.

    Обратите внимание, что существуют и другие формы отказа клемм, в том числе: полная потеря емкости (разомкнутая) или замыкание проводящих пластин (короткая). Хотя вы можете реформировать свой 30-50-летний оригинал электролитические, они могут не работать так хорошо, как новые.Может быть частичная потеря емкости или может быть чрезмерная утечка ( колпачки действительно нагреваются), или и то, и другое. Если вы не хотите сохранить оригинал состояние вашего усилителя, превентивная «перепланировка» может быть лучшим решением восстановить оборудование до функционально первоначального состояния.

    Реформирование

    Тонкий слой оксида алюминия, образованный для изоляции конденсаторной фольги. составляет формация. Производители конденсаторов используют проприетарные смесь химикатов и электричества постоянного тока для создания этого изоляционного слоя, который портится со временем и бездействием.Часто оксидный слой находится в такое плохое состояние в старом оборудовании, что его нужно реформировать или иначе конденсатор выйдет из строя. Все методы реформирования используйте медленное повторное применение электричества постоянного тока для восстановления оксидного слоя до первоначальной толщины и однородности. На мой взгляд никого нет проверенный способ реформирования — доступно много разных подходов, но все есть один общий элемент — медлительность. Реформирование должно происходить быстрее чем накопление тепла из-за низкого сопротивления неисправного оксида слой — это займет как минимум часы, а может и дни.

    Метод ограничения тока (от Angela Instruments): Вот ссылка к инструкциям Angela tools по переработке старых электролитов из их шасси с помощью внешнего источника питания. В этом методе используется большая серия резистор и высоковольтный источник питания для преобразования конденсаторов, которые не используются. (новый-старый сток) или конденсаторы, снятые с шасси оборудования.

    Метод ограничения напряжения 1: В методах ограничения напряжения используется удобное устройство, называемое переменным автотрансформатором (A.к.а. Вариак, генерал Фирменное наименование радио). Используя внешний высоковольтный источник питания, каждый конденсатор медленно доводят до рабочего напряжения, медленно поднимая линейное напряжение к источнику питания. Это также можно сделать с помощью переменной DC питание с диапазоном примерно от 50 В до 500 В, но варианты дешевле и чаще. Резистор может быть установлен последовательно для контроля тока, но наблюдение за напряжением также может выявить прогресс реформирования; на каждом вариакте При установке, напряжение будет медленно расти, пока не произойдет преобразование при этом напряжении. полный.

    Запас для этого легко сделать из мусорных коробок; Схема представляет собой пару трансформаторов 500 мА 24 В, подключенных вторично к вторичная, за которой следует цепь утроения напряжения. Общая стоимость составила около 10 долларов (правда), включая коробку из местного Radio Shack. Будучи напряжением утроение, регулирование слабое, и напряжение сильно падает с увеличением тока. Я использовал эту характеристику, чтобы дать приблизительную оценку текущего слейте воду, как показано в таблице в верхней части источника.(Значения были измерены используя реостат и мой цифровой мультиметр — источник питания с другим набором деталей будет иметь аналогичное поведение, но будет измерять по-другому). Обычно я подключил бы мою поставку через электролитики, которые нужно реформировать, вдоль с моим цифровым мультиметром, установленным на максимальное значение напряжения. Я подключаю питание к variac (выключен, установлен на ноль), включите variac и медленно увеличивайте на настройку 30 вольт. Если показание напряжения на цифровом мультиметре не повышается, или поднимается ниже 95 вольт, вероятно короткое замыкание.Если напряжение повышается, напряжение указывает ток, потребляемый источником питания. Как конденсатор начинает восстанавливаться, ток утечки будет уменьшаться и напряжение будет продолжают расти. Как только утечка снизится до приемлемого уровня, Я пошагово поднимаюсь вверх с настройкой variac до тех пор, пока рабочее напряжение для конденсатора достигается.

    В шасси оборудования часто конденсаторы разного номинального напряжения соединены резисторами для падения напряжения, а в оборудовании используются текущие требования схемы для поддержания напряжения в рабочем диапазоне.Ты мог бы отключите каждый конденсатор от схемы и восстановите индивидуально, или, возможно, следуйте методу 2.

    Метод ограничения по напряжению 2: Используя двухступенчатый метод, мы можем используйте нагрузку цепи, чтобы поддерживать напряжение во всех цепях. конденсаторы источника питания в рабочем диапазоне. Это метод, который Я обычно использую, и это можно сделать с помощью собственного оборудования. источник питания. Посмотрите на схему и обратите внимание на самое низкое номинальное напряжение все конденсаторы, которые подключаются к источнику высокого напряжения (B +).Удалить лампы от шасси и, используя вариак, отремонтировать блок питания конденсаторы на это самое низкое напряжение. Теперь вставьте трубы в шасси и поднимите конденсатор с максимальным рабочим напряжением до этого минимального напряжения. Этот обычно дает около 60% B + и достаточное напряжение накала обеспечить нагрузку. Медленно повышайте сетевое напряжение (используя вариак) преобразовать каждый конденсатор источника питания, подключенный через резистор, к своему собственному рабочее напряжение (или чуть выше).

    Этот метод имеет несколько больший риск по сравнению с реформированием шасси. — вам нужно будет следить за общим потребляемым током и повышать напряжение больше медленно, так как у вас меньше информации о состоянии человека конденсаторы.Помните, что вполне вероятно, что все подключенные конденсаторы, за исключением одного, будут исправлены, но эта одна плохая секция потянет жребий тока. Вы, , не можете предположить, что , если допустимая утечка для одного электролита это 1 мА, тогда нормально для 4 подключенных электролитов вместе иметь утечку около 4 мА — ваша группа из 4 электролитов должна иметь суммарную утечку меньше, чем допустимо для одного электролитического иначе вы допустили возможность 3 хорошего качества и 1 драндулет.

    Если в оборудовании есть ламповый выпрямитель, вы должны перемыть его кремниевые диоды для работы этого метода. Это действительно просто — удалить выпрямитель и используйте несколько зажимов и пару 1N4007s, как показано на этом рисунке. ПРЕДУПРЕЖДЕНИЕ — очевидно, что этот метод оставляет провода незащищенными во время работы. Эти провода потенциально находятся под ВЫСОКИМ НАПРЯЖЕНИЕМ , которое может убить. Например, если вы положите правую руку на вариак (землю) и коснетесь открытые зажимы, которые образуют цепь от одной руки через вашу грудь, и вниз через другую руку, что может вызвать остановку сердца.Для меня это кажется не более опасным, чем работа с оборудованием, работающим под напряжением, с крышками выключено, хотя в обоих случаях требуется особая осторожность. Действуйте на свой страх и риск!

    Некоторые последние предостережения:

    • Избыточный ток: вы должны внимательно следить за скорость нарастания напряжения, или вы должны измерить ток прямо при реформировании. Либо распаять соединение между выпрямитель и конденсатор и вставьте измеритель тока или вставьте резистор (при измерении напряжения на резисторе и вычислении ток), либо уже правильно использовать падение напряжения на резисторе помещен в цепь, чтобы следить за током.
    • Вакуумные ламповые выпрямители: Они получают напряжение накала от того же силового трансформатора, что и блок питания B +. Таким образом, при низком начальном напряжения, при которых вы хотели бы начать реформирование, они не проводят. Соблюдая полярность, временно замените их кремниевыми диодами. с использованием старого цоколя лампы (с припаянными диодами) или с подключенными диодами клипсой.
    • Переплавление: Для защиты силового трансформатора во время риформинга, замените обычный предохранитель на 2 или 3 ампера на предохранитель очень низкого значения, например 0.25 или 0,5 А. Ваш variac предотвратит скачок включения, который обычно открывает этот размер предохранитель.
    • Повышенное напряжение конденсаторов: Будьте осторожны при эксплуатации напряжение при снятии трубок с шасси; без нагрузки напряжение от трансформатора B + будет намного выше, чем при нормальной работе напряжение и может превышать номинальное напряжение конденсатора.

    Замена на шасси

    Насколько мне известно, доступны три типа замены крепления на шасси. Cегодня; поворотные замки (новые или винтажные), колпачки для компьютеров и защелкивающиеся крепления.

    Слева направо у нас есть компьютерный конденсатор LCR, Elna Cerafine. компьютерный тип (к сожалению, снят с производства), крепление на защелках Panasonic TSHA конденсатор, твистлок Aero-M нового производства, твистлок NOS Mallory, и хорошая, но бывшая в употреблении Элна, снятая с оборудования.

    Twist-Locks можно приобрести NOS (новый старый-сток) через обычные по каналам розничной торговли и на своп-встречах из старых складских запасов электронных магазинов, и так далее. Большинство из этих типов имеют несколько разделов (т.е. больше, чем один конденсатор в банке) и были построены с множеством различных комбинаций секций как по емкости, так и по номинальному напряжению. Последнее, что я слышал, Aero M / Mallory было прекратили производство электролитиков Twistlock на замену, но в недавнем сообщении группы новостей утверждалось, что производство будет возобновлено, если были востребованы. Антикварная электроника в настоящее время имеет ограниченный запас. Иногда удачно использованные твистлоки можно удалить с старое оборудование или найденное на свапе электроники встречается.

    Бывшие в употреблении или замененные на другие неисправные детали перед установкой необходимо отремонтировать.С разнообразие используемых товаров или типов БДУ становится все более и более ограниченным со временем вам, возможно, придется довольствоваться меньшим количеством разделов, чем в исходном конденсаторы. Это не проблема, если вы можете скрыть оставшиеся разделы в шасси оборудования. Вы также можете принять замену на более высокую емкость, чем у оригинала, от 60% до 80% и, возможно, больше в зависимости от расположения в цепи. Однако не используйте замену с более низким номинальным напряжением, чем у оригинального оборудования (более высокое номинальное нормально, даже желательно).Разделы также могут быть параллельны, чтобы получить более высокую емкости; например, если вам нужен 40/20/20/25 мкФ @ 450/350/350/25 В, и вы нашли конденсатор на замену 20/20/20/20/20 мкФ @ 500/500/500/500 В, вы бы подключили две секции по 20 мкФ параллельно, чтобы получить 40 мкФ при 500 В, и используйте две оставшиеся секции 20uF @ 500V на 350V, затем поставьте 25uF / 25V конденсатор где-то в шасси.

    Замена проста, но хорошо помните о проводе места перед любой распайкой. Также обратите внимание на расположение клеммы заземления, чтобы при установке новой крышки все провода дойдут до их наконечников.

    Колпачки для компьютеров различаются по высоте и диаметру; если они может поместиться на вашем шасси, вы можете выбрать один из многих физических размеров для ваш проект. Разъемы с винтовыми зажимами и наконечниками (типа Faston) использовал. Несмотря на то, что доступно множество диаметров и номинальных напряжений, мы сосредоточить внимание на высоковольтных компьютерных крышках диаметром 1,3125 дюйма и кратным разделы. Этот диаметр соответствует обычному диаметру поворотных замков. обсуждалось выше, и, таким образом, может использоваться для замены без серьезных модификация оборудования.

    Производство электролитов с синей пластиковой оболочкой производства LCR прекращено (некоторые на складе все еще есть), но аналогичные конденсаторы продолжают производить JJ Electronics в Словакии. Elna в черной куртке, ориентированная на аудиофилов Cerafines были прекращены, хотя аудиофилы были нацелены на Black Gates. можно купить по бешеной цене, но я не могу позволить себе владеть примерами из тех. Для JJs, Триодная электроника, Анджела Инструменты, Запчасти Экспресс. Для черного Gates, Handmade Electronics, Angela Instruments, поставщики других запчастей на моей домашней странице.Показан пример моего Scott 299C с LCR. справа.

    Для установки этих крышек требуется зажим, прикрученный к корпусу, и вы обычно приходится добавлять несколько отверстий для крепления зажима, а возможно и увеличивать отверстие с зазором для соединительных наконечников. Зажимы можно найти в Mouser Electronics примерно за 50 центов. Обычно здесь меньше секций по сравнению с оригинальными поворотными замками, поэтому некоторые из секции необходимо переместить в шасси.

    Заглушки Snap Mount обычно устанавливаются на печатную плату.В штифты защелкиваются в отверстиях на печатной плате и остаются там достаточно хорошо, чтобы припаял на место. Легко припаять прямо к контактам … и некоторые защелкивающиеся крепления имеют правильный диаметр (35 мм) для замены поворотных замков используя те же зажимы, что и крышки компьютеров выше. К несчастью, только с одним разделом, вам все равно придется скрыть оставшиеся разделы в шасси, хотя дают возможность залить некоторые площади шасси с качественной емкостью, а не с мертвым конденсатором.Проверьте Panasonic TSHA или TSHB (от Digikey Electronics) или Nichicon NT (Майкл Перси, но вероятно, другие производители тоже).

    Установка под шасси

    Из-за компактных размеров современных конденсаторов обычно можно найти достаточно места в шасси вашего оборудования, чтобы найти конденсаторы для замены. Если вы можете решить механические проблемы, современные стили конденсаторов также имеют гораздо более высокую производительность чем винтажные модели, поэтому вы можете наслаждаться звуком, используя только современные стили крышек для вашей замены, восстановления или ремонта.Механические проблемы включают
    • Где поставить конденсаторы: нужно найти достаточно места для новые конденсаторы, в месте рядом с текущей проводкой и вдали от любые источники тепла, например, резисторы для падения напряжения.
    • Как перенаправить проводку: возможно придется распаять имеющуюся проводку и замените на новую проводку, достаточно длинную, чтобы достать до новых конденсаторов, и проложите эту проводку вдали от источников шума (например, параллельная проводка переменного тока). Обязательно используйте провод, рассчитанный на допустимое напряжение.
    • Как закрепить электролитический элемент на шасси: Приклеить непосредственно к Я считаю, что шасси следует избегать, хотя некоторые используют этот метод. Я предпочитаю построить подшасси или клеммную колодку, смонтировать электролитики на держатель и установите держатель на шасси.

    При выборе конденсаторов для монтажа под шасси помните о качество конденсатора, который вы планируете использовать. Я знаю по личному опыту что дешевые общие излишки электролитов взорвутся, если подвергнуться воздействию высоких пульсирующий ток.Специально для конденсатора, электрически ближайшего к выпрямителя, выберите новый конденсатор высокого качества, специально предназначенный для сильных пульсаций тока, например Panasonic EB (поставляется Digikey Electronics).

    Выше изображены 3 камеры Panasonic TSHA 47 мкФ / 400 В, смонтированные на стекловолокне. плату (FR4) с помощью втулок. Изготовлены втулки и установочный инструмент. компанией Keystone и доступен в Mouser Электроника. Вы также можете протравить печатные платы для этой цели; Шелдон Стокс из SDS Labs построил несколько высококачественных заменяющих плат для Harmon-Kardon Citation II и Dynaco ST-70.Обидно не использовать занимаемое пространство шасси колпачками твистлок, но доски Sheldon — очень изящное решение. Некоторые досок Sheldon также продаются Триодная электроника.

    КОНДЕНСАТОРЫ, ПОДКЛЮЧАЕМЫЕ СЕРИИ: Недостаточное номинальное напряжение может быть проблемой, а последовательное соединение может быть единственным способ получения электролитов с достаточно высоким номинальным напряжением. Я знаю только несколько современных электролитов с номинальное напряжение выше 450 В, включая LCR (500 В) и атомы Sprague (600 В).Последовательное соединение требует добавления так называемых резисторов для выравнивания напряжения или резисторов , по одному на каждом конденсаторе, проводя ток, который поддерживает напряжение в серии конденсаторы симметричные. Некоторые из них описаны в заявке производителя. Примечания; Источниками здесь являются, в частности, примечания к приложениям Nichicon и Rifa.

    Даже новейшие высококачественные электролитические конденсаторы в некоторой степени проводят ток. Этот ток утечки зависит от качества электролита, температуры и состояния электролита. конденсатор, и может быть представлен сопротивлением, параллельным конденсатору.На рисунке последовательно соединенные конденсаторы C1 и C2 имеют некоторое сопротивление утечке RL1 и RL2. Из-за широкие допуски электролитов, этот ток утечки варьируется от образца к пробе и по закону Ома влияет на баланс напряжений между электролитическими конденсаторы соединены последовательно. Обратите внимание, что мы рассматриваем только новые, идентичные конденсаторы, подключенные последовательно — пожалуйста, не смешивайте номиналы, типы или марки.

    Балансные резисторы RB1 и RB2 поддерживают баланс напряжений между последовательными конденсаторами. в пределах допуска за счет включения другого большего тока параллельно с утечкой Текущий.Уравновешивающий ток выбран достаточно большим, чтобы подавить любую утечку. дисбаланс и тем самым гарантировать безопасную работу. Для расчета стоимости балансировочные резисторы, сначала определите приблизительную максимальную утечку последовательно соединенные конденсаторы. Ток утечки в мкА составляет от 1/5 кв. 1/2 sqrt (CV) согласно Nichicon, где C в мкФ, В в вольтах и ​​ток в мкА. Вы также можете получить характеристики утечки из вашего конденсатора. техническая спецификация. Общее практическое правило для балансировочного тока — 10-кратная утечка. ток — таким образом, для двух конденсаторов 100 мкФ / 350 В, соединенных последовательно, чтобы сформировать 50 мкФ конденсатор, максимальная утечка 1/2 sqrt (100 * 350) = 94 мкА, умноженное на 10 составляет примерно 1 мА.Допустим, мы хотим, чтобы наш прикладной напряжение должно быть 650 В, тогда RB1 и RB2 = 325 кОм. Рассеиваемая мощность I * V = 0,325 Вт, поэтому минимальный резистор 1 Вт обеспечит достаточный запас прочности. Обязательно проверьте напряжение рейтинг любых балансировочных резисторов тоже.

    Можно подумать, что два электролита 350 В, соединенные последовательно, будут иметь напряжение номинал 700В, но опять мешают слабые допуски электролитов. В качестве указано в инструкции по применению электролитического конденсатора Evox Rifa, последовательные конденсаторы действуют как емкостный делитель напряжения, а N электролитические элементы, подключенные последовательно с диапазоном допуска емкости от Cmin до Cmax имеют максимальное разделенное напряжение (на стыке двух конденсаторов) Vdiv = (Vapplied * Cmax) / (Cmax + (N — 1) * Cmin).Итак, в нашем примере с допуском емкости +/- 20% Cmax = 1,2 * 100 и Cmin = 0,8 * 100, при Vdiv = (650 * 120) / (120 + (2-1) * 80) = 390V. Это превышает номинальное напряжение электролитов на 40 вольт; с некоторой алгеброй мы можем видеть, что 350 + 350 дает максимум 583 В при допуске емкости 20%. Для наших примененных напряжение 650 В, минимальное номинальное напряжение для каждого конденсатора должно быть 400 В.

    В примечании к применению Nichicon представляет более точный расчет балансировочного тока, чем приведенное выше правило 10-кратной утечки.Пусть Vdif = (Vmax — Vmin) — разность рабочее напряжение в результате дисбаланса утечки для двух последовательно соединенных электролитов, а Idif = (Imax — Imin) — это максимальная разница в ток утечки между двумя конденсаторами, тогда RB1 = RB2 = Vdif / Idif (см. примечание по применению, хотя получить такой результат довольно просто). Используя текущий диапазон, указанный выше, Idif = 0,3 * sqrt (CV) * Tc * F, где Tc равно температурный коэффициент и F — коэффициент выдумки. Электролитики проводят больше при повышении температуры с Tc при 20 ° C от 1 до 2 при примерно 60 ° C и 5 примерно при 85 ° C.Опять же, вы можете найти эту характеристику в своем паспорт конденсатора. Фактор выдумки — это произвольный коэффициент безопасности дополнительные 40%, например, для нашего примера при 60 ° C: 0,3 * sqrt (100 * 400) * 2 * 1,4 = 168 мкА. Ничикон выбирает произвольное значение Vdif, равное 10% от номинала конденсатора, но зная предполагаемое приложение, мы можем сделать лучшую оценку в худшем случае.

    Учтите, что в худшем случае дисбаланс напряжения из-за тока утечки между Последовательные конденсаторы увеличиваются с уменьшением тока балансного резистора.Таким образом чем больше дисбаланс мы можем терпеть, тем меньше может быть ток баланса. Если мы не игнорируем емкостной допуск, мы должны добавьте эффекты емкости и утечки, чтобы получить действительную оценку для наихудшего случая дисбаланс напряжений. Используя 2 последовательных соединения при 400 В / 100 мкФ, работающих при 650 В, наихудший случай дисбаланса напряжений из-за с допуском по емкости 20% 390 — 260 = 130В. Этот дисбаланс может увеличение из-за утечки максимум на 20 В до 400 — 250 = 150 В и Vdif / Idif = 20 В / 168 мкА = 120 К Ом или 2.7 мА. Это 0,9 Вт на балансный резистор … требуется два 2 Вт или более мощные резисторы. Лучшее решение было бы увеличить номинальное напряжение до 450 В, что привело бы к небольшому увеличение разницы тока утечки (10uA) с увеличением напряжения допуск дисбаланса на 100В. Тогда Vdif / Idif = 120 В / 178 мкА = 675 кОм или 480 мкА при 0,16 Вт. Также может быть целесообразно согласовать устройства, чтобы минимизировать емкостные дисбаланс, хотя должна оставаться некоторая терпимость, чтобы учесть возможные изменение характеристик стареющих конденсаторов.

    Поскольку 450 В — это наивысшее доступное электролитическое напряжение, для напряжения намного выше 650 В, мы должны увеличить количество последовательно соединенных конденсаторы. С 3 последовательно подключенными конденсаторами по 450 В и емкостью 20% Допуск, максимальное рабочее напряжение 450 * (120 + 2 * 80) / 120 = 1050В. Выбор рабочего напряжения 900 В с номиналом 300 В на каждом конденсатор, если два конденсатора работают при самом низком напряжении, а один — при низком напряжении. наибольшее, тогда Vmax = 1,2 * 900 / (1,2 + 0.8 + 0,8) = 346В. Здесь Vdif = 2 * (450-346) а Idif по-прежнему составляет 178 мкА, поэтому Vdif / Idif = 1,2 МОм или 250 мкА.

    Сводя это к выводам, не требующим математики, для нескольких одинаковых последовательно соединенных электролитические конденсаторы:

    • Сумма номинальных напряжений должна быть на 30-40% выше, чем приложенное напряжение.
    • Требуется сеть резисторов, уравновешивающих напряжение, и ток баланса должен быть не более 1 мА.
    Правило 10-кратной утечки не делает предположения о напряжениях используемых конденсаторов, обеспечивающие консервативное требование, но без учета дисбаланса напряжений из-за к допускам емкости и тока утечки.Для строителя / ремонтника-любителя, используя бит больший ток баланса, чем минимальный, как рекомендовано правилом 10-кратной утечки, не имеет значения. Более тщательный анализ гарантирует, что номинальное напряжение последовательно соединенных конденсаторы находятся в пределах наихудшего случая. Производитель Рекомендации указывают на факторы, влияющие на баланс конденсаторов — температура, диапазон тока утечки, емкостной допуск, диапазон напряжения — и эти факторы следует учитывать при выборе и установке.

    Восстановление конденсаторов

    Для электролитических банок с номиналом менее 450 В вы можете их восстановить. себя, сохраняя существующие связи. Перестройка оставит «шрам» на банке, так что вы можете попробовать услугу восстановления для любого электролиты от сверхценного мятного аудиооборудования или радиоприемников. Вот объявление от Antique Radio ведомости для Frontier Capacitor:

    Конденсатор можно восстановить, теперь с быстрым возвратом восстановленного жестяная банка. Любой поворотный замок можно восстановить за 30 долларов, до четырех секций.Максимум 450 вольт по этой цене. Банки с гайкой, односекционные, $ 20, для многосекционных Добавьте 2 доллара за секцию только для банок с гайкой. Доставка добавляет $ 4 за заказ для приоритетной и застрахованной доставки через PO. Восстановленные банки возвращаются только после квитанция о чеке, денежном переводе или информации о кредитной карте. Наша гарантия на все восстановленные бидоны, 1 год. Мы проверим любую банку на утечку и емкость, при правильное напряжение, за 2 доллара. Конденсатор Frontier, PO Box 218, Lehr, ND 58460 или 403 С. Макинтош, UPS. Бесплатный звонок (877) 372-2341.Тел .: (701) 378-2341. Факс: (701) 378-2551, запись голосовой почты в любое время

    Я полагаю, что Frontier может открыть обжатое дно банки и замените пластины и электролит, затем закройте банку, чтобы восстановить оригинальный внешний вид.

    Если вы восстанавливаете электролитик самостоятельно, вам нужно будет разрезать банку. и заменить существующее содержимое банки новыми электролитиками, направив новые провода к клеммам. Эта процедура требует некоторого мастерства, здравого смысла и планирования, поэтому остерегайтесь поражения электрическим током и / или возгорания, если вы сделаете какие-либо ошибки.Вот несколько пошаговых инструкций:

    Сначала соберите новые электролиты, которые вы будете использовать для замены существующих. кишки банки. Они должны уместиться внутри банки, так что расставьте их как хотите. поместите в банку и убедитесь, что они не превышают высоту или диаметр банки, плюс немного места для маневра. Обратите внимание на совет по выбору крышки в предыдущий раздел.

    Далее нужно разрезать банку. Я использовал широкую пилу X-acto, или зажал конденсатор в токарном станке по металлу и прорезал узким бит металлорежущий.Мой друг использует инструмент Dremel с отрезным диском. Конденсатор содержит катушку из алюминиевых пластин (фольги), разделенных электролитом и выводы из алюминиевой фольги от пластин подключаются к клеммам в фенольная плита основания. Капля смолы прикрепляет пластины к алюминию. может (обычно). Монтажный фланец, банка и фенольное дно обжать вместе, чтобы закрыть банку.

    После того, как банка открылась, удалите и выбросьте пластины. Обрежьте вывод как можно ближе к фенольной пластине.Соскребите смолу. Чистый Удалите посторонний электролит влажным ватным тампоном.

    Хорошо, теперь немного о планировании: поскольку вы вырезали выводы, вы нужно подвести провода к клеммам от новых конденсаторов внутри банка. Вам также потребуется создать новое заземление, так как электролитики теперь будут изолированы от канистры. Я начинаю с приклеивания конденсаторы вместе с небольшой каплей силиконового герметика (RTV) в ориентацию они будут принимать при установке в банку. Вам нужно планировать расположение выводов так, чтобы они могли проходить через фенольный диск и оберните вокруг основания существующих клемм.В зависимости от свинца длины, возможно, вам придется добавить дополнительный провод … обычно мне нужно только добавьте провод для заземляющего провода. Если вам нужно уложить новый электролитик внутри банки, чтобы они поместились, обязательно изолируйте все провода от других провода и банка с трубкой для спагетти или термоусадочной трубкой.

    Что касается RTV, я использую для этой работы легко доступную торговую марку из хозяйственного магазина. Обычный RTV выделяет уксусную кислоту при отверждении, поэтому он может вызвать коррозию любых металлов. он соприкасается с.У меня не было проблем с коррозией, но вы могли используйте RTV, не вызывающий коррозии, если это проблема. Клей-расплав может также можно использовать, но будьте осторожны с пальцами, так как он очень горячий и прилипает к коже нравится, ну и клей.

    Используя сверло наименьшего размера, просверлите отверстие для каждого нового выводного провода рядом с каждый терминал, к которому он будет подключен. Протолкните провода через фенольный диск, размещение нового электролита на диске. Оберните провода вокруг их клеммы и протрите землю к банке, добавив немного спагетти. при необходимости трубку.Припаяйте новые выводы к клеммам.

    Я предпочитаю добавить немного RTV вокруг конденсаторов, чтобы стабилизировать их в банке. Теперь вы должны закрыть банку, которую вы разрезали. Я закончил довольно много таких перестроек, просто склеив банку медью ленты, но недавно я добавил тонкую медную накладку, приклеенную к внутренней стороне банка. Больше клея на пластыре, и банку можно соединить вместе, как спичечная коробка. Остается едва заметная тонкая линия на месте пореза. Тот же друг, упомянутый выше использует немного эпоксидной смолы или, может быть, жидкую сталь.Он также близко режет к основанию и удерживает верх с помощью эпоксидной смолы, которая может быть больше эстетически приемлемо.

    Вот мой Eico HF-85 с восстановленным фильтрующим конденсатором блока питания. используя вышеуказанный метод. Этот ремонт был произведен на месте , хотя я не рекомендую оставив электролит в шасси, так как вам нужно припаять к все равно терминалы.

    Тим Риз
    Мартинос Центр биомедицинской визуализации
    Военно-морская верфь Чарлстауна
    13th Street, Bldg 149 (2301)
    Boston MA 02129
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
