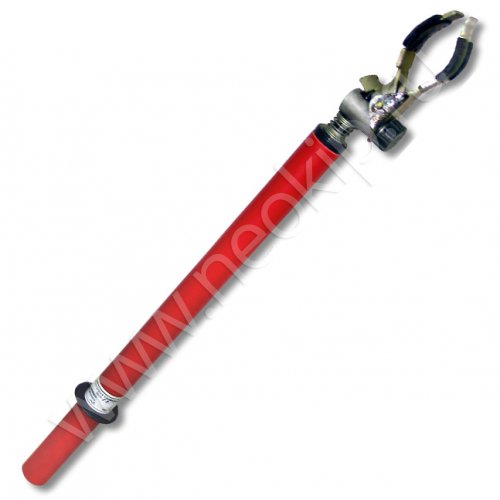

Штанга изолирующая оперативная ШО-10 в Алматы, Казахстан

Артикул: 7

6608 тг.

Предназначена для оперативной работы в электроустановках постоянного и переменного тока частоты 50Гц напряжением до 10 кВ для управления разъединителями. Применяются для включения и отключения однополюсных разъединителей.

Рабочие части штанг обеспечивает возможность надежного крепления сменных инструментов и приспособлений.

Предназначена для оперативной работы в электроустановках постоянного и переменного тока частоты 50Гц напряжением до 10 кВ для управления разъединителями. Применяются для включения и отключения однополюсных разъединителей. Рабочие части штанг обеспечивает возможность надежного крепления сменных инструментов и приспособлений.



Технические параметры ЗПМ

Тип штанги

ШО-1

ШО-10

ШО-15

ШО-35

ШО-110

ШО-220

ШО-330

ШО-500

Номинальное напряжение электроустановки, кВ



до 1 от 1 до 10 от 1 до 15 от 15 до 35 от 35 до 110 от 110 до 220 от 220 до 330 от 330 до 500
Длина изолирующей части, мм, не менее 330 710 890 1090 1450 2750 3000 4500
Длина рукоятки, мм, не менее



140 330 420 430 750 850 800 1000
Общая длина, мм, не менее



500 1080 1350 1560 2230 3635 3850 5500
Условия эксплуатации:
   температура, oС
   влажность при температуре 25 oС, %

от -45 до +45

до 80



Масса, кг, не более 0,34 0,62 0,76 0,82 1,2 2,34 2,4 3. 7
Срок службы, лет, не менее



15



Изолирующая штанга: назначение, устройство, виды, испытания

В электрических установках существует ряд ситуаций, когда определенная работа выполняется непосредственно под напряжением. Сюда же относятся все манипуляции, при которых на отключенных токоведущих звеньях цепи устанавливается переносное заземление. Так как даже на отключенной электроустановке может быть наведенное напряжение, остаточный потенциал, которые несут угрозу человеческой жизни и здоровью. Поэтому среди средств для обеспечения безопасности персонала в таких ситуациях особо выделяется изолирующая штанга.

Что такое изолирующая штанга?

Изолирующая штанга представляет собой такую категорию инструмента, который позволяет изолировать работника от токоведущих элементов. Конструктивно представляет собой длинный шест из нескольких частей, размеры и отдельные элементы которых могут отличаться в зависимости от особенностей конкретного устройства или линии, для которых такая штанга применяется.

Рис.1: Работа изолирующей штангой

Назначение

В зависимости от возникающих ситуаций изолирующая штанга может применяться для решения различных задач. А некоторые модели могут комплектоваться даже набором сменных головок. На практике изолирующие штанги могут быть предназначены для:

  • Установки переносных заземлений – на обесточенных токоведущих участках для предотвращения поражения персонала электрическим током в случае неполного отключения выключателя или хотя бы одного из ножей разъединителя, от наведенного и статического потенциала.
  • Установки предохранителей – используется для электроустановок напряжением более 1кВ. При этом устанавливается специальный наконечник с мягкой прокладкой, которая предотвращает механическое повреждение колбы предохранителя.
  • Переключения разъединителей – в случае, когда конструктивное исполнение самой электроустановки позволяет производить манипуляции изолирующей штангой, может выполняться довод или включение ножей.
  • Проверки изоляции – применяется для измерения изоляции на отдельных изоляторах в гирляндах. К щупам подключаются испытательные провода от измерительных приборов. Для проверки испытательное напряжение подводится к каждой тарелке поочередно посредством перемещения изолирующей штанги. Также задействуется и для других измерений.
  • Опробования отсутствия напряжения – может использоваться вместо указателя напряжения в тех линиях, где приближение к токоведущему элементу затруднено большим расстоянием. При этом на изолирующую штангу устанавливается специальная головка, выдающая сигнал, в случае наличия напряжения в линии. Рис. 2: опробование отсутствия напряжения
  • Поиска мест ослабления крепления – изолирующей штангой можно проверить узлы фиксации шин, в случае появления дребезга, нагрева или других тревожных сигналов. При этом шина прижимается посредством металлического элемента, после чего сравнивается ее состояние.
  • Освобождения от действия тока – в случае падения провода на электроустановку или человека можно удалить его с пострадавшего посредством изолирующей штанги и отвести в сторону на безопасное расстояние. Рис. 3: освобождение от тока изолирующей штангой

Устройство

Рис. 4: Устройство изолирующей штанги

Конструктивно такое изолирующее приспособление можно разделить на три основные участка:

  • Рабочий – представляет собой металлический наконечник с различной конфигурацией, в зависимости от назначения изолирующей штанги.
  • Изолирующий – предназначен для ограждения работника от участка электроустановки под напряжением, на котором производятся манипуляции. Изготавливается из диэлектрического материала. Длина изоляционного участка должна соответствовать напряжению, для которого используется.
  • Ручка – как и предыдущий участок выполняется из изоляционных материалов, вместе они могут представлять монолитный стержень. Всегда ручка и изолирующая часть разделяются ограничительным кольцом, которое предназначено для предотвращения проскальзывания рук на опасное расстояние.

В зависимости от конкретной модели могут выделяться  монолитные, складные или телескопические конструкции. Та или иная конструкция может применяться в зависимости от необходимой длины или местных условий. В соответствии с их назначением выделяют несколько видов.

Виды

Все изолирующие штанги можно подразделить на следующие виды:

  • Оперативная – применяется для выполнения различных операций с токоведущими элементами. На практике оперативными штангами переключают разъединители, чистят изоляцию и убирают какие-либо засорители, проверяют отсутствие напряжения, меняют разрядники и т.д.
  • Измерительная – предназначена для выполнения измерений, контроля изоляторов в цепях, находящихся под напряжением. Измерительные штанги, в отличии от остальных комплектуются специальной насадкой или измерительной головкой.
  • Ремонтная – применяется для монтажа или выполнения ремонта, который осуществляется в непосредственной близи к частям, находящимся под напряжением.
  • Универсальная – позволяет решать достаточно широкий спектры задач и комплектуется набором сменных инструментов. Который применяется в зависимости от выполняемой операции. В промышленности они получили название штанги ШИУ.

Не зависимо от вида, для обеспечения заявленных изготовителем защитных параметров эти приспособения обязательно подвергаются как внешнему осмотру перед непосредственным применением, так и периодическим испытаниям на электрическую прочность.

Методика испытания

При проведении электрических испытаний на изолирующие звенья подается повышенное напряжение. Для моделей на напряжение в пределах от 1 до 35 кВ подается трехкратное линейное напряжение, но не менее 40 кВ .Для изолирующих штанг на 110 кВ и более их электрическая изоляция проверяется трехкратным фазным напряжением. Подача напряжения должна осуществляться на изолирующий участок от кольца до рабочего наконечника в течении 5 минут установкой переменного тока на 50 Гц.

Испытания оперативной штанги должны проводится не реже, чем один раз в 24 месяца, а измерительной не реже одного раза в 12 месяцев.

Требования к изолирующим штангам

Согласно установленным нормам эти приспособления должны соответствовать таким требованиям:

  • Каждая модель должна включать в себя не менее трех частей. При необходимости удлинения или складывания в составных штангах может применяться и большее число элементов, но без ущерба изоляционному промежутку.
  • Конструкция рабочего наконечника должна надежно крепиться к изолирующему элементу, не допуская шаткости или хода.
  • Наконечник должен четко захватывать элемент, для которого он предназначен – предохранители, ножи разъединителя, зажимы проводов и прочие. Запрещается использовать конкретную штангу или насадку не по назначению.
  • По отношению к защитным заземлениям, конструкция штанги должна надежно фиксировать шлейф заземления для закручивания и откручивания зажима.
  • Конструкция заземления и точки его фиксации должны предотвращать выпадение зажима, которое может произойти от динамического удара, когда они проводят ток кз.
  • Усилие, прикладываемое к ручке не должно быть более 80 Н для измерительных и не более 160 Н для всех остальных. Штангой должен оперировать один работник, только для моделей на 500 кВ и более ее раскладкой и установкой должны управлять одновременно два человека.

Правила использования

Рис. 5: как пользоваться изолирующей штангой

Для обеспечения безопасности во время каких-либо манипуляций необходимо соблюдать ряд правил. Так, в электроустановках более 1 кВ обязательно необходимо надевать диэлектрические перчатки и щиток на лицо. Так как в случае наличия напряжения на элементах электроустановки перчатки выполняют роль дополнительного защитного приспособления, призванного предотвратить попадание потенциала на человека при любых внештатных ситуациях. Сами перчатки, как и изолирующая штанга должны проверятся перед началом работы на целостность и соответствие сроков испытаний.

Если в ходе работ было повреждено лаковое покрытие на изолирующих элементах, то такую штангу необходимо изъять для ремонта. А после того как лаковый участок будет восстановлен, она должна пройти внеочередное испытание. Если же перед началом работ обнаружены трещины, сколы или более серьезные повреждения, то такое устройство должно окончательно изыматься.

Категорически запрещено выполнять какие-либо манипуляции оперативными, измерительными или контрольными штангами с лестниц, подставок и прочих конструкций, которые снижают устойчивость работника. Так как в случае, если человек оступится или пошатнется, высока вероятность того, что он упадет и может попасть под напряжение.

Следует отметить, что все изолирующие штанги периодически должны очищаться от всевозможных загрязнителей, которые могут скапливаться на их поверхности. Так как пыль, влага и прочие вещества становятся проводниками электротока. А для полых трубчатых конструкций необходимо очищать и внутреннюю поверхность, дабы предотвратить вероятность пробоя по внутренней поверхности.

Категорически запрещено выполнение работ с такими приспособлениями во время обильного дождя, выпадения снега, тумана. Так как осадки образуют проводящий слой на поверхности, который способен свести на нет диэлектрические свойства.

К месту работ телескопические и складные штанги должны транспортироваться только в сложенном состоянии. А непосредственно на месте приводиться в разложенное состояние. Перенося изолирующие штанги в пределах ОРУ и помещений с электроустановками, они должны находиться в горизонтальном положении параллельно земле. Чтобы исключить случайное касание токоведущих элементов, особенно тех, которые не соответствуют классу модели, и предотвратить перекрытие изоляционного слоя.

Из соображений безопасности запрещено наматывать на изолирующую штангу переносное заземление. Оба защитных средства должны переноситься по отдельности.

Видео по теме

Изолирующая штанга: измерительные, оперативные, универсальные

При ремонте и обслуживании электрооборудования не всегда есть возможность полного снятия напряжения. Чтобы обезопасить рабочих от поражения электрическим током, при выполнении таких работ используют изолирующие штанги. Они различаются по конструкции, назначению, а также имеют свои особенности.

Устройство

Изолирующая штанга — это специальное устройство в виде длинного стержня из изоляционного материала, которым можно касаться токоведущих частей. Ей допускается пользоваться в электроустановках до 550 кВ. Подразделяются они на две большие группы: измерительные и оперативные, которые, в свою очередь, бывают универсальными и ремонтными.

Все штанги состоят из трех основных частей:

  1. Рабочая часть. Это наконечник, которым выполняются различные работы на токоведущих участках. У оперативной штанги он выполнен из металла и может иметь различную форму. На конце измерительной штанги стоит измерительная головка.
  2. Изолирующая часть. Защищает человека от действующего напряжения электроустановки. Состоит из таких изоляционных материалов, как бакелит, стеклопластик, полиэтилен или дерево, пропитанное в специальном масле. Для защиты от влаги и увеличения сопротивления на стержень наносят специальный лак. Парафин и подобные ему вещества использовать категорически запрещено. Насколько длинной будет изолирующая часть зависит от напряжения, с которым будут работать этой штангой. Основные требования: ток утечки должен быть меньше допустимого значения, а также должна быть обеспечена механическая защита рук человека от опасного приближения к токоведущим частям. Эта длина должна соответствовать ГОСТ 20494–75, и, как видно из таблицы, нормироваться эта длина начинает с моделей, рассчитанных на напряжение выше 1000 вольт.
  3. Ручка. Изготовлена из того же, из чего сделана изолирующая часть. Длина подбирается так, чтобы рука человека не испытывала нагрузку более восьми килограмм.

Металл разрешено использовать как фурнитуру: если конструкция сборная, соединения делают металлические. Также из металла изготавливают наконечники для рабочей части. Максимум его должно быть 5 % от всей изолирующей части, а если стержень штанги имеет сборную конструкцию, то соединения из металла плотно крепятся к ее краям. Использование фарфора тоже допускается, но только для изготовления прочных вставок-изоляторов.

Ручка отделена от остальной конструкции специальным ограничительным кольцом, диаметр которого на 5–20 мм больше ее диаметра. Это сделано для того, чтобы рука оператора случайным образом не оказалась в опасной зоне инструмента. Причем не имеет значения, из одного материала сделана штанга, или из разных. Если конец ручки обозначен только краской или разноцветной лентой, работать таким инструментом нельзя ни в коем случае.

Маркировка штанг включает в себя буквы и цифры. Буквами обозначают назначение (оперативная, универсальная, спасательная), а цифрами указывают максимальное рабочее напряжение, при котором допускается работа этим приспособлением: 1 — до 1000 В, 10 — до 10 кВ, 220 — до 220 кВ.

Оперативные штанги

Их используют для таких работ:

  • Работа с разъединителями.
  • При напряжении больше 1 кВ — замена предохранителей.
  • Проверка наличия напряжения специальным индикатором, или «на искру».
  • Монтаж/демонтаж трубчатых разрядников.
  • Очистка от пыли установок, включенных в работу.

Штанга оперативная. Виды

Оперативные штанги делятся на такие группы:

  • ШО. Применяются для оперативных работ. Различные модели могут использоваться на электрооборудовании переменного и постоянного тока. Их конструкция позволяет устанавливать различные насадки на рабочей части, благодаря чему есть возможность производить множество различных операций.
  • ШОС. Используются для освобождения человека, попавшего под напряжение (от 0.4 до 110 кВ), без необходимости обесточивания электроустановки. Это позволяет выиграть драгоценное время и начать реанимационные мероприятия как можно быстрее.
  • ШОУ. Область применения — электроустановки до 220 кВ, род тока — переменный и постоянный. С их помощью можно производить замену трубчатых предохранителей, включать и выключать разъединители. Есть возможность расширения функциональности путем монтирования на рабочую часть разнообразных приспособлений.
  • ШЗП. Как следует из названия, это изделие применяют для установки временного заземления на токоведущие шины после отключения последних от напряжения.

Такие штанги защищают персонал от электротравм, так как на установке может присутствовать наведенное напряжение от оборудования, которое осталось в работе. Кроме того, человек будет защищен: при неполном отключении участка, при неправильном отключении трансформатора (от обратной трансформации), или если по халатности вообще забудут отключить участок. Материал, из которого этот инструмент изготавливается — любой изоляционный, определение длины составных частей — согласно таблице вверху.

Измерительные штанги

Существует две подгруппы этого инструмента: измерительные и контрольные, главное отличие которых друг от друга в том, как устроены их рабочие части. К первой подгруппе относят приспособления, которыми можно измерить значение напряжения как на отдельных изоляторах, так и по всей длине гирлянды. Делается это при помощи искрового промежутка. Его устанавливают и настраивают в лабораторных условиях, задавая нужные пределы измерения. При работе на линии специальные щупы подсоединяют к нужному изолятору и по величине искры определяют, есть требуемое напряжение, или нет.

Виды измерительных штанг
  • ШИУ. С ее помощью можно легко измерить напряжение на нужном изоляторе, так как эта конструкция легко регулируется: расстояние между электродами можно выставить такое, какое нужно для конкретной работы. Шкала на искровом промежутке специально отградуирована, и по ней, после появления пробоя, определяется значение напряжения.
  • ШИ. Это более точный инструмент, так как в конструкцию входит установленный микроамперметр. К нему специально подсоединяются добавочные сопротивления нужного значения. Специальные щупы в комплекте позволяют проводить измерения и на изоляторах, и на шинах — их необходимо просто подключить в нужном месте. В результате амперметр оказывается включенным параллельно линии. Остается только посмотреть на стрелку прибора и по шкале определить результат. При помощи ШИ также можно узнать температуру на контактах токоведущих шин. Для этой цели вместо амперметра ставят электронный термометр.

Контрольная штанга показывает лишь общие данные: в норме напряжение или нет. С ее помощью что-либо измерить нельзя. Еще одним недостатком является, кроме невозможности проведения измерений, большая погрешность получаемых данных.

Правильная эксплуатация

Штанга изолирующая — инструмент, при помощи которого оперативная бригада выполняет работы повышенной опасности. Во избежание несчастных случаев важно придерживаться некоторых рекомендаций.

Составные штанги собирают непосредственно на месте выполнения работ. Если штангой чистили пыль или грязь, ее обязательно нужно протирать, чтобы не перекрыло изоляцию. Причем, если штанга полая, то чистить необходимо и внутреннюю часть.

При работе на электроустановках сверх 35 кВ при отсутствии указателя действующего напряжения проверка производится методом «искры».

Если штанга длинная (до 500 кВ), работы с ней проводят два человека. В специальные «ушки» вставляется капроновая веревка, которой контролируется наклон и положение ее стержня.

Диэлектрические перчатки обязательно используются, если нужно проводить работы на участке от 1000 В и выше.

Видео по теме

Штанга оперативная ШО 2-2,2-110 (10-110 кВ) – Карнеол

Дополнительная информация

Описание товара

Назначение

Штанга оперативная предназначена для включения и отключения разъединителей в электроустановках напряжением 6-110 кВ.

Штанга ШО 2-2,2-110 состоит из штанги оперативной ШО 35-1,55 и дополнительного звена к этой штанге, для чего их необходимо сочленить между собой.

Штанга ШО 35-1,55 длиной 1,55м имеет ограничительное кольцо, отделяющее изолирующую часть от рукоятки, и палец. Дополнительное звено к штанге ШО 35-1,55 имеет ограничительное кольцо, рукоятку и вставку, которая при сочленении штанги ШО 35-1,55 и дополнительного звена между собой исключает истирания (царапины и др. механические повреждения рабочей внешней поверхности) соседней штанги, так как контакт осуществляется внутренней поверхностью изолированной штанги и вставки.

Для проведения работ под напряжением 110 кВ необходимо сочленить штангу ШО 35-1,55 с дополнительным звеном, при этом длина конструкции составит 2,2м.

Комплект поставки

  • Штанга оперативная ШО 35-1,55: 1 шт
  • Дополнительное звено к штанге ШО 35-1,55 – ШО 2-2,2-110: 1 шт
  • Инструкция по эксплуатации: 1 экз
  • Чехол для укладки: 1 шт

Технические данные

Наименование параметра ШО 1-0,33 ШО 10-1,0 ШО 35-1,6 ШО 2-2,2-110 ШО 3-3,8-330
Рабочее напряжение кВ, не более 1 10 35 110 330
Длина изолирующей части, мм не менее 200 700 1100 1400 3000
Длина рукоятки, мм, не менее 130 300 400 600 800
Испытание напряжением промышленной частоты, кВ 2 40 105 190 400
Масса, кг, не более 0,25 0,45 0,55 0,85 1,5
Нагрузка на разрыв 1000 Н (100 кгс)

Меры по технике безопасности

При эксплуатации штанги должны выполняться все меры безопасности, предусмотренные «Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТРМ-016-2001 с изменениями и дополнениями от 01. 07.2003г. и «Инструкцией по применению и испытанию средств защиты, используемых в электроустановках».

В электроустановках выше 1000 В пользоваться оперативной штангой следует в диэлектрических перчатках.

Запрещается эксплуатировать штангу с истекшим сроком годности.

Запрещается пользоваться штангами в средах с повышенным содержанием кислот, щелочей, агрессивных паров и токопроводящей пыли.

При работе необходимо держать штангу только за РУКОЯТКУ, прикасаться к изолирующей части за ограничительным кольцом запрещается.

Правила эксплуатации

Штанги упаковываются в чехлы и транспортируются всеми видами транспорта при условии защиты их от прямого воздействия атмосферных осадков.

Допускается хранение штанг в чехлах при температуре окружающего воздуха не ниже + 5°С, не выше + 35°С и относительной влажности до 85 % при температуре +25°С.

В помещении для хранения не должно быть пыли, паров кислот, щелочей и других вредных примесей.

Следует избегать попадания прямых солнечных лучей на поверхности штанг.

Штанги изолирующие

Сортировка: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по убыванию)Рейтинг (по возрастанию)Артикул (А -> Я)Артикул (Я -> А)

На странице: 25405075100

   Штанга изолирующая оперативная ШО-10 - применяется в электроустановках постоянного и переменного тока частоты 50 Гц номинальным напряжением  до 10 кВ для фиксирования указателя напряжения при определении наличия напряжения,замены трубчатых высоковольтных предохранителей, упр..

Штанга изолирующая оперативная ШО-15 - применяется в электроустановках постоянного и переменного тока частоты 50 Гц номинальным напряжением  до 15 кВ для фиксирования указателя напряжения при определении наличия напряжения,замены трубчатых высоковольтных предохранителей, управления разъедини. .

Штанга изолирующая оперативная ШО-35 - применяется в электроустановках постоянного и переменного тока частоты 50 Гц номинальным напряжением до 35 кВ для фиксирования указателя напряжения при определении наличия напряжения, замены трубчатых высоковольтных предохранителей, управления разъединителям..

Штанга изолирующая оперативная ШОУ-10 - предназначена для оперативной работы в электроустановках и трансформаторных подстанциях постоянного и переменного тока, частоты 50Гц, напряжением до 10 кВ. Для управления разъединителями и для замены трубчатых В/В предохранителей. Рабочее напряжение: до..

Штанга изолирующая оперативная ШОУ-15 - предназначена для оперативной работы в электроустановках и трансформаторных подстанциях постоянного и переменного тока, частоты 50Гц, напряжением до 15 кВ. Для управления разъединителями и для замены трубчатых В/В предохранителей. Рабочее напряжение: до..

Штанга изолирующая оперативная ШОУ-35 - предназначена для оперативной работы в электроустановках и трансформаторных подстанциях постоянного и переменного тока, частоты 50Гц, напряжением до 35 кВ. Для управления разъединителями и для замены трубчатых В/В предохранителей.   Рабочее..

Штанга разрядная ШР-10 (ШК-10) - предусмотрена для сброса остаточных зарядов с накопительных элементов (конденсаторов , формирующх линий и т.п.) при проведении работ с возможным или необходимым прикосновением обслуживающего персонала к токоведушим частям, отключенных, накопительных элементов элек..

Изолирующая штанга представляет собой стержень, изготовленный из изоляционного материала, которым сотрудник обслуживающего персонала может касаться частей электроустановки, находящихся под напряжением без опасности поражения током.  Штанга является основным изолирующим электрозащитным средством т.е. она может длительно выдержать рабочее напряжение установки. Штанги применяются в установках всех напряжений.

В зависимости от назначения штанги делятся на четыре вида:



Оперативные (ТИП ШО-10у1, ШО-35У1, где ШО – штанга оперативная, цифры означает напряжение в кВ). Применяются для операций с однополюсными разъединителями, для определения наличия напряжения (по искре или посредством навинченной наштангу рабочей части указателя напряжения), для замены предохранителей выше 1000В, для установки искрового промежутка, снятия и установки трубчатых разрядников, для очистки изоляции оборудования от пыли под напряжением и для других работ.



Измерительные (тип ШИ-35/110У1, ШИ – 220У1). Предназначены для измерения в электроустановках находящихся в работе ( для измерения распределения потенциала по гирлянде подвесных или по колонке штыревых изоляторов, контроля качества контактных соединений токоведущих частей посредством измерения падения напряжения или температуры контактов и т. п. )



Ремонтные - служат для производства ремонтных и монтажных работ вблизи токоведущих частей, находящихся под напряжением, или непосредственно на них: очистки изоляторов от пыли, присоединение к проводам потребителей, обрезки веток деревьев в непосредственной близости от проводов и т.п. Примером может штанга ШПК-10 для прокола кабеля. Она предназначена для проверки отсутствия напряжения на кабеле до 10 кВ при ремонтных работах путем прокалывания его до токоведущих жил с целью предотвращения поражения электрическим током персонала в случае наличия напряжения на кабеле.



Универсальные (тип ШОУ-35, ШОУ-15, ШОУ-110). Конструкция их позволяет выполнить различные операции, в том числе многие из тех, для которых предназначены оперативные штанги.

Штанга оперативная универсальная ШОУ-110/3

Модель: Штанга оперативная универсальная ШОУ-110/3

Краткое описание

Штанга изолирующая оперативная с универсальной головкой ШОУ-110 предназначена для оперативной работы в электроустановках постоянного и переменного тока частоты 50Гц напряжением до 110 кВ для управления разъединителями, а также для замены трубчатых В/В предохранителей.

Общее описание

Штанга изолирующая оперативная с универсальной головкой ШОУ-110 предназначена для оперативной работы в электроустановках постоянного и переменного тока частоты 50Гц напряжением до 110 кВ для управления разъединителями, а также для замены трубчатых В/В предохранителей.
Допустимые рабочие температуры от -45°С до +40°С. Относительная влажность воздуха до 80% при +25°С.

Характеристики

Рабочее напряжение

110 кВ

Длина штанги

2300 мм

Длина рукоятки

600 мм

Длина изолирующей части

1550 мм

Количество звеньев

1 шт

Габаритные размеры в упаковке

2300x55x110 мм

Погодные условия эксплуатации

-45 +40 С°

Вес

1,800 кг

Изолирующие штанги - Просто о технологиях

Автор adminВремя чтения 39 мин. Просмотры 69Опубликовано

Изолирующая штанга: измерительные, оперативные, универсальные

При ремонте и обслуживании электрооборудования не всегда есть возможность полного снятия напряжения. Чтобы обезопасить рабочих от поражения электрическим током, при выполнении таких работ используют изолирующие штанги. Они различаются по конструкции, назначению, а также имеют свои особенности.

Устройство

Изолирующая штанга — это специальное устройство в виде длинного стержня из изоляционного материала, которым можно касаться токоведущих частей. Ей допускается пользоваться в электроустановках до 550 кВ. Подразделяются они на две большие группы: измерительные и оперативные, которые, в свою очередь, бывают универсальными и ремонтными.

Все штанги состоят из трех основных частей:

  • Рабочая часть. Это наконечник, которым выполняются различные работы на токоведущих участках. У оперативной штанги он выполнен из металла и может иметь различную форму. На конце измерительной штанги стоит измерительная головка.
  • Изолирующая часть. Защищает человека от действующего напряжения электроустановки. Состоит из таких изоляционных материалов, как бакелит, стеклопластик, полиэтилен или дерево, пропитанное в специальном масле. Для защиты от влаги и увеличения сопротивления на стержень наносят специальный лак. Парафин и подобные ему вещества использовать категорически запрещено. Насколько длинной будет изолирующая часть зависит от напряжения, с которым будут работать этой штангой. Основные требования: ток утечки должен быть меньше допустимого значения, а также должна быть обеспечена механическая защита рук человека от опасного приближения к токоведущим частям. Эта длина должна соответствовать ГОСТ 20494–75, и, как видно из таблицы, нормироваться эта длина начинает с моделей, рассчитанных на напряжение выше 1000 вольт.
  • Ручка. Изготовлена из того же, из чего сделана изолирующая часть. Длина подбирается так, чтобы рука человека не испытывала нагрузку более восьми килограмм.
  • Металл разрешено использовать как фурнитуру: если конструкция сборная, соединения делают металлические. Также из металла изготавливают наконечники для рабочей части.

    Максимум его должно быть 5 % от всей изолирующей части, а если стержень штанги имеет сборную конструкцию, то соединения из металла плотно крепятся к ее краям.

    Использование фарфора тоже допускается, но только для изготовления прочных вставок-изоляторов.

    Ручка отделена от остальной конструкции специальным ограничительным кольцом, диаметр которого на 5–20 мм больше ее диаметра.

    Это сделано для того, чтобы рука оператора случайным образом не оказалась в опасной зоне инструмента. Причем не имеет значения, из одного материала сделана штанга, или из разных.

    Если конец ручки обозначен только краской или разноцветной лентой, работать таким инструментом нельзя ни в коем случае.

    Маркировка штанг включает в себя буквы и цифры. Буквами обозначают назначение (оперативная, универсальная, спасательная), а цифрами указывают максимальное рабочее напряжение, при котором допускается работа этим приспособлением: 1 — до 1000 В, 10 — до 10 кВ, 220 — до 220 кВ.

    Оперативные штанги

    Их используют для таких работ:

    • Работа с разъединителями.
    • При напряжении больше 1 кВ — замена предохранителей.
    • Проверка наличия напряжения специальным индикатором, или «на искру».
    • Монтаж/демонтаж трубчатых разрядников.
    • Очистка от пыли установок, включенных в работу.

    Штанга оперативная. Виды

    Оперативные штанги делятся на такие группы:

    • ШО. Применяются для оперативных работ. Различные модели могут использоваться на электрооборудовании переменного и постоянного тока. Их конструкция позволяет устанавливать различные насадки на рабочей части, благодаря чему есть возможность производить множество различных операций.
    • ШОС. Используются для освобождения человека, попавшего под напряжение (от 0.4 до 110 кВ), без необходимости обесточивания электроустановки. Это позволяет выиграть драгоценное время и начать реанимационные мероприятия как можно быстрее.
    • ШОУ. Область применения — электроустановки до 220 кВ, род тока — переменный и постоянный. С их помощью можно производить замену трубчатых предохранителей, включать и выключать разъединители. Есть возможность расширения функциональности путем монтирования на рабочую часть разнообразных приспособлений.
    • ШЗП. Как следует из названия, это изделие применяют для установки временного заземления на токоведущие шины после отключения последних от напряжения.

    Такие штанги защищают персонал от электротравм, так как на установке может присутствовать наведенное напряжение от оборудования, которое осталось в работе.

    Кроме того, человек будет защищен: при неполном отключении участка, при неправильном отключении трансформатора (от обратной трансформации), или если по халатности вообще забудут отключить участок.

    Материал, из которого этот инструмент изготавливается — любой изоляционный, определение длины составных частей — согласно таблице вверху.

    Измерительные штанги

    Существует две подгруппы этого инструмента: измерительные и контрольные, главное отличие которых друг от друга в том, как устроены их рабочие части.

    К первой подгруппе относят приспособления, которыми можно измерить значение напряжения как на отдельных изоляторах, так и по всей длине гирлянды. Делается это при помощи искрового промежутка. Его устанавливают и настраивают в лабораторных условиях, задавая нужные пределы измерения.

    При работе на линии специальные щупы подсоединяют к нужному изолятору и по величине искры определяют, есть требуемое напряжение, или нет.

    Виды измерительных штанг

    • ШИУ. С ее помощью можно легко измерить напряжение на нужном изоляторе, так как эта конструкция легко регулируется: расстояние между электродами можно выставить такое, какое нужно для конкретной работы. Шкала на искровом промежутке специально отградуирована, и по ней, после появления пробоя, определяется значение напряжения.
    • ШИ. Это более точный инструмент, так как в конструкцию входит установленный микроамперметр. К нему специально подсоединяются добавочные сопротивления нужного значения. Специальные щупы в комплекте позволяют проводить измерения и на изоляторах, и на шинах — их необходимо просто подключить в нужном месте. В результате амперметр оказывается включенным параллельно линии. Остается только посмотреть на стрелку прибора и по шкале определить результат. При помощи ШИ также можно узнать температуру на контактах токоведущих шин. Для этой цели вместо амперметра ставят электронный термометр.

    Контрольная штанга показывает лишь общие данные: в норме напряжение или нет. С ее помощью что-либо измерить нельзя. Еще одним недостатком является, кроме невозможности проведения измерений, большая погрешность получаемых данных.

    Правильная эксплуатация

    Штанга изолирующая — инструмент, при помощи которого оперативная бригада выполняет работы повышенной опасности. Во избежание несчастных случаев важно придерживаться некоторых рекомендаций.

    Составные штанги собирают непосредственно на месте выполнения работ. Если штангой чистили пыль или грязь, ее обязательно нужно протирать, чтобы не перекрыло изоляцию. Причем, если штанга полая, то чистить необходимо и внутреннюю часть.

    При работе на электроустановках сверх 35 кВ при отсутствии указателя действующего напряжения проверка производится методом «искры».

    Если штанга длинная (до 500 кВ), работы с ней проводят два человека. В специальные «ушки» вставляется капроновая веревка, которой контролируется наклон и положение ее стержня.

    Диэлектрические перчатки обязательно используются, если нужно проводить работы на участке от 1000 В и выше.

    Видео по теме

    Изолирующая штанга: назначение, устройство, виды, испытания

    В электрических установках существует ряд ситуаций, когда определенная работа выполняется непосредственно под напряжением. Сюда же относятся все манипуляции, при которых на отключенных токоведущих звеньях цепи устанавливается переносное заземление.

    Так как даже на отключенной электроустановке может быть наведенное напряжение, остаточный потенциал, которые несут угрозу человеческой жизни и здоровью.

    Поэтому среди средств для обеспечения безопасности персонала в таких ситуациях особо выделяется изолирующая штанга.

    Что такое изолирующая штанга?

    Изолирующая штанга представляет собой такую категорию инструмента, который позволяет изолировать работника от токоведущих элементов. Конструктивно представляет собой длинный шест из нескольких частей, размеры и отдельные элементы которых могут отличаться в зависимости от особенностей конкретного устройства или линии, для которых такая штанга применяется.

    Рис.1: Работа изолирующей штангой

    Назначение

    В зависимости от возникающих ситуаций изолирующая штанга может применяться для решения различных задач. А некоторые модели могут комплектоваться даже набором сменных головок. На практике изолирующие штанги могут быть предназначены для:

    • Установки переносных заземлений – на обесточенных токоведущих участках для предотвращения поражения персонала электрическим током в случае неполного отключения выключателя или хотя бы одного из ножей разъединителя, от наведенного и статического потенциала.
    • Установки предохранителей – используется для электроустановок напряжением более 1кВ. При этом устанавливается специальный наконечник с мягкой прокладкой, которая предотвращает механическое повреждение колбы предохранителя.
    • Переключения разъединителей – в случае, когда конструктивное исполнение самой электроустановки позволяет производить манипуляции изолирующей штангой, может выполняться довод или включение ножей.
    • Проверки изоляции – применяется для измерения изоляции на отдельных изоляторах в гирляндах. К щупам подключаются испытательные провода от измерительных приборов. Для проверки испытательное напряжение подводится к каждой тарелке поочередно посредством перемещения изолирующей штанги. Также задействуется и для других измерений.
    • Опробования отсутствия напряжения – может использоваться вместо указателя напряжения в тех линиях, где приближение к токоведущему элементу затруднено большим расстоянием. При этом на изолирующую штангу устанавливается специальная головка, выдающая сигнал, в случае наличия напряжения в линии.Рис. 2: опробование отсутствия напряжения
    • Поиска мест ослабления крепления – изолирующей штангой можно проверить узлы фиксации шин, в случае появления дребезга, нагрева или других тревожных сигналов. При этом шина прижимается посредством металлического элемента, после чего сравнивается ее состояние.
    • Освобождения от действия тока – в случае падения провода на электроустановку или человека можно удалить его с пострадавшего посредством изолирующей штанги и отвести в сторону на безопасное расстояние.Рис. 3: освобождение от тока изолирующей штангой

    Устройство

    Рис. 4: Устройство изолирующей штанги

    Конструктивно такое изолирующее приспособление можно разделить на три основные участка:

    • Рабочий – представляет собой металлический наконечник с различной конфигурацией, в зависимости от назначения изолирующей штанги.
    • Изолирующий – предназначен для ограждения работника от участка электроустановки под напряжением, на котором производятся манипуляции. Изготавливается из диэлектрического материала. Длина изоляционного участка должна соответствовать напряжению, для которого используется.
    • Ручка – как и предыдущий участок выполняется из изоляционных материалов, вместе они могут представлять монолитный стержень. Всегда ручка и изолирующая часть разделяются ограничительным кольцом, которое предназначено для предотвращения проскальзывания рук на опасное расстояние.

    В зависимости от конкретной модели могут выделяться  монолитные, складные или телескопические конструкции. Та или иная конструкция может применяться в зависимости от необходимой длины или местных условий. В соответствии с их назначением выделяют несколько видов.

    Виды

    Все изолирующие штанги можно подразделить на следующие виды:

    • Оперативная – применяется для выполнения различных операций с токоведущими элементами. На практике оперативными штангами переключают разъединители, чистят изоляцию и убирают какие-либо засорители, проверяют отсутствие напряжения, меняют разрядники и т.д.
    • Измерительная – предназначена для выполнения измерений, контроля изоляторов в цепях, находящихся под напряжением. Измерительные штанги, в отличии от остальных комплектуются специальной насадкой или измерительной головкой.
    • Ремонтная – применяется для монтажа или выполнения ремонта, который осуществляется в непосредственной близи к частям, находящимся под напряжением.
    • Универсальная – позволяет решать достаточно широкий спектры задач и комплектуется набором сменных инструментов. Который применяется в зависимости от выполняемой операции. В промышленности они получили название штанги ШИУ.

    Не зависимо от вида, для обеспечения заявленных изготовителем защитных параметров эти приспособения обязательно подвергаются как внешнему осмотру перед непосредственным применением, так и периодическим испытаниям на электрическую прочность.

    Методика испытания

    При проведении электрических испытаний на изолирующие звенья подается повышенное напряжение. Для моделей на напряжение в пределах от 1 до 35 кВ подается трехкратное линейное напряжение, но не менее 40 кВ .

    Для изолирующих штанг на 110 кВ и более их электрическая изоляция проверяется трехкратным фазным напряжением.

    Подача напряжения должна осуществляться на изолирующий участок от кольца до рабочего наконечника в течении 5 минут установкой переменного тока на 50 Гц.

    Испытания оперативной штанги должны проводится не реже, чем один раз в 24 месяца, а измерительной не реже одного раза в 12 месяцев.

    Требования к изолирующим штангам

    Согласно установленным нормам эти приспособления должны соответствовать таким требованиям:

    • Каждая модель должна включать в себя не менее трех частей. При необходимости удлинения или складывания в составных штангах может применяться и большее число элементов, но без ущерба изоляционному промежутку.
    • Конструкция рабочего наконечника должна надежно крепиться к изолирующему элементу, не допуская шаткости или хода.
    • Наконечник должен четко захватывать элемент, для которого он предназначен – предохранители, ножи разъединителя, зажимы проводов и прочие. Запрещается использовать конкретную штангу или насадку не по назначению.
    • По отношению к защитным заземлениям, конструкция штанги должна надежно фиксировать шлейф заземления для закручивания и откручивания зажима.
    • Конструкция заземления и точки его фиксации должны предотвращать выпадение зажима, которое может произойти от динамического удара, когда они проводят ток кз.
    • Усилие, прикладываемое к ручке не должно быть более 80 Н для измерительных и не более 160 Н для всех остальных. Штангой должен оперировать один работник, только для моделей на 500 кВ и более ее раскладкой и установкой должны управлять одновременно два человека.

    Правила использования

    Рис. 5: как пользоваться изолирующей штангой

    Для обеспечения безопасности во время каких-либо манипуляций необходимо соблюдать ряд правил. Так, в электроустановках более 1 кВ обязательно необходимо надевать диэлектрические перчатки и щиток на лицо.

    Так как в случае наличия напряжения на элементах электроустановки перчатки выполняют роль дополнительного защитного приспособления, призванного предотвратить попадание потенциала на человека при любых внештатных ситуациях.

    Сами перчатки, как и изолирующая штанга должны проверятся перед началом работы на целостность и соответствие сроков испытаний.

    Если в ходе работ было повреждено лаковое покрытие на изолирующих элементах, то такую штангу необходимо изъять для ремонта. А после того как лаковый участок будет восстановлен, она должна пройти внеочередное испытание. Если же перед началом работ обнаружены трещины, сколы или более серьезные повреждения, то такое устройство должно окончательно изыматься.

    Категорически запрещено выполнять какие-либо манипуляции оперативными, измерительными или контрольными штангами с лестниц, подставок и прочих конструкций, которые снижают устойчивость работника. Так как в случае, если человек оступится или пошатнется, высока вероятность того, что он упадет и может попасть под напряжение.

    К месту работ телескопические и складные штанги должны транспортироваться только в сложенном состоянии. А непосредственно на месте приводиться в разложенное состояние.

    Перенося изолирующие штанги в пределах ОРУ и помещений с электроустановками, они должны находиться в горизонтальном положении параллельно земле.

    Чтобы исключить случайное касание токоведущих элементов, особенно тех, которые не соответствуют классу модели, и предотвратить перекрытие изоляционного слоя.

    Из соображений безопасности запрещено наматывать на изолирующую штангу переносное заземление. Оба защитных средства должны переноситься по отдельности.

    Видео по теме

    Изолированная штанга

    Фото с сайта samelectrik.ru

    Профессия электрика крайне сложна. Работа под высоким напряжением может привести к нехорошим последствиям. Специально для людей из данной профобласти разрабатывают средства индивидуальной защиты.

    Одним из таких предметов является изолирующая штанга.

    В этой статье мы расскажем, что такое изолирующая штанга, покажем её виды на фото, проведем испытания электричеством и подробно коснемся прямого назначения данного прибора.

    Что такое изолирующая штанга: начинаем с понятия

    Изолирующая или заземляющая штанга – специальный инструмент, выполненный в форме палки. Имеет рукоять и наконечник. Рукоять сделана из не проводящих электричество элементов, таких как дерево, эбонит и пр. Сверху пропитана маслом льна или конопли и покрыта токонепроводящим лаком.

    На конце устроен металлический прут, который может быть выполнен в форме крюка, кольца и других геометрических форм. Все зависит исключительно от назначения инструмента.

    Между рукоятью и наконечником предусмотрено ограничительное кольцо. Его функция – не допускать, по невнимательности, соприкосновения не изолированного конца штанги с рукой. Согласно ГОСТу – ограничительное кольцо должно выступать не менее чем на 10 мм от диаметра штанги.

    Функция изолирующей штанги довольно разнообразна – от каких-либо работ по вырыванию кабелей под напряжением, до элементарной поддержки. По правилам, в установках, в которых напряжение составляет более 350 кВТ, должны работать два электрика. Один из мастеров придерживает части проводов специальным удерживающим устройством – изолирующей штангой.

    Длина инструмента зависит от напряжения с которым ему предначертано работать, согласно ГОСТу. Максимально допустимая масса инструмента – 8 килограммов.

    Область применения изолирующей штанги

    Работы проводятся с любыми электрическими установками в помещении. Инструмент позволяет заменять предохранители, работать с соединителями, освобождать людей, пораженных электрическим током.

    Важно знать

    Никогда не работайте с изолирующей штангой в дождливую и влажную погоду на улице. Существует риск поражения электрическим током.

    Подробнее область применения будет описана в классификации.

    Виды изолирующих штанг

    Фото с сайта electro-master.ru

    Поскольку область применения довольно широка, инструмент имеет различные виды и модификации. Для каждой цели существуют специальные наконечники в соответствии с необходимыми функциями.

    Оперативная

    Выделяют четыре вида изолирующей оперативной штанги:

    • Оперативно изолирующая. Используется для множества работ, поскольку конструкция позволяет менять наконечник в зависимости от задачи. Допустимо использование в установках с переменным или постоянным током с напряжением до 220В.
    • Спасательная. Используется для спасения человека из зоны поражения током до 110В. Позволяет оперативно оказать первую помощь, тем самым увеличив шансы на спасение пострадавшего.
    • Штанга изолирующая универсальная. Используется аналогично оперативно изолирующему классу. Разница в том, что имеет более широкий функционал.
    • Штанга наложения заземлений. Также применяются на электрических установках с напряжением до 220 кВ с постоянным или переменным током. Это приспособление позволяет работать на участках с остаточным напряжением или частичным отключением установки.

    Оперативная штанга позволяет проводить все виды электрических работ. Главное внимательно и по назначению использовать инструмент, снижая риск получения различных травм от воздействия электричества.

    “Клещи”

    Следует выделить как отдельный подвид. Инструмент позволяет производить замены предохранителей и других элементов. Устройство подразумевает под собой специальные зубцы, которые могут сдвигаться при воздействии с рабочим элементом.

    Наконечник может заменяться, превращая клещи в оперативную штангу. Наконечники должны быть прорезинены для того, чтобы не испортить патрон при замене.

    Измерительные

    Фото с сайта vostok-nsk.ru

    Служит для измерений воздействия тока. Позволяет определить силу тока, скачки напряжение и другое. Специальная головка, настроенная в лабораторных условиях, подключается параллельно к аппарату и засекает минимальные изменения при подаче тока.

    Выделяют три вида:

    • Штанга измерительная универсальная. В данном устройстве предусмотрена возможность менять расстояние между электродами, что позволяет наиболее точно получать данные по замерам.
    • Штанга измерительная. В таких приборах устанавливается стрелочный микроамперметр с небольшим сопротивлением.Можно поменять комплект щупов-индикаторов. Щупы накладывают на контролируемый изолятор, происходит параллельное подключение. Стрелка датчика показывает результаты.
    • Электроизмерительные клещи. По сути – те же клещи, но с возможностью проводить замеры силы тока и напряжения.

    Условия использования

    Дабы избежать неблагоприятных последствий, устройства необходимо использовать в соответствии с правилами эксплуатации, поэтому внимательно ознакомьтесь с инструкцией к прибору.

    Здесь указаны только основные положения.

    Не забывайте о том, что каждый производитель делает уникальный прибор. Принципы его работы могут отличаться от аналогов. Ознакомьтесь внимательно со следующими правилами:

    • Температурный режим работы прибора от минус 40 градусов, до плюс 45.
    • Запрещается использовать прибор, не имеющий сертификата качества. Такое устройство может работать неисправно и нанести вред как электроконструкции, так и вам лично.
    • Не используйте инструмент при влажности более 98% при температуре 25 градусов. Не работайте во время дождя, снега, тумана и пр. атмосферных явлениях, предполагающих высокую влажность.
    • Не пользуйтесь шаткими опорами, вроде стремянки или лесов. Используйте устойчивую лестницу или манипулятор, если есть необходимость.
    • К работе допускаются люди, имеющие сертификат или разрешение. Сотрудник обязан использовать диэлектрические перчатки и ботинки. Также необходимо надевать диэлектрическую рабочую форму специального назначения, очки и респиратор. Таким образом, вы будете более защищены от удара электротоком.

    Каждый раз, перед проведением работ, делайте визуальный осмотр штанги. При обнаружении каких-либо изъянов, пользуйтесь другим инструментом. Это обязательно и общепринято для всех.

    Фото с сайта dehn-ru.com

    Тестирование и испытания при работе не проводятся. Существуют только плановые тесты, которые делают регулярно, по истечении обозначенного периода. В редких случаях проводятся внеплановые проверки, после того, как прибор упал или вернулся с ремонта.

    Проведение испытаний изолирующей штанги

    Согласно ГОСТу, штанга в обязательном порядке проходит проверки при производстве. Поскольку, работы с инструментом относятся к классу опасных, следовательно и испытание должно иметь строжайшие правила.

    Проводится тест на заводе под присмотром специально обученных людей, которые проверяют каждое изделие.

    Если изготовитель имеет массовое производство, то проводится, так называемые, типовые тесты. Суть заключается в проверке трех инструментов каждого подвида.

    • Визуальный контроль. Проверяется на внешние дефекты.
    • Проверка соответствию заводским чертежам. С помощью определенных лазерных технологий проверяется полное соответствие размеров.
    • Проверка электрической изоляции на прочность. Проводится под воздействием электрического тока. На штангу подают сильное напряжение и, если инструмент не подвергается выбоинам, отсутствуют диэлектрические потери, проверка считается пройденной.
    • Испытание на разрыв. На концы закрепляют с двух сторон груз. Если нет повреждений, считается что испытание пройдено успешно.
    • Испытание на изгиб. Штанга подвергается воздействию на центр, будучи закрепленной с двух сторон. Если повреждения отсутствуют, приступают к дальнейшим испытаниям.

    Заключение

    Теперь вы все знаете об электрических штангах, об их производстве, видах и испытаниях. Внимательно относитесь к работе и всегда используйте защитную одежду специального назначения. Это поможет не только защититься от травм, но и сохранить жизнь.

    data-block2= data-block3= data-block4=>

    Изолирующие штанги: виды, устройство, особенности эксплуатации / Электроинструмент / Коллективный блог

    При определенных условиях поражение током может стать как причиной инвалидности, так и закончиться летальным исходом для пострадавшего.

    Именно поэтому при проведении работ с напряжением вопросам электробезопасности персонала (монтеров, электриков) уделяют особое внимание.

    Для этого применяются различные защитные инструменты и приспособления, среди которых важное место отводится изолирующим штангам.

    Рис. 1: изолирующая штанга

    Изолирующие штанги – это стержни, изготовленные из изоляционных (токонепроводящих) материалов, которыми разрешается касаться электроустановок или частей электрооборудования, которые в этот момент находятся под напряжением. Изолирующие штанги могут использоваться для проведения работ на установках, которые находятся под напряжением включительно до 550 кВ. Изолирующие штанги активно используются и для проведения спасательных работ.

    Изолирующие штанги подразделяются на измерительные и оперативные (в последние принято включать также ремонтные и универсальные).

    Как устроены изолирующие штанги

    Рис. 2: устройство изолирующей штанги

    Вне зависимости от предназначения, любая изолирующая штанга состоит из 3 частей:

    • рабочая – именно она и определяет использование штанги. Рабочая часть может представлять собой металлический наконечник (у оперативной штанги форма зависит от назначения штанги) или измерительную головку (у измерительной штанги)
    • изолирующая – обеспечивает изоляцию человека (оператора) от элементов электроустановки, которые в этот момент пребывают под напряжением. Для изолирующей части используют эбонит, бакелит, или дерево, которое предварительно проваривается в льняном масле. Чтобы повысить поверхностное сопротивление и защитить штангу от увлажнения, изолирующая часть обязательно покрывается изоляционным лаком. Использование парафина, а также веществ со сходными свойствами категорически запрещено. Длина, которую должна иметь изолирующая часть, рассчитывается исходя из максимального напряжения на электроустановке, для работы с которой предназначается штанга. Во-первых, ток утечки, возникающий при прикосновении рабочей части к токоведущим частям, не должна превышать безопасно допустимой величины. Во-вторых, длина части-изолятора должна защитить оператора (его руки) от приближения к токоведущим частям на слишком близкое расстояние, при котором может произойти перекрытие по воздуху или поражение тепловым действием возникшей дуги. Длина изолирующей части определена согласно ГОСТ 20494-75

    Напряжение на электроустановке
    Требуемая длина, мм

    Изолирующая часть
    рукоятка

    До 1000 В
    Не нормируется

    2-5 кВт
    700
    300

    15-35 кВ
    1100
    400

    35-110 кВ
    1400
    600

    150 кВ
    2500
    800

    220 кВ
    2500
    800

    330 кВ
    3000
    800

    330 – 550 кВ
    4000
    1000

    • рукоятка – ручка-захват изготавливается, как правило, из одного материала с изолирующей части. Её длина подбирается так, чтобы один человек мог работать со штангой, не совершая усилий более 8 кг.

    В устройстве изолирующих штанг использование металла допускается исключительно для получения соединения частей, а также для производства рабочих частей.

    При этом длина металлической части, обеспечивающей соединение, не должна превышать 5% от общей длины части-изолятора. Фарфор может использоваться только для получения изолирующих коротких вставок, имеющих большую прочность.

    Если штанга имеет составную конструкцию, то металлические резьбовые соединения жестко крепятся к изоляционному материалу.

    Рис.3: изолирующая штанга с ограничительным кольцом

    При изготовлении штанги между ручкой-захватом и изолирующей частью обязательно (вне зависимости от того, изготовлены ручка захват и изолирующая часть из одного материала или имеют составную конструкцию из разных материалов) делается упор, имеющий вид кольца, диаметр которого больше на 5-20 мм диаметра ручки захвата. Этот упор выполняет роль предохранителя, ограничивающего движение рук оператора, не позволяя приближаться к рабочей части. Категорически запрещено обозначать полоской краски разграничитель между изолирующей частью и ручкой-захватом, работа с такими изолирующими штангами категорически запрещена.

    Оперативные штанги

    Оперативные штанги (со съемными головками, универсальные) предназначены для отключения/включения однополюсных разъединителей, для замены предохранителей при напряжении свыше 1 кВт, для определения наличия/отсутствия напряжения (по искре или при помощи установленного на рабочей части штанги указателя напряжения), для установки/снятия трубчатых разрядников, для монтажа искрового промежутка, для очистки от пыли изоляции оборудования, пребывающего под напряжением, и других работ.

    По своему предназначению бывают следующие оперативные штанги:

    Рис.4: изолирующая штанга ШО

    • штанга ШО (оперативная изолирующая) – для проведения оперативных работ на электроустановках постоянного/переменного тока с напряжением до 220 кВ, отключения/включения однополосных разъединителей. Благодаря возможности установки на рабочей части различных насадок и инструментов, может использоваться для проведения большого количества других операций

    Рис. 5: изолирующая штанга ШОС

    штанга ШОС (оперативная спасательная) – для выполнения спасательных работ. Она позволяет вытащить человека, попавшего в зону поражения током напряжением 0,4 – 110 кВ, не отключая электроустановку от сети. Это позволяет немедленно начинать реанимационные мероприятия, не теряя время на отключение напряжения, ведь при поражении током счет идет буквально на секунды.

    штанга ШОУ (оперативная универсальная) – используется для включения/отключения разъединителей, замены трубчатых предохранителей. Возможность дополнительной установки приспособлений и различных инструментов существенно расширяют ее функциональность и возможности проведения работ на электроустановках постоянного/переменного тока с напряжением до 220 кВ

    штанга ШЗП (для наложения заземлений) – для оперативного наложения (установки) переносного заземления, обеспечения дополнительной безопасности и защиты от возможности поражения электротоком в электроустановках переменного/постоянного тока со значением напряжения до 220 кВ.

    Изолирующие штанги, используемые для получения переносных заземлений, позволяют персоналу не приближаться к токоведущим частям, которые могут быть под напряжением из-за присутствия остаточного заряда, напряжения, наведенного близко расположенными частями электроустановки, оставшихся в работе.

    Кроме того, они позволяют избежать электротравм в случае ошибок, например, при неполном отключении участка или неверном отключении трансформатора – со стороны низкого напряжения.

    Изолирующие штанги, используемые для получения переносного заземления, могут изготавливаться из любого (в том числе дерева) изоляционного материала, при этом правила определения длины изолирующей составляющей аналогичны правилам для оперативных штанг.

    Измерительные штанги

    Изоляционные штанги измерительные предназначены для проведения измерений распределения потенциалов по колонке штыревых или гирлянде подвесных изоляторов, а также позволяют контролировать качество контактных соединений для токоведущих частей, либо путем непосредственного измерения значения падения напряжения, либо же методом замера температуры контактов. Измерительные штанги позволяют провести оценку падения напряжения в изоляторе в целом или в его отдельных изолирующих элементах, не проводя обесточивание электроустановки, которая в момент измерения может находиться под эксплуатационным (рабочим) напряжением.

    Рис. 6: измерительная штанга

    Основной элемент измерительной головки – это искровой промежуток, который настраивается в лабораторных условиях на разряд при минимально допустимом значении напряжения на изоляторе, который будет проверяться.

    При помощи специальных щупов и изолирующей штанги производится параллельное подключение искрового промежутка к контролируемому элементу (изолятору), который в момент проведения измерения должен находиться под рабочим напряжением.

    Появление искрового эффекта указывает на наличие/отсутствие требуемого напряжения на изоляторе.

    Измерительные штанги подразделяют:

    • штанга ШИУ – от прочих отличается устройством, которое позволяет изменять расстояние между электродами, расположенными на искровом промежутке. Расположенный на измерительной головке искровой промежуток имеет отградуированную шкалу в киловольтах. Путем изменения расстояния между электродами по моменту возникновения пробоя на искровом промежутке можно достаточно точно определить значение напряжения на каждом контролируемом изоляторе
    • штанга ШИ – в измерительных штангах данного типа в роли измерительного прибора выступает стрелочный микроамперметр, имеющий добавочное сопротивление порядка 150— 160 мегаом. В соответствии с объектом, на котором предстоит провести измерение – контакт или изолятор – подбирается комплект щупов с проводниками, которые присоединяются к определенным зажимам на тыльной стороне устройства. При наложении на контролируемый изолятор (контакт) щупов головки осуществляется параллельное подключение (через добавочное сопротивление) микроамперметра, результат считывается, ориентируясь на показания стрелки на приборной шкале.

    Штанга типа ШИ используется и для определения температуры на контактных соединениях токоведущих частей с помощью электротермометра. Электротермометр типа ЭГ-2 монтируется на

    измерительной головке. Датчик электротермометра имеет контакт, замыкающийся только в случае нажатия датчика на поверхность, определение температуры которой проводится.

    Контакт подключает цепь батареи, которая запитывает мостовую схему, измеряющую сопротивление, значение которого зависит пропорционально от значения температуры контакта.

    Для снятия показания в электротермометрах используется микроамперметр, имеющий пределы 0—100 мкА.

    Рис. 7: изолирующая штанга с измерительной головкой

    При работе с изоляционными штангами запрещено:

    • эксплуатировать их на наружных электроустановках в условиях повышенной влажности, во время дождя, измороси, снега или тумана. Изолирующие штанги предназначаются для работы только в закрытых устройствах
    • использовать изоляционные штанги, которые не пришли периодическую проверку и не имеют соответствующих показаний
    • работать технически неисправными штангами, имеющими повреждения лакового покрытия изолирующей части. У таких штанг должно быть полностью восстановлено лаковое покрытие, проведено испытание параметров и допуск к работе. Особенно это актуально для измерительных штанг, которые при работе на опорах линии электропередач при перемещении штанги могут поцарапаться о металлоконструкции
    • касаться изолирующей части дальше ограничительного упора

    Выполняя операции с изолирующей штангой, электромонтер обязан следить за тем, чтобы в момент касания (приближения) рабочей части к токоведущей части изолирующая часть штанги не приближалась к заземленным частям или токоведущим элементам других фаз – это приводит к сокращению эффективной длины изолирующей части и может спровоцировать электроудар.

    Работающий с изолирующей штангой должен находиться на устойчивой поверхности – земле или полу, не рекомендуется работать с лестниц или подставок – при потере равновесия есть большая вероятность того, что оператор может при падении попасть на токоведущие части. При работе на телескопической вышке изолирующая штанга подается монтеру в собранном состоянии в нижней части подъемника. И только потом вышка может подняться на требуемую высоту.

    Рис.8: работа с изолирующей штангой

    Переноска штанги в пределах помещения распределительного устройства осуществляется исключительно горизонтально. Составные штанги приводятся в рабочее состояние (собираются) непосредственно на месте проведения работ.

    Изолирующие полые штанги, которые используются для проведения очистки от пыли изоляции в закрытых распределительных электроустановках без снятия напряжения, перед началом и периодически в ходе работы требуют очистки внутренней стороны от пыли – тем самым предотвращается возможность перекрытия изолирующей части.

    На установках, чье напряжение превышает 35 кВ, если отсутствует указатель действующего напряжения, оперативная штанга используется для проверки наличия/отсутствия на токоведущих частях напряжения с помощью метода «искры».

    Работа с изолирующими штангами, имеющими большую длину (например, для установок 500 кВ) должна проводиться только двумя операторами. Такие штанги на изолирующей части имеют ушко, в которое вдевается капроновая веревка. С её помощью второй электрик помогает поддерживать и направлять штангу при проведении измерений в заданном направлении.

    При работе с изолирующими оперативными штангами – операции предохранителями, с разъединителями, при проверке вибрации шин и наличия напряжения, при определении температуры токоведущих частей, которые находятся под напряжением, для электроустановок, чье напряжение превышает 1 кВ, электрик обязан работать в диэлектрических перчатках. То же правило действует и при наложении переносных заземлений.

    При работе изолирующие штанги не заземляются.

    Изолирующие штанги

    Назначение и устройство

    Работы в электросетях несут потенциальную угрозу здоровью и жизни человека. Поэтому такие работы невозможны без использования средств защиты. Изолирующие штанги одни из них. Они позволяют прикасаться к токоведущим элементам в тех или иных целях. Цель использования штанги определяет её конструкцию. Поэтому их можно разделить на две группы:

    • используемые для тех или иных работ и называемые оперативными. Они могут быть как неразборными (универсальными), так и с заменяемой головной секцией.
    • для выполнения измерений.

    Упомянутые выше работы выполняются в сетях выше 1000 Вольт на оборудовании, находящемся под напряжением. Для примера можно привести такие работы:

    • очистка поверхности изолятора от осевших загрязнений;
    • монтаж разрядника, искрового промежутка;
    • замена предохранителя;
    • контроль напряжения на токоведущих элементах прикосновением к ним указателем напряжения, установленным в качестве сменной головной секции;
    • выполнение коммутаций в цепях с разъединителями.

    Температурный контроль оборудования под напряжением в сетях выше 1000 Вольт, а также различные измерения по падению напряжений в цепях и распределение потенциалов в них могут быть выполнены измерительными штангами.

    Любая из них представляет собой соединение трёх секций таких как:

    • рукоятка, которая обычно изготовлена из влагостойкого материала с высокими изолирующими свойствами. Длина рукоятки ограничена специальным кольцевым утолщением. Его диаметр должен отличаться от рукоятки на 0,5…2 см. Работать со штангой разрешается не иначе как удерживая её за рукоятку от начала и до кольцевого утолщения. Запрещается использовать штанги без кольцевого утолщения на рукоятке. После рукоятки, которая может быть отсоединяемой деталью, начинается:
    • изолирующая часть. Обычно материал её и рукоятки одинаков. Далее начинается:
    • рабочая часть, изготовленная из металла, если это оперативная, и то или иное средство для измерения, если это измерительная штанга.

    Разновидности конструкции изолирующих штанг

    Для минимальных размеров штанг применительно к напряжениям в электросетях разработаны такие стандарты:

    Поэтому штанги могут иметь длину большую, чем длина, указанная в таблице, если этого требуют условия использования.

    Для удобного перемещения и складирования они могут иметь составную конструкцию и разбираться на несколько секций, но в пределах длины 80…200 см для каждой из них.

    Если для соединения частей используются металлические соединители, их общая длина должна быть меньше пяти процентов от длины изолирующей части.

    Удвоенный вес рабочей части удерживаемой в руках штанги должен вызывать отклонение её окончания менее чем на десять процентов от длины изолирующей части. Вес должен быть не более 16 килограмм и при этом допускается удержание её двумя операторами. Рабочая часть при этом должна соответствовать выполняемым операциям.

    Измерительные штанги также имеют специализированную конструкцию. Если необходимо получить данные о состоянии изолятора и выяснить, как распределяется напряжение на нем можно использовать одну из таких конструкций.

    Первый вариант использует искровой промежуток, который настраивается в лаборатории. Поочерёдно прислоняя рабочую часть к изолятору, шаг за шагом по наличию или отсутствию пробоя промежутка определяют исправность его чашек. Такая штанга получается наиболее лёгкой.

    А способ контроля является самым быстрым и удобным, хотя он и не даёт точных значений напряжения.

    Для более точных измерений применяется второй вариант измерительной штанги, в котором имеется шкала и переменный искровой промежуток между двумя электродами. Один из них может перемещаться вдоль штанги специальным механизмом.

    При перемещении электрода замечают его положение на момент пробоя и на шкале смотрят значение напряжения. Измерения можно выполнять в диапазоне 35…500 киловольт двумя типами штанг, конструкция которых определяется величинами напряжений от 35 и до 220, и от 330 до 500 киловольт.

    В комплекте имеются сменные части для удобства работы в соответствующем диапазоне напряжений и применительно к конструкциям изоляторов.

    Для напряжений от 35 до 220 киловольт есть модели со встроенным стрелочным прибором. Величина напряжения определяется по току утечки, который показывает микроамперметр. С его использованием применяется сменная часть для измерения температуры.

    В этой сменной части имеется измерительный мост с контактным датчиком. Для определения температуры датчиком прикасаются к обследуемым деталям.

    Его сопротивление изменяется, стрелка прибора отклоняется и указывает значение температуры на специально отградуированной шкале.

    К работе с изолирующими штангами допускаются только те лица, которые сдали экзамен по технике безопасности с определённым уровнем знаний Правил устройства электроустановок (ПУЭ).

    Изолирующая штанга

    Главная » Электромонтаж » Заземление » Изолирующая штанга

    Если вы попадете под удар электрическим током, тогда помните, что в этом случае вы можете столкнуться с инвалидностью или летальным исходом. Чтобы работники были защищены, тогда в этом случае может потребоваться использование специальных приспособлений. Наиболее популярным на сегодняшний день считается изолирующая штанга.

    Если рассмотреть эту конструкцию более детально, тогда с уверенностью можно сказать о том, что это устройство будет напоминать специальные стержни, которые выполнены из материалов, которые не проводят электричество. Если вы планируете использовать подобную штангу, тогда вы сможете прикасаться к электроустановкам.

    Основные виды изолирующих штанг

    Все изолирующие штанги разделяют в зависимости от предназначения на:

  • Оперативная штанга. Использовать эту штангу можно для подключения или отключения однополюсных разъединителей. Использовать их необходимо для проверки наличия или отсутствия тока, чистки изоляции оборудования, снятия или установки трубчатых разрядников.
  • Универсальная. Эта штанга будет иметь достаточно широкое распространение.
  • Измерительная. Использовать эту штангу вы сможете для измерения напряжения в электрической установке, которая работает.
  • Ремонтная. Ее необходимо использовать для выполнения монтажных работ на электроустановке. Также с ее помощью вы можете очистить изоляторы от пыли.
  • На фото ниже вы сможете увидеть демонстрацию нескольких видов изолирующих штанг.

    Конструкция

    Это защитное средство может состоять из следующих элементов:

    • Рабочая часть.
    • Изолирующая.
    • Рукоятка.

    Если вы используете подобное устройство, тогда помните, что они могут быть сплошными или составными. Если выбрать составное устройство, тогда помните, что оно будет представлять собою конструкцию, которая состоит из нескольких звеньев. Также можно встретить и оперативную изолирующую штангу, которая будет иметь сменные ручки.

    Также штанги могут разделяться в зависимости от веса. Ниже вы можете изучить таблицы размеров.

    Технология испытания

    Для этого защитного средства будет существовать только один способ испытаний. Все отделяющие элементы измерительных или оперативных устройств проверяют под повышенным напряжением. Для определения напряжения, под которым следует выполнять проверку, вам может потребоваться изучить специальную таблицу. Также благодаря таблице вы сможете увидеть периодичность выполнения подобных работ.

    Если вы желаете понять методику проведения испытаний изолирующей штанги, тогда в этом случае может потребоваться посмотреть видео.

    Правила использования

    Перед использованием изолирующую штангу необходимо будет проверить. Во время исследования специалисты осмотрят конструкцию, а также поставят штамп о проведении испытаний.

    На изолирующей штанге, которую вы планируете использовать не должно присутствовать механических повреждений и разнообразных дефектов, которые могут проявиться в местах соединений. В штампе также должен присутствовать напряжение, до которого будет разрешено применение.

    Также здесь должна присутствовать дата, когда необходимо выполнить следующую проверку.

    Если все работы осуществляются на высоте, тогда подыматься и спускаться необходимо без изолирующей штанги.

    Теперь вы знаете устройство назначение и область применения изолирующей штанги. Мы надеемся, что эта информация будет полезной.

    Защитные средства. Штанги изолирующие

    Доброе время суток, дорогие друзья!

    Сегодня более подробна остановлюсь на штангах изолирующих, т.к. вопросы все же возникают.

    Итак штанги изолирующие — это электрозащитные средства.

    Штанги изолирующие относятся к основным защитным средствам как в установках до 1000В, так и в установках выше 1000В.

    НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ.

    Штанги изолирующие предназначены для оперативной работы (операции с разъединителями, смена предохранителей, установка деталей разрядников и т.п.), измерений (проверка изоляции на линиях электропередачи и подстанциях), для наложения переносных заземлений, а также для освобождения пострадавшего от электрического тока.

    Общие технические требования к штангам изолирующим оперативным и штангам переносных заземлений приведены в государственном стандарте ГОСТ 20494. Штанги изолирующие оперативные и штанги переносных заземлений. Общие технические условия.

    Штанги должны состоять из трех основных частей: рабочей, изолирующей и рукоятки.

    Штанги могут быть составными из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должна быть обеспечена надежная фиксация звеньев в местах их соединений.

    Рукоятка штанги может представлять с изолирующей частью одно целое или быть отдельным звеном.

    Изолирующая часть штанг должна изготавливаться из электроизоляционных материалов, не поглощающих влагу, с устойчивыми диэлектрическими и механическими свойствами.

    Поверхности изолирующих частей должны быть гладкими, без трещин, расслоений и царапин.

    Применение бумажно-бакелитовых трубок для изготовления изолирующих частей не допускается.

    Оперативные штанги могут иметь сменные головки (рабочие части) для выполнения различных операций. При этом должно быть обеспечено их надежное закрепление.

    Конструкция штанг переносных заземлений должна обеспечивать их надежное разъемное или неразъемное соединение с зажимами заземления, установку этих зажимов на токоведущие части электроустановок и последующее их закрепление, а также снятие с токоведущих частей.

    Составные штанги переносных заземлений для электроустановок напряжением 110 кВ и выше, а также для наложения переносных заземлений на провода ВЛ без подъема на опоры могут содержать металлические токоведущие звенья при наличии изолирующей части с рукояткой.

    Для промежуточных опор воздушных линий электропередачи напряжением 500-1150 кВ конструкция заземления может содержать вместо штанги изолирующий гибкий элемент, который должен изготавливаться, как правило, из синтетических материалов (полипропилен, капрон и т.п.).

    Конструкция и масса штанг оперативных, измерительных и для освобождения пострадавшего от электрического тока на напряжение до 330 кВ должны обеспечивать возможность работы с ними одного человека, а тех же штанг на напряжение 500 кВ и выше могут быть рассчитаны для работы двух человек с применением поддерживающего устройства. При этом наибольшее усилие на одну руку (поддерживающую у ограничительного кольца) не должно превышать 160 Н.

    Конструкция штанг переносных заземлений для наложения на ВЛ с подъемом человека на опору или с телескопических вышек и в РУ напряжением до 330 кВ должна обеспечивать возможность работы с ними одного человека, а переносных заземлений для электроустановок напряжением 500 кВ и выше, а также для наложения заземления на провода ВЛ без подъема человека на опору (с земли) может быть рассчитана для работы двух человек с применением поддерживающего устройства. Наибольшее усилие на одну руку в этих случаях регламентируется техническими условиями.

    Основные размеры штанг должны быть не менее указанных в следующих таблицах:

    Эксплуатационные испытания

    В процессе эксплуатации механические испытания штанг не проводят.

    Электрические испытания повышенным напряжением изолирующих частей оперативных и измерительных штанг, а также штанг, применяемых в испытательных лабораториях для подачи высокого напряжения, проводятся согласно следующим требованиям:

    Приемо-сдаточные, периодические и типовые испытания проводятся на предприятии-изготовителе по нормам и методикам, изложенным в соответствующих стандартах или технических условиях.

    В эксплуатации средства защиты подвергают эксплуатационным очередным и внеочередным испытаниям (после падения, ремонта, замены каких-либо деталей, при наличии признаков неисправности).

    Испытания проводятся по утвержденным методикам (инструкциям).

    Механические испытания проводят перед электрическими.

    Все испытания средств защиты должны проводиться специально обученными и аттестованными работниками.

    Каждое средство защиты перед испытанием должно быть тщательно осмотрено с целью проверки наличия маркировки изготовителя, номера, комплектности, отсутствия механических повреждений, состояния изоляционных поверхностей (для изолирующих средств защиты). При несоответствии средства защиты требованиям

    ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ (СО 153-34.03.603-2003)

    Испытания не проводят до устранения выявленных недостатков.

    Электрические испытания следует проводить переменным током промышленной частоты, как правило, при температуре плюс (25±15) °С.

    Электрические испытания изолирующих штанг следует начинать с проверки электрической прочности изоляции.

    Скорость подъема напряжения до 1/3 испытательного может быть произвольной (напряжение, равное указанному, может быть приложено толчком),дальнейшее повышение напряжения должно быть плавным и быстрым, но позволяющим при напряжении более 3/4 испытательного считывать показания измерительного прибора. После достижения нормированного значения и выдержки при этом значении в течение нормированного времени напряжение должно быть плавно и быстро снижено до нуля или до значения не выше 1/3 испытательного напряжения, после чего напряжение отключается.

    Испытательное напряжение прикладывается к изолирующей части средства защиты. При отсутствии соответствующего источника напряжения для испытания целиком изолирующих штанг допускается испытание их по частям. При этом изолирующая часть делится на участки, к которым прикладывается часть нормированного полного испытательного напряжения, пропорциональная длине участка и увеличенная на 20 %.

    Основные изолирующие электрозащитные средства, предназначенные для электроустановок напряжением выше 1 до 35 кВ включительно, испытываются напряжением, равным 3-кратному линейному, но не ниже 40 кВ, а предназначенные для электроустановок напряжением 110 кВ и выше — равным 3-кратному фазному.

    Длительность приложения полного испытательного напряжения, как правило, составляет 1 мин. для изолирующих средств защиты до 1000 В и для изоляции из эластичных материалов и фарфора и 5 мин. — для изоляции из слоистых диэлектриков.

    Для конкретных средств защиты и рабочих частей длительность приложения испытательного напряжения приведена в Приложениях 5 и 7.

    Пробой, перекрытие и разряды по поверхности определяются по отключению испытательной установки в процессе испытаний, по показаниям измерительных приборов и визуально.

    Электрозащитные средства из твердых материалов сразу после испытания следует проверить ощупыванием на отсутствие местных нагревов из-за диэлектрических потерь.

    При возникновении пробоя, перекрытия или разрядов по поверхности, увеличении тока через изделие выше нормированного значения, наличии местных нагревов средство защиты бракуется.

    При этом напряжение прикладывается между рабочей частью и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

    Испытаниям подвергаются также головки измерительных штанг для контроля изоляторов в электроустановках напряжением 35-500 кВ.

    Штанги переносных заземлений с металлическими звеньями для ВЛ подвергаются испытаниям по методике п. 2.2.13 Инструкции…

    Испытания остальных штанг переносных заземлений не проводят.

    Изолирующий гибкий элемент заземления бесштанговой конструкции испытывается по частям. К каждому участку длиной 1 м прикладывается часть полного испытательного напряжения, пропорциональная длине и увеличенная на 20 %. Допускается одновременное испытание всех участков изолирующего гибкого элемента, смотанного в бухту таким образом, чтобы длина полукруга составляла 1 м.

    Нормы и периодичность электрических испытаний штанг и изолирующих гибких элементов заземлений бесштанговой конструкции следующие:

    .

    Правила пользования

    Перед началом работы со штангами, имеющими съемную рабочую часть, необходимо убедиться в отсутствии «заклинивания» резьбового соединения рабочей и изолирующей частей путем их однократного свинчивания-развинчивания.

    Измерительные штанги при работе не заземляются, за исключением тех случаев, когда принцип устройства штанги требует ее заземления.

    При работе с изолирующей штангой подниматься на конструкцию или телескопическую вышку, а также спускаться с них следует без штанги.

    В электроустановках напряжением выше 1000 В пользоваться изолирующими штангами следует в диэлектрических перчатках.

    Штанга оперативная ШО-1 до 1000 В выглядит так:

    Штанга оперативная ШО-10 до 10кВ

    Штанга оперативная универсальная ШОУ-10:

    При вращении рукоятки зажим рабочей части сжимается или разжимается, что применяется для замены предохранительных вставок.

    Штанга переносного заземления выглядит так:

    Может быть не три, а одна штанга которая поочередно подсоединяется к каждой струбцине.

    Как же узнать пригодна штанга к эксплуатации или нет?

    По штампу нанесенному на штангу в районе рукоятки после очередных электрических испытаний следующей формы:

    № _______

    Годно до _____ кВ

    Дата следующего испытания «____» __________________ 20___ г.

    _________________________________________________________________________

                                          (наименование лаборатории)

    Где указывается заводской или инвентарный номер штанги, верхний предел напряжения при котором допускается эксплуатация штанги, дата следующего испытания ( если дата просрочена, то эксплуатация штанги недопустима), наименование ЭТЛ проведшей испытание штанги.

    Что касается хранения штанг, то их следует хранить в специально отведенном месте, подвешенными, располагая перпендикулярно земле не допуская создания в них механических напряжений, чтобы избежать деформации или поломки.

    На этом у меня все.

    Желаю успехов.

    M1 Garand - Номенклатура - Operationg Rod (oprod)

    Название детали: Эксплуатация Стержень

    Часть Функция: Операционная Штанга выполняет ряд важных функций. Рукоять на нем используется для взведения винтовки M1 Garand. Когда опрод отпускается, он толкает болт вперед. для снятия изоляции и патронника.Опрод также служит пружинной направляющей для рабочего (основного) Весна. Он также служит «поршнем», который движется внутри газового баллона и толкается назад во время стрельба из оружия приводит в движение подачу и дозаправка нового патрона. Болт перемещен с помощью Op Rod и едет на фиксатор возле ручки.

    Другие элементы, представляющие интерес в этом фотография: (вверху) KA-BAR USMC Combat Нож был хорошо известен многим нашим войскам. поскольку он был чрезвычайно прочным и хорошо сделанным. Рукоять был сделан из кожаных «шайб» и стали клинка. на мой взгляд, не имеет себе равных.Оригинальные КАБАРЫ как на картинке здесь будет очень приятный край и может держать его долгое время.

    Особые примечания: Операционный стержень слегка изогнутый конструктивно. Опроды могут быть самыми лучшими или неразрезанный сорт.

    Эта фотография показывает разницу между режимами «обрезка» и «без резки». стержни.Обратите внимание на то, что на заднем плане ручка зарядки соприкасается с поршневой частью опрода в квадрате, в то время как изображение в на переднем плане - круговой «разрез». Рельефный срез сделано для снятия нагрузки с металла в точке углового подключения. Этот разрез особенно важен при стрельбе гранатами, чтобы не треснуть рабочий стержень.

    Конец ручки Oprod. «Рукоятка», используемая для зарядки оружия.

    Прочие предметы из интерес к этой фотографии: Репродукция M1 Руководство по техническому обслуживанию

    Средняя часть Oprod.Это область, где пружина штока привода едет. Обратите внимание на рельефный вырез на этом стержне привода.

    Прочие предметы из Интерес к этой фотографии: Репродукция гавайской Газета от 7 декабря 1941 года.

    Oprod Поршневой конец.Это часть Oprod, которая едет в газовый баллон и толкается назад газами выходил из ствола при выстреле оружия.

    Прочие предметы из Интерес к этой фотографии: Обойма винтовки 30-06 картриджи.

    Опрод показан в окончательной сборке.

    Это Последнее обновление страницы: 14 марта 2002 г.

    Архивы приводных стержней и принадлежностей

    На главную / Рабочие стержни и аксессуары

    Наш ассортимент изолирующих стержней (также известных как изолирующие стержни) поставляется в различных форматах, от основных изоляционных стержней до промежуточных изоляционных стержней и концевых изоляционных стержней.
    Не совсем то, что вы ищете? Мы также поставляем Рабочие стержни и Адаптеры стержней

    Отображение результатов 1–16 из 22

    • Адаптер Sofamel Universal-K на Polivalent предназначен для преобразования напора с Universal-K на Polivalent. Не совсем то, что вы ищете? Свяжитесь с нами и сообщите свои точные требования, мы будем рады помочь.

      Подробнее ...

    • Крюк маневренный Sofamel Универсал-К оснащен соединением типа Универсал-К.Не совсем то, что вы ищете? Свяжитесь с нами и сообщите свои точные требования, мы будем рады помочь.

      Подробнее ...

    • Разработаны для многоцелевого использования - эти подключаемые полюса выполнены в соответствии с европейскими стандартами IEC 60855 и UNE-EN-50508. Каждая стойка состоит из двух или трех соединяемых секций, каждая из которых изготовлена ​​из очень прочной трубки из полиуретанового стекловолокна ...

      Подробнее ...

    • Изолированная спасательная веха Sofamel полностью изготовлена ​​из полиэстера и стекловолоконной трубки диаметром 32 мм, запаянной с обеих сторон. заканчивается.Зона захвата руки защищена и четко обозначена. Предназначен для использования в экстренных ситуациях ...

      Подробнее ...

    • Адаптер Sofamel Hexagonal to Universal-K представляет собой преобразовательную головку с Hexagonal-12 на Universal-K. Не совсем то, что вы ищете? Свяжитесь с нами и сообщите свои точные требования, мы будем рады помочь.

      Подробнее ...

    • Адаптер Sofamel Bayonet to Universal-K представляет собой преобразовательную головку с Universal-K на байонет. Не совсем то, что вы ищете? Свяжитесь с нами и сообщите свои точные требования, мы будем рады помочь.

      Подробнее ...

    • Переходник Sofamel Bayonet to Universal-K представляет собой преобразовательную головку с байонета на Universal-K. Не совсем то, что вы ищете? Свяжитесь с нами и сообщите свои точные требования, мы будем рады помочь.

      Подробнее ...

    • Телескопическая изолирующая опора Sofamel представляет собой рабочую штангу с двумя телескопическими секциями, изготовленную из усиленной стекловолоконной трубы (диаметром 40 мм и 32 мм). Телескопическая изолирующая опора Sofamel оснащена системой регулировки с фиксирующими ручками...

      Подробнее ...

    • Подключаемая изолирующая опора Sofamel BSC-A44 - это рабочий стержень, соответствующий стандартам IEC 60855 и UNE 204003. Соединительная изолирующая опора Sofamel BSC-A44 имеет соединяемые секции, изготовленные из трубки из полиэстера и стекловолокна (диаметр 39 мм) и наполненной пенополиуретаном. ...

      Подробнее ...

    • Подключаемая изолирующая опора Sofamel BSC-A55 - это рабочий стержень, соответствующий стандартам IEC 60855 и UNE 204003. Соединительная изолирующая опора Sofamel BSC-A55 имеет соединяемые секции, изготовленные из трубки из полиэстера и стекловолокна (диаметр 39 мм) и наполненной пенополиуретаном....

      Подробнее ...

    • Подключаемая изолирующая опора Sofamel BSC-A444 - это рабочий стержень, соответствующий стандартам IEC 60855 и UNE 204003. Соединительная изолирующая опора Sofamel BSC-A444 имеет соединяемые секции, изготовленные из трубки из полиэстера и стекловолокна (диаметр 39 мм) и наполненной пенополиуретаном. ...

      Подробнее ...

    • Шестигранный переходник CATU на байонетный стержень - это переходник для подключения изоляционных стержней CATU. В этой линейке любой аксессуар можно прикрепить к любой палке с помощью переходников.Не совсем то, что вы ...

      Подробнее ...

    • Универсальный переходник CATU на байонетный стержень - это переходник для подключения изоляционных стержней CATU. В этой линейке любой аксессуар можно прикрепить к любой палке с помощью переходников. Не совсем то, что вы ...

      Подробнее ...

    • Переходник байонетного соединения CATU на универсальный стержень - это переходник для подключения изоляционных стержней CATU. В этой линейке любой аксессуар можно прикрепить к любой палке с помощью переходников.Не совсем то, что вы ...

      Подробнее ...

    • Шестигранный переходник CATU на универсальный стержень - это переходник для подключения изоляционных стержней CATU. В этой линейке любой аксессуар можно прикрепить к любой палке с помощью переходников. Не совсем то, что вы ...

      Подробнее ...

    • Универсальный переходник CATU на шестигранный стержень - это переходник для подключения изоляционных стержней CATU. В этой линейке любой аксессуар можно прикрепить к любой палке с помощью переходников.Не совсем то, что вы ...

      Подробнее ...

    Архивы приводных стержней - SUBSTATION-SAFETY.com

    Главная / Рабочие стержни и аксессуары / Рабочие стержни

    На выбор предлагаются телескопические изолирующие стержни и соединяемые изолирующие стержни от ведущих производителей Sofamel и CATU - доступны конечные, промежуточные и базовые управляющие стержни.
    Не совсем то, что вы ищете? Мы также поставляем Стержни и аксессуары и Адаптеры стержней

    Показаны все 11 результатов

    • Разработаны для многоцелевого использования - эти подключаемые опоры соответствуют европейским стандартам IEC 60855 и UNE-EN-50508 .Каждая стойка состоит из двух или трех соединяемых секций, каждая из которых изготовлена ​​из очень прочной трубки из полиуретанового стекловолокна ...

      Подробнее ...

    • Изолированная спасательная веха Sofamel полностью изготовлена ​​из полиэстера и стекловолоконной трубки диаметром 32 мм, запаянной с обеих сторон. заканчивается. Зона захвата руки защищена и четко обозначена. Предназначен для использования в чрезвычайных ситуациях ...

      Подробнее ...

    • Телескопическая изолирующая опора Sofamel представляет собой рабочую штангу с двумя телескопическими секциями, изготовленную из усиленной стекловолоконной трубы (диаметром 40 мм и 32 мм).Телескопическая изолирующая опора Sofamel оснащена системой регулировки с фиксирующими ручками ...

      Подробнее ...

    • Присоединяемая изолирующая опора Sofamel BSC-A44 представляет собой рабочую тягу, соответствующую стандартам IEC 60855 и UNE 204003. Соединительная изолирующая опора Sofamel BSC-A44 имеет соединяемые секции, изготовленные из трубки из полиэстера и стекловолокна (диаметр 39 мм) и наполненной пенополиуретаном. ...

      Подробнее ...

    • Подключаемая изолирующая опора Sofamel BSC-A55 - это рабочий стержень, соответствующий стандартам IEC 60855 и UNE 204003.Соединительная изолирующая опора Sofamel BSC-A55 имеет соединяемые секции, изготовленные из трубки из полиэстера и стекловолокна (диаметр 39 мм) и наполненной пенополиуретаном. ...

      Подробнее ...

    • Подключаемая изолирующая опора Sofamel BSC-A444 - это рабочий стержень, соответствующий стандартам IEC 60855 и UNE 204003. Соединительная изолирующая опора Sofamel BSC-A444 имеет соединяемые секции, изготовленные из трубки из полиэстера и стекловолокна (диаметр 39 мм) и наполненной пенополиуретаном. ...

      Подробнее...

    • Изолирующие стержни CATU - это рабочие стержни, используемые для систем короткого замыкания и заземления. Этот диапазон позволяет ограничить длину стержня в случае необходимости в пространстве и его возможностей. Для общих применений серия полных комплектов ...

      Подробнее ...

    • Изолирующая штанга CATU (базовая) - это рабочий стержень, используемый для детекторов и систем короткого замыкания и заземления. Этот диапазон позволяет ограничить длину стержня в случае необходимости в пространстве и его возможностей.Для общих применений ...

      Подробнее ...

    • Изолирующая штанга CATU (промежуточная) - это стержень управления, используемый для детекторов и систем замыкания и заземления. Этот диапазон позволяет ограничить длину стержня в случае необходимости в пространстве и его возможностей. Для общих применений ...

      Подробнее ...

    • Изолирующая штанга (клемма) CATU - это стержень управления, используемый для датчиков и систем замыкания и заземления. Изолирующая штанга CATU (клемма) позволяет ограничить длину штанги в случае необходимости в пространстве и его возможностях....

      Подробнее ...

    • Телескопическая изолирующая штанга CATU - это стержень управления с двумя элементами, который используется для датчиков напряжения и используется во влажных условиях. Эта телескопическая изолирующая штанга CATU содержит два элемента из полиэфирной смолы / стеклянного волокна ...

      Подробнее ...

    Все, что вы хотели знать о приводных стержнях M1 Garand, но боялись спросить!

    Fulton Armory FAQ: все, что вы хотели знать об управляющих стержнях M1 Garand, но боялись спросить!

    Все, что вы хотели знать о стержнях M1 Garand, но боялись спросить!

    Уолта Кулека и Клинта Макки

    Пожалуй, самой сложной частью винтовки M1 для массового производства была тяга управления, или управляющая тяга.Его конструкция явилась следствием убеждения Джона Гаранда в том, что успешная военная полуавтоматическая винтовка требует мощности полного хода, газовой ударной системы управления для надежной работы во всех боевых и климатических условиях. При этом он должен был минимизировать влияние возвратно-поступательного движения газовой системы на цель.

    Таким образом, оригинальная система «газовой ловушки» первых Garands (до серийного номера около 50 000) была разработана для обеспечения того, чтобы пуля покинула дульный срез до того, как начнется движение каких-либо частей; следовательно, оригинальные газовые ловушки Garands считаются наиболее точными из всех сервисных (не прошедших аккредитацию) M1.Поскольку это устройство оказалось недостаточно прочным, особенно когда был прикреплен байонет, и со временем накапливалось, что уменьшало его эффективность, родилась система «газового порта», знакомая всем энтузиастам M1. Теперь, когда газовый порт находится на несколько дюймов позади дульного среза, рабочий стержень начал двигаться на до , когда пуля вышла из дульного среза, но измерения на M14 с газовой системой M1 показывают, что рабочий стержень перемещается только примерно на 0,03 дюйма к моменту выстрела пули. Сравнимый показатель для Т44 (М14) с системой отсечки и расширения газа был.05 ".

    Итак, мы видим причину длины операционного стержня M1. Причина его пышной красоты заключалась в том, чтобы подвести его от дульного среза вокруг ствола до затвора, где он действует как следует. Операционная штанга состоит из двух частей: трубки и ручки. Затем они свариваются вместе, чтобы создать законченный компонент. Во время Второй мировой войны соединение под прямым углом, в котором сошлись две части, оказалось источником напряжения; таким образом, после войны операционные штанги от реконструируемых винтовок были подвергнуты фрезерованию для снятия напряжений (форма беговой дорожки) в этой области.Если это так, это очевидно, если посмотреть на номер чертежа. Когда производство M1 возобновилось в 50-х годах, все операционные штанги всех трех производителей с самого начала были изготовлены с этим снятием напряжения.

    Необрезанные стержни - не лучший вариант для стрельбы, но они необходимы для коллекционных реставраций. Если у вашего стрелка есть неразрезанный стержень, повесьте его на стену или продайте коллекционеру и используйте хорошо разрезанный стержень.

    На самом деле, никакая операционная система не была действительно "проблемной"; операционные стержни времен Второй мировой войны треснут после долгого использования и неправильного обращения, под прямым углом, где ручка соединяется с трубкой; вот почему была заказана резка для снятия напряжения и почему большинство операционных стержней времен Второй мировой войны были «отрезаны»."

    После Второй мировой войны все операционные стержни были сделаны со «встроенным» радиусом снятия напряжения. D35382 (без номера версии) и все стержни префикса «65» и «77» сделаны таким образом.

    Окончательный вариант конструкции операционного стержня - модель с номером чертежа 7790722-RA (Remington Arms) или -SA (Springfield Armory). Мне нравится называть его операционным стержнем «77», но, поскольку он часто встречается с штампом «NM», он широко известен как операционный стержень National Match. Изгиб трубки немного изменился, чтобы она плотнее прилегала к стволу.Эта конструкция изначально предназначалась и использовалась при создании винтовок Type 2 National Match в Спрингфилде. Когда поставки хороших операционных стержней иссякли, эта конструкция использовалась для капитального ремонта в 60-х годах. Многие уехали в Корею и вернулись обратно в запасных частях и на винтовках. Вы увидите их как с маркировкой «NM», так и без нее, но, тем не менее, стержни идентичны.

    Одной из самых опытных профессий Springfield Armory и других производителей M1 была «гибка стержней» до стандартного калибра.Тех, кто хорошо выполнял эту работу, высоко ценили за свои способности.

    Для тех из вас, кто мог подумать, что «специальная приспособление» в военно-морском фургоне в Кэмп-Перри - это операционная штанга калибра ! Он использовался для проверки многих критических участков и изгибов оптической стержня M1 Garand. Это был , а не , чтобы их гнуть, просто чтобы проверить.

    Это был, пожалуй, самый невероятный калибр, из когда-либо созданных для измерения детали для служебной винтовки США. Стоимость изготовления такой вещи ошеломляет.Такая экстравагантность в измерениях достигла своего апогея с Гарандом в целом и с этим в частности! У Garand даже был датчик для измерения исправности натяжения пружины поршневой тяги. Блин, дай ей новую пружину! Компания Springfield Armory (конечно же, оригинал) могла бы купить десятки тысяч новых пружин по цене одного из этих датчиков, не говоря уже о времени, необходимом для проверки каждой пружины.

    Я бы посоветовал всем, кто посещает этап DCM / CMP Highpower Service Rifle, пойти и попросить военно-морской фургон показать этот датчик.Это настоящее чудо.

    И, наконец, серебряная «кнопка» на конце опорного стержня - это газовый поршень. Он должен быть не менее 0,525 дюйма в диаметре и в пределах 0,00035 дюйма от круглого. Максимальный размер составляет 0,526 дюйма.

    - Уолт Кулек и Клинт Макки

    M1 Пружина штока Garand

    Мы рады предложить для продажи недавно изготовленную пружину рабочего штока USGI. Наши пружины производятся в США с использованием проволоки из нержавеющей стали 17-7 (ASTM A313) на современных пружинно-намоточных машинах с ЧПУ.После формовки наши пружины проходят процесс термообработки, в результате чего пружины приходят в состояние CH-900. Этот дополнительный шаг (который пропускают многие производители) увеличивает предел прочности пружины более чем на 21%. Процесс термообработки также увеличивает предел текучести пружины более чем на 37%.

    Терминология материала пружины
    • Предел прочности на разрыв - это максимальное напряжение, которое материал может выдержать при растяжении или растяжении до того, как диаметр пружинной проволоки начнет уменьшаться.
    • Предел текучести определяется как напряжение, при котором материал начинает пластически деформироваться и не возвращается к своей первоначальной форме.

    Спецификации USGI В: Что означает спецификация USGI? A: Армия установила определенные параметры, которым должна соответствовать пружина рабочего штока. Эта спецификация определена на чертеже №6147568. Эти характеристики включают такие параметры, как диаметр проволоки, внешний диаметр, максимальная высота сплошного слоя и т. Д.Два наиболее важных параметра связаны с жесткостью пружины. Когда пружина нагружена определенным фиксированным весом (силой), пружина должна сжиматься на определенное расстояние. В спецификации указано, что когда пружина рабочего штока сжимается весом 5 фунтов, пружина должна сжиматься до длины от 16,75 до 17,75 дюйма. Когда пружина рабочего штока сжимается весом в 16 фунтов, пружина должна сжиматься на длину от (11,75 дюйма до 12,75 дюйма).

    Наша пружина рабочего штока M1 Garand имеет следующие параметры:

    • Вес в 5 фунтов сжимает нашу пружину до 17.1 "
    • Вес в 16 фунтов сжимает нашу пружину до 12,2 дюйма.

    (Нажмите на график, чтобы увеличить)

    Если пружина вашей управляющей тяги слишком сильная или слишком слабая, винтовка будет иметь остановки и другие неисправности. Большинство проблем, которые возникают у новичков с M1 Garand, связаны с пружиной управляющей тяги. Замена вашей 50-летней пружины - хорошая страховка от неисправностей.

    На нашу пружину штока привода распространяется пожизненная гарантия.Если вы когда-нибудь изнашивались или ломали нашу пружину от нормального использования, свяжитесь с нами, и мы вышлем вам новую пружину. Сделано в США

    Отзывы клиентов

    Отказ от цикла - исправлен с новым обзором пружины от Марка
    Я просто хотел поблагодарить вас за отличный ресурс, который есть на вашем сайте! Я купил свой второй M1 Garand у CMP (CMP Special - ствольная коробка WRA, новый ствол критериев и новая ложа из орехового дерева).Потратил много времени на доработку приклада (BLO - 10 слоев), и когда я наконец смог выстрелить в нее - у меня были прерывистые циклы, которые в конечном итоге перешли в отсутствие циклов - приходилось убирать затвор, чтобы стрелять каждый выстрел. Ваша статья «Отказ от цикла» была чрезвычайно полезной, и я заказал новые пружины. Сегодня утром поменял опорную пружину - хорошо смазал и поехал на полигон. Задача решена! Спасибо, сэр! (Опубликовано 30.12.2016)
    исправлена ​​проблема Обзор Майка
    Заказал три из них для устаревшего почтового оружия VFW, которое неправильно питалосьРешил проблему по-крупному. Хорошая компания для бизнеса. Правильный товар и быстрая доставка. (Добавлено 11.10.2016)
    Обзор высшего качества от 2sheds
    Простая замена важной детали. Высокое качество и отличный сервис с быстрой окупаемостью. Я бы хотел, чтобы у них было больше вещей, так как это было бы моим источником предпочтений. (Опубликовано 27.10.2015)
    Безболезненная замена. Обзор AFJuvat
    Заказал эту на замену пружине, которая шла с моим СМР спец комплектации. Правильный размер и натяжение. (Опубликовано 30.07.2015)
    Качество Весна.Отзыв от Terry
    Что уж говорить о пружине. Просто работает. (Опубликовано 02.09.2014)
    Винтовка теперь работает безупречно. Хороший продукт. Обзор Эрика Томсена
    Установил один из них на свой винчестер, и это оказалось проще, чем я думал.Не забывайте, что пружину перед установкой необходимо смазать. Винтовка теперь работает безупречно. Хороший продукт. (Добавлено 23.02.2014)
    хорошая замена Обзор Оскара Эндрю
    спасибо, хорошая замена старой пружине с признаками потертости и заедания (Опубликовано 08.10.2013)
    Сегодня взял Garand на съемку, и все получилось как мечта. Обзор Джозефа МакГилливрея
    Моему M1 из CMP было сложно пройти первый раунд.После детальной полосы я обнаружил, что пружина Op сломалась. Заказал один из них, и он прибыл через 2 дня. Вытащил Garand сегодня на съемки, и все получилось, как во сне. Никаких проблем заряжания, дозаправки или стрельбы. Настоятельно рекомендую!! Плюс какой отличный веб-сайт! Спасибо за хорошее обслуживание ... буду использовать этот сайт для будущих покупок. (Добавлено 05.08.2013)

    Напишите свой собственный отзыв

    Только зарегистрированные пользователи могут оставлять отзывы.Пожалуйста, авторизуйтесь или зарегистрируйтесь

    Стержень привода | Фонтан для мытья посуды Bradley

    Стержень управления - для несовершеннолетних для фонтана для мытья рук Брэдли

    Почему заказывать в Equiparts?
    Equiparts предоставляет предприятиям решения по техническому обслуживанию и сантехнике с 1968 года.Мы - команда надежных, образованных специалистов по продуктам с непревзойденными знаниями и техническими знаниями.

    Эксперты, не принимающие заказы - Наша команда постоянно проходит обучение у наших производителей, чтобы быть в курсе новых продуктов, обновлений продуктов и отраслевых стандартов.
    Большой складской запас - В отличие от некоторых наших конкурентов, у нас есть тысячи деталей на складе, готовых к отправке. Наш обширный ассортимент запасных частей и готовность к отгрузке делают нас надежным источником для предприятий, которым требуются запчасти как быстро, так и по доступной цене.
    Крепкие отношения с производителями - У нас есть генеральные соглашения со многими крупными производителями. Наши прочные отношения с ними позволяют нам предоставлять лучшие OEM-продукты и цены для удовлетворения потребностей наших клиентов.
    Сеть - Equiparts является частью отраслевой общенациональной сети, которая обеспечивает поддержку для очень крупных заказов.

    Запросите цену на нашем веб-сайте или позвоните, чтобы разместить заказ:
    Бесплатный звонок: 800-442-6622
    Питтсбург: 412-781-9100
    с понедельника по пятницу с 7:30 до 17:00, EST.

    Просмотреть все категории продуктов или просмотреть товары со скидкой.

    Номер по каталогу ЕС: # 57938
    Заводской номер: 57938
    Производитель: Bradley Fixtures Corp


    Рабочий стержень для заземления, 3500 рупий за единицу M / S Transpower Switchgear Industries


    О компании

    Год основания 1996

    Юридический статус Фирмы Физическое лицо - Собственник

    Характер бизнеса Производитель

    Количество сотрудников До 10 человек

    Годовой оборот R.2-5 крор

    Участник IndiaMART с марта 2006 г.

    GST27AANPK8355P1ZR

    Код импорта и экспорта (IEC) 03020 *****

    Мы, компания Transpower Switchgear Industries , зарегистрированная в 1996 , является сертифицированной организацией ISO 9001: 2015 , которая занимается производством, поставкой и продажей широкого спектра распределительных трансформаторов высочайшего качества, управляющих трансформаторов, силовых трансформаторов, Воздушный выключатель, столбы уличных фонарей и электрические изоляторы.В дополнение к этому мы предлагаем услуги по ремонту и техническому обслуживанию трансформаторов. Широкий ассортимент предлагаемых нами трансформаторов и сопутствующих товаров отмечен знаком ISI, что свидетельствует о нашем стремлении предлагать продукцию самого высокого качества. Продукты, предлагаемые нами, известные своей превосходной проводимостью, широко ценятся среди огромной клиентской базы, которую мы достигли.
    Благодаря команде высококвалифицированных и знающих инженеров, мы способны производить высококачественный ассортимент трансформаторов и сопутствующих товаров.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
