Ограничитель перенапряжения ОПН, ОПНП

Категории

• Муфты
• Ограничители перенапряжения
• Разрядники высоковольтные
• Мультикамерные
• Трубчатые
• Вентильные
• Длинно-искровые
• Разъединители
• Металлоконструкции
• Оголовки и накладки
• Траверсы низковольтные ТН
• Траверсы высоковольтные ТМ

Главная » Продукция » Высоковольтное оборудование » Ограничители перенапряжения

Для высоковольтных и низковольтных линий электропередач от компании ООО «ЭнергоКомплект» — это оптимальное отношение цены и качества.
— это разрядник не образующий искру. ОПН предназначен для защиты линий электропередачи от грозовых и любых других видов коммутационных перенапряжений. Рабочая основа ограничителя состоит из последовательного набора элементов изменяющегося сопротивления (варисторов), у которых проводимость зависит от величины подающегося на них напряжения.

Принцип действия:
При нормальных характеристиках в сети электропередачи, набор варисторов не пропускает ток, проявляя свойства диэлектрика. При появлении скачка напряжения выше номинального, сопротивление ОПН падает, давая возможность прохождению разряда. Устанавливаться ограничители могут непосредственно в сеть между фазным проводом и землей.

Отличительные преимущества ограничителей:
— отсутствие сопровождающего тока после пропускания импульса
— быстрота реакции на пиковые нагрузки и безинерционность
— стабильность характеристик после многократных срабатываний ОПН
— отсутствие необходимости эксплуатационного обслуживания ОПН
— небольшие массовые и габаритные показатели
— взрывобезопасность
Расчетные напряжения для ограничителей в кВ — 0,22; 0,38; 6; 10; 35; 110.

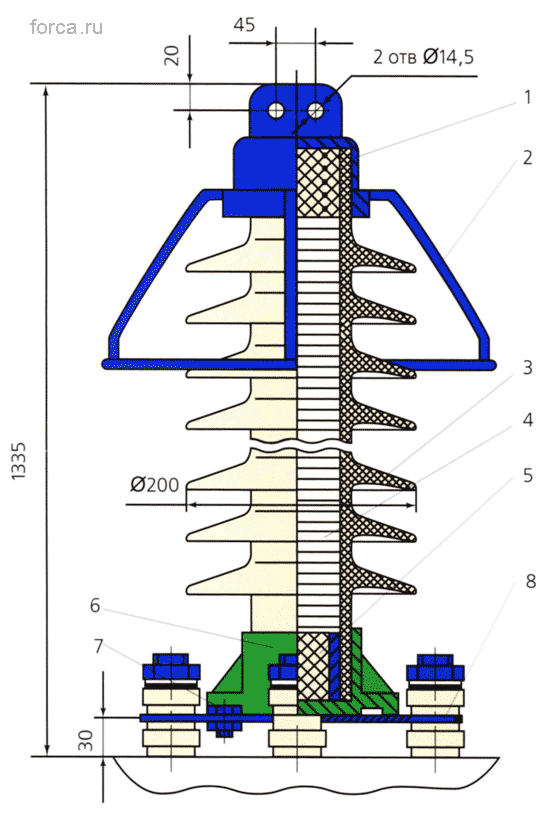

Конструктивно, изоляция ограничителей перенапряжения изготавливается как из фарфора, так и из полимерных композитов.

По типу исполнения ОПН могут быть подвесными и опорной установки.

Структура условного обозначения, например ОПНп — 6/7,2/10/2-III УХЛ1:
• ОПН — огр. перенапр. нелинейный
• п — полимерная изоляция корпуса
• 6 — напряжение сети, кВ
• 7,2 — наибольшее длительно допустимое рабочее напряжение в кВ
• 10 — номинальный разрядный ток, кА
• 2 или 550 — ток пропускной способности
• III — степень загрязнения изоляции по ГОСТ 9920
• УХЛ1 — климатическое исполнение по ГОСТ 15150

Также у нас можно приобрести OPR 450, OPR 260 для монтажа линий, в основе электропроводящих элементов которых, используются самонесущие изолированные провода (СИП).

Марка	Класс напряжения сети	Ток пропускной способности	Масса
ОПНп-0,22 УХЛ1	0,22 кВ	125 А	0,08 кг
ОПНп-0,38 УХЛ1	0,38 кВ	125 А	0,08 кг
ОПНп-35/40,5/10/2 УХЛ1	35 кВ	550 А	13,5 кг
ОПНп-110/73/10/2 УХЛ1	110 кВ	550 А	40 кг

Класс напряжения сети 6кВ
Марка	Ток пропускной способности	Масса
ОПНп-6/6,0/5/250 УХЛ1	250 А	1,3 кг
ОПНп-6/6,6/5/250 УХЛ1
ОПНп-6/6,9/5/250 УХЛ1
ОПНп-6/7,2/5/250 УХЛ1
ОПНп-6/7,6/5/250 УХЛ1
ОПНп-6/6,0/10/1 УХЛ1	400 А	1,5 кг
ОПНп-6/6,0/10/400 УХЛ1
ОПНп-6/6,6/10/1 УХЛ1
ОПНп-6/6,6/10/400 УХЛ1
ОПНп-6/6,9/10/1 УХЛ1
ОПНп-6/6,9/10/400 УХЛ1
ОПНп-6/7,2/10/1 УХЛ1
ОПНп-6/7,2/10/400 УХЛ1
ОПНп-6/7,6/10/1 УХЛ1
ОПНп-6/7,6/10/400 УХЛ1
ОПНп-6/6,0/10/2 УХЛ1	550 А	1,8 кг
ОПНп-6/6,0/10/550 УХЛ1
ОПНп-6/6,6/10/2 УХЛ1
ОПНп-6/6,6/10/550 УХЛ1
ОПНп-6/6,9/10/2 УХЛ1
ОПНп-6/6,9/10/550 УХЛ1
ОПНп-6/7,2/10/2 УХЛ1
ОПНп-6/7,2/10/550 УХЛ1
ОПНп-6/7,6/10/2 УХЛ1
ОПНп-6/7,6/10/550 УХЛ1

Класс напряжения сети 10кВ
Марка	Ток пропускной способности	Масса
ОПНп-10/10,5/5/250 УХЛ1	250 А	1,8 кг
ОПНп-10/11,5/5/250 УХЛ1
ОПНп-10/12/5/250 УХЛ1
ОПНп-10/12,7/5/250 УХЛ1
ОПНп-10/10,5/10/1 УХЛ1	400 А	2,1 кг
ОПНп-10/10,5/10/400 УХЛ1
ОПНп-10/11,5/10/1 УХЛ1
ОПНп-10/11,5/10/400 УХЛ1
ОПНп-10/12/10/1 УХЛ1
ОПНп-10/12/10/400 УХЛ1
ОПНп-10/12,7/10/1 УХЛ1
ОПНп-10/12,7/10/400 УХЛ1
ОПНп-10/10,5/10/2 УХЛ1	550 А	2,5 кг
ОПНп-10/10,5/10/550 УХЛ1
ОПНп-10/11,5/10/2 УХЛ1
ОПНп-10/11,5/10/550 УХЛ1
ОПНп-10/12/10/2 УХЛ1
ОПНп-10/12/10/550 УХЛ1
ОПНп-10/12,7/10/2 УХЛ1
ОПНп-10/12,7/10/550 УХЛ1

Разрядники в сравнении с ОПН (УЗПН).

Основные различия

01.11.2019

Удары молнии в элементы воздушных линий электропередачи (ВЛ) или рядом с ними могут приводить к перекрытиям линейной изоляции, и как следствие, повреждениям элементов ВЛ и отключениям линий. В настоящее время, для защиты ВЛ от негативных последствий грозовых воздействий применяют разрядники (длинно-искровые и мультикамерные) и нелинейные ограничители перенапряжений (ОПН), в исполнении для установки на ВЛ -УЗПН.

Принцип действия устройств

Разрядники формируют альтернативный путь для разряда (импульсного перекрытия) на удалении от изолятора и обеспечивают отключение сопровождающего тока, возникающего вслед за импульсным перекрытием. У длинно-искровых разрядников разряд развивается по внешней поверхности рабочего элемента – кабеля, у мультикамерных – в камерах между электродами внутри силиконовой оболочки. В обоих случаях основная энергия выделяется снаружи устройства.



ОПН (УЗПН) представляет собой колонку из варисторов, заключенных в полимерную оболочку. Варистор обладает нелинейной вольтамперной характеристикой, это означает, что при повышении приложенного к нему напряжения, его сопротивление резко уменьшается. Таким образом при срабатывании, импульсный ток протекает внутри ОПН, а как только приложенное к нему напряжение снижается, он «закрывается».

Основные характеристики

Из описанных выше конструктивных отличий, вытекают и отличия в характеристиках и испытаниях. Для разрядников самое главное – это правильный путь разряда и обеспечение координированного срабатывания с защищаемой изоляции, при этом пропускная способность настолько велика, что ее проверка выходит на второй план, как и ограничение перенапряжения. А вот у ОПН, главное обеспечить тепловое равновесие варисторов, так как при протекании по ним тока выделяется большое количество энергии, а также исключить перекрытие вдоль колонки варисторов.

Отсюда испытания прямоугольным импульсом, импульсами 8/20 мкс, а также появление такой характеристики, как рассеиваемая энергия. И конечно, ОПН обязан обеспечивать ограничение перенапряжения.

Разрядники и ОПН разрабатывались для разных целей, принципы действия данных устройств различны, а потому и сферы их успешного применения отличаются – там, где хорошо справляется с задачей разрядник, ОПН может “спасовать”, справедливо и обратное.

ОПН и УЗПН чувствительные к перегреву. Тогда как разрядники устойчивы к длительному воздействию повышенных температур и сохраняют свою работоспособность, даже если разогреваются до температуры выше рабочего диапазона. ОПН и УЗПН не устойчивы к прямому удару молнии. В свою очередь разрядники способны выдержать воздействии энергии импульса прямого удара молнии, сохранив работоспособность. Единственные устройства, которые обладают защитой от прямого удара молнии — это мультикамерные разрядники экранного типа РМКЭ-10-IV-УХЛ1.

Они могут выдержать нагрузку и работать в штатном режиме, пропустив через себя ток молнии.

В РДИ и РМК основная часть разряда проходит снаружи аппарата, и поэтому они могут пропустить без повреждений гораздо большие импульсные токи (токи молнии), чем УЗПН. При индуктированных перенапряжениях, это различие несущественно, но ВЛ 6-20 кВ, хоть и редко, могут подвергаться прямым ударам молнии, в этом случае УЗПН могут повреждаться.
