Оптокабель: описание, достоинства и недостатки, скорость

Содержание

НОУ ИНТУИТ | Лекция | Оптоволоконные кабели

Аннотация: Дается описание принципов передачи по оптоволконному кабелю. Виды электрооптических и оптоэлектрических преобразователей (светодиоды, светотранзисторы). Характеристики оптоволоконных кабелей и виды дисперсий.

Оптоволоконные (волоконно­оптические кабели) используются для передачи информации с помощью светового луча. Передача информации по волоконно­оптическому кабелю имеет целый ряд достоинств перед передачей по медному кабелю [7.19, 7.20].

Широкая полоса пропускания — по сравнению с электромагнитной средой. Одно волокно, работающее на длине волны 1300 или 1550 нм, потенциально имеет ширину полосы 20 ТГЦ ( ). Это дает возможность передачи по одному оптическому волокну потока информации со скоростью несколько терабит в секунду. Это достаточно для размещения приблизительно 250 миллионов каналов со скоростью передачи 64 Кбит/с.

Малое затухание светового сигнала в волокне. Выпускаемое в настоящее время отечественными и зарубежными производителями промышленное оптическое волокно имеет затухание 0,2-0,35 дБ/км на длине волны 1300 и 1500 нм. При допустимом затухании 20 дБ максимальное расстояние между усилителями или повторителями составляет около 100 км и более.

Низкий уровень шумов в волоконно­оптическом кабеле позволяет увеличить полосу пропускания, путем передачи с использованием различной модуляции сигналов без защиты и контролировать правильность принятой информации только в оконечных терминалах. Это упрощает алгоритмы обработки и еще больше увеличивает реальную скорость передачи.

Защищенность от электромагнитных помех. Поскольку волокно изготовлено из диэлектрического материала, оно невосприимчиво к электромагнитным помехам со стороны окружающих медных кабельных систем и электрического оборудования, способного индуцировать электромагнитное излучение (линии электропередачи, электродвигательные установки и т. д.). В многоволоконных кабелях также не возникает проблемы перекрестного затухания.

Малый вес и объем. Волоконно-оптические кабели имеют меньший вес и объем по сравнению с медными кабелями в расчете на одну и ту же пропускную способность. Например, 900-парный телефонный кабель диаметром 7,5 см, может быть заменен одним волокном с диаметром 0,1 см. Если волокно «одеть» во множество защитных оболочек и покрыть стальной ленточной броней, диаметр такого кабеля будет 1,5 см, что в несколько раз меньше рассматриваемого телефонного кабеля.

Высокая безопасность от несанкционированного доступа. Поскольку ВОК практически не излучает в радиодиапазоне, передаваемую по нему информацию трудно подслушать, не нарушая приема/передачи. Более того, несанкционированные отводы (см. в разделе «Оптические соединители») в оптической системе реализуются более сложно, и требуют подключения с помощью сложного оборудования. Несанкционированные подключения в оптической сети проще обнаруживаются. Системы, отслеживающие качество распространяемых световых сигналов (как по разным волокнам, так и разной поляризации), имеют очень высокую чувствительность к колебаниям, к небольшим перепадам давления. Поэтому оптические системы со слежением за качеством сигнала особенно необходимы при создании линий связи в правительственных, банковских и некоторых других специальных службах, предъявляющих повышенные требования к защите данных.

Гальваническая развязка элементов сети. Данное преимущество оптического волокна заключается в его изолирующем свойстве. Оптоволоконные кабели не требуют заземления оболочки, защищающего от «блуждающих токов» и высоковольтных наводок по «земле», при которых может возникнуть большая разность потенциалов, что для электромагнитных кабелей может привести к повреждению сетевого оборудования.

Пожаробезопасность. Из­за отсутствия искрообразования оптическое волокно повышает безопасность сети на химических, нефтеперерабатывающих предприятиях, при обслуживании технологических процессов повышенного риска.

Уменьшение требований к линейно­кабельным сооружениям. Волоконно-оптические кабели освобождают переполненные кабельные трубопроводы. Как уже отмечалось выше, волоконно­оптические кабели имеют меньший объем в расчете на одну и ту же пропускную способность, в связи с чем переполнение кабельных трубопроводов становится маловероятным, даже при интенсивном росте широкополосных услуг.

Экономичность волоконно­оптического кабеля. Волокно изготовлено из кварца, основу которого составляет двуокись кремния, широко распространенного, а потому недорогого материала, в отличие от меди. В настоящее время стоимость волокна по отношению к медной паре определяется как 2:5. При этом ВОК позволяет передавать сигналы на большие расстояния без ретрансляции. Количество повторителей на протяженных линиях сокращается при использовании ВОК. Современные системы передачи позволяют достигнуть дальности около 400 км [7.20] только с использованием оптических усилителей на промежуточных узлах при скорости передачи выше 10 Гбит/с.

Длительный срок эксплуатации. Со временем волокно испытывает деградацию. Это означает, что затухание в проложенном кабеле постепенно возрастает. Однако благодаря совершенству современных технологий производства оптических волокон этот процесс значительно замедлен, и срок службы волоконно­оптического кабеля составляет примерно 25 лет. За это время может смениться несколько поколений стандартов приемо-передающих систем. Сроки старения оптических кабелей гораздо больше, чем сроки деградации электромагнитных кабельных сооружений.

Принципы работы оптоволоконных кабелей

Оптоволоконный кабель содержит [7.19, 7.20] три основных элемента (рис. 7.1):

  • оплетка;
  • оболочка;
  • сердцевина.

Рис. 7.1. Конструкция оптического волокна

Сердцевина, волоконный светопроводящий элемент, окружен оболочкой, которая имеет меньший показатель преломления света. Это приводит к тому, что большинство световых лучей в сердцевине отражаются внутрь сердцевины (рис. 7.2). Попадет ли луч снова внутрь сердцевины, зависит от угла, под которым он пересекает границу «сердцевина-оболочка» ( числовая апертура1 ). Если луч входит под слишком острым углом к поверхности оболочки, то он поглощается. Поглощение может происходить при изменении в оболочке, например, при сгибах оптокабеля или при неправильном сращивании волокон.

При построении сетей используются многожильные кабели. На рис. 7.3 показан пример кабеля с 8 волокнами. В центре расположен стальной трос для укрепления кабеля, а внешняя поверхность покрыта стальной оплеткой для защиты от грызунов и внешних силовых воздействий.

Многомодовые волокна

На рис. 7.2 показан принцип распространения лучей. В том числе видно, что при отражении луча под определенным углом возникает другой луч — «вторичная мода». Такие лучи могут быть использованы для организации второго пути переноса информации. Оптические волокна, в которых допускается прохождение лучей к приемнику многочисленными путями, называются многомодовыми.

По сравнению с одномодовыми кабелями (диаметр сердцевины 8,5 или 9,5 мкм) многомодовые кабели имеют больший диаметр (50/62/5 мкм при диаметре оболочки 125 мкм). Больший диаметр сердцевины упрощает их изготовление.


Рис. 7.2. Схема распространения лучей в многомодовом кабеле
Рис. 7.3. Принцип размещения волокон в оптическом кабеле

НОУ ИНТУИТ | Лекция | Оптоволоконные кабели

Аннотация: Дается описание принципов передачи по оптоволконному кабелю. Виды электрооптических и оптоэлектрических преобразователей (светодиоды, светотранзисторы). Характеристики оптоволоконных кабелей и виды дисперсий.

Оптоволоконные (волоконно­оптические кабели) используются для передачи информации с помощью светового луча. Передача информации по волоконно­оптическому кабелю имеет целый ряд достоинств перед передачей по медному кабелю [7.19, 7.20].

Широкая полоса пропускания — по сравнению с электромагнитной средой. Одно волокно, работающее на длине волны 1300 или 1550 нм, потенциально имеет ширину полосы 20 ТГЦ ( ). Это дает возможность передачи по одному оптическому волокну потока информации со скоростью несколько терабит в секунду. Это достаточно для размещения приблизительно 250 миллионов каналов со скоростью передачи 64 Кбит/с.

Малое затухание светового сигнала в волокне. Выпускаемое в настоящее время отечественными и зарубежными производителями промышленное оптическое волокно имеет затухание 0,2-0,35 дБ/км на длине волны 1300 и 1500 нм. При допустимом затухании 20 дБ максимальное расстояние между усилителями или повторителями составляет около 100 км и более.

Низкий уровень шумов в волоконно­оптическом кабеле позволяет увеличить полосу пропускания, путем передачи с использованием различной модуляции сигналов без защиты и контролировать правильность принятой информации только в оконечных терминалах. Это упрощает алгоритмы обработки и еще больше увеличивает реальную скорость передачи.

Защищенность от электромагнитных помех. Поскольку волокно изготовлено из диэлектрического материала, оно невосприимчиво к электромагнитным помехам со стороны окружающих медных кабельных систем и электрического оборудования, способного индуцировать электромагнитное излучение (линии электропередачи, электродвигательные установки и т. д.). В многоволоконных кабелях также не возникает проблемы перекрестного затухания.

Малый вес и объем. Волоконно-оптические кабели имеют меньший вес и объем по сравнению с медными кабелями в расчете на одну и ту же пропускную способность. Например, 900-парный телефонный кабель диаметром 7,5 см, может быть заменен одним волокном с диаметром 0,1 см. Если волокно «одеть» во множество защитных оболочек и покрыть стальной ленточной броней, диаметр такого кабеля будет 1,5 см, что в несколько раз меньше рассматриваемого телефонного кабеля.

Высокая безопасность от несанкционированного доступа. Поскольку ВОК практически не излучает в радиодиапазоне, передаваемую по нему информацию трудно подслушать, не нарушая приема/передачи. Более того, несанкционированные отводы (см. в разделе «Оптические соединители») в оптической системе реализуются более сложно, и требуют подключения с помощью сложного оборудования. Несанкционированные подключения в оптической сети проще обнаруживаются. Системы, отслеживающие качество распространяемых световых сигналов (как по разным волокнам, так и разной поляризации), имеют очень высокую чувствительность к колебаниям, к небольшим перепадам давления. Поэтому оптические системы со слежением за качеством сигнала особенно необходимы при создании линий связи в правительственных, банковских и некоторых других специальных службах, предъявляющих повышенные требования к защите данных.

Гальваническая развязка элементов сети. Данное преимущество оптического волокна заключается в его изолирующем свойстве. Оптоволоконные кабели не требуют заземления оболочки, защищающего от «блуждающих токов» и высоковольтных наводок по «земле», при которых может возникнуть большая разность потенциалов, что для электромагнитных кабелей может привести к повреждению сетевого оборудования.

Пожаробезопасность. Из­за отсутствия искрообразования оптическое волокно повышает безопасность сети на химических, нефтеперерабатывающих предприятиях, при обслуживании технологических процессов повышенного риска.

Уменьшение требований к линейно­кабельным сооружениям. Волоконно-оптические кабели освобождают переполненные кабельные трубопроводы. Как уже отмечалось выше, волоконно­оптические кабели имеют меньший объем в расчете на одну и ту же пропускную способность, в связи с чем переполнение кабельных трубопроводов становится маловероятным, даже при интенсивном росте широкополосных услуг.

Экономичность волоконно­оптического кабеля. Волокно изготовлено из кварца, основу которого составляет двуокись кремния, широко распространенного, а потому недорогого материала, в отличие от меди. В настоящее время стоимость волокна по отношению к медной паре определяется как 2:5. При этом ВОК позволяет передавать сигналы на большие расстояния без ретрансляции. Количество повторителей на протяженных линиях сокращается при использовании ВОК. Современные системы передачи позволяют достигнуть дальности около 400 км [7.20] только с использованием оптических усилителей на промежуточных узлах при скорости передачи выше 10 Гбит/с.

Длительный срок эксплуатации. Со временем волокно испытывает деградацию. Это означает, что затухание в проложенном кабеле постепенно возрастает. Однако благодаря совершенству современных технологий производства оптических волокон этот процесс значительно замедлен, и срок службы волоконно­оптического кабеля составляет примерно 25 лет. За это время может смениться несколько поколений стандартов приемо-передающих систем. Сроки старения оптических кабелей гораздо больше, чем сроки деградации электромагнитных кабельных сооружений.

Принципы работы оптоволоконных кабелей

Оптоволоконный кабель содержит [7.19, 7.20] три основных элемента (рис. 7.1):

  • оплетка;
  • оболочка;
  • сердцевина.

Рис. 7.1. Конструкция оптического волокна

Сердцевина, волоконный светопроводящий элемент, окружен оболочкой, которая имеет меньший показатель преломления света. Это приводит к тому, что большинство световых лучей в сердцевине отражаются внутрь сердцевины (рис. 7.2). Попадет ли луч снова внутрь сердцевины, зависит от угла, под которым он пересекает границу «сердцевина-оболочка» ( числовая апертура1 ). Если луч входит под слишком острым углом к поверхности оболочки, то он поглощается. Поглощение может происходить при изменении в оболочке, например, при сгибах оптокабеля или при неправильном сращивании волокон.

При построении сетей используются многожильные кабели.

На рис. 7.3 показан пример кабеля с 8 волокнами. В центре расположен стальной трос для укрепления кабеля, а внешняя поверхность покрыта стальной оплеткой для защиты от грызунов и внешних силовых воздействий.

Многомодовые волокна

На рис. 7.2 показан принцип распространения лучей. В том числе видно, что при отражении луча под определенным углом возникает другой луч — «вторичная мода». Такие лучи могут быть использованы для организации второго пути переноса информации. Оптические волокна, в которых допускается прохождение лучей к приемнику многочисленными путями, называются многомодовыми.

По сравнению с одномодовыми кабелями (диаметр сердцевины 8,5 или 9,5 мкм) многомодовые кабели имеют больший диаметр (50/62/5 мкм при диаметре оболочки 125 мкм). Больший диаметр сердцевины упрощает их изготовление.


Рис. 7.2. Схема распространения лучей в многомодовом кабеле
Рис. 7.3. Принцип размещения волокон в оптическом кабеле

Подвеска оптического кабеля на опорах ЛЭП. Подвеска оптоволоконного кабеля между зданиями

Современные строительные компании в большинстве случаев при заведении телекоммуникационных сетей используют воздушную технологию монтажа. Этот метод монтажа популярен, так как снижает временные и финансовые затраты на прокладку оптико-волоконного кабеля, в том числе:

  • оформление документов по землеотведению не требуется;
  • не требуется использование площадей существующих объектов;
  • топографические работы и геодезические изыскания не проводятся;
  • можно использовать уже существующие опоры ЛЭП.

Далее мы рассмотрим технологии монтажа кабеля воздушным способом.

Подвешивание кабельных линий на опорах ВЛЭП

Первый способ – установка с использованием встроенного самонесущего троса.

Здесь используется стальной оцинкованный трос, который натягивается на консоли, прикрепленные к опорным столбам шурупами. Кабель к нему крепится с помощью подвесов, которые также изготовлены из нержавеющего металла. При таком способе монтажа важен точный расчет: существуют нормативы стрелы провеса, влияющие на максимальную высоту установки консолей. Так, самая нижняя точка провеса кабеля должна быть не ниже 4,5 метров над землей. Соответственно, консоли должны быть укреплены так, чтобы обеспечить не только соблюдение этого параметра, но и с учетом зазора для монтажа подвесов и свободного движения кабеля по петлям монтажной арматуры.

Рис.№1. Схема размещения оборудования при подвеске оптического кабеля на ВЛЭП

Правила проведения работ:

  1. Линия, на которой проводится подвешивание кабеля, должна быть обесточена. Проведение работ с сохранением подключения к общей сети запрещено.
  2. Монтаж волоконно-оптических муфт любого типа допускается с сохранением подключения сети к питанию.
  3. Монтажник при проведении работ должен иметь при себе рабочую рацию.
  4. Раскладывать кабельные линии по земле запрещено.
  5. Расположение раскаточных машин на участке должно быть не ближе, чем три высоты от нулевой отметки до текущего положения раскаточного ролика.
  6. Раскатка кабеля проводится строго по воздуху с помощью «трос-лидера», концы троса и кабеля соединяют монтажным чулком.
  7. Для защиты от скручивания трос-лидера и монтируемой линии ОК используется вертлюг. Обязательно используются балансиры с интервалом друг от друга в 4 метра.
  8. Для разных видов опор применяются разные виды зажимов (поддерживающие на промежуточных и натяжные на анкерно-угловых).
  9. Для защиты от внешних повреждений установка протектора обязательна.

Монтаж оптико-волоконных линий между домами и зданиями.

Для этих целей используются определенные виды кабеля, характеристики которых приведены ниже.

Рис.№2. Фото крепления ОК при протяжке между двумя домами

Характеристики и особенности подвесных кабельных линий

ОПЦ – волоконно-оптический кабель с высокой температуростойкостью. Может использоваться в диапазоне от -60 до +70 градусов. Выдерживает растяжение до 12 кН при давлении 0,5 кН/см. В зависимости от требований монтируемой линии связи, кабель может включать от 2 до 48 оптических волокон. Заполнитель внутренней полости – гидрофобный гель для защиты сердечника от намокания. Кабель этого типа может монтироваться по воздушным сетям между строениями и существующим ЛЭП и опорам, включая контактные сети ж/д транспорта, фуникулеров, трамваев и др., линии электропередач. Выбрать кабель этой марки можно в каталоге.

ОКПЦ – кабель с центральной трубкой, в которой может быть до 24 волокон. Силовой элемент выносного типа может представлять собой стеклопластиковый стержень или же стальной трос или провод в пластиковой изоляции. Данный тип кабеля также может применяться при температурах от -60 до +70 °С. Допустимое растяжение – 4-9 кН. Сфера применения и порядок монтажа не отличаются от ОПЦ.

Способы подвески кабеля на опорах воздушных линий связи

Есть три метода подвески кабелей:

  • Монтаж внутри грозо-молниезащитного троса.
  • Навивка на фазовую и молниезащитную проводку.
  • Подвешивание самонесущих ОК на опорах.

При монтаже на существующих линиях связи, включая высоковольтные опоры ЛЭП и контактные сети, используемый тип кабеля должен быть стойким к электромагнитному полю любого происхождения. Здесь подразумевается удар молнии, скачки напряжения ЛЭП, стихийные завихрения. Кроме этого, проводник должен соответствовать показателям допустимого растяжения (провисания), а монтаж выполняться с соблюдением размерности промежутков крепления кабеля. С этой задачей справляется кабель, изготовленный из полиамидных нитей. Прочность этого углеродного волокна очень велика, что позволяет выполнять подвес кабеля при больших расстояниях между опорами.

В качестве монтажной арматуры рекомендованы спиральные зажимы. Они имеют увеличенную стойкость на растяжение, снижают давление и деформационное воздействие на саму оптическую линию связи.

Также оптокабель может монтироваться на отдельный трос или другой внешний элемент.

Если не используется диэлектрический провод, его может заменить оптокабель, встроенный в молниезащитный трос.

При таком выборе проводник является средством грозовой защиты и информпередатчиком.

При монтаже ВОЛС в тоннелях у проводников должна быть негорючая оболочка.

Как подобрать оптический кабель для прокладки в грунте? Теория и рекомендации по ВОЛС

Оптический кабель является ключевым элементом ВОЛС (волоконно-оптической линии связи), обеспечивая взаимодействие ее конечных устройств и обмен данными.

Огромные возможности систем на базе ВОЛС привели к стремительному росту их популярности в сферах деятельности, которые требуют высокой скорости передачи информации, помехоустойчивости оборудования, а также оптимальной защищенности каналов связи от кражи и искажения данных.

Рынок оптоволоконной кабельной продукции ответил на растущий спрос широким выбором всевозможных модификаций и видов этой продукции. С каждым годом во всем мире увеличивается количество производителей оптических кабелей. Каждый предлагает целый ряд эффективных решений для разных условий прокладки, монтажа и эксплуатации.

Неспециалисту порой трудно сделать оптимальный выбор. А ведь от него зависит не только надежность ВОЛС, но и целесообразность затрат на покупку кабельной продукции.

Далее рассказываем, какими критериями стоит руководствоваться, чтобы подобрать оптический кабель для прокладки в определенной среде.

Как подобрать оптический кабель по его основным характеристикам

Современные виды оптического кабеля довольно сильно специализированы по своим техническим характеристикам и степени защиты от окружающих факторов. Специализация позволяет выбрать и применить кабель, который проявит лучшие качества в определенной среде и при определенных условиях прокладки. В зависимости от локализации кабельного участка, различают такие виды оптоволоконных кабелей:

  • монтажные;
  • станционные;
  • зональные;
  • магистральные.

Монтажные и станционные модификации отличаются компактностью, малым весом, гибкостью и рассчитаны на прокладку на небольших участках. Их применяют при обустройстве кабельных локальных сетей внутри строительных объектов.

Зональные и магистральные вариации используются для организации коммуникаций вне помещений. Их прокладывают в кабельных колодцах, в грунтах, под водой и по воздуху, между опорами линии электропередач.

Магистральные кабели отличаются хорошей проводимостью, поскольку должны обеспечивать передачу данных на большие расстояния.

Еще одно важное отличие этого вида кабельной продукции — повышенная защита от всевозможных негативных факторов той среды, в которой прокладывается кабель.

Есть версии кабелей с оболочками, выдерживающими длительное воздействие влаги, агрессивных химкомпонентов, низких или высоких температур, а также с пожароустойчивым покрытием и броней, стойкой к механическим нагрузкам разного типа.

Как выбрать оптический кабель для прокладки в грунте и не переплатить?

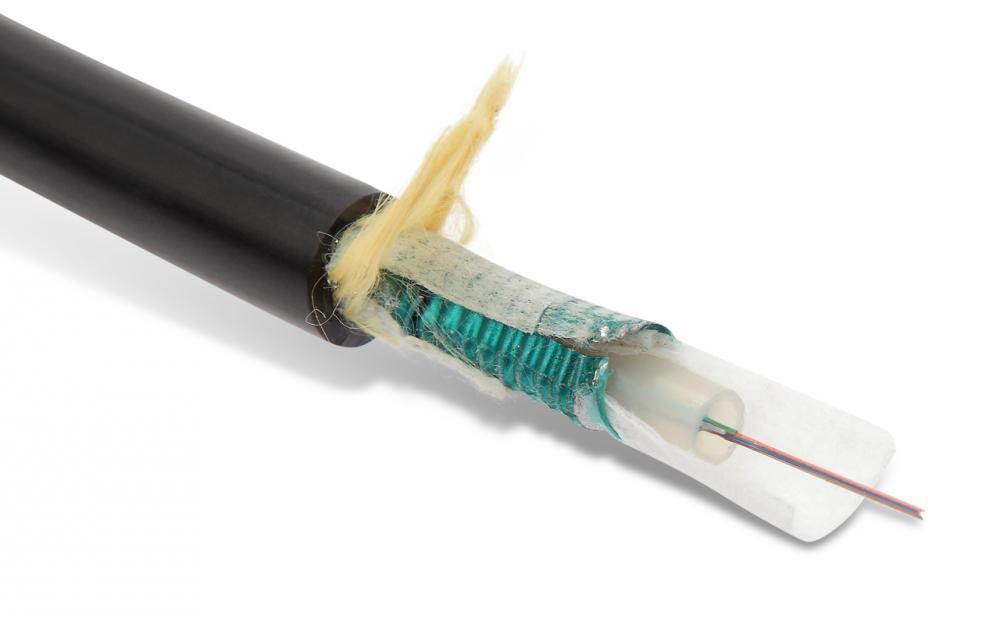

Прежде всего, нужно в характеристиках кабеля найти описание его защиты. Для прокладки кабеля в грунте рекомендуются изделия, имеющие проволочную броню. Реже используется типы кабеля с ленточной броней.

Броня обеспечивает стойкость к значительным нагрузкам на растягивание (разрыв), которые могут воздействовать на кабель при сдвигах грунта. А также устойчивость к другим испытаниям, агрессивным средам и нагрузкам (в частности — весовым), которые влияют на кабельную линию под землей, в трубопроводах, канализации. Показатель допустимого усилия на растягивание также можно найти в технической документации кабеля.

Для защиты от влаги бронированный оптокабель оснащают также специальной лентой, которая располагается между броней и оптическими модулями. Она блокирует проникновение воды к рабочим элементам линии.

Проволочная броня — более надежная, поскольку обеспечивает оптическому кабелю защиту не только от механических повреждений, но и от грызунов. Эта броня состоит из стальных проволок. В зависимости от технологии оплетки, проволочная броня делится на одноповивную и двухповивную.

Одноповивная выдерживает усилие на растягивание от 7 до 20 кН. Двухповивная — от 80 кН.

Оптоволоконный кабель с ленточной броней используются в менее агрессивной среде. Часто при прокладке кабеля в кабельной канализации, под мостами, в туннелях. Эта броня имеет вид стальной трубки с толщиной стенки 0,15-0,25 мм.

Ленточная броня должна выдерживать нагрузки на растяжение не менее 2,7 кН.

Укладываются бронированные кабели в траншеи или с помощью специальной техники — кабелеукладчика. Если температура внешней среды меньше -10С°, кабель перед укладкой рекомендуется прогреть.

Чтобы подобрать оптический кабель для прокладки в грунте по типу брони, лучше обратиться к специалистам, которые рассчитают ожидаемые нагрузки и изучат грунтовые (геодезические) условия.

Многомодовый оптокабель с отдельной изоляцией волокон Intel® Ethernet QSFP+ Breakout Cable

Вся информация, приведенная в данном документе, может быть изменена в любое время без предварительного уведомления. Корпорация Intel сохраняет за собой право вносить изменения в цикл производства, спецификации и описания продукции в любое время без уведомления. Информация в данном документе предоставлена «как есть». Корпорация Intel не делает никаких заявлений и гарантий в отношении точности данной информации, а также в отношении характеристик, доступности, функциональных возможностей или совместимости перечисленной продукции. За дополнительной информацией о конкретных продуктах или системах обратитесь к поставщику таких систем.

Классификации Intel приведены исключительно в информационных целях и состоят из номеров классификации экспортного контроля (ECCN) и номеров Гармонизированных таможенных тарифов США (HTS). Классификации Intel должны использоваться без отсылки на корпорацию Intel и не должны трактоваться как заявления или гарантии в отношении правильности ECCN или HTS. В качестве импортера и/или экспортера ваша компания несет ответственность за определение правильной классификации вашей транзакции.

Формальные определения свойств и характеристик продукции представлены в техническом описании.

‡ Эта функция может присутствовать не во всех вычислительных системах. Свяжитесь с поставщиком, чтобы получить информацию о поддержке этой функции вашей системой или уточнить спецификацию системы (материнской платы, процессора, набора микросхем, источника питания, жестких дисков, графического контроллера, памяти, BIOS, драйверов, монитора виртуальных машин (VMM), платформенного ПО и/или операционной системы) для проверки совместимости с этой функцией. Функциональные возможности, производительность и другие преимущества этой функции могут в значительной степени зависеть от конфигурации системы.

Анонсированные артикулы (SKUs) на данный момент недоступны. Обратитесь к графе «Дата выпуска» для получения информации о доступности продукции на рынке.

Многомодовый оптокабель с отдельной изоляцией волокон Intel® Ethernet QSFP+ Breakout Cable 71867

Поиск на сайте Intel. com

Вы можете выполнять поиск по всему сайту Intel.com различными способами.

  • Торговое наименование: Core i9
  • Номер документа: 123456
  • Кодовое название: Kaby Lake
  • Специальные операторы: “Ice Lake”, Ice AND Lake, Ice OR Lake, Ice*

Ссылки по теме

Вы также можете воспользоваться быстрыми ссылками ниже, чтобы посмотреть результаты самых популярных поисковых запросов.

Недавние поисковые запросы

Что такое оптоволокно

Узнайте о последнем модном слове в отрасли — оптоволокно. Получите информацию о волоконно-оптических кабелях и о том, как они изменили скорость Интернета. Узнайте, как получить оптоволоконный Интернет сегодня!

Что такое оптоволокно?

Волоконно-оптический кабель — это тип технологии передачи, которая передает данные и информацию с помощью оптических волокон. Волоконно-оптические технологии используются во многих различных отраслях, включая телекоммуникации (телеком).Провайдеры связи могут предоставлять следующие услуги подключения и развлечения через оптоволоконную линию: Интернет, телефон и / или телевидение. Оптоволоконные кабели могут быть предоставлены операторами связи, которые могут передавать сигналы Интернета, телефона или кабельного телевидения соответствующим абонентам. Если вы все еще задаетесь вопросом «что такое оптоволокно?» тогда продолжайте читать.

Что такое оптоволоконный кабель?

Оптоволоконная технология стала возможной благодаря использованию оптоволоконных кабелей, которые представляют собой длинные тонкие стеклянные жилы.Эти стеклянные нити, также известные как оптические волокна, состоят из следующих частей: сердцевины, оболочки и буферного покрытия. Передача световых и электрических сигналов стала возможной с помощью оптоволоконных кабелей. Эти сигналы могут перемещаться на большие расстояния, передавая данные на всем пути. Пучки волоконно-оптических кабелей могут состоять из одномодовых или многомодовых волокон, которые пропускают различные виды инфракрасного света.

Что такое оптоволоконный Интернет?

Оптоволоконный кабель — это тип технологии передачи данных в Интернет, обеспечивающий доступ в Интернет для абонентов.В частности, оптоволокно — это один из видов высокоскоростного широкополосного соединения. Широкополосная связь, что означает широкая полоса пропускания, относится к высокоскоростному подключению к Интернету, которое использует несколько каналов данных для отправки информации по сетям абонентов. В дополнение к широкополосному Интернету существует несколько различных типов подключения к Интернету; к ним, среди прочего, относятся кабельный Интернет (кабельный модем), спутниковый Интернет, цифровая абонентская линия или DSL, беспроводной Интернет, широкополосный доступ по линиям электропередач (BPL) и волоконно-оптический Интернет.

Преимущества оптоволоконного Интернета

Оптоволоконный Интернет позволяет передавать информацию по всей стране. Оптоволоконный Интернет может быть быстрее, чем кабель, так как кабель может быть быстрее, чем соединение DSL. Скорость волоконно-оптического кабеля можно указывать в килобитах в секунду (Кбит / с) или мегабитах в секунду (Мбит / с). Когда дело доходит до скорости Интернета по оптоволоконному кабелю, скорость загрузки и выгрузки будет зависеть от уровня вашего Интернет-сервиса, а также всего прочего трафика в вашей Интернет-сети в любой момент времени.

Оптоволоконный Интернет и услуги оптоволоконного кабеля могут быть дешевле, чем Интернет, предоставляемый другими поставщиками услуг. Физические оптоволоконные кабели, соединяющие клиентов с Интернетом, могут быть тоньше и дешевле, чем медный провод. Волоконно-оптические кабели пропускают свет через свои оптические волокна вместо электричества, поэтому они считаются негорючими. Наконец, волоконно-оптические кабели легче по весу, чем кабели с медной проволокой, и зачастую более гибкие.

Как получить оптоволоконный Интернет

Клиенты могут получить доступ к оптоволоконному Интернету, если местный провайдер обслуживает их район с помощью оптоволоконной технологии.Скорость оптоволоконного Интернета может варьироваться в зависимости от уровня Интернет-услуг, предлагаемых поставщиком телекоммуникационных услуг. Расстояние между оптическими волокнами и вашим компьютером также играет роль в скорости Интернета. Оптоволоконный Интернет может быть ограничен и доступен не во всех регионах.

Оптоволоконный Интернет признан поставщиками услуг Интернета как высокоскоростной вариант Интернета. Оптоволоконное кабельное соединение и оптоволоконный Интернет могут подойти вам по ряду факторов.Перед покупкой пакета услуг Интернета, кабельного телевидения или домашнего телефона важно изучить различные типы соединений, доступные в вашем районе. Независимо от того, получите ли вы широкополосный Интернет, такой как оптоволоконный, или другую высокоскоростную Интернет-услугу, вы скоро присоединитесь к миллионам клиентов, пользующихся многочисленными преимуществами подключения к Интернету.

Волоконно-оптические кабели — путь в будущее
