Охладитель пельтье: PTE100-24 — Термоэлектрический охладитель Пельтье Plastim, 100Вт, 24В DC

Термоэлектрический охладитель Пельтье


Термоэлектрический охладитель Пельтье.
Принцип действия заимствовал из нета: В основе работы элементов Пельтье лежит контакт двух токопроводящих материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов, электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используются контакт двух полупроводников.

Внешний вид элемента Пельтье. При пропускании тока тепло переносится с одной стороны на другую.

Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута, Bi2Te3 и германида кремния), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой. Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу противоположные (p->n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

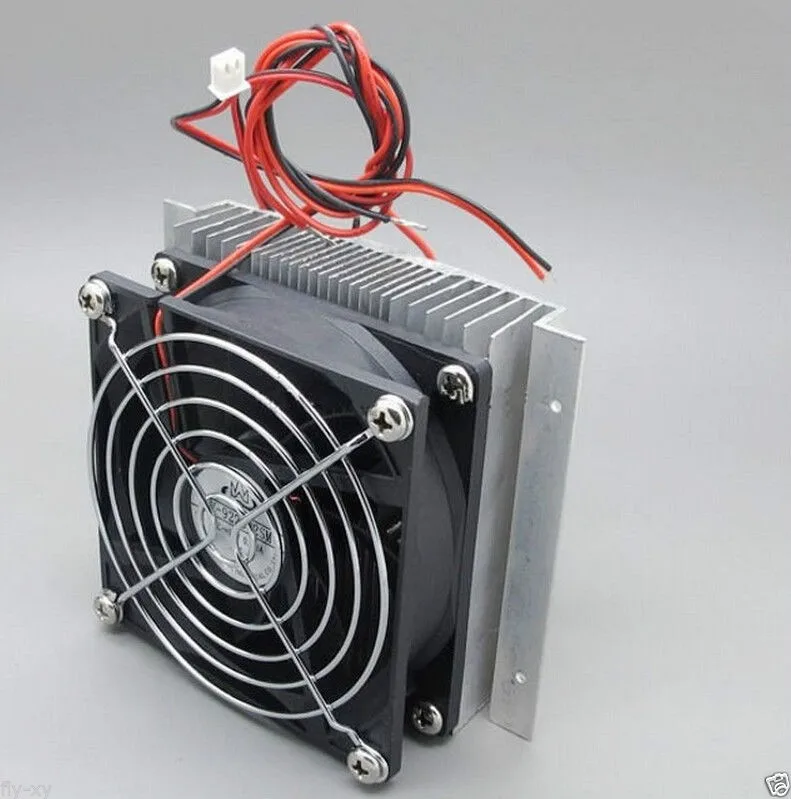

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже.

В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 К/

Описание
Элемент пельтье представляет из себя термоэлектрический преобразователь, который при подаче напряжения способен создать разность температур на пластинах, то есть перекачать тепло или холод. Представленный элемент Пельтье применяется при охлаждении компьютерных плат (при условии эффективного отведения тепла), для охлаждения или нагрева воды. Так же элементы Пельтье используются в переносных и автомобильных холодильниках.

Элемент Пельтье, работающий от 12 Вольт.

•Для нагрева необходимо просто поменять полярность.

•Размеры пластины Пельтье: 40 х 40 х 4 миллиметра.
•Рабочий диапазон температур: от -30 до +70?..
•Рабочее напряжение: 9-15 Вольт.
•Потребляемая сила тока: 0.5-6 А.
•Максимальная потребляемая мощность: 60 Вт.
Забавная вещица, подключаем 12v +- холодит меняем полярность греет. Используется во многих авто холодильниках, во всяком случае у меня такой. Можно приделать компактную схему в бардачок что б летом шоколад не таял! Для использования и эффективного применения нужно использовать радиатор охлаждения — в качестве теста применил радиатор от компьютерного процессора, можно с куллером. Чем лучше охлаждение тем эффект Пельтье сильнее и эффективнее. При подключении к авто акб на 12v ток потребления составил 5 ампер. Одним словом элемент прожорлив. Так как еще не собрал всё схему, а провел лишь пробные тесты, без приборных замеров температур. Так при режиме охлаждения в течении 10ти минут появилась легкая изморозь. В режиме подогрева вода в металлической чашки закипела. Эффективность конечно же этого охладителя низка, но цена девайса и возможность по экспериментировать делают покупку оправданной. Остальное на фото

Планирую купить +23 Добавить в избранное Обзор понравился

+6

Лучшие элементы Пельтье из Алиэкспресс (топ 7)

При протекании электрического тока по проводу, в системе возникает разность температур.

Такое явление называется эффектом Пельтье, а термические преобразователи, работа которых основана на данном принципе, названы аналогично – элементами Пельтье, их обозначают TEC. Лучшие изделия данного сегмента находятся в каталоге Алиэкспресс, поэтому рекомендуется только здесь приобретать детали электротехники.

Навигация

TEC1-12706


TEC1-12706 – это тип термоэлектрического модуля Пельтье. Состоит элемент из керамических пластин с полупроводниками. Когда поступает ток одна пластина начинает нагреваться другая охлаждаться. Такие детали используют в процессорах, двигателях для охлаждения, нагревающихся частей.

Тип характеристики параметр
Максимальное напряжение 12 В
Максимальный ток 4.6 А
Мощность 72 Вт
габариты 40х40х3.8(мм.)
вес 22 гр.

Ссылка

Термоэлектрический охладитель Пельтье


TEC1 имеет разнообразную номенклатуру проводников – 12703-12710;12712;12715. Модуль выполняет функции охлаждения, приобретает энергию, а при ее поглощении, переходит в зону проводимости полупроводника, в ходе таких процессов начинается снижаться температура.

Характеристики Параметры
Название бренда IGMOPNRQ
Модель Peltier Elemente Module
Страна производитель Китай
Размер пластин 40х40(мм.)

Ссылка

Модуль элементов Пельтье TEC12705 Megmoki


Этот регулятор напряжения применяется в электрических игрушках при стандартной мощности рассеивания и рабочей температуре.

Характеристики Параметры
Рабочий ток 4. 6 А
Номинальное напряжение 12В
Мощность 70Вт
Диапазон температур -550– +800
Размер плат 40х40х4(мм.)
Вес 20 гр.

Ссылка

Термоэлектрический охладитель Пельтье TEC1-12705


Электронный модуль с типом чипов TEC1-12705; 12703;12710. Основным достоинством элементов Пельтье служат небольшие размеры и способность к термостатированию температуры. Отрицательным качеством является низкий КПД. Применяется в небольших холодильных установках.

Характерные данные параметры
Размеры пластин 40х40х3.8(мм.)
Рабочий ток 4.6А
Номинальное напряжение 12В
Диапазон температур -550 – +830С
Мощность охлаждения 92 Вт

Ссылка

Термоэлектрический охладитель Пельтье (TEC1-12706)


Данный лот продается в комплекте элементов Пельтье из 10 полупрпроводников. Как и все подобные электродетали, они выполняют роль регулировщика напряжения и температур, создавая в цепи баланс. Если элемент устанавливают в прибор с низкой мощностью охлаждения, пластины Пельтье служат своеобразными стцупенями для понижения температуры.

Наименование параметр
Рабочий температурный диапазон -300 – + 700
Мощность рассеивания стандартная
Напряжение электропитания 12V
Мощность охлаждения 60 Вт

Ссылка

Термоэлектрический охладитель Пельтье


С помощью устройства охлаждения благодаря элементам Пельтье, пользователи охлаждают воду до состояния льда. А изменив полярность доводят жидкость до кипения, зажатым полупроводниковым материалом между керамическими пластинами. Конструкцию используют в автомобилях, процессорах в виде нагревателя или охладителя.

Характеристика Параметр
Модель TEC1-12703
Номинальное напряжение 12 В
Ток
Размеры 40х40х4.6



Ссылка

Термоэлектрический охладитель Пельтье модуль BXV


Элементы Пельтье используют в случае, когда нужно снижение температур с небольшой разницей или в приборах для охлаждения на 300ниже. Охладители получили применения в электротехнических шкафах и оборудовании постоянного тока. Все устройства проверены и протестированы.

Характеристика Параметры
Размеры 40х40х4.6
Емкость охлаждения 29.7 Вт
Номинальное напряжение 12 В
Номинальный ток 3 А

Ссылка

Термоэлектрический охладитель l Охладитель Пельтье l Эффект Пельтье

Широкая линейка термоэлектрических охладителей Laird Thermal Systems предлагает инженерам-проектировщикам широкий диапазон охлаждающих мощностей, температурных перепадов, форм-факторов, вариантов отделки и возможностей термоциклирования. Выберите один из наших стандартных термоэлектрических охладителей или обратитесь к эксперту Laird по тепловым технологиям, чтобы быстро разработать индивидуальное решение для термоэлектрического охлаждения в нашем центре прототипирования для оптимального решения по управлению температурным режимом.


Зачем использовать термоэлектрические охладители
  • Твердотельная конструкция для высокой надежности
  • Охлаждение или нагрев для точного контроля температуры
  • Низкие эксплуатационные расходы и затраты на техническое обслуживание


Поиск термоэлектрических охладителей

Используйте следующие методы для поиска термоэлектрических охладителей для вашего приложения:

  • Параметрический поиск
  • Thermal Wizard Расширенный поиск


Карта портфеля

Термоэлектрические охладители доступны для определенных диапазонов охлаждения, температурных перепадов и рабочих температур. Просмотрите карту портфолио ниже, чтобы найти интересующую серию продуктов и найти ее с помощью поиска по сайту и меню.




Технология термоэлектрического охлаждения

Твердотельные тепловые насосы существуют с момента открытия эффекта Пельтье в 1834 году. Эти устройства стали коммерчески доступными несколько десятилетий назад с разработкой усовершенствованных полупроводниковых термопарных материалов в сочетании с керамические подложки. Термоэлектрические охладители представляют собой твердотельные тепловые насосы, которым требуется теплообменник для рассеивания тепла с использованием эффекта Пельтье. Во время работы постоянный ток протекает через термоэлектрический охладитель, создавая теплопередачу и разницу температур между керамическими подложками, в результате чего одна сторона термоэлектрического охладителя становится холодной, а другая — горячей. Стандартный одноступенчатый термоэлектрический охладитель может достигать перепада температур до 70°C.

Геометрический размер стандартного термоэлектрического охладителя может варьироваться от 2 x 2 мм до 62 x 62 мм. Небольшой размер в сочетании с легким весом делает термоэлектрики идеальными для приложений с ограниченным геометрическим пространством и низкими требованиями к весу. Традиционные технологии охлаждения, такие как обычные системы на основе компрессоров, обычно намного крупнее и тяжелее по сравнению с термоэлектрическими технологиями.

Термоэлектрические охладители также можно использовать в качестве генератора электроэнергии путем преобразования отработанного тепла в полезную выходную мощность постоянного тока. Термоэлектрики идеально подходят для приложений, требующих активного охлаждения ниже температуры окружающей среды и требующих мощности охлаждения <600 Вт. Инженер-конструктор должен рассматривать термоэлектрические охладители, когда критерии проектирования системы включают такие факторы, как точный контроль температуры, высокая надежность, ограничения по компактной геометрии, малый вес и требования по защите окружающей среды.


Преимущества термоэлектрического охлаждения

Термоэлектрические охладители имеют ряд преимуществ по сравнению с альтернативными технологиями охлаждения:

  • Твердотельная конструкция не имеет движущихся частей, что повышает надежность.
  • Блоки
  • можно устанавливать в любом положении.
  • Термоэлектрические охладители могут охлаждать устройства до температуры значительно ниже температуры окружающей среды. Более низкие температуры, вплоть до минус 100°C, могут быть достигнуты за счет использования многоступенчатого термоэлектрического охладителя в вакуумной среде.
  • Термоэлектрики могут нагревать и охлаждать, просто меняя полярность, что меняет направление теплопередачи. Это позволяет очень точно контролировать температуру, при этом в установившихся условиях можно поддерживать до ±0,01°C.
  • В режиме нагрева термоэлектрические охладители намного эффективнее обычных резистивных нагревателей, поскольку они генерируют тепло за счет подводимой мощности плюс дополнительное тепло, генерируемое за счет действия теплового насоса.
  • Устройства
  • безопасны для окружающей среды, поскольку в них не используются фреоны, а электрические помехи минимальны.
  • Термоэлектрические охладители
  • можно использовать в качестве накопителей энергии, превращая отработанное тепло в полезную выходную мощность постоянного тока.


Ассортимент термоэлектрических охладителей

Компания Laird Thermal Systems разрабатывает и производит термоэлектрические охладители, которые соответствуют строгим стандартам управления процессом и критериям «годен/не годен», гарантируя нашим клиентам получение наилучшей продукции. Наш обширный портфель стандартных продуктов охватывает широкий диапазон холодопроизводительности, температурных перепадов, требований к потребляемой мощности и геометрических размеров. Имеются стандартные варианты отделки для различных длин выводов, допусков на толщину нахлеста и влагозащитных герметиков. Имеются стандартные конструкции с предварительным лужением и пайкой для монтажа термоэлектрического охладителя на теплообменнике с возможностью пайки или обработки термоэлектрического охладителя в печи оплавления для припайки к оптоэлектронному корпусу.

Laird Thermal Systems предлагает несколько семейств термоэлектрических охладителей, которые можно классифицировать по холодопроизводительности, перепаду температур, форм-фактору или способности термоциклирования. Ссылайтесь на карту восприятия в качестве общего руководства относительно того, какое место занимает каждое семейство продуктов в отношении этих атрибутов.

Серия SH представляет собой термоэлектрический охладитель кольцевого типа. Керамика с горячей и холодной стороны имеет круглое отверстие в центре для размещения легкого выступа для оптики, механического крепления или датчика температуры. Серия RH представляет собой кольцевой термоэлектрический охладитель круглой формы. Керамика с горячей и холодной стороны имеет круглое отверстие в центре для размещения легкого выступа для оптики, механического крепления или датчика температуры.

Эта линейка продуктов доступна в различных конфигурациях и геометрических формах. Серия SH, изготовленная из полупроводникового материала на основе теллурида висмута и теплопроводной керамики на основе оксида алюминия, предназначена для применения в системах с более высокими токами и большими тепловыми насосами. Для всех термоэлектрических охладителей серий SH и RH используется многожильный провод длиной 114 мм (4,5 дюйма) с изоляцией из ПВХ.

Серия термоэлектрических охладителей Ceramic Plate CP считается «стандартом» в термоэлектрической промышленности. Эта широкая линейка высокопроизводительных и высоконадежных термоэлектрических охладителей доступна с различными мощностями теплового насоса, геометрическими формами и диапазонами входной мощности. Собранные из полупроводникового материала на основе теллурида висмута и теплопроводной керамики на основе оксида алюминия, серия CP предназначена для применения в системах с более высокими токами и большими тепловыми насосами. Для всех термоэлектрических охладителей серии CP используется многожильный провод длиной 114 мм (4,5 дюйма) с изоляцией из ПВХ.

Новая серия HiTemp ETX обеспечивает более высокую эффективность и на 10 % больше производительности теплового насоса по сравнению со стандартными термоэлектрическими охладителями. Термоэлектрический охладитель отличается более высоким теплоизоляционным барьером по сравнению со стандартными материалами, что обеспечивает максимальный перепад температур (ΔT) 83°C. В этой серии продуктов используется усовершенствованная конструкция термоэлектрического модуля, которая предотвращает снижение производительности в условиях высокой температуры, что делает ее идеальной для охлаждения автономных систем, систем машинного зрения и процессоров цифрового освещения. Серия HiTemp ETX доступна в нескольких конфигурациях, охватывающих широкий диапазон размеров, мощностей охлаждения и диапазонов напряжения.

Многоступенчатые термоэлектрические охладители серии MS могут достигать более низких температур, чем одноступенчатые термоэлектрические охладители. Он обеспечивает самый высокий перепад температур (ΔT) до 131°C. Эта линейка продуктов доступна с многочисленными перепадами температур, производительностью теплового насоса и геометрическими формами. Многоступенчатая серия MS разработана для приложений с более высоким током и меньшим тепловым насосом. Он идеально подходит для приложений, работающих в условиях комнатной температуры. Индивидуальные проекты доступны по запросу, однако применяется MOQ.

Серия OptoTEC™ представляет собой высокопроизводительный миниатюрный термоэлектрический охладитель, в котором используются передовые термоэлектрические материалы для повышения эффективности охлаждения по сравнению со стандартными термоэлектрическими охладителями. Управление технологическим процессом было улучшено, чтобы обеспечить повторяемость и длительный срок службы для стабилизации температуры в телекоммуникационных, промышленных, автономных и фотонных приложениях. Серия OptoTEC доступна в двух форматах; ОТХ и ХТХ. Термоэлектрический охладитель OptoTEC OTX имеет максимальную рабочую температуру 120°C, а термоэлектрический охладитель OptoTEC HTX предназначен для работы при экстремальных температурах до 150°C.

Серия PowerCycling PCX представляет собой высокопроизводительный термоэлектрический охладитель с уникальной прочной конструкцией, обеспечивающей долгий срок службы в условиях термоциклирования. Эта серия идеально подходит для молекулярной диагностики, где требуется высокая скорость изменения температуры при поддержании точной температуры с минимальным градиентом. Термоэлектрические охладители PowerCycling PCX проходят строгие циклические испытания в соответствии с последними квалификационными стандартами PCR без снижения производительности. Термоэлектрические охладители PCX, изготовленные из передовых термоэлектрических материалов, обеспечивают более высокую скорость изменения температуры по сравнению со стандартными продуктами.

Серия PolarTEC™ PT представляет собой термоэлектрический холодильник в стиле крыльца. Керамика с горячей стороны имеет расширенный край, который позволяет прочно закрепить выводы для подключения нескольких термоэлектрических охладителей в массив. Эта линейка продуктов доступна в конфигурациях на 4, 6 и 8 ампер и идеально подходит для крупносерийного производства. Серия PolarTEC PT, изготовленная из полупроводникового материала теллурида висмута и теплопроводной керамики на основе оксида алюминия, предназначена для применения с более высокими токами и более крупными тепловыми насосами. Для всех термоэлектрических охладителей PolarTEC серии PT используется многожильный провод длиной 152 мм (6,0 дюймов) с изоляцией из ПВХ.


Новая серия UltraTEC™ UTX обеспечивает 10-процентное повышение производительности теплового насоса, большую разницу температур и более высокую эффективность по сравнению со стандартными термоэлектрическими охладителями. Он собран из передовых термоэлектрических материалов и обладает более высоким теплоизоляционным барьером по сравнению со стандартными материалами, создавая максимальный перепад температур (ΔT) 72°C. Термоэлектрический охладитель UltraTEC UTX идеально подходит для точечного охлаждения промышленных лазеров, лазерных проекторов, медицинских диагностических систем и аналитических приборов. Серия предлагается в нескольких конфигурациях, включая различную мощность теплового насоса, геометрические формы и варианты напряжения.





Найдите оптимальное решение для термоэлектрического охладителя с помощью Thermal Wizard.

Серия HiTemp ETX — высокотемпературный охладитель Пельтье премиум-класса

Термоэлектрический охладитель премиум-класса

Новая серия HiTemp ETX — это высокопроизводительный термоэлектрический охладитель, передовых термоэлектрических материалов и повышает охлаждающую способность до 10%. Серия HiTemp ETX отличается более высоким теплоизоляционный барьер по сравнению со стандартными материалами, создающими максимальный перепад температур (ΔT) 83°C. В этой серии продуктов используется усовершенствованная конструкция термоэлектрического модуля, которая предотвращает снижение производительности в условиях высокой температуры. Модуль идеально подходит для охлаждения в автономных системах, процессорах машинного зрения и цифровых световых процессорах. Серия HiTemp ETX доступна в нескольких конфигурациях, охватывающих широкий диапазон размеров, мощностей охлаждения и диапазонов напряжения.


Применение

  • Охлаждение Пельтье для машинного зрения
  • Термоэлектрическое охлаждение для датчиков CMOS
  • Решения по охлаждению для автономных систем
  • Охлаждение Пельтье для цифровых световых процессоров
  • Нагрев и охлаждение камер инкубатора
  • Нагрев и охлаждение систем жидкостной хроматографии
  • Термоэлектрическое охлаждение для камер слежения

Характеристики

  • Работа при высоких температурах
  • Надежный твердотельный
  • Нет звука и вибрации
  • Экологичный
  • Соответствует RoHS

Варианты отделки*

  • TA — притирка / притирка
  • ТБ — притертый / притертый
  • L — притертый / притертый
  • 10 — притертые/металлизированные
  • 11 — притертый / притертый

Варианты уплотнения*

  • RT — RTV
  • EP — Эпоксидная смола

* Если термоэлектрический охладитель с требуемыми вариантами отделки и герметизации отсутствует в списке ниже, воспользуйтесь кнопкой [Запросить цену] или кнопку [Связаться со службой технической поддержки] для вариантов заказа.
